Датчики Холла и как в них не запутаться

Думаю, многие слышали про датчик на основе эффекта Холла. Это такая волшебная деталька (чаще в корпусе TO-92), которая чует магнитные поля. Однако эти датчики бывают разных типов, и не все типы одинаково полезны (сюрприз, все типы полезны по-разному). Так что приглашаю познакомиться с ними поближе.

Для справки пара слов о принципе работы. Если взять проводник с током и поместить его в магнитное поле, то траектория носителей заряда начинает загибаться под действием силы Лоренца. В итоге с разных боков проводника возникает разность потенциалов, в чем и есть суть эффекта Холла. По этой разности потенциалов можно судить, сколь сильно магнитное поле.

Но хватит энциклопедировать, перейдем ближе к делу. По большому счету датчики Холла можно поделить на две категории:

  • Цифровые (обычно с открытым коллектором) - выход может быть в одном из двух состояний в зависимости о того, как магнитный поток отличается от порога срабатывания.
  • Аналоговые (линейные) - выход, как можно догадаться, аналоговый и пропорциональный магнитному потоку.

Аналоговые датчики Холла сделали возможным измерение постоянного тока без шунта, при помощи клещей. Кроме того, их можно приспособить под измерение расстояния или угла поворота, что может пригодиться при измерениии уровня жидкости. На тему угла поворота TI сделала очень наглядный аппноут SLYA034A.

Но обычно все же приходится сталкиваться с цифровыми датчиками. Они используются, когда достаточно знать о наличии или отсутствии магнитной метки в определенном месте. Если поместить такую метку на вращающийся предмет, то можно соорудить тахометр, или синхронизировать с оборотами определенные действия. Поэтому такой датчик можно встретить системе зажигания практически любого автомобиля с ДВС, а так же в POV-дисплеях и прочих 3D-глобусах.

Цифровые датчики Холла имеют два важных параметра - BOP (operating point) и BRP (release point). По-русски можно понять примерно как "индукция срабатывания" и "индукция выключения". Разница между ними - гистерезис датчика.

По значениям этих двух параметров цифровые датчики Холла принято делить на 4 вида:

  • Униполярные - срабатывают в присутсвии магнитного поля определенного знака (один полюс магнита). Выключаются в отсутствии поля. Ожидаем увидеть BOP и BRP одного знака.
  • Биполярные - срабатывают от одного полюса магнита, выключаются от другого. При отсутствии поля залипают в гистерезисе и сохраняют предыдущее состояние. Ожидаем BOP и BRP с разными знаками.
  • Омниполярные (всеполярные) - срабатывают от любого полюса магнита. Выключаются в отсутсвии поля.
  • Latching - по сути биполярные датчики, которые выделяют в отдельную категорию. Отличаются вроде бы тем, что у них шире гистерезис и точки BOP и BRP расположены строго симметрично относительно нуля.

Поскольку статья с картинками всегда понятнее, чем статья без картинок, я сделал несколько наглядных анимаций: униполярные, биполярные, омниполярные. Правда, на случай мобильного или корпоративного инета с трафиком встроил только одну, другие две могут быть достигнуты по ссылкам.

Какой датчик выбирать из этого зоопарка - зависит от задачи. В случаях, где нужно просто отслеживать наличие метки, как в детекторе приближения или тахометре, подойдут униполярные или омниполярные датчики. Причем омниполярные могут быть предпочтительнее, если есть риск установить магнит не той стороной и тем самым "ослепить" устройство. Биполярные датчики напрашиваются в бесколлекторные двигатели (BLCD), поскольку ротор в них имеет кучу чередующихся полюсов, но униполярные тоже подойдут. В отличие от омниполярных, у которых от такого ротора попа слипнется выход практически всегда будет в одном состоянии.

принцип работы, применение, принципиальная схема, подключение

Датчики стали незаменимой частью жизни людей. Они делают ее проще. Датчики света, звука, движения управляют разными техническими системами. Ту же функцию – управление системами выполняют датчики на основе эффекта Холла (далее ДХ – датчик Холла). Далее будет рассмотрено устройство и особенности датчика Холла, разновидности контроллера, его применение, а также принцип работы.

Описание и применение

Контроллер, в основе которого лежит действие эффекта Холла, относится к датчикам магнитного типа. Они выдают электрический сигнал в зависимости от изменения магнитного поля вокруг них.

Эффект Холла состоит в появлении напряжения в проводнике при прохождении через него электрического тока. Электрический ток меняет магнитное поле, за ним меняется индукция этого поля, в итоге создается разность потенциалов.

Регистр Холла работает следующим образом:

  • вокруг него создается магнитное поле, активирующее контроллер;
  • при внесении в поле какого-либо объекта, оно выходит за первоначальные границы; датчик этот процесс фиксирует и генерирует напряжение, пропорциональное изменению.

Напряжение называется напряжением Холла.

На основе датчика Холла собирают контроллеры приближения, движения, переключатели и другие полезные в быту и промышленности устройства.

Виды, устройство и принцип действия

Всего выделяют два вида датчиков на основе эффекта Холла. Первые – цифровые, вторые – аналоговые. Они значительно отличаются друг от друга в плане конструкции и принципа функционирования.

Цифровые

Цифровые регистры имеют два устойчивых положения: ноль или единица – то есть они срабатывают при определенной величине изменения магнитного поля. В основе таких датчиков лежит устройство под названием триггер Шмитта, которое имеет два устойчивых состояния: логический ноль и логическая единица.

Контроллеры подобного типа делятся на три вида:

  1. Униполярные.
  2. Биполярные.
  3. Омниполярные.

Каждый из этих видов далее будет подробно рассмотрен.

Униполярные

Контроллеры подобного вида работают только в том случае, если к ним прикладывается магнитное поле положительной полярности от южного полюса. Только при этом условии происходит срабатывание и отпускание контроллера.

Биполярные

Эти цифровые датчики работают под действием магнитного поля и южного, и северного полюса. Их особенность состоит в том, что срабатывают они под действием поля от южного полюса, а отпускаются под действием северного полюса.

Омниполярные

Уникальность этих контроллеров Холла состоит в том, что они могут включаться и выключаться под действием поля от любого полюса.

Аналоговые

В отличие от цифровых аналоговые датчики способны выдавать на выходе не два стабильных уровня сигнала, а бесконечное множество. Их принцип работы основан на преобразовании величины индукции поля в напряжение.

Конструкция этих устройств содержит элемент Холла (сам контроллер) и усилитель сигнала.

Применение

И аналоговые (линейные), и цифровые контроллеры нашли широкое применение во всех сферах жизни.

Линейные

Из-за большого количества уровней выходного напряжения такие контроллеры часто применяют в измерительной технике.

Датчик тока

Регистр тока на ДХ сделать очень просто. Необходимо установить лишь правильный преобразователь, который из напряжения, создаваемого в результате прохождения тока через проводник, будет получать ток. Ток с напряжением связаны законом Ома.

Тахометр

Тахометр измеряет частоту вращения чего-либо. Например, вала. Сделать такое устройство на ДХ очень просто. Достаточно установить датчик рядом с вращающимся объектом, а на сам объект повесить небольшой магнит.

Как только магнит будет проходить рядом с датчиком, индукция поля будет изменятся, как и величина напряжения на выходе соответственно.

По изменению последней можно судить о скорости вращения вала.

Датчик вибраций

На основе ДХ можно сконструировать простой регистр вибрации, который будет реагировать на изменение магнитного поля в результате микроперемещений магнита, создающего поле для проводника с током.

Детектор ферромагнетиков

Ферромагнетики – магнитоактивные вещества. Они искажают магнитное поле планеты. По величине этого искажения можно определить, насколько сильный тот или иной ферромагнетик.

Как измерить это искажение? Это можно сделать с помощью ДХ. Если внести в поле магнита, создающего напряжение в проводнике, магнитный материал (ферромагнетик), то поле изменит индукцию и это повлияет на создаваемую разность потенциалов.

Датчик угла поворота

ДХ способны измерять угол вращения какого-то либо объекта. Например, если на нем установлены магнит и контроллер Холла, то по величине индукции (близости магнита к датчику) можно определить угол вращения.

Потребуется лишь правильно определить зависимость между индукцией и углом. В этом поможет университетский курс физики и механики.

Бесконтактный потенциометр

Напряжение с током связаны по закону Ома через сопротивление. Зная ток через проводник и напряжение, не сложно рассчитать подключенное к проводнику сопротивление. Этот факт позволяет строить на ДХ бесконтактные потенциометры.

ДХ в бесколлекторном двигателе постоянного тока

Подобные контроллеры часто применяются в бесколлекторных двигателях в качестве измерителей угла поворота.

Датчик расхода

Датчик расхода на аналоговом ДХ устроен так, что объем пропущенного через этот датчик вещества пропорционален изменению магнитной индукции поля вокруг него.

Датчик положения

Чтобы собрать датчик положения на ДХ, нужно к отслеживаемой цели подключить магнитную пластину. Когда эта пластина будет менять положение относительно магнита в ДХ, поле будет менять свой состав и по изменению индукции этого поля можно будет определить положение объекта.

Цифровые

Такие контроллеры применяются в электронике и промышленности для управления включением и выключением, например, станков с численным программным управлением, а также для регулирования работы автоматизированных систем.

Датчики

На цифровых ДХ собирают различные контроллеры, способные отслеживать изменение различных величин и реагировать на изменения.

Контроллер частоты вращения

Контроллеры Холла, измеряющие частоту вращения чего-либо, называются энкодерами. Обычно их несколько устанавливается на определенную позицию, через которую проходит несколько магнитов с вращающегося объекта.

Как только магнит пересекает первый датчик, последний выдает на выходе уровень логической единицы. С другими контроллерами аналогично. Момент появления логической единицы на одном из датчиков позволяет оценить частоту вращения объекта.

Контроллер системы зажигания авто

Система зажигания устроена таким образом, что имеет два устойчивых состояния: включено-выключено. Такие же устойчивые логические уровни имеют цифровые ДХ. Соединить эти приборы в одно устройство не составляет труда: к системе зажигания присоединяется магнитная пластина.

Когда система находится в положении «включено», пластина пересекает магнитное поле ДХ и разность потенциалов в проводнике контроллера изменяется. Этим изменением можно управлять различными системами авто.

Контроллер положения клапанов

Если к клапану подсоединить магнитную пластину, а ее расположить рядом с контроллером Холла, то при открытии (или, наоборот, закрытии) клапана индукция поля и, как следствие, напряжение в проводнике изменится, а это изменение переведет контроллер в одно из логических состояний (ноль, единица).

Так можно фиксировать открывание и закрывание клапанов.

Контроллер бумаг в принтере

Наличие бумаги в принтере можно фиксировать точно так же, как и положение клапанов. Есть флажок, который устанавливается и пересекает поле постоянного магнита ДХ, если в принтер поступает бумага.

Устройства синхронизации

Датчики синхронизации активно применяются в автомобилестроении, где они регулируют время и объем подачи топлива, углы опережения зажигания и поворота распределительного вала, а также других показателей.

Такие датчики представляют собой намагниченный сердечник с медной обмоткой, на концах которой фиксируют разность потенциалов.

Счетчик импульсов

С помощью эффекта Холла можно считать поступающие в проводник импульсы. Импульс – сигнал высокого уровня. Соответственно, есть сигнал низкого уровня (обычно это 0). Если импульс поступает на проводник, то на его концах создается разность потенциалов под действием магнитного поля. Когда импульс пропадает, разность потенциалов тоже исчезает. По скорости появления-пропадания напряжения в проводнике можно судить о количестве импульсов: зная время и скорость можно определить количество.

Блокировка дверей

Магнит контроллера располагается на двери машины, например, а сам контроллер – на дверной коробке. Как только замок, не снятый с сигнализации, попытается кто-то открыть и потянет на себя ручку двери, подключенная система заблокирует двери и предотвратит доступ в машину. Так и работает блокировка дверей с применением ДХ.

Вместо системы блокировки дверей к датчику можно подключить сирену или другую сигнализацию.

Измеритель расхода

Расходометр на ДХ устроен таким образом, что каждое изменение магнитного потока, фиксируемое контроллером, равняется определенной порции прошедшего вещества (жидкости, например).

Бесконтактное реле

Бесконтактные реле на ДХ так устроены, что при изменении магнитной индукции поля вокруг проводника на нем меняется напряжение и это изменение разности потенциалов провоцирует переключение реле.

Детектор приближения

Контроллер приближения на цифровом ДХ аналогичен контроллеру на линейном ДХ с той лишь разницей, что цифровой выдает только два уровня сигнала – высокий и низкий – а аналоговый –бесконечное множество, то есть, например, цифровым контроллером можно только включить и выключить свет, а аналоговым включить на определенную величину, сделать свет ярче или тусклее, а потом выключить.

Какие функции выполняет в смартфоне

Когда человек подносит смартфон близко к уху, экран телефона гаснет для предотвращения случайных нажатий. Как это удалось реализовать разработчикам? При помощи цифрового датчика приближения, основанного на эффекте Холла.

Как изготовить своими руками

Чтобы сделать простейший ДХ своими руками, понадобится:

  1. Ферритовое кольцо.
  2. Проводник для тока.
  3. Элемент Холла (микросхема ACS 711, например).
  4. Дифференциальный усилитель.

В кольце необходимо пропилить зазор, в котором расположится элемент Холла. Его потребуется подключить к дифференциальному усилителю, который представляет особой ОУ с отрицательной обратной связью.

Если изменение индукции – это своеобразная «ошибка», то ОУ выступает в роли усилителя ошибки, как показано на принципиальной схеме подключения на рисунке 1.

Рис. 1. Принципиальная схема подключения элемента Холла.

Вместо усилителя можно установить микроконтроллер и через ограничительный резистор подключить его к выводу микросхемы ACS 711 в режиме АЦП. Тогда к другому выводу микроконтроллера можно подключить полевой транзистор и получится генератор импульсов, который можно использовать в режиме широтно-импульсной модуляции, например.

Преимущества и недостатки

К преимуществам ДХ можно отнести:

  1. Многофункциональность. Контроллеры Холла, как описано выше, могут играть роль десятков видов датчиков.
  2. Надежность. Не подвержены износу т.к. не имеют движущихся частей. На их работе не влияет ни влага, ни пыль (вибрация в меньшей степени).
  3. Простота. Практически не требует обслуживания.

Среди недостатков ДХ выделяют:

  1. Низкий радиус действия. Обычно ДХ не работает на расстоянии больше 10 см. В противном случае придется использовать очень сильный магнит.
  2. Сложно обеспечить стабильность измерений. Из-за постоянно меняющегося магнитного поля точность измерений ДХ всегда будет немного колебаться.

Главный недостаток ДХ – температурная нестабильность.

Чем выше температура, тем быстрее движутся заряды в проводнике, тем чувствительнее датчик ко всем колебаниям магнитного поля.

принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения Uхолла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

  • Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота). Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
  • Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

  • униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
  • биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

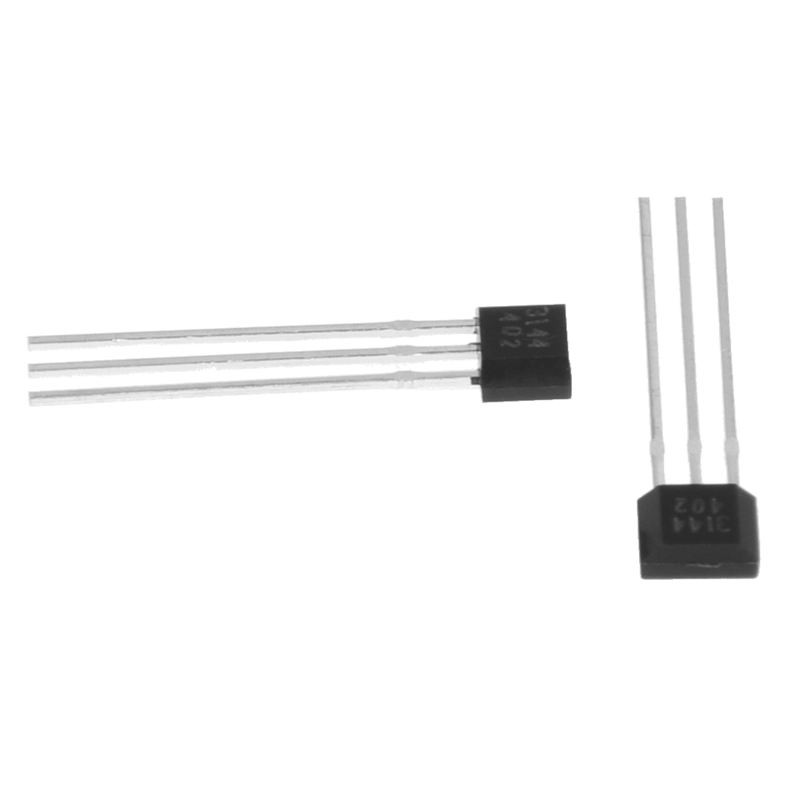

Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

  • А – проводник.
  • В – незамкнутое магнитопроводное кольцо.
  • С – аналоговый датчик Холла.
  • D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор.
https://www.youtube.com/watch?v=fmLs9WsKx3I

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

  • А – датчик.
  • B – магнит.
  • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

  • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
  • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
  • В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

  1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:
  • отключаем от трамблера трехпроводной штекер;
  • запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

  1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.
Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ
  1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

  1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
  2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Датчик холла назначение и принцип работы

В статье узнаете, что такое датчик Холла, принцип работы, его типы, применение в промышленности, преимущества и недостатки.

Датчики Холла широко используются в различных областях. В этом посте мы расскажем о том, как они работают, их типах, приложениях, преимуществах и недостатках.

Блок: 1/10 | Кол-во символов: 281
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Что такое датчик Холла

Магнитные датчики — это твердотельные устройства, которые генерируют электрические сигналы, пропорциональные приложенному к нему магнитному полю. Эти электрические сигналы затем дополнительно обрабатываются специальной электронной схемой пользователя для получения желаемого выхода.

В наши дни эти магнитные датчики способны реагировать на широкий спектр магнитных полей. Одним из таких устройств является датчик Холла, выход которого (напряжение) зависит от плотности магнитного поля.

Внешнее магнитное поле используется для активации этих датчиков эффекта Холла. Отслеживаемый магнитный поток фиксируется датчиком, когда его плотность за пределы определенного порога. При обнаружении датчик генерирует выходное напряжение, которое также известно как напряжение Холла.

Эти измерительные элементы пользуются большим спросом и имеют очень широкое применение, например датчики приближения, переключатели, датчики скорости вращения колес, датчики положения и т. д.

Купить датчик вы можете в популярном китайском интернет магазине «АлиЭкспресс». Брали оттуда, все рабочие, советуем.

Блок: 2/10 | Кол-во символов: 1096
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

С чего все начиналось

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странную вещь… Он взял пластинку золота и стал пропускать через неё постоянный ток.  На рисунке эту пластинку я отметил с гранями ABCD.

Так вот, когда он пропускал постоянный ток через грани D и B, поднес перпендикулярно пластинке постоянный магнит и знаете что обнаружил?  Разность потенциалов на гранях А и C!  Или проще сказать, напряжение. Этот эффект и назвали в честь этого ученого.

Как только он сделали это открытие, вскоре стали делать радиоэлементы на этом эффекте. Чтобы не заморачиваться с названием, назвали в честь того, кто открыл этот эффект  –  в честь Холла. Поэтому радиоэлементы, основанные на эффекте Холла, называют датчиками Холла.

Блок: 2/7 | Кол-во символов: 753
Источник: https://www.RusElectronic.com/datchik-kholla/

Датчик Холла – принцип работы и назначение

В современных условиях происходит постоянное технологическое развитие датчиков Холла. Они отличаются надежностью, точностью и постоянством данных. Широкое распространение эти приборы получили в автомобилях и других транспортных средствах. Они обладают повышенной устойчивостью к агрессивным внешним воздействиям. Датчики Холла являются составной частью многих устройств, с помощью которых контролируется определенное состояние техники.

Во многих случаях этот прибор размещается в трамблере и отвечает за образование искры, то есть он используется вместо контактов. Нередко данный прибор применяется для слежения за током нагрузки. С его помощью производится отключение при возникновении токовых перегрузок. В случае перегревания датчика происходит срабатывание температурной защиты. Резкое изменение напряжения может иметь для устройства тяжелые последствия. Поэтому в последних моделях устанавливается внутренний диод, препятствующий обратному включению напряжения.

Датчик Холла до настоящего времени не смог заменить обычные механические переключатели. Однако в любом случае он имеет ряд значительных преимуществ. Основными из них являются отсутствие контактов, загрязнений, а также механических нагрузок. Поэтому часто можно встретить датчик Холла на скутере, применяемый в качестве составной части датчика зажигания.


Блок: 6/8 | Кол-во символов: 1367
Источник: http://starifaeton.ru/info/datchik-holla-naznachenie-i-princip-raboty/

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Блок: 3/7 | Кол-во символов: 1136
Источник: https://www. RusElectronic.com/datchik-kholla/

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

  • постоянного магнита;
  • лопасти ротора;
  • магнитопроводов;
  • пластикового корпуса;
  • электронной микросхемы;
  • контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Блок: 2/4 | Кол-во символов: 1931
Источник: http://KrutiMotor.ru/ustrojstvo-datchika-xolla/

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

  • А – проводник.
  • В – незамкнутое магнитопроводное кольцо.
  • С – аналоговый датчик Холла.
  • D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор.

Блок: 4/7 | Кол-во символов: 573
Источник: https://www.asutpp.ru/chto-takoe-datchik-holla.html

Цифровые датчики Холла

Разработчики на этом не остановились. Как только наступила  эра цифровой электроники в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Выглядит все это примерно вот так:

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные. Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. То есть подносим например южный полюс магнита, датчик сработал. На северный магнитный полюс ему наплевать.

Биполярные. Здесь уже интереснее. Подносим магнит одним полюсом – датчик сработал и продолжает работать даже тогда, когда мы убираем магнит от датчика.  Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Омниполярные. Этим датчикам по барабану на какой полюс включаться и выключаться. Пусть будет хоть южный или северный.

Блок: 4/7 | Кол-во символов: 945
Источник: https://www.RusElectronic.com/datchik-kholla/

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

  • А – датчик.
  • B – магнит.
  • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

  • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
  • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
  • В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Блок: 4/8 | Кол-во символов: 2929
Источник: http://starifaeton.ru/info/datchik-holla-naznachenie-i-princip-raboty/

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

  • на основании вывода;
  • на основании операции.

На основе результатов

На основе выходных данных датчики Холла можно разделить по типу выхода:

  • аналоговый;
  • цифровой.
Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти измерительные элементы имеют непрерывный линейный выход. Благодаря такому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «вкл.» и «выкл.». Эти датчики имеют дополнительный элемент — «триггер Шмитта», отличаясь этим от датчиков Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.

Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

  • биполярный;
  • униполярный.
Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса — для его отключения.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы быть активированными. Эта же полярность задействуется для выключения датчика.

Блок: 5/10 | Кол-во символов: 1914
Источник: https://meanders. ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Как проверить датчик Холла

Давайте рассмотрим работу цифрового биполярного датчика Холла марки SS41. Выглядит наш подопечный вот так:

А вот здесь можно скачать даташит на этот датчик: (нажмите сюда). Итак, на первую ножку подаем плюс, на вторую – минус, а с третьей ножки уже снимаем сигнал логической единицы или нуля.

Для этого давайте соберем простейшую схемку: простой светодиод на 3 Вольта, токоограничительный резистор на 1КилоОм и, конечно же, сам датчик Холла.

Теперь цепляемся к нашей схеме от Блока питания, выставив на нем 5 Вольт. Минус на средний вывод, а плюс – на первый.

У меня под рукой оказался вот такой магнитик:

Чтобы не перепутать полюса, я пометил бумажным ценником один из полюсов магнита. Какой именно – я не знаю, так как не имею компаса, с помощью которого можно было бы узнать северный и южный полюс.

Как только я поднес магнит “красным” полюсом к датчику холла, то у меня светодиод сразу перестал гореть

Переворачиваю магнит другим полюсом и вуаля!

Если магнитик не переворачивать, то есть не менять полюса, то у нас светодиод также останется потухшим, потому как датчик у нас биполярный.

А вот и видео работы

Как вы видите на видео,  мы с помощью магнита управляем датчиком Холла. Датчик Холла выдает нам два состояния сигнала: сигнал есть – единичка, сигнала нет – ноль. То есть светодиод горит – единичка, светодиод потух – ноль. Поэтому датчики Холла с логическими элементами в одном корпусе очень полюбила цифровая электроника. Их можно подцепить к микроконтроллерам и другим логическим элементам.

Блок: 5/7 | Кол-во символов: 1547
Источник: https://www.RusElectronic.com/datchik-kholla/

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Блок: 6/7 | Кол-во символов: 1861
Источник: https://www.asutpp.ru/chto-takoe-datchik-holla.html

Применение датчиков Холла

В настоящее время область применения датчиков Холла очень обширна и с каждым годом становится все шире и шире. Вот основные применения:

Применение линейных датчиков Холла
  • датчики тока
  • тахометры
  • датчики вибрации
  • детекторы ферромагнетиков
  • датчики угла поворота
  • бесконтактные потенциометры
  • бесколлекторные двигатели постоянного тока
  • датчики расхода
  • датчики положения
Применение цифровых датчиков Холла
  • датчики частоты вращения
  • устройства синхронизации
  • датчики систем зажигания автомобилей
  • датчики положения
  • счетчики импульсов
  • датчики положения клапанов
  • блокировка дверей
  • измерители расхода
  • бесконтактные реле
  • детекторы приближения
  • датчики бумаги (в принтерах)

Блок: 6/7 | Кол-во символов: 683
Источник: https://www. RusElectronic.com/datchik-kholla/

Преимущества датчиков Холла

Датчики эффекта Холла имеют следующие преимущества:

  • выполняют несколько функций, таких как определение положения, скорости, а также направления движения;
  • поскольку являются твердотельными устройствами, то абсолютно не подвержены износу из-за отсутствия движущихся частей;
  • почти не требуют обслуживания;
  • прочные;
  • невосприимчивы к вибрации, пыли и воде.

Блок: 7/10 | Кол-во символов: 373
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Заключение

Чем же так хороши датчики Холла? Если соблюдать нормальные рабочие значения напряжения и тока, то теоретически  датчика хватит на бесконечное число включений-выключений. Там нет электромеханического контакта, который бы изнашивался, в отличие от геркона  и электромагнитного реле. Используйте на здоровье датчики Холла в своих электронных устройствах.

Блок: 7/7 | Кол-во символов: 364
Источник: https://www.RusElectronic.com/datchik-kholla/

Недостатки датчиков Холла

Датчики эффекта Холла имеют следующие недостатки:

  • Не способны измерять ток на расстоянии более 10 см. Единственное решение для преодоления этой проблемы заключается в использовании очень сильного магнита, который может генерировать широкое магнитное поле.
  • Точность измеренного значения всегда является проблемой, поскольку внешние магнитные поля могут влиять на значения.
  • Высокая температура оказывает влияние на сопротивление проводника. Это в свою очередь скажется на подвижности носителя заряда и чувствительности датчиков Холла.

Блок: 8/10 | Кол-во символов: 554
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «вкл.».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, открытым коллектором или оба типа. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Блок: 9/10 | Кол-во символов: 912
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Как работает датчик Холла Видео

Блок: 10/10 | Кол-во символов: 31
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Кол-во блоков: 27 | Общее кол-во символов: 30483
Количество использованных доноров: 8
Информация по каждому донору:
  1. http://starifaeton.ru/info/datchik-holla-naznachenie-i-princip-raboty/: использовано 2 блоков из 8, кол-во символов 4296 (14%)
  2. https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml: использовано 7 блоков из 10, кол-во символов 5161 (17%)
  3. https://www.asutpp.ru/chto-takoe-datchik-holla.html: использовано 2 блоков из 7, кол-во символов 2434 (8%)
  4. https://autolirika.ru/interesnoe/datchik-holla.html: использовано 3 блоков из 5, кол-во символов 6612 (22%)
  5. http://KrutiMotor.ru/ustrojstvo-datchika-xolla/: использовано 1 блоков из 4, кол-во символов 1931 (6%)
  6. https://220v.guru/elementy-elektriki/datchiki/princip-raboty-i-primenenie-datchika-holla.html: использовано 2 блоков из 7, кол-во символов 2199 (7%)
  7. https://carnovato.ru/princip-raboty-shema-datchika-holla-skutere/: использовано 1 блоков из 4, кол-во символов 2422 (8%)
  8. https://www.RusElectronic.com/datchik-kholla/: использовано 6 блоков из 7, кол-во символов 5428 (18%)

Найдите удивительное датчик холла биполярного для усиленной безопасности

О продукте и поставщиках:

Добро пожаловать в комплексную расширенную версию. датчик холла биполярного линейка продуктов на Alibaba.com для усиления безопасности и улучшенного обнаружения. Это передовое и премиальное качество. датчик холла биполярного неизбежны, когда речь идет о беспрецедентных протоколах безопасности, и их можно использовать в нескольких местах, требующих максимальной безопасности. Это высокочувствительное наблюдение. датчик холла биполярного, которые стоят каждой копейки и предлагаются ведущими поставщиками и оптовиками.

Независимо от того, какой уровень безопасности вам нужен, они оптимальны и эффективны. датчик холла биполярного может обнаруживать даже малейшие движения и мгновенно сообщать вам с помощью параметров мультифида. Эти. датчик холла биполярного прочны, долговечны и оснащены надежными расширенными функциями, обеспечивающими стабильное обслуживание. Вы можете получить доступ ко всем типам предотвращения и обнаружения. датчик холла биполярного на сайте, которые подкреплены безупречным послепродажным обслуживанием и более длительными гарантийными сроками.

Alibaba.com представляет вам эти обширные коллекции. датчик холла биполярного, которые доступны в различных вариантах, таких как инфракрасные, оптические, цифровые, с обнаружением движения, ультразвуковые и многие другие. Эти. датчик холла биполярного доступны в различных моделях, размерах, памяти, кормлении и функциях в зависимости от требований. Вы можете разместить их точно и эффективно. датчик холла биполярного у вас дома, в офисе, в магазинах, на производстве и даже в автомобиле, чтобы обнаруживать и избегать ненужных помех.

Купите эти продукты по самым доступным ценам, изучая различные. датчик холла биполярного диапазоны на Alibaba.com. Эти продукты имеют сертификаты качества ISO, CE, CEE, RoHS, FCC, а также доступны как OEM-заказы. Услуги по установке и обслуживанию на месте также предоставляются после покупки.

Однополярный, Угловой, Многополюсный, Биполярный, С триггером, Аксессуары

Вид датчика

биполярный многополюсный однополярный с триггером углового положения

Внешние размеры

4.06 x 3 x 1.57мм

Входное напряжение

6.6...12.6В 8В

Выход напряжения

0,5...4,5В

Выходной ток

10мА 25мА

Длина провода

2.5м

Класс защиты

IP67

Кол-во выводов

4

Коммутируемый ток

10мА 16мА 20мА 3мА 6мА

Конструкция вилки

EU USA

Конфигурация выхода

аналоговый 1-2,9В линейный

Корпус

P-SSO-3-2 SIP SIP3 SO8 SOT23 SOT89 TO92

Максимальное напряжение

220В

Максимальный ток

0.5А

Материал корпуса

керамический

Монтаж

PCB SMD THT

Напряжение питания

1.65...5.5В DC 10...30В DC 18...40В DC 2.2...5.5В DC 2.7...18В DC 2.7...6.5В DC 3...24В DC 3...32В DC 3...5.5В DC 3...5В DC 3...6.5В DC 3.3...5.5В DC 3.8...24В DC 3.8...30В DC 30В DC 4...10В DC 4.5...10.5В DC 4.5...24В DC 4.5...5.5В DC 5В DC 6...24В DC 8...16В DC 8В DC

Подключение

Ampseal 776536 коннектор M12

Порог срабатывания

-10...10мТл -14...14мТл -18...18мТл -2,0...2,0мТл -20...20мТл -6...6мТл -8,5...8,5мТл 0...100° 0...180° 10...175Гс 10...3600 rpm 1000Гс 120° (±60°) 150G 180° (±90°) 2...11,5мТл 23,5...39мТл 270° (±135°) 3,5...49,5мТл 360° (±180°) 37,2...42,8мВ 40...200Гс 45...75мТл 5...18мТл 50° (±25°) 55...170Гс 60° (±30°) 650...1000Гс 7,5...18мТл 70° (±35°) 90° (±45°) ±1000G –67...+67мТл –84...+84мТл

Принцип действия

с триггером

Рабочая температура

-20...85°C -40...100°C -40...125°C -40...150°C -40...170°C -40...85°C

Рабочее напряжение

3.8...30В DC 4.5...10.5В DC

Рабочий ток

1.8мкА 10мА 19мА 30А 310нА 330мкА 360нА 8.7А

Рабочий ток макс.

14мА 20мА 3мА 40мА

Размеры

посмотрите

Разъем

вилка

Сопутствующие товары

776524-1 AMP-0-0282087-1

Температурная погрешность

±0.032% ±0.04% ±0.048% ±0.06% ±0.07%

Тип аксессуаров для датчиков

разъем

Тип выхода

радиометрический

Тип датчика

датчик Холла углового положения Холла

Ток входа

20мА 7мА ± 20A ± 30A ± 50A ±5A

Точность измерений

0.02%

Характерные особенности

дополнительный помехоподавляющий экран разрешение 0,06° разрешение 0,11°

Чувствительность входа

5мВ

Электрический монтаж

провода

Производитель

ALLEGRO MICROSYSTEMS AMS HOEBEN ELECTRONICS HONEYWELL INFINEON TECHNOLOGIES MOLEX TE CONNECTIVITY

Фильтровать

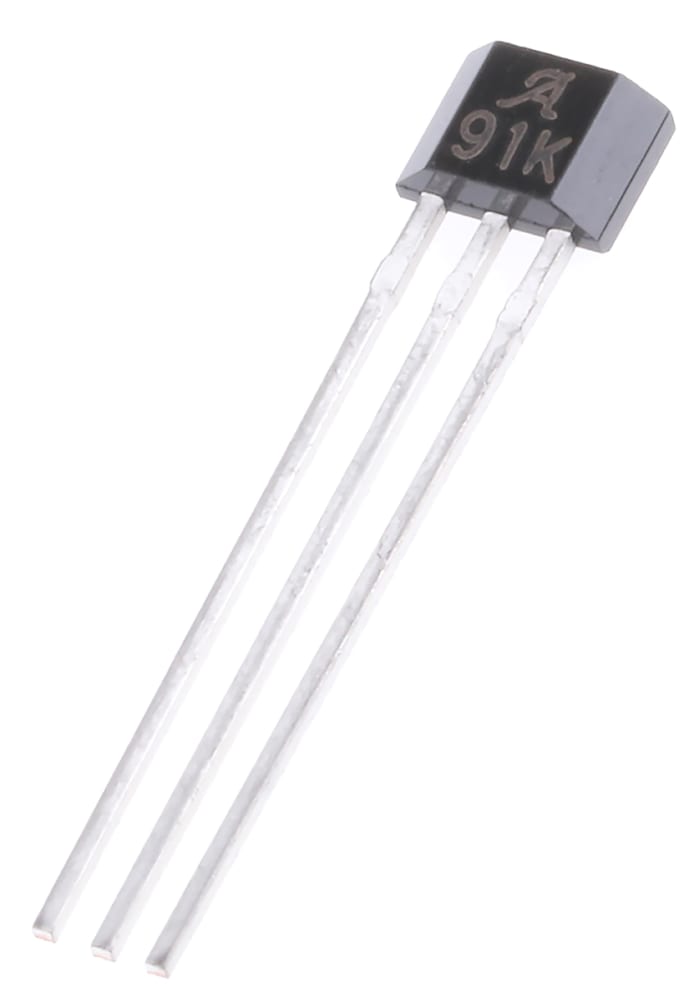

SS495A1 за 419.52 ₽ в наличии производства HONEYWELL

Купить датчик холла биполярный SS495A1 производителя HONEYWELL можно оптом и в розницу с доставкой по всей России, Казахстану и Республике Беларусь, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).

Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на датчик холла SS495A1 выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected]

  • Более подробная информация находится в разделе Оплата.

Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика. так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.

  • Более подробная информация находится в разделе Доставка.

Гарантия предоставляется непосредственно заводом-изготовителем HONEYWELL . Гарантийный срок на SS495A1 соответствует гарантии официального производителя. Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.

практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога. Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.
Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.


Внимание!

  • Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
  • Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
  • Точную спецификацию смотрите во вкладке "Характеристики" .
  • На датчик холла распространяется официальная гарантия от производителя!
  • При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя HONEYWELL
  • Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.

Характеристики

Производитель

Рабочее напряжение

Рабочая температура

Напряжение питания

радиометрический

Порог срабатывания

Температурная погрешность

ДОСТАВКА ПО РОССИИ

Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.

  • Полный перечень городов, в которые осуществляется доставка, смотрите ниже.

ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА

Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.

  • Казахстан
  • Армения
  • Беларусь
  • Киргизия

Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.

В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.

В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.

Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.

ОФИСЫ ВЫДАЧИ ТОВАРА:

Доставка до ТК осуществляется бесплатно

CКЛАДЫ

ИС с биполярным переключателем на эффекте Холла

ИС с биполярным переключателем на эффекте Холла

Скачать PDF версию

Существует четыре основных категории ИС-устройств на эффекте Холла, которые обеспечивают цифровой выход: униполярные переключатели, биполярные переключатели, многополюсные переключатели и защелки.Биполярные переключатели описаны в этой инструкции по применению. Аналогичные примечания по применению униполярных переключателей, многополюсных переключателей и защелок представлены на веб-сайте Allegro ™.

ИС биполярных датчиков

разработаны как чувствительные переключатели. (Обратите внимание, что термин «биполярный» относится к магнитной полярности и не относится к биполярным структурам полупроводникового кристалла.) Биполярный переключатель имеет постоянный гистерезис, но отдельные блоки имеют точки переключения, которые возникают либо в относительно более положительных, либо в более отрицательных диапазонах.Эти устройства находят применение там, где используются близко расположенные чередующиеся северный и южный полюса, что приводит к минимальной необходимой амплитуде магнитного сигнала ΔB, поскольку изменение полярности магнитного поля обеспечивает переключение, а постоянный гистерезис обеспечивает периодичность.

Приложения для определения положения вращающегося вала, например, в бесщеточном двигателе постоянного тока (BLDC), показаны на рисунке 1. Несколько магнитов объединены в простую структуру, называемую «кольцевым магнитом», которая включает чередующиеся зоны противоположная магнитная полярность.Корпус ИС, расположенный рядом с каждым кольцевым магнитом, представляет собой устройство биполярного переключателя Холла. Когда вал вращается, магнитные зоны перемещаются мимо устройства Холла. Устройство подвергается воздействию ближайшего магнитного поля и включается, когда южное поле противоположно, и выключается, когда северное поле противоположно. Обратите внимание, что лицевая сторона устройства обращена к кольцевому магниту.

Рис. 1. Применение двух биполярных устройств с использованием кольцевых магнитов. Кольцевые магниты имеют чередующиеся зоны полярности N (север) и S (юг), которые вращаются мимо устройств Холла, заставляя их включаться и выключаться.

Термины магнитной точки переключения

Следующие термины используются для определения точек перехода или точек переключения при работе переключателя Холла:

Рис. 2. Эффект Холла относится к измеряемому напряжению, присутствующему при воздействии на приложенный ток перпендикулярного магнитного поля.

  • B - Символ плотности магнитного потока, свойства магнитного поля, используемого для определения точек переключения устройства Холла.Измеряется в гауссах (G) или теслах (T). Преобразование составляет 1 G = 0,1 мТл.

    B может иметь северную или южную полярность, поэтому полезно иметь в виду алгебраическое соглашение, согласно которому B указывается как отрицательное значение для магнитных полей северной полярности и как положительное значение для магнитных полей южной полярности. Это соглашение позволяет арифметически сравнивать значения северной и южной полярности, где относительная напряженность поля указывается абсолютным значением B, а знак указывает полярность поля.Например, поле - 100 Гс (север) и поле 100 Гс (юг) имеют эквивалентную напряженность, но противоположную полярность. Точно так же поле - 100 Гс сильнее, чем поле - 50 Гс.

  • B OP - Магнитная точка срабатывания; уровень усиливающегося магнитного поля, при котором включается прибор Холла. Результирующее состояние выхода устройства зависит от электронной конструкции отдельного устройства.
  • B RP - Магнитная точка срабатывания; уровень ослабляющего магнитного поля, при котором выключается устройство Холла (или для некоторых типов устройств Холла, уровень усиливающегося отрицательного поля при положительном B OP ).Результирующее состояние выхода устройства зависит от электронной конструкции отдельного устройства.
  • B HYS - Магнитный гистерезис точки переключения. Передаточная функция устройства Холла разработана с таким смещением между точками переключения, чтобы отфильтровать небольшие колебания магнитного поля, которые могут возникнуть в результате механической вибрации или электромагнитного шума в приложении. B HYS = | B OP - B RP |.

Обычный режим работы

Биполярные переключатели обычно имеют положительный B OP и отрицательный B RP , но эти точки переключения возникают при уровнях напряженности поля, которые не являются точно симметричными относительно нейтрального уровня, B = 0 G.Эта характеристика допустима, поэтому биполярные переключатели могут обеспечивать большую чувствительность и более узкие, чем переключатели с защелкой (биполярные переключатели изначально задумывались как более дешевая альтернатива ранним защелкам). Небольшой процент (≈10%) биполярных переключателей имеют диапазоны точек переключения полностью в диапазоне положительной (южной) полярности или полностью в диапазоне отрицательной (северной) полярности. Все эти характеристические диапазоны могут надежно работать с использованием чередующихся полей положительной (южной) и отрицательной (северной) полярности.Отключение обычно происходит при удалении магнитного поля, но для обеспечения высвобождения требуется инверсия поля.

Примером биполярного переключателя может быть устройство с максимальной точкой срабатывания B OP (макс.) 45 G, минимальной точкой срабатывания B RP (мин) -40 G и минимальной гистерезис, B HYS (мин.), 15 Гс. Однако минимальная точка срабатывания, B OP (мин.), может составлять всего -25 G, а максимальная точка срабатывания, B RP (макс. ), может достигать 30 Гс.На рисунке 3 показаны эти характеристики для блоков гипотетического устройства с этими точками переключения. В верхней части рисунка 3 кривая «Минимум ΔB» демонстрирует, насколько малая амплитуда может привести к надежному переключению.

Рис. 3. Демонстрация возможных диапазонов точек переключения для биполярного переключателя, для использования с малой амплитудой магнитного потока, узкими целями с переменными полюсами

На рисунке 3 показаны различия между тремя общими режимами работы биполярных переключателей:

  • «режим фиксации» описывает любой биполярный переключатель с положительным B OP и отрицательным B RP , который ведет себя как фиксирующий переключатель Холла, требуя наличия обоих магнитных полей для полной работы (но без фактической фиксации устройства). состояние)
  • «униполярный режим» описывает любой биполярный переключатель с B OP и B RP в положительном (южном) диапазоне
  • «Отрицательный униполярный режим» (иногда называемый «режимом« отрицательного переключателя ») описывает любой биполярный переключающий блок с B OP и B RP в отрицательном (северном) диапазоне

Плотность потока в точке сброса становится менее важной, потому что, если переключатель Холла не переключился, когда полюс прошел, а плотность потока приблизилась к нейтральному уровню, B = 0 G, переключатель обязательно отключится, когда следующий полюс увеличит плотность потока в противоположной полярности.Биполярные переключатели Холла используют преимущество этого дополнительного запаса в значениях магнитного потока в точке срабатывания для достижения более низкой плотности потока в рабочей точке, что является несомненным преимуществом в приложениях с кольцевым магнитом.

Как видно из графиков V OUT в нижней части рисунка 3, для каждого из этих режимов переключение при каждом чередовании полюсов является надежным, при этом рабочий цикл выхода несколько отличается в зависимости от рабочего режима. Биполярное устройство, работающее в режиме фиксации, имеет почти симметричные точки переключения.Это приводит к почти идеальному рабочему циклу при работе с одинаково расположенными полюсами кольцевого магнита. При этом, даже если точки переключения были смещены, рабочий цикл все равно будет близок к 50% включения и 50% выключения. Это идеальный вариант для коммутации двигателя, обеспечивающий высокий КПД. Устройства с униполярным режимом включаются и выключаются с южным полюсом и ничего не делают при прохождении северного полюса. Блоки в этом режиме будут иметь рабочий цикл примерно 40% включенного и 60% выключенного. Устройства в отрицательном униполярном режиме выключаются и включаются вместе с северным полюсом и ничего не делают при прохождении южного полюса.Блоки в этом режиме будут иметь рабочий цикл примерно 60% включенного и 40% выключенного.

На трех панелях рисунка 4 показаны передаточные характеристики режимов работы ИС биполярных датчиков.

Рисунок 4A. Характеристика режима фиксации. Обратите внимание, что зона гистерезиса точки переключения, B HYS , включает уровень плотности нейтрального потока, B = 0 G.

  • Для объяснения рисунка 4A предположим, что устройство включено с плотностью магнитного потока в крайнем левом углу, где магнитный поток (B, на горизонтальной оси) более отрицательный, чем B RP или B OP .Здесь устройство выключено, а выходное напряжение (V OUT , по вертикальной оси) высокое.
  • Следуя стрелкам вправо, магнитное поле становится все более положительным. Когда поле более положительное, чем B OP , устройство включается. Это приводит к изменению выходного напряжения на противоположное, низкое.
  • В то время как магнитное поле остается более положительным, чем у B RP , устройство остается включенным, а выходное состояние остается неизменным.Это верно, даже если B становится немного менее положительным, чем B OP , в пределах встроенной зоны гистерезиса переключения, B HYS .
  • Следуя стрелкам влево, магнитное поле становится менее положительным, а затем более отрицательным. Когда магнитное поле снова упадет ниже B RP , устройство выключится. Это приводит к тому, что выход возвращается в исходное состояние, высокий.

  • Для объяснения рисунка 4B предположим, что устройство включено с плотностью магнитного потока в крайнем левом углу, где магнитный поток (B, на горизонтальной оси) меньше положительного, чем B RP или B OP .Здесь устройство выключено, а выходное напряжение (V OUT , по вертикальной оси) высокое.
  • Следуя стрелкам вправо, магнитное поле становится все более положительным. Когда поле более положительное, чем B OP , устройство включается. Это приводит к изменению выходного напряжения на противоположное, низкое.
  • В то время как магнитное поле остается более положительным, чем у B RP , устройство остается включенным, а выходное состояние остается неизменным.Это верно, даже если B становится немного менее положительным, чем B OP , в пределах встроенной зоны гистерезиса переключения, B HYS .
  • Следуя стрелкам влево, магнитное поле становится менее положительным. Когда магнитное поле снова упадет ниже B RP , устройство выключится. Это приводит к тому, что выход возвращается в исходное состояние, высокий.

Рисунок 4C. Отрицательная характеристика униполярного режима (отрицательный переключатель).Обратите внимание, что зона гистерезиса точки переключения, B HYS , полностью магнитно севернее, чем уровень плотности нейтрального потока, B = 0 G. Южное магнитное поле не влияет на устройство, хотя оно может способствовать переключению, рассеивая оставшийся поток. после того, как пройдёт северное поле.

  • Для объяснения рисунка 4C предположим, что устройство включено с плотностью магнитного потока в крайнем левом углу, где магнитный поток (B, на горизонтальной оси) более отрицательный, чем B RP или B OP .Здесь устройство выключено, а выходное напряжение (V OUT , по вертикальной оси) высокое.
  • Следуя стрелкам вправо, магнитное поле становится менее отрицательным. Когда поле меньше отрицательного, чем B OP , устройство включается. Это приводит к изменению выходного напряжения на противоположное, низкое.
  • В то время как магнитное поле остается менее отрицательным, чем у B OP , устройство остается включенным, а состояние выхода остается неизменным.Это верно, даже если B становится немного менее положительным, чем B OP , в пределах встроенной зоны гистерезиса переключения, B HYS .
  • Следуя стрелкам влево, магнитное поле становится менее положительным. Когда магнитное поле снова упадет ниже B RP , устройство выключится. Это приводит к тому, что выход возвращается в исходное состояние, высокий.

Магниты

Можно использовать отдельные магниты для обеспечения двух противоположных магнитных полярностей, однако обычно более экономически выгоднее использовать материал кольцевого или полосового магнита.Кольцевые и ленточные магниты намагничиваются чередующимися полюсами с заданным интервалом. Кольцевой магнит представляет собой узел в форме тороида или диска (см. Рисунок 1) с чередующимися полюсами, намагниченными в радиальном или осевом направлении. Полосовой магнит - это плоская полоса с чередующимися магнитными полюсами. Кольцевые магниты доступны из различных материалов, включая керамику, редкоземельные и гибкие материалы. В магнитных лентах почти всегда используются гибкие материалы, такие как связующее из нитрилового каучука, содержащее ориентированный феррит бария, или более энергоемкие редкоземельные материалы.

Кольцевые магниты обычно указываются как имеющие несколько полюсов, в то время как полосковые магниты обычно указываются в количестве полюсов на дюйм. Четырехполюсный кольцевой магнит содержит два северных и два южных чередующихся полюса (N-S-N-S), в то время как полосовой магнит 11 полюсов на дюйм имеет чередующиеся полюса, разнесенные на 0,0909 дюйма. центры. Производители магнитов предлагают различные варианты расположения полюсов.

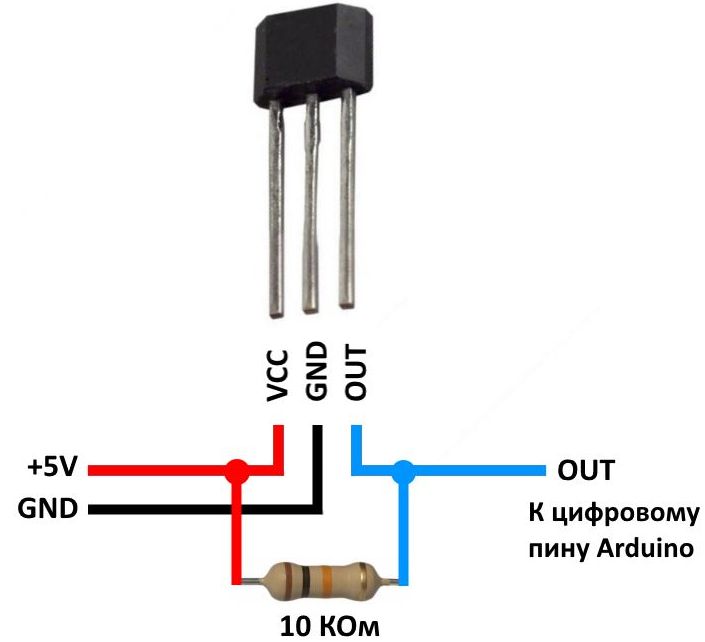

Подтягивающий резистор

Подтягивающий резистор должен быть подключен между плюсом питания и выходным контактом (см. Рисунок 4).Стандартные значения подтягивающих резисторов составляют от 1 до 10 кОм. Минимальное подтягивающее сопротивление зависит от максимального выходного тока микросхемы датчика (тока стока) и фактического напряжения питания. 20 мА - типичный максимальный выходной ток, и в этом случае минимальный подтягивающий ток будет составлять CC / 0,020 В. В тех случаях, когда потребление тока является проблемой, подтягивающее сопротивление может составлять от 50 до 100. кОм. Внимание: при больших значениях подтягивания можно вызвать внешние токи утечки на землю, которые достаточно высоки, чтобы снизить выходное напряжение, даже когда устройство отключено от магнитного поля.Это не проблема устройства, а скорее утечка, которая возникает в проводниках между подтягивающим резистором и выходным контактом ИС датчика. В крайнем случае, это может привести к падению выходного напряжения ИС датчика до уровня, достаточного для того, чтобы препятствовать правильной работе внешней логики.

Рисунок 5. Типовая схема применения.

Использование байпасных конденсаторов

Расположение байпасных конденсаторов показано на рисунке 5. В целом:

  • Для конструкций без стабилизации измельчителя - рекомендуется значение 0.Конденсатор 01 мкФ следует разместить на выводах и выводах заземления, а также между выводами питания и заземления.
  • Для схем со стабилизацией прерывателя - Конденсатор 0,1 мкФ должен быть помещен между выводами питания и заземления, а конденсатор емкостью 0,01 мкФ рекомендуется между выводами и выводами заземления.

Состояние при включении питания

Биполярное устройство включается в допустимом состоянии только в том случае, если напряженность магнитного поля превышает B OP или меньше B RP при подаче питания.Если напряженность магнитного поля находится в диапазоне гистерезиса, то есть между B OP и B RP , устройство может сначала принять либо включенное, либо выключенное состояние, а затем достичь правильного состояния при первом отклонении от точки переключения. Устройства могут быть спроектированы с логикой включения питания, которая отключает устройство до тех пор, пока не будет достигнута точка переключения.

Состояния включения
Датчик IC Тип Состояние при включении питания (поле 0 G)
Коммутатор униполярный выкл.
Защелка Любое состояние 1,2
Отрицательный выключатель на 2
1 Если логика включения не встроена в конструкцию.
2 Если питание устройства не происходит, когда магнитное поле находится в пределах указанного магнитного гистерезиса устройства.

Время включения

Время включения в некоторой степени зависит от конструкции устройства. Микросхемы цифровых выходных датчиков, такие как биполярное устройство, достигают стабильности при первоначальном включении в следующие моменты времени.

Тип устройства Время включения
Нерубленые конструкции <4 мкс
Стабилиз. Измельчителем <25 мкс

По сути, это означает, что до истечения этого времени после подачи питания выход устройства может быть не в правильном состоянии, но по истечении этого времени выход устройства гарантированно будет в правильном состоянии.

Рассеиваемая мощность

Общая рассеиваемая мощность складывается из двух факторов:

  • Мощность, потребляемая интегральной схемой датчика, без учета мощности, рассеиваемой на выходе. Это значение в CC раз больше тока питания. V CC - напряжение питания устройства, а ток питания указан в техническом паспорте. Например, при V CC = 12 В и токе питания = 9 мА. Рассеиваемая мощность = 12 × 0,009 или 108 мВт.
  • Мощность, потребляемая на выходном транзисторе.Это значение в (on) (sat), в раз превышающее выходной ток (установленный подтягивающим резистором). Если V (on) (sat) составляет 0,4 В (наихудший случай), а выходной ток составляет 20 мА (часто наихудший случай), рассеиваемая мощность составляет 0,4 × 0,02 = 8 мВт. Как видите, из-за очень низкого напряжения насыщения мощность, рассеиваемая на выходе, не вызывает большого беспокойства.

Общая рассеиваемая мощность для этого примера составляет 108 + 8 = 116 мВт. Отнесите это число к таблице снижения номинальных характеристик в техническом описании рассматриваемого блока и проверьте, нужно ли снизить максимально допустимую рабочую температуру.

Часто задаваемые вопросы

В: Как сориентировать магниты?

A: полюса магнита ориентированы на фирменную лицевую сторону устройства. На фирменном лице вы найдете идентификационную маркировку устройства, например частичный номер детали или код даты.

Q: Можно ли поднести магнит к тыльной стороне устройства?

A: Да, однако имейте это в виду: если полюса магнита остаются ориентированными в одном направлении, то ориентация магнитного поля через устройство остается неизменной по сравнению с подходом с передней стороны (например, если южный полюс был ближе к устройству при подходе с передней стороны, то северный полюс был бы ближе к устройству при подходе с обратной стороны).Тогда северный полюс будет генерировать положительное поле относительно элемента Холла, а южный полюс будет генерировать отрицательное поле.

Q: Есть ли компромиссы при приближении к задней стороне устройства?

А: Да. Сигнал «чище» доступен при приближении с лицевой стороны упаковки, поскольку элемент Холла расположен ближе к лицевой стороне (фирменная грань упаковки), чем к тыльной стороне. Например, для пакета «UA» чип с элементом Холла равен 0.50 мм внутри фирменной стороны упаковки и, следовательно, примерно на 1,02 мм от задней стороны. (Расстояние от фирменной грани до элемента Холла называется «глубиной активной зоны».)

В: Может ли очень большое поле повредить устройство на эффекте Холла?

A: Нет. Очень большое поле не повредит устройство Allegro с эффектом Холла, и такое поле не добавит дополнительного гистерезиса (кроме расчетного гистерезиса).

Q: Зачем мне устройство, стабилизированное прерывателем?

A: ИС датчиков, стабилизированных прерывателем, обеспечивают большую чувствительность с более жестко контролируемыми точками переключения, чем конструкции без прерывания.Это также может позволить более высокие рабочие температуры. В большинстве новых конструкций устройств используется рубленый элемент Холла.

Предлагаемые устройства

Биполярные переключатели Allegro перечислены в руководствах по выбору на веб-сайте компании, в разделах «Защелки на эффекте Холла и биполярные переключатели».

Возможные приложения

  • Бесщеточный двигатель постоянного тока вращения
  • Определение скорости
  • Счетчики импульсов, энкодеры
  • Автомобильная промышленность

Замечания по применению для связанных типов устройств

Артикул: AN27705

Основы интегральной схемы униполярного датчика Холла

Основы интегральной схемы униполярного датчика Холла

Скачать PDF версию

Существует четыре основных категории ИС-устройств на эффекте Холла, которые обеспечивают цифровой выход: униполярные переключатели, биполярные переключатели, многополюсные переключатели и защелки.В этом примечании по применению описаны униполярные переключатели. Аналогичные примечания по применению биполярных переключателей, многополюсных переключателей и защелок представлены на веб-сайте Allegro.

ИС униполярных датчиков Холла, часто называемых «униполярными переключателями», работают с положительным магнитным полем. Один магнит, создающий магнитное поле южной полярности (положительное) достаточной силы (плотность магнитного потока), заставит устройство переключиться во включенное состояние. После включения униполярная ИС будет оставаться включенной до тех пор, пока магнитное поле не будет снято и ИС не вернется в свое выключенное состояние.

Приложение для определения положения рычага переключения передач транспортного средства показано на рисунке 1. Рычаг переключения передач включает в себя магнит (красно-синий цилиндр). Линия миниатюрных черных ящиков - это массив униполярных коммутационных устройств. Когда водитель транспортного средства перемещает рычаг, магнит проходит мимо отдельных устройств Холла. Устройства рядом с магнитом подвергаются воздействию магнитного поля и включаются, но более удаленные устройства не подвергаются воздействию и остаются выключенными. Обратите внимание, что южный полюс магнита (окрашенный в красный цвет) направлен к устройствам Холла, и что устройства Холла ориентированы маркированной стороной устройства к южному полюсу магнита.

Рис. 1. Приложение, использующее микросхемы датчиков униполярного переключателя. Сверхмалые ИС Холла переключаются, когда магнит (красный и синий цилиндр) движется мимо них во время переключения передач.

Термины магнитной точки переключения

Следующие термины используются для определения точек перехода или точек переключения работы переключателя Холла:

Рис. 2. Эффект Холла относится к измеряемому напряжению, присутствующему при воздействии на приложенный ток перпендикулярного магнитного поля.

  • B - Символ плотности магнитного потока, свойства магнитного поля, используемого для определения точек переключения устройства Холла. Измеряется в гауссах (G) или теслах (T). Преобразование составляет 1 G = 0,1 мТл.

    B может иметь северную или южную полярность, поэтому полезно иметь в виду алгебраическое соглашение, согласно которому B указывается как отрицательное значение для магнитных полей северной полярности и как положительное значение для магнитных полей южной полярности. Это соглашение позволяет арифметически сравнивать значения северной и южной полярности, где относительная напряженность поля указывается абсолютным значением B, а знак указывает полярность поля.Например, поле - 100 Гс (север) и поле 100 Гс (юг) имеют эквивалентную напряженность, но противоположную полярность. Точно так же поле - 100 Гс сильнее, чем поле - 50 Гс.

  • B OP - Магнитная точка срабатывания; уровень усиливающегося магнитного поля, при котором включается прибор Холла. Результирующее состояние выхода устройства зависит от электронной конструкции отдельного устройства.
  • B RP - Магнитная точка срабатывания; уровень ослабляющего магнитного поля, при котором выключается устройство Холла (или для некоторых типов устройств Холла, уровень усиливающегося отрицательного поля при положительном B OP ).Результирующее состояние выхода устройства зависит от электронной конструкции отдельного устройства.
  • B HYS - Магнитный гистерезис точки переключения. Передаточная функция устройства Холла разработана с таким смещением между точками переключения, чтобы отфильтровать небольшие колебания магнитного поля, которые могут возникнуть в результате механической вибрации или электромагнитного шума в приложении. B HYS = | B OP - B RP |.

Обычный режим работы

Когда включается униполярный переключатель, результирующий выходной сигнал может иметь высокий или низкий логический уровень, в зависимости от конструкции выходного каскада ИС устройства.На рисунке 3 показаны возможные выходные состояния униполярных переключателей. На верхней панели изображен переключатель, предназначенный для вывода низкого логического уровня (при напряжении насыщения выходного транзистора, V OUT (sat) , обычно <200 мВ) в сильном поле южной полярности. На нижней панели изображен переключатель, предназначенный для вывода высокого логического уровня (до полного напряжения питания, В CC ) при тех же условиях.

Рисунок 3. Выходные характеристики униполярного переключателя. На верхней панели отображается переключение на низкий логический уровень при наличии сильного поля южной полярности, а на нижней панели отображается переключение на высокий логический уровень, также в поле южной полярности.

Хотя устройство может включаться с плотностью магнитного потока на любом уровне, для целей объяснения рисунка 3 начните с крайнего левого угла, где магнитный поток (B на горизонтальной оси) менее положительный, чем B RP или B OP . Здесь устройство выключено, а выходное напряжение (V OUT , по вертикальной оси) зависит от конструкции устройства: высокое (верхняя панель) или низкое (нижняя панель).

Следуя стрелкам вправо, магнитное поле становится все более положительным.Когда поле более положительное, чем B OP , устройство включается. Это приводит к изменению выходного напряжения на противоположное состояние (либо на высокое, либо на низкое, в зависимости от конструкции устройства).

В то время как магнитное поле остается более положительным, чем у B RP , устройство остается включенным, а выходное состояние остается неизменным. Это верно, даже если B становится немного менее положительным, чем B OP , в пределах встроенной зоны гистерезиса переключения, B HYS .

Следуя стрелкам влево, магнитное поле становится менее положительным. Когда магнитное поле снова упадет ниже B RP , устройство выключится. Это заставляет вывод вернуться в исходное состояние.

Подтягивающий резистор

Подтягивающий резистор должен быть подключен между источником питания устройства и выходным контактом (см. Рисунок 4). Общие значения подтягивающих резисторов находятся в диапазоне от 1 до 10 кОм. Минимальное подтягивающее сопротивление зависит от максимального выходного тока ИС Холла (устройства обычно рассчитаны на потребление тока) и напряжения питания.20 мА - типичный максимальный выходной ток, и в этом случае минимальный подтягивающий ток составит В CC / 0,020 А.

В приложениях, где потребление тока является проблемой, подтягивающее сопротивление может достигать 50–100 кОм. Однако необходимо соблюдать осторожность, поскольку большие значения подтягивания позволяют вызвать внешние токи утечки на землю. Это не проблема устройства, скорее утечка происходит в проводниках между подтягивающим резистором и выходным контактом устройства. Эти токи могут быть достаточно высокими, чтобы снизить выходное напряжение, независимо от состояния магнитного поля и состояния переключения устройства.В крайнем случае, это может снизить выходное напряжение настолько, чтобы препятствовать правильным функциям внешней логики.

Рисунок 4. Типовая схема применения.

Использование байпасных конденсаторов

Расположение байпасных конденсаторов показано на рисунке 4. В целом:

  • Для схем без стабилизации прерывателя - рекомендуется установить конденсатор 0,01 мкФ между выводом и выводами заземления, а также между выводами питания и заземления.
  • Для схем со стабилизацией прерывателя - Конденсатор 0,1 мкФ должен быть помещен между выводами питания и заземления, а конденсатор емкостью 0,01 мкФ рекомендуется между выводами и выводами заземления.

Время включения

Время включения в некоторой степени зависит от конструкции устройства. Цифровые устройства вывода, такие как униполярный переключатель, достигают стабильности со следующими приблизительными задержками:

Тип устройства Время включения
Без прерывателя-стабилизации <1 мкс
с прерывателем-стабилизацией <25 мкс

По сути, это означает, что до истечения этого времени после подачи питания выход устройства может быть не в правильном состоянии, но по истечении этого времени выход устройства гарантированно будет в правильном состоянии.

Рассеиваемая мощность

Общая рассеиваемая мощность складывается из двух факторов:

  • Мощность, потребляемая устройством Холла, за исключением мощности, рассеиваемой на выходе. Это значение в CC раз больше тока питания. V CC - напряжение питания устройства, а ток питания обычно указывается в техническом паспорте. Например, при V CC = 12 В и токе питания = 9 мА рассеиваемая мощность = 12 × 0,009 или 108 мВт.
  • Мощность, потребляемая на выходном транзисторе.Это значение в В (насыщение), в раз превышающее выходной ток (устанавливается подтягивающим резистором). Если V (sat) составляет 0,4 В (наихудший случай), а выходной ток составляет 20 мА (часто наихудший случай), рассеиваемая мощность составляет 0,4 × 0,02 = 8 мВт. Как видите, из-за очень низкого напряжения насыщения мощность, рассеиваемая на выходе, не вызывает большого беспокойства.

Общая рассеиваемая мощность для этого примера составляет 108 + 8 = 116 мВт. Отнесите это число к таблице снижения номинальных характеристик в техническом описании рассматриваемого блока и проверьте, нужно ли снизить максимально допустимую рабочую температуру.

Часто задаваемые вопросы

В: Как сориентировать магнит относительно устройства Холла?

A: Южный полюс магнита направлен на лицевую сторону упаковки устройства. На фирменном лице вы найдете идентификационную маркировку устройства, например частичный номер детали или код даты.

Q: Как северная полярность, или отрицательное, магнитное поле влияет на униполярный переключатель?

A: северная полярность или отрицательное поле не влияет на униполярный переключатель.

Q: Могу ли я подойти к обратной стороне упаковки устройства с помощью магнита?

A: Да, однако имейте это в виду: если полюса магнита остаются ориентированными в одном направлении, то ориентация магнитного поля через устройство остается неизменной по сравнению с подходом с передней стороны (например, если южный полюс был ближе к устройству при подходе с передней стороны, то северный полюс был бы ближе к устройству при подходе с обратной стороны). Тогда северный полюс будет генерировать положительное поле относительно элемента Холла, а южный полюс будет генерировать отрицательное поле.

Q: Есть ли компромиссы при приближении к задней стороне устройства?

А: Да. Сигнал «чище» доступен при приближении с лицевой стороны упаковки, поскольку элемент Холла расположен ближе к лицевой стороне (фирменная грань упаковки), чем к тыльной стороне. Например, для корпуса «UA» микросхема с элементом Холла находится на 0,50 мм внутри фирменной поверхности упаковки и, следовательно, примерно на 1,02 мм от задней стороны. (Расстояние от фирменной грани до элемента Холла называется «глубиной активной зоны».")

В: Может ли очень сильное магнитное поле повредить устройство на эффекте Холла?

A: Нет. Очень сильное поле не повредит устройство Allegro с эффектом Холла, и такое поле не добавит дополнительного гистерезиса точки переключения (кроме расчетного гистерезиса).

Q: Зачем мне устройство, стабилизированное чоппером?

A: ИС датчиков, стабилизированных прерывателем, обеспечивают большую чувствительность с более жестко контролируемыми точками переключения, чем конструкции без прерывания. Это также может позволить более высокие рабочие температуры.В большинстве новых конструкций устройств используется рубленый элемент Холла.

Предлагаемые устройства

Униполярные устройства Allegro перечислены в руководствах по выбору на веб-сайте компании в разделе «Переключатели и защелки».

Приложения

Замечания по применению для связанных типов устройств

Ссылка: AN296069

Пять основных областей применения датчиков Холла

Автор: Морин ВанДайк |

Более 100 лет назад был обнаружен эффект Холла.Однако практическое использование этого эффекта было разработано только в течение последних трех десятилетий. Некоторые из его первых применений включают использование в микроволновых датчиках в 1950-х годах и твердотельных клавиатурах в 1960-х годах. С 1970-х годов устройства измерения эффекта Холла нашли свое применение в широком спектре промышленных и потребительских товаров, таких как швейные машины, автомобили, обрабатывающие инструменты, медицинское оборудование и компьютеры.

Прежде чем исследовать пять основных промышленных применений датчиков Холла, необходимо определить их, их функции и различные классификации.

Что такое датчик на эффекте Холла?

Датчики на эффекте Холла

- это магнитные компоненты, которые преобразуют закодированную в магнитном поле информацию, такую ​​как положение, расстояние и скорость, чтобы электронные схемы могли ее обработать. Как правило, они классифицируются в зависимости от способа выпуска продукции или средств работы.

Классификация выходов

Разделение датчиков на эффекте Холла по выходному напряжению приводит к двум классификациям датчиков: цифровые датчики и аналоговые датчики.

Датчики Холла с цифровым выходом

Цифровой выход Датчики на эффекте Холла в основном используются в магнитных переключателях для обеспечения цифрового выхода напряжения. Таким образом, они подают в систему входной сигнал ВКЛ или ВЫКЛ.

Основным отличием датчика Холла с цифровым выходом является возможность управления выходным напряжением. Вместо источника питания, обеспечивающего пределы насыщения, цифровые выходные датчики имеют триггер Шмидта со встроенным гистерезисом, подключенный к операционному усилителю.Этот переключатель отключает выход датчика, когда магнитный поток превышает заданные пределы, и снова включает его, когда магнитный поток стабилизируется.

Датчики Холла с аналоговым (или линейным) выходом

Датчик аналогового типа обеспечивает постоянное выходное напряжение, которое увеличивается, когда магнитное поле сильнее, и уменьшается, когда оно слабее. Таким образом, выходное напряжение или усиление аналогового датчика на эффекте Холла прямо пропорционально интенсивности проходящего через него магнитного потока.

Классификация операций

В дополнение к их классификации по мощности датчики на эффекте Холла можно разделить на категории в зависимости от способа работы, в том числе:

Биполярные датчики на эффекте Холла

Это тип цифрового датчика, который работает как с положительным, так и с отрицательным магнитным полем.Датчик активируется как положительным, так и отрицательным магнитным полем магнита. В этой конфигурации переключатель, использующий биполярный датчик на эффекте Холла, срабатывает почти так же, как традиционный геркон. Однако переключатель на эффекте Холла имеет дополнительное преимущество, заключающееся в отсутствии механических контактов, что делает его более долговечным в суровых условиях.

Униполярные датчики на эффекте Холла

В отличие от биполярного датчика, этот тип цифрового датчика активируется только одним полюсом (северным или южным) магнита.Использование униполярного датчика на эффекте Холла в переключателе позволяет сделать его более точным и активировать его только при воздействии определенного магнитного полюса.

Датчики на эффекте Холла для прямого и вертикального углов

Более совершенные датчики на эффекте Холла фокусируются не на полюсах, а на других компонентах магнитного поля. Например, датчики прямого угла измеряют измерения синуса и косинуса магнитного поля, в то время как датчики вертикального угла анализируют компоненты магнитного поля, которые параллельны, а не перпендикулярны плоскости чипа.

Пять основных областей применения датчиков Холла

Датчики на эффекте Холла

находят применение в широком спектре приложений в пяти основных отраслях промышленности, а именно:

Автомобильная и автомобильная безопасность

В автомобилестроении и автомобильной индустрии безопасности используются как цифровые, так и аналоговые датчики на эффекте Холла в различных приложениях.

Примеры применения цифровых датчиков Холла в автомобильной промышленности:

  • Датчик положения сиденья и ремня безопасности для управления подушкой безопасности
  • Определение углового положения коленчатого вала для регулировки угла зажигания свечей зажигания

Вот некоторые примеры использования датчиков аналогового типа:

  • Мониторинг и контроль скорости вращения колес в антиблокировочной тормозной системе (ABS)
  • Регулирующее напряжение в электрических системах

Приборы и товары народного потребления

Промышленность бытовой техники и товаров народного потребления интегрирует различные типы датчиков на эффекте Холла в различные конструкции изделий.Например:

  • Цифровые униполярные датчики помогают стиральным машинам сохранять равновесие во время стирки.
  • Аналоговые датчики служат датчиками доступности источников питания, индикаторами управления двигателями и отключениями на электроинструментах, а также датчиками подачи бумаги в копировальных аппаратах.

Контроль жидкости

Цифровые датчики на эффекте Холла

обычно используются для контроля расхода и положения клапана при производстве, водоснабжении и очистке, а также при технологических операциях с нефтью и газом.В приложениях для мониторинга жидкости аналоговые датчики на эффекте Холла также используются для определения уровней давления на диафрагме в манометрах с диафрагмой.

Автоматизация зданий

При автоматизации зданий подрядчики и субподрядчики интегрируют как цифровые, так и аналоговые датчики Холла.

Цифровые датчики приближения часто используются в конструкции:

  • Механизм автоматического слива унитаза
  • Автоматические мойки
  • Сушилки для рук
  • Системы безопасности зданий и дверей
  • Лифты

Аналоговые датчики используются для:

  • Освещение с датчиком движения
  • Камеры обнаружения движения

Персональная электроника

Это еще одна область, в которой продолжают расти популярность как аналоговых, так и цифровых датчиков Холла.

Приложения для цифровых датчиков включают:

  • Устройства управления двигателями
  • Таймеры в фотоаппаратуре

Приложения для аналоговых датчиков включают:

  • Накопители
  • Устройства защиты источника питания

Свяжитесь с MagneLink сегодня

Как указано выше, датчики на эффекте Холла - как аналоговые, так и цифровые - находят применение в широком спектре устройств, оборудования и систем в различных отраслях промышленности.

В MagneLink мы разрабатываем и производим высококачественные магнитные переключатели, в том числе переключатели, в которых используются датчики на эффекте Холла. Чтобы узнать больше о наших переключателях Холла и их применении, свяжитесь с нами сегодня.


Разница между бполярным залом и многополярным залом

Биполярные и многополюсные залы в настоящее время являются широко используемыми элементами Холла и широко используются в таких приложениях, как переключение, измерение скорости и метрология.Однако на практике многие люди ошибочно принимают биполярный зал за многополярный зал за биполярный зал. Чрезвычайно, вызывая проблемы при построении схем холла или проектировании схем. Сегодня мы подробно рассмотрим, как правильно различать биполярные элементы зала и элементы многополярного зала.

1. Биполярный элемент Холла

Биполярный элемент Холла обычно должен указывать магнитный полюс. В то же время два магнитных полюса необходимы для управления высоким и низким уровнями соответственно, а полюс NS магнитного поля поочередно используется для вывода сигналов.Если полюс S близок, он выводит низкий уровень, а когда полюс N близок, он выводит высокий уровень. Типичные области применения биполярных холлов - измерение скорости или счет. Если магнитное поле удалено, это случайный выход, открытый или закрытый.

Особенности биполярного элемента Холла: хорошая стабильность, высокая чувствительность, широкий диапазон напряжения, хорошая стабильность и долгий срок службы.

Типичные области применения биполярных холлов: скорость двигателя, датчики скорости, счетчики импульсов, энкодеры, вентиляторы и т. Д.

2.Элемент Омниполярного зала

Омниполярный зал также называют неполярным залом. Метод индукции: многополярный зал не различает южный (S), северный полюс (N) для обнаружения магнитного поля, магнит выдает низкий уровень при приближении и выдает высокий уровень, когда он находится далеко. Полярность зала аналогична однополярному залу. Разница в том, что униполярный переключатель Холла указывает полюс, а многополярный переключатель Холла не указывает полюс.Любой полюс находится рядом с выходным сигналом низкого уровня. Оставьте выходной сигнал высокого уровня.

Характеристики элемента многополярного зала: низкое напряжение, низкое энергопотребление, высокая чувствительность

Типичные прикладные приложения для многополярного зала: переключатели, мобильные телефоны, интеллектуальные водомеры, портативные электронные устройства, гарнитуры Bluetooth и т. Д.

Nanjing AH Electronic Science & Technology Co., Ltd - один из ведущих производителей датчиков Холла. Наш сверхмощный многополярный датчик Холла , 2,4 В, высокочувствительный многополярный микромощный датчик Холла, сигнальный датчик Wiegand отличается высоким качеством и конкурентоспособной ценой.

Поскольку холлы из разных материалов имеют разные преимущества, недостатки и применения, если вы хотите узнать больше о холлах и моделях холлов, вы можете проконсультироваться с нами по адресу [email protected] по вопросам профессионального выбора компонентов холлов. Искренне к вашим услугам!

Введение Переключатели на эффекте Холла Датчики Учебное пособие


Рис. 1

by Lewis Loflin

Датчики на эффекте Холла - это твердотельные магнитные сенсорные устройства, используемые либо в качестве магнитных переключателей, либо для измерения магнитных полей.Здесь меня интересуют три основных типа: переключатель на эффекте Холла, защелка на эффекте Холла и логометрический или аналоговый выходной датчик. Подробнее об общих принципах работы см. В моем видео на YouTube выше. Здесь я хочу проиллюстрировать различные электронные схемы, а также то, как подключать датчики и использовать их.

Переключатель на эффекте Холла включается при наличии южного магнитного поля на его лицевой стороне или северного магнитного поля на противоположной стороне. Он выключится, когда магнит будет удален.

Защелка на эффекте Холла работает как выключатель, но остается включенной после удаления магнита. Он выключится, если приложить к лицу северный полюс или отключить питание. Ниже у меня есть схема использования переключателя Холла для включения / выключения однополюсного переключателя.

Логометрический датчик на эффекте Холла выдает аналоговое напряжение, пропорциональное напряженности магнитного поля. Устройства, которые я буду использовать на отдельной странице, являются однополярными, и, как правило, без приложения магнитного поля выходное напряжение составляет половину напряжения питания.Напряжение будет увеличиваться с южным магнитным полюсом на лице или уменьшаться с северным магнитным полюсом на лице.

См. Использование ратиометрических датчиков эффекта Холла

Здесь мы рассмотрим переключатели и защелки, которые запускаются как логометрические, а затем добавим компараторы, триггеры Шмитта и выходные транзисторы. Ниже приведен список спецификаций датчиков Холла, используемых в моем видео на YouTube.

На рисунке выше показаны типичные выводы датчиков Холла. Южный полюс магнита направлен в сторону «лица», включающего устройство.Северный полюс на лице не будет иметь никакого эффекта, если устройство не является защелкой, которую он выключит, если он уже включен.

Рассмотрим пятивольтовый переключатель Холла UGN3013T. Для срабатывания переключателя обычно требуется от 500 до 750 Гс. Но для того, чтобы отпустить или отключить, обычно требуется от 225 Гс до 110 Гс. Таким образом, у нас есть разумный диапазон 275, в котором нам нужно оставаться для надежной работы. Таким образом, очевидно, что даже небольшой железный магнит может работать хорошо или должен находиться очень близко к датчику.Обратите внимание, что это старая устаревшая деталь, которая у меня случайно оказалась. Новые устройства намного более чувствительны.


Рис. 2

На рисунке выше показана внутренняя блок-схема переключателя на эффекте Холла в данном случае UGN3013T. Он включает пластину Холла, усилитель, триггер Шмитта и транзисторный выход с открытым коллектором. Некоторые могут использовать МОП-транзистор с открытым стоком вместо биполярного транзистора.


Рис. 3

Логометрический датчик Холла с компаратором LM311 образует переключатель на эффекте Холла с выходом с открытым коллектором, образующий переключатель с регулируемой точкой срабатывания.Vcc составляет 5 вольт при использовании датчика, такого как UGN3502, и 12 вольт для TL174C. Его можно напрямую подключить к входному порту микроконтроллера или другой 5-вольтовой цифровой логике.


Рис. 4

Добавляя JK-триггер к нашему переключателю с эффектом Холла на рис. 3, мы формируем защелку с эффектом Холла. Состояния Q и QNOT "меняются" с каждым циклом включения-выключения на TP2.


Рис. 5

На Рис. 5 показано, как использовать переключатель Холла с выходом «открытый коллектор / сток» с триггером CD4027 JK для формирования схемы защелки.

На этом мы завершаем введение в датчики и схемы на эффекте Холла.

Веб-сайт Авторские права Льюис Лофлин, Все права защищены.
Если вы используете этот материал на другом сайте, пожалуйста, дайте обратную ссылку на мой сайт.

ИС униполярного / биполярного переключателя на эффекте Холла, для электроники, 10 рупий / шт.

ИС униполярного / биполярного переключателя на эффекте Холла, для электроники, 10 рупий / кусок | ID: 23142692388

Спецификация продукта

Использование / применение Электронное
Марка Winson
Выходной ток 20 мА
Рабочее напряжение 2.4 ~ 26 В
Рабочая температура -40 ~ 125 ° C
Упаковка TO92S, SOT-23, TO94, SOT-25

Описание продукта

ИС переключателя на униполярном / биполярном эффекте Холла

предназначена для интеграции датчика Холла с выходным драйвером на одном чипе, когда IC обнаруживает магнитное поле, он изменяет выходной потенциал, эти продукты подходят для измерения скорости, подсчета оборотов, позиционирования, и бесконтактные переключатели.

WS000

9

/ N: _50,70,120G) _Hall_Effect_IC

9L68109 909

Униполярный (S: 50,70,150G) ИС на эффекте Холла

209 на эффекте Холла

909 мА

Продукт

Описание функции

Выходной ток

Рабочее напряжение

Рабочая температура

Тип корпуса

_

20mA

2,4 ~ 26V

-40 ~ 125 ° C

TO92S, SOT-23

20 мА

2.4 ~ 26 В

-40 ~ 125 ° C

TO92S, SOT-23

WSh231

Всеполярный (S / N: 100,150G000) IC

9

2,4 ~ 26 В

-20 ~ 85 ° C

TO92S, SOT-23

WSh232

Униполярный эффект IC со встроенным эффектом Холла (N100,200,250G-) в Повышающий резистор

20 мА

2.4 ~ 24 В

-40 ~ 125 ° C

TO92S, SOT-23

WSh233

Биполярный (серийный номер: 90G) ИС на эффекте Холла со встроенным тяговым усилием высокий резистор

20 мА

2,4 ~ 24 В

-40 ~ 125 ° C

TO92S, SOT-23

WSh234

(униполярный) ИС на эффекте Холла

20 мА

2.4 ~ 26 В

-40 ~ 125 ° C

TO92S, SOT-23

WSh331

Всеполярный (70,100,150G) Коммутатор IC с 2 выходами

2,4 ~ 26 В

-40 ~ 90 ° C

TO94, SOT-25


Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом


О компании

Год основания 1996

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнесаОптовый дистрибьютор

Количество сотрудников от 11 до 25 человек

Годовой оборот 25-50 крор

Участник IndiaMART с августа 2012 г.

GST27AAACE1464B1Z6

Код импорта и экспорта (IEC) 03020 *****

Мы, « Sourcewell Devices Private Limited », являемся оптовым дистрибьютором панельных и POS-принтеров, устройств IoT, микроконтроллеров, интегральных схем, регуляторов напряжения, ЖК-модуля и т. Д.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

ИС с высокочувствительными биполярными цифровыми датчиками Холла с фиксацией

Компания Honeywell расширила ассортимент своей продукции для магнитных датчиков положения интегральными схемами высокочувствительных биполярных цифровых датчиков Холла с фиксацией положения SS360NT / SS360ST / SS460S.Биполярные магниты с фиксацией делают эти продукты хорошо подходящими для точного определения скорости и измерения числа оборотов в минуту (RPM).

Для производителей бесщеточных двигателей постоянного тока, которым нужны ИС датчиков с фиксацией с надежной и стабильной производительностью для эффективных и компактных конструкций, семейство новых высокочувствительных ИС датчиков Холла с фиксацией и фиксацией нового семейства Honeywell реагирует на слабые магнитные поля и обеспечивает постоянную повторяемость, обеспечивая при этом самый быстрый отклик на изменение магнитного поля для повышения эффективности двигателя.Эти датчики предлагают надежные точки переключения с высокой магнитной чувствительностью типично 30 G (максимум 55 G) без использования стабилизации прерывателя на элементе Холла, что приводит к чистому выходному сигналу и самому быстрому времени отклика защелки в своем классе.

«Производители бесщеточных двигателей постоянного тока нуждаются в датчиках с высокой чувствительностью, стабильным магнитным полем и очень быстрым временем отклика для максимально эффективного переключения двигателя», - сказал Джош Эдберг, менеджер по глобальному маркетингу продукции Honeywell Sensing and Control.«Благодаря разработке высокочувствительных ИС датчиков без стабилизации прерывателя, это семейство датчиков обеспечивает более быстрое время отклика, что в конечном итоге означает более эффективные двигатели».

Эти небольшие, чувствительные и универсальные устройства работают от магнитного поля постоянного магнита или электромагнита. Они предназначены для реагирования на чередование Северного и Южного полюсов.

SS360NT / SS360ST / SS460S может использоваться в широком диапазоне приложений. Потенциальные промышленные / коммерческие применения включают коммутацию бесщеточных двигателей постоянного тока, измерение расхода для бытовых приборов, определение скорости и числа оборотов, тахометр / счетчик, управление двигателем и вентилятором, а также управление робототехникой.Возможные транспортные приложения включают определение скорости и числа оборотов, тахометр / счетчик, управление двигателем и вентилятором, электронные стеклоподъемники и положение складной крыши. Возможные медицинские применения включают медицинское оборудование, в котором используются электродвигатели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
