Обзор датчиков электронной системы управления двигателем ЗМЗ-406

_____________________________________________________________________________


Датчик положения коленвала ЗМЗ-406

Индуктивный датчик ЗМЗ-406 (0 261 210113 или 406.3847113) автомобилей ГАЗ-3110 Волга, Газель-3302 предназначен для определения углового положения коленвала, синхронизации работы блока управления с рабочим процессом двигателя и определения частоты его вращения.

Датчик установлен в передней части двигателя ЗМЗ-406 с правой стороны. Устройство датчика показано на рис.33.

Рис.33. Датчик положения коленчатого вала автомобилей ГАЗ-3110 Волга, Газель-3302

1 — обмотка датчика; 2 — корпус; 3 — магнит; 4 — уплотнитель; 5 -провод; 6 — кронштейн крепления; 7 — магнитопровод; 8 — диск синхронизации

Датчик представляет собой индуктивную катушку 1 с магнитом 3 и сердечником 7. Датчик работает совместно с зубчатым диском синхронизации 8, установленном на шкиве коленчатого вала.

Прохождение мимо торца сердечника 7 датчика зубьев диска синхронизации 8, вызывает изменение магнитного потока в датчике. Изменение магнитного потока вызывает возникновение переменного электрического тока в катушке датчика.

Возникающее переменное напряжение передается в блок управления, который обрабатывает их с другими сигналами датчиков и формирует параметры электрических импульсов для работы форсунок и катушек зажигания.

При выходе из строя датчика положения коленвала двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 или его цепей прекращается работы системы зажигания и соответственно двигателя.

Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Нормальная работа датчика обеспечивается при зазоре между сердечником датчика и зубьями диска синхронизации в пределах 1+0,5 мм.

Более качественную проверку исправности датчика необходимо производить прибором DST-2 при прокрутке двигателя стартером.

Датчик положения распредвала ЗМЗ-406

Датчик двс ЗМЗ-406 положения распределительного вала 0232103006 или 406.3847050 автомобилей ГАЗ-3110 Волга, Газель-3302 (фазы) предназначен для определения верхней мертвой точки поршня первого цилиндра при такте сжатия.

Датчик установлен с левой стороны на головке цилиндров (у четвертого цилиндра).

Датчик представляет собой электронное устройство, работающее на эффекте Холла. При прохождении мимо торца датчика металлической пластины, установленной на распределительном вале, происходит изменение магнитного потока датчика.

Это вызывает появление в датчике электрического сигнала, который усиливается и передается в блок управления.

Сигналы датчиков двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 положения распределительного вала и положения коленчатого вала, обработанные в блоке управления, позволяют синхронизировать подачу топлива форсунками в каждый цилиндр двигателя (только при такте сжатия).

Рис.34. Электрическая схема проверки датчика положения распределительного вала ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — датчик; 2 — штекерная колодка датчика; 3 — сопротивление 0,5-0,6 кОм; 4 — аккумуляторная батарея; 5 — светодиод АЛ307; 6 — металлическая пластина

При выходе из строя датчика положения распредвала или его цепей блок, управления включает контрольную лампу и переходит на резервный режим с подачей топлива одновременно во все цилиндры двигателя.

Исправность датчика положения распредвала можно проверить собрав схему, показанную на рис 34. Перемещение металлической пластины 6 мимо торца датчика должно вызывать свечение светодиода.

Более качественную проверку исправности датчика можно провести прибором DST-2 на работающем двигателе.

Датчик массового расхода воздуха ЗМЗ-406

Датчик (расходомер) двигателя автомобилей ГАЗ-3110 Волга, Газель-3302 массового расхода воздуха 0280 212 014 или ИВКШ407282000 термоанемометрического типа предназначен для определения количества воздуха, идущего на заполнение цилиндров во время работы двигателя.

Датчик установлен во впускной системе, после воздушного фильтра.

Рис.35. Датчик массового расхода воздуха ЗМЗ-406

1 — кольцо; 2 — платиновая нить;3 — термокомпенсационное сопротивление; 4 — кронштейн крепления кольца; 5 — корпус электронного модуля; 6 — предохранительная сетка; 7 — стопорное кольцо; 8 — корпус датчика; 9 — винт регулировки СО; 10 — крышка; 11 — колодка электрического разъема; 12 — штекер; 13 — уплотнителъ; 14 — электронный модуль

Устройство датчика показано на рис. 35. В корпусе 8 установлено кольцо 1, внутри которого расположены чувствительный элемент 2 в виде платиновой нити диаметром 0,07-0,10 мм и термокомпенсационный резистор З, включенные в мостовую схему электронного модуля 14, датчика.

Электронная схема модуля 14 поддерживает температуру платиновой нити порядка 150°С. Во время работы двигателя воздух, засасываемый в цилиндры двигателя, проходит через корпус 8, и кольцо 1, охлаждая платиновую нить.

Электрическая мощность, затрачиваемая на поддержание температуры нити на прежнем уровне, является параметром для определения количества воздуха, проходящего через датчик.

Так как температура платиновой нити зависит и от температуры проходящего воздуха, то термокомпенсационный резистор 3 (определяющий температуру проходящего воздуха) вносит соответствующую коррекцию в режим работы электронного модуля.

Сигналы датчика ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 поступают в блок управления, обрабатываются и используются для определения оптимальной длительности электрических импульсов для открытия форсунок (определяется необходимое количество топлива для данного количества воздуха).

Для исключения загрязнения платиновой нити в электронном модуле предусмотрена кратковременная подача повышенного напряжения на нее для разогрева до 100СГС.

При повышении температуры нити на ней сгорают все загрязнения, попавшие на нее (режим прожига).

В электронном модуле имеется переменный резистор, с помощью которого можно провести регулировку (винт 9) концентрации окиси углерода в отработавших газах в режиме работы двигателя на холостом ходу.

При возникновении неисправностей датчика ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 или его цепей блок управления переходит на резервный режим работы по данным, занесенным в память блока.

О возникшей неисправности датчика массового расхода воздуха блок управления сигнализирует водителю включением контрольной лампы.

Рис.36. Электрическая схема проверки датчика ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 массового расхода воздуха

1 — штекерный разъем датчика; 2 — выключатель; 3 — аккумуляторная батарея; 4 — вольтметр

Исправность датчика можно проверить, собрав схему, показанную на рис.36. При подключении источника вольтметр 5 должен показывать 1,3- 1,4В, а при кратковременном включении выключателя 3 вольтметр 5 должен показывать примерно 8 В.

Платиновая нить 2 (рис. 3) при этом должна разогреваться до красна.

Более качественную проверку датчика необходимо производить при работе двигателя прибором DST-2.

Датчик двс ЗМЗ-406 положения дроссельной заслонки

Датчик 0 280 122 001 или HPKI-8 предназначен для определения положения дроссельной заслонки. Положение заслонки определяет величина падения напряжения на переменном резисторе датчика, которая поступает в блок управления для обработки.

Данные о положении дроссельной заслонки ЗМЗ-406 (полностью закрыта, частично открыта, или полностью открыта) необходимы блоку управления для расчета длительности электрических импульсов управления форсунками и определения оптимального угла опережения зажигания.


Рис.37. Датчик ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 положения дроссельной заслонки

1 — корпус; 2 — поворотная втулка; 3 — подвижный контакт; 4 — штекерная колодка; 5 — штекер, 6 — печатная плата; 7 — упор; 8 — ось дроссельной заслонки; R1, R2, КЗ и R4 — сопротивления

Датчик заслонки двигателя установлен на корпусе узла дроссельной заслонки и механически соединен с осью дроссельной заслонки.

Устройство и электрическая схема датчика показаны на рис.37. Датчик представляет собой сдвоенный переменный резистор, выполненный на керамической подложке.

Датчик состоит из корпуса 1, печатной платы 6 с резисторами Rl, R2, R3 и R4 и подвижных контактов 3, установленных на поворотной втулке 2. Втулка установлена на оси дроссельной заслонки 8.

При выходе из строя датчика включается контрольная лампа, а блок управления переходит на резервный режим работы, используя данные датчика массового расхода воздуха и данные, заложенные в память блока.

Исправность датчика можно проверить омметром. Сопротивление между выводами 1 и 2 должно быть 2 кОм, а между выводами 2 и 3 в одном крайнем положении 700-1380 Ом, а в другом 2600 Ом.

Датчик детонации ЗМЗ-406

Датчик 0 261 231 046 или GT305 служит для определения детонации при работе двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302.

Детонация это несанкционированное самовоспламенение рабочей смеси в цилиндрах двигателя.

При работе двигателя в таком режиме возникают сильные вибрационные и термические нагрузки на детали двигателя.

Работа двигателя с детонацией может привести к разрушению деталей двигателя (например: поршня, прокладки головки блока и др.).

Датчик детонации ЗМЗ-406 установлен на правой стороне блока цилиндров. Устройство пьезоэлектрического датчика детонации показано на рис.38.

Рис.38. Датчик детонации ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — штекер;2 — изолятор;3 — корпус; 4 — гайка; 5 — упругая шайба; 6 — инерционная шайба; 7 — пьезоэлемент; 8 — контактная пластина

Основными элементами датчика являются: кварцевый пьезоэлемент 7 и инерционная масса 6, (шайба).

При работе двигателя возникает вибрация его деталей. Инерционная масса 6 датчика воздействует на пьезоэлемент 7 и в нем возникают электрические сигналы определенной величины и формы.

Возникновение детонации в работе двигателя приводит к резкому увеличению вибрации, что вызывает увеличение амплитуды напряжения электрических сигналов датчика. Электрические сигналы датчика передаются в блок управления.

По сигналам датчика детонации блок управления корректирует угол опережения зажигания до прекращения детонации.

При выходе из строя датчика или его электрических цепей блок управления сигнализирует водителю включением контрольной лампы.

Регулятор ЗМЗ-406 дополнительного воздуха

Регулятор 0 280 140 545 или РХХ-60 предназначен для поддержания заданной частоты вращения коленчатого вала двигателя на холостом ходу, при пуске, прогреве, при движении накатом и при изменяющейся нагрузке от вспомогательного оборудования.

Рис.39. Регулятор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 дополнительного воздуха

1 — штекерная колодка; 2 — уплотнителъпое кольцо; 3 — шайба крепления; 4 — фланец крепления оси якоря; 5 — обмотка якоря; 6 — поворотный стакан; 7 — постоянный магнит; 8 — корпус; 9 — якорь неподвижный; 10 — ось якоря; 11 — магнитопровод; 12 — стопорное кольцо подшипника; 13 — шариковый подшипник; 14 — уплотнение подшипника; 15 — патрубок входной; 16 — поворотная заслонка; 17 — упор; 18 — роликовый подшипник; 19 — вал заслонки; 20 — патрубок выходной; х — соединение неразъемное

Регулятор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 установлен на впускной трубе и соединен трубками с впускной трубой до дроссельной заслонки и после нее.

Устройство регулятора дополнительного воздуха показано на рис.39, а электрическая схема на рис. 40.

Рис.40. Электрическая схема регулятора ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 дополнительного воздуха

1 — заслонка; 2 — корпус; 3 — обмотка неподвижного якоря; 4 — магнит

Регулятор представляет собой клапан, который регулирует подачу воздуха во впускную систему минуя дроссельную заслонку.

Поворот заслонки 1 осуществляется двухобмоточным электродвигателем с неподвижными обмотками (якорь) и вращающимся магнитом 4.

Блок управления обрабатывает сигналы датчиков, определяет необходимое положение заслонки 1 и выдает на обмотки 3 регулятора электрические импульсы определенной скважности.

Электрический ток, проходя по обмоткам, создает свое магнитное поле, которое взаимодействуя с магнитом 4 заставляет повернуться его на определенный угол (шаг). Вместе с ним поворачивается и заслонка 1, изменяя проходное сечение регулятора.

При выходе из строя регулятора дополнительного воздуха в комбинации приборов загорается контрольная лампочка и нарушается работа двигателя на холостом ходу.

Исправность регулятора можно проверить, подавая на его обмотки напряжение 12 В. При подаче напряжения на выводы 1 и 2 заслонка должна открыть отверстие регулятора, а при подаче напряжения на выводы 2 и 3 заслонка должна закрыть отверстие.

Сопротивление каждой обмотки должно быть в пределах 10-14 Ом.

Более качественная проверка работы регулятора дополнительного воздуха производится прибором DST-2 при работающем двигателе.



_____________________________________________________________________________

  • АКПП ZF
  • Моторы Митсубиси
  • Двигатели Тойота
  • ЗМЗ-406

_____________________________________________________________________________

_____________________________________________________________________________

Общее устройство АКПП

  • Обзор гидроаккумуляторов и преобразователей применяемых в АКПП
  • Конструктивные особенности и параметры автоматических коробок передач
  • Рабочие функции исполнительных устройств
  • Основные схемы планетарной коробки-автомат
  • Модификации клапанов и регуляторов
  • Конструкция и элементы
  • Компоненты редукторов автоматических коробок
  • Методы устранения неисправностей без демонтажа с двигателя
  • Рекомендации по замене масла

_____________________________________________________________________________

CVT вариатор Ауди

  • Коробка передач CVT 01J
  • Гидросистема коробки-автомат
  • Автоматическая коробка передач CVT 01J multitronic
  • Электронный блок управления АКПП мультитроник
  • Работа вариатора CVT 01J

Коробка автомат Toyota

  • АКПП Toyota Aisin U140E/U240E
  • Основные узлы АКПП Тойота U241E/U250E
  • Коробка-автомат Toyota Aisin U241E/U250E

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

  • Обслуживание АКПП Мазда FN4A-EL/F4A-EL, FNR5
  • Диагностика АКПП Митсубиси A4AF3 / A4BF3

Коробка автомат ZF

  • АКПП Ауди ZF 6HP19/ZF 6HP21 (09L)
  • Компоненты коробки-автомат Ауди ZF 6HP19/ZF 6HP21
  • Обслуживание ZF 4HP20 / ZF 4HP16
  • Параметры коробки-автомат ZF 5HP19/5HP18
  • Детали ZF 5HP19/5HP18 Ауди-Фольксваген
  • АКПП ZF 6HP26 Ауди (6HP28/6HP32)
  • Гидроблок мехатроник коробки автомат ZF 6HP26
  • Гидротрансформатор ZF 6HP26/6HP28
  • Планетарная передача Audi ZF 6HP26
  • Компоненты переключения передач Audi ZF 6HP26/6HP28

Двигатели Mitsubishi

  • ГРМ и головки блока двигателя 4G18/4G15
  • Блок цилиндров и коленвал двс 4G15/4G18
  • Характеристика двигателя 4G15/4G18
  • Системы питания и охлаждения двигателя 4G18/4G15

Двигатели Toyota

  • Блок цилиндров и головка 3S-FE/3S-GE
  • Техническое обслуживание ГРМ 3S-FE, 3S-GE
  • Коленвал двигателей 3S-FE, 3S-GE
  • Технические характеристики двигателя 3S-FE, 3S-GE
  • Распредвалы 3S-FE и 3S-GE
  • Система охлаждения двс 3S-FE и 3S-GE
  • Топливная систем 3S-FE, 3S-GE
  • Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
  • Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
  • Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
  • Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
  • Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
  • Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
  • Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
  • Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
  • Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
  • Замена ремня ГРМ 4A-GE
  • Демонтаж головки блока цилиндров двигателей 4A-GE
  • Настройки клапанов 4A-GE
  • Монтаж головки блока цилиндров двигателя 4A-GE
  • Детали двигателей 1AZ-FE / 2AZ-FE
  • Блок управления и датчики 1AZ-FE и 2AZ-FE
  • Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
  • Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

  • Характеристики ЗМЗ-402
  • ГРМ двигателя ЗМЗ-402
  • Шатунно-поршневая группа и коленвал ЗМЗ-402
  • Устройство системы смазки ЗМЗ-402
  • Детали систем охлаждения и питания ЗМЗ-402
  • Блока цилиндров и поршни двигателя ЗМЗ-405
  • Технические характеристики ЗМЗ-405
  • Коленчатый вал и привод ГРМ ЗМЗ-405
  • Устройство системы охлаждения ЗМЗ-405
  • Система смазки двс ЗМЗ-405
  • Регулировки деталей топливной системы ЗМЗ-405
  • Блок цилиндров и поршни ЗМЗ-406
  • Электронная система управления двигателем ЗМЗ-406
  • Основные компоненты двигателя ЗМЗ-406
  • Электрическая система управления ЗМЗ-406
  • Система ГРМ двигателя ЗМЗ-406
  • Коленвал и маховик двигателя ЗМЗ-406
  • Сборочные детали системы охлаждения ЗМЗ-406
  • Основные механизмы системы смазки ЗМЗ-406
  • Компоненты топливной системы ЗМЗ-406
  • Конструкция карбюратора К-151 двигателя ЗМЗ-402

Какие датчики стоят на 406 двигателе инжектор

Altarena. ru — технологии и ответы на вопросы » Детали

Опубликовано

Просмотров 1265

Содержание

  1. Какие датчики стоят на 406 двигателе инжектор
  2. Проверка датчика массового расхода воздуха
  3. Снятие дроссельного узла
  4. Клуб любителей автомобиля
  5. ЗМЗ-406. Система управления. Роль датчиков.
  6. Сайт о внедорожниках, SUV, автомобилях повышенной проходимости
  7. Датчики микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063, расположение, назначение, устройство, принцип действия, проверка исправности.
  8. Датчик положения коленчатого вала (синхронизации) Bosch 026120113, 406.3847050-05, 406.3847050-04, 406.3847050-03, 406.3847050-01, 406.3847113, ДС-1, 23.3847.
  9. Датчик положения коленчатого вала (синхронизации) предназначен для:
  10. Датчик детонации Bosch 02612311046 или GT 305 микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-406.
  11. Датчик температуры охлаждающей жидкости 19.3828, 42.3828, 405226 микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-406.
  12. Датчик абсолютного давления Bosch 0261230037, Bosch 0261230004 или 45.3829 микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-406.
  13. Видео

Какие датчики стоят на 406 двигателе инжектор

Снижение давления в системе питания

1. Вынуть предохранитель № 9 (предохранитель топливного насоса) из правого блока предохранителей.

2. Запустить двигатель и дать ему поработать до полной выработки топлива из топливопровода.

После этого двигатель заглохнет.

3. Вставить на место предохранитель.

4. Поврежденные успокоители цепей заменить.

5. После этого можно разъединять топливопроводы.

Замена датчика массового расхода воздуха

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить колодку 1 от датчика 3 массового расхода воздуха.

Ослабить хомуты, отсоединить воздухоподводящие шланги 2 и снять датчик 3. 3. Установить новый датчик в обратном порядке.

Проверка датчика массового расхода воздуха

1. Снять датчик массового расхода воздуха.

2. Подсоединить к контактам «2» и «З» разъема датчика вольтметр.

Подать на контакты «1» и «5» постоянный ток напряжением 12 В (н» на контакт 5, а на 1).

При этом вольтметр должен показать напряжение 1,3—1,4 В.

Затем кратковременно замкнуть между собой контакты «4» и «5». Вольтметр должен при этом показать напряжение около 8 В а платиновая нить должна раскалиться докрасна. Если хотя бы одно из этих условий не выполняется, заменить датчик.

Регулировка содержания окиси углерода (СО) в отработавших газах

1. Регулировка производится на прогретом двигателе (температура охлаждающей жидкости 80–90 °С) при исправной системе зажигания и номинальных зазорах между электродами свечей.

3. Если содержание СО выше указанных пределов, отрегулировать содержание СО винтом 1 на датчике массового расхода воздуха.

При повороте винта по часовой стрелке содержание СО увеличивается, а против часовой — уменьшается.

При этом содержание СН также будет отрегулировано.

Если не удается отрегулировать содержание СО и СН в указанных пределах, нужно проверить исправность элементов комплексной микропроцессорной системы управления двигателем.

Замена троса акселератора

Отсоединить провод от «Минусовой» клеммы аккумуляторной батареи.

2. Отвернуть гайку 1 и вынуть трос 2 акселератора из сектора 3 привода воздушной дроссельной заслонки.

3. Сдвинуть сальник 1 с наконечника троса, отвернуть полностью гайку 2 с наконечника троса, вытащить наконечник 3 оболочки троса из кронштейна и вынуть вверх из кронштейна через прорезь трос.

Снять наконечник 3 с троса, вынув его из наружной 4 и внутренней оболочек троса.

4. Снять наружную 1 и внутреннюю оболочки троса с наконечника 2 на щите передка

5. Вынуть шплинт 1 из пальца и вынуть палец 2.

Сдвинуть сальник 4 и снять кронштейн 3.

6. Вытащить трос через наконечник на щите передка в салон.

7. Установить новый трос акселератора в обратном порядке и отрегулировать его.

Регулировка троса акселератора

1. Ослабить затяжку гайки 1 крепления троса 2 на секторе 3.

2. Ослабить затяжку гайки 2 регулировочного болта 1 между верхним 4 и нижним 3 рычагами педали акселератора.

3. Со стороны сектора 3 дроссельной заслонки вытянуть трос 1 до упора.

При этом верхний рычаг 5 педали акселератора должен упираться в буфер 4 на кронштейне. Затянуть гайку 2 крепления троса на секторе.

При этом дроссельная заслонка должна быть полностью закрыта.

4. Отвести на себя верхний рычаг 4 педали до упора.

Удерживая в этом положении верхний рычаг 4 педали, повернуть нижний рычаг 3 педали до упора в коврик и затянуть гайку 2 регулировочного болта 1

5. При правильной регулировке при полностью отпущенной педали дроссельная заслонка должна быть полностью закрыта, а верхний рычаг педали — упираться в буфер на кронштейне.

При полностью нажатой педали дроссельная заслонка должна быть полностью открыта, и нижний рычаг педали упираться в коврик.

6. Откорректировать положение троса можно перемещением наконечника 1 оболочки в кронштейне, ослабив затяжку гайки 2. После корректировки гайки 2 затянуть.

Снятие дроссельного узла

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить трос акселератора от сектора дроссельной заслонки

3. Отсоединить колодку 1 с проводами от датчика положения дроссельной заслонки.

Ослабить хомуты и отсоединить шланги регулятора холостого хода 2 и вентиляции картера 3.

4. Ослабить хомуты и отсоединить шланги 1 подогрева дросселя, предварительно промаркировав их.

Сразу же заглушить шланги пробками во избежание потери охлаждающей жидкости.

Отвернуть четыре болта 2 крепления и снять дроссель 3 с прокладкой.

5. При необходимости снятия датчика 2 положения дроссельной заслонки отвернуть два винта 1 его крепления.

Замена регулятора холостого хода

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Ослабить хомуты и отсоединить от регулятора 5 шланги 1 и 2. Отсоединить колодку с проводами от разъема 4 регулятора.

Отвернуть два болта 3 крепления и снять регулятор. Вынуть регулятор 5 из хомута 6.

3. Установить новый регулятор холостого хода в обратном порядке.

Проверка регулятора холостого хода

1. Снять регулятор холостого хода.

2. Подать постоянный ток напряжением 12 В на средний контакт разъема регулятора и поочередно на боковые контакт

При этом заслонка должна поворачиваться, открывая или закрывая отверстие входного канала. Если этого не происходит, значит регулятор неисправен и его нужно заменить.

Замена форсунок

1. Снизить давление в системе питания, если двигатель был только что остановлен.

2. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

4. Ослабить хомуты и отсоединить шланг 1 подачи топлива от топливопровода 3 двигателя. Отсоединить шланг 4 слива топлива от редукционного клапана.

Отсоединить колодки с проводами от разъемов 5 четырех форсунок.

5. Вынуть форсунку из топливопровода двигателя. Форсунка фиксируется в отверстии топливопровода только с помощью уплотнительного кольца.

Отвернуть два болта 2 крепления и снять аккуратно топливопровод 3 двигателя, выведя форсунки из отверстий во впускной трубе.

Форсунки фиксируются в отверстиях впускной трубы только с помощью уплотнительных колец.

6. Установить новую форсунку в обратном порядке.

Проверка форсунок

1. для проверки герметичности клапана форсунки нужно опустить распылитель 1 форсунки в емкость с бензином или керосином и подать сжатый воздух под давлением 0,3 МПа (0,03 кгс/см).

Если из распылителя форсунки выходят воздушные пузыри, значит клапан форсунки негерметичен и форсунку необходимо заменить.

2. для проверки исправности обмотки электромагнита форсунки подать на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки.

Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.

3. Сопротивление обмотки электромагнита форсунки можно проверить омметром, подключив его к контактам разъема форсунки.

Сопротивление должно быть в пределах 15,5—16 Ом. Если величина сопротивления не попадает в указанные пределы, форсунку заменить.

Замена редукционного клапана

2. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

3. Снять топливопровод двигателя.

4. Отсоединить от редукционного клапана 3 шланг 1 слива топлива и вакуумный шланг 4.

Отвернуть два болта 2 крепления и снять редукционный клапан 3 с топливопровода двигателя.

5. Установить новый клапан в обратном порядке.

Замена и проверка датчика синхронизации

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Разъединить колодку провода 3 датчика, находящуюся за впускной трубой двигателя.

Отвернуть болт 2 крепления и снять датчик 1.

Проверить сопротивление катушки датчика омметром, оно должно быть в пределах 850–900 Ом.

Если величина сопротивления не попадает в заданные пределы, датчик заменить.

Установить датчик в обратном порядке.

Для нормальной работы датчика зазор «а» между датчиком 1 и диском 4 синхронизации должен быть в пределах 1,0–1,5 мм.

Источник

Клуб любителей автомобиля

ЗМЗ-406. Система управления. Роль датчиков.

Откуда: Саратовская область
Благодарил (а): 0 раз.
Поблагодарили: 11 раз.
Авто: ГАЗ 3102 / 2002 гв. / ЗМЗ 406..

Схема системы питания двигателя ЗМЗ–4062

Кроме показанной на схеме системы питания элементов, в нее входят воздушный фильтр, установленный в моторном отсеке, соединенный резиновым шлангом с датчиком массового расхода воздуха, который в свою очередь соединен с дросселем, установленным на воздушном ресивере, а также регулятор холостого хода, установленный тоже на воздушном ресивере.

Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.
( Доп инф: 1. Для проверки герметичности клапана форсунки нужно опустить распылитель 1 форсунки в емкость с бензином или керосином и подать сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит клапан форсунки негерметичен и форсунку необходимо заменить.
2. Для проверки исправности обмотки электромагнита форсунки подать на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.
3. Сопротивление обмотки электромагнита форсунки можно проверить омметром, подключив его к контактам разъема форсунки. Сопротивление должно быть в пределах 15,5–16 Ом. Если величина сопротивления не попадает в указанные пределы, форсунку заменить. )

Редукционный клапан представляет собой емкость, разделенную диафрагмой, на которой закреплен клапан, закрывающий под действием пружины отверстие слива топлива. Редукционный клапан поддерживает постоянное давление в системе питания около 0,3 МПа. Верхняя часть редукционного клапана соединена с ресивером вакуумным шлангом. При перепаде давления в ресивере не выше 0,3 МПа клапан закрыт и давление в
системе питания поднимается. Когда давление топлива достигает величины более 0,3 МПа, мембрана прогибается, открывая отверстие, и излишки топлива сливаются в топливный бак. Как только давление топлива опускается до 0,3 МПа, мембрана возвращается в исходное положение и перекрывает отверстие слива топлива.

Датчик массового расхода воздуха служит для определения количества воздуха, поступающего в цилиндры двигателя. Сигналы с датчика поступают в блок управления двигателем и являются одним из параметров, определяющих длительность впрыска топлива форсунками — количество топлива зависит от количества воздуха в каждый определенный момент. Основным элементом датчика является платиновая нить, разогреваемая во время работы до 150 °С. При прохождении через корпус датчика всасываемого двигателем воздуха нить охлаждается, а электронная схема датчика постоянно стремится поддерживать температуру нити 150 °С. Электрическая мощность, затрачиваемая на поддержание температуры нити, является параметром, по которому блок управления двигателем определяет длительность электрического импульса, подаваемого на форсунки. Степень охлаждения платиновой нити зависит не только от количества, но и от температуры проходящего воздуха, определяемой термокомпенсационным резистором, соответственно корректирующим сигнал, подаваемый датчиком в блок управления. Для обеспечения возможности регулировки количества окиси углерода в отработавших газах на режиме холостого хода в электронном модуле имеется переменный резистор, винтом которого можно вручную изменить величину сигнала, подаваемого датчиком в электронный блок управления, изменив тем самым длительность импульса, подаваемого на форсунки, а следовательно, и количество впрыскиваемого топлива. Для очистки платиновой нити от загрязнений электронный модуль периодически подает на нее повышенное напряжение, вызывающее нагрев до 1000 °С. При этом все отложения сгорают.
При выходе из строя датчика блок управления двигателем включает резервную программу, обеспечивающую работу двигателя с несколько ухудшившимися, но приемлемыми мощностными и расходными характеристиками. При этом в комбинации приборов загорается контрольная лампа.

Регулятор холостого хода служит для поддержания неизменными заданной частоты вращения холостого хода двигателя при его запуске, прогреве и изменении нагрузки, вызванных включением вспомогательного оборудования. Регулятор представляет собой золотниковый клапан с электромагнитным управлением и служит для подачи дополнительного воздуха во впускную трубу, минуя дроссельную заслонку. При выходе из строя регулятора холостого хода или отсутствии контакта в штекерной колодке нарушается стабильность частоты вращения холостого хода (обороты «плавают»). При этом загорается контрольная лампа в комбинации приборов. Если частота вращения холостого хода нестабильна, а контрольная лампа не загорелась, необходимо проверить герметичность присоединения соединительных шлангов.

Датчик положения дроссельной заслонки, представляющий собой сдвоенный переменный полупроводниковый резистор, установлен на дросселе на одной оси с дроссельной заслонкой. По сигналу датчика блок управления двигателем определяет положение дроссельной заслонки с целью расчета длительности электрического импульса, подаваемого на форсунки, и оптимального угла опережения зажигания. Определяющим сигналом является величина падения напряжения на переменном резисторе датчика, которая изменяется в зависимости от положения дроссельной заслонки (полностью закрыта, частично открыта, полностью открыта). При выходе из строя датчика блок управления двигателем работает по заложенной в «память» резервной программе, используя данные других датчиков. При этом в комбинации приборов загорается контрольная лампа.

Датчик детонации расположен в верхней части блока цилиндров двигателя с правой стороны и закреплен гайкой с пружинной шайбой. Он служит для определения момента возникновения детонации при работе двигателя на бензине с меньшим, чем требуется, октановым числом при перегреве двигателя, неправильном выборе водителем режима движения автомобиля. В основу работы датчика детонации положен принцип пьезоэффекта. При механическом воздействии на пьезоэлемент, изготовленный из металлокерамики, в нем возникает электрический ток. Механическое воздействие осуществляется инерционной шайбой, которая воспринимает ударную волну, возникающую в камере сгорания и цилиндре двигателя при детонационном сгорании топливной смеси. При этом в датчике возникает импульс напряжения, который он передает в блок управления со штекера. По этому сигналу блок управления корректирует угол опережения зажигания до прекращения детонации. Выход из строя датчика или наличие неисправности в его электрической цепи приведет к отсутствию оптимального изменения угла опережения зажигания при наличии детонации. При этом в комбинации приборов загорится контрольная лампа.

Датчик фазы расположен в задней части головки блока цилиндров с левой стороны. Принцип работы датчика основан на эффекте Холла. При прохождении мимо торца сердечника датчика металлической пластины, закрепленной на распределительном валу, формируется импульс, позволяющий блоку управления определить момент нахождения поршня 1-го цилиндра в верхней мертвой точке при такте сжатия и подать сигнал впрыска на форсунку именно этого цилиндра. Дальнейшая подача импульсов осуществляется блоком управления в соответствии с заложенным в его программу порядком работы цилиндров. При выходе из строя датчика фазы блок управления переключается в резервный режим с подачей топлива одновременно во все цилиндры. При этом сохраняется работоспособность двигателя, но существенно повышается расход топлива. О неисправности датчика сигнализирует контрольная лампа в комбинации приборов.

Воздушный фильтр с сухим сменным фильтрующим элементом, изготовленным из гофрированного фильтрующего картона, расположен в правой передней части моторного отсека. Фильтрующий элемент закреплен на крышке фильтра гайкой-барашком, а крышка закреплена на корпусе тремя пружинными зажимами.

Электрический топливный насос роторного типа с приводом от электродвигателя постоянного тока расположен непосредственно в корпусе насоса и работает в топливе. В связи с этим какие-либо уплотнения подвижных деталей в насосе отсутствуют, а смазка трущихся поверхностей осуществляется протекающим топливом. Обратный клапан, установленный в насосе, предотвращает стекание топлива из топливопровода высокого давления в бак после выключения зажигания. Электрический топливный насос — неразборной конструкции и при выходе из строя подлежит замене.

Топливный фильтр установлен в моторном отсеке над вакуумным усилителем тормоза. Замена штатного фильтра каким-либо другим, например унифицированным, в пластмассовом корпусе, категорически запрещена из-за высокого давления топлива в системе.

Источник

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Электронный блок управления МИКАС 5.4 209.3763.004 микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 обрабатывает данные, полученные от датчиков системы. Управляет двумя катушками зажигания, подавая на них импульсы низкого напряжения. Искрообразование происходит одновременно в двух цилиндрах.

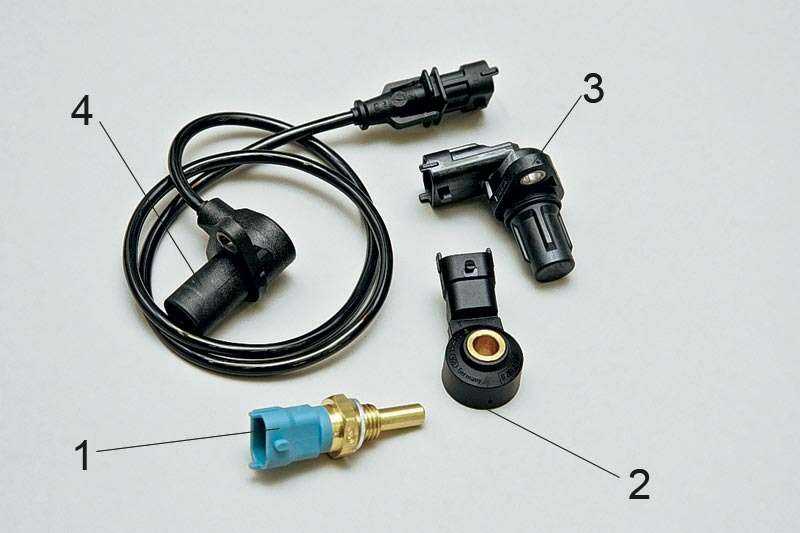

Датчики микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063, расположение, назначение, устройство, принцип действия, проверка исправности.

Получая сигналы от датчиков, блок управления МИКАС 5.4 209.3763.004 корректирует угол опережения зажигания. Это позволяет получить оптимальные мощностные и экономичные показатели во время работы двигателя.

Датчик положения коленчатого вала (синхронизации) Bosch 026120113, 406.3847050-05, 406.3847050-04, 406.3847050-03, 406.3847050-01, 406.3847113, ДС-1, 23.3847.

Датчик положения коленчатого вала (синхронизации) установлен на переднем торце двигателя с правой стороны. На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 могут устанавливаться следующие датчики положения коленчатого вала (синхронизации):

— Bosch 026120113.
— 406.3847050-05.
— 406.3847050-04.
— 406.3847050-03.
— 406.3847050-01.
— 406.3847113
— ДС-1.
— 23.3847.

Датчик положения коленчатого вала (синхронизации) предназначен для:

— Определения углового положения коленчатого вала двигателя.
— Синхронизации работы блока управления с рабочим процессом двигателя.
— Определения частоты вращения двигателя.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска 8 синхронизации мимо торца магнита на выводах обмотки возникает потенциал, служащий информацией для блока управления о частоте вращения коленчатого вала. Два зуба на диске отсутствуют. При прохождении впадины на диске мимо магнита формируется импульс, по которому блок управления определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей прекращается работа системы зажигания и,следовательно, двигателя. Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Зазор между сердечником датчика и зубьями диска синхронизации должен составлять 0,5-1,5 мм. Более качественную проверку исправности датчика необходимо проводить прибором DST-2 при проворачивании коленчатого вала двигателя стартером.

Датчик детонации Bosch 02612311046 или GT 305 микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-406.

При детонации на выходе датчика генерируются импульсы напряжения. Они увеличиваются с ростом интенсивности детонационных ударов. Блок управления по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

При выходе из строя датчика или его электрических цепей блок управления сигнализирует водителю включением сигнальной лампы. Затем переходит на резервный режим управления двигателем с поздним углом опережения зажигания. Этот режим характеризуется пониженной мощностью двигателя и увеличенным расходом топлива. Поэтому при первой возможности датчик нужно заменить. Для проверки датчик детонации нужно снять с автомобиля.

Датчик температуры охлаждающей жидкости 19.3828, 42.3828, 405226 микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-406.

Для корректировки угла опережения зажигания в зависимости от температурного состояния двигателя блок управления получает информацию от полупроводникового датчика температуры охлаждающей жидкости 19.3828 или 42.3828, или 405226.

Датчик установлен в бобышке корпуса термостата. Включен в электронную схему блока управления, который (в зависимости от температуры охлаждающей жидкости) корректирует угол опережения зажигания. При возникновении неисправности в датчике или его цепях блок управления сигнализирует включением сигнальной лампы. Исправность датчика проверяют прибором DST-2. При его отсутствии исправность определяют по величине падения напряжения в цепи датчика при различных значениях температуры.

Для проверки необходимо собрать схему. Сопротивлением 1 по миллиамперметру 4 установите ток в цепи 1-1,5 мА. При температуре +25 градусов вольтметр 3 должен показывать напряжение 2,957-3,022 В. Изменяя окружающую температуру датчика, измерьте значение падения напряжения вольтметром 3. Оно должно укладываться в следующие пределы:

+40 градусов — 2,287-2,392 В.
+90 градусов — 3,642-3,737 В.

Датчик абсолютного давления Bosch 0261230037, Bosch 0261230004 или 45.3829 микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-406.

Датчик абсолютного давления Bosch 0261230037, Bosch 0261230004 или 45.3829 преобразует разрежение во впускной трубе двигателя в электрическое напряжение. По нему блок управления определяет нагрузку двигателя и в зависимости от нее изменяет опережение зажигания. Сам датчик установлен на щите передка под капотом и соединен шлангом с впускной трубой.

Выходное напряжение датчика изменяется в соответствии с разрежением во впускной трубе от 4,9 В (при полностью открытых дроссельных заслонках) до 0,3 В (при закрытых заслонках). При неработающем двигателе блок управления по напряжению датчика определяет атмосферное давление и адаптирует параметры регулирования зажигания к конкретной высоте над уровнем моря.

Значения атмосферного давления, хранящиеся в памяти, периодически обновляются при равномерном движении автомобиля. И во время полного открытия дроссельных заслонок. Исправность датчика проверяют с помощью прибора DST-2 непосредственно на автомобиле.

Источник

Видео

Датчики двс 409, 406, 405, 4213, 4216 — где стоят и зачем нужны.

ДТОЖ ЗМЗ 406.Значимость в системе управления двигателем.

Неисправность датчика охлаждающей жидкости электронного зажигания у ЗМЗ 406

Замена датчиков температуры ГАЗель 406

Замена датчика детонации на ЗМЗ 406

Датчики температуры ЗМЗ

Как отрегулировать холостой ход змз 406-405 инжектор

Как поднять давление масла в двигателе ЗМЗ 406. Что делать если низкое давление масла в двигателе

ГАЗЕЛЬ 406 работа ДВС без датчиков

Датчик коленвала двигателя 406, 409, 405

Поделиться или сохранить к себе:

«Газель-405» (двигатель инжекторный): характеристика, ремонт и обслуживание

Автомобиль «Газель-405» двигатель которого инжектор от которого получена система впрыска, позволяющая эффективно использовать и распределять топливную смесь используемой системы на грузовом транспорте.Конструкция силового агрегата отличается от своего предшественника наличием 16 клапанов.Данный двигатель относится к серии ЗМЗ производства Заволжского завода

Принцип работы инжекторного двигателя?

Принцип работы в инжекторном двигателе подача топлива осуществляется через форсунки, а регулируемый электронный блок управления (ЭБУ) Контроллер следит за параметрами состояния силовой установки, рассчитывает расход и количество топлива, обеспечивает регулировку подачи топлива протекающий через длительность импульса

ЭБУ способен оценивать результаты вычислений и команд, а также запоминать ранее выполненные манипуляции, согласовывая с ним дальнейшие действия. Интеллектуальный процесс разработки агрегата происходит постоянно и длится на протяжении всего срока службы автомобиля. Подача топлива в автомобиль «Газель-405» (двигатель инжекторный) может осуществляться двумя способами:

  1. Синхронный вариант с фиксированным положением коленчатого вала.
  2. Асинхронная подача — независимо от коленчатого вала.

Первый способ предпочтительнее. Асинхронно топливо обычно подается при пуске энергоблока. Форсунки включаются попарно или по одной.

Характеристики

Инжекторный двигатель для автомобилей «Газель-Бизнес» имеет следующие характеристики:

  • Тип двигателя – четырехтактный бензиновый двигатель с 4 цилиндрами.
  • Система впрыска – микропроцессорное управление с зажиганием и подачей воздуха.
  • Объем двигателя (CC) – 2 464.
  • Стандартная мощность при скорости 4,5 тыс. оборотов – 214 Нм.
  • Фильтр – воздушно-сухой сменный элемент.
  • Система охлаждения закрытого типа с принудительной циркуляцией.
  • Генератор – со встроенным блоком и регулятором напряжения.
  • Датчики перегрева системы и давления масла.
  • Стартер – дистанционный, соленоидный вариант с редуктором.

Технически двигатель объемом 2,46 литра мощностью 140 лошадиных сил позволяет машине совершать обгоны, совершать крутой маневр с полной загрузкой.

Возможности силового агрегата

Владельцам автомобилей «Газель-405» двигатель-инжектор впечатляет особенно повышенным расходом топлива. Он составляет 8 литров по трассе до 13 в смешанном цикле при езде в городе. Также используется масло:около 100 грамм на тысячу километров.В одноточечной коллекторной системе оснащена только одной форсункой на все цилиндры.В распределительном блоке каждый из них имеет свой коллектор.А при непосредственном впрыске топливо подается непосредственно в цилиндры как дизельный двигатель

Инжекторные машины более экономичны за счет точной дозировки. Кроме того, экологичность выхлопных газов, попадающих в окружающую среду, соответствует стандарту «Евро 3», показатель мощности увеличен на 10%.

Силовой агрегат адаптирован к местным климатическим условиям. Хорошо переносит жару, холод и резкие перепады температуры. Силовая установка точно и надежно работает в самых суровых и сложных климатических условиях. Она заводится в сильный мороз.

Неисправности и их устранение

Как и любое техническое изделие, мотор «Газель-Бизнес» подвержен поломкам. Иногда требует обслуживания по разным причинам. Чаще всего возникают такие проблемы:

  1. Мотор не заводится. Скорее всего в форсунках нет топлива. Необходимо использовать соответствующее топливо, промывать и очищать всасывающую сетку. заменить неисправный узел детали.
  2. Слабый набор мощности свидетельствует о проблемах в электронной системе управления. После проверки необходимо заменить неисправный элемент.
  3. Происходит засорение фильтра тонкой очистки. Это требует замены фильтрующего элемента.
  4. Воздух в топливном блоке. Нужно проверить и обеспечить герметичность системы.
  5. При любых неисправностях в топливном насосе заменить неисправную форсунку.

Ремонт и регулировка

Неправильно отрегулированные топливные насосы «Газель-405» (форсунка) провоцируют увеличение расхода топлива и появление неестественного черного дыма. Для устранения неисправности необходимо отрегулировать работу насоса и впрыска угол Нерабочий распылитель требует своевременной замены А сизый дым из выхлопной системы свидетельствует о перерасходе масла Это может быть связано с изношенными поршневыми кольцами, которые необходимо заменить

В случае износа направляющих втулок или подшипников коленчатого вала необходимо заменить их новыми элементами. Говорят, слишком белый дым из выхлопной системы увеличивает расход топлива. В этом случае необходимо заменить форсунки. Если не заводится «Газель-405» (форсунка), проверить термостат (при необходимости заменить) или прочистить заборник топлива, чтобы обеспечить нормальную подачу топлива к форсункам.

Сервис и профилактика

Принцип работы впрыска топлива двигателя на основе электронного управления подачей топлива. Благодаря этому профилактика мотору требуется примерно каждые 12 тысяч километров пробега (рекомендация производителя).При этом производится замена масла и фильтра.

Если «Газель-405» (двигатель-инжектор) работает в интенсивном режиме, рекомендуется обслуживать мотор каждые 8-10 тысяч километров, так как при больших нагрузках масло быстрее меняет химический состав и теряет свои свойства.

Регулировка клапанов установка соответствующих голов: рекомендуется после каждых 15 тыс. Кроме того, необходимо проверять газораспределительный механизм, так как обрыв ремня может привести к деформации клапана, что приведет к дорогостоящему ремонту или даже замене ГБЦ.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38173-gazel—405-ruhav-k-nzhektar-haraktarystyk-ramont-ekspluatacyya.html

Германия: https://tostpost.com/de/autos/37784-gazelle-405-motor-injektor-eigenschaften-reparatur-und-betrieb.html

ES: https://tostpost.com/es/coches/37570-la-gacela-405-motor-inyector-caracter-sticas-reparaci-n-y-operaci-n. html

КК: https://tostpost.com/kk/avtomobil-der/38581-gazel—405-oz-alt-ysh-inzhektor-sipattamalary-zh-ndeu-zh-ne-paydalanu.html

PL: https://tostpost.com/pl/samochody/40125-gazela-405-silnik-wtryskiwacz-dane-techniczne-naprawa-i-eksploatacja.html

PT: https://tostpost.com/pt/carros/39783-gazela-405-motor-injector-caracter-sticas-repara-o-e-manuten-o-de.html

TR: https://tostpost.com/tr/arabalar/35038-ceylan-405-motor-enjekt-r-zellikleri-onar-m-ve-i-letilmesi.html

Великобритания: https://tostpost.com/uk/avtomob-l/38982-gazel—405-dvigun-nzhektor-harakteristiki-remont-ta-ekspluatac-ya.html

Форсунка двигателя. Плюсы и минусы, технические характеристики инжектора

Часто при выборе такого отечественного автомобиля, как «Газель», возникает вопрос о выборе двигателя. На этот автомобиль устанавливались разные моторы. В основном «Газели» шли с заволжскими двигателями, но были и ульяновские агрегаты. У всех разная еда. Были как инжекторные, так и карбюраторные модели. Итак, рассмотрим, какой двигатель лучше для автомобиля «Газель» — инжекторный или карбюраторный.

Кратко о линейке двигателей

Так как основой для Газели была Волга, то и первым силовым агрегатом был ЗМЗ-402. Это был карбюраторный 8-клапанный двигатель мощностью 100 лошадиных сил. Практика показала, что при максимальной нагрузке в полторы тонны тяги этому двигателю не хватало. В начале нулевых, а именно в 2003 году, ЗМЗ-406 устанавливали на Газель второго поколения. Это был более совершенный двигатель, развивавший большую мощность и крутящий момент при объеме 2,4 литра. Теперь агрегат имеет 16-клапанную компоновку. Однако тип впрыска здесь не изменился. Он остался прежним, карбюраторным. Некоторые ставят на «Газель» 406 инжектор. Прибавка мощности, конечно, сильно чувствуется. Также обратите внимание на такой агрегат, как ЗМЗ-405. Это модернизированная версия 406-го двигателя. У нее инъекционный укол от растения. Ставить на «Газель» инжекторный двигатель ЗМЗ-405 было разумнее. Ведь мощность этого агрегата составляет 152 лошадиные силы, что в полтора раза больше, чем у 402-го двигателя. А рабочий объем цилиндров 2,5 литра. Также на новую «Газель» устанавливают двигатели Ульяновск и ЮМЗ-4216 объемом 3 литра.

Агрегат имеет инжекторную систему впрыска. Максимальная мощность составляет 123 лошадиные силы. Кстати, такие моторы стоят на внедорожниках «Патриот» и некоторых моделях «Хантер».

Характеристики карбюратора

Данная система питания служит для смешивания воздуха и бензина, а также его подачи и регулирования расхода. На данный момент такие впускные системы серийно не производятся. Их давно вытеснили инжекторы. Отличительной особенностью карбюраторной системы питания является механический способ смешивания топлива. Этот процесс происходил в отдельном устройстве. Он называется карбюратор (отсюда и название).

Имеет две камеры с поплавками. Последние соединены иглой и взаимодействуют со струями. По экологическим нормам такие моторы соответствовали стандарту Евро-2. Это одна из причин, почему такие системы не устанавливаются на автомобиль с 2009 года.

Плюсы карбюратора

Первый плюс — дешевизна обслуживания. Практически каждый автолюбитель знаком с устройством этой системы. Разборка и сборка карбюратора менее чем за час. Кроме того, такие системы питания подходят для 76-го бензина. Требования к качеству топлива у них минимальны. А если карбюратор засорится, в любой момент можно его разобрать и прочистить жиклеры. Что касается запчастей, то их можно найти и сейчас, несмотря на то, что официально такие ДВС не производятся уже почти 10 лет. Цена комплектующих очень приемлемая.

Недостатки карбюратора

Теперь о минусах. Их гораздо больше, чем плюсов. Итак, первый недостаток — низкая стабильность работы. Особенно это касается зимней эксплуатации. При запуске часто «заливает» свечи. Холостой ход надо регулировать вручную (для этого есть «подсос»). После прогрева карбюратор начинает неправильно дозировать топливо. Система требует частых корректировок. Другим недостатком является большой выброс CO.

В жаркие дни эта система тоже дает о себе знать. И самый существенный недостаток — мощность. Даже на тех же двигателях она будет как минимум процентов на 20 меньше. Возьмем, к примеру, 406-й и 405-й мотор производства Волга-Волга. Разница между ними составляет 42 лошадиные силы.

Форсунка

Теперь поговорим о более современной системе впуска. Почему сейчас на Газель ставят инжектор? В этой системе используется электронный впрыск топлива. Осуществляется с помощью инжекторов.

Основная функция системы осталась прежней. Механизм также готовит и подает топливно-воздушную смесь. Однако, в отличие от карбюраторов, здесь весь процесс происходит автоматически, с помощью электроники. Специальный инжекторный блок (микроконтроллер) считывает информацию с датчиков и передает эту информацию на компьютер. Последний уже подает сигнал на форсунки. Обратите внимание, что информация считывается с различных датчиков:

  • Дроссель.
  • Положение распредвала.
  • Лямбда-зонд.
  • Холостой ход.
  • Температура охлаждающей жидкости.

Процесс запуска двигателя осуществляется с пол-оборота. Установив на «Газель» инжектор, вы не столкнетесь с такими проблемами, как залитые свечи, плавающие обороты или лишний подсос воздуха. Теперь все процессы контролируются электронным способом.

Преимущества форсунки

Первый плюс — стабильная работа и зажигание. Инжектор работает в автоматическом режиме. Вам не придется управлять «всасыванием» или регулировать форсунки. Их нет. Следующий плюс – низкий расход топлива.

Этот показатель на 20 процентов меньше, чем у карбюраторных моделей двигателей. А все потому, что дозировка смеси происходит с высокой точностью. Электроника считывает сигналы с десятков датчиков (позволяет даже работу кондиционера). Еще один плюс – высокая экологичность. Европейские производители перешли на инжекторные моторы более 20 лет назад. Также отметим, что этот двигатель легче набирает обороты по сравнению с карбюраторным. Отсюда и разница в мощности.

недостатки

Рассмотрим обратную сторону медали. Итак, первый недостаток – это сложная диагностика форсунки. Выяснить проблему можно только с помощью специального оборудования. Ремонт форсунки тоже намного сложнее. Приходится обращаться в специализированный сервис. Также система не любит плохое топливо. Минимальное октановое число — 92, против 72 у карбюратора.

Что лучше?

Итак, какой двигатель на Газель? инжекторный или карбюраторный? Анализируя положительные и отрицательные стороны обоих узлов, мы пришли к выводу, что первая система считается более надежной и технологичной.

Хотя диагностика форсунки — это довольно сложный процесс, тем не менее в ней автомобилю понадобится раз в 5, а то и 10 лет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
