Диммер для освещения: Выбираем диммер

Содержание

Выбираем диммер


Стандартное электроустановочное изделие, диммер, позволяет отрегулировать яркость освещения, выбрать режим в зависимости от времени суток и настроения. Изделие помогает сократить потребление электроэнергии и повысить уровень комфорта.

Знакомьтесь: диммер

Диммерами называют регуляторы электрической мощности, позволяющие влиять на работу подключенной нагрузки. В качестве последней выступают люминесцентные, светодиодные и другие источники света.

Прародитель современных устройств, механический светорегулятор, появился в конце XIX века в США. Автор изобретения, Гранвилл Вудс, сконструировал и собрал прибор для одного из местных театров. Изделие использовалось для плавных затемнений сцены.

Принцип действия диммера

Простейшее светорегулирующее устройство можно изготовить на основе переменного резистора. Снижение яркости лампы в этом случае происходит за счет повышения сопротивления и уменьшения силы тока. В теории схема выглядит простой и эффективной, однако, на практике обнаруживаются минусы: низкий КПД и большой расход энергии, излишки которой выделяются в виде тепла. В итоге мы получаем перегревшийся регулятор и нисколько не уменьшившийся счет за электричество.

С приходом полупроводников, симисторов и транзисторов, диммеры стали компактнее и эффективнее. Электронный ключ отсекает передние или задние части синусоидальной волны напряжения. Чем больший участок оказывается отсеченным, тем меньше яркость подключенного к диммеру источника света.

Полупроводниковые модели уже не разбазаривают энергию, но также имеют недостатки: устройства генерируют помехи, влияющие на работу другой техники, особенно высокочувствительной. Проблема решается с помощью дополнительных конструктивных элементов — фильтров и дросселей. Кроме того, современные диммеры оснащаются защитными элементами, предохраняющими от перегрузок и короткого замыкания.

Что умеет диммер

Изменение яркости освещения – главный талант диммеров. В зависимости от модели, устройства также могут плавно включать или выключать освещение, заставлять лампы мигать, управлять источниками света автоматически. Более сложные модели умеют создавать эффект присутствия: включать осветительные приборы без участия человека.


Диммеры не только запоминают и воспроизводят последние настройки, но и держат в уме несколько вариантов освещения. Светорегуляторы могут управляться с нескольких точек в помещении и дистанционно. Производители умных устройств закладывают в них возможность сохранения доступа к настройкам из любой точки мира, где есть интернет.

Зачем все это нужно

Применение диммера поможет сделать обычный осветительный прибор многофункциональным. Устройства, светящие в полную силу, подойдут для активных занятий; пятидесятипроцентная яркость – для расслабления и отдыха, минимальная – для «дежурного» освещения. Обычный светильник начинает работать за троих: создает функциональное освещение, мягкую подсветку и выполняет обязанности ночника.

Светорегуляторы уменьшают нагрузку на источники света, а значит, продлевают срок их службы. Кроме того, снижается расход электроэнергии. Постепенное включение освещения поможет проснуться с утра, а такое же отключение – с комфортом завершить день. Последнее будет актуальным для тех, кто не любит темноту, но не может уснуть при ярком свете. Автоматические функции упрощают жизнь и позволяют не тратить время на пустяки, вроде ежедневного подбора настроек освещения «методом научного тыка».

Эффект присутствия – бесценная вещь для тех, кто часто путешествует или ездит в командировки. Неожиданно включившееся освещение наверняка озадачит непрошеных гостей, положивших глаз на чужое добро. Ну а с функцией управления через интернет всегда можно проверить, погашен ли дома свет.

de7ecdb8-639c-4c9d-8c8a-9c8e76c954c7

Механизм светорегулятора (диммера) AtlasDesign поворотно-нажимной 315Вт бел.

ATN000134

c0f89220-2f88-4193-8e6c-599a465fbad7

Механизм светорегулятора СП Etika 400Вт нажимн. бел. 672218

d4be83f3-3e34-4ef9-b2fb-04daf4e1befa

Механизм электронного клавишного светорегулятора 40-450 Вт, 2-модульный, серия Zenit, цвет антрацит N2260 AN 2CLA226000N1801

b11b767b-a04c-449f-bfd5-dbcce5204a9b

Светорегулятор чёрный матовый Fiore

28a56ea0-ed18-44fc-b8ea-f0de1d070bd2

Светорегулятор поворотно-нажимной бронза 12 Б0019363

Несколько советов по выбору диммера

  • Учитывайте совместимость. Это не про гороскопы, а про умение светорегулятора «ладить» с разными лампами. Среди диммеров есть универсальные модели и изделия, специализирующиеся на конкретных источниках света, например, светодиодных или люминесцентных.
  • Обращайте внимание на мощность. Характеристика всегда указывается если не в наименовании, то в описании продукта. Показатель измеряется в ваттах. Помимо общей мощности подключаемых источников света, производители могут прописать в инструкции и максимальное количество ламп или светильников.
  • Не ищите бесплатный сыр. Разумно тратить деньги можно и нужно, а вот жадничать – не стоит. Откровенно дешевые изделия не отличаются высоким качеством комплектующих и материалов, а также сборки. Это сказывается на их долговечности не лучшим образом.

3 вида диммеров — какой лучше выбрать, проблема подключения со светодиодными лампами.

Диммеры это устройства, которые позволяют не только включать и выключать свет, но и регулировать яркость источников освещения. Играя со светом, можно существенным образом изменить обстановку в одном и том же помещении.

Например, из яркого зала для приема гостей, сделать танцпол с приглушенным светом и цветомузыкой. А когда все гости разошлись, вернуться обратно к обычной комнате для семейного просмотра телевизора.

В детской комнате или в вашей спальне, любую лампочку и светильник можно превратить в ночник, всего одним движением выставив минимальную яркость.

Применение и экономия энергии

А еще диммеры здорово продлевают срок службы лампочек и светодиодов.

Вы наверняка замечали, что чаще всего лампочки перегорают в момент включения света. Если же их включать через регулятор, выставленный не на максимально возможную мощность, а чуть ниже, то вы забудете что такое замена ламп в светильниках.

Еще диммеры очень любят все дизайнеры, ведь с их помощью любой светильник превращается в элемент декора.

Здесь уже не столь важен яркий свет, а требуется только небольшое свечение самой спирали.

Правда сделать все это можно и гораздо проще, просто изменив схему подключения ламп.

При этом многие заблуждаются, думая что уменьшив яркость лампочек с помощью диммера на 50%, они тут же начнут экономить эл.энергию в два раза. Как бы не так.

Экономия в этом случае составит максимум 15%, а то и меньше. Это вам не последовательное подключение ламп, когда большая часть энергии превращается не в свет, а в тепло.

Благодаря чему можно самостоятельно смастерить экономный инфракрасный обогреватель.

Разновидности и отличия

Существует множество моделей диммеров для регулировки яркости светодиодного и другого освещения.

  • механические
  • электронные контактные
  • электронные бесконтактные

Механический собран на основе потенциометра. Правда напрямую к нему нагрузка не подключена.

Сигнал идет через схему управления, а далее задействуется силовой элемент. Это может быть тиристор, либо дроссель.

Электронные диммеры подразделяются на два вида:

  • контактный
  • бесконтактный

В бесконтактных, связь осуществляется чаще всего при помощи ультразвуковой или инфракрасной технологии.

Кроме всего прочего, в одном приборе одновременно могут использоваться сразу несколько способов управления.

Еще все модели делятся на подвиды с управлением или отсечкой по переднему и заднему фронту.

1 of 2

У зарубежных производителей это называется Leading или Trailing edge phase control, что означает лидирующее и запаздывающее управление.

Подавляющее большинство — это модели с отсечкой по переднему фронту. Они более «грубые» и создают больше помех для драйвера лампы. С отсечкой по заднему фронту считаются более щадящими для светильников, но и стоят гораздо дороже.

Для различия всегда внимательно ознакамливайтесь с техдокументацией к изделиям, либо обращайте внимание на надписи.

Давайте подробнее рассмотрим наиболее распространенные из диммеров.

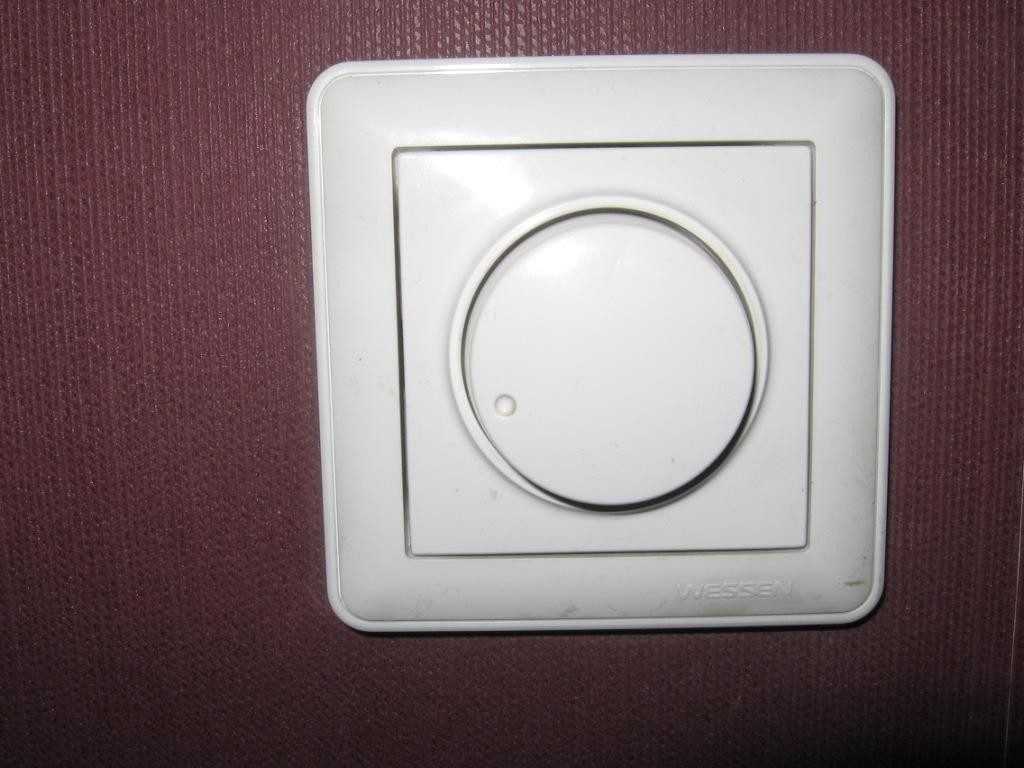

Диммер с поворотным выключателем

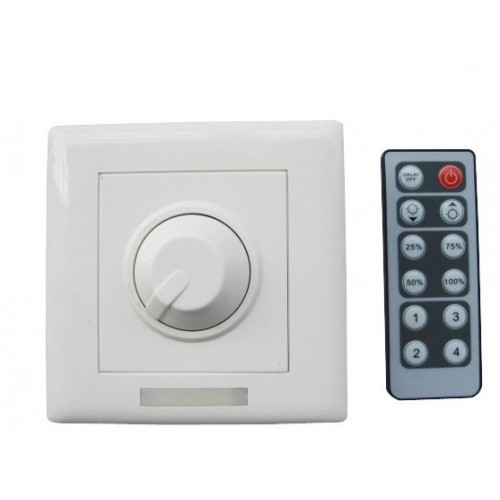

Такие модели самые распространенные и иногда снабжаются еще и пультом дистанционного управления.

Вращением вручную круглого переключателя, устанавливается необходимая в данный момент интенсивность освещения.

Правда когда есть в наличии инфракрасный пульт, мало кто в дальнейшем дотрагивается до этого колесика. Однако обратите внимание, что инфракрасный пульт работает только в зоне прямой видимости диммера и его луч должен быть непосредственно направлен на корпус регулятора.

Расстояние взаимодействия — около 5 метров.

Монтируются такие регуляторы в стену, наподобие комнатных выключателей. И устанавливаются в такую же монтажную коробку.

Если речь идет о диммерах для светильника или люстры 220в, то можете просто вытащить старые выключатели со своего посадочного места, и вместо него воткнуть туда диммер.

Никакой прокладки дополнительной проводки не требуется.

Вообще они могут быть рассчитаны на разное напряжение от 12 или 24в до 220 вольт.

При низком напряжении, в схеме подключения диммер идет после блока питания.

Как выбрать мощность диммера

При выборе обращайте внимание на технические характеристики, а именно на максимальную мощность, которую можно подключить через эти устройства. Они также как и выключатели, способны пропустить через себя определенный максимальный ток.

1 of 2

В противном случае, подключив мощную светодиодную ленту на основе SMD 5630 или SMD 5730, либо сверхяркие люстры со множеством лампочек, стабильной работы от устройства вы не дождетесь.

Чтобы правильно подобрать диммер по мощности, просто сложите нагрузку всех светильников или led лент, которые будут через него подключаться и добавьте сверху 20%.

Если при этом два диммера будут расположены в одной рамке вместе, максимально допустимую нагрузку подключаемую через них, нужно снизить на 25%.

Есть и другие требования снижения нагрузки в зависимости от условий монтажа диммера. Они сведены в общей таблице ниже.

Модели для регулировки подсветки на 220в, идут как правило на нагрузку от 300 до 1000Вт. А низковольтные 12 вольтовые — до 100Вт.

Почему жужжит диммер или лампа

Зачем обязательно нужно брать запас по мощности? Дело в том, что при подключении даже через качественное устройство 100% возможной нагрузки, с дальнейшим понижением яркости до минимума, есть вероятность того, что диммер будет работать с неприятным жужжанием.

Из-за этого звука просто невозможно будет находиться в комнате. Еще один неприятный момент — это жужжание светильника.

Как правило, издают такие звуки дросселя или стабилизаторы в блоках питания. У них меняется режим работы при диммировании и они начинают издавать посторонние высокочастотные вибрации.

Помогает либо замена блока, либо его заливают эпоксидной смолой или аналогом.

Поэтому не экономьте и всегда делайте выбор с запасом по ваттам. И дело здесь в первую очередь не в контактах, а в той микросхеме, которая присутствует внутри корпуса.

А еще в качественных моделях от известных брендов, например Schneider Electric, Legrand, и даже в недорогих Makel, внутри встраиваются предохранители для защиты устройства от перегрузки.

1 of 2

Их даже может быть два штуки — один рабочий, другой запасной.

К некоторым разновидностям можно подключить дополнительный переключатель для включения света из других мест.

Это подойдет для больших комнат и помещений. Низковольтные диммеры на 12, 24в используют для подключения светодиодной ленты на потолке, либо настенных светильников соответствующего напряжения.

Поворотно-нажимные и кнопочные виды

Кроме простых поворотных, встречаются и поворотно-нажимные модели. В них, нажимая на круглую рукоятку, вы полностью включаете и выключаете свет.

А уже поворачивая ее, меняете яркость светильника.

Такие виды более привычны и удобны. Не нужно делать целый круг колесиком, чтобы выключить свет.

Есть кнопочные разновидности вообще без каких-либо колесиков и круглых ручек.

Внешне их можно даже не отличить от простых выключателей света. Коротким нажатием на клавишу светильник включается и отключается.

Чтобы изменить яркость, нужно прижать клавишу и удерживать ее в таком положении некоторое время. Часто они дублируются второй кнопкой, которая запоминает две выставленные сцены освещения.

И вам уже не придется каждый раз подгадывать тот полумрак, при котором так удобно было смотреть телевизор или отходить ко сну.

Более современными и функциональными диммерами можно управлять даже через смартфон.

Через программу также выставляется таймер и расписание освещения.

Это очень актуально для подсветки растений или аквариумов с зеленью и рыбками.

Диммируемые светодиодные лампы

При выборе диммеров нужно всегда помнить про типы ламп, которые используются в ваших светильниках.

Например светодиодные, должны обязательно иметь возможность диммирования. У них на упаковке и корпусе нарисован специальный значок.

1 of 3

Также и сами диммеры могут подойти не для всех разновидностей лампочек. Лучше ищите стандартные модели, которые изначально поддерживают все типы ламп.

Если же подключать светодиодные лампы не рассчитанные на диммирование, это может привести не только к их нестабильной работе, но и перегоранию.

Конечно драйвер в лампе будет стараться компенсировать колебание напряжения до оптимального рабочего тока светодиодов. Но как он поведет себя при длительной работе, никто гарантировать не может.

Какие еще особенности имеются у диммеров рассчитанных именно на светодиодные источники света? Во-первых, как мы выяснили ранее, они подключаются к лампочкам, питающимся не от простых, а от диммируемых драйверов.

Во-вторых, при подключении светодиодных ламп через диммер, цветовая температура в них практически не меняется, в отличие от обычных ламп накаливания.

В третьих, при выборе очень внимательно нужно подходить к такому параметру, как минимальная мощность диммирования.

Диммер и минимальная мощность ламп

Светодиодное освещение намного экономичнее обычных ламп накаливания.

Поэтому для них подбирайте менее мощные модели, от этого чувствительность регулировки увеличится. К примеру у вас есть старая люстра и диммер под нее вместо выключателя.

Если все лампы накаливания в люстре заменить на диммируемые светодиодные, но при этом не поменять сам диммер, то с высокой вероятностью можно сказать, что люстра нормально работать не будет.

Вместо уменьшения яркости, лампочки даже могут начать моргать.

Дело здесь в том, что старый регулятор был рассчитан на минимальную мощность от 60 или 100вт, а после замены всех ламп, эта мощность резко упала в несколько раз.

Поэтому вам потребуется и соответствующий регулятор, с пределами регулировки на минимальных нагрузках от 20 или даже 5Вт.

Регулировка яркости на лампочках для подвесного потолка

Еще одна неприятность заключается в том, что не всегда можно найти хорошие диммируемые светодиодные лампочки. В особенности это касается формата GX53.

Во-первых, из-за их дороговизны, а во-вторых по причине пульсаций. Дело в том, что при уменьшении яркости через диммер, у таких ламп резко повышается коэффициент пульсаций.

Это становится видно даже невооруженным глазом. И чем больше лампа в диаметре, тем этот эффект заметнее.

На небольших лампочках с цоколями Е14, G5.3 это еще не так бросается в глаза, а вот на широких GX53 это настоящая беда.

Но в любом случае, даже при выборе светодиодного освещения и димеров под них, не забывайте про 20% запас от суммарной нагрузки.

Сенсорный диммер для светодиодных лент

Этот маленький девайс стал широко применяться при подключении светодиодных лент. Благодаря своим габаритам, его можно смонтировать непосредственно в корпус алюминиевого профиля.

Подключение происходит путем напайки проводов от светодиодной ленты с одной стороны и проводов питания от блока с другой.

На плате имеется сенсорная площадка реагирующая на легкие нажатия. Коротким нажатием подсветка включается или выключается. Длительное нажатие дает возможность плавно регулировать световой поток от минимального до максимального.

Рассчитаны такие экземпляры обычно на напряжение 12 или 24 вольта.

Есть модели на которые вообще не нужно нажимать. Они реагируют на приближение предмета или руки, так называемые смарт диммеры.

Они представляют из себя светорегуляторы на основе инфракрасного сенсора и микроконтроллера. Микроконтроллер отвечает за плавное включение-выключение подсветки.

Такие девайсы и светодиодные ленты очень удобно монтировать на кухне в рабочей зоне столешницы, в шкафчиках или в подсветке пола.

Еще их применяют в лабораториях и на других промышленных объектах, где требуется минимизировать контакты рук с любыми поверхностями.

Радиоуправляемый диммер

Здесь управление световым потоком происходит только через пульт. Никаких ручек, колесиков и т.п.

Однако в отличие от инфракрасных диммеров, у радиоуправляемых есть возможность посылать сигнал сквозь различные препятствия — перегородки, навесной потолок, и даже через стену в соседнюю комнату.

Такими моделями запитываются одноцветные светодиодные ленты.

Если для RGB вариантов есть специальные контроллеры, которые помогают менять не только цвета, но и интенсивность подсветки, то для одноцветных SMD лент, такие диммеры лучшее решение.

Это бывает очень удобно, когда вообще не хочется изменять дизайн на стенах и втыкать туда дополнительные элементы. Диммер прячется за потолком или другими перегородками, либо вообще монтируется непосредственно в электрощиток в коридоре квартиры.

Заказать себе с доставкой на дом качественные диммеры, от давно зарекомендовавших себя брендов — Schneider Electric, Legrand, Werkel можно здесь.

Другие не менее полезные и шикарные модели (с европейским сертификатом соответствия), можно подобрать у наших китайских товарищей отсюда.
