Диммер для светодиодной лампы: Диммеры и светорегуляторы для светодиодных ламп и лампочек накаливания 220В — купить по низкой цене

Содержание

Как правильно подключить диммер к светодиодной лампе?

Сосед посоветовал к нашей светодиодной лампе подключить диммер.

Надеюсь, что Ваш сосед прежде чем давать совет, посмотрел на Вашу светодиодную лампу и убедился, что ее можно подключать к диммеру.

Ведь не каждый диммер можно подключить к светодиодной лампе и наоборот, не каждую светодиодную лампу можно использовать в комплексе с диммером.

А теперь по порядку.

Появившиеся не так давно светодиодные лампы, которые вкручиваются в обычный цоколь или другие типы цоколей вместо обычных ламп накаливания, бывают двух типов (при прочих равных условиях):

  • имеющие маркировку dimmable»,. На упаковке также может присутствовать значек, по своему виду похожий на ручку механического диммера;
  • такая маркировка отсутствует.

Если у Вас светодиодная лампа имеет функцию диммирования (в таких лампах за это отвечает такое устройство, как драйвер), то ее можно использовать в схеме освещения с любым видом обычных диммеров (механических, аккустических, сенсорных, дистанционных и комбинированных).

В противном случае, Вам прийдется приобрести специальный диммер с ШИМ-регулировкой, но стоят такие диммеры значительно дороже обычных диммеров.

Мастера, как правильно подключить диммер к светодиодной лампе?

О том как как поступать в зависимости от типа светодиодной лампы и типа диммера, мы уже разобрались.

Теперь пару слов о вариантах схем подключения диммера и светодиодной лампы:

  • диммер вставляется вместо выключателя, разрывая фазный провод (необходимо правильно подключать вход и выход. На клемму «Вход» подключается провод от счетчика, а к «Выходу» подключается провод, идущий непосредственно к светодиодной лампе.

Это самая простая схема подключения диммера, если Вас интересуют более сложные схемы подключения, то можете ознакомиться с моим подобным ответом здесь.

Как Вы уже поняли (пройдя по ссылке), есть еще схемы:

  • подключение диммера после выключателя- это очень удобно, когда эти электрические приборы расположены в разных точках комнаты и есть возможность в удобном месте регулировать яркость освещения, а при выходе- включать или выключать освещение;
  • подключение диммера в схеме с проходными выключателями- что-то похожее, как в предыдущей схеме, но используется такая схема в коридорах- свет включается в различных точках коридора, а диммер при этом позволяет регулировать его яркость.

Как выбрать правильный диммер для светодиодных ламп ???

Диммер для светодиодных ламп — это небольшой и довольно простой электроприбор, предназначенный для регулировки освещенности в помещениях. Он состоит из рычага управления, резисторов, корпуса, предохранителей. Принцип работы диммера для светодиодных ламп заключается в следующем: при увеличении сопротивления резистора происходит снижение величины тока в электроцепи, в результате чего снижается яркость света лампы.


Обратите внимание!

Светодиодные и люминесцентные лампы диммируются не всегда. Перед покупкой прибора нужно обратить внимание на соответствующую характеристику.



Диммер для светодиодных ламп – Варианты применения.

  • Акцент в интерьере на отдельном аксессуаре, предмете мебели — картине, туалетном столике, настенной коллекции тарелок и др.;
  • Регулировка интенсивности потолочного освещения — особенно актуально при подсветке сложных гипсокартонных конструкций;
  • Создание определенной атмосферы и настроения в помещении;
  • Постепенное увеличение яркости ламп при включении светильника в темной комнате.
    Правильно выбранный и настроенный прибор позволяет с помощью источников света преобразить комнату в темное время суток. К тому же, диммеры экономят электроэнергию, снижая расходы на нее до 20%.

Диммер для светодиодных ламп – плюсы и минусы.


При всех этих достоинствах у прибора есть и недостатки.

  • Может создавать электромагнитные помехи
  • Подходит не для всех ламп
  • Обладает низким КПД при использовании неярких ламп.

Виды диммеров для светодиодных ламп.


На рынке электротоваров диммеры представлены в широком ассортименте. Они различаются способом управления, набором дополнительных функций, способом подключения.

Так, регулировку можно осуществлять нажимной кнопкой, поворотным рычажком, пультом ДУ, сенсорной или акустической системой, дистанционно с помощью технологии wi-fi.

Что касается дополнительных функций, то это могут быть:

  • Функция памяти — при включении светильника интенсивность освещения будет такой же, как и перед его выключением;
  • Различные режимы освещения — плавного затухания, мерцания, пульсации;
  • Таймер — позволяет задать время выключения и включения светильников;
  • Интуитивная настройка интенсивности света с учетом освещенности в помещении.
  • Одни приборы функционируют с низковольтными лампами, другие — с высоковольтными.
  • Диммеры могут быть встроены в распределительные щитки, монтажные коробки и подрозетники.

Последний вариант самый компактный и простой в подключении.
При отсутствии навыков работы с электрооборудованием стоит пригласить специалиста. Он также поможет настроить диммер, если в нем предусмотрено несколько функций.

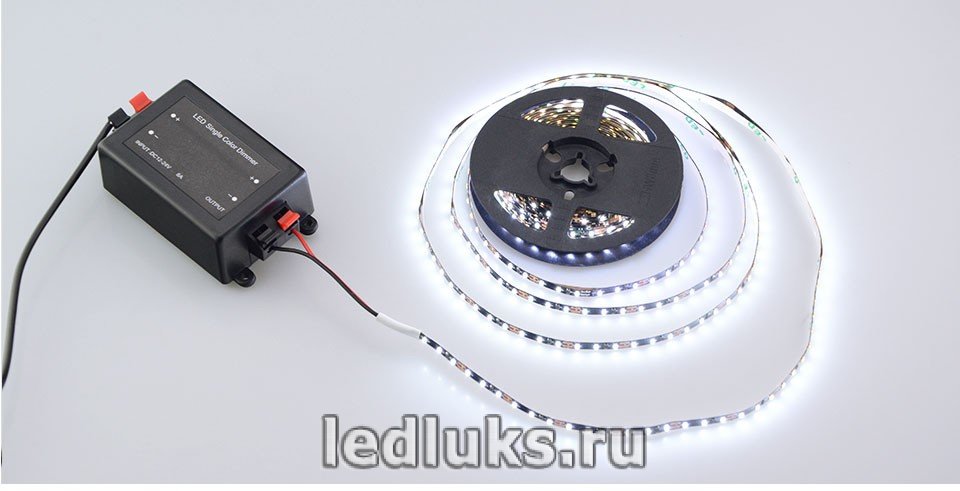

Диммер для светодиодной ленты

Как подобрать диммер для светодиодных ламп ?

Удивительно, но большинство светодиодных ламп несовместимы с традиционными диммерными переключателями. Это означает, что вам, возможно, придется заменить такие переключатели на поддерживающие светодиодные лампы. Видите ли, диммеры для светодиодных ламп работают, уменьшая количество энергии, которая направляется на лампочку, тем самым экономя ваше электричество. Однако светодиоды уже являются энергосберегающими, поэтому на самом деле нет необходимости использовать совместно с ними диммеры, поскольку ограничение мощности ни коим разом не улучшает показатели потребляемой электроэнергии.



Поэтому приведем ниже список диммеров для светодиодных ламп и самих ламп, которые гарантированно будут стабильно работать.



Список диммеров для светодиодных ламп.

  1. Диммер поворотно-нажимной универсальный Schneider Electric Sedna

Универсальный диммер для всех видов ламп

  • лампы накаливания
  • галогенные лампы
  • лампы с индукционным трансформатором
  • лампы с электронным трансформатором
  • светодиодные лампы

Мощность 4-400 Вт.

Вы можете купить диммер и выбрать для него, нужную Вам рамку, с дополнительной скидкой по ссылке ниже

Купить Диммер с дополнительной скидкой



2. Диммер поворотно-нажимной Schneider Electric Unica Top MGU5.513.30

Универсальный диммер для всех видов ламп

  • лампы накаливания
  • галогенные лампы
  • лампы с индукционным трансформатором
  • лампы с электронным трансформатором
  • светодиодные лампы

Мощность 4-400 Вт.

Вы можете купить диммер и выбрать для него, нужную Вам рамку, с дополнительной скидкой по ссылке ниже.

Купить Диммер с дополнительной скидко



3. Диммер для светодиодных ламп с подсветкой Werkel.

  • светодиодные лампы
  • Мощность 5-600 Вт.
Купить диммер для светодиодных ламп с дополнительной скидкой





Какие светодиодные лампы будут диммироваться?

При выборе светодиодных ламп, обратите внимание на маркировку ламп, на упаковке обязательно должен быть знак подтверждающий что лампа диммируемая.

Эти светодиодные лампы гарантированно будут диммироваться.

Пройдите по ссылке ниже и выберите нужную вам лампу с нужными вам характеристиками. Все лампы из этого списка Диммируемые.

Купить Диммируемые светодиодные лампы с дополнительной скидкой



Каким должно быть Управление светом?

Системы управления светом

Диммер для светодиодных ламп.

⋆ Руководство электрика

Содержание статьи

Диммер для светодиодных ламп — это прибор, управляющий величиной излучения путём увеличения или уменьшения напряжения питания осветительного устройства.

Классификация устройств.

В данном случае приводится разделение диммеров по виду регулировки. Они бывают:

  • Механическим (нажимным, поворотным).
  • С пультом радиоуправления.
  • Сенсорным, реагирующим на прикосновение к экрану.
  • С помощью связи Wi-Fi. (управление со смартфона)
  • Выносные, моноблочные, модульные.

Диммеры, их различие.

Подключив в схему освещения такой прибор, достигают дополнительных вариантов регулирования световым потоком. Рассматриваются два типа устройств, отличающихся между собой следующим.

  • Пассивные. Его конструкция, собранная из переменных резисторов, потенциометров и реостатов. Она несложная и простой способ регулирования.
    Однако, из-за большой потери мощности сказывается низкая эффективность.
  • Активные, собранные на полупроводниках. Они разделены на подгруппы. Аналоговые, поддерживающие стабильно уровень тока выхода при малой потере напряжения.
  • Импульсные. Это современные устройства, в которых отсутствуют недостатки аналоговых диммеров. Они эффективны при управлении уровнем свечения сд лент. Потери самого устройства в импульсном режиме будут минимальными из-за применения функций импульсной модуляции (ШИМ).

Принцип работы ШИМ заключён в изменении продолжительности рабочей части периода тока, и длительности подачи его к нагрузке. Имеется в виду часть периода, отмечаемого максимумом. Эта ширина импульса, изменяемая по величине до 100%. Она влияет на величину, подаваемого напряжения к источнику света. Выходной ток стабильный на оптимальном уровне. Много-спектральный состав светового потока не изменяется. Рассеиваемая мощность соответствует требуемому параметру.

Такой регулятор используют в схемах с компьютером и цифровым управлением освещения.

Однако, при небольшом уровне яркости повышенное мерцание является его недостатком. Это сказывается в устройствах, собранных из дешёвых комплектующих деталей.

Варианты регулировки уровня светового потока.

Они зависят от конструкции устройства, а также способа управления. Он может быть таким.

  • Потенциометром, встроенным в настенный корпус выключателя.
  • С компьютера, смартфона, планшета.
  • Радиочастотным или инфракрасным пультом.

Конструкция может быть изготовлена как самостоятельная единица, так и комбинировано, с узлом драйвера. Используются диммируемые блоки питания (БП), представляющий собой источник напряжения. В него заложена функция управления яркостью подключённого прибора.

Диммер для светодиодов, подключение и принцип его работы.

Подсоединяя устройство, учитывают разные типы светодиодных излучателей, размещённых на ленте. Они могут быть:

  • Монохромными с одним цветом свечения.
  • Разноцветными RGB. При раздельном включении, создают многокрасочный эффект. Смешивая цвета получают белый.
  • Люминофорными. Излучения жёлтого слоя, создаваемые мощными сд синего цвета. Их применение требует специальных драйверов, диммера.

Поэтому, схему монтажа освещения и входящих узлов составляют исходя из типов и параметров приобретённой ленты. Например, для белых одноцветных используют одноканальные диммеры, устанавливаемые после блока питания.

Для проведения опыта по принципу работы устройства необходимы: сд лента, БП, осциллограф, диммер.

Функция работы диммера — управление яркостью света. Микросхема, получив напряжение 12 в, трансформирует его на выходе в постоянное 5 вольт. Питает электронный генератор, и операционный усилитель, который образует широтно импульсный сигнал. Его параметры задаются регулятором, который размещён на лицевой панели прибора. Он подводится до двух параллельно включённых полевых транзисторов, назначение которых, включать или выключать светодиодную ленту.

Процесс происходит так, что временная коммутация ленты, не замечаемая глазом, формирует разные уровни яркости. В зависимости от того, на какое время одного периода она подключена к напряжению.

диммирование светодиодных ламп на экране осциллографа

На экране осциллографа отмечено подаваемое напряжение на сд л.  Оно сформировано импульсами. Питание подаётся частями не постоянно, а прерывисто. Поэтому, светодиоды светятся или нет в зависимости от очерёдности поступления напряжения. Таким образом, яркость управляется продолжительностью времени, в котором лента будет светиться. Это легко проверить: увеличивая время свечения, соответственно прибавляется яркость излучения (рисунок 1). Управляя диммером, ширина импульса при регулировке яркости свечения изменяется, что характерно для широтно-импульсной модуляции.

Нужен ли диммеру усилитель.

При монтаже удлинённой сд л возникает вопрос: как её правильно подсоединить? Один из вариантов — подключить её к более мощному блоку питания. Но по своим габаритам он не может поместиться в готовую нишу. Тогда выбирают два БП меньших размеров. Потому что, один не обеспечит оптимальное свечение выбранной длины ленты. При этом, её излучение не будет равномерно ярким. Часть горит тускло. Требуется правильно составить схему. В этом случае применяют устройство усиления. Используя его, размещают оба блока в подготовленную нишу и обеспечивают нормальную работу подсветки. Если мощность сд л больше, чем у диммера, тогда необходимо параметры усилителя предварительно согласовать с нагрузкой.

Подключение диммера к светодиодной ленте.

Как соединить все устройства. Сначала подключают, но не подают напряжение, сетевые провода 220 вольт.  Закрепляя их к обозначенным клеммам (линия и нейтрал) блока питания. Дальше присоединяют «плюс» и «минус» к диммеру. С которым связывают два входа 5 метровой световой ленты, соблюдая указанную на корпусе полярность. Теперь для удлинения устройства подсветки концы второй ленты подключают к диммеру. Но перед этим необходимо задействовать второй блок питания, имеющий выход «+» и «-». Его подсоединяют к усилителю на обозначенные V — и V +. Дальше на клеммы SIGNAL IN (входящий контакт) замыкают провода от диммера. Теперь осталось соединить ленту с усилителем. На клеммах, где помечено OUTPUT, LED — и LED + закрепляем провода второй кассеты светодиодов.

подключение диммера к светодиодной ленте.

Итак, схема собрана (Рис 2). Имеем два блока питания, которые вошли в узкую нишу. К одному из них подключён усилитель, а к другому — диммер. К первому, согласно рисунка, — одна бобина, вторая к диммеру. Используя пульт управления проверим результат работы. Включаем БП. Перед началом работ все узлы должны быть обязательно отключены от сети. Обе ленты работают синхронно. Изменяем яркость свечения, поворачивая регулятор от минимального значения и далее увеличивая до 50,75, и 100%.

Особенности усилителей при подключении их к монохромным и RGB лентам.

Если мощность ленты превышает такой показатель диммера или применяется несколько БП, то вместе с ними используется дополнительный усилитель. Он может быть, как одноканальным, так и типа RGB, имеющего три канала усиления.

Пошаговая особенность.

  • Вход ленты подключается к димеру.
  • Выход к усилителю. Используя многоцветную (RGB), имеющую четыре конца: один из них «плюс» и три «минусовые». Поэтому первый «+» общий для трёх лент, а «-» раздельный, с подключением к R красному, G зелёному, B (голубому). Применяя одноканальный, используют двухпроводное соединение.
  • Усилитель получает сигнал с диммера. Соединяют плюсовые клеммы, а минусовая одновременно к трём контактам. Сечение проводов не показательно из-за слабого тока. При большом расстоянии используют специальный кабель, избегая нежелательных наводок.
  • Диммер подключается к выходу первого БП. Второй — к усилителю.
  • Вход блоков питания замыкают на сеть 220 вольт, соблюдая цветовую маркировку. Фаза выполнена в коричневой изоляции, синей — ноль, заземление — зелёной или жёлтой. Конструкции из пластика защитного заземления не имеет. подключение светодиодной ленты через контроллер.





Диммеры для светодиодных ламп: выбор и целесообразность применения

Содержание статьи:

Практически сразу после появления электрических ламп накаливания был изобретен диммер – устройство, позволяющее изменять яркость свечения ламп путем ограничения тока, а следовательно, и мощности. Поначалу диммеры представляли собой переменное сопротивление, но в этом случае значительная часть мощности рассеивается в виде тепла, затем стали применять автотрансформаторы, но они имеют большие габариты.

Современный диммер – это сложное электронное устройство, позволяющее не только регулировать яркость ламп, но и включать и выключать свет по таймеру, производить плавный пуск ламп, управлять освещением дистанционно. Чаще всего они используются в домах и квартирах.

Светодиодные лампы и их совместимость с диммерами

Светодиодную лампу никогда не стоит путать с отдельными светодиодами или светодиодными лентами и сборками, которые требуют дополнительных устройств для подключения. Светодиодная лампа – это самостоятельное устройство, которое стандартизировано для подключения в уже имеющуюся электрическую сеть.

  • Во-первых, светодиодная лампа имеет стандартный цоколь: типа E – резьбовой (E27, E14), типа G, типа MR.
  • Во-вторых, светодиодная лампа должна быть приспособлена для работы в стандартную электрическую сеть 220 В, 50 Гц без всяких дополнительных устройств. Если светодиодная лампа предназначена на напряжение 12 В, подобно галогенным лампам, должно быть оговорено использование дополнительных устройств.
  • И, наконец, световой поток светодиодных ламп также должен иметь сходные значения со стандартными лампами.

Светодиодная лампа состоит из рассеивателя, самих светодиодов, смонтированных на плате, системы их охлаждения, драйвера – для обеспечения нужного режима работы светодиодов, вентиляционных отверстия и стандартного цоколя.

Драйвер – это устройство для питания светодиодов в лампе. В отличие от источников питания, которые обеспечивают постоянное напряжение, драйверы стабилизируют ток, протекающий через светодиоды, а также могут выполнять ещё ряд полезных функций, в том числе и диммирование.

Светодиодные лампы выпускаются мощностью до 40 Вт, и они предназначены для установки в стандартную систему освещения без всякой переделки специально для LED-освещения. Производитель обязательно указывает напряжение питания, мощность лампы, тип цоколя, цветовую температуру, срок службы в часах, а также световой поток. Для удобства указывается мощность аналогичной лампы накаливания, чтобы потребитель мог ориентироваться при смене обычных ламп на светодиодную.

Для того, чтобы в стандартной системе освещения была возможность регулирования яркости светодиодных ламп, ведущие производители выпускают лампы с такой возможностью, о чем обязательно сообщается и в паспорте на лампу, и на упаковке:

  • На упаковке может быть написано – «регулировка яркости»
  • Может быть нанесена надпись «диммируемая»
  • На лампах, купленных за границей, может быть надпись Dimmable.

В таких лампах драйвер реагирует на поведение стандартного диммера. При увеличении яркости (повороте ручки диммера по часовой стрелке) драйвер генерирует импульсы тока с большим коэффициентом заполнения, а при уменьшении – наоборот. При включении диммера, которое в разных моделях реализуется либо щелчком рукоятки, либо нажатием на регулятор, происходит загорание лампы на 10% мощности.

Диммируемые лампы, естественно, стоят несколько дороже обычных, но их использование дает преимущество в том, что со светодиодными лампами можно применять стандартные диммеры, имеющие более демократичную цену, чем специализированные с ШИМ-регулировкой.

Популярные виды диммеров для светодиодных ламп на 220 вольт

Диммеры имеют множество разновидностей, которые можно условно разделить на несколько классов. По типу установки диммеры можно разделить на:

Модульные диммеры – те, которые устанавливают в распределительных щитках на DIN-рейку. Это широкий класс устройств, которые, кроме того, что позволяют регулировать яркость, реализовывать различные световые сценарии, могут осуществлять множество других функций, в том числе и системах «Умный дом».

Управляют такими диммерами при помощи выносных кнопок и регуляторов, пультами дистанционного управления или по системным шинам. Модульные диммеры выпускаются, в том числе и для управления светодиодными лампами, о чем всегда указывается в паспорте. Распространены в бытовых условиях редко, так как имеют высокую цену.
Диммеры, устанавливаемые в монтажную коробку.

Такой тип диммеров удобен тем, что его можно установить в монтажную коробку для выключателя. Управление производится либо кнопкой, либо выключателем, подключаемым к диммеру. Выпускается множество моделей, некоторые из которых способны управлять яркостью светодиодных ламп при помощи ШИМ.

Моноблочные диммеры, устанавливаемые в монтажную коробку. Это самый распространенный вид диммеров ввиду их универсальности и простоты замены. Такой вид диммеров просто ставится вместо выключателя и точно так же подключается в разрыв фазного провода. Для управления светодиодными лампами надо использовать специальные диммеры с ШИМ или в сочетании с обычным диммером использовать диммируемые светодиодные лампы.

Диммеры – выносные блоки. Для подключения точечных светильников в подвесных потолках часто применяют различные устройства (трансформаторы, устройство плавного пуска и т. д.), которые монтируют прямо в конструкции потолка.

Для потолочной подсветки также пользуются популярностью светодиодные ленты, которые имеют свои диммируемые блоки. К ним вполне можно подключать светодиодные точечные светильники при условии удовлетворения требований по суммарной мощности. Управление такими блоками производится либо обычными диммерами, либо специальными выносными панелями, либо дистанционными инфракрасными или радиопультами, либо комбинацией этих способов.

По способу управления диммеры бывают:

1. Поворотные, когда управление производится поворотом ручки по часовой стрелке и против. Включение освещения происходит щелчком при повороте ручки после чего яркость устанавливается примерно на 10% от максимальной.

2. Поворотно-нажимные. Включение освещение происходит при нажатии на ручку, а регулирование – поворотом ручки. Преимущество таких диммеров в том, что они можно отключить нагрузку в определенном положении регулятора, нет необходимости крутить против часовой стрелке до щелчка. Таким образом «запоминаются» последние настройки. 3. Клавишные (кнопочные). Управление осуществляется при помощи клавиш увеличивающих или уменьшающих яркость. Также может присутствовать клавиша полного отключения, как в обычном выключателе.

4. Сенсорные. Самые современные диммеры, в которых управление происходит прикосновением к сенсорной панели. Эти диммеры могут реализовывать множество других полезных функций, иметь дистанционное управление с пультом и даже цветной дисплей.

сенсорный диммер vitrum mini

Ниже представлен пример диммера с трехступенчастой системой регулирования яркости:

Совместимость диммеров со светодиодными лампами

Очевидно, что не все виды диммеров смогут работать со светодиодными лампами. Как отмечалось ранее, целесообразно использовать либо стандартный диммер с регулируемыми светодиодными лампами, либо использовать специальный ШИМ-диммер в сочетании с обычными лампами. Но и здесь есть свои подводные камни.

Дело в том, что из-за особенностей схем диммеры и драйвера ламп различных производителей и моделей могут в связке работать некорректно. Поэтому ведущие производители ламп, компании Philips и Osram, задающие моду в производстве светодиодных ламп, работают в тесной связке с производителями диммеров: ABB, Legrand, SchneiderElectric. Для этого разработаны специальные таблицы совместимости, которые легко можно найти в интернете. Эти же таблицы должны быть у добросовестных продавцов светотехники.

Вот таблицы совместимости ламп Philips с диммерами:

  • Часть 1 — для профессионального освещения
  • Часть 2 — для потребительского освещения
  • Часть 3 — для встраеваемого потребительского освещения

При подборке связки диммера со светодиодными лампами следует учитывать их мощности. На диммерах обычно указывается регулируемая мощность для ламп накаливания, например, 1000 Вт. Но это вовсе не означает, что его можно «нагрузить» сотней светодиодных ламп мощностью 10 Вт. Для этого пользуются следующей приближенной методикой расчета:

1. Номинальную мощность нагрузки диммера необходимо поделить на 10. В нашем случае 1000 Вт/10=100 Вт.
2. Полученное значение делим на мощность светодиодной лампы и получаем максимальное количество светодиодных ламп, которым может управлять выбранный диммер. N=100 Вт/10 Вт=10.

И все же самый лучший метод проверить совместимость диммера и светодиодной лампы – это эмпирический метод, который надо использовать еще на стадии покупки. Ни один из добросовестных продавцов никогда не откажет попробовать в работе связку диммера и лампы. Для этого можно прийти в магазин с имеющейся лампой или диммером либо покупать и то, и другое одновременно.

Целесообразность применения диммеров

Современные диммеры – это сложные электронные устройства и, безусловно, те, кто решил сделать систему освещения в квартире или доме регулируемой, будет нести дополнительные расходы. А нужны ли вообще диммеры? Какова целесообразность их применения?

  • Во-первых, при помощи диммеров можно реализовать очень гибкую систему освещения, которой легко управлять. Очень часто возникают ситуации, что освещение комнаты или определенной зоны в течение продолжительноговремени является избыточным, а это сказывается на перерасходе электроэнергии.
  • Во-вторых, любое оригинальное дизайнерское решение гораздо проще реализовать при помощи диммеров, которые могут иметь запрограммированные световые сценарии.
  • В-третьих, современные диммеры имеют высокий КПД – более 90%. Принцип ШИМ-регулирования яркости не приводит к высокому выделению тепла, шуму и созданию сетевых и радиопомех.
  • В-четвертых, применение диммеров с дистанционным управлением повышает уровень комфорта.

И, наконец, управление яркостью освещения светодиодных светильников, изменение их цвета и реализация различных сценариев легко интегрируются в современные системы «Умный дом».

Единственный недостаток – дополнительные расходы на диммеры и светодиодные лампы быстро окупаются за счет их экономичности, очень большом сроке службы и возможностью существенно экономить, уменьшая яркость светильников.

Какие выводы?

  • Применение диммеров для светодиодных ламп оправдано с точки зрения комфорта и экономически.
  • Самый эффективный способ регулирования яркости светодиодных ламп – это широтно-импульсная модуляция импульсов тока.
  • Для регулирования яркости светодиодных ламп применяют связки ШИМ-диммер с обычной лампой или обычный диммер с регулируемой (диммируемой) лампой.
  • При выборе ламп и диммеров лучше покупать продукцию известных мировых брендов, пользуясь при этом рекомендациями производителей.
  • Перед монтажом диммера или установкой светодиодной лампы лучше всего проверить их связку на стенде еще в магазине.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Диммирование светодиодных ламп: ammo1 — LiveJournal

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.


Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.

Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом (http://ammo1.livejournal.com/97828.html). Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

p.s. Вот так я провожу выходной. 🙂

p.p.s. На сайте http://lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина

© 2015, Алексей Надёжин


Диммер для светодиодных ламп. Выбор диммера, таблица соотвествия

Светодиодные лампы пришли на наш рынок относительно недавно, и являются на данный момент самыми современными источниками света. Эти лампы  устанавливают новый стандарт использования света и позволяют значительно экономить электроэнергию по сравнению с традиционными источниками света.Был лишь один недостаток таких ламп,-невозможность регулирования яркости таких ламп. Но в сотрудничестве с Philips и Osram – лидерами по производству светодиодных ламп –ряд компаний, являющихся общепринятыми мировыми лидерами по производству электроустановочных изделий ( Busch-Jaeger, Jung, Gira, Merten, Schneider-Electric) разработали высококачественные светорегуляторы нового поколения, которые позволяют легко и комфортно управлять яркостью современных светодиодных и энергосберегающих ламп.

Что такое диммер (сеторегулятор), подробную информацию, принцип работы и схемы подключения диммеров вы можете узнать из нашей статьи.

На сегодняшний день на нашем рынке представлены диммера для светодиодных и энергосберагающих ламп следующих фирм:

Busch-Dimmer® компании ABB:


6523 U -механизм поворотного (роторного) диммера 2-100Вт,
6524 U -механизм сенсорного (кнопочного) диммера 2-100Вт

Основные приимущества использования светорегулятора ABB:
  • совместимость диммера с энергосберегающими и LED-лампами;
  • полная совместимость с модифицированными LED-лампами;
  • поворотный и сенсорный механизмы светорегуляторов;
  • совместимы  с обычными лампами накаливания, галогеновыми лампами 230 В, галогеновыми энергосберегающими лампами, низковольными точечными источниками света, индуктивными трансформаторами и электронными LC-трансформаторами;
  • бесшумная работа благодаря использованию транзисторной технологии;
  • регулирование освещения происходит плавно без мерцания;
  • возможность автоматического выключения/регулирования яркости в сочетании с таймером или датчиком движения/присутствия (модель 6524 U).

Ledotron компании JUNG:

242LTSDE механизм поворотного (роторного) светорегулятора max 200вт

Ledotron компании GIRA:

229000 механизм поворотного (роторного) диммера max 200Вт

Ledotron компании Merten by Schneider-Electric:

MEG5145-000 механизм поворотного (роторного) диммера max 200Вт

Преимущества LEDOTRON:

  • LEDOTRON использует существующие кабельные линии
  • LEDOTRON легко монтируется и моментально готов к использованию
  • LEDOTRON просто управляется и соответствует всем необходимым стандартам
  • LEDOTRON обеспечивает в качестве стандарта беспрецедентную возможность расширения

  В ассортименте нашего магазина представлен большой выбор датчиков движения.
  О том, что такое датчики движения, какие они бывают и где используются, вы можете прочитать в нашей статье.

Стационарные диммеры для светодиодных ламп 220V

Чтобы достичь в помещении необходимого уровня света, стоит воспользоваться диммером. С его помощью можно увеличить или уменьшить интенсивность освещения, а также нагрузку с мощностью используемого лед изделия. Девайс может быть использован при условии, что лампы питаются от источников, которым характерно напряжение 12В. Выключатель диммер для светодиодов не используется с трехканальными RGB моделями вследствие наличия моноканальной системы управления. Для такой цели следует применять специальные контроллеры.

Все диммеры для ламп 220в способны регулировать яркость светодиодов, но, учитывая сферу применения и конструктивные особенности, их принято делить на следующие группы:

  1. С возможностью работать с девайсом на расстоянии. Такие модели оснащены пультом дистанционного управления, а их главные элементы подключаются напрямую к осветительным приборам.  Для изменения интенсивности света девайсы с пультом управления используют радиоканалы с инфракрасными лучами.
  2. С возможностью управлять только со специальной панели в месте крепления. Девайсы монтируются на стене и управляются посредством вращения механической ручки.

Современные диммеры — девайсы нового поколения, выполненные из сенсорного сверхчувствительного стекла. В отличие от предшественников, им достаточно одного легкого прикосновения, чтобы среагировать и изменить уровень яркости света. Монтированное сенсорное кольцо, на котором прописаны разные уровни интенсивности света, позволяет производить управление девайсом, включаясь и выключаясь от прикосновения, в то же время сохраняя ранее заданные программу с типом освещения.

Особенности и преимущества диммеров для светодиодных ламп

Некоторые потребители считают, что главная задача регулирующих элементов — снижение потребления электрической энергии и сокращение расходов на ее оплату. На самом деле, главным является комфорт пользователей, хотя экономия также немаловажна и составляет в районе 15-20%

В каких случаях используются регуляторы? При необходимости:

  • Создать подсветку потолочных подвесных конструкций.
  • Воплотить дизайнерскую задумку.
  • Снизить освещение, сделав в нужное время небольшое затемнение, чтобы создать любой комнате спокойную атмосферу.
  • Создать работу осветительной системы в разнообразных режимах.

Современные светорегуляторы посредством применения специальных программ, за счет изменения мощности осветительных приборов, позволяют воссоздавать интересные световые картины. Увеличив или уменьшив мощность расположенных на стене или потолке светильников, можно визуально изменить любой интерьер. Кроме того, приборам можно задать следующие режимы:

  • пульсация;
  • затухание;
  • мигание.

Отличия светорегулирующих устройств заключаются в следующем:

  • виде;
  • функциях регулирования;
  • способе подключения.

Следовательно, выделяют:

  • Модульные варианты, установка которых производится на DIN-рейку в электрощиток. Их используют, если при определенном раскладе невозможна установка в коробку выключателя. В электрощит для квартиры помещается многоканальный вариант, способный действовать сразу на все необходимые линии. Он успешно заменяет несколько моделей, которые обслуживают различные осветительные контуры.
  • Моноблоки с регулировочным устройством в виде клавиши или поворачивающейся ручки, электронный механизм которых прячется внутри цельного корпуса. Устанавливаются изделия так же, как и простыые выключатели.
  • Коробочные варианты, устанавливаемые в монтажную коробку и подключающиеся к электроточке напрямую.

Где приобрести стационарный диммер для led ламп?

В интернет-магазине светодиодного освещения Ledstorm.ua можно купить диммер для светодиодных ламп, который способен обеспечить широкий диапазон диммирования с отсутствием мерцания. Какова стоимость изделия? Поскольку электронное устройство является более сложным, чем у лампочек накаливания, то и стоить совсем дешево оно не может. Выбор вариантов широк и, чем больше функций выполняет девайс, тем он более комфортен, а следовательно, обойдется при покупке и монтаже дороже. При этом на нашей интернет-площадке на led диммеры  цена доступна для большинства покупателей.

В каталоге представлены модели стационарных диммеров поворотного и нажимного типа. Первые варианты отличаются простотой использования. Прокручивая поворотный элемент, можно изменять интенсивность света. Чтобы сработало нажимное изделие, необходимо несколько раз нажать на кнопку. Если нет желания подключать дополнительные элементы в электрическую сеть, можно использовать светильники, оснащенные диммером.

Выбирая диммер выключатель для ленты, следует учитывать ее длину, так как мощность устройства должна соответствовать мощности блока питания ленты. Такая система используется для освещения лестничных площадок, подъездов, интерьеров, фасадов зданий, дорог и прочей городской инфраструктуры. Применимы они и для систем «умный дом». Диммеры с rgb контроллерами используются при проведении концертов, торжеств и прочих развлекательных мероприятий, а также в дизайнерских решениях, предназначенных для помещений жилого предназначения.

Большой ассортимент товара часто вызывает сложности при выборе определенного девайса. Также следует учитывать, что не все лед лампы диммируемы, а часть из них работает только с конкретными регуляторами. Изделия могут препятствовать сигналу стереосистемы, микрофона, радиоприемника и прочего оборудования. Поэтому, если возникают сомнения — стоит обратиться за помощью к консультантам интернет-магазина по телефонам или оставив заявку на сайте. Учитывая параметры заказа, они подберут наиболее оптимальный вариант для конкретного случая, разъяснят его достоинства и нюансы использования. Доставка продукции осуществляется в Киев, Харьков, Днепропетровск, Одессу, Запорожье и другие населенные пункты Украины.

Lutron Credenza LED + подключаемый диммерный переключатель для светодиодных, галогенных и ламп накаливания с регулируемой яркостью | TTCL-100H-WH | Белый — подключаемые диммерные переключатели

Я не решался заказать этот продукт из-за очень неоднозначных отзывов, но мне нужен был достаточно диммер на лампе в спальне, чтобы рискнуть.

Сам диммер в порядке. Работает как рекламируется. Но насколько хорошо он работает, зависит от того, какую лампочку вы затемняете. Этот диммер был куплен специально, чтобы затемнить лампу на моей прикроватной тумбочке, в которой сейчас установлен светодиод.

Я попробовал диммер с лампой КЛЛ, установленной в лампе, и это заставило лампу гудеть или гудеть. Фу. Но я все равно избавляюсь от своих КЛЛ.

Недавно я попал в приключение со светодиодной подсветкой. Светодиоды наконец-то появляются, но качество ламп по-прежнему сильно различается. Сначала я попробовал этот диммер с парой светодиодов Cree, которые вы можете найти в Home Depot (они указаны как регулируемые). Лампы гудели при затемнении, и, как говорили другие, диапазон затемнения был узким.Вы могли уменьшить яркость только до 50% от полной мощности. Это был ужасный результат, и я собирался отправить диммер обратно в Amazon, но я провел небольшое исследование в Google, и оказалось, что не все светодиоды созданы одинаково.

Чтобы уточнить гудение, это тонкий электрический гул, исходящий от самой лампы (а не от регулятора яркости). Ненавижу шум. Я думаю, что жужжание электричества — одна из самых больших неприятностей современной жизни. Все мы привыкли к гудению или гудению светильников на рабочем месте и в школе, как эти ужасные, вездесущие флуоресцентные потолочные панели, но когда я дома, мне нравится тишина и покой.

Затем я купил светодиод Philips через Amazon и установил его в ту же лампу, с диммером. Купил новую лампочку специально, потому что в отзывах написано, что она не гудит. Лампа гудит, но вы можете услышать это, только если поднесете ухо к лампочке примерно на 4 дюйма. На расстоянии фута или более он практически бесшумен. Я не уверен, почему это так, но для меня этого достаточно. Лампа Philips также тускнеет намного меньше, чем Crees; таким образом, снижение яркости того стоит.

В общем, диммер хороший.Просто убедитесь, что лампочка, которую вы используете, соответствует задаче.

Могут ли светодиодные фонари подключаться к диммерному переключателю?

Диммеры отлично подходят для создания атмосферы в комнате. Когда вы устраиваете приятный ужин на свидании, вы не хотите, чтобы это место было освещено, как футбольный стадион. Вы должны правильно настроить тон, поэтому мне нравятся диммеры.

Замена ламп накаливания уменьшит углеродный след вашего дома почти на 800%. И это также значительно сократит деньги, которые вы тратите на ежемесячную оплату счетов, поэтому замена их на светодиоды — это путь вперед.

Да, светодиодные лампы можно использовать с диммером, но они должны быть указаны как регулируемые. Светодиоды все еще могут работать с диммерами накаливания, но совместимость является важным фактором. Посетите веб-сайт производителя, чтобы подобрать подходящую лампу и диммер для вашего дома.

Я провел все исследования, так что вам не придется. Все, что вам нужно сделать, это прочитать эту статью, чтобы узнать все о затемнении светодиодных фонарей.

Эта статья научит вас:

  • На что обратить внимание при покупке диммера
  • Почему должна быть комбинация «Златовласки», чтобы ваш дом правильно освещался
  • Как использовать старые диммеры для новых светодиодов
  • При затемнении света требуется меньше электроэнергии?
  • Почему никогда не следует использовать нерегулируемые светодиоды на диммерах

Итак, давайте приступим к первому, что вам нужно знать…

С регулируемой яркостью и без регулировки яркости: нужны ли вам специальные светодиодные лампы для затемнения?

Краткий ответ: Да.

Чтобы помочь вам понять, почему, позвольте мне немного рассказать о светодиодах. Светодиоды — это диоды, которые испускают электромагнитное излучение в виде света, когда через него проходит электрическая энергия.

Это отличается от ламп накаливания, которые используют электрическую энергию для нагрева провода до тех пор, пока он не начнет светиться.

В любом случае, важно знать, что для работы светодиодов требуются драйверы. Эти управляющие электронные компоненты управляют током, подаваемым от сети к излучателю светодиода.

Это необходимо сделать, потому что светодиоды — чувствительные устройства.Электроника драйвера определяет степень затемнения светодиода.

Например, некоторые светодиоды имеют нерегулируемые драйверы. Другие драйверы для конкретного светодиода могут иметь минимальный уровень затемнения 10%. Это означало бы, что он может затемнять до 10% от полной мощности.

Итак, выбор лампочки имеет решающее значение. Выбирая светодиодные лампы, вы выбираете лампы с регулируемой яркостью. И вы хотите выбрать те, у которых есть диапазон затемнения, который вам подходит.

Вы можете поискать в Интернете совместимость производителей для диммирования, и информация будет там.

Вот несколько самых популярных компаний, которые я нашел для вашего удобства:

  • GE — ссылка
  • Philips — ссылка
  • Cree — ссылка
  • Ecosmart — ссылка (руководство от Home Depot)

Если вы хотите узнать больше об этом, Министерство энергетики США провело испытание диммеров от 3 компаний: Lutron, Cooper и Leviton. Мой диммер — Leviton, и это хороший выбор (Amazon), если вы хотите его получить.

Эти производители также предоставляют таблицы совместимости диммирования:

  • Lutron — ссылка
  • Eaton — ссылка (Cooper был куплен Eaton в 2012 году)
  • Левитон — ссылка

Это так просто.Посмотрите данные производителя вашей лампочки или диммера, и вы найдете там ответ.

Теперь давайте рассмотрим различные типы диммеров.

Различные типы диммеров

Раньше диммеры работали за счет увеличения сопротивления цепи. Переменный резистор снижает ток и принимает через него большее напряжение, в результате чего напряжение проходит через лампочку.

Уменьшает яркость лампы. Но резистор также рассеивает энергию за счет тепла, что создает угрозу безопасности в случае перегрева диммера.Эти диммеры также не снижают потребление электроэнергии, поэтому совсем не экономят ваши деньги.

К счастью, современные технологии прошли долгий путь, и на рынке есть несколько вариантов диммеров, которые экономят ваши деньги.

Теперь производители создали универсальные диммеры, которые будут работать со всеми видами источников света. В этих универсальных диммерах используется 3 провода, а не 2 провода, которые использовались в старых диммерах.

Этот третий провод называется коммутируемым проводом под напряжением, и его цель — сделать всю схему более стабильной и безопасной.

Давайте взглянем на некоторые диммеры.

Диммеры с широтно-импульсной модуляцией (ШИМ)

Диммеры

PWM работают за счет быстрого включения и выключения светодиода со скоростью, большей, чем может заметить человеческий глаз.

Если свет приглушен до 25%, это означает, что свет включен в течение 25% времени, а затем выключен в 75% случаев.

Интересная особенность диммеров с ШИМ заключается в том, что они могут снижать яркость светодиода, не влияя на его цветовую температуру.

Недостатком является то, что они создают электромагнитные помехи, что означает, что они не подходят для областей, где это является проблемой.

ШИМ-диммеры для использования с драйверами постоянного тока и драйверами постоянного напряжения

Диммеры с постоянным током (CCR)

Диммеры

CCR работают, контролируя величину тока, протекающего через светодиод.

Излучаемый свет пропорционален количеству тока, протекающего через светодиод, поэтому, если яркость света составляет 25%, обеспечивается только 25% номинального тока светодиода.

Диммеры

CCR не мерцают светом, что делает их более подходящими для рабочих мест, где работает оборудование или выполняется деятельность с повышенным риском.

Их также можно использовать с драйверами постоянного тока.

Узнайте больше: может ли переключатель диммера сократить срок службы светодиода?

Когда следует использовать диммеры?

Давайте рассмотрим возможности, которые диммерные переключатели привносят в ваш дом.

Например, вы находитесь не в комнате, но хотите, чтобы свет был включен, вы можете приглушить его, чтобы сэкономить на электроэнергии.

Может быть, у вас свидание закончилось, и вы хотите задать романтический тон, приглушите свет.

Для работы или чтения включите свет до упора.

Еще одна суперспособность диммеров — использовать их по мере наступления ночи, чтобы вы были менее бдительны и готовы ко сну.

А если у вас установлено ландшафтное освещение, диммеры сделают его более гибким. Уменьшите яркость в соответствии с атмосферой, которую вы хотите установить. Полностью приглушите свет, когда пора спать.

Реальность такова, что диммеры обеспечивают большую гибкость в том, как вы хотите осветить свой дом, поэтому я считаю, что они становятся необходимостью для большинства домашних хозяйств.

В следующий раз, когда вы посетите ресторан или отель, посмотрите, как они используют освещение, для вдохновения.

Диммеры помогают снизить потребление электроэнергии?

Поскольку оба диммера уменьшают количество электричества, протекающего через светодиодные фонари, они также значительно экономят деньги.

Фактически, потребляемая мощность некоторых диммеров пропорциональна яркости светодиода. Допустим, вы приглушили свет на 50%, значит, вы сэкономите 50% на счетах за электроэнергию.

Позвольте мне реалистично здесь.

Поскольку светодиодные лампы сами по себе чрезвычайно энергоэффективны, вы, скорее всего, сэкономите большую сумму денег.

Однако возможность настроить настроение в комнате, а также сэкономить на счетах за коммунальные услуги несколько долларов — очень привлекательное предложение.

Совместимость диммеров накаливания и светодиодных ламп

Диммеры с фазорегулятором изначально создавались для ламп накаливания.Они работают, разрезая часть волнового цикла переменного напряжения, что снижает напряжение, проходящее через лампочку. Но опять же, не все диммеры с регулировкой фазы будут работать со светодиодными лампами.

Диммер, который вы используете, должен быть совместим со светодиодными лампами, которые вы используете, чтобы избежать проблем с несовместимостью.

В противном случае могут возникнуть нежелательные эффекты, например:

  • Мерцание: Мерцающие огни неудобны, а также опасны для людей с светочувствительной эпилепсией
  • Слышимый жужжащий шум: может быть вызван перегрузкой переключателя, дешевыми диммерами или несовместимостью со светодиодной лампой
  • Невысокий ход: небольшие изменения светоотдачи даже при повороте регулятора яркости на
  • Включение или отключение: внезапные изменения светоотдачи, несмотря на то, что сигнал регулятора яркости установлен на
  • Ореолы: Слабый свет от лампочки при выключенной лампочке
  • Пониженная надежность и срок службы как светодиодной лампы, так и диммера

Если у вас установлен диммер и вы хотите узнать, какие лампы будут с ним работать, вам необходимо получить руководство производителя для этого конкретного продукта.

Можно ли использовать светодиоды без диммера с диммерами?

Теперь, когда я сказал, что вы должны получить светодиоды с регулируемой яркостью для диммирования, светодиоды без регулировки яркости могут быть установлены на диммерах.

Но…

Министерство энергетики США также провело испытания светодиодной лампы без диммирования, GVRLAS11W27KND компании Great Value (номер модели этой конкретной лампочки). В целях расследования они запустили лампочку, используя четыре разных типа диммеров. На одном из диммеров лампа работает так же, как и другие лампы.

Но у трех других регуляторов яркости они обнаружили, что уровни затемнения лампы неровные и непостоянные. Это означало наличие более яркого выхода при уровне затемнения 60%, чем при 80%.

Это связано с мерцанием и другими факторами.

Суть в том, что если вы хотите, чтобы ваша лампочка была надежной и чтобы она работала так, как должна, то использование лампы без диммирования не является идеальным решением.

Допустим, у вас есть диммер в гостиной, но вы не заинтересованы в его использовании (вы купили дом с установленным диммером, но никогда не использовали его).Затем вы можете установить нерегулируемый светодиод и оставить диммер на максимальной яркости.

Светодиоды с нерегулируемой яркостью дешевле, чем светодиоды с регулируемой яркостью, поэтому я понимаю, почему вы так поступили.

При этом диммер в вашей цепи может повлиять на срок службы светодиодной лампы без диммирования. Это не для того, чтобы вас обескуражить, а просто для того, чтобы проинформировать вас.

Дополнительная литература: Могут ли диммерные переключатели нагреваться?

Заключительные слова

Согласно исследованию, проведенному Европейской комиссией в 2017 году, рынок светодиодных ламп расширяется во всем мире.

На данный момент рынок все еще молод, а это означает, что все еще существуют проблемы несовместимости между лампочками и диммерами.

Но не волнуйтесь… Достаточно заглянуть на сайт производителей, чтобы узнать, что с чем работает.

Это избавит от проблем с диммерами.

Сообщите в комментариях, у скольких из вас уже установлен диммер. Вы пробовали использовать на них светодиодные лампы? Есть вопросы?

А если вам нужны диммеры, оставьте комментарий ниже. Я помогу вам выбрать один в соответствии с вашим бюджетом и потребностями.

Какой диммер для светодиодных фонарей?


Что такое диммер?

Диммер — это электронное устройство, которое позволяет вам регулировать яркость вашего света. Он имеет разные формы в зависимости от конечного использования. Чтобы приглушить свет, потребители могут купить ручку управления, которая может использоваться в беспроводном режиме, или выключатель, который можно установить на стене. Тем не менее, некоторые лампочки, такие как Philips SceneSwitch, позволяют установить любимую настройку освещения с помощью обычного настенного выключателя.Благодаря последним технологическим достижениям в области интеллектуального освещения теперь можно также приглушить домашний свет прямо из приложения на телефоне, даже из другого места.

Каковы преимущества использования диммера?

Гибкость света

С помощью диммера вы можете легко отрегулировать яркость света в вашем доме в зависимости от ваших потребностей в освещении. Например, мягкий свет может помочь вам насладиться идеальной атмосферой для просмотра захватывающего фильма по телевизору или вкусного ужина с друзьями или семьей.Чем больше вы тускнеете, тем теплее становится. С другой стороны, увеличив яркость, вы будете наслаждаться хрустящим и ярким светом, который идеально подходит для приготовления пищи на кухне, чтения интересной книги или выполнения работы.

Энергоэффективность

Иногда естественного света недостаточно. В этом смысле свет от искусственных источников помогает нам наиболее комфортно выполнять нашу повседневную деятельность. В зависимости от степени освещенности в течение дня диммер позволит вам увеличить или уменьшить яркость света.Или, что еще лучше, регулируемое освещение позволит вам оптимизировать потребление энергии и, в конечном итоге, затраты на электроэнергию в счетах за электроэнергию. Перед покупкой обязательно ознакомьтесь с энергетической маркировкой ламп.

Продление срока службы продукта

Когда свет приглушен, он работает ниже максимальной мощности. Это поможет продлить срок службы светодиодной лампы. Действительно, установив мягкий свет, вы можете продлить срок службы лампы до 3 лет! Это также значительно снизит затраты на обслуживание освещения, так как вам не придется часто менять лампы.Кроме того, регулируемое освещение также влияет на наше здоровье. Яркий свет предотвращает напряжение глаз при выполнении действий, требующих высокой концентрации, и может помочь нашим циркадным часам.

Купить светодиодные диммируемые фонари

Существуют ли диммерные переключатели разных типов?

Существуют разные типы диммеров для каждой технологии освещения. В этом случае только светодиодные лампы с регулируемой яркостью могут регулироваться яркостью и только светодиодным светорегулятором. Различные внутренние драйверы устанавливают минимальную и максимальную нагрузку, которая определяет диммирующий потенциал ламп.Для достижения максимальной яркости лампы рекомендуется всегда покупать продукцию известных производителей света.

Почему диммерные переключатели шумят?

Перед покупкой диммера важно принять во внимание два фактора: светодиодные фонари работают только со специальными светодиодными диммерами; не все диммеры совместимы с домашним светом. К тому же не все диммеры хорошего качества. Признаком несовместимости света и диммера является неприятное жужжание или неожиданное падение напряжения.Это может повлиять не только на качество света, но и на характеристики лампы. Действительно, использование несовместимого диммера может сократить срок службы источника света. В этой связи мы рекомендуем всегда проверять список совместимых производителей света. Здесь вы легко найдете высококачественные светильники от самых известных брендов, таких как Osram , Philips и Sylvania .

Можно ли уменьшить яркость лампочки без выключателя?

На сегодняшний день самые передовые технологии позволяют вам устанавливать ваши любимые настройки освещения даже без диммера. Например, с Philips SceneSwitch вам понадобится только настенный выключатель. Эта умная лампочка имеет встроенный микрочип, который запоминает последнюю настройку света. Узнайте больше здесь. Другой вариант — Philips Hue, который повышает безопасность в вашем доме за счет включения света в комнате через приложение даже тогда, когда в доме никого нет.

Вам также может понравиться ..


Правильное затемнение светодиодных ламп — советы и подсказки

В отличие от обычных лампочек и галогенных ламп, при затемнении светодиодов нужно внимательно следить за тем, можно ли вообще их уменьшить.Кроме того, решающее значение имеет правильное сочетание диммера, трансформатора и источника света. Из нашего руководства вы узнаете, что нужно учитывать при затемнении светодиодов, и разберетесь с задействованной технологией.

В таких комнатах, как гостиная или столовая , часто бывает полезно иметь возможность регулировать основной свет в комнате. Например, для обеда и общения свет должен быть ярким, но для чтения, просмотра телевизора или для уютного бокала вина вечером он может быть немного темнее.Вот почему диммеры — лучший выбор для создания разного настроения освещения в комнате. Приглушить свет светодиодной лампы не так-то просто — есть несколько факторов, на которые следует обратить внимание.

Диммер с контролем фазы включения и выключения



В принципе, для уменьшения силы света светодиодных ламп возможны два различных типа диммирования: фазовый диммер и фазовый сегментный диммер . С диммером фазового угла пересечение синуса при нулевом напряжении в течение полупериода задерживает включение и, следовательно, снижает потребление напряжения.Принцип аналогичен для диммера фазового сегмента, но здесь напряжение включается при переходе через нуль, а затем отключается во время полуволны. Однако не все светодиодные лампы регулируются по яркости. При покупке светодиодных ламп обязательно убедитесь, что они имеют маркировку «регулируемая яркость» на упаковке.

Обычные лампы накаливания или галогенные лампы можно просто уменьшить, уменьшив напряжение. В случае со светодиодами дело обстоит иначе. Им нужно определенное напряжение (прямое напряжение) , чтобы вообще светить.После этого яркость очень быстро увеличивается при дальнейшем увеличении напряжения. Это означает, что диммер должен очень точно работать с характеристикой напряжения светодиода. Еще одно отличие: светодиоды требуют постоянного тока, поэтому мощность переменного тока от розетки должна быть преобразована с помощью технического балласта — и его нужно просто выровнять для диммирования. Если это не так, лампа, диммер или и то, и другое могут быть повреждены во время попытки уменьшения яркости.

Какой диммер использовать в соответствии с LED

Буквы R, L и C на упаковке обозначают диммер, трансформатор и светодиод. Чтобы взаимодействие трех компонентов работало, эти буквы должны совпадать для трех отдельных частей. Например, если у вас есть светодиод 230 В с регулируемой яркостью, вам обычно нужен диммер с регулировкой фазы (R, L) для обычных трансформаторов. Или, если у вас есть светодиод с регулируемой яркостью 12 В с электрическим трансформатором, вам понадобится диммер с управлением обратной фазой (R, C). Это приводит к различным вариантам комбинирования, но вы должны знать, какой трансформатор и какой диммер могут возникнуть при покупке лампы, чтобы избежать проблем в дальнейшем.

С какими продуктами это будет работать…?

По сути, в дополнение к диммерам с управлением фазой и обратной фазой, существуют также универсальные диммеры, которые функционируют как диммеры с регулированием фазы и с управлением обратной фазой. Диммеры также должны соответствовать заряду лампы. Многие диммеры по-прежнему рассчитаны на более высокий базовый и максимальный заряд ламп накаливания и галогенных ламп и поэтому не работают со светодиодными лампами, потому что современные светодиодные лампы потребляют значительно меньше заряда. В нашем интернет-магазине вы найдете большой выбор диммеров, также предназначенных для светодиодов.

Преимущества диммируемых светодиодов

В дополнение к различным настройкам освещения, которые можно создать в комнате с помощью диммера, есть еще два основных преимущества светодиодных ламп с регулируемой яркостью. При уменьшении яркости лампы служат дольше, а вы также экономите электроэнергию, так как подаете меньше энергии на приглушенный свет.

Диммирование без проблем

Если при покупке обратить внимание на то, есть ли диммирование светодиодной лампы, а также на то, с какими компонентами работает функция диммирования, то можно избежать неприятных сюрпризов.А когда работа будет выполнена успешно, вы можете чокнуться в своей недавно затемненной гостиной, отмечая, что теперь вы можете создать идеальное освещение для любой ситуации. Ваше здоровье!

Полезные товары:

Универсальный поворотный диммер

Универсальный поворотный диммер для светодиодов


Другие интересные статьи:

Треть британцев выбирают светодиодные лампы для экономии энергии

светодиода — причины для апгрейда

Обзор диммирования светодиодов и как определить, диммируются ли ваши фары

Светодиодные фонари становятся все более и более распространенными в нашем мире сегодня. Они являются подходящей заменой, обеспечивающей фантастическую экономию энергии при замене устаревшего освещения как в коммерческих, так и в жилых помещениях. Светодиоды встроены в обычные типы ламп, поэтому они могут быть заменены на традиционные светильники за считанные секунды, что позволяет вам заменить старые лампы (лампы накаливания, люминесцентные, галогенные и т. Д.) На более качественные светодиодные лампы, сохранив при этом традиционные светильники, если вы того пожелаете.

НО ПОДОЖДИТЕ…. Не все светодиоды регулируются.

Это означает, что вам нужно будет оценить свои потребности, прежде чем выбирать светодиодные светильники.Это особенно важно, когда вы впервые заменяете старое освещение на новое светодиодное и ожидаете, что оно потускнеет.

В этом руководстве мы объясним, как легко определить, регулируется ли светодиод или нет, а также какие светодиодные диммеры использовать.

Мне действительно нужны светодиодные фонари с регулируемой яркостью?

В наших домах комнаты часто используются для различных целей. Сегодня кухня может быть местом, где можно готовить, есть и даже использовать как офис в течение дня.

Регулируемое освещение дает вам возможность подобрать освещение вокруг вас в соответствии с вашей деятельностью. Вам может понадобиться яркий свет, когда вы работаете с чековой книжкой, и тусклый, расслабляющий свет, когда вы едите вечером.

Диммирование также чаще используется в коммерческой и промышленной среде. Добавление регулируемого освещения обеспечивает гибкость вашего офиса и обеспечивает оптимальное освещение в соответствии с предпочтениями или потребностями ваших сотрудников. Многие исследования были сосредоточены не только на регулировке яркости, но и на настройке цвета в рабочих помещениях. Подробнее о настраиваемом белом освещении можно узнать здесь.

У вас есть светодиодные фонари с регулируемой яркостью?

Не все светодиодные фонари имеют регулируемую яркость, поэтому вам нужно обратить внимание на несколько вещей, чтобы убедиться, что у вас есть регулируемая лампа для запуска:

# 1 — Если вы купили готовый светодиодный светильник или лампочку, убедитесь, что на упаковке специально указано, что они регулируются. Это должно быть указано в описании или технических характеристиках светильника. Если вы используете нерегулируемый светодиод на диммере, вы получите сильное мерцание и повредите лампу, что ограничит срок ее службы.

Символ, подобный приведенному ниже, иногда используется, чтобы показать, что свет регулируется, но, к сожалению, не существует специального универсального символа.

# 2 — Совместим ли ваш диммер со светодиодной подсветкой? Если вы заменяете лампы накаливания на светодиоды, у вас, скорее всего, будет передовой диммер. Если это более старый диммер, он, скорее всего, был разработан для освещения более высокой мощности и не будет работать со светодиодными лампами низкой мощности. В этих случаях вам нужно будет выбрать другой диммер… см. Наши рекомендации в конце этого поста.

Почему некоторые светодиоды не тускнеют?

Регулировка яркости светодиодной лампы зависит от драйвера светодиода, который используется в лампе.

Все светодиодные лампы имеют драйвер, преобразующий электричество в постоянный ток низкого напряжения, необходимый для работы светодиодов. Запутались в драйверах светодиодов? Ознакомьтесь с нашим полным руководством по драйверам светодиодов.

Если вы создаете свою собственную установку с компонентными светодиодами, у вас есть возможность выбрать любой светодиодный драйвер, который вам нужен, с желаемыми параметрами затемнения.Однако при покупке готового светодиодного светильника / лампы вы ограничены параметрами затемнения, которые выбрал производитель.

Драйверы светодиодов без диммирования знают только два состояния: ВКЛ и ВЫКЛ. Если вы начнете менять ток на светодиодную лампу, нерегулируемый драйвер попытается компенсировать и сохранить ток стабильным. Это в конечном итоге приведет к перегрузке драйвера светодиода, и он выйдет из строя.

С другой стороны, драйверы с регулируемой яркостью

предназначены для обработки падений тока. Драйверы с регулируемой яркостью компенсируют потерю тока путем уменьшения яркости светодиода с аналоговой или широтно-импульсной модуляцией (ШИМ).

Как именно затемняются светодиоды?

Светодиоды

тускнеют по-другому, чем у устаревших типов освещения, поэтому при планировании модернизации светодиодов необходимо тщательно учитывать диммирование.

Возьмем, к примеру, лампы накаливания … они излучают свет, нагревая нить накала до такой степени, что она начинает светиться. Чтобы сделать его тусклым, просто подайте меньшее напряжение, и провод остынет, давая меньше света. Это пример аналогового затемнения, поскольку вы можете уменьшить яркость от 0 до 100%, регулируя напряжение источника света.

Светодиодные лампы

создают свет с помощью диода, а не накаливания с подогревом. У диода всего два состояния: он либо включен и излучает свет, либо выключен и, как вы уже догадались, … темный.

Вот почему регулировка яркости светодиодов немного отличается, поскольку мы должны найти другой способ производства светодиодных осветительных приборов с регулируемой яркостью. Существует два основных метода затемнения светодиодов: широтно-импульсная модуляция (ШИМ) и аналоговое затемнение.

Широтно-импульсная модуляция (ШИМ)

PWM предлагает полный диапазон диммирования, варьируя время включения или выключения сигнала.При ШИМ-регулировании яркости светодиод может быть только включен или выключен в любой момент времени. Это отличается от аналогового диммирования, поскольку аналоговое диммирование изменяет выходную мощность для уменьшения яркости светодиодов.

С широтно-импульсной модуляцией, если вы хотите уменьшить яркость светодиода до 80%, вы должны держать светодиод включенным в течение 80% времени и выключенным в течение остальных 20%. Это имеет смысл, что у вас будет около 80% светового потока, но как мы не замечаем включения и выключения светодиода?

ШИМ-регулировка яркости использует проблему с нашим зрением.Свет мигает с такой высокой частотой, что человеческий глаз не может его видеть, человеческий глаз может видеть примерно с частотой 50-90 Гц (около 60 кадров в секунду). Когда свет мигает с такой скоростью, наш мозг заполняет пробелы, чтобы наше зрение было гладким.

Будьте осторожны с ШИМ-регулированием яркости, особенно если вы используете освещение в кино или видео. Человеческое зрение может не улавливать мерцание ШИМ, но высококачественная камера определенно улавливает легкий стробоскоп, когда свет горит тускло.При работе с видеосъемкой вам следует искать лучший вариант затемнения, чем ШИМ.

Аналоговый диммер

Аналоговое регулирование яркости регулирует количество тока, идущего к светодиоду, что, если вы читали наше руководство по управлению светодиодами, вы знаете, что уменьшает количество света, излучаемого светодиодом. Это кажется более простым решением проблемы затемнения, но иногда цвет светодиодов меняется при более низких уровнях тока, вызывая проблемы с качеством и однородностью света.

Итак, какие типы затемнения я должен использовать?

Самая важная часть затемнения — это возможность за секунды регулировать уровень освещенности от темного до сверхяркого.В конечном счете, это зависит от того, с каким типом затемнения совместима ваша светодиодная лампа и / или светодиодный драйвер, но если вы создаете свою собственную установку, вы можете выбрать для себя. Если вы просто ищете рекомендации, перейдите к нашим рекомендациям по основным диммерам ниже.

0-10V Диммирование

Этот тип затемнения стал очень популярным для коммерческого люминесцентного освещения. Приятно то, что он может хорошо работать и для светодиодных инсталляций, поэтому является популярным выбором, особенно при модернизации люминесцентных ламп.Управление освещением осуществляется специальным сигналом постоянного напряжения в диапазоне от нуля до 10 вольт. Теперь понятно название? Это позволяет управляемому свету работать со 100% световой отдачей при прохождении полного напряжения и 0% выходной мощности, когда напряжение не проходит. Яркость вашего света изменяется вместе с уровнем напряжения управляющего сигнала.

Затемнение по передней кромке

Диммирование по переднему фронту (также называемое диммированием с прямым отсечением фазы, лампой накаливания или TRIAC-диммированием) является наиболее распространенным методом диммирования.

Большинство этих диммеров представляют собой диммеры TRIAC, которые обрезают фазу сигнала переменного тока в начале (передний фронт), что снижает количество электрического тока, получаемого лампой.

Диммеры этого типа устанавливаются в большинстве домов, поскольку они идеально подходят для высоковольтных систем, в которых требуется большинство традиционных осветительных приборов. Самая большая проблема с затемнением TRIAC иногда возникает из-за жужжания или мерцания света. Это может произойти из-за вибраций, вызванных прерванным сигналом переменного тока.

К счастью, многие новые диммеры TRIAC учли это и приняли меры предосторожности, чтобы избежать мерцания. Вы увидите, что многие светодиодные драйверы с регулируемой яркостью или этикетки для светодиодных диммеров не мерцают. Убедитесь, что вы изучили и нашли качественный диммер, вы можете начать с наших основных рекомендаций ниже.

Затемнение по задней кромке

Диммер по задней кромке — гораздо менее распространенная форма диммирования. Это было обнаружено после того, как передовые технологии стали стандартом, и они лучше подходят для низковольтного освещения, такого как светодиоды.Поскольку это такая редкая форма затемнения, она не так широко используется, как вы думаете.

Вместо того, чтобы обрезать форму волны в начале, задний фронт обрезает задний фронт синусоидальной волны переменного тока. Это ограничивает большие скачки напряжения, которые происходят при диммировании по переднему фронту, потому что форма волны обрывается, когда она уже находится на устойчивом снижении.

Ограничение больших скачков позволяет избежать типичных проблем с мерцанием, которые случаются со светодиодами и затемнением TRIAC. Однако, как мы уже говорили выше, передовое затемнение приветствовало достижения в исследованиях и технологиях, которые в любом случае устранили эти проблемы.

Лучшие рекомендации по диммерам LEDSupply

Здесь, в LEDSupply, мы предлагаем использовать более новые диммеры, которые созданы специально для светодиодных фонарей. Старые диммеры, сделанные специально для старых, устаревших осветительных приборов, могут вызывать серьезные проблемы, такие как мерцание, жужжание или сбой освещения.

К счастью, мы начали расширять возможности диммирования, чтобы облегчить тем, кто ищет другие варианты. Все наши диммеры созданы специально для светодиодного освещения… наши передовые диммеры TRIAC предназначены для плавного затемнения низковольтных светодиодов, а также ламп накаливания и галогенных ламп мощностью до 250 Вт.

Все наши диммеры очень легко установить в жилых или коммерческих помещениях, что делает их легким преобразованием в светодиоды даже при затемнении.

Вот несколько диммеров, которые могут вас заинтересовать в зависимости от вашего приложения. Они сгруппированы по своим конкретным типам затемнения.

Простые диммеры 0-10 В

Регулировка яркости 0–10 В — очень простое решение для простых домашних работ или когда ваш драйвер / источник питания совместим только с регулировкой яркости 0–10 В.

LuxDrive 0-10V Настенный диммер Easy DIY Dimming Solution

Простой диммер с понижающим током 0–10 В, идеально подходящий для домашнего использования. Настенный диммер будет регулировать диммируемые светодиоды 0-10 В от 5 до 100%. Вам может понадобиться отдельный выключатель питания для этого светильника, поскольку простой диммер сам по себе не выключается на выходную мощность 0%.

Комплект интеллектуального диммера 0-10 В Диммер 0-10 В через Bluetooth

Этот диммер на 0–10 В имеет ячеистую сеть Bluetooth, так что вы можете приглушать светодиодные индикаторы прямо со своего интеллектуального устройства.Установите зоны освещения, расписания и другие интеллектуальные триггеры для автоматизации домашнего освещения с помощью этого устройства затемнения 0–10 В. с поддержкой Bluetooth.

Настенный выключатель 0-10 В + светодиодный диммер Bluetooth

Лучшее из обоих миров из двух вышеупомянутых — этот диммер подключается через Bluetooth, а также имеет физический настенный подрулевой переключатель с кнопкой включения / выключения.

ТРИАК-диммеры без мерцания для светодиодного освещения

Поскольку технология диммирования светодиодного освещения продолжает совершенствоваться, мы смогли расширить нашу секцию диммирования TRIAC.Эти диммеры представляют собой передовые диммеры, которые уменьшают мерцание даже при низковольтном освещении, таком как светодиоды. Приведенные ниже диммеры — наши первые диммеры TRIAC, которые когда-либо предлагались на нашем сайте, и мы очень довольны ими.

Оба диммера работают от 120-277 В переменного тока и могут управляться с физического настенного переключателя или через Wi-Fi соединение с совместимым интеллектуальным устройством. Легко и по доступной цене уменьшайте яркость освещения до 250 Вт в диапазоне от 0 до 100%. Обратите внимание на обе модели ниже!

Диммеры Smart TRIAC (Leading-Edge)

Настенный выключатель прикосновения к затемнению, плюс он будет подключаться ко всем вашим любимым интеллектуальным устройствам!

Настенный кулисный переключатель для простых светодиодных ламп с регулируемой яркостью TRIAC.Имеет кнопку включения / выключения + полное управление через ячеистую сеть Bluetooth.

Совместимость светодиодных ламп

Nano Dimmer. : Aeotec Help Desk

На этой странице перечислены подтвержденные светодиодные лампы, которые работают с Nano Dimmer и являются частью большого руководства пользователя Nano Dimmer. Nano Dimmer по умолчанию совместим с большинством светодиодных ламп с регулируемой яркостью, эта страница поможет подтвердить и будет добавлена, поскольку все больше светодиодных ламп было протестировано и подтверждено, что они хорошо работают с Nano Dimmer. Маломощная светодиодная лампа с минимальной мощностью потребует установки байпасной нагрузки, которая будет отключена.Вы сможете узнать, как подключить байпасную нагрузку, из этой статьи: Как подключить байпасную нагрузку к нагрузке нано-диммеров.

Это список совместимых типов ламп Nano Dimmer:


Поддерживаемые нагрузки;

Управляемая способность Поддерживаемые типы нагрузки
С функцией диммирования (Вкл. / Выкл. / Регулирование яркости) Лампы накаливания,
Галогенные лампы с электронным трансформатором или без него,
Светодиодные лампы с регулируемой яркостью (передняя кромка) задняя кромка),
Низковольтное светодиодное освещение (VAC),
Диммируемые люминесцентные лампы.
Без функции затемнения (только управление вкл. / Выкл.) Лампы без регулировки яркости,
Компактные люминесцентные лампы с электронным выпрямителем,
Люминесцентные лампы с электронным балластом,
Светодиодные лампы без регулировки яркости,
Светодиодные лампы постоянного тока ( В пост. поскольку было подтверждено больше ламп.

Если вы хотите внести свой вклад в список, не стесняйтесь обращаться в нашу службу поддержки.

905 : //www.amazon.com/gp/product/B00U0YHRMU/ref=oh_aui_detailpage_o07_s00? ie = UTF8 & psc = 1 LED GU10 8 Вт, 50 Вт, галогенная лампа, эквивалентная 120 В, теплый белый, 3000K, регулируемая лампа Mr16
Совместимые лампы нано-диммера Тип лампы Amazon Link
Cree 60W Эквивалентный мягкий белый (2700K) A19 Светодиодная лампа 905 с 4 потоками нити 583 Edison 9085 Дизайн лампы
cree dimmable 8.5вт 5000к цвет. Лампа Эдисона https://www.amazon.com/Cree-SA19-08150MDFD-12DE26-1-14-Replacement-Daylight-Dimmable/dp/B01K7ZW24Y/ref=sr_1_1?ie=UTF8&qid=14950976-64&sr 1 & ключевые слова = cree + dimmable + 8.5w + 5000k + color
GE Lighting 13909 Energy-Smart LED 16 Вт, 1600 люмен, лампа A21 со средним основанием, мягкий белый цвет, 1 упаковка Лампа Эдисона https: // www. // www.amazon.com/gp/product/B00I134ORI/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1
GOOLSUN 5-ваттная светодиодная лампа COB GU10 / MR16, эквивалентная светодиодная лампа COB, 2700K, теплый белый, с регулируемой яркостью, 90 ° , 500 люмен, CRI 80+, 120 В переменного тока, высота 2,4 дюйма GU10 https://www.amazon.com/gp/product/B00KFCL2L4/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=1
GU10 https: // www.amazon.com/gp/product/B015HGY5D4/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=1
TORCHSTAR # Dimmable # MR16 GU10 Светодиодная лампа, 7,5 Вт (эквивалент 75 Вт STAR, угол дневного света, 40 °, ENERG) , 600 лм, трековое освещение, утопленный свет, ГАРАНТИЯ 3 ГОДА GU10 https://www.amazon.com/gp/product/B0125XYH9E/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=27 4652224
4
24 905 Philips Ярко-белая светодиодная лампа Gu10 3 Pack GU10 https: // www.amazon.com/gp/product/B01LMEQIMQ/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=1

Как настроить регулируемые светодиодные фонари высокого уровня или светодиодные фонари для парковки с напряжением 0-10 В

Как настроить регулируемые светодиодные фонари высокого уровня или светодиодные фонари для парковки с напряжением 0-10 В.


Низковольтные провода затемнения и переключатели яркости

Все, что вам нужно знать о диммировании 0-10 вольт за 6 минут! Смотрите наше видео!


Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Установка 0-10в


Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Установка 0-10в

Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Объяснение установки диммерных переключателей 0-10 В Светодиодные светильники высокой мощности и лампы накаливания не могут быть затемнены с помощью tradit…

ДИММИРОВАНИЕ СВЕТОДИОДОВ ВЫСОКОЙ МОЩНОСТИ

В традиционных диммерах, используемых для ламп накаливания, мощность ограничивается лампочкой, и, таким образом, мощность снижается. В светодиодах это не работает. Светодиоды преобразуют переменный ток в постоянный, и им нужна чистая волна постоянной мощности. При низкой мощности это можно сделать с помощью трансформатора в лампочке. (Хотя это не всегда легко, поскольку у большинства из нас были светодиодные лампы, которые мерцают и гудят при затемнении.) По мере увеличения мощности для этой лампы потребуется трансформатор значительного размера, что нереально и не безопасно.К сожалению, это означает, что никакие лампы мощностью более 15 Вт не могут быть затемнены. Есть некоторые, но они сокращают путь, которым вы не хотите идти. Возможно, через несколько лет технология появится, но пока нет.

Ответ — использовать диммирование на основе сигнала, это известно как диммирование 0-10 вольт. При 10 вольтах (10 В) светильник будет выходить на 100 процентов или полную светоотдачу, а при 0 вольтах (0 В) он должен на 0 процентов или на выходе, который выключен. Читайте дальше о том, как большинство светильников не тускнеют до выключения.

ЧТО ТАКОЕ ДИММИРОВАНИЕ 0-10В? = «q»>

A: От нуля до десяти вольт (стилизованный под 0-10 вольт) на самом деле является одной из самых ранних сигнальных систем, изобретенных для управления освещением, а также является одной из самых простых: она использует управляющий сигнал низкого напряжения в диапазоне от 0 до выше. до максимум 10 вольт. Количество вольт, подаваемое на драйвер светодиода, говорит о том, насколько ярким он должен быть. Отправьте 0 вольт, и свет погаснет. Подайте 10 вольт, и свет перейдет на максимальную мощность. Привод плавно приглушит свет.

Проще говоря, он добавляет к драйверу два дополнительных провода. Эти 2 дополнительных провода «посылают сигнал» через напряжение. Водитель подстраивается соответственно. Сохраните сигнал 10 В и получите полную яркость, 5 В = 50% и 1 В = 10%. и т. д. и т. д. Вы уловили идею. Плюс в том, что он работает очень хорошо, требуется всего 2 экранированных провода низкого напряжения 14-16 калибра. Обратной стороной является необходимость прокладки двух дополнительных проводов.

В чем разница между затемнением 0-10 В и 1-10 В = «q»>

A: Ранние 0-10 В все были истинными 0 вольт, что означает, что они будут тускнеть до выключения.По 2 причинам, большинство современных светодиодов имеют напряжение 1-10 В, то есть тусклость не превышает 10%. Первой причиной была безопасность: свет был выключен, но подача питания вызвала опасения по поводу наличия проводов под напряжением, но отсутствия света. Во-вторых, долговечность светодиодного драйвера. Поддержание постоянной мощности может сократить срок службы прибора. Перемещение этого к переключателю, который лучше подходит для ручки, должно увеличить срок службы приспособления. С точки зрения установки или переключения они одинаковы. Только не думайте, что осветительные приборы погаснут.

ЧТО ДЕЙСТВИТЕЛЬНО ТАКОЕ ДИММИРОВАНИЕ НИЗКОГО НАПРЯЖЕНИЯ 0-10В?

Это называется низким напряжением, потому что в линиях используется постоянный ток 10 В

ПОЧЕМУ ДИММИРОВАНИЕ?

Один из самых простых и простых способов снизить энергопотребление — использовать диммирование в системах освещения. Регулировка яркости не только экономит электроэнергию, но и позволяет создать правильную атмосферу в вашем помещении. В-третьих, и, возможно, наиболее важно, это позволяет вам стать ярче с новым светом (когда вы не уверены, насколько ярким будет), а затем снова приглушите его.Таким образом вы будете знать, что у вас достаточно света.

КАК ЭТО ЛУЧШЕ, ЧЕМ ОБЫЧНЫЕ СИСТЕМЫ ДИММИРОВАНИЯ?

Причина, по которой низковольтному диммированию отдается предпочтение перед диммированием с помощью обычного или жесткого провода, заключается в том, что оно намного безопаснее и эффективнее. При использовании обычных диммеров с жесткой проволокой небольшой трансформатор должен ограничивать мощность. Обычно это заканчивается мерцанием или невозможностью затемнения до низкого уровня. Обычные диммеры также потребляют максимум около 100 Вт светодиодов, что не работает в больших масштабах. Системы 0-10 вольт могут легко справиться с тысячами ватт на одном переключателе.Итак, если у вас есть 20 светодиодных фонарей High Bay, работающих на 100 Вт каждый, вы теоретически можете управлять ими с помощью одного переключателя за 60 долларов (хотя мы рекомендуем больше переключателей, чем это)

Минимальное требование к току 0-10 В также гарантирует, что вы можете длинные отрезки тонких по диаметру и более дешевых проводов. Легко развернуть, диагностировать и понять, очень мало сложностей, которые когда-либо возникают при использовании систем диммирования 0–10 В.

Какие продукты можно затемнить с помощью этой системы?

Регулировка яркости многих продуктов возможна с помощью системы 0–10 В.Некоторые из них включают освещение для магазинов, зданий, развлекательных заведений, театров или любых жилых или коммерческих помещений, которые можно эффективно затемнить с помощью этой системы. Другие продукты включают высокие отсеки, светодиодные прожекторы для парковок и комплекты для модернизации светодиодов. LEDLightexpert.com продает версии всех этих продуктов с регулируемой яркостью.

Как использовать резисторное ШИМ затемнение для светодиодных ламп = «q»>

A: Регулировка яркости 0–10 В также может выполняться с помощью резисторной регулировки яркости или широтно-импульсной модуляции (PMW).Добавление резистора 50 кОм к одному светодиоду с драйвером повысит яркость до 50%. 70кОм довел бы до 70%. Для этого потребуются точные резисторы и они должны храниться в хорошо сконструированной коробке. Исключает возможность регулировки уровня освещенности, требуется замена резистора. Этот тип затемнения предназначен только для специалистов. Рекомендуемый маршрут — настенный выключатель за 45 долларов.

ЧТО МНЕ НУЖНО ДЛЯ ДИММИНГА 0-10В? = «q»>

A: 1. Вам потребуется проложить провода низкого напряжения от лампы до переключателя.Первым классом проводки будет выключатель линейного напряжения, который в основном включает и выключает устройство. Электропроводка второго класса должна обеспечивать управление регулировкой яркости при низком напряжении, обеспечивая вход, для которого могут генерироваться минимальный (0 В) и максимальный (10 В) выход.

2. Совместимый настенный выключатель. Ищите диммерные переключатели на 0-10 В. Они бывают в версиях с регулируемым освещением и без питания. Посмотрите видео выше, чтобы узнать больше. Будет стоить около 40-70 долларов за приличный. (0-10 В и 1-10 В — одно и то же оборудование)

3.Электропроводка — возможно, много. Чтобы использовать коммутатор в полной мере, многим требуется провод с питанием. Таким образом, низкое напряжение может быть экранированным 14-18 калибра или аналогичным, но для питания часто требуется 12-14

4. План освещения. Это довольно очевидно, но подумайте, где вы хотите переключатели и что вы можете делать в будущем. Если вы добавляете систему Zigbee или Dali, возможно, вы захотите провести провода, чтобы в будущем с ними можно было делать больше. У них также есть датчики движения, которые могут работать от 0-10 линий или линий питания, которые вы можете запланировать добавить.

НИЗКОЕ НАПРЯЖЕНИЕ ЗАТЕМНЕНИЯ ПРИ ЭНЕРГОСБЕРЕЖЕНИИ

LED Light Expert всегда рядом, чтобы помочь. Независимо от того, используются ли они для затемнения светодиодных фонарей High Bay или для управления регулируемыми светодиодными огнями парковки, диммеры 0-10 В представляют собой экономичную систему управления освещением, которая значительно помогает снизить затраты, которые вы тратите на излишне дорогое освещение. Еще одно преимущество этой системы заключается в том, что вы можете контролировать количество зон отдельно от зон мощности, что позволяет использовать самые разные варианты настройки.Если вы сделаете это хорошо, вы сэкономите большие деньги на счетах за электроэнергию.

Простые в использовании и исполняемые компоненты делают диммеры 0-10 В привлекательным выбором для любой новой осветительной установки с высоким люменом.

Позвоните или напишите на сайт LEDLightExpert.com сегодня, чтобы помочь вам найти систему с регулируемой яркостью, которая подойдет именно вам.

Регулируемый светильник High Bay Light

LED UFO High Bay Light

Ниже представлен Lutron DVSTV (обратите внимание на букву S, есть DVTV и DVSCTV. Очень запутанно).

Это модель диммера на видео, которую можно найти в большинстве магазинов.Следите за макс.

Lutron —

DVSTV-WH

Это выключатель с питанием, который работает от 0-10 вольт или 1-10 вольт.

Ниже представлен переключатель Lutron DVTV. Вы можете видеть, что он не работает. Просто использует провода 0-10 вольт для изменения сигнала, позволяя ему уменьшаться, а в случае настоящих драйверов 0-10 — включаться и выключаться. (хотя большинство драйверов сейчас 1-10В)

Этот стиль сейчас трудно найти.

Как затемнить светильники 0-10 В

Около 30 минут

Как уменьшить яркость светодиодного освещения с помощью диммерных переключателей на 0-10 В.Узнайте, как подключить и установить диммерный переключатель 0-10 В

https://www.ledlightexpert.com/Dimming-High-Lumens-LED-0-10v_ep_43-1.html

Необходимых предметов:

Светодиодный светильник, совместимый с 0-10В

Настенный диммерный переключатель, совместимый с 0-10 В

Экранированный провод 18 калибра

Проволочные гайки

Инструмент для зачистки проводов

Отвертка

Препараты

Безопасность прежде всего.Убедитесь, что у вас есть надежный подъемник или лестница, ведущая к приспособлению. Ремни безопасности и зажимы следует использовать для более высоких установок. Убейте мощность в выключателе и дважды проверьте.

https://www.LEDLightExpert.com/assets/images/Ufo_high_bay_with_Dimming.webp

Распланируйте это

Найдите приспособление с регулируемой яркостью 0-10 В и место для настенного переключателя. Найдите 2 провода затемнения, обычно фиолетовый и серый, но ищите символы + и -. Определите, где вы будете проложить провода и потребуются ли для этого какие-либо инструменты.Определите, сколько лампочек загорится выключателем. Большинство переключателей имеют максимальный ток 8 А, и это необходимо учитывать. Подсчитайте необходимое количество проводов. Разложите его и проверьте на полу, если это новая установка. Всегда лучше иметь правильно подготовленный план игры, прежде чем начинать какую-либо работу.

https://www.LEDLightExpert.com/assets/images/electrical-wires_ub_800px.webp

Запустите провода

Удалите старый настенный выключатель (возможно, придется удалить провода) и получите доступ, если вы сможете спуститься от света или вам нужно будет подняться от переключателя (или, скорее всего, комбо).Провода 0-10 В используют сигнал низкого напряжения для настройки затемнения. Необходимый калибр для этого очень маленький, калибр 22 подойдет. Мы рекомендуем около 18-20, чтобы убедиться, что он хорошо справляется с расстоянием и экранирован. Сделайте одну из линий положительной (+), как правило, с белым текстом на ней, а другую отрицательную (-), простой. Оставьте 3 фута у приспособления и проложите проводку обратно к настенному выключателю. Большинство кодексов США не требуют кабелепровода для низкого напряжения, поэтому его можно легко проложить рядом с кабелепроводом.Электропроводку легче установить на панели или трофере, чем на светофоре высокого уровня или на парковке. Пропустите провод обратно через отверстие настенного переключателя.

https://www.LEDLightExpert.com/assets/images/man_reaching_at_overheadwires_800px.webp

подключить провода к светильнику и выключателю

Если до светильников трудно добраться, лучше всего подключать провода затемнения, пока они есть. Помните о положительном и отрицательном. Если вы используете несколько источников света, вам нужно будет перепрыгнуть через провода, чтобы добраться до дополнительных источников света.Вы можете дойти до предела ампер, установленного на переключателе, или до 200 футов провода, в зависимости от того, что наступит раньше. Следует использовать гайки для проводов подходящего размера, соответствующие используемому вами калибрующему проводу. оставляя провисание на фут и приклеивая провода к чему-нибудь надежному, лучше всего. На настенном выключателе подключите провода к положительному (+) и отрицательному (-). Запомните, какой провод вы выберете в качестве позитивного, если он не был написан белым шрифтом. Подключите горячую линию и заземление и прикрепите обратно к стене.

https: //www.LEDLightExpert.ru / assets / images / 0-10_volt_dimming_led_high_bay_light_Unpowered_1100px.webp

Включите питание и проверьте

Если приспособление закрыто, закройте его на этом месте. Убедитесь, что все в безопасности, и снова включите питание. Дважды проверьте, что все фонари работают, и пользователи могут вернуться в безопасное место.

https://www.LEDLightExpert.com/assets/images/0-10_volt_dimming_led_high_bay_light_Unpowered_1100px.webp

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
