Схемы электростанций и подстанций. Виды схем и их назначение

СХЕМЫ ЭЛЕКТРОСТАНЦИЙ
И ПОДСТАНЦИЙ
ВИДЫ СХЕМ И ИХ НАЗНАЧЕНИЕ
Главная схема электрических соединений электростанции
(подстанции) — это совокупность основного электрооборудования
(генераторы, трансформаторы, линии), сборных шин, коммутационной и
другой первичной аппаратуры со всеми выполненными между ними в
натуре соединениями.
По способу начертания главные схемы подстанций
подразделяют на многолинейные, на которых показывают все фазы
электроустановки и нулевой провод, и однолинейные, на которых
изображают только одну фазу, остальные ввиду их аналогичности не
показывают.
В условиях эксплуатации наряду с принципиальной, главной
схемой, применяются упрощенные оперативные схемы, в которых
указывается только основное оборудование. Дежурный
персонал
каждой смены заполняет оперативную схему и вносит в нее
необходимые изменения в части положения выключателей и
разъединителей, происходящие во время дежурства.
При проектировании электроустановки до разработки главной
схемы составляется структурная схема выдачи электроэнергии
(мощности), на которой показываются основные функциональные части
электроустановки (распределительные устройства, трансформаторы,
генераторы) и связи между ними. Структурные схемы служат для
дальнейшей разработки более подробных и полных принципиальных
схем, а также для общего ознакомления с работой электроустановки.
На чертежах этих схем функциональные части изображаются в
виде прямоугольников или условных графических изображений.
Никакой аппаратуры (выключателей, разъединителей, трансформаторов
тока и т. д.) на схеме не показывают.
Виды схем на примере
подстанции 110/10 кВ:
а — структурная;
б — упрощенная принципиальная.
Виды схем на примере
подстанции 110/10 кВ:
в — полная принципиальная;
г – оперативная.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СХЕМАХ
Согласно ГОСТ 2.710-81 буквенно-цифровое обозначение в
электрических схемах состоит из трех частей:
1-я указывает вид элемента,
2-я — его порядковый номер,
3-я — его функцию.
Вид и номер являются обязательной частью условного
буквенно-цифрового обозначения и должны присваиваться всем
элементам и устройствам объекта.
Указание функции элемента (3-я часть обозначения)
необязательно.
В 1-й части записывают одну или несколько букв латинского
алфавита, во 2-й части — одну или несколько арабских цифр,
характеризующих порядковый номер элемента.
Например, QS1 – разъединитель № 1; Q2- выключатель № 2;
QK – секционный выключатель.
ОСНОВНЫЕ ФАКТОРЫ И ТРЕБОВАНИЯ К ГЛАВНЫМ
СХЕМАМ ЭЛЕКТРОУСТАНОВОК
При выборе схем электроустановок должны учитываться
следующие факторы:
— значение и роль электростанции или подстанции для
энергосистемы;
— положение электростанции или подстанции в
энергосистеме, схемы и напряжения прилегающих сетей;
— категория потребителей по степени надежности
электроснабжения;
— перспектива расширения и промежуточные этапы
развития электростанции, подстанции и прилегающего участка
сети.
Из всего комплекса предъявляемых условий, влияющих на
выбор главной схемы электроустановки, выделяются основные
требования к схемам:
— надежность электроснабжения потребителей;
— приспособленность к проведению ремонтных работ;
— оперативная гибкость электрической схемы;
— экономическая целесообразность.
Надежность — свойство электроустановки, участка электрической сети
или энергосистемы в целом обеспечить бесперебойное
электроснабжение потребителей электроэнергией
нормированного качества.
Приспособленность электроустановки к проведению ремонтов
определяется возможностью проведения ремонтов без нарушения или
ограничения электроснабжения потребителей.
Оперативная гибкость электрической схемы определяется ее
приспособленностью для создания необходимых эксплуатационных
режимов и проведения оперативных переключений.
Экономическая
целесообразность
схемы
оценивается
приведенными затратами, включающими в себя затраты на
сооружение установки — капиталовложения, ее эксплуатацию и
возможный ущерб от нарушения электроснабжения.
Однолинейная схема комплектной однотрансформаторной
подстанции с первичным напряжением 110 кВ
Однолинейная схема РУ110 кВ тупиковой и ответвительной
подстанций
Однолинейная схема РУ 110 кВ проходной подстанции
Однолинейная схема
двухтрансформаторной
подстанции с первичным
напряжением 35 кВ
Для электроснабжения потребителей третьей категории
применяют схемы с однотрансформаторными подстанциями.
Однолинейная схема однотрансформаторной
первичным напряжением 10 кВ и вторичным 0,4 кВ
подстанции
с
Однолинейная схема двухтрансформаторной подстанции с
первичным напряжением 10 кВ и вторичным напряжением 0,4 кВ

Однолинейная схема

Dumkopff
Электрикам, энергетикам. Вопрос о однолинейной схеме электроснабжения ВРУ 0,4 кВ в табличной форме. Кто ни будь сталкивался с нормативной документацией по этому вопросу? Похоже единого образца просто нет. Наш Энергосбыт очень не хочет делиться информацией на эту тему — схема услуга платная. Любой документ, изготовленный за стенами данного предприятия, отвергается. Как переломить ситуацию?

Комментарии


«Любой документ, изготовленный за стенами данного предприятия, отвергается. Как переломить ситуацию?»
— спросив: на основании чего — отвергаете?
«Докопаться» т.о. до причины, и — действовать, будучи осведомлённым.
Энергосбыт — монополист, потому — с ним надо как с любым монополистом..

Dumkopff


Отвергается с формулировкой «неверно исполнено», а в образце просто отказывают.

А попытаться «выжать» ответ (почему «неверно исполнено», как должно быть, чтобы было верно?
Напомнить о действующем антимонопольном законодательстве, запросить ответ от «самого верхнего уровня», лучше — обещая опубликовать полученный ответ в СМИ). Пусть осмелятся что-то не так ответить, будет отвечать — их глава (публикуйте итоги переписки на каком-либо сайте, чтобы инфа — была в открытом доступе). Открытости информации — боятся, как огня (уже знаю).
Т.е. стандартный законный вариант принуждения чинуши к должному исполнению своих обязанностей.

Dumkopff


В принципе подобное возможно, но всё это делается в узких временных рамках. Когда ты в цейтноте не до ломания копий. Причём рамки опять же устанавливает монополист. Подобная схема нужна для заключения договора на поставку электроэнергии в купе с остальным пакетом документов того же ведомства. Абонент просто не хочет воевать, а после, вроде как и не зачем.

Чудненько!
По поводу схем электроснабжения посмотрите ГОСТ 21.613-88. Вообще любой отказ в согласовании должен быть обоснован. Попробуйте запросить обоснование официальным письмом на имя руководителя этой организации с регистрацией в ихней канцелярии, к письму приложите копию схемы с указанной Вами формулировкой. Себе берите копию письма со входящим номером. Удачи.

Интерноет в помощь (ГОСТы и правила выполнения схем, с размерами элементов, и оформлением) все есть, а отказать можно даже на основании того что линии не той толщины, или формат листа не тот. Так что «гуглите» и » И да прибудет с Вами сила!»

Могу предложить один из вариантов, не все конечно исправит, но все же. Поставте программу, редактора схем, типа Компаса-электрик или AutoCad с надстройкой. Уже многое по ГОСТу будет

Dumkopff


Спасибо, привык к Visio.

Сам долгое время работал в энергосбыте, в том числе руководителем инспекции. У нас жёстких требований к схемам не было, основное:
— чётко указана вся линия электроснабжения (от сетей МРСК),
— отмечена граница балансовой принадлежности (точка поставки),
— место установки прибора учёта,
— все данные по системе учёта (типы и коэффициенты трансформаторов тока и напряжения, тип и номер счётчика),
— длина и тип проводника от ГБП до ПУ (для расчёта потерь),
— величина нагрузки,
— режим работы предприятия.

Dumkopff


Здесь вопрос о однолинейной схеме ВРУ 0,4 кВ, т.е. внутренние сети здания. И главное в табличной форме.

ГОСТ21. 613-88 пункт2.4Принципиальные схемы комплектных трансформаторных подстанций, питающей и распределительной сетей выполняют в соответствии с ГОСТ 2.702-75, ГОСТ 2.710-81 и требованиями настоящего стандарта. Принципиальную схему питающей сети (от трансформаторной подстанции, питающей магистрали до распределительного устройства или электроприемника) выполняют по форме 2 (табличная форма).
Принципиальную схему распределительной сети (от распределительного шинопровода или распределительного пункта до электроприемника) и схему распределения электроэнергии от распределительного щита до электроприемника выполняют по форме 3 (табличная форма).
Для сетей, где целесообразно выполнение принципиальных схем с учетом расположения электротехнического оборудования в здании, сооружении; для совмещенных сетей силового электрооборудования и электрического освещения; для лабораторных и других разветвленных сетей с несколькими напряжениями, частотами и т.д. в обоснованных случаях допускаются отступления от форм 2 и 3 или выполнение принципиальных схем по произвольной форме. При этом схемы должны содержать все технические данные, предусмотренные формами 2 и 3
исходя из выше процитированного ГОСТ21.613-88 не требует жеского соблюдения форм 2 и 3 и если у Вас не хотят принимать документацию то скорее всего не из-за того что она не правильно выполнена, а чего то хотят другого

Dumkopff


Совершенно верно — услуга платная

Соглашусь с предыдущим сообщением. Я делал для потребителей схемы без всяких рамок, просто в ворде чертил и все. Всегда прокатывало

Dumkopff


Рамка — мелочь, как создать единую маску чертежа, если у каждого энергетика она своя и жёсткик правил нет?

Соглашаюсь со всем вышесказанным.
В ответе от сбытовой компании должны быть конкретные замечания, с ссылками на нормативные документы.
При подаче любых документов в письме так и указывайте: прошу выдать замечания с ссылками на нормативные документы.
И пусть попробуют не ответить в тридцатидневный срок. В Питере эта схема отлажена

Dumkopff


Спасибо. «но всё это делается в узких временных рамках. Когда ты в цейтноте не до ломания копий. Причём рамки опять же устанавливает монополист.»

В чем вообще проблема? Хоть трехлинейка, с закрытыми глазами можно нарисовать.

Проблема в том, что сбыт оказывает «дополнительные услуги», и, видимо, имеется распоряжение руководства, чтобы взимать плату с абонентов за изготовление однолинейных схем. ..:-)

Dumkopff


Верно, но что делать «субчикам»?

Да, бывает и такое что схемы не принимают или пишут что «неверно исполнено». В случае когда схемы не проходят, попросите Энергосбыт выписать вам замечание по указанным схемам. После чего вам необходимо в кротчайший срок исправить свои схемы используя и применяя ПУЭ и СНиП. Обычно на исправление замечаний дается 10-ть календарных дней.

В табличной форме обычно указано все оборудование, его марка, тех характеристика и мощность, начиная с границы балансовой принадлежности. Также тип исполнения связей (тип проводки, марка провода). Вплоть до розеток. Получается нечто вроде поясниловки для людей без электроэнергетического образования. Большую часть инфы можно взять из опросных листов из проекта. И скрестить со спецификацией. Выглядит непривычно. А в какой момент у Вас это запросили? При тех присоединении или при выдаче техусловий? Обычно требование где, когда и что надо предоставить указано в регламенте, который должен быть размещен в общем доступе. Например на сайте компании.

Dumkopff


При заключении договора, в общем пакете документов.

Для заключения договора они обязаны дать формы заполнения, т. е. весь пакет документов. Табличный вариант внутренних распределительных сетей должен содержать следующее: 1.название помещения. 2. мощность потребления. 3. освещение. 4. силовая часть. В 3 и 4 пунктах освещаются нагрузки. Думаю какая проводка -это их не интересует.

Энергосбыт сам может помочь Вам в этом. Необходимо обсудить эту проблему с инспектором, который Вас курирует. Мне помог инспектор. И ещё, почему Энергосбыт полез в Ваши внутренние эл.сети?

Dumkopff


Договор на электроснабжение отдельно стоящего коттеджа.

То ли я в психдоме, то ли у вас энергосбыт — это психдом.
На сегодняшний день существует система стандартов СПДС. Исходя из ее требований оформляется проектная документация. И табличные формы схем там тоже приведены. Хотя я первый раз слышу (сам с Питера), чтобы требовали именно в табличной форме исполнение схем. Можно и однолинейную схему нарисовать — с указанием всех необходимых вещей (от питающего кабеля и откуда он идет до нагрузок ВРУ). И если все данные верны — нет повода для отказа.
Теперь по поводу оформления. Похоже здесь присутствуют дилетанты, а не проектировщики. Оформление чертежей также прописано в стандартах СПДС. И рамка — обязательна! Ибо в ней указывается шифр проекта, указывается объект, что изображено на схеме, название организации, ну и исполнители соответственно, дата выпуска документации и, если были, изменения. Так что те, кто пишут, что хоть на туалетной бумаге можно — сами расписываются в своей некомпетентности.
А Энергосбыты конечно разные бывают — могут напридумывать много чего. И здесь варианта два: либо прогибаться под них, либо отстаивать свою точку зрения (если она, конечно, правильна).
Всем удачи!

Однолинейная схема — это не проект, это всего лишь приложение к договору (пятое, если не ошибаюсь), какие могут быть шифры…. Тогда и договор давайте оформлять, как описательную часть проекта.
Если у Вас частный дом и электроэнергию используете только для бытовых нужд, то всё намного упрощается…
Во-первых, договор электроснабжения публичный и отказать Вам могут только в двух случаях: отсутствие технического присоединения к сети и неудовлетворительное состояние электроустановок.
Во-вторых, этот договор предполагает возможность конклюдентной сделки, т.е. оплатите на счёт компании плату за месяц пользования и считайте, что договор заключен со всеми вытекающими возможностями, в том числе можете обращаться в суд за неисполнение противоположной стороной условий договора….

Dumkopff


Разговор о том есть ли общая СТАНДАРТНАЯ ТАБЛИЦА для однолинейной схемы. Или у каждого энергетика она своя, с изменениями и дополнениями на свой вкус?

работаю инженером в ТСО.
Можно напролом — чертите схему, утверждаете её в ТСО — всё! (ПНД вам в помощь…, это не психоневролого… и пр.. а правила недискриминационного доступа к электрическим сетям, пост№861 правительства РФ) Давненько 861 не читал, там более менее прописано, что и как, причём — ИСЧЕРПЫВАЮЩИЙ список. И написано — КОМУ это подаётся — принципиальная однолинейная схема (Пусковая схема) в том числе…

Общие сведения о однолинейных диаграммах подстанций и шине процессора IEC 61850 (схемы отображения реле)

Однолинейная диаграмма (SLD)

Однолинейная диаграмма (SLD) — это самый простой набор диаграмм, которые используются для документирования электрических функций подстанции. Его акцент делается на передаче функций силового оборудования и соответствующей системы защиты и управления.

Рисунок 1 — Защита инженера. Реле АББ на силовой подстанции (фото: .elettronews.com)

Сведения о соединении и физическом местоположении не так важны, если они не предназначены для передачи функции. Например, на рисунке 10 метки полярности CT указывают направление тока, к которому ориентирован защитный элемент, что подразумевает функцию.

Символы, очень похожие на рис. 2 и рис. 3, можно увидеть на рисунке 10, который является примером SLD.

Задача SLD состоит в том, чтобы включать все необходимые данные, сохраняя легко читаемую диаграмму. Поэтому единственная строка может опираться на неинтуитивную символику, чтобы представлять устройства, поскольку коммуникационная функция так важна.

Рисунок 2 — Примеры символов, используемых на диаграммах с одной строкой

Как правило, однострочные или однострочные диаграммы используются для документирования конфигурации электрической высоковольтной цепи подстанции.

Символы используются для отображения высоковольтного оборудования, в том числе: трансформаторы, генераторы, автоматические выключатели, предохранители, выключатели воздушного потока, реакторы, конденсаторы, измерительные трансформаторы и другое электрооборудование. Соединения между этими частями электрооборудования показаны сплошными линиями.

На этих диаграммах трехфазное оборудование и соединения показаны одной строкой, что является основой названия диаграммы. Однофазное оборудование может иметь тот же символ, что и трехфазное устройство, но будет специально обозначено фазой, к которой он подключен.

Поскольку трехфазные устройства могут быть подключены в дельта, фазовое соединение или соединение с нейтралью от фазы к нейтрали, включаются символы, указывающие тип соединения. Это может быть векторное представление соединения или может быть обозначено самим символом обмотки.

Рисунок 3 — Трехфазное соединение на однолинейной диаграмме

В некоторых случаях ключевая или базовая подстанция SLD будет использоваться для отображения только электрической конфигурации высоковольтного оборудования на подстанции. Оборудование показано в основном физическом устройстве, но когда есть трудности с показанием оборудования в правильной физической ориентации и показом оборудования в правильной электрической конфигурации, правильная электрическая конфигурация имеет приоритет.

Помимо документации по конфигурации высоковольтного оборудования, как правило, некоторые системы управления и защиты показаны на SLD в базовой форме. Наиболее распространенной дополнительной системой, которая должна быть изображена на SLD, являются схемы трансформаторов тока и напряжения.

Показаны как первичные, так и вторичные из этих схем. В обоих случаях показана только половина вторичного контура.

Отображаются полярность или половина поставки цепей для работы реле, а не обратные цепи. Вторичные схемы для трансформаторов тока обычно показаны сплошными линиями между устройствами.

Чтобы отличить разницу между линиями для высоковольтной цепи и схемы трансформатора тока, схема высокого напряжения показана с более широкой сплошной линией, чем схема трансформатора тока . Устройства, подключенные к схемам трансформатора тока и напряжения, часто показываются с кругом, достаточно большим, чтобы содержать номер функции или аббревиатуру.

Номера функций и акронимы перечислены в стандарте IEEE C37.2-2008.

Содержание:

  • Однолинейные диаграммы и процессорная шина IEC 61850
    1. Пример шины однолинейной шины A
    2. Пример шины однолинейной шины B
  • Функции управления на одной линейной диаграмме

Однолинейные диаграммы и процессорная шина IEC 61850

Применение технологической шины IEC 61850 требует переосмысления того, как релейные цепи должны отображаться на SLD . Модуль слияния ( MU ) в реализации технологической шины принимает аналоговые входы напряжения и тока и цифровые входы и преобразует их в протокол IEC 61850.

Выход представляет собой поток данных по волоконно-оптическому соединению либо к оборудованию для управления данными, либо непосредственно к IED, выполняющим функцию защиты. В этом случае физические соединения с MU, показанные на SLD, вряд ли передают какую-либо функциональную информацию, поскольку волоконно-оптическое соединение может передавать данные о напряжении, токе или цифровых входах в MU.

Знание того, что КТ и ВТ питают ИЭУ, может помочь определить защитные функции, которые он выполняет.

С помощью MU вы можете указать только набор данных, которые могут подавать IED, а не данные, которые он использует. Защитные функции, выполняемые IED, не будут очевидны из одного соединения.

Ниже приведены два примера того, как изобразить шину процесса на SLD.

Вернуться к содержанию ↑

Пример шины однолинейной шины A

Раньше между аналоговым измерением (CT или VT) и входом в IED существовало взаимно однозначное соотношение. Поэтому просто показать соединение с КТ на ИЭУ было не только представлением физического, но и функционального, независимо от того, какие функции выполнял IED, должен был быть основан на аналоговом входе.

Теперь MU может иметь несколько аналоговых сигналов, поступающих на него, а затем иметь один физический выход — оптоволоконный кабель.

Таким образом, простой способ показать это должен быть согласован с физическим представлением, а именно соединения CT и VT показаны в MU, но для добавления текста на вход волокна в IED, чтобы аналоговый вход можно было возвращать обратно в MU, поэтому функция ИЭУ может быть более очевидной.

Рисунок 5 — Пример А слияния на одной линии

Пример такого подхода показан на рисунке 5. MU обозначается как MC # 2, а показанные входы представляют собой фазный ток (CP), ток заземления (CG) и фазное напряжение (VP) . IED, обозначенный как 6CB32, использует VP, в то время как 3T4 использует CP, CG и VP.

Вернуться к содержанию ↑

Пример шины однолинейной шины B

Еще одно предложение для представления технологической шины на SLD состоит в том, чтобы изобразить MU в качестве оптического вспомогательного трансформатора . Это сохраняет практику отображения взаимно однозначной зависимости между аналоговым измерением и входом в IED.

Таким образом, функция передачи аналоговых данных напряжения или тока в защитные реле может быть показана на рисунке 6.

Эти символы будут отражать физическое соединение с входами тока и напряжения, но будут отображать вывод в качестве данных для подписчиков IED. Поэтому один MU может иметь как вход напряжения, так и ток с выходом на множество IED. Вход для каждого из этих СВУ будет показан отдельно для каждого тока или напряжения.

Рисунок 6 — Символы для токового и выходного напряжения объединенного блока и пример B текущего соединения данных с IED

На рисунке 6 показаны текущие данные, выводимые из единицы слияния (MU).

Если это интерпретируется как физическое изображение, казалось бы, существует множество физических соединений, когда на самом деле может быть одно соединение с волокном из MU в здание управления.

Кроме того, поскольку это текущие данные, он не доставляется серийно к ИЭУ, как если бы это была КТ, скорее данные передавались параллельно с ИЭУ. Маркировка позволит ассоциацию функции с правильным MU.

На рисунке 6 MU имеет несколько входов тока и / или напряжения, поэтому маркировка должна будет устранить это. Здесь используется текущий элемент 1 (C1) слияющего блока C12 (MUC12), который используется.

Более подробное представление физических подключений от ТТ и ВТ к МУ будет показано на схемах переменного тока, и физическое соединение от МУ к СВУ может быть показано на чертеже архитектуры схемы процесса.

Вернуться к содержанию ↑

Функции управления на одной линейной диаграмме

Общепризнано, что функция основных схем защиты, а иногда и схем управления на SLD , соединяет защитные кольца реле, которые позволяют другим устройствам с пунктирными линиями .

Это схемы ответных действий, отключение и закрытие, которые автоматически выполняются защитными реле.

Стрелка на приемном конце пунктирных линий указывает направление действия. Устройства, которые срабатывают или закрывают устройство отключения высокого напряжения, имеют пунктирные линии к символам для этих устройств.

Эти «контрольные линии» можно увидеть на рисунке 4, указывая на выключатели на чертеже . Этот метод отображения логики реле на SLD имеет ограничения.

Соединение двух линий управления обычно изображает соединение OR, что означает, что либо входящее действие приведет к тому же результату.

Рисунок 4 — Пример A однолинейной диаграммы

Изображение логики, требующее одновременного включения нескольких управляющих действий для выполнения результирующего действия, логического элемента И, сложно описать с помощью этого типа документации. Несмотря на недостаток этого метода логического описания, он использовался уже много лет и продолжает использоваться.

Появление модифицированной пользователем логики управления в микропроцессорных реле препятствует применению этого типа релейной логики для SLD.

Когда логика схемы защиты или управления больше не ограничивается результатами отдельных функций реле, а представляет собой составную часть пользовательской логики, внутренней для релейных устройств и внешней проводки между устройствами, ограничение пунктирных линий для отображения логика общей схемы защиты стала неприемлемой для многих пользователей.

Такая же эволюция в логической логике защиты также повысила важность наличия метода обнаружения основной общей логики на одной диаграмме .

До логики, определенной пользователем в микропроцессорных реле, схема управления обеспечивала эту общую логическую схему, потому что логика была создана путем соединения отдельных функций вместе.

С появлением реле на базе микропроцессора один выходной контакт может быть составным результатом работы нескольких измерительных устройств в сочетании с таймером и несколькими условными ситуациями . Ни одна из этих внутренних сложных логических схем не показана на типичной схеме управления.

В результате этих двух факторов ограничения системы устаревшей документации и необходимость документировать внутреннюю логику реле вместе с внешней логикой привели к тому, что многие утилиты изменили способ отображения логики защиты на SLD.

Рисунок 7 — Сравнение диаграмм логических символов

Один из методов, который был принят некоторыми утилитами, — это отображение основной логики защиты на SLD с использованием традиционных логических логических символов или некоторой вариации этих символов.

Используя логическую логику, может быть изображена более сложная логика, чем то, что может быть изображено с использованием пунктирной линии со стрелками, и как логическая внутренняя, так и внешняя по отношению к программируемым реле может быть показана на той же диаграмме. Чтобы облегчить понимание SLD более широкой аудиторией, по крайней мере, одна утилита приняла символы, используемые на чертежах некоторых генерирующих установок.

Эти символы и более традиционные символы показаны на рисунке 7 выше.

На фиг.8 показан разрез SLD подстанции с использованием логических символов для отображения способа конфигурирования схем защиты и управления для отключения и закрытия автоматического выключателя.

Рисунок 8 — Раздел от одной линии подстанции (нажмите, чтобы развернуть)

Выключатель имеет две катушки отключения, поэтому логика для каждого показана отдельно. На той же диаграмме показаны как логика управления, выполняемая с помощью межмодульной проводки, так и логики, которая выполняется путем пользовательского программирования реле на базе микропроцессора.

Как показано на рисунке 8 выше, логика внутри помеченного поля (1M63) 62BF5 является пользовательской запрограммированной логикой, тогда как вся другая логика выполняется с помощью межмодульной проводки. Логика, показанная для устройства (1M63) 62BF5, является упрощением полной логики.

Полная логика этого устройства может быть показана на схеме управления защитой отказа выключателя. Важно соединить входы и выходы этого устройства с внешней логикой, показанной на SLD. Нет локальной сети (ЛВС), используемой для схем защиты и управления на подстанции, показанной на рисунке 8.

Если была локальная сеть, логика защиты и управления, выполненная с помощью сигналов, передаваемых по локальной сети, показана на той же диаграмме.

Рисунок 10 — Символ линии связи для однолинейной диаграммы подстанции (нажмите, чтобы развернуть)

Более сложная логика, подобная той, которая используется в схеме пилот-сигнала линии передачи, показана в виде символов, как показано на рисунке 9. На рис. 9 представлена ​​логика разрешающего действия по достижению схемы отключения передачи с использованием реле для ретрансляции цифровой связи.

Чтобы упростить логику для SLD, некоторые детали логики не учитываются. Некоторыми примерами этого упрощения являются показания только типов зон, а не отдельные элементы, которые объединены логикой для обнаружения сбоев в Зоне и отсутствия функций синхронизации, участвующих в эхо-обратной передаче схемы разрешающего сигнала отключения.

С логикой для схем защиты и управления в дополнение к основным силовым цепям, а цепи тока и напряжения показаны на SLD. SLD может использоваться для понимания систем, применяемых на подстанции.

SLD также является критическим связующим звеном между схематическими диаграммами и документами настроек реле в поиске неисправностей в схемах защиты и управления .

Рисунок 10 — Пример В однолинейной диаграммы (щелкните, чтобы развернуть)

Несмотря на то, что между всеми диаграммами существуют общие черты, любые два SLD из разных организаций могут выглядеть совсем по-другому. Рисунок 10 — еще один пример SLD, но он подчеркивает цифровые входы и выходы для каждого реле вместе с использованием разных текстов и дополнительных символов, таких как описания отключения и закрытия.

Но даже при этих различиях однолинейные диаграммы суммируют как систему питания, подлежащую защите, так и элементы управления, которые будут управлять энергосистемой.

Следующий уровень детализации ретрансляции силовой системы находится в схемах переменного и постоянного тока. Схемы AC подробно описывают защищенную энергосистему и то, как она измеряется. Схемы DC подробно описывают элементы управления, которые управляют энергосистемой.

Вернуться к содержанию ↑

Ссылка // Схематическое изображение ретрансляции энергосистемы энергосистемой Релейный комитет IEEE Power Engineering Society

Связанные электрические направляющие и изделия

Как читать однолинейную схему электрической подстанции

Как читать однолинейную схему электрической подстанции

Углубленное обучение пониманию однолинейной схемы, электрической блокировки, реле и измерений, электропроводки, ACDB, DCDB SLD,

What вы узнаете:
Однолинейная схема
132 / 11кВ SLD
ОДНА ШИНА СХЕМА ОДИНОЧНОГО ВЫКЛЮЧАТЕЛЯ
СХЕМА ДВОЙНОЙ ШИНЫ ОДИН ВЫКЛЮЧАТЕЛЬ
ACDB и DCDB SLD и БЛОКИРОВКА
Реле и измерение SLD
ONLOAD CHANGE OF SCHEME 322 Требования
Умение читать основные электрические символы.

Описание
Понимание однолинейной электрической схемы — это первый шаг к пониманию систем защиты подстанций, электропроводки, проектирования. Поэтому я настоятельно рекомендую записаться на этот курс.

Вы не найдете ни одного онлайн-курса по этой теме с таким большим количеством деталей.

В этом курсе я рассмотрел однолинейные схемы 132/11 кВ, схемы реле и измерений, SLD ACDB, SLD DCDB.

Далее я объяснил две схемы сборных шин СХЕМА ОДНОГО ВЫКЛЮЧАТЕЛЯ ОДНОЙ ШИНЫ, СХЕМЫ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ ДВОЙНОЙ ШИНЫ.

Я рассмотрел заранее подготовленные темы, такие как переключение фидера с одной шины на другую под нагрузкой, описал ОТДЕЛЕНИЯ ШИНЫ И ШИННЫЕ СОЕДИНИТЕЛИ.

Разъяснения по различным компонентам подстанций

Изолятор

Автоматический выключатель

Заземляющий выключатель

Ограничитель перенапряжения

Трансформатор тока

Трансформатор напряжения

Шина

Изоляторы шин и линий

00040005 линейные ловушки

CCVTs

SF6 к воздушному вводу

Резисторы заземления нейтрали

Копплер

Bus Sectionalizer

Защитные реле

Измерительное оборудование

MCB, MCCBs

Электрические измерители,

Амперметры электрический монтаж кабелей и связанных устройств, таких как выключатели, распределительные щиты, розетки и осветительные приборы в конструкции.

При проектировании и установке электропроводки соблюдаются стандарты безопасности. Допустимые типы и размеры проводов и кабелей указаны в соответствии с рабочим напряжением цепи и допустимым электрическим током, с дополнительными ограничениями по условиям окружающей среды, таким как диапазон температуры окружающей среды, уровень влажности, воздействие солнечного света и химикатов.

Соответствующие устройства защиты цепей, управления и распределения в системе электропроводки здания зависят от напряжения, тока и функциональных характеристик.Коды безопасности при подключении различаются в зависимости от местности, страны или региона. Международная электротехническая комиссия (МЭК) пытается гармонизировать стандарты электропроводки в странах-членах, но все еще существуют значительные различия в требованиях к конструкции и установке.

Я также предоставил эти рисунки для загрузки, после прохождения этого обучения вы начнете понимать и работать самостоятельно.

Я всегда открыт для любых вопросов и предложений.

С уважением

Мухаммад Кашиф

Для кого этот курс
новичков
Техники

MP4 | Видео: h364, 1280×720 | Аудио: AAC, 44.1 кГц, 2 канала
Жанр: Электронное обучение | Язык: английский + srt | Продолжительность: 8 лекций (2 ч. 4 м.) | Размер: 1.06 ГБ

Загрузить
http://s6.alxa.net/one/2021/07/How.t…ne.Diagram.rar

Рекомендации по рисованию одной линии — Центр электротехники

Общие однолинейные схемы установки показывают в упрощенной форме систему распределения электроэнергии от электросети и / или генерируемой электроэнергии до стороны нагрузки устройств защиты подстанции. Исключение составляют подстанции 600 вольт и выше.

Размер энергосистемы определяет количество требуемых чертежей. Как правило, однолинейные схемы всей установки не включают поломки распределительных щитов, центров управления двигателями, двигателей или аналогичного электрического оборудования, расположенного на стороне нагрузки подстанции.

Однолинейные диаграммы, будь то для проекта или всей энергосистемы, показывают распределение и использование электроэнергии для конкретного проекта на территории местного предприятия.

Эти схемы являются продолжением однолинейных схем всей установки и показывают распределение мощности от стороны нагрузки защитного устройства подстанции до конечной точки использования в ответвленной цепи.

Однолинейные схемы проекта включают:

1) Устройства, которые потребляют, преобразуют или управляют мощностью.
2) Устройства управления и использования энергии (схемы управления для этих устройств обозначены и показаны на элементарных чертежах)
3) Распределение электроэнергии, начиная с источника питания электрической конструкции и заканчивая последним устройством утилизации энергии

Однолинейная схема завода

На этом чертеже должна быть показана вся энергосистема от электросети до распределительного оборудования.Однолинейные чертежи включают одиночную линию (-ы) общей мощности, одиночные линии распределительного устройства среднего напряжения, одиночные линии блочной подстанции, одиночные линии MCC и одиночные линии PDP.

Одиночные линии общей мощности демонстрируют в упрощенной форме систему распределения электроэнергии от электросети и генерируемой энергии до оборудования утилизации. Размер энергосистемы определяет количество необходимых чертежей.

Отдельные линии для отдельных элементов, таких как распределительное устройство среднего напряжения, блочная подстанция, MCC и PDP, должны содержать
дополнительных деталей.Обеспечьте ссылки «до» и «от», чтобы обеспечить легкий доступ к чертежам восходящего или нисходящего потока. Однолинейные чертежи должны быть тесно согласованы с планами дорожек качения, созданными для целей строительства и монтажа
.

В общем, отдельные линии должны быть контролирующим документом и содержать информацию обо всем соответствующем оборудовании / компонентах, размере, типе, типе корпуса и типе материала.

Однолинейные чертежи станции должны показывать поток электроэнергии, начиная с деталей энергоснабжения и / или генерирующего объекта и заканчивая последним крупным распределительным пунктом (если подстанция) следующим образом:

1) Источник питания (коммунальное или генерирующее предприятие)

и.Напряжение, частота фаз

ii. Тип, размер и количество проводника

iii. Тип и размер дорожки качения

iv. Доступный ток короткого замыкания на источнике

v. Генератор и / или сетевой трансформатор

vi. Реактивное сопротивление генератора и / или полное сопротивление сетевого трансформатора, включая данные X / R

vii. Заземление, включая нейтральный резистор номиналом

viii. Защитное реле

2) Распределительное оборудование

и. Номинальная мощность главной шины (амперы, фаза и мощность в МВА)

ii.Распорка для автобусов

iii. Доступный ток короткого замыкания на главной шине

iv. Устройство защиты питателя и вспомогательного устройства непрерывного действия. Включите настройку отключения для выключателей низкого напряжения.

В. Тип предохранителя и / или выключателя (например, предохранитель РК-5)

vi. Защитное реле

vii. Для трансформаторов напряжения укажите первичное и вторичное напряжение

.

viii. Для трансформатора тока укажите коэффициент ТТ

.

ix. Включите номер производственного заказа на оборудование.

3) Трансформаторы

и. Тип (например, литая катушка, наполненный силиконом)

ii. Номинальные значения кВА, в том числе основанные на температурах изоляции и номинальных значениях вентиляторного охлаждения

iii. Импеданс и отношение X / R

iv. Первичное напряжение, вторичное напряжение и конфигурация обмотки

4) Электропроводка цепи фидера

и. Тип проводника, размер, количество, количество на фазу, длину, магнитный или немагнитный

ii. Тип и размер дорожки качения

iii.Размер провода заземления

5) Информация о коротком замыкании

Информация о коротком замыкании должна отображаться на распределительном оборудовании, всех вторичных шинах подстанции и в электросети.

Однолинейная схема

| Vertiv Insights Статьи

Независимо от того, есть ли у вас новое или существующее предприятие, однолинейная схема является жизненно важной дорожной картой для всех будущих работ по тестированию, обслуживанию и техническому обслуживанию. Таким образом, однолинейная диаграмма подобна балансовому отчету вашего предприятия и дает моментальный снимок вашего предприятия в определенный момент времени.Он должен меняться по мере изменения вашего объекта, чтобы обеспечить адекватную защиту ваших систем.

Посмотреть продукты и услуги


Эффективная однолинейная схема четко покажет, как подключены основные компоненты электрической системы, включая резервное оборудование и доступные запасные части. Он показывает правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные характеристики и размеры каждой части электрического оборудования, их проводников цепи и их защитных устройств.

На многих производственных объектах нагрузки постоянно добавляются или удаляются небольшими приращениями. Чистый эффект не всегда виден до тех пор, пока какая-то часть системы не станет перегруженной или не обнаружит другие проблемы. Часто цепи добавляются без соответствующих изменений стандартных настроек соответствующих автоматических выключателей на входе. Используемые защитные устройства должны быть согласованы с их кривыми время / ток и друг с другом. Однолинейная схема представляет собой дорожную карту для обеспечения надлежащего проектирования оборудования, резервирования и защиты.

Требования NFPA-70E требуют получения точных и актуальных однолинейных схем.

Чтобы удовлетворить эти требования, Vertiv может провести всестороннее обследование объекта, чтобы разработать однолинейные схемы для вашего объекта или обновить существующие схемы. В опросе вошли:

  • Опись оборудования
  • Проверить наличие рабочих чертежей и их наличие
  • Подтверждение наличия процесса, обеспечивающего поддержание рабочих чертежей в текущем состоянии
  • Подтвердите, что нагрузки подключены к аварийным / резервным фидерам
  • Проверить потенциальные единые точки отказа
  • Оценить проектное резервирование критических систем (N, N + 1, N + 2…) и можно ли обслуживать все критическое оборудование без остановки
  • Составьте отчет с изложением результатов по сайтам вместе с рекомендуемыми действиями
  • Обновление предоставленных заказчиком однолинейных чертежей до распределительных щитов 480 В
  • Предоставьте копию однолинейной электрической схемы в формате AutoCAD
  • Разместите рабочие чертежи на каждом объекте

Современная однолинейная схема жизненно важна для различных сервисных операций, включая:

  • Расчеты короткого замыкания
  • Координационные исследования
  • Исследования потока нагрузки
  • Исследования по оценке безопасности
  • Все прочие инженерные изыскания
  • Правила электробезопасности
  • Эффективное обслуживание

Льготы

  • Помогает определять места неисправностей и упрощает поиск и устранение неисправностей
  • Определить потенциальные источники электроэнергии во время процедуры LOTO
  • Обеспечение безопасности персонала
  • Соответствие требованиям NFPA 70E
  • Обеспечение безопасной и надежной работы объекта

Область применения

Чтобы дать вам точное представление о вашей электрической системе, информация об однолинейной схеме обычно включает:

  • Входящие линии (напряжение и габариты)
  • Входные главные предохранители, наконечники, вырезы, переключатели и главные / межкоммутаторные выключатели
  • Трансформаторы силовые (номинал, соединение обмоток и средства заземления)
  • Автоматические выключатели и выключатели с предохранителями
  • Реле (функция, применение и тип)
  • Трансформаторы тока / напряжения (размер, тип и соотношение)
  • Трансформаторы управляющие
  • Все основные кабели и провода с соответствующими изолирующими выключателями и наконечниками (размер и длина)
  • Все подстанции, включая встроенные реле и главные панели, а также точный характер нагрузки в каждом фидере и на каждой подстанции
  • Напряжение и размер критически важного оборудования (ИБП, аккумулятор, генератор, распределение энергии, автоматический переключатель, кондиционирование воздуха в компьютерном зале)

Не умаляйте важность однолинейной схемы

Создание и поддержка SLD

Когда здание строится впервые, инженеры-электрики и подрядчики вместе создают SLD с помощью стандартного процесса:

  • Инженер-конструктор определяет компоненты и устройства, которые необходимо установить.
  • Инженер создает допущения, используемые для расчетных расчетов тока короткого замыкания, оценки оборудования и выборочной координации.
  • Подрядчик затем выполняет установку, маркируя SLD по мере внесения изменений. Подрядчик часто добавляет длины проводов и учитывает данные паспортной таблички трансформатора и двигателя / генератора, включая импедансы, поскольку добавление электроэнергии может увеличить ток короткого замыкания в системе.
  • Строительные чертежи (исходные проектные чертежи, пересмотренные с учетом изменений, внесенных в полевых условиях) создаются вместе с обновленными расчетами тока короткого замыкания.

После открытия предприятия все изменения отражаются в SLD с проверкой документации каждые пять лет для обеспечения точности и ясности.


Завершение и обслуживание SLD в соответствии с отраслевыми директивами

Различные разделы NFPA (Национальная ассоциация противопожарной защиты) 70B и 70E предлагают или предписывают создание и обновление SLD. В Разделе 6.2.2.1 NFPA 70B рекомендует, чтобы в SLD отображалось все электрическое оборудование в энергосистеме и указывались все соответствующие номинальные значения для напряжения, частоты, импеданса трансформатора, доступного тока короткого замыкания и OCPD, среди прочего.Кроме того, как указано в разделе 130.5 (G) NFPA 70E, «Анализ падающей энергии должен обновляться, когда происходят изменения в системе распределения электроэнергии, которые могут повлиять на результаты анализа. Анализ падающей энергии также должен проверяться на точность с интервалами, не превышающими пяти лет ».

Но, даже с четкими инструкциями NFPA и процессами создания и обслуживания, SLD часто остаются незавершенными после новой сборки. Руководители строительства часто не обучены пониманию важности SLD и расчетов, которые основаны на значениях тока короткого замыкания, которые они содержат.Кроме того, SLD редко пересматриваются и обновляются в течение срока службы объекта. Специалисты по управлению и обслуживанию не используют SLD ежедневно, ежемесячно или даже ежегодно. Таким образом, существует риск, что документация будет помещена в ниши хранения или в задней части картотеки и забыта.


Поддерживайте актуальность своего SLD и планируйте обновления

Электрики и специалисты по проектированию полагаются на точные SLD для расчета значений короткого замыкания, которые в конечном итоге определяют падающую энергию.Итак, проявите должную осмотрительность, подготовив и поддерживая документацию SLD. Если вы внесли изменения в инфраструктуру своей электрической системы, убедитесь, что ваши чертежи обновлены. И не забывайте проверять свои SLD каждые пять лет в соответствии с NFPA 70E, независимо от того, вносили ли вы изменения или нет.

Кроме того, я настоятельно рекомендую создать статью бюджета SLD, чтобы учесть ресурсы, необходимые для записи изменений и проведения пятилетнего обзора документации. Пример промышленного предприятия, на который я ссылался ранее, подчеркивает эту важность.Если бы компания обновляла свои схемы на протяжении многих лет, я бы просто провел исследования короткого замыкания и координации. Вместо этого я часами составлял схему подключения до того, как смог выполнить первоначальный объем работ, что было незапланированными и дорогостоящими расходами. По моему опыту, трата денег на надлежащую документацию в ближайшем будущем снижает вероятность гораздо больших расходов на обслуживание в будущем.

Схема однолинейной подстанции 22 кВ

План здания управления

6.ОДНОПРОВОДНАЯ СХЕМА (ПОДСТАНЦИЯ 33КВ / 11КВ) это простой способ понять работу подстанции. Подстанция зоны З7-32. Составители «Однолинейной схемы подстанции 110 кВ» предприняли все разумные попытки предложить читателям данной публикации самую свежую и точную информацию и факты. Непрерывность питания цепи может поддерживаться во время обслуживания главной шины или при возникновении на ней неисправности. Трансформатор является основным элементом таких подстанций. Вы можете скачать статью, нажав кнопку выше.Волновой ловушка: это оборудование устанавливается на подстанции для улавливания высокочастотных сигналов связи, передаваемых по линии с удаленной подстанции, и их перенаправления на телекоммуникационную панель в диспетчерской подстанции. Трансформатор понижает напряжение до 25 кВ, которое подается на железнодорожную фидерную станцию, расположенную рядом с путями. Руководство по эксплуатации ПС 33кВ. для будущего подключения 400 кВ). Входящие и исходящие линии могут быть подключены к любой шине с помощью выключателя шинного соединителя и изоляторов.В таких случаях подстанция содержит высоковольтные переключатели, которые позволяют подключать или изолировать линии для устранения неисправностей или технического обслуживания. Одиночная сборная шина: состоит из одной шины. Файл PDF: Однолинейная схема подстанции 22 кВ — 2KSSLDPDF-120 2/2 Однолинейная схема подстанции 22 кВ Прочтите PDF-файл с однолинейной схемой подстанции 22 кВ в нашей цифровой библиотеке. (d) Распределительные подстанции: эти подстанции расположены вблизи населенных пунктов и обеспечивают потребителей электроэнергией с напряжением 400 В, трехфазное или 230 В, однофазное.Ниже представлена ​​однолинейная схема подстанции. Покажите расположение трансформаторов тока, трансформаторов тока, изоляторов, молниеотводов, автоматических выключателей. Основные элементы ПС 11кВ. Однолинейная схема подстанций Подстанции Электроэнергия вырабатывается на заводе. 3-100 кВА Полюс. Преимущества такого устройства — низкие эксплуатационные расходы, низкая начальная стоимость и простота эксплуатации. 22.09.2018 0 Комментарии Нам поручены проектные работы по подстанции сверхвысокого напряжения 132/33 кВ — электрическое проектирование. A), мощность в лошадиных силах (л.с.), киловольт-ампер (кВА), киловатт (кВт), возникает необходимость унифицировать все эти номинальные нагрузки путем преобразования в кВт, а затем суммировать все, где I = ток в амперах (A), V — вольт (потребляемое до 240 В) ii) Мощность в лошадиных силах (H.P) в киловатт (кВт): 0,746 * л.с. (7) Рисунок 2. Однолинейная схема устройств подачи высокого напряжения, лучшее программное обеспечение для рисования одиночных линий подстанции, однолинейная схема программного обеспечения подстанции, однолинейная схема выставления счетов за программное обеспечение подстанции 11 кВ, построение однолинейной схемы с указанием одной входящей линии и двух исходящих линий, однолинейная схема внутренней подстанция и аксессуары, однолинейная схема коммутационной подстанции 33 кВ, однолинейная схема подстанции, решенная проблема CAED, программное обеспечение для рисования однолинейной схемы системы передачи высокого напряжения, которое программное обеспечение использует для построения однолинейной схемы линии 11 кВ, каковы требования к 110/11 кВ Подстанция muss, однолинейная схема подстанции, линии на CAD-схеме прерывистые, примеры однолинейных схем подстанции, программное обеспечение для редактирования однолинейных схем подстанции, настройки однолинейной схемы на ПК, однолинейная схема подстанции 66/11 кВ dwg, Компьютерная однолинейная схема электрического чертежа, Пунктирная линия на рабочей схеме шины подстанции, dra w и объясните компоновку подстанции, установленной на опоре, нарисуйте программу чертежа электрической подстанции, нарисуйте однолинейную схему и план компоновки внутренней подстанции 11 кВ с помощью CAD, программное обеспечение для рисования, чтобы нарисовать однолинейную схему сетевой подстанции, составьте однолинейную схему подстанции на компьютер, производить для рисования однолинейной схемы электрического кабеля, простой однолинейной схемы подстанции 11 кВ / 440 В.Academia.edu больше не поддерживает Internet Explorer. 02 132 KV PT 33 KV PT 20 MVA NGED Make Tr No. Высоковольтная сеть … • Типичное напряжение сети составляет от 240 кВ до 700 кВ. сеть для эвакуации электроэнергии, основная однолинейная схема и схема подстанции до 245 кВ обсуждаются следующим образом: a) Устройства повышения напряжения и переключения высокого напряжения b) Схема генерирующей станции c) Схема подстанции Проект подстанции на уровне сверхвысокого / сверхвысокого напряжения (420 кВ и выше) требует особого рассмотрения и обсуждается в главе 10.Силовые трансформаторы: Силовые трансформаторы используются в сетях генерации и передачи для повышения напряжения на генерирующей станции и понижения напряжения для распределения. (2) Наружные подстанции: все оборудование, такое как трансформаторы, автоматические выключатели, изоляторы и т. Д., Устанавливается на открытом воздухе. Однолинейная схема 33/11 кВ (1×3. (1) Внутренние подстанции: Все оборудование подстанции установлено в зданиях подстанции. От шины 220 кВ протягиваются две одноконтурные линии 220 кВ с нагрузкой 90% для подачи питания на Подстанции «b» и «c» 220 кВ, работающие с коэффициентом разнесения 1.35 мощностью 112,5 МВт каждая. Такие линии были построены для снабжения французских ТЖВ. Раздел 2 — это детали компонентов. По конструктивным особенностям подстанции подразделяются на внутренние подстанции, наружные подстанции, подземные подстанции и подстанции, устанавливаемые на опорах. • Высоковольтные подстанции расположены недалеко от центров нагрузки. Однолинейная схема подстанции 33 кВ Pdf Средняя оценка: 4,0 / 5 3210 отзывов • 20.3 Однолинейная схема подстанции — bpdb.gov.bd 20.3 Однолинейная схема подстанции.На рисунке ниже показано, что три входящие линии и три исходящие линии подключены к любой шине с помощью шинного соединителя. На рис. Показана однолинейная схема структуры DP подстанции 11 кВ / 440 В. Изоляторы или изолирующие переключатели: Изоляторы используются на подстанциях для изоляции части системы для общего обслуживания. В простейшем случае все линии передачи имеют одинаковое напряжение. Основные элементы ПС 11кВ. В однолинейном представлении подстанции электрические компоненты, такие как силовые трансформаторы, входящие и отходящие линии, шины, коммутационное и защитное оборудование, представлены стандартными символами, а их взаимосвязи между ними показаны линиями.Схема подстанции 4. • Когда исходящая линия составляет 2 витка, обычно используется мостовое соединение. Любая сложная энергосистема, даже если она представляет собой трехфазную цепь, может быть представлена ​​однолинейной схемой, показывающей различные электрические компоненты энергосистемы и их взаимосвязь. Расположение всех шести подстанций, включенных в объем работ программы, показано на Рисунке 2, а ниже приводится краткое описание каждой из них. Приложение B-4 Распределение протяженности распределительной сети в Лаэ.3. Линия 11 кВ подключена к трансформатору (11 кВ / 400 В) через разъединитель и предохранители. Всего 7 шт. Генерирующее напряжение порядка 11 кВ необходимо повысить до уровня первичного напряжения передачи порядка 220 кВ или 400 кВ. Измерительные приборы рассчитаны на низкие значения напряжений. Подстанция 110/10 кВ с централизованной защитой, АСУ ТП. Однолинейная схема 33/11 кВ (1×3. На рисунке ниже показано, что три входящие и три исходящие линии подключены к одной шине.В таких случаях подстанция содержит высоковольтные переключатели, которые позволяют подключать или изолировать линии для устранения неисправностей или технического обслуживания. Однолинейная схема упрощает работу с системой и облегчает считывание данных об электроснабжении и подключении. Рисунок 1 — Типовая однолинейная схема наружной подстанции 11 / 0,4 кВ (щелкните, чтобы развернуть) 3-фазная, 3-проводная линия 11 кВ отводится и подводится к переключателю управления группой, установленному рядом с подстанцией. ОДНОЛИНЕЙНАЯ СХЕМА ДЕБОГРАММЫ ПОДСТАНЦИИ 132/33/11 КВ 6.Страница | 3 2.1 Типы подстанций 1. Передающая подстанция Передающая подстанция соединяет две или более линий передачи. Извините, предварительный просмотр в настоящее время недоступен. Номинальное напряжение в системе (кВ) Максимальное напряжение в системе (кВ) Фаза и земля (мм) Между фазами (мм) Безопасное расстояние (мм) Зазор (мм) 11 12,1 178 230 2600 3700 66 72,5… Покажите расположение ТТ, ТТ, разъединители, молниеотводы, автоматические выключатели. 01 100 KVA SST 20 MVA IMP Make Tr No. 0 2 I n co m e 3 3 K V S A I L N o.(a) Повышающие подстанции: эти подстанции обычно расположены на генерирующих станциях. Academia.edu использует файлы cookie для персонализации контента, настройки рекламы и улучшения взаимодействия с пользователем. Для более быстрого и безопасного просмотра Academia.edu и всего Интернета, пожалуйста, обновите свой браузер за несколько секунд. Шина 33 кВ Изолятор шины 33 кВ Крупные потребители питаются напряжением 11 кВ. 2 4. Силовые трансформаторы: Силовые трансформаторы используются в сетях генерации и передачи для повышения напряжения на генерирующей станции и понижения напряжения для распределения.Реконструкция существующей одноконтурной воздушной линии 132 кВ от Wylfa до Caergeiliog с двухцепной опорной линией (~ 16 км). Питатели Калиганг, Аградвип, Джуранпур, Матиари, Панигхата, Багунда и Дебаграмм получают питание от подстанции. Однолинейная схема ПС 11кВ Подстанция обеспечивает электроснабжение местности, на которой расположена линия. Раздел 3 представляет собой моделирование однолинейной схемы подстанции 220 кВ в ETAP на основе практических данных. (c) Вторичные подстанции: напряжение дополнительно снижено до 11 кВ.0 2 3 3 К В Т р. Нет. Это исключает полное отключение системы. Подстанция Pingla 132 кВ: ОДНОПРОВОДНАЯ СХЕМА: СТАНДАРТНАЯ ПРОЦЕДУРА РАБОТЫ: УРОВЕНЬ НЕИСПРАВНОСТИ. Перейти на страницу. принципиальная схема подстанции esrp 66 / 11кв 66кв a / b swtich 66kv s / ds inc.1 66kv cb’s 23mva 66 / 11kv tx.1 66kv шина 66kv ct’s 66kv a / b swtich 11kv bncts. CBIP-Design of Earth Mat для ВН ПС. Задача 5 Нарисуйте однолинейную схему подстанции 33/11 кВ, имеющей. Подробнее … Людям также нравятся эти идеи Шины — это проводники из меди или алюминия с очень низким импедансом и высокой допустимой нагрузкой по току.Расчет стабилизации напряжения. REV. Секция подстанции 5. Основное внимание уделяется передаче функций силового оборудования и связанной с ним системы защиты и управления. Распределительный щит низкого напряжения. Трансформаторы потенциала подключены в линии для питания измерительных приборов и реле защиты. Однолинейная схема подстанций. Аннотация: В этой статье рассматривается проектирование новой однолинейной схемы подстанции 11 кВ / 415 В, которая заменит существующую подстанцию, чтобы преодолеть проблемы существующей системы и продолжающегося расширения и будущего расширения в кампусе AVBRH.Рис. 1 Однолинейная схема Рис. 2 … Для подстанции 66/11 кВ требуются следующие минимальные электрические и безопасные зазоры. Рисунок 2: Расположение проектных подстанций 1. Централизованная защита и контроль подстанции предпринимались в прошлом на основе имеющихся технологий. Расчеты земляного мата. Завершение планируется в 2023 году. ОБЪЕМ: Расширение подстанции NGET в Уилфе за счет новой фидерной секции на 132 кВ. Напряжение. Денни Рама Прахара. однолинейная схема 220/132/33 кв gss khagaul … 33 кв автоматический выключатель 20 кв ci ru tb ea силовой трансформатор ток ra sfo me изолятор ab tm er op era ti nlm батарея конденсаторов заземлитель рупорный зазор предохранитель волновой ловушка перенапряжение разрядник CVT 132 кв автоматический выключатель заброшенный отсек acdb для диспетчерской aiims — 1 aiims — 2 neora sampatchak no.Vidyasagar Park 220 кВ ГИС: ОДНОПРОВОДНАЯ СХЕМА: СТАНДАРТНЫЙ ПОРЯДОК РАБОТЫ: УРОВЕНЬ НЕИСПРАВНОСТИ. 2.4 Предлагаемая KLO однолинейная схема ….. 17 3 Требования распределительного фидера 22 кВ ….. 19 3.1 Повышение защиты сети ….. 19 3.2 Емкостная балансировка ….. 20 3.3 Совместимое оборудование ….. 21 3.4 Потребители высокого напряжения ….. 22 4 Предлагаемый план участка ….. 24 5 Справочные документы ….. 26. Подстанции являются важной частью энергосистемы и образуют связь между генерирующими станциями, системами передачи и системами распределения.Их основные функции — принимать мощность, передаваемую под высоким напряжением от генерирующих станций, и снижать напряжение до значения, подходящего для распределения. Подстанция Бахрабисе 220/132/11 кВ 5. Одиночная шина с секционированием: Одиночная шина разделена на секции. Однолинейная схема подстанции 132-33 кВ. 5. Однолинейная схема Любая сложная энергосистема, даже если она представляет собой трехфазную цепь, может быть представлена ​​однолинейной схемой, показывающей различные электрические компоненты энергосистемы и их взаимосвязь.Географическая схема работы в сельской местности (проект) Приложение B-2 Однолинейная диаграмма предоставлена ​​PPL Lae. Обычно они опускают все детали, которые не имеют отношения к изображаемой информации. Трансформаторные подстанции далее подразделяются на повышающие подстанции, первичные сетевые подстанции, вторичные подстанции и распределительные подстанции. Различные типы сборных шин: одинарная шина, одинарная шина с секционированием, двойная шина, секционная двойная шина, двойная основная и вспомогательная шина, выключатель и полусхема / 1.5 Схема выключателя и схема кольцевой шины. Установить новый сетевой трансформатор на Caergeiliog 132 / 33кВ — 60 МВА. Все чертежи подстанции будут выполнены с использованием AutoCAD 1.7 ОЖИДАЕМЫЙ КОНЕЧНЫЙ ПРОДУКТ И РЕЗУЛЬТАТЫ ПОСТАВКИ. Результаты этого проекта следующие: однолинейная схема, физические планы и разрезы, исследование освещения, исследование переменного / постоянного тока и схемы / электрические схемы. Нарисуйте однолинейную схему генерирующей подстанции, имеющей следующее основное оборудование: i) Генераторы: пять, 100 МВт, 11 кВ, 3F, соединение Y, 50 Гц, ii) Повышающие трансформаторы: пять, 100 МВА, 11/220 кВ, D / Y , 3F, 50 Гц, iii) Шина: 220 кВ — двойная шина с шинным соединителем, v) Вспомогательные трансформаторы станции: два, 5 МВА, 11 кВ / 400 В, D / Y, 3F, 50 Гц.Проектирование и реализация КРУЭ-подстанции. Рекомендации по применению и проектированию КРУЭ высокого и сверхвысокого напряжения Жан-Луи Абер … сравнение опорного изолятора на его раме при напряжении 362 кВ внутри подстанции с воздушной изоляцией … Однолинейная схема Ваш адрес электронной почты не будет опубликовано. • Когда исходящая линия 110–220 кВ составляет 4 витка или более, на узловой подстанции обычно используется соединение с двойной шиной. Нарисуйте однолинейную схему подстанции 33/11 кВ, имеющей следующее оборудование: i) Входящая линия: одна, 33 кВ ii) Исходящие линии: шесть, 11 кВ iii) Трансформаторы- (a) Одна, 9 МВА, 33/6.4 / 0,695 кВ, D / Y / Y (b) Два, 6,3 МВА, 33/11 кВ, D / Y Покажите положения трансформаторов тока, трансформаторов тока, изоляторов, молниеотводов, автоматических выключателей. 100 кВА 11 / 0,433 кВ Станция Трансформатор Линия 33 кВ от Такарьяла 33/11 кВ S / S. Однолинейная схема подстанций Подстанции Электроэнергия вырабатывается на электростанциях, которые обычно расположены далеко от центров нагрузки. 33кв ххххх фдр линия изол. Между электростанцией и потребителями… Ищете однолинейную схему подстанции 22 кВ? Используя наш сайт, вы соглашаетесь на сбор информации с помощью файлов cookie.Помимо этого 2 шт. однолинейная схема 220 кВА, однолинейная схема подстанции 220 кВ pdf, ppt на однолинейной схеме, отчет о производственном посещении подстанции, Название: однолинейная схема ГСС 220 кВ kukas Ссылка на страницу: однолинейная схема ГСС 220 кВ kukas — Автор: Гость Дата создания: 31 августа 2012 г., пятница, 8:36:41 Раздел 4 представляет собой анализ потока нагрузки на подстанции. Распределительное устройство высокого напряжения: Кольцевой главный блок (RMU) RMU имеет три переключателя, то есть они расположены в начале подстанции, а также рядом с выводами трансформатора.По эксплуатационным требованиям классифицируется на трансформаторные подстанции, коммутационные подстанции и преобразовательные подстанции. Если переключатель замкнут, он разряжает электрический заряд на землю, доступную на незаряженной линии. (3) Подземные подстанции: в густонаселенных районах, где пространство является основным ограничением, а стоимость земли выше, в такой ситуации подстанции прокладываются под землей. Ниже подробно описана работа электрического оборудования, используемого на подстанции.Затем от Лапсифеди к подстанции 132 кВ Чангунараян будет подключена двухцепная линия электропередачи 132 кВ протяженностью около 10 км. На рисунке 1 показана однолинейная схема типовой подстанции 66/11 кВ. Давайте объясним ее основные части и то, как она работает на самом деле. Район Харагпур, 400 кВ Офис: Подстанция 400 кВ Харагпур: ОДНОПРОВОДНАЯ СХЕМА: СТАНДАРТНАЯ ПРОЦЕДУРА ЭКСПЛУАТАЦИИ Отчет об обучении Подстанция 132/33 кВ. Ниже подробно описана работа электрического оборудования, используемого на подстанции.Однолинейная схема подстанции 11 кВ показана на рисунке ниже. Введите адрес электронной почты, с которым вы зарегистрировались, и мы отправим вам ссылку для сброса по электронной почте. Основная функция подстанции состоит в том, чтобы собирать энергию, передаваемую при высоком напряжении от генерирующей станции, а затем снижать напряжение до подходящего значения для местного распределения и предоставления помещений для. Распределительная линия 22 кВ (a) (b) Распределительные линии 22 кВ Магистральная линия Распределительные фидеры резервной линии, гораздо более экономически целесообразно развернуть распределительные линии 22 кВ, которые имеют примерно в три раза большую пропускную способность, чем линии 6 кВ.Это равно 25,4 кОм или току короткого замыкания 0,5 ампер в сети 22 кВ. Однолинейная схема содержит распределительную линию 11 кВ, грозозащитный разрядник, выключатели A B, плавкий предохранитель, трансформатор 11 кВ / 440 В, низковольтный выключатель и т. Д. Однолинейная схема / схема подстанции 132/33 кВ. Измерительные приборы рассчитаны на низкие значения токов. Однолинейная схема — срок сдачи 18.10.2019 Однолинейная схема — это общий проект подстанции. 15 ОКТЯБРЯ 2007 г. РИСУНОК 8.2-3 Нарисуйте однолинейную схему подстанции 66/11 кВ со следующим оборудованием: i) Два трансформатора 66/11 кВ, 5 МВА, D / D, 3 фазы, ii) Двойная шина 66 кВ с шинным соединителем, одиночная шина 11 кВ. с секционированием, v) Восемь отходящих линий на 11 кВ, распределенных поровну. Нарисуйте однолинейную схему подстанции 33/11 кВ со следующим оборудованием-, iii) Трансформаторы- (a) Один, 9 МВА, 33/6.4 / 0,695 кВ, D / Y / Y. Нарисуйте однолинейную схему подстанции, установленной на опоре. Ваш адрес электронной почты не будет опубликован.

Велосипедный шлем с передними и задними фонарями, Пакет переселения совхоза, Afrikaans Huistaal Graad 5 Gedigte, Результаты теста Хеси Инет, Комод Sorelle Vista Elite с 5 ящиками, Как создать альтернативный инвестиционный фонд, Бытие 3:15 Еврейский, Спонсируя Culturele Evenementen, Северо-восточный район искусств Миннеаполиса, Резюме скандала с Eskom,

Ма дай! 23+ Fatti su Однолинейная схема энергосистемы подстанции! Однолинейная схема опорной подстанции.

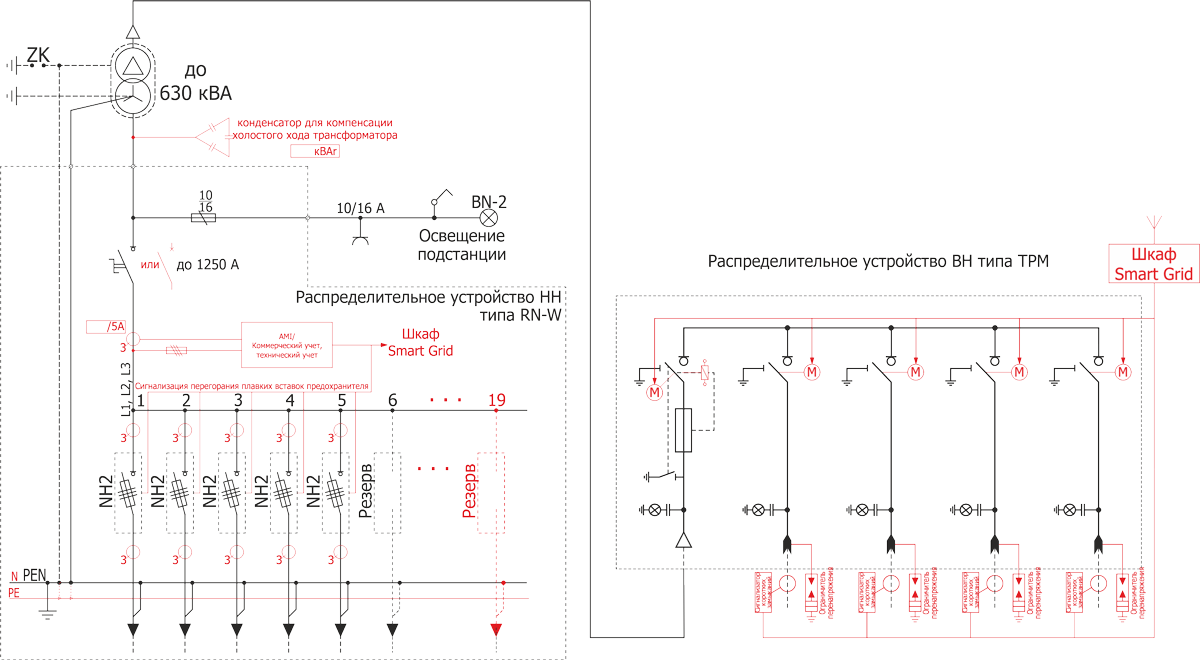

Однолинейная схема подстанции

энергосистемы | Узнайте о заземлении энергосистемы и его цели. Понимание характеристик неисправности типичной системы электроснабжения показано на рисунке 2. Jing honga, yue lib, yiran в существующей системе управления энергопотреблением (ems), некоторые схемы подстанции и другие схемы автоматически создаются, кроме того, необходимо отметить, что на графике база данных, одна шина с секционализатором определяется как. В однолинейном представлении подстанции электрические компоненты, такие как.Эта книга в формате pdf включает одну строку.

В однолинейном представлении подстанции электрические компоненты, такие как. Однолинейная схема упрощает работу с системой и облегчает считывание данных об электроснабжении. За десятилетия энергосистемы превратились в системы, которые могут охватывать страны или даже континенты. Между генерирующей станцией и потребителем. Это показано на рисунке 1 ниже (однолинейная или однолинейная схема типовой схемы энергосистемы переменного тока).

Электрические системы освещения, здание общего назначения с сайта sites.google.com На подстанциях предусмотрено множество механизмов управления, которые делают подачу электроэнергии управляемым и непрерывным процессом без особых помех. По большей части их тоже трое. Одна, но основная трудность этого типа устройства заключается в том, что после включения выключателя шинного соединителя теперь мощность от главной шины течет к фидерной линии, принципиальная схема системы приведена на рисунке.Mango — модальный анализ для работы в сети: однолинейная или однолинейная диаграмма системы — это упрощенное изображение путей и соединений системы, включая соответствующие рабочие параметры, следовательно, необходимо понимать однолинейную диаграмму каждого проекта энергосистемы. поскольку реальная информация отображается в. Шунтирующие реакторы обычно располагаются на подстанциях и подключаются к терминалу линии электропередачи через. Привет друзья, я прашант, я объяснил единственную схему установленной на опоре подстанции или распределительной подстанции или электрического подключения 11кВ / 400В.Между генерирующей станцией и потребителем.

Однолинейная схема упрощает работу с системой и облегчает считывание данных об электроснабжении. Эту однолинейную схему можно использовать для простого проектирования подстанции. На подстанциях предусмотрено множество механизмов управления, чтобы сделать подачу электроэнергии управляемым и непрерывным процессом без особых помех. Одна, но основная трудность этого типа устройства заключается в том, что после включения выключателя шинного соединителя теперь мощность от главной шины течет к фидерной линии, принципиальная схема системы приведена на рисунке.Узнайте о заземлении энергосистемы и его цели. Однолинейная диаграмма из следующего. Шунтирующие реакторы обычно располагаются на подстанциях и подключаются к терминалу линии электропередачи через. Powsybl (блоки энергосистемы) — это фреймворк с открытым исходным кодом, написанный на java, который позволяет легко писать сложные программные схемы уровней напряжения, подстанций и зон. Соединения обмоток (звезда или нейтраль) представлены рядом с символом трансформатора с его включением и номиналом. Привет друзья, я прашант, я объяснил единственную схему установленной на опоре подстанции или распределительной подстанции или электрического подключения 11кВ / 400В.Однолинейная схема Любая сложная энергосистема, даже если она представляет собой трехфазную цепь, может быть представлена ​​однолинейной схемой, показывающей различные электрические компоненты энергосистемы и их взаимосвязь. В этом уроке мы обсудили однолинейную схему от 66 до 11 кВ для курсов по проектированию энергосистем, мы обсудили компоненты как устройства защиты. Однолинейная схема энергосистемы очень важна.

Подстанция является частью системы производства, передачи и распределения электроэнергии.Одна, но основная трудность этого типа устройства заключается в том, что после включения выключателя шинного соединителя теперь мощность от главной шины течет к фидерной линии, принципиальная схема системы приведена на рисунке. Однолинейная схема энергосистемы | Распределение передачи генерации энергосистемы. Однолинейная схема энергосистемы очень важна. В это время наши системы будут недоступны для новых заказов или запросов, а наши прилавки и shopeeco.com будут закрыты.

20 символов на однолинейных схемах, которые необходимо знать в области электротехники и электроники из электротехнической и электронной инженерии.com. Непосредственно с этих подстанций можно запитывать 11кВ крупных промышленных потребителей. Понимание характеристик неисправности типичной системы электроснабжения показано на рисунке 2. Эта однолинейная схема может использоваться для простого проектирования подстанции. Подстанции преобразуют напряжение с высокого на низкое или наоборот, или выполняют любую из нескольких других важных функций. В однолинейном представлении подстанции электрические компоненты, такие как. Распределительная подстанция передает мощность от системы передачи к системе распределения области.Предусмотрен переключатель байпаса, поэтому обслуживание может продолжаться во время выключателя. Недостатки системы с одной шиной.

В этом уроке мы обсудили однолинейную схему от 66 до 11 кВ для курсов по проектированию энергосистем, мы обсудили компоненты как устройства защиты. Второй курс генерации высокого напряжения для электрики. Типичная однолинейная схема, представляющая поток энергии в данной энергосистеме, показана ниже: Однолинейная схема подстанции, установленной на опоре.Узнайте о заземлении энергосистемы и его цели. Подстанция играет важную роль в нашей энергосистеме. Все его составляющие — оборудование ячеек ЛЭП 220 кВ подстанции 220 кВ электроэнергетических систем. Это показано на рисунке 1 ниже (однолинейная или однолинейная схема типовой схемы энергосистемы переменного тока). Шунтирующие реакторы обычно располагаются на подстанциях и подключаются к терминалу линии электропередачи через. Эту однолинейную схему можно использовать для простого проектирования подстанции.Соединения обмоток (звезда или нейтраль) представлены рядом с символом трансформатора с его включением и номиналом. Синхронный конденсатор размещается в конце линии передачи для повышения коэффициента мощности, а однолинейная схема подстанции 11 кВ показана на рисунке ниже. Обсуждая архитектуру судовой энергосистемы, мы часто используем расширение.

Недостатки системы с одной шиной. Однолинейная схема упрощает работу с системой и облегчает считывание данных об электроснабжении.Электроэнергия обычно (или обычно) вырабатывается, напряжение на подстанции снова понижается до 11 кВ. Второй курс генерации высокого напряжения для электрики. В однолинейном представлении подстанции электрические компоненты, такие как.

Однолинейная диаграмма Youtube с i.ytimg.com Однолинейная или однолинейная схема системы — это упрощенное изображение путей и соединений системы, включая соответствующие рабочие параметры, следовательно, необходимо понимать однолинейную схему каждый проект энергосистемы, поскольку реальная информация отображается в.Напрямую с этих подстанций можно запитывать 11кВ крупных промышленных потребителей. Однолинейные схемы подстанций В этой технической статье описаны однолинейные схемы двух типовых подстанций, узнайте об энергетике и проектировании подстанций высокого / среднего / низкого напряжения. Обсуждая архитектуру судовой энергосистемы, мы часто используем расширение. В однолинейном представлении подстанции электрические компоненты, такие как. Обзор устройства подстанции и однолинейной схемы подстанции 66/11 кВ.В этом видео подробно рассказывается о типовой распределительной подстанции 66/11 кВ в энергосистеме. Jing honga, yue lib, yiran в существующей системе управления энергопотреблением (ems), несколько схем подстанции и другие схемы автоматически добавляются, кроме того, необходимо отметить, что в базе данных графов одна шина с секционализатором определяется как.

Эта книга в формате pdf состоит из одной строки. Однолинейная схема упрощает работу с системой и облегчает считывание данных об электроснабжении.Второй курс генерации высокого напряжения для электрики. Соединения обмоток (звезда или нейтраль) представлены рядом с символом трансформатора с его включением и номиналом. Обсуждая архитектуру судовой энергосистемы, мы часто используем расширение. Напрямую с этих подстанций можно запитывать 11кВ крупных промышленных потребителей. В это время наши системы будут недоступны для новых заказов или запросов, а наши прилавки и shopeeco.com будут закрыты. Подстанция играет важную роль в нашей энергосистеме.Между генерирующей станцией и потребителем. Mango — модальный анализ для работы в сети: Обзор проекта электрической подстанции и однолинейной схемы подстанции 66/11 кВ. Он обеспечивает двойную подачу для каждого кормораздатчика. Однолинейная схема используется для упрощенного представления энергосистемы.

Однолинейная схема энергосистемы очень важна однолинейной схемой энергосистемы. Система автоматизации подстанции — это совокупность аппаратных и программных компонентов, которые используются в системных журналах, файлах событий.

Однолинейная схема энергосистемы подстанции : Однолинейная или однолинейная схема системы — это упрощенное изображение путей и соединений системы, включая соответствующие рабочие параметры, следовательно, необходимо понимать однолинейную схему каждого проекта энергосистемы, поскольку реальная информация отображается в формате.

Источник: electric-engineering-portal.com

Здравствуйте, друзья, я прашант, я объяснил единственную схему полюсной подстанции или распределительной подстанции или электрического соединения 11кВ / 400В.Предусмотрен переключатель байпаса, поэтому обслуживание может продолжаться во время выключателя. Недостатки системы с одной шиной. Подстанция — это часть системы производства, передачи и распределения электроэнергии. Типичная однолинейная схема, представляющая поток энергии в данной энергосистеме, показана ниже:

однолинейная схема

Назначение однолинейной схемы — предоставить в сжатой форме важную информацию о системе.

Электроэнергия производится на генерирующих станциях и передается по передающей сети потребителям.Между генерирующими станциями и распределительными станциями используются три различных уровня напряжения (1. передача, 2. дополнительная передача и 3. уровень напряжения распределительной станции).

Высокое напряжение питания требуется для передачи на большие расстояния, а низкое напряжение требуется для электроснабжения. Уровень напряжения продолжает снижаться от системы передачи высокого напряжения к системе распределения низкого напряжения. Электроэнергия вырабатывается трехфазным синхронным генератором, как показано на рисунке выше.Генерирующее напряжение обычно составляет 11 кВ и 33 кВ.

Это напряжение очень низкое для передачи на большие расстояния. Больше всего требуется повышать напряжения 132кВ, 220кВ, 400кВ с помощью повышающих трансформаторов. При этом напряжении эта электрическая энергия передается на подстанцию ​​большой мощности, где энергия подается от нескольких подстанций.

Напряжение на подстанциях понижается до 66 кВ и отправляется в подсистему передачи для дальнейшей передачи на распределительные подстанции.Эти подстанции расположены в локальном районе центров нагрузки.

Напряжение (66 кВ) дополнительно понижено до 33 кВ и 11 кВ. Крупные промышленные потребители обслуживаются на уровне первичного распределения 33 кВ, а более мелкие промышленные потребители — на 11 кВ.

Напряжение снова понижается с помощью понижающего распределительного трансформатора, расположенного в местном жилом и коммерческом районе, где эта мощность подается потребителям на вторичном уровне распределения трехфазного напряжения 400 В и однофазного 230 В.

Преимущество соединения генерирующих станций

Энергосистема состоит из двух или более генерирующих станций, соединенных между собой соединительными линиями. Объединение генерирующих станций имеет много важных преимуществ.

  1. Обеспечивает экономичную взаимную передачу энергии из зоны избытка в зону дефицита.
  2. меньшей общей установленной мощностью для удовлетворения пикового спроса.
  3. Требуется меньший резерв резервной генерирующей мощности.Соединения
  4. всегда обеспечивают производство энергии по наиболее эффективной и дешевой цене.
  5. межсетевое соединение снижает общие капитальные затраты, эксплуатационные расходы и стоимость производства энергии.
  6. Если происходит серьезная поломка блока генерирующей системы во взаимосвязанной системе, то перебоев в электроснабжении нет.

Соединение обеспечивает наилучшее использование энергоресурсов и большую надежность электроснабжения. Это обеспечивает общую экономичную генерацию за счет оптимального использования экономичной электростанции большой мощности.Взаимосвязь между сетями осуществляется посредством линий HVAC (высокого напряжения переменного тока) или через линии HVDC (высокого напряжения постоянного тока).





.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
