Диммирование светодиодных ламп / Блог компании LampTest / Хабр

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.


Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии».

На максимальной яркости осциллограмма на выходе диммера выглядит так.

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше.

Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.

Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом. Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером.

У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

p.s. Вот так я провожу выходной. 🙂

p.p.s. На сайте lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина.

upd.: Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ.

Мне пока такие не встречались. Спасибо Илье Савинкину за подсказку.

© 2015, Алексей Надёжин

виды, какой лучше выбрать и почему


В последние годы востребованность светодиодных лент в качестве источника света стала выше. И удивляться тут нечему — их функциональность, экономичность и долговечность нередко превышает аналогичные показатели обычных ламп.

Кроме того, любой заинтересованный человек сможет дополнительно расширить возможности этого источника освещения, купив диммер для светодиодных ламп. Мы расскажем, что он собой представляет, подскажем, как грамотно подобрать это устройство. Самостоятельные мастера у нас найдут ценные советы по монтажу.

Содержание статьи:

Что же такое диммер?

Это электрический прибор, призванный управлять яркостью свечения всевозможных светодиодных лент, причем преимущественно одноцветных. Для чего его устанавливают в цепь.

Место монтажа может быть любым, но подключение должно происходить только между блоком питания и используемым источником света.

Любая светодиодная лента экономичная, долговечная и функциональная, но грамотно подобранный диммер способен еще больше расширить ее возможности

Такая последовательность определяется тем, что осветительные приборы работают при наличии напряжения в 12 или 24 Вольт, поэтому и должен обладать аналогичными характеристиками.

В результате его следует расположить за блоком питания, который преобразует стандартные 220 В до нужных параметров и перед светодиодной лентой, чтобы иметь возможность управлять ее свечением.

Востребованные типы устройств

На самом деле каких-либо стандартов и жестких норм, регламентирующих деление диммеров, нет. Поэтому любая подобная процедура считается условной. Тем не менее для удобства выделены два основных подвида современных регуляторов яркости.

А именно они делятся на следующие:

  • аналоговые — позволяют менять режимы с помощью некоторого уменьшения/увеличения напряжения;
  • цифровые — в этом случае для управления светодиодной лентой используется широтно-импульсная модуляция, представляющая собой очередность командных сигналов различной длительности, что приводит к изменению яркости.

Поскольку каждый из указанных вариантов имеет свои преимущества и недостатки, то производители иногда поставляют на рынок комбинированные аналого-цифровые диммеры. Они более эффективные и имеют меньше минусов, чем устройства, принадлежащие к отдельным видам. Но стоимость существенно выше, поэтому подобные изделия далеко не самые популярные.

При использовании диммера лента становится более экономным источником света. Кроме того, их совместное использование нередко обеспечивает осветительному прибору большую долговечность. Дополнительно есть возможность получить различные световые эффекты

Относящиеся к обоим подвидам приспособления могут решать различные задачи, которыми, кроме управления яркостью , является снижение энергопотребления.

Причем ощутимые результаты достигаются в помещениях различного назначения: коммерческих, жилых, любых других. В любом из случаев можно уменьшить потребление электроэнергии на существенные 30-35%.

Кроме того, имеют следующие преимущества:

  1. Повышают продолжительность срока службы используемых светодиодных лент — уменьшение нагрузки снижает вероятность перегрева осветительных приборов, который является одной из главных причин снижения продолжительности их эксплуатации. Но такими возможностями могут порадовать владельцев только цифровые модели.
  2. Обеспечивают удобное управление светодиодной лентой — для повышения комфортности нередко используются дистанционные пульты. Дополнительно предусмотрены различные варианты передачи сигнала.
  3. Дают возможность создавать цветовые эффекты, иллюминацию.
  4. Позволяют использовать ленту совместно с системами безопасности зданий, помещений. К примеру, регуляторы яркости нередко подключаются к датчикам объема и в случае их срабатывания светодиодная лента немедленно включается, что отпугивает злоумышленников.

Нередко диммеры с осветительными приборами применяются для имитирования присутствия владельцев в квартире, доме — делается это для введения в заблуждение преступников.

Немаловажный фактор — наличие возможности программирования и долговечность при правильной эксплуатации. В то же время аналоговые и цифровые диммеры обладают рядом особенностей, присущих только им, которые следует знать. Это поможет сделать выбор, о котором покупателю не придется сожалеть.

Механические поворотные, нажимные и поворотно-нажимные модели отличаются простотой, эффективностью и умеренной стоимостью, поэтому они востребованные

Аналоговые приборы обеспечивают светодиодные ленты стабильным питающим током. При этом потери мощности будут относительно небольшими. Недостаток у этого вида только один, но очень важный — они, в отличие от цифровых аналогов, существенно греют светодиодную полоску, что никак не способствует долговечности.

Кроме того, повышенная температура приводит к снижению качества освещения, результатом этого является изменение предусмотренной производителем цветовой температуры. Сей факт владельца, выбиравшего ленту с учетом своего вкуса, не порадует.

Совмещение преимуществ различных видов управления делает регуляторы более удобными, функциональными и практичными, хотя одновременно увеличивается их стоимость

Цифровые приспособления обеспечивают любой светодиодной ленте идеальные условия для работы. В результате потеря мощности будет минимальной, а питающий ток отличается стабильностью.

Это же можно сказать и о характеристиках спектра свечения. То есть человек, купивший ленту со светодиодами, может быть уверен, что ее цветовая температура не поменяется во время эксплуатации. А это что благосклонно сказывается на ее долговечности.

Существенным недостатком могут обладать только дешевые регуляторы этого типа. Причина в том, что они вызывают , это приводит к усталости глаз, головным болям, заметному снижению работоспособности. То есть на качестве экономить не следует.

Хотя механические накладные изделия являются простейшими из всех видов, но известные производители способны придать им современный и эффектный вид, о чем свидетельствует фото

Кроме того, устройства подразделяются еще по ряду важных признаков. Делается это с целью облегчить выбор, поэтому будущему пользователю стоит ознакомиться с такой информацией.

Тонкости управления приспособлением

Для удобства управление осуществляется различными способами. Их несколько и каждый имеет свои преимущества и недостатки, что может существенно влиять на комфортность при использовании, стоимость и даже престижность.

По характерным признакам диммеры бывают:

  • нажимными;
  • поворотными;
  • поворотно-нажимными;
  • электронными;
  • звуковыми;
  • дистанционными.

Все, выпускающиеся промышленностью, нажимные изделия по принципу действия максимально схожи с традиционными и . Нужные манипуляции, в этом случае, выполняются нажатием или удерживанием клавиши.

Сенсорные накладные диммеры просты в управлении, долговечны и выглядят эффектней своих механических аналогов, что делает их все более популярными

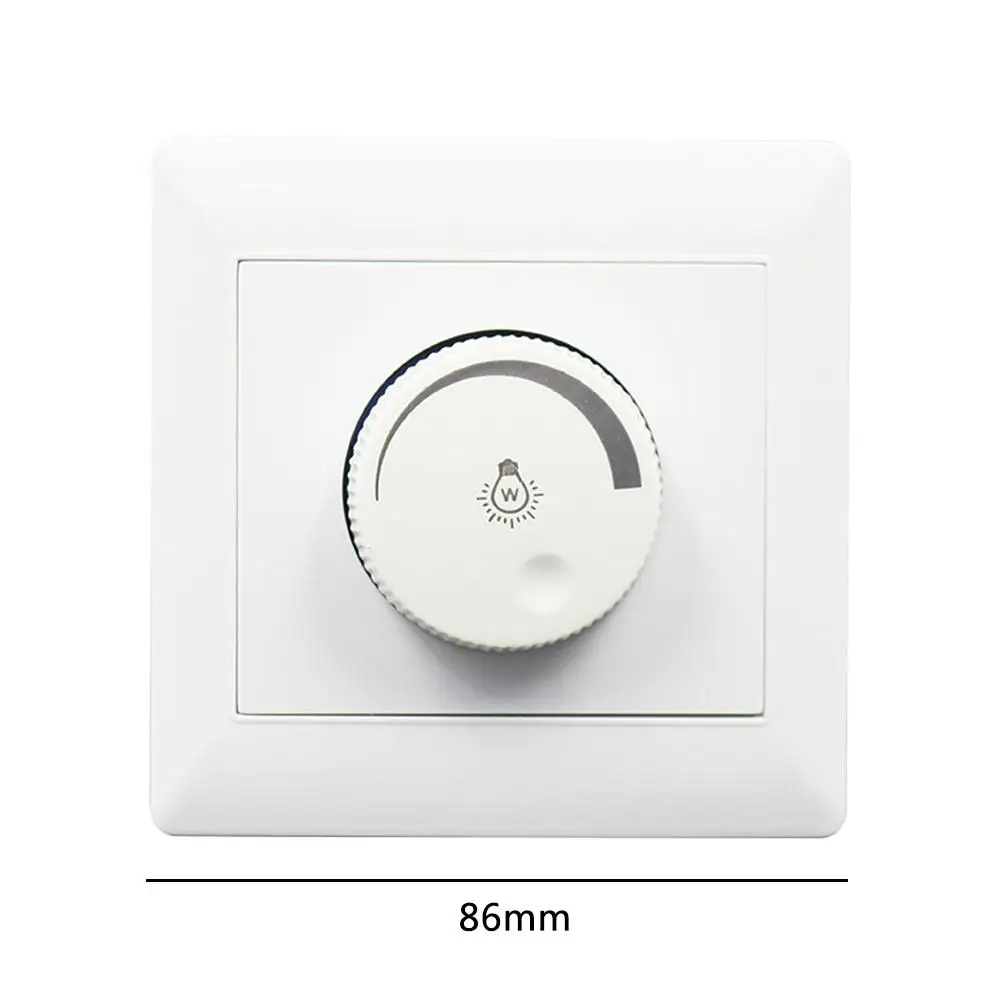

Поворотный тип отличается наличием только одного органа управления, которым является регулятор. Все  манипуляции осуществляются его перемещением вправо-влево. Для удобства на поверхность панели иногда наносят шкалу, что позволяет точнее и быстрее выполнять необходимые настройки.

Всевозможные поворотно-нажимные варианты являются гибридами предыдущих двух типов. В результате процедура включения/выключения выполняется привычным человеку нажатием, а регулировка яркости — поворотами.

Все перечисленные выше подвиды являются механическими. Они не имеют каких-либо существенных недостатков, кроме того, их стоимость наиболее доступная. Но выполнять управление с помощью этих диммеров не так удобно, как при использовании устройств, относящихся к остальным группам.

Электронными регуляторами управляют с помощью сенсоров, каких-либо других существенных отличий от механических аналогов они не имеют. Но более современный вид, а в ряде случаев и наличие информативного дисплея, делает эту разновидность все более востребованной.

Дистанционные пульты являются наиболее удобным способом управления источником света, хотя и не самым дешевым. Но поскольку комфорт стоит того, люди приобретают их часто

Диммеры, управляющиеся с помощью звуковых сигналов, имеют вмонтированный датчик, который реагирует на любые шумы, превышающие установленный производителем или самим владельцем уровень. Команду на включение/выключение человек может подавать как угодно, к примеру, хлопками, речью и прочими подобными способами.

Приборы такого вида не менее надежные, эффективные, чем все остальные, но недостаточно практичные. Так как они периодически будут срабатывать на звуки, которые издает телевизор, музыкальный центр или обычный разговор на повышенных тонах.

Это не совсем удобно, но за исключением одного случая, которыми являются шумные вечеринки — прибор, получающий команды от звуковых сигналов, реагирует и на громкую музыку, поэтому он вполне заменит светомузыку, так как иллюминация будет достойного уровня.

Но ради редкого отдыха вряд ли есть необходимость покупать приспособление, функционирующее таким образом. Хотя выходом из положения может быть использование комбинированного управления.

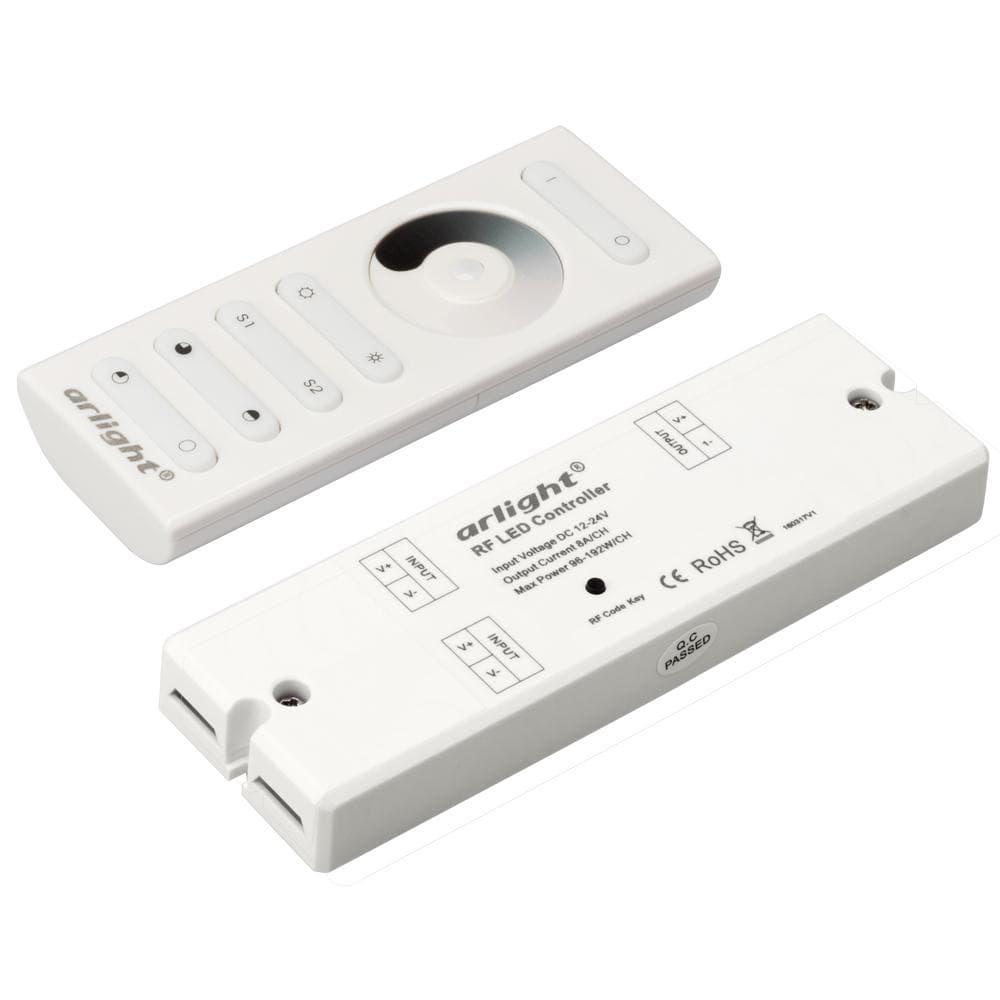

Дистанционное регулирование осуществляется с помощью привычных всем пультов. Они нередко входят в комплект поставки и дают возможность выполнять необходимые манипуляции с удобного места. Такой вариант отличается комфортностью, хотя покупателю придется выложить больше денег, чем за механический аналог.

Комбинированное управление является наиболее современным, функциональным и практичным, особенно когда совместно используются сенсорная панель и пульт

Наиболее распространенными и востребованными являются дистанционные пульты, передающие командный сигнал с помощью инфракрасного луча. Но потенциальный покупатель должен знать, что он может приобрести устройство, выполняющее свои функции и с помощью радиосигналов.

Таким пультом можно выполнять регулирование с различных мест здания и даже за его пределами. Тогда как инфракрасный луч способен эффективно справляться со своей работой только при его точном наведении на датчик, принимающий сигнал в пределах одного помещения.

Это существенное преимущество, но за возможность управлять свечением с помощью радиосигналов приходится больше платить, причем намного. Кроме того, пульты бывают сенсорными или кнопочными. Ни один из видов перед другим явных преимуществ, недостатков не имеет. Хотя сенсорные устройства более современными.

Дистанционное управление также может выполняться с помощью смартфонов, планшетов. Для этого диммер должен принимать командные сигналы, переданные с помощью Wi-Fi. В таком случае яркость свечения получится регулировать с любого места.

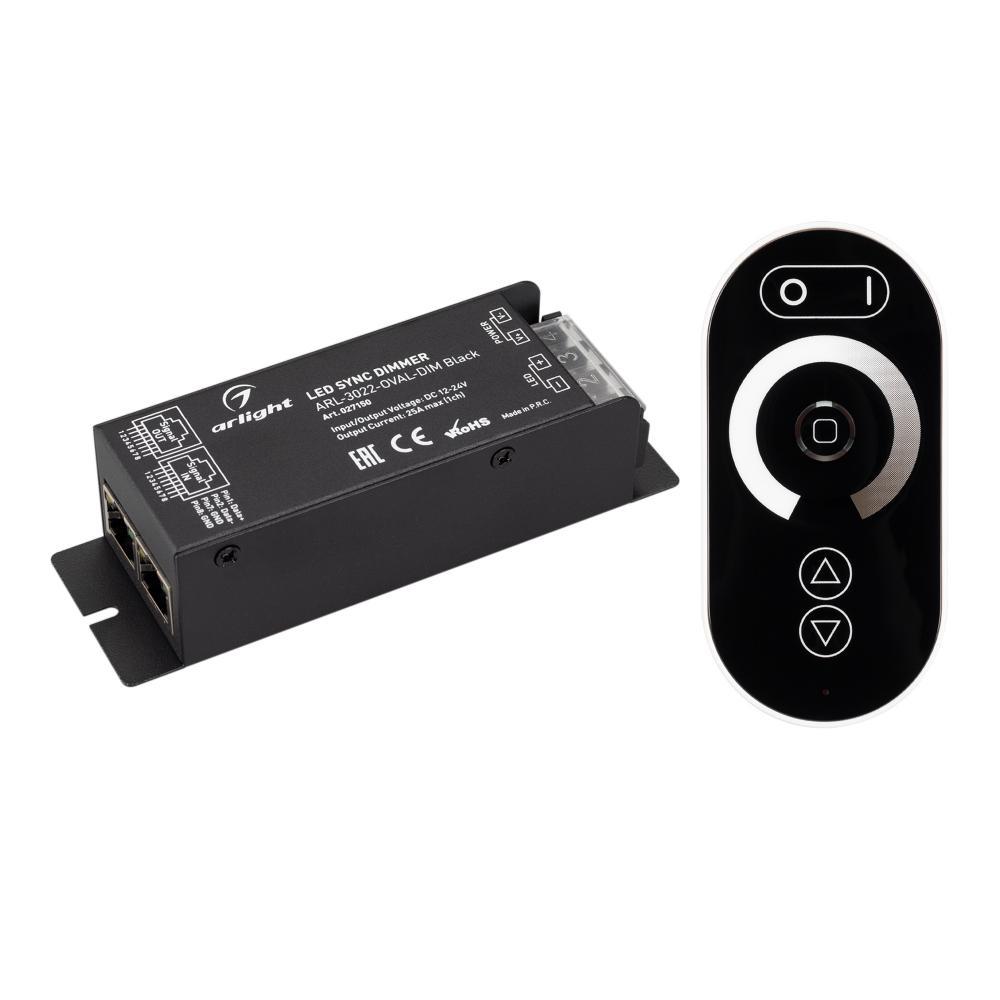

На фото накладной нажимной регулятор, дополнительно оснащенный пультом. Такое сочетание является наиболее доступным видом дистанционного управления, при этом функциональность будет достаточной

А также у пользователей есть возможность выполнять необходимые манипуляции с помощью компьютера. Для этого нужно произвести его проводное или беспроводное подключение к указанному устройству.

На сегодня все большую популярность приобретают диммеры, которыми можно управлять несколькими способами. К примеру, с помощью клавиш и дистанционно, используя одну из разновидностей пультов. Смешанное управление называется комбинированным и оно отличается надежностью, практичностью.

Типы приборов по способу установки

Для решения различных задач и просто для повышения комфортности современные регуляторы яркости могут монтироваться в разных местах. Кроме того, эта особенность делает их более удобными в управлении.

Диммеры бывают следующими:

  • накладными;
  • встроенными;
  • модульными.

Наиболее простыми при установке являются накладные приборы, которые формой, размерами схожи с обычными выключателями и вполне способны заменить их. Процедура монтажа у них тоже аналогичная, да и принцип управления схож.

Использование радиосигнала позволяет осуществлять управление с любого уголка помещения, здания, а при необходимости и из-за их пределов

Главной особенностью всевозможных встроенных диммеров является то, что они монтируются в распределительную коробку или специально сделанную нишу. О чем и свидетельствует само название этой разновидности.

Модульные устройства предназначены для установки в на DIN-рейках. Такая особенность вызвана тем, что они отличаются крупными размерами, высокой мощностью. Что в бытовом плане позволяет их использовать для управления сразу несколькими питающими линиями.

Будущему пользователю следует помнить о том, что современные диммеры, независимо от вида установки, подключаются к цепи или встраиваются в нее между самой светодиодной лентой и ее блоком питания.

То есть другого варианта быть не может, что нужно учитывать для удобства монтажа, управления. А еще нередко встречается деление регуляторов по количеству рабочих каналов, используемому протоколу.

Любой встроенный диммер не отличается высокими эстетическими свойства, но его функциональные возможности не уступят своим накладным аналогам

Но, в большинстве случаев, простому пользователю это малоинтересно, так как конструктивно сложные модели в бытовых условиях, небольших коммерческих и офисных помещениях используются редко из-за своей немалой стоимости.

Правила выбора оптимального варианта

Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.

Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски

И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.

Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.

Причем варианты могут быть следующими:

  1. Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
  2. Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.

Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.

Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно

Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов.

Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.

Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.

Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.

Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.

Желающие собрать на нашем сайте получат подробное руководство. Рекомендуем ознакомиться с весьма полезной статьей.

Выводы и полезное видео по теме

Первый ролик даст возможность человеку ближе познакомиться с регуляторами, узнать некоторые их особенности:

В следующем видеоматериале изложена информация позволяющая лучше разобраться в преимуществах дистанционного управления, понять, как оно выполняется:

Видеоролик поможет разобраться, как повысить функциональность светодиодных лент и узнать о преимуществах сенсоров:

Диммер, предназначенный регулировать яркость лент, — практичное устройство, способное существенно уменьшить расход электроэнергии в любом помещении, а также повысить в нем комфорт. Но для этого человеку необходимо сделать правильный выбор и не забывать о том, что нужный результат будет получен только при покупке качественного изделия.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото в расположенном ниже блоке. Расскажите о том, как подбирали диммирующее устройство для ленточной светодиодной подсветки в собственном доме/квартире. Не исключено, что ваши рекомендации будут полезны посетителям сайта.

Диммер для светодиодных ламп: таблица совместимости и принцип работы



Освещение дома является неотъемлемой частью комфортного пребывания в нем. Для большего удобства в эксплуатации современные источники света, особенно светодиодные лампы, оснащают специальным прибором – диммером.

Светодиодная лампочка

Такие приборы появились практически сразу же после изобретения электрических ламп накаливания. О том, что собой представляет данный прибор и зачем его устанавливать в светодиодные лампы, расскажет наша статья.

Предназначение диммера

Современный диммер для лампочек светодиодного типа

Диммер для светодиодных ламп, как и для остальных типов источников света, представляет собой специальное устройство, предназначенное для изменения яркости свечения. Работает такой прибор через ограничение тока и, как следствие, мощности.
В самом начале такие приспособления являлись переменным сопротивлением. Но в такой ситуации значительное количество мощности рассеивалось в пространстве в виде тепла. Через некоторое время для изменения яркости работы светильников используют автотрансформаторы. Они обладали значительными габаритами, что вносило дискомфорт в их эксплуатацию.

На сегодняшний день современный диммер представляет собой электронное сложное устройство, которое способно не только регулировать уровень яркости ламп, но и на другие функции. К примеру, используя такие устройства можно выключать освещение по таймеры, а также осуществлять плавный запуск ламп. Модели, которые оснащены пультом дистанционного управления, могут регулироваться дистанционно.

Обратите внимание! Диммеры для светодиодных ламп, сегодня являются наиболее популярными моделями для частных домов и квартир.

Диммеры, как регуляторы уровня освещённости могут применяться для различных типов осветительных приборов.

Особенности приборов, рассчитанных для светодиодных ламп

Бывают ситуации, когда существующий световой поток, исходящий от светодиодных ламп не удовлетворяет вас по степени своей яркости. Чтобы иметь возможность регулировать этот параметр необходимо купить и установить диммер для данного типа источников света.

Обратите внимание! Особенно актуальным данное устройство будет при наличии периодической необходимости изменения уровня освещенности в помещении.

Светодиодное освещение в квартире

Для того, чтобы диммер работал совместно со светодиодными лампами, в конструкции светильника должен находиться дроссель. Такого рода устройства предназначены для меньшей мощности, если сравнивать данный параметр с обычными лампочками.

Обратите внимание! По мощности светодиодные лампы примерно в 10 раз меньше, чем обычные лампочки. Поэтому для работы с ними нужны диммеры с меньшей мощностью.

Еще одной особенностью таких приборов является то, что для регулировки их работе нет нужды понижать или повышать силу тока. В данной ситуации яркость свечения светодиодных ламп можно регулировать через изменение импульсов тока в сети. При достижении частоты пульсации в 300 кГц в работе лампе появиться эффект мерцания. Такой эффект для человеческого глаза будет незаметным.

Конструкция и принцип работы диммеров

Все устройства, с помощью которых можно осуществлять регулирование уровень освещенности, имеют схожее строение. Внешне они представляют собой выключатель, который оснащён вращающимся колесиком. Современные модели могут быть оснащены кнопками или сенсорной панелью.

Диммер сенсорного типа управления

Каждое устройство содержит в своей конструкции два подключения к цепи. Подключить такой прибор можно точно так же, как и обычный выключатель. Нужно только правильно соединить провода с клеммами. Использовать его можно точно также, только перечень возможностей будет в разы шире.
Работают такие устройства на следующем принципе: яркость свечения ламп может меняться за счет изменения импульсов тока в сети. При этом меняется только ширина импульса, а не его мощность. Таким образом диммер функционирует по принципу отсекания амплитуды напряжения.
Совершая поворот колесика по часовой стрелке или при нажатии клавиши/сенсора, освещение в помещении будет становиться ярче или тускнеть.

Совместимость светодиодных лампочек с диммерами

Светодиодная осветительная продукция на сегодняшний день представленная разнообразными изделиями:

  • отдельные светодиоды;
  • светодиодные ленты;
  • светодиодные лампы.

Разнообразие светодиодной продукции

Светодиодная лампа представляет собой отдельное устройство, которое является стандартизированным специально для подключения в уже существующую электрическую сеть.
Светодиодные лампы обладают следующими характеристиками:

  • стандартный цоколь: тип G, типа E – резьбовой (E14 и E27), тип MR;
  • работать может от стандартной электрической сети 50 Гц, 220 В без использования специальных и дополнительных приспособлений;

Обратите внимание! Если лампочка должна работать при напряжении в 12 вольт, то это должно быть оговорено в плане использования дополнительных приборов.

  • световой поток, схожий с аналогичными значениями для стандартных лампочек.

Строение светодиодной лампы



Светодиодная лампочка в своем составе имеет следующие компоненты:

  • рассеиватель;
  • светодиоды, которые смонтированы на специальной плате;
  • драйвера, благодаря которым обеспечивается необходимый режим работы источника света;

Обратите внимание! Драйвер является устройством, обеспечивающим питание светодиодных компонентов в лампочке. Он стабилизирует ток, текущий через диоды. При этом его можно использовать для диммирования.

  • системы, через которые происходит охлаждение изделия в ходе его работы;
  • стандартный цоколь;
  • вентиляционные отверстия.

Чтобы осуществлять регулирование уровня яркости в обычной системе освещения, многие ведущие производители выпускают специальные светодиодные лампочки. На упаковке такой продукции всегда имеется надпись — «регулировка яркости» или «диммируемая».

Упаковка лампочки, работу которой можно регулировать

Такие источники света работают по обычной схеме, но их драйвер способен реагировать на поведение стандартного диммера. Когда осуществляется поворот ручки, драйвер начинает генерировать импульсы тока, обладающие большим или меньшим коэффициентом заполнения. Таким образом можно настроить яркость света на 10 %. Именно с такой яркостью будет загораться лампочка при включении диммера.
Данная продукция стоит немного дороже, чем обычная. Но зато она обладает дополнительными возможностями, которые будут не лишними в качественной системе подсветки.

Ассортимент регулирующих устройств

Диммеры сегодня на рынке осветительной продукции представлены достаточно широко. Все их разнообразие можно поделить на следующие группы:

  • модульные. Они размещаются на DIN-рейках в распределительных щитках. Используются очень широко. Такие устройства можно использовать для регулировки яркости освещения, создания световых эффектов, а также как часть системы «Умный дом». Механизм управления здесь осуществляется через выносные регуляторы и кнопки. Регулятор размещается в монтажной коробке. Его можно установить вместо выключателя. Управление такого прибора осуществляется с помощью выключателя или кнопкам;

Модульный диммер

  • моноблочные устройства. Они также могут монтироваться в монтажную коробку. Является самым распространённым видом приборов подобного рода. Такой диммер ставится и подключается точно так же, как и простой выключатель – в разрыв фазного провода;

Моноблочный регулятор

  • выносные блоки. Применяются для подключения точечных светильников, оснащенных светодиодными лампочками. Управляются они дистанционными радио- или инфракрасными пультами, а также выносными панелями и обычными диммерами.

Выносной блок

Также регуляторы яркости освещения, по способу управления, имеют следующую классификацию:

  • поворотные. В данной ситуации используется поворотная ручка, которая крутится по и против часовой стрелки;
  • поворотно-нажимные. Для включения прибора необходимо нажать на ручку, а сам процесс регулирования осуществляется стандартным поворотом ручки;

Обратите внимание! С помощью поворотно-нажимных диммеров можно отключить нагрузку с помощью размещения регулятора в определенном положении.

  • кнопочные (клавишные). На передней панели имеются клавиши, с помощью которых осуществляется уменьшение или увеличение яркости;
  • сенсорные. Это наиболее современные модели. Управление здесь осуществляется с помощью прикосновения к сенсорной панели.

В доме можно использовать любые типы регуляторов уровня освещенности.

Совместимость регуляторов со светодиодными лампами

Со светодиодными лампочками могут работать далеко не все диммеры. Здесь можно использовать следующие варианты:

  • стандартные устройства для регулирования светодиодных лампочек;
  • специальные ШИМ-диммер.

Обратите внимание! Некоторые схемы диммеров могут работать некорректно с драйверами определённых производителей.

Поэтому сегодня ведущие производители лампочек (например, Osram и Philips) работают в связке со следящими изготовителями регуляторов: Legrand, ABB, SchneiderElectric. Для оценки такой совместимости существуют специальные таблицы.

Таблицы совместимости диммеров и драйверов (пример)

Помните, что при подборе регулятора необходимо обязательно учитывать мощность имеющегося источника света.

Актуальность использования регуляторов

На вопрос о целесообразности использования диммеров для регулирования уровня освещенности светодиодных ламп достаточно сложно ответить. Ведь любой регулятор будет стоит деньги, к тому же его еще нужно правильно подобрать и установить. Поэтому многие в данной ситуации задаются вопросом «а нужны ли вообще диммеры?». Для ответа на этот вопрос стоит рассмотреть преимущества таких регуляторов. К ним можно отнести следующие моменты:

  • реализация гибкой и легко управляемой системы освещения;
  • уменьшение затрат электроэнергии;
  • отсутствие высокого выделения тепла;
  • установка регуляторов, работающих от пульта дистанционного управления в разы повысить комфорт использования системы подсветки;

Диммер для ламп светодиодного типа с пультом

  • возможность изменения цвета свечения и создание различных световых эффектов.

В то же время единственным недостатком такой системы освещения являются дополнительные расходы на покупку и установку оборудования.

Заключение

Собираясь создать систему регулирования уровня освещённости помещения при наличии в нем светодиодных ламп, необходимо правильно подобрать диммер. Это даст возможность эффективно сменять подсветку в зависимости от имеющейся в доме ситуации.



можно ли регулировать яркость светодиодных ламп

Содержание статьи:

Светодиодные источники света являются современными, экономичными и эффективными. Для регулирования яркости и уровня освещенности в лампе есть специальное устройство – диммер. Регулирование подсветки позволяет экономить энергию и создавать разную атмосферу в помещении.

Принцип работы и конструкция

Поворотный диммер для светодиодных ламп

Диммер – это элемент, позволяющий плавно менять интенсивность искусственного освещения, включать и выключать лампочки, удаленно управлять светом. Регулировка осуществляется за счет изменения напряжения и, соответственно, мощности прибора. Это можно сделать путем добавления нагрузки – балластных резисторов, конденсаторов, дросселей. В светодиодных лампах регулировка производится с помощью диммеров.

Не к каждому светодиодному источнику света можно подключить диммер. Для стабильной регулировки освещения нужны специальные регуляторы или устройства с ШИМ функцией. К лампочке важно подобрать правильный регулятор, так как от его схемотехники будет зависеть качество изменения освещения.

Работает диммер по типу реостата. Напряжение или ток меняются в результате изменения сопротивления. Сейчас активно используются полупроводниковые регуляторы – симисторы и динисторы, работающие по принципу ШИМ.


К преимуществам диммеров можно отнести:
  • создание комфортного освещения в любое время суток;
  • экономия электроэнергии;
  • надежность;
  • плавное включение;
  • можно управлять несколькими светильниками;
  • повышение срока службы осветительных приборов;
  • легкость монтажа;
  • возможность синхронизации с системой «умный дом»;
  • создание уникальных визуальных эффектов.

Экономия электричества – это важнейшее достоинство диммируемых устройств перед обычными источниками света. С помощью регулирования уровня света лампа не будет гореть все время на полную мощность и, соответственно, потреблять большой объем электроэнергии. Такое использование приводит и к увеличению срока службы светильника.

Регулятор силы света на 12 В

Недостатки:

  • высокая стоимость;
  • неправильный выбор регулятора грозит возникновением неисправностей;
  • дешевые приборы могут вызвать помехи;
  • чувствительность к повышенным температурам;
  • низкий КПД в ночном режиме.

Регуляторы на 220 В и 12 В имеют конструктивные отличия. Простейшие механизмы, которые мастера могут сделать в домашних условиях, выполняют функцию изменения интенсивности света. Современные модели имеют более широкий функционал – например, функция «Сон», при которой яркость поддерживается на уровне 30% от полной. Также есть функция «доброе утро», когда интенсивность увеличивается, или «спокойной ночи», когда свет становится более приглушенным.


Применяются регуляторы света в разных областях. В домашней подсветке, в рекламных щитах, в развлекательных целях. Регулируемые лампы используются в офисных светильниках ВГ СКУЛ 1200-36 Вт.

Диммеры являются важной составляющей системы «умный дом». Важной функцией регуляторов является система аварийного освещения. При работе от аккумулятора или батареи ресурс работы увеличивается за счет уменьшения яркости.

Разновидности диммеров

Сенсорный регулятор света

Классификация регуляторов производится по разным признакам: тип напряжения в цепи, вид управляющего сигнала, способ монтажа, исполнение.

По напряжению в сети регуляторы света можно разделить на две группы:

  • для переменного напряжения 220 В;
  • для постоянного напряжения на LED ленту 12 В.

По виду управляющего сигнала различают диммеры для светодиодов:

  • аналоговые;
  • цифровые;
  • цифро-аналоговые.

Моноблочный клавишный диммер

По способу установки выделяется несколько типов:

  • модульные, которые монтируются в специальную DIN рейку в распределительном щитке;
  • выносные, которые монтируются в люстру;
  • настенные, которые устанавливаются вместо выключателя.

По способу управления:

  • поворотные – регулировка осуществляется с помощью ручки;
  • клавишные – управление производится кнопками;
  • поворотно-нажимные – регулирование производится с помощью нажатия на кнопки и поворота ручки;
  • сенсорные – модели с различными датчиками;
  • дистанционные – управляются пультом через Wi-Fi, радиоканал или инфракрасный порт.

Самыми дорогими являются сенсорные световые регуляторы. Это современные устройства, которые могут управляться голосовыми командами, движениями, хлопками.

Критерии выбора

Как выглядят диммируемые светодиодные лампы

Светодиодные источники света могут быть регулируемыми и нерегулируемыми. Это нужно учитывать при покупке. Регуляторы должны выбираться с учетом следующих аспектов:

  • Возможность регулировки источника света. Нельзя ставить диммер на нерегулируемую светодиодную лампу. Это приведет к поломке, на которую не распространяется гарантийное обслуживание.
  • Количество источников света, которыми будет управлять диммер. Для одной лампочки достаточно приобрести регулятор низкого напряжения.
  • Мощность лампочки и минимальный уровень нагрузки диммера. Для большинства регуляторов минимальная нагрузка составляет 20-45 Вт. Добиться такой мощности можно с помощью 2-3 светодиодных ламп, подключенных к сети 220 В.
  • Общая нагрузка на устройства. Мощность диммера должна превышать примерно на 30% общую подключаемую нагрузку.
  • Напряжение. Для ламп нужен диммер, работающий с сетью 220 В, а для лент – на 12 В или любой ШИМ регулятор.

При выборе регулятора нужно отдавать предпочтение проверенным известным брендам. К ним относятся Schneider Electric, Legrand, Makel, АВВ и другие. Некачественный товар неизвестного происхождения может привести к поломке лампы. Также брать устройства нужно в специализированных магазинах. Там продавец поможет с выбором диммера, даст советы по подключению и расскажет об условиях гарантии.

Расчет максимального количества ламп

Общее число лампочек выбирается, исходя из предельной мощности диммера. Расчет производится с учетом типа помещения, вида ламп.

Для расчета нужно разделить предельную величину регулятора на мощность одной лампочки. Полученное значение – это количество подключаемых источников света. В расчете при подключении к электросети 220 В максимальную мощность светорегулятора нужно разделить на 10, а затем снова разделить на нагрузку светодиодного источника.

Способ регулировки освещенности

Диммер с отсечкой фазы по переднему фронту содержит триак, диак и RC-цепь

Диммеры переменного тока различаются не только исполнением, но и способом регулировки. К ним относятся:

  • диммер с отсечкой по переднему фронту;
  • с отсечкой по заднему фронту.

Первые – самые дешевые и простые устройства. На нагрузку подается остаток полуволны, ее первая половина срезается. При включении возникают помехи, которые могут помешать работе бытовых устройств. Такие диммеры используются для специальных светодиодных ламп. Понять, подходит ли лампочка, можно по надписям на упаковке.

Второй тип подходит под большее число ламп и работает без помех. Регулировка проводится лучше, но в определенном диапазоне не с нуля.

В отдельную группу выносятся светильники со встроенной регулировкой яркости. Они имеют в своем составе светодиодную матрицу, драйвер, колбу и сам регулятор. Дополнительные диммеры устанавливать для таких осветительных устройств не нужно.

Самостоятельная установка регулятора

Схема подключения диммера к светодиодным лампам

Установку диммера для светодиодных ламп 220 В можно выполнить самостоятельно. Мастер должен иметь минимальные знания в области электроприборов и соблюдать технику безопасности.

Пошаговый алгоритм установки:

  • Отключение электричества в доме. Проверка наличия напряжения с помощью индикатора.
  • Изучение схемы диммера.
  • Ослабление болтов, установка контактов регулятора в разъемы цепи. Важно не перепутать провода и соблюдать их маркировку. Обычно белый – это фаза, а синий подключается к нагрузке.
  • Зажатие болтов после установки для обеспечения хорошего контакта.
  • Установка диммера в подрозетник.
  • Монтаж защитного корпуса и кнопки.

После можно включать электричество и тестировать собранную систему. По плавному изменению подсветки можно судить, что сборка проведена корректно.

Монтаж может незначительно отличаться для разных типов диммеров и устройств от разных фирм. Обязательно следует читать инструкцию, идущую в комплекции.

Возможные ошибки при монтаже

Установка диммера не вызывает сложности, но новички могут допустить ряд ошибок. К типичным проблемам относятся:

  • использование светорегулятора при повышенных температурах – оптимальная предельная температура составляет 27-30 градусов;
  • нагрузка должна составлять не менее 40-45 В, иначе падает срок службы диммера и лампы;
  • неправильный выбор диммера под конкретную лампочку;
  • использование регулятора для LED ленты в лампе и наоборот.

Последние 2 ошибки являются самыми распространенными. Перед началом монтажа нужно убедиться, что диммер подходит под лампочку, и только после этого начинать установку.

Самостоятельное изготовление диммера

Схема самодельного светорегулятора

Простейший регулятор можно собрать своими руками. Для этого потребуется:

  • постоянный и переменный резисторный элемент;
  • неколярный конденсатор;
  • симистор;
  • медный провод;
  • динистор;
  • текстолитовая плата;
  • паяльник.

Все электронные компоненты нужно установить на плате по схеме диммера: при поступлении тока с резисторного элемента на конденсатор будет происходить зарядка и подаваться напряжение на лампу. Компоненты нужно соединить между собой при помощи пайки. На плате нужно сделать отверстия, которые будут служить в качестве выводов. После сборки нужно провести тестирование собранного диммера.

Диммер для светодиодных ламп 220в: как выбрать и подключить

Современный диммер для светодиодных ламп имеет сложную электрическую схему, работа которой заключается в регулировке светового потока. Вдобавок он служит защитой от перенапряжения, исполняет роль распределителя нагрузки и экономит электрический ресурс, продлевая срок службы ламп.

Знакомимся с устройством и работой диммера

Регуляторы для светодиодных ламп напряжением 220 В схожи по функциональности и строению с моделями для других источников света. Вообще – это выключатель с регулировочным колесом или кнопками. На корпусе имеются подключения к цепи для подсоединения проводов. Функциональность регулятора заключается в отсекании амплитуды напряжения. Поворачивая колесо или нажимая кнопки, изменяется яркость свечения лампы, а значит, и всего освещения. Диммеры для светодиодных ламп имеют свои особенности:

  • диммером нельзя регулировать яркость каждого цикла включения освещения. Лучше это делать периодически. Если требуется меньшая яркость света при каждом включении, в осветительных приборах надо установить лампы меньшей мощности;
  • для работы диммера с LED лампами обязательно нужен дроссель. Это связано с тем, что такие модели рассчитаны на меньшую мощность;
  • LED лампы имеют в 10 раз меньшую мощность от обычных источников света, что требует применения для них маломощных диммеров;
  • и, наконец, основное их отличие заключается в регулировке. Яркость LED ламп регулируется не понижением или повышением силы тока, а за счет изменения его импульсов в электросети.

Именно эти особенности указывают, почему нельзя ставить диммер LED ламп с другими типами ламп. Выключатель и лампы должны иметь совместимость.

Различие по управлению

Существуют разные виды диммеров для светодиодных ламп, которые различаются своим управлением:

  • механическое управление производится кнопкой или колесом. Механизм может быть поворотный, нажимной или поворотно-нажимной. При поворачивании колеса или нажиме кнопки изменяется яркость освещения;
  • электронное управление имеет выключатель, у которого стоит сенсорный или инфракрасный датчик;
  • акустическая регулировка происходит за счет наличия датчика, реагирующего на громкие звуки, например, голос человека. Недостатком такого управления является незапланированное изменение яркости освещения от звука случайно упавших предметов;
  • дистанционная регулировка выполняется через пульт управления. Таким диммером удобно регулировать или включать освещение, не вставая с места.

Из всех рассмотренных моделей самым надежным можно считать поворотный выключатель. Его механизм отличается простотой и приемлемой ценой. При выполнении монтажа проще всего найти комплектующие. Одним из основных и популярных производителей диммеров считается фирма Легранд.

Различие по типу установки

Современные модели LED диммеров имеют большой ассортимент, которые различаются типом установки:

  • модульные модели крепят на DIN-рейку и располагают в распределительном щите. Управление ими производят через выносные регуляторы. Кроме изменения яркости свечения ламп, выключатель имеет дополнительные функции;
  • моноблочные модели достаточно распространены. Их можно установить вместо обычного выключателя, но они должны иметь ШИМ функцию;
  • по типу установки регуляторы бывают для скрытой и наружной электропроводки.

Что такое ШИМ?

Расшифровка ШИМ означает широтно-полюсная модуляция. Она применяется для регулировки свечения светодиодных ламп. Принцип работы ШИМ генератора заключается в вырабатывании высокочастотного тока около 200 Гц, который требуется для работы LED лампы. Изменение яркости свечения происходит от смены напряжения, ширины и времени положительного импульса. На выходе ШИМ генератора образуется электрический сигнал, при этом частота и величина тока не изменяются.

Совместимость LED ламп

Чтобы узнать, какой надо приобрести диммер, необходимо определить его совместимость с источником света. Так как LED лампы бывают регулируемые и нерегулируемые, не любой диммер можно ставить в цепь. Некоторые производители выпускают LED лампы, работающие с определенным регулятором. Определить их совместимость можно по таблицам, находящимся у продавцов этого вида товара. Перед установкой диммера надо изучить технические характеристики источников света:

  1. Нерегулируемые лампы нельзя ставить совместно с диммером. Это приведет к их плохой работе, а при выходе из строя, продавец или производитель откажет в гарантийном обслуживании.
  2. Регулируемые лампы часто функционируют со стандартными регуляторами, которые работают по принципу отсечки фазы. Но здесь надо знать, что на качество затемнения освещения влияет количество светодиодов на коммутаторе. Большинству регуляторов для оптимальной работы требуется минимальная нагрузка в пределах 20–45 Вт. Если для достижения такой мощности достаточно 1 лампы накаливания, то светодиодных с напряжением 220 В придется подключить 2 или 3 штуки.
  3. Если для освещения требуется использовать только 1 LED лампу, лучше воспользоваться регулятором низкого напряжения. Он предназначен для регулировки низковольтного LED освещения, которое имеет магнитный трансформатор.

При покупке LED лампы надо обращать внимание на упаковку. Производители на ней указывают, можно ли использовать регулятор. Это может быть надпись или круглый значок.

Расчет максимального количества ламп

При выборе регулятора для установки своими руками на домашнее освещение необходимо учитывать его мощность. Рассчитать максимальное количество LED ламп на 220 В по принципу расчета обычных источников света не получится. Проще всего можно за консультацией обратиться к специалисту или, если для освещения комнаты используется 1 лампа 220 В, взять ее с собой в магазин и испытать на работоспособность методом подключения к регулятору.

Но если принято решение самостоятельного расчета, давайте рассмотрим различия между обычными и светодиодными источниками света 220 В:

  • количество обычных источников света можно рассчитать делением максимальной мощности регулятора на мощность одной лампы;
  • чтобы рассчитать максимальное количество LED источников света 220 В, необходимо максимальную мощность регулятора разделить на 10. Получившийся результат разделить на мощность светодиодной лампы.

Самостоятельная установка регулятора

Процесс подключения регулятора своими руками довольно прост:

  1. Отключите на электросчетчике подачу электроэнергии.
  2. В месте установки надо подрезать электропроводку и зачистить концы проводов.
  3. Подать электричество в сеть и тестером или пробником найти фазовый провод. После этого электроэнергию опять надо отключить.
  4. На регуляторе фазовый провод подсоедините к разъему с буквой L, а другой провод вставьте в разъем с буквой N. После этого зажмите провода зажимами и проверьте прочность соединения.
  5. После того как вся схема собрана, ровно выставьте диммер, отрегулировав его регулировочными болтами.
  6. Сверху закрепите декоративный кожух и, подав напряжение, испытайте работоспособность системы.

На данном этапе, если все приборы освещения работают нормально, установку регулятора своими руками можно считать оконченной.

Самодельный регулятор

Схема самодельного диммера довольно проста. Если в доме имеется паяльник и радиодетали ее можно спаять своими руками, конечно, желательно обладать хотя бы минимальными навыками радиодела.

Для изготовления регулятора своими руками понадобиться медный провод, симистор, два конденсатора, динистор, переменный и постоянный резисторы, а также паяльник с припоем. Радиодетали установите на текстолитовой плате, и спаяйте их между собой проводом как указано на схеме.

Принцип работы самодельной схемы заключается в подаче тока с переменного резистора на неполярный конденсатор. В свою очередь, он заряжается и отдает энергию лампе. Если схема собрана правильно и все детали работоспособны, регулятор должен заработать.

Установив самостоятельно диммер на LED освещение 220 В, хозяин сделает шаг к созданию высокотехнологичного жилья.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Виды диммеров для светодиодных ламп 220В

Экология потребления.Дом: Диммеры не просто привносят в окружающую обстановку удобство, но и помогают сберечь до 30% электроэнергии

После появления ламп накаливания производители практически сразу придумали устройство, которое будет регулировать их яркость. Первые диммеры представляли собою устройство, которое поглощало электричество. На сегодняшний день все гораздо проще. На рынке вы сможете встретить широкий ассортимент этого продукта, который вам точно понравится. Светодиодные диммеры также считаются распространенными и используются для светодиодных светильников.

В этой статье вы найдете подробную информацию об их устройстве. На сегодняшний день эти продукты могут включать в себя ряд функций, которые облегчат вашу жизнь. В этой статье вы узнаете, как правильно выбрать диммер для светодиодных ламп?

Совместимость светодиодных ламп с диммерами

Вам никогда не следует путать светодиодную лампу с простыми светодиодами. Светодиодная лампа является самостоятельным устройством, которое необходимо просто подключить к электричеству. Вот ее основные схожести с другими продуктами:

  1. Светодиодная лампа также имеет стандартный цоколь типа E — резьбовой.
  2. Эту продукцию вы легко сможете подсоединить в своем доме. Использовать ее можно для работы в стандартной электрической сети.
  3. Световой поток у этого устройства также имеет сходства с обычными лампами.

Светодиодная лампа в первую очередь будет состоять из рассеивателя для диодов. Эти устройства также могут иметь разную мощность. Для того чтобы узнать какой диммер для светодиодных ламп лучше вам необходимо будет узнать мощность лампы. При покупке данной продукции вы обязательно должны увидеть, что на этом устройстве указывает производитель. Для того чтобы в стандартной системе освещения вы легко могли регулировать яркость освещения были придуманы светодиодные диммеры. Также светодиодная лампа обязательно должна иметь эту функцию. Производитель обычно указывает это на своей упаковке. Вот, что может быть написано на упаковке:

  • Есть возможность регулировки яркости.
  • Устройство является «Диммируемым».
  • Светильньник поддерживает функцию Dimmable.

Также те лампы, которые поддерживают эту функцию имеют на коробке надпись, которую можно увидеть на фото ниже.

В этих лампах уже заложена функция регулировки света. Именно поэтому вы легко можете ней управлять даже с помощью обычного диммера. Диммируемые лампы стоят намного дороже обычных продуктов. Но здесь вы сможете сэкономить на применении диммеров. Диммер для светодиодных ламп будет стоить значительно дороже, так как он имеет в своей конструкции специальную ШИМ регулировку.

Популярные светодиодные диммеры на 220 Вольт

Светодиодные диммеры на сегодняшний день могут иметь огромный ассортимент. Также диммеры можно разделить и по типу установки:

Модульные диммеры для светодиодных ламп устанавливают в распределительных щитках. Эти устройства могут не только регулировать яркость, но и выполнять широкий спектр других функций. Управлять этим устройством вы легко сможете с помощью выносного регулятора.

Обычно эти устройства выпускают только для управления светодиодными лампами. В бытовых условиях их используют достаточно редко, так как они имеют высокую цену.

Моноблочные диммеры для светодиодных ламп также считаются достаточно распространенным продуктом. Этот вид считается наиболее распространенным.

Установить его вы сможете вместо обычного светильника. Для того чтобы с помощью этого прибора вы могли управлять светодиодной лампой вам потребуется функция ШИМ.

Светодиодные диммеры также могут различаться и по способу управления. Вот их основные разновидности:

  1. Поворотные. Процесс управления будет проходить с помощью ручки.
  2. Поворотно-нажимные. Процесс управления в этом устройстве будет проходить с помощью нажатия и поворота ручки.
  3. Клавишные. С помощью нажатия клавиш вы можете повышать или понижать яркость освещения.
  4. Сенсорные. Эта продукция считается более современной. С их помощью вы также можете воспользоваться и другими функциями.

Схема диммера для светодиодных ламп не отличается от схем других продуктов. На фото ниже вы сможете увидеть эту схему.

Светодиодные диммеры и их совместимость с лампами

Со светодиодными лампами работать сможет не каждый диммер. Для того чтобы осуществлять вам потребуется либо обычный диммер для специальных ламп или диммер, который имеет ШИМ функцию. Но существуют и другие проблемы. Например, некоторые компании выпускают светодиодные лампы, которые могут работать только с определенным светорегулятором. Обычно у продавцов этих товаров должны быть специальные таблицы, которые помогут определить совместимость.

При подборке светорегулятора вам также необходимо учитывать и его мощность. Вот вам советы, которые помогут провести правильные расчеты.

Но лучшим методом для проверки считается эмпирический метод. Для этого придите в магазин с лампой и проверьте ее работу.

Применение диммеров

Светодиодные диммеры на сегодняшний день имеют достаточно широкий спектр применения. Вот основные проблемы, которые можно решить с помощью светорегулятора:

  1. С их помощью достаточно легко можно организовать гибкую систему освещения. Также светорегулятор поможет разделить с помощью света помещение на определенные зоны.
  2. С его помощью вы легко сможете организовать дизайнерское решение.

  1. Современные приборы имеют достаточно высокий КПД. Принцип ШИМ позволяет избежать перегревания и выделения шума.
  2. Их применение значительно повышает уровень комфорта.

Светодиодные диммеры также могут интегрироваться с системой «Умный дом». Это позволяет внедрять различные системы освещения. Единственным недостатком, который можно выделить является цена этих устройств.

Выводы

  1. Применение этих устройств считается полностью оправданным благодаря их экономичности.
  2. Наиболее эффективным способом регулировки яркости считается система ШИМ.
  3. При выборе этой продукции лучше отдайте свое предпочтение известным маркам.
  4. Перед тем как приступать к монтажу, лучше дополнительно проверить их связку.

опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Люстра с диммером по лучшей цене - Выгодные предложения по диммерным люстрам от мировых продавцов диммерных люстр

Отличные новости !!! Вы попали в нужное место для диммерной люстры. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта люстра с верхним затемнением скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою диммерную люстру на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе люстры с затемнением и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dimmer chandelier по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Диммеры 0-10 В для светодиодных светильников

Что такое диммер 0-10 В?

Регулировка яркости 0–10 В - это метод управления освещением, который при постоянном напряжении (DC) от 0 до 10 В может создавать различные уровни интенсивности света.Эта простая система управления освещением подключается к вашим светодиодным светильникам для создания универсальных световых решений и создания атмосферы. При 0 вольт свет будет тускнеть до минимального уровня освещенности, хотя обычно требуется переключатель, чтобы полностью выключить свет. С различными уровнями интенсивности, использование диммера 0-10 В позволяет вам выбрать, какой уровень освещения вам нужен, в зависимости от того, как вы его используете в данный момент.

Например, Access Fixtures недавно предоставила общественному объединению решение для наружного светодиодного прожектора для тенниса и зоны реконструкции бассейна.Добавляя функции регулировки яркости, светильники не только обеспечивают отличный уровень освещенности для соревнований; они также призывают быть опущенными на танцы, барбекю и семейные встречи. Эти функции затемнения означают, что зону у бассейна можно надлежащим образом использовать для широкого спектра мероприятий и что возмещение затрат по проекту будет намного быстрее.

Где использовать диммер 0-10 В

Диммирование

0–10 В было впервые разработано и до сих пор используется в качестве стандартного метода управления люминесцентными светильниками с использованием балластных сопротивлений для регулирования интенсивности света.С появлением светодиодов в последние годы диммирование 0-10 В стало надежным методом управления диммированием светодиодов и становится все более популярным. Хотя обычно они используются в торговых помещениях, офисах и домах со светодиодными приборами, совместимыми с затемнением, функции регулировки яркости 0-10 В также используются для наружных коммерческих и жилых помещений, где требуется многоцелевое освещение или окружение.

Использование диммеров 0-10 В с блоками питания светодиодов

Диммеры на 0–10 В обеспечивают разную интенсивность света от 10% до 100%.Конструкция многих диммерных переключателей заставляет светильники постоянно работать (хотя и с малой мощностью), даже если диммер полностью выключен. С расширением светодиодной технологии все больше и больше диммеров 0-10 В имеют возможность полностью отключать световой поток без каких-либо дополнительных переключателей; это обеспечивает отличный контроль над вашей электроэнергией и приборами. Как следствие, повышается эффективность, что дает вам преимущество как в светоотдаче, так и в экономии энергии. Если ваш диммер 0-10 В не может полностью выключиться при минимальном значении диммирования, можно легко установить дополнительное реле или переключатель, чтобы избежать потерь электроэнергии и выгорания светильников.

Рекомендуемые методы подключения для диммирования 0-10 В

Драйвер на вашем приборе может быть схемой класса 1 или класса 2, что означает, что он либо не имеет предупреждений по защите безопасности, либо основных предупреждений по защите безопасности. При работе с цепью первого класса важно принять дополнительные меры предосторожности, чтобы обеспечить безопасное обращение с высоковольтным выходом. Драйверы схемы второго класса не имеют риска поражения электрическим током или возгорания, поскольку мощность схемы ограничена, но класс один часто может быть наиболее эффективным из-за его способности вмещать больше светодиодов.

Сигнал диммирования, который подключен к источнику (драйверу), обычно имеет фиолетовый провод, который представляет +10 вольт, и серый провод, представляющий сигнал. Когда оба провода не соприкасаются, выходной сигнал управления затемнением будет 10 В или 100%. Когда они касаются друг друга, на выходе управления затемнением будет 0 вольт. 0 вольт представляет минимальный уровень, и, в зависимости от драйвера, прибор либо перейдет в спящий режим, либо полностью выключится, либо отключится с помощью диммера.

При установке силового или аналогового управления рекомендуется ограничивать расстояние между проводкой аналогового управления и приводом.Также очень важно обеспечить, чтобы все цепи управления второго класса были отделены от проводки линейного напряжения второго класса, как того требует Национальный электротехнический кодекс. Разделение имеет решающее значение, потому что проводка с более высоким напряжением может индуцировать напряжение переменного тока для сигналов с более низким напряжением, в результате чего приглушенное освещение вызывает нежелательные эффекты и проблемы с безопасностью.

Производительность затемнения драйвера светодиода

светодиода излучают свет, когда через них протекает ток; их интенсивность светового потока напрямую связана с силой тока.Когда на светодиод идет слишком большой ток, он может перегореть, потому что светодиод не имеет возможности контролировать ток. Благодаря корреляции между светоотдачей светодиодов и током, можно уменьшить яркость светодиодов, если система управляемого затемнения (0-10 В) совместима с драйвером светодиода. Из-за характеристик светодиодов и конструкции определенных драйверов не все драйверы светодиодов совместимы с диммерами 0-10 В, поэтому важно убедиться, что в вашем светильнике есть соответствующие технологии, облегчающие работу диммера.

Преимущества диммирования 0-10 В

  • Атмосфера часто является важной причиной для выбора светильника с регулируемой яркостью, потому что она позволяет вашему освещению стать универсальным инструментом, помогающим выполнять ряд действий, требующих разного уровня освещенности. В ресторанах и отелях часто используются регулируемые светильники в зонах отдыха, чтобы создать атмосферу или атмосферу в ночное время. Кроме того, на спортивных площадках также используются функции затемнения, чтобы обеспечить соответствующее освещение для различных уровней игры и занятий спортом.
  • Светодиоды
  • управляются по току. Когда диммер используется для управления интенсивностью света, он также снижает мощность, подаваемую на светодиод, что приводит к меньшему потреблению энергии. Меньше потребляемой энергии означает больше сэкономленных денег и увеличенный срок службы светодиодных ламп.
  • Драйверы диммирования
  • 0–10 В для светодиодов позволяют создавать освещение в соответствии с настроением или деятельностью с помощью надежной технологии. Управление интенсивностью света с помощью диммера напрямую связано с током, подаваемым на светодиод, и когда вы затемняете свет, вы также уменьшаете мощность, и в результате ваши лампы останутся эффективными.

Диммер Schalter +++ So finden Sie den richtigen Dimmer +++

Vorgehensweise, wie Du den richtigen Dimmer - für die jeweilige Lampe findest:

Unbestritten, gedimmtes Licht erzeugt einfach eine Wohlfühlstimmung. Darum soll, в Bereichen in denen es gemütlich sein soll, die Beleuchtung heruntergedimmt werden. Doch nicht nur für die Gemütlichkeit ist der Lichtdimmer (Dimmer Schalter) zuständig. Heruntergedimmtes Licht spart auch Energie.

Sofortlösung - je nach Leuchte bzw. Leuchtmittel:

  • Глухлампен 230 В (Fassung E14 / E27) ⇒ Диммер Schalter für Glühlampen *
  • 230V Галогенная лампа Hochvolt (Fassung GU10) ⇒ Диммер для галогенной лампы 230 В *
  • Niedervolt 12V mit elektronischem Trafo (Fassung G4, GX / GU 5,3, GY 6,35) ⇒ Dimmer für 12 Volt Niedervolt * (elektronischem Trafo)
  • Niedervolt 12V с конвенциями Trafo (Fassung G4, GX / GU 5,3, GY 6,35) ⇒ Dimmer Schalter für 12 Volt Niedervolt * (konventinellem Trafo)
  • LED - Lampen (viele Fassungen möglich) ⇒ Dimmer für LED Beleuchtung * ⇒ wichtig, dazu bitte unbedingt die Infos auf dieser Seite beachten, da nicht all LEDs dimmbar sind.
  • Energiesparlampen (viele Fassungen möglich) ⇒ Kein Dimmern möglich!

Dabei ist das Dimmen der Leuchten nicht immer möglich. Bitte beachte die Herstellerangaben der Leuchten!

Folgendes Video von «Paulmann Licht» beantwortet viele Fragen zum Thema «Dimmen»:

In bestimmten Räumen soll durch einen Dimmer Schalter eine besondere Atmosphäre geschafft werden und deshalb das Licht herunter gedimmt werden…

Das Problem… bei der Auswahl der vielen, vielen Leuchten, den richtigen Dimmer zu finden… es gibt ja zig verschiedene?

Die Antworten auf all Fragen zu «Dimmer Schaltern» und den richtigen Leuchtmitteln und Trafos versuchen wir hier zu beantworten.

Was Interessiert dich am meisten - Übersicht der Themen
(Klick auf die jeweilige Überschrift):

Был ли он установлен в Dimmer Schalter?

Диммер werden hauptsächlich zur Steuerung der Helligkeit von Glühlampen, Leuchten und Niedervolt-Halogenlampen eingesetzt. Aber auch immer mehr zur Helligkeitssteuerung von LED-Leuchten *.

Dimmer können jedoch auch zur Leistungssteuerung eingesetzt werden, wie zum Beispiel bei Bohrmaschinen der Sanft Anlauf oder bei Staubsaugern die verminderte Ansaugleistung.Diese Leistungssteuerung wird meistens mit einem Stellrad zum Drehen erreicht.

Warum sollte man eigentlich Dimmer einsetzen? Die unschlagbaren Vorteile…

Ob ein gemütlicher Fernsehabend oder ein Abendessen mit Freunden… die Beleuchtung erzeugt erst die richtige Stimmung und die kann mit einem Dimmer erst so richtig in Szene gesetzt werden.

Wenn zum Beispiel die indirekte Beleuchtung im Wohnzimmer heruntergedimmt wird или wenn im Badezimmer die richtige gemütliche Stimmung bei einem entspanntem Bad genossen wird.Dabei sollte man übrigens unbedingt auf die Auswahl der richtigen Leuchten achten. Совет: Qualitäts-Leuchten finden Sie übrigens auf dieser Seite.

Dies ist jedoch nicht der einzige Vorteil. Durch den Einsatz eines Dimmers wird nicht nur eine Gemütlichkeit in den jeweiligen Räumen geschaffen, sondern es wird auch noch Strom gespart. 30% weniger Leuchtkraft spart fast auch 30% der Energiekosten.

Ein weiterer unschlagbarer Vorteil…

durch das Dimmen, werden die Leuchtmittel geschont.Sie werden deutlich weniger beansprucht als bei voller Beanspruchung, was eine längere Lebensdauer bedeutet.

Dimmerschalter, die eine «Softstart-Funktion» haben, regeln die Beleuchtung von null auf den eingestellten Wert hoch. Dieser «Softstart» schont die Leuchtmittel besonders, da gerade beim Anschalten der Beleuchtung, часто Leuchtmittel kaputt gehen.

Welche Arten von Dimmer Schaltern gibt es?

Wir wollen uns hier nur um Dimmer die im normal Haushaltsbereich zur Lichtsteuerung eingesetzt werden und nicht zur Leistungssteuerung von Geräten oder im industrial Bereich zum Einsatz kommen.

Im Wohnbereich und Haushalt gibt es verschiedene Dimmerformen:

  • Dimmer Schalter, die bei der Elektroinstallation Unterputz, in eine Unterputzdose или Hohlwanddose eingebaut werden
  • Dimmer Schalter, die bei der Elektroinstallation Aufputz installiert werden
  • Диммер, die schon fest in Leuchten eingebaut sind
  • Диммер, умереть в Unterverteilern как Reiheneinbaugerät eingebaut werden
  • Диммер, матрица в beweglichen Leuchten als Schnurdimmer eingesetzt werden

Wir konzentrieren uns weiter nur für Dimmer Schalter, die bei der Elektroinstallation als Unterputz Einbaugerät в Schalterdosen, zum Einsatz kommen.Hier gibt es wieder verschiedene Modelle:

Die klassische Art ist ein Drehknopf mit Schalter. Wird auf den Schalter gedrückt schaltet er das Licht. Mit dem Drehknopf wird die Helligkeit eingestellt.

Hier wird das Licht nur durch das Drehen des Knopfes geregelt. Веннер ганц нах ссылки gedreht wird ist das Licht aus.

Tastdimmer haben keinen Druckknopf oder Drehscheibe. Die Schaltervorderseite (Kontaktfläche) hat ein Sensorteil. Wird dieses berührt wird das Licht geschaltet.Bleibt man mit der Hand auf der Fläche wird das Licht heller. Ist das Maximum der Helligkeit erreicht, wird es wieder zurückgefahren.

Mit Abstand am häufigsten kommt bei der Elektroinstallation der Druck-Drehknopfdimmer zum Einsatz. Darum konzentrieren wir uns hier hauptsächlich auf diese Modelle.

Wie Du einen Lichtdimmer gegen einen vorhandenen Lichtschalter auswechselst und richtig anschließt, kannst du sehr ausführlich hier nachlesen.

Wie funktioniert ein Dimmer Schalter?

Wenn Dich die Funktionsweise von Dimmern interessiert, kannst Du dies wunderbar bei Wikipedia nachlesen.Hier kommst du direkt zu dem Artikel.

In welchen Räumen ist ein Dimmer Schalter absolut sinnvoll?

Grundsätzlich in allen Wohnräumen in denen Gemütlichkeit gefragt ist. Dies sind meist Wohnzimmer beim Fernsehen, im Esszimmer beim gemeinsamen Spieleabend, im Kinderzimmer oder Schlafzimmer zum Lesen. Hier wirkt dann auch of warmes Licht recht ansprechend und angenehm.

Des Weiteren ist ein Dimmen oft bei indirekter Beleuchtung oder Spotbeleuchtung sinnvoll.Manche finden ein gedimmtes Licht auch im Badezimmer, zum Beispiel beim Baden, angenehm.

In Küchen oder Räumen zum Arbeiten wie Waschküche, Bügelzimmer oder в Fluren und Treppenhäuser ist ein gedimmtes Licht eher ungeeignet. Ebenso wenig wie в Technikräumen und Werkstatt, den hier ist ein helles, weißes Licht gefragt.

Welche Lampen (Leuchtmittel), lassen sich überhaupt dimmen bzw. nicht dimmen?

  • Glühlampen * (mit Glühfaden), können mit fast jedem herkömmlichen Dimmer gedimmt werden:

  • Галогенная лампа 12 В * mit einem elektronischen Trafo , können gedimmt werden und brauchen einen Phasen ab schnittdimmer:

  • 12 В галогеновая лампа * с конвенциональной лампой Trafo (Eisenkern) können gedimmt werden und brauchen einen Phasen an schnittdimmer:

  • Energiesparlampen * , können in der Regel nicht gedimmt werden.Es gibt jedoch seltene Ausnahmen. Bitte Hinweise auf der Verpackung beachten:
  • .

  • Leuchtstofflampen *, können in der Regel nicht gedimmt werden. Ausnahme, sie haben einen elektronisches Vorschaltgerät das dimmbar ist.
  • LED-Leuchten *, es gibt Modelle die dimmbar sind und es gibt Modelle die nicht dimmbar sind. Unbedingt Hinweise auf der Verpackung der Leuchte oder des Leuchtmittels beachten:

Welche Vor- und Nachtteile LED Leuchtmittel gegenüber herkömmliche Leuchtmittel haben, kann hier nachgelesen werden.Наилучший способ установки оборудования « dimmbaren» und « nicht dimmbaren» Retrofit Leuchtmittel.

Woran erkenne ich, ob eine neue Lampe oder ein Leuchtmittel, überhaupt dimmbar ist?

Wie schon weiter oben erklärt, können alle Glühbirnen, Halogenlampen, 12-Volt Niedervolt Halogen mit elektronischem Trafo, 12-Volt Niedervolt Halogen mit konventionellen Trafo gedimmt werden. Sie müssen dazu nur den richtigen Dimmer Schalter finden, wie weiter unten genau erklärt.

LED-Lampen je nach Hinweis auf der Verpackung (siehe Symbole unten). Wenn bei LED-Lampen kein Symbol auf der Verpackung zu finden ist, ist diese Lampe auch nicht dimmbar.

Dimmbar

An diesen Symbolen auf Trafos und Dimmern und Leuchtmittel erkennt man die jeweilige Last. Sie ist auch auf der Verpackung oder direkt an den Geräten oder Lampen aufgedruckt. Die jeweiligen Lasten (R, L, C) die gedimmt werden sollen, sollten auch mit den jeweiligen Komponenten zusammenpassen (Лампе, Трафо, Диммер).

DimmbarC

“C” kapazitive Lasten für Phasenabschnittdimmer * (grundsätzlich bei elektronischen Trafos wie z.B .: bei 12V-Niedervolt-Belektronische Mittung, Elektronische Mittung)

“R” Ohmsche Lasten für ohmsche Dimmer Schalter (z.B .: Glühbirne)

Dimmbar R, L, C

“L” индуктивный Lasten für Phasenanschnittdimmer * (grundsätzlich für magnetische konventionelle Trafos (gewickelte NV Spule mit fütelechrüng), aber auch für 230V Halogenlampen, Glühlampen, 12V-NV-Beleuchtung mit Trafo und Spule / Eisenkern)

Wie gehe ich nun bei der Suche nach dem richtigen Dimmer Schalter vor?

Wir gehen davon aus, Du hast eine dimmbare Lampe (siehe weiter oben welche Leuchtmittel dimmbar sind und welche nicht).Nun musst Du nach den Symbolen auf der Verpackung schauen und den jeweiligen Dimmer danach auswählen.

Hast Du nun eine 12-Volt Niedervoltlampe mit elektronischem Trafo, so steht auf der Verpackung (und auf dem Trafo) ein „C“ für kapazitive Last. Du brauchst nun einen Dimmer für kapazitive Lasten * mit dem Symbol «C» .

Hast Du zum Beispiel eine Галогенлампа 230 В, ist diese auf jeden Fall dimmbar. Du kannst dazu jeden herkömmlichen Dimmer mit den Bezeichnungen R, L oder C verwenden.Genauso ist es auch bei normalen Glühbirnen mit Glühfaden, diese sind immer dimmbar.

Energiesparlampen lassen sich in der Regel nicht dimmen (Es gibt jedoch sehr wenige Ausnahmen).

12 Вольт LED-Lampen с электронным управлением Trafo, haben als Lastzeichen ein “C” und brauchen deshalb einen Phasen ab schnittdimmer, dieser muss auch das Lastzeichen “C” aufgedruckt haben. Empfehlung verwenden Sie einen LED-Dimmer * mit der Bezeichnung R, L, C, da zum Dimmen von LED eine Mindestlast eingehalten werden muss und es mit herkömmlichen Phasenabschnittdimmer es eventuell Problem geben kann.

12-вольтный светодиодный светильник с конвенциями Trafo, габенами как Lastzeichen ein “L” und brauchen deshalb einen Phasen и schnittdimmer, dieser muss auch das Lastzeichen “L” aufgedruckt haben. Empfehlung, verwenden Sie einen LED-Dimmer mit der Bezeichnung R, L, C, da zum Dimmen von LED eine Mindestlast eingehalten werden muss und es mit herkömmlichen Phasenanschnittdimmer es eventuell Problem geben kann.

Светодиодный светильник 230 В die auch dimmbar sind, brauchen einen Phasen и schnittorder Phasen ab schnittdimmer.Im Handel werden diese auch als LED-Dimmer angeboten. LED-диммер * können für all dimmbaren 230 Volt LED-Leuchten verwendet werden. Nur Markenprodukte verwenden.

Folgende Tabelle sollte jeglichen Zweifel ausräumen und sehr behilflich sein:

Zu Dimmende Lastbeispiele mit der Auswahl der richtigen Dimmer Schalters (Passendes Schalterprogramm auswählen, Bsp .: hier Busch-Jäger):

Leuchtmittel / Последняя Leuchtmittel / Fassung Beispiel für einen passenden Dimmer-Schalter
Glühlampe 230 Volt, Fassung E14 / E27 Passender Dimmer: Beispiel Schalterprogramm Busch-Jäger, bei Amazon anschauen * (Klick)
Галогенлампа 230 Вольт (Hochvolt) Fassung GU10 Passender Dimmer: Beispiel Schalterprogramm Busch-Jäger, bei Amazon anschauen *
Niedervolt 12 Volt mit elektronischem Trafo Fassung: G4, GX / GU 5,3, GY 6,35 Passender Dimmer: Beispiel Schalterprogramm Busch-Jäger, bei Amazon anschauen * (Klick)
Niedervolt 12V с конвенциями Trafo Fassung: G4, GX / GU 5,3, GY 6,35 Passender Dimmer: Beispiel Schalterprogramm Busch-Jäger, bei Amazon anschauen (Klick)
LED - Лампа (viele Fassungen möglich) Passender Dimmer: Beispiel Schalterprogramm Busch-Jäger, bei Amazon anschauen * (Klick)
Энергияпарлампен In der Regel kein Dimmen möglich

Ich habe bereits eine installierte Leuchte und möchte diese nun nachträglich dimmen, woher weiß ich nun, ob diese dimmbar ist bzw.welchen Dimmer Schalter ich dazu brauche?

Wir gehen nun davon aus das keine Verpackung mehr vorhanden ist. Schaue dazu auf die obige Tabelle. Handelt es sich um eine normale Glühlampe, kannst Du keinen Fehler machen und jeden üblichen Dimmer verwenden. Genauso auch bei Галогенная лампа 230 В .

Ist es eine Energiesparlampe ist diese in der Regel auch nicht dimmbar (Es gibt sehr wenige Ausnahmen bei denen Energiesparlampen dimmbar sind).

Handelt es sich um Галогенная лампа 12 В , haben diese einen Trafo und sind auch dimmbar. Der Trafo ist entweder elektronisch «C» или конвенция «L» . Je nach dem wählst Du auch Ihren Dimmer aus. Также к электронному диммеру, einen Phasen ab schnittdimmer und bei konventionellen Dimmer, einen Phasen и schnittdimmer.

Auf Nummer sicher gehst Du, wenn du die Lastzeichen (R, L, C) auf Vorschaltgerät und Dimmer prüfst und eine Übereinstimmung feststellst.

Handelt es sich um LED-Leuchtmittel wird es schon schwieriger, da diese eventuell nicht dimmbar sind.

Prüfe nun, требует 230 Вольт или 12 Вольт LED-Leuchtmittel handelt.

Ist es nun ein 230 Volt LED-Leuchtmittel, solltest Du nach Hinweisen für die Dimmbarkeit, auf dem Leuchtmittel или Typenschild suchen. Sollten nun die LED-Leuchtmittel dimmbar sein, suchst nach Hinweisen auf der Verpackung, Welcher Dimmer (Lastverhalten) erforderlich ist.Im Handel werden für LED Leuchtmittel или Lampen auch LED-Dimmer angeboten. Светодиодный диммер от Phasen и , от Phasen , с диммером и коннектором для всех диммеров 230 Вольт LED-Leuchten verwendet werden.

Handelt es sich um ein 12 Volt LED-Leuchtmittel, hat die Lampe auch einen Trafo (Vorschaltgerät). Prüfe dann nach Hinweisen für die Dimmbarkeit auf dem Leuchtmittel. Sollten nun die 12 Volt LED-Leuchtmittel dimmbar sein, например Du nach dem Lastzeichen (R, L, C) auf dem Trafo der Lampe.

Wähle nun je nach dem Lastzeichen R, L, C des Trafos, den dazu passenden Dimmer. Es sollte wieder die Übereinstimmung von Trafo und Dimmer beim Lastzeichen R, L, C vorhanden sein.

Wenn kein Hinweis auf die Dimmbarkeit bei LED-Leuchtmittel gefunden wird, ist es sehr nahelegend, das diese auch nicht dimmbar sind.

LED-Leuchten * haben manchmal fest eingebaute Leuchtdioden, die nicht tauschbar sind. Prüfe hier nun das Typenschild und Vorschaltgerät nach einem Hinweis der Dimmbarkeit und nach dem Lastzeichen (R, L, C).

Extra-Tipp:

Sie möchten ein smartes Licht das sich Ihren Bedürfnissen automatisch anpasst. Dann könnte Phillips Hue das richtige für sie sein. Informieren Sie sich darüber auf folgender Seite.

Übrigens gibt es dazu auch passende Dimmschalter die ohne Installationsaufwand, kinderleicht in Betrieb genommen werden können. Funktioniert übrigens auch mit Sprachsteuerung. Schauen Sie hier mal vorbei. Es lohnt sich.

Obwohl ich eine dimmbare Lampe habe, lässt sich diese nicht dimmen, woran kann es liegen?

Sehr häufig wird der Fehler gemacht, das Dimmer, Leuchtmittel und Trafo der Lampe (wenn vorhanden) nicht zusammenpassen.Prüfe dann als erstes, ob hier eventuell schon der Fehler liegen könnte. Lastzeichen R, L, C des Dimmers müssen mit der zu dimmenden Last übereinstimmen. Falls Du nicht sicher bist, lese die Hinweise weiter oben nach. Folgende Anleitung kann dir eventuell weiterhelfen:

Schritt für Schritt Anleitung:

  1. Prüfen ob das Leuchtmittel der Lampe wirklich auch dimmbar ist.
  2. Leuchtmittel eventuell defkt?
  3. Диммер prüfen. Es muss der richtige Dimmer, mit dem richtigen Lastverhalten R, L, C, für das richtige Leuchtmittel und Lampe ausgewählt sein.Wenn Du dir nicht sicher bist, lie weiter oben, wie du den richtigen Dimmer für die richtige Leuchte findest, die Tabelle sollte Dir dabei auch sehr helfen.
  4. Диммер prüfen. Eventuell ist die Feinsicherung im Dimmer defkt?
  5. Anschlüsse und Kontakte am Dimmer und der Leuchte prüfen.
  6. Schaltung mittels Spannungsprüfer prüfen. Ersetze den Dimmer mit einem normalen Aus / Wechselschalter und prüfe nochmal. Somit schließt Du die Fehlerursache weiter ein.
  7. Hat die Lampe einen Trafo - ist eventuell der Trafo kaputt?
  8. Die Dimmerleistungtimmt nicht mit der zu dimmenden Leistung der Leuchte überein.Manche Dimmer arbeiten erst ab einer bestimmten Leistung optima. Gerade bei LEDs hat man oft eine sehr geringe Leistung.

Mein Dimmer Schalter / Leuchte brummt, woran kann das liegen?

Das Brummen der Leuchte oder des Dimmers, liegt meist an der falschen Auswahl der Leuchte zum Dimmer.

Bitte überprüfen, ob der Dimmer auch zu der Leuchte passt. Die zu dimmende Leistung sollte auch bei Dimmer und Leuchte übereinstimmen. Wenn alles passt, sollte man noch wissen das minderwertige Dimmer и ein lauteres Dimmgeräusch erzeugen als hochwertige Markendimmer.

Im Handel gibt es auch elektronische transistorgesteuerte Dimmer ohne Spule, diese arbeiten absolut geräuschlos.

Герад, конвенционеллен Trafos einer Leuchte, brummt häufig die Leuchte. Kurze Erklärung dazu:

Ein Dimmer ist eigentlich ein elektronischer Schalter. Beim Dimmen schaltet der Dimmer das Licht für kurze Zeit die Leuchte aus. Diese blitzschnellen Ein- und Ausschaltfrequenzen sind die Ursache für Magnetfeldänderungen в konventionellen Trafos (gewickelte Spule).

Diese Magnetfeldveränderung sorgt für eine Vibration der Trafos. Diese überträgt sich dann auf Wände und Decken. Gerade in Trockenbau Decken aus Rigips oder auch Holzdecken wird diese Vibration besonders stark übertragen, был данн цу Brummgeräuschen führt.

Manchmal hilft, wenn man Schrauben festzieht oder auch leicht lockert. Auch eine elastische Unterlage zwischen Leuchte und Decke / Wand kann Abhilfe schaffen. Aber Vorsicht, die Trafos werden oft sehr heiß, darum sollte die Unterlage nicht brennbar sein.

Wenn möglich, verwende nur Leuchten mit elektronischen Trafos, die haben das Problem mit dem Brummen der Leuchte nicht.

Lassen sich LED-Leuchten dimmen?

Grundsätzlich lassen sich viele LED-Lampen dimmen, wenn diese extra dafür ausgelegt sind. Es muss der Hinweis «Dimmbar» или Englisch «dimmable» auf der Verpackung oder dem Leuchtmittel / Lampe gedruckt sein. Falls dieser Hinweis fehlt, lassen sich die LEDs auch nicht dimmen.

Grundsätzlich müssen Dimmer, Trafo und Leuchtmittel aufeinander abgestimmt sein. Es kommt manchmal zu Problemen wenn die Elektronik der Leuchtmittel nicht zum jeweiligen Dimmer passt, obwohl dieser as LED-Dimmer bezeichnet wird.

Darum kooperieren immer mehr Hersteller von LED-Leuchtmittel mit den Herstellern von Schalterprogrammen. Дополнительная информация о светорегуляторах LED-Dimmer ist du hier.

Die richtigen Lasten R, L, C, kennzeichnen Dimmer und Trafo. Wenn bei Dimmer, Leuchtmittel und Trafo die gleiche Kennzeichen R, L, C übereinstimmen, gehen Sie auf Nummer sicher.Dabei hilft folgende Tabelle:

Im Handel erhältliche und so bezeichnete «LED-Dimmer» sind Phasen и schnitt- и Phasen ab schnittdimmer. Damit lassen sich, fast alle Markenprodukte der Retrofit Leuchtmittel und die dafür ausgelegten, dimmbaren 230 Volt LED-Leuchten, dimmen.

Совет: Verwenden Sie nur Markenprodukte bei den Leuchtmittel, wie zum Beispiel von Philips oder Osram, damit gibts die wenigsten Probleme beim Dimmen und die Lebensdauer ist ebenfalls hervorragend.

A Руководство по выбору переключателя яркости

Какой диммер мне нужен?

Очень распространенная проблема, с которой сталкивается увлеченный домашний декоратор и даже опытный электрик, заключается в том, какой переключатель диммера подходит для моего освещения? Их так много с разными мощностями и причудливыми названиями, что даже для технически подкованных людей эта область может стать чем-то вроде минного поля.

Есть несколько довольно простых правил, которым нужно следовать, которые быстро приведут вас к ответу, и прежде чем вы его узнаете, ваши огни будут иметь идеальный уровень яркости, чтобы продемонстрировать вашу тяжелую работу!

Главное - знать, какую лампочку вы пытаетесь погасить.«Раньше» у нас были стандартные лампы накаливания, и все, что нужно было сделать вашему диммеру, - это уменьшить мощность, подаваемую на лампочку, и она плавно и красиво погаснет.

Но, конечно, сейчас мы находимся в совершенно другом мире, где из-за проблем с окружающей средой большинство используемых ламп являются энергосберегающими и, следовательно, оснащены электроникой и технологиями, требующими некоторых умных технологий в переключателе яркости для выполнения той же задачи.

Типы диммерных переключателей

Доступны три основные группы диммерных переключателей:

Резистивные диммеры - Для затемнения ламп с внутренней нитью накала.

Есть 2 типа резистивных диммеров; Передняя кромка и задняя кромка.

Leading Edge: Самый распространенный тип на рынке с возможностью затемнения:

Стандартные лампы накаливания
Галогенные лампы и капсюли сетевого напряжения
Низковольтные трансформаторы, питающие низковольтные лампы (12В)
Светодиодные драйверы с регулируемой яркостью постоянного тока

Передние диммеры оцениваются по максимальной рекомендованной мощности, которую они могут регулировать.Перегрузка диммера или его использование для управления индуктивными нагрузками может привести к повреждению диммера. Этот диммер также будет регулировать яркость светодиодных драйверов постоянного тока 230 В.

Задняя кромка: Менее распространенная, более дорогая и включает больше технологий и функций. Подходит для затемнения:

Старые тороидальные и проволочные трансформаторы
Стандартные лампы накаливания
Галогенные лампы и капсюли сетевого напряжения
Светодиодные лампы с регулируемой яркостью

Дополнительные функции, которые могут быть включены в диммер задней кромки, включают плавный пуск, плавное управление, бесшумный ход и многопозиционное диммирование.Все эти функции могут помочь продлить срок службы ламп.

Индуктивные диммеры - Предназначены для затемнения со стороны низкого напряжения трансформатора или светодиодного освещения. Они оцениваются по напряжению, а не по мощности. Индуктивные диммеры уже обесценились и, как правило, не продаются на розничном рынке.

Люминесцентные диммеры - Диммер люминесцентных ламп сложный. Для успешного уменьшения яркости люминесцентной лампы требуется высокочастотный аналоговый регулируемый балласт на 1-10 вольт.На рынке есть несколько компактных люминесцентных ламп, которые будут работать с этим типом диммера.

Диммер этого типа также можно использовать для затемнения светодиодных ламп, питающихся от светодиодного драйвера постоянного тока 230 В.

Минимальная и максимальная грузоподъемность

Диммерные переключатели имеют минимальную и максимальную номинальную нагрузку, которую следует учитывать при выборе диммера для конкретного применения.Например, светодиод потребляет небольшое количество энергии, например 5 Вт. Допустим, у вас горит 5 светодиодных ламп. Это будет минимум 25 Вт. Чтобы выбрать правильный диммер для светодиодной лампы, вы должны выбрать тот, который имеет подходящую минимальную нагрузку, например QADTE12 с минимальной нагрузкой 10 Вт.

Как и для других типов ламп, вы должны соблюдать максимальную нагрузочную способность диммера. Например, если вы хотите уменьшить яркость галогенных ламп 6 x 50 Вт, вам понадобится диммер с максимальной нагрузкой не менее 300 Вт.Фактически, для галогенных ламп диммер также должен учитывать дополнительную 25% нагрузку. Это происходит из-за скачка напряжения, который происходит, когда лампа подходит к концу срока службы и начинает гореть дуга. Это искрение можно услышать в виде жужжания, исходящего от диммера. Следовательно, диммер, необходимый для ламп 6 x 50 Вт, должен иметь максимальную мощность не менее 375 Вт. Максимальные номинальные нагрузки, как правило, бывают установленных размеров, таких как 250 Вт, 400 Вт, 600 Вт и 1000 Вт.

Диммерные переключатели без снижения номинала

Другой тип резистивного диммера, для которого не требуется эта дополнительная 25% -я максимальная нагрузка, - это диммерный переключатель «без снижения номинальной мощности».Этот тип был разработан, когда галогенные лампы стали особенно популярными в 90-х годах, чтобы учесть скачки тока, описанные ранее.

Регулирующие электронные трансформаторы

Стоит проверить руководство для электронных трансформаторов, используемых для питания ламп низкого напряжения, поскольку они могут иметь особые требования к диммированию, такие как индуктивный диммер. Для большинства электронных трансформаторов можно использовать стандартный резистивный диммер Leading Edge.

Светодиодные лампы с затемнением

Убедитесь, что светодиодная лампа регулируется, прежде чем пытаться уменьшить ее. Если светодиодная лампа питается от внешнего драйвера, убедитесь, что это драйвер постоянного тока и его можно регулировать. Если вы попытаетесь уменьшить яркость светодиода или драйвера без диммирования, вы повредите их и диммер.

Если светодиод или трансформатор имеют регулируемую яркость, для их регулировки можно использовать стандартный резистивный диммер передней кромки.

Не забывайте соблюдать минимальную нагрузочную способность диммера при затемнении светодиодных ламп.

Как приглушить свет без диммера (Быстрое и простое руководство)

Теперь, если вы не знаете, что такое цветовая температура, позвольте мне быстро сделать для вас обзор.

Эта лампа Philips используется для переключателя сцен при 2700 K

Мягкий белый 2700K - диммер со встроенной лампочкой

Настройки цвета без диммера

Кельвина - это шкала, от синего на более прохладной стороне и более высоких цифрах до теплых на нижней стороне с меньшими цифрами.

Кельвина - это просто градус, в котором все измеряется для цветовой температуры.

Вышеуказанная настройка лампочки - мягкий белый цвет, к которому мы привыкли с лампами накаливания в течение долгого времени.

Эта лампочка также переключается на дневной белый цвет, который определенно имеет более голубой оттенок. И это снова на верхней стороне
шкалы Кельвина, вроде того, что вы ожидаете увидеть около полудня среди бела дня на улице.

Лампа Sceneswitch на 5000K

Дневной свет 5000K установка переключателя сцены

Вы определенно можете увидеть голубоватый свет, если сравните с предыдущим, который представляет собой более теплый мягкий белый вид более желтоватого света.

Можно сделать лампочку менее яркой - Режим ночного освещения

Здесь также есть еще одна настройка, третья настройка составляет 2200 Кельвинов, а также снижает яркость примерно до 15%.

Лампа Sceneswitch при 2200К

Параметр переключателя сцены при свечах 2200K

Итак, у этой лампы есть следующие варианты освещения:

  • Мягкий белый
  • Дневной белый (более голубоватый)
  • Уютное теплое свечение

Вам не нужно использовать какие-либо приложения, контроллеры или домашнюю автоматизацию - все это встроено в лампочку менее чем за 10 долларов, что отлично, потому что вам не нужно покупать несколько лампочек, чтобы получить разные типы цветовой температуры вашего свет.

И вам не нужно покупать диммеры, вам не нужно делать ничего из этого, если вы хотите что-то простое, эта лампочка может быть для вас.

Теперь уменьшим яркость и снимем абажур, чтобы вы могли видеть, как выглядит лампочка.

Лампа Sceneswitch

Похоже на стандартную светодиодную лампу, и почти так же выглядят их другие лампы Philips.

У меня есть еще одна, это одна из их цветных лампочек, которая представляет собой просто белую лампочку, очень похожую по конструкции и форме.

Philips hue выглядит так

Тепловые испытания лампы

Этот обзор был бы неполным, если бы мы не проверили температуру нагрева лампы.

Итак, посмотрим на сам корпус лампы, который имеет температуру около 105 градусов, и она уже некоторое время работает, так что это не так уж плохо.

Сам радиатор находится снизу, металл конечно нагревается примерно на 130 градусов.

Как уменьшить яркость лампы

Первый вариант освещения, который вы получаете при включении переключателя, - это мягкий желтый свет, повторное нажатие переключателя дает дневной свет более голубоватым, а когда вы снова нажимаете на переключатель, вы получаете теплый свет.Настройки сравнимы с лампочкой на 60 ватт, лампочкой на 40 ватт и лампочкой ночника.

Энергосбережение

Это энергоэффективная лампа мощностью 9,5 Вт, 8 Вт и 3 Вт. Соответственно разные режимы мягкого белого, дневного белого и супер уютного теплого свечения.

Срок службы лампы переключателя сцен и гарантия

Они не рассчитаны на такой срок службы, как другие обычные светодиодные лампы. Обычные светодиодные лампы без выбора сцены прослужат вам от 20 до 25 лет.

Эти светодиодные лампы с переключателем сцен должны прослужить около 13,7 лет, вероятно, только из-за изменений в технологии, в которых они генерируют свет разных цветов.

Philips предоставляет стандартную 5-летнюю гарантию на лампу, которую можно увеличить вдвое, до 10 лет. Вы просто зарегистрируете лампу онлайн в течение 60 дней с момента покупки на их веб-сайте, и вы получите 10 лет гарантии.

Компании обычно очень хорошо заменяют лампы, если они выходят из строя в течение гарантийного срока, поэтому я думаю, что это разумный шаг для регистрации, чтобы получить 10-летнюю гарантию.

Яркость подтверждена

Все трое прошли мои световые тесты. При максимальной яркости каждый из них превышает заявленные 800 люмен, поэтому они обеспечивают много света.

Эти лампы обеспечивают светоотдачу 800 люмен или эквивалент 60 Вт при мягком белом и дневном белом свете.

А потом около 80 люмен и 3 Вт, если нужно создать какое-то уютное теплое свечение.

Интеллектуальные функции

Действительно хорошая особенность заключается в том, что как только вы выключите его, подождете не менее пяти секунд, а затем снова включите его, он вернется к последней настройке.

Таким образом, вам не нужно беспокоиться о том, чтобы включать и выключать его несколько раз при следующем включении, поэтому в него также встроены некоторые интеллектуальные функции, но не по цене умной лампы.

Подведение итогов

Если вы ищете что-то простое, не такое как продвинутая домашняя автоматизация с оттенком Philips и более дорогостоящим изменением цвета, это может быть то, что вам нужно с точки зрения того, если вы не хотите иметь дело с диммерами, не делайте этого.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
