Сварочный выпрямитель что это такое

Назначение сварочного выпрямителя сводится к тому, чтобы модулировать ток, исходящий от бытовой сети. На выходе он должен быть преобразован в постоянный ток с определенными параметрами. Основным показателем оборудования для сварочных работ является генерируемая сила тока, выраженная в Амперах. Данный показатель зависит от технических характеристик выпрямителя, который по своей сути является более совершенным трансформатором. Он не только способен модулировать электрический ток, но и выпрямить его.

Это основное отличие между сварочными аппаратами переменного и постоянного тока. Дополнительно (помимо выпрямителей) устройства оснащают конденсаторами и полупроводниковыми фильтрами, призванные нивелировать импульсы постоянного тока и сделать его равномерным. В соответствии с требованиями технологии выполнения сварочных работ применение выпрямителей целесообразней нежели трансформаторов. В этом случае более стабильной является дуга, а металл разбрызгивается намного меньше.

Что такое сварочный выпрямитель

Устройство является преобразовательным блоком с возможностью регулировки силы тока (ампераж) и напряжения (вольтаж). На выходе сварочного выпрямителя есть провода с клеммами – плюсовой и минусовой. Один из них подключается к электроду, а другой контактирует с заготовкой. В результате замыкания цепи образуется электрическая дуга. Ее высокая температура позволяет расплавлять металлы и сваривать их.

В зависимости от назначения выпрямители отличаются уровнем сложности и функционалом. Тем не менее, принципиальная рабочая схема остается типовой. Его основу составляет преобразователь – трансформатор, модулирующий нужное для конкретной ситуации напряжение. Помимо этого, в схеме есть определенное количество полупроводников, которые отсекают отрицательную часть синусоиды переменного тока, пропуская только положительный заряд.

Устройство и принцип работы сварочного выпрямителя

Ниже перечислены основные элементы, которые включаются в любую схему оборудования такого рода. Итак, сварочный выпрямитель состоит из:

  • трансформатора – узла, позволяющего регулировать напряжение. Сетевой ток проходит через трансформатор и преобразуется. В результате снижается силовая нагрузка;
  • блока выпрямления, который состоит из набора полупроводников, преобразующий переменный ток в постоянный;
  • регуляторов частотности и силы тока;
  • накопителей – сглаживают импульсы.

Чтобы разобраться в принципе работы оборудования, необходимо обратить внимание на механику работы полупроводников. Они открыты для прохождения электродов исключительно в положительном полупериоде. При условии, что схема содержит несколько полупроводников генерируется соответствующее количество полупериодных кривых. Они накладываются друг на друга, образуя постоянное напряжение.

Читайте также: Сварочный трансформатор: устройство и принцип действия

Использование сварочных выпрямителей

Сварочные выпрямители применяются в работе при прямой и обратной полярности, с низкими и высокими токами. При выборе силовых параметров учитывается толщина заготовки, пластичность и тугоплавкость материала.

Устройства подходят для подключения:

  • тугоплавких вольфрамовых электродов;
  • легкоплавных угольных расходников;
  • насадок автоматов и полуавтоматов.

Принципиальная схема сварочного выпрямителя всегда идет в комплекте к оборудованию. Она используется специалистами при необходимости ремонта сварочного аппарата.

Основные типы сварочных выпрямителей

Преобразователи сварочного тока отличаются по двум показателям: типу конструкции и способу регулировки силовых показателей подключения.

Основные виды выпрямителей:

  • регулировка осуществляется посредством изменений в работе трансформатора;
  • модели с дросселем. Используется индукционная катушка, исключающая резкие перепады напряжения;
  • тиристорные. В качестве регуляторов, изменяющих напряжение, используются тиристоры.
  • транзисторные. В схему оборудования включены полупроводники, которые сглаживают амплитуду импульсов тока;
  • инвертор. Аппарат оснащен преобразователем с частотным повышением напряжения и регулятором силы тока.

Основные отличия сварочных аппаратов в зависимости от силовых показателей и особенностей их регулировки:

  • Модели для электрической дуговой сварки, подключаемые к трехфазной сети. Характеризуются большими размерами. Работа преобразователя сопряжена с ощутимыми потерями электричества. Возможности аппарата ограничиваются мощностью трансформатора и параметрами дополнительного сопротивления.
  • Автоматы и полуавтоматы. Сила тока на выходе зависит от мощности магнитного поля, которая в свою очередь управляется реостатом. Он позволяет изменить количество витков вторичной обмотки (за принципом вольтамперной регулировки). Помимо этого, устанавливается осциллограф, позволяющий контролировать импульсную регулировку. Изначально ток выпрямляется, после чего преобразовывается в переменный высокочастотный.
  • Трехфазные выпрямители дроссельного типа устанавливаются в дуговой аргоновой сварке. В их конструкции предусмотрен дополнительный сердечник с обмоткой. Его роль заключается в накоплении заряда, подаваемого на конденсатор-выпрямитель.
Читайте также: Типы электродов для ручной дуговой сварки

Преимущества и недостатки

Современные сварочные аппараты отличаются хорошим функционалом и большой мощностью при скромных размерах. Наиболее компактными моделями являются инверторные. Специалисты определяют их в отдельную группу. Трансформатор в таких устройствах занимает не больше пятой части общего объема.

Основное отличие прочих выпрямителей от трансформаторов заключается в том, что они могут генерировать постоянный ток в то время как для трансформаторов эта функция недоступна. Именно такая особенность является фундаментом большого перечня достоинств аппаратов с выпрямителями:

  • электрод накаляется намного быстрее, когда на него вместо переменного тока подать постоянный;
  • значительно снижается непродуктивное потребление электричества и, соответственно, возрастает значение коэффициента полезного действия;
  • для дуги характерна стабильность горения;
  • равномерное плавление расходных материалов сопровождается минимальным количеством брызг расплава.
    Благодаря этому снижается вероятность травматизма среди сварщиков;
  • стабильность горения дуги дает возможность лучше контролировать шов. Он получается максимально ровным и прочным;
  • функционал сварочного аппарата с выпрямителем богаче, чем аналога с трансформатором;
  • уменьшен расход присадочного материала. Экономия становится тем ощутимее, чем больше объем выполненной работы.

Помимо достоинств выпрямителям свойственны и недостатки:

  • исключить потерю мощности полностью не удалось;
  • аппараты с выпрямителями хуже работают, чем трансформаторные, в случае понижения напряжения сети;
  • очень чувствительны к возникновению коротких замыканий в сети энергоснабжения. Выходят из строя при малейшем замыкании проводки;
  • большая часть моделей не рекомендуется использовать в условиях повышенной запыленности или влажности.

Основные неисправности и обслуживание сварочных аппаратов

Перед первым включением в сеть новые преобразователи необходимо продуть. Для этих целей подходит обыкновенный бытовой фен. Его включают на максимальные обороты при среднем уровне прогрева. Это делается для того, чтобы высушить возможное скопление влаги внутри и убрать пыль, снижающую сопротивление медной обмотки. Продувку нужно повторять примерно раз в квартал.

Если был длительный перерыв в работе оборудования (до 1 года), то перед его включением нужно «прокачать» полупроводники. Суть процедуры заключается в том, чтобы дать выпрямителю поработать на разных режимах, начиная с холостого. Подобная «обкатка» продолжается примерно два часа. После этого сварочный аппарат будет работать безотказно и стабильно в разных условиях. Необходимо следить за состоянием основных узлов и не давать оборудования перегреваться.

Наиболее распространенные неисправности сварочного оборудования и способы их устранения:

  1. Оборудование не работает при подключении к сети энергоснабжения. Возможные причины:
    • перелом жилы подающей проводки. При этом контакты в вилке «болтаются». Необходима замена вилки;
    • нет напряжения в сети. Следует проверить рубильник на входе и убедиться, что он включен;
    • вышел из строя один из узлов системы. Починить самому без соответствующей подготовки будет очень сложно. Лучше отнести аппарат в мастерскую;
    • ресурс полупроводников исчерпан. Требуется перепайка схемы.
  2. Электроды залипают и в этот момент слышен гул преобразователя. Что можно предпринять:
    • проверить исправность конденсатора и полупроводников;
    • измерить показатели сети энергоснабжения и убедиться в том, что напряжение соответствует номиналу;
    • убедиться в целостности проводки дросселя.
  3. Во время работы преобразователь неожиданно отключается. Такое может иметь место:
    • в случае перегрева. Следует убедиться в исправности системы охлаждения и вентилятора;
    • при нарушении целостности обмотки встроенного трансформатора. Нужно старую заменить новой.
  4. Нестабильно напряжение при работе в нагрузку или на «холостых оборотах». Следует проверить:
    • ручку регулятора;
    • установленный на первичную обмотку предохранитель;
    • надежность контактов клеммы пускателя.

Если сварочный аппарат перестает выдерживать нужные рабочие параметры, то вероятной причиной может стать перегрев. Чтобы убедиться в этом, достаточно потрогать корпус. Если он горячий, то нужно дать передышку генератору и проверить насколько свободно проходит воздух к вентилятору.

Сварочный выпрямитель что это такое

Назначение сварочного выпрямителя сводится к тому, чтобы модулировать ток, исходящий от бытовой сети. На выходе он должен быть преобразован в постоянный ток с определенными параметрами. Основным показателем оборудования для сварочных работ является генерируемая сила тока, выраженная в Амперах. Данный показатель зависит от технических характеристик выпрямителя, который по своей сути является более совершенным трансформатором. Он не только способен модулировать электрический ток, но и выпрямить его.

Это основное отличие между сварочными аппаратами переменного и постоянного тока. Дополнительно (помимо выпрямителей) устройства оснащают конденсаторами и полупроводниковыми фильтрами, призванные нивелировать импульсы постоянного тока и сделать его равномерным. В соответствии с требованиями технологии выполнения сварочных работ применение выпрямителей целесообразней нежели трансформаторов. В этом случае более стабильной является дуга, а металл разбрызгивается намного меньше.

Что такое сварочный выпрямитель

Устройство является преобразовательным блоком с возможностью регулировки силы тока (ампераж) и напряжения (вольтаж). На выходе сварочного выпрямителя есть провода с клеммами – плюсовой и минусовой. Один из них подключается к электроду, а другой контактирует с заготовкой. В результате замыкания цепи образуется электрическая дуга. Ее высокая температура позволяет расплавлять металлы и сваривать их.

В зависимости от назначения выпрямители отличаются уровнем сложности и функционалом. Тем не менее, принципиальная рабочая схема остается типовой. Его основу составляет преобразователь – трансформатор, модулирующий нужное для конкретной ситуации напряжение. Помимо этого, в схеме есть определенное количество полупроводников, которые отсекают отрицательную часть синусоиды переменного тока, пропуская только положительный заряд.

Устройство и принцип работы сварочного выпрямителя

Ниже перечислены основные элементы, которые включаются в любую схему оборудования такого рода. Итак, сварочный выпрямитель состоит из:

  • трансформатора – узла, позволяющего регулировать напряжение. Сетевой ток проходит через трансформатор и преобразуется. В результате снижается силовая нагрузка;
  • блока выпрямления, который состоит из набора полупроводников, преобразующий переменный ток в постоянный;
  • регуляторов частотности и силы тока;
  • накопителей – сглаживают импульсы.

Чтобы разобраться в принципе работы оборудования, необходимо обратить внимание на механику работы полупроводников. Они открыты для прохождения электродов исключительно в положительном полупериоде. При условии, что схема содержит несколько полупроводников генерируется соответствующее количество полупериодных кривых. Они накладываются друг на друга, образуя постоянное напряжение.

Читайте также: Сварочный трансформатор: устройство и принцип действия

Использование сварочных выпрямителей

Сварочные выпрямители применяются в работе при прямой и обратной полярности, с низкими и высокими токами. При выборе силовых параметров учитывается толщина заготовки, пластичность и тугоплавкость материала.

Устройства подходят для подключения:

  • тугоплавких вольфрамовых электродов;
  • легкоплавных угольных расходников;
  • насадок автоматов и полуавтоматов.

Принципиальная схема сварочного выпрямителя всегда идет в комплекте к оборудованию. Она используется специалистами при необходимости ремонта сварочного аппарата.

Основные типы сварочных выпрямителей

Преобразователи сварочного тока отличаются по двум показателям: типу конструкции и способу регулировки силовых показателей подключения.

Основные виды выпрямителей:

  • регулировка осуществляется посредством изменений в работе трансформатора;
  • модели с дросселем. Используется индукционная катушка, исключающая резкие перепады напряжения;
  • тиристорные. В качестве регуляторов, изменяющих напряжение, используются тиристоры.
  • транзисторные. В схему оборудования включены полупроводники, которые сглаживают амплитуду импульсов тока;
  • инвертор. Аппарат оснащен преобразователем с частотным повышением напряжения и регулятором силы тока.

Основные отличия сварочных аппаратов в зависимости от силовых показателей и особенностей их регулировки:

  • Модели для электрической дуговой сварки, подключаемые к трехфазной сети. Характеризуются большими размерами. Работа преобразователя сопряжена с ощутимыми потерями электричества. Возможности аппарата ограничиваются мощностью трансформатора и параметрами дополнительного сопротивления.
  • Автоматы и полуавтоматы. Сила тока на выходе зависит от мощности магнитного поля, которая в свою очередь управляется реостатом. Он позволяет изменить количество витков вторичной обмотки (за принципом вольтамперной регулировки). Помимо этого, устанавливается осциллограф, позволяющий контролировать импульсную регулировку. Изначально ток выпрямляется, после чего преобразовывается в переменный высокочастотный.
  • Трехфазные выпрямители дроссельного типа устанавливаются в дуговой аргоновой сварке. В их конструкции предусмотрен дополнительный сердечник с обмоткой. Его роль заключается в накоплении заряда, подаваемого на конденсатор-выпрямитель.
Читайте также: Типы электродов для ручной дуговой сварки

Преимущества и недостатки

Современные сварочные аппараты отличаются хорошим функционалом и большой мощностью при скромных размерах. Наиболее компактными моделями являются инверторные. Специалисты определяют их в отдельную группу. Трансформатор в таких устройствах занимает не больше пятой части общего объема.

Основное отличие прочих выпрямителей от трансформаторов заключается в том, что они могут генерировать постоянный ток в то время как для трансформаторов эта функция недоступна. Именно такая особенность является фундаментом большого перечня достоинств аппаратов с выпрямителями:

  • электрод накаляется намного быстрее, когда на него вместо переменного тока подать постоянный;
  • значительно снижается непродуктивное потребление электричества и, соответственно, возрастает значение коэффициента полезного действия;
  • для дуги характерна стабильность горения;
  • равномерное плавление расходных материалов сопровождается минимальным количеством брызг расплава. Благодаря этому снижается вероятность травматизма среди сварщиков;
  • стабильность горения дуги дает возможность лучше контролировать шов. Он получается максимально ровным и прочным;
  • функционал сварочного аппарата с выпрямителем богаче, чем аналога с трансформатором;
  • уменьшен расход присадочного материала. Экономия становится тем ощутимее, чем больше объем выполненной работы.

Помимо достоинств выпрямителям свойственны и недостатки:

  • исключить потерю мощности полностью не удалось;
  • аппараты с выпрямителями хуже работают, чем трансформаторные, в случае понижения напряжения сети;
  • очень чувствительны к возникновению коротких замыканий в сети энергоснабжения. Выходят из строя при малейшем замыкании проводки;
  • большая часть моделей не рекомендуется использовать в условиях повышенной запыленности или влажности.

Основные неисправности и обслуживание сварочных аппаратов

Перед первым включением в сеть новые преобразователи необходимо продуть. Для этих целей подходит обыкновенный бытовой фен. Его включают на максимальные обороты при среднем уровне прогрева. Это делается для того, чтобы высушить возможное скопление влаги внутри и убрать пыль, снижающую сопротивление медной обмотки. Продувку нужно повторять примерно раз в квартал.

Если был длительный перерыв в работе оборудования (до 1 года), то перед его включением нужно «прокачать» полупроводники. Суть процедуры заключается в том, чтобы дать выпрямителю поработать на разных режимах, начиная с холостого. Подобная «обкатка» продолжается примерно два часа. После этого сварочный аппарат будет работать безотказно и стабильно в разных условиях. Необходимо следить за состоянием основных узлов и не давать оборудования перегреваться.

Наиболее распространенные неисправности сварочного оборудования и способы их устранения:

  1. Оборудование не работает при подключении к сети энергоснабжения. Возможные причины:
    • перелом жилы подающей проводки. При этом контакты в вилке «болтаются». Необходима замена вилки;
    • нет напряжения в сети. Следует проверить рубильник на входе и убедиться, что он включен;
    • вышел из строя один из узлов системы. Починить самому без соответствующей подготовки будет очень сложно. Лучше отнести аппарат в мастерскую;
    • ресурс полупроводников исчерпан. Требуется перепайка схемы.
  2. Электроды залипают и в этот момент слышен гул преобразователя. Что можно предпринять:
    • проверить исправность конденсатора и полупроводников;
    • измерить показатели сети энергоснабжения и убедиться в том, что напряжение соответствует номиналу;
    • убедиться в целостности проводки дросселя.
  3. Во время работы преобразователь неожиданно отключается. Такое может иметь место:
    • в случае перегрева. Следует убедиться в исправности системы охлаждения и вентилятора;
    • при нарушении целостности обмотки встроенного трансформатора. Нужно старую заменить новой.
  4. Нестабильно напряжение при работе в нагрузку или на «холостых оборотах». Следует проверить:
    • ручку регулятора;
    • установленный на первичную обмотку предохранитель;
    • надежность контактов клеммы пускателя.

Если сварочный аппарат перестает выдерживать нужные рабочие параметры, то вероятной причиной может стать перегрев. Чтобы убедиться в этом, достаточно потрогать корпус. Если он горячий, то нужно дать передышку генератору и проверить насколько свободно проходит воздух к вентилятору.

Сварочный выпрямитель что это такое

Назначение сварочного выпрямителя сводится к тому, чтобы модулировать ток, исходящий от бытовой сети. На выходе он должен быть преобразован в постоянный ток с определенными параметрами. Основным показателем оборудования для сварочных работ является генерируемая сила тока, выраженная в Амперах. Данный показатель зависит от технических характеристик выпрямителя, который по своей сути является более совершенным трансформатором. Он не только способен модулировать электрический ток, но и выпрямить его.

Это основное отличие между сварочными аппаратами переменного и постоянного тока. Дополнительно (помимо выпрямителей) устройства оснащают конденсаторами и полупроводниковыми фильтрами, призванные нивелировать импульсы постоянного тока и сделать его равномерным. В соответствии с требованиями технологии выполнения сварочных работ применение выпрямителей целесообразней нежели трансформаторов. В этом случае более стабильной является дуга, а металл разбрызгивается намного меньше.

Что такое сварочный выпрямитель

Устройство является преобразовательным блоком с возможностью регулировки силы тока (ампераж) и напряжения (вольтаж). На выходе сварочного выпрямителя есть провода с клеммами – плюсовой и минусовой. Один из них подключается к электроду, а другой контактирует с заготовкой. В результате замыкания цепи образуется электрическая дуга. Ее высокая температура позволяет расплавлять металлы и сваривать их.

В зависимости от назначения выпрямители отличаются уровнем сложности и функционалом. Тем не менее, принципиальная рабочая схема остается типовой. Его основу составляет преобразователь – трансформатор, модулирующий нужное для конкретной ситуации напряжение. Помимо этого, в схеме есть определенное количество полупроводников, которые отсекают отрицательную часть синусоиды переменного тока, пропуская только положительный заряд.

Устройство и принцип работы сварочного выпрямителя

Ниже перечислены основные элементы, которые включаются в любую схему оборудования такого рода. Итак, сварочный выпрямитель состоит из:

  • трансформатора – узла, позволяющего регулировать напряжение. Сетевой ток проходит через трансформатор и преобразуется. В результате снижается силовая нагрузка;
  • блока выпрямления, который состоит из набора полупроводников, преобразующий переменный ток в постоянный;
  • регуляторов частотности и силы тока;
  • накопителей – сглаживают импульсы.

Чтобы разобраться в принципе работы оборудования, необходимо обратить внимание на механику работы полупроводников. Они открыты для прохождения электродов исключительно в положительном полупериоде. При условии, что схема содержит несколько полупроводников генерируется соответствующее количество полупериодных кривых. Они накладываются друг на друга, образуя постоянное напряжение.

Читайте также: Сварочный трансформатор: устройство и принцип действия

Использование сварочных выпрямителей

Сварочные выпрямители применяются в работе при прямой и обратной полярности, с низкими и высокими токами. При выборе силовых параметров учитывается толщина заготовки, пластичность и тугоплавкость материала.

Устройства подходят для подключения:

  • тугоплавких вольфрамовых электродов;
  • легкоплавных угольных расходников;
  • насадок автоматов и полуавтоматов.

Принципиальная схема сварочного выпрямителя всегда идет в комплекте к оборудованию. Она используется специалистами при необходимости ремонта сварочного аппарата.

Основные типы сварочных выпрямителей

Преобразователи сварочного тока отличаются по двум показателям: типу конструкции и способу регулировки силовых показателей подключения.

Основные виды выпрямителей:

  • регулировка осуществляется посредством изменений в работе трансформатора;
  • модели с дросселем. Используется индукционная катушка, исключающая резкие перепады напряжения;
  • тиристорные. В качестве регуляторов, изменяющих напряжение, используются тиристоры.
  • транзисторные. В схему оборудования включены полупроводники, которые сглаживают амплитуду импульсов тока;
  • инвертор. Аппарат оснащен преобразователем с частотным повышением напряжения и регулятором силы тока.

Основные отличия сварочных аппаратов в зависимости от силовых показателей и особенностей их регулировки:

  • Модели для электрической дуговой сварки, подключаемые к трехфазной сети. Характеризуются большими размерами. Работа преобразователя сопряжена с ощутимыми потерями электричества. Возможности аппарата ограничиваются мощностью трансформатора и параметрами дополнительного сопротивления.
  • Автоматы и полуавтоматы. Сила тока на выходе зависит от мощности магнитного поля, которая в свою очередь управляется реостатом. Он позволяет изменить количество витков вторичной обмотки (за принципом вольтамперной регулировки). Помимо этого, устанавливается осциллограф, позволяющий контролировать импульсную регулировку. Изначально ток выпрямляется, после чего преобразовывается в переменный высокочастотный.
  • Трехфазные выпрямители дроссельного типа устанавливаются в дуговой аргоновой сварке. В их конструкции предусмотрен дополнительный сердечник с обмоткой. Его роль заключается в накоплении заряда, подаваемого на конденсатор-выпрямитель.
Читайте также: Типы электродов для ручной дуговой сварки

Преимущества и недостатки

Современные сварочные аппараты отличаются хорошим функционалом и большой мощностью при скромных размерах. Наиболее компактными моделями являются инверторные. Специалисты определяют их в отдельную группу. Трансформатор в таких устройствах занимает не больше пятой части общего объема.

Основное отличие прочих выпрямителей от трансформаторов заключается в том, что они могут генерировать постоянный ток в то время как для трансформаторов эта функция недоступна. Именно такая особенность является фундаментом большого перечня достоинств аппаратов с выпрямителями:

  • электрод накаляется намного быстрее, когда на него вместо переменного тока подать постоянный;
  • значительно снижается непродуктивное потребление электричества и, соответственно, возрастает значение коэффициента полезного действия;
  • для дуги характерна стабильность горения;
  • равномерное плавление расходных материалов сопровождается минимальным количеством брызг расплава. Благодаря этому снижается вероятность травматизма среди сварщиков;
  • стабильность горения дуги дает возможность лучше контролировать шов. Он получается максимально ровным и прочным;
  • функционал сварочного аппарата с выпрямителем богаче, чем аналога с трансформатором;
  • уменьшен расход присадочного материала. Экономия становится тем ощутимее, чем больше объем выполненной работы.

Помимо достоинств выпрямителям свойственны и недостатки:

  • исключить потерю мощности полностью не удалось;
  • аппараты с выпрямителями хуже работают, чем трансформаторные, в случае понижения напряжения сети;
  • очень чувствительны к возникновению коротких замыканий в сети энергоснабжения. Выходят из строя при малейшем замыкании проводки;
  • большая часть моделей не рекомендуется использовать в условиях повышенной запыленности или влажности.

Основные неисправности и обслуживание сварочных аппаратов

Перед первым включением в сеть новые преобразователи необходимо продуть. Для этих целей подходит обыкновенный бытовой фен. Его включают на максимальные обороты при среднем уровне прогрева. Это делается для того, чтобы высушить возможное скопление влаги внутри и убрать пыль, снижающую сопротивление медной обмотки. Продувку нужно повторять примерно раз в квартал.

Если был длительный перерыв в работе оборудования (до 1 года), то перед его включением нужно «прокачать» полупроводники. Суть процедуры заключается в том, чтобы дать выпрямителю поработать на разных режимах, начиная с холостого. Подобная «обкатка» продолжается примерно два часа. После этого сварочный аппарат будет работать безотказно и стабильно в разных условиях. Необходимо следить за состоянием основных узлов и не давать оборудования перегреваться.

Наиболее распространенные неисправности сварочного оборудования и способы их устранения:

  1. Оборудование не работает при подключении к сети энергоснабжения. Возможные причины:
    • перелом жилы подающей проводки. При этом контакты в вилке «болтаются». Необходима замена вилки;
    • нет напряжения в сети. Следует проверить рубильник на входе и убедиться, что он включен;
    • вышел из строя один из узлов системы. Починить самому без соответствующей подготовки будет очень сложно. Лучше отнести аппарат в мастерскую;
    • ресурс полупроводников исчерпан. Требуется перепайка схемы.
  2. Электроды залипают и в этот момент слышен гул преобразователя. Что можно предпринять:
    • проверить исправность конденсатора и полупроводников;
    • измерить показатели сети энергоснабжения и убедиться в том, что напряжение соответствует номиналу;
    • убедиться в целостности проводки дросселя.
  3. Во время работы преобразователь неожиданно отключается. Такое может иметь место:
    • в случае перегрева. Следует убедиться в исправности системы охлаждения и вентилятора;
    • при нарушении целостности обмотки встроенного трансформатора. Нужно старую заменить новой.
  4. Нестабильно напряжение при работе в нагрузку или на «холостых оборотах». Следует проверить:
    • ручку регулятора;
    • установленный на первичную обмотку предохранитель;
    • надежность контактов клеммы пускателя.

Если сварочный аппарат перестает выдерживать нужные рабочие параметры, то вероятной причиной может стать перегрев. Чтобы убедиться в этом, достаточно потрогать корпус. Если он горячий, то нужно дать передышку генератору и проверить насколько свободно проходит воздух к вентилятору.

Сварочный выпрямитель что это такое

Назначение сварочного выпрямителя сводится к тому, чтобы модулировать ток, исходящий от бытовой сети. На выходе он должен быть преобразован в постоянный ток с определенными параметрами. Основным показателем оборудования для сварочных работ является генерируемая сила тока, выраженная в Амперах. Данный показатель зависит от технических характеристик выпрямителя, который по своей сути является более совершенным трансформатором. Он не только способен модулировать электрический ток, но и выпрямить его.

Это основное отличие между сварочными аппаратами переменного и постоянного тока. Дополнительно (помимо выпрямителей) устройства оснащают конденсаторами и полупроводниковыми фильтрами, призванные нивелировать импульсы постоянного тока и сделать его равномерным. В соответствии с требованиями технологии выполнения сварочных работ применение выпрямителей целесообразней нежели трансформаторов. В этом случае более стабильной является дуга, а металл разбрызгивается намного меньше.

Что такое сварочный выпрямитель

Устройство является преобразовательным блоком с возможностью регулировки силы тока (ампераж) и напряжения (вольтаж). На выходе сварочного выпрямителя есть провода с клеммами – плюсовой и минусовой. Один из них подключается к электроду, а другой контактирует с заготовкой. В результате замыкания цепи образуется электрическая дуга. Ее высокая температура позволяет расплавлять металлы и сваривать их.

В зависимости от назначения выпрямители отличаются уровнем сложности и функционалом. Тем не менее, принципиальная рабочая схема остается типовой. Его основу составляет преобразователь – трансформатор, модулирующий нужное для конкретной ситуации напряжение. Помимо этого, в схеме есть определенное количество полупроводников, которые отсекают отрицательную часть синусоиды переменного тока, пропуская только положительный заряд.

Устройство и принцип работы сварочного выпрямителя

Ниже перечислены основные элементы, которые включаются в любую схему оборудования такого рода. Итак, сварочный выпрямитель состоит из:

  • трансформатора – узла, позволяющего регулировать напряжение. Сетевой ток проходит через трансформатор и преобразуется. В результате снижается силовая нагрузка;
  • блока выпрямления, который состоит из набора полупроводников, преобразующий переменный ток в постоянный;
  • регуляторов частотности и силы тока;
  • накопителей – сглаживают импульсы.

Чтобы разобраться в принципе работы оборудования, необходимо обратить внимание на механику работы полупроводников. Они открыты для прохождения электродов исключительно в положительном полупериоде. При условии, что схема содержит несколько полупроводников генерируется соответствующее количество полупериодных кривых. Они накладываются друг на друга, образуя постоянное напряжение.

Читайте также: Сварочный трансформатор: устройство и принцип действия

Использование сварочных выпрямителей

Сварочные выпрямители применяются в работе при прямой и обратной полярности, с низкими и высокими токами. При выборе силовых параметров учитывается толщина заготовки, пластичность и тугоплавкость материала.

Устройства подходят для подключения:

  • тугоплавких вольфрамовых электродов;
  • легкоплавных угольных расходников;
  • насадок автоматов и полуавтоматов.

Принципиальная схема сварочного выпрямителя всегда идет в комплекте к оборудованию. Она используется специалистами при необходимости ремонта сварочного аппарата.

Основные типы сварочных выпрямителей

Преобразователи сварочного тока отличаются по двум показателям: типу конструкции и способу регулировки силовых показателей подключения.

Основные виды выпрямителей:

  • регулировка осуществляется посредством изменений в работе трансформатора;
  • модели с дросселем. Используется индукционная катушка, исключающая резкие перепады напряжения;
  • тиристорные. В качестве регуляторов, изменяющих напряжение, используются тиристоры.
  • транзисторные. В схему оборудования включены полупроводники, которые сглаживают амплитуду импульсов тока;
  • инвертор. Аппарат оснащен преобразователем с частотным повышением напряжения и регулятором силы тока.

Основные отличия сварочных аппаратов в зависимости от силовых показателей и особенностей их регулировки:

  • Модели для электрической дуговой сварки, подключаемые к трехфазной сети. Характеризуются большими размерами. Работа преобразователя сопряжена с ощутимыми потерями электричества. Возможности аппарата ограничиваются мощностью трансформатора и параметрами дополнительного сопротивления.
  • Автоматы и полуавтоматы. Сила тока на выходе зависит от мощности магнитного поля, которая в свою очередь управляется реостатом. Он позволяет изменить количество витков вторичной обмотки (за принципом вольтамперной регулировки). Помимо этого, устанавливается осциллограф, позволяющий контролировать импульсную регулировку. Изначально ток выпрямляется, после чего преобразовывается в переменный высокочастотный.
  • Трехфазные выпрямители дроссельного типа устанавливаются в дуговой аргоновой сварке. В их конструкции предусмотрен дополнительный сердечник с обмоткой. Его роль заключается в накоплении заряда, подаваемого на конденсатор-выпрямитель.
Читайте также: Типы электродов для ручной дуговой сварки

Преимущества и недостатки

Современные сварочные аппараты отличаются хорошим функционалом и большой мощностью при скромных размерах. Наиболее компактными моделями являются инверторные. Специалисты определяют их в отдельную группу. Трансформатор в таких устройствах занимает не больше пятой части общего объема.

Основное отличие прочих выпрямителей от трансформаторов заключается в том, что они могут генерировать постоянный ток в то время как для трансформаторов эта функция недоступна. Именно такая особенность является фундаментом большого перечня достоинств аппаратов с выпрямителями:

  • электрод накаляется намного быстрее, когда на него вместо переменного тока подать постоянный;
  • значительно снижается непродуктивное потребление электричества и, соответственно, возрастает значение коэффициента полезного действия;
  • для дуги характерна стабильность горения;
  • равномерное плавление расходных материалов сопровождается минимальным количеством брызг расплава. Благодаря этому снижается вероятность травматизма среди сварщиков;
  • стабильность горения дуги дает возможность лучше контролировать шов. Он получается максимально ровным и прочным;
  • функционал сварочного аппарата с выпрямителем богаче, чем аналога с трансформатором;
  • уменьшен расход присадочного материала. Экономия становится тем ощутимее, чем больше объем выполненной работы.

Помимо достоинств выпрямителям свойственны и недостатки:

  • исключить потерю мощности полностью не удалось;
  • аппараты с выпрямителями хуже работают, чем трансформаторные, в случае понижения напряжения сети;
  • очень чувствительны к возникновению коротких замыканий в сети энергоснабжения. Выходят из строя при малейшем замыкании проводки;
  • большая часть моделей не рекомендуется использовать в условиях повышенной запыленности или влажности.

Основные неисправности и обслуживание сварочных аппаратов

Перед первым включением в сеть новые преобразователи необходимо продуть. Для этих целей подходит обыкновенный бытовой фен. Его включают на максимальные обороты при среднем уровне прогрева. Это делается для того, чтобы высушить возможное скопление влаги внутри и убрать пыль, снижающую сопротивление медной обмотки. Продувку нужно повторять примерно раз в квартал.

Если был длительный перерыв в работе оборудования (до 1 года), то перед его включением нужно «прокачать» полупроводники. Суть процедуры заключается в том, чтобы дать выпрямителю поработать на разных режимах, начиная с холостого. Подобная «обкатка» продолжается примерно два часа. После этого сварочный аппарат будет работать безотказно и стабильно в разных условиях. Необходимо следить за состоянием основных узлов и не давать оборудования перегреваться.

Наиболее распространенные неисправности сварочного оборудования и способы их устранения:

  1. Оборудование не работает при подключении к сети энергоснабжения. Возможные причины:
    • перелом жилы подающей проводки. При этом контакты в вилке «болтаются». Необходима замена вилки;
    • нет напряжения в сети. Следует проверить рубильник на входе и убедиться, что он включен;
    • вышел из строя один из узлов системы. Починить самому без соответствующей подготовки будет очень сложно. Лучше отнести аппарат в мастерскую;
    • ресурс полупроводников исчерпан. Требуется перепайка схемы.
  2. Электроды залипают и в этот момент слышен гул преобразователя. Что можно предпринять:
    • проверить исправность конденсатора и полупроводников;
    • измерить показатели сети энергоснабжения и убедиться в том, что напряжение соответствует номиналу;
    • убедиться в целостности проводки дросселя.
  3. Во время работы преобразователь неожиданно отключается. Такое может иметь место:
    • в случае перегрева. Следует убедиться в исправности системы охлаждения и вентилятора;
    • при нарушении целостности обмотки встроенного трансформатора. Нужно старую заменить новой.
  4. Нестабильно напряжение при работе в нагрузку или на «холостых оборотах». Следует проверить:
    • ручку регулятора;
    • установленный на первичную обмотку предохранитель;
    • надежность контактов клеммы пускателя.

Если сварочный аппарат перестает выдерживать нужные рабочие параметры, то вероятной причиной может стать перегрев. Чтобы убедиться в этом, достаточно потрогать корпус. Если он горячий, то нужно дать передышку генератору и проверить насколько свободно проходит воздух к вентилятору.

Сварочный выпрямитель: схема, технические характеристики, устройство

Для соединения металлических элементов могут применяться самые различные методы, среди которых отметим сварку. Сваривание металлов и сплавов проводится на протяжении последних нескольких десятилетий. Подобное неразъемное соединение можно получить при применении специального оборудования и материалов: сварочного аппарата, электродов, выпрямителя. Сварочный выпрямитель – устройство, предназначенное для формирования постоянного напряжения. Преобразовывая переменный ток в постоянный, можно обеспечить благоприятные условия для проведения сварочных работ, так как уменьшается степень разбрызгивания расплавленного металла. Рассмотрим все подробности данного аппарата подробнее.

Сварочный выпрямитель

Применение выпрямителей

Выпрямитель для сварочного аппарата – устройство, которое состоит из нескольких блоков для преобразования и выпрямления входящего напряжения. При работе устройство также повышает показатель силы тока, за счет чего обеспечиваются наиболее благоприятные условия. Назначение сварочного выпрямителя заключается в генерации постоянного тока с высоким значением А.

Рассматривая применение сварочного выпрямителя следует уделить внимание нижеприведенным моментам:

  1. Устройство позволяет проводить сварочные работы при применении электродов, покрытых различными веществами. За счет использования электродов с покрытием, дуга становится более устойчивой, что обеспечивает благоприятные условия для получения качественного шва.
  2. В продаже встречаются аппараты, которые могут применяться для сваривания металлов толщиной до 50 мм. Регулировка показателей тока позволяет также проводить работы с металлом толщиной стенок около 1мм. Этот момент определяет, что сварочные выпрямители существенно расширяют область применения аппаратов для сварки.
  3. Сварочное устройство может применяться для плавки кромки обрабатываемого металла или стержня применяемого электрода.
  4. Многие модели могут использоваться для работы с присадочной проволокой. Кроме этого, они практически незаменимы при применении неплавящихся электродов, к примеру, покрытие которых изготавливается из вольфрама.
  5. При применении сварочного выпрямителя можно проводить соединение элементов, которые изготавливаются из нержавеющей стали, чугуна, малоуглеродистой стали или других сплавов.
  6. Кроме сварочных работ, с применением рассматриваемого аппарата можно выполнять резку металлов. Для этого проводится существенное увеличение показателя силы тока, дуга прожигает металл.

Если сравнивать с ранее применяемыми трансформаторами, выпрямители способны существенно снизить расход электродов. Сегодня они довольно часто встраиваются в сварочные аппараты, но можно приобрести и подключаемые вариант исполнения.

Внешний вид сварочного выпрямителя

Применяется устройство достаточно просто, подходит оно для самых различных случаев работы. К особенностям использования отнесем нижеприведенные моменты:

  1. Устройство, как правило, имеет две клеммы.
  2. Одна клемма предназначена для подключения к обрабатываемому изделию, а вторая присоединяется к держателю.
  3. В зависимости от конкретного полюса определяется полярность, а также наиболее подходящие режимы работы.

Сваривание металла происходит при образовании дуги между обрабатываемой поверхности и применяемым электродом. Процесс относительно прост, но даже при применении сварочного выпрямителя могут возникнуть некоторые трудности при работе, и только при наличии определенных знаний, навыков и опыта сварщик может получить качественный шов.

Устройство и принцип работы

Классическая конструкция представлена сочетанием нескольких устройств, которые и обеспечивают контроль показателей тока. Основными блоками можно назвать:

  1. диоды;
  2. понижающий трансформатор;
  3. охлаждающую систему, которая зачастую представлена вентилятором;
  4. приборы для измерения показателя тока;
  5. регуляторы различного типа.

Устройство сварочного выпрямителя позволяет с высокой точностью проводить регулировку показателей тока. В отличие от конструкции трансформатора оно может не только увеличивать силу тока, но и делать показатель постоянным, за счет чего и обеспечивается высокая устойчивость дуги.

Устройство сварочного выпрямителя

Принцип работы сварочного выпрямителя имеет следующие особенности:

  1. Входящий ток изначально подается на первичную обмотку встроенного трансформатора понижающего типа.
  2. За счет электромагнитной индукции происходит процесс понижения значения напряжения и повышения силы тока на вторичной обмотке. Схема современного сварочного выпрямителя определяет максимальное значение напряжения при холостом ходу 48В.
  3. Создаваемое напряжение подается на установленные диоды. Новые модели изготавливаются при применении диодов на кремневой основе. Устанавливаются они в качестве полупроводника, который обеспечивает ход тока только в одну сторону. Именно за счет диодов обеспечивается постоянное напряжение, так как они устраняют колебание при реверсном ходе электричества.
  4. Стоит учитывать, что на момент работы диоды существенно нагреваются. Именно поэтому все модели сварочных выпрямителей имеют систему охлаждения, которая в большинстве случаев представлена вентиляторами. При активном применении устройства постоянный обдув воздухом позволяет снизить температуру применяемых полупроводников. Некоторые модели снабжаются датчиком, который фиксирует перегрев системы.
  5. Устанавливаются датчики, контролирующие напряжение. Они работают совместно с автоматом и могут отключить устройство в автоматическом режиме при высоком значении напряжения.
  6. Регулятор устанавливается для того, чтобы можно было выбирать напряжение в зависимости от толщины свариваемого металла.

Создать выпрямитель сварочного аппарата своими руками достаточно сложно, так как для этого нужно владеть определенными навыками работы с электротехникой. Промышленные варианты исполнения обладают высокой точностью работы и надежностью, что определят их высокую популярность.

При выборе устройства следует уделить внимание тому, что оно может иметь несколько различных элементов регулировки напряжения подаваемого тока.

К особенностям устанавливаемых устройств регулировки отнесем нижеприведенные моменты:

  1. В большинстве случаев регулировка ступенчатая. Она представлена секционным подключением обмотки.
  2. При ступенчатой регулировке имеет значение шаг. Для управления секционным подключением обмотки устанавливается рычаг.
  3. Большинство моделей для использования сильных токов имеют конструкцию, которая предусматривает отсекание части обмотки. За счет этого ток подается по короткой схеме.

Приведенная выше настройка достаточно грубая. Встречаются модели с тонкой настройкой, которая основана на применении метода дроссельного насыщения: устанавливается устройство между двумя кремневыми диодами и понижающим трансформатором. Дроссель – конструкция, представленная сочетанием нескольких катушек, через которые во время работы оборудования также подается ток. За счет переключения позиции регулятора изменяется и длина пути обмотки.

Наиболее высокой эффективностью характеризуется работа теристорного блока. Этот элемент включается в конструкцию сварочного выпрямителя для обеспечения наиболее точной регулировки силы тока. За счет применения теристора можно выставить самые различные характеристики тока.

Большинство моделей имеет большую рукоятку на корпусе, за счет движения которой приводится в движение винтовой вал со вторичной обмоткой трансформатора. За счет изменения ее положения также регулируется протяженность пути, который преодолевает ток. Однако подобная настройка также характеризуется низкой точностью.

Схема сварочного выпрямителя

Практически все сварочные выпрямители имеют блок управления в виде сочетания различных рычагов и выключателей. За счет изменения их положения проводится регулировка характеристик подаваемого тока.

Разновидности аппаратов

В продаже встречается просто огромное количество разновидностей рассматриваемого оборудования, все они имеют свои определенные достоинства и недостатки. Классификация промышленных сварочных выпрямителей проводится следующим образом:

  1. однофазный;
  2. двухфазный;
  3. трехфазный.

Выпрямитель для проведения ручной дуговой сварки трехфазного типа состоит из 6-12 диодов, которые зачастую подключаются параллельно. Двухфазные характеризуются параллельным и последовательным подключением мостов.

Управляемый и неуправляемый выпрямители

Кроме этого, классификация может проводится по следующим критериям:

  1. Сила тока на выходе. С увеличением этого показателя существенно повышается толщина обрабатываемого металла. Если устройство выдает небольшой ток, то можно будет проводить обработку тонких элементов. Также слишком высокий показатель силы тока позволяет применять сварочный аппарат для проведения резки металла.
  2. Точность регулировки. Как ранее было отмечено, выпрямитель может использоваться для установки самых различных параметров тока. Чем выше показатель точности регулировки, тем более оптимальные условия для работы может себе обеспечить мастер.
  3. Количество выходов для подключения. Сложное сварочное оборудование может применяться для одновременного подключения нескольких держателей для электродов. Подобная модель может понадобиться в том случае, когда работу поблизости одновременно выполняют несколько сварщиков. Однако, за счет усложнения конструкции она становится больше и дороже.
  4. Эффективность охлаждения. Недорогие модели предназначены для бытового применения, так как могут эксплуатироваться на протяжении короткого промежутка времени. Это связано с тем, что конструкция не имеет эффективной системы охлаждения. Профессиональное оборудование может использоваться для сварки на протяжении длительного периода.
  5. Размеры конструкции. Как правило, сварочные работы проводятся на выезде. Доставка всей аппаратуры может быть затруднена в случае, если оно имеет большой вес и габаритные размеры. В продаже встречаются компактные модели, которые просты в транспортировке.

В целом можно сказать, что выбор сварочного выпрямителя – достаточно сложная задача. При выборе учитывается то, при каких условиях будут проводиться работы.

Большой популярностью пользуются модели трехфазного типа. Это связано с тем, что они могут применяться для работы с металлом самой различной толщины. Однопостовой выпрямитель больше всего подходить для бытового применения, так как применяется при использовании только одного держателя электродов. В продаже есть и модели, которые позволяют подключать одновременно сразу несколько электрододержателей.

Универсальные современные сварочные выпрямители выпускаются достаточно большим количеством различных производителей. Марки во многом определяют качество сборки, срок службы и стоимость оборудования.

Для бытового применения подходить инверторный выпрямитель. Подобные модели можно охарактеризовать следующим образом:

  1. За понижение напряжения отвечает трансформатор.
  2. Устанавливается выпрямляющий блок, который отвечает за подачу постоянного напряжения.
  3. Далее проводится преобразование в переменное электричество с высоким показателем частоты.

Сварочный выпрямитель

Подобное оборудование предусматривает использование переменного тока. Однако за счет существенного увеличения частоты подаваемого тока есть возможность применять инверторный выпрямитель для получения соединительных швов высокого качества. За счет существенного упрощения конструкции инверторы имеют относительно небольшие размеры, а также просты в эксплуатации.

Плюсы и минусы оборудования

Как ранее было отмечено, при работе вместо выпрямителя может также использоваться трансформатор. Преимуществами сварочного выпрямителя назовем нижеприведенные моменты:

  1. Можно получить более стабильную дугу. Во время выполнения сварочных работ характеристики получаемой дуги во многом определяют качество шва. Рассматриваемое оборудование характеризуется тем, что обеспечивает более стабильное горение дуги. Именно поэтому в последнее время оно получило широкое распространение.
  2. Преимущества сварочного выпрямителя также заключаются в том, что после проведения работы получается ровный шов с мелким чешуйчатым рисунком. За счет этого существенно расширили область применения подобного оборудования.
  3. Низкая склонность к образованию брызг расплавленного металла существенно упрощает поставленную задачу и повышает качество получаемого результата.
  4. Высокая степень экономичности. Как ранее было отмечено, применение рассматриваемого оборудования позволяет существенно снизить скорость плавки электрода.

Кроме этого, сварочный выпрямитель в большей степени подходит для соединения цветных и легированных металлов, которые могут обладать различными эксплуатационными качествами.

Недостатки сварочных выпрямителей во многом связаны с его довольно высокой стоимостью и необходимостью в транспортировке. Стоит учитывать, что для обеспечения длительного срока службы устройства следует уделять внимание его состоянию перед каждым использованием. Обслуживание предусматривает:

  1. Проверку надежности фиксации используемых клемм.
  2. Удаление накопившейся пыли.
  3. Проверку изоляции всех токопроводящих элементов.

Что касается частых поломок, то зачастую их признаками становятся сильный гул во время работы устройства или его нагрев. При наблюдении подобных симптомов следует проверить состояние устройства, так как причинами их появления может стать:

  1. Деформация или полная остановка вентилятора охлаждающей системы. Стоит учитывать, что неправильная работа охлаждающей системы может привести к серьезным проблемам.
  2. Замыкание первичной обмотки или нарушение изоляции листов сердечника.
  3. Снижение выходного напряжение происходить из-за замыкания или обрыва во вторичной обмотке.

В заключение отметим, что современные выпрямители позволяют получать качественные швы при соединении различных металлов. Большое количество положительных качеств определило обширное распространение устройства. В продаже встречаются самые различные варианты исполнения, которые обладают исключительными эксплуатационными качествами.

Сварочный выпрямитель — описание, устройство, как работает, разновидности и рейтинг сварочных выпрямителей

25.03.2021

Выпрямитель – источник сварочного тока. Он преобразует переменный ток в постоянный, поддерживая работу дуги. Сварочные выпрямители используют для работы с цветными металлами, низкоуглеродистой и высоколегированной сталью, а также всевозможными сплавами. Выпрямители необходимы и при сварке обратной полярности, основанной на отрицательном заряде.

Принцип работы сварочного выпрямителя

Конструкция включает силовой трансформатор. Этот элемент принимает нагрузку, чтобы затем передать в сегмент, который непосредственно преобразует ток в импульсный. Также есть выпрямляющий трансформатор, который отвечает за превращение импульсного тока в постоянный. На данном этапе ток проходит через резисторы, которые увеличивают его силу, но повышают напряжение. Также конструкция всех выпрямителей предусматривает регуляторы, кабели и охлаждающую систему.

В процессе работы на входную обмотку силового элемента поступает сетевой ток. Его величина уменьшается до значения, которая соответствует холостому ходу сварки. Когда он поступает на выпрямляющий элемент, он стабилизируется до постоянной величины. За превращение импульсного в постоянный отвечает полупроводниковый диод. Регуляторы же отвечают за стабилизацию и поддержку значений силы.

Сварочные выпрямители позволяют с высокой точностью регулировать показатели тока. От трансформаторов это оборудование отличается способностью не только увеличивать силу тока, но также делать показатели постоянными. Это необходимо для высокой устойчивости дуги. Во время работы полупроводниковые диоды сильно нагреваются, и поэтому необходима система охлаждения. В этом качестве чаще всего используют вентиляторы.

Схема выпрямителя


Достоинства и недостатки

У оборудования множество преимуществ:
  • высокий коэффициент полезного действия,
  • гарантия устойчивого горения дуги,
  • высокое качество сварного шва,
  • надежность и долговечность,
  • минимум брызг при работе,
  • равномерная нагрузка фаз,
  • простота управления,
  • экономичность.
Однако для выпрямителей характерны и недостатки. Они чувствительны к перепадам напряжения в сети, восприимчивы к коротким замыканиям. Также для этого оборудования свойственно частично терять мощность при работе.


Особенности использования

Он неприхотливый в обслуживании, редко требует ремонта, поскольку в его конструкции мало слабых мест. Тем не менее, важно перед началом работы и после ее окончания осматривать оборудование, чтобы убедиться в целостности контактов, а также проверить исправность вентилятора, которые отвечает за охлаждение диодов.
Техника безопасности требует исключить контакты оборудования с влагой, тем более – попадание ее внутрь механизмов. Периодически аппарат нужно продувать сухим чистым воздухом, чтобы удалить пыль и мелкую грязь. Желательно делать это хотя бы раз в месяц.

В продаже представлены сварочные выпрямители, рассчитанные на сваривание металлов до 5 см толщиной. Благодаря тому, что показатели тока регулируются, даже такие аппараты подходят для сварки металла около 1 мм. Кроме непосредственно сварки, оборудование используют для плавки кромки металла, а также его резки. Для резки следует увеличить силу тока, и тогда дуга сможет прожечь сталь, чугун.

Виды сварочных выпрямителей

Аппараты классифицируют по разным показателям. Например, по сфере применения: бытовые, профессиональные и полупрофессиональные модели. Разница между тремя этими классами выпрямителей заключается в рабочем напряжении. Различают аппараты и по способу регулировки напряжения: витковому, магнитному, импульсному и фазовому.

Сварочные выпрямители, в свою очередь, могут различаться количеством фаз: от 1 до 3. Однофазное оборудование – бытовое, его применяют только при одном держателе электродов. Трехфазные модели состоят из 6-12 полупроводниковых диодов, подключенных параллельно. Для двухфазного оборудования характерно последовательное или параллельное подключение мостов. Наибольшим спросом пользуются трехфазные, поскольку они способны работать с металлом разной толщины.

Для бытового использования обычно выбирают инверторные модели. Конструктивно они отличаются тем, что напряжение понижает трансформатор, а за подачу постоянного напряжения – выпрямляющий блок. Преобразование значений происходит при высокой частоте.


Рейтинг моделей выпрямителей

Чтобы облегчить выбор аппаратов, мы составили рейтинг профессиональных выпрямителей. При этом мы учитывали не только технические характеристики, длительность гарантии и соотношение цены/качества, но также отзывы покупателей.

1. Почетное первое место рейтинга достается ВДМ-1601С У3. Это надежное промышленное оборудование на 10 постов, которое подключается к трехфазной сети. Оно работает в закрытых помещениях, но не подходит для работы в среде, насыщенной взрывоопасной пылью или газами, воздействующими на изоляцию и металлы. Номинальная частота тока – 50 Герц, номинальный сварочный ток – 1600-3000 Ампер. Внешняя характеристика – жесткая, а коэффициент одновременности работы постов – 0,5. Номинальный ток одного поста – 315 Ампер.

2. «Серебро» достается модели ВДМ-1600С У3 на 8 постов. Она предназначена для сварки, резки и наплавки металлов в закрытых помещениях.  Этот мощный выпрямитель не рассчитан на температуру окружающей среды выше 40̊C и влажности окружающей среды выше 80%. Оборудование подключается к трехфазной промышленной сети, частота – 50 Герц. Номинальный сварочный ток – 1600 Ампер, а напряжение холостого хода – 70 Вольт. Масса модели – 300 кг.

3. Модель сварочного выпрямителя ВДМ-1200С У3. Это многопостовая модель: она предусматривает 4 поста. Аппарат рассчитан на работу в закрытых помещениях, но важно, чтобы относительная влажность воздуха не превышала 80%. Использование этого выпрямителя, когда воздух насыщен взрывоопасной пылью, запрещено. Также нельзя его включать при попадании в воздух значительного количества газов, разрушающих металл. Номинальный сварочный ток – до 1200 Ампер. Напряжение холостого хода – не более 70 Вольт. Вес оборудования значительный: 180 кг.

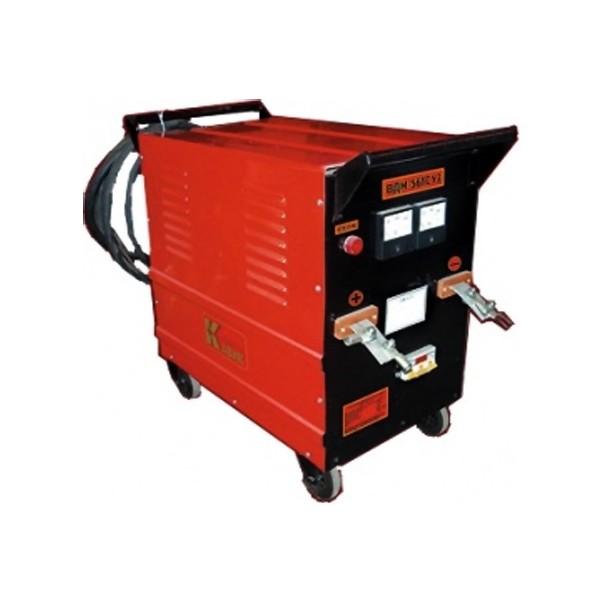

4. ВДМ-561С У3. Это еще одна модель российского производства, она предусматривает 2 сварочных поста. Выпрямитель рассчитан на работу в помещениях с естественной вентиляцией. Температура воздуха не должна превышать 40̊C, а относительная влажность должна быть не выше 80%. Нельзя использовать эту модель, если воздух насыщен токопроводящей пылью, едкими парами и газами. Выпрямитель подключается к трехфазной сети, номинальный сварочный ток – 560 Ампер.

5. Трехфазная модель ВД-401. Она рассчитана на работу с низкоуглеродистой, нержавеющей и низколегированной сталью. Система охлаждения использует стандартный вентилятор, для большего удобства предусмотрен амперметр. Сварочный ток регулируется механически, ход регулировки плавный. Аппарат работает от трехфазной сети, частота – 50 Герц. Пределы регулирования сварочного тока – 60-400 Ампер. Напряжение холостого хода – не более 80 Вольт.

6. Модель от российского бренда«Кавик»: ВД-306 У3. Это надежное и долговечное оборудование для сварки, резки и наплавки. Оно предназначено для работы в помещении с температурой воздуха не выше 40̊C, использовать его во взрывоопасной среде запрещено. Модель не рассчитана на работу со сталью, которая разрушается, а также с поврежденной изоляцией. При работе с этим аппаратом нельзя допускать попадания в воздух большого количества пыли, проводящей ток. Выпрямитель работает от трехфазной сети, частота – 50 Герц. Пределы регулирования – 30-315 Ампер.

7. Трехфазный ВД-301 — еще одна модель от «Кавик». Эта модель рассчитана на ручную сварку сталей: нержавейки, низколегированной, низкоуглеродистой. Система охлаждения у аппарата стандартная: вентилятор. Зато для большего удобства работы предусмотрен надежный амперметр. Он пригодится, ведь регулятор механический, он работает плавно. Подключается оборудование к трехфазной сети, частота – 50 Герц. Номинальный сварочный ток – 315 Ампер, пределы регулирования – 30-315 Ампер.

8. Российская модель Дуга 318М1. Это профессиональное оборудование, способное работать от однофазной и трехфазной сети. Его задействуют в таких сферах, как машиностроение, строительство и обслуживание газопроводов. Большой плюс модели, который завоевал ей место в рейтинге лучших, – это практически полное отсутствие брызг при сварке. Аппарат способен непрерывно работать при значении 200 Ампер, а при максимальном токе гарантирована стабильная работа оборудования в течение часа. Модель надежная, предусматривает 1 пост. Напряжение холостого хода – 60-75 Вольт.

При выборе оборудования нужно учитывать не только технические характеристики, но также условия работы. Соблюдение техники безопасности – важное условие при эксплуатации сварочных аппаратов.


Как устроен и работает сварочный выпрямитель?

Сварочный выпрямитель – аппарат, служащий для преобразования переменного тока, присутствующего в сети, в постоянный с использованием кремниевых или селеновых полупроводниковых диодов. Наиболее популярны селеновые диоды. В конструкцию преобразователя входят: устройства защиты и измерения, трансформатор, управляющий прибор. Все элементы расположены в одном блоке. Аппараты могут работать при повышенных и пониженных температурах, нестабильных характеристиках входного напряжения однофазной или трехфазной питающей сети.

Устройство и принцип работы сварочного выпрямителя

В конструкцию агрегата входят:

  • трансформатор, преобразующий входное переменное напряжение в низковольтное переменное;
  • диодный мост, трансформирующий переменное напряжение в постоянное пульсирующее;
  • конденсаторный фильтр, обладающий большой мощностью, служит для преобразования пульсирующего тока в линейный постоянный;
  • блок, регулирующий силу тока;
  • дроссели, предназначенные для предотвращения запредельного роста сварочного тока.

Эта упрощенная схема может несколько видоизменяться или дополняться другими элементами, улучшающими технические характеристики сварочного выпрямителя.

Выпрямление тока может осуществляться по одной из схем:

  • однофазное, применяется в аппаратах бытового применения;
  • трехфазное, пульсации сглаживаются в обмотках – первичной и вторичной;
  • шестифазное, позволяет организовать многопостовой пункт сварки.

Выходные характеристики регулируются следующими способами:

  • трансформаторное регулирование с помощью изменения схемы подключения обмоток;
  • с использованием дросселя и реостата;

тиристорное или транзисторное регулирование.

Виды сварочных выпрямителей

Выпускаемые виды выпрямителей:

  • Однопостовой. Предназначается для ручной дуговой сварки плавящимися покрытыми электродами. Могут применяться штучные электроды с рутиловым, целлюлозным, основным покрытием. Присутствие клинового шунта позволяет быстро менять режим работы. Агрегаты могут использоваться для сварки ответственных изделий и создания конструкций, запланированных для работы под высокими нагрузками.
  • Универсальный многопостовой. Питается от трехфазной сети переменного тока. Каждый вывод оснащен собственным блоком управления, в который входят реостат и дроссель. Выдерживает знакопеременные нагрузки, формирует надежную устойчивую дугу, способен работать без перерыва в течение длительного времени. Многопостовые сварочные выпрямители используются для осуществления масштабных интенсивных работ по ручной или полуавтоматической сварке. Устанавливаются в производственных цехах и на строительных площадках.

Особенности применения сварочных выпрямителей

Эти агрегаты применяются для проведения дуговой сварки низкоуглеродистых нелегированных сталей, коррозионностойких марок, цветных металлов и сплавов на их основе. Используются также при необходимости сварки обратной полярности. Обеспечивают глубокий провар и снижение разбрызгивания металла. К минусам агрегатов относятся – восприимчивость к длительным коротким замыканиям и скачкам сетевого напряжения.

Преимущества сварочных выпрямителей:

  • экономичность;
  • высокий КПД;
  • надежность;
  • простота управления.

Для продления срока службы аппаратов необходимы – проведение плановых осмотров, своевременная чистка и замена изношенных деталей, использование в условиях нормальной влажности.

Урок 1 — Основы дуговой сварки

Урок 1 — Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 УРОК ГРУППЫ ЭСАБ, ИНК. I, ЧАСТЬ B 1.8.7 Исправление AC к ОКРУГ КОЛУМБИЯ — Хотя большая часть сварки выполняется с помощью сварки на переменном токе источники питания, большинство промышленных сварка выполняется на машинах, которые производят прямой текущая дуга.Серийно производимая мощность переменного тока , который управляет сварочным аппаратом, должен затем быть измененным (выпрямленным) на постоянный ток для дуги постоянного тока. Это сделано с устройством, называемым выпрямителем. Два типы выпрямителей широко используются в сварочных аппаратах старые селеновые выпрямители и более современные кремниевые выпрямители, часто называемые как диоды. См. Рисунок 16. 1.8.7.1 Функция выпрямителя в Схема лучше всего может быть показана при использовании синуса переменного тока волна.С одним диодом в цепи полуволновой исправление происходит, как показано на Рисунок 17. 1.8.7.2 Отрицательная полуволна просто срезается выключен, и возникает пульсирующий постоянный ток. В течение положительный полупериод, ток может течь через выпрямитель. В течение отрицательный полупериод, ток заблокирован. Это создает постоянный ток, состоящий из 60 положительных импульсов. в секунду. 1.8.7.3 Автор с помощью четырех выпрямителей, подключенных к определенному Таким образом создается мостовой выпрямитель, производящий полную выпрямление волн.Мостовой выпрямитель приводит к 120 положительных полупериодов в секунду, производя значительно более плавный постоянный ток, чем полуволновое выпрямление. См. Рисунок 18. 1.8.7.4 Трехфазный переменный ток может быть выпрямлен до производят даже более плавный постоянный ток, чем однофазный AC. Поскольку трехфазное питание переменного тока производит три раза столько же полупериодов в секунду, сколько однофазных мощность, относительно плавные результаты напряжения постоянного тока как показано на рисунке 19. ОДИН ФИГУРКА ПЕРЕДАЧИ ПОЛОВИННОЙ ФАЗЫ 17 РИСУНОК 16 КРЕМНИЙ ВЫПРЯМИТЕЛЬ СЕЛЕНОВЫЙ ВЫПРЯМИТЕЛЬ ОДНОФАЗНАЯ ПОЛНАЯ ВОЛНОВАЯ РЕКТИФИКАЦИЯ РИСУНОК 18 1 ЦИКЛ 3 ФАЗА ФИГУРКА ПОЛНОЙ ВОЛНОВОЙ ПРЯМОЙ 19

Индуктор

— Выбор выпрямителей для сварочного аппарата

У меня есть сварочный аппарат с номинальной мощностью 230 А при выходном токе переменного тока.Выходной ток постоянного тока составляет 140 ампер. Я был немного озадачен, почему это произошло, но насколько я могу судить, они используют отвод с более низким напряжением на выходе трансформатора. Поскольку выходная мощность рассчитана на 140 ампер, они, вероятно, выбрали автомобильный выпрямитель из генератора переменного тока, чтобы снизить производственные затраты.

Я собираюсь установить полный мостовой выпрямитель, чтобы позволить мне использовать полный выход 230 А при сварочном токе постоянного тока. Частота переменного тока составляет 60 Гц от сети. Так что время переключения вряд ли будет проблемой.Хотя сварочный аппарат рассчитан на 230 ампер, пиковый выходной ток может быть намного выше. Ближе к 300 ампер. Напряжение, указанное на передней панели устройства, составляет 38 В переменного тока без нагрузки.

Дополнительным конструктивным ограничением является то, что выход имеет катушку индуктивности, включенную последовательно с ним. Это сделано для того, чтобы к заготовке подавался более плавный ток. Это может вызвать резкий скачок напряжения при остановке сварки.

Еще одним ограничением является то, что я хочу добавить источник высокочастотного тока высокого напряжения параллельно сварочным проводам.Я намереваюсь использовать байпасный конденсатор, чтобы не допустить, чтобы выпрямители видели это, но они все равно могли видеть некоторую часть напряжения.

Как выбрать выпрямители для этого устройства? Какой запас прочности я должен выбрать в номинальном пиковом токе выпрямителя? Это вообще дешевле найти интегрированный блок (4 диода в упаковке) или я должен купить четыре независимых диода.

смоделировать эту схему — Схема создана с помощью CircuitLab

  • V1 — сетевой
  • D1-D4 — диоды, которые мне нужно добавить
  • L1 — токоограничивающий дроссель на первичной стороне
  • L2 — индуктор сглаживания тока на выходе
  • V2 — высоковольтный источник питания ВЧ.Это известно как «зажигание дуги»
    • .
  • R1 представляет сварочные выводы и заготовку. Фактический импеданс — это сумма проводов, зажимов и дуги.

Сварочный выпрямитель — производитель дугового трансформатора постоянного тока в Индии

Сварочное оборудование Stick SMAW

Палка (SMAW) Сварочное оборудование

Сварщик продольных швов

Сварщик продольных швов

Станок для резки профиля

Станок для резки профиля

Продукты для газовой резки

Продукты газовой резки

Станок для стыковой сварки ленточной пилы

Ленточнопильный станок для стыковой сварки

Серия дуговой сварки постоянным током на основе инвертора

Серия дуговой сварки постоянным током — на базе инвертора

Сварочная система MIG на базе инвертора

Сварочная система MIG — на базе инвертора

Инверторная система сварки TIG на постоянном токе

Сварочная система TIG на постоянном токе — на базе инвертора

Точечный сварщик

Сварщик точечной сварки

Пневматический проекционный сварочный аппарат

Пневматический проекционный сварочный аппарат

Сварщик шпилек разряда конденсаторов

Сварочный аппарат для разряда конденсаторов

Наши уважаемые клиенты

Наши уважаемые клиенты

Вкладка батареи Точечная сварка

Фиксатор батареи для точечной сварки

Серия дуговой сварки постоянным током на основе диодов

Серия для дуговой сварки постоянным током — на основе диодов

Сварочное оборудование MIG GMAW

Сварочное оборудование MIG (GMAW)

Сварочная система MIG на основе диодов

Сварочная система MIG — на основе диодов

Сварочная система TIG на переменном токе и постоянном токе на инверторной основе

Сварочная система TIG на переменном / постоянном токе — на базе инвертора

Ручной точечный сварщик

Ручной точечный сварочный аппарат

Стыковой сварщик

Станок для стыковой сварки

Нарисованный дуговой сварщик

Станок для дуговой сварки

Сварочное оборудование для резки

Сварочное и режущее оборудование

Микро стыковая сварка

Аппарат для стыковой сварки микросхем

Сварщик кольцевых швов

Аппарат для сварки кольцевых швов

Машина для резки мопсов

Автомат для резки мопсов

Серия дуговой сварки на переменном токе на основе трансформатора

Серия для дуговой сварки переменным током — на базе трансформатора

Сварочное оборудование TIG GTAW

Сварочное оборудование TIG (GTAW)

Оборудование для контактной сварки

Оборудование для контактной сварки

Сварщик стыковой проволоки

Аппарат для стыковой сварки проволоки

Сварочная система MIG на тиристорной основе

Сварочная система MIG — на базе тиристора

Система импульсной сварки TIG на базе инвертора

Система импульсной сварки TIG — на базе инвертора

Педальный точечный сварочный аппарат

Педальный аппарат для точечной сварки

Машина для сварки швов

Сварочный аппарат

Настольный точечный сварочный аппарат

Настольный точечный сварочный аппарат

Проекционный сварщик

Проекционный сварочный аппарат

Серия для дуговой сварки постоянным током на основе тиристоров

Серия для дуговой сварки постоянным током — на основе тиристоров

Оборудование для воздушно-плазменной резки

Оборудование для воздушно-плазменной резки

Стержневой сварщик

Стержневой сварочный аппарат

Системы резки с ЧПУ

Системы резки с ЧПУ

Принадлежности для газовой резки PPE amp

Газовая резка, СИЗ и аксессуары

Сварочное оборудование SAW на инверторной основе

Сварочное оборудование SAW — на базе инвертора

Расстроен стыковой сварщик

Сварщик встык

Сварщик шпилек

Сварщик шпилек

Сварочные генераторы

Сварочные генераторы

Пневматический точечный сварочный аппарат

Пневматический аппарат для точечной сварки

Блог

Блог

Аппараты для дуговой сварки — Сварочные выпрямители, Обычные сварочные выпрямители, Инверторные сварочные выпрямители

Аппараты для дуговой сварки — Сварочные выпрямители, Обычная сварка Выпрямители, инверторные сварочные выпрямители
Дом » Аппараты для дуговой сварки

Сварочные выпрямители

На основе инвертора Сварочные выпрямители

Основание инвертора выпрямителя для дуговой сварки (MOSFET)
  • MOSFET прецизионный инвертор постоянного тока с контролем обратной связи, технология мягкого переключения
  • Широкий диапазон рабочего напряжения, высокая адаптируемость к электроэнергии сетка, высокая способность к помехоустойчивости, стабильный сварочный ток и устойчивая дуга.
  • Интенсивная дуга, высокая скорость сварки, отличные сварочные характеристики
  • Глубокая сварочная ванна, меньше брызг, постоянное регулирование тока, безопасность и надежность для оператора.
  • Компактная конструкция, портативный, энергосберегающий, простой в обслуживании
  • Применимо к различным кислотным и основным сварочным электродам.
  • Подходит для нержавеющей стали, меди, чугуна, углеродистой стали, сплавов. металл и т. д.

Подробная информация о продукте:

Минимальное количество заказа 20 Набор
Ток 200–1200 ампер
Цвет BLUE TECH TECH
Тип INVEVER BASE
МОДЕЛЬ ARC 200T ARC 250 MMA 400 г
Номинальное входное напряжение (В) 220 ± 15% 415 ± 15% 415 ± 15%
Входная частота (Гц) 50 50 50
Номинальная мощность при макс.Сила тока (кВА) 9,6 9,5 18,2
Рабочий цикл 60% 60% 60%
Вес (кг) 8 17,5 26,5
Размеры (Д x Ш x В) мм 400 х 193 х 291 505 х 203 х 375 565 х 306 х 502

Сверхмощный инверторный выпрямитель для дуговой сварки (IGBT)
  • Технология мягкого переключения, высокая эффективность, низкое энергопотребление
  • Автоматическая защита от перегрева, повышенного / пониженного напряжения
  • Идеальная стабильность дуги, тихая ванна расплава, тонкий сварной шов
  • Цифровой дисплей тока и напряжения и предварительная установка тока
  • Легкий, простой в перемещении и эксплуатации
  • Устройство для создания дуги и горячего пуска
  • Подходит для всех типов электродов, таких как 6013, 7018, 9018, с твердым покрытием и т. д.
  • Может быть укомплектован блоком регулятора тока с дистанционным управлением в соответствии с к требованиям клиентов, упростить работу
  • Дистанционный регулятор тока с проводом (опция)
  • Допустимы колебания напряжения ± 15%
  • Подходит для длинных кабелей до 100 метров.
  • Автоматическое определение потери напряжения для длинных кабелей и автоматическое Возмещение убытков на выходе.

Технические характеристики

Модель ARC 400IJ2 ARC 500IJ ARC 630
Номинальное входное напряжение (В) 415 ± 15% 415 ± 15% 415 ± 15%
Входная частота (Гц) 50 50 50
Номинальная мощность при макс.Сила тока (кВА) 17 25,3 35
Макс.напряжение холостого хода (В) 68 76 76
Рабочий цикл 60% 60% 60%
Вес (кг) 33 45 54
Размеры (ДxШxВ) мм 550x280x545 650x310x640 685x302x660

Обычная сварка Выпрямители

Сварочный выпрямитель постоянного тока
  • Идеально для ручной дуговой сварки (MMAW).Его также можно использовать как Power Источник для плазменной резки
  • Ведущий производитель аппаратов для дуговой сварки, дуговой сварки. Машины и инверторные сварочные аппараты.
  • Сварка TIG, воздушный контроль и т. Д. Регулируемое бесступенчатое преобразование. трехфазный трансформатор, оснащенный двухполупериодным кремниевым выпрямителем, обеспечивает безотказное обслуживание на протяжении
    • лет
  • Выпрямитель имеет плавную дугу во всех положениях и сварка почти без брызг качества рентгеновского излучения
  • Подходит для всех типов электродов, таких как 6013, 6010, 7018, 8018, 9018, нержавеющая сталь и др.
  • 100% медная обмотка с современным главным трансформатором с краевой обмоткой
  • Оснащен амперметром и вольтметром.


ТЕХНИЧЕСКИЕ ДАННЫЕ (Подтвердите: IS-4559)

МОДЕЛЬ ARDX-300 ARDX-400 ARDX-600
Напряжение питания, 3 фазы, переменный ток 380-440В 380-440В 380-440В
Частота 50 Гц 50 Гц 50 Гц
Класс изоляции H H H
При макс. Номинальном значении, кВА 22 30 45
Напряжение холостого хода 75-80В 75-80В 75-80В
Диапазон тока 30-300A 30-400A 50-600A
Ток при рабочем цикле 60% 300A 400A 600A
Охлаждение Принудительный воздух Принудительный воздух Принудительный воздух


Опции: —
(а) Регулятор тока с дистанционным управлением с проводом 10/20 метров.
(б) Набор сварочных принадлежностей.

Источники сварочного тока Консультанты по сварке сварочных инверторов, источников сварочного тока, сварочных аппаратов и других систем сварки и резки

ИСТОЧНИКИ СВАРОЧНОГО ПИТАНИЯ
Напа.Рави
Arcraft Plasma Equipments (I) Pvt Ltd.

РЕФЕРАТ

Введение в источники сварочного тока, различные типы, применения, полезные определения, относительные преимущества, недостатки, что такое инвертор в целом, различные силовые полупроводники, используемые в инверторах, различные топологии конструкции, сварочные инверторы Arcraft и сравнение затрат.

1. ВВЕДЕНИЕ

  • W наплавка — это процесс соединения двух металлов. Чтобы соединить два металла, требуется огромное количество тепла. Это тепло создается в виде электрической дуги. Для создания этой дуги требуется источник питания.
  • E Вер. С тех пор, как процесс сварки вошел в область машиностроения, в области источников сварочного тока постоянно появляются инновации.
  • T Выбор источника сварочного тока зависит от процесса сварки.
  • T Вот два типа источников сварочного тока.
    1. источники постоянного тока.
    2. источники питания постоянного напряжения.
  • Источник постоянного тока используется в процессах сварки MMAW и TIG.
  • MMAW — это ручная дуговая сварка металлом.
  • TIG — сварка вольфрамовым электродом в среде защитного газа.
  • Источник постоянного напряжения используется в процессах сварки MIG / MAG и SUBARC.
    1. MIG — сварка металла в среде защитного газа.
    2. MAG — сварка металла активным газом.
    3. SUBARC означает сварку под флюсом.
  • O В нашем обсуждении будут рассмотрены источники питания, которые используются в процессах сварки MMAW и TIG
  • Мы можем понять, что сварка может выполняться с использованием
    1. источник питания переменного тока.
    2.Источник питания постоянного тока.
  • Ниже приведены типы источников сварочного тока, которые можно дифференцировать на основе параметров, основанных на значениях.

2. РАЗЛИЧНЫЕ ВИДЫ ИСТОЧНИКОВ СВАРОЧНОГО ЭНЕРГИИ.

2.A. Источники питания переменного тока

А1. Трансформатор сварочный фиксированный.

А2. Сварочный трансформатор переменного тока (шунтирующий магнитный).
а) Утюг
б) Подвижная катушка

2.B. Источники питания постоянного тока.

В1.Источник сварочного тока преобразовательного типа (сварочный выпрямитель).

B2. Выпрямитель сварочный тиристорный.

B3.Источник сварочного тока на основе чоппера.

B4. Инверторный источник сварочного тока.

3. НЕКОТОРЫЕ ПОЛЕЗНЫЕ ОПРЕДЕЛЕНИЯ

1. Коэффициент мощности: это соотношение между активной мощностью и суммой активной и реактивной мощности. Следует отметить, что это векторная сумма, а не алгебраическая сумма.
2. Входная кВА: это произведение приложенного напряжения и тока, потребляемого от входного источника питания.
3. Вход, кВА, однофазный: входное напряжение X входной ток
4.Вход, кВА, трехфазный:% 3 X Вход напряжения X Входной ток
5. Входная мощность:% 3 X Входное напряжение X Входной ток X коэффициент мощности
6. Выходная мощность: выходное напряжение X выходной ток
7. Выходная мощность: входная мощность X КПД
8. Напряжение холостого хода: это напряжение, доступное на выходных клеммах источника сварочного тока, когда сварка не выполняется.
9.Напряжение нагрузки: это напряжение, доступное на выходных клеммах источника сварочного тока во время сварки, выраженное в вольтах.
10. Сварочный ток: это ток на выходе источника сварочного тока, выраженный в амперах.
11. Входной ток без нагрузки: это ток, потребляемый от входного источника питания, когда сварка не выполняется.
12. Скорость осаждения: это вес осажденного материала в единицу времени, выраженный в кг / час или кг / мин при заданном наборе условий.Это также зависит от источника питания. Уменьшается из-за брызг и паров. В типичном тесте при использовании сварочных инверторов он увеличивается примерно на 15–20%.
13. Скорость плавления / выгорания: это скорость, с которой электрод определенного размера плавится заданным током, и выражается в см / мин. Он быстро увеличивается по мере увеличения тока, особенно для электродов малого диаметра.

4. ОБСУЖДЕНИЕ РАЗЛИЧНЫХ ТИПОВ

4.А1. Сварочный трансформатор постоянного тока.



Преимущества:
1.Очень низкие начальные вложения
2. Простота использования и обслуживания.

Недостатки:
1. Очень высокий ток без нагрузки.
2. Нет контроля тока. Ток фиксирован, также будет зависеть от электрода и входного напряжения.
3. Очень неэффективно.
4. Очень низкий коэффициент мощности.
5. Из-за того, что 1 и 2 потребляют очень большой ток от электросети. (см. таблицу).
6. Из-за 3-х эксплуатационных расходов высоки.
7. Низкое качество сварного шва.
8. Грубая сила тока.
9. Сварка на малых токах невозможна.
10. Громоздкое оборудование, при этом занимает большую площадь.
11. Плохая переносимость.
12. Сварка TIG / аргоном невозможна.
13. Сварка цветных металлов невозможна.
14. Более низкая скорость осаждения и эффективность осаждения.

4.A2. Сварочный трансформатор переменного тока (шунтирующий магнитный).


Подвижный стержень
или
Движущийся Утюг

Преимущества:
1.Очень низкие начальные вложения
2. прост в использовании и обслуживании

Недостатки:
1. Очень высокий ток без нагрузки.
2. Очень неэффективно.
3. Очень низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет очень большой ток от предприятия электроснабжения. (см. таблицу).
5. Из-за 3-х эксплуатационных расходов высоки.
6.Низкое качество сварного шва.
7. Лучшее управление током по сравнению с предыдущим типом, но неудовлетворительное.
8. Крупногабаритное оборудование, таким образом, занимает большую площадь.
9. Сварка TIG / аргоном невозможна.
10. Сварка на малых токах невозможна.
11. Низкая производительность и эффективность наплавки

4.B2. Тиристорный сварочный выпрямитель.



Преимущества:
1.Умеренные первоначальные вложения
2. прост в использовании.
3. Умеренные навыки, необходимые для обслуживания оборудования.

Недостатки:
1. высокий ток без нагрузки.
2. Эффективность лучше, чем в предыдущих случаях, но невысока.
3. Низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет большой ток от предприятия электроснабжения.
5.Из-за 3-х эксплуатационная стоимость высока.
6. Низкая скорость управления.
7. Лучшее качество сварного шва по сравнению с предыдущими типами.
8. Лучшее управление током по сравнению с предыдущими типами.
9. Крупногабаритное оборудование, поэтому занимает большую площадь.
10. Плохая переносимость.
11. Средняя скорость наплавки и эффективность.

5. ЧТО ТАКОЕ ИНВЕРТОР?
Инвертор, используемый в сварочном приложении, работает, как показано ниже.

  • AC Линейное напряжение используется как входное для сварочного оборудования.
  • Он имеет соответствующую фильтрацию и выпрямление RFI / EMI.
  • Это выпрямленное напряжение фильтруется, чтобы сделать его чистым постоянным током.
  • Это постоянное напряжение подается на переключающее устройство через высокочастотный силовой трансформатор.
  • Поскольку эта частота коммутации очень высока, размер этого трансформатора становится очень маленьким по сравнению с его противоположными частями.
  • Выход трансформатора понижен соответствующим образом.
  • Это пониженное переменное напряжение снова выпрямляется с помощью диодов с быстрым восстановлением.
  • Этот выход используется для сварки.
  • Используются подходящие методы управления и обратной связи.

6. ХАРАКТЕРИСТИКИ СИЛОВЫХ ПОЛУПРОВОДНИКОВ, ИСПОЛЬЗУЕМЫХ В ИНВЕРТОРАХ

6а.Тиристеры / тиристоры (выпрямители с кремниевым управлением)

  • Доступны устройства очень большой емкости, которые очень прочные.
  • Очень низкая частота срабатывания, которая находится в пределах звукового диапазона.
    • Привод
  • Gate прост и эффективен.
  • Следовательно, габариты и вес оборудования большие.
  • Поскольку рабочая частота хорошо попадает в звуковой диапазон, сварка очень шумная.
  • Поскольку коммутация принудительная, большое и большее количество компонентов.
  • Скорость регулировки тока низкая, поэтому очень низкий сварочный ток невозможен.
  • Большие начальные импульсные токи.
  • Сильное разбрызгивание и испарения. Низкое качество сварного шва.
  • Большой внутренний нагрев из-за большого циркулирующего тока.

6б.БЮТ (Биполярные переходные транзисторы)

  • Все вышеперечисленные недостатки устранены, но для этого требуется громоздкий и неэффективный базовый привод, что сложно и не подходит для больших мощностей.
  • Транзисторы большой мощности чрезвычайно дороги.
  • Поскольку технология совершенствуется с использованием IGBT и MOSFET, эти устройства не используются при сварке.

6с.МОП-транзисторы (полевые транзисторы на основе металл-оксида и полупроводника)

  • В этом устройстве цоколь заменен на калитку.
    Привод ворот прост и чрезвычайно эффективен.
    Очень высокая скорость переключения, следовательно, размер трансформатора становится маленьким.
    Легко возможна работа до 100 кГц.
  • При более высоких рабочих циклах и более высоких мощностях размер сердечника трансформатора должен быть соответствующим образом выбран, чтобы соответствовать подходящему размеру медного проводника.
  • Устройства большой емкости не пользуются популярностью из-за их стоимости и доступности.
  • Следовательно, используется в источниках энергии малой и средней мощности.

6д. IGBT (биполярные транзисторы с изолированным затвором).

  • Это комбинация BJT и MOSFET.
  • Очень простой и эффективный привод ворот.
  • Устройства большой емкости доступны по разумной цене.
  • Сокращает время сборки и обслуживания.
    Возможна работа намного выше звукового диапазона и, следовательно, бесшумная работа.
  • Единственное устройство, доступное для источников питания большой мощности. Потери мощности сопоставимы с полевыми МОП-транзисторами при малых мощностях и меньше при средних и более высоких мощностях.
  • И, следовательно, могут быть применены концепции проектирования строительных блоков.

7.ТОПОЛОГИИ ДИЗАЙНА.

а. Резонансные источники питания.
б. Источник питания ШИМ. (Широтно-импульсная модуляция)


7.a. Резонансные источники питания обладают недостатком в виде большого циркулирующего тока, большого размера из-за коммутирующих цепей. Следовательно, они менее эффективны. Они предлагают меньшую полосу управления и, следовательно, широкие вариации тока невозможны. Они производят меньше электромагнитных помех.Следовательно, они относятся к старому поколению для сварочных работ. Они используются на очень высоких частотах, обычно от 400 кГц до 1000 кГц в области связи, где электромагнитные помехи вызывают серьезную озабоченность.

7.b. Источники питания PWM — это выбор дня, так как они предлагают большой и быстрый контроль. Проблема EMI снижается с помощью фильтров. Они обеспечивают широкий контроль тока, обычно от 3 до 400 А, что является очень широким диапазоном. Они предоставляют прекрасную возможность включить больше функций.Скорость коррекции исключительно важна для контроля скачков тока, которые необходимы при сварке TIG. Метод ШИМ обеспечивает плавное регулирование тока короткого замыкания и очень хорошую способность к повторному зажиганию дуги. Следовательно, это новейший и лучший выбор для сварочных работ.

7. КАК ОБОРУДОВАНИЕ ARCRAFT ЛУЧШЕ, ЧЕМ ДРУГИЕ?

1. Предназначен для более широких колебаний входного напряжения.

2. Предназначен для более широких колебаний температуры окружающей среды.

3. Защищено от пониженного и перенапряжения, однофазного тока и перегрева.

4. Предоставляется столько функций, сколько требуется клиенту.

5. Нет скачка тока, начинается от установленного значения тока.

6. Очень большое количество моделей на выбор.

7. Проверено и испытано на качество.

8. Безупречный дизайн и, следовательно, простота обслуживания.

9. Обученный персонал для оказания услуг прямо у вас на пороге.

10. Очень малое время простоя, так как все запчасти легко доступны.

11. Благодаря высокой рабочей частоте инвертора, очень низкие пульсации, благодаря чему сварочный ток является плавным и стабильным. Обеспечивается отличное качество сварных швов.

12. Равномерные сварные швы, малое разбрызгивание и меньшее количество дыма.

13. Очень высокая производительность и эффективность наплавки.

14. Последняя технология ШИМ с использованием IGBT.

СРАВНЕНИЕ

  • Возьмем, используется электрод дуговой сварки 4мм
  • Требуется сварочный ток 160 А при напряжении около 24 В
  • Выходная мощность = 160 А X 24 В = 3840 Вт или 3.840 кВт
  • Входное напряжение составляет 230 В переменного тока в случае однофазного источника питания и 415 В переменного тока в случае трехфазного входного источника питания. При сравнении в реальных измерениях входное и выходное напряжение должны быть точно измерены.
Параметр Сварочный трансформатор Сварочный выпрямитель Сварочный инвертор
Ток холостого хода от 4 до 5 А от 4 до 5 А 0.От 3 до 0,5 А
Коэффициент мощности без нагрузки 0,2 0,2 0,99
Мощность без нагрузки от 400 до 500 Вт от 400 до 500 Вт от 50 до 100 Вт
Выходная мощность 3.84кВт 3,84 кВт 3,84 кВт
КПД 0,6 0.6 0,9
Входная мощность 6.4 кВт 6.4 кВт 4.27 кВт
Коэффициент мощности на входе от 0,5 до 0,6 0,6 0,95
Входная кВА 12.От 8 до 10,66 при 230 В, 1 фаза 10,66 при 415 В, 3 ф. 4,5 при 415 В, 3 ф.
Входной ток от 55 А до 46 А 14.8 А 6,3 А
Энергопотребление в течение 8 часов в день 51,2 кВтч 51,2 кВтч 34.16 кВт / ч
Энергопотребление за 250 дней в году 12,800 кВтч 12 800 кВт / ч 8540 кВт / ч
Стоимость электроэнергии — 5 рупий за кВтч 64000 рупий 64000 рупий 42,700 рупий
Превышение стоимости по сравнению с инвертором 21300 рупий 21300 рупий —
Избыточный входной ток от источника питания 48 А 8.5 А —
Экономия на эксплуатационных расходах, как указано выше — — 21,300 рупий
Экономия входного тока — — 8.От 5А до 48А
Экономия установленной мощности — — 6.От 1 кВА до
11,0 кВА


Следовательно, есть экономия 21 300 рупий в год, если машина используется в течение одного года в течение 250 дней по 8 часов в день, то есть 2000 часов в год. Мы можем рассчитать то же самое для данного количества используемых машин и часов, что существенно снизит расходы.

Также мы можем рассчитать экономию установленной мощности, что также позволит сэкономить на счетах за электроэнергию.

Этот расчет сделан для электрода диаметром 4 мм, и для электродов большего размера экономия еще больше возрастет.

Сварочные аппараты — Сварочный выпрямитель, Сварочный выпрямительный трансформатор переменного / постоянного тока с шунтирующим управлением Соответствует IS -6008, Сварочный выпрямительный трансформатор постоянного тока (Тип преобразователя) Соответствует IS-4559

Сайт на реконструкции. Пожалуйста, позвоните нам по телефону 00 91 22 66359900/66356700
или по факсу 00 91 22 22653459/26465223 для получения более подробной информации.

Сварочный выпрямитель

Сварочный выпрямительный трансформатор переменного / постоянного тока с шунтирующим управлением Соответствует стандарту IS -6008
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель ГРВ-150 М ГРВ-200 М ГРВ-300 М ГРВ-400 М
Первичная подача
Напряжение Вольт 415 415 415 415
Фаза 2 к. 2 Тел. 2 Тел. 2 Тел.
2 линии по 3 фазы
Cy. П. 50 50 50 50 50
AC DC AC DC AC DC AC DC
Напряжение холостого хода В 85 75 85 75 85 75 85 75
Диапазон сварочного напряжения 30–150 25-125 40-200 30–160 60-300 50-245 80-400 65-325
Диапазон сварочного напряжения 21.2-276 25-125 21,6–28 21,2–26,4 22,4-32 22-29,8 23,2-36 22,6-33
Макс.Продолж. Ручная сварка Ток
при ПВ 60%. 		120 98 150 125 250 205 300 245
Макс.AutoCont.Ручная сварка Ток при 100% рабочем цикле. (кВА) 90 74 115 94 190 155 232 189–
Макс.Int. Ручная сварка
Максимальный ток 		150 125 200 160 300 245 400 325
Номинальная длительность 9– 15– 19– 23–
60% ПВ. 14,85 13,5 25 30
Максимум 13,5 19,8 30 39.6
Размер сварочного электрода Swg. 16 10 16 8 14 6 12 4
Класс изоляции A A A A
Рекомендуемый предохранитель A DP / 20 DP / 25 DP / 30 DP / 50
Охлаждение Принудительный Воздух
Конденсатор для питания
Коэффициент коррекции 		КВАР 3 4 6 9
Сварочный выпрямительный трансформатор постоянного тока (тип преобразователя) Соответствует IS-4559
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель G RW-15 CT G RW-200 T G RW-300 T ГРВ-400 Т ГРВ-500 Т ГРВ-600 Т
Диапазон сварочного тока A 10–150 20-200 30-300 50-400 80-500 100-600
Open Ckt.Напряжение В 75 75 75 80 80 80
Макс. Auto Cont. H.W. Ток при 60% постоянного тока A 150 200 300 400 500 600
Рабочее напряжение Напряжение дуги В 20.4-26 21,8–28 22-32 22,8-36 23,2-40 23,2-44
Рейтинг Продолж. кВА 8,5 11,37 17 22,75 30.5 36,57
60% ПВ. кВА 11 14,7 22 29,4 39,4 47,25
Изоляция Класс F F F F F F
Охлаждение Тип с принудительным воздушным охлаждением
Вт.C. Диапазон 16-10 16-8 14-6 12-4 12-5,7 12-6,3 мм
Входное напряжение питания В. 415 415 415 415 380/415/440 380/415/440
Фаза № 3 3 3 3 3 3
Частота Гц. 50 50 50 50 50 50
Рекомендуемый тип предохранителя выключателя / номинал A TP / 20 TP / 25 TP / 40 TP / 60 TP / 70 TP / 100
Рекомендуемая мощность для коррекции коэффициента мощности КВАР 3.5 4,5 6 9 12 15
© Copyright 2004, Atlas Machines (Индия). Пересмотрено в 2008 г. Все права защищены.

Экспортные данные и цена сварочного выпрямителя по коду HS 8468

3132 Ноя 19 2016 Ноя 19 2016 92032 173 Может 19 20168 Фев 29 2016 Янв 02 2016
Дата Код HS Описание Назначение Порт погрузки Единица Количество Стоимость (INR) За единицу (INR)
Ноя 19 2016 84689000 СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ SL NO.-M / 38110 КОД АКТИВА 22118217 ЗНАЧЕНИЕ, ОБЪЯВЛЕННОЕ ТОЛЬКО ДЛЯ ПОЛЬЗОВАТЕЛЬСКОГО НАЗНАЧЕНИЯ Бангладеш Petrapole Road NOS 84689000 СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ SL NO.-M / 25475 КОД АКТИВА 22111875 СТОИМОСТЬ, ЗАЯВЛЕННАЯ ТОЛЬКО ДЛЯ ПОЛЬЗОВАТЕЛЬСКИХ ЦЕЛЕЙ Бангладеш Petrapole Road NOS 1 32,950 32,950
84689000 СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ SL NO.-M / 20761 КОД АКТИВА 22107185 ЗАЯВЛЕННАЯ ЗНАЧЕНИЕ ТОЛЬКО ДЛЯ ПОЛЬЗОВАТЕЛЬСКОГО НАЗНАЧЕНИЯ Бангладеш Petrapole Road NOS 9202 Июл 28 год 2016 84689000 ЗАПЧАСТИ ДЛЯ СВАРОЧНОГО АППАРАТА: ТИП: 3 PH.МОСТ ВЫПРЯМИТЕЛЬ (AUX), НОМЕР ДЕТАЛИ: S22.73.040.0805 Оман Море Нхава-Шева NOS 2 3,455 1,728
Июн 29 2016 84689000 СДЕЛАТЬ АДОР; СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ THYRODUXE, 3 фазы, 600 А, ТИРИСТЕРИЗИРОВАННЫЙ ММА СВАРНЫЙ ВЫПРЯМИТЕЛЬ, МОДЕЛЬ THOUXE 600 (ANA Того Нхава Шева Море NOS 2 2 84689000 ЗАПЧАСТИ К СВАРОЧНЫМ МАШИНАМ ТИП: 3 PH.МОСТ-ВЫПРЯМИТЕЛЬ (AUX), НОМЕР ДЕТАЛИ: S22.73.040.0805 Объединенные Арабские Эмираты Море Нхава-Шева NOS 3 4,561 1520
Может 19 2016 84689000 ЗАПЧАСТИ К СВАРОЧНЫМ МАШИНАМ ТИП: 3Ф. МОСТ-ВЫПРЯМИТЕЛЬ 400A, НОМЕР ДЕТАЛИ: S22.74.071.0041 Объединенные Арабские Эмираты Море Нхава-Шева NOS 3 26,770 8,923
Может 06 2016 84682010 СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ D C 400А.3 PH Иран Туглакабад NOS 1 39,016 39,016
Мар 14 2016 84689000 ПОСТАВКА БАЛАНСА ЗАВОДСКОГО ОБОРУДОВАНИЯ СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ Сенегал Бангалор NOS 10 793,096 79,310
84689000 СВАРОЧНЫЕ ВЫПРЯМИТЕЛИ- 25 КАВ A PH ПИТАНИЕ AC / DC Эфиопия Delhi Air Cargo NOS 2 339 500 169750
Янв 14 2016 84689000 Портативный сварочный выпрямитель ADOR (однофазный) Входное напряжение 200 А, 230 В Нигерия Море Нхава-Шева NOS 1 30,909 30,909
84689000 ЗАПЧАСТИ К СВАРОЧНЫМ МАШИНАМ ТИП: 3 PH.МОСТ-ВЫПРЯМИТЕЛЬ (AUX), S22.73.040.0805 Объединенные Арабские Эмираты Море Нхава-Шева NOS 10 15226 1523
Октябрь 08 2015 84682010 СТАРЫЙ И Б / У СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ Объединенные Арабские Эмираты Туглакабад NOS 1 12,857 12,857
Сен 29 2015 84681000 ВЫПРЯМИТЕЛЬ СВАРКИ МОЩНОСТЬЮ СВАРКА 400 А (ВСЕ DETS.В СОСТОЯНИИ ИНВ.) Саудовская Аравия Море Нхава-Шева Шт. Сен 29 2015 84681000 ВЫПРЯМИТЕЛЬ СВАРКИ МОЩНОСТЬЮ СВАРКА 400 А (ВСЕ ДЕТАЛИ В СООТВ. Сен 26 год 2015 84689000 ЗАПЧАСТИ ДЛЯ СВАРОЧНЫХ МАШИН: ТИП: 3 PH.МОСТ-ВЫПРЯМИТЕЛЬ 400 A S22.74.071.0041 Объединенные Арабские Эмираты Море Нхава-Шева NOS 5 46,200 9,240
Сен 26 год 2015 84689000 ЗАПЧАСТИ ДЛЯ СВАРОЧНЫХ МАШИН: ТИП: 3 PH. МОСТ-ВЫПРЯМИТЕЛЬ 400 A S22.74.071.0041 Объединенные Арабские Эмираты Море Нхава-Шева NOS 5 46,200 9,240
Сен 26 год 2015 84689000 ЗАПЧАСТИ ДЛЯ СВАРОЧНЫХ МАШИН: ТИП: 3 PH.МОСТ ВЫПРЯМИТЕЛЬ (ДОПОЛНИТЕЛЬНЫЙ) S22.73.040.0805 Объединенные Арабские Эмираты Море Нхава-Шева NOS 25 37,950 1518
Июл 29 2015 84689000 ЗАПЧАСТИ К СВАРОЧНОМУ МАШИНУ ТИП: 3 PH.

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
