Что такое HDMI кабель? Подключение через HDMI кабеля к телевизору

HDMI шнур – это безусловный лидер среди всех цифровых технологий, которые используются для подсоединения домашней техники. С его помощью вы сможете получить лучшее качество изображения, высокую скорость передачи данных. Этот шнур не создает искажения и шумов. Качественная обработка сигнала будет производиться при условии правильного подключения. Для этого советуем воспользоваться советами, которые предлагаются вашему вниманию в этом материале.

Как осуществить подключение ноутбука к телевизору через HDMI

Проверить наличие разъема HDMI на ноутбуке и плазме. Чаще всего модели телевизоров изначально содержат в своем комплекте этот шнур. Помните, что с помощью него можно добиться идеального качества изображения, в отличии использования неоригинального образца.

HDMI разъем ноутбука

Подключение плазмы следует производить по следующей схеме:

производим подключение ноутбука и телевизора через HDMI выход;
не забудьте проверить, чтобы два эти аппарата были одновременно включены;
запускаем операционную систему;
в меню настроек телевизора меняем источник поступления данных.

После выполнение всех этих действий изображение, видео или звук должны синхронизироваться и одновременно отображаться на двух источниках. К телевизору нет сигнала в том случае, если еще не выбран источник поступления данных.

Если выдается такая ошибка, то дополнительно проверьте кабель на целостность.

Как осуществить подключение компьютера к телевизору через HDMI

Синхронизация компьютера и телевизора производится по аналогичной схеме. Также важно правильно поместить кабель в HDMI входе. При этом телевизор будет выполнять роль дополнительного монитора, на который будет производиться качественная и быстрая передача сигнала.

HDMI разъем телевизора

Используем телевизора в качестве источника изображения для компьютера через HDMI

Иногда может возникнуть ситуация, когда необходимо транслировать изображение с телевизора на мониторе компьютера. Для этого необходимо выполнить следующие действия:

соединяем между собой два этих устройства;
производим настройку порта HDMI;
включаем телевизор и компьютер;

в операционной системе компьютера меняем источник вывода сигнала на монитор.

Подключаем монитор через HDMI

На сегодняшний день практически все мониторы можно подключить с помощью шнура этого образца. Сечение универсально, поэтому не придется купить HDMI кабель дополнительный для каждого отдельного случая. С помощь второго экрана вы сможете либо продублировать изображение на основном, либо выводить работу только отдельных приложений.

HDMI кабель и HDMI разъем

При подключении дополнительного монитора, вы сможете выполнять следующие действия:

Регулировать работу экрана с помощью мыши или сенсорных краев. При этом содержимое приложений отображается в штатном режиме.
Каждый экран сможет отображать более одного открытого окна или приложения.
Легкое и интуитивно понятное переключение приложений между экранами. Возможность закрепления панели задач на одном из них.

HDMI кабель

Кабель HDMI – это инновационное средство коммуникации, которое позволяет при наличии одного системного блока формировать изображение на нескольких мониторах. Дополнительные настройки даже позволяют не только их синхронизировать, но и отображать только отдельные окна или приложения. Эта удобная функция станет отличным помощником не только дома, но и для ведения бизнеса. Помните, что важно не только правильно произвести подключение, но и настроить работу всех необходимых приложений на телевизоре, компьютере или ноутбуке.

Как подключить ноутбук к телевизору по HDMI. Видео

Как подключить ноутбук к телевизору по HDMI

Как выбрать HDMI кабель для подключения телевизора, ноутбука и других устройств

Главная → Как выбрать и подключить HDMI кабель

Из-за бурного развития IT-технологий большое количество людей желают быть осведомлёнными по поводу тонкостей выбора кабеля с интерфейсом HDMI. Среди такого разнообразия представленных на рынке товаров неискушённые пользователи запросто запутаются. И поэтому давайте рассмотрим нюансы приобретения шнура с нужным интерфейсом.

В принципе, HDMI давно уже присутствует в быту, хотя данное обстоятельство всё равно не добавляет компетенции некоторым людям. И дабы развеять сомнения покупателей, отметим, что HDMI имеет уменьшенные габариты по сравнению с DVI. Также в отличие от некогда популярного видеоинтерфейса он оснащён защитой, предотвращающей копирование данных.

Шнур такого типа находит применение в коммуникации следующих устройств:

Присоединение ПК, ноутбука, планшета к ТВ, компьютерному монитору, проектору.
Подключение DVD-плеера к ТВ.
Сообщение игровых приставок, Blu-ray и прочих комплектующих.

Длина HDMI кабеля

Ранее максимальная длина шнура ограничивалась всего лишь 10 метрами — при превышении данного расстояния было возможным появление артефактов либо полное затухание сигнала. Решение заключалось в применении удлинителей и повторителей при передаче контента на десятки метров.

Даже сейчас среди потребителей гуляет дезинформация — некоторые люди полагают, что 10-метровый провод якобы представляет собой верх возможностей качественной передачи информации без усилителей.

Теперь можно транслировать видео без использования каких-либо усилителей до 40 метров. Причем кабель до 25 метров спокойно передает сигнал без усилений. А на кабелях длиной 30 и 40 метров встроен компенсатор потерь. Который не только усиляет цифровой сигнал на такое большое расстояние, но и передает его с разрешением картиники до 4096p (4Кх2К).

Для устройств, работающих на большой удалённости

В подобные изделия вмонтирован компенсатор искажений. Поэтому технологии позволили обмениваться фильмами на столь немалые расстояния без привлечения приспособлений, усиливающих сигнал.

Несомненно, магазины готовы предложить заинтересованной аудитории шнуры и большей длины. Так, желания пользователей могут удовлетворить 60-метровые выпускаемые HDMI шнуры. Тем не менее, для подобной протяжённости лучше привлекать удлинители по витой паре. Которые помогут вам подключить оборудование находящееся на расстояние друг от друга от 40 метров и до 150 метров без каскадирования. Если же вам необходимо расстояние более 150 метров, то при помощи каскадной системы некоторых удлинителей вы можете протянуть сигнал до 300 метров!

Версии HDMI кабелей

Обсуждаемый в данной статье интерфейс стал плодом труда нескольких популярных игроков рынка, в числе которых находятся и Philips, и Sony. Первая версия кабеля была выпущена в 2002 году и до нашего времени продукт не сдаёт своих позиций среди великого ассортимента компьютерных девайсов. Очевидно, что происходит непрерывное совершенствование стандарта HDMI, подтверждаемое с выходом новой версии.

Претерпев череду обновлений, рассматриваемый интерфейс вышел в формате 2.

0. Эта версия пришла на смену 1.4, с момента выпуска которой скоро будет уже 10 лет, и призвана улучшить качество передаваемого видео. Несмотря на то, что HDMI предыдущей версии тоже работает с режимом 4K Ultra HD, у него не хватает нужной пропускной способности. Ведь четырёхкратное превышение формата Full HD 1080p не способно нормально функционировать при 10,2 ГБ/с.

Преимущество спецификации 2.0

Возможности HDMI 1.4 рассчитаны на максимальное разрешение в 3840х2160 (4К) с задействованием таких частот, как 24, 25 и 30 герц. Доступно также воспроизведение контента с размерами картинки в 4096х2160 и частотностью в 24 герца, что соответствует полноценному четырёхкратному увеличению вышеупомянутого Full HD.

Тем не менее, такие характеристики не могут сделать устаревшую версию 1.4 хорошим выбором для просмотра видео с часто меняющимися кадрами наподобие динамичных игрушек, боевиков, наполненных спецэффектами, либо трансляции спортивных состязаний.

На сегодняшний день с помощью 2160p24/2160p30 можно разве что коротать время за долгоиграющими телевизионными сериалами, в частности мелодрамами.

Возросшая пропускная способность и не только

Естественно, стандарт нового поколения 2.0 поддерживает Ultra HD 4K, но у него пропускная способность выросла уже до 18 Гб/с.

Данная технология содержит следующие инновационные решения:

Повышение количества аудиоканалов до 32 (в 4 раза больше, чем у версии 1.4).
Максимальная частота звуковой дорожки 1536 кГц.
Параллельная передача информации 2 устройствам с использованием 1 дисплея.
Аудио теперь можно отправлять по 4 каналам для разных людей.

Внедрена совместимость с соотношением сторон 21:9.
Изображение и звук теперь синхронизируются в динамическом режиме.
Дополнение для обмена данными с дистанционными пультами (CEC).
Глубина цвета составляет 10 - 12 бит при просмотре фильмов в Ultra HD.

Типы HDMI кабеля

Множество версий, присущих HDMI, способно дезориентировать рядового пользователя. Ныне насчитывается пять видов спецификаций, самая свежая из которых выпущена на исходе 2017 года. Дополнительная путаница возникает из-за того, что хотя разные спецификации взаимозаменяемые, виды разъёмов отличаются. Когда 12 лет назад мир увидал версию 1.3, все спецификации обсуждаемого интерфейса поделили на 2 категории — стандартную и высокоскоростную.

Однако помимо этих двух категорий все модели HDMI шнуров делятся на четыре типа, ведь у всех них разное предназначение в эксплуатации. Неправильно подобранный вид кабеля способен нанести серьёзное искажение получаемой на выходе картинке. Отсутствие синхронизации видео и аудио потоков — это тоже одно из последствий использования несоответствующего провода.

Нетребовательный базовый стандарт

Бюджетная стандартная категория HDMI кабелей распознаёт картинку в качестве 720p либо 1080i. Частота, на которой работает такой шнур, составляет 75 МГц. Можно задействовать коммуникацию аппаратов, которые не предъявляют особых требованию к разрешению контента; это и плазма, и ЖК-панели, и DVD-плееры. Качество итогового изображения, равно как и звукового ряда, здесь лишено приоритета. Пропускная способность у базового типа HDMI шнура не превышает 4,9 Гбит/с (а часто находится в пределах 2,25 Гбит/с), цветовая характеристика (глубина) — 24 бит, а потоковая трансляция составляет максимум 165 Мп. Это единственный из всех выпускаемых типов кабелей, который лишён поддержки реверсивного канала звука.

ARC, 10,2 Гбит/с и другие плюсы High Speed

Что касается High Speed, то он совместим с популярными типами кодирования видеоконтента. Также изготовителем реализована поддержка ARC, позволяя не подключать ещё один провод для передачи звуковых данных.

Надо, чтобы техника, которую планируется соединить между собой, умела работать с таким реверсивным аудиоканалом. В целях ориентированности пользователей производители соответствующих комплектующих указывают сочетание заглавных букв ARC.

Высокоскоростной HDMI кабель подходит для сообщения следующих аппаратов:

Плеер типа HDD с Blu-ray.
Приёмник спутникового телевидения.
ЖК-панель и плазма.

Шнуры данной категории реализуют передачу видео в качестве 1080p до 4К. Пропускная способность в этом случае вдвое выше, чем у предшественника — 10,2 Гбит/с. Глубина цвета тоже возросла в 2 раза, а полоса частот повысилась до отметки в 1080 Мп.

Два варианта с каналом Ethernet и автомобильный кабель

Стандартный шнур с каналом Ethernet включает совокупность параметров базового стандартного кабеля, а также позволяет передавать контент в обе стороны на битрейте в 100 Мбит/с. Но обеспечить такую скорость можно при реализации Ethernet HDMI в подключаемой технике.

Есть возможность создания быстродействующей коммуникации с интернетом и транслирования данных остальным девайсам, соединённым при помощи HDMI кабеля. Разработчики реализовали работу рассматриваемой категории шнуров с реверсивным каналом передачи звука.

Высокоскоростной тип кабеля с поддержкой Ethernet дополнительно разрешает транспортировать информацию максимум по 100 мегабит за секунду. И наконец, существует провод, созданный для присоединения HDMI девайсов к бортовому компьютеру и другим устройствам, вмонтированным в автомобиль.

Разъёмы HDMI кабеля

Теперь стоит коснуться видов разъёмов, устанавливаемых на аппараты с рассматриваемой технологией:

Базовый разъём, маркируемый буквой A, востребован в домашнем использовании и способен соединить ТВ, проекторы, DVD-плееры.
Микро-HDMI (C) и мини-HDMI (D) предназначены для связи портативной техники наподобие смартфонов, планшетных компьютеров либо фотоаппаратов.

Стандартный HDMI разъем 19 pin 13,9 мм на 4,45 мм,. Разъем мини используется в фотоаппаратах, камерах, мобильных телефонах и имеет технические параметры полноценного провода. Размер 6,4 мм на 2,8 мм. Микро исспотзуется в телефонах и планшетах и имеет размер в половину меньше мини.

Существенное преимущество HDMI

Есть люди, которые не забыли о стандарте S-Video, применяемом с композитным проводником. Хотя конечно, с помощью интерфейса HDMI появилась возможность получения качества нового уровня. Тем не менее, пользователи вряд ли это оценят при просмотре итогового видео. Очевидное преимущество появляется при просмотре контента посредственного качества.

Звуковой ряд так само передаётся на достойном уровне. Реализована поддержка 8-канальной аудиодорожки с разрядностью в 24 бита и частотой дискретизации, равной 192 кГц. Любители такой технологии, как, например, Dolby TrueHD оценят инновации, которые привнесены HDMI.

Один такой кабель заменяет 8 в случае работы традиционного аналогового вещания. Естественно, большинство ценителей качественного звучания охотно готово расстаться с таким нагромождением проводов.

Разновидности HDMI

Вопрос об идентификации конкретной версии выпущенного шнура интересует немалое количество пользователей. Однако первым делом стоит подробнее вникнуть в характеристики ныне изготовленных моделей.

А всё началось с того, что компания HDMI Licensing LLC, выпустившая стандарт, была образована совместной работой нескольких популярных организаций. Её детище было призвано встать на смену уходящему в историю гнезду SCART, что в принципе было достигнуто.

На физическом уровне обсуждаемый кабель включает в себя 19 проводников, которые соединены единой оплёткой. Последняя, в свою очередь, содержит предусмотренные слои изоляции. В первой версии 4,9 Гбит/с составляло минимальное значение пропускной способности HDMI. Хороший уровень воспроизведения получаемой картинки доступен благодаря отсутствию механизма сжатия.

Изменение наименований продукта

Как уже сообщалось выше, версия 1.0 вышла в далёком 2002 году, заняв место на рынке. Но вскоре разработчики ежегодно трудились над модернизацией семейства кабелей. Результатом их стараний стало уже 13 выпущенных версий шнуров. Последняя версия 2.1 представлена в начале 2017 года.

Естественно, производители стремились и повысить быстродействие HDMI кабелей, и усовершенствовать остальные эксплуатационные параметры. Внимание уделялось также и повышению функционала.

Не мудрено сбиться с толку при подобном ассортименте присутствующих на рынке товаров. И компания согласовала впредь не использовать цифры при градации изделий. В 2009 году мир увидал версию с интегрированной поддержкой 4К×2К и технологией Fast Ethernet-подключения (1.4). С тех пор существует пять видов стандартов, среди которых два базовых, два высокоскоростных и один автомобильный.

Стандарт HDMI

Модели данного типа беспрепятственно можно использовать в абсолютном большинстве девайсов, присутствующих в нашем быту.

Стандарту HDMI присущи следующие характеристики:

Максимальное разрешение передаваемого контента, как правило, составляет 720p либо 1080i, намного реже 1080p.
Наименее низкое быстродействие — всего 4,9 Гбит/с.
Частота дискретизации — 74,25 мегагерц.
24-битная глубина цвета.

Подобный вариант не может обеспечить отличную чёткость показа и звучания, поэтому сгодится для транслирования базовых сигналов с подключенными нетребовательными аппаратами. Артефакты здесь будут присутствовать, следовательно, например, истинным киноманам такой тип кабеля вряд ли подойдёт.

Стандарт HDMI with Ethernet

Данные шнуры содержат все характеристики предыдущего стандарта (в том числе и поддерживаемое разрешение 720p/1080i), но появился также способ пересылки контента до 100 Мбит/с. Это Ethernet-канал для связи, подходящий для бытовых нужд большинства потребителей.

Особенности эксплуатации представленного вида кабеля таковы:

Обязательная поддержка гнезда Ethernet HDMI всеми сообщающимися девайсами (только при этом условии есть смысл рассчитывать на эффективную работу техники).
Параллельная с подключением к Всемирной сети возможность передачи информации другим комплектующим, присоединённым вышеописанным способом.
Реверсивный аудиоканал, отсутствующий в базовом стандартном варианте.

Автомобильная версия HDMI

Очередная категория моделей рассматриваемого назначения нашла своё применение в аудиосистемах передвижной техники. По большому счёту используется специалистами по установке автомобильного звука. Характеризуется стойкостью к непростой среде эксплуатации, например, постоянным вибрированиям, скачкам температуры воздуха либо повышенной влажности.

Текущая версия максимально адаптирована для применения именно в портативных и транспортируемых аппаратах, о чём свидетельствуют следующие функциональные возможности:

Коммуникация медиа-систем со штатным бортовым компьютером, являющимся неотъемлемой частью машин нового поколения.
Стабильная передача сигнала во время эксплуатации.
Наличие замка, предотвращающего самопроизвольное прерывание контакта между устройствами автомобиля.

Высокоскоростной HDMI

Такой тип проводников открывает путь к наслаждению превосходным качеством получаемой в итоге картинки. Разнообразие соединяемых аппаратов здесь впечатляет — это и плазма, и жидкокристаллические телевизоры, и приставки для игр, и плееры, в том числе работающие с технологией 3-мерной трансляции изображения.

Из-за того, что по высокоскоростному HDMI проводнику передаётся от 1080p, его можно приравнять к прогрессивному стандарту 2.0. Кроме 3D радует и поддержка кабелем таких функциональных возможностей:

Использование расширения 4К, обладающего размерами картинки 4096×2160.
Работа с технологией Deep Color.
Максимум быстродействия здесь уже достигает 10,2 Гбит/с.
Цветовая характеристика также выросла ровно вдвое, до 48 бит.
Частотный диапазон расширился до 340 МГц.

Лучший вариант для фильмов в 3D

Указанный тип шнура без проблем подключается к остальным моделям HDMI. Однако для этих целей нужно применять разъём, принадлежащий к типу А. Конечно, High Speed выделяется среди базовых моделей и используемыми металлами при производстве, и диаметром. Кроме того, различия касаются также принципа экранирования и уровня изготовления диэлектриков.

В сухом остатке получается, что цена вопроса здесь явно выше, чем в случае со стандартным HDMI. С другой стороны, альтернатива в виде аналогового формата показа видеоконтента ничуть не дешевле. Следовательно, имеет смысл несколько раскошелиться на цифровой вариант трансляции данных. Иначе потом придётся пересматривать кинокартины без трёхмерного формата.

Высокоскоростной HDMI и Ethernet

Данный тип кабеля обладает всеми преимуществами своего предшественника. Однако разработчики внедрили ещё и поддержку Ethernet, позволяющего передать до 100 мегабит за секунду. Но очевидно, что заложенные производителем возможности раскрываются полностью лишь при условии совместимости всех соединяемых гаджетов с технологией Ethernet HDMI.

В наше время такой вид соединения между различными устройствами можно назвать наилучшим решением вопроса качественной передачи контента. Присущая такому стандарту универсальность гарантирует его востребованность в долгосрочной перспективе.

Широкие функциональные возможности также способствуют востребованности обозначенного кабеля с дополнительным каналом.

Подключение к старым телевизорам

Часть потребителей всё ещё пользуются телевизионной техникой старого поколения. Эксплуатация подобных устройств происходит удовлетворительно, однако бывает необходимо их «подружить» с другими устройствами. Владельцы аппаратов прежних годов выпуска уже готовы пойти на использование специальных переходников.

Некоторым людям в этом случае кажется, что самым простым решением будет взять и купить телевизор посвежее. Но здесь серьёзным препятствием является цена вопроса — не все готовы к таким расходам. И вряд ли постепенное удешевление ЖК-панелей способно изменить ситуацию. Для такой категории пользователей есть экономное решение, не требующее глобальных перемен в интерьере и как следствие в личном бюджете.

Преобразование сигнала в аналоговый вид

Речь идёт о покупке конвертера, способного соединить между собой «антикварный» телевизор и ноутбук, ПК, приставку и прочие девайсы. Его название — HDMI to RCA, но это должен быть именно конвертер, поскольку нередко можно встретить и переходники с одноимённым обозначением.

Но лишь конвертеры способны к активной трансформации цифрового кодирования данных в аналоговый формат — переходникам такая функция не под силу. Такая техника ещё описывается как HDMI «тюльпан» и работает с разрешениями 480p — 1080i включительно. К выходному гнезду устройства поступает 480i (стандарт NTSC) и 756i (стандарт PAL). Систему цвета можно выбирать, а электропитание реализовано через прилагающийся при продаже конвертера шнур USB.

Телефон-телевизор

Установление связи между мобильником и телевизором тоже можно реализовать, если возникнет такая потребность. Некоторые люди уверенны, что для успешного решения данного вопроса требуется обзавестись кабелем микро-USB-HDMI. С одной стороны у него расположен выход микро-USB, а другой конец надо присоединить к гнезду HDMI.

Тем не менее, здесь всё несколько сложнее, чем сначала кажется и для бесперебойной работы вышеописанного тандема нужно двусторонняя совместимость с MHL. Это обязывает телевизионную технику иметь в своём арсенале порт HDMI/MHL. Однако подобная функциональная возможность доступна не везде. Но если в этом плане всё хорошо, то дело ограничивается лишь покупкой указанного переходника.

Некоторые отличия продаваемых шнуров

Ещё один момент, на который стоит обратить внимание при выборе соответствующего провода. Производители выпускают модели с разным количеством контактов. У Samsung присутствуют 11 контактов, но прочие изготовители комплектуют переходник только 5 контактами.

Если не забывать об этом факте, то все кабели имеют одинаковую компоновку — два разъёмы микро-USB и HDMI на своих концах. В остальном же не нужны корректировки в работе устройств. Остаётся в настройках девайса, откуда передаётся сигнал, выбрать конкретный режим.

Но если вдруг телевизор не «знает», что такое MHL, то на помощь придёт адаптер USB - HDMI, хотя по факту этот тот же переходник. Его задача состоит в трансформации MHL в понятный телевизору формат. Зарядное устройство с какого-либо комплекта может выступить источником питания для такого адаптера.

Заключение и прочие функциональные возможности HDMI

Помимо вышеописанных параметров, популярный интерфейс имеет в своём арсенале ещё несколько преимуществ. Так, существует обратная совместимость с устройствами, работающими по устаревшей технологии DVI.

Кроме того, организуется передача данных на расстояние до нескольких сотен метров посредством волоконно-оптического шнура. Но здесь есть вероятность поломки кабеля, поскольку он уже считается активным устройством. В случае возникновения подобных форс-мажоров потребуется замена проводов.

Посмотрите каталог HDMI кабелей

Свежая версия HDMI 2.1 за одну секунду транслирует до 48 Гбит, максимальное разрешение составляет 10К, а частота обновления дисплея достигает 120Гц . Возможно увеличение охватываемых возможностей в будущих версиях интерфейса.

Зачем нужен HDMI кабель, их классификация и какие бывают типы разъемов HDMI

Сложно сегодня найти мультимедиа-устройство, которое не поддерживало бы технологию HDMI. Разъемы HDMI есть в DVD-плеерах, Blu-Ray плеерах, медиа-центрах, игровых приставках, компьютерах в мультимедийной комплектации, цифровых камкордерах и даже видеокартах ПК. А уж в современных телевизорах встречается и по нескольку HDMI-разъемов сразу.

Интерфейс и кабель HDMI, что это?

А что же за термин такой скрывается за этой аббревиатурой? HDMI (High Definition Multimedia Interface) – это использующийся в аудиовизуальном оборудовании интерфейс передачи видеоданных в HD-разрешении и многоканального звука. Он был создан организацией HDMI Licensing LLC в качестве более современной альтернативы старому-доброму SCART. А эта организация, в свою очередь, была основана компаниями Sony, Panasonic, Philips, Thompson (ныне Technicolor), Hitachi, Toshiba и Silicon Image.

Кабель HDMI представляет собой 19 специализированных проводов, объединенных в один и обладающих пропускной способностью 4,9 Гбит/сек и выше (зависит от версии HDMI). Цифровой сигнал, передаваемый по нему, не сжимается, что позволяет добиться чрезвычайно высокой четкости и естественности изображения.

Аналоговые технологии передачи данных, использовавшиеся ранее, требовали наличие отдельного кабеля для передачи аудиосигнала, в то время как по кабелю HDMI передается не только видеосигнал, но и многоканальное аудио с объемным звучанием.

Таким образом, стандарт HDMI имеет массу преимуществ перед его предшественниками: это и удобство использования (нужен всего один кабель), и высокая производительность цифрового соединения, и качество передаваемого видео- и аудиосигнала. Для аппаратуры с поддержкой HD этот стандарт является оптимальным вариантом.

Классификация HDMI

Протокол HDMI начал свое развитие в далеком 2002 году и довольно быстро занял свое местечко под солнцем, которое с каждым годом становилось все больше и больше. Новые версии стали появляться быстрее, чем подосиновики после дождя, поэтому уже к 2013-му количество стандартов HDMI достигло десяти:

HDMI 1.0 (сентябрь 2002): пропускная способность 4,8 Гбит/сек, передача видео с разрешением до 1080p и 24-битным цветом, 8 каналов звука (до 192 кГц / 24 бит на канал).
HDMI 1.1 (май 2004): появилась технология защиты для нормального воспроизведения DVD-Audio.
HDMI 1.2 (август 2005): добавлены цветовое пространство RGB и поддержка однобитного аудиопотока DSC (SACD).
HDMI 1.2a (декабрь 2005): реализована полная поддержка всех наборов и особенностей команд протокола CEC.
HDMI 1.3 (июнь 2006): скорость передачи сигнала возросла с 4,9 Гбит/сек до 10,2 Гбит/сек. Реализованы поддержка цветовой палитры Deep Color (до 12 бит на канал RGB / 48 бит всего), автоматическая синхронизация сигнала (как видео, так и аудио), поддержка форматов Dolby TrueHD и DTS-HD.
HDMI 1.3b (март 2007): добавлено управление бытовой электроникой.
HDMI 1.4 (май 2009): добавлены поддержка разрешения 2K и 4K, возможность создания соединения Fast Ethernet, технология ARC, поддержка 3D.
HDMI 1.4a (март 2010): улучшена поддержка изображения в 3D-формате.
HDMI 1.4b (октябрь 2011): добавлена поддержка 3D-видео 1080p на 120 Гц. Пропускная способность по 1 каналу возросла до 15 Гбит/сек.
HDMI 2.0 (сентябрь 2013): частота звука увеличилась до 1536 кГц, добавлены поддержка 32-канального аудиосигнала, экранов с соотношением сторон 21:9 и многое другое.

Запомнить, чем каждая версия HDMI отличается от остальных, рядовому пользователю было бы весьма проблематично, ведь их так много, что и запутаться можно. Поэтому после выхода стандарта 1.4 организация HDMI Licensing LLC совместно с производителями решила отказаться от цифрового обозначения «версий» реализации стандарта HDMI.

Теперь все куда проще: у нас есть пять вариантов HDMI-кабелей: два низкоскоростных (Standard HDMI Cable и Standard HDMI Cable with Ethernet), два высокоскоростных кабеля нового типа с поддержкой редакции HDMI 2.0 (High Speed HDMI Cable и High Speed HDMI Cable with Ethernet) и один специальный (Standard Automotive HDMI Cable) для использования в транспортных средствах.

Типы разъемов HDMI

Что касается классификации разъемов (соединителей) HDMI, то она выглядит следующим образом:

тип A имеет 19 контактов, имеет электрическую совместимость с 1-канальным DVI-D;
тип B имеет 29 контактов, имеет электрическую совместимость с 2-канальным DVI-D, в бытовой электронике практически не используется;
тип C (MiniHDMI) имеет 19 контактов, используется для подключения портативных устройств;
тип D (MicroHDMI) имеет 19 контактов, применяется для подключения портативных устройств, поэтому имеет меньшие габариты, чем тип C;
тип E (автомобильный) оснащен фиксирующим язычком, чтобы разъем не расцеплялся от вибрации, а также защитной оболочкой, исключающей попадание внутрь пыли и воды.

Первые два разъема нам известны с момента появления HDMI 1.0, тип C появился вместе в спецификации HDMI 1.3, а последние два в эксплуатацию были введены версией HDMI 1.4.

Что такое разъем HDMI в телевизоре

В современных телевизорах среднего ценового сегмента и выше, а иногда и бюджетных моделях, пользователь может найти несколько выходов с разным интерфейсом. Практически всегда среди них присутствует HDMI, один или несколько штук. В связи с этим многих людей интересует, что можно подключить к данному разъему и как это сделать.

Предназначение HDMI в телевизоре

Через HDMI выполняется передача цифрового аудио— и видеосигнала на телевизор с высоким уровнем четкости (HD). Вы можете подключить к TV любое устройство, имеющее HDMI-разъем: ноутбук/ПК, смартфон, планшет, игровую приставку и др. Довольно часто при помощи HDMI телевизор подключают в качестве монитора, поскольку, благодаря своим габаритам, он более удобен для игр, просмотра фильмов, прослушивания музыки.

Спецификация этого интерфейса улучшается с каждой новой версией, поэтому точные характеристики могут различаться в зависимости от версии HDMI, установленной в вашем телевизоре.

Основные параметры последних версий HDMI (1.4b, 2.0, 2.1):

Поддержка разрешений 2К и 4К (50/60Hz и 100/120Hz), в перспективе будут поддерживаться разрешения 5К, 8К и 10К при появлении таких дисплеев;
Поддержка 3D 1080p на 120Hz;
Пропускная способность до 48 Гбит/с;
До 32 каналов аудио;
Улучшенная поддержка CEC, совместимость с DVI.

Если ваш телевизор можно отнести к устаревшим, перечисленные выше параметры могут быть ниже или отсутствовать.

Как видно из перечисленных выше характеристик, такое проводное подключение полностью оправдывает себя, поскольку обладает высокой скоростью и без проблем передает изображение в высочайшем качестве. Беспроводные технологии соединения уступают в качестве и скоростях, поэтому выступает слабой альтернативой HDMI, обладающей определенными ограничениями.

Выбор HDMI-кабеля для TV и настройка соединения

Вероятнее всего, у вас возникнут вопросы касательно выбора кабеля для телевизора. У нас уже есть две статьи, которые детально рассказывают о видах HDMI-кабелей и правилах правильного выбора кабеля.

Подробнее:
Выбираем HDMI-кабель
Какими бывают HDMI-кабели

Благодаря большой длине самого кабеля (до 35 метров) и возможности надеть специальные кольца, защищающие от помех, подключать устройства к HDMI можно из других комнат. Это актуально, например, при желании подключить компьютер к телевизору, не меняя местонахождения ни одного из устройств.

Подробнее: Подключаем компьютер к телевизору через HDMI

Иногда возможны случаи, когда после физического подключения устройства к телевизору возникают неполадки или соединение не происходит. В этом случае вам могут помочь наши материалы по устранению ошибок:

Подробнее:
Включаем звук на телевизоре через HDMI
Телевизор не видит компьютер через HDMI

Как мы уже выяснили, HDMI существенно расширяет возможности телевизора и другой техники. Благодаря нему на экран можно выводить аудио и видео в высоком качестве, подключив к нему развлекательные устройства.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

КАБЕЛИ HDMI КАКИЕ БЫВАЮТ? ОТВЕТ ТУТ

HDMI

В наш век технологий HD качества HDMI занимает лидирующее положение как самый популярный тип подключения. Более старые разъемы, такие как VGA или RCA/AV не обрабатывают HD фильмы и игры, как это делает HDMI-просто они не были предназначены для передачи контента высокой четкости. Вы можете найти порты HDMI практически на любой современной технике и для подключения вам необходим кабель HDMI.

С появлением HDMI соединений пользование техникой стало намного удобнее, приятнее и качественнее. Ведь один кабель HDMI может заменить целых одиннадцать других проводов при подключении домашней развлекательной аппаратуры. Помимо удобства, интерфейсы HDMI обеспечивают передачу цифровых видеоданных высокого разрешения и многоканального цифрового аудиосигнала.

HDMI (High-Definition Multimedia Interface) является современным стандартом подключения аудио/видеоустройств. Он заменил старые способы подключения, такие как композит (RCA) и S-Video.

Все новые телевизоры, DVD и Blu-Ray-плееры оснащены портами HDMI. Все чаще HDMI можно встретить в таких портативных устройствах, как цифровые фотоаппараты, видеокамеры, мобильные телефоны. Компьютеры, мониторы, игровые системы также оснащены HDMI портами и список с каждым днем только увеличивается.

Вот так выглядит обычный разъем HDMI и кабель к нему на телевизоре, компьютере или ноутбуке, приемнике спутникового ТВ и т.д.

Стандартный HDMI разъем Обычный HDMI кабель

Для устройств, которые оснащены стандартными портами-разъемами HDMI, вопрос подключения решается легко-найти порты HDMI и соединить между собой с помощью кабеля HDMI.

Таким образом, можно легко и просто подключить домашний кинотеатр, игровые приставки, компьютеры, DVD и Blu-Ray-плееры и другую технику между собой и ощутить все преимущества HDMI:

высокая скорость передачи данных, способных обрабатывать до 10,2 гигабит в секунду;
четкость изображения оптимизирована, качество видео 4K при 50/60 Гц (2160p), что в 4 раза четче, чем видео с разрешением 1080p/60 Гц;
звук частотой до 1536 кГц, Dolby True HD, DTS-HD Master Audio и до 32 аудиоканалов высочайшего качество звучания;
3D видео;
даже игровая скорость, как правило, усиливается;
широкий угол обзора с соотношением сторон 21:9

ПОДКЛЮЧЕНИЕ КАБЕЛЯ HDMI. ВИДЫ КАБЕЛЕЙ HDMI.

В настоящее время большинство портативных устройств, таких как фото и видеокамеры, планшеты, смартфоны, могут иметь меньшие версии HDMI-мини (mini) HDMI и микро (micro) HDMI порты.

Разъемы мини и микро HDMI обеспечивают точно такие же функции, что и стандартный HDMI, просто меньшего размера ввиду экономии места на таких портативных устройствах. Встречаются такие разъемы и на задних панелях видеокарт-уменьшенные габариты порта Mini-HDMI позволяют одновременно использовать соседний порт DVI. Но в виду того, что обычные мультимедийные устройства редко оснащаются портом мини HDMI, нужен переходник на полноразмерный HDMI.

HDMI кабели можно разделить на следующие основные виды:

Кабель HDMI-HDMI. Подключение кабеля HDMI

Применяется для совместного использования HDMI устройств со стандартными разъемами HDMI.

Для подключения кабеля HDMI нужно найти разъем HDMI (см. выше на рисунке) на подключаемых устройствах-например на ноутбуке и ЖК телевизоре, вставить кабель HDMI в эти разъемы. Если телевизор висит на стене, часто доступ к разъему бывает затруднительным, на этот случай есть специальные угловые адаптеры HDMI 90 градусов. Если у вас как раз такой случай, то рекомендуем пройти по этой ссылке.

Обязательно перед подключением отключите присоединяемые устройства!

Угловой адаптер HDMI папа-мама-90 градусов

Бывают случаи, когда портов HDMI недостаточно (например на телевизоре один или два разъема HDMI, и они уже используются под другие устройства или вы хотите подключить сразу несколько устройств). В этом случае на помощь приходят так называемые переключатели, коммутаторы или свитчи HDMI на несколько портов.

Принцип работы прост-подключаете коммутатор (свитч) к разъему HDMI того же телевизора (при этом используется всего лишь один разъем HDMI), а к коммутатору уже подключаете другие устройства, какие хотите подсоединить к телевизору-ноутбук, игровую приставку, IP ТВ или спутниковый ресивер, DVD или Blu-Ray проигрыватель и т.д.

Коммутаторы бывают на несколько входных портов HDMI-1х2; 1х3 и т.д. С помощью кнопки или пульта можно переключаться между подключенными источниками.

Если у вас недостаточно разъемом на подключаемой технике, то советуем вам приобрести такой переключатель, при этом вы еще и защищаете порты HDMI от постоянных нагрузок в виде отключения-подключения техники и избавляете себя от дополнительных хлопот.

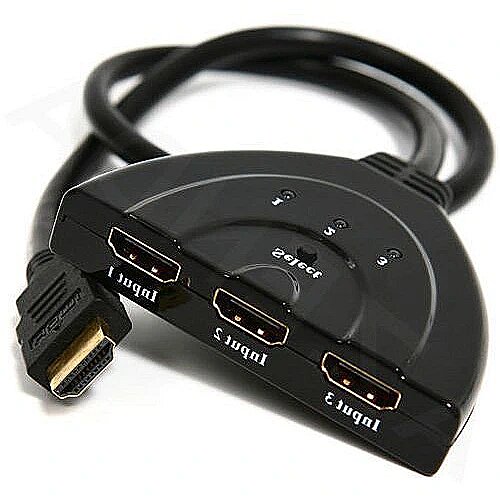

HDMI КОММУТАТОР — HDMI SWITCH (СВИТЧЕР 3Х1) С ПОДДЕРЖКОЙ 3D 4KX2K

Коммутаторы-переключатели-свитчи (swich) HDMI

После того, как все подключено, включаем телевизор, переключаем с помощью пульта источник видео на выбранный HDMI (боковой или HDMI 1 и т.п.). если подключаете ноутбук или ПК, должна появиться картинка рабочего стола на экране телевизора. Осталось настроить нужное разрешение на ноутбуке, для этого кликаем правой кнопкой мыши на экран рабочего стола, выбираем- разрешение экрана, и затем смотрим, какое разрешение вам больше подходит.

Всё! Можете наслаждаться просмотром видео, фото, видеоиграми на большом экране HD ТВ.

КАБЕЛЬ HDMI-MINI HDMI

Используется для подключения устройств с мини портом HDMI к стандарному HDMI разъему-например для подключения цифровой камеры, планшета к телевизору или проектору. Процесс подключения аналогичен подключению кабеля HDMI-HDMI.

Если у вас есть техника с мини HDMI портом и вы хотите подключить ее к стандартному HDMI порту вам достаточно приобрести кабель HDMI-mini HDMI.

На нашем сайте вы можете выбрать такой кабель, пройдя по этой ссылке.

Кабель mini HDMI-HDMI

Кабель HDMI-micro HDMI

Назначение-подключаем смартфоны, планшеты с микроразъемом HDMI к стандартному порту HDMI на ЖК-ТВ или ноутбуке.

КАКОЙ HDMI КАБЕЛЬ ВЫБРАТЬ?

Какой кабель подходит именно вам зависит от того, какие возможности вы хотите использовать.

Сегодня в основном предлагается два типа кабелей HDMI-версия 1.3 и версия 1.4.

В пределах спецификации HDMI 1.3 существует два основных типа кабеля-стандартная скорость и высокая скорость.

Обычно в характеристике кабеля HDMI Standart (стандартная скорость) пишут, что он обеспечивает до 2,25 Гбит пропускной способности. Что это означает в практическом плане? В частности, это означает, что кабель будет передавать видео высокого разрешения 720Р/1080iР.

Это подойдет для стандартных DVD-дисков или телевизоров, которые не будут отображать выше, чем 1080i видеоформат. Но, если вы намерены в полной мере использовать Blu-Ray диски и полный потенциал телевизора высокой четкости с разрешением до 1080Р, вам необходимо выбирать HDMI кабель высокой скорости-High Speed, поскольку он может обеспечить достаточную пропускную способность, чтобы передать полный формат 1080Р/60 Гц.

В рамках спецификации кабелей HDMI 1.4 есть 4 типа кабелей:

стандартный кабель HDMI
высокоскоростной кабель HDMI
стандартный кабель HDMI с Ethernet
высокоскоростной кабель HDMI с Ethernet

Наиболее существенным дополнением в версии 1.4. является включение возможностей Ethernet Channel.

С этим дополнением, новые устройства, в первую очередь современные HD телевизоры, Blu-Ray-проигрыватели, игровые консоли, видеорегистраторы могут подключаться к интернету, предлагая широкий спектр интерактивных возможностей.

Данная технология включает специальный канал передачи данных в HDMI соединение, что позволяет осуществлять высокоскоростной двунаправленный обмен информацией по этому интерфейсу на скорости до 100 Мбит/с.

Такой кабель активирует приложения на базе IP-протокола через HDMI. Это доступ к видео по запросу, с помощью таких сервисов как Netflix. Также популярны BD Live функции, которые предлагают дополнительный контент, доступный на многих Blu-Ray дисках (просмотр трейлеров, чаты и т.п.)

Подключение одного компонента, например домашнего кинотеатра к интернету позволяет делить подключение к интернету с другими совместимыми устройствами с помощью кабеля HDMI с Ethernet.

Поддержка функции Audio Return Channel позволяет использовать многоканальные аудиосигналы как «по нисходящему» так и по «восходящему» потоку- то есть от телевизора к аудио/видео ресиверу без дополнительных отдельных подключений (S/PDIF кабель)-просто подключаем кабель HDMI с Audio Return Channel и все.

Актуально, если у вас телевизор со встроенным тюнером, для передачи объемного звука на аккустические системы достаточно подсоединить кабель HDMI с Audio Return Channel.

Такие кабели поддерживают 3D функции, и поэтому будет необходим, если у вас дома к примеру 3D домашний кинотеатр, а также могут обрабатывать видео очень высокого 4К/2К разрешения.

В целом, мы рекомендуем покупать высокоскоростные кабели HDMI 1.4. с поддержкой всех функций по двум причинам.

Во-первых, меньшие возможности стандартных кабелей постепенно устаревают.

Во-вторых, кабели HDMI 1.4, приобретенные сегодня, будут актуальны в течении многих последующих лет.

В меню «Каталог» сайта -«Кабели HDMI» вы можете выбрать подходящей длины кабель HDMI с поддержкой самых продвинутых технологий на сегодняшний момент, которые выполнены в качественном исполнении и прослужат вам многие года или просто кликните на эту ссылку.

Что такое кабель HDMI с Ethernet и как подобрать лучший вариант для бизнеса

В этой статье мы подробно рассмотрим, что такое кабель HDMI с Ethernet, всю специфику его работы, а также необходимые условия для подключения.

Прежде чем подобрать самый подходящий вариант, необходимо определить, что такое HDMI кабель с Ethernet и для каких целей он создан.

Кабель используется для передачи аудио, видео и потоков данных между устройствами, поддерживающими данную функцию. Это более совершенное поколение HDMI по сравнению с «классикой» технологии.

О технологии HDMI

Говоря о том, что такое HDMI Ethernet кабель, надо рассказать в паре слов о стандартном HDMI. Изначально он был разработан для домашнего пользования, а конкретно для работы с сигналами их последующей передачей изображения со стандартным максимальным разрешением до 1080i или 720p.

Таким образом, при помощи одного кабеля могут транслироваться на экран медиаформаты высокой чёткости, а также многоканальные аудиосигналы.

Стоит сказать и пару слов о пропускной способности поколений HDMI. Как и любая другая технология, HDMI развивается, и если в первом поколении этот показатель был на отметке в 4,9 Гбит/сек, то HDMI 2.1 может развивать скорость вплоть до 48 Гбит/сек.

В поисках ответа на вопрос, что такое кабель HDMI c Ethernet, необходимо понимать разницу в этих поколениях. К слову, если в первом варианте была доступна передача видеосигнала с разрешением до 1080i или 720p, то сегодня к реализации доступны уже 4K; прогресс — налицо.

В Сети вы можете встретить другое название кабеля — high speed HDMI with Ethernet 4k кабель. Это абсолютно та же самая технология, просто производитель не стал переводить название на русский язык.

Высокоскоростной HDMI кабель с Ethernet что такое

Один из самых частых вопросов в нашу сторону — что такое высокоскоростной HDMI кабель с Ethernet? Прежде нужно понять, как кабель может влиять на скорость передачи или на качество транслируемой информации в целом.

Кабель состоит из нескольких важных элементов:

1. Внешний слой.

2. Плетённые проволоки, образующие своеобразный экран; в этой медной «косе» есть дополнительная жила для пайки.

3. Фольга на алюминиевой основе в качестве дополнительной прослойки.

4. Витые пары для реализации сигнала начала синхронизации данных.

5. Еще одна витая пара для сигналов SDA SCL.

6. Проводники, предназначенные для питания и управляющих сигналов.

Что такое кабель HDMI с Ethernet?

Данный кабель предназначен для работы по технологии HDMI Ethernet channel. Благодаря новейшей возможности интегрировать в сеть канал передачи данных в соединение HDMI, был обеспечен полноценный двусторонний обмен информацией на скорости вплоть до 100 Мбит/сек.

Возможность добавлять в систему подключение к сети вывело HDMI на абсолютно новый уровень, ведь спектр применения кабеля HDMI сильно меняется. Ответ на вопрос — кабель HDMI c Ethernet что это — очень прост. Это приспособление, сильно упрощающее работу с интернет-подключением и избавляющее пользователей от необходимости задействовать дополнительные Ethernet кабели.

Кабель HDMI с Ethernet упрощает работу нескольких устройств в единой системе. Так, транслируемый контент может быть распределён между несколькими устройствами, что полезно, например, в демонстрации презентаций или отчётов.

Говоря об «обывательской» пользе HDMI кабеля с Ethernet, самое важное следствие данного решения — отсутствие огромного количества проводов. Он заменяет собой множество других кабелей, которые ранее включали ваши компьютеры в единую сеть.

Еще пара слов о высокоскоростном HDMI кабеле с Ethernet

Описанные выше технологии позволят нам с легкостью ответить на вопрос, что такое высокоскоростной HDMI кабель с Ethernet. Это усовершенствованная система HDMI, позволяющая объединять множество компонентов в одну сеть на скорости до 100 Мбит/сек и с возможностью доступа к Интернету.

Для полноценной работы такой системы необходимы устройства с двусторонней поддержкой Ethernet HDMI. Кабель поддерживает передачу медиафайлов следующих форматов:

1. 4K 2160p.

2. Full HD 3D 1080p.

3. HD Ready 3D 720p.

4. HD Ready 3D 1080i.

5. Full HD 1080p.

6. HD Ready 720p.

7. HD Ready 1080i.

Таким образом, данный тип кабеля — самый подходящий вариант для ситуаций, требующих демонстрации перечисленных выше форматов. Нельзя просто сказать, что он «лучше или хуже» иных вариантов решения вашей проблемы.

Вы можете ознакомиться с интересными образцами обсуждаемой технологии и выбрать самый подходящий вариант в соответствующем разделе нашего магазина.

Часто задаваемые вопросы о HDMI

В: Поддерживают ли существующие HDMI-кабели высокую пропускную способность HDMI 2.0?

О: Да, высокоскоростные HDMI-кабели поддерживают более высокую пропускную способность новой спецификации (до 18 Гбит/с).

HDMI 2.0 определяет новый эффективный способ передачи сигналов для скоростей выше допустимых в версии 1.4b (10,2 Гбит/с), обеспечивая более широкую полосу (до 18 Гбит/с) посредством существующих HDMI-кабелей.

В: Заменит ли HDMI 2.0 предыдущие версии?

О: Нет, для внедрения HDMI 2.0 необходимо обеспечить поддержку HDMI 1.x в качестве базового условия.

В: Является ли HDMI 2.0 обратно совместимым с HDMI 1.x?

О: Да, все новые версии HDMI обратно совместимы с предыдущими версиями.

В: Нужны ли для HDMI 2.0 новые разъемы?

О: Нет, HDMI 2.0 использует уже существующие.

В: Нужны ли для HDMI 2.0 новые кабели?

О: Нет, подходят уже существующие. Для передачи видео 4K (3840×2160) при 50/60 кадр/с необходимо использовать высокоскоростные HDMI-кабели (Category 2).

В: Могу ли я обновить мое устройство с поддержкой HDMI 1.x до версии HDMI 2.0?

О: В настоящее время возможности подобного обновления не существует. Из-за расширенного набора функций такое преобразование потребует обновления аппаратного и программного обеспечения — это в компетенции производителя.

В: В чем разница между HDMI 1.3, HDMI 1.3a и 1.3b?

О: Для пользователя нет никакой разницы между версиями HDMI, будь то 1.3, 1.3a или 1.3b. Небольшие отличия в спецификациях обычно имеют отношение к производству или тестированию, но не привносят новых функций. Плюс к этому, орган лицензирования HDMI активно работает с производителями, чтобы уменьшить «путаницу в умах» потребителей и предлагает вообще не делать акцента на версиях, а вместо этого сосредоточиться на полезных возможностях продукта и функционале.

Последняя спецификация HDMI имеет код v1.3a, а последний тест на совместимость HDMI – 1.3c.

В: Поддерживает ли HDMI передачу кодированных субтитров?

О: Субтитры

Переход от аналогового телевидения к цифровому позволил добавить новые возможности передачи кодированных субтитров (Close Captioning).

Аналоговое телевидение имело один стандарт вещания и передачи, декодирования и демонстрации контента – NTSC или PAL, в зависимости от региона, что позволило сделать подключение субтитров на телевизионных устройствах достаточно простым делом – ведь в любом телевизоре предусматривалась возможность их декодирования.

С появлением цифрового телевидения и различных сервисов, связанных с телевидением высокой четкости (HDTV), например, таких как кабельное ТВ, спутниковое ТВ, и пр. – с телевизионных устройств была «снята ответственность» за расшифровку кодированных субтитров. Теперь эту функцию стали выполнять специальные декодеры цифрового ТВ. Эти устройства нужны для того, чтобы предоставить доступ к большей части сервисов цифрового HD-телевидения. У этих декодеров предусмотрены различные технологии расшифровки кодированных субтитров, что усложняет использование субтитров и создает путаницу для пользователей ТВ. Все декодеры обязательно должны поддерживать субтитры, однако технология поддержки разных устройств сильно отличается. В зависимости от этого, на одних декодерах подключить субтитры может быть просто, а на других — сложно.

Для решения этой проблемы, орган лицензирования HDMI рекомендует первым делом связаться с вашим поставщиком услуг телевидения (кабельного, спутникового, или др.) и узнать в его службе поддержки технологию подключения субтитров. После этого свяжитесь с представителем производителя вашего телевизионного устройства, чтобы получить инструкцию по подключению субтитров конкретно для вашего устройства.

HDMI и кодируемые субтитры

Кодируемые субтитры (Closed Captioning) – это технология, которая работает по-разному с разными цифровыми стандартами (HDMI, DVI, и т.д.)

Как работали субтитры на старых аналоговых устройствах
Всегда источник вещания посылал информацию о кодируемых субтитрах на ТВ-устройство, а оно контролировало наличие или отсутствие субтитров (включить или выключить их можно было одной кнопкой на пульте ДУ – «Субтитры»). Кнопка «Субтитры» управляет показом субтитров только при аналоговом соединении (S-Video, Composite, Component) или при наличии беспроводного тюнера (цифрового стандарта ATSC или аналогового NTSC).

Как работают субтитры в устройствах с поддержкой HDMI и других цифровых соединений
В устройствах с поддержкой HDMI нельзя включить или выключить субтитры кнопкой «Субтитры» на пульте ДУ. Чтобы включить субтитры, нужно активировать их у источника вещания – сделать это кнопкой дистанционного управления источника, например, той же кнопкой «Субтитры», либо через меню настроек источника. После этого источник наложит информацию о субтитрах на видеоряд и при помощи HDMI передаст полученную двойную картинку на телевизор.

Рендеринг кодируемых субтитров также происходит на уровне источника вещания, а не на уровне самого телевизионного устройства, как это было в аналоговых телевизорах. Например, в типичном блоке приема кабельного ТВ, субтитры включаются соответствующей командой в меню настроек самого блока, а не кнопкой «Субтитры» пульта ДУ телевизора. Еще раз подчеркнем: пульт ДУ телевизора управляет субтитрами только аналогового ТВ, и не может управлять субтитрами ни на каком устройстве, поддерживающем HDMI. Кодируемые субтитры нужно включать непосредственно в меню HDMI устройства. При этом, точная инструкция по включению субтитров у каждого производителя своя, поэтому лучше связаться непосредственно с представителем производителя.

В: Что такое HDMI?

О: HDMI (High-Definition Multimedia Interface) это первый и единственный стандарт индустрии, представляющий собой единый цифровой аудио-видео интерфейс передачи без сжатия данных. HDMI позволяет передавать по одному кабелю и видео, и аудио в цифровом формате, в потрясающе чистом, высоком качестве, что невероятно упрощает подключение и передачу данных и позволяет обеспечить для потребителя при просмотре или прослушивании эффект домашнего кинотеатра с высочайшим качеством передачи. HDMI – это универсальный интерфейс для любых источников аудио и видео, будь то декодер цифрового телевидения, DVD плеер, A/V ресивер, монитор, цифровой телевизор (DTV) и др. И все это с использованием единственного кабеля.

HDMI поддерживает передачу стандартного, улучшенного видео, видео высокой четкости, а также многоканального звука в цифровом формате по единому кабелю. Поддерживаются все стандарты ATSC HDTV и 8-канальный, цифровой звук частотой 192 кГц без сжатия и все существующие на сегодняшний день форматы звука со сжатием (например, Dolby Digital и DTS). HDMI 1.3 также поддерживает новые широкополосные, т.н. «lossless» форматы цифрового аудио: Dolby® TrueHD и DTS-HD Master Audio™, что позволяет учесть даже те требования, которые могут возникнуть к звуку в будущем.

HDMI – это общепринятый цифровой стандарт передачи HD контента для всей бытовой электроники: Более 700 компаний уже поддерживают этот стандарт; в 2008 году было выпущено 200 миллионов устройств с поддержкой HDMI, а к концу 2010 года в продажу поступило более миллиарда HDMI устройств
Слияние – HDMI является интерфейсом, позволяющим совместно использовать персональные компьютеры и устройства бытовой электроники: HDMI дает возможность при помощи компьютера получать медиа-контент высочайшего качества, включая фильмы в HD и многоканальные аудио форматы. HDMI – единственный интерфейс, позволяющий подключаться как к HD телевизорам, так и к мониторам компьютеров, и передавать контент по стандартам DVI и HDMI.
Развитие – HDMI постоянно развивается в соответствии с новыми потребностями рынка: Товары, поддерживающие последние версии HDMI, всегда полностью совместимы со всеми более ранними версиями HDMI.

В: Кто поддерживает HDMI?

О: Среди разработчиков HDMI, такие ведущие производители бытовой электроники, как Hitachi, Panasonic Corporation, Philips, Sony, Thomson (RCA), Toshiba, и Silicon Image. Кроме того, HDMI поддерживают основные производители кинофильмов, такие как Fox, Universal, Warner Bros., Disney и телеоператоры DirecTV, EchoStar (Dish Network) и CableLabs.

В: Каковы преимущества HDMI перед существующими аналоговыми видео-интерфейсами, такими как Composite, S-Video, Component video?

О:

Качество: Поскольку HDMI является цифровым интерфейсом, он обеспечивает наилучшее качество видео, ведь он не допускает потерь при переводе видео из аналогового формата в цифровой, как это случается у других аналоговых интерфейсов (например, Component или S-video). Разница особенно заметна при более высоком разрешении, начиная с 1080p. Цифровое видео более четкое, чем при использовании Component, полностью исчезают размытость и двоение изображения, имеющие место при использовании Component. Мелкие, высококонтрастные детали, например, текст – делают эту разницу очень существенной.

Легкость использования: HDMI передает видео и многоканальный звук по одному кабелю, что позволяет избавиться от дорогостоящей, сложной и запутанной передачи по нескольким кабелям, которая использовалась в системах A/V. Это особенно выгодно, если нужно произвести апгрейд или добавить оборудование.

«Умная» система: HDMI поддерживает двусторонний обмен данными между источником видео (таким как DVD плеер) и телевизором DTV, что добавляет устройствам новые функции, такие как автоматическое конфигурирование и управление «одним движением». При поддержке HDMI, устройства автоматически выбирают оптимальный формат (например, из 480 или 720p., 16:9 или 4:3) для того экрана, к которому они подключены – что избавляет пользователей от необходимости прокручивать все варианты форматов в поисках подходящего.

Идеально для HD контента: HDMI устройства с поддержкой HDCP обеспечивают уверенность в том, что с их помощью можно будет получать HD контент высочайшего качества не только сейчас, но и в будущем. Появление HD-DVD и Blu-ray отодвинуло появление средств защиты авторских прав на медиаконтент на нынешних фильмах в HD качестве, поскольку необходимо было минимизировать проблемы, связанные с переходом к другому стандарту. Но уже через несколько лет ожидается, что такие средства будут введены, а это значит, что снятые в будущем HD фильмы нельзя будет смотреть в HD качестве с помощью не поддерживающих защиту интерфейсов, таких как аналоговый интерфейс Component.

В: Какие новые возможности появлялись в каждой последующей версии HDMI?

О: Ниже представлен обзор основных новых функций, добавленных в каждую из версий HDMI:

HDMI 1.1:

Поддержка DVD Audio.

HDMI 1.2:

Новые опции и возможности, позволяющие использовать HDMI как с компьютерами, так и с устройствами бытовой электроники. А именно, HDMI 1.2 поддерживает форматы One Bit Audio, например, SuperAudio Direct Stream Digital для компакт-дисков, и оптимизирован под работу с существующими и будущими конфигурациями компьютеров с портами HDMI: в частности, имеется широко применяемый разъем HDMI Type A для компьютеров и компьютерных мониторов, которые благодаря этому могут работать с «родной» палитрой RGB и одновременно с телевизионной палитрой YCbCr. Также выполняется требование (начиная с версии HDMI 1.2 и более поздних) о возможности работы с источниками низкого напряжения, например, связанными по переменному току с источниками, работающими по технологии PCI Express I/O.

HDMI 1.2a:

Теперь стандарт полностью отвечает всем требованиям на соответствие функционала, наборов команд и тестов стандарту Consumer Electronic Control (CEC).
Создание версии HDMI 1.2a и соответствующей спецификации тестов на соответствие привело к тому, что выпускаемые устройства HDMI стали полностью соответствовать CEC. HDMI версии 1.2a был обновлен, чтобы соответствовать недавно вышедшей спецификации HDMI 1.2a.
Что очень важно, тесты версии 1.2a подразумевают дополнительные проверки кабелей и коннекторов на соответствие требованиям авторизованного центра тестирования, Authorized Testing Center (ATC). В частности, в версии 1.2a, производители устройств должны тестировать в центре ATC все кабели HDMI, длина которых превышает длину ранее тестировавшихся.
В дополнение к этому, орган, ответственный за лицензирование товаров, HDMI Licensing, будет вести список одобренных соединителей. Для того, чтобы устройство прошло тестирование на соответствие версии 1.2a testing в центре ATC, все коннекторы на таком устройстве должны быть из этого одобренного списка. Чтобы добавить коннектор в этот список, поставщик должен подать заявку в ATC или в HDMI Licensing и предоставить положительные результаты тестирования.

HDMI 1.3:

Более высокая скорость: HDMI 1.3 увеличивает ширину канала до 340 МГц (10,2 Gb/сек), что позволяет говорить о соответствии требованиям даже будущих HD устройств с более высоким разрешением, поддержкой технологии Deep Color и увеличенной частотой обновления кадров. Также, предусмотренная для HDMI 1.3 спецификация с технической точки зрения является основой для создания будущих версий HDMI, которые смогут достичь существенно более высоких скоростей.
Технология Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, в отличие от 8-битной глубины цвета в предыдущих версиях спецификаций HDMI, что дает возможность непревзойденной передачи более миллиарда цветов и беспрецедентной детализации.
Более широкий цветовой диапазон: HDMI 1.3 поддерживает x.v.Color™ (название цветового стандарта IEC 61966-2-4 xvYCC), который устраняет имеющиеся ограничения цветового диапазона и позволяет увидеть на экране все оттенки, которые только способен различить человеческий глаз.
Новый мини-коннектор: Для маленьких портативных устройств, таких как HD камкордеры и фотокамеры, для которых важно легкое и надежное соединение с HDTV, HDMI 1.3 предлагает новый коннектор с уменьшенным форм-фактором.
Lip Sync: Так как устройства бытовой электроники стали использовать все более сложные технологии обработки цифрового сигнала, чтобы увеличить четкость и степень детализации контента, синхронизация аудио и видео в конечных устройствах стала весьма непростой. Это могло потребовать от пользователей каких-то сложных и длительных настроек. HDMI 1.3 предусматривает возможность автоматической аудиосинхронизации, которая позволяет полностью корректно проделать эту работу без участия пользователя.
Новые «lossless» («без потерь») HD аудиоформаты: В дополнение к текущим возможностям HDMI по поддержке широкополосного не сжатого цифрового звука, также всех имеющихся сжатых звуковых форматов (таких как Dolby® Digital и DTS®), HDMI 1.3 также поддерживает новые сжатые форматы цифрового звука «lossless» Dolby TrueHD и DTS-HD Master Audio™.

В: Все ли новые версии HDMI совместимы с предыдущими версиями?

О: Да, все версии HDMI полностью совместимы с предыдущими версиями.

В: Что нового в спецификации HDMI 1.3?

О:

Более высокая скорость: Хотя и у всех предыдущих версий HDMI была более чем достаточная пропускная способность для поддержки всех имеющихся форматов HD телевизоров, включая полный, несжатый сигнал 1080p., HDMI 1.3 увеличивает ширину канала до 340 МГц (10,2 Gb/сек), что позволяет говорить о соответствии требованиям даже будущих HD устройств с более высоким разрешением, поддержкой технологии Deep Color и увеличенной частотой обновления кадров. Также, предусмотренная для HDMI 1.3 спецификация с технической точки зрения является основой для создания будущих версий HDMI, которые смогут достичь существенно более высоких скоростей.
- Технология Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, в отличие от 8-битной глубины цвета в предыдущих версиях спецификаций HDMI, что дает возможность непревзойденной передачи более одного миллиарда цветов и беспрецедентной детализации.
- Более широкий цветовой диапазон: HDMI 1.3 поддерживает x.v.Color™ (название цветового стандарта IEC 61966-2-4 xvYCC), который устраняет имеющиеся ограничения цветового диапазона и позволяет увидеть на экране все оттенки, которые только способен различить человеческий глаз.
- Новый мини-коннектор: Для маленьких портативных устройств, таких как HD камкордеры и фотокамеры, для которых важно легкое и надежное соединение с HDTV, HDMI 1.3 предлагает новый коннектор с уменьшенным форм-фактором.
- Lip Sync: Так как устройства бытовой электроники стали использовать все более сложные технологии обработки цифрового сигнала, чтобы увеличить четкость и степень детализации контента, синхронизация аудио и видео в конечных устройствах стала гораздо более непростой. Это могло потребовать от пользователей каких-то сложных и длительных настроек. HDMI 1.3 предусматривает возможность автоматической аудиосинхронизации, которая позволяет абсолютно корректно проделать эту работу без участия пользователя.
- Новые «lossless» («без потерь») HD аудиоформаты: В дополнение к текущим возможностям HDMI по поддержке широкополосного несжатого цифрового звука, а также всех имеющихся сжатых звуковых форматов (таких как Dolby® Digital и DTS®), HDMI 1.3 также поддерживает новые сжатые форматы цифрового звука «lossless» («без потерь») Dolby TrueHD и DTS-HD Master Audio™.

В: Какие тесты требуется проходить?

О: Прежде чем запускать в массовое производство и широкую продажу любой лицензированный товар или компонент, для которого декларируется соответствие спецификации HDMI (или разрешать третьим лицам данную деятельность), сначала производитель должен протестировать опытный образец на соответствие HDMI. Прежде всего, производитель должен самостоятельно провести проверку, как указано в актуальной на тот момент версии тестов на соответствие спецификации HDMI. Тест на соответствие спецификации HDMI подразумевает проведение комплекса проверок и устанавливает определенные минимальные требования, указывающие, как производитель HDMI устройств должен тестировать лицензированную продукцию на соответствие спецификации HDMI. Такое тестирование ограничивается соответствием требованиям спецификации HDMI и не предназначено для оценки общей эффективности работы лицензированного товара.

После этого, производитель обязан предоставить первый экземпляр модели лицензированного товара (например, источник сигнала, регенератор сигнала, кабель, и т.д.) в центр Authorized Testing Center (ATC) стандартизации HDMI на тестирование. Когда экземпляр товара пройдет тестирование, последующие экземпляры устройств того же типа уже не нужно предоставлять в ATC. Однако, производители должны постоянно сами тестировать товары на соответствие спецификации HDMI. Вот пример: после того, как телевизор производителя прошел проверку в ATC, другие подобные телевизоры подвергать данной процедуре уже не нужно. Однако, чтобы помочь обеспечить полную совместимость с HDMI, производителям рекомендуется пользоваться услугами ATC почаще.

В: Совместим ли стандарт HDMI с более ранним стандартом DVI (Digital Visual Interface)?

О: Да, HDMI полностью подходит для устройств, совместимых с более ранним стандартом DVI. Так, телевизоры HDMI DTV могут демонстрировать видео, получаемое с устройств, оснащенных DVI, и в то же время, оснащенные DVI телевизоры могут показывать видео с источников HDMI. В то же время, некоторые устаревшие модели компьютеров, поддерживающих DVI могут передавать сигнал только на компьютерные мониторы, но не на телевизоры. Так что, покупая компьютер с DVI, следует удостовериться, что он поддерживает также и телевизионные форматы, а не только форматы для компьютерных мониторов.

Кроме того, потребителю стоит убедиться в том, что устройство с DVI интерфейсом также поддерживает систему защиты цифрового контента HDCP, поскольку любой контент, подразумевающий наличие HDCP защиты копии, для нормального просмотра требует, чтобы и HDMI устройство, и DVI устройство поддерживали HDCP.

В: Может ли HDMI работать при большой длине кабеля?

О: Да. Технология HDMI разработана в расчете на использование стандартного медного кабеля достаточно большой длины. Чтобы дать производителям кабелей возможность делать более совершенные новые продукты при помощи новых технологий, создатели стандарта HDMI задают требуемые качественные характеристики кабеля, но не ограничивают его длину. Целый ряд образцов кабелей прошел тесты на совместимость с HDMI, имея длины до 10 метров без использования повторителей сигнала. На самом деле, не только от кабеля зависит, на какую максимальную длину он может эффективно передать HDMI, но и в большой степени от чипа ресивера в телевизионном устройстве или проекторе. Те чипы, у которых есть опция «коррекции характеристик кабеля», могут оптимизировать ослабленный сигнал и таким образом продлевать максимально возможную длину кабеля для использования с данным конкретным устройством.

Таким образом, если речь идет о передаче HDMI сигнала по длинному кабелю, в первую очередь высококачественный кабель играет самую большую роль в успешной передаче HDMI на более длинные расстояния.

В: Как работает стандарт HDMI при передаче сигнала по кабелю длиннее 10 метров?

О: Целый ряд производителей HDMI работает над технологическими решениями для HDMI, позволяющими увеличить эффективную длину кабеля со стандартных 10 м до гораздо больших величин. Эти компании производят самые разные устройства, например, «активный кабель» (активный электронный модуль, встроенный в кабель, который усиливает сигнал и продлевает эффективную длину), повторители, усилители, а также CAT5/6 и кабели из различных высокотехнологичных волокон.

В: Как отличить, прошел ли кабель проверку на совместимость с HDMI?

О: На все товары, поддерживающие HDMI, производитель обязательно должен получить сертификат – это часть спецификации теста на совместимость с HDMI. Тем не менее, может оказаться, что на кабель нанесен логотип HDMI, но сам кабель не проходил необходимого тестирования. HDMI Licensing старается брать такие случаи под контроль и прилагает все усилия для того, чтобы гарантировать, что торговая марка HDMI используется на рынке исключительно законно. Мы рекомендуем покупателям приобретать кабель только в надежных магазинах и от проверенных производителей.

В: В чем разница между «стандартным» кабелем HDMI и «высокоскоростным» кабелем HDMI?

О: Недавно компания HDMI Licensing объявила, что теперь тестирование кабелей будет проводиться в двух категориях: «Стандартные» и «Высокоскоростные».

Стандартные (или «1 категории») кабели HDMI тестируются на скоростях до 75 МГц или до 2,25 Gb/сек., что соответствует сигналу 720p/1080i.
Высокоскоростные (или «2 категории») кабели HDMI тестируются на скоростях до 340 МГц или до 10,2 Gb/сек., что является наибольшей шириной канала, доступной для HDMI кабеля на сегодняшний день. На такой скорости успешно обрабатывается сигнал 1080p, включая сигналы с увеличенной глубиной цвета и/или увеличенной частотой обновления сигнала источника. Высокоскоростные кабели также пригодны для передачи сигнала на мониторы с большим разрешением, например, WQXGA мониторы домашних кинотеатров (разрешение 2560 x 1600).

В: Где можно найти текст Справки по использованию Торговой марки и Логотипа?

О: Справки по использованию Торговой марки и Логотипа HDMI можно прочесть непосредственно на сайте HDMI (http://www.hdmi.org) в разделе Производителям.

В: Можно ли произвести апгрейд имеющейся на моем устройстве версии HDMI (с 1.X до v1.3)?

О: В настоящий момент возможность такого апгрейда не предусмотрена. Поскольку в новой версии появляются новые и улучшенные возможности, такое обновление потребовало бы также обновления техники и программного обеспечения, стоящего на этой технике. Если такое обновление и возможно, оно будет исходить от производителя. Пожалуйста, свяжитесь непосредственно с производителем ваших устройств.

В: Как узнать о различиях между спецификациями каждой из версий HDMI?

О: Загрузите копию последней спецификации HDMI. В начале документа есть раздел под названием «Revision History» («История изменений»). В этом разделе вы можете прочесть обо всех изменениях, произошедших в новых версиях спецификаций.

В: В чем разница между DVI и HDMI?

О: HDMI – это то же самое, что DVI, но с дополнительными плюсами:

Передача аудио (до 8 каналов, без сжатия)
Коннектор меньшего размера
Поддержка цветовой палитры YUV
Наличие обязательного контроля CEC (Consumer Electronics Control)
CEA-861B InfoFrames

В: Как HDMI изменяет способ соединения с другими компонентами развлекательной системы?

О: Самое явное и бросающееся в глаза различие состоит в том, как HDMI изменяет способ соединения с различной техникой – это установка. Один кабель заменяет до 11 аналоговых кабелей, что радикально упрощает установку домашнего кинотеатра или другой аппаратуры, не говоря уже о том, что чем меньше проводов, тем эстетичнее выглядит техника.

Кроме того, когда покупатель включает систему, соединенную при помощи HDMI, он сразу видит изображение более высокого качества – ведь оно при передаче никак не сжимается и не конвертируется из цифрового в аналоговое или наоборот.

Наконец, благодаря способности HDMI осуществлять двустороннюю связь, компоненты, соединенные посредством HDMI, могут в фоне постоянно «общаться» друг с другом, обмениваясь важной технической информацией, что помогает им оптимизировать передачу контента в самом лучшем качестве, и пользователю не приходится колдовать над многочисленными настройками. Спецификация HDMI также дает производителям возможность включать функциональность CEC (Consumer Electronics Control) – это набор команд, который благодаря двусторонней коммуникации HDMI позволяет осуществлять единое дистанционное управление всеми CEC устройствами, соединенными через HDMI. Например, CEC может включать проигрывание одним нажатием, так что одно нажатие кнопки Play на вашем DVD передаст нужные команды по HDMI всей системе, и она включаясь сконфигурирует сама себя, чтобы начать работу. CEC имеет большое количество общих команд, и производители, которые поддерживают CEC, должны гарантировать, что эти общие команды действуют для всех устройств, вне зависимости от их производителя.

CEC, однако, это опциональная функция, так что если покупатель заинтересован в такой возможности, ему придется убедиться, что она есть в списках функционала выбранного товара. Кроме того, важно знать, что некоторые производители присваивают собственные названия наборам команд CEC в своей технике.

В: Какие вопросы по HDMI стоит задать покупателю, когда он отправляется выбирать новое устройство бытовой электроники, или компьютер?

О: Чтобы оценить HDMI в устройстве бытовой электроники, важны ответы на следующие вопросы.

Сколько входов и выходов мне нужно?

o На компонентах появляется все больше входных и выходных портов, поскольку все больше и больше устройств подключаются при помощи HDMI. Для HD телевизоров сегодня типично 3 или 4 входных порта – у многих моделей один из этих разъемов располагается на боку или спереди, чтобы удобно было подключать игровую консоль или другое мобильное устройство, скажем, фотоаппарат или камкордер. Всегда продумывайте количество источников сигнала и экранов или проекторов, которые будут входить в вашу систему домашнего кинотеатра и убедитесь в том, что устройство, которое вы выбрали, имеет достаточное количество входных и выходных разъемов для соответствия вашим требованиям как сейчас, так и в будущем.

o Для тех, у кого в уже купленной системе всего 1 или 2 входных порта, если вдруг их понадобится больше, можно приобрести HDMI свитч – переходник с нескольких входных разъемов (источников) на один выходной (ваш экран).

Думайте о необходимых функциях, а не о версии HDMI.

o HDMI постоянно развивается, чтобы соответствовать требованиям рынка. В стандарт постоянно добавляются все новые и новые возможности, которые производители могут внедрять по своему желанию. Но стандарт HDMI не требует от производителей применять абсолютно все, на что способен HDMI. На самом деле, HDMI предоставляет широкий выбор возможностей и позволяет производителям выбрать, какие из них лучше всего подходят к той или иной линейке товаров.

Следовательно, HDMI рекомендует потребителям искать товары с нужными функциями, а не компоненты с определенной версией HDMI. Номер версии говорит о возможностях, но совершенно не полностью отражает функции товара. Например, если вы хотите насладиться новой функцией видео «Deep Color» («Глубокий цвет»), ищите ее среди характеристик товара, а не перебирайте все товары с поддержкой HDMI 1.3 – хотя именно эта версия спецификации впервые поддерживает Deep Color. Почему? Да потому что версия спецификации, в которой поддерживается Deep Color (1.3) не гарантирует, что в данном конкретном товаре функция Deep Color будет реализована.

Однако, также важно отметить, что все версии HDMI совместимы с более ранними, то есть неважно, какая версия HDMI поддерживается данным компонентом – все равно все устройства с поддержкой HDMI будут работать с ним вместе, и все возможные общие функции будут доступны при этом.

В: Поддерживает ли HDMI совместную работу компьютеров и устройст бытовой электроники?

О: Полностью. HDMI имеет в основе ту же технологию, что и DVI (Digital Visual Interface), цифровой стандарт соединения для компьютеров. Так что HDMI полностью совместим со всеми компьютерами, которые поддерживают DVI (т.к. HDMI передает как видео, так и аудио по одному кабелю, а DVI только видео, к соединению DVI-HDMI требуется дополнительный кабель для аудио).

HDMI позволяет передавать с компьютеров медиа-контент высочайшего качества, включая фильмы высокой четкости и мультиканальные аудиоформаты. HDMI – единственный интерфейс, который позволяет подключаться и к HD телевизорам, и к мониторам компьютеров, и при этом поддерживает стандарты DVI и HDMI – поэтому он полностью совместим с сотнями миллионов мониторов с поддержкой DVI, продаваемых на рынке.

Для чего нужен кабель HDMI?

HDMI объяснил

HDMI означает High Definition Multimedia Interface и является наиболее часто используемым сигналом высокой четкости для передачи аудио и видео высокой четкости по одному кабелю.

Он используется как в коммерческом AV-секторе, так и является наиболее часто используемым кабелем в домах, соединяющим такие устройства, как цифровое телевидение, DVD-плеер, проигрыватель BluRay, Xbox, Playstation и AppleTV, с телевизором.

Все больше и больше домашних AV-устройств подключаются с помощью этого простого и эффективного кабеля, но теперь HDMI также используется на ноутбуках и ПК и, следовательно, становится стандартом для корпоративного и коммерческого рынков — для образования, презентаций, цифровых вывесок и розничных дисплеев для передачи. высококачественные аудио-видео сигналы от устройства к устройству.

Подключение кабеля HDMI к AV-системе

HDMI — это цифровой интерфейс, решение с одним кабелем для комбинированного HD-видео и аудио, заменяющее аналоговые решения, для которых требуются отдельные аудио / видео кабели (например, VGA и аудиоразъем).

Используйте кабель HDMI для подключения выхода вашего HD-источника (например, проигрывателя Blu-ray или Skybox) ко входу наших HD-дисплеев — будь то телевизор, коммерческий экран или проектор, вплоть до многоэкранная видеостена! Кабели HDMI также будут использоваться в AV / домашней развлекательной системе, если система включает в себя дополнительные устройства управления или распределения сигнала, такие как разветвитель сигнала, коммутатор HDMI или матрица AV.

В чем разница между кабелями HDMI и разъемами?

Стандартная 14-миллиметровая версия разъема HDMI известна как « тип A » и доступна как «вилка» или «вилка» на кабеле.Обычный кабель HDMI обычно имеет штекеры на обоих концах, а разъемы HDMI типа A присутствуют на устройствах AV (источник, дисплей, экран, TVG и т. Д.).
Разъем HDMI типа A является наиболее распространенной версией и может быть обнаружен на большинстве аудиовизуального оборудования и устройств, от вашего телевизора, Blu-Ray и XBox до профессионального распределительного оборудования, такого как усилители-распределители HDMI, матричные устройства и переключатели сиганла.

Но существуют также версии HDMI Mini ( Type C ) и HDMI Micro ( Type D ) с разъемом HDMI, поскольку все меньшие и меньшие устройства, такие как наши смартфоны и планшеты, все чаще становятся нашими личными источниками HD AV.

Однако существуют ограничения на расстояние, на которое может передаваться передача HDMI. В CIE мы рекомендуем использовать «стандартный» кабель HDMI категории 1, длина которого не должна превышать 10 метров.

Доступен высококачественный кабель категории 2, с помощью которого мы можем добиться длины кабеля до 15 метров.

Существует несколько вариантов увеличения расстояния до сигнала HDMI:

— Использование коммутаторов и повторителей HDMI ; который будет эффективно «усиливать» или пересчитывать ваш сигнал HDMI, позволяя улучшить и расширить передачу.
— Использование новейшего кабеля HDMI-over-Ethernet или технологии HDBaseT;
— Используя технологию HDBaseT , вы можете расширить свой сигнал до невероятных 100 метров по стандартному кабелю Ethernet Cat 5e, 6 или 7.

Для этих систем требуются специальные передающие / приемные устройства, все из которых мы подробно рассмотрим в других видеороликах на видеоканале HowToAV.

CIE — один из ведущих и наиболее инновационных профессиональных дистрибьюторов аудио-видео в Великобритании и ведущий поставщик профессиональных систем и устройств HDMI и HDBaseT.

Обладая более чем 50-летним опытом в поставках и проектировании систем для многих крупнейших и громких аудиопроектов в Великобритании, наши эксперты в области AV обеспечивают уникальный уровень технической поддержки и обслуживания клиентов.

Позвоните специалистам CIE AV прямо сейчас по тел. 0115 9770075 или напишите нам по адресу [email protected]

Узнать больше о HDMI

На сайте CIE HowToAV.tv есть множество видео и блогов о HDMI, где выбрать формат, как получить максимальную отдачу от сигнала и многое другое.Нажмите на ссылки ниже, чтобы узнать больше.

Мы рассмотрим ограничения расстояния для передачи сигнала по стандартному кабелю HDMI категории 1 и категории 2.

Есть целый ряд причин, по которым кажущийся хорошим сигнал HDMI может пропадать без предупреждения. Мы рассмотрим ряд причин пропадания сигнала и предоставим контрольный список для поиска неисправностей в вашей системе.

Последняя сертификация кабелей для высокоскоростных кабелей HDMI была разработана для сверхнадежной работы для 4K / UltraHD, включая расширенные функции, такие как 4K60, HDR, расширенное цветовое пространство, удовлетворение требований к сигналам с полосой пропускания 18 Гбит / с.Мы выясняем, действительно ли провода Premiuim HDMI имеют значение …

Поскольку к вашему телевизору или экрану подключается все больше и больше источников, есть ли вероятность, что вы ограничены только 2 или 3 входами HDMI? Так как же добавить дополнительные входы, не вкладывая средства в новый телевизор? HowToAV объясняет, как коммутаторы и матричные устройства обеспечивают решение.

При рекомендуемых расстояниях передачи всего от 5 до 10 метров (в лучшем случае 20 метров) по стандартному кабелю HDMI передача сигнала источника HDMI на экран часто может показаться проблемой.Но существует ряд устройств и технологий — от простых эквалайзеров и повторителей до новейших технологий HDMI через Ethernet или оптоволокно — которые могут увеличить расстояние передачи сигнала до сотен метров!

Хороший вопрос! ..и тот, о котором, по-видимому, все имеют очень твердое мнение — и которым они хотят поделиться!
Поэтому мы поговорили с экспертом по кабельному телевидению Джеймсом Ченом из Kordz, чтобы узнать его мнение отрасли о выборе правильного кабеля HDMI для работы.

Хотя HDMI передает одновременно видео и аудио сигналы, существуют определенные (коммерческие) приложения, в которых вам может потребоваться встраивание альтернативного аудиосигнала (например, спортивные панели, показывающие спортивный телеканал, но воспроизводящие музыку из другого источника, например).
Мы рассмотрим, как HDMI-устройства для эмбедирования предлагают простое решение.

Будь то коммерческие или жилые системы, количество имеющихся у нас AV-источников и устройств отображения продолжает расти.И, следовательно, для многих интегрированных систем требуется возможность переключения и переключения между тем, какой источник передает, на какой дисплей или телевизор.
Коммутаторы HDMI, матричные устройства и новейшие программные решения обеспечивают управление, контроль и распределение растущей AV-системы с несколькими устройствами.

HDCP — или защита цифрового контента высокой четкости — шифруется в сигнале HDMI как «цифровое рукопожатие» между устройствами, чтобы помочь защитить контент от копирования. Тем не менее, это может вызвать огромную головную боль между устройствами, так как на экране появляется очень злокачественное сообщение « HDCP error »!

Есть вопрос к команде HowToAV ?..

CIE HowToAV.tv предоставляет целый ряд советов, приемов и технологических ноу-хау для профессионального и бытового AV-сектора.
Подпишитесь на наш канал YouTube прямо сейчас по адресу howtoav.tv для получения всех последних видеотрансляций или отправьте нам свои вопросы по адресу [email protected]

Что такое HDMI?

HDMI — это мультимедийный интерфейс высокой четкости. HDMI — это тип цифрового подключения, позволяющий передавать видео высокой четкости (HD) и аудио высокого разрешения по одному кабелю.Используя кабели HDMI, вы избавляетесь от затрат, сложности и путаницы, связанных с использованием нескольких кабелей для аудио и видео. Разработка кабелей HDMI началась 16 апреля 2002 года, и к концу 2003 года кабели HDMI версии 1.0 поступили в продажу.

Использование кабелей HDMI

HDMI используется для подключения устройств высокой четкости. Например, с помощью кабелей HDMI можно подключить телевизор высокой четкости к проигрывателю дисков Blu-ray, PlayStation 3, Xbox 360, кабельной приставке и другим устройствам высокой четкости. HDMI также сокращает количество кабелей, необходимых для передачи звука.Вместо того, чтобы использовать три разных кабеля A / V, вы можете упростить себе жизнь, используя только один кабель HDMI.

Кабели HDMI и цифровое видео

Обычно можно увидеть телевизоры высокой четкости с «дисплеем 1080p» или «дисплеем 720p», поэтому давайте разберемся, что это означает. Характеристики дисплея HDTV состоят из числа, за которым следует буква «p» или «i». Число обозначает высоту экрана телевизора по вертикали в пиксельных линиях. HDTV с дисплеем 1080p или 1080i имеет высоту экрана 1080 строк.Дисплей 720p — это экран высотой 720 строк. Большие числа означают больший или более подробный дисплей.

Буква — p или i — указывает на то, как строки пикселей сканируются для создания изображения. P означает «прогрессивный», а I — «чересстрочный».

Прогрессивная развертка означает, что все линии пикселей сканируются одновременно. Прогрессивное сканирование обеспечивает лучшее изображение.
Чересстрочная развертка означает, что линии пикселей сканируются поочередно.Сначала сканируются строки с нечетными номерами, а на следующем проходе сканируются четные строки.

Поскольку HDMI — это цифровой интерфейс, он обеспечивает заметно более высокое разрешение и более четкое изображение. Кабели HDMI обеспечивают лучшее качество изображения, чем любой другой кабель, с возможностью отображения 1080p со скоростью 60 кадров в секунду (60 прогрессивных сканирований в секунду). Больше кадров в секунду означает более плавное изображение. Цифровое видео с HDMI более четкое, чем видеосигналы, передаваемые по компонентным кабелям, которые часто страдают мягкостью и двоением изображения.Эта разница действительно выделяется небольшими высококонтрастными деталями, такими как текст.

Устройство, использующее кабели HDMI, автоматически предоставляет наиболее эффективный формат для дисплея, к которому оно подключено, избавляя потребителя от необходимости прокручивать все параметры формата, чтобы угадать, что выглядит лучше всего. Разрешение видео очень важно; даже если ваш телевизор высокой четкости поддерживает отображение 1080p, его функциональное разрешение будет меняться в зависимости от устройства, к которому он подключен. Например, если HDTV 1080p подключен к устройству, которое выводит видео с разрешением 720p, ваш HDTV будет отображать видео с разрешением 720p.Следовательно, если вы хотите постоянно видеть это разрешение 1080p, вам следует убедиться, что ваш телевизор подключен к устройствам с соответствующим разрешением на выходе. Новые 3D-телевизоры, поступающие на рынок, работают точно так же. Многие современные телевизоры высокой четкости имеют как минимум два выходных порта HDMI для подключения к другим совместимым с HDMI устройствам.

Аудио HDMI

Кабели HDMI

могут передавать 8 каналов 24-битного звука с частотой 192 кГц. Он может обрабатывать звук самого высокого уровня, такой как Dolby TrueHD и Digital Theater System DTS-HD Master Audio.

Дорогие и дешевые кабели HDMI: действительно ли разница?

Розничные продавцы продают кабели HDMI по широкому диапазону цен, и есть много красивых и модных фирменных кабелей HDMI, обещающих дать вам лучшее изображение. Однако многие из этих отличий носят чисто косметический характер. Дело в том, что либо кабель HDMI работает, либо нет. Например, не имеет значения, купите ли вы высокоскоростной кабель HDMI за 50 долларов от бренда A или высокоскоростной кабель HDMI за 20 долларов от бренда B — вы получите одинаковое качество в любом случае.Многие люди этого не понимают и думают, что дорогие кабели всегда лучше, но на самом деле они просто платят за внешний вид и упаковку кабеля!

Не будет разницы в качестве HD-видео, если вы решите купить дешевые кабели HDMI — если кабели такие же, вы также можете пойти по более низкой цене. Многие потребители покупают кабели HDMI в Интернете, чтобы получить более выгодную цену.

С другой стороны, потребители должны обращать внимание на тип кабеля HDMI. Для каждого типа кабеля HDMI используются разные схемы оборудования и спецификации передачи.Помимо длины, тип кабеля HDMI — единственная законная причина увидеть разницу в цене. Высокоскоростные кабели HDMI будут дороже, чем стандартные кабели HDMI, а кабели HDMI с Ethernet будут стоить больше, чем кабели HDMI без Ethernet.

Типы кабелей HDMI

Существует пять различных типов кабелей HDMI. Каждый тип кабеля HDMI описан ниже.

Стандартный кабель HDMI

Стандартные кабели HDMI

предназначены для использования в большинстве домашних приложений.Кабели стандарта HDMI совместимы с видео 1080i или 720p и с объемным звуком. Игровые приставки Playstation 3 и Xbox 360 могут использовать стандартные кабели HDMI.

Стандартный кабель HDMI с Ethernet

Кабели стандарта HDMI

с Ethernet имеют те же функции, что и стандартные кабели HDMI, но включают в себя встроенный канал Ethernet, который обеспечивает совместное использование соединений и создание сетей устройств. Стандартные кабели HDMI с Ethernet отлично подходят для потоковой передачи на HD-телевизоры Samsung и Sony.

Стандартный автомобильный кабель HDMI

Стандартные автомобильные кабели HDMI

предназначены для внутренней прокладки кабелей в автомобилях с видеосистемами высокой четкости, способных выдерживать температуру и вибрации транспортного средства. Стандартные автомобильные кабели HDMI могут передавать видео с разрешением до 720p и 1080i и подключаться к видеокамерам, портативным медиаплеерам и любому другому видеоустройству HD.

Высокоскоростной кабель HDMI

Кабели

High Speed HDMI используют новейшие спецификации HDMI.Кабели High Speed HDMI предназначены для обработки видео с разрешением 1080p, 4K, 3D и Deep Color, а также для объемного звука. Для просмотра фильмов и игр в 3D требуются высокоскоростные кабели HDMI. Кабели HDMI High Speed совместимы с самыми большими телевизорами высокой четкости, 3D-телевизорами, проигрывателями Blu-Ray и тонкой моделью PlayStation 3.

Высокоскоростной кабель HDMI с Ethernet

Кабели

HDMI High Speed с Ethernet имеют те же технические характеристики, что и кабели HDMI High Speed, и включают канал Ethernet для совместного использования подключения к Интернету и организации сети устройств.Кабели HDMI High Speed с Ethernet включают экранирование и позолоченные разъемы для поддержания цифрового сигнала и отлично работают с новыми HD-телевизорами Samsung, LG и Sony.

Внутри кабеля HDMI

Обычно внутри кабеля HDMI 19 контактов. Диаграмма справа идентифицирует их.

Контакты с 1 по 9 несут три канала данных TMDS (Transition Minimized Differential Signaling — технология, которая позволяет DVI и HDMI передавать высокоскоростные цифровые данные).На каждый канал по три контакта. Данные TMDS включают в себя как видео, так и аудио информацию, и каждый канал имеет три отдельные строки: + значения, — значения и заземление или экран данных.
Контакты с 10 по 12 несут данные для тактового канала TMDS, который помогает синхронизировать сигналы. Как и в случае с каналами данных TMDS, здесь есть отдельные строки для + значений, — значений и экранирования данных.
Контакт 13 передает канал CEC (Consumer Electronics Control), используемый для отправки команд и данных управления между подключенными устройствами.
Контакт 14 зарезервирован для использования в будущем.
Контакты 15 и 16 предназначены для DDC (канал данных дисплея), используемого для передачи информации EDID (расширенный канал идентификации дисплея) между устройствами.
Контакт 17 — это экран данных для каналов CEC и DDC.
Контакт 18 обеспечивает низковольтное (+ 5В) питание.
Контакт 19 — это датчик «горячего подключения», предназначенный для отслеживания событий включения / выключения питания и подключения / отключения.

Разъем HDMI Micro

Микро-разъем HDMI дебютировал в конце 2006 года. Микро-разъем HDMI позволяет пользователям отправлять свои изображения и видео за меньшее время и с более высоким качеством. Микроразъем HDMI небольшой, удобный и оснащен позолоченными контактами и разъемами, которые обеспечивают надежный мост для надежной и быстрой передачи данных. По состоянию на 2011 год большинство видеокамер и цифровых фотоаппаратов используют разъем HDMI Micro для загрузки изображений и видео или просмотра их на телевизоре высокой четкости.Многие мобильные телефоны и портативные медиаплееры совместимы с разъемом HDMI Micro.

Что такое HDMI?

HDMI уже давно является стандартом для отображения видео на экране, но вы можете не знать, что такое HDMI. Стандарт можно найти на телевизорах, компьютерах, игровых консолях, A / V-ресиверах и т. Д. — и в результате многие люди задаются вопросом, что такое HDMI? Короче говоря, HDMI — это стандарт цифровой передачи несжатых видео- и аудиоданных, который изначально создавался для замены аналоговых стандартов, существовавших до него.

Что такое HDMI? Вот все, что вам нужно знать.

История HDMI

Первые дни HDMI на самом деле восходят к 2002 году, когда основатели технологии впервые начали работу над первой ее версией — HDMI 1.0. В то время идея заключалась в создании нового стандарта, который был бы обратно совместим с DVI, стандартом только для видео, который в то время можно было найти на многих мониторах.

Эти основатели не совсем уж неизвестные изобретатели.Вместо этого они были группой международных компаний, которые хотели разработать новый стандарт передачи видео и аудио на следующие несколько десятилетий. В число первоначальных учредителей входили такие компании, как Panasonic, Philips, Sony, Toshiba, RCA и другие, но эта технология также пользовалась поддержкой поставщиков контента, таких как Disney, Warner Bros. Universal и других.

Были и другие цели для HDMI. Например, основатели хотели, чтобы технология была относительно небольшой и обеспечивала совместимость со звуком, что упростило бы использование для потребителей.Вскоре после разработки стандарта в 2003 году открылся первый авторизованный центр тестирования HDMI, за которым вскоре последовал еще один центр в Японии в 2004 году. Если говорить о 2004 году, то в том году, всего через несколько лет после того, как был впервые разработан стандарт, огромные 5 миллионов человек. Были проданы устройства HDMI.

Что означает HDMI?

Возможно, вы знаете, что такое HDMI, но что означает HDMI? HDMI означает мультимедийный интерфейс высокой четкости. Это немного набитый рот. Хотя в этом есть смысл. Стандарт нацелен на предоставление видео и аудио (или мультимедиа) высокого разрешения.

Конечно, за HDMI часто следует номер или номер версии. Как и многие другие стандарты, HDMI совершенствовался на протяжении многих лет, и чем выше число, тем более свежая версия HDMI.

Характеристики HDMI: каковы преимущества HDMI?

Использование HDMI по сравнению с другими стандартами имеет ряд преимуществ. HDMI может передавать как видео, так и аудио, и это дает ему явное преимущество перед более старыми стандартами, которые могли передавать только один или другой.Результат? Среднестатистическому потребителю, который хочет подключить игровую консоль к телевизору или чему-то подобному, нужен только один кабель.

HDMI стал еще более универсальным в последних итерациях. Например, стандарт HDMI теперь также может передавать 3D-данные и данные Ethernet — и все это по одному кабелю, что является одним из основных преимуществ HDMI. Это значительно упрощает настройку системы домашнего кинотеатра, чем это было бы в противном случае.

Важно отметить, что HDMI — это стандарт передачи данных, и у него разные разъемы.Например, есть также разъемы Mini HDMI и Micro HDMI, которые иногда используются в таких устройствах, как видеокамеры, ноутбуки или планшеты.

Что такое HDMI 2.0?

Как уже упоминалось, с момента первого изобретения в 2002 году HDMI подвергался итерациям, и более новые версии предлагают некоторые явные преимущества. Вот краткое изложение различных версий HDMI и предоставляемых ими функций.

HDMI 1.0 был официально выпущен 9 декабря 2002 года и мог передавать цифровой видеосигнал и до 8 каналов звука.По сути, был использован стандарт передачи DVI и добавлена поддержка звука. Стандарт позволял передавать данные со скоростью до 4,95 ГБ в секунду — это означало, что вы могли передавать видео с разрешением до 1080p и частотой кадров 60 кадров в секунду.

HDMI 1.1 был выпущен в мае 2004 года и добавил поддержку DVD-Audio, а также несколько небольших изменений в электрических характеристиках.

HDMI 1.2 была следующей версией стандарта HDMI и была представлена в августе 2005 года.Несмотря на то, что всего через несколько месяцев после выхода HDMI 1.1, HDMI 1.2 привнес в стандарт ряд серьезных изменений, включая добавление более качественной поддержки ПК за счет поддержки низковольтных источников, таких как PCI Express.

HDMI 1.3 был выпущен в июне 2006 года и увеличил пропускную способность одного канала HDMI до огромных 10,2 Гбит / с. HDMI 1.3 также добавил поддержку 10-битного, 12-битного и 16-битного цветового разрешения на канал, а также представил новый разъем HDMI Type C или mini-HDMI.

HDMI 1.4 , выпущенный в мае 2009 года, добавил ряд дополнительных функций, которые сделали разъем намного более универсальным. Например, он добавил канал HDMI Ethernet для совместного использования интернет-соединения. Возможно, даже лучше была добавленная поддержка разрешений 4K при 30 Гц. HDMI 1.4 также добавил канал возврата звука или HDMI ARC (о котором мы поговорим позже). Это позволило телевизору отправлять данные в систему объемного звучания и помогло устранить необходимость в отдельном аудиокабеле в системах более высокого уровня.

HDMI 2.0 был первым серьезным изменением версии с момента выпуска HDMI — однако вряд ли можно поспорить, что HDMI был близок к исходной версии. HDMI 2.0 был выпущен в сентябре 2013 года и увеличил пропускную способность до 18 Гбит / с, таким образом поддерживая частоту обновления 60 Гц при разрешении 4K. В HDMI 2.0 также добавлена поддержка до 32 аудиоканалов. HDMI 2.0a был выпущен в 2015 году, добавив поддержку технологии HDR, такой как HDR 10.

Добавление HDR очень важно для HDMI. HDR, или расширенный динамический диапазон, по сути, обеспечивает более яркие блики, более живые, естественные цвета и многое другое — поэтому с HDR изображение в целом выглядит более детализированным.Чтобы использовать эту функцию HDMI, необходимо выполнить ряд вещей. Во-первых, вам нужен телевизор, поддерживающий HDR и имеющий соединение, такое как HDMI 2.0, которое также поддерживает его. Фактический контент также должен быть оптимизирован для HDR — и, к счастью, все больше и больше контента от подобных Netflix поставляется с поддержкой HDR. Многие игровые консоли также добавляют поддержку HDR, чтобы вы могли наслаждаться более яркими и четкими изображениями во время игр. PlayStation 4, Xbox One S и One X поддерживают HDR — хотя имейте в виду, что контент также должен поддерживать HDR, поэтому для использования этого преимущества необходимо будет создать настоящую игру.

HDMI 2.1 — последняя и лучшая версия HDMI, выпущенная в ноябре 2017 года. Эта версия поддерживает полосу пропускания 48 Гбит / с и огромное разрешение 10K при 120 Гц. Для широкого распространения этой версии HDMI потребуется несколько лет, отчасти потому, что для нее действительно требуется новый кабель HDMI, в отличие от более старых улучшений, а отчасти потому, что какое-то время не будет никакого контента или дисплеев для ее поддержки. Однако некоторые компании, такие как Cable Matters, выпускают новейший стандарт HDMI 2.1, чтобы опередить игру.

Что такое HDMI ARC?

Многие домашние кинотеатры не используют динамики телевизора, а вместо этого используют отдельную систему динамиков для улучшения звука. Только одна проблема: если ваш смарт-телевизор генерирует контент, например, посредством потоковой передачи Netflix или Spotify, или с помощью встроенного тюнера, как вы должны использовать эту настройку звука без отдельного кабеля? HDMI ARC решает эту проблему.

Теперь вы можете соединить аудио / видео ресивером и телевизором с помощью кабеля HDMI и по-прежнему использовать динамики, подключенные к этому ресиверу, даже при воспроизведении контента непосредственно с телевизора.

HDMI ARC также пригодится, если у вас есть внешняя звуковая панель. Например, вы можете подключить все свои игровые консоли, потоковые устройства и т. Д. К телевизору напрямую, а затем подключить порт HDMI ARC к звуковой панели, что позволит вам слышать высококачественный звук через звуковую панель при использовании всех ваших устройств. .

HDMI ARC не так широко поддерживается, как хотелось бы. Хотя многие производители телевизоров имеют порты HDMI ARC на своих телевизорах, иногда эти порты не поддерживают объемное звучание 5.1, поэтому, если у вас возникли проблемы с реализацией объемного звука в вашей системе через порт HDMI ARC, возможно, именно поэтому.

DisplayPort лучше, чем HDMI?

HDMI — не единственный стандарт, предназначенный для передачи видео и аудиоканалов через один разъем. DisplayPort — еще один стандарт. Но разве DisplayPort лучше HDMI? Ну, это зависит от обстоятельств.

DisplayPort в настоящее время соответствует DisplayPort 1.4, который поддерживает разрешение до 8K при 60 Гц с HDR. DisplayPort гораздо чаще используется на компьютерных мониторах и компьютерах, чем в телевизорах и других потребительских устройствах, и для этого есть веская причина — он поддерживает такие технологии, как AMD FreeSync и Nvidia G-Sync, которые помогают создать игровой процесс без разрывов.К сожалению, лишь немногие производители используют DisplayPort 1.4 — и многие застряли на DisplayPort 1.2. Если у вас есть доступ только к порту HDMI 2.0 или порту DisplayPort 1.2, как у многих мониторов, то HDMI может быть лучше благодаря поддержке HDR. Тем не менее, если на вашем мониторе установлены более новые версии DisplayPort, и вы заядлый геймер, то использование его через HDMI может быть лучшим решением.

Можно ли преобразовать DisplayPort и USB-C в HDMI?

К счастью, вы можете преобразовывать большинство сигналов цифрового дисплея в HDMI — например, упрощая подключение к дисплею HDMI через DisplayPort на вашем ноутбуке.Существует множество адаптеров для преобразования в HDMI, к тому же они относительно недороги. Например, есть простой адаптер для преобразования DisplayPort в HDMI. Преобразование с USB-C и Thunderbolt 3 также возможно с помощью ряда адаптеров или кабелей USB-C в HDMI. Преобразование в HDMI из источника DVI (или наоборот) легко выполнить с помощью простого кабеля, потому что сигналы электрически идентичны — это, по сути, изменение физического разъема.

HDMI-сигналы также могут быть преобразованы.В частности, вы можете сжимать сигнал HDMI для работы через Ethernet, что упрощает передачу HDMI на большие расстояния. Это идеально подходит для конференц-залов, классных комнат или домашних кинотеатров, которым необходимо передавать видеосигнал на расстояние до 300 футов.

HDMI объяснил и как купить подходящие кабели для вашего дома

Представленный еще в 2002 году скромный кабель HDMI широко рассматривается как стандартный способ подключения различных аудио- и видеоустройств к вашему телевизору.

Они передают аудио и видео и используются для подключения игровых консолей, паровых джойстиков, кабельных и спутниковых приставок и саундбаров к вашему телевизору или проектору.Их также можно использовать для подключения всех этих устройств к усилителю AV, который затем подключается к вашему телевизору и динамикам объемного звука.

Подробнее:

Кабели HDMI доступны в различной длине и конструкции, плоские кабели особенно полезны для бега под ковром, а их цены могут значительно различаться. Существуют также различные стандарты HDMI, причем более новые модели способны передавать больше данных, что помогает подавать на телевизоры 4K и даже 8K.

При создании домашней развлекательной системы важно использовать правильный тип кабеля HDMI и понимать различия между каждой моделью.В противном случае использование кабеля неподходящего типа может привести к тому, что изображение на вашем телевизоре будет более низкого качества, чем то, на которое на самом деле способен телевизор.

Для чего нужен кабель HDMI?

Мы решили начать с простого вопроса. HDMI — это цифровой стандарт для передачи видео и звука с одного устройства, такого как игровая консоль или потоковая передача, на телевизор, проектор, звуковую панель или усилитель.

Будучи цифровым, обычно сигнал либо передается от одного устройства к другому, либо нет.Видео, передаваемое по кабелю HDMI, не может стать зернистым или статическим, как это было в старых аналоговых соединениях. Тем не менее, контент, отправленный по очень длинному кабелю HDMI, может страдать от проблем, когда крошечные фрагменты изображения и аудиоданных не поступают правильно. К счастью, есть способы обойти это, и мы объясним позже.

Если вы не хотите использовать кабель HDMI для передачи звука с одного устройства на другое, возможно, из-за того, что у вас есть звуковая система, в которой используется оптический кабель, то можно использовать такое устройство, как игровая консоль, для отправки своего изображения. HDMI и его звук по оптическому кабелю.

Кабели HDMI содержат 19 разъемов для передачи изображения и звука iStock

Какие бывают типы кабелей HDMI?

По мере того, как разрешение видео с годами увеличивалось, и были разработаны такие дополнения, как HDR, кабели HDMI эволюционировали, чтобы передавать больше данных с большей скоростью. Несмотря на это, все кабели HDMI используют одни и те же физические соединения. В настоящее время необходимо понимать три типа кабелей HDMI. Самый простой называется HDMI v1.4, и он появился в 2009 году

HDMI v1.4

Это был первый тип кабеля HDMI, способный передавать изображение 4K (Ultra HD), но со скоростью всего 30 кадров в секунду (также известной как 30 Гц). Поскольку большая часть контента 4K лучше всего воспроизводится при 60 или 120 кадрах в секунду (или даже 240 на высокопроизводительном игровом компьютере), кабель v1.4 не рекомендуется для сегодняшнего контента 4K.

Таким образом, если у вас есть телевизор 4K, вам следует полностью избегать кабелей HDMI v1.4. Даже при просмотре HD-контента v1.4 кабеля не могут обрабатывать 10- или 12-битный цвет, поэтому вы также потеряете большинство стандартов HDR, хотя Dolby Vision действительно работает с v1.4.

Если вам нужно подключить DVD-плеер, HD-медиа-стример или старую игровую консоль, например Xbox One или PS4, к HD-телевизору, то кабель v1.4 отлично подойдет, но для чего-то более высокого качества вам понадобится другой кабель.

HDMI v2.0

Далее идет, вероятно, наиболее часто используемая версия HDMI, которая называется v2.0. Выпущенные в 2013 году, эти кабели могут обрабатывать видео 4K со скоростью до 60 кадров в секунду, что делает их более подходящими для современных медиа-стримеров и игровых консолей. Они также поддерживают 10- и 12-битный цвет, что делает их совместимыми с HDR10 +.

С HDMI 2.0 может возникнуть путаница, поскольку одни производители продвинули эту технологию дальше, чем другие. Например, устройства Sony поддерживают звук без потерь eARC через HDMI 2.0, тогда как другие производители полагаются на более новый и более быстрый стандарт HDMI 2.1 для достижения этой цели.

Здесь также стоит пояснить, что разъем HDMI такого устройства, как телевизор или игровая консоль, также ограничен в том, что он может обрабатывать, а не только в самом кабеле.

Например, если вы хотите запустить PlayStation 5 или Xbox Series X с разрешением 4K и 120 кадрами в секунду, вам понадобится кабель HDMI 2.1, а также телевизор, который соответствует тем же стандартам и имеет разъем HDMI 2.1. . Если вы пропустите консоль через звуковую панель или усилитель, это соединение также должно быть HDMI 2.1. Некоторые телевизоры имеют несколько портов HDMI, но не все из них будут совместимы с HDMI 2.1, поэтому вам необходимо убедиться, что вы подключаетесь к правильному разъему.

HDMI v2.1

Новые Xbox Series X и PS5 могут использовать кабели HDMI 2.1 Microsoft / Sony

Говоря о 2.1, последний и лучший стандарт HDMI появился в 2018 году и это то, что вам нужно, если вы хотите получить максимум от своей домашней развлекательной системы.Эти кабели могут передавать данные со скоростью 48 Гбит / с по сравнению с 18 Гбит / с для HDMI 2.0.

Они способны передавать видео 4K со скоростью 120 кадров в секунду, что делает их идеальными для игровых консолей последнего поколения или для компьютерных игр высокого класса. Говоря об играх, кабели, соответствующие стандарту v2.1, также могут обрабатывать переменную частоту обновления и сообщают вашему телевизору о переключении в игровой режим при обнаружении консоли.

Они также могут управлять 8K со скоростью 60 кадров в секунду и даже поддерживать видео 10K, хотя сегодня таких телевизоров нет.

Качество HDR улучшается с помощью кабелей HDMI 2.1 с поддержкой динамического HDR, если ваш телевизор и устройство вывода (например, консоль или потоковая передача) также поддерживают его.

HDMI 2.1 в настоящее время является золотым стандартом, но вам действительно нужны эти кабели, если у вас есть игровая консоль следующего поколения, такая как PS5 или Xbox Series X, и вы хотите играть в игры на телевизоре, который поддерживает 4K со скоростью 120 кадров в секунду (120 Гц. ), что немногие делают на момент написания статьи в начале 2021 года. Тем не менее, многие телевизоры, недавно объявленные на 2021 год и которые должны выйти в конце года, будут поддерживать HDMI 2.1.

Если вы хотите защитить свою систему от будущего, вы можете инвестировать в кабели HDMI 2.1 прямо сейчас — особенно если эти кабели необходимо прокладывать под полом или сквозь стены, где обновление в будущем может оказаться сложным. Помните, что кабель 2.1 будет отлично работать с оборудованием более низкого качества, таким как старая игровая консоль и телевизор, вы просто будете ограничены тем, что могут выводить эти устройства, а не тем, что кабель может передавать.

Стоят ли дорогие кабели HDMI?

Короткий ответ — нет.Десять лет назад розничные торговцы электроникой были виновны в попытке продать кабели стоимостью 50 или даже 100 долларов для подключения DVD-плеера к HD-телевизору. Они утверждали, что золотое покрытие кабеля поможет получить лучшее изображение, но многие считают это неправдой.

В простейшем случае кабели HDMI содержат 19 проводов. Каждый провод играет роль в передаче фильма, игры или телешоу от одного устройства к другому, но все они созданы для передачи электрического сигнала. Сам кабель вообще не обрабатывает этот сигнал; он просто переносит его из одного места в другое.

Важно помнить, что некачественный или поврежденный кабель HDMI может не передавать случайные биты данных, но мы говорим об одном неисправном пикселе в одном кадре видео, поэтому вряд ли вы что-то заметите.

Дорогие кабели не улучшают качество изображения или звука, но очень дешевые кабели могут ухудшить качество изображения. Тем не менее, я живу в Великобритании и в течение многих лет использовал кабели HDMI, купленные за 1 фунт стерлингов (1,40 доллара США) каждый, и никогда не имел проблем с игровыми консолями и HD-телевизором.

Тем не менее, бывают случаи, когда имеет смысл потратить немного больше денег. Возможно, вам понадобится кабель HDMI с соединением, прикрепленным к петле, что поможет подключить кабель к телевизору, установленному вплотную к стене. Точно так же вы можете купить плоские кабели HDMI для прокладки под ковром.

Длинные активные кабели HDMI могут быть полезны для потолочных проекторов Optoma

Вам нужен активный или пассивный кабель HDMI?

Если вы планируете построить домашнюю развлекательную систему с проектором, расположенным вдали от ваших устройств ввода (например, кабельной приставки и игровой консоли), или усилителя через комнату от телевизора, вам потребуются длинные кабели HDMI. .

Будучи цифровым сигналом, изображение и звук, передаваемые по обычному пассивному кабелю HDMI, могут исчезать на больших расстояниях, например 20 футов и более. Чтобы решить эту проблему, активные кабели HDMI передают мощность для усиления сигнала; эта мощность часто передается только в одном направлении, поэтому кабель необходимо подключать правильным образом, чтобы питание и данные передавались от вашего устройства вывода, например игровой консоли, к телевизору или проектору.

Покупка подходящего кабеля HDMI для вашей установки

Хотя не все делают, упаковка многих кабелей HDMI включает идентификаторы, созданные группой лицензирования HDMI.К ним относятся High Speed и Ultra High Speed, каждая из которых помогает определить, на что способен кабель.

Высокоскоростные кабели — это HDMI 2.0, что означает, что они могут передавать данные со скоростью до 18 Гбит / с и обрабатывать изображения 4K с HDR. Для большинства домашних развлекательных систем это именно то, что вам нужно.

Их можно купить примерно за 10 долларов, при этом 6-футовый кабель AmazonBasics в настоящее время стоит 7,99 доллара. В качестве альтернативы, этот 6,6-футовый высокоскоростной кабель HDMI в оплетке стоит 11,99 долларов, а этот комплект из двух 6-футовых высокоскоростных кабелей снижен до 10 долларов.99.

Если у вас есть новая игровая консоль и телевизор, поддерживающий HDMI 2.1, вам следует купить сверхвысокоскоростные кабели, так как они могут обрабатывать 4K со скоростью до 120 кадров в секунду.

Сверхскоростные кабели с поддержкой HDMI 2.1 стоят дороже, но все же значительно дешевле, чем кабели с завышенной ценой, которые предлагались десять лет назад. Этот 6-футовый кабель HDMI 2.1 от Belkin стоит 40 долларов, а 10-футовый вариант от Zeskit — 26 долларов.

Вам нужен кабель HDMI 4K?

Если вы только что купили новый телевизор 4K, вам может быть интересно, нужно ли вам покупать новый кабель HDMI, чтобы идти с ним.Самый быстрый ответ: вероятно, нет.

Вот как узнать, да или нет окончательный ответ.

Описание кабелей HDMI

Кабель HDMI — это просто канал между телевизором и мультимедийным устройством, будь то DVD, Blu-ray или проигрыватель Blu-ray 4K UHD; медиа-стример; игровая приставка; или ПК. Существуют разные типы кабелей HDMI, но их обозначения указывают, сколько данных они могут нести. (Спойлер: на самом деле нет такого понятия, как кабель HDMI 4K.)

Обновлено 7 сентября 2020 г. , чтобы добавить информацию о новой обязательной программе сертификации для сверхвысокоскоростных кабелей HDMI, которая потребуется для получения наилучшего изображения. производительность от игровых консолей нового поколения и видеокарт для ПК высокого класса.

По сравнению с самой базовой информацией, рекомендации по разрешению видео, установленные Технической рабочей группой форума HDMI, которая определяет спецификацию, следующие:

Стандартный HDMI: Разрешение до 720p или 1080i при 30 Гц частота обновления
Высокоскоростной HDMI: Разрешение до 4K (включая 1080p) при 30 Гц
Premium High Speed HDMI: Разрешение до 4K с расширенным динамическим диапазоном (HDR) при частоте до 60 Гц
Сверхскоростной HDMI: Разрешение до 10K с HDR при частоте обновления 120 Гц (видео 4K может обновляться с частотой до 240 Гц)

Более подробные версии рекомендаций имеют значение, если вы хотите больше, чем просто базовый ТВ-сигнал: например, если вы играете в видеоигры со скоростью более 30 кадров в секунду, или вы собираетесь в полной мере использовать HDR-телевизор, или вам нужен кабель HDMI, который также может передавать данные через Ethernet (большинство людей этого не делают, но эту полосу пропускания можно использовать для других целей).

Флавио Энсики (CC BY 2.0)

Если вы подключаете к телевизору игровой компьютер, способный играть со скоростью 4K / 60 кадров в секунду, вам понадобится кабель HDMI, который может обрабатывать такой уровень передачи данных.

Для этих типов сценариев вы должны взять частоту обновления (измеряемую в циклах в секунду, обозначенную как Герц и сокращенно Гц), уровень точности цвета (также известный как глубина цвета, измеряемая в битах; например, 8-бит, 10 -бит или 12-бит), а также сжатие данных о цвете (т. е. субдискретизация цветности).Чем выше вы выберете частоту обновления и битовую глубину — и чем меньшее сжатие цветовых данных вы выберете — тем больше данных будет отправлено на ваш телевизор.

Соответственно, вам понадобится кабель HDMI с достаточной пропускной способностью. В таблице ниже подробно описаны нюансы, которые разделяют стандартный HDI, высокоскоростной, высокоскоростной премиум-класса и сверхвысокую скорость HDMI. В настоящее время высокоскоростной кабель HDMI премиум-класса должен отвечать самым высоким требованиям, которые вы предъявляете к телевизору 4K. Потребительские устройства, которым требуется сверхскоростной кабель HDMI (например,g., 8K телевизоры) по-прежнему редки и дороги, несмотря на большее количество анонсов продуктов и снижение цен.

(Обратите внимание, что в таблице указана частота обновления кадров в секунду: 60 кадров в секунду является синонимом частоты обновления дисплея 60 Гц и т. Д.)

Администратор лицензирования HDMI

Если вы посмотрели на приведенную выше таблицу и поняли, что в ваших планах требуется высокоскоростной кабель HDMI премиум-класса, не спешите его покупать. Возможно, вам не придется тратить деньги.

Хотите, чтобы ваш домашний кинотеатр соответствовал требованиям завтрашнего дня, потому что вы покупаете HDMI 2.1, например, игровые консоли нового поколения от Microsoft и Sony или недавно анонсированные видеокарты Nvidia серии RTX 30, которые можно использовать вместе с совместимым телевизором? Для максимального удобства ищите кабели с маркировкой Ultra High Speed HDMI, которые могут быть помечены как таковые только после прохождения обязательной сертификации администратором лицензирования HDMI.
Группа сообщает, что кабели, участвующие в недавно обновленной программе сертификации, будут доступны начиная с четвертого квартала 2020 года. Подлинные продукты будут иметь сканируемый QR-код на упаковке, который ссылается на запись в базе данных группы.

Когда повторно использовать кабель HDMI, который у вас уже есть

Кабель HDMI, который у вас уже есть, может поддерживать все необходимые функции. Вот как это понять.

Все, что вы планируете делать, это смотреть телевизор и ничего больше

Просто подключите телевизор к мультимедийному устройству с помощью имеющегося кабеля. Если вы получаете устойчивое изображение без артефактов, все готово. Никаких дополнительных размышлений не требуется.

Вы хотите смотреть HDR-контент, играть в игры со скоростью 60 кадров в секунду, использовать телевизор в качестве монитора и т. Д.

Определить, подходит ли имеющийся кабель, можно одним из двух способов.

Убедитесь, что кабель помечен как High Speed, Premium High Speed или Ultra High Speed. Если на вашем кабеле HDMI четко не указано, какой он тип, вы можете найти его, если производитель и номер детали напечатаны на шнуре.
Подключите кабель к телевизору и мультимедийному устройству, а затем измените настройки на обоих в соответствии со своими требованиями. Если вы получаете устойчивое изображение во время воспроизведения контента, все готово.

Из двух методов второй является немного более надежным — обычно вы сразу получаете сигнал (или нет). Но обычно лучше начать с первого метода, а затем попробовать второй. Если во время второго метода у вас появляется пустой экран, переключение обратно к настройкам для просмотра может вызвать затруднения в зависимости от вашего устройства.

Вы хотите спрятать кабель HDMI внутри стены

Если вы повесили телевизор на стену и теперь хотите проложить кабели внутри стены, чтобы они не попадали в поле зрения, скорее всего, не будет иметь возможность использовать уже имеющийся кабель HDMI.Профессиональный установщик использует для этой цели встроенные в стену кабели HDMI, и вы должны делать то же самое, если выполняете работу самостоятельно: кабель для монтажа в стену предназначен для защиты от огня (например, во время скачка напряжения или если что-то поблизости горение) и не выделять токсичный дым, если это произойдет.

Для таких кабелей ищите одну из двух сертификатов Национального электротехнического кодекса (NEC): либо класс 2, либо класс 3 (сокращенно CL2 и CL3). Разница заключается в максимальном напряжении, которое должно принимать каждый: CL2 должен принимать до 150 вольт, а CL3 должен принимать до 300 вольт.В обоих случаях оболочка кабеля также будет толще и лучше изолирована для защиты проводов внутри, поскольку кабель протягивается через стену и изгибается внутри более узких пространств, таких как распределительная коробка. Для сигналов HDMI достаточно любой сертификации. Внутренний рейтинг , а не должен значительно увеличить цену кабеля.

Вам необходимо посылать сигналы на большие расстояния

Если ваше исходное устройство находится в одном конце комнаты, а ваш дисплей — в другом (например, видеопроектор и его экран), или если ваш источник и дисплей находятся в разных, комнат, вам может понадобиться кабель со встроенным усилителем сигнала, чтобы данные могли передаваться с одного конца на другой.Обычно эти кабели классифицируются как «активные» кабели HDMI (предваряйте каждый из типов кабелей, которые мы уже обсуждали, как «активные»). Еще одно решение для длинных кабелей — усилитель сигнала HDMI, такой как Key Digital KD-HDFIX22.

Netflix

Хотите смотреть только шоу Netflix (например, The Crown ) в формате 4K и не более того? Если кабель HDMI, который вы сейчас используете, обеспечивает стабильное изображение, все готово.

Когда покупать новый кабель HDMI для телевизора 4K

Если кабель (и) HDMI, который у вас есть под рукой, не соответствует вашим требованиям — скажем, для воспроизведения контента 4K с частотой 120 Гц или с HDR — тогда вам потребуется оболочка. за новый.

То, что не означает , означает, что вам нужно заплатить 30 долларов или больше за кабель (хотя активные кабели действительно стоят дороже). Цена кабеля не обязательно гарантирует производительность. Скорее, его классификация и его сертификация.

Какой кабель HDMI 4K купить?

Вы можете купить очень недорогой кабель и при этом получить первоклассную производительность. Мы рекомендуем выбирать из вариантов Monoprice или AmazonBasics, которые пользуются огромной популярностью благодаря своей доступности и надежности.(См. Врезку для конкретных предложений.) Активные и / или экзотические кабели (например, кабели, в которых используются оптоволоконные жилы вместо медных проводов) для очень специализированных установок будут стоить дороже, но они не работают лучше, чем их более плебейские аналоги в типовые установки и расстояния передачи.

Если вы не знаете, какой именно кабель выбрать, или хотите самостоятельно изучить доступные варианты, обязательно учтите следующее:

Качественный кабель не должен быть дорогим. Трудно переоценить это обстоятельство, и это применимо ко всем, включая кабели, предназначенные для установки в стену.

Сертифицированные высокоскоростные кабели HDMI премиум-класса прошли дополнительное тестирование на соответствие маркировке. (Вы можете узнать больше о сертификации и о том, как проверить подлинность сертификата в этой статье и на веб-сайте HDMI.org.)

Но вам не нужно платить большую наценку, чтобы получить это спокойствие: Monoprice, например, продает два разных 6-футовых сертифицированных кабеля HDMI премиум-класса. Удалить ссылку, не относящуюся к продукту, по цене чуть более 4 долларов каждый.И вы можете купить 15-футовый высокоскоростной кабель HDMI AmazonBasics класса CL3 за 11 долларов.

Лучшая покупка / IDG

Цена на эти кабели сильно завышена. Нет необходимости тратить так много на любой пассивный кабель HDMI, в том числе на кабели для настенного монтажа, подобные этим.

Используйте ключевые слова только в качестве отправной точки. Если вы посмотрите на Amazon или Monoprice.com, вы иногда увидите продукты с такими названиями, как «Ультратонкий высокоскоростной кабель HDMI серии, удалите ссылку, не относящуюся к продукту». Если вы не обращаете пристального внимания, вы можете не осознавать, что этот конкретный пример представляет собой просто высокоскоростной кабель: «ультра» в данном случае относится к тому, насколько тонкий шнур, а не к скорости, с которой он способен передавать данные.

Убедитесь, что вы выбрали правильный кабель, посмотрев на фактические характеристики. Самый быстрый способ определить тип — посмотреть его рейтинг пропускной способности.

Высокая скорость = 10,2 Гбит / с
Premium High Speed  = 18 Гбит / с
Сверхвысокая скорость = 48 Гбит / с

Цена по-прежнему является важным ключом к определению типа и качества. Вы не найдете респектабельного сверхвысокоскоростного кабеля HDMI за 3 доллара, но вы, , можете найти хороший высокоскоростной кабель за эти деньги, или даже меньше. Удалите ссылку, не относящуюся к продукту, хотя она может быть ограничена более низкой частотой обновления.

Обращая внимание на рейтинг пропускной способности, частоту обновления и цену, вы можете избежать ненадежных кабелей. Недорогие варианты за пределами известных брендов (AmazonBasics и Monoprice в настоящее время являются двумя ведущими) могут показаться соблазнительными, но некоторые бюджетные кабели имеют слабое экранирование от электромагнитных помех (EMI), которое может нарушить работу вашей сети Wi-Fi и вызвать визуальные артефакты и сигнал. выпадения. Если вы видите комплект из двух высокоскоростных кабелей HDMI по той же цене, что и один вариант Monoprice или AmazonBasics, действуйте с осторожностью.

С другой стороны, рейтинг пропускной способности и цена также могут помочь вам обнаружить кабели, которые пробиваются выше своего веса, такие как высокоскоростной кабель HDMI AmazonBasics. Удалите ссылку, не относящуюся к продукту. Он не сертифицирован как высокоскоростной кабель премиум-класса, но производитель обещает, что он может обеспечить такую большую пропускную способность (18 Гбит / с). Неудивительно, что он также стоит дороже, чем типичный бюджетный 6-футовый высокоскоростной кабель HDMI (7 долларов против 3 долларов).

Активные кабели HDMI не должны стоить непомерно дороже, чем их пассивные аналоги.Хотя цены действительно растут, вы можете найти их по гораздо более низким ценам, чем ростовщические расценки на широко продаваемые кабели в Best Buy и аналогичных магазинах. На Monoprice, например, 10-футовый высокоскоростной кабель HDMI серии SelectRemove стоит 7 долларов; его активный аналог — удалить ссылку, не относящуюся к продукту, стоит 18 долларов.

Приобретайте кабель только той длины, которая вам нужна. Чем больше расстояние, которое должен пройти сигнал, тем больше вероятность того, что части этого сигнала не достигнут пункта назначения без усиления (например,g., активный кабель или блок усилителя сигнала).

Общее практическое правило состоит в том, что для длины шести футов или меньше пассивного кабеля более чем достаточно. Между шестью и примерно 25 футами можно договориться, а выше большинство людей выберет активный кабель или усилитель сигнала.

Monoprice Кабели
Active HDMI включают усилитель сигнала для предотвращения артефактов и выпадений на больших расстояниях.
Приемный чип в вашем телевизоре также может влиять на то, будет ли пассивный кабель работать на больших расстояниях — если он лучше настраивается на более слабый сигнал, вам не понадобится усиление сигнала.
Не обращайте внимания на такие ерунды, как позолота. Позолоченные разъемы имеют незначительное отличие от аналоговых сигналов , потому что соединения не окисляются, но они не имеют никакого значения для цифровых сигналов, которые передает кабель HDMI. Если вам важна четкая картинка, вам нужно только обратить внимание на номинальную скорость и длину кабеля, а также на то, пассивный он или активный. Вот и все.
Кабели HDMI и спецификации HDMI
Если вы слышали о спецификациях HDMI (например,g., HDMI 1.3, HDMI 1.4, HDMI 2.0 и HDMI 2.1), вы можете задаться вопросом, какое отношение к ним имеют кабели HDMI.
Как упоминалось выше, кабель HDMI — это просто канал для передачи данных. Вы можете думать об этом как о пути: выберите более широкий (т. Е. С большей пропускной способностью), если у вас есть больше данных, которые должны проходить по нему одновременно.
В спецификациях HDMI указано, какие виды функций могут передаваться по этому пути: разрешение, глубина цвета, типы субдискретизации цветности и т. Д. С каждой новой спецификацией каждая новая функция увеличивала требования к пропускной способности HDMI.
HDMI Licensing, LLC
В этой таблице показаны функции, доступные для каждой версии HDMI.
Мы подробно рассмотрим последние спецификации HDMI в наших учебниках по HDMI 2.0 и HDMI 2.1, но все, что вам действительно нужно знать, это то, какие функции поддерживает ваше оборудование и какими функциями вы собираетесь воспользоваться. Как только вы сузите круг, вы будете знать, какой тип кабеля HDMI вам нужен.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.
Обзор HDMI и принцип работы кабелей HDMI — FireFold
Хотите знать, как работает HDMI? С технической точки зрения HDMI означает мультимедийный интерфейс высокой четкости. Этот глобальный стандарт связи был установлен с четким требованием обеспечить передачу видео и звука высокой четкости в широком спектре продуктов. HDMI существует для повышения качества в системах просмотра и звука. С помощью одного кабеля HDMI вы можете испытать все цифровые решения, которые вы используете для подключения и взаимодействия с другими компонентами в вашей домашней офисной системе.Эта усовершенствованная технология гарантирует, что ваши системы могут взаимодействовать друг с другом при обмене важной информацией. Это создает простор для автоматической автоматической настройки и оптимизации. HDMI может показаться причудливым научным термином для тех, кто не очень разбирается в технологиях. HDMI здесь, чтобы оставаться с нами в нашей повседневной жизни. Почти в каждом доме есть PlayStation 3, HDTV, проигрыватель Blu-ray или HD-DVD, и HDMI есть во всех этих устройствах. HDMI — это соединение для подключения домашнего кинотеатра или телевизора.HDMI — это больше, чем порт, который мы привыкли видеть на задней панели телевизора. Это набор правил, который разрешает связь с устройствами в формате высокой четкости (HD).
Цифровое телевидение против аналогового, новая эра
До того, как появились телевизоры высокой четкости, большинство телевизоров использовали стандартное разрешение для отображения изображений. Стандартное разрешение имело соотношение 4: 3 с 704 на 480 пикселей, что приводило к чересстрочным изображениям. Телевизоры использовали аналоговую технологию для передачи изображений. Из-за технологических изменений и стремления к лучшему качеству изображения был разработан цифровой дисплей.Цифровые изображения передаются через кабели или просто электрические импульсы. Цифровой дисплей имеет очень высокое соотношение сторон 16: 9 и разрешение 1920 на 1080. Телевизоры HDTV имеют больше пикселей, более широкий экран и более высокую частоту обновления по сравнению со стандартными телевизорами. Это означает, что телевизоры высокой четкости требуют больших объемов данных быстрее, чем старые стандартные телевизоры. Телевизоры высокой четкости могут получать эти данные в цифровом виде в более быстром темпе.
Привет, HDMI
Таким образом, режим передачи привел к рождению HDMI.HDMI был разработан группой производителей электроники как набор правил для создания соединений с высокой пропускной способностью между цифровыми устройствами. При правильной установке HDMI привнесет все изменения в домашний кинотеатр. Текущий стандарт HDMI поддерживает сигналы HD 1080p, обеспечивая поддержку 8 каналов несжатого звука. HDMI помогает значительно сократить количество кабелей и пультов дистанционного управления, которые могут понадобиться пользователю для просмотра фильма, или уменьшить количество кабелей, которые могут потребоваться пользователю для подключения различных компонентов.
Совместимость
Одним из недостатков HDMI является проблема совместимости. Чтобы вы могли воспользоваться преимуществами технологии HDMI, все компоненты или части домашнего кинотеатра должны быть совместимы. Кабель HDMI также имеет ограничения с точки зрения короткого времени, необходимого для поддержки удобной настройки.
ARC
ARC расшифровывается как Audio Return Channel. Он начал появляться на некоторых выбранных устройствах с интерфейсом HDMI несколько лет назад и стал обычным явлением для большинства устройств. Это просто технологическое усовершенствование HDMI для повышения качества услуг домашней развлекательной системы.ARC обеспечивает расширенные возможности управления мощностью, громкостью и другими второстепенными функциями. Иногда он автоматически передает звук с телевизора на устройство, не отключая встроенные динамики телевизора. ARC также важен для отправки сигналов как в нисходящем, так и в восходящем направлении по одному соединению. Через ARC HDMI можно подключать все источники — игровую приставку, кабельную приставку, Blu-ray и многие другие. При всех этих подключениях требуется только один пульт дистанционного управления.
Что такое HDMI?
HDMI — аббревиатура
HDMI — это аббревиатура от High-Definition Multimedia Interface.Еще в 2003 году потребителям были представлены продукты HDMI. HDMI — это проприетарное оборудование, а это означает, что никто не может создать свою собственную версию кабеля HDMI. Производители HDMI должны лицензировать его у HDMI.org, больших парней, владеющих патентом. Если ваш кабель или оборудование не сертифицированы для HDMI, возможно, вы столкнулись с неисправностью. (Все кабели FireFold сертифицированы HDMI, будьте уверены. Вы можете купить их здесь.) Видите, это было не так уж плохо, правда?
Преимущества
Один штекер, одно соединение
Как мы уже упоминали ранее, вы можете использовать свои старые кабели, если хотите, но есть вероятность, что вы используете компонентные соединения.Компонентные кабели имеют либо три разъема на каждом конце для передачи видео, либо пять разъемов, если они включают аудио. HDMI объединяет аудио и видео в одно соединение. Вместо трех-пяти устройств, которые нужно подключить, у вас есть только один. По этому одному кабелю есть все необходимое для просмотра любимых фильмов и шоу. Фактически, новейшая спецификация даже содержит канал Ethernet для упрощения работы в сети этих Smart TV и устройств, подключенных к Интернету. Он также имеет возвратный аудиоканал для уменьшения путаницы в кабелях, когда в миксе есть ресивер.
Разрешение
Кабели HDMI поддерживают разрешение до 1080p, а в последнее время — 4Kx2K для телевизоров Ultra HD. Это означает, что вы можете получить яркое изображение высокой четкости с наилучшим качеством, которое позволяет ваше оборудование. На большинстве устройств максимальное разрешение компонентных подключений составляет 1080i. HDMI также может передавать несжатые сигналы для достижения лучшего разрешения без потери качества. На совместимых устройствах вы можете просматривать необработанные необработанные кадры.
Управление бытовой электроникой
Важной особенностью HDMI является CEC, которая позволяет управлять до 15 устройствами с помощью одного пульта ДУ телевизора.Кто бы не хотел избавиться от всех этих пультов дистанционного управления, которые постоянно теряются в подушках дивана? Имейте в виду, что на подключенных устройствах должна быть включена функция CEC, чтобы сделать это возможным. Эта функция включена не на всех устройствах.
Going Digital
Если вы хотите добиться настоящего кинотеатра у себя дома, скорее всего, вы вложили средства в объемный звук или что-то подобное. HDMI передает Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio. Новейшая спецификация также поддерживает 3D-видео.
Мобильная связь
Американцы приклеены к своим смартфонам — в этом нет никаких сомнений. HDMI обеспечивает возможность подключения смартфонов и других устройств к телевизору. Теперь вы можете показывать эти детские фото и видео в их полном великолепии желающей (или не желающей) аудитории и транслировать их до тех пор, пока вам не захочется.
Недостатки
(Не) идти на расстояние
HDMI не лишен ограничений, как бы здорово это ни звучало. Поскольку передача сигнала в значительной степени зависит от выходной мощности устройств, к которым он подключен, расстояние может быть ограничено в зависимости от источника.Например, проигрыватели Blu-ray обычно могут успешно отправлять сигнал HD на расстоянии до 50 футов, в то время как компьютеры и игровые консоли — максимум на 30 футов. Это просто практическое правило, поскольку все устройства различаются, и ваш пробег может отличаться. Компонентные кабели можно проложить на сотни футов без ухудшения качества сигнала, так что вы можете понять, почему некоторые люди могут предпочесть использовать свои проверенные временем кабели. Однако есть способы обойти это ограничение расстояния. Удлинители HDMI могут передавать сигнал дальше, а многие переключатели и разветвители сразу же оснащены технологией усиления сигнала.
HDCP
HDCP — это защита авторских прав, которую HDMI использует, чтобы никто не копировал фильмы и шоу. Это должно быть просто, если вы не пытаетесь заниматься контрабандой, но более старые устройства, созданные при первом появлении HDMI, иногда не имеют фактора HDCP. Это означает, что они несовместимы с новыми устройствами, у которых есть защита HDCP. Известно, что это небольшое средство безопасности вызывает большие головные боли, поскольку время от времени может вызывать сбои в соединениях.
Как работают кабели HDMI?
HDMI работает за счет использования технологии дифференциальной сигнализации с минимальным переходом для передачи информации или данных из одного места в другое.Дифференциальная сигнализация с минимальным переходом (TDMS) — это метод, который защищает информацию от ухудшения качества при ее перемещении по кабелю от одного устройства к другому. Что происходит, так это то, что передающее устройство кодирует сигнал, уменьшая количество переходов. Это помогает защитить качество сигнала и ограничивает вероятность ухудшения качества. Когда информация передается, один из витых пар кабелей несет сам сигнал, а другой несет обратную копию передаваемого сигнала.По прибытии на принимающее устройство HDMI измеряет разницу между этими сигналами и использует информацию для компенсации потери сигнала. Таким образом вы получаете качественное аудио и визуальное изображение. HDMI также может защищать данные от пиратства с помощью технологии высокоскоростной цифровой защиты (HDCP). Этот метод использует протокол аутентификации, используемый для защиты от пиратства. HDMI предлагает лучшее и самое удобное аудио и видео соединение на рынке сегодня.Это единственный способ, которым вы можете наслаждаться видео высокой четкости 1080p у себя дома. Другие причины, по которым вы должны инвестировать в качественные кабели HDMI, включают следующее: HDMI — это полностью цифровой кабель для передачи сигнала. Это означает, что он передает несжатые, полностью цифровые данные, передаваемые между различными компонентами. HDMI поддерживает идеальную передачу изображений на различных этапах обработки, которые существуют в сложных процессах из цифрового в аналоговый или из аналогового в цифровой. Во-вторых, HDMI поставляется с одним удобным кабелем.Он предлагает такую же полностью цифровую передачу аудиосигналов с использованием до восьми одновременных каналов звука высокой четкости. В-третьих, распространение HDTV и других связанных устройств с высоким разрешением сделало его стандартным кабелем в большинстве аудио- и видеоустройств. Перед покупкой кабеля HDMI следует обратить внимание на конкретные аспекты, чтобы убедиться, что у вас есть кабель высокого качества. Эти аспекты включают рейтинг скорости, битовую глубину, внутренний рейтинг, поддержку конкретных функций и материалы, использованные при его разработке.По сути, с помощью этих атрибутов вы можете отличить высококачественный кабель HDMI от некачественного. Как всегда, мы в FireFold готовы ответить на любые ваши вопросы о HDMI!
Что такое HDMI, HDMI Mini и HDMI Micro кабели?
© Tether Tools
Видеокабель HDMI (мультимедийный интерфейс высокой четкости) стал стандартом для любого бизнеса или дома, где есть HD-телевизоры, аудиосистемы или медиаплееры любого типа. Из-за роста использования этих типов кабелей появились и другие варианты, позволяющие большему количеству устройств стать совместимыми с HDMI.HDMI v2.0 и v2.1 — это самый последний протокол, расширяющий цветовую гамму по сравнению с предыдущими версиями.
Вот краткий обзор кабелей HDMI (тип A), HDMI Mini (тип C) и HDMI Micro (тип D).
Кабель HDMI (тип A)
Стандартный разъем HDMI (вилка) типа A — это стандартный кабельный разъем, используемый для любого несжатого видеоформата ТВ или ПК, включая стандартные, улучшенные видеосигналы, видео высокого разрешения и 3-D.
Стандартный разъем типа A имеет размер 13.9 мм x 4,45 мм. Розетка с внутренней резьбой имеет размеры 14 мм х 4,55 мм. Всего имеется 19 контактов, которые могут поддерживать режимы SDTV, EDTV и HDTV, а также он электрически совместим с одноканальным DVI-D и совместим со спецификацией HDMI 1.4.
Нажмите, чтобы приобрести обычный кабель HDMI-A — HDMI-A .
Кабель Mini-HDMI C
Кабель Mini-HDMI Type C поставляется в нескольких вариантах в зависимости от использования. С ростом использования портативных устройств, таких как зеркальные фотоаппараты и видеокамеры, это был первый кабель, который был создан.Считается разъемом типа C. Разъемы типа C совместимы со спецификацией HDMI 1.4.
Разъем Mini-HDMI намного меньше стандартного штекера типа A. Его размеры 10,42 мм x 2,42 мм. Он по-прежнему имеет ту же 19-контактную конфигурацию, что и HDMI Type A, но намного меньше.
Нажмите, чтобы приобрести кабель Mini-HDMI-C — HDMI-A .
Кабель Micro-HDMI
Micro-HDMI — это разъем типа D. Этот кабель обеспечивает просмотр в формате HD и позволяет подключать небольшое портативное оборудование и устройства, включая экшн-камеры GoPro, смартфоны, небольшие устройства видеозаписи и портативные медиаплееры.Этот кабель также предлагает новейшую технологию HDMI Ethernet Channel, которая объединяет потоки видео, аудио и данных в один кабель HDMI. Благодаря объединению видео и аудио в один кабель HDMI достигается превосходное качество сигнала.
Размер разъема Micro составляет 6,4 мм x 2,8 мм.
В отличие от других, назначение контактов Micro отличается. Количество контактов составляет всего 5 и имеет 1 ряд контактов, в отличие от Type A, который имеет 2. HDMI Micro совместим с HDMI 1.4.
Нажмите, чтобы приобрести кабель Micro-HDMI-D — HDMI-A.
.

Что такое HDMI кабель? Подключение через HDMI кабеля к телевизору

Рекомендации по подключению HDMI кабеля к телевизору

Как осуществить подключение ноутбука к телевизору через HDMI

Как осуществить подключение компьютера к телевизору через HDMI

Используем телевизора в качестве источника изображения для компьютера через HDMI

Подключаем монитор через HDMI

Как подключить ноутбук к телевизору по HDMI. Видео

Как выбрать HDMI кабель для подключения телевизора, ноутбука и других устройств

Длина HDMI кабеля

Для устройств, работающих на большой удалённости

Версии HDMI кабелей

Преимущество спецификации 2.0

Возросшая пропускная способность и не только

Типы HDMI кабеля

Нетребовательный базовый стандарт

ARC, 10,2 Гбит/с и другие плюсы High Speed

Два варианта с каналом Ethernet и автомобильный кабель

Разъёмы HDMI кабеля

Рекомендации по выбору HDMI кабеля

Так ли надёжно золотое покрытие?

Источники возникновения искажений сигнала

Соотношение длины и поперечного сечения

Дополнительное предупреждение помех

Существенное преимущество HDMI

Разновидности HDMI

Изменение наименований продукта

Стандарт HDMI

Стандарт HDMI with Ethernet

Автомобильная версия HDMI

Высокоскоростной HDMI

Лучший вариант для фильмов в 3D

Высокоскоростной HDMI и Ethernet

Подключение к старым телевизорам

Преобразование сигнала в аналоговый вид

Телефон-телевизор

Некоторые отличия продаваемых шнуров

Заключение и прочие функциональные возможности HDMI

Зачем нужен HDMI кабель, их классификация и какие бывают типы разъемов HDMI

Интерфейс и кабель HDMI, что это?

Классификация HDMI

Типы разъемов HDMI

Что такое разъем HDMI в телевизоре

Предназначение HDMI в телевизоре

Выбор HDMI-кабеля для TV и настройка соединения

Помогла ли вам эта статья?

КАБЕЛИ HDMI КАКИЕ БЫВАЮТ? ОТВЕТ ТУТ

ПОДКЛЮЧЕНИЕ КАБЕЛЯ HDMI. ВИДЫ КАБЕЛЕЙ HDMI.

КАКОЙ HDMI КАБЕЛЬ ВЫБРАТЬ?

Что такое кабель HDMI с Ethernet и как подобрать лучший вариант для бизнеса

Часто задаваемые вопросы о HDMI

Для чего нужен кабель HDMI?

HDMI объяснил

Подключение кабеля HDMI к AV-системе

В чем разница между кабелями HDMI и разъемами?

Существует несколько вариантов увеличения расстояния до сигнала HDMI:

Узнать больше о HDMI

Есть вопрос к команде HowToAV ?..

Что такое HDMI?

Использование кабелей HDMI

Кабели HDMI и цифровое видео

Аудио HDMI

Дорогие и дешевые кабели HDMI: действительно ли разница?

Типы кабелей HDMI

Стандартный кабель HDMI

Стандартный кабель HDMI с Ethernet

Стандартный автомобильный кабель HDMI

Высокоскоростной кабель HDMI

Высокоскоростной кабель HDMI с Ethernet

Внутри кабеля HDMI

Разъем HDMI Micro

Что такое HDMI?

История HDMI

Что означает HDMI?

Характеристики HDMI: каковы преимущества HDMI?

Что такое HDMI 2.0?

Что такое HDMI ARC?

DisplayPort лучше, чем HDMI?

Можно ли преобразовать DisplayPort и USB-C в HDMI?

HDMI объяснил и как купить подходящие кабели для вашего дома

Вам нужен кабель HDMI 4K?
