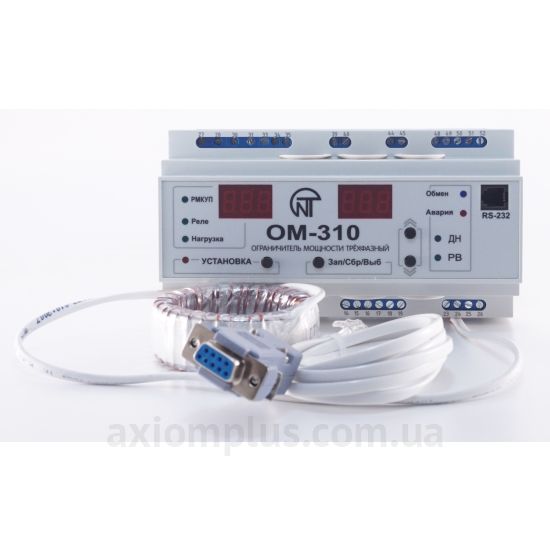

Ограничитель мощности ОМ-310 Реле приоритета мощности ОМ-310

Это устройство применяется в случае, ЕСЛИ У ВАС МАЛО МОЩНОСТИ и много потребителей. Т.е. где нужно отключать неприоритетные нагрузки в доме.

Например, если потребляемая мощность превысит выделенную на ваш объект, тогда часть потребителей нужно отключать, чтобы не отключился вводной автоматический выключатель.

Эти функции можно возложить на данный прибор. Он устанавливается и подключается в распределительном щите.

У данного прибора хороший функционал. Есть 2 выхода, можно отключать неприоритетную нагрузку не сразу, а поэтапно.

ПРИМЕРЫ

1) Т.е. например, у вас работает бойлер и кондиционер. А вы включили чайник.

Пошло превышение потребляемой мощности. ОМ-310 это мониторит и отключает первым делом бойлер. Если потребление снизилось к допустимому (учитывается гистерезис), то ОМ-310 вновь включает бойлер.

2) Представим, что работает бойлер, кондиционер, и вы включили чайник.

Ограничитель мощности поступает как в примере 1. Далее вы включили духовку. Потребление растет и ОМ-310 кроме ранее отключенного бойлера отключает и кондиционер. Таким образом предотвращая общую перегрузку и отключение вводного автомата.

Обратное включение происходит наоборот – сначала кондиционер, затем бойлер.

ОПИСАНИЕ

В приборе множество функций и настраиваемых параметров. Настройка осуществляется через COM-порт компьютера или ноутбука с помощью интерфейса RS-232

Пришлось порисовать графики, чтобы детально и углубленно разобраться, как прибор работает и на что способен (листайте карусель)

СТОИМОСТЬ

Цена данного прибора на данный момент – 3600 грн. Я пишу цену не в целях продажи или рекламы, а для общего понимания, как еще одну характеристику прибора, которая также влияет на решение о применении ограничителя мощности ОМ-310.

ОМ-310 в щите

Настройка ОМ-310

Интерфейс программы

Настройка ограничителя мощности

Вот видео, где рассказываю про настройку ограничителя мощности (или как еще называют реле приоритета)

NOVATEK-ELECTRO ОМ-310 инструкция по эксплуатации онлайн страница 25

Продолжение таблицы 2.8

Наименование аварии

Мне-

моника

аварии

Значение параметра

Адрес ре-

гистра

значения

параметра

Код

ава-

рии

Адрес

регистра

N бита



по максимальному линейному

напряжению







напряжение

307

241:7

по перекосу фаз





перекос

308

241:8

по аварии канала дистанционно-

го управления



241:9

аварийное отключение нагрузки

без возможности повторного

включения



241:10

аварийное отключение нагрузки с

возможностью повторного пуска

одновременным нажатием кно-

пок ВВЕРХ и ВНИЗ



241:11

Аварийное выключение нагрузки

дистанционным выключателем



241:12

по разрушению EEPROM



241:13

ВНИМАНИЕ: Возникновение аварии «» – разрушение EEPROM означает, что данные про-

граммируемых параметров (таблица 1. 5) повреждены. Для продолжения работы необходимо выклю-

чить ОМ-310 и восстановить заводские настройки (п. 2.2.6 – второй способ).

2.4.8 Журнал аварийных состояний

При отключении реле нагрузки в случае аварии, ОМ-310 записывает в свою память код этой аварии, зна-

чение параметра, по которому произошла авария и время ее возникновения с момента подачи питания на

ОМ-310.

Число одновременно сохраняемых кодов аварий — пять. При возникновении последующих аварий, инфор-

мация об аварии записывается на место самой давней по времени аварии.

Для просмотра журнала необходимо нажать кнопку ЗАП/СБР/ВЫБ.

Светодиод УСТАНОВКА загорится в мигающем режиме, а на индикаторы ОМ-310 будет выведена первая

строка из табл. 2.9. Просмотр журнала осуществляется нажатием кнопок ВВЕРХ и ВНИЗ.

Для выхода из режима просмотра журнала необходимо нажать кнопку ЗАП/СБР/ВЫБ или выход произой-

дет автоматически через 30 с после последнего нажатия на какую-либо кнопку.

Информация об аварии выводится на индикаторы ОМ-310 в виде, приведенном в таблице 2.9.

Таблица 2.9

Выводится на индикатор мне-

моники

Выводится на индикатор значения

“”

номер записи в журнале (1-последняя запись по времени)

XXX – мнемоника аварии по

табл. 2.8

YYY — значение параметра по табл. 2.8

(если значения параметра нет — выводится “—“)

XXX – часы, прошедшие с мо-

мента аварии

YY — минуты, прошедшие с момента аварии

При подаче питания на ОМ-310 в регистры хранения времени возникновения аварии заносится число

5000000. В этом случае на индикатор мнемоники и на индикатор значения параметра вместо времени возник-

новения аварии выводится «—» и » –» соответственно.

2.4.9 Управление включением/выключением нагрузки с лицевой панели ОМ-310

В зависимости от значения параметра ACd , возможно управление реле нагрузки ОМ-310 одновременным

нажатием кнопок ВВЕРХ и ВНИЗ (если ОМ-310 не находится в режиме блокирования клавиатуры):

ACd=0 — нет реакции;

ACd=1 (разрешено включение нагрузки) — реле нагрузки включится, если время АПВ не истекло;

ACd=2 ( аварийное выключение нагрузки) -реле нагрузки выключится с выдачей кода аварии “EAd”). По-

вторное включение нагрузки возможно только после обесточивания и повторной подачи питания на ОМ-310;

ACd=3 (разрешено включение и выключение нагрузки) — реле нагрузки отключается с выдачей кода “EOd”.

Для включения необходимо повторное нажатие кнопок ВВЕРХ и ВНИЗ.

ВНИМАНИЕ: ПРИ ВЫБОРЕ ПАРАМЕТРА “=0” (ПОСЛЕ ПОДАЧИ ПИТАНИЯ ВКЛЮЧЕНИЕ

НАГРУЗКИ ВРУЧНУЮ С ЛИЦЕВОЙ ПАНЕЛИ ОМ-310) И “=0” (УПРАВЛЕНИЕ ВРУЧНУЮ ВКЛЮЧЕНИЕМ

НАГРУЗКИ ЗАПРЕЩЕНО) РЕЛЕ НАГРУЗКИ НЕ ВКЛЮЧИТСЯ.

Ограничители мощности. Зачем они нужны?

В статье представлены ограничители мощности, их назначение, модельный ряд, схемы подключения, сравнительные характеристики приборов разных производителей.

Растущая потребность людей в электроэнергии, особенно частных застройщиков, нередко опережает развитие районных электрических сетей. Современному коттеджу, с его холодильниками и кондиционерами, необходимо больше мощности, чем способна предоставить старенькая ЛЭП.

Как следствие — аварии, перебои в подаче электричества, а то и выход из строя трансформаторной подстанции.

Избежать перегрузки существующей сети, до момента её замены или реконструкции, позволяют ограничители мощности — приборы, устанавливаемые в распределительный щит каждого абонента и отключающие его в случае превышения заданного лимита мощности. Отключение происходит не сразу, а спустя некоторое время. Кратковременные пиковые значения в расчетах не учитываются, что позволяет исключить ложные срабатывания при запуске мощных электродвигателей, компрессоров, холодильников.

После срабатывания ограничитель можно настроить на автоматическое повторное включение нагрузки. Все регулировки производятся переключателями и потенциометрами, расположенными на лицевой панели прибора.

модельный ряд

В таблицах представлены основные характеристики* популярных ограничителей мощности производства Евроавтоматика ФиФ, DigiTop, Новатек-Электро.

Однофазные ограничители мощности

Наименование	Производитель	Мощность	Напр. питания	Контакт
ОМ-1	Евроавтоматика	3 — 30 кВт	50-260В	2х8А
ОМ-1-1	Евроавтоматика	1,5 -18 кВт	50-450В	75А
ОМ-1-2	Евроавтоматика	3 — 30 кВт	50-450В	2х8А
ОМ-1-3	Евроавтоматика	1 — 10 кВт	230В	16А
ОМ-2	Евроавтоматика	0,2 — 1 кВт	230В	10А
ОМ-3	Евроавтоматика	0,5 — 5 кВт	230В	16А
ОМ-110	Новатек	0 — 20 кВт	130-400В	8А
ОМ-163	Новатек	1 — 14 кВт	130-450В	63А
ОМ-7	DigiTop	0,1 — 7 кВт	50-400В	40А
ОМ-14	DigiTop	0,1 — 14 кВт	50-400В	80А

Трехфазные ограничители мощности

Наименование	Производитель	Мощность	Напр. питания	Контакт
ОМ-630	Евроавтоматика	5 -50 кВт	3х400/230+N	2х8А
ОМ-630-1	Евроавтоматика	5 -50 кВт	3х400/230+N	2х8А
ОМ-630-2	Евроавтоматика	внешний ТТ	3х400/230+N	2х8А
ОМ-310	Новатек	2,5-30 кВт	130-450В	3х63А

* данные представлены по состоянию на июль 2020 г.

Максимальный допустимый ток встроенных контактов у большинства приборов составляет 8 — 16А. Это объясняется малыми габаритами современных ограничителей мощности, и невозможностью разместить силовые реле в корпусе изделия. Для подключения абонентов используются внешние контакторы, рассчитанные на ток требуемой величины. Исключение составляет однофазные ОМ-1-1 и ОМ-14, которые способные коммутировать нагрузку до 15 кВт встроенными реле.

ОМ-110 и ОМ-630 с контакторами

На фото приведены примеры монтажа ограничителей мощности для работы в однофазных и трехфазных сетях, с использованием внешних контакторов.

«Евроавтоматика ФиФ» выпускает самый широкий ассортимент приборов для ограничения мощности, как однофазных, так и трехфазных. Популярному ОМ-630 посвящен отдельный сайт, на котором можно познакомится с дополнительной информацией и задать вопросы в комментариях.

Ограничитель мощности ОМ-630-1 для настройки лучше подключить к компьютеру через USB порт. Все параметры задаются в программе Terminal (Windows), процесс подробно описан в инструкции. Есть возможность указать величину и вариант расчета мощности, задержку отключения и повторного включения, режим работы выходного реле, а так же отключить регуляторы на лицевой панели.

В продукции «Новатек Электро» выделяется ОМ-310 — многофункциональный прибор, с впечатляющими рабочими характеристиками, богатой комплектацией, огромным количеством настроек, возможностью дистанционного управления, передачей данных по протоколу MODBUS и… инструкцией на 27 страницах. На мой взгляд, именно чрезмерная усложненность мешает ему достичь популярности ОМ-630.

Зачем нужны ограничители мощности?

Энергосбытовые организации успешно применяют подобные устройства для борьбы со злостными неплательщиками, несанкционированными подключениями и прочими нарушениями законного потребления электроэнергии.
Наличие ограничителя мощности часто является обязательным в Технических условиях, выдаваемых новым абонентам, хотя правомерность подобных решений вызывает споры, и порой доходит до рассмотрения в суде.

Чем полезна установка ограничителя мощности для собственника загородного коттеджа? Прежде всего, это реле напряжения и тока в одном корпусе. Можете не переживать за стиральную машину, микроволновую печь и любимый телевизор. Они под надежной охраной. Произойдет мгновенное отключение при резких перепадах напряжения или обрыве нулевого провода трехфазной сети, потому что по быстродействию и точности измерения этот прибор превосходит любой автоматический выключатель в вашем доме.

В заключении приведу ответы на часто задаваемые вопросы, с которыми сталкивается служба технической поддержки «Скан Лайтс +»

Ответы на часто задаваемые вопросы

Какое максимальное сечение провода можно пропустить через отверстие в корпусе прибора?

В моделях ОМ-630, ОМ-630-1, ОМ-630-2, ОМ-1 диаметр отверстия равен 10 мм. С учетом толщины изоляции, проходит провод с сечением токопроводящей жилы около 32 мм2.

В ОМ1-3 диаметр отверстия 5 мм, что соответствует проводу сечением 6 мм2

Как выбрать вариант расчета мощности трехфазного ограничителя?

Существует возможность выбора из двух вариантов расчета мощности.

1. Суммарно, определяется сумма мощностей в отдельных фазах, и при превышении значения Руст, нагрузка отключается (Ра+Рв+Рс>Руст.), где Ра,в,с — мощность потребляемая в отдельных фазах.

Пример: Руст. =15кВт, Ра=10кВт, Рв=6кВт, Рс=0.

Р= Ра + Рв + Рс= 10 + 6 + 0=16кВт Р>Руст., нагрузка будет отключена.

2. Суммарно, с ограничением мощности в любой из фаз на уровне (2/5)хРуст.

Пример: при Руст. = 15кВт нагрузка будет отключена при превышении значения (2/5)х15 = 6кВт, в одной из фаз или при сумме мощностей в фазах более 15кВт (5,5 + 5,5 + 4,0)кВт.

Вариант расчета мощности выбирается в зависимости от требуемой задачи. Допустим, энергосбытовой службе необходимо защитить слабую, «провисающую» электрическую сеть и уберечь трансформатор от перегрузки. Применяем *пофазный* расчёт.

Если сеть в порядке, и необходимо «выдать» абоненту электрическую мощность точно по оплаченному договору, следует выбирать *суммарный* способ расчёта мощности. Суммарный вариант так же подойдет потребителю, переживающему за сохранность внутренней электропроводки и участка линии электропередачи от опоры до дома.

Что делать, если необходимо защитить ограничитель мощности от несанкционированного доступа и изменения настроек?

Ограничители мощности не имеют блокировок, препятствующих изменению настроек конечными пользователями. Предлагаем следующие варианты:

1. Использовать ограничитель мощности ОМ-630-1, у которого программным путем отключить регуляторы на лицевой панели.

2. Использовать щит с пломбировочной панелью, предотвращающей доступ к потенциометрам и переключателям ограничителя мощности.

3. Устанавливать щит на достаточной высоте от земли, или иных местах с ограниченным доступом.

особенности подключения однофазного и трехфазного прибора, ом-110 и ом-310

Ситуации, когда из-за дефицита мощности городских электросетей ее приходится ограничивать на некоторых объектах, встречаются довольно часто. Решить эту задачу можно с помощью ограничителя мощности. Как только установленные параметры будут превышены, прибор отключает потребителя от сети. Также это устройство позволяет защитить электропроводку от несанкционированных подключений.

Функции и принцип работы

Ограничители мощности могут использоваться в трех- и однофазных сетях. Независимо от модели, основной задачей этих приборов является контроль потребляемой активной мощности и ее ограничение при превышении заданных значений. Однако современные устройства являются многофункциональными и могут использоваться для решения следующих задач:

Защищают от резких перепадов напряжения.
При возникновении короткого замыкания обеспечивают максимальную токовую защиту.
Могут выполнять функции реле при нарушении порядка чередования фаз или при перекосе линейных напряжений.

Прибор позволяет контролировать работу контактора и при возникновении неисправностей способен самостоятельно разъединить цепь. Чаще всего, в соответствии с настройками по умолчанию, практически все защитные функции ограничителя отключены. Активной остается лишь защита от перекоса линейных напряжений. Включение остальных функций выполняется вручную.

Принцип работы этих приборов довольно прост — они сравнивают показатели максимально допустимого напряжения и мощности, поступающих из локальной сети.

Как только будет обнаружено несоответствие параметров, потребитель отключается. Чтобы поступление электроэнергии возобновилось, необходимо уменьшить нагрузку на электросеть. Обратное включение происходит не мгновенно, а с небольшой задержкой, составляющей несколько секунд.

Реле приоритета (ограничители мощности) от НоваТек: РМТ-101 и ОМ-310 – CS-CS.

Net: Лаборатория Электрошамана

Трёхфазный ограничитель мощности НоваТек ОМ-310 (реле приоритета)

Раз начали тему возвращения к прошлым публикациям с поста про дифы, то возвращаемся и к реле приоритета и прочим штукам, которые что-то делают при превышении потребляемого тока. Напоминаю вам старый пост про реле приоритета ABB LSS1/2. Задача таких реле — ограничить мощность потребления. Обычно их используют в том случае, если выделенная мощность (номинал вводного автомата) небольшая, и есть риск того что из-за большой нагрузки он отключится, оставив без света всё жилище. Тогда можно поставить реле приоритета так, чтобы при перегрузке оно пыталось отключить какие-то линии (ну например розетки или технику типа кондеев или духовки), оставляя освещение и, например, розетки для компьютера.

Чаще всего такая проблема возникает на однофазных вводах, например на всяких дачных домах с хилой ТП, или на квартирах с газом в старых домах, где номинал вводного автомата может быть 25А (а в Питере с готичными щитами на мраморных досках и даже 16А). Однако сейчас популярным стало выделять на дачные дома трёхфазные вводы на 15 кВт мощности. Это вводной автомат с номиналом в 25А. И встала та же проблема — отключить часть нагрузок при превышении трёхфазной мощности. А значит — нужно трёхфазное реле приоритета.

Но сначала вернёмся к маленькой находке однофазного варианта. Это — Реле максимального тока НоваТек РМТ-101. Прочитать про него и скачать докуму можно вот тут: http://novatek-electro.com/rele_maksimalnogo_toka_rmt-101.html. Фактически, это то же самое LSS1/2, только нашего производства и с индикацией измеряемого тока.

Реле максимального тока НоваТек РМТ-101

Его можно использовать как:

Просто амперметр — пример был в одном из последних постов, в котором был описан трёхфазный 19″ щит с индикацией напряжений и токов. В этом случае мы плюём на все настройки и контакты реле, и просто меряем им ток.
Реле приоритета. В этом случае нам надо будет поставить контактор. Ну так он и к LSS ставится так же.

Однако у этого реле есть несколько преимуществ по сравнению с LSS. Во-первых, ток здесь меряется при помощи трансформатора тока, и провод не разрывается и никуда не подключается. При этом реле может питаться не от того же источника, чей ток меряет. Вот она — дырка, через которую надо пропустить провод:

Канал для пропихивания провода, в котором измеряется ток

Во-вторых, в этом реле регулируется время включения и отключения по перегрузке, что тоже даёт бОльшую гибкость в настройках. А если понадобится организовать несколько уровней приоритета — можно просто поставить каскадом несколько штук этих реле. При цене его примерно в 2500 — это всё херня =)

Заглянем внутрь. Вот вся начинка:

Внутренняя начинка РМТ-101

А вот трансформатор тока:

Трансформатор тока, посредством которого осуществляется измерение

Сделан он где-то в индии, но как я понимаю для таких измерений его точности хватает. Это реле довольно удобно и просто в применении. Я часто использую его как амперметр в своих щитах.

Однако для справедливости опишу впечатления от амперметра ABB AMTD-1, который стоит 5-6 тыр. Он ОХРЕНЕННЫЙ, потому что имеет очень большие и яркие цифры. Они читаются издалека. Поэтому если вы хотите иметь красивый прибор — ставьте ABB. Если вам нужна просто индикация в какую-нибудь UK540 — ставьте это реле.

Ну а теперь переходим к трём фазам. И тут сразу жоссская история о том, как я столкнулся с другим производителем и что из этого вышло. Собственно и так понято то, что мой блог полностью посвящён оборудованию ABB. И я даже заявляю что собираю все щиты только на ABB. Так вышло, и сейчас я могу сказать что лучше профессионально разбираться в чём-то одном, чем поверхностно во множестве.

Но вот со множеством мне пришлось столкнуться. Попросили меня проверить чужой проект и собрать щиток по нему. Проект я не могу опубликовать, поэтому опишу на словах. На удивление, первый раз я увидел проект, в котором были нормально сделаны группы. причём такое впечатление что люди читали мой блог =)) Это хорошо.

В проекте был трёхфазный ввод и трёхфазное реле приоритета. У него было нарисовано два неприоритетных выхода, на каждом из которых (без контактора) сидело несколько нагрузок, раскиданных по фазам. По идее, это должно было работать так: если нагрузка по любой из фаз превышает заданную — рубим неприоритетный выход 1. Если не помогло — рубим второй.

И в проекте было указано реле CDS 15913 от Schneider. Ну я вроде как прочитал описание, выматерился из-за того что Шнайдер считает модули не как 18 мм, а как 9 мм. И что его 16 модулей — это на самом деле 8 реальных. И что не надо было думать о том, как подпиливать пластрон от щитка.

Нооооо… оказалось, что проектировщик ошибся. Посмотрите на это ~~сраное~~ реле. Оно стоит 13..17 тыр. А фактически это — просто три однофазных реле приоритета в одном корпусе. У них общий — только ноль питания. И винтики какие-то уебанские. Как прям от СССР. Чтобы отвёрткой такой с деревянными накладками-ручками крутить (это была шпилька вида «как профи видит то, к чему не привык» — «Хмм.. гавно какое-то.. и винтики какие-то странные, не такие» xDD).

Трёхфазное реле приоритета от Schneider (CDS 15913)

И волосы у меня встали дыбом. Купил я какую-то ХРЕНЬ, которая никогда не будет работать как надо. Я даже переспросил спеца по Шнайдеру с МастерСити (пользователь Юрка), и он мне описал то, что я уже и сам понял: у Шнайдера есть или такое трёхфазное реле, или однофазное с функционалом таким же как у ABB LSS1/2 — две неприоритетные группы. А проектировщик составил из них что-то такое своё.

И чо делать? Во-первых — СДАТЬ нафик этот дорогущий ужас! А во-вторых… хехееее… попереться в НоваТек и купить их чудо техники — трёхфазный ограничитель мощности НоваТек ОМ-310. Показываю гвоздь сегодняшней программы:

Ограничитель мощности ОМ-310

Сразу же даю все ссылки на описание (http://novatek-electro.com/rele_ogranicheniya_moschnosti_om-310.html) и на программу для связи с компьютером (http://novatek-electro.com/docs/soft/Setup_cpl_pl310(1.6).rar). И кратко описываю то, что оно может, на свой лад:

Работать по одной или по трём фазам. Ему совершенно пофигу что мерить.
Имеет интерфейс управления с компа. Очень удобный, особенно для настройки параметров. В конце статьи скриншоты. Причём данные могут логиться для сбора статистики. Это похоже на дешёвую версию анализатора качества электроэнергии OMIX или на Регистратор РПМ-16-4-3.
Может использоваться как адская вводная штука, которая будет защищать от аварийного напряжения и даже от утечки на землю, как противопожарное УЗО (для этого в комплекте идёт дополнительный дифференциальный трансформатор). По всем этим защитам все уставки и времена включения регулируются. Причём АПВ можно и отключить для определённой защиты.
Есть дополнительное фукнциональное реле. Его можно использовать или как контакты для подачи сигнала тревоги/аварии или как реле второй группы неприоритетной нагрузки. А именно это нам и надо =)
Куча настроек. Причём есть режим админа (с паролем) и режим пользователя. Каждый параметр можно включить или исключить из режима пользователя. Чтобы не лазил куда не надо. Скажем, мощность запаролить, а задержки по времени — оставить для регулировки простому пользователю.

Но сначала поглядим что там внутри:

Внутренняя начинка ОМ-310

Нижняя плата — само ядро системы: реле, источник питания, трансы для измерения токов.

Внутренняя начинка ОМ-310 (нижняя часть — силовая плата)

Источник питания -импульсный. Правда немного жужжит, но, ИМХО, можно поправить, подзалив трансформатор суперклеем или термоклеем. Здесь же расположены резисторы для измерения уровня входных напряжений.

Внутренняя начинка ОМ-310 (блок питания и входные цепи напряжения)

А вот и наши родимые внутренние трансформаторы тока. Петельки провода вокруг них сделаны для того, чтобы было удобнее подключать внешние ТТ.

Внутренняя начинка ОМ-310 (трансформаторы тока)

А вот и обратная сторона платы. Тут стоит микроконтроллер AtMega =))

Внутренняя начинка ОМ-310 (низ платы с микроконтроллером от Atmel)

Запилим простой тест. Ставим предел мощности (этот девайс меряет мощность в кВт, а не ток) на минимум — на 3 кВт и подаём питание. Ограничитель мощности запускается и показывает нам текущую мощность в 0.00 кВт.

Тестируем ОМ-310 на одной фазе — он и в таком режиме работает

Погреем чайник. Вот вам и сеть =) Чайник, который в 2,2 кВт, греет на самом деле на 1,53 кВт. Ну или у меня, хехе, как обычно, херовое сетевое напряжение.

Даём нагрузку (чайник)

Влепим на это реле нагрузку помощнее. Нашёлся обогреватель и всё тот же чайник. Запитываем их через розетку в коридоре, которая одна-единственная питается через автомат на 16А. Это я к тому, сколько на 16А можно нагрузить.

Собираем схему с двумя нагрузками

Врубаем всё на полную. И выжидаем время задержки, когда ограничитель отрубится по превышению мощности.

Даём максимальную нагрузку (автомат 16А)

Отрубился: мигает светодиод «Авария», а ограничитель показывает попеременно текущую мощность и пиковую мощность, которая вызвала срабатывание защиты:

Реле отключилось, показывает максимальную мощность аварии

Девайс мне ОЧЕНЬ понравился и я буду его использовать в тех случаях, когда надо запилить или трёхфазное реле приоритетов, или простенькое устройство для сбора параметров сети на комп.

А мы возвращаемся к живому примеру щита с таким девайсом. Набиваем всю начинку в корпус U62:

Пример силового щита с ограничителем мощности

Из интересного тут применено и сделано:

Как обычно — ручное переключение Сеть<>Генератор. По каждому вводу есть свой контроль напряжения;
Две неприоритетные линии. Каждая имеет двухцветную красно/зелёную индикаторную лампочку;
Неотключаемые линии;
Все основные виды питания выведены на отдельные кросс-модули. Это позволяет все-все линии переключать как попало между разными видами питания;
Применил двухполюсные автоматы на те линии, на которые не нужна дифзащита. Это позволило ВООБЩЕ избавиться от нулевых шинок напрочь, и окончательно упростить разводку щитка, соединив все нули гребёнками.

Это, на самом деле, мой новый концепт сборки щитков. Сначала ты делаешь несколько точек-источников питания разных групп щитка. Оформляешь их шинами или кросс-модулями. А потом уже тупо, не думая, распихиваешь автоматы отходящих линий по фазам.

Вводная часть щита: ограничитель мощности и две неприоритетные группы

Вот что получилось в итоге. Вроде выглядит как дикое месиво проводов и портит эстетику, но сейчас я считаю это преимуществом, потому что:

За DIN-рейками примерно 2,5 см свободного места. Провода лежат свободно и лучше охлаждаются;
Стяжек — нет. Никаких жгутов. Хоть это и немного портит эстетику, но позволяет легко перекидывать нагрузку по фазам, не раскусывая пучки стяжек.
Так как все провода за DIN-рейками, то места между автоматами хватает для того, чтобы уложить все провода отходящих кабелей.

Монтаж щитка закончен

Врубаем питание (я все фазы запараллелил и оба ввода — тоже). Врубаем наш чайник в розетку щитка =)

Подаём питание и проводим испытание

И смотрим, как всё отрубилось и как горят красные лампочки обеих групп =)

Имитируем аварию

Ну а вот и готовый щиток. Обожаю я эту серию корпусов =)

Щиток готов

И немного об управлющей программе. Она написана достаточно аккуратно и одновременно показывает все параметры так, чтобы компьютером можно было пользоваться как диспетчерской панелью. В режиме связи с компом программ показывает текущие параметры нагрузки и сети, и даже строит небольшие графики.

Скриншот управляющей программы

И ещё при помощи программы очень удобно настраивать параметры самого ограничителя. Они тут настраиваются вместе с описанием:

Скриншот настроек (1)

Причём все параметры можно вообще сохранить в файл. Это, например, было бы удобно если надо несколько ограничителей запрограммировать одинаково. Сохранил — загружай!

Скриншот настроек (2)

А ещё эта софтина может логить все данные в Access’овскую базу данных. И строить графики. Просто, удобно и функционально. Мне очень понравилось.

Из косяков было замечено только то, что при отключении моего мощного нагревателя девайс теряет связь с компом по RS-232. Я так думаю, что это адские помехи именно от нагревателя или от хренового кабеля USB<>RS-232. Так как прибор держит связь ещё и по RS-485, то можно использовать какой-нибудь адаптер LAN<>RS-485, заложить к щиту витую пару и не нервничать.

А ещё это первый щит, который реально надо настраивать прям при помощи ноута. Мне так и представляется, если бы я ща в полях работал. Приехал. Подключил все кабели. Врубил питание. Достал ноут. Загрузил. Ткнул разъём. И панеслась =))

В конце добавляю видео теста ОМ-310 (зарегал тут ЮТуб и нашёл его в архивах):

Настройка укулеле — как настроить укулеле сопрано, концерт и стандартный, настроить тенор, баритон и строй

Чтобы инструмент правильно звучал, необходимо его настроить. Музыканты пользуются несколькими способами настройки гавайской гитары: с тюнером, на слух, с помощью микрофона. Строй разновидностей укулеле – сопрано, тенора, концертной, баритона – по звучанию сходится с первыми 4-мя струнами 6-струнной гитары, но тональность выше. 1-я струна гавайской гитары так же тонка, как все остальные: у акустической гитары она толще.

Эти различия не дают возможности настраивать укулеле так же, как классическую гитару.

Как настроить укулеле

Гавайская гитара похожа на классический инструмент, но чтобы правильно настроить укулеле, необходимо знать правило: принципы, применимые для обычной гитары, не работают с укулеле.

Что потребуется

Точная и быстрая настройка укулеле производится с помощью тюнера – самого распространенного инструмента. Он подходит для баритона, тенора или концертной гитары, поможет настроить укулеле сопрано новичку. Есть компактный тюнер, который устанавливают перед инструментом, включают и оперативно настраивают укулеле. У него есть экран, шкала и стрелка: отклоняясь влево, она показывает, что струна недотянута, вправо – перетянута.

Существует аналог устройства – онлайн-программы, которые можно скачать в сети. Они удобные: достаточно запустить такой тюнер на смартфоне и пользоваться в любое время.

Пошаговый план

На слух

Этот способ подходит опытным музыкантам, но им могут воспользоваться новички, хорошо владеющие музыкальным слухом. Необходимо:

Добиться идеального звучания ноты ля – важно, чтобы она звучала правильно, ведь от нее будут настраиваться остальные струны.
Зажать 2-ю струну на 5-м ладу и добиться одинакового звучания с чистой 1-й струной.
Зажать 3-ю струну на 4-м ладу: она должна звучать, как 2-я чистая.
Зажать 4-ю струну на 2-м ладу и сверить ее с 1-й струной.

Если звучание 1-й струны приходится настраивать по памяти, это не страшно. Инструмент будет звучать на тон выше или ниже, но важно, чтобы строй укулеле получился гармоничный, стандартный.

С помощью тюнера

Настраивать укулеле таким способом просто: необходимо ущипнуть струну, чтобы звук передался через микрофон тюнеру. Устройство определит высоту звучания и покажет, ослабить ее натяжение или подтянуть: соответственно она зазвучит ниже или выше. Для настройки с помощью тюнера онлайн необходимо предпринять следующие действия:

Включить микрофон, прежде дав разрешение на его использование.
Ущипнуть самую толстую струну. О правильной настройке просигнализирует зеленый цвет на тюнере и расположенная посредине стрелка. Если индикатор останавливается в левой части, значит, струна ослаблена – ее нужно подтянуть; в правой – следует ослабить, поскольку струна сильно натянута.
Повторить эти действия с остальными 3-мя струнами.
По окончании настройки необходимо пройтись пальцами сразу по всем струнам, чтобы проверить правильный строй укулеле.

Обзор онлайн программ

Можно воспользоваться тюнером Pocket, который существует в двух версиях: платной и бесплатной. Они отличаются друг от друга отсутствием рекламы и режимом автонастройки. С помощью программы можно настроить не только укулеле сопрано: здесь представлено 7 распространенных строев инструмента.

Существует тюнер GuitarTuna, который включает профессиональный режим, предназначенный для опытных музыкантов. Программа содержит метроном, библиотеку аккордов, хроматический тюнер, 100 строев.

Для базовой настройки укулеле можно использовать этот онлайн тюнер. Он подходит для баритона, концертного инструмента, сопрано или тенора. Программа отображает частоту в Гц, обеспечивает высокоточную настройку.

Возможные проблемы и нюансы

Чтобы инструмент звучал гармонично и правильно, его необходимо настраивать в тишине. При настройке инструмента с помощью онлайн тюнера следует подобрать качественный микрофон, который будет передавать неискаженные звуки.

Если не окажется под рукой гаджетов, можно настраивать укулеле на слух, даже если на инструменте правильно звучит только одна струна.

Ответы на вопросы

1. Как правильно настроить укулеле?	Для правильной настройки необходимо иметь тюнер.
2. Где найти онлайн тюнер для настройки инструмента?	Программы можно скачать на apps.apple.com или play.google.com.
3. Можно ли настроить укулеле на слух?	Да, для этого следует проверить правильное звучание ноты ля на первой струне.

Вывод

Настройка укулеле производится с помощью разных способов: с помощью механического тюнера, его онлайн-аналога в интернете или на слух. Новичку будет проще делать правильный строй гавайской гитары с помощью программ: достаточно скачать подходящий софт на apps.apple.com или play.google.com, запустить его на смартфоне. Настройка укулеле на слух подходит для опытных гитаристов.

% PDF-1.6 % 38 0 obj> эндобдж xref 38 81 0000000016 00000 н. 0000002347 00000 п. 0000002482 00000 н. 0000002578 00000 н. 0000002702 00000 н. 0000003412 00000 н. 0000003443 00000 н. 0000003580 00000 н. 0000003717 00000 н. 0000004481 00000 н. 0000004919 00000 н. 0000004953 00000 н. 0000004997 00000 н. 0000005044 00000 н. 0000005244 00000 н. 0000005320 00000 н. 0000005400 00000 н. 0000017713 00000 п. 0000028672 00000 п. 0000029048 00000 н. 0000029337 00000 п. 0000030097 00000 п. 0000030292 00000 п. 0000030521 00000 п. 0000042633 00000 п. 0000054714 00000 п. 0000066035 00000 п. 0000079256 00000 п. 0000080490 00000 н. 0000081707 00000 п. 0000082924 00000 н. 0000083082 00000 п. 0000084299 00000 н. 0000085509 00000 п. 0000085911 00000 п. 0000086039 00000 п. 0000086073 00000 п. 0000086253 00000 п. 0000086540 00000 п. 0000086633 00000 п. 0000097749 00000 п. 0000109272 00000 н. 0000111941 00000 н. 0000114610 00000 н. 0000126785 00000 н. 0000129774 00000 н. 0000129968 00000 н. 0000130149 00000 н. 0000130621 00000 н. 0000130959 00000 н. 0000131796 00000 н. 0000134932 00000 н. 0000135154 00000 н. 0000135972 00000 н. 0000136671 00000 н. 0000151441 00000 н. 0000151634 00000 н. 0000152103 00000 н. 0000174216 00000 н. 0000174463 00000 н. 0000174702 00000 н. 0000174925 00000 н. 0000175123 00000 н. 0000175837 00000 н. 0000176080 00000 н. 00001 00000 н. 00001 00000 н. 0000216403 00000 н. 0000216441 00000 п. 0000241190 00000 н. 0000241228 00000 н. 0000251576 00000 н. 0000251614 00000 н. 0000268896 00000 н. 0000268934 00000 н. 0000293857 00000 н. 0000293895 00000 н. 0000293989 00000 н. 0000294077 00000 н. 0000294143 00000 п. 0000001954 00000 н. трейлер ] >> startxref 0 %% EOF 118 0 obj> поток % j % QV ۋ 1 А! FHMW {ETzdRU jNQ% $ OZBi {0! d8 [H]

NIUGZ3l,} G-`7 *, Q} |: 9-ԉ7] wO9PE ׌ eDѤm} ޴ ES ~ ݃9 \} V7? S5MT

{٫ X1gEBcw? { конечный поток эндобдж 39 0 obj! R˻! O | ׁ {qtē` ~ UPgnment: align_fi) / V 2 >> эндобдж 40 0 obj> эндобдж 41 0 obj> / Кодировка >>>>> эндобдж 42 0 obj> / ColorSpace> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / ExtGState >>> / Type / Page >> эндобдж 43 0 obj [44 0 R 45 0 R] эндобдж 44 0 obj> / A 116 0 R / H / N / Border [0 0 0] / Type / Annot >> эндобдж 45 0 obj> / A 117 0 R / H / N / Border [0 0 0] / Type / Annot >> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj [/ ICCBased 79 0 R] эндобдж 49 0 obj [/ проиндексировано 73 0 250 87 0 R] эндобдж 50 0 obj [/ Indexed / DeviceRGB 255 90 0 R] эндобдж 51 0 obj> эндобдж 52 0 obj> эндобдж 53 0 obj> эндобдж 54 0 obj> поток D / 5p ++ 8UMTz% c & ܮ + 5]) iR6z? // 4w7T & AKT \ `6 ^ 7xjlB}! Sa / r} PZ) AiMb1W] ɐ6_V! V 7KC O $ P5 ВВ? (/ G

Инструкция по эксплуатации.Цифровой миллиомметр модели 310

1 Руководство по эксплуатации Цифровой миллиомметр модели 310

2 СТРАНИЦА ОПИСАНИЯ ПРАВИЛА БЕЗОПАСНОСТИ ОБЩЕЕ ОПИСАНИЕ ПЛАН ПЕРЕДНЕЙ ПАНЕЛИ ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ МЕРЫ ПРЕДОСТОРОЖНОСТИ ИЗМЕРЕНИЯ УПРОЩЕННЫЕ ИЗМЕРЕНИЯ ПРЕДОСТАВЛЕНИЯ ПРЕДОСТАВЛЕНИЯ ПРЕДОСТАВЛЕНИЯ ИСПЫТАНИЯ ПРЕДВАРИТЕЛЬНЫЕ ДАННЫЕ ПРЕДВАРИТЕЛЬНЫЕ ИСПЫТАНИЯ ПРИЛОЖЕНИЯ ГОДОВАЯ ГАРАНТИЯ. ЧИСТКА И ХРАНЕНИЕ. ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ АККУМУЛЯТОРА И ЗАМЕНЫ ПРЕДОХРАНИТЕЛЯ… 17

3 ПРАВИЛА БЕЗОПАСНОСТИ Прибор разработан с учетом требований безопасности. Однако никакая конструкция не может полностью защитить от неправильного использования. Электрические цепи опасны и смертельны из-за несоблюдения осторожности или ненадлежащей техники безопасности. Следующие правила должны снизить опасность. Внимательно и полностью прочтите руководство пользователя перед использованием прибора. Перед использованием этого продукта полностью усвойте инструкции. Следуйте инструкциям для каждого теста.Примите все необходимые меры предосторожности. Не превышайте пределы этого инструмента. Проверяемая цепь должна быть обесточена и изолирована перед подключением к ней. Не используйте щупы, щупы или зажимы типа «крокодилы / алигаторы», если они загрязнены, повреждены или имеют сломанную или потрескавшуюся изоляцию. Такие аксессуары следует немедленно снять и отремонтировать. Всегда отключайте измерительные провода перед заменой любого предохранителя. Всегда заменяйте предохранитель на предохранитель указанного типа и убедитесь, что он правильно установлен.Перед измерением дважды проверьте настройки переключателя и соединения проводов. Сделайте эскиз, чтобы убедиться в правильности работы и правильности и понятности принципа измерения. Не прикасайтесь к оголенной проводке, соединениям или другим частям электрической цепи, находящимся под напряжением. В случае сомнений сначала проверьте цепь на наличие напряжения, прежде чем прикасаться к ней. Этот прибор должен использоваться только компетентным, соответствующим образом обученным лицом, которое полностью понимает эту процедуру испытаний и измерений. Предупреждение, опасность поражения электрическим током.Внимание! Перед использованием измерителя прочтите это руководство. -1-

4 ОБЩЕЕ ОПИСАНИЕ Цифровой миллиомметр — это прибор с батарейным питанием, который подает слабый ток в тестируемую цепь, с помощью которого можно стабильно и точно измерять низкое сопротивление в широком диапазоне. ценностей. Разрешение в самом низком диапазоне составляет 100 мкОм, а в самом высоком диапазоне — 1 Ом. Измеритель имеет 5 диапазонов измерения от 200,0 милли-Ом до 2000 Ом.Измерения отображаются на жидкокристаллическом дисплее размером 3½ разряда с большими цифрами. Этот инструмент питается только от батареек (щелочных или аккумуляторных). Он имеет регулируемый источник постоянного тока с током 1 мА, 10 мА и 100 мА. Прибор подает этот ток на сопротивление, измеряемое через клеммы C и C (C — +, C — -). Падение напряжения на тестируемом сопротивлении измеряется потенциальными клеммами P и P (P — +, P — — ) Если регулирование тока пропадет, загорится светодиод R, указывая на то, что сопротивление в токовой цепи слишком велико.(Снижение тока путем выбора более высокого диапазона сопротивления может решить проблему регулирования.) Если светодиод R горит, это означает, что напряжение, измеренное на сопротивлении P, слишком высокое и, следовательно, выходит за пределы диапазона. Сопротивление измеряется точно, когда светодиоды RP и RC не горят. Если какой-либо из этих светодиодов горит, измерение может быть неточным. -2-

5 Измеритель имеет встроенный жидкокристаллический дисплей размером 3½ разряда, который можно просматривать в большинстве условий молнии.На этом дисплее отображаются различные условия (удержание, m, зуммер, условие полярности нагрузки, + или -, автоматическая смена десятичной точки). Диапазоны выбираются 5-позиционным поворотным переключателем, и тест запускается нажатием кнопки ВКЛ. Прибор выполняет измерения в течение 10 секунд, если кнопка «ON» «TEST re« Presentative »удерживается менее 2 секунд. Если та же кнопка нажимается более 3 секунд, тест будет продолжаться в течение 60 секунд. тестер полностью переключает «ВЫКЛ», когда поворотный переключатель находится в положении «ВЫКЛ».Тестер «удерживает» последнее показание перед остановкой теста. Тестер защищен плавким предохранителем и имеет ломик между C и C. 1 2 Этот лом активируется напряжением. Если напряжение будет слишком высоким, лом автоматически сожжет предохранитель и прервет электрическую цепь. Напряжение между P и P также защищено от перенапряжения, но 1 2 не имеет предохранителя. У тестера есть отключение по температуре. Измерение температуры осуществляется на транзисторе регулирования тока. Если этот перегрев загорится, дайте прибору немного остыть, прежде чем продолжить.-3-

6 КОНСТРУКЦИЯ ПЕРЕДНЕЙ ПАНЕЛИ Если светодиод NO TEST не горит, источник тока остановлен. NO TEST R P R C Индикатор перегрева. Горит = перегрев или тест остановлен. Слишком высокое сопротивление между токоподводами (предохранитель!). Сопротивление между потенциальными выводами слишком велико. Клеммы ввода тока Клеммы ввода потенциала C 1 P 1 P 2 C 2 МАКС. 20 В пост.0 Вт 10 мА 20,00 Вт 100 мА 2000 мВт 100 мА 200,0 мВт 200,0 м ВЫКЛ ТЕСТ R P ВКЛ НЕТ ТЕСТ R P R C EnerSaveTM Ÿ Короткая продолжительность теста, если ТЕСТ удерживается менее 2 секунд. Ÿ Длительная продолжительность теста, если TEST удерживается более 3 секунд. Таблица тока / диапазона Жидкокристаллический дисплей Старт / стоп Тест Соответствие требованиям LVD и ЭМС Поворотный переключатель -4-

7 ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ После распаковки тестер следует осмотреть на наличие видимых признаков повреждений и выполнить предварительные проверки, описанные в руководство пользователя необходимо выполнить, чтобы убедиться, что оно работает правильно.Если есть какие-либо признаки повреждения или прибор не работает должным образом, верните его ближайшему поставщику. ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ Проверьте батарею Если на ЖК-дисплее отображается символ батареи, замените батареи новыми щелочными батареями, прежде чем продолжить. Проверьте регулировку тока: подключите токовые провода к C 1 и C 2. Выберите диапазон и закоротите токовые измерительные провода. Светодиод R C должен погаснуть, указывая на то, что текущее регулирование в порядке. Проверьте измерение напряжения: подключите потенциальные выводы к P 1 и P 2.Замкните P и P. На дисплее должно появиться сообщение Устраните замыкание между P и P, C и C. При прикосновении к потенциальным тестовым выводам P и C и P к C должен загореться светодиод R, P указывает на перенапряжение или перенапряжение. диапазон. При необходимости этот контрольный тест можно повторить на всех диапазонах. Вы также можете проверить индикацию полярности милливольтметра, прикоснувшись к потенциальным измерительным выводам P 1 — C 2 и P 2 — C 1, светодиод R P должен загореться, указывая на перенапряжение или выход за пределы диапазона. Индикатор — должен показывать — на ЖК-дисплее, показывая изменение полярности.Полная проверка может быть выполнена путем замыкания всех тестовых проводов вместе C 1, C 2, P 1, P 2. На дисплее должно отображаться значение, близкое к 0000 (в зависимости от используемых зажимов типа «крокодил» и того, как они закорочены). Оба индикатора RC и R P должны быть выключены, указывая на то, что все работает нормально. -5-

8 МЕРЫ ПРЕДОСТОРОЖНОСТИ Перед подключением измерительных проводов убедитесь, что измеряемая цепь выключена, изолирована и полностью обесточена. Если есть вероятность, что защита прибора была нарушена из-за электрического, механического повреждения или повреждения окружающей среды, его нельзя использовать.Его следует вернуть ближайшему дистрибьютору или агенту для проверки и ремонта. Во избежание повреждения жидкокристаллического дисплея необходимо соблюдать минимальную температуру хранения -20 ° C. Следует также отметить, что при температуре ниже 0 ° C ЖК-дисплей будет работать медленно. Если внешняя часть инструмента требует очистки, это следует делать с помощью губки и мягкого раствора моющего средства и воды. Запрещается использовать другие механические чистящие средства. -6-

9 ИЗМЕРЕНИЕ Выполните предварительные проверки перед продолжением измерения и убедитесь, что соблюдены перечисленные меры предосторожности.Подключите измерительные провода (с цветовой кодировкой) к прибору, как показано. Текущие измерительные провода всегда должны находиться за пределами потенциальных измерительных проводов. Учтите, что чем короче потенциальные измерительные провода, тем лучше будут улавливать шум длинные потенциальные измерительные провода. Для лучшего подавления шума окружающей среды рекомендуется использовать экранированные измерительные провода. R A R B R X Компрессионное соединение C 1 P 1 P 2 C 2 МАКС. DC20V УПРАВЛЯЕМЫЙ МИКРОПРОЦЕССОРОМ AC DC HOLD MAX MIN AUTO-HOLD Hz mv kmw ka ms DIGITAL MILLIOHM METER m 200.0m Test Current 1mA 10mA 10mA 100mA 100mA ВЫКЛ ТЕСТ R P ON Диапазон 2000 Вт 200.0 Вт 20,00 Вт 2000 мВт 200,0 мВт NO TEST R P R C EnerSaveTM Ÿ Короткая продолжительность теста, если TEST удерживается менее 2 секунд. Ÿ Длительная продолжительность теста, если TEST удерживается более 3 секунд. -7-

10 УПРОЩЕННОЕ ИЗМЕРЕНИЕ Четырехпроводное измерение имеет много преимуществ. Ошибки из-за сопротивления измерительных проводов и контактов, а также R A и R устранены. Однако в некоторых случаях, например, когда B использует диапазон высокого сопротивления (2000 Ом), четырехпроводной метод не является необходимым, чтобы по-прежнему иметь хороший процент точности (по сравнению с полной шкалой).Упрощенный метод двух проводов можно использовать без особых проблем. C и P могут быть закорочены 1 1, а также C и P. 2 2 R X C 1 P 1 P 2 C 2 MAX. DC20V УПРАВЛЯЕМЫЙ МИКРОПРОЦЕССОРОМ AC DC HOLD MAX MIN AUTO-HOLD Гц мв кмВт ка мс ЦИФРОВОЙ МИЛЛИОМ СЧЕТЧИК м 200,0 м Тестовый ток 1 мА 10 мА 10 мА 100 мА 100 мА ВЫКЛ. если TEST удерживается менее 2 секунд. Ÿ Длительная продолжительность теста, если TEST удерживается более 3 секунд.-8-

11 ПРИМЕНЕНИЕ Измеритель Цифровой миллиомметр с диапазоном измерения от 100 мкОм до 2000 Ом подходит для широкого спектра применений, таких как измерение сопротивления обмоток электродвигателей, генераторов и трансформаторов. Проверка сцепления в шахтах, самолетах, железных дорогах, кораблях, в бытовых и промышленных установках электропроводки. Измерение непрерывности кольцевой магистрали в промышленных и бытовых электроустановках. Измерение сопротивления в электронном оборудовании, таком как шунты, дорожки печатных плат, сопротивление переключателя и реле.Проверка компрессионных соединений на ВЛ. Проверка и обслуживание оборудования распределительного щита / подстанции, включая предохранители, соединения, контакты и соединения. -9-

12 ИСПЫТАТЕЛЬНЫЕ ПРОВОДЫ Измерительные провода, поставляемые с прибором, подходят для подключения к проводам диаметром до 17 мм или шинам 17 мм. Будут случаи, когда для измеряемого предмета потребуются более крупные челюсти, и пользователю рекомендуется придумывать собственные выводы. Бывают случаи, когда требуются более длинные провода из-за геометрии проверяемого объекта.Некоторые инструкции должны помочь при сборке таких выводов: Длина потенциальных выводов должна быть как можно короче. Рекомендуется изолированный медный провод диаметром 16 / 0,2 мм. Два потенциальных провода должны иметь одинаковую длину, чтобы свести к минимуму погрешности из-за дисбаланса. ПОСТАВЛЯЕМЫЕ ПОТЕНЦИАЛЬНЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДЫ + Тестовый провод P1 красного цвета, 4-миллиметровый защитный штекер в кожухе, на одном конце которого есть зажим типа крокодил (крокодил) для подключения к измеряемому сопротивлению. Другой конец вставляется в розетки счетчика (в кожухе 4 мм) с цветовой кодировкой.- Измерительный провод P2 синего цвета, 4-миллиметровый защитный штекер в кожухе, на одном конце которого есть зажим типа «крокодил» («крокодил») для подключения к измеряемому сопротивлению. Другой конец вставляется в розетки счетчика (в кожухе 4 мм) с цветовой кодировкой. ПОСТАВЛЯЕМЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДЫ ТОКА + Тестовый провод C1 зеленого цвета, 4-миллиметровый защитный штекер в кожухе, на одном конце которого есть зажим типа «крокодил» (крокодил) для подключения к измеряемому сопротивлению. Другой конец вставляется в розетки счетчика (в кожухе 4 мм) с цветовой кодировкой. — Измерительный провод C2 имеет черный цвет, закрытый, 4-миллиметровый предохранительный штекер, на одном конце которого есть зажим типа «крокодил» (крокодил) для подключения к измеряемому сопротивлению.Другой конец вставляется в розетки счетчика (в кожухе 4 мм) с цветовой кодировкой. -10-

13 ТЕПЛОВЫЕ ЭФФЕКТЫ Температура может оказывать значительное влияние на работу цифрового миллиомметра из-за температурного коэффициента тестируемого сопротивления и термо-ЭДС в разнородных проводниках. Большинство проводников имеют большой температурный коэффициент сопротивления. Например, 0,4% / C для меди. Медный проводник с сопротивлением 10.00м Ом при 20 C увеличится до 10,40 Ом при 30 C. Это изменение следует учитывать при проведении измерений. Ток, проходящий через сопротивление, также повышает его температуру. Таким образом, продолжительность теста может изменить сопротивление. При измерении сопротивления объекта, например токовых шунтов, в которых есть стыки разнородных проводников, термо-ЭДС может повлиять на точность измерения. Это состояние может быть обнаружено, если показания изменяются при перестановке проводов. Чтобы компенсировать этот эффект, за истинное значение следует брать среднее значение двух показаний.-11-

14 ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ Имеется три предохранителя l Предохранитель источника питания Предохранитель источника питания находится под тестером. Откройте батарейный отсек и замените предохранитель на предохранитель того же типа (1,5 А,> 24 В, медленный срабатывание). Предохранитель цепи тока Защита предохранителями предусмотрена на токовых клеммах. Этот предохранитель расположен под печатной платой. Чтобы получить к нему доступ, вам нужно открутить четыре крепежных винта, которые удерживают панель шрифтов. Два осевых винта расположены под ножками, а два других расположены внутри аккумуляторного отсека.Предохранитель автоматически перегорает ломом, если на проверяемом сопротивлении присутствует напряжение. Это необходимо для предотвращения повреждения инструмента. О перегорании предохранителя свидетельствует то, что светодиод R C остается включенным. (HBC, 1A, 250 В переменного тока, медленный срабатывание) l Предохранитель цепи потенциала На клеммах напряжения имеется предохранитель. Этот предохранитель расположен под печатной платой. Чтобы получить к нему доступ, вам нужно открутить четыре крепежных винта, которые удерживают панель шрифтов. Два осевых винта расположены под ножками, а два других расположены внутри аккумуляторного отсека.Предохранитель автоматически перегорает ломом, если на проверяемом сопротивлении присутствует напряжение. Это необходимо для предотвращения повреждения инструмента. Если при предварительных проверках не горит индикатор R P, это означает, что предохранитель перегорел. (HBC, 0,5 А, 250 В переменного тока, Slow Blow) -12-

15 ПРЕДЕЛЫ И ЗАЩИТЫ ВХОДА Максимальное постоянное напряжение, которое может быть приложено к потенциальным и токовым проводам, составляет около 10,7 В. Подача напряжения выше этого значения автоматически приведет к перегоранию соответствующих предохранителей.Однако спусковой крючок лома можно отрегулировать на заводе-изготовителе для вашего применения. Мы специально выбрали этот метод, чтобы не повредить инструмент в случае неправильного использования. -13-

16 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазоны измерения м Ом с шагом 100 мк Ом м Ом с шагом 1 Ом Ом с шагом 10 Ом Ом с шагом 100 Ом Ом с шагом 1 Ом Точность ± 0,5% от показаний ± 2 цифры в диапазоне рабочих температур, от -15 C до +55 C, с прилагаемыми измерительными проводами.Испытательный ток 1 мА => диапазон 2000 Ом. 10 мА => диапазоны 200/20 Ом. 100 мА => диапазоны 2000 м / 200 м Ом. Точность испытательного тока ± 0,1% Защита предохранителей Питание = 1,5 А, HBC, 5 x 20 мм, ток DIN = 1 А, HBC, 5 x 20 мм, напряжение DIN = 0,5 А, HBC, 5 x 20 мм, БЕЗОПАСНОСТЬ DIN LVD BS EN EMC BS EN BS EN МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Высота корпуса 110 мм Ширина корпуса 250 мм Глубина корпуса 190 мм Ударное испытание IEC Испытание на вибрацию IEC1010, пункт 8.3 Испытание на падение IEC1010, пункт 8.4 Испытание на удар IEC1010, пункт 8.2 Вес 1,542 кг Номинальные условия окружающей среды (1).Внутреннее использование (2). Степень загрязнения 2. (3). Высота до 2000 метров. (4) .Относительная влажность не более 80%. (5). Окружающая температура 0 C ~ 40 C. -14-

17 ЗАПЧАСТИ И ПРИНАДЛЕЖНОСТИ На момент печати данного руководства пользователя аксессуары еще не были доступны. Свяжитесь с заводом-изготовителем для получения дополнительной информации. Запасные части можно приобрести у ближайшего к вам дистрибьютора. ОГРАНИЧЕННАЯ ГАРАНТИЯ НА ОДИН ГОД. Компания B&K Precision гарантирует первоначальному покупателю, что ее продукция и ее составные части не будут иметь дефектов изготовления и материалов в течение одного года с даты покупки у официального дистрибьютора B&K Precision.B&K Precision бесплатно отремонтирует или заменит, по своему усмотрению, дефектный продукт или его компоненты. Возвращаемый товар должен сопровождаться подтверждением даты покупки в виде товарного чека. Чтобы получить гарантийное покрытие в США, этот продукт необходимо зарегистрировать, заполнив форму регистрации гарантии в течение пятнадцати (15) дней с момента покупки. Исключения: эта гарантия не применяется в случае неправильного использования продукта или неправильного обращения с ним, а также в результате несанкционированных изменений или ремонта.Гарантия аннулируется, если серийный номер изменен, испорчен или удален. B&K Precision не несет ответственности за любые косвенные убытки, включая, помимо прочего, убытки, возникшие в результате невозможности использования. В некоторых штатах не допускаются ограничения на случайные или косвенные убытки. Таким образом, вышеуказанное ограничение или исключение может не относиться к вам. Эта гарантия дает вам определенные права, и у вас могут быть другие права, которые варьируются от штата к штату. B&K Precision Savi Ranch Parkway Yorba Linda, CA

18 ЧИСТКА И ХРАНЕНИЕ Периодически протирайте корпус влажной тканью с моющими средствами, не используйте абразивные материалы или растворители.Если прибор не будет использоваться более 60 дней, извлеките батареи и храните их отдельно. ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ l Замена батареи Тестер постоянно контролирует напряжение батареи и указывает, когда батареи необходимо заменить. Аккумулятор тестера находится под тестером. Отсоедините щупы от прибора и снимите крышку аккумуляторного отсека и батареи. Замените их восемью батареями для перьевых фонарей AA 1,5 В, соблюдая полярность.Рекомендуются щелочные батарейки. Установите на место держатель батарейки и крышку батарейного отсека. l Замена предохранителя Предохранитель находится под держателем батареи. Чтобы заменить предохранитель, откройте крышку аккумуляторного отсека. Затем снимите и замените предохранитель, расположенный под держателем батареи. Заменяйте только предохранителем той же спецификации. (250 мА) -16-

19 CAT IV CAT III CAT II CAT I — для измерений, выполняемых на источнике низковольтной установки. — Для измерений, выполняемых в здании. Установка — Для измерений, выполняемых в цепях, непосредственно подключенных к низковольтной установке.- Предназначен для измерений, выполняемых в цепях, не подключенных напрямую к сети. В связи с нашей политикой постоянного улучшения и развития, мы оставляем за собой право изменять спецификации без предварительного уведомления. ИНФОРМАЦИЯ ОБ ОБСЛУЖИВАНИИ Гарантийное обслуживание: верните продукт в оригинальной упаковке с подтверждением покупки по указанному ниже адресу. Четко укажите в письменной форме проблему с производительностью и верните все провода, датчики, разъемы и аксессуары, которые вы используете с устройством. Негарантийное обслуживание: верните товар в оригинальной упаковке по указанному ниже адресу.Четко укажите в письменной форме проблему с производительностью и верните все провода, датчики, разъемы и аксессуары, которые вы используете с устройством. Клиенты, не имеющие открытого счета, должны указать платеж в виде денежного перевода или кредитной карты. Чтобы узнать о текущих расходах на ремонт, посетите и нажмите «Обслуживание / ремонт». Верните все товары в B&K Precision с предоплаченной доставкой. В фиксированную плату за негарантийное обслуживание не включена обратная доставка. Обратная доставка в регионы Северной Америки включена только для гарантийного обслуживания.По вопросам ночной доставки и стоимости доставки за пределами Северной Америки обращайтесь в B&K Precision. B&K Precision Savi Ranch Parkway Йорба Линда, Калифорния Приложите к возвращаемому прибору полный обратный адрес доставки, имя контактного лица, номер телефона и описание проблемы. -17-

20 B&K Precision Savi Ranch Parkway Йорба Линда, Калифорния, США. Напечатано на Тайване / Вер. 1.0 / B&K Precision Corporation

% PDF-1.6 % 1247 0 объект > эндобдж xref 1247 125 0000000016 00000 н. 0000004619 00000 н. 0000004804 00000 п. 0000004850 00000 н. 0000004887 00000 н. 0000005153 00000 н. 0000005290 00000 н. 0000005425 00000 н. 0000005577 00000 н. 0000005721 00000 н. 0000005880 00000 н. 0000006012 00000 н. 0000006192 00000 п. 0000006984 00000 н. 0000007483 00000 н. 0000008318 00000 н. 0000008892 00000 н. 0000009526 00000 н. 0000009593 00000 н. 0000009887 00000 н. 0000010540 00000 п. 0000011197 00000 п. 0000011690 00000 н. 0000012288 00000 п. 0000012354 00000 п. 0000012924 00000 п. 0000013525 00000 п. 0000014043 00000 п. 0000014571 00000 п. 0000015135 00000 п. 0000015573 00000 п. 0000020460 00000 п. 0000027643 00000 н. 0000035877 00000 п. 0000038518 00000 п. 0000038541 00000 п. 0000038564 00000 п. 0000038625 00000 п. 0000038746 00000 п. 0000038861 00000 п. 0000038955 00000 п. 0000039000 00000 н. 0000039127 00000 п. 0000039285 00000 п. 0000039417 00000 п. 0000039462 00000 п. 0000039607 00000 п. 0000039749 00000 п. 0000039866 00000 п. 0000039911 00000 н. 0000040063 00000 п. 0000040209 00000 п. 0000040254 00000 п. 0000040395 00000 п. 0000040529 00000 п. 0000040657 00000 п. 0000040702 00000 п. 0000040804 00000 п. 0000040913 00000 п. 0000041023 00000 п. 0000041145 00000 п. 0000041280 00000 п. 0000041402 00000 п. 0000041525 00000 п. 0000041637 00000 п. 0000041740 00000 п. 0000041839 00000 п. 0000041940 00000 п. 0000042092 00000 п. 0000042185 00000 п. 0000042308 00000 п. 0000042454 00000 п. 0000042563 00000 н. 0000042667 00000 п. 0000042785 00000 п. 0000042893 00000 п. 0000043006 00000 п. 0000043120 00000 н. 0000043242 00000 п. 0000043359 00000 п. 0000043480 00000 п. 0000043597 00000 п. 0000043685 00000 п. 0000043774 00000 п. 0000043873 00000 п. 0000043978 00000 п. 0000044098 00000 п. 0000044214 00000 п. 0000044316 00000 п. 0000044416 00000 п. 0000044517 00000 п. 0000044621 00000 п. 0000044744 00000 п. 0000044868 00000 н. 0000044995 00000 п. 0000045124 00000 п. 0000045251 00000 п. 0000045353 00000 п. 0000045476 00000 п. 0000045589 00000 п. 0000045696 00000 п. 0000045820 00000 п. 0000045942 00000 п. 0000046093 00000 п. 0000046215 00000 п. 0000046317 00000 п. 0000046416 00000 п. 0000046528 00000 п. 0000046631 00000 н. 0000046738 00000 п. 0000046845 00000 п. 0000046888 00000 н. 0000047022 00000 п. 0000047116 00000 п. 0000047215 00000 п. 0000047362 00000 п. 0000047453 00000 п. 0000047602 00000 п. 0000047691 00000 п. 0000047779 00000 п. 0000047879 00000 п. 0000048029 00000 п. 0000048128 00000 п. 0000048231 00000 п. 0000002796 00000 н. трейлер ] >> startxref 0 %% EOF 1371 0 объект > поток x ڼ V} Lg TZW mQ2c «{@ PL] Epʵ ں # Bf 脠 V̩K6 & e ޵79 y

Руководство JBL EVEREST 710 — Руководства +

  JBL ЭВЕРЕСТ 310/710

1.Что в коробке

Зарядный кабель

Съемный аудиокабель с пультом дистанционного управления

Предупреждающий талон, Гарантийный талон, Паспорт безопасности, QSG и чемодан для переноски

2. Обзор

a, Кнопки и светодиоды

г. Подключения

3. Соединение Bluetooth®

Включите наушники
При первом подключении наушники автоматически переходят в режим сопряжения после включения.
Подключение к устройству Bluetooth

4.Использование ShareMe ™ 2.0

Использование ShareMe 2.0
ShareME 2.0 позволяет передавать звук с помощью другого набора беспроводных наушников Bluetooth любой марки.

Шаг 1: Выполните сопряжение и подключите наушники JBL Everest к исходному устройству
Шаг 2: Приостановите музыку или отключите голосовой вызов от исходного устройства
Шаг 3: Нажмите кнопку «ShareMe 2.0». Наушники JBL Everest готовы к подключению к другим наушникам.
Шаг 4: Включите функцию сопряжения Bluetooth в другом наушнике.
Держите оба наушника рядом друг с другом.
Шаг 5: Нажмите кнопку воспроизведения на исходном устройстве, чтобы разделить звук между двумя наушниками.
Шаг 6: Нажмите кнопку «ShareMe 2.0», чтобы отключить эту функцию.

5а. Управление музыкой

5б. Телефонный звонок

6. Беспрепятственное переключение между устройствами

Выполните сопряжение и подключите наушники к 1-му устройству (см. Раздел 3 «Подключение Bluetooth»)
Выполните сопряжение и подключите наушники ко второму устройству Bluetooth
Подключение к устройству Bluetooth
Вернитесь к списку устройств Bluetooth на 1-м устройстве и выберите наушники * для подключения

Примечания:

Максимум 2 устройства могут быть подключены одновременно
Чтобы переключить источник музыки, приостановите воспроизведение музыки на текущем устройстве и выберите воспроизведение на 2-м устройстве.
Телефонный звонок всегда имеет приоритет.
Если одно устройство выходит за пределы диапазона Bluetooth или выключается, возможно, вам придется вручную повторно подключить другое устройство. См. Раздел 7, шаг 3.

7. Поведение светодиода

8. Технические характеристики

JBL ЭВЕРЕСТ 310

Размер драйвера: 40 м
Диапазон динамической частотной характеристики: 10–22 Гц
Чувствительность: 96 дБ
Максимальное звуковое давление: 111 дБ
Чувствительность микрофона при 1 кГц дБ в / па: -42
Импеданс: 32 Ом
Максимальная выходная мощность Bluetooth: 4 дБм
Модуляция, передаваемая по Bluetooth: GFSK, 4DQPSK, 8DPSK
Частота Bluetooth: 2.402–2,48 ГГц
Профили Bluetooth: HFP v1.6, HSP v12, A2DP c 1.3, AVRCP c1.5
Версия Bluetooth: v4.1
Тип аккумулятора: Полимерный литий-ионный аккумулятор (3,7 В, 610 мАч)
Время зарядки: 2 часа
Время воспроизведения музыки с включенным BT: До 20 часов
Время разговора с включенным BT: До 20 часов
Вес (г): 230 г

ДЖБЛ ЭВЕРСТ 710

Размер драйвера: 40 м
Диапазон динамической частотной характеристики: 10–22 Гц
Чувствительность: 96 дБ
Максимальное звуковое давление: 111 дБ
Чувствительность микрофона при 1 кГц дБ в / па: -42
Импеданс: 32 Ом
Максимальная выходная мощность Bluetooth: 4 дБм
Модуляция, передаваемая по Bluetooth: GFSK, 4DQPSK, 8DPSK
Частота Bluetooth: 2.402–2,48 ГГц
Профили Bluetooth: HFP v1.6, HSP v12, A2DP c 1.3, AVRCP c1.5
Версия Bluetooth: v4.1
Тип аккумулятора: Полимерный литий-ионный аккумулятор (3,7 В, 850 мАч)
Время зарядки: 2 часа
Время воспроизведения музыки с включенным BT: До 25 часов
Время разговора с включенным BT: До 25 часов
Вес (г): 258 г

Словесный знак и логотипы Bluetooth являются зарегистрированными товарными знаками Bluetooth SIG, Inc.и любое использование таких знаков HARMAN International Industries, Incorporated осуществляется по лицензии. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам.

Руководство JBL EVEREST 710 — Оптимизированный PDF
Руководство JBL EVEREST 710 — Исходный PDF

Скачать Olympus VR-310 в формате PDF Руководство пользователя

Скачать бесплатно Olympus VR-310 в формате PDF Руководство пользователя, руководство пользователя, инструкции, руководство пользователя Olympus VR-310.

Этот карманный Olympus VR-310 (D-720) оснащен объективом с 10-кратным (24–300 мм) оптическим зумом для панорам, групповых снимков или превосходных крупных планов.А 14-мегапиксельная ПЗС-матрица высокого разрешения обеспечивает превосходное качество изображения. Двойная стабилизация изображения использует более высокое значение ISO и более высокую скорость затвора для получения четких снимков без смазывания в любой ситуации.

Интеллектуальный автоматический режим (i-Auto) автоматически определяет сцену, которую вы снимаете, и выбирает наиболее подходящие настройки камеры для получения потрясающих результатов.

Среди других особенностей — яркий 3-дюймовый ЖК-экран, запись видео 720p HD, отслеживание автофокусировки, распознавание лиц, регулировка теней и волшебные фильтры.

Olympus VR-310 (D-720) Основные характеристики:

14 мегапикселей
10x (24-300 мм) широкоугольный оптический зум
Двойная стабилизация изображения
3 «230400 точек ЖК-дисплей
720p HD видео
Intelligent Auto
AF с отслеживанием
Распознавание лиц
Magic filter
Встроенные справочные руководства

Olympus VR-310 PDF Руководство пользователя / Руководство пользователя / Руководство пользователя содержит информацию и инструкции по эксплуатации VR- 310, включают краткое руководство, основные операции, расширенное руководство, функции меню, пользовательские настройки, устранение неполадок и технические характеристики Olympus VR-310.

Бесплатная загрузка Olympus VR-310 (D-720) Руководство пользователя, руководство пользователя, руководство пользователя, инструкции по эксплуатации в файле PDF:

Olympus VR-310 (D-720) Руководство пользователя (PDF) — английский

Olympus VR-310 (D-720) Руководство пользователя на испанском языке (PDF) — Español

Olympus VR-310 (D-720) Руководство пользователя на французском языке (PDF) — на французском языке

Olympus VR-310 (D-720) Руководство пользователя на португальском языке ( PDF) — Português

Если вам нужно Olympus VR-310 PDF User Manual / Instruction Guide / Owner’s Manual на других языках, пожалуйста, оставляйте свои комментарии внизу этой страницы.↓↓↓

Соответствующее руководство пользователя, руководство пользователя, инструкция по эксплуатации:

Руководство по согласованию усилителя и динамиков

Введение в руководство по согласованию усилителя и динамиков

Это процедура согласования усилителя с гидом колонок в соответствии с действующими стандартами.

Просто перейдите к пошаговому руководству, чтобы понять все за пять минут. Мы также начинаем определять Ом и Ватт в соответствии с действующими стандартами.

Как правило, усилители (часто также называемые усилителями) усиливают аудиосигнал, так что желаемый уровень излучается из громкоговорителей.

Мы должны начать объяснять, что такое Ом и Ватт. Как только это будет понято, остальная часть согласования усилителя и руководства к динамикам станет очень простой.

Ом и Вт

Прежде чем мы начнем с этого руководства по согласованию усилителя с динамиками, вам необходимо узнать об омах и ваттах.

Итак, сопротивление электричества связано с сопротивлением.Ом есть у всего, в том числе и у вас. Если что-то имеет большое сопротивление, значит, электричество не проходит. Если вместо этого он имеет меньшее сопротивление, это означает, что электричество действительно легко проходит через него.

Толстый кусок резины, например, имеет намного большее сопротивление, чем металлический столб.

Также для наших сегодняшних целей сопротивление и импеданс означают одно и то же: они оба измеряются в омах. Импеданс подробно описан в отдельном абзаце внутри этого руководства по согласованию усилителя и динамиков, но ниже в статье.Если вы просто хотите совместить усилитель с набором динамиков, просто продолжайте читать наш пошаговый подход.

Вт — это мощность. Больше мощности — больше ватт.

Пошаговое согласование усилителя и динамика

Эта часть является основной частью этого руководства по согласованию усилителей и динамиков. Я объясняю вам, что искать в характеристиках усилителя и динамика.

Мне недавно попалась пара JBL jrx 125 s.У каждого из них есть рупор и два 15-дюймовых динамика, и я думаю, что они звучат действительно хорошо. Но они обесточены или пассивны. Поэтому мне пришлось найти усилитель, прежде чем я смогу добиться от них звука.

Итак, первым делом нужно было узнать характеристики динамиков. Когда все спецификации были подняты, меня интересовала только пара цифр в этом листе спецификаций: «Номинальное сопротивление» (например, 4 Ом) и «Мощность» (например, 500 Вт). Обладая этой информацией, я был готов выбрать усилитель.

Никогда не включайте усилитель без подключенного динамика.

Теперь есть два основных практических правила при выборе усилителя для этого усилителя, соответствующего руководству по динамикам.

Первое практическое правило : возьмите усилитель, который на 50% мощнее ваших динамиков, когда ваш усилитель посылает ватты на динамики, он заставляет их работать. Их работа — выкачивать звук.

Таким образом, чем больше ватт они получают, тем больше работы им приходится делать.Ваш спикер может выполнять только определенное количество работы в течение длительного периода времени.

Помните наш пример со спецификациями. Есть два числа: одно — мощность, равная 500 Вт. В других таблицах спецификаций это может называться «Непрерывная мощность», «Среднеквадратическая мощность» или «Программа ватт», но все они означают одно и то же.

На данный момент следует игнорировать атрибут «Пиковая мощность». если бы я попытался воспроизвести 2000 Вт на своих JBL (заявленных производителем как «пиковая мощность»), я бы, вероятно, разнес их вдребезги.Для них это слишком много, но 500 Вт — это нормально. Они могут без проблем воспроизводить мощность 500 Вт 24/7.

Теперь ваш усилитель должен быть на 50 процентов мощнее ваших динамиков. По той же причине. Это потому, что ваш усилитель тоже работает за вас. Задача усилителя — подавать ватты на ваши динамики.

Подумайте об этом иначе. Если вы идете пешком, вы можете пройти намного дальше, чем можете бежать, прежде чем вы полностью истощитесь и вам придется остановиться. Следовательно, если мой усилитель рассчитан на 800 Вт при использовании динамика мощностью 500 Вт, это будет эквивалентно легкой прогулке.Но если вместо этого он рассчитан на 500 ватт, толкание 500-ваттного динамика будет больше похоже на утомительную пробежку. Вы бы довели его до предела, и он довольно быстро износился.

Таким образом, что бы вы ни делали, не включайте громкоговорители под напряжением, если только вы не хотите испортить усилитель.

Суть этого рассуждения. Поскольку каждая моя пара JBL jrx 125 имела мощность 500 Вт при 4-омной нагрузке, я искал усилитель, который мог бы выдавать не менее 750 Вт на канал при 4-омной нагрузке.

Теперь мы возвращаемся к Ом, концепции, описанной выше. Это подводит меня ко второму практическому правилу.

Второе эмпирическое правило для этого согласования усилителя с динамиками : Сопоставьте сопротивление динамика с сопротивлением, которое может выдержать ваш усилитель.

Усилители обычно рассчитаны на работу с динамиками на 4, 8 и 16 Ом. Но очень важно точно знать, с чем может справиться ваш усилитель. Если сопротивление вашего динамика слишком низкое для вашего усилителя, вы рискуете вылететь из динамика и полностью сжечь усилитель.Пожалуйста, не делайте этой ошибки.

Теперь, если сопротивление ваших динамиков слишком велико для ваших усилителей, вы не получите много звука из динамиков. Это не так плохо, но все же не хорошо.

Итак, поскольку у меня есть два динамика с номинальным сопротивлением 4 Ом, мне нужен усилитель, способный выдерживать 4 Ом. Но помните первое практическое правило. Таким образом, мне также нужно 750 Вт для питания моего динамика, поэтому мне нужно 750 Вт при нагрузке 4 Ом.

Вот почему я решил использовать XTI 2002 от Crown для питания своих динамиков JBL.Здесь, как я мог заметить в спецификации, он способен выдавать 800 Вт при нагрузке 4 Ом на канал. Это означает, что для каждого динамика левый и правый (один динамик является каналом для этой настройки, поэтому у нас есть два канала для левого и правого).

Я не мог и мечтать о более идеальном совпадении. У меня даже есть 50 дополнительных ватт мощности на динамик, и теперь, как указано в спецификации, он даже способен работать с импедансом в 2 Ом.

Реальный корпус: еще один пример этого подходящего усилителя с руководством по динамикам

Это еще один пример комплектации нашего согласующего усилителя с гидом по динамикам.Мы делаем ту же оценку, что и в предыдущем абзаце. С этой информацией, следующей, вы можете сделать это сами.

Пример: Найдите набор динамиков-усилителей, которые хорошо сочетаются друг с другом.

Представьте, что вы хотите соединить Bowers & Wilkins 707 S2 со встроенным усилителем Rotel A12. Мы рассмотрели спецификации Bowers & Wilkins:

Импеданс: от 4 до 8 Ом.

Чувствительность: 84 дБ.

Рекомендуемая мощность: от 30 до 100 Вт непрерывно при 8 Ом.

Затем Rotel:

Импеданс: минимум 4 Ом.

Мощность на канал: 60 Вт при 8 Ом.

Давайте посмотрим на импедансы. Динамики работают с сопротивлением от 4 до 8 Ом, а усилителю требуются динамики с сопротивлением минимум 4 Ом. ХОРОШО. Классифицируем коробки по чувствительности: 84 дБ. Они не очень чувствительны.

Мы видим, какую мощность они рекомендуют для перемещения колонок: от 30 до 100 Вт. Поскольку коробки не очень чувствительны, нам нужен усилитель, мощность которого близка к максимальной рекомендованной.Rotel выдает 60 Вт, а 60 — чуть меньше половины диапазона 30 — 100. Это не рекомендуемый усилитель. Нам понадобится усилитель мощностью от 80 до 100 Вт непрерывно, например, Rotel A14.

Добавление дополнительных динамиков: соответствие усилителя большему количеству динамиков

Эта тема удобная, зачем? Что ж, до сих пор в этом руководстве по согласованию усилителя с динамиками я обсуждал только сценарий настройки двух динамиков: по одному на каждый канал. Очень обычный пейзаж. Но что, если я захочу добавить больше динамиков? Прежде чем я это сделаю, мне нужно убедиться, что у него такой же импеданс, что и у динамиков, которые у меня уже есть.

Поскольку мои JBL имеют номинальное сопротивление 4 Ом, любые динамики, которые я добавляю, должны также иметь номинальное сопротивление, скажем, 4 Ом.

Я бы добавил по одному дополнительному динамику к каждому каналу параллельно, получив в общей сложности два динамика на канал (до сих пор у меня только один динамик на канал).

Рассчитать новую импедансную нагрузку ваших динамиков очень просто: вы просто разделите рейтинг импеданса вашего динамика, который в нашем случае составляет 4 Ом, на количество динамиков, которые у вас есть.

Таким образом, новая нагрузка на канал составляет 2 Ом (4 Ом, разделенные на 2 динамика), и это небольшое количество Ом. Но это круто, потому что я проверил этот лист своего усилителя, и я знаю, что я в безопасности, и я знаю, что он может выдержать такую небольшую нагрузку в Ом.

Практический пример: подключение дисплея с 4 динамиками

Теперь давайте посмотрим, как динамики дисплеев с 4 динамиками обычно подключаются друг к другу. Я предполагаю, что 4 динамика имеют сопротивление 8 Ом.

Два динамика будут подключены друг к другу параллельно. Общий импеданс этих двух громкоговорителей будет 8/2 = 4 Ом.

Два других динамика будут подключены друг к другу, также параллельно. Общее сопротивление этих двух динамиков также будет 8/2 = 4 Ом

Затем у нас есть два набора из двух динамиков, в которых динамики каждого набора подключены друг к другу параллельно. Что ж, теперь вам нужно последовательно соединить эти два набора друг с другом.Тогда результат будет 4 + 4 = 8 Ом

При таком подключении все четыре динамика будут иметь такое же полное сопротивление, что и один динамик, поэтому усилитель его не обнаружит. В любом случае не волнуйтесь. Это внутреннее соединение внутри дисплея, и обычно на внешней стороне дисплея есть переключатели и разъемы для выбора между различными конфигурациями дисплея.

Мостовые установки моно и стерео

Кроме того, многие усилители также имеют возможность мостового моно.

Что такое бридж-моно? Что ж, вместо того, чтобы брать два входа и посылать усиление на левый и правый каналы, как в стереорежиме, вы получаете один вход и объединяете мощность левого и правого каналов в один сверхмощный канал

В СТЕРЕО РЕЖИМЕ ВЫ ВКЛЮЧАЕТЕ ДВА ВХОДА И ОТПРАВЛЯЕТЕ УСИЛЕНИЕ НА ЛЕВЫЙ И ПРАВЫЙ КАНАЛЫ

В BRIDGED MONO У ВАС ЕСТЬ ОДИН ВХОД И ОБЪЕДИНЕНИЕ МОЩНОСТИ ЛЕВОГО И ПРАВОГО КАНАЛОВ В ОДНОМ ОЧЕНЬ МОЩНОМ КАНАЛЕ

Стерео работа в стандартном режиме

Стерео режим работы — это нормальный режим усилителя по умолчанию.Это означает, что усилитель обеспечивает питание двух независимых каналов.

Думайте об этом как о двух усилителях в одном. Многие современные усилители могут даже работать с двумя разными номиналами мощности / сопротивления на двух каналах одновременно. Обычно мы запускаем два выхода (левый и правый) из микшера в два канала усилителя (левый и правый), а затем в два динамика, установленных перед аудиторией, один слева, другой справа. Это позволяет аудитории наслаждаться стереоэффектами музыки.

Настройка в стереорежиме

Что касается настроек усилителя в стереорежиме, у меня есть типичная архитектура моей платы микшера, расположенная за моим усилителем и двумя динамиками.

В стереорежиме у меня есть два входа от микшера и два выхода. На каждом выходе есть красно-черный столбик, где красный — для положительного, а черный — для отрицательного.

Левый и правый каналы должны иметь одинаковую громкость, и это мое личное предпочтение. В комментариях вы увидите, что некоторые из наших читателей вместо этого устанавливали для них разные уровни громкости.

Что такое мост-моно?

Мостовой моно-режим объединяет два канала усилителя в один моно, гораздо более мощный канал усилителя.Чаще всего это используется для сабвуферов. Усилители имеют отдельные спецификации управления мощностью стерео и мостового моно.

Например, усилитель Alto MACRO 1400 рассчитан на 310 Вт при 8 Ом STEREO и 900 Вт на 8 Ом BRIDGE MONO. Преимущество мостового моно в том, что у вас гораздо более высокая номинальная мощность; недостаток в том, что у вас только один канал усилителя.

Подключение динамиков к усилителю в мостовом монорежиме отличается от стереорежима. Обычно вы подключаете банановый штекер к двум средним банановым выходам.Вы также должны переключить усилитель в режим мостового моно, используя микропереключатели на задней панели усилителя. Обратитесь к руководству по эксплуатации вашего усилителя для получения конкретных указаний для вашей конкретной модели.

Настройка в Bridge Mono

Мостовой режим моно выглядит немного иначе.

Первое, что вам нужно сделать на своем устройстве, — это переключить переключатель со стерео на мост-моно, что очень важно.

У меня все еще есть микшер, но на этот раз я использую кроссовер (см. В следующем абзаце, что такое кроссовер и как он работает).Почему через кроссовер? Обычно вы не хотите запускать свои высокочастотные динамики в мостовом моно, если у вас нет действительно большой установки.

Так что же такое кроссовер? ну, это в основном устройство, которое позволяет вам разделять разные частоты. В данном случае он полностью выделяет басы и отсекает средние и высокие частоты.

Есть только один вход от кроссовера к усилителю. Второго входа нет, потому что мы собираемся моно, что означает «один канал». «Моно» на латыни относится к чему-то, что представляет собой только одну единицу.

Как мы упоминали ранее, мы также соединяем каналы 1 и 2 в мощный канал, как мы уже говорили. Так что результаты тоже будут разными. Теперь положительный пост на выходе 2 становится отрицательным постом для вашего мощного выхода, а положительный пост на выходе 1 становится положительным постом для мощного моно мостового канала.

Теперь регулятор громкости на канале 1 — это регулятор громкости для всего устройства, и я получил его до упора, так как я не использую ручку громкости для канала 2.Я просто переворачиваю его до упора, так что вот оно.

Как работает аудиосигнал

Аудиосигнал обычно поступает от микшерного пульта, на котором он был предварительно обработан, или от устройства ввода, такого как проигрыватель компакт-дисков или компьютер.

Усилитель преобразует мощность в звуковой сигнал. Аудиосигнал, используемый для управления, должен быть только больше, но не изменяться в противном случае.

Причина в сложности громкоговорителя. Громкоговоритель (похожий на динамический микрофон) состоит из магнита, звуковой катушки и мембраны.Звуковая катушка установлена в магнитном поле и отклоняется, когда через нее протекает ток усилителя.

Диафрагма, прочно соединенная со звуковой катушкой, затем перемещает воздух и создает звуковое давление. Из-за веса диафрагмы и катушки, а также электрического сопротивления звуковой катушки требуется много энергии для создания высокого звукового давления. Кроме того, инерция массы и взаимодействие громкоговорителя с воздухом гарантируют, что импеданс (= частотно-зависимое сопротивление) громкоговорителя не будет постоянным во всем частотном диапазоне.

Номинальное сопротивление громкоговорителя обычно составляет 4 или 8 Ом. При импедансе 8 Ом (R) усилитель должен генерировать напряжение (U) 8 вольт, чтобы ток (I) протекал от одного ампера (U = R * I), что соответствует мощности (P) 8 Вт. (P = U * I).

Из-за вышеупомянутых эффектов импеданс, к сожалению, непостоянен, он может находиться в диапазоне от 4 до 20 Ом с громкоговорителем на 8 Ом. Следовательно, усилители должны иметь достаточные резервы, чтобы справиться с этими колебаниями.

Выходная мощность усилителя

Выходная мощность усилителя определяет, среди прочего, достижимую громкость. Чувствительность используемого громкоговорителя, выраженная в дБ / ватт на расстоянии 1 метра, также играет важную роль.

Усилитель мощностью 200 Вт на громкоговорителе 8 Ом подает на громкоговоритель напряжение 40 В, в результате чего получается выходной ток 5 ампер (I = U / R). И наоборот, 40 вольт, умноженные на 5 ампер, дают выходную мощность 200 ватт (P = U * I).

Если мы теперь хотим удвоить отклонение диафрагмы, мы также должны удвоить ток, то есть с 5 до 10 ампер. Поскольку импеданс громкоговорителя по-прежнему составляет 8 Ом, мы должны приложить двойное напряжение, то есть 80 вольт. Если мы теперь посчитаем выходную мощность усилителя, мы получим 80 В * 10 А = 800 Вт, что в четыре раза больше! Поэтому неудивительно, что для больших систем громкой связи требуются усилители, некоторые из которых имеют выходную мощность в несколько кВт.

Пределы мощности усилителя

Мощность, которую может выдать усилитель, ограничена.Например, напряжение, которое может выдать усилитель, может быть таким же высоким, как напряжение, которое может выдавать блок питания. Если предпринимается попытка превысить эту мощность, сигнал обрывается (в современных усилителях есть схемы защиты, предотвращающие превышение этой мощности). Это так называемое «ограничение» приводит к типично искаженному звучанию усилителя мощности с перегрузкой.

Источники питания с более высоким напряжением и мощностью технически не представляют проблемы, но увеличивают стоимость и вес усилителей мощности.

В какой-то момент максимальная мощность, которая может напр. питаться от розетки (230V / 16A), вступает в действие.

Минимально допустимое сопротивление — еще один важный параметр усилителя. Оно должно быть меньше или равно сопротивлению подключенных динамиков. Чем ниже импеданс подключенных громкоговорителей, тем выше ток и, следовательно, мощность, которую должен обеспечивать усилитель.

Поэтому следует уделять особое внимание подключению нескольких громкоговорителей к одному каналу усилителя.Если громкоговорители подключены параллельно, сопротивление значительно снижается.

Два громкоговорителя по 8 Ом, подключенные параллельно, соответствуют сопротивлению 4 Ом, 4 x 8 Ом, подключенным параллельно, соответствуют общему сопротивлению 2 Ом, что часто является пределом, которого может достичь усилитель. Как мы уже знаем, импеданс громкоговорителя на 8 Ом может варьироваться от 4 до 20 Ом в зависимости от частоты, 4 x 4 Ом параллельно, тогда соответствуют общему импедансу 1 Ом! Если полное сопротивление слишком низкое, на выходе протекает слишком большой ток, усилитель перегревается и (можно надеяться) отключается.

Мощность, ватты и объем

Принято считать, что чем больше мощность, тем больше объем. Ватт (Вт) больше относится к тому, что может выдержать громкоговоритель и какую мощность может выдать усилитель. Мощность обычно указывается в характеристиках усилителя как непрерывная выходная мощность или RMS и динамическая мощность (или пиковая мощность).

Самое важное, о чем следует помнить, — это то, что называется «непрерывной» мощностью. Это говорит нам, насколько мощный усилитель.Например, «50 Вт при непрерывной мощности на 8 Ом» означает, что усилитель выдает 50 Вт на громкоговоритель на 8 Ом.

Одними из самых мощных опций здесь являются динамики Devialet в версиях Gold и Silver.

Динамическая мощность или пиковая мощность измеряет максимальную мощность, которую усилитель может выдавать при некоторых обстоятельствах (обычно длятся миллисекунды), когда этого требует песня.

Вы обнаружите, что некоторые производители громкоговорителей просто указывают рекомендованную мощность в пределах диапазона и не указывают ни непрерывную, ни динамическую.В этих случаях убедитесь, что непрерывная мощность усилителя находится в пределах рекомендованного диапазона мощности коробки.

Чувствительность динамика, дБ

Этот параметр присутствует только в характеристиках одного громкоговорителя. Это означает, какой уровень громкости вы слышите на расстоянии одного метра (здесь единицы измерения — 2,28 фута) от громкоговорителя, когда вы усиливаете его мощностью 1 Вт.

Например, громкоговоритель с чувствительностью 88 дБ будет обеспечивать громкость именно на этом уровне, если вы находитесь на расстоянии одного метра от громкоговорителя и усиливаете его мощностью 1 Вт.Чтобы дать вам представление о том, что измеряют децибелы (дБ), нормальный разговор обычно составляет от 30 до 50 дБ, пылесос — около 65 дБ, улица с интенсивным движением может достигать 75 дБ, сирена полиции — 90 дБ, а в ночном клубе мы можем достичь 110 дБ.

На самом деле это ничего вам не говорит, но это способ указать, насколько громко звучит динамик. На том же расстоянии и при той же мощности усиления громкоговоритель с низкой чувствительностью (например, 85 дБ) будет звучать ниже, чем более чувствительный громкоговоритель (например.г. 88 дБ) в той же комнате и в той же конфигурации.

Следует иметь в виду, что чем выше чувствительность громкоговорителя, тем меньше требуется мощности усиления, чтобы он звучал так, как вам нравится. Для практических целей мы можем разделить чувствительность громкоговорителя на три диапазона:

Низкая чувствительность: менее 85 дБ.

Нормальная чувствительность: от 85 дБ до 88 дБ.

Очень чувствительный: более 88 дБ.

Если у вас не очень чувствительный громкоговоритель, мощность усилителя должна быть близка к максимальной рекомендованной мощности громкоговорителя.Если вы поставите усилитель, мощность которого не превышает рекомендуемого минимума, вам всегда придется устанавливать усилитель с очень высокой громкостью, чтобы он звучал.

С другой стороны, если у вас очень чувствительный динамик, вы можете подключить его к усилителю, непрерывная мощность которого близка к рекомендуемому минимуму. Не имеет значения, добавляете ли вы большее усиление, если оно находится в пределах рекомендуемого диапазона, но вам всегда придется работать с усилителем на низкой громкости, иначе вы не сможете выдержать такое высокое звуковое давление.

Еще одна вещь, которую вы, возможно, захотите узнать о чувствительности: вам нужно удвоить мощность усиления, чтобы увеличить уровень звукового давления (SPL) громкоговорителя. Например, громкоговорителю с чувствительностью 88 дБ требуется 1 Вт, чтобы обеспечить этот дБ на расстоянии 1 метр. Что ж, 2 Вт даст 91 дБ, а 4 Вт — 94 дБ.

И громкость падает на 6 дБ каждый раз, когда вы удваиваете расстояние прослушивания до динамика.

Что такое импеданс? Почему полезно анализировать импеданс?

При подключении громкоговорителей к усилителю существует очень важный параметр, который называется «импеданс» и измеряется в Ом.

В этом руководстве для согласования усилителя с динамиками можно сказать, что импеданс — это сопротивление, обеспечиваемое электрическим звуковым сигналом при прохождении к определенному устройству (динамику) от источника звука. Мы всегда должны выбирать минимальные значения импеданса, поддерживаемые нашим источником звука (усилителем), так как в этом случае сигнал будет поступать с большей силой.

Всегда должно быть соответствие между сопротивлением усилителя и импедансом динамиков. Чем выше сопротивление, тем ниже выходная мощность динамиков.Если импеданс динамиков, который вы добавили в пример, составляет от 4 Ом, 6 Ом и 8 Ом, а усилитель передает только от 6 Ом, это (6 Ом) должно быть правильным импедансом.

Основная идея заключается в том, что громкоговорители, которые мы подключаем к усилителю, должны находиться в диапазоне Ом, поддерживаемом усилителем. Если то, что мы подключаем, «имеет меньшее сопротивление», мы можем зарядить наш усилитель, особенно если это ламповый усилитель.

Обычно к усилителям необходимо подключать динамики с импедансом не менее 4 Ом (это справочное значение, которое зависит от каждого усилителя).Допустимый диапазон импедансов обычно указан на задней панели, где расположены кабели, соединяющие усилитель и громкоговоритель.

Несколько выходов могут отображаться для 4, 8 или 16 Ом (это наиболее распространенные значения) или один выход с указанием допустимых импедансов. Значение, указанное на задней панели усилителя, — это полное сопротивление того, что мы подключаем. Это означает, что мы можем подключить более одного громкоговорителя при соблюдении указанных значений. Когда подключено более одного динамика, общий импеданс зависит от импеданса каждого динамика, а также от того, как динамики подключены друг к другу.

Подключение динамиков параллельно или последовательно — не одно и то же. Обычно подключаются одни и те же громкоговорители с одинаковым импедансом.

Давайте посмотрим на несколько примеров того, что происходит при подключении нескольких динамиков: — Два динамика по 8 Ом последовательно. При последовательном подключении общий импеданс рассчитывается простым сложением значений импеданса каждого из громкоговорителей. Таким образом, полное сопротивление будет 8 + 8 = 16 Ом — два динамика по 8 Ом параллельно. При параллельном подключении все меняется.Мы должны использовать следующую формулу, в которой Zt — это полное сопротивление, а Z1 и Z2 — импедансы каждого из динамиков: (1 / Zt) = (1 / Z1) + (1 / Z2).

На практике, если динамики имеют одинаковый импеданс, расчет значительно упрощается: полное сопротивление будет половиной импеданса одного из динамиков. То есть для двух параллельно подключенных громкоговорителей на 8 Ом общий импеданс будет 8/2 = 4 Ом

Вы увидите полное сопротивление как в характеристиках усилителя, так и в характеристиках динамика.Он измеряет электрическое сопротивление ваших компонентов и измеряется в омах (Ом) и является важной частью определения синергии между вашими динамиками и вашим усилителем.

Громкоговорители обычно имеют сопротивление от 4 до 8 Ом, а усилители обычно дают диапазон от 4 до 16 Ом. Если импеданс ваших динамиков попадает в диапазон усилителя, у нас все в порядке.

Обратите внимание, однако, что в характеристиках усилителей указана выходная мощность в соответствии с импедансом.Например, усилитель может выдавать 80 Вт на канал при 8 Ом и 4 Ом, но пиковая мощность составляет 80 Вт на 8 Ом и 150 Вт на 4 Ом.

Акустические системы с более высоким импедансом обычно можно подключить к усилителю, но не наоборот. Например, не подключайте 4-омные колонки к 8-омному усилителю. Как бы то ни было, в наши дни чаще всего встречаются усилители и громкоговорители с широким диапазоном импедансов, поэтому на то, что мы вам только что сказали, обычно не нужно много смотреть. Если один из ваших компонентов довольно старый, вам, возможно, придется взглянуть на него.

Усилитель может быть вынужден передавать больше мощности, чем он поддерживает, если, например, мы подключим несколько динамиков 2 Ом, а усилитель будет работать от 4 Ом. Существуют усилители с переключателями (или программным управлением) для выбора различных выходных сопротивлений, которые изменяют способ управления энергией, ограничивая токовый выход. Это позволяет избежать проблем, связанных с требованиями, которые не могут быть приняты источником усилителя (слышимые искажения, клиппирование…).

Усилители определенной мощности или высокого диапазона обычно не имеют этих систем, потому что они не требуют такого уровня самозащиты и могут без риска выдавать достаточный ток.

Обычно усилителям назначается импеданс X, который обычно соответствует минимально допустимому. Если вы подключаете динамики с сопротивлением 8 Ом к усилителю с сопротивлением 4 Ом, он должен без проблем поддерживать эту потребляемую мощность.

Проблема усилителя заключается в том, чтобы подключить к нему громкоговорители с сопротивлением 4 Ом, что является минимальным импедансом, поддерживаемым от 8 Ом. Громкоговоритель, работающий от 100 Вт до 8 Ом, будет работать от 200 Вт до 4 Ом и от 50 до 16 Ом (всегда с учетом ваших ограничений).

Всегда необходимо использовать тот же импеданс в передатчике, что и в приемнике.Таким образом вы получите максимальную отдачу от сигнала и, следовательно, будет меньше фонового шума. Чем ниже импеданс, тем выше чувствительность.

Это особенно важно, если мы протягиваем кабель на большие расстояния, где может возникнуть фоновый шум. Для «домашнего» использования этот момент не так сильно влияет. Чем ниже импеданс, тем меньше потребление! Об этом следует помнить. Важно то, что усилитель не работает на большее сопротивление, чем громкоговорители (усилитель можно сжечь).В противном случае особых проблем не было бы.

Подключение усилителей и динамиков к гитарным кабелям

Кабели, соединяющие усилители и динамики, не являются гитарными, даже если они похожи на них. Не используйте гитарные кабели.

По кабелю динамика проходит гораздо больший ток (в амперах), чем по гитарному кабелю, и по этой причине он должен иметь большее сечение. Другими словами, медный провод, проходящий внутри кабеля динамика, значительно толще, чем в гитарном кабеле.

Если мы используем гитарный кабель для подключения усилителя и динамика, очень вероятно, что мы сначала загрузим кабель, а затем и усилитель. Что ж, вы всегда должны знать, что, когда мы говорим об импедансе, мы говорим о чувствительности, посылающей энергию.

Выводы данного руководства по согласованию усилителя и динамиков

Нет идеальной синергии между усилителями и динамиками. Это правда, что с годами, слушая, можно указать на идеальные пары.

Если вы ищете усилитель для динамиков, динамики для усилителя или и то, и другое, не беспокойтесь слишком сильно. Как и во всем, важно выбрать хороший продукт, который соответствует импедансу и мощности, как мы объясняли выше.

Не всегда вам нужно следовать этому руководству по согласованию усилителя и динамиков, потому что иногда вы просто используете набор динамиков, поставляемый с оборудованием. Например, Pioneer Kuro, который мы рассматриваем здесь, и старая модель со стандартным разрешением, имеют динамики, которые можно отсоединить от телевизора и расположить подальше от устройства.

Если да, то оборудование будет хорошо звучать. Другое дело, что один звук вам нравится больше, чем другой … но это всегда будет субъективно. Одна из рекомендаций, которые мы можем вам дать, — это выбирать усилители и динамики одной марки или группы компаний. Обычно они очень хорошо изучены, а иногда их даже можно купить пачками.

Но всегда будут другие факторы, которые будут влиять на окончательный звук: размер вашей комнаты, размер динамиков, их размещение и так далее.

У нас есть и другие интересные статьи для вас, мы выбрали наши самые популярные статьи ниже и постарались сделать этот список коротким.

У нас есть технический справочник, где мы обсуждаем отраслевую терминологию и то, как она может быть полезна для вас. Выбранные примеры — это определение звука PCM, затем идет сравнение между PCM и Bitstream, сравнение между DTS Neo 2.5 и Dolby Digital, а также процесс согласования усилителей с динамиками.

Также мы рассмотрели несколько интересных ЦАП: Elgar Plus от dCS и стек Schiit.где Modi 3 ведет себя как ЦАП начального уровня.

В наших обзорах AV-ресиверов мы можем порекомендовать вам прочитать некоторые из наших фаворитов, те, которые нам понравились больше всего, и, пытаясь сократить список, у нас есть Denon AVR-X2500H, Onkyo TX-NR686. Мы также полностью рассмотрели ресиверы Denon 8K, где изучали 8K Denon AVR-X2700H, Denon AVC-X6700H, AVC-X4700H и AVC-X3700H.

Если вам нравятся усилители, мне больше всего нравится McIntosh MA9000, и поэтому я бы порекомендовал вам прочитать этот обзор.Второй мой любимый усилитель — Mark Levinson 5805.

Что касается громкоговорителей, мы сравнили крошечные полочные устройства с громкоговорителями с большими башнями. Моими фаворитами были: Devialet Gold, Devialet Silver, ProAc Response DT8, Bowers and Wilkins 805 D3,

Мы не рассматриваем многие наушники, но если вам нужны наушники Sennheiser менее чем за 100 долларов, у нас есть этот обзор Sennheiser HD595.

У нас есть несколько обзоров телевизоров и мониторов, и здесь мы рекомендуем Samsung NU8000 (для геймеров!), И мне больше всего нравится обзор классического Pioneer Kuro.

Наши поклонники домашнего кинотеатра хотят знать все о определениях и конфигурациях видео. Итак, мы изучили 720p, как правильно масштабировать его до 1080p, сравнили 1080p с 1440p и продемонстрировали, почему 1440p не всегда лучше. Точно так же у нас было желание сравнить 1440k с 4K и попытаться выяснить, сколько мы получаем от этого изменения.

Руководства Загрузить

Схема подключения

FM0031	Преобразователи — глубина, скорость, температура	Руководство по продукту
IS0001	Манометр	Установка
IS0002	Датчик температуры — вода / масло	Установка
IS0003	Датчик температуры — Головка блока цилиндров подвесных двигателей	Установка
IS0004	Вольтметр — 12/24 В постоянного тока	Установка
IS0005	Амперметр	Установка
IS0007	Датчик давления масла — двигатель / трансмиссия	Установка
IS0008	Указатель уровня топлива	Установка
IS0010	Спидометр — механический — трубка Пито	Установка
IS0011	Счетчик моточасов	Установка
IS0012	Тахометр — подвесной двигатель	Установка
IS0013	Тахометр — внутренний — газ / зажигание	Установка
IS0015	Тахометр — Дизель — Генератор переменного тока	Установка
IS0016	Датчик дифферента	Установка
IS0023	Часы аналоговые кварцевые	Установка
IS0029	Индикатор состояния батареи	Установка
IS0030	Тахометр — Дизель — Пикап Mag	Установка
IS0031	Тахометр — система предупреждения оператора (SystemCheck ™)	Установка
IS0065	Датчик уровня топлива — стандартный — 240-33 / 120-16.6 Ом	Установка
IS0072	Индикатор угла поворота руля	Установка
IS0074	Датчик угла поворота руля	Установка
IS0075	Датчик уровня топлива — метрическая система — 10-180 / 5-90 Ом	Установка
IS0076	Адаптер — 24 В постоянного тока	Установка
IS0079	Синхронизатор	Установка
IS0080	Датчик системы предупреждения оператора	Установка
IS0082	Контрольные лампы	Установка
IS0084	Компас	Установка
IS0085	Значения сопротивления отправляющего устройства	Установка
IS0088	Датчик давления топлива	Установка
IS0089	Датчик вакуума и турбонаддува	Установка
IS0091	Эхолот (английский / испанский)	Установка
IS0092	Многофункциональный манометр	Установка
IS0093	Тахометр — Системный монитор	Установка
IS0105	Спидометр — электронный — крыльчатое колесо	Установка
IS0109	Спидометр — 5 дюймов — Коммерческий	Установка
IS0126	Преобразование подвесных двигателей Mercury Optima в аналоговые приборы	Установка
IS0128	Тахометр — Командир с счетчиком моточасов только при работающем двигателе (1.8 мб)	Руководство пользователя
IS0130	Спидометр — пилот с балластом	Руководство пользователя
IS0131	Спидометр — Комбинированный датчик — Лопастное колесо	Установка
IS0135	Спидометр — Commander — TIGÉ	Руководство пользователя
IS0137	Тахометр — Commander — TIGÉ	Руководство пользователя
IS0138	Эхолот — Bombardier	Руководство пользователя
IS0139	Топливный менеджер — Bombardier	Манаул владельца
IS0140	Спидометр — Командир с эхолотом	Установка
IS0141	Эхолот — скрытый, с дистанционным управлением	Руководство пользователя
IS0150	Серийные датчики шины — Bombardier (6.1 мб)	Руководство пользователя
IS0151	Серийные датчики шины — CorrectCraft — Двигатели PleasureCraft GM (4,6 мб)	Руководство пользователя
IS0152	Спидометр — Pilot I (1,2 мб)	Руководство пользователя
IS0153	Тахометр — Pilot II (1,2 МБ)	Руководство пользователя
IS0156	J1939 CAN Инфоцентр (5.9 мб)	Руководство пользователя
IS0157	Спидометр — электронный, программируемый	Руководство пользователя
IS0163	Спидометр — Командир — Bombardier SystemCheck (1,2 мб)	Руководство пользователя
IS0164	Тахометр — Commander — Bombardier SystemCheck (2.2 mb)	Руководство пользователя
IS0170	Системный монитор — Suzuki	Установка
IS0171	Счетчик моточасов — Suzuki	Установка
IS0172	Датчик обрезки — Suzuki	Установка
IS0173	Тахометр — Suzuki	Установка
IS0174	Указатель уровня топлива — Suzuki	Установка
IS0175	Вольтметр — Suzuki	Установка
IS0176	Спидометр — Suzuki	Установка
IS0177	Манометр — Suzuki	Установка
IS0178	Тахометр — Системный монитор — Suzuki	Установка
IS0179	Спидометр — Pilot I	Справочная карточка
IS0180	Тахометр — Pilot II	Справочная карточка
IS0183	Комплект манометров — 5 калибр — Honda	Установка
IS0189	Тахометр — MG2000 — NMEA2000 (1.5 мб)	Руководство пользователя
IS0195	Тахометр — MG2000 — GM / ALDL (1,4 мб)	Руководство пользователя
IS0196	Тахометр — Командир — Suzuki (2 мб)	Руководство пользователя
IS0197	Эхолот — Двойная температура воздуха / воды	Руководство пользователя
IS0198	Спидометр — Командир — Suzuki (1.3 мб)	Руководство пользователя
IS0205	Топливный менеджер — Suzuki	Руководство пользователя
IS0206	Датчики последовательных шин — Monico — Информационная система автомобиля (1,5 МБ)	Руководство пользователя
IS0207	Синхронизатор — Suzuki	Установка
IS0208	Тахометр — MG2000 — Volvo (1 мб)	Руководство пользователя
IS0209	Спидометр — MG2000 (1 мб)	Руководство пользователя
IS0210	Последовательная шина, GW0016 (1.2 мб)	Руководство пользователя
IS0211	Спидометр — MG2000 — SmartCraft (2,2 мб)	Руководство пользователя
IS0218	Спидометр — электронный, программируемый	Руководство пользователя
IS0219	Серийные датчики шины — 2005 Correct Craft с PerfectPass — Двигатели Pleasurecraft GM (2,4 МБ)	Руководство пользователя
IS0220	Контроль балласта — CorrectCraft	Установка
IS0224	Тахометр — MG2000 — J1939 (1.7 мб)	Руководство пользователя
IS0225	Ручной модуль управления двигателем — 701HC / 701HC-NK Ручной модуль управления двигателем	Руководство пользователя
IS0229	Эхолот — установка заподлицо, дистанционное переключение — без сигналов тревоги	Руководство пользователя
IS0230	Датчик температуры охлаждающей жидкости — процедура замены	Установка
IS0232	Измерители последовательной шины — CorrectCraft — GM Pleasurecraft с PerfectPass (3.1 мб)	Руководство пользователя
IS0243	Спидометр — MG2000 — Меркурий — SmartCraft	Справочная карточка
IS0246	Эхолот — двойной температуры — скрытый, с дистанционным переключением (2 мб)	Руководство пользователя
IS0249	Тахометр — MG2000 — SmartCraft	Справочная карточка
IS0270	Maestro — Руководство пользователя (7.2 мб)	Руководство пользователя
IS0275	Тахометр — MG2000 — SmartCraft (6 мб)	Руководство пользователя
IS0291	Счетчик моточасов — цифровой	Установка
IS0297	Спидометр — Комбинированный датчик — с топливом и вольтом	Установка
IS0298	Тахометр — 5 дюймов — 7000 об / мин — с отделкой и маслом PSI	Установка
IS0306	Тахометр — MG3000 — Двигатели NMEA и J1939 (2 мб)	Руководство пользователя
IS0307	Тахометр — MG3000 — Двигатели SmartCraft (2 мб)	Руководство пользователя
IS0308	Тахометр — MG3000 — Двойной — Двигатели NMEA2000 и J1939	Руководство пользователя
IS0321	Тахометр — MG3000	Справочная карточка
IS0324	Менеджер расхода топлива (2.9 мб)	Руководство пользователя
IS0329	Многофункциональный датчик — 5 дюймов — Тахометр, вольтметр, уровень топлива	Руководство пользователя
IS0330	Вольтметр с тахометром / счетчиком моточасов — манометр	Установка
IS0332	Box Set — 6 Gauge — Механический спидометр — Hot Rod — KTF027	Руководство пользователя
IS0333	Box Set — Датчик 6 — Электронный спидометр — Производительность — KTF029, KTF030, KTF031	Руководство пользователя
IS0334	Box Set — 6 Gauge — Magnecor — Inboard — KT9797, KT9798, KT9799, KTF001, KTF003	Руководство пользователя
IS0335	Бокс-сет — калибр 4 — подвесной двигатель — Magnecor — KT9794, KT9795, KT9796, KTF002, KTF004	Руководство пользователя
IS0337	Box Set — 6 Gauge — Электронный спидометр — Hot Rod — KTF028	Руководство пользователя
IS0338	Box Set — 5 Gauge — Электронный спидометр — Hot Rod — KTF026	Руководство пользователя
IS0339	Box Set — 5 Gauge — Механический спидометр — Hot Rod — KTF025	Руководство пользователя
IS0341	Бокс-сет — калибр 6 — внутренний — биторк — KTF024	Руководство пользователя
IS0344	Тахометр — 2 дюйма — Регулируемая частота — 12 В постоянного тока	Установка
IS0348	Тахометр — 2 дюйма — Магнитный датчик — 12 В постоянного тока	Установка
IS0350	Спидометр — GPS с COG — Коннекторы Duetsch	Руководство пользователя
IS0351	Цифровые приборы — Последовательная шина — 2 дюйма, дискретный	Установка
IS0352	Бокс-сет — калибр 4 — подвесной двигатель — Bitorque — KTF0183	Манаул владельца
IS0354	Спидометр — MG1000	Справочная карточка
IS0361	Тахометр — Программируемый	Инструкция по эксплуатации
IS0363	J1939 Универсальные приборы управления	Руководство пользователя
IS0364	Спидометр — GPS — Шпильки	Руководство пользователя
IS0369	EntelNet ™ — WD100 — Модуль Wi-Fi®	Руководство пользователя
IS0372	Хомуты с поворотной опорой	Установка
IS0376	Спидометр — GPS с эхолотом — разъемы Packard	Руководство пользователя
IS0388	WatchDog — телематический интерфейс пользователя (2 дюйма)	Справочное руководство
IS0389	FB-Sentry — WD300 (больше не выпускается)	Установка
IS0390	Спидометр — GPS с топливом — разъемы Packard	Руководство пользователя
IS0391	J1939 Инструкции по замене соединений MG2k на MG3k	Установка
IS0393	FB-Sentry — WD500	Установка
IS0395	Тахометр — 5 дюймов — с топливом и напряжением — DIP-переключатель	Установка
IS0396	Спидометр — GPS — 5 дюймов — с отделкой — DIP-переключатель	Установка
IS0398	FB-Sentry — WD300 — Схема электрических соединений
IS0399	Спидометр — MG3000 — NMEA2000 и J1939	Руководство пользователя
IS0400	FB-Sentry — WD315	Установка
IS0411	5-дюймовый GPS-спидометр с шипами	Установка
IS0412	FB-Sentry — WD350	Установка
IS0413	Эхолот и руководство по устранению неисправностей Airmar	Руководство по поиску и устранению неисправностей
IS0414	Многофункциональный датчик — топливо / вольт	Руководство пользователя
IS0415	Спидометр с уровнем топлива	Руководство пользователя
IS0416	Тахометр с вольтметром	Руководство пользователя
SN0010	Преобразователь — внутри корпуса — P79	Установка
SN0011	Преобразователь — транец — P23	Установка
SN0015	Преобразователь — Сквозной корпус — ST850-P17	Установка
SN0031	Преобразователь — Сквозной корпус — DST800	Установка
SN0060	Преобразователь — Сквозной корпус — P7	Установка
