Для чего разъем hdmi: Анатомия HDMI кабеля

Содержание

DISPLAYPORT ИЛИ HDMI — ЧТО ВЫБРАТЬ

HDMI и DisplayPort выполняют, по сути, одну задачу — передают видео и звук от источника на мультимедийное устройство. У них даже количество контактов почти одинаковое: 19 и 20 соответственно. Разница между интерфейсами станет понятна после обзора основных преимуществ и недостатков этих технических решений. Если нужно передавать на экран качественное видео — выбор кабеля может заметно повлиять на результат.

Виды HDMI кабеля

В отличие от DisplayPort, интерфейс HDMI повсеместно используется в ноутбуках, телевизорах, дисковых плеерах, фотоаппаратах и видеокамерах. По маркировке HDMI-кабели делятся на:

  • Стандартные. Передача видео в качестве 1080i.
  • Высокоскоростные. Передают картинку в формате 4К с частотой 30 к/с.
  • Премиум-класса (4К и 60 к/с).
  • Ультра (4К и 8К).

Скорость передачи сигнала в зависимости от маркировки варьируется от 2 до 48 Гбит/с. Каждая из разновидностей может быть приспособлена для трансфера интернета. В этом случае в названии фигурирует слово «Ethernet».

Маркировка кабелей связана со стандартами разъемов HDMI. Актуальны спецификации 2 и 2.1, соответствующие премиум- и ультраклассу проводников. По ширине контактной площадки существует градация на полноразмерный, мини- и микроразъем.

О выборе HDMI-кабеля: Как выбрать HDMI кабель: 3 основные критерия

Сферы применения HDMI кабеля

Остановимся подробнее на востребованности технологии HDMI в мире цифровой техники. Разницу между HDMI и DisplayPort легко заметить, если посмотреть на частоту использования интерфейсов в устройствах. Кабели премиум- и ультракласса актуальны везде, где нужна передача картинки и звука в высоком качестве:

  • соединение видеокарты ПК и монитора, порта ноута и телевизора;
  • подключение телеприставки, дискового проигрывателя, игровой консоли, домашнего кинотеатра;
  • подсоединение звуковой аппаратуры (музыкального центра, магнитолы).

Чтобы, например, подключить телевизор к ноутбуку, достаточно соединить их шнуром и выбрать подходящий источник сигнала. Пару телодвижений — и рабочий стол виден на большом экране.

Интересная статья: Виды разъемов Usb — кратко в 3 разделах

Достоинства и недостатки HDMI кабеля

Плюсов, конечно, больше:

  1. Возможность передавать видео/аудио/интернет по одному HDMI-кабелю.
  2. Совместимость новых спецификаций с предыдущими.
  3. У спецификации 2.1 пропускная способность — до 48 Гбит/с
  4. Универсальность. Наличие разъемов на корпусах разношерстной техники. Удобно, когда в доме 2-3 однотипных шнура.
  5. Поддержка Deep Color, HDTV, HDR. Можно в полной мере наслаждаться качеством телекартинки.
  6. Соединенные кабелем устройства могут «общаться» и конфигурировать настройки для оптимального взаимодействия.
  7. Передача 4К-сигнала на 10 м недорогим шнуром. По этому пункту в дуэли Display Port vs медный HDMI однозначно побеждает последний.

Недостаток, пожалуй, один — кабель способен передавать только один поток для одного устройства.

Виды Display Port кабеля

По аналогии с HDMI стоит различать разновидности DP-разъемов и кабелей. К первой категории относятся спецификации от 1.0 до 2.0. Максимальная скорость интерфейса 2.0 — 77 Гбит/с. Однако в отличие от HDMI последний DisplayPort пока в диковинку.

В сертификации DP-кабелей разобраться проще: названия не менялись несколько раз, как в случае HDMI. Стандарты шнуров:

  • Кабель RBR работает на пониженной скорости. Подходит для передачи картинки 1080р.
  • Стандарты HBR, HBR2, HBR3. Вторая и третья версии тянут 4К.
  • Стандарты UHBR 10-20. Последний подходит для 8К.

По размеру разъемы делятся на 2 группы: полноразмерные и минидисплейпорты. Первые имеют ширину 16,1 мм, вторые — 7,5 мм. DP-кабели с миниразъемом не могут комплектоваться механической защелкой. В этом они уступают шнурам с полноразмерными коннекторами.

В продолжение кабельной тематики: Что такое usb type с: какие 3 преимущества оценят пользователи после внедрения Usb4

Сферы применения Display Port кабеля

Технология, которую разработчики решили использовать в DP-кабелях, оптимально подходит для связки ПК-монитор. Интерфейс VGA уже давно устарел, а HDMI с точки зрения производителей кабелей имеет серьезный недостаток — приходится платить лицензионные отчисления. Отсюда актуальность технологии DisplayPort. Интерфейс пригодится, если нужно:

  • Обеспечить передачу сигнала на два монитора.
  • Подсоединить устройство с интерфейсом VGA к ноутбуку (понадобится переходник). DP-кабель станет удачным решением при подключении проектора или старенького дисплея в качестве кухонного телевизора.

Ответ на вопрос, что лучше HDMI или полноразмерный дисплей порт, порой зависит от особенностей использования шнура. Выбор в пользу последнего может быть обусловлен наличием защелки.

Подключаем 2 монитора к ПК: Как подсоединить 2 монитора к ПК + настройка и софт для работы с двумя мониторами

Достоинства и недостатки Display Port кабеля

Мнение, что со временем DP-кабели потеснят HDMI весьма спорно. Узкоспециальным решениям редко удается успешно конкурировать с универсальными вариантами. Тем не менее стоит отметить преимущества DisplayPort:

  1. Высокая пропускная способность.
  2. Подключение до 6 мониторов одновременно. Передача отличающихся сигналов на разные дисплеи.
  3. Пакетная передача данных сделала технологию расширяемой. Производители кабельной продукции могут внедрять дополнительные функции, практически не меняя физический интерфейс.
  4. Наличие защелки у полноразмерного DP-кабеля.

Недостатки:

  • DisplayPort — не слишком распространенное решение. Его можно встретить в основном на ПК и мониторах.
  • Отсутствие передачи интернета.

В заключении статьи — небольшая сравнительная таблица:

Производители дисплеев и видеоадаптеров в вопросе выбора между этими интерфейсами не категоричны: предлагают пользоваться специфическим DP или универсальным HDMI по своему усмотрению. Оба стандарта хороши.

Еще немного о Usb: Распиновка usb по цветам: 3 вида разъемов, схемы распайки, особенности

Что такое HDMI разъемы и кабель, версии hdmi

HDMI — это такой вид интерфейса, используется для передачи звука и видео сигнала высокой четкости (разрешения) в цифровой форме. Позволяет использовать защиту от копирования HDCP.

Интерфейс в данном случае это набор разъемов, кабелей со своими характеристиками и электрическими параметрами для соединения двух устройств и передачи данных между ними.

HDMI расшифровывается как High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости), стандарт для одновременной передачи цифрового видео и звука от источника, такого как компьютер или ТВ-приставка, на компьютерный монитор, телевизор или проектор. Первоначально разработанный консорциумом производителей электроники, он получил широкое распространение почти во всех телевизорах и компьютерных мониторах.



Целью инициативы еще в 2002 году было улучшение существующих стандартов связи (например, DVI, компонентное видео) путем создания разъема меньшего размера, добавления поддержки встроенного звука и передачи видеосигнала с более высоким разрешением.

Успех был настолько велик, что к 2008 году поставки техники с поддержкой HDMI превысили поставки DVI. К концу 2009 года все телевизоры высокой четкости имели хотя бы один порт High Definition Multimedia Interface.

Порт High Definition намного лучше всех аналоговых типов соединения, таких как тюльпаны (RCA), S-Video, SCART, VGA и других. И даже лучше цифрового DVI, ведь он может одновременно передавать видео высокого разрешения и многоканальный звук, что позволяет использовать один кабель для подключения устройств между собой.

Является наиболее часто используемым интерфейсом для передачи аудио и видео высокой четкости по одному кабелю.

HDMI-разъем используется на телевизорах, мониторах, компьютерах, сейчас уже и на планшетах, игровых консолях.

Все больше и больше домашних AV-устройств подключаются с помощью этого простого и эффективного кабеля. Теперь HDMI также используется на ноутбуках и ПК, становится стандартом для корпоративного и коммерческого рынков — для образования, презентаций, цифровых вывесок и розничных дисплеев для передачи высококачественных аудио и видео сигналов от устройства к устройству.

Увеличение качества видео сигнала и аудио означает увеличение объемов информации, который нужно передавать между устройствами, в цифровой форме этот объем выражается в битах.

Версии HDMI разъема и кабеля

Всего значимых улучшений характеристик High Definition Multimedia Interface происходило 13 раз, все эти улучшения можно различить по номеру версии hdmi-порта. Постоянно увеличивается пропускная способность и улучшается качество сигнала. Вот краткое изложение различных версий и функций, которые они принесли:

  • 1.0 официально выпущен 9 декабря 2002 года и способен передавать цифровой видеосигнал и до 8 каналов звука. По сути, был использован стандарт передачи DVI и добавлена поддержка звука. HDMI этой версии имел пропускную способность до 4,95 ГБ в секунду — это означало, что вы могли передавать видео с разрешением до 1080p (Full HD) и частотой кадров 60 кадров в секунду.
  • 1.1 выпущен в мае 2004 года и добавил поддержку DVD-Audio, а также несколько небольших изменений в электрических характеристиках.
  • 1.2 был следующей версией и представлен в августе 2005 года. Хотя всего через несколько месяцев после выхода 1.1, но HDMI-1.2 внес ряд серьезных изменений в стандарт, в том числе значительно улучшил поддержку ПК за счет поддержки цветового охвата RGB. Разработан разъем типа А.
  • 1.3 — июнь 2006, увеличил пропускную способность одного канала или скорость передачи данных до 10,2 Гбит/с. HDMI-1.3 также добавил поддержку 10-битного, 12-битного и 16-битного цветового разрешения на канал, а также представил новый Type C или mini-HDMI.
  • 1.4 — май 2009, добавил ряд дополнительных функций, которые сделали разъем намного более универсальным. Например, он добавил канал Ethernet для увеличения скорости. Добавленная поддержка разрешений экрана 4K при 30 Гц. 1.4 также добавил канал возврата звука или ARC. Разъем micro-HDMI (Type D).
  • 2.0 выпущен в сентябре 2013 года и увеличил пропускную способность до 18 Гбит/с, таким образом, поддерживая частоту обновления 60 Гц при разрешении 4K. HDMI-2.0 также добавил поддержку 32 аудиоканалов.
  • 2.0a вышел в 2015 году, добавив поддержку технологии HDR, такой как HDR 10.
  • 2.1 — крайняя и лучшая версия HDMI, выпущенная в ноябре 2017 года. Эта версия поддерживает полосу пропускания 48 Гбит/с и огромное разрешение 10K при 120 Гц. Цветовое пространство BT 2020, разрядность цветовых каналов 10,12,16 бит.



Виды HDMI разъемов

Важно отметить, что HDMI — это стандарт передачи данных, и у него разные разъемы. Например, разъемы Mini и Micro, которые используются в таких устройствах, как видеокамеры, ноутбуки или планшеты.

По внешности есть несколько видов HDMI-разъемов для использования в разной технике. Для маленьких девайсов и разъемы должны быть маленькие. Называются они по буквам латинского алфавита.

  • А — обыкновенный HDMI
  • C — mini-HDMI
  • D — micro-HDMI

Стандартная 14-миллиметровая версия разъема High Definition Multimedia Interface известна как «Тип A». Обычный HDMI-кабель обычно имеет штекеры на обоих концах, а разъемы вида A присутствуют на устройствах AV.

Разъем-HDMI типа A является наиболее распространенной версией и может быть обнаружен на большинстве аудиовизуального оборудования, от телевизора, Blu-Ray и XBox до профессионального распределительного оборудования, такого как усилители-распределители, матричные устройства и переключатели сигнала.

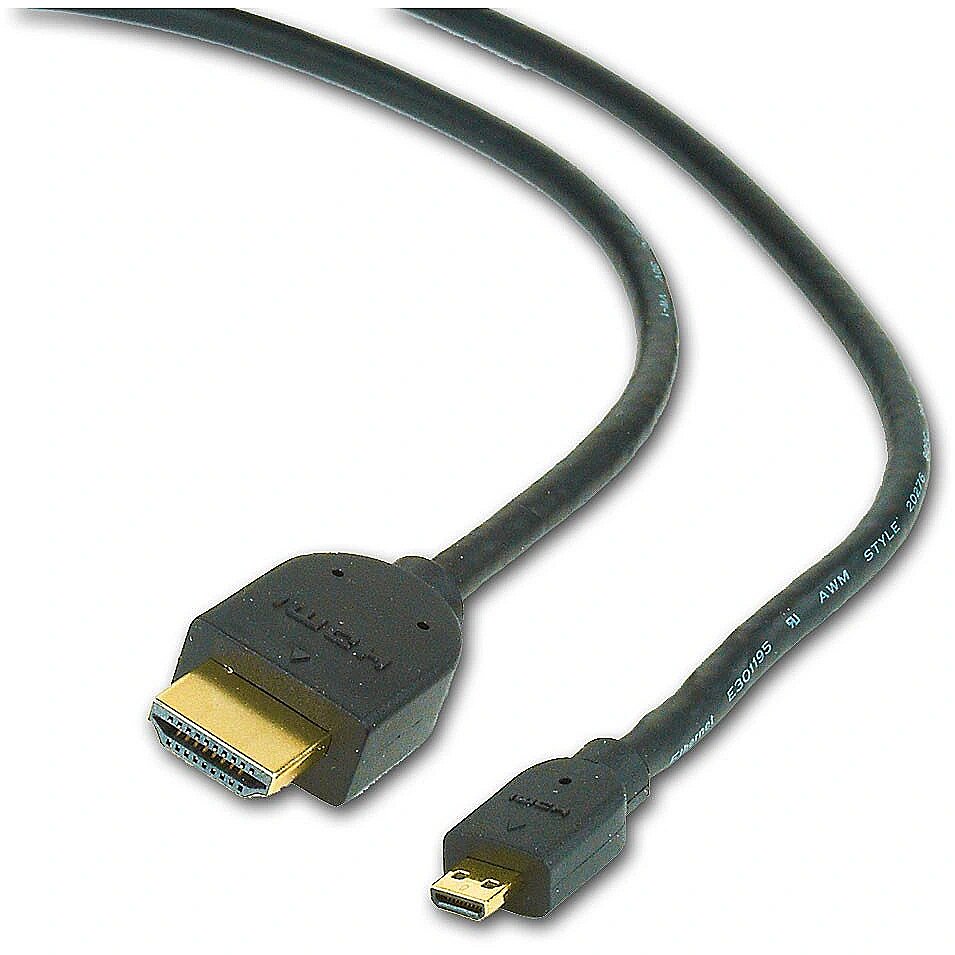

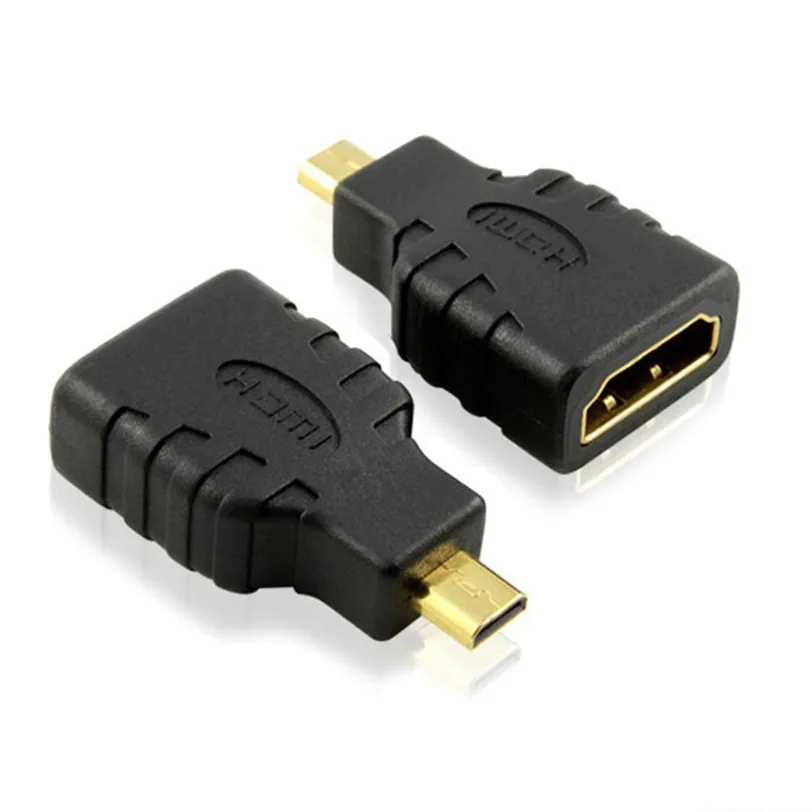

Но есть также версии HDMI-Mini (Type C) и HDMI-Micro (Type D), поскольку меньшие аппараты, такие как наши смартфоны и планшеты, все чаще становятся нашими личными источниками HD AV.




DisplayPort лучше, чем HDMI?

HDMI — не единственный стандарт, предназначенный для передачи видео и аудиоканалов через один разъем. DisplayPort — еще один стандарт. Но разве DisplayPort лучше? Ну, это зависит от обстоятельств.

DisplayPort в настоящее время имеет версию 1.4, который поддерживает разрешение до 8K при 60 Гц с HDR. DisplayPort гораздо чаще используется на мониторах и компьютерах, чем в телевизорах и других потребительских устройствах, и для этого есть веская причина — он поддерживает такие технологии, как AMD FreeSync и Nvidia G-Sync, которые помогают создать игровой процесс без разрывов.

К сожалению, лишь немногие производители используют DisplayPort 1.4, многие используют версию 1.2. Если у вас доступ только к порту HDMI-2.0 или порту DisplayPort 1.2, как это имеет место для многих мониторов, то HDMI может быть лучше благодаря поддержке HDR.




Есть ли переходники DisplayPort и USB-C в HDMI?

К счастью, вы можете преобразовать большинство сигналов цифрового дисплея в HDMI, что упрощает, например, подключение к дисплею через DisplayPort на вашем ноутбуке. Существует множество адаптеров для преобразования в HDMI, к тому же они относительно недорогие.

Например, есть простой адаптер для преобразования DisplayPort в HDMI. Преобразование с USB-C и Thunderbolt 3 также возможно с помощью ряда адаптеров USB-C в HDMI. Преобразование из источника DVI (или наоборот) легко выполнить с помощью простого кабеля, потому что сигналы электрически идентичны — это, по сути, изменение физического разъема.

Переходник HDMI-DisplayPort

Сигналы HDMI также могут быть преобразованы. В частности, вы можете сжимать сигнал High Definition Multimedia Interface для работы через Ethernet, что упрощает передачу на большие расстояния. Это идеально подходит для конференц-залов, учебных классов или домашних кинотеатров, которым необходимо передавать видеосигнал на расстояние до 100 метров.

Кабели HDMI

Существует несколько типов кабелей HDMI, каждый рассчитан на свой уровень производительности. Зная версию разъема (можно посмотреть в инструкции к аппарату) вы выбираете нужный кабель для максимальной производительности.

Они обратно совместимые, то есть вы купили кабель с большей версией, чем вам надо, но он будет работать на разъемах с меньшей производительностью.

Кабельные продукты имеют свой логотип на каждую версию.

Ultra High Speed Cable

Этот новейший кабель HDMI — единственный кабель, который соответствует строгим спецификациям, обеспечивающим поддержку всех функций версии 2.1, включая несжатый 8k/60 и 4K/120. Пропускная способность кабеля составляет до 48 Гбит/с, он обратно совместим с существующими устройствами HDMI и отличается исключительно низким уровнем электромагнитных помех.

Сертификация означает что это качественный сверх высокоскоростной кабель, поддерживающий видео 4K и 8K, HDR, VRR, eARC и все другие функции HDMI-2.1.


Premium High Speed Cable and Premium High Speed Cable with Ethernet

Кабели HDMI премиум-класса — это специальная сертификация для высокоскоростных соединений, которые были разработаны и сертифицированы для сверх надежной работы 4K/UltraHD, включая расширенные функции, такие как 4K/60, HDR и расширенное цветовое пространство, включая BT.2020. Они имеют низкий уровень электромагнитных помех и отмечены сертификационной этикеткой HDMI-кабеля премиум-класса.

Программа разработана, чтобы дать конечным пользователям уверенность при покупке новых кабелей для своих продуктов 4K/UltraHD, которые могут включать такие функции, как 4K/60Hz, BT.2020 и HDR.


High Speed Cable with Ethernet

Этот тип кабеля обеспечивает те же базовые характеристики, что и высокоскоростной кабель, с дополнительным выделенным каналом данных, известным как канал Ethernet, для подключения к сети. Функциональность канала Ethernet доступна только в том случае, если оба связанных аппарата поддерживают канал Ethernet.


High Speed

Высокоскоростной кабель hdmi разработан и протестирован для работы с разрешениями видео 1080p Full HD и выше, включая передовые технологии отображения, такие как 4K/30 Гц, 3D и Deep Color. Если вы используете любую из этих технологий или подключаете свой HD-дисплей 1080p к источнику контента 1080p HD, например, проигрывателю дисков Blu-ray, рекомендуется использовать именно этот кабель.

Стандартный кабель с Ethernet

Этот тип кабеля обеспечивает те же базовые характеристики, что и стандартный, плюс дополнительный выделенный канал данных, известный как канал Ethernet. Функциональность канала Ethernet доступна только в том случае, если оба связанных устройства поддерживают канал Ethernet.

Стандартный кабель HDMI

Стандартный кабель разработан для работы с некоторыми ранними потребительскими устройствами и протестирован на надежную передачу видео 1080i или 720p. Большинство этих соединений были заменены на высокоскоростные, но некоторые из них все еще присутствуют на рынке, и потребители должны отметить, что, хотя они и подходят для некоторых целей, они не поддерживают более поздние разрешения, частоту обновления и требования к полосе пропускания.


Что делать что бы не спалить разъем HDMI?

С каждым днем все более популярным становится стандарт подключение мультимедиа устройств HDMI. Уверен, многие из вас уже смогли оценить такой вид подключения, когда подключали свой компьютер к телевизору или плазменной панели. Такой тип подключения очень удобный. Ведь не отключаясь от основного монитора, вы можете подключить дополнительный экран и посмотреть фильм или поиграть в новую игру на более крупном мониторе. Такая возможность есть у тех, чьи видеокарты имеют несколько видеовыходов.

Несмотря на все свое удобство, подключение через HDMI разъем имеет один большой минус — велика вероятность того, что со временем сгорит HDMI порт на видеокарте и на телевизоре. Такая катастрофа происходит в момент подключения или отключения самого кабеля.


Многие, после такого происшествия пытаются исправить ситуацию путем сноса и установки нового драйвера на видеокарту. Но, подобные попытки успехом не увенчаются. Уверен, для каждого из вас сгоревший порт на видеокарте и телевизоре явление не из приятных. Ведь на починку всего придется отдать денег. Более того, даже если у вас есть гарантия на телевизор и видеокарту, данная поломка не будет поводом для гарантийного обслуживания. В сервисных центрах такую проблему вычислили сразу, и в гарантийный талон такую поломку не вносят. Нет смысла настаивать на своем, чинить порты вам придется за свои деньги.

Как уберечь HDMI кабель?

Для того, чтобы не столкнуться с такой проблемой, как сгоревший порт для HDMI кабеля, необходимо просто придерживаться некоторых правил при его подключении. Многие пренебрегают данной последовательностью при подключении, так как в инструкции к стандарту HDMI написано, что разъем поддерживает «горячее» подключение, т.е. подключаться можно не выключая подсоединяемые устройства. Несмотря на такую уверенность производителя, лучше так не делать.

В случае подключения видеокамеры или любого другого устройства, питающегося от собственного аккумулятора, можно подключаться на горячую, но в случае соединения компьютера с телевизором так делать нельзя!

Существует конкретных две причины, по которым подключение «на горячую” лучше не осуществлять. Первая из-за наличия на корпусе компьютера половины напряжения питания, а вторая, если к телевизору подключена антенна кабельного телевидения, то «земля» со стороны телевизора имеет нулевой потенциал. Соединив компьютер с телевизором таким способом через порт HDMI образуется разница потенциалов. То есть в кабеле будет протекать такой ток, который опасен для порта. На порте HDMI нет никаких дополнительных защищающих цепей. Контакт напрямую уходит в чип. Собственно, по этой причине он и будет выгорать.

Для такого, чтобы не спалить чип, следует выполнять подключение по следующему плану:

  • Выключаем компьютер и телевизор ИЗ РОЗЕТКИ. Простого выключения НЕ ДОСТАТОЧНО.
  • Если к телевизору подключено кабельное телевидение, то его ОБЯЗАТЕЛЬНО отключаем.
  • Подсоединяем либо отсоединяем кабель HDMI (смотря что нам нужно).
  • Подключаем антенну кабельного.
  • Включаем в розетки.
  • Всё, теперь можно включать.

Несмотря на то, что вы каждый раз будете подключать компьютер к телевизору по всем правилам, порт HDMI не застрахован от сгорания. Лишь при заземлении компьютера и телевизора, вы можете не беспокоиться за сохранность портов.

Если в квартире старая проводка

Если вы будете использовать длинный HDMI кабель, а именно больше 5 метров, то необходимо будет также использовать толстый медный многожильный провод, сечение которого будет 2,5 км. мм. Этим проводом необходимо будет соединить между собой корпус компьютера и телевизора. В противном случае разница потенциалов на корпусах устройств повлечет за собой большие проблемы. Если при использовании короткого провода порты HDMI также горят, то данный кабель спасет ситуацию и не приведет к ее повторению.

Вообще, сам HDMI кабель соединяет корпуса через внутренний проводник, также это еще должен через оплетку он же экран. Но, в большинстве дешевых кабелей экрана вообще нет. Даже десятиметровые кабеля изготовляют без оплетки. тонкий проводок, который находится внутри кабеля, способен соединять земли двух устройств, но если кабель слишком длинный, то сопротивление будет высоко, а значит должной защиты не будет.

Теоретически, если у вас в квартире евро-проводка с подключённым 3-м контактом, сетевые кабеля компьютера и телевизора трёх-контактные, да ещё и подключено заземление, то, при условии, что везде 100% хороший контакт, дополнительный кабель можно не прокладывать. Но далеко не у всех дома есть такая проводка. Да и лучше перестраховаться, чем потом платить лишние деньги, которые на самом деле и не лишние совсем.

Именно по этой причине мы советуем вам проверить, есть ли в вашем кабеле экран. Для данной проверки вам понадобится любой цифровой тестер, которым вы сможете измерить сопротивление между корпусами обоих штекеров кабеля.

Прибор должен показать результат не более нескольких Ом. Если показания прибора значительно выше или тестер вообще ничего не показал, но при этом кабель длинный, значит вам понадобится дополнительный провод для подключения двух устройств.

Закрепить дополнительный провод можно на любом удобном для вам месте на корпусе компьютера. Удобнее и проще всего закрепить провод одним из болтов, которым закреплен блок питания. К телевизору присоединить провод можно в месте крепления кронштейна. На некоторых системных блоках, да и телевизорах тоже, есть специальный болтик, как раз для крепления заземления. На корпусе он чаще всего располагается снизу.

Когда кабель заземления будет подключен, компьютер можно подключать через порт HDMI к телевизору «на горячую”. Но, все же лучше этого не делать. Ведь всегда есть вероятность того, что порт может сгореть.

Также, если к вашему телевизору подключена антенна кабельного телевидения, то перед подключением компьютера через HDMI порт, антенну лучше всего вынимать. Все дело в заземлении антенны. Если ее не отключить, то порт может искрить.

Несмотря на то, что со сгоранием портов HDMI или всей техники сталкивается лишь малый процент пользователей, исключать у себя такую проблему не стоит. Как говориться: «береженого Бог бережет”.


Кабель HDMI TO HDMI — самостоятельно ремонтируем разъем

HDMI (High Definition Multimedia Interface) – это разъем, позволяющий передавать высокочастотные аудио и видеосигналы. Этот порт присутствует практически во всех современных телевизорах. Он является улучшенным вариантом Scart-разъема. HDMI может читать файлы более высокой частоты.

Разделы статьи

В чем особенность кабеля HDMI

Надо отдать должное, разработчики HDMI предусмотрели возможность «горячего» подключения, по распиновке кабеля HDMI 2.0 видим контакт «Hot plug detect». Так что формально ответить на вопрос «можно ли подключить HDMI на горячую?» можно ответить «Да, можно», но это при условии, что видео кабель HDMI сделан качественно, с малым сопротивлением заземляющей оплетки. В китайскихшнурах HDMI не всегда это реализуется – нужно проверять внимательно и не покупать тонкие кабели HDMI. Особенно этим страдает кабель HDMI метров 10 и выше.

Если Вы не уверены в качестве Вашего кабеля HDMI, то лучше отключите питание двух устройств, которые нужно соединить через кабель HDMI, потом подключите кабель, а затем можно включать оба устройства.

Распознавание источника сигнала при этом обычно происходит автоматически – может понадобиться настройка разрешения экранов и все готово – это большое достоинство стандарта HDMI.

А Вы знали, что производители устройств HDMI выплачивают лицензирующей организации по 4 цента за каждое устройство и 15 центов, если не указали логотип HDMI на корпусе устройства? Вот и я не знал.

Ноутбук или компьютер не видит HDMI — что можно сделать!?

  • Если у Вас вышел из строя по причине выгорания микросхем ХДМАЙ разъем в ноутбуке, компьютере, телевизоре, приставке, домашнем кинотеатре, то единственный способ вернуть аппарат к жизни, отнести в сервис.
  • Если причина заключается не в «железе», то очень часто Вы могли нажать кнопку на пульте или в настройках ноутбука отключить программно HDMI разъем. По Вашей модели аппарата найдите в инструкции или в просторах интернета способ включения программно данной функции и будет счастье! Если Вы помните, что втыкали разъем и при этом техника была воткнута в розетку, то программный способ Вам точно не поможет.

Проблемы с разъемом HDMI телевизора

Определить дефект порой можно в процессе простого визуального осмотра. Наличие механических повреждений на контактах, их деформации, обломы, присутствие нагара – все это говорит о том, что модуль сломан и разъем HDMI нуждается в замене. В процессе использования разъем постоянно подвергается механической нагрузке при подключениях и отключениях кабеля, постепенно она провоцирует усталость материала, небольшие деформации усугубляются, становясь причинами того, что сигнал не проходит.

Иногда бывает так, что разъем выглядит вполне целым, но сигнал не проходит. В таком случае определить факт его поломки поможет только специализированная диагностика при помощи профессионального оборудования.

Вполне вероятно, сгорел драйвер телевизора. Такой дефект, как правило, спровоцирован скачком статического напряжения, а он вызван небрежным “выдергиванием” кабеля из разъема.

При отключении следует вытаскивать кабель осторожно, без рывков, а лучше даже предварительно выключить телевизор, чтобы исключить даже минимальные колебания напряжения, представляющие угрозу для чувствительной электроники.

Скидки

Действуют скидки на ремонт от 20% до 30% в зависимости
от характера неисправности.
Заказать расчет стоимости ремонта со скидкой!

Или позвоните мне сами: +7 (903) 100-72-25

Консультация мастера

Опишите поломку, и я свяжусь с вами
в течение 15 минут для консультации

Или позвоните по телефону
+7 (903) 100-72-25

Почему у вас платная диагностика?

Диагностика — это долгий и трудоемкий процесс.
Когда диагностика в моем сервисе была бесплатной, я зачастую тратил время впустую, т.к. клиенты приносили на диагностику всё подряд, разную рухлядь, не желая потом платить за ее ремонт. От этого страдали реальные заказчики, которые ждали своей очереди.

Возможна ли бесплатная диагностика?

Да, я провожу бесплатную диагностику техники ветеранам ВОВ, инвалидам, участникам боевых действий (Афганистан, Чечня).

Могу ли я быть уверенным, что не разберете мой телевизор на детали и поставите старые?

Данной ерундой занимаются мошенники и фирмы-однодневки. Я нацелен на максимально полезный результат для заказчика, что подтверждается гарантией на услуги и репутацией.

Сколько времени займет ремонт?

На самом деле, сам ремонт не занимает много времени. А вот диагностика неполадок долгий и трудоемкий процесс. Так как я даю 3-х месячную гарантию на постгарантийную технику, то должен максимально четко продиагностировать аппарат, чтобы он прослужил вам еще долгие годы!
Поэтому в данной ситуации спешка невыгодна ни мне, ни вам. Наберитесь терпения и вы получите свою технику здоровой и в боевой готовности, она будет радовать вас еще очень и очень долгое время. Поэтому реальный срок ремонта составляет от 1 до 7 дней.

Во сколько обойдется ремонт?

Ремонт каждой единицы техники индивидуален. Сказать «на глаз», значит ввести вас в заблуждение. Я опираюсь исключительно на факты.
Учитывая, что у меня уже сложились долгие и теплые отношения с поставщиками комплектующих, то я получаю максимальные скидки на их закупку. Это позволяет мне предлагать минимальные цены за ремонт!

После ремонта техника долго не проработает

Как правило, после ремонта аппарат работает дольше чем новый, т.к. радиотехника производится на заводах десятками тысяч штук и качественно тестировать каждую из них нереально.
Я полностью диагностирую каждый аппарат и использую только новые оригинальные запасные части, поэтому вероятность выхода техники из строя минимальна.

Спасибо,
Ваша заявка принята

Наш менеджер свяжется с Вами в ближайшее время

Преимущества HDMI

У него есть свои достоинства:

  • Можно смотреть фильмы в самом высоком качестве.
  • Улучшенное качество звука.
  • Способность воспринимать самые высокие расширения (1440p или Quad HD).
  • Частота обновления свыше 100 Гц.
  • В устройство установлена современная цветовая палитра, воспринимающая несколько миллионов цветов.
  • В интерфейсе только одно цифровое соединение. Это позволяет избежать путаницы в кабелях.

Советы по выбору нового кабеля HDMI

Вот несколько советов по покупке нового кабеля:

Совет 1: Берите дорогой и качественный брендовый кабель HDMI.

Совет 2: Если нет денег на бренд, выбирайте дешевый китайский кабель HDMI но желательно потолще – так будет больше вероятность хорошей заземляющей оплетки и нормальной толщины сигнальных жил.

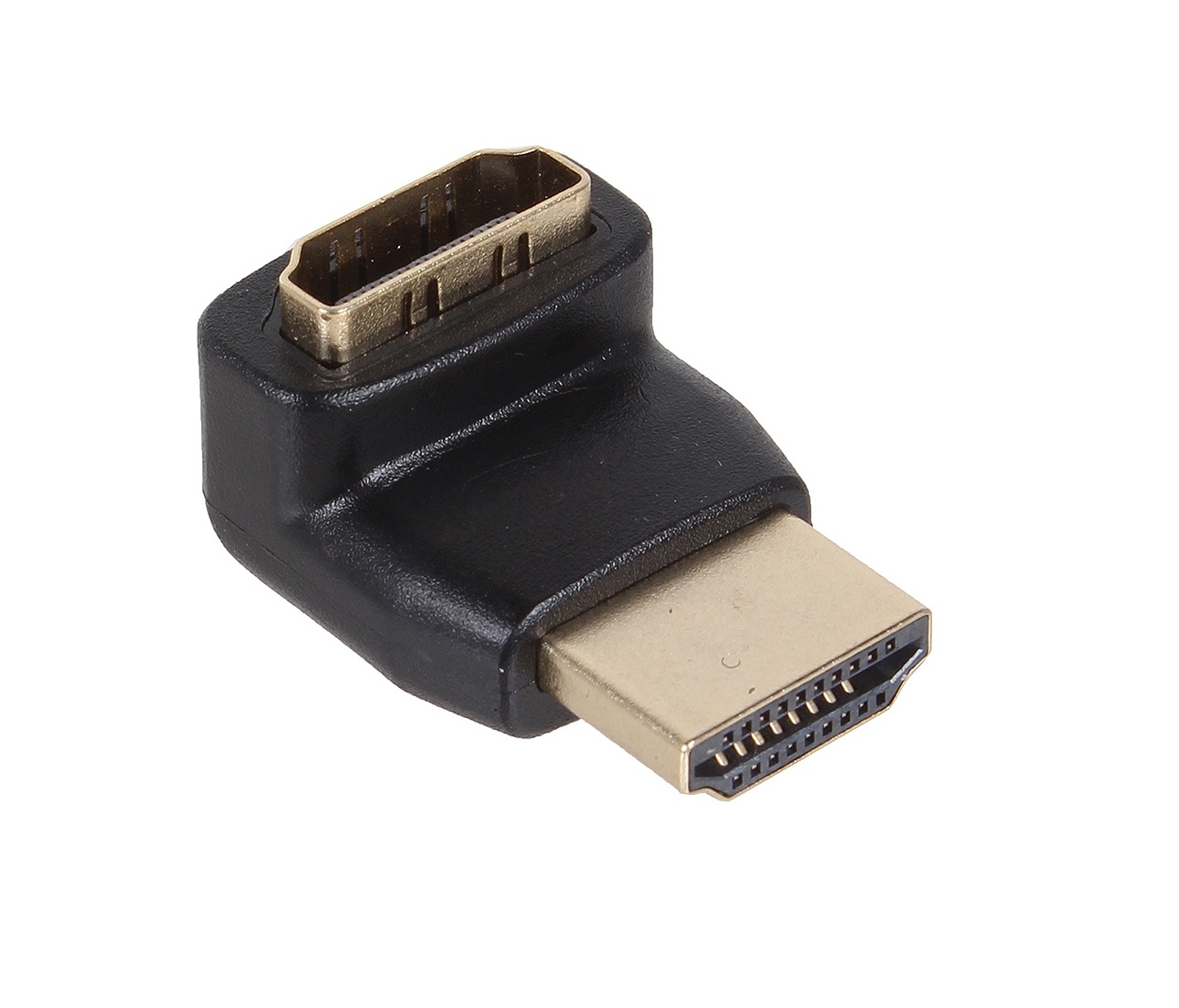

Совет 3: По возможности берите HDMI кабель с поворотным разъемом – если согнуть кабель в определенном положении, то он держит форму и не создает лишней нагрузки на разъем в устройстве.

Всем удачи. Мастер Пайки с Вами на форуме.

Основные причины поломки HDMI

Часто бывает так, что невозможность установить соединение по HDMI касается не непосредственно разъема, а других устройств. В частности, проблемы касаются следующего:

  • Кабель. Особенно часто выходят из строя кабели неизвестных китайских производителей, которые покупают, главным образом, из-за низкой цены. Проверить работоспособность кабеля следует на другой технике. Если соединение не удается установить и там – дело 100% в нем;
  • Некорректные настройки на телевизоре Нужно убедиться в том, что корректно выбран источник сигнала. Для этого следует нажать на пульте кнопку “Input” или “Source”, после чего найти в списке HDMI;
  • Некорректные настройки на источнике сигнала, будь то ноутбук или компьютер. В меню “разрешение” должен быть установлен режим “дублирования” дисплея;
  • Устаревшие драйвера видеокарты на ПК или ноутбуке. Старые версии драйверов могут не поддерживать возможность использования HDMI, так что следует найти свежую программу;
  • Компьютерный вирус. Это очень редкая причина, тем не менее, и она может иметь место. Вирусы вносят изменения в реестр и системные файлы, из-за чего функция HDMI дает сбой или блокируется полностью. Решение вопроса – сканирования на предмет наличия и активности вредоносных файлов;
  • Недостаток питания. Это характерно для ноутбуков с дискретными видеокартами, отключенными от сети. Мощности батареи просто не хватает для того, чтобы дать достаточно питания на выход HDMI, обеспечив хороший сигнал. Выход – подключение ноутбука к сети, либо отключение других “потребителей”, например, внешних жестких дисков или flash-накопителей, подключенных к портам USB.

Некоторые компьютеры исключают возможность подключения к HDMI “на лету”, то есть непосредственно в момент соединения сигнал не проходит, но проблема решается перезагрузкой. Если обозначенные действия не помогли, то высока вероятность, что причина кроется непосредственно в разъеме.

Почему разъем сломался

Были нарушены правила подключения. В большинстве случаев, HDMI разъем ломается после подключения компьютера. В шнуре питания компьютера установлены заземляющие контакты. Они не используются в большинстве домов и квартир. Поэтому во время работы, внутри системного блока начинает накапливаться напряжение. А при подключении системного блока к телевизору, оно переходит к последнему.

Важно! Микросхема имеет непосредственную связь с корпусом разъема, поэтому при превышении допустимых норм относительно напряжения, она сгорает.

Как самостоятельно отремонтировать HDMI разъем

Чтобы отремонтировать разъем своими руками, нужно понять причину поломки. Чаще всего, все связано с микросхемой. В большинстве случаев, она ломается из-за неправильной эксплуатации устройства. Нужно определить, какой тип микросхемы установлен в нашем случае.

Они бывают двух видов:

Справка! Заменить планарную микросхему нетрудно. Необходимы только базовые знания в электронике. С BGA же все сложнее. Тут необходимо специальное оборудование, поэтому без эксперта не обойтись.

Когда нужно обращаться к специалистам

Обращаться к специалисту нужно в следующих случаях:

  • Если сломана BGA микросхема. Ремонт этого типа устройств стоит дороже, чем планарного. Это связано с тем, ремонт сможет осуществить только специалист в этой области. Также потребуется специальное оборудование. Бывают случаи, когда заменив HDMi, необходимо сделать прошивку ключей, отвечающих за передачу видео и аудио сигналов.
  • Нередко при замене микросхемы, изображение работает, но нет звука. В таких случаях проверяют микросхемы, отвечающие за память. Они хранят параметры работы разъема.
  • Бывают также непростые ситуации, связанные с поломкой. Например, производитель не сделал буферный мультиплексор для входа. Вместо этого он завел вход прямо в процессор. В этом случае есть риск поломки порта. Но также очень часто ломается сам телевизор. Если процессор выбился, его замена не всегда помогает. Возможно, необходима полная замена системной платы. Подобные погрешности можно обнаружить в дешевых моделях телевизоров, сделанных на скорую руку.
  • Существуют также микросхемы, которые могут нарушить работу устройства при сгорании. Пример — Philips 32PFL7962D. Если мультикомпрессор повредился, этот телевизор полностью перестанет работать.
  • Обратится к специалисту также необходимо, если человек совершенно не разбирается в технике. Он не знает, из чего сделан телевизор, и какие детали находятся внутри. Неопытный пользователь может сделать только хуже, в процессе ремонта.

При поломках разъема, нам сначала нужно осмотреть его на предмет физических повреждений. Если таковы имеются, везем телевизор в сервисный центр. Если их нет, читаем инструкцию, чтобы определить вид микросхемы. Можно постараться заменить ее самостоятельно, или же отвести устройство в ремонт.

5 применений кабеля HDMI и как получить один

Кабель HDMI — незаменимый предмет, который вы всегда хотите иметь дома. HDMI — сокращение от High Definition Multimedia — это стандарт и интерфейс или порт для передачи цифрового видео высокого разрешения и аудиоданных между устройствами. В настоящее время HDMI поддерживается более чем миллиардом устройств, включая ноутбуки, настольные компьютеры, компьютерные мониторы, видеопроекторы, цифровое телевидение.

Теперь, чтобы воспользоваться преимуществами HDMI, вам нужны устройства, поддерживающие этот стандарт.Они должны иметь интерфейс HDMI или порт, который используется для подключения к ним с помощью кабеля HDMI . Кабели HDMI бывают всех форм и цветов, но все они делают одно и то же — передают видео- и аудиосигналы с одного устройства, например ноутбука, на другое, например телевизор.

Реклама — Продолжить чтение ниже

Помимо простого отображения видеовыхода, HDMI стал делать больше. В зависимости от версии, HDMI может использоваться для управления другими устройствами с помощью HDMI Consumer Electronics Control (HDMI-CEC), совместно использовать подключение к Интернету с использованием канала HDMI Ethernet (HDMI-HEC) и отправлять аудиовыход с помощью аудио Обратный канал (HDMI-ARC).

Подробнее: Руководство по HDMI для новичков: функции, характеристики, скорость и даты выпуска

Существует пять различных типов разъемов HDMI, включая Type A, B, C, D и E. Но наиболее распространенным для наиболее распространенных случаев использования является Type A (стандартный) , который имеет размер 13,9 мм × 4,45 мм, имеет 19 контактов. Он используется для подключения HDTV, Smart TV, ноутбуков, телевизионных приставок, проекторов, Blu-Ray, DVD-плееров. Это то, что я рассматриваю в этой статье.

Итак, что для вас может сделать стандартный кабель HDMI типа A?

Просмотр фильмов с ноутбука на телевизор

Самым популярным вариантом использования кабеля HDMI является просмотр видеоконтента с портативного компьютера на телевизоре — на любом телевизоре — будь то умный или обычный.Телевизор, безусловно, придает большую визуальную привлекательность, особенно в гостиной. Если у вас есть фильм, загруженный на ваш ноутбук или онлайн-сервис потоковой передачи, такой как Netflix, то кабель HDMI — один из лучших и дешевых способов просмотра контента на телевизоре.

Связанное сообщение: 5 способов использования порта HDMI на телевизоре

При отсутствии кабеля HDMI вам понадобится Smart TV со всеми прибамбасами, которых у некоторых может не быть.

Подключить ноутбук ко второму монитору

Еще один популярный и производительный способ использования кабеля HDMI — это подключение портативного или настольного компьютера ко второму монитору.Большинство людей нормально работают с одним монитором, которым является их компьютер, но некоторые другие категории пользователей, такие как разработчики программного обеспечения, редакторы видео и креативщики, просто не могут работать с одним монитором. Второй монитор значительно повышает производительность вместо того, чтобы сворачивать и увеличивать окна, что является утомительным и неэффективным способом работы.

Связанное сообщение: 6 применений этого порта HDMI на вашем ноутбуке

Подключите декодер или приставку (STB) к телевизору

DStv decoder

Еще одно применение хорошего кабеля HDMI — подключение платного ТВ или декодера Free-To-Air к телевизору. Раньше использовались композитные AV-кабели (также известные как «банановые контакты»). Но те дни остались позади. Большинство STB теперь оснащены портом HDMI для передачи видео / аудиоконтента высокой четкости на ваш телевизор.

Подключение Streaming Box к телевизору

Стриминговые боксы заменяют старые добрые SBT боксы. Онлайн-видеоконтент растет вместе со скоростью Интернета. Поэтому большинство людей для развлечения начинают подписываться на сервисы онлайн-потоковой передачи, такие как Netflix, Plex, Apple TV +, Prime Video и т. Д.Доступ к этим сервисам осуществляется из потоковых устройств, таких как Roku Express, Chromecast, Fire Stick, Apple TV, Mi Box S и т. Д. Все они используют интерфейс HDMI для подключения к существующему телевизору. Лучше всего то, что ваш телевизор не обязательно должен быть умным. В любом случае, эти приставки для потоковой передачи просто зарядят ваш обычный телевизор возможностями потоковой передачи через Интернет.

Подключите саундбар к телевизору для лучшего звука

Да, ТВ-звуковые панели становятся популярными по ряду веских причин. Смарт-телевизоры становятся все тоньше, а HD-дисплеи ставят под угрозу качество звука.В результате популярность саундбаров возросла как жизнеспособное средство улучшения качества звука вашего тонкого телевизора.

Звуковая панель приобретается отдельно и получает питание независимо от телевизора. Звуковая панель подключается к телевизору через интерфейс HDMI с помощью кабеля HDMI. Имейте в виду, что ваш телевизор должен иметь интерфейс с возвратным звуковым каналом (ARC), о котором мы говорили ранее.

Где купить кабель HDMI

Сейчас существует множество кабелей HDMI. Вы можете легко выбрать его в местном магазине или в Интернете всего за 8 долларов на Amazon.

Для нашей угандийской аудитории: купите один за 25000 угандийских фунтов в магазине Odukar для жителей Кампалы или угандийских фунтов 30 000 в их магазине Jumia для тех, кто находится за пределами Кампалы.

Связанные

Как работает HDMI | HowStuffWorks

Первые потребительские товары с разъемами HDMI появились на рынке в 2003 году. С тех пор в стандарт HDMI было внесено несколько изменений. По большей части эти стандарты добавили поддержку определенных типов контента или приложений.Например, первая версия, HDMI 1.1, добавила поддержку DVD Audio.

Самая последняя крупная ревизия — переход с версии 1.2 на 1.3 — привлекла много внимания. Новые функции включают значительное увеличение пропускной способности, поддержку 16-битного цвета и поддержку цветового стандарта xvYCC, который поддерживает дополнительные цвета. Новая функция синхронизации губ также снизила синхронизацию звука и видео во время воспроизведения, из-за чего безупречная запись выглядела плохо дублированной.В некоторых отчетах даже утверждалось, что любые устройства без HDMI 1.3 устарели.

В некотором смысле это было столь же запутанным, сколь и впечатляющим. Некоторые из новых возможностей HDMI еще не представлены на потребительском рынке. Например, увеличенная полоса пропускания — с 4,9 Гбит / с до 10,2 Гбит / с — может поддерживать частоту обновления 120 Гц или 120 кадров в секунду. Это в два раза быстрее, чем максимальная частота обновления в текущем стандарте HDTV. HDMI 1.3 может поддерживать 30-, 36- и 48-битные параметры цвета, известные как deep color , но многие медиаплееры и записанные видеоматериалы не выходят за рамки 16-битного цвета.Критики также утверждают, что глубокий цвет позволяет экранам HDTV отображать цвета, которые большинство людей даже не может воспринять. Кроме того, хотя синхронизация губ и управление одним касанием могут быть удобными, не все устройства домашнего кинотеатра их поддерживают.

К счастью, отсутствие возможности 1.3 не означает, что ваш HDTV бесполезен. HDMI 1.3 — это , обратно совместимый с предыдущими версиями. Это как когда дебютировал цветной телевизор. Люди могли смотреть цветные телевизионные сигналы на своих черно-белых телевизорах — телевизор все еще работал, но изображение было черно-белым.Если ваш HDTV имеет HDMI 1.2, но ваши новые компоненты имеют возможности HDMI 1.3, ваш телевизор все равно будет работать, но без расширенных возможностей 1. 3. Поскольку выделения полосы пропускания предыдущих стандартов обычно достаточно для большинства приложений высокой четкости, ваше изображение все равно должно иметь довольно хорошее качество.

Еще одна распространенная проблема, связанная с HDMI, — это длина кабеля. Хотя стандарт HDMI требует минимальной рабочей длины 32 фута (10 метров), некоторые пользователи сообщают о значительно меньшей рабочей длине на практике.Это особенно верно при передаче сигналов 1080p — повышенные требования к полосе пропускания ускоряют ухудшение сигнала. К счастью, существуют усилители и расширители, которые могут декодировать, переустанавливать и перекодировать сигнал, прежде чем отправлять его на следующем этапе своего пути.

Для людей, которых беспокоят потенциальные ограничения HDMI, на горизонте может появиться другое решение. DisplayPort — это новый стандарт высокой четкости, который будет охватывать соединения внутри устройств, например, в ноутбуке, и между устройствами, например, от медиаплеера к телевизору высокой четкости. Однако DisplayPort еще не поступил на рынок, поэтому еще предстоит определить, будет ли его качество превосходить качество HDTV.

Дополнительную информацию о домашнем кинотеатре, HDMI и связанных темах можно найти на следующей странице.

Кабель HDMI для питания активных кабелей HDMI

HDMI

® Кабель питания

HDMI 2.1, поправка 1 добавляет новую функцию: питание по кабелю HDMI. Благодаря этой функции активные кабели HDMI ® теперь могут получать питание непосредственно от разъема HDMI, без подключения отдельного кабеля питания.Это делает подключение и использование активных кабелей HDMI таким же простым, как использование пассивных проводных кабелей HDMI. Чтобы использовать функцию питания по кабелю HDMI, необходим кабель HDMI, который поддерживает функцию питания по кабелю HDMI, а также устройство-источник HDMI, поддерживающее функцию питания по кабелю HDMI. Эта комбинация гарантирует, что активный кабель HDMI может безопасно потреблять достаточный ток от разъема HDMI для питания своих внутренних схем.

В случае кабеля Ultra High Speed ​​HDMI ® требования к характеристикам настолько высоки, что, вероятно, единственный способ удовлетворить требования Ultra High Speed ​​HDMI к кабелям длиной более нескольких метров — использовать активные кабели HDMI с питанием.Таким образом, HDMI Cable Power был добавлен для поддержки более высоких скоростей спецификации HDMI 2.1, обеспечивая питание тех активных кабелей, которые могут нуждаться в нем для правильной работы. В то время как активные кабели HDMI ранее широко использовались на профессиональных рынках, теперь их использование будет расти в домашних условиях, когда потребителям потребуются сверхвысокоскоростные кабели HDMI большей длины.

Подключение аналогично подключению обычного «проводного» кабеля HDMI, за исключением того, что активные кабели можно подключать только в одном направлении: один конец кабеля имеет специальную маркировку для подключения к источнику HDMI (передающему) устройству, а другой конец кабеля должен быть подключен к устройству приема (приема) HDMI. Если кабель будет подсоединен в обратном порядке, повреждений не произойдет, но соединение не будет работать.

Кабели HDMI с питанием по кабелю HDMI включают отдельный разъем питания для использования с устройствами-источниками, которые не поддерживают функцию питания по кабелю HDMI. Обычно это разъемы USB Micro-B или USB Type-C ® , но могут использоваться другие типы разъемов питания. Поскольку все больше и больше устройств-источников добавляют поддержку HDMI Cable Power, эти более длинные кабели обеспечат удобство в гостиной вместе с надежным и высококачественным аудио-видео для домашнего кинотеатра.

Кабели и разъемы HDMI — Версии HDMI и типы разъемов

Типы кабелей и разъемов HDMI

Кажется, что каждый раз, когда технология делает рывок вперед, объединение этих технологий становится все сложнее. Стандарт USB для компьютеров был разработан для уменьшения количества подключений, необходимых на задней панели компьютера
; но у компьютеров сегодня больше подключений, чем когда-либо. Частично эта проблема возникает из-за попыток поддерживать обратную совместимость; другая часть состоит в том, что не все переходят на «новый взгляд» одновременно.

Проблема не только в попытке сохранить все вместе, но и в попытке связать ВСЕ. Вы заметили, сколько разных вещей мы соединяем вместе в наши дни? Когда я смотрю на пол
за своим столом, я ожидаю, что все эти провода и кабели соединятся вместе и образуют своего рода монстра; который, конечно, должен съесть какой-нибудь город в Японии. На самом деле, там может прятаться труп, и я никогда не узнаю.

Наши развлекательные центры становятся такими же.Если раньше «развлекательный центр» состоял из телевизора (конечно, в то время мы не называли его развлекательным центром), то теперь у нас есть достаточно вещей, подключенных к нашим телевизорам, чтобы сбить с толку инженера НАСА.

HDMI (мультимедийный интерфейс высокой четкости) возник из-за той же проблемы. Когда появился HDTV, был создан DVI (цифровой визуальный интерфейс). На самом деле, он был создан немного раньше, потому что HDTV был изобретен для того, чтобы наши телевизоры отображали такое же хорошее изображение, как и наши компьютеры, но это уже другая история.

Единственная проблема с DVI в том, что это всего лишь видеоинтерфейс. Последнее, что я проверял, в телевизорах есть и видео, и аудио. Я имею в виду, вы когда-нибудь пробовали смотреть телепрограмму в ресторане, где убавили громкость? Это сбивает с толку, как все выходит. Телевидение — это мультисенсорный опыт, в котором задействованы как глаза, так и уши. Итак,
изобретателей DVI удовлетворили лишь часть потребностей.

Основное различие между HDMI и DVI, помимо разъемов, заключается в том, что формат HDMI предназначен для передачи как видео, так и аудиосигналов, а также CEC (который является элементом управления бытовой электроникой) и DDC (канал цифровых данных) и данные Ethernet. подключение (начиная с HDMI 1.4).

На самом деле это немного, чтобы поместиться в один разъем, но с 19-контактной конфигурацией стандарта HDMI соединений достаточно.

Совместимость HDMI и DVI

HDMI основан на DVI и использует тот же протокол для передачи несжатого видеосигнала. Этот протокол называется TMDS (дифференциальная сигнализация с минимальным переходом). Для вас как для потребителя это означает, что любое устройство, использующее соединения DVI, может быть подключено к соединениям HDMI через простой адаптер.Никакого специального электронного волшебства не требуется.

Типы разъемов HDMI

С выходом спецификации HDMI 1.4 теперь существует четыре различных типа разъемов HDMI. Хотя было бы неплохо придерживаться одного, я думаю, что я немного нереалистичен. В оригинальном HDMI 1.0 было всего два; другие были добавлены с тех пор, чтобы удовлетворить потребности отрасли.

HDMI тип A — стандартный

Это оригинальный разъем HDMI, выпущенный в версии 1. 0. Это 19-контактный разъем
, по которому передаются видео- и аудиосигналы. Деловая часть
разъем шириной около 19 мм

HDMI тип B — расширенный контакт

HDMI 1.0 также предусматривал расширенный 29-контактный разъем, который
не использовался. Этот разъем немного шире, чем тип A, с экраном
шириной 21,2 мм.

HDMI тип C — мини

Разъем «мини» был разработан в HDMI версии 1.3, до
, чтобы удовлетворить потребность в соединителе меньшего размера в портативном оборудовании. Ширина мини-разъема составляет 11,2 мм, что составляет около 60% от размера разъема типа A.

HDMI ТИП D — Micro

Новейшим членом семейства разъемов HDMI является «микро», который
был выпущен в версии 1. 4, чтобы обеспечить возможность подключения HD-видео для сотовых телефонов
и других небольших электронных устройств.Микроразъем
шириной всего 6,4 мм, что составляет 1/3 ширины оригинального разъема. HDTV на мобильном телефоне? (Ага! Ред.)

DVI

Хорошо, это не часть семейства HDMI, я включил сюда только разъем DVI
, чтобы дать вам визуальное сравнение, если вы пытаетесь
выяснить, что у вас есть.

Кстати, существуют переходники и кабели для перехода с одного типа разъема HDMI на другой.

Типы кабелей HDMI

Помимо различных типов разъемов для HDMI, в зависимости от области применения используется несколько различных типов кабелей. Разница не столько в качестве кабеля или размере, сколько в его предполагаемом применении. Спецификации HDMI содержат требования к рабочим характеристикам кабелей, а не к конкретным размерам, материалам или методам производства. Это означает, что вы должны обязательно покупать кабели HDMI
у качественного производителя, чтобы гарантировать производительность.

Одна хорошая вещь в кабелях HDMI заключается в том, что каждая пара проводов представляет собой витую пару, что делает их сбалансированными кабелями. Это резко снижает отношение сигнал / шум, позволяя использовать более длинные кабели без потери сигнала. Фактически, даже при низких уровнях сигнала, которые использует HDMI, вы можете проложить кабели HDMI на расстоянии 50 футов без каких-либо заметных потерь сигнала.

До стандарта HDMI 1.4 (который был выпущен в мае 2009 года) кабели HDMI маркировались в соответствии с версией, для поддержки которой они были созданы.Однако в версии 1.4 это отменено, в частности, запрещается включение номера версии на этикетке. Вместо этого кабели HDMI относятся к одной из пяти отдельных категорий:

Стандартные кабели HDMI

Разработан для удовлетворения потребностей большинства домашних приложений. Стандартные кабели HDMI
могут надежно передавать видео 1080i или 720p и объемный звук.

Стандартные кабели HDMI с Ethernet

Отвечает тем же требованиям, что и стандартные кабели HDMI, плюс к
добавлен выделенный канал Ethernet для совместного использования
интернет-соединения между устройствами и устройствами в сети.

Стандартный автомобильный кабель HDMI

Отвечают тем же требованиям, что и стандартные кабели HDMI, но
предназначены для использования в автомобилях.

Высокоскоростной кабель HDMI

Разработан для обработки видео с более высоким разрешением 1080p и выше,
включает передовые видеотехнологии, такие как 3D и 4K.

Высокоскоростной кабель HDMI с Ethernet

Отвечает тем же требованиям, что и высокоскоростные кабели HDMI, плюс
добавляет выделенный канал Ethernet для совместного использования
подключения к Интернету между устройствами и сетью устройств.

Вы должны знать, что все эти кабели довольно хрупкие. При установке в доме или автомобиле не тяните за кабели или перекручивайте разъемы.Никогда не прикрепляйте кабели HDMI с помощью степлера, так как защемление кабеля скобкой (не говоря уже о его прокалывании) может повредить его.

Хорошо, давайте вместе

Глядя на все это, может показаться немного утомительным попытка выяснить, какой кабель купить для вашей системы. На самом деле вам нужно знать лишь несколько фрагментов информации:

Кабельное приложение — Используете ли вы его в автомобиле, с 3D или другим оборудованием, которое не позволяет использовать стандартный кабель? Если да, то это должно быть легко указано в инструкциях по установке вашего оборудования.

Возможность Ethernet — Вам нужна возможность Ethernet в кабеле? Очевидно, что если ваше оборудование не может использовать эту возможность, вы потратите деньги на покупку кабеля, у которого она есть (хотя он будет работать нормально). Еще раз, в инструкциях по установке вам должно быть сказано об этом.

Длина кабеля — Вы сами по себе; все зависит от вас и от того, где вы собираетесь его установить.

Тип разъема — Обязательно проверьте оба компонента оборудования, которые вы пытаетесь соединить вместе, поскольку они могут использовать разные разъемы HDMI; особенно если вы пытаетесь подключить портативное устройство к стационарному.

Имея эту информацию, все, что вам нужно сделать, это найти кабель, отвечающий всем этим критериям. Все еще не понимаете? Для этого нужны электронная почта и Live Help. Мы будем рады помочь вам подобрать подходящий кабель для ваших нужд; но вам все равно понадобится эта информация.

кабелей HDMI — Newegg.com

HDMI, или мультимедийный интерфейс высокой четкости, стал стандартным разъемом для домашних устройств высокой четкости (HD). Кабели HDMI стали недавно принятым стандартом, когда популярность телевизоров высокой четкости и цифровых видеопотоков выросла, а именно потому, что кабели HDMI передают как HD-видео, так и аудиосигнал одновременно.Сегодня для большинства внешних устройств, будь то цифровая кабельная приставка, игровая консоль или система объемного звучания, требуется кабель HDMI для подключения к телевизору. По мере того, как все больше потребителей переходят на телевизоры 4K HDR, вам, возможно, придется покупать высокоскоростные кабели HDMI, которые могут обрабатывать видеосигналы 4K с полным разрешением.

Выбор правильного входа и выхода для высокоскоростного кабеля HDMI

Обычно вы покупаете кабель HDMI, когда покупаете новое периферийное устройство для просмотра потокового видео или подключаете новый спутниковый или кабельный ресивер.Для некоторых устройств, таких как цифровые проекторы и ноутбуки, требуется высокоскоростной кабель HDMI с выходом DVI на одном конце. Обратите внимание, что выход DVI обычно обеспечивает только видеосигнал, что позволяет сотрудникам запускать слайды и видеопрезентации, например, на мониторе конференц-зала. Некоторые цифровые устройства используют кабели BNC, особенно в ситуациях профессиональной записи. Выходы HDMI типа «мужчина-мужчина» более распространены и обеспечивают всю гибкость, необходимую для большинства сценариев домашних развлечений. Если вам нужно подключить устройство Apple® к проводному устройству, а не через кабель HDMI, подумайте о приобретении одного или нескольких кабелей Lightning.

Когда переходить на высокоскоростной кабель HDMI

Если вы решаете, пора ли модернизировать кабель, правильный вопрос — «когда?». Поскольку HDMI является относительно новым стандартом, кабель, приобретенный до 2009 года, может не поддерживать полнокадровую скорость и цветовую гамму 4K. Кроме того, любой кабель со временем изнашивается. Если вы много смотрите телевизор или играете в игры, качество звука и изображения может со временем ухудшиться при использовании старого кабеля. Кабели HDMI с тройным экранированием помогают улучшить качество звука, уменьшая потенциальные помехи сигнала.Все кабели HDMI также поддерживают стандартное разрешение и более низкое разрешение, поэтому вы можете продолжать смотреть свои любимые фильмы Blu-ray ™ и DVD.

Кабели HDMI с Ethernet для нескольких Интернет-устройств

Не все кабели HDMI поддерживают Ethernet. Есть некоторые, которые позволяют пользователям передавать данные между более чем одним подключенным устройством, поэтому для многопользовательских геймеров, например, высокоскоростной кабель HDMI с Ethernet позволяет им передавать сигналы между Xbox и телевизором или монитором с подключением к Интернету.Примечание: если вы планируете подключить несколько устройств в сети или используете сетевые серверы дома или в офисе, вам все равно понадобятся оптоволоконные кабели. Хотя 6-футовый кабель HDMI имеет стандартную длину, легко найти кабели длиной 45 или 50 футов для больших комнат или офисов.

✅Что такое HDMI и каковы основные версии этого разъема

В настоящее время мы должны выбирать между несколькими разъемами при покупке наших устройств, таких как мониторы или телевизоры, чтобы узнать, какой из них лучше всего соответствует нашим потребностям, в дополнение к факту что у них разные версии.Первая часть из серии из четырех статей о разъемах посвящена HDMI. Самый распространенный в настоящее время, и благодаря этой статье мы разберемся с ним немного лучше и узнаем, какой из них нам нужен, в зависимости от того, как мы собираемся его использовать.

Введение

HDMI или мультимедийный интерфейс высокой четкости (мультимедийный интерфейс высокой четкости) позволяет передавать цифровые аудио и видео без необходимости предварительного сжатия данных. Этот соединитель также имеет свойство передавать зашифрованные данные, тем самым защищая авторские права.Он был рожден для замены разъемов Scart и композитного видеовыхода, поскольку благодаря порту HDMI мы можем передавать видео и аудио по одному и тому же кабелю.

Он был разработан основателями HDMI, конгломератом компаний, которые объединились для простой разработки совместной системы передачи видео и звука. К разработке присоединились компании Hitachi, Panasonic, Philips, Sony, Thomson (RCA), Toshiba и Silicon Image. Дочерняя компания Intel Digital Content Protection отвечает за систему защиты от копирования цифрового контента с высокой пропускной способностью (HDCP).Крупные компании, такие как FOX, Universal, Warner Bros и Disney, с самого начала выбрали этот разъем.


Разъемы HDMI

В настоящее время существует пять версий разъема HDMI. В зависимости от типа разъема он имеет очень специфические характеристики:

HDMI Type A

Это наиболее часто используемый на рынке, имеет 19 контактов. Он имеет размеры 13,9 × 4,45 мм.

HDMI Type B (Не используется)

Редко, использует 29 контактов и позволяет передавать в два раза большую полосу пропускания, чем предыдущий разъем.Он имеет размеры 21,2 × 4,45 мм

HDMI Type C

Технически такой же, как Type-A, но в несколько более компактном формате. Он имеет размеры 10,42 × 2,42 мм.

HDMI Type D

Этот также имеет 19 контактов, но в данном случае он часто используется для портативных устройств. Он имеет размер 5,8 миллиметра.

HDMI Type E (автомобильный)

Очень редкое и нечастое использование, которое было разработано, чтобы выдерживать высокие температуры и движение.В основном используется в автомобильной промышленности.


Совместимость с HDMI

Этот разъем HDMI совместим с DVI и наоборот. Мы можем подключить передатчик HDMI к приемнику DVI, а передатчик DVI — к приемнику HDMI. Это достигается двумя способами: с помощью переходников или специальных кабелей с обоими разъемами. Благодаря этой системе у нас не будет ни звука, ни излучения сигналов с помощью дистанционного управления.

Кабели HDMI имеют широкий диапазон цен на рынке.В подавляющем большинстве случаев любой из них будет работать для нас, и мы также не собираемся использовать очень длинный кабель, поскольку в худшем случае устройства обычно не будут находиться более чем в паре метров. Проблемы возникают тогда, когда мы сталкиваемся с большими расстояниями, как с любым кабелем. Из версии HDMI 1.3 были разработаны два типа кабелей:

  • 1 Категория: Допустим, это обычная версия, и она подходит для любого кабеля, который достигает 75 МГц.
  • 2 Категория: Это высокая скорость.Он предлагает частоту до 340 МГц и был разработан для большой длины.

HDMI CEC

Чаще всего он используется для передачи аудио и видео, но HDMI также предлагает возможность отправки информации с пульта дистанционного управления. Это любопытный функционал, который позволяет нам управлять различными устройствами с одного пульта ДУ и подключаться через HDMI. Он получил название HDMI CEC (Consumer Electronics Control), и подавляющее большинство современных устройств уже совместимы с этой системой.

Номенклатура производителей нестандартная, или что то же самое, по словам производителя, данная технология получает название. Sony назвала его Bravia Sync Theater, Samsung — Anynet +, Panasonic — Bravia Link или EZsync, LG — SimpliLink, а Pioneer немного изменила его, назвав HDMI Control.


Версии HDMI

HDMI 1.0

Один цифровой соединительный кабель для видео и аудио и максимальная скорость передачи 4.9 Гбит / с. Он поддерживает разрешение 1920 × 1080 пикселей с максимальной частотой 60 Гц и 8-канальный, 192 кГц и 24-битный звук.

HDMI 1.2

Он реализует технологию One Bit Audio, используемую в Super Audio CD, и имеет 8 каналов.

HDMI 1.3

Он имеет полосу пропускания 340 МГц, что эквивалентно скорости передачи данных 10,2 Гбит / с. Была добавлена ​​поддержка Dolby TrueHD и DTS-HD, форматов с низким уровнем потерь, используемых в HD-DVD (скорее они использовали, этот формат больше не существует) и Blu-ray Disc.Также была добавлена ​​версия mini-jack для видеокамер.

HDMI 1.4

Позволяет передавать видео и аудио высокой четкости, а также данные и 3D-видео. Этот разъем переходит от FullHD к XHD (eXtended High Definition). Поддерживает видео с разрешением до 4096 × 2160 пикселей со скоростью 24 изображения в секунду или 3840 × 2160 пикселей со скоростью 30 изображений в секунду. Кроме того, он также имеет систему защиты от вибраций, которая позволяет использовать его в автомобилях или общественном транспорте без ухудшения качества видеосигнала.

HDMI 2.0

Последняя версия этого разъема с пропускной способностью до 18 Гбит / с, который поддерживает новейшие технологии на рынке, что позволяет пользователям улучшить качество звука и видео. Поддерживает разрешение 4K при 50/60 Гц, имеет до 32 аудиоканалов для полного погружения, дискретизацию звука до 1536 кГц с максимальной точностью воспроизведения звука, поддерживает потоковую передачу до двух видео одновременно на одном экране, потоковую передачу звука для четырех пользователей , соотношение сторон 21: 9, динамическая синхронизация видео и звука при потоковой передаче и расширение команд CEC.

HDMI 2.0b

Характеристики аналогичны стандарту HDMI 2.0, добавлена ​​только поддержка HDR (High Dynamic Range)

HDMI 2.1

Полоса пропускания увеличена с 18 Гбит / с для HDMI 2.0 до 48 Гбит / с этого нового стандарта. Добавлена ​​поддержка Game Mode VRR Technology, которая представляет собой переменную частоту обновления для игр виртуальной реальности. Поддержка разрешения увеличена до 8K при 60 Гц или 4K при 120 Гц. Также добавлена ​​поддержка eARC, довольно продвинутого аудио стандарта.


Заключение

Передача аудио и видео через один разъем является большим преимуществом, так как он позволяет сэкономить на кабелях и иметь высокое разрешение. Технология HDMI CEC добавляет дополнительную ценность. Для индустрии защита HDCP является большим преимуществом, поскольку защищает создателей от пиратства. Возможно, большим недостатком является то, что это просто подключаемый кабель, что может быть недостатком, поскольку его можно легко отсоединить, в то время как традиционные DVI или VGA обеспечивали большую безопасность в этом отношении, будучи фиксированными и закрепленными.

Полное руководство по покупке кабеля HDMI

Кабели

мультимедийного интерфейса высокой четкости (HDMI) позволяют пользователям электроники подключать определенные устройства, например системы объемного стереозвука высокой четкости или дисплеи высокой четкости. Чтобы получить полный эффект качества изображения от телевизора высокой четкости или звука наилучшего качества от звуковой системы высокой четкости, эти устройства должны использовать кабели HDMI. Кабели HDMI позволяют передавать несжатые цифровые данные с устройств-источников, совместимых с HDMI, на совместимые устройства.К ним относятся аудио- и визуальные выходы, такие как телевизоры высокой четкости и некоторые источники звука.

Полностью изучив доступные варианты продуктов для кабелей HDMI, покупатели могут получить нужный тип и длину кабеля с первой попытки. При поиске кабелей HDMI обязательно исследуйте наличие кабеля. Также узнайте о различных типах кабелей, принципах их работы, а также о вариантах хранения, монтажа и маркировки кабелей HDMI.

История кабелей HDMI

Разработка исходного формата HDMI началась в 2002 году с HDMI 1.0. Разработанные для улучшения технологии DVI, которая использовалась в то время, в первоначальных кабелях HDMI использовался разъем меньшего размера, в дополнение к добавлению поддержки звука, которой нет у DVI. Формат HDMI превзошел все другие формы технологий, предназначенных для передачи мультимедиа высокой четкости, и теперь включен в качестве стандарта почти во все HDTV.

Спецификации кабеля HDMI

прошли через различные пронумерованные версии, в настоящее время это HDMI 1.4 по состоянию на ноябрь 2010 года. HDMI 1.4 добавляет поддержку 3D-контента, а также предлагает новый разъем micro-HDMI и возможность Ethernet, предоставляя готовым к Интернету устройствам доступ к среде.

Откройте для себя кабели HDMI

Покупатели, которые ищут лучшее в продукции высокой четкости, должны иметь представление о том, что им нужно в кабеле HDMI перед покупкой. В следующих разделах описывается состав кабелей HDMI, различные типы, наиболее распространенная длина, способы их хранения и способы найти их в Интернете на eBay.

Как делают кабели HDMI

Знание того, как сделан кабель HDMI и как он работает, дает покупателям лучшее представление о кабелях HDMI в целом. Это, в свою очередь, позволяет покупателям делать более осознанный выбор при покупке кабелей HDMI для подключения своих устройств.

Кабель

В основе кабелей HDMI

лежит медный провод в четырех экранированных витых парах. Этот медный провод окружен несколькими слоями экранирования и защитного материала. По кабелю сигнал высокой четкости передается от HDMI-совместимого устройства-источника к приемнику, который находится внутри совместимого устройства, такого как телевизоры высокой четкости.

Типы разъемов

Также помните о разъемах на концах кабелей при покупке кабелей HDMI. Существует пять различных типов кабелей, обозначенных в различных спецификациях, от A до E. Приведенный ниже список включает пять различных типов кабелей HDMI и их технические характеристики, количество контактов и описание.

Тип разъема

Спецификация

Штыри

Описание

Тип A

HDMI 1.0

19

Поддерживает все режимы полосы пропускания: SDTV, EDTV и HDTV.Электрически совместим с одноканальным DVI-D.

Тип B

HDMI 1.0

29

Используется для будущих дисплеев с очень высоким разрешением. Этот тип кабеля HDMI совместим с двухканальным DVI-D.

Тип C

HDMI 1.3

19

Предназначенный для портативных устройств, mini-HDMI меньше, чем разъемы типа A, указанные выше, хотя он имеет ту же конфигурацию с 19 контактами, хотя они назначаются иначе, чем тип A.

Тип D

HDMI 1.4

19

Уменьшает размер разъема, и хотя он поддерживает стандарт 19-контактного разъема, назначение контактов отличается от 19-контактного разъема A или C.

Тип E

HDMI 1.4

19

Разъем, используемый в автомобильной промышленности. Одной из особенностей разъема типа E является фиксирующий язычок, который предотвращает ослабление разъема из-за вибрации. Также он защищен от влаги и грязи твердой оболочкой.

Покупатели должны знать, для каких приложений им нужны кабели HDMI, чтобы они могли выбрать лучший кабель HDMI для своего устройства.

Типы кабелей HDMI

Кабели HDMI

доступны для приложений с разной скоростью, от стандартной до высокоскоростной, как с поддержкой Ethernet, так и без нее. Ниже перечислены различные типы кабелей HDMI и подробная информация о каждом из них.

Тип кабеля HDMI

Описание

Стандартный

Обеспечивает высокое разрешение с разрешением до 720p / 1080i.Это нормально, когда речь идет о DVD и телевизорах с разрешением 1080i или ниже.

Высокая скорость

Высокоскоростной кабель HDMI позволяет пользователям в полной мере использовать возможности Blu-ray и HDTV с разрешением 1080p.

Стандарт с Ethernet

То же, что и стандартные кабели HDMI, указанные выше, за исключением возможности подключения к Интернету через возможности Ethernet. Это также помогает функции потоковой передачи видео из онлайн-источников.

Высокая скорость с Ethernet

Сочетание максимальной скорости кабеля HDMI с возможностью подключения к Интернету.Стандартные кабели HDMI, указанные выше, поддерживают подключение к Интернету, а высокоскоростные кабели HDMI позволяют осуществлять потоковую передачу контента высокой четкости из Интернета.

Рекомендуются высокоскоростные кабели HDMI, так как это позволяет получить более высокое разрешение, если покупатель позже купит более качественный HDTV. Другими словами, высокоскоростные кабели совместимы с устройствами с более низким разрешением, но стандартные кабели HDMI не будут работать с телевизорами и мониторами высокой четкости с более высоким разрешением.

Длина кабелей HDMI

Длина кабеля в значительной степени зависит от затухания сигнала, которое само по себе определяется качеством конструкции кабеля и используемыми материалами, особенно теми, которые проводят сигнал.Максимальная длина современных стандартных кабелей HDMI составляет около 16 футов, в то время как высокоскоростные кабели HDMI могут иметь длину до 49 футов.

Расширение диапазона кабеля HDMI

Для увеличения возможностей диапазон кабелей HDMI можно расширить за счет использования усилителей, эквалайзеров и повторителей. В таблице ниже представлена ​​информация обо всех трех устройствах.

Усилители

Усилители увеличивают мощность сигнала HD, не изменяя ее каким-либо существенным образом.

Эквалайзеры

Помогает выровнять сигнал, устраняя серьезные искажения затухания.

Повторители

Ретрансляторы

могут усиливать сигналы при объезде препятствий или на больших расстояниях.

Знание расстояния, которое необходимо преодолеть, или любых препятствий, которые могут препятствовать передаче цифрового сигнала HD, позволит покупателям приобретать такие устройства, как усилители, эквалайзеры и ретрансляторы, чтобы улучшить общее впечатление от HD.

Хранение, установка и маркировка кабелей HDMI

Хранение и установка лишнего кабеля может сделать пространство менее загроможденным и, следовательно, более безопасным для любого потенциального пешеходного движения.Точно так же маркировка HDMI позволяет покупателям легче отслеживать, какие кабели предназначены для конкретного устройства. В разделах ниже подробно описаны возможные решения для хранения, монтажа и маркировки.

Решения для хранения, монтажа и маркировки

Покупатели могут использовать различные решения для хранения излишков кабелей. Эти параметры перечислены в таблице ниже.

Решения для хранения

Описание

Ящики для хранения

Длинные кабельные коробки позволяют безопасно хранить HDMI и другие кабели.Слоты в коробке обеспечивают легкий доступ и подключение различных кабелей внутри.

Скобы

Скобы позволяют крепить кабели вдоль плинтуса или стены, не мешая им. Это особенно полезно при прокладке кабеля на большое расстояние.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
