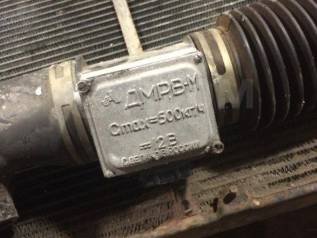

Датчик массового расхода воздуха(ДМРВ-М) Волга дв.406 старого образца (6 контактов) (пр-во Россия)

Датчик массового расхода воздуха(ДМРВ-М) Волга дв.406 старого образца (6 контактов) (пр-во Россия)

Датчик массового расхода воздуха(ДМРВ-М) Волга дв.406 старого образца (6 контактов) (пр-во Россия)

В системе инжекторных двигателей датчик расхода воздуха отвечает за дозировку кислорода, поступающего в камеры внутреннего сгорания. Если вы стремитесь купить ДМРВ в Украине, но не знаете, где найти оригинальный комплект для Волги, обратите внимание на данное предложение. Расходомеры монтируются после воздушного фильтра перед дроссельной заслонкой.

Согласно общепринятой классификации, это нитевой датчик, в конструкцию которого входит: электронная плата, кожух, кольцо, разъем, платиновая проволока, резистор. Как работает ДМРВ Волга, и почему его конструкция так популярна? Температурная погрешность воздушного потока, влияющая на показания, нивелируется терморезистором (ТР).

При отсутствии движения воздуха, ТР нагревается до определенного значения. С поступлением смеси, происходит охлаждение, в результате которого меняется внутреннее сопротивление элемента. Все это приводит к появлению электрического импульса, величина которого и выступает базой для определения объемов воздуха.

Тем, кто намерен купить ДМРВ Волга 406, изложенная информация давно известна, но наверняка будет интересно узнать о процессе замены отработанного агрегата.

Меняем волюметр своими руками

Первым делом откидываем минусовую клемму от АКБ. Так как ДМРВ находится в открытом доступе, его замена будет состоять из двух этапов.

  1. Отсоединяем колодку от расходомера
  2. Ослабляем хомуты воздуховода, снимаем шланги, извлекаем агрегат.

Новый датчик массового расхода воздуха Волга ставится в обратном порядке: наживляем на шланги, зажимаем хомуты, подключаем колодку.

Перед покупкой ознакомьтесь с нашими Правилами доставки и оплаты

Широкий ассортимент запчастей для автомобилей семейства

ГАЗ (Газель, Волга, Соболь, Баргузин, Рута, Бизнес, Next, полноприводная Газель 4х4),УАЗ (Симбир,Патриот,Хантер)

Регулярное обновление ассортимента

И пожалуйста оставляйте свои отзывы о нашей компании


Проверка и замена датчиков ГАЗ-3110

Снижение давления в системе питания

1. Вынуть предохранитель № 9 (предохранитель топливного насоса) из правого блока предохранителей

2. Запустить двигатель и дать ему поработать до полной выработки топлива из топливопровода. После этого двигатель заглохнет.

3. Вставить на место предохранитель.

4. Поврежденные успокоители цепей заменить.

5. После этого можно разъединять топливопроводы.

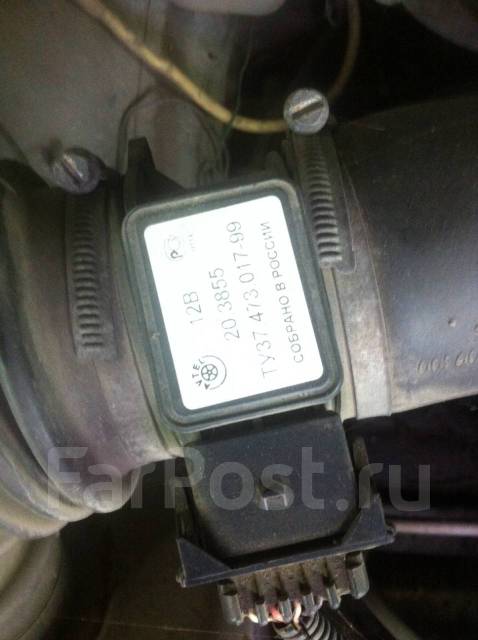

Замена датчика массового расхода воздуха

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить колодку 1 от датчика 3 массового расхода воздуха.

Ослабить хомуты, отсоединить воздухоподводящие шланги 2 и снять датчик 3.

3. Установить новый датчик в обратном порядке.
Проверка датчика массового расхода воздуха
1. Снять датчик массового расхода воздуха.
2. Подсоединить к контактам «2» и «З» разъема датчика вольтметр. Подать на контакты «1» и «5» постоянный ток напряжением 12 В (н» на контакт <5>, а <—> на ((1»). При этом вольтметр должен показать напряжение 1,3—1,4 В.

Затем кратковременно замкнуть между собой контакты «4» и «5». Вольтметр должен при этом показать напряжение около 8 В, а платиновая нить должна раскалиться докрасна.

Если хотя бы одно из этих условий не выполняется, заменить датчик.

Регулировка содержания окиси углерода (СО) в отработавших газах

1. Регулировка производится на прогретом двигателе (температура охлаждающей жидкости 80–90 °С) при исправной системе зажигания и номинальных зазорах между электродами свечей.

2. Содержание СО и СН в отработавших газах должно быть в пределах: 0,7–0,9% СО и 1200 млн –1 СН при частоте вращения коленчатого вала (800±50) мин –1 ; не более 0,5% СО и 600 млн –1 СН при частоте вращения коленчатого вала (3150±50) млн –1 .

3. Если содержание СО выше указанных пределов, отрегулировать содержание СО винтом 1 на датчике массового расхода воздуха.

При повороте винта по часовой стрелке содержание СО увеличивается, а против часовой — уменьшается. При этом содержание СН также будет отрегулировано.

Если не удается отрегулировать содержание СО и СН в указанных пределах, нужно проверить исправность элементов комплексной микропроцессорной системы управления двигателем.

Замена троса акселератора
1. Отсоединить провод от «Минусовой»  клеммы аккумуляторной батареи.

2. Отвернуть гайку 1 и вынуть трос 2 акселератора из сектора 3 привода воздушной дроссельной заслонки.

3. Сдвинуть сальник 1 с наконечника троса, отвернуть полностью гайку 2 с наконечника троса, вытащить наконечник 3 оболочки троса из кронштейна и вынуть вверх из кронштейна через прорезь трос.

Снять наконечник 3 с троса, вынув его из наружной 4 и внутренней оболочек троса.

4. Снять наружную 1 и внутреннюю оболочки троса с наконечника 2 на щите передка.

5. Вынуть шплинт 1 из пальца и вынуть палец 2. Сдвинуть сальник 4 и снять кронштейн 3.

6. Вытащить трос через наконечник на щите передка в салон.
7. Установить новый трос акселератора в обратном порядке и отрегулировать его.

Регулировка троса акселератора
1. Ослабить затяжку гайки 1 крепления троса 2 на секторе 3.

2. Ослабить затяжку гайки 2 регулировочного болта 1 между верхним 4 и нижним 3 рычагами педали акселератора.

3. Со стороны сектора 3 дроссельной заслонки вытянуть трос 1 до упора. При этом верхний рычаг 5 педали акселератора должен упираться в буфер 4 на кронштейне.

Затянуть гайку 2 крепления троса на секторе. При этом дроссельная заслонка должна быть полностью закрыта.

4. Отвести на себя верхний рычаг 4 педали до упора. Удерживая в этом положении верхний рычаг 4 педали, повернуть нижний рычаг 3 педали до упора в коврик и затянуть гайку 2 регулировочного болта 1

5. При правильной регулировке при полностью отпущенной педали дроссельная заслонка должна быть полностью закрыта, а верхний рычаг педали — упираться в буфер на кронштейне.

При полностью нажатой педали дроссельная заслонка должна быть полностью открыта, и нижний рычаг педали упираться в коврик.

6. Откорректировать положение троса можно перемещением наконечника 1 оболочки в кронштейне, ослабив затяжку гайки 2. После корректировки гайки 2 затянуть.

Дроссель
Снятие

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить трос акселератора от сектора дроссельной заслонки

3. Отсоединить колодку 1 с проводами от датчика положения дроссельной заслонки.

Ослабить хомуты и отсоединить шланги регулятора холостого хода 2 и вентиляции картера 3.

4. Ослабить хомуты и отсоединить шланги 1 подогрева дросселя, предварительно промаркировав их.

Сразу же заглушить шланги пробками во избежание потери охлаждающей жидкости.

Отвернуть четыре болта 2 крепления и снять дроссель 3 с прокладкой.

5. При необходимости снятия датчика 2 положения дроссельной заслонки отвернуть два винта 1 его крепления.

Замена регулятора холостого хода
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Ослабить хомуты и отсоединить от регулятора 5 шланги 1 и 2. Отсоединить колодку с проводами от разъема 4 регулятора.

Отвернуть два болта 3 крепления и снять регулятор. Вынуть регулятор 5 из хомута 6.
3. Установить новый регулятор холостого хода в обратном порядке.
Проверка регулятора холостого хода
1. Снять регулятор холостого хода.
2. Подать постоянный ток напряжением 12 В на средний контакт разъема регулятора и поочередно на боковые контакт

При этом заслонка должна поворачиваться, открывая или закрывая отверстие входного канала.

Если этого не происходит, значит регулятор неисправен и его нужно заменить.

Замена форсунок
1. Снизить давление в системе питания, если двигатель был только что остановлен.
2. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
3. Снять ресивер.
4. Ослабить хомуты и отсоединить шланг 1 подачи топлива от топливопровода 3 двигателя. Отсоединить шланг 4 слива топлива от редукционного клапана.

Отсоединить колодки с проводами от разъемов 5 четырех форсунок.

5. Вынуть форсунку из топливопровода двигателя. Форсунка  фиксируется в отверстии топливопровода только с помощью уплотнительного кольца.

Отвернуть два болта 2 крепления и снять аккуратно топливопровод 3 двигателя, выведя форсунки из отверстий во впускной трубе.

Форсунки фиксируются в отверстиях впускной трубы только с помощью уплотнительных колец.

6. Установить новую форсунку в обратном порядке.

Проверка форсунок

1. для проверки герметичности клапана форсунки нужно опустить распылитель 1 форсунки в емкость с бензином или керосином и подать сжатый воздух под давлением 0,3 МПа (0,03 кгс/см).

Если из распылителя форсунки выходят воздушные пузыри, значит клапан форсунки негерметичен и форсунку необходимо заменить.

2. для проверки исправности обмотки электромагнита форсунки подать на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки.

Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.
3. Сопротивление обмотки электромагнита форсунки можно проверить омметром, подключив его к контактам разъема форсунки. Сопротивление должно быть в пределах 15,5—16 Ом.

Если величина сопротивления не попадает в указанные пределы, форсунку заменить.

Замена редукционного клапана

1. Снизить давление в системе питания, если двигатель был только что остановлен .

2. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

3. Снять топливопровод двигателя.

4. Отсоединить от редукционного клапана 3 шланг 1 слива топлива и вакуумный шланг 4.

Отвернуть два болта 2 крепления и снять редукционный клапан 3 с топливопровода двигателя.

5. Установить новый клапан в обратном порядке.

Замена и проверка датчика синхронизации

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Разъединить колодку провода 3 датчика, находящуюся за впускной трубой двигателя.

Отвернуть болт 2 крепления и снять датчик 1.

Проверить сопротивление катушки датчика омметром, оно должно быть в пределах 850–900 Ом.

Если величина сопротивления не попадает в заданные пределы, датчик заменить.

Установить датчик в обратном порядке.

Для нормальной работы датчика зазор «а» между датчиком 1 и диском 4 синхронизации должен быть в пределах 1,0–1,5 мм.
