Проходной выключатель Legrand — схема подключения, нюансы монтажа, а также его конструкционные особенности

Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Особенности этого выключателя

Проходной выключатель Легранд на две клавиши

Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.

Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.

Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:

Фарфора.
Дерева.
Может быть покрытой кожей.

Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:

Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.

Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов.

Эти зажимы позволяют подключать как однопроволочные, так и многопроволочные гибкие проводники. Они рассчитаны для проводов, которые имеют сечение от 1-го до 2,5 кв. миллиметра.

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.

Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.

Еще одна особенность, которая является важным плюсом, — это наличие у некоторых моделей светового индикатора.

Схемы подсоединения

В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой — в конце. Их подключение зависит от количества клавиш.
Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.

Проходной выключатель Legrand. Схема подключения

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.

Схема подключения выключателя Легранд на две клавиши

Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:

Особенности монтажа

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:

Как собрать удобный распределительный щит своими руками Чем отличаются дифавтоматы ABB от конкурентов Немецкие розетки ABB объединяют надежность и стильный дизайн Монтаж наружной розетки своими руками, подробная инструкция

Двойной проходной выключатель legrand схема подключения

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением.

С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Сферы применения двухклавишных выключателей

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

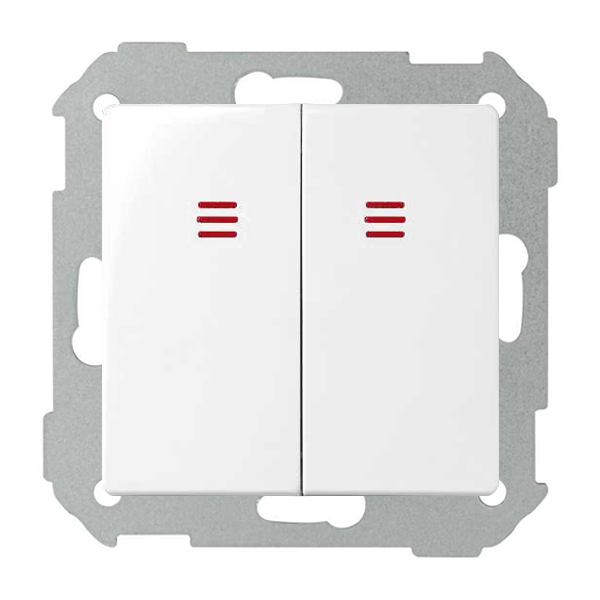

Двухклавишный выключатель с подсветкой

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

Выключить вводный автомат на квартирном щитке.
Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Порядок монтажа обычных моделей Легранд

Перед тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.

Порядок монтажа двухклавишных моделей:

Отключается вводный автомат.
Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
С прибора демонтируются клавиши и декоративная крышка.
Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.

При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Нюансы подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Схемы подключения выключателей Legrand

В этом разделе сайта, Вы найдете различные схемы подключения механизмов Legrand Valena. Наглядные схемы подключения универсальных (проходных, коридорных, промежуточных) выключателей, выключателей с подсветкой, и схемы различных взаимодействий будут всегда полезны как опытным электрикам так и обычному монтажнику.

Подключения «проходных» и «перекрестных» выключателей очень просты , если конечно «электрик» знает что такое «ноль» и «фаза».

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ДВУХ ТОЧЕК УПРАВЛЕНИЯ:

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ТРЕХ ТОЧЕК УПРАВЛЕНИЯ:

Используется дополнительный «перекрестный» выключатель.

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ЧЕТЫРЕХ И БОЛЕЕ ТОЧЕК УПРАВЛЕНИЯ:

Эта схема отличается от предыдущей только количеством точек управления.

Все очень просто. Между выключателями придется протянуть дополнительный кабель.

СХЕМЫ ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ LEGRAND

Выключатель 774301 (774401)

Выключатель с подсветкой 774310 (774410)

Двухполюсный выключатель 774302 (774402)

Двойной выключатель 774305 (774405)

Управление из 2-х мест (переключатель на 2 направления 774306 (774406))

Управление из 2-х мест (переключатель на 2 направления с подсветкой 774326 (774426))

Управление из 2-х мест (переключатель на 2 направления с индикацией 774325 (774425))

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления 774308 (774408))

Управление из трех мест (2 переключателя на 2 направления и промежуточный переключатель 7743 06+7743 07+7743 06 (7744 06+7744 07+7744 06))

Выключатель для управления жалюзи 7743 04 (7744 04)

Кнопочный выключатель для управления жалюзи 7743 14 (7744 14)

Далее здесь приводится документация производителя на механизмы управления: выключатели, переключатели серии Valena
