Автоматические выключатели. Виды и устройство.Работа, применение

Главная задача выключателей – разъединять цепь при высоких нагрузках в случае неисправностей сети. Для этого они были придуманы еще в позапрошлом веке. Со временем конструкция выключателей совершенствовалась, и на сегодняшний день существует разделение их на 6 групп только по току отключения, не говоря уже о других характеристиках и это автоматические выключатели.

Назначение


Автоматические выключатели часто называют автоматами. Они позволяют вручную коммутировать электрическую сеть. Одним нажатием клавиши создается новая цепь питания, а при необходимости отключается оборудование. Это удобно на бытовом уровне и в условиях промышленного производства. Когда надо обесточить устройство или отсечь от питания какую-то часть цепи, просто опускается клавиша выключателя, и можно производить работы. Затем возвращаем клавишу на место, и все функционирует, как прежде.

Но основная задача, все-таки, состоит в защите сети от коротких замыканий и перегрузки. Автоматы первые принимают на себя удар при перегрузках. Они размыкают цепь в нужный момент и не дают загореться проводке.

Внешне простейший выключатель представляет собой пластиковую коробку с контактами и рычагом включения/выключения. В коробке находится механизм, отвечающий за работу системы. Чтобы выключатель удобно было крепить к DIN-рейке, сзади на корпусе предусмотрены защелки.

Устанавливают автоматы на входе в дом, квартиру или иное строение, помещая их в вводном и распределительном щитке.

Автоматы рассчитаны на определенное количество отключений, поэтому злоупотреблять принудительным срабатыванием не стоит. Если требуется часто переключать сеть, то устанавливают реле или контакторы.

Ток мгновенного расцепления

Основной характеристикой выключателя считается ток мгновенного расцепления. Это ток, при котором устройство срабатывает и разъединяет цепь. В зависимости от тока расцепления выключатели разделяют на несколько групп.

Наиболее используемые группы:
  • B, ток отключения составляет 3-5 номинальных токов (In) включительно.
  • C, ток отключения более 5*In-10*In включительно. Наиболее универсальные выключатели.
  • D, ток отключения более 10* In-20* In включительно.

Еще существуют группы L, Z, K, в которых токи мгновенного расцепления достигают большого значения. По европейским стандартам предусмотрена группа A для самых малых перегрузок до 3*In.

Автоматические выключатели группы B применяют для установки в местах со старой проводкой, там, где присутствуют лампы накаливания, электрические печки, обогреватели.

Автоматические выключатели из группы C используются чаще всего. Их устанавливают в квартирах и учреждениях с люминесцентными лампами, кондиционерами, стиральными машинами, холодильниками и прочей бытовой техникой.

Группу D применяют для защиты электродвигателей, которые обычно стоят на промышленных устройствах, таких как компрессоры, насосы, подъемники.

Использовать автоматы из группы D для бытовых потребностей вместо группы C нельзя, потому что время срабатывания выключателя у разных групп разное.

После того как автомат сработал, нельзя спешить сразу его включать. Вначале выясняют причину разъединения, устраняют ее, после чего возвращают выключатель в исходное положение.

Маркировка

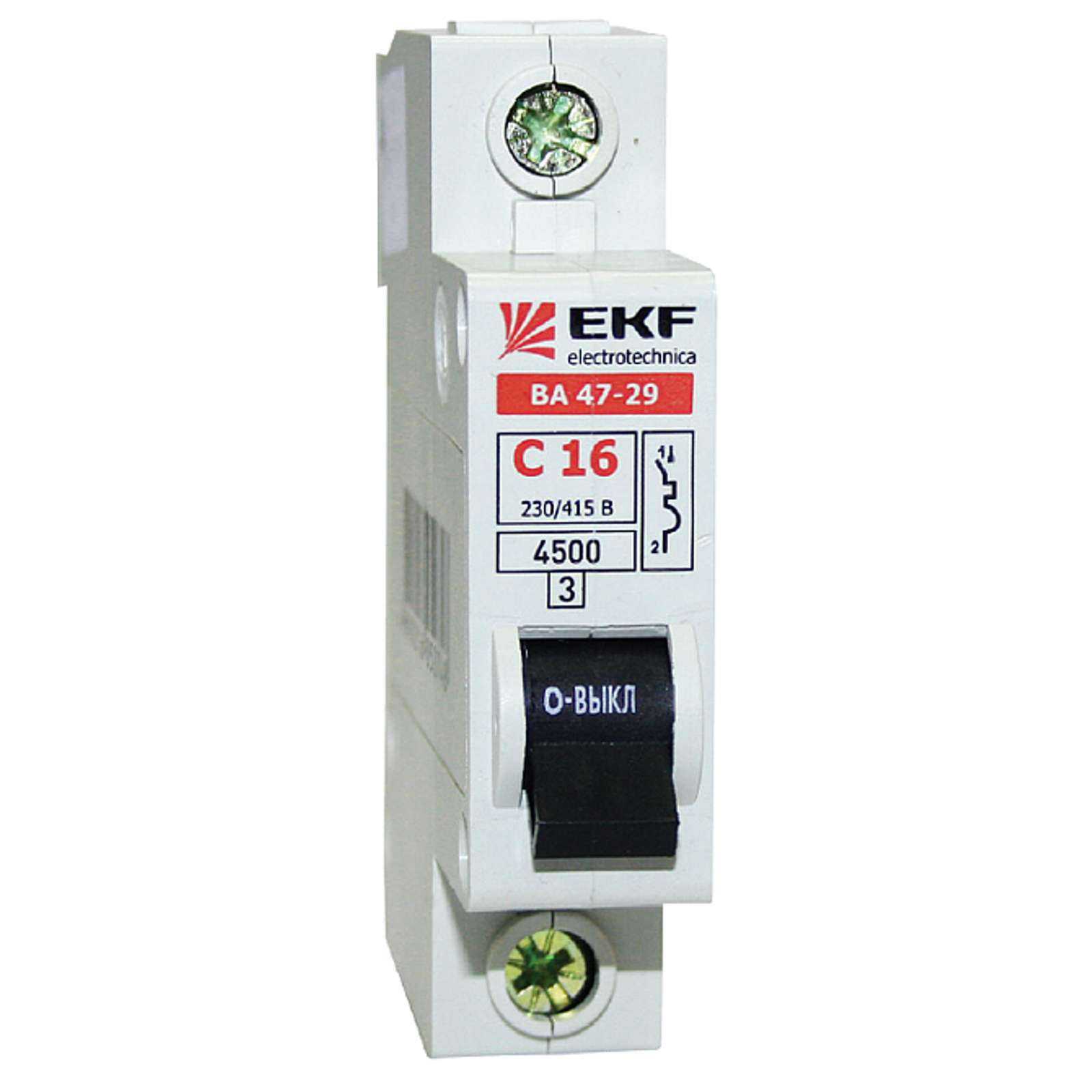

На каждом выключателе стоит маркировка, которая позволяет определить основные параметры.

Латинская буква (B, C, D), как можно догадаться из вышесказанного, означает группу по току перегрузке. Следом за буквой идет цифра. Она указывает, на какой номинальный ток, выраженный в амперах, рассчитан прибор. На этот показатель в первую очередь обращают внимание, когда выбирают автомат. Какое значение он должен иметь, будет описано в следующем разделе.

Ниже стоит трехзначное число, обведенное в прямоугольную рамку. Это ток короткого замыкания, выраженный в амперах. Его также называют отключающей способностью. Это максимальный ток, при котором автомат срабатывает, выполняя свои функции. Для квартир и частных домов выбирают устройства с отключающей способностью 4500, 6000 А иногда 10000 А.

Предпочтение отдают 6000 или 10000 А, поскольку у таких автоматов больше возможностей, их выгоднее использовать. Отличие в цене мизерное, а уровень безопасности и срок службы выше.

Еще ниже под отключающей способностью стоит однозначное число в квадратике. Оно указывает на класс токоограничения. Чем выше класс, тем быстрее прибор срабатывает при коротком замыкании.

Лучшие выключатели имеют 3-й класс, но встречаются приборы и 2-ого класса (на них отмечено число 2).

Число 3 говорит о том, что прибор срабатывает на отсечке синусоиды тока, равной 1/3 полупериода. Если взглянуть на синусоиду, то станет понятно, что в этом случае ток не успевает достигнуть максимального значения.

На каждом автоматическом выключателе вверху стоит логотип производителя, что позволяет быстро найти любимую торговую марку. Также указывается напряжение, на которое рассчитан прибор, и его принципиальная схема.

Выбор автоматов
Выбрать автоматические выключатели не так уж сложно, как можно подумать. Для этого надо обращать внимание на такие параметры:
  • Номинальное напряжение автомата, которое должно быть равно и больше напряжению домашней (промышленной) сети.
  • Максимальный и номинальный ток.
  • Количество полюсов (зависит от фазности сети).
  • Условия, в которых будет работать выключатель, то есть особенности проводки и нагрузки.

Если сеть однофазная, то устанавливают 1-о и 2-х полюсные автоматы. Для трехфазной сети применяют 3-х и 4-х полюсные автоматы.

Чтобы правильно выбрать автоматический выключатель, надо знать сечение провода, который идет за ним, и суммарную мощность всех приборов, то есть нагрузку.

Рассчитать максимальный ток просто. Для этого надо воспользоваться законом Ома и вспомнить, что мощность равна произведению напряжения на ток. Получается:

I=P/U, где P – мощность всех приборов.

Напряжение домашней сети составляет 220 В. Средняя мощность бытовых приборов в современной квартире с газовой плитой составляет 3 кВт, а в квартире с электроплитой 7 кВт. Но можно провести расчет индивидуально, чтобы быть более точным.

Допустим P=4 кВт. Получаем:

I=4000/220=18,2 А

У автоматов есть своя шкала номинальных токов, на которые они рассчитаны (4, 6, 10, 16, 25, 32, 40, 63, 100, 160 Ампер). Выбирать всегда надо автоматы с большим значением. В данном случае это 25 А.

Материал и площадь сечения проводки

Особое значение имеют характеристики проводки – ее материал и площадь сечения провода. В квартирах используют медную проводку, но бывают случаи применения алюминиевых проводов. В «Правилах устройства электроустановок» (ПУЭ) приведены таблицы, по которым можно определить значение допустимого длительного тока.

Если применяется двужильный медный провод площадью 2,5 кв мм, проложенный в штробе или трубе, то для него допустимый длительный ток составляет 25 А. К сожалению, недобросовестные производители нарушают стандарты, уменьшая сечение, и добавляя в медь примеси. Если вы не уверены в качестве провода, то применяйте меньший показатель, а именно, 16 А. На такой ток должен быть рассчитан и автоматический выключатель.

Но в этом случае мощность всех приборов, установленных в доме должна понизиться, иначе проводка не выдержит нагрузки. Вот почему важно выбирать качественные материалы при прокладке электрических коммуникаций. Они обеспечивают безопасную работу и дают больше возможностей в применении бытовых приборов.

Покупая автоматические выключатели, поинтересуйтесь производителем, наличием документов на товар. Защитить себя от подделки можно, если обращаться в специализированные магазины, торгующие электротехническими устройствами. Хотя цена у них будет выше, чем на рынке, но гарантия безопасности в этом случае важнее.
