Электрические изоляторы: — , , . ? » elektri4estwo.ru — Мир Антенн

Содержание

Линейный изолятор

Стеклянные изоляторы на ОРУ

Лине́йный изоля́тор — устройство для подвешивания и изоляции проводов и кабелей на опорах воздушной линии электропередачи (ВЛ) или воздушных линий связи (ВЛС) и электрических станциях.

Блок: 1/10 | Кол-во символов: 216
Источник: https://ru.wikipedia.org/wiki/%D0%9B%D0%B8%D0%BD%D0%B5%D0%B9%D0%BD%D1%8B%D0%B9_%D0%B8%D0%B7%D0%BE%D0%BB%D1%8F%D1%82%D0%BE%D1%80

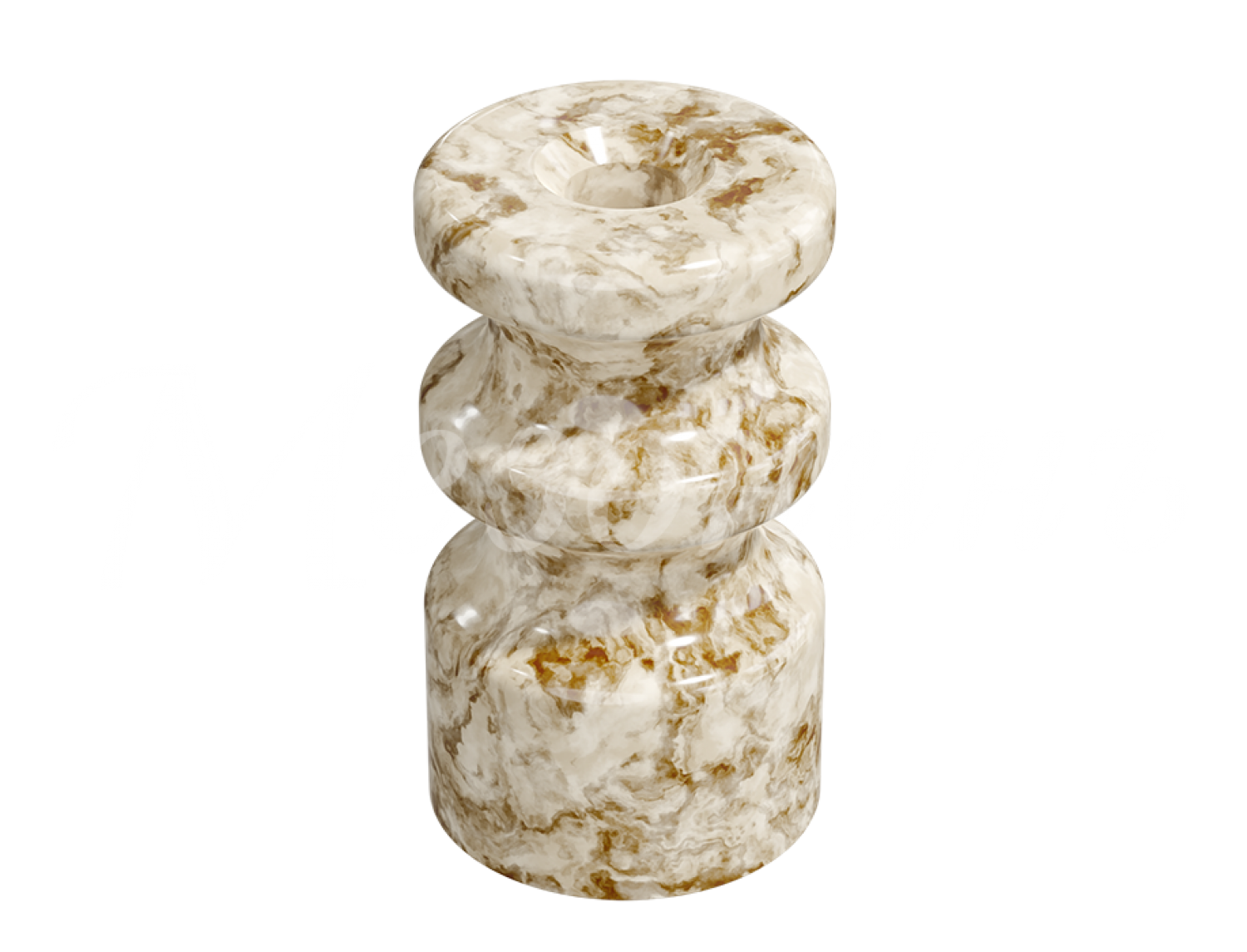

Что из себя представляют электрические изоляторы?

Электрические изоляторы представляют собой диэлектрический элемент электроустановки, конструктивно выполняемый из изоляционного материала и армирующих деталей. Диэлектрик предназначен для электрического отделения, а металлические конструкции позволяют зафиксировать как сам изолятор, так и проводники на нем. В качестве диэлектрического материала используется стекло, полимер или керамика.

Назначение

Электрические изоляторы предназначены для крепления шин, проводов, тралеи и прочих токоведущих элементов к корпусу электроустановки, консолям опор и прочим конструкциям.

Помимо этого они изолируют проводники при прохождении через стены, позволяют отделить электроустановки друг от друга и прочие несущие функции.

В зависимости от места установки их подразделяют на внутренней и наружной. Также немаловажное значение играет класс напряжения, на который рассчитан тот или иной изолятор. Из-за чего будет отличаться его конструктивное исполнение и определенные технические характеристики, определяющие возможность их применения в тех или иных электроустановках .

Основные технические характеристики

В соответствии с требованиями нормативных документов, для электрических изоляторов регламентируются такие характеристики:

Сухоразрядное напряжение — это такая величина, при которой произойдет электрический разряд в условиях сухого состояния поверхности. Перекрытие изолятора

Мокроразрядное напряжение – определяет такую же величину, как и предыдущий параметр, но при условии попадания дождя на поверхность. При этом рассматривается такой вариант, когда направление струй располагается под углом 45°.

Рис. 2. Изолятор под дождем

При таком потоке струй под углом 45°, которые обозначены на рисунке 2 буквой А, обеспечивается максимальное обтекание поверхности Б, и, как следствие, обеспечивается минимальное сопротивление электрическому току – от 9,5 до 10,5 кОм*см. Этот параметр всегда ниже сухоразрядного.

Напряжение пробоя – представляет собой такую величину, при которой произойдет пробой между двумя полюсами. В зависимости от конструкции, полюса могут быть представлены стержнем и шапкой либо шиной и фланцем.
Механическая прочность – проверяется нагрузкой на изгиб, разрыв или срез головки. При этом конструкцию жестко закрепляют и прикладывают к ней усилие, плавно повышаемое до такого уровня высочайшего напряжения в материале, которое приводит к разрушению.

Термическая устойчивость – испытывается посредством попеременного нагревания и резкого охлаждения. Состоит из двух-трех циклов, в зависимости от материала и конструкции. После чего прикладывается электрический потенциал, создающий множественные разряды.

Проверка технических характеристик.

Следует отметить, что испытательные процедуры не являются обязательными для всех изоляторов, выпускаемых на заводе. Электрическим, термическим и механическим воздействиям подвергаются только 0,5% от партии. Обязательной для всех изоляторов является проверка напряжением перекрытия в течении трех минут, при котором на изоляторе возникают искровые разряды.

У подвесных изоляторов обязательно проверяется механическая характеристика. Для этого в течении минуты к нему прикладывается механическая нагрузка, которую регламентируют заводские или государственные нормы.

Такие испытания обеспечивают нормальную работу электрических изоляторов при номинальных токах и номинальных напряжениях в сети. А также, достаточный уровень надежности. Кроме этого, некоторые модели подвергаются периодической проверке в ходе эксплуатации. По результатам периодических осмотров и испытаний они могут проходить очистку, выбраковку и замену.

Блок: 2/6 | Кол-во символов: 3625
Источник: https://www.asutpp.ru/elektricheskie-izolyatory.html

Штыревые изоляторы

Штыревой изолятор относится к категории линейных изоляторов и применяется на воздушных линиях электропередач класса напряжения до 20 кВ. Конструктивно штыревой изолятор представляет собой монолитное изделие из диэлектрического материала, на котором предусматриваются специальные канавки для крепления провода линии, а также отверстие для возможности крепления изолятора на крюки или штыри траверсы ВЛ.

В качестве диэлектрического материала для изготовления изоляторов используется стекло, фарфор или полимерный материал. Изоляторы, изготавливаемые из данных материалов, имеют соответствующие названия – стеклянные, фарфоровые или полимерные. Если вы желаете приобрести штыревые изоляторы, то для этого рекомендуем посетить компанию Иприм-Энергия. В данной компании вы сможете приобрести изоляторы любого типа, необходимую арматуру для воздушной линии электропередач, птицезащитные устройства, а также устройства для защиты от перенапряжений.

Блок: 2/4 | Кол-во символов: 970
Источник: https://elektri4estwo.ru/elektrooborydovanie/96-elektricheskie-izolyatori.html

Конструкция подвесных изоляторов

Подвесные изоляторы существуют следующих типов:

цепочечные,
тарельчатые (с шапкой и стержнем),
паучковые,
«моторные»,
длинностержневые.

Первыми подвесными изоляторами, пригодными для промышленной эксплуатации, были цепочечные фарфоровые изоляторы Хьюлетта (E. Hewlett). Они были разработаны одновременно с тарельчатыми изоляторами, но имели важное практическое преимущество: в их конструкции не использовалась цементная связка (посредством которой соединялись детали тарельчатых изоляторов), что повышало их механическую надёжность. Однако, они обладали более сложной системой соединения в гирлянды (петлями крест-накрест, наподобие изоляторов-«орехов») и худшими электрическими характеристиками по сравнению с тарельчатыми изоляторами. Позднее в качестве альтернативы обычным тарельчатым изоляторам с цементной связкой были созданы паучковые, «моторные» и бесцементные изоляторы различных конструкций.

Эти типы подвесных изоляторов, как и цепочечные, в настоящее время более не применяются, так как проблема с надёжностью цементной связки была решена, что уничтожило их преимущества. Наиболее распространённым типом подвесных изоляторов в настоящее время являются тарельчатые изоляторы с шапкой и стержнем и цементной связкой.

Тарельчатые подвесные изоляторы состоят из:

фарфоровой или стеклянной изолирующей детали — «тарелки»,
шапки из ковкого чугуна,
стержня в форме пестика.

Шапка и стержень скрепляются с изолирующей деталью портландцементом марки не ниже 500. Конструкция гнезда шапки и головки стержня обеспечивает сферическое шарнирное соединение изоляторов при формировании гирлянд. Число изоляторов в гирлянде обусловлено напряжением ЛЭП, степенью загрязнения атмосферы, типом изоляторов и материалом опор. Для крепления проводов могут применяться изолирующие конструкции из нескольких параллельно подвешенных гирлянд изоляторов.

Подвесные полимерные(композитные) изоляторы состоят из стеклопластикового стержня, полимерной оболочки и оконцевателей.

Блок: 4/10 | Кол-во символов: 1995
Источник: https://ru.wikipedia.org/wiki/%D0%9B%D0%B8%D0%BD%D0%B5%D0%B9%D0%BD%D1%8B%D0%B9_%D0%B8%D0%B7%D0%BE%D0%BB%D1%8F%D1%82%D0%BE%D1%80

Обозначения изоляторов

В обозначение изоляторов входят:

буквы, которые указывают на их конструкцию: Ш — штыревой, П — подвесной, ОЛ — опорный линейный
- материал: Ф — фарфор, С — стекло, П — полимер
- назначение: Т — телеграфный, Н — низковольтный, Г — грязестойкий (для подвесных), Д — двухъюбочный (для подвесных), или Дельта (для штыревых), О — ответвительный, Р — для радиотрансляционной сети (проводного радио)
- типоразмер: А, Б, В, Г (для штыревых)
цифры, которые у штыревых изоляторов указывают на номинальное напряжение (10, 20, 35) или диаметр внутренней резьбы (для низковольтных), а у подвесных — на гарантированную механическую прочность в килоньютонах.
- В старых обозначениях у низковольтных изоляторов указывался типоразмер, ТФ-1 — самый большой, ТФ-4 — самый маленький.
В старых обозначениях у подвесных изоляторов (например: П-8.5) цифры обозначают электромеханическую одночасовую нагрузку, буквы обозначают конструктивное исполнение изолятора:
- П и ПЦ — фарфоровый изолятор обычного исполнения (П-2, П-3, П-4.5, ПЦ-4.5, П-7, П-8.5)
- НС и НЗ — грязестойкий фарфоровый изолятор для натяжных гирлянд (НС-1, НС-2 и НЗ-6)
- ПР — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с развитой боковой поверхностью (ПР-3.5)
- ПС — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с увеличенным вылетом ребра (ПС-4.5)

Блок: 3/10 | Кол-во символов: 1335

Источник: https://ru.wikipedia.org/wiki/%D0%9B%D0%B8%D0%BD%D0%B5%D0%B9%D0%BD%D1%8B%D0%B9_%D0%B8%D0%B7%D0%BE%D0%BB%D1%8F%D1%82%D0%BE%D1%80

Подвесные изоляторы

На воздушных линиях класса напряжения 35 кВ и выше применяются подвесные изоляторы, которые также относятся к категории линейных изоляторов.

Как и изоляторы штыревого типа, подвесные могут изготавливаться из фарфора, стекла или полимерных материалов. Конструктивно данные изоляторы имеют отличия. Фарфоровые и стеклянные подвесные изоляторы конструктивно состоят из изолирующей фарфоровой или стеклянной части, металлической шапки и специального стержня. В металлической шапке есть отверстие, которое позволяет закрепить в него стержень изолятора, что позволяет собрать из нескольких изоляторов подвесную гибкую гирлянду для подвески провода ВЛ. Количество изоляторов в гирлянде зависит от класса напряжения линии электропередач.

Более современные полимерные изоляторы сразу выпускают на требуемый класс напряжения линии. Основа полимерного изолятора – стержень из стеклопластика, по обоим концам данного стержня крепятся металлические оконцеватели, посредством которых осуществляется крепление изолятора к проводам и конструктивным элементам линии электропередач посредством применения линейной аппаратуры. От внешних воздействий несущий стеклопластиковый стержень защищен специальной оболочкой из полимерных материалов.

Основное преимущество полимерных изоляторов – малый вес, в 10-20 раз меньший массы гирлянды стеклянных или фарфоровых изоляторов. Также не менее важным преимуществом полимерных изоляторов является высокая механическая прочность, устойчивость к воздействию негативных факторов окружающей среды, а также более высокая, по сравнению, со стеклянными и фарфоровыми изоляторами устойчивость к грозовым и коммутационным перенапряжениям.

По назначения подвесные изоляторы бывают поддерживающими и натяжными. Поддерживающие изоляторы устанавливают на промежуточных опорах ЛЭП, они работают в вертикальном положении и осуществляют поддержку провода в пролете между опорами и несут нагрузку провода и возможного оледенения в зимний период. Натяжные изоляторы устанавливаются на анкерных опорах, данные изоляторы (гирлянды изоляторов) работают практически в горизонтальном положении, выдерживая натяжение провода. Натяжные изоляторы выдерживают большую нагрузку, по сравнению с поддерживающими изоляторами, поэтому для повышения надежности на более ответственных пролетах линии электропередач применяют сдвоенные гирлянды изоляторов или сдвоенные изолирующие подвески.

В вышеупомянутой компании Иприм-Энергия вы можете приобрести готовые к монтажу поддерживающие и натяжные полимерные изолирующие подвески.

Блок: 3/4 | Кол-во символов: 2558
Источник: https://elektri4estwo.ru/elektrooborydovanie/96-elektricheskie-izolyatori.html

Параметры изоляции

К числу основных относятся:

электропрочность;
удельное электрическое сопротивление;
относительная проницаемость;
угол диэлектрических потерь.

Оценивая качество и эффективность диэлектриков, и сравнивая их свойства, нужно выявить зависимость перечисленных параметров от значений тока и напряжения. По сравнению с проводниками электроизоляционные компоненты имеют повышенную электрическую прочность. Учитывая сказанное выше, не менее важным является то, насколько хорошо изоляторы сохраняют свои полезные свойства и удельные величины при нагревании, увеличении напряжения и других воздействиях.

Блок: 4/6 | Кол-во символов: 614
Источник: https://220. guru/electroprovodka/provoda-kabeli/elektroizolyacionnye-materialy.html

Монтажные работы

Перед началом монтажа все изоляторы тщательно осматриваются и отбраковываются. Необходимо заранее проверить сопротивление фарфоровых конструкций с помощью мегаомметра на значение напряжения 2500 В. Стеклянные изделия не проверяются.

При наличии штыревых изделий, установка кронштейнов, траверс и других элементов выполняется заранее, до подъема опоры воздушной линии. Штыревая часть находится в строго вертикальном положении. Для деревянных опор используются стандартные крюки, без траверс. На все металлические детали заранее наносится защитное покрытие.

Закрепление изоляторов на штырях или крюках проводится разными способами. Чаще всего используются полиэтиленовые уплотнительные колпачки, насаживаемые на места креплений.

Блок: 6/6 | Кол-во символов: 746
Источник: https://electric-220.ru/news/izoljatory_ehlektricheskie/2017-12-13-1404

Классы нагревостойкости электроизоляционных материалов

Класс нагревостойкости диэлектриков указывается буквой латинского алфавита. Перечислим основные из них:

Y – максимальная температура 90 град. Цельсия. К данной категории относятся различные волокнистые изделия из хлопка, натуральных тканей и целлюлоза. Они не пропитываются и не дополняются жидкими электроизоляторами.
A – 105 град. Цельсия. Все материалы, перечисленные выше, и синтетический шелк, пропитываемые жидкими диэлектриками (погружаемые в них).
E – 120 град. Цельсия. Синтетические изделия, включая волокна, пленки и компаунды.
B – 130 град. Цельсия. Слюдинитовые диэлектрики, асбест и стекловолокно вкупе с органическим связующим и пропиткой.
F – 155 град. Цельсия. Слюдинитовые материалы, в качестве связующего звена которых выступают синтетические компоненты.
H – 180 град. Цельсия. Слюдинитовые диэлектрики с кремнийорганическими соединениями, выступающими в качестве связующего.
C – более 180 град. Цельсия. Все перечисленные выше изделия, в которых не используется связующее или применяются неорганические адгезивы.

Выбор электроизоляционных материалов зависит не только от мощностей оборудования, но и от условий его эксплуатации. Например, для высоковольтных линий электропередач должны использоваться диэлектрики с повышенной морозостойкостью и защитой от воздействия ультрафиолетовых лучей.

Таким образом, информация выше может использоваться только в качестве ознакомительных целей, а окончательное решение должен принимать профессиональный, квалифицированный специалист.

Блок: 6/6 | Кол-во символов: 1549
Источник: https://220.guru/electroprovodka/provoda-kabeli/elektroizolyacionnye-materialy.html

Типы гирлянд

Поддерживающая гирлянда: несёт только массу провода в пролёте
Натяжная гирлянда: воспринимает натяжение проводов и крепит их к анкерным и угловым анкерным опорам.

Блок: 7/10 | Кол-во символов: 175
Источник: https://ru.wikipedia.org/wiki/%D0%9B%D0%B8%D0%BD%D0%B5%D0%B9%D0%BD%D1%8B%D0%B9_%D0%B8%D0%B7%D0%BE%D0%BB%D1%8F%D1%82%D0%BE%D1%80

Литература

Электромонтажные работы. В 11 кн. Кн. 8. Ч. 1. Воздушные линии электропередачи: Учеб. пособие для ПТУ. / Магидин Ф. А.; Под ред. А. Н. Трифонова. — М.: Высшая школа, 1991. — 208 с. ISBN 5-06-001074-0
Электротехнический справочник. В 3-х т. Т. 2. Электротехнические изделия и устройства / Под общ. ред. профессоров МЭИ (Гл. ред. И. Н. Орлов) и др.. — 7-е изд., испр. и доп. — М: Энергоатомиздат, 1986. — Т. 2. — 712 с. — 90 000 экз.
ГОСТ 27744-88 Изоляторы. Термины и определения.
ГОСТ 27661-2017 Изоляторы линейные подвесные тарельчатые. Типы, параметры и размеры

Блок: 9/10 | Кол-во символов: 574
Источник: https://ru.wikipedia.org/wiki/%D0%9B%D0%B8%D0%BD%D0%B5%D0%B9%D0%BD%D1%8B%D0%B9_%D0%B8%D0%B7%D0%BE%D0%BB%D1%8F%D1%82%D0%BE%D1%80

Кол-во блоков: 18 | Общее кол-во символов: 16633
Количество использованных доноров: 5
Информация по каждому донору:

https://www. asutpp.ru/elektricheskie-izolyatory.html: использовано 1 блоков из 6, кол-во символов 3625 (22%)
https://ru.wikipedia.org/wiki/%D0%9B%D0%B8%D0%BD%D0%B5%D0%B9%D0%BD%D1%8B%D0%B9_%D0%B8%D0%B7%D0%BE%D0%BB%D1%8F%D1%82%D0%BE%D1%80: использовано 5 блоков из 10, кол-во символов 4295 (26%)
https://elektri4estwo.ru/elektrooborydovanie/96-elektricheskie-izolyatori.html: использовано 2 блоков из 4, кол-во символов 3528 (21%)
https://electric-220.ru/news/izoljatory_ehlektricheskie/2017-12-13-1404: использовано 2 блоков из 6, кол-во символов 2316 (14%)
https://220.guru/electroprovodka/provoda-kabeli/elektroizolyacionnye-materialy.html: использовано 3 блоков из 6, кол-во символов 2869 (17%)

изоляторы высоковольтные

Главная » Продукция » Изоляторы

Назначение высоковольтных изоляторов воздушных линий электропередачи — изолировать провода от опор и других несущих конструкций.

Этот тип защиты применяется при креплении токопроводов, грозозащитных тросов на воздушных линиях электропередачи , а так же в распределительных устройствах различных электростанций и подстанций.

Изоляторы воздушных линий изготовляют из не проводящих ток материалов, таких как фарфор, специальное стекло и полимерные композиты.

Компания «ЭнергоКомплект» ООО предлагает со своих складов широкий выбор изоляторов различных видов и типов.

предназначены для изоляции проводов от опор. Опорные изоляторы работают на сжатие, растяжение или изгиб и подразделяются на штыревые (насаживаемые на опорные штыри или крючки) и стержневые, которые прикрепляются у основания болтами или винтами.

ОПОРНЫЕ
ШТЫРЕВЫЕ			СТЕРЖНЕВЫЕ
ФАРФОРОВЫЕ	СТЕКЛЯННЫЕ	ПОЛИМЕРНЫЕ	ФАРФОРОВЫЕ	СТЕКЛЯННЫЕ	ПОЛИМЕРНЫЕ
ШФ 10Г, ШФ 20Г, ШФ 20Г1	ШС 10, ШС 20, ШТИЗ 10, ШТИЗ 20	ШПУ-10, ШПУ-20, ШПУ-35, НП-18, ТП-20, ОНШП-10-20, ОНШП-20-10, ОНШП-35-10, ОНШП-35-20	ИОР10-7,5-III-УХЛ, И4-80 УХЛ, Т2	ИШОС-10-8 (С4-80 II), ИШОС-10-20, ИШОС-20-10	ОСК 4-10, ОСК 6-10, ОСК 12,5-10, ОСК 8-35, ОСК 10-35, ОСК 12,5-35, ОСК 10-110 ОТК 20-110 СТАН-6-110, СТАН-10-110 ОНШП-10-20, ОНШП-20-10, ОНШП-35-20 ИОРП-10

Для крепления изоляторов, в качестве комплектующих изделий предлагаем:

КРЮКИ типа КН-16, КН-18, КН-22, КВ-22.

КОЛПАЧКИ типа К-4, К-5, К-6, К-7, К-9, К-10, КП-16, КП-18, КП-22.

используются на ВЛ напряжением 35 кВ и выше. Они состоят из фарфоровой или стеклянной изолирующей части, шапки из ковкого чугуна, металлического стержня и цементной связки. Подвесные изоляторы собирают в гирлянды, которые бывают поддерживающими (на промежуточных опорах) и натяжными (на анкерных опорах). Число изоляторов в гирлянде определяется напряжением линии; 35 кВ – 3-4 изолятора, 110 кВ – 6-8.
Постепенно, на смену тяжелым стеклянным гирляндам приходят изоляторы из полимерных материалов. Они представляют собой стержневой элемент из стеклопластика, на котором размещено защитное покрытие с ребрами из фторопласта или кремнийорганической резины.

ПОДВЕСНЫЕ
нормального исполнения	с увеличенным вылетом ребра	с двойным ребром	специального исполнения	полимерные
ПС-40, ПС-40А, ПС-70Е, ПС-120Б, ПС-160Д, ПС-210В, ПС-300В	ПСВ-40В, ПСВ-120Б, ПСВ-160А, ПСВ-210А	ПСД-70Е	ПСС 120Б, ПСС 210Б, ПСК 300А	ЛК 70/10, ЛКК 70/35

получили свое название по более узкому предназначению.

Данный тип обеспечивает прохождение токоведущих элементов линий электропередачи сквозь различные препятствия, подобные металлическим корпусам трансформаторов, стены КТП, КРУ, с изоляцией их от земли.

ПРОХОДНЫЕ
с токопроводом	без токопровода	полимерные
ИП-10/630, ИП-10/1000, ИП-10/1600, ИПУ-10/630, ИПУ-10/1000, ИПУ-10/1600, ИПУ-10/2000, ИПУ-10/3150	ПМА 10 1УХЛ 2	ИППУ-35/400, ИППУ-35/630, ИППУ-35/1000, ИППУ-35/1600, ИППУ-10/4000, ИППУ-20/2000, ИППУ-20/3150

Предлагаемые нами изоляторы допущены к применению во всех энергетических системах как продукция, прошедшая аттестацию, согласно требованиям ОАО «ФСК ЕЭС».

Электрические и тепловые изоляторы — проводники в вакууме

Как правило, пластиковая изоляция и эмали на медном проводе не подходят для использования в вакууме и должны удаляться (см. подразделы 4.6.1 и 4.7.). Если электрическая изоляция необходима на оголенной металлической проволоке, подходящим изолятором для использования в вакууме до 10^-6 мм рт. ст. будет политетрафторэтилен (ПТФЭ), формула Teflon® с самым низким давлением паров и самой высокой температурой размягчения. Или же, в качестве альтернативы, может использоваться полиимид. Полиимид (Kapton® и Vespel®) является отличным вакуумным материалом, давление пара которого сравнимо с давлением пара коррозионностойкой стали при низких температурах. Смолы, содержащие полиаминовую кислоту (например номенклатура Pyre ML® и Pyralin® компании DuPont) можно наносить на вакуумные зажимные приспособления и затем подвергать сушке и отверждению на воздухе для образования покрытия из полиимида. Эти смолы могут не только использоваться для образования электрически изолирующих покрытий, но они также могут применяться в качестве клеев и закрепителей. К сожалению, полиимид печально известен тем, что генерирует водяной пар, когда его температура поднимается выше 150-200 °С (в зависимости от температуры отверждения, первоначально использованной для полимеризации смолы и последующей термической истории). Зажимные приспособления, работающие при высоких температурах и требующие электрической изоляции, могут вставляться в чехлы из стекла, кварца или керамических шайб.

Многие виды керамики представляют собой хорошие электрические изоляторы. Различные виды огнеупорной керамики являются отличными вакуумными материалами. На практике керамическое сырье часто образуется путем спекания или горячего прессования порошкового сырья и может быть несколько пористым. Пористость равноценна большим поверхностным участкам (с сорбированными веществами) и фактическими утечками. Было бы разумно выяснить у потенциальных поставщиков керамики плотность их продукции, в особенности в отношении материалов с открытыми ячейками, с извилистыми лабиринтами и большими пространствами внутренней площади поверхности. Многие поставщики спеченной или горячепрессованной керамики и распыляемых мишеней готовы к сотрудничеству со специалистом по вакуумной технологии для того, чтобы подобрать диапазон размеров частиц порошка и параметры склеивания для оптимизации эффективности работы в вакууме. Желательно использовать плотное керамическое сырье с частыми порами. Если это нецелесообразно, то самой лучшей стратегией может быть получение сырья со структурой, имеющей открытые поры, но образованной из первичных частиц относительно большого размера с минимальной площадью внутренней поверхности и большими отверстиями, откачка из которых производится легко.

Часто потребители вакуумной технологии занимаются созданием нагревателей, для чего им требуется хороший проводник тепла, электрически изолирующий нагреваемый объект от резистивного графита, огнеупорного металла или нагревательных элементов из никелевохромового сплава. Алмаз с теплопроводностью приблизительно в 40 раз больше теплопроводности меди при комнатной температуре — это отличный тепловой проводи и электрический изолятор, после которого следует оксид бериллия, теплопроводность которого несколько меньше меди, и оксид алюминия (предпочтительно оксид а-алюминия — «корунд» или «сапфир»). Частицы оксида бериллия очень токсичные, и необходимо проявлять большую осторожность при работе с этим материалом. На некоторых коммерчески доступных нагревателях, подходящих для широкого разнообразия случаев применения вакуума, используется нитрид бора в качестве электрического изолятора. К сожалению, нитрид бора имеет тенденцию к поглощению воды.

Кубический диоксид циркония — это отличный тепловой изолятор. Он выдерживает высокие температуры и хорошо выносит тепловой удар. Распорки из кубического диоксида циркония особенно подходят для изоляции горячих элементов от опорных платформ для минимизации теплопритоков.

Группа РОСВАКУУМ

Адрес: 107023 Россия, г. Москва, Электрозаводская улица, 21

Часы работы офиса: с 9:00 до 18:00 по Москве.

Телефон:

+7 (495) 664-22-07

E-mail:

[email protected]

Чтобы заказать бесплатный подбор оборудования, отправить заявку, запрос или получить консультацию инженеров — свяжитесь с нами по телефону или E-mail.

В базе 310 производителей и поставщиков вакуумного оборудования и техники (РФ, СНГ и зарубежные компании). Цены, наличие на складах и технические характеристики оборудования и техники уточняйте только по электронной почте E-mail.

Высоковольтные изоляторы | Электрические станции, подстанции, линии и сети

Страница 28 из 66

Необходимым элементом любого распределительного устройства являются изоляторы, обеспечивающие надежную изоляцию токоведущих частей станций и подстанций от соседних фаз и земли.
По своему назначению высоковольтные изоляторы разделяются на аппаратные и подстанционные, а по конструктивному выполнению на опорные, подвесные и проходные. Аппаратные изоляторы монтируют в аппаратах на заводе, опорные аппаратные изоляторы служат для крепления на них токоведущих частей, а проходные — для вывода напряжения из аппаратов наружу. Они используются в разъединителях, трансформаторах, выключателях и других аппаратах. Подстанционные изоляторы (опорные, подвесные и проходные) служат для изолированного крепления шин, гибких и жестких токоведущих частей на подстанциях.

Рис. 76. Опорные изоляторы для внутренней установки: а — с круглым, б — овальным, в — квадратным фланцами

Рис. 77. Опорные изоляторы для наружной установки:
а—на напряжение 10 кВ, б — на напряжение 35 кВ
Аппаратные и подстанционные изоляторы могут устанавливаться как внутри помещений, так и на открытом воздухе. Следует иметь в виду, что изолятор для внутренней и наружной установок различаются по своей конструкции. Изоляторы для внутренних установок не подвергаются воздействию внешней среды, поэтому они не имеют резко выступающих ребер, как у изоляторов, предназначенных для наружных установок. Изоляторы делают из качественного высоковольтного фарфора; в последнее время изоляторы внутренней установки делают из специального стекла. Опорные изоляторы армированы металлическими колпачками, фланцами для крепления к металлическим основаниям распределительных устройств, а проходные также еще и токопроводящими стержнями для включения в электрическую цепь. В зависимости от места установки фланцы изоляторов имеют круглую (кр), овальную (ов) или квадратную (кв) форму. Примеры выполнения опорных изоляторов, рассчитанных на напряжение 6—10 кВ, с круглым, овальным и квадратным фланцами приведены на рис. 76. На фланцах изоляторов предусмотрены болты для присоединения заземления.

Опорные изоляторы в обозначении типа имеют букву О, а проходные — П. По своей механической прочности или допустимой нагрузке изоляторы делятся на группы А, Б, В, Д и Е. Изоляторы с внутренней заделкой арматуры обозначают буквой М. Отличительной особенностью таких изоляторов являются уменьшенные габаритные размеры и их меньшая масса. Основные технические характеристики наиболее распространенных опорных изоляторов для внутренней установки приведены в табл. 7.

Таблица 7
Технические характеристики опорных изоляторов на 6 и 10 кВ для внутренней установки

* О —опорный изолятор; Ф — фарфоровый; ов, кр, кв — форма основания: овальная, круглая, квадратная.

Опорные изоляторы для наружной установки разделяются по своей конструкции на опорно-штыревые и опорно-стержневые. Изоляторы на напряжение 6 и 10 кВ состоят из одного фарфорового (или стеклянного) элемента, а изоляторы для более высоких напряжений — из двух или трех элементов. Головки изоляторов армированы чугунными колпачками с резьбовыми отверстиями под болты для крепления шин или выводов от высоковольтных аппаратов. В названии штыревых изоляторов наружной установки добавляют букву Н и, если они изготовлены из стекла, букву С. Фланцы изоляторов имеют четыре отверстия для их крепления к опорным конструкциям открытых распределительных устройств.
Опорно-штыревые изоляторы для наружной установки типа 10 на номинальное напряжение 10 кВ и типа ШТ 35 на напряжение 35 кВ.
Опорно-стержневые изоляторы наружной установки выполнены в виде сплошного фарфорового стержня, армированного в верхней и нижней части фланцами, имеющими отверстия для их крепления. Изоляторы этого типа обладают повышенной электрической прочностью, так как они не имеют внутренних полостей.
Проходные изоляторы для внутренних установок изготовляют на напряжения до 35 кВ. Они выполняются в виде гладких цилиндров (или бочкообразной формы), внутри них проходят токоведущие медные шины или стержни, к которым подключаются отводы высоковольтных аппаратов. Стержни укреплены гайками, стягивающими верхний и нижний проходные колпачки изолятора. Для крепления проходного изолятора к опорной конструкции предусмотрен металлический фланец в средней части изолятора. Эти фланцы изготавливаются цельными и закрепляются на фарфоровом основании изолятора специальным цементным раствором.
Проходные изоляторы для наружной установки имеют большую поверхность по сравнению с изоляторами для внутренней установки. В той части изолятора, которая выходит из помещения или кожуха аппарата, имеются ребра, увеличивающие электрическую прочность изолятора. Основные данные наиболее распространенных типов проходных изоляторов как внутренней, так и наружной установки приведены в табл. 8.

Таблица 8
Проходные изоляторы

Подвесные высоковольтные изоляторы применяются в основном на линиях электропередачи для изоляции проводов. На подстанциях подвесные изоляторы используются лишь для крепления спусков к аппаратам и ошиновки открытой части подстанций.

Код ТН ВЭД 8546200000. Изоляторы электрические керамические. Товарная номенклатура внешнеэкономической деятельности ЕАЭС

Технические средства для инвалидов

Двигатели и генераторы электрические.. (НДС):

Постановление 1042 от 30.09.2015 Правительства РФ

0% — 27. Специальные средства для обмена информацией,получения и передачи информации для инвалидов с нарушениями зрения, слуха и голосообразования, которые могут быть использованы только для профилактики инвалидности или реабилитации инвалидов

0% — 36. Специальные технические средства для обучения инвалидов и осуществления ими трудовой деятельности, которые могут быть использованы только для профилактики инвалидности или реабилитации инвалидов

0% — 38. Технические средства для развития у инвалидов навыков ориентации в пространстве, самостоятельного передвижения, повседневного самообслуживания, для тренировки речи, письма и общения, умения различать и сравнивать предметы, средства для обучения программированию, информатике, правилам личной безопасности

20% — Прочие

Комплектующие для гражданских воздушных судов

Реакторы ядерные; котлы.. (НДС-авиазапчасти):

Федеральный закон 117-ФЗ от 05.08.2000 ГД РФ

0% — авиационные двигатели, запасные части и комплектующие изделия, предназначенные для строительства, ремонта и (или) модернизации на территории Российской Федерации гражданских воздушных судов, при условии представления в таможенный орган документа, подтверждающего целевое назначение ввозимого товара

20% — Прочие

Изоляторы электрические: назначение, применение, монтаж

В процессе монтажа линий электропередачи, различных электроустановок и прочей аппаратуры серьезное внимание уделяется надежной изоляции токоведущих частей между собой и от земли. Эту функцию выполняют электрические изоляторы, разделяющиеся на несколько основных типов, в зависимости от условий эксплуатации. Кроме того, эти изделия служат креплениями для проводов и других токоведущих частей, использующихся в электроустановках. В соответствии со своим назначением изоляторы могут быть станционными, аппаратными и линейными.

Основные характеристики

Ко всем изоляторам, независимо от их назначения, предъявляются общие требования. Они должны обеспечивать достаточный уровень электрической прочности. Этот показатель зависит от значения напряженности электрического поля, при котором изоляционный материал начинает терять свои диэлектрические свойства.

Каждый изолятор должен иметь достаточную механическую прочность, обеспечивающую устойчивость к динамическим воздействиям, возникающим при коротких замыканиях между токоведущими частями. Свойства изоляторов сохраняются неизменными, несмотря на дождь, снегопад и прочие агрессивные воздействия окружающей среды. Теплостойкость изолирующих устройств обеспечивает сохранение их свойств при перепадах температур в определенных пределах. Поверхность изоляторов должна быть устойчивой к действию электрических разрядов.

Основными электрическими характеристиками являются следующие:

Номинальное и пробивное напряжения. Пробивным считается минимальное значение напряжения, вызывающее пробой изолятора.
Значения разрядных и выдерживаемых напряжений, при которых изолятор сохраняет работоспособность в сухом и мокром состоянии.
Импульсные разрядные напряжения с различными полярностями.

Механическими характеристиками изоляторов считаются их вес и размеры, а также минимальное значение номинальной разрушающей нагрузки, измеряемой в ньютонах. Данная нагрузка воздействует на головку изолятора перпендикулярно оси.

Назначение и свойства

Основной функцией линейных изоляторов является крепление проводов воздушных ЛЭП и шин, устанавливаемых в открытые распределительные устройства электростанций и подстанций. Материалом для этих изделий служит закаленное стекло или фарфор. Конструкции таких изоляторов бывают штыревыми и подвесными.

Штыревые виды изоляторов применяются для воздушных линий электропередачи, напряжение которых составляет до 1 кВ, а также на воздушных ЛЭП, напряжением от 6 до 35 кВ. При напряжении 6-10 кВ используются одноэлементные изоляторы, а при 20-35 кВ – двухэлементные.

Крепление штыревых изоляторов на опорах осуществляется с помощью штырей или крюков. Для повышения надежности изоляции и крепления на одну анкерную опору может устанавливаться сразу 2-3 изолятора.

Среди подвесных изоляторов наибольшее распространение получили изделия тарельчатого типа. Как правило, они применяются на воздушных ЛЭП напряжением более 35 кВ. В их конструкцию входит стеклянная или фарфоровая изолирующая часть, а также стержень и головки, изготовленные из металла. Для соединения всех элементов между собой применяется цементная связка.

При сильном загрязнении атмосферы для воздушных ЛЭП разработаны специальные изоляторы, устойчивые к грязи, имеющие более высокие разрядные характеристики и увеличенную длину пути утечки.

Сборка подвесных устройств производится в гирлянды поддерживающего и натяжного типа. Для первого варианта используются промежуточные опоры, для второго – анкерные. Количество изоляторов в отдельной гирлянде устанавливается в зависимости от напряжения на данной линии. К примеру, воздушные ЛЭП напряжением 35 кВ в каждой гирлянде содержат 3 изолятора, при 110 кВ их будет уже 6-8 штук, а при 220 кВ – 10-14 и далее в такой же пропорции.

Применение аппаратных и станционных изоляторов

С помощью этих изолирующих устройств осуществляется изоляция и крепление шин распределительных устройств, находящихся в электростанциях и подстанциях. С их помощью изолируются токоведущие части различной электрической аппаратуры.

Большинство аппаратных и станционных изоляторов изготавливается из фарфора, максимально отвечающего всем требованиям, предъявляемым к этим изделиям. Для некоторых деталей аппаратуры, выполняющих изолирующие функции, применяется бакелит, гетинакс или текстолит. Данные элементы устанавливаются внутри приборов под защитными кожухами и при необходимости заливаются изоляционным маслом.

Различные виды креплений выполняются с помощью специальной металлической арматуры, закрепленной на фарфоровом основании. Для крепления используются специальные цементирующие замазки, у которых коэффициент объемного расширения приближен к фарфору. Качество изоляторов можно улучшить за счет покрытия глазурью наружной фарфоровой поверхности.

Сама арматура рассчитана на повышенные механические нагрузки. Конструкция этих элементов включает в себя квадратные или овальные фланцы. В нижней части расположены отверстия для болтов, а сверху предусмотрены металлические головки, к которым крепятся проводники. У изоляторов, рассчитанных на низкие механические нагрузки, фланцы и головки отсутствуют. Вместо них изделия оборудованы металлическими фасонными вкладышами, в которых предусмотрены резьбовые отверстия, закрепленные в глубине фарфорового основания. Такие конструкции обладают меньшими размерами и весом.

Изоляторы для наружной и внутренней установки

Каждое устройство определенного типа имеет специфические отличия. Изоляторы, предназначенные для наружной установки, обладают более развитой поверхностью с большей площадью, за счет которой микроразрядное напряжение увеличивается. Это позволяет устройству нормально работать не только в загрязненном состоянии, но и во влажных условиях, под дождем и другими осадками.

Изоляторы, рассчитанные на различные номинальные напряжения, можно отличить по активной высоте фарфора. Изделия с разными разрушающими механическими усилиями отличаются диаметром.

Типичными представителями наружных устройств являются опорно-штыревые изоляторы. Их фарфоровое тело отличают далеко выступающие ребра или крылья, защищающие от дождя. Крепление к основанию осуществляется чугунным штырем с фланцем. Верхняя часть закрыта чугунным колпаком, в котором нарезаны отверстия под крепление токоведущих частей.

У изоляторов, предназначенных для внутренней установки, фарфоровое тело имеет коническую форму. На корпусе установлено 1-2 ребра небольших размеров.

Следует отдельно остановиться на проходных изоляторах, устанавливаемых в стенах и перекрытиях внутри помещений для прохода шин. Также они применяются для выводов токоведущих частей из зданий и корпусов аппаратуры. Проходные изоляторы состоят из полого фарфорового корпуса с небольшими ребрами. Крепление в стене осуществляется с помощью фланца, установленного в средней части корпуса.

У проходных изоляторов номиналом в 2000 А стержни имеют прямоугольное сечение. При номинале свыше 2000 А изоляторы, называемые шинными, изготавливаются без стержней. На торцах у них установлены специальные колпаки для фиксации стальных планок с прямоугольными отверстиями, предназначенными для крепления токоведущих шин.

Конфигурация наружных и внутренних проходных изоляторов имеет существенные отличия. Например, фарфоровый корпус, находящийся на воздухе, оборудован более развитыми ребрами, делающими всю конструкцию несимметричной.

У проходных изолирующих устройств, рассчитанных 110 кВ и более, вводная часть, помимо фарфоровой, оборудуется маслобарьерной или бумажно-масляной изоляцией. В последнем варианте на токоведущий стержень накладывается кабельная бумага в несколько слоев. Между ними устанавливаются алюминиевая фольга, выполняющая функции проводящих прокладок. Образуется своеобразный герметичный конденсаторный ввод, равномерно распределяющий потенциал во всех направлениях.

Монтажные работы

Высоковольтные изоляторы — фарфоровые, керамические и стеклянные изоляторы

Высоковольтные изоляторы представляют собой конструкцию, состоящую из металлического колпака со средствами крепления провода и изоляционную деталь, которая состоит из головки и тарелки, изготовленных из закаленного стекла с разной степенью закалки.

Фарфоровые и керамические изоляторы

Фарфоровые (керамические) изоляторы используются для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП), а также в распределительных устройствах электростанций и подстанций.

Фарфоровые изоляторы и керамические изоляторы являются наиболее распространенными.

Основная функция фарфоровых изоляторов обеспечивать бесперебойную поставку электрической энергии.

Современные высоковольтные изоляторы обладают повышенной надежностью.

Для изготовления фарфоровых изоляторов используется специальный силикатный фарфор.

Изоляторы стеклянные

Изоляторы стеклянные производят из специального закаленного стекла, они отличаются высокой механической прочностью и обладают небольшими размерами по сравнению с фарфоровыми изоляторами.

Стекло, используемое в производстве этого типа изоляторов, отличается большей однородностью в отличие от фарфора.

Стеклянные изоляторы представляют собой надежную конструкцию, которую целесообразно использовать для изоляции высоковольтных объектов.

Тем более, что существует более дешевый, но лучший по техническим характеристикам аналог – полимерный изолятор. Использование полимеров в производстве электротехнического оборудования позволило значительно сократить расходы на их производство, а также повысить эксплуатационный срок изделий.

В последнее время на смену фарфоровым, керамическим и стеклянным изоляторам приходят более современные полимерные изоляторы, которые все чаще применяются в электроустановках высокого напряжения, поскольку во многом превосходят своих предшественников — фарфоровые, керамические и стеклянные изоляторы.

8 Основные типы изоляционных материалов

Типы изоляционных материалов — Основное назначение изолятора — контролировать нежелательный поток электричества от проводника под напряжением или проводящих компонентов. Электрическая изоляция играет важную роль в любом электрическом применении. Благодаря электрическому изолятору и его большому сопротивлению через него практически не может протекать ток. В этом посте мы обсудим изоляционные материалы, особенности соответствующего изоляционного материала, различные типы изоляционных материалов, воздушные зазоры в изоляции, влияние влаги на изоляцию и защиту электрической изоляции от влаги.

Введение в изоляционные материалы

Электроизоляционные материалы представлены как вещества, которые обладают высоким сопротивлением потоку электричества, и в этом аспекте они используются для удержания тока на подходящем пути внутри проводника.

Большое количество материалов и веществ можно определить как изоляторы, многие из которых должны использоваться на практике, поскольку ни один материал или вещество не может удовлетворить все требования, содержащиеся в многочисленных и различных применениях изоляторов в электротехнике.Такие требования требуют учета надежности, физических свойств, доступности, стоимости, приспособляемости к функциям обработки и т.д. сечение к проводнику и может быть размещено на открытом воздухе, в этом случае изоляционные качества должны сохраняться при любых атмосферных условиях, в других случаях требуется чрезвычайная гибкость.

Опять же, изоляционные материалы должны сохранять свои изоляционные качества в электрических нагревателях в большом диапазоне температур, в некоторых случаях достигая 1100 ° C, а изоляционные качества должны сохраняться для радиопередач вплоть до очень высоких частот.

Изоляционные материалы, используемые в проводниках, должны быть гибкими в электрических трансформаторах и машинах, чтобы иметь большую особую электрическую прочность (для уменьшения толщины до минимума) и способность выдерживать неограниченные циклы охлаждения и нагрева.

Изолятор используется в системах воздушных линий на полюсах проводов для управления током, протекающим по направлению к земле. Он играет важную роль в линиях электропередачи. Моделирование изолятора может быть выполнено с использованием различных материалов, таких как дерево, резина, слюда, пластик и т. Д.Конкретными веществами, используемыми в электрических приложениях, являются керамика, стекло, стеатит, ПВХ, полимер и т. Д. Но наиболее обычным веществом, используемым в изоляторе, является фарфор, а также материалы особого состава, стекло, стеатит. В этом посте также обсуждается обзор различных типов изоляционных материалов и принцип их работы.

Характеристики хорошего изоляционного материала

Хороший изоляционный материал должен обладать следующими характеристиками:

Высокая диалектическая прочность
Отличное изоляционное сопротивление
Однородная вязкость: обеспечивает однородные тепловые и электрические характеристики.
Он должен быть полностью однородным: он сохраняет как можно меньше электрических отходов, а электрические напряжения одинаковы при большой разнице напряжений.
Наименьшее тепловое расширение
При воздействии дуги должно быть невоспламеняемым
Должно быть устойчивым к жидкостям или маслам, кислотам, газам и щелочам
Не должно оказывать разрушающего воздействия на материал, соприкасающийся с ним
Низкий коэффициент рассеяния (тангенс угла потерь)
Высокая термическая прочность
Большая механическая прочность
Высокая теплопроводность
Низкая диэлектрическая проницаемость
Без газовой изоляции для контроля выбросов (для газов и твердых тел)
Должен быть однородным, чтобы справляться с местными напряжениями концентрация
Должен быть устойчивым к химическому и термическому разрушению

Классификация различных типов изоляционных материалов

Различные типы изоляционных материалов можно разделить на две категории:

Классификация по веществам и материалам
Классификация n по температуре

Классификация различных типов изоляционных материалов по веществам

Твердые вещества (органические и неорганические)

Дерево, слюда, стекло, сланец, резина, фарфор, хлопок, вискоза, терилен , шелк, бумага, целлюлозные материалы и др.

Жидкости (лаки и масла)

Льняное масло, спирт и синтетические лаки, рафинированные углеводородные минеральные масла и т. Д.

Двуокись углерода, сухой воздух, азот, аргон и т. Д.

Классификация различных типов Изолирующие материалы на основе температуры Классификация различных типов изоляционных материалов на основе температуры (Ссылка: engineeringenotes.com )

Важные свойства типов изоляционных материалов

Удельное сопротивление или удельное сопротивление являются характеристикой материал, который определяет, насколько сильно материал препятствует прохождению электрического тока.Сопротивление подходящего изолятора очень велико.
Диэлектрическая прочность вещества — это способность выдерживать электрические напряжения без обрезания. Электрическая прочность обычно измеряется в киловольтах на миллиметр (кВ / мм).
Относительная диэлектрическая проницаемость или диэлектрический коэффициент — это отношение плотности электрического потока, генерируемого в системе, к плотности, генерируемой в вакууме.
Коэффициент рассеяния электричества (диэлектрические потери) — это отношение энергии, потраченной впустую в материале, к общей энергии, передаваемой через него.Он представлен тангенсом угла потерь и, следовательно, также вводится как тангенс дельта.

Типы электрических изоляторов

Некоторыми из обычно используемых электроизоляционных материалов являются фарфор, слюда, бумага, тефлон, пластик, резина, поливинилхлорид (ПВХ), керамика, стекло и т. Д. Различные типы изоляционных материалов: используются в следующих формах:

Изоляторы деформации
Штифтовые изоляторы
Подвесные изоляторы
Скобовые изоляторы

Изоляторы, указанные выше, обычно используются в воздушных сетях.Вы можете узнать больше об этих типах изоляционных материалов, перейдя по этой ссылке.

Кроме того, есть еще несколько видов изоляторов и различные типы изоляционных материалов.

Изоляторы столбов

Изоляторы столбов в меньшей или большей степени похожи на штыревые. Здесь сравнительно больше навесов и нижних юбок. Изоляторы столбикового типа обычно используются на подстанциях, но в некоторых случаях их можно использовать и для воздушных линий.В результате существуют две формы опорных изоляторов: (i) изоляторы опорных столбов и (ii) изоляторы опорных столбов. Изолятор опоры

(Ссылка: electricaleasy.com )

Изолятор опоры линии может использоваться для напряжений до 132 кВ (штыревые изоляторы используются до 33 кВ). Напротив, подстанционные изоляторы используются как для низких, так и для очень высоких напряжений на подстанциях. Изоляторы для нескольких постов комбинируются для более высоких уровней напряжения.

Стеклянные изоляторы

Штыревые стеклянные изоляторы ранее использовались в 18 веке в основном для использования в телефонных / телеграфных линиях.Использование фарфоровых и керамических изоляторов распространилось в 19 веке. Они доказали, что защитные свойства превосходят стекло, и получили широкое распространение.

Glass Insulator (Ссылка: elprocus.com )

Чтобы преодолеть это, были представлены типы стекла с закаленными формами, которые стали обычным явлением из-за их более длительного срока службы. Таким образом, использование закаленного стекла сегодня становится обычным явлением. В отличие от фарфора или некерамики, закаленное стекло никогда не стареет и, следовательно, имеет более длительный срок службы.Таким образом, диски из закаленного стекла могут быть использованы в подвесных изоляторах.

Полимерные изоляторы

Полимерные изоляторы содержат стержень из стекловолокна, покрытый полимерными кожухами. Эти полимерные погодные навесы обычно изготавливаются из силиконовой резины. Некоторые другие вещества также могут быть использованы для защиты от атмосферных воздействий, включая политетрафторэтилен (PTFE или тефлон), EPDM, EPM и т. Д. Иногда полимерные изоляторы используются в качестве изоляторов из силиконовой резины или композитных изоляторов.Они примерно на 90% легче фарфора и при этом обеспечивают почти такую же или лучшую прочность. Полимерный изолятор

(Ссылка: elprocus.com )

Эти изоляторы имеют несколько стержней из стекловолокна и закрыты полимерными экранами. Они имеют меньший вес по сравнению с фарфоровыми, но обеспечивают лучшую производительность. Эти изоляторы обычно изготавливаются из силиконовой резины и ПТФЭ.

Изоляторы с длинными стержнями

Изоляторы с длинными стержнями — это, по сути, фарфоровые стержни с наружным защитным кожухом и металлическими концевыми секциями.Основным преимуществом модели с длинным стержнем является удаление металлических компонентов между блоками, что повышает прочность изолятора. Типы длинных стержней могут использоваться в корпусах подвески, а также в местах натяжения.

Длинный стержневой изолятор (Ссылка: electricaleasy.com )

Изоляторы изоляторов

Изолятор, используемый в подпорном тросе (растяжка), используется как опорный изолятор. Обычно он изготавливается из фарфора и моделируется таким образом, чтобы в случае отключения изолятора несущий трос не упал на землю.Он также используется как изолятор напряжения в форме яйца.

Stay Insulator (Ссылка: electricaleasy.com )

Воздушные пространства в изоляции

После моделирования изоляции предпринимаются все попытки предотвратить наличие в ней воздушных зазоров. Однако трудно контролировать воздушные зазоры в материалах, таких как пропитанная и изготовленная изоляция, однако с ними можно справиться путем заливки газа или масла под давлением или пропитки в вакууме.

Воздушные пространства оказывают вредное воздействие следующим образом:

Ионизация происходит (явление, проявляющееся в виде коронного разряда), когда твердая изоляция, включая воздушные зазоры, подвергается действию напряжения.

Последствия ионизации:

Большие потери энергии в изоляции
Термическая нестабильность
Снижение напряжения отключения изоляции
Разложение, карбонизация и механическое повреждение изоляционного материала

Таким образом, при наличии в системе воздушных зазоров она не должна подвергаться перенапряжению, а вещество должно иметь свойства сопротивления коронному разряду.

Влияние влаги на изоляцию

Когда изоляционный материал устанавливается во влажной среде, он поглощает определенное количество влаги.Пары воды в основном абсорбируются на поверхности, затем они распространяются, уменьшая градиент концентрации влаги, и в конечном итоге они десорбируются в область с более низкой концентрацией пара.

В изоляционном материале диффузия влаги, как правило, происходит при неработающем электрическом инструменте. Как только ток проходит по электрической линии, влага распространяется по изоляционному материалу (т.е. вещество высыхает).

Все твердые диэлектрики, основанные на поглощении влаги в среде с высокой влажностью, можно разделить на следующие категории:

Гигроскопичные и смачиваемые вещества
Негигроскопичные и смачиваемые вещества
Негигроскопичные и несмачиваемые вещества

Воздух с высокой влажностью является источником проблем с электрической изоляцией и даже может вызвать поломку электрических систем.

Влияние влажности на изоляционные материалы вызывает следующие изменения:

Изменения электрических характеристик
Химические изменения
Физические и механические изменения

Изменения электрических характеристик

Влага, поглощаемая изоляционными веществами вызывает уменьшение объемного удельного сопротивления (особенно поверхностного удельного сопротивления), увеличение постоянной рассеяния и, в частности, увеличение диэлектрического коэффициента, снижение электрической прочности на основе изменения распределения поля в изолирующем материале.
На поверхности изоляционного материала могут образовываться токопроводящие перемычки под действием электрического тока и высокой влажности.
В некоторых случаях тонкий слой влаги на изоляционном материале высыхает во время работы оборудования. В таких местах образуется обугленное пятно, и такие пятна могут со временем объединяться и создавать особый мост; это может привести к короткому замыканию.

Химические вариации

Высокая влажность всегда вызывает гидролиз.
Высокая влажность способствует росту грибков в некоторых изоляционных материалах, что, в свою очередь, снижает количество органических изоляционных материалов.

Физические и механические изменения

Некоторые материалы, такие как полимеры, пластмассы и вещества, наполненные целлюлозными фильтрами, расширяются в присутствии высокой влажности.
Механическая прочность изоляционного материала снижается в присутствии влаги.

Защита изоляции от влаги

Изоляцию можно защитить от влаги с помощью некоторых специальных растворов, в том числе:

Пропитка обмотки

Обмотки всех низковольтных приборов пропитываются лаками для выпечки (иногда составами) также работают).Пропиточные составы и лаки повышают влагостойкость обмоток. Обработка пропиткой делает обмотки более плотными, улучшает их теплопроводность, увеличивает их механическую и электрическую прочность и улучшает термостойкость.

Делаем изоляцию гидрофобной (водонепроницаемой)

Конфигурации изоляционных материалов иногда делают гидрофобными для защиты от влаги. Эта форма обработки особенно эффективна для полимеров, включая гидроксилы и изоляционные вещества на основе целлюлозы.

По сравнению со старыми широко применяемыми методами с использованием битумов, асфальтов, парафинов, гидрофобные кремниевые материалы, не содержащие карбоксилов и гидроксилов, находят все большее распространение. Бумага, хлопковые композиции придают гидрофобность с помощью метилтриэтоксисилана в абсолютном спирте или метилбутоксидиаминсилана в четыреххлористом углероде.

Герметичное уплотнение

Герметичное уплотнение (с использованием специальных составов) обычно используется для защиты изоляции от влаги и помогает поддерживать соответствующие изоляционные свойства компонентов и защищать их от механических повреждений.На этот метод широко влияет пропитка, нанесение покрытий и заливка компаундами.

Используемые методы герметизации: литье под давлением, формование, окунание, инкапсуляция и т. Д. Для герметизации изоляции низковольтных систем наиболее часто используются бутилметакрилат, полиэфир-стирол, полиуретан, стирол, соединения на основе кремния.

Изолирующий материал или герметизируемый компонент следует тщательно просушить. Асфальт, воск или битум использовались в старых герметизирующих покрытиях.

Свойства изоляторов

Изолятор имеет механические свойства, высокую диэлектрическую прочность и большое сопротивление изоляции, что позволяет контролировать ток утечки. Различные типы изоляционных материалов не должны иметь примесей, трещин и быть непористыми.

Области применения изоляторов

Области применения изоляторов многочисленны. Вот некоторые из них:

Они используются в схемах и электрических щитах для улучшения техники безопасности.
Специальные изоляторы защищают вещество от тепла и электричества.
Каучук и пластмасса используются для создания повседневных товаров.

Электроизоляционные материалы — Custom Materials Inc.

Электричество неразрывно связано с нашей жизнью во всех сферах, от приготовления еды до развлечений. Электричество, питающее и контролирующее почти все аспекты нашей жизни, может использоваться как средство добра или зла. Что делает электричество интересным явлением, так это его невидимая, но мощная сила.Простая искра провода может шокировать кого-нибудь до смерти или осветить дом. Именно эта универсальность делает его такой востребованной силой.

Но если наши смартфоны и автомобили питаются от электричества, то именно изоляторы позволяют безопасно использовать его. В этой вселенной тепла, давления и движения определенные вещества обладают способностью отталкивать заряженные частицы, что делает их потенциальными электрическими изоляторами.

Что такое изолятор?

Изолятор — это материал, который предотвращает прохождение электрического тока по его поверхности.Изоляторы, состоящие из разных материалов, обладают разными свойствами, которые определяют их уникальные свойства. Если вы посмотрите на стандартную конструкцию многих электрических устройств, вы заметите, что большинству из них требуется нейтральная поверхность, на которой располагается их проводящий элемент (обычно металл). Это связано с тем, что изолирующие свойства этих неметаллических материалов позволяют контролировать электрический поток.

Изоляторы

в инженерном контексте обычно называют материалами, которые можно разделить на две категории — твердые и жидкие.Эти два материала могут быть дополнительно разделены на различные типы изоляционных материалов в зависимости от их состава.

Твердые изоляторы

Из материалов или веществ с твердой конструкцией образуются твердые изоляторы двух видов — диэлектрики и стекло / керамика. Хотя материя, которая попадает под эти две главы, состоит из разных видов веществ, они оба обладают одинаковой способностью терять электрическую проводимость под действием электрического заряда. Эти материалы обычно представлены в виде тонких слоев, на которых располагается проводящий слой.Таким образом, они создают барьер, который позволяет току течь только в одном направлении.

Некоторые из наиболее распространенных материалов твердых изоляторов:

Стекло / керамика, например, диоксид кремния (кварцевое стекло) и каменная соль или хлорид натрия (используется для поваренной соли).
Пластмассы, изготовленные из органических материалов со сложной жидкой или газообразной структурой. Графитовые электроды и тонкая углеродная фольга также используются в качестве отличных изоляторов.
Медь — наиболее широко используемый проводник электричества в проводах, но почти любой металл в той или иной степени проводит электричество.Есть несколько вариантов подключения, которые могут быть полезны: магнитный провод, проволочные катушки и изолированный провод.

Если говорить о полном списке изоляционных материалов, то он бесконечен, поскольку пластмассовая промышленность является наиболее производительной отраслью современной эпохи.

Жидкие изоляторы

Известные своей способностью бесконечно удерживать электрический заряд, свойства жидких изоляторов сделали их одним из наиболее широко используемых веществ в науке электромагнетизма.Эти материалы обычно используются для изготовления конденсаторов, основной принцип работы которых заключается во временном накоплении электричества для обеспечения плавности потока. Жидкие изоляторы также используются для изготовления электрических и электромагнитных волноводов, которые используются для передачи информации со скоростью света.

Распространенные твердые или жидкие изоляторы включают:

Десять примеров изоляторов

Наиболее эффективными электрическими изоляторами для создания барьера между проводниками и удержания электрических токов под контролем являются:

Резина
Стекло
Чистая вода
Масло
Воздух
Бриллиант
Сухая древесина
Сухой хлопок
Пластик
Асфальт

К прочим прочным изоляторам относятся:

Стекловолокно
Сухая бумага
Фарфор
Керамика
Кварц

Понимание изоляторов на молекулярном уровне

Каждый материал на молекулярном уровне имеет определенную структуру.И это конкретное расположение также отвечает за физические свойства изолятора. Расположение молекул в изоляторе таково, что тепло (температура), электричество (заряды) и другие потенциально проводящие элементы не могут проходить через него так легко. Причина этого — связь между атомами в химическом соединении

Независимо от того, является ли изолятор твердым или жидким, он должен иметь поверхность, которая связана с другими подобными молекулами. При таком количестве молекул, связанных вместе, потенциальное пространство между ними меньше, что предотвращает любой поток электричества.Таким образом, изоляторы обладают высокой связью и энергией между атомами в их объемных конфигурациях.

Как работает изолятор?

По сути, изолятор работает, блокируя движение электронов по своей поверхности. Согласно определению, проводник позволяет течь электричеству, имея большое количество доступных и подвижных электронов. Это позволяет электронам получать энергию и тем самым перемещаться по проводнику, например по металлу. Например, если жидкость или газ содержат ионы, то ионы можно заставить течь в виде электрического тока, а материал является проводником.А изолятор — полная противоположность — он физически предотвращает поток, не имея легкодоступных электронов.

Проводник может быть металлическим или неметаллическим; разница в том, что первый позволяет электрическому заряду перемещаться за счет взаимодействия, а второй требует, чтобы заряд был удален за счет трения. Единственное практическое различие между проводником и изолятором — это соотношение подвижных электронов на поверхности и доступных электронов в объеме.

Расположение атомных связей таково, что затрудняет удаление электронов внешней оболочки из молекул.По сути, эти молекулы, присутствующие на поверхности, имеют электроны своей внешней оболочки, сильно вложенные в связывающую сеть. Это делает их мобильность очень минимальной, а также лишает их свободы передвижения за плату.

Самые удаленные электроны — это те, которые обычно движутся вместе с электрическим током. Но, как было сказано ранее, их мобильность низкая, что делает их бесполезными для потенциального перетока электричества.

Зачем нужны электроизоляционные материалы

1.Они поддерживают электрическую целостность

Наиболее важной особенностью электрических изоляторов является их способность удерживать электрический заряд — либо отрицательный, либо положительный. Благодаря этому свойству изоляторы могут использоваться в качестве барьера, через который электрические заряды могут проходить без утечки. Таким образом, изоляторы дают нам драгоценную способность преобразовывать электричество из дикой неконтролируемой силы в чистый контролируемый поток энергии, который можно использовать по желанию.

2. Они уступают дорогу более безопасной транспортировке электроэнергии

Одним из наиболее важных свойств изоляторов является их способность блокировать ток, чтобы дать нам возможность решать, как мы его использовать.Они являются благом для энергетических компаний, которые хотят транспортировать свой источник энергии в назначенные места или хотят использовать энергию от источника и отправить ее обратно по проводнику.

3. Они помогают нам в мерах безопасности

Безопасность — всегда самая важная забота в мире энергетики. Несмотря на все наши попытки сократить количество несчастных случаев, вызванных электричеством, факт остается фактом. Однако эти несчастные случаи можно свести к минимуму, приняв меры предосторожности. Первый шаг в этом направлении — использование изоляторов в качестве барьера между источником энергии и людьми.Используя изоляторы на электростанциях и опорах электропередач (они определенно используются), мы можем контролировать способы передачи энергии к нам.

4. Безопасное использование

Для безопасной работы во многих устройствах и инструментах, которые мы используем в повседневной жизни, используются изоляторы. Если мы думаем об электронных системах зажигания и, в целом, об электромобилях, то в обоих местах используется изолятор, чтобы минимизировать риск повреждения. Возьмем, к примеру, фен. Если бы устройство было сделано без изолятора, то его мощность в 800 Вт обожгла бы ваши волосы и кожу.Однако из-за наличия встроенного изолятора мощность проходит через небольшой зазор в центре. Обеспечение теплоизоляции, передачи тепла и распределения заряда. Таким образом, обеспечивая безопасную работу, изоляторы являются благом для любого используемого электрического устройства.

Заключение

Без использования этих изоляционных материалов разнообразные системы на планете никогда не были бы созданы и успешно функционировали. Все, от электрической передачи до электронного зажигания и от телефонов до компьютеров — каждая система, от двери с дистанционным управлением до мобильного сотового телефона, работает за счет наличия изоляционных материалов, которые делают эти действия возможными.

Связанные

Электрический изолятор — материалы, примеры, применение, применение и типы

Случалось ли когда-нибудь, чтобы такие предметы, как стекло, воздух и дерево, могли играть жизненно важную роль в электрических целях? Это может быть для вас большим сюрпризом, но стекло, пластик, бумага, картон, дерево и даже сухой воздух являются обычными электроизоляционными материалами. Давайте начнем с определения электрического изолятора, прежде чем обсуждать свойства изоляторов и их использование.

Что такое электрический изолятор?

Технически вам необходимо понять концепцию электрического проводника, чтобы освоить тему электрического изолятора и его применения. Материалы электрического проводника обеспечивают прохождение электрического тока или зарядов в одном или нескольких направлениях. Другими словами, проводниками электрических материалов могут быть металлы, такие как медь, и неметаллические материалы, такие как графит, поскольку они имеют свободные электроны. Например, если вы хотите зарядить свой мобильный телефон, вы включаете его в розетку.Электроны, присутствующие в электрическом проводнике, позволяют полностью зарядить ваш телефон.

Напротив, электроизоляционные материалы не допускают свободного протекания электрических токов или зарядов. Материалы электрического изолятора не дают электронам свободно перемещаться от одного атома к другому. Таким образом, электроизоляторы плохо проводят электричество. Лучшее понимание можно получить на примере электрического проводника. Вы, должно быть, заметили, что внешнее покрытие вилки зарядного устройства вашего телефона сделано из пластика, поэтому электрические заряды не передаются на кожу человека.Ниже приводится список примеров электрических изоляторов.

Пенополистирол
Пластик
Воск
Резина
Сухой воздух
Стекло
Керамика
Керамика

Кварц
Фарфор
Асфальт

Использование изоляторов

Вам должно быть интересно, почему электрические изоляторы так важны для нас, если через них не могут пройти электрические заряды? Как правило, электрические изоляторы очень полезны дома, в офисах, на улицах и т. Д.Они используются в электроприборах и оборудовании. К сожалению, кожа человека — один из лучших проводников электрических зарядов. Кроме того, наличие электроизоляционных материалов предотвращает и защищает электрические устройства от генерации высокого напряжения. Существует бесчисленное множество применений изоляторов. Они перечислены ниже.

Предотвращает прохождение высокого напряжения в электрической цепи.
Помогает снизить стоимость энергии.
Это помогает в сохранении окружающей среды, контролируя выбросы загрязняющих веществ.
Повышает производительность процесса.
Защищает от поражения электрическим током.
Позволяет звукоизолировать бытовую технику.

Применение изолятора

Поскольку материалы электрического изолятора плотно связывают электроны, он предотвращает перемещение электронов от одного атома к другому. Таким образом, они препятствуют проведению электрических зарядов. Учитывая преимущества, существует множество применений электрического изолятора.Применяются к-

Типы электроизоляции ВЛ

Электроизоляторы выдерживают заряды от электричества. В общем, они подразделяются на три типа электрической изоляции в зависимости от уровня рабочего напряжения и области применения.

Штыревой изолятор

Штыревой изолятор лучше всего подходит для поддержки проводников линии низкого напряжения. Одиночный штыревой изолятор используется на 11 кВ, а двойной — на 25 кВ.При напряжении выше 44 кВ можно использовать три или четыре штыревых изолятора. Электроизолятор имеет фарфоровую оболочку. Таким образом, даже если внешняя поверхность электрического прибора намокнет, внутренняя поверхность останется сухой, что обеспечит защиту от протечек.

Изображение будет скоро загружено

Электрический изолятор подвесного типа

Подвесные электрические изоляторы лучше всего подходят для работы с высоковольтными линиями электропередачи. Этот тип электрического изолятора имеет внутри фарфоровые диски, расположенные последовательно через металлические звенья, так что они имеют вид струны.Расположение изоляторов сильно зависит от погодных условий, напряжения, размера изолятора и т. Д.

Изображение будет загружено в ближайшее время

Электрический изолятор деформационного типа

Другое название изолятора деформации — изолятор натяжения. Они лучше всего подходят для высоких напряжений, когда электрическая линия подвержена изменению направления линии, а также для участков с более высоким напряжением на крутых поворотах, пересечениях рек и т. Д. Они полезны для минимизации чрезмерного напряжения в линии.Деформационные электрические изоляторы обладают диэлектрическими свойствами. Дополнительные струны можно добавить, когда напряжение начнет нарастать.

Интересные факты

Вы были бы удивлены, узнав, что бриллиантовое ожерелье, которое вы носите по особому случаю, является отличным электроизоляционным материалом.
Зона высокого напряжения, представляющая опасность, заключена в стекловолокно или стекло, чтобы предотвратить прохождение зарядов.
Ваш электрик использует специальную отвертку с пластиковым покрытием, чтобы проверить прохождение электрических зарядов без поражения электрическим током.

Электрические изоляторы и экранирование | Экранирующие материалы EMI

Электроизоляционный материал обеспечивает изоляцию, поэтому внутренние электрические заряды не протекают свободно; очень небольшой электрический ток будет проходить через него под действием электрического поля. Это контрастирует с другими материалами, полупроводниками и проводниками, которые легче проводят электрический ток.Свойство, которое отличает изолятор, — это его удельное сопротивление; изоляторы имеют более высокое удельное сопротивление, чем полупроводники или проводники.

Запросите расценки на электрические изоляторы и ткани для вашего проекта или свяжитесь с Fabri-Tech для получения дополнительной информации.

Что такое EMI?

Электромагнитные помехи или (EMI) — это помехи, создаваемые внешним источником, которые влияют на электрическую цепь посредством электромагнитной индукции, электростатической связи или проводимости.Помехи могут ухудшить характеристики цепи или даже остановить ее работу. Природные и техногенные источники EMI, в том числе:

Мобильные телефоны
Молния
Солнечные вспышки
Радио
Телевизоры
Системы зажигания
Сотовые сети

Варианты электроизоляционных материалов

Мы работаем с многочисленными типами экранирования от электромагнитных помех и электроизоляторов для обеспечения вашего интерфейса и экранирования от электромагнитных помех.Электроизоляционные материалы и защитные ткани, с которыми мы работаем, включают, но не ограничиваются:

Полностью настраиваемые материалы для защиты от электромагнитных помех

Независимо от цели защиты, все электрические экранирующие материалы и ткани, с которыми мы работаем, можно полностью настроить в соответствии с требованиями дизайна вашего продукта. Это включает в себя форму, размеры и толщину, которые можно отрегулировать в соответствии с вашими потребностями.Диапазон доступных вариантов экранирующих материалов от электромагнитных помех Fabri-Tech позволяет вам проектировать свои продукты так, как вы хотите и какими они должны быть.

Как и все, что мы производим, наши электрические изоляторы и тканевые изделия изготавливаются на заказ в соответствии с вашими требованиями к дизайну. Однако вам не придется платить непомерные цены, обычно связанные с «заказной» работой. Fabri-Tech обладает опытом, ноу-хау и технологическими знаниями для производства индивидуальных деталей и компонентов для наших клиентов по разумным ценам.

Когда использовать материал EMI

Fabri-Tech работает с несколькими изоляторами и тканями, чтобы добавить к вашим продуктам различные уровни защиты от электричества и электромагнитных помех. Наш электроизоляционный материал используется в устройствах по разным причинам, в том числе:

Проблемы с шумом
Защита от экстремальных температур и окружающей среды
Вибрация
Защита экрана от электромагнитных помех
EMI / RFI помехи
Электрооборудование
И многие другие

Используя наши высококачественные электрические экранирующие материалы, Fabri-Tech будет работать с вами, чтобы создать идеальное решение для экранирования электромагнитных помех для вашего проекта.

Свяжитесь с Fabri-Tech сегодня

Специалисты

Fabri-Tech будут работать с вами, чтобы выбрать правильный интерфейс EMI и защитные материалы для вашего проекта. Независимо от того, что требуется для вашей конструкции, у нас есть электрические изоляторы для обеспечения защиты от электричества и электромагнитных помех, которые точно соответствуют вашим уникальным спецификациям. По сути, нет никаких ограничений на то, что мы можем создать для наших клиентов.

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о наших электрических изоляторах и возможностях экранирования электромагнитных помех, или запросите коммерческое предложение сегодня.

Изолятор (электричество) Факты для детей

Электрический изолятор — это материал, который не пропускает электричество через электрический ток. Материалы, обычно используемые для изоляции, включают резину, пластик и стекло. В трансформаторах и электродвигателях используется лак. В некоторых переключателях используются изоляционные газы, такие как гексафторид серы. Провода, по которым проходит электрический ток, обычно изолированы, поэтому электричество идет в нужное место.

Изолятор может означать не только материал, но и предметы, сделанные из этого материала. Они изготавливаются из различных материалов, таких как: стекло, силикон, резина, пластик, масло, дерево, сухой хлопок, кварц, керамика и т. Д.

Тип изолятора зависит от области применения. Изоляторы обладают высоким удельным электрическим сопротивлением и низкой проводимостью. Изоляторы предотвращают потерю тока и делают ток более эффективным, концентрируя поток.

Изоляторы

В передаче электроэнергии используются три типа подвесных изоляторов: штыревой изолятор, изолятор подвески и изолятор деформации.

Штыревой изолятор — самый ранний разработанный изолятор. Изоляторы штыревого типа могут состоять из трех частей, в зависимости от величины напряжения.

Изолятор подвески предназначен для напряжений выше 33 кВ. Несколько изоляторов соединены последовательно.

Изолятор деформации аналогичен подвесному изолятору, но используется горизонтально, а подвесной изолятор — вертикально. Изолятор деформации используется для снятия чрезмерного натяжения линии, которое возникает при тупике линии или резком изгибе.

Картинки для детей

Линии электропередач на керамических штыревых изоляторах в Калифорнии, США
Высоковольтный керамический ввод в процессе производства, перед глазированием (1977)
Трехфазный изолятор, используемый в распределительных линиях, обычно на 13,8 кВ между фазами. Линии проходят по ромбовидной схеме, между полюсами используется несколько изоляторов.
Гирлянда подвесных изоляторов (вертикальная гирлянда дисков) на опоре подвеса 275 кВ
Яйцевидный изолятор деформации
Кабель из меди с минеральной изоляцией и ПВХ оболочкой с 2-мя жилами.

Знакомство с различными электрическими изоляторами | USESI

Различные электрические изоляторы используются во многих электрических устройствах, от крошечного конденсатора до гигантского генератора. Обычно они имеют высокое сопротивление, которое характеризует их как «низкую электрическую проводимость». Читайте дальше, чтобы узнать больше об общих типах различных электрических изоляторов и науке, лежащей в их основе.

Наука, лежащая в основе различных электрических изоляторов

Электричество было открыто в 1752 году, но только намного позже появились какие-либо знания или исследования о различных электрических изоляторах.Все началось в 1897 году с открытия электронов, отрицательно заряженных частиц, вращающихся вокруг ядер атомов. Однако в некоторых материалах электроны прилипают к атомам, а не вращаются вокруг них. Эти материалы представляют собой разновидности различных электрических изоляторов. Вот пример некоторых часто встречающихся электрических изоляторов:

Глина: Часто встречается в изоляторах высокого напряжения и ВЧ.
Пластмассы: ПВХ и нейлон обычно используются в большинстве проводов.
Стекло: Когда-то более популярный электрический изолятор, стекло все еще используется в некоторых аппаратах низкого напряжения.
Бумага и картон: Это недорогие изоляторы, которые работают в условиях отсутствия высоких температур или высокого напряжения.
Слюда: Слюда является хорошим изолятором даже при воздействии элементов. Он также служит проводником тепла.
Тефлон: Часто используется в оболочках кабелей.
Резина: Когда-то использовавшаяся в качестве изолятора, недавно была заменена пластмассой.
Воск и масло: Когда-то они использовались для изоляции медных труб, они были эффективны для долговечных подземных линий электропередач.

В некоторых случаях в качестве электроизоляторов используются газы и жидкости. Непроводящие газы предотвращают образование дуги в компактном закрытом металлическом контейнере. Распределительное устройство с элегазовой изоляцией может безопасно отключать высокое напряжение. Также есть трансформаторы с элегазовой изоляцией и другие устройства.

В случае жидкостей изоляционное масло используется для отвода тепла от горячих катушек трансформатора, а иногда и в качестве конденсаторов.

Электропроводники

В материалах, в которых электроны вращаются вокруг атома, есть способность проводить электричество.В этих проводниках может свободно течь электрический ток. Металлы, такие как медь, являются хорошими проводниками с электронами, которые отталкиваются друг от друга и проводят электричество. Электроны, которые свободно вращаются по орбите, известны как свободные электроны.

Хороший пример проведения электричества можно увидеть в батарее, имеющей положительный и отрицательный полюсы. Когда вы подключаете проводник (например, медный провод) к отрицательной клемме, электроны будут проходить через него. Это позволит батарее питать нагрузку (например, лампочку), когда она подключена к источнику.

Если вы электрик или делаете это самостоятельно дома, неплохо было бы разобраться в типах различных электрических изоляторов и остерегаться науки, лежащей в их основе. Таким образом, вы можете определить, какие продукты могут лучше всего и безопасно работать с задачей, которую вы пытаетесь выполнить. Желаю вам успехов и безопасности в вашем следующем приключении по благоустройству дома.

Примеры проводников и изоляторов

Вот общие примеры электрических и тепловых проводников и изоляторов.

Как определить, является ли материал проводником или изолятором? Материал, передающий энергию, является проводником, а материал, который сопротивляется передаче энергии, — изолятором. Существуют разные типы проводников и изоляторов, потому что существуют разные формы энергии. Материалы, которые проводят электроны, протоны или ионы, являются электрическими проводниками. Они проводят электричество. Материалы, которые проводят тепло, являются проводниками тепла. Вещества, передающие звук, являются акустическими проводниками. Для каждого типа жилы есть соответствующие изоляторы.

Многие материалы являются как электрическими, так и тепловыми проводниками или изоляторами. Однако есть исключения, поэтому не предполагайте, что только потому, что образец проводит (изолирует) одну форму энергии, он ведет себя так же, как и другие формы! Вот примеры электрических и тепловых проводников и изоляторов.

Примеры электрических проводников

Обычно электрические проводники имеют слабосвязанные электроны. Большинство металлов являются отличными электрическими проводниками. Лучшим проводником электричества является серебро.Жидкости, содержащие ионы, также проводят электричество. К ним относятся солевые растворы, кислоты и основания.

Серебро
Медь
Золото
Алюминиевая фольга
Графит
Сталь
Бронза
Латунь
Морская вода
Лимонный сок

Примеры электрических изоляторов

Большинство органических материалов являются электрическими изоляторами, потому что электроны переносятся Не так же свободно перемещаться в ковалентных связях. Морская вода содержит ионы и проводит электричество, но чистая вода является электрическим изолятором.Некоторые элементы могут быть проводниками или изоляторами, в зависимости от их формы или формы. Графит — это электрический проводник, а алмаз — электрический изолятор.

Резина
Сухая древесина
Воздух
Стекло
Сухая бумага
Пластик
Фарфор
Стекло
Масло
Алмаз
Чистая вода
Кварц
Оксид бериллия
Слюда

Примеры теплопроводников

Большинство металлов проводят как тепло, так и электричество.Но электрическая и теплопроводность не всегда идут рука об руку. Например, алмаз — электроизолятор, но отличный теплопроводник. Кристаллические материалы часто проводят тепло.

Серебро
Золото
Медь
Алмаз
Нержавеющая сталь
Алюминий
Оксид бериллия
Слюда
Углеродные нанотрубки
Бронза

Примеры термоизолятора

Теплоизоляторы сопротивляются потоку тепла.Строительные и швейные материалы часто являются изоляторами. Хотя вы можете ожидать, что стекло является проводником тепла, на самом деле это изолятор.

Линейный изолятор

Что из себя представляют электрические изоляторы?

Назначение

Основные технические характеристики

Штыревые изоляторы

Конструкция подвесных изоляторов

Обозначения изоляторов

Подвесные изоляторы

Параметры изоляции

Монтажные работы

Классы нагревостойкости электроизоляционных материалов

Типы гирлянд

Литература

изоляторы высоковольтные

Компания «ЭнергоКомплект» ООО предлагает со своих складов широкий выбор изоляторов различных видов и типов.

КРЮКИ типа КН-16, КН-18, КН-22, КВ-22.

Электрические и тепловые изоляторы — проводники в вакууме

Группа РОСВАКУУМ

Телефон:

E-mail:

Высоковольтные изоляторы | Электрические станции, подстанции, линии и сети

Код ТН ВЭД 8546200000. Изоляторы электрические керамические. Товарная номенклатура внешнеэкономической деятельности ЕАЭС

Изоляторы электрические: назначение, применение, монтаж

Основные характеристики

Назначение и свойства

Применение аппаратных и станционных изоляторов

Изоляторы для наружной и внутренней установки

Монтажные работы

Высоковольтные изоляторы — фарфоровые, керамические и стеклянные изоляторы

Фарфоровые и керамические изоляторы

Изоляторы стеклянные

8 Основные типы изоляционных материалов

Электроизоляционные материалы — Custom Materials Inc.

Что такое изолятор?

Твердые изоляторы

Жидкие изоляторы

Десять примеров изоляторов

Понимание изоляторов на молекулярном уровне

Как работает изолятор?

Зачем нужны электроизоляционные материалы

1.Они поддерживают электрическую целостность

2. Они уступают дорогу более безопасной транспортировке электроэнергии

3. Они помогают нам в мерах безопасности

4. Безопасное использование

Заключение

Электрический изолятор — материалы, примеры, применение, применение и типы

Использование изоляторов

Электрические изоляторы и экранирование | Экранирующие материалы EMI

Что такое EMI?

Варианты электроизоляционных материалов

Полностью настраиваемые материалы для защиты от электромагнитных помех

Когда использовать материал EMI

Свяжитесь с Fabri-Tech сегодня

Изолятор (электричество) Факты для детей

Изоляторы

Картинки для детей

Знакомство с различными электрическими изоляторами | USESI

Наука, лежащая в основе различных электрических изоляторов

Электропроводники

Примеры проводников и изоляторов

Примеры электрических проводников

Примеры электрических изоляторов

Примеры теплопроводников

Примеры термоизолятора

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
