Рейтинг хороших паяльников 2021 года: какой лучше



Паяльник — незаменимый инструмент для мелкого ремонта электроприборов. Перед приобретением этого устройства многие мастера-любители задаются вопросом, как выбрать подходящий паяльник: надёжный и не слишком дорогой. В нашем Топ-8 лучших паяльников мы собрали самые удачные модели для домашнего и профессионального использования, подходящие для пайки печатных плат и радиодеталей, лужения и других задач. Для начала — определимся, что и как нужно выбирать.

Как выбрать лучший паяльник

Виды паяльников и их особенности

Паяльником называют аппарат, применяемый для нагрева деталей, расплавления припоя и его нанесения в место контакта элементов, которые требуется спаять. Существует несколько видов паяльников, отличающихся способом нагрева металлического наконечника (жала):

  1. Электрический, нагревание рабочей поверхности которого происходит при помощи электрического тока. Это самый популярный вид приборов и у мастеров-любителей, и среди профессионалов.
  2. Дуговой, разогревающийся с помощью электрической дуги, находящейся между электродом и жалом.
  3. Торцевой и молотковый отличаются по внешнему виду довольно длинными рукоятками из металла, на концах которых закрепляются наконечники. Нагрев таких паяльников осуществляется внешними источниками тепла.
  4. Термовоздушные устройства используются для спаивания деталей горячим воздухом.
  5. Инфракрасный паяльник осуществляет соединение элементов бесконтактным способом. Принцип действия прибора основан на воздействии на деталь ИК-излучением с длиной волны 2-7 мкм.
  6. Газовый аппарат состоит из горелки с установленным паяльным наконечником и баллона с газом. Пайка газовым паяльником может осуществляться только нагретым от горелки воздухом, без применения жала.

Наиболее удобными и эффективными устройствами для спаивания металлических и пластиковых деталей являются электрические паяльники. Самыми качественными считаются электропаяльники от немецких и японских производителей. Среди них такие бренды как Goot, Weller, Matrix, Hakko, Ersa.

На что обратить внимание при покупке паяльника?

Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, вставленного в оболочку из изоляционного материала, и рукоятки, выполненной из древесины или пластика. Рабочий наконечник (жало) предназначен для быстрого переноса тепла от источника к спаиваемой детали. При его изготовлении используют красную медь, которая хорошо выдерживает высокие температуры.

Мощность электрического паяльника

Мощность — наиболее важная характеристика прибора, учитываемая при подборе определенной модели аппарата, так как от нее непосредственно зависит температура нагрева рабочей поверхности. Для спаивания элементов небольших микросхем мы рекомендуем приобрести паяльник, мощность которого не превышает 25 Вт. При использовании более мощного прибора можно повредить микросхему. Спаивание толстых проводов лучше осуществлять паяльником с мощностью 40 Вт.

Материал и форма наконечника

Чтобы прибор служил долго, а спаивание деталей было качественным, рабочий наконечник должен обладать высокой теплопроводностью, способностью скапливать тепло, износоустойчивостью и защитной окислительной пленкой.

Наиболее подходящим материалом для рабочих наконечников считаются медные сплавы.  Однако они имеют низкую

40-60 Вт и другой мощности. Как выбрать электропаяльник? Рейтинг брендов

Не секрет, что современные квартиры и дома оборудованы по последнему слову техники. Широкое разнообразие бытовых приборов во многом облегчает жизнь человека. Сегодня даже мытьём окон занимаются роботы-пылесосы, причём не по установке владельца, а самостоятельно определив наличие на стёклах загрязнений. И как же сложно становится человеку, если хотя бы один электроприбор выходит из строя. Возможных причин поломок на самом деле несколько. Это либо обрыв провода в агрегатах, подключаемых к сети, либо отхождение контакта в схеме. А справиться с такими поломками поможет одно-единственное устройство – паяльник.

Особенности

Многие люди привыкли к существованию универсальных инструментов. Начиная от банальных отвёрток со сменными наконечниками и заканчивая перфораторами, перевоплощающимися в дрели. Но в вопросе паяльника подобных превращений пока не придумано.

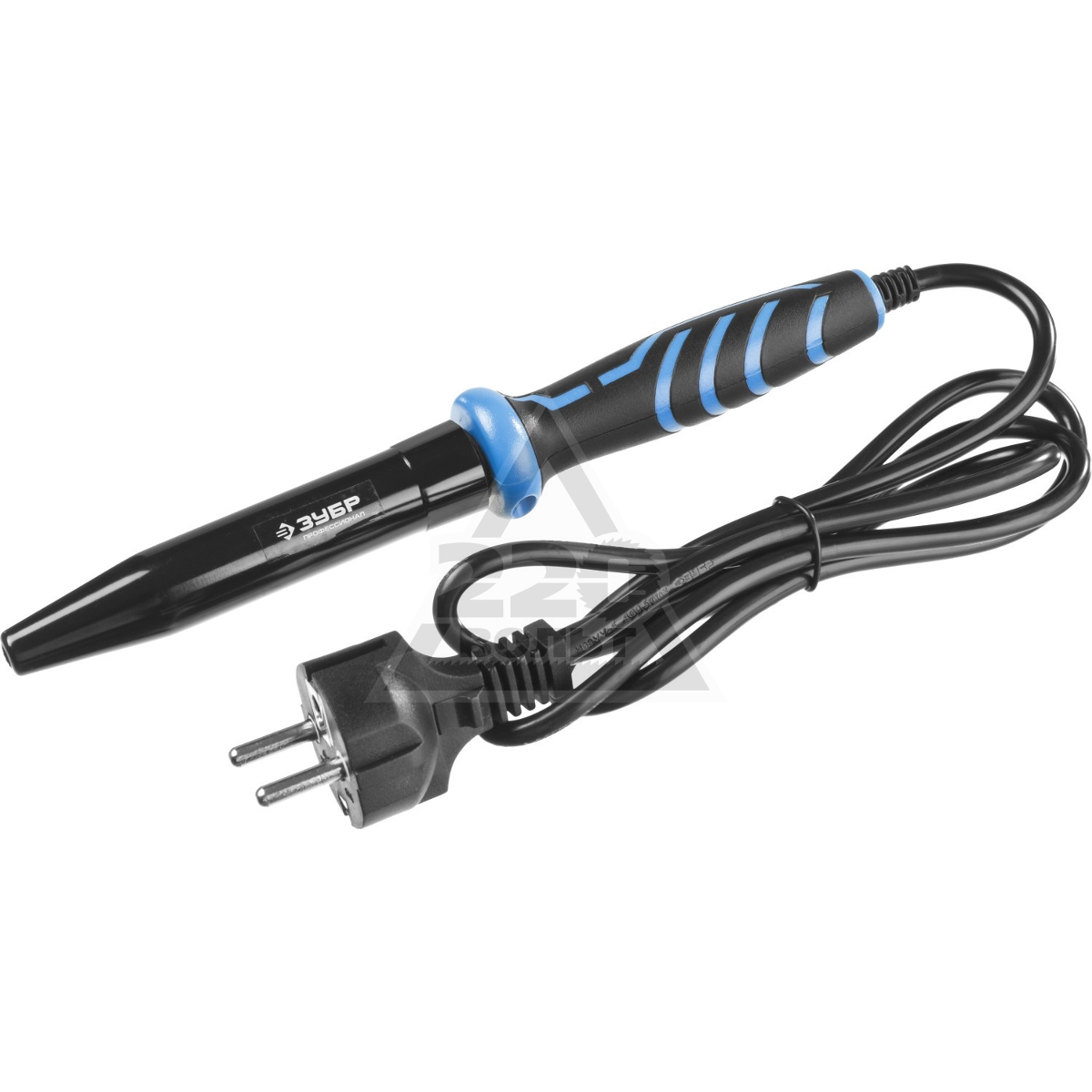

Электрический паяльник – устройство, без которого обойтись в принципе можно, но если нет желания постоянно чинить технику в мастерских и оплачивать за работу баснословные суммы, стоит обзавестись этим инструментом. Для домашней эксплуатации вполне сгодится простенький электропаяльник.

К профессиональным аппаратам предъявляется гораздо больше требований, соответствующих ГОСТу.

Далее предлагается познакомиться с основными элементами конструкции паяльников.

И первым необходимо изучить жало. В идеале оно медное, так как медь лучше всех очищается от нагара. Стержень паяльника изготавливается из стойкого металла, хорошо проводящего тепло. Нагреватель в конструкции паяльника ничем не отличается от своих собратьев. Держатель паяльника имеет защиту от перегрева. Он может быть деревянным, эбонитовым или пластиковым. Однако последний очень быстро портится. Последняя часть конструкции – провод с вилкой на конце. Шнур питания отличается гибкостью, благодаря чему легко принимает любое положение. В конструкциях профессиональных паяльников могут присутствовать трансформатор, преобразователь частот, кнопочная панель управления, регулятор мощности.

Разновидности

Благодаря развитию нанотехнологий обычный паяльник, которым пользовались наши дедушки, получил ощутимое преображение.

Они стали создаваться в разных модификациях и с наличием дополнительных функций. Однако важным различием между ними является технология нагрева жала.

  • Электрический. Жало электропаяльника нагревается постепенно, стоит лишь воткнуть вилку в розетку.
  • Термовоздушный. Нагрев происходит тонкой струёй горячего воздуха.
  • Дуговой. Нагрев происходит за счёт электродуги, располагаемой между жалом и электродом.
  • Молотковый, торцевой. За нагрев жала отвечает внешний источник тепла.
  • Газовый. Проще говоря – газовая горелка.
  • Инфракрасный. Нагрев происходит от воздействия инфракрасного излучения.

На прилавках строительных магазинов можно встретить простые модели паяльников и профессиональные. Разница между ними не только в ценовом соотношении, но и в наличии дополнительного функционала.

Бытовые конструкции не оснащены сложными примочками, а вот профессиональные устройства могут иметь электронный дисплей, регулируемый нагрев и многое другое.

Кроме того, электрические паяльники делятся по типу мощности и нагревательной системы. В данном случае речь идёт о нихромовых модификациях или, как их коротко называют, ЭПСН, и керамических, которые оснащены возможностью регулировки температуры. Импульсные модели также относятся к электрической разновидности паяльников, их жало нагревается только по необходимости.

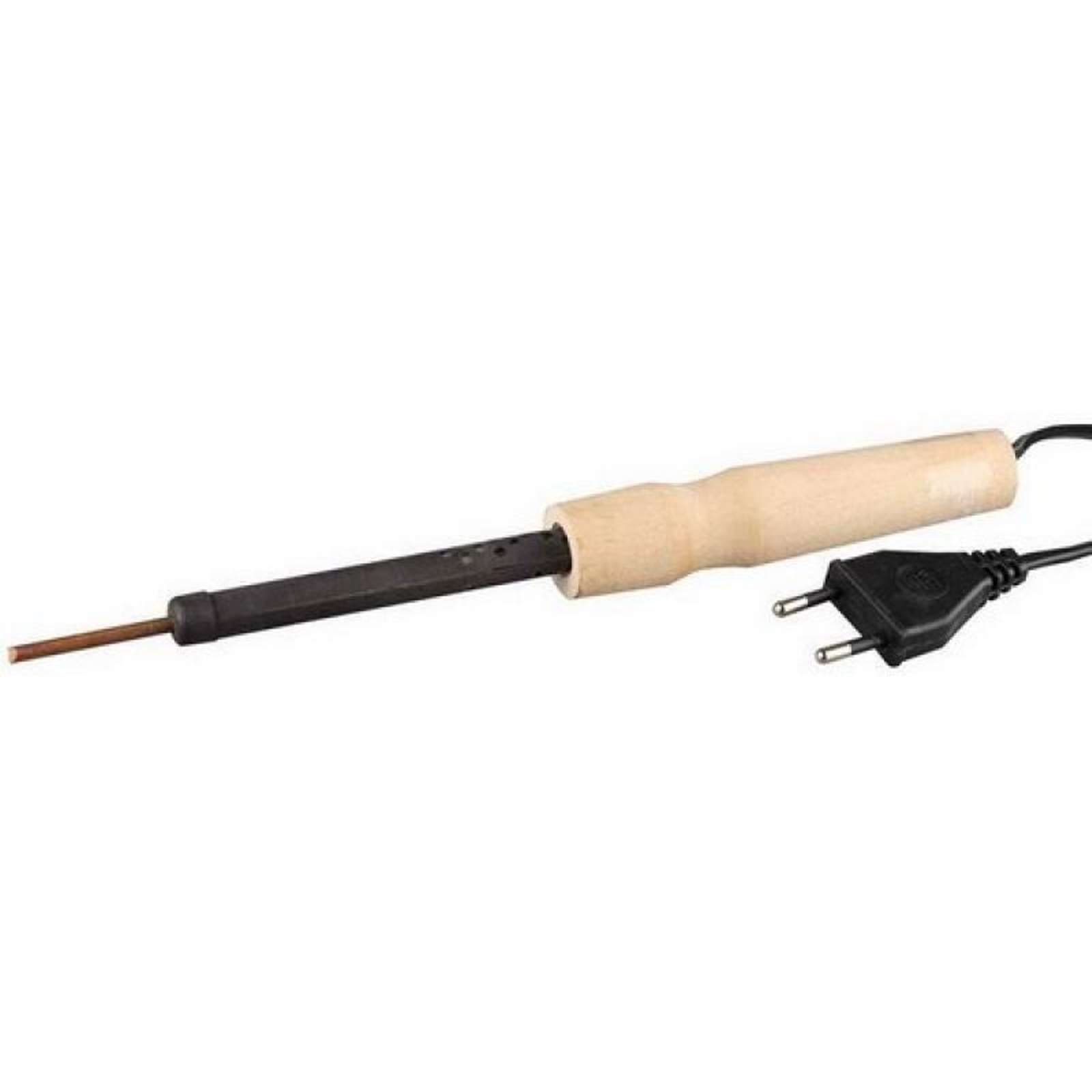

Нихромовые

В профессиональной сфере эта разновидность паяльника носит короткое название ЭСПН. Роль нагревателя играет тонкая нихромовая проволока, имеющая спиралеобразную форму. Именно через неё проходит ток. Современные модификации представляемой разновидности паяльников оснащены встроенным в изолятор нихромовым элементом.

Керамические

У данной разновидности нагревательный элемент представлен в виде керамического стержня, нагрев которого начинается при подключении паяльника к розетке. Керамические модели очень удобные, больше нравятся пользователям для ведения домашнего ремонта. Но к сожалению, на рынке очень часто встречаются поддельные устройства. Именно поэтому за покупкой оригинала следует обращаться в специализированные точки продаж.

Импульсные

Данная разновидность паяльников оснащена удобной системой нагрева, активация которой происходит при нажатии специальной кнопки. Для удобства эксплуатации прибор выполнен в изогнутой форме. К сожалению, работать импульсным паяльником длительное время невозможно. Агрегат хорош только на кратковременной работе.

Наконечник конструкции представляемой разновидности паяльника традиционно изготовлен из медной проволоки.

Но современные производители внесли небольшую модернизацию и оснастили импульсные модели сменными наконечниками, керамическим нагревателем и регулятором мощности.

Достоинствами данной разновидности паяльников являются быстрый нагрев, возможность работать с деталями разных размеров и высокий КПД. Единственный недостаток – только краткосрочная работа.

Индукционнные

Современное решение для паяльных работ. С конструктивной стороны индукционные аппараты отличаются от своих собратьев. За систему нагрева отвечают индукционная катушка и магнитное поле. Зачастую представляемые модели оснащены регуляторами температуры и мощности.

К достоинствам относится низкое потребление электроэнергии, постоянная поддержка требуемой для работы температуры и возможность замены жала. Недостатком является высокая стоимость и обязательная замена жала при работах с различной температурой.

Беспроводные

Данная разновидность паяльников не может похвастаться высокой мощностью. Зачастую такие модели берутся на всякий случай, вдруг отключится подача электроэнергии, а припаять деталь важно именно сейчас. Главное, не забывать проверять батарейки.

Достоинствами беспроводных паяльников считаются быстрота нагрева, мобильность и миниатюрные размеры.

Единственный недостаток – низкая мощность.

USB

Удобный мобильный паяльник, который можно брать с собой в дорогу. Его конструкция оснащена USB-разъёмом, так что аппарат может работать даже от прикуривателя в автомобиле.

Достоинствами USB паяльников являются миниатюрность, мобильность и быстрота нагрева. Недостаток только один – небольшая мощность.

Рейтинг лучших брендов

Специалисты по ремонту бытовой техники утверждают, что паяльники японского и немецкого производства самые лучшие. Они изготавливаются из высококачественного материала и служат своим владельцам долгие годы. Высоким требованиям пользователей соответствуют паяльные устройства компаний Hakko, Goot, Weller, Ersa, Matrix.

С этими торговыми марками знакомы даже электронщики-любители.

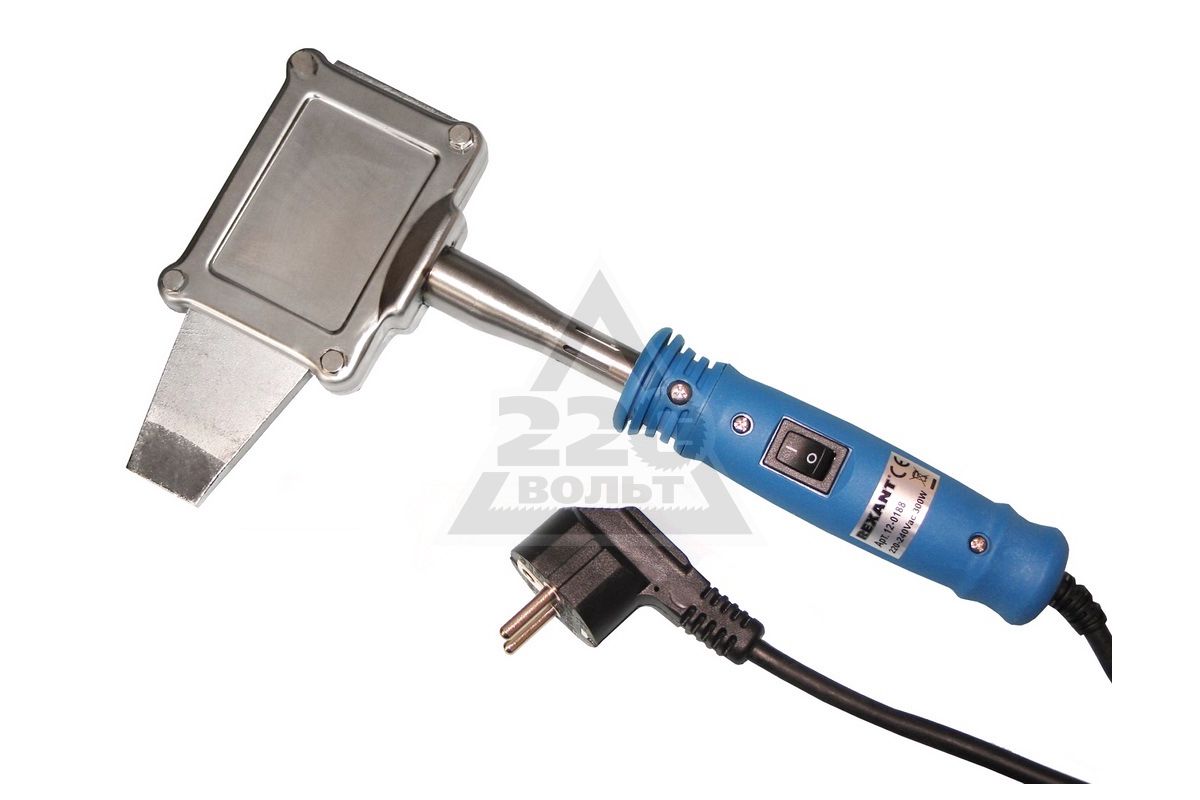

Но ни в коем случае нельзя забывать об отечественных производителях, среди которых широким спросом пользуется фирма Rexant. Специализация компании в основном направлена на разработку и производство кабельной продукции, но несмотря на это ассортиментный ряд наполнен множеством расходных материалов и инструментов, способных помочь мастеру в его кропотливом труде.

Как выбрать?

При выборе качественного паяльника необходимо рассматривать не только стоимость, но и технические характеристики, среди которых важными являются мощность и термостабилизация.

Чтобы выбрать модель подходящей мощности, необходимо заранее определиться, с каким типом работ придётся столкнуться паяльнику. Например, изделия до 25 Вт сгодятся для пайки маленьких деталей электроники. Модели 40 Вт – 60 Вт подойдут для работы с толстыми проводами и твёрдым воском. Устройства с показателем мощности 100 Вт предназначены для пайки крупных элементов. Для строительной сферы и проведения крупных ремонтных работ подойдут модели 120-220 Вт. Стоит отметить, что мощные паяльники отличаются многофункциональностью, прочностью и надёжностью.

Только работать ими в домашних условиях не представляется возможным.

Далее предстоит узнать о такой характеристике, как термостабилизация. Её наличие ускоряет работу мастера, улучшая качество пайки. Говоря простыми словами, термостабилизация позволяет выставить температуру и поддерживает её до конца работы.

Инструкция по применению

В комплекте к каждому паяльнику прилагается руководство. В нём указаны правила пользования, меры безопасности и дополнительные рекомендации, например, «как сделать пайку металла с помощью флюса».

Прежде чем приступить к работе, паяльник необходимо подготовить. Для начала проверить крепления, затем осмотреть жало на предмет следов от прошлой работы. Образовавшиеся раковины на жале обрабатываются наждачкой, а искривлённые места выравниваются молотком.

Прежде чем начать паять, необходимо наконечник окунуть в канифоль и коснуться им места припоя, чтобы кончик покрылся плавящимся металлом.

Как выбрать паяльник, смотрите далее.

Паяльники электрические | Станев.ру

Во всех категорияхКомплектующие и аксессуары для бытовых приборовКлавишные рокерные выключатели и кнопкиСетевые шнуры питанияБлоки питания к электроприборамШнуры бра с выключателемВыключатели для бра и светильниковКлеммные колодки и наконечникиКлеммные колодкиМонтажные клеммные зажимыСоединительные наконечники для проводовЭлектрические патроны и переходники цоколяКерамические патроныКарболитовые патроныПластиковые патроныПатроны переходники цоколяДекоративные подвесы и патроныПереходники патрон розеткаРозетки выключатели и силовые разъемыРозетки и выключатели производства ЭЛЕКТ и ГОРСАксессуары для выключателей и розетокРозетки и выключатели с керамическим основанием KERAMAРозетки из керамики и карболита производства Елкон и ЛивныТелефонные и компьютерные розетки и коннекторыРазъемы силовые и пускателиРозетки и выключатели NILSONСетевые разветвители и адаптерыРазветвители производства TOKERАдаптеры для розеток и вилокСетевые переходники для вилкиUSB разветвители и хабыСетевые тройники электрическиеЭлектронные аксессуары для домаГарнитуры и наушникиКолонки и микрофоныАксессуары для телефоновСетевые фильтры удлинители и переноскиСетевые фильтры удлинителиУдлинители бытовые VitokУдлинители бытовые МЭКУдлинители силовые на катушкеУдлинители силовые на рамке шнурыПереносные светильники ручныеУдлинители бытовые PowerCube X-PERTУдлинители бытовые ДжеттЛампы и лампочкиЛампы для бытовой техникиЛампы накаливания и галогенные лампыСветодиодные лампыФиламентные лампыЛампы с датчиком движения и RGB лампыЛампы Т8 G13 и держателиЛампы для растенийИзолирующие и клеевые материалыИзолента ХБИзолента ПВХТермоусадочные трубкиХолодные сваркиКлеи эпоксидные и универсальныеСкотчи клейкие ленты и стрейч пленкаДекоративное освещениеСветодиодные доски и бегущие строкиЛенты светодиодные и блоки питания к нимДиско шары лампы и проекторы лазерныеГирлянды светодиодные и декорСтудийное освещениеБезопасность дома и дачиЗвонки дверные проводные электрическиеДомофоны и видеоглазкиЗвонки дверные беспроводныеКамеры и системы видеонаблюденияКнопки звонка дверногоСигнализацияТехнические светильникиВлагозащищенные светильникиПрожекторы светодиодные уличныеСветильники фасадные с датчиком движенияЛинейные светодиодные светильникиАксессуары для дачи и отдыха на природеТовары для дома дачиТовары для пикникаОтпугиватели насекомых и вредителейРасходные материалы строительныеСтроительная химия герметики фум лентыСаморезы и гвозди мебельныеРабочие перчатки и очкиТакелажМаркеры строительные разметочныеОснастка для степлеров и заклепочниковЭлектромонтажный инструмент и приспособленияИндикаторные отверткиЦифровые мультиметры и токоизмерительные клещиБесконтактные детекторы и указатели напряженияИнструмент для снятия изоляцииОтвертки для точных работИнструмент для обжима проводовИнструмент для мелких работВнутреннее освещениеНастольные лампы и светильникиПотолочные светодиодные светильники и панелиУправляемые светильники светодиодныеТочечные светильники встраиваемыеСветодиодные ночникиФонари и фонарикиНалобные фонари светодиодныеПоходные и кемпинговые фонариРучные фонариАвтомобильные фонари светодиодныеСадовые светильникиКомнатные светильники на батарейках пушлайтПрофессиональные фонари специальныеЭлектробытовые приборыКипятильники погружные бытовыеТэны для нагрева водыПлитки электрические настольныеМелкая бытовая техникаЧайники электрические и термопотыТэны конфорки спирали для электроплитПогружной насос РучеекУправление освещениемДатчики движения и фоторелеДистанционные выключатели света с пультомУмные розетки и таймерыСтабилизаторы напряженияОборудование и материалы для пайки и клейкиПаяльники электрическиеПрипои для пайкиФлюсы для пайкиПаяльные станции и выжигатели для дереваНалобные и настольные лупы для пайкиАксессуары и инструменты для пайкиТермопистолеты и термоклейСетевые аксессуары для удлинителейКолодки розеточные для удлинителейВилки электрическиеКаркасы катушки для удлинителей и рамки без проводаВлагозащищенные розетки вилки гнездаГнезда штепсельныеКабельно-проводниковая продукция и изделияПровод и кабель ТУГофрированная труба и кабель-каналКабельные стяжки и хомутыКрепеж для кабеля и гофрыСжимы ответвительный и прокалывающие зажимыИзоляторы для проводки и кабельные вводыПровод и кабель ГОСТЭлектрические автоматы и предохранителиПредохранители резьбовые и плавкие вставкиАвтоматические выключателиДИФавтоматы и УЗОПредохранители автомобильныеКлиматическая техникаТермометры уличные оконныеТермометры для бани сауны и водныеТермометры электронные бытовыеТермометры комнатные и специальныеТерморегуляторыВентиляторы вытяжные и решетки вентиляционныеКонвекторы тепловентиляторы и вентиляторыАкционный и скидочный товарИнтересноеОжидаемый товарСупер скидкаИнструмент для штукатурно-отделочных работВалики и малярные кистиНожи строительные канцелярскиеПистолеты для ремонтаШпатели и правилаКраскопультыГазовые бытовые приборы и товары для сваркиГазовые горелкиНастольные газовые плитыРедукторы для газового баллонаГаз в баллоне туристический и для зажигалокТуристические газовые плиткиТовары для сваркиЭлектрощитовое оборудованиеПластиковые боксы и модульные корпусаDIN рейкиНулевые шиныЩиты распределительные металлическиеАнтенны ТВ и аксессуарыАнтенны и приставки для телевиденияРазъемы сплиттеры и ТВ переходникиКронштейн для телевизораАдаптеры видеоконвекторы и шнуры ТВКабель для телевидения и витая параBYLECTRICA Розетки выключатели блокиРетро выключатели и розетки для открытой проводкиБлоки комбинированные выключатель с розеткойВлагозащищенные блоки розетки и выключателиВилки гнезда каучуковые и колодкиРозетки и выключатели для открытой установкиРозетки и выключатели для скрытой установкиЭлектромонтажные коробкиКоробки распаечные и распределительныеПодрозетники и установочные коробкиБытовые принадлежностиЗажигалки для газовых плит и розжигаЧасы и таймерыЗамки навесные и тросовыеПочтовые ящики для частного домаВесы безмен и настольныеЛупы увеличительные ручныеАреометры для спирта для вина и другоеБатарейки алкалиновые и солевыеАккумуляторные батарейки и зарядные устройстваКухонные приборы и принадлежностиЗамки накладные врезные и личинки замкаАвтотоварыСтартовые провода для зарядкиПолезные автотоварыЭлектрический инструментЭлектроинструментКомплектующие для дрелиСлесарный и столярный инструментРучной измерительный инструментУдарно-рычажный инструментПильный и отрезной ручной инструментСпециализированный инструментШарнирно-губцевый инструментКлючи слесарныеОтвертки и наборы отвертокНапильники рашпили Щетки по металлуХранение и переноска инструментаРулетки и мерные лентыТаль ручнаяСантехнические ключи разводныеОснастка для инструментаСверла буры и коронкиДиски отрезные и шлифовальные кругиБиты и торцевые головкиСадовый инструмент и инвентарьШланги садовые и леска для тримераСекаторы и кусторезыТопоры КолуныЛопатыИнструмент для заточки

Устройство паяльника в разрезе: схема, принцип работы

Довольно распространенным инструментом, который применяется в быту и промышленности, можно назвать электрический паяльник. Он требуется для проведения самой различной работы, что используется при ремонте электрооборудования и пайке проводов. Для того чтобы выбрать наиболее подходящий вариант исполнения рассматриваемого устройства нужно разобраться с особенности его конструкции и основными параметрами.

Устройство паяльника

Электрическая схема паяльника

Надежность в работе и длительный срок эксплуатации обуславливается простотой рассматриваемой конструкции. Электрическая схема представлена сочетанием следующих элементов:

  1. Источника питания, которым зачастую выступает бытовая сеть энергоснабжения. Также в продаже можно встретить портативные варианты исполнения со встроенным блоком питания.
  2. Вилка с проводом требуется в том случае, если конструкция питается от бытовой сети.
  3. Нагревательной рабочей частью паяльника является проволочная спираль. Она преобразует электричество в тепловую энергию, за счет чего и происходит нагрев обрабатываемых элементов при пайке.

Электрическая схема паяльника

Принцип действия электрической схемы довольно прост. Нагревательной частью паяльника является спираль нихромовой проволоки, при прохождении по которой тока происходит нагрев обмотки. По специальному проводящему элементу проходит передача тепла жалу паяльника.

Устройство паяльника

Современные варианты реализации паяльника могут несколько отличаться. Однако, их основные элементы практически идентичны. Устройство паяльника можно охарактеризовать следующим образом:

  1. Основным элементом конструкции считается нагревательный стержень, на которой есть обмотка трансформатора.
  2. Для сохранения тепла и повышения значение КПД стержень вставляется в специальную изоляционную трубку. При ее изготовлении используется теплостойкая стеклоткань.
  3. В зависимости от значения мощности может использоваться несколько слоев изоляционного материала.

Стержень вставляется в специальную изолирующую оболочку, а для безопасного использования устройства есть диэлектрическая рукоятка. Как правило, рукоятка изготавливается из теплостойкого пластика или древесины, применение металла не допускается.

При изготовлении наконечника часто применяется красная медь, так как она обеспечивает быстрый перенос тепла от источника к исполнительному элементу конструкции. Кроме этого, рабочий элемент должен выдерживать воздействие высокой температуры, которой достаточно для разогрева обрабатываемого металла.

Устройство паяльника в разрезе, чертеж

Распределения припоя по поверхности совершается наконечником инструмента. Именно поэтому он изготавливается в клиновидной форме. Его длина может существенно отличаться, все зависит от области применения устройства и его предназначения.

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания. Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт. Это связано с применение трансформатора. Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.

Отличительными особенностями, которыми обладают источники питания импульсных паяльников, можно назвать нижеприведенные моменты:

  1. Нагревательным элементом выступает вторичная обмотка.
  2. Конструктивные особенности обеспечивают быстрый нагрев жала.
  3. Низкий показатель потребительской мощности.
  4. Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

Паяльник. Виды и работа. Применение и как выбрать. Особенности

Паяльник – это достаточно простое, удобное и эффективное устройство. Оно применяется для соединения деталей из пластика и металла. Его часто используют при пайке проводов, монтаже труб, лужении или выжигании. Оно незаменимо при соединении мелких деталей. Изделие широко применяется не только в быту, но и во многих промышленных отраслях. Это производства, которые работают с электронными и электрическими схемами, пластиковыми трубами и рядом других изделий. Для каждого вида деятельности используют устройства с определенными характеристиками. Они выбираются с учетом вида пайки, применяемого припоя и соединяемых материалов.

Виды

Паяльник можно классифицировать по способу нагревания.

Нихромовые

Эти устройства выполнены с использованием нихромовой проволоки. Именно на нее подается напряжение для последующего выделения необходимого количество тепла. Ток может подаваться переменный либо постоянный. В наиболее простых типах нихромовых изделий спираль из проволоки наматывается на диэлектрический корпус. В нем установлен наконечник. Нихромовая спираль часто покрывается изолирующим материалом, чтобы снизить тепловые потери.

К плюсам подобного устройства относится низкая цена, неприхотливость и устойчивость к механическим воздействиям. Однако у этого устройства имеются минусы: долгое нагревание, возможность перегорания спирали, что существенно снижает срок службы изделия. Тем не менее, подобные модели находят применение для небольших работ.

Керамические

Эти устройства выполнены с использованием керамических стержней. При подаче тока к контактам стержня происходит его нагревание.

К плюсам подобного устройства можно отнести долгий срок службы, отсутствие риска перегорания в случае интенсивного применения, довольно быстрое нагревание. Тем не менее, подобные модели требуют использования только родных жал, а сами стрежни, выполненные из керамики, не терпят воздействия ударов.

Индукционные

Индукционная катушка является нагревателем жала. К плюсам подобного устройства можно отнести автоматическое поддержание требуемой температуры пайки, отсутствие термодатчиков, сложных контролирующих микросхем. В то же время подобные устройства могут поддерживать лишь заданную температуру, вследствие чего для разных случаев будут нужны совершенно разные жала.

Импульсные

Эти устройства выполнены с применением высокочастотного трансформатора, а также частотного преобразователя.

К плюсам подобных устройств можно отнести весьма быстрое нагревание, удобство применения. Вместе с тем есть и минусы: подобные устройства не подойдут для длительных работ.

Конструктивно подобные устройства могут быть:
  • Стержневыми. Они являются традиционными видами устройств. Изделия выполняются в форме стержня. Рукоятка имеет рабочую часть с жалом. Такие изделия хороши для выполнения работ с мелкими деталями.
  • Пистолетные. Такие изделия широко используются при работах с электрическими проводами.

  • Паяльные станции. Это наиболее сложные изделия, которые состоят из рабочего элемента и блока управления. По своим характеристикам они могут быть;

инфракрасными – работает посредством инфракрасного нагревания;

термовоздушными – нагревание выполняется посредством нагревания воздушных масс;

цифровыми — нагревание выполняется посредством понижения трансформаторного напряжения. Указанные устройства идеальны для выполнения точных работ, к примеру, при ремонте электрических плат.

Также эти устройства делятся на следующие группы:
  • С непрерывным нагревом.
  • С периодическим нагревом.
  • Абразивные.
  • Ультразвуковые.
Устройство паяльника

Медный стержень нагревается посредством нагревателя, выполненного из спирали из нихрома. Это может быть и специальная керамика, которая проводит ток. При использовании нихромового нагревателя в изделии мощность определяется сечением проволоки. Стержень является важной частью изделия, ведь именно этот конец соприкасается с расплавляемым материалом. Поэтому его часто именуют жалом.

Стержень устанавливается в металлической трубке. Для изолирования нагревающего элемента применяется обмотка из изоляционного материала. В качестве него может быть использована слюда либо стеклоткань. Нить из нихрома обматывается сверху. В держателе устройства просверливается канал, через который проводится электрический шнур. Именно через него подается ток для питания изделия. Держатель производится из термостойкого пластика или деревянного материала.

Принцип действия

Паяльник имеет довольно простой принцип работы. При включении устройства в электрическую сеть ток направляется на спираль, выполненную из нихрома. Благодаря значительному сопротивлению нихромового элемента выделяется большое количество тепла. Оно передается на стержень из меди. Стержень обычно нагревается до температуры в пределах 300-350 градусов по Цельсию. Жало устройства (стержень из меди) плавит припой, а также нагревает спаиваемые детали.

Другие виды устройств имеют схожий принцип действия:
  • В импульсных паяльниках первоначально преобразователь повышает частоту напряжения (18-40 кГц). После высокочастотный трансформатор понижает напряжение до рабочего для паяльника. Наконечник подключен к вторичной трансформаторной обмотке, что позволяет пропустить через него наибольшие токи и обеспечить мгновенное нагревание. Указанное нагревание осуществляется лишь в момент нажима на клавишу запуска, в остальное время происходит остывание;
  • Индукционные устройства выполнены с применением катушки индуктора. Изделие снабжено наконечником, на него нанесено покрытие из ферромагнитов. Именно при помощи него образуется магнитное поле, обеспечивающее разогревание сердечника. При достижении требуемой температуры, нагревание прекращается. В случае же понижения температуры нагревание начинается вновь. Это вызвано ферромагнитными свойствами данного устройства.
Применение

Паяльник находит весьма широкое применение:
  • Устройства небольшой мощности (до 40 Вт) применяются для пайки компонентов электроники с использованием припоев на оловянно-свинцовой основе.
  • Паяльные устройства являются незаменимым устройством для электромехаников и электромонтажников.
  • Электропаяльники большей мощности (от 100 Вт) применяются для пайки и лужения деталей большой массы.
  • Для работы с мелкими деталями в производствах, связанных с выпуском и ремонтом микросхем, чаще всего применяют станции и импульсные устройства.
  • Паяльные устройства также применяются в различных производствах, мастерских и быту при проведении операций пайки. Чаще всего их используют для соединения электропроводов, трубопроводов и так далее.
Как выбрать
  • Паяльник необходимо подбирать с учетом того, какие детали необходимо запаять. В большинстве случаев эти изделия используются для удлинения проводов, пайки разъемов антенн или несложных схем и так далее. Для указанных работ подойдет изделие мощностью в пределах 25-40 Вт. Подобные устройства выделяются невысокой ценой. Однако они имеют ограниченное применение.Для профессиональных задач следует выбирать специализированные паяльники с высокой мощностью и функцией регулирования температуры пайки.
  • Для выполнения работ с массивными деталями, к примеру, пайки радиаторов, следует выбирать устройства мощностью в пределах 100-200 Вт. Для распайки резисторов рекомендуется использовать керамические устройства с мощностью 3-10 Вт с никелевым наконечником.
  • При подборе также необходимо обратить внимание на форму и материал жала. Немалое значение будут иметь и габариты устройства. Устройство с прямым термостойким наконечником считается наиболее простым и универсальным. Жало рекомендуется выбирать из медного материала, ведь его легче чистить.
  • Устройство для дома лучше подбирать со спиральным нагревателем. Варианты с нагревателем из керамики более капризны. К тому же они стоят на порядок больше.
  • Для частой работы с микросхемами следует использовать устройства мощностью до 20 Вт. В комплекте к ним должны идти тонкие жала. Рекомендуется присмотреться к изделиям с функцией регулирования температуры.
Как не стоит использовать паяльник

  • Если Вы кому-то дали в долг и этот человек не отдает его, то паяльник, конечно, может помочь. Однако лучше все-таки обойтись без него. В противном случае могут возникнуть проблемы с законом.
  • Не стоит макать устройство в воду. Это чревато не только поражением электрическим током, но и выходом изделия из строя. У него может треснуть наконечник или сгореть обмотка. В итоге будет нужно отправиться в магазин за новой покупкой.
  • Не стоит оставлять без внимания включенный паяльник. Имеется большой риск возникновения пожара.
Похожие темы:

4 простых способа сделать паяльник из подручных материалов

Инструкция по сборке самодельного паяльника из подручных средств. Как сделать импульсный паяльник из трансформатора, а также простую самоделку из резистора.

Иногда бывают ситуации, когда хозяину просто не обойтись без простенького паяльника. Например, нужно залудить многожильный кабель для розетки, или выпаять деталь из сгоревшего прибора. В такие моменты приходится или одалживать инструмент, или откладывать дело на неопределенный срок. Ведь не каждому захочется покупать дорогостоящий паяльник или паяльную станцию, если он не является ремонтником. Однако из этой ситуации есть простой выход – самостоятельно собрать небольшой паяльник, он как раз подойдет для мелкой работы. Процесс изготовления не отнимет много времени и сил, зато вы сможете сэкономить некоторую сумму денег и получите бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будут предложены несколько конструкций, и вы сможете выбрать ту, которая подойдет вам больше всего.

Содержание:

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

  • Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.

  • Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.

  • Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.

  • Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

  1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.

  2. Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
  3. Все элементы стержня нужно собрать в одно целое, как показано на фото.
  4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
  5. Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.

  6. К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
  7. Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

  • Шариковая ручка простейшей конструкции.
  • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
  • Двухсторонний текстолит.
  • Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
  • Стальная или медная проволока диаметром не более 0,8 мм.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

  1. Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
  2. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.
  3. Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
  4. Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы. Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.

  5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
  6. Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
  7. Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Идея №3 – Мощная импульсная модель

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество данного инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

  • Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.
  • Медный провод, диаметром от 1,5 до 2 мм в качестве жала.

Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение 220 вольт!

Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз. Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента.



Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

  1. Кусок нихромовой проволоки. Вытащить ее можно из старых нагревательных элементов, проволочных резисторов, утюгов, фенов и т.д. Главной характеристикой такой проволоки является ее диаметр, ведь именно от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра приведено в таблице ниже.

  2. Кусочек дерева круглого сечения.
  3. Кусок медной проволоки диаметром 1,5-5 мм, длинной 15 см.
  4. Небольшой отрезок стеклотканевой изоляции для проводов.
  5. Немного гипса. Продается в строительных магазинах, еще одно название — алебастр. У многих остается немного после ремонта.
  6. Провода.

Процесс изготовления:

  1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
  2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
  3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Также читают:

  • Как правильно паять провода
  • Какие инструменты должны быть у электрика
  • Как сделать мини дрель своими руками

Видео инструкция по изготовлению простейшего электроприбора

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт
