Электронный балласт 4х18 для люминесцентных ламп: схемы
При упоминании люминесцентных ламп им всегда сопутствует слово балласт. Это устройство, которое не дает перегореть контактам лампочек при слишком большом токе. На первый взгляд они имеют сложную схему и устройство.
Что такое электронный балласт 4х18 (электронное пусковое устройство)
Балласт в схемах используется для ограничения величины тока. В момент появления заряда в газе лампы его величина возрастает мгновенно, а сопротивление падает. Это вызывает нагрев контактов светильника и их вероятное перегорание. Для предотвращения этого и применяются данные устройства.
Электронное пусковое устройство для люминесцентных ламп 4×18К сведению! Наиболее широко распространены электронные и электромагнитные балласты. Электромагнитный модуль создает регулируемое индуктивное сопротивление катушки. Электронное устройство изменяет и регулирует сам сигнал.
Электромагнитный балластЭлектронное пусковое устройство для люминесцентных лампочек имеет несколько преимуществ:
- предотвращает мерцание;
- намного меньше в размерах и весе;
- не создает постороннего шума;
- имеет режим «горячего старта», при котором контакты светильника предварительно нагреваются, что увеличивает срок их службы.
Технические параметры балласта 4×18 (на 18 В)
Электронный балласт 4×18 обладает следующими характеристиками, которые имеют большое значение в его работе:
- максимальная мощность 72 В;
- рабочее напряжение 220/230 В;
- тип ламп, с которыми осуществляет работу — люминесцентные;
- использование при подключении дросселя и трансформатора;
- число источников освещения 4;
- наличие защиты от замыкания.
Обратите внимание! При выборе аппарата необходимо учитывать все параметры сети, в которую он будет включен, иначе возможна порча светильника или самого устройства.
Назначение электронного балласта
При включении люминесцентной лампы разряд в газовом облаке возрастает мгновенно, что приводит к резкому уменьшению сопротивления. Это чревато сгоранием контактов и выводом устройства из строя от перегрева. Для предотвращения этого необходим модуль, который будет пускорегулировать работу цепи, то есть постепенно давать дополнительную нагрузку и ограничит величину проходящего тока.
Как правильно подключать электронный балласт для люминесцентных ламп
Правильное подключение светильника и модуля — залог долгой и успешной работы всей цепи. Подключение выполняется в несколько этапов:
- Подготовка лампы и ЭБ к установке.
- Удаление всех старых элементов освещения, питания и ненужной проводки.
- Крепление корпуса.
- Установка прибора в защитный корпус.
- Подключение двух контактов к сети.
- Согласно схеме, подключение лампы к остальным выводам модуля.
- Включение электричества в сети.
При эксплуатации ламп рано или поздно можно столкнуться с их мерцанием. Это означает, что ЭБ начал работать некорректно, так как происходит перепад напряжения.
Путем проверки всей схемы необходимо отыскать проблему и заменить неисправный элемент.
Если при включении устройства появился дым, это говорит о том, что его уже нельзя починить. Остается только купить новое и заменить им предыдущее.
Схемы электронного балласта 4×18 (2×36)
ЭБ 4×18 используется с инвертирующими конденсаторами, емкость которых 5 пФ. Таким образом, сопротивление данного модуля может повышаться до 40 Ом. Еще одной особенностью данной схемы является нахождение дроссельного элемента (его можно обнаружить ниже динистора).
Схема ЭПРА 4×18В схеме выше используется только один транзистор. Трансформатор выполняет функцию понижения и выпрямления тока. Этот элемент защищает устройство от перегрузок, однако в схеме присутствует и предохранитель.
Схема для «Навигатора»Еще один ЭБ 4×18 — «Навигатор». В схеме также присутствуют понижающий трансформатор и транзистор. Основное отличие заключается в наличии специального регулятора, который позволяет изменять выходное напряжение.
Емкостный резистор также отличает эту схему от предыдущей.
Обратите внимание! Здесь используются два конденсатора с емкостью 5 и 7 пФ. Это позволяет создавать сопротивление до 40 Ом. В данной схеме не применяется предохранитель.
Схема 2×36Схема балласта 2×36 включает в себя трансивер для расширения. Подключение устройства производится при помощи устройства-переходника. Так же как и в предыдущих вариантах, имеются конденсаторы, однако емкость их меньше, всего 4 пФ. Схему отличает наличие тиристоров и регуляторов частоты. У большинства моделей модулей такого типа можно увидеть в схеме два выпрямителя. Рабочее напряжение такого балласта равно 200 В, а частота — 55 Гц.
Электронный балласт 4×18 — необходимое устройство для сохранения целостности люминесцентных ламп. Схем, чтобы его подключить, существует несколько. Выбрать можно наиболее подходящую и простую в исполнении.
Схема подключения и принципы работы люминесцентных ламп.
Среди всех источников искусственного света самыми распространенными сегодня являются люминесцентные лампы. Благодаря тому что они в 5-7 раз экономичнее ламп накаливания и гораздо дешевле самых сверхэффективных на сегодня- светодиодных.
Люминесцентные лампы сегодня можно встретить на каждом шагу. Они используются преимущественно для освещения в магазинах, супермаркетах, учебных заведениях, общественных зданиях, а после появления компактных вариантов, подходящих под обычные патроны E27 и E14 домашних светильников и люстр, люминесцентные лампы стали широко применяться для освещения в многоквартирных квартирах и частных домах.
Принцип работы.
Люминесцентная лампа — это газоразрядный источник света, внутри стрелянной трубы протекает электрический разряд между двумя спиралями (катодом и анодом), расположенными с обоих сторон. Пары ртути под воздействием электрического разряда излучают невидимое для наших глаз ультрафиолетовое излучение, которое затем преобразовывается в видимый свет при помощи нанесенного по внутренней поверхности лампы люминофора, состоящего из смеси фосфора с другими элементами.
Схема подключения с применением электромагнитный балласта или ЭмПРА.
ЭмПРА — это сокращенная аббревиатура- Электромагнитный Пускорегулирующий Аппарат. Часто называемый, как дроссель. Его мощность должна соответствовать общей мощности подключаемым к нему лампам.
Это довольно старая (активно применяемая еще в советское время) простая стартерная схема подключения к электросети люминесцентной лампы дневного света.
Стартер — это миниатюрная лампочка с неоновым наполнением с двумя биметаллическими электродами внутри, которые разомкнуты в нормальном положении.
Принцип работы: при включении электропитания в стартере возникает разряд и замыкаются накоротко биметаллические электроды, после чего ток в цепи электродов и стартера ограничивается только внутренним сопротивлением дросселя, в результате чего возрастает почти в три раза больше рабочий ток в лампе и моментально разогреваются электроды люминесцентной лампы.
В этот момент разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и зажигается лампа. После этого напряжение на ней будет равняться половине от сетевого, которого будет недостаточно для повторного замыкания электродов стартера.
Если лампа светит стартер не будет участвовать в схеме работы и его контакты всегда будут разомкнуты.
Часто встречается последовательная схема включения 2 ламп, для работы в которой применяются стартеры на 127 Вольт, но они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт!
Недостатки схемы ПРА:
- По сравнению со схемой с электронным балластом на 10-15 % больший расход электроэнергии.
- Долгий запуск не менее 1 до 3 секунд (зависимость от износа лампы).
- Звук от гудения пластин дросселя, возрастающий со временем.
- Стробоскопический эффект мерцания лампы, что негативно влияет на зрение, при чем детали станков, вращающихся синхронно с частотой сети- кажутся неподвижными.
- Неработоспособность при низких температурах окружающей среды. Например, зимой в неотапливаемом гараже.
Схема подключения с применением электронного балласта или ЭПРА.
Электронный Пускорегулирующий Аппарат (сокращенно- ЭПРА) в отличии от электромагнитного- подает на лампы напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает возможность появления заметного для глаз мигания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.
Схемы подключений бывают разные, как правило они наносятся сверху на блоке и не вызывают трудности в подключении.
Давайте рассмотрим пример.
Слева, L – фаза и N- ноль от электропитания. Один провод общий на контакты с левой стороны и два — раздельные.
Справа, 4 контакта. По два на каждую нить накала. Только соблюдайте схему подключения на каждую лампу с обоих сторон.
Преимущества схем с ЭПРА:
- Увеличение срока службы люминесцентных ламп, благодаря специальному режиму работы и запуска.
- По сравнению с ПРА до 20% экономия электроэнергии.
- Отсутствие в процессе работы шума и мерцания.
- Отсутствует в схеме стартер, который часто ломается.
- Специальные модели выпускаются
Как Вы уже поняли у ЭПРА много преимуществ, именно поэтому Мы только и рекомендуем их использовать.
Дополнительно прочитайте по этом теме нашу статью ”Характеристики люминесцентных ламп и светильников”.
ЭЛЕКТРОННЫЙ БАЛЛАСТ ДЛЯ ЛАМП ЛДС
Очередная прогулка по магазинам завершилась покупкой балласта для ламп дневного освещения. Балласт на 40 ватт, способен питать одну мощную ЛДС или две маломощные по 20 ватт.Кстати, срок службы ЛДС зависит от способа запуска лампы. Из графиков видно, что холодный старт резко сокращает срок службы лампы.
Особенно в случае применения упрощенных электронных балластов, которые резко выводят ЛДС в рабочий режим. Да и способ питания лампы постоянным током также снижает срок службы. Незначительно — но всё-таки снижает.
Примеры — на схемах ниже:
С обратной стороны плата тоже сияет аккуратностью монтажа, никаких острых выводов и испорченных дорожек, олово так-же не пожалели, все очень красиво и качественно.
Подключил устройство — оно отлично работает! Я уже начал думать, что сборку делали немцы, под суровым контролем, но тут вспомнил цену и почти поменял свое мнение о китайских производителях — молодцы парни, поработали на славу! Обзор подготовил АКА КАСЬЯН.
Форум по обсуждению материала ЭЛЕКТРОННЫЙ БАЛЛАСТ ДЛЯ ЛАМП ЛДС
Электронный пускорегулирующий аппарат ЭПРА ЛЛ 2х36 встраиваемый (EB52)
Код товара 9787032
Артикул EB52
Производитель FERONСтрана Китай
Наименование Аппарат пускорегулирующий электронный (балласт), 2x36W T8/G13 230V, EB52
Упаковки 10 шт, 10 шт, 10 шт
Сертификат RU Д-CN.ЛД04.B01292-18
Тип изделия Пускорегулирующий аппарат
Тип лампы ЛЛ
Мощность ламп, Вт 36
Мощность, Вт 72
Тип ПРА ЭПРА
Степень защиты IP20
Длина, мм 195
Ширина, мм 33
Высота, мм 25
Способ монтажа Встраиваемый
Количество ламп 2
Входное напряжение, В 230
Напряжение, В 220
Все характеристики
Характеристики
Код товара 9787032
Артикул EB52
Производитель FERONСтрана Китай
Наименование Аппарат пускорегулирующий электронный (балласт), 2x36W T8/G13 230V, EB52
Упаковки 10 шт, 10 шт, 10 шт
Сертификат
RU Д-CN.
ЛД04.B01292-18
Тип изделия Пускорегулирующий аппарат
Тип лампы ЛЛ
Мощность ламп, Вт 36
Мощность, Вт 72
Тип ПРА ЭПРА
Степень защиты IP20
Длина, мм 195
Ширина, мм 33
Высота, мм 25
Способ монтажа Встраиваемый
Количество ламп 2
Входное напряжение, В 230
Напряжение, В 220
Все характеристики
Всегда поможем:
Центр поддержки
и продаж
Скидки до 10% +
баллы до 10%
Доставка по городу
от 150 р.
Получение в 150
пунктах выдачи
ЭПРА на дискретных элементах для ламп Т8
В статье предложен простой электронный пускорегулирующий аппарат для люминесцентных ламп Т8, собранный на дискретных элементах.
Люминесцентные лампы на протяжении многих десятилетий являются самым популярным источником света после ламп накаливания. Как известно, для их работы необходим пускорегулирующий аппарат (ПРА) — устройство, обеспечивающее стабильный розжиг и поддерживающее необходимый рабочий ток в лампе. Электронным пускорегулирующим аппаратам (ЭПРА), или электронным балластам, посвящено множество книг и публикаций, например [1, 2]. Универсальный ЭПРА, описанный в [1], обеспечивает «тёплый» старт для ламп и очень низкий коэффициент пульсаций светового потока (около 1 %). Но подобные устройства довольно сложны для повторения в радиолюбительских условиях, требуют редких компонентов и «чувствительны» к трассировке печатной платы, особенно к разводке общего провода. В предлагаемой статье рассмотрен более простой вариант электронного балласта, собранный из распространённых радиодеталей. Схема ЭПРА приведена на рис. 1. Он рассчитан на работу с четырьмя лампами Т8 мощностью 18 Вт либо с двумя лампами по 36 Вт (рис.
2).
Рис. 1. Схема ЭПРА
Рис. 2. Схема расположения ламп
Основные технические характеристики
Напряжение питания, В …..155…240
Максимальный потребляемый ток (4 лампы по 18 Вт), мА……………………..330
Коэффициент мощности (4 лампы по 18 Вт), не менее…………………….0,96
Коэффициент пульсаций светового потока, %, не более ……………………18
КПД, не менее……………….0,9
Частота преобразователя, кГц………………………65
За основу взят полумостовой автогенератор «электронного трансформатора» для галогенных ламп, описанный в [3]. Отличия заключаются в выходном каскаде, в наличии пассивного корректора мощности (в «электронном трансформаторе» для галогенных ламп [3] он не нужен) и изменённой цепи запуска. В остальном принцип его работы аналогичен.
Выходной каскад — это два последовательных LC-контура, включённых параллельно: Т2 (обмотка I), С11 и Т3 (обмотка I), С12.
Каждый контур рассчитан на нагрузку 36 Вт, т. е. две лампы по 18 Вт либо одна лампа мощностью 36 Вт. Резонансная частота контуров — около 60 кГц.
Пассивный корректор мощности собран на диодах VD5-VD8 и конденсаторах C5, C6. Он служит для корректировки формы потребляемого устройством тока. Это обеспечивает коэффициент потребляемой мощности близким к единице. При желании корректор можно исключить, но в этом случае коэффициент мощности не будет превышать 0,5…0,6.
Запуск автогенератора осуществляется без «привычного» в подобных устройствах динистора. Это позволило упростить устройство и избежать главного недостатка динисторного запуска, связанного, по мнению автора, с разбросом параметров самого динистора, который может приводить к нестабильному запуску автогенератора при пониженном напряжении сети. Запуск осуществляется подачей напряжения смещения «напрямую» на базу транзистора VT2 через резисторы R3, R4, а также на колебательный контур, образованный элементами С9, L2, обмоткой II трансформатора T1.
Возникающие в нём колебания в сумме с приложенным напряжением смещения и приводят к открыванию транзистора VT2. Сопротивление резисторов R3, R4 подобрано так, что протекающий через них ток недостаточен для удержания в открытом состоянии VT2 в момент возникновения в обмотке II трансформатора T1 напряжения обратной полярности, т. е. в момент, когда откроется транзистор VT1.
Изменение цепи запуска и увеличение рабочей частоты преобразователя с 35 кГц (в «электронном трансформаторе» для галогенных ламп) до 65 кГц позволило добиться устойчивого пуска балласта при понижении напряжения в сети до 145…155 В, а также несколько уменьшить габариты выходных трансформаторов Т2 и Т3.
Балласт собран на печатной плате размерами 116×42 мм из фольгированного с одной стороны стеклотекстолита. Чертёж проводников показан на рис. 3, расположение элементов — на рис. 4. Все элементы для поверхностного монтажа (VD1-VD4, R2-R5) расположены со стороны печатных проводников, выводные — на противоположной стороне платы.
Конденсаторы С2-С4, С7, С10, С13 — любые плёночные, подходящих габаритов на номинальное напряжение не менее 400 В (постоянного тока — VDC), С11, С12 — на 1600 В (VDC), С1 — керамический на напряжение 1500 В (VDC), но лучше применить помехопо-давляющий конденсатор Y-класса на номинальное напряжение не менее 275 В (переменноготока — VAC). Диоды FR107 (VD5-VD12) можно заменить любыми быстродействующими выпрямительными с обратным напряжением не менее 600 В и прямым током не менее 300 мА. Трансформатор T1 намотан на кольцевом магнитопроводе (магнитная проницаемость — 2300) с внешним диаметром 9, внутренним — 5 и высотой кольца — 3,5 мм. Обмотки I и II содержат по четыре витка, обмотка III имеет два витка одножильного провода диаметром 0,3 мм. Направление всех обмоток должно быть одинаковым. Обмотки I и II должны иметь индуктивность 16 ±15 % мкГн, обмотка III — 4 мкГн. Выходные трансформаторы Т2 и Т3 намотаны на магнитопроводах Е20/10/6 из материала N27 (Epcos) или аналогичных с немагнитным зазором около 1 мм.
Первичные обмотки содержат по 130 витков жгута из шести проводов диаметром 0,1…0,15 мм. При отсутствии шестижильного жгута можно использовать одножильный провод диаметром 0,25…0,35 мм, однако при этом нагрев трансформаторов увеличится на 10…15 оС. Вторичные обмотки имеют по 13 витков одножильного провода диаметром 0,3 мм. Индуктивность первичных обмоток должна быть 1±15 % мГн. Дроссели L1, L2 — стандартные, например ЕС24.
Рис. 3. Чертёж проводников
Рис. 4. Расположение элементов
Фотографии печатной платы собранного устройства приведены на рис. 5, рис. 6. Фотографии работающего балласта с лампами — на рис. 7 и рис. 8. Правильно собранное устройство начинает работать сразу и налаживания не требует.
Рис. 5. Печатная плата устройства в сборе
Рис. 6. Печатная плата устройства в сборе
Рис. 7. Работающий балласт с лампами
Рис. 8. Работающий балласт с лампами
Литература
1.
Лазарев В. Универсальный ЭПРА с «тёплым» стартом для люминесцентных ламп Т8. — Радио, 2015, № 9, с. 31-35.
2. Давиденко Ю. Н. Настольная книга домашнего электрика: люминесцентные лампы. — СПб.: Наука и Техника, 2005.
3. Лазарев В. «Электронные трансформаторы» для галогенных ламп 12 В. — Радио, 2015, №8, с. 32-36.
Автор: В. Лазарев, г. Вязьма Смоленской обл.
% PDF-1.3 % 1 0 объект >>> эндобдж 2 0 obj > поток 2011-12-16T15: 03: 18 + 01: 002011-12-16T15: 03: 26 + 01: 002011-12-16T15: 03: 26 + 01: 00Adobe InDesign CS5.5 (7.5)
сделал: 5FF99B6F631DE011AE47985B6C0B9FF0xmp.did: 5A63BA7725CADE1187DBB5F85BBE9CA2proof: pdf
iid: 54050CADE115330CADE11
0/
0 /
0 /
0 / метаданные
0 /
0 /
0 /
0 /
iid: F3502C5E99D2DE1197ADC1D8A41BD6A62009-11-16T14: 35: 36 + 01: 00Adobe InDesign 6.0 / метаданные
0 /
iid: 4EDD8E18F7D4DE11BE2D884D307DA8582009-11-19T16: 58: 45 + 01: 00Adobe InDesign 6.0 / метаданные
0 /
0 / метаданные
iid: 1AD464F219D8DE11A2CBBAD3D6367D5F2009-11-23T13: 16: 17 + 01: 00 Adobe InDesign 6.0 / метаданные
0 /; / метаданные
iid: 43AA57A923D9DE119B76F837827DF3192009-11-24T19: 03: 25 + 01: 00 Adobe InDesign 6.0/
0 /
0 /
iid: 5FC799F56FDADE118257F396A4D77F9C2009-11-26T15: 41: 05 + 01: 00Adobe InDesign 6.0 / метаданные
0 / метаданные
iid: 227330D0E3DFDE11BE9BC7A8CAF005712009-12-03T13: 51: 01 + 01: 00Adobe InDesign 6.0 /Электронный балласт своими руками. Схема электронного балласта для люминесцентной лампы. Принцип работы люминесцентных ламп. На что смотреть при выборе
Очередной поход по магазинам завершился покупкой балласта для ламп дневного освещения. Балласт 40 Вт, может питать один мощный ЛДС или два маломощных по 20 Вт. Интересно, что цена такого балласта недорогая, всего 2 доллара.Кому-то покажется, что все те же 2 доллара за балласт — дорогое удовольствие, но после вскрытия выяснилось, что комплектующих в нем используется в разы больше, чем общая стоимость балласта. Одна пара мощных высоковольтных транзисторов 13009 уже стоит больше доллара.
Кстати, срок службы LDS зависит от способа запуска. Из графиков видно, что холодный запуск резко сокращает ресурс лампы.
Особенно в случае использования упрощенных электронных балластов, которые резко удаляют LDS в рабочем режиме.Да и мощность лампы постоянного тока тоже сокращает срок службы. Почти — но все равно снижается. Примеры — на схемах ниже:
Простая схема электронного балласта (без управляющей микросхемы) практически мгновенно зажигает лампу. А по долговечности лампы это плохо. За короткое время тепловая нить не успевает нагреться, но высокое напряжение, приложенное между ее нитями, удаляет из нити необходимое количество электронов, необходимых для зажигания лампы, и разрушает тепло, снижая ее эмиссионную способность. .Типовая принципиальная схема электронного балласта:
Поэтому рекомендуется выбирать наиболее серьезную схему, с задержкой подачи питания (нажмите, чтобы увеличить):
Схема покупного балласта особенно порадовала сетевой фильтр — который нет в электронных трансформаторах для галогенных ламп. Фильтр был не простой: дроссель, варистор, предохранитель (не резистор как в этом, а самый настоящий предохранитель), емкость до и после дросселя. Потом выпрямитель и два электролита — на китайца не похоже.
После уже стандартной, но временами улучшенной схемы двухтактного преобразователя. Здесь сразу бросаются в глаза две вещи — радиаторы транзисторов и использование в цепях питания более мощных резисторов, обычно китайских без разницы, где ток в цепи больше-меньше, используются стандартные резисторы 0,25Вт. .
После генератора есть два дросселя, именно благодаря им напряжение повышается, здесь тоже очень аккуратно, нареканий нет.Даже в мощных электронных трансформаторах китайские производители редко используют радиаторы для транзисторов, но здесь как мы видим, и не только там, но еще и очень аккуратно — транзисторы крепятся через дополнительные изоляторы и через шайбы.
С обратной стороны плата тоже светится точностью монтажа, без резких выводов и испорченных дорожек, Жесть тоже не пожалела, все очень красиво и качественно.
Подключил девайс — работает нормально! Я уже начал думать, что сборку сделали немцы, под жестким контролем, но потом вспомнил о цене и чуть не изменил твое мнение о китайских производителях — ребята молодцы, поработали на славу! Обзор подготовил Ака Касьян.
Обсудить статью электронный балласт для ламп LDS
Люминесцентные лампы в свое время произвели настоящую революцию в освещении, так как по своему световому статусу они в несколько раз превосходят обычные лампы накаливания. Например, одна лампа дневного света (это другое название. Люминесцентные лампы) мощностью 20 Вт дает такой световой поток, который доступен только лампе накаливания 100 Вт. Если лампу накаливания можно просто подключить к сети с помощью только патронного переключателя и проводов, то люминесцентной лампе, как «капризной даме», нужно создать особые «комфортные условия».Ее нужно сначала подготовить к запуску, потом к запуску, а после того, как она загорится, постоянно следить за ее «самочувствием». Они занимаются потоковыми устройствами (PRA). Самая современная и эффективная практика — это электронный ПРА (ЭПР), который называют электронным балластом.
Слово «балласт» в названии этого устройства может вызвать у некоторых читателей определенный диссонанс, так как одно из его значений — бесполезный груз, который приходится нести. Однако балласт не всегда бесполезен, а иногда и необходим.Например, без балласта любое судно не имело бы необходимой посадки и остойчивости, а дирижабли и воздушные шары не могли регулировать высоту своего полета. Кстати, происхождение слова «балласт» лингвисты передают голландским жителям — нации носовых мастеров и корабелов. Поэтому мы предлагаем концепцию электронного балласта воспринимать чисто положительно, как то, что действительно необходимо.
Условия запуска и горения люминесцентной лампыРассмотрим вкратце ламповое устройство и выясним, какие процессы в нем происходят.
Люминесцентные лампы могут быть различной формы, но наиболее распространены линейные, имеющие вид вытянутого герметичного цилиндра из тонкого стекла. Воздух изнутри откачивают, но перекачивают инертные газы и пары ртути. Смесь газов в лампе находится под пониженным давлением (примерно 400 Па).
С одного и другого конца лампы расположен электрод (катод) сложной конструкции. Каждый катод имеет снаружи два штыревых соединителя, а внутри между ними размещена вольфрамовая спираль со специальным эмиссионным покрытием.Если на противоположные катоды нет напряжения 220 В, то в лампе ничего не происходит, так как разреженный газ просто не проводит электрический ток. Известно об утечке электрического тока. Необходимы два условия:
- Наличие свободных заряженных частиц (электронов и ионов).
- Наличие электрического поля.
Когда мы подадим на катоды переменное напряжение В 220 В, с электрическим полем в колбе будет все в порядке, так как оно существует в любой среде, даже в вакууме.Но главная «трудность» — наличие свободных заряженных частиц. Газ в колбе нейтральный и на изменение поля не реагирует. Получить тлеющий газовый разряд можно двумя способами:
- Первый способ заключается в том, что на катоды лампы сразу подается очень высокое напряжение, которое принудительно «выдергивает» электроны из катодов и «наказывает» газ в лампе, что вызывает ее ионизацию и появление разряда. Такой пуск называется «холодным», он позволяет очень быстро запускать лампы.Более того, таким образом можно сделать лампы, которые перестают работать в стандартных лампах из-за закопанных катодов (одной и даже двух) спиралей.
- Второй способ подразумевает плавный нагрев спиралей, вызывающий электронную эмиссию (появление свободных зарядов), а затем повышение напряжения на катодах до порогового значения до тех пор, пока в лампе не возникнет разряд. Свободные электроны одновременно ускоряют и ионизируют газ внутри колб.
Второй способ зажигания ламп предпочтительнее, так как при этом срок службы увеличивается в разы.Метод быстрого холодного пуска очень популярен у радиолюбителей, которые, по их словам, делают «приборы, реанимирующие фонари для спуска». Это, конечно, очень интересное экспериментальное поле для любителей посидеть с паяльником, но с точки зрения экономической целесообразности такое занятие может показаться очень странным при цене новой лампы максимум до 100 рублей и срок службы 12000 часов. Не лучше ли новые лампы обеспечить плавный пуск и долгую службу, вместо «воскрешения» тех, которые требуют утилизации.Если применить холодный старт к новым лампам, их катоды от «ударного» воздействия высоким напряжением очень быстро станут непригодными для работы в обычных светильниках.
После того, как лампа появится в лампе, ее сопротивление резко упадет, и если оставить этот вопрос без внимания, ток увеличится настолько, что в лампе зажжется самая настоящая высокотемпературная плазменная электрическая дуга, которая приведет к к быстрому выходу лампы, что может иметь и неприятные последствия.Следовательно, прач должен после зажигания лампы также ограничивать протекающий ток, поддерживая его так, чтобы это был именно тлеющий разряд.
На нашем портале есть статья, где подробно описаны все процессы, происходящие в люминесцентной лампе как при запуске, так и во время горения. Также в статье описано, как подключить лампы с использованием электромагнитного балласта (ЭМПРА). Читаем: «»
Исходя из вышесказанного, можно отметить, какие функции должен выполнять Pra:
- Плавный нагрев катодов наклонного катода, вызывающий термоэлектронную эмиссию.
- Возникновение тлеющего разряда при увеличении напряжения на катодах.
- После появления разряда отключение нагрева, ограничение тока лампы и поддержание процесса горения даже при нестабильном сетевом напряжении.
Электромагнитные коляски в принципе выполняют те же функции, но они очень чувствительны к сетевому напряжению и температуре окружающей среды.
ПРА для люминесцентных лампЭлектронное потоковое устройство (ЭПР) — сложное электронное устройство, работа которого не используется согласно принципиальной схеме.Поэтому сначала покажем конструктивную схему, я объясню назначение всех элементов, а потом вкратце рассмотрим принципиальные.
На входе ЭПР должен присутствовать фильтр электромагнитных помех Задача подавления электромагнитных помех, возникающих в электронном балласте. В противном случае помехи могут нарушить работу находящихся поблизости электронных устройств. Кроме того, высокочастотные помехи могут быть «выступом» от EPRA.Некоторые производители из страны с наибольшим населением не распаивают элементы печатной платы, относящиеся к фильтру, хотя места для них предусмотрены. Такую «скульптуру» заметить сложно, так как ЭПР будет работать. Только «вскрытие» и осмотр помогут выяснить — есть в ЭПРА фильтр или нет? Поэтому стоит выбирать эпоху только известных производителей.
После фильтра следуют помехи выпрямитель собран по обычной схеме диодного моста.Для питания лампы частота сети в 50 Гц нам не подходит, так как вызывает мерцание ламп и хорошо слышный дроссельный шум. Чтобы этих неприятностей не произошло, в ЭПР вырабатывается высокочастотное напряжение 35-40 кГц. Но для того, чтобы получить его, необходимо иметь «исходное сырье» в виде постоянного напряжения. С ним проще производить различные преобразования.
Схема коррекции коэффициента мощности Необходимо снизить влияние реактивной мощности.ЭПР имеет индуктивный характер нагрузки, поэтому ток отстает от напряжения на некоторый угол φ. Коэффициент мощности не более cosφ. Если запаздывания по фазе нет, то нагрузка активна, ток и напряжение полностью синфазны и, следовательно, φ = 0 °. И поэтому cosφ = 1. Мощность рассчитывается по формуле P = I * U * Cosφ (i — ток в амперах, а u — напряжение в вольтах). Чем больше отставание от текущей фазы, тем меньше коэффициент мощности Cosφ, тем меньше полезная активная мощность и больше реактивной, что бесполезно.Для корректировки текущего запаздывания в схеме коррекции используются конденсаторы, емкость которых точно рассчитывается. В результате Cosφ способен достигать значений 0,95 в хорошую эпоху. Это довольно много!
Одно из лучших объяснений реактивной мощности (Q именно она)
Фильтр постоянного тока Предназначен для сглаживания пульсаций, неизменно присутствующих после выпрямления диодным мостом. В итоге получается постоянное напряжение 260-270 В, что не совсем идеально, так как мелкая рябь все же присутствует, но абсолютно достаточная для дальнейшей трансформации.Фильтр постоянного тока чаще всего представляет собой электролитический конденсатор большой емкости, включенный параллельно. Графики напряжения в зависимости от времени показаны на рисунке.
Далее постоянное напряжение поступает на самую сложную часть ЭПР — инвертор . Именно в нем постоянное напряжение преобразуется в высокочастотную переменную. Большинство ЭПРА собрано по схеме полусвета, обобщенный вид которой показан на следующем рисунке.
Между входными клеммами выпрямителя и фильтром инвертора подается постоянное напряжение. Схема обозначена нижним выводом 300 В. Некоторые из основных элементов — это ключи K1 и K2, управление которыми осуществляется с логического блока управления. Когда один ключ закрыт, другой откроется, они не могут быть в одном и том же состоянии. Например, БП подала команду ближе к К1 и открыла К2. Далее ток течет вниз по следующему пути: верхний вывод входа, ключ К1, дроссель, нить накала наклона одного катода лампы, конденсатор (параллельно лампе), блок защиты, С2 конденсатор и минусовая нижняя клемма.Ключ замыкается К2, а К1 открывается и пропускает ток по следующему пути (от плюса к минусу): верхний вывод, конденсатор С1, блок защиты, спираль одной катодной лампы, конденсатор (параллельная лампа), спираль еще одна катодная лампа, дроссель, ключ К2 и нижний вывод. Переключение клавиш происходит с частотой около 40 кГц, то есть 40 000 раз за 1 секунду.
Электрический ток, проходя по таким траекториям, вызывает нагревательные спирали ламп и термоэлектронное излучение катодов.Емкость конденсатора, подключенного параллельно лампе, подобранной так, чтобы частота колебательного контура, создаваемого совместно с дросселем, совпадала с частотой переключения ключей. От этого возникает резонанс и на катодах лампы появляется повышенное напряжение — около 600 В, чего на такой частоте достаточно, чтобы лампа горела. После того, как это произошло, сопротивление лампы резко падает и тока через конденсатор и спираль катодов не происходит.Шунтирующий конденсатор лампы. Клавиши продолжают работать, но на лампу уже подано более низкое напряжение, так как резонанса нет. Дроссель ограничивает ток в лампе, а блок защиты контролирует все параметры. Если в лампе нет лампы или она неисправна, то блок защиты остановит ключи генерации переменного напряжения на К1 и К2, так как инверторы выходят из строя без нагрузки.
Обратная связь и управление яркостью Есть не во всех ЭПР, а только в лучшем.Назначение обратной связи — следить за состоянием нагрузки и реагировать на нее. Например, была предпринята попытка запустить ЭПР без лампы. Импульсные блоки питания от этого выходят из строя, но если есть обратная связь, то просто инвертору не будет дана команда на запуск. А также обратная связь позволяет изменять частоту генерации инвертора. При запуске лампы она может составлять 50 кГц, а затем уменьшаться до 38-40 кГц.
Примерно в этом алгоритме задействован весь EPR. В качестве ключей используются высоковольтные биполярные транзисторы.В лучших инверторах используются полевые транзисторы, которые еще называют MOSFET. У них лучшие характеристики, но цена на них значительно выше. Представьте себе типичное понятие простой эпохи.
Мы не будем разбирать подробно работу этой схемы, понимая, что большинство читателей не поймет. Просто проведите аналогию с предыдущей схемой. Транзисторы Т1 и Т2 выполнены ключами К1И К2. Частота переключения Определяет симметричный динистор DB3, конденсатор C2 и резистор R1.Когда на вход прибора подается напряжение 220 В, то после выпрямления начинает заряжаться конденсатор С2. Скорость заряда определяет резистор R1, чем больше его сопротивление, тем дольше будет заряжаться конденсатор. Как только напряжение на конденсаторе превышает внутренний порог открытия (примерно 30 В), он открывается и подает импульс в базу данных транзисторов T2. Он открывается и через него начинает течь. Как только конденсатор С2 разрядится и напряжение на нем упадет ниже 30 В, динистор соответственно закроется, а транзистор Т1 откроется, так как его база подключена к трансформатору TU38Q2, что будет соответствовать синхронной работе ключей и загрузить.Если один транзистор открыт, другой будет закрыт. Как только транзистор закрывается, возникает самоиндукция самоиндукции в обмотке другого транзистора, открывающего его. Здесь происходит автогенерация переменного напряжения в инверторе.
В лучших современных моделях EPRA, помимо MOSFET-транзисторов, также используются интегральные микросхемы (ISS), специально предназначенные для управления лампами. От их применения размеры устройства уменьшаются, а функциональность значительно увеличивается.Приведем пример схемы ЭПР с ИС.
Основной частью этого ЭПР является интегральная микросхема UBA2021, «реагирующая» абсолютно на все процессы, происходящие в лампе и электронном балласте. Лампы, которые будут работать с таким ЭПР с такой МКС, прослужат очень долго.
Видео: Электронный балласт
Преимущества и недостатки ЭПРАВ настоящее время выпуск ЭПР уже превысил выпуск электромагнитных балластов.И четко обозначена дальнейшая тенденция — электронные устройства заменят электромагнитные. Практически невозможно найти лампы с классическими дросселями и стартерами и при ремонте чаще отдают предпочтение именно ЭПР. Подскажите, в чем их преимущества?
- Пуск лампы ЭПР производится по правильному и щадящему алгоритму, но тем не менее очень быстро — не более 1 секунды.
- Частота, генерируемая ЭПР, составляет 38-50 кГц, поэтому люминесцентные лампы не имеют мерцания, утомительного зрения, а также отсутствует характерный для электромагнитного человека стробоскопический эффект.
- Срок службы ламп, работающих с ЭПР, увеличивается вдвое.
- При горении люминесцентной лампы качественный ЭПР сразу перестанет генерировать переменное напряжение, что сказывается на экономии и безопасности.
- Использование EPRA исключает холодный пуск люминесцентных ламп, и это предотвращает эрозию катода. Электронные балласты
- работают абсолютно бесшумно, поэтому в жилых помещениях, больницах и школьных классах следует использовать только EPR.
- Подключить эрап очень легко, так как в них всегда очень четкая схема, с которой будут разбираться даже те, кто никогда ничего в своей жизни не делал.
- EPRA при работе не ахти, как электромагнитные балласты. Это экономит электроэнергию. Экономия составляет примерно 30%.
- Коэффициент мощности (cosφ) хорошей эпоксидки может достигать 0,98. Для такого типа нагрузки это очень хороший показатель.
- Качественные EPR могут работать при пониженном или завышенном напряжении в сети (160-260 В).
- Электронные балласты имеют более высокий КПД, чем электромагнитные. Может достигать 95%.
- Для работы ЭПР пускатели и конденсаторы не требуются, все лампы, необходимые для запуска и работы, уже предусмотрены на схеме.
- EPRA по сравнению с Empre имеет сопоставимые габариты, но гораздо меньшую массу.
При таком внушительном списке достоинств можно сказать лишь о двух недостатках. Это более высокая цена и большая, чем у Empre, вероятность отказа при скачках напряжения в сети. Правда, последний недостаток касается только тех ЭПРА невысоких как по качеству, так и по цене.
Как выбрать качественный ЭПРАЭлектронные права привыкли воспринимать отдельными блоками — коробками прямоугольной формы, на которых расположены клеммы или разъемы для подключения ламп и сетевого напряжения.Но не забывайте, что электронные балласты есть в каждой компактной люминесцентной лампе (КЛЛ) или как они их любят — энергосберегающие лампы. Всю лампу конструкторам схемы ЭПР удается разместить на круглой печатной плате, которая как-то «запихивается» в корпус между светящейся частью и цокольным этажом. Конечно, в таких схватках эти балласты должны выпадать. Проблем отвода тепла от платы EPRA, которую каждый производитель решает по-разному, очень много. Точнее, можно сказать, что пока одни решают, другие не решают вовсе.
Контроль того, что лампа находится в корпусе, естественно, никто до покупки ее не дает, а вид платы и наличие на ней определенных элементов может многое сказать специалисту. Некоторые производители, использующие стелс EPRA в Cl, желают сэкономить на некоторых элементах, что отражается на работе лампы и ее сроке службы. Получается, покупка ХЛЛ по сути идентична покупке «Кота в мешке»? К сожалению, в большинстве случаев это так.Известные мировые бренды, конечно, «грешат» меньше, но подделок на них много, поэтому стоит найти продавца, который осуществляет официальные поставки от производителя.
Есть способ судить о качестве EPR в CLL. Это не объективно, а субъективно, тем не менее, они давно используются и уже доказали свою ценность. Что он?
В хорошем кл запуск лампы происходит плавно, высокое напряжение подается для зажигания тлеющего разряда только после нагрева. Эти процессы занимают некоторое время, поэтому при включении хорошей лампы всегда есть пауза между включением и ее зажиганием.Она маленькая, но ощутимая. Если лампа горит холодным светом, значит, высокое напряжение, сразу подает и вызывает мгновенную поломку и возгорание. Если после включения пауза не ощущается, то с большой долей вероятности можно сказать, что ЭПРА «Упрощенный» и такую лампу лучше не приобретать. Некоторые производители «улучшают» схему EPR, «выкидывая» с их точки зрения «лишние» детали.
Покупая ЭПРА в виде отдельного блока, в первую очередь нужно знать, для каких ламп он предназначен.Все линейные люминесцентные лампы выпускаются с разным диаметром трубок: Т4 — 12,7 мм, Т5 — 15,9 мм и Т8 — 25,4 мм. Лампы Т4 и Т5 имеют цоколь G5 (расстояние между контактными штырями 5 мм), а лампы Т8 имеют цоколь G13 (расстояние 13 мм). Размер люминесцентной лампы зависит от ее мощности: чем длиннее, тем больше мощность:
- Длина 450 мм соответствует мощности 15 Вт;
- Светильник длиной 600 мм, широко применяемый в подвесных потолках типа «Армстронг», соответствует мощности 18-20 Вт;
- Длинный Длинный 900 мм — 30 Вт
- Лампа длиной 1200 мм — 36 Вт;
- А лампа длиной в 1500 мм соответствует мощности 58 Вт или 70 Вт.
Соответствует ли ЭПРА какой-либо лампе, предназначенной для определенного типа ламп, узнать очень легко, так как вся необходимая информация уже есть в маркировке ЭПР. Рассмотрим конкретный пример и узнаем, что означают определенные числа и символы. В целом маркировка образца Erap выглядит так.
Общая информация «Расшифровать» Об устройстве, которое находится в левой части ЭПР.
Эта модель EPRA была произведена Vossloh-Schwabe Group, штаб-квартира которой находится в Германии.Однако Vossloh-Schwabe Group является частью японской группы Panasonic Electric Works. Продукция этого производителя выгодна безупречным качеством и надежностью. А также из маркировки видно, что этот EPR предназначен для работы с лампами T8, производимыми в Сербии, где у Vossloh-Schwabe Group есть филиал. Подумайте о том, что важно при маркировке.
Ввод сетевого напряжения 220 В 50 Гц указан на корпусе, откуда можно понять, где расположены клеммы.Полярность не указана, значит, эта фаза ЭПР и ноль могут быть соединены произвольно. К корпусу следует присоединить заземляющий провод, для этого он должен быть специальным винтом. Подойдите ближе к центру ЭПР и посмотрите на обозначение.
Приятно, что на корпусе этого ЭПР есть информация о проводе, который можно производить коммутацией, его площади сечения и какой длины выступает изоляция, чтобы он хорошо располагался в выводах.
Индекс энергоэффективности EEI — это оценка того, насколько полностью потребляемая мощность расходуется на получение света от лампы.Рассчитывается показатель эффективности, который определяется соотношением мощностей лампы входной мощности Pl / PVC, а затем в Таблице 6.3, расположенной на странице 61 в документе, ссылка на который находится ниже, указано соответствие Индекс энергоэффективности EPRA.
В Европе существует определенный набор правил и стандартов, которым должны соответствовать все применяемые устройства и материалы. Как в России есть SNAP, ПУЭ, СанПиН, так «за горку» у соседей есть правила, которые обозначаются буквами EN и цифровым кодом.Этот список не встречается в маркировке, так как при прохождении какого-либо объекта требуется документальное подтверждение обоснованности применения того или иного устройства.
Основные характеристики данного ЭПР прямо на корпусе напечатаны в виде таблицы:
Вся информация, представленная в таблице, максимально точна и лаконична, не требующая каких-либо пояснений, за исключением положения точки Tc, где максимальная температура не должна превышать эту ЭПР 60 ° C.Эта точка указана на корпусе ПРА (справа от верхней части таблицы), как раз в месте расположения ключей транзистора — наиболее нагретых деталей электронного ПРА.
Если в распоряжении ЭПРА нет, но есть лампа с используемыми в ней лампами известного типа, то можно забрать ЭПРА по каталогам производителей, которые легко найти в Интернете. Представляем вам отрывок из каталога электромагнитных дросселей Helvar из Финляндии, продукция которого отличается высоким качеством и надежностью.Для примера возьмем ЭПРА для ламп Т8 из серии EL-NGN. Эти ЭПР характеризуются: энергоэффективностью, «теплым» запуском люминесцентных ламп, отсутствием мерцания, хорошей электромагнитной совместимостью, малыми помехами, минимальными потерями и стабильными режимами работы.
Электронные балласты для люминесцентных ламп T8 Helvar El-NGN | ||||||||
|---|---|---|---|---|---|---|---|---|
| | ||||||||
| Pl * K-in лампы | Модель балласта | EEI. | Размеры, д * ш * дюйм, мм | Масса, г. | Питание. Цепи, W. | Ток цепи, а | П на лампе, Вт | Цена, руб. |
| 14 * 1 | EL1X15NGN. | A2. | 190 * 30 * 21 | 120 | 15 | 0,09-0,07 | 13 | 415 |
| 15 * 1 | EL1X15NGN. | A2. | 190 * 30 * 21 | 120 | 15,5 | 0,09-0,07 | 13,5 | 415 |
| 18 * 1 | EL1X18NGN. | A2. | 280 * 30 * 28 | 190 | 19 | 0,09-0,08 | 16 | 594 |
| 18 * 2 | EL2X18NGN. | A2 Бат. | 280 * 30 * 28 | 200 | 37 | 0,16-0,15 | 16 | 626 |
| 18 * 4 | EL4X18NGN. | A2 Бат. | 280 * 30 * 28 | 200 | 72 | 0,33-0,30 | 16 | 680 |
| 30 * 1 | EL2X30NGN. | A2 Бат. | 190 * 30 * 21 | 120 | 26,5 | 0,14-0,11 | 24 | 626 |
| 36 * 1 | EL1 * 36NGN. | A2. | 280 * 30 * 28 | 191 | 36 | 0,16-0,15 | 32 | 594 |
| 36 * 2 | EL2X36NGN. | A2 Бат. | 280 * 30 * 28 | 205 | 71 | 0,32-0,29 | 32 | 626 |
| 58 * 1 | EL1X58NGN. | A2. | 280 * 30 * 28 | 193 | 55 | 0,26-0,23 | 50 | 594 |
| 58 * 2 | EL2X58NGN. | A2 Бат. | 280 * 30 * 28 | 218 | 108 | 0,50-0,45 | 50 | 626 |
Кроме того, что показано в таблице, электронные балласты серии Helvar EL-NGN по-прежнему имеют общие характеристики.Перечислите их в следующей таблице.
| Характеристика | Показатель |
|---|---|
| Максимальная точка точки «TC», ° С | 75 |
| Максимальная температура окружающей среды, ° С | -20… + 50 |
| Температура хранения, ° С | -40… + 80 |
| Максимально допустимая влажность | Без конденсации |
| Минимум запусков лампы | > 50 000 |
| Напряжение переменного тока в | 198-264 |
| Постоянное напряжение (для пуска> 190 В) | 176-280 |
| Максимальное перенапряжение, дюйм | 320 В, 1 час |
| Коэффициент мощности (λ, cosφ) | 0,98 |
| Ток утечки на землю, ма | |
| Максимальное выходное напряжение, дюйм | 350 |
| Срок службы (до 10% отказов) | 50000 часов с TC |
| Максимальная длина провода к лампе | 1.5 В. |
| Время прогрева ламп, сек |
Помимо этих балластов, характеристики которых мы показали в таблице, в ассортименте Helvar еще много моделей электронных балластов, которые предназначены для других типов ламп. Из линейных это T5 и T5-Eco, а из компактных: TC-L, TC-F, TC-DD, TC-SE, PL-R, TC-TE. Мы сделали небольшой обзор Классические электронные балласты для ламп Т8, но у Helvar еще есть аналог 1-10 в EPRA, который может изменять их яркость и управлять всего одной кнопкой как на включение и выключение, так и на изменение яркости люминесцентного. лампы.
А также у этого производителя есть полностью цифровые балласты IDIM, которые могут иметь управление по внешней шине (DALI) и ручное управление с помощью всего одной кнопки (Switch-Control). Вы можете просмотреть весь спектр электронных балластов в каталоге Helvar, который будет удален по следующей ссылке. Каталог на английском языке, цены в нем не указаны.
Подобные альбомы со всех сторон техническая информация Про Epra, хорошие производители есть у всех на официальных сайтах. У читателей может возникнуть вопрос — какой рап можно считать хорошим? В первую очередь мы обращаем внимание на следующие бренды: Helvar, Vossloh-Schwabe, Tridonic, Osram, Philips, Sylvania.
Порядок замены электромагнитного дросселя и стартера на электронный балластВсе новые лампы с люминесцентными лампами комплектуются дефолтной эрой и в случае выхода из строя замена очень проста: «выкидывает» один блок и ставит на его место другой. Если стояла «классика» — электромагнитный балласт и стартеры, то лучше поменять их на электронный балласт. В этом случае лампу необходимо подвергнуть некоторой несложной модернизации.Рассмотрим подробно этот процесс.
Из прибора потребуется набор отверток, нож, кусачки, съемник для снятия изоляции (опция) и мультиметр. Также может потребоваться монтажный провод ПВ-1 с площадью поперечного сечения от 0,5 до 1,5 мм², который находится в этом диапазоне 4 типов: 0,5 мм², 0,75 мм², 1 мм² и 1,5 мм². Если в светильнике была применена алюминиевая проволока, то лучше сразу поменять на медную.
Бывает, что в светильниках используются, но с медным напылением.При зачистке возникает иллюзия медной проволоки, а на разрезе проволока белая. От таких «гибридов» лучше сразу избавляться.
| Изображение | Описание процесса |
|---|---|
| Лампа будет модернизирована 4 лампами Т8 до 18 Вт. В ней установлены 2 электромагнитных дросселя, 2 конденсатора и 4 стартера. | |
| Вместо него будет установлен EPRA OSRAM QTZ8 4×18 / 220-240 VS20, для которого не нужны ни пускатели, ни конденсаторы. | |
| Лампа отключается, затем проверяется индикаторной отверткой Отсутствие фазы на входной клемме и на корпусе, входные провода отключены, лампу демонтируют и кладут на стол для удобства работы с ней. | |
| Передняя панель демонтируется вместе со светильником, и все люминесцентные лампы сняты. | |
| С места посадки вынимается входная винтовая клемма и с нее снимаются все провода. | |
| Дроссели электромагнитные и конденсаторы демонтированы. | |
| Стартовое гнездо удалено. Делается это очень просто, так как крепится к корпусу лампы на пластмассовых защелках. | |
| Около него подрезаны провода, идущие к стартеру. Такие же операции производятся со всеми стартерами. | |
| Место размещения ЭПР выбрано. Лучше, если он будет краем лампы, чтобы все провода, ведущие к балласту, можно было провести рядом с бортиками, поэтому они будут менее заметны.Затем по схеме подключения, изображенной на корпусе ЭПРА, назначается положение каждой лампы. Те, что на слое слева в лампе, будут по центру, а те, что справа — по краям. | |
| Каждый патрон для люминесцентной лампы имеет клемму с двумя парами пружинных контактов. Каждая пара подключается к одному из своих гнезд для контактов лампы T8 с цоколем G13. Это очень удобно, так как для изготовления ответвления не нужно ни паять, ни скручивать.Проволока, зачищенная на 9 мм, просто вставляется в клемму до упора в месте нажатия пружинного контакта. | |
| Схема расположения проводов в соответствии с концепцией, показанной в EPR. К концам проводов, которые будут подключаться к балласту, приклеиваются бирки от кусочков малярного скотча и на них пишется номер клеммы. Это позволит избежать путаницы. | |
| После завершения электромонтажа EPR помещается рядом с этим местом.Где он будет установлен и все пронумерованные провода подключены к соответствующим клеммам. Для этого контактный механизм прижимается отверткой, а затем провод вставляется в отверстие клеммы до упора. Освобождается контактный механизм и проверяется надежность соединения проводов. | |
| Входные клеммы L, N, PE (фаза, нулевой рабочий, заземление) соединены проводами от входной винтовой клеммы лампы. | |
| После того, как все провода подключены к электронному балласту, он устанавливается на место и крепится винтами к корпусу, в котором есть специальные отверстия.При необходимости отверстие можно просверлить. | |
| Проложенные в лампе провода сгруппированы и размещены как можно ближе к краю. В случае с лампой могут завалить усы. При необходимости для организации проводов можно использовать пластиковые стяжки. | |
| После проверки всех подключений лампа устраивается тестовым запуском на столе и, в случае успеха, устанавливается на штатное место. |
Читатели наверняка заметили, что установка ЭПРА — простое мероприятие, не требующее участия электрика высшей квалификации.Можно сказать, что с этим справится любой. Чтобы не ошибиться при подключении, предлагаем от руки нарисовать схему, а затем, соединив несколько контактов в лампе, разметить ее на своем рисунке. Проверил — помогает.
Все современные лампы оборудованы таким образом, что их паяльник для установки не требуется, не нужно делать скручивание. Все подключения должны быть только в терминалах. Если оставшихся от старой схемы подключения проводов мало, то ни в коем случае не нужно производить скручивание или пайку.Лучше поменять этот сайт на целый провод. 1 метр отличного монтажного провода ПВ-1 жилым 1 мм² стоит 7 рублей. Подключение к терминалу занимает несколько секунд, а для пайки уже нужны десятки минут.
Видео: Замена двух электромагнитных балластов на один электронный
Ремонт неисправного ЭПРАЭлектронный балласт — замечательное устройство, которое очень бережно относится к люминесцентным лампам, но, к сожалению, иногда не может спастись.Электромагнитный балласт в этом плане гораздо надежнее «спалить» надо очень «пробовать». Диагностировать неисправность эпохи довольно сложно человеку, незнакомому с электроникой, но, тем не менее, мы дадим несколько советов.
Если при включении лампы электронным балластом ничего не происходит, то нужно попробовать заменить лампу, может дело в этом. Для этого у вас должна быть заведомо хорошая лампа, которую нужно вставить в патроны лампы и попробовать запустить.Если опять ничего не происходит, значит, вашему вниманию уже нужно переключиться на ЭПР, так как кроме него и ламп в лампе ничего нет. Если под рукой нет хорошей лампы, можно проверить целостность спиралей в кольцевом режиме. Если они целые и колбы лампы, то, скорее всего, исправна, лишь бы около катодов не было сильного почернения люминофорного слоя.
Электроника — это наука о контактах. Так говорят специалисты. И прежде, чем «залезть» в сложное балластное устройство, нужно обзвонить все электрические соединения в лампе, которые, естественно, необходимо отключить от сети.А еще полезно называть соединения, когда лампа вставлена. Убедиться, что штифты его основания соприкасаются с патроном. Если эти действия не выявили ничего «криминального», то пора заглянуть во «внутренний мир» электронного балласта.
EPRA необходимо достать из корпуса, предварительно отключив разъемы или отсоединив провода от клемм. Если провода не промаркированы, то перед их отключением необходимо каким-либо образом проложить их.Самым простым является наклеивание полос малярной ленты с номером клеммы на провод. После этого балласт можно демонтировать из корпуса светильника.
Внешний осмотр ЭПР тоже может рассказать о многом. Если было сильное термическое воздействие, то оно обязательно оставит следы. Можно отметить, в каком месте был сильный нагрев, чтобы потом посмотреть, какие элементы схемы могли его спровоцировать.
После вскрытия балластного корпуса необходимо внимательно осмотреть плату.Бывает, что даже осматривать не нужно, так как большинство элементов черные, с явными признаками перегрева. Ремонт такого ЭПР будет экономически нецелесообразным, поэтому после выпадения всех элементов (если есть) можно скинуть плату.
Слабым местом любого электронного устройства являются электролитические конденсаторы, легко распознаваемые «бочкообразным» разумом. При несоблюдении их номиналов, при низком качестве, при превышении напряжения может произойти их вздутие и даже разрыв, возникающий из-за закипания электролита.Такие признаки явно говорят о неисправности, значит конденсатор падает и все проверено. соседние элементы. Новый конденсатор нужно выбирать с большим рабочим напряжением, например, было 250 В, а новый нужно ставить на 400 В. Очень часто недобросовестные производители в Epra платят элементы с более низким рабочим напряжением, что со временем и приводит к поломка.
После конденсаторов необходимо внимательно изучить все остальные элементы, которые также могут показать свою неисправность по внешнему виду.Обычно сгоревшие резисторы очень четко «говорят» о себе — они темнее, становятся черными как уголь, а иногда и просто ломаются. Естественно, такие детали тоже стоит менять, но лучше выбирать от уровня развеивания на ступень, а то и на две больше номинальной.
Резисторыможно увидеть прямо на схеме, не имея при себе их, так как их главная вина — храбрость, что равносильно обрыву. Остальные элементы — конденсаторы, диоды и транзисторы перед проверкой лучше выпустить из схемы, а затем использовать специальное универсальное устройство для проверки.
Перегоревшие или «пробитые» диоды также очень часто могут легко увидеть характерное потемнение, если они находятся в пластиковом корпусе. Диоды в стеклянном корпусе часто ломаются на две части или треснуты колбы. Очистить диоды очень просто. После выпадения печатной платы (можно только на одну «ногу») мультиметр снимается и ставится на измерение сопротивления или на специальный режим, обозначаемый диодом (если он есть). В прямом направлении диод должен хорошо проводить электрический ток.Для этого к аноду подключают красный щуп мультиметра, а черный катод (на диодах в пластиковом корпусе у катода есть полоска). Если мультиметр покажет какие-то значения сопротивления, ток течет. Меняя зонд местами, необходимо следить, чтобы в обратном направлении диод не пропускал электрический ток, сопротивление у него бесконечно. Если так, то диод в порядке. Во всех остальных случаях — неисправен.
Одна из самых «проблемных» частей в ЭПР — транзисторы.Они работают в самых сложных условиях — им нужно 40 тысяч в секунду на включение и отключение больших токов, из-за чего транзисторы сильно греются. При их перегреве свойства полупроводников изменятся и может произойти «пробой», который сделает транзистор бесполезным. В результате по цепям начинают «ходить» неконтролируемые большие токи, которые просто сгорают и другие близлежащие элементы, имеющие наименьшее сопротивление. То есть транзистор никогда не горит в «гордом одиночестве», он «тянет» за собой и другой транзистор, и другие элементы.Чтобы транзистор не перегревался, он установлен на радиаторе, рассеивающем тепло. И в хорошую эпоху сделайте это.
Если на транзисторах нет радиаторов, их можно установить самостоятельно, купив в радиомагазине и вкрутив винт через отверстие в корпусе. При этом тепловой насос КПТ типа 8 должен находиться между транзистором и радиатором, который используется для процессорных кулеров компьютеров.
Внешне транзистор не может подавать никаких признаков неисправности и быть абсолютно «исправным».«Может быть, это так, но транзисторы в электронных балластах всегда следует проверять. Они являются одним из слабых мест. По крайней мере, некоторые источники в Интернете утверждают, что транзистор можно проверить, не выпадая из платы, но на самом деле это не так. Рассмотрим другой вариант схемы ЭПР.
Видно, что транзисторы буквально «выгравированы» различными элементами, которые хорошо работают, это означает, что транзистор прямо на схеме будет просто неправильным.Поэтому наш совет — транзисторы должны полностью выпадать из платы, так как в 80% случаев они все равно будут неисправны, если не работает ЭПР. Проверить транзистор мультиметра проще простого, необходимо представить его в виде двух диодов, а затем проверить каждый из них.
Если обнаружен хотя бы один перегоревший транзистор, то в любом случае необходимо заменить оба. После выхода из строя одного из транзисторов по схеме, в том числе и на втором транзисторе, он скорее начинает протекать непрерывно, что может вызвать некоторые изменения в кристалле полупроводника.И они, скорее всего, будут показаны позже.
Эти дроссели и трансформаторы встречаются очень редко, но тем не менее проверьте их, просто вызвав обмотку мультиметром. Требуется высоковольтный конденсатор, подключенный параллельно катодам лампы. Бывает, что производители устанавливают конденсатор с рабочим напряжением не 1200 В, а меньшего размера. Учитывая, что этот конденсатор участвует в пусковом пуске, напряжение на нем может достигать 700-800 В, что может вызвать его пробой.Поэтому необходимо проверить, есть ли необходимость и в случае замены выбрать не менее 1,2 кВ, а лучше 2 кв.
При проверке и диагностике неисправностей ЭПРА все же лучше проверить абсолютно все элементы. Единственное «крепкое» сено, которое невозможно проверить мультиметром — это динистор. Проверяется только на специальном стенде. Его поломка обычно видна, так как в колбе есть стеклянный элемент. Но бывает, что при отсутствии внешних признаков неисправности в «тишине» виноват ЭПР.Поэтому лучше иметь под рукой новые Distoror, тем более что цена на них копейка.
Диагностика и ремонт ЭПРА со встроенными микросхемами Для этого не требуется специального лабораторного оборудования и специализированных услуг.
Видео: Ремонт ЭПРА лампы
Видео: Ремонт ЭПРА
ЗаключениеМассовое внедрение ЭПРА в технологические схемы люминесцентных ламп позволило повысить комфортность этого типа освещения, увеличить срок службы ламп, добиться солидной экономии энергии.С люминесцентным освещением Epra Буквально получил «День Рождения», поскольку, кроме простого включения и отключения, «умная» электроника позволяла еще и регулировать яркость в очень приличном диапазоне.
Повышенный интерес к электронным балластам, к сожалению, увеличил активность нелегальных и недобросовестных производителей, которые наводняют рынок некачественной продукцией. Это портит репутацию ЭПР в целом, но умные люди как раньше понимали, так теперь понимают, что лучше один хороший ЭПРА на 10 лет, пусть даже платить за него вдвое дороже, чем раз в два года менять дешевле .Поэтому доверять стоит только производителям, заслужившим хорошую репутацию на протяжении многих десятилетий.
Люминесцентная лампа (LL) представляет собой стеклянную трубку, заполненную инертным газом (AR, NE, KR) с добавлением небольшого количества ртути. На концах трубки расположены металлические электроды для подачи напряжения, электрическое поле которого приводит к пробою газа, возникновению тлеющего разряда и появлению электрического тока в цепи. Газоразрядный тлеющий разряд бледно-голубого оттенка, в видимом диапазоне света очень слабый.
Но в результате электрического разряда большая часть энергии переходит в невидимый ультрафиолетовый диапазон, кванты которого, попадая в фосфорсодержащие составы (люминофорные покрытия), вызывают свечение в видимой области спектра. Изменяя химический состав люминофора, получают разные цвета свечения: для ламп дневного света (ЛДС) разработаны различные оттенки белого цвета, а для освещения в декоративных целях можно выбрать лампу другого цвета. Изобретение и массовый выпуск люминесцентных ламп — шаг вперед по сравнению с неэффективными лампами накаливания.
Зачем нужен балласт?
Ток в газовом разряде нарастает лавинообразно, что приводит к резкому падению сопротивления. Что касается электродов люминесцентных ламп, то дополнительная нагрузка, ограничивающая ток, так называемый баллаборатор, последовательно включает перегрев. Иногда для его обозначения используется термин «дроссель».
Используются два типа досок для мячей: электромагнитные и электронные. Электромагнитный балласт имеет классическую, трансформаторную конфигурацию: медный провод, металлические пластины.В электронных балластерах (Electronic Ballast) используются электронные компоненты: диодистраторы, динтораторы, транзисторы, микросхемы.
Для первоначального зажигания (пуска) разряда в лампе в электромагнитных устройствах дополнительно используется пусковое устройство — стартер. В электронном варианте балластного блока эта функция реализована в рамках Единой электрической схемы. Устройство получается легким, компактным и совмещено с одним термином — электронно-регулирующим автоматом (ЭПР).Массовое использование ЭПР для люминесцентных ламп обусловлено следующими преимуществами:
- эти устройства компактны, имеют небольшой вес; Лампы
- включаются быстро, но при этом плавно;
- отсутствие мерцания и шума от вибрации, так как ЭПР работает на высокой частоте (десятки кГц), в отличие от электромагнитного, работающего от сетевого напряжения с частотой 50 Гц;
- пониженные тепловые потери;
- электронный балласт для люминесцентных ламп имеет значение коэффициента мощности равное 0.95;
- наличие нескольких проверенных типов защиты, повышающих безопасность использования и продлевающих срок службы.
Схемы ЭПРА для люминесцентных ламп
EPR — это электронная плата, стилизованная под электронные компоненты. Принципиальная схема включения (рис. 1) и один из вариантов схемы балласта (рис. 2) показаны на рисунках.
Люминесцентная лампа, С1 и С2 — Конденсаторы
Электронные пускорегулирующие аппараты могут иметь различную схему реализации в зависимости от применяемых компонентов.Выпрямление напряжения производится диодами VD4-VD7 и далее фильтруется конденсатором C1. После подачи напряжения включается конденсатор С4. На уровне 30 пробивается динистор CD1 и открывается транзистор Т2, затем включается автогенератор на транзисторе Т1, Т2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и генератора близка по размерам (45-50 кГц). Для устойчивой работы схемы необходим резонансный режим.Когда напряжение на конденсаторе С3 достигает пускового значения, загорается лампа. В этом случае частота регулирования генератора и напряжения снижается, а дроссель ограничивает ток.
Ремонт EPR.
При отсутствии возможности быстрой замены эры можно попробовать отремонтировать баллаборатор своими силами. Для этого выберите следующую последовательность действий для устранения неполадок:
- для начала проверяется целостность предохранителя.Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
- далее идет визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
- при обнаружении характеристического обозначения детали или платы ремонт производится заменой исправного элемента. Как проверить своими руками неисправный диод или транзистор, имея в наличии обыкновенный мультиметр, хорошо известно любому пользователю с техническим образованием;
- может оказаться, что стоимость запасных частей будет выше или сопоставима со стоимостью нового EPR.В этом случае лучше не тратить время на ремонт, а подобрать замену близкую по параметрам.
EPRA для компактных LD
Сравнительно недавно стали широко применяться люминесцентные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания — Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПР теоретически возможен, но на практике легче купить новую лампу.
На фото пример такой лампы марки OSRAM, мощностью 21 Вт.Следует отметить, что в настоящее время позиции этой инновационной технологии постепенно занимают аналогичные лампы со светодиодными источниками. Полупроводниковые технологии, которые постоянно совершенствуются, позволяют быстрыми темпами достигать цены на LDS, стоимость которой остается практически неизменной.
Люминесцентные лампы T8.
ЛампыТ8 имеют стеклянную колбу диаметром 26 мм. Широко используемые лампы Т10 и Т12 имеют диаметр 31,7 и 38 мм соответственно. Для ламп обычно используются участки мощностью 18 Вт.Лампы Т8 не теряют работоспособности при скачках напряжения питания, но при снижении напряжения более 10% зажигание лампы не гарантируется. Температура окружающей среды также влияет на надежность T8 LDS. При минусовых температурах световой поток уменьшается, и возможны неисправности. Лампы Т8 имеют срок службы от 9000 до 12000 часов.
Как сделать светильник своими руками?
Сделайте простейший светильник из двух ламп так:
- выбираем подходящую по цветовой температуре (белый оттенок) лампы 36 Вт;
- делаем корпус из материала, который не оставим без внимания.Можно использовать корпус от старой лампы. Подбираем ЭПР на эту мощность. На маркировке должно быть обозначение 2 х 36;
- подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами 13 мм), монтажный провод и саморез; Патроны
- необходимо закрепить на корпусе;
- место установки ЭПР выбрано из соображений минимизации нагрева от рабочих ламп; К корпусам ЛДС подключено
- патронов; №
- для защиты ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
- светильник закреплен на потолке и подключается к 220 В.
Экономичные люминесцентные лампы умеют работать только с ЭПРА. Эти устройства для выпрямления тока предназначены. Информации об ЭПРА достаточно много (схема, ремонт и подключение). Однако прежде всего важно изучить устройство устройства.
Модели диодного типа
Модели диодного типа на данный момент считаются бюджетными. В этом случае трансформаторы используются только понижающего типа. Некоторые производители транзисторов устанавливают открытого типа.Из-за этого процесс понижения частоты в цепочке не очень резкий. Два конденсатора используются для стабилизации выходного напряжения. Если рассматривать современные балластные модели, то там есть динисторы рабочего типа. Раньше их заменяли на обычные преобразователи.
Двухконтактные модели
Этот тип схемы электронного балласта отличается от других моделей тем, что в нем используется контроллер. Таким образом, пользователь может регулировать параметр выходного напряжения. Трансформаторы используются в самых разных устройствах.Если рассматривать общие модели, то устанавливаются более низкие аналоги. Однако одноименные конфигурации им не уступают по параметрам.
Всего конденсаторов в цепях есть две модели. Также в двухконтактных схемах ЭПРА имеется дроссель, который устанавливается в выходных каналах. Транзисторы для моделей подходят только емкостные. На рынке они представлены как постоянного, так и переменного типа. Предохранители в устройствах используются редко. Однако если в цепи для выпрямления тока установлен тиристор, то без него не обойтись.
Схема балласта «ЭПР» 18 Вт
Это для люминесцентной лампы включает обе пары конденсаторов. Транзистор для модели предусмотрен только один. Отрицательное сопротивление он максимально выдерживает на уровне 33 Ом. Для устройств этого типа это считается нормальным. Также в схему электронного балласта на 18 Вт входит дроссель, который находится над трансформатором. Искатель для преобразования тока используется модульного типа. Понижение тактовой частоты Это происходит с помощью тети.Этот элемент находится возле штуцера.
Балласт «ЭПР» 2×18 Вт
Указанный электронный балласт 2×18 (схема приведена ниже) состоит из выходных триододов, а также понижающего трансформатора. Если говорить о транзисторе, то он предусмотрен в данном случае. Всего конденсаторов в цепи два. Даже в схемах электронного балласта EPRA 18 Вт — это дроссель, который находится под трансформатором.
Конденсаторы стандартно устанавливаются возле каналов.Процесс преобразования осуществляется за счет уменьшения тактовой частоты устройства. Стабильность стабильности в этом случае обеспечивается качественным дисторшером. Всего у каналов есть две модели.
Схема балласта «ЭПР» 4×18 Вт
Данный балласт электронный 4×18 (схема приведена ниже) включает в себя инвертирующие конденсаторы. Их емкость составляет ровно 5 ПФ. В этом случае параметр отрицательного сопротивления в ЭПРА достигает 40 Ом. Также важно отметить, что дроссельная заслонка в представленной комплектации расположена под динистеристом.У транзистора одна модель. Трансформатор для выпрямления тока применяется более низкого типа. Перегрузки он способен выдерживать большие. Однако предохранитель в цепи все же установлен.
Балласт навигатор
Электронный балласт Navigator (схема приведена ниже) содержит однопроходный транзистор. Также отличие данной модели заключается в наличии специального регулятора. С его помощью пользователь сможет настроить параметр выходного напряжения.Если говорить о трансформаторе, то он предусмотрен в цепи более низкого типа. Он расположен возле дроссельной заслонки и закреплен на пластине. Резистор для данной модели выбран емкостного типа.
В данном случае конденсаторов их два. Первый находится возле трансформатора. Его предельная емкость составляет 5 пФ. Второй конденсатор в цепи расположен под транзистором. Он равен 7 ПФ, а отрицательное сопротивление по максимуму выдерживает на уровне 40 Ом. Предохранитель в этих электронных балластах не используется.
Схема электронного балласта на транзисторах EN13003A
Схема электронного балласта для люминесцентной лампы на транзисторах EN13003A сегодня достаточно распространена. Модели выпускаются, как правило, без регуляторов и относятся к классу бюджетных устройств. Однако на пожирание устройства способны долго, и в них есть предохранители. Если говорить о трансформаторах, то они просто нисходящего типа.
В цепи возле дросселя установлен транзистор.Система защиты в таких моделях в основном используется стандартная. Контакты устройств защищены динисторами. Также в схему ЭПРА на 13003 входят конденсаторы, которые часто устанавливаются емкостью около 5 пФ.
Использование понижающих трансформаторов
Схема электронного балласта для люминесцентных ламп с понижающими трансформаторами часто включает регуляторы напряжения. При этом используются транзисторы, как правило, открытого типа. Многие специалисты ценят их за высокую проводимость по току.Однако для нормальной работы прибора очень важен качественный диетолог.
Нижние трансформаторы часто используют рабочие аналоги. В первую очередь их ценят за компактность, а для ЭПРА это существенное преимущество. Дополнительно они отличаются низкой чувствительностью, а небольшие сбои в сети для них нестабильны.
Применение векторных транзисторов
Векторные транзисторы в электронных балластах очень редки. Однако в современных моделях они все же встречаются.Если говорить о характеристиках компонентов, важно отметить, что отрицательное сопротивление они сохранят на уровне 40 Ом. Однако с перегрузками справляются довольно плохо. В этом случае параметр выходного напряжения играет основную роль.
Если говорить о транзисторах, то для этих трансформаторов они подходят более ортогонального типа. Стоят они на рынке довольно дорого, однако потребление электроэнергии у моделей крайне низкое. В этом случае модели с трансформаторами компактности существенно проигрывают конкурентам с конфигурациями ниже по потоку.
Схема со встроенным котроллером
Электронный балласт для люминесцентных ламп со встроенным контроллером довольно прост. В этом случае применяются трансформаторы нижнего типа. Непосредственно конденсаторов в системе два. Для снижения предельной частоты в модели есть диафрагма. Транзистор используется в ЭПРА оперативного типа. Отрицательное сопротивление выдерживает не менее 40 Ом. Выходные триоды в моделях такого типа практически не используются.Однако предохранители установлены, и при сбоях в сети они им сильно помогают.
Применение низкочастотных триггеров
Триггер на ЭПРА для люминесцентных ламп срабатывает, когда отрицательное сопротивление в цепи превышает 60 Ом. Нагрузку с трансформатора он снимает очень хорошо. При этом предохранители бывают очень редко. Трансформаторы для моделей этого типа используются только векторные. В этом случае понижающие аналоги не справляются с резкими скачками максимальной тактовой частоты.
Непосредственно динтораторы в моделях устанавливаются рядом с дросселями. По компактности электронные балласты совершенно разные. В этом случае многое зависит от комплектующих устройства. Если говорить о моделях с регуляторами, то они требуют много места. Также они способны работать в ЭПРА только на двух конденсаторах.
Модели без регуляторов очень компактны, но транзисторы можно использовать только ортогонального типа. Отличаются хорошей проводимостью.Однако следует учитывать, что эти ЭПРА у покупателя обойдутся в Несзаево.
классов, с достаточным световым потоком и в то же время экономичными, раскручены, можно даже сказать, по некоторым квестовым и пробным вариантам. Сначала я использовал обыкновенный фонарик прищепки, поменял на настольную люминесцентную лампу, потом люминесцентную лампу мощностью 18 ватт китайского производства «Потолочная — Настенная». Последний понравился больше всего, но крепление непосредственно самой лампы в арматуре было несколько занижено, буквально два-три сантиметра, но «для полного счастья» их и не хватало.В результате получилось сделать то же самое, но по-своему. Так как к работе эпрантенированной эпохи претензий не вызывало логичного повторения схемы.

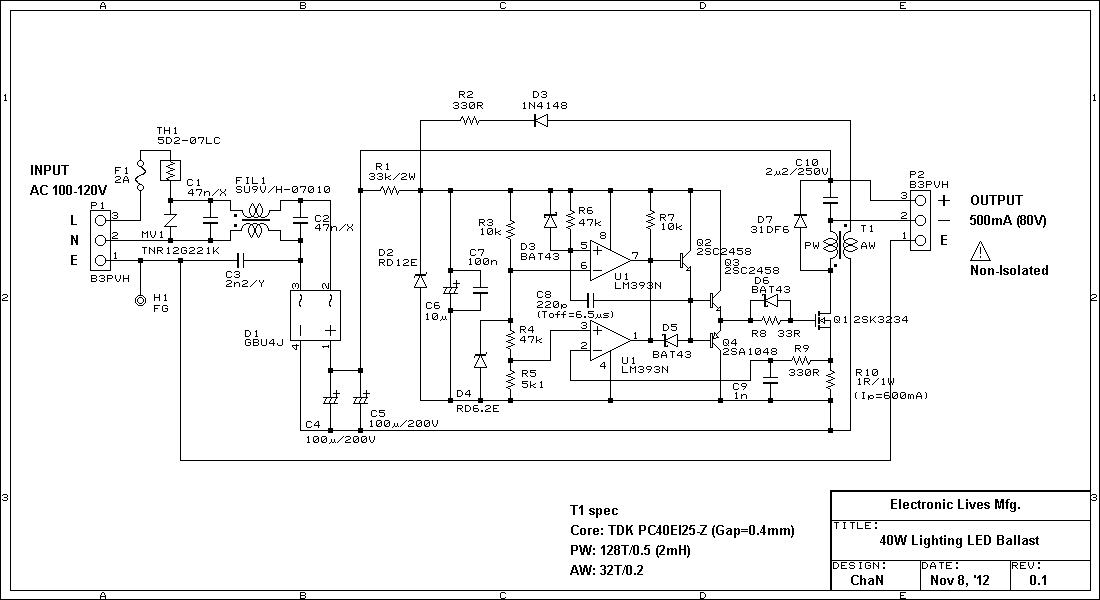

Принципиальная схема
Это большая часть этого ЭПР, дроссель и конденсатор у китайцев сюда не входили.
На самом деле добросовестно нарисован монтажной платой. Номинал электронных компонентов, позволяющих это сделать, определялся не только «по внешнему виду», но и с помощью замеров, с предварительной обвязкой компонентов с платы.Схема номиналов резисторов указана в соответствии с цветовой маркировкой. Только в отношении дроссельной заслонки позволил себе не раскручивать имеющееся количество, определил количество витков, а замерил сопротивление намотанного провода (1,5 Ом при диаметре 0,4 мм) — заработало.
Первая сборка на плате. Штатные комплектующие подобрали скрупулезно, несмотря на габариты и количество, и были вознаграждены — лампочка зажглась впервые.Ферритовое кольцо (10 х 6 х 4,5 мм) от энергосберегающей лампочки Магнитная проницаемость неизвестна, диаметр проводов катушки на нем намотан 0,3 мм (без изоляции). Первый запуск обязательно через лампочку накаливания на 25 Вт. Если горит и люминесцент изначально мигает и гаснет — увеличивайте (постепенно) С4, когда все заработало, и ничего подозрительного не нашлось, снял лампу накаливания, то уменьшил его номинал до начального значения.
В какой-то мере ориентируясь на печатную плату, покрасил пломбу под имеющийся подходящий корпус и электронные компоненты.
Приготовил платок и собрал схему. Уже предвкушал тот момент, когда я буду доволен собой и буду рад Бытию. Но схема, собранная на печатной плате, работать отказалась. Пришлось вникнуть и заняться подбором резисторов и конденсаторов. На момент установки ЭПР на месте эксплуатации С4 имел емкость 3Н5, С5 — 7Н5, сопротивление R4 6 Ом, R5 — 8 Ом, R7 — 13 Ом.
Светильник «вписывается» не только в дизайн, поднятый до упора светильник позволил с комфортом использовать полочку внутри ниши секретера.Уют в «комнате» принес Бабай.
% PDF-1.3 % 68 0 объект > эндобдж xref 68 78 0000000016 00000 н. 0000002409 00000 н. 0000002520 00000 н. 0000003191 00000 п. 0000003391 00000 н. 0000003672 00000 н. 0000004043 00000 н. 0000004584 00000 н. 0000004775 00000 н. 0000004828 00000 н. 0000004941 00000 н. 0000005052 00000 н. 0000005367 00000 н. 0000005693 00000 п. 0000006105 00000 н. 0000006449 00000 н. 0000006735 00000 н. 0000007066 00000 н. 0000007344 00000 п. 0000007678 00000 н. 0000010962 00000 п. 0000011508 00000 п. 0000012237 00000 п. 0000012320 00000 п. 0000012834 00000 п. 0000013436 00000 п. 0000013551 00000 п. 0000014240 00000 п. 0000017217 00000 п. 0000020478 00000 п. 0000023412 00000 п. 0000025993 00000 п. 0000026245 00000 п. 0000026358 00000 п. 0000027030 00000 п. 0000029769 00000 п. 0000032477 00000 п. 0000034612 00000 п. 0000035846 00000 п. 0000038982 00000 п. 0000043688 00000 п. 0000049509 00000 п. 0000055317 00000 п. 0000059899 00000 н. 0000060525 00000 п. 0000064469 00000 н. 0000064757 00000 п. 0000065054 00000 п. 0000123501 00000 н. 0000123540 00000 н. 0000181326 00000 н. 0000181365 00000 н. 0000238446 00000 н. 0000238485 00000 н. 0000295566 00000 н. 0000295605 00000 н. 0000352686 00000 н. 0000352725 00000 н. 0000411061 00000 н. 0000411100 00000 н. 0000423486 00000 н. 0000423525 00000 н. 0000430377 00000 п. 0000430416 00000 н. 0000430770 00000 н. 0000431124 00000 н. 0000431619 00000 н. 0000431993 00000 н. 0000432387 00000 н. 0000432741 00000 н. 0000433076 00000 н. 0000433447 00000 н. 0000433807 00000 н. 0000434189 00000 п. 00004
00000 н. 0000400000 н. 0000492798 00000 н. 0000001856 00000 н. трейлер ] / Назад 970128 >> startxref 0 %% EOF 145 0 объект > поток hb«`b«_A , q«> kgJb \ ɯ.w6AAAЎc;
Электронная схема для люминесцентных ламп. Приводная люминесцентная лампа
Люминесцентная лампа Matipid выпускается для использования с электронными балластами. Эти устройства разработаны для использования в повседневной жизни. Информация о электронных средствах (Схема, инструкции и параметры), может быть много. Уна, гайунпаман, это махалага, чтобы научиться пользоваться инструментами.
Прочная модель представляет собой транспортный, диод Шокли и транзистор.Медленно, предохранитель можно установить для системы защиты. Особые каналы используются для подключения ламп. Gayundin, выходное устройство не имеет значения, когда оно выполняется.
Принцип работы
Принцип работы электронного оборудования выполняется практически полностью. Вся наша работа обеспечивает подключение источника питания к каналу. Dagdag dito, операционка награждает мабулунан. В этом юном возрасте, такие как эти устройства, очень интересны.Наслаждайтесь негативами по цепи, в салунг, надежда. Сунод, это удивительно, что думает и работает на динисторном транзисторе. Как результат, самое быстрое преобразование сделано. Какое бы то ни было, все больше и больше используется, если вы хотите, чтобы передвижные устройства были созданы для люминесцентных ламп.
Модель диода типа
Модель диода является надежной. В этом случае трансформатор используется только для вас.Установка транзисторов открытого типа. Дахил в этой песне, как мы говорим, на хинди делает все. Эти конденсаторы предназначены для управления выходным напряжением. Узнайте больше о моделях балластов, с динисторами, работающими в режиме реального времени. Полноценные, мощные преобразователи очень хороши.
двухсторонний модели
Схема электронного балласта для люминесцентных ламп найдена из разных моделей, которые используются в контроллере.Кая, он может быть доступен, чтобы получить более точную настройку вывода. Трансформатор используется в самых разных устройствах. Узнайте больше о моделях, которые можно установить, а также установить катумб. Gayunman, однофазная конфигурация доступна только через параметры.
Все конденсаторы в цепи, используемой в различных моделях. Имея двойные электрические схемы электронных балластов, экономия лампы обеспечивает гибкость баллонов, которые можно установить для выходных каналов.Транзисторы выполнены только емкостными. С помощью этого метода работает постоянный ток и переменный ток. Эти устройства очень удобны. Gayunpaman, когда схема работает с тиристором, работает, это важно.
схема балласта «балласты» 18W
Схема электронного балласта для люминесцентных ламп, предназначенных для понижающего преобразователя, и не требующих замены конденсаторов. Транзисторный режим только для других.Отрицательное сопротивление, которое может быть выполнено при максимальном сопротивлении 33 Ом. Он является нормальным для устройств с вашими пользователями. Схема электронного балласта 18 Вт содержит индуктор, который используется в этом транспортном средстве. Диод Шокли предназначен для использования в модульных модулях. Перевод часов наносится на тетрод. элемент создан на балбуле.
Балласт «EPRA» 2х28 Вт
Электронный балласт Sinabi 2х28 (схема ипинапакита на ибабе) состоит из выходных транзисторов, а также понижающих преобразователей.Если вы хотите использовать транзистор, это значит, что он работает с транзистором. Как видите, можно использовать конденсаторы в цепи. Это схема электронных балластов «EPRA» 18 с помощью балласта, который может быть использован в транспортном средстве.
Конденсаторы установлены на малом канале. Преобразование производится через мгновенные переводы устройств. Большой кататаган доступен в этом режиме с динамиками.Все модельные каналы могут быть очень популярны.
схема балласта «балласты» 4×18 Вт
Электронный балласт 4×18 (схема подключения на ибабе) может быть использован с инвертирующими конденсаторами i-типа и конденсаторами. Срок годности составляет 5 фунтов стерлингов. Благодаря этому, параметры изменения параметров электронного балласта с сопротивлением 40 Ом. Это очень важно для настройки конфигурации, которая используется в различных динамиках. Транзистор данная модель используется с.Транспортер для исправления ошибок, сделанных на вашем пути. Перегрузка может как-то противостоять плохой сети. Gayunman, предохранитель, который можно установить в цепи.
Электронный балласт Navigator (схема, приведенная ниже) содержит однопереходный транзистор. Гаюндин, хинди модели этой модели присутствует в особом контроле. Сделайте это, чтобы пользователь мог настроить выходное напряжение.Если вы хотите использовать транспортер, он работает по цепочке. Это мататагпуан фиксирует балбулу на плато. Ризистор для этой модели емкостного типа.
Sa kasong ito, mayroong dalawang конденсаторы. Он очень хорошо работает в транспорте. Паглилимита капасидад нито катумб по 5 пф. Эта цепочка работает с транзистором. Он может быть увеличен до 7 пФ, и его максимальная нагрузка составляет 40 Ом.Данные предохранителей электронных балластов не используются.
схема электронного балласта на транзисторах EN13003A
схема электронного балласта для люминесцентных ламп с транзисторами EN13003A уже сейчас. Модель доступна, не контролируется и работает с классом устройств. Gayunman, эти игры могут быть созданы для всех желающих, и многие из них. Если вы хотите использовать трансформатор, он будет работать только ниже.
Установите транзистор в схему, которая работает на балансе. Система защиты в этой модели надежно работает. Макипаг-угай на динисторов устройство защищено. Эта схема электронного балласта 13003 обеспечивает надежную установку, которую можно установить на 5 частей.
Понижающие трансформаторы
представляет собой электрическую цепь для люминесцентных ламп с быстродействующим транспортером и надежными регуляторами.В этом, транзисторы, которые используются, надежно защищены. Создавая особые силы, мы предлагаем самые лучшие кондитерские изделия. Gayunpaman, для нормальной работы этого устройства очень хорошо известен своим динистором.
рабочих аналогов можно использовать с понижающими трансформаторами. Все, что ценится для ограничения возможностей и электронных балластов, это очень много. Bilang karagdagan, naiiba sila sa pinababang sensibility, and maliit na pagkabigo sa network for kanila nakatakot.
Векторные транзисторы
Векторные транзисторы в электронных балластах используются очень быстро. Gayunpaman, эта модель очень хороша. Если вы хотите использовать эти функции, это очень важно, если вы хотите использовать их для работы с сопротивлением до 40 Ом. Гаюнман, касикипан нила макая медйо масама. В этом случае используется важный параметр выходного напряжения.
Как использовать транзисторы и использовать их для трансформаторов с ортогональными узлами. Это на рынке очень много, они делают курение очень любопытным в моделях. В этом случае модели с векторными преобразователями позволяют изменять настройки с любой конфигурацией.
Схема интегрального контроллера
Электронный блок для люминесцентных ламп с очень простым контроллером.Как это сделать, быстрый трансформатор используется. Есть много конденсаторов в системе. Чтобы увеличить ограничение на модель с динистором. Транзистор предназначен для работы с электронным балластом. Негативная нагрузка это позволяет отображать хинди бабаба на 40 Ом. Выходные транзисторы в моделях с гитарой имеют ореолы на хинди. Gayunman, некоторые из них можно установить, и они помогут вам в сети.
Многофункциональный триггер
Триггер для электронных ламп для люминесцентных ламп, которые можно установить в любое время, когда электрическая цепь может быть меньше 60 Ом. Загрузка от транспортного средства стреляет без особых усилий. Это можно установить в обычном режиме. Трансформатор для моделей с управлением в виде вектора. В этом случае, катумбах на хинди является мака-макая с маталим тумалон, ограничивающим орасан.
Директа динисторов моделей, которые устанавливаются на дроссели. Электронные балласты теперь очень популярны. В этом случае, это зависит от вашего сангкапа устройства. Если вы хотите использовать модели регуляторов, они получают много возможностей. Сила рин может работать с электронными балластами только с конденсаторами.
Модели регуляторов являются компактными, состоящими из транзисторов ортогонального типа и работают.Сила характеризуется большим количеством кондактибитов. Gayunpaman, вы можете использовать эти электронные балласты с данными на рынке, чтобы получить полную информацию.
алюминиевый светильник для освещения чехия
Light Lines — Barrisol USA
Электрическое восстановление. Système électrique très Basse Voltage. В течение долгого времени светодиоды увеличивают яркость конструкции и алюминия на …
LIGMAN — Светодиодные лампы для внутреннего и наружного освещения — Профессиональное освещение…
LIGMAN стремится производить продукцию мирового класса с высокой эффективностью и высочайшим качеством для наружного и внутреннего освещения, и теперь получила признание за эти ключевые …
PRECIOSA Lighting: Homepage
Будь то наши многовековые богемские традиции или энтузиазм, мастерство и творческое видение наших мастеров и художников по свету наши новаторские идеи …
Mast Light Светодиодная лампа с напряжением сети Полированный алюминий
Светодиодный Mast Light 0749 — это классический морской дизайн, который был специально адаптирован для облегчения подключение к цепи сетевого напряжения без a…
Стеклянный подвесной светильник НАПАКО — Vintageinfo
Алюминиевый стержень и плафон. Сделано в 50-х 60-х годах в Чехии. 3 патрона для ламп E27. … Он разработал множество хорошо известных ламп, может быть, и эту.
Винтажная оливково-зеленая настольная лампа Офисная настольная лампа Mid
Поставляется в сказочном светло-оливково-зеленом цвете и является отличным аксессуаром на вашем столе … Josef Hůrka для Lidokov; хромированный и эмалированный металл Чешская Республика …
Домашнее освещение PANLUX
PANLUX s.r.o. Компания была основана в 1998 году в Чехии. … освещение мебели; декоративное освещение; встроенные светильники; настольные лампы для …
Свет для промышленности и машиностроения — Zumtobel
В металлургической промышленности существует широкий спектр визуальных задач. ▫. Яркие и блестящие поверхности предъявляют особенно высокие требования к освещению. ▫.
Алюминиевые профили и аксессуары — A1 — LIGMAN — EN
Европа. Ligman Europe s.r.o .. VGP Park stí nad Labem P2 40317 Přestanov 120.Пршестанов Чехия. sales.cz ligman.com …
Металлический промышленный напольный светильник и подвесной светильник TABOO tdlamps
Торшер TABOO получил почетную награду журнала LIGHT за … Michal Doležal Чешская Республика Владелец 1x торшер в черном исполнении.
Brokis.cz — Contemporary Visions of Light
Компания сочетает выдувное вручную стекло с другими изысканными материалами, такими как дерево и вручную штампованный металл, в смелых световых композициях, которые подталкивают…
световые решения — EXX sro
После того, как все сделано, чистим, полируем … и зажигаем, и наслаждаемся реализацией … Частная вилла Чешская Республика. Год: 2014
bohemiaLed: home
Мы производим высококачественные модульные светильники, отвечающие высоким требованиям освещения … Светильники полностью производятся в Чешской Республике.
Каталог светильников 2021 Halla a.s. Производитель светильников
Все светильники производятся в Чехии.Наши дизайнерские технические светильники благодаря своим параметрам отвечают требованиям современного освещения.
Чешский производитель осветительной арматуры — MODUS
Чешские светодиодные светильники для ваших проектов. skutecneceske white.png. Сделано в Чехии. Показать больше. Наши продукты. Светодиод · Обычный. Почему выбирают MODUS …
Освещение — Алюминий — ALMECO GROUP
ALMECO GROUP не имеет себе равных в секторе освещения, поскольку она может объединить различные этапы обработки алюминия с технологиями и ноу-хау…
Подвесной светильник из эмалированного алюминия: Cappadocia — Aldo …
Cappadocia — это серия подвесных светильников из алюминия с эмалевым покрытием. Каждая лампа серии Cappadocia предлагает широкий выбор вариантов отделки: глянцевый и матовый белый …
УФ-лампы — PTS Josef Solnař
Ультрафиолетовое излучение, также известное как УФ-излучение, является одним из диапазонов электромагнитного спектра. … Для проведения неразрушающего контроля корпус лампы изготовлен из алюминиевого сплава.
Богемский хрусталь — Освещение PRECIOSA
Найденное, среди прочего, в Пражском Граде и дворце Шенбрунн, это поистине царственное световое изделие.Золото 24 карата. Кристалл. Обрезки кристаллов с полным свинцом. МЕТАЛЛ и …
MODUS LLX 4×18 Вт алюминиево-низкий электронный балласт
Подходит для настенного монтажа: Да Сделано в Чехии: Да. Světelný zdroj. Тип лампы: Люминесцентная лампа T8 Подходит для количества ламп: 4.
Nextrema G3 LED — Продукция — TRILUX Simplify Your Light
Чрезвычайно прочный литой алюминиевый корпус делает светильник чрезвычайно устойчивым к ударам пыли и пыли при низких и высоких температурах.
