Расположение проводки в панельном доме: схема перед заменой

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными.

Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
Желание сэкономить время
. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

распределительные коробки находятся не в тех местах;
проводники практически нигде не расположены паралельно полу и потолку;
вместо четырех линий сделано лишь две;
схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом.

Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

«Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии.
Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме —

тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре.

Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки . Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме, необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

проводники идут только перпендикулярно или паралельно стенам;
расстояние провода от потолка и пола составляет не менее 15 сантиметров;
повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Где купить

Максимально быстро закрыть вопрос можно, посетив ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Видео по теме

Схема электропроводки в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Как устроена электропроводка

Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Варианты разводки

В панельном доме проводка может укладываться такими способами:

Традиционный. Такой способ используется все реже. Проводку прокладывают в штробах. Так называются специальные каналы, выполненные в бетонных стенах. Их выполняют еще на стадии строительства. Они указываются в схеме электропроводки. После укладки кабелей стены оштукатуриваются. Этот же способ используется и при прокладке кабелей в потолке. Подобная проводка заменяется очень легко – достаточно снять штукатурку в нужном месте. Однако при устройстве проводки в панельном доме следует учитывать, что самостоятельно выполнение штроб в стенах подобных зданий запрещается. Однако немногие хозяева квартир учитывают этот фактор во время ремонтных работ.
Современный. Его часто применяют при проведении проводки в новостройках. Схема укладки кабелей в таких зданиях предполагает более удобные варианты. В ней имеется покомнатное распределение потребителей тока.

При выполнении ремонта не следует самостоятельно проводить какие-либо действия со стенами, поскольку они являются несущими.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

Истечение срока эксплуатации проводов.
Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Расчет электропроводки

Расчет проводки необходимо выполнять в соответствии с проектной документацией. Ее заказывают у фирм, которые этим занимаются. При самостоятельном создании проекта необходимо учитывать множество нюансов: подбор необходимых материалов, условия нагревания кабелей током.

Проводка должна отличаться прочностью и надежностью. В этом случае она не станет причиной для пожара. Планирование схемы проводки в панельном доме представляет собой обязательный фактор обеспечения безопасности.

Схема проводки электричества

Работы по электромонтажу нередко обладают некоторыми особенностями, которые зависят от типа строения и места их проведения. Только опытный профессионал способен понять, что в старых панельных сооружениях, схема проводки основывается на магистральных сетях.

Первая магистраль отвечает за освещение, вторая – за розетки. Именно поэтому работ по монтажу проводки следует доверить опытным профессионалам. Использование специального инструментария, а также точное знание ГОСТ и СНиП обеспечивает возможность качественной установки розеток мастером.

Современный человек пользуется довольно большим числом электрических приборов. Они могут потреблять много электричества. Однако устаревшая проводка часто не рассчитана на большие нагрузки. Поэтому ее необходимо менять. Опасность может представлять не только моральный, но и физический износ кабелей. Это повышает риск возникновения замыкания. Необходимо помнить, что довольно часто проводка монтируется скрытой. В этом случае коммуникации, помещенные в стены, располагаются под слоем штукатурки.

В панельных зданиях электропроводку заменяют закрытым методом. За счет этого обеспечивается безопасность жильцов. Такой способ предполагает сокрытие проводов внутри стеновых конструкций. Проводка при этом не видна. Это позволяет сделать интерьер помещений более привлекательным.

Проще всего менять проводку в случае ее монтажа в пластиковых трубах, которые устанавливаются в стены. Новую проводку прокладывают по тому же маршруту, что и старую. При установке розетки или выключателя в комнате без трубы необходимо по периметру стены сделать штробу. В нее укладывается кабель.

Когда необходимо разобраться, как заменить старую проводку, сперва найти схему проводки, которая предназначена для конкретного дома. В разных зданиях ее выполняют по-разному. Это обусловлено материалом стен и возрастом постройки. Для эффективного создания разводки необходимо узнать, какие схемы проводки имеются для данного строения. Именно они должны стать источником информации.

Особенности проводки в панельных домах

Когда возводились типовые дома панельного типа, не предполагалось, что на сеть будет такая нагрузка. Именно поэтому старая разводка сегодня уже не актуальна. К примеру, вводный кабель выполнялся из алюминия и был выполнен с одинарной защитой. При установке в доме газовых плит для проводки выбирался кабель сечением 2,5 кв. мм. Чтобы мощные приборы работали нормально, таких кабелей недостаточно. При установке в квартирах электроплит подводился кабель 4 кв. мм.

Однако даже при такой проводке вводный кабель выполнялся из алюминия. Такой металл имеет свойство очень быстро нагреваться. При постройке современных домов используются провода из меди.

Кроме того, разводка проводки выполнялась покомнатно. Кабели тянулись из щитка для разных групп потребителей. К примеру, выполнялась разводка таким образом: «коридор-санузел-кухня», комнаты. При этом групповые провода имели сечение 2,5 кв. мм. Они изготавливались из алюминия. Автоматы при этом имели номинал 16 А. Это вызывало некоторые проблемы:

Использовать для установки в современных домах кабель из алюминия, который имеет сечение менее 16 кв. мм, запрещается.
Старые кабели с одинарной изоляцией устанавливать недопустимо. Это объясняется тем, что они могут легко воспламениться.
Такая схема не может обеспечить работу всех потребителей тока. Цепи необходимо делить не по комнатам, а по потребителям. К примеру, кабель, который будет питать стиральную машину, необходимо прокладывать отдельно. К электроплите и кондиционеру тоже необходимо подвести отдельные ветки.

Важно! При ремонте электропроводки в панельном доме необходимо помнить, что устраивать штробы в стенах и перекрытиях запрещается. Хорошей альтернативой является монтаж кабеля в коробах и каналах.

Если обустраивается качественная проводка в панельном доме, лучше создать новую схему разводки. Все провода, которые будут установлены, должны быть медными. Если соловой кабель не оборудован проводом заземления, а провода в доме будет заменена на трехфазную, заземление не будет работать.

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

«Розетки». Они устанавливаются в жилых комнатах.
«Освещение». Разводка разделяется на первую и вторую половину квартиры.
«Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
«Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Отправить комментарий

Проводка в доме схема

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

истечение срока службы провода;
увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой;
угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

горячая розетка;
мигает освещение;
часто происходит замыкание и срабатывают предохранители;
чувствуется запах горелого пластика;
выключатели или розетки бьют током;
предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.

С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

Определяем расположение проводки в панельном доме

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
План электропроводки квартиры – пример.

Схема электрической проводки включает в себя следующие элементы:

Распределительный щиток, который может быть внутриквартирным или общим.
Электрический счетчик для контроля над расходом электроэнергии.
Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
Кабели и провода, с помощью которых осуществляется разводка до электроточек.
Выключатели и розетки для управления освещением и подключения бытовой техники.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку. К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Как устроена электропроводка в панельном доме

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

Истечение срока эксплуатации проводов.
Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

Места установки электрощитков и розеток
Количество электроточек в квартире
Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
Разметку проводов, а для открытой проводки – места их крепления
Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
«Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
«Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы: Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей. На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина.

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты. Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп.

Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника
2 группа – кухонная линия
3 группа – ванная и туалет
4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла. Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях. Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств. Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы. Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей. Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов. Пользование ими во влажной среде опасно. По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены. Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей. В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир. Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной. На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки.

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода. Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам. На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить. Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему. Схема электропроводки в 2-комнатной квартире — образец.

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

Сеть розеток рекомендуется делить на группы по комнатам.
Также поступают и с системой освещения.
Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире. Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы. Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Расчет электропроводки в панельном доме

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями. Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

Карандаш с линейкой (либо рулеткой).
Перфоратор и бур для него диаметром 8 мм.
Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия.

Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон. Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение.

Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью. Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

3 ошибки при замене проводки в панельной квартире

Как найти электропроводку в панельном доме или хрущевке (в балках)

Как проходит проводка в панельном доме

Источники

https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome
https://dom-data.ru/skhema-provodki-v-panelnom-dome/
https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html
https://remont.youdo.com/articles/electric/tipovaya-shema-elektroprovodki-v-kvartire/

Замена проводки в панельном доме

У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

оголилась старая изоляция
используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
провода потрескались или потеряли свойства
в коробке щитка часто выбивает пробки
мигает и гаснет свет в комнатах
искрятся розетки
невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации – 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
отвертка (минусовая/плюсовая)
рулетка для проведения измерений
бокорезы и пассатижи
зубило и молоток
нож
шпатель для крепления электропроводов и коробок
паяльник
индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

разделительные коробки, счетчики и розетки нужно установить в доступном месте
высота крепления розеток – 30 см, выключателей – 90 см.
если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
в туалете возможна лишь установка электрических розеток с защитой от воды
в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

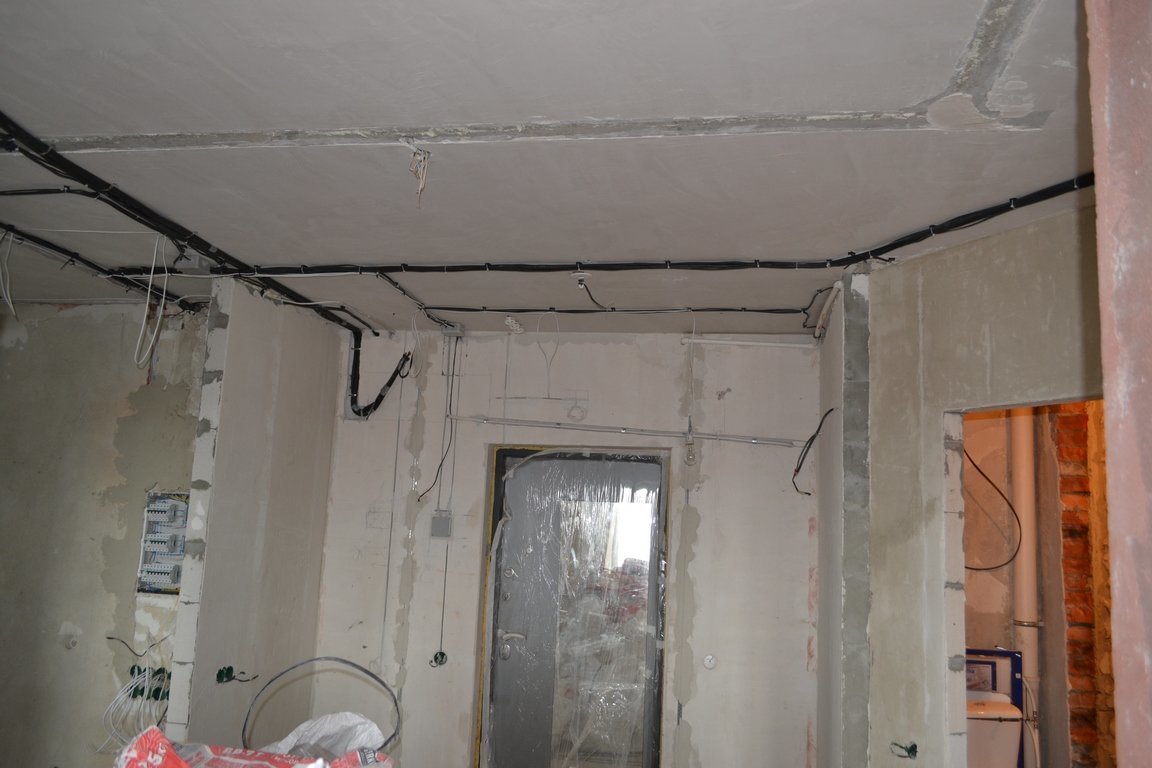

Электропроводка в панельной квартире — замена и прокладка новой

При строительстве панельных домов в СССР использовалась проводка из алюминия. Изредка встречалась и медная проводка, но по большей части ее использовали в более дорогостоящих зданиях. Срок службы алюминиевых проводов ограничен и составляет 20 лет, после чего их следует заменить. Этот срок может уменьшиться в том случае, если на электросети была повышенная нагрузка. Согласно современным СниПам проводка в жилых зданиях должна быть только медной, потому повсеместно производится замена на медь.

Прокладка электропроводки в панельных зданиях

Панельные здания имеют свои ограничения по ремонту, что также накладывает и ограничения по работе с монтажом и заменой электропроводки в квартирах панельного дома. В таких зданиях категорически запрещено штробить, так как практически все панели являются несущими стенами. Если в кирпичных или блоковых домах работа с несущей стеной разрешена за счёт толщины стены (более 500 мм), то в панелях при средней толщине 200 мм это может привести к деформациям всего здания и разрушению.

Существуют вариации панелей с уже готовыми штробами, которые были подготовлены на заводе, что заметно упрощает работу. В более старых домах, где отсутствуют подготовленные штробы, провода пущены по стыкам плит и панелей.

В панелях с готовыми штробами точки выхода на выключатели и розетки стандартны. Отверстие под розетки находится на высоте порядка 900 мм, выключателей же 160 – 170 см. Это связано с нормами безопасности, а для того чтобы жильцы могли свободно пользоваться электроэнергией, не загораживая источники электричества мебелью. Также в распределительных щитках в таких помещениях автоматы выключают не определенную группу (розетки или осветительные приборы), а сразу всё.

Связано это с тем, что к ним прокладывался кабель с одним и тем же сечением, но на данный момент СниПом четко регламентировано, что все электроустройства необходимо разделять по группам. Для освещения используют кабель с сечением в 1,5 кв. мм, а для розеток – 2,5 кв. мм.

Замена проводки в панельном доме производится по множеству причин, но основной является её непосредственный износ. Такая проводка была рассчитана на 20 лет использования и определённую нагрузку. Когда рассчитывали этот срок, не было таких мощных энергопотребителей (стиральные машинки, утюги, компьютеры, микроволновые печи), и потому замена проводки в старых домах потребуется гораздо раньше заявленного срока.

По истечению срока эксплуатации проводка начинает сыпаться, а точнее – её изоляция попросту распадается от высоких температур, что приводит к уменьшению толщины самого кабеля. Это может привести как к короткому замыканию, так и к пожару. Также в проводках старого типа отсутствует провод заземления, что на сегодняшний день является нарушением и просто опасно, и рекомендуется это исправить.

Замена электропроводки в панельном доме при наличии уже готовых заводских штроб вполне обходится перепрокладкой нового кабеля вместо старого. Розетки и выключатели переместить будет нельзя в этом случае. Но всегда есть выход – смонтировать тип прокладки, который крепится на стену – это называется открытым типом прокладки.

Первое, что необходимо сделать при выполнении любых работ, связанных с электрикой, – обесточить помещение. Поскольку в квартире большое количество розеток и выключателей, нужно провести визуальную диагностику, определив их состояние. Если они пришли в негодность или срок их эксплуатации подходит к концу, лучше их заменить на новые. Также посмотреть нужно и распределительные коробки, а в случае повреждений поменять их.

Размеры самих подрозетников разные, но зачастую скорее стандартны. В данный момент на рынке электрозапчастей присутствуют разные вариации размеров и форм этих изделий. Лучшим решением будет покупка новых подрозетников, а чтобы не ошибиться – нужно взять с собой старый. Другим же способом будет замер необходимых параметров подрозетника.

Подготовка

Когда ревизия всех комплектующих завершена нужно переходить к замене самой проводки. Чтобы не расшивать штробы, к концу старого кабеля приделывается новый, и они аккуратно вытягиваются через распределительные коробки. Соединять лучше, используя изоленту. По нормам безопасности концы проводов должно быть свободны, но нередки случаи, когда они замазываются бетонным раствором. В лучшем случае концы будут замазаны шпаклевкой.

Для того чтобы извлечь такой кабель, стоит воспользоваться перфоратором или зубилом. Такие нарушения обусловлены тем, что при монтаже работники во избежание скольжения проводов по штробам фиксируют их. Делать так категорически запрещено.

Так вытягиваются провода, идущие как к розеткам и выключателям, так и к приборам освещения. Когда работа по заводу новых проводов выполнена и концы торчат в распределительной коробке, их необходимо соединить между собой.

Это делается множеством способов, среди которых:

Спайка или сварка проводов.
Зажимы (на пружинах).
Соединения болтами.
Соединение через колодки клеменные.
Гильзовая опрессовка.

У каждого из этих способов есть свои плюсы и минусы, которые подбирают на свое усмотрение. У разных мастеров-электромонтажников свои предпочтения, проверенные годами. Если вы сами производите такие работы, то выбирать нужно тот, который наиболее подходит именно вам.

Монтаж открытой проводки

Работы по замене электропроводки в панельном доме открытым методом в панельных зданиях делаются как во время отделочных работ, так и по их завершению. Открытый способ подразумевает под собой прокладку проводов поверх, без использования штроб. Для этого есть несколько методов прокладывания проводов, один из которых – использование кабель-каналов. Они имеют привлекательный внешний вид, а широкий ассортимент дизайнерских решений поможет подобрать наиболее подходящий к интерьеру помещения. Кабель-каналы могут быть как потолочными, так и напольными.

Если проводка в панельном доме прокладывается открытым методом, то угол поворота может быть любым. Если проводка прокладывается скрытым методом, то провода должны располагаться под прямыми углами, строго вертикально или горизонтально.

При использовании кабель-каналов их монтируют монтажным клеем, нанося на обратную сторону изделия слой термоклея и плотно прикладывают к поверхности. Но если плоскость стены или потолка не ровная и есть риск того, что конструкция попросту отклеится, стоит приделать её саморезами или дюбелями.

Распределение саморезов обычно выбирается по месту, в зависимости как от ровности поверхности, так и от общей длины кабель-канала.

Перед началом работ определяется сама электросхема подключений. После этого желательно прочертить её непосредственно по стенам и потолкам. Дальше эти расстояния замеряются и нарезаются кабель-каналы необходимой длины.

После этого приступают непосредственно к монтажу, а соединяют каналы определенными дополнительными элементами (которые покупаются отдельно). Речь идет о таких элементах, как заглушки, углы поворотные, разветвители (тройники) и тому подобные. Когда монтаж завершился, провода заведены, каналы закрываются заглушкой (верхний элемент кабель-каналов).

Не рекомендуется укладывать множество проводов в узкие каналы, так как это противоречит нормам. Между кабелями должно быть небольшое расстояние, потому если нужно уместить в одном канале много проводов, его стоит приобрести более широкий.

Помимо кабель-каналов, провода можно пустить по специальным гофрам или трубам из поливинилхлорида (ПВХ). Они крепятся к стенам и потолку на клипсы в заранее подготовленные (просверленные) отверстия. Количество клипс и их шаг должен зависеть от длины гофры (трубы), а так же от ширины.

При отсутствии клипс используются хомуты (как пластиковые, так и металлические), но внешний вид будет далек от совершенства. Гофры должны идти рядом друг с другом, на определенном расстоянии. Соединять их в паутину или ком нельзя по требованиям к технике безопасности.

Особый метод прокладки

Последнее время набирает популярность способ прокладки открытой проводки в панельном доме, сделанный под старину. В этом случае используют кабель из меди в весьма качественной изоляции. Поверх изоляции находится прослойка, бумажная или текстильная. Она должна быть пропитана противогнилостным раствором.

При прокладке такой проводки к осветительным приборам берется двойной кабель, который переплетается между собой. Для розеток используется тройной кабель. Способ крепежа – использование роликов, которые приклеиваются к стене. Так же вместо клея допускается использование дюбелей, а вместо роликов – изоляторов.

Используя эти несложные способы замены проводки, можно обезопасить свой дом от рисков, связанных с электричеством.

Знакомство с электрической панелью вашего дома

Эта старая электрическая панель с четырьмя ввинчиваемыми предохранителями и двумя выдвижными предохранителями выглядит новой по сравнению с панелью в моей первой квартире. Источник — HomeSkills Wiring

Даже если вы не особо разбираетесь в том, что делаете своими руками, и даже если вы не выполняете свои собственные проекты по электромонтажу, как домовладельцу или как жителю квартиры важно понимать свою электрическую панель. Если, скажем, вы переезжаете в свою первую квартиру, вы можете обнаружить устаревшую электрическую систему, которая не позволит вам пользоваться феном при включенном освещении в ванной или спальне.В более новых домах и квартирах есть сеть на 100 ампер с розетками на 15 и 20 ампер, но в некоторых квартирах есть только 30 ампер с, скажем, розетками на 10 ампер. Электрические панели этих старых квартир, скорее всего, будут расположены в подсобном помещении в подвале, а в новых квартирах теперь есть электрическая панель внутри самой квартиры.

Большой новый электрический щит на 30 контуров. Источник — HomeSkills Wiring

Вот отличная информация и пояснительные фотографии об электрических панелях из книги Cool Springs Press HomeSkills Wiring .

В каждом доме есть главная сервисная панель, которая распределяет электрический ток по отдельным цепям. Основная сервисная панель обычно находится в подвале, гараже или подсобном помещении и может быть идентифицирована по металлическому корпусу. Перед тем, как производить какой-либо ремонт вашей электрической системы, вы должны отключить питание нужной цепи на главной сервисной панели. Панель обслуживания должна быть проиндексирована, чтобы цепи можно было легко идентифицировать.

Сервисные панели различаются по внешнему виду в зависимости от возраста системы.Очень старая проводка может работать от сети на 30 ампер, которая имеет только две цепи. В новых домах может быть 200 ампер с 30 или более цепями. Определите размер обслуживания, прочитав номинальную силу тока, напечатанную на главном блоке предохранителей или главном автоматическом выключателе.

Независимо от возраста, все сервисные панели имеют предохранители или автоматические выключатели, управляющие каждой цепью и защищающие их от перегрузок. Как правило, старые сервисные панели используют предохранители, а новые сервисные панели используют автоматические выключатели. В дополнение к главной сервисной панели ваша электрическая система может иметь дополнительную панель, которая управляет некоторыми цепями в доме.Дополнительная панель имеет собственные автоматические выключатели или предохранители и устанавливается для цепей управления, которые были добавлены к существующей системе электропроводки. Вспомогательная панель похожа на главную служебную панель, но обычно меньше по размеру. Он может быть расположен рядом с главной панелью или рядом с зонами, обслуживаемыми новыми цепями. Обновленные гаражи и подвалы часто имеют собственные субпанели. Если в вашем доме есть дополнительная панель, убедитесь, что ее цепи правильно проиндексированы.

При обращении с предохранителями или автоматическими выключателями убедитесь, что область вокруг сервисной панели сухая.Никогда не снимайте защитную крышку на сервисной панели. После отключения цепи для проведения электрического ремонта не забывайте всегда проверять цепь на наличие питания, прежде чем прикасаться к каким-либо проводам.

Панель автоматического выключателя, обеспечивающая мощность 100 ампер или более, часто встречается в системах электропроводки, установленных в 1960-х годах и позже. Панель автоматического выключателя размещена в сером металлическом шкафу, в котором расположены два ряда отдельных автоматических выключателей. Размер службы можно определить, прочитав номинальную силу тока главного автоматического выключателя, который расположен вверху или внизу главной сервисной панели.

Сервисная панель на 200 А теперь является минимальным стандартом для всех новых корпусов. Он считается подходящим для дома среднего размера, в котором не более трех основных электроприборов. Однако в больших домах с большим количеством электроприборов часто устанавливаются сервисные панели на 400 ампер.

Чтобы отключить питание отдельных цепей на панели автоматического выключателя, переведите рычаг на соответствующем автоматическом выключателе в положение ВЫКЛ. Чтобы отключить питание всего дома, переведите главный автоматический выключатель в положение ВЫКЛ.

Линии на этикетках панелей маленькие; создайте свой собственный указатель схем с местом для записи деталей. Источник — HomeSkills Wiring

В каждом доме должна быть служебная панель с соответствующей маркировкой. Это значительно упрощает поиск цепи, которая была отключена. Если одна и та же цепь регулярно отключается, значит, вы либо перегрузили цепь, либо возникла проблема с проводкой или автоматическим выключателем. У каждой цепи обычно есть несколько розеток или светильников в одной комнате или той же области дома.В старых домах, в которых была проведена перепроводка, иногда нет логики в цепях. В доме, в котором я жил, было три разных контура, по которым питались розетки и сантехника в ванных комнатах.

Подключаемый тестер — отличное вложение. Он не только сообщает вам, работает ли розетка, но и сообщает, правильно ли она подключена. Источник — HomeSkills Wiring

Если электрическая панель в вашем доме не промаркирована должным образом, найдите время, чтобы промаркировать ее подробно. И используйте термины, которые относятся к вам, но не к вам, например «Северная спальня», а не «Детская».Проще всего это сделать с двумя людьми и двумя телефонами. Один человек отключает автоматический выключатель на панели, а другой проверяет каждую розетку и приспособление в области цепи. Для проверки розеток воспользуйтесь штекерным тестером или фонариком.

Как часть нашей комплексной серии HomeSkills DIY, HomeSkills: Wiring сделает вас самой яркой вещью в вашем доме.

Немногие профессии могут быть опаснее для новичка, чем работа с электричеством.При электромонтаже понимание мелких деталей имеет решающее значение для вашей личной безопасности — это ремесло, требующее только самой надежной информации, и HomeSkills: Wiring обеспечивает именно это. Его подход к электромонтажным работам, основанный на навыках, не ограничивается простым подключением черного провода к латунной клемме; он знакомит вас с каждым шагом на этом пути, чтобы вы понимали более крупную цель каждой задачи. В книге разумно выделены фундаментальные компоненты успешного электромонтажа: обзор бытовой электросети и ее принципов работы; обсуждение инструментов, использования инструментов и обращения с материалами; и пошаговые инструкции по зачистке изолированного провода, выполнению соединений с помощью соединителя, прокладке кабеля через стены, подключению потолочного освещения, подключению розеток и переключателей, безопасному заземлению электрических нагрузок, навигации по вашей электрической сервисной панели и другим распространенным электромонтажным работам .Добавьте к этим надежным урокам 300 красивых фотографий с практическими рекомендациями, содержание которых обновлено в соответствии с действующими электротехническими нормами, и вскоре вы сможете безопасно и эффективно выполнять электрические проекты в своем доме, не платя за это дополнительных денег.

Ознакомьтесь с нашими пятью другими руководствами HomeSkills по плотницким работам, строительству террас, ландшафтному дизайну, сантехнике и укладке плитки.

Купить в интернет-магазине

Какие электромонтажные работы потребуются при переоборудовании дома в многоквартирный

Безопасное добавление квартиры к дому

Итак, вы решили пополнить свой доход одной-двумя съемными квартирами.Вот как убедиться, что ваши квартиры соответствуют нормам электробезопасности.

Нужен ли мне отдельный электрический щит для каждой квартиры?

Нет необходимости устанавливать отдельные электрические щиты для каждого блока. Лучше всего сделать это, превратив комнату с электрической панелью в общую прачечную или складское помещение или их комбинацию. Это также дает возможность каждому арендатору использовать платное оборудование для стирки.

Если сделать постоянно доступную общую зону нецелесообразно, необходимо установить отдельную электрическую панель с главным выключателем для отключения для каждого блока.Все электрические устройства в установке должны получать питание от этой панели. Панель должна иметь четкую легенду и маркировку чернилами об использовании каждого выключателя.

Хотя отдельные гидрометры могут быть установлены для каждого блока, важно оценить дополнительные капитальные затраты по сравнению с потенциалом невнимательных арендаторов.

Многие подходящие арендаторы предпочитают составлять бюджет без переменных, и у некоторых возникнут проблемы с оплатой депозита в коммунальной компании за гидроуслуги их агрегату.

Нужно ли разделять проводку для каждого блока?

Единственное разделение электропроводки — это обеспечение того, чтобы выключатели света управляли освещением только своего устройства.

Детекторы дыма и CO

Обнаружение дыма / CO также зависит от расположения блоков. Если доступ к каждому блоку осуществляется через отдельный вход / выход и он не подключен к общему входу или одному из других блоков, обнаружение дыма / CO может быть уникальным только для его собственного блока. Если есть общий вход и доступ к агрегатам осуществляется через этот вход, система обнаружения дыма / CO должна быть соединена между собой. Это не так обременительно, как когда-то, поскольку беспроводное соединение между собой легко доступно.

электрика — Ремонт электромонтажных работ и замена щита выключателя. Схема подключения и выбор выключателя

Эта панель Federal Pacific должна быть удалена , так как они опасны. Что касается ваших навыков, то вы похожи на тех новичков, которые вполне способны научиться делать все это безопасно и хорошо; однако я подозреваю, что вы все еще слишком много думаете и вам нужно прочитать еще немного. Ничего страшного, мы все начинаем с этого.

Обычно — это всего лишь , замена вспомогательной панели — простая вещь.Поменять панель, снова подключить провода, готово. Однако это только часть проекта с гораздо большим объемом. Вы должны подумать (т.е. спросить свой разрешающий орган), перешли ли вы юридический порог модернизации . Если да, то все, что входит в область действия, должно быть выполнено для всех текущих кодов. Даже ADA!

Требование 2-х цепей для кухонных розеток не означает «1 контур для этой стены, 1 контур для другой стены». Я бы посоветовал провести еще несколько исследований, но если бы это был я, я бы чередовал розетки, все остальные розетки в другом контуре.Также нет ничего плохого в том, что больше , чем 2 розетки на кухне, все дело в том, чтобы предотвратить поездки, когда шеф-повар безумно на работе, чтобы повар не сковывался такими ограничениями, как необходимость поставить здесь тостер и Джордж. Бригадир вон там, и предотвращает уродливые обходные пути, такие как удлинители, натянутые на раковины или плиты и т. Д.

Я вижу, вы планируете использовать провод 12 AWG почти для всего (это то, что означают выключатели на 20 А) — это круто. Не стесняйтесь пнуть холодильник и детектор дыма до 12AWG — так вам не придется покупать провод 14AWG.У меня их нет! Если у вас есть другая причина использовать прерыватель на 15 А, вы можете использовать его в цепи с проводкой 12AWG.

Вы можете запустить контур водонагревателя на 10/2 или даже на 8/2. Это позволит вам легко перейти на электрический водонагреватель в будущем. По-прежнему используйте прерыватель на 15 или 20 А, потому что розетка по-прежнему рассчитана только на 20 А. Есть трюк с подключением провода 8+ AWG к розетке 15-20А, просто спросите.

Я бы выбрал панель гораздо большего размера. У вас осталось либо -1, либо 3 круга, и это слишком мало для моего комфорта.Получение панели большего размера очень дешево по сравнению со стоимостью замены совершенно хороших прерывателей на дуплексные прерыватели (я называю их двойными) просто для того, чтобы втиснуть все внутрь. Кроме того, большие панели в комбинированных блоках поставляются с большим количеством прерывателей , и это самый дешевый способ купить выключатели. Еще одна причина избегать дуплексных выключателей — это если вам когда-нибудь понадобится AFCI, GFCI или что-то еще, что появится в будущем — они намного дороже в дуплексных выключателях из-за необходимой миниатюризации.Не думайте, что вам нужно использовать панель на 100 А — вы можете использовать панель большего размера (200 А), вы просто не можете использовать меньшую (70 А).

Помните, что каждая дополнительная панель должна иметь нейтральную шину, отдельную и изолированную от шины заземления. Это означает удаление скрепляющих лент, волшебных зеленых винтов, комплектов нейтральных стержней — всего, что для этого требуется панели. Вы можете рассмотреть панель с нейтральной полосой и полосой заземления на каждой стороне панели. Это удобная функция, так что провода не должны пересекать панель.

Не забывайте, откуда в вашем доме появилась опасная панель Federal Pacific.Последний парень купил дешево. Не стесняйтесь исследовать лучшее, лучшее, хорошее, что предлагает каждый производитель, разница в цене на «лучшее» довольно мала по сравнению с общей стоимостью реконструкции. Вы можете найти лучший выбор и лучшие цены в настоящем доме электроснабжения.

Нет ничего плохого в большем количестве заземляющих стержней. Сходить с ума. Дело в том, что все заземления соединены между собой проводом — и они не подключены к нейтрали нигде , кроме одного места — главной сервисной панели.

электрических панелей | Как они работают, техническое обслуживание и многое другое

Что такое электрическая панель?

Электрическая панель (также известная как панель выключателя) — это металлический ящик с дверью, обычно встраиваемый в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать выключатели. Они также автоматически отключаются, когда через них проходит слишком много электрического тока — вот для чего они нужны.

В электрической панели вы найдете главный автоматический выключатель, который контролирует подачу электроэнергии во всем доме. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. На каждом выключателе должна быть этикетка, на которой указывается территория дома, которую он контролирует.

В некоторых старых домах нет выключателей; вместо них есть предохранители. Если у вас есть блок предохранителей, вы не увидите никаких переключателей на электрической панели; вы увидите ввинчиваемые предохранители.Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности со страховкой, или вам, возможно, придется заплатить более высокую ставку. Мы поговорим о предохранителях и страховании жилья ниже.

Электроэнергия в ваш дом поступает через внешний электрический счетчик, который направляет питание на вашу электрическую панель. Вы можете отключить эту главную подачу электроэнергии с помощью главного выключателя на вашей электрической панели. Ваш главный выключатель также сообщает вам силу тока в электросети (сила тока — это сила электрического тока).

Электрооборудование для дома в Канаде составляет от 60 до 400 ампер. Большинство электротехнических кодексов требуют обслуживания как минимум 100 ампер.

Страховщики жилья часто интересуются силой тока в вашем доме. Если оно меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 ампер может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет заплатить более высокую ставку.

Как найти панель

Электрические панели представляют собой металлические коробки, обычно серого цвета.Обычно они встраиваются в стену.

Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете набор проводов и переключателей — эти переключатели — ваши выключатели.

Электрические панели обычно находятся в удаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — это обычные места для установки электрической панели. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

Если вы живете в квартире, вы обычно найдете электрическую панель рядом с входом в квартиру.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми помещениями. Дополнительную информацию о субпанелях см. В разделе общих вопросов.

Как работает электрическая панель?

Автоматические выключатели отключаются (то есть отключаются) при перегрузке цепи. Это защитные устройства, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если прерыватель не сработает и не отключит питание, перегруженные цепи могут вызвать возгорание или кого-нибудь убить электрическим током.

Каждый выключатель управляет одной цепью; каждый контур обычно соответствует комнате или части дома. У энергоемких устройств, таких как электрические плиты или кондиционеры, может быть собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если в одну цепь подключено слишком много устройств.

Существуют выключатели разных размеров, в зависимости от того, сколько электричества им требуется.Как и домашнее электроснабжение, индивидуальные выключатели разделены по силе тока, на которую они способны. Автоматические выключатели от 15 до 200 ампер; однако большинство из них — 15, 20 или 30 ампер.

Выключатели

также имеют номинальное напряжение; одинарный автоматический выключатель обычно выдает 120 вольт — типичное количество, необходимое для освещения, телевизора и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, потребляющих много энергии, таких как плита или электрическая сушилка.

Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его.В старых домах с блоками предохранителей вы не можете просто сбросить его; вам необходимо заменить весь предохранитель, если он перегорел.

Сколько стоит заменить или модернизировать электрическую панель?

Стоимость обновления электрической панели вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Это для службы на 100 ампер; цена будет выше, если вам нужно будет перенастроить дом на 200+ ампер.

Единственный способ быть уверенным в стоимости — попросить электрика (или еще лучше: 3 разных электрика) дать вам подробные расценки.

Есть две причины, по которым вы хотите обновить электрическую панель: ваша служба не обеспечивает достаточной мощности для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или напряжение в электросети ниже 100 А, вам следует обновить его. Даже если у вас уже есть служба на 100 ампер, вам может потребоваться перейти на службу на 200 или 400 А.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить объем используемой вами услуги и сказать вам, нужно ли вам обновление или нет.

Код

Требования к шкафу панели автоматического выключателя с электрическим кодом

Строительные нормы и правила регулируют электрические панели. Из соображений безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила в Канаде различаются в каждой провинции и муниципалитете, но в целом они диктуют:

Высота, на которой должна находиться коробка выключателя.
Расположение блока выключателя в доме. Например, им нельзя находиться в ванной.
Доступность блока выключателя. Например, ящик не может находиться за книжной полкой, и в нем всегда должно быть свободное пространство, чтобы открыть дверцу панели.
Выключатели должны иметь четкую маркировку. Это включает в себя их номинальную силу тока и то, какие части дома они контролируют.

Существует множество других требований технических правил для электрических блоков выключателей. Но, если вы не электрик, вам не о чем беспокоиться; Работы с распределительными коробками и электропроводкой всегда должны выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Выключатель срабатывания

Как упоминалось ранее, автоматический выключатель сработает при перегрузке цепи.

Например, вы используете фен, а телевизор и микроволновая печь работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель сработает.

Если вы сработали выключателем, вам следует сделать следующее:

Отключите питание тех элементов, которые вызвали срабатывание прерывателя.Итак, в этом случае выключите фен, телевизор и микроволновую печь.
Подойдите к распределительной коробке и откройте ее.
Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между включенным и выключенным положениями, в то время как все остальные все еще включены. Необычным является ваш сработавший выключатель.
Поверните переключатель до упора в положение «выключено», а затем обратно в положение «включено».

Теперь вы снова сможете пользоваться своими электрическими устройствами.

Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.

Недостаточная вместимость

Если у вас часто срабатывает выключатель (или несколько выключателей), это может быть проблема мощности.

Если проблемы вызывает только один выключатель, вы можете решить эту проблему, отключив некоторые электрические устройства из этой цепи и подключив их к другой цепи.Если у вас недостаточно цепей (например, все розетки на вашей кухне находятся в одной цепи), вам может потребоваться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.

В некоторых случаях электрик может добавить субпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако также может быть, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают автоматические выключатели или вы обнаруживаете, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю электрическую систему до 200 или 400 ампер — большая и потенциально дорогостоящая работа ( но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с производительностью, не запуская слишком много устройств одновременно (особенно энергоемкие устройства, такие как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стирально-сушильной машины.

Коррозия

Коррозия электрических панелей или проводки вокруг них является признаком присутствия влаги. Влага и электричество — не лучшее сочетание (очевидно).

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и покрасьте заново.

Коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что влага просачивается в вашу электрическую систему, например, из наружного счетчика. Если вы видите ржавые провода или выключатели, вызовите электрика.

Короткое замыкание

Эта ситуация немного посерьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрали или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повреждают проводку, или когда вы подключаете устройство с поврежденной схемой. Причину короткого замыкания бывает сложно найти.

Короткое замыкание должно немедленно сработать выключатель. Если вы сбрасываете сработавший прерыватель, и он сразу же снова срабатывает, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите прерыватель, контролирующий подачу питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Осмотрите розетку и проверьте, нет ли запаха гари или потемнения. Все это признаки неисправной схемы. Если вы отключите устройство от сети и выключатель вернется в исходное положение, скорее всего, это устройство вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, которое вызывает короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземленный» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто случаются, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в раковину с наполнителем. Это вызовет замыкание на землю и отключит прерыватель.

Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключите GFCI, отключите от него все и нажмите кнопку сброса.

Вам следует проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.Если нет, вызовите электрика для замены GFCI.

Электросистем в доме: от старого к новому

Электричество легко принять как должное. Мы ожидаем, что он будет доступен круглосуточно и без выходных, и зависим от этого удивительного, невидимого движения электронов в бесчисленных повседневных делах. Важность электричества становится очевидной всякий раз, когда происходит отключение электроэнергии, или когда неисправность вызывает электрический ток или пожар.

Старые дома особенно подвержены проблемам с электричеством.Во-первых, они почти всегда имеют недостаточную мощность, полагаясь на службу 60 или 100 ампер, а не на службу 200 ампер, которую сегодня используют многие новые дома. Другие распространенные проблемы включают незаземленные цепи, проводку с поврежденной или отсутствующей изоляцией, а также цепи, управляемые устаревшими предохранителями, а не современными автоматическими выключателями.

Хорошая новость заключается в том, что современные электрические компоненты разработаны, протестированы и сертифицированы для обеспечения безопасной, надежной и долговечной работы. Строительные инспекторы по всей стране полагаются на одни и те же строгие и подробные стандарты для электромонтажных работ в проектах нового строительства и реконструкции, предусмотренные Национальным электротехническим кодексом.

Понимание нескольких основных терминов, связанных с электричеством, полезно при оценке любого вида электромонтажных работ в жилых помещениях.

Основные электрические термины

Ток — это поток электричества через проводник (электрический провод или любой материал, по которому может течь ток). Тип тока, подаваемого вашей электросетью: переменного тока (AC). Но для небольшого количества устройств (таких как ноутбуки, беспроводные телефоны и низковольтные фонари) требуются подключаемые адаптеры, которые преобразуют переменный ток в постоянный ток (DC).

Электричество можно измерить несколькими способами. Мы используем ампер (ампер или ампер) для измерения силы тока (сродни объему воды, прокачиваемой по трубе). Электроснабжение дома часто описывается максимальным доступным током в амперах (например, 200 ампер). . Напряжение — это мера электрического давления — мощность, которая «прокачивает» электричество по проводнику. Если вы умножите ампер на вольты, вы получите Вт — меру электрической мощности, приложенной к цепи.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: В отличие от других аспектов строительства и реконструкции, электромонтажные работы могут привести к опасным для жизни травмам при неправильном обращении и установке. Это может привести к сильному удару электрическим током или возгоранию. Если вы не уверены в деталях проводки, обратитесь к лицензированному электрику для выполнения электромонтажных работ.

Электропроводка в жилых помещениях: основные элементы и принцип их работы

Хороший способ понять, как работает электричество в вашем доме, — это проследить путь, по которому проходит ток, начиная с линий электропередач, которые проходят вдоль вашей улицы.Во многих домах линии электропередач входят в дом через служебную мачту, которая поднимается вверх с одной стороны дома. Но эта основная подача энергии также может проходить через подземный канал (полую трубу). Перед тем, как линии электропередач входят в дом, они проходят через коробку для счетчиков, где установлен электросчетчик для регистрации потребления энергии. Отсюда мы переходим к основным элементам, описанным ниже.

Главная сервисная панель

Эту большую металлическую коробку с откидной крышкой иногда называют коробкой выключателя или (в старых домах с цепями с предохранителями) коробкой предохранителей.Какое бы имя вы ни называли, это центр распределения всей электроэнергии, потребляемой в вашем доме. Там будет главный выключатель, который может отключить (или включить) всю мощность, поступающую от электросети, а также отдельные выключатели (автоматические выключатели; см. Ниже), которые управляют мощностью, поступающей на отдельные цепи.

Вспомогательная панель

Некоторым домам требуются дополнительные сервисные панели (так называемые субпанели), которые распределяют электричество по группе цепей. Дополнительную панель можно установить в гаражной мастерской, домике у бассейна или во флигеле, где есть освещение и электрические розетки.

Электрический кабель

Электрический кабель, который сегодня используется в большинстве жилых помещений, часто называют кабелем Romex. Этот вид неметаллического (NM) кабеля имеет гибкую пластиковую оболочку, покрывающую несколько проводов. Калибр проводов и другая информация будут напечатаны на внешней оболочке. Оболочка также может иметь цветовую маркировку для дальнейшего облегчения определения калибра и использования проволоки.

Кабель

Romex, используемый в цепях освещения (белая оболочка), будет иметь обозначение NM 14-2; этот маломерный кабель подходит для цепей на 15 ампер.Кабель НМ 12-2 (желтая оболочка) применяется для розеток и цепей на 20 ампер. С любым типом Romex вы можете ожидать найти три провода внутри оболочки: оголенный провод заземления, провод, заключенный в белую изоляцию, предназначенный для использования в качестве нейтрального провода в цепи, и провод с черной изоляцией, который обычно является проводом. горячий провод.

Электрический кабель для крупных бытовых приборов (сушилки для одежды, электрические плиты, системы отопления и охлаждения) имеет различные обозначения, которые соответствуют большему сечению проводов, дополнительным проводам и специальным применениям, таким как пригодность для подземного захоронения.

В старых домах почти наверняка будет кабель в металлической оболочке, обычно называемый кабелем BX. С кабелем BX труднее работать, чем с кабелем в пластиковой оболочке, особенно когда нужно протянуть проводку через отверстия в балках или шпильках. Вот почему с годами его использование уменьшилось. Это все еще может быть хорошим вариантом при прокладке электрического кабеля в незащищенных местах (например, у стены подвала), где использование кабеля в пластиковой оболочке запрещено правилами.

Трубопровод

Электрические нормы и правила позволяют использовать кабель «BX» в металлической оболочке в некоторых открытых местах.Но сегодня более распространено установка полых труб (кабелепроводов) в этих приложениях и прокладка электрического провода внутри трубки от одной точки соединения к другой. Электропровод может быть изготовлен из стали или пластика ПВХ и включает в себя широкий спектр фитингов для подключения к сервисным панелям и монтажным коробкам.

Автоматические выключатели

Ваша сервисная панель будет содержать серию переключателей, которые управляют различными электрическими нагрузками, используемыми по всему дому. В доме среднего размера, вероятно, будет как минимум несколько цепей освещения, несколько цепей розеток (или розеток), а также цепи, управляющие основными приборами, такими как печь, сушилка для одежды, водонагреватель и т. Д.

Все автоматические выключатели можно включить вручную на сервисной панели, если вам нужно отключить электрическую цепь, над которой работают. Но эти устройства также предназначены для автоматического отключения (срабатывания) при обнаружении потенциальной угрозы безопасности. Стандартные автоматические выключатели срабатывают в ответ на чрезмерное потребление тока, которое может повредить проводку и вызвать опасность возгорания из-за перегрева.

Автоматический выключатель, обозначенный как GFCI (прерыватель цепи замыкания на землю), также автоматически срабатывает при обнаружении утечки тока (угроза безопасности, которая может возникнуть при намокании электрических проводов).Выключатель, обозначенный как прерыватель цепи дугового замыкания (AFCI), сработает в ответ на перегрузку и искры.

ПРИМЕЧАНИЕ: Начиная с 1960-х годов, блоки предохранителей были заменены электрическими системами, управляемыми автоматическими выключателями. Важно как можно скорее заменить старый блок предохранителей автоматическим выключателем — не только для соответствия нормам, но также для безопасности и удобства.

Требования к бытовому электротехническому кодексу

Требования электрического кодекса оговаривают, где используются различные типы выключателей.Например, цепи розеток в ванных комнатах, кухнях, гаражах, подвалах и других влажных (или потенциально влажных) местах нуждаются в защите от GFCI. Строительные нормы и правила во многих областях теперь требуют выключатели AFCI для других бытовых цепей, потому что их схемы обнаружения искры могут защитить от электрических пожаров.

Автоматические выключатели, питающие розетки, рассчитаны на 15 или 20 ампер; это означает, что они автоматически отключатся, если ток превышает эти значения. Цепи освещения управляются автоматическими выключателями на 15 ампер.Ваша сервисная панель также будет содержать ограниченное количество более крупных «двухполюсных» выключателей с более высоким номинальным током для больших приборов, таких как печи и сушилки для одежды.

Освещение

Сегодня лампы накаливания, на которых мы выросли, в значительной степени были заменены люминесцентным и светодиодным (светодиодным) освещением. Легко понять почему. Лампы накаливания не могут сравниться по эффективности с люминесцентными и светодиодными лампами. Более того, лампы накаливания не работают так долго; они перегорят и потребуют замены, пока продолжают работать люминесцентные или светодиодные лампы.Трудно игнорировать преимущества экономии денег на счетах за электроэнергию и помощи в сохранении окружающей среды за счет энергосбережения.

Реконструкция старого дома обязательно потребует улучшения освещения. Следующие советы могут оказаться полезными при выполнении этих обновлений. По возможности начните с использования светодиодных ламп. При установке новых встраиваемых (также называемых банок) светильников в потолок под чердачным помещением обязательно используйте светильники с рейтингом IC (изоляционный контакт), чтобы изоляция чердака могла быть установлена в непосредственном контакте с осветительным прибором.

Кроме того, обеспечьте герметичность вокруг светильников на чердаке, чтобы предотвратить потерю теплого воздуха из жилого помещения зимой. Включите диммеры в план освещения. Возможность регулировать степень освещенности (особенно в потолочных светильниках) — простой и эффективный способ изменить атмосферу жилого пространства.

Дымовая сигнализация и сигнализация C0

В новых домах должно быть установлено этих предохранительных устройств, и в старых домах они должны быть установлены. Оба сигнала тревоги громко звучат при обнаружении дыма или угарного газа.На каждом этаже дома должен быть детектор CO (угарного газа).

В каждой спальне должна быть дымовая сигнализация; Также рекомендуется установить дымовую пожарную сигнализацию вне спальной зоны. Если вы хотите добавить эту защиту в свой дом, возможно, имеет смысл купить сигнальные устройства, сочетающие в себе обе функции. И хотя эти будильники могут быть проводными, большинство домовладельцев предпочитают экономить время, устанавливая устройства с батарейным питанием. Когда батареи разряжаются, устройство автоматически подает звуковой сигнал, указывая на то, что пора заменить батареи.

Резервный источник питания

Перебои в подаче электроэнергии — это реальность для многих домовладельцев. В районах, где вероятны длительные перебои в работе, многие домовладельцы устанавливают системы резервного питания. Самая распространенная форма резервного питания — это домашний генератор, который может питать устройства напрямую или через передаточный переключатель, подключенный к главной сервисной панели вашего дома.

Генераторы

С генераторами действует правило: чем больше мощность, тем больше денег. Небольшие портативные генераторы (производящие до 2000 Вт электроэнергии; цены начинаются от 300 долларов) могут питать холодильник, ноутбук, зарядное устройство для телефона и домашнее освещение.

Мобильные устройства большего размера (от 1000 долл. США и мощностью до 7 500 Вт) могут подавать электроэнергию непосредственно на вашу сервисную панель через переключатель. Эти блоки могут поддерживать работу основных проводных устройств (водяной насос, печь, кондиционер), а также обеспечивать питание лампами и приборами, если все не включено одновременно.

Самый большой тип генератора — это стационарный блок (также известный как резервный генератор), который устанавливается на платформе вне дома. При ценах от 5000 долларов эти генераторы постоянно подключены к главной сервисной панели и включают схему, которая автоматически включает генератор при обнаружении отключения электроэнергии.

ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: Небольшие генераторы обычно работают на бензине. Более крупные модели обычно работают на природном газе или пропане. Все модели производят окись углерода и другие опасные выбросы. Запрещается использовать переносные генераторы в помещении, а все топливо следует хранить в безопасном и надежном месте.

Фотоэлектрические системы

Использование солнечной энергии для производства электроэнергии — отличный способ сократить расходы на коммунальные услуги и одновременно помочь спасти планету. Чтобы еще больше подсластить сделку, государственные стимулы для возобновляемых источников энергии могут помочь домовладельцам компенсировать стоимость фотоэлектрической системы.Чтобы узнать, какие стимулы применяются в вашем районе, посетите Базу данных государственных стимулов для возобновляемых источников энергии.

Если солнечная ориентация благоприятна, фотоэлектрические панели могут быть установлены на крыше здания или на наземном массиве. Электроэнергия, вырабатываемая фотоэлектрической системой, может использоваться несколькими способами. Он может подключаться к вашей основной сервисной панели для обеспечения бытового электричества. Если ваша фотоэлектрическая система вырабатывает больше энергии, чем вы можете потребить, эта избыточная электроэнергия подается в вашу электрическую сеть.В штатах, где действуют законы об измерении нетто, ваша электроэнергетическая компания должна платить вам за эту избыточную мощность.

Последний вариант для вашей фотоэлектрической системы — хранить солнечную электроэнергию в резервной батарее. Это позволяет использовать солнечную электроэнергию после захода солнца. Комбинируя фотоэлектрическую систему с резервным аккумулятором, вы можете поддерживать электроснабжение при отключении электроэнергии — это альтернатива резервному питанию от генератора.

Общие электрические проблемы

Устаревшие системы

Есть веские причины сделать модернизацию электрооборудования главным приоритетом при ремонте старого дома.Опасность поражения электрическим током и возгорания возможна при использовании старой проводки с отсутствующей или поврежденной изоляцией. Двухконтактные розетки представляют опасность поражения электрическим током или поражения электрическим током из-за отсутствия защиты от заземления. Блок предохранителей не обеспечивает такой же уровень защиты, как современные автоматические выключатели.

Ошибки ремоделирования

При оценке любого более старого дома разумно обратить внимание на установленные присяжные электромонтажные работы, выполненные более ранним владельцем. Многие из этих ошибок очевидны — например, розетки в цокольном этаже без заглушек или кабель Romex, торчащий из стены.Но есть и другие небезопасные модификации, которые может определить только опытный электрик или строительный инспектор. Если вы новый владелец старого дома, будет разумным нанять профессионала, который тщательно обследует вашу электрическую систему.

Перегруженные цепи

Слишком много устройств, подключенных к одной цепи, может привести к перегреву проводки, а также к повреждению устройств в цепи. Иногда эту проблему может решить обновление до службы с более мощным усилителем. В других случаях может потребоваться просто добавить больше цепей и установить новые розетки.

Скачки напряжения

Ваша электрическая система может иногда получать высоковольтные удары в электросети, вызванные ударами молнии или неисправностью в электросети. Чтобы этот тип скачка напряжения не повредил электронные устройства, такие как компьютеры и мониторы, вы можете установить ограничитель перенапряжения на весь дом.

Руководство для арендатора по домашнему хозяйству своими руками

В аренде замечательно то, что арендодатель обычно устраняет серьезные проблемы с вашей квартирой, к тому же вы не несете ответственности за расходы.Но обратная сторона медали — это то, что арендодатель уложил; если они несут ответственность за множество единиц аренды, может потребоваться день или два (или больше), прежде чем они смогут решить вашу проблему. К счастью, если вы хотите немного запачкать руки, существует множество способов решить общие бытовые проблемы своими руками, и они работают намного быстрее, чем ждать хозяина!

Итак, сегодня я представляю вам Руководство для арендатора по домашнему хозяйству своими руками: список распространенных проблем, с которыми вы можете столкнуться, и как узнать, можете ли вы решить их самостоятельно или вам нужно позвонить арендодателю!
Руководство для арендатора по домашнему хозяйству своими руками
Когда вы владеете своим домом, вы в значительной степени зависите от любых проблем, которые могут возникнуть, но если вы арендуете, эта ответственность разделяется между вами и вашим арендодателем.Самостоятельное устранение проблем может сэкономить вам время, особенно если арендодатель управляет несколькими квартирами, но все же есть ситуации, когда вам лучше позвонить арендодателю и попросить его решить проблему.
Проблемы с электричеством:
Обычно вы несете ответственность за перегоревшие лампочки в вашем доме, а ваш домовладелец несет ответственность за перегоревшие лампочки в местах общего пользования, таких как коридоры или лестницы. К счастью, лампочки заменить легко! Однако, если лампочка находится в труднодоступном месте или вы чувствуете себя небезопасно, просто позвоните арендодателю, чтобы он заменил ее!

Другая распространенная электрическая проблема — это сработавшая цепь или перегоревший предохранитель (хотя в большинстве современных электрических систем предохранители больше не используются).Это происходит, когда вы перегружаете электрическую цепь из-за того, что подключаете слишком много вещей одновременно, или во время грозы, вызывающей скачок напряжения. Отключенные цепи очень просто исправить, если у вас есть доступ к коробке автоматического выключателя. Если ваша автоматическая коробка находится где-то в вашем блоке (например, в шкафу), просто откройте крышку, чтобы получить доступ к автоматическим выключателям.

Обычно при срабатывании цепи выключатель физически перемещается в другое положение; это позволяет легко определить, какая цепь сработала, потому что один выключатель не будет в том же положении, что и все остальные.Однако иногда выключатель на самом деле не двигается. Если это так, вы все равно можете исправить это, вручную выключив выключатель, а затем снова включив его. Надеюсь, ваши схемы хорошо промаркированы!
Если вы находитесь в многоквартирном доме и в вашем номере нет автоматического выключателя, вероятно, есть общий в коридоре или в общей прачечной. Если у вас есть общий выключатель, он, вероятно, заперт, чтобы жильцы не могли случайно перевернуть выключатели для своих соседей. Так что просто позвоните своему домовладельцу и попросите его открыть коробку и перевернуть выключатель обратно в положение «включено» для вас.
Помните, безопасность всегда на первом месте! Практически все другие проблемы с электричеством, с которыми вы можете столкнуться, кроме размыкания цепи, могут быть потенциально опасными, и вы должны позволить домовладельцу решить эту проблему. Особенно если вы видите искры или потертые провода, немедленно позвоните арендодателю и переместитесь в безопасное место.
Проблемы с водопроводом:
Засоренные стоки — неприятная проблема, но они также могут стать серьезными, если о них не позаботиться должным образом. Если у вас медленный сток, вы можете попытаться вытащить засор с помощью конца металлической вешалки для одежды, средства для чистки труб или чего-то подобного.У нас есть дренажная многоножка (по сути, действительно длинный, гибкий, толстый очиститель труб с ручкой), которая отлично подходит для вытаскивания небольших засоров из дренажа.
Другой вариант — использовать очиститель для слива жидкости, чтобы попытаться растворить засорение. Но будь осторожен; Эти чистящие средства также очень сильно воздействуют на ваши трубы и могут вызвать их перегрузку, что приведет к их растрескиванию или утечке. (В моем договоре об аренде прямо запрещается использование очистителей для слива жидкости, поэтому проверьте условия аренды, прежде чем использовать его!) А трубы из ПВХ еще более восприимчивы к повреждению со стороны очистителя для слива жидкости, поэтому будьте особенно осторожны, если ваши трубы не металлические!

Если ничего из этого не сработает, вам, вероятно, следует позвонить своему домовладельцу и попросить его залезть в канализацию.Трубные змеевики предназначены для того, чтобы проталкивать засор дальше в дренажную систему, мимо маленьких труб прямо под раковиной и в большие трубы в стенах. Но змеиные трубы обычно требуют, чтобы вы удалили U-образную трубу и вытащили оттуда слив, поэтому, если у вас нет опыта изгиба труб, вероятно, лучше всего поручить это домовладельцу.
Другая распространенная проблема с водопроводом — негерметичные краны или трубы. Если из крана медленно капает вода, обычно это можно исправить, затянув гайки на ручках крана под раковиной.Большой гаечный ключ должен помочь, только не затягивайте ничего слишком сильно, иначе он может треснуть кран или фарфоровую раковину. Если затягивание гаек не устраняет утечку, позвоните арендодателю и попросите его взглянуть на это.

Если у вас есть протекающие трубы, это потенциально более серьезная проблема. Если у вас есть доступ к трубе (то есть она находится под раковиной, а не за стеной) и кажется, что в стыке есть утечка, вы можете ОЧЕНЬ осторожно затянуть гайку на стыке и посмотреть, исправит ли это ее. Не затягивайте трубу слишком сильно, иначе она может треснуть.
Если это не устраняет утечку, или если сама труба треснула и протекает, немедленно позвоните арендодателю. Если вода льется из ваших труб, сначала отключите воду в этих трубах, прежде чем звонить домовладельцу, чтобы не повредить дом. Если вы живете в квартире, у вас должны быть индивидуальные запорные клапаны под раковинами, за туалетом и рядом с любым другим местом, где водопроводная труба выходит из стены. Если вы живете в доме или таунхаусе, у вас может быть запорный клапан большего размера в подвале или даже на улице.Полностью выключите клапаны, чтобы вода не протекала по этим трубам.

Проблемы с бытовой техникой:
Общее практическое правило заключается в том, что если бытовой прибор был поставлен вместе с арендуемой квартирой, арендодатель несет ответственность за его ремонт. Но есть кое-что, что вы можете сделать, чтобы ваши более крупные приборы прослужили дольше. Если вы живете в районе с жесткой водой, регулярно мойте посудомоечную машину уксусом, чтобы удалять накопления жесткой воды, которые могут забить носики. Вы можете пропылесосить позади холодильника и очистить змеевики от пыли и грязи, чтобы он мог охлаждаться более эффективно.Если в вашем доме есть стиральная машина и сушилка, не забывайте часто очищать вентиляционные отверстия сушилки, чтобы не оставлять на них ворсинок. Если контрольная лампа в вашей газовой духовке погасла, вы можете снова зажечь ее спичкой. Но если эта техника сломается, позвоните своему домовладельцу. И если ваша микроволновая печь или оконный кондиционер перегорели, и это то, что вы взяли с собой, вам, вероятно, придется починить или заменить это самостоятельно.
Структурные вопросы:
Как правило, за структурные вопросы отвечает домовладелец.Если в трубах за стенами есть протечки и вы видите, что вода проникает через стены или потолок, немедленно позвоните арендодателю. Если в дверном замке есть трещины и вы чувствуете, как снаружи доносится сквозняк, позвоните домовладельцу. Если окно разбито, позвоните арендодателю. Как правило, все подобные серьезные проблемы должен решать арендодатель.
Единственная структурная проблема, которую я бы посоветовал попытаться исправить самостоятельно, — это что-то маленькое внутри вашего устройства, например, криво висящая дверь.Если у вас шаткие двери, которые не закрываются должным образом, это может быть так же просто, как отрегулировать петли, чтобы дверь лучше висела. Но перекос двери или дверной коробки также может быть признаком более серьезной проблемы, например, проседания фундамента или чего-то подобного. Так что, если быстрая регулировка не поможет, позвоните арендодателю!
Проблемы безопасности:
Никогда не рискуйте с потенциальной проблемой безопасности; Вы всегда должны звонить своему домовладельцу! Оборванные газовые линии, отопление, не работающее посреди зимы, сломанные замки, сломанные двери и разбитые окна — все, о чем ваш домовладелец должен позаботиться за вас.Если вы заметили какие-либо из этих проблем, немедленно позвоните своему арендодателю и отправляйтесь в безопасное место, пока арендодатель не сможет решить проблему.
Единственное, за что вы должны нести ответственность в своем устройстве, — это замена батареек в детекторе дыма или детекторе CO. Но если детекторы не работают даже после замены батареек, позвоните арендодателю!

Отправлено: 21 января 2014 г.

Сообщение навигации

Основные сведения об основном автоматическом выключателе в вашем доме

Выполнение электрического ремонта в вашем доме требует, чтобы вы знали, как использовать главный автоматический выключатель.Главный автоматический выключатель в вашем доме контролирует распределение электричества в каждой комнате. Автоматический выключатель управляет соединением между вашим домом и коммунальной компанией.

Коммунальная компания подает электроэнергию в ваш дом через линию электропередачи. Электроэнергия от вашего сервисного центра никогда не отключается, но ваш автоматический выключатель может остановить поток энергии к вашему дому. Итак, все необходимое для выполнения электромонтажных работ или восстановления питания после перегрузки находится в коробке выключателя.

Эта статья представляет собой полное руководство для понимания главного автоматического выключателя в вашем доме. Пошаговое справочное руководство, которое научит вас всему, что вы видите, когда смотрите на блок выключателя. И узнайте разницу между главным выключателем и выключателем ответвления.

Это руководство предназначено только для образовательных целей. Перед тем, как выполнять какой-либо ремонт электрооборудования самостоятельно, всегда следует проконсультироваться с ближайшим к вам профессиональным электриком.

Полное руководство по главному автоматическому выключателю для начинающих

Главный автоматический выключатель находится на распределительной коробке электрооборудования.Если вам интересно, где он находится в вашем доме, поищите коробку электрического щита в подвале или гараже. Иногда они находятся возле вашего водонагревателя или возле прачечной.

В квартирах и некоторых старых зданиях сервисная панель встроена в стену. Это похоже на металлическую дверцу шкафа, и сначала ее сложно открыть. Когда вы открываете дверцу панели, вы видите ряд или два автоматических выключателя.

Выключатели могут быть пронумерованы, а если у вашего дома был предыдущий владелец, они могут быть даже помечены.Это ваши автоматические выключатели. Каждый выключатель ответвляется в какую-то область, например, коридор наверху, гостиную или подвал.

Посмотрите над выключателем ответвления и вы увидите другой выключатель, который больше, чем выключатели ответвления. Это ваш главный автоматический выключатель, который контролирует поток мощности к вашему выключателю ответвления.

Главный выключатель обычно обращен перпендикулярно выключателям ответвления. Иногда это выглядит как три или четыре выключателя вместе с одним выключателем включения / выключения.Выключите главный выключатель, и на панель выключателя не поступает питание.

Что такое автоматический выключатель?

Автоматические выключатели — это средство защиты от повреждения цепи в случае перегрузки по току. Другими словами, он гарантирует, что ничего не сломается, если у вас одновременно будет слишком много приборов, что приведет к короткому замыканию.

Автоматический выключатель сам по себе является электрическим выключателем. Он подключается к вашей печатной плате и прерывает прохождение электрического тока, если обнаруживает неисправность в потоке.В случае неисправности автоматический выключатель автоматически срабатывает и останавливает прохождение электричества по цепи.

Автоматические выключатели

созданы в соответствии со спецификациями безопасности, чтобы гарантировать, что короткое замыкание не приведет к повреждению дома или здания. До использования автоматических выключателей в случае скачка напряжения приходилось заменять перегоревший предохранитель.

Предохранители также защищают от возгорания электрического тока, но только один раз, после чего нужно было заменить перегоревший предохранитель. С автоматическим выключателем все, что вам нужно сделать, это отключить некоторые приборы, которые вызвали скачок напряжения, и вернуть выключатель в положение «включено».

Автоматические выключатели

работают настолько хорошо, что бывают самых разных размеров и типов. Практически все автоматические выключатели для жилых помещений — низковольтные. В многоквартирном доме используется выключатель среднего напряжения, а выключатель высокого напряжения предназначен для коммунальных предприятий, которые обеспечивают электроэнергией весь город.

Как работает автоматический выключатель?

Различные типы автоматических выключателей работают по-разному, но каждый автоматический выключатель выполняет одинаковую функцию. Другие факторы, влияющие на способы работы выключателей, включают класс напряжения и характеристики номинального тока.

По своей сути автоматический выключатель обнаруживает неисправности в протекании тока в цепи и прерывает подачу энергии в цепи. Когда электрический ток проходит через два контакта, для разъединения соединения требуется значительная сила. По этой причине цепь должна быть разорвана силой, чтобы остановить передачу электричества.

Низковольтные автоматические выключатели на электрическом щите вашего дома — это простейшие типы автоматических выключателей. Они используют накопленную в пружине энергию для включения переключателя и разъединения контакта с цепью.Это позволяет вручную отключать и сбрасывать подачу питания щелчком переключателя.

Внутри контактов выключателя для подачи электричества. Они должны передавать нагрузку без перегрева из-за скачков напряжения или дуги. Слишком большой ток или высокая температура приводят к срабатыванию аварийных параметров и срабатыванию выключателя.

Дуга возникает, когда подача тока прерывается при срабатывании выключателя. Дуга очень горячая и разъедает контактный материал в цепи. Когда контакты выходят из строя, соединение должно быть разорвано — отсюда и название.

Контакты схемы изготовлены из металлов с высокой проводимостью, таких как сплав меди и серебра. Чем выше напряжение, тем дольше возникает дуга при разрыве соединения. Чем сильнее ток, тем горячее дуга при срабатывании выключателя.

Итак, выключатели и цепи согласованы, чтобы не превышать допустимые параметры тока и напряжения. В случае перегрузки цепи автоматический выключатель срабатывает с достаточной силой, чтобы разорвать текущее соединение и последующую дугу.

Автоматический выключатель прерывает электрическое соединение, если контакты сохраняют избыточное тепло или ток. Как только обнаруживается неисправность, выключатель срабатывает. Для восстановления протекания тока прерванный контакт должен быть замкнут путем сброса выключателя.

Все автоматические выключатели предназначены для прерывания соединения между контактами цепи. Однако есть разница между автоматическим выключателем ответвления и главным выключателем.

Прерыватель ответвления и главный прерыватель

Прерыватели ответвления и главный прерыватель — это, по сути, одно и то же, но не совсем.Они работают так же, но прерыватели ответвлений меньше. Главный выключатель предназначен для отключения нагрузки с большей силой тока.

Две линии электропередач, которые подводят электричество к вашему дому, проходят через сервисную панель. Каждый из основных проводов передает 120 вольт электричества, что в сумме составляет 240 вольт. Главный выключатель подключается непосредственно к этим двум проводам.

Под главным выключателем два провода подключаются к двум токопроводящим шинам, называемым шинами горячего подключения. На горячих шинах вы прикрепляете отдельные автоматические выключатели ответвления, поэтому они часто отображаются в виде двух параллельных рядов.

Главный автоматический выключатель контролирует поток электричества от двух основных проводов к шинам под напряжением. Срабатывание главного выключателя прерывает подачу электричества на 240 вольт до того, как оно достигнет ваших выключателей ответвления. Когда срабатывает главный выключатель, все в вашем доме выключено.

Как выполнить отключение системы главного автоматического выключателя

Если вам нужно провести в вашей системе серьезные электромонтажные работы, используйте главный выключатель в качестве отключения системы. Не отключайте сразу главный автоматический выключатель.Во-первых, начните с верхней части прерывателя ответвления и отключите каждый прерыватель по отдельности.

Если вы уверены, что успешно отключили каждый выключатель ответвления, по одному, выполните отключение системы, переведя главный выключатель цепи в положение «выключено». Электроэнергия должна быть отключена на всей вашей собственности.

После того, как вы закончите свою работу и будете готовы снова включить питание, повторите процесс в обратном порядке. Перед включением автоматических выключателей ответвления переведите главный автоматический выключатель в положение «включено».Затем не торопитесь, по очереди вставляя каждый прерыватель ветвей.

Вы не хотите создавать скачок напряжения, предъявляя слишком высокие требования к вашей электрической системе одновременно. Так что делайте несколько секунд между прерываниями ветвей.

Как всегда, мы настоятельно рекомендуем обратиться к лицензированному электрику перед выполнением собственных электромонтажных работ.

Как сбросить сработавший главный автоматический выключатель

Главный автоматический выключатель может отключиться по нескольким причинам.Если электроэнергетическая компания вызывает скачок напряжения, она может отключить главный выключатель в каждом доме на улице. Неисправный прерыватель ответвления может вызвать срабатывание главного прерывателя в качестве дополнительной меры предосторожности.

Если сработал главный автоматический выключатель, вы должны правильно его сбросить, чтобы избежать скачка напряжения в вашей системе. При восстановлении питания любой включенный выключатель ответвления включит приводной двигатель цепи. Если все двигатели включаются одновременно, это создает нагрузку на вашу систему и увеличивает вероятность короткого замыкания.

Прежде чем пытаться сбросить главный выключатель, наденьте защитные очки и защитные перчатки. Иногда при повторном включении главного выключателя могут разлетаться искры. И стойте в стороне всякий раз, когда переворачиваете выключатели, чтобы избежать искр на лице.

Когда срабатывает ваш главный прерыватель, начните с перевода каждого отдельного прерывателя ответвления в положение «выключено». Когда все выключатели выключены, снова включите главный выключатель. Электропитание должно оставаться выключенным, поскольку выключатели ответвлений отключены.

Теперь медленно включайте выключатели ответвлений по одному, чтобы избежать перегрузки.Каждый раз, когда вы переводите выключатель ответвления обратно в положение «включено», питание должно возвращаться в те области вашего дома, которые контролируются этой цепью.

Главный автоматический выключатель не должен срабатывать легко, и каждый раз, когда он срабатывает, соединения ослабевают. Если вы испытываете частые срабатывания главного выключателя, обратитесь за помощью к профессиональному электрику. Это может указывать на серьезную проблему с электрической системой или неисправную проводку по всему дому.

Зачем вам главный автоматический выключатель?

Главный автоматический выключатель обеспечивает надежную меру безопасности.Без главного автоматического выключателя вы полагаетесь на то, что каждый из ваших выключателей ответвления выдержит гораздо большую нагрузку, чем они предназначены. А отключение электричества во всем доме пригодится, когда вы выполняете какие-либо электромонтажные работы.

В случае, если какая-либо отдельная ответвленная цепь потребляет слишком много энергии, она должна просто отключить прерыватель ответвления. Но если слишком много автоматических выключателей потребляют слишком много энергии, главный автоматический выключатель защитит вас от опасной перегрузки.

Очень важно отключать электроэнергию в вашем электрическом шкафу, когда вы выполняете электромонтажные работы дома. Разрезать провод под напряжением — это ошибка, которую нельзя повторить дважды, потому что у вас не будет возможности. Независимо от того, устанавливаете ли вы дорожное освещение или устанавливаете дополнительные розетки, главный автоматический выключатель защитит вас от поражения электрическим током.

Ни один из ваших автоматических выключателей не должен регулярно отключаться. Если вы обнаружите, что регулярно переустанавливаете выключатель, возможно, пришло время обновить электрическую панель.

Последние мысли

Распределительную систему вашего дома легко понять, если вы понимаете, как взаимодействуют ваши автоматические выключатели. Главный выключатель обеспечивает аварийное отключение, чтобы гарантировать, что отказ выключателя ответвления не приведет к перегрузке системы. Взгляните на свой выключатель дома, и вы увидите, насколько физически электричество течет внутри ваших стен.
