выбираем сетевые фильтры и стабилизаторы / Блог компании М.Видео-Эльдорадо / Хабр
Причины, по которым старое доброе электричество в домашней розетке выходит за пределы допустимых отклонений, бывают разные. Порой это временные скачки напряжений и всплески помех, иногда это систематические отклонения за пределы ГОСТов. В конечном итоге за это расплачивается домашняя техника, мгновенно или медленно умирая от «электрической интоксикации».
В этом посте мы расскажем о простых и недорогих способах «электрической гигиены» в зависимости от типа проблем в вашей электросети.
Зачем все это нужно
Лишь в идеальном мире ток в электрической розетке имеет только два состояния: он есть или его нет. В реальности «поведение» электрического питания имеет «аналоговый» непредсказуемый характер, неприятно удивляющий каждый раз, когда этого ждешь меньше всего.
Существует множество причин, по которым «питание от сети» может отклониться от нормы и даже выйти за пределы стандартных отклонений.
Так, вечернее напряжение в сети – когда в каждой розетке каждой квартиры по включенному чайнику, телевизору или компьютеру — значительно отличается от напряжения в ночные или дневные часы с минимальной нагрузкой.
Другой пример: гражданин подключил к домашней сети промышленный сварочный аппарат, и все соседи по подъезду или дому наслаждаются импульсными помехами в виде полосок на экранах и треска в акустике.
В большинстве случаев снижение качества электропитания непредсказуемо и неизбежно из-за внешнего характера источника – как, например, импульсные скачки напряжения во время грозы. Иногда проблема известна очень даже хорошо – например, мощный фен, чайник или старинный холодильник, периодически рассылающие «электроикоту» по хлипкой домашней или офисной электропроводке, избавиться от которой выше наших сил, хотя в некоторых случаях вопрос решается простой подтяжкой контактов на всем пути.
Список возможных источников проблем с электричеством можно продолжить и дальше. Но будь то искрящие контакты в подъезде или регулярные перепады на подстанции – для владельца «внезапно» сгоревшей не по гарантии техники итог один.
Фильтр фильтру рознь
В самом названии устройства – «сетевой фильтр» — заложен ключевой принцип защиты: путем пассивной фильтрации входного напряжения. Простейшие недорогие варианты могут фильтровать высокочастотные помехи с помощью встроенных индуктивно-емкостных элементов (LC-фильтров) или бороться с импульсными помехами с помощью варисторных фильтров. Более дорогие экземпляры включают в себя оба вида фильтров.
Входное сетевое напряжение с высокочастотными и импульсными помехами
Напряжение после фильтрации импульсных помех варисторами
Выходное напряжение после LC-фильтрации высокочастотных помех
В действительно хорошем сетевом фильтре есть дополнительные средства защиты. Например, автоматический предохранитель, отключающий питание при определенной токовой перегрузке. Или специальные метал-оксидные варисторы, срабатывающие при экстремальных пиках напряжения во время грозы или в случае короткого замыкания.
ЭРА SF-6es-2m-B: типичный сетевой фильтр
Некоторые сетевые фильтры предлагают дополнительные «сопутствующие услуги», например, обеспечивают фильтрацию и защиту для телефонной линии / факса, Ethernet-сети и телевизионной антенны.
Стабилизатор: полет нормальный
В отличие от сетевого фильтра, сглаживающего импульсные и высокочастотные искажения (помехи) пассивными средствами, сетевой стабилизатор активно воздействует на ключевой параметр электропитания – напряжение, компенсируя его отклонения.
До недавнего времени в России нормой для однофазной сети считалось напряжение 220 В ±10% (ГОСТ 5651-89), то есть нормальным считалось любое напряжение переменного тока в пределах от 198 до 244 вольт. С недавнего времени в силу вступил приведенный к европейским нормам межгосударственный стандарт ГОСТ 29322-2014 (IEC 60038:2009), по которому стандартным считается сетевое напряжение 230 В ±10%, или от 207 до 253 В.
Почти вся современная компьютерная и бытовая электроника оснащается импульсными блоками питания, которые сами себе — прекрасные стабилизаторы и способны работать в широком диапазоне питающих напряжений. Так, например, подавляющее большинство компьютерных блоков питания – как встраиваемых в ПК, так и внешних, для ноутбуков и планшетов — рассчитаны на глобальное использование в большинстве стран мира с номинальным напряжением сети от 110 В до 240 В. В некоторых случаях такая техника «запускается» даже при напряжении всего 90-100 В. Соответственно, снижение напряжения в розетке по любым причинам для них не помеха, повышающая компенсация происходит автоматически.
С повышенным напряжением немного сложнее: даже самая современная электроника рассчитана максимум на 250-260 В, но если такое напряжение в питающей сети почему-то стало нормой (в городских условиях в это трудно поверить), конечно же, лучше его стабилизировать внешними средствами.
Вне зависимости от повышенного или пониженного напряжения в особую группу риска попадают все любители теплого лампового звука – раритетных виниловых вертушек, плееров, усилителей и другой старинной техники. В этом случае применение стабилизаторов, как говорится, не обсуждается.
В настоящее время наиболее популярными и многочисленными представителями класса бытовых стабилизаторов напряжения являются электронные, где входящий ток с частотой 50 Гц преобразуется в высокочастотные импульсы с частотой в десятки килогерц и управляется с помощью широтно-импульсной модуляции (ШИМ). Из существенных минусов таких стабилизаторов можно отметить лишь то, что синусоида на выходе таких стабилизаторов далека от идеала. Список плюсов гораздо длиннее: компактность, небольшой вес, огромный рабочий диапазон, универсальность, устойчивость к перегрузкам, и, главное, невероятно доступная цена.
Помимо этого, в рознице изредка также можно встретить «классику»: внушительных размеров блоки, ступенчато снижающие или поднимающие выходное напряжение за счет электронного или релейного переключения обмоток размещенного внутри полноценного автотрансформатора.
Такие стабилизаторы громоздки, имеют изрядный вес, но при этом практически не искажают синусоиду входного тока. Как правило, стабилизаторы этого класса ориентированы на питание целого дома или выполнение специфической задачи – вроде питания газового котла, однако при определенных условиях именно такое устройство может оказаться идеальным выбором аудиофила.
Хороший стабилизатор, как правило, оснащается всеми пассивными фильтрами, характерными для сетевых фильтров, а также имеет все мыслимые виды защиты, в том числе от перенапряжения, перегрузки, перегрева, короткого замыкания и т.д.
Что надо знать при выборе сетевого фильтра
При выборе любого промежуточного сетевого устройства – удлинителя, сетевого фильтра, стабилизатора или источника бесперебойного питания, прежде всего следует помнить главное правило: «электротехника – наука о контактах». Красивые надписи, громкие имена брендов, многочисленные индикаторы и USB-порты не должны отвлекать от главной проблемы: включая что-либо между сетью и устройством, мы добавляем лишние контакты в и без того длинную и неравномерную цепь.
- Даже самые совершенные схемотехнические решения для стабилизации, фильтрации и защиты попросту бессмысленны, если контакты в розетках вырезаны из консервной банки и болтаются по чем зря, а пайка разъемов сделана некачественно. В таких условиях любые перепады нагрузки в сети будут автоматически создавать многочисленные помехи.
Сетевой фильтр Power Cube PROПри покупке надо обратить внимание на качество исполнения розеток, вилок, кабелей и контактов. Вилки должны максимально плотно входить в розетки, кабель устройства, если имеется, должен быть надежным, из многожильного провода, с качественной изоляцией, рассчитанным на достаточно большую пиковую силу тока в синфазном режиме. Очень хорошо, если розетки устройства оснащены защитными шторками, это внесет дополнительную безопасность в доме с дошкольниками.
- Просчитайте заранее количество необходимых розеток для подключения техники, чтобы впоследствии не пришлось городить огород ненужных дополнительных контактов из удлинителей и других переходников.
Хороший сетевой фильтр или стабилизатор может обладать индикацией наличия заземления или режима перегрузки, это полезный бонус. Что касается встроенного в сетевой фильтр зарядного устройства с одним или несколькими портами USB – это, скорее, приятная мелочь, несколько влияющая на цену, но никак не связанная с основной функцией устройства.
- В процессе выбора сетевого фильтра важно обратить внимание на суммарную энергию пиковых выбросов паразитного напряжения (в джоулях), которую устройство теоретически в состоянии отфильтровать и погасить в каждый момент времени без саморазрушения. Впрочем, максимальное число джоулей в спецификации фильтра – тоже не истина в последней инстанции, поскольку правильно спроектированный фильтр способен «заземлять» часть энергии через варисторы. Тем не менее, в процессе выбора маркировку фильтра в джоулях не стоит сбрасывать со счетов.
- Следующий важный параметр – максимальный ток помехи, на который рассчитан фильтр, в амперах. В дополнение, сетевой фильтр также может быть промаркирован по максимальной нагрузке, при этом она может быть указана как в амперах, так и в ваттах.
В дополнение, сетевой фильтр также может быть промаркирован по максимальной нагрузке, при этом она может быть указана как в амперах, так и в ваттах.- Некоторые производители также добавляют в список характеристик сетевых фильтров максимально допустимое напряжение (в вольтах) уровень ослабления высокочастотных помех для разных частот (в децибелах) и наличие защиты от перегрузки – например, от перегрева.
Вариант 1: новостройка
Рассмотрим для начала наиболее оптимистичный сценарий: только что сданная в эксплуатацию новостройка с новенькой подстанцией; проводка выполнена исключительно медью с идеальным монтажом, высококачественными, еще не окислившимися контактами и автоматическими предохранителями на соответствующий ток.
Казалось бы, напряжение в розетке должно быть максимально близким к идеальной синусоиде. Увы, даже такую идиллию легко может испортить на пару месяцев приглашенная соседом на ремонт гоп-группа с раздолбанным инструментом: каждый электродвигатель в каждой помирающей болгарке, дрели или отбойнике будет искрить из последних сил до финальной своей черты, рассылая по проводке дома «импульсы смерти».
Это еще цветочки: наиболее активные и неугомонные жильцы периодически будут подключать к домашней сети промышленные сварочные аппараты, чтобы все соседи по подъезду или дому смогли «насладиться» импульсными помехами в виде полосок на экранах ТВ и ПК и забористым треском в колонках и наушниках.
Итак, даже жители относительно новых микрорайонов в крупных городах и мегаполисах с относительно новой инфраструктурой не защищены от импульсных и высокочастотных помех силового питания – по крайней мере, локального происхождения.
Как минимум, несколько первых лет жизни нового дома неизбежно будут посвящены различным ремонтам и перестройкам.
В такой ситуации, возможно, покупка самого «мощного» сетевого фильтра не нужна, но совсем без фильтрации силового напряжения никак не обойтись.
Из недорогих вариантов можно присмотреться к сетевым фильтрам отечественной компании «Эра». В ее ассортименте много моделей, отличающихся по уровню защиты и наличию дополнительных функций.
Наиболее доступным и простым решением для фильтрации сетевого напряжения можно назвать недорогой сетевой фильтр ЭРА SF-5es-2m-I. Устройство выполнено в пожаробезопасном корпусе, имеет кабель длиной 2 м и оснащено пятью розетками формата EURO с заземляющим контактом.
Максимальная нагрузка фильтра составляет 2200 Вт (10 А), максимальный ток помехи заявлен на уровне 7000 А, а максимальная рассеивающая энергия – на уровне 300 Дж при максимальном отклонении напряжения нагрузки 275 В.
Сетевой фильтр ЭРА SFU-5es-2m-W
Этот фильтр оснащен индикатором включения, фильтром импульсных помех, защитой от короткого замыкания и перегрева.
В дополнение устройство ослабляет высокочастотные помехи (0,1 – 10 МГц) на 10-40 дБ.
Те, кому высокочастотная фильтрация некритична, могут обратить внимание на сетевой фильтр ЭРА USF-5es-1.5m-USB-W: при схожих характеристиках по нагрузке, максимальному току (за вычетом ВЧ-фильтра) это устройство оснащено выключателем и обеспечивает максимальное рассеивание энергии до 125 Дж, а также оснащено двумя встроенными портами USB для зарядки портативной техники и имеет настенный крепеж.
Несколько более дорогой вариант – сетевой фильтр ЭРА SFU-5es-2m-B, объединяет все преимущества двух названных выше фильтров, включая ВЧ-фильтр, порты USB, настенный монтаж, выключатель и максимальное рассеивание энергии до 300 Дж, но при этом выполнен в надежном корпусе из поликарбоната стильного черного цвета.
Тем, кому необходимы длинные кабеля, есть смысл присмотреться к сетевым фильтрам серии Sven Optima на шесть розеток, поставляемым в розницу с 1,8-метровым, 3-метровым или 5-метровым сетевым кабелем.
Эти фильтры рассчитаны на максимальную нагрузку до 2200 Вт, максимальный ток помехи до 2500 А и максимальное рассеивание энергии до 150 Дж при отклонении напряжения нагрузки до 250 В.
Несмотря на небольшую цену они оснащены встроенным выключателем, индикатором включения, фильтром импульсных помех, защитой от короткого замыкания и автоматической защитой от перегрузки.
К этому же классу устройств можно отнести сетевой фильтр Pilot L 1,8 m от ZIS Company. Особенностью этого фильтра является наличие пяти розеток стандарта EURO плюс одной дополнительной розетки российского образца, а также поддержка максимального тока помехи до 2500 А и максимальной рассеиваемой энергии до 800 Дж.
Особняком в ряду сетевых фильтров стоят однорозеточные решения, которые сегодня присутствуют в ассортименте большинства производителей. На эти фильтры в обязательном порядке стоит обратить внимание владельцам Hi-Fi и Hi-End техники, особенно той, что выпущена 20 и более лет назад. «Индивидуальный» сетевой фильтр позволит оградить слушателя от щелчков и других фоновых звуков, а любимые усилители, вертушки, фонокорректоры и деки – от преждевременного старения без того уже «не молодых» компонентов.
Сетевой фильтр Pilot S-Max
Например, однорозеточный сетевой фильтр Pilot BIT S с максимальной нагрузкой до 3500 Вт, максимальным током помехи до 10000 А и рассеиваемой энергией до 150 Дж обеспечит полную защиту техники с помощью фильтра импульсных помех, защиты от короткого замыкания и перегрузки.
Еще одно интересное однорозеточное решение – сетевой фильтр APC Surge Arrest P1-RS от компании Schneider Electric, несмотря на свои компактные размеры, гарантирует максимальную нагрузку до 16 А, максимальный ток помехи до 26000 А и рассеивание энергии до 903 Дж. Такая мощная защита с успехом может использоваться в качестве фильтра-переходника на обычный многорозеточный удлинитель.
Сетевой фильтр APC P1-RSВариант 2: для дачи
От «почти идеальных» условий городских новостроек перейдем к менее удачливым примерам – домам с видавшей виды проводкой, офисам, пригородным домам и другим случаям с нестабильным электропитанием. В особой «группе риска» здесь оказываются именно офисы, поскольку ко всевозможным источникам помех, типичным для домашних пользователей, в офисах добавляются помехи от мощных промышленных кондиционеров, а в некоторых случаях — от промышленных холодильников и другого силового оборудования с огромными импульсными выбросами пусковых токов.
У того же APC для таких случаев имеются сетевые фильтры на четыре или пять розеток, такие как APC P43-RS или APC PM5-RS из серии Essential. При максимальной нагрузке до 10 А, они обеспечивают напряжение отключения нагрузки до 300 В при максимальном токе помехи до 36000 А и максимальной рассеиваемой энергии до 918 Дж.
Сетевой фильтр APC SurgeArrest PM5B-RS
В дополнение к пожаробезопасному корпусу, фильтрации импульсных помех и защите от короткого замыкания, эти фильтры оснащены выключателями и евро-розетками с механической защитой.
Интересным решением вопроса фильтрации и защиты также может стать сетевой фильтр Sven Platinum 1,8 м Black. Уникальность этого фильтра в том, что, помимо общего механического выключателя, каждая из его пяти розеток оборудована индивидуальным выключателем с индикатором работы. Устройство рассчитано на нагрузку до 2200 Вт, максимальный ток помехи до 2500 А и максимальную рассеиваемую энергию до 350 Дж.
Сетевой фильтр Sven Platinum 1,8 м Black
Для перфекционистов сегодня в России доступны уникальные сетевые фильтры компании Monster.
Цена на изделия этой марки в два-три раза выше схожих предложений от других брендов, однако применение керамических варисторов, технология Clean Power для снижения электромагнитного излучения, цепи дополнительной защиты и уникальный внешний вид вполне компенсируют эту разницу.
Самый универсальный сетевой фильтр Monster – Core Power 800 USB, оснащен восемью евро-розетками, двумя портами USB для зарядки портативной техники, а также входом и выходом LAN для дополнительной защиты Ethernet-кабеля от импульсных помех. Он держит нагрузку до 16 А и обеспечивает рассеивание помех с энергией до 1440 Дж. Фильтр имеет индикацию включения и заземления, защиту от короткого замыкания и перегрузки, а также механическую защиту розеток.
Сетевой фильтр Monster Core Power 800 USB
«Ближайший родственник» этой модели — сетевой фильтр Monster Core Power 600 USB, рассчитан на шесть розеток и не имеет LAN-фильтра, но при этом обеспечивает максимальное рассеивание энергии помех до 1836 Дж.
Список достойных сетевых фильтров можно продолжить несколькими заслуживающими доверия торговыми марками – такими как InterStep, Uniel, Ippon, IEK, Defender, Powercom, ExeGate и др.
При выборе фильтра самое главное – правильно оценить ситуацию с качеством электропитания в вашем доме или офисе, а также определиться с потребностями и количеством электроники и бытовой техники, которая будет подключена к фильтру. Например, тем, кто получает в дом интернет по оптике или витой паре, совершенно не нужен фильтр для телефонной линии, чего не скажешь о тех, кто подключен к Сети по ADSL.
В любом случае выбор сетевого фильтра заслуживает особого внимания, поскольку от этого, казалось бы, малозначительного устройства иногда зависит срок службы техники, цена которой в десятки и сотни раз превышает стоимость этого фильтра.
Выбираем стабилизатор напряжения
Сетевой стабилизатор — устройство специфическое и значительно более сложное, нежели сетевой фильтр, поэтому и список производителей значительно короче.
Тем не менее, имена наиболее популярных торговых марок здесь практически те же, а выбор несколько упрощается благодаря тому, что ключевых параметров для определения наиболее подходящего решения значительно меньше.
Да, большинство сетевых стабилизаторов содержат встроенные фильтры помех и также могут быть промаркированы по максимальной энергии рассеивания, но наиболее важными параметрами при выборе все же являются максимальная нагрузка и диапазон стабилизации входных напряжений.
Классифицировать сетевые стабилизаторы лучше всего по максимально допустимой нагрузке, и уже после этого смотреть диапазон стабилизации напряжений.
В России допустимая максимальная нагрузка обычно нормируется в ваттах (Вт) или киловаттах (кВт), в других странах – в частности, в Китае, принята маркировка в вольт-амперах (ВА) или киловольт-амперах (кВА).
Ватты активной мощности и вольт-амперы полезной мощности – величины отнюдь не тождественные, последние для достижения примерного равенства необходимо умножать на так называемый коэффициент мощности, который у бытовой техники и электроники колеблется в пределах 0,6-1,0.
На практике обычно просчитывают примерную суммарную мощность нагрузки, и затем, чтобы узнать искомую полезную мощность в вольт-амперах, умножают ее на 1,4. И наоборот: при необходимости выяснить примерную нагрузку стабилизатора в ваттах полезную мощность умножают на коэффициент 0,7.
И еще один полезный практический совет: высчитав суммарную максимальную мощность предполагаемой нагрузки стабилизатора, добавьте к результату еще 25%, небольшой запас позволит не только избежать перегрузки в будущем, при подключении новых устройств, но также избавит стабилизатор от работы в предельном режиме, где у него заметно падает КПД.
Выбирая стабилизатор, также стоит обратить внимание на наличие «умного» режима Bypass («обход»): при номинальном напряжении сети такое устройство не будет попусту расходовать энергию и включится в работу только тогда, когда в этом действительно появится необходимость.
Определяясь с максимально допустимой мощностью нагрузки сетевого стабилизатора напряжения, следует смотреть на его характеристики, а не на название: совсем не факт, что цифры в наименовании имеют хоть какое-либо практическое отношение к мощности устройства.
Для стабилизации сетевого напряжения при относительно небольшой нагрузке — в пределах до 300 Вт — есть очень интересные решения у Sven. Компактные стабилизаторы выполнены в необычном «кубическом» дизайне и имеют достаточно широкий диапазон стабилизации напряжения – как правило, в пределах от 150 до 280-295 В.
Здесь как раз тот случай, когда не следует доверять цифрам в названии и особо внимательно читать характеристики: у стабилизатора Sven VR-V 600 максимальная нагрузка составляет 200 Вт, у Sven Neo R 600 — не более 300 Вт.
Оба «кубика» имеют защиту от перегрузки и короткого замыкания, рассчитаны на максимальный ток помехи до 6500 А и рассеиваемую энергию до 220 Дж, и оба оснащены розетками с механической защитой.
Для более мощных нагрузок компания выпускает стабилизатор Sven VR-V1000, обеспечивающий подключение техники мощностью до 500 Вт. К такому «кубику» уже можно подключить не только домашнюю аудиосистему, но также дополнительные устройства, такие как телевизор, игровая приставка, персональный компьютер.
Стабилизатор напряжения Sven VR-V1000
В модельном ряду стабилизаторов напряжения производства Schneider Electric представлены две популярные модели APC LS1000-RS Line-R и APC LS1500-RS Line-R, рассчитанные на нагрузку до 500 Вт и 750 Вт, соответственно. Оба стабилизатора работают с входными напряжениями в диапазоне 184-248 В, оснащены индикаторами рабочего напряжения и перегрузки, фильтрами импульсных помех, защитой от короткого замыкания и перегрузки.
Стабилизатор напряжения APC LS1000-RS Line-RНе поленитесь перед покупкой также проверить максимальное рабочее напряжение стабилизатора — если этот параметр действительно критичен для вашей сети. Так, например, стабилизатор APC LS1500-RS Line-R рассчитан на диапазон входных рабочих напряжений 184-248 В, в то время как модель APC Line-R 600VA Auto, хоть и рассчитана на меньшую мощность, до 600 Вт, в то же время обеспечивает значительно более широкий диапазон стабилизации входных напряжений, от 150 до 290 В, чем, в частности, и объясняется его более высокая цена.
Стабилизаторы напряжения от 1000 Вт (1 кВт) и выше следует выделять в отдельную категорию, рассчитанную на обслуживание мощной офисной техники, бытового оборудования для домов (например, для отопительных котлов) или стабилизации напряжения во всем доме. Для таких целей часто применяют мощные системы с автотрансформаторами.
Sven — одна из немногих компаний, кто производит и продает в России стабилизаторы с автотрансформатором, рассчитанные на значительную нагрузку и при этом обладающие доступной ценой. Так, например, модель Sven AVR PRO LCD 10000 справляется с нагрузкой до 8 кВт в диапазоне стабилизации от 140 до 260 В — отличный выбор для подключения всего загородного жилого дома.
Стабилизатор напряжения Sven AVR PRO LCD 10000
Очень большой ассортимент мощных компактных стабилизаторов выпускает ранее упомянутая «Эра».
Стабилизатор напряжения ЭРА СНК-1000-М
Обратите внимание на маркировку ее изделий: в названии стабилизаторов, как правило, указывается полезная мощность в ватт-амперах.
Например, стабилизатор ЭРА СНК-1000-М рассчитан на 1000 ВА, то есть, с ним можно смело закладывать максимальную активную нагрузку до 700 Вт.
Стабилизатор напряжения ЭРА STA-3000
Для питания мощной домашней нагрузки – от 3000 Вт и более, также отлично подходят стабилизаторы с релейной регулировкой нагрузки. Они доступны по цене, компактны, обладают широким диапазоном стабилизации – от 140 до 270 В и оснащены всеми мыслимыми видами защиты.
Стабилизатор напряжения ЭРА STA-3000
Наиболее доступная модель этой серии – ЭРА STA-3000 — выдержит нагрузку до 3 кВт, при этом автоматически отключится при длительном стабильном напряжении сети. Вдобавок, устройство оснащено многоцветным ЖК-дисплеем для наглядной индикацией текущего режима работы.
По сути мы прошлись по всем основным проблемным случаям, связанным с электропитанием, и подобрали модели для каждого из них. Надеемся, с ее помощью вы сможете выбрать наиболее подходящий именно вам вариант защиты.
Входной сетевой фильтр помех

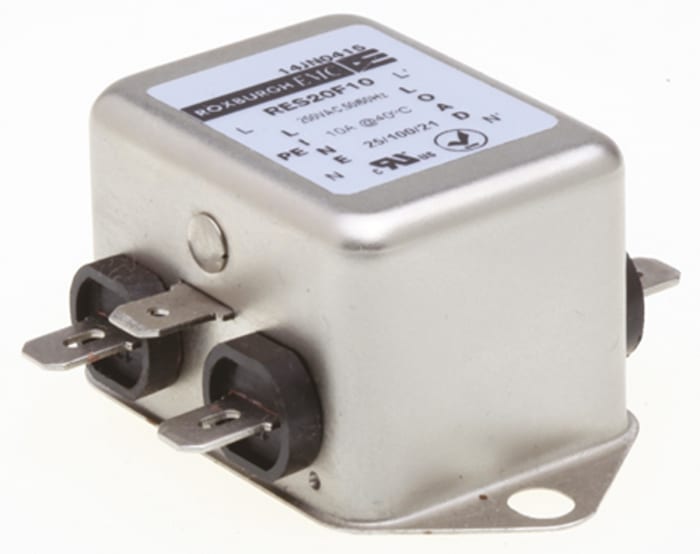

Сетевой фильтр — устройство, предотвращающее проникновение помех из сети на подключаемую аппаратуру.
Помехи и выбросы, попадающие в схему из сети, могут беспрепятственно проходить в приборы через межвитковые емкости силового трансформатора. Высокочастотные помехи от различных передатчиков могут нарушить стабильную работу чувствительных устройств. Кроме защиты от помех сетевой фильтр часто снабжается специальной схемой, защищающей аппаратуру от перенапряжений. Практика показывает, что в сетях переменного тока часто возникают перенапряжения — короткие импульсы напряжением 350 — 1000 В.

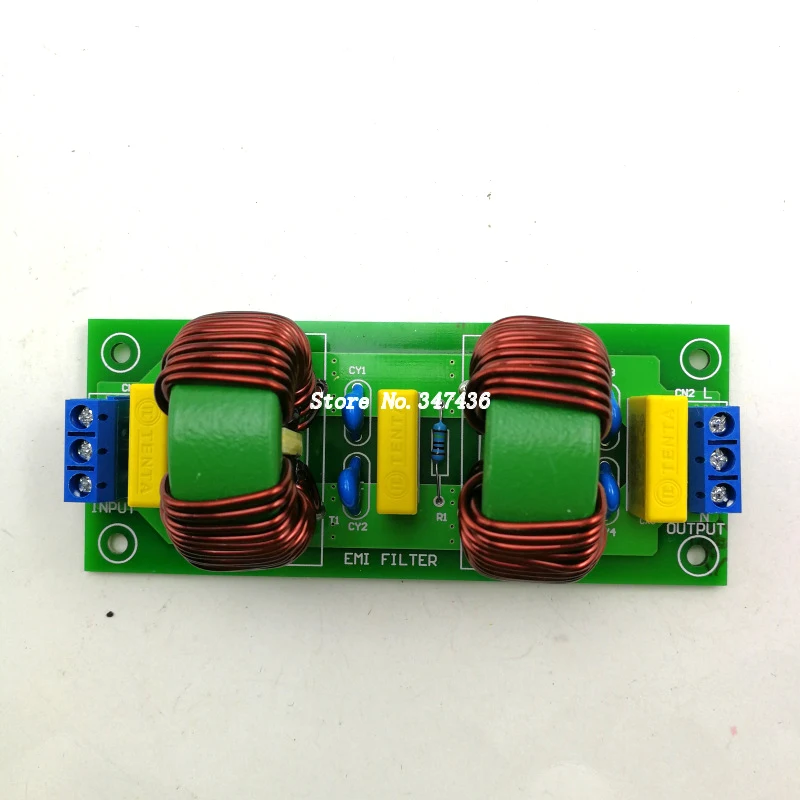

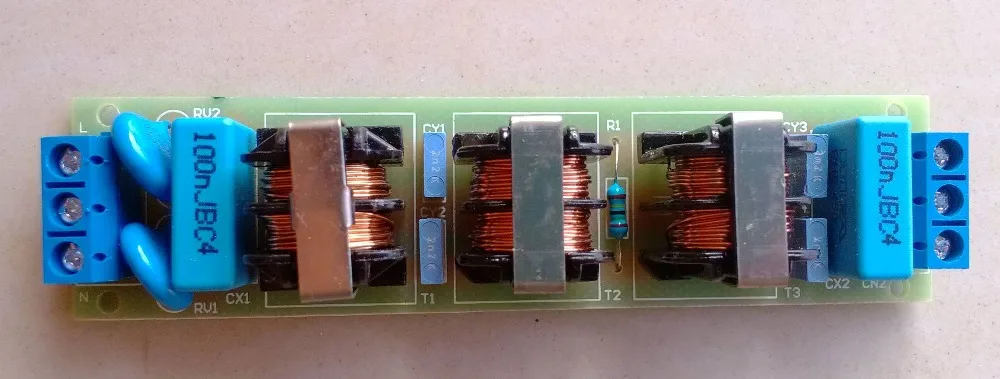

Принципиальная схема подавителя высокочастотных помех изображена на рис. 1.2. Напряжение сети через выключатель SA1 и предохранители FU1, FU2 поступает на высокочастотный продольный трансформатор T1. Симметричному току двухпроводной линии (току питания) обмотки трансформатора не оказывают сколь-либо существенного дополнительного индуктивного сопротивления, так как включены встречно. Вместе с тем по отношению к синфазным помехам, наводимым в сети, трансформатор создает большое последовательное индуктивное сопротивление, возрастающее с повышением частоты помех.
Дальнейшему снижению помех способствует конденсатор C1. Кроме того, данный конденсатор снижает выбросы напряжения, которые могут возникнуть при включении и выключении аппаратуры от сети. Это увеличивает срок службы выключателя сети и уменьшает помехи и перенапряжения в схемах приборов. Дли индикации включения сети имеется цепь VD1, R1, HL1. Здесь для индикации сети использован светодиод HL1, имеющий большой срок службы по сравнению с неоновыми лампами и лампами накаливания, обычно используемыми для этих целей.
Высокочастотный продольный трансформатор T1 выполнен на кольцевом сердечнике из феррита марки 1000НН…2000НН диаметром 20…30 мм. Кольцо оборачивается слоем лакоткани или фторопластовой ленты и на него одновременно двумя проводами в хорошей изоляции наматывается 4…6 витков. Можно использовать провод МГТФ сечением около 0,8 кв. мм. Следует обеспечить строгую идентичность обмоток трансформатора.
Испытания устройства показали, что высокочастотные помехи с частотой 100 кГц подавляются на 8 дБ, а с частотой 1 МГц — 36 дБ.
Примеры работ
Услуги
Контакты
Время выполнения запроса: 0,00211596488953 секунд.
Некоторые вопросы по выбору стабилизатора.
Что представляет собой сетевой фильтр?
Сетевой фильтр условно можно разделить на две части, размещенные на одной плате: это блок ограничителей напряжения и электрический фильтр. Блок ограничителей напряжения состоит из варисторов, включенных между линиями фаза-ноль, фаза-земля, ноль-земля и электрического фильтра, состоящего из конденсаторов, либо конденсаторов и катушек индуктивности. Варисторы — это активное сопротивление, величина которого зависит от напряжения. Начиная с определенного уровня входного напряжения (пороговое значение) величина сопротивления варистора начинает уменьшаться. Она становится тем меньше, чем больше входное напряжение. Варисторы подсоединены параллельно нагрузке и при броске входного напряжения основной ток помехи протекает через них, а не через аппаратуру.
Электрический фильтр состоит из конденсатора (ёмкостной фильтр), или конденсаторов и катушки индуктивности (индуктивно-ёмкостной), соединенных по Т или П-образной схеме.
Параметры электрического фильтра подбираются так, что амплитуда выходного сигнала в определенном диапазоне частот намного меньше его амплитуды на входе. Таким образом, варисторы рассеивают энергию импульсной помехи в виде тепла, а электрический фильтр подавляет ВЧ-помеху, возникающую при переходных процессах. Взаимодействие ограничителей напряжения и электрического фильтра позволяет добиться максимального эффекта при подавлении всех видов помех.
Что является источником импульсной и ВЧ-помехи?
Источники возникновения импульсной помехи можно разделить на два класса — природные и техногенные. Природный источник — это молниевый разряд вблизи наружной проводки.
Техногенные источники намного разнообразней — это результат включения или отключения большого числа потребителей, аварии на подстанциях и т.д. Эта проблема особенно актуальна для промышленных зон и центральных районов крупных городов. По данным зарубежных исследований импульсная помеха амплитудой до 6000 В, по крайней мере раз в год, случается в каждой электрической сети.
Подобные исследования в России не проводились, но можно с большой уверенностью сказать, что для среднестатистической российской электросети этот показатель будет намного выше.
Источники возникновения ВЧ-помехи те же, что и импульсной помехи. К ним можно добавить бытовые приборы: электродрели, кофемолки, электробритвы, холодильники и т.д. Полностью устранить влияние ВЧ-помехи невозможно, т.к. она передается как по проводам, так и по эфиру.
Что такое импульсная и высокочастотная помеха?
Импульсная помеха — это кратковременное (10-6 — 10-9 с) повышение амплитуды напряжения до 4-6 тысяч вольт. Блоки питания электронных устройств не рассчитаны на то, чтобы обеспечить необходимую защиту. Самыми уязвимыми элементами являются микросхемы, которые присутствуют во многих бытовых приборах ТВ, аудио-видео аппаратуре и, конечно же, компьютерах. Международная электротехническая комиссия ввела специальный стандарт для имитации импульсных помех: наносекундных (МЭК 801-4) микросекундных (МЭК 801-5).
Высокочастотная помеха (ВЧ-помеха) — неопределенный по времени и амплитуде сигнал в диапазоне 100 Гц — 30 Мгц, который искажает параметры входного напряжения (220В / 50Гц). Высокочастотная помеха негативно влияет на работу ТВ, аудио-систем, мониторов и всего оборудования. Иногда ВЧ-помеху называют «радиопомеха».
Чем отличается модифицированный синус от настоящего?
Одной из важнейших характеристик UPS и инверторов является форма напряжения на выходе (для UPS в режиме работы от батареи). В недорогих моделях выходное напряжение имеет форму специальных прямоугольных импульсов, которые часто называют модифицированным синусом. На экране осциллографа они выглядят следующим образом
Длительность и скважность импульсов подобраны так, что действующее и амплитудное значения напряжения на выходе и его частота в точности такие же, как и в сети с синусодальной формой напряжения, осциллограмма которого выглядит следующим образом
Для питания оборудования с импульсными блоками питания модифицированный синус ничем не хуже настоящего, а для питания устройст в трансформаторными блоками питания необходим UPS или инвертор с синусоидальным выходным напряжением, который обычно стоит дороже.
Для корректного измерения напряжения модифицированной синусоиды необходимо применять вольтметры измеряющие среднеквадратическое значение напряжения (RMS). Большинство недорогих любительских вольтметров и мультиметров этой возможностью не обладает. Поэтому попытки измерить напряжение на выходе UPS или инвертора такими приборами дают значение сильно отличающееся от 220 Вольт.
Какую мощность потребляет монитор компьютера?
Мощность потребления современных мониторов CRT:
15″ 70-100Вт
17″ 90-110Вт
19″ 100-150Вт
22″ 110-180Вт
Мощность потребления современных мониторов LCD:
15″ — 25-45Вт
17″ — 35-50Вт
19″ — 40-60Вт
За последние несколько лет разработчикам удалось существенно снизить потребление мониторов CRT, например монитор с CRT 19″ производства 1998 года может потреблять до 500Вт.
Чем отличается трехфазный стабилизатор от трех однофазных?
Трехфазные стабилизаторы марки «Штиль» отличаются наличием специального блока, который при отключении одной из фаз отключает все остальные.
Это сделано для предотвращения выхода из строя трехфазных нагрузок, например, электродвигателей. Трехфазные стабилизаторы СТС обеспечивают стабилизацию как фазных, так и линейных напряжений.
В паспорте стабилизатора напряжения указано, что он работает в диапазоне входных напряжений 220 В +25%. Что будет, если напряжение выйдет за эти пределы, как в верхнюю так и в нижнюю стороны?
Если Вы приобрели стабилизатор R110 — R3000, то при понижении напряжения ниже 165В выходное напряжение падает пропорционально входному, т.е. он перестает стабилизировать. Но при этом выходное напряжение будет оставаться примерно на 25% выше входного. При повышении напряжения выше 275В выходное напряжение растет, оставаясь на 15-17% ниже входного, до перегорания предохранителя. Модели от R-6000 и выше снабжены системой автоматического отключения нагрузки при выходе напряжения за пределы установленных значений (значения указаны в паспорте на каждую модель).
Нужен ли мне сетевой фильтр, если я приобрел стабилизатор напряжения?
В подавляющем большинстве случаев не нужен.
Сетевой фильтр защищает Ваше оборудование от высокочастотных и импульсных помех в сети. На входе стабилизатора напряжения стоит автотрансформатор, который обладая большой индуктивностью является достаточно эффективным фильтром высокочастотных и импульсных помех. К сожалению, уровень подавления ВЧ помех стабилизатором не нормирован, но в наших планах имеется проведение исследования стабилизаторов напряжения серии R по этому параметру в одной из авторитетных независимых лабораторий.
У меня периодически отключают напряжение на короткое время. Поможет ли мне стабилизатор напряжения для питания моего оборудования?
Нет, Вам необходимо использовать источник бесперебойного пинания (UPS) для Вашего оборудования.
Источник бесперебойного питания моего компьютера (я использую BACK UPS) постоянно переключается на батареи и обратно. Опасно ли это для него и моего компьютера?
Источники бесперебойного питания типа офф-лайн или как их иногда называют Back UPS настроены на переключение на батареи при падении напряжения в сети 196-198В.
В некоторых UPS имеется возможность изменить это значение. Если у Вас в сети напряжение пониженное и близко к порогу переключения UPS на батареи и немного меняется с течением времени (довольно распространенная ситуация в вечерние часы), то Ваш UPS будет часто переключаться на батареи. Для большинства UPS такой режим работы достаточно тяжел и его батареи могут разрядиться (особенно если они уже не новые и потеряли часть емкости). Во-первых, вероятность выхода из строя Вашего UPS достаточно велика и во-вторых он может неожиданно отключиться из-за разряда батареи. Рекомендуем перед UPS включить стабилизатор напряжения. Это обеспечит Вашему UPS (и Вашему компьютеру тоже) долгую и надежную работу. Второй вариант — это замена Back UPS на Line-interactive UPS, который имеет встроенный простейший стабилизатор напряжения и переключается на батареи при напряжении ниже 175В.
Для асинхронных двигателей (который используется в Вашем насосе) характерен так называемый пусковой ток, котрый в 2-3 раза превышает номинальный.
Хотя наши стабилизаторы и допускают кратковременную перегрузку, но Вам необходим запас по мощности. Поэтому Вам необходимо приобрести стабилизатор не менее чем на 1200 ВА (R-1200).
Как выбрать сетевой фильтр | Сетевые фильтры | Блог
С развитием технологий растет и количество полезных приборов, без которых уже трудно представить свою жизнь. Сегодня все бытовые приборы и гаджеты необходимо подключать к электросети для постоянной работы или подзарядки, поэтому потребность в большом количестве розеток постоянно растет. Сетевые фильтры оснащают защитой от короткого замыкания, отдельными или общими выключателями. Кроме этого, продвинутые и дорогие модели фильтруют высокочастотные помехи, которые образуются из-за большого количества подключенных к электрической сети приборов и плохой, старой проводки.
Как это работает?
Сетевой фильтр, в зависимости от стоимости, выполняет следующие функции:
1. Защита от короткого замыкания;
2.
Фильтрация высокочастотных помех;
3. Защита от кратковременных импульсов напряжения.
Короткое замыкание – состояние электрической цепи, когда фаза и ноль соединены напрямую без нагрузки. Т.е. если где-то обрыв провода, если что-то в каком-то приборе замкнуло, то сетевой фильтр должен вырубиться и защитить оставшуюся аппаратуру.
Помехи – следствие работы приборов, подключенных к сети. Почти вся электроника сейчас на импульсных источниках питания – телевизоры, компьютеры и т.д. Импульсные блоки питания неизбежно дают помехи в сеть. Кроме них помехи дают и приборы с индуктивной нагрузкой, например холодильник.
Высокочастотные помехи не вредят электронике, но сказываются на её работе. Например, в аудиотехнике могут появиться посторонние звуки, на экране аналогового телевизора или монитора рябь и искажения.
Импульсы напряжения возникают из-за подключения к сети любой реактивной нагрузки, опять же холодильник, сварочные аппараты и прочее. Чтобы случайно ничего не сгорело, в сетевые фильтры ставят варристоры, которые поглощают эти имульсы.
Но от длительного воздействия высокого напряжения они редко защищают.
Типы сетевых фильтров
Удлинитель – самый простой прибор, состоящий из провода и розеток. У него нет фильтров и автоматов для предотвращения короткого замыкания.
Сетевой фильтр – тоже, что и удлинитель, но еще с высокочастотным фильтром, т.е. устраняет высокочастотные помехи. В дополнении к этому с выключателем и зачастую с терморазмыкателем.
Тройник , разветвитель – обычный разветвитель на несколько розеток без провода.
Ваттметр – измерительный прибор, определяет мощность потребления электричества.
Энергомер – по принципу работы похож на ваттметр, в дополнении регистрирует потребляемую мощность по аналогии со счетчиком .
Количество и тип розеток
В современных сетевых фильтрах бывает до восьми розеток. Следовательно, в одну настенную розетку вы можете через фильтр подключить до восьми сетевых приборов – это несомненный плюс.
Но стоит учитывать: подключение к фильтру большого количества приборов может привести к его автоматическому отключению из-за перегрузки.
Существует множество различных видов разъемов, в сетевых фильтрах выделяют два типа розеток:
— Тип С и тип F. Европейский вид розетки, два круглых штырька. Отличие типа F в том, что у него присутствуют контактные пластины для заземления, чего нет у типа С. Заземление розетки позволяет избежать неприятных, а порой и опасных ситуаций. Многие сталкивались с проблемой, когда при прикосновении к стиральной машине или электроплите ударяет током, это возникает по причине отсутствия заземления. В большинстве квартир заземление сделано только у плиты.
Производители выпускают фильтры с вилкой IEC C14 (компьютерная). Данный тип разъема используется для прямого соединения к источнику бесперебойного питания. Сетевой фильтр подключенный напрямую через ИБП способствует более надежной защите оборудования от скачков напряжения и отключения электричества.
Основные параметры сетевых фильтров
Выбирая сетевой фильтр следует обратить внимание на максимальную мощность подключенной нагрузки и максимальный ток нагрузки. Эти параметры позволяют рассчитать целесообразность приобретения различных моделей. При расчете максимальной мощности ток необходимо умножить на напряжение (к примеру: 5 А умножаем на 220 В и получаем 1100 Вт). Затем складываем мощность приборов, которые планируется подключать через сетевой фильтр. Если суммарная мощность техники выше максимально допустимой мощности фильтра, то следует подобрать модель, выдерживающую более высокую нагрузку.
К примеру: при подключении к сетевому фильтру ПК и периферии, он будет работать без нареканий, так как мощность потребления у этих приборов невысокая. Но если планируется использовать сетевой фильтр на кухне, подключать одновременно электрочайник, плиту, водонагреватель, то при одновременной работе всех приборов фильтр отключится.
Уровни защиты
По степени защиты сетевые фильтры можно условно разделить на:
1.
Базовый уровень защиты (Essential). Такие фильтры имеют самую простую (базовую) защиту. При импульсах напряжения принимают удар на себя, характеризуются не высокой стоимостью и простотой в конструкции. Применять их лучше с недорогой и маломощной техникой. Служат альтернативой обычным удлинителям.
2. Продвинутый уровень защиты (Home/Office). Подходят для большинства приборов в доме и офисе, представлены на рынке широким ассортиментным рядом и лояльной стоимостью по отношению к качеству.
3. Профессиональный уровень защиты (Performance). Гасит практически все помехи, рекомендуется к приобретению для дорогой чувствительной к помехам технике. Сетевые фильтры с профессиональным уровнем защиты дороже по стоимости в отличии от предыдущих, но их надежность полностью окупает издержки.
Защита от кратковременных скачков/импульсов напряжения – практически все фильтры оснащены данной функцией, принцип ее действия заключается в поглощении кратковременных высковольтных импульсов.
От длительного повышенного напряжения она не защищает. Если в вашем доме большую часть времени повышенное или пониженное напряжение, то лучше отдать предпочтение стабилизатору, так как сетевой фильтр будет бесполезен.
Отключение при перегреве — за отключение отвечает датчик перегрева, при возрастании температуры выше предельно допустимой сетевой фильтр обесточивается. При использовании фильтра вблизи отопительных приборов или на максимальной мощности потребления датчик перегрева поможет избежать его поломки или возникновения опасных ситуаций.
Подавление помех — на территории России частота подачи электроэнергии составляет 50 Гц, но так же в сети присутствуют дополнительные высокочастотные гармоники. Фильтр устраняет высокочастотную «грязь», снижает ее до минимума, тем самым оставляя чистый 50 Гц синус без лишних гармоник.
Выключатель
Сетевые фильтры оборудованы выключателем для того чтобы постоянно не выдергивать вилку из розетки, выключатель бережет время и безопасен в использовании.
Выключатели встречаются нескольких видов:
Индивидуальные – установлены для каждой розетки сетевого фильтра, нет необходимости выдергивать из фильтра конкретный прибор, можно просто нажать кнопку.
Общие – устанавливаются на верхней или боковой стороне фильтра, обесточивают все приборы, подключенные к сетевому фильтру.
Пульты ДУ – модели сетевых фильтров с пультом ДУ встречаются редко, цена на них высока, но за удобство приходится платить. Удобны в использовании, подходят для людей с ограниченными возможностями.
Длина кабеля
Длинный кабель обеспечивает мобильность, увеличивает площадь, на которой можно использовать подключаемый прибор. Длинные кабели удобны в помещениях с большой площадью для строительных инструментов, пылесосов и прочей переносной техники. Но в небольших помещениях нет необходимости брать удлинитель «с запасом», достаточно ограничиться моделями со средней длиной кабеля, иначе он будет мешать и путаться.
Наиболее распространенными длинами сетевых фильтров считается: 1,5; 1,8; 3; 4; 5; 10.
Дополнительные особенности
Индикатор – информирует о включении сетевого фильтра, часто совмещен с кнопкой выключателя. В зависимости от модели может быть общим или индивидуальным для каждой розетки сетевого фильтра.
Крепление на стену – некоторые фильтры оснащены петлями с обратной стороны. Такое дополнение призвано снизить риск повреждения проводов, упростить уборку. Сетевой фильтр удобно крепить к стене или же к внутренней стороне компьютерного стола, провода не будут мешать под ногами.
Крепление для проводов – необходимо если к фильтру подключено большое количество приборов, предотвращает спутывание и залом провода.
Порты USB – созданы для прямого подключения гаджетов к электросети без использования индивидуального зарядного устройства. Стандарт USB получил свое широкое распространение во всем мире, можно заряжать аккумуляторы и при этом не занимать розетку.
Ценовой диапазон
Сетевой фильтр это тот прибор, который может себе позволить каждый, незаменимая вещь в любом доме. Помимо широкого ассортиментного ряда фильтры имеют и большой ценовой диапазон. Стоимость варьируется в зависимости от производителя, степени защиты, максимальной мощности и дополнительных функций. Если нет необходимости в высокой степени защиты, если в вашем доме скачки напряжения редкое явление, то нет смысла переплачивать. В случае постоянных помех электросети сетевой фильтр с высокой степенью защиты незаменим. Следует отметить, что дешевой моделью лучше не ограничиваться, как известно, «скупой платит дважды».
Средства защиты информации | Защита от ПЭМИН | Фильтры
ФСПК-200 — фильтр сетевой предназначен для подавления помех и спектральных составляющих различных сигналов в однофазных двухпроводных и трехфазных четырехпроводных цепях электропитания напряжением 220/380 В, частотой 50 Гц; подавления помех и спектральных составляющих различных сигналов, распространяющихся по экранным оболочкам кабелей электропитания и нулевому проводу.
ФСПК-100 — фильтр сетевой предназначен для подавления помех и спектральных составляющих различных сигналов в однофазных двухпроводных и трехфазных четырехпроводных цепях электропитания напряжением 220/380 В, частотой 50 Гц; подавления помех и спектральных составляющих различных сигналов, распространяющихся по экранным оболочкам кабелей электропитания и нулевому проводу.
Сетевые помехоподавляющие фильтры “ФСПК-40” обеспечивают защиту электросетей, ослабляя любые сигналы, не пропускают информативные сигналы, возникающие при работе средств оргтехники. Правильно установленные помехоподавляющие фильтры также защищают средства оргтехники от вредного влияния внешних помех.
Сетевой фильтр предназначен для защиты информации по однофазным двухпроводным сетям электропитания с заземляющим проводом напряжением 220В, частотой 50 Гц, с максимальным рабочим током 10А в диапазоне частот 0,15 МГц – 1000 МГц.
Фильтр сетевой ЛФС-10-1Ф предназначен для защиты радиоэлектронных устройств и средств вычислительной техники от утечки информации по цепям электропитания с напряжением до 250 В частотой 50±0,5 Гц с максимальным рабочим током 10 А, а также от высокочастотных помех в полосе частот 0,1 – 1000 МГц.
Для защиты радиоэлектронных устройств и средств вычислительной техники от утечки информации по цепям электропитания с напряжением до 250 В частотой 50±0,5 Гц с максимальным рабочим током 40 А, а также от высокочастотных помех в полосе частот 0,1…1000 МГц. Фильтр применяется для обеспечения электромагнитной развязки по цепям электропитания радиоэлектронных устройств, средств вычислительной техники и электросетей промышленных и других объектов.
Фильтр сетевой помехоподавляющий марки ФП — техническое средство защиты информации, предназначен для защиты основных и вспомогательных технических средств и систем на объектах информатизации 2 и 3 категории. Сетевые помехоподавляющие фильтры ФП-15 ослабляют любые сигналы в диапазоне 0,01-1000 МГц с эффективностью 60 дБ и, соответственно, не пропускают информативные сигналы, возникающие при работе средств оргтехники. ФП-15 предназначен для предотвращения утечки информации по сети 220В, а также для защиты средств оргтехники от внешних помех.
Сетевые помехоподавляющие фильтры ослабляют любые сигналы в диапазоне 0,01-1000 МГц с эффективностью 60 дБ и, соответственно, не пропускают информативные сигналы, возникающие при работе средств оргтехники.
Сетевой помехоподавляющий фильтр ФП-11 предназначен для предотвращения утечки информации по цепям электропитания, а также для защиты средств оргтехники от внешних помех.
Основное назначение фильтра ФП-6 — это предотвращение утечки информации по цепям электропитания, а также защита средств оргтехники от внешних помех.
Сетевой фильтр схема | Техника и Программы
Для подключения аппаратуры к сети на рабочем месте необходимо иметь 4-5 розеток. Обычно используют удлинители или сетевые фильтры. Сетевой фильтр — это удлинитель с дополнительными устройствами, предотвращающими проникновение помех из сети на подключаемую аппаратуру. Помехи и выбросы, попадающие в схему от сети, могут беспрепятственно проходить в приборы через межвитковые емкости силового трансформатор-ра.
Помехи от близлежащих радио- и телевизионных станций, медицинской аппаратуры могут серьезно нарушать работу при наладке устройств. Кроме защиты от помех сетевой фильтр часто снабжается специальной схемой, защищающей аппаратуру от перенапряжений. Практика показывает, что примерно 100 раз в год в сети возникают перенапряжения — короткие импульсы с напряжением 350… 1000 В. Можно использовать готовый сетевой фильтр отечественного или зарубежного производства, например, «Лидер», «Пилот», «Импульс», Vector, Optima, Sven и др. Сетевой фильтр с подавителем помех нетрудно изготовить самостоятельно. Устройство такого фильтра показано на рис. 1.1. Фильтр состоит из основания i, выполненного из какого-либо изоляционного материала — текстолита, гетинакса или фанеры толщиной 10… 15 мм. На основании закреплены 4 соединенных параллельно стандартных розетки 2, предназначенные для открытого монтажа. Размеры основания — 200 х 80 мм. Напряжение на розетки подается через подавитель высокочастотных по
Рис.
1.1. Устройство сетевого удлинителя — подавителя помех
мех 4, закрытый крышкой из изоляционного материала. На верхней части крышки размещен индикатор включения сети (светодиод) 3 и выключатель сети 5, на боковой — предохранители б. К сетевому фильтру подключен шнур электросети 7.
ПринципиЕшьная схема подавителя высокочастотных помех изображена на рис. 1.2. Напряжение сети через выключатель SA1 и предохранители FU1, FU2 поступает на высокочастотный продольный трансформатор Т1. Симметричному току двухпроводной линии (току питания) обмотки трансформатора не оказывают сколь-либо существенного дополнительного индуктивного сопротивления, так как включены встречно. Вместе с тем по отношению к синфазным помехам, наводимым в сети, трансформатор создает большое последовательное индуктивное сопротивление, возрастающее с повышением частоты помех. Дгшь-нейшему снижению помех способствует конденсатор С1. Кроме того, данный конденсатор снижает выбросы напряжения, которые могут возникнуть при включении и выключении аппаратуры от сети.
Это увеличивает срок службы выключателя сети и уменьшает помехи и перенапряжения в схемах приборов. Для индикации включения сети имеется цепь VD1, R1, HL1. Здесь для индикации сети использован светодиод HL1, имеющий большой срок службы по сравнению с неоновыми лампами и лампами накаливания, обычно используемыми для этих целей.
Рис. 1.2. Принципиальная схема подавителя помех
Детали подавителя помех размещены на печатной плате (рис. 1.3). Печатный монтаж необязателен, можно выполнить плату на пустотелых заклепках, заменив печатные проводники голым луженым проводом диаметром 0,8… 1,2 мм.
Высокочастотный продольный трансформатор Т1 выполнен на кольцевом сердечнике из феррита марки 1000НН,.,2000НЕ
Рис. 1.3. Размещение деталей на плате подавителя помех
диаметром 20…30 мм. Кольцо оборачивается слоем лакоткани или фторопластовой ленты и на него одновременно двумя проводами в хорошей изоляции наматывается 4…6 витков. Можно использовать провод МГТФ сечением около 0,8 мм^ или применить провод, которым будет выполнен монтаж сетевого шнура. Следует обеспечить строгую идентичность обмоток трансформатора. Начало и конец обмоток трансформатора закрепляют нитками. Трансформатор приклеивают к плате термоплавким клеем. Начала обмоток трансформатора показаны на схеме рис. 1.2 и 1.3 точками.
Конденсатор С1 типа К78-2, К73-17 на рабочее напряжение не ниже 400 В (лучше 600 или даже 1000 В). Резистор R1 типа МЛТ-2, ОМЛТ-2. Диод VD1 кроме указанного на схеме может быть типа Д223 с индексом А, Б; КД102 с любым буквенным индексом. Светодиод HL1 АЛ307, КИПД-24 или АЛ310А. Можно использовать и неоновую лампочку, например, ТН-0,2. В этом случае резистор R1 должен быть мощностью 0,5 Вт и иметь сопротивление 150 кОм. Диод VD1 из схемы следует исключить. Держатели предохранителей типа ДПМ, выключатель любого типа на напряжение 250 В и ток не менее 10 А.
Центральные выводы держателей предохранителей соединены с выводами выключателя SA1. Такое подключение необходимо с точки зрения безопасности при смене предохранителей.. Такие же требования предъявляются к сетевому шнуру. Его длина может быть 2…4 м. Испытания устройства показали, что высокочастотные помехи с частотой 100 кГц подавляются на 8 дБ, а с частотой 1 МГц — 36 дБ.
Для защиты аппаратуры от высоковольтных импульсов в сети можно дополнить сетевой фильтр микросборкой ЗА-1-1,5-400А(Б), выполненной в виде пластмассовой сетевой вилки с жесткими штырями для установки в одну из свободных розеток сетевого фильтра. Защитные микросборки выпускаются серийно, их характеристики приведены в [66].
На лицевую сторону микросборки выведены три светодиодных индикатора. Средний индикатор — зеленого света, два других — красного. Зеленый светодиод светит при наличии сетевого напряжения и при исправных ограничителях напряжения. Светодиоды красного свечения (оба или один) включаются при выходе из строя обоих или одного ограничителя соответственно.
Если удастся приобрести микросборку ЗА-0-1,5-400А (можно с индексом Б), имеющую гибкие проволочные выводы, ее впаивают в сетевой фильтр параллельно выводам розеток.
Линейные фильтры: фильтры электромагнитных помех | Фильтры RFI
Технические характеристики сетевого фильтра
Соответствие стандартам выбросов
Пределы выбросов, которым должна соответствовать часть оборудования, будут зависеть от предполагаемого рынка для этой части оборудования. Если существует более одного рынка, может потребоваться соблюдение более одного стандарта выбросов. Это может существенно повлиять на схему, размер и стоимость фильтра. Такие стандарты, как CISPR или Часть 15 правил FCC, имеют пределы частоты от 150 кГц до 30 МГц.
Измерения электромагнитных помех обычно выполняются с использованием анализаторов спектра с детекторами средних или квазипиковых значений в соответствии с методами, описанными в CISPR 16. Квазипиковые измерения отличаются от измерений средних значений путем усреднения пиков в целом по весу.
Оборудование, отвечающее этим требованиям, может использовать фильтр с довольно высокой частотой среза. Другие стандарты, такие как FCC 18 с нижним пределом частоты 10 кГц, приведут к тому, что оборудование будет использовать более низкие фильтры среза. Как и следовало ожидать, чем ниже частота среза, тем больше физический размер и выше стоимость фильтра.
Восприимчивость к наведенным радиочастотным помехам
Проблема восприимчивости может быть чрезвычайно сложной, потому что амплитуда и частота нежелательного РЧ-шума редко известны и часто бывают прерывистыми. Если неисправность может быть продублирована путем изоляции оборудования от линии электропередачи с помощью LISN (сети стабилизации импеданса линии) и использования генераторов сигналов для ввода радиочастотных сигналов различной амплитуды и частоты, можно получить некоторое представление о природе проблемы.Однако необходимо определить критерии приемлемой производительности, чтобы фильтр, обеспечивающий этот уровень производительности, мог быть получен в ходе процедуры тестирования. К сожалению, это по-прежнему не устраняет необходимости окончательного тестирования в реальной операционной среде, которое во многих случаях происходит в полевых условиях.
Выбор подходящего фильтра лучше всего зависит от типа источника питания или входного сопротивления оборудования, а также от режима вызывающих помехи радиочастотных помех.
Режимы шума
Сетевые фильтры ослабляют шум в двух разных режимах.
Общий режим: Также известен как шум между линией и землей, измеряемый между линией питания и потенциалом земли.
Дифференциальный режим: Также известен как линейный шум, измеряемый между линиями питания.
предназначены для ослабления одного или обоих видов шума. Необходимость использования одной конструкции по сравнению с другой будет зависеть от величины каждого типа шума. Затухание измеряется в дБ (децибелах) на различных частотах сигнала.
Конфигурация цепи
Фильтры радиопомех для линий электропередач обычно имеют двух- или трехполюсные сети фильтров. По мере увеличения количества полюсов и соответствующего количества компонентов стоимость также будет увеличиваться. Попытка типизировать импеданс оборудования как высокий или низкий для целей выбора фильтра может оказаться безуспешной. Если это комплексный импеданс, он, вероятно, может быть низким на одних частотах, высоким на других и некоторым промежуточным значением на других частотах.
Хотя мы в целом успешно рекомендовали двухполюсную сеть для линейных источников питания и трехполюсную сеть для импульсных источников питания и синхронных двигателей, вы не должны ограничивать свои испытания только одним типом цепи, если либо дополнительные характеристики схемы, либо более низкая стоимость. желательно. Примите во внимание следующее: если бы оборудование выглядело строго емкостным, производительность двухполюсной сети снизилась бы до производительности однополюсного фильтра.
Фильтры RFI / EMI
Электромагнитные помехи (EMI) или радиочастотные помехи (RFI) — это тип электрического или электронного излучения, которое может ухудшить, ухудшить или помешать работе электрических цепей.Эти выбросы происходят как из искусственных, так и из естественных источников и могут быть как желательными, так и нежелательными. EMI и RFI могут проводиться, то есть передаваться по силовым и сигнальным линиям, или излучаться, что означает, что они распространяются в свободном пространстве. Поскольку электромагнитные и радиопомехи могут нанести ущерб многим важным приложениям, например, больничному оборудованию и военным устройствам, обычно важно применять методы, позволяющие избежать или уменьшить их влияние.
Одним из методов профилактики является фильтр EMI / RFI.Это пассивное электронное устройство подавляет наведенные электромагнитные / радиопомехи на любой силовой или сигнальной линии, но не подавляет излучаемые излучения в свободном пространстве. Фильтры также могут быть прикреплены к конкретным устройствам для ограничения или подавления их выходных электромагнитных / радиопомех или для снижения их восприимчивости к электромагнитным / радиочастотным помехам от других устройств. Поскольку существует множество различных критериев, которые следует учитывать при выборе фильтра EMI / RFI, важно знать характеристики как защищаемого устройства, так и выбранного фильтра.
Прохождение частоты
Многие фильтры пропускают только определенные типы частот, что означает, что на защищаемое устройство будет передаваться установленный диапазон излучения EMI / RFI. Это связано с тем, что определенные излучения EMI / RFI в определенном диапазоне не будут влиять на рабочие частоты различных электрических и электронных устройств. Например, кабельное телевидение работает на частотах, отличных от радиоволн, поэтому они не мешают друг другу.Существует четыре основных параметра пропускания частоты:
Вносимые потери
Вносимые потери — это положительное измерение усиления, которое измеряет общую эффективность фильтра EMI / RFI в децибелах (дБ). Это измерение определяется путем определения отношения между силой сигнала приложения, когда фильтр не установлен (v1), и силой сигнала приложения, когда фильтр установлен (v2). В прошлом стандартное значение вносимых потерь составляло 50 Ом; хотя это измерение все еще широко распространено, рекомендуемые значения вносимых потерь применяются гораздо менее жестко.
Фильтрующие линии электропередач
Линии электропередачи обычно подразделяются на различные фазовые секции, к которым также присоединяются нейтральные линии. Мало прикрепить фильтр к ЛЭП и готово; скорее, каждая фаза требует своего собственного фильтра, как и нейтральная линия.
Размеры
При выборе фильтра EMI / RFI также важно учитывать размер и вес, особенно если данное приложение имеет ограниченное пространство.Фильтры EMI / RFI доступны во многих размерах, но их диапазон и эффективность могут быть снижены, если они не могут комфортно вписаться в приложение. Кроме того, портативные приложения или те, которые можно найти в самолетах, имеют весовые коэффициенты, которые могут помешать правильной установке и использованию приложения.
Устранение проблем с радиочастотными помехами
Фильтры RF
Лучшие радиочастотные фильтры в мире!
Модульный RJ-11 • Модульный RJ-14 • Модульная трубка • Модели с жестким подключением
Ethernet RJ-45 RF фильтр
AM • FM • CB • Радиолюбительские ограничения на частоты
Снимок экрана анализатора частот, вырезанных нашим фильтром AM
Разработан для максимального подавления нежелательных частот
Ни один фильтр не может эффективно вырезать.От 5 до 150 МГц …
Но наши 4 диапазона частот дают вам лучших в мире элиминаторов радиочастот
Не сравнивайте наши фильтры с другими! Все наши фильтры сделаны вручную, в Соединенных Штатах, и настроены на частотный диапазон, который они предназначены для фильтрации. Вот почему наши фильтры работают почти все время, а другие фильтры работают только иногда.
Наши фильтры устранили проблемы с радиочастотами в десятках тысяч точек по всей стране.
Мы предлагаем 30-дневную гарантию возврата денег , и у нас 99% успеха! Секрет в том, что половину времени РЧ проходит через телефонный шнур … Не через сетевой шнур! 50% фильтров, которые мы продаем, предназначены для телефонного шнура !
Наши фильтры RF будут работать с аудио и данными, а также с телефонными приложениями. Фильтр не повлияет на работу цифровых или электронных телефонов.
Доступно 4 частоты! Вы можете подавить шум сварки , соединив 4 разных частоты последовательно, чтобы отфильтровать от 0,5 до 150 МГц (сварочное оборудование выводит мусор по всему спектру частот).
Если вы находитесь рядом с радиостанцией, которая вещает как в AM, так и в FM, вы можете последовательно соединить 2 фильтра, чтобы отфильтровать их оба, или использовать наши комбинированные фильтры AM / FM .
Наши клиенты сообщили об успехе в фильтрации радиопомех в диапазоне AM от сетей 10-BaseT Ethernet .У нас есть две пары и четыре пары (для Gigabit или POE) Ethernet Filters .
Наши фильтры для телефонных трубок также работают для устранения проблем с радиосвязью для гарнитуры .
Для того, чтобы эти фильтры были эффективными, ДОЛЖЕН, определить, где RF попадает в телефон или систему. Надевать эти фильтры на телефонный шнур, когда РЧ проходит через телефонный шнур, совершенно бесполезно! Вы ничего не можете сделать с RF, если его превратили в звук … Вы должны остановить RF, прежде чем он превратится в звук в оборудовании. Наши радиочастотные фильтры делают это, препятствуя тому, чтобы проводка или шнуры действовали как антенна, не давая радиосигналу попасть в часть, которая демодулирует радиочастоты в аудио.
Если вы поместите радиочастотный фильтр в правильное место , это будет похоже на разрыв антенны в основании на радио. Как только вы сломаете антенну, больше нет радиопрограмм.
С другой стороны, установка радиочастотного фильтра в неправильном месте — все равно что отломать только два верхних дюйма антенны радиоприемника. Вы, наверное, не заметите разницы в звучании радиопрограммы.
Обычно либо шнур телефонной трубки, либо линейный шнур (или проводка здания) действуют как антенна. Самый быстрый способ определить, поступает ли РЧ через шнур телефонной трубки, — это связать шнур так, чтобы он был очень коротким, или растянуть его, чтобы он был очень длинным.Если РЧ изменяется, вероятно, он поступает через шнур телефонной трубки.
RF — это самое сложное для устранения неполадок. Вы не можете его увидеть, почувствовать запах или даже услышать …
Щелкните, чтобы прочитать наш четырехстраничный технический бюллетень по устранению радиочастотных помех, в котором подробно рассказывается, как определить , где RF входит, и самые простые способы исправить это! Этот бюллетень поможет вам в кратчайшие сроки стать экспертом в устранении радиопомех.
Нажмите ЗДЕСЬ, чтобы просмотреть PDF-версию нашей блок-схемы поиска и устранения неисправностей радиочастотного излучения, которая поможет вам определить, какой фильтр вам нужен и где его разместить в телефонной системе.
RF Eliminator Частота Покрытие:
RF Eliminator Модели:
Этот фильтр также работает для соединений RJ-45 на линиях T1 и 4-х парных телефонах Merlin
ПРИМЕЧАНИЕ: 4-парный радиочастотный фильтр поставляется с экранированными 8-контактными гнездами для входа и выхода (соединенными вместе) и экранированным патч-кордом длиной 1 дюйм
Модульные ВЧ-фильтры…
AM RF ФИЛЬТР РАЗЪЕМ — 1 пара
AM RF-фильтр в гнезде для поверхностного монтажа — 1 пара
1 пара разъемов цвета слоновой кости для поверхностного монтажа со встроенным AM RF фильтром.
Винтовые клеммыупрощают подключение нескольких кабелей к одному разъему.
Телефонная линия подключается к винтовым клеммам T и R, а телефоны — к винтовым клеммам T1 и R1.
Предусмотрен один дополнительный набор винтовых клемм для подключения второй пары (белый / оранжевый или черный / желтый), но имейте в виду, что иметь нефильтрованную пару — не лучшая идея, которая может действовать как антенна и устранять помехи. назначение RF-фильтра на первой линии (RF индуцируется обратно на первую пару нефильтрованной парой).
Это больше, чем стандартный домкрат для печенья: 4.25 дюймов в длину, 2 дюйма в высоту и 1 дюйм в глубину. В основании есть отверстия для крепления винтами (без двойной липкой ленты).
Для использования внутри помещений. Не защищен от атмосферных воздействий.
Поставляется с 30-дневной гарантией возврата денег sandman.com
Деталь № WAL2BJACK TYPE AM RF FILTE
$ Позвоните, чтобы узнать цены Количество Доступные ценыПроводные ВЧ фильтры …
- AM: Белый
- CB: желтый
- ЛЮБИТЕЛЬСКАЯ / РФ УПЛОТНЕНИЕ: Зеленое
- FM: Черный
Эти фильтры имеют цветовую кодировку и поставляются с 4 шапочками (обжимными коннекторами B-Wire).
2 пары Ethernet RF фильтр
Разместите фильтр на одном или обоих концах кабеля Ethernet.
Он выделяет конкретную полосу частот, поэтому сетевая карта или концентратор / коммутатор не может демодулировать сигнал, поступающий по кабелю (который действует как антенна).
RJ-45 между мужчинами и женщинами. Это только проходит пары 2 и 3 (пара белый / оранжевый и белый / зеленый, на контактах 1-2 и 3-6). Две другие пары, а именно , а не , используемые для обычного 10 или 100Base-T, не проходят через фильтр Filter .
Для Gigabit Ethernet и POE (Power Over Ethernet) используйте наши 4-парные радиочастотные фильтры RJ-45 (ниже).
Может работать с POE (Power over Ethernet), если он на двух парах, используемых для передачи и приема в 10/100 Ethernet, но 4-парный RF-фильтр (ниже) будет лучшим выбором.
2 пары ВЧ-фильтр Ethernet имеет два неэкранированных разъема RJ-45 и поставляется с неэкранированным патч-кордом длиной 1 фут.
4 пары RF фильтр RJ-45 с SHIELDED Jacks
Теперь с гнездами SHIELDED и патч-кордом 1 ‘ SHIELDED
Разместите фильтр на одном или обоих концах модульного кабеля с 4 парами.
Он вырезает определенную полосу частот, поэтому устройство с подключением RJ-45 не может демодулировать сигнал, поступающий по кабелю (который действует как антенна).
между мужчинами и женщинами RJ-45 . Он проходит все четыре пары RJ-45 . Работает на устройствах Gigabit Ethernet (1000BaseT) и POE (Power Over Ethernet).
Работает с POE (Power over Ethernet).
ВЧ-фильтр RJ-45 имеет два гнезда SHIELDED RJ-45 (один подходит для входа или выхода) и поставляется с патч-кордом SHIELDED длиной 1 фут.
УПЛОТНЕНИЕ СОЕДИНИТЕЛЯ 10 ДЮЙМОВ
Влагонепроницаемые соединения для использования на открытом воздухе …
10 дюймов герметика для разъемов
Оберните эту полоску герметика для разъемов
длиной 10 дюймов и шириной 1/2 дюйма вокруг электронного устройства для защиты от влаги!
Connector Sealer приклеивается к себе и другим предметам.Образует и герметизирует соединения сложной формы и сложной формы. Оберните предмет, затем сожмите Connector Sealer, чтобы придать ему гладкую поверхность, вытесняя воздух.
Connector Sealer сохраняет гибкость в течение многих лет, обеспечивая влагонепроницаемые соединения. Во многих случаях он даже многоразовый!
Вам может понадобиться несколько полосок Connector Sealer для предметов нестандартной формы, таких как фильтры RF .
Незагрязняющие и непроводящие .Работает от -30 до +180 градусов по Фаренгейту.
Поставляется с 30-дневной гарантией возврата денег sandman.com
Деталь # TLS8KУПЛОТНЕНИЕ РАЗЪЕМА 10 ДЮЙМОВ
$ 0,99 Количество Доступная ценаКомбинированные фильтры AM / FM
Если вы не знаете, AM или FM, используйте комбинированный фильтр AM / FM!
Радиостанции США обычно передают свой позывной от пяти минут до часа и от пяти минут до последнего часа.Если они не сообщают свою частоту, вы можете найти их в телефонной книге и позвонить.
Имейте в виду, что некоторые радиостанции «транслируют» одновременно, на и частоты AM и FM. Это означает, что одна и та же программа транслируется в обоих частотных диапазонах, поэтому вы не будете знать наверняка, исходят ли помехи от AM или FM. В этом случае вам придется попробовать оба фильтра, чтобы увидеть, какой из них помогает, или используйте наш комбинированный фильтр AM / FM .
Эти фильтры немного дороже наших обычных одночастотных фильтров, но они могут сэкономить вам много времени и, возможно, одну или несколько поездок к клиенту.
Держите в чемодане!
1 PAIR HARDWIRE AM / FM RF Eliminator
.От 5 до 3 МГц и от 60 до 150 МГц • Белый / синий вход — белый / синий выход
В комплекте 4 шапочки (коннекторы B-Wire) . Эти фильтры немного на больше, чем на наши обычные одночастотные фильтры Hardwire RF.
Поставляется с 30-дневной гарантией возврата денег sandman.com
Деталь № WAL2PRF ELIM-HARDWIRE AM / FM
22.60
8-контактные радиочастотные фильтры с DIP-креплением
Удобное 8-контактное DIP-крепление для OEM-производителей
Используйте лучший в мире радиочастотный элиминатор в своем собственном продукте!
Это те же фильтры RF , которые мы используем в нашем готовом продукте, доступные на 8-контактной базе DIP , так что вы можете использовать их в своем собственном проекте.
Доступны как одно-, так и двухпарные версии. Версия с одной парой использует центральную пару DIP, а версия с двумя парами использует два внешних контакта для второй пары. Их было бы очень легко воплотить в собственном продукте.
Хотя создание ВЧ-фильтра может показаться тривиальным делом, это не так! Наша команда инженеров по радиочастотам потратила сотни часов на поиск идеальных материалов и конструкции для радиочастотного фильтра.
Он будет хорошо работать с аудио и данными, а также с телефонными приложениями.Фильтр не повлияет на работу цифровых или электронных телефонов. Поскольку это фильтр общего режима, он улавливает всплески, которые могут повлиять на электронику в вашем продукте.
Каждый фильтр после сборки тщательно тестируется.
6 ‘ Прямой Экранированный ШНУР ТРУБКИ
6 ‘ Прямой Экранированный шнур для телефонной трубки
Этот шнур устраняет гудение, вызываемое неоновыми вывесками, которые находятся рядом с телефоном.
Неоновые вывески — это модно, поэтому «модные» компании не думают о том, чтобы повсюду использовать неоновые трубки вокруг своего офиса, выставочного зала или стойки регистрации вместе с причудливыми неоновыми вывесками. Хотя это модно, но не по телефону!
Чтобы неоновый газ светился, требуется очень высокое напряжение при низком токе. Трансформаторы, которые производят высокое напряжение для неоновых вывесок, используют старую грязную технологию, которая устраняет все виды низкочастотного мусора EMI (Electro Magnetic Interference).
Эксперт по трансформаторам, с которым я разговаривал, сказал, что можно сделать чистый неоновый трансформатор, но никто не хочет тратить на это деньги. Производители трансформаторов, с которыми я пытался поговорить, даже не ответили на мой телефонный звонок.
Оказалось, что микрофонная схема в большинстве современных телефонов имеет мощный усилитель, чувствительный к этим низкочастотным помехам (гармоники 60 Гц). В старых телефонах использовался угольный микрофон, которому не требовался мощный усилитель, поэтому не было проблем с неоновыми вывесками.Сегодня не производятся электронные телефоны, в которых используются угольные передатчики (но вы можете использовать старый однолинейный набор 2500 или старый многолинейный набор 1A2).
Экран представляет собой сложный плетеный материал, который обеспечивает почти 100% экранирование, оставаясь при этом невероятно гибким.
Этот шнур , а не свернут в спираль и не тянется, как обычный шнур телефонной трубки. Прямо.
Не все клиенты согласятся использовать этот шнур ежедневно.Люди просто привыкли к спиральным шнурам. Между прочим, спиральные шнуры для телефонных трубок стали популярными в 1940-х годах (за дополнительную ежемесячную плату), и этот вопрос часто задают после того, как люди смотрят фильм об инопланетянах в Розуэлле (в 1947 году телефон на стене мог иметь спиральный шнур).
Этот шнур не идеально гладкий. Он сделан из проводящего плетеного материала, поэтому кому-то, кто носит модные кашемировые свитера, шелк или другой дорогой модный материал, это может не понравиться.
На телефонном конце шнура , есть гибкий белый провод длиной 6 футов, прикрепленный к экрану на модульной вилке, который заканчивается небольшой кольцевой клеммой.Заземлить экран обязательно! Самый простой способ сделать это — протянуть белый провод вниз к розетке переменного тока и надеть кольцевую клемму на металлический винт, которым крышка розетки крепится к розетке.
ПРИМЕЧАНИЕ: Некоторые клиенты сообщали, что заземление или создание экранированной / заземленной коробки вокруг неонового трансформатора иногда устраняет неоновые электромагнитные помехи.
Поставляется с 30-дневной гарантией возврата денег sandman.com
Деталь № WAL1JNEW 6 ‘ЗАЩИТНЫЙ HS CR
$ 29.95 Количество Доступная цена14 ‘МОДУЛЬНЫЙ ЛИНИЙНЫЙ ШНУР для ТЕЛЕФОНОВ — CAT5 ВИТАЯ ПАРА
14 футов Витая пара Модульный линейный шнур
устраняет проблемы перекрестных помех и радиочастотных помех
Длинный плоский Модульные шнуры не скручены, поэтому они часто являются причиной перекрестных помех на многолинейных телефонах без KSUless и радиочастотных помех (помех радиостанции).
Эти CAT5 модульные линейные шнуры с витой парой — круглые , а не плоские. Витые пары в линейном шнуре отклоняют перекрестных помех между линиями аналогового многолинейного телефона.
A 7 ‘ плоский линейный шнур может подойти, но когда вы наденете на телефон длинный плоский линейный шнур , у вас, вероятно, возникнут перекрестные помехи или проблемы с РЧ. Невозможно решить эти проблемы, если вы не замените шнур питания на витую пару .
Как узнать, что это сработает для вашей проблемы? Вы должны попробовать, чтобы узнать.
См. Наши технические бюллетени Crosstalk и RF для получения дополнительной информации об устранении этих типов проблем.
Сколько могут вам стоить перекрестные помехи, если разговор по другой линии подслушивает не тот человек? Прочтите наш технический бюллетень Crosstalk , чтобы узнать, сколько это обошлось одному человеку 180 000 000 долларов (да, это 180 миллионов долларов ).
Использует стандартные модульные вилки, которые подходят к телефонной розетке на 1 или 2 линии (RJ-11 или RJ-14).
Мы также производим шнур с витой парой длиной 25 футов (см. Ниже).
Поставляется с 30-дневной гарантией возврата денег sandman.com
Каталожный номер SWI3G, 14 футов, 2 витых шнурка PR, серый
$ 6,9925-футовый МОДУЛЬНЫЙ ЛИНИЙНЫЙ ШНУР для ТЕЛЕФОНОВ — CAT5 ВИТАЯ ПАРА
25 футов Витая пара Модульный линейный шнур
устраняет проблемы перекрестных помех и радиочастотных помех
То же, что и выше, 25 футов длиной .
Поставляется с 30-дневной гарантией возврата денег sandman.com
Деталь # SWI3H25 ‘2 PR ВИТУЮЩАЯ ЛИНИЯ CORD-GRY
$ 8.99ср Специализируйтесь на странных телеком-вещах!
Если вам нужен телеком или изготовленного электронного оборудования, используйте наш опыт в области телекоммуникаций, наши существующие продукты, наши пластиковые корпуса и небольшой производственный опыт, которые помогут вам получить Ваш продукт сделан быстро.
Это может занять у нас всего лишь день, чтобы разработать способ решения странной проблемы, и только короткое время, чтобы запустили в производство … даже в небольших количествах.
КОНДЕНСАТОРЫ ДЛЯ УСТРАНЕНИЯ ПРОБЛЕМ С РФ
Их следует использовать парами, один на заземлении, а другой на кольце.
Они будут хорошо работать для низких частот, таких как AM, но не будут иметь никакого эффекта на FM.Использование конденсаторов для отвода ВЧ-сигнала на землю может вызвать другие проблемы в линии из-за повышенной емкости.
Держите в чемодане!
Поиск и устранение неисправностей и устранение радиочастотных помех (RFI)
КАКИЕ ЗПИ?Радиочастотные помехи (RFI) — одна из самых сложных проблем для решения в телефонных системах.Вы не можете этого увидеть, это может быть не всегда, а иногда нет рифмы или причины того, что происходит.
Как правило, RFI улавливается компонентом телефон или система, которая случайно «настроена» на частота RFI. Будь то диод, транзистор или даже плохой паять, что-то работает как радиоприемник, демодуляция радиосигнала в аудио.Как только RF превращается в аудио, вы не можете отфильтровать его (так как вам также придется отфильтровать беседа!).
Идея радиочастотного фильтра состоит в том, чтобы остановить кусок провода, который действует как антенна от радио сигнал в часть, которая демодулирует сигнал. Как и на радио или телевизор, если снять антенну, радиосигнал уходит.Радиочастотный фильтр просто вырезает часть частотного спектра, поэтому он не может пройти через фильтр к той части, которая демодулирует РФ. Фильтр пропускает остальную часть частотного спектра. через фильтр.
Наши фильтры RF — это индукторы, или задыхается. Их просто наматывают на индуктивный провод. (тороид) материал сердечника, который блокирует определенный частотный диапазон от прохождения Фильтр (он звучит простые, но их очень сложно спроектировать ).Потому что других компонентов нет, и они полностью пассивны, они не мешайте работе электронных или цифровых телефонов при размещении на линейный шнур, или даже с Ethernet при последовательном использовании с компьютер / хаб / свитч. Пока можно построить активный фильтр с большим количеством компонентов, которые будут вырезать большую или более глубокую часть частотного спектра, его нельзя будет использовать на цифровом или электронный телефон, так как он изменит электрические характеристики пары (завинчивание питания и данных, идущих в телефон).
RFI обычно хуже, когда он ближе к источник радиопередачи. Если вы видите большую радиовышку окно, когда вы вставляете новую телефонную систему, я бы ожидал иметь некоторые проблемы с RF после того, как вы запустите систему. Нет брендов телефонных систем, защищенных от радиочастотного излучения, и они все могут получить RFI — аналоговые или цифровые.С другой стороны, 99% шанс, что вы сможете решить проблемы с радиочастотами, используя наши фильтры , наряду с выполнением некоторых основных шагов по устранению радиопомех на кабелях самих себя. Даже на мощных радиостанциях, расположенных справа ниже большой башни у нас был более 99% успеха в устранение проблем с RF телефонной системой.
Если клиент меняет телефон система, а на старой были фильтры, все ставки отключены.Ты придется начинать с поиска неисправностей RF. Новая система может вообще не иметь проблем с RF, или они могли быть хуже … или просто быть в разных местах. С RF, даже если два телефона находятся на расстоянии 3 фута друг от друга, они это отдельные случаи неприятностей. Вам нужно устранить каждую из них раздельно. Нет никакого фиксатора, который всегда работал бы … «Это починил этот телефон, так что я сделаю то же самое со всеми » не обратиться в RFI.
Вот частоты, которые больше всего часто источник проблем в телефонных системах:
1. AM-радио (от 0,5 до 1,5 мегагерц) 2. CB и любительское радио (от 3 до 30 мегагерц) 3. Любительское и пластиковое оборудование для запечатывания (от 26 до 60 мегагерц) 4.FM, эфир и бизнес-диапазон VHF-радио (от 60 до 150 мегагерц) 5. Шум неона / диммера (60–120 циклов) 6. Шум при сварке (от 500 Гц до 150 мегагерц)
Хотя вы можете получить помехи от более высоких частот, с телефонами такое случается нечасто. Большинство обычным явлением на высоких частотах являются помехи от низких частот. питание сотовых телефонов или раций, рядом с телефонами или KSU.Телефоны Nextel создают невероятное количество радиопомех во всем частотном спектре (но со временем они исчезнут, так как они были выкуплены Sprint).
У нас нет фильтров для высших частоты. Самый простой способ исправить проблемы на более высоких частотах состоит в том, чтобы отодвинуть телефон / РЧ-устройство друг от друга.Поскольку эти Радиочастотные устройства обычно очень маломощны, вам не нужно разделять им очень далеко. Я слышал только о нескольких случаях, когда ячейка телефонная вышка рядом со зданием на протяжении многих лет вызывала радиопомехи.
Если вы слышите в проводном телефоне помехи от рация, когда она передает рядом с телефоном, не делайте этого! Ни один производитель телефонов не тестировал телефон или подобная система, и вы, вероятно, Есть проблемы.Я не знаю исправления, кроме как использовать внешний антенна с коаксиальным кабелем хорошего качества, чтобы отвести RF от телефона.
Если есть базовая радиостанция (особенно радио высокой мощности) рядом с телефоном с RFI, убедитесь, что вы используя внешнюю антенну, которая находится на за пределами строительство. Если вы поместите 20 или 50 Вт радиочастоты в маленькую палочку антенна рядом с обычным проводным телефоном, вы обязательно получите какой-то помехи при передаче.Используйте коаксиальный кабель для запуска антенны снаружи здание так далеко от проводных телефоны. Убедитесь, что разъемы на коаксиальном кабеле исправны! Коаксиальный кабель специально сделано для предотвращения утечки из кабеля и разъемов, поэтому вынос антенны снаружи может решить любые проблемы с радиопомехами на проводные телефоны.
Если помехи, которые вы слышите, жужжание или какой-то другой шум, не очевидная радиостанция, и вы не знаю, откуда исходит вмешательство, первым делом do is выключить все, что работает от сети переменного тока.Выключите компьютер, монитор, WI-FI, роутеры, вентиляторы, диммеры, свет, радио — все, что работает от сети переменного тока. Может быть проще просто выключить выключатели. Если проблема исчезнет, поверните возвращайте вещи по одному, пока проблема не вернется. Если окажется, что некоторые обычное оборудование, такое как ПК или монитор, вызывает интерференция, заменить то шт! Нет смысла пытаться получить Избавьтесь от радиопомех, вызванных неисправным или неисправным оборудованием.Есть миллион телефоны, которые отлично работают рядом с миллионом других компьютеров, мониторов, и т.п.
Нет смысла пытаться фильтровать помехи от телефона, когда он выходит из неисправного или плохо спроектированное устройство. Рядом находится миллион телефонов. к этим обычным устройствам по всему миру без помех.Для Например, если монитор компьютера создает помехи, все, что вы можете нужно преследовать свой хвост, пытаясь избавиться от помех на Телефон. Замените монитор! Равномерная замена монитор из другого офиса может решить проблему.
ПЕРВАЯ ВЕЩЬ ПЕРВАЯ (
ОСНОВЫ)
Перед тем, как пойти и купить кучу РФ Элиминаторы , я бы попробовал несколько основных вещей чтобы избавиться от RFI, без использования запчастей .Я думаю это Подбросьте, не дешевле ли попробовать наши фильтры или сначала потратить время на то, чтобы заняться основами, и получить остальные проблемы решены с помощью наших элиминаторов RF. Даже если наши RF Eliminators сначала не работают, они, вероятно, исправят то, что осталось после того, как вы сделаете основы.
Самое приятное в нашем Модульный Фильтры … это что они модульные! Это займет всего секунду, чтобы подключить его и посмотреть, поможет ли это. На некоторых рабочих мест, вам могут понадобиться фильтры в KSU или и в KSU, и в Телефон. Все они не могут быть легкими. Нажмите ЗДЕСЬ, чтобы просмотреть РФ Размещение элиминатора Иллюстрации, .
Ставим фильтры справа место абсолютно необходимо! Они будут ничего не делать , если они не в нужном месте, чтобы заблокировать RF от куска кабеля, который действует как антенна, который переносит RF в телефон или систему. Нажмите ЗДЕСЬ, чтобы увидеть наша блок-схема поиска и устранения неисправностей РЧ , который расскажет, как определить , где вам нужны фильтры.
Обратите внимание, что вы можете позвонить и спросить мы где поставить фильтры, но мы не узнаем, не пройдя Исправление проблем Блок-схема себя.
Если бы мне позвонили в сервисный центр, то это точный вещи, которые я бы сделал (именно так я придумал Поток Диаграмма ). Нет ярлыков и нет волшебства. Ты может повезти и угадать, где поставить фильтры, но вы будете чаще ошибаться, чем правы, и тратить много времени погоня за вашим хвостом (что верно для устранения любых неполадок в неправильный порядок).Секрет хорошего ремонтника — это просто знать как устранить неполадки — не обязательно что-то знать о штуковина, которая сломана. Всегда начинайте с одного или другого конца. я лично обычно начинаю с самого начала и добавляю вещи до тех пор, пока проблема возвращается. Начиная с середины, вы получите удар в задницу чаще, чем нет (и вам потребуется гораздо больше времени, чтобы найти проблему).
Вот основные принципы, которые нужно попробовать без покупки Фильтры:
• # 1 — Заземлите запасной пары у рамы!
• Заземлите запасные пары в любых домашних кабелях. вы используете — это включает кабели, проложенные между зданиями (на котором всегда должна быть установлена молниезащита).
• Удалите неиспользуемые кабели из рамы. Если у вас проблемы с РЧ, готовые провода часто вызывают проблемы из-за действует как антенна.
• Попробуйте использовать более длинные или короткие базовые шнуры или телефонные шнуры. Просто «перенастроив» антенну на разная длина часто помогает.
Перед заказом РФ Элиминаторы:
• Узнайте, где РФ входит в система…. через городские линии, станционные кабели или телефонные шнуры.
• Узнайте частоту радиостанции, которую вы слышим! Это очень важно — что работает для одного частота не будет делать ничего для другого, используя наши Фильтры , которые зависят от полосы частот. Спросите у клиента, на какой станции это есть, часто он слишком хорошо знает.Будьте осторожны с вещательными станциями которые транслируются одновременно на AM и FM, невозможно сказать, какие один, откуда исходит вмешательство. Позвоните на станцию, чтобы проверить посмотрите расписание трансляций, где они не ведут одновременную трансляцию, попробуйте одно наших комбинированных фильтров AM / FM или попробуйте AM, затем FM-фильтр, чтобы узнать, какой из них устраняет проблему.
Имеет ли смысл носить с собой кучу недорогие Фильтры в вашем случае, чтобы посмотреть, будут ли они сначала устраните проблему, не пытаясь заземлить запасные пары и т. д.? Вам придется решать. Если вы этого не сделаете носите с собой некоторые из наших фильтров для поиска и устранения неисправностей, вы у меня не будет такой возможности. Устранять проблемы с радиочастотами — такая боль, что вы, вероятно, сэкономите много времени, установив некоторые из этих фильтров на вашей полке, для тестирования.
ЗДЕСЬ
У НАС ЕСТЬ ВИДЫ ФИЛЬТРОВ:
• Шнур телефонной трубки
• 2 пары базового шнура (RJ-14)
• 1 пара базового шнура (RJ-11)
• 2 пары Ethernet (RJ-45 для 10/100 BaseT)
• 4-парный Ethernet (RJ-45 для Gigabit и / или POE с использованием все четыре пары)
• Проводная 1 пара — белый / синий вход, Белый / Синий ВЫХОД (в комплекте 4 шапочки)
• 8-контактный DIP-корпус, в 1 и 2 парные версии (для использования OEM в вашем собственном оборудовании)
ЗДЕСЬ
ЧАСТОТЫ, КОТОРЫЕ МЫ ОХВАТЫВАЕМ:
• AM:.От 5 до 3 МГц
• CB: от 3 до 30 МГц
• ЛЮБИТЕЛЬСКАЯ / РФ УПЛОТНЕНИЕ: 26 до 60 МГц
• FM: от 60 до 150 МГц
• Прямой (не свернутый) экранированный шнур телефонной трубки длиной 6 футов для неоновых вывесок
• Очень гибкий, сверхпрочный плетеный Экран (с заземляющим проводом)
• Исправит гудение неоновых вывесок (и, возможно, более тусклый гул), если гул становится громче или тише, когда вы двигаетесь с трубкой (протянуть шнур)
Это наш Страница исключения RF где мы перечисляем все фильтры , которые мы продаем:
https: // www.sandman.com/rf.html
60 ЦИКЛ ШУМА
Сложнее всего избавиться от 60 цикла наведенный шум от типа мощности в электронном телефоне.Неоновые вывески и диммерные переключатели являются наиболее частой причиной 60-тактного гула.
На реальной телефонной линии большие дроссели (трансформаторы или катушки) исключаются с индуктивной связью 60 цикл. Гул переменного тока. Иногда их называют «хамбакеты» или «хамбакеры» … и часто они весят как полный ведро воды!
Телефонная компания обязана Избавьтесь от гула, который вы слышите на обычном 2500, установите на Сетевой интерфейс (NI).Если вы слышите только гул по телефону системы или телефонного устройства, которое подключается к розетке для подачи питания (с ссылка на землю), вы, вероятно, навели переменный ток в телефоне линии, от которых нужно избавиться. Смотрите наши Продольный Технический бюллетень по дисбалансу для получения дополнительной информации .
Чаще всего вы будете слышать гул 60 циклов. в трубке телефона, помещенного рядом с неоновой вывеской. Это обычно сняты за шнур телефонной трубки и введены в телефон через мод джек. Телефоны, использующие передатчики Dynamic (картридж приемника) или Electret (электронный конденсаторный микрофон), улавливают это. тип помех (потому что у них есть операционный усилитель высокой мощности для усилить низкий выход микрофона).Телефоны с угольными передатчиками почти никогда не улавливает такой гул (им не нужен операционный усилитель). Большинство телефонных систем теперь используют электрет передатчики и неоновые вывески и искусство — это модно для использования в украшение офисов и магазинов.
Неон в Аптеках в сетевых магазинах — это большой проблема. Многие используют неон прямо над прилавком, вызывая гул в телефонах.Одно решение, предложенное Бобом Олсоном из CommWorld of Portland (OR), чтобы подрядчик построил лист металлический экран вокруг трансформатора и проводки в потолке, и заземлите его тяжелым грунтом. Он говорит, что это работает в 100% случаев для него.
Нет фильтр в настоящее время существует для устранения такого рода помех.У нас есть Экранированный Шнур телефонной трубки 6 футов , который должен избавиться от шума, если он становится громче или тише, когда вы перемещаетесь с трубкой, но не всех в восторге от идеи использовать прямой (не спиральный) телефонный шнур.
РФ
ТИП ПЛАСТИКОВОЕ УПЛОТНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Компании, производящие пластик и винил ноутбуки и аналогичные пластиковые изделия часто используют машины, которые производить тепло для «сварки» пластиковых деталей вместе с помощью RF.Эта довольно высокая частота (обычно около 30 МГц, но проверяйте на машинах конкретного клиента), когда ее помещают в непосредственной близости от пластик, вызывает достаточно тепла, чтобы расплавить пластмассовые детали вместе (без использования проволоки или чего-то подобного).
Этот RFI обычно проявляется в виде тонального сигнала, который слышен на телефоны всякий раз, когда машина работает.Если есть еще чем одна машина (а они обычно есть), вы можете услышать хор гудки весь день на телефонах на фабрике этого типа. Я не видел любые ключевые системы 1A2, которые были восприимчивы к этому, но я видел это на всех типах систем электронного ключа и АТС. Держи это имея в виду, что вы предлагаете фабрике телефонную систему, которая может используйте эти типы машин!
Большинство людей пробовали использовать экранированный кабель. только для того, чтобы обнаружить, что проблема такая же или более серьезная, чем при обычном Кабель CAT3.Если вы бежите в защитном поле, никогда не оставляйте щиты необоснованный. Всегда заземляйте их на раме. Щит действует как антенна, возвращающая RF к раме (66 блоков), и распространение RF по всей системе (возможно даже при экраны заземлены на раме). Кабель CAT5 был бы лучше идея, так как он будет отклонять индуктивные помехи из-за высокого количество поворотов на фут.Очевидно, вам следует попробовать запустить кабели как можно дальше от машин. Запуск нескольких сто дополнительных футов кабеля, чтобы держаться подальше от производственной зоны действительно можно заплатить. Прокладываем кабель прямо поверх одного из них. машины это безумная идея.
Убедитесь, что вы заземлили запасные пары на кабели у рамы.Отсоедините неиспользуемые кабели от frame … у вас не может быть никаких prewires в такой среде. ЭТО ОДНИМ ШАГОМ МОЖНО ИЗЛЕЧИТЬ 20% ПРОБЛЕМ С РФ, НИЧЕГО НЕ ДЕЛАЯ! Убедитесь, что есть хорошее заземление, и заземлите систему в соответствии с производитель. Убедитесь, что крышка находится на телефонной системе. Я пытался установка заземленной металлической пластины за КСУ у одного заказчика, но, похоже, это не принесло пользы.Убедитесь, что заказчик закрывает все крышки техобслуживания на своих машинах, и что они правильно заземлены. Не снимая крышки с этих машин действительно ухудшает положение!
После того, как вы позаботились об основах, вы можете попробовать наш ЛЮБИТЕЛЬСКИЙ / УСТОРНИКИ ГЕРМЕТИЧЕСКОГО ОБОРУДОВАНИЯ. Они доступны в модульная версия для трубки, которая подключается прямо к телефону — и шнур телефонной трубки вставляется в него. Он также доступен в модели . 1 или 2 пары модульных фильтров сетевого шнура , который будет работать на двухлинейный телефон или системный телефон, использующий одну или две пары. Вы можете нужен один или другой.Вам также может понадобиться сетевой шнур или провод. версия на конце KSU. Фильтр на конце KSU предотвратит РЧ от спуска по станционному кабелю и распространения повсюду КГУ. Если вам (или покупателю) действительно не повезло, вам может понадобиться фильтровать во всех перечисленных выше местах. Вот почему ты хочешь быть осторожные торги фабрикой с этими машинами.
В новой системе, на которую я делал ставки, я бы убедитесь, что есть понимание, что я сделаю устранение RF T&M после того, как система установлены.Я бы также достал систему и проложил несколько кабелей по этаж, чтобы посмотреть, как обстоят дела, перед подписанием контракт. Возможно, не стоит иметь дело с таким беспорядком.
Цифровые системы также подвержены этому помехи, обычно улавливаемые телефонной трубкой или базовыми шнурами и подаваемые в аналоговые части телефонного аппарата.
Ставим второй Фильтр последовательно с первым из того же диапазона частот добавит около 10% затухания первого фильтра. Если RFI очень плохо, вам могут понадобиться два из наших фильтров последовательно.
СВАРКА
ШУМ
Сварочный шум — еще одна проблема, от которой трудно избавиться оф, но это можно сделать! Те же базовые правила прокладки кабеля применяется так же, как и в случае с уплотнительным оборудованием RF.Убедитесь, что неиспользованные кабели или предварительные провода удаляются из рамы. Если они останутся в комплекте с рабочими кабелями, заземлите все пары после того, как вы снимите их с рамки. Запасные кабели будут действовать как антенны, Улавливание сварочного натяжения и наведение его на другой кабели. Сварочный шум воспринимается шнуром телефонной трубки в много случаев.
Не прокладывайте кабели прямо над сварочным аппаратом, или даже рядом! Как и в случае помех от РЧ машины для запечатывания, вы должны старайтесь прокладывать кабели как можно дальше от сварочных аппаратов.Протянуть несколько сотен дополнительных футов кабеля, чтобы держаться подальше от сварщик (ы) действительно может заплатить. Прокладка кабеля прямо поверх одного из эти машины безумная идея. Если компания только что установила новый сварщик, и вмешательство только началось, возможно, вам придется повторно проложите любые кабельные трассы рядом с машиной или даже переместите KSU, если наши фильтры не помогите ..
Лекарство от сварочного шума заключалось в использовании всех четырех моделей нашего мобильного телефона. или фильтры сетевого шнура, соединенные каскадом вместе… ПЕЧАТЬ AM, CB, CB / RF и FM, который вырезает огромную часть радиочастотного спектра (0,5 до 150 МГц.). Вы знаете, что вам нужна ТРУБКА версии RF Eliminators , если вы можете перемещать рядом с трубкой, и шум станет громче или тише.
Сварочный шум — это радиочастотное излучение, распространяющееся по всей радиоспектр.Мы на все 100% пытаемся избавиться от него, но это дорого, так как вам нужно использовать 4 или 8 каплеуловителей на каждом из произведенные телефоны, и вам может понадобиться больше в KSU. Фильтры похоже, работают на расстоянии 8 футов от сварщика! Это относится к как аналоговые, так и цифровые телефонные системы.
В зависимости от типа сварщика (есть много различных сварочных технологий, используемых сегодня), вы, возможно, сможете для устранения шума с менее чем четырьмя частотами.Если четыре из них работают, начните удалять / заменять их по одному, чтобы увидеть если шум усиливается, используйте только те, которые вам нужны. Мы получите 30-дневную гарантию возврата денег на наши модульные фильтры RF. ср невозможно вернуть Hardwire Filters , если провода были вырезаны.
CB
И ВЕТЧЕРНОЕ РАДИО
Радиопомехи CB безвозвратно самая сложная форма RFI, от которой нужно избавиться, потому что вы почти никогда не услышите проблема, пока вы пытаетесь ее устранить.
Чаще всего можно увидеть у клиентов, что находятся недалеко от автомагистралей с интенсивным движением грузовых автомобилей. Кажется, что водители грузовиков стали использовать радиоприемники CB с усилителями мощности, которые возьмите легальные 5 Вт мощности до 500 — 3000 Вт мощности. Многие радиостанции AM вещают мощностью от 250 до 1000 Вт, так что вы можете угадайте, какой потенциал помех у этих радиостанций CB, поскольку они прокатитесь мимо офиса вашего клиента.
Обычно помехи слышны только для 30 секунд или около того, пока проезжает грузовик. В худшем случае дальнобойщик остановится на обочине дороги прямо рядом с вашим клиентом и вести долгую беседу, но это случится нечасто.
В крупных городах часто можно услышать таксистов. когда они проходят (они используют одни и те же усилители мощности, чтобы разговаривать между самих себя).В Чикаго мы слышим крики сумасшедших иностранных таксистов. друг на друга все время. В худшем случае эти буровые установки достаточно мощный, чтобы заблокировать телефонную систему или вызвать ее сброс.
Первое, что нужно определить — это RFI поступает до или после телефонной системы. Если все телефоны, и это происходит как на телефоне, так и на громкую связь, но не домофон, тогда это неплохой индикация того, что он поступает по телефонным линиям, и вы можете иметь возможность заставить телефонную компанию работать над этим за вас (сомнительно).
Если, что более вероятно, есть только несколько телефонов, которые слышат RFI (большинство часто ближе всего к шоссе), вы захотите узнать из клиент, слышит ли он как по телефону, так и по громкую связь, или просто трубку. Если бы они только услышали это по телефонной трубки, это хороший признак того, что шнур трубки забирая РФ, а наш CB RADIO — RF ELIMINATOR ДЛЯ ТРУБКИ позаботится об этой проблеме.
Если RFI слышен на обоих громкоговорителях и трубку, и при вызовах по внутренней связи, тогда кабель станции вероятно, улавливает радиосигнал. Заземлите запасные пары на Рамка. Если в системе используется одна или две пары телефонов, используйте наш 1 ЛИНИЯ или 2-ЛИНИЙНЫЙ РАДИОЧАСТЕР CB RADIO RF ELIMINATOR at на задней панели телефона.Иногда запускается новый кабель станции с другого направления, другой длины, будет «перенастройте» кабель подальше от частоты CB. Вы можете нужно поместить RF Eliminator в середину кабель (чтобы перенастроить) или, возможно, на раме.
Если у вас есть доступ к дальнобойщику с усилитель, это самый быстрый способ решить эту проблему — потому что он можете сесть и поговорить, пока вы пробуете разные подходы к проблема.Как правило, это долгий процесс, чтобы вылечить ХБ. вмешательство … Потому что он почти никогда этого не делает, пока вы там, поэтому вам нужно внести изменения и подождать, чтобы увидеть, исправлено ли оно, снова и снова.
Радиопомехи для радиолюбителей, или радиобаза CB станцию часто легче отследить. Часто можно увидеть большой рядом антенна, которая может быть нарушителем (не торопитесь с выводами слишком быстро!).Если вам удастся заручиться поддержкой парня с радио, по крайней мере, чтобы транслировать, пока вы пытаетесь решить проблему, вы собираетесь быть впереди всех.
Похоже, телефона нету система, устойчивая к помехам CB, аналоговая или цифровая. В Как правило, цифровые системы принимают RFI по телефону через шнур телефонной трубки, поскольку он аналоговый, и поступающая информация вниз базовый шнур оцифрован (иногда невосприимчив к RFI при этом точка).Помните … каждая цифровая система является аналоговой, и аналог гаснет, поэтому нет такой большой разницы от аналога система. Если вы не покрыли или не заземлили все пары на станции кабель, возможно, RF будет обходить Filter на незащищенных парах, и вернуть в голосовую пару после Фильтр (даже более вероятно на частотах FM).Вам также может потребоваться разорвать кабель станции посередине и вставьте RF Eliminator или положите его на раму. Нет ничего логичного в RFI, особенно CB!
ЯВЛЯЮСЬ
И FM-ТРАНСЛЯЦИОННЫХ СТАНЦИЙ
Это наиболее часто встречающаяся форма RFI.К счастью, это довольно легко исправить. Наши фильтры работают лучше чем уровень успеха 99%.
Радиомачты AM обычно стоят на земле, и довольно высокие. Высота башни зависит от длины волны. частоты AM. Полноволновая антенна AM, например, для 1000 кГц, могла бы быть 984 футов. Потому что обычно иметь антенну непрактично. такая высокая башня, вероятно, представляет собой 3/4 или 1/2 волны (половина размер).Поскольку башни AM должны быть высокими, вы не увидите их на наверху высоких зданий. Обычно они жили в глуши, так как требуется много земли для растяжек и для нескольких антенн для направленные решетки, которые излучают сигнал в определенных направлениях. Так как благоустройство набирает обороты, больше AM RFI проблемы видны в этих областях.
FM-башни обычно находятся на вершине высоких здания, горы или другие высокие строения.Так как полная волна FM антенна для 100 МГц составляет всего 10 футов, и как далеко вы можете поднять станции зависит от высоты антенны, антенны FM часто бывают на вершине самых высоких зданий, которые часто находятся в центре города. Хотя у вас будут проблемы с FM-помехами везде, где радио станции могут найти что-то высокое, на которое можно поставить антенну, многие FM RFI проблемы сосредоточены в центре города (с высокими зданиями).
Радиоантенна для приема определенного
частота будет работать лучше всего, когда это полная волна, но поскольку это
непрактично (особенно для AM), антенна будет на долю
полная волна. Чем ближе длина антенны (в данном случае
кабель станции или телефонной трубки) к даже часть полной волны, тем лучше она «настроена» на
получать определенную частоту.1/4 волны 1000 AM составляет 246 футов,
которая может быть длиной кабеля станции. 1/2 волны FM
100 — это 5 футов, что может быть длиной шнура телефонной трубки.
(расширенный).
Наушники
Гарнитуры, похоже, очень любят принимать радио AM или FM. станции.Вы можете быть уверены, что вам нужен один из наших ТРУБКА CORD RF ELIMINATORs , если вы слышите RFI в гарнитуре, но не телефон. Это самый распространенный сценарий. Каждый бренд гарнитура, похоже, одинаково восприимчива к RFI. Просто подключите наш РФ Элиминатор в гнездо для трубки на телефоне и вставьте коробку адаптера гарнитуры в него.У нас 100% успех в этом проблема.
Если на телефоне или приставке есть два разъема для мобильных телефонов (например, для обучения), убедитесь, что ничего не подключено к второй разъем, так как он также может принимать радиопомехи — даже если вы не слышите это на , что на трубке или гарнитуре . Если тебе нужно чтобы использовать оба гнезда, вам может понадобиться RF Eliminator для каждой трубки / гарнитуры.
Наши элиминаторы RF имеют
модульные разъемы и закрывают как передающую, так и приемную пару. Мы делаем
нет версии «327 штекер» (2 штыря), доступной для
операторские гарнитуры, но у нас есть «327 в модульную»
адаптеры, которые позволят вам использовать наши RF фильтры .
Трубки
Довольно высокий процент проблем с радиопомехами возникает через телефонную трубку. шнур — около 50% по нашим продажам.Есть два способа, которыми вы может определить, идет ли RFI через шнур телефонной трубки. Во-первых, переместите рядом с трубкой или сложите шнур телефонной трубки так, чтобы он очень короткий (3 или 4 дюйма), или растяните его так, чтобы он был длинным. Если RFI становится громче или тише, наш HANDSET CORD RF ELIMINATOR должно помочь. Убедитесь, что вы знаете, AM или FM RFI, или используйте наш COMBO Filter .Во-вторых, если в телефоне есть монитора или громкой связи, прислушайтесь к радиопомехам через динамик. Если вы ничего не слышите, должно быть, через телефонный шнур (хотя один покупатель сказал мне, что фильтр трубки НЕ работает, но поставив один на базовый шнур сделал работа … давай разберись!). Иногда удлиняют шнур телефонной трубки или короче решит вашу проблему «перенастройкой» антенны.
NEC выпустила сервисный бюллетень несколько лет назад для это ключевые и телефонные АТС, использующие динамические передатчики. Ты можешь взять четыре дисковых конденсатора 0,01 или 0,02 мФ (48 В в порядке) и один провод внутри телефона перед модульным разъемом для телефонной трубки, через два провода, идущие к передатчику, и один через два провода, идущий к получателю.Затем поместите один между одним из выводов приемника и один из выводов передатчика, а последний поместите между оставшиеся передатчик и приемник. По сути, вы сделали маленький квадрат между четырьмя выводами трубки. Это определенно не работает с электретным передатчиком и может работать, а может и не работать с углеродным передатчиком.
Иногда вы можете слышать гудение в трубке
это не от неоновой вывески.Это часто можно услышать в центре города.
где много РФ (ТВ?). Наши элиминаторы RF могут
или может ничего не сделать для этого гула, но я бы сначала попробовал FM, который
будет охватывать УКВ-диапазон. Я смог почти избавиться от этого
у одного клиента, заменив 15-футовые шнуры телефонной трубки на 6
нижние колонтитулы.
Пейджинговые системы (PA)
Проблемы с RFI чаще всего возникают сами по себе усиленные колонки.У вас длинный кабель, идущий к динамику который отлично работает как антенна. Установка жесткого фильтра спереди динамика с RFI обычно работает, но может потребоваться поставить по одному перед каждым динамиком, или поставить один последовательно, где-нибудь в середина кабеля, идущего к динамикам, чтобы не допустить прокладки кабеля действуя как антенна.
Если вы слышите RFI в системе оповещения с
усилитель центральной страницы, вам обычно понадобится фильтр на входе
к усилку.Замена наконечника и кольца на входе усилителя может
тоже помогите. Ничего не видел на выходе 70В страничного усилителя.
забрать RF (потому что там нет компонентов для демодуляции и
усилить RFI).
Ethernet
Наши Ethernet Фильтры работа на 10/100-BaseT Кабели Ethernet CAT5 , которые принимают AM, FM, CB и Пластиковая машина для запечатывания радио помехи и вызывающие проблемы с сетью.Если у вас есть Ethernet сеть с проблемами, и вы находитесь рядом с радиовышкой, RF будет хорошо проверить!
Провайдеры беспроводного Интернета (WISP) решают проблемы со своими точками доступа на вышках FM с помощью нашего 4 пары Ethernet Фильтры (может потребоваться по одному на каждом конце кабельной трассы).
У нас есть 2 пары и 4 пара Фильтры Ethernet (RJ-45) для сетей. Он может вам понадобиться в патч-панель, на рабочей станции или на обоих концах. Наши 2-парные фильтры позволяют использовать только две активные пары для Ethernet. через (в этом случае вы захотите использовать по одному на каждом конце кабель для предотвращения наведения RF на два фильтруемых пары из нефильтрованных пар по ходу).
Если вы используете POE или Gigabit (1000 BaseT) Ethernet, вы
нужен наш 4 пары Ethernet-фильтров.
CO ЛИНИИ, МОДЕМЫ, ПЛАТНЫЕ ТЕЛЕФОНЫ, СТАНЦИОННЫЕ КАБЕЛИ
Если вы слышите RF на линиях CO в NI (Сетевой интерфейс) с Батт-сетом, там надо от него избавиться прежде чем идти дальше. Как только RF будет изменен на аудио, после этого вы ничего не можете сделать, чтобы отфильтровать его. Если вы слышите РЧ в NI, возможно, вам придется установить фильтр в пьедестал, если поставить его на NI, не помогает (потому что кабель питающий постамент — антенна). Во многих случаях вы не услышите RF в вашем Butt-Set, но вы услышите это в телефонной системе.Это потому что ваш набор Butt-set не имеет конкретных компонентов, которые демодулируют РЧ и превращают его в аудио (но телефон система делает).
Модемы, факсы, таксофоны и др. однолинейные устройства могут быть более подвержены радиочастотным помехам, чем другое оборудование (например, гарнитуры более восприимчивы, чем трубки).Это связано с внутреннее оформление устройства. RFI может вызвать ложное срабатывание автоответчики, повреждение данных факса и модема и странные проблемы с электронными телефонами (эти симптомы также могут быть вызваны по высокому или низкому току контура на телефонной линии — см. наш Петля Текущий технический бюллетень ).
Возможно, что в результате плохого дизайна или отказ компонента, телефонное устройство может быть причина вмешательства . Хотя это редкость В случае возникновения, это устройство может продолжать работать — даже с неисправность, вызывающая помехи для других устройств на линии.Установка радиочастотного фильтра либо на KSU, либо на электронный телефон (оба содержат микропроцессоры), вы можете Избавьтесь от шума, который улавливают по радио или другому устройство, которое находится рядом со станционным кабелем (который теперь работает как трансляция антенна). Если бы у вас были помехи для AM или FM-радио, вы бы выбрали Фильтр на частоте, которую вы имеете помехи на радио (AM или FM).
RFI может прийти по кабелю станции в карта станции на одном порте станции, а затем получить широковещательную передачу отключите все порты станции на той же карте или всю система. По этой причине важно «упростить» вашу диагностику, поставив телефон в KSU (или NI) и сняв систему как можно дальше.Замените карты, вставьте станционные кабели или пробивайте кабели один за другим, пока не возникнет проблема. появляется снова (это стандартные процедуры устранения неполадок для любого системная проблема). Я знаю, это боль — разбирать систему до основы, но я сказал, что устранение неполадок RF непросто.
Если устранение неполадок приводит к одну карту станции или телефон, попробуйте поменять их на другую, чтобы посмотрим, не последует ли проблема.
Для максимального подавления помех убедитесь, что ваша система заземления имеет максимально возможное качество. Основания другие чем заведомо проводящая труба для холодной воды (трудно найти воду трубы, которые в наши дни не из ПВХ, поэтому труба для холодной воды не считается хорошим грунтом), грунт каркаса здания или грунтовый грунт стержни следует считать подозрительными.Хорошее заземление имеет большое значение в сторону защиты телефонной проводки от проникновения радиочастотного излучения. Апгрейд в системе заземления на некоторых объектах может устранить телефонные радиопомехи. В другом сайтов, лучшее заземление может заметно уменьшить помехи, требуя меньше работы и меньше фильтров.
EMI Filters, RFI Filters, EMC Filters
EMI Filters, или фильтры электромагнитных помех, также называемые фильтрами RFI или фильтрами радиочастотных помех, представляют собой электрическое устройство / цепь, которые ослабляют высокочастотный электромагнитный шум, присутствующий в силовых и сигнальных линиях. .Высокочастотный шум генерируется различными электрическими и электронными устройствами, такими как двигатели, электронные элементы управления, источники питания, инверторы, тактовые схемы, микропроцессоры, бытовые приборы, электронные устройства и т. Д. Этот шум обычно находится в диапазоне частот от 9 кГц до 10 ГГц, и он может ухудшить или помешать передаче сигнала и / или предполагаемой производительности электрического / электронного оборудования. Более низкочастотные составляющие электромагнитного шума также могут влиять на качество электроэнергии.
Промышленные фильтры электромагнитных помех обеспечивают низкоомный путь к высокочастотному шуму и уменьшают его, подавляя линейные и нейтральные компоненты или заземляя их.Эффективность фильтра EMI / RFI измеряется как вносимые потери (в дБ в диапазоне частот). Фильтр EMI обычно наиболее полезен для электромагнитного шума в диапазоне частот от 9 кГц до 30 МГц, который проходит по проводам. Частоты выше 30 МГц обычно излучаются (перемещаются по воздуху), что требует экранирования и изоляции входа / выхода. Для излучаемых частот установка фильтра более важна, чем его характеристики вносимых потерь.
Фильтры EMIшироко используются в таких приложениях, как бытовая техника, военные / аэрокосмические системы и подсистемы, системы управления энергопотреблением, компьютеры, оборудование для автоматизации производства, промышленное оборудование, медицинские устройства для визуализации / диагностики / пациентов, тренажеры, автомобильные зарядные устройства, кабинеты МРТ. , Испытательные камеры / экранированные комнаты и многое другое.
Radius Power предлагает полный набор стандартных (готовых к продаже) фильтров для линий электропередачи, входов IEC, MIL-COTS, TEMPEST EMI фильтров для постоянного, однофазного и трехфазного переменного тока (треугольник и звезда). Наши решения для фильтров EMI / EMC / RFI варьируются от небольших однофазных фильтров на 1 А или фильтров постоянного тока до мощных промышленных трехфазных фильтров электромагнитных помех 2500 А / 690 В переменного тока и фильтров электромагнитных помех 2500 А / 1200 В постоянного тока для инверторных приложений. Большинство стандартных элементов каталога имеют международные сертификаты (UL, cUL / CSA, IEC / EN / CE).
Полный спектр наших стандартных решений можно легко настроить в соответствии с индивидуальными требованиями клиентов и помочь нашим клиентам соответствовать всем международным стандартам. Благодаря возможности получения разрешения внутри нашего агентства, даже наши индивидуализированные и полностью индивидуализированные продукты могут поставляться с полными разрешениями агентств для США, Канады и Европы, если это необходимо, что упрощает для оборудования конечного пользователя соответствие стандартам защиты от электромагнитных помех и безопасности.
Наша обширная линейка стандартных и настраиваемых фильтров электромагнитных помех предназначена для всех дисциплин, от фильтров постоянного тока до однофазных и трехфазных фильтров электромагнитных помех.
Для медицинских приложений все наши входные / силовые модули IEC, однофазные и трехфазные фильтры электромагнитных помех доступны как фильтры электромагнитных помех медицинского класса, чтобы соответствовать требованиям к малым токам утечки для медицинского оборудования как для пациентов, так и для стационарных больных. Наши фильтры электромагнитных помех для телекоммуникаций охватывают все сети переменного / постоянного тока и разработаны в соответствии со всеми применимыми стандартами, такими как NEBS, CE и т. Д.
Наша линейка стандартных и специальных военных фильтров электромагнитных помех COTS обеспечивает решения для MIL-STD-461, RTCA / DO-160 и Tempest для наземных, морских и воздушных сред.
Кроме того, наши инверторные фильтры EMI обеспечивают экономичные решения для промышленного оборудования, частотно-регулируемых приводов, приводов, солнечной и ветровой энергии с лучшими в отрасли сроками выполнения заказа.
В Radius Power мы предлагаем комплексные испытания и анализ, включая две полностью оборудованные испытательные камеры на ЭМС, расположенные в Йорба Линда, Калифорния, и Куншане, Китай, что позволяет нам быстро и экономично привести продукты в соответствие. Мы предлагаем предварительное тестирование EMI для коммерческих и промышленных предприятий (FCC, CISPR, EN и т. Д.).), военного (MIl-STD-461) и аэрокосмического (MIL-STD-461, RTCA-DO160) стандартов. Мы помогаем клиентам достичь соответствия требованиям Европейского Союза по электромагнитной совместимости (CE) с момента их создания. У нас есть тысячи стандартных и индивидуальных конструкций фильтров EMI / RFI, и во многих случаях одна из этих конструкций может помочь нашим клиентам удовлетворить самые строгие требования к продукции без необходимости в дорогостоящих и трудоемких усилиях.
Предварительное тестирование на соответствие значительно увеличивает шансы устройства на прохождение испытаний на ЭМС и значительно снижает риск отказа в процессе сертификации.Провал теста EMC представляет собой серьезную угрозу срокам и бюджету проекта — то, что ни одна компания не хочет проходить.
Наши инженеры по испытаниям на ЭМС обладают высокой квалификацией и опытом в проектировании фильтров EMI / RFI. Они могут быстро понять продукт клиента, его конструкцию и схему, что позволяет им быстро определять потенциальные источники электромагнитных помех.
Наша программа клиентских данных тестирования (CTDP) в Yorba Linda предлагает сертификаты UL и CSA, в то время как ENEC MTL (испытательная лаборатория производителя) предлагает сертификацию SEMKO, позволяющую проводить сертификацию в соответствии с национальными и международными стандартами.Благодаря наличию этих лабораторий на месте Astrodyne может сертифицировать фильтры по различным стандартам безопасности, включая UL 1283, CSA C22.2 № 8 и IEC / EN 60939-1 / 2.
Недавно наша программа CTDP была расширена и теперь включает возможности тестирования и сертификации источников питания. Источники питания согласованы с мировыми стандартами, включая IEC / EN 60950 (стандарт ITE), IEC / EN 60601 (медицинский стандарт), а также IECEE SMT (схема CB).
Что такое радиопомехи? — Premier Filters
Радиочастотные помехи (RFI) или EMI (электромагнитные помехи) — это невидимое явление, которое окружает нас повсюду.Как правило, он создается резкими изменениями напряжения и тока в цепи (di / dt, dv / dt). Линии на старом телевизоре при использовании пылесоса, перегоревший светодиодный индикатор при включении переменного тока или отключение AM-радио при использовании беговой дорожки — все это примеры радиочастотных помех. RF означает радиочастота, а RFI первоначально использовалось для описания помех, вызванных радиопередачей. По мере развития электроники и технологий на смену RFI пришел более широкий термин EMI.
Проблемы, связанные с радиочастотными помехами, возрастают с каждым днем в связи с использованием мобильных телефонов и другой бытовой электроники, бытовых солнечных инверторов, интеллектуальных устройств и непрерывным распространением высокочастотных переключателей для преобразования энергии.При проектировании и производстве электронных продуктов контроль радиопомех играет решающую роль на каждом этапе разработки продукта. Существует множество критериев, связанных с достижением надлежащего контроля радиопомех в оборудовании. Три ключевых фактора — это экранирование, конструкция печатной платы и фильтрация.
1. Экранирование
Экранирование — это использование металлов, таких как медь, алюминий и сталь, для сдерживания радиочастотных помех на уровне оборудования, для экранирования чувствительных цепей или для целенаправленного контроля излучения.Правильное нанесение необходимо для достижения желаемой производительности. Соединение металла с металлом, тип и толщина металла, конструкция вентиляции, конструкция кабеля, конструкция крышки / шва и т. Д. — все это факторы, которые необходимо учитывать. Что касается экранов кабелей, критически важна правильная заделка, оптимальная заделка на 360 градусов. В зависимости от частоты можно использовать экранированные заземляющие провода. Однако чем длиннее дренажный провод, тем больше вероятность ухудшения качества экрана.
2. Дизайн печатной платы
имеет решающее значение для контроля излучения от логических схем и схем управления.Реализация обходной фильтрации, управления контуром и многослойных плат — это лишь некоторые из методов, используемых разработчиками для управления и уменьшения излучения на логических платах.
3. Фильтрация
Использование фильтрации для уменьшения радиочастотных помех играет ключевую роль в контроле кондуктивных, а также излучаемых излучений. Фильтры линии питания , кабельные фильтры и фильтры ввода-вывода, установленные в точке выхода оборудования, имеют решающее значение для предотвращения распространения шума на другое электронное оборудование.Расположение фильтра, конструкция корпуса, соединение, прокладка кабеля и т. Д. — вот лишь некоторые из факторов, которые необходимо учитывать для достижения оптимальных характеристик фильтра.
Таким образом, контроль и подавление радиочастотных помех играет решающую роль в проектировании оборудования. В Premier Filters мы решаем все аспекты проектирования оборудования, связанного с RFI / EMI, чтобы предоставить правильный фильтр по разумной цене.
Помехи сигналам радио, телевидения и беспроводного телефона
Помехи возникают, когда нежелательные радиочастотные сигналы мешают работе вашего телевизора, радио или беспроводного телефона.Помехи могут полностью помешать приему, могут вызвать только временную потерю сигнала или могут повлиять на качество звука или изображения, воспроизводимого вашим оборудованием. Двумя наиболее частыми причинами помех являются передатчики и электрическое оборудование.
Передатчик помех
Системы связи, передающие сигналы, способные создавать помехи, включают любительские радиостанции, CB, а также радио- и телевизионные станции.
Недостатки конструкции, такие как недостаточная фильтрация, недостаточное экранирование, изношенные или корродированные провода, могут сделать оборудование восприимчивым к помехам передатчика.
Чтобы определить, вызваны ли помехи передатчиком или электрическим оборудованием, отключайте по одному домашнему электрическому устройству, чтобы проверить, можно ли изолировать источник помех.
Если ваше оборудование реагирует на соседние передатчики, такие как любительская радиостанция или установка CB, у вас будут помехи только тогда, когда говорит радист, и вы сможете слышать только половину разговора. В этом случае вы сможете проверить источник помех, если увидите антенну, установленную на соседнем доме или автомобиле.
Беспроводные телефоны используют радиочастоты и не имеют защиты от помех. Если в беспроводном телефоне возникают помехи, обратитесь за помощью к производителю оборудования.
Электрические помехи и ваш телевизор
При наличии электрических помех при просмотре эфирных телепрограмм может наблюдаться остановка изображения или прерывистый звук. Эти помехи могут быть вызваны оборудованием в вашем доме, таким как фены, швейные машины, электродрели, трансформаторы дверных звонков, выключатели света, зарядные устройства для смартфонов, блоки питания, вычислительные устройства, стиральные машины, сушилки для одежды, люминесцентные лампы, светодиодные лампы или открыватели ворот гаража.
Электрические помехи также могут быть вызваны линиями электропередач. Помехи, вызванные электрическим оборудованием вашей энергокомпании, обычно носят непрерывный характер, и ваша энергокомпания должна быть уведомлена.
Простой метод определения местоположения электрических помех — использование портативного AM-радио с батарейным питанием, настроенного на тихую частоту на нижнем конце шкалы. При приближении к источнику помех вы должны услышать статический или жужжащий звук. Чем ближе вы подойдете, тем сильнее будет статика.
Если вы не можете найти источник помех в собственном доме, посоветуйтесь со своими соседями, чтобы узнать, не испытывают ли они помехи. Источник может быть в их доме.
Если вы не можете определить источник электрических помех, обратитесь в отдел обслуживания клиентов вашей местной энергетической компании. Большинство энергетических компаний расследуют проблему и предпримут шаги по ее устранению.
Версия для печати
Помехи сигналам радио, телевидения и беспроводных телефонов (pdf)
.
