Самодельный диммер: Как сделать бытовой диммер своими руками?

Содержание

Электросхемы регулятора напряжения 220в своими руками. Симисторные регуляторы мощности. Радиоэлементы, обозначенные на схеме

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала.

Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке.

Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Регулятор напряжения

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

ТЕСТ:

4 вопроса по теме регуляторов напряжения

  1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

  1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

  1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

  1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.


Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод

тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.


В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током.

Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

  1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
  2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
  3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если

симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.


Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

  1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
  2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

  • Первый вывод – входной сигнал.
  • Второй вывод – выходной сигнал.
  • Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.


Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

  1. КР1157 – отечественная микросхема, с пределом по входному сигналу до 25 вольт и током нагрузки не выше 0.1 ампер.
  2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
  3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
  4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.


Ответы на 4 самых частых вопроса по регуляторам:

  1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
  2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
  3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
  4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.


Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.тиристора,

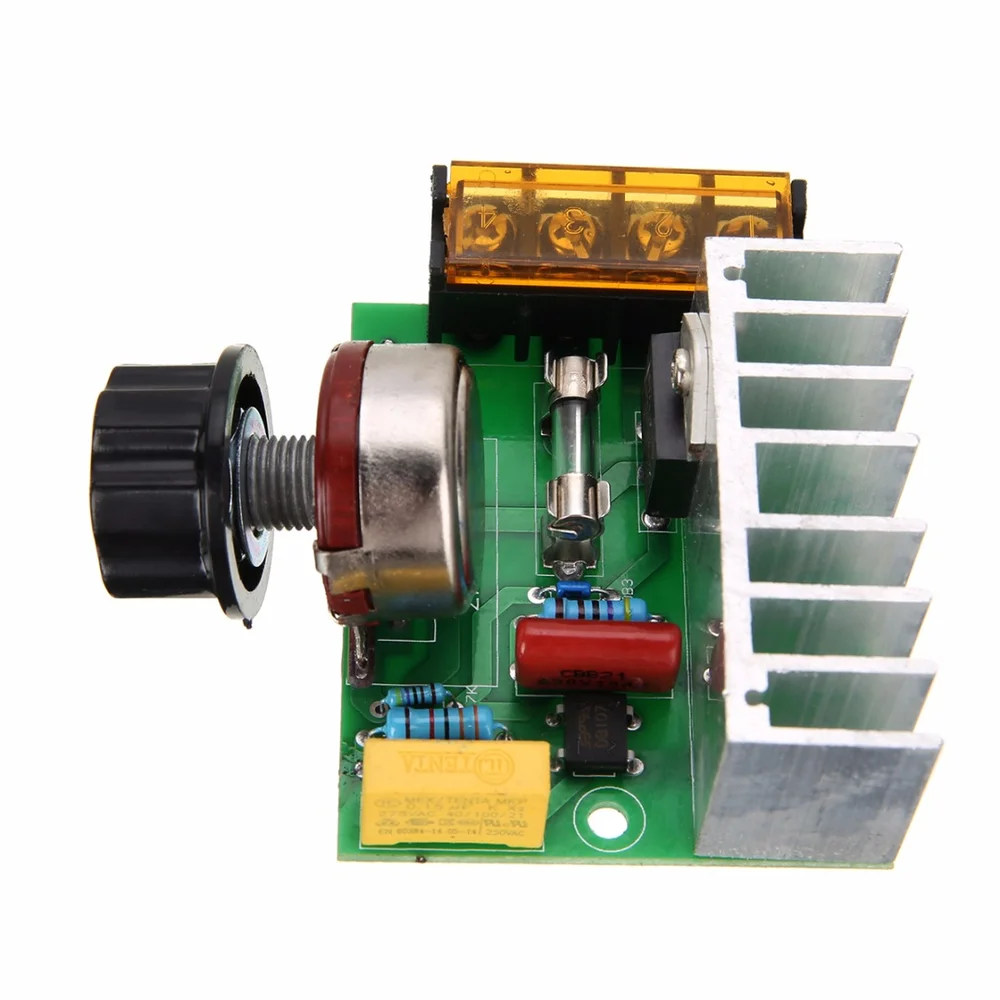

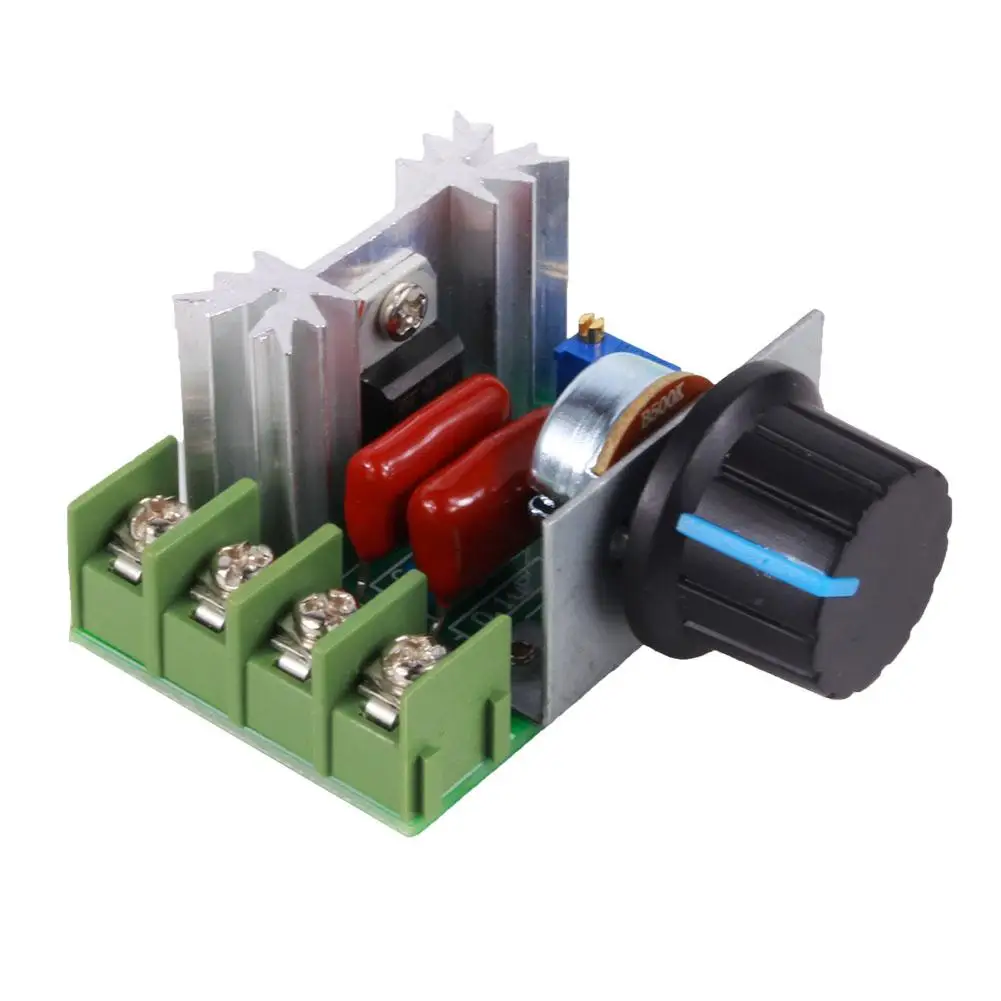

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Еще один регулятор мощности

Когда у меня в очередной раз не получилось припаять контакт микросхемы перегретым паяльником с первого раза, я понял, что счастья в жизни не будет без регулятора мощности. И решил я закошачить себе такую штуку, но чтобы попроще и универсальным был (для разного рода нагрузки). Приглянулась мне популярная в интернете схемка на симисторе.

Данный регулятор мощности предназначен для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В. Такой нагрузкой могут служить электронагревательные, осветительные прибороы, асинхронные электродвигатели переменного тока (вентилятор, электронаждак, электродрель и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+R2 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором R1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности. Симистор установлен на алюминиевый радиатор размером 40х25х3 мм.

Настройки схема не требует. Если все смонтировано правильно, то сразу же начинает работать. При экспериментах с лампой накаливания мощностью 100 Вт был выявлен легкий нагрев тиристора (без радиатора). А наглядные результаты экспериментов, как и готового устройства, можно увидеть на фотографиях ниже.

Регуляторы напряжения нашли широкое применение в быту и промышленности. Многим людям известно такое устройство, как диммер, позволяющий бесступенчато регулировать яркость светильников. Оно и является отличным примером регулятора напряжения 220в. Своими руками такой прибор собрать довольно просто. Безусловно, его можно приобрести в магазине, но себестоимость самодельного изделия окажется значительно ниже.

Назначение и принцип работы

С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Нередко эти устройства называют регуляторами мощности, что не совсем правильно. Устройства, предназначенные для регулирования мощности, основаны на ШИМ (широтно-импульсная модуляция) схемах.

Это позволяет получить на выходе различную частоту следования импульсов, амплитуда которых остается неизменной. Однако если параллельно нагрузке в такую схему включить вольтметр, то напряжение также будет изменяться. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

Регуляторы напряжения чаще всего изготовлены на основе полупроводниковых деталей – тиристорах и симисторах. С их помощью изменяется длительность прохождения волны напряжения из сети в нагрузку.

Следует заметить, что регуляторы напряжения будут максимально эффективны при работе с резистивной нагрузкой, например, лампами накаливания. А вот использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электротока значительно ниже в сравнении с резистивным.

Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.

На основе симистора

Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:

Структурно прибор можно разделить на два блока:

  • Силовой ключ, в роли которого используется симистор.
  • Узел создания управляющих импульсов на основе симметричного динистора.

С помощью резисторов R1-R2 создан делитель напряжения. Следует обратить внимание, что сопротивление R1 – переменное. Это позволяет менять напряжение в линии R2-C1. Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

В результате силовой ключ включается, и через него начинает проходить электроток на нагрузку. Положение регулятора определяет, в какой части фазы волны должен сработать силовой ключ.

На базе тиристора

Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

Принцип работы тиристорного прибора следующий:

  • Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
  • После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
  • При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

С помощью фазных регуляторов можно управлять не только яркостью ламп накаливания, но и другими видами нагрузок, например, количеством оборотов дрели. Однако следует помнить, что прибор на основе тиристора нельзя применять для работы со светодиодными и люминесцентными лампочками.

Также в быту используются конденсаторные регуляторы. Однако в отличие от полупроводниковых приборов, они не позволяют плавно изменять напряжение. Таким образом, для самостоятельного изготовления лучше всего подходят тиристорная и симисторная схемы .

Найти все необходимые для изготовления регулятора детали не составит труда. При этом их не обязательно покупать, а можно выпаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединить обычными проводами. Домашний мастер может выбрать тот способ, который покажется ему наиболее привлекательным.

Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.

Эти регуляторы напряжения сети широко известны и успешно применяются для регулировки яркости свечения ламп, температуры нагревателей, кипятильников, жала паяльника, регулировки тока заряда аккумулятора и так далее. В этой статье рассмотрены самые простые схемы таких регуляторов, показаны испытания в работе.

В основном наиболее распространены три схемы:

  1. Тиристорный регулятор на двух тиристорах, четырех диодах и двух конденсаторах.
  1. Тиристорный регулятор на двух тиристорах, двух динисторах и двух конденсаторах.

  1. Симисторный регулятор . Эта схема имеет минимальное количество деталей, так как симистор, это в принципе два тиристора в одном корпусе и он один работает на две полуволны, отрицательную и положительную, в то время как тиристор только на одну полуволну, и мы вынуждены были включать их встречно-параллельно, как и видно из предыдущих схем. Динистор DB3, также двунаправленный, в отличие от КН102.

Все схемы рабочие, выбрать можно ту, детали которой для вас доступнее. В свое время, очень давно, я выбрал схему 1, она по описанию регулирует напряжение от 40 В до 220В. Когда собрал, попробовал расширить пределы регулировки. Удалось добиться регулировки от 2 В до 215 В при напряжении сети 220 В. Изменены всего несколько номиналов резисторов и емкость одного конденсатора. Для удобства добавлен выключатель, предохранитель и вольтметр. Получилась вот такая схема, своего рода маленький ЛАТР (лабораторный автотрансформатор).

Недостатком является то, что при включении напряжение скачет до максимума, а затем устанавливается в соответствии с выставленным переменным резистором значением. Но это не слишком мешает если вы регулируете нагреватель, паяльник или лампу. Большим достоинством является плавная регулировка напряжения на нагрузке от 2-3 вольт до максимального значения, которое, как уже говорилось, всего на несколько вольт ниже напряжения сети. Если планируете регулировать напряжение на нагрузке с большими токами (5-7) А, тиристоры нужно установить на радиаторы. Их максимальный ток 10 А, но на пределе использовать не желательно.

Конструктивно тиристорный регулятор выполнен в алюминиевом корпусе, без печатной платы, навесным монтажом, на куске гетинакса.

Расположение основных деталей:

Минимальное напряжение на нагрузке несколько вольт, около 0 В.

Максимальное напряжение на нагрузке, на несколько вольт ниже напряжения сети.

Достоинство этой схемы – простота и надежность. Собрана в свое время из подручных деталей. Отработала без отказов много лет. В основном подключал нагрузки до 300 Вт, хотя иногда и больше.

Материал статьи продублирован на видео:

Диммер ремонт своими руками

Мы постараемся ответить на вопрос: диммер ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания. Речь идет о диммере. Название “диммер” произошло от английского глагола “to dim” – темнеть, становиться тусклым. Иначе говоря, диммером можно регулировать яркость лампы. При этом замечательно то, что и потребляемая мощность уменьшается пропорционально.

Простейшие диммеры имеют одну поворотную ручку для регулировки, и два вывода для подключения, и используются для регулировки яркости ламп накаливания и галогенных ламп. В последнее время появились диммеры и для регулировки яркости люминесцентных ламп.

Ранее для регулировки яркости ламп накаливания использовались реостаты, мощность которых была не меньше мощности нагрузки. При чем при понижении яркости оставшаяся мощность никак не экономилась, а рассеивалась бесполезно в виде тепла на реостате. При этом никто не говорил о экономии, её просто не было. А использовались такие устройства там, где действительно было нужно только регулировать яркость – например, в театрах.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Так было до появления замечательных полупроводниковых приборов – динистора и симистора (симметричного тиристора). Смотрите: Как устроен и работает симмистор. В англоязычной практике приняты другие названия – диак и триак. На основе этих деталей и работают современные диммеры.

Подключение диммера

Схема включения диммера до невозможности простая – проще не придумаешь. Он включается так же, как и обычный выключатель – в разрыв цепи питания нагрузки, то есть лампы. По установочным габаритам и креплению диммер идентичен выключателю. Поэтому установить его можно так же, как выключатель – в монтажную коробку, и установка диммера не отличается от установки обычного выключателя (Как заменить выключатель освещения). Единственное условие, которое предъявляет производитель – соблюдать подключение выводов к фазе и к нагрузке.

Все диммеры, которые сейчас есть в продаже, можно разделить на 2 группы – поворотные, или роторные (с регулятором – потенциометром) и электронные, или кнопочные, с управлением с помощью кнопок.

При регулировании (диммировании) ручкой потенциометра яркость зависит от угла поворота. Кнопочный диммер в смысле гибкости управления более гибок. Можно подключить несколько кнопок в параллель, и управлять диммером из любого количества мест. Конечно, это теоретически, на практике количество мест управления ограничивается 3-4, а максимальная длина проводов – около 10 метров, причем схема может быть критична к помехам и наводкам. Поэтому надо строго следовать рекомендациям производителя по монтажу.

Существует также дистанционные диммеры, управляемые по радио- или инфракрасному каналу. Смотрите: Дистанционное управление освещением.

Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер (например, диммер Legrand) как правило собран с применением микроконтроллера. Поэтому гораздо более распространены поворотные диммеры, которые мы и рассмотрим ниже.

Устройство и схема поворотного диммера

Устройство поворотного диммера весьма простое, но может отличаться у разных производителей. При этом основная разница – в качестве сборки и комплектующих.

Схема симисторных регуляторов в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования.

Принцип действия схемы диммера таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение. Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Иными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.

Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны. То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Схема поворотного диммера

Вот так выглядит реальная схема регулятора яркости (диммера). Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется. Симисторы в практической схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В.

От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы. При минимальном сопротивлении поворотного резистора R1 будет минимальное горение лампы.

При большом желании диммер можно попробовать сделать самостоятельно. Существует большое количество различных схем самодельных диммеров разного уровня сложности. Более подробно со схемами самодельных диммеров можно познакомится в цикле статей Бориса Аладышкина про самодельные светорегуляторы – Как сделать диммер своими руками.

Как отремонтировать диммер

В заключении – несколько слов про ремонт диммеров. Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. В результате, как правило, выходит из строя симистор. Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Лучше сразу ставить мощный, на более высокий ток и напряжение, чем сгоревший. Также бывает выходит из строя регулятор, либо нарушается монтаж.

Диммер можно использовать как регулятор напряжения, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

У вас сломался телевизор, магнитола, мобильник или чайник? И вы хотите создать об этом новую тему на данном форуме?

Прежде всего подумайте вот над чем: представьте, что у вашего отца/сына/брата разболелся аппендицит и вы по симптомам знаете, что это именно аппендицит, но опыта его вырезания, равно как и инструмента никакого нет. И вы включаете компьютер, залезаете в интернет на медицинский сайта с вопросом: “Помогите вырезать аппендицит”. Понимаете абсурдность всей ситуации? Даже если вам ответят, то стоит учесть такие факторы как наличие диабета у пациента, аллергии на анестезию и другие медицинские нюансы. Думаю никто так не поступает в реальной жизни и рискнет доверять жизнь своих близких советами из интернета.

То же самое и в ремонте радиоаппаратуры, хотя конечно это все материальные блага современной цивилизации и в случае неудачного ремонта всегда можно купить новый ЖК-телевизор, сотовый телефон, iPAD или компьютер. А для ремонта такой аппаратуры как минимум необходимо иметь соответствующее измерительное (осциллограф, мультиметр, генератор и т.п.) и паяльное оборудование (фен, SMD-термопинцет и т.п.), принципиальную схему, не говоря уже о необходимом багаже знаний и опыте ремонта.

Давайте рассмотрим ситуацию если вы начинающий/продолжающий радиолюбитель паяющий всякие электронные штучки и имеющий часть необходимых инструментов. Вы создаете соответствующую тему на форуме для ремонта с кратким описанием “симптомами болезни пациента”, т.е. к примеру “Не включается телевизор Samsung LE40R81B”. И что? Да причин не включения может быть масса – от неполадок в системе питания, проблем с процессором или слетающей прошивки в EEPROM-памяти.
Более продвинутые пользователи могут найти на плате почерневший элемент и прикрепить фотографию к посту. Однако учтите, то что вы замените этот радиоэлемент на такой же – еще не факт, что ваша аппаратура заработает. Как правило, что-то стало причиной сгорания этого элемента и он мог “потянуть” за собой еще пару-тройку других элементов, не говоря уже о том, что найти сгоревшую м/с довольно такое непросто не профессионалу. Плюс в современной аппаратуре практически повсеместно применяются SMD-радиоэлементы, выпаивая которые паяльником ЭСПН-40 или китайским 60-Ваттным паяльником вы рискуете перегреть плату, отслоить дорожки и т.п. Последующее восстановление которых будет очень и очень проблематичным.

Целью данного поста не является какой-либо пиар ремонтных мастерских, а я хочу донести до Вас, что иногда самостоятельный ремонт может обойтись дороже чем отнести его в мастерскую профессионалам. Хотя конечно это ваши деньги и что лучше или рискованнее решать только Вам.

Если вы все же решили, что в состоянии самостоятельно отремонтировать радиоаппаратуру, то при создании поста обязательно укажите полное наименование прибора, модификацию, год выпуска, страну происхождения и другую подробную информацию. Если есть схема, то прикрепите ее к посту или дайте ссылку на источник. Напишите как давно проявляются симптомы, были ли скачки в сети напряжения питания, был ли до этого ремонт, что делалось, что проверялось, замеры напряжения, осциллограммы и т. п. От фотографии платы как правило толку мало, от фотографии платы снятой на мобильный телефон толку нет вообще. Телепаты обитают на других форумах.
Перед созданием поста обязательно воспользуйтесь поиском по форуму и в интернете. Почитайте соответствующие темы в подразделах, возможно ваша проблема типовая и уже обсуждалась. Обязательно прочитайте статью Стратегия ремонта

Формат Вашего поста должен быть следующим:

Темы с названием “Помогите починить телевизор Sony” с содержанием “сломался” и парой смазанных фото открученной задней крышки, снятых на 7-ой айфон, ночью, с разрешением 8000х6000 пикселей сразу удаляется. Чем больше информации касательно поломки вы выложите в посте, тем больше шансов на компетентный ответ вы получите. Поймите, что форум – это система безвозмездной взаимопомощи по решению проблем и если вы будете пренебрежительно относиться к написанию своего поста и не следовать вышеприведенным советам, то и ответы на него будут соответствующие, если кто-то вообще захочет отвечать. Также учтите, что никто не должен отвечать мгновенно или в течении скажем дня, не нужно писать через 2 часа “Что никто не может помочь” и т.п. В этом случае тема сразу же будет удалена. Для своевременного информирования об ответах в теме, при создании или после создания темы, подпишитесь на нее и вы будете получать E-Mail уведомления если кто-то ответит.
Вы должны приложить все усилия к самостоятельному поиску поломки, перед тем, как вы зашли в тупик и решили обратиться на форум. Если вы весь процесс поиска поломки изложите в своей теме, то шанс на получение помощи от высококвалифицированного специалиста будет очень велик.

Если Вы решили отнести вашу сломавшеюся аппаратуру в ближайшую мастерскую, но не знаете куда, то возможно вам поможет наш картографический онлайн сервис: мастерские на карте (слева отожмите все кнопки кроме “Мастерские”). К мастерским можно оставлять и просматривать отзывы от пользователей.

Для ремонтников и мастерских: вы можете добавить свои услуги на карту. На карте находите ваш объект со спутника и щелкаете по нему левой кнопкой мыши. В поле “Тип обьекта:” не забывайте сменить на “Ремонт техники”. Добавление абсолютно бесплатное! Все объекты проверяются и модерируются. Обсуждение сервиса здесь.

На сегодняшний день светорегулятор используют многие. Диммер может достаточно часто выходить из строя. Чаще всего это происходит в том случае, когда в доме не установлены защитные устройства. Устройства считаются чувствительными к перепадам напряжения. Если возникают повышенные нагрузки, тогда устройство может просто сломаться.


В этой статье вы найдете основные причины, которые могут повлиять на работоспособность устройства. Также вы найдете подробную информацию о том, как выполнить качественный ремонт диммера своими руками.

Если у вас не работает диммер, тогда сейчас мы вам расскажем что могло на это повлиять.

Чаще всего диммер перестает работать в результате перегорания лампочки в люстре. Дело в том, что после перегорания может возникнуть небольшое короткое замыкание. В результате замыкания в светорегуляторе может перегореть один из основных элементов – симистор. Если не заменить это устройства, тогда нарушается вся схема и диммер работать не будет.

Второй причиной может стать то, что ваше устройство может не включаться или выключаться. Суть заключается в том, что устройство может работать только с энергосберегающими лампами. Если вы желаете подключить его люминесцентной или светодиодной лампе, тогда необходимо покупать специальные диммеры. Также если вы уже решили купить светодиодную лампу, тогда необходимо приобретать только диммируемые светодиодные лампы. Для того чтобы избежать поломок неободимо правильно провести подключение диммера.


Как видите, ремонт диммера может потребоваться не всегда. Иногда причиной поломки могут выступить не те лампы.

Еще к одной причине поломки можно отнести то, что мощность светорегулятора была подобрана неправильно. При покупке диммера вам необходимо помнить о том, что его мощность должна превышать на 30 – 50% мощность светильника. Если ваша мощность будет больше, тогда устройство просто не сможет регулировать яркость. Иногда причиной также может стать повреждение проводки от люстры к диммеру.

Ремонт диммера можно выполнить и самостоятельно. Сейчас вашему вниманию мы предоставим причины поломки и возможные пути их устранения.

  • Устройство не включает свет. Для устранения этой поломки вам необходимо открыть его крышку и просмотреть предохранитель. При частых перепадах напряжения он может просто перегореть. Заменить предохранитель в диммере достаточно просто. Часто лучшие производители в комплекте предоставляют готовый предохранитель.

  • Диммер не регулирует яркость освещения. Этот ремонт диммера считается более сложным. Причиной поломки может стать симистор, который перегорает в процессе короткого замыкания. Этот элемент схемы при необходимости можно заменить и самостоятельно. Для его ремонта может потребоваться паяльник и дрель с тоненьким сверлом. Для того чтобы припаять новый вам предварительно необходимо будет снять радиатор, который крепится заклепкой. Одноклавишный выключатель не выполнит эту функцию.

  • Если в своем доме вы используете светорегулятор с обычными лампочками, тогда необходимо их как можно быстрее поменять.

  • Если не работает диммер и простой выключатель, тогда вся проблема в проводке. Ее необходимо еще раз проверить и устранить неполадки.

Как видите, ремонт диммера – это несложный процесс и выполнить его можно самостоятельно.

Рекомендуем вашему вниманию: импульсное реле.

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Также читают:

  • Обзор вероятных причин
  • Как починить поломку

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом.

Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке.

Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Поворотный диммер на симисторе. Его будем ремонтировать

В комментариях к статье, в которой я подробно рассказал про устройство и схему диммера, читатели часто задают вопросы по ремонту диммеров своими руками.

Поэтому я решил эту информацию дополнить и выделить в отдельную статью. Которую вы читаете сейчас.

Как всегда, будет много фотографий с пояснениями, ведь лучше один раз увидеть!

Будет показан пример, как я ремонтировал диммер своими руками. Будет и самокритика, и полезные советы.

Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. Превышение нагрузки бывает, когда например, любители хорошего освещения вкрутят слишком мощные лампы в люстры. Либо через диммер подключают несколько светильников, в сумме потребляющих слишком большую мощность.

К слову, при выборе диммера следует мощность выбирать с запасом 30…50%. Как повысить мощность диммера, будет рассказано и показано в этой статье.

Короткое замыкание возможно не только из-за неисправной проводки. Бывает, когда лампочки перегорают, в них происходит короткое замыкание (КЗ), в природу которого углубляться не будем.

Кроме того, в момент включения лампы накаливания через неё течёт ток, в несколько раз превышающий рабочий. Подробнее – в статье про сопротивление лампы накаливания.

В результате КЗ и перегрузки, как правило, выходит из строя симистор. Это основная неисправность, она встречается в 90% случаев поломки.

Симистор – это главный элемент. Его отличительные особенности – три вывода и к корпусу прикручен радиатор. Наиболее часто встречаются модели ВТ137, BT138, BT139.

Неисправность симистора можно выявить мультиметром. Если прозвонить в режиме омметра сопротивление между выводами А1 и А2 (или Т1 и Т2, первый и второй вывод), будет от нуля до несколько ом. Вывод – симистор однозначно сгорел.

Бывает другой случай – симистор звонится нормально (бесконечное сопротивление), а диммер однако не работает (лампа не горит во всех положениях регулятора). Тут поможет только проверка, т.е. включение в реальную схему.

О замене симистора будет подробно сказано ниже.

Креме неисправного симистора, встречаются другие неисправности диммера:

  1. Выгорают силовые дорожки печатной платы. Это – следствие основной неисправности. Дорожки придётся восстанавливать перемычками.
  2. Нарушается механическая целостность регулятора (потенциометра, или переменного резистора). От частого и интенсивного использования, тут пояснений не надо.
  3. В диммерах, в которых есть предохранитель, перед ремонтом надо в первую очередь проверить его. Часто производитель прикладывает запасной, который хранится там же, в диммере, где и рабочий. Разумное решение. Был бы он в отдельном кулечке – обязательно бы потерялся.
  4. Механическое нарушение контактов и пайки печатной платы. В первую очередь – пайка контактов, куда прикручиваются провода. Так же бывает, что электронные элементы просто плохо пропаяны производителем.
  5. Неисправности отдельных элементов. В первую очередь – динистор, затем резисторы и конденсаторы.

Прежде, чем ремонтировать, посмотрим на схему диммера. По сравнению с предыдущей статьёй про диммер, схему я немного переработал и уточнил. В прошлой статье схему оставил прежней. А в новой нумерацию деталей менять не стал, чтобы не вносить путаницу.

Схема диммера для ламп накаливания на симисторе

Диммер, который будем ремонтировать, имеет именно такую схему.

Теперь приведу пример, как заменить симистор своими руками, применяя дрель, паяльник, и обычную зубочистку.

Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Но радиатор сейчас приклёпывают. Заклёпка гораздо технологичнее и дешевле в массовом производстве.

Поэтому берём в руки дрель со сверлом диаметром 3,5…5,5 мм.

1 Высверливаем заклепку радиатора

Стрелкой показано направление сверла.

2 Снимаем радиатор с симистора

Радиатор снят, теперь надо аккуратно выпаять плохой симистор, минимально повредив плату. Рекомендуемая мощность паяльника – 25 или 40 Вт.

3 Выпаиваем симистор из платы. Обозначены выводы симистора – Т1, Т2, Gate.

Плюс к паяльнику, нужен опыт и сноровка.

Паяльником мощностью 60 Ватт и более можно запросто повредить плату.

Далее – подготавливаем место для нового симистора, используем для этого деревянную зубочистку:

4 Подготавливаем отверстия для нового симистора

6 Место под новый симистор

Площадки слиплись, но это пока не важно.

А вот и друзья-симисторы, рядом динистор DB3:

7 Новые симисторы и динистор DB3

Симисторы (BT139, BT138, BT137) на фото все на напряжение 800 Вольт, максимальный рабочий ток соответственно 16, 12, и 8 Ампер.

Даташит можно будет скачать в конце статьи.

Теперь в эти сквозные отверстия вставляем новую деталь:

Перемычка неудачная, надо было использовать проводок потоньше…

Внимательно проверяем пайку, чтобы не было замыкания между контактными площадками.

Дальше – монтируем радиатор. В домашних условиях дешевле и технологичнее использовать Винт, шайбу и гайку М3.

10 Осталось прикрутить радиатор

Теперь остаётся проверить работу в реальной схеме включения. Напоминаю, диммер включается точно так же, как обычный выключатель:

Включение лампочки через регулятор яркости.

Для схемы проверки использую лампочку любой мощности в патроне, провод со штепселем, и клеммник Ваго 222.

11 Выгорела дорожка на плате

13 Плата диммера, вид на симистор

Резисторы обозначены цветовой маркировкой. Выучили, как я рекомендовал?

14 маркировка на радиаторе

Поломанный диммер, симистор нужно менять

Поломанный диммер, симистор нужно менять

Читатель Сергей (см коммент от 12 апреля) отремонтировал диммер своими руками, но обратил внимание, что схема немного не стандартная. Схему публикую.

Схема диммера. Нестандартная?

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:8375 раз./

Если будете покупать симистор, то на АлиЭкспресс в Китае такие стоят копейки, в данном случае по 10 руб/шт.

Ещё нужно учесть преимущество симисторов BTA перед BT – у BTA фланец (радиатор) изолирован от токоведущих частей, а это повышает безопасность!

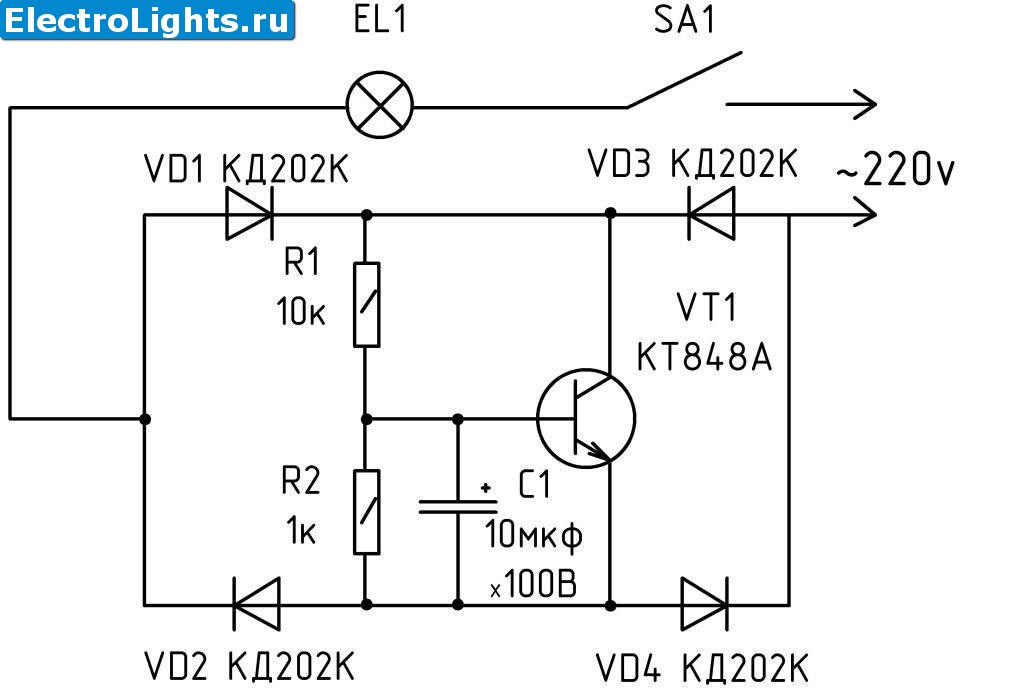

Блоки защиты ламп, которые плавно включают яркость ламп, я подробно описал в своих статьях про устройство и подключение и схему таких блоков.

Отличие диммеров и БЗ – только в способе управления. В блоках защиты симистором управляет контроллер по программе. А программа может быть любой, вплоть до волнообразного изменения яркости. Может быть управление любым аналоговым или цифровым сигналом. Был бы спрос.

Если Вам интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Диммер – электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью. Реализовать регулировку можно несколькими способами. Но наиболее распространён фазовый способ, суть которого состоит в управлении во времени моментом отпирания силового ключа (транзистора, тиристора). В сетях переменного тока лучше всего зарекомендовали себя диммеры на основе симметричного тиристора (симистора) в виде простой и недорогой конструкции. Как сделать диммер своими руками из доступных деталей, описано в этой статье.

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

  • С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
  • R1 – резистор 4,7-27 кОм-0,25 Вт;
  • R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
  • VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
  • VS1 – симистор BT136-600D или BT136-600E;
  • VS2 – динистор DB3;
  • LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.

Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.

Диммер у нас не новый и последнее время включается через раз. Как нам самим устранить такую неисправность?

Вероятнее всего в вашем вопросе речь идет о поворотном механическом диммере (с регулятором — потенциометром).

Давайте вначале разберемся какие чаще всего встречаются поломки диммеров:

  • перегорает предохранитель. Происходит это от превышения максимально допустимой нагрузки на регулятор. На тыльной стороне диммера указана нагрузка, на которую он рассчитан, к слову, максимальная мощность потребителей (светильников, люстр) должна быть на 30% меньше, указанной на приборе.

Другой причиной выхода из строя предохранителя может быть короткое замыкание (КЗ) в сети, даже банальное перегорание лампочки (в них происходит КЗ). Дело в том, что во время обрыва раскаленной вольфрамовой нити ее сопротивление возрастает более чем в 10 раз и, соответственно, во столько же раз увеличивается потребляемая мощность. Если во время обрыва мощность превысит номинал предохранителя, он, естественно, перегорит;

    выгорают на печатной плате силовые дорожки – это видно, если посмотреть на плату с тыльной стороны. Устраняется такая неисправность перемычками:

Более серьезные поломки – выход со строя динистора, симистора, конденсатора. требуют определенных знаний в области электроники и устраняются путем прозвонки, выявления неисправных деталей и их заменой.

Что касается конкретно вашего вопроса:

Причина такой поломки, больше всего, изношенный резистор, который можно выпаять с платы и установить новый, подобранный по номинальным показателям.

Не исключено, также, что не надежно затянуты провода в клеммах – подтяните крепежные винты.

Также проверьте надежность пайки контактов электронных элементов. Если на тыльной стороне платы видно, что ножка детали шатается, ее нужно аккуратно повторно пропаять.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 47

Диммер своими руками


Диммер своими руками: устройство, принцип работы + как сделать диммер самому

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но, если ситуация не типичная, к примеру, когда важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка. И это заставляет многих людей задуматься о решении подобной задачи. Тем более что собрать диммер своими руками несложно.

Когда покупка худший вариант

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим диммер небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

  • снизить потребление электроэнергии — это приводит к большей экономичности;
  • заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении.

Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного.

Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

  • изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
  • широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективное из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал диммеров.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии, так как излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

  • динистора, часто встречается и другое его название — диак;
  • симистора, по-другому — триак;
  • узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока).

Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Что усложняет схему собираемого изделия?

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников.

Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

  • вид управления;
  • способ размещения;
  • внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

  • механическим;
  • электронным;
  • дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом.

Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих.

Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов. Виды передачи командного сигнала бывают различными:

  • радиосигнал;
  • инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов.

Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом, который способен передать нужную информацию только при наведении на сам диммер. А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней.

К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды. Которыми могут быть хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу.

Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами, а в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз.

Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных энергосберегающих ламп.

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания, их светодиодные аналоги в этом случае не проявят своих лучших качеств.

Как сделать диммер самому

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от его качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

  • по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
  • проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное  — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

sovet-ingenera.com

Простая схема диммера на 220В для сборки своими руками

Диммер – электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью. Реализовать регулировку можно несколькими способами. Но наиболее распространён фазовый способ, суть которого состоит в управлении во времени моментом отпирания силового ключа (транзистора, тиристора). В сетях переменного тока лучше всего зарекомендовали себя диммеры на основе симметричного тиристора (симистора) в виде простой и недорогой конструкции. Как сделать диммер своими руками из доступных деталей, описано в этой статье.

Схема и принцип её работы

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1. При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

  • С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
  • R1 – резистор 4,7-27 кОм-0,25 Вт;
  • R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
  • VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
  • VS1 – симистор BT136-600D или BT136-600E;
  • VS2 – динистор DB3;
  • LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

Область применения

В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.

Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.

ledjournal.info

Схемы диммеров своими руками — ElectrikTop.ru

Изменение величины сетевого напряжения дает возможность управлять бытовыми электроприборами. Например, увеличивать или уменьшать яркость свечения ламп, что в ряде случаев используется для экономии электроэнергии, но чаще для создания особых световых эффектов. Такие устройства называются диммерами (затемнителями). Сегодня мы вам расскажем о том, как сделать диммер своими руками.

Способы управления величиной напряжения

Регуляторы яркости света работают на одном из двух принципов:

  1. Рассеивания.
  2. Отсекания части подаваемой электрической энергии.

Рассеивание

Заключается в использовании резистивных свойств проводника. Это довольно простые элементы, их называют реостатами. Они состоят из одного проводника, обычно скрученного в спираль, и подвижного контакта, напряжение на котором зависит от того, на каком витке спирали он расположен. Та часть энергии, которая не используется, рассеивается в виде тепла, что и является главным недостатком устройства – при напряжениях свыше 100 вольт нагрев столь значительный, что может вызвать пожар.

Этот способ универсальный, может применяться как к постоянному, так и переменному току. Он редко используется напрямую, но на его основе строятся все схемы регулирования.

Отсекание

Применяется только к переменному току, у которого можно «отрезать» часть синусоиды, получив последовательность разнополярных импульсов, частота следования и амплитуда которых зависит от момента (фазы) и длительности периода отсекания. Способ связан с меньшим рассеиванием энергии, но приводит к значительному искажению формы синусоиды, что плохо действует на потребителей с преимущественно индуктивной или емкостной нагрузкой. Например, использование диммеров для управления частотой вращения электромоторов вызывает их перегрев. Эпюры отсекаемых частей синусоиды показаны на рисунке ниже.

Способ чаще всего используется для изменения яркости свечения ламп накаливания и им подобных светотехнических устройств – галогенных и металлогалогенных ламп. Его категорически нельзя применять для управления компактными люминесцентными лампами и ограниченно – для светодиодных. В основном для тех, схемы питания которых (драйверы) поддерживают диммирование, о чем обычно пишется на их упаковке.

Реализуются с помощью так называемых ключевых схем, построенных на тиристорах, динисторах и симисторах.

  • Тиристор – диод, пропускающий ток только в одном направлении в тот момент, когда на его управляющем электроде появляется отпирающее напряжение.
  • Симистор – фактически двойной тиристор, пропускающий ток в обоих направлениях. Применяется для упрощения монтажной схемы.
  • Динистор – диод, пропускающий электрический ток при достижении порогового значения напряжения. Используется для построения времязадающих цепочек.

Тиристорная схема

Тиристорная схема диммера на 220 вольт приведена на рисунке ниже.

Тиристоры обозначены литерами V1 и V2. Обратите внимание, что они включены встречно, поскольку каждый пропускает часть полуволны синусоиды одного знака. Напряжения отпирания динисторов V3 и V4 регулируется рассеивающим энергию реостатом R5. Схема имеет две времязадающие цепочки: V3–C1 и V3–C2. В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов.

Симисторная схема

Ключевая схема на симисторе приведении на рисунке ниже.

Ее преимущество в компактности. У нее один управляющий элемент – VS1 и одна времязадающая цепочка, состоящая из VS2 и С1. Рассеивающий регулятор напряжения – переменный резистор R1. Остальные элементы обеспечивают стабильность работы схемы.

Диммеры на постоянном токе

Только светодиодные лампы с цоколем типа Е (винтовой, аналогичный лампе накаливания) имеют собственный блок питания, преобразующий переменный ток в постоянный. Остальные светодиодные источники света, среди которых и светодиодные ленты, должны снабжаться отдельным блоком питания. Диммер для светодиодной ленты также должен работать от источника постоянного тока.

Оптимальным решением будет объединение блока питания ленты и диммера. Для этого используется схема с использованием микросхемы КР 142ЕН 12А, представленная на рисунке ниже.

Сама микросхема является регулируемым стабилизатором компенсационного типа. Её вывод 1 является точкой, на которую подается опорное напряжение, определяющее его величину на выходе диммера. Регулировка производится с помощью резистора R2, который является классическим рассеивателем энергии.

Зная принцип построения схем управляющих яркостью свечения ламп, вы можете не только сделать такое устройство самостоятельно, но и произвести ремонт диммера, купленного в магазине.

electriktop.ru

Как собрать диммер своими руками — схема и инструкция по сборке

16.02.2017

Согласитесь, иногда возникает потребность в регулировании яркости лампы. Ну, действительно, не всегда требуется, чтобы она светила на полную мощность. Если в вечернее время вы собрались семьёй в зальной комнате за беседой, достаточно приглушённого освещения. Зачем же включать люстру на полную мощность, гнать лишние киловатт-часы и переплачивать за расход электроэнергии. В таком случае выручает регулятор освещения, по-другому это устройство называется диммером. С его помощью можно изменять электрическую мощность лампы и тем самым регулировать яркость света. Многие мужчины, знатоки электротехники и любители радиоэлектроники, собирают диммер своими руками.

Но тут возникает вполне логичный вопрос, зачем нужен самодельный диммер, если можно пойти в магазин электротехнических товаров и купить заводское устройство? Во-первых, цена на заводской регулятор прямо скажем не маленькая. Но это ещё полбеды. Возникают иногда потребности установки диммера, например, для настольной лампы. И если вы отправитесь в магазин, то не факт, что найдёте устройство подходящих вам размеров, чтобы можно было впихнуть его в такой осветительный прибор. Так что проблема, собрать диммер в домашних условиях своими руками, всё-таки актуальна и поэтому посвятим ей данную статью.

Основная цель и суть диммера

Пару слов о том, что такое диммер и зачем он вообще нужен?

Это устройство электронное, предназначается для того, чтобы с его помощью изменять электрическую мощность. Чаще всего, таким образом меняют яркость осветительных приборов. Работает с лампами накаливания и светодиодами.

Электрическая сеть поставляет ток, который имеет синусоидальную форму. Чтобы в лампочке изменилась яркость, требуется подача на неё обрезанной синусоиды. Отсечь передний или задний фронт волны можно за счёт тиристоров, установленных в схеме диммеров. Это способствует уменьшению напряжения, подаваемого на светильник, что соответственно приводит к снижению мощности и яркости света.

Важно помнить! Такие регуляторы генерируют электромагнитные помехи. Чтобы их уменьшить, в схему диммеров включают индуктивно-ёмкостной фильтр либо дроссель.

Элементы схемы

Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.

На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель.

  1. Симистор. Это триодный симметричный тиристор, по-другому его ещё называют триак (название пошло из английского языка). Представляет собой полупроводниковый прибор, который является тиристорной разновидностью. Используется для коммутирующих операций в электрических цепях на 220 В. Симистор имеет два основных силовых вывода, к которым последовательно подключается нагрузка. Когда симистор закрыт, в нём отсутствует проводимость и нагрузка получается выключенной. Как только на него подаётся отпирающий сигнал, между его электродами появляется проводимость и нагрузка включается. Его основной характеристикой является ток удержания. Пока через его электроды протекает ток, превышающий эту величину, симистор остаётся открытым.
  2. Динистор. Он относится к полупроводниковым приборам, является разновидностью тиристоров, и обладает двунаправленной проводимостью. Если рассмотреть принцип его работы подробнее, то динистор представляет собою два диода, которые включены навстречу друг другу. Динистор по-другому ещё называют диак.
  3. Диод. Это электронный элемент, который в зависимости от того, какое направление принимает электрический ток, обладает разной проводимостью. Он имеет два электрода – катод и анод. Когда к диоду прикладывают прямое напряжение, он открыт, в случае с обратным напряжением диод закрыт.
  4. Неполярный конденсатор. Их основное отличие от других конденсаторов заключается в том, что они могут подключаться в электрическую цепь без соблюдения полярности. В процессе эксплуатации допускается смена полярности.
  5. Постоянный и переменный резисторы. В электрических цепях они считаются пассивным элементом. Постоянный резистор обладает каким-то определённым сопротивлением, у переменного эта величина может изменяться. Их основное предназначение – преобразовать силу тока в напряжение или наоборот напряжение в силу тока, поглотить электрическую энергию, ограничить ток. Переменный резистор иначе ещё именуют потенциометр, у него имеется подвижный отводной контакт, так называемый движок.
  6. Светодиод для индикатора. Это такой полупроводниковый прибор, который имеет электронно-дырочный переход. Когда через него пропускается в прямом направлении электрический ток, он создаёт оптическое излучение.

Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ 12-600, то можно регулировать мощность нагрузки до 1 кВт. Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами.

Принцип работы

Перед тем, как сделать диммер своими руками, давайте разберёмся, в чём заключается суть его работы.

  • При подключении схемы в электрическую цепь, на неё поступает переменное напряжение 220 В из сети. Когда в синусоиде напряжения наступает полупериод положительный, через резисторы и один из диодов начинает протекать ток, за счёт чего происходит зарядка конденсатора.
  • Как только напряжение достигает параметра, необходимого для пробоя динистора, начинает протекать ток через динистор и через управляющий электрод симистора.
  • Этот ток способствует тому, что симистор открывается. Лампы, которые последовательно с ним подсоединены, оказываются подключенными к цепи и зажигаются.
  • Как только синусоида напряжения пройдёт через ноль, симистор закроется.
  • Когда синусоида напряжения достигает полупериода отрицательного, весь процесс повторяется аналогичным образом.
  • Момент открытия симистора имеет прямо пропорциональную зависимость от величины активного сопротивления в схеме. При изменении этого сопротивления можно менять в каждом полупериоде время открытия симистора. Тем самым будет плавно изменяться потребляемая мощность лампочки и яркость её свечения.

Подробнее принцип работы и последующая сборка устройства описаны в этом видео:

Сборка схемы

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит (достаточно будет размера 35х25 мм). Диммер, собранный на симисторе с применением печатной платы, позволяет свести к минимуму размеры блока, он будет иметь малые габариты, а это даёт возможность устанавливать его на место обычного выключателя.

Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами.

Далее схема регулятора собирается по следующему алгоритму:

  1. На плату нанесите схемы соединения. Для выводов подсоединяемых элементов просверлите отверстия. При помощи нитрокраски прорисуйте на схеме дорожки, а также определите место монтажных площадок для пайки.
  2. Далее плату необходимо протравить. Приготовьте раствор хлорного железа. Посуду возьмите такую, чтобы плата не ложилась плотно на дно, а своими уголками как бы упиралась о её стенки. Во время травления переворачивайте плату периодически и помешивайте раствор. В случае, когда это надо сделать быстро, согрейте раствор до температуры 50-60 градусов.
  3. Следующий этап – лужение платы и промывка её спиртом (ацетон использовать нежелательно).
  4. В проделанные отверстия установите элементы, лишние концы отрежьте и при помощи паяльника пропаяйте все контакты.
  5. Припаяйте при помощи соединительных проводов потенциометр.
  6. А теперь собранная схема диммера тестируется для ламп накаливания.
  7. Подключите лампочку, включите схему в электрическую сеть и вращайте ручку потенциометра. Если всё собрано верно, то яркость свечения лампы должна изменяться.

Подключение

Как правило, диммеры устанавливают на место выключателей. То есть он монтируется на разрыв фазы последовательно с нагрузкой. Это, кстати, очень важно, как и при подключении выключателя. Ни в коем случае не перепутайте фазу и ноль, если вы установите диммер на разрыв нуля, выйдет из строя электронная схема. Чтобы не допустить ошибки, перед установкой при помощи индикаторной отвёртки точно убедитесь – где у вас фаза, а где ноль.

Далее алгоритм такой:

  1. Обесточьте рабочее место путём отключения вводного автомата на комнату или квартиру.
  2. Демонтируйте из монтажной коробки выключатель.
  3. Подайте напряжение и на отсоединённых проводах точно определите фазу и ноль. Обнаруженную фазу каким-то образом наметьте (маркером или изолентой).
  4. Снова отключите вводное питание. Входные клеммы диммера подсоедините к фазному проводу, выходные клеммы соединяются с нагрузкой. У заводских регуляторов клеммы маркируются, в этом случае надо производить подсоединение согласно маркировке. Но для диммеров нет принципиальной разницы, так что подключение фазы может быть произвольным.
  5. Диммер для светодиодных ламп 220 В, сделанный своими руками, устанавливается точно также. Единственное принципиальное отличие, он должен устанавливаться перед контролёром этих ламп. То есть с диммера выход идёт на вход контролёра.

Диммер, который вы собрали своими руками, можно использовать не только, как регулятор мощности на симисторе для освещения. С его помощью вы можете изменять скорость вращения вытяжного вентилятора или регулировать температуру жала паяльника. Так что если вы дружите с радиоэлектроникой, вам вполне по силам сделать симисторный регулятор. Быть может, он не сильно облегчит вашу жизнь, но сам факт того, что вы сотворили это сами, уже хорошо.

yaelectrik.ru

Диммер — это… Что такое Диммер?

Современный многофункциональный выключатель.

Ди́ммер (от англ. dim — затемнять, в русском языке — светорегулятор, во французском — вариатор) — регулятор электрической мощности нагрузки, как правило включаемый последовательно с ней. Обычно используется для регулировки яркости свечения ламп накаливания или галогенных ламп.

В простейшем случае может представлять собой переменный резистор (реостат), однако на таком регуляторе выделяется чересчур большая мощность и он перегревается. Можно также применять автотрансформаторы, но они громоздки.

В настоящее время распространены электронные диммеры, первый представитель которых — тиристорный, в качестве силового элемента в нём использовался тиристор, подключаемый к нагрузке через диодный мост. Во всех современных диммерах в качестве силового элемента используется симистор.

Самые первые диммеры имели механический способ управления и могли выполнять только одну функцию — изменяли яркость светильника. Современные микроконтроллерные многофункциональные светорегуляторы имеют расширенный набор функций:

Диммеры бывают сигнальными, например с выходным интерфейсом 0-10V. Такие диммеры подают команды на внешние контроллеры, ЭПРА и другие дополнительные устройства, которые в свою очередь производят регулирование светового потока, оборотов двигателя, уровня звука и др.

Применение

Не следует применять для: радиоприёмников, телевизоров и других устройств с трансформаторным питанием или импульсным блоком питания (в том числе люминесцентные лампы с электронным балластом). Устройство плавного пуска.

Особенности

  • При применении с лампами накаливания (для их включения «с нуля») позволяют избежать броска тока через лампу, часто приводящую к её преждевременному перегоранию. Но на практике лампы всё равно перегорают в момент включения (и даже выключения), хотя возможно и реже. Кроме того, величина начального напряжения сильно зависит от самого диммера — некоторые выдают минимальное напряжение, при котором нить накала едва тлеет, а другие выдают довольно большой минимум, едва ли не в треть накала, именно при включении.
  • При регулировке лампы накаливания изменяется не только яркость, но и цветовая температура света — чем меньше яркость, тем она краснее. Однако это позволяет, например, незаметно выключить ночник у постели спящего ребёнка.
  • Не рекомендуется, во избежание влияния помех, включать устройства с диммерами рядом с радиоприёмниками и чувствительными измерительными приборами. Так, если включён паяльник с диммером, то на экране осциллографа рядом могут появиться посторонние сигналы, а прослушивание ДВ/СВ радиоприёмника в комнате с регулируемым освещением может вообще оказаться невозможным.

Способ управления диммером

По способу управления различаются:

  • механический
  • электронный
  • дистанционный
  • акустический.
  • В основе механического диммера потенциометр, подключённый не непосредственно к нагрузке, а передающий сигнал через схему управления на силовой элемент (реостат, дроссель, тиристор).
  • В электронных диммерах возможны следующие датчики воздействия:
    • контактный (сенсорный)
    • бесконтактный (инфракрасный, ультразвуковой или ёмкостный).
  • В дистанционных диммерах управление производится с инфракрасного (IR) или радио (RF) пульта.
  • Акустический реагирует на громкий звук или на команды, подаваемые голосом.

В одном приборе могут одновременно использоваться разные способы управления.

Конструкция

Тиристорный диммер

Простой современный диммер для переменного тока выполняют, например, по следующей тиристорной схеме:

В первый момент времени тиристор SCR закрыт, а конденсатор C заряжается через резистор R. Напряжение входной полуволны продолжает нарастать, и в некоторый момент открывается динистор ZD, а за ним и тиристор SCR. Между клеммами начинает проходить значительный ток, пока напряжение полуволны не снизится до закрытия ZD. Конденсатор С при этом разрядится через диод D1 и тиристор SCR. Тиристор закроется. На следующем цикле процесс повторяется заново.

Нагрузка подключается последовательно (на рисунке клеммы слева).

Принцип действия такого диммера состоит в том, что открывая тиристор в разные моменты времени относительно перехода напряжения через 0, можно «обрезать» синусоидальные волны регулируемого напряжения и тем самым изменять действующее значение напряжения и ток в нагрузке.

Для подавления радиопомех мощные диммеры часто снабжаются дросселями.

Дроссель

Большинство диммеров используют ключевые схемы, производящие большое количество помех в широком диапазоне спектра. Эти помехи излучаются устройствами в эфир в виде электромагнитного излучения и поступают в провода, соединяющие диммер с источником питания и с регулируемой нагрузкой. Конструкции преобразователей питания часто содержат дроссели (индуктивности) в качестве реактивного элемента, а также LC фильтры как со стороны питания, так и со стороны нагрузки. С увеличением частоты преобразования, размеры дросселей становятся небольшими, а сочетание с хорошими фильтровыми конденсаторами с низким активным сопротивлением позволяет достичь приемлемого уровня помех. Современные диммеры уже не мешают работе радиоприемников.

Недостатки

  • Диммер управляет только теми источниками света, на которые он расчитан.
  • Регулируемое напряжение теряет синусоидальную форму, что приводит к сомнительности его однозначного дальнейшего преобразования понижающими трансформаторами, которые являются дополнительными устройствами в цепи и выполняющими функцию адаптера преобразующего внешние питание в необходимое для источника света.
  • Могут возникать помехи, вплоть до радиочастотных.
  • Регулировка нелинейно зависит от значения R.
  • С диммерами несовместимы люминесцентные лампы и любые альтернативные источники света, оснащенные дополнительными устройствами т.к. ЭПРА, трансформатор, драйвер тока и т.п..

Некоторые компании, в том числе мировые лидеры по производству электроустановочных изделий Schneider Electric и Тесо, уже производят диммеры для люминесцентных ламп, однако работоспособность его напрямую зависит от схемотехники электронно-пускорегулирующего аппарата (ЭПРА).

Литература

  • Евсеев Ю. А., Крылов С. С. Симисторы и их применение в бытовой электроаппаратуре. — М.: Энергоатомиздат, 1999. — ISBN 5-283-00553-4.

Ссылки

Как подключить самодельный диммер вместо выключателя. Схема подключения диммера с выключателем. Схема установки с двумя светорегуляторами

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.


А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.


Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Схема подключения простого диммера

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:


Или в более развернутом виде:

Схема №1

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.


К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.


То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.п.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.


Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.


Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.


Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.


При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.


Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

А еще опасайтесь диммеров с подсветкой.


Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.


Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

  • кабель двухжильный ВВГнг-Ls 2*1,5мм2
  • кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.


  • диммируемый светильник или лампа
  • зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.


В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.


Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.


По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).


Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.


Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.


Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.


Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.


А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.


Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.


На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.


Сделать это можно через изолированные гильзы, либо зажимы Wago.


Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.


Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.


В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.


Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.


Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.


Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.


Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.


Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.
2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

  • Lсвет — фаза уходящая на светильник
  • L1 и L2 — связь с проходным выключателем

3 Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.


4 Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.


Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.


В конце концов у вас должна получиться следующая схема или цепочка:

  • фаза пришла в распредкоробку
  • ушла с нее на проходной выключатель+вернулась обратно
  • ушла на проходной димммер
  • вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.


Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.


На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.


Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.


Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.


После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).


Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.


Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.


Электрическая схема подключения здесь выглядит следующим образом.


3

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

Даже сегодня многие еще не знают, что это за устройство – диммер, для чего он нужен и как его правильно устанавливать. Сегодня мы попытаемся детально все это объяснить, также будет приведена схема подключения диммера (точнее, даже сразу несколько возможных схем) и пошаговая инструкция по установке своими руками.

Современный ассортимент диммеров, присутствующий на прилавках магазинов световой техники, огромен, а потому выбрать подходящий вариант – достаточно сложная задача. Мы рассмотрим особенности и разновидности данного прибора, но вначале отметим один важный момент. Диммер (или светорегулятор) – это устройство, предназначающееся для плавного регулирования яркости освещения и, как правило, его устанавливают вместо простого выключателя.

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Обратите внимание! Стоит еще раз напомнить вам о том, что в этом пункте описывается наиболее простой способ подключения светорегулятора, а потому и применяются он в преимущественном большинстве случаев (особые навыки для работы в данном случае не требуются). Грубо говоря, технология здесь практически идентична процедуре замены розетки либо же выключателя.

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Видео – Как установить диммер вместо выключателя

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

На заметку. Если в схеме будет присутствовать три размыкателя (или больше), то провод, который к ним прокладывается, должен быть четырехжильным.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

Важная информация! Никто не соединяет проходные выключатели напрямую! Это необходимо делать только через распределительную коробку, в которой кабели соединяют попарно.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1 . Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Шаг №2 . После этого можете снять кнопку размыкателя, который установлен.

Шаг №3 . Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Шаг №4 . Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

Шаг №5 . Открутите электрические кабели, которые подключены к выключателю.

Шаг №6 . После этого вы увидите пару свободных проводов.

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Шаг №7 . Поместите диммер в оставшуюся монтажную коробочку. Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов. Теперь остается только установить регулирующее колесико.

Шаг №8 . По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии. Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки. Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные . Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные . Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем . А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели . У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели . Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели . Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Обратите внимание! Еще не так давно появились сенсорные светорегуляторы, быстро обретшие популярность из-за того, что выглядят очень даже современно. Подобные устройства могут с легкостью вписаться практически в любое оформление (в особенности, если речь идет о стиле хай-тек).

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Обратите внимание! Выбирая светорегулятор, принимайте во внимание не только конкретную разновидность ламп, которые будут с данным устройством применяться, но также и предельную расчетную нагрузку. Помимо этого, советуем отдавать предпочтение моделям с запасом мощности.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

  1. Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
  2. Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
  3. Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
  4. Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

  1. Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт. Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
  2. Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
  3. Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
  4. В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный. В противном случае он может попросту не справляться с регулировкой освещения.
  5. Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Обратите внимание! Если вы намерены самостоятельно подключить светорегулятор, то в обязательном порядке должны придерживаться всех вышеназванных требований. Сделав все это, вы заметно продлите эксплуатационный срок данного устройства.

А как насчет диммеров для потолочных вентиляторов?

Если вы будете покупать регулятор для того, чтобы управлять работой потолочного вентилятора, то ни в коем случае не отдавайте предпочтение стандартной модели, поскольку срок его (вентилятора) службы существенно уменьшится, более того, он может даже перегореть в рекордно короткое время. Есть несколько разновидностей типичных диммеров, которые допускаются к использованию вместе с потолочными вентиляторами (с переменной скоростью вращения, тихие трех- и семискоростные полюса, прочие).

В качестве небольшого заключения

Теперь вы знаете о том, что собой представляет светорегулятор, как он функционирует и какие его разновидности существуют. Помимо того, вы знаете, какой должна быть схема подключения диммера в той или иной ситуации, а также как правильно произвести установку описываемого в статье устройства. Поэтому в конце статьи еще раз обратим ваше внимание на том факте, что простые светорегуляторы запрещается применять вместе с энергосберегающими лампами – дело в том, что в подобной ситуации их эксплуатационный срок заметно сократится! Вместо этого отдавайте предпочтение специальным диммерам либо, как вариант, вовсе откажитесь от их применения.

На этом все, удачи вам во всех ваших начинаниях! И не забудьте посмотреть еще один тематический видеоролик, который приведен ниже.

Видео – Особенности правильного выбора диммера

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

– это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света , и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для и основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов .

– это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Схемы подключения

Также широко распространены, как наиболее экономные, содержащие светорегулятор и обычный коммутатор . Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей , чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит , провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели . Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели . Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света .

Схема подключения проходного выключателя с диммером:


Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы . Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты , а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора .

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений . Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Так выглядит диммер для ламп накаливания

В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания. Речь идет о диммере . Название произошло от английского глагола “to dim” – темнеть, становиться тусклым. Иначе говоря, диммером можно регулировать яркость лампы накаливания.

При этом замечательно то, что и потребляемая мощность уменьшается пропорционально. Хотя применений у диммера гораздо больше, о чём поговорим в конце статьи.

Простейшие диммеры имеют одну поворотную ручку для регулировки, и два вывода для подключения, и используются для регулировки яркости ламп накаливания и галогенных ламп. В последнее время появились диммеры и для регулировки яркости люминесцентных ламп.

Фактически димер представляет собой выключатель с регулятором яркости, который можно просто подключить вместо клавишного выключателя. Но об этом чуть позже.

Ранее для регулировки яркости ламп накаливания использовались реостаты, мощность которых была не меньше мощности нагрузки. При чем при понижении яркости оставшаяся мощность никак не экономилась, а рассеивалась бесполезно в виде тепла на реостате. При этом никто не говорил о экономии, её просто не было. А использовались такие устройства там, где действительно было нужно только регулировать яркость – например, в театрах.

Так было до появления замечательных полупроводниковых приборов – динистора и симистора (симметричного тиристора). В англоязычной практике приняты другие названия – диак и триак . Эти названия почти вошли и в российскую электронную действительность.

Схема подключения диммера

Схема включения диммера до невозможности простая – проще не придумаешь. Он включается так же, как и обычный выключатель – в разрыв цепи питания нагрузки, то есть лампы. По установочным габаритам и креплению диммер идентичен выключателю. Поэтому установить его можно так же, как выключатель – в монтажную коробку, и установка диммера не отличается от установки обычного выключателя.

Учебник физики за 5-й класс… Но это для последовательности изложения.

Как подключить диммер вместо выключателя

В последнее время люди всё чаще меняют обычные выключатели на диммеры. Поменять выключатель на диммер очень просто. У выключателя два выхода (две клеммы), у диммера тоже две клеммы. Просто подключаем диммер вместо выключателя, используя те же провода, что подключались к выключателю.

Полярность никакой роли не играет. Однако, если с помощью фазового указателя (отвертки-индикатора) вы определили, где фаза, то лучше фазный проводник подключить на клемму L диммера. Просто для порядка.

Включение лампочки через диммер

Единственное условие, которое предъявляет производитель – соблюдать подключение выводов к фазе и к нагрузке. Хотя, как показывает практика, на этом можно не заморачиваться – всё работает хорошо при любом подключении.

Если раньше люстра включалась через двухклавишный выключатель, то через димер все лампочки будут загораться (светиться) одновременно. На одну клемму диммера сажаем фазу, на вторую – два остальных провода.

Виды диммеров

Все диммеры, которые сейчас есть в продаже, можно разделить на 2 группы – поворотные (с регулятором – потенциометром) и электронные, с управлением с помощью кнопок.

При регулировании (диммировании) ручкой потенциометра яркость зависит от угла поворота. И один поворотный димер работает как один выключатель, больше от него добиться невозможно. Я говорю о проходных переключателях, параллельном-последовательном включении, и т.п. Мой не совсем удачный опыт описан на СамЭлектрик в статье .

Кнопочный диммер в смысле гибкости управления более гибок. Можно подключить несколько кнопок в параллель, и управлять диммером из любого количества мест. Конечно, это теоретически, на практике количество мест управления ограничивается 3-4, а максимальная длина проводов – около 10 метров, причем схема может быть критична к помехам и наводкам. Существует также дистанционные диммеры, управляемые по радио- или инфракрасному каналу.

Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер (например, диммер Legrand) как правило собран с применением микроконтроллера. Поэтому гораздо более распространены поворотные диммеры , которые мы и рассмотрим ниже.

Существуют также промышленные разновидности диммеров в виде твердотельных реле с управлением резистором, такой вид диммера рассмотрен в статье .

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Устройство диммеров для ламп накаливания

Вот несколько фото конструкций поворотных диммеров.

Устройство диммера Gunsan

Диммер Gunsan – вид со стороны пайки

Устройство диммера Makel

Устройство диммера Makel – вид со стороны пайки

Как видно, устройство диммера весьма простое, но может отличаться у разных производителей. При этом основная разница – в качестве сборки и комплектующих.

Схема диммера на симисторе

Схема симисторных регуляторов яркости в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования. Также в схему вводятся детали для снижения уровня помех, выдаваемых димером в сеть.

Схема димера простейшая

Принцип действия схемы таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение (какое – смотри в даташите, можно скачать внизу статьи). Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Умными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора (см. даташит на динистор), симистор открывается. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны.

То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

При максимальном сопротивлении резистора R1 будет минимальное горение лампы, поскольку симистор будет открываться в конце полуволны, или вообще не откроется.

Альтернативное использование диммера

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Кроме того, можно например регулировать температуру теплых полов. При этом отпадает необходимость в покупке температурного регулятора, который стоит в 3-5 раз дороже.

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Симисторы для диммеров. Мануалы

Подобрать симистор для ремонта или увеличения мощности диммера можно по этим даташитам:

/ Даташит, pdf, 183.12 kB, скачан:8987 раз./

/ Даташиты, pdf, 150.55 kB, скачан:11894 раз./

Рассмотрение принципа работы диммера на видео

Товарищ очень толково рассказывает об устройстве диммера:

Диммер – это особый регулятор мощности, с помощью которого можно менять силу свечения ламп накаливания или светодиодов. Продавцам электротоваров этот прибор известен еще под двумя названиями – вариатор и светорегулятор. А наиболее предусмотрительные домовладельцы знают его как очень эффективное средство, позволяющее сэкономить на оплате счетов. Поэтому в данной статье мы рассмотрим типовые разновидности диммеров, оценим их преимущества и недостатки и разберемся со способами подключения вариаторов в сеть.

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

  1. 1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.
  2. 2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.
  3. 3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.
  4. 4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.
  5. 5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Как работают приборы – обзор типовых конструкционных решений

Первые вариаторы собирались на основе простейшего прибора для дозирования напряжения в сети – реостата. Он отнимал часть мощности у осветительных приборов, трансформируя его в тепловую энергию на катушке сопротивления, снижая интенсивность прогрева и свечения вольфрамовой нити в лампе. Однако на минимальной яркости ламп накаливания регуляторы-реостаты очень сильно нагревались (на катушку уходило очень много энергии), что сказывалось на общей пожарной безопасности жилищ.

Следующее поколение диммеров работало на основе автотрансформаторов – приборов с объединенной первичной и вторичной обмоткой. Такой трансформатор гарантирует наличие не только магнитной, но и электрической связи между контурами. И если организовать несколько выводов из обмоток, то с них можно снять разное напряжение. В итоге, переключаясь между выводами автотрансформатора, пользователь может менять и яркость свечения лампы, управляя разницей потенциалов (напряжением). Однако цена такого вариатора не отличалась от стоимости среднего трансформатора. Еще одним минусом конструкции был солидный вес.

Поэтому следующее поколение диммеров собрали на базе полупроводников, используя транзисторные или семисторные ключи. Они обрезали синусоиду напряжения переменного тока, реагируя на накачку тиристора и динистора, которые подключались к диодному мосту, конденсаторам и переменным резисторам. Благодаря этому на клеммах регулирующего узла менялось и действующее значение силы тока и напряжение. То есть фактически полупроводниковый ключ пропускал на лампу только нужные участки синусоиды напряжения переменного тока, обрезая мощность потребляющего прибора.

При этом сам механизм регулировки помещался в относительно небольшом корпусе, не грелся и стоил очень дешево. Существенным недостатком полупроводникового варианта были сильные колебания электромагнитного поля, нарушающие работу бытовой электроники. Поэтому в последних моделях вместе с полупроводниковым ключом в конструкции регулятора присутствует и емкостной или индукционный дроссель, нивелирующий электромагнитные колебания. И такой вариатор уже можно ставить вместо выключателя, не опасаясь последствий для роутеров и мобильных телефонов.

Единственный минус современного полупроводникового диммера с дросселем – это полная неспособность управления приборами питаемыми токами с минимальным коэффициентом нелинейных искажений. То есть на электродвигатель, люминесцентную лампу или индукционный прибор такой регулятор поставить нельзя.

Основные разновидности светорегуляторов – современная классификация

Весь ассортимент производителей современных вариаторов можно классифицировать по трем признакам: во-первых, по конструкционным особенностям (исполнению), во-вторых, по типу реализации механизма управления работой устройства и, в-третьих, по типу ламп, свечение которых регулируется диммером. По первому признаку ассортимент делится на три базовых группы: модульную, совмещенную и моноблочную. В первую группу входят светорегуляторы, монтируемые в распределительный шкаф. Они управляют освещением в общей проходной зоне – в фойе, коридорах, лестничных пролетах.

Во вторую группу входят регуляторы с выключателем. Причем органы управления в этом случае разделены. У выключателя имеется одна кнопка, а у диммера – другая. В третью группу входят диммеры-выключатели, монтируемые вместо традиционных прерывателей. Эти приборы используют для регулировки освещения в конкретных комнатах или отдельных зонах. Их ставят в коробки выключателей.

По второму признаку ассортимент делится на пять групп:

  • Поворотную – тут для управления используется «шайба», поворачиваемая вокруг оси.
  • Поворотно-нажимную – она работает аналогично, но «шайбу» придется утопить в панели перед поворотом. Такой регулятор защищен от чрезмерного детского любопытства.
  • Клавишную – она управляется кнопками, причем их, как правило, две. Одна отвечает за регулировку света, а вторая – за его включение и выключение.
  • Сенсорную – в этом случае для управления используют одноименные панели, и вы можете отрегулировать светильник буквально одним движением пальца.
  • Дистанционную – при такой схеме органы управления вынесены на внешний пульт, посылающий инфракрасные лучи базовому блоку, в котором остается только механизм реализации этих команд.

Впрочем, некоторые модели можно отнести сразу к двум группам. Например, практически любой дистанционный диммер снабжается сенсором, клавишами или поворотной «шайбой». С помощью этих элементов реализуется механизм ручного управления. Кроме того, очень часто можно увидеть гибрид поворотной и клавишной групп.

По третьему признаку ассортимент разбивается всего на две группы: стандартную и низковольтную. В первую входят обычные светильники, работающие от сети на 220 вольт. Во вторую группу включают источники света, питаемые от низковольтных сетей на 12-24 вольта. При этом стандартные диммеры управляют работой светильников накаливания и , а низковольтные – галогенных источников и светодиодных лент. Поэтому в конструкцию низковольтных вариаторов иногда включают понижающие трансформаторы.

Во-первых, диммер монтируется в сеть только в случае использования ламп накаливания или регулируемых светодиодных или галогенных источников. Обычные светодиодные светильники регулируются с помощью вариаторов с некоторыми затруднениями.

Во-вторых, к регулирующему устройству имеет смысл подключать только те источники (или группы источников) свечения, мощность которых превышает 40 ватт. Ниже этой отметки диммеры мощность не опускают, поэтому на одиночные 10- или 15-ваттные светодиодные лампы такие регуляторы не ставят, а вот на 4-6 источников (в люстре или подвесном потолке) с аналогичными показателями – очень даже запросто.

В-третьих, постарайтесь выбрать модель со встроенными предохранителями. Они уберегут вас от возможных неприятностей, связанных с перегревом линии или самого светорегулятора. Полагаться только на УЗО в этом случае будет неразумно. Кроме того, предохранитель убережет вариатор от короткого замыкания, вызванного перегоревшей лампочкой.

В-четвертых, если вы желаете регулировать только интенсивность свечения – выбирайте светорегуляторы с ручным управлением (клавишные, сенсорные, поворотные). Если вашей целью является установка системы безопасности, имитирующей присутствие людей в доме (включение света вечером в разных комнатах и так далее), то вам придется купить дистанционные вариаторы. Причем некоторые модели умеют реагировать не только на пульт, но и на сигналы с внутреннего модема. Такими диммерами можно управлять с помощью телефона.

В-пятых, при покупке регулирующего устройства постарайтесь выбрать модель, ориентированную на суммарную максимальную мощность источников свечения, подключаемых к вариатору. Подключить диммер к источнику с низкой или завышенной мощностью (по сравнению с паспортной), разумеется, можно, но не нужно – он не даст ожидаемой экономии.

В-шестых, если вы меняете стандартный выключатель на вариатор – покупайте только моноблочную модель. Ее форма рассчитана под стандартный «стакан», вмурованный в стену. Поэтому замена одного регулятора на другой вариант не вызовет затруднений даже у малоопытного электрика.

В-седьмых, следите за температурой в доме и не монтируйте вариаторы в горячих зонах – на постоянно освещаемой солнцем стене, возле газовой плиты или батареи. Тонкая электроника светорегуляторов корректно работает только в том случае, если температура внутри ее корпуса не превышает 25-27 градусов Цельсия.

Меняем выключатель на диммер – инструкция электрика

Если вас интересует простое подключение вариатора, при котором он , то вам лучше действовать по следующей схеме:

  1. 1. Отключаем квартиру или дом от электросети, опустив в положение off флажок на центральном рубильнике.
  2. 2. Демонтируем выключатель, удалив клавишу и выкрутив винты под ней. В конце снимаем провода с клемм выключателя.
  3. 3. Разбираем диммер, сняв лицевую панель.
  4. 4. Монтируем провода питания на клеммы диммера. Один подключается к разъему с литерой L, второй – к разъему, обозначенному наклонной стрелкой и волнистой линией.
  5. 5. Вставляем корпус вариатора в стакан выключателя и фиксируем его винтами.
  6. 6. Монтируем на место лицевую панель светорегулятора.

Если вам нужно установить и выключатель, и диммер, схема подключения будет несколько иной:

  1. 1. Обустраиваем в стене у двери коробку (стакан) под выключатель.
  2. 2. Прорезаем у оголовья кровати или спинки дивана (кресла) коробку под диммер.
  3. 3. Пробиваем в стене штробу от источника свечения к стаканам. По этому каналу будет идти фаза от провода, подведенного к лампе.
  4. 4. Заводим провод на выключатель, а после – на диммер.
  5. 5. От диммера провод подается на лампу.

Если вы сделаете все правильно, выключатель подаст ток на диммер, и вы сможете отрегулировать интенсивность свечения в комнате, не вставая с кровати или дивана. А после выхода из помещения свет можно будет выключить, воспользовавшись выключателем у двери.

Если вам нужно обустроить пару проходных выключателей с общим диммером, вам необходимо придерживаться следующей последовательности действий:

  1. 1. Обустраиваем три коробки (две – для выключателей и одну – для вариатора).
  2. 2. Штробим линии от распределителя к лампе и коробкам.
  3. 3. Прокладываем от распределителя нулевую жилу к лампе.
  4. 4. Заводим фазовый провод на контакт L диммера и на верхние клеммы первого и второго выключателя, подсоединяя их параллельно.
  5. 5. Выводим жилу от клеммы со стрелкой и волнистой чертой диммера на лампу.
  6. 6. Подключаем к соседнему или этому же контакту вариатора еще одну жилу, которую заводим на нижние клеммы первого и второго выключателей, подсоединяя их к проводу параллельно.

Теперь, если все сделано правильно, замкнув один из выключателей, вы подадите ток на вариатор и сможете настроить интенсивность свечения. Причем в этом случае вы сможете поставить один выключатель в начале коридора, а другой – в конце. И для управления работой источника света можно будет использовать общий диммер.

Как отремонтировать диммер в домашних условиях?

Светорегулятор, называемый также диммером очень часто выходит из строя, особенно если в доме не установлена защита от перенапряжения в сети. Дело в том, что данные устройства очень чувствительны к перепадам напряжения и при повышенной нагрузке могут моментально сломаться. Далее мы рассмотрим основные причины, почему не работает диммер и способы ремонта неисправностей своими руками.

Блок: 1/3 | Кол-во символов: 390
Источник: https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Блок: 2/3 | Кол-во символов: 1619
Источник: https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html

Принцип работы и подключение диммера

Принцип работы устройства основан на «отсечке фазы» питающего напряжения. Проще говоря, на лампу подается не полная синусоида напряжения сети, а только усеченная ее часть. В этом случае увеличивается глубина пульсации ламп накаливания. Глаза не воспринимают такую пульсацию, так как нить накала имеет инерционность.

Внешний вид диммера без декоративной крышки

Но в случае минимальной яркости ламп установленной регулятором, иногда можно увидеть мерцание лампы. Регулирующим элементом устройства в основном являются симисторы (встречно включенные тиристоры) регулирующие уровень переменного напряжения на лампах.

Диммеры могут иметь регулятор на потенциометре или быть с сенсорной, кнопочной регулировкой. Некоторые электрики утверждают, что такие регуляторы яркости ламп дают хорошую экономию электроэнергии до 15%. Давайте разберемся с таким утверждением.

Да, действительно при минимальном уровне яркости напряжение уменьшается по амплитуде, ток остается постоянным (сопротивление нити накала не сильно изменяется при уменьшении нагревании накала), и следовательно мощность потребления лампы уменьшается на 15%.

Диммер подключается последовательно с лампами

Однако не нужно забывать, что диммер включен в электрическую цепь последовательно с лампами накаливания (делитель напряжения) и на нем имеется падение напряжения 15%, то есть на лампы подается напряжение меньше 200 В. Даже при полностью выведенном потенциометре, яркость свечения ламп будет меньше, чем при 220 В сети без регулятора. В этом случае вы увеличиваете мощность ламп на эти же 15%.

Ведь не все время вы используете небольшую яркость, когда-то включаете полную яркость ламп. Вывод один никакой экономии при использовании этих устройств в электроэнергии нет, их приобретают только для удобства пользования освещением. Диммеры выбирают с запасом мощности на 30%, чтобы он не работал на пределе своей мощности и не перегревался.

Блок: 2/22 | Кол-во символов: 1934
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Также читают:

Блок: 3/3 | Кол-во символов: 2236
Источник: https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Блок: 3/6 | Кол-во символов: 752
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Схема выключателя с диммером

Такое сочетание устройств достаточно удобно для управления освещением в спальне, детской комнате. Выключатели устанавливаются последовательно, перед регулятором освещения.

Если выключатель поставить у дверей, а регулятор у изголовья кровати, то при входе в спальню можно включить свет, а лежа в кровати установить необходимую яркость освещения.

Блок: 4/22 | Кол-во символов: 374
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

Монтаж кабеля от эл.щитка до распредкоробки.

Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

  • Lсвет — фаза уходящая на светильник
  • L1 и L2 — связь с проходным выключателем

Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

  • фаза пришла в распредкоробку
  • ушла с нее на проходной выключатель+вернулась обратно
  • ушла на проходной димммер
  • вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Блок: 4/6 | Кол-во символов: 3538
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

3

Блок: 5/6 | Кол-во символов: 562
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Преимущества световых диммеров в доме

Устройства регулирования света имеют множество преимуществ над своими однополюсными аналогами.

  • Экологичность: уменьшает ваш ежемесячный счет за электричество на 4-9%;
  • позволяет создать атмосферу в комнате, которая подойдет под все, что происходит в данный момент, например, дети играют или вы смотрите фильм;
  • лампочки используются с диммерами дольше: свет потускнел, что позволит, по крайней мере, 25% сэкономить;
  • флуоресцентные лампы, которые подключены к данному устройству, придадут мягкости и прохладности цветовой гамме.

Советы по покупке нужного затемнения: убедитесь, что вы приобретаете устройство, которое рассчитано на общую мощность светильника. Например, свет над кухонным столом с 10 лампочками по 100 Вт — это слишком много на стандартный 600 Вт-ный диммер.

Роторные модели такого устройства выглядят как стандартные переключатели, которые скользят вверх или вниз, чтобы управлять светом.

Они имеют собственную кнопку включения и выключения, так, что вы можете включить свет на необходимом вам уровне.

Диммеры для потолочных вентиляторов

Если вы будете подключать диммер для управления потолочным вентилятором, не устанавливайте стандартный, потому что перегорит вентилятор и существенно сократиться срок его жизни. Вот несколько типичных видов регулируемых выключателей, которые могут устанавливаться с потолочными вентиляторами:

  • с полностью переменной скоростью вращения вентилятора — используется для управления весло вентиляторами или дымососами;
  • тихий 3-х скоростной плюс — отсутствие шума мотора вентилятора;
  • тихий 7-ми скоростной плюс — отсутствие гула мотора вентилятора;
  • управление четырьмя потолочными вентиляторами с одним модулем для каждого.

Блок: 6/22 | Кол-во символов: 1713
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Источники — https://cable.ru, Кабель.РФ

Блок: 6/6 | Кол-во символов: 1693
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

  • изменение интенсивности свечения;
  • постепенное включение и выключение осветительных устройств;
  • создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
  • автоотключение от электросети;
  • поддержка сценариев затемнения и мигания спустя заданный временной интервал;
  • возможность дистанционного, электронного управления, а также акустического и т.д.

Диммер с дистанционным управлением — одно из самых удобных решений

Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. статью: → « ».

За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться. При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.

Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.

Блок: 8/22 | Кол-во символов: 2000
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Схемы подключения диммера

Последовательное подключение по простой схеме

Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.

Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоров

При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. статью: → « ».

При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериода

Подключение с простым выключателем

Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.

Схема с выключателем наиболее удобна для спален или небольших комнат

Блок: 9/22 | Кол-во символов: 1789
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

  • возможностью управления через Wi-fi;
  • наличием сенсорного управления;
  • применением для определенных типов осветительных устройств;
  • наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Марка Страна Особенности Ориентировочная стоимость, руб
Schneider ElectricФранцияпростота в установке и безопасность в процессе эксплуатации900-10200
AгатРоссиянизкая стоимость и соответствие европейским стандартам400-1100
MakelТурциявысокое качество и надежность800-1500
LezardТурцияприменение для осветительных приборов любой конфигурации200-1100
TriacКитайналичие и ПДУ, и сенсорного управления2400-5300

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

Блок: 10/22 | Кол-во символов: 1561
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Как правильно выбрать диммер

Подходящая модель диммера выбирается на основании трех параметров:

  • по типу лампочек;
  • по мощности;
  • по виду исполнения.

Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. статью: → « ».

Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.

Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.

Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты

Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.

По виду исполнения диммеры выпускаются следующих основных типов:

  • поворотные;
  • поворотно-нажимные;
  • сенсорные;
  • клавишные.

Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.

Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройстве

Блок: 11/22 | Кол-во символов: 2043
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Монтаж и подключение диммера

Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.

Алгоритм действий следующий:

  • при помощи индикаторной отвертки определяется фаза;
  • домашняя электросеть обесточивается;
  • соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
  • провода для обеспечения надежного соединения следует хорошо зажать;
  • после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
  • устанавливается декоративная планка;
  • подключается питание.

Если светорегулятор работает, значит, подключение произведено правильно.

Блок: 12/22 | Кол-во символов: 954
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Часто задаваемые вопросы

Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.

Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

Блок: 13/22 | Кол-во символов: 1447
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Типичные ошибки при подключении

Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.

Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.

Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.

Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

На сегодняшний день многие устанавливают в своем доме или квартире диммер. Это устройство достаточно популярное и поэтому вам необходимо изучить, как выполнить подключение диммера. Если вы решите самостоятельно подключить диммер к люстре, тогда сможете сэкономить свои средства. При выполнении его подключения необходимо правильно выполнить все соединения. В ином случае устройство просто не будет работать.

В этой статье мы с вами рассмотрим полезные советы по монтажу. Здесь вы узнаете как подключить диммер своими руками.

Блок: 14/22 | Кол-во символов: 1982
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Принцип работы диммера

Перед тем как выполнить установку этого устройства вам необходимо узнать, как оно работает. Принцип работы светорегулятора достаточно прост. Это устройство предварительно регулирует подачу напряжения на источник света в вашей комнате. Если подробнее разобраться в этом вопросе, тогда диммер способен менять подачу напряжения к лампочке от 0 до 100%.

Чем меньшей будет подача напряжения, тем меньше будет яркость света в помещении. Это изделие также может иметь различные вариации своего вида. Светорегуляторы можно разделить по следующим особенностям:

  1. По управлению. Управлять устройством можно с помощью колесика, кнопки или сенсора.
  2. Применение. Их могут применять для галогенных, люминесцентных устройств или для ламп накаливания.
  3. Дополнительные возможности. Устройства могут иметь следующие функции: таймер, выключение с помощью хлопка, возможность дистанционного управления.
  4. По конструкции. Они могут быть как модульные, так и моноблочные.

Теперь можно перейти к изучению требований по монтажу. должен выполнять профессионал.

Блок: 15/22 | Кол-во символов: 1048
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Требования к использованию

Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:

  1. Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
  2. Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
  3. К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
  4. Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
  5. Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
  6. Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.

Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.

Перед тем как выполнять подключение диммера вам обязательно необходимо определиться со схемой подключения. Схема подключения диммера может иметь несколько вариаций. Здесь вашему вниманию мы предоставили лучшие схемы, которые помогут выполнить правильное подключение. Мы рассмотрели не только схемы подключения, но и их достоинства.

Блок: 16/22 | Кол-во символов: 1577
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Стандартные условия подключения

В этом случае светорегулятор необходимо подключить вместо своего выключателя. Этот способ не предполагает в себе ничего сложного. Вам необходимо подключить разрыв фазы заземление и ноль.

Этот вариант считается достаточно простым. Он не отнимает много времени и для его выполнения вам необходимы минимальные знания. Подключение двухклавишного выключателя имеет подобную схему.

Блок: 17/22 | Кол-во символов: 407
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Подключение с выключателем

Данный способ многие электрики применяют при подключении светорегулятора в спальне. Включать или выключать свет можно с помощью обычного выключателя. Установить регулятор можно возле кровати. После его установки при необходимости вы легко сможете регулировать свое освещение.

Блок: 18/22 | Кол-во символов: 303
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Двойной контроль

Подключение диммера с помощью этого способа является достаточно сложным процессом. После его выполнения вы легко сможете выполнять регулировку света из двух различных мест. Например, этот вариант отлично подойдет для использования в больших комнатах или для установки в длинных коридорах.

Вот еще одна схема, которая обычно используется для проходных выключателей.

Какой из этих способов подключения выбрать решать только вам.

Блок: 19/22 | Кол-во символов: 442
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Проведение установочных работ

Процесс установки диммера практически ничем не отличается от монтажа обычного выключателя.

Если вы уже установили распределительную коробку в стене, тогда подключение выполняется следующим способом:

  1. Для начала вам необходимо отключить электроэнергию в доме.
  2. Установить монтажную коробку в стене.
  3. Теперь можно закрепить жилы провода в устройстве.
  4. Закрепить корпус устройства с помощью зажимных лапок.
  5. Теперь необходимо закрепить декоративную рамку.
  6. Теперь необходимо включить электричество и проверить правильность всех соединений.

Вот именно эта технология поможет вам выполнить правильное подключение диммера своими руками. С этим подключением сможет справиться практически каждый.

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

– это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света , и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для и основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов .

– это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Блок: 20/22 | Кол-во символов: 1636
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы . Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты , а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора .

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений . Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Блок: 22/22 | Кол-во символов: 1952
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Кол-во блоков: 26 | Общее кол-во символов: 35306
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html: использовано 3 блоков из 3, кол-во символов 4245 (12%)
  2. https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/: использовано 18 блоков из 22, кол-во символов 24516 (69%)
  3. https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/: использовано 4 блоков из 6, кол-во символов 6545 (19%)

Регулятор переменного напряжения 220в своими руками. Регулятор переменного напряжения

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.

Для изготовления данного регулятора нам понадобится:

Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.

Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.
Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.

После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

И в самую последнюю очередь устанавливаем радиатор и симистор.

Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1. VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. 8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза9raquo; электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. 2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1. VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность9raquo; или любой другой маломощный с напряжением вторичной обмотки 5. 8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3. 5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1. VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

Для этой цели подойдут приборы серий Д231. Д234, Д242, Д243, Д245. Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

Современная сеть электропитания устроена так, что в ней часто происходят скачки напряжения. Изменения тока допустимо, но оно не должно превышать 10% от принятых 220 вольт. Скачки плохо сказываются на работоспособности различных электроприборов, и очень часто они начинают выходить их строя. Чтобы этого не случилось, мы стали использовать стабильные регуляторы мощности для выравнивания поступающего тока. При наличии определенной фантазии и навыков можно сделать различные виды стабилизационных приборов, и самым эффективным остается стабилизатор симисторный.

На рынке такие приборы или стоят дорого, или зачастую они некачественные. Понятно, что мало кому захочется переплатить и получить неэффективный прибор. Вот в этом случае можно своими руками собрать его с нуля. Так возникла идея создания регулятора мощности на базе диммера. Диммер, слава Богу, у меня имелся, однако он был немного неработоспособным.

Починка симисторного регулятора – Dimmer-а

На данном изображении дана заводская электрическая схема диммера от фирмы Leviton, которая работает от сети с напряжением 120 Вольт. Если осмотр неработающих диммеров показал, что сгорел только симистор, то можно заняться процедурой его замены. Но здесь вас могут подстерегать неожиданности. Дело в том, что встречаются такие диммеры, в которых установлены какие-то странные симисторы с различными номерами. Вполне возможно, что не удастся найти информацию на них даже на даташите. Помимо этого, у таких симисторов, контактная площадка изолирована от электродов симистора (триака). Хотя, как видно, контактная площадка сделана из меди и даже не покрыта пластиком, как у корпусов транзисторов. Такие симисторы весьма удобны в ремонте.

Также обратите внимание на способ спайки симисторов к радиатору, он выполнен с помощью заклёпок, они пустотелые. При применении изолирующих прокладок, использовать такой способ крепления не рекомендуется. Да такое крепление не очень — то и надежное. В общем, ремонт такого симистра займет много времени и вы потратите нервы именно по причине установки данного типа триаков, диммер просто не рассчитан на такие размеры симистора (Triac-а) .

Заклепки пустотелые следует удалить при помощи сверла, который заточен под определенным углом. а конкретнее под углом 90°, можно также для этой работы использовать кусачки–бокорезки.

При неаккуратной работе есть вероятность повреждения радиатора. чтобы этого избежать, правильнее делать это только с той стороны. где расположен триак.

Радиаторы, выполненные из очень мягкого алюминия, при заклёпке немного могут быть деформированы. Поэтому, необходимо ошкурить контактные поверхности с помощью наждачной бумаги.

Если вы используете триак, который не имеет гальванической развязки, которая разделяет электроды и контактную площадку, то надо применить эффективный метод изоляции.

На изображении показано. как это делается. Чтобы случайно не продавить стенки радиатора, в том месте. где идет крепление симистора, необходимо сточить у винта большую часть шляпки, для того, чтобы избежать ее зацепку за поручень потенциометра или стабилизатора мощности, а затем под головку винта надо подложить шайбу.

Так должен выглядеть симистор, после изоляции от радиатора. Для наилучшего теплоотвода, необходимо приобрести специальную пасту термопроводящую КПТ-8.

На рисунке изображено то, что находиться под кожухом радиатора

Теперь все должно работать

Схема заводского регулятора мощности

На основе схемы заводского регулятора мощности можно собрать макет регулятора для напряжения вашей сети.

Здесь дана схема регулятора, который адаптирован к работе в сети со статичным напряжением в 220 Вольт. Эта схема отличается от оригинальной только несколькими деталями, а именно, при ремонте была в несколько раза увеличена мощность резистора R1, в 2 уменьшены номиналы R4 и R5, а динистор 60-ти. в вольтовый заменили на два. которые включёны последовательно, 30-ти Вольтовыми динисторами VD1, VD2. Как видно, своими руками можно не только отремонтировать неисправные диммера, но и легко подстроить под свои потребности.

Это исправный макет регулятора мощности. Теперь вы точно знаете, какая схема у вас получится при правильном ремонте. Данная схема не требует подбора дополнительных деталей и сразу готова к работе. Возможно, надо будет отрегулировать положения движка подстрочного резистора R4. Для этих целей движки потенциометров R4 и R5 устанавливаются в крайнее верхнее положение, а потом меняют положение движка R4, после чего лампа загорится с самой малой яркостью, а потом следует слегка подвинуть движок в противоположном направлении. На этом процесс настройки закончен! Но стоит отметить, что данный регулятор мощности работают только с нагревательными приборами и лампами накаливания, а с двигателями или мощными аппаратами результаты могут быть не непредсказуемы. Для начинающих мастеров- любителей с малым опытом такие работы самое то.

РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
5. Экономичные по току светодиоды.
6. Симистор BT136-600B или BT138-600.
7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
8. Небольшой радиатор (до 0,5кВт он не нужен).
9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

Схема регулятора переменного напряжения:

Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — тут.

Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

И в конце концов последний этап — это ставим на симистор радиатор.

А вот фото готового устройства уже в корпусе.

Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:

Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты. но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был Boil-:D

Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

Там их с успехом заменяют схемы на тиристорах и IGBT-транзисторах. Но компактные размеры прибора и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили найти им применение в сферах, где указанные выше недостатки не имеют существенного значения.

Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

Принцип работы

Регулятор мощности на симисторе работает подобно электронному ключу, периодически открываясь и закрываясь, с частотой, заданной схемой управления. При отпирании симистор пропускает часть полуволны сетевого напряжения, а значит потребитель получает только часть номинальной мощности.

Делаем своими руками

На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

Схема прибора

Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

  • симистор VD4, 10 А, 400 В;
  • динистор VD3, порог открывания 32 В;
  • потенциометр R2.

Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. Вследствие этого не происходит выпрямление тока, и становится возможным подключение индуктивной нагрузки, например, трансформатора.

Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

  • Динистор DB3;
  • Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
  • Диоды VD1, VD2 типа 1N4007;
  • Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
  • Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

Схема симисторного регулятора мощности

Сборку регулятора мощности необходимо производить в следующей последовательности:

  1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
  2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
  3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
  4. Закупить необходимые электронные компоненты . радиатор и печатную плату.
  5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
  6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
  7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
  8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
  9. Поместить собранную схему в пластиковый корпус.
  10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
  11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
  12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

Симисторный радиатор мощности

Регулировка мощности

За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

  • продлить срок службы лампы, регулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
  • выбирайте тип схемы и параметры компонентов по планируемой нагрузке.
  • тщательно проработайте схемные решения.
  • будьте внимательны при сборке схемы . соблюдайте полярность полупроводниковых компонентов.
  • не забывайте, что электрический ток есть во всех элементах схемы и он смертельно опасен для человека.

Проверка конденсатора мультиметром

  • Как выбрать светодиодные лампы для дома

  • Выбор фотореле для уличного освещения

  • Эти регуляторы напряжения сети широко известны и успешно применяются для регулировки яркости свечения ламп, температуры нагревателей, кипятильников, жала паяльника, регулировки тока заряда аккумулятора и так далее. В этой статье рассмотрены самые простые схемы таких регуляторов, показаны испытания в работе.

    В основном наиболее распространены три схемы:

    1. Тиристорный регулятор на двух тиристорах, четырех диодах и двух конденсаторах.
    1. Тиристорный регулятор на двух тиристорах, двух динисторах и двух конденсаторах.

    1. Симисторный регулятор . Эта схема имеет минимальное количество деталей, так как симистор, это в принципе два тиристора в одном корпусе и он один работает на две полуволны, отрицательную и положительную, в то время как тиристор только на одну полуволну, и мы вынуждены были включать их встречно-параллельно, как и видно из предыдущих схем. Динистор DB3, также двунаправленный, в отличие от КН102.

    Все схемы рабочие, выбрать можно ту, детали которой для вас доступнее. В свое время, очень давно, я выбрал схему 1, она по описанию регулирует напряжение от 40 В до 220В. Когда собрал, попробовал расширить пределы регулировки. Удалось добиться регулировки от 2 В до 215 В при напряжении сети 220 В. Изменены всего несколько номиналов резисторов и емкость одного конденсатора. Для удобства добавлен выключатель, предохранитель и вольтметр. Получилась вот такая схема, своего рода маленький ЛАТР (лабораторный автотрансформатор).

    Недостатком является то, что при включении напряжение скачет до максимума, а затем устанавливается в соответствии с выставленным переменным резистором значением. Но это не слишком мешает если вы регулируете нагреватель, паяльник или лампу. Большим достоинством является плавная регулировка напряжения на нагрузке от 2-3 вольт до максимального значения, которое, как уже говорилось, всего на несколько вольт ниже напряжения сети. Если планируете регулировать напряжение на нагрузке с большими токами (5-7) А, тиристоры нужно установить на радиаторы. Их максимальный ток 10 А, но на пределе использовать не желательно.

    Конструктивно тиристорный регулятор выполнен в алюминиевом корпусе, без печатной платы, навесным монтажом, на куске гетинакса.

    Расположение основных деталей:

    Минимальное напряжение на нагрузке несколько вольт, около 0 В.

    Максимальное напряжение на нагрузке, на несколько вольт ниже напряжения сети.

    Достоинство этой схемы – простота и надежность. Собрана в свое время из подручных деталей. Отработала без отказов много лет. В основном подключал нагрузки до 300 Вт, хотя иногда и больше.

    Материал статьи продублирован на видео:

    Температура жала паяльника зависит от многих факторов.

    • Входного напряжения сети, которое не всегда стабильно;
    • Рассеивания тепла в массивных проводах или контактах, на которых производится пайка;
    • Температуры окружающего воздуха.

    Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

    Еще более продвинутыми являются паяльные станции. В таких комплексах расположен мощный блок питания, при помощи которого можно контролировать температуру и мощность в широких пределах.

    Цена соответствует функциональности.
    А что делать, если паяльник уже имеется, и покупать новый с регулятором не хочется? Ответ простой – если вы умеете пользоваться паяльником, сможете изготовить и дополнение к нему.

    Регулятор для паяльника своими руками

    Эта тема давно освоена радиолюбителями, которые как никто другой заинтересованы в качественном инструменте для паяния. Предлагаем вам несколько популярных решений с электросхемами и порядком сборки.

    Двухступенчатый регулятор мощности

    Такая схема работает на устройствах с питанием от сети переменного напряжения 220 вольт. В разрыв цепи одного из питающих проводников, параллельно друг другу подключается диод и выключатель. Когда контакты выключателя замкнуты – паяльник запитан в стандартном режиме.

    При размыкании – ток проходит через диод. Ели вы знакомы с принципом протекания переменного тока – работа устройства будет понятно. Диод, пропуская ток лишь в одном направлении – отсекает каждый второй полупериод, понижая напряжение вдвое. Соответственно, в два раза снижается мощность паяльника.

    В основном, такой режим питания используется при длительных паузах во время работы. Паяльник находится в дежурном режиме, и наконечник не сильно охлаждается. Для приведения температуры к 100% значению, включаем тумблер – и через несколько секунд можно продолжать пайку. При снижении нагрева меньше окисляется медное жало, продлевая срок службы прибора.

    ВАЖНО! Проверка выполняется под нагрузкой, то есть с подключенным паяльником.

    При вращении резистора R2 напряжение на входе в паяльник должно плавно изменяться. Схема помещается в корпусе накладной розетки, что делает конструкцию очень удобной.

    ВАЖНО! Необходимо надежно изолировать компоненты термоусадочной трубкой, для предотвращения замыкания в корпусе – розетке.

    Дно розетки закрывается подходящей крышкой. Идеальный вариант – не просто накладная, а герметичная уличная розетка. В данном случае выбран первый вариант.
    Получается своеобразный удлинитель с регулятором мощности. Пользоваться им очень удобно, на паяльнике нет никаких лишних приспособлений, и ручка регулятора всегда под рукой.

    Всем привет! В прошлой статье я расказывал, как сделать . Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

    1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
    2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
    3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
    4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
    5. Экономичные по току светодиоды.
    6. Симистор BT136-600B или BT138-600.
    7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
    8. Небольшой радиатор (до 0,5кВт он не нужен).
    9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

    Схема регулятора переменного напряжения:

    Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — .



    Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.


    Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:


    И в конце концов последний этап — это ставим на симистор радиатор.


    А вот фото готового устройства уже в корпусе.

    Самодельный неоновый диммер «два в одном»

    Иногда вам нужно вернуться назад, прежде чем вы сможете двигаться вперед. Пытаясь разгадывать секрет затемнения неона было так. Вот полный история:

    Я всегда слышал, что обычный повседневный свет лампы накаливания диммеры не будет работать с неоном. Быть в некотором роде неверующим в общепринятое мнение, однако, я решил попробовать это выяснить наверняка.Сделать Короче говоря, расхожее мнение верно. Обычные диммеры не работают. Поверьте мне.

    Все началось в один прекрасный день, когда в местном хозяйственном магазине началась распродажа. диммеры, я думаю, они стоили от трех до четырех долларов [в 1995 году!]. Эти были дешевым типом с круглой пластиковой ручкой, которая одновременно нажмите переключатель включения / выключения.

    Чтобы узнать, будут ли они работать как неоновые диммеры, я перетащил Надежный прожигающий трансформатор 15кВ / 30 поднялся на скамейку, схватил разные трубки и перемычки, и зацепил весь беспорядок.Включив диммер на полную яркость, я подключил тварь. в.

    Первоначальный успех! Трубки загорелись до полной яркости. Вещи искали действительно хорошо, за исключением того, что я тогда решил повернуть ручку регулятора яркости. Когда я повернул ручку, лампы начали немного тускнеть, а затем внезапно комната наполнилась странным мерцающим стробоскопическим светом эффекты, за которыми следует тьма. Все за считанные секунды!

    После этого никакие шевеления проводом или поворот ручки не восстановят свет.Мы говорим здесь о серьезных мертвых. Сдавшись, я обошел диммер с перемычкой, стирающий тьму. Светящиеся трубки указали на неисправность не трансформатор, который оставил только диммер. Подключение диммер до 100-ваттной лампочки давал больше темноты. Что бы ни умерло внутри диммера явно собирался остаться мертвым.

    Мне нечего было терять, и я снял крышку с диммера, чтобы оценить ущерб.Обратный инжиниринг схемы дал Рис 1.

    Схема (до погашения) работала так: устройство Q1 — симистор, который является устройством переключения мощности. При срабатывании переключается на полностью проводящее состояние и остается в этом состоянии до тех пор, пока не пройдет текущий через это идет в ноль. Поскольку он подключен к переменному току, который меняет направление 120 раз в секунду, он будет выключен как довольно часто.Уловка сделать его «тусклым» заключается в том, как и когда вы его включаете. Эта задача возложена на компоненты R1, C1 и D1.

    Предположим следующее: переменное напряжение приложено к верхнему черному проволока на рис. 1 только что (по времени) пересек ноль и является увеличивается. Ток начинает течь через потенциометр R1 (штука на другой конец пластиковой ручки) и начинает заряжать конденсатор С1. В настройка R1 контролирует скорость зарядки C1.Когда вы поворачиваете ручку по часовой стрелке вы уменьшаете сопротивление R1, заставляя C1 заряжаться Быстрее. При повороте против часовой стрелки сопротивление увеличивается, С1 заряжается. помедленнее.

    C1 будет заряжаться до тех пор, пока не достигнет напряжения пробоя диода D1. (известный как диак). В моем устройстве это происходит около 20 вольт. Один раз диод D1 достигает точки пробоя, переходит в токопроводящий режим, разряд C1 в симистор Q1, включив его.После включения питания больше нет доступен для R1, не давая ему перезарядить C1 на время цикл. Весь этот процесс повторяется 120 раз в секунду. Потому что время задержка, вызванная зарядкой C1, часть цикла переменного тока закончилась который проводит Q1, регулирует период времени, в течение которого мощность применяется к нагрузке лампочки и, следовательно, к ее яркости.

    Так что, спросите вы. Почему умер диммер и при чем тут неон? Проблема такая: с лампочкой в ​​качестве нагрузки, сразу симистор зажигается, на лампочку подается напряжение, которое сразу проводит ток.Этот ток держит симистор включенным до тех пор, пока ток возвращается к нулю через несколько миллисекунд. Неоновый трансформатор, однако это частично индуктивная нагрузка, а не чисто резистивная, как у лампочка. Приложение напряжения к индуктивной нагрузке не вызывает ток чтобы сразу потечь — нужно немного времени. Проблема в том, что требуется слишком много времени для C1, который израсходовал весь свой заряд раньше, чем неон трансформатор заводится, и симистор Q1 снова выключается.Это позволяет C1 снова начните зарядку в течение того же полупериода сетевого напряжения! Этот процесс повторяется с головокружительной скоростью, пока диак не перегреется и не умрет.

    В этом и заключается секрет: нам нужно как-то удерживать спусковой крючок. ток, протекающий в Q1, достаточно продолжительный, чтобы неоновый трансформатор мог получить собираюсь, без перегрева диода D1. Я сделал это, как показано на рис.2.

    К счастью, когда я покупал диммеры, у меня почему-то хватило ума купить двое из них.Когда мой первый диммер лежал в тлеющих развалинах на скамейке, осталось не так уж и много, кроме как разобрать его по частям, самое большее Полезно быть еще хорошим симистором Q1. Открыв второй диммер, я установил утилизированный симистор, теперь известный как Q2, в его раму.

    Я перемонтировал диммер, как показано. Добавлен резистор R2 на 3500 Ом, 5 Вт. силовой резистор. Я установил его на рамку диммера (как радиатор) с помощью небольшой кронштейн и немного силиконовой смазки.Подключить модифицированную схему ТОЧНО , как показано на рис. 2. Установите на место крышку диммера, используя небольшой винты вместо оригинальных заклепок или штифтов.

    Обратите внимание на цвета новых проводов: они критичны, как и сейчас. трое из них. При подключении готового блока убедитесь, что белый провод идет на нейтраль, как и один конец неонового трансформатора. Другой конец трансформатора идет на красный провод.Черный провод идет к горячее питание переменным током. Переключатель ОБЯЗАТЕЛЬНО оборвал черный провод!

    Новая схема работает так же, как и оригинал, за следующими исключениями: (1) При срабатывании D1 включается симистор Q2. Потому что он имеет резистивный load (R2), он сразу включается. Текущий, хотя Q2, ограничен разумный уровень R2, непрерывно запускает симистор Q1, давая У трансформатора достаточно времени, чтобы начать подачу энергии.Позже, когда линия напряжение падает до нуля, Q2 выключается, снимая привод с Q1, который, потому что индуктивный ток трансформатора запаздывает, иногда отключается после пересечения нуля.

    Разные примечания:
    • Симисторы, используемые в диммерах, обычно являются внутренними изолирован от их монтажные петли, позволяющие прикреплять их непосредственно к заземленная рамка диммера. Юниты, приобретенные в Radio Shack и в другом месте могут быть не изолированы и, следовательно, требовать теплоизоляции. монтажное оборудование.
    • [Обновление 9/96: я обнаружил, что нет необходимости монтировать Q2 на диммерная рамка, так как она практически не рассеивает мощность. Я сейчас приостанавливаю симистор своими выводами. Это делает использование симисторов Radio Shack жизнеспособным.]
    • В некоторые (действительно дешевые) диммеры, диод D1 находится внутри симистора, в Если вы не можете найти диод в своем блоке. В модифицированной схеме это нормально для Q2, но не для Q1.Если вы используете одну из этих комбо-единиц для Q2 исключить диод D1.
    • В моем диммере R1 было 250 кОм, C1 было 100 nf, C2 (предохраняет линейный шум от ложного срабатывания симистора Ql) было 47 nf, L1 (значение неизвестно, поставляется с диммером) помогает предотвратить переключение шума от оставляя диммер.
    Указания по применению:
    1. НЕ ИСПОЛЬЗУЙТЕ эту схему с типом с высоким коэффициентом мощности трансформаторы или трансформаторы твердотельного типа.Это не сработает.
    2. Иногда помогает использовать трансформатор на размер больше, если вы собираетесь использовать неон до очень низкого уровня уровни яркости. Поэкспериментируйте, чтобы увидеть, что вам нужно.
    3. Работа с напряжением 120 В переменного тока опасна — соблюдайте всю возможную осторожность. К ограничить пламя и повреждения во время стендовых испытаний, временно подключить Лампочка высокой мощности, подключенная последовательно к проводу питания переменного тока.Это ограничивает максимальный ток при коротком замыкании. Используйте изоляцию подходящего размера трансформатор для питания вашей испытательной установки.
    4. Последнее замечание: никогда не работает на высоковольтная проводка к вашим неоновым лампам на установке с диммером, если ЗНАЕТ, что питание выключено (и, желательно, заблокирован.) Если диммер выключен до упора, ваш неон может не загореться, но вы получите , если возьмете проводку.

    Ну вот и секрет: купи два дешевых диммера и сделай один неоновый. диммер. Это легко, когда ты знаешь, как (и почему).

    Джонатан Лэнси: Проекты

    Описание, 2003 г.

    Лампа из посуды из пенополистирола и пластикового ножа (+ дешевые / утилизированные электрические детали).
    Диммер изготовлен из

    • 2 вешалки
    • изолента
    • бутылка кокса

    Он постоянно уменьшал яркость лампы от полной яркости до слабого свечения.

    Мотивация:

    Мой сосед по комнате пошел спать рано, а я хотел поспать. Он не мог спать с включенным основным светом, поэтому я сделал лампу (у нее было два переключатель, чтобы я и третий сосед по комнате могли включать и выключать его от нашего кровати). Но тогда лампа была слишком яркой, поэтому я сделал диммер.


    Слева) лампа. Справа) диммер.

    Базовые компоненты:

    ЛАМПА: Сделать абажур жестким было непросто; Я установил несколько стоек из пластиковых вилок, чтобы добавить прочности.

    S WITCH: Мне пришлось купить 2 двухпозиционных переключателя, необходимых для схемы. Хороший электрик в кампусе сказал мне, какой разъем на переключатель был землей (сэкономив много времени для меня).

    ПРОВОДА : Прогуливаясь по городу в поисках строительного магазина, мой мы с соседом по комнате наткнулись на несколько отрезков воздушной линии электропередачи, которые были выброшен; золотая жила! Мы вернули их и разорвали на части. Каждый основной провод имел внутри не менее 8 отдельных проводов.Несколько из оставшиеся провода были переданы нашей системе объемного звучания; мой сосед по комнате также использовал некоторые, чтобы сделать свою лампу из кружки.

    Диммер:

    Он работал, помещая переменный резистор в последовательная цепь с лампочкой.

    Базовая механика: См. диаграмма ниже:
    Электричество потекло от «батареи» (розетка) по синему проводу (вешалка) до низа бутылки из-под кокса. Повсюду заизолирован изолентой кроме самого низа (светло-голубого цвета).Затем течет ток по воде во второй ангар (светло-красный = контакт, коричневато-красноватый = изолированный). Затем через вторую вешалку к лампочку, чем обратно в аккумулятор / розетку.
    путем увеличения или уменьшения расстояния между синим и красным контакты (перемещение зеленой точки на коричневом ангаре вверх-вниз). Поскольку это расстояние, через которое протекло электричество, количество сопротивление и (следовательно, яркость лампы) увеличиваются или уменьшаются. Крючки устойчиво удерживали вешалку при различных уровнях затемнения.



    Диапазон:
    При максимальной яркости два контакта установили физическое соединение; он был таким же ярким, как всегда. Мой друг предложил дизайн кольца чтобы контакты легко соприкасались внизу. Когда ангар Подойдя к вершине, свет выглядел почти погасшим. Выбор резистора
    :
    Я экспериментировал с соедините потенциальные резисторы, прежде чем принимать решение об использовании воды. (Графит, то есть грифель карандаша, оказывается неплохим дирижером.) Хотя эксперимент дал мне приблизительную оценку того, сколько воды он нужно пройти, мне повезло, что диммирование сработало, поэтому в совершенстве. Длина, почти фут, сделана для очень точной уровни затемнения.
    Несколько человек упомянули жизнеспособную стратегию на случай, если бы я не был так счастливчик. Начните с дистиллированной воды (хороший изолятор) и медленно добавьте примесей (например, солью) до достижения желаемого сопротивления.
    Рассеивание энергии:
    При включении закипают крошечные пузырьки выключить контакты.Бутылка не сильно нагрелась и пузыри часто исчезали, не доходя до вершины. Я поэтому думаю, что пузырьки были водяным паром, который затем вернулся в жидкость в комнате температурный баллон. Некоторые произошел гидролиз (превращение воды в водород и кислород). Я знаю это из-за наших необычно высоких голосов и периодических взрывы. Это была шутка; Я знаю это из-за большой ржавчины скопление в бутылке (можно увидеть коричневатый цвет этой ржавчины ясно на самом правом рисунке).Это отнюдь не было нормальным ржавчины, ржавые частицы отклеиваются и скапливаются на дне. Если бы был водород наращивать мои соседи по комнате, а я не знал.
    Дополнительный анализ:
    Не тускнеет линейно. Он тускнел быстрее по мере того, как становился тусклее; медленно тускнеет почти до полной яркости.
    Я считаю, что это произошло из-за несовершенной изоляции на коричневато-красноватой поверхности. ангар (см. схему). Он был изолирован натуральным краска для ангара (при изготовлении диммера повреждены 2 вешалки). При почти полной яркости электричество проходило не только через свет. красный контакт, но через сколы в краске по всему ангару площадь поверхности. Вытаскивая вешалку, не менял большой процент площади поверхности, следовательно, не большое изменение сопротивления. С другой стороны, в верхней части, вытащив еще немного, сделал для большого процентного изменения доступной площади проводящей поверхности, поэтому большое изменение яркости света.
    Я хотел бы построить график отношения люменов к метрам, когда узнаю больше о электричество и оптика.

    Другие проекты →

    Диммерный переключатель создает плохой шум

    Q: Я читал в некоторых других ваших статьях о том, насколько хороши диммеры, поэтому мой парень установил их в нашей столовой и спальне. Мне нравится приглушенный свет, но я не переношу звука, такого как высокий гудящий звук. Что не так, или они должны быть такими? Мой парень этого не слышит, поэтому, конечно, думает, что я все выдумываю.

    C.M.

    A: Вы ничего не представляете! Иногда диммеры действительно издают пронзительный жужжащий звук.Если вы его слышите, шум определенно убивает романтический и успокаивающий эффект, который должен создавать приглушенный свет.

    Звук может исходить от лампочек, а не только от диммера. Диммерные переключатели работают так: они не приглушают свет, а включают и выключают электричество очень и очень быстро. В результате в целом меньше света. Это заставляет нить накаливания — светящуюся проволоку внутри лампы — вибрировать, создавая гармонию, как натянутая гитарная струна.Чем длиннее или тоньше нить, тем больше вероятность ее вибрации. Кроме того, старые лампы могут издавать шум, потому что нить накаливания становится тоньше, прежде чем порвется.

    К сожалению, декоративные лампы, которые так красиво смотрятся в люстрах, часто имеют более длинные нити накала. Попробуйте использовать несколько типов лампочек, чтобы получить ту, которая вам подходит, в том числе лампы меньшей мощности. Это облегчит работу с диммером. Могут работать и более тяжелые лампочки, но они не такие красивые! Но если вы не видите лампочку в светильнике, это может быть идеально.

    Менее дорогие диммерные переключатели могут вызвать больше шума, чем более дорогие; спросите об этом в магазине или обратитесь к подрядчику по электрике. Чем больше вы тратите на диммер, тем лучше электроника внутри, которая должна помочь уменьшить вибрацию ваших лампочек.

    Надеюсь, это поможет! Дайте мне знать, что в итоге сработает для вас.

    Адамс — дизайнер, писатель и телеведущий. Присылайте свои вопросы на [email protected] или в Twitter: @JenniferAdams.

    Купить чайный гриб | Чай, СКОБИ, Рецепт, Грибы, Кефир, Заварочный Набор, Культура

    Добро пожаловать в магазин Kombucha Kamp!

    Купите органический Принадлежности для приготовления чая Комбуча в специализированном магазине Комбуча Камбуча! Привет, я Ханна Крам, мама чайного гриба , и это наш небольшой семейный бизнес, — магазин чайного гриба № 1 в мире. Наша семья принадлежит и управляется более чем 100 000 СЧАСТЛИВЫМИ КЛИЕНТАМИ ДЛЯ ДОМАШНЕГО ДОМА в более чем 75 странах с 2004 года. .Плюс мы буквально написали (БОЛЬШАЯ) КНИГА о чайном грибе!

    Пакеты и емкости для приготовления чайного гриба непрерывного действия

    Continuous Brew — определенно самый простой способ заварить чайный гриб в домашних условиях. После того, как вы приготовили первую партию, вам остается только добавить сладкий чай, когда пора приготовить еще чайный гриб. CB так популярен не просто так: это метод приготовления чайного гриба без шума и суеты для семей или одиноких людей. С 4 стилями сосудов для непрерывного заваривания чайного гриба, каждый может выбрать свой любимый.Или два! 🙂

    Щелкните любое судно, чтобы узнать больше!

    Прелесть пакетов Kombucha Kamp Continuous Brew Packages в том, что мы избавились от догадок, исследований и (что наиболее важно) путаницы в процессе разработки каждого элемента в наборе. Но именно дополнительные мелочи, такие как наша кастомная крышка для пивоварения, семейство решений для нагрева, разработанных для удовлетворения любых потребностей пивоварения, pH-полоски для устранения неполадок и, конечно же, вспомогательные материалы и известная служба поддержки клиентов, которые делают KKamp Continuous Brew таким простым и увлекательным!

    Щелкните любой пакет, чтобы узнать, что внутри!

    Готовы сделать заказ, но нужна помощь с принятием решения?


    Звоните на горячую линию KKamp! 424.245,5867

    Принадлежности для чайного гриба

    Мы не просто магазин чайного гриба №1, у нас есть другие замечательные живые культуры, которые мы можем попробовать, всегда на 100% органические, свежие и никогда не обезвоженные. Кроме того, у нас есть широкий ассортимент отличных принадлежностей для приготовления чайного гриба и даже подарки, такие как домашнее мыло из чайного гриба, футболки, наклейки и многое другое!

    Наборы чайного гриба
    Если вы хотите начать с Batch Brew Kombucha или у вас уже есть емкость, необходимая для Continuous Brew, KKamp предлагает два варианта набора.В наш комплект Kickstarter Kombucha Kit входят 2 штуки SCOBY, упакованные в крепкую жидкость для закваски, поэтому он подходит для приготовления до 2 галлонов чайного гриба сразу, минимальное количество, рекомендованное для непрерывного приготовления.

    Или воспользуйтесь нашим комплектом «Brew Now Kombucha Mushroom Kit», который включает 1 SCOBY в крепкой стартовой жидкости для получения 1 галлона, но можно добавить второй (установите флажок перед добавлением в корзину), если целью является партия 2 галлона. Или вы можете использовать 2 SCOBY каждый в своей партии объемом 1 галлон, как вам удобнее.

    Культуры чайного гриба — SCOBYs
    Выберите одинарную или двойную упаковку подлинных 100% органических и полноразмерных KKamp SCOBY, культуры чайного гриба, упакованных в сильную закваску и готовых сразу же заварить 1 галлон на культуру. Не экономьте на тестах SCOBY, иначе вы можете застрять с культурами низкого качества (обезвоженные, размером с пробирку, предварительно упакованные, с невыполненным заказом, размером с пинтовую банку).

    ИЮН Культуры
    Культуры JUN похожи на культуры чайного гриба, но питаются исключительно сырым медом и зеленым чаем, что дает более легкий вкус.JUN обычно ферментируется в течение более короткого времени, 5-7 дней на галлон, и при немного более низком температурном диапазоне 70-80 ° F. Щелкните здесь, чтобы посетить JUN Culture и узнать больше.

    Кефир в зернах
    KKamp предлагает 100% органические зерна водного кефира и зерна молочного кефира для доставки по всему миру. Водный кефир — более легкая, слегка сладкая закваска, вроде домашней газировки, готовая через 1-3 дня. Молочный кефир похож на питьевой йогурт из обычного молока, созревание которого занимает около 12-48 часов.Оба фермента могут быть приготовлены прямо на кухонном столе и содержат множество полезных бактерий.

    Каждый заказ на кефирное зерно автоматически получает по электронной почте копию нашего руководства по кисломолочным газированным напиткам при покупке, которое включает рецепты кефирного сыра, ароматизированного водяного кефира, свекольного кваса и многое другое! На веб-сайте KKamp также есть подробная страница рецептов водного кефира и страница рецептов молочного кефира с советами, которые включают рецепт кефира из кокосовой воды, рецепт кефира из кокосового молока и немолочного кефира.

    Нагревательные маты для чайного гриба и других ферментов
    Все нагревательные маты KKamp Kombucha эффективны, стильны и просты в использовании. Кроме того, вы можете чередовать их между разными сортами пива или даже типами закваски. Иногда мы даже используем их для усиления карбонизации нашего второго фермента чайного гриба. Узнайте больше обо всех трех моделях на странице нагревательных матов здесь или нажмите на нагреватель по вашему выбору ниже, чтобы узнать больше.

    100% органические чаи и ароматизаторы
    Лучшие чаи, тизаны и ароматизаторы делают лучший чайный гриб, ИЮНЬ или кефир.Специальная чайная смесь Hannah’s Special Tea Blend — наше самое продаваемое фирменное блюдо для традиционного чая Комбуча, в то время как Green Goddess и наша подлинная культура JUN идеально сочетаются. Изучите все чаи и вкусы по отдельности или попробуйте наши 4 упаковки для чая Saver Mix-and-Match, 4 упаковки Flavor Saver или 4 упаковки корневого пива, чтобы сэкономить.

    Принадлежности для пивоварения чайного гриба
    У нас есть постоянно расширяющийся ассортимент принадлежностей для чайного гриба для поддержки любой привычки к брожению, включая специальные крышки для брожения, патрубки, инструменты для тестирования и многие другие полезные предметы.

    **********

    Для заказа по телефону: 424.245.5867

    **********

    Почему стоит покупать товары для чайного гриба в KKamp?

    В нашем магазине чайного гриба вы можете купить 100% органические принадлежности чайного гриба , а также многое другое для других проектов ферментации дома. От стартовых наборов для непрерывного приготовления чайного гриба до материалов для пивоварения чайного гриба для других свежих органических культур, таких как Молочный кефир, Водный кефир и JUN , до Большая книга чайного гриба и других вспомогательных материалов для пивоварения, наш магазин Комбуча здесь, чтобы предоставить вам только самые качественные продукты для новичков и ветеранов образа жизни, приготовленного из чайного гриба и ферментированных продуктов.Вы можете доверять экспертам KKamp.

    Комбуча популярен по многим причинам, но в основном потому, что людям нравится, как они себя чувствуют, что обычно довольно хорошо! В наши дни почти все знают, что ферментированных продукта могут помочь с пищеварением и иммунитетом , но правда в том, что трудно заставить кого-либо съесть или выпить что-то невкусное.

    К счастью, Комбуча вкусный, если его правильно заварить и ароматизировать . Кроме того, в бутылках он стоит дорого! После нескольких недель зависимости от чайного гриба счет в продуктовом магазине может повергнуть вас в шок.Как мы говорим, «Когда ваша жажда перерастает ваш бюджет, приходите искать Kombucha Kamp!»

    Комбуча домашнего приготовления недорого, легко и безопасно. Когда вы приобретаете товары в нашем небольшом семейном бизнесе, вы также становитесь постоянным клиентом ведущих экспертов сообщества чайного гриба. Обладая более чем десятилетним личным опытом и знаниями , , авторы книги, уже известной как «Библия чайного гриба», и основатели / директора отраслевой торговой группы, вы с уверенностью будете знать, что покупаете продукты чайного гриба у людей. с страсть к изменению мира, одно за другим .

    Если вы новичок в мире чайного гриба, в нашем интернет-магазине чайного гриба есть все, что вам нужно, чтобы начать работу с первым пивом чайного гриба. Для опытных производителей чайного гриба, готовых увеличить мощность пивоварения или перейти на непрерывное варение, у нас есть все необходимые материалы, советы и рекомендации, которые помогут даже самым опытным в приготовлении пива максимально эффективно. Мы также являемся консультантами по коммерческому пивоварению, десяткам крупных и малых компаний по производству чайного гриба, учредителями и президентом / директором правления торговой ассоциации чайного гриба и выступаем с докладчиками на мероприятиях по всей стране.

    Загляните в наш магазин Комбуча сегодня, чтобы увидеть наш широкий ассортимент продукции Комбуча. Не забывайте заходить регулярно, чтобы узнать, что нового! Если вам нужна помощь в размещении заказа, позвоните нам по телефону 424.245.5867.

    Приветствую вас и счастливого пивоварения!

    ******************

    ******************

    Самодельный диммер dmx. Интерфейс DIY USB DMX до 10 $

    Оставайтесь на связи.Все права защищены. Все цены в долларах США. Войти Зарегистрироваться. Светодиодные лампы. Галогенные лампы. PAR лампы.

    Использование фракционной перегонки

    Лампы накаливания. MR лампы. PAR Банки. Сценические лампочки. Диммерные пакеты. DJ световые стойки. Светодиодные даунлайты. Светодиодные ленты. Светодиодный индикатор цвета. Светодиодные прожекторы безопасности. Настенные светильники. Подвесное освещение. Близко к потолку. Освещение кухни. Тележка 0. Блок диммеров представляет собой серию диммеров, которые понижают и повышают напряжение, назначенное конкретному источнику света, таким образом повышая и уменьшая яркость источника света.

    Важно понимать, что диммеры не затемняют свет сами по себе, они должны управляться с консоли. Все диммеры, переносные, световые панели или монтируемые в стойку, имеют общие основные функции. Все диммерные блоки имеют выходы или розетки для питания осветительных приборов, которые они затемняют. Самый распространенный выход — сдвоенная розетка Эдисона. Все диммерные блоки имеют максимальную мощность на канал. Для портативных диммеров типичная мощность на канал составляет либо Вт, либо 1 Вт.

    Для защиты освещения и блока диммера от коротких замыканий и нарушений электрического потока все блоки диммера оснащены предохранителями или автоматическими выключателями для защиты системы освещения.

    Более сложные диммерные блоки имеют несколько вариантов выходов, а диммеры серии Lightronics R-series могут быть оснащены двумя розетками Edison, клеммными колодками, коммутационной панелью или двумя выходами socapex.

    Некоторые задние диммеры также имеют выходы для менее традиционных вариантов освещения, таких как светодиодные тросовые светильники. Во всех диммерных пакетах также есть штекер и гнездо XLR, или вселенная. Я сразу перехожу к сути. Правильный способ управления диммированием v AC — это управление фазой с помощью симистора: симистор полностью открывается, но только во время части синусоидальной волны переменного тока.

    Можно позволить Arduino просто открывать симистор на несколько микросекунд, но у этого есть проблема, заключающаяся в том, что непредсказуемо, во время какой части синусоидальной волны симистор открывается, и, следовательно, уровень затемнения непредсказуем. Нужна точка отсчета в синусовой волне.

    Для этого необходим детектор пересечения нуля. Это схема, которая сообщает Arduino или другому микроконтроллеру, когда синусоидальная волна проходит через ноль, и, следовательно, дает определенную точку на этой синусоидальной волне.Я обнаружил два способа уменьшить яркость лампы накаливания V с помощью Arduino.

    Оба используют симистор, но основное различие заключается в том, как Arduino должен понимать обнаружение перехода через нуль переменного тока. Этот метод называется контролем фазы переменного тока.

    Этот метод используется во многих схемах регулятора освещенности, обогревателя и двигателя. Схема обнаружения перехода через ноль выдает импульс 5 В каждый раз, когда сигнал переменного тока пересекает нулевое напряжение. Мы обнаруживаем это с помощью Arduino и используем прерывания, чтобы синхронизировать схему триггера точно синхронно с этими событиями перехода через ноль.

    Метод управления мощностью показан на схеме ниже. При обнаружении перехода через нуль симистор остается выключенным в течение контролируемого времени t1. Чем больше это время, тем меньше мощности получает цепь переменного тока.

    Контроллер Arduino DMX

    После включения симистор останется включенным даже после снятия напряжения затвора. Он выключится, если напряжение затвора будет равно нулю в следующий раз, когда волна переменного тока пересечет ноль.

    Из-за этого нам не нужно отключать симистор, когда сигнал переменного тока снова пересекает ноль.Длительность стробирующего импульса t2 определяется минимальными требованиями к трассе. Мы будем использовать прерывания и таймер Arduino для точного управления синхронизацией затвора симистора. Сигнал переменного тока 50 Гц. Практические проекты PIC. Этот проект представляет собой 4-канальную плату драйвера DMX. Драйвер можно настроить на использование любых четырех последовательных адресов во всем диапазоне адресов канала.

    Одной из целей проекта было свести к минимуму необходимое внешнее оборудование. Единственные две аппаратные опции — это Активный уровень привода вывода и включение режима конфигурации.Другая цель заключалась в том, чтобы упростить сборку, с этой целью печатная плата является односторонней и в ней используются легко доступные детали со сквозными отверстиями. Дополнительная адресная плата DMX. Не вдаваясь в подробности, ниже приводится краткий обзор протокола DMX.

    Протокол использует 8-битные асинхронные последовательные данные NRZ и является однонаправленным с данными, генерируемыми главным контроллером. Протокол поддерживает до устройств. Максимальное количество слотов данных, которые могут быть отправлены в одном кадре, состоит из слотов начального кода и данных канала.В потоке данных нет адресной информации, а также информации для проверки или исправления ошибок.

    Устройства, получающие данные, должны подсчитать количество полученных слотов данных, чтобы идентифицировать данные канала, соответствующие их базовому адресу и любым дополнительным последующим слотам данных, если это требуется устройству. Физический уровень, основанный на электрических спецификациях EIA, может поддерживать до 32 устройств, включая контроллер, на одной шине. Данные передаются по шине с использованием дифференциальной сигнализации.Время между двумя перерывами может варьироваться от 1. Для команд затемнения значение начального кода равно 0x. На графике осциллографа отчетливо виден перерыв, за которым следует MAB, начальный код, равный нулю, ненулевое значение в первом канале и ноль для данных в следующие каналы.

    Старшие импульсы — это два стоповых бита в конце каждого байта, см. PDF. Скачать схему в PDF. Дополнительная адресная доска. Скачать накладку на печатную плату в формате jpg. Список компонентов. Вы можете купить все детали, необходимые для создания этого проекта, у большинства поставщиков компонентов по всему миру.

    В Великобритании вы можете получить почти все в Rapid Online, и я включил список деталей с их номерами ниже. Вы должны проверить правильность деталей и описания при заказе на случай, если я допустил ошибку при переносе их на эту страницу.

    Строительные заметки :. На рис. Примечание. Диоды D2,3,4,5 требуются только в том случае, если плата будет управлять реле или платой индуктивных нагрузок справа. Они не требуются, если плата будет использоваться только для управления платой светодиодов слева. Примечание. C4 и C5 — электролитические конденсаторы, и их необходимо устанавливать правильно.C1 не используется. Для перемычки используйте отрезок от одного из других выводов компонента. Проводная петля в контрольной точке Gnd не требуется. Я использовал ее для подключения пробника осциллографа во время разработки.

    Соблюдайте меры предосторожности при обращении с антистатиком, чтобы избежать повреждений. Освещение сцены может быть очень дорогостоящим. К счастью, в вашем местном магазине оборудования или универмаге есть недорогие варианты, которые можно легко переоборудовать для использования на сцене.

    Несмотря на то, что существует множество типов ламп, для самостоятельного изготовления сценических осветительных приборов наиболее часто используются две лампы накаливания номиналом 38s и стандартные галогенные лампы.По сравнению с другими потребительскими лампами, они обладают необходимой яркостью и гибкостью, необходимыми для небольших сценических работ. Их также легко найти в большинстве хозяйственных товаров или универмагов, они долговечны и просты в замене, и в них используются легкодоступные приспособления. Par 38 очень распространены для сценического использования и доступны в различных номинальных мощностях.

    Для сценических применений используйте лампы мощностью в ваттах или выше из-за увеличения яркости. Параболическая конструкция дефлектора с алюминиевым покрытием позволяет лампе проецировать свет под углом сфокусированного луча, устраняя необходимость в специальных приспособлениях, предназначенных для прямого света.

    Pars лучше всего использовать для точечных работ или наводнений и особенно эффективны при создании сцен освещения с использованием нескольких устройств. 38 — это обозначение размера и 4. Галогенные лампы имеют более высокий световой поток и более дорогие, но обычно служат дольше, чем лампы накаливания.

    Выбор мощности ограничен, как правило, и не предлагает конкретных углов луча. Поскольку они горят сильнее, чем pars, и являются более хрупкими, необходимо проявлять особую осторожность при размещении светильника, обращении с лампой и использовании любых модернизированных аксессуаров.

    Галогенные лампы лучше всего подходят для прожекторного освещения больших площадей из-за их более высокой мощности и фиксированного широкого угла луча. У обоих типов ламп есть свои плюсы и минусы, но выбор типа во многом зависит от области применения и желаемого эффекта. Как правило, вам понадобится несколько ватт номинала 38, чтобы равняться светоотдаче одного ваттного галогена.

    В то время как галоген будет доставлять больше света на большую площадь, несколько аккуратно размещенных пар 38 дадут больше гибкости в том, куда направлен свет.При использовании одного или двух галогенов в качестве общей размывки препятствия на сцене могут блокировать свет и оставлять некоторые области в тени.

    Одним из наиболее полезных приспособлений для ламп пар. 38 является стандартная алюминиевая рабочая лампа. Эти устройства легкие и недорогие, поставляются со встроенным регулируемым пружинным зажимом для монтажа и доступны в нескольких размерах. Доступны и другие светильники, но рабочий свет является самым дешевым и универсальным. Я специализируюсь на освещении DMX. Перейти к дешевым фарам.Они потеряли хорошее дешевое освещение. Обязательно позвоните, чтобы узнать цену, а затем спросите, есть ли у них какие-либо предложения по доставке.

    Они в конечном итоге сделают вам выгодную сделку, просто будьте с ними милы.

    Туристические пакеты

    А для управления светом DMX вам понадобится интерфейс. Вы можете купить USB-интерфейс Velleman DMX за 75 баксов. Это самый дешевый.

    Nissan cvt whining noise

    И он работает с программой освещения Freestyler, которая представляет собой бесплатное программное обеспечение для управления DMX.Просто погуглите интерфейс и найдите сайт с самой дешевой ценой.

    Найти эффекты и принадлежности для сценических работ

    Если у вас есть вопросы, напишите мне. Банки номинальной стоимости можно найти новыми по цене от 20 до 30 долларов каждая, к тому времени, когда вы возитесь с компонентами хозяйственного магазина, вы сможете купить настоящую сделку, а гель стоит около доллара.

    Но вам нужно посчитать стоимость, прежде чем что-то строить. Вы можете приобрести 8 банок номинальной стоимости, 2 блока диммера и небольшой контроллер примерно за баксы, если будете ходить по магазинам.Я купил свою в национальной сети музыкальных магазинов, и за последние несколько лет я фактически собрал свою коллекцию примерно до 30, и у меня нет таких больших денег, связанных с оборудованием. Идея состоит в том, чтобы взять пустую банку из-под кофе, одну из БОЛЬШИХ, и вмонтировать в нее керамическое осветительное основание.

    Просверлите отверстие в задней части, чтобы вывести провода, и соорудите какой-нибудь способ для его крепления. Поместите в него прожекторы Home Depot, и готово. Затем вы красите внешнюю поверхность в черный цвет с помощью высокотемпературной аэрозольной краски, большинство театральных светильников черные.Как я уже сказал, никогда не пробовал.

    NodeMcu AC Light Dimmer — Часть № 1 — Учебное пособие № 32

    Если вы это сделаете и опубликуете инструкции по процессу, добавьте ответ «Что!» 10 лет назад. Я сделал это в щепотку, никогда не потрудился раскрасить его, так как конкретное приложение было вне поля зрения. Хотя работает хорошо. Я вырезал нижнюю часть полностью, если вам нужно отрегулировать размер, вы можете сделать разрез по длине и сжать его, удерживая вместе с большой хомут для шланга.

    Y стиль, который вы могли бы использовать, и я полностью ожидаю, что вы будете смеяться над этими банками для зерен, размером с ресторан, они примерно такого же размера, как и ваше обычное освещение, может вам просто нужно сделать простую подставку и установить несколько держателей для ламп в задней части их работы сделано.

    Я почти десять лет проработал светотехником, монтажником из стали и пиротехником. Если вы ищете дешевое освещение, нет лучшего варианта, чем использованные баллончики Par, как на картинке выше.

    Чаще всего используется пар 64, и он производится многими разными производителями. Когда я все еще принимал активное участие, можно было купить новую лампу номиналом 64 примерно за 60 канадских долларов, и эта цена не включает стоимость лампы. Основным преимуществом здесь является то, что использованные par 64 постоянно появляются повсюду.Когда тур заканчивается или театр закрывается, они часто ликвидируют эти вещи за доли от первоначальной цены. Что касается самого устройства, то у него есть главное преимущество — он является одним из наиболее адаптируемых доступных приспособлений.

    Sound91 упомянул выше фокусное расстояние, но многие люди не понимают, что вы можете выключить лампы в параметре 64 для удовлетворения различных потребностей. Доступны фокусные расстояния от среднего до очень узкого. Вы можете дополнительно сфокусировать луч, используя двери сарая, столь же дешевое и доступное оборудование.Веселые, простые и доступные светодиодные проекты своими руками — каждый проект включает в себя обзор, в котором указывается уровень квалификации проекта, необходимое время и стоимость; в комплект входят инструменты и материалы, а также все необходимые ресурсы и пошаговые инструкции для самостоятельного изготовления.

    Шкафы встроенные световые. Свет в шкафу с активированным движением. Светодиодная оптика Оптика управляет рисунком освещения, либо рассеивая его, либо фокусируя в соответствии с требованиями вашего приложения. Carclo Optics 10 мм 20 мм Светодиодные аксессуары Аксессуары для светодиодного освещения включают уплотнения для покрытия электронных компонентов, клеи премиум-класса, переключатели, держатели батарей, провода, разъемы питания, паяльники и многое другое.

    Светодиодные ленты Линейные светодиодные ленты идеально подходят для общего, рабочего и акцентного освещения, а также для вывески или канальных букв, архитектурного освещения и многого другого. Ваша сумка пуста.

    LEDSupply создается, принадлежит и управляется немногими избранными, все с техническим образованием и многолетним опытом работы в светодиодной индустрии. Щелкните здесь, чтобы узнать больше о нас.

    Climatizzatore condizionatore LG Dual Split 9 + 12 …

    Copyright LEDSupply. Все права защищены. Контроллеры DMX обычно не так уж и дешевы, используя это руководство, вы сэкономите деньги, возможно, на аппаратный MIDI-контроллер для программного обеспечения освещения.Я использовал обычный сетевой кабель cat5e для проводки. Похоже, что не все устройства работают из коробки, ниже приведено исправление для тех устройств, которые не отправляют DMX:.

    Вот несколько исправлений, если ваша плата не отправляет DMX. Пожалуйста, оставьте комментарий к исправлению, которое вы пробовали. Это будет большим подспорьем для тех, у кого в будущем возникнут проблемы с этой платой. Я купил этот и работает, и я вижу здесь небольшую модификацию на моем чипе из коробки. Есть два закороченных контакта, поскольку я помню, что пытаюсь закоротить несколько контактов, чтобы получить непрерывную работу.

    Лично я считаю, что это самая простая и лучшая бесплатная программа. Какое программное обеспечение я могу использовать? Отправка DMX:. Подтверждено, что адаптеры RS не работают: Pro 5ft. Спасибо kefke44 за создание корпуса для 3D-печати для этой сборки. Бесплатно скачать здесь. Для меня это того стоит. На мой взгляд, если все владельцы сайтов и блоггеры будут делать хороший контент, как вы, сеть будет намного полезнее, чем когда-либо прежде. Кажется, он работал нормально полтора дня, а на днях утром я пошел включать его, индикатор питания загорелся, но он не отправляет dmx на диммер.

    Будем признательны за любые предложения. Вероятно, у вас одновременно будут активны два драйвера RS. В большинстве случаев это аппаратный вход для микросхемы RS, и, когда он не подключен к сети, поведение микросхемы невозможно предсказать. Проверьте техническое описание микросхемы RS и убедитесь, что драйвер отключен.

    Привет, я увидел это, и мне действительно понадобился интерфейс DMX, поэтому я купил плату и собрал ее, как в инструкции. Однажды я заставил его работать и мог управлять им RGB в течение нескольких секунд, но даже тогда он все равно мигал белым каждые несколько секунд.

    Думаю, через 2 недели получу. Спасибо за этот очень полезный пост. У меня уже был разъем XLR для сборки комплекта в коробку. Я подключил xlr к rs -usb и подключил его к своему компьютеру. От usb штуки светил 1 лампочка. Воткнул в переходник кабель dmx, а кабель dmx воткнул в гриб.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
