Испаритель в холодильнике. Что это?

Уход за холодильником. Подробные инструкции

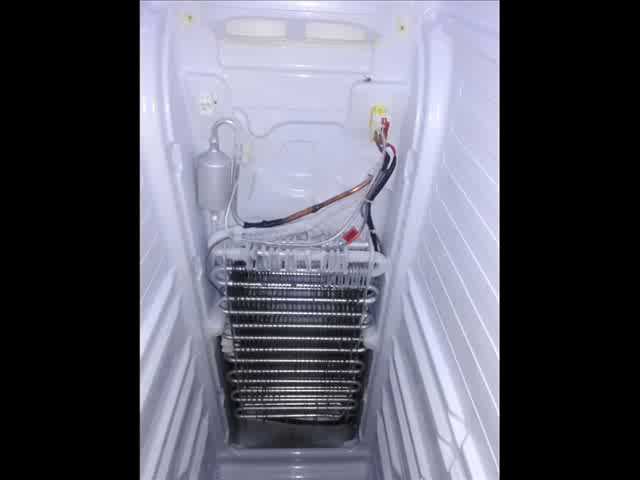

Важнейшей деталью в холодильнике является испаритель. Он имеет форму спирали и изготавливается из алюминия. В одном приборе может быть один или два испарителя. Если испаритель один, то он находится в перегородке между холодильной камерой и морозильным отделением. Если испарителя два, то один находится в верхней части холодильной камеры, а второй в верхней части морозильной камеры.

Роль испарителя в работе холодильника

Испаритель забирает все тепло из холодильной и морозильной камеры, оставляя только холодный воздух. Это происходит за счет движения по системе прибора специального холодильного агента (хладагента) – фреона. При кипении хладагент забирает теплоту и отдает ее охладительной системе.

Спираль испарителя располагается в определенном месте из-за того, что теплый воздух всегда поднимается вверх. Горячий воздух из холодильной камеры вступает в контакт с телом спирали испарителя. Спираль в свою очередь всасывает тепло и оставляет холодный воздух внутри холодильника. Таким образом происходит охлаждение.

Компрессор, находящийся внизу холодильника, перемещает хладагент по спирали, чтобы происходило перемещение тепла. Нагретый до температуры кипения фреон попадает к компрессору (вниз), а затем уходит за пределы холодильной камеры в спираль конденсатора. Там фреон постепенно охлаждается и по специальной трубке возвращается обратно в холодильную камеру к испарителю. Затем вся процедура охлаждения повторяется.

Температура в морозильной камере значительно ниже. Это возможно из-за непосредственной близости морозильной камеры к спирали испарителя и из-за ее небольших размеров (в соотношении с холодильной камерой).

Испаритель играет особую роль в устройстве холодильника. Без этой детали было бы невозможно перемещение хладагента по системе охлаждения.

Поломки испарителя

При выходе из строя испарителя парализуется работа всей охладительной системы холодильника. Даже новый дорогой аппарат именитого производителя (например, холодильник Samsung) с легкостью может сломаться сразу после приобретения. Самостоятельно производить ремонт не следует. С большой долей вероятности это приведет к необратимым последствиям.

Классификация поломок испарителя:

• Неисправность датчика испарителя (поддержание внутри холодильника и морозильного отделения слишком высокой температуры или очень низких температур). Может возникать после короткого замыкания или скачков напряжения (подвержены любые аппараты, в том числе холодильник Индезит).
• Механические повреждения. В разных системах испарители установлены в различных местах:

1. Ручное оттаивание – открытый испаритель;
2. Капельное оттаивание – закрытый испаритель в задней стенке;
3. Система NoFrost – отдаленный испаритель за стенкой /за перегородкой. Сложность ремонта зависит от системы оттаивания.

• Засор в капиллярной трубке испарителя. Ремонт проводится при любых видах системы оттаивания.
• Утечки в испарителе. Хладагент может испаряться из различных частей охладительной системы (в т.ч. из испарителя). Причины этого могут быть абсолютно различные: механические повреждения, поломка фильтра, разгерметизация трубок испарителя, заводской брак детали.
• Коррозия испарителя. Холодильники для продажи в России с 2004 года выпускались только с алюминиевыми испарителями. Они подвержены коррозии, что рано или поздно, но неминуемо приведет к утечке газа фреона или отказу детали. Ремонт холодильников Атлант проводится путем пайки участка, съеденного коррозией.

Решение проблем с поломкой испарителя холодильника

Необходимо следить за состоянием испарителя в холодильнике. Намного проще и дешевле починить небольшую поломку или заменить испаритель, чем в дальнейшем покупать новый холодильник из-за длительной работы со сломанными деталями.

Ремонт холодильников в Саратове проводится квалифицированными специалистами. Мастер должен выявить проблему, по которой в испарителе произошла поломка, и найти способ ее устранения в самые короткие сроки.



Замена испарителя в холодильнике, цена

Испаритель — важнейшая, но слишком уязвимая часть любого бытового холодильника. При выходе из строя этого узла нужно быстро среагировать на поломку и заменить сломанную деталь.

Что такое испаритель? Это узел холодильника, преобразовывающий хладагент (фреон) из жидкого состояния в газ. То есть в нем происходит процесс испарения. Компрессор создает давление, и из конденсатора жидкий фреон перетекает в зону испарителя. В нем фреон забирает на себя тепло, образовавшееся в холодильной камере, вследствие чего она охлаждается, а фреон уходит в конденсатор. При неработающем испарителе охлаждение не происходит, а холодильник не справляется со своей основной функцией — поддержанием холода.

В этой публикации мы рассмотрим причины и признаки поломки испарителя, выясним, какие типы деталей бывают и как происходит замена испарителя в холодильнике.

Какие бывают испарители

В современных холодильных шкафах используется несколько типов испарителей. Чтобы вас не испугала цена ремонта, стоит выяснить тип детали и заранее сориентироваться в расценках на нее.

Открытого типа

В малогабаритных холодильниках, как и в старых моделях, часто используется открытый тип. В быту его просто называют морозилкой. Выглядит он как лист, согнутый в форме буквы «О» или «С».

Такой тип считается самым уязвимым. Если вследствие механических повреждений (неправильной транспортировки или небрежной разморозки) на нем появляются царапины или трещины, герметичность детали нарушается, и фреон выходит из системы. Понадобится замена фреона, а стоимость этих работ немаленькая. Именно поэтому мастера категорически не рекомендуют во время размораживания использовать острые предметы для скола льда.

Закрытого «плачущего» типа

Самостоятельно оттаивающий испаритель находится с задней стороны холодильного шкафа. Он задут пеной-изоляцией и защищен задней стенкой. Преимущество такого устройства в том, что мытье и размораживание облегчено, а деталь надежно скрыта от вероятных повреждений.

В моделях с закрытым типом влага оседает со стороны задней стенки, часть капель замерзает. Плюс в том, что наледи и снежной «шубы» при этом не образуется, как в моделях с открытым типом испарителя холодильной камеры. При паузах мотора замерзший конденсат оттаивает и стекает в дренажное отверстие внизу камеры. В подобных моделях самое холодное место в камере — как раз со стороны задней стенки.

В морозильном отсеке обычно находится второй испаритель — с закрытой, частично закрытой или открытой конструкцией.

Отделенного типа

Он может находиться как за стенкой камеры, так и за перегородкой. Он принудительным образом обдувается при помощи вентилятора. Обычно детали, которые вынесены за пределы холодильного отделения, устанавливаются в моделях с функцией No Frost.

Самыми надежными считаются закрытые трубчатые детали, спрятанные в стенках холодильной камеры. Такая конструкция максимально защищает узел от нечаянного повреждения пользователем.

Обратите внимание! Исходя из типа элемента, вы можете заранее узнать стоимость ремонта, найдя в интернет-магазине или узнав в ближайшей торговой точке цену на новую деталь. Очень важно, чтобы аналог соответствовал не только марке («Атлант», «Индезит», «Аристон», «Норд», «Либхер»), но и модели холодильника. Поэтому сразу сообщайте продавцу марку, модель и год выпуска х/о.

Причины выхода испарителя из строя

Чтобы устранить неисправность, нужно точно определить причину выхода из строя оборудования, чтобы избежать повторных поломок в дальнейшем. Обычно поломки возникают из-за нарушения правил использования холодильника, но не исключены и механические повреждения, как и заводской брак. При этом невозможно сориентироваться по цене холодильника — бракован он еще с завода или нет.

Специалисты ведущих сервисных центров LG (и не только) сообщают факторы, которые могут негативно повлиять на исправность такой детали, как испаритель:

1. Неправильная установка прибора (близко к мебели, радиаторам отопления или под прямыми солнечными лучами) вызывает сбой в температурных режимах камер. Такого же эффекта можно добиться, если часто загружать в камеры неохлажденные продукты (горячие кастрюли и т.п.).
2. Закупорка капилляра испарителя. В этом может быть виноват как низкокачественный материал герметика, в который погружены трубки конденсатора, так и износ оборудования при длительном использовании.
3. Утечка хладагента из контура также выбивает узел из нормального режима работы.

Как меняется испаритель в мастерских и на дому

Срочный ремонт сегодня проводится как в мастерской, так и на дому. Если есть возможность отремонтировать технику, не перевозя ее в мастерскую, — выберите этот вариант. Дополнительные перемещения не пойдут на пользу ни холодильнику, ни вашему бюджету.

Этапы замены испарителя:

• Разборка корпуса холодильника, извлечение пользовательской панели управления.
• Извлечение испарителя из трубок.

• Отпаивание от трубок старого испарителя.
• Прочистка фильтра-осушителя (перед этим происходит стравливание фреона из фильтра через специальный вентиль).

• Опрессовка системы и поиск утечки фреона с использованием прибора — течеискателя.

• Устранение неполадки. Если поломку можно устранить путем запаивания прокола испарителя, проводится спайка. Если ремонт невозможен, мастер производит замену детали.

• Проверка труб мотора-компрессора на целостность.
• Вакуумирование и осушение системы от влаги.

• Заполнение компрессора хладагентом, запуск прибора для тестовой работы.

Именно такая, перечисленная выше последовательность операций, даст гарантию того, что вновь смонтированный испаритель прослужит отведенный ему срок. Избегайте кустарного ремонта, не полагайтесь на свои силы (при отсутствии опыта и инструмента) и пользуйтесь услугами профессионалов.

Как очистить испарительные змеевики холодильника

МАТЕРИАЛ, СОДЕРЖАЩИЙСЯ В ЭТОЙ СТАТЬЕ, ПРЕДОСТАВЛЯЕТСЯ ТОЛЬКО ДЛЯ ОБЩЕЙ ИНФОРМАЦИИ И НЕ ЯВЛЯЕТСЯ ПРОФЕССИОНАЛЬНЫМ СОВЕТОМ. ВЫ ДОЛЖНЫ ПРОВЕСТИ СОБСТВЕННОЕ ИССЛЕДОВАНИЕ И/ИЛИ ОБРАЩАТЬСЯ ЗА КОНСУЛЬТАЦИЕЙ К СПЕЦИАЛИСТАМ СООТВЕТСТВУЮЩЕЙ КВАЛИФИКАЦИИ В ОТНОШЕНИИ ВАШИХ КОНКРЕТНЫХ ОБСТОЯТЕЛЬСТВ, ПРЕЖДЕ ЧЕМ ПРИНИМАТЬ ДЕЙСТВИЯ. LANDMARK HOME WARRANTY НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ И, В частности, ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ ЗА ИСПОЛЬЗОВАНИЕ ВАМИ ЛЮБОЙ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ ЗДЕСЬ.

---

Вероятно, вы не можете представить себе жизнь без холодильника, но знаете ли вы, что если за ним не ухаживать должным образом, он может выйти из строя намного раньше, чем предполагалось? Мало того, что вам придется потратить сотни, если не тысячи долларов из своего кармана, чтобы заменить его, вам, вероятно, придется сделать это намного раньше, чем вы ожидали! Даже если у вас есть домашняя гарантия, если вы не выполняете надлежащее обслуживание своего холодильника, вы можете в конечном итоге заплатить намного больше из своего кармана, чтобы заменить его!

Чтобы ваш холодильник работал исправно и прослужил ему по назначению, вы должны заботиться о нем. Одной из простых частей обслуживания вашего холодильника является очистка испарительных змеевиков каждые 6 месяцев или год.

Что такое испарительные змеевики?

Испарительные змеевики расположены в нижней или задней части холодильника, в зависимости от модели. Чтобы лучше понять, что делают катушки, вы должны понять процесс, через который проходит холодильник, чтобы охладить вашу еду. Холодильник использует химический хладагент для охлаждения устройства. Процесс охлаждения холодильника состоит из четырех основных частей и процессов:

1. Компрессор всасывает газообразный хладагент и превращает его в жидкость. Затем он проталкивает его через испарительные змеевики.
2. Если вы изучали физику, то знаете, что огромное давление вызывает тепло. Когда хладагент проходит через испарительные змеевики
   , он создает давление и нагревается. (Вот почему иногда дно (или задняя часть) вашего холодильника теплее. )
3. Хладагент под огромным давлением подается в змеевики морозильной камеры через расширительный клапан . Этот расширительный клапан расширяет трубу, по которой проходит хладагент. Когда давление хладагента снижается, он охлаждается и превращается в газ. Это очень похоже на аэрозольный баллончик, где жидкость становится холодным газом, когда вы выпускаете ее из баллончика под давлением.
4. Этот газ охлаждает змеевики морозильной камеры, охлаждая весь холодильник. Газ возвращается в компрессор, где превращается в жидкость, и процесс начинается снова.

Зачем чистить испарительные змеевики?

Испарительные змеевики получают тепло от хладагента. Со временем грязь, волосы и пыль покрывают эти змеевики, что затрудняет нагрев охлаждающей жидкости.

Если испарительные змеевики уже горячие из-за того, что они покрыты грязью и пылью, они не могут эффективно создавать давление хладагента. В результате холодильник не может нормально охлаждаться и обычно перестает работать. На самом деле, в Landmark Home Warranty мы видели много клиентов, у которых сломались холодильники, но они снова начали работать, как только они очистили свои испарительные змеевики! К сожалению, некоторым холодильникам не повезло, и их компрессор сгорел из-за отсутствия обслуживания со стороны владельца. Когда это происходит, владельцу обычно приходится покупать новый холодильник.

Как очистить испарительные змеевики вашего холодильника:

Если у вас есть холодильник со змеевиками на задней панели, вам придется отодвинуть его от стены, чтобы почистить их. Холодильник, который мы продемонстрируем сегодня, имеет испарительные змеевики в нижней части устройства.

1. Отключите холодильник от сети (или выключите его цепь).

2. Снимите переднюю панель холодильника.

3. С помощью изогнутого вакуумного шланга осторожно пропылесосьте испарительные змеевики.

Начните с передней части катушек. Пропылесосьте переднюю часть верхнего и нижнего испарительных змеевиков.

Затем переместите свой пылесос в заднюю часть катушек, получив сбоку. Вы можете видеть в этом холодильнике, вы даже не могли видеть змеевики, пока с них не сняли грязь.

4. Замените переднюю панель.

5. Снова включите холодильник.

Это так просто!

Холодильники и товары для дома

Помните, что, поскольку большинство планов Landmark Home Warranty распространяется на холодильник, важно содержать ваши испарительные змеевики в чистоте. Если вы этого не сделаете и ваш холодильник выйдет из строя, план домашней гарантии может не покрывать ремонт или замену. Однако, если вы делаете разумную работу по поддержанию своего холодильника в чистоте, когда он выходит из строя из-за старости и естественного износа, ваша домашняя гарантия отремонтирует или заменит его за небольшую плату за обращение в сервисный центр.

Хотите узнать больше о том, что покрывает гарантия на дом? Сравните планы гарантийного обслуживания домов Landmark здесь.

​​​​​

Что такое испаритель холодильника; Почему это важно? – Руководство по домашней эффективности

Когда дело доходит до системы холодильника, испаритель холодильника играет большую роль в охлаждении холодильника. Испаритель холодильника работает вместе с другими компонентами холодильной системы, такими как компрессор, расширительное устройство и конденсатор.

Основной функцией испарителя холодильника является удаление тепла из воздуха, воды и других предметов внутри холодильника. Испаритель холодильника действует как теплообменник, который помогает передавать тепло от предметов и охлаждать их.

Принцип работы холодильника

Испаритель холодильника является частью холодильного цикла, который обеспечивает охлаждение внутри холодильника.

Ознакомьтесь с портативным двухтопливным генератором Champion мощностью 4375/3500 Вт — готов для автодома! (ссылка на Amazon)

После того, как газообразный хладагент прошел через змеевики конденсатора, расположенные в задней части холодильника, он начинает остывать и превращаться в жидкость. Именно на этой стадии жидкости хладагент достигает расширительного клапана. Расширительный клапан регулирует количество охлажденного газообразного хладагента, выпускаемого в испаритель холодильника.

Когда этот газ попадает в испаритель холодильника, он выталкивается вперед давлением воздуха, создаваемым компрессором на противоположной стороне. Во время этого процесса хладагент поглощает тепло, выделяемое испарителем, особенно в воздухе, находящемся внутри пищевых отделений холодильника.

В некоторых моделях холодильников используются вентиляторы, которые выдувают воздух из отделений для продуктов к змеевику испарителя для быстрого поглощения тепла.

После поглощения максимально возможного количества тепла хладагент снова закачивается в цикл охлаждения компрессора.

Важность холодильной системы

Всем известна важность холодильной системы в нашей жизни, особенно когда на улице тепло.

Холодильники помогают сохранять воду и продукты холодными и свежими. Еда остается более свежей в холодном холодильнике, потому что холодный воздух замедляет образование бактерий на еде, а это означает, что пища портится дольше.

Испаритель холодильника играет огромную роль в системе охлаждения холодильника.

Типы испарителей холодильников

Существует два типа испарителей холодильников, которые помогают в процессе теплообмена. Давайте рассмотрим каждый тип:

С принудительной конвекцией

Испаритель холодильника с принудительной конвекцией помогает нагнетать охлаждаемую жидкость с помощью насоса или вентилятора на испаритель холодильника.

Естественная конвекция

Испаритель холодильника с естественной конвекцией помогает естественным образом охлаждать поток жидкости внутри холодильника. Естественная конвекция работает, потому что существует разница между плотностью охлажденной и теплой жидкости.

Типы конструкции испарителя холодильника

Когда вы думаете о различных типах конструкции испарителя холодильника, вы обнаружите три типа конструкции. Рассмотрим подробнее каждый тип.

Испаритель для холодильника с неизолированной трубой

Этот тип конструкции испарителя для холодильника разработан таким образом, что вся поверхность испарителя находится в контакте с испаряющимся хладагентом, находящимся внутри холодильной системы.

Пластинчатый испаритель холодильника

Этот тип конструкции работает так же, как и тип конструкции с голыми трубами, и имеет ту же концепцию поверхностного контакта с испаряющимся хладагентом. Однако испаритель холодильника с пластинчатой ​​поверхностью встречается в других холодильных системах, чем испарители с голыми трубами.

Ребристый испаритель холодильника

Этот тип конструкции используется поверх теплообменников с неизолированными трубами. Ребра представляют собой металлические пластины из алюминия.

Конструкция испарителя холодильника зависит от нескольких факторов. Три основных фактора, которые играют роль в том, какой тип конструкции используется в холодильной системе: хладагент и жидкость-пар, температура и перепад давления.

Как избавиться от инея на испарителе холодильника

Уход за холодильником путем регулярного технического обслуживания может продлить срок службы холодильника и повысить его производительность. Большинство новых холодильников не требуют ручного размораживания, потому что они оснащены автоматическими системами размораживания, которые уменьшают образование инея на испарителе холодильника.

Однако в старых холодильниках требуется ручное удаление инея из морозильной камеры и змеевика испарителя. Накопление инея может снизить охлаждающую способность вашего холодильника и привести к повреждению агрегатов. Есть три способа разморозить змеевики испарителя холодильника.

Термостат размораживания

Установите термостат холодильника на желаемую температуру как для холодильника, так и для морозильной камеры.

Поставьте кастрюлю или кастрюлю под выпускную трубу, чтобы собрать стекающую воду. Выходная трубка расположена в задней части устройства ближе к днищу. Когда желаемая температура будет достигнута, компрессор выключится, и иней в морозильной камере и змеевике испарителя начнет таять.

Ручная разморозка

При ручной разморозке необходимо удалить лед из морозильной камеры и удалить все продукты из устройства. Достаньте корзины и подносы из холодильника.

Просуньте полотенца под прибор, особенно под дверцу, чтобы он собирал воду во время процесса разморозки.

Установите термостат на ноль и отключите устройство от сети. Откройте дверцы, чтобы теплый воздух циркулировал как в холодильнике, так и в морозильной камере. Высушите внутреннюю часть холодильника, а также протрите змеевики испарителя холодильника.

Снова подключите устройство, установите термостат на желаемую температуру и замените все продукты после того, как устройство достигнет температуры 42 градуса по Фаренгейту или ниже.

Нагреватель Размораживание

Выньте все продукты из холодильника вместе со всеми корзинами и лотками.
