технические характеристики, принцип работы, применение

Любые механические контакты подвержены износу. Чтобы уменьшить влияние этого деструктивного фактора, в первой половине прошлого века было разработаны магнитоуправляемые коммутационные устройства, контактная группа которых помещалась в вакуумную колбу. В СССР такие элементы получили название «Геркон», по сокращению от «герметизированный контакт», в англоязычной технической документации принято название «reed switch».

Давайте рассмотрим принцип действия этих устройств, конструкцию, основные характеристики, достоинства и недостатки. В завершении статьи будет приведена пара полезных схем, где используются герконы.

Внешний вид и особенности конструкции

Данные устройства представляют собой контактную группу, изготовленную на основе ферримагнитного материала, которая помещается в стеклянную колбу. Из нее откачен воздух (созданы условия максимально приближенные к вакууму), как вариант возможно наполнение инертным газом. Внешний вид устройства и его обозначение на принципиальных схемах представлены ниже.

А) внешний вид геркона; В) обозначение на принципиальных схемах

С конструктивным исполнением, можно ознакомиться на рисунке 2.

Конструкция геркона

Обозначение:

  • А – выводы устройства.
  • В – стеклянная колба.
  • С – контактная группа.
  • D – инертный газ или вакуум.

Разновидности

Коммутационные устройства данного класса принято разделять в зависимости от устройства контактной группы на следующие виды:

  1. Элементы с нормально-разомкнутыми контактами (внешний вид такого устройства показан на рис. 1).
  2. Элементы с нормально-замкнутым контактом.
  3. С переключающимся контактом.

Помимо функциональных признаков, перечисленных выше, имеются и технологические, разделяющие герметичные коммутирующие устройства на две группы: сухие и ртутные. Отличительная особенность последних заключается в том, что внутри колбы содержится капля ртути. Она служит для «смачивания» контактной группы, это позволяет существенно снизить переходное сопротивление и вибрацию (дребезг) контактов при коммутации, что положительно отражается на качестве контакта.

Принцип действия

Срабатывание устройства (замыкание, размыкание или переключение контактов) требуется воздействовать на элемент магнитным полем, напряженность которого будет достаточной для коммутации. В качестве источника такого поля может выступать обычный или электромагнит.

Под воздействием силовых линий происходит намагничивание контактов и по преодолению порога упругости они коммутируют цепь.

Принцип работы нормально-разомкнутого геркона

Соответственно, как только на контактную группу перестанет действовать магнитное поле, она вернется в исходное состояние. То есть, функционально контакты помимо своего прямого назначения играют роль магнитопровода и упругого элемента.

Устройства с нормально-замкнутыми контактами действуют несколько иначе. Их ферримагнитные упругие элементы, попадая под воздействие магнитного, поля приобретают одинаковый заряд, что заставляет их отталкиваться, разрывая контакт.

Принцип действия нормально-замкнутого геркона

Иногда в таких коммутаторах только один упругий элемент выполнен из ферримагнитного сплава, в результате приближения магнита он притягивается к нему, отключая цепь.

Подобный принцип задействован в герконах с переключающей группой контактов, в котором два из них изготавливаются из магнитного материала. Под воздействием магнита они притягиваются друг к другу, а немагнитный контакт остается в исходном положении. В результате происходит перекоммутация цепи.

Срабатывание переключающего геркона

Основные параметры

Свойства герметичных коммутаторов определяются механическими и электрическими параметрами. К первым относятся:

  • Nmax – число, указывающее максимально допустимое количество срабатываний без изменения основных характеристик.
  • Vcp
    – величина отображающая интенсивность поля необходимую для реакции устройства. В технической терминологии данную характеристику называют магнитодвижущей силой.
  • Vотп – величина соответствующая силе размыкания.
  • tcp — время, необходимое на срабатывание контактной группы.
  • tотп – интервал времени, необходимый на отпускание.
  •  Последние два параметра наиболее значимые из механических характеристик, поскольку описывают скорость коммутации.
  • Теперь перечислим основные электрические характеристики:
  • RK – сопротивление между контактами в замкнутом состоянии.
  • RИЗ – сопротивление разомкнутых контактов.
  • UПР – напряжения пробоя, данная характеристика зависит как от предыдущего параметра, так и расстояния между группой контактов. Помимо этого на электрическую прочность влияет наполнение колбы.
  • Pmax – коммутируемая мощность.
  • CK – емкость, образуемая разомкнутыми контактами.

Как осуществляется управление?

Управлять герметичным коммутатором можно двумя способами:

  • используя постоянный магнит;
  • воздействуя катушкой, подключенной к постоянному источнику тока.

В первом варианте управление может осуществляться путем линейного или углового перемещения постоянного магнита. Также встречается способ, при котором поле перекрывается при помощи специальной шторки.

В качестве примера использования способа управления при помощи магнита можно привести датчики уровня, а также положения, охранную сигнализацию и т.д.

Второй вариант позволяет создать реле на основе геркона. В отличие от традиционной конструкции, такое устройство будет более надежным и долговечным, поскольку практически не содержит в себе подвижных механических элементов. Что касается небольшого количества контактных групп, то этот недостаток легко устраняется путем увеличения количества задействованных герконов.

Упрощенное изображение конструкции герконового реле

Примером применения данного способа управления может служить токовое реле на основе геркона. Оно представляет собой катушку, намотанную проводом толстого сечения, внутри которой размещается герметичный коммутатор. Данное приспособление может служить в качестве защитной системы от перегрузки в цепях постоянного тока. Чувствительность прибора легко регулировать путем линейного перемещения коммутатора внутри катушки.

Плюсы и минусы

Любая конструкция помимо преимуществ не лишена недостатков. Зная сильные и слабые стороны устройства можно найти оптимальную сферу для его применения. Давайте рассмотрим, в чем заключается преимущества герметичных коммутаторов, к таковым свойствам можно отнести:

  • Высокую надежность коммутации. Она практически на два порядка превышает этот показатель у открытых контактных групп. Это достигается за счет высокого сопротивления между разомкнутыми контактами (RИЗ), оно может исчисляться десятками МОм. Немаловажную роль играет и показатель электрической прочности (UПР), напряжение пробоя у некоторых моделей превышает 10 кВ.
  • Быстродействие также является неоспоримым преимуществом. Частота коммутации многих моделей приближается к 1 кГц. Что касается параметров, описывающих скорость коммутации, то они находятся в следующих диапазонах: t
    cp
    — от 0,4 до 1,8 мс, tотп – от 0,25 до 0,9 мс, что намного превышает подобные характеристики открытых контактных групп.
  • Долговечность, число срабатываний исчисляется миллиардами, ни одна открытая контактная группа даже близко не может приблизиться к этому рубежу.
  • Данный тип коммутаторов нетребователен к согласованию с нагрузкой.
  • Управление может производиться без использования электроэнергии.

Характерные недостатки:

  • Низкие показатели коммутируемой мощности.
  • Небольшое число контактов.
  • Дребезг при срабатывании (конструкции «мокрого» типа избавлены от этого недостатка).
  • Большие размеры для современной радиотехнической базы.
  • Недостаточная прочность стеклянной колбы.
  • Чувствительность к воздействию внешних магнитных полей.

Несмотря на явное преобладание положительных качеств, данные устройства постепенно вытесняются полупроводниковыми аналогами, такими как датчики Холла. Отсутствие дребезга, небольшие размеры и более высокая прочность сыграли решающую роль.

Примеры практического применения в быту

Как и было обещано в начале статьи, приводим пару полезных схем, в которых используются герконы. Начнем с универсального управления освещением в прихожей. Принцип работы заключается в следующем: при открытии входной двери автоматически включается свет, и спустя несколько минут выключается. При достаточном уровне освещения, свет в прихожей не включается.

Схема управления освещением прихожей

Обозначения:

  • Резисторы: R1 – 68 кОм, R2 – 33 кОм, R3 – 470 кОм, R4 – 10 кОм, R5 – 27 кОм.
  • Конденсаторы: С1 – 0,1 мкФ, С2 – 100 мкФ х 25 В, С3 – 470 мкФ х 25 В.
  • Стабилитрон и диоды: VD1 – КС212Ж, VD2 и VD3 – КД522 (1N4148), VD4 – КД209 (1N4004).
  • Транзисторы: VT1 и VT2 – ÌRF840.
  • SG1 – любой обычный герконовый датчик, например, 59145-030.
  • FR1 – фоторезистор, подойдет любого типа с сопротивлением на свету не ниже 8 кОм, в темноте – 120-180 кОм.
  • Триггер D1 – К561ТМ2 (СD4013).

Настройка схемы сводится к подбору сопротивления R1, для выбора оптимального времени задержки отключения освещения.

Теперь рассмотрим схему простой домашней сигнализации, где в также используется типовой герконовый датчик для двери.

Простая домашняя сигнализация

Обозначения:

  • Резисторы: R1, R2 и R3 – 100 кОм, R4 – 33 кОм, R5 – 100 кОм, R6 – 1 кОм.
  • Конденсаторы: С1 – 100 мкФ х 16 В, С2 – 50 мкФ х 16 В, С3 0,068 мкФ.
  • Диоды и светодиод: VD1 и VD2 – КД522 (1Т4148), HL1 — АЛ307Б.
  • Транзисторы: VT1 – КТ829, VT2 – К361.
  • Микросхема: К561ЛА7.
  • S1 – герконовый датчик 59145-030.

В качестве сирены используется звуковой оповещатель АС-10.

Питание схемы осуществляется от аккумулятора 12 В, емкостью 4 А*ч.

Что нужно знать для выбора правильного геркона

Геркон – сверхточный быстродействующий герметичный переключатель, управляемый магнитным полем

. Количество его срабатываний – до пяти миллиардов раз. На его основе выпускаются датчики магнитного поля и герконовые реле для самых различных применений – от бытовой техники до авиации и космонавтики. В статье описаны особенности выбора герконов и дан табличный обзор широкой линейки этих изделий производства Littelfuse.

Слово «геркон» является сокращением слов «герметичный контакт». Первый геркон был разработан в 1936 году американской компанией Bell Telephone Laboratories. Впоследствии они стали широко применяться в качестве датчиков, и на их основе были созданы герконовые реле.

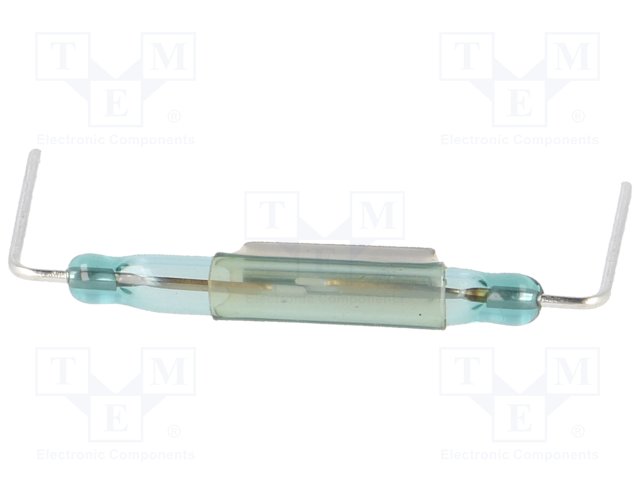

Рис. 1. Геркон

Геркон (рис. 1) состоит из двух ферромагнитных проводников, имеющих плоские контакты, герметизированные в стеклянной капсуле. Без внешнего магнитного поля контакты разомкнуты, и между ними есть небольшой диэлектрический зазор. В магнитном поле контакты замыкаются. Контактная область обеих пластин имеет напыленное или гальваническое покрытие, выполненное из очень стойкого к эрозии металла (обычно – родий, иридий или рутений). Структура слоев покрытия контактов приведена на рис. 2а и 2б для родия и иридия, соответственно.

Иридий, рутений и родий – очень стойкие к эрозии металлы платиновой группы. Благодаря напылению из этих металлов количество срабатываний контактов достигает пяти миллиардов раз. В полость капсулы обычно закачивают азот. Некоторые типы герконов вакуумируются для увеличения максимально допустимого коммутируемого напряжения. Контакты геркона в магнитном поле намагничиваются, и между ними возникает магнитодвижущая сила, равная напряженности магнитного поля. Если напряженность магнитного поля достаточно велика, чтобы преодолеть упругие силы в контактах, возникающие при их упругой деформации, то контакты замыкаются. Когда поле ослабевает, контакты снова размыкаются.

Рис. 2. Структура контактных групп NiFe-W-Ru (а) и NiFe-Au-Ro-Ir (б)

Существует два типа герконов: SPST-NO (Single Pole, Single Throw Normally Open, то есть «один полюс, один канал») – обычный выключатель, в котором два контакта нормально разомкнуты; SPDT-CO (Single Pole, Double Through Change Over, то есть «один полюс, два канала – переключение») – переключатель, в котором один контакт всегда нормально замкнут, а второй нормально разомкнут.

Геркон, описанный выше и представленный на рис. 3, относится к SPST-типу. На рис. 4 представлен геркон SPDT-типа.


Рис. 3. Устройство геркона SPST-типа
Рис. 4. Устройство трехвыводного геркона типа SPDT (однополярное двунаправленное)

Общая пластина является единственной подвижной частью такого геркона, в отсутствие магнитного поля она замкнута с нормально замкнутым контактом реле. При возникновении магнитного поля соответствующей силы общая пластина замыкается с нормально разомкнутым контактом. Обе пластины нормально разомкнутого и нормально замкнутого контактов являются неподвижными. Разомкнутые контакты имеют ферромагнитное покрытие, а нормально замкнутый контакт выполнен из немагнитного материала. При помещении в магнитное поле подвижный и нормально-разомкнутый контакт намагничиваются в одинаковом направлении, и при достаточной напряжённости магнитного поля происходит замыкание подвижного контакта с неподвижным ферромагнитным контактом. При исчезновении внешнего магнитного поля намагниченность контактов ослабевает, и они размыкаются. Для того, чтобы остаточная намагниченность была минимальной, при изготовлении герконов применяют высокотемпературную обработку контактов. В качестве источника магнитного поля для геркона чаще всего используют постоянный магнит (рис. 5) или соленоид.

Рис. 5. Принцип работы магнитоуправляемого контакта – геркона

Рассмотрим несколько наиболее распространённых систем геркон-магнит.

  1. Приближение и удаление магнита перпендикулярно (рис. 6) или под углом (рис. 7) к главной геометрической оси геркона:
Рис. 6. Перпендикулярное приближение и удаление магнита Рис. 7. Приближение и удаление магнита под углом

В данном случае геркон будет замыкаться при приближении и размыкаться при отдалении магнита. Рассмотрим более подробно, обратившись к рис. 8.

Рис. 8. Зоны активации геркона при поперечном удалении магнита

Концентрация силовых линий магнита уменьшается при удалении магнита от геркона. Наиболее сконцентрированы магнитные линии на полюсах магнита. Наиболее обширная зона взаимодействия магнита с герконом находится в центре геркона. При нахождении постоянного магнита в пределах этой зоны магнитное поле является достаточным для надежного срабатывания контактной группы. Пунктиром показана зона гистерезиса – при вхождении магнита в эту зону магнитное поле еще не обладает достаточной напряженностью для срабатывания контактной группы, но ее достаточно для удержания контактной группы в сработавшем состоянии. В случае иной конфигурации контактной группы геркона, отличной от рассматриваемой SPST, под срабатыванием будет пониматься размыкание нормально-замкнутого контакта и замыкание подвижного контакта с нормально-разомкнутым контактом SPDT геркона. Замыкание контактов геркона может активироваться с помощью параллельного движения кольцевого магнита вдоль оси геркона, как показано на рис. 9.

Рис. 9. Движение кольцевого магнита относительно геркона

Конфигурация зон взаимодействия будет схожа с предыдущей системой, так как ось геркона и направление магнитных линий магнита будут совпадать с описанной выше ситуацией, как видно на рис. 10.

Рис.10. Зоны взаимодействия при движении магнита вдоль оси геркона

  1. Геркон может активироваться при помощи плоского магнита или кольцевого магнита с двумя или 2N полюсами (рис. 11).

Рис. 11. Активация геркона плоским или кольцевым магнитом

Для понимания зон взаимодействия геркона обратимся к рис. 12 и 13.

Рис. 12. Полюса магнита перпендикулярны главной геометрической оси геркона. Магнит движется вдоль нее Рис. 13. Полюса магнита перпендикулярны главной геометрической оси геркона. Магнит движется перпендикулярно ей

Как видно, зоны взаимодействия находятся на концах геркона. В центральной части геркона находится «мертвая зона», в которой геркон остается открытым. Таким образом, двигающийся перпендикулярно геркону магнит, чьи полюса расположены подобным образом, активировать геркон не будет (рис. 14).

Рис. 14. «Мертвая зона» взаимодействия магнита с герконом

  1. Геркон можно экранировать с помощью магнитного материала (например, стального листа). На рис. 15 изображены неподвижный геркон и неподвижный магнит между которыми движется экранирующий предмет.

Рис. 15. Экранирование геркона магнитным материалом

Основные типы герконов, выпускаемые компанией Littelfuse, приведены в таблице 1.

Таблица 1. Серии герконов Littelfuse

Серия Длина корпуса, мм Нагрузочная способность
(Стандартная: ≤10 Вт, ≤0,5 A, ≤200 В)
Тип контактов Key Features
MITI-3V1 7 Стандартная SPST Супер-компактный (7 мм стеклянный корпус)
MDSR-10 10 Стандартная SPST Очень компактный (10 мм стеклянный корпус)
MDSR-7 13 Стандартная SPST Компактный (12. 7 мм стеклянный корпус)
FLEX-14 14 Стандартная SPST Дешевый, более гибкие выводы
MACD-14 14 Стандартная SPST Малый гистерезис
MDCG-4 15 Стандартная SPST Низкая цена
HA15-2 15 ~240 В (20 Вт) SPST ~ 240 В макс. рабочее напряжение
MLRR-4 15 20 Вт SPST Малый гистерезис
MLRR-3 15 20 Вт SPST Длинные выводы, повышенный ресурс
MARR-5 19 1000 В SPST Высоковольтный
MRPR-20 20 ~240 В, 50 Вт SPST Напряжение переключения ~240 В, высокая мощность
DRR-129 50 100 Вт, 3 A, 400 В SPST Большой, высокая мощность
MDRR-DT 15 Стандартная SPDT Малый корпус
DRR-DTH 40 30 Вт, 0. 5 A, 500 В SPDT Высокая мощность
DRT-DTH 40 50 Вт, 1.5 A, 500 В SPDT Большой, высокая мощность

Основные параметры герконов

Время срабатывания время между моментом приложения магнитного поля и моментом замыкания контактов геркона.

На рис. 16 представлен график зависимости величины магнитного поля от времени. Вначале геркон помещают в сильное магнитное поле до момента насыщения (при этом даже при увеличении магнитной индукции намагниченность, достигнув максимума, остается неизменной). После этого магнитное поле ослабляют до 0 и начинают постепенно увеличивать. Рабочая точка на данном графике означает такую величину магнитного поля, при которой контакты геркона замыкаются. Точка рассоединения – соответствует величине магнитного поля, при которой контакты размыкаются. Нужно заметить, что сила поля в точке рассоединения всегда ниже, чем в рабочей точке. Это связано с тем, что у контактов геркона всегда остается небольшая намагниченность.

Рис. 16. Зависимость величины магнитного поля геркона от времени

Временем отпускания называется интервал между рабочей точкой и точкой рассоединения.

Магнитодвижущая сила (МДС) срабатывания (pullin) – это величина силовой характеристики магнитного поля, при которой происходит замыкание контактов геркона. В системе СИ единицами измерения магнитодвижущей силы являются Ампер*витки (AT или Amper*turns). Когда измеряют магнитодвижущую силу с помощью соленоида, рабочая точка (замыкание) обычно дается при температуре 20°С, так как из-за термического расширения медного провода в катушке магнитное поле будет меняться приблизительно на 0,4%/°С.

Отношение между размыканием и замыканием, выраженное, как правило, в процентах, называется гистерезисом. В зависимости от материалов металлических контактов, их жесткости, длины, площади соприкосновения, гистерезис будет сильно меняться (рис. 17).

Рис. 17. Отношение между МДС в точках замыкания и размыкания

Гистерезис – это отношение магнитодвижущей силы срабатывания к магнитодвижущей силе в точке рассоединения. Обычно этот параметр выражают в процентах. Компания Littelfuse выпускает специальные серии герконов (MACD-14, MASM-14), в которых гистерезис сведен к минимуму. Обычно такие герконы применяются в датчиках уровня жидкостей, в системах позиционирования.

Контактное сопротивление (contact resistance) – максимальное сопротивление геркона в замкнутом состоянии.

Удельное сопротивление контактов геркона или герконового реле очень мало и обычно составляет от 7,8х10-8 до 10х10-8 Ом/м. Это выше удельного сопротивления меди, которое равняется 1,7х10-8 Ом/м. Контактное сопротивление герконов обычно составляет около от 70 до 200 мОм, а сопротивление контактов в герконовом реле – около 150 мОм.

Динамическое сопротивление контактов (Dynamic Contact Resistance (DCR) – это сопротивление контактов геркона в рабочем/динамическом режиме. Статичное контактное сопротивление геркона – достаточно малоинформативный параметр, который не позволяет выявить проблемы, связанные с реальным состоянием контактов. Замыкание и размыкание контактов геркона с частотой от 50 до 200 Гц дает намного больше информации. Подача на геркон напряжения 0,5 В и тока 50 мА может помочь выявить потенциальные проблемы. Эти измерения могут быть выполнены с помощью осциллографа и легко оцифрованы при автоматическом контроле качества (рис. 18). Не стоит использовать более высокое напряжение, чтобы не изнашивать контакты геркона. Если на производстве контакты геркона не были правильно очищены перед корпусированием, то на них может находиться тончайшая диэлектрическая пленка толщиной в несколько ангстрем. Из-за нее может быть нарушена коммутация слабых сигналов. При использовании более высокого напряжения эта проблема может никак не проявиться.

Рис. 18. Измерение динамического сопротивления контактов геркона

Если на катушку подать сигнал с частотой 50…200 Гц, ток коммутации будет порядка 0,5 мА. Дребезг контактов после замыкания может продолжаться около 100 мс, и за ним последует динамический шум, который будет длиться около 0,5 мс. Природа этого динамического шума состоит в том, что после замыкания контактов происходят гармонические колебания, и в месте контакта изменяется сопротивление из-за меняющегося в зоне контакта давления. При этом размыкания не происходит. На рис. 19 видно, что после завершения фазы динамического шума начинается «волновая» фаза, длящаяся 1 мс или чуть более. Вибрация контактов геркона в магнитном поле соленоида через 2…2,5 мс прекращается, и сопротивление стабилизируется.

Рис. 19. Динамический шум коммутации геркона

Наблюдая за осциллограммой этого динамического теста, мы можем сделать некоторые выводы о качестве тестируемого геркона. Как только на соленоид подается напряжение, колебательный процесс должен завершиться за время, приблизительно равное 1,5 мс. Если колебания продолжаются более 2,5 мс, это может означать, что контакты плохо намагничиваются. В результате ресурс данного геркона будет небольшим, особенно если он будет работать с большой нагрузкой (рис. 20).

Рис. 20. Затягивание колебательного процесса из-за плохой намагниченности контактов

Если динамический шум или дребезг контактов длятся значительно дольше 3 мс, это может быть следствием нарушения герметичности геркона, трещины в корпусе, перегрузки по току или напряжению. Также это может быть следствием загрязнения контактов при производстве или попадания влажного воздуха внутрь корпуса геркона. На рис. 21 и 22 изображены такие случаи.

Рис. 21. Чрезмерный динамический шум контактов геркона Рис. 22. Чрезмерный дребезг контактов геркона

На рис. 23 изображен случай, когда после завершения фазы динамического шума продолжаются стохастические колебания контактов, вследствие которого динамическое сопротивление контактов не стабилизируется.

Рис. 23. Стохастические колебания контактов геркона

Напряжение переключения/коммутации (switching voltage) – это обычно максимальное постоянное напряжение, которое может быть приложено к геркону в момент замыкания контактов. Если напряжение на герконе выше 5…6 В, при этом может произойти перенос микроскопического количества металла с одного контакта на другой. Несмотря на это, при работе с напряжениями до 12 В герконы и герконовые реле имеют наработку на отказ в десятки миллионов раз срабатываний. А при напряжении 5 В и меньше количество срабатываний увеличивается до миллиардов раз. Высококачественные герконовые реле Littelfuse могут работать в слабосигнальных цепях с напряжениями всего в несколько нановольт.

Ток переключения или коммутационный ток (switching current) – это максимальный постоянный ток или амплитудное значение переменного тока в момент замыкания контактов геркона. В случае превышения этого значения срок службы геркона значительно сократится.

Несущий ток (carry current) – это максимальное значение тока при замкнутых контактах геркона. Микросекундные импульсы тока могут значительно превосходить это значение без сокращения срока службы геркона. В то же время длительные импульсы тока или постоянный ток, превышающий несущий, приведут к сокращению срока службы геркона или выходу его из строя. Герконы и герконовые реле в отличие от своих электромеханических собратьев могут работать с очень малыми токами, на уровне нескольких фемтоампер (фемто = 10-15).

Паразитная емкость (stray capacitance) – емкость, которая возникает между разомкнутыми контактами геркона. Обычно она составляет единицы пикофарад. Данный параметр очень важен с точки зрения образования дуги, так ток дуги будет напрямую зависеть от емкости заряда.

Эквивалентная емкость (contact capacitance) – емкость геркона в замкнутом состоянии. Для герконов SPST-типа эта величина обычно составляет 0,1…0,2 пФ. Для переключающих герконов SPDT-типа эквивалентная емкость обычно составляет 1…2 пФ.

Этот параметр имеет большое значение при применении геркона в высокочастотных цепях.

Напряжение пробоя (breakdown voltage) – это максимальное напряжение, приложенное к геркону в открытом состоянии. Оно всегда больше, чем напряжение переключения. Для большинства герконов с инертными газами внутри это значение составляет от 175 до 1000 В. При каждом замыкании контактов геркона паразитная емкость будет мгновенно разряжаться. Чем ближе напряжение в цепи к рабочему напряжению геркона, тем ниже будет его ресурс работы в этой цепи. Поэтому желательно всегда выбирать изделие с запасом по данному параметру.

Коммутируемая мощность (switching power) – это максимальная мощность, которая может потребляться нагрузкой, подключенной через геркон. Так как мощность рассчитывается как произведение коммутируемого напряжения и тока переключения, то для 10 Вт геркона не стоит пропускать ток более 500 мА при напряжении 200 В, для такого тока максимальное коммутационное напряжение составит всего 20 В. Превышение данного параметра также неминуемо влечет за собой сокращение срока службы геркона.

Сопротивление изоляции (insulation resistance)сопротивление геркона в открытом состоянии. По этому параметру герконы превосходят большинство существующих на сегодняшний день ключей, так как их сопротивление изоляции измеряется в тераомах. Величина токов утечки геркона в открытом состоянии составляет единицы пикоампер.

Диэлектрическая абсорбция (dielectric absorbtion) – это эффект, связанный с поляризацией диэлектриков в герконе при разряде емкостного заряда контактов. Данный эффект проявляется в виде задержки или уменьшения протекания через замкнутый геркон очень малых токов на уровне наноампер.

Резонансная частота (resonance frequency) – это частота собственных колебаний геркона, при которой начинаются собственные вибрации контактов, которые, в свою очередь, влияют на такие параметры геркона как напряжение пробоя и напряжение коммутации. Герконы с капсулами 20 мм обычно имеют резонансную частоту в диапазоне 1500…2000 Гц. Более компактные 10 мм герконы имеют более высокую резонансную частоту: 7000…8000 Гц. Для того, чтобы избежать проблем в работе геркона, нужно учесть вибрации среды эксплуатации и резонансную частоту геркона.

Защита герконов и герконовых реле

В цепях, где геркон работает с индуктивной нагрузкой, такой как катушка реле, соленоид, трансформатор или миниатюрный мотор, энергия магнитного поля, накопленная в индуктивных компонентах, при коммутации будет испытывать высокие нагрузки по напряжению и току. Это обстоятельство будет негативно сказываться на сроке службы геркона.

Существует несколько способов устранить эту проблему.

  1. Использование шунтирующего диода (в зарубежной литературе он часто встречается под названием flyback или freewheeling diode) возможно в цепях постоянного тока (рис. 24). Для переменного напряжения придется использовать защитный диод Зенера (он же лавинный диод или TVS-диод), варистор или RC-цепочку (снабберную RC-цепь). Каждый из способов имеет как достоинства, так и недостатки.

Рис. 24. Защита геркона шунтирующим диодом

  1. Использование варисторов или двунаправленных TVS-диодов (рис. 25). Данные компоненты проводят ток при превышении некоторого порогового значения напряжения. Эти компоненты ставят в параллель с герконом. Рабочие напряжения для TVS-диодов составляют от 2,5 до 600 В, а для варисторов – от 9 до 3500 В. Варисторы обладают значительно большими импульсными мощностями, чем TVS-диоды, но их емкость также значительно выше, и это негативно влияет на контакты геркона при замыкании, поскольку при этом через них протекает больший ток за счет разрядки этой паразитной емкости. Для защиты геркона в цепи переменного напряжения можно использовать только двунаправленный TVS-диод, чтобы он не шунтировал разомкнутый геркон при прямом смещении по напряжению.

Рис. 25. Защита геркона варистором

  1. Использование подавляющих RC-цепей (снабберных цепей).

Существует два варианта подключения снабберной цепи: параллельно геркону (рис. 26) или параллельно нагрузке (рис. 27). Первый способ является предпочтительным. Он позволяет снизить напряжение при коммутации и таким образом избежать образования искр. Но в этом случае при коммутации через геркон будет протекать больший ток, обусловленный разрядом конденсатора.

Рис. 26. Защита геркона снабберной цепью, подключенной параллельно геркону Рис. 27. Защита геркона снабберной цепью, подключенной параллельно нагрузке

Таким образом, мы столкнемся с решением задачи по выбору подходящего по сопротивлению резистора и конденсатора по емкости. Малая емкость будет плохо сглаживать скачки напряжения при переходных процессах , особенно при большой реактивной составляющей нагрузки. А большая повысит стоимость снабберной цепи и при этом увеличит коммутационный ток, что также негативно скажется на долговечности геркона. Для ограничения тока во время замыкания контактов геркона используется резистор. Посчитаем сопротивление:

По закону Ома:

Напряжение на герконе должно лежать в пределах 0,5 от максимального пикового значения Vpk напряжения (1)

(1)

и троекратного его превышения 3*Vpk. Производим расчет по формуле (2):

(2)

где Isw – ток коммутации геркона.

Уменьшение сопротивления резистора в снабберной цепи уменьшит износ контактов геркона от электрических дуг, при этом высокое сопротивление будет положительно влиять на ограничение тока «конденсатор-геркон». Для подбора подходящей емкости рекомендуется начать с 0,1 мкФ. Это очень распространенная емкость и ее цена очень мала. Если этой емкостью не удается избавиться от искр при замыкании контактов геркона, то попробуйте ее постепенно увеличивать до исчезновения искр при коммутации. Параллельно с этим не забывайте про ток коммутации.

Формовка и обрезка выводов герконов

Длина и форма аксиальных выводов герконов не всегда удобны для применения в конкретном приборе. Однако необдуманная модификация может значительно сказаться на работе геркона. При резке и формировании выводов герконов важно использовать правильные опорные и режущие инструменты, чтобы избежать повреждения герметичных уплотнений «стекло-металл». Поврежденный корпус может иметь как незаметные глазу сколы, так и крупные трещины. Такие дефекты могут быть обнаружены визуально с использованием микроскопа с небольшим увеличением. Но бывают случаи, когда нарушается герметизация корпуса, и даже описанная выше методика измерения динамического сопротивления может не выявить заметного ухудшения. С течением времени в геркон будет попадать влага, и его функционирование будет нарушаться.

Для того, чтобы избежать повреждений, рекомендуется оставлять 1 мм длины вывода между точкой формовки либо обрезки – и корпусом геркона. При этом вывод геркона должен быть полностью зафиксирован, чтобы механическое напряжение при формовке или обрезке не передавалось на остальную часть вывода.

Рассмотрим основные способы формовки и обрезки выводов геркона.

  1. Обрезка выводов геркона с помощью бокорезов с двусторонней заточкой (рис. 28) недопустима, так как при этом сила, деформирующая вывод, будет передаваться в сторону корпуса.

Рис. 28. Недопустимость обрезки выводов геркона бокорезами с двусторонней заточкой

Обрезка выводов бокорезами с односторонней заточкой допустима (рисунок 29), при этом надо помнить, что плоская сторона губок бокорезов должна находится со стороны корпуса геркона. Также следует обратить внимание на качество заточки и наличия люфта у используемого инструмента.

Рис. 29. Обрезка выводов геркона бокорезами с односторонней заточкой

  1. Обрезка выводов с помощью зажима, жестко фиксирующего контакты геркона (рисунки 30 и 31).
Рис. 30. Обрезка выводов геркона с помощью зажима (вариант 1) Рис. 31. Обрезка выводов геркона с помощью зажима (вариант 2)



Обрезка выводов геркона с частичной фиксацией (рисунок 32) недопустима.

Рис. 32. Недопустимость обрезки выводов геркона с частичной фиксацией

  1. Формовка выводов геркона без фиксации вывода запрещена (рис. 33), так как в таком случае деформации подвергается и часть вывода, уходящая в корпус геркона.

Рис. 33. Недопустимость формовки выводов геркона без фиксации

Формовка выводов геркона при фиксации вывода в двух точках, как показано на рис. 34, допустима, так как опора В не дает деформироваться выводу в направлении от нее к корпусу геркона.

Рис. 34. Формовка выводов геркона при фиксации вывода в двух точках

Формовка при полной фиксации вывода геркона, как показано на рис. 35 и 36, также допустима.

Рис. 35. Формовка вывода геркона при полной фиксации (вариант 1) Рис. 36. Формовка вывода геркона при полной фиксации (вариант 2)

После правильной формовки и обрезки выводов геркона можно получить распространенные конфигурации, изображенные на рис. 37.

Рис. 37. Распространенные конфигурации герконов

Выбор магнитов

Для общего применения в основном используются четыре группы магнитов: ферросплавы, альнико AlNiCo, неодимовые NdFeB и самариевые SmCo (таблица 2). Для того чтобы подобрать подходящий магнит, следует учитывать такие факторы как температура среды, размагничивание близкорасположенными источниками магнитных полей, свободное пространство для движения, химический состав окружающей среды.

Неодимовые магниты обладают наибольшей энергией, наибольшей остаточной намагниченностью и коэрцитивной силой. Они имеют сравнительно невысокую цену и более высокую механическую прочность, чем самариевые SmCo. Могут использоваться при температурах среды до 200°C. Не рекомендуется использовать эти магниты в средах с повышенным содержанием кислорода.

Самариевые SmCo имеют высокую энергию и подходят для применений, где требуется высокая стойкость к размагничиванию. Имеют великолепную термическую стабильность и могут использоваться в средах до 300°C, обладают высокой коррозийной стойкостью. При этом их цена – самая высокая среди всех типов магнитов. Их недостатком является очень высокая хрупкость.

Альнико AlNiCo намного дешевле, чем магниты из редкоземельных элементов и подходят для большинства применений. Имея низкую коэрцитивную силу, отличаются великолепной термической стабильностью вплоть до 550°C.

Ферритовые магниты являются самыми дешевыми, но при этом хрупкими. Имеют неплохую термическую стабильность и могут использоваться при температурах до 300 °C. Очень стойки к коррозии. Требуют механической обработки для соответствия жестким габаритным допускам.

Таблица 2. Выбор магнитов для управления герконами

Показатели Увеличение показателей →
Цена Феррит AlNiCo NdFeB SmCo
Энергия Феррит AlNiCo SmCo NdFeB
Диапазон рабочих температур NdFeB Феррит SmCo AlNiCo
Коррозионная стойкость NdFeB SmCo AlNiCo Феррит
Коэрцитивная сила AlNiCo Феррит NdFeB SmCo
Механическая прочность Феррит SmCo NdFeB AlNiCo
Температурный коэффициент AlNiCo SmCo NdFeB Феррит

Заключение

В современном мире с каждым днем становится все больше «умных вещей», которые значительно упрощают наши повседневные задачи. Немалую роль в этом сыграли датчики на основе герконов. Фантастическая надежность, четкость срабатывания, отсутствие потребности в питании, простота применения и великолепные коммутационные свойства для слабосигнальных цепей сделали герконы одними их самых распространенных электронных компонентов, применяющихся всюду, от холодильников до самолетов.

Блог - Что такое геркон

По функциональным признакам герконы подразделяются на: замыкающие (в исходном состоянии нормально-разомкнутый контакт), размыкающие (нормально-замкнутый контакт), переключающие (переключающий контакт). Наибольшее распространение получили замыкающие герконы.
По конструктивно-технологическим признакам выделяют 2 группы герконов: с сухими и ртутными контактами. В ртутных герконах для улучшения качества контакта в герметичный стеклянный корпус добавляют капельку ртути.

Перейти в каталог герконов, датчиков открытия.

Конструкция герконов

Геркон представляет собой пару контактов (магнитных сердечников), запаянных в стеклянный баллон. Между сердечниками оставляют зазор определенного размера. Наружные концы контактов подключаются во внешнюю электрическую цепь. Контакты выполнены из расплющенной упругой ферромагнитной проволоки. Контактирующая поверхность покрыта благородным металлом, что уменьшает переходное сопротивление, а также способствует антикоррозийной устойчивости контактов. Пространство баллона заполняется инертным газом либо вакуумизируется, что также повышает надежность работы контактов.

Геркон. Принцип работы.

Контактная группа срабатывает при воздействии магнитного поля достаточной напряженности. Для замыкающего геркона сердечники геркона, намагниченные силовыми линиями магнитного поля, преодолевают силы упругости, притягиваются и замыкают электрическую цепь. В случае прекращения действия  магнитного поля контакты размыкаются. При следующем появлении магнитного поля контакты сработают вновь.
Для размыкающего геркона при воздействии магнитного поля контакты намагничиваются одноименно, поэтому они отталкиваются друг от друга и размыкают электрическую цепь.
Для геркона переключающего типа 2 контакта выполняются из ферромагнитного сплава (нормально-разомкнутые), а 1 (нормально-замкнутый) – из немагнитного металла. При воздействии магнитного поля контакты нормально-разомкнутые замыкаются, а один нормально-замкнутые, оставаясь на месте, размыкается.

Характеристики герконов

Характеристики герконов подразделяются на механические и электрические.

Механические характеристики.

Магнитодвижущая сила срабатывания/магнитодвижущая силу отпускания указывает величину напряженности магнитного поля, при котором происходит срабатывание либо отпускание контактов.
Скорость срабатывания и отпускания (мсек) характеризует быстродействие геркона. Герконы с меньшими линейными размерами обладают большим быстродействием.
Максимальное число срабатываний показывает число срабатываний, при котором сохраняются в допустимых пределах все свойства геркона.

Электрические характеристики.

Сопротивление контактного перехода – величина сопротивления между замкнутыми контактами, сопротивление изоляции – величина сопротивления между разомкнутыми контактами.
Электрическая прочность геркона указывает величину напряжения пробоя и характеризует качество изоляции между контактами.
Мощность коммутации геркона определяется материалом конструкции, типом покрытия контактов и их размерами.
Емкость геркона – замеряется между разомкнутыми контактами, зависит от геометрических размеров самого геркона и расстояния между контактами в разомкнутом состоянии.

Подключение геркона

В системах охранной сигнализации герконы наряду с датчиками разбития стекла для организации первого рубежа охраны. Так, датчик открытия двери мгновенно срабатывает при открытии двери и приводит сигнализацию в состояние тревоги.

Самые популярные модели герконовых датчиков:

Герконовые датчики используются для установки на двери, окна, ворота и пр. Устройство состоит из двух частей: корпус с герконом и корпус с магнитов. Как правило, установка геркона осуществляется на неподвижном полотне конструкции, а магнита – на подвижном. Магнит и геркон должны находиться на одной оси, а зазор между ними должен составлять от 2 до 6 мм. Оптимальное расположение датчика – в верхней части полотна, на расстоянии около 15 см от раствора. При монтаже необходимо учитывать хрупкость герконовой колбы и избегать ударов или других физических воздействий.

Автор: Alexandr Skakalskiy

Как работает геркон - проверка и применение своими руками, принцип действия основных типов герконовых датчиков (переключающий, нормально открытый, разомкнутый и замкнутый контакт)

Приобретались эти датчики по наводке из комментариев к одному из моих прошлых обзоров.
По большому счёту обозревать тут нечего, поскольку принцип их действия простой, но одному моему товарищу стало интересно, что это вообще такое и как оно работает — об этом и решил написать этот небольшой наглядный обзор.

Принцип работы

Геркон (герметизированный контакт) представляет собой стеклянную колбочку, внутри которой находятся две упругие контактные ферромагнитные пластины, которые при погружении в магнитное поле смыкаются и образуется контакт, по которому затем течёт ток.
Колбочка при этом обычно заполнена инертным газом или в ней содержится вакуум. Пример работы схематично отображён на анимации ниже, где подносится обычный магнит.

Почему пластины собственно смыкаются и размыкаются от наличия магнитного поля. Как уже было выше сказано, пластины сами по себе — ферромагнитные, т.е. они активно притягивают к себе магнит и в тоже время сами активно притягиваются магнитом. Аналогичные свойства есть у обычного железа. Магнит имеет две полярности — северную и южную, причём магнитные линии всегда идут от северного полюса к южному. При поднесении магнита к геркону, магнитные линии также будут проходить через эти упругие пластины. В данном случае на рисунке, северный полюс магнита расположен слева, южный — справа. Соответственно край верхней пластины становится южной полярности, а край нижней пластины — северной полярности — в итоге пластины замыкаются. При отдалении магнита — пластины за счёт своей упругости размыкаются. Если магнит по отношению к этим пластинам расположить неправильно, то магнитные линии будут проходить через них неравномерно, и контакты не смогут сомкнуться.

В продаже можно найти три основных типа герконовых датчиков:
1) Нормально открытые (обозреваемые), которые в обычном состоянии разомкнуты, а при погружении в магнитное поле — цепь замыкается.
2) Нормально закрытые, — уже обратный принцип: в обычном состоянии контакты замкнуты, но при погружении в магнитное поле контакты размыкаются.
3) Герконы-переключатели, — в отличии от двух первых, имеют уже 3 вывода и 3 пластины внутри соответственно. В спокойном состоянии замкнута одна пара контактов, при погружении в магнитное поле — уже другая пара.

Герконы также бывают рассчитанными на коммутацию большого тока или ртутными, где места соприкосновения пластин смочены каплей ртути для подавления дребезга контактов. Основное применение герконов — системы безопасности и автоматики, как наиболее простой пример — автоматический запуск какого-либо действия при открывании двери или окна, например посыл сигнала тревоги. На основе герконов делают герконовые реле — в высоковольтных установках такие используются для защиты от перегрузок по току, в этом случае геркон помещается в катушку.

Внешний вид. Размеры
Взял нормально открытые (разомкнутые) в количестве 10 штук.
Стеклянная капсула со слегка зеленоватым оттенком.

Размеры соответствуют 2x14мм

Собрал на макетке простую цепь со светодиодом, в разрыв которой поместил геркон, дабы проверить его работу, поднеся к нему плоский неодимовый магнит, и поскольку магнитные поля имеют разные полюса, то контакты в герконе стабильно замыкаются только если направить магнит на него торцом и поперёк.

В других положениях магнита, контакты в герконе не будут замкнуты:


Пример с магнитами из мотора: повернув одной стороной — контакты замыкаются, другой стороной — никакой реакции. Поэтому этот момент стоит учитывать.

Как происходит изменение состояния пластин — в увеличенном виде под цифровым микроскопом

Вдобавок ко всему неплохо было бы показать простейший наглядный тест работы этого датчика с выполнением какого-нибудь действия при открывании-закрывании двери комнаты, например включении настольной лампы посредством модуля реле.

Сначала надо упаковать сам геркон.

Надевается кусочек термоусадки, обжимается горячим воздухом

Необходимо загнуть один вывод. Но тут меня поджидал первый блин комом — отогнув вывод практически у самого основания колбочки — стекло раскололось и геркон пришёл в негодность:

Чтобы этого не произошло, надо вывод, отступив от основания капсулы на 1-2мм, зажать пинцетом и только потом уже загибать его:

Второй вывод чуть укоротил, вместе с термоусадкой

Припаиваю провод к обоим выводам провод

Теперь всё это дело надо как-то закрепить. Поэтому мелкими ломтиками нашинковал стержень от клеевого пистолета:

Надел на геркон сверху ещё термоусадки, у основания немного набил внутрь обрезков термоклея:

Обдул горячим воздухом

Излишки клея убрал

Дело осталось за малым. Прикрепить магнит на дверь, а геркон на стену, напротив магнита. Для показательного теста здесь сгодился и обыкновенный скотч, благо и обратно можно быстро всё снять.

Магнит и геркон расположены поперёк друг другу

Электронно-программная часть проста: плата Pro Mini настроена на внешнее прерывание, где вывод прерывания через этот самый геркон соединён с питанием платы и пока дверь закрыта и возле геркона есть магнит, цепь замкнута, контроллер спит, а реле, управляющие светильником — выключено. Как только дверь открывается, а магнит отводится в сторону, геркон размыкается, возникает внешнее прерывание, которое подаёт импульс на реле и светильник включается.

Применений в самоделках может найтись много, особенно с простыми и дешёвыми контроллерами Attiny13 или, если проект совсем простой — с транзисторами. Ввиду своего мелкого размера, геркон можно хитро спрятать от посторонних глаз. Я буду использовать их в новой версии энергоэффективной GSM-сигнализации, правда для её полноценной сборки необходимо дождаться ещё нескольких компонентов. Из минусов отмечу хрупкость капсулы и уязвимость перед другими магнитными полями. Касаемо надёжности пишут, что у них довольно большой цикл замыкания-размыкания за счёт герметичности внутри капсулы. В общем, посмотрим.

Геркон.

Устройство и принцип работы

Среди всевозможных радиоэлементов в электронике есть весьма любопытный и оригинальный. Возможно, вы уже слышали о нём или даже применяли в своих самоделках. Это – геркон.

Название этого электронного компонента происходит от словосочетания герметизированный контакт. В сущности, простейший геркон представляет собой два контакта, запаянных в стеклянную колбочку. Внутрь герметичной колбы закачан газ, который препятствует обгоранию контактов. Сами же контакты являются магнитоуправляемыми и изготавливаются из ферромагнитного материала (например, пермаллоя). Их можно замыкать посредством воздействия магнитного поля электромагнита, соленоида, либо постоянного магнита.

На принципиальных схемах геркон обозначается в виде двух контактов в кружке, символизирующем герметичный баллон геркона.


Условное обозначение геркона на принципиальных схемах и его внешний вид

Герконы можно легко обнаружить во многих  инфракрасных датчиках движения, которые применяются в автоматических системах охраны. Там они используются в качестве реле.

Также геркон применяется в широко распространённом охранном датчике ИО -102 (или его аналогах). В его состав входит геркон с проволочными выводами и постоянный магнит. Геркон устанавливается на неподвижную часть двери или оконной форточки и подключается к охранному прибору двумя проводниками.  Магнит крепиться на подвижной части двери или форточки. Это простейший пример применения герконов в охранной автоматике.


Охранный датчик серии ИО-102 на основе геркона

Герконы успешно применяются в качестве реле. Герконовое реле состоит из геркона и проволочной обмотки, так называемого, соленоида. Если через проволочную обмотку пропустить ток, то под действием протекающего тока в обмотке образуется электромагнитное поле, которое и воздействует на геркон, замыкая его контакты.


Герконовые реле TRA-500 и Sh2A05BW, применяемые в приборах охранной автоматики

В чём преимущество герконового реле перед обычным электромеханическим?

  • Во-первых, это сравнительно малые габариты и простота конструкции. Если взглянуть на обычные реле и герконовые, то можно убедиться в том, что герконовые заметно компактнее.

  • Второе преимущество реле на герконах – устойчивость к обгоранию контактов и влажности. Поскольку контакты геркона находятся в герметичном стеклянном баллоне с химически инертным газом (чистым азотом или смесью азота и водорода), то, естественно, контакты не окисляются.

  • Ещё одним немаловажным преимуществом герконовых реле является отсутствие подвижных элементов конструкции. Контакты геркона не подвержены трению и износу. Зазор между контактами геркона настолько мал, что его очень трудно увидеть.

Стоит отметить, что если через контакты геркона протекает большой ток, то они могут “залипнуть”. При этом геркон либо выйдет из строя, либо будет периодически замыкаться даже без воздействия магнитного поля на контакты. К сожалению, такой геркон подлежит замене.

Сферы применения герконов очень обширны. Это и системы охранно-пожарной автоматики, всевозможные датчики положения, системы связи, приборы управления и контроля.

Одним из существенных недостатков, препятствующих ещё большему распространению герконов является низкая ударостойкость. Несмотря на это, в последнее время герконы применяются в автомобилестроении и даже в авиации.

По сравнению с обычными реле герконовые обладают большим быстродействием и меньшей шумностью. Переключение контактов герконового реле практически незаметно на слух.

Также стоит отметить, что герконы в основном служат для коммутации небольших токов.

Что следует учитывать при использовании герконов в своих электронных самоделках?

Максимально допустимое коммутируемое напряжение и ток. Так, геркон марки КЭМ-1 способен выдержать ток не более 2 Ампер и напряжение 300 Вольт. Если превысить эти значения, то геркон превратиться в обычный проводник – его контакты “пригорят” друг к другу. Необходимо также уточнить коммутируемую мощность геркона. Для упомянутого геркона КЭМ-1 этот параметр составляет не более 30 Ватт.

Таким образом, если используя формулу мощности постоянного тока подсчитать допустимый ток через геркон при напряжении, например, 220 Вольт, то он составит величину меньше 2 Ампер, а точнее – 0,13 Ампер (130 мА).

Если же мы предполагаем, что через геркон будет протекать постоянный ток 1,5 Ампера, то максимально допустимое  напряжение будет составлять всего 20 Вольт.

Применение геркона в самодельных устройствах просто огромно. Его можно использовать для гальванической развязки цепей, в качестве датчиков положения в электронных игрушках, системах сигнализации и контроля.



Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Геркон, что это такое, как он устроен и работает?

Коммутационные устройства или просто контакты очень широко применяются в различной электрической и радиотехнической аппаратуре. С целью улучшения эксплуатационных свойств, прежде всего срока службы и надежности соединения и были разработаны магнитоуправляемые герметизированные контакты получившие название геркон.

Первые образцы таких контактов появились еще в 30 – е годы прошлого столетия, а первый магнитоуправляемый контакт был изобретен еще в 1922 году в Петербурге профессором В. Коваленковым, за что ему было выдано авторское свидетельство СССР №466. Конструкция такого контакта показано на рис. 1.

Устроен такой контакт следующим образом. К сердечнику 3 из магнитомягкого материала через изолирующие прокладки 5 прикреплены контакты 1 и 2, выполненные также из магнитомягкого материала. При пропускании тока через катушку 4 в сердечнике 3 возникает магнитное поле и намагничивает контакты 1 и 2, которые замыкаются. Размыкание контактов происходит при прекращении тока через катушку.

   Рис. 1 Магнитоуправляемый контакт профессора В. Коваленкова

По сути это был самый первый магнитоуправляемый контакт, только без герметизирующей оболочки. В герметизирующую оболочку подобный контакт был впервые помещен американским инженером W.B. Ellwood лишь в 1936 году. В семидесятых годах прошлого столетия герконы достигли своего максимального развития, и нашли широкое применение в различных устройствах электронной техники.

В настоящее время герконы используются менее интенсивно, поскольку их «вытеснили» датчики Холла. Но в некоторых случаях герконы остались вне конкуренции, что обусловлено простотой применения, гальванической развязкой от источника питания, свойствами «сухого контакта», поэтому герконы до сих пор применяются в различных схемах и устройствах.

В тех случаях, когда требуется высокая надежность и долговечность коммутирующего элемента герконы просто незаменимы. Как составная часть герконы входят в конструкции различных датчиков, электромагнитных реле, особенно слаботочных, а также позиционных переключателей и некоторых других устройств.

Разновидности герконов

Так же, как и обычные контакты, герконы могут быть замыкающие (1 нормально — разомкнутый контакт), переключающие (1 переключающий контакт) и работающие на размыкание (1 нормально — замкнутый контакт). Это деление по функциональным признакам.

По признакам конструктивно — технологическим герконы делятся на две большие группы: с сухими контактами и с контактами ртутными. Первая разновидность так и называется сухими герконами, а вторая ртутными герконами. Собственно, в работе сухих герконов, по сравнению с обычными контактами, ничего особенного нет.

В ртутных герконах внутри герметичного стеклянного корпуса кроме контактов находится еще капелька ртути. Назначение этой ртутной капельки – смачивание контактов во время срабатывания для улучшения качества контакта за счет уменьшения переходного сопротивления, а кроме того для избавления от дребезга контактов.

Дребезгом называется вибрация контактов при замыкании и размыкании, что при однократном срабатывании приводит к многократной коммутации передаваемого сигнала, а кроме того к значительному увеличению времени срабатывания. Представьте себе, что такой дребезг будет присутствовать в усилителе звуковых частот во время переключения входного сигнала! В случае, когда такой дребезжащий контакт работает совместно с цифровыми микросхемами, приходится принимать меры по подавлению дребезга в виде RC — цепочек или RS – триггеров.

Различные контакты, в том числе и герконовые, применяются и в современных микроконтроллерных схемах, но в них дребезг контактов подавляется программным способом. Это также снижает быстродействие системы в целом.

Конструкция герконов

Конструкция различных типов герконов представлена на рис. 2.

   Рис. 2 Конструкция герконов

Все герконы представляют собой герметичный стеклянный баллон, внутри которого находится контактная группа. Контакты представляют собой магнитные сердечники, вваренные в торцы баллона. Наружные концы сердечников предназначены для подключения к внешней электрической цепи.

Наибольшее распространение получил геркон с контактной группой, работающей на замыкание или, как показано на рисунке «разомкнутый». Каждый контакт – сердечник выполнен из ферромагнитной упругой проволоки, которая расплющена до прямоугольной формы. Для изготовления сердечников применяется пермаллоевая проволока диаметром 0,5 — 1,3 мм в зависимости от мощности геркона и, соответственно, его габаритов.

Непосредственно контактирующие поверхности покрыты благородным металлом, золотом, палладием, родием, серебром и сплавами на их основе. Такое покрытие не только уменьшает переходное сопротивление, но и способствует повышению коррозионной стойкости контактной поверхности.

Внутренне пространство баллона заполнено инертным газом (водородом, аргоном, азотом или их смесью) или просто вакуумировано, также способствует уменьшению коррозии контактов и повышению их надежности. При изготовлении сердечники располагают таким образом, чтобы между ними оставался зазор, кстати, определенного размера.

   Рис. 3. Геркон

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности. При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь.

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп).

Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона. Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием.

Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз.

Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax.

Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами.

Способы управления герконами

Их можно разделить на две большие группы: управление постоянным магнитом и управление при помощи катушки с током. Эти способы показаны на рис. 4.

   Рис. 4 Различные способы управления герконами

Управление герконом при помощи постоянного магнита

Наиболее прост и распространен способ управления с линейным перемещением магнита. Здесь вполне уместно вспомнить охранную сигнализацию, где магнит укреплен на двери и заставляет срабатывать геркон, когда дверь закрыта.

Способ с угловым перемещением магнита используется намного реже, как правило, в тех случаях, когда другие способы применить по какой-либо причине невозможно.

Перекрытие магнитного поля шторкой использовалось в клавиатурах различных вычислительных устройств, вплоть до девяностых годов прошлого столетия, а может быть можно встретить где-нибудь и до сих пор.

Управление герконом при помощи катушки с постоянным током

Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп.

Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.

Преимущества и недостатки герконов

Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах. По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков Мега Ом), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт.

Неоспоримым преимуществом герконов является их быстродействие: у некоторых моделей герконов частота коммутации достигает 1000 Гц, а скорость срабатывания и отпускания находится в пределах (0,5 — 2,0 мс) И (0,2 — 1,0 мс) соответственно.

Срок службы некоторых герконов доходит до 4 — 5 млрд. срабатываний, что намного выше аналогичного показателя для обычных не защищенных контактов. Также к достоинствам герконов следует отнести легкий способ согласования с нагрузкой а также работа герконов без применения источников электрической энергии.

На фоне достоинств недостатки, наверно, не так уж и велики. Во-первых, это небольшая коммутируемая мощность. Кроме того малое количество контактных групп в одном баллоне а для «сухих» герконов дребезг контактов. К недостаткам же можно отнести также хрупкость стеклянного баллона и в некоторых случаях высокую чувствительность к внешним магнитным полям.



Смотрите также по этой теме:

   Слаботочные сети. Правила монтажа слаботочных сетей.

   Герконовый датчик, принцип работы и схема подключения.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Герконы - технические характеристики, принцип работы

Герконы это один из элементов коммутации в электрических цепях, которые успешно применяются при определенных условиях. В некоторых случаях реле на герконах являются более эффективной альтернативой электромагнитным реле.

Область применения герконов

Контактные группы на герконах активно используют в электрических схемах охранной сигнализации. Группа контактов на герконах в одном корпусе может одновременно делать переключения в нескольких электрических цепях не связанных друг с другом. В сигнализации это применяют для включения звуковой, световой индикации сработки, для передачи сигналов на дежурный пульт управления.

Пример установки герконов в РЩ мобильной перекачивающей станции горючего

На предприятиях с взрывоопасными примесями эффективно используют герконы для коммутации электрооборудования различного назначения, так как при замыкании и размыкании контактов нет искр выходящих за пределы герметичной стеклянной колбы корпуса. Для запуска мощных электродвигателей применяют герконы способные подключать цепи с нагрузкой до 45 кВт.

Кроме низковольтного оборудования, есть модели герконов которые используются для замыкания цепей с напряжением от 1000 В до 100 кВ, в релейной защите высоковольтных воздушных линиях для передачи электроэнергии. На таких элементах устанавливают дугогасящие конструкции и дэмпферные приспособления для гашения вибрационных колебаний контактов. Герконовые изделия для коммутации предоставляют возможность развития новых направлений в приборостроении, автоматических устройств управления и защиты в релейных системах.

Читайте также статью ⇒ Принцип работы пакетного выключателя

Принцип работы герконов

Работа основана на использовании магнитных сил поля возникающих между ферромагнитными элементами в герконе. Эти силы могут деформировать и перемещать, феритовые пластины контактов, при этом они замыкаются или размыкаются. Магнитное поле для намагничивания ферромагнитных контактов в зоне размещения прибора создается двумя способами:

  • Катушкой наматываемой на корпус, на которую подается постоянный ток;



Катушка, намотанная на стеклянную колбу геркона

Совет №1 величину магнитного потока можно регулировать самостоятельно, наматывая провод на корпус катушки до момента срабатывания контактов

  • Внешним постоянным магнитом.
В левой части картинки постоянный магнит удаляется, и контакты геркона занимают исходное положение.В правой части магнит подносится к геркону, магнитное поле переключает контакты.

 Простейшая конструкция геркона

Виды герконовых реле

Большой спрос на использование герконов в самых различных отраслях с учетом условий производства порождает большое количество моделей изделия. Все герконовые реле можно разделить по виду контактов:

  • С разомкнутыми контактами в исходном состоянии;
  • С замкнутыми контактами в исходном состоянии;
  • С комбинированными группами контактов, когда в одном корпусе находятся нормально замкнутые и разомкнутые герконы.

По виду конструкции герконовые реле разделяют на два вида:

  • Сухие – с наполнением колбы инертным газом или с вакуумом внутри, это делается для увеличения устойчивости контактов к большим токовым нагрузкам;
  • Мокрые – герконы в точках соприкосновения контактов имеют жидкий металл, ртуть при вибрации играет роль амортизатора, предотвращая размыкание.

Основные технические характеристики герконов

По причине большого разнообразия конструкций герконовых реле, с различными функциональными назначениями есть характеристики, которые актуальны только для конкретного вида. Рассмотрим основные, которые присущи для всех разновидностей герконовых реле:

  • Уровень вибрации — при превышении заданного уровня стеклянные колбы герконов могут треснуть, контакты замкнуться или разомкнуться. Измеряется та величина количеством колебаний в секунду;
  • Максимальное для контактов напряжение в коммутируемой электросети измеряется в вольтах и кВ, зависит от сечения и материала контактов, записывается как Uмах;
  • Допустимая мощность, при которой контакты не теряют своих ферромагнитных свойств и способности выполнять свои функции. Мощность геркона определяют материал и сечениеконтактов, чем больше сечение тем больше допускается электрическая мощность сети, обозначается в технической документации как Рmax измеряется в Вт; кВт;
  • Число коммутационных циклов – количество размыканий и замыканий до износа контактов, при котором они уже не могут выполнять своего функционального назначения. В некоторых технических источника это называется ресурс работы, обозначается как N мах, где N – количество срабатываний обычно исчисляется от 4-5 милиардов;
  • Время отпускания – промежуток времени от момента обесточивания катушки до перехода контактов в исходное состояние 0,2 — 1мкс;
  • Время реакции – время от момента подачи тока на катушку до замыкания или размыкания контактов 0,5 – 2 мкс;
  • Емкость контактов – Ск, может быть только в разомкнутом состоянии контактов, зависит от промежутка между ними и геометрических размеров контактных пластин.

Последние два параметра в технической документации могут формулировать как скорость замыкания и размыкания контактов в миллисекундах, записываются как Тср и Тотп. Эти величины показывают быстродействие геркона, малогабаритные модели имеют более высокое быстродействие. Частота коммутационных циклов может достигать 1000 Гц.

  • Напряжение пробоя – величина напряжения (десятки кВольт), при которой между ферритовыми контактами в разомкнутом состоянии пробивает электрическая дуга или искра. Это напряжение характеризует электрическую прочность геркона, которая во многом зависит от материалов, из которых сделаны контакты, покрытия и зазора между ними;
  • Напряженность поля – величина, при которой происходит переключение контактов, иногда этот параметр называют магнитодвтжущая сила Vср – срабатывания. Под срабатыванием понимается замыкание контактов и Vотп. Отпускания, подразумевают размыкание контактов.
  • Сопротивление контактного перехода – имеет два значения, измеряется в замкнутом состоянии Rк (контакта) очень малые величины. В разомкнутом состоянии Rиз(изоляции) – сопротивление изоляции в пределах десятков МОм.

Таблица : ХАРАКТЕРИСТИКИ ГЕРКОНОВ НА ЗАМЫКАНИЕ КОНТАКТОВ

Модель герконаKЭM-1KЭM-6MK36701MKA-27101
Вид модификации герконастандартстандартпромежуточныепромежуточные
 сила  магнитного поля, А54…110,137…5051…8031…60
Интервал времени срабатывания, мс3221,5
Допустимая мощность коммутации, Вт31112011
 Допустимое напряжение коммутации, В221151101111
Величина тока коммутации, А1,10,260,360,36
 Напряжение пробоя, В501501501
Сопротивление контактов замкнутого геркона, Ом0,090,110,0710,121
частота замыканий, Гц1012150100
Рабочая температура, °С-61…+123-61…+125-61…+100-61…+100
 Допустимый диапазон частот вибрации, Гц1…6011…501…6001…601
Длина и Ø баллона , мм50/8036/63,536/63,527/45,6

Параметры переключающих и измерительных герконов

Марки герконовМКС-27102КЭМ-3МКС-15101МКА-52181МКА-27801
 сила  магнитного потока, А51…7431…10031…458131…100
Временной интервал переключения, мс1,511,511,512.12.1
 Допустимая мощность коммутации, Вт31310,36.11,491
Допустимое напряжение коммутации, В1511253535301
Допустимый ток коммутации, А1.11.10,0110,110,011
Сопротивление замкнутых контактов, Ом0,1510,310,1510,0810,11
частота замыканий и размыканий, Гц51101100,1100,150.1
Интервалы рабочей температуры, °С-61… + 125-61… + 125-61… + 125-61… + 85-61… + 85
Диапазон сачтоы вибрации, Гц1…2000.11…2000.11…2000,11…6015…601
 Длина и Ø баллона, мм27/6718/5415/5053/79,528/52,3

герконы с большой мощностью

Марка герконаMKA-52141MKA-52142MKA-52202
Модификация  герконавысоковольтныйвысоковольтныймощный
Сила магнитного потока переключения, А100…200,1300.1180…300.1
Временной интервал переключения, мс3,13,18,1
Допустимая мощность коммутации, Вт5151251
Допустимое напряжение коммутации, В5000.110000.1380.1
Допустимый ток коммутации, А3,13,14,1
Напряжение пробоя, В10000.115000.1800.1
Сопротивление между замкнутыми контактами, Ом0,10,10,3
Диапазон рабочих температур, °С-40…+85-60…+100-45…+60
Допустимые частоты вибрационные нагрузки, Гц1…6001…601…10
 Длина  колбы и Ø мм53/5,4/8052/5,5/9052/7,0/0

Особенности управления контактами геркона

Можно выделить два способа управления, каждый из которых имеет свои конструктивные особенности:

Управления по средствам магнитного поля от постоянного магнита.

Геркон устанавливается неподвижно, магнит перемещается в пространстве относительно геркона, при приближении на расстояние когда сила магнитного поля достаточная для переключения контактов происходит срабатывание. Аналогично при удалении магнита от геркона, поле ослабеет, и контакты геркона возвращаются в исходное состояние.

Линии силового поля воздействующие на герконовые контакты

Классическим примером такого варианта является применение геркона в системах охранной сигнализации, когда геркон устанавливается на дверную коробку, а магнит на двери, можно наоборот.

Пример монтажа герконовых датчиков на двери
А – контакты находятся в разомкнутом состоянии;
Б – контакты замыкаются сигнализация срабатывает:

Совет №2 Рекомендуется в этом случае использовать датчики цилиндрической формы в пластиковом корпусе. Они незаметно устанавливаются в просверленные отверстия в коробке и двери. Для маскировки сверху можно наклееить эластичные заглушки соответствующего цвета.

Скрытые герконовые датчики в профиле металлических дверей

В зависимости от условий эксплуатации и функционального назначения, конструктивные решения могут быть разные:

  • Магнит может вращаться вокруг оси, меняя полярности тем самым переключать контакты геркона.
  • Между герконом и магнитом может перемещаться экранирующая магнитная шторка, для шунтирования поля;
  • Подвижным может быть любой элемент, несколько, элементов или все, шторка, магнит и геркон, все определяют условия конкретного объекта.

Управление герконом по средствам катушки, через которую пропускается постоянный ток

Такой способ получил широкое применение в конструкциях герконовых реле с небольшим количеством групп контактов. В полый сердечник корпуса, на который намотана обмотка, помещают один или несколько герконов.

Элементы конструкции герконового реле РЭС -24

Примером такого использования являются токовые датчики защиты в электросетях питающих оборудование. Катушки наматываются достаточно толстым проводом, чтобы выдерживать токовые нагрузки, используемые на производственном процессе. При превышении тока магнитное поле отключает контакты геркона, оборудование обесточивается. Настройка осуществляется перемещением по резьбовому соединению геркона внутри катушки вдоль оси.

Достоинства герконовых переключателей

  • В отличие от обычных реле с электромагнитными катушками и сердечником в герконовых нет механических элементов, привода рычага для перемещения контактов и стального сердечника в катушке. За счет этого конструкция получается меньших габаритов.
  • Многие показатели герконовых реле в сотни раз выше, чем обычных реле, сопротивление изоляции, пробивное напряжение, соответственно электрическая прочность.
  • Очевидно, что обычные реле не могут сравниться с герконами по быстродействию. Частота коммутации контактов на герконах 1000Гц;
  • Ресурс работы герконов исчисляется в миллиардах циклах переключений;

Недостатки

Не смотря, на все совершенства, имеются и недостатки:

  • Не большая мощность;
  • Не большое количество контактов в одной колбе;
  • В сухих вариантах может быть механическое дребезжание контактами;
  • Хрупкий корпус стеклянного баллона;
  • В неэкранированном корпусе может быть влияние сторонних магнитных полей.

Читайте также статью ⇒ Подключение теплового реле.

Характерные ошибки при монтаже герконов

  • Установка герконов на подвижные элементы оборудования, без учета вибрационной защиты, в результате чего разрушается стеклянная колба.
  • Установка герконов без учета предельно допустимых значений напряжения и мощности, в результате чего контакты могут залипать, пригорать, и в итоге выходить из строя.
  • При линейном передвижении геркона в пространстве относительно магнита, или наоборот интервал расстояния должен соответствовать силы магнитного поля для переключения контактов. При большом расстоянии силы магнитного поля может быть недостаточно для срабатывания.
  • Прежде чем подключить установленной сети проверьте его срабатывание мультиметром в режиме прозвонки. Особенно когда конструкция закрывается лицевой панелью или другими элементами, в противном случае для исправления придется разбирать установленные элементы.
  • При монтаже датчиков защиты по току на герконах, не забывайте вращением сердечника настроить их на предельный ток срабатывания. В противном случае они будут срабатывать при меньшем токе, ограничивая производственный процесс, или вообще не сработают и аппаратура сгорит.

Часто задаваемые вопросы
  1. Для гашения вибрации ставят герконы с наличием ртути, это не опасно для здоровья?

Ртуть находится в герметичной стеклянной колбе и в прочной оболочке корпуса, поэтому не опасно. Запрещается разбирать, при выходе из строя утилизировать надо в установленном порядке в специализированные организации.

  1. Ультразвуки могут повлиять на характеристики герконов?

Да, действительно, ультразвук существенно может изменить характеристики геркона, может измениться структура магнитного поля, в результате чего его силы для переключения контактов будет недостаточно. Поэтому следует избегать при выборе места геркона влияние ультразвуков.

Читайте также статью ⇒ Реле напряжения.

Оцените качество статьи:

Что такое геркон и какие магниты им управляют? | FIRST4MAGNETS® | БЛОГ

Герконовый переключатель - это электромагнитный переключатель, используемый для управления потоком электричества в цепи. Они сделаны из двух или более железных язычков, заключенных в небольшую стеклянную трубчатую оболочку, которая намагничивается и перемещается вместе или разделяется, когда магнитное поле перемещается к переключателю. Переключатель эффективно работает как ворота или мост в электрической цепи, поэтому, когда два язычка соприкасаются, электричество может течь по цепи, управляющей устройством.В отличие от механических переключателей, им не нужно что-то или кто-то физически включать или выключать их, они полностью управляются невидимыми магнитными полями!

Типы герконов

Есть два основных типа: «нормально открытый» и «нормально закрытый». В нормально разомкнутом переключателе два язычка, которые сделаны из черных металлов, таких как никель-железный сплав, расположены так, что они не соприкасаются. Когда магнит приближается к переключателю, он притягивает один язычок к другому, так что они соприкасаются и замыкают цепь.Удалите магнит, и язычки вернутся в исходное положение, разомкнув цепь.

Герконовый переключатель нормально разомкнутый

Нормально замкнутый переключатель работает противоположным образом: когда магнитное поле отсутствует, язычки находятся в полном контакте, электрическая цепь замкнута, и устройство находится в состоянии «включено». Когда магнит перемещается близко к переключателю или переключатель ближе к магниту, язычки отталкиваются друг от друга и разделяются, разрывая цепь. Существует третья конфигурация, которая имеет три точки контакта, а не две.В этой конфигурации ток течет по общему проводу, который можно переключать между двумя контактами. Общий вывод будет находиться в контакте с одним контактом в своем нормальном положении до тех пор, пока не появится магнитное поле, перемещающее общий вывод в контакт с другим контактом. Когда магнитное поле снимается, общий провод возвращается в исходное положение.



Нормально открытый / нормально закрытый геркон (форма C)

Преимущества использования геркона

Использование язычковых датчиков с магнитным приводом дает множество преимуществ, в том числе:

  • Отсутствие механического износа - поскольку на переключатель не действует физическое давление, отсутствует механический износ.
  • Управляются через немагнитный материал. - датчики могут быть разработаны с такой чувствительностью, что они могут быть встроены глубоко в сборку вне поля зрения, но при этом приводиться в действие достаточно сильным, но незаметным магнитом.
  • Нет напряжения. - поскольку они срабатывают под действием магнетизма, напряжение не требуется.
  • Compact - герконовые переключатели невероятно компактны по сравнению с механическими переключателями
  • Атмосферная коррозия - поскольку контакты геркона герметизированы стеклянной трубкой, они защищены от атмосферной коррозии.

Какие типы магнитов используются с герконовыми переключателями?

Герконовый переключатель без магнита является избыточным, но он вводит магнитное поле в геркон, и он срабатывает. Размер и тип необходимого магнита полностью зависят от типа герконового переключателя и того, как герконовый переключатель встроен в сборку. Поскольку геркон можно спрятать или встроить в сборку и по-прежнему управлять магнитом, расстояние между магнитом и переключателем имеет большое значение.Чем шире расстояние между переключателем и магнитом, тем сильнее должен быть магнит для взаимодействия с переключателем. Любой постоянный магнит будет работать с герконом, но важно помнить, что разные материалы имеют разную прочность, а магниты разного размера создают магнитные поля разного размера. Неодимовые магниты - это самый мощный из имеющихся на рынке магнитов, поэтому эффективными могут быть даже крошечные магниты. Однако ферритовые магниты, хотя и намного слабее, популярны из-за того, что они создают глубокое магнитное поле.При выборе магнита для герконового переключателя необходимо учитывать несколько основных факторов; форма магнита, сила магнита, чувствительность переключателя, расстояние и угол между магнитом и переключателем. Понимание того, как магнит будет влиять на геркон, требует понимания того, как формируется магнитное поле магнита. Хотя вы не можете увидеть линии магнетизма, известно, что они текут с севера на юг по кратчайшему маршруту, никогда не пересекая друг друга, как видно на изображении стержневого магнита ниже.


Стержневой магнит

Каждый геркон имеет ряд «активных» областей, окружающих его, иногда называемых лепестками, размер которых зависит от чувствительности переключателя. Чувствительность геркона рассчитывается на основе магнитодвижущей силы, измеренной в ампер-витках (АТ), необходимой для втягивания или освобождения точек контакта. При изготовлении геркона его помещают в испытательную катушку с определенным количеством витков провода. Когда электрический ток проходит через спиральный провод, он создает магнитное поле.Измерение проводится, когда ток, проходящий через катушки, достаточен для приведения в действие переключателя, обеспечивая номинальное значение ампер-витков для каждого переключателя. Один ампер-виток (AT) представляет собой постоянный ток в один ампер, протекающий через одиночный контур проводящего провода. Термин «витки» относится к числу витков провода в проводящей катушке. Чтобы рассчитать магнитодвижущую силу в ампер-витках, создаваемую током, проходящим через катушку с проволокой, необходимо умножить постоянный ток в амперах на количество отдельных витков в катушке.

Например, ток в 5 ампер, пропущенный через катушку из 5 витков, создает магнитодвижущую силу 25AT. Выбор правильного магнита для переключателя может сбивать с толку, поскольку плотность магнитного поля магнита измеряется в Гауссах или Теслах, а не в ампер-витках. Однако чаще герконы поставляются со спецификацией, в которой указывается сила поля в Гауссе, необходимая для их переключения. Если ваш переключатель указывает только ампер-витки, а не значение Гаусса, можно использовать преобразование 1 Гаусс = 1 ампер-виток, но это не точная наука и должна использоваться только в качестве руководства.Чем ниже номинал AT или Gauss, тем меньше напряженность магнитного поля, необходимая для срабатывания геркон. Следует понимать, что соотношение между силой магнита, измеренной в гауссах, и чувствительностью переключателя, измеренной в ампер-витках в зависимости от расстояния, зависит от геометрии магнита и ориентации магнита по отношению к переключателю. Форма и размер магнита имеют наибольшее влияние на гауссовский рейтинг магнита. Кроме того, при изготовлении и испытании герконового переключателя его выводы часто оказываются длиннее, чем требуется для конечного применения.Хотя эти провода можно обрезать до нужной длины, это уменьшает количество железного (магнитного) материала в переключателе и чувствительность переключателя уменьшается, а это означает, что магнит должен приблизиться к переключателю, чтобы активировать его. Сначала мы маркируем все наши магниты с рейтингом Гаусс (плотность потока), измеряемым от центра поверхности магнита с помощью гауссметра. Плотность магнитного потока экспоненциально уменьшается с увеличением расстояния, как показано в приведенном ниже примере плотности потока неодимового магнита диаметром 10 мм и толщиной 5 мм с увеличением расстояния.

Расстояние (мм) Плотность потока (Гаусс)
Поверхность 5100
1 3762
2 2904
3 2178
4 1650
5 1188
6 924
7 726
8 528
9 462
10 396
15 132
20 66

Следующий расчет, использованный для определения вышеуказанных значений, позволяет определить плотность магнитного потока дискового магнита на любом расстоянии непосредственно над центральной точкой полюса магнита.Если вы хотите рассчитать, как плотность магнитного потока дискового магнита уменьшается на расстоянии, вы можете использовать следующий расчет.


G = Гаусс (плотность потока)

Br = остаточная энергия (например, 13 200 Гаусс для неодима N42)

R = Радиус дискового магнита

X = расстояние от поверхности полюса

l = толщина / длина

Где используются герконы?

Герконы

в основном используются для датчиков приближения и датчиков и встречаются гораздо чаще, чем вы можете себе представить.Вот несколько примеров повседневного использования герконов:

Системы охранной сигнализации - Геркон используется во многих системах сигнализации для определения того, открыты или закрыты двери и окна. Они также используются для защиты систем от несанкционированного доступа, помещая магниты или переключатели в крышки, чтобы при их снятии они приводили в действие переключатель, вызывая тревогу.

Ноутбуки - Вы когда-нибудь задумывались, как ваш ноутбук или планшет умеет включаться или выключаться, когда экран опускается или крышка закрывается над экраном? Это герконы и магниты в действии - благодаря взаимодействию переключателя и магнита устройство распознает близость крышки или экрана и реагирует соответствующим образом.

Безопасность - Вы когда-нибудь обнаруживали, что некоторые устройства, например кухонные комбайны, не включаются, если крышка не закрыта или не приняты другие меры безопасности? Это герконы с датчиком приближения в действии.

Автомобильная промышленность - Герконовые переключатели полагаются на множество приложений безопасности и датчиков в вашем неизменно умном автомобиле. Всего несколько применений датчиков включают удар, скорость, торможение, положение дверей, уровни жидкости и топлива,

Холодильники - Современные холодильники используют герконовые переключатели, а не механические переключатели, чтобы определять, когда дверь открыта или закрыта.Когда дверь закрыта, магнит в раме двери перемещается близко к фиксированному язычковому переключателю, и магнит раздвигает язычки, выключая свет.

Как работают герконы (переключатели с магнитным управлением)

Как работают герконы (переключатели с магнитным управлением) Рекламное объявление

Криса Вудфорда. Последнее изменение: 22 августа 2020 г.

Если у вас есть портативный компьютер или мобильный телефон, который открывается как раскладушка, вы наверняка заметили, что она чувствует, когда вы открыть и закрыть и соответственно включить или выключить.Но как это знать? Какой-то переключатель подключен к петле так он может обнаружить движение открытия и закрытия? Если это то, что ты думаю, ты прав как минимум наполовину! Подумайте об этом повнимательнее и вы увидите, что стандартный переключатель будет довольно сложно подключить в этом способ - и, вероятно, весьма ненадежный: все эти открытия и закрытия быстро изнашивает его. Таким образом, вместо этого многие ноутбуки и телефоны используют недорогие и очень надежное устройство, называемое герконом, которое включается и выключается при воздействии магнита. рядом.Охранная сигнализация и модели железных дорог тоже часто используют их. Давайте внимательнее посмотрим на как они работают!

Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычка) внутри стеклянной оболочки. Контакты пружинят вместе и соприкасаются, когда переключатель находится в положении «включено»; они расходятся и прерывают цепь, когда переключатель находится в положении «выключено».

Какую проблему решают герконы?

Фото: выключатель, работающий от нажатия, замыкает цепь, когда вы его вставляете; а пружина заставляет его снова выскочить, когда вы убираете палец.Геркон переключает ток таким же образом, но «толкающее давление» обеспечивает магнит, а не ваш палец.

Выключатель похож на подъемный мост в электрическом схема. Когда переключатель замкнут, «мост» не работает, и электрический ток может обтекать контур; при размыкании переключателя «мост» вверх и ток не течет. Таким образом, цель переключателя - активировать или деактивировать цепь в любое время по нашему выбору.

Большинство электрических переключателей, с которыми мы сталкиваемся, мы управляем сами.Если вы хотите света в комнате, вы щелкаете выключателем на стене. Хотите смотреть телевизор? Включите выключатель. Хотеть слушать свой iPod? Толкать колесо спереди, и это активирует переключатель, который включает мощность. Но иногда нам нужны электрические и электронные цепи, которые нужно активировать другими способами.

Предположим, вы хотите подключить банковский сейф, чтобы он срабатывает сигнал тревоги всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электричество контакты на обеих частях дверной коробки, поэтому при открытии двери цепь будет разорвана, вызывая тревогу.Но подумайте, как сложно это должно было сделать надежное электрическое соединение на дверной коробке. Что, если вы закрасите его? Что, если он испачкался? И разве это не было бы так очевидно вору, что они смогут легко вывести его из строя? Есть много способы, которыми электрический контакт может быть отключен и бесполезный. Здесь могут помочь герконы.

Рекламные ссылки

Что такое геркон?

Обычный выключатель имеет два электрических контакта, которые соединяют вместе, когда вы нажимаете кнопку, и пружина врозь, когда вы ее отпускаете.Кулисные переключатели на настенных светильниках (как на фото вверху) сдвиньте два контакта вместе, когда переключатель находится в одном положении и разведите их, когда переключатель щелкает в другую сторону.

В типичном герконовом переключателе два контакта (которые выглядят как металлические герконы) сделаны из ферромагнитного материал (что означает что-то такое же легкое намагничивание, как железо), покрытый прочным металлом, таким как родий или рутений (чтобы обеспечить им долгую жизнь при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной инертным газом (обычно азотом), чтобы уберечь их от пыли и грязи.Иногда стекло имеет внешний кожух из пластика для еще большей защиты. Обычно контакты изготавливаются из сплава никель-железо, который легко намагничивается (технически мы говорим, что он имеет высокую магнитную проницаемость), но не остается таким надолго (мы говорим, что он имеет низкую магнитную удерживающую способность). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) - другими словами, они движутся довольно медленно и плавно. Обычно оба контакта перемещаются (а не один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются одной точки), потому что это помогает продлить срок службы и надежность переключателя.

Хотя большинство герконов имеет два ферромагнитных контакта, у некоторых есть один ферромагнитный контакт, а другой немагнитный, а у некоторых (например, оригинальный герконовый переключатель Элвуда, показанный в нижней части этой статьи) их три.

Фото: Другой вид моего язычкового переключателя, смотрящего на движущиеся контакты в их запечатанном стеклянном конверте. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они выглядят на виде сбоку, показанном на верхнем фото.

Как работает геркон?

Герконы

бывают двух основных типов: нормально разомкнутые (нормально выключенные) и нормально замкнутые (нормально включены). Ключом к пониманию того, как они работают, является осознание того, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.

Нормально открытый

Когда вы подносите магнит к герконовому переключателю, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на иллюстрации показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются. Неважно, какой конец магнита приближается первым: контакты по-прежнему поляризуются противоположным образом и притягиваются друг к другу. Такой геркон обычно разомкнут (НЕТ) (обычно выключен), если только рядом с ним не установлен магнит, когда он включается, позволяя току течь через него.

Уберите магнит, и контакты - сделанные из довольно жесткого и упругого металла - снова раздвинутся и вернутся в исходное положение.

Нормально закрытый

Вы также можете получить герконовые переключатели, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, пружины расходятся. Такие герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них проходит электричество. Самый простой способ сделать это - взять нормально открытый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, перевернув его из открытого в закрытое состояние (как во втором кадре анимации нормально открытого состояния вверху).Вся эта единица (нормально разомкнутый геркон с прикрепленным магнитом) становится нашим нормально замкнутым герконом. Если вы поднесете к нему второй магнит с магнитным полем противоположной полярности, чем у первого магнита, это новое поле нейтрализует поле первого магнита, так что мы, по сути, получим именно то, что было в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.

На этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра), что примерно в десять раз тоньше человеческого волоса, поэтому движение не видно невооруженным глазом. Не ожидайте увидеть движение лезвий, когда вы поднесете магнит близко!

Иллюстрации: Ключ к пониманию герконов - это осознание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле стержневого магнита проходит через герконовый переключатель. Это то что делает его близким - и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Wikimedia Commons.

Еще одна важная вещь, на которую мне нужно обратить внимание, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого / выключенного переключателя): они обычно включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут реагировать по-разному в зависимости от ориентации магнита (параллельна ли он переключателю или перпендикулярно), его формы (потому что, как мы все учились в школе, магниты разной формы создают вокруг себя разные модели магнитного поля) , и как он движется.Это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он двигается именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом движении магнита (а не три или четыре раза, что приведет к ложным показаниям). Если вы используете геркон для сигнализации, вы не хотите, чтобы злоумышленник включил сигнализацию на одну секунду, а затем снова выключил ее через секунду, потому что вы поместили магнит не в то место!

Как на практике использовать герконы?

Фото: Некоторые мобильные телефоны с откидной крышкой, такие как этот, включаются и выключаются с помощью герконовых переключателей.В одной части корпуса находится магнит, а в другой - геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда корпус закрыт), и включается, когда геркон и магнит разделяются (когда корпус снова открывается).

Теперь вы, наверное, видите, как включается и выключается раскладушка. когда вы его открываете или закрываете. Имеет нормально замкнутый геркон в нижняя часть корпуса (там, где находится клавиатура) и магнит в верхняя часть (где экран).Когда телефон открыт, трость переключатель и магнит относительно далеко друг от друга. Контакты на герконовый переключатель сдвинут вместе, и мощность течет через Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к геркон, и это раздвигает контакты внутри переключателя. Схема внутри телефон распознает это и аккуратно отключает питание.

Читатели электронных книг, такие как Kindles и Sony Readers, используйте похожий трюк. Поместив их в защитную кожаную куртку, вы обнаружите они выключаются автоматически, когда вы закрываете крышку - и снова включаются когда вы его открываете.Никакого волшебства здесь, конечно, нет: просто язычок в угол устройства электронной книги и магнит в соответствующей части крышки (проверьте сами, подержав рядом скрепку).

Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) к одной части двери и магнит к другой части. Разделение двух вещей щелкает переключателем и вызывает тревогу.

Вы можете увидеть, как та же идея будет работать в дверях сейфа нашего банка: вы бы просто поместите геркон на дверной коробке и магнит на дверь.Открытие двери разделит магнит и трость переключатель, в результате чего контакты переключателя пружинят вместе и срабатывают будильник. Вы можете построить герконовые переключатели внутри маленьких частей пластик, так что их там даже не видно - идеально подходит для всех видов безопасности Приложения.

Фото: коровы LEGO®, управляемые герконом. Фото любезно предоставлено Биллом Уордом, опубликовано на Flickr под лицензией Creative Commons.

Герконы можно использовать и по-другому.LEGO® энтузиаст Билл Уорд, который руководит великолепным Блог Brickpile (и страницу с фотографиями на Flickr), построил эти гениальные роботизированные коровы для его модели железная дорога. Когда проезжает поезд, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый вещь работает геркон. Головой каждой коровы управляет небольшой электродвигатель, который подключен к цепи, в которой есть нормально разомкнутый геркон. Геркон расположен рядом с железнодорожный путь и небольшой магнит прикреплен к стороне поезда.Когда поезд проезжает мимо язычкового переключателя, магнит заставляет контакты замыкаются и активирует цепь, которая включает головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!

Есть сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в стиральные машины и посудомоечные машины используют плавающие магниты, которые подпрыгивают мимо язычковых переключателей, чтобы выключить клапаны, когда внутри достаточно воды. Герконовые переключатели иногда также устанавливаются на вращающихся рычагах в посудомоечных машинах, чтобы определять, когда они застревают, и в термальных выключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконовые переключатели, которые измеряют скорость ветра. Когда чашки вращаются, они заставляют геркон вращаться мимо магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще герконовый переключатель включается и выключается. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.

Изображение: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1), внутри которой установлено лопастное колесо (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит снова замыкает переключатель (6). Герконовый переключатель, попеременно открывающийся и замыкающийся, посылает в цепь импульсы электрического тока. Подсчитав скорость поступления импульсов, схема может измерить расход. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на застревание или закупорку.

Кто изобрел герконы?

Как и многие другие великие изобретения, герконы родились в Bell Laboratories, изобретенные там в середине 1930-х годов Уолтером Б. Элвудом . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально предоставлена ​​2 декабря 1941 года. Прочитав патент Элвуда, очень легко распознать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку применяются два магнитных элемента, которые образуют часть магнитной цепи.... перемещаются вместе ... поскольку внешняя магнитная сила действует, уменьшая воздушный зазор между двумя упомянутыми магнитными элементами ".

Изображение: оригинальный дизайн язычкового переключателя Уолтера Элвуда из патента США: 2264746: Электромагнитный переключатель. Это немного отличается от приведенного выше, переключение между двумя разными цепями, при этом одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который переключается между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение любезно предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы облегчить восприятие.)

Рекламные ссылки

Если вам понравилась эта статья ...

... вам могут понравиться мои книги. Мой последний Бездыханный: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

Практические проекты

Вы найдете немало примеров использования язычковых переключателей на неизменно превосходном веб-сайте Instructables и в популярных книгах Evil Genius; Вот несколько примеров для начала:

Книги

  • Датчик Arduino и Raspberry Pi Проекты Роберта Чина для злого гения.McGraw Hill, 2017. Некоторые из проектов в этой книге включают в себя подключение язычковых переключателей к Arduinos и Pis (есть полные инструкции для дверного зуммера с язычковым переключателем).
  • СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему хобби электроники. В главе 3 есть простое введение в герконы.
  • Проекты Raspberry Pi Эндрю Робинсона и Майка Кука. John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконовым переключателем, подключенный к Raspberry Pi.
  • Практическая электроника для изобретателей Пола Монка. McGraw-Hill, 2016. После того, как вы усвоите MAKE: Electronics , вы захотите перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше.
  • Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Легкий для понимания (хотя и довольно сухой) учебник, объясняющий все основные компоненты, включая герконы.

Патенты

Попробуйте эти для более глубоких технических подробностей:

  • Патент США 2264746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент на герконовый переключатель Элвуда (как на фото выше).
  • Патент США 3 283 274: кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложный дизайн.
  • Патент США 4 038 620: Магнитный геркон, автор Б. Эдвард Шлезингер-младший и Чарли Дуэйн Маринер, 26 июля 1977 г. Переключатель с одним магнитным язычком и одним немагнитным.
  • Патент США 3 348 175: Нормально замкнутый геркон, Энтони Дж. Уилкис, 17 октября 1967 г. Описывает различные способы создания нормально замкнутого переключателя.

Видео

Благодарности

Я очень благодарен Морису Баэнену из Comus Technology B.V. за предложения по улучшению этой статьи.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2009/2020) Герконовые переключатели. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html.[Доступ (укажите дату здесь)]

Больше на нашем сайте ...

Как работают герконы (переключатели с магнитным управлением)

Как работают герконы (переключатели с магнитным управлением) Рекламное объявление

Криса Вудфорда. Последнее изменение: 22 августа 2020 г.

Если у вас есть портативный компьютер или мобильный телефон, который открывается как раскладушка, вы наверняка заметили, что она чувствует, когда вы открыть и закрыть и соответственно включить или выключить.Но как это знать? Какой-то переключатель подключен к петле так он может обнаружить движение открытия и закрытия? Если это то, что ты думаю, ты прав как минимум наполовину! Подумайте об этом повнимательнее и вы увидите, что стандартный переключатель будет довольно сложно подключить в этом способ - и, вероятно, весьма ненадежный: все эти открытия и закрытия быстро изнашивает его. Таким образом, вместо этого многие ноутбуки и телефоны используют недорогие и очень надежное устройство, называемое герконом, которое включается и выключается при воздействии магнита. рядом.Охранная сигнализация и модели железных дорог тоже часто используют их. Давайте внимательнее посмотрим на как они работают!

Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычка) внутри стеклянной оболочки. Контакты пружинят вместе и соприкасаются, когда переключатель находится в положении «включено»; они расходятся и прерывают цепь, когда переключатель находится в положении «выключено».

Какую проблему решают герконы?

Фото: выключатель, работающий от нажатия, замыкает цепь, когда вы его вставляете; а пружина заставляет его снова выскочить, когда вы убираете палец.Геркон переключает ток таким же образом, но «толкающее давление» обеспечивает магнит, а не ваш палец.

Выключатель похож на подъемный мост в электрическом схема. Когда переключатель замкнут, «мост» не работает, и электрический ток может обтекать контур; при размыкании переключателя «мост» вверх и ток не течет. Таким образом, цель переключателя - активировать или деактивировать цепь в любое время по нашему выбору.

Большинство электрических переключателей, с которыми мы сталкиваемся, мы управляем сами.Если вы хотите света в комнате, вы щелкаете выключателем на стене. Хотите смотреть телевизор? Включите выключатель. Хотеть слушать свой iPod? Толкать колесо спереди, и это активирует переключатель, который включает мощность. Но иногда нам нужны электрические и электронные цепи, которые нужно активировать другими способами.

Предположим, вы хотите подключить банковский сейф, чтобы он срабатывает сигнал тревоги всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электричество контакты на обеих частях дверной коробки, поэтому при открытии двери цепь будет разорвана, вызывая тревогу.Но подумайте, как сложно это должно было сделать надежное электрическое соединение на дверной коробке. Что, если вы закрасите его? Что, если он испачкался? И разве это не было бы так очевидно вору, что они смогут легко вывести его из строя? Есть много способы, которыми электрический контакт может быть отключен и бесполезный. Здесь могут помочь герконы.

Рекламные ссылки

Что такое геркон?

Обычный выключатель имеет два электрических контакта, которые соединяют вместе, когда вы нажимаете кнопку, и пружина врозь, когда вы ее отпускаете.Кулисные переключатели на настенных светильниках (как на фото вверху) сдвиньте два контакта вместе, когда переключатель находится в одном положении и разведите их, когда переключатель щелкает в другую сторону.

В типичном герконовом переключателе два контакта (которые выглядят как металлические герконы) сделаны из ферромагнитного материал (что означает что-то такое же легкое намагничивание, как железо), покрытый прочным металлом, таким как родий или рутений (чтобы обеспечить им долгую жизнь при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной инертным газом (обычно азотом), чтобы уберечь их от пыли и грязи.Иногда стекло имеет внешний кожух из пластика для еще большей защиты. Обычно контакты изготавливаются из сплава никель-железо, который легко намагничивается (технически мы говорим, что он имеет высокую магнитную проницаемость), но не остается таким надолго (мы говорим, что он имеет низкую магнитную удерживающую способность). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) - другими словами, они движутся довольно медленно и плавно. Обычно оба контакта перемещаются (а не один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются одной точки), потому что это помогает продлить срок службы и надежность переключателя.

Хотя большинство герконов имеет два ферромагнитных контакта, у некоторых есть один ферромагнитный контакт, а другой немагнитный, а у некоторых (например, оригинальный герконовый переключатель Элвуда, показанный в нижней части этой статьи) их три.

Фото: Другой вид моего язычкового переключателя, смотрящего на движущиеся контакты в их запечатанном стеклянном конверте. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они выглядят на виде сбоку, показанном на верхнем фото.

Как работает геркон?

Герконы

бывают двух основных типов: нормально разомкнутые (нормально выключенные) и нормально замкнутые (нормально включены). Ключом к пониманию того, как они работают, является осознание того, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.

Нормально открытый

Когда вы подносите магнит к герконовому переключателю, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на иллюстрации показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются. Неважно, какой конец магнита приближается первым: контакты по-прежнему поляризуются противоположным образом и притягиваются друг к другу. Такой геркон обычно разомкнут (НЕТ) (обычно выключен), если только рядом с ним не установлен магнит, когда он включается, позволяя току течь через него.

Уберите магнит, и контакты - сделанные из довольно жесткого и упругого металла - снова раздвинутся и вернутся в исходное положение.

Нормально закрытый

Вы также можете получить герконовые переключатели, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, пружины расходятся. Такие герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них проходит электричество. Самый простой способ сделать это - взять нормально открытый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, перевернув его из открытого в закрытое состояние (как во втором кадре анимации нормально открытого состояния вверху).Вся эта единица (нормально разомкнутый геркон с прикрепленным магнитом) становится нашим нормально замкнутым герконом. Если вы поднесете к нему второй магнит с магнитным полем противоположной полярности, чем у первого магнита, это новое поле нейтрализует поле первого магнита, так что мы, по сути, получим именно то, что было в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.

На этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра), что примерно в десять раз тоньше человеческого волоса, поэтому движение не видно невооруженным глазом. Не ожидайте увидеть движение лезвий, когда вы поднесете магнит близко!

Иллюстрации: Ключ к пониманию герконов - это осознание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле стержневого магнита проходит через герконовый переключатель. Это то что делает его близким - и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Wikimedia Commons.

Еще одна важная вещь, на которую мне нужно обратить внимание, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого / выключенного переключателя): они обычно включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут реагировать по-разному в зависимости от ориентации магнита (параллельна ли он переключателю или перпендикулярно), его формы (потому что, как мы все учились в школе, магниты разной формы создают вокруг себя разные модели магнитного поля) , и как он движется.Это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он двигается именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом движении магнита (а не три или четыре раза, что приведет к ложным показаниям). Если вы используете геркон для сигнализации, вы не хотите, чтобы злоумышленник включил сигнализацию на одну секунду, а затем снова выключил ее через секунду, потому что вы поместили магнит не в то место!

Как на практике использовать герконы?

Фото: Некоторые мобильные телефоны с откидной крышкой, такие как этот, включаются и выключаются с помощью герконовых переключателей.В одной части корпуса находится магнит, а в другой - геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда корпус закрыт), и включается, когда геркон и магнит разделяются (когда корпус снова открывается).

Теперь вы, наверное, видите, как включается и выключается раскладушка. когда вы его открываете или закрываете. Имеет нормально замкнутый геркон в нижняя часть корпуса (там, где находится клавиатура) и магнит в верхняя часть (где экран).Когда телефон открыт, трость переключатель и магнит относительно далеко друг от друга. Контакты на герконовый переключатель сдвинут вместе, и мощность течет через Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к геркон, и это раздвигает контакты внутри переключателя. Схема внутри телефон распознает это и аккуратно отключает питание.

Читатели электронных книг, такие как Kindles и Sony Readers, используйте похожий трюк. Поместив их в защитную кожаную куртку, вы обнаружите они выключаются автоматически, когда вы закрываете крышку - и снова включаются когда вы его открываете.Никакого волшебства здесь, конечно, нет: просто язычок в угол устройства электронной книги и магнит в соответствующей части крышки (проверьте сами, подержав рядом скрепку).

Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) к одной части двери и магнит к другой части. Разделение двух вещей щелкает переключателем и вызывает тревогу.

Вы можете увидеть, как та же идея будет работать в дверях сейфа нашего банка: вы бы просто поместите геркон на дверной коробке и магнит на дверь.Открытие двери разделит магнит и трость переключатель, в результате чего контакты переключателя пружинят вместе и срабатывают будильник. Вы можете построить герконовые переключатели внутри маленьких частей пластик, так что их там даже не видно - идеально подходит для всех видов безопасности Приложения.

Фото: коровы LEGO®, управляемые герконом. Фото любезно предоставлено Биллом Уордом, опубликовано на Flickr под лицензией Creative Commons.

Герконы можно использовать и по-другому.LEGO® энтузиаст Билл Уорд, который руководит великолепным Блог Brickpile (и страницу с фотографиями на Flickr), построил эти гениальные роботизированные коровы для его модели железная дорога. Когда проезжает поезд, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый вещь работает геркон. Головой каждой коровы управляет небольшой электродвигатель, который подключен к цепи, в которой есть нормально разомкнутый геркон. Геркон расположен рядом с железнодорожный путь и небольшой магнит прикреплен к стороне поезда.Когда поезд проезжает мимо язычкового переключателя, магнит заставляет контакты замыкаются и активирует цепь, которая включает головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!

Есть сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в стиральные машины и посудомоечные машины используют плавающие магниты, которые подпрыгивают мимо язычковых переключателей, чтобы выключить клапаны, когда внутри достаточно воды. Герконовые переключатели иногда также устанавливаются на вращающихся рычагах в посудомоечных машинах, чтобы определять, когда они застревают, и в термальных выключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконовые переключатели, которые измеряют скорость ветра. Когда чашки вращаются, они заставляют геркон вращаться мимо магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще герконовый переключатель включается и выключается. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.

Изображение: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1), внутри которой установлено лопастное колесо (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит снова замыкает переключатель (6). Герконовый переключатель, попеременно открывающийся и замыкающийся, посылает в цепь импульсы электрического тока. Подсчитав скорость поступления импульсов, схема может измерить расход. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на застревание или закупорку.

Кто изобрел герконы?

Как и многие другие великие изобретения, герконы родились в Bell Laboratories, изобретенные там в середине 1930-х годов Уолтером Б. Элвудом . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально предоставлена ​​2 декабря 1941 года. Прочитав патент Элвуда, очень легко распознать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку применяются два магнитных элемента, которые образуют часть магнитной цепи.... перемещаются вместе ... поскольку внешняя магнитная сила действует, уменьшая воздушный зазор между двумя упомянутыми магнитными элементами ".

Изображение: оригинальный дизайн язычкового переключателя Уолтера Элвуда из патента США: 2264746: Электромагнитный переключатель. Это немного отличается от приведенного выше, переключение между двумя разными цепями, при этом одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который переключается между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение любезно предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы облегчить восприятие.)

Рекламные ссылки

Если вам понравилась эта статья ...

... вам могут понравиться мои книги. Мой последний Бездыханный: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

Практические проекты

Вы найдете немало примеров использования язычковых переключателей на неизменно превосходном веб-сайте Instructables и в популярных книгах Evil Genius; Вот несколько примеров для начала:

Книги

  • Датчик Arduino и Raspberry Pi Проекты Роберта Чина для злого гения.McGraw Hill, 2017. Некоторые из проектов в этой книге включают в себя подключение язычковых переключателей к Arduinos и Pis (есть полные инструкции для дверного зуммера с язычковым переключателем).
  • СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему хобби электроники. В главе 3 есть простое введение в герконы.
  • Проекты Raspberry Pi Эндрю Робинсона и Майка Кука. John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконовым переключателем, подключенный к Raspberry Pi.
  • Практическая электроника для изобретателей Пола Монка. McGraw-Hill, 2016. После того, как вы усвоите MAKE: Electronics , вы захотите перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше.
  • Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Легкий для понимания (хотя и довольно сухой) учебник, объясняющий все основные компоненты, включая герконы.

Патенты

Попробуйте эти для более глубоких технических подробностей:

  • Патент США 2264746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент на герконовый переключатель Элвуда (как на фото выше).
  • Патент США 3 283 274: кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложный дизайн.
  • Патент США 4 038 620: Магнитный геркон, автор Б. Эдвард Шлезингер-младший и Чарли Дуэйн Маринер, 26 июля 1977 г. Переключатель с одним магнитным язычком и одним немагнитным.
  • Патент США 3 348 175: Нормально замкнутый геркон, Энтони Дж. Уилкис, 17 октября 1967 г. Описывает различные способы создания нормально замкнутого переключателя.

Видео

Благодарности

Я очень благодарен Морису Баэнену из Comus Technology B.V. за предложения по улучшению этой статьи.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2009/2020) Герконовые переключатели. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html.[Доступ (укажите дату здесь)]

Больше на нашем сайте ...

Как работают герконы (переключатели с магнитным управлением)

Как работают герконы (переключатели с магнитным управлением) Рекламное объявление

Криса Вудфорда. Последнее изменение: 22 августа 2020 г.

Если у вас есть портативный компьютер или мобильный телефон, который открывается как раскладушка, вы, наверное, заметили, что она чувствует, когда вы открыть и закрыть и соответственно включить или выключить.Но как это знать? Какой-то переключатель подключен к петле так он может обнаружить движение открытия и закрытия? Если это то, что ты думаю, ты прав как минимум наполовину! Подумайте об этом повнимательнее и вы увидите, что стандартный переключатель будет довольно сложно подключить в этом способ - и, вероятно, весьма ненадежный: все эти открытия и закрытия быстро изнашивает его. Таким образом, вместо этого многие ноутбуки и телефоны используют недорогие и очень надежное устройство, называемое герконом, которое включается и выключается при воздействии магнита. рядом.Охранная сигнализация и модели железных дорог тоже часто используют их. Давайте внимательнее посмотрим на как они работают!

Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычка) внутри стеклянной оболочки. Контакты пружинят вместе и соприкасаются, когда переключатель находится в положении «включено»; они расходятся и прерывают цепь, когда переключатель находится в положении «выключено».

Какую проблему решают герконы?

Фото: выключатель, работающий от нажатия, замыкает цепь, когда вы его вставляете; а пружина заставляет его снова выскочить, когда вы убираете палец.Геркон переключает ток таким же образом, но «толкающее давление» обеспечивает магнит, а не ваш палец.

Выключатель похож на подъемный мост в электрическом схема. Когда переключатель замкнут, «мост» не работает, и электрический ток может обтекать контур; при размыкании переключателя «мост» вверх и ток не течет. Таким образом, цель переключателя - активировать или деактивировать цепь в любое время по нашему выбору.

Большинство электрических переключателей, с которыми мы сталкиваемся, мы управляем сами.Если вы хотите света в комнате, вы щелкаете выключателем на стене. Хотите смотреть телевизор? Включите выключатель. Хотеть слушать свой iPod? Толкать колесо спереди, и это активирует переключатель, который включает мощность. Но иногда нам нужны электрические и электронные цепи, которые нужно активировать другими способами.

Предположим, вы хотите подключить банковский сейф, чтобы он срабатывает сигнал тревоги всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электричество контакты на обеих частях дверной коробки, поэтому при открытии двери цепь будет разорвана, вызывая тревогу.Но подумайте, как сложно это должно было сделать надежное электрическое соединение на дверной коробке. Что, если вы закрасите его? Что, если он испачкался? И разве это не было бы так очевидно вору, что они смогут легко вывести его из строя? Есть много способы, которыми электрический контакт может быть отключен и бесполезный. Здесь могут помочь герконы.

Рекламные ссылки

Что такое геркон?

Обычный выключатель имеет два электрических контакта, которые соединяют вместе, когда вы нажимаете кнопку, и пружина врозь, когда вы ее отпускаете.Кулисные переключатели на настенных светильниках (как на фото вверху) сдвиньте два контакта вместе, когда переключатель находится в одном положении и разведите их, когда переключатель щелкает в другую сторону.

В типичном герконовом переключателе два контакта (которые выглядят как металлические герконы) сделаны из ферромагнитного материал (что означает что-то такое же легкое намагничивание, как железо), покрытый прочным металлом, таким как родий или рутений (чтобы обеспечить им долгую жизнь при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной инертным газом (обычно азотом), чтобы уберечь их от пыли и грязи.Иногда стекло имеет внешний кожух из пластика для еще большей защиты. Обычно контакты изготавливаются из сплава никель-железо, который легко намагничивается (технически мы говорим, что он имеет высокую магнитную проницаемость), но не остается таким надолго (мы говорим, что он имеет низкую магнитную удерживающую способность). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) - другими словами, они движутся довольно медленно и плавно. Обычно оба контакта перемещаются (а не один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются одной точки), потому что это помогает продлить срок службы и надежность переключателя.

Хотя большинство герконов имеет два ферромагнитных контакта, у некоторых есть один ферромагнитный контакт, а другой немагнитный, а у некоторых (например, оригинальный герконовый переключатель Элвуда, показанный в нижней части этой статьи) их три.

Фото: Другой вид моего язычкового переключателя, смотрящего на движущиеся контакты в их запечатанном стеклянном конверте. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они выглядят на виде сбоку, показанном на верхнем фото.

Как работает геркон?

Герконы

бывают двух основных типов: нормально разомкнутые (нормально выключенные) и нормально замкнутые (нормально включены). Ключом к пониманию того, как они работают, является осознание того, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.

Нормально открытый

Когда вы подносите магнит к герконовому переключателю, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на иллюстрации показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются. Неважно, какой конец магнита приближается первым: контакты по-прежнему поляризуются противоположным образом и притягиваются друг к другу. Такой геркон обычно разомкнут (НЕТ) (обычно выключен), если только рядом с ним не установлен магнит, когда он включается, позволяя току течь через него.

Уберите магнит, и контакты - сделанные из довольно жесткого и упругого металла - снова раздвинутся и вернутся в исходное положение.

Нормально закрытый

Вы также можете получить герконовые переключатели, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, пружины расходятся. Такие герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них проходит электричество. Самый простой способ сделать это - взять нормально открытый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, перевернув его из открытого в закрытое состояние (как во втором кадре анимации нормально открытого состояния вверху).Вся эта единица (нормально разомкнутый геркон с прикрепленным магнитом) становится нашим нормально замкнутым герконом. Если вы поднесете к нему второй магнит с магнитным полем противоположной полярности, чем у первого магнита, это новое поле нейтрализует поле первого магнита, так что мы, по сути, получим именно то, что было в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.

На этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра), что примерно в десять раз тоньше человеческого волоса, поэтому движение не видно невооруженным глазом. Не ожидайте увидеть движение лезвий, когда вы поднесете магнит близко!

Иллюстрации: Ключ к пониманию герконов - это осознание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле стержневого магнита проходит через герконовый переключатель. Это то что делает его близким - и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Wikimedia Commons.

Еще одна важная вещь, на которую мне нужно обратить внимание, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого / выключенного переключателя): они обычно включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут реагировать по-разному в зависимости от ориентации магнита (параллельна ли он переключателю или перпендикулярно), его формы (потому что, как мы все учились в школе, магниты разной формы создают вокруг себя разные модели магнитного поля) , и как он движется.Это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он двигается именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом движении магнита (а не три или четыре раза, что приведет к ложным показаниям). Если вы используете геркон для сигнализации, вы не хотите, чтобы злоумышленник включил сигнализацию на одну секунду, а затем снова выключил ее через секунду, потому что вы поместили магнит не в то место!

Как на практике использовать герконы?

Фото: Некоторые мобильные телефоны с откидной крышкой, такие как этот, включаются и выключаются с помощью герконовых переключателей.В одной части корпуса находится магнит, а в другой - геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда корпус закрыт), и включается, когда геркон и магнит разделяются (когда корпус снова открывается).

Теперь вы, наверное, видите, как включается и выключается раскладушка. когда вы его открываете или закрываете. Имеет нормально замкнутый геркон в нижняя часть корпуса (там, где находится клавиатура) и магнит в верхняя часть (где экран).Когда телефон открыт, трость переключатель и магнит относительно далеко друг от друга. Контакты на герконовый переключатель сдвинут вместе, и мощность течет через Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к геркон, и это раздвигает контакты внутри переключателя. Схема внутри телефон распознает это и аккуратно отключает питание.

Читатели электронных книг, такие как Kindles и Sony Readers, используйте похожий трюк. Поместив их в защитную кожаную куртку, вы обнаружите они выключаются автоматически, когда вы закрываете крышку - и снова включаются когда вы его открываете.Никакого волшебства здесь, конечно, нет: просто язычок в угол устройства электронной книги и магнит в соответствующей части крышки (проверьте сами, подержав рядом скрепку).

Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) к одной части двери и магнит к другой части. Разделение двух вещей щелкает переключателем и вызывает тревогу.

Вы можете увидеть, как та же идея будет работать в дверях сейфа нашего банка: вы бы просто поместите геркон на дверной коробке и магнит на дверь.Открытие двери разделит магнит и трость переключатель, в результате чего контакты переключателя пружинят вместе и срабатывают будильник. Вы можете построить герконовые переключатели внутри маленьких частей пластик, так что их там даже не видно - идеально подходит для всех видов безопасности Приложения.

Фото: коровы LEGO®, управляемые герконом. Фото любезно предоставлено Биллом Уордом, опубликовано на Flickr под лицензией Creative Commons.

Герконы можно использовать и по-другому.LEGO® энтузиаст Билл Уорд, который руководит великолепным Блог Brickpile (и страницу с фотографиями на Flickr), построил эти гениальные роботизированные коровы для его модели железная дорога. Когда проезжает поезд, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый вещь работает геркон. Головой каждой коровы управляет небольшой электродвигатель, который подключен к цепи, в которой есть нормально разомкнутый геркон. Геркон расположен рядом с железнодорожный путь и небольшой магнит прикреплен к стороне поезда.Когда поезд проезжает мимо язычкового переключателя, магнит заставляет контакты замыкаются и активирует цепь, которая включает головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!

Есть сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в стиральные машины и посудомоечные машины используют плавающие магниты, которые подпрыгивают мимо язычковых переключателей, чтобы выключить клапаны, когда внутри достаточно воды. Герконовые переключатели иногда также устанавливаются на вращающихся рычагах в посудомоечных машинах, чтобы определять, когда они застревают, и в термальных выключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконовые переключатели, которые измеряют скорость ветра. Когда чашки вращаются, они заставляют геркон вращаться мимо магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще герконовый переключатель включается и выключается. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.

Изображение: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1), внутри которой установлено лопастное колесо (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит снова замыкает переключатель (6). Герконовый переключатель, попеременно открывающийся и замыкающийся, посылает в цепь импульсы электрического тока. Подсчитав скорость поступления импульсов, схема может измерить расход. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на застревание или закупорку.

Кто изобрел герконы?

Как и многие другие великие изобретения, герконы родились в Bell Laboratories, изобретенные там в середине 1930-х годов Уолтером Б. Элвудом . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально предоставлена ​​2 декабря 1941 года. Прочитав патент Элвуда, очень легко распознать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку применяются два магнитных элемента, которые образуют часть магнитной цепи.... перемещаются вместе ... поскольку внешняя магнитная сила действует, уменьшая воздушный зазор между двумя упомянутыми магнитными элементами ".

Изображение: оригинальный дизайн язычкового переключателя Уолтера Элвуда из патента США: 2264746: Электромагнитный переключатель. Это немного отличается от приведенного выше, переключение между двумя разными цепями, при этом одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который переключается между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение любезно предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы облегчить восприятие.)

Рекламные ссылки

Если вам понравилась эта статья ...

... вам могут понравиться мои книги. Мой последний Бездыханный: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

Практические проекты

Вы найдете немало примеров использования язычковых переключателей на неизменно превосходном веб-сайте Instructables и в популярных книгах Evil Genius; Вот несколько примеров для начала:

Книги

  • Датчик Arduino и Raspberry Pi Проекты Роберта Чина для злого гения.McGraw Hill, 2017. Некоторые из проектов в этой книге включают в себя подключение язычковых переключателей к Arduinos и Pis (есть полные инструкции для дверного зуммера с язычковым переключателем).
  • СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему хобби электроники. В главе 3 есть простое введение в герконы.
  • Проекты Raspberry Pi Эндрю Робинсона и Майка Кука. John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконовым переключателем, подключенный к Raspberry Pi.
  • Практическая электроника для изобретателей Пола Монка. McGraw-Hill, 2016. После того, как вы усвоите MAKE: Electronics , вы захотите перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше.
  • Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Легкий для понимания (хотя и довольно сухой) учебник, объясняющий все основные компоненты, включая герконы.

Патенты

Попробуйте эти для более глубоких технических подробностей:

  • Патент США 2264746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент на герконовый переключатель Элвуда (как на фото выше).
  • Патент США 3 283 274: кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложный дизайн.
  • Патент США 4 038 620: Магнитный геркон, автор Б. Эдвард Шлезингер-младший и Чарли Дуэйн Маринер, 26 июля 1977 г. Переключатель с одним магнитным язычком и одним немагнитным.
  • Патент США 3 348 175: Нормально замкнутый геркон, Энтони Дж. Уилкис, 17 октября 1967 г. Описывает различные способы создания нормально замкнутого переключателя.

Видео

Благодарности

Я очень благодарен Морису Баэнену из Comus Technology B.V. за предложения по улучшению этой статьи.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2009/2020) Герконовые переключатели. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html.[Доступ (укажите дату здесь)]

Больше на нашем сайте ...

Как работают герконы (переключатели с магнитным управлением)

Как работают герконы (переключатели с магнитным управлением) Рекламное объявление

Криса Вудфорда. Последнее изменение: 22 августа 2020 г.

Если у вас есть портативный компьютер или мобильный телефон, который открывается как раскладушка, вы наверняка заметили, что она чувствует, когда вы открыть и закрыть и соответственно включить или выключить.Но как это знать? Какой-то переключатель подключен к петле так он может обнаружить движение открытия и закрытия? Если это то, что ты думаю, ты прав как минимум наполовину! Подумайте об этом повнимательнее и вы увидите, что стандартный переключатель будет довольно сложно подключить в этом способ - и, вероятно, весьма ненадежный: все эти открытия и закрытия быстро изнашивает его. Таким образом, вместо этого многие ноутбуки и телефоны используют недорогие и очень надежное устройство, называемое герконом, которое включается и выключается при воздействии магнита. рядом.Охранная сигнализация и модели железных дорог тоже часто используют их. Давайте внимательнее посмотрим на как они работают!

Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычка) внутри стеклянной оболочки. Контакты пружинят вместе и соприкасаются, когда переключатель находится в положении «включено»; они расходятся и прерывают цепь, когда переключатель находится в положении «выключено».

Какую проблему решают герконы?

Фото: выключатель, работающий от нажатия, замыкает цепь, когда вы его вставляете; а пружина заставляет его снова выскочить, когда вы убираете палец.Геркон переключает ток таким же образом, но «толкающее давление» обеспечивает магнит, а не ваш палец.

Выключатель похож на подъемный мост в электрическом схема. Когда переключатель замкнут, «мост» не работает, и электрический ток может обтекать контур; при размыкании переключателя «мост» вверх и ток не течет. Таким образом, цель переключателя - активировать или деактивировать цепь в любое время по нашему выбору.

Большинство электрических переключателей, с которыми мы сталкиваемся, мы управляем сами.Если вы хотите света в комнате, вы щелкаете выключателем на стене. Хотите смотреть телевизор? Включите выключатель. Хотеть слушать свой iPod? Толкать колесо спереди, и это активирует переключатель, который включает мощность. Но иногда нам нужны электрические и электронные цепи, которые нужно активировать другими способами.

Предположим, вы хотите подключить банковский сейф, чтобы он срабатывает сигнал тревоги всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электричество контакты на обеих частях дверной коробки, поэтому при открытии двери цепь будет разорвана, вызывая тревогу.Но подумайте, как сложно это должно было сделать надежное электрическое соединение на дверной коробке. Что, если вы закрасите его? Что, если он испачкался? И разве это не было бы так очевидно вору, что они смогут легко вывести его из строя? Есть много способы, которыми электрический контакт может быть отключен и бесполезный. Здесь могут помочь герконы.

Рекламные ссылки

Что такое геркон?

Обычный выключатель имеет два электрических контакта, которые соединяют вместе, когда вы нажимаете кнопку, и пружина врозь, когда вы ее отпускаете.Кулисные переключатели на настенных светильниках (как на фото вверху) сдвиньте два контакта вместе, когда переключатель находится в одном положении и разведите их, когда переключатель щелкает в другую сторону.

В типичном герконовом переключателе два контакта (которые выглядят как металлические герконы) сделаны из ферромагнитного материал (что означает что-то такое же легкое намагничивание, как железо), покрытый прочным металлом, таким как родий или рутений (чтобы обеспечить им долгую жизнь при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной инертным газом (обычно азотом), чтобы уберечь их от пыли и грязи.Иногда стекло имеет внешний кожух из пластика для еще большей защиты. Обычно контакты изготавливаются из сплава никель-железо, который легко намагничивается (технически мы говорим, что он имеет высокую магнитную проницаемость), но не остается таким надолго (мы говорим, что он имеет низкую магнитную удерживающую способность). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) - другими словами, они движутся довольно медленно и плавно. Обычно оба контакта перемещаются (а не один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются одной точки), потому что это помогает продлить срок службы и надежность переключателя.

Хотя большинство герконов имеет два ферромагнитных контакта, у некоторых есть один ферромагнитный контакт, а другой немагнитный, а у некоторых (например, оригинальный герконовый переключатель Элвуда, показанный в нижней части этой статьи) их три.

Фото: Другой вид моего язычкового переключателя, смотрящего на движущиеся контакты в их запечатанном стеклянном конверте. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они выглядят на виде сбоку, показанном на верхнем фото.

Как работает геркон?

Герконы

бывают двух основных типов: нормально разомкнутые (нормально выключенные) и нормально замкнутые (нормально включены). Ключом к пониманию того, как они работают, является осознание того, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.

Нормально открытый

Когда вы подносите магнит к герконовому переключателю, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на иллюстрации показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются. Неважно, какой конец магнита приближается первым: контакты по-прежнему поляризуются противоположным образом и притягиваются друг к другу. Такой геркон обычно разомкнут (НЕТ) (обычно выключен), если только рядом с ним не установлен магнит, когда он включается, позволяя току течь через него.

Уберите магнит, и контакты - сделанные из довольно жесткого и упругого металла - снова раздвинутся и вернутся в исходное положение.

Нормально закрытый

Вы также можете получить герконовые переключатели, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, пружины расходятся. Такие герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них проходит электричество. Самый простой способ сделать это - взять нормально открытый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, перевернув его из открытого в закрытое состояние (как во втором кадре анимации нормально открытого состояния вверху).Вся эта единица (нормально разомкнутый геркон с прикрепленным магнитом) становится нашим нормально замкнутым герконом. Если вы поднесете к нему второй магнит с магнитным полем противоположной полярности, чем у первого магнита, это новое поле нейтрализует поле первого магнита, так что мы, по сути, получим именно то, что было в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.

На этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра), что примерно в десять раз тоньше человеческого волоса, поэтому движение не видно невооруженным глазом. Не ожидайте увидеть движение лезвий, когда вы поднесете магнит близко!

Иллюстрации: Ключ к пониманию герконов - это осознание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле стержневого магнита проходит через герконовый переключатель. Это то что делает его близким - и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Wikimedia Commons.

Еще одна важная вещь, на которую мне нужно обратить внимание, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого / выключенного переключателя): они обычно включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут реагировать по-разному в зависимости от ориентации магнита (параллельна ли он переключателю или перпендикулярно), его формы (потому что, как мы все учились в школе, магниты разной формы создают вокруг себя разные модели магнитного поля) , и как он движется.Это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он двигается именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом движении магнита (а не три или четыре раза, что приведет к ложным показаниям). Если вы используете геркон для сигнализации, вы не хотите, чтобы злоумышленник включил сигнализацию на одну секунду, а затем снова выключил ее через секунду, потому что вы поместили магнит не в то место!

Как на практике использовать герконы?

Фото: Некоторые мобильные телефоны с откидной крышкой, такие как этот, включаются и выключаются с помощью герконовых переключателей.В одной части корпуса находится магнит, а в другой - геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда корпус закрыт), и включается, когда геркон и магнит разделяются (когда корпус снова открывается).

Теперь вы, наверное, видите, как включается и выключается раскладушка. когда вы его открываете или закрываете. Имеет нормально замкнутый геркон в нижняя часть корпуса (там, где находится клавиатура) и магнит в верхняя часть (где экран).Когда телефон открыт, трость переключатель и магнит относительно далеко друг от друга. Контакты на герконовый переключатель сдвинут вместе, и мощность течет через Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к геркон, и это раздвигает контакты внутри переключателя. Схема внутри телефон распознает это и аккуратно отключает питание.

Читатели электронных книг, такие как Kindles и Sony Readers, используйте похожий трюк. Поместив их в защитную кожаную куртку, вы обнаружите они выключаются автоматически, когда вы закрываете крышку - и снова включаются когда вы его открываете.Никакого волшебства здесь, конечно, нет: просто язычок в угол устройства электронной книги и магнит в соответствующей части крышки (проверьте сами, подержав рядом скрепку).

Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) к одной части двери и магнит к другой части. Разделение двух вещей щелкает переключателем и вызывает тревогу.

Вы можете увидеть, как та же идея будет работать в дверях сейфа нашего банка: вы бы просто поместите геркон на дверной коробке и магнит на дверь.Открытие двери разделит магнит и трость переключатель, в результате чего контакты переключателя пружинят вместе и срабатывают будильник. Вы можете построить герконовые переключатели внутри маленьких частей пластик, так что их там даже не видно - идеально подходит для всех видов безопасности Приложения.

Фото: коровы LEGO®, управляемые герконом. Фото любезно предоставлено Биллом Уордом, опубликовано на Flickr под лицензией Creative Commons.

Герконы можно использовать и по-другому.LEGO® энтузиаст Билл Уорд, который руководит великолепным Блог Brickpile (и страницу с фотографиями на Flickr), построил эти гениальные роботизированные коровы для его модели железная дорога. Когда проезжает поезд, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый вещь работает геркон. Головой каждой коровы управляет небольшой электродвигатель, который подключен к цепи, в которой есть нормально разомкнутый геркон. Геркон расположен рядом с железнодорожный путь и небольшой магнит прикреплен к стороне поезда.Когда поезд проезжает мимо язычкового переключателя, магнит заставляет контакты замыкаются и активирует цепь, которая включает головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!

Есть сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в стиральные машины и посудомоечные машины используют плавающие магниты, которые подпрыгивают мимо язычковых переключателей, чтобы выключить клапаны, когда внутри достаточно воды. Герконовые переключатели иногда также устанавливаются на вращающихся рычагах в посудомоечных машинах, чтобы определять, когда они застревают, и в термальных выключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконовые переключатели, которые измеряют скорость ветра. Когда чашки вращаются, они заставляют геркон вращаться мимо магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще герконовый переключатель включается и выключается. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.

Изображение: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1), внутри которой установлено лопастное колесо (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит снова замыкает переключатель (6). Герконовый переключатель, попеременно открывающийся и замыкающийся, посылает в цепь импульсы электрического тока. Подсчитав скорость поступления импульсов, схема может измерить расход. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на застревание или закупорку.

Кто изобрел герконы?

Как и многие другие великие изобретения, герконы родились в Bell Laboratories, изобретенные там в середине 1930-х годов Уолтером Б. Элвудом . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально предоставлена ​​2 декабря 1941 года. Прочитав патент Элвуда, очень легко распознать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку применяются два магнитных элемента, которые образуют часть магнитной цепи.... перемещаются вместе ... поскольку внешняя магнитная сила действует, уменьшая воздушный зазор между двумя упомянутыми магнитными элементами ".

Изображение: оригинальный дизайн язычкового переключателя Уолтера Элвуда из патента США: 2264746: Электромагнитный переключатель. Это немного отличается от приведенного выше, переключение между двумя разными цепями, при этом одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который переключается между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение любезно предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы облегчить восприятие.)

Рекламные ссылки

Если вам понравилась эта статья ...

... вам могут понравиться мои книги. Мой последний Бездыханный: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

Практические проекты

Вы найдете немало примеров использования язычковых переключателей на неизменно превосходном веб-сайте Instructables и в популярных книгах Evil Genius; Вот несколько примеров для начала:

Книги

  • Датчик Arduino и Raspberry Pi Проекты Роберта Чина для злого гения.McGraw Hill, 2017. Некоторые из проектов в этой книге включают в себя подключение язычковых переключателей к Arduinos и Pis (есть полные инструкции для дверного зуммера с язычковым переключателем).
  • СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему хобби электроники. В главе 3 есть простое введение в герконы.
  • Проекты Raspberry Pi Эндрю Робинсона и Майка Кука. John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконовым переключателем, подключенный к Raspberry Pi.
  • Практическая электроника для изобретателей Пола Монка. McGraw-Hill, 2016. После того, как вы усвоите MAKE: Electronics , вы захотите перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше.
  • Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Легкий для понимания (хотя и довольно сухой) учебник, объясняющий все основные компоненты, включая герконы.

Патенты

Попробуйте эти для более глубоких технических подробностей:

  • Патент США 2264746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент на герконовый переключатель Элвуда (как на фото выше).
  • Патент США 3 283 274: кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложный дизайн.
  • Патент США 4 038 620: Магнитный геркон, автор Б. Эдвард Шлезингер-младший и Чарли Дуэйн Маринер, 26 июля 1977 г. Переключатель с одним магнитным язычком и одним немагнитным.
  • Патент США 3 348 175: Нормально замкнутый геркон, Энтони Дж. Уилкис, 17 октября 1967 г. Описывает различные способы создания нормально замкнутого переключателя.

Видео

Благодарности

Я очень благодарен Морису Баэнену из Comus Technology B.V. за предложения по улучшению этой статьи.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2009/2020) Герконовые переключатели. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html.[Доступ (укажите дату здесь)]

Больше на нашем сайте ...

A Руководство по проектированию герконов

Автор: Морин ВанДайк |

Если вы когда-либо использовали ноутбук или раскладушку, вы, возможно, задавались вопросом, как экран переходит в спящий режим после закрытия устройства. Или, может быть, вам интересно, почему экран планшета включается каждый раз, когда вы открываете его защитную крышку. В основе этих функций лежит оригинальное устройство, называемое герконом.

Что такое геркон? Герконы размыкают и замыкают электрические цепи под воздействием магнитного давления. Например, у ноутбуков обычно есть магниты вверху экрана и внизу клавиатуры; когда ноутбук открыт, магниты находятся далеко друг от друга, но когда он закрывается, магниты соединяются, прерывая электрическую цепь, питающую ноутбук, и заставляя его переходить в спящий режим.

Герконы

находят широкое применение: от кардиостимуляторов до автомобильных выхлопных датчиков и игрушечных световых мечей.Ниже мы описали технологию, используемую при создании герконов, а также некоторые из наиболее распространенных областей их применения.


Как работают герконы?

Щелкните, чтобы просмотреть в полном размере.

В механических устройствах электрические токи протекают только через замкнутые цепи. Когда что-то разрывает цепь, электрический ток прекращается.

Геркон содержит два электрических контакта, которые при соединении замыкают цепь. Эти контакты сделаны из ферромагнитного материала, обычно железа, который легко намагничивается.Производители покрывают переключатели износостойким металлом для долговечности, а затем заключают их в тонкую стеклянную трубку или оболочку, заполненную азотом или другими инертными газами, такими как гелий, ксенон или аргон, чтобы защитить их от ржавчины и загрязнений. В зависимости от конструкции переключателя эти контакты либо соединяются, либо разъединяются под действием внешних магнитных полей.

Герконы

бывают двух основных типов: нормально разомкнутые и нормально замкнутые.

Герконы с нормально разомкнутыми контактами

В конструкции герконового переключателя Normally Open переключатель по умолчанию находится в разомкнутом положении, размыкая цепь.Когда внешний магнит приближается, он поляризует два контакта, позволяя им притягиваться друг к другу и защелкиваться. Это замыкает цепь, активируя электрический поток. Когда внешний магнит удаляется, жесткие контакты возвращаются в исходное положение, тем самым разрывая цепь и останавливая электрический ток.

Нормально замкнутые герконовые переключатели

Нормально замкнутые герконы работают по тому же принципу, за исключением того, что в переключателе используется встроенный магнит, чтобы удерживать два контакта в поляризованном состоянии.Это означает, что положение переключателя по умолчанию - держать цепь замкнутой, позволяя электрическому току течь непрерывно. Когда приближается внешний магнит с обратной полярностью, он нейтрализует магнитное поле встроенного магнита. Это приводит к тому, что два контакта теряют полярность, и они отрываются друг от друга в исходное положение без намагничивания (где они были бы в нормально разомкнутой конструкции). Это разрывает цепь, останавливая электрический ток.

Чем конструкция герконов отличает их от других типов магнитных переключателей? Герконовые переключатели отличаются от их твердотельных аналогов несколькими отличительными факторами.

Переключатели на эффекте Холла сочетают в себе элемент, чувствительный к Холлу, со схемой для контроля и реагирования на величину магнитного поля. Это означает, что для эффективной работы переключатели на эффекте Холла должны иметь постоянный источник питания.

Когда к герконовому переключателю или переключателю на эффекте Холла добавляются дополнительные схемы, такие как триодные устройства переменного тока (или для краткости симисторы) или транзисторы, им также требуется постоянный электрический ток для эффективной работы. Все эти переключатели отличаются от простых герконов, которые вместо этого представляют собой пассивный компонент, для работы которого не требуется постоянный источник питания.

Герконы

доступны в различных размерах, в зависимости от номинальных характеристик их контактов. Номинальные характеристики контактов могут варьироваться от 3 ВА до 100 ВА, чтобы приспособиться к разнообразному диапазону коммутируемых нагрузок.


Преимущества использования герконов

Герконовые переключатели потребляют гораздо меньше энергии, чем другие альтернативные электронные переключатели. Их простая конструкция также значительно упрощает тестирование вне цепи.

Герконы

обладают рядом дополнительных преимуществ, таких как:

Надежность и долговечность

Простая конструкция герконовых переключателей

означает, что они работают реже, чем другие схемы, а их защитные кожухи гарантируют, что они могут работать в различных средах.Эти факторы означают, что герконы могут эффективно работать десятилетиями. Из-за этого они часто используются в цифровых устройствах включения / выключения, таких как датчики закрытия дверей. Геркон может иметь срок службы в миллионы циклов переключения.

Точность магнитной чувствительности

Точки переключения магнитной чувствительности герконов

обеспечивают более высокий уровень точности по сравнению с твердотельными датчиками. Это делает герконовые переключатели оптимальным выбором для приложений, работающих в очень изменчивых средах.

Простая настройка

Твердотельные переключатели обычно выпускаются в универсальных форматах. Напротив, благодаря присущей им простоте конструкции, вы можете легко настроить герконы в соответствии со спецификациями каждого конечного продукта.


Герконовый переключатель Руководство по проектированию

Герконовые переключатели и установочный фитинг

При реализации герконов инженеры должны учитывать требования к конструкции конечного продукта. Ниже приведены некоторые из наиболее важных факторов, влияющих на конструкцию герконового переключателя.

Требования к электрооборудованию

Инженеры должны определить максимальный коммутируемый ток, напряжение и мощность, которые могут выдержать контакты герконового переключателя. Контактная дуга или электрический разряд, который пересекает зазор между разделенными контактами, может повредить компоненты переключения и вызвать перенос металла, сокращая срок службы переключателя.

Контакты должны быть изготовлены из материала, способного выдерживать требуемые электрические токовые нагрузки. Кроме того, для коммутируемого напряжения более 250 В обычно требуется геркон с внутренним вакуумом или сжатым газом.

Инженеры

также должны учитывать, будет ли герконовый переключатель работать при нагрузках переменного или постоянного тока, какова будет минимальная коммутируемая мощность и будет ли герконовый переключатель отработать свой ожидаемый срок службы при предполагаемых электрических нагрузках.

Факторы окружающей среды
Герконы

могут работать с различными настройками. Однако важно определить вероятную среду для использования конечного продукта и соответственно выбрать правильные переключатели для конструкции.

Герконы наиболее чувствительны к ударам и вибрации вдоль оси, по которой перемещаются переключающие компоненты.Если ожидается, что при вводе переключателя в действие регулярно будет происходить чрезмерный механический удар, следует позаботиться о выборе геркона подходящего размера, который лучше всего выдержит ожидаемый удар. В крайних случаях может быть лучше рассмотреть возможность использования переключателя на эффекте Холла, поскольку он не использует никаких механических контактов в его твердотельной конструкции.

Инженеры должны внимательно рассмотреть возможность контакта или влияния внешних магнитных полей или черных металлов. Например, могут ли расположенные рядом катушки, двигатели или батареи нарушить магнитное поле переключателя? Если это так, это может привести к непредсказуемому поведению, и следует принять меры для удаления любого из этих паразитных магнитных полей из области, где используется переключатель.


Отличия MagneLink

Герконы

- это элегантные, универсальные и экономичные решения для многих дизайнерских дилемм. В MagneLink, Inc. мы предлагаем высококачественные индивидуальные решения для язычковых переключателей для клиентов по всей стране и по всему миру. Наши клиенты полагаются на наши лучшие предложения по магнитным переключателям более 25 лет.

Если вы хотите узнать больше о нашем ассортименте герконовых переключателей, свяжитесь с нами сегодня.Мы уверены, что после того, как вы почувствуете разницу с MagneLink, вам больше не захочется идти.


Опубликовано в Дизайн магнитного переключателя

Что вам нужно знать

Главное преимущество герконов в том, что они потребляют нулевую мощность, когда они замкнуты. Вот основы использования этих универсальных компонентов.

Предоставлено Standex Electronics, www.standexelectronics.com
Легко понять, почему герконовые датчики и реле являются хорошими вариантами для схем, в которых уделяется особое внимание энергоэффективности. Нормально замкнутые (форма B) герконовые датчики и герконовые реле потребляют нулевую мощность в своем нормально замкнутом состоянии. Реле с защелкой потребляет минимальную мощность при «настройке» или «сбросе» состояний своих контактов (бистабильное). Точно так же герконовые переключатели и датчики (бистабильные) с фиксацией используют простое движение постоянного магнита для изменения состояния герконов - не требуется электроэнергия.

Геркон, форма A

Геркон нормально разомкнут. Обычно это называется однополюсным нормально разомкнутым, однополюсным однопроходным (SPST) или формой A. Два вывода герконового переключателя являются ферромагнитными и герметично закрыты в стеклянной капсуле.
Контакты в нормально разомкнутом герконе замыкаются в присутствии магнитного поля. Контакты остаются замкнутыми, пока сохраняется магнитное поле. Контакты размыкаются после снятия магнитного поля. Таким образом, если магнитное поле исходит от электромагнита, энергия расходуется все время, пока контакты замкнуты.Это делает закрытое состояние не идеальным с точки зрения энергопотребления.

Геркон Form C

Другой тип герконового переключателя - однополюсный двухпозиционный переключатель (SPDT) или герконовый переключатель формы C. Он имеет один общий вывод, нормально разомкнутый и нормально замкнутый провод. В отсутствие магнитного поля общий контакт поддерживает соединение с нормально замкнутым контактом. Герконовый переключатель не потребляет питание в нормально замкнутом состоянии. При приложении магнитного поля общий язычковый элемент переключается с нормально замкнутого на нормально разомкнутый контакт.Как только магнитное поле снимается, общий контакт возвращается к нормально замкнутому контакту.

Нормально закрытый (форма B) геркон и датчик

Напомним, что естественное состояние язычкового переключателя - нормально разомкнутый. Его можно превратить в нормально замкнутый переключатель, приложив постоянный магнит с полем, достаточно сильным, чтобы замкнуть герконовые контакты. Этот смещающий магнит должен быть больше, чем поле втягивания или поле срабатывания, которое замыкает контакты в нормально разомкнутом состоянии.
Полярность магнита не имеет значения. Но для размыкания контактов необходимо поднести к смещающему магниту более сильный постоянный магнит противоположной полярности.

Нормально замкнутые герконовые реле (форма B)

Многочисленные приложения требуют, чтобы переключающие контакты были замкнуты на длительное время и размыкались только при возникновении неисправности. Нормально замкнутое герконовое реле (форма B) было разработано как раз для такой ситуации. Он имеет смещающий магнит, поэтому в закрытом положении катушка реле не потребляет энергию.При подаче питания на катушку смещающий магнит нейтрализует размыкание контактов.

Последовательность формы B

Может быть полезно просмотреть пошаговую последовательность действий герконового реле формы B. На приведенном рядом графике показана последовательность для геркона, имеющего поле срабатывания (срабатывания) 4 мТл и поле срабатывания (отпускания) 2 мТл. Смещающий магнит имеет напряженность поля 5 мТл, падающую на геркон. Эта напряженность поля превышает точку срабатывания геркона, поэтому контакты замыкаются (точка 1).Затем катушка прикладывает противодействующее магнитное поле 4 мТл. Чистый результат двух магнитных полей составляет 1 мТл. Эта чистая напряженность поля ниже выпадения геркона, что приводит к размыканию контактов (точка 2). Наконец, катушка выключается, и контакты замыкаются, потому что напряженность магнитного поля возвращается к 5 мТл (точка 3).
Полярность напряжения катушки, приложенного к реле формы B, определяет магнитную полярность катушки. Эта полярность напряжения определяется конструкцией, и полярность указывается на реле.Реле выйдет из строя, если увидит обратную полярность напряжения.
Кроме того, приложение напряжения выше указанного номинального напряжения может привести к повторному замыканию контактов. Обычно напряжение повторного включения указано на 50% выше номинального. По сути, это означает, что подача напряжения более 7,5 В для реле формы B с номинальным напряжением 5 В может вызвать АПВ. Если это вызывает беспокойство, разработчики реле могут настроить магнитную конструкцию для повышения заданного напряжения повторного включения.

Геркон-реле / ​​геркон с фиксацией
График точек срабатывания (втягивания) и отпускания (отпускания) в миллиТесла, показывающий гистерезис.

Геркон с фиксацией / язычковый датчик по определению может находиться в двух состояниях - в разблокированном / открытом состоянии или в заблокированном / закрытом состоянии. Для удержания язычкового переключателя в любом состоянии не требуется питания.
Блокировка возможна из-за естественного гистерезиса между точками срабатывания (втягивания) и отпускания (отпускания) герконового переключателя. Чем выше точка срабатывания, тем больше гистерезис. Чем больше гистерезис, тем легче установить точки фиксации и разблокировки с точки зрения конструкции.Постоянный магнит необходим для смещения геркона, позволяя ему работать в режиме фиксации.

Герконовое реле с фиксацией

Геркон с защелкой использует геркон формы А в сочетании с постоянным магнитом. Геркон может быть зафиксирован в нормально открытом состоянии или в нормально закрытом состоянии. Его состояние зависит от

Геркон с фиксацией использует переключатель формы A, магнитно смещенный постоянным магнитом, а также катушки фиксации и разблокировки. Магнитный импульс, генерируемый одной или другой катушкой, фиксирует и размыкает реле.

магнитное поле, которое он испытал последним. Применение правильной магнитной полярности к разомкнутым контактам изменит их в замкнутое состояние. Геркон будет оставаться в замкнутом состоянии до тех пор, пока не будет подан другой магнитный импульс с противоположной магнитной полярностью.
Для импульсных катушек герконовых реле требуется незначительная мощность. Обычно импульса длительностью 2 мс при номинальном напряжении реле достаточно, чтобы изменить состояние контактов реле. Таким образом, потребляемая мощность при замыкании и размыкании контактов реле минимальна и производит минимальный нагрев.

Последовательность запирания и отпирания

Для лучшего понимания фиксации и разблокировки рассмотрим работу геркона, который имеет точку срабатывания (замыкание контакта) при приложении поля 4 мТл и точку размыкания (контакты разомкнуты) на 2

Для данного герконового переключателя, имеющего втягивание 4 мТл и отпускание 2 мТл, полный цикл представлен в пяти этапах, показывающих, как он может быть зафиксирован и разблокирован.

мТл или ниже. Предположим, что смещающий магнит имеет напряженность магнитного поля 3 мТл.На следующем рисунке мы последовательно выбрали полный рабочий цикл, показывая все рабочие состояния. Как можно видеть, точки втягивания и отпускания остаются постоянными и выглядят как постоянные линии.
Пять ступеней и состояние контакта геркона:

Stage 1 : Здесь смещенное магнитное поле (BMF), которое всегда присутствует и приложено к геркону, показано на уровне 3 мТл. Контакты открыты.
Этап 2 : Внешнее магнитное поле (ЭДС) от катушки или постоянного магнита прикладывается, создавая магнитное поле 2 мТл, которое добавляется к полю смещающего магнита.Комбинация этих двух полей создает магнитное поле, приложенное к геркону, на уровне 5 мТл, превышая уровень 4 мТл и замыкая контакты.
Этап 3 : Теперь ЭДС удаляется, остается только BMF. Но напряженность поля все еще выше допустимого уровня, поэтому контакты остаются замкнутыми.
Стадия 4 : ЭДС снова применяется, но на этот раз поле противодействует BMF, уменьшая чистую напряженность магнитного поля до 1 мТл. Поле нетто находится ниже уровня выпадения, и контакты разомкнуты.
Этап 5 : Противодействующая ЭДС удаляется, остается только BMF, а герконы остаются в разомкнутом состоянии.
Цикл может быть выполнен с использованием двух катушек или изменением полярности одной катушки. Первый вариант стоит дороже, потому что здесь две катушки; в последнем случае требуется больше схем для изменения полярности при каждом изменении состояния контакта.

Использование герконов с защелкой

Геркон с фиксацией работает таким же образом. Однако вместо катушки используется другой постоянный магнит с другой полярностью.Здесь контакты остаются замкнутыми при удалении постоянного магнита. Они остаются закрытыми до тех пор, пока постоянный магнит с полярностью, противоположной смещающему, не приблизится к язычку. Постоянный магнит не использует электроэнергию, поэтому нет необходимости в источниках питания, электронике и схемах синхронизации. Как и в случае с герконовыми реле с защелкой, для изменения состояния контакта можно использовать один или два магнита.

Использование одного магнита : Как только постоянный магнит приближается к геркону, контакты замыкаются.Когда постоянный магнит извлекается, контакты остаются замкнутыми. Затем необходимо повернуть постоянный магнит, изменив его магнитную полярность. Когда он снова приближается к язычку и смещающему магниту, он размыкает контакты.

Использование двух магнитов : для фиксации один магнит приближается с одного направления, чтобы замкнуть контакты, а затем вынимается. Чтобы разблокировать, противоположный магнит приближается с другого направления, показывая противоположную полярность, и тем самым размыкает контакты.Это действие может происходить несколькими способами в зависимости от типа движения, требуемого приложению.

Герконовые переключатели с фиксацией могут потребовать точной балансировки магнитной системы, особенно когда поблизости находятся ферромагнитные материалы. Часто бывает полезно работать с разработчиками компонентов, потому что есть много способов выполнить фиксацию. В определенных обстоятельствах прикладные инженеры часто могут предложить профессиональные, простые и экономичные подходы.

Подводя итог, герконовые датчики или герконовые реле формы B могут быть лучшим вариантом, когда предполагается, что контакты будут замкнуты на длительное время.Когда учитывается энергопотребление как в открытом, так и в закрытом состоянии, лучше всего подойдут герконовый переключатель с фиксацией или герконовое реле с фиксацией. Геркон с защелкой - единственная сенсорная технология, которая не требует питания для работы и размыкания контактов. С ростом спроса на компоненты с низким энергопотреблением герконовый переключатель с фиксацией или нормально замкнутым состоянием может быть преимуществом.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
