Содержание

Самонесущие изолированные провода в Стройтехснабжении

Вот уже восемь лет наша компания занимается поставками кабельно проводниковой продукции по всей России и странам СНГ. В 2020 году особой популярностью пользуются самонесущие изолированные провода (провода СИП). В связи с этим мы расширили свой ассортимент новыми редкими маркировками проводов СИП.

В этой статье мы расскажем вам все об этих проводах, покажем чем между собой отличаются разные маркировки и модификации СИП.

Начать стоит с истории. Давным-давно люди передавали электричество с помощью старых стандартных ЛЭП. Однако прогресс не стоит на месте и теперь между районами и целыми городами протянулись километры линий электропередач нового поколения — самонесущие изолированные провода (сокращенно — СИП). Если раньше для передачи электроэнергии приходилось закреплять провода на специальных изоляторах и разводить их в сторону, чтобы избежать перехлестов и вызванных этим коротких замыканий. Провода СИП полностью исключают такую проблему, ведь все жилы покрываются изоляцией и собраны в единую конструкцию.

Какие же у проводов СИП есть преимущества? В первую очередь условия его укладки. Для проведения линии электропередач с использованием СИП нет никакой нужды ставить высокие опоры с изоляторами. Более того, СИП позволяет ставить электрические опоры на достаточно большом удалении друг от друга. Происходит это потому, что покрытие провода изоляцией исключает нахлест друг на друга при порывах ветра. Конструкции СИП могут устанавливать в сетях до 35 кВт для снабжения жилищных и промышленных объектов. Важно так же будет отметить и то, что все отечественные конструкции СИП конструкционно соответствуют европейскому стандарту HD 626 S1 CENELEC.

Как расшифровывается СИП?

Как известно, в наименованиях кабелей и проводов каждая буква несет важную информацию. Самонесущие провода СИП не стали исключением. СИП буквально расшифровывается как «самонесущий изолированный провод». Однако на практике вы не найдете в продаже провода СИП. Вместо него вы найдете СИП-1, СИП-2, СИП-3, СИП-4 и СИП-5. Так же все эти разновидности провода классифицируются при помощи чисел, букв и окраски изоляции.

СИП-А, СИП-Т и СИП-Н: Если в конце маркировки провода стоит буква «А», как у модели СИП-1А, это значит что 0-жила покрыта изоляционным слоем. Буква «Н» означает что жилы в проводе изготовлены из алюминия. Обозначение «Т» означает, что изоляция провода является теплостойким. Покрытие провода СИП-Т может эксплуатироваться при температурах до +100°С и до +120°С при небольших интервалах.

Порядок маркировки провода СИП:
  • Сперва фазовые токопроводящие жилы систематизируют цифрами и поясами. Делают это либо печатью, либо тиснением. При этом 0-жила не маркируется. Иногда в дополнение к числам и буквенным обозначением добавляется применение цветных полос.
  • Вспомогательные жилы маркируют условным обозначением В1, В2, В3 и так далее.
  • Каждые 50 см проводника метится на всем протяжении изделия. При этом обозначение всегда должно быть одинаковым, а буквы для обозначения не должны быть меньше 2 мм шириной и 5 мм высотой.
  • Контрольные жилы не маркируются. Все нанесенные ранее маркировки. При этом все наносимые маркировки делаются с защитой от ультрафиолетовых лучей для сохранения видимости текста на всем протяжении периода эксплуатации.

Строение проводов СИП

Зарубежные и отечественные варианты проводов СИП идентичны и изготавливаются по одним и тем же стандартам. У провода СИП 1 и провода СИП 2 во всем мире принята так называемая финская система подвески. Такая система подразумевает скручивание изолированных жил вокруг неизолированной несущей 0-жилы. При этом 0-жила механически несет на себе весь вес конструкции.

Существует так же и французский вариант подвески провода. Он применяется в СИП-1А и СИП-2А. Система повторяет финскую, но 0-жила изолируется.

СИП-4 использует шведский вариант подвески. В этой модификации изолированные жилы и 0-жила скручивают таким образом, чтобы равномерно распределить между ними нагрузку.

Из чего же состоит провод СИП? Базовые элементы конструкции самонесущих проводов:

  1. Уплотненная алюминиевая токожила. Выполняется круглой и многопроволочной. Может быть изготовлена из специального алюминиевого состава несущего токопровода с применением сердечника из оцинкованной стали.
  2. Изоляция из стойкого к атмосферным осадкам термопластика и черного полиэтилена.
  3. Провод СИПн-4 выпускается с изоляционным слоем из негорючего полимера.
  4. Конструкция самонесущих проводов позволяет добавлять жилы другого назначения, например, контрольные жилы или жилы для освещения улицы.

Виды СИП по ГОСТ

В зависимости от материалов изготовления провода СИП делят на определенные типы. Отличаются они друг от друга как составом, так и элементами конструкции. Разные СИП делают разных диаметров, с разным числом жил и с использованием разной изоляции. Исходя из своих свойств, провода СИП-1, СИП-2, СИП-4 и СИП-5 применяют в электросетях до 1 кВ, а СИП-3 в сетях до 35 кВ. Самонесущие провода могут использоваться в разных климатических зонах в диапазоне температур от -50 до +50°С. Поэтому для большей защиты от холодного воздуха стоит обратить внимание на модификацию УХЛ. Вне зависимости от разновидности, монтировать СИП нужно при температуре не ниже -10°С. Гарантийный срок безаварийной работы самонесущих проводов составляет пять лет, в то время как полный срок использования — более сорока лет.

Теперь рассмотрим все модификации самонесущего провода по порядку.

СИП-1

Модификация СИП-1 представляет из себя четыре алюминиевых проводника, предназначенные для сетей с рабочим напряжением не более 380 В. Три жилы в проводе покрыты светостойким полиэтиленом, в то время как четвертая жила выполняет функции несущей и нейтральной. Для этого ее делают со стальным сердечником без оплетки. Провод СИП-1А должен выдерживать долгий прогрев при температуре 80 °C.

СИП-2

От СИП-1 этот провод отличается изоляцией. Во второй модели все жилы покрыты полимерным изолирующим материалом ПЭТ. ПЭТ — это полиэтиленрефталатовый материал с высокой теплопластичностью. Делается такое изолирующее покрытие для защиты проводников от ультрафиолета. Несущая жила в проводе СИП-2 может быть как неизолированной, так и покрытой ПЭТ. СИП-2А может применять в тепловых условиях до +80°С. Однако такая конструкция имеет и свои ограничения. СИП-2 обладает меньшим радиусом изгиба, чем у других моделей, а именно десять наружных диаметров изделия.

СИП-3

Третья модель самонесущего провода, пожалуй, самая выделяющаяся из всей линейки. СИП-3 — это провод с одной жилой из сталеалюминия в защитной оболочке из сшитого полиэтилена. Благодаря оболочке провод обладает светостабилизирующими свойствами. Токожилы в конструкции этой модели провода покрыты ПЭТ изоляцией. Самонесущий провод СИП-3 применяется пи возведении базового подводящего питания и для вспомогательных ответвлений. СИП-3 может применяться как в умеренных, так и в северных широтах.

СИП-4

Провод СИП-4 характеризуется изоляцией из термостойкого и светостабилизированного ПВХ. В отличие от других моделей, СИП 4 изготавливается без несущей жилы. В проводе СИП 4 есть сердечник из стали. Сердечник покрыт оплеткой из сплава алюминия с добавками марганца и кремния. Снаружи провод покрыт изоляцией из ПЭТ и защищен от ультрафиолета.

СИП-5

Как и четвертая модель, СИП-5 не содержит несущей жилы. Пятая версия провода СИП делается из ряда пар токожил, покрытых оболочкой из ПВХ. Маркировка СИП-5Н означает что материал для жил — это алюминиевый сплав. Если же буквы «Н» нет, то это значит что жилы выполнены из чистого алюминия. Провод покрыт изолирующим слоем из ПВХ термопластика с защитой от УФ излучения.

Где применяется самонесущий провод

Область применения изолированных самонесущих проводов СИП — это линии электропередач. Чаще всего СИП прокладывают для отводов воздушных ЛЭП к жилым домам, объектам промышленности и сооружениям. Например, дачные участки часто подключены к ЛЭП с помощью провода СИП 2×16. Еще можно встретить СИП в роли исходящих ответвлений внутридомовых сетей.

Все провода СИП — относительно легкие провода с хорошей изоляцией и защитой от внешних воздействий. Небольшая масса обеспечивает удобство монтажа, а защитные оболочки позволяют надежно защитить электролинию от коротких замыканий и обрывов. Посмотреть все модификации и вариации проводов СИП и узнать цену на самонесущие изолированные провода можно на сайте Стройтехснабжения.

Изолированные провода и кабели | Электромонтер по монтажу вторичных цепей

Страница 8 из 45

III. ПРОВОДНИКОВЫЕ и ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ

1. ИЗОЛИРОВАННЫЕ ПРОВОДА И КАБЕЛИ

В проводках вторичных цепей применяют одножильные провода с резиновой или поливинилхлоридной изоляцией марок ПР, АПР, ПРЛ, ПВ и др.
Для монтажа панелей щитов, пультов и комплектных устройств применяют провода с лакированной оплеткой или с поливинилхлоридной изоляцией.

Электрическое соединение проводами неподвижных частей устройств с подвижными, например, соединение приборов и аппаратов, установленных на открывающихся дверцах или на выдвигаемых шкафах, осуществляют гибкими медными многопроволочными проводами марки ПРГ или ПРГЛ.
Для экранированных цепей применяют провода типа ПРП и ПРШП с экранирующей оплеткой.
В табл. 2 и 3 приведены марки проводов и контрольных кабелей, применяемых во вторичных цепях.
В табл. 4 и 5 приведены марки кабелей связи и кабелей сигнализации и радиофикации, применяемых в линейных цепях автоматики и телемеханики.
Таблица 2
Провода, применяемые для монтажа вторичных цепей


Марка

Наименование

Напряжение в в

Примечание

ПР

Провод с медной жилой, с резиновой изоляцией, в оплетке из хлопчатобумажной пряжи

500,
3000

Для прокладки по панелям с установкой под проводами изоляционных подкладок

ПРВ

Провод с медной жилой, с резиновой изоляцией, в поливинилхлоридной оболочке

500

То же

ПВ

Провод с медной жилой, с поливинилхлоридной изоляцией

500



АПР

Провод с алюминиевой жилой, с резиновой изоляцией, в оплетке из хлопчатобумажной пряжи

500

Для неподвижной прокладки в сухих и сырых помещениях

АПРВ

Провод с алюминиевой жилой, с резиновой изоляцией, в поливинилхлоридной оболочке

500

То же

ПРЛ

Провод с медной жилой, с резиновой изоляцией, в оплетке, покрытой лаком

500

Для прокладки непосредственно по панелям щитов, камер и т. п.

ПРГ

Провод гибкий с медной жилой, с резиновой изоляцией, в оплетке из хлопчатобумажной пряжи

500.
3000

Для неподвижной прокладки, где требуется особая гибкость провода при монтаже

ПРГВ

Провод гибкий с медной жилой, с резиновой изоляцией, в поливинилхлоридной оболочке

500

То же

ПГВ

Провод гибкий с медной жилой, с поливинилхлоридной изоляцией

500

Для неподвижной прокладки, где требуется особая гибкость провода при монтаже

ПРГЛ

Провод гибкий с медной жилой, с резиновой изоляцией, в оплетке из хлопчатобумажной пряжи

600

Для прокладки по панелям, пультам и т. п., где требуется гибкость провода (переходы с открывающихся дверок и т. п.)

ПРП

Провод с медными жилами, с резиновой изоляцией, в металлической защитной оболочке

500

Для неподвижной прокладки

Марка

Наименование

Напряжение в В

Примечание

ПРШП

Провод с медными жилами, с резиновой изоляцией, в шланге, в металлической защитной оболочке

500

Для неподвижной прокладки

Примечание. Напряжение 500 В дано для случаев применения проводов в сетях переменного тока. В сетях постоянного тока эти провода можно применять при номинальном напряжении 1000 В.

Таблица 3
Кабели, применяемые для монтажа вторичных цепей


Марка

Характеристика

КСРГ, АКСРГ

Небронированный, с резиновой изоляцией в свинцовой оболочке

КВРГ, АКВРГ

То же, с резиновой изоляцией в поливинилхлоридной оболочке

КНРГ, АКНРГ

То же, с поливинилхлоридной изоляцией в найритовой оболочке

АКБВГ

То же, с поливинилхлоридной изоляцией в поливинилхлоридной оболочке

КСРБ, АКСРБ

Бронированный двумя стальными лентами, с защитным наружным слоем, с резиновой изоляцией в свинцовой оболочке

КВРБ, АКВРБ

То же, с резиновой изоляцией в поливинилхлоридной оболочке

КНРБ, АКНРБ

То же, с поливинилхлоридной изоляцией в найритовой оболочке

АКВВБ

То же, с поливинилхлоридной изоляцией в поливинилхлоридной оболочке

КСРБГ, АКСРБГ

Бронированный двумя стальными лентами, с противокоррозийной защитой, с резиновой изоляцией в свинцовой оболочке

КВРБГ, АКВРБГ

То же, с резиновой изоляцией в поливинилхлоридной оболочке

КНРБГ. АКНРБГ

То же, с поливинилхлоридной изоляцией в найритовой оболочке

Марка

Характеристика

АКВВБГ, КВВБГ, КСРК

То же, с поливинилхлоридной изоляцией в поливинилхлоридной оболочке Бронированный круглыми стальными оцинкованными проволоками, с защитным наружным слоем, с резиновой изоляцией в свинцовой оболочке

Примечание. Марка с буквой А в начале обозначения относится к кабелям с алюминиевыми жилами.

Таблица 4
Кабели связи, применяемые в линейных цепях автоматики и телемеханики


Марка

Характеристика

Назначение

тг

Кабель городской с медными жилами, с воздушно-бумажной изоляцией и парной скруткой жил в свинцовой оболочке, телефонный голый

Для прокладки в трубах телефонной канализации и подвески открыто на опорах и по стенам зданий

ТБ

Кабель городской с медными жилами, с воздушно-бумажной изоляцией и парной скруткой жил в свинцовой оболочке с покровом типа Б (стальные ленты и джут)

Для горизонтальной прокладки в земле, в траншеях, с уклоном не более 45°

ТБГ

То же, что и ТБ, но с покровом типа БГ (стальные ленты и без джута), телефонный, бронированный, голый

Для прокладки внутри помещений, в туннелях, каналах, при отсутствии растягивающих усилий

Марка

Характеристика

Назначение

ТК

То же, что и ТБГ, нос покровом типа К (круглые стальные проволоки), телефонный, бронированный круглыми проволоками

Для прокладки в воде, а также для вертикальных прокладок с большими растягивающими усилиями

ТААБ,
ТААВ

Кабель городской с алюминиевыми жилами, с воздушно-бумажной изоляцией и парной скруткой жил в алюминиевой оболочке

Для прокладки в трубах телефонной канализации и подвески открыто на опорах

ТПКШ,
ТПКШБ

Кабель городской с медными жилами, с полиэтиленовой изоляцией жил и парной скруткой жил в поливинилхлоридном шланге

Для прокладки по стенам здания; для прокладки в земле

ТСВШ

Кабель станционный с медными жилами, с поливинилхлоридной изоляцией жил в поливинилхлоридной оболочке

Для прокладки в помещениях в желобах и кабель- ростах

ТРВК,
ТРВКЭ,
ТРК

Кабель распределительный с медными жилами со свинцовой оболочкой (ТРК), с поливинилхлоридной изоляцией (ТРВК), с медными эмалированными жилами (ТРВКЭ)

Для прокладки по стенам внутри помещений

Кабели сигнализации и радиофикации, применяемые в линейных цепях автоматики и телемеханики


Марка

Характеристика

Назначение

cor

Кабель в свинцовой оболочке, голый

Для прокладки в подземной канализации, по стенам зданий снаружи и внутри помещений и подвески к стальным тросам

СОБ

Кабель в свинцовой оболочке, бронированный двумя стальными лентами, с наружным покровом из кабельной пряжи

Для, прокладки в траншеях при уклонах менее 45° и при отсутствии растягивающих усилий

СОБГ

Кабель в свинцовой оболочке, бронированный двумя стальными лентами, без наружного покрова

Для прокладки в пожароопасных помещениях и для прокладки по стенам

СШВ

Кабель в поливинилхлоридной оболочке с поливинилхлоридной изоляцией жил

Для прокладки внутри помещений, в каналах, туннелях, при отсутствии механических воздействий

СШВБ

Кабель в поливинилхлоридной оболочке с поливинилхлоридной изоляцией жил, но бронированный стальными лентами, с наружным покровом

Для прокладки в траншеях при уклонах менее 45° и при отсутствии растягивающих усилий

Марка

Характеристика

Назначение

СШВБГ

То же, но без наружного покрова

Для прокладки внутри помещений, в каналах, туннелях, при отсутствии растягивающих усилий

ПРВПМ

Провод радиофикации . в поливинилхлоридной оболочке с медными жилами с полиэтиленовой изоляцией жил

В траншеях при уклонах менее 45° и отсутствии растягивающих усилий

ПРВПА

То же, но с алюминиевыми жилами

То же

МИНИМАЛЬНОЕ СЕЧЕНИЕ ЖИЛ ПРОВОДОВ И КАБЕЛЕЙ

По условиям механической прочности присоединения к зажимам панелей и аппаратов жилы кабелей и проводов применяют сечением не менее 2,5 мм2 для алюминия и 1,5 мм2 для меди.
Для неответственных вторичных цепей допускается присоединение к зажимам кабелей с медными жилами сечением 1 мм2. К таким цепям могут относиться цепи контроля и сигнализации в электроустановках некоторых промышленных предприятий с напряжением установки до 1000 В.

В цепях напряжением до 60 В диаметр медных жил кабелей, присоединяемых пайкой, должен быть не менее 0,5 мм.
Сечения жил кабелей и проводов выбирает проектная организация в соответствии с требованиями, обеспечивающими работу аппаратов и приборов в заданном классе точности.
В устройствах телемеханики диаметр жил проводов и кабелей применяют не менее 0,5 мм. Жилы сечением 1,5 мм2 или более присоединяют зажимами, а при меньших сечениях — пайкой, за исключением линейных цепей.
Панели защиты, автоматики, управления и внутренние схемы приводов выключателей, разъединителей и т. п. с соединениями на зажимах монтируют проводами с медными жилами сечением не менее 1,5 мм2.
Диспетчерские щиты и пульты, устройства телемеханики и т. п. с рабочим напряжением не выше 600 В монтируют проводами с медными жилами диаметром не менее 0,5 мм и присоединяют к аппаратам и приборам пайкой.

Самонесущие изолированные провода (СИП)

В «Положении о технической политике ОАО «ФСК ЕЭС» в распределительном сетевом комплексе» не допускается реконструкция линий электропередачи низкого напряжения с неизолированными проводами, новое строительство, а также их капитальный ремонт. В настоящее время в России начался процесс модернизации воздушных линий электропередач. Сегодня, замена неизолированных проводов воздушных линий самонесущими изолированными проводами входит в перечень основной номенклатуры работ по техническому перевооружению российских электрических сетей. На смену морально и технически устаревшим  алюминиевым проводам постепенно приходят самонесущие изолированные провода СИП.

Самонесущие изолированные провода (СИП)  можно условно разделить на «финскую» и «французскую», так, как в конце 80-х годов в СССР появились импортные разработки (СИП) от компаний Nokia Cables и Alcatel. Именно эти компании первыми начали разрабатывать стандарты правил устройств воздушных линий с изолированными проводами в области проектирования.

 Ещё в 1955 году во Франции появились связки изолированных проводов на воздушных линиях электропередачи. СИП устанавливались на фасадах зданий и заменяли голые медные провода на изоляторах, представляя собой медные жилы в резиновой изоляции с неопреновой  оболочкой. В следствии стали широко применять ПВХ изоляцию, которую в 1977 полностью вытеснил светостабилизированный полиэтилен сетчатой структуры. Алюминий быстро стал основным токоносителем отличающимся более привлекательным соотношением между весом и электрической проводимостью и более значительно низкой стоимостью, по сравнению с медью.

Особенность «французского» типового конструктивного исполнения проводов, а также назначение провода СИП  состоит в следующем: вокруг изолированной нулевой несущей жилы скручены основные изолированные провода и изолированные вспомогательные провода для цепей уличного освещения. Нулевая жила выполняет роль несущего элемента провода и служит нулевым рабочим, нулевым защитным или совмещенным проводником. Подобная конструкция проводов СИП получила широкое распространение в таких странах как Израиль, Аргентина, Бельгия, Португалия, Испания, Греция, Бразилия, Малайзия, Индонезия, Италия, Франция. Такая конструкция с помощью проводов СИП повышает надёжность электрических сетей в целом.

Потребность в более узких трассах электролиний, а также сложные климатические условия стран скандинавского региона приводят часто к повреждениям проводов, в результате энергетиков такие условия сподвигли к разработке воздушных линий с изолированными проводами.

SAX — одножильные защищенные провода (Финский вариант) для применения в воздушных линиях на переменное напряжение, у которых изоляционный слой, нанесенный поверх токопроводящей жилы, выполняет роль защитной изоляции, благодаря которой возможно уменьшить расстояние между проводами на опорах воздушных линий электропередач и снизить вероятность короткого замыкания на землю. Эти провода разработка которых связана с потребностью в изолированных проводах среднего класса напряжения, предусмотрены для сооружения воздушных линий электропередач на напряжение 10, 20 и 35 кВ.

В 1958г. в Финляндии началась разработка системы  воздушных подвесных проводов низкого напряжения АМКА с изоляцией из термопластичного полиэтилена, АХКА с изоляцией из  сшитого полиэтилена,  а также системы АМКА-Т и АХКА-Т с изолированным несущим тросом для тропических регионов с повышенной влажностью. Особенность «финской» системы состоит в том, что изолированные фазные провода скручены в жгут вокруг неизолированного нулевого несущего провода. Наиболее широкое распространение такая конструкция получила в Финляндии, Чехии, ЮАР.

Кроме «финской» и «французской» систем, можно также выделить «шведскую» систему (EX Four Core, ALUS), в которой несущий провод отсутствует, а подвеска системы осуществляется за все проводники одновременно. Провода, изолированные без несущего элемента, в отличие от проводов с нулевой несущей жилой, представляют собой пучок изолированных алюминиевых проводов, скрученных в общий сердечник. В связи с этим,  все жилы воспринимают растягивающие усилия при эксплуатации. Конструкции изолированных проводов без несущего элемента получили развитие в Австрии, Германии, Великобритании, Швеции и Польше, Норвегии.

Как известно в СССР еще в 1988 году появились первые линии с изолированными самонесущими проводами. Начиная с 1995 года о данных линиях упоминается, как об опытно-промышленных, в нормативно-технической документации ОАО РАО «ЕЭС России», а с 1997 года появляются первые правила устройств воздушных линий с СИП. Уже 2003 году в 7-издании «Правил устройства электроустановок» линии с изолированными самонесущими проводами рекомендованы как основной вариант реконструкции старых воздушных линий напряжением 0,4 кВ, напряжением 6–10 кВ и строительства новых линий. Массовое применение технологии СИП основными энергосистемами России началось через 1-1,5 года.

Сегодня объемы строительства воздушных линий электропередач с СИП растут лавинообразно, при этом на отечественном рынке представлено несколько заводов, изготавливающих данную продукцию.

По вопросам приобретения, либо узнать цену на провод СИП, Вы сможете обратившись в ООО «Рустехнологии».

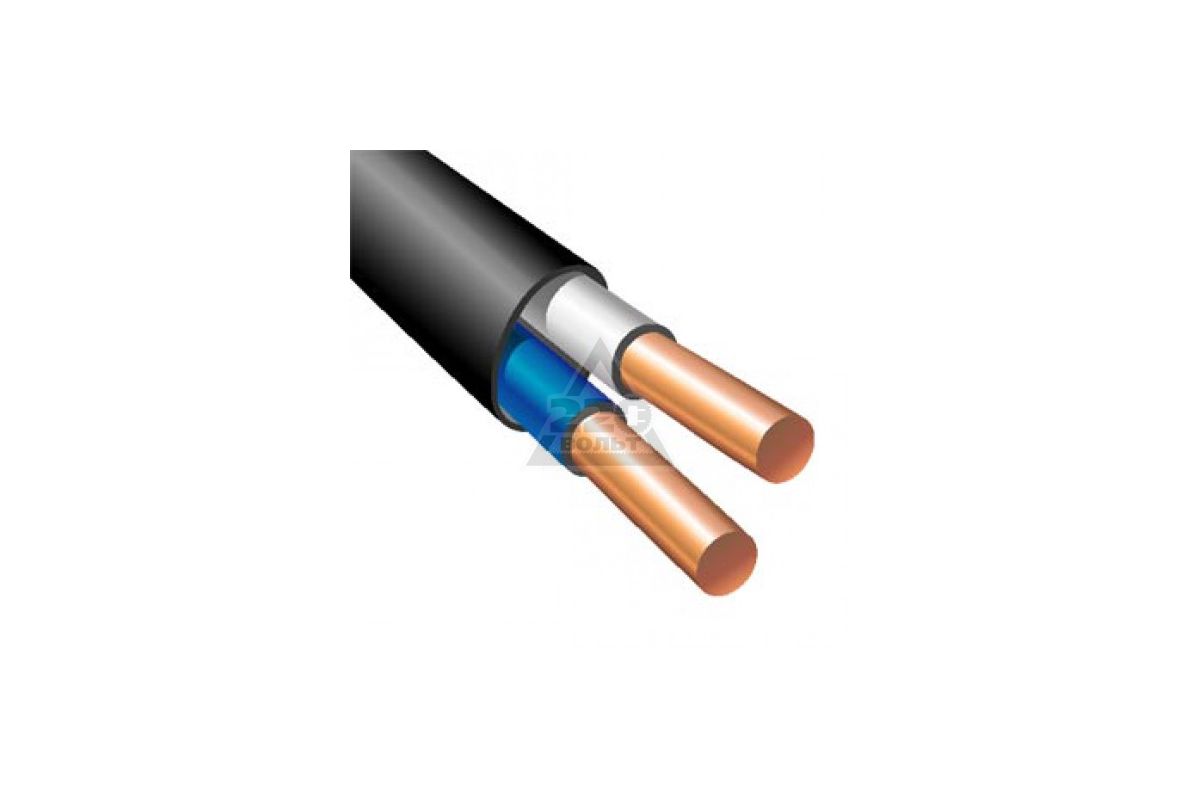

Изолированные провода и кабели

В целях повышения надежности электроснабжения при передаче и распределении электроэнергии в силовых и осветительных сетях используются изолированные алюминиевые провода со стальной несущей жилой или без нее.

Самонесущие изолированные провода (СИП) применяют для ЛЭП с рабочими напряжениями 0,6/1, 10 и 20 кВ,50 Гц при температуре от -50 до +50°С. Они обеспечивают работу линии даже при схлестывании проводов или падения на них деревьев. Применение СИП снижает реальные эксплуатационные расходы до 80%; на проводах не происходит гололедообразование; уменьшается ширина просеки.

Провода марок САПт, САПсш, САСПсш используются для сетей 380 В 50 Гц. Некоторые сведения об изолированных проводах для ЛЭП приведены в таблице 4.7.



Таблица 4.7. Марки и элементы конструкции изолированных проводов



Марка ТУ Конструктивные особенности
СИП-1 ТУ 16.К71-272-98 Уплотненные алюминиевые жилы, изолированные светостабилизированным термопластичным полиэтиленом, скрученные вокруг несущего уплотненного неизолированного сталеалюминиевого троса
СИП-1А ТУ 16. К71-272-98 То же с изолированным тросом
СИП-2 ТУ 16.К71-272-98 Уплотненные алюминиевые жилы, изолированные светостабилизированным сшитым полиэтиленом, скрученные вокруг несущего уплотненного неизолированного сталеалюминиевого троса
СИП-2А ТУ 16.К71-272-98 То же с изолированным тросом
СИП-3 ТУ 16.К71-272-98 Уплотненный сталеалюминиевый провод, изолированный светостабилизированным сшитым полиэтиленом
САПт ТУ 16.К71-120-91 Провод с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного термопластичного полиэтилена
САПсш ТУ 16.К71-120-91 То же с изоляцией из светостабилизированного сшитого полиэтилена
САСПт ТУ 16. К71-120-91 Провод самонесущий с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного термопластичного полиэтилена, с несущей жилой
САСПсш ТУ 16.К71-120-91 То же с изоляцией из светостабилизированного сшитого полиэтилена, с несущей жилой



Электрические параметры и конструктивные данные проводов СИП, включая допустимые токи нагрузки, а также соответствующие сведения о проводах типа САП — САСП приведены в таблице 4.8.



Таблица 4.8. Параметры проводов марок СИП-1, СИП-1А, СИП-2, СИП-2А



Число и сечение проводников и несущего троса, мм2 Электрическое сопротивление постоянному току, Ом/км СИП-1, СИП-1А СИП-2, СИП-2А
провод-ников несущего троса Допусти-мый ток нагрузки, А Односекунд-ный ток К. З., кА, не более Допусти-мый ток нагрузки, А Односекунд-ный ток К.З., кА, не более
1×16+1×25 1,91 1,38 75 1,0 105 1,5
3×16+1×25 1,91 1,38 70 1,0 100 1,5
3×25+1×35 1,2 0,986 95 1,6 130 2,3
3х35+1х50 0,868 0,720 115 2,3 160 3,2
3х50+1х70 0,641 0,493 140 3,2 195 4,6
3х70+1х95 0,443 0,363 280 4,5 240 6,5
3х120+1х95 0,253 0,363 250 5,9 340 7,2
4х16+1х25 1,91 1,38 70 1,0 100 1,5



Таблица 4. 9. Номинальные параметры проводов марок СИП-3



Сечение токопроводящей жилы, мм2 Наружный диаметр жилы, мм Электрическое сопротивление жилы постоянному току, Ом/км Длительно допустимый ток, А Односекундный ток К.З., кА, не более
50 8,1 0,720 245 4,3
70 9,7 0,493 310 6,4
95 11,3 0,363 370 8,6
120 12,8 0,288 430 11,0
150 14,2 0,236 485 13,5



Таблица 4. 10. Механические параметры проводов марок СИП-1 — СИП-2А, СИП-3



Число и сечение проводников и несущего троса, мм2 Разрывная прочность несущего троса, кН Наружный диаметр провода, мм Расчетный вес, кг/км
СИП-1…СИП-2А СИП-1, СИП-1A СИП-2, СИП-2A
1×16+1×25 7,4 15 140 135
3×16+1×25 7,4 22 270 260
3×25+1×35 10,3 26 390 380
3×35+1×50 14,2 30 530 520
3×50+1×70 20,6 35 700 690
3×70+1×95 27,9 41 990 960
3×120+1×95 27,9 47 1510 1460
4×16+1×25 7,4 22 330 320
СИП-3
1×50 14,2 12,6 239
1×70 20,6 14,3 304
1×95 27,9 16,0 383
1×120 35,2 17,4 461
1×150 18,8



Таблица 4. 11. Параметры проводов марок САПт, САПст, САСПт и САСПсш



Общее число жил Сечение несущей жилы, мм2 Токопроводящие жилы Маса, кг/км
основные, число и сечение, мм2 вспомогательные, сечение, мм2
САПт, САПсш
2 2х10 92
2 2х16 133
4 16 3х10 181
4 25 3х16 278
4 35 3х25 399
4 50 3х35 553
4 70 3х50 751
4 95 3х70 1030
4 95 3х95 1247
4 95 3х120 1503
САППт, САСПсш
5 35 3х25 25 501
5 50 3х35 25 654
5 70 3х50 25 853
5 95 3х70 25 1132
5 95 3х95 25 1348
5 95 3х120 25 1605
5 50 3х35 35 691
5 70 3х50 35 889
5 95 3х70 35 1169
5 95 3х95 35 1385
5 95 3х120 35 1642



Следует отметить, что допустимые токовые нагрузки проводов с изоляцией из светостабилизированного термопластичного или сшитого полиэтилена зависят от солнечной радиации и температуры воздуха.



Таблица 4.12. Допустимые токовые нагрузки проводов САП и САСП, А



Сечение жилы, мм2 Интенсивность солнечной радиации, Вт/мм2
0 600 1125
Температура окружающего воздуха, °С
25 40 25 40 25 40
Провода САПт и САСПт
10 75 60 60 40 40
16 95 75 70 45 45
25 125 100 95 60 55
35 150 120 110 65 60
50 195 160 140 85 65
70 240 195 170 95
95 290 235 200 110
20 340 275 230 12
Провода САПсш и САСПсш
10 90 80 80 65 65 50
16 110 95 95 80 75 55
25 150 130 125 105 100 70
35 180 155 150 120 120 80
50 235 205 195 160 150 100
70 290 255 240 190 180 115
95 350 305 280 225 210 125
120 410 360 330 265 240 140

Провода самонесущие изолированные для воздушных линий электропередач (СИП)

Главная » Каталог » Каталог продукции » Провода самонесущие изолированные для воздушных линий электропередач (СИП)

Провода самонесущие изолированные для воздушных линий электропередач (СИП)

СИП — самонесущий изолированный провод, предназначен для передачи электроэнергии в воздушных электрических сетях.

Эта технология призвана существенно повысить надежность электроснабжения.

Преимущества СИП

  • Исключено вороство проводов, так как они с трудом подлежат вторичной переработке;
  • Снижение падения напряжения благодаря значительно меньшему реактивному сопротивлению;
  • Уменьшение затрат на монтаж ЛЭП (ВЛИ)
  • Упрощение процесса прокладки новой линии СИП;
  • Уменьшение безопасных расстояний до зданий и инженерных сооружений при прокладке СИП;
  • Возможность установки дополнительных проводов СИП параллельно существующим для удвоения мощности сети;
  • Возможность совместной прокладки проводов СИП на одних и тех же опорах с неизолированными или защищенными проводами высоковольтных воздушных линий 6-35 кВ;
  • Возможность одновременного монтажа на одних и тех же опорах телефонных линий;
  • Резкое снижение (до 80%) эксплутационных затрат при эксплуатации линии СИП;
  • Простота монтажных работ на линии СИП, возможность подключения новых абонентов под напряжением;
  • Высокая безопастность обслуживания проводов линии СИП;
  • Провода защищены от схлестывания;
  • Снижение риска возникновения пожаров при падении провода СИП на землю;
  • Бесперебойное электроснабжение в случвае срыва СИП с опор;
  • Повышенная надежность линий СИП в зонах интенсивного гололедообразования, уменьшение гололедно-ветровых нагрузок на опоры.

Марки

Загрузить каталог «Провода самонесущие изолированные для воздушных линий электропередач (СИП)»

По вопросам получения каталога в печатном виде или же получения его по электронной почте обращайтесь в группу отдела реализации:

МаркаНормативный документКод ОКПООписание
СИП-1 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332 Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей неизолированной жилой из алюминиевого сплава
СИП-2 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332 Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ
СИП-3 ГОСТ 31946-2012; ТУ 16-705. 500-2006 35 5332 Провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого ПЭ
СИП-4 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332 Провод самонесущий изолированный без несущей жилы, с алюминиевыми токопроводяящими жилами, с изоляцией из светостабилизированного сшитого ПЭ

Конструкция

Новейшие разработки

Технические характеристики





Заинтересовала наша продукция?
Оставьте заявку и мы свяжемся с вами!

Самонесущие изолированные провода (СИП)

    Все марки проводов СИП необходимо использовать строго по назначению. Следует точно подбирать арматуру для крепления проводов и ответвлений от магистрали для каждой конкретной марки провода.

    Недопустимо использовать для ВЛ вместо проводов СИП-2 провода СИП-4. Например, при попытке замены провода СИП-2 3х25+1х54,6 -0,6/1 (проводник 54,6 – нулевой несущий из алюминиевого сплава) проводом СИП-4 4х25 – 0,6/1 (используя при этом узлы крепления для провода СИП-2 и одну жилу СИП-4 в качестве нулевой несущей) прочность при растяжении несущей жилы уменьшается почти в 6 раз. В 2 раза за счет снижения сечения проводника и в 3 раза за счет использования в качестве несущей жилы проводника из алюминия, вместо проводника из алюминиевого сплава.  Срок службы такой сети – до первого серьезного обледенения проводов при значительной ветровой нагрузке.

    В городской застройке чаще используют провода СИП-2, так как они не содержат не изолированных жил и позволяют проще обеспечить сближения с инженерными сетями. При прокладке проводов СИП по фасадам зданий необходимо обеспечить расстояние от стен не менее 60 мм (п. 2.4.60 ПУЭ).

    В статье дано лишь общее описание самонесущих изолированных проводов. Для получения более полного представления об этих проводах следует изучить указанные в статье нормативные документы. Также могут оказаться полезными инструкции РД 153-34.0-20.408-97 «Правила приемки в эксплуатацию воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами» и РД 153-34.3-20.671-97 «Типовая инструкция по эксплуатации воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами».

На рис. 1 показана сеть наружного освещения, выполненная проводами СИП-2. На Рис. 2 показана подвеска провода СИП-2 за нулевую несущую жилу. На рис.3 – провод СИП, проложенный по фасаду здания.



Сеть наружного освещения

Рис.1 Сеть наружного освещения





Рис. 2 Крепление СИП-2 за нулевую несущую жилу



Рис.3 Прокладка СИП по стене



ПРИМЕЧАНИЕ

    До введения в действие ГОСТ Р 52373-2005 кабельные заводы выпускали СИП на номинальное напряжение 0,6/1 кВ по  ТУ16. К71-268-98. Эти технические условия соответствовали финскому стандарту HD626s1. Провод имел марку «Аврора». В Таблице 2 показаны конструктивные особенности проводов «Аврора».

Таблица 2

Марка провода

Напряжение, кВ

Конструкция провода «Аврора» по ТУ16.К71-268-98

СИП-1

0,6/1

С неизолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный термопластичный полиэтилен

СИП-1А

0,6/1

С изолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный термопластичный полиэтилен

СИП-2

0,6/1

С неизолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный сшитый полиэтилен

СИП-2А

0,6/1

С изолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный сшитый полиэтилен



    С появлением ГОСТ Р 52373-2005 в обозначения самонесущих проводов была внесена существенная путаница. Как результат, до сих пор (спустя 7 лет после введения ГОСТ Р 52373-2005) можно встретить провода СИП с одинаковым названием, но разной конструкцией жил. Например, в продаже можно встретить провод СИП-2 как с изолированной (в соответствие с ТУ 16-705.500-2006), так и с не изолированной нулевой несущей жилой (в соответствие с ТУ16.К71-268-98).  Дело усугубляется еще и тем, что во многих справочниках и каталогах, а также в интернете, для многих главном источнике информации, можно увидеть статьи про СИП с давно устаревшей информацией десятилетней давности.

21.05.2014 г.

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Самонесущие изолированные провода СИП

Краткая характеристика

Самонесущий изолированный провод (СИП), рассчитанный на номинальное напряжение 660 и 1000 В частотой до 50 Гц, служит для передачи электроэнергии в воздушных линиях электропередачи и ответвлений ко вводам в жилые дома и хозяйственные постройки.



Область применения

СИП активно применяются при создании ответвлений ко вводам зданий и построек жилого и хозяйственного назначения, а также проведении магистральных  воздушных линий электропередач. При прокладке проводов СИП в пожароопасных зонах на изоляцию наносят специальное покрытие, придающее кабелям огнестойкость и являющееся дополнительной защитой от пожара



Конструкция кабеля

Вокруг нулевой несущей жилы, выполненной из алюминиевого сплава, скручены изолированные фазные токопроводящие жилы из алюминиевого или сталеалюминиевого сплава. Жилы многопроволочные, уплотнённые.

Изоляция изготовлена из термопластичного светостабилизированного сшитого полиэтилена.



Технические и эксплуатационные характеристики

СИП предназначен для эксплуатации при температуре от -50°С до +50°С и относительной влажности воздуха до 98% (при температуре +35°С). Предельная длительно допустимая температура нагрева жил кабеля в рабочем режиме составляет + 90°С, в аварийном режиме или в режиме перегрузки + 130°С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил 250°С.

Изолированные жилы проводов выдерживают испытание переменным напряжением 3,5 кВ частотой 50 Гц на проход. После выдержки в воде при температуре 10-30°С проводаменее 10 мин должны выдерживать испытание переменным напряжением 2,5 кВ (для марок СИП-1 и СИП-1А) и 4 кВ (для марок СИП-2 и СИП-2А). Провода СИП выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 1 часа.

Прокладка и монтаж кабелей СИП без предварительного нагрева может производиться при температуре не ниже -20°С. Минимальный радиус изгиба при прокладке — 7,5 Dн (Dн — наружный диаметр кабеля). Провод обладает стойкостью к солнечной радиации.

Строительная длина СИП согласовывается при заказе.

Гарантийный срок эксплуатации кабеля – 3 года, срок службы — 40 лет.



Преимущества

Провода СИП обеспечивают бесперебойную подачу электроэнергии, обладают высокой прочностью, стойкостью к механическим повреждениям, работают даже в сложных климатических и агрессивных химических условиях. Кабели предполагают монтаж без отключения линии, возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями, возможность монтажа ЛЭП по фасадам зданий – без установки лишних опор, загромождающих тротуары города.

Благодаря небольшому реактивному сопротивлению, кабели СИП позволяют значительно снизить потери энергии. Важными преимуществами являются высокая безопасность обслуживания и отсутствие риска поражения при касании фазных проводов, находящихся под напряжением, а также безопасность работ в непосредственной близости от ЛЭП.





СИП-1 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150.

СИП-2 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

СИП-3 — Для воздушных линий электропередачи на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

СИП-4 Предназначен для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150.

 Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)







Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150

— Провода стойки к воздействию солнечного излучения,

— радиус изгиба при монтаже и установленного на опорах провода, н/м…….10 наружных диаметров
— Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут:
-самонесущие изолированные – 4 кВ
— защищенные на номинальное напряжение 20 кВ-6 кВ
-защищенные на номинальное напряжение 35 кВ- 10 кВ
-Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20 кВ, не менее — 24 кВ, для проводов на номинальное напряжение 35 кВ, не менее — 40 кВ переменного тока частотой 50 Гц
-Допустимый нагрев токопроводящих жил при эксплуатации не превышает 90 °С в нормальном режиме и 250 °С — при коротком замыкании.
-Монтаж проводится при температуре окружающей среды не ниже — 200C
-Диапазон температур при эксплуатации от — 600C до + 500C
— Строительная длина провода согласовывается при заказе
— Гарантийный срок эксплуатации: 3 года с даты ввода провода в эксплуатацию
— Срок службы проводов: не менее 40 лет





В случае если у Вас возникли дополнительные вопросы , Вы всегда можете обратиться к нашим специалистам  по телефону  +7 (812) 703-79-55, отправить сообщение по e-mail  [email protected] или сделать Онлайн-Заявку на сайте. Мы всегда готовы помочь и ответить на Ваши вопросы.

Изолированный провод, что защищает ваш кабель?

Термопластическая резина (TPR) Во многих областях применения TPR используется для замены настоящей термореактивной резины. У него улучшенная окраска, более высокая скорость обработки и более широкий диапазон рабочих температур. Он также демонстрирует отличную устойчивость к жаре, погодным условиям и старению без отверждения. TPR не устойчив к прорезанию, но может использоваться там, где предпочтительны другие свойства резины.
Неопрен (полихлоропрен) Этот изоляционный материал проводов / кабелей представляет собой синтетический термореактивный каучук, обладающий исключительной стойкостью к истиранию, порезам, маслам и растворителям.Неопрен также известен своей практичностью, долгим сроком службы и широким диапазоном температур. Он чрезвычайно огнестойкий и самозатухающий.
Стирол-бутадиеновый каучук (SBR) Подобно неопрену, он имеет широкий диапазон температур от -55 ° C до 90 ° C. SBR в основном используется для изоляции кабелей Mil-C-55668.
Силикон Силикон термостойкий, огнестойкий и может использоваться при температурах до 180 ° C.Кроме того, он чрезвычайно гибок и хорош во многих электрических приложениях, где требуется изоляция проводов / кабелей.
Стекловолокно Стекловолокно может использоваться при экстремальных температурах до 482 ° C. Этот изоляционный материал проводов / кабелей устойчив к воздействию влаги и химикатов. Его обычное применение — термическая обработка, обжиговые печи для стекла и керамики, литейное производство, а также обширные области применения при обработке алюминия.
Этиленпропиленовый каучук (EPR) EPR обычно используется в диапазоне температур от -50 ° C до 160 ° C.Некоторые из его хорошо известных свойств — тепловые и электрические. Обычно используется в высоковольтных кабелях. EPR также устойчив к нагреванию, окислению, погодным условиям, воде, кислотам, спирту и щелочам.
Резина Из-за разнообразия формул, которые могут использоваться для создания резиновой изоляции, диапазоны температур также различаются. Некоторые хорошие характеристики резиновой изоляции включают низкотемпературную гибкость, водо- и спиртовую стойкость, электрические свойства и отличную стойкость к истиранию.
Хлорсульфированный полиэтилен (CSPE) CSPE, иногда называемый Hypalon, устойчив к химическим веществам и УФ-лучам. Он хорошо работает в качестве низковольтной изоляции и работает в широком диапазоне температур. Этот изоляционный материал можно найти в проводе прибора, подводящем проводе, выводах катушек, выводах трансформатора и выводных проводах двигателя.
Этиленпропилендиеновый мономер (EPDM) Выдерживает температуры от 55 ° C до 150 ° C, сохраняя при этом гибкость при этих температурах.Обладает отличными электрическими свойствами, а также устойчивостью к нагреванию, озону, погодным условиям и истиранию.

Изоляция электрических проводов и ее маркировка

На изоляцию электрических проводов нанесены различные коды и нумерация, указывающие на тип провода и эксплуатационные характеристики изоляции. Точно так же неметаллический (NM) кабель, состоящий из нескольких проводов, имеет маркировку на внешней оболочке кабеля. Понимание базовой маркировки поможет вам выбрать правильный тип провода или кабеля для вашего проекта.

Этикетки на отдельных проводах

Провода с индивидуальной изоляцией обычно используются для прокладки внутри кабелепровода или гибкого металлического кабеля. Система кодирования относится к эксплуатационным характеристикам изоляции провода. Наиболее распространенными типами проволоки, применяемой в жилищном строительстве, являются THHN и THWN. Вот что означает буква:

  • T: Термопласт, термостойкий пластик, используемый для многих типов проволоки
  • H: Термостойкость до 167 градусов F
  • HH: Термостойкость до 194 градусов F
  • W: Влагостойкость; подходит для влажной и влажной среды
  • N: Нейлоновое покрытие для защиты от повреждений маслом и бензином

Этикетки на неметаллическом кабеле

Кабель NM (включая Romex и другие типы) имеет маркировку на внешней стороне пластиковой оболочки или оболочки.Кабели могут иметь различные цифровые коды и буквы, и это зависит от производителя и типа кабеля. Но самые важные метки указывают количество и размер проводов внутри кабеля, а также правильное использование кабеля. К наиболее распространенным типам кабелей, используемых в домах, относятся:

  • NM-B: Стандартный кабель NM, подходящий для использования внутри помещений в сухих помещениях; более старые версии кабеля NM с маркировкой «NM» (без буквы «B») имеют несколько более низкий температурный диапазон, чем сегодняшний кабель NM-B
  • .
  • UF: Подземный питающий кабель, пригодный для работы на открытом воздухе и непосредственного закапывания в землю
  • SE: Сервисный Входной кабель; кабель для наружного применения для надземных применений; обычно используется для подачи питания от сетевого трансформатора к дому клиента
  • ПРИМЕНЕНИЕ: Подземный входной кабель; аналогичен кабелю SE, но рассчитан на прямое захоронение

Нумерация кабеля NM указывает размер проводки и количество жил внутри кабеля.Первое число — это размер или калибр провода; вторая цифра — количество изолированных проводов. Например, кабель «14/2» содержит два изолированных провода калибра 14. Кабель с маркировкой 12/3 содержит три изолированных провода 12-го калибра.

В дополнение к изолированным проводам большинство кабелей NM также включает в себя неизолированный медный заземляющий провод. Заземляющий провод не входит в маркированный номер, но обычно обозначается как «G», «w / G» или просто «с заземлением». Например, «12-2 С ЗАЗЕМЛЕНИЕМ» означает, что кабель содержит два изолированных провода калибра 12 и один медный заземляющий провод.

Наконец, кабели обычно включают название производителя и максимальное номинальное напряжение, которое обычно составляет 600 вольт, что намного выше 240 вольт, которые являются стандартными для бытовых электрических сетей.

Важность сечения провода

Размер провода относится к диаметру металлического проводника провода без учета изоляции. Это важно, потому что размер (вместе с материалом провода и некоторыми другими факторами) определяет, какой электрический ток может безопасно переносить провод. Размер провода измеряется американской системой калибра проводов (AWG). Чем меньше номер AWG, тем больше провод и, вообще говоря, тем больший ток может пропускать провод без перегрева.

Максимальный ток измеряется в амперах или амперах. Электропроводка в любой цепи должна иметь соответствующий номинальный ток для устройств цепи и автоматического выключателя, защищающего цепь. Например, провод 14 AWG рассчитан на 15 ампер и должен использоваться в стандартных 15-амперных цепях. Другие распространенные сечения проводов и их номинальная сила тока включают:

  • 12 AWG — 20 ампер
  • 10 AWG — 30 ампер
  • 8 AWG — 40 ампер
  • 6 AWG — 55 ампер

Медный провод, изолированный, № 24, 15 футов.

Есть вопросы? Обратитесь в службу поддержки клиентов.

406-256-0990 или же Живой чат в

Возраст 8+
На складе, готово к отправке
Это нужно быстро? Смотрите варианты доставки в корзине.

Сплошной медный провод 24 калибра с изоляцией из ПВХ идеально подходит для подключения аккумуляторов, лампочек, переключателей и большинства других электрических устройств. Читать Более

участников My Science Perks зарабатывают не менее $ 0,05 обратно на этот предмет. Войдите или создайте Бесплатный HST Аккаунт для начала зарабатывать сегодня

ОПИСАНИЕ

Сплошной медный провод 24 калибра с изоляцией из ПВХ идеально подходит для подключения батарей, лампочек, выключателей и большинства других электрических устройств.Этот изолированный медный провод №24 поставляется в экономичной упаковке длиной 15 футов.

БОЛЬШЕ ИНФОРМАЦИИ

ВКЛАДКА С СОДЕРЖАНИЕМ

ВКЛАДКА «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ»

Описание
EL-WIRE24H
Технические характеристики
СОДЕРЖАНИЕ

Мы хотим, чтобы этот предмет был живым, когда вы его получите! Следовательно, нам необходимо знать, когда вы будете дома, чтобы получить его (минимизируя воздействие стихии). Укажите дату доставки, среда — Пятница, это минимум 7 дней с сегодняшнего дня.

Физика и техника / Электричество и электроника / Батареи, лампы, провода и электрические схемы

/ физика-инженерия /, / физика-техника / электричество-электроника /, / физика-инженерия / электричество-электроника / батареи-схемы /

Мы поняли.Наука может быть беспорядочной. Но продукты и услуги Home Science Tools справятся с этим.

Наша продукция долговечна, надежна и доступна по цене, позволяя вам перемещаться из поля в лабораторию и на кухню. Они не подведут, с чем бы они ни боролись. Будь то (чрезмерно) нетерпеливые молодые ученые из года в год или строгие требования, которые возникают раз в жизни.

И если ваш научный запрос идет не так, как ожидалось, вы можете рассчитывать на помощь нашей службы поддержки клиентов.Рассчитывайте на дружеские голоса на другом конце телефона и советы экспертов в вашем почтовом ящике. Они не будут счастливы, пока не станете счастливыми.

Нижняя строка? Мы гарантируем, что наши продукты и услуги не испортят ваше научное исследование, каким бы беспорядочным оно ни было.

Вопросы? Свяжитесь с нашей службой поддержки клиентов.

Изолированные провода GORE® для нефтегазового скважинного оборудования

Обзор

Кабели и провода в скважинном оборудовании часто подвергаются суровым условиям, которые могут легко ухудшить их характеристики — от вибрации и истирания до высоких температур, агрессивных химикатов и агрессивных жидкостей.Таким образом, они должны быть намного прочнее, надежнее работать и служить дольше, чтобы выдержать глубокое бурение. В то же время кабели и провода должны быть меньше по размеру и более гибкими, чтобы поместиться в ограниченном пространстве небольших инструментов.

Изготовленные из уникально разработанных фторполимеров, изолированные провода GORE специально разработаны для работы в экстремальных условиях скважинных нефтегазовых скважин. Они обеспечивают превосходную механическую защиту от агрессивных химикатов и гидролиза при высоких температурах, характерных для скважинных сред.Они также выдерживают повторяющиеся механические нагрузки, такие как вибрация и истирание, вызванные глубоким сверлением. Эти высокопрочные изолированные провода также обеспечивают превосходные электрические характеристики с надежной целостностью сигнала для высокоскоростной передачи данных на большие расстояния, устраняя необходимость в дополнительном усилении сигнала.

Непревзойденная производительность в суровых условиях

Изолированные провода

GORE выдерживают постоянное воздействие опасных загрязнителей окружающей среды, таких как кислота, вода, пар, синтетическое масло, метан и сероводород, при экстремальных температурах, обеспечивая при этом стабильную мощность и важные данные в реальном времени для операторов.Это связано с тем, что наша уникальная тонкостенная изоляция улучшает целостность сигнала и обеспечивает более высокую плотность сигнала, что означает более компактные и надежные решения в вашем приложении.

Мы сравнили наши изолированные провода со стандартными изолированными проводами из PTFE-PI-PTFE, используя метод испытаний ASTM D2307. Результаты показали, что изолированные провода GORE обеспечивают повышенную прочность на разрыв до 39 530 фунтов на квадратный дюйм (272 МПа). В конечном итоге наши провода намного прочнее и гибче, поэтому они не так легко ломаются при намотке и транспортировке, как другие изолированные провода.Кроме того, наши провода продемонстрировали надежность в широком диапазоне температур, достигнув номинального теплового класса 300 ° C (572 ° F).

Сравнение напряжения пробоя диэлектрика после 1500 часов воздействия гидролиза при 98 ° C (208 ° F)

Превосходная стойкость к истиранию

Результаты также показали, что изолированные провода GORE более устойчивы к истиранию от царапин по сравнению с традиционной изоляцией проводов из ПТФЭ и ПТФЭ-ПИ-ПТФЭ.Наши проволоки не только поддерживают превосходную химическую стойкость ПТФЭ, но также улучшают механическую прочность и характеристики, продлевая срок службы продукта в любых скважинных применениях.

Вам больше не нужно мириться с частыми выходами из строя проводов и дорогостоящим ремонтом кабеля в полевых условиях. Изолированные провода GORE — это проверенное решение для снижения количества отказов скважинного инструмента за счет обеспечения долговременной защиты и производительности.

Испытание на внутреннюю наматываемость Gore: нормальное усилие 36 фунтов, 30 дюймов / мин, 10 ударов без видимого разрыва изоляционного материала

Сравнение пробоя диэлектрика при комнатной температуре и высокой температуре

Сравнение абразивного износа изолированных проводов

Типичные области применения изолированных проводов GORE — любая скважинная среда, где наличие воды, температуры или химикатов может отрицательно сказаться на сроке службы и / или производительности электроники. Скважинные двигатели / обмотки:

  • Генераторы
  • Электродвигатели
  • Соленоиды
  • Трансформаторы

Или как в безобмоточных устройствах, например, в высокотемпературных кабельных системах:

  • ЭПС или кабели питания для предварительного нагрева в скважине
  • Сенсорные кабели
  • Высокотемпературные соединительные провода
  • Провода для термопар

Если у вас есть какие-либо вопросы или вы хотите обсудить конкретные потребности вашего приложения, свяжитесь с представителем Gore.

Изолированные провода

GORE предоставляют производителям множество преимуществ, улучшающих электрические и механические характеристики, например:

  • высокоскоростная передача данных на большие расстояния, устраняющая необходимость в дополнительном усилении сигнала
  • повышенная удельная мощность при высоких температурах за счет высокопрочной изоляции проводов
  • исключительная стойкость к химическим веществам и гидролизу в экстремальных условиях с температурой до 300 ° C
  • Повышенная прочность на разрыв для уменьшения обрыва проволоки
  • Увеличенный срок службы инструмента благодаря износостойкой изоляции проводов
  • расширенные возможности дизайна с меньшими диаметрами и более прочной конструкцией
  • простая прокладка в ограниченном пространстве благодаря меньшим размерам проводов с большей гибкостью

Для получения дополнительной информации о преимуществах наших кабелей свяжитесь с представителем Gore.

Испытания Gore были изменены для достижения большей точности при сравнении изолированных проводов GORE с традиционной изоляцией проводов из ПТФЭ и ПТФЭ-ПИ-ПТФЭ. Результаты основаны на неизолированных медных проводах, изолированных 6-миллиметровым изоляционным материалом для стен. Результаты для прочности на разрыв и диэлектрической проницаемости основаны на материале пленки.

Для получения дополнительной информации о преимуществах наших кабелей свяжитесь с представителем Gore.

Метод испытаний GORE®
Изолированные провода
Обычный ПТФЭ
Изолированные провода
ПТФЭ-ПИ-ПТФЭ
Изолированные провода
Прочность на растяжение (фунт / кв. Дюйм / МПа) Испытание по Гору на основе ASTM D88312 39,530 фунтов на кв. Дюйм
272.55 МПа
2,253 фунтов на квадратный дюйм
15,5 МПа
17,589 фунтов на кв. Дюйм
121,27 МПа
Диэлектрическая проницаемость при 23 ° C (73 ° F) ASTMD150 2,1 2,1 2,85
Напряжение пробоя диэлектрика при 23 ° C (73 ° F) Испытание Gore на основе NEMA MW 1000,3.8.2 17 кВ переменного тока 5,8 кВ переменного тока 18.2 кВ переменного тока
Напряжение пробоя диэлектрика при 289 ° C (552 ° F) Испытание Gore на основе NEMA MW 1000,3.8.2 14,5 кВ переменного тока 4,9 кВ переменного тока 13,2 кВ переменного тока
Напряжение пробоя диэлектрика после 1500 часов воздействия гидролиза при 98 ° C (208 ° F) Испытание Gore на основе NEMA MW 1000,3.8.2 15,4 кВ переменного тока Не тестировалось 0 кВ переменного тока
Царапина на истирание Испытание Гора на основе ASTM D1676, разд.17 17,6 цикла 0,7 цикла 10,4 цикла

Последние новости

ТОЛЬКО ДЛЯ ПРОМЫШЛЕННОГО ИСПОЛЬЗОВАНИЯ

Не для использования в производстве, переработке или упаковке продуктов питания, лекарств, косметики или медицинских устройств.

Определение сопротивления изоляции кабеля

Электричество похоже на кухонный нож.Если использовать его с умом, он может резать еду и готовить деликатесы. Если вы воспользуетесь им неразумно, вы можете порезать палец. Электричество проходит через все, что является «проводником». Интересно, что люди — очень хорошие проводники электричества!

Почему кабели изолированы?

Поскольку электричество — это форма энергии, сильный ток может нанести вам серьезный вред. Если течение будет достаточно сильным, вы можете получить смертельную травму. Из-за высокой вероятности смертельного исхода электрические кабели изолированы.Еще одна важная причина, по которой они изолированы, — это предотвращение рассеивания энергии в окружающую среду, позволяющее сохранять ее.

Как изолируют кабели?

Кабели и провода изолированы с помощью электроизоляторов. Электрические изоляторы представляют собой непроводящие материалы, которые окружают кабели и обеспечивают буфер между кабелем и кем-либо или чем-либо, что может с ним соприкасаться. Дерево — очень хороший изолятор. Резина и пластик — самые распространенные типы изоляторов, которые сегодня можно встретить на кабелях.Их обычно называют изоляторами из поливинилхлорида или ПВХ.

Характеристики кабельных изоляторов

Характеристики материалов, используемых в качестве изоляторов, следующие:

  • Высокий уровень сопротивления изоляции
  • Устойчивость к физическим повреждениям от порезов до ссадин
  • Эффективные механические и электрические свойства
  • Стойкость к воздействию жидкостей, таких как масло, а также химических растворителей
  • Устойчивость к погодным условиям, таким как дождь, сильный ветер и пыль
  • Стойкость к естественному озону в атмосфере

Сопротивление и температура

Сопротивление и температура тесно взаимосвязаны.Все вокруг нас состоит из молекул, которые, в свою очередь, имеют свободные электроны. Именно эти свободные электроны прыгают внутри каждого объекта, позволяя электричеству течь через них. В случае плохого проводника, такого как дерево, будет меньше свободных электронов, которые могут проводить электричество. В случае сильных проводников, таких как металл, будет много свободных электронов. Когда объект нагревается, увеличивая тем самым свою температуру, этот объект начинает «выпускать» свободные электроны.Это означает, что по мере увеличения температуры проводника больше свободных электронов присоединяется к потоку, что делает его еще более проводящим.

Подводя итог этому эффекту, чем горячее проводник, тем лучше он будет проводить электричество. Вот почему важно, чтобы изоляторы были устойчивы к нагреванию, чтобы они могли оставаться изоляторами даже при повышении температуры вокруг них.

Сопротивление и толщина

Также существует сильная зависимость между сопротивлением кабеля и толщиной изолятора.Увеличение толщины означает увеличение сопротивления, и наоборот. Если толщина уменьшается, сопротивление изолятора также уменьшается. Требуемая толщина изолятора обычно определяется целью, для которой он будет использоваться. Например, вы могли заметить, что кабель зарядного устройства вашего смартфона очень тонкий. Однако, если вы проверите кабель, идущий к телевизору или холодильнику, вы заметите, что он намного толще. Чем больше энергии потребляет прибор, тем выше будет сила протекающего в него электричества, а это означает, что кабель должен окружать более толстый изолятор.

Коаксиальные кабели

Источник изображения: services.eng.uts.edu.au

Говоря об изоляторах и толщине кабеля, часто можно встретить многослойные кабели, в которых есть несколько изолированных жил для заземления и защиты. Эти кабели называются коаксиальными кабелями и обычно используются в приложениях, где требуется большой поток электроэнергии. В стандартном коаксиальном кабеле вы найдете следующие жилы, каждая из которых заключена в одну из окружающих ее:

  • Inner Core — это проводник, основной кабель, ответственный за прохождение тока.Стандартный провод, используемый для внутренней жилы, — медный. Медь — отличный проводник и имеет минимальное сопротивление. Нередко можно обнаружить, что на него обычно наносят гальваническое покрытие для повышения эффективности.
  • Средние слои — Средние слои состоят как минимум из двух отдельных изоляторов. Эти изоляторы обычно изготавливаются из алюминиевой фольги с проложенными между ними медными жилами. Они будут выполнять основную работу по изоляции тока от внешней среды.
  • Внешний слой — Это будет изоляция из ПВХ, о которой говорилось ранее.ПВХ в первую очередь предназначен для удержания средних слоев и предотвращения утечки электричества. Кроме того, ПВХ защитит средний слой от вредных воздействий окружающей среды, таких как солнце, ветер, дождь и ссадины.

По сравнению со стандартными конструкциями кабелей, то есть одножильными с одним изолятором, коаксиальная конструкция предпочтительнее из-за его способности заземлять и удерживать электрические, а также магнитные поля, которые генерируются при протекании тока через центральный сердечник. Можно сказать, что без изоляторов не было бы практического способа построить какой-либо электроприбор.Можете ли вы представить себе даже такое простое устройство, как зарядное устройство для телефона, без внешнего изоляционного покрытия? Не совсем!

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Специальные изолированные прямоугольные провода — Sam Dong

Sam Dong производит и продает по всему миру разнообразные высококачественные изделия из магнитных проводов. Мы специализируемся на производстве бескислородных стержней с высокой проводимостью (OFHC) и непрерывно транспонированных проводников (CTC), а также других изделий из магнитной проволоки.Магнитный провод иногда необходимо специально изолировать, чтобы обеспечить идеальное сопротивление или другие свойства для данного применения. Наша линейка продуктов включает в себя множество специальных изолированных прямоугольных проводов, которые могут выдерживать воздействие определенных условий эксплуатации.

Специальные изолированные прямоугольные провода

Изоляционные материалы оборачиваются вокруг неизолированных проводов, трубок или эмалированных проводов. После установки вокруг прямоугольной и круглой проводки они покрываются эпоксидной смолой. Затем проволока проходит обработку в нашей печи для выпечки, которая затвердевает и обеспечивает качественный готовый продукт.

Мы предлагаем различные специальные изоляционные материалы для наших изделий из магнитной проволоки. Некоторые из наших наиболее распространенных специальных изолированных прямоугольных проводов включают:

  1. Одинарная или двойная стеклянная пряжа Изолированный прямоугольный провод. Стеклянная нещелочная пряжа обладает превосходной термостойкостью и физическими характеристиками, которые делают ее пригодной для использования в сложных приложениях, таких как ядерные генераторы энергии и тяговые двигатели.
  1. Прямоугольный провод с изоляцией из полиэфирно-стеклянной пряжи .Пряжа полиэфир-стекло обладает превосходными физическими характеристиками, включая превосходную термостойкость и гибкость. Он обычно используется для обмоток статора в турбогенераторах.
  1. Прямоугольный медный провод с изоляцией из слюдяной ленты . Слюда отличается высокой диэлектрической прочностью, высоким удельным сопротивлением, высокой прочностью на разрыв, высокой прочностью на сдвиг и низкими электрическими потерями, что делает ее отличным изолятором для электропроводки. Мы предлагаем широкий ассортимент прямоугольных медных проводов, покрытых слюдой, для использования в электротехнике и электронике.Обычные варианты использования прямоугольных проводников, покрытых слюдой, включают обмотки генератора, сухие трансформаторы, а также двигатели высокого и низкого напряжения.
  1. Прямоугольный провод с изоляцией из стекловолокна и эмалью . Этот провод покрыт эмалью, покрыт стекловолокном, а затем покрыт эпоксидной смолой для облегчения использования в высоковольтном оборудовании с высокими тепловыми и механическими нагрузками. Прямоугольный провод с изоляцией из эмалированной стеклянной пряжи обычно используется в генераторах и промышленных двигателях.
  1. Прямоугольный провод с изоляцией из каптона .Каптон — это полиимидная пленка, используемая в качестве изоляции проводов при высоких температурах и напряжениях. Этот изолированный провод часто используется в аэрокосмической и автомобильной промышленности, а также в реле и двигателях тракторов.

Отрасли и области применения

Многие отрасли промышленности полагаются на специальные изоляционные материалы, обеспечивающие превосходное сопротивление и другие полезные физические свойства. В Sam Dong у нас есть опыт поставки решений с магнитной проволокой для различных отраслей промышленности, что позволяет нам предлагать нашим клиентам наиболее подходящее решение для их нужд.Некоторые из отраслей, в которых мы работали, включают:

  • Аэрокосмическая промышленность
  • Автомобильная промышленность
  • Энергетика и экологически чистая энергия
  • Медицина
  • Военная и оборонная промышленность
  • Телекоммуникации

Наши специальные изолированные прямоугольные провода часто используются в таких продуктах, как:

  • Двигатели
  • Турбины
  • Теплостойкость
  • Атомная энергия
  • Электрические устройства
  • Бытовые приборы
  • Катушки

Специальный изолированный магнитный провод от Сэма Донга

Специальный изолированный прямоугольный магнитный провод предлагает решение для сложных приложений, требующих для решения конкретных операционных задач.В Sam Dong мы предоставляем продукцию и услуги из магнитной проволоки высочайшего качества, доступные клиентам по всему миру. Мы поставляем в Азию, Европу, Северную Америку, Южную Америку и Океанию. Если вы хотите узнать больше о Сэме Донге и наших возможностях, свяжитесь с нами сегодня.

Rockland Insulated Wire Co.

Укажите Rockland Insulated Wire Company

Когда дело доходит до миниатюрных проводов и кабелей, специальных или стандартных, Rockland Insulated Wire — это ваша компания.С 1956 года производство нашей командой квалифицированных и ответственных рабочих под техническим надзором на оборудовании, специально разработанном для работы с миниатюрной проволокой, гарантирует вам превосходный продукт. Наше кабельное оборудование доступно для обработки тонких многожильных кабелей в прототипах или серийных производствах. Вся продукция, которую мы несем, может быть с кабелем, экранированием, оплеткой или оболочкой в ​​соответствии с вашими требованиями. Провода, перечисленные в разделе нашей продукции, являются репрезентативными, но большая часть нашей продукции посвящена проводам и кабелям, изготовленным по индивидуальным требованиям клиентов.Объемы как прототипа, так и серийного производства доступны в кратчайшие сроки.

Наличие

Ряд наших самых популярных товаров имеется на складе для немедленной отправки. В количестве от 1000 штук каждого цвета можно заказать любой товар со склада. Для оперативной отгрузки также доступны специальные конструкции, основанные на складских позициях.

Цвета

Обычно доступно десять однотонных цветов. Это черный (0), коричневый (1), красный (2), оранжевый (3), желтый (4), зеленый (5), синий (6) , Фиолетовый (7), Серый (8), Белый (9)

Специальные цвета могут быть составлены в соответствии с вашими требованиями.При необходимости возможно нанесение спиральных полос.

Цветовое кодирование

Обычно поставляются следующие цветовые комбинации. Другие могут быть предоставлены в соответствии с вашими требованиями.

1 Проводник: Белый

2 проводника: белый, красный (альтернативный белый, черный или красный, черный)

3 проводника: Белый, Красный, Черный

4 проводника: Белый, красный, черный, зеленый

5 проводников: Белый, красный, черный, зеленый, желтый

6 проводников: Белый, красный, черный, зеленый, желтый, синий

7 проводников : белый, красный, черный, зеленый, желтый, синий, коричневый

8 проводников: Белый, красный, черный, зеленый, желтый, синий, коричневый, оранжевый

9 проводников: Белый, красный, черный, зеленый, желтый, синий, коричневый, оранжевый, серый

10 проводников: Белый, красный, черный, зеленый, желтый, синий, коричневый, оранжевый, серый, фиолетовый

Составы

При выборе провода с изоляцией Rockland необходимо учитывать следующие физические характеристики.Все составы обладают прекрасными электрическими свойствами.

Состав S:

Хорошая гибкость в сочетании с хорошей устойчивостью к деформации. Лучшая универсальная изоляция. Рабочие температуры от 80 ° C до 40 ° C.

Состав W:

Хорошая гибкость в сочетании с хорошей устойчивостью к деформации. Для использования там, где требуется высокотемпературная изоляция. Рабочие температуры от 105 ° C до -25 ° C.

Состав Z:

Превосходная устойчивость к деформации и истиранию, а также свойства при высоких и низких температурах.Для использования там, где эти характеристики имеют первостепенное значение. Рабочие температуры от 105 ° C до -55 ° C.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
