При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает. После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Последствия заливки раствора на морозе, в этом случае не поможет даже гидрошпонка Аквабарьер или другая гидроизоляция

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

• А – Выходы нагревательных жил.
• В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
• С – Муфта, для подключения нагревательной секции.
• D – Концевая изоляторная муфта.
• Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции.
   С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

• сложность расчетов при расчете длины провода;
• необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

• В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
2. Утеплить опалубку.

• Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м ² площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
• Защита кабеля позволяет приматывать его к арматуре.
• Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
• Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
• Между разными контурами должно быть не менее 40,0 мм.
• Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

• Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
• В отличие от сушки электродами вероятность поражения электричеством минимальна.
• Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Кабель для прогрева бетона 40КДБС-35 220В

Кабель для прогрева бетона 40КДБС-35 220В

Готовая к установке на объекте для прогрева бетона секция резистивного нагревательного кабеля 40КДБС-35 220 Вольт не требующая подключения к трансформатору. Представляет собой готовый к монтажу комплект двухжильного резистивного греющего кабеля для электропрогрева бетонной смеси и железобетона при заливке фундамента, перекрытий и монолитном строительстве любой конструкции.
Главными достоинствами секция нагревательная кабельная 40КДБС-35 являются: • двухжильный нагревательный кабель подключается только с одного конца к обычному однофазному источнику питания 220-240В, а его второй конец с установленной концевой муфтой остается свободным и закрепляется в любой зоне обогрева;
• такая схема упрощает принятие технических решений и установку кабеля на объекте;
• применение резистивного греющего кабеля 40КДБС является более экономически целесообразным по сравнению с медным кабелем ПНСВ, к которому требуется брать в аренду очень дорогостоящий трансформатор и дизельную электростанцию;
• монтаж и подключение нагревательного кабеля можно выполнить силами строительной бригады, без привлечения сторонних исполнителей;
• применение двухслойной изоляции проводника, исключает повреждение и выход из строя нагревательного кабеля в процессе монтажа;
• представлен широкий ассортимент продукции с различными мощностными характеристиками;
• нагревательный кабель КДБС, это оптимальный вариант для равномерного электропрогрева бетона в зимнее время не требующий дополнительных расходов и позволяющий регулировать температурный и временной режим;
• благодаря гибкости и универсальности кабеля ССТ 40КДБС, очень просто составить технологическую карту прогрева бетона при отрицательных температурах;
• схема подключения и укладки греющего кабеля рассчитывается индивидуально для каждого конкретного объекта;
• поставляется в виде готового к установке комплекта, для удобства монтажа смотанным в бухту;

Основные технические характеристики секция нагревательная кабельная 40КДБС-35:

• номинальная выделяемая линейная мощность греющего кабеля — 40 Вт/м;
• длина секции — 35 метров;
• суммарная мощность обогрева нагревательной секции – 1390 Вт в час;
• длина провода подключения — 2 метра;
• температура нагрева: + 50 °C…+ 60 °C;
• диаметр греющего кабеля: 5,0 – 6,0 мм;
• напряжение электропитания ~220–240 В;
• минимальная температура монтажа: — 25 °C;
• степень защиты IP67;
• минимальный радиус изгиба при монтаже – 35мм;
Комплект поставки: Секция нагревательная кабельная 40КДБС-35, мощностью 1390 Вт – 1шт.
Паспорт и инструкция по монтажу — 1шт.

Где и как купить греющий кабель для прогрева бетона 40КДБС-35 по выгодным ценам?

Греющий кабель для прогрева бетона 40КДБС-35, можно выгодно купить в нашей компании ООО АВАКС. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. Доставка товара будет совершенно бесплатной по городу. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. Мы уверены, что можем предложить наиболее экономичный вариант для ваших потребностей. У нас всегда лучшая цена!

Особенности

Резистивный греющий кабель, это гибкий электрический нагревательный кабель, в котором тепловыделяющим элементом является одна или две токопроводящих стальных жилы. Для примерного расчета требуется 0,5-1,5 кВт мощности, в зависимости от погодных условий, количества бетонной смеси и формы конструкции. Минимальное расстояние между витками греющего кабеля составляет 60 мм. Резистивный нагревательный кабель обладает высокой пожаро и электро безопасностью, конструктивно прост, а технология его производства за многие годы достигла оптимального показателя по соотношению цена-качество.Греющий кабель должен быть защищен автоматическим выключателем с характеристикой срабатывания C.

О компании ООО ССТ производителе секция нагревательная кабельная 40КДБС-35

ООО ССТ – это известная российская фирма, которая входит в Группу компаний Специальные системы и технологии. ГК ССТ занимает лидирующую позицию в производстве систем электрообогрева на основе нагревательного кабеля для бытового и промышленного применения. Благодаря применению новейших научно-технических достижений, инновационных продуктов и строжайшей многоступенчатой системе контроля, продукция ГК ССТ по своим эксплуатационным и потребительским свойствам, превосходит аналоги зарубежных производителей. Компания производит в большом ассортименте саморегулирующиеся нагревательные кабели, в том числе с линейной мощностью до 95 Вт на погонный метр и выдерживающие воздействие температуры до 240 оС. Для реализации любого технического решения, специально разработана линейка соединительных коробок, терморегулирующей аппаратуры, комплекты концевой заделки и соединения. Продукция выпускаемая ГК «ССТ» сертифицирована Ростехнадзором, АО «Газпром» и европейскими центрами VDE, SGS, Demko, NANIO CCVE, на соответствие требованиям международных стандартов ISO 9001:2008 и ГОСТ Р 9001-2008 и Международной Электротехнической комиссии для применения во взрывоопасных средах IEC Ex.

схема укладки ПНСВ, маркировка и цены

Технология кабельного прогрева заливаемого бетона применяется при необходимости проведения работ при отрицательных температурах или их ускорения. Данный способ считается самым экономичным, он соответствует требованиям СНиП 3.03.01-87 и используется на строительных площадках любого типа. Главным преимуществом является достижение равномерного прогрева массива изнутри, при правильном подборе толщины и шага провода достигается температура в пределах 40-50 °C, что обеспечивает оптимальные режимы гидратации и набора прочности цементными растворами.

Оглавление:

1. Виды проводов
2. Технология монтажа
3. Средние цены

Разновидности и особенности нагревательных проводов

Для монолитного бетона и железобетона используется одно- и двужильный стальной оцинкованный кабель круглого сечения с достаточно надежной изоляцией из сшитого полиэтилена или поливинилхлорида. Провод остается в толще раствора, покупать дорогие разновидности нецелесообразно, оптимальными для этих целей считаются жилы с диаметром в пределах 1,2-3 мм. Существуют и другие методы, они описаны в статье об особенностях прогрева бетона.

К наиболее востребованным вариантам относят:

Провод Нагревательный со Стальной жилой и оболочкой из Винила, оптимальный по цене и характеристикам вид. Для прогрева бетонного раствора используется кабель с диаметром от 1,2 до 3 мм, реже – 4. Рабочий подбирается в пределах 14-16 А, выдержка определенного промежутка между соседними линиями составляет не менее 15 мм. Их нельзя оставлять открытыми, питание подводится через алюминиевый кабель АПВ (в пределах 1 м).

Провод Токопроводящий с Параллельными оцинкованными стальными Жилами. Его изоляция также выполняется из полиэтилена, стандартный диаметр лежит в пределах 0,6-1,8 мм, для прогрева оптимальным считается сечение в 1,2. Основное назначение – монтаж ретрансляционных сетей, его укладка выбирается из-за снижения риска повреждения токоведущих жил (при случайном перебитии вторая линия останется рабочей и конструкция застынет правильно).

Двужильный кабель для прогрева бетона с запиткой от сети 220 В. Выпускается в секциях с длиной от 3 до 150 м, с одной стороны имеющим вилку или соединительную муфту, с другой – концевую. Токоведущие жилы у него изолированы полиэтиленом, внешняя оболочка изготавливается из ПВХ. КДБС – российская маркировка, зарубежным аналогом являются системы для обогрева заливаемых конструкций ВЕТ (Финляндия).

ПНСВ и ПТПЖ запитываются от линии в 380 В, что подразумевает обязательное добавление в схему подключения понижающего трансформатора. В полный перечень необходимого оборудования также входят медный кабель для питания силовой станции и алюминиевый для трассы и холодных концов. Длину нагревательных стальных жил определяет расчет, для удобства можно воспользоваться онлайн-калькуляторами или табличными данными. В среднем на 1 м² бетона уходит 50-60 м кабеля ПНСВ или ПТПЖ и от 20 КДБС. У армированных конструкций расход выше из-за обхода проводов вокруг прутьев или сетки и более низкой погонной нагрузки (30-35 Вт/м у ж/б в сравнении с 35-40 у неармированных).

Схема укладки

Главным требованием является равномерность прогрева, холодных зон быть не должно. Минимальное расстояние между соседними проводами для прогрева бетона составляет 15 мм, максимальное подбирается из учета характеристик и внешних условий. Оптимальным промежутком по горизонтали считается 20-40 см, по вертикали – 8-10, превышать его не рекомендуется. Учитывается весь объем смеси и основные размеры конструкций.

Простейшей схемой является «змейка» с радиусом изгиба не менее 5 рабочих диаметров у ПНСВ и 10 у ПТПЖ. Его размещают вдоль арматуры без натяжения (в идеале с фиксацией пластиковыми хомутами), перехлестов и выходов к поверхности (рекомендуемое расстояние до краев – от 20 мм), отслеживается целостность изоляции. Прямые контакты оголенных участков с сеткой или металлическими прутьями вызывают КЗ, на особо опасных местах предусматривается прокладка кусочками пропитанной битумом бумаги или рубероида.

Приветствуется применение инвентарных шаблонов (часто используются при обустройстве теплых полов, они помогут провести монтаж с одинаковым интервалом и правильными радиусами). Профессиональный прогрев подразумевает установку термодатчиков или термометров для контроля процесса.

Нерегулируемый провод подключается к понижающему трансформатору, особое внимание уделяется холодным концам, подводящие ток жилы должны иметь меньшее значение удельного сопротивления, чем нагревательные, этому требованию соответствуют алюминий. При выборе схемы «треугольник» провода разделяют на три равные группы, соединяют параллельно и объединяют в три выходных точки. При распределении нагрузки «звездой» три одинаковых по длине отрезка на одном конце соединятся в один узел, остальные – к силовой станции. Все контакты надежно изолируются, для этих целей используют двустороннюю изоленту или термоусадочные трубки. Мощность трансформатора для прогрева определяет расчет, в среднем на 0,4-1 м³ бетона требуется 1 кВт.

Укладка КДБС проходит по тому же принципу, но чуть большим шагом (расход составляет 4 п.м. на 1 м² по стяжке или горизонтальной плоскости) и прямым подключением к розетке. Он полностью погружается в бетон, снаружи остается только питающий вывод. Несмотря на более высокую стоимость кабеля и увеличение потребляемой мощности до 1,5 кВт на 1 м³, эта разновидность обеспечивает наиболее равномерный прогрев и стабильные рабочие характеристики. По окончании просушки его просто обрезают и оставляют в бетоне. КДБС выбирается для ответственных участков, при проведении срочного ремонта, при большом числе отдельных монолитных элементов, необходимости задействования вибратора. Его проще уложить людям без опыта работ, заводские параметры исключают перегрев или прогорание.

Основные правила технологии прогрева:

• Минимальная температура заливаемого состава составляет +5 °C.
• Питание подается исключительно на погруженные в бетоне провода, в идеале – через стабилизатор напряжения.
• Из-за растрескивания изоляции укладка не рекомендуется при температуре ниже -15 °C.
• Процесс проводится с контролем мощности: плавный разогрев первые 2 часа, поддерживание в пределах 50-60 °C не менее 3-4 дней, постепенное остывание.

Обзор цен на греющий кабель

Одно- и двужильный кабель реализуется в бухтах:

Маркировка	Материал изоляции	Диаметр токопроводящей жилы, мм	Электрическое сопротивление, Ом/м	Длина в бухте, м	Цена за 1 п. м., рубли
ПТПЖ 2	Полиэтилен высокого давления	0,6	0,55	500	4,5
		1,2	0,14		4,9
		1,4	0,1		5
ПНСВ 1	Полиэтилен или ПВХ	1,2	0,15	1000	1,3
		2,0	0,044		3,5
		3,0	0,02		3,7

Расценки на саморегулирующейся кабель в секциях, соответственно, составляют:

Маркировка	Номинальный диаметр нагревательного кабеля, мм	Длина рабочей части, м	Мощность стартовая/ номинальная, КТ	Сопротивление секции, Ом	Цена, рубли
40 КДБС с изоляцией их сшитого полиэтилена и ПВХ оболочкой	5-7	10	440/400	104,5-121	1570
		20	910/800	50,5-58,5	2020
		53	2250/2120	19,9-23,1	4190
		82	4080/3280	11,3-13,1	5460
		100	5120/4000	9-10,4	6960
		150	7680/6000	6-6,9	13000

Кабели греющие КДБС для прогрева бетона

     При строительстве в зимнее время часто не удается обойтись без такой операции, как прогрев бетона. Если ее не выполнять, влага, содержащаяся в толще бетонной смеси, будет не высыхать, а замерзать, а нормальный ход химических реакций отвердевания нарушится. Прочность бетонной конструкции резко уменьшится, и с наступлением весны она может просто раскрошиться. Предотвратите такой сценарий – купите электрический кабель для бетона, который обеспечит высокое качество строительных работ даже в зимнее время. Предлагаем оценить по достоинству преимущества резистивного греющего кабеля марки 40КДБС.

     Особенности строения

     Основа кабеля 40КДБС – две жилы, проводящие электрический ток. Эти элементы защищены изоляционными оболочками, предотвращающими недопустимый контакт. Снаружи электрический кабель для бетона защищен общей оболочкой оранжевого цвета.

     Укладка и эксплуатация

     Резистивный кабель 40КДБС равномерно раскладывается на арматурном каркасе, который впоследствии окажется в толще бетона. Расстояние между нитками должно составлять как минимум 70 мм, радиус каждого изгиба кабеля должен превышать 35 мм.
     Выполняется заливка бетона. Резистивная секция, образованная кабелем, подключается к источнику тока напряжением 220 В. Проводящие жилы при протекании по ним тока начинают выделять тепло и греют бетон изнутри. Испарение влаги резко ускоряется, и бетон полноценно отвердевает – даже в сильный мороз.
     По окончании работ концы кабеля, выступающие из твердой бетонной конструкции – например, фундамента – обрезаются.

     Несколько важных плюсов

     Резистивный греющий кабель 40КДБС отличается:
• простотой конструкции и, как следствие, ценовой доступностью;
• легкостью укладки и эксплуатации. При прогреве бетона с помощью этого кабеля не требуется трансформаторное оборудование;
• высокой прочностью;
• устойчивостью к высокой температуре.

     Гарантия — 5 лет.

Мы рассчитаем количество секций КДБС по вашим требованиям

Заказать расчет

Кабель для прогрева бетона без трансформатора на 220 В

Кабель применяется в сфере малоэтажного строительства, а также для изготовления колонн, перегородок и межэтажных перекрытий.

«Тонкости заливки бетона зимой»

С наступлением осени-началом зимы все строители сталкиваются с проблемой необходимости выполнения дополнительных мероприятий при проведении работ по заливке бетона в отрицательных температурах.
Таковыми мероприятиями являются:
— применение бетона со специальными добавками
— необходимость прокладки нагревательных кабелей по арматуре до заливки бетона
— временное утепление бетона после заливки до момента застывания

Все эти мероприятия являются обязательными к применению т.к. в противном случае есть вероятность нарушение режима схватывания бетона из-за снижения его температуры и замерзания. Нарушение технологии может привести к значительному ухудшению прочности бетонной конструкции, трещинам и снижению несущей способности.
В старые добрые времена, когда не было выбора материалов и новых технологий – строители применяли в качестве нагревательного кабеля – простые провода. При этом, т.к. они не соответствуют ГОСТам по электробезопасности (т. к. не имеют экрана и двойной эл. изоляции и сертификатов) – строители вынуждены производить их подключение на пониженное напряжение не выше 24 вольт через понижающие трансформаторы. Мало того, электрик производящий эти работы, должен подобрать напряжение и соответствующую длину провода, чтобы соблюсти баланс напряжения и электрического сопротивления провода, иначе возможен недогрев либо перегрев провода. Эта технология дешева т.к. провод имеет низкую стоимость, но при этом имеют место большие трудозатраты персонала из-за необходимости расчетов сопротивления и подбора трансформаторов. Также это требует большего времени в монтаже.
Мы предлагаем более современную альтернативу – готовые комплекты нагревательных секций марки КДБС.
Греющий кабель изготавливается заводом в виде готовых нагревательных секций разной длины (3м, 10м, 20м, 35м, 53м, 78м, 97м, 145м), оснащенных силовым кабелем для подключения к сети 220В. Продукция полностью сертифицирована, не требует подключения через понижающие трансформаторы и при этом полностью электробезопасна! Идеально подходит для оперативного монтажа и заливки бетона. Нагревательная секция раскладывается на арматуре объекта, подлежащего заливке бетоном. После заливки бетона в каркас. Кабель подключают к сети электропитания. Кабель КДБС, проявляя свои нагревательные свойства, сушит бетон необходимое время, исходя из условий эксплуатации и размеров бетонной конструкции. После высушивания кабель отключают от сети питания, обрезают концы и оставляют внутри бетонной конструкции. Греющий кабель КДБС специально разработан для ускорения застывание бетона. Он представляет собой двужильный нагревательный кабель с соединительным проводом с одной стороны

Технические характеристики:
Питание ~220–240 В / 50 Гц
Минимальный радиус изгиба при хранении 150 мм
Расстояние между нитками нагревательного кабеля MIN=70 мм
Мощность линейная 40Вт/м Сопротивление изоляции 10³ МОм*м
Температура монтажа минимальная -30°С
Диаметр нагревательного кабеля 5 — 7 мм
Степень пылевлагозащиты IP67

Продукция всегда имеется в наличии на нашем складе!

саморегулирующий нагревательный, в зимнее время

На чтение 7 мин Просмотров 72 Опубликовано 17. 07.2019 Обновлено 17.07.2019

Во время сооружения монолитных бетонных конструкций используется несколько технологий, которые требуются для создания оптимальных температурных условий. Это может быть применение специальных проводов для обогрева или теплоавтоматов, а также тепляков. Первый вариант наиболее востребован, поскольку в сравнении с аналогами менее энергоемкий и финансово затратный.

Зачем нужен прогрев бетона

Если вода в растворе бетона замерзнет, он не наберет технологической прочности

Электропрогрев бетона требуется в холодное время года, когда температура окружающей среды опускается ниже температуры замерзания воды, что влечет за собой гидратацию бетонного раствора. Смесь не затвердевает, как требуется, а частично замерзает.

С приходом тепла начинает активный процесс оттаивания, в результате монолитность конструкции нарушается, что отрицательно сказывается на долговечности и сопротивлении проникновения влаги в полости монолитных блоков.

Чтобы предотвратить нежелательные и опасные для здоровья и жизни человека последствия, обязательно осуществляют прогрев бетона в зимнее время специальными проводами. Расчет метража и схемы прокладки проводят на этапе проектирования здания.

Принцип работы и виды прогревочных проводов

Наиболее распространен греющий провод типа ПНСВ. Это обусловлено простотой установки и приемлемой ценой в сравнении с аналогами.

Еще часто используют аналог ПНСП. Его основное конструктивное отличие заключается в изоляционном материале. Состав – полипропилен, за счет которого обеспечивается возможность повышать максимальную мощность тепловыделителя.

В таблице приведены основные технические и физические характеристики проводов типа ПНСП и ПНСВ.

Марка провода	Расчетная масса 1 000 метров провода, кг	Оптимальная длина нагревательной секции при напряжении 220 В, м	Номинальный наружный диаметр, мм	Номинальное значение электрического сопротивления 1 метра нагревательной жилы, Ом
ПНСВ	19	110	2,8	0,12
ПНСВ	18,5	95	2,7	0,18
ПНСВ	18	80	2,6	0,22
ПНСП	16,4	130	2,8	0,11
ПНСП	12,7	100	2,6	0,12
ПНСП	14,5	110	2,7	0,14
ПНСП	11,1	85	2,5	0,18
ПНСП	9,6	75	2,4	0,22

Нагревательные провода типа ПНСП и ПНСВ используются также для организации полов с подогревом в жилых помещениях.

Основная сложность, с которой сталкиваются строители при использовании нагревательных проводов, – необходимость проводить расчет требуемой длины. Незначительные погрешности исправляются за счет регуляции напряжения, которое поступает на прогревочный трансформатор.

Разновидности и особенности кабелей КДБС и ВЕТ

Провод прогревочный ПНСВ

Несмотря на широкое распространение описанные разновидности тепловых кабелей имеют весомый недостаток – необходимость использования специального дорогостоящего оборудования, которое регулирует мощность тепловыделения изменением напряжения.

Решением проблемы становится использование двухжильных секционных саморегулирующихся термокабелей. Отечественная модификация получила название КДБС, а европейская – ВЕТ (производитель — Финляндия). Для их полноценного и бесперебойного функционирования не требуется дополнительное оборудование, они подключаются напрямую к сети в 220 В.

Отличий в конструкции отечественной и европейской модели практически нет. В таблице приведен сравнительный анализ.

Технические особенности	КДБС	ВЕТ
Степень защиты	IP67	IP67
Размер секций, м	От 10 до 150	От 3,3 до 85
Номинальный диаметр, мм	7	6
Рекомендованный радиус изгиба	35	25
Сопротивление изоляционного материала, Мом/м	103	103
Линейная мощность, Вт/м	40	В зависимости от модели и длины колеблется в пределах 35-45
Рабочее напряжение, Вольт	220-240	220-230

Отечественные модели имеют свои особенности маркировки. Кодируются они в следующем виде: ХХКДБС YY, где ХХ – это показатели линейной мощности, а YY – длина секции.

Электропрогрев бетона проводом ПНСВ

Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

1. Нагревательный элемент равномерно раскладывается в месте заливки. Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
2. Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки. Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
3. Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
4. Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
5. Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

Схема укладки провода

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Подсоединение кабеля к питающей сети проводится за границами опалубки. Как правило, осуществляется это при помощи алюминиевых жил, которыми концы ПНСВ плотно обматываются несколькими витками.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

• необходимость в использовании специального оборудования – ПТ;
• сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Монтаж секционного обогревочного кабеля

Греющий провод в опалубке

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

• предварительно утеплить опалубку;
• применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Интервал между электрообогревателем и поверхностями конструкции должен быть не менее 20 см. Для равномерного обогрева расстояние между кабелями должно быть одинаковым.

Достоинства и недостатки сегментированного кабеля

КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

• несложный расчет длины требуемого обогревательного элемента, простота установки;
• вероятность поражения электроэнергией минимальная;
• для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Постобработка бетона

Вскоре после прогрева бетонных монолитных конструкций нельзя приступать к их обработке. Предварительно строительный материал должен затвердеть и достичь оптимальных показателей марочной прочности.

Ударные нагрузки также противопоказаны. Допускается резка. Для этого применяют оборудование, оснащенное алмазными насадками, после которых не образуются трещины. В целом прогрев бетона греющими проводами напоминает работу и устройство теплых полов.

Использование нихромовых кабелей для прогрева бетонной смеси запрещено правилами техники безопасности. Кроме того, такой подход обойдется заказчику в большие финансовые затраты.

Прогрев бетона проводом ПНСВ — ElectrikTop.ru

Физический процесс застывания

Бетонирования является одним из самых распространенных технологических процессов при ведении строительства. Он применяется не только для создания фундаментов, но и различных перекрытий, опор и капитальных стен. Затвердевание цементно-песчаной или цементно-гравийной смеси происходит в ходе химической реакции гидратации, когда молекулы воды и вещества, в ней растворенные, создают новое химическое соединение.

Она является необратимой и сопровождается выделением некоторое количество тепла, которое при положительных внешних температурах поддерживает взаимодействие веществ в течение первых семи суток после заливки бетона в опалубку.

Однако его может быть недостаточно, если строительство ведется в демисезонный и тем более в зимний период, когда наружные температуры опускаются значительно ниже нуля. В этом случае часть веществ в химическую реакцию не вступает, что значительно снижает фактическую прочность бетонных конструкций.

Кроме того, неизрасходованная вода замерзает и расширяется, разрушая их изнутри. Чтобы такого не происходило, применяются различные способы прогрева залитой массы. Самым простым и эффективным является укладка внутри массива тепловыделяющего электрического кабеля, каким и является провод ПНСВ.

Провод ПНСВ, устройство и характеристики

Греющий провод ПНСВ – это одна стальная жила (она может быть простой или иметь цинковое защитное покрытие) в оболочке из винила. Собственно, это исходит из расшифровки аббревиатуры его названия:

• Провод.
• Нагревающий.
• Стальная жила.
• Виниловая оболочка.

Действует он за счет своих резистивных качеств: электрическое сопротивление стали достаточно высоко, а чем длинней проводник, тем его удельное значение выше, как и степень разогрева при пропускании электрического тока.

Промышленностью выпускается три вида провода ПНСВ, отличающихся диаметром внутренней жилы: 1, 1.2, а также 1.4 мм. Их основные технические характеристики приведены в таблице ниже.

Способы подключения греющего кабеля ПНСВ

Нагревательный провод ПНСВ подключается к сети переменного тока 380 или 220 вольт. Если рассчитанная потребляемая мощность всех секций превышает 5 кВт, питание осуществляется через силовой трансформатор. Обязательно предусматривается возможность регулировки силы подающегося тока, поскольку технология процесса достаточно сложна и зависит от внешних условий – температуры воздуха и скорости ветра.

Как правило, используется трехфазная сеть, а нагревательные секции подключаются к ней двумя известными способами:

1. Треугольником, в этом случае напряжение 380 вольт.
2. Звездой – напряжение 220 вольт.

В отдельных случаях допускается одиночное подключение. Как между двумя фазами, так и между фазой и землей.

Схемы прогрева бетона проводом ПНСВ с использованием трехфазной сети приведены на рисунках ниже.

Монтаж кабеля ПНСВ

Кабель монтируется внутри опалубки до начала заливки бетона. Обычно его крепят мягкой алюминиевой проволокой к арматуре, хотя правилами техники электробезопасности это и не приветствуется. Жесткость стальной жилы достаточно велика, поэтому минимальный радиус закругления не может быть менее 25 см.

Особенно актуально это правило при низких температурах. Несмотря на то, что по паспорту виниловая изоляция до –30 ⁰С сохраняет свои физические свойства, злоупотреблять этим не стоит. Уже при -10 ⁰С слишком крутой изгиб провода может привести к нарушению целостности слоя внешней изоляции.

Для равномерности прогрева секцию укладывают параллельными шлагами с расстоянием между ними не более 15 см по площади и на таком же расстоянии по вертикали. На практике выяснено, что для 5 куб. метров бетона требуется до 30 метров кабеля марки ПНСВ 1,2.

А также определено, что при напряжении 380 вольт длина одной секции должна быть 31 метр, а при напряжении 220 вольт – 17 метров. Тогда они будут прогреваться равномерно. Если же вы смонтируете секцию большей длины, то выделение тепла будет происходить не далее, чем за 5-6 метров от точки подключения к питающей сети.

Подключение кабеля к питающей сети осуществляется за пределами опалубки. Обычно это делается с помощью провода с мягкими алюминиевыми жилами, которыми плотно обматываются в несколько последовательных витков концы ПНСВ.

После застывания бетона провод для прогрева остается внутри его и может быть использован для систем обогрева типа «Теплый пол».

Технология прогрева бетонной массы

Фундаментальной ошибкой является мнение, что для достижения заданной конструктивной прочности бетона достаточно смонтировать греющий кабель и просто подключить его к сети. Процесс этот регулируемый и зависящий от множества параметров. Недопустим как недогрев, так и перегрев залитой бетонной массы.

Довести ее до кипения вам не удастся, поскольку виниловая оболочка плавится при 80 ⁰С. Это является своеобразным предохранителем. Но если она разрушится, вся греющая система выйдет из строя, а при соприкосновении провода с арматурой не исключено возникновение короткого замыкания.

Ниже, в качестве примера, приведена одна из технологических схем прогрева при включении секций «Звездой».

• Первый этап, когда происходит поглощение основной массы воды и начинает формироваться кристаллическая структура в массе залитого бетона. В это время он нагревается до 55 ⁰С. Его длительность зависит от температуры наружного воздуха. Например, при –15 ⁰С она равна 5 часов, при –20 ⁰С – семь часов. Для поддержания процесса требуется напряжение на выходных обмотках трансформатора, равное 95 вольт.
• Второй этап. Проводится для изотермического прогрева и создания кристаллической структуры в массе бетона. Питающее напряжение снижается до 75 вольт, а температура внутри залитой массы 55 ⁰С поддерживается за счет ее тепловой инерционности. Длительность и зависимость от внешней температуры такая же, как и на первом этапе. Однако при резком похолодании рекомендуется повысить напряжение до 85 вольт.
• Третий этап. Стадия остывания. Набор 70-80% конструктивной прочности. Температура нагрева провода не более 20 ⁰С. Продолжительность 80 часов, если снаружи –15 ⁰С и 30 при –25 ⁰С.

Использование провода ПНСВ после застывания

Уложенные в бетонную конструкцию секции нагревательного кабеля остаются в ней навсегда и не теряют своих резистивных свойств. Поэтому есть смысл использовать их с целью повышения комфорта проживания. Нередко провод ПНСВ укладывают в бетонную стяжку пола специально. Однако это не лучшее решение, хотя и наиболее бюджетное.

При размещении нагревательного элемента под напольным покрытием следует учитывать возможные препятствия для рассеивания выделяемого тепла. В жилых комнатах таковыми являются места, где установлена корпусная мебель, основание которой плотно прилегает к полу. В них возникают зоны локального перегрева.

При длительном использовании провод постепенно истончается и, в конце концов, обрывается. Его замена связана с чрезвычайными трудностями, поскольку требует снятия напольного покрытия и разрушения бетонной стяжки.

Решением проблемы является использование саморегулирующегося нагревательного провода. Его конструкция состоит из двух медных жил, между которыми находится так называемая тепловая матрица – полупроводниковый элемент, проводимость которого изменяется по мере нагревания. Чем температура выше, тем выше сопротивление. Это приводит к тому, что сила тока, текущего по этому участку, уменьшается, из-за чего он остывает.

Такой нагревательный элемент работает при любых размерах – от кусочка длиной в несколько сантиметров до многометровой секции. Его можно перекрещивать с другими, подобными ему (с проводом ПНСВ такое делать категорически нельзя из-за опасности расплавления изоляции и возникновения короткого замыкания). Основным недостатком саморегулирующегося нагревательного провода является стоимость. Она в разы выше, чем одножильного резистивного.

Прогрев залитой бетонной массы с помощью греющего кабеля ПНСВ позволяет сократить срок достижения 80% конструктивной прочности с семи суток до двух-трех дней и не прекращать работы с наступлением холодов. Однако технология этого процесса довольно сложна, обычно его схема разрабатывается для каждого конкретного случая. Поэтому не прельщайтесь его видимой простотой. Обращайтесь к профессионалам, а при их отсутствии досконально изучите вопрос самостоятельно.

Amazon.com: Комплект кабелей 220 кв. Футов, 240 В, электрическая система обогрева полов с цифровым датчиком температуры пола Aube: Кухня и столовая

Лучистое напольное отопление:

Холодные полы уходят в прошлое, когда устанавливается электрическая система обогрева пола. Вам и вашей семье понравится дополнительное тепло и комфорт, которые наша система подогрева пола привносит в любую комнату, в которой она установлена.

Система лучистого обогрева пола с электроприводом системы обогрева:

Эта электрическая система обогрева полов и термостат устанавливаются под полом в любой комнате вашего дома и будут обеспечивать лучистым теплом, обогревая пол и предметы в комнате, делая все пространство комфортным.

Монтаж:

Этот продукт представляет собой систему нагрева «КАБЕЛЬНЫЙ НАБОР», которая представляет собой проволоку на катушке.После установки его раскатывают и кладут на пол на расстоянии 3 дюйма друг от друга по всей обогреваемой области. Трос крепится к полу с помощью прилагаемых кабельных направляющих и должен быть заделан в раствор на основе модифицированного полимером цемента. Красный нагревательный элемент нельзя разрезать. Более подробный процесс установки изложен в инструкции.

• Тщательно рассчитайте квадратные метры отапливаемой площади. Не включайте постоянные предметы или участки, по которым не ходят.Приобретите систему отопления соответствующего размера.
• Просто прикрепите кабельные направляющие к полу на границе обогреваемой зоны. Проложите нагревательный кабель вперед и назад на расстоянии 3 дюймов по нагреваемой области, обвивая его вокруг направляющих кабеля.
• Установите раствор и плитку поверх системы отопления.
• Подключите термостат для теплого пола.

Laticrete Strata Heat Кабель для подогрева пола 220 В. Подрядчики Direct

Laticrete Strata Heat 240V Wire

Роскошный провод Strata Heat от Laticrete для вашего комфорта можно использовать на многих различных напольных покрытиях.

Преимущества

• Компонент пожизненной гарантии системы Laticrete
• Различное расстояние между проводами позволяет получать переменную тепловую мощность, которую можно распределять или сближать.
• Hydro Ban Board
• Бетон
• Строительные слои
• Фанера для наружного клея
• Существующая керамическая плитка и камень
• Цемент Terrazzo
• Цементная опорная плита

См. Таблицу преобразования для кабеля в квадратных футах ниже

Ограничения

• Только установка полов внутри помещений
• Клеи / мастики, растворы и растворы для керамической плитки, брусчатки, кирпича и камня не заменяют гидроизоляционные мембраны. кабель.
  • Стандартное покрытие — 17 Вт на квадратный фут при расстоянии между стойками 3/2/3 в системах отсоединения



  Возврат

  *** В дополнение к нашей обычной политике возврата, обратите внимание, что отопление Провода не подлежат возврату, если пломба сломана и товар не в новом состоянии.




  Номер позиции	Длина кабеля (футы)	Системы разъединения Расстояние между штифтами 3-2-3	Системы разъединения Расстояние между 3 штифтами	Системы разъединения Расстояние между 4 штифтами	Свободно проложенный кабель Расстояние 2 дюйма	Свободно проложенный кабель Расстояние 4 дюйма	Свободно проложенный кабель Расстояние 6 дюймов
  0802-0083-4	83 фута	Покрытие	21 кв. Фут	25 кв. Футов	33 кв.м	14 кв.м	21 кв.м	28 кв.м
  0802-0100-4	100 футов	Покрытие	25 кв.м	30 кв.м	40 кв.м	17 кв. Футов	25 кв. Футов	33 кв. Футов
  0802-0133-4	133 футов	Покрытие	33.5 кв.м	40 кв.м	53 кв.м	22 кв.м	33 кв.м	44 кв.м
  0802-0166-4	166 футов	Покрытие	41,5 кв.м	50 кв.м	67 кв.м	28 кв.м	42 кв.м	55 кв.м
  0802-0200-4	200 футов	Покрытие	50 кв.м	60 кв.м	80 квадратных футов	33 квадратных футов	50 квадратных футов	66 квадратных футов
  0802-0233-4	233 футов	Покрытие	58.5 кв.м	70 кв.м	93 кв.м	39 кв.м	58 кв.м	77 кв.м
  0802-0266-4	266 футов	Покрытие	66,5 кв.м	80 кв.м	107 кв.м	44 кв.м	66 кв.м	88 кв.м
  0802-0299-4	299 футов	Покрытие	75 кв.м	90 кв.м	120 кв. Футов	50 кв. Футов	75 кв. Футов	100 кв. Футов
  0802-0332-4	332 футов	Покрытие	83.5 кв.м	100 кв.м	133 кв.м	55 кв.м	83 кв.м	111 кв.м
  0802-0415-4	415 футов	Покрытие	104 кв.м	125 кв. Футов	167 кв. Футов	69 кв. Футов	104 кв. Футов	138 кв. Футов
  0802-0498-4	498 футов	Покрытие	125 кв. Футов	150 кв. Футов	200 кв. Футов	83 кв. Футов	124 кв. Футов	166 кв. Футов
  0802-0581-4	581 фут	Покрытие	146 кв. Футов	175 кв. Футов	233 кв. футов	97 кв. футов	145 кв. футов	194 кв. футов
  0802-0664-4	664 футов	Покрытие	166.5 кв. Футов	200 кв. Футов	266 кв. Футов	111 кв. Футов	166 кв. Футов	221 кв. Футов
  0802-0747-4	747 футов	Покрытие	187,5 кв. Футов	225 кв. Футов	300 кв. Футов	124 кв. Футов	187 кв. Футов	249 кв. Футов
  0802-0830-4	830 футов	Покрытие	208,5 кв. Футов	250 кв. Футов	333 кв. Футов	138 кв. Футов	207 кв. Футов	276 кв. Футов




  Кабель и комплекты для электрического обогрева пола

  Использование нескольких прядей кабеля электрического лучистого теплого пола

  Может потребоваться использовать 2 или более трасс нагревательного кабеля для одной зоны (один термостат), если общая длина кабеля, необходимого для проекта, превышает 400 футов (макс.имеющаяся длина), но не превышает 600 футов (максимальная допустимая длина на термостат).

  Вышеуказанное применимо только к большим отапливаемым областям, обычно более 100 кв. Футов. Поскольку один термостат с датчиком температуры пола способен выдерживать максимальную комбинированную нагрузку в 15 А, общая комбинированная нагрузка в А (данные см. В таблицах выше) кабелей не должна превышают 15 А, что соответствует длине кабеля для подогрева пола в 600 футов. Для систем с шагом 3 дюйма это соответствует 150 кв. Футам отапливаемого пространства, тогда как для 4-дюймового кабеля — 200 кв.футов отапливаемого помещения.

  Также можно использовать комбинацию электрического кабеля для обогрева пола и матов, где маты покрывают большие квадратные области, а кабель прокладывается в областях, содержащих углы, изгибы и небольшие пространства.

  Выбор подходящего термостата

  Выбирайте лучшее — все предлагаемые нами термостаты с датчиком температуры пола принадлежат брендам Honeywell (Aube) или OJ Microline, которые устанавливают отраслевые стандарты и известны своим высоким качеством, безопасностью и надежностью. Популярные модели, которые мы носим, ​​включают:
  Honeywell / Aube Th215-AF-120S — обычная модель 120 В
  Honeywell / Aube Th215-AF-240S — обычная модель 240 В
  Honeywell / Aube Th215-AF-GA — модель со встроенным GFCI 5 мА (совместимость с двумя напряжениями 120/240 В)
  OJ Microline UDG-4999 — модель со встроенным GFCI 5 мА (совместимость с двойным напряжением 120/240 В)

  Возможность программирования — важная функция, используемая для управления циклическим включением / выключением системы для поддержания желаемого уровня температуры.Эффективная работа системы может привести к экономии энергии в диапазоне 10-30% по сравнению с непрограммируемыми термостатами.
  Способность определения пола — для правильной работы и быстрого реагирования системы требуется термостат измерения пола. Стандартные (не считывающие температуру пола) термостаты предназначены для измерения температуры окружающего воздуха (температуры воздуха в помещении), а не температуры пола, и поэтому задерживают запуск системы, даже если полы холодные, и ее отключение, даже если полы теплые.
  Встроенная система безопасности GFCI (доступна только в моделях GFCI) — эта функция безопасности требуется для установки во влажных и влажных помещениях, таких как грязевые комнаты, ванные комнаты и кухни, и обеспечивает максимальную защиту от поражения электрическим током в результате нарушения электроснабжения. кабель.

  Использование резервного датчика температуры пола

  В то время как датчики, которые мы продаем, проверены временем и рассчитаны на то, чтобы работать столько же, сколько и сама система обогрева, установка вторичного датчика рядом с основным позволила бы сократить время простоя системы и сократить трудозатраты на его замену в маловероятном случае отказа.Если вторичный датчик не установлен, было бы лучше запустить первый в водопроводной трубе, а не прямо в цементе, чтобы облегчить снятие и замену.

  Литература

  Кабель
  HeatTech — Руководство по установке (pdf)

  Th215-AF-120S и Th215-AF-240S — Руководство по установке (pdf)

  Th215-AF-GA — Руководство по установке (pdf)

  Danfoss LX Mats и LX Cable Системы обогрева полов

  Семейство кабелей и матов Danfoss для обогрева пола имеет уникальные преимущества:

  • Настоящая 20-летняя непропорциональная гарантия, включая трудозатраты!
  • Выбор нескольких элементов в соответствии с вашими потребностями
  • Несколько вариантов термостата в соответствии с вашими потребностями
  • Простая и гибкая установка
  • Прочная конструкция
  • Устраняет ЭМП (электромагнитные поля)
  • Бесшумный, 100% эффективный, автоматический и безопасный
  • Снижение материальных и эксплуатационных затрат

  LX Раскатывающийся мат

  Система обогрева пола с выкатным матом Danfoss LX выпускается в широком ассортименте размеров на 110 В и 220 В, которые можно комбинировать для любого проекта.Это самый простой и инновационный систему вы найдете.

  Эта система обогрева пола имеет эксклюзивную самоприклеивающуюся сетку Danfoss с обеих сторон мата. Раскатайте мат, он остается на месте, а его толщина составляет всего 1/8 дюйма. Разрежьте сетку, переверните мат, чтобы вернуть его, и у вас все еще останется липкая сторона вниз, без скрепок или скоб с обеих сторон мата.

  Комплект кабелей LX

  Наборы кабелей «LX» позволяют настраивать компоновку.Вы можете установить элемент вокруг островов, полуостровов, ванн, шкафов или туалетов или в любой форме по вашему желанию. В каждый комплект нагревательных элементов входит напольная обвязка, облегчающая установку. Для более замысловатого дизайна кабельная стяжка также доступна в бухтах 15 и 75 футов.




  При использовании в сочетании с кабельной системой LX, описанной выше, система изолированных панелей Danfoss REFLECT может быть установлена ​​под дерево или ламинат.Панели REFLECT — это идеальное сочетание утепленного черного пола внизу и поверхности теплопередачи наверху. Такая конструкция обеспечивает оптимальную теплоотдачу повсюду с добавленной высотой пола всего на 1/2 дюйма. Изолированные панели REFLECT представляют собой революционную систему, которая устраняет необходимость в строительном растворе или самовыравнивающейся смеси, которые обычно требуются для заделки элемента при установке под плавающими полами. Панели REFLECT представляют собой идеальное решение для недорогого, быстрого и простого монтажа эффективной системы электрического обогрева пола.

  Линия кабелей Danfoss для обогрева пола «TX» используется в качестве аккумуляторов тепла в жилых, коммерческих и промышленных помещениях. Линия TX производит больше ватт на фут, что, в свою очередь, позволяет использовать меньше кабеля при более низких затратах на материалы при использовании более прочного нагревательного элемента. Их можно установить в новые залитые изолированные бетонные плиты, глиняные или песчаные грунты, где используется большая масса.

  Используемые вместе с цифровыми 7-дневными полностью программируемыми термостатами и элементами управления Danfoss, эти маты и кабельные системы могут быть установлены в бетоне или под любым камнем или цементной поверхностью, а также на плавающем полу с помощью REFLECT для эффективного, даже система обогрева полов или первичного отопления.

  Часто задаваемые вопросы-Электрические системы обогрева полов от Warming Systems

  Что такое системы обогрева электрическими лучистыми полами?
  Сеть низкопрофильных полностью армированных нагревательных кабелей, помещенных в раствор чуть ниже вашего пола, обеспечивая теплый пол и дополнительный комфорт в комнате наверху.

  Каковы требования к напряжению, току и мощности?
  Warming Systems предлагает продукты, рассчитанные на работу на 120 или 240 В. Система рассчитана примерно на 12 Вт на квадратный фут.

  Какой толщины у нагревательного кабеля? 1/8 «

  Какие типы полов можно использовать с системами обогрева пола Warming Systems?
  Warming Systems Системы обогрева полов предназначены для полов из мрамора, бетона, керамики, плитки, ламината, конструкционной древесины, ковров, брусчатки или шиферных полов.

  Что следует учитывать при установке на бетонную плиту?
  Да. Мы рекомендуем использовать изоляцию, чтобы избежать потери тепла через бетон. Мы продаем синтетическую пробковую подкладку под названием Cerazorb, которая делает это https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4/.

  Сколько времени нужно, чтобы утеплить пол?
  Обычно для прогрева пола требуется около 1 часа, в зависимости от типа пола, расстояния от поверхности пола и изоляционных свойств нижнего пола.

  Насколько теплее будет пол?
  Есть много переменных, которые могут повлиять на температуру пола, но обычно пол нагревается примерно до 90 ° F.

  В чем разница между системами на 120 В и 240 В?
  Кроме разницы в напряжении, разные усилители. Усилители системы на 240 В — это половина усилителя системы на 120 В. Например, система на 120 В площадью 50 кв. Футов — 5,0 ампер. Система с напряжением 240 В площадью 50 кв. Футов составляет 2,5 А. Общая мощность в системе 120 В или 240 В одинакова (12 Вт / кв.футов). В системе площадью 50 кв. Футов, независимо от напряжения, общая мощность составляет 600 ватт.

  Система на 240 В не нагревается быстрее, чем система на 120 В, и нет никакой экономии энергии, кроме того факта, что в системе на 240 В меньше ампер. Обе системы по 12 Вт / кв. футов, и вы платите за ватт в счете за электроэнергию.

  Должен ли продукт Warming Systems устанавливаться профессионалом?
  Продукты Warming Systems рассчитаны на простую установку среднестатистическим домашним мастером с соблюдением всех местных строительных норм и правил.

  Как определить размер системы отопления, необходимой для обогрева пола?
  Вам нужно будет точно измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. Не включайте области под такими объектами, как туалеты, умывальники или другие недоступные области или постоянные предметы. Измерения должны быть максимально точными. Дополнительные сведения см. В разделе «Советы по выбору продукта правильного размера». Если вам все еще нужна помощь, отправьте по электронной почте в компанию design @ warmingsystems план этажа с точными размерами.com.

  Можно ли проверить систему обогрева перед установкой?
  Да, измерив сопротивление между черным и белым проводом холодного вывода. Показания в сопротивлении различаются для каждой системы размеров. Диапазон сопротивления в омах указан на белой этикетке на серебряном холодном выводе системы. Не подавайте напряжение на кабели перед установкой.

  У меня странные показания на проводе датчика, что мне делать?
  Показание на проводе датчика составляет от 8000 до 12000 Ом, НЕ 8–12 Ом.Не позволяйте пальцам мешать чтению. Подсоедините провод датчика к термостату, если вы получаете показания температуры, все в порядке.

  Можно ли разрезать красный нагревательный элемент? Нет. Длина нагревательного элемента не регулируется.

  Могу ли я отрезать серебряный холодный свинец? Да, экранированный холодный конец можно отрезать до нужной длины.

  Можно ли отрезать провод датчика температуры пола? Да.

  Можно ли перекрывать нагревательный элемент?
  №Нагревательные элементы ни в коем случае не должны касаться, пересекаться или перекрывать друг друга. Это приведет к аннулированию гарантии и потребует замены.

  Как близко я могу проложить нагревательные кабели?
  Нагревательный элемент всегда должен находиться на расстоянии не менее 2 дюймов друг от друга.

  Как далеко тепло отводится от кабелей?
  Тепло излучается не более чем на 2 дюйма в любом направлении кабеля.


  Какой раствор использовать?
  Используйте раствор на основе модифицированного полимером цемента.

  Я случайно порезал красный нагревательный элемент. Что мне делать?
  Вы можете приобрести ремонтный комплект, чтобы исправить это.


  Можно ли установить систему отопления на фанерный черновой пол?
  Мы рекомендуем устанавливать систему обогрева на бетонную или бетонную подкладку, но систему можно установить и на фанерный черновой пол. Независимо от чернового пола, система отопления должна быть полностью залита полимерцементным раствором на основе цемента.

  На каком расстоянии от стены следует ставить систему отопления?
  Мы рекомендуем установку на расстоянии 2 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

  Требуется ли защита системы подогрева пола GFCI?
  Да. Вы можете сделать это одним из трех способов.
  1. Используйте автоматический выключатель с защитой GFCI
  2. Отключите систему от защищенной стороны розетки GFCI
  3. Используйте термостат со встроенным GFCI

  Защищен ли термостат GFCI?
  Термостат aube by Honeywell (модель Th215-AF-120S / Th215-AF-240S), который входит в стандартную комплектацию и является опцией термостата по умолчанию, не имеет защиты GFCI.Если вы используете этот термостат, вам понадобится автоматический выключатель с защитой GFCI. Вы можете приобрести термостат aube by Honeywell модель Th215-AF-GA с защитой GFCI или термостат с сенсорным экраном OJ Electronics UDG4-4999 с защитой GFCI за дополнительную плату.

  Можно ли подключить несколько кабелей / матов к одному термостату?
  Несколько матов / кабелей можно подключить параллельно к термостату. Коврики / кабели на полу не соединяются.В системах должно быть одинаковое напряжение. См. Следующий вопрос.

  Насколько большая система отопления может работать на одном термостате?
  Вы можете разместить до 150 квадратных футов системы на 120 В на одном термостате на 120 В и до 300 квадратных футов системы на 240 В на одном термостате на 240 В. Все, что превышает эти размеры, требует дополнительных термостатов или силового модуля.

  Электрический шкаф какого размера мне следует использовать?
  Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного провода.

  Как близко к унитазу можно поставить систему отопления?
  Держите нагревательные провода на расстоянии примерно 6–8 дюймов от сургучной печати на унитазе. Если воск нагреется, он может расплавиться.

  Почему важен «одиночный» холодный конец?
  Это означает, что конец нагревательного провода не нужно подводить обратно к термостату. Этот процесс упрощает установку, и средний домовладелец может установить изделие самостоятельно.

  Сколько длится холодный свинец?
  Длина холодного провода, подключаемого к термостату, составляет 10 футов.долго.

  Сколько у датчика пола?
  Датчик температуры пола термостата имеет длину 10 футов.


  Могу ли я установить систему отопления под традиционный деревянный пол, который я прибил?
  Нет, но вы можете установить наши системы отопления под ламинатом или паркетом.

  Какую гарантию предлагает Warming Systems на свою продукцию?
  Warming Systems предлагает 25-летнюю гарантию на нагревательные маты и кабели.На термостаты предоставляется 1-летняя гарантия от компании Warming Systems и дополнительная 2-летняя гарантия от производителя термостата.

  Могу ли я установить продукты Warming Systems на открытом воздухе?
  №. Электрические системы обогрева пола, производимые Warming Systems Inc., предназначены для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут. Их нельзя использовать для наружного таяния снега или отопления потолков.

  Сколько стоит эксплуатация системы электрического обогрева пола?
  Электрические системы обогрева пола очень рентабельны в эксплуатации.Средняя ванная комната потребляет примерно столько же энергии, сколько две 100-ваттные лампочки. Использование в сочетании с программируемым термостатом с датчиком температуры пола сделает систему еще более эффективной.

  Как будет отправлен мой заказ?
  Заказы, доставляемые в США, доставляются через UPS или USPS. Заказы, доставляемые в Канаду, отправляются через USPS (Почтовая служба США).

  Как провести электричество на кухонном острове

  Q: Мы реконструируем нашу кухню и добавляем остров.Нам бы хотелось, чтобы в нем были электрические розетки, но пол из цельной древесины над бетонной плитой. Как проложить провода через бетон, не повредив пол? — Эрика Венаски, Miller Place, NY

  Просто чтобы вы знали, наличие розетки на кухонном острове не является обязательным; это фактически требуется Национальным электротехническим кодексом на любом острове со столешницей более 12 на 24 дюйма. Ваше желание — их приказ.

  Подвести электричество к вашему острову не должно быть слишком сложно, особенно если вы снимаете существующие шкафы.И для этого потребуется всего лишь удалить полоску или две напольного покрытия. Если у вас остались обрезки, оставшиеся после укладки пола, я сомневаюсь, что вы сможете сказать, что какие-то работы были выполнены.

  Как провести электричество на кухонном острове

  • Вам нужно прорезать траншею в бетоне для ПВХ-трубопровода, по которому электрический кабель будет проложен под полом. Лучшее место для этой траншеи будет под полосой пола, которая проходит перпендикулярно от ближайшей стены к месту, где будет находиться ваш остров.
  • Закройте соседние полосы малярной лентой, чтобы защитить их отделку, затем пропустите циркулярную пилу вдоль середины полосы.
  • Сделайте второй надрез на расстоянии ½ дюйма параллельно первому; используйте долото и молоток, чтобы удалить три куска обрезков.
  • Затем вырежьте открытую полосу фанеры или OSB, которая покрывает плиту, но не проходит насквозь; бетон испортит ваше пильное полотно. Вместо этого закончите разрез универсальным ножом. Сохраните кусок на потом.
  • Следующий шаг — аренда электрической пилы для резки бетона с алмазным диском для сухой резки. Используйте его, чтобы сделать четыре параллельных пропила на расстоянии около ½ дюйма друг от друга в обнаженном бетоне. Эти порезы поднимут облака пыли, поэтому не забудьте надеть защитные очки и респиратор. Если помощник будет держать шланг для влажного / сухого пылесоса рядом с лезвием, это поможет уловить часть облака.
  • Продолжайте делать неглубокие проходы по каждому пропилу, пока они не достигнут глубины не менее 2 дюймов. Затем отломите язычки бетона, ударив их вбок молотком.
  • Пропылесосьте мусор из траншеи, затем проложите отрезок трубы из ПВХ диаметром 1 дюйм с коленом на 90 градусов на каждом конце. Такой диаметр дает вам возможность проложить до трех кабелей к вашему острову, если вы или будущий владелец решите установить там бытовую технику.
  • Чтобы заполнить траншею, смочите ее водой, смешайте портландцементный раствор, такой как безусадочный прецизионный раствор Quikrete, до текучей консистенции, положите его в траншею и затрите шпателем на одном уровне с плитой.
  • Через 24 часа возьмите отрезанную ранее полосу чернового пола, нанесите отверждаемый влагой строительный клей по ее нижней стороне и приклейте черновой пол к плите.
  • Теперь можно приклеить полосу сменного напольного покрытия к черному полу. Но сначала отрежьте деревянную бирку чуть ниже канавки полосы. Это позволит вам вставить гребешок полосы в паз соседней полосы и установить замену заподлицо с существующим полом.

  Показано: Каждый раз, когда остров устанавливается на кухне, код требует, чтобы он был оборудован как минимум одной розеткой.Для большинства островов предпочтительнее два.

  Узнайте, сколько стоит теплый пол

  Система лучистого теплого пола — отличное решение, которое очень упрощенным способом обеспечит теплом различные участки здания. Это может быть рентабельным способом обогрева помещения с использованием меньшего количества энергии, чем традиционные методы и другие альтернативы обогрева. Но какова реальная стоимость электрических полов с подогревом?

  Факторы, которые следует учитывать при расчете затрат

  Чтобы определить, сколько будет стоить лучистый пол с подогревом, важно проанализировать уровень изоляции участка, на котором будет установлена ​​система.Также учитывайте количество отверстий, таких как окна и двери, и наличие других источников тепла, которые можно использовать в комнате. Иногда системы такого типа используются только в качестве дополнительных средств для поддержания тепла в комнате. Также важно учитывать, является ли установка новой или является частью проекта модернизации.

  Стоимость установки водяного теплого пола

  В зависимости от типа установки стоимость будет варьироваться от 7 до 19 долларов за квадратный фут.Многие факторы, в том числе указанные выше, будут определяющими при определении стоимости строительства. Как правило, новые системы будут дешевле, поскольку весь требуемый материал можно установить в бетонную плиту, а не устанавливать в процессе модернизации.

  Во время нового строительства требуемые материалы будут стоить около 6 долларов за квадратный фут, но без учета источника тепла. Система электрического лучистого теплого пола будет более дорогостоящей в эксплуатации, чем водяная система водяного теплого пола.

  Одним из ключевых факторов в процессе оценки является доступность чернового пола, и он также будет зависеть от того, сколько крыши и пола будет снято в процессе установки. Тонкий электрический коврик, установленный в тонко застывший цемент, будет стоить от 500 до 600 долларов за ванную комнату среднего размера, и он будет работать с электроэнергией менее 10 центов в день. В среднем подрядчики взимают от 1700 до 4800 долларов за установку систем лучистого теплого пола. Некоторые другие важные факторы, которые следует учитывать:

  • Стоимость материалов и доставки
  • Стоимость защиты конструкции и помещения, в котором будет производиться установка.
  • Стоимость монтажа системы теплого пола
  • Затраты, связанные с очисткой и вывозом мусора
  • Страхование, накладные расходы, мобилизационные и почасовые ставки.

  Стоимость материалов системы отопления

  Затраты на материалы могут варьироваться в зависимости от производителя, но на веб-сайте Canarsee.com мы получили следующие цены и продукты:

  • Электрический датчик теплового излучения, 8 футов — 21,95 долл. США за штуку
  • Электрический термостат излучающего тепла, программирование на 5–2 дня — 25 долларов США.64 штуки

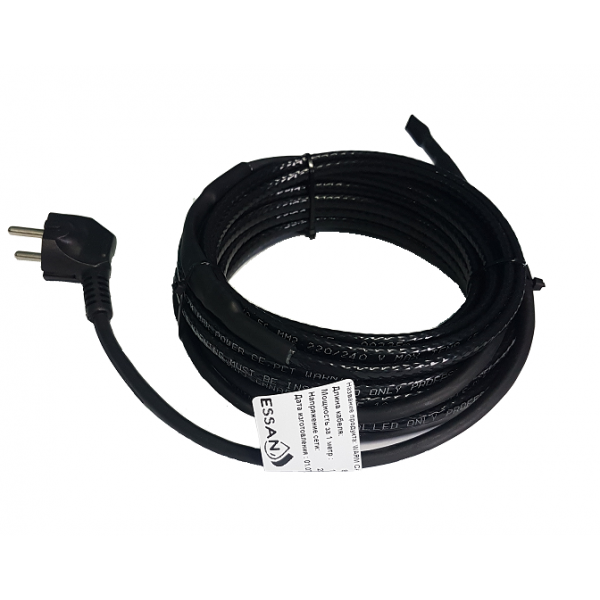

  • Нагревательный кабель для электрических труб, 9 футов, 110 В ~ 120 В, 50 Вт — 24,86 долл. США за штуку
  • Электрический нагревательный кабель длиной 40 футов 110 В ~ 120 В, 220 Вт — 41,60 доллара США за штуку
  • Электрический коврик площадью 5 кв. Футов, 110 ~ 120 В — 60 долларов США за штуку
  • 15 кв. Футов. Электрический нагревательный мат, 110 ~ 120 В — 90 долларов за штуку
  • Комплект электрического излучающего тепла площадью 20 кв. Футов с программируемым термостатом на 5–2 дня — 160,34 доллара США за штуку
  • Кабель для электрического излучения площадью 60 кв. Футов (200 футов) 110 В ~ 120 В, 1100 Вт — 220 долларов США за штуку
  • 100 кв.футов. Комплект электрического лучистого тепла с программируемым термостатом на 5–2 дня — 492,34 доллара США за штуку
  • Кабель для электрического излучения площадью 140 кв. Футов (460 футов) 110 В ~ 120 В, 2530 Вт — 506 долларов США за штуку

  Это были некоторые из материалов, которые мне удалось найти на веб-сайте Canarsee. Обязательно сверьтесь с их последним прайс-листом.
