Кабель NYM — это… Что такое Кабель NYM?

Кабель NYM — кабель с медными жилами, используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц. Изготавливается по немецкому стандарту VDE 0250 часть 204. Кабель NYM близок по назначению и параметрам к кабелю ВВГ и отличается улучшенными эксплуатационными характеристиками: мелонаполненный резиновый заполнитель между жилами и оболочкой придаёт кабелю круглую форму, облегчающую герметизацию мест ввода в электротехнические устройства и упрощает разделку концов (хотя заполнитель и горюч, в целом кабель является самозатухающим благодаря оболочке из ПВХ, не распространяющего горение), а стандартная расцветка жил облегчает разводку при монтажных работах. Впрочем, последнее преимущество уже неактуально, т.к. кабель ВВГ с определённого времени также изготавливается со стандартной расцветкой жил. Российский аналог кабеля NYM — кабель ВВГз («з» — с заполнителем).

NYM является немецким обозначением кабеля.

В России, когда говорят о кабеле NYM, прежде всего имеют в виду кабель российских производителей, хотя на российский рынок поставляется и импортный NYM.

Описание

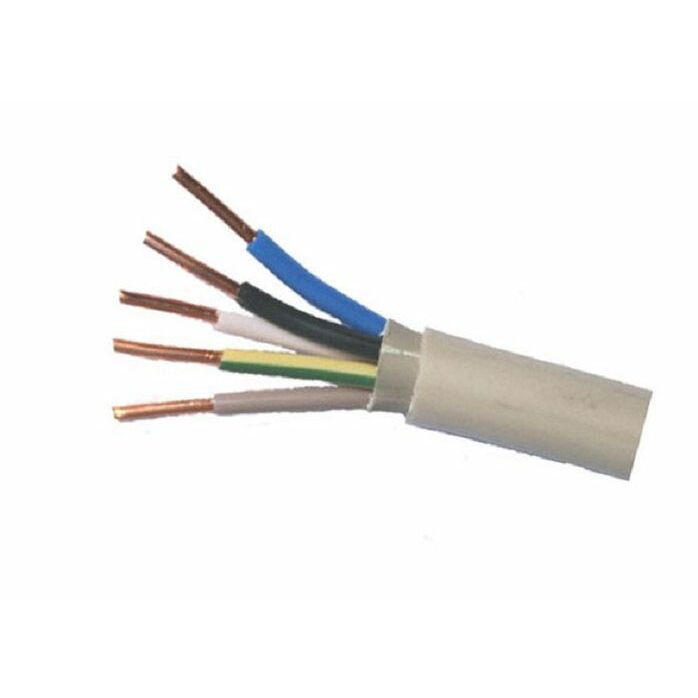

Кабель NYM состоит из цельных медных жил круглой формы, которые соответствуют классу 1 и 2 по ГОСТУ 22483. Жилы покрыты ПВХ пластикатом, покрытым отличительной расцветкой. Расстояние между жилами заполнено невулканизированной резиновой смесью, оболочка кабеля также стоит из негорючего ПВХ пластиката. Наполнение из невулканизированной резины поддерживает горение, а изоляция жил и оболочка кабеля — самозатухающие. В целом, вся система самозатухающая при прокладке одиночным кабелем. Жилы скручены между собой. Внутренняя расцветка жил кабеля NYM-J:

ЖилЦвета проводовНазначение
3чёрный, синий, жёлто-зелёныйОднофазное подключение с заземлением
4чёрный, коричневый, серый, жёлто-зелёныйТрёхфазное подключение без нейтрали, с заземлением
5чёрный, коричневый, серый, синий, жёлто-зелёныйТрёхфазное подключение с нейтралью и заземлением
  • Синим проводом подключается нейтраль (N)
  • Жёлто-зелёный провод — для защитного заземления (PE)
  • Остальные расцветки — для фазных проводников

Расцветка жил кабеля NYM-O другая.

ЖилЦвета проводовНазначение
2чёрный, синийОднофазное подключение без заземления
3чёрный, коричневый, серыйТрёхфазное подключение без нейтрали и заземления
4чёрный, коричневый, серый, синийТрёхфазное подключение с нейтралью, без заземления

Основные сферы применения силового кабеля NYM

В силовых и осветительных электроцепях, в том числе в зданиях с классом защиты электробезопасности «1».

Может применяться для прокладки во взрывоопасных зонах В1б, В1г, ВПа.

Не рекомендуется использовать кабель NYM при открытой прокладке с возможностью воздействия прямых солнечных лучей (в подобных случаях следует применять кабель ВВГ или ВВГнг). В основном кабель используется в качестве внутренней проводки в административных и жилых помещениях.

Основные технические характеристики NYM

  • Рабочее напряжение до 0,66 кВ
  • Диапазон температур эксплуатации неподвижного кабеля от −50°C до +50°C.
  • При одинарной прокладке кабель не поддерживает горения (при прокладке «пучком» не поддерживает данное свойство — нужно применять NYMнг-LS или ВВГнг).
  • Не устойчив к ультрафиолетовому излучению
  • Возможно 2-3-4-5 жильное исполнение.
  • Диаметр жил: однопроволочные 1,5-10 мм и многопроволочные от 16-35 мм
  • Кабели могут укладываться при температуре от −5°C, без предварительного прогрева.
  • Гарантийный срок — 5 лет с момента производства
  • Средний срок службы 30 лет.

Структура условного обозначения

Пример обозначения кабеля по немецким национальным стандартам: NYM-J 3×1,5

  • N = Кабель по стандартам (Normenleitung)
  • Y = Изоляция проводников поливинилхлоридом
  • M = Провод с защитной оболочкой (Mantelleitung)
  • -J = С жёлто-зелёным проводником защитного заземления
  • -O = Без жёлто-зелёного проводника защитного заземления
  • 3 = Количество проводников
  • x=»на»
  • 1,5 = Площадь сечения проводника в мм2

Производители

Далее перечислены только те производители, которые изготовляют кабель NYM в соответствии с нормами VDE.

Зарубежные

  • Helukabel — Германия
  • Lapp Kabel — Германия
  • TKD Kabel — Германия
  • Nexans — Франция
  • DENIZLI CABLE LTD — Турция

Российские

  • Севкабель
  • Псковкабель
  • Камкабель

Клоны

Настоящий кабель NYM и его безымянные подделки

В последнее время (на 2010 год) наблюдается преобладание в российской розничной продаже клонов этого кабеля под обозначениями «NUM» и «HUM».

Проблемы

В 2010-2011 гг. отмечено несколько случаев т.н. «плача» кабелей NYM, произведённых в России. «Плач» заключается в вытекании из концов обрезанного и проложенного кабеля некоей маслянистой жидкости, по виду напоминающей пластификационную смолу или масло. На данный момент проблема по большей части решена, однако сообщения о «плаче» иногда вновь появляются на специализированных Интернет-форумах.

Кабель NYM – характеристики, назначение, производители — Статьи

Характеристики

Конструктивно кабель NYM состоит из медных, одноили многопроволочных жил (от 2-х до 5-и), покрытых изоляцией из ПВС пластиката и помещенных в оболочку из поливинилхлорида с заполнением резиновой смесью. Выпускается в двух вариантах:

  • NYM-O – без жилы заземления;
  • NYM-J – с жилой заземления (имеет желто-зеленую изоляцию).

Кабель обладает следующими характеристиками:

  • рабочее напряжение – 660В, 50Гц;
  • температура окружающей среды при эксплуатации – от -500С до +500С;
  • температура окружающей среды при укладке без дополнительного прогрева – от -50С;
  • диаметр жил:
    • однопроволочные – от 1,5 до 10мм;
    • многопроволочные – от 16 до 35мм;
  • при одинарной прокладке не поддерживает горение. В случае необходимости прокладки пучком следует использовать марки NYMнг-LS или ВВГнг;
  • срок гарантии – 5 лет со дня выпуска;
  • расчетный срок службы – 30 лет.

Назначение

Поскольку оболочка кабеля не устойчива к воздействию ультрафиолетового спектра, он предназначен для прокладки только внутренних электрических сетей в административных и жилых помещениях, в том числе во взрывоопасных зонах.

Производители

На отечественном рынке наибольшим спросом пользуется продукция следующих российских и зарубежных производителей:

  • ОАО «Севкабель» (г. Санкт-Петербург). Старейший российский завод, выпускающий кабельную продукцию (основан в 1879 году). В 2003 году стал базовым предприятием «Севкабель-Холдинга», включающего в свой состав научно-исследовательский институт и 9 профильных заводов, расположенных в России, на Украине и в Приднестровье. Номенклатура продукции, выпускаемой холдингом, насчитывает порядка 10 000 позиций. Географическое расположение производственных площадей дает возможность снизить затраты на доставку сырья и поставку продукции потребителям. Кабель NYM, выпускаемый ОАО «Севкабель», соответствует немецкому стандарту DIN VDE 025-204, а также требованиям безопасности по ГОСТ ОСТ 16442-80 и ГОСТ ОСТ 12.2.00714-75.
  • ООО «Конкорд» (г. Смоленск). Образовано в 1991 году. Предприятие создано группой энтузиастов, своими силами восстановившими технологическое оборудование и наладившими на нем мелкосерийное производство кабельно-проводниковой продукции. В течение последующих 20-и лет постоянно проводилась работа по наращиванию мощностей, модернизации производства и расширению номенклатуры выпускаемой продукции. Сегодня завод является крупным поставщиком силовых кабелей с медной токопроводящей жилой, предназначенных для стационарной прокладки. Удачное географическое положение позволяет оперативно удовлетворять потребности заказчиков в европейской части России. Вся продукция проходит контроль качества и отвечает требованиям пожарной безопасности и ГОСТов.
  • Промышленная группа Nexans (Франция). Ведет свою историю с 1897 года, начав деятельность как Французское Кабельное Общество. На сегодняшний день насчитывает в своем составе 102 кабельных завода, выпускающих продукцию в 28 странах мира. Развитие технологий и сохранение лидирующих позиций на мировом рынке обеспечивается благодаря деятельности собственного международного научно-исследовательского центра. Реализация продукции осуществляется через сеть представительств в 60 странах мира.
  • Prysmian Group (Италия). Начало производства кабельной продукции – 1879 год. Нынешнюю структуру корпорация окончательно сформировала в 2005 году. На сегодняшний день объединяет в своем составе 56 заводов, выпускающих продукцию в 24 странах мира, включая Россию, где для этих целей был приобретен «Рыбинскэлектрокабель». Разработка новых технологий осуществляется в 7 собственных научно-исследовательских центрах. В штате компании трудится порядка 12 тысяч сотрудников. Реализация продукции осуществляется через представительства в 39 странах мира. Объем продаж Prysmian Group в 2009 году, в условиях глобального экономического кризиса, превысил отметку в 3,7 млрд евро.

Кабель NYM — Описание кабеля NYM и область его применения

В данном материале мы рассмотрим, что такое кабель NYM, его основные технические характеристики, приведем расшифровку маркирования и сравним с «конкурентами»-аналогами.


Так уж устроен современный цивилизованный мир — навряд ли найдется хотя бы одно помещение в жилом здании или на промышленном объекте, в которое не подведены кабели, транспортирующие электроток для осветительных сетей или питающие разнообразные силовые устройства, приборы и механизмы.

интернет-магазине, очень легко запутаться, ведь цена и технические характеристики проводников существенно разнятся. В этом случае есть смысл обратиться за консультацией к специалистам или «гуглить» самостоятельно.

Иногда проблема выбора кабеля, если в энергопроекте или требованиях нормативных документов не указана конкретная марка, решается очень быстро путем приобретения универсального провода NYM, применение которого оправдано во многих сферах назначения, особенно для решения бытовых электрозадач. В данном материале мы рассмотрим, что такое кабель NYM, его основные технические характеристики, приведем расшифровку маркирования и сравним с «конкурентами»-аналогами.

Описание и расшифровка кабеля NYM

Силовой провод NYM представляет собой кабельное изделие, которое широко используется в стационарных электросиловых, а также осветительных промышленных и бытовых сетях с напряжением до 0,66 кВ на частотах 50 Гц.

Монтаж силового кабеля NYM возможен как внутри сухих, влажных, мокрых помещений, так и на открытом пространстве, при условии соблюдения достаточного уровня защищенности от механических повреждений и солнечного ультрафиолета (в кабель-каналах, металлорукавах или гофротрубах). Допускается прокладка провода под штукатуркой или поверх нее, в кладке из кирпича или в бетоне. Категорически запрещена прямая запрессовка кабеля в штампованный или виброзасыпной бетон.

Расшифровка маркировочного обозначения NYM:

·     N – соответствие немецкому стандарту классификации кабельных изделий Normenleitung,

·     Y – изоляционный слой выполнен из поливинилхлорида (ПВХ-пластиката),

·     M – возможен монтаж в разных условиях.

Дополнительно на изоляции провода должно присутствовать обозначение VDE, которое свидетельствует о том, что кабель произведен по германскому отраслевому стандарту Veiband Deutscher Electrotechniker 0250 и допускается к применению в зонах с повышенным риском возникновения пожаров, например, в деревянных постройках.

Конструкция и преимущества применения кабеля NYM

К элементам конструкции силового кабеля NYM относятся:

  1. медные моно- или мультипроволочные скрученные жилы (2-5 шт.),
  2. негорючая ПВХ изоляция общепринятой расцветки (см. статью «Маркировка провода для домашней электросети. Цвет проводов»),
  3. промежуточная экструдированная слой-оболочка, которая расположена поверх жил и заполняет промежутки между ними, изготовлена из невулканизированной, так называемой мелонаполненной резины с высоким кислородным индексом и придает проводу круглую форму,
  4. наружная защитная оболочка выполнена из самозатухающего ПВХ-пластиката.

Среди главных преимуществ силового кабеля NYM следует отметить:

· высокую эластичность, которая упрощает монтаж изделия, особенно при прокладке на большие расстояния или в труднодоступных местах,

· особую конструкцию промежуточной оболочки. Она выполняет функцию герметизации проводника и облегчает процедуру разделки,

· негорючий материал изолятора и оболочки обеспечивает локализацию возгорания, в т.ч. при одиночной укладке,

· высокое качество, которое проявляется в четком соответствии жильного сечения и толщины изолятора паспортным данным,

· огромное множество позитивных отзывов от профессионалов-электромонтажников. Они настоятельно рекомендуют применять эту марку в разрешенных проектной документацией случаях.

Разновидности силового кабеля NYM

Существуют несколько модификаций этой проводной марки, которые имеют аналогичные технические характеристики, но небольшие отличия в конструкции. В NYM-J обязательно присутствует желто-зеленая жила заземления или нулевая синяя, в то время как NYM-O оснащается черной жилой. Варианты цветовой маркировки изоляции данных разновидностей представлены в таблице 1.

Таблица 1

Число жил

Цвет

NYM-J

Число жил

Цвет

NYM-O

3

 жёлто-зелёный,
 синий,
 чёрный,

Одна фаза + «земля»

2

 чёрный,
 синий,

Одна фаза без «земли»

4

 коричневый,
 чёрный,
 серый,
 жёлто-зелёный,

Три фазы + «земля», без ноля

3

 коричневый,
 серый, чёрный,

Три фазы без «земли» и ноля

5

 чёрный,
 серый,
 жёлто-зелёный,
 коричневый,
 синий,

Три фазы + «земля» + ноль

4

 синий,
 коричневый,
 чёрный,
 серый,

Три фазы + ноль без «земли»



К наиболее популярным вариантам сечений, которые предпочитают покупатели силового провода NYM, относятся: 1,5 и 2,5 мм² для 2-жильного кабеля, 2,5 и 4 мм² — для 3-жильного.

Технические характеристики силового кабеля NYM
  • Число жил: 2-5,
  • Сечение 1,5-10 мм для монопроволочных проводов, 16-35 мм — для мультипроволочных,
  • Температура среды: от -30 до +40 °C,
  • Наименьшая температура, при которой возможен монтаж: -5 °C,
  • Влажность воздуха при 35 °C: 98%,
  • Рабочее напряжение: 660 В (50 Гц),
  • Испытательное напряжение переменным током (50 Гц) в течение 5 мин: 2 кВ,
  • Минимальный радиус изгибания: 4 Дн по оболочке,
  • Не поддерживает процесс горения при одиночной прокладке, для групповой лучше применять исполнение NYMнг или NYMнг-LS,
  • Плохо переносит ультрафиолетовые лучи,
  • Срок службы: от 30 лет, гарантийный — до 5.



Другие технические характеристики силового кабеля NYM прямо зависят от сечения проводника и приводятся в таблице 2.

Таблица 2

Число жил х сечение мм.кв Наружный диаметр, мм Вес кабеля, кг, км Диаметр токопроводящей жилы, мм Диаметр изолированной жилы, мм Макс. электр. сопрот. ТПЖ пост. току (при +20 C°), Ом/км Электр. сопротивл. изоляции пост. току (при t° жилы +70°C), МОм/км
2х1,5 8,5 120 1,35 2,56 12,1 0,010
2х2,5 9,7 165 1,74 3,14 7,41 0,0094
2х4 11,5 230 2,24 3,84 4,61 0,0087
3х1,5 9,0 140 1,35 2,56 12,1 0,010
3х2,5 10,2 190 1,74 3,14 7,41 0,0094
3х4 12,0 270 2,24 3,84 4,61 0,0087
4х1,5 9,6 165 1,35 2,56 12,1 0,010
4х2,5 11,2 230 1,74 3,14 7,41 0,0094
4х4 13,5 340 2,24 3,84 4,61 0,0087
5х1,5 10,3 190 1,35 2,56 12,1 0,010
5х2,5 12,0 270 1,74 3,14 7,41 0,0094



Аналоги кабеля NYM

Основным аналогом силового кабеля NYM считается марка ВВГ, а точнее ее «негорючая» модификация ВВГзнг, где «з» в расшифровке обозначает «с заполнителем» из ПВХ. Выбирая между NYM или ВВГ, следует помнить, что техпараметры обеих марок приблизительно одинаковы, но цена последнего ниже примерно в 1,5-2 раза. Аналогами кабеля NYM, которые можно купить на отечественном рынке, также считаются изделия группы КГВВ, относящиеся к группе гибких проводников.

Обзор производителей

Сегодня российские оптовые и розничные продавцы предлагают купить силовой кабель NYM, выпускаемый как зарубежными, так и местными производителями. Напомним, что изготовление этой проводной марки регламентировано стандартом ФРГ — DIN VDE 0250 (часть 204), который устанавливает не жесткие, а средние параметры для толщины изоляционного и наружного слоя, при условии, что они не меньше номинального значения. Если NYM производится в России, то предприятие получает специальный сертификат-разрешение от немецкой стороны. Локальные требования к кабелю NYM определены собственными ТУ заводов-изготовителей, а также ГОСТ 23286 и ГОСТ IEC 60227-4-2011, которые, в отличие от DIN VDE, определяют точные номинальные показатели для диаметра провода по изолятору и оболочке с наименьшими допусками.

Более подробную информацию о стандартах изготовления читайте в статье:
«В чём разница между ГОСТ, ТУ и VDE? Разбор стандартов изготовления»

Среди наиболее известных зарубежных предприятий следует упомянуть производителей из Турецкой республики — Denizli Cable LTD, ФРГ — Lapp Kabel, TKD Kabel, Helukabel, Каbeltec, Франции — Nexans и Сербии — Novkabel AD. В РФ лицензией на изготовление силового провода NYM обладают  Псковкабель, Севкабель, Камкабель, Электрокабель и другие. Все импортные изделия обязательно маркированы аббревиатурой VDE.

Во время приобретения кабельной продукции важно обращать внимание на точность написания марки NYM. Дело в том, что на рынке присутствует значительное число «клонов», которые изготовлены по ТУ и не лицензированы по стандартам VDE, например, NUM, HUM, НУМ, НЮМ. Подделки чаще всего имеют проблемы с качеством резинового компаунд-заполнителя, который производится из дешевых  материалов или по не оригинальной «рецептуре». В результате заполняющий пластификатор может выделяться наружу кабеля, образовывая маслянистые пятна. В случае нарушения технологии изготовления изоляционного и наружного слоев, эти оболочки становятся хрупкими, что приводит к преждевременному выходу изделия из строя или форс-мажору в виде оплавления, задымления или даже возгорания.

Нужен проверенный кабель NYM?
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку


преимущества, строение, технические характеристики и производители

На чтение 5 мин Просмотров 44 Опубликовано Обновлено

Силовые кабели NYM принадлежат к категории электрических соединителей, изготовленных из меди. Основная их задача – реализация внутренней проводки. Прокладывают в различных строительных сооружениях, включая пожароопасные. Изначально изготавливались и использовались только в Европе. Сегодня в России есть несколько заводов, специализирующихся на производстве силовых кабелей по собственным ТУ.

Описание и расшифровка

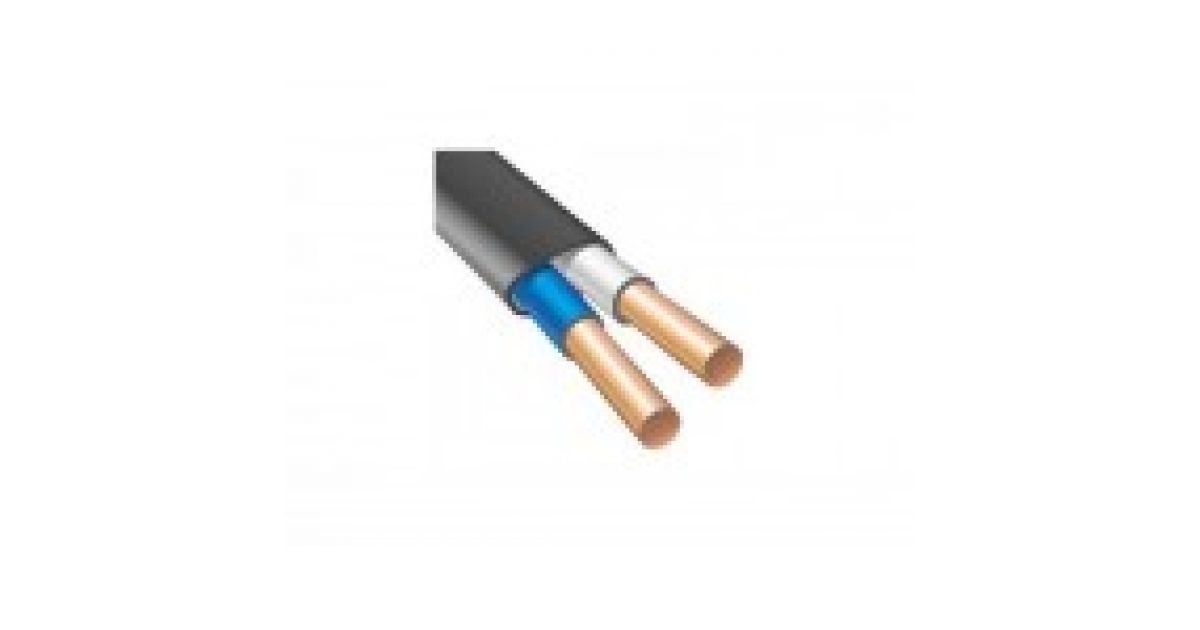

Провод NYM делают только из меди

Провод НУМ – это кабельное изделие, которое получило широкое распространение в осветительных и бытовых целях, а также стационарно-силовых, где показатели напряжения не более 0,66 кВ на частотах приблизительно 50 Гц.

Установка электротехнического изделия возможна внутри сухих и влажных помещений, во влажной среде и на открытом пространстве, но лишь при строгом соблюдении требуемого уровня защищенности от ультрафиолетового излучения и механического воздействия. Для безопасной эксплуатации используют гофротрубы, металлорукава и кабель-каналы. Не запрещается силовые кабели скрывать под слоями штукатурки или прокладывать поверх нее, в бетоне или кладке из кирпича.

Запрещена запрессовка силового провода типа НУМ в виброзасыпной или штампованный бетон.

Расшифровка маркировочного обозначения NYM:

  • N – принадлежность к классификации кабельных изделий Normenleitung, качество соответствует немецким стандартам.
  • Y – при производстве использовался изоляционный материал – поливинилхлорид или ПВХ-пластик.
  • M – возможна установка в разных условиях.

На изоляционной поверхности дополнительно должна быть указана маркировка VDE, которая свидетельствует о том, что конкретное изделие изготовлено в соответствии с немецкими отраслевыми стандартами Veiband Deutscher Electrotechniker 0250 и может быть использовано в зонах с повышенным риском возникновения нештатных ситуаций.

Конструктивные особенности

NUM провод может быть изготовлен только из меди. Форма сечения – круглая. Обладает следующим расположением элементов:

  • Токоведущая жила, изготовленная из высококачественной меди. Количество зависит от модификации провода, может быть от 1 до 5 проводников. Площадь сечения жил также изменчива, величина варьируется в пределах 1,5-35 мм.кв.
  • Изоляция проводников изготавливается из качественного сплава пластика – поливинилхлорида. Поверхность материала может иметь разный окрас в зависимости от количества жил и назначения.
  • Герметизирующий материал, который производят из невулканизированной мелонаполненной резины. Основная его задача – предотвратить проникновения влаги во внутренние полости и обеспечить качественную дополнительную изоляцию. Благодаря этой конструктивной особенности провод NUM не подвержен горению. Он лишь плавится и удерживает круглую форму.
  • Наружная оболочка, которую изготовляют из пластика листового типа. Его функция – защищать токопроводящие жилы от агрессивных веществ и механического воздействия. Ее пределы определяют общую площадь сечения. Этот параметр указывает на возможность использовать электротехническое изделие в лотках, пустотах и нишах.

Слой между изоляционным и герметизирующим материалом необходим для удобства разрезания и повышения гибкости изделия, как правило, имеет белый окрас.

Преимущества использования

Основные достоинства силовых кабелей:

  • Высокая степень эластичности. Резиновый слой, расположенный между герметизирующим и изоляционным слоем, придает гибкости. Это позволяет рационально использовать изделие в труднодоступных местах и под землей.
  • Кабель изготовлен из негорючих материалов, поэтому его рекомендуется использовать в пожароопасных строительных сооружениях.
  • Высокое качество. Прежде чем попасть на прилавки магазинов, каждый кабель подвергается различным тестированиям.

Провод НУМ имеет большое количество преимуществ, которые отмечают специалисты из области электромонтажных работ. Особенно часто их используют для реализации силовых и осветительных целей.

Разновидности провода NYM

Проводная марка изготавливается в нескольких модификациях – NUM-J и NUM-О. Они имеют идентичные технические характеристики.

Технические характеристики силового кабеля

Чтобы определить, можно ли использовать одну из разновидностей силовых кабелей НУМ, требуется детально ознакомиться с их техническими характеристиками.

  • Величина номинального напряжения. Может эксплуатироваться в электрических магистралях с питающим напряжением не превышающим 660 В и частотой 50 Гц.
  • Радиус изгиба не должен быть более 4 наружных диаметров самого электротехнического изделия.
  • Номинальный рабочий ток определяется площадью сечения проводника, от этого параметра зависит максимально допустимое значение тока, которое может протекать кратковременно на случай нештатных или аварийных ситуаций.
  • Сопротивление изоляционного материала определяет диэлектрические свойства используемого материала.
  • Рабочая температура – это диапазон температур, при которых провод сможет выполнять свои функции без разрушения элементов и утраты заданных параметров сети. Для НУМ провода температура колеблется в пределах от – 50 до +50 градусов по Цельсию.
  • Сопротивление жилы определяется индивидуально в каждом конкретном случае в ходе проведения испытаний, определяет допустимый ампераж и пропускную способность.

Если при выборе кабеля возникают сложности, лучше проконсультироваться со специалистом из магазина.

Аналоги провода НУМ

В России основным аналогом по более приемлемой стоимости является отечественная марка ВВГ или ВВГнг в негорючем исполнении. Их основное отличие заключается в форме, у НУМ она всегда округлая, а у отечественного аналога плоская. Это является дополнительным преимуществом, поскольку такая форма упрощает процесс укладки в технологические отверстия и способствует лучшей герметичности.

Основные производители

Если при закупке силового кабеля бюджет ограничен, стоит обратить внимание на отечественные разработки, качество которых не уступает международным стандартам, а стоимость намного ниже. Среди основных отечественных производителей следует выделить:

  • Псковкабель;
  • Севкабель;
  • Камкабель;
  • Конкорд.

Если рассматривать зарубежных производителей, все требуемые сертификаты качества и доставка на российские рынки есть у следующих:

  • Турецкий Denizli Cable LTD.
  • Сербский Novkabel AD.
  • Французский Nexans.
  • Немецкие производители: TKD Kabel, Kabeltec, Lapp Kabel.

Негорючий силовой кабель NUM активно эксплуатируют как в промышленных, так и бытовых электромонтажных работах. Он незаменим при прокладке проводки в деревянных сооружениях, а также на улице. Однако материал боится ультрафиолетового излучения, поэтому попадание прямых солнечных лучей противопоказано.

В домашних условиях провода НУМ используют для коммутации линий освещения и подключения розеток. Также не запрещается прокладывать электротехническое изделие в земле, но предварительно специалисты рекомендуют продевать изделие в металлорукав или гофру.

Чтобы исключить вероятность приобретения некачественного товара, лучше покупать его в больших строительных магазинах или у официальных представителей. Рекомендуется проверить сертификат качества, наличие сопроводительной документации.

силовой кабель nym. Цены, технические характеристики

Расшифровка названия марки

N — означает, что этот кабель изготавливается в соответствии с немецким стандартом VDE;
Y — материалом, из которого изготовлена изоляция, является ПВХ;
М — назначение использования кабеля — монтажный.

Кабель NYM относится к разряду силовых кабелей, у которых имеются медные жилы, ПВХ изоляция. Этот кабель находится в оболочке из ПВХ с заполнением. Цена NYM кабеля указана в оптовом прайс-листе.

Область применения NYM

У этого кабеля довольно широкая область использования. Как правило, в большей своей части он используется для обеспечения поступления электроэнергии в различные промышленные установки. Также кабель NYM подходит и для того, чтобы стационарно присоединить приборы, предназначенные для бытового использования. Еще одной областью использования именно этого кабеля является использование в стационарных установках номинальным подаваемым переменным напряжением от 300 до 500В и частотой, равняемой 50 Гц. Кабель NYM подходит и для обеспечения электроэнергией таких электроустановок, которые требует уплотнение всех кабелей при вводе.

ГОСТ

16442-81

Условия эксплуатации NYM

Как и для других кабелей, у этой разновидности кабеля существуют определенные условия его эксплуатации. Заключаются они в следующем. Для прокладки этого вида кабеля необходимо использовать только специальные кабельные эстакады или блоки. Прокладку можно осуществлять в производственных помещениях, как с сухим воздухом, так и с повышенным уровнем влажности. Также прокладывание этого кабеля осуществляется и в жилых или производственных сооружениях, или зданиях. Не рекомендуется совершать прокладку провода NYM в земляных траншеях.

Эксплуатационные и технические характеристики NYM
Номинальное напряжение кабеля0,66 кВ;
Температура окружающей среды при эксплуатации кабеляот -50°С до +50°С
Относительная влажность воздуха (при температуре до +35°С)до 98%
Минимальная температура прокладки кабеля без предварительного подогрева-15°С
Предельная длительно допустимая рабочая температура жил кабеля+70°С
Максимальная температура нагрева жил кабеля при коротком замыкании160°С (4 с.)
Минимально допустимый радиус изгиба при прокладке (многожильный)7,5 диам. кабеля
Срок службы30 лет
Гарантийный срок эксплуатации5 лет

расшифровка и технические характеристики провода > Флэтора

Основы практической электроники для новичков

Пути совершенствования: микроминиатюризация и микросхемотехника. Практическая электроника для начинающих: основы и азы. Основные разделы и направления электроники как науки. Вакуумные среды и твёрдые тела….

08 05 2021 23:45:49

Диммер для паяльника своими руками

Все кто занимается радиоэлектроникой, сталкивались с перегревом паяльника. Это может быть недорогой недавно купленный паяльник, который вышел из строя….

06 05 2021 12:27:23

В чем измеряются единицы емкости конденсаторов

Единица измерения емкости в системе С И и других системах. Фарады через основные единицы системы. Определение кратных единиц ёмкости. Таблица перевода дольных единиц. Маркировка конденсаторов. Кодировка больших по размерам устройств…

05 05 2021 5:27:47

Защита IP: стандарт по ГОСТ (степени защит)

От чего защищается электрооборудование. Государственный стандарт ( Г О С Т) степеней защиты IP. Интерпретация кодов. Применение устройств с конкретными индексами. Расшифровка дополнительных букв в кодах. Особенности использования IP-кодировки…

30 04 2021 9:58:26

Закон Ома для неоднородного участка цепи

Понятие и классическая формулировка закона Ома для неоднородного участка цепи. Что такое неоднородная цепь. Применение закона для неоднородных участков….

29 04 2021 8:29:38

Управление светодиодными лентами

Знакомство с устройством светодиодных лент, способы регулирования их яркости и управление цветом. Подключение диммеров к светодиодным источникам света….

28 04 2021 1:42:50

Выпаиваем микросхемы из плат: распайка деталей паяльником

Принципы безопасной работы с полупроводниковыми радиодеталями. Типы микросхем и общие правила выпаивания деталей. Перетягивание припоя с места припайки на медные провода, смоченные флюсом. Использование паяльника с отсосом….

25 04 2021 18:42:31

Металлоискатель: основные принципы действия металлодетектора

Определение металлоискателя. Металлоискатель: принцип работы прибора. Комплектующие изделия и их назначение. Электронный чувствительный контур, управляющий узел. Типы металлоискателей и различия в принципе действия. Ручная и автоматическая настройка металлодетекторов….

22 04 2021 18:55:59

Примеры магнитной (диамагнитной) левитации, диамагнетизм

Определение магнитной (диамагнитной) левитации. Магнитная левитация: эксперименты в домашних условиях. Как сделать левитирующий магнит своими руками. Применение магнитов в подшипниках. Как используют магнитную левитацию в ветрогенераторах….

08 04 2021 1:58:55

Контурные токи: калькулятор расчета, примеры применения метода

Определение и суть метода контурных токов. Контурные токи: особенности метода. Разновидности контурного представления. Пример расчета сложных цепей. Преимущества М К Т. Использование планарных графов и метод выделения максимального дерева….

05 03 2021 6:49:58

Индукционный паяльник своими руками

Что такое индукционная пайка. Принцип работы индукционной паяльной станции. Принцип работы нагревательного элемента. Изготовление индукционного паяльника своими руками в домашних условиях. Выбор материала для изготовления жала индукционной паяльной станции….

27 02 2021 13:55:58

Как паять алюминий в домашних условиях: флюс и припой для пайки

Сложности пайки и лужения алюминия в домашних условиях из-за характерного металлического налета. Виды высокотемпературного припоя и флюсовая компонента для спаивания алюминиевой проводки. Пайка алюминиевых соединений газовой горелкой….

17 02 2021 22:37:33

Степени защиты электрических розеток (IP)

Сейчас существует множество видов розеток, но для разных потребностей существуют различные методы их защиты. Мы расскажем как в них ориентироваться….

31 01 2021 9:50:19

Аккумулятор: принцип работы аккумуляторной батарей и схема АКБ

Назначение свинцово-кислотных аккумуляторных батарей в современном автомобиле. Устройство кислотной аккумуляторной батареи. Принцип работы аккумулятора. Поддержание рабочего режима (правила подзарядки) аккумуляторов. Конструкция щелочных батарей….

25 01 2021 21:15:19

Расшифровка и технические характеристики ВББШВНГ-кабеля

Расшифровка и технические характеристики кабеля В Б Б Ш В Н Г. Маркировка жил на основе алюминия согласно Г О С Т. В Б Б Ш В Н Г-кабель: области применения, правила монтажа и эксплуатационный срок. Конструкция провода В Б Б Ш В Н Г….

12 01 2021 19:54:27

Схемы светодиодных ламп на 220 вольт: советы по ремонту

Принцип действия светодиодных ламп 220 в. Типы светодиодов использующихся в диодных лампах. Устройство LED-диодов: преимущества и недостатки. Драйвера и источники питания. Самостоятельный ремонт светодиодной лампы….

09 01 2021 19:26:54

Кабель NYM: технические характеристики, расшифровка, производители

Медный провод NYM — распространённый проводник, применяется при прокладке внутренней проводки жилых и промышленных помещений. Его можно использовать внутри многих других объектов. В этой статье подробно рассмотрено, что такое кабель NYM и где его используют.

Что такое кабель NYM

Расшифровка аббревиатуры NYM:

N — провод стандартного вида;

Y — жилы изолированы при помощи ПВХ материалов;

M — имеет наружный слой.

Как выглядит изделие

Если перед названием нет символа «А», это означает, что жилы провода выполнены из меди. Кроме основных символов через тире могут указываться J или О — с светло-зеленым проводом или без него, это означает различие в заземлении.

После букв указываются цифровые значения, которые обозначают число жил и площадь их сечения. Например, кабель NYM-J 3×3,5 — 0,66 расшифровывается как:

  • классический провод, выполненный с ПВХ изоляцией и наружной оболочкой;
  • имеет три жилы с площадью сечения 3,5 кв.  мм в каждой;
  • применяется при напряжении не выше 660 В.

Расшифровать маркировку на проводах смогут, к сожалению, не все электрики. Поэтому желательно работать с профессионалами.

Основные характеристики провода

Технические параметры изделия

Основные технические характеристики провода NYM:

  • оптимальное напряжение не выше 660 Вольт;
  • стандартная частота — 50 Гц;
  • площадь сечения жил от 2 до 35 мм2;
  • рабочая температура от −50 до +50 градусов;
  • допустимая температура прокладки не ниже −4 градусов;
  • разрешенный радиус загиба — 4 наружных диаметра;
  • срок эксплуатации не более 30 лет;
  • гарантия на изделие 5 лет.

Внимание! Остальные характеристики можно узнать из спецификации кабельной продукции.

Сфера применения кабеля

Кабель NYM в основном применяется в разных электромонтажных работах, неважно, в бытовой сфере или промышленной. Такой вид провода преимущественно применяют для прокладки электропроводки именно в помещениях, выполненных из дерева, потому что конструкция кабеля включает в себя специальную оболочку, предотвращающую распространение огня.

Маркировка кабеля

Довольно часто его применяют для монтажа снаружи помещений, но при условии, что прямые ультрафиолетовые лучи не будут попадать на провод. Для прокладки в жилом помещении провод многожильного вида NYM обычно монтируют скрытым способом.Этот кабель используется при подключении осветительных групп или розеток. Одно из преимуществ провода — проводник можно использовать и для монтажа в почве, но рекомендуется помещать изделие в гофру, тем самым делая его безопасным.

Конструкция кабеля NYM

Основные элементы провода NYM:

  • В нем находятся токоведущие жилы, которые изготавливают из алюминия или меди, их число зависит от вида изделия и может быть от 1 до 5. Некоторые производители выпускают кабели с 7 проводниками. Площадь сечения бывает от 2 мм2 до 35 мм2, каждая из жил одинаковая по размерам.
Из чего состоит изделие
  • Изоляция провода изготавливается из ПВХ материалов и имеет свой цвет, чтобы не путаться при прокладке.

Ниже указана цветовая маркировка:

Цвет внешней оболочки проводникаОбозначение
ГолубойНейтраль (N)
Светло-зелёныйИмеет заземление
Чёрный, коричневый, серыйФазные провода.
  • Провод также имеет герметизирующую оболочку, изготовленную из невулканизированного маслонаполненного каучука, и дает высокую защитную изоляцию, а также не впитывает воду. Из-за каучука провод удерживает круглый вид и не распространяет огонь.
  • Внешняя изоляция изготавливается из листового пластика и необходима для защиты от механических повреждений и агрессивных химикатов.
Жилы разных цветов

Как выбрать провод маркировки NYM

При покупке провода NYM желательно обращать внимание на массу бухты изделия — в основном именно она служит степенью того, что изделие произведено в соответствии с правилами ГОСТа.

Опытные мастера рекомендуют отдавать предпочтение только тем производителям, которые находятся на рынке больше 10 лет.

NYM кабель считается универсальным и своей работоспособностью может заменить сразу несколько видов классических моделей изделий.

Правила прокладки провода NYM

При прокладке необходимо устанавливать силовую линию в месте, куда не попадают солнечные лучи и где критически низкие температуры. Кабель NYM необходимо прокладывать в защищенном от контакта с детьми или животными помещении. При бережном отношении кабель сможет прослужить весь отведенный ему срок.

Прокладка в стене

При прокладке в деревянных домах рекомендуется устанавливать защитную гофру, чтобы при пожаре горение не распространилось на постройку. При монтаже в землю необходимо устанавливать кабель-каналы, которые будут защищать изделие от лишней нагрузки.

Какие возникают ошибки при применении NYM кабеля

Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.

Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке.

Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.

Разные сечения

Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.

Как хранить и перевозить кабель NYM

Как и другая кабельная продукция, NYM изделия нужно хранить только в сухом помещении, с небольшим процентом влажности. Иначе на кабеле может образоваться плесень или грибок. Желательно, чтобы на складе, где хранится изделие, не было грызунов, так как они могут повредить изоляционный слой провода и снизить срок его службы.

Правильное хранение

Перевозить барабаны с кабелем нужно только на специальной грузовой машине. Катушки должны стоять на боку и быть плотно закреплены между собой, чтобы они не укатились.При прокладке не рекомендуется держать изделие вблизи камней или инструментов, чтобы не порезать внешний слой изоляции. Перед прокладкой обязательно проверить кабель на наличие механических повреждений.

Если во время хранения была повреждена целостность упаковки, такой кабель, вероятнее всего, прослужит меньше заявленного срока.

Производители кабеля NYM

В настоящее время существует много фабрик по производству кабельной продукции. Чтобы не попасть на подделку, рекомендуется выбирать самые проверенные из них. Если человек затрудняется, какой же фабрике отдать предпочтение, можно посетить форум электриков, которые точно подскажут более востребованные фирмы. Ниже описано, какой производитель лучше для кабеля NYM.

Кабельная продукция на катушках

HelukabelНемецкий завод, открывший свой филиал в России с 1998 года, отлично зарекомендовал себя на рынке за это время. В наличии имеется более 30000 маркоразмеров кабелей. Производитель доставляет продукцию в любую точку мира. Минимальная длина провода под заказ 100 метров.

LappKabel

Международная фирма, основанная еще в 60 годах прошлого века. Имеет более 100 зарубежных партнеров и филиалов, которые производят изделия для промышленности, атомных и нефтяных станций, осуществляют доставку продукции в короткие сроки по воздуху или железной дороге. Фабрика имеет множество наград и побед в конкурсах.

TKD Kabel

Одна из самых крупных кабельных фабрик в Европе. Изготавливает продукцию на новейшем оборудовании. В наличии имеется более 35000 видов маркоразмеров. Выпускает новые модели проводов, которые функционируют при максимально низких температурах, с защитой от грызунов или плесени. На территории завода расположен испытательный центр, так что перед тем, как попасть на прилавок, продукция проходит тщательный контроль.

Процесс изготовления

Кабель NYM отлично себя зарекомендовал при прокладке не только в промышленности, но и в повседневной жизни. Чтобы правильно выбрать изделие, рекомендуется ориентироваться на описание вышеприведенных фабрик.

Монтажный кабель

NYM, одно- или многожильный

Технические характеристики

Монтажный кабель NYM предназначен для проводки внутри зданий, доступен в одно- или многожильном исполнении с серой оболочкой из ПВХ. Подходит для использования в сухих, влажных или влажных помещениях и может быть установлен в, на или под штукатуркой, кирпичной кладкой или бетоном.

Не подходит для укладки в встряхиваемый, вибрирующий или сжатый бетон. Для наружного применения только при защите от прямых солнечных лучей.LSZH (низкий уровень дыма, нулевой галоген) для повышения пожарной безопасности и экранированные (N) YM (St) версии могут быть доступны по запросу.

Строительство — Монтажный кабель NYM
одножильные или многопроволочные медные проводники
Изоляция жил из поливинилхлорида (ПВХ)
жилы, скрученные в несколько слоев с внутренней оболочкой
Наружная оболочка из специального ПВХ (TM1) серого цвета

Технические — Монтажный кабель NYM
Конструкция проводника: класс 1 (одножильный) или класс 2 (негибкий многопроволочный)
— см. Stranding / Resistance page
радиус изгиба: 6 x общий диаметр
номинальное напряжение: 300 В / 500 В рабочий, 2000 В тест
текущий рейтинг: см. Диаграмму NYM & (N) YM (St)
диапазон температур: от 0 ° C до + 70 ° C в рабочем состоянии
конструкция: в целом согласно VDE0250 T.204
огнестойкий: согласно EN 50265-2-1, IEC 60332-1
Идентификация сердечника: 2 жилы = цвет по VDE 0293 без заземления (зеленый / желтый)
3+ жилы = окрашены в соответствии с VDE 0293 с землей (включая количество жил)
— см. Цветовые коды на странице

Технические характеристики для печати доступны здесь: Монтажный кабель NYM, одно- или многожильный.

Для других силовых или проводных кабелей вернитесь на первую страницу PVC Power & General Wiring Cables .

Примечание: низкий уровень дыма, нулевой уровень галогенов / отсутствие галогенов (LSZH, LSOH, LSHF, OHLS) не следует путать с LSF (низкий уровень дыма и дыма), подробное объяснение представлено на нашей первой странице LSZH Control Flex.

Все размеры следует рассматривать как номинальные, а изображения используются только в иллюстративных целях. Хотя Central Cables Ltd приложила все разумные усилия для обеспечения ее точности, информация, содержащаяся в данном документе, может быть ошибочной или упущенной и может быть изменена без предварительного уведомления.Ни при каких обстоятельствах Central Cables Ltd не несет ответственности за любой ущерб, возникший в связи с описанной информацией.

nym cable значение — — JYTOP Power cable


  • Силовые кабели в основном используются для передачи и распределения энергии. Это сборка из одного или нескольких отдельно изолированных электрических проводников, обычно скрепленных общей оболочкой. Сборка используется для передачи и распределения электроэнергии.Электрические силовые кабели могут быть проложены как постоянная проводка внутри зданий, закопаны в землю и проложены над головой или на открытом воздухе. …… Включая: резиновый кабель, сварочный кабель, кабель URD, силовой кабель с изоляцией из сшитого полиэтилена и т. Д.


  • Неизолированные воздушные проводники

    используются в воздушных передающих и распределительных сетях. Они также используются для неизолированных соединений, перемычек, заземляющих проводов и других приложений. Наши проводники соответствуют стандартам ASTM, IEC, BS, BS EN и DIN.…… Включая: проводник AAC, провод AAAC, провод ACSR, провод ACAR, провод AACSR и т. Д.


  • Воздушные жгуты (также антенные жгуты или просто ABC) — это воздушные линии электропередачи, в которых используются несколько изолированных фазных проводов, плотно связанных вместе, обычно с неизолированным нулевым проводом. Наши кабели abc calbe соответствуют стандартам ASTM, IEC, SANS. …… В том числе: кабели abc, кабельные линии, служебные провода и т. Д.


    • Европейский силовой кабель — lapplimited.lappgroup.com

      Lapp Olflex Европейский силовой кабель NYY, NYM, NHXMH,… Европейский силовой кабель. Европейские силовые кабели для строительства зданий в соответствии с европейскими национальными стандартами.


    • Что означает NYM? — Abbreviations.com

      Ищете определение NYM? Узнайте, что полное значение NYM на Abbreviations.com! Самые крупные и авторитетные акронимы и сокращения в Интернете…


    • Техническая информация | Номинальный ток кабеля 0.6/1 кВ |…

      Кабели и провода, соответствующие требованиям RoHS, Техническая информация Текущие рейтинги для NYY, NAYY, NYGY, NYCWY, NAYCWY. Кабели 6/1 кВ от Hi-Tech Controls и Helukable


    • European Power Cables, NYY, NYM, NHXMH, NYCY,…

      Кабели питания европейского стандарта

      соответствуют национальным стандартам. … Кабели NYM; Кабели NHXMH; Кабели NYCY; … Примером европейского силового кабеля является NYY-J,…


    • Nya Cable, Поставщики и производители Nya Cable…

      Nya Cable, оптовая продажа различных высококачественных кабельных продуктов Nya от глобальных поставщиков Nya Cable и фабрики Nya Cable Factory, импортер, экспортер в Alibaba.com.


    • NYM-J / -O — Кабели питания — DDA Ltd.

      NYM-J / -O Монтажный кабель с оболочкой из ПВХ, одобрен VDE. Конструкция кабеля. Сплошной или многопроволочный медный сердечник в соответствии с DIN VDE 0295 и IEC 60228 кл. 1 или п. 2


    • NYY-J, NYY-O — lapplimited.lappgroup.com

      NYY-J, NYY-O. Стационарный монтаж… Кабель ПВХ для различных областей применения. … Альтернатива монтажному кабелю ПВХ NYM 0,6 / 1,0 кВ; информация о продукте (PDF)


    • NYM — Что означает NYM? Бесплатный словарь

      NYM внесен в крупнейшую и наиболее авторитетную словарную базу данных сокращений и акронимов в мире. NYM… — кабель 900 м. NYM 3 x 1.…


    • Кабели NYM, европейские национальные стандарты Питание…

      NYM Кабели. Кабель NYM — это еще один кабель, который разработан в рамках европейской линейки силовых кабелей.


    • Аббревиатуры кабелей — Mike Holt Enterprises

      Кабель не указан в NEC, поэтому его нельзя использовать там, где NEC является обязательным требованием. Я надеюсь, что это, по крайней мере, приведет вас в правильном направлении.


    • Ним | Статья о ним от The Free Dictionary

      nym (инструмент, сеть) / nim / (от третьего слога «анонимный»; или «ним-сервер») Сервер, который функционирует как анонимный ремейлер.nym (2) Популярное имя хоста…


    • Кабель NYMJ —boards.ie

      NYMJ Кабель Электрический… Стандарт N-VDE (немецкий) Y-ПВХ изоляция M-Кабель с оболочкой J- Заземляющий провод зеленого / желтого цвета


    • Nyyhy Cable, Поставщики Nyyhy Cable и…

      Nyyhy Cable, оптовая продажа различных высококачественных кабельных продуктов Nyyhy от глобальных поставщиков Nyyhy Cable и фабрики Nyyhy Cable Factory, импортера, экспортера на Alibaba. com.


    • Кабель NYY-J и NYY-O | Кабели Eland

      Ассортимент кабелей NYY включает кабели NYY-J и NYY-O.Это широко используемые европейские силовые и контрольные кабели, предназначенные для стационарной прокладки, с номинальным напряжением…


    • Список слов, содержащих ним

      Список слов, содержащих nym. Больше слов. Перечислите все слова, которые содержат nym. Найдено 124 слов. акроним акроним акроним акроним аллоним аллоним аноним анонимность…


    • Форумы IET — кабель NYY-J

      Привет, кто-нибудь из вас, ребята, использовал кабель NYY-J, и если да, что вы думаете о нем, можно закрепить снаружи, если он пружинит, как firetuff и т. Д., Также сказано, что он может быть…


    • O в соотв.согласно VDE 0276-603 Кабель питания NYY-J / —

      Кабель питания NYY-J / -O в соотв. согласно VDE 0276-603 материал жилы: неизолированная медь конструкция жилы: класс 1, от 25 кв. мм изоляция класса 2: ПВХ DIV 4


    • -таблица | Define -able на Dictionary.

      com

      -able определение, суффикс, означающий «способный, восприимчивый, пригодный для, склонный, данный», связанный по значению со словом «способный», встречающийся в заимствованных словах…


    • Кабель — Википедия, бесплатная энциклопедия

      Коаксиальный кабель — используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.Кабель связи; Кабель прямой прокладки


    • Нормативно для Nym (Технологические термины) -…

      Нормативный В целом, нормативный — относящийся к норме — имеет два связанных значения: (1) предписывающее значение (например, правила, указанные в стандарте или…

    5 фактов, которые должен знать каждый

    Кабель NYY: Понимание того, какой из них использовать в своих проектах

    Семейство кабелей NYY — это довольно широкий и универсальный набор кабелей, которые можно использовать в различном диапазоне электрических и силовых Приложения. Однако выбор того, какая из спецификаций кабеля NYY является наиболее подходящей для проекта, требует понимания того, что означает каждый код спецификации. Например, глубокое понимание значения кабеля NYY по сравнению со значением кабеля NYM может помочь электрикам и инженерам решить, нужен ли один кабель NYY или же с многожильными кабелями подойдет.

    В этом посте мы рассмотрим некоторые основы семейства кабелей NYY J и дадим несколько советов о том, как можно сэкономить деньги при покупке кабелей.

    1. Что такое кабель NYY?

    Как и другие члены семейства кабелей NYY, кабель NYY O широко используется в системах передачи и распределения электроэнергии. Каждая из букв в «NYY» обозначает реальное значение кабеля NYY, а именно:

    • N, обозначает медную жилу
    • Y, обозначает изоляцию из ПВХ (внутреннюю)
    • Y, обозначает кабель с внешней прокладкой из ПВХ

    Используя эти сокращения, легко понять, что кабель NYY означает кабель с одной или несколькими медными жилами с ПВХ-изоляцией и изолированной внешней ПВХ-оболочкой. Оба Y — это аббревиатура от спецификации кабеля NYY, обозначающей ПВХ: один для внутренней оболочки жилы, а другой — для внешней оболочки. Буквой N обозначен кабель с медной жилой. Кроме того, при просмотре спецификации кабеля NYY вы можете встретить кабель с такой этикеткой, как NYY 185. Эти числовые данные определяют калибр кабеля — 185 мм.

    Оставаясь в семействе кабелей NYY, есть и другие кабели, которые также обозначают свою уникальную спецификацию среди этой иерархии кабелей.Например, вы можете встретить кабель NYA. В данном случае обозначения первых двух букв одинаковы — они обозначают кабель с медной жилой с ПВХ изоляцией. Однако буква «A» в спецификации кабеля NYA означает, что это кабель с медной жилой с одной медной жилой и только с одним слоем изоляции из ПВХ.

    2. Что означает кабель NYY?

    Прежде чем принять решение о том, какой тип медной жилы и кабеля из ПВХ использовать, следует разобраться в различных классификациях NYY.В системе обозначений электрических кабелей спецификация кабеля NYY означает следующее:

    • N = означает, что кабели имеют медную жилу
    • Y = означает, что кабель имеет внутреннюю изоляцию из ПВХ; и
    • Y = Относится к внешней ПВХ-изоляции.

    Кабели NYY обычно являются небронированными кабелями. Как и многие продукты семейства NYY, используются для электроснабжения в подземных, внутренних, бетонных, водных и других статических системах. где минимальный риск механического повреждения кабеля.

    3. Для чего используется кабель NYY-j?

    Понимая, для чего используется кабель NYY j, можно сравнить этот тип кабеля с другим кабелем из семейства кабелей NYY J — кабелем NYY O. Во-первых, давайте посмотрим на обычную надпись в этих кабелях — «NYY». В этом формате:

    • N = «N» указывает, что кабель изготовлен с медным сердечником.
    • Y = первый «Y» указывает на тип внутренней изоляции. В этом случае это означает, что кабель имеет внутреннюю изоляцию из ПВХ; и
    • Y = вторая буква «Y» сообщает электрикам и инженерам больше о внешней изоляции этого кабеля NYY.В данном случае это относится к кабелю с внешней изоляцией из ПВХ.

    . Остались две другие буквы «j» и «o» в спецификациях кабеля NYY J и кабеля NYY O. Основное различие между этими двумя продуктами заключается в том, что кабель NYY J поставляется с зелено-желтым заземляющим проводом. Аналогичный кабель NYY O не имеет заземляющей жилы.

    Учитывая эту разницу, для электротехнических и инженерных проектов безопасно использовать кабель NYY J в различных приложениях, включая подземное использование, в подводных областях и при строительстве под открытым небом.Как и аналог кабеля NYY O, кабель NYY J также часто используется в бетонных и кирпичных проектах. Однако эти кабели не используются в сжатых бетонных изделиях, подверженных вибрации, или в проектах, где бетон чрезмерно встряхивается.

    4.NYY против кабеля NYM?

    И кабель NYY, и кабель NYM являются частью семейства кабелей NYC. В семейство кабелей NYM входят изделия с медной жилой и одножильным или более чем одним жильным кабелем, экранированным внешней оболочкой из ПВХ.Эти кабели обычно используются для приложений в диапазоне от 0,6 кВ до 1 кВ.

    Кабель NYM, с другой стороны, обозначает аналогичный кабель с медной жилой и изоляцией из ПВХ. Однако буква «M» в кабеле NYM означает наличие более одной жилы кабеля внутри внешней оболочки из ПВХ. Таким образом, кабель NYM 1.5 может иметь несколько кабелей NYY калибра 1,5, заключенных во внешнюю оболочку из ПВХ. Эти кабели обычно используются в приложениях от 300 до 500 В.

    Внутри семейств кабелей NYY и NYM есть дополнительные типы кабелей, например кабели с классом «j» или «o».Например, кабель NYY-j и кабель NYMJ используют зелено-желтый провод заземления или заземления. По сравнению с этим, кабели NYM-o и NYY-o не используют этот дополнительный провод заземления.

    5. Как получить лучшее соотношение цены и качества кабеля NYY

    Иногда возникает соблазн взглянуть на прайс-лист на кабель NYY и подумать, что покупка выгодна. Тем не менее, простая проверка цен не позволяет электрикам и инженерам убедиться, что они получают прибыль от своих покупок кабеля NYY. Истинное соотношение цены и качества достигается за счет большего, чем то, что предлагает стикер цены.

    Прежде чем вы решите, какой продукт купить, независимо от требуемой спецификации кабеля NYY, важно определить, кто его производитель или поставщик. Здесь, в ZW Cable, мы уже много лет производим широкий спектр кабелей, широкий спектр 4-жильных кабелей NYY, NYA и NYY. Разнообразие предлагаемых нами продуктов означает, что у наших клиентов есть один источник для удовлетворения всех своих потребностей в кабелях NYY.

    Но для нас есть нечто большее, чем простое разнообразие продуктов. Мы применяем одни из самых высоких в отрасли процессов обеспечения качества.Будь то кабель NYY-o, который вам нужен, или кабель любой другой спецификации NYY, который вы ищете, — вы уверены, что приобретаемый у нас продукт соответствует самым высоким стандартам.

    Наконец-то мы не уступим по цене! Независимо от того, проверяете ли вы цену на кабель MYMJ или сравниваете нашу цену на кабель NYY с прайс-листами конкурентов. Помните — разнообразие нашей продукции, наша репутация и гарантия качества поставляются с любым кабелем NYY, который вы покупаете у нас. И это настоящее соотношение цены и качества!

    NYM

    NYM

    Кабель монтажный с ПВХ изоляцией и оболочкой
    HRN HD 21.4 S2 — DIN VDE 0250-204 — IEC 60227-4


    СТРОИТЕЛЬСТВО
    Провод неизолированный медный провод класса 1 или 2, в соотв. согласно EN 60228

    Изоляция ПВХ компаунд TI1 в соотв. по EN 50363-3

    Наполнитель сердечников, покрытых невулканизированной резиной или пластиком

    Оболочка ПВХ компаунд TM1 в соотв. согласно EN 50363-4-1

    ЗАЯВЛЕНИЕ

    Монтажный кабель для домашнего и промышленного использования.Укладывается на штукатурку или под штукатурку, в стены или бетон, без специальной механической защиты, но не в сухой или предварительно напряженный бетон. Подходит для сухой, влажной или влажной среды; для внутреннего или наружного применения (только если кабель защищен от прямых солнечных лучей).

    ТЕХНИЧЕСКИЕ ДАННЫЕ


    Эквиваленты:
    PP в соотв. к HRN N.C3.200
    A05VV-U, A05VV-R в соотв. по HRN HD 21.4 S2
    YM в соотв.с ÖVE-K 41-4

    Стандарты:
    HRN HD 21.4 S2
    DIN VDE 0250-204
    IEC 60227-4

    Номинальное напряжение: U0 / U = 300/500 В
    Испытательное напряжение : 2000 В

    Диапазон температур:
    Минимальная температура при установке: +5 C
    Стационарная установка: -20 C до +70 C
    При коротком замыкании макс. 5s: 160 C

    Поведение при пожаре:
    Огнестойкий (самозатухающий) кабель
    в соотв.согласно EN 60332-1-2

    Минимальный внутренний радиус изгиба: 4xØ кабеля

    КОНСТРУКТИВНЫЕ ДАННЫЕ
    Строительство

    Наружный
    диаметр

    Проводник
    Сопротивление
    при 20 ° C

    Cu
    Вес

    Кабель
    вес

    Упаковка *
    мм 2 ок. мм Ом / км кг / км ок. кг / км
    1 х 6 7,3 3,08 57,6 105 КОТ 100, СП40 500
    1 х 10 8,5 1,83 96 155 КОТ 100, СП40 500
    1 х 16 9,8 1,15 153,6 230 КОТ 100, СП45 500
    2 х 1,5 8,5 12,1 28,8 105 КОТ 100, СП40 500
    2 х 2,5 9,8 7,41 48 134 КОТ 100, СП45 500
    3 х 1,5 8,9 12,1 43,2 123 КОТ 100, СП40 500
    3 х 2,5 10,4 7,41 72 176 КОТ 100, СП45 500
    3 х 4 12,0 4,61 115,2 248 КОТ 100, СП50 500
    3 х 6 14,8 3,08 182,8 342 КОТ 100, СП60 500
    3 х 10 17,7 1,83 288 585 КОТ 100, ДБ08 500
    3 х 16 19,2 1,15 460,8 790 DB09 500
    4 х 1,5 9,6 12,1 57,6 144 КОТ 100, СП45 500
    4 х 2,5 11,3 7,41 96 212 КОТ 100, СП50 500
    4 х 4 13,0 4,61 153,6 302 КОТ 100, СП60 500
    4 х 6 14,9 3,08 230,4 416 КОТ 100, ДБ08 500
    4 х 10 19,4 1,83 384 715 DB08 500
    4 х 16 21,9 1,15 614,4 987 DB09 500
    5 х 1,5 10,5 12,1 72 173 КОТ 100, СП40 500
    5 х 2,5 12,3 7,41 120 256 КОТ 100, СП60 500
    5 х 4 14,2 4,61 192 363 КОТ 100, ДБ08 500
    5 х 6 16,2 3,08 288 506 КОТ 100, DB08 4000
    5 х 10 21,2 1,83 480 874 DB09 500
    5 х 16 24,0 1,15 768 1213 DB10 500
    7 х 1,5 11,6 12,1 100,8 208 КОТ 100, СП50 500
    7 х 2,5 13,1 7,41 168 325 КОТ 100, СП50 500
    Идентификация цвета оболочки

    (gy) серый

    * Упаковка: КОТ 100 = бухта 100 м, СП = трос на фанерной катушке, ДБ = трос на деревянном барабане

    PDF Скачать сертификат VDE DoP

    Nym Cable 3-жильный 1.

    Электрический кабель с ПВХ-оболочкой, 5 мм, 2,5 мм, Кабель NYM 3-жильный, 1,5 мм, 2,5 мм, электрический кабель с ПВХ-оболочкой

    1. Применение
    Этот продукт используется в качестве подвесного кабеля, вытяжного кабеля и установки для полевых линий, электрических приборов и инструментов, электронного оборудования и автоматических устройств для электроэнергии, химических веществ и т. Д. Он особенно мягкий, легко складывается и перемещается, гладкий и устойчивый к старению, устойчив к высокому импульсному току запуска.
    2. Стандарт
    BS 6500, BS 6004, BS 6360, BS EN 50363, IEC 60227, DIN VDE 0281.

    3. Спецификация
    Строительный провод с изоляцией из ПВХ 450/750 В согласно BS 6360
    Одножильный с изоляцией из ПВХ

    Размер жилы Номинальная толщина изоляции мм Средний габаритный диаметр Верхний предел мм Прибл. Собственная масса на км кг
    Номинальное поперечное сечение мм2 Количество и диаметр проволоки кол. / Мм
    1,0 1 / 1,13 0,6 2.8 14
    1,5 1 / 1,38 0,7 3,3 20
    1,5 7 / 0,50 0,7 3,4 20
    2,5 1 / 1,78 0,8 3,9 33
    2,5 7 / 0,67 0,8 4,2 34
    4 1 / 2,25 0.8 4,4 51
    4 7 / 0,85 0,8 4,8 51
    6 1 / 2,76 0,8 4,9 67
    6 7 / 1.04 0,8 5,4 71
    10 1 / 3,57 1,0 6,4 110
    10 7/1. 35 1,0 6,8 120
    16 1 / 4,50 1,0 7,3 170
    16 7 / 1,70 1,0 8,0 180
    25 7 / 2,14 1,2 9,8 285
    35 19 / 1,53 1,2 11,0 380
    50 19/1.78 1,4 13,0 510
    70 19 / 2,14 1,4 15,0 715
    95 19 / 2,52 1,6 17,0 990
    120 37 / 2,03 1,6 19,0 1230
    150 37 / 2,25 1,8 21,0 1510
    185 37/2.52 2,0 23,5 1900
    240 61 / 2,25 2,2 26,5 2490
    300 61 / 2,52 2,4 29,5 3050
    400 61 / 2,85 2,6 33,5 3900
    500 61 / 3,20 2,8 37,0 4880

    450/750 В с ПВХ изоляцией (без оболочки) Гибкие проводящие кабели общего назначения в соответствии с BS 6004
    Одножильные с ПВХ изоляцией

    Размер жилы Номинальная толщина изоляции мм Средний габаритный диаметр Верхний предел мм Прибл. Собственная масса на км кг
    Номинальное поперечное сечение мм2 Количество и диаметр проволоки кол. / Мм
    1,0 32 / 0,20 0,6 3,0 16
    1,5 30 / 0,25 0,7 3,5 21
    2,5 50 / 0,25 0,8 4,2 33
    4 56/0.30 0,8 4,8 50
    6 84 / 0,30 0,8 6,3 70
    10 80 / 0,40 1,0 7,6 120
    16 126 / 0,40 1,0 8,8 175
    25 196 / 0,40 1,2 11,0 290
    35 276/0.40 1,2 12,5 400
    50 396 / 0,40 1,4 14,5 565
    70 360 / 0,50 1,4 17,0 770
    95 475 / 0,50 1,6 19,0 1010
    120 608 / 0,50 1,6 21,0 1260
    150 756/0. 50 1,8 23,5 1580
    185 925 / 0,50 2,0 26,0 1900
    240 1221 / 0,50 2,2 29,5 2500

    Каталожный номер 6192y
    Плоский сдвоенный провод BVVB

    Размер жилы Номинальная толщина изоляции мм Номинальная толщина оболочки мм Средние габаритные размеры Прибл.Собственная масса на км кг
    Номинальное поперечное сечение мм2 Количество и диаметр проволоки мм Нижний предел мм Верхний предел мм
    1,0 1 / 1,13 0,6 0,9 4,0 * 6,2 4,7 * 7,4 55
    1,5 1 / 1,38 0,7 0,9 4,4 * 7,0 5,4 * 8,4 70
    2. 5 1 / 1,78 0,8 1,0 5,2 * 8,4 6,2 * 9,8 105
    4 7 / 0,85 0,8 1,0 5,6 * 9,6 7,2 * 11,5 150
    6 7 / 1.04 0,8 1,1 6,4 * 10,5 8,0 * 13,0 205
    10 7 / 1,35 1,0 1.2 7,8 * 13,0 9,6 * 16,0 325
    16 7 / 1,70 1,0 1,3 9,0 * 15,5 11,0 * 18,5 465

    Каталожный номер 6242y
    Flat-Twin с неизолированным заземляющим проводником

    Размер жилы Номинальная толщина изоляции мм Размер заземляющего проводника, кол / мм Номинальная толщина оболочки мм Средние габаритные размеры Прибл. Собственная масса на км кг
    Номинальная площадь поперечного сечения мм2 Количество и диаметр проволоки мм Нижний предел мм Верхний предел мм
    1,0 1 / 1,13 0,6 1 / 1,13 0,9 4,0 * 7,2 4,7 * 8,6 70
    1,5 1 / 1,38 0,7 1 / 1,13 0,9 4,4 * 8,2 5.4 * 9,6 85
    2,5 1 / 1,78 0,8 1 / 1,13 1,0 5,2 * 9,4 6,2 * 11,0 120
    4 7 / 0,85 0,8 1 / 1,38 1,0 5,6 * 10,5 7,2 * 13,0 175
    6 7 / 1.04 0,8 1 / 1,78 1,1 6,4 * 12,5 8.0 * 15,0 240
    10 7 / 1,35 1,0 7 / 0,85 1,2 7,8 * 15,5 9,6 * 19,0 390
    16 7 / 1,70 1,0 7 / 1. 04 1,3 9,0 * 18 11,0 * 22,0 560

    300 / 300V CU / PVC / PVC гибкие круглые световые шнуры в оболочке согласно BS 6500
    Каталожный номер 2182Y Twin Core

    Размер жилы Номинальная толщина изоляции мм Номинальная толщина оболочки мм Средние габаритные размеры Прибл.Собственная масса на км кг
    Номинальная площадь поперечного сечения мм2 Количество и диаметр проволоки No. / мм Верхний предел мм Верхний предел мм
    0,5 16 / 0,20 0,5 0,6 4,8 6,0 36
    0,75 24 / 0,20 0,5 0,6 5,2 6,4 45

    Круглые световые гибкие шнуры в оболочке из CU / PVC / PVC
    Каталожный номер 3183Y Трехжильный

    Размер жилы Номинальная толщина изоляции мм Номинальная толщина оболочки мм Средние габаритные размеры Прибл. Собственная масса на км кг
    Номинальная площадь поперечного сечения мм2 Количество и диаметр проволоки кол / мм Нижний предел мм Верхний предел мм
    0,75 24 / 0,20 0,6 0,8 6,4 8,0 74
    1,0 32 / 0,20 0,6 0,8 6,8 8,4 86
    1.25 40 / 0,20 0,7 0,9 7,6 9,4 104
    1,5 30 / 0,25 0,7 0,9 8,0 9,8 120
    2,5 50 / 0,25 0,8 1,1 9,6 12,0 180

    4. О нас Компания
    People’s Cable Group Co., Ltd. была основана в 2007 году и расположена в зоне экономического развития Чжэнчжоу Гунъи. Наша компания имеет 2 завода (завод Житян и завод Жулин), занимает общую площадь более 300 000 квадратных метров, с площадью застройки 230 000 квадратных метров.

    5. Сертификат
    Как первый поставщик кабеля в Китае, мы получили сертификаты CCC, ISO9001, ISO14001, OHSAS, прошли испытания SGS и BV, и наша торговая марка «RMJT» получила известность в Китае.

    6. Визит к клиенту
    У нас есть профессиональная команда по продажам, каждый из которых проработал в этой работе от 3 до 10 лет, поэтому мы можем предоставить вам комплексные и профессиональные технологии.Благодаря безупречному качеству и послепродажному обслуживанию, до сих пор мы экспортировали в более чем 80 стран, приглашаем вас посетить нас и установить беспроигрышные отношения!

    7. Свяжитесь с нами
    Завод ДОБАВИТЬ: № 13, Yongding Road, Gongyi, город Чжэнчжоу, провинция Хэнань, Китай.
    ТЕЛ: + 86-371-55367868
    ФАКС: + 86-371-55367868
    Мобильный: + 86-18339931106

    7-жильный кабель NYM-J, 1,5 мм, 100 м — белый | 7X1.

    5NYM

    Доставка (только ROI):

    Стандартная доставка: Мы доставим ваш заказ прямо к вашей двери в течение 7-10 рабочих дней всего за € 5.99 .

    «Click & Collect»: Доставьте свой заказ в местный магазин — у нас 23 отделения по всей стране — БЕСПЛАТНО бесплатно.

    D.I.D. Политика возврата электротехнической продукции — продукты, приобретенные в магазине

    Вы — наш приоритет номер один. Мы обслуживаем наших клиентов более 50 лет, поэтому, если вы чем-либо недовольны своей покупкой, свяжитесь с нами. За исключением случаев, когда ваш продукт неисправен, вы должны вернуть его нам в течение 14 дней с момента покупки.

    Мы можем вернуть вам полную сумму с помощью исходного метода оплаты, предложить вам обмен или ваучер DID на электрооборудование на сумму вашей покупки, если вы вернете нежелательную покупку в том виде, в котором она была продана, и вместе с оригиналом доказательства покупки в течение 14 дней. период. Если вы совершили покупку с помощью кредитной или дебетовой карты, вам нужно будет принести карту, с помощью которой вы приобрели товар (-ы), в магазин, в котором вы приобрели товар (-ы), чтобы мы могли обработать возврат.

    Если товар будет возвращен без квитанции, мы, к сожалению, не сможем вернуть деньги.Если товар (-ы) не возвращается в том же состоянии, в каком был продан, мы оставляем за собой право отказать в возврате — т.е. товар (-ы) должны быть возвращены в оригинальной упаковке, неповрежденной, неиспользованной и со всей оригинальной сопроводительной документацией.

    Мы не несем ответственности за транспортные расходы, связанные с возвратом товара в магазин. Если у вас есть какие-либо вопросы, позвоните в нашу службу поддержки по телефону 01 625 0250 — мы будем рады помочь.

    Эта политика не влияет на ваши законные права

    Покупка Д.I.D Electrical Products Online

    Мы являемся одним из лучших интернет-магазинов Ирландии и, как и наши магазины, хотим, чтобы наши покупатели были на 100% довольны покупками на нашем сайте www. did.ie.

    Пожалуйста, ознакомьтесь с нашей политикой, прежде чем совершать покупку у нас, чтобы убедиться, что вы четко понимаете (i) нашу политику возврата средств и (ii) имеете ли вы право расторгнуть договор с нами.

    В соответствии с законодательством Ирландии вы имеете право:

    • Отправьте нам товар обратно, если он неисправен или требует ремонта.

    • Отмените свой договор с нами и верните нам товар, даже если он исправен, при условии, что ваша покупка соответствует критериям, изложенным ниже.

    Когда вы получаете от нас посылку, или если вы воспользовались нашей службой click & collect и собираете свои товары в одном из наших 23 магазинов, пожалуйста, немедленно осмотрите эти товары, чтобы убедиться, что вы полностью удовлетворены тем, что товар (-ы) соответствует описанию, которое вам было предоставлено, и товар (-ы) приемлемого качества.

    Право на расторжение (Ваше право расторгнуть договор с нами)

    Эта политика отмены применяется только к заказам и полученным товарам, которые были куплены в Интернете на сайте www. did.ie или любым другим методом дистанционной продажи. Если у вас есть вопросы, позвоните в нашу службу поддержки клиентов. Они ждут помощи по телефону 01625 0250.

    Если вы решите отменить покупку, мы хотим, чтобы вы без проблем отменили ее. Если вы хотите отменить покупку и вернуть товар (-ы) в DID Electrical в соответствии с условиями, изложенными ниже, вы имеете право сделать это без объяснения причин до и в течение 14 календарных дней после получения товары. Это при условии, что товар (ы) находится в состоянии продажи и в оригинальной упаковке.

    Чтобы воспользоваться правом на отмену, вы должны сообщить нам о своем решении отменить покупку, сделав однозначное заявление (например, письмо, отправленное по почте, факсу или электронной почте). Вы можете использовать прилагаемую ФОРМУ ОТМЕНА МОДЕЛИ, но это не обязательно.

    Вы также можете связаться с нашей службой поддержки клиентов по телефону 01 625 0250 или по электронной почте [адрес электронной почты защищен], и один из членов нашей команды поможет вам с любыми вопросами, которые могут у вас возникнуть относительно вашего права на отмену. Это поможет ускорить процесс отмены.

    Условия отмены:

    1. Если вы решите воспользоваться своим правом на отказ, вы несете ответственность за расходы, связанные с возвратом нам товара (ов), за исключением случаев, когда товар не может быть возвращен по почте. Если товар не может быть возвращен по почте, свяжитесь с нами, и мы организуем доставку товара. Мы вернем вам полную стоимость покупки (и нашу стандартную плату за доставку при отправке вам товаров) при получении возвращенных товаров в оригинальной упаковке.Если вы снизили стоимость товара, обработав его или протестировав сверх того, что необходимо для проверки его характера, характеристик и функционирования, мы оставляем за собой право не возмещать вам всю сумму.
    2. Если какой-либо предмет (-а) не подходит для возврата по гигиеническим причинам, например, наушники, предмет (-и) может быть возвращен только в том случае, если гигиеническая пломба не нарушена.
    3. Мы возместим вам расходы не позднее, чем через 14 дней со дня, когда мы будем проинформированы о вашем решении расторгнуть этот контракт.Мы можем задержать возмещение до тех пор, пока мы не получим товар обратно или пока вы не предоставите доказательства отправки обратно, в зависимости от того, что наступит раньше.

    Смотреть еще >>

    Кабель в оболочке NYM-J 3×1,5 мм² —

    Кабель в оболочке NYM-J 3×1,5 мм² — ×

    Обсуди с нами!

    Вы соглашаетесь с тем, что данные будут отправлены в Facebook

    Хорошо, поговорим сейчас
    Заявление о конфиденциальности


    ×

    {{cartModalAmount}} x {{cartModalProductTitle}}


    Часто покупаются вместе

    Технические характеристики

    Установка Значение
    Цвет корпуса серо-белый
    Установка мин. тип. макс.

    Описание

    Кабель в оболочке NYM-J 3×1,5 мм²

    Прокладка, вкл. И под штукатурку в сухих, сырых и влажных помещениях, а также в кладке и бетон, за исключением прямого погружения в трясущийся, вибрирующий или штампованный конкретный. Также подходит для использования на открытом воздухе, если защищен от прямых солнечных лучей, но не в земле.

    Применение: Влажное помещение, внутри
    Тип кабеля: NYM-J
    Длина кабеля: 100 см
    Сечение проводника: 1.5 мм²
    Количество проводов: 3
    Наружный диаметр: 9 мм
    Номинальное напряжение: 300/500 В
    Цвет изоляции провода: зеленый / желтый, синий, коричневый
    допустимый диапазон перемещаемых температур: 5 ° C — 70 ° C
    допустимый диапазон температур фиксированный: -40 ° C — 70 ° C

    Продается только полными метрами.

    Пример: Если вы введете 10 в текстовое поле количества, вы получите 10-метровую длину кабеля.

    Срок поставки

    Доставка в пределах Германии занимает 2-3 дня, начиная с момента получения оплаты, для доставки по счету-фактуре, начиная с отгрузки, для доставки наложенным платежом, начиная с получения заказа.Платежи и заказы, поступающие в нерабочее время, позволяют отсрочить доставку со следующего рабочего дня. При доставке в другие страны ЕС срок доставки может быть увеличен до 3 недель. Срок доставки зависит от надлежащей доставки логистической компании, поскольку задержки доставки не вызваны нами. Для действительности вышеуказанных сроков доставки необходимо наличие заказанных товаров на складе на момент начала доставки.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
