Кабель витая пара 8 пар: Кабель витая пара 8-100 пар

Содержание

Кабель Витая пара (LAN) 8 пар

Сравнить товары 0

Закладки (0)

Вид:

Сортировать по: по умолчаниюЦене ▲Цене ▼Названию ▲Названию ▼Новизне

PROCONNECT 01-0142-3 Кабель информационный FTP 4PR 24AWG CAT5e LT (PB) PROCONNECT 01-0142-3 (305 м) Артикул: М0000014871

Назначение: FTP 4PR 24AWG CAT5e LT (PB) (305 м) PROCONNECT (01-0142-3) — омеднённая алюминиевая витая пара экранированная…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Паритет ParLan U/UTP Cat5e PE 8х2х0,52 (500 м) Кабель парной скрутки для СКС и IP-сетей имеет 8 пар жил диаметром 0,52 мм (24 AWG), категория 5e ParLan U/UTP Cat5e PE 8х2х0,52 Паритет (500 м) Артикул: М0000163997

Кабель парной скрутки ParLan U/UTP Cat5e PE 8х2х0,52 для СКС и IP-сетей имеет 8 пар жил диаметром 0,52 мм (24 AWG),. ..

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Паритет ParLan U/UTP Cat5e ZH нг(А)-HF 8х2х0,52 (500 м) Кабель безгалогенный (LSZH) парной скрутки для СКС и IP-сетей имеет 8 пар жил диаметром 0,52 мм (24 AWG), категория 5e ParLan U/UTP Cat5e ZH нг(А)-HF 8х2х0,52 Паритет (500 м) Артикул: М0000163983

Кабель безгалогенный (LSZH) парной скрутки ParLan U/UTP Cat5e ZHнг(А)-HF 8х2х0,52 для СКС и IP-сетей имеет 8 пар жил…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Паритет ParLan F/UTP Cat5e PE 8х2х0,52 (500 м) Кабель парной скрутки для СКС и IP-сетей имеет 8 пар жил диаметром 0,52 мм (24 AWG), категория 5e ParLan F/UTP Cat5e PE 8х2х0,52 Паритет (500 м) Артикул: М0000164003

Кабель парной скрутки ParLan F/UTP Cat5e PE 8х2х0,52 для СКС и IP-сетей имеет 8 пар жил диаметром 0,52 мм (24 AWG),.

..

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Паритет ParLan F/UTP Cat5e ZH нг(А)-HF 8х2х0,52 (500 м) Кабель безгалогенный (LSZH) парной скрутки для СКС и IP-сетей имеет 8 пар жил диаметром 0,52 мм (24 AWG), категория 5e ParLan F/UTP Cat5e ZH нг(А)-HF 8х2х0,52 Паритет (500 м) Артикул: М0000163987

Кабель безгалогенный (LSZH) парной скрутки ParLan F/UTP Cat5e ZHнг(А)-HF 8х2х0,52 для СКС и IP-сетей имеет 8 пар жил…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Сравнить товары 0

Закладки (0)

Вид:

Сортировать по: по умолчаниюЦене ▲Цене ▼Названию ▲Названию ▼Новизне

Купить Кабель Витая пара (LAN) 8 пар в компании Layta по привлекательной цене.
Для удобства клиентов описание оборудования снабжено отзывами других покупателей, характеристиками, сертификатами, инструкциями, паспортами, фотографиями, аксессуарами.
Купить Кабель Витая пара (LAN) 8 пар вы можете как через сайт, так и по телефону.
Если у вас возникнут вопросы при выборе, доставке или гарантии, то вы всегда можете проконсультироваться со специалистами по телефону.

Доставка производится в Москву, Санкт-Петербург, Казань, Саратов, Ростов, Краснодар, Ставрополь, Екатеринбург, Новосибирск, Воронеж, Волгоград и другие города России

комплексный поставщик электрики, сантехники, кабеля, светотехники, систем безопасности и СКС, крепежа, систем обогрева и вентиляции.

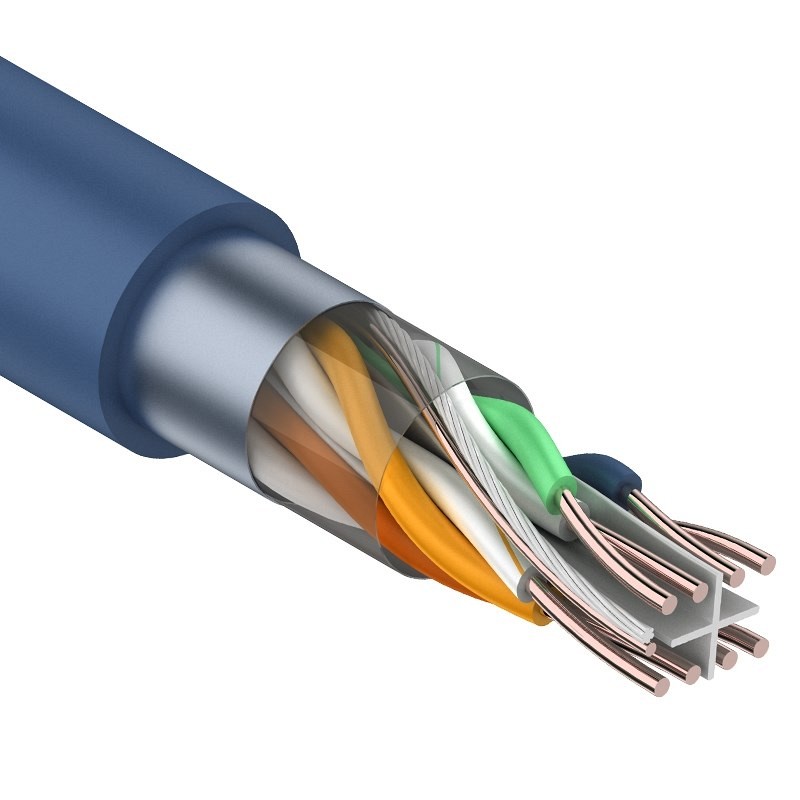

Кабель «витая пара» (от англ. «twisted pair») — вид кабеля связи, представляющий собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины) и покрытых пластиковой оболочкой.
Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче сигналов.
«Витая пара» — один из компонентов современных структурированных кабельных систем (СКС) и служит для передачи цифровой или аналоговой информации при телекоммуникациях в сетях Ethernet, Arcnet и Token ring. В настоящее время благодаря своей невысокой стоимости и простоте монтажа витая пара является самым распространённым решением при создании ЛВС.

Витые пары бывают категорий 2, 3, 5, 5е, 6, 6А, 7, 7A, 8. Количество пар варьируется от 1 до 100. Исходя из технических требований к системе, кабели выпускаются с различными технико-эксплуатационными характеристиками — в экранированном (F/FTP, S/FTP, S/STP) и неэкранированном (U/UTP) исполнении. В зависимости от условий эксплуатации, оболочки кабелей могут быть изготовлены из различных материалов: PVC, PE, LSZH, PLENUM. Для удобства монтажа сложных систем предлагаются жгутированные медные кабели категорий 5, 5е, 6, 6a, 7 с числом пар от 18 до 100.

Структура кабеля витая пара:
SOLID — однопроволочные, PATCH — многопроволочные
Однопроволочный кабель не предполагает прямых контактов с подключаемой периферией. Как правило, его применяют для прокладки в коробах, стенах и т.д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толстые и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.
В свою очередь многопроволочный кабель плохо переносит «врезание» в разъемы панелей розеток (тонкие жилы разрезаются), но отлично ведет себя при изгибах и скручивании. Кроме того, многопроволочный провод обладает бо́льшим затуханием сигнала. Поэтому многопроволочный кабель используют в основном для изготовления патчкордов, соединяющих периферию с розетками.


Тип оболочки:
PVC — ПВХ-поливинилхлорид
PE — полиэтилен
PP — полипропилен
HDPE (Нigh-density Polyethylene) — полиэтилен высокой плотности
LDPE (Low-Density Polyethylene) — полиэтилен низкой плотности
FR-PVC — огнестойкий ПВХ, устойчивый к воздействию УФ-лучей
FR-LSZH (Fire Resistant Low Smoke Zero Halogen) — не поддерживающие горение и не выделяющие дым. Российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF)
Plenum — предназначены для инсталляции через воздуховодные каналы. Пленум-кабели должны самозатухать и не воспламеняться повторно.



Тип экрана:
UTP (Unshielded twisted pair) — неэкранированная витая пара, без защитного экрана
FTP (Foiled twisted pair) — фольгированная витая пара (также известна как F/UTP), присутствует один общий внешний экран в виде фольги
STP (Shielded twisted pair) — экранированная витая пара, присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки
U/STP (Unshielded Screened twisted pair) — незащищенная экранированная витая пара, без внешнего экрана и каждая пара в фольгированной оплетке
SF/UTP (Screened Foiled Unshielded twisted pair) — защищенная экранированная витая пара. Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги
S/FTP (Screened Foiled twisted pair) — фольгированная экранированная витая пара — внешний экран из медной оплетки и каждая пара в фольгированной оплетке.

Экранирование кабеля обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т.д. Экран по всей длине соединен с неизолированным дренажным проводом, объединяющим экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.


Категории кабеля

Категории кабеля

Описание

CAT1

1 пара, не описано в рекомендациях EIA/TIA для передачи данных (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)

CAT2

2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet (не подходит для современных систем).

Сейчас иногда встречается в телефонных сетях

CAT3

4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров . В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий

CAT4

кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре

CAT5

4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар

CAT5e

4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине

CAT6

применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года

CAT6a

применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2

CAT7

спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair)

CAT7a

разработана для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м


Витая пара купить
В компании ЭТМ вы можете купить витую пару следующих производителей: ITK, Hyperline, Schneider Electric, Legrand, CAVEL и других. Купить витую пару в ЭТМ можно через интернет-магазин, через сервис ЭТМ iPRO или в точках продаж.

Витая пара цена
Цена кабеля «витая пара» зависит от производителя, объема заказа и места доставки. Существует гибкая система скидок.


Кабель «витая пара» прайс
Прайс на кабель витая пара можно посмотреть в интернет-магазине ЭТМ. Уточнить актуальную стоимость кабеля с учетом объема заказа можно у менеджеров ЭТМ, позвонив в удобный офис продаж. Контакты можно посмотреть здесь Вернуться к списку новостей

Витая пара (8,10,12,16 пар)

Расширенный поиск

Название:

Артикул:

Текст:

Выберите категорию:

Все Распродажа! Видеорегистраторы гибридные AHD/TVI/CVI/CVBS-видеокамеры IP-видеорегистраторы (NVR) IP-видеокамеры Wi-Fi IP видеокамеры Аудио/видео домофония Мониторы CCTV PoE-оборудование и коммутаторы Кабель для видеонаблюдения Блоки питания Комплектующие и Аксессуары Радиостанции Аналоговые ТВ-камеры, ТВЛ 4G/3G Видеокамеры Тестеры CCTV Аккумуляторы для ОПС Система контроля действий охраны «VGL ПАТРУЛЬ» Кабель Карты доступа, брелки, ключи Болид AccordTec ACTi ActiveCam Activision (Вызывные панели) Acumen Advert AltCam Amatek ATIS AvTech AverMedia AXIS AXYCAM BAS-IP Berger BestDVR BestNVR Beward BioSmart Bosch Cabeus CAME (автоматика) Commax CNB CTV Cyfron Dahua Digital Duplex Divitec Decima Domination DoorHan ELDES Electronics Line ESVI EverFocus/ACE Evidence EWCLID EZVIZ EZ-IP (от Dahua) Falcon Eye FOX CCTV Full Energy Geovision Germikom Giraffe Hikvision HiWatch Honeywell Hyperline » Кабель Hyperline »» Кабель волоконно-оптический »» Кабель Витая пара »»» Витая пара Hyperline (1-2 пары) »»» Витая пара Hyperline (4 пары) »»» Витая пара Hyperline (8,10,12,16 пар) »»» Витая пара Hyperline (24,25,48,50,100 пар) »» Коаксиальный кабель Hyperline »» Кабель интерфейсный Hyperline »» Другие кабели Hyperline » Электрические шкафы » Открытые стойки Hyperline » Настенные телекоммуникационные шкафы Hyperline » Напольные телекоммуникационные шкафы Hyperline » Аксессуары » СНЯТО С ПРОДАЖИ » Новинки Infinity IP-видеокамеры 3S iTech PRO Jablotron J2000 JUSTESTER JetekPro JSB Just Kenwei (видеодомофоны) Keno КОДОС KT&C Lightwell (ИК-барьеры) LiteView LTV Master МВК MicroDigital Mitsubishi New Vision Netko Notedo (доводчики) Optimus O`ZERO Panduit Panasonic Parsec Polyvision Praxis Prime Proxis Pyronix Rexant/ProConnect Rezon RVI Samsung (Wizenet) Sarmatt SC&T, SF&T, Osnovo SKAT (Блоки питания) Slinex Smartec Sony Space Technology SpezVision SPYMAX Stelberry Sunell Sunkwang Tantos Terascan Teswell Trassir Uniview Technologies Videonet ViDigi VIDSTAR XVI Zavio ZKTeko Рубеж Оборудование «Si» СНЯТО С ПРОДАЖИ SSDCam AVT (тестеры) UTEPO Электронные системы

Производитель:

ВсеRezonPraxisSpace TechnologyCAMEVideonetDivitecHyperlineAltCamHikVision/HiWatchActivisionFalconLTVPROXIS-CCTVESVISarmattDahuaCYFRONWizenet (Samsung)SlinexTantosParsecGeovisionFalcon EyeACEEverFocusActiveCamHikvisionViguardКомКом Electronics (Россия)CommaxPrimeKenoJUSTESTERTezterGiraffeAtisXVIBytergTeswellBewardRVIAvtechAxisSpymaxOptimusVGLELECTRONICS LINESTELBERRYOsnovoРубежAverMediaZKTecoБолидDecimaAXYCAMELDESPanasonicJ2000ДаксисJSBJablotronMitsubishiSSC&TDominationMicrodigitalFull EnergyDoorHanSamboTRASSIRINFINITYPyronixАйТек ПРОO`ZERO HoneywellEZVIZEVIDENCEКСБ-ТехноJet-VideoSecurity ForceЛинияSonyАльтоникаАльткамSMARTECAcumenMean Well EnterprisesProto-XNew VisionKenweiFOX-CCTVCNBDSSLAlincoYaesuComradeTurboSkyZKTekoDeltaOptimusCabeusPolyvisionCTVSEAGATEWestern DigitalБастионUniview TechnologiesEZ-IP (от Dahua)Tech-KrepDKCMacroscopNotedoNoNameESVI LiteAccordTecLightwellAjaxVizitESVI LiteMasterAmatekSSDCamПолиметAVTUTEPOЭлектронные системы

Результатов на странице:

1020304050

Найти

Каталог


   ПОИСК по сайту:

Кабель витая пара UTP Категория 6 цены на товары

Оптовые и розничные цены на Кабель витая пара UTP Категория 6.

Скидки для монтажников и спец цены для конечных клиентов

Показать: 255075100

Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)

-1%
Кабель витая пара Cabeus, U/UTP, 4 пар., кат. 6, 100МГц, d 6,2 мм , AWG23, PVC, 305м, бухта, цвет: серый

Неэкранированный медный кабель Cabeus UTP-4P-Cat. 6-SOLID-GY категории 6 одножильный. Используется для передачи цифровых ..

11464.6 руб

F1465-10 Lan Union Кабель Витая пара U/UTP 4 пары, Кат. 6, AWG 23, катушка 500м, PVC, цвет светло-серый

Кабель U/UTP 4 пары, Категория 6, серия Supreme Lan Union Кабель Витая паpа U/UTP 4 паpы, Кат. 6, AWG 23,..

15255.6 руб

F2463-19 Lan Union Кабель U/UTP 4 пары, Кат.
6, AWG 23, коробка 305 м, LSOH, оранжевый, Supreme

Lan Union F2463-19 Кабель U/UTP 4 пары, Кат. 6, AWG 23, коробка 305 м, LSOH, оранжевый, SupremeСпецификация Соответству..

18980.9 руб

Кабель витая пара Cabeus, S/FTP, 4 пар.
, кат. 6A, 1МГц, d 7,8 мм , AWG23, LSZH, 305м, бухта, цвет: оранжевый

Экранированный медный кабель Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH категории 6а одножильный. Используется для передачи цифр..

23074.4 руб

Кабель витая пара Cabeus, S/FTP, 4 пар., кат. 6A, d 7,5 мм , AWG23, LSZH, 305м, бухта, цвет: оранжевый

Экранированный медный кабель Cabeus SFTP-4P-Cat.6a-SOLID-IN-LSZH категории 6а одножильный. Используется для передачи циф..

25860.2 руб

Кабель витая пара Cabeus, SF/UTP, 4 пар.
, кат. 6, 100МГц, d 5,8 мм , AWG23, LSZH, 305м, бухта, цвет: оранжевый

Экранированный медный кабель Cabeus SFTP-4P-Cat.6-SOLID-LSZH категории 6 одножильный. Используется для передачи цифровых..

25841.5 руб

Кабель витая пара Cabeus, U/FTP, 4 пар., кат. 6A, 100МГц, d 7,8 мм , AWG23, PE, 305м, бухта, цвет: чёрный

Экранированный медный кабель Cabeus STP-4P-Cat.6a-SOLID-OUT категории 6а одножильный. Используется для передачи цифровых..

26593.9 руб

Кабель витая пара неэкранированная U/UTP, cat.
6, 4 пары, PVC, бухта 305м, голубой, Legrand, арт. 032755

(305 м) Кабель витая пара, неэкранированная U/UTP, категория 6, 4 пары, PVC, голубой..

55.8 руб

Кабель витая пара экранированная F/UTP, cat.6, 4 пары, LSZH, бухта 500м, голубой, Legrand, арт. 032756

(500 м) Кабель витая пара, экранированная F/UTP, категория 6, 4 пары, LSZH, голубой..

110.5 руб

Cat. 6  используется в сетях Fast Ethernet и Gigabit Ethernet. Передача данных на скорости до 1000 Мбит/с или до 10 Гбит/с на расстоянии не более 50 метров. По сравнению с кабелем категории 5е, жилы витой пары кабеля категории 6 имеют больший диаметр. В совокупности с уменьшенным шагом скрутки пар проводников, это дает улучшение одного из основных показателей качества передачи сигнала – переходного затухания.В кабеле установлен пластиковый разделитель витой пары, позволяющий ещё больше разнести витую пару относительно друг друга. Вместе эти конструктивные особенности позволяют обеспечить бесперебойную работу сети, построенной на кабеле категории 6 в полосе пропускания до 250 МГц.
Неэкранированные кабели применяют там, где не требуется защита от внешних климатических воздействий.
Для проверки правильности обжатия кабеля, помимо визуального контроля, используют специальные устройства — кабельные тестеры.

Неэкранированный кабель витой пары (UTP), 8/10/12/16 пар, сплошной, для использования внутри помещений, Категория 5, Hyperline, кабель Cat 5E, кабель Cat 6, Ideal Industries, Резаки Ideal Industries, Резаки для коаксиального кабеля / витой пары, витая пара Парные резаки, коаксиальные резаки, оптоволоконные резаки Оборудование для тестирования оптоволокна, Ideal Industries

кабель, vdsl, патч

Hyperline — Режущие устройства Ideal Industries — Резаки для коаксиальной / витой пары — Резаки для витой пары — Резаки для коаксиального кабеля — Резаки для волокна Оборудование для тестирования оптоволокна — Ideal Industries


American Tech Supply теперь является авторизованным дистрибьютором Hyperline.

От меди до оптоволокна — система продуктов Hyperline включает в себя все необходимое для установки, подключения, тестирования и поиска и устранения неисправностей.А наш уровень технических знаний, обучения и поддержки клиентов гарантирует, что общая стоимость владения сведена к минимуму.

Неэкранированная витая пара (UTP), 8/10/12/16 пар, одножильный, для использования внутри помещений, категория 5


Неэкранированная витая пара UTP, 8 пар


Неэкранированная витая пара UTP, 12 пар

Технические характеристики
Отвечает требованиям ANSI / EIA / TIA-568-A и ISO / IEC 11801
Противопожарная защита CM
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1 и IEC 60332. 1

Описание
Неэкранированный медный кабель, 8/10/12/16 пар, изоляция жил: ПВХ
Кабель для внутренней прокладки

Материалы
Проводящий материал: провод из мягко отожженной электролитической меди
Изоляция проводника: полиолефин
Оболочка кабеля: ПВХ

Электрические характеристики
Частота, МГц Максимальное затухание,
дБ / 100 м (дБ / 100 футов)
Мин. Потери PS-NEXT, дБ Низкое значение PS-ACR,
дБ / 100 м (дБ / 100 футов)
0. 772 1,8 (0,55) 64 62,2 (19,0)
1,0 2,0 (0,6) 62 60,0 (18,3)
4,0 4,1 (1,3) 53 48,9 (14,9)
8,0 5,80 (1,8) 48 42.2 (12,9)
10,0 6,5 (2,0) 47 40,5 (12,3)
16,0 8,2 (2,5) 44 35,8 (10,9)
20,0 9,3 (2,8) 42 32,8 (10,0)
25,0 10. 4 (3,2) 41 30,6 (9,3)
31,25 11,7 (3,6) 39 28,3 (8,6)
62,5 17,0 (5,2) 35 18,0 (5,5)
100,0 22,0 (6,7) 32 10.0 (3,0)
Макс. сопротивление постоянному току при 20 ° C (68 ° F) 93,8 Ом / км (151,3 Ом / миля)
Дисбаланс сопротивления 3%
Сопротивление на частоте 1-100 МГц 100 ± 15 Ом
Емкость на частоте 1 кГц 50 ± 4 пФ / м (15,3 ± 1 пФ / фут)
Емкостный дисбаланс на частоте 1 кГц 3300 пФ / км (5322. 6 пФ / милю)
Мин. потери из-за небаланса на частоте 64 кГц 43 дБ
Максимальное напряжение 300 В
Изоляционная способность 1000 В RMS
Скорость распространения 68%
Макс. задержка распространения
на частоте 1 МГц
на частоте 10 МГц
на частоте 100 МГц

5.7 нс / м (1,74 нс / фут)
5,4 нс / м (1,64 нс / фут)
5,3 нс / м (1,61 нс / фут)
Задержка распространения вывода 35 нс / 100 м (10,67 нс / 100 футов)
Мин. изоляционное сопротивление 5 ГОм / км (8,05 ГОм / миля)

8 пар
1 — Куртка
2 — Защитная оболочка
3 — Сплошная витая пара
4 — Главный силовой элемент
Технические характеристики
Диаметр проводника: 0.51 мм (0,02 дюйма) (24 AWG)
Диаметр изолированного проводника: 0,9 мм (0,035 дюйма)
Внешний диаметр кабеля: 7,2 мм (0,283 дюйма)
Толщина оболочки: 0,7 мм (0,027 дюйма)
Минимальный радиус изгиба: 6 внешних кабелей диаметры
Прочность на разрыв: 500 Н Разрывная нагрузка: 600 Н Температура установки: -5 ° C — + 40 ° C (+ 23 ° F — + 104 ° F)
Рабочая температура: -20 ° C — + 60 ° C (- 4 ° F — + 140 ° F)
Вес на 1000 футов (304,8 м): 18,288 кг (40,3 фунта)
Стандартная упаковка: 1000 м (3280 футов)

10 пар
1 — Куртка
2 — Рип-корд
3 — Защитная оболочка
4 — Сплошная витая пара
5 — Главный силовой элемент
Технические характеристики
Диаметр проводника: 0. 51 мм (0,02 дюйма) (24 AWG)
Диаметр изолированного проводника: 0,9 мм (0,035 дюйма)
Внешний диаметр кабеля: 7,6 мм (0,299 дюйма)
Толщина оболочки: 0,8 мм (0,032 дюйма)
Минимальный радиус изгиба: 6 внешних кабелей диаметры
Температура установки: -5 ° C — + 50 ° C (+ 23 ° F — + 122 ° F)
Рабочая температура: -20 ° C — + 60 ° C (-4 ° F — + 140 ° F)
Вес на 1000 футов (304,8 м): 21,884 кг (48,2 фунта)
Стандартная упаковка: 1000 м (3280 футов)

Заказ
UTPXXM-C5-ТВЕРДЫЙ ВНУТРЕННИЙ Неэкранированная витая пара UTP, 8/10/12/16 пар, одножильный, для использования внутри помещений, категория 5

XX — количество пар: 8, 10, 12, 16 пар

Позвоните (866) 342-3721 или нажмите кнопку чата вверху страницы, чтобы поговорить с одним из наших представителей

Экранированные многопарные кабели — кабели с витой и связанной парой

Здесь, в Interstate, мы предлагаем парные кабельные продукты, которые были разработаны с различными размерами, размерами, экранированием, оболочкой и изоляционными материалами, такими как ПВХ, ПО, HDPE и PE. Наши предложения включают кабели витой пары, которые бывают экранированными и неэкранированными, которые применяются при передаче данных. Также доступны соединенные парные кабели, они предлагают равномерное расстояние между проводниками, что обеспечивает стабильные и надежные электрические характеристики. Кабели со связанными парами могут подвергаться нагрузкам изгиба, скручивания и растяжения без нарушения работы кабелей.

Наш ассортимент экранированных парных кабелей идеально подходит для различных промышленных применений, таких как:

  • Компьютеры
  • Связь
  • Приборы
  • Аудио
  • Управление и передача данных
  • Охранная сигнализация
  • Непосредственное захоронение и подземное использование

Экранированный vs.Неэкранированные кабели

Экранированная витая пара — это кабели, скрученные вместе и заключенные в какой-то экран, будь то фольга или сетка. Эти экраны защищают провода от электромагнитных помех. Экранированные кабели особенно хорошо устраняют большинство перекрестных помех. Еще одно ключевое различие между экранированным и неэкранированным состоит в том, что экранированные кабели требуют заземления. Хотя для их установки может потребоваться немного больше усилий, они обеспечивают высокую скорость передачи данных.

Кабели

неэкранированной витой пары более распространены и состоят из двух скрученных проводов, что позволяет снизить уровень шума. Неэкранированные кабели не требуют заземляющего кабеля, их относительно легко установить, они меньше, легче и гибче. Однако они не обеспечивают тех же возможностей, что и экранированные парные кабели. Узнайте больше о наших неэкранированных парных кабелях здесь.

Кабели для парных скреплений

Кабель на основе скрепленной витой пары — это уникальная разновидность многопарных кабелей.По длине провода два провода каждой пары скреплены вместе, что приводит к равномерному расстоянию от проводника к проводнику. Это единообразие может быть выгодным по ряду причин, включая более простую манипуляцию и установку, при этом не снижая производительности. Кроме того, эти кабели рассчитаны на то, чтобы выдерживать нагрузки, возникающие при нормальной установке. В случае несвязанных кабелей изгибы и растягивание могут повредить физические и электрические свойства кабеля, тогда как в случае связанных кабелей эти физические свойства сохраняются.Кроме того, они более прочные и, следовательно, более экономичные, чем несвязанные.

Belden 6546PA Аналоговый кабель Snake

{{section.sectionName}}:

{{option.description}}

Характеристики

{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

Купить сейчас

Мой номер детали: {{vm.product.customerName}}

{{раздел.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Цена:

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

  • Документы
  • {{Технические характеристики.nameDisplay}}
  • Атрибуты
  • Марка {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
    Марка
    {{attributeValue. valueDisplay}} {{$ last? »: ‘,’}}

    Корзина для скидок: получайте сбережения и покупайте {{vm.product.shortDescription}} с большими скидками.

    Страница не найдена | Prysmian Group

    НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ОБЯЗАТЕЛЬНО РАЗРЕШЕННЫМ CONSOB В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ НОРМАМИ. УКАЗАННЫЕ ЗДЕСЬ ЦЕННЫЕ БУМАГИ НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах от 1933 года с внесенными в него поправками («Закон о ценных бумагах ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМ ПРАВИЛАМИ ДРУГИХ СТРАН. И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах. КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА ДЛЯ РЕГИСТРАЦИИ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЙ В СОЕДИНЕННЫХ ШТАТАХ.

    ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛО ДИРЕКТИВУ ПРОСПЕКТА (КАЖДОЕ, « СООТВЕТСТВУЮЩИЕ ГОСУДАРСТВА-ЧЛЕНА »), БУДЕТ СДЕЛАНО НА ОСНОВЕ ПЕРСПЕКТИВЫ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОЙ ПРОСПЕКТА («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ ») И / ИЛИ ПРЕДУСМОТРЕННО ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ ПЕРСПЕКТИВА ИЗ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРЕДЛОЖЕНИЙ НА ПУБЛИКАЦИЮ ПРЕДЛОЖЕНИЯ.

    СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НИКАКИЕ ОБЯЗАТЕЛЬСТВА НЕ ВОЗНИКАЮТ ДЛЯ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

    ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ПРИНЯТЫХ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВУ-ЧЛЕНУ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ). .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

    Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

    Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа любым лицам, проживающим или проживающим в США, Австралии, Канаде, Японии или других странах.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

    Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI» PAESI).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI NTRONI DELLE CORRIS PALIS NENSI DELLE PA ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT. NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

    QUALSIASI OFFERTA DI STRUMENTI FINANZIARI IN QUALSIASI STATO MEMBRO DELLO SPAZIO ECONOMICO EUROPEO (« SEE ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNOFFET MASCUNOFFET MASCUNOFFET MASCUNOLLA PROSPITO ESTATRO DIRETTIVA PROSPETTI) DIRETTIVA PROSPETTI (CIASCUNOFFET MASCUNOFFET MEMBRO) COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘» OFFERTA PUBBLICA CONSENTITA «) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI UN’ESENZIONE DAL REQUISITO DI UN’ESENZIONE DAL REQUISITO DI DIRETTIVA PUBLIC PRUBLIC

    CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

    L’ESPRESSIONE «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73 / UE, NELLA MISURA IN CUI SIA RECEPITA MISURA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, 2010/73 / UE, NELLA MISURA, CUI, SIA RECEPITA NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

    Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

    У меня есть документы, содержащие информацию, представленную в разделе, посвященном окончательному информативному и не имеющему прямого доступа к получению доступа ко всем лицам, которые находятся в Австралии, Канаде или в Джаппоне или Уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидент или trovarmi negli Stati Uniti, в Австралии, Канаде или Giappone o uno degli Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

    Типы кабелей Ethernet — категории 3, 4, 5, 5e, 6, 6a, 7, 8

    Существует три типа кабелей Ethernet: коаксиальный , витая пара и оптоволоконный кабель . В современных локальных сетях кабельная витая пара является наиболее популярным типом кабельной разводки, но использование оптоволоконных кабелей растет, особенно в высокопроизводительных сетях. Коаксиальный кабель обычно используется для подключения к Интернету.Давайте подробно объясним все три типа кабелей Ethernet .

    Кабели Ethernet, основные сведения:

    Самый распространенный сетевой кабель называется Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7. Все они имеют разные функции, поэтому необходимо купить или выбрать правильный кабель для правильного применения.

    Эти сетевые кабели используются для подключения различных сетевых компонентов через коммутаторы и маршрутизаторы Ethernet к компьютерам, серверам и другим сетевым устройствам — при наличии интерфейса Ethernet их можно подключить с помощью кабеля Ethernet.

    Кабели Ethernet для подключения в большинстве офисных и домашних сред полагаются на кабель витой пары — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат. Скручивая провода вместе, токи будут уравновешиваться, например, в одном проводе ток движется в одном направлении, а в другом проводе ток течет в другом направлении, позволяя всем внешним полям вокруг витой пары нейтрализовать выключенный.

    Таким образом, данные могут передаваться на большие расстояния без чрезмерных мер предосторожности.

    Типы кабелей Ethernet:

    1: Коаксиальный кабель

    Коаксиальный кабель имеет внутренний проводник, проходящий по середине кабеля. Проводник окружен слоем изоляции, который затем окружен экраном другого несущего проводника, что делает этот тип кабеля устойчивым к внешним препятствиям. Этот тип кабеля бывает двух типов — тонкий и толстый. Каждый тип имеет максимальную скорость передачи 10 Мбит / с.Коаксиальные кабели ранее использовались в компьютерных сетях, но теперь заменены кабелями с витой парой.

    • Оболочка: Это внешняя оболочка коаксиального кабеля. Он защищает кабель от физических повреждений.
    • Плетеный экран: Этот экран защищает сигналы от внешних помех и шума. Этот щит сделан из того же металла, что и сердечник.
    • Изоляция: Изоляция защищает сердечник. Это также закладывает основу для отделения от плетеного экрана.Поскольку и основание, и покрытый экран используют один и тот же металл, без этого слоя они будут соприкасаться и образовывать короткое замыкание на проводе.
    • Проводник: Проводник передает электронные сигналы. По типу жила коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

    В одножильном коаксиальном кабеле используется один центральный металлический (обычно медный) проводник, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил.На следующем изображении показаны оба типа кабеля.

    2: Кабельная витая пара

    В витой комнате четыре пары проводов. Эти провода скручены почти друг к другу, чтобы уменьшить перекрестные помехи и внешние помехи. Этот тип кабельной разводки распространен в современных локальных сетях.

    Кабели витой пары можно использовать для телефонных и сетевых кабелей. Он поставляется в двух версиях: UTP (неэкранированная витая пара) и STP (экранированная витая пара) . Разница между ними в том, что кабель STP имеет дополнительный уровень защиты для защиты данных от внешних помех.

    Сходства и различия между кабелями STP и UTP

    • И STP, и UTP могут передавать данные со скоростью 10, 100, 1 и 10 Гбит / с.
    • Кабели
    • STP дороже кабелей UTP, потому что они содержат больше материала.
    • Оба кабеля используют один и тот же разъем модуля RJ-45 (зарегистрированный слот).
    • STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
    • Максимальная длина двух сегментов кабеля составляет 100 метров или 328 футов.
    • Два кабеля могут вместить до 1024 узлов на сегмент.

    На следующем изображении показаны оба типа кабеля витая пара.

    3: Оптоволоконный кабель

    В кабелях этого типа используются оптические волокна для передачи данных в виде светового сигнала. Кабели имеют жгуты из стекловолокна, окруженные материалом оболочки.

    Сердечник в оболочке; Облицовка оборачивается буфером, а буфер — оболочкой.

    1. Ключ заключается в передаче информационных сигналов в виде света.
    2. Оболочка отражает свет обратно в сердцевину.
    3. Буфер предотвращает утечку света.
    4. Эта оболочка защищает кабель от физических повреждений.

    Волоконно-оптические кабели полностью невосприимчивы к электромагнитным и радиочастотным помехам. По этому кабелю можно передавать данные на большие расстояния с максимальной скоростью. Он может передавать 40 км данных со скоростью 100 Гбит / с.

    Волоконно-оптические кабели используют свет для передачи данных.Он отражает свет от одной точки к другой. Существует два типа оптоволоконных кабелей в зависимости от того, сколько света они пропускают в данный момент времени; SMF в MMF.

    Этот тип кабеля может выдерживать более длинные кабели, чем другие типы кабелей (несколько миль). Кабель не имеет электромагнитных помех. Как видите, этот кабельный метод имеет много преимуществ перед другими методами, но его главный недостаток — он более дорогой.

    Существует два типа оптоволоконных кабелей:

    • Одномодовое волокно (SMF) — использует только один световой луч для передачи информации. Используется на большие расстояния.
    • Многомодовое волокно (MMF) — использует несколько световых лучей для передачи данных. Дешевле, чем SMF.

    Обычно используются четыре типа разъемов:

    1. ST (Коннектор с прямым наконечником)
    2. SC (абонентский разъем)
    3. FC (Fibre Channel)
    4. LC (разъем Lucent)

    Категории кабелей Ethernet

    Доступно множество различных кабелей для Ethernet и других телекоммуникационных и сетевых приложений.Эти сетевые кабели, описанные по разным категориям, например Кабели Cat 5, Cat-6 и т. Д., Которые часто признаются TIA (Telecommunications Industries Association), и их краткое описание приводится ниже:

    • Cat-1: Это не признано TIA / EIA. Это форма проводки, которая используется для стандартной телефонной проводки (POTS) или для ISDN.
    • Cat-2: Это не признано TIA / EIA. Это была форма проводки, которая использовалась для сетей Token Ring 4 Мбит / с.
    • Cat-3: Этот кабель определен в TIA / EIA-568-B. Он используется для сетей передачи данных с частотами до 16 МГц. Он был популярен для использования с сетями Ethernet 10 Мбит / с (100Base-T ), но теперь был заменен кабелем Cat-5.
    • Cat-4: Этот кабель не признан TIA / EIA. Однако его можно использовать в сетях с частотами до 20 МГц. Он часто использовался в сетях Token Ring 16 Мбит / с .
    • Cat-5: Это не принято TIA / PTA.Это широко используемый сетевой кабель для сетей 100Base-T и 1000Base-T, позволяющий передавать данные через Ethernet со скоростью , 100 Мбит / с, и выше (125 МГц для 1000Base-T). Кабель Cat 5 заменил версию Cat 3 и стал стандартом для кабеля Ethernet на несколько лет. Кабели категории 5 устарели и не рекомендуются для новых установок.

    В кабеле категории 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех с внешними проводами, AXT. Кабель Cat 5, хотя и не стандартизирован, обычно использует 1.5 — 2 скручивания на сантиметр.

    В кабеле категории 5 используется витая пара для предотвращения внутренних перекрестных помех. Кабели категории 5, хотя и не стандартизированы, обычно используются через каждые 1,5–2 витка на сантиметр.

    • Cat-5e: Этот тип кабеля признан TIA / EIA, определен в TIA / EIA-568 и был обновлен в 2001 году. Он имеет немного более высокую частоту, поскольку увеличивает характеристики кабеля Cat-5 до 125 Мбит / с.

    Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e для Cat 5 улучшен, и это разновидность кабеля Cat 5, изготовленного по более высоким спецификациям, хотя физически он такой же, как Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Скрученные пары в сетевых кабелях, как правило, имеют такой же уровень скручивания, как и кабели категории 5.

    Cat-5e может использоваться с 100Base-T и 1000Base-t (Gigabit Ethernet). Стандарт Cat 5e был улучшен, это форма кабеля Cat 5, который производится с более высокими характеристиками, чем Cat 5, и он прошел испытания с более высокими техническими характеристиками, чтобы сделать его более способным к передаче данных.

    • Cat-6: Этот кабель определен в TIA / EIA-568-B, что значительно улучшает характеристики Cat-6. Во время производства кошек 6 кабелей приклеиваются более плотно, чем Cat 5 или Cat 5e, и у них есть внешний экран из фольги или оплетки. Защита экрана защищает провода витой пары внутри кабеля Ethernet и помогает предотвратить коррозию и шумовые помехи. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с , но только до 55 метров.
    • Cat-6a: Буква «a» в Cat 6a означает «расширенный», и в 2008 году стандарт был пересмотрен.Кабели Cat 6a способны поддерживать вдвое большую максимальную полосу пропускания и способны поддерживать более высокие скорости передачи при большей длине сетевого кабеля. Кабели Cat 6a в целом хорошо защищены, поэтому отталкивающий путь можно исключить. Однако это делает их менее гибкими, чем кабели Cat 6.
    • Cat-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит / с .
    • Cat-8: Эти кабели все еще находятся в стадии разработки, но в ближайшем будущем они улучшат скорость и общую производительность.

    Дополнительные сведения о кабелях Cat-5 и Cat-5e приведены ниже. Сейчас они широко используются в сетях Ethernet.

    Выгодная корзина зависит от наличия. Хотя мы делаем все возможное, чтобы предоставить вам указанные количества, мы оставляем за собой право заменить количество, которое на 20% больше.Все товары, приобретенные в корзине со скидкой, не подлежат отмене и возврату.
    Длина Цена Цвет Описание

    Сводная информация о характеристиках кабеля Ethernet
    Категория Экранирование Макс.скорость передачи (на 100 метров) Макс. пропускная способность
    Кат. 3 Неэкранированный 10 Мбит / с 16 МГц
    Кат. 5 Неэкранированный 10/100 Мбит / с 100 МГц
    Cat 5e Неэкранированный 1000 Мбит / с / 1 Гбит / с 100 МГц
    Кат. 6 Экранированный или неэкранированный 1000 Мбит / с / 1 Гбит / с > 250 МГц
    Кат. 6а экранированный 10000 Мбит / с / 10 Гбит / с 500 МГц
    Кат. 7 экранированный 10000 Мбит / с / 10 Гбит / с 600 МГц
    Кат. 8 Подробности будут опубликованы позже

    Кабельные соединители Ethernet

    RJ45, зарегистрированный разъем Jack 45, представляет собой физический разъем, используемый для кабелей Ethernet и обычно используемый в качестве сетевого кабеля. От Ethernet категории 3 до Cats 6 используется формат RJ45. Кабели Ethernet Cat 7 могут быть подключены к разъему RJ45, но обычно используется специальная версия под названием GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в полностью новой установке для перехода на Cat 7.

    Разъем RJ45, используемый на конце кабеля Ethernet, представляет собой небольшую пластиковую заглушку с небольшой насадкой, которую можно освободить, когда необходимо отсоединить кабель. Термин «штекер» относится к штекерному концу соединения на сетевом кабеле, а слот обычно находится на порте или гнездовом устройстве.

    Разъем RJ45 имеет восемь контактов, расположенных на расстоянии 1 мм друг от друга, а провод вставляется и зажимается для обеспечения надежного соединения. Фактический тип разъема называется 8P8C — восемь позиций — восемь контактов.

    Строго говоря, фактический тип разъема должен быть увеличен до 8P8C, а модель разводки — RJ45, но на самом деле термин RJ45 почти повсеместно используется для кабелей Ethernet.

    Результаты тестирования кабеля витой пары — MicroScanner2

    Для проверки кабелей витой пары:

    • Включите тестер.
    • Если тестер уже включен и находится в режиме тестирования коаксиального кабеля, нажмите PORT, чтобы переключиться в режим тестирования витой пары.
    • Подключите тестер и адаптер схемы разводки или локатор ID к кабельной разводке, как показано на рисунке ниже.

    Тест выполняется непрерывно, пока вы не измените режимы или не выключите тестер.

    Примечание
    Вы можете измерить длину без подключения переходника на дальнем конце; однако для полного тестирования схемы разводки требуется адаптер.

    Результаты тестирования витой пары

    В следующих примерах показаны типичные результаты тестирования кабелей с витой парой:

    Обрыв кабеля витой пары
    Короткое замыкание кабеля витой пары
    Перекрещенные провода
    Перекрещенные пары
    Разделение Пара

    Обрыв кабеля витой пары
    На рисунке 2 показан обрыв провода 4.

    Три сегмента, показанные для длины пары проводов, показывают, что разрыв составляет примерно 3/4 расстояния до конца кабельной разводки. Длина кабеля составляет 75,4 м и заканчивается адаптером схемы разводки.

    Примечания
    Если только один провод в паре открыт, а адаптер схемы соединений или удаленный локатор идентификатора не подключен, оба провода отображаются как открытые.

    Значок предупреждения не появляется, если оба провода в паре разомкнуты, поскольку открытые пары являются нормальным явлением для некоторых кабельных систем.

    На рисунке 3 показано расстояние до открытого участка. Используйте СТРЕЛКУ ВВЕРХ или СТРЕЛКУ ВНИЗ, чтобы просмотреть индивидуальный результат для пары проводов. В этом режиме тестер постоянно проверяет только просматриваемую пару проводов.

    На Рисунке 3 показаны примеры этих экранов.

    1. Шорт на пары 1, 2 на высоте 29,8 м.

    Примечание
    На отдельных экранах результатов короткие замыкания отображаются только тогда, когда они находятся между проводами в паре.

    2. Пара 3, 6 имеет длину 67,7 м и заканчивается адаптером схемы разводки.

    3. Разрыв на парах 4, 5 на высоте 48,1 м. разрыв может быть на одном или обоих проводах.

    Рис. 3. Экраны результатов для отдельных пар проводов

    Короткое замыкание в кабеле витой пары
    На рисунке 4 ниже показано короткое замыкание между проводами 5 и 6. Закороченные провода мигают, указывая на неисправность. Длина кабеля 75,4 м.

    Примечание
    При коротком замыкании адаптер на дальнем конце и отображение незакороченных проводов не отображаются.

    Рисунок 4. Короткое замыкание на кабеле витой пары

    Перекрещенные провода
    На рисунке 5 ниже показано, что провода 3 и 4 скрещены. Перекрещенные провода мигают, указывая на неисправность. Длина кабеля 53,9 м. Кабель экранирован и заканчивается адаптером схемы разводки.

    Для обнаружения перекрещенных проводов требуется переходник на дальнем конце.

    Рис. 5. Перекрещенные провода

    Скрещенные пары
    На рисунке 6 ниже показано, что пары 1,2 и 3,6 пересекаются.Перекрещенные пары проводов мигают, указывая на неисправность. Эта скрещенная пара, вероятно, вызвана смешиванием кабелей 568A и 568B.

    Для обнаружения пересекающихся пар требуется адаптер на дальнем конце.

    Рис. 6. Перекрещенные пары

    Разделенная пара
    На рисунке 7 ниже показана разделенная пара на 3, 6 и 4, 5. Разделенная пара мигает, указывая на неисправность. Длина кабеля 75,4 м.

    В разделенной паре непрерывность от конца до конца правильная, но обеспечивается проводами от разных пар.Разделенные пары вызывают чрезмерные перекрестные помехи, мешающие работе сети.

    Для обнаружения пересекающихся пар требуется адаптер на дальнем конце.

    Примечание
    Кабели с нескрученными парами, например телефонные шнуры, обычно имеют расщепленные пары из-за чрезмерных перекрестных помех.

    % PDF-1.6 % 10 0 obj > эндобдж xref 10 74 0000000016 00000 н. 0000002089 00000 н. 0000002180 00000 н. 0000002221 00000 н. 0000002418 00000 н. 0000002450 00000 н. 0000002587 00000 н. 0000002724 00000 н. 0000002924 00000 н. 0000003430 00000 н. 0000003840 00000 н. 0000004244 00000 н. 0000004663 00000 п. 0000005105 00000 н. 0000007556 00000 н. 0000008090 00000 н. 0000008373 00000 п. 0000010489 00000 п. 0000012131 00000 п. 0000013777 00000 п. 0000015352 00000 п. 0000016934 00000 п. 0000018502 00000 п. 0000020186 00000 п. 0000020354 00000 п. 0000020549 00000 п. 0000020717 00000 п. 0000020883 00000 п. 0000021464 00000 н. 0000021519 00000 п. 0000021540 00000 п. 0000021642 00000 п. 0000021863 00000 п. 0000021950 00000 п. 0000022053 00000 п. 0000022180 00000 п. 0000022314 00000 п. 0000055053 00000 п. 0000055136 00000 п. 0000055469 00000 п. 0000055626 00000 п. 0000055875 00000 п. 0000056117 00000 п. 0000102337 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
