Область применения кабелей ВВГ | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Кабель марки ВВГ является популярным решением, когда осуществляется передача и распределение электроэнергии в установках стационарного типа на напряжение, что равно 0,66 кВ или 1 кВ и имеет частоту 50 Гц. Кабель ВВГ, технические характеристики которого предполагают прокладку в помещениях сухого и влажного типа (влажность может достигать 98%), а также на открытом воздухе, применяется достаточно широко.

Например, он применяется при прокладке в блоках, на специализированных кабельных эстакадах, он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки. Также применение подобного кабеля осуществляется в туннелях, вахтах, коллекторах, каналах и аналогичных местах.

  • Не рекомендуется прокладка в земле, хотя теоретически она допустима при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок.

Также область применения данного кабеля включает в себя помещения, где есть вероятность возникновения взрыва или возгорания. Одно из ключевых преимуществ кабелей ВВГ заключается как раз в том, что при одиночной прокладке (или при прокладке пучком при использовании кабеля ВВГнг) они не распространяют горение – это достигается при помощи плотной оболочки, выполненной из поливинилхлоридного материала. Впрочем, когда есть большая вероятность возникновения взрыва, рекомендуется использовать бронированный кабель для большей безопасности. Классы взрывоопасных зон, которые могут быть оснащены подобным кабелем – это B-I и B-Ia. При этом очень важно, чтобы при эксплуатации не возникало никаких механических повреждений.

Данный кабель в его стандартном виде не рекомендуется укладывать под штукатурку, для этого требуется наличие дополнительной защиты, а также пониженного газо- и дымовыделения, для чего лучше применять, например, подтип ВВГнг или ВВГ нг ls. Что до форм-фактора, то для прокладки под штукатуркой больше подходит плоский кабель ВВГ п.

Особенностью применения подобного кабеля также является то, что его прокладка осуществляется без дополнительного подогрева, а температура при этом не должна быть ниже -15°С. Ограничений на разницу уровней на трассе, где прокладывается кабель, при этом, не имеется. Важно заметить, что вышеупомянутая температура относится только к прокладке – после прокладки кабеля температурный диапазон расширяется до -50°С — +50°С, а предельно допустимая рабочая температура и вовсе достигает +70°С (+80°С в аварийном режиме).

Читайте также — виды кабеля марки ВВГ:

Кабель ВВГ. Виды и устройство. Характеристики и применение

Одним из распространенных образцов продукции кабельно-проводникового производства является кабель ВВГ. Его технические параметры позволяют осуществлять успешное распределение и передачу электрической энергии. Он используется во многих областях, и для различного напряжения.

Виды и устройство

Кабель ВВГ выпускается различных модификаций. Чтобы понять, в чем заключаются отличия разных марок кабеля, необходимо рассмотреть их обозначение и расшифровку маркировки каждого вида.

Обычное исполнение ВВГ кабеля:
  • Если в маркировке впереди нет буквы «А», это означает, что материалом жил кабеля является медь.
  • Первый символ «В» означает материал диэлектрической изоляции жил – поливинилхлорид (ПВХ).
  • Второй символ «В» означает материал изоляции всего кабеля – также поливинилхлорид.
  • Буква «Г» обозначает отсутствие дополнительной защитной оболочки или брони, то есть «голый».

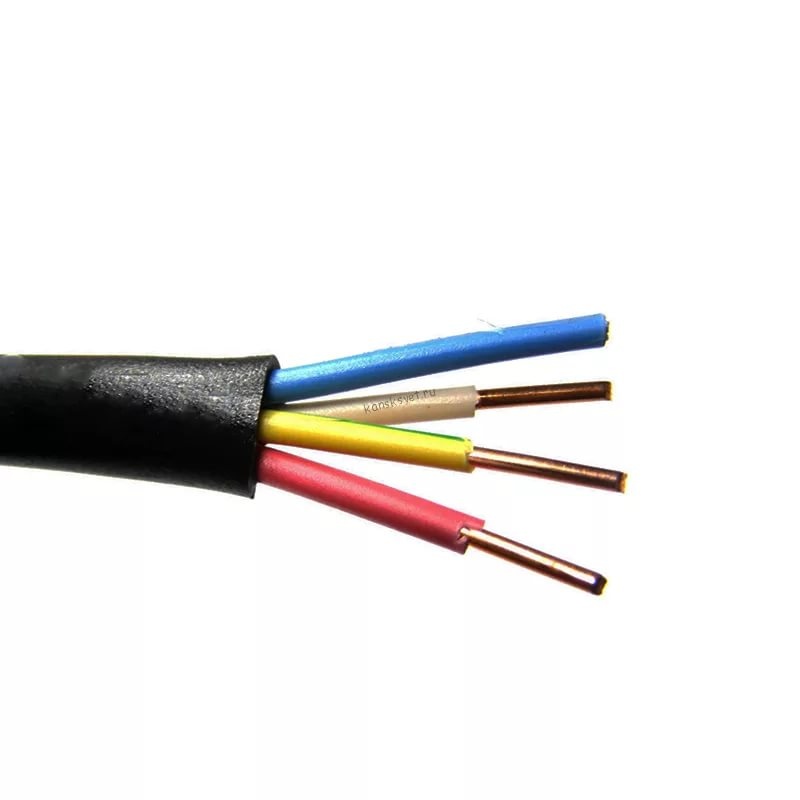

Каждый провод в кабеле имеет свой цвет. Обычно фазные провода имеют красный цвет, однако разные производители по-разному выполняют цветовую маркировку, и фазные проводники могут иметь и другие цвета.

Провод заземления чаще всего окрашен в желто-зеленый цвет, то есть основной цвет желтый, с дополнительной одной или двумя зелеными полосами вдоль провода. Нулевой проводник обычно имеет синий или голубой цвет с белой продольной полосой.

Провода в кабеле могут быть одножильными и многожильными, они скручены и имеют защиту из ПВХ оболочки.

По форме сечения кабели делятся:
  • Круглые.
  • Плоские.
Негорючий кабель ВВГнг

В помещениях, которые являются пожароопасными, а также в общественных зданиях для передачи электроэнергии требуются кабели, которые не поддерживают горение. Для таких целей применяют негорючие кабели с маркировкой ВВГнг. Последние буквы указывают на то, что изоляция кабеля обладает негорючими свойствами.

В свою очередь негорючие кабели подразделяются на несколько подвидов:
  • ВВГнг НF – этот кабель, находясь в огне, будет гореть, но выделяемый при этом дым содержит незначительное количество вредных элементов. Буквы НF означают, что оболочка кабеля выполнена из пластика с пониженным содержанием хлора. За счет этого уменьшается отравляющее действие дыма.
  • ВВГнг-LSLТх – в этом виде кабеля изоляция отдельных проводников, а также всего кабеля состоит из малогорючего пластификата, который во время горения образует меньше дыма, и с малой отравляющей способностью.
    Такие проводники даже во время пожара сохраняют работоспособность. Они применяются для сетей переменного тока напряжением до 1 кВ, либо для сетей постоянного тока до 1,5 кВ. Допускается применение такого кабеля в социальных учреждениях.
  • ВВГнг – frls – такой кабель обладает высокой надежностью, так как его проводники имеют дополнительную защиту, состоящую из двух лент слюдой. Каждый провод изолирован тепловой изоляцией. Поверх нее нанесена пластиковая негорючая оболочка со свойствами наименьшего выделения дыма. Жилы покрыты изоляцией, и скручены. На них сверху имеется еще одна защитная оболочка, состоящая из двух медных сеток или лент толщиной более 0,1 мм. Эта защитная оболочка сверху покрыта изоляционной оболочкой из поливинилхлорида. Этот вид кабеля используется на производственных предприятиях, атомных станциях, в зонах с повышенной взрывоопасностью.
  • ВВГнг – ls – такая марка кабеля имеет изоляцию, которая при возгорании практически не образует дыма.

Если коротко описать основные отличия негорючего кабеля ВВГнг от ВВГ кабеля, то можно сказать, что кабель ВВГ не горит при одиночной прокладке, а кабель ВВГнг практически не поддерживает горение даже при групповой прокладке, в одной связке с другими кабелями. Остальные обозначения, добавленные к основной маркировке, улучшают свойства кабеля по разным параметрам.

Кабель ВВГ и его формы
В зависимости от формы жил и их числа кабель ВВГ изготавливают следующих форм сечения:
  • Круглый.
  • Плоский.
  • Треугольный.
  • Пятиугольный.

Оболочка кабеля выполнена из ПВХ разных видов. Между жилами промежутки заполнены таким же пластиком. Некоторые исполнения кабеля оснащены жгутом из поливинилхлорида. При небольшом сечении жил до 25 кв.мм жилы не заполняются пластикатом.

Кабельные жилы подразделяются на круглые и секторные. Чаще всего кабели с круглыми жилами являются одножильными, а с секторными жилами – многожильными.

Характеристики кабеля
  • Огнестойкость не ниже 180 минут.
  • Допускаемая температура нагревания при:
    — перегрузке +90 градусов;
    — нормальном режиме +70 градусов;
    — коротком замыкании с сохранением функциональности +160 +250 градусов, в зависимости от производителя.
  • Допустимый изгиб ограничен:
    — одножильный кабель, наименьший радиус изгиба равен 10-кратному радиусу кабеля;
    — многожильный кабель, минимальный радиус изгиба равен 7,5 радиусов кабеля.
  • Режим эксплуатационных температур находится в пределах -50 +50 градусов. В случае внешней прокладке кабеля необходимо наличие ультрафиолетовой защиты.
  • Условия укладки кабеля: до -15 градусов. В случае более низких температур, требуется применение подогрева кабеля.

Характеристики кабеля также во многом зависят от фирмы производителя. Перед приобретением необходимо тщательно изучить паспорт кабеля. Кабель ВВГ имеет невысокую стоимость при качественных технических параметрах. Поэтому применяются во многих областях.

Число и сечение жил

Кабель ВВГ может иметь сечение жил 1,5-240 мм

2. В торговой сети обычно продаются кабели с сечением жил, не превышающих 35 мм2. Более мощные кабели необходимо заказывать отдельно. Число жил кабеля обозначается цифрами, сразу после буквенной маркировки. Первая цифра обозначает число жил, а вторая – площадь сечения провода.

Существуют кабели с проводами заземления и нейтрали другого сечения. Это делается для снижения стоимости и экономии цветных металлов.

Длительно допустимый ток

При выборе сечения кабеля наиболее правильным способом является выбор по наибольшему току. Существует такой параметр, как длительно допустимый ток, который зависит от сечения и числа жил и метода прокладки кабеля (закрытой или открытой).

Сфера применения

Кабель ВВГ стал популярным в стационарных устройствах для распределения и передачи электрической энергии напряжением 660-1000 вольт частотой 50 Гц. Эти кабели могут применяться в условиях внешней среды, а также во влажных и сухих помещениях.

Чаще всего кабель используется в жилых домах, на электростанциях, промышленных предприятиях, приборах освещения, каналах, тоннелях и других различных областях. При прокладке кабеля в грунте необходимо использовать дополнительную защиту, например, трубу.

Благодаря стойкости к горению, такой кабель широко применяется в условиях с большой вероятностью взрывов и возгораний. Безопасность его применения достигается с помощью бронирования. При прокладке кабеля для бытовых нужд, его рекомендуется защищать кабель-каналом, гофрой, металлическим рукавом и т.д.

Похожие темы:

Кабель ввг - область применения, конструкция, условия эксплуатации и технические характеристики.





Кабель ВВГ применяется для передачи и распределения электрической энергии в установках стационарного типа на номинальное напряжение 660В и 1000В частоты 50 Гц.

Кабель этого типа применяется в электростанциях, в различных осветительных и промышленных устройствах, а так же в местных сетях. Кабель ВВГ может так же применяться для прокладки в производственных помещениях, в блоках, на кабельных эстакадах и для прокладки на открытом воздухе, а вот прокладка этого типа кабеля в земле и траншеях не рекомендуется. Технические условия для кабеля ВВГ регламентируются ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией» и  ТУ16.К71.322-2002 (пятижильные).

При прокладке кабеля ВВГ не требуется предварительный подогрев, разница уровней кабеля на трассе прокладки не ограничена. При этом работы по прокладке кабеля производятся при температуре выше - 15°С, но эксплуатация возможна в температурном диапазоне -50°С - +50°С.  Основным критерием при прокладке кабеля ВВГ является исключение возможности механического повреждения и растяжения.

Конструкция кабеля ВВГ может быть двух- трех- или четырехжильным, с заземляющей, изоляция заземляющей двухцветная - зелено-желтая. Если в кабеле присутствуют нулевые жилы, то их изоляция голубого цвета. Если рассматривать сечение кабеля ВВГ, то мы увидим медные токопроводящие жилы, каждая из которых имеет изоляцию из ПВХ пластиката. Сердечник кабеля представляет собой концентрированную скрутку изолированных жил различной расцветки. Оболочка кабеля - шланговый ПВХ-пластикат, который не распространяет горение и устойчив к солнечному излучению.

Эксплуатация кабеля ВВГ возможна как в сухих, так и во влажных помещениях, технические условия регламентируют показатель влажности до 90%. Температура нагрева ограничивается следующими показателями:
- предельная длительно допустимая рабочая температура - 70°С
- в аварийном режиме  - 80°С
- при коротком замыкании - 160°С





Производим и продаем кабели различных  сечений и  наименований

звоните в отдел продаж, самые качественные провода от отечественный производителей.

Мы выбираем для ВАС ------- лучшее.





Технические характеристики:



Количество жил, сечение, мм 2

Толщина оболочки (мм)

Толщина изоляции, мм

Диаметр проволоки в ТПЖ, мм

Наружный диаметр кабеля, мм

Электрическое сопротивление ТПЖ при 20°С, не более, Ом / км

Расчетная масса кабеля, кг / км

 3 х 1,5

1,5

0,8

1,48

9,7

12,1

140

 3 х 2,5

1,5

0,8

1,88

10,5

7,41

182

 3 х 4,0

1,5

1

2,38

12,5

7,41

268

 3 х 6,0

1,5

1

2,88

13,5

3,08

344

 3 х 10,0

1,5

1

3,67

15,3

1,83

491

 3 х 1,5 + 1 х 1,0

1,5 / 1,5

0,8 / 0,8

1,48 / 1,37

10,8

12,1

120

 3 х 2,5 + 1 х 1,5

1,5 / 1,5

0,8 / 0,8

1,88 / 1,48

11,1

7,41

210

 3 х 4,0 + 1 х 2,5

1,5 / 1,5

1,0 / 0,8

2,38 / 1,88

13,2

4,61

306,3

 3 х 6,0 + 1 х 4,0

1,5 / 1,5

1,0 / 1,0

2,88 / 2,38

14,8

3,08

404

 3 х 10,0 + 1 х 6,0

1,5 / 1,5

1,0 / 1,0

3,67 / 2,88

16,2

1,83

567

 4 х 1,5

1,5

0,8

1,48

10,5

12,1

168,2

 4 х 2,5

1,5

0,8

1,88

11,4

7,41

222

 4 х 4,0

1,5

1

2,38

13,6

4,61

328

 4 х 6,0

1,5

1

2,88

14,8

3,08

426

 4 х 10,0

1,5

1

3,67

16,8

1,83

613


Гарантийный срок эксплуатации кабеля ввг составляет 5 лет ( с момента непосредственного ввода кабеля ввг в эксплуатацию). Полный срок службы кабеля – 30 лет.

ВВГ - технические характеристики, применение

Производство силовых кабелей с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката марки ВВГ было организовано на ряде кабельных заводов СССР в середине прошлого века. В 1970 году был разработан государственный стандарт ГОСТ 16442-70 «Кабели силовые с пластмассовой изоляцией», согласно которому кабели силовые марки ВВГ напряжением 0,660 кВ выпускались с числом жил 1, 2, 3, 4, сечениями от 2,5 кв. мм. до 50 кв. мм, а напряжением 1,0 кВ – с числом жил 1, 2, 3 от 1,5 кв. мм до 240 кв. мм, а кабели этого же напряжения 4-х жильные – сечением от 2,5 кв. мм. до 185 кв. мм.

В стандарте не предусматривалась возможность изготовления кабелей ВВГ с расположением жил в одной плоскости, а также силовых кабелей с числом жил 5 и более.

ГОСТом 16442-70 «Кабели силовые с пластмассовой изоляцией» предусматривалась преимущественная прокладка кабелей ВВГ в пожароопасных помещениях, в пожароопасных каналах и туннелях и в условиях агрессивной среды. Эти рекомендации не всегда отвечали требованиям пожарной безопасности, так как кабели марки ВВГ, изготовленные с изоляцией и оболочкой из поливинилхлоридного пластиката, подвержены горению в случае попадания их в пламя пожара.

Также, для обеспечения более устойчивого электроснабжения различных объектов, эксплуатационные организации энергетиков стали требовать изготовление четырех и пятижильных кабелей марки ВВГ с одинаковым сечением всех жил.

Исходя из возникших требований, ГОСТа 16442-70 «Кабели силовые с пластмассовой изоляцией» переработали, и был создан новый Межгосударственный стандарт ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией» с датой введения с 01.01.1982 года.

В этом ГОСТе расширялся диапазон жил и сечений выпускаемых кабелей марки ВВГ.

Кабели на напряжение 1.0 кВ, четырехжильные предусматривалось выпускать сечениями от 1,5 кв. мм до 240 кв. мм, а не 185 кв. мм, как было в стандарте 1970 года, а на напряжения 0,660 кВ – сечениями от 1,5 кв. мм до 50 кв. мм. В прежнем стандарте предусматривался их выпуск с сечением 2,5 кв. мм.
В ГОСТе 16442-80 предусматривался выпуск кабелей ВВГ напряжением 0,660 кВ и 1,0 кВ с жилами сечением 1,5 кв. мм. до 16 кв. мм включительно, в которых изолированные жилы могут быть уложены в одной плоскости и, в таком случае, в марке кабеля это указывалось через дефис – П, то есть кабель плоский.

Применение плоских кабелей марок ВВГ-П сечением 2х1,5, 2х2,5, 3х1,5, 3х2,5 кв. мм значительно упрощало их монтаж в жилых и общественных зданиях, в бытовых помещениях, а также позволяло изготавливать их на заводах с меньшими затратами.

В стандарте 1980 года рекомендация ГОСТа 16442-70 на прокладке кабелей ВВГ в пожароопасных помещениях была исключена. И кабели марки ВВГ рекомендованы для одиночной прокладки в лотках, каналах, эстакадах, на открытом воздухе, без ограничения уровней прокладки по трассе, в том числе и вертикально.

Кабели не распространяющие горение ВВГнг (А), ВВГ-Пнг(А)

Для групповой прокладки кабелей в поливинилхлоридной изоляции и оболочке предусматривается прокладка кабелей марки ВВГнг (А), ВВГ-Пнг(А), которые не распространяют горение и выпускаются АО «Завод «Энергокабель» по ТУ 16. 705-499-2010, разработанных ОАО «ВНИИКП».

В марке кабелей с пластмассовой изоляцией знаком (А) указывается показатель пожарной опасности категория А.

Категории пожарной безопасности кабелей различного исполнения AF/R, А, В, С или D указывают в марке кабеля в скобках.

Согласно технических условий 16.705-499-2010 на заводе «Энергокабель» выпускаются кабели ВВГнг(А) напряжением 0,600 кВ одножильные сечение от 1,5 до 50 кв.мм, двужильные – сечением от 2х1,5 до 2х50 кв.мм, трехжильные – сечением от 3х1,5 до 3х50 кв. мм. и четырехжильные – сечением от 4х1,5 до 4х50 кв. мм, и напряжением 1.0 кВ с числом жил 1-2-3-4 сечением токоведущей жилы от 1,5 до 400 кв. мм., а с числом жил 5 и сечением от 1,5 мм до 240 кв.мм.

В кабелях марки ВВГнг изоляция изготавливается из поливинилхлоридного пластиката, а наружная оболочка из пластиката пониженной горючести. Указанный пластикат при возгорании не поддерживает горения, а гаснет. Естественно, и кабель с оболочкой из такого материала также не поддерживает горения.

Кабель силовой ВВГнг(А)-LS

Для прокладки группы кабелей с пластмассовой изоляцией в помещениях, внутренних электроустановок, в жилых и общественных зданиях применяются кабели не распространяющие горение с пониженным дымо- и газовыделением марок ВВГнг(А)-LS, которые изготавливает завод «Энергокабель» по ТУ 16.К71-310-2001 и ТУ 16.К121-018-2011. Номенклатура выпуска этих кабелей включает в себя одножильные, трехжильные, четырех- и пятижильные кабели марки ВВГнг(А)-LS. В случае возгорания этих кабелей в помещении, где они проложены, выделяется меньше вредных газов и дыма, что позволяет находящимся в здании людям или обслуживающему персоналу покинуть помещение в соответствии с планами эвакуации и указателями.

В кабелях ВВГнг(А)-LS изоляция и наружная оболочка изготавливается из пластикатов пониженной пожарной опасности. В зданиях, где необходимо предотвратить отравление людей продуктами горения кабелей, предусматривается прокладка кабелей марок ВВГнг(А)-LSLTх.

Кабель в этом исполнении выпускается АО «Завод «Энергокабель» согласно ТУ 16.К121-018-2011. Они предназначены для прокладки в зданиях детских дошкольных и образовательных учреждений, домов престарелых и инвалидов, больниц, спальных корпусах интернатного типа, детских учреждений, санаториев, домов отдыха, гостиниц, общежитий, пансионатов, зрелищных клубных спортивных сооружений, метрополитенов и в зданиях по организации обслуживания населения.

Кабели ВВГнг(А)-LSLTх не поддерживают горение при групповой прокладке, обладают пониженным дымо- и газовыделением и низкой токсичностью, что способствует проводить эвакуацию многочисленного скопления людей из различных объектов, а также эвакуировать больных, стариков, детей с меньшими травмами дыхательных путей.

Такие характеристики кабелей марок ВВГнг(А)-LSLTх обеспечиваются при изготовлении на заводе «Энергокабель» применением низкотоксичных поливинилхлоридных пластикатов пониженной пожарной опасности..

Силовой огнестойкий кабель ВВГнг(А)-FRLS

В различных зданиях при возникновении пожара для эвакуации находящихся там людей необходимо обеспечить электроснабжение насосов пожаротушения, эвакуационных лифтов, систем пожарной сигнализации и оповещения, освещения запасных выходов и путей эвакуации, работы некоторого времени операционных и родильных отделений больниц и другого электрооборудования систем безопасности. Эти требованиям отвечают изготавливаемые на АО «Завод «Энергокабель» кабели силовые огнестойкие марок ВВГнг(А)-FRLS по ТУ 16.К71-337-2004 и ТУ16.К121-022-2011. В кабелях ВВГнг(А)-FRLS по медной токоведущей жиле накладывается термический барьер, состоящий из двух стеклослюдосодержащих лент. Изоляция и оболочка этих кабелей изготавливаются из поливинилхлоридных пластикатов пониженной пожарной опасности.

Попадая в зону пламени, кабель ВВГнг(А)-FRLS продолжает передавать электрическую мощность в течение определенного времени. Это обеспечивается тем, что наложенные на токоведущую жилу стеклослюдосодержащие ленты, спекаясь, создают изоляционный термический барьер, который позволяет функционировать кабелю в течении 180 минут.

В случае применения дополнительного термического барьера время функционирования кабеля увеличивается до 240 минут.

Показатель огнестойкости кабелей указывается в марке кабелей ВВГнг(А)-FRLS путем добавления обозначения FE180 или FE240, где 180 и 240 – время функционирования кабеля в минутах при нахождении в пламени.
При прокладке кабелей марок ВВГнг(А)-FRLS FE 180 или ВВГнг(А)-FRLS FE 240 в огнестойких кабельных линиях (групповая прокладка кабелей в специальных лотках) в марку кабеля добавляется обозначение огнестойкости Е30, Е60, Е90. В этом случае кабель соответствует марке ВВГнг(А)-FRLS FE180/Е60. Обозначение Е30, Е60, Е90 указывает время функционирования кабеля в пламени в огнестойких кабельных линиях в минутах (30, 60, 90 минут и так далее).

Кабели марок ВВГнг(А)-FRLS предназначены для прокладки в зданиях детских дошкольных образовательных учреждениях, специализированных домов престарелых, инвалидов, больниц, спальных корпусах, образовательных учреждений, гостиниц, общежитий, санаториев, домов отдыха, кемпингов, пансионатов, зрелищных клубных спортивных сооружений, в зданиях организаций по обслуживанию населения, метрополитенов.

Кабель и провод ВВГ технические характеристики назначение применение

Значительная часть оборудования, техники, инструментов и приборов в промышленном производстве, торговле и бытовой  области рассчитана на питание от электрических сетей с переменным напряжением до 1 кВ. Соответственно возникает потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. В настоящий момент наиболее востребованным изделием для прокладки линий питания и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

 Кабель марки ВВГ расшифровка

В 2010г. в России принят национальный стандарт ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..», содержащий общие технические условия для изделий такого типа, рассчитанных на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки для этого вида кабельной продукции. В соответствии с ней обозначение ВВГ расшифровывается следующим образом:

Таблица 1. ВВГ расшифровка

Вслед за аббревиатурой ВВГ идут цифры, с указывающие на количество жил и площадь сечения каждой. Рядом с площадью сечения ставится буквенный индекс, обозначающий их вид и форму: О – однопроволочные или М – многопроволочные, С – секторные, К – круглые.    Далее, если в кабеле имеются проводник заземления и нулевой провод сечения меньшего, чем основные жилы, то через знак «+» идут их число и площадь сечения. Затем, в скобках N или PE и, наконец, – номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.

Если в кабеле ВВГ все жилы равного сечения, то в условном обозначении они могут не делиться на группы, также могут отсутствовать индексы вида и формы, если площадь жил меньше 16мм2. В плоском кабеле сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Строение кабеля ВВГ

Строение кабеля ВВГ отражает мировой опыт, накопленный в разработке и эксплуатации силовой кабельной продукции напряжением 0,66; 1 и 3кВ. В нем учитываются положения МЭК 60502 и IEC60502 «Power cables with extruded insulation .. Part 1: Cable for rated voltage of 1 kV and 3 kV». Передача энергии обеспечивается медными проводниками-жилами (до 5 шт.) с ПВХ-изоляцией. Жилы могут быть однопроволочные и многопроволочные, круглые или секторные с углам сектора 60, 72, 90, 100, 120 и 180 градусов. Максимальное число жил – 5. Значения диаметров и площади сечения выбираются из заданных ГОСТ Р 53769-2010.  Круглые жилы центруются и дополнительно изолируются экструдированным слоем, секторные – тонкой  внутренней оболочкой. Снаружи все виды покрыты прочной оболочкой из ПВХ. Толщина и характеристики слоев регулируются ГОСТ Р 53769-2010.

Кабель ВВГ технические характеристики

Ниже в таблице представлены основные характеристики проводов данной марки. Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но в тоже время ГОСТ Р 53769 – 2010 задает только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции.  В связи с этим для получения детальной информации необходимо воспользоваться данными завода-изготовителя.

Таблица 3. Кабель ВВГ технические характеристики.

Применение кабеля ВВГ

Применение силовых кабелей с пластмассовой изоляцией регламентируется национальным стандартом ГОСТ Р 53769 – 2010. В качестве главного критерия для этого используется степень пожарной опасности. Исходя из таких требований, кабель и провод ВВГ может применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных  помещениях различного назначения, на специальных кабельных эстакадах и т.д. Групповая прокладка возможна только при использовании средств огнезащиты.

Разновидности кабеля ВВГ

  • ВВГ -  медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
  • ВВГ-П - медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
  • ВВГнг - медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
  • ВВГнг-П - медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
  • ВВГнг-ls - медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении
  • ВВГнг-Пls - медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении

Кабель ВВГ: виды, характеристики, расшифровка маркировки

При прокладке проводки в квартире или частном доме часто используется кабель ВВГ или его негорючая модификация ВВГнг. О его характеристиках и области использования и пойдет дальше речь.

Содержание статьи

Где можно использовать

Кабель ВВГ — один из наиболее используемых видов кабельной продукции. Это обусловлено хорошими характеристиками и невысокой ценой. Подходит для электрических сетей с переменным током. Есть две модификации — для напряжения от 660 В до 3000 В, и от 1 кВ до 3,5 кВ. Сечение жил — от 1,5 мм2 до 250 мм2, количество проводников — от 2 до 6, форма кабеля — круглая или плоская. Провода имеют защитную изоляцию с разной окраской. Жилы малых диаметров круглые, больших — секторные (для уменьшения диаметра кабеля).

Кабель ВВГ — строение и назначение

Различные модификации кабеля ВВГ могут использоваться как внутри помещений, так и снаружи. При наружной прокладке — воздушной или подземной — он нуждается в дополнительной защите (гофрорукав, кабельная канализация). Некоторые модификации кабеля ВВГ (с негорючими добавками) допускаются к прокладке в детских и лечебных учреждениях.

Расшифровка и виды

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

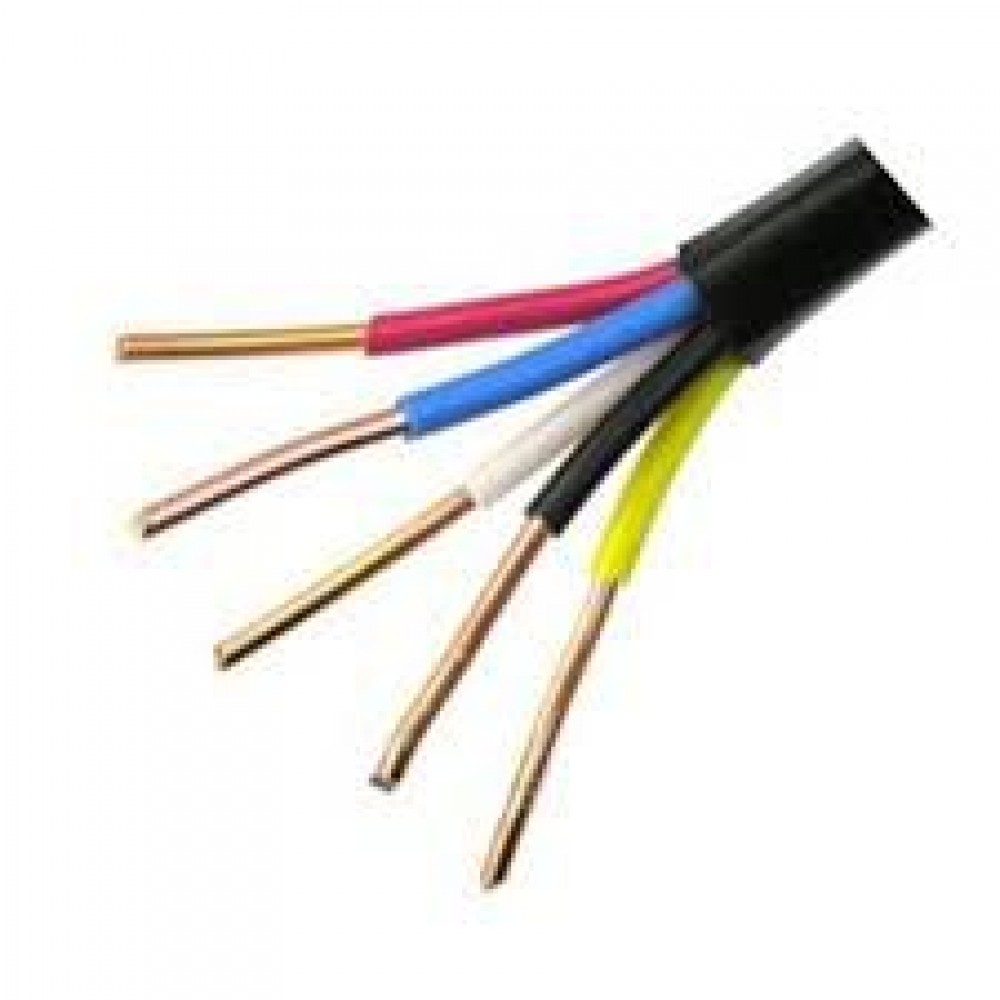

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

  • ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
  • ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.
  • ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.

    Кабель ВВГНГ ls

  • ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
  • ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
  • ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Технические характеристики

Для того чтобы иметь полное представление об области использования кабеля ВВГ, необходимо знать его технические характеристики:

  • Температурный режим:
    • при укладке не ниже -15°C;
    • при эксплуатации от -50°C до +50°С.
  • Радиус изгиба:
    • одножильные провода — не менее 10 наружных диаметров;
    • многожильные провода — не менее 7,5 наружных диаметров.

      Виды кабеля ВВГ нг

  • Срок службы — 30 лет.
  • Длительно допустимая температура при эксплуатации +70°C.
  • Максимально допустимый нагрев при КЗ — до +160°C, продолжительность — не более 4 с.
  • Нагрев жил в аварийном режиме — не более +80°C.

Кроме того важной может быть такая характеристика, как сопротивление жил кабеля. Оно не должно быть больше тех, что указаны в таблице.

Номинальное сечение мм2 1,52,5461016253550
Сопротивление жилы Ом/км12,17,414,613,081,831,150,770,5240,387

Провод ВВГ – расшифровка, характеристики и область применения

Технические характеристики, а также соотношение цена-качество, которыми обладает провод ВВГ, позволяют ему на равных конкурировать не только с отечественными, но и с зарубежными аналогами. Учитывая количество разновидностей этого кабеля на рынке, сфера его применения практически не ограничена. Главное – это подобрать правильное сечение.

Сфера применения

Провод марки ВВГ предназначен для использования в бытовых и промышленных электроцепях, с напряжением до 1000 Вольт. Чаще всего такой провод рекомендуют для домашней электропроводки при использовании скрытого и открытого методов укладки, а также при монтаже за гипсокартонными перекрытиями.

Ограничением на использование кабеля ВВГ является укладка его под землю, так как мягкая наружная изоляция не сможет защитить провод от грызунов или механических повреждений, что могут возникнуть вследствие смещений почвы. При необходимости его использования для прокладки подземных коммуникаций, следует укладывать кабель в трубу или другую жесткую изоляцию.

Маркировка по пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.

Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.

  • нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
  • нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
  • нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
  • если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.

Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.

Маркировка количества, расположения и формы жил

После буквенных обозначений, маркировка кабеля содержит цифровые, показывающие количество токопроводящих жил и их количество, например – 3 х 25 обозначает что в кабеле 3 отдельные жилы каждая из которых имеет сечение 25 мм².

Четырехжильные кабели имеют свою особенность – некоторые их разновидности делаются с одной жилой уменьшенного сечения. Это обусловлено тем, что не всегда нулевой или заземляющий провод нужен такого же сечения, как и фазные, а с его уменьшением при монтаже больших электросетей экономия становится существенной. Соответственно, использование проводника меньшего сечения отражается в маркировке. Если стандартный четырехжильный кабель обозначается 4 х 2,5 мм², то маркировка при одной уменьшенной жиле будет выглядеть как 3 х 2,5 + 1 х 1,5. Это говорит о наличии в кабеле трех жил по 2,5 мм² и одной 1,5 мм².

Следующая характеристика, отображаемая в маркировке – использование в кабеле одно проволочных или многопроволочных жил, для чего применяются обозначения «О» — жесткий или «М» — гибкий провод. Также указывается их форма, которая может быть круглой или секторной – «К» или «С», соответственно.

Полная маркировка выглядит как ВВГ 3 х 2,5 мс + 1 х 1,5 мс(N) – 0,66 ТУ – как она может расшифровываться, в таблице на рисунке:

Маркировка, обозначающая одно или многопроволочные жилы, а также их форму, может не наноситься, если используются жилы равного сечения, площадью меньше 16 мм²

Технические характеристики

Где и как можно использовать конкретную марку кабеля показывают его технические характеристики. Электропровод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель марки ВВГнг, технические характеристики которого подходят для одиночной и кучной укладки.

  • Максимальное напряжение – 660-1000 Вольт, в зависимости от класса изоляции.
  • Рекомендуемая температура использования – от -50 до +50 С°.
  • Разрешается использование при влажности воздуха до 98%.
  • Температура, которую изоляция может выдерживать длительное время, без изменения своих свойств – 70 С°. Непродолжительное время может выдерживать нагрев до 90 С° и около 4 секунд – до 250 С°. Воспламеняется изоляция при температуре +400 и выше.
  • Аварийный режим работы допускается в течение 8 часов в сутки, но не больше тысячи часов за весь срок эксплуатации провода.
  • Допустимый радиус изгиба при укладке зависит от типа жилы – сплошная она или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором – диаметр * 7,5.
  • Количество провода в бухте зависит от сечения жил. До 16 мм² — 450 метров, от 25 до 70 мм² — 300 метров, а все остальные – 200 м.
  • Расчетный срок службы провода – 30 лет, гарантийный срок – 5 лет.

Приведенные данные показывают что такое кабель ВВГнг и где возможно его применение.

Подробнее о кабеле ВВГ и его использовании смотрите в этом видео:

На что обращать внимание при выборе

Несмотря на сложность подделки электрокабелей, все-таки не исключен вариант натолкнуться на некачественную продукцию, в которой изоляция не соответствует нормам или сечение проводников меньше указанного на маркировке. Чтобы проверить изоляцию достаточно посмотреть на наличие или отсутствие потеков – на хорошем проводе будет чистый ровный срез с изоляцией плотно облегающей жилы. Для проверки поперечного сечения можно использовать микрометр или «дедовский» способ, когда жила складывается в 10 слоев и замеряется линейкой. В остальном надо ориентироваться на расчетные показатели и выбирать кабель нужного сечения.

Кабель силовой ВВГ. Виды, характеристики.

»Металлургпром

Выбрать и заказать проволоку ВВГ в интернет-магазине ПРО100КАБЕЛЬ. Здесь доступны разные виды кабельной продукции по доступным ценам.

Кабель ВВГ довольно популярен для прокладки к передаче и распределению электроэнергии. Высококачественные характеристики делают кабель этого типа востребованным при передаче напряжения до 1000 вольт при частоте 50 Гц. Аговино монтируют в помещениях с разным уровнем влажности, а также на открытом пространстве.Широко используется там, где есть высокая вероятность возгорания. Часто кабель ВВГ используется в бытовых и промышленных целях. Для использования в бытовых целях стоит защитить его, используя втулку из металла или гофру.

Что такое?

ВВГ состоит из медных жил, жила с изоляцией из поливинилхлорида. Сам шнур тоже утеплен этим материалом, не защищен.

Может состоять из пяти проводов (максимальное количество жил), изолированных друг от друга.Если в кабеле не одна жила, то каждая помечается определенным цветом.

      • Нулевой проводник должен быть зеленого цвета с белым рисунком.

Земля обычно желтая с рисунком зеленого цвета.

  • Фаза может быть любого другого цвета.

видов кабеля ВВГ.

Стандартный силовой кабель с маркировкой ВВГ. Различные модификации обозначаются буквами в аббревиатуре. ВВГнг - негорючий вид кабеля.Чаще всего этот тип кабеля ВВГ монтируют в помещении или пространстве, подверженном возгоранию. Следующие разновидности выражаются добавлением букв к аббревиатуре ВВГнг.

ВВГнг-LS.

В этом виде кабеля изоляционный материал исключает возникновение дыма в процессе горения.

ВВГнг-LSLTx.

Здесь пластифицирован изоляционный материал. Этот материал не образует дыма при пожаре и почти не поддерживает горение. Отличительной чертой такого кабеля может быть его работоспособность даже во время пожара. Используется для прокладки линий переменного и постоянного тока.

Vvhnh-HF.

Оболочка такого кабеля ВВГ изготовлена ​​из пластика с пониженным содержанием хлора. Исходя из этого, дым, образующийся в процессе горения, не имеет такого сильного токсического действия.

ВВГнг-ФРЛС.

Тросы этого типа обеспечивают повышенную защиту двух ремней. Часть ленты - слюда, которая придает ей особую прочность. Проводник сможет выжить в случае взрыва.

Характеристики силового кабеля ВВГ.

Кабель ВВГ обладает основными характеристиками, которые делают проводник необходимым для прокладки различных линий.

  • Можно монтировать кабель при температуре -15 градусов Цельсия.
    • Использовать кондиционер при температуре от -50 до +50 градусов Цельсия.
      • Сохраняет огнестойкость в течение полутора часов.
        • Работает при перегрузке при температуре до +90 градусов Цельсия, коротком замыкании до + 150- + 250 градусов, в нормальном состоянии от +70 градусов.

Кабельная продукция от ПРО100КАБЕЛЬ.

Выбрать и заказать провод ВВГ в интернет-магазине ПРО100КАБЕЛЬ. Здесь доступны разные виды кабельной продукции по доступным ценам. PRO100KABEL продает продукцию напрямую от производителя, что избавляет клиента от необходимости оплачивать услуги посредника.

Vvg кабель с изоляцией из ПВХ с оболочкой из ПВХ многожильный медный силовой кабель

Кабель ВВГ с изоляцией из ПВХ с оболочкой из ПВХ, многожильный медный силовой кабель

1.Состав кабеля:

-Жилы - медные одножильные или многопроволочные сечением от 1,5 до 35,0 мм

- изоляция жил - ПВХ
- оболочка - ПВХ

Заявка

Кабель применяется для передачи и распределения электроэнергии в стационарных установках, работающих от номинального переменного напряжения 0,6 или 1 кВ, частоты 50 Гц.

Соответствие требованиям

У У 31. 3-05758730-024-2002, ГОСТ 16442-80, МЭК 502

Опции

ВВГнг (куртка из негорючего ПВХ)
ВВГнд (куртка из негорючего ПВХ)

2. Спецификация :

Тип

Обозначение

Приложение

VV

Медный провод с изоляцией из ПВХ, силовой кабель в оболочке из ПВХ

Для прокладки в помещении, в туннеле или кабельной траншее, не выдерживает внешних механических нагрузок. Одножильный кабель нельзя прокладывать в магнитопроводе

ВЛВ

Алюминиевый провод с изоляцией из ПВХ, силовой кабель в оболочке из ПВХ

VY

Медный провод с ПВХ изоляцией, силовой кабель с полиэтиленовой оболочкой

ВЛИ

Алюминиевый провод с изоляцией из ПВХ, силовой кабель в полиэтиленовой оболочке

VV22

Медный провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ

Для прокладки в помещении, в кабельной траншее или прямо в земле, выдерживает внешние механические силы, но не выдерживает тянущее усилие

VLV22

Алюминиевый провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ

VV23

Медный провод, с изоляцией из ПВХ, армированный стальной лентой, силовой кабель с полиэтиленовой оболочкой

VLV23

Алюминиевый провод с изоляцией из ПВХ, армированный стальной лентой, силовой кабель с полиэтиленовой оболочкой

VV32

Медный провод с изоляцией из ПВХ, армированный стальной проволокой, силовой кабель с изоляцией из ПВХ

Для прокладки в помещении, в кабеле или прямо в земле, способный выдерживать внешние механические силы, но неспособный выдерживать большие тяговые усилия

VLV32

Алюминиевый провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ

VV33

Медный провод, стальной провод с ПВХ изоляцией, армированный, силовой кабель с полиэтиленовой оболочкой

VLV33

Алюминиевый провод с изоляцией из ПВХ, армированный стальной проволокой, силовой кабель с полиэтиленовой оболочкой

Примечание: армированные одножильные кабели используются только для D. C. система. Что касается системы переменного тока, следует применить немагнитный армированный материал

Маркировка кабеля ВВГ: расшифровка. Кабель ВВГ: расшифровка

Электродвигатели и приборы в частных домах и на предприятиях подключаются к электропроводке различными типами кабеля. Род тока в проводке переменный. Широкое распространение получил широкодиапазонный кабель. Проектные организации чаще всего прокладывают эту проволоку в спецификации проектов. Расшифровка проводов ВВГ помогает производителям при выборе правильного материала.Специальные обозначения позволяют различать типы проводов. По маркировке кабеля ВВГ, расшифровка которого применяется к изоляции, грамотные электрики все подскажут.

Какие бывают типы кабеля ВВГ?

Аббревиатура расшифровки кабеля несет информацию о его производстве. Сообщается, что рекомендуется подключать и каким способом прокладывать, на открытом воздухе или под землей, где разрешено использование и какая допустимая температура воздуха рекомендуется.


Продажа материалов, используемых в электроснабжении, и огромный ассортимент проводов по типу изоляции и конструкции, дают возможность покупателю выбрать ту продукцию, которая ему нужна. Новичку-электрику и рядовому потребителю будет интересно узнать, сколько разновидностей кабелей ВВГ с расшифровкой доступно на рынке продаж.

Защиту кабеля от открытого огня создали производители кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ.Ниже представлен макет модификаций:

• ВВГнг;
• ВВГнг FrLs;
• ВВГнг Ls;
• ВВГнг Hf;
• ВВГнг ФрХф.

Каждая буква в маркировке и названии имеет расшифровку, ВВГТ, ВВГ нг - это не просто набор букв. Следовательно, необходимо прочитать обозначения.

Обратимся к обозначению

Групповая прокладка сделана с ртутным токоподводом. Выходной материал - ВВГ Png, расшифровка которого свидетельствует о том, что медная жила жила.Модификация провода ВВГГН сообщает нам, что этот тип не боится огня.

Название кабеля ВВГнг Ls расшифровывается как информация о том, что при пожаре изоляция провода выделяет минимальное количество дыма.


Кабель ВВГнг ФрЛс с открытым пламенем не способствует возгоранию. Благодаря плавящейся изоляции дымность минимальна.

Следующий вид продукции - с интерпретацией ВВГнг Hf. Когда он подвергается воздействию тепла, например, при пожаре или плавлении изоляции, газы отсутствуют.Проводка не подвержена коррозии.

Последний тип провода ВВГнг ФрХф обладает всеми лучшими характеристиками перечисленных выше кабелей.

Изоляция изделий

К изоляционному материалу, применяемому при производстве кабельной продукции, предъявляются особые требования, в том числе и к пожарной службе. Материал ПВХ (PVC) таит в себе одну отличительную особенность по сравнению с другими полимерами, используемыми для изготовления пластмассовых изделий. Изделия из ПВХ не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид используется при изготовлении изоляционных покрытий для кабелей.

Материалы для изготовления кабеля:

  1. Основной вид изоляционных материалов ВВГ - двухслойное изоляционное покрытие. Материал PFC (поливинилхлорид). Дополнительной изоляции нет.
  2. Изоляция медных жил кабеля ВВГнг выполняется из негорючих материалов ПВХ.
  3. Безгалогенный ПВХ, используемый в качестве изоляционного материала для провода ВВГ ЛС, не выделяет дыма при плавлении. Используется для прокладки электропроводки, в местах массового скопления людей.
  4. Прокладка кабеля в местах возможного возгорания ведется из марки ВВГнг FrLs. Изоляция пожаробезопасна и не выделяет опасного дыма. Кабель с расшифровкой ВВГнг ФрЛс применяется для закрытой и открытой прокладки с высокой степенью пожарной опасности.

Ознакомьтесь с маркировкой кабеля. Познакомимся с ВВГ-расшифровкой провода:

• П - полимерная изоляция проводов.
• Б - поливинилхлорид.
• ПВ - группа материалов на основе полиэтилена.

Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля.

• Б - внешняя изоляция из ПВХ.
• Шв - защита стержней в виде шланга.
• П - внешняя полимерная изоляция.
• Шп - внешняя изоляция из полиэтиленового рукава.

Защита кабеля ВВГ (расшифровка ниже) от механических повреждений имеет свое обозначение.

• Б - кабель бронированный с твердым покрытием.
• D - кабель гибкий.Особой защиты нет.
• Провод ВВГ АПГ А, расшифровка которого представлена ​​выше и четко указывает на его назначение.

Сечение кабеля и его значение

При прокладке электрических сетей важно выбрать правильное сечение токоподвода. Передача электрического тока напрямую зависит от сечения проводки. Двигатели и приборы, подключенные к сети, потребляют электроэнергию. Электропроводка при прохождении по ней тока начинает нагреваться.Нагрев проводки с неправильно подобранным сечением жилы может привести к непроизвольному возгоранию. Сечение провода нужно брать на тридцать процентов больше. В кабеле возникают потери тока, которые необходимо предвидеть заранее. Завершив скрытую проводку в доме, трудно восполнить убытки в будущем.

Устройство ВВГ АПГ а

Сечение этого типа кабеля от 1,5 до 16 квадратов. Количество проводов - два или три.

Обозначение обозначений проводов:

  1. Б - жилы в изоляции из ПВХ.
  2. В (второй) - кабель в ПВХ оболочке.
  3. D - без защиты кабеля.
  4. П - расположение жил параллельное, плоское.
  5. Ng - горение изоляции не поддерживается.

Отрезка кабеля ВВГ-Пнг А:

  • Медь живая круглой формы однопроволочная первого класса;
  • Изоляционный материал - поливинилхлорид;
  • Цветная проводка;
  • ПВХ-оболочка, снижающая свойства горения.

Основное применение этого типа кабеля - передача и распределение мощности переменного тока частотой 50 Гц, с мощностью 0.66-1,0 кВ.

Кабель ВВГож

Большой спрос в сфере кабельной продукции вызывает кабель сечением 3х4 марки ВВГож. В состав этого медного кабеля входят жилы, покрытые ПВХ изоляцией.
Пояснение к ВВГ Шнек:

  1. Б - виниловая изоляция.
  2. Во (втором) - оболочка виниловая.
  3. D голый.
  4. Шнек - жилы однопроволочные.

Кабель строительный ВВГож

Токопроводящая жила медная первого или второго класса ГОСТ 2483.Форма жилки - круглая или секторная. Ленточная изоляция из пластификатора ПВХ, снижается горение изоляции на открытом огне. Скрученные жилы кабеля из двух, трех, четырех и пяти жил вокруг жилы из ПВХ. Наружная оболочка кабеля изготовлена ​​из пластификатора ПВХ, не поддерживающего горение.

Изоляция кабеля из поливинилхлорида. Кабельные жгуты разных цветов. Белый или желтый. Синий и зеленый. Черный или коричневый, красный и малиновый.

Область применения кабеля ВВГ Пнг а

Использование кабеля разрешено на земле, в реках и озерах.Применяется при температуре от -50 0 С до +50 0 С. Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, в воздухе, то есть на столбах и стенах зданий и сооружений.

Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого нам подсказывает, что изготавливается провод из медных жил сечением 3х4. Используйте его в северных регионах и в районах с умеренным и тропическим климатом.

Советы по устройству электрических сетей

Монтаж кабеля с расшифровкой ВВГ можно вести на стены зданий и сооружений. Прокладка переносится на опоры и подвески на кабелях. Использование этого типа кабеля разрешено там, где нет риска возгорания. Прокладывать лучше на оштукатуренных стенах или стенах из гипсокартона.

В случае опасности механического повреждения кабель необходимо защитить. Отличной защитой служат предустановленные стальные трубы, в которые наматывается проволока.Наиболее оправдана прокладка в деревянных домах. Гофрированный шланг, защищающий проводку, широко применяется в строительстве. Также используются различные каналы защиты кабеля. Укладывать изделия с расшифровкой кабеля ВВГ не рекомендуется. Для этого предпочтительнее использование проводника ВВГГН. Он разработан, чтобы быть скрытым. Существуют рекомендации и правила, в которых расписаны правила монтажных работ с использованием кабеля ВВГнг.

Правила наружных работ с кабельной продукцией

При прокладке токопровода ВВГ в земле необходимо соблюдать строгие правила.Защита кабеля этого типа отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механическое повреждение кабеля. В настоящее время широко используется сигнальная защита взамен использованного ранее красного кирпича. Защита выполнена в виде полимерных пластин, которые обладают отличными неэрозионными характеристиками.

Насыпьте в траншею песчаную подушку. На него проложить кабель, поверх которого насыпать и утрамбовать землю. Толщина песчаного слоя должна быть не менее 20 сантиметров.После прокладки кабеля укладываются защитные пластины, которые также засыпаются песком. Поверх песка кладется сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.

Прокладка армированного кабеля - наиболее подходящее решение для земляных работ. Стоимость его прокладки выше стоимости кабеля ВВГ. Срок службы такой же, но гарантия защиты от повреждений у бронепровода намного выше.

Ознакомившись с данной статьей, простой покупатель, а не специалист, правильно подберет необходимый кабель.Исходя из того, что сегодня рынок предлагает самые разные типы и типы кабеля, без определенных знаний в этой области определиться с выбором может быть очень сложно. Если у вас остались сомнения по поводу покупки, лучше проконсультироваться с продавцом электропроводов. Это очень важно, ведь от качества проводки зависит безопасность всех жильцов.

Кабели - Electraline

Постановление о строительных материалах (CPR) Норматив для кабелей

Наши кабели соответствуют новому нормативу CPR, который требует:
• Маркировка CE
• Декларация характеристик качества (DoP)
• Проверка нотифицированными органами NB
Новые кабели имеют совершенно иное поведение при возгорании по сравнению с существующими кабелями, чтобы минимизировать риски для людей и имущества за счет уменьшения опасности возгорания.

Хомут подвесной электрокабеля

в термоусадочной пленке.

Более 40 наименований всего в одном метре!

Расположение одинарных или двойных роликовых конвейерных кабелей с описательной этикеткой кабеля.

Кабель H07V-U

Провод применяется для стационарного электрооборудования в осветительных и электрических сетях, а также для монтажа оборудования и машин с номинальным напряжением 450 В (для сетей до 450/750 В), частотой до 400 Гц или напряжением постоянного тока до 1000 В. .

H07V-K Кабель

Провод применяется для стационарного электрооборудования в осветительных и электрических сетях, а также для монтажа оборудования и машин с номинальным напряжением 450 В (для сетей до 450/750 В), частотой до 400 Гц или напряжением постоянного тока до 1000 В.

Кабель ВВГ

Кабель используется для передачи и распределения электроэнергии в стационарных установках, работающих на 0. Номинальное переменное напряжение 6 или 1 кВ, частота 50 Гц.

Кабель NAYY-J

Кабель применяется для передачи и распределения электроэнергии в стационарных установках, работающих от номинального переменного напряжения 0,6 или 1 кВ, частоты 50 Гц.

Кабель ABC

Провод предназначен для ответвлений магистральных воздушных линий электропередачи и для настенной прокладки.Номинальное напряжение: 0,6 / 1 кВ. Частота: 50 Гц.

NYM Кабель

Для стационарной установки. Используется на открытом воздухе, в сухой, влажной и влажной среде, на открытом воздухе и в скрытых помещениях, а также в кирпичной кладке и бетоне, не подходит для заливки в затвердевший или сжатый бетон.

Кабель Hi-Fi

Кабели для HI-FI установок.

Коаксиальный кабель

Кабели для TV / SAT, TVCC и удлинители TV.

Телефон

Кабели для подключения телефонов и домофонов.

Информатика

Кабели для компьютеров LAN и патчкорды.

Кабель сигнализации

Кабели сигнальные для установки сигнализации.

ООО «ИХ-ЕРЧ» | Ваш надежный партнер

Кабель с ПВХ изоляцией (0,66 кВт, 1,0 кВт, ГОСТ 16442-80 соответствует стандарту )
Кабель силовой с медной жилой.Изоляция и покрытие из поливинилхлоридных пластиков.
ВВГнг (0,66 кВт. 1,0 кВт, ТУ 3500-002-59680332-2004 соответствует ГОСТ )
Кабель силовой с медной жилой. Поливинилхлоридный пластик с изоляцией и покрытием, плохо горит
ВВГнг, ВВГнг-ЧЛ, АВВГнг-ЧЛ
Кабель силовой морозостойкий.

СТРУКТУРА ИЗДЕЛИЯ - МАТЕРИАЛ

  1. полоски - медь, одно- или многожильные, ГОСТ 22483.

  2. ИЗОЛЯТОР - ПВХ пластикат (ПВХ). Внутренний сердечник кабеля другого цвета. Нейтральный провод синий, а заземляющий провод зеленовато-желтый.

  3. ВИТЫЙ КАБЕЛЬ - 2, 3, 4, 5 скрученные изолированные жилы.-Площадь поперечного сечения двухжильного кабеля одинакова. Кабели с тремя, четырьмя или пятью проводниками имеют одинаковую площадь поперечного сечения, либо один провод (без жилы или с заземляющей жилой) имеет меньшее поперечное сечение.

  4. КРЫШКА - Изготовлена ​​из негорючего материала на смеси ПВХ и пластика.

ПРИМЕНЯТЬ:
Передача и распределение электроэнергии (напряжение переменного тока - 0.66 кВ, 1,0 кВ, 50 Гц)
Для установки в жарких и влажных местах следует использовать специальные кабельные каналы и блоки снаружи кабеля. Не подходит для подземной установки (канавы).

VVG Кабель сам по себе не горит.
ВВГнг Кабель массово не горит.


КОД ОКП:
35 212211 - Кабель ВВГ 0.66 кВ
35 3371 26 - Кабель ВВГ 1,0 кВ
35 3371 27 - Кабель ВВГ 1,0 кВ (Жила квадратная)
35 2122 4500 - Кабель ВВГнг 0,66 кВ
35 3371 3600 - Кабель ВВГнг 1,0 кВ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Устойчивые погодные условия . ........................................ .................................. УХЛ (хладостойкие), Т (жаростойкие), ГОСТ 15150-69 (категория -1, -5)
Температура эксплуатации................................................... .................................... от -50 ° c до + 50 ° c
влагостойкость (При температуре не выше +35 ° С) до ............................ 98%
Температура монтажа без предварительного нагрева кабель ........................ - не менее 15 ° C
Минимальный радиус изгиба:
Одножильный кабель ВВГ ........ .................................................. ........................ 10 наружный диаметр
ВВГнг одножильный кабель................................................... ............................ 15 наружный диаметр
Витой кабель ................ .................................................. .......................... 7,5 наружный диаметр
Частота ................... .................................................. ................................... 50 Гц

Протестировано при 50 Гц (переменное напряжение):
0,66 кВт напряжение ................................................ .................................................. 3 кВт
1,0 кВт напряжение .......................... .................................................. ........................ 3,5 кВт
Допустимая температура предварительного нагрева жилы ................. .......... + 70 ° С

Длина кабеля и сечение центральной жилы:
1,5 до 16 мм2 ................ .................................................. .................... 450 м
от 25 до 70 мм2 ...................... ................................................................. 300 м
95 мм2 и более................................................. .............................. 200 м

Набор инструментов для резки кабеля типа НЙМ или ВВГ | Электрооборудование

Быстрый рост рынка электромонтажных работ предъявляет повышенные требования к электромонтажным инструментам. Когда речь идет о профессиональном электромонтаже, главными критериями выбора прибора, безусловно, являются: качество обрабатываемых материалов, простота использования, универсальность, надежность и срок службы устройства. Все это важные качественные инструменты, обеспечивающие установщику преимущество в скорости, значительно повышая производительность.

При всем многообразии предлагаемого электромонтажного инструмента, определенного на данный момент, выбрать подходящий вариант довольно сложно. Безусловным лидером в производстве профессионального инструмента для работы с кабелем и проводом является немецкая компания Weidmuller , известная многим как производитель качественного коммутационного оборудования.

Среди широкого ассортимента электроинструментов фирмы Weidmuller особую популярность у установщиков получил набор из двух инструментов для резки кабеля типа ВВГ или NYM. Для снятия внешней оболочки кабеля используется инструмент AM 25 , действующий по принципу дискового ножа; Для снятия изоляции с внутренней проводки используется инструмент для снятия изоляции Stripax , имя которого стало синонимом профессиональных линейных монтажников.

При резке кабелей и проводов обычными методами с использованием ножа и бокорезов от установщика требовались определенные навыки, а качество обработки не всегда было удовлетворительным, поэтому время монтажа напрямую зависит от используемого инструмента и способностей установщика.

Резка трехжильного кабеля типа NYM за 7 секунд (!) Неподготовленному человеку становится возможна с применением инструментов AM 25 и Stripax фирмы Weidmuller . Все, что требуется от установщика - это поставленная длина зачистки!

съемник AM 25 предназначен для работы с круглым кабелем с ПВХ изоляцией. Диаметр кабеля от 4,5 до 25 мм. Устройство состоит из удобной ручки, подпружиненной головки с возможностью точной регулировки выступающего лезвия (4.Толщина изоляции 5 мм), поворотный режущий механизм (от 90 ° до 0 ° относительно кабеля) и подпружиненный угол захвата. Эта оригинальная конструкция AM 25 позволяет вырезать участки изоляции в любом кабеле. Возможность вращения плоскости ножа позволяет разрезать изоляцию по окружности кабеля, даже по спирали. Регулировка длины лезвия обеспечивает сохранность нижележащих слоев изоляции и экрана кабеля; при необходимости устройство можно отрегулировать на конце кабеля.В комплект AM 25 входит запасное лезвие, расположенное в рукоятке.

Еще одним важным инструментом для работы с проволокой является инструмент для снятия изоляции Stripax . Данное устройство позволяет снимать ПВХ изоляцию с одножильных и многопроволочных проводов от 0,08 до 6 мм² без каких-либо регулировок. Все, что требуется от установщика, это установить длину зачистки с помощью мобильного стопорного троса (длина 20 мм). Кабели с многослойной изоляцией можно снимать за несколько «проходов» без промежуточной настройки.Также в этом инструменте присутствует резак, выполняющий «чистый» разрез без обрыва и заедания токоведущего проводника. Трудно представить себе какой-либо способ зачистки многожильных проводов сечением менее 1 мм², однако с помощью Stripax Эта операция выполняется одним движением, при этом крайнего живого обрезания и растяжения нет.

Высокая производительность Stripax , обеспечивается специальной конструкцией двух рабочих губок, ножей, которые состоят из пакетов по 30 пластин, закрепленных на основе эластичного пластика.Таким образом, с помощью лезвий для двусторонней резки под давлением ряд пластин упруго деформируется и изгибается вокруг профильной проволоки, разрезая изоляцию до контакта с проводником. Корпус инструмента из полиамида, армированного стекловолокном, что делает инструмент очень прочным, рассчитанным на работу в тяжелых условиях.

За счет применения производителя в производстве высококачественных материалов и инструментов Precision Mechanics, ресурс Stripax , производитель, составляет 350 тыс. Операций. Как и любое профессиональное оборудование, инструмент фирмы Weidmuller имеет относительно высокую стоимость, но в то же время является наиболее выгодным при расчете стоимости разовой сделки в соответствии с длительным сроком службы и высокой надежностью.

AVVG, VVG, силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке 4 185 мм2 - Honrey Cable

Силовой кабель с изоляцией из сшитого полиэтилена / ПВХ - - Силовой кабель JYTOP Силовые кабели в основном используются для передачи и распределения энергии.. AVVG, VVG, Силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке 4 * 185 мм2, США. Алюминиевый сердечник с изоляцией из сшитого полиэтилена в оболочке из ПВХ, Henan San. 5. Количество жил * площадь сечения жилы (мм2) 4. Номинальное напряжение 0,6 / 1 кв. Связанные продукты: Силовой кабель с алюминиевой сердцевиной и оболочкой из сшитого полиэтилена с изоляцией из ПВХ. Китай Силовой кабель с изоляцией из сшитого полиэтилена с оболочкой из ПВХ (YJV) - Китай 0,6 / 1. Силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке (YJV), кабель ABC с изоляцией из полиэтилена 0,6 / 1 кВ, все. 0,6 / 1 кВ 1 50 ~ 500 50 ~ 500 2 35 ~ 300 50 ~ 185 3 25 ~ 300 35 ~ 300 4 25 ~ 300 35 ~ 300 5 25 ~.Кабель питания низкого напряжения с изоляцией из Cu / XLPE / ПВХ, 185 мм2 - - JYTOP. 185мм2 Cu / xlpe / pvc / swa… силовой кабель; Низкое напряжение 4…. 5-жильный силовой кабель с изоляцией из пвх C… 6 / 12кв 12 / 20кв 21 / 35кв 185мм2 Cu XLPE PVC Swa Силовой кабель. AVVG, VVG, силовой кабель с изоляцией из сшитого полиэтилена в оболочке из ПВХ…… с изоляцией из сшитого полиэтилена. Китай 3 * 185 + 1 * 95 Силовой кабель с изоляцией из сшитого полиэтилена в оболочке из ПВХ (YJV).

AVVG, VVG, 3х жильный силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке НОВИНКА LUXING: Китайские профессиональные производители трехжильных силовых кабелей с изоляцией из сшитого полиэтилена и оболочкой из ПВХ с трехжильным покрытием различных размеров.Вы можете приобрести качественные кабели низкого напряжения на продажу по конкурентоспособной цене на нашем заводе. Кабель питания 4 * 185 мм2 с изоляцией из сшитого полиэтилена, ПВХ в оболочке. AVVG, ВВГ, силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке 4 * 185 мм2, 0,001 - 99 долл. США / метр, Хэнань, Китай (материк), Хешэн, ВВГ / ВБбШв. Источник из .AVVG, ВВГ, Силовой кабель с изоляцией из сшитого полиэтилена с ПВХ оболочкой 4 * 185 мм2 AVVG, VVG, силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке 4 * 185 мм2 для продажи, лучшая цена FOB составляет 0,5-30,99 долларов США / метр, Китай AVVG, ВВГ, ПВХ с изоляцией из сшитого полиэтилена.Avvg, Vvg, силовой кабель с изоляцией из Xlpe в ПВХ оболочке 4 * 185мм2. Avvg, Vvg, силовой кабель с изоляцией из ПВХ, 4 * 185 мм2, с изоляцией из ПВХ, полная информация о кабеле питания с изоляцией из ПВХ, ПВХ, 4 * 185 мм2,4 * 185 мм2, кабеле питания Avvg, кабеле из Cu / xlpe / ПВХ от Поставщик или производитель силовых кабелей - Zhengzhou Hesheng Cable Co., Ltd. Кабель с изоляцией из сшитого полиэтилена ниже 35 кВ от Zhengzhou ZMS Cable Co. , Ltd. Макс .: 500 мм2 Стандарт: BS 7870-3, BS7870-4, BS 7870-6, BS7870- 7, BS 7870-8 IEC. силовой кабель с изоляцией из ПВХ (кабель с изоляцией из сшитого полиэтилена / ПВХ) - стальная лента с изоляцией из сшитого полиэтилена.Силовой кабель с ПВХ изоляцией 185 мм2 - Fifan Cables & Wires Силовые кабели в основном используются для передачи и распределения энергии. Это . АВВГ, ВВГ, силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке 4 * 185мм2 .АВВГ, ВВГ, силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке 4 * 185мм2. AVVG, VVG, силовой кабель с изоляцией из сшитого полиэтилена в оболочке из ПВХ, 4 * 185 мм2, 0,01 - 100 долл. США / метр, Хэбэй, Китай (материк), ronghua, PVC. Источник из Хэбэй. AVVG, VVG, силовой кабель с изоляцией из сшитого полиэтилена - кабель с изоляцией из сшитого полиэтилена, ПВХ . Кабель силовой с изоляцией АВВГ, ВВГ, СПЭ.. AVVG, VVG, силовой кабель с изоляцией из сшитого полиэтилена в оболочке из ПВХ… AVVG, VVG, силовой кабель с изоляцией из сшитого полиэтилена с оболочкой из ПВХ 4 * 185 мм2, долл. США… .Retardant 120 мм2 185 мм2 240 мм2 Силовой кабель с изоляцией из сшитого полиэтилена. кабель силовой кабель: 0,6 / 1кВ Количество жил: одножильный, 2жильный, 3жильный, 4жильный, 5жильный ,. Силовой кабель с оболочкой из ПВХ или полиэтилена Описание продукта Силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке. Силовой кабель с изоляцией XLPE - Силовой кабель с изоляцией из Xlpe Manufac.

Силовой кабель с изоляцией из ПВХ / ПВХ - Силовой кабель с изоляцией из ПВХ / ПВХ.

Китай 600/1000 В Vvg Cable Avvg Cable - jytopcable.en.made. Китай 600 / 1000V Vvg Cable Avvg Cable. четырехжильные кабели с алюминиевым проводом, изоляцией из ПВХ и оболочкой из ПВХ или полиэтилена. Силовой кабель с изоляцией из ПВХ или сшитого полиэтилена от 1 кВ до. Китай Yjv22 5-жильный стальная лента с оболочкой из ПВХ с изоляцией из сшитого полиэтилена.

YJV 4 * 185 + 1 * 95 мм2 Силовой кабель с изоляцией из сшитого полиэтилена в оболочке из ПВХ - внутр. Недорогое сращивание силового кабеля, Купить качественный мощный автомобильный пылесос прямо из Китая.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
