Розетка на схеме обозначение: Обозначение розеток и выключателей на строительных чертежах и схемах — RozetkaOnline.COM

Содержание

Схематическое обозначение розетки и выключатели

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

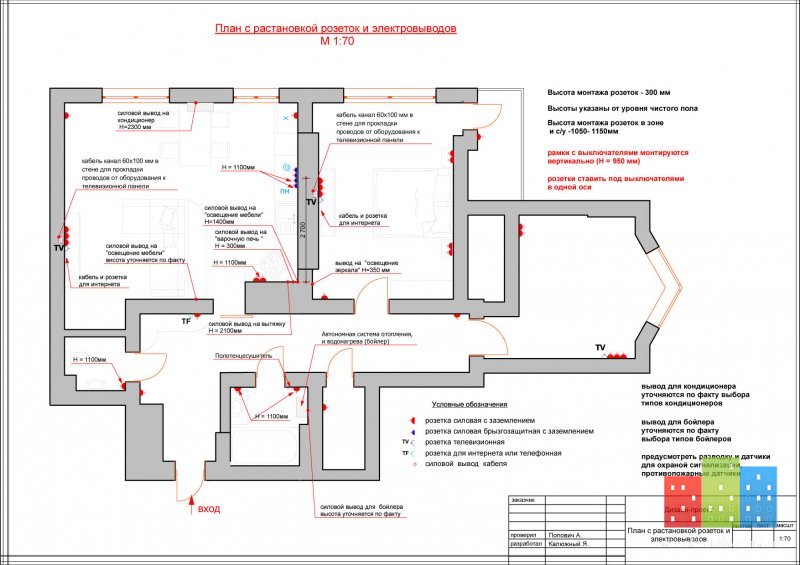

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

  1. По степени защиты.
  2. По способу установки.
  3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

  1. Сдвоенные однополюсные с заземлением.
  2. Сдвоенные однополюсные без заземляющего контакта.
  3. Одинарные однополюсные с защитным контактом.
  4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

  • одиночные однополюсные с заземлением;
  • сдвоенные однополюсные;
  • силовые трехполюсные;
  • одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

  1. Одинарные однополюсные устройства.
  2. Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:


В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

Рекомендуем прочесть: как правильно подключить розетку.

Есть три основных вида обозначения розетки, это штепсельная, под номером один, штепсельная и накладная розетки с контактом для подключения заземления – соответственно под вторым и третьим номером.

Общее, что объединяет эти изображения, это полукруг с входящей центральной линией. Данный полукруг может быть полностью окрашен в черный цвет, а так же иметь множество входящих линий, показывающих число полос, защитных контактов, выключателей. Подробнее в прилагаемой таблице с условными обозначениями, которые соответствуют ГОСТу.

Розетка на два полюса (фаза+ноль) без заземления накладная или открытой установки – полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки – полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Розетка на два полюса (фаза+ноль) без заземления встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходят две вертикальные полоски.

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки – закрашенный полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если без горизонтальной полоски, то розетка без заземления.

Если розетка находится в одном блоке вместе с выключателями, то к ним пририсовывается значок в форме буквы "Т"

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

  • На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
  • Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
  • На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

  • Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
  • Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
  • На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами.

Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Как читать электрические схемы

Обозначения на электрических схемах розеток, выключателей, лампочек

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

  • На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
  • Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
  • На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.


В них также имеется полукруг с отходящими контактами.

  • Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
  • Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
  • На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.


Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Как читать электрические схемы

как обозначается на электрической схеме автоматические, проходные и другие виды устройств

При выполнении ремонта квартиры или частного дома все электроприборы и провода необходимо отметить на схеме. Это даст возможность упростить процедуру ремонта в дальнейшем. Обозначение розеток и выключателей на чертежах представляет собой графическое изображение, позволяющее облегчить процесс чтения схемы.

Содержание

Открытьполное содержание

[ Скрыть]

Нормативно-регламентирующие документы

Общие требования к маркировке электрооборудования в сети, переключателям и розеткам в соответствии со стандартом указываются в российском ГОСТе 21.614.88. Этот государственный норматив был разработан сравнительно недавно. Он пришел на смену стандарту, который использовался в СССР.

Если в чертеж вносятся дополнительные элементы оборудования или электропроводки, то это должно соответствовать требованиям, которые указываются по ГОСТ 2.721.74. Данный стандарт определяет нормы, по которым надо обозначать указатели общего пользования. Сам тип организации чертежа по вводно-распределительному оборудованию также регулируется ГОСТом 2.721.74. Все обозначения представляют собой графические знаки, выполненные в виде геометрических объектов.

Это могут быть:

  • прямые линии;
  • точки;
  • квадраты;
  • круги и т. д.

В конкретных сочетаниях данные компоненты определяют составные части:

  • оборудования;
  • переключателей;
  • автоматов и других устройств, применяющихся в электротехнике.

Также наличие данных элементов отображает принципы управления системой.

Основные виды розеток

При планировке помещения надо учитывать, что условно все электророзетки делятся по общепринятым признакам, в частности:

  • по конструкции и методу установки;
  • в соответствии с типом разъема и штекера;
  • по герметичности.

Канал «Интересно знать» подробно рассказал о том, почему в мире используются разные виды розеток.

По устройству и способу монтажа

Покупая электророзетку, надо учитывать материал, который использовался для возведения стен. Это позволит определить, какому типу устройств отдать предпочтение — для открытой либо закрытой установки. Между собой приспособления разделяются и по числу модулей, что позволяет выявить количество соединений. Также они делятся в зависимости от материалов, из которых выполнена сердцевина, расположенная внутри блока.

По типу установки приборы бывают:

  • накладными;
  • переносными;
  • встроенными.

Тип монтажа частично влияет на устройство розетки. Этот момент проявляется в наличии либо отсутствии крепежных компонентов и механизмов.

Накладные

Устройства накладного типа целесообразно использовать при открытом методе установки проводников. Если стена выполнена из дерева, то в соответствии с нормами и требованиями пожарной безопасности в цельном бревне не получится сделать прорези и уложить в них кабеля. Поэтому прокладка проводников производится на поверхности стены, а сами электророзетки устанавливаются на специально предназначенную поверхность непосредственно открытым образом.

Накладные устройства могут устанавливаться внутри плинтуса, если по нему проходит кабель. Такой вариант более эстетичен, но менее надежен. На практике подобные розетки чаще выходят из строя в результате резкого извлечения вилки, по сравнению со встроенными устройствами. Но в помещении, выполненном из дерева, единственным альтернативным вариантом будет использование переносного типа устройств.

Канал «Кабель РФ» подробно рассказал о накладных розетках и их маркировке.

Встроенные

Встроенные электроустройства целесообразно использоваться в домах, стены которых сделаны из кирпича либо железобетона.

Их применение допускается в пустотных каркасных перегородках, выполненных из:

  • гипсокартона;
  • МДФ;
  • ДСП;
  • или ДВП.

Установка устройств осуществляется в специальный пластмассовый короб, который монтируется в отверстие перегородки либо стены. В таких розетках по конструкции предусматриваются лапки-распорки, предназначенные для крепления сердцевины внутри монтажного блока. Показатель силы распора регулируется посредством специальных шурупов.

Соответственно, все рабочие составляющие устройства, а также его сердцевины, устанавливаются в толще стены. А наружу выступает исключительно рамка, выполненная из пластмассы либо металла. Она скрывается корпусом изделия.

Переносные

Если говорить о переносном типе устройств, то в продаже его можно встретить в виде удлинителя. Такие изделия оснащаются кабелем с вилкой, зачастую он гибридный. Но имеются устройства и без шнура, их можно самостоятельно подсоединить к выпуску проводника из плинтуса или короба, также проводник может идти из стены. Такой вариант подключения позволит предотвратить выполнение работ по установке настенными методами. Но практика показывает, что напрямую данными электророзетками пользуются нечасто.

В них корпус раскручивается на две составляющие специальными шурупами, а провод зажимается с помощью хомута. Контактные элементы устанавливаются в зажимные клеммы. Конструкция данных электророзеток может иметь кнопку для активации и деактивации питания, индикатора сети, что обеспечивает более удобное применение.

Подробнее о разновидностях устройств для установки в квартире рассказал канал «Сам с усами — своими руками».

По типу разъема и штекера

Есть два основных вида, по которому можно определить выбор устройства для жилого помещения. В этом вопросе надо ориентироваться на тип вилки, а также наличие либо отсутствие заземляющего кабеля. В соответствии с этим электророзетки маркируются определенными символами.

Подробнее об этом:

  1. Вид С, используется в государствах СНГ и большинстве стран Европы. Такой тип полностью совместим с вилками, относящимися к классу Е и F, а также советскими С1/В. В соответствии с параметром тока они делятся на 6 ампер, 10 и 16. По величине напряжения устройства классифицируются на приборы по 220-250 вольт, а по частоте 50 герц. Основная особенность заключается в отсутствии заземляющего провода и использовании бытового оборудования малой и средней мощности.
  2. Класс Е. Такой тип используется в странах Европы, а также Африки. Они полностью совместимы с вилками класса С и Е/F. Рабочий параметр напряжения составляет 250 вольт, частоты — 50 герц, а величины тока — 10 и 16 ампер. В устройстве таких электророзеток имеется заземляющий проводник. Они используются в бытовом электрооборудовании средней мощности, работающим с заземлением.
  3. Тип F. Используется во многих государствах Восточной Европы, является немецким стандартом, но широко распространенным на отечественном рынке. Такой тип устройств полностью совместим с вилками электроприборов классов С, е/F, а также частично с Е, где нет соприкосновения заземляющих контактов. Величина силы тока розетки составляет 16 ампер для бытовых устройств и 25 — для силовых. Параметр напряжения может быть 250 или 380 вольт, устройства работают с частотой 50 герц.
  4. С1/А. Советский класс розеток, который похож на тип С, но такие изделия предназначены для вилок со штырями диаметром 4 мм. Поэтому подключить в них штекеры стандарта Е и F не получится, как и СЕЕ 7/17, в последних размер составляет 4,8 мм. Из современных штепселей отечественными розетками поддерживаются только устройства класса СЕЕ 7/16.

Канал «Chipdip» подробно рассказал о международных стандартах электропитания.

По герметичности

Выбор этого параметра определяется в соответствии с помещением, где устройство будет устанавливаться. Это значение для штепсельных розеток очень важно, в частности если они монтируются в ванных комнатах. Либо на кухне, в зоне, близкой к воде. Тогда надо отдать предпочтение влагоустойчивым электророзеткам. Это касается и устройств, которые монтируются на наружной части дома либо в открытой беседке.

В жилых комнатах допускается установка обычных розеток. А в коридорах, где с одежды людей часто оседает грязь, рекомендуется отдать предпочтение пылестойким устройствам. Сами электророзетки могут иметь два параметра защиты от внешних воздействий. Поэтому выбирать устройство надо с учетом этих значений.

В соответствии с этим можно выделить два класса обозначений:

  • IP маркировка;
  • NEMA/UL.

Первый вариант представляет собой набор знаков и цифр, к примеру, IP30. IP в данном случае обозначает класс международной защиты, определяющей степень герметичности корпуса устройства от воздействия воды и пыли. Затем следуют цифры — первая определяет защищенность изделия от твердых частиц (пыли и мусора), а также прикосновений. Второй символ обозначает герметичность от воздействия влаги. IP30 — обычное бытовое устройство, характеризующееся защищенностью от твердых тел, но не от влаги.

В такой маркировке может указываться третий символ, определяющий ударопрочность корпуса электророзетки, но для бытовых приборов это неактуально.

Маркировка типа NEMA/UL представлена в качестве аббревиатуры из первых четырех символов, за которыми идут цифры. В конце обозначения может быть добавлена еще одна буква. Первые четыре символа маркировки расшифровываются по стандарту как «Национальная ассоциация производителей электроприборов». Такие устройства используются на территории США, но в России и Европе они практически не применяются.

Канал «2Майстра» показал, как можно загерметизировать приспособление при выполнении ремонта.

Дополнительные функции розеток

Устройства для скрытого и открытого монтажа могут иметь дополнительный функционал:

  1. Защитные шторки. Их использование целесообразно, если в доме есть дети. Наличие защитной шторки позволит предотвратить попадание внутрь электророзетки гвоздей и других элементов. Кроме того, благодаря им на контакты устройства не будет воздействовать мусор, пыль, а также влага.
  2. Наличие выталкивателя. Если в штепсельную розетку постоянно вставлять вилку, со временем это приводит к незначительному смещению механизма в самой стене. В результате при длительной эксплуатации устройство может расшататься и выпасть. Благодаря наличию выталкивателя можно нажать на специальную кнопку, которая выдвинет вилку. Проблема быстрого износа и расшатывания будет решена.
  3. Защищенность устройства от влаги. Корпус электророзетки спроектирован так, чтобы внутрь не смогла попасть жидкость. Такой тип устройств делится в зависимости от класса защиты. Влагозащищенные электророзетки позволяют выдерживать прямое попадание жидкости. В некоторых случаях возможно погружение устройства на глубину до одного метра.
  4. Наличие подсветки. Актуально для пользователей, которые ночью или вечером ставят мобильные устройства на зарядку либо активируют другие приборы. Наличие подсветки позволяет не включать основное освещение в комнате.
  5. Со встроенными USB разъемом. Такой выход позволит подключить мобильный девайс или планшет на зарядку, не используя при этом основной вывод розетки. К USB разъемам можно подключать любое другое оборудование, имеющее соответствующее гнездо. К примеру, электронные сигареты.
  6. Оборудованные устройством защитного выключения. Такие розетки используются в случаях, если данный тип защиты не может устанавливаться рядом с автоматом. И у потребителя есть опасения, что этот узел может вовремя не сработать.
  7. Оснащенные индивидуальным счетчиком. Его наличие обеспечивает возможность мониторинга в реальном времени параметра мощности, которую развивает устройство, подключенное к сети. Помимо цифровых маркировок, может иметься цветовая индикация. Ее наличие позволит визуально определить величину нагрузки на контакты электророзетки в настоящий момент.
  8. Устройства, оборудованные внутренним таймером. Их наличие позволяет активировать либо выключить оборудование, подключенное к сети, в определенное время. Допускается включение или деактивация приборов через конкретный временной интервал.

Обозначения розеток открытой установки

Устройства обычного типа

В соответствии со схемой, маркировка для стандартного класса изделий обозначается так:

  1. Сдвоенный тип электророзеток. Они оснащаются заземлением и являются однополюсными.
  2. Также сдвоенные устройства. Они однополюсные, но не имеют заземляющего кабеля.
  3. Одинарный тип устройств. Основная особенность заключается в наличии защитного контакта.
  4. Силовой трехполюсный тип устройств. Также имеет защитный контакт.

Обозначения розеток скрытой установки

Определения приспособлений для закрытого монтажа:

  1. Одиночные устройства. Являются однополюсными. Оснащаются контактом заземления.
  2. Сдвоенный тип приспособлений однополюсного класса.
  3. Силовые трехполюсные электророзетки.
  4. Так на плане обозначаются устройства однополюсного типа, не оснащенные защитным контактом.

Маркировка элементов скрытого типа на электрической схеме

Условные обозначения влагозащитных розеток

Определение устройств в соответствии со схемой слева направо:

  1. Приспособления однополюсного типа. Относятся к классу одинарных.
  2. Также однополюсные устройства, но оснащающиеся заземляющим контактом. Являются одинарными.

Маркировка влагозащищенных приспособлений

Классификация выключателей и их обозначение на строительных чертежах и планах

Автоматические и проходные типы выключательных устройств делятся между собой по таким параметрам:

  • способ установки;
  • метод подключения;
  • тип активации и деактивации.

В зависимости от вида монтажа

По методу установки выключательные устройства делятся на внутренние и наружные либо встроенные и накладные. У первого типа переключателей сам механизм активации и деактивации утапливается в стену, он используется при организации скрытых соединителей. Наружные выключатели устанавливаются при укладке открытой проводки либо при отсутствии возможности монтажа встроенных.

Маркировка переключательных устройств по типу монтажа

В зависимости от способа коммутации

По методу подключения приспособления могут разделяться на выключатели, оборудованные винтовыми либо безвинтовыми зажимами. При первом способе коммутации проводники прижимаются к пластинным элементам, для чего используется специальный болт. Основной недостаток такого типа подключения заключается в ослаблении контакта со временем, поэтому потребителю придется периодически подкручивать винт.

Использование устройств безвинтового типа во многом упрощает процедуру установки. Благодаря конструктивным особенностям обеспечивается качественный контакт кабеля с токопроводящей арматурой.

В зависимости от типа выключения и включения

В этой категории устройства делятся на:

  1. Поворотные приспособления появились в продаже достаточно давно и сегодня относятся к категории ретро-устройств.
  2. Переключатели кнопочного типа предназначены для управления освещением помещений. Практика показывает, что такие приборы удобные в использовании.
  3. Клавишные устройства — самый распространенный на сегодня вариант. Они используются в большинстве современных жилых домов и офисных зданий, наличие нескольких кнопок позволяет управлять группой осветительных приборов.
  4. Устройства, оснащенные контроллерами движения, автоматически активируют свет в помещении при появлении в нем человека. Для выполнения этой функции используются специальные инфракрасные датчики. Принцип действия таких контроллеров основан на фиксации уровня излучения в поле действия устройства, как правило, пироэлектрического. Сам датчик присутствия обычно имеет достаточный угол обзора и устанавливается на потолке помещения. Некоторые устройства позволяют не только определить появление человека или домашнего животного в комнате, но и изменить интенсивность освещения.
  5. Веревочные модели оснащаются шнуром для активации и отключения света и характеризуются экзотическим видом. Обычно они устанавливаются в местах, где тяжело дотянуться до осветительного оборудования.
  6. Сенсорные устройства позволяют активировать и выключать свет в комнате по одному прикосновению пальца до рабочей поверхности.
  7. Беспроводные изделия и димеры функционируют на основе подключения к осветительному оборудованию по Блютуз или Wi-FI каналам связи.

Обозначения выключательных устройств разных типов

Как расшифровывается кодировка степени защиты оборудования

Подробная расшифровка маркировки приведена в таблицах. Речь идет о защите устройств от воздействия влаги и грязи.

Примечания к обозначениям:

  1. Степень защищенности от влаги класса 3 по факту означает предотвращение от воздействия дождя на устройство.
  2. Тип 7 — розетка сможет проработать какое-то время после погружению в воду.
  3. Класс 8 означает, что устройство может длительное время функционировать под водой.
  4. Если в маркировке присутствует символ Х, это значит, что степень сохранности от конкретного воздействия не тестировалась.
  5. Первые четыре символа используются для отображения параметра защиты человека в результате прикосновения к опасным частям устройства. А — к тыльной стороне приспособления, В — от соприкосновения пальцем, С — инструментом, а D — кабелем.

Кроме описанной классификации при производстве розеток используются стандарты, определяющие защиту корпуса от механических воздействий. Такая маркировка обозначается символами IK, и она считается антивандальной. Основное различие состоит в использовании разных классов. Речь идет о силе энергии удара, которая обозначается в джоулях и определяется в прикладываемом воздействии.

Фотогалерея

Видео «Как правильно нарисовать схему электропроводки при укладке сети в квартире?»

Канал «Советы электрика» рассказал о том, что представляют собой обозначения розеток и выключателей на чертежах. А также, как правильно зарисовать перекрестную электросхему, выполняя ремонт помещения.

 Загрузка ...

Как обозначаются светодиодные светильники на чертежах.

Условные обозначения выключателей и розеток

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.


Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.


Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P . S . Скоро поговорим и о блоках программы AutoCAD , а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.

Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода - он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).

Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток (они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.

Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:

  • Над мойкой и плитой.
  • В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.

Обозначение розеток на чертежах электрической сети: как выглядит схематическое изображение?

Обозначение розеток на плане или схеме производится условно. Подробные параметры (например, высота) не указываются. В чертеж обязательно включаются не только условные обозначения розеток и выключателей, но еще и распределительных коробок. Давайте посмотрим, как на схеме обозначается розетка. На чертежах можно увидеть схематическое изображение розетки накладной и штепсельной (с заземлением и без). На схемах электророзетки изображаются в виде двух точек в конце провода или в виде квадрата с двумя точками.

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта - составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

  • те, которые предназначаются для открытой установки;
  • те, которые устанавливаются скрытым способом;
  • блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели - это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний - их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) - данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ - внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

  • над мойкой;
  • плитой;
  • непосредственно за корпусом бытового прибора.


Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной - 2-4 (в зависимости от количества бытовой техники).

Еще вопросы по вашей теме:

  • Замена электропроводки в квартире: видео урок, как поменять проводку в квартире панельного дома
  • Трубы для электропроводки ПВХ, ПНД, ДКС; пластиковые и стальные; гофротруба и металлорукав для электропроводки
  • Как установить розетку с заземлением или перенести: выбор высоты, сборка установочной коробки и монтаж розеток

От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.

Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода — он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).

Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток (они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.

Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:

  • Над мойкой и плитой.
  • В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.

Обозначение розеток на чертежах электрической сети: как выглядит схематическое изображение?

Обозначение розеток на плане или схеме производится условно. Подробные параметры (например, высота) не указываются. В чертеж обязательно включаются не только условные обозначения розеток и выключателей, но еще и распределительных коробок. Давайте посмотрим, как на схеме обозначается розетка. На чертежах можно увидеть схематическое изображение розетки накладной и штепсельной (с заземлением и без). На схемах электророзетки изображаются в виде двух точек в конце провода или в виде квадрата с двумя точками.

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта - составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

  • те, которые предназначаются для открытой установки;
  • те, которые устанавливаются скрытым способом;
  • блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели - это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний - их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) - данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ - внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

  • над мойкой;
  • плитой;
  • непосредственно за корпусом бытового прибора.


Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной - 2-4 (в зависимости от количества бытовой техники).

Схема размещения электрической проводки, сделанная в точности как требуют ПУЭ, это гарантия высокой безопасности ее эксплуатации. Поэтому схема обычно составляется в виде чертежа, на котором указываются линией участки электропроводки и ее элементы в виде розеток и выключателей. Чертеж выполняется в определенном масштабе, где учитывается планировка помещений. Именно по нему и проводятся все электромонтажные работы. Как было уже сказано выше, в схеме обязательно учитываются элементы разводки, которые имеют определенное графическое обозначение. Так вот в этой статье будем разбирать обозначение розетки на электрической схеме.

Как говорят специалисты, схему надо уметь читать, поэтому каждый электрик просто обязан знать, какой значок что обозначает, то есть, он должен ориентироваться в схемах. ГОСТы, в которых регламентируются графические изображения разных электрических элементов, разработаны еще во времена Советского Союза. Никто их не изменял, да и не зачем это было делать. Кстати, вот этот стандарт – ГОСТ 21.614-88.

Как обозначаются розетки на электрических схемах

В принципе, графическое изображение имеет ограниченные формы, потому что самих форм не так уж и много. Основные из них это круги, прямоугольники, линии и так далее. Поэтому розетки на схеме обозначаются именно этими фигурами: целыми или урезанными, в единственном числе или скомбинированными.

Общий вид розетки – это полукруг выпуклого типа с торчащей из него линии вверх. Так обозначается конструкция двухполюсная. Значок розетки двухполюсной сдвоенной – это все тот же полукруг с торчащими двумя линиями. Сами убедитесь, посмотрев на рисунок ниже.


Такие приборы изготавливаются со степенью защиты не выше IP23. Если в ней присутствует заземляющий контакт, то в изображение добавляется горизонтальная черта, расположенная под чертой вертикальной на выпуклой стороне окружности. На рисунке обозначены розетки открытой установки. Скрытые модели схематично отличаются от этих, вот их графическое изображение внизу:


Отличие незначительное – это вертикальная линия, разделяющая полукруг пополам. По сути, два вида розеток (скрытой установки и открытой) по всем показателям одинаковые. И если у некоторых возникают сомнения по поводу безопасности эксплуатации срытых моделей, то необходимо заверить, что их безопасность на достаточно высоком уровне за счет токонепроводящих элементов конструкции. Они не дают соприкасаться голым проводам со стенами. Добавим, что модели скрытой установки с заземлением имеют, как и в случае с открытыми, дополнительную горизонтальную линию.

Если говорить о влагозащищенных моделях, то их графическое обозначение отличается от простых лишь тем, что полукруг имеет черный цвет. Вот они на рисунке снизу.


У них очень высокая степень защиты: от IP44 до IР55. Эти электрические приборы можно устанавливать во влажных помещениях или на улице под навесами.

Производители сегодня предлагают блоки, состоящие из розетки и выключателя. Удобный вариант, который позволяет сэкономить, потому что в одной штробе можно уложить сразу несколько проводов. По стандартам такие блоки могут быть разноплановыми. То есть, количество розеток и выключателей может быть разным. Вот три такие позиции:


  1. Это более сложная конструкции, в состав которой входят: одна розетка, один одноклавишный выключатель, один двухклавишный выключатель. Розетка с заземлением.


Как составить схему электропроводки в квартире или доме

Во время капитального ремонта или первичной отделки помещения часто возникает вопрос прокладки новой проводки. К сожалению, нередки случаи, когда проводка прокладывается «на глазок» без продуманного плана. Это может привести к ряду негативных последствий:

- Розетки и выключатели закрыты после финальной расстановки мебели.

- Лишние затраты на материалы при монтаже электроточек, которые не будут использованы.

- Недостаток розеток и выключателей в необходимых местах.

- Опасность попадания в кабель при сверлении отверстия в стене.

- Отсутствие возможности ремонта электросети при скрытом монтаже.

Правильно составленная схема электропроводки в доме или квартире поможет избежать всех перечисленных выше проблем и сделает использование электроприборов более комфортным.

Какие должны быть обозначения на электрических схемах

Прежде чем изобразить электрическую схему, нужно ознакомиться со схематическими обозначениями всех её элементов. Зная их, вы сможете не только составить собственный план проводки, но и читать электрические схемы, составленные электриками. Все условные обозначения элементов проводки прописаны в ГОСТ 21.210:2014 (для стран СНГ), а также ДСТУ Б А.2.4-19:2008 (Украина). Часто используемые обозначения представлены в таблице:



Общее обозначение выключателя



Общее обозначение двухполюсной штепсельной розетки



Однополюсный выключатель открытой установки со степенью защиты от IP20 до IP23



Двухполюсная штепсельная розетка для скрытой проводки со степенью защиты от IP20 до IP23



Двухполюсный выключатель открытой установки со степенью защиты от IP20 до IP23



Двухполюсная розетка открытой установки с защитным контактом со степенью защиты от IP20 до IP23



Однополюсный выключатель скрытой установки со степенью защиты от IP20 до IP23



Двухполюсная штепсельная розетка для скрытой проводки с защитным контактом со степенью защиты от IP20 до IP23



Однополюсный сдвоенный выключатель открытой установки со степенью защиты от IP20 до IP23



Сдвоенная двухполюсная штепсельная розетка для открытой проводки со степенью защиты от IP20 до IP23



Однополюсный сдвоенный выключатель скрытой установки со степенью защиты от IP20 до IP23



Штепсельная розетка с защитным контактом со степенью защиты от IP44



Однополюсный сдвоенный выключатель открытой установки со степенью защиты от IP20 до IP23



Блок выключателя и штепсельной розетки для открытой проводки со степенью защиты от IP20 до IP23



Светильник с лампой накаливания



Блок из трех выключателей и штепсельной розетки для скрытой проводки со степенью защиты от IP20 до IP23



Светильник с несколькими лампами (люстра)



Распределительная коробка



Общее обозначение линии проводки



Общее обозначение электрощита



Обозначение количества проводников в линии проводки



Шкаф распределительный

Изучив необходимые элементы электрических схем, можно приступать к созданию схемы проводки.

Этапы построения схемы проводки

Правильное построение схемы состоит из нескольких этапов, которые помогают наиболее точно произвести разметку проводки.

1. Общий план квартиры или дома.

Для того, чтобы изобразить схему проводки, нам потребуется план всех помещений, в которых предполагается сделать проводку электричества. Для этого можно сделать несколько копий с техпаспорта на квартиру. Также удобно использовать план помещений, перенесенный на лист в клеточку, где одну клеточку можно условно принять за полметра. Очень важно отметить на плане наличие дверей, с указанием в какую сторону они открываются.

Нам потребуется минимум две копии плана помещения – для плановой расстановки мебели и для составления электросхемы.

2. Плановая расстановка мебели.

 На данном этапе определяется, где какие бытовые приборы и элементы мебели будут размещаться и определяются места будущей установки розеток и выключателей. На листе с планом помещения прорисовываем основные элементы мебели. Желательно это выполнять цветными ручками или карандашами, где цветом выделять приборы, которые потребляют электроэнергию.

3. Определение мест и количества розеток.

 Когда проект расстановки мебели готов и определены точки потребления электричества, можно приступать к нанесению на электросхему розеток. Их нужно размещать в местах установки бытовой техники с учетом количества и мощности потребителей. Планируя размещение розеток, учтите, что они должны находиться в отдалении от нагревательных приборов.

4. Определение типа, размещения и количества осветительных приборов.

Тщательно продумайте систему освещения помещений и отметьте на электросхеме все точки освещения.

5. Определение места и типа выключателей.

 Когда выбрана система освещения, нужно определить место под выключатели. Для того чтобы выключатели были в доступных местах важно обозначить в какую сторону будут открываться двери. Комфортной считается установка переключателей на расстоянии 10-20 см от дверного проёма.

6. Разбивка потребителей электроэнергии по группам.

После того как составлен проект расстановки техники и мебели, а также составлена схема размещения электроточек, нужно провести разделение потребителей электроэнергии на группы. Благодаря этому снижается нагрузка на проводку, что способствует стабильности работы электросети. Рекомендуется отдельно выделить линии розеток, освещения, а также для потребителей мощностью свыше 2 кВт: электропечь, духовка, стиральная или посудомоечная машина, теплый пол, электрокотел и пр.

7. Выбор способа монтажа проводки.

 На данном этапе нужно внимательно осмотреть помещение и установить:

- Где находятся перекрытия и несущие стены?

- Есть ли специальные каналы для проводки в плитах, а также, в каком они состоянии?

- Будут ли устанавливаться подвесные или натяжные потолки?

- Есть ли возможность штробирования стен и потолка или готовые штробы?

- Какая будет отделка стен?

- Где будет находиться электрощиток?

Ответив на каждый из перечисленных пунктов можно определить оптимальный вариант прокладки проводки. Так, например, если планируется монтаж подвесных или натяжных конструкций на потолке, то можно значительно сократить расходы на кабель, а также его монтаж, если проложить его в коробе или гофротрубе по наименьшему расстоянию по потолку.

8. Прокладка магистралей и определение места для распределительных коробок.

Схему разводки электропроводки нужно начинать с самой удаленной от электрощитка точки. Если в помещении находится несколько электроточек, то целесообразно установить распределительную коробку на выходе. Прорисовываем все проводники, идущие от электроточек на схеме по каждой комнате.

9. Соединение распределительных коробок с электрощитом.

После того, как на чертеж нанесены все проводники по всем комнатам и обозначены распределительные коробки, нужно соединить их с электрощитом. На каждую выделенную группу потребителей нужно провести отдельную линию.

На каждом этапе построения электросхемы квартиры или дома можно указывать расстояние до тех или иных предметов, способ и глубину укладки провода, его сечение, тип и мощность осветительных приборов и пр. Детализация схемы поможет точно определить местонахождение скрытой проводки, а также облегчит расчеты материалов.

ГОСТ 21.210:2014

Оцените новость:

ЕСКД. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

КОМПОНЕНТЫ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ

ГОСТ 2.761-84
(CT СЭВ 5049-85)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

КОМПОНЕНТЫ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ

Unified system for design documentation.

Graphic designations in diagrams.

Optical fibre data transmission systems components

ГОСТ
2.761-84

(CT СЭВ 5049-85)

Дата введения 01.07.85

1. Настоящий стандарт устанавливает условные графические обозначения компонентов и элементов волоконно-оптических систем передачи на схемах, выполняемых вручную или автоматизированным способом, во всех отраслях промышленности.

(Измененная редакция, Изм. № 1).

2. Знаки, характеризующие электронно-оптические и фотоэлектрические эффекты, приведены в табл. 1.

Таблица 1

Наименование

Обозначение

1. Эффект оптического излучения

По ГОСТ 2.721

2. Эффект оптического когерентного излучения

3. Эффект фотоэлектрический

По ГОСТ 2.721

4. Совмещение эффекта оптического излучения с фотоэлектрическим эффектом

5. Эффект распространения оптического излучения

6. Эффект лавинного пробоя (односторонний и двухсторонний)

По ГОСТ 2.721

7. Взаимодействие оптическое

По ГОСТ 2.721

Примечание. Изображение эффектов применяют для образования условных графических обозначений элементов аппаратуры волоконно-оптических систем передачи (см. табл. 4).



(Измененная редакция, Изм. № 1, 2).

3. Знаки, характеризующие типы оптических волноводов и соединение пучков оптических волокон, приведены в табл. 2.

Таблица 2

Наименование

Обозначение

1. Оптический волновод, оптическая линия, оптическое волокно, волоконный световод, оптический кабель. Общее обозначение.

Примечания:

1). В обозначение включают дополнительную информацию о диаметре отдельных слоев оптического волокна в направлении от центра волокна:

а - сердцевина

b - оболочка

с - первичная защита

d - вторичная защита

n - количество оптических волноводов в кабеле

Допускается при наличии дополнительной информации указывать (n) над обозначением волновода без наклонной черты

2). При обозначении оптических линий окружность с двумя стрелками можно опустить, если исключена возможность ошибки.

2. Одномодовый оптический волновод, одномодовое оптическое волокно

3. Многомодовый оптический волновод, многомодовое оптическое волокно со ступенчатым профилем показателя преломления

с градиентным профилем показателя преломления

4. Оптический волновод с применением когерентного излучения

5. Слияние оптических волокон

6. Разветвление оптических волокон

Примечание к пп. 5 и 6.

Соотношение оптических мощностей приводят в процентах или в децибелах.

4. Условные графические обозначения элементов, компонентов и устройств волоконно-оптических систем передачи приведены в табл. 3.

Таблица 3

Наименование

Обозначение

1. Розетка оптического соединителя

2. Вилка оптического соединителя

3. Оптический разъемный соединитель

4. Оптический неразъемный соединитель

5. Оптический соединитель «вилка – розетка - вилка»

6. Оптический соединитель «розетка-вилка»

7. Оптический соединитель «розетка – вилка - розетка»

8. Оптический комбинированный соединитель

9. Оптический переключатель

10. Соединительная разъемная муфта

11. Соединительная неразъемная муфта

12. Оптический ответвитель

Примечание. Допускается на линиях выводов указывать коэффициент ответвления по каждому выходному каналу в децибелах или процентах

13. Ответвитель типа «звезда»

14. Оптический пассивный разветвитель:

(n - количество входов, m - количество выходов)

15. Оптический активный разветвитель:

(n - количество входов, m - количество выходов)

16. Передающий оптоэлектронный модуль с диодом светоизлучающим с лазерным диодом

с диодом светоизлучающим

с лазерным диодом

17. Приемный оптоэлектронный модуль

с фотодиодом

с лавинным фотодиодом

18. Приемно-передающий оптоэлектронный модуль

19. Электрооптический модулятор

20. Оптический коммутатор:

(n - количество входов, m - количество выходов)

21. Оптический аттенюатор

22. Смеситель мод

23. Делитель мод (полупрозрачное зеркало)

24. Удалитель мод оболочки

5. Примеры соединений условных графических обозначений элементов и компонентов в схемах волоконно-оптических систем передачи приведены в табл. 4.

Таблица 4

Наименование

Обозначение

1. Диод светоизлучающий с выводом многомодового оптического волокна со ступенчатым профилем показателя преломления

2. Фотодиод лавинный с розеткой оптического соединителя

3. Лазер полупроводниковый с соединителем оптическим разъемным

4. Кабель оптический, содержащий 20 многомодовых оптических волокон со ступенчатым профилем показателя преломления с диаметром сердцевины 50 мкм и диаметром оболочки 125 мкм

5. Приемно-передающий оптоэлектронный модуль с розеткой оптического соединителя

6. Кабель оптический комбинированный с комбинированным оптическим соединителем

7. Передающий оптоэлектронный модуль со светодиодом с оптическим ответвителем

4, 5. (Измененная редакция, Изм. № 3).

6. Основные размеры условных графических обозначений элементов и компонентов волоконно-оптических систем передачи приведены в табл. 5.

Таблица 5

Наименование

Обозначение

1. Оптическое волокно

2. Розетка оптического соединителя

3. Вилка оптического соединителя

4. Соединитель оптический разъемный

5. Соединитель световодный проходной

6. Муфта соединительная разъемная

7. Соединитель оптический комбинированный

8. Ответвитель оптический

9. Оптический разветвитель активный

10. Оптоэлектронный передающий модуль со светодиодом

11. Модуль приемно-передающий

12. Модулятор электрооптический

13. Показатель преломления ступенчатого профиля

14. Показатель преломления градиентного профиля

15. Одномодовое оптическое волокно

3-6. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

ИНФОРМАЦИОННО-СПРАВОЧНЫЕ ДАННЫЕ О СООТВЕТСТВИИ ГОСТ 2.761-84 СТ СЭВ 5049-85

ГОСТ 2.761-84

СТ СЭВ 5049-85

ГОСТ 2.761-84

СТ СЭВ 5049-85

Табл. 2, п. 1

Табл. 1, п. 1

Табл. 3, п. 13

Табл. 3, п. 8

п. 2

п. 4

п. 16

Табл. 4, пп. 1, 2

п. 3

пп. 3, 5

п. 17

пп. 3, 4

п. 4

п. 2

п. 21

Табл. 3, п. 9

п. 5

Табл. 2, п. 1

п. 22

п. 10

п. 6

п. 2

п. 23

п. 11

Табл. 3, п. 1

Табл. 3, п. 2

п. 24

п. 12

п. 2

п. 3

Табл. 4, п. 1

Табл. 1, п. 3

п. 3

п. 1

п. 2

Табл. 3, п. 2

п. 5

п. 6

п. 3

Табл. 3, п. 1

п. 6

п. 4

п. 4

Табл. 6, п. 1

п. 7

п. 5

п. 5

Табл. 3, п. 2

п. 9

п. 7

п. 6

Табл. 6, п. 2

п. 10

Табл. 2, п. 4





п. 11

п. 3





(Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

В.А. Бирюков, Н.М. Дмитриева, С.П. Корнеева, В.В. Мукосеев, И.Н. Сидоров, А.А. Суворова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.06.84 № 2253

3. Стандарт соответствует СТ СЭВ 5049-85

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.721-74

п. 2, табл. 1 (пункты 1, 3, 6, 7)

6. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1986 г., апреле 1987 г., июле 1991 г., (ИУС 1-87, 7-87, 10-91)

Обозначение интернета на схеме - Яхт клуб Ост-Вест

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

  1. По степени защиты.
  2. По способу установки.
  3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

  1. Сдвоенные однополюсные с заземлением.
  2. Сдвоенные однополюсные без заземляющего контакта.
  3. Одинарные однополюсные с защитным контактом.
  4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

  • одиночные однополюсные с заземлением;
  • сдвоенные однополюсные;
  • силовые трехполюсные;
  • одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

  1. Одинарные однополюсные устройства.
  2. Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

Рекомендуем прочесть: как правильно подключить розетку.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Условное обозначение электрических элементов выполняется при помощи графических символов – треугольников, окружностей, прямоугольников, линий и т. д.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

  1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
  2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Эти устройства отличаются от обыкновенных тем, что у них имеется третий контакт, к которому подсоединяется провод заземления.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

  • Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
  • Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Обозначение выключателей

Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.

Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:

Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:

Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.

Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:

Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55. На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:

Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.

Эти коммутационные аппараты подключаются по специальной схеме и дают возможность управлять одним и тем же осветительным прибором из разных мест (их применение очень удобно в длинных коридорах, на лестничных маршах).

Они также бывают двухклавишными или трёхклавишными:

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

  • Блок скрытой установки из одного выключателя и одной розетки.
  • Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

  • Блок скрытой установки из двух выключателей и розетки с защитным заземлением.
  • Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

  • На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
  • Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
  • На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

  • Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
  • Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
  • На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Как читать электрические схемы

Обозначение стандартной вилки UL NEMA_Производитель профессиональных вилок, розеток и жгутов проводов переменного тока

Вилки и розетки общего назначения без блокировки

15 ампер 20 ампер 30 ампер 50 ампер
R П R П R П R П
125 В 1
1-15R

1-15П
125 В 5
5-15R

5-15П

5-20R

5-20П

5-30R

5-30П
250 В 6
6-15R

6-15П

6-20R

6-20П

6-30R

6-30П

6-50R

6-50П
277В 7
7-15R

7-15П

7-20R

7-20П

7-30R

7-30П

7-50R

7-50П
125/250 В 10
10-20R

10-20П

10-30R

10-30П

10-50R

10-50П
3Φ 250 В 11
11-15R

11-15П

11-20R

11-20П

11-30R

11-30П

11-50R

11-50П
125/250 В 14
14-15R

14-15П

14-20R

14-20П

14-30R

14-30П

14-50R

14-50П
3Φ 250 В 15
15-15R

15-15П

15-20R

15-20П

15-30R

15-30П

15-50R

15-50П

Заглушки и розетки с фиксатором

15 ампер 20 ампер 30 ампер 50 ампер
R П R П R П R П
125 В L5
L5-15R

15-15П

L5-20R

15-20П

L5-30R

15-30П

L5-50R

15-50П
250 В L6
L6-15R

L6-15P

L6-20R

L6-20P

L6-30R

L6-30P

L6-50R

L6-50P
277В L7
L7-15R

L7-15P

L7-20R

L7-20P

L7-30R

L7-30P

L7-50R

L7-50P
250 В L14
L14-20R

L14-20P

L14-30R

L14-30P

L14-50R

L14-50P
250 В L15
L15-20R

L15-20P

L15-30R

L15-30P

L15-50R

L15-50P

Страница не найдена - Legrand

| 05.06.2021 07:30

Значительный рост продаж и финансовых результатов

Органический рост продаж: + 13,1%

Скорректированная операционная маржа до приобретений: 21,9% от продаж

Чистая прибыль, относящаяся к Группе: +36.4%

Целевые показатели на 2021 год достигнуты

Бенуа Кокварт, генеральный директор Legrand, прокомментировал:

«В первом квартале 2021 года наша выручка резко выросла во всех регионах ...

Финансы | 04.12.2021 17:30

Универсальный регистрационный документ Legrand был подан 12 апреля 2021 года в Управление финансистов.

Группа | 03.26.2021

Победившими проектами для Legrand являются линейка электропроводки Mallia Senses и система домашней автоматизации и домофона KaiYun.
Это большое достижение демонстрирует наше лидерство в реагировании на потребности пользователей в улучшении жизни с помощью элегантных сетевых решений.

Финансы | 19.03.2021 18:00

В соответствии с разрешением, предоставленным очередным и внеочередным общим собранием акционеров 27 мая 2020 года для реализации программы обратного выкупа акций, Legrand сегодня объявила о подписании соглашения с поставщиком инвестиционных услуг на покупку до 1 200 000 акций в течение периода с 22 января. С марта по 21 мая 2021 г.

Целью данной транзакции является приобретение акций для распределения по планам акций с наступающим сроком погашения или, в зависимости от случая, их аннулирование.

Группа | 03.02.2021

В понедельник, 1 марта 2021 года, Legrand опубликовала свой индекс гендерного равенства за 2020 год.В этом году Группа набрала 91 балл из 100: этот результат идентичен результату 2019 года.

Группа | 02.11.2021

Legrand объявляет о выпуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

Финансы | 02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых сделках
Всего в 2020 году приобретено 4 новых компании
Постоянное активное развертывание продуктовых предложений недавно приобретенных компаний

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден компанией Arborus и прошел аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности - принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

CSR | 26.11.2020

Компания Legrand получила Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в беспрецедентной кризисной среде
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18.7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, реализуемой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических регуляторов Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующей датой погашения, установленной на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Стандартные символы JIC для электрических лестничных схем

Эти графические символы чаще всего используются на лестничных диаграммах для электрических цепей управления гидравлической мощностью.Это стандартные символы JIC (Объединенного промышленного совета), утвержденные и принятые NMTBA (Национальная ассоциация производителей станков). Они взяты из Приложения к спецификации NMTBA EGPl-1967. Помните, что стандарты JIC носят рекомендательный характер. Их использование в промышленности или торговле полностью добровольно.

ОБОЗНАЧЕНИЯ УСТРОЙСТВА
Эти сокращения предназначены для использования на схемах вместе с соответствующим символом из приведенных выше таблиц, чтобы расширить информацию о функциях устройства.Подходящие номера префиксов (1, 2, 3, 4 и т. Д.) Могут быть добавлены, чтобы различать несколько похожих устройств. Можно добавить буквы суффикса (A, B, C, D и т. Д.), Чтобы различать несколько наборов контактов на одном устройстве.

Примеры: 1-CR-A, 1-CR-B, 3-CR-A и т. Д.

AM - Амперметр GRD - Земля RH - Реостат
CAP - Конденсатор HTR - Нагревательный элемент RSS - Поворотный переключатель
CB - Автоматический выключатель LS - Концевой выключатель S - переключатель
CI - прерыватель цепи LT - Контрольная лампа SOC - розетка
CON - Подрядчик M - Стартер двигателя SOL - Соленоид
CR - Контрольное реле MTR - Двигатель SS - Селекторный переключатель
CS - Кулачковый переключатель PB - Кнопка T - Трансформатор
CTR - Счетчик POT - Потенциометр TAS - Темп.Активированный переключатель
F - вперед PRS - Бесконтактный переключатель TB - клеммная колодка
FB - Блок предохранителей PS - Реле давления T / C - Термопара
FLS - Реле потока R - Задний ход TGS - Тумблер
FS - Поплавковый выключатель REC - Выпрямитель TR - Реле задержки времени
FTS - ножной переключатель RECEP - Розетка VM - Вольтметр
FU - Предохранитель RES - Резистор VS - Вакуумный выключатель

© 1990, компания Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и / или удовлетворительную работу оборудования, разработанного на основе этой информации.

Символы электрических схем

Ниже приведен рисунок, на котором показаны наиболее часто используемые символы электрических схем жилых домов.

Другие символы жилых домов см. На нашей странице с символами чертежей.

Чтение электрических чертежей

Наиболее часто используемые символы электрических схем, включая розетки, выключатели, фонари и другие специальные символы, такие как дверные звонки и датчики дыма, показаны на рисунке ниже.

Примечание: Пояснения к распространенным в быту электрическим устройствам, таким как трехпозиционные переключатели и переключаемые дуплексные розетки, приведены под рисунком.

Примечания:

Дуплексная розетка: Стандартная розетка с двумя розетками для вилок.

Двойная розетка с раздельной вилкой: Обычно используется на кухнях или в любом другом месте, где нагрузка на данную розетку будет высокой. Две розетки дуплексной розетки находятся на отдельных автоматических выключателях на электрическом щите.Это снижает вероятность того, что два прибора, подключенные к одной розетке, отключат автоматический выключатель.

Переключаемая дуплексная розетка: Эту розетку можно включать и выключать с помощью переключателя. Часто используется для ламп.

Тумблер: Общий выключатель света.

3-позиционный переключатель: Немного сбивает с толку, но это означает, что в доме есть два переключателя для управления одним и тем же элементом (обычно это свет или группа огней). Например, у вас может быть два входа в гостиную и выключатель на обоих входах, чтобы включить свет в гостиной.Чтобы эта электрическая цепь работала, вам нужно использовать трехпозиционные переключатели на обоих входах в гостиную. Термин 3-позиционный фактически описывает внутреннюю работу физического переключателя, который отличается от стандартного тумблера.

4-позиционный переключатель: То же, что и трехпозиционный переключатель выше, но здесь три переключателя обычно управляют светом или группой огней. Если у вас есть три входа в комнату, вам может понадобиться выключатель света на каждом входе. Для этой схемы вам нужно будет купить один четырехпозиционный переключатель и два трехпозиционных переключателя.

Двухполюсный переключатель: Обычно используется для переключения розеток и приборов в цепях на 240 вольт.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Конфигурации розеток для измерителя производительности

- журнал IAEI

Время чтения: 3 минуты

Поскольку розетки счетчиков теперь устанавливаются с другой стороны центра нагрузки клиента, как часть фотоэлектрических установок, инспектору важно понимать конфигурации терминала, чтобы гарантировать, что оборудование было установлено в сейфе. манера.

Есть несколько причин, по которым утилите может потребоваться измеритель производительности.

  • Таким образом, коммунальное предприятие может иметь четкое представление о том, сколько альтернативной генерации находится на их территории обслуживания в случае, если нагрузки будут переданы обратно в их распределительную систему.
  • Таким образом, заказчик может отслеживать и измерять производительность системы и количество электроэнергии, вырабатываемой системой. Счетчики будут отображать совокупную произведенную энергию и сохранять эти данные во время отключения электроэнергии.
  • В программах стимулирования использования возобновляемых источников энергии, разработанных с целью побудить клиентов вкладывать средства в возобновляемые источники энергии, счетчики производительности обеспечивают компенсацию потребителям энергии, которую они производят.

Формы номеров счетчиков и конфигурации розеток

Потребители с легкой и средней нагрузкой могут обслуживаться с помощью автономных счетчиков; термин автономный описывает все необходимое для измерения нагрузки, содержащейся внутри счетчика.В то время как крупным промышленным потребителям обычно требуются счетчики с трансформаторным номиналом, термин с номинальным трансформатором обозначает измерительные трансформаторы CT и PT, которые будут установлены вместе со счетчиком.

Типичные типы форм для автономных обозначаются 1S, 2S, 12S и 16S; трансформаторные счетчики обозначены как 3S, 5S, 6S и 9S.

Счетчик формы 1С

Этот счетчик предназначен для измерения стандартных двухпроводных сетей на 120 В.

Распространенные ошибки. Гнездо счетчика неправильно подключено; два провода от инвертора должны быть подключены к двум верхним клеммам розетки, а провода, ведущие к центру нагрузки потребителя, - к двум нижним клеммам.

Измеритель формы 2S

Этот счетчик предназначен для измерения стандартных 3-проводных сетей на 120/240 В в жилых помещениях.

Распространенные ошибки. Измеритель формы 2S часто неправильно применяется в 3-проводной сетевой системе. Под сетью подразумевается использование 2-х фаз и нейтрали от четырехпроводной трехфазной батареи для обеспечения 3-х проводной связи, аналогичной однофазной сети.Счетчик формы 2S не может работать с трехфазными фазовыми углами, присутствующими в этом типе услуг. Счетчик формы 12S требуется для автономного сетевого измерения.

Измеритель формы 12S

Этот счетчик предназначен для 3-проводных сетей, но не для однофазных сетей 120/240. Счетчик часто устанавливается на прямые трехфазные сети, когда нейтральный провод не используется.

Этот счетчик также может использоваться для 3-проводной сетевой системы. Под сетью подразумевается использование 2-х фаз и нейтрали от четырехпроводной трехфазной батареи для обеспечения 3-х проводной связи, аналогичной однофазной сети.

Фото 2. Форма 12С метра

Ключевые точки для измерения. В сетевых приложениях подключите нейтральный провод к 5-й клемме внутри гнезда счетчика.

Распространенные ошибки. Часто для этого типа однофазной сети ошибочно используется счетчик формы 2S 240-В (домовой счетчик). Хотя это 3-проводное соединение, измеритель формы 2S не способен работать с фазовыми углами, обеспечиваемыми батареей трехфазного трансформатора.Только 75% регистрации приведет к сбалансированным условиям загрузки, что приведет к потере дохода.

Оборудование заказчика, подключенное между фазами, должно быть рассчитано на 208 вольт, а не на 240 вольт, как в типовой трехпроводной однофазной сети.

Измеритель формы 16S

Эта служба обычно используется для небольших коммерческих приложений и предназначена для 4-проводных служб, как звезда, так и треугольник.

Ключевые точки для измерения. Обязательно подключите нейтраль к 7-й клемме внутри гнезда счетчика.

Распространенные ошибки. Провода на стороне нагрузки и на стороне нагрузки поменяны местами; помните, что инвертор является источником и должен быть подключен к линейным разъемам.

Заключение

Ваше местное коммунальное предприятие является отличным источником информации и кровно заинтересовано в обеспечении беспрепятственного протекания процесса для всех участников. Обязательно обратитесь в местное коммунальное предприятие, чтобы узнать, есть ли у них какие-либо особые требования к устанавливаемому оборудованию или список одобренного оборудования.

Конфигурации вилок и розеток NEMA

Конфигурации вилок и розеток NEMA

Последнее обновление страницы: 6 сен.2019 в 21:30

Конфигурации NEMA

Сбитый с толку множеством вилок, комбинации разъемов и розеток? Эта страница поможет. В Национальная ассоциация производителей электрооборудования (NEMA) присвоила обозначения к различным конфигурациям. Цель стольких разных типов - для предотвращения неправильного сочетания электрических систем от подключения вместе, тем самым избегая потенциально опасных условий.

Терминология

Вот различие между заглушками, розетки, входы и соединители.

Фланцевый или коробчатый

Шнур установлен

Подключено к живому источник электроэнергии
(розетка)
розетка - А Монтажное устройство на фланце с внутренней резьбой с утопленными токопроводящими элементами за стыковочной поверхностью.Часто называют розеткой. Этот тип устройства обычно подключается под напряжение, когда ничего не подключено к Это. Поэтому розетки подключаются к источнику питания. разъем - А Электромонтажное устройство на внутреннем шнуре с утопленными сзади токопроводящими элементами сопрягаемая поверхность. Этот тип устройства обычно подключается под напряжение. когда к нему ничего не подключено. Поэтому разъемы подключаются к источник питания.
Подключено к нагрузке
(вилка)
впуск - мужчина Монтажное устройство на фланце с выступающими штырями и незащищенный.Устройство этого типа никогда не должно быть подключено так, чтобы оголенные контакты жить, пока ответное устройство отключено. вилка - вилка шнура смонтированное коммутационное устройство с выступающими и открытыми токопроводящими штырями. Устройство этого типа никогда не должно быть подключено так, чтобы открытые контакты находились под напряжением, пока отключен. Таким образом, вилки всегда не работают, пока их не вставят в источник питания, такой как стенная розетка или розетка генератора.

Конфигурации NEMA

Этот график показывает наиболее общие конфигурации NEMA, используемые в Северной Америке для 125ac и Однофазные системы 250 В переменного тока.Это касается большинства жилых Приложения.

Устройства с поворотным замком имеют то преимущество, что должность. Это полезно в приложениях, где соединение испытывает вибрацию, или связанный шнур висит или подвергается случайное отключение от сети.

Дополнительные конфигурации определены в ANSI / NEMA WD 6 стандарт, который охватывает более высокие напряжения, трехфазные приложения и специальные цели, такие как туристические трейлеры, морское судно-берег и более.

Номенклатура NEMA

Номенклатура NEMA для номера кодов следуют за этой таблицей.

Если у вас есть кодовый номер NEMA для устройства, используйте эту таблицу для определить рейтинги устройства.


Готовы ли ВЫ к следующему отключению электроэнергии?

Мы будем рады вашим отзывам и вопросам.Нажмите здесь, чтобы связаться с нами.
Ознакомьтесь с нашими Положениями и условиями перед использованием информации или заказ с этого веб-сайта.
Авторские права 1999-2021 NoOutage.com LLC. Все права защищены.

Типы шнуров питания, номиналы, обозначения NEMA и IEC и многое другое

Этот месяц посвящен тонкостям питания / удлинителей. Этот информация может быть немного технической, так что будьте терпеливы. Эта статья будет состоит из краткого введения в концепции, за которым следует то, что по сути быть глоссарием терминов.

Здесь мы обсудим 2 основные группы обозначений разъемов: NEMA и IEC.

NEMA

Учреждена Национальной ассоциацией производителей электрооборудования (N.E.M.A.), NEMA описывает различные разъемы, используемые на шнурах питания по всему Северу. Америка и некоторые другие страны. Устройства NEMA имеют диапазон силы тока от 15 до 60, и в напряжениях от 125-600. Разные, невзаимозаменяемые типы штекеров: созданы на основе определенных значений силы тока / напряжения, и каждому из них присвоен сертификат NEMA. обозначение.Таким образом, то, что требует 125 вольт, не может быть по ошибке вставлен в розетку 220 В.

Существует две основных классификации устройств NEMA. Один называется прямой клинок, другой - запорный. Прямые лезвия - наиболее распространенный тип в обычной бытовой электронике, а запорные устройства предназначены для больше промышленных применений, где вилка случайно выпадает из розетки. большее беспокойство. У запорного типа будут изогнутые лезвия, которые позволяют заглушке быть скрученным и заблокированным в гнезде.Буква "L" перед Код NEMA указывает на фиксирующий разъем.

Итак, давайте обсудим эти коды NEMA. Наиболее распространенные разъемы NEMA: обозначения 5-15 и 5-20. Первая цифра указывает на штекер конфигурация. Сюда входит количество полюсов и проводов, а также напряжение. А устройство заземляющего типа будет называться двухполюсным, трехпроводным или четырехполюсным, пятипроводное и т. д. Незаземляющее устройство будет двухполюсным, двухпроводным или трехполюсный, трехпроводной и т. д. Вторая цифра в коде указывает на усилитель рейтинг устройства, за которым следует буква "R" для розетки, или буква "P" для пробки.

Например: 5-15R - это розетка 125 В, 2-полюсная, 3-проводная, рассчитанная на 15 А и это самая распространенная розетка в домах в США.

Обозначения NEMA

В NEMA есть несколько групп обозначений. Мы рассмотрим только самые общий.

NEMA 1

Устройства NEMA 1 представляют собой 2-проводные устройства без заземления, рассчитанные на 120 вольт. В стандартная двухконтактная вилка, которую можно найти в базовой лампе или незаземленный шнур питания ноутбука оба NEMA 1-15P.


NEMA 1-15P

NEMA 5

Устройства NEMA 5 представляют собой 3-проводные заземляющие устройства, рассчитанные на 125 вольт. Иногда вилка Эдисона, вилка 5-15P является наиболее распространенным типом вилки, используемой в США A NEMA 5-15P - это заземленная версия 1-15P. Эти стандартные вилки, которые есть в большинстве электронных устройств (компьютеры, сетевые фильтры, приемники и т. д.), а также на стандартные удлинители .


NEMA 5-15P

NEMA 5-15R

NEMA 14

Устройства NEMA 14 представляют собой 4-проводные заземляющие устройства.14-30 и 14-50 - общие неблокирующие устройства, используемые в электрических сушилках для одежды или электрических плитах, соответственно. Учитывая оба напряжения 120/240 вольт, самая большая разница между 14-30 и 14-50 (помимо силы тока) - это то, что 14-30 имеет Верхнее лезвие L-образной формы, а у 14-50 прямая середина. лезвие. Это запрещает случайное использование 14-30 на розетке 14-50. Устройства NEMA 14-50 часто можно найти в автостоянках для питания больших прогулочные автомобили.

NEMA TT-30

Еще чаще в стоянках для автофургонов используется NEMA TT-30.Рассчитанные на 125 вольт, почти все дома на колесах используют это заземляющее устройство на 30 ампер для питания.

IEC

IEC - это обозначение разъемов, используемых в некоторых устройствах и компьютерах / ноутбуках. В этих обозначениях, учрежденных Международной электротехнической комиссией (МЭК), в кодах используется буква «С», за которой следует число. Опять же, мы не будем останавливаться на одном типе разъема.

Разъемы C13 и C14

Разъемы C14 используются в большинстве шнуры питания настольного компьютера .Знакомая розетка на задней панели принтеров, компьютеров, ИБП или компьютерные мониторы - это разъем C14. Конец, который вставляется в эти розетки - разъем C13.


Разъем C13

Разъем C14

Разъемы C15 и C16

Трехконтактные розетки C16 можно найти на некоторых горячих приборах, например, на электрических чайники и соответствующая вилка для этих розеток - C15.Эти аналогичны разъемам C13 / C14, но рассчитаны на более высокую температуру, именно поэтому они используются на «горячих» приборах.

Разъемы C17 и C18

Эти разъемы похожи на C13 / C14, за исключением того, что у них нет третий контакт используется для заземления. Xbox 360 использует этот тип разъема для это силовой блок.

Разъемы C19 и C20

Они используются в некоторых серверных, где требуются более высокие токи.Эти разъемы представляют собой квадратные версии разъемов C13 / C14.

Разъем C7

Это разъем в форме восьмерки на незаземленном источнике питания ноутбука. расходные материалы, некоторые игровые приставки и т. д.


Разъем C7

Разъем C5

Это вилка, похожая на лист клевера, найденная на заземленном ноутбуке. запасы. C6 - соответствующая розетка.


Разъем C5

Типы оболочки и калибры проводов

В силовых кабелях используется множество различных кожухов.Чтобы отличить различных типов и характеристик куртки, для опишите куртку. Каждая буква имеет особое значение, как определено в UL. стандарт № 62 (UL62) и проштампован прямо на куртке. Буквы могут Опишите материал, используемый в куртке, номинальное напряжение, устойчивость куртки к погодным условиям или другим факторам. Ниже краткое глоссарий некоторых различных кодов, которые вы найдете:

  • S - Уровень обслуживания.Это означает, что шнур рассчитан на 600 вольт.
  • SJ - младший сервис. Это означает номинальное напряжение 300 вольт.
  • T - Термопласт. Проволока покрыта ПВХ.
  • P - Параллельно. Это типы шнуров, в которых каждый проводник изолирован отдельно, как в обычном шнуре лампы.
  • O - Маслостойкий. Одна буква «О» означает, что куртка маслостойкая. Две буквы «О» означают, что куртка, а также изоляция внутри шнура являются маслостойкими.
  • W - атмосферостойкий. По сути, эти шнуры предназначены для использования вне помещений. Они включают устойчивость к влажным условиям, а также защиту от ультрафиолета.
  • V - вакуумного типа. Изначально гибкая куртка использовалась для пылесосов, но теперь ее можно найти на самых разных товарах.

Кожух Разрешенный калибр проводов Разрешенное количество проводников
SPT-1 20-18 2 или 3
-14 2 или 3
SPT-3 18-10 2 или 3
NISPT-1 18-16 2 или 3
NISPT-2 18-16 2 или 3
SVT 18-16 2 или 3
SJT 18-10 2 до 6
ST 18-2 2 или более

Например, на шнуре может быть SJTW на куртке.Это указывало бы на Шнур для младших классов обслуживания, рассчитанный на 300 В, с оболочкой из ПВХ, устойчив к атмосферным воздействиям. Значения -1, -2 и -3, указанные выше, указывают толщину. куртки. -1 - тонкий, -2 - средний и -3 - толстый.

А и калибр провода

Существует прямая зависимость между длиной кабеля, силой тока и калибром проводов. Следующий список представляет собой базовую разбивку соотношения силы тока и силы тока. калибр проволоки. Это только основные рекомендации, так как длина шнура увеличится либо ток уменьшится, либо калибр провода должен быть выросла.

Эти разные оболочки подходят для проводов разного калибра и количества провода (жилы) внутри шнура питания. Ниже представлена ​​диаграмма различных курток. типы, какие калибры проводов разрешены для использования внутри, и сколько проводов разрешается:

AWG

75

75 16aG6

0

Сила тока Рекомендуемый калибр проводов
7a 20 AWG
10a 18 AWG
13a
20a 12 AWG

Цветовое кодирование провода

По соображениям безопасности и удобства стандарты цветовой кодировки проводов были разработан для оболочек отдельных проводов внутри шнуров питания.Ниже приведен список стандартов цветовой кодировки США и Европы. Пожалуйста, обрати внимание что они относятся к большинству шнуров питания в США и Европе. Цветовая кодировка может отличаться в зависимости от приложения.

Провод Цвет США Цвет провода ЕС
Провод под напряжением Черный Коричневый
Отрицательный провод Белый Синий Синий провод зеленый желтый / зеленый

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
