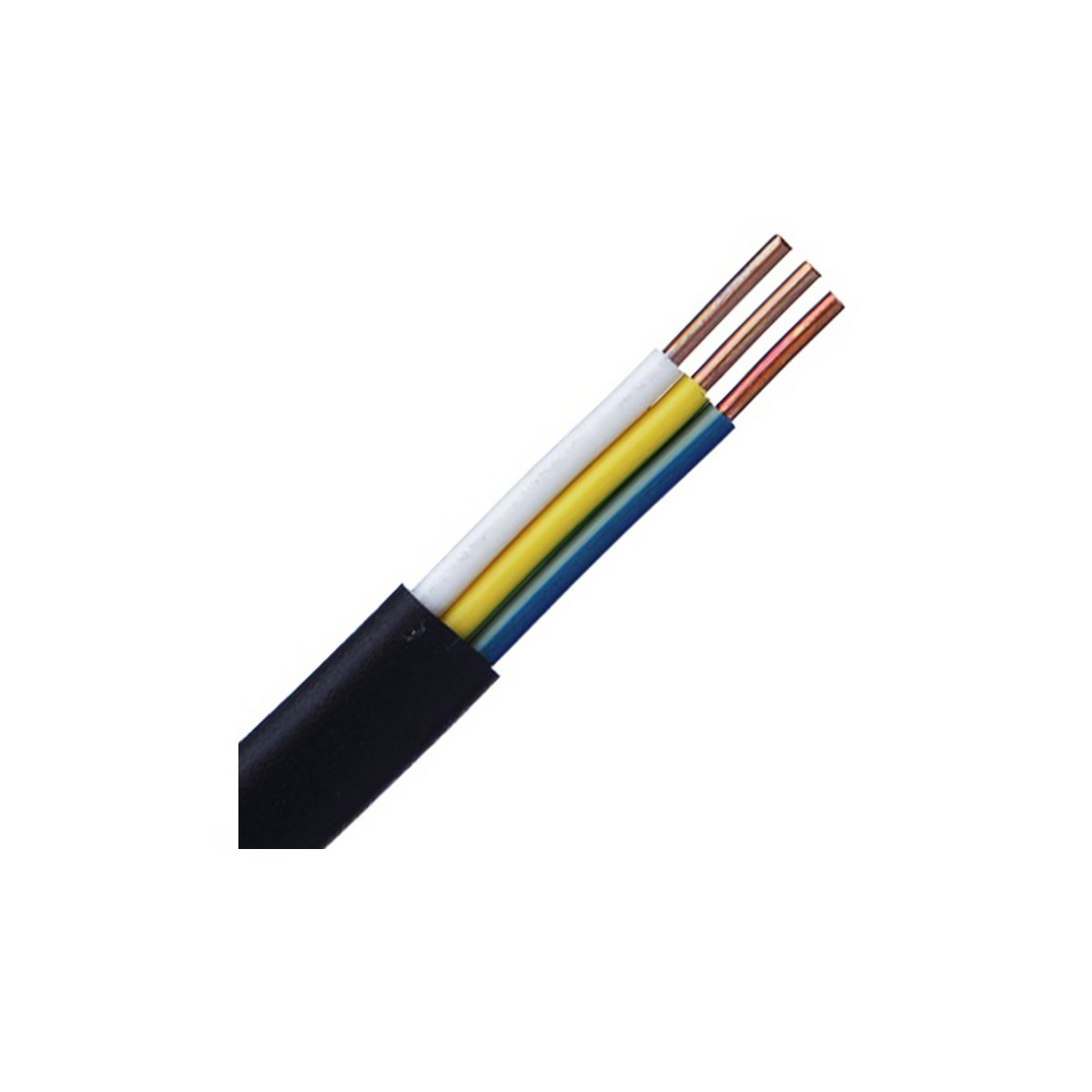

ВВГ 3х2,5 — все технические характеристики силового медного кабеля

Кабели ВВГ других конструкций смотрите здесь!Сечение медного кабеля ВВГ 3х2,5

Кабель марки ВВГ 3х2,5 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Кабель ВВГ 3х2,5 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

напряжение сети не более 1000 В;
частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 3х2,5

В — «винил», изоляция выполнена из пластиката поливинилхлорида;
В — «винил», оболочка выполнена из пластиката поливинилхлорида;
Г — «голый», в кабеле отсутствует броня;
3 — количество жил;
2,5 — площадь сечение одной медной жилы, мм².

Основные технические характеристики кабеля ВВГ 3х2,5

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012 ГОСТ 31565-2012
Код ОКП	—	35 3371 35 2122
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до +50
Минимальная температура монтажа	°С	-15
Допустимая влажность	%	до 98
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	даН	37,5
Максимально допустимая температура нагрева жил при КЗ	°С	+150
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	170
Расчетная масса (вес) одного метра кабеля, 0,66 кВ	кг/м	0,17
Расчетная масса (вес) кабеля, 1 кВ	кг/км	191
Расчетная масса (вес) одного метра кабеля, 1 кВ	кг/м	0,191
Допустимый радиус изгиба	мм	111
Допустимая токовая нагрузка при прокладке на воздухе	А	27
Допустимая токовая нагрузка при прокладке в земле	А	36
Допустимый ток односекундного короткого замыкания	А	0,27
Объем горючей массы	л/км	129
Сопротивление изоляции жил	МОм/км	10
Толщина изоляции жил, 1 кВ	мм	0,8
Толщина изоляции жил, 0,66 кВ	мм	0,6
Масса цветного металла	г/м	66,75
Максимальная мощность при прокладке в воздухе, 220 В	кВт	7,92
Максимальная мощность при прокладке в земле, 220 В	кВт	10,56
Максимальная мощность при прокладке в воздухе, 380 В	кВт	17,77
Максимальная мощность при прокладке в земле, 380 В	кВт	23,69
Температура нагрева жил по условию невозгорания	°С	350

Мнение эксперта

Главный редактор LinijaOpory

Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

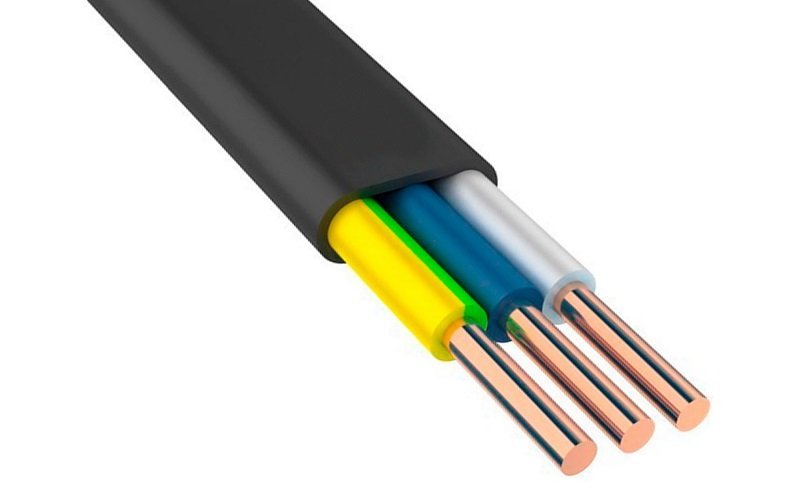

Конструктивные особенности ВВГ 3х2,5

В представленной ниже таблице отражены особенности конструкции кабеля.

Наименование характеристики	Ед. изм.	Значение
Количество жил	шт.	3
Расчетный диаметр жилы	мм	1,78
Максимальный диаметр жилы	мм	1,9
Сечение жилы	мм²	2,5
Наружный диаметр кабеля, 0,66кВ	мм	10,2
Наружный диаметр кабеля, 1 кВ	мм	11,1
Материал жилы	—	Медь
Материал изоляции	—	ПВХ
Материал оболочки	—	ПВХ

Скачать чертеж кабеля ВВГ 3х2,5 в формате DWG (Autocad)

У нас Вы можете скачать чертеж сечения и проекции кабеля ВВГ 3х2,5 в редактируемом формате программы Autocad.

Скачать

Кабели ВВГ — технические характеристики и цена

Кабели маркировки ВВГ целиком и заслуженно обеспечивают работу как бытовой техники, так и значительной части оборудования торговых предприятий, предприятий обслуживания, ведь в большинстве случаев такие объекты рассчитаны на потребление переменного тока напряжением до 1 кВ.

Сегодня, кабельная продукция марки ВВГ используется как для прокладки наружных, так и скрытых линий электросетей внутри помещений, но при этом, чаще всего при выборе данного вида проводника, потребители обращают на один параметр – сечение токопроводящей жилы, не упуская другие характеристики кабеля.

Технические характеристики кабеля ВВГ:

Номинальное напряжение, выдерживаемое кабелем – 660 В, 1000 В.
Температурный диапазон эксплуатации от – 50 до 50 градусов Цельсия.
Относительная влажность воздуха 98% при + 35 градусах Цельсия.
Минимально допустимая температура укладки без предварительного прогрева строительной длины -15 градусов Цельсия.
В режиме перегрузки температура токопроводящих медных жил может составлять – 95 градусов Цельсия.
Предельная длительная температура жил провода 70 градусов Цельсия.
При коротком замыкании температура токопроводящих жил может повыситься до – 350 градусов Цельсия, при этом изоляция не будет обугливаться и возгорание не произойдет.
Наибольшая температура нагрева нитей во время короткого замыкания 160 градусов Цельсия, 140 градусов для кабеля с жилами площадью сечения более 300 кв. мм.
Наименьший допустимый радиус изгиба проводника при прокладке в нормальных температурных условиях – 10 диаметров его поперечного сечения.
Нормативный срок эксплуатации – 30 лет.

Описание и техническая документация

Основным документом, определяющим технические параметры и условия производства кабельной и проводниковой продукции подобного класса, является российский стандарт 2010 года ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией. .». Данный норматив содержит все общие требования к изделиям такого типа, а именно, на проводниковую кабельную продукцию, применяемую для напряжения 0,66; 1,0 и 3 кВ.

Этот государственный стандарт нормирует и единую систему маркировки данного вида кабельной продукции. Особо следует отметить, что технические условия ТУ заводов производителей кабельно-проводниковой продукции разрабатываются уже на основании данного ГОСТ. Кроме этого, любая выпускаемая предприятиями продукция подлежит обязательной сертификации, это еще одно из требований данного ГОСТ.

Одним из главных параметров силовых питающих кабелей согласно ГОСТ 53769 – 2010 является степень его пожарной безопасности, а именно, условия прокладки, температурного режима эксплуатации, необходимые меры пожарной защиты.

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:
- «П» – полимерная изоляция;
- «Пв» – изоляция из полиэтилена;
- «В» – поливинилхлоридная изоляция жил;
Третья буква говорит о наружной изоляции проводника:
- «В» – поливинилхлоридная наружная изоляция;
- «Шв» – кабель имеет защитный шланг;
- «Шп» – материал шланга наружной оболочки полиэтилен;
- «П» – полимерная наружная оболочка;
Четвертый знак обозначает наличие бронированной оплетки:
- «Б» – кабель бронированный, имеет защитную бронированную оплетку;
- «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
- отсутствие знака говорит о материале, не поддерживающем горение;
- «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
- «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
- «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
- «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

«О» – говорит о однопроволочной жиле;
«М» – указывает на многопроволочные жилы;
«С» – жилы кабеля имеют вид секторов;
«К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

Длительно-допустимый ток ВВГ

Расчет токовых нагрузок на проводники типа ВВГ берется из расчета при переменном напряжении 660 в и 1000 в, и при применении в сетях с постоянным током для напряжения 1500 в и 2400 в соответственно.

Допустимый длительный ток А для проводов с поливинилхлоридной изоляцией зависит от того в каком исполнении выполнен провод – 2, 3, 4 или 5-жильного, и как предусмотрена прокладка кабеля:

Сечение токопроводящей жилы, мм2	Для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250

Условия хранения, масса и габариты

Условия хранения провода ВВГ соответствуют условиям кабельной продукции:

Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.

Масса и габариты проводов ВВГ зависят от сечения и числа токопроводящих жил. Основные параметры приведены в таблице:

Число жил ВВГ, мм2	Число жил ВВГнг, мм2	Диаметр, мм	Масса кг/км
1х1,5	1х1,5	5,0	39,0
1х2,5	1х2,5	5,4	50,0
1х4	1х4	6,0	70,0
1х6	1х6	6,5	91,0
1х10	1х10	7,8	140,0
1х16	1х16	9,9	224,0
1х25	1х25	11,0	321,0
1х35	1х35	12,0	418,0
1х50	1х50	13,5	550,0
1х70	1х70	15,2	765
1х95	1х95	17,3	1028
1х120	1х120	19,2	1279
1х150	1х150	22,2	1595
1х185	1х185	24,7	1993
1х240	1х240	27,7	2573
1х300	1х300	31,0	3218
2х1,5	2х1,5	7,1	60,0
2х2,5	2х2,5	7,9	81,0
2х4	2х4	9,8	136,0
2х6	2х6	10,8	178,0
2х10	2х10	13,2	272,0
3х1,5	3х1,5	7,5	89,0
3х2,5	3х2,5	8,9	121,0
3х4	3х4	10,3	174,0
3х6	3х6	11,4	236,0
3х10	3х10	14,0	373,0
3х16	3х16	15,8	564,0
3х25	3х25	19,5	876,0
3х35	3х35	21,6	1159,0
3х50	3х50	25,2	1556,0
4х1,5	4х1,5	8,1	106,0
4х2,5	4х2,5	9,6	160,0
4х4	4х4	11,2	233,0
4х6	4х6	12,4	316,0
4х10	4х10	15,3	499,0
4х16	4х16	17,4	731,0
4х25	4х25	21,5	1138,0
4х35	4х35	24,3	1534,0
4х50	4х50	27,8	2045,0
5х1,5	5х1,5	9,4	139,0
5х2,5	5х2,5	10,4	192,0
5х4	5х4	12,3	288,0
5х6	5х6	13,6	393,0
5х10	5х10	16,8	624,0
5х16	5х16	19,5	939,0
5х25	5х25	24,1	1456,0
5х35	5х35	27,5	1965,0

Температурный режим и условия эксплуатации

Технические характеристики эксплуатации данного вида проводов зависят от многих факторов, в том числе и от температуры и условий эксплуатации кабелей:

Согласно нормативной документации, оптимальным режимом работы кабеля является температура, при которой жилы нагреваются не более чем до +50 градусов, а кратковременная повышенная температура проводников до +70 градусов не влечет за собой уменьшения эксплуатационных качеств.
Температура нагрева кабеля во время испытания его характеристик «на отказ», позволяет констатировать, что все нити должны выдерживать короткое замыкание длительностью непрерывно до 4 секунд, а нагрев непосредственно жил при этом может достигать +160 градусов Цельсия.
Кроме этого, кабели испытываются и при введении чрезвычайного режима, во время которого работа под нагрузкой в течение 8 часов за непрерывный промежуток 24 часа или 1000 часов за весь срок службы жила может нагреваться до 80 градусов Цельсия.
Результаты термических испытаний показывают, что ПВХ внешнее покрытие и внутренняя изоляционная оболочка токопроводящих жил не теряет формы при повышении температуры до 80 градусов.
Разрушение наружной оболочки и внутренней изоляции не должно происходить при скачке температуры до 150 градусов на протяжении 60 минут.
Нормальными температурными параметрами работы этого вида проводника являются температура воздуха от -50 до +50 градусов Цельсия.
Влажность окружающего воздуха при этом может достигать 98%, при температуре 35 градусов.

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Обзор производителей

Завод «Энергокабель»

Из города Электроугли, производит продукцию различного назначения, в том числе и силовые кабели типа ВВГ. Основанное в 2000 году производство позволяет на самом современном уровне выпускать продукцию отличного качества. Основное направление – силовые, негорючие, имеющие изоляцию и внешнюю оболочку из полимерных композитов кабели, рассчитанные на напряжение 0,66 и 1 кВ.

Цена на кабели ВВГ:

марка 2х1.5(П) – 11,24 руб;
марка 2х2.5(П) – 18,44 руб;
марка 2х4.0(П) – 28,72 руб;
марка 2х6.0 – 41,97 руб;

ЗАО «Кабельный завод «Кавказкабель ТМ»

С 2004 года является продолжателем традиций торговой марки «Кавказкабель», выпускающей продукцию с 1958 года. Основные образцы продукции провода и силовые кабели для различных направление использования – силовые, корабельные, для насосов и сигнализации.

Производственное объединение ООО «Рыбинсккабель»

Город Рыбинск. С момента основания завода – 1949 года выпускает весь ассортимент кабельной продукции и проводов для электротехнической промышленности. Но основное направление – это провода для различных электрических машин и приборов. Стоит отметить, что данное предприятие представляет наибольшую палитру продукции марки ВВГ, как в наименованиях, так и размерных длинах.

Цены на трехжильные проводники:

3х1.5(П/кр) – 16,76-16,97 руб;
3х2.5(П/кр) – 27,57-28,02 руб;
3х4.0(П/кр) – 42,82-43,56 руб;
3х6.0(П/кр) – 62,70-63,92 руб;

ОАО «ПОДОЛЬСККАБЕЛЬ»

Лидер предприятий кабельной промышленности в Московской области. Завод занимает первое место среди предприятий машиностроения московского региона. «Подольсккабель» – предприятие, динамично развивающее свое производство на основе внедрения новых высокотехнологичных производств.

Четырехжильные провода реализуются в ценах:

4х1.5 – 22,34 руб ;
4х2.5 – 37,05 руб;
4х4.0 – 58,26 руб;
4х6.0 – 85,41 руб;
4х6.0 – 85,41 руб;
4х10.0 – 159,03 руб;
4х16.0 – 255,43 руб;

«Амурский кабельный завод»

Это единственный завод, выпускающий кабельно-проводниковую продукцию на Дальнем Востоке, основное направление выпуск высокотехнологичных силовых кабелей для различных отраслей промышленности как в России, так и за ее пределами. Всего в арсенале завода около 8000 макроразмеров, при этом все производимые товары сертифицированы как для отечественного рынка, так и для поставок за рубеж.

Многожильные провода ВВГ в 5-жильном исполнении:

5х1.5 – 27,75 руб ;
5х2.5 – 47,39 руб ;
5х4.0 – 72,40 руб ;
5х6.0 – 106,27 руб ;
5х10.0 – 198,94 руб ;
ввг 5х16.0 – 318,10 руб ;

Статья была полезна?

0,00 (оценок: 0)

Кабель ВВГнг 3х1,5 и 3х2,5: характеристики, назначение и сферы применения — Партнерский материал

При производстве работ по обустройству, ремонту систем электроснабжения в жилых домах, производственных и коммерческих помещениях используются проводники с изоляцией из поливинилхлорида. Силовой кабель ВВГнг 3х1,5 ГОСТ предписывает применять для прокладки сетей, имеющих номинальное напряжение 0,66, 1 или 6 кВ при частоте 50 Гц. Он обладает универсальными характеристиками, сохраняет свои свойства в условиях повышенной влажности.

Значение маркировки и сфера применения

Кабель ВВГнг 3х1,5 состоит из трех жил, двух слоев поливинилхлорида, но специальный защитный покров на нем отсутствует. Маркировка не содержит буквы «А», что свидетельствует об изготовлении токопроводящих жил из меди. Проводник отличается высокой пожарной безопасностью, не способствует распространению пламени. Данная особенность расширяет сферу его применения.

Кабель этого типа может прокладываться в помещениях и на улице. Чаще всего его используют при обустройстве систем энергоснабжения нескольких объектов:

тоннелей, шахт и производственных предприятий;
жилых домов, торговых и офисных центров;
общественных и административных зданий;
построек, требующих особой защиты от пожаров.

Устройство и свойства кабеля ВВГнг 3х2,5

В отличие от предыдущего варианта кабель ВВГнг 3х2,5 состоит из трех медных жил, сечение каждой из которых составляет 2,5 кв. мм. Стандартный вес 1 метра такого проводника составляет 0,144 кг. Конкретный показатель зависит от технических условий завода-производителя, может отклоняться от типового значения.

Кабелем этого типа комплектуются стационарные электротехнические установки с переменным напряжением 0,66 или 1 кВ. Его используют в производственных цехах, включая помещения с повышенным уровнем пожарной опасности. Проводник не распространяет пламени, что снижает вероятность возгорания при коротком замыкании, других неполадках.

Специфика прокладки проводников ВВГнг

Строительная длина силового кабеля ВВГнг варьируется в пределах 200-450 м. Предельный радиус изгиба многожильного проводника при прокладке не должен превышать 7,5 его диаметров. К отличительным особенностям этого продукта относят долговечность и износостойкость. Срок его службы достигает 30 лет.

Обычно на данные товары устанавливается 5-летняя гарантия. Кабель можно эксплуатировать при температуре от -50 до +50 градусов Цельсия. Пониженная горючесть обеспечивается заполнением промежутков межу жилами пластикатом из ПВХ. За счет этого проводнику придается круглая форма.

на правах рекламы
фото: https://panelectro.ua/upload/iblock/cad/cad5d53bffadf326ce52e046b181c12e.jpeg

Нашли опечатку? Выделите текст и нажмите CTRL+ENTER
Мы будем Вам благодарны!

300404300404

Сейчас читают:

ВВГ — технические характеристики, применение

Производство силовых кабелей с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката марки ВВГ было организовано на ряде кабельных заводов СССР в середине прошлого века. В 1970 году был разработан государственный стандарт ГОСТ 16442-70 «Кабели силовые с пластмассовой изоляцией», согласно которому кабели силовые марки ВВГ напряжением 0,660 кВ выпускались с числом жил 1, 2, 3, 4, сечениями от 2,5 кв. мм. до 50 кв. мм, а напряжением 1,0 кВ – с числом жил 1, 2, 3 от 1,5 кв. мм до 240 кв. мм, а кабели этого же напряжения 4-х жильные – сечением от 2,5 кв. мм. до 185 кв. мм.

В стандарте не предусматривалась возможность изготовления кабелей ВВГ с расположением жил в одной плоскости, а также силовых кабелей с числом жил 5 и более.

ГОСТом 16442-70 «Кабели силовые с пластмассовой изоляцией» предусматривалась преимущественная прокладка кабелей ВВГ в пожароопасных помещениях, в пожароопасных каналах и туннелях и в условиях агрессивной среды. Эти рекомендации не всегда отвечали требованиям пожарной безопасности, так как кабели марки ВВГ, изготовленные с изоляцией и оболочкой из поливинилхлоридного пластиката, подвержены горению в случае попадания их в пламя пожара.

Также, для обеспечения более устойчивого электроснабжения различных объектов, эксплуатационные организации энергетиков стали требовать изготовление четырех и пятижильных кабелей марки ВВГ с одинаковым сечением всех жил.

Исходя из возникших требований, ГОСТа 16442-70 «Кабели силовые с пластмассовой изоляцией» переработали, и был создан новый Межгосударственный стандарт ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией» с датой введения с 01.01.1982 года.

В этом ГОСТе расширялся диапазон жил и сечений выпускаемых кабелей марки ВВГ.

Кабели на напряжение 1.0 кВ, четырехжильные предусматривалось выпускать сечениями от 1,5 кв. мм до 240 кв. мм, а не 185 кв. мм, как было в стандарте 1970 года, а на напряжения 0,660 кВ – сечениями от 1,5 кв. мм до 50 кв. мм. В прежнем стандарте предусматривался их выпуск с сечением 2,5 кв. мм.
В ГОСТе 16442-80 предусматривался выпуск кабелей ВВГ напряжением 0,660 кВ и 1,0 кВ с жилами сечением 1,5 кв. мм. до 16 кв. мм включительно, в которых изолированные жилы могут быть уложены в одной плоскости и, в таком случае, в марке кабеля это указывалось через дефис – П, то есть кабель плоский.

Применение плоских кабелей марок ВВГ-П сечением 2х1,5, 2х2,5, 3х1,5, 3х2,5 кв.

мм значительно упрощало их монтаж в жилых и общественных зданиях, в бытовых помещениях, а также позволяло изготавливать их на заводах с меньшими затратами.

В стандарте 1980 года рекомендация ГОСТа 16442-70 на прокладке кабелей ВВГ в пожароопасных помещениях была исключена. И кабели марки ВВГ рекомендованы для одиночной прокладки в лотках, каналах, эстакадах, на открытом воздухе, без ограничения уровней прокладки по трассе, в том числе и вертикально.

Кабели не распространяющие горение ВВГнг (А), ВВГ-Пнг(А)

Для групповой прокладки кабелей в поливинилхлоридной изоляции и оболочке предусматривается прокладка кабелей марки ВВГнг (А), ВВГ-Пнг(А), которые не распространяют горение и выпускаются АО «Завод «Энергокабель» по ТУ 16.705-499-2010, разработанных ОАО «ВНИИКП».

В марке кабелей с пластмассовой изоляцией знаком (А) указывается показатель пожарной опасности категория А.

Категории пожарной безопасности кабелей различного исполнения AF/R, А, В, С или D указывают в марке кабеля в скобках.

Согласно технических условий 16.705-499-2010 на заводе «Энергокабель» выпускаются кабели ВВГнг(А) напряжением 0,600 кВ одножильные сечение от 1,5 до 50 кв.мм, двужильные – сечением от 2х1,5 до 2х50 кв.мм, трехжильные – сечением от 3х1,5 до 3х50 кв. мм. и четырехжильные – сечением от 4х1,5 до 4х50 кв. мм, и напряжением 1.0 кВ с числом жил 1-2-3-4 сечением токоведущей жилы от 1,5 до 400 кв. мм., а с числом жил 5 и сечением от 1,5 мм до 240 кв.мм.

В кабелях марки ВВГнг изоляция изготавливается из поливинилхлоридного пластиката, а наружная оболочка из пластиката пониженной горючести. Указанный пластикат при возгорании не поддерживает горения, а гаснет. Естественно, и кабель с оболочкой из такого материала также не поддерживает горения.

Кабель силовой ВВГнг(А)-LS

Для прокладки группы кабелей с пластмассовой изоляцией в помещениях, внутренних электроустановок, в жилых и общественных зданиях применяются кабели не распространяющие горение с пониженным дымо- и газовыделением марок ВВГнг(А)-LS, которые изготавливает завод «Энергокабель» по ТУ 16. К71-310-2001 и ТУ 16.К121-018-2011. Номенклатура выпуска этих кабелей включает в себя одножильные, трехжильные, четырех- и пятижильные кабели марки ВВГнг(А)-LS. В случае возгорания этих кабелей в помещении, где они проложены, выделяется меньше вредных газов и дыма, что позволяет находящимся в здании людям или обслуживающему персоналу покинуть помещение в соответствии с планами эвакуации и указателями.

В кабелях ВВГнг(А)-LS изоляция и наружная оболочка изготавливается из пластикатов пониженной пожарной опасности. В зданиях, где необходимо предотвратить отравление людей продуктами горения кабелей, предусматривается прокладка кабелей марок ВВГнг(А)-LSLTх.

Кабель в этом исполнении выпускается АО «Завод «Энергокабель» согласно ТУ 16.К121-018-2011. Они предназначены для прокладки в зданиях детских дошкольных и образовательных учреждений, домов престарелых и инвалидов, больниц, спальных корпусах интернатного типа, детских учреждений, санаториев, домов отдыха, гостиниц, общежитий, пансионатов, зрелищных клубных спортивных сооружений, метрополитенов и в зданиях по организации обслуживания населения.

Кабели ВВГнг(А)-LSLTх не поддерживают горение при групповой прокладке, обладают пониженным дымо- и газовыделением и низкой токсичностью, что способствует проводить эвакуацию многочисленного скопления людей из различных объектов, а также эвакуировать больных, стариков, детей с меньшими травмами дыхательных путей.

Такие характеристики кабелей марок ВВГнг(А)-LSLTх обеспечиваются при изготовлении на заводе «Энергокабель» применением низкотоксичных поливинилхлоридных пластикатов пониженной пожарной опасности..

Силовой огнестойкий кабель ВВГнг(А)-FRLS

В различных зданиях при возникновении пожара для эвакуации находящихся там людей необходимо обеспечить электроснабжение насосов пожаротушения, эвакуационных лифтов, систем пожарной сигнализации и оповещения, освещения запасных выходов и путей эвакуации, работы некоторого времени операционных и родильных отделений больниц и другого электрооборудования систем безопасности. Эти требованиям отвечают изготавливаемые на АО «Завод «Энергокабель» кабели силовые огнестойкие марок ВВГнг(А)-FRLS по ТУ 16. К71-337-2004 и ТУ16.К121-022-2011. В кабелях ВВГнг(А)-FRLS по медной токоведущей жиле накладывается термический барьер, состоящий из двух стеклослюдосодержащих лент. Изоляция и оболочка этих кабелей изготавливаются из поливинилхлоридных пластикатов пониженной пожарной опасности.

Попадая в зону пламени, кабель ВВГнг(А)-FRLS продолжает передавать электрическую мощность в течение определенного времени. Это обеспечивается тем, что наложенные на токоведущую жилу стеклослюдосодержащие ленты, спекаясь, создают изоляционный термический барьер, который позволяет функционировать кабелю в течении 180 минут.

В случае применения дополнительного термического барьера время функционирования кабеля увеличивается до 240 минут.

Показатель огнестойкости кабелей указывается в марке кабелей ВВГнг(А)-FRLS путем добавления обозначения FE180 или FE240, где 180 и 240 – время функционирования кабеля в минутах при нахождении в пламени.
При прокладке кабелей марок ВВГнг(А)-FRLS FE 180 или ВВГнг(А)-FRLS FE 240 в огнестойких кабельных линиях (групповая прокладка кабелей в специальных лотках) в марку кабеля добавляется обозначение огнестойкости Е30, Е60, Е90. В этом случае кабель соответствует марке ВВГнг(А)-FRLS FE180/Е60. Обозначение Е30, Е60, Е90 указывает время функционирования кабеля в пламени в огнестойких кабельных линиях в минутах (30, 60, 90 минут и так далее).

Кабели марок ВВГнг(А)-FRLS предназначены для прокладки в зданиях детских дошкольных образовательных учреждениях, специализированных домов престарелых, инвалидов, больниц, спальных корпусах, образовательных учреждений, гостиниц, общежитий, санаториев, домов отдыха, кемпингов, пансионатов, зрелищных клубных спортивных сооружений, в зданиях организаций по обслуживанию населения, метрополитенов.

Кабель ВВГНГ 3х2,5, основные характеристики и сферы применения

Кабельная продукция марки ВВГ активно применяется в частном строительстве, а также в промышленной сфере. Она имеет широкий спектр типоразмеров, а также характеризуется простотой выполнения монтажных работ и невысокой стоимостью. С помощью кабелей ВВГ гарантируется качественное и бесперебойное перемещение электрической энергии. При их использовании исключаются случаи травматизма людей и обеспечивается бесперебойное функционирование различного оборудования, независимо от его сложности.

Конструкционные особенности и характеристики кабеля

Токоведущая жила – это основа, которой отличается кабель ввгнг ls 3х2.5 гост. Как правило, она изготавливается из медного сплава. Силовые аксессуары могут иметь одно- или многопроволочную структуру. В качестве изоляционного слоя используется виниловая оболочка. Продукция отличается уровнем гибкости и стоимостью. Она имеет много положительных механических характеристик:

высокий уровень прочности;
влагостойкость;
инертное отношение к различным химическим составам;
способность переносить сильные температурные перепады.

В зависимости от типа использованных жил определяется радиус закругления кабеля. В среднем электропроводные изделия при монтаже можно изгибать на 7,5-10 показателей диаметра. Допускается использование провода с виниловой изоляцией в условиях с температурой от -50⁰С до +50⁰С. Рекомендуется проводить выполнение монтажных работ в среде, прогретой минимум до 15 градусов. В помещениях, где используется кабельная продукция ВВГ, обеспечивается максимальный уровень пожаробезопасности.

Основные сферы применения кабеля ВВГНГ

Кабельная продукция с маркировкой ВВГНГ отличается высоким качеством и способностью выдерживать повышенные механические и химические нагрузки. Это позволяет использовать провод в различных сферах:

подключение электрооборудования в помещениях с большим скоплением людей;
в туннелях и каналах, где обеспечена защита от попадания влаги;
на объектах, где имеет место воздействие агрессивных веществ.

Чтобы кабель ввгнг ls 3х2.5 гост купить по доступной стоимости, можно воспользоваться услугами интернет-магазина. При необходимости допускается прокладка провода в пучках. Вес 1 км провода составляет примерно 141 кг. Заказчикам обеспечивается доставка приобретенной продукции по указанному в заявке адресу.

Читать далее:
Теплоизоляция Вольбек: основные преимущества применения
Почему выгодно арендовать гибочный станок для арматуры
Выпрямители переменного тока
Где представлен лучший выбор керамической плитки?
Как работает пневмостеплер, и в чем его преимущество?

Кабель ВВГнг(А)-LS 3х2,5 пл. КОНКОРД ГОСТ ВВГнг(А)-LSп3х2,5

Кабель ВВГнг-LS силовой медный, не распространяющий горение, с пониженным дымо- и газовыделением, плоский. Используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В/1000В, в том числе для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Рекомендован к применению в помещениях с повышенными требованиями пожаробезопасности.

Кабель ВВГнг-LS какого завода вы предлагаете?

Мы предлагаем силовой кабель ВВГнг-LS крупных российских производителей («Конкорд» Смоленск, Севкабель, «Электрокабель» Кольчугино и др), изготовляемый в полном соответствии с принятыми в нашей стране стандартами

Что означают цифры 3 x 2.5 в названии кабеля ВВГнг-LS?

Первая цифра – количество проводников (жил), вторая — сечение жилы. ВВГнг-LS 3х2,5 – трехжильный кабель с сечением жилы 2,5 миллиметра.

Производите ли вы отмотку кабеля ВВГнг-LS, я хочу купить всего несколько метров?

Кабель и провод можно купить в нарезку в любом количестве. Чтобы сделать заказ — введите желаемое количество метров («метр» равнозначно «шт.») и нажмите кнопку «В корзину».

Я оптовый покупатель, как запросить цены и куда выслать заявку на крупные партии кабеля, кабель ВВГнг-LS оптом?

Отправьте заявку через форму обратной связи (выберите в теме «Оптовые поставки, запрос цен, условий сотрудничества»). Вы можете приложить файлы в формате Word, Excel.

Техническо-эксплуатационные характеристики кабеля ВВГнг:

Номинальное напряжение: до 660В
Температура окружающей среды при эксплуатации кабеля: от –50°С до +50°С
Предельная длительно допустимая рабочая температура жил: 70°С
Максимальная температура нагрева жил при коротком замыкании:160°С
Минимально допустимый радиус изгиба при прокладке: 10 наружных диаметров кабеля
Срок службы: 30 лет
Гарантийный срок эксплуатации кабеля: 5 лет
Масса кг/км: 167

Кабель ВВГнг(А)-LS 3х2,5 пл. КОНКОРД ГОСТ
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Кабель ВВГнг(А)-LS 3х2,5 пл. КОНКОРД ГОСТ — цена, фото, технические характеристики. Для того, чтобы купить Кабель ВВГнг(А)-LS 3х2,5 пл. КОНКОРД ГОСТ в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Кабель ВВГнг(А)-LS 3х2,5 пл. КОНКОРД ГОСТ оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Кабель ВВГнг-LS: описание, технические характеристики, расшифровка

Кабель ВВГнг-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенность проводника ВВГнг-LS заключается в его повышенной защите от возгорания.

Расшифровка маркировки: буквами В обозначается виниловый, а г — открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв нг — не горит. Значение маркировки ls означает низкую степень дыма. Полное название ВВГнг(А)-LS.

Структура и характеристики

Провод насчитывает от 1 до 6 жил, максимальным сечением 240 мм². Значение допустимого тока равняется 21 — 70 А. Максимальный вес может быть 2 тонны на км, минимальный вес 112 кг. Стоимость зависит от характеристик продукта. На неё влияет число жил и общий объём.

Разработка данного кабеля вызвана необходимостью применения для передачи тока в огнеопасных условиях согласно требованиям пожарной безопасности. Главная особенность понижение дыма при пожаре.

Температура при эксплуатации варьирует от -50 до +50 градусов. Монтаж осуществляется при температуре выше -15 градусов, так как низкие температуры вредят оболочке. Время использования около 30 лет.

ВВГнг-LS применяется для сетей переменного тока до 1000 вольт при частоте 50 Герц. Кабель используется в зданиях и объектах, может быть уложен в лотках, коробах. По требованиям пожарных норм нельзя устанавливать в социальных учреждениях.

Разновидности кабеля

Кабель ВВГнг-п-LS: структура

Особенность маркировки в букве п, которая означает плоский. Основу составляют одножильные или многожильные провода, которые могут быть круглыми, секторными.

Изоляция состоит из поливинилхлорида с высокой огнеустойчивостью. Ее цвет может быть белый, жёлтый, синий, зелёный, красный, малиновый, коричневый, чёрный. Внутри имеется ещё одна экструдированная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км – 167 кг.

Вариант исполнения кабеля ВВГнг-LS по функциональности имеет некоторое преимущество. ВВГнг-LS представляет собой кругложилый провод, заполненный без галогенов, не вулканизированной резиной, что обеспечивает огнеустойчивость. Оболочка состоит из специального не воспламеняющего ПАХ пластиката. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Данный проводник используется для электрических устройств переменного и постоянного тока. Может прокладываться в помещении и вне здания. ВВГнг-п-LS часто предназначается для офисов, промышленных объектов, атомных станций.

Продолжительность использования 30 лет, гарантия, как правило, 5 лет. Эти цифры будут достоверными при условии соблюдения правил транспортирования, сбережения, установки, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагревание до 70 градусов. Значение радиуса изгиба — 10 диаметров для одножильного кабеля, 7,5 для многожильного. Выполнение монтажа допустимо не ниже -15 градусов. Провод ВВГнг(А)-п-LS обладает практически 100% устойчивостью к влажности при температуре менее 35°.

Кабель ВВГнг(А)-LSLTx

Буква а означает алюминиевый. Главная техническая характеристика кабеля устойчивость к горению, низкий уровень дыма и газа, минимальная токсичность.

Провода ВВГнг(А)-LSLTx предназначены для распространения направленной энергии переменного тока до 1 кв, постоянного напряжения до 1,5 кв. Используется в частных и многоквартирных домах, детсадах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 — 3 Ф.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, если температура не более 35°С. Прокладывать кабель можно до -15°С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру в условиях непродолжительного секундного замыкания до 400 градусов, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1.5 на 1 км кабеля 52,7 кг.

В состав входит:

медные токопроводящие жилы,
экстурбированный изоляционный слой из ПВХ,
поясная изоляция с повышенной огнеустойчивостью,
экранированные медные ленты,
две оцинкованные стальные ленты,
наружный защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.

Кабель ВВГнг-FRLS

Осуществляет передачу электрической энергии в стационарной сети при токовой переменной нагрузке и постоянном напряжении до 1 кВ.

В названии появляются новые буквы fr, означающие огнестойкость. Провод характеризуется длительной стойкостью к действию открытого огня, время варьирует от 60 до 180 минут.

Огнестойким барьером представлена слюдосодержащая лента. Проводник ВВГнг-FRLS используется для электроснабжения как жилого и так и промышленного помещения. Благодаря материалам, применяемым в изоляции, оболочке кабель обладает высокими противопожарными свойствами, небольшой токсичностью.

Применение ВВГнг-FRLS в общественном месте гарантирует защиту безопасности электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях открытого огня.

Температурный режим эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод обладает минимальным радиусом до 10 наружных диаметров, а многожильный имеет радиус до 7,5 внешних диаметров. Вес кабеля различный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км – 212 кг, 1х150 в 1 км – 1763 кг.

Провод имеет длительный срок службы до 30 лет.

Экран кабеля

Особый тип кабеля является экранированным ВВГЭ, применяемый для передачи звукового и цифрового сигнала. Из-за того, что по кабелю проходит аудио и цифровой сигнал, необходимо исключить возникновения искажения. Для этого необходимо экранизация. Для изготовления экранированного провод, его покрывают экраном, то есть защитой.

Типы экранов

Экран из медной или алюминиевой фольги. Она покрывает кабель вокруг. Но данный способ непрочный, поэтому прокладывается в стационарных условиях.
Экранированная сетчатая оболочка. Данные изделия обладают высокой надёжностью, но не обеспечивают стопроцентное покрытие сигнального провода. Производители могут увеличивать плотность экранированного провода, но стоимость увеличится.
Спиральная оплётка из проволоки. Кабель обладает гибкостью, прочнее фольги, но покрытие не достигает высоких результатов.

Вес зависит от типа экрана.

Судя по возникающим недостаткам каждого вида экрана, появился двойной экранированный кабель. Это может быть комбинацией сетки и фольги или два слоя спиральных оплеток. Для прочности экранированного кабеля добавляется дренажная проволока.

Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют процесс изготовления, увеличивая показатель до 100 мкм. Производители ВВГнг-LS позаботились о большом разнообразии кабелей, передающих электрический ток. Они обладают различными сечениями, длиной, функциональностью.

Малоопасный Кабель ВВГнг-LS 1кВ 4×120 мн 3×120 мм 3×25 ВВГ Кабель силовой

ВВГнг-LS 1 × 1,5 — 1кВ	ВВГнг-LS 1 × 2,5 — 1кВ	ВВГнг-LS 1 × 4,0 — 1кВ	ВВГнг-LS 1 × 6,0 — 1кВ	ВВГнг-LS 1 × 10 — 1кВ
ВВГнг-LS 1 × 16 — 1кВ	ВВГнг-LS 1 × 25 — 1кВ	ВВГнг-LS 1 × 35 — 1кВ	ВВГнг-LS 1 × 50 — 1кВ	ВВГнг-LS 1 × 70 — 1кВ
ВВГнг-LS 1 × 95 — 1кВ	ВВГнг-LS 1 × 120 — 1кВ	ВВГнг-LS 1 × 150 — 1кВ	ВВГнг-LS 1 × 185 — 1кВ	ВВГнг-LS 1 × 240 — 1кВ
ВВГнг-LS 2 × 1,5 — 1кВ	ВВГнг-ЛС 2 × 1,5 + 1 × 1,0 — 1кВ	ВВГнг-ЛС 2 × 1,5 + 1 × 1,5 — 1кВ	ВВГнг-LS 2 × 2,5 — 1кВ	ВВГнг-LS 2 × 2,5 + 1 × 1,5 — 1кВ
ВВГнг-LS 2 × 4,0 — 1кВ	ВВГнг-LS 2 × 4,0 + 1 × 2,5 — 1кВ	ВВГнг-LS 2 × 6,0 — 1кВ	ВВГнг-LS 2 × 6,0 + 1 × 2,5 — 1кВ	ВВГнг-ЛС 2 × 6,0 + 1 × 4,0 — 1кВ
ВВГнг-LS 2 × 10 — 1кВ	ВВГнг-ЛС 2 × 10 + 1 × 4,0 — 1кВ	ВВГнг-ЛС 2 × 10 + 1 × 6,0 — 1кВ	ВВГнг-LS 2 × 16 — 1кВ	ВВГнг-LS 2 × 16 + 1 × 6,0 — 1кВ
ВВГнг-LS 2 × 16 + 1 × 10 — 1кВ	ВВГнг-LS 2 × 25 — 1кВ	ВВГнг-ЛС 2 × 25 + 1 × 10 — 1кВ	ВВГнг-LS 2 × 25 + 1 × 16 — 1кВ	ВВГнг-LS 2 × 35 — 1кВ
ВВГнг-LS 2 × 35 + 1 × 16 — 1кВ	ВВГнг-LS 2 × 50 — 1кВ	ВВГнг-LS 2 × 50 + 1 × 16 — 1кВ	ВВГнг-LS 2 × 50 + 1 × 25 — 1кВ	ВВГнг-LS 2 × 70 — 1кВ *
ВВГнг-LS 2 × 70 + 1 × 25 — 1кВ	ВВГнг-LS 2 × 70 + 1 × 35 — 1кВ	ВВГнг-LS 2 × 95 — 1кВ *	ВВГнг-LS 2 × 95 + 1 × 35 — 1кВ	ВВГнг-LS 2 × 95 + 1 × 50 — 1кВ
ВВГнг-LS 2 × 120 — 1кВ *	ВВГнг-LS 2 × 120 + 1 × 35 — 1кВ	ВВГнг-LS 2 × 120 + 1 × 70 — 1кВ	ВВГнг-LS 2 × 150 — 1кВ *	ВВГнг-LS 2 × 150 + 1 × 50 — 1кВ
ВВГнг-LS 2 × 150 + 1 × 70 — 1кВ	ВВГнг-LS 2 × 185 — 1кВ *	ВВГнг-LS 2 × 185 + 1 × 50 — 1кВ	ВВГнг-LS 2 × 185 + 1 × 95 — 1кВ	ВВГнг-LS 2 × 240 — 1кВ *
ВВГнг-LS 2 × 240 + 1 × 70 — 1кВ	ВВГнг-LS 2 × 240 + 1 × 120 — 1кВ	ВВГнг-LS 3 × 1,5 — 1кВ	ВВГнг-ЛС 3 × 1,5 + 1 × 1,0 — 1кВ	ВВГнг-ЛС 3 × 1,5 + 1 × 1,5 — 1кВ
ВВГнг-LS 3 × 2,5 — 1кВ	ВВГнг-LS 3 × 2,5 + 1 × 1,5 — 1кВ	ВВГнг-LS 3 × 4,0 — 1кВ	ВВГнг-LS 3 × 4,0 + 1 × 2,5 — 1кВ	ВВГнг-LS 3 × 6,0 — 1кВ
ВВГнг-LS 3 × 6,0 + 1 × 2,5 — 1кВ	ВВГнг-LS 3 × 6,0 + 1 × 4,0 — 1кВ	ВВГнг-LS 3 × 10 — 1кВ	ВВГнг-ЛС 3 × 10 + 1 × 4,0 — 1кВ	ВВГнг-LS 3 × 10 + 1 × 6,0 — 1кВ
ВВГнг-LS 3 × 16 — 1кВ	ВВГнг-ЛС 3 × 16 + 1 × 6,0 — 1кВ	ВВГнг-LS 3 × 16 + 1 × 10 — 1кВ	ВВГнг-LS 3 × 25 — 1кВ	ВВГнг-LS 3 × 25 + 1 × 10 — 1кВ
ВВГнг-LS 3 × 25 + 1 × 16 — 1кВ	ВВГнг-LS 3 × 35 — 1кВ	ВВГнг-LS 3 × 35 + 1 × 16 — 1кВ	ВВГнг-LS 3 × 50 — 1кВ	ВВГнг-LS 3 × 50 + 1 × 16 — 1кВ
ВВГнг-LS 3 × 50 + 1 × 25 — 1кВ	ВВГнг-LS 3 × 70 — 1кВ	ВВГнг-LS 3 × 70 + 1 × 25 — 1кВ	ВВГнг-LS 3 × 70 + 1 × 35 — 1кВ	ВВГнг-LS 3 × 95 — 1кВ
ВВГнг-LS 3 × 95 + 1 × 35 — 1кВ	ВВГнг-LS 3 × 95 + 1 × 50 — 1кВ	ВВГнг-LS 3 × 120 — 1кВ	ВВГнг-LS 3 × 120 + 1 × 35 — 1кВ	ВВГнг-LS 3 × 120 + 1 × 70 — 1кВ
ВВГнг-LS 3 × 150 — 1кВ	ВВГнг-ЛС 3 × 150 + 1 × 50 — 1кВ	ВВГнг-LS 3 × 150 + 1 × 70 — 1кВ	ВВГнг-LS 3 × 185 — 1кВ	ВВГнг-LS 3 × 185 + 1 × 50 — 1кВ
ВВГнг-LS 3 × 185 + 1 × 95 — 1кВ	ВВГнг-LS 3 × 240 — 1кВ	ВВГнг-LS 3 × 240 + 1 × 70 — 1кВ	ВВГнг-LS 3 × 240 + 1 × 120 — 1кВ	ВВГнг-LS 4 × 1,5 — 1кВ
ВВГнг-LS 4 × 1,5 + 1 × 1,0 — 1кВ	ВВГнг-LS 4 × 1,5 + 1 × 1,5 — 1кВ	ВВГнг-LS 4 × 2,5 — 1кВ	ВВГнг-LS 4 × 2,5 + 1 × 1,5 — 1кВ	ВВГнг-LS 4 × 4,0 — 1кВ
ВВГнг-LS 4 × 4,0 + 1 × 2,5 — 1кВ	ВВГнг-LS 4 × 6,0 — 1кВ	ВВГнг-LS 4 × 6,0 + 1 × 2,5 — 1кВ	ВВГнг-LS 4 × 6,0 + 1 × 4,0 — 1кВ	ВВГнг-LS 4 × 10 — 1кВ
ВВГнг-LS 4 × 10 + 1 × 4,0 — 1кВ	ВВГнг-LS 4 × 10 + 1 × 6,0 — 1кВ	ВВГнг-LS 4 × 16 — 1кВ	ВВГнг-LS 4 × 16 + 1 × 6,0 — 1кВ	ВВГнг-LS 4 × 16 + 1 × 10 — 1кВ
ВВГнг-LS 4 × 25 — 1кВ	ВВГнг-LS 4 × 25 + 1 × 10 — 1кВ	ВВГнг-LS 4 × 25 + 1 × 16 — 1кВ	ВВГнг-LS 4 × 35 — 1кВ	ВВГнг-LS 4 × 50 — 1кВ
ВВГнг-LS 4 × 70 — 1кВ	ВВГнг-LS 4 × 95 — 1кВ	ВВГнг-LS 4 × 120 — 1кВ	ВВГнг-LS 4 × 150 — 1кВ	ВВГнг-LS 4 × 185 — 1кВ
ВВГнг-LS 4 × 240 — 1кВ	ВВГнг-LS 5 × 1,5 — 1кВ	ВВГнг-LS 5 × 2,5 — 1кВ	ВВГнг-LS 5 × 4,0 — 1кВ	ВВГнг-LS 5 × 6,0 — 1кВ
ВВГнг-LS 5 × 10 — 1кВ	ВВГнг-LS 5 × 16 — 1кВ	ВВГнг-LS 5 × 25 — 1кВ	ВВГнг-LS 5 × 35 — 1кВ	ВВГнг-LS 5 × 50 — 1кВ
ВВГнг-LS 5 × 70 — 1кВ	ВВГнг-LS 5 × 95 — 1кВ	ВВГнг-LS 5 × 120 — 1кВ	ВВГнг-LS 5 × 150 — 1кВ	ВВГнг-LS 5 × 185 — 1кВ
ВВГнг-LS 5 × 240 — 1кВ

Проволока ВВГНГ: технические характеристики

Электротехническое оборудование сейчас на рынке в широком ассортименте.Среди таких изделий большой популярностью пользуется провод ВВГнг.

Тем, кто решил реализовать низковольтную разводку внутренних и внешних электрических сетей, опытные мастера рекомендуют использовать данное токоведущее оборудование. Информация о проводе ВВГГГ и его технических характеристиках представлена в этой статье.

Что это за товар?

Провод ВВГГГ — это разновидность силового кабеля ВВГ, который используется для подключения питания к внутреннему оборудованию, а также к внешним кабельным конструкциям и электроприборам.Конструктивно кабель ВВГ (ГОСТ 16442-80) представлен одной или несколькими токопроводящими жилами, каждая из которых имеет собственное изоляционное покрытие. В силовом кабеле жилы скручены вместе и содержат общую изоляционную оболочку.

Сокращение

Первая буква в электротехнической проводящей системе указывает на материал, из которого сделана жила. Если бы это был алюминий, аббревиатура на этом проводе начиналась бы с буквы «А». Поскольку в маркировке ВВГ его нет, значит жилы у всех изделий медные.

Буквой «В» обозначен материал, из которого было изготовлено изоляционное покрытие: винил (поливинилхлорид). Поскольку «Б» стоит в аббревиатуре дважды, это означает, что провод ВВГнг (ГОСТ 53762-2010) снабжен двойной виниловой изоляцией. Поливинилхлорид используется для изготовления обмотки провода и внешнего изоляционного слоя.

Наличие символа «G» в обозначении указывает на то, что кабель не содержит брони. Благодаря этому проволока обладает достаточной гибкостью, но при этом не защищена от внешних механических воздействий.

Чем отличается провод ВВГнг от ВВГ?

При однократной прокладке электропроводящих изделий не происходит их возгорания. При совместной прокладке ВВГнг с другими проводами, во избежание подгорания кабеля, его обрабатывают специальным негорючим раствором. Об этом свидетельствует обозначение «НГ». Для базового кабеля ВВГ предусмотрена обычная ПВХ изоляция, поэтому ему не свойственны самозатухающие и огнезащитные свойства.

Виды проводов

ВВГ.Базовая модель с обычным утеплителем из поливинилхлорида. Проволока может воспламениться при объединении.
ВВГнг. Изоляционный слой снабжен специальными галогенными химическими элементами, предотвращающими возгорание кабеля.
ВВГнг Ис. Провод снабжен изоляционной оболочкой из безгалогенного ПВХ. С помощью этого типа кабеля ВВГ осуществляется распределение и передача электрической энергии на оборудование, относящееся к аналогичному классу напряжения. Проволока ВВГнг Ис благодаря своим техническим характеристикам в первую очередь применяется в местах с особенно высокой вероятностью возгорания.Провод в маркировке дополнительно дополняется обозначением (Low Smoke).
ВВГнг-фрлс. Изоляционный слой этого провода также выполнен из безгалогенных материалов. Кабель обладает пожаробезопасными свойствами. При тлении пластиковой изоляции этого провода выделяется небольшое количество дыма.

Жилы

Этот элемент является основой любой токопроводящей электротехнической продукции. Проволока ВВГГГ может содержать один или несколько медных жил. Их количество варьируется от 1 до 5.О том, сколько в кабеле прожил, можно судить по его маркировке. Самая первая цифра указывает на их количество. Например, провод ВВГнг 3х 2,5 снабжен тремя медными жилами. Конструктивно каждый из них может быть отдельным медным проводом или несколькими, скрученными вместе.

Это тоже можно определить по маркировке. Обозначение «M» обозначает те кабели, которые содержат многожильные медные провода. И наоборот, «0» доступен для изделий с однопроводным сердечником.

Форма

В зависимости от того, как проложены жилы в проводе, изделия ВВГГГ могут быть:

Круглые.В этой форме есть кабели, которые содержат жилы с малым поперечным сечением. Провода круглой формы обозначаются буквой «К».
Сегментарный или отраслевой. Каждой из жилок придается форма определенной части сектора круга. Такие провода обозначаются символом «С».
Квартира. В таких проводах жилы прокладываются по одной плоскости. Такая форма характерна для проводов с небольшим сечением.

Раздел

В электротехнических изделиях ВВГнг этот параметр варьируется от 1.5 мм кв. до 50 мм кв. Количество секций указывается второй цифрой. Например, в проводе ВВГнг 3 х2 5 жил имеют сечение 2,5 кв. Тем не менее, есть и провода, сечение которых может составлять 400 мм. м кв. Однако такие кабели изготавливаются по специальному заказу. Если указан параметр квадрата 4 мм, это не значит, что все пять проводов провода ВВГГ имеют именно это сечение. Оптимальным их значением считается 2,5 кв. Мм, так как нулевой провод и заземляющий провод имеют меньшее сечение.

Наилучшей проводимостью является то оборудование, которое имеет большее поперечное сечение. Электропроводность измеряется как сопротивление проводника на тысячу метров длины. Например, кабель сечением 1,5 мм кв. имеет сопротивление до 12 Ом, а изделие сечением 50 мм кв. — 0,39 Ом.

Провод годен к эксплуатации, если его сопротивление находится в пределах 7-12 Ом на длине тысячи метров. Величина сопротивления измеряется при температуре не выше 20 градусов.

Изоляционное покрытие

Толщина изоляции зависит от таких параметров провода, как его номинальное сечение и напряжение, на которое он рассчитан. Сечением 16 мм. м кв. напряжение не более 660В, толщина изоляционного покрытия 0,9 мм. Если этот провод эксплуатируется при напряжении 2,5 кВ, толщина изоляции должна составлять 1 мм. Для провода ВВГнг 3х2 5 мм кв. при напряжении 0,66 кВ не превышает 0,60 мм. Для работы при 1 кВ номинальная толщина изоляции равна 0.70 мм.

Напряжение

Перед использованием провод должен пройти электрические испытания. Изделие, предназначенное для работы при напряжении 66 кВ, сначала проверяется в течение 10 минут при напряжении 3 кВ. Провод, рассчитанный на 1 кВ, должен выдерживать напряжение 3,5 кВ.

Возможность гнуть

Согласно ГОСТу каждая проволока в зависимости от типа имеет определенные механические характеристики. Те изделия, в которых используются многожильные жилы, можно изгибать до радиуса 7,5 диаметра кабеля.Однопроволочные изделия легко гнутся на радиусе 10 диаметров.

Температура

Диапазон номинальных температур кабеля от -50 до +50 градусов. Оптимальный температурный режим для монтажа провода: — 15 градусов. При более низкой температуре работать с кабелем не рекомендуется. В противном случае, как утверждают электрики, изделие рассыпется и даже сломается.

Описание провода ВВГнг 3х2,5

Изделие состоит из трех токопроводящих медных жил. В качестве изолятора используется поливинилхлорид (ПВХ).Этот материал также используется в качестве обмотки. При групповой прокладке провод не воспламеняется. Защитного чехла для продукта нет.

Технические характеристики при напряжении 0,66 кВ

Этот токопроводящий продукт с указанным значением напряжения характеризуется следующими параметрами:

Номинальное сечение жилы 2,5 мм2.
Провод длиной в тысячу метров весит 135 кг.
В сечении диаметр 9.3 см.
Изоляционное покрытие жил имеет толщину 0,60 мм.
Многопроволочный продукт имеет минимальный радиус изгиба 7 см. Если в жиле одна проволока, то радиус изгиба составляет 93 мм.
Провод рассчитан на допустимую токовую нагрузку 37 А (в земле) и 28 А (в воздухе).
При коротком замыкании допустимым для провода считается 0,27 кА.
Электрическое сопротивление изоляционного слоя не превышает 10 МОм.

Характеристики провода напряжением 1 кВ

При указанном значении напряжения BBGng 3×2,5 имеет следующие параметры:

Сечение жилы: 2,5 мм кв. М.
провод длиной в тысячу метров весит 144 кг.
Многопроволочное изделие характеризуется минимальным радиусом изгиба 0,73 см, а одножильный сердечник рассчитан на изгиб с радиусом 0,97 см.
Толщина изоляционного слоя 0.70 мм.
Сопротивление изоляции на тысячу метров составляет 10 МОм.

Проволока продается в скрученной форме, в барабанах. Их длина варьируется от 500 до 7200 метров.

Заявка

Местом для прокладки проводов ВВГнг может быть:

Сухие и влажные помещения: тоннели, каналы, галереи, шахты, коллекторы, производственные помещения.
Частично затопленные конструкции, в которых отмечается слабая, средняя или сильная коррозионная активность.
Колодки и мосты специальные кабельные эстакады.
Помещения в жилых и общественных зданиях.
Пожароопасные помещения.
Взрывоопасные зоны.

Вывод

Гарантийный срок эксплуатации провода не менее пяти лет. По мнению потребителей, ВВГнг можно использовать гораздо дольше. Востребованность этого токопроводящего продукта объясняется соотношением его высоких технических характеристик и относительно невысокой стоимости.

ВВГ, ВВГнг, ВВГнгд — Европан

Подробное описание

Кабель ВВГ — один из самых известных силовых кабелей.Он предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В с частотой 50 Гц.

Область применения

Применяется для блочной прокладки на специализированных системах кабельных лотков, в производственных помещениях и помещениях с повышенной коррозионной активностью. Он также используется для распределительных и осветительных устройств, а также для наружной установки. Кабель ВВГ особенно популярен при прокладке электропроводки в обычных жилых домах и административных учреждениях.Медные жилы пластичнее алюминиевых, не ломаются из-за частых изгибов, контакты более надежны, а электропроводность выше. Благодаря этому медный провод выдерживает более высокие нагрузки, чем алюминиевый при том же сечении. Кабель ВВГ имеет чрезвычайно широкий спектр применения, и только из-за отсутствия брони его не рекомендуется прокладывать в земле. При необходимости возможна закладка в землю с применением специальной защиты.

Высокое качество и широкий диапазон размеров этикеток этой марки кабеля обуславливают его высокий спрос.

Есть варианты этого кабеля — ВВГнг и ВВГнгд. Индекс «ng» означает, что кабель является негорючим, а «ngd» означает, что оболочка кабеля изготовлена из негорючего ПВХ с пониженным выбросом токсичных веществ. Это особенно важно в зонах с высоким риском возгорания, в сухой среде и при высоких температурах. ВВГнг часто применяется в деревянных домах, конструкциях из гипсокартона, парящих потолках, ванных комнатах,

банях и саунах. ВВГнгд популярен для прокладки в квартирах и домах, кинотеатрах, торговых центрах и других общественных местах, на трансформаторных подстанциях, распределительных щитах и других объектах с повышенными требованиями пожарной безопасности.

Дизайн

В основе конструкции ВВГ лежат медные однопроволочные или многопроволочные жилы (кл. 1, 2 ДСТУ EN 60228). Класс гибкости проводов зависит от их поперечного сечения и не предусматривает использование кабеля этой марки во временной проводке и держателях, которые подвергаются частым изгибам, приводящим к обрывам проводов. Количество жил от 1 до 5, сечением от 1,5 мм ² до 1000 мм ² для однопроволочного кабеля и от 1.5 мм ² до 300 мм ² для многожильного кабеля.

Эксплуатация

Кабели

ВВГ, ВВГнг, ВВГнгд предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50 ° С до + 50 ° С, относительной влажности воздуха до 98% при температуре не выше +35 ° С, в том числе для укладки на открытом воздухе. Монтаж без предварительного нагрева кабеля допускается при температуре не ниже -15 ° С.

Допустимый радиус изгиба многожильных кабелей равен 7.5 внешних диаметров кабеля, а для одножильных кабелей — 10 внешних диаметров кабеля.

Длительно допустимая температура нагрева жил при эксплуатации составляет 70 ° С, максимально допустимая температура при токах короткого замыкания — 160 ° С, а допустимый нагрев жил кабеля в аварийном режиме — не более 80 ° С.

Срок службы ВВГ, ВВГнг, ВВГнгд не менее 30 лет, гарантированный срок службы 5 лет.

На сайте ООО «ЕВРОПАН» представлен широкий ассортимент кабелей ВВГ, ВВГЭ, ВВГз высокого качества, сертифицированных в соответствии с законодательством Украины.На сайте или по телефону вы можете подобрать и заказать кабель нужного размера этикетки со склада и на заказ, по оптовым ценам с быстрой доставкой в любой регион Украины, а также страны СНГ. Наши специалисты готовы ответить на все ваши вопросы, проконсультировать по ценам и техническим характеристикам, а также оказать помощь в выборе кондуктора с учетом мощности нагрузки.

Подробнее

Допустимые токи короткого замыкания кабелей

Номинальное сечение жилы, мм²	Допустимый ток односекундного короткого замыкания кабелей, кА	Номинальное сечение жилы, мм²	Допустимый ток односекундного короткого замыкания кабелей, кА
1,5	0,17	120	13,21
2,5	0,27	150	16,30
4,0	0,43	185	20,39
6,0	0,65	240	26,80
10	1,09	300	33,49
16	1,74	400	39,60
25	2,78	500	49,50
35	3,86	625	62,37
50	5,23	800	79,20
70	7,54	1000	99,0
95	10,48	–	–

ВВГнг (А) -LS (ВВГнг (А) -LS) — российский аналог NYY Flame Retardant Low Smoke

Количество жил, номинальное сечение (мм2), конструкция, напряжение (кВ)	Диаметр расчетный кабеля, мм	Расчетная масса кабеля, кг / км
ВВГнг (А) -LS 1х1,5ок-0,66	5,3	46,1
ВВГнг (А) -LS 1х2,5ок-0,66	5,6	58,1
ВВГнг (А) -LS 1х4ок-0,66	6,3	79,2
ВВГнг (А) -LS 1х6ок-0,66	6,8	101,1
ВВГнг (А) -LS 1х10ок-0,66	8,0	151,8
ВВГнг (А) -LS 1х16ок-0,66	9,1	216,5
ВВГнг (А) -LS 1х25ок-0,66	10,6	319,5
ВВГнг (А) -LS 1х35ок-0,66	11,6	414,7
ВВГнг (А) -LS 1х50ок-0,66	13,1	545,3
ВВГнг (А) -LS 2х1,5ок (Н) -0,66	8,9	125,4
ВВГнг (А) -LS 2х2,5ок (Н) -0,66	9,7	156,9
ВВГнг (А) -LS 2х4ок (Н) -0,66	11,0	213,3
ВВГнг (А) -LS 2х6ок (Н) -0,66	12,0	269,5
ВВГнг (А) -LS 2х10ок (Н) -0,66	14,4	406,0
ВВГнг (А) -LS 2х16ок (Н) -0,66	16,2	556,9
ВВГнг (А) -LS 2х25ок (Н) -0,66	21,3	971,9
ВВГнг (А) -LS 2х35ок (Н) -0,66	23,6	1252,8
ВВГнг (А) -LS 2х50ок (Н) -0,66	26,6	1622,5
ВВГнг (А) -LS 3х1,5ок (Н, ПЭ) -0,66	9,3	144,9
ВВГнг (А) -LS 3х2,5ок (Н, ПЭ) -0,66	10,1	185,3
ВВГнг (А) -LS 3х4ок (Н, ПЭ) -0,66	11,6	256,6
ВВГнг (А) -LS 3х6ок (Н, ПЭ) -0,66	12,6	330,0
ВВГнг (А) -LS 3х10ок (Н, ПЭ) -0,66	15,2	504,8
ВВГнг (А) -LS 3х16ок (Н, ПЭ) -0,66	17,1	705,4
ВВГнг (А) -LS 3х25ок (Н, ПЭ) -0,66	22,5	1206,4
ВВГнг (А) -LS 3х35ок (Н, ПЭ) -0,66	25,0	1569,4
ВВГнг (А) -LS 3х50ок (Н, ПЭ) -0,66	28,1	2047,3
ВВГнг (А) -LS 4х1,5ок (Н) -0,66	10,0	170,5
ВВГнг (А) -LS 4х2,5ок (Н) -0,66	10,9	221,2
ВВГнг (А) -LS 4х4ок (Н) -0,66	12,5	310,2
ВВГнг (А) -LS 4х6ок (Н) -0,66	13,7	403,2
ВВГнг (А) -LS 4х10ок (Н) -0,66	16,6	628,5
ВВГнг (А) -LS 4х16ок (Н) -0,66	18,8	887,8
ВВГнг (А) -LS 4х25ок (Н) -0,66	24,9	1526,2
ВВГнг (А) -LS 4х35ок (Н) -0,66	27,3	1959,0
ВВГнг (А) -LS 4х50ок (Н) -0,66	30,8	2565,3
ВВГнг (А) -LS 5х1,5ок (Н, ПЭ) -0,66	10,8	201,9
ВВГнг (А) -LS 5х2,5ок (Н, ПЭ) -0,66	11,8	264,8
ВВГнг (А) -LS 5х4ок (Н, ПЭ) -0,66	13,6	375,4
ВВГнг (А) -LS 5х6ок (Н, ПЭ) -0,66	14,9	492,3
ВВГнг (А) -LS 5х10ок (Н, ПЭ) -0,66	18,2	763,7
ВВГнг (А) -LS 5х16ок (Н, ПЭ) -0,66	20,6	1082,2
ВВГнг (А) -LS 5х25ок (Н, ПЭ) -0,66	27,2	1845,0
ВВГнг (А) -LS 5х35ок (Н, ПЭ) -0,66	29,8	2383,4
ВВГнг (А) -LS 5х50ок (Н, ПЭ) -0,66	34,2	3168,5
ВВГнг (А) -LS 1х1,5ок-1	5,7	51,6
ВВГнг (А) -LS 1х2,5ок-1	6,0	63,9
ВВГнг (А) -LS 1х4ок-1	6,9	89,0
ВВГнг (А) -LS 1х6ок-1	7,4	111,7
ВВГнг (А) -LS 1х10ок-1	8,2	155,8
ВВГнг (А) -LS 1х16ок-1	9,3	221,0
ВВГнг (А) -LS 1х25ок-1	10,8	324,8
ВВГнг (А) -LS 1х35ок-1	11,8	420,4
ВВГнг (А) -LS 1х50ок-1	13,3	551,7
ВВГнг (А) -LS 2х1,5ок (Н) -1	9,7	144,2
ВВГнг (А) -LS 2х2,5ок (Н) -1	10,5	177,2
ВВГнг (А) -LS 2х4ок (Н) -1	12,2	248,3
ВВГнг (А) -LS 2х6ок (Н) -1	13,2	307,4
ВВГнг (А) -LS 2х10ок (Н) -1	14,8	420,6
ВВГнг (А) -LS 2х16ок (Н) -1	16,6	573,1
ВВГнг (А) -LS 2х25ок (Н) -1	21,7	994,9
ВВГнг (А) -LS 2х35ок (Н) -1	24,0	1278,3
ВВГнг (А) -LS 2х50ок (Н) -1	27,0	1650,9
ВВГнг (А) -ЛС 3х1,5ок (Н, ПЭ) -1	10,2	165,8
ВВГнг (А) -ЛС 3х2,5ок (Н, ПЭ) -1	11,0	207,9
ВВГнг (А) -ЛС 3х4ок (Н, ПЭ) -1	12,9	295,6
ВВГнг (А) -ЛС 3х6ок (Н, ПЭ) -1	13,9	372,3
ВВГнг (А) -ЛС 3х10ок (Н, ПЭ) -1	15,6	521,2
ВВГнг (А) -ЛС 3х16ок (Н, ПЭ) -1	17,6	723,7
ВВГнг (А) -ЛС 3х25ок (Н, ПЭ) -1	22,9	1231,7
ВВГнг (А) -ЛС 3х35ок (Н, ПЭ) -1	25,4	1597,7
ВВГнг (А) -ЛС 3х50ок (Н, ПЭ) -1	28,5	2079,0
ВВГнг (А) -LS 4х1,5ок (Н) -1	11,0	195,3
ВВГнг (А) -LS 4х2,5ок (Н) -1	11,9	248,0
ВВГнг (А) -LS 4х4ок (Н) -1	14,0	356,6
ВВГнг (А) -LS 4х6ок (Н) -1	15,2	457,2
ВВГнг (А) -LS 4х10ок (Н) -1	17,1	647,8
ВВГнг (А) -LS 4х16ок (Н) -1	19,3	909,4
ВВГнг (А) -LS 4х25ок (Н) -1	25,4	1556,8
ВВГнг (А) -LS 4х35ок (Н) -1	27,7	1992,3
ВВГнг (А) -LS 4х50ок (Н) -1	31,3	2602,7
ВВГнг (А) -LS 5х1,5ок (Н, ПЭ) -1	11,9	230,9
ВВГнг (А) -ЛС 5х2,5ок (Н, ПЭ) -1	12,9	296,2
ВВГнг (А) -ЛС 5х4ок (Н, ПЭ) -1	15,2	429,9
ВВГнг (А) -ЛС 5х6ок (Н, ПЭ) -1	16,6	551,0
ВВГнг (А) -ЛС 5х10ок (Н, ПЭ) -1	18,7	786,4
ВВГнг (А) -ЛС 5х16ок (Н, ПЭ) -1	21,2	1108,0
ВВГнг (А) -LS 5х25ок (Н, ПЭ) -1	27,7	1880,7
ВВГнг (А) -ЛС 5х35ок (Н, ПЭ) -1	30,4	2422,0
ВВГнг (А) -LS 5х50ок (Н, ПЭ) -1	34,7	3212,5
ВВГнг (А) -LS 1х70мк-1	15,7	771,7
ВВГнг (А) -LS 1х95мк-1	17,7	1039,3
ВВГнг (А) -LS 1х120мк-1	19,5	1291,1
ВВГнг (А) -LS 1х150мк-1	21,9	1580,5
ВВГнг (А) -LS 1х185мк-1	24,7	1976,5
ВВГнг (А) -LS 1х240мк-1	27,4	2535,2
ВВГнг (А) -LS 1х300мк-1	30,5	3172,3
ВВГнг (А) -LS 1х400мк-1	34,2	4030,3
ВВГнг (А) -LS 2х70мс (N) -1	23,6	1595,3
ВВГнг (А) -LS 2х95мс (N) -1	26,9	2151,2
ВВГнг (А) -LS 2х120мс (N) -1	29,0	2621,9
ВВГнг (А) -LS 2х150мс (N) -1	31,8	3197,4
ВВГнг (А) -LS 2х185мс (N) -1	35,4	3974,3
ВВГнг (А) -LS 2х240мс (N) -1	39,6	5113,1
ВВГнг (А) -ЛС 3х70мс (Н, ПЭ) -1	28,0	2309,3
ВВГнг (А) -ЛС 3х95мс (Н, ПЭ) -1	32,0	3128,1
ВВГнг (А) -ЛС 3х120мс (Н, ПЭ) -1	35,0	3862,6
ВВГнг (А) -ЛС 3х150мс (Н, ПЭ) -1	38,5	4716,0
ВВГнг (А) -ЛС 3х185мс (Н, ПЭ) -1	42,4	5814,6
ВВГнг (А) -ЛС 3х240мс (Н, ПЭ) -1	47,9	7551,9
ВВГнг (А) -LS 4х70мс (N) -1	32,0	3037,7
ВВГнг (А) -LS 4х95мс (N) -1	37,1	4165,5
ВВГнг (А) -LS 4х120мс (N) -1	40,2	5094,6
ВВГнг (А) -LS 4х150мс (N) -1	44,5	6275,4
ВВГнг (А) -LS 4х185мс (N) -1	49,1	7741,0
ВВГнг (А) -LS 4х240мс (N) -1	55,5	10050,5
ВВГнг (А) -ЛС 5х70мс (Н, ПЭ) -1	36,2	3810,0
ВВГнг (А) -ЛС 5х95мс (Н, ПЭ) -1	41,5	5165,0
ВВГнг (А) -ЛС 5х120мс (Н, ПЭ) -1	45,4	6383,0
ВВГнг (А) -ЛС 5х150мс (Н, ПЭ) -1	49,8	7786,1
ВВГнг (А) -ЛС 5х185мс (Н, ПЭ) -1	55,4	9687,2
ВВГнг (А) -ЛС 5х240мс (Н, ПЭ) -1	62,2	12493,5

Страница не найдена | Prysmian Group

ДАННЫЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ДОЛЖНЫМ ОБРАЗОМ РАЗРЕШЕНО CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ НОРМАМИ. УКАЗАННЫЕ ЗДЕСЬ ЦЕННЫЕ БУМАГИ НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах от 1933 года с внесенными в него поправками («Закон о ценных бумагах № ») ИЛИ В СООТВЕТСТВИИ С ДРУГИМИ ДЕЙСТВУЮЩИМИ ПОЛОЖЕНИЯМИ СТРАН И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА РЕГИСТРАЦИЯ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЙ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНАХ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛО ДИРЕКТИВУ ПРОЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ ЧЛЕНА »), БУДЕТ ИСПОЛЬЗОВАТЬСЯ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОЙ ПЕРСПЕКТИВА («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ ») И / ИЛИ ПРЕДНАЗНАЧЕНО ДЛЯ ОСВОБОЖДЕНИЯ ПО ДИРЕКТИВЕ ПЕРСПЕКТИВА ОТ ТРЕБОВАНИЯ К ПУБЛИКАЦИИ ПУБЛИЧНЫХ ПРЕДЛОЖЕНИЙ.

СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НИКАКИЕ ОБЯЗАТЕЛЬСТВА НЕ ВОЗНИКАЮТ ДЛЯ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА PROSPECTUS» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ПРИНЯТЫХ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВУ-ЧЛЕНУ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ) .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа любым лицам, проживающим или проживающим в США, Австралии, Канаде, Японии или других странах.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI PAESI»).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SECURITIES ACT «O AI SECURITIES ACT », O AI CORI NENISPONDESPARINES PALES NORISPOLLE POROSI NINISPOLLE PALES ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

QUALSIASI DI Strumenti Оферта FINANZIARI В QUALSIASI Stato MEMBRO DELLO SPAZIO ECONOMICO EUROPEO ( « СМ ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNO ООН « Stato MEMBRO RILEVANTE ») SARA EFFETTUATA SULLA БАЗА DI UN PROSPETTO APPROVATO DALL’AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘“ OFFERTA PUBBLICA CONSENTITA ”) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DIRETTIVA PUBBL.

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

L’Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

У меня есть документы, содержащие информацию, представленную в разделе, посвященном завершению, информативному и не прямому назначению для доступа ко всем лицам, которые находятся в негражданском государстве, в Австралии, Канаде или Джаппоне или уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидент или trovarmi negli Stati Uniti, в Австралии, Канаде или Giappone o uno degli Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

Какие провода нужно подключить. Сечение кабеля. Как правильно выбрать

При организации электропроводки в помещении многие не задумываются о выборе провода и часто используют первый вариант. При укладке на улице такой подход недопустим, поскольку здесь существует ряд негативных факторов — колебания температур, действие УФ-лучей, повышенная влажность, опасность механических воздействий и другие.Именно поэтому важно знать, какой провод использовать для разводки на улице, и что учитывать в процессе его прокладки.

Особенности дизайна и маркировки
Чтобы не ошибиться с выбором, важно разобраться с симуляторами маркировки и расшифровать каждую букву в названии товара. Все кабели условно делятся на две категории — одножильные и многожильные.
Само поведение может быть твердым или образовываться из множества небольших поперечных сечений.Во втором случае проволока приобретает дополнительную мягкость, лучше гнется и практически не ломается при перегибе.
При изготовлении используется два вида металла — алюминий и медь. Исключение составляют специальные продукты, в которых разрешено использование сплавов. Кстати, кабель для уличной разводки СИП имеет алюминиево-стальные жилы.
Для прокладки дома используются провода с медными жилами, имеющие лучшие характеристики и рассчитанные на большие токи. Раньше алюминиевые жилы применялись из-за низкой стоимости и большей доступности, но сегодня от них отказываются из-за плохой устойчивости к коррозии и хрупкости.
При изготовлении изоляции для проводов могут применяться:
Резина.
ПВХ материал.
Полиэтилен.
Свинец и прочие материалы.
Маркировка проводов
Если материал жилы — алюминий, провод маркируется буквой A. Медь — это материал, из которого изготовлен жилы по умолчанию, и поэтому он не отражается в маркировке.
Для обозначения проводов обозначены: W — установка, K — контрольная, M — навесная и другие.
Изоляция (материал):
П — полиэтилен.
N — шины негорючие.
B — ПВХ.
К — Капрон.
ПС — полиэтилен самотягивающийся.
C — свинец.
PV — Полиэтилен вулканизирующий и др.
Уровень защиты кабеля:
Б — с бронированным снарядом.
G — без брони (гибкий).
А — асфальт и тд.
Помимо иконического обозначения есть еще и цифровая маркировка.В нем первый символ отражает количество прожитых, второй — сечение, а третий — класс номинального напряжения. Если нет первой цифры, кабель один живой.
Какой провод используется для разводки на улице: Лучшие варианты
Мы плавно подошли к основному вопросу — использовать провод для внешней разводки, чтобы быть уверенными в его надежности и способности выдерживать негативные природные воздействия. Основные требования, которые предъявляются к таким изделиям, — это устойчивость к горению, прочность и не гигроскопичность.
К наиболее популярным видам следует отнести:
Допустимое напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов с индивидуальной изоляцией и алюминиевыми жилами. Такие изделия имеют свои подвиды (СИП -1, 2, 3 и так далее) и производятся во многих странах мира. Основная особенность — черная изоляция проводов. Использование такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на установку. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях нехватки места.
ABBBSB — изделие на основе группы проводов с алюминиевыми жилами, объединенных под одной броневой оболочкой. Одна из разновидностей кабеля — ВББШБ — вариант с медными жилами. Особенностью является возможность укладки в землю без применения дополнительной защиты и устойчивости к механическим воздействиям. Основные характеристики:
Наличие стальной ленты в оболочке.
Изоляция проводов выполнена в другом цвете для удобства трансверсий и соединений.
Внешний корпус выполнен в черном цвете.
Устойчивость к влаге и перепадам температур.
Ресурс — 30 лет.
Благодаря наличию брони, кабельная продукция данного типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе прокладки.
NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь жилы из меди или алюминия. Этот продукт используется все чаще. для внешней проводки в земле или по воздуху, а также для подключения электроприемников внутри помещений.Основные характеристики:
Устойчивость к воде и огню.
Соответствие международным стандартам.
Наличие разноцветной изоляции проводов.
Удобство организации разводки по ул.
Черная внешняя оболочка из ПВХ-пластика.
Устойчивость к перепадам температур.
Ресурс — 30 лет.
Такой кабель выпускается на многих заводах, благодаря универсальности и надежности. Основным конкурентом продукта является упомянутый выше кабель WBBSHV.
Которые активно используются на производстве и при создании проводки на улице. Его особенность — универсальность и возможности эксплуатации в различных условиях. Характеристики:
Соответствие нормам Союза электротехники Германии.
Термостойкость и возможность работы в широком диапазоне температур.
Не гигроскопичен и прочен, что позволяет укладывать изделие в бетон или в слой штукатурки.
Поперечное сечение круглое, цвет — серый.
Огнестойкость.
При прокладке уличной электропроводки с использованием NYM рекомендуется защищать от солнечных лучей. Такую кабельную продукцию производят на многих заводах, расположенных в Европе и России. Некоторые производители делают кабель по индивидуальному заказу, но такая продукция имеет меньшую цену и, соответственно, худшее качество. Использование таких кабелей для организации внешней разводки не рекомендуется.
Альтернативные решения
Помимо рассмотренных выше, стоит выделить ряд других марок кабелей, используемых при организации уличной разводки:
С оболочкой из ПВХ и маркированными проводами.Сумма прожила от двух до пяти.
. Отличается плоской формой и наличием двойной изоляции, что позволяет использовать провода по ул. .
ПВ, АПВ, ПВ1 и другие провода подходят для прокладки внешней проводки, но только с учетом труб. Главный недостаток — наличие одиночной изоляции, что делает их незащищенными от механических воздействий.
ВББВНГ — продукт, отличающийся огнестойкостью и гибкостью. Сумма прожила от одного до шести.Чаще всего применяется для подключения портативных устройств.
После трагедии, произошедшей в Нью-Йорке в 2000 году в здании Bull Telecom, производители кабеля изменили стандарты безопасности. Причина — выброс из оплетки проводов токсичных газов в процессе горения, из-за чего погибло большинство людей. Кроме того, ядовитые газы отрицательно влияют на сложную электронику. Поэтому на современном этапе производители делают упор на изготовление негорючих проводов, характеризующихся низким содержанием газа и дыма.
Правила монтажа для вывешивания на ул.
При выборе провода для внешней разводки важно учитывать особенности его прокладки. Здесь есть ряд правил, касающихся защиты и удаленности от жилых домов. Таким образом, расстояние от кабеля до крыльца должно быть не менее 250 см, а до балкона или окна — 100 и 50 см соответственно. Если разводка имеет вертикальное исполнение, расстояние от поверхности Земли должно быть 275 см, до балкона или оконного проема — 100 и 75 см соответственно.
Если провод спарен вдоль стены, следует соблюдать ряд правил:
В случае выбранных проводов требуется использование пластиковых или металлических труб.
Соединение проводов должно быть выполнено с клеммными колодками (скручивание запрещено).
При подвешивании кабеля между зданиями используется кабель и гофрированные рукава.
Подключение проводов производить только в герметичных распредвалах.
Монтаж электропроводки на крыше запрещен.
В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Таким образом, сеть частного дома может быть подключена к источнику питания на 3 или однофазное напряжение (380 или 220 вольт соответственно). Если проводка выполняется воздушным путем, рекомендуется использовать провод СИП-4.
Для подземной прокладки больше подходят армированные провода марок ВБШБ или АБСВ. Особенность таких изделий — водонепроницаемость и механическое повреждение.Для внешней разводки, как правило, используются жилые алюминиевые провода большего сечения, что снижает затраты на монтаж.
Еще один фактор, который следует учитывать, — это метод укладки. Самые популярные варианты:
Воздух. Такой вариант подходит для случаев, когда длина кабеля составляет 3 метра. Достоинства метода — высокая скорость монтажа и удобство. С другой стороны, страдает эстетика и сокращается ресурс продукта.В процессе такой прокладки используется стальной трос, к которому крепится сам трос с помощью стяжки.
Метро. Этот метод будет применяться в большинстве случаев, когда требуется длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, расстановка места и прокладки. Глубина траншеи около 70 см. Дно обязательно должно быть «подушкой» из песка толщиной примерно 8-10 сантиметров. Кабель необходимо прокладывать без натяжения, после чего он засыпается песком, почвой и в конце протаптывается.
Пример прокладки кабеля в траншее показан на этом видео:
РЕЗУЛЬТАТЫ
Выбирая провод для монтажа на улице, стоит учесть множество факторов, а также заранее продумать способ прокладки. Помните, что от правильности подбора кабеля и соблюдения правил ПУЭ при прокладке, от прокладки зависит ваше спокойствие, безопасность, а иногда и жизнь.
Невозможно построить дом без электрического кабеля.Однако для обустройства жилья недостаточно его наладить, нужно грамотно выбрать подходящий вид. А для этого нужно знать, какие характеристики влияют на выбор. Согласен?
Мы расскажем, какие виды продукции предлагает современный рынок и какой провод используется для разводки в доме. Знакомим с популярной номенклатурой и помогаем разобраться в маркировке продукции для прокладочных электролитов. Обратите внимание на то, что вам следует обратиться к покупателям и независимым электроустановкам.
Информация предоставлена для ознакомления с целью оптимизации восприятия, мы доработали схемы, фото подборку, видео рекомендации.
Основными элементами любого электрического кабеля являются жилы — элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.
Обозначаются аббревиатурой TPZ.
Помимо токопроводящих жил (1), кабель может содержать такие конструктивные элементы, как агрегат (3), проволочную или стальную броню (2) и внешнюю оболочку (4).
Корпуса для передачи электрической энергии бывают двух типов:
однокомпонентный сплошной;
мульти-напряжение состоящее из большого количества тонких ниток.
Некоторые ошибочно полагают, что одножильные жилы и одножильные кабели — это тождественное понятие. Фактически одноядерные изделия могут иметь только одно живое, что, в свою очередь, может выполняться одним и тем же многопрофильным объектом.
Галерея изображений
Первый признак, по которому делятся кабели — , номер корпуса . Рабочие параметры одно- и многоклинейных продуктов подробно описаны в таблице ниже.
Ремонт большой квартиры обязательно включает замену проводки.Для этого есть две основные причины.
Первое это возраст этой проводки. Как правило, капитальный или серьезный ремонт проводят через 15-20 лет после прибытия в квартиру. За это время даже то, что сделано правильно, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для жителей жилья.
Вторая причина — перепланировка и капитальный ремонт отдельных помещений с добавлением новых электроприборов. Обрывы и другие соединения новой проводки со старой крайне нежелательны.Из-за несжатости характеристик кабеля или материалов в нем.
Итак, вопрос, менять ли проводку, считается решенным, осталось разобраться с его практическим воплощением. И начинать нужно с выбора кабеля.
Кабель для разводки в квартире — 300 сортов и 5000 разновидностей
С какой стороны здесь начать? Вылетает за голову человека, находящегося вдали от электроагрегата. И хватит хватать. Потому что кабелей и проводов не просто много, они буквально не в счет, как Донов Педро в Бразилии.Даже профессиональные электрики иногда «тонут» и запутываются в обилии производителей и товаров.
Выбор проводов для разводки в квартире, это вопрос не только стоимости ремонта. Намного важнее момента, что электропроводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусать» ток. А также быть огнестойким и надежным.
Внимание! Главное в надежном слоне — найти правильного электрика.Делать электромонтаж и выбирать кабель для разводки в квартире должен специально обученный мастер! Имеет допуск к электромонтажным работам и практический опыт.
Кратко расскажем о кабелях и проводах, их сечении, маркировке, материалах и типах. Объясняем, что подходит для домашней электропроводки, а что нельзя. Чтобы вы знали, чем занимается ваш электрик и почему.
Характеристики электропроводки и кабели, на которые следует обращать внимание при выборе
Сразу обсудим, что речь идет о кабеле питания для дома или проводе с напряжением 220/380 В для передачи электротока в домашней сети.Все остальные виды отопления, телевидение, компьютер и прочее сейчас мы не рассматриваем.
Общий перечень характеристик выглядит так:
материал жил;
дизайн;
сечение
толщина изоляции корпуса;
толщина корпуса; Маркировка
;
цветов прожили;
упаковка; Сертификат
;
состояние товаров.
1. Материал и конструкция
По составу сердечника кабельная продукция делится на медную и алюминиевую.Изделия из меди более надежны, сопротивление ниже, показатели тока выше, нагрев меньше, чем у алюминия равного сечения. К тому же медь менее окисляется, более пластична, а значит, кабель служит дольше без потери свойств и характеристик.
Внимание! Прокладка электропроводки в квартире Алюминиевый кабель запрещен согласно требованиям ПУЭ (правила устройства электромонтажных работ).
По конструкции Доступны одножильные (одножильные) и многожильные (многоуровневые) кабели и провода.Одножильные разновидности более жесткие и негибкие, особенно с большим сечением жилы.
Отвечая на вопрос, «какой провод используется для разводки под штукатурку», можно сказать, что теоретически подойдет одножильный и одножильный медный кабель. Штукатурка Создает дополнительную защиту такому проводнику. Но на самом деле домашний блок питания на однобаттерный провод никто не прокладывает.
Многожильный одножильный кабель более мягкий и пластиковый. Он хорошо переносит попрошаек, повороты и подходит как для открытой проводки, так и для скрытой под лепниной.Это трехжильное одножильное волокно, которое сейчас используют для прокладки в квартирах.
Внимание! Не путайте кабели, в которых каждый жилой состоит из одной жилы, с проводами, в которых жилы состоят из нескольких жил. Многовольтные кабельные изделия запрещены к стационарной прокладке в квартире из-за высокой пожарной опасности. Подробнее о них читайте в блоке «Какие провода нельзя использовать для разводки в квартире»
2.Сечение кабеля для проводки в квартире
Измеряется в «квадратах», вы имеете в виду квадратные миллиметры и показывает ширину полосы пропускания. У медного кабеля один «квадратик» пропускает 8-10 ампер тока, у алюминиевого всего 5 А. Для безопасной работы провод следует подбирать с запасом полосы пропускания, обеспечивающим нагрев провода в пределах допустимого значения или говоря проще, чтобы нагрузка не «плыла» изоляцией. Кроме того, при скрытой проводке следует учитывать, что она слабее охлаждаемой, а значит, сегмент секции должен компенсировать.
Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставьте его в формулу и вычислите площадь сечения.
Еще помню, что выбор кабеля для разводки в квартире всегда идет с округлением до наибольшего. Если при расчете получается 2,3 «квадрата», то кабель выбирается два с половиной, а не два «квадрата».
В идеале поперечное сечение должно совпадать с маркировкой на бирке кабеля, но на самом деле оно часто отличается меньшей стороной. Допускаются небольшие неточности, потому что кабель сертифицирован по сопротивлению, а не по сечению жилы. Если несоответствия существенные, это брак. Опытный электрик увидит это визуально, а вы сможете измерить диаметр жил и рассчитать сечение по интересам или помочь другу, который самостоятельно решит купить кабель для квартирной разводки.
Некоторые электрики советуют брать кабель с номиналом выше расчетного. Например, 4 квадрата вместо 2,5, чтобы прикрыть «недостачу» сечения, если такое получится. Но, дальше надо рассчитать по защите проводки и поставить правильные автоматы и УЗО.
Совет! Рекомендуем на разводку в квартире сечение медных проводов от 1,5 до 2,5 кв. мм. На розетки пустить два с половиной «квадрата» и полтора — на освещение.
3. Толщина изоляции под напряжением
Каждая жила в многожильном или одножильном кабеле изолирована из ПВХ-пластика обычного типа или с пониженной воспламеняемостью, также используются полимеры и прошитый полиэтилен. Толщина изоляции регламентируется ГОСТом и должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1,5 и 2,5 мм 2 толщина изоляционного слоя по стандарту — 0,6 мм. Отклонение допускается, но утеплитель не должен быть тоньше 0.44 мм.
Проще говоря, есть зазор толщин, куда должна «влезать» изоляция, чтобы проводка служила надежно и не было рыка при установке. Нарушил ли производитель технологию — без микрометра не определишь, если не бегаешь с кабелями каждый день. Поэтому, если рядом нет опытного электрика — покупайте только в проверенных магазинах и кабели известных брендов.
4. Толщина оболочки
Оболочка закрывает кабель сверху изолированного корпуса, фиксирует их и защищает.Изготавливается, как и тяжелый утеплитель, из ПВХ или полимера, но имеет большую толщину. Для многожильных кабелей толщина составляет 1,8 мм, для одножильных — 1,4 мм. Также возможны отклонения в меньшую сторону, но незначительные.
Изоляционная оболочка — обязательный элемент. Для любой квартирной электропроводки кабель даже с минимальной мощностью «прописан» двойной изоляцией. То есть сначала на жилище, а потом поверх него. Это обеспечивает безопасность людей и защищает самого проводника от повреждений.
5. Артикул
Это надпись на оболочке кабеля для монтажа проводки в квартире. Он содержит всю необходимую информацию для выбора. Надпись печатается или выдавливается при производстве кабельной продукции. Он должен быть четким, контрастным, хорошо читаемым.
В маркировке указывается:
Марка товара (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
Название производителя.
Год выпуска.
Кол-во прожит.
Раздел.
Номинальное напряжение.
Надпись наносится по всей длине проводника с небольшими интервалами.
На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и производителя и пишут маркировку в виде ВВГНГ (ОН) -0,66 кВ 3х1,5 или ВГ, Кабель ВЕГНГ 3х1 .5.
Расшифровывается как трехжильный медный кабель сечением 1.5 «Квадрат» (3х1,5), исполнение однопроволочное (теплоноситель). Изоляция и оболочка из ПВХ пластика (взрывоопасный), кабель гибкий (г) негорючий (НГ). Номинальное напряжение 660 вольт.
Помните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия всегда ставится буква А, для меди — буква не указывается, поэтому все кабели марок ВГ всех модификаций имеют медную жилу.
6.Расцветка …
О цветах Необходимо знать, что это либо сплошной цвет, либо полоса на корпусе вдоль всего кабеля шириной около миллиметра. Это стандарт. Все остальное, в виде мазков, разводов, полос поперек — от лукавого. И это говорит о том, что кабель сделали непонятные люди в каком-то подвале.
В живых цветах есть таблица, которую знает любой опытный электрик. Покрашено, какого оттенка указаны основные жилы — фаза, ноль, заземление.Это сделано для удобства при установке, чтобы посмотреть, куда подключать. Фазовые и рабочие проводники могут отличаться окраской, «земля» всегда «красится» в желто-зеленый цвет.
7. Упаковка
Стандарт для всех видов — бухта или барабан. Бухты продаются в магазинах, барабаны заводятся для оптовиков, строителей и других крупных закупок. В любом случае к кабелю прилагается бирка с описанием.
Содержимое тега повторяет информацию надписи на оболочке с некоторыми дополнениями.В нем указывается:
наименование завода или товарный знак производителя
марка (обозначение) продукции
ГОСТ или ТУ
дата выпуска
количество сегментов с их длиной
барабан номер
весовой кондуктор
знак соответствия
марки ОТВ.
Если вы приехали покупать кабель для разводки в квартире на всю бухту 100 м, то бирку вы получите вместе с ним. Но если отрезать кусок, то этикетка не даст, можно просто посмотреть.
8. Сертификат
Необходимо подтвердить, что кабель качественный. Обычно на продукцию есть 2 документа — сертификат соответствия, отвечающий за срок годности кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца познакомиться. Документы должны быть заполнены гостями на телеграмму и иметь срок действия, например, до конца этого года. Как правило, в документации указывается (технические условия) по ГОСТу, а для кабельной продукции — соответствие ГОСТу.
9. Состояние
Это внешний вид провода питания. Обратите внимание, как выглядит кабель, ведь за этими крохами, крепкими попрошайками, за компрессами скрывается внутренний брак. Вены могут быть сломаны и даже сомкнуты друг на друга. Понятно, что поставить такой материал невозможно, поэтому не поленитесь осмотреть кабель в магазине еще до оплаты при самостоятельной покупке.
Какой кабель нужен для разводки в квартире
Мы уже говорили, что для разводки в квартире «требуется» 2 сечения кабеля.
Для розеток нужно взять сечение 2,5 мм 2 , т.к. включенная нагрузка может достигать 3-4 киловатт. А кабель в два с половиной «квадрата» как раз рассчитан на максимальную мощность до 5,9 киловатта и ток до 27 ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идет с запасом от запланированной нагрузки на треть. Кроме того, кабель под штукатуркой слабее охлаждаемого, и это тоже учитывается при выборе.
Для цепи освещения используется сечение 1,5 мм 2. Нагрузка здесь намного меньше, но даже если вы решили устроить в квартире освещение, запаса тока и мощности хватит с избытком.
Важная информация! Поскольку современные правила электробезопасности требуют заземления бытовой техники и установки специальных розеток, то для прокладки используется тройной кабель. В котором есть рабочий фазный провод, ноль рабочий и защитный ноль.
Какой кабель рекомендует сайт интернет-магазина скрытой проводки в доме или квартире
Напомним, в маркировке указаны основные характеристики кабельной продукции. Буквенное обозначение обозначает материалы под напряжением, изоляцию, оболочку и гибкость, цифровое — количество токопроводящих жил и их поперечное сечение.
Кабель ВВГ.
Самый распространенный бытовой кабель электромобиля в квартире. Имеет одножильные медные жилы, изоляцию и оболочку из ПВХ-пластика, применяется в помещениях с нормальной и повышенной влажностью.Рассчитан на напряжение до 660 вольт. Относится к гибким необъятным проводам питания. Он может включать от 1 до 5 жил, сечение от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная. Кабели
ВНГ выпускаются в нескольких модификациях:
ВГ — основной тип с виниловой изоляцией и оболочкой;
Вгглинг — провод силовой негорючий, изоляция жила саморезами, то есть на горение не распространяется;
WEGNG-LS — также имеет самоочищающийся негорючий утеплитель (НГ) и низкий отбойник;
FR-LS VVGNG — этот тип кабеля помимо негорючего и мелкодымного получил дополнительную огнестойкость из слюнной ленты.
Все марки с приставкой НГ можно монтировать в балки, то есть прокладывать несколько кабельных линий в одной гофре, трубе или шурфе.
Для розеток Для выключателей
Вггинг 3×2,5 WGG 3×1,5
ВВГнг-Лс 3х2,5 ВВГнг-Лс 3х1,5
Обычный ВВФ дешевле, но не подходит для прокладки пучка, а оболочка менее огнестойкая и дымящая.А марка FR-LS VGng относится к профессиональным и используется в условиях повышенной пожарной опасности на предприятиях и стоит намного дороже.
Кабель NYM
Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует стандартам ЕС и станциям gta. По исполнению кабель ВВГнг номинальным напряжением 660 В. изготавливается одножильным одножильным кабелем NYM сечением 1,5-10 мм2 и многопроволочным сечением от 16 мм2.Номер 2-5, изоляция и оболочка из ПВХ, по своей ингредиентности обеспечивает наполнитель из резины между изоляцией жил и оболочкой кабеля.
Примечание! В магазинах можно найти недорогие кабели с маркировкой NUM. Эта «опечатка» говорит о том, что вы — копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.
Кабели WDGG и NY имеют схожие характеристики и преимущества использования:
Качественное исполнение. Кожухи, изоляция, оболочка соответствуют ГОСТу, что делает кабель надежным.
Удобный монтаж и легкий крой. Кабель круглой формы удобен в монтаже за счет отсутствия перекручивания, при вводе его легче заклеить.
Высокая огнестойкость и безопасность. Соответствие нормам обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет откладывать балки без опасности возгорания от взаимного нагрева.
Самонаполняющийся и малодымный. Материал оболочки самоочищающийся и замедляет горение. А также обеспечивает слабое дымообразование без опасных галогенов. Если защита сработает с замедлением, то урон от огня будет минимальным.
Большой выбор опций В марках по цене под любой бюджет.
Какой провод не подходит для разводки в квартире
И еще один важный момент. Мы понимаем, что для большинства «провод» и «кабель» являются синонимами.По сути, это разные виды кабельной продукции. Главное отличие в том, что кабель всегда имеет очень прочную двухслойную изоляцию, причем первый слой покрывает токопроводящую жилу, а второй закрывает весь жгут. Даже если один жил в кабеле, изоляция всегда двойная. Провода более слабой конструкции с легкой изоляцией.
Примечание! Делать разводку в квартире проводом, даже многожильным или многожильным — очень плохая идея.
Основная беда проводов — слабая стойкость к длительному нагреву при постоянной нагрузке и большие запасы прочности.Поэтому они не соответствуют требованиям ПУЭ по электромонтажу в жилых помещениях.
Проволока ПВС.
Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинителей. Количество жил 2-6, конструкция жилой системы, сечение 0,75-10 мм2. Рассчитан на напряжение 380 В.
Внимание! Не нужно брать провод ПВА для проводки по советам друзей или из сбережений.
Во-первых, ПВС имеет многоплодную конструкцию. Это значит, что все концы для соединения нужно подвести и обязательно припаять. Это занимает много времени и требует качественной обработки и большого опыта работы электриком.
Во-вторых, многовековая конструкция жил является фактором высокой пожарной опасности. Такой провод сильнее нагревается, а потому изоляция мигает быстрее, что опасно и может закончиться коротким замыканием.
В-третьих, провод ПВА нельзя укладывать балкой как трос. Только с расстоянием между нитками. То есть приклеить стены к каждой линии отдельно.
Итак, экономия очень сомнительная и символическая. Низкая цена на провод «съест дороговизна монтажа. А качество проводки оставит желать лучшего. .Используется для подключения электрооборудования и бытовой техники.Имеют непродолжительный срок эксплуатации, многожильный тип требует обработки торца и проведения пайки при установке. Для стационарной проводки не подходит из-за отсутствия негорючей изоляции и слабых характеристик.
Провод ПУНП
Внимание! ПУНП запрещено использовать для электромонтажа с 2007 года по причине ненадежности.
Хотя есть «умельцы» и среди заказчиков, и среди мировых электриков, которые им пользуются.Мотивируя это тем, что «он стоит во всех старых квартирах».
Но «горожане» забывают, что со времен СССР оборудование самодельного электрооборудования сильно изменилось и выросла его мощность. Поэтому ПУНП и запрещены — он маломощный, со слабой изоляцией и не выдерживает современных нагрузок.
кабель fR-LS VVGNA кабель nYM
Сайт интернет-магазина предлагает только качественный кабель для разводки в квартире или доме. Полный список марок и типов в разделе:
Заходите и выбирайте свой кабель!
И задавайте любые вопросы.Сначала смешно и наивно! Они самые правильные! Потому что лучше электриков смешать, чем пожарных, согласны?
Мы всегда ответим на вопросы и расскажем обо всех актуальных тонкостях. Быстро подобрать комплектацию для устройства квартирной электропроводки от кабеля до розеток и выключателей. Учтем ваши пожелания и бюджет.
Звоните, спрашивайте! Телефоны
Домофон подключается проводом, который на данный момент представлен в большом количестве. Перед тем, как выбрать нужный провод, следует ознакомиться со всеми требованиями и характеристиками.

Требования к кабелю
Наличие населенных пунктов, обеспечивающих работу домофонного оборудования, приводит к выполнению определенных требований к установке и коммутации элементов:
Мощные источники магнитных полей, расположенные рядом, способствуют искажению сигнала . Поэтому использование коаксиального провода в трубе поможет избежать этого.
Петля сопротивления линии в 20 Ом обеспечит нормальную работу длинных линий связи.
Нельзя использовать провод с поврежденной изоляцией.
Напряжение внешнего блока и электронасоса должно быть 24 В.
Повышенная влажность в помещении считается предпосылкой для короткого замыкания. Ставить оборудование в таких условиях не рекомендуется.
При резких перепадах напряжения в сети работа домофона запрещена.
Электромагнитный замок снабжен дополнительным подводным тросом.
Разновидности
Система внутренней связи подключается четырехжильным и трехжильным кабелями.Все зависит от расстояния между домофоном и auyritube или видеодомофоном. На больших интервалах создаются помехи, для этого учитываются технические свойства используемых проводов. Для приборного устройства домофона используются следующие разновидности: витая пара, коаксиальный и комбинированный провод.
Может быть в своем составе от одной до нескольких пар. Все жилы изолированы друг от друга. Кабель делится на 7 категорий и называется «витая пара».Каждый класс частотного диапазона выделен. В домофонной системе используется «витая пара» категории SAT 5. Имеет 4 медные жилы разного цвета, скрученные с определенным шагом. В этом типе экрана нет экрана, так как свойства витой пары используются для борьбы с помехами при передаче дифференциальных сигналов.

Категория 5 нашла активное применение в телефонии и для трансляции видеосигналов. Рекламно-информационные системы широко используют передачу сигналов по витой паре в транспортных средствах, торговых центрах, развлекательных заведениях.Прочная полиэтиленовая изоляция позволяет использовать марку SAT 5 на улице.
плюсы :
Доступная цена.
Универсальность использования.
Возможность передачи двух сигналов по одному проводу.
Простая установка.
Минусы :
Зависимость от электромагнитной подачи (затухание и искажение сигнала).
Низкий уровень безопасности при передаче информации (радиотключение и при контакте с витой парой).
Обнажение высокочастотных проводников (ослабление сигнала).
Технические характеристики:
Температура эксплуатации в диапазоне (+60 минус 55) градусов.
Волновое сопротивление 100 Ом.
Максимальное рабочее напряжение 125 В.
Диапазон частот 0,772 — 100 МГц.
Диаметр жилы 0,51054 мм.
2. Коаксиальный кабель
В основе его медный проводник, поверх слоя изоляции, затем металлическая полоса и все это покрыто изоляцией в виде пластиковой оболочки.Коаксиальный провод предназначен для передачи высокочастотных сигналов.

В свою очередь, он делится на «толстый» (диаметр 1,2 см) и «тонкий» (диаметр 0,5 см) тип. Последний вариант («тонкий») отличается гибкостью и простотой укладки в стену.
плюсы :
Малое затухание.
Свойства устойчивости.
Доступная цена.
Высокая пропускная способность.
Помехозащищенность выше, чем у витой пары.
Минусы :
Ограниченная пропускная способность.
Сложность монтажа (толстый тип).
Сложность установки разъемов.
Разъемы по высокой цене.
Легкость повреждений.
Технические характеристики:
Минимальные потери и мощность сигнала.
Используется на расстоянии более 50 метров.
Волновое сопротивление 50 Ом.
3. Кабель КВК-Б (П) -2
Этот комбинированный тип используется для проводной связи по домофону на большие расстояния.В состав этого типа входят 3 тонкие жилки, все разного цвета с медным страхом и экраном. Оптимален для оборудования на улице, когда расстояние превышает 50 метров. Эта опция позволяет одновременно передавать управляющие сигналы и подавать их.

плюсы :
Большой срок службы (15 лет).
Устойчивый к внешним повреждениям.
Простая установка.
Устойчивость к солнечному излучению.
Минусы: уровень затухания 4 дБ.
Технические характеристики:
Максимальное напряжение 220 В.
Допустимое расстояние 450 м.
Диапазон частот 10-40 МГц.
Коэффициент затухания 4 дБ / 100 м.
Цена
Кабель Sat 5E, , имеющий диаметр 0,48 мм, неэкранированный и предназначенный для внутренней прокладки, имеет стоимость одного метра 3,28 руб. Продается в бухтах, протяженностью 305 метров.
Провод коаксиальный РК-50-4-11, российского производства с волновым сопротивлением 50 Ом, с черной изоляцией предлагается на рынках сбыта за 55 р. / метр. Марка. RG-6U (01-201) — Китай, волновое сопротивление 75 Ом, оценивается 12П / метр.
Марка КВК-Б-2е, Российский производитель из «Паритета», диаметром 6,9 мм, две жилы 2х0,5 кв. мм, предлагает товары за 30,43 р. / Метр.
Какой выбрать
Для качественной работы домофона следует выбирать кабель по нескольким критериям:
Провод для видеосвязи.
Отдельный экран в целом.
Поперечный разрез вены.
Последний параметр влияет на длину линии сигнала передачи. А уровень сигнала зависит от длины линии при включении видеодомофона в схему, так:
Вызывная панель до 15 м. Можно подключить любой кабель: SCWEV, CFV 4×0,5, KVK.
До 50 метров используется провод КВК 2х75.
На расстояние более 50 м. Производитель видеокомпонентов не гарантирует постоянной производительности.Теперь желающим рискнуть предлагают коаксиальный кабель.
Прокладка кабеля в помещении осуществляется проводом ПВХ, на улице — ПНД.
Панель и аудиоконтактная трубка подключаются к кабелю двумя жилами TRP 2×0,4, а также CFV 2×0,4.
На что обратить внимание
При выборе провода следует смотреть на количество жил, а также на их сечение. При большом поперечном сечении будет полоса пропускания, на которую положительно повлияет качество передачи.Обратите внимание на инструкцию, в ней есть рекомендации по установке. Электроснабжение и прочность, при выборе провода не помешает.
Кабельная проводка. Необходимые инструменты
Мы будем использовать набор инструментов:
Пилы.
Шпатлевка.
Витая пара.
Lubes.
Плоскогубцы.
Отвертка.
Перфоратор.
Изолента.
Перчатки латексные.
Выполняем следующие действия:
Подбираем комплект домофона.
Определение крепежа.
Кабельная проводка.
Монтаж и подключение домофона.
Пошаговая инструкция
Определяемся с выбором комплекта домофона. Это может быть трубка, по которой можно общаться на расстоянии. В комплекте также есть кнопка, выполняющая функцию открывания двери. Также можно приобрести видеодомофон. Здесь можно не только поговорить, но и увидеть человека, стоящего перед дверью.
Далее выбираем расположение устройства. Расстояние от низа поверхности 150 см. Следует выбрать такое место, чтобы сигнал вызова был слышен со всей квартиры или дома.
Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не забывайте, что возможная длина кабеля — 40 метров. Прокладку проводов нельзя производить рядом с силовыми кабелями, чтобы не было размещения и, что еще хуже, может привести к повреждению домофона.Осуществляем дополнительное питание (220 В) к месту установки домофонного модуля (подъезд или ворота дома).
В квартире просверливается отверстие, куда заводится кабель. Устройство фиксируется самозатягивающими устройствами и подключается к источнику питания.
Один из этапов — выбор подходящего кабеля от столба до входного экрана. Важно не только правильно рассчитать сечение жилы, но и выбрать марку, которая удовлетворит требования инспектора энергосбытовой компании и при этом прослужит долго.В этой статье мы просто рассмотрим, какой кабель нужен для подключения дома к электросети по воздуху и под землей.

по воздуху
Для подключения дома к электросети рекомендуется использовать кабель марки:
Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях напряжением до 380 вольт. В силу конструктивных особенностей несанкционированное подключение к электросети невозможно.Вы можете применить АВК для установки ввода с участка счета в щит учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подключения напряжения 220 вольт, однофазного и нулевого. Из минусов использования этого кабеля для подключения к дому необходимость использования специальной муфты для электрического подключения.
Sip расшифровывается как. Этот проводник используется для линий электропередачи до 1000 вольт. Утеплитель — светостабилизированный прошитый полиэтилен. Температурный диапазон эксплуатации от -60 до + 50 градусов.Широкий выбор секций и ценовой диапазон делают его идеальным кандидатом для подключения дома к электросети. Провод подходит для подключения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение инспекторов энергоснабжающих организаций к подключению данного вида электроснабжения к прибору учета. Дело в том, что в правилах указано, что кабельные подключения к узлу учета не допускаются.Линия должна проходить по целому куску, как показано на рисунке ниже:
В связи со спецификой SIP, невозможно запустить щит учета без перехода на другой, более гибкий провод. Поэтому этот момент лучше заранее согласовать с энергоснабжающей организацией, прежде чем вы решите выбрать кабель для подключения частного дома к сети. О Томе мы рассказали в отдельной статье. При этом обратите внимание, что согласно п.1.7.131 поперечное сечение CIP не должно быть менее 16 мм².
Расшифровка Далее — алюминий, изоляция полихлорвиниловая жила, оболочка полихлорвиниловая, голая (нет защитных крышек). Используется для напряжения до 1 кв. Рассчитан на работу в умеренном, холодном и тропическом климате. Применяется для прокладки в воздушных, сырых и сухих помещениях, каналах, траншеях, частично угловых помещениях со средней и сильной коррозионной активностью. В качестве воздушной прокладки используйте кабельную разводку. Жилет подходит для подключения потребителей к электросети как на 220, так и на 380 В.
Изоляция полихлорвиниловая жила, оболочка полихлорвиниловая, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токобезопасными жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также его применяют для прокладки на открытом воздухе, в сухих и сырых помещениях, в туннелях и колодцах и т. Д. Для воздушной разводки необходимо производить, кабель используется как несущий элемент, и он к нему привязан через равные зазоры. О том, как он производится, вы узнаете из статьи, на которую мы ссылались.При этом отметим, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей ВГ и АВВ разрушается под влияние ультрафиолета. Такие кабели, кроме прокладки на кабеле, лучше дополнительно защищать полипропиленом, устойчивым к ультрафиолету.
Ниже представлены таблицы выбора кабеля для подключения дома к электросети:

Как провести провод от столба до дома по воздуху, рассказывает на видео:
Линия воздушной прокладки
Подземный
Для прокладки кабеля от столба до дома подземным способом такие жилы следует чаще использовать в траншее:
В конструкцию входят алюминиевые жилы, ПВХ изоляция текущих жил, армированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида.Используется для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении Уль и тропическом климате. Температурный режим от -50 до +50 градусов. Срок его службы — 30 лет.
Этот кабель не боится грунтовых вод, не боится повреждений. Наличие броневого слоя делает его отличным кандидатом для подключения дома к электросети. Полный его аналог, только с медными взведенными сердечниками — это марка ВББШБ.
№
Медные жилы, изоляция токоведущих жил — ПВХ пластик, дополнительно армированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида.Этот кабель предназначен не только для подключения дачных домов под землей, но и для наружных прокладок на эстакадах и галереях.
Ниже представлены марки кабеля для прокладки в траншеях от столба до дома. Все они сведены к параметрам работы в таблице, что позволит вам выбрать наиболее подходящий вариант для ваших условий подключения к электросети.
Прокладка подземная электричество
Итак, мы предоставили лучшие марки кабельной продукции для того, чтобы подавать электричество в нижний и воздушный экран.Надеемся, информация дала вам понять, какой кабель нужен для подключения дома к электросети. Обращаем ваше внимание на то, что в этой статье мы не приводили живые разделы. Это связано с тем, что каждый потребитель имеет свою допустимую мощность, указанную в техническом задании (например, 15, 25 или 30 кВт). Об этом мы рассказали в соответствующей статье!
Провод и кабель WDGN Ls Технические характеристики, описание, назначение. Чем отличаются кабели с индексом «ng», «ls», «hf»? Продажа силовых кабелей исполнения «-нг (а) -лс»
. Расшифровка (маркировка) кабелей и проводов
Расшифровка (маркировка) Кабели и провода российского производства
Расшифровка (маркировка) сокращений, используемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, г. Т16.71-277-98, ТУ 16.К71-335-2004)
А — (первая буква) Алюминий жил, если буквы нет — медь жила.
AC — алюминиевая жила и свинцовая оболочка.
Aa — алюминиевый жила и алюминиевая оболочка.
Б — броня из двух стальных лент с антикоррозийным покрытием.
БН — то же, но с негорючим защитным слоем (не поддерживающим горение).
Б — без подушки.
Б — (первая (при отсутствии а) буква) ПВХ изоляция.
Б — (вторая (при отсутствии а) буква) оболочка ПВХ.
G — в начале обозначения — это кабель для горных выработок, в конце обозначения — без защитного слоя поверх брони или оболочки («голый»).
М — Ленты водонепроницаемые для герметизации металлического экрана (в конце обозначения).
2г — лента алюмополимерная поверх герметичного экрана.
Шв — защитный слой в виде сливного шланга (оболочки) из ПВХ.
СП — защитный слой в виде сливного шланга (оболочки) из полиэтилена.
СПС — защитный слой предлагаемого рукава из самоворачивающегося полиэтилена.
К — Броня из круглой оцинкованной стальной проволоки, на верхнюю часть которой нанесен защитный слой. Если он стоит в начале обозначения, кабель управления.
С — свинцовая оболочка.
О — отдельные оболочки по каждой фазе.
П — резиновая изоляция.
л.с. — резиновая изоляция и оболочка из резины, не поддерживающая горение.
П — изоляция или оболочка из термопластичного полиэтилена.
ПС — утеплитель или оболочка из самоочищающегося не поддерживающего горение полиэтилена.
ПВ — изоляция из вулканизированного полиэтилена.
BBG — профилированная стальная ленточная броня.
NG — не поддерживает горение.
LS — Low Smoke — низкое дымообразование и газовыделение.
Кг — гибкий кабель.
Кабель с бумагой БПИ, пропитанной изоляцией (по ГОСТ 18410-73):
А — (первая буква) Алюминий жил, при его отсутствии — по умолчанию медь жила. Если в середине обозначение после обозначения материала жилы, то оболочка алюминиевая.
Б — броня из плоских стальных лент (после обозначения материала оболочки).
AB — алюминиевая броня.
Сб — (первая или вторая (после) буква) свинцовый доспех.
C — Свинцовый материал оболочки.
Ой — отдельно завиденты жили.
П — броня из плоской стальной оцинкованной проволоки.
К — броня из круглой стальной оцинкованной проволоки.
Б — бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
Б — без подушки.
Л — в составе подушки 1 дополнительная лавсановая лента.
2л — в составе подушки дополнительная двойная лавсановая лента.
N — негорючий внешний слой. Ставьте после символа книги.
Шв — Наружный слой В виде напорного рукава (оболочки) из поливинилхлорида.
СП — Наружный слой в виде сливного шланга (оболочки) из полиэтилена.
SCVPG — это наружный слой от напорного шланга из поливинилхлорида пониженной горючести.
(ОН) — кабели с одинарными манжетами (в конце обозначения).
У — бумажная изоляция с повышенной температурой нагрева (в конце обозначения).
С — бумажная изоляция, пропитанная откручивающимся составом. Ставьте перед обозначением.
Кабель контрольный (по ГОСТ 1508-78):
А — (первая буква) Алюминий жил, при его отсутствии — по умолчанию медь жила.
Б — (вторая (при отсутствии а) буква) ПВХ изоляция.
Б — (третья (при отсутствии а) буквы) оболочка ПВХ.
П — изоляция из полиэтилена.
ПС — Изоляция из самоворачивающегося полиэтилена.
G — отсутствие защитного слоя («голый»).
П — резиновая изоляция.
К — (первая или вторая (после) буква) — трос управления.
KG KG — гибкий кабель.
Ф — изоляция из фторопласта.
Э — в начале обозначения — кабель силовой для особых шахтных условий, в середине или в конце обозначения — кабель экранированный.
Подвешенные провода:
A — алюминиевый оголенный провод.
Aux — алюминий-стальной (чаще используется слово «сталеллюминий») оголенный провод.
СИП — провод самонесущий изолированный.
НГ — не поддерживает горение.
Силовые, установочные провода и шнуры соединительные:
А — алюминиевый, отсутствие в марке провода буквы А означает, что токоведущие жилы из меди.
P (или w) — вторая буква, обозначающая провод (или шнур).
П — резиновая изоляция.
Б — изоляция из ПВХ.
П — полиэтиленовая изоляция.
N — Изоляция из нифелитовой резины.
Количество прожитых и раздел указать следующим образом: поставить прочерк; Номер записи в прямом эфире; поставить знак умножения; Запишите поперечное сечение вен.
В марках проводов и шнуров могут быть другие буквы, характеризующие другие элементы конструкции:
D — провод двойной.
О — тесьма.
Т — для прокладки в трубы.
П — плоский с разделительным основанием.
G — гибкий.
Монтажные провода:
M — Монтажный провод (ставится в начале обозначения).
G — многовековая жила (отсутствие буквы указывает на то, что мантия одинарная).
Вт — изоляция из полиамидного шелка.
C изолирующая пленка.
B Изоляция поливинилхлоридная.
К — Утеплитель Crona.
L — лакированный.
С — обмотка и оплетка из стеклопластика.
D — двойная тесьма.
О — тесьма из полиамидного шелка.
E — экранированный.
ME — эмалированная.
Расшифровка (маркировка) некоторых специальных сокращений:
CFV — кабели для систем передачи в виниловой оболочке.
КПСВВ — кабели пожарной сигнализации с виниловой изоляцией в виниловой оболочке.
CPSWEV — кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке.
ПНСВ — проволока нагревательная, жила стальная, оболочка виниловая.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости.
ПВС — провод в виниловой оболочке соединительный.
ШВВП — шнур с виниловой изоляцией в виниловой оболочке плоский.
ПУНП — проволока универсальная плоская.
PugNP — Проволока универсальная плоская гибкая.
R ашифровка (маркировка) Кабели и провода зарубежного производства
Силовой кабель:
N — означает, что кабель изготовлен по немецкому стандарту VDE (Verband Deutscher Elektrotechniker — Союз германской электротехники).
Y — изоляция из ПВХ.
H — отсутствие галогенов в ПВХ изоляции (вредных органических соединений).
M — Монтажный кабель.
С — наличие медного экрана.
RG — Наличие.
FROR — Кабель итальянского производства, имеет специальные обозначения согласно итальянскому стандарту CEI UNEL 35011:
F — CORDA FLESSIBILE — Гибкий жилой.
R — ПОЛИВИНИЛКЛЮДО — ПВХ — изоляция из ПВХ
O — Anime Riunite Per Cavo Rotondo — Круглый, а не плоский кабель.
R — ПОЛИВИНИЛКЛЮДО — ПВХ — оболочка из ПВХ.
Кабель управления:
Y — изоляция из ПВХ.
SL — трос управления.
Li — многожильный провод выполнен по немецкому стандарту VDE (см. Выше).
Кабель галогенный огнестойкий:
N — Сделано в соответствии с немецким стандартом VDE (см.).
HX — изоляция из прошитой резины.
С — экран медный.
Fe 180 — В случае пожара целостность изоляции при использовании кабеля без системы крепления сохраняется на 180 минут.
E 90 — При пожаре работоспособность кабеля при прокладке вместе с системой крепления сохраняется на 90 минут.
Монтажные провода:
H — согласованный провод (допуск HAR).
Н — соответствие ГОСТу.
05 — Нонильное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
В — ПВХ изоляция.
К — Жилы гибкие для стационарной установки.
Кабели с притачной полиэтиленовой изоляцией:
N — Изготовлены по немецкому стандарту VDE (см.).
Y — ПВХ изоляция.
2й — полиэтиленовая изоляция.
2х — изоляция из прошитого полиэтилена.
S — экран медный.
(F) — продольное уплотнение.
(FL) — продольное и поперечное уплотнение.
Е — кабель трехжильный.
Р — броня из стальной круглой проволоки.
Как узнать марку кабеля?
Возьмем для примера очень распространенный кабель: AVVG (OH) -0,66 кв. 4×35 и разберем его маркировку.
4×35 — У этого кабеля 4 жилы, 35 квадратных метров.Каждый. Количество жил в большинстве групп кабелей от 1 до 5. А вот в контрольном, например, от 4 до 37. Каждая жила имеет сечение. Кабель имеет диапазон сечений от 1,5 до 800 кв. мм. Для низковольтного кабеля.
0,66 кВ — напряжение. В этом кабеле оно составляет 660 В. Кабели бывают низкого (0,38 -1 кВ), среднего (6-35 кВ) и высокого (110-500 кВ) напряжения.
(OH) — Исполнение — одинарный ламинатор. Это значит, что здесь жили монолитно, застывшие. В том случае, если в бренде нет «ОН», это означает, что по умолчанию это исполнение многоуровневое (MP) или многоуровневое (MN).
M может быть гибким или невооруженным.
Винил. Оболочка из поливинилхлоридного (ПВХ) пластика.
Винил. Утеплитель из поливинилхлоридного (ПВХ) пластика.
А — алюминий. Алюминий проводящий жил.
Вся буквенная маркировка начинается от жилок. Если стоит буква А, значит токопроводящий жил — алюминий. Если буква А отсутствует, значит, токопроводящие жилы выполнены из меди.
В зависимости от группы использования в маркировке кабеля могут встречаться следующие символы.
Avvg- P. Плоские изолированные жилы прокладываются параллельно в одной плоскости.
АВВГЗ. С наполнением, заливка из резиновой смеси.
АВВГнг-Лс. НГ-негорючий, ПВХ пластик пониженной горючести. Ls — «Low Sking» (пониженное шимпанзе), ПВХ пониженная пожароопасность.
ABBBSHV
B — броня из стальных лент
Schling защитная из ПВХ пластика.
винил. Утеплитель из поливинилхлоридного (ПВХ) пластика.
ASB2LG, ASCL, CSB.
С — свинцовая оболочка.
2л — две лавсановые ленты
G — голые. Защитный чехол из двух стальных оцинкованных лент.
К — защитный кожух из стальной оцинкованной круглой проволоки.
C — бумажная изоляция, пропитанная неуказанным составом.
K — контроль
E — экран обычная алюминиевая фольга поверх витой жилы
APVBBSP.
П — изоляция из силанаального полиэтилена.
п — внешняя оболочка из полиэтилена.
Ap venture2g.
u — полиэтиленовая армированная оболочка
2g — «Двойное уплотнение», изоляция из прошитого полиэтилена с алюминиевой лентой поверх герметичного экрана.
кг — гибкий кабель.
Расшифровка маркировки проводов.
А теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода, а также кабели маркируются буквами, после которых цифрами записывается номер и площадь поперечного сечения токопроводящей печени.С обозначением провода принята следующая структура. По центру поставьте букву n, обозначающую провод. Перед буквами Пауза стоит буква А, означающая, что провод сделан из алюминиевых проводящих печенок; Если букв нет, токопроводящие жилы сделаны из меди.
После буквы n следует буква, характеризующая материал, из которого изолирована изоляция провода:
P — резиновая изоляция,
B — изоляция ПВХ (поливинилхлорид)
P — полиэтиленовая изоляция
Если провод имеет изоляцию тесьма из хлопчатобумажной пряжи, покрытая лаком, то это обозначается буквой L, а если пряжа пропитана составом против сосков, то буква в марке опускается.Буква L стоит на последнем месте в обозначении марки провода.
Провода для электроустановок марки
ФЭН имеют цифровые индексы 1; 2; 3 и 4. Эти числа указывают степень гибкости проводов. Чем выше темы, тем гибче.
Провода для воздушных линий электропередачи расшифровываются следующим образом:
СИП — провод самонесущий изолированный. Утеплитель из светостабилизированного приточного полиэтилена.
СИП-1 — с неизолированной нейтралью
СИП-2 — с изолированной нейтралью
СИП-4 — с изолированной проводимостью в поперечном сечении.
A — неизолированный провод, скрученный из алюминиевого провода
AC — неизолированный провод, состоящий из стального сердечника и алюминиевого провода
Расшифровка кабеля ВВГНГ (А) -LSLTX:
В изоляции — из ПВХ пластика пониженная пожароопасность
CNG-LS — Корпус — из ПВХ пластик Пластик Низкая пожароопасность
G — отсутствие защитных кожухов
(А) — категория для исполнения по показателям пожарной безопасности
LTX — C малотоксичные продукты сгорания
Элементы конструкции кабеля ВВГНГ (А) -LSLTX:
1.Жилы токопроводящие — медные, одно- или многопородные, круглой или секторной формы 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция — из ПВХ пластика малой пожарной опасности, изолированные жилы имеют характерный цвет.
3. Скрутка — изолированные жилы многожильных кабелей скрученных.
4. Внутренняя оболочка из ПВХ пластика пониженной пожароопасности с заполнением между прожилками.
5. Оболочка — из ПВХ пластика пониженной пожарной опасности.
Область применения кабеля IWGN (A) -LSLTX:
-LSLTX cable (a) -lsltx предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0.66 и 1 кВ с частотой до 100 Гц или постоянным напряжением до 1,5 кВ, с сохранением работоспособности при пожаре.
Условия эксплуатации и прокладка кабеля ВВГНГ (А) -LSLTX:
Кабели предназначены для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе в зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов. человек, больницы, спальные корпуса учебных заведений в интернатах и детских учреждениях, гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, палаточные городки, мотели, пансионаты, а также для зрелищных, клубных, спортивных сооружений, построек общественных организаций, мегаполисов, а также для объектов использования атомной энергии за пределами Хермонса, а также для эксплуатации во взрывоопасных зонах класса 1А.
Класс пожарной опасности по ГОСТ Р 53315-2009 — П1Б.1.2.1.2
Климатическое исполнение УХЛ, категории размещения 3 и 4 по ГОСТ 15150-69
Диапазон рабочих температур: от -50 0 с до +50 0 с
Относительная влажность при температуре до +35 0 от до 98%
Прокладка без предварительного нагрева производится при температуре воздуха не ниже -15 0 с
Наименьший радиус изгиба:
— Для одножильных кабелей 10 Макс. внешние диаметры кабеля;
— для многожильных кабелей 7.5 макс. внешние диаметры кабеля;
Кабели не распространяют горение при групповой прокладке по категории А
Дымообразование при горении и кабелях не приводит к снижению теплопроводности в испытательной камере более чем на 50%.
Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов, не более — изоляция — 100 мг / г,
— наружная оболочка и защитный шланг — 80 мг / г,
— внутренняя оболочка и разделительный слой — 50 мг / г,
Предельная температура нагрева при условии отсутствия несущего кабеля при коротком замыкании не более 350 0 с
Строительная длина кабеля устанавливается при заказе
Кабели экологически чистые
Срок службы кабеля IWGN (A) -LSLTX при не менее 30 лет спустя при соблюдении требований по эксплуатации, транспортировке и хранению.
Вы можете заказать кабельных муфт (соединительных, концевых) Для кабеля WNGN (A) -LSLTX.
Мы рекомендуем сцепления Ensto, Raychem, прогресс.
Каждый стратегически важный объект вряд ли сможет обойтись без использования огнестойкого кабеля. Он используется как высокотехнологичный инструмент для передачи и распределения электроэнергии и сигналов. Огнестойкий, негорючий кабель — незаменимый компонент противопожарных систем, копировальной защиты и систем оповещения и эвакуации.
Область применения
Огнестойкая кабельная продукция с низким отбойником CERV NG (A) -FRLS и CERV NG (A) -FRLS (Аналог KPSEng (A) -FRLS, KPSng (A) -FRLS) предназначена для групповой и одиночной прокладки в различных системы пожарной безопасности: управление эвакуацией при пожаре, пожарная сигнализация, аварийное оповещение, обнаружение пожара, системы вентиляции и средства автоматического пожаротушения.Данная кабельная продукция сохраняет работоспособность в течение трех часов при пожаре. Очень успешно применяются для поддержания пожарной безопасности на промышленных предприятиях, торговых центрах, медицинских I. учебных заведениях, многоэтажных зданиях и офисных помещениях.
В помещениях кабель можно прокладывать в специальных каналах, блоках, стенах, перекрытиях, на опорных конструкциях, скрытыми или открытыми способами.
Описание кабельной продукции
CWWN Cable (a) -frls Это парный витой кабель, однопроволочный медный корпус (Диаметр — 0.5, 0,80, 0,97, 1,13, 1,38 мм). Покрыт изолирующим керамическим силиконовым каучуком в оболочке из ПВХ-пластика, обладающего свойствами снижения пожарной опасности и минимальной токсичностью при горении.
Кабель KSREV
(a) -frls обладает всеми вышеперечисленными характеристиками, но кроме этого вида кабеля предусмотрен экран из алюмополимерной ленты, выполняющий функцию защиты от электромагнитных помех.
Соответствие нормативным документам
Кабель огнестойкий полностью соответствует требованиям всех нормативных правовых актов, в том числе «Техническому регламенту пожарной безопасности» ГОСТ Р 53315.Продукция сертифицирована по системе пожарной безопасности класса P1 b. 2.2.2. Указанный выше стандарт ГОСТ.
Технические характеристики кабелей
Кабель огнестойкости при пожаре — 180 минут;
Диапазон рабочих температур от — -40 до +70 ° С;
Кабель для работы от переменного напряжения — 250В;
Эксплуатация кабелей в условиях постоянного тока — 300В;
Максимальный срок службы 20 лет;
Гарантия от производителя — 12 месяцев.
Преимущества огнестойкой кабельной продукции
Преимущества огнестойких CWRV NG (A) -FRLS и CERV NG (a) -frls очевидны. Они не распределяют процесс горения как одиночное, так и в пучок. Могут выполнять свои функции при пожаре долгое время. Также важным преимуществом является то, что кабель при горении не выделяет опасных для здоровья человека химических веществ: фтора, брома, хлора и других агрессивных газов.
Кабель VG NG LS — это подвид кабеля JG, а также его «старший» собрат, предназначенный для передачи и распределения электрического тока В условиях, когда с частотой до 50 Гц используется номинальное напряжение. в 0.66, 1 или 6 кВ в тех или иных установках стационарного типа. Однако есть отличия. В частности, этот кабель лучше всего подходит для использования в местах, где вероятность возгорания особенно высока. Об этом сообщает его маркировка.
Расшифровка кабеля VG NG LS
Расшифровка его несложная и, по сути, содержит описание основных технических характеристик товара. «ВНГ» означает «винил-винил-голый», что показывает, что используются два слоя поливинилхлорида, а затем нет защитного слоя.Буквы «НГ» говорят о том, что кабель не распространяет горение. Что ж, «LS» означает «Low Smoke», то есть по-русски low Smoke. Отсутствие буквы «А» означает, что рассматриваемый кабель медный. Кстати, не удивляйтесь, если вы встретите менее привычную аббревиатуру FRLS — это то же самое. Просто «FR» означает «огнестойкость», то есть стойкость к огню, и это, по сути, то же самое, что и «NG». Использование LS VG LS из-за его свойств становится доступным в большем количестве мест, особенно на относительно опасных производствах.
Испытание на огнестойкость. Сравнение с кабелем №
Тестирование кабелей с индексом «NG» и без него.
1. Сюжет: Нравится ли вам кабель NUM и WEGNG-LS в равных условиях;
2. Сюжет: Понравился номер кабеля, имитирующий групповую прокладку;
По сути, этот кабель мало чем отличается — однако есть два отличия. Например, в кабелях округлой формы (а форм-фактор жилы может быть круглой, плоской или треугольной) применяется наполнитель без ореолов, а также резина без изгиба, которая имеет очень хорошую степень пожаробезопасности.Также для оболочки кабеля используется специальный пах, который, в отличие от него, обладает антивозрастными свойствами.
В остальном же количество жил может варьироваться от одного до шести, их сечения могут достигать 240 мм 2, пропорционально изменяется площадь сечения и диаметр, допустимый ток, в зависимости от типа и количества жилы могут меняться от 21А до 704а, ну масса колеблется примерно от 40 кг / км до нескольких тонн на одном и том же километре. Если вы решили купить аналогичный кабель, внимательно ознакомьтесь с его описанием в магазине — ведь товар можно поймать не с теми характеристиками, которые вам нужны.По характеристикам сильно различается цена, а стоимость может вырасти в сотни раз, если количество проживающих и их общая площадь. Традиционный срок службы такого продукта составляет более тридцати лет, из которых обычно пять лет гарантии.
Диапазон теплового режима при использовании WGN: от -30 ° C до + 50 ° C
Относительная влажность воздуха должна быть до 98% при температуре +35 градусов Цельсия.
Минимальный радиус изгиба при прокладке
одножильных кабелей — 10 наружных диаметров,
многожильных кабелей — 7.5 внешних диаметров.
Длительно допустимая температура нагревательного кабеля Кабели при эксплуатации: + 70 ° С
Предельная температура токопроводящих жил при условии калибровки кабеля с KZ: + 400 ° C
Количество прожитых, сечение, мм2 ВВГнг-Лс. Количество жил, сечение, мм2 ВВГнг-Лс.
диаметр, мм. Масса, кг. диаметр, мм. Масса, кг.
0,66 кВ. 1 кВ. 0,66 кВ. 1 кВ. 0,66 кВ. 1 кВ. 0,66 кВ. 1 кВ.
1×1,5 5,9 6,3 43 48
1×2,5 6.2 6,6 54 60 3×2,5 + 1×1,5 10,0 11,0 190 215
1×4 6,9 7,5 75 86 3×4 + 1×2,5 11,8 12,8 262 302
1×6 7,4 8,0 98 109 3х6 + 1х4. 12,9 14,4 359 409
1×10 7,7 8,0 149 155 3х10 + 1х6 15,3 16,3 539 579
1×16 9,3 9,7 221 227 3х16 + 1х10 18,7 19,2 826 858
1×25 10.8 11,0 322 327 3×25 + 1×16 22,7 23,2 1376 1408
1×35 11,8 12,0 415 421 3×35 + 1×16 22,6 23,1 1692 1723
1×50 13,3 13,5 556 563 3×50 + 1×25 24.7 25,1 2252 2288
1×70. — 15,8 — 806 3×70 + 1×35 28,1 28,5 — 2708
1×95 — 17,8 — 1083 3×95 + 1×50 30,8 — 3621
1×120 — 19.5 — 1370 3×120 + 1×70 34,8 — 4576
1×150 — 21,4 — 1658 3×150 + 1×70. 37,9 — 5423
1×185 — 23,80 — 2020 3×185 + 1×95 41.8 — 6835
1×240. — 26,60 — 2665 3×240 + 1×120 45,9 — 8787
2×1,5 7,6 8,4 93 113 4×1,5 52,0 147 169
2×2,5 8,2 9.7 124 156 4х2,5 9,3 10,0 196 220
2×4. 10,2 11,4 189 223 4×4 10,2 11,1 284 327
2×6 11,3 12,4 245 282 4×6 11,8 13.1 377 424
2×10 13,6 14,0 383 398 4×10 13,0 14,4 592 610
2×16 16,1 16,5 538 553 4×16. 15,9 16,5 887 910
2×25 19.4 19,8 905 928 4×25 19,5 20,0 1431 1472
2×35 21,2 21,6 1180 1205 4×35 22,7 23,2 1878 1912
2×50 25,0 25,4 1569 1600 4х50 25.5 25,9 2493 2528
2×70. — 24,3 1694 4×70. 29,1 29,5 — 3056
2×95 27,0 2220 4×95 31,2 — 4102
2×120 29.3 2723 4×120. 35,5 — 5081
2×150 31,8 3336 4×150 38,9 — 6183
2×185 35,0 4015 4×185 42,6 — 7701
2×240. 39,0 5190 4×240. 46,7 — 10069
3×1,5 8,0 9,4 114 143 5×1,5 52,7 180 202
3×2,5 9,3 10,2 164 182 5×2,5 11.9 12,0 235 263
3×4. 10,8 12,0 233 270 5×4 12,8 14,4 344 394
3×6 11,8 13,1 310 350 5×6 14,1 15,7 463 519
3×10 14.4 14,9 480 496 5×10 17,4 17,9 720 756
3×16 16,5 17,4 681 721 5×16 20,9 21,4 1078 1103
3×25 20,4 20,9 1167 1193 5×25 25.3 25,8 1695 1735
3×35 22,6 23,1 1519 1548 5×35 27,9 28,4 2153 2204
3×50 26,4 26,8 1991 2046 5×50 32,2 32,7 2900 2962
3х70 28.3 — 2354 5×70. 36,5 — 3858
3×95 31,6 — 3131 5×95 39,3 — 5101
3×120 34,6 — 3864 5×120 43,9 — 6304
3×150 38.0 — 4774 5×150 47,7 — 7815
3×185 41,5 — 5850 5×185 53,3 — 9569
3×240 47,0 — 7596 5×240 59,0 — 12406
Кабель VG-NG является представителем довольно широкой группы токопроводящих продуктов, используемых для обеспечения электричеством.производственные цеха и офисы, для прокладки стен, труб и туннелей, для освещения улиц. Любые электромонтажные работы При строительстве частного жилья или многоэтажных домов требуется использование именно этого вида материала. Кабель ВГ-НГ предназначен для прокладки в местах, где необходимо избегать возгорания. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых общей пленкой. Все компоненты кабеля предназначены для продолжения доставки электроэнергии к месту назначения при возникновении пожара.
Виды кабеля ВГ-НГ и его маркировка
Продукция с маркировкой VG-NG включает несколько разновидностей кабелей, которые различаются по своим характеристикам. Чтобы различать каждую из них, была придумана маркировка, которая включает информацию о составе токопроводящей нити и ее сечении, об изоляционной оболочке и ее свойствах, об особенностях кабеля.
Итак, Аббревиатура VG-NG означает:
Материал резьбы — медь (по умолчанию). Если резьба алюминиевая, то перед обозначением стоит буква А (АВВГ)
.
BB — означает, что для изоляции медных нитей и внешней оболочки кабеля использовался ПВХ пластик.
G — означает «голый».Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Такая защита присутствует в изделиях с большим сечением.
нГ — означает «негорючий», не распространяющий горение при одиночной и групповой укладке. Технология изготовления кабеля способствует ограничению его возгорания. Такой кабель не горит, а плавится.
С обозначением товаров могут наноситься и другие знаки:
VG-NG-LS — Кабель с пониженным выбросом вредных веществ (Ls)
VG-NG-NF — Изоляция кабеля не содержит галогенных материалов (NF)
Кабель ВГ-НГ-П имеет плоскую форму и может использоваться для укладки под штукатурку (П), устойчив к возгоранию
VG-NG-FRLS — кабель имеет огнестойкость (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)
Кроме буквенных обозначений При маркировке кабеля используются цифры.Они отражают количество медной резьбы и площадь поперечного сечения одной резьбы в квадратных миллиметрах:
Маркировка VG-NG-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из поливинилхлоридного пластика (оболочка из медных нитей и общая внешняя — взрывчатка) не имеет защиты (г), имеет пониженный вкус (NG) и пониженное выделение дыма (LS). Количество медных резьб — 3 сечением 50 мм (3х50), причем одна резьба имеет сечение 25 мм (1х25)
На этикетке указано рабочее напряжение кабеля.Указывается в киловаттах, например:
VG-NG-LS 3 X 50 + 1 x 25 -1 Рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)
Кабель VG-NG — это универсальный токопроводящий продукт, используемый во влажных условиях и на высоте до 4300 метров. Температура эксплуатации от +50 до — 50 ° C, максимально допустимая влажность 98% (при + 40 ° C).
.

Для розеток	Для выключателей

Вггинг 3×2,5	WGG 3×1,5

ВВГнг-Лс 3х2,5	ВВГнг-Лс 3х1,5

Количество прожитых, сечение, мм2	ВВГнг-Лс.				Количество жил, сечение, мм2	ВВГнг-Лс.
	диаметр, мм.		Масса, кг.			диаметр, мм.		Масса, кг.
	0,66 кВ.	1 кВ.	0,66 кВ.	1 кВ.		0,66 кВ.	1 кВ.	0,66 кВ.	1 кВ.
1×1,5	5,9	6,3	43	48
1×2,5	6.2	6,6	54	60	3×2,5 + 1×1,5	10,0	11,0	190	215
1×4	6,9	7,5	75	86	3×4 + 1×2,5	11,8	12,8	262	302
1×6	7,4	8,0	98	109	3х6 + 1х4.	12,9	14,4	359	409
1×10	7,7	8,0	149	155	3х10 + 1х6	15,3	16,3	539	579
1×16	9,3	9,7	221	227	3х16 + 1х10	18,7	19,2	826	858
1×25	10.8	11,0	322	327	3×25 + 1×16	22,7	23,2	1376	1408
1×35	11,8	12,0	415	421	3×35 + 1×16	22,6	23,1	1692	1723
1×50	13,3	13,5	556	563	3×50 + 1×25	24.7	25,1	2252	2288
1×70.	—	15,8	—	806	3×70 + 1×35	28,1	28,5	—	2708
1×95	—	17,8	—	1083	3×95 + 1×50		30,8	—	3621
1×120	—	19.5	—	1370	3×120 + 1×70		34,8	—	4576
1×150	—	21,4	—	1658	3×150 + 1×70.		37,9	—	5423
1×185	—	23,80	—	2020	3×185 + 1×95		41.8	—	6835
1×240.	—	26,60	—	2665	3×240 + 1×120		45,9	—	8787
2×1,5	7,6	8,4	93	113	4×1,5		52,0	147	169
2×2,5	8,2	9.7	124	156	4х2,5	9,3	10,0	196	220
2×4.	10,2	11,4	189	223	4×4	10,2	11,1	284	327
2×6	11,3	12,4	245	282	4×6	11,8	13.1	377	424
2×10	13,6	14,0	383	398	4×10	13,0	14,4	592	610
2×16	16,1	16,5	538	553	4×16.	15,9	16,5	887	910
2×25	19.4	19,8	905	928	4×25	19,5	20,0	1431	1472
2×35	21,2	21,6	1180	1205	4×35	22,7	23,2	1878	1912
2×50	25,0	25,4	1569	1600	4х50	25.5	25,9	2493	2528
2×70.	—	24,3		1694	4×70.	29,1	29,5	—	3056
2×95		27,0		2220	4×95		31,2	—	4102
2×120		29.3		2723	4×120.		35,5	—	5081
2×150		31,8		3336	4×150		38,9	—	6183
2×185		35,0		4015	4×185		42,6	—	7701
2×240.		39,0		5190	4×240.		46,7	—	10069
3×1,5	8,0	9,4	114	143	5×1,5		52,7	180	202
3×2,5	9,3	10,2	164	182	5×2,5	11.9	12,0	235	263
3×4.	10,8	12,0	233	270	5×4	12,8	14,4	344	394
3×6	11,8	13,1	310	350	5×6	14,1	15,7	463	519
3×10	14.4	14,9	480	496	5×10	17,4	17,9	720	756
3×16	16,5	17,4	681	721	5×16	20,9	21,4	1078	1103
3×25	20,4	20,9	1167	1193	5×25	25.3	25,8	1695	1735
3×35	22,6	23,1	1519	1548	5×35	27,9	28,4	2153	2204
3×50	26,4	26,8	1991	2046	5×50	32,2	32,7	2900	2962
3х70		28.3	—	2354	5×70.		36,5	—	3858
3×95		31,6	—	3131	5×95		39,3	—	5101
3×120		34,6	—	3864	5×120		43,9	—	6304
3×150		38.0	—	4774	5×150		47,7	—	7815
3×185		41,5	—	5850	5×185		53,3	—	9569
3×240		47,0	—	7596	5×240		59,0	—	12406
