Как нарастить тв кабель: Как нарастить (удлинить) телевизионный кабель?

Содержание

Как подключить телевизионный кабель?

Телевизионный кабель применяется: для передачи телевизионного сигнала от приемных спутниковых, коллективных, индивидуальных и комнатных ТВ - антенн на устройства преобразования ТВ - сигнала и телеприемники, для построения кабельных сетей телевидения, для построения трактов в студийных аппаратных приема, формирования и передачи ТВ - сигналов, для подключения измерительных приборов и т. д.

Поэтому Ваш вопрос

Как подключить телевизионный кабель?

Требует уточнения, куда и для чего подключать. Основная масса таких вопросов возникает в домашних, бытовых условиях у нас простых потребителей ТВ продукта. Специалисты в своей работе сами знаю, что, как и куда подключать.

В современном мире укоренился общепринятый вариант подключения телевизионного кабеля практически ко всем ТВ устройствам и приборам с применением универсального разъема F - коннектора.

Концы ТВ кабеля зачищаются (разделываются) таким образом: снимается верхняя изоляция порядка 15 мм., оплетка из проволоки и фольги заворачивается назад, на расстоянии 10 мм. снимается изоляция центральной жилы, затем на кабель накручивается F - коннектор до упора с изоляцией и выступающая жила откусывается на 2 мм. от края разъема.

Кабель готов для подключения.

Подключаемся к домашнему ресиверу.

Для подключения к телевизору приобретаем и вкручиваем в коннектор нашего кабеля телевизионный штекер "папа" (прямой, угловой) на выбор. Существует переходник - антенное гнездо "мама".

Для подключения к профессиональным спутниковым приемникам и ВЧ измерительным приборам, осциллографам вкручиваем переходник "разъем BNC":

Для соединения двух кабелей между собой используется переходник "бочонок".

К F - коннектору создано огромное количество переходников - разъемов на все случаи использования.

Пробуйте и у Вас все получится.

Успехов Вам! Да прибудет с Вами умение!

Как соединить телевизионный антенный кабель

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает.

При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг - собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами:
☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса;
☞ С использованием переходника TV F-гнездо - F-гнездо;
☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля


с использованием переходника F-гнездо - F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо - F-гнездо.

Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран - фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно.

В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо - F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом.

Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон.

Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить.

Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине.

Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем "Жидкие гвозди". В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Как соединить антенный кабель

Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено.

Таким уязвимым местом можно считать как раз кабельные соединения.

Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

Как соединить телевизионный кабель

Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.

Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.

Порядок действий при зачистке концов коаксиального шнура:

  • сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
  • снимите отрезанную часть изоляции;
  • уложите оплётку вдоль провода подобно отвороту рукава;
  • на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

Этот процесс следует повторить и для второго конца кабеля.

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

Соединение антенного кабеля через переходник

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Соединение штекера с гнездом

Соединение антенного кабеля через разъем

Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

Скрутка

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Соединение антенного кабеля скруткой

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

  • не роняйте предметы на телевизионный провод и защитите его от ударов;
  • не сгибайте место соединения – оно хрупкое;
  • не допускайте, чтобы сращённый провод «болтался» на ветру.

Типичные ошибки при подключении

Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

Похожие статьи

Как соединить телевизионный кабель между собой с помощью удлинителя и других способов?

Обрыв либо нарушение целостности телевизионного кабеля часто является результатом неаккуратных действий при каких-либо перестановках или ремонте в доме. Вторая возможная причина – старение и износ кабеля. Восстановить или заменить кабель нетрудно. Иногда требуется удалить повреждённую часть кабеля, а потом наращивать его до необходимой длины. Рассмотрим подробней способы наращивания телевизионного кабеля.

Когда необходимо наращивание

Телевизионный кабель требуется нарастить в следующих случаях:

  • если он случайно повреждён на каком-то участке своей длины, а при удалении этого участка оставшейся длины стало не хватать;
  • при перестановке мебели телевизор занял другое место, в результате чего длина кабеля оказалась недостаточной;
  • перенос антенны в другое место также потребовало внешнего наращивания телевизионного провода.

В последнем случае, возможно, понадобится ещё и дополнительный антенный усилитель, чтобы компенсировать потери в кабеле гораздо большей длины.

Разновидности удлинителей антенны и правила соединения

Антенные удлинители выпускаются готовыми – кабель с уже имеющимися F-разъёмами и штекерами либо коннекторами типа «тюльпан».

Длина кабеля равна нескольким метрам. Использовать большую длину (более 10 м) нет смысла – в антенне нужен дополнительный широкополосный усилитель, рассчитанный на «дециметровый» диапазон.

Для комнатной антенны, где затухание сигнала обеспечивается стенами самого дома, здания, строения, достаточно и 5 м кабеля.

До 2020 года аналоговое телевидение, использовавшее и «метровый» диапазон частот, нуждалось в составном антенном усилителе, рассчитанном на полосу частот 49-860 МГц. С приходом цифрового ТВ диапазон, в котором работает телевидение полностью цифрового формата, диапазон «сжался» с 480 до 600 МГц. При этом в одной полосе частот на 8 МГц, рассчитанной на один аналоговый канал, вещает целый мультиплекс цифрового телевидения – от 8 до 10 телеканалов стандартной чёткости либо 1-3 HD-канала.

Развитие «цифры» позволяет смотреть телеканалы практически без эфирного шума, а при недостаточном уровне сигнала изображение попросту затормозится. Чтобы этого избежать, были придуманы удлинители и антенные усилители.

Самые распространённые способы удлинить кабель – использовать F-коннекторы или сплиттеры. Первые позволяют нарастить кабель, почти не нарушая целостность структуры кабеля: оплётки, служащей экраном от внешних помех, и центрального проводника. Вторые же делают антенну коллективной, служа в качестве концентраторов (разветвителей). Сплиттеры могут содержать в себе дополнительный усилительный каскад – так называемый активный разветвитель, но чаще используются пассивные соединительные устройства.

Чтобы соединить разрыв кабеля F-разъёмом, сделайте следующее:

  1. Снимите защитную оболочку оплётки на 2,5 см.
  2. Расплетите оплётку (она состоит из тонких проволочек) и отведите её назад.
  3. Снимите защитную оболочку центрального проводника на расстоянии 1 см. Будьте аккуратны – жила не должна иметь насечек (зачастую это омеднённая сталь или алюминиевый сплав), которые могут привести к разрыву.
  4. Разберите разъём, открутив удерживающую гайку, наденьте гайку на кабель.
  5. Впрессуйте центральную жилу с проводником в разъёмно-штекерный переход с одной из сторон. Конец центрального проводника выйдет с обратной стороны переходника (нужно не более 5 мм).
  6. Закрутите гайку. Она прижмёт оплётку и не даст кабелю легко выдернуться из переходника.
  7. Аналогично зачистите и впрессуйте другой конец в месте разрыва кабеля.

Центральные проводники в переходнике соприкоснутся друг с другом, а оплётки соединятся посредством корпуса. Если кабель заменён целиком на более длинный – соединение с телевизором выполняется напрямик: вместо традиционного разъёма типа «тюльпан» в самом телеприёмнике уже есть встроенный F-разъём.

Чтобы соединить кабели от нескольких телевизоров через сплиттер, следует выполнить такие операции:

  • впрессовать концы кабелей в штекеры по вышеприведённой схеме;
  • подключить антенну (с усилителем) ко входу сплиттера, а телевизоры – к его выходам.

Разместите сплиттер в удобном месте. Проверьте, что телесигнал на всех телевизорах есть, для чего переключитесь на разные каналы (если их несколько) на каждом подсоединённом телевизоре. Если на антенне или в сплиттере есть телеусилитель, то нужно проверить, что он включён (питание на него поступает).

Другие способы удлинения кабеля

Правильно соединить телевизионный кабель – дело, вроде, нехитрое. Здесь главное – соединить по отдельности центральные жилы и оплётки, после чего электрический контакт будет обеспечен. Но любое соединение без разъёмов и сплиттеров – вмешательство в целостность оплётки. Даже небольшой зазор будет являться брешью для прохождения помех извне и потерь (переизлучения) сигнала с центрального проводника.

По законам физики и в силу способности электрического сигнала с частотой выше 148 кГц отражаться обратно в окружающее пространство без усиления и повторной передачи, кабели ВЧ должны быть надёжно экранированы. Дело в том, что коаксиальный кабель – своеобразный волновод: полное отражение от оплётки обратно на центральный проводник не даёт ему существенно теряться. Единственным ограничивающим фактором здесь выступает волновое сопротивление, обеспечивающее затухание сигнала при значительной длине кабельной линии.

Скрутка без дополнительной экранировки кабеля считается самым ненадёжным соединением из самодельных.

Необходимо зачистить кабель, как и в случае соединения через F-разъёмы. Скрутив центральные проводники, изолируют их с помощью изоленты от оплётки. Затем соединяют сами оплётки в сращиваемом месте, также защитив их затем слоем изоленты.

Паяный кабель – гораздо более действенный способ. Сделайте следующее:

  1. Зачистите кабель по вышеприведённой инструкции.
  2. Покройте центральную жилу и оплётку тонким слоем припоя. Для медного проводника в качестве улучшителя лужения достаточно канифоли. Омеднённый алюминий, обычная сталь и нержавейка требуют паяльного флюса, в котором содержится хлорид цинка.
  3. Спаяйте центральную жилу и изолируйте соединение скотчем или изолентой от других проводников. Одним из лучших является тканевая (негорючая) изолента – она не плавится от перегрева и не поддерживает горение.
  4. Оберните место спайки оплёток (поверх изоленты) алюминиевой или медной фольгой. Можно также навить поверх изолирующего слоя зачищенный от изоляции и заранее лужёный эмальпровод. Место обёртывания не должно содержать брешей.
  5. Соедините оплётки и спаяйте их. Лучший результат даст припаивание их к искусственно воссозданному защитному слою. Действуйте быстро – не перегрейте место соединения, так как пластиковая изоляция может оплавиться, а центральный проводник обнажиться. В результате кабельная линия может стать короткозамкнутой, что потребует переделки соединения с самого начала. Быстрая пайка (менее секунды) достигается при помощи паяльного флюса: припой моментально обволакивает соединяемые поверхности, чего не скажешь о канифоли.

Убедитесь, что замыкания нет – «прозвоните» кабельную линию на «обрыв» при помощи мультиметра (тестера, включённого в режим измерения сопротивления). Сопротивление должно быть условно бесконечным. Если это так, значит, кабель восстановлен, линия готова к работе.

Можно удлинить телевизионный провод посредством использования разъёмных и обычных штекеров – один при этом входит в другой. Сделайте следующее:

  • зачистите концы нужного отрезка кабеля;
  • припаяйте к одному концу обычный штекер, к другому – разъёмный.

Эти коннекторы являются усовершенствованным вариантом соединений кабелей, пришедших из советских времён. Вместо «лепестков» в разъёме используется сплошное соединительное кольцо-экран, что не создаёт помехи при подключении штекера к разъёму.

Такие соединения используются для AV-соединений и по сей день – например, в камерах видеонаблюдения.

Правильно определив длину кабеля и просчитав возможные потери сигнала при вынужденном сращивании, можно восстановить работу кабельной линии. Для подключения радиоретрансляторов повреждённый либо восстановленный кабель не используют. Но для теле- и радиоприёма он вполне сойдёт.

Наглядный обзор соедиения телевизионного кабеля между собой представлен в следующем видео.

Как правильно соединить антенный кабель и удлинить его

Часто в силу непредвиденных обстоятельств, например во время уборки или ремонта, повреждается оболочка антенны и повреждается экранная оплетка. В большинстве случаев повреждения требуют трудоемкого и затратного процесса полной замены кабеля. А иногда происходит перестановка, телевизор оказывается в другом месте и длины телевизионного провода оказывается недостаточно. Однако есть возможность самостоятельно нарастить (удлинить) телевизионный кабель с минимумом затрат в короткий промежуток времени.

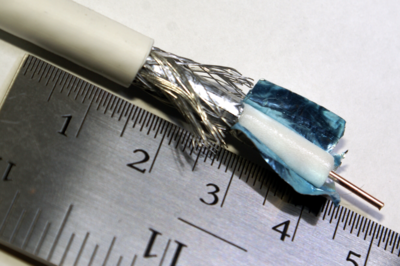

Строение телевизионного кабеля

Стандартная антенна работает на частоте до 2,1 ГГц. В основном все модели телевизоров и усилители имеют параметры сопротивления 75 Ом. Самым распространенным для проведения телевизионных сетей является коаксиальный кабель. Его конструкция полностью исключает влияние на передаваемый сигнал внешних электромагнитных излучений и других издаваемых электрическими приборами помех.

Телевизионного провод состоит из следующих элементов:

1. Круглая оболочка из ПВХ.
2. Экран (оплетка, похожая на фольгу).
3. Центральная жила (медная) в изолирующем элементе.

Стандартные диаметры данного типа составляют от 4 до 8 мм. Наличие фольги на оплетке из проволоки означает, что изделие имеет хорошее качество.

Как удлинить телевизионный кабель, используя f-разъемы

Телевизоры в силу конструктивных особенностей устроены так, что сигнал телевещания принимают от антенны или другого передающего устройства. Соединение антенны с телевизором производится за счет использования телевизионного провода. Коаксиальный кабель может быть уложен стационарно и иметь заданную длину подключения к телевизору. Но иногда длины недостаточно.

Провод часто меняется полностью, если телевизор переставляется на другое место, куда старый кабель не доходит. Это неоправданно затратный процесс. Чтобы удлинить уже имеющийся шнур, можно воспользоваться одним из трех наиболее распространенных способов:

  • При помощи TV удлинителя.
  • Используя F-разъемы.
  • Пайкой центральной жилы и экрана с помощью паяльника.

В продаже удлинители бывают от 2 до 20 метров длиной. Но это не самый удачный выход, так как удлинители недешевые и обладающие нужной длиной не всегда бывают в наличии.

Использование переходника на F-гнездо — это оптимальный вариант для быстрого и недорогого наращивания. Для данного типа соединения необходимо иметь два F-штекера с отрезками провода необходимой длины. Тип штекера подбирается по диаметру провода.

Проводится соединение коаксиального кабеля без пайки следующим образом. Сначала нужно (желательно острым ножом) вдоль на сантиметр прорезать защитную оболочку. Затем ее отогнуть и полностью удалить. Таким же способом прорезать экранирующую оплетку (это может быть фольга или сетка из проволоки). Язычки оплетки не удалять, а отогнуть назад в сторону остального отрезка. Далее с большой аккуратностью зачистить центральную жилу. Стараться при зачистке не оставлять на ней насечек. Центральная жила медная небольшие повреждения могут привести к ее механической поломке при установке штекера.

Когда оба конца отрезка зачищены, насадить или накрутить F-разъем на загнутые назад экраны. Железная основа штекера должна плотно быть насажена на экранную оболочку. Лишние торчащие остатки экрана срезать. В результате из разъема будет торчать центральная жила. Ее следует укоротить до 5 мм, чтобы штекер накручивался на остальные части конструкций F-разъемов. Разъемы для многожильных кабелей — коннекторы — крепятся также без пайки.

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов. Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть. Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

После соединения экранов необходимо при помощи пайки или медной проволоки это место нужно зафиксировать. В завершение процедуры место соединения обработать несколькими слоями полихлорвиниловой изоляцией.

Есть ли ещё способы, которыми можно удлинить tv-кабель

Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

Как подключить кабель к штекеру?

К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.

проводка тв кабеля установка тв кабеля замена тв кабеля прокладка тв кабеля +по квартире удлинить тв кабель подключение кабеля тв +к розетке ремонт тв кабеля провести тв кабель +в квартире подсоединение тв кабеля подключение тв кабеля +к антенне заменить тв кабель разводка тв кабеля +по дому укладка кабеля тв проводка тв кабеля +в квартире проложить тв кабель +в квартире ремонт тв кабеля +в квартире соединение тв кабеля +с разветвителем подключить антенный кабель соединить антенный кабель подключение антенного кабеля подсоединить антенный кабель прокладка антенного кабеля провести антенный кабель удлинить антенный кабель разводка антенного кабеля проложить антенный кабель протянуть антенный кабель установить антенный кабель монтаж антенного кабеля проводка антенного кабеля разводка антенного кабеля +по квартире прокладка антенного кабеля +в квартире замена антенного кабеля установка антенного кабеля нарастить антенный кабель антенный кабель +для телевизора подключение ремонт антенного кабеля подсоединение антенного кабеля +к штекеру подключение антенного кабеля +к штекеру удлинение антенного кабеля заменить антенный кабель проводка антенного кабеля +в квартире прокладка антенного кабеля цена подключение антенного кабеля +к розетке присоединение антенного кабеля соединить телевизионный кабель телевизионный кабель +в квартире прокладка телевизионного кабеля подключить телевизионный кабель телевизионный кабель подключение провести телевизионный кабель проводка телевизионного кабеля проложить телевизионный кабель соединение телевизионного кабеля монтаж телевизионного кабеля разводка телевизионного кабеля провести телевизионный кабель +в квартире прокладка телевизионного кабеля квартира проложить телевизионный кабель +в квартире телевизионный кабель удлинить установка кабеля телевизионного ремонт телевизионного кабеля разводка телевизионного кабеля +в квартире протянуть телевизионный кабель проводка телевизионного кабеля +в квартире замена телевизионного кабеля разветвление телевизионного кабеля подсоединение телевизионного кабеля прокладка телевизионного кабеля подключение телевизионного кабеля +к телевизору подключение телевизионного кабеля +к розетке проведение телевизионного кабеля прокладка телевизионного кабеля цена замена телевизионного кабеля +в квартире монтаж телевизионного кабеля +в квартире подключение телевизионного кабеля +к антенне укладка телевизионного кабеля поменять телевизионный кабель прокладка телевизионного кабеля +в доме протяжка телевизионного кабеля монтаж телевизионного кабеля цена разводка телевизионного кабеля +по дому

Антенная служба Москвы.

   Прокладка, разводка, монтаж, подключение (ТВ-кабеля, антенного кабеля, телевизионного кабеля).
Проводка, подключение общей ТВ антенны  (от щитовой до телевизора) разводка по квартире.

Установка, ремонт, настройка спутниковых антенн.

Установка, ремонт, настройка эфирных антенн.

Выезд мастера бесплатный!

Предоставляется гарантия 3 года!

Укладка кабеля в подарок!

Фиксированные цены!

Как удлинить телевизионный кабель. Как удлинить и нарастить телевизионный кабель.

Сегодня практически в каждой квартире устанавливается более чем один телевизор. И для их слаженной работы при прокладке телевизионного кабеля, требуется подключение к одной антенне. В этом случае при монтаже, вам потребуются разъемы «папа-мама», разветвители, или другими словами сплиттеры и А-разъемы.

Телевизионный разветвитель - одно из основных устройств для подключения сразу нескольких телевизоров на одну антенну. При его покупке необходимо обратить внимание на количество выходов. Вероятно, лучше купить на 1-2 выхода больше, мало ли куда еще захочется приобрести дополнительный TV. Так же при покупке сплиттера важно обращать внимание на его показатели затухания, надо заранее определить место для его установки.

Вопрос как удлинить телевизионный кабель решается при помощи разъемов «папа-мама». Разъем «мама» представляет собой съемное гнездо, разъем «папа» - это штекер. Удлинение провода происходит в результате соединения съемного гнезда со штекером. Так же их применяют в качестве провода, соединяющего ТВ c телевизионной розеткой, т.е. в качестве патчкорда.

F-разъемы ставятся на коаксиальный кабель при его монтаже с ТВ оборудованием. Они делятся на резьбовые и обжимные. Обжимной разъем поставить довольно-таки просто, сложность возникнет с его перемонтажом. Монтируется он при помощи обжимного инструмента. Резьбовой разъем можно перемонтировать, благодаря внутренней резьбе он накручивается на телевизионный кабель.

Схема удлинения телевизионного кабеля выглядит так:

Изначально необходимо определить, какой ТВ кабель у вас подведен к квартире – одножильный провод или многожильный. Далее необходимо купить кабель для удлинения. Не страшно, если вы купите кабель на несколько метров длиннее. Главное - не короче. Важно, чтобы он был такого же типа, как подведенный к вашей квартире, т.е. с одной или несколькими жилами в центре. Продается кабель в специализированных магазинах по продаже теле и радиотехники. Так же необходимо приобрести 2 F коннектора и 1 I, другими словами 2 «папа» и 1 «мама», возможно использование совмещенного «папа-мама» коннектора. Можно использовать антенный усилитель вместо коннектора типа «мама». Его стоит применить в случае потери сигнала или при большой длине кабеля. Используя совмещенный коннектор, один конец кабеля подключаем к «папе», второй к «маме».

Возможно удлинение TV провода при помощи переходника «F гнездо – F гнездо», т.е. по типу «телевизионный кабель папа-папа».

Перед монтажом подготавливается старый и новый кабель, у обоих обрезаются края, и срезается около 15 мм верхнего слоя изоляции. С оплеткой кабеля, которую надо завернуть назад, необходимо быть крайне аккуратными. Удалив фольгу и оголив центральный провод, вводим кабель в коннектор «папа» (тип F) и накручиваем до упора. Важно, чтобы жила попала в центральный коннектор. Оплетка должна зажаться между оболочкой провода и корпусом коннектора. Так же подключается второй кабель при помощи коннектора F-типа.

Центральные жилы надо укоротить так, чтобы из F штекера выступало не более 5 миллиметров. Далее концы одного и второго кабеля с F штекерами соединяем при помощи переходника «F гнездо – F гнездо». При необходимости в этом месте соединения можно установить разветвитель для подачи сигнала к нескольким TV точкам. Также возможно соединение телевизионного кабеля при помощи пайки. Как видно, при удлинении или наращивании TV кабеля нет ничего сложного, главное аккуратность и внимательность!

Здравствуйте уважаемые читатели блога сайт В последнее время я написал несколько статей касающихся установки цифрового телевидения на даче. Сегодня же хочу рассказать о том, как удлинить телевизионный кабель, если понадобилось перенести для лучшего приема, либо место установки телевизора не подходит для комфортного просмотра телепередач.

В статье про я уже успел затронуть тему про необходимость покупки качественного коаксиального кабеля для того, чтобы избежать возникновения возможных проблем с приемом сигнала. Но о том, что делать и какой инструмент необходимо приобрести я расскажу ниже и очень надеюсь, что все будет максимально доступно и ясно.

Грамотно проведенная работа не отразится на качестве принимаемого сигнала. Если возникли неисправности или после работ ухудшилось качество, то стоит проверить все соединения и оценить, насколько качественные материалы были приобретены.

Необходимые инструменты и материалы для удлинения антенного кабеля

При необходимости перенести телевизор в другое помещение, либо в угол комнаты возникает нехватка длины провода и встает вопрос о покупке дополнительного отрезка. Перед тем как пойти в магазин обязательно осмотрите имеющийся, оцените толщину центральной жилы, перепишите маркировку, а лучше всего отрезать небольшой кусок для наглядного примера, при покупке.

На мой взгляд, существует только два оптимальных способа удлинить антенный кабель. Первый с применением «F» разъемов, а второй используя «сплиттер» для возможной дальнейшей разводки на несколько устройств.


По поводу пайки я не стану рассказывать, поскольку это дело довольно сложное и наращивая телевизионный кабель пайкой сложно добиться должного волнового сопротивления, да и само место соединения будет очень хрупким.

Итак, давайте по порядку рассмотрим оба варианта

Как удлинить телевизионный кабель используя «F» разъемы

Для этого способа нам понадобится два f разъема и одно f соединение. Перед тем как приступить к наращиванию, провод нужно правильно «разделать». Для этого аккуратно снимается верхняя оболочка, не повреждая экран. Экранированную оплетку скручиваем и отгибаем ее по направлению кабеля. Снимаем вспененную изоляцию, тем самым оголяя центральную жилу. Примерная длина освобожденной жилы должна быть около полутора сантиметров.

Такую операцию необходимо провести на обоих концах, которые вы хотите срастить. После проделанных операций берем f разъемы и аккуратно накручиваем на провод таким образом, чтобы центральный провод не контактировал с внешним экраном и выступал из разъема на сантиметр.

Для лучшей фиксации место соединения можно обмотать изолентой, что не даст вашему изделию рассыпаться при изгибах и деформации.

Это был первый способ того, как удлинить антенный кабель. Теперь предлагаю рассмотреть второй вариант и на мой взгляд более практичный.

Как нарастить коаксиальный кабель используя сплиттер

Давайте для начала разберемся что такое сплиттер и для чего он нужен.

Сплиттер представляет собой коробочку небольших габаритов с одним входом и несколькими выходами. Предназначен сплиттер для разветвления подключенной антенны на несколько телевизоров, либо при к одному кабелю. При выборе подходящего устройства следует сразу определиться с количеством подключаемых телевизоров, чтобы не оставалось свободных гнезд.

Не отходя от темы статьи, хочу сказать, что сплиттер также можно использовать для того, чтобы нарастить телевизионный кабель, что на мой взгляд является более практичным.

Для начала такое устройство необходимо жестко закрепить на ровной вертикальной или горизонтальной поверхности (места для крепежа присутствуют) и только после этого приступать к непосредственному монтажу. Фактически данный способ наращивания антенного кабеля схож с предыдущим и поэтому я не буду сильно повторяться. Вам так же как и в первом случае необходимо использовать два f разъема накрученных на концы. После чего провод идущий от антенны мы подсоединяем ко входу сплиттера, а кусок которым собираемся удлинить линию подключаем к выходу. Фактически это тот же f соединитель только с возможностью дальнейшего разветвления.


Вот собственно и вся информация о том, как удлинить антенный кабель. Если на ваш взгляд статья показалась не полной и вы ищите другие варианты решения проблемы, то я с легкость смогу ее дополнить, просто на мой взгляд это два основных и самых простых способа решения задачи. В добавление ко всему сказанному предлагаю для общего саморазвития прочитать статью о том, поскольку этот вопрос возникает довольно часто при перестановке мебели в квартире или переезде. Для наглядности и закрепления материала, предлагаю посмотреть соответствующее видео.

Если ваш телевизор расположен на значительном удалении от телевизионной антенны либо от кабеля спутникового телевидения, придется приложить немного усилий, чтобы удлинить кабель. В этом случае нет необходимости передвигать мебель вместе с техникой.

Вам понадобится

Антенный кабель;
- F-коннектор;
- I-коннектор;
- антенный усилитель;
- паяльник;
- припой;
- изолента.

Спонсор размещения P&G Статьи по теме "Как удлинить телевизионный кабель" Как настроить эфирную антенну Как выбрать антенный разветвитель Как подключить кабель к антенне

Инструкция


Посмотрите, какой антенный кабель подведен к вашей квартире. Это может быть кабель с одножильным или многожильным проводом в центре. Купите дополнительный телевизионный кабель необходимой длины, предварительно измерив ее и прибавив пару метров. Обязательно такого же типа, как уже имеющийся. Обычно это можно сделать в любом магазине, где продается теле- и радиотехника, либо на радиорынке. Купите два F- и один I-коннектор, т.е. два коннектора типа «папа» и один типа «мама». Можно также использовать один совмещенный коннектор «папа-мама». Подготовьте оба кабеля. Для этого ровно обрежьте край кабеля, аккуратно срежьте примерно 15-20 миллиметров верхнего слоя изоляции. Главное, не повредите оплетку кабеля. Также осторожно заверните оплетку назад, удалите фольгу, которой прикрыт кабель. Оголите центральный провод, срезав с него 10-15 миллиметров изоляции. Постарайтесь не сломать и не срезать его неосторожным движением. Введите кабель в F-коннектор типа «папа». Накрутите его до упора. При этом жила центрального кабеля должен попасть в выступающий центральный коннектор, а завернутая оплетка зажмется между внешней оболочкой кабеля и корпусом коннектора. За внешний край коннектора будет выступать небольшой фрагмент провода центральной жилы. Обрежьте его ножницами или кусачками, оставив примерно 2-3 миллиметра. Аналогично подключите второй кабель. Теперь соедините между собой два F-коннектора типа «папа» с помощью I-коннектора типа «мама». Вместо I-коннектора можно использовать специальный антенный усилитель. Он имеет входы для подключения F-коннекторов. Такой усилитель необходим, если кабель имеет большую длину и мощность сигнала теряется. При использовании совмещенного коннектора, один кабель подключите к F-коннектору, а второй аналогичным способом к I-коннектору. Вы можете спаять между собой провода с помощью паяльника и припоя. Будьте внимательны, чтобы не замкнуть провода между собой. Как просто

Другие новости по теме:


Необходимость нарастить телевизионный кабель чаще всего возникает при переносе телевизора в другое место комнаты. Чтобы не ухудшилось качество изображения, при удлинении кабеля следует соблюдать определенные правила. Спонсор размещения P&G Статьи по теме "Как соединить тв-кабель" Инструкция 1 При


Второй и даже третий телевизор дома - не роскошь, а неотъемлемая часть комфортного быта. Но для того чтобы насладиться им в полной мере, необходимо правильно подключить антенный разветвитель. Вам понадобится - антенный разветвитель; - кабель телевизионный; - штекеры; - нож. Спонсор размещения

Инструкция

При удлинении кабеля, первым делом, посмотрите, какая у него центральная жила. Если она из одного толстого медного провода, используйте два обычных F-коннектора и один I-коннектор, их можно купить в любом магазине, торгующем телевизионным оборудованием.

Для качественного соединения необходимо подготовить кабель под F-коннектор. Сначала ровно отрежьте кончик кабеля. Затем снимите 15 миллиметров изоляции. Делайте это осторожно, чтобы не повредить оплетку. Сняв изоляцию, заверните оплетку назад, удалите находящуюся под ней фольгу.

Удалите десять миллиметров изоляции вокруг центральной жилы – то есть оголите на сантиметр центральный провод. Теперь навинтите F-коннектор до упора, при этом завернутая назад оплетка зажмется между корпусом коннектора и внешней оболочкой кабеля.

Выступающий за внешний край F-коннектора центральный провод аккуратно откусите кусачками – так, чтобы он выступал всего на 2 миллиметра. Таким же образом подготовьте конец второго отрезка кабеля. После того, как оба F-коннектора будут навинчены, соедините их с помощью I-коннектора. При навинчивании F-коннекторов внимательно следите за тем, чтобы не было замыкания между оплеткой и центральной жилой.

Если центральный провод кабеля многожильный, вам понадобятся разъемы именно под этот тип кабеля. Отрежьте несколько сантиметров кабеля и возьмите с собой в магазин - это позволит вам правильно подобрать разъем.

Удлинить кабель с многожильным центральным проводником можно путем пайки. При правильной пайке не наблюдается видимого ухудшения качества сигнала. Сначала снимите с концов подлежащих соединению кабелей по три сантиметра внешней изоляции. Затем на одном кабеле расплетите оплетку на длину 20 миллиметров, скрутите в четыре жгута и тщательно залудите.

На втором кабеле аккуратно отрежьте оплетку на 15 миллиметров. Оставшиеся 5 миллиметров залудите. Делайте это аккуратно, чтобы не расплавить изоляцию под оплеткой. Зачистите центральные жилы кабелей на 15 миллиметров, сняв изоляцию двумя кусками. Центральные жилы скрутите и тщательно пропаяйте. Два снятых кусочка изоляции наложите на центральную жилу и заизолируйте ее, расплавляя изоляцию паяльником.

Припаяйте четыре жгута оплетки первого кабеля к залуженным 5 миллиметрам оплетки второго кабеля. Наденьте на место соединения кусок разрезанной вдоль изоляции от такого же кабеля и сплавьте ее с изоляцией кабеля. Несмотря на то, что пайкой можно получить достаточно качественное соединение, лучший результат достигается при использовании F-коннекторов. Этот способ и гораздо менее трудоемок, поэтому лучше использовать именно его, подобрав подходящий разъем под имеющийся у вас кабель.

Антенные мастера нашей службы имеют большой опыт по наращиванию кабеля от телевизионных антенн любого типа. Антенщики выезжают по указанному адресу в день вызова, выполняют все работы недорого и с гарантией. Мы работаем в Москве и Подмосковье, принимаем заявки от клиентов ежедневно, в любое время.

Когда требуется наращивание кабеля?

Удлинение антенного провода производится при перестановке телевизора или переносе телевизионной антенны на другую локацию (к примеру, с фасада на крышу или на антенную мачту).
Почему не рекомендуется использовать готовые удлинители?

Сегодня в магазинах продаются готовые удлинители, преимущественно, китайского производства. Для их изготовления используется неэкранированный тонкий провод со слабой изоляцией, который передает сигнал с потерями и быстро выходит из строя при эксплуатации.

Что входит в стоимость услуг?

В стоимость входит:

  • приезд мастера;
  • наращивание ТВ провода, его подключение и проверка работы телевизора;
  • маскировка кабеля в кабель-канале или крепление скобами к стене ;
  • расходные материалы – кабель, f-разъемы, соединители, штекеры.

Каким образом происходит соединение при удлинении ТВ провода?

Для наращивания мы используем f-разъемы и соединители. Все соединения выполняем качественно, надежно их изолируем, обеспечивая передачу телесигнала без потерь. Всегда стараемся подобрать ТВ шнур, максимально подходящий по параметрам к уже проложенному. Для наращивания применяем экранированный коаксиальный кабель производства Cavel или Rexant. Если после удлинения длина кабеля получилась значительная и есть вероятность потерь телевизионного сигнала - устанавливаем усилитель. Все участки ТВ шнура, проложенные по квартире или дому, аккуратно крепим скобами или убираем в плинтус, не оставляя за собой недоработок.

Как настроить новый телевизор

Приобрели на праздники новый телевизор? Поздравляю! Теперь вам может быть интересно, как лучше его настроить. Расслабьтесь, несмотря на весь жаргон вроде HDR, Ultra HD 4K, 8K, OLED, QLED, 120 Гц и HDMI 2.1, настроить новый телевизор несложно, и все правильно сделанное может гарантировать, что вы получите наилучшее возможное изображение. Может потребоваться много кабелей для подключения и регулировки, но после того, как вы потратили все время на поиск подходящего телевизора, а также вождение / переноску / перетаскивание его домой, стоит немного дополнительного времени, чтобы убедиться, что он настроен правильно.

После того, как вы выполните инструкции по установке телевизора на подставку или установке на стене (если это еще не сделано), начнется настоящая установка. Изобилие настроек изображения, а также другие параметры и потенциальные проблемы между коробкой и красивой картинкой.

Получите больше от своих технологий

Изучите интеллектуальные гаджеты и советы и рекомендации по работе в Интернете с помощью информационного бюллетеня CNET How To.

Это практическое руководство должно помочь вам ориентироваться в телевизионных технологиях.

Кабели HDMI

Практически все, что вы хотите подключить к телевизору в наши дни, использует одно и то же соединение: HDMI.

Кабель HDMI.

HDMI.org Кабели HDMI

передают изображение и звук высокого разрешения по одному небольшому кабелю.Если вы купили телевизор в магазине, возможно, вас подтолкнули к покупке дорогих кабелей HDMI в комплекте с телевизором.

Дорогие кабели HDMI не приносят пользы среднему потребителю. Если вы заплатили более 1 доллара за фут за кабели HDMI, вам следует подумать о их возврате. Если вы купили кабели HDMI в последние несколько лет, скорее всего, они все еще будут работать. В противном случае вы можете дешево приобрести новые кабели.

Практически все видеоисточники, от игровых консолей до проигрывателей Blu-ray и мультимедийных стримеров, используют кабели HDMI.Если у вас есть старое оборудование, такое как DVD-плеер, Nintendo Wii или VHS-дека, вам следует подумать о некоторых старых кабелях. Но поскольку многие новые телевизоры вообще не могут подключаться к этим старым устройствам, мы не будем рассматривать их здесь. Если у вашего оборудования есть HDMI, используйте его, это лучше и проще.

Если у вас новый телевизор 4K, вам, вероятно, не понадобятся новые кабели HDMI, несмотря на то, что продавец мог вам сказать. Важно понимать, что речь идет не о самих кабелях HDMI 2.0 и HDCP 2.2, а о соединении (т.е.е. в вашем телевизоре или медиа-стримере). Последняя версия подключения - HDMI 2.1, но вам пока не о чем беспокоиться.

Если вы приобретаете PlayStation 5 или Xbox Series X, возможно, вам все равно не понадобятся новые кабели. Исключением является то, что вы хотите запустить их на 4K120, с чем могут справиться только несколько телевизоров. В этом случае стоит узнать о сертифицированных кабелях премиум-класса, которые стоят не намного дороже, чем несертифицированные кабели.

Сара Тью / CNET

Источники

Если вы купили проигрыватель 4K или обычный Blu-ray для своего нового телевизора, он, вероятно, автоматически определит то, что нужно вашему телевизору (1080p или 2160p), и отправит его в зависимости от того, что подходит.То же самое верно и для более новой приставки для потоковой передачи или игровой консоли. Для старых устройств или приставки кабельного или спутникового телевидения убедитесь, что он настроен на видео 16: 9 и настроен на вывод HD.

То, что кабельная приставка поддерживает HD, не означает, что вы получаете HD. Вам нужно платить своему провайдеру за HD-каналы (если они не включены в ваш текущий пакет), и иногда вам нужно настроиться на определенные HD-каналы. Например, у моего провайдера канал 2 - SD, а канал 1002 - HD. Это также верно для Netflix и других потоковых сервисов.Например, с Netflix вы можете получить 4K только в том случае, если вы платите за самый дорогой уровень потоковой передачи.

Стикеры и боксы для потоковой передачи легко подключаются к телевизору и обычно устанавливают разрешение и другие параметры автоматически.

Сара Тью / CNET

Вы также можете получить бесплатное телевидение высокой четкости с антенной, а эфирное вещание 4K уже распространяется во многих городах.

Если вы пытаетесь передать звук с телевизора на звуковую панель или ресивер, вам необходимо предпринять некоторые конкретные шаги.Это связано с возвратным аудиоканалом (ARC), который, пожалуй, является наиболее частым вопросом, который я задаю о современных телевизорах и домашних кинотеатрах. В любом случае, если вы купили телевизор 4K, вам может понадобиться , чтобы получить новый ресивер.

Если вы хотите подключить телевизор 4K к компьютеру, подумайте вот о чем. Вы также можете подключить ноутбук к телевизору по беспроводной сети.

Настройки изображения

После того, как вы все подключили, найдите время, чтобы проверить настройки вашего телевизора.Большинство современных телевизоров при первом запуске спрашивают, используется ли телевизор дома или в магазине. Выберите наиболее подходящий для вашего окружения (надеюсь, «домашний»; я не уверен, почему вы будете жить в районе Best Buy).

После выполнения процедуры настройки телевизора вы захотите выбрать лучший режим изображения для повседневного просмотра. Даже если вы не хотите ничего настраивать, выбор правильного режима изображения поможет вашему телевизору выглядеть наилучшим образом. Версия CliffsNotes? Телевизор будет наиболее точным (другими словами, наиболее реалистичным) в режиме изображения «Кино» или «Кино».Он будет ярче в спортивном или ярком режиме.

Сара Тью / CNET

Если вам нужны более тонкие настройки, вы можете погрузиться в настройки телевизора. Элементы управления «Подсветка» и «Контрастность» обычно регулируют яркость изображения, а «Яркость» регулируют, насколько темными выглядят темные части изображения. Уменьшение на на регуляторе резкости вашего телевизора фактически улучшает его изображение. Аналогичное простое решение - отрегулировать нерабочую область экрана телевизора, чтобы вы могли видеть все изображение.Да, у вашего телевизора края могут обрезаться!

Если вы хотите погрузиться еще глубже, ознакомьтесь с нашими статьями о том, как настроить телевизор на глаз и с помощью установочного диска Blu-ray. И если вы хотите получить максимальную отдачу от своего телевизора более высокого класса, подумайте о его калибровке.

Телевизоры

также подвержены отражениям, поэтому, если у вас возникли проблемы с размытием изображения светом, узнайте, как избавить экран телевизора от отражений. Наконец, если вы ставите телевизор на подставку, узнайте, как защитить телевизор от падения.

Ваш новый телевизор, вероятно, имеет еще больше настроек и регулировок, которые мы здесь не рассматриваем, но это должно помочь вам начать работу. А если вы хотите что-нибудь посмотреть, загляните на сайт CNET Streaming TV Insider. Наслаждаться!

Как установить кабель

3 способа прокладки кабеля в вашем новом доме

Эти три маршрута для самостоятельного подключения кабеля требуют наличия активной кабельной сети, а также кабельной коробки.

Раньше - например, в начале 2000-х - можно было просто подключить кабель от стены прямо к телевизору и получить приличный набор основных каналов.

Больше нет: полная услуга кабельного телевидения работает только с цифровым кабельным телевидением между настенным кабелем и телевизором, даже самым умным из интеллектуальных телевизоров. Мы позаботимся о подключении кабельной приставки к телевизору. Эти инструкции также могут быть применимы к приставке спутникового телевидения.

Кабель HDMI - лучшее качество изображения

Коаксиальный кабель —Быстрая установка

Кабель S-Video или композитный видеокабель - для старых телевизоров

Кабель HDMI - лучшее качество изображения

Новые кабельные боксы оснащены портом HDMI (мультимедийный интерфейс высокой четкости), небольшим прямоугольным слотом с соответствующей маркировкой на задней панели.Если в вашей кабельной приставке его нет, вам следует запросить новую версию, выпущенную в течение последних 10 лет, поскольку кабельные компании не всегда предупреждают вас о новых обновлениях оборудования (особенно если они бесплатны для клиентов, что обычно и происходит. ).

Кабель HDMI - это универсальная система доставки видео и аудио, которая передает сигнал высочайшего качества для обоих. Вы можете купить кабели HDMI практически в любом месте, от магазинов электроники до крупных торговых точек для ремонта дома, и дорогие из них не обязательно лучше, чем более дешевые - вам решать, сколько вы хотите потратить.

Установка кабеля-HDMI

  1. Прикрепите кабель от стены к входу кабельной коробки, затем подключите кабель HDMI к порту HDMI на задней панели.
  2. Подключите другой конец кабеля HDMI к одному из портов HDMI на задней или боковой панели телевизора (большинство новых телевизоров имеют более одного порта для подключения нескольких устройств). Неважно, какой порт HDMI вы используете, поскольку все они идентичны.
  3. После того, как сигнал будет установлен, вы можете использовать пульт дистанционного управления, чтобы обозначить вход кабеля, чтобы легко различать экранное меню между другими устройствами (например: HDMI 1: кабель, HDMI 2: проигрыватель Blu-ray, HDMI 3: Xbox и т.).

Коаксиальный кабель - самая быстрая установка

Как и HDMI, коаксиальный кабель передает как видео, так и аудио, только с немного более низким качеством. Любая кабельная коробка, независимо от возраста, будет иметь выходное соединение кабеля - они выглядят одинаково, поэтому хорошо просматривайте этикетки и не перепутайте вход и выход, иначе вы не получите никакого сигнала.

Коаксиальный кабель - это тот же самый кабель, который идет от кабельной компании к вашему дому, а бытовые версии с коротким подключением так же легко найти, как и кабели HDMI.Чаще всего используется длина 3 дюйма, и более дорогие модели (с позолоченными разъемами и т. Д.) Не дают лучшего изображения, чем бюджетные версии.

Монтаж между кабелями

  1. Подключите кабель от стены к входу кабельной коробки, затем прикрутите коаксиальный кабель к выходному разъему кабельной коробки.
  2. Вверните другой конец кабеля во входной разъем кабеля телевизора на задней панели (в большинстве современных телевизоров они все еще есть).
  3. Если в телевизоре нет кабельного входа, вернитесь к разделу «Установка кабеля-HDMI» выше.

S-Video или композитный видеокабель - для старых телевизоров

Если у вас аналоговый телевизор старой-старой-старой школы, скорее всего, он будет использовать S-Video или композитный видеовход. Некоторые кабельные приставки поддерживают такие соединения, но для большинства новых потребуется переходник между кабельной приставкой и телевизором.

Кабели

S-Video имеют 4-контактные разъемы и обеспечивают низкое качество изображения стандартной четкости, чего вы, вероятно, не заметите, поскольку телевизор с входом S-Video также будет иметь стандартное разрешение.

Подключение кабеля к S-Video

  1. Подключите кабель S-Video к выходу S-Video на кабельной коробке (или к адаптеру).
  2. Подключите другой конец к входу S-Video телевизора.

Композитные видеокабели также низкокачественные, но в них используются мини-штекеры RCA: желтый для видео, красный для правого стереозвука и белый для левого стерео. Телевизоры с этим типом подключения также будут стандартного разрешения и, вероятно, потребуют адаптера для подключения к современной кабельной приставке.

Монтаж видео кабель-композит

  1. Вставьте один конец разъемов RCA в соответствующие входы с цветной маркировкой на кабельной коробке (или адаптере).
  2. Подключите другой конец разъемов RCA к телевизору.

Изображение с этим подключением или подключением S-Video будет выглядеть темным и нечетким, если вы привыкли к телевидению высокой четкости. Если ваша камера дверного звонка дает вам больше впечатлений от просмотра, чем ваш телевизор, возможно, пришло время перейти на HD.

Настройка вашего телевизора - Residence Life

Эти инструкции предлагаются в качестве общего руководства; конкретные инструкции см. в руководстве к телевизору. Ваш телевизор должен поддерживать коаксиальное соединение и цифровой ТВ-тюнер QAM. Этому требованию соответствует большинство телевизоров основных брендов, произведенных после 2006 года. Посетите нашу веб-страницу о совместимости с телевизором для получения дополнительной информации.

Подключите телевизор к розетке с помощью необходимого коаксиального кабеля. Если телевизор имеет более одного входного разъема, выберите тот, который обычно обозначается «CABLE IN», «CATV», «ANTENNA» или иногда «RF IN».

Метод 1: Аналоговый кабель и цифровой кабель - Внутренний тюнер QAM

  1. Подключите один конец коаксиального кабеля к настенной розетке, а другой конец - к телевизору.
  2. Установите телевизор на КАБЕЛЬ или CATV.
    • Этот параметр обычно находится в меню или параметрах настройки, однако он зависит от марки и модели телевизора.
  3. Запустите сканирование каналов.
    • Этот параметр обычно находится в меню или параметрах настройки, однако он зависит от марки и модели телевизора.

Метод 2: Цифровой кабель - внешний тюнер QAM

  1. Подключите один конец коаксиального кабеля к настенной розетке, а другой конец - к внешнему тюнеру QAM.
  2. Подключите внешний тюнер QAM к телевизору.
  3. Установите телевизор на КАБЕЛЬ или CATV.
    • Этот параметр обычно находится в меню или параметрах настройки, однако он зависит от марки и модели телевизора.
  4. Запустите сканирование каналов.
    • Этот параметр обычно находится в меню или параметрах настройки, однако он зависит от марки и модели телевизора.

После выполнения этих шагов вы сможете использовать функцию увеличения / уменьшения каналов на вашем телевизоре и пульте дистанционного управления. Если вы не выполняете автоматическую программу или функцию сканирования, вы все равно сможете напрямую настраивать каналы, введя номер канала и «-1» (прочерк). Например «10-1».

Информацию о доступных каналах см. В руководстве по каналам.

Если у вас есть какие-либо дополнительные вопросы, представитель службы поддержки Apogee доступен 24 часа в сутки, чтобы помочь вам в чате, текстовом сообщении, по телефону или электронной почте:

TCL - Как подключить кабельный или спутниковый ресивер к TCL Roku TV

Есть три (3) способа подключить кабельную или спутниковую службу к вашему TCL Roku TV, и вот видео о том, как легко ее настроить.Вы также можете воспользоваться пошаговыми инструкциями ниже и выбрать предпочтительное соединение.


Подключение через HDMI (рекомендуется)

Мы рекомендуем подключать кабельный или спутниковый ресивер с помощью кабеля HDMI. Это самый простой способ подключения ваших устройств, обеспечивающий высочайшее качество видео и звука.

  1. При выключенном телевизоре подключите кабель HDMI от кабельного или спутникового ресивера к входу HDMI 1 или любым доступным портам HDMI на телевизоре TCL Roku.
  2. Включите телевизор TCL Roku и ресивер
  3. На главном экране и с помощью пульта дистанционного управления TCL Roku перейдите к плитке HDMI Input , к которой вы подключили устройство
  4. Нажмите кнопку .
  5. Если ресивер включен и кабели подключены правильно, ваш телевизор распознает соединение.

СОВЕТ : Вы можете переименовать вход HDMI в (или любой другой вход), нажав кнопку « * » на пульте дистанционного управления TCL Roku, когда плитка выделена.Выберите Переименовать вход и нажмите кнопку OK . Затем вы можете выбрать другую пару имя / значок, например, Кабельная коробка или Спутниковое телевидение .

Подключение с помощью композитного кабеля RCA

Если наилучшим доступным подключением к вашему ресиверу является композитный видеовыход, вы можете легко подключить его к телевизору с помощью кабеля RCA (не входит в комплект). Композитные AV-кабели обычно имеют по три разъема типа RCA на каждом конце и имеют следующую цветовую кодировку:

  • Желтый: Видео
  • Красный: Аудио, правый канал
  • Белый или черный: Аудио, левый канал
  1. Когда телевизор выключен, подключите каждый штекер к соответствующему разъему на ресивере и на телевизоре.
  2. Включите телевизор TCL Roku и ресивер.
  3. На главном экране и с помощью пульта дистанционного управления TCL Roku перейдите к AV Tile
  4. Нажмите кнопку .
  5. Если ресивер включен и кабели подключены правильно, ваш телевизор распознает соединение.

Совет : Вы можете переименовать вход AV (или любой вход), нажав кнопку « * » на пульте дистанционного управления TCL Roku, когда плитка выделена.Выберите Переименовать вход и нажмите кнопку OK . Затем вы можете выбрать другую пару имя / значок, например, Кабельная коробка или Спутниковое телевидение .

Подключение с помощью коаксиального кабеля
  1. При выключенном телевизоре прикрутите коаксиальный кабель от кабельного или спутникового ресивера к коаксиальному входу телевизора TCL Roku.
  2. Включите телевизор TCL Roku и с главного экрана перейдите к плитке Antenna TV, нажмите кнопку OK на пульте дистанционного управления TCL Roku.
  3. Выберите Начать поиск каналов и нажмите кнопку OK на пульте дистанционного управления TCL Roku.
  4. Выберите Нет, требуются каналы 3 и 4
    Обратите внимание: если видеомагнитофон подключен от вашего кабельного или спутникового ресивера к телевизору TCL Roku, затем выберите Да, требуются каналы 3 и 4 .
  5. Ваш TCL Roku Television начнет поиск каналов.
    Поиск каналов может занять несколько минут.
  6. На следующем этапе ваш телевизор попытается найти кабельные каналы, доступные по вашей платной подписке.
  7. Когда сканирование каналов будет завершено, телевизор отобразит сообщение с указанием количества найденных каналов и информацией о редактировании линейки каналов.
    Вы можете выбрать:
    Готово - сохранить текущий список каналов и выйти на антенный телевизор. Настраивает первый найденный канал, отличный от аналогового 3 или 4
    Выполните поиск каналов еще раз - в случае, если они ожидали, что телевизор найдет больше каналов, чем он нашел. Поиск каналов очищает список каналов и начинается заново.
  8. После нажатия кнопки «Готово» вы попадете на главный экран. Плитка Antenna TV должна отображать предварительный просмотр входа (как показано ниже) .

  9. Выберите плитку ввода и нажмите кнопку OK, чтобы начать просмотр шоу по подписке на кабельное телевидение.

СОВЕТ : Вы можете переименовать антенный телевизор в (или любой вход), нажав кнопку «*» на пульте дистанционного управления TCL Roku, когда плитка выделена.Выберите R ename Input и нажмите кнопку OK . Затем вы можете выбрать другую пару имя / значок, например, Кабельная коробка или Спутниковое телевидение .

Подключаю телевизор в моей комнате в общежитии! Вот несколько полезных советов.

Нет, с помощью этой системы вы можете подключить телевизор или другое устройство напрямую к настенному телевизионному (коаксиальному) порту.

Будет ли мой телевизор работать с подключением SSU TV?

Если ваш телевизор был произведен после 2008 года, он * должен * работать.В телевизоре должен быть установлен «QAM-совместимый тюнер». Если вы не уверены, поиск в Google номера модели телевизора и аббревиатуры «QAM» обычно поможет вам найти ответ. Некоторые недорогие телевизоры (в основном с разрешением 720p) не поддерживают станции QAM.

Могу ли я использовать его, если мой телевизор не поддерживает QAM?

Да, но вам понадобится внешний тюнер QAM, аналогичный кабельной приставке, которую вы можете использовать дома. Эти блоки тюнера QAM доступны во многих розничных магазинах, а также на Amazon.Mediasonic, ViewTV и KWorld - самые распространенные бренды. Если вам необходимо приобрести тюнер для вашего телевизора, убедитесь, что в его характеристиках указано «QAM».

Как отсканировать, чтобы подключить телевизор?

При сканировании для настройки телевизора на территории государственного телевидения Салема используйте только кабельное или цифровое (без антенны)

Могу ли я использовать DVR в моей комнате?

В настоящее время наша телевизионная система не поддерживает коммерческие услуги DVR, такие как TiVO.Существуют программные службы цифрового видеорегистратора, такие как прекращенный в настоящее время Windows Media Center от Microsoft, которые будут работать. Кроме того, есть тюнеры, доступные от Mediasonic, ViewTV, KWorld и других, которые поддерживают запись на USB-накопители в стиле «видеомагнитофон», то есть вы должны установить время начала / окончания, а также канал. . Чтобы телевизор, тюнер или компьютер могли использовать нашу телевизионную систему, они должны поддерживать «чистый QAM». Об этом будет сказано в спецификациях. Если он не говорит «очистить QAM» или «очистить тюнер QAM», он не будет работать.

Есть ли справочник каналов?

Лучше всего просматривать гид каналов в цифровом виде. Посмотреть руководство по каналам можно здесь.

В левой части страницы вверху нажмите «Изменить поставщика или часовой пояс»

Введите «01970» в почтовый индекс

.

Select "Салемский государственный университет - Кабель - Салем"

Если в вашем браузере разрешена установка файлов cookie, при последующих посещениях будет выбрана эта информация.

С кем мне связаться, если у меня возникнут проблемы с использованием SSUTV?

Сначала посоветуйтесь с соседями.Если они не испытывают проблем, проверьте свой телевизор. Если вы считаете, что ваш телевизор работает правильно, и вам нужна дополнительная помощь, или у вас есть другие вопросы, обращайтесь в службу поддержки ITS.

Вы также можете отправить твит или dm на @SSU_Networking или использовать хэштег #SSUTV, чтобы задать вопросы. По мере возможности, мы публикуем ответы на самые распространенные вопросы, а также другую информацию, связанную с ТВ СГУ, на телеканале СБУ 3.2.

ПРИМЕЧАНИЕ: Если вам требуется помощь ИТ-отдела, сообщите о производителе и модели вашего телевизора.

Нужно ли мне что-нибудь делать, чтобы мой телевизор работал в новой системе?

Да. Подключите телевизор к настенной розетке телевизора с помощью коаксиального кабеля, затем войдите в настройки телевизора и скажите ему поиск новых каналов. Если ваш телевизор выполняет поиск как аналоговых, так и цифровых каналов, не беспокойтесь, если это займет много времени и ничего не найдет в аналоговых каналах. Все наши каналы цифровые. По завершении сканирование должно было найти примерно 100 каналов.

Я не вижу все каналы в своей комнате. Что не так?

Есть несколько возможностей: Если ваш телевизор, а также телевизор ваших соседей не получают никаких каналов, возможно, в вашем доме возникла проблема, возможно, из-за отключения электроэнергии. У нас в каждом здании есть оборудование, обеспечивающее телесигнал. Если работают другие телевизоры, но не ваш, убедитесь, что вы выполнили поиск цифровых каналов. Если на улице очень плохая погода, некоторые каналы могут быть временно потеряны.Наша система получает каналы из многих источников - от нескольких спутниковых провайдеров, а также из эфира. На каждого по-разному влияет ненастная погода. Вполне возможно, что одни каналы вы примете безупречно, а другие вообще не работают. Большая часть наших каналов предоставляется через спутниковую систему. Эти спутники находятся не прямо над головой, а на юго-западе. Как только в этом районе пройдет плохая погода, ваши каналы вернутся.

Как работает кабельное телевидение | HowStuffWorks

В начале 1950-х годов кабельные системы начали экспериментировать со способами использования микроволновых передающих и приемных вышек для захвата сигналов от удаленных станций.В некоторых случаях это сделало телевидение доступным для людей, которые жили за пределами стандартного вещания. В других случаях, особенно на северо-востоке США, это означало, что клиенты кабельного телевидения могли иметь доступ к нескольким вещательным станциям одной сети. Впервые кабель был использован для улучшения просмотра телепрограмм, а не только для того, чтобы сделать возможным обычный просмотр. Это положило начало тенденции, которая полностью расцвела в 1970-х годах.

Добавление станций CATV (общественные телевизионные антенны) и распространение кабельных систем в конечном итоге привело к тому, что производители добавили коммутатор к большинству новых телевизоров.Люди могли настроить свои телевизоры на настройку каналов на основе плана распределения частот Федеральной комиссии по связи (FCC), или они могли настроить их на план, используемый большинством кабельных систем. Эти два плана существенно различались.

В обеих системах настройки каждой телевизионной станции был предоставлен 6-мегагерцовый (МГц) участок радиоспектра. Первоначально Федеральная комиссия связи США выделила части диапазона очень высоких частот (VHF) для 12 телевизионных каналов. Каналы не были помещены в единый блок частот, а вместо этого были разбиты на две группы , чтобы не создавать помех существующим радиослужбам.

Позже, когда растущая популярность телевидения потребовала дополнительных каналов, FCC выделила частоты в части спектра сверхвысокой частоты (УВЧ). Они установили каналы с 14 по 69, используя блок частот от 470 МГц до 812 МГц.

Поскольку они использовали кабель вместо антенн, системам кабельного телевидения не приходилось беспокоиться о существующих услугах. Инженеры могут использовать так называемую среднюю полосу, те частоты, которые передаются телевещанию из-за других сигналов, для каналов 14-22.Каналы с 1 по 6 имеют более низкие частоты, а остальные - более высокие. Переключатель «CATV / Antenna» сообщает тюнеру телевизора, настраиваться ли он на среднюю полосу или настраиваться прямо через нее.

Пока мы говорим о настройке, стоит задуматься, почему системы кабельного телевидения не используют те же частоты для станций, вещающих на каналах 1–6, которые эти станции используют для вещания в эфире. Кабельное оборудование предназначено для экранирования сигналов, передаваемых по кабелю, от внешних помех, а телевизоры предназначены для приема сигналов только от точки подключения к кабелю или антенне; но помехи все еще могут попасть в систему, особенно на разъемах.Когда помеха исходит от того же канала, который передается по кабелю, возникает проблема из-за разницы в скорости вещания между двумя сигналами.

Радиосигналы распространяются по воздуху со скоростью, очень близкой к скорости света. В коаксиальном кабеле , подобном тому, который передает сигналы кабельного телевидения в ваш дом, радиосигналы распространяются со скоростью примерно две трети скорости света. Когда широковещательные и кабельные сигналы попадают на телевизионный тюнер с интервалом в доли секунды, вы видите двойное изображение, называемое « ореол ."

В 1972 году кабельная система в Уилкс-Барре, штат Пенсильвания, начала предлагать первый канал с оплатой за просмотр. Клиенты платили за просмотр отдельных фильмов или спортивных мероприятий. Они назвали новую услугу Home Box Office, или HBO . Это продолжалось как региональная служба до 1975 года, когда HBO начал передавать сигнал на спутник на геостационарной орбите , а затем на кабельные системы во Флориде и Миссисипи. Билл Уолл из Scientific-Atlanta говорит, что эти первые спутники могли принимать и ретранслировать до 24 каналов.В кабельных системах, принимающих сигналы, использовались параболические антенны диаметром 10 метров, с отдельной тарелкой для каждого канала! С началом передачи спутниковых программ в кабельные системы была создана базовая архитектура современной кабельной системы.

По мере роста количества программных опций, полоса пропускания кабельных систем также увеличивалась. Ранние системы работали на частоте 200 МГц, что позволяло использовать 33 канала. По мере развития технологий полоса пропускания увеличивалась до 300, 400, 500 и теперь 550 МГц, а количество каналов увеличилось до 91.Два дополнительных достижения в технологии - волоконная оптика и аналого-цифровое преобразование - улучшили функции и качество вещания, продолжая увеличивать количество доступных каналов.

Обрезка шнура: руководство для начинающих

Все хотят сэкономить на развлечениях на телевидении, и сейчас самое время отрезать кабель. Вместо того, чтобы платить более 100 долларов в месяц за раздутый пакет каналов, вы можете заменить его услугами потокового телевидения - и, возможно, телевизионной антенной - за небольшую часть стоимости.

Однако сортировать по этим новым параметрам не всегда легко, особенно если вы не разбираетесь в технологиях. В то время как кабель упростил все, отрезание провода требует выбора из десятка различных вариантов оборудования и постоянно растущего списка потоковых сервисов, от Netflix и Sling TV до новичков, таких как Disney +. Добавление эфирной телевизионной антенны к миксу создает еще больший потенциал головной боли.

Я перерезал шнур более десяти лет, с 2014 года веду еженедельную колонку на эту тему и пишу невероятный информационный бюллетень для более чем 25 000 подписчиков.Поскольку так много людей лишены кабеля, сейчас, похоже, идеальное время для создания исчерпывающего руководства по перерезанию шнура для людей, которые не знают, с чего начать.

Я расскажу вам, как использовать кабельное или спутниковое телевидение, отвечая на самые частые вопросы, проблемы и болевые точки, которые я слышал от читателей на протяжении многих лет. Я надеюсь, что к концу у вас будет вся необходимая информация.

Следует отрезать шнур?

Прежде чем мы углубимся в , как перерезать шнур, давайте сделаем шаг назад и подумаем, стоит ли вам вообще это делать.Примите во внимание следующее:

Платите ли вы как минимум 65 долларов в месяц за телевизионные услуги? Стоимость большинства сервисов потокового вещания в прямом эфире начинается от 60 до 65 долларов в месяц, поэтому отключение кабеля может не сильно сэкономить вам, если ваш ТВ-провайдер дает вам много денег. Можно потратить меньше на более дешевые сервисы, такие как Netflix, но не без отказа от многого из того, что передается по кабелю. (Не забудьте учесть скрытую плату за кабельное телевидение в своих расчетах.)

У вас уже есть домашний интернет? Если вы платите за Интернет и часто пользуетесь им, перерезание кабеля, вероятно, будет иметь финансовый смысл.С другой стороны, добавление домашнего интернет-сервиса только для того, чтобы отключить кабельное телевидение, скорее всего, будет бесполезным занятием. Я не рекомендую использовать мобильную точку доступа вашего телефона для интернет-услуг, если вы перерезаете шнур.

Вы просто устали от кабеля? Некоторые аргументы в пользу перерезания шнура касаются не только экономии денег. Это также способ увидеть меньше рекламы, убрать загроможденную гостиную, установить телевизор в любом месте дома и избежать ежегодного ритуала торга за более низкие цены.

Готовы ли вы проявить гибкость? Несмотря на множество достоинств, обрезка шнура не является волшебным решением, которое дает вам те же возможности, что и кабель, за меньшие деньги.Вам нужно будет чувствовать себя комфортно, используя новые технологии или новые приложения, и вы, возможно, захотите пожертвовать некоторыми из того, что вы смотрели по кабелю. Чем больше вы готовы адаптироваться, тем лучше будет ваш опыт и тем больше денег вы сэкономите.

Основы обрезки шнура

На базовом уровне для разрезания шнура требуется несколько элементов:

Упомянутые в этой статье

Интернет-служба: Вам почти наверняка понадобится домашний Интернет-сервис, чтобы отрезать шнур, а также маршрутизатор Wi-Fi, чтобы ваши потоковые устройства могли подключаться к Интернету из любой части дома.Как показывает практика, скорость домашнего интернета должна составлять не менее 15 Мбит / с (мегабит в секунду) для каждого устройства, которое вы планируете использовать одновременно.

Если у вас есть три телевизора одновременно, в идеале у вас будет скорость домашнего интернета не менее 45 Мбит / с. Это сложно сделать с помощью DSL или спутниковой связи, поэтому вам, возможно, придется придерживаться своей кабельной компании для предоставления широкополосных услуг (если только вам не повезло иметь доступ к широкополосному оптоволоконному кабелю или аналогичному толстому каналу).

Службы потоковой передачи: Чтобы заменить службу ТВ, вы подпишетесь на одну или несколько служб онлайн-видео.Сюда могут входить видеосервисы по запросу, такие как Netflix, или набор прямых телеканалов, таких как YouTube TV или Sling TV. Существует также множество бесплатных источников потокового видео, которые вы можете использовать для пополнения своих подписок.

Устройства потоковой передачи: После того, как вы подписались на некоторые службы потоковой передачи, вы получите к ним доступ, загрузив их приложения на устройство потоковой передачи, такое как Roku Streaming Stick или Amazon Fire TV Stick. Эти устройства подключаются к порту HDMI вашего телевизора и подключаются к Интернету через домашнюю сеть Wi-Fi, и они будут работать, даже если у вас нет смарт-телевизора, подключенного к Интернету.

Если у вас с по есть смарт-телевизор, вы можете использовать его вместо отдельного потокового устройства - при условии, что на нем есть все нужные вам приложения и сервисы. (Телевизоры, которым больше нескольких лет, вероятно, не подойдут, особенно если на них не установлено программное обеспечение Roku.) Но для ясности: вам не нужен смарт-телевизор, чтобы перерезать шнур .

И еще кое-что: У каждого телевизора должен быть собственный способ потоковой передачи через вашу домашнюю сеть, будь то потоковое устройство или смарт-телевизор.Если у вас четыре телевизора и только на двух из них установлена ​​последняя версия программного обеспечения Smart TV, вам нужно будет купить два дополнительных устройства для потоковой передачи. Хорошая новость заключается в том, что, в отличие от вашей кабельной приставки, такие устройства, как Roku и Fire TV, не требуют каких-либо постоянных сборов за аренду оборудования, поэтому вам нужно покрыть только первоначальные расходы.

(необязательно) Антенна: Хотя многие службы потокового ТВ-вещания уже включают местные каналы, эфирная антенна позволит вам бесплатно смотреть такие каналы, как ABC, CBS, NBC, Fox и PBS, а также некоторые менее известные подсети, такие как MeTV и Comet.Большинство современных телевизоров имеют встроенный тюнер и вход для коаксиального кабеля вашей антенны, поэтому, если ваш прием достаточно хороший, вы можете просто подключить его, запустить сканирование каналов и начать просмотр без отдельного тюнера или другого дополнительного оборудования. Если в вашем комплекте нет тюнера, вы можете купить внешний за небольшие деньги. Вы также можете купить видеорегистратор для записи каналов с антенны. Подробнее об этом позже.

Джаред Ньюман / TechHive

Базовая установка для перерезания шнура включает в себя один или несколько телевизоров, каждый из которых подключен к собственному потоковому устройству, которое может загружать приложения через домашнее соединение Wi-Fi.

Моя короткая и приятная рекомендация

Упоминается в этой статье

Теперь, когда мы установили основы, если бы вы спросили меня о простейшем и легком способе перерезать шнур, я бы, вероятно, посоветовал вам подписаться на YouTube TV и Netflix (мои любимые прямые трансляции и потоковые передачи по запросу. сервисов соответственно), купите Chromecast с Google TV (мое любимое недорогое устройство, поддерживающее обе эти службы) и покончите с этим.

Но, как мы знаем, телевизор больше не универсален.Если бы это было так, мы бы все просто придерживались кабеля и поглощали его все более дорогие цены. Возможность выбирать - вот что делает перерезание шнура отличным. Компромисс заключается в том, что для этого нужно немного потрудиться. Давайте займемся этим сейчас.

Потоковые службы: выберите свой путь

Когда вы выясняете, какие потоковые службы вам нужны, прежде чем вы сможете отрезать шнур, есть два возможных пути, которыми вы можете пойти.

Один из них предполагает сохранение большинства или всех каналов, которые вы сейчас смотрите по кабелю.Для этого вам понадобится сервис потокового вещания в прямом эфире , такой как Sling TV, AT&T TV Now, YouTube TV или Hulu + Live TV. Эти услуги по сути копируют комплект кабелей, предлагая десятки каналов в реальном времени, а также знакомые функции, такие как DVR и руководство по каналам. В зависимости от того, где вы живете, вы также можете смотреть большинство или все местные вещательные каналы. Вы не получите максимальную экономию с помощью этих услуг, большинство из которых стоит от 50 до 60 долларов в месяц, но вам также не придется многим жертвовать.

Джаред Ньюман / TechHive

Сервисы потокового вещания Live TV, такие как AT&T TV Now, позволяют смотреть кабельные каналы через Интернет.

Другой путь включает в себя , объединяющий ваш собственный телевизионный план с помощью сервисов по запросу, таких как Netflix и Amazon Prime Video, бесплатных источников видео, таких как Pluto TV, и, возможно, беспроводной антенны. Переход по этому пути означает полный отказ от традиционных кабельных каналов, таких как ESPN, региональные спортивные сети и CNN, но это может сэкономить вам намного больше денег.

Эти два подхода действительно допускают некоторое совпадение. Вы можете, например, объединить подписку YouTube TV с Netflix или дополнить Sling TV антенной. К сожалению, обрезка шнура не предлагает золотую середину в виде «а ля карт» кабельных телеканалов. По целому ряду сложных причин вы не можете просто отказаться от 80 процентов своих кабельных каналов и заплатить 20 процентов от цены. Вместо этого вы можете обрезать края с помощью службы потоковой передачи в прямом эфире или полностью взорвать пакет с помощью альтернативных служб, таких как Netflix.

Как выбрать службу потокового вещания в прямом эфире

Если вы выберете службу потокового вещания в прямом эфире, в настоящее время в США доступно семь вариантов: Sling TV, AT&T TV Now, Hulu with Live TV, YouTube TV, FuboTV, Филон и AT&T WatchTV. Каждая из этих служб имеет разную линейку каналов, поэтому первым делом следует исключить те, у которых отсутствуют ваши любимые каналы.

Вот несколько ресурсов, которые могут помочь:

  • Инструмент поиска каналов Streamable позволяет вам вводить каналы, шоу и спортивные команды, которые вам нужны, а затем выводит список подходящих услуг на основе вашего почтового индекса.Он очень прост в использовании, хотя я заметил, что иногда он избегает включения YouTube TV в список самых популярных, даже если это самый дешевый вариант. (Посмотрите ниже избранные подборки сайта, чтобы увидеть, как складываются все услуги прямого эфира, включая YouTube TV.)
  • Допустим, TV предлагает аналогичный сервис поиска каналов, и хотя он не такой привлекательный, он предлагает некоторые дополнительные инструменты для уточнения поиска. Например, вы можете сузить список сервисов в зависимости от того, какие потоковые устройства они поддерживают, или по количеству экранов, на которых вы можете смотреть данную услугу одновременно.
  • Если вы просто хотите увидеть большой список каналов и сервисы, которые их поддерживают, воспользуйтесь нашим собственным гидом по потоковому вещанию в прямом эфире.
Майкл Браун / IDG

Поиск каналов Streamable - это быстрый способ выяснить, в каких службах прямого эфира есть все нужные вам каналы.

После того, как вы сузили список каналов, вы можете начать сравнивать функции. Вот краткое изложение того, что нужно искать:

  • DVR: Некоторые сервисы прямого эфира ограничивают общее количество часов записи, а другие ограничивают продолжительность хранения каждой записи.(AT&T TV теперь накладывает ограничения на оба варианта.)
  • Пропуск рекламы: Большинство сервисов прямого эфира, например, пропускают рекламу в записях цифрового видеорегистратора, но Hulu + Live TV взимает за это дополнительную плату в размере 10 долларов в месяц.
  • Одновременные потоки: Услуги Live TV, не ограничивают общее количество телевизоров, которые вы можете настроить, но они ограничивают количество устройств, которые вы можете использовать одновременно. Некоторые сервисы позволяют доплачивать за дополнительные стримы.
  • Просмотр вне дома: Если вы планируете взять потоковое устройство в отпуск или поделиться своим логином с родственником, имейте в виду, что некоторые службы ограничивают такое поведение.
  • Качество видео: Большинство кабельных ТВ-каналов транслируют с разрешением 720p, но некоторые службы лучше других поддерживают плавное видео с частотой 60 кадров в секунду, которое используется в спортивных и новостных трансляциях.
  • Объемный звук: К сожалению, звук в формате 5.1 в большинстве случаев не используется в потоковой передаче в прямом эфире, хотя существуют некоторые исключения.

В приведенной ниже таблице, актуальной по состоянию на июнь 2021 года, представлен обзор сравнения этих функций (щелкните, чтобы увеличить до более удобочитаемого размера):

Джаред Ньюман / IDG
Упоминается в этой статье

Если после всего этого у вас осталось несколько потенциальных совпадений, я предлагаю попробовать их после того, как вы выбрали потоковое устройство.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
