Как настроить датчик движения для освещения: угол установки и чувствительность

Характеристики и особенности выбора

Для начала нужно подобрать напряжение, при котором будет работать уличный датчик освещенности: 12 V или 220 V. Другая немаловажная характеристика — категория защиты. В связи с тем, что прибор будет работать на улице, защитный класс должен быть не менее IP 44. То есть внутрь такого устройства не проникнут предметы, размер которых превышает один миллиметр и им не страшны брызги воды. Следующий критерий выбора — допустимые температуры при эксплуатации.

Рекомендуется выбирать такие датчики света для уличного освещения день/ночь, которые с небольшим запасом превышают средние температуры в вашей местности.

Выбирать сумеречный датчик нужно и по мощности подключаемых лампочек и электротоку нагрузки.

Тут тоже лучше брать устройства с небольшим запасом.

В некоторых устройствах предусмотрена возможность регулировки чувствительности. Снижать этот показатель рекомендуется при выпадении снега. В этой ситуации свет, отраженный от поверхности снега, может восприниматься датчиком как рассвет. В итоге освещение будет постоянно отключаться и включаться.

Также очень полезной опцией считается задержка срабатывания. К примеру, если в ночное время на фотореле попадет свет автомобильных фар. Если задержка будет очень маленькой, то свет отключится. Но этого не произойдет, если она будет хотя бы пять-десять секунд.

Инструкция Датчик Движения Дд 008

Датчик движения для освещения . Также такой датчик учитывает и уровень освещенности. Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле. Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов. Скоро я опубликую около 1. Подписывайтесь на получение уведомлений о выходе новых статей на сайте.

Форма подписки расположена внизу статьи и в правой колонке сайта. Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом

При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп. Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

Датчики предназначены для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся . ДАТЧИКИ ДВИЖЕНИЯ служат для автоматического включения и отключения освещения в целях экономного использования .

При появлении какого- либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник. Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло. Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД- 0. ВА) для энергосберегающих ламп и 1. Вт) для ламп накаливания. Согласитесь, очень даже неплохо. Датчик движения для включения света типа ДДДля реализации вышесказанного я использую инфракрасные датчики типа ДД- 0.

ДД- 0. 24. В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

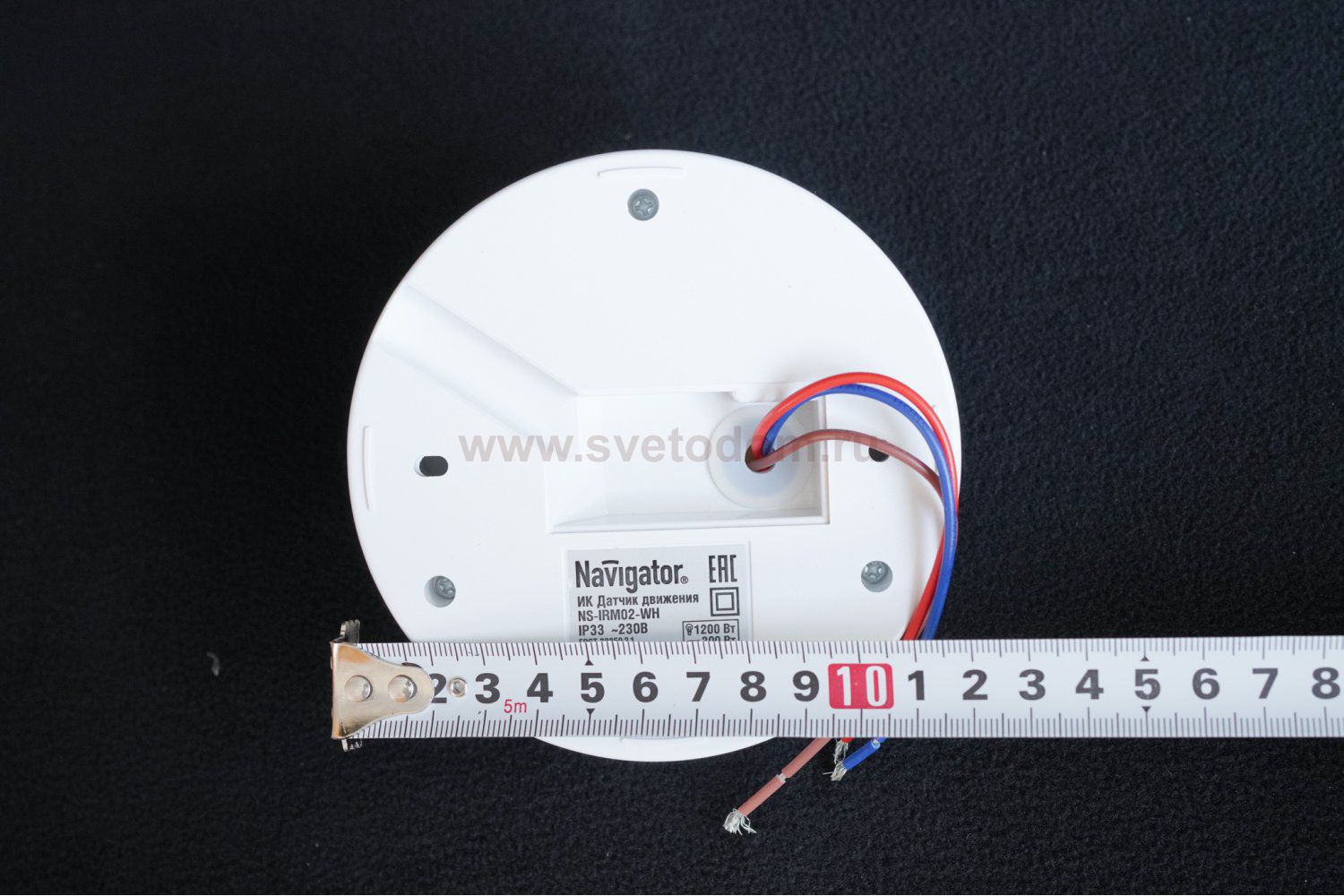

А это его габаритные и установочные размеры. Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения): Установка датчиков движения. Теперь разберем вопрос установки датчиков, т. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается. Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся: вентиляторы (движущиеся и вращающиеся части, лопасти)проезжающий транспорт (тепло от двигателей)кондиционеры (влияние отрицательной температуры)трубы отопления (влияние положительной температуры)деревья и кустарникиразличные электромагнитные помехи. Не стоит забывать и про угол обзора датчика. При установке датчика на потолке угол обзора составляет 3.

Если же установить его на боковой стене, то угол обзора уменьшиться до 1. Крепеж датчика движения к поверхности выполняется в следующей последовательности. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.»LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности»TIME» — регулятор выдержки времени во включенном состоянии»SENS» — регулятор уставки чувствительности к инфракрасному излучению. Схема подключения датчика движения.

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т. Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв.

Эта схема самая простая в подключении. L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник. Вариант 2. Второй вариант (не стандартный) схемы подключения смотрите ниже. Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта). Вариант 3. Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи). Для этого в схему добавляем контактор с напряжением катушки на 2.

В этом видео рассмотрены основные виды датчиков движения. Три провода всего и инструкция вроде не на китайском).

Как настроить датчик движения?

Изменение настроек прибора проводится при помощи рукояток на корпусе. Их количество зависит от модели устройства, обычно переключателей от 2 до 4. Возле каждой ручки находится обозначение настройки, за которую она отвечает (буквенное и символьное), а также направление вращения рукоятки.

Оптимальные параметры и настройки имеет смысл подобрать до монтажа датчика. После подключения, особенно если прибор монтируется под потолком, тестировать настройки и менять их будет не слишком удобно.

LUX означает регулятор освещенности. С помощью этой настройки устанавливается пороговое значение освещенности, после которого датчик реагировать не будет. При первом подключении значение обычно ставится на максимум.

Настройка датчика движения TIME отвечает за промежуток времени после срабатывания, в течение которого свет будет включен. Если движение продолжается после первого срабатывания, таймер начинает отсчет заново, потому при базовой установке время обычно ставится на минимум.

Настройки SENS и MIC (регулятор чувствительности и микрофона) на бытовых моделях датчиков движения встречаются редко. Первый отвечает за «восприимчивость» датчика и устанавливается на максимальное значение, второй — за уровень чувствительности микрофона (ставится на минимум).

Выбор датчика

Для правильного выбора регистратора для автоматического включения осветительных приборов следует ознакомиться с технологией их действия, а именно:

Область применения. Необходимо предварительно определить место установки устройства (во внутренней или наружной части помещения) ввиду того, что на рынке представлены пыле- и влагозащищенные варианты, а по способу крепления – навесные, встраиваемые и на опорных держателях.

Мощность прибора освещения, к которому будет выполняться подключение. Это обусловлено тем, что регистраторы имеют рабочее напряжение от 200 Вт и свыше. Так, к уличному световому прибору целесообразно установить регистратор с максимальным углом обзора, а в квартире установить более дешевый вариант

Особо следует обратить внимание на мощность при планируемом сочетании устройства с энергосберегающей лампой. Перед приобретением нужно рассчитать общую нагрузку и в случае превышения указанной нагрузки в инструкции, потребуется установка промежуточного реле или распределение нагрузки между устройствами.

Угол обзора

В помещениях или с наружной стороны здания (установка выполняется на любой из стен) лучше всего подойдет стандартный датчик, с горизонтальным углом обзора, равный 180 градусов и даже меньше. Можно также установить устройство, имеющее два сенсора, суммарный угол обзора которых будет равен 180 градусам. Для обеспечения максимального угла наблюдения устанавливают прибор с тремя сенсорами, в данном случае угол обзора составляет 360 градусов.

Такие устройства монтируют на потолке.

Вид лампы и осветительного прибора. Использование датчиков возможно с любым типом ламп и световых приборов. Рынок предоставляет патроны и выключатели с вмонтированными регистраторами, которые идеально подходят для применения в доме или офисе.

Радиус действия. Данный показатель характеризует максимальное расстояние объекта от устройства, на котором перемещающийся объект может быть обнаружен. Для инфракрасных сенсоров область действия равна 12 метрам.

Двухполюсные или трехполюсные. Первый вид регистратора применяется в сочетании с лампами накаливания. Их подсоединение выполняется последовательно. Последние модели являются более универсальным видом и используются с любым типом ламп.

Инструкция по установке и эксплуатации датчиков движения

Датчики движения являются идеальными элементами практичности и энергосбережения. Принцип действия основан на применении теплочувствительного PIR-элемента, который обнаруживает изменение температуры в лучах, сформированных специальной оптикой.

Датчики срабатывают (включают свет) при попадании движущегося объекта, излучающего тепло (например, человека), в зону чувствительности датчика. Они оснащены таймером, который автоматически выключает свет через четко установленное пользователем время и сенсором, позволяющем учитывать естественное освещение.

Применение: в коридорах, подъездах, проходах, помещениях, где происходит кратковременное пребывание людей.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ.

Использование датчика вне помещений возможно только при условии его правильного монтажа специалистом. Перед установкой убедитесь, что кабель магистрали надежно изолирован. Если Вы сомневаетесь, проконсультируйтесь с квалифицированным электриком перед началом любой работы, связанном с установкой и монтажом электротехнических изделий.

1) ВЫБОР МЕСТОПОЛОЖЕНИЯ.

Удостоверьтесь, что датчик находится на достаточном удалении от любых горючих материалов и/или поверхностей. Используйте Рис.1 для руководства. Дальнейшее руководство по расположению датчика приведено в главе 4) МЕСТОПОЛОЖЕНИЕ ДАТЧИКА ДВИЖЕНИЯ.

2) УСТАНОВКА.

После выбора подходящего местоположения, необходимо отметить положение (позицию) для отверстий винтов (используйте монтажную скобу установки датчика как шаблон). Закрепите монтажную скобу при помощи винтов, обеспечив надежное крепление и безопасное использование. Временно установите датчик в выбранном месте.
На задней части датчика найдите контактную коробку; удалите винты, которые обеспечивают крепление и снимите крышку, чтобы иметь свободный доступ к контактам. Через канал, расположенный в основании коробки, проведите магистральный кабель внутрь и закрепите его зажимом. Соедините магистральный кабель с соответствующими контактам (см. Рис. 2).
После того, как Вы подсоединились, зажмите винты контактов и зажима крепления магистрального кабеля. Закройте и закрепите крышку контактной коробки.
Закрепите винты на монтажной скобе датчика, убедитесь, что он надежно закреплен к поверхности. Отрегулируйте угол наклона датчика, ослабляя винты, расположенные с боков монтажной скобы. При достижении желательного угла наклона, зажмите винты до исходного состояния. Удостоверьтесь, что кабель не касается никаких острых предметов и безопасно расположен.

3) ДАТЧИК ДВИЖЕНИЯ.

Датчик движения имеет три регулировочных диска (см. Рис. 3)

Регулирование времени:	время, в течение которого горит свет, может быть отрегулировано от 6 секунд до 20 минут.
Регулирование датчика светочувствительности:	чувствительность света может быть отрегулирована от 0 до 30 люксов.
Регулирование чувствительности диапазона датчика:	подстройка радиуса действия датчика может быть произведена от 0 до 12 метров (макс).

4) МЕСТОПОЛОЖЕНИЕ ДАТЧИКА ДВИЖЕНИЯ.

Местоположение датчика важно для оптимальной работы. Изучите следующую диаграмму для руководства (см

Рис. 4)

Датчик может включаться, когда этого не требуется делать, в следующих случаях:

попадания в зону действия датчика потока горячего воздуха или резких порывов ветра;
испускания тепла от двигателя проезжающего мимо автомобиля;
в дневное временя суток, если датчик размещен в затененном месте (под крышей, деревьями).

Датчик не будет работать удовлетворительно, если он расположен таким образом, что на пути действия датчика движения есть препятствия.

Если температурное различие между объектом(целью), который будет обнаружен и областью окружения датчика является слишком маленьким (например летом), датчик будет реагировать позже, и диапазон обнаружения должен быть уменьшен до 6 метров вместо максимальных 12 метров.

5) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ.

Ширина (мм)	138	138	138	185
Высота (мм)	195	195	195	296
Глубина (мм)	115	115	115	145
Максимальная мощность (Вт)	1000W	500W	150W	500W
Степень защиты	IP 44	IP 44	IP 44	IP 44
Радиус действия	10 метров	12 метров	5-12 метров	5-12 метров
Угол обзора	180°	180°	120°	120°
Время задержки	От 5с до 10 мин	От 5с до 10 мин	От 5с до 10 мин	От 5с до 10 мин

2 Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
красный либо коричневый к Ф или L – это фаза;
желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Схема датчиков движения для освещения

ДД реагирует на движущие объекты и включает свет, при отсутствии движения – отключает

Под задней крышкой устройства установлена клеммная колодка с тремя цветными проводами, выведенными за пределы корпуса. Провода подключают к клеммным зажимам или к изолированным наконечникам, если подключение осуществляется с применением многожильного кабеля. Датчик подключен к сети, питание проходит по коричневому проводу фазы L и по синему проводу нулевой фазы. На выходе из корпуса обе фазы идут к лампе накаливания осветительного устройства или к другим приборам, включение которых необходимо при появлении признаков движения в зоне действия. Если в области чувствительности отмечается движение, устройство срабатывает, происходит замыкание контакта реле с подачей тока на лампу, и она включается.

Получить исчерпывающую информацию о конструкции приобретенного датчика движения можно из приложенной к устройству инструкции производителя. Кроме того, схематичное изображение оптимального способа подключения обозначено на крышке модели.

Принцип действия прост. При появлении движущегося объекта в зоне действия мгновенно замыкается электрическая сеть, включая присоединенные к датчику приборы и оборудование: освещение, системы кондиционирования и вентиляции и т. д. При отсутствии признаков движения в течение определенного промежутка времени электрическая цепь размыкается, все устройства выключаются. Таким образом удается избежать непрерывной эксплуатации энергоемких устройств и экономно расходовать их рабочий ресурс.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики

Цены на светодиодные прожекторы

~~светодиодный прожектор~~

Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben» и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» , «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Подключение датчика

Обычно прибор подключают в сеть вместо выключателя — замыкание цепи происходит автоматически. Если нужно предусмотреть режим, в котором лампа не гаснет после заданного промежутка времени, в схему встраивают отдельный выключатель. Схема подключения предусматривает параллельную работу датчика и обычного выключателя.

В большом помещении один прибор может не справиться с объемом комнаты. Тогда применяют схему с двумя датчиками, расположенными в противоположных углах, которые контролируют один светильник либо зональную подсветку

Важно проследить, чтобы оба прибора работали от одной фазы, в противном случае возникнет короткое замыкание

Для случаев, когда необходимо включить несколько мощных ламп при сигнале от одного датчика (например, при организации уличного освещения), применяют схему подключения с магнитным пускателем.

Проводка

Блиц-советы

Корпус прибора выполнен из пластика, поэтому его следует беречь от механических повреждений

С особой осторожностью необходимо обращаться с линзой, являющейся важнейшим элементом оптической системы устройства.

При установке прибора на улице следует учесть, чтобы регистратор не подвергался воздействию прямых солнечных лучей и атмосферных осадков
Специалисты рекомендуют обустроить защитные козырьки.

Следует принять во внимание, что датчики невосприимчивы к прямому движению по направлению к ним, в таких случаях он не срабатывает. Поэтому располагать его в комнате над дверью, находящейся с противоположной стороны по центру не целесообразно.

Не все регистраторы движения для освещения работают точно со светодиодными и люминесцентными лампами. Бесперебойно работают устройства на обычных электромеханических реле. Поэтому перед его приобретением желательно получить у продавца исчерпывающую информацию касательно данной особенности.

Важные характеристики датчика движения

Перед тем, как продумывать схему подключения датчика движения для освещения, важно убедиться: модель подходит к условиям эксплуатации. Учитываются такие параметры следящего прибора

Сетевое напряжение и потребляемая мощность. Обычно на упаковке указывается 220…230 В. В зависимости от сложности устройства, пассивности или активности системы, датчик потребляет 0,5…5 Вт.
Диапазон обнаружения или угол охвата (угол зоны чувствительности). Определяет, с каким углом «расходятся» лучи. Кроме того, играет роль положение прибора – на стене, на потолке, высота размещения. Площадь обслуживаемой зоны составляет 1…150 м.кв. и больше.
Логически продолжает понятие «зона охвата» термин «дальность действия перпендикулярно и фронтально». Дальность действиям фронтальная – это зона, из которой лучи идут под небольшим углом (менее 30 градусов) к поверхности линзы. Поперечно (перпендикулярно) падающие на линзу лучи определяют размер поперечной зоны дальности. Чем меньше угол между поверхностью линзы и падающим лучом, тем меньше зона. Нахождение объекта непосредственно под датчиком определяют не все модели. В их описании указывается «зона присутствия».
Дополнительная функция «защита от подкрадывания» определяет полноту охвата контролируемой зоны. В датчиках с такой функцией дополнительная линза обращена вниз.
Габариты, материал и степень защищенности прибора. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа. Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. Корпус обычно изготавливается из поликарбоната, стойкого к ударам пластика.

Разбираясь, как подключить датчик движения для уменьшения затрат на освещение или повышения безопасности на участке (в помещении), важно учитывать перечисленные характеристики приборов

Схемы сборки

Это можно использовать и в системах сигнализации. Один из вариантов — это использование специального термовыключателя, который будет отключать кофеварку. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы. Схемы сборки Микроволновый Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле.
Схема 3. Все работы ведутся только после снятия общего напряжения В.
Видео 2. Провод МГТФ используется для подключения датчика фторопластовая изоляция.
Подключение проводов делаем следующим образом: провод фазы питающего кабеля подключаем вместе с фазным проводом от датчика коричневый и белый.

Статья по теме: как открыть электролабораторию до 1000v

Параметры, требующие правильной настройки

При установке датчика движения важно правильно настроить его по углу обзора

Точная регулировка датчика движения зависит от корректной настройки самых важных опций. В современных приборах можно улучшить чувствительность и освещенность, угол установки и время задержки. При оптимальных значениях эти параметры дают возможность сэкономить до 50% электроэнергии.

Угол установки

В первую очередь регулируют зону освещения прибора – угол установки. Большинство современных светильников оснащены детекторами, которые закреплены на шарнирах

Угол нужно отрегулировать так, чтобы инфракрасные лучи распространялись на максимально большую площадь, при этом важно учитывать и высоту, на которой расположен датчик

Чувствительность

Чувствительность датчика – второй важный параметр работы

Вторым по важности параметром является чувствительность прибора, настройка которой считается самой сложной. Для регулировки используют специальное колесо на корпусе датчика с диапазоном от минимального до максимального

Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека. С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки.

Освещенность

Регулировать освещенность необходимо, чтобы прибор был настроен на включение света только после наступления сумерек. Во время первичной настройки выставляют максимальное значение параметра и доводят его до нужного значения вечером. Если в детекторе отсутствует регулятор, можно дополнительно подключить к прибору специальный датчик.

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению

Как настроить датчик движения для освещения – инструкция

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше в

Как работает инфракрасное устройство?

Инфракрасный прибор контроля движения ещё иначе называют пассивным. Если сравнить грубо, то можно ассоциировать его с термометром. Он срабатывает, когда в зону его действия попадает источник тепла.

Но для работы такого устройства понадобятся ещё дополнительные настройки. Например, вы установили такое инфракрасное устройство, и настроили его на появление взрослого человека. Если в помещение войдёт ребёнок, датчик может не сработать. Температура тела у всех одинаковая, а вот количество тепла, которые изучают взрослый человек и ребёнок, разные. Выставить в этом случае прибор на самый минимум тоже не выход из ситуации, он тогда начнёт реагировать на любую вбегающую в помещение кошку или собаку. В этом и заключается недостаток инфракрасных моделей – им потребуется тщательная ручная настройка. Ещё один минус этого датчика в том, что он ложно срабатывает на приборы обогрева, работающие в помещении.

Но такой датчик обладает и рядом преимуществ:

Подробнее об инфракрасном датчике в этом видео:

Настройки детектора движения

Когда вопрос, как подключить датчик движения своими руками, решен, следует произвести еще одну обязательную процедуру. Как и любое техническое устройство, датчик движения для освещения требует после своей установки произвести настройку для максимально эффективного использования.

Для настройки производители обычно устанавливают на корпусе прибора три регулятора-ручки (или рычажка) с маркировками «TIME», «LUX» и «SENS».

Каждый из регуляторов предназначен для управления одним из параметров детектора движения:

«TIME» — регулятор времени продолжительности удержания сигнала. Проще говоря, при подключении датчика к прибору освещения это время будет указывать, как долго свет останется включенным после срабатывания детектора. Если до конца этого времени произошла еще одна фиксация движения датчиком, то время начинается отсчитываться заново. Обычно регулятор дает возможность задать диапазон значений от 1 секунды до 10 минут;
«LUX» — регулирование уровня освещенности, при которой детектор не будет реагировать на движение и подавать сигнал. Используется для предотвращения включения освещения в дневное время, особенно если датчик движения для включения света смонтирован для освещения на улице;
«SENS» — чувствительность прибора. При помощи регулировки чувствительности добиваются реагирования на нужное воздействие и бездействие при меньших влияниях. Так, правильно настроенный детектор будет включать свет при приближении человека, но не станет реагировать на менее массивную кошку. Расстояние, на котором происходит реагирование, также зависит от чувствительности. При высоком уровне чувствительности повышается процент ложных срабатываний.

Из всего описанного несложно сделать вывод, что подключение датчика движения к системе освещения помещений частного дома или квартиры является очень эффективным и удобным способом улучшить комфорт. Кроме того, внесение такого приспособления в свой дом способно довольно ощутимо сберечь бюджет, снизив потребление электроэнергии, которая не станет расходоваться на освещение комнат, где никого нет.

Как установить и настроить датчик движения для освещения

Для экономии электричества сегодня большинство граждан используют различные приборы, в т. ч. датчики, реагирующие на движение (ДД). Такие приборы позволяют включать освещение в зданиях и на приусадебной территории, когда оно нужно. А как только такая необходимость пропадает, устройство подает сигнал для отключения света. При самостоятельной установке нужно знать, как настроить датчик.

Какие бывают виды и разновидности датчиков

Датчики движения для освещения бывают 2 типов: активные, пассивные. Активные ДД осуществляют постоянный мониторинг комнаты. К ним относят микроволновые, ультразвуковые приспособления.

В первом случае устройство реагирует на звуковые волны, после получения которых контакты замыкаются, загорается лампа. Преимущество микроволновых устройств состоит в том, что они улавливают сигнал даже через стены или прочие преграды. Они являются более востребованными на объектах, находящихся под охраной. Такие приборы могут работать вместе с видеокамерой. Но есть и недостаток – повышение вероятности ложного реагирования.

Менее популярны среди пользователей ультразвуковые устройства. Они излучают волны, отрицательно влияющие на человеческий организм при продолжительном воздействии.

Инфракрасные датчики движения для включения света на лестнице реагируют на тепло. Они бывают активными, пассивными. В первом варианте приемный элемент и передатчик устанавливаются в разных местах. Когда между ними обрывается сигнал, контакты замыкаются, загорается лампочка. Во втором случае приборы отслеживают внешнюю температуру.

К пассивным также относятся акустические приспособления, реагирующие на разговор, хлопок и прочие шумовые эффекты. Есть смешанные варианты, т.е. такие приборы одновременно оснащены активными, пассивными компонентами. Процент ложных срабатываний ДД минимальный, поэтому они стоят дороже.

Правила размещения датчика

Чтобы ДД работал наиболее эффективно, его монтируют на участках интенсивного передвижения людей. Настройка датчика для внутреннего и уличного освещения осуществляется по этому правилу.

По типу монтажа ДД подразделяются на потолочные, настенные. Но рабочий принцип у них одинаковый. На работу устройств могут повлиять только местные условия эксплуатации.

Приспособления потолочного размещения чаще применяются внутри зданий. Рекомендуемая высота установки датчиков движения для освещения – 250-300 см. Устройство будет улавливать сигналы на расстоянии 5-10 м.

Настенные устройства можно монтировать внутри и вне зданий. Но чаще их применяют при обустройстве внешнего освещения. Рекомендации по размещению:

Внутри зданий настенные ДД рекомендуется монтировать на расстоянии от пола 2-2,5 м, желательно в углу комнаты. Это даст возможность получить максимальный угол обзора.
На улице датчики можно располагать на высоте до 10 м, а направлять нужно в сторону максимального движения людей. Для результативной работы устройства его рекомендуется монтировать под углом 40º к поверхности земли.

Дальность действия настенных устройств разная для каждой модели (смотреть при покупке в технических характеристиках). При этом надо учитывать, что процент ложных срабатываний устройства при широком рассеивании лучей существенно повышается.

Как установить датчик движения, инструкция

Последовательность монтажа ДД для точечных светильников:

Датчики устанавливаются в предварительно подготовленные отверстия.
Перед началом монтажных работ отключается подача электричества.
С прибора снимается защитная крышка, изготовленная из пластика.
Осуществляется подсоединение проводников. Для каждой модели используется своя схема подключения, которую производитель предоставляет вместе с инструкцией по эксплуатации изделия.
На датчике отгибаются вверх фиксирующие пружины, затем он вставляется в отверстие, фиксаторы возвращаются в исходное положение, и устройство закрепляется на основе.

На этом установка приспособления закончена, надо только настроить датчик движения для освещения, после чего обязательно проверить его работоспособность.

Устройства, вкручиваемые в патрон, монтировать легче. При этом нужно использовать лампочки, мощность которых допускается согласно паспорту изделия. Рекомендуется покупать лампы, специально предназначенные для работы с детекторами.

Для монтажа ДД выносного типа в стеновых, потолочных основаниях или корпусах осветительных приборов предварительно просверливается отверстие. Устройство крепится саморезами. Электрический кабель соединяется с клеммами датчика согласно схеме производителя. Электромонтажные работы осуществляются только при выключенном сетевом питании.

Настройка параметров

Чтобы достичь экономии электричества до 50%, необходимо правильно выставить параметры работы устройства. Современные модели ДД оснащены 3 регуляторами:

SENS – отвечает за чувствительность срабатывания.
LUX – настройка освещенности для рабочей зоны.
TIME – период задержки выключения света.

Угол установки

Внутри зданий устройства размещают в углу комнаты под самым потолком. Это дает возможность захватить площадь, на которой предполагается интенсивное передвижение людей.

Например, в коридоре ДД монтируется так, чтобы лучи охватывали всю его площадь. В помещение могут выходить все комнаты квартиры и кухня. Когда человек или домашнее животное выходят из любой двери, датчик фиксирует передвижение и освещение включается.

На улице такие устройства можно монтировать в разных местах и на разной высоте. Но главное, чтобы в периметр их действия не попадали движущиеся предметы, на которые датчик способен реагировать, например, ветки деревьев.

Не исключаются и “мертвые” участки, куда лучи прибора попадать не будут. Но при верном расположении устройства их можно минимизировать.

Чувствительность

Настроить прожектор с датчиком движения можно и так, что его лучи будут распознавать только движущегося человека. За эту функцию отвечает регулятор SENS. Рекомендуется выбирать среднее значение, тогда при перемещении маленьких объектов не работает датчик движения для света.

Рабочий диапазон рекомендуется разбивать на отдельные сектора по 45º с ограничениями. Это позволит создавать площади с более точным обнаружением.

Освещенность

Регулятор, обозначенный на устройстве как LUX, позволяет выставлять требуемый показатель освещенности. Если при регулировке датчика движения выбрано максимальное значение параметра, он не срабатывает при естественном освещении. Сигнал на включение подается, только когда на улице наступает полная темнота, и в помещениях, где отсутствуют окна.

Более дорогие модели фонарей с датчиком дополнительно оснащены специальной функцией – период задержки отключения света. Для дешевых приборов нужно отдельно приобретать фотореле.

Время задержки

Период задержки отключения света устанавливается индивидуально. Можно выставлять любое время до 10 минут, но рекомендуется задавать 1 минуту.

При первом включении ДД отреагирует, но свет отключится позже, чем установлено в настройках. А уже при следующих срабатываниях устройства таймер начнет работать точно.

Как настроить датчик движения Hue Philips 📀

Последний аксессуар для подключения линии Philips Hue — это датчик движения, который может не только включать свет, когда вы идете в комнату, но также может активировать определенные сцены в зависимости от времени суток. Вот как настроить его и активировать активированные движения огни, которые можно пройти всего за несколько минут.

Что делает датчик движения оттенка лучше, чем другие датчики движения

Хотя вы можете использовать сторонние датчики движения с подсветкой Philips Hue, используя различные сервисы, датчик Hue Motion Sensor (40 долларов США) облегчает превращение ваших лампочек Hue в движущиеся огни в вашем доме. Кроме того, датчик движения Hue Motion Sensor может сделать больше, чем любой другой сторонний датчик движения: он может ощутить, что это ночь, и, например, выключить свет. Или, если в комнате много солнечного света, он может автоматически отключать индикаторы движения, чтобы он не был избыточным.

Вы также можете создавать разные сцены в приложении Philips Hue и назначать их определенным временным рамкам в течение дня. Датчик движения может даже выключать свет через некоторое время, когда движение не обнаружено, всего за одну минуту до одного часа.

Как настроить датчик движения оттенка

Чтобы настроить датчик движения Hue, начните с открытия приложения Philips Hue на телефоне и нажмите на значок шестеренки настроек в верхнем левом углу экрана.

На следующем экране нажмите «Настройка аксессуаров».

Нажмите на круглую кнопку плюс в нижнем правом углу.

Выберите «Сенсор движения оттенка».

Затем снимите пластиковую ленту с блока датчика движения Hue. Это требует немного буксира, так что не бойтесь сильно тянуть. Как только это будет сделано, подождите несколько секунд и убедитесь, что оранжевый светодиод медленно мигает. Если это так, нажмите «Мигание светодиода» внизу.

Выберите номер, который вы хотите связать с датчиком движения. На самом деле вы можете выбрать более одной комнаты, но есть максимум три комнаты, чтобы не допустить проблем с подключением и латентностью.

Затем вы поместите датчик там, где хотите, в комнате, предпочтительно, чтобы часть датчика движения имела широкий вид на комнату, особенно вход. Датчик движения является автономным, но он поставляется с настенным креплением, если вы хотите держать его с пола или столов. Как только вы нашли место для этого, нажмите «Got it» в приложении.

На следующем экране будут описаны настройки по умолчанию, которые будет использовать датчик движения. Однако не беспокойтесь, так как вы можете легко изменить их, как только у вас установлен датчик движения. Нажмите «Готово» внизу.

Теперь ваш Hue Motion Sensor появится в списке других аксессуаров Hue, которые у вас есть. На этом экране вы также можете быстро включить или отключить датчик движения в любое время, нажав на тумблер справа.

Нажатие на датчик движения в списке приведет к настройке параметров, которые вы можете настроить. На этом экране вы можете выбрать, в каких комнатах вы хотите, чтобы датчик движения работал, а также как включить свет в зависимости от времени суток. Поэтому, если в ночное время датчик движения превратит ваши огни в тусклую настройку, по сравнению с другими моментами, когда вы можете включить свет, полный взрыв.

Датчик движения Hue даже имеет датчик окружающего света, поэтому он знает, достаточно ли он достаточно яркий в комнате, поэтому он не обязательно включает свет. И, конечно же, вы также можете выбрать, как долго светится, после того как он начнет обнаруживать больше движения в комнате.

К сожалению, вы не можете просто сказать датчику движения включить свет. Вместо этого вы должны назначить ему сцену, поэтому, если вы не создали сцены в приложении Philips Hue, вам нужно сделать это в первую очередь.

Датчик движения Hue Motion Sensor является одним из лучших датчиков движения, которые можно использовать с подсветкой Hue. Как мы уже упоминали ранее, вы можете использовать сторонние датчики движения и поддерживать связь с подсветкой Hue через SmartThings или IFTTT, но функциональность нигде не близка к датчику движения Hue Motion Sensor.

К сожалению, это не совместимо с HomeKit, поэтому вы не можете управлять другими смартфонами с ним, например, включать интеллектуальную розетку при обнаружении движения. Для пользователей Android это явно не так, но пользователи Apple могут быть разочарованы отсутствием поддержки HomeKit.

Помимо этого, датчик движения Hue Motion Sensor делает больше, чем я ожидал, поэтому вы можете быть уверены в том, что получите много пользы от него, особенно в тех комнатах, где выключатель света может не находиться в самом удобном месте.

Что делает датчик движения оттенка лучше, чем другие датчики движения

Как настроить датчик движения оттенка

Link

Plus

Send

Как настроить датчик движения Philips Hue

Новейшим аксессуаром для подключения к линии Philips Hue является датчик движения, который может не только включать свет при входе в комнату, но и активировать определенные сцены в зависимости от времени суток. Вот как это сделать, и чтобы активированные при движении огни были готовы к работе всего за несколько минут.

СВЯЗАННЫЕ: Как настроить ваш Philips Hue Lights

Что делает датчик движения оттенка лучше, чем другие датчики движения

В то время как вы можете использовать сторонние датчики движения с вашими лампами Philips Hue, используя различные сервисы, датчик движения Hue ($ 40) облегчает превращение ваших лампочек Hue в прожекторы в вашем доме. Кроме того, датчик движения оттенка может работать намного эффективнее, чем любой другой датчик движения стороннего производителя: он может определять, наступил ли вечер, и включать, например, более тусклый свет. Или, если в комнате много солнечного света, он может автоматически отключить чувствительные к движению огни, чтобы он не был лишним.

Вы также можете создавать различные сцены в приложении Philips Hue и назначать им определенные временные рамки в течение дня. Датчик движения может даже выключить свет по истечении определенного времени, когда движение не обнаружено, от одной минуты до одного часа.

Как настроить датчик движения оттенка

Чтобы настроить датчик движения Hue, начните с открытия приложения Philips Hue на телефоне и коснитесь значка настройки в левом верхнем углу экрана.

На следующем экране нажмите «Настройка аксессуаров».

Нажмите на круглую кнопку плюс внизу в правом нижнем углу.

Выберите «Датчик движения оттенка».

Затем удалите пластиковую полоску с блока датчика движения оттенка. Это требует немного рывка, так что не бойтесь тянуть сильно. Как только это будет сделано, подождите несколько секунд и убедитесь, что вы видите, что оранжевый светодиод медленно мигает. Если это так, нажмите на «Мигающий светодиод» внизу.

Выберите, какую комнату вы хотите связать с датчиком движения. Вы можете выбрать более одной комнаты, но не более трех комнат, чтобы избежать проблем с подключением и задержкой.

Затем вы разместите датчик в комнате, где вы хотите, предпочтительно, чтобы часть датчика движения имела широкий обзор комнаты, особенно входа. Датчик движения является автономным, но он поставляется с настенным креплением, если вы хотите держать его подальше от пола или столов. Найдя место для этого, нажмите «Понял» в приложении.

На следующем экране будут объяснены настройки по умолчанию, которые будет использовать датчик движения. Не беспокойтесь, так как вы можете легко изменить их, когда вы настроите датчик движения. Нажмите «Готово» внизу.

Ваш датчик движения оттенка теперь появится в списке других принадлежностей оттенка, которые у вас есть. На этом экране вы также можете в любой момент быстро включить или отключить датчик движения, нажав на тумблер вправо.

Нажав на датчик движения в списке, вы увидите настройки, которые вы можете настроить. На этом экране вы можете выбрать, в каких комнатах вы хотите работать с датчиком движения, а также как включить освещение в зависимости от времени суток. Поэтому, если наступает ночь, датчик движения включит свет в тусклых условиях по сравнению с другими случаями, когда вы можете включить свет на полную мощность.

Датчик движения оттенка даже имеет датчик внешней освещенности, поэтому он знает, достаточно ли он светлый в комнате, чтобы он не включал свет без необходимости. И, конечно, вы также можете выбрать, как долго свет будет гореть после того, как он не обнаружит движения в комнате.

К сожалению, вы не можете просто сказать датчику движения включить свет. Вместо этого вам нужно назначить ему сцену, поэтому, если вы еще не создали сцены в приложении Philips Hue, вам нужно сделать это в первую очередь .

Датчик движения оттенка — безусловно, один из лучших датчиков движения, который вы могли бы использовать с подсветкой оттенка. Как мы упоминали ранее, вы можете использовать сторонние датчики движения, чтобы они могли взаимодействовать с вашими лампами Hue через SmartThings или IFTTT, но функциональность далеко не так хороша, как у датчика движения Hue.

К сожалению, он не совместим с HomeKit, поэтому с ним нельзя управлять другими устройствами типа SmartHome, например, включить интеллектуальную розетку при обнаружении движения. Это, очевидно, не имеет большого значения для пользователей Android, но пользователи Apple могут быть разочарованы отсутствием поддержки HomeKit.

Помимо этого, датчик движения оттенка работает намного больше, чем я ожидал, поэтому вы можете быть уверены, что он будет очень полезен, особенно в помещениях, где выключатель света может быть не в самом удобном месте.

Датчик движения для включения освещения в подъездах или коридоре

Датчики движения — неотъемлемая часть полноценной охранной системы. Они широко применяются для охраны не только особо важных объектов. Большой популярностью пользуется датчик движения для освещения. Такие устройства не только служат для охраны территории, но и позволяют значительно снизить расходы на электроэнергию. Установка датчиков в доме дает возможность управлять освещением в автоматическом режиме. Чтобы система работала эффективно, необходимо правильно подобрать элементы и место их установки.

Разновидности датчиков

Для включения света датчики движения и освещенности устанавливают на территории или внутри дома. Это определяет набор заданных параметров. Устройства классифицируют по принципу работы сенсора и типу питания.

Датчики движения представлены в широком ассортименте

Перед выбором стоит ознакомиться со всеми видами датчиков.

По типу питания

В зависимости от питания устройства делятся на сетевые и автономные. В первом случае прибор функционирует от бытовой электросети с напряжением 220 В. Что касается автономных моделей, то они работают на батарейках или аккумуляторах.

Определение движения

По типу сенсора, который определяет движения, датчики делятся на несколько видов:

инфракрасные. Сенсор реагирует на тепло, выделяемое телом человека или животного. Оснащен приемником тепловых волн. Основной недостаток — срабатывание на диких и домашних животных;
акустический. Работает по тому же принципу, что и предыдущий тип. Отличие заключается в том, что в датчиках используется звуковое излучение. Устанавливают в помещениях, которые защищены от шума. Идеально подходят для подвального или цокольного помещения;
ультразвуковые. Датчики выдают низкочастотный звук, который улавливается сенсором. Срабатывает на движение. Имеет некоторые недостатки в использовании. Устройство не реагирует на незначительное движение. Также оказывает негативное воздействие на нервную систему и слух домашних животных, которые чувствительны к рабочему спектру волн;
микроволновый датчик. Излучает микроволновые лучи. Сенсор реагирует на отражение волн, в результате чего происходит включение света. Устройства оснащаются излучателями разной мощности, что определяют радиус их действия. К недостаткам относят негативное действие микроволнового излучение на здоровье животных и человека. Поэтому рекомендуется устанавливать за пределами жилого помещения. Подходят для охраны приусадебной территории и улицы;
комбинированные устройства. Оснащены разными типами сенсоров, что повышает качество и точность работы. К недостаткам относят высокую стоимость датчиков.

Инфракрасные устройства пользуются большой популярностью

В бытовых условиях стоит использовать инфракрасные устройства. Они имеют достаточный радиус действия и полностью безопасны для всех домочадцев, а также домашних животных. На складах и открытой территории устанавливают микроволновые и ультразвуковые устройства. Если говорить о профессиональной охране, то популярностью пользуются СВЧ датчики, которые способны охватить большую площадь.

Обратите внимание! При выборе датчика обращают внимание на чувствительность детектора. Некоторые из них реагируют даже на незначительные изменения в области действия.

Технические характеристики датчиков

При выборе устройств обращают внимание на основные технические характеристики:

угол обзора. Вариация датчиков довольна разнообразна. Угол обзора составляет 90-360°. Параметр учитывается при выборе места установки. Если необходимо обеспечить охрану со всех сторон, то выбирают устройства, которые охватывают полный круг. Их устанавливают на уличных фонарях или на потолок внутри дома. Если датчик монтируется на стене, то угол обзора не должен быть меньше 180°. Специалисты рекомендуют использовать устройства с максимальным охватом, даже если в помещении устанавливается их несколько;
дальность действия. Параметр определяет дистанцию, на которой срабатывает сенсор. Минимальное расстояние 4 м. Этого вполне достаточно для установки в небольшой комнате. Максимальная дистанция обнаружения движения составляет 60 м. Такие датчики устанавливают в складских помещениях и на большой территории. Чем больше дальность действия, тем выше вероятность ложного срабатывания;
мощность подключения. Все устройства имеют определенную мощность, которая учитывается при подключении светильников. Это необходимо для нормальной работы системы. Суммарная мощность осветительных приборов не должна превышать заданный параметр. Чтобы увеличить количество подключаемых светильников, стоит использовать для освещения люминесцентные и светодиодные лампы;
способ и место монтажа. Все датчики делятся на корпусные и встраиваемые. Первые состоят из корпуса и кронштейна. Недорогие модели широко используются в бытовых условиях. Приспособлены для установки на потолке, стене и других поверхностях. Встраиваемые устройства устанавливаются скрыто в специальных нишах. Имеют небольшие размеры и широко используются для охраны коммерческих помещений.

Важно! Не менее важными характеристиками является задержка отключения света, сенсор освещенности и порог чувствительности.

Комбинированные датчики имеют множество достоинств

Как работает датчик движения для включения света

Принцип работы устройства довольно прост. При обнаружении движения включается реле, которое замыкает цепь, и к лампочкам подается электричество. В результате этого включается свет. Длительность работы прибора задается в настройках. Свет может гореть от нескольких секунд до 10 мин. А это значит, что при отсутствии движения цепь разрывается, и подача электричества к лампочкам прекращается. В итоге свет выключается.

Чтобы обеспечить нормальную работу системы, важно правильно подключить все элементы

Обратите внимание! Чтобы обеспечить нормальную работу прибора, необходимо учесть множество факторов. Значение имеют дальность действия, чувствительность и тип сенсора. Немаловажным является решение вопроса о выборе места установки.

Как правильно выбрать место установки

Приборы устанавливают как внутри помещений, так и за пределами. Место монтажа выбирается в зависимости от потребностей и возможностей. При решении данного вопроса учитывается ряд требований:

недопустимо устанавливать вблизи электромагнитных излучателей и осветительных приборов;
устройства не должны располагаться возле вентиляционных отверстий и отопительных приборов;
установка вблизи растительности, дорог и пешеходных зон снижает эффективность работы датчиков;
в зоне действия не должно находиться габаритных предметов.

На улице можно установить комбинированные системы, в состав которых входят уже светильники

Все эти требования учитываются при выборе места установки оборудования.

Как установить датчик для включения освещения

Установка устройства проводится по довольно простой схеме:

Выбор места установки.
Крепление кронштейна.
Установка датчика.
Подключение и настройка.
Проверка работы.

При неправильной настройке система будет реагировать на животных

Обратите внимание! Если речь идет о встраиваемых моделях, то их установку стоит предусмотреть еще на этапе проведения ремонтных работ. Это связано с тем, что для монтажа потребуется обустройство специальной ниши, размеры которой должны соответствовать габаритам устройства.

Как настроить датчик движения

Важным этапом в установке устройства является его настройка. Для этого выполняется регулировка следующих параметров:

угол установки. Многие модели оснащены шарниром, что позволяет с легкостью повернуть детектор в нужное направление. Лучи должны покрывать зону с максимально возможной вероятностью возникновения движения;
чувствительность. На корпусе находятся специальные кнопки или колесико, которое позволяет с легкостью отрегулировать данный параметр. К решению вопроса нужно подойти очень внимательно. Важно отрегулировать оборудование так, чтобы оно реагировало на движение, но в то же время бездействовало при пребывании в зоне домашних животных. В ином случае детектор будет реагировать даже на незначительные изменения;
освещенность. Данный параметр позволяет отрегулировать работу устройства в зависимости от освещенности помещения. Нет потребности во включении света днем. При правильной регулировке датчик будет срабатывать только вечером и ночью;
задержка. Параметр обозначает длительность горения осветительного прибора после поступления сигнала на detector. Регулировка осуществляется в каждом случае по-разному. Все зависит от потребностей. Для начала регулятор устанавливается в минимальное положение, после чего происходит увеличение времени задержки. Настраивать подсветку нужно внимательно.

Потолочные светильники просты в установке

Важно! После настройки проводится проверка оборудования в работе. В дальнейшем возможна регулировка в зависимости от потребностей. Все изменения нужно проверить.

Лучшие датчики движения для освещения

На рынке представлен широкий ассортимент современных устройств, используемых для охраны и контроля включения осветительных приборов. Это несколько усложняет выбор. Чтобы упростить решение данного вопроса, стоит рассмотреть популярные модели от известных производителей.

Евроавтоматика «F&F» (Белоруссия)

Компания уже довольно давно предоставляет потребителям широкий выбор автоматики и различных устройств. Среди датчиков движения выделяют такие популярные модели:

Приборы имеют следующие характеристики:

мощность 300-600 Вт;
время срабатывания от 3 сек. до 12 мин.;
дальность действия до 12 м;
потребляемая мощность 0,45-0,9 В.

Обратите внимание! Каждая модель имеет определенные технические характеристики, что позволяет использовать ее в том или ином месте. Перед выбором и установкой рекомендуется тщательно изучить информацию об устройстве.

В помещениях устройства часто монтируют на стенах и в углах комнат

TDM Electric

Компания выпускает модельную линейку датчиков движения для включения света в коридоре, подъезде и других местах, которые устанавливают на стены, потолок и в специальные обустроенные ниши. Датчики обладают разными техническими характеристиками. Среди популярных вариантов выделяют:

ДДС-02 — настенный детектор, который позволяет подключить осветительные приборы с суммарной мощностью 1100 Вт;
ДДП-01 — потолочный sensor, который ничем не уступает предыдущей модели;
ДДВ-01 — устанавливается в подготовленные ниши.

Устройства отличаются высоким качеством, надежностью в эксплуатации и простотой настройки.

Legrand

Компания известна во всем мире. Ее продукция пользуется большой популярностью. Особый спрос отмечается на такие модели:

Д048944. Устройство монтируется в подвесной потолок и подключается к светильникам с суммарной мощностью 1000 Вт;
Д048945 устанавливается на стены и имеет угол обзора 140°;
Д048946 — универсальный датчик, который монтируется на потолок или стены.

К сведению! Продукция компании отличается высоким качеством и доступной ценой.

Чтобы создать действительно эффективную систему, необходимо правильно выбрать оборудование и провести монтаж. Специалисты и консультанты помогут в решении этого вопроса. Особое внимание уделяют месту установки датчиков, так как от этого будет зависеть эффективность его работы.

Установка датчика движения | Поддержка TELUS

Я не могу добавить датчик в свою систему безопасности TELUS SmartHome

Если вы не можете добавить датчик движения (т. Е. Вы уже пытались добавить датчик несколько раз или прошло более 30 минут с момента удаления аккумулятор), попробуйте сбросить настройки датчика, сняв крышку устройства. Затем нажмите и удерживайте желтую кнопку рядом с аккумулятором около 10 секунд, пока светодиод не начнет мигать красным.Это сбросит настройки устройства, и теперь вы сможете повторно добавить датчик.

Где мне установить датчик движения?

Датчик движения следует устанавливать на чистой поверхности внутри вашего дома. Убедитесь, что вы протерли место перед установкой датчика. Другие передовые методы:

Держите датчик вдали от источников тепла, сквозняков и прямых солнечных лучей
Датчик следует устанавливать на твердой устойчивой поверхности
Датчик будет работать при рабочих температурах от -10 ° до 50 ° C.

Как установить защитный экран для датчика движения?

Датчик движения имеет встроенный щиток для домашних животных, который может игнорировать движения домашних животных весом до 38 кг (85 фунтов).Если у вас есть домашние животные, не снимайте щиток с питомцем.

Как установить датчик движения

Чтобы установить датчик движения, следуйте приведенным ниже инструкциям.

Закрепите кронштейн на стене
Совместите извещатель с кронштейном. Сдвиньте детектор вверх до щелчка.
Нажмите на язычок в нижней части устройства и отделите крышку от основания.
Вставьте аккумулятор. Обратите внимание на полярность
Установите крышку обратно на основание
Закрепите датчик движения винтом снизу
Совместите датчик с кронштейном
Сдвиньте датчик вверх до щелчка

Мой датчик движения не проходит пошаговый тест

Если вы тестируете свой датчик с помощью мобильного приложения TELUS SmartHome, и устройство постоянно не проходит пошаговый тест, возможно, вы ввели неверный идентификатор датчика на более раннем этапе или что датчик неисправен.

Позвоните в службу технической поддержки TELUS по телефону 1-855-255-8828 , чтобы решить проблему и завершить установку.

Как сделать так, чтобы свет датчика движения оставался включенным

Датчики движения

отлично подходят для экономии энергии и повышения удобства. Они могут автоматически включать для нас свет при обнаружении движения от человека и выключать свет для нас, когда движение не обнаружено. Будь то использование на улице или в помещении, выключатель света с датчиком движения в большинстве случаев лучше механического выключателя.

Почему мы хотим, чтобы свет оставался включенным?

Хотя свет датчика движения подходит для большинства случаев, в некоторых ситуациях нам нужно, чтобы свет оставался включенным для лучшего восприятия.

Например, датчики движения идеально подходят для освещения заднего двора или сада, но иногда мы можем захотеть оставить свет включенным всю ночь, независимо от того, есть движение или нет. То же самое и для использования в помещении, иногда мы хотим, чтобы свет на нашей лестнице или в учебной комнате оставался включенным в течение длительного времени без обнаружения значительного движения.Если датчик движения не может обнаруживать небольшие движения, такие как перелистывание страниц, это вызовет проблему, постоянно включая и выключая свет.

Как сделать так, чтобы свет датчика движения оставался включенным?

Быстрое включение и выключение датчика движения

Один из быстрых приемов, который вы можете попробовать, — это быстро включить датчик движения, выключить, включить, чтобы отменить обнаружение движения и сделать так, чтобы свет оставался включенным.

Чтобы вернуться в режим обнаружения движения, выключите датчик движения и подождите около 10 секунд, а затем снова включите его.Датчик движения вернется в нормальный режим обнаружения движения.

Этот трюк применим не ко всем датчикам движения, но его определенно стоит попробовать, потому что это самое простое решение и не требует других инструментов.

Проводной байпас с дополнительным ручным переключателем

Следующий трюк, который вы можете попробовать, — это добавить дополнительный ручной переключатель для обхода датчика движения, чтобы свет оставался включенным.

Этот проводной байпас требует некоторой разводки и ручной работы, но не слишком сложен.

Просто откройте настенную коробку, добавьте ручной переключатель непосредственно к свету, чтобы обойти переключатель датчика движения, чтобы переключатель датчика движения и ручной переключатель были параллельны, все остальные одинаковы.

Если какой-либо переключатель включен и подает питание на свет, он включается. Итак, если вы хотите, чтобы свет оставался включенным, просто включите ручной переключатель, тогда свет будет иметь питание, несмотря на состояние датчика движения. Датчик движения теперь отключен.

Чтобы вернуться в нормальный режим датчика движения, выключите ручной переключатель, тогда свет полностью контролируется датчиком движения.

В этом трюке у вас будет два переключателя для управления одним осветительным прибором.

Использовать датчик движения с функцией фиксированного / ручного включения

Лучший способ, который я бы порекомендовал, — это использовать датчик движения с функцией постоянного включения или напрямую в ручном режиме ВКЛ / ВЫКЛ. Эти типы датчиков движения имеют встроенный ручной режим, чтобы датчик движения работал как обычный механический переключатель, не обнаруживая движения. И вы можете вернуться в обычный режим обнаружения движения, просто коснувшись некоторых кнопок на панели датчиков.

Выключатель света с датчиком движения с ручным включением / выключением

Почему мы рекомендуем использовать переключатель движения в ручном режиме?

Во-первых, метод включения / выключения датчика работает не на всех датчиках движения.

Во-вторых, в настоящее время датчики движения очень рентабельны. По сравнению с добавлением ручного переключателя стоимость замены новым датчиком движения с ручным режимом во многом схожа.

В-третьих, заменить датчик движения новым определенно проще, чем добавить ручной переключатель параллельно существующему датчику движения.И для этого требуется только один выключатель с одной настенной коробкой.

Заключение

Иногда нам действительно нужно держать свет включенным для особых целей, и датчики движения, несомненно, лучше управляют освещением, чем механический переключатель. Поиск баланса между датчиком движения и механическим переключателем — это всегда актуальная и интересная тема.

Мы надеемся, что это руководство поможет вам найти лучший способ, который вам подходит, чтобы лучше получать удовольствие от освещения в повседневной жизни.

% PDF-1.4 % 297 0 объект > эндобдж xref 297 76 0000000016 00000 н. 0000002430 00000 н. 0000002589 00000 н. 0000003261 00000 н. 0000003296 00000 н. 0000003450 00000 н. 0000003604 00000 н. 0000004164 00000 п. 0000004564 00000 н. 0000004730 00000 н. 0000005241 00000 н. 0000005355 00000 н. 0000005439 00000 н. 0000005862 00000 н. 0000006373 00000 п. 0000006460 00000 н. 0000006987 00000 н. 0000007607 00000 н. 0000009479 00000 н. 0000009673 00000 н. 0000010240 00000 п. 0000011983 00000 п. 0000013360 00000 п. 0000013522 00000 п. 0000013699 00000 п. 0000013811 00000 п. 0000015172 00000 п. 0000015441 00000 п. 0000015626 00000 п. 0000015807 00000 п. 0000017369 00000 п. 0000018923 00000 п. 0000020455 00000 п. 0000022025 00000 н. 0000022144 00000 п. 0000025163 00000 п. 0000029110 00000 п. 0000029197 00000 п. 0000029334 00000 п. 0000029421 00000 п. 0000029558 00000 п. 0000031473 00000 п. 0000031808 00000 п. 0000032215 00000 п. 0000032579 00000 п. 0000032865 00000 п. 0000032976 00000 п. 0000034253 00000 п. 0000034551 00000 п. 0000038654 00000 п. 0000039123 00000 п. 0000039700 00000 п. 0000039832 00000 н. 0000041695 00000 п. 0000042038 00000 п. 0000042453 00000 п. 0000042810 00000 п. 0000043098 00000 п. 0000043395 00000 п. 0000050938 00000 п. 0000050977 00000 п. 0000087544 00000 п. 0000087583 00000 п. 0000123557 00000 н. 0000123596 00000 н. 0000158634 00000 н. 0000158673 00000 н. 0000194939 00000 н. 0000194978 00000 н. 0000230595 00000 н. 0000230634 00000 п. 0000259276 00000 н. 0000259315 00000 н. 0000287950 00000 п. 0000002248 00000 н. 0000001852 00000 н. трейлер ] / Назад 442445 / XRefStm 2248 >> startxref 0 %% EOF 372 0 объект > поток hb«g`d2AXX80tN8́`dmIx0) + n?] &) l1et4 ] @ «L @ 1?! C6a | ɮ0Im C = C / + iXg! {CG000z2faqC » c _F6 -, =, XzX10! Q @ m5 [2dLl30

Тестирование и игра с PIR-датчиками (датчиком движения)

В одном из моих текущих проектов я хотел бы использовать несколько датчиков движения или приближения, также известных как датчики PIR.

PIR-датчики

или пассивные инфракрасные датчики могут отлично подходить для проектов Arduino и Raspberry Pi, и их можно купить очень дешево — я заплатил всего около доллара за датчик в комплекте из 10 датчиков PIR с eBay, но вы действительно можете их получить дешево на таких местах, как Amazon или AliExpress.

В этой короткой статье мы увидим, как работают эти датчики, как их можно использовать, как мы можем их протестировать, и, возможно, немного подправить их.

Никаких Arduino, Raspberry Pi или чего-либо подобного не требуется.Просто PIR, светодиод, батарейка и резистор.

Что такое датчик PIR?

Датчик PIR — это электронный датчик, который измеряет инфракрасный свет, излучаемый объектами в его поле зрения. Обычно этот тип датчика используется как датчик движения или приближения.

Довольно часто они упоминаются как:

ИК-датчик
Датчик движения
Датчик приближения
Инфракрасный датчик движения
Пироэлектрический датчик

Дешевый PIR — вид сверху

Дешевый PIR — Датчик выставлен

Cheap PIR — Вид снизу

Краткое и простое объяснение того, как работают эти датчики

Датчик в ИК-датчике обнаруживает или «считывает» инфракрасное излучение, «испускаемое» объектами вокруг нас.
Каждый объект с температурой выше абсолютного нуля (-273,15 ° по Цельсию, -459,67 ° по Фаренгейту или 0 по Кельвину) будет излучать инфракрасное излучение, даже мы, люди, и даже если мы, простые люди, не можем этого видеть.

Однако с помощью специальной инфракрасной камеры это можно сделать видимым для человеческого глаза.
Обратите внимание, что в PIR используется относительно простой датчик — это определенно не камера!

Пример инфракрасного излучения

PIR называются «пассивными», поскольку им не помогают какие-либо «помощники», которые, например, посылали бы некоторую форму или форму «излучения» или «света» для помощи в обнаружении.Он основан исключительно на том, что датчик может уловить из окружающей среды, что испускают объекты.

Приборы

PIR на самом деле смотрят только на «разницу» между двумя «половинками» сенсора. Если разница слишком велика, он сработает — обнаружит «движение». Это сделано разумно, чтобы избежать ложных срабатываний, вызванных, например, кратковременным миганием или повышением температуры в помещении.

Микросхема и некоторая дискретная электроника делают все за вас.

Объектив PIR «Купол»

Как вы можете видеть на фотографиях выше, у PIR есть забавный куполообразный пузырь, который представляет собой набор линз, закрывающих датчик.

Если вы присмотритесь, то увидите, что «купол» состоит из маленьких сегментов, каждый из которых представляет собой небольшую пластиковую линзу Френеля. Эти крошечные линзы помогают сенсору «осмотреться» одним движением, что было бы невозможно с использованием только плоского сенсора (см. Рисунок 2).

PIR PCB

Для нас важны несколько точек на плате PIR:

Плата PIR

Самыми важными контактами, конечно же, являются источник питания ( Vcc от 3 до 5 вольт — говорят, что это может быть даже до 12 В) и GND (земля).
Вывод OUTPUT — это вывод переключения.

Два потенциометра (оранжевые) позволяют настраивать Время задержки (Tx) и Чувствительность (Sx).

Тестирование PIR

Если вы хотите немного поэкспериментировать со своим PIR или проверить, насколько хорошо он работает, тогда вам даже не понадобится Arduino или Raspberry Pi.

Все, что вам нужно, — это источник питания, резистор и светодиод.

Питание может быть получено либо от батарей, либо от источника питания — От 3 до 9 Вольт будет работать — Я использовал зарядное устройство USB на 5 В.

Для светодиода нам нужно обратить внимание, так как важно, чтобы мы правильно подключили контакты. Самый длинный вывод LED (анод или «плюс») должен быть подключен к резистору, см. Рисунок светодиода ниже.

Резистор должен быть 470 Ом , цвета — желтый , фиолетовый и коричневый (см. Также калькулятор резисторов Tweaking4All).

Распиновка светодиода

Суммарно:

Подключите вывод PIR Vcc к + вашего источника питания.
Подключите вывод PIR Output к одному концу резистора.
Подключите другой конец резистора к длинной ножке (аноду) светодиода.
Подключите короткую ножку светодиода (катод) к – вашего источника питания.
Подключите PIR GND к — вашего источника питания.

И все … у вас должно получиться что-то вроде этого:

Проверка PIR с помощью батареи, светодиода и резистора

шт. Я сделал этот рисунок с помощью Fritzing, отличного инструмента для создания электронного дизайна!

Игра с «настройками»

Теперь, когда у нас есть тестовая установка, пора поиграть.
Когда светодиод горит, обнаружено движение.

Вначале вы могли заметить некоторую, казалось бы, неустойчивую работу — это совершенно нормально. Нам нужно понять несколько вещей, прежде чем мы сможем настроить параметры.

При подключении аккумулятора датчику потребуется от 30 до 60 секунд для стабилизации (прогрева).
Разместите вашу установку так, чтобы не было движения, и подождите, пока светодиод не погаснет.

Когда светодиод останется выключенным, вы можете поднести руку или что-нибудь еще к маленькому куполу и увидеть, как светодиод загорается и выключается.

В зависимости от того, что движется, дальность обнаружения должна составлять до 20 футов или около 6 метров.

Также имейте в виду, что датчик будет оставаться включенным еще некоторое время после обнаружения движения. Позже вы можете настроить время с помощью потенциометра «Время задержки».

Время задержки

«Время задержки» определяет, как долго ИК-датчик будет поддерживать выходной сигнал в состоянии «высокий» (ВКЛ) после обнаружения движения.

Например, когда было обнаружено движение, вы можете установить это где-то от нескольких секунд (у меня минимальное время задержки составляет примерно 2 секунды) до нескольких минут (согласно моим спецификациям около 200 секунд).

При сборке базовой тестовой установки (см. Выше) и кажется, что светодиод горит вечно, поверните ручку вниз — задержка может быть слишком большой. Самая низкая установка, если смотреть на винт Philips потенциометра, находится в крайнем левом положении.

При проведении первых тестов понижайте его как можно ниже… до тех пор, пока вы не заметите необходимость временной задержки.

Чувствительность

С помощью этого потенциометра вы можете определить заданный «диапазон».
У меня сложилось впечатление, что он регулирует, сколько движения нужно, чтобы быть «видимым», или, может быть, более технические термины: сколько разницы между двумя «половинами» датчика необходимо увидеть, прежде чем это будет считаться движением.

Вам придется немного поиграть с этим, чтобы увидеть, какие настройки подходят для ваших целей.

Повышенная чувствительность может быть полезна при использовании PIR для дальнего действия , скажем, до 20 футов (6 метров) или более. Однако это также может вызвать ложные срабатывания в небольших пространствах — то есть PIR может сработать, когда этого не должно быть.

пониженная чувствительность подходит для ближнего действия , скажем, половины максимального диапазона или до 10 футов (3 метров).Что, в свою очередь, могло пропустить движение на большем расстоянии. Для более удаленных объектов может потребоваться больше движения для обнаружения.

Чтобы проиллюстрировать это, небольшой тест…
Сначала я установил чувствительность на самую низкую и отошел на 14 футов (примерно 4 метра) от датчика. Мне пришлось взмахнуть обеими руками, чтобы меня обнаружили.
После этого я установил максимальную чувствительность и снова отошел на 14 футов от датчика. Нет, мне нужно было только пошевелить пальцем, чтобы меня обнаружили.

Выбирайте, что лучше всего подходит для вашего применения PIR — с тестовой установкой легко играть и настраивать.

Джемпер ретригера

На некоторых PIR перемычку удобно не ставили (как у меня) — это не значит, что они не работают. Просто их установить немного сложнее.

Если ваш PIR не имеет перемычек для этого, а просто паял контактные площадки, присмотритесь внимательно, и вы можете увидеть, что по умолчанию он установлен на «H».Мне потребовалось время, чтобы даже увидеть, что моя была замкнута на «H».

Настройка « L » кажется немного нестабильной — когда вы двигаетесь перед PIR, вы видите, что он иногда включает светодиод, а затем снова выключается. Это называется « без повторного срабатывания » — этот параметр не выполняет повторный запуск или почти не запускает его.

При использовании настройки « H » (по умолчанию) вы увидите, что светодиод остается включенным при движении перед PIR. Это то, что называется « повторный запуск », и кажется, что это будет наиболее часто используемый параметр, поскольку он, кажется, ведет себя лучше всего.

Источники дополнительной информации

Philips Hue Motion Sensor: автоматизация дома

Если в вашем доме есть освещение Hue, вам стоит проверить датчик движения Philips Hue — поверьте мне.

Этот крошечный белый ящик решает одно из самых неприятных препятствий в домашней автоматизации: вам нужен какой-то контроллер для взаимодействия с вашими устройствами (ваш голос для Siri, ваш палец для приложения, пульт от производителя и т. Д.).

Посмотреть на Amazon

Свободные руки (и голос) — это способ быть!

Я беззастенчиво пошел ва-банк на домашнюю автоматизацию, и одна из критических замечаний, которые я регулярно слышу от гостей, — это «щелкнуть выключателем намного проще, чем пользоваться телефоном». Справедливый момент — об этом мне напоминают каждый раз, когда мы кого-то принимаем, и я должен дать им руководство по управлению освещением.

С датчиком движения Philips Hue в моем доме, мне просто нужно сказать им, чтобы они не беспокоились о крошечной белой коробке, смотрящей сверху вниз, махахахаха! Шучу, я им точно говорю, что это такое и для чего он нужен.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Я живу в двухэтажном доме и решил установить датчик наверху моей лестничной клетки, рядом со спальнями и ванной. У меня в потолочном светильнике установлены две лампы Hue White. Неважно, иду ли я вверх или вниз по лестнице — или иду из комнаты в комнату наверху — датчик включает мой свет, и мне не нужно делать ни черта. Их тоже выключает!

На этом GIF-изображении показано, как свет тускнеет, выключается и снова включается (благодаря моей работе):

Установка и настройка

Установить датчик движения Philips Hue довольно просто, если вы определились, где в вашем доме вы хотите его установить.Датчик может располагаться на полке или столе, или его можно закрепить на стене. Philips включает в себя небольшое магнитное крепление, которое можно прикрепить к стене. Благодаря магнитной конструкции вы можете поворачивать, вращать и панорамировать датчик на креплении.

Добавьте датчик в настройку оттенка

После того, как вы определились, куда вы хотите его поместить, вы вытягиваете пластиковый язычок сзади, чтобы активировать две батареи AAA (Philips утверждает, что вы можете рассчитывать на два-три года автономной работы). Как только индикатор начнет мигать оранжевым, вы готовы добавить аксессуар к своим настройкам Hue.

Откройте приложение Hue .
Зайдите в Settings (выглядит как шестеренка в верхнем левом углу).
Метчик Настройка аксессуаров .
Нажмите кнопку Добавить аксессуар (выглядит как знак плюса в правом нижнем углу).
Tap Датчик движения Hue .
Коснитесь Светодиод мигает , чтобы убедиться, что оранжевый светодиод мигает, и начните процесс сопряжения.
Следуйте инструкциям на экране, чтобы выбрать комнату и осветить , которые контролируются вашим сенсором.

Настройте свой датчик движения оттенка

Лучшее в датчике движения Hue — это его возможности настройки. Он должен обладать большей функциональностью, чем, скажем, прожектор. Другими словами, он не останавливается на , обнаруживает движение, включает свет — он делает гораздо больше.

Вы назначаете устройство комнате (или комнатам) и можете управлять следующими настройками:

При обнаружении движения : эта настройка сообщает датчику, что делать, когда он обнаруживает движение.Philips дает вам возможность работать как днем, так и ночью, что, на мой взгляд, очень полезно. Я установил свет на более тусклый свет ночью, чтобы он не поразил мою сетчатку.
Когда нет движения : эта настройка сообщает датчику, что делать, если он больше не обнаруживает движения. Он поставляется с настройкой времени и настройки освещения, поэтому, например, вы можете указать датчику, чтобы он приглушил свет после двух минут отсутствия движения.
Чувствительность к дневному свету : Этот параметр регулирует чувствительность датчика к свету.Он работает исходя из предположения, что если у вас достаточно света, нет причин включать больше. Поэтому, если у вас яркая, залитая солнцем комната, датчик перестанет обнаруживать движение, пока уровень освещенности не упадет ниже установленного вами уровня.
Чувствительность к движению : Этот параметр регулирует чувствительность датчика к движению. Если вы обнаружите, что свет включается после того, как комнатная муха пролетает мимо вашего датчика, вы можете уменьшить чувствительность. Мои питомцы постоянно запускали датчик движения, поэтому я немного снизил чувствительность.

У вас нет HomeKit?

У меня есть одна жалоба на датчик движения Philips Hue: он не работает с приложением Apple Home или HomeKit.

Когда я впервые услышал об этом датчике движения, у меня возникли грандиозные идеи по настройке нескольких автоматов HomeKit. Было бы неплохо, если бы, например, вентилятор с поддержкой HomeKit мог активироваться, когда устройство обнаруживает движение. Есть способы получить аналогичную автоматизацию в приложении Apple Home, но прямая ссылка будет хорошим дополнением для устройства.

Итог

В конечном счете, датчик движения Philips Hue, честно говоря, мой любимый продукт Hue. У меня есть несколько источников света Hue (цвет, окружающая среда и белый) и переключатель диммера Hue — датчик движения — первое устройство, которым я регулярно и активно восхищаюсь.

Теперь, когда гости жалуются на то, что мне трудно достать телефон или использовать свой голос для управления моим светом, я могу самодовольно топать по лестнице, мой путь освещен передо мной.

Посмотреть на Amazon

Мы можем получать комиссию за покупки, используя наши ссылки.Учить больше.

Как настроить тревогу при обнаружении движения и сетку движения — работа DVR

Настройте параметры для сигналов тревоги при обнаружении движения и записи. Узнайте, как настроить сетку движения ниже.

Список каналов: Список доступных каналов.
Включить: Включить тревогу при обнаружении движения для указанного канала.
Время удержания: Время в секундах, которое должно пройти после обнаружения движения до отключения сигнала тревоги.Если он продолжит обнаруживать движение в течение этого времени, он будет рассматривать его как часть того же сигнала тревоги и продолжать оповещение до тех пор, пока движение не будет обнаружено в течение времени удержания.
Триггер: Нажмите кнопку «Настройка» , чтобы настроить функции будильника и «Запись». См. Ниже
Область: Нажмите кнопку «Настройка» , чтобы настроить область для обнаружения движения. См. Ниже, чтобы узнать, как настроить сетку движения.

Используйте нижнюю строку, чтобы внести изменения для всех каналов.

Триггер> Тревога

Дополнительные параметры, которые могут срабатывать при обнаружении движения.

Зуммер : Выберите, хотите ли вы, чтобы видеорегистратор издавал звуковой сигнал при обнаружении движения в течение определенного времени.
Показать полноэкранный режим : Выберите, будет ли на вашем мониторе отображаться определенный канал при срабатывании этого датчика движения.
To Alarm Out : Эта функция не поддерживается данным устройством.
Электронная почта : Выберите, будет ли отправляться уведомление по электронной почте при срабатывании датчика движения.
Snap : Выберите, будет ли записываться моментальный снимок экрана после срабатывания датчика движения.

Триггер> Запись

Выберите, какие дополнительные каналы начнут запись при обнаружении движения. Чтобы включить эту функцию, установите флажок рядом с каналом, который вы хотите записать.Выберите «ОК», чтобы сохранить изменения.

Как настроить сетку движения

Сетка движения может быть полезна, когда вы хотите указать область, в которой включено обнаружение движения. По умолчанию весь кадр будет отслеживаться на предмет движения. Настройка более конкретной зоны обнаружения движения может быть полезна для уменьшения количества ложных тревог, вызванных такими вещами, как проезжающие машины или другая общественная активность.

Сетка движения

Все области, покрытые сеткой, активно обнаруживают движение.По умолчанию все камеры сразу же обнаруживают 100% своего поля зрения.

Чтобы уменьшить область, покрываемую сеткой, нажмите и удерживайте левую кнопку мыши и перетащите область, где вы хотите прекратить обнаружение движения.

Как вы можете видеть выше, проезжая часть была удалена из зоны обнаружения движения, поэтому теперь автомобили, движущиеся по дороге, не будут активировать какие-либо записи обнаружения движения или предупреждения.

Полоса чувствительности

Выберите значок «Сохранить» , чтобы сохранить изменения.

Параметры на панели слева направо:

Ползунок чувствительности : Определяет количество движения, при котором срабатывает обнаружение движения. Более низкая чувствительность потребует более значительного движения для срабатывания обнаружения движения.
Выбрать все : Весь экран чувствителен к обнаружению движения
Выбрать Нет : Удаляет сетку. Ни один экран не чувствителен к обнаружению движения
Тест чувствительности : Щелкните и проведите пальцем по экрану, чтобы имитировать движение, чтобы настройки чувствительности улавливали движение.
Сохранить : Выберите, чтобы сохранить любые изменения в настройках чувствительности или сетки движения.
Закрыть меню : Закрывает меню чувствительности. Щелкните правой кнопкой мыши, чтобы восстановить меню.

Следующая страница — Движение> Расписание

Советы по установке ИК-датчика движения

Привет, мастера! Некоторые из наиболее важных датчиков, используемых в системах сигнализации, — это пассивные инфракрасные (PIR) датчики движения.При правильной установке эти устройства отлично справляются с обнаружением любого движения, которое может происходить внутри дома или на работе. Они критически важны для полной настройки безопасности.

Но хотя датчики движения предоставляют множество преимуществ для систем охранной сигнализации, они также являются одними из наиболее подверженных возникновению проблем и проблем. Эти проблемы обычно возникают из-за того, что датчики движения PIR установлены неправильно и / или в неподходящих местах. Проблемы также могут возникнуть, если датчик движения когда-либо используется в неправильном приложении или настройке по назначению.

Получив лучшее представление о датчиках движения и принципах их работы, пользователь с меньшей вероятностью будет испытывать повторяющиеся проблемы с их датчиком движения PIR. Необходимо следовать всего лишь нескольким советам и общим рекомендациям. Все сводится к правильной установке датчика движения , выбору подходящего места для устройства и правильному типу датчика PIR . Если следовать этим трем советам, то датчик движения с гораздо большей вероятностью будет работать правильно.

Во-первых, неплохо понять, чего пытается добиться детектор движения и как он работает. Цель хорошего датчика движения — обнаружить движение человека-нарушителя, игнорируя при этом незначительные источники движения, такие как потолочный вентилятор, шторы или домашнее животное. Но это легче сказать, чем сделать. Если движение будет слишком чувствительным, возникнут ложные срабатывания. Но если он недостаточно чувствителен, он не обнаружит злоумышленников.

Датчик движения PIR измеряет энергию инфракрасного (ИК) излучения в комнате и обнаруживает любые существенные изменения в энергии ИК-излучения. Все люди, животные и предметы излучают некоторое количество инфракрасной энергии. Когда человек, животное или объект попадают в поле зрения датчика движения, это вызывает изменение обнаруженной инфракрасной энергии. Как только датчик движения обнаружит достаточно изменений, он отправит предупреждение в систему сигнализации, чтобы сообщить о наличии движения. Тогда система охранной сигнализации отреагирует соответствующим образом на основе настроек программирования.

Но большинство пользователей не хотят, чтобы датчик движения активировался из-за очень незначительных изменений в энергии ИК-излучения.Это вызовет слишком много ложных тревог в системе. Вот почему датчики движения обычно имеют уровни чувствительности, которые можно регулировать с помощью регулируемого количества импульсов. Счетчик импульсов определяет, на какой площади должна измениться энергия ИК-излучения, прежде чем активируется движение. Более высокое количество импульсов будет означать, что для активации детектора движения потребуется более широкое изменение энергии ИК-излучения, что сделает его менее чувствительным. Точно так же меньшее количество импульсов увеличит чувствительность. Многие датчики движения также имеют линзы, которые можно менять, чтобы обеспечить оптимальный обзор для устройства.

Но важно помнить, что PIR-датчик движения будет работать только в том случае, если он может «видеть» движение. Вот почему так важно, чтобы датчик движения был установлен на высоте, где он может правильно обнаружить человека-нарушителя. Гипотетический сценарий — представить датчик движения, установленный слишком высоко. В этом случае человек мог просто пригнуться и переместиться за пределы поля зрения, не срабатывая при этом датчик движения.

Большинство датчиков движения устанавливаются на высоте от 6 до 8 футов. Это должно позволить устройству обнаруживать любого человека, движущегося в комнате. Для оптимального покрытия мы обычно рекомендуем установку датчиков движения в углу комнаты. Но высота установки становится еще более важной для датчиков движения, подходящих для домашних животных. Цель датчика движения, невосприимчивого к домашним животным, состоит в том, чтобы обнаруживать движение человека, идущего прямо, при игнорировании движения небольшого животного, идущего близко к земле.

Пользователи должны понимать, что домашних животных все еще могут активировать иммунные датчики движения домашних животных, даже если животное находится в пределах рекомендуемого предела веса. Но цель состоит в том, чтобы этого не произошло. Если правильно настроить датчик движения и сделать невозможным попадание домашнего животного в поле зрения датчика движения, вероятность возникновения ложных срабатываний из-за действий домашних животных гораздо ниже.

Если пользователь намерен использовать датчик движения PIR в доме с домашними животными, он должен сначала убедиться, что их датчик движения PIR обеспечивает защиту от домашних животных. Датчик движения с защитой от домашних животных оснащен линзой, которая предназначена для обнаружения движения человека, идущего в вертикальном положении, при игнорировании движения домашних животных ближе к земле. Если для движения не используется этот особый тип линзы, он все равно будет видеть домашнее животное, перемещающееся по комнате.

Во-вторых, пользователь должен убедиться, что его питомец находится в пределах указанного предела веса датчика движения. Идея здесь в том, что домашние животные, которые весят больше, обычно больше по размеру. Таким образом, если собака весит 60 фунтов, предполагается, что она будет достаточно большой, чтобы активировать датчик движения для домашних животных весом до 40 фунтов.Конечно, данные о невосприимчивости к животным, предоставленные производителями датчиков движения, являются приблизительными. Но эти значения все же следует учитывать при планировании.

В-третьих, датчик движения должен быть установлен на надлежащей высоте. Он должен быть на высоте, на которой он все еще может обнаруживать движение человека, игнорируя при этом движение питомца ближе к земле. Вообще говоря, высота 7,5 футов является хорошей высотой для достижения этой цели. Но эта высота может быть разной для разных датчиков.Также датчик движения следует устанавливать под правильным углом. Если он смотрит под слишком низким углом, домашнее животное все равно может его взорвать.

Наконец, датчик движения не должен сталкиваться с какими-либо «препятствиями», на которые домашнее животное может залезть, чтобы попасть в поле зрения датчика. Даже если датчик движения установлен на хорошей высоте и под правильным углом, домашнему животному все равно удастся сработать, если он сможет подняться достаточно высоко. Например, домашнее животное может забраться на диван или подняться по лестнице и попасть в поле зрения движения.По этой причине датчики движения не следует устанавливать напротив мебели или лестницы, если там есть домашние животные.

Есть также несколько общих рекомендаций, которым человек должен следовать при выборе места для движения PIR. Помните, что эти устройства реагируют на изменения инфракрасной энергии. При установке движения PIR рядом с вентиляционным отверстием или воздуховодом поток горячего или холодного воздуха может привести к ложным срабатываниям. Аналогичный принцип может применяться к таким приборам, как плиты и холодильники.Также рекомендуется, чтобы пользователи не устанавливали движения, обращенные к окнам , так как сильный солнечный свет может вызвать активацию устройства. Кроме того, датчики движения , как правило, плохо работают в таких средах, как ванные комнаты, гаражи и чердаки , поскольку они, как правило, имеют высокий уровень влажности и / или пыли. Пользователь также должен избегать установки датчика движения напротив движущегося потолочного вентилятора или штор , так как это может привести к ложным срабатываниям.

Некоторые пользователи могут также упустить из виду тип используемого ИК-датчика движения.Не все датчики движения одинаковы, и существует множество возможных применений. Во-первых, существуют датчики движения для жилых и коммерческих помещений. Датчики движения в жилых помещениях обычно менее чувствительны и лучше подходят для домов и квартир. Функции защиты от домашних животных обычно встречаются только в датчиках движения в жилых помещениях. С другой стороны, коммерческие датчики движения обычно более чувствительны и имеют меньшее количество импульсов. Коммерческий датчик движения также обычно имеет больший угол обзора, что делает его более подходящим для коммерческих условий.

Другой распространенной проблемой является использование датчика движения внутри помещения на улице. Устройства, предназначенные для использования на открытом воздухе, имеют прочный внешний кожух, который защищает устройства от дождя, ветра, пыли и экстремальных температур.

Как настроить датчик движения для освещения: угол установки и чувствительность

Характеристики и особенности выбора

Инструкция Датчик Движения Дд 008

В этом видео рассмотрены основные виды датчиков движения. Три провода всего и инструкция вроде не на китайском).

Как настроить датчик движения?

Выбор датчика

Инструкция по установке и эксплуатации датчиков движения

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ.

2 Монтаж и подключение «умного» прожектора

Схема датчиков движения для освещения

На что еще обращают внимание при покупке датчика движения

Цены на светодиодные прожекторы

Подключение датчика

Блиц-советы

Важные характеристики датчика движения

Схемы сборки

Параметры, требующие правильной настройки

Угол установки

Чувствительность

Освещенность

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению

Как настроить датчик движения для освещения – инструкция

Чем можно регулировать детектор?

Угол установки

Чувствительность

Освещенность

Время задержки

Как работает инфракрасное устройство?

Настройки детектора движения

Как установить и настроить датчик движения для освещения

Какие бывают виды и разновидности датчиков

Правила размещения датчика

Как установить датчик движения, инструкция

Настройка параметров

Угол установки

Чувствительность

Освещенность

Время задержки

Читайте также:

Как настроить датчик движения Hue Philips 📀

Что делает датчик движения оттенка лучше, чем другие датчики движения

Как настроить датчик движения оттенка

Как настроить датчик движения Philips Hue

Что делает датчик движения оттенка лучше, чем другие датчики движения

Как настроить датчик движения оттенка

Датчик движения для включения освещения в подъездах или коридоре

Разновидности датчиков

По типу питания

Определение движения

Технические характеристики датчиков

Как работает датчик движения для включения света

Как правильно выбрать место установки

Как установить датчик для включения освещения

Как настроить датчик движения

Лучшие датчики движения для освещения

Евроавтоматика «F&F» (Белоруссия)

TDM Electric

Legrand

Установка датчика движения | Поддержка TELUS

Как сделать так, чтобы свет датчика движения оставался включенным

Почему мы хотим, чтобы свет оставался включенным?

Как сделать так, чтобы свет датчика движения оставался включенным?

Заключение

Тестирование и игра с PIR-датчиками (датчиком движения)

Что такое датчик PIR?

Краткое и простое объяснение того, как работают эти датчики

Объектив PIR «Купол»

PIR PCB

Тестирование PIR

Суммарно:

Игра с «настройками»

Время задержки

Чувствительность

Джемпер ретригера

Источники дополнительной информации

Philips Hue Motion Sensor: автоматизация дома

Свободные руки (и голос) — это способ быть!

Установка и настройка

Добавьте датчик в настройку оттенка

Настройте свой датчик движения оттенка
