Как определить короткое замыкание: Как найти короткое замыкание в электропроводке дома и квартиры?

Что такое КЗ и причины его возникновения

КЗ (короткое замыкание) – это контакт между проводами с разными потенциалами. В домашней проводке чаще всего возникает КЗ между фазным и нулевым проводом, а при трехфазной проводке возможно замыкание между фазами, а также между одной из фаз и нулевым проводником.

Поскольку сопротивление проводов электропроводки незначительное, то при КЗ резко увеличивается величина тока, вызывающая резкий нагрев проводников. Если не сработает автомат защиты, то нагрев может достичь критических величин и вызвать возгорание изоляции и легко воспламеняющихся материалов.

Основные причины возникновения КЗ в бытовой электропроводке:

• старение изоляции приводит к ее разрушению, особенно в местах пересечений и перегибов. На состояние изоляции оказывает разрушающее воздействие высокая влажность;
• механическое повреждение изоляции между проводами. Очень часто подобное повреждение возникает из-за вбивания обычного гвоздя прямо в скрытую в стене проводку. При проведении различных строительных работ рекомендуется определиться с расположением проводки в стене;
• проводка не рассчитана на реальную потребляемую мощность, поэтому в процессе эксплуатации проводка нагревается, а изоляционный слой плавится;
• в любом электрическом приборе может возникнуть неисправность, которая приведет к КЗ в сети;
• известны случаи возникновения короткого замыкания из-за крыс, перегрызающих кабель.

Как Найти Короткое Замыкание В Проводке?

Определить место возникновения КЗ практически невозможно заранее, но после срабатывания автоматического выключателя нужно переходить к поиску и локализации места его появления.

Действовать нужно последовательно, по определенному алгоритму:

1. Тщательный визуальный осмотр. Если удалось обнаружить повреждение изоляции и оголенные жилы, которые соприкасаются, то вероятно причина находится здесь. Обычно повреждения появляются в местах соединения и перекрещивания проводов, в розетках, в распределительных коробках. Подгорелая изоляция оболочки проводов – это сигнал о возможном месте неисправности;
2. Отключаются все электрические приборы и лампы, затем мегаомметром измеряется сопротивление между фазой и нулем, а также между фазой и заземлением. В случае КЗ прибор покажет очень небольшую величину сопротивления.
3. Иногда КЗ возникает в подключенных электрических приборах. В таком случае его можно вычислить методом исключения. Отключаются все приборы, и включается автоматический выключатель. Затем по очереди подключаются приборы. Пока не сработает автомат.
4. Известны и народные методы определения КЗ по звуку, издаваемому в месте возникшего короткого замыкания. Другой способ – определение проблемной зоны по запаху плавящейся или горелой пластмассы. Конечно, специалисты не рекомендуют использовать дедовские способы, ведь сейчас существуют приборы, которые точно определяют место неисправности электросети.

Последствия замыкания электропроводки

При соприкосновении оголенных проводов с разными потенциалами возникает КЗ, ток резко увеличивается, возрастает температура и плавится изоляция, а иногда даже возникает электрическая дуга.

Последствия короткого замыкания в домашней электрической сети могут быть чрезвычайно неприятными:

• температура в месте КЗ, особенно при возникновении электрической дуги, может достичь точки плавления жил проводки, а сам процесс приобретет взрывообразный характер;
• в результате перегрева проводов и воспламенения изоляции может возникнуть пожар;
• возможен выход из строя некоторых электроприборов.

Меры по предотвращению КЗ в домашней электросети

Чтобы уменьшить вероятность возникновения короткого замыкания владелец жилья должен периодически производить осмотр своей сети освещения. Конечно, осмотр не даст 100% гарантии, но поможет устранить неисправности, приводящие к появлению КЗ в сети.

В процессе осмотра нужно производить следующие действия:

• если розетка начала греться, искрить, появился запах пластика, то ее следует заменить новой, или отремонтировать;
• ревизия всей сети освещения и силовой группы проводов проводится раз в полгода. Нужно обращать внимание на цвет изоляции. Возможные места опасного нагрева определяются по цвету изоляции проводов;
• установка автоматического выключателя с УЗО. Автоматический выключатель отключит сеть в случае КЗ, а УЗО (устройство защитного отключения) реагирует на прикосновение человека к оголенным проводам. Применение этого устройства может спасти жизнь;
• сечение проводов электропроводки рассчитывается исходя из суммарной мощности всех электрических приборов;
• при монтаже не следует слишком плотно укладывать кабели проводки;
• если нужно произвести какие-либо работы, например, просверлить стену, то следует убедиться в отсутствии электропроводки под штукатуркой в этом месте.

Как устранить возникшее замыкание?

Найти место возникновения КЗ это только половина дела, ведь его нужно устранить. Для этого, как и при поиске места замыкания, также нужно действовать последовательно в определенном порядке:

• обнаруженный поврежденный участок следует удалить, установить новые провода и тщательно заизолировать соединения;
• выключатели или розетки, которые оплавились или подгорели, рекомендуется заменить новыми;
• старую электропроводку следует заменить полностью, т.к. у нее уже начался процесс разрушения изоляции и КЗ возникнет неизбежно, но в другом месте;
• КЗ в бытовой технике устраняется ее ремонтом или заменой.

Выполняя эти простые рекомендации можно самостоятельно найти и устранить повреждение электрической сети в своем доме или квартире и обойтись без вызова электрика.

Понравилась статья? Поделиться с друзьями:

Как найти короткое замыкание в проводке автомобиля

Несмотря на все совершенство современных автомобилей, у них периодически случаются различные поломки. В отличие от обычных электрических сетей с фазой и нулем, бортовая схема однопроводная, а в качестве второго проводника используется двигатель и кузов, называемые «массой». В статье рассмотрим как найти короткое замыкание в проводке автомобиля.

Причины КЗ в автомобильной проводке

Основной причиной любых коротких замыканий является поврежденная изоляция проводников или неисправные потребители электроэнергии. В некоторых случаях замыкание возникает по таким причинам, о которых водитель даже не догадывается.

В современных авто имеется большое количество электроприборов, подключенных к сети. В процессе эксплуатации они постепенно изнашиваются, у них деформируются и ломаются контакты, расплавляется внутренняя изоляция и т.д. Если такое случилось, необходимо найти причину, то есть неисправный прибор, вызвавший короткое замыкание. Придется поочередно проверять все компоненты, но в первую очередь следует обращать внимание на явные признаки неисправности.

Короткое замыкание в машине, произошедшее из-за нарушенной изоляции, прежде всего связано с неправильной прокладкой проводов. Жгуты могут соприкоснуться с раскаленной трубой глушителя, а отдельные провода нередко пережимаются какими-либо предметами во время проведения ремонта. Некоторые детали автомобиля буквально окружены проводами, поэтому о поврежденной изоляции никто не догадывается до самой поломки.

Существует отдельная категория причин, никак не связанных с электрическим током. На первый взгляд все находится в целости, но, тем не менее, замыкание присутствует. Нередко такие ситуации возникают в определённых условиях, после установки дополнительных деталей и оборудования.

Особенно часто это происходит в районе колесных арок или в задней части кузова. Во время монтажа используются саморезы, которые попадая внутрь пространства повреждают изоляцию проводов, хотя снаружи это совсем незаметно. Вполне естественно, что такую неисправность обнаружить очень проблематично. Поэтому перед началом тюнинга и других работ следует изучить электрическую схему и точно установить места прокладки тех или иных проводов.

Следует особенно отметить причину, связанную с недостаточными знаниями и квалификацией водителя. Человек берется за самостоятельный ремонт, считает, что все делает правильно, а в конце концов его действия приводят к замыканиям. Многие из них проявляются не сразу, а по мере включения некоторых видов оборудования. Это происходит из-за неправильного подключения проводов по незнанию или ошибке. Поэтому автолюбителям нужно быть внимательными при работе с проводкой и следить за состоянием предохранителей, защищающих от коротких замыканий.

С чего начать?

Многие водители, попадая в неприятную ситуацию, просто не знают с чего начать поиск короткого замыкания в автомобиле. Для полной диагностики потребуется специальное оборудование, которого практически никогда не бывает под руками, поэтому, в самом начале следует выполнить простейшие действия.

Перед тем как проверить что-то серьезное, нужно в первую очередь открыть капот и внимательно рассмотреть участки проводки, расположенные в моторном отсеке. Поскольку КЗ возникает между проводами или на корпус, место аварии можно легко вычислить по видимым повреждениям, которые служат основным признаком. Выявленные участки подвергаются расширенной диагностике самыми первыми.

Далее проверяются по очереди все предохранители. Именно они нередко становятся слабым звеном цепи. В случае короткого замыкания они сразу же перегорают, защищая приборы, подключенные к данной линии. Предохранители компактно размещаются в специальном блоке закрытые крышкой. Проверка исправности каждого из них проводится с помощью мультиметра, поскольку визуальный осмотр не дает точных результатов.

Перед началом проверки элементов, зажигание должно быть выключено и водитель должен знать, как определить короткое замыкание мультиметром. В случае обнаружения неисправного предохранителя нельзя категорически утверждать, что поломка полностью обнаружена. Довольно часто причиной короткого замыкания становятся неисправности в электропроводке на каком-либо участке цепи.

Проверка электропроводки

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

Поиски необходимо выполнять в определенном порядке, при включенном напряжении. Но эта операция будет невозможна при наличии КЗ, поскольку предохранитель сразу же сгорает. Поэтому вместо предохранителя используется потребитель с высокой мощностью, например, лампа на 55 Вт. К ее выводам подключаются провода при помощи клемм. Другие концы проводников подключаются вместо предохранителя, также с помощью клемм. Лампочка подключается последовательно, чтобы ток проходил через нее, а сама она располагается в пределах прямой видимости.

Если в проверяемой линии автомобильной проводки присутствует короткое замыкание, то в момент включения лампочка загорится ярким светом на полную мощность. Когда она подключена к исправной линии, то свечение будет тусклым, поскольку ток на этом участке имеет номинальное значение. Так методом исключения можно поочередно узнать состояние всех потребителей. Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Тем не менее, тестером, если он есть в наличии, можно проверить участки, находящиеся в свободном доступе и существенно сократить поиски. Эти задачи уже более сложные и требуют вмешательства квалифицированных автомобильных электриков. Кроме того, водителю потребуются знания и навыки разборки и сборки различных элементов авто, правила пользования обычным и специальным инструментом.

Как определить место короткого замыкания скрытой проводки. — Радиомастер инфо

Краткий анализ возможных способов определения места короткого замыкания в сети, изготовление одного из вариантов генератора и проверка его на практике.

Для определения места короткого замыкания (КЗ) скрытой проводки существует немало вариантов приборов, которые можно купить. Например, MS6812, или ему подобные которые можно приобрести здесь.

Но если проблема возникла впервые и вряд ли прибор понадобится еще, то можно попытаться обойтись без покупки прибора.

В интернете есть примеры отыскания места КЗ с помощью мощного усилителя низкой частоты и бухты провода, с помощью генератора и радиоприемника, с помощью самостоятельно изготовленного датчика и генератора и так далее.

Принцип у всех одинаковый и понятен из рисунка ниже. Линия (проводка) обесточивается. От генератора в линию подается сигнал. Ток течет по проводам через короткое замыкание. Вокруг провода с током есть излучение, которое и ловит радиоприемник. Дальше точки замыкания ток не течет и излучения нет, в радиоприемнике сигнал отсутствует.

Я, для себя, выбрал наиболее простой и наименее затратный по времени способ, который и будет рассмотрен ниже.

Генератор собрал на популярной микросхеме-таймере 555 (1006ВИ1 и т.д.)

Это типовая схема включения для микросхемы. Длительность импульса (t1) равна:

t1= 0,69(R1+R2+R3)C4

Расстояние между импульсами (t2) равно:

t2=0,69R3C4

Резистор R2 выбран подстроечным, чтобы можно было изменять частоту. R1 нужен для того, чтобы при крайнем положении сопротивления R2 вывод 7 не перемыкался с выводами 4 и 8. Можно заменить R1 и R2 одним постоянным резистором около 10 кОм. Частота будет неизменна чуть больше 3000Гц.

При указанных на схеме номиналах частота может изменяться от 3000Гц приблизительно на 30% в ту и другую сторону.

Максимальная выходная мощность микросхемы равна 0,5Вт, ток нагрузки до 100мА, напряжение питания от 4,5В до 16В. Для увеличения значений выходных параметров использован эмиттерный повторитель на транзисторе КТ829. Как известно, эмиттерный повторитель усиливает сигнал по току и имеет довольно низкое выходное сопротивление, что важно при работе на замкнутую линию. Резистор R5 защищает транзистор от выхода из строя при случайном замыкании на выходе (до лампочки или С2). Выходной сигнал можно снимать относительно общего провода через конденсатор С2 или через лампочку La1.

Через конденсатор максимальный ток в замкнутой линии около 10мА. При подключении через лампочку ток около 140мА, что существенно повышает сигнал от линии и он надежнее обнаруживается приемником.

В качестве приемника можно использовать любой радиоприемник в режиме амплитудной модуляции, например, на средних волнах (СВ). Я использовал малогабаритный радиоприемник TECSUN R212T.

Проверяемая линия должна быть полностью обесточена. На линию с выхода генератора подаем сигнал. Начинать можно с подачи через конденсатор. Если приемник не будет уверенно обнаруживать сигнал, то переключить на выход через лампочку. Общий провод всегда подключен и остается на месте. Приемник располагать около линии, в динамике должен быть слышен сигнал генератора.

Чтобы убедиться, что именно наш сигнал, можно выключить генератор, сигнал в приемнике должен пропасть. Затем снова включить. Перемещать приемник до места, где сигнал пропадет, это и есть точка короткого замыкания.

Материал статьи продублирован на видео:

в чем причина, защита, определение для чайников

Мы часто слышим «Произошло короткое замыкание», «В цепи коротнуло». Сразу понятно, что случилось что-то незапланированное и нехорошее. Но почему замыкание именно короткое, а не длинное? Покончим с неопределенностью и разберемся, что именно происходит при коротком замыкании в электрической цепи.

Что такое короткое замыкание (КЗ)

Электрический скат плавает в океане и не устраивает КЗ, вполне обходясь без знания закона Ома. Нам же для понимания природы и причин короткого замыкания этот закон просто необходим. Так что, если вы еще не успели, читаем про закон Ома, силу тока, напряжение, сопротивление и прочие прекрасные физические понятия.

Теперь, когда вы все это знаете, можно привести определение короткого замыкания из физики и электротехники:

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, не предусмотренное нормальным режимом работы цепи и приводящее к критичному росту силы тока в месте соединения.

КЗ приводит к образованию разрушительных токов, превышающих допустимые величины, выходу приборов из строя и повреждениям проводки. Почему это происходит? Детально разберем, что творится в цепи при коротком замыкании.

Возьмем самую простую цепь. В ней есть источник тока, сопротивление и провода. Причем, сопротивлением проводов можно пренебречь. Такой схемы вполне достаточно для понимания сути КЗ.

Простейшая электрическая цепь

В замкнутой цепи действует закон Ома: сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Иначе говоря, чем меньше сопротивление, тем больше сила тока.

Точнее, для нашей цепи закон Ома запишется в следующем виде:

Здесь r – внутреннее сопротивление источника тока, а греческая буква эпсилон обозначает ЭДС источника.

Что понимают под силой тока короткого замыкания? Если сопротивления R в нашей цепи не будет, или оно будет очень маленьким, то сила тока увеличится, и в цепи потечет ток короткого замыкания:

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Виды коротких замыканий и их причины

В быту короткие замыкания бывают:

• однофазные – когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего;
• двухфазные – когда одна фаза замыкается на другую;

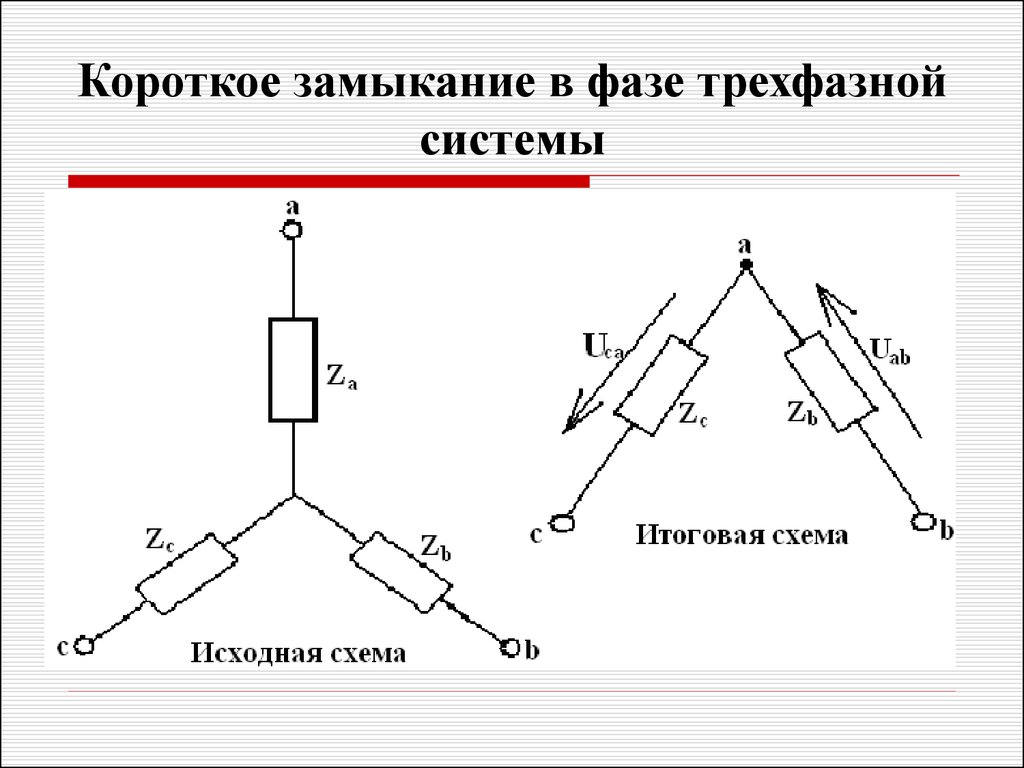

• трехфазные – когда замыкаются сразу три фазы. Это самый проблемный вид КЗ.

Например, утром в воскресенье ваш сосед за стенкой соединяет фазу и ноль в розетке, включив в нее перфоратор. Это значит, что цепь замыкается, и ток идет через нагрузку, то есть через включенный в розетку прибор.

Если же сосед соединит провода фазы и нуля в розетке без подключения нагрузки, то в цепи возникнет КЗ, но вы сможете поспать подольше.

Тем, кто не знает, для лучшего понимания полезно будет почитать, что такое фаза и ноль в электричестве.

Короткое замыкание называют коротким, так как ток при таком замыкании цепи как бы идет по короткому пути, минуя нагрузку. Контролируемое или длинное замыкание – это обычное, привычное всем включение приборов в розетку.

Защита от короткого замыкания

Сначала о том, какие последствия может вызвать КЗ:

1. Поражение человека электрическим током и выделяющимся теплом.
2. Пожар.
3. Выход из строя приборов.
4. Отключение электричества и отсутствие интернета дома. Как следствие — вынужденная необходимость читать книги и ужинать при свечах.

КЗ — возможная причина пожара

Как видите, короткое замыкание – враг и вредитель, с которым нужно бороться. Какие есть способы защиты от короткого замыкания?

Почти все они основаны на том, чтобы быстро разомкнуть цепь при обнаружении КЗ. Это можно сделать с помощью разных аппаратов защиты от короткого замыкания.

Почти во всех современных электроприборах есть плавкие предохранители. Большой ток просто расплавляет предохранитель, и цепь разрывается.

В квартирах используются автоматы защиты от короткого замыкания. Это автоматические выключатели, рассчитанные на определенный рабочий ток. При повышении силы тока автомат срабатывает, разрывая цепь.

Для защиты промышленных электродвигателей от коротких замыканий используются специальные реле.

Автомат защиты от КЗ

Теперь вы можете легко дать определение короткому замыканию, заодно знаете про закон Ома, а также фазу и ноль в электричестве. Желаем всем не устраивать коротких замыканий! А если у вас в голове «замкнуло» и совершенно нет сил на какую-то работу, наш студенческий сервис всегда поможет с ней справиться.

А напоследок видео о том, как НЕ НУЖНО обращаться с электрическим током.

Как найти короткое замыкание в автомобиле VW Passat B6

Одним из методов поиска короткого замыкания является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра

Напряжение в цепи должно отсутствовать. Подергайте проводку, наблюдая за лампой-пробником.

Если лампа начинает мигать, где-то в данном жгуте проводов имеется замыкание на массу, возможно вызванное протиранием изоляции проводов.

Аналогичная проверка может быть произведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка исправности заземления

Данная проверка производится с целью определения надежности заземления элемента цепи.

Отключите аккумуляторную батарею и подключите один из проводов имеющей автономный источник питания лампы-пробника к заведомо хорошо заземленной точке.

Другой провод лампы подключите к проверяемому жгуту проводки или клемме электрического разъема. Если лампа загорается, заземление в порядке (и наоборот).

Проверки на отсутствие обрыва

Проверка производится с целью выявления обрывов электрической цепи

После отключения питания контура проверьте его с помощью лампы-пробника, оборудованной автономным источником питания.

Подключите провода пробника к обоим концам цепи, если контрольная лампа загорается, обрыв в цепи отсутствует.

Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва.

Аналогичным же образом можно проверьте и исправность выключателя, подсоединив пробник к его клеммам. При переводе выключателя в положение «Вкл» лампа пробника должна загораться.

Локализация места обрыва

При диагностике подозреваемого на наличие обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как осмотр клемм на наличие коррозии или нарушения качества их контактов затруднен, в виду ограниченности доступа к ним (обычно клеммы закрыты корпусом электрического разъема).

Резкое подергивания корпуса разъема на датчике или жгута его проводов во многих случаях приводит к восстановлению контакта.

Не забывайте об этом при попытках локализации причины отказа подозреваемой на наличие обрыва цепи. Нестабильно возникающие отказы могут иметь причиной окисление клемм или нарушение качества контактов.

Диагностика неисправностей электрических цепей не представляет собой трудноразрешимую задачу при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и т. п.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через массу кузова автомобиля.

Любые проблемы, связанные с отказом электрооборудования могут иметь своей причиной лишь прекращения подачи на них электрического тока от батареи или возврата его в нее.

Провода, предохранители и реле

Рис. 1. Блок предохранителей в салоне автомобиля Passat

Защита Электрических цепей автомобиля от короткого замыкания обеспечивается применением совокупности предохранителей, прерывателей цепей и плавких вставок.

Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель для выявления его перегорания.

Если предохранитель внешне выглядит нормально, но подозрения на его неисправность сохранились, произведите проверку проводимости между ножевыми клеммами, выступающими из его корпуса.

При замене предохранителей следите за соответствием номинала нового предохранителя номиналу старого. Рассчитанные на различную силу тока предохранители могут внешне выглядеть одинаково; поэтому особое внимание следует уделять маркировке.

Замена сгоревшего предохранителя на рассчитанный на меньшую — а особенно большую — силу тока является нежелательной. Каждая электрическая цепь нуждается в разной степени защиты.

Следите за тем, чтобы маркировка на корпусе предохранителя соответствовала силе тока, на которую рассчитана соответствующая цепь.

Если замененный предохранитель немедленно перегорает, не разумно будет продолжать его замену. Прежде всего, следует выявить и устранить причину его перегорания.

В большинстве случаев таковой оказывается короткое замыкание в электрической цепи, вызванное обрывом или повреждением изоляции провода.

Плавкие вставки

Рис: 2. Исправная и перегоревшая плавкая вставка

Защита некоторых электрических цепей осуществляется путем включения в них плавких вставок. Вставки обычно используются для защиты цепей, не оборудованных предохранителями, таких как цепь системы зажигания.

Плавкие вставки похожи на предохранители в том смысле, что выход их из строя (оплавление) легко определяется визуально.

Для замены плавкой вставки отсоедините отрицательный провод от аккумуляторной батареи. Извлеките сгоревшую вставку и установите на ее место новую. Перед заменой вставки обязательно постарайтесь определить причину перегрузки, вызвавшей выход вставки из строя.

Прерыватели цепи (тепловые реле)

Тепловые реле служат для защиты таких компонентов, как электроприводы стеклоподъемников, замков дверей и регулировки положения фар (электрокорректоры).

Некоторые из прерывателей цепей установлены в монтажном блоке.

Возврат тепловых реле в исходное состояние на некоторых моделях осуществляется автоматически, т.е. при возникновении перегрузки в цепи тепловое реле мгновенно размыкается, затем, после остывания, возвращается в исходное состояние.

Если возврата контура в рабочее положение не происходит, следует немедленно произвести его проверку.

Нормальное функционирование теплового реле подтверждает исправность контура. Некоторые из прерывателей оборудованы кнопками для ручного принудительного возврата в исходное состояние.

Замена предохранителей

Для предотвращения короткого замыкания и перегрузок потребителей электрической энергии отдельные контуры защищены предохранителями.

На автомобилях Хендэ используются предохранители, соответствующие последним техническим достижениям, эти предохранители имеют ножевые контакты.

Перед заменой предохранителя сначала обязательно отключите соответствующий потребитель.

Подденьте крышку блока предохранителей узкой отверткой и снимите ее.

Перегоревшей предохранитель распознается по расплавленной металлической полоске.

Расположение предохранителей показано на внутренней стороне крышки блока предохранителей.

Рис. 3. Пинцет для замены предохранителей

Выньте неисправный предохранитель пластмассовым пинцетом, находящимся в крышке блока предохранителей (рис. 3).

Вставьте новый предохранитель того же номинала (силы тока).

Если вновь вставленный предохранитель перегорает через короткое время, следует проверить соответствующую электрическую цепь.

Ни в коем случае не заменяйте предохранитель проволокой или подобными вспомогательными средствами, так как из-за этого в электрической системе автомобиля могут возникнуть серьезные повреждения.

Рекомендуется всегда иметь в автомобиле набор запасных предохранителей разного номинала. Для их хранения в блоке предохранителей предусмотрено соответствующее место.

Номинал предохранителя нанесен на обратной стороне корпуса предохранителя. Кроме того, корпус имеет соответствующий цвет, по которому можно определить номинальную силу тока.

Реле

Рис. 4. Реле

Для подачи электрического тока к некоторым элементам электрооборудования автомобиля используются реле.

Нарушение исправности функционирования реле приводит к отказу обслуживаемого им элемента.

В Случае возникновения подозрения на неисправность какого-либо из реле, оно должно быть снято и подвергнуто проверке на станции технического обслуживания или в специализированной автомастерской. Замена вышедшего из строя реле производится в сборе.

Короткое замыкание на плате | Микросхема

Сегодня наткнулся на весьма практичный способ нахождения короткого замыкания на материнской плате. Но об этом в видео внизу публикации. А пока поговорим немного о другом способе, но тоже довольно действенном.

К слову, описанный способ является свободным повествованием Чиповода, радиолюбителя, недавно ведшего личный блог. У новичков …, да что греха таить, даже у матёрых радиолюбителей поиск короткого замыкания на плате из нескольких сотен радиодеталей, порой, вызывает ступор. Да, поиск КЗ — неблагодарное, скучное дело. Но, всё же, как бы нам ни хотелось, короткие замыкания случаются, и искать их нужно.

Принесли мне несколько свежесобранных плат из монтажного отдела. Платы надо было запустить и проверить в работе. Мне всегда очень нравилась фраза из журнала «Радио», которой оканчивалось описание большинства конструкций: «Правильно собранное устройство из исправных деталей работает сразу и в настройке не нуждается!». Я тоже решил придерживаться такого правила — это здорово, когда из 10 собранных плат все 10 оказываются рабочими. Однако в этот раз получился затык.

После прошивки три платы из четырёх заработали сразу без проблем, порадовав меня исполнением девиза, а вот с 4-ой платой вышла накладка. При включении питания сработала защита по току, блок питания отключился. Оказалось, что плата имеет короткое замыкание на землю по питанию. Это меня расдосадовало.

Плата размером примерно 150 x 100 мм, порядка 400 компонентов на ней, несколько BGA микросхем. Монтаж плат у нас ручной (кроме BGA, конечно). Платы наши в монтажном отделе проходят визуальный осмотр под микроскопом. Прошелся с лупой по плате — ничего криминального не обнаружил, кругом гладь припоя, никаких соплей и аномалий установки компонентов обнаружено не было. Стал я думать, как же мне найти короткое замыкание?

Сначала меня посетила мысль о том, что КЗ может быть на внутренних слоях платы, поскольку платы пришли от нового производителя печатных плат. И хотя отметка об электроконтроле присутствовала, цена заказа была очень маленькой, что вызывало сомнение о качестве плат. С другой стороны, могли быть убитые в печке компоненты, но претензий к печке за 3 года работы не было ни одной. Ещё был вариант – кривая пайка. Такое у нас, к сожалению, случалось. Коллеги мне в шутку предложили взять источник помощнее и подать на плату — мол, место КЗ до красна раскалится (в совете, кстати, есть разумное зерно — см. видео). Думал я, думал, и, наконец, мне пришла в голову мегакреативная идея.

Подал я на плату питание +3,3 вольт — как и положено, БП сработал по току и перешёл в режим стабилизации тока. Далее я выставил на источнике питания ток 3 А, и он стабильно подавался на плату. Пощупал руками микросхемы – все были холодные. Тогда я перешёл к реализации мегакреативного плана. Взял мультиметр и перевёл его в режим измерения напряжения. Далее земляной щуп мультиметра я подключил к точке подключения земли от источника питания к плате. Вторым щупом измерил напряжение в точке подключения источника питания. Мультиметр показал около 0,3 В, т.е. при токе 3 А на дорожках платы падало эти самые 0,3 В. Естественно, в точке подключения земляного щупа мультиметр показал 0 В. Таким образом, получились две точки – максимума и минимума падения напряжения.

Далее я стал измерять напряжение в различных точках платы. Оно незначительно различалось, но тенденция была очевидна – при приближении к точке КЗ напряжение падения в точках, электрически соединённых с +3,3 В, уменьшалось, а напряжение в точках, связанных с землёй, увеличивалось. Началось чётко прослеживаться прохождение тока по плате. Ток — он ведь не дурак, он движется по цепи наименьшего сопротивления.

В итоге, за считанные минуты я отыскал точку на полигоне +3,3 В и соседнюю с ней VIA на полигоне земли, напряжение в которых было практически одинаковым. От этих точек шли дорожки к выводам питания и земли микросхемы в корпусе SOIC-20. Напряжение на выводах микросхемы абсолютно совпало. Эврика! Взяв лупу и приглядевшись, я обнаружил совсем незаметную перемычку между выводами микросхемы — буквально, волосок. К тому же, она была прямо на выходе из корпуса, а не в месте пайки, куда обычно смотрят во время проверки. После ликвидации перемычки короткое замыкание устранилось, и плата заработала как надо, подтвердив, кстати, лозунг журнала «Радио».

А теперь предлагаю наглядно посмотреть довольно интересный способ поиска короткого замыкания:

Обсуждайте в социальных сетях и микроблогах

Метки: полезно знать, пробники

Радиолюбителей интересуют электрические схемы:

Печатные платы
Усилитель мощности звуковой частоты — 200 ватт

Вы нашли короткое замыкание дома

Диагностическое дерево: короткое

Обнаружение короткого замыкания в вашем доме

Если вы дошли до этой страницы, не начав с начала дерева диагностики, возможно, вам лучше начать с нее.

Короткое замыкание на землю (замыкание на землю с отключением выключателя) встречается чаще, чем короткое замыкание между фазой и нейтралью; может быть полезно узнать, какие у вас есть, и есть способ узнать. Но давайте рассмотрим, как в любом случае атаковать короткое.Большинство автоматических выключателей могут выдерживать повторяющиеся замыкания, поэтому будьте готовы к повторной установке того, о котором идет речь. (Однако не ДЕРЖАЙТЕ выключатель включенным; просто сильнее оттолкните его, а затем плотно включите.)

Во-первых, на неработающей цепи отключите все от сети (вы проверили, что такое «все»?) И выключите все переключатели включения / выключения и поверните только один переключатель в каждой трех- / четырехпозиционной системе переключателей цепи — другой способ. Попробуй сбросить. Если прерыватель остается включенным, значит, в одном из элементов, которые вы отсоединили от цепи, произошло короткое замыкание, поэтому подключайте его по очереди…. [Мне неудобно подключать что-то с коротким замыканием внутри, потому что, если я буду медленно, я могу произвести несколько неожиданных искр там, где я подключаю его. Я подключаю несколько с выключенным выключателем, а затем включи.] … Это должно сузить круг виновников.

Но если выключатель снова сработал, несмотря на все сделанные вами отключения, значит, происходит короткое замыкание чего-то более постоянного, например, розетки, провода, автоматического освещения или проводного устройства. Я бы заподозрил уличные вещи раньше, чем внутренние .В любом случае выберите точку на трассе — может быть, на полпути — и отключите в этой точке горячие точки. Это «разделяй и властвуй»: если короткое замыкание все еще существует, оно электрически ближе к панели, чем выбранная точка; если короткое замыкание исчезло, оно будет дальше. Повторно подключив то, что вы отменили, а затем открыв новые точки доступа в направлении короткого замыкания и отслеживая все это, вы должны достичь места или определенной длины кабеля, на котором следует искать фактическое замыкание. Если он не проявляется, я или другой электрик, возможно, проконсультируем вас или найдем его для вас.Если вы подозреваете, что виноват недавно использованный винт или гвоздь, перейдите к разделу «Винт».

© 2005-2020 Лоуренс Димок

Что вызывает короткое замыкание?

Термин «короткое замыкание» часто используется несколько неправильно для обозначения любой проблемы с проводкой в ​​электрической цепи. Истинное короткое замыкание происходит, когда провода электрической цепи или соединения проводов обнажены или повреждены; они должны быть диагностированы и отремонтированы как можно скорее.

Что такое короткое замыкание?

Короткое замыкание относится к определенному состоянию, при котором электричество выходит за пределы установленного пути электрической цепи.Короткое замыкание происходит, когда электрический поток завершает свой круговой путь через более короткое расстояние, чем присутствует в установленной проводке.

Определение короткого замыкания

По своей природе электричество стремится к тому, чтобы вернулся на землю , и в правильно функционирующей цепи это означает, что ток течет через установленную электрическую цепь обратно к сервисной панели и далее обратно через электрические провода. Однако, если соединения внутри проводки ослабнут или разорвутся, электрический ток может «протечь».»В этом случае электрический ток немедленно стремится вернуться к земле по более короткому пути. Этот путь вполне может проходить через легковоспламеняющиеся материалы или даже через человека, поэтому короткое замыкание представляет опасность пожара или смертельного шока. .

Причина, по которой это происходит, заключается в том, что эти другие материалы предлагают путь с меньшим сопротивлением, чем присутствует в медной проводке цепи. Например, в выключателе света с неисправной проводкой или ненадежным соединением проводов, если оголенный медный горячий провод касается металлической распределительной коробки или металлической лицевой панели на переключателе, ток будет прыгать в направлении любого пути с наименьшим сопротивлением, что вполне может проходить через палец, руку и тело того, кто прикасается к переключателю.

2 типа короткого замыкания

В общих чертах, короткое замыкание — это любое состояние, при котором установленная электрическая цепь прерывается из-за дефекта проводки или электрических соединений. На самом деле, есть две ситуации, которые квалифицируются как короткие замыкания, хотя имеют разные названия.

Короткое замыкание

Термин короткое замыкание чаще всего используется электриками для обозначения ситуации, когда горячий провод, по которому идет ток, касается нейтрального провода.Когда это происходит, сопротивление мгновенно уменьшается, и большой объем тока протекает неожиданным путем. Когда происходит это классическое короткое замыкание, иногда разлетаются искры, вы можете услышать треск, а иногда возникает дым и пламя.

Заземление

Короткое замыкание на землю — это тип короткого замыкания, которое возникает, когда ток, по которому проходит горячий провод, входит в контакт с какой-либо заземленной частью системы, например, с оголенным медным заземляющим проводом, заземленной металлической настенной коробкой или заземленной частью прибора.Как и в случае с классическим коротким замыканием, замыкание на землю вызывает мгновенное уменьшение сопротивления, что позволяет большому количеству беспрепятственного тока проходить по неожиданному пути. Здесь меньше шансов на возгорание и возгорание, но больше шансов на шок.

3 причины короткого замыкания

Есть несколько причин короткого замыкания, в том числе три, которые чаще всего виноваты.

Неисправность изоляции провода цепи

Старая или поврежденная изоляция может привести к соприкосновению нейтрали и горячих проводов, что может вызвать короткое замыкание.Неизолированные скобы, проколы гвоздей и винтов, а также старение могут привести к ухудшению состояния оболочки проводов или изоляции и возникновению коротких замыканий. Или, если животные-вредители, такие как мыши, крысы или белки, грызут электрическую проводку, внутренние проводники могут быть оголены, что приведет к короткому замыканию.

Свободные соединения проводов

Крепления могут ослабнуть, иногда позволяя соприкасаться нейтральным проводом и проводом под напряжением. Исправить неисправные соединения проводов непросто, и с этим лучше всего справятся те, кто хорошо знаком с электромонтажными работами.

Неисправная проводка устройства

Когда устройство подключено к розетке, его проводка фактически становится продолжением цепи, а любые проблемы в проводке устройства становятся проблемами цепи. В старых или сломанных приборах со временем может возникнуть внутреннее короткое замыкание. Короткое замыкание в электроприборах может происходить в вилках, шнурах питания или внутри самого устройства. Лучше попросить техника взглянуть на шорты в более крупных бытовых приборах, таких как духовки и посудомоечные машины.Меньшие по размеру приборы, такие как лампы, часто можно перемонтировать самостоятельно.

3 средства защиты от коротких замыканий

Поскольку как классические короткие замыкания, так и замыкания на землю представляют опасность поражения электрическим током и возгорания, ваша система электропроводки имеет различные средства защиты от этих опасностей.

Автоматические выключатели или предохранители

С 1960-х годов практически все новые или обновленные системы электропроводки защищены главной сервисной панелью, на которой размещены отдельные автоматические выключатели, управляющие отдельными цепями в доме. В старых установках проводки аналогичная защита обеспечивается предохранителями. Автоматические выключатели используют внутреннюю систему пружин или сжатого воздуха, чтобы определять изменения в протекании тока и разрывать соединение цепи при возникновении нарушений, таких как внезапное беспрепятственное протекание тока, возникающее во время короткого замыкания.

Прерыватели цепи при замыкании на землю (GFCI)

Начиная с 1971 года, электрические правила стали требовать защиты от замыкания на землю либо с помощью специальных автоматических выключателей GFCI, либо с помощью розеток GFCI.Эти устройства выполняют те же функции, что и автоматические выключатели, в том смысле, что они обнаруживают изменения тока, но они намного более чувствительны, чем автоматические выключатели, и перекрывают ток, когда они обнаруживают очень незначительные колебания тока. GFCI являются наиболее ценными для защиты от ударов, которые могут возникнуть при коротких замыканиях типа замыкания на землю.

Смотреть сейчас: разница между розеткой GFCI и автоматическим выключателем GFCI

Прерыватели цепи от дугового замыкания (AFCI)

Начиная с 1999 года, электрические правила начали требовать нового типа защиты от дуги — искры, возникающей при скачках электричества между металлическими контактами, например, когда проводное соединение ослаблено, но не разъединено полностью.Вы можете думать о AFCI как об устройстве, которое предупреждает короткое замыкание и отключает питание до того, как оно достигнет состояния короткого замыкания. В отличие от GFCI, которые предназначены для защиты от ударов, AFCI наиболее полезны для предотвращения пожаров, вызванных дуговым разрядом. Защита AFCI может быть обеспечена как автоматическими выключателями AFCI, так и розетками AFCI.

Работа с короткими замыканиями

Наиболее распространенным признаком короткого замыкания является срабатывание автоматического выключателя и отключение цепи.Однако есть и другие условия, которые могут вызвать срабатывание автоматического выключателя, например, перегрузка по мощности, поэтому важно определить, почему срабатывает автоматический выключатель. Если автоматический выключатель продолжает срабатывать сразу после сброса, это явный признак того, что есть проблема с проводкой где-то в цепи или в одном из устройств, подключенных к этой цепи.

Следуйте этой процедуре, если вы подозреваете короткое замыкание:

1. Найдите сработавший автоматический выключатель: На главной сервисной панели найдите отдельный автоматический выключатель с ручкой, которая защелкнулась в положении ВЫКЛ.Некоторые выключатели могут иметь красный или оранжевый индикатор в виде окна, чтобы их было легче обнаружить. Этот сработавший прерыватель идентифицирует цепь, в которой существует проблема. При осмотре цепи оставьте автоматический выключатель выключенным.
2. Проверьте шнуры питания устройства: Проверьте все шнуры питания, подключенные к розеткам в цепи, которая отключилась. Если вы обнаружите что-либо, что повреждено или пластиковая изоляция расплавилась, велика вероятность, что короткое замыкание произошло внутри самого прибора или устройства. Отключите эти приборы от электрической сети. Если вы обнаружите подозрительные устройства, снова включите автоматический выключатель после отключения их от сети. Если цепь теперь остается активной без повторного отключения, вполне вероятно, что ваша проблема возникла в приборе. Однако, если автоматический выключатель сразу же снова сработает, переходите к следующему шагу.
3. Выключите все выключатели света и прибора в цепи. Затем верните автоматический выключатель в положение ВКЛ.
4. Включите каждый выключатель света или выключатель прибора по одному.Если вы дойдете до переключателя, который снова вызывает срабатывание автоматического выключателя, вы определили участок электрической проводки, где имеется слабое соединение или проблема с проводкой.
5. Устранить проблему с электропроводкой. На этом этапе может потребоваться помощь профессионального электрика. Не пытайтесь сделать это, если вы не уверены в своих знаниях и уровне навыков. Этот ремонт будет включать отключение цепи, затем открытие розеток и распределительных коробок для проверки проводов и соединений проводов и выполнения любого необходимого ремонта.

Если вы не можете найти очевидную проблему в одном из подключаемых устройств или проводных соединениях приспособлений, проблема, скорее всего, скрыта где-то в настенной проводке. Для решения этой проблемы вам потребуется вызвать квалифицированного электрика. Не включайте цепь повторно до тех пор, пока проблема не будет выявлена ​​и устранена — это создает риск пожара и поражения электрическим током для вас и вашей семьи. Любой запах дыма, следы обугливания или расплавленного пластика — признак серьезной проблемы.

Как найти короткое замыкание в машине

Автомобили — это больше, чем просто собрание интегрированных механических частей. Они также используют очень сложные системы электропроводки и схем. При правильной работе электрические системы наших транспортных средств позволяют нам пользоваться такими современными удобствами, как стереосистемы, внутреннее освещение и даже голографические дисплеи спидометров.

Однако цепи наших автомобилей также могут иногда замыкаться. Короткое замыкание в вашем автомобиле может вызвать долгосрочные проблемы, которые могут повлиять на общий контроль над автомобилем.Иногда они даже могут быть опасными, в зависимости от места электрического повреждения. Таким образом, важно знать, как найти короткое замыкание в автомобиле, если вы планируете устранить повреждение самостоятельно или если вы хотите определить, безопасно ли управлять автомобилем, пока вы не устраните его.

В этом руководстве содержится все, что вам нужно знать, чтобы найти короткое замыкание, даже если у вас нет большого опыта в обслуживании автомобилей. Итак, приступим!

Вкратце, «короткое замыкание» или короткое замыкание — это неисправность в жгуте проводов вашего автомобиля: жгут проводов переключает или переключает электричество между различными цепями, прежде чем достигнет конечного пункта назначения.

Короткие замыкания лучше всего понять, если сравнить их с разомкнутыми цепями, которые вообще не позволяют току течь. Оба являются электрическими проблемами, но короткие замыкания имеют разные признаки и вызывают разные проблемы.

Чтобы полностью разобраться в вопросах короткого замыкания, вам в первую очередь нужно знать, как электричество проходит через ваш автомобиль.

Электрическую систему вашего автомобиля можно условно разделить на цепи датчиков и исполнительных механизмов. Цепи датчиков — это те, которые работают с датчиками кислорода, датчиками света, датчиками скорости и т. Д. Цепи привода — это, например, цепи двигателей или освещения.

Цепь первичного датчика — это провод, который проходит между датчиком температуры охлаждающей жидкости двигателя (ECT) и модулем управления двигателем (ECM). Эти два компонента расположены за перчаточным ящиком и двигателем в большинстве автомобилей соответственно.

Пока проводка не повреждена, электричество может свободно течь между обоими компонентами.В приведенном выше примере ECM может посылать опорное напряжение 5 В на ECT, что заставляет ECT регулировать свое сопротивление в зависимости от температуры.

Хотя все это звучит очень технически, не волнуйтесь. Суть в следующем: электрическая система вашего автомобиля работает должным образом только до тех пор, пока проводка не повреждена и не прерывается. Когда возникает короткое замыкание, электричество не может течь должным образом, а это означает, что электричество уходит в другое место (потенциально вызывая повреждение) и / или что определенные компоненты не работают правильно.

Короткие замыкания подразделяются на два типа:

• Короткие замыкания на землю возникают, когда ток течет от цепи к кузову вашего автомобиля. Это может произойти, если провод теряет изоляцию или натирается, позволяя электричеству передаваться от провода к вашему автомобилю. Когда происходит замыкание на землю, вы можете увидеть перегоревшие предохранители, неисправные компоненты или индикаторы и т. Д.
• Короткое замыкание на питание происходит в основном в жгуте проводов, где имеется множество цепей, сгруппированных близко друг к другу.Когда порезанный или потертый провод касается другого провода, ток может течь там, где он не предназначен. Это может привести к тому, что выключатель фар может непреднамеренно подать питание на автомобильный гудок, или даже заставить фары загореться, когда вы нажмете на тормоз.

Само собой разумеется, что оба типа коротких замыканий нежелательны. Но понимание разницы между ними поможет вам определить, с каким типом короткого замыкания вы столкнулись, и поможет вам быстрее найти проблему.

Обнаружение короткого замыкания в вашем автомобиле — это трудоемкий процесс, независимо от вашего уровня опыта или количества инструментов, имеющихся в вашем распоряжении.

Для запуска вам понадобится несколько основных единиц оборудования, в том числе EWD (электрическая схема подключения). EWD — это таблица с цветовой кодировкой, которая поможет вам ориентироваться в электрических системах вашего автомобиля. Мы также рекомендуем приобрести мультиметр или контрольную лампу, а также любые другие инструменты, необходимые для открытия жгута проводов и внутренних панелей вашего автомобиля (т.е., отвертки и гаечные ключи и т. д.).

Чтобы начать поиск неисправностей в цепи, откройте жгут проводов вашего автомобиля и проконсультируйтесь с вашим EWD. Определите различные провода и цепи, на которые вы смотрите, чтобы знать, куда двигаться дальше. Цвета проводов должны соответствовать цветам, указанным в EWD, хотя они могут отличаться в зависимости от того, где вы приобрели EWD.

В жгуте проводов должен быть набор предохранителей для различных систем электропроводки вашего автомобиля.

Для проверки предохранителей и обнаружения легкодоступных коротких замыканий:

• Извлеките предохранитель наугад и подключите контрольную лампу к клеммам гнезда предохранителя (место, где предохранитель подключается к электрической системе. ). Контрольная лампа загорится при обнаружении электрического тока. Если у вас нет контрольной лампы, вы можете использовать мультиметр, который точно так же измеряет электрическую целостность.
• В этом примере, если контрольная лампа не загорается, это может указывать на то, что ток не течет к этому предохранителю, поэтому неисправный провод, вероятно, находится где-то на этом конкретном пути.Найдите провод с помощью EWD и внимательно осмотрите его.
• Повторите процесс для каждого предохранителя, чтобы сузить область проблемы

Если вы подозреваете, что проблема связана с определенным проводом, вы можете отсоединить разъем провода на любом датчике или загрузить конечные точки. Используйте тестовую лампу и посмотрите, когда она погаснет, или поищите, когда мультиметр перестанет пищать. В любом случае, вы можете использовать этот процесс, чтобы сузить область возникновения неисправности — электричество перестает течь к датчику или ближе к нагрузке?

Например, вы повторно подключаете провод и предохранитель для фар.Если вы обнаружите, что контрольная лампа гаснет на середине цепи, например, ближе к переключателю фар, вы будете знать, что проблема короткого замыкания возникает между переключателем и нагрузкой, а не между фарой и нагрузкой. Затем вы можете открыть обшивку вашего автомобиля и внимательно осмотреть проводку, чтобы увидеть, сможете ли вы найти проблему.

Вы также можете сэкономить немного усилий и сначала осмотрите любую видимую проводку. Возможно, вам повезет, и вы найдете изношенный или потертый провод, который вы сможете сразу же приступить к ремонту.Однако проводка в большинстве автомобилей тщательно спрятана, поэтому, скорее всего, вам придется открыть хотя бы несколько панелей, чтобы найти причину проблемы.

Если вы подозреваете, что короткое замыкание вызвано цепью 5 В, которые используются контроллером ЭСУД для управления трансмиссией и двигателем, вы можете по очереди отсоединить аккумулятор и контроллер ЭСУД. . Чтобы измерить непрерывность, используйте мультиметр и щуп между цепью и кузовом автомобиля или цепью и двигателем.Это позволит вам обнаружить электрические колебания и примерно определить место короткого замыкания.

Помните, обнаружение короткого замыкания в автомобиле — это только начало процесса. После обнаружения вам все равно потребуется отремонтировать электрическую проводку, которая вызывает проблему. Если вам повезет, это будет относительно быстрое решение, и вам просто потребуется отремонтировать кожух провода. Другие проблемы могут потребовать полной замены провода.

Знание того, как быстро найти короткое замыкание, может избавить вас от многих головных болей и гарантировать, что вы будете обслуживать безопасный, полнофункциональный автомобиль. Хотя это может быть утомительно, использование упомянутого выше руководства должно предоставить вам информацию, необходимую для выявления и устранения любых коротких замыканий, возникающих в вашем автомобиле.

Как проверить короткое замыкание на печатной плате | Блог о дизайне печатных плат | Блог о проектировании печатных плат

| & nbsp Создано: 9 февраля 2018 г. & nbsp | & nbsp Обновлено: 23 ноября 2020 г.

У каждого инженера есть история «наихудшего сценария», что они выжили.В худшую неделю моей профессиональной жизни мы получили партию просроченных печатных плат. Предполагалось, что эти печатные платы будут установлены в оборудование и развернуты на объектах заказчиков более месяца назад. Мы были немного подавлены.

Излишне говорить, что эти новые печатные платы были немного спешат. Как только мы включили их для тестирования, вы почувствовали запах озона, исходящий от печатных плат. Один из самых дорогих компонентов нагрелся до такой степени, что на самом деле обжег пару человек, проводивших «сенсорный тест».«У нас не было времени, — подумали мы, — получить тестовую партию печатных плат, и мы просто заказали полностью укомплектованные печатные платы.

Если оставить в стороне очевидные разочарования, объяснять боссу серьезные аппаратные отказы, сосая обожженные пальцы, — одна из худших встреч, которые у вас могут быть. Лучшее, что вы можете сделать, — это предложить план на будущее. Если вы когда-либо попадали в такую ​​ситуацию, вот как стать мастером поиска короткого замыкания на печатной плате.

Как проверить короткое замыкание в печатной плате

Вот несколько важных шагов в этой статье, которые вы можете предпринять для обнаружения коротких замыканий на печатных платах:

Шаг 1: Как найти короткое замыкание в печатной плате

Визуальный осмотр

Предполагая, что вы прошли этап проектирования макета и нет встроенного автоматического выключателя, первым шагом для обнаружения короткого замыкания на печатной плате является тщательный осмотр всей поверхности печатной платы.Если он у вас есть, используйте увеличительное стекло или микроскоп с малым увеличением во время исследования печатной платы. Начиная с источника питания и двигаясь вперед, ищите усы олова между контактными площадками или паяными соединениями. Любые трещины или пятна припоя требуют особого внимания. Проверьте все свои переходные отверстия. Если вы указали переходные отверстия без покрытия, убедитесь, что это так на плате. Плохо покрытые переходные отверстия могут создать короткое замыкание между слоями и оставить все, что связано с землей, VCC или и тем, и другим.

Если короткое замыкание действительно серьезное и приводит к тому, что компоненты достигают критических температур, вы действительно увидите на печатной плате прогоревшие пятна.Они могут быть довольно маленькими, но будут резко обесцвечиваться в коричневый цвет вместо обычной зеленой паяльной маски. Если у вас несколько плат, сгоревшая печатная плата может помочь вам сузить конкретное место без источника питания до другой платы, чтобы жертвовать при поиске. К сожалению, на нашей плате не было никаких ожогов на самой печатной плате, только незадачливые пальцы, проверявшие микросхемы на предмет перегрева.

Некоторые короткие замыкания будут внутри печатной платы и не вызовут ожогов.Это также означает, что они не будут заметны с поверхностного слоя. Здесь вам понадобится другой метод для обнаружения короткого замыкания на печатной плате.

Burns определенно может помочь вам найти короткометражку, но по очень низкой цене.

Инфракрасное изображение

Если вы не работаете в стартапе, который только что потратил бюджет на оборудование, возможно, вам повезет, и у вас будет доступ к инфракрасной камере. Использование инфракрасной камеры может помочь вам определить места, где выделяется большое количество тепла.Если вы не видите горячую точку вдали от ваших активных компонентов, возможно, у вас короткое замыкание на печатной плате, даже если короткое замыкание происходит между внутренними слоями.

Короткое замыкание обычно имеет более высокое сопротивление, чем обычная дорожка или паяное соединение, поскольку оно не имело преимущества в плане оптимизации в вашей конструкции (если вы действительно плохо игнорируете проверки правил). Это сопротивление, а также естественно высокий ток из-за прямого соединения между питанием и землей означает, что проводник в коротком замыкании на печатной плате будет нагреваться.Начните с наименьшего возможного тока. В идеале вы должны увидеть короткое замыкание до того, как оно нанесет больше вреда.

Тест пальцами — это один из способов проверить, не перегревается ли конкретный компонент

Шаг 2: Как проверить цепь на короткое замыкание на электронной плате

Помимо первого шага в использовании ваших надежных глаз для проверки платы, есть несколько других способов, которыми вы можете проверить, чтобы найти потенциальную причину короткого замыкания печатной платы.

Проверка с помощью цифрового мультиметра

Чтобы проверить печатную плату на короткое замыкание, необходимо проверить сопротивление между различными точками цепи. Если визуальный осмотр не выявил никаких ключей к разгадке местоположения или причины короткого замыкания, возьмите мультиметр и попытайтесь отследить физическое местоположение на печатной плате. Подход с использованием мультиметра вызывает неоднозначные отзывы на большинстве форумов по электронике, но отслеживание точек тестирования может помочь вам выяснить, в чем проблема.

Вам понадобится очень хороший мультиметр с чувствительностью в миллиомах, и будет проще, если у него есть функция гудка, которая предупреждает вас, когда вы прощупываете короткое замыкание. Например, если вы измеряете сопротивление между соседними дорожками или контактными площадками на печатной плате, вы должны измерить высокое сопротивление.

Если вы измеряете очень низкое сопротивление между двумя проводниками, которые должны быть в отдельных цепях, возможно, что эти два проводника соединены перемычкой либо внутри, либо снаружи. Обратите внимание, что две соседние дорожки или контактные площадки, соединенные перемычкой с индуктором (например, в цепи согласования импеданса или в схеме дискретного фильтра), будут давать очень низкое значение сопротивления, поскольку индуктор представляет собой просто спиральный проводник.Однако, если два проводника на плате расположены очень далеко друг от друга и вы читаете очень маленькое сопротивление, значит, где-то на плате есть мост.

Тестирование относительно земли

Особое значение имеет короткое замыкание, связанное с заземленным переходным отверстием или пластиной заземления. Многослойные печатные платы с внутренней заземляющей поверхностью будут включать обратный путь через соседние переходные отверстия, что обеспечивает удобное место для проверки всех других переходных отверстий и контактных площадок на поверхностном слое платы. Установите один щуп на заземление, а другой щуп коснитесь через другие проводники на плате.

Такое же заземление будет присутствовать в других местах на плате, а это означает, что если вы коснетесь каждым щупом двух разных заземленных переходных отверстий, вы увидите очень маленькое сопротивление. При этом обратите внимание на свою компоновку, так как вы не хотите ошибочно принять короткое замыкание за общее заземление. Все остальные открытые проводники, которые не связаны с землей, должны иметь очень высокое сопротивление между вашим общим заземлением и самим проводником. Если вы прочитали очень низкое значение и у вас нет индуктора между рассматриваемым проводником и землей, возможно, у вас неисправный компонент или короткое замыкание.

Зондирование мультиметром может помочь вам найти короткое замыкание, но они не всегда достаточно чувствительны, чтобы его обнаружить.

Закороченные компоненты

Проверка на короткое замыкание компонента также включает использование мультиметра для измерения сопротивления. В случае, если визуальный осмотр не выявил чрезмерного количества припоя или металлических чешуек между контактными площадками, короткое замыкание могло образоваться во внутренних слоях между двумя контактными площадками / контактами на компоненте.Также возможно короткое замыкание между контактными площадками / штифтами компонента из-за плохой сборки. Это одна из причин, по которой печатные платы должны проходить проверки DFM и правил проектирования; контактные площадки и переходные отверстия, расположенные слишком близко друг к другу, могут непреднамеренно замкнуться во время изготовления.

Здесь вам нужно измерить сопротивление между контактами на ИС или разъеме. Соседние булавки особенно подвержены короткому замыканию, но это не единственные места, где может образоваться замыкание. Убедитесь, что ваше сопротивление между контактными площадками / контактами относительно друг друга и заземлением имеет низкое сопротивление.

Проверьте сопротивление между площадкой заземления и другими контактами разъемов и микросхем. Это показано здесь для разъема USB.

Сузить местоположение

Если вы считаете, что обнаружили короткое замыкание между двумя проводниками или между некоторым проводником и землей, вы можете сузить область, проверив соседние проводники. Подключив один провод мультиметра к подозрительному короткому замыканию, переместите другой провод к другим ближайшим заземляющим контактам и проверьте сопротивление.По мере того, как вы переходите к дальнейшим заземляющим соединениям, вы должны увидеть изменение сопротивления. Если сопротивление увеличивается, значит, вы перемещаете заземленный провод от места короткого замыкания. Это поможет вам сузить точное местоположение короткого замыкания, и вы даже можете сузить его до определенной пары контактных площадок / контактов на компоненте.

Шаг 3: Как найти неисправные компоненты на плате

Неисправные компоненты или неправильно установленные компоненты могут быть частью короткого замыкания, создавая любое количество проблем в вашей плате.Ваши компоненты могут быть неисправными или поддельными, что может привести к короткому замыканию или появлению короткого замыкания.

Плохие компоненты

Некоторые компоненты имеют тенденцию выходить из строя, например, электролитические конденсаторы. Если у вас есть подозрительные компоненты, сначала проверьте их. Если вы не уверены, вы обычно можете выполнить быстрый поиск в Google компонентов, которые, как вы подозреваете, «не работают», чтобы выяснить, является ли это распространенной проблемой. В случае, когда вы измеряете очень низкое сопротивление между двумя контактными площадками / контактами (ни один из них не является контактом заземления или питания), у вас может быть короткое замыкание из-за сгоревшего компонента.Это явный признак того, что конденсатор вышел из строя. Конденсаторы также будут вздуться, если они выйдут из строя или если приложенное напряжение превысит порог пробоя.

Видите выпуклость наверху этого конденсатора? Это верный признак того, что конденсатор вышел из строя.

Шаг 4: Как разрушить печатную плату

Разрушающее испытание, очевидно, является крайней мерой. Если у вас есть доступ к рентгеновскому аппарату, вы можете исследовать внутреннюю часть доски, не разрушая ее.

При отсутствии рентгеновского аппарата вы можете начать демонтаж компонентов и снова запустить тесты мультиметра. Это помогает двумя способами. Во-первых, это значительно упрощает доступ к прокладкам, в том числе термопрокладкам, которые могут закорачиваться. Во-вторых, это исключает вероятность того, что неисправный компонент был причиной короткого замыкания, что позволяет сосредоточиться на проводниках. Если вам удастся сузить место короткого замыкания до соединения на компоненте, например, между двумя контактными площадками, может быть неочевидно, неисправен ли компонент или есть короткое замыкание где-то внутри платы.На этом этапе вы можете удалить компоненты и проверить контактные площадки на вашей плате. Удаление компонентов позволяет проверить, неисправен ли сам компонент, или контактные площадки на плате замкнуты внутри.

Если местоположение короткого шорта (или, возможно, нескольких шорт) все еще неуловимо, вы можете разрезать доску и попытаться сузить местоположение шорт. Если у вас есть представление об общем расположении шорт, вы можете вырезать часть платы и повторить тесты мультиметра в этом разделе.На этом этапе вы можете повторить вышеуказанные тесты с помощью мультиметра, чтобы проверить наличие коротких замыканий в определенных местах. Если вы дошли до этого момента, то ваша короткометражка уже особенно неуловима. Это, по крайней мере, позволит вам сузить местоположение вашего шорта до определенной области доски.

Когда мы проверили наши платы на наличие коротких замыканий, которые не включали инфракрасное тестирование, потому что мы были разоренным стартапом, все, что мы могли выяснить, это то, что короткое замыкание было на одной половине доски. Итак, мы разрезали доску на четвертинки и протестировали каждую секцию.Возвращение к мультиметру подтвердило, что у большинства секций не было VCC и заземления, связанных вместе. Но эта единственная четверть доски была маленькой черной дырой тайны, и мы никогда не приближались к ней. Мы действительно сменили производителей и получили тестовые платы на следующем этапе производства, и наши платы просто работали нормально.

Если вы хотите избежать душераздирающего беспокойства по поводу поиска коротких замыканий, убедитесь, что у вас есть надежная проверка правил внутрисхемных испытаний на предмет ошибок, проблем конструкции и допусков производителя.Надежное программное обеспечение для проектирования, такое как CircuitStudio ^® от Altium Designer, может сделать большую часть этого за вас, а также предоставить единую среду проектирования, необходимую для выполнения ваших проектов с минимальной головной болью и обожженными пальцами.

Если вы все еще заинтересованы в поиске возможных коротких позиций или хотите обсудить, как правильное программное обеспечение для проектирования печатных плат может помочь, подумайте о том, чтобы поговорить с экспертом в Altium Designer сегодня.

Узнайте больше об Altium Designer сегодня.

Электрическое короткое замыкание — типы, причины и профилактика

Короткое замыкание — это соединение с низким сопротивлением между двумя проводниками, которые подают электроэнергию в цепь. Это вызовет избыточное протекание напряжения и вызовет чрезмерное протекание тока в источнике питания. Электричество пройдет по «короткому» маршруту и ​​вызовет короткое замыкание.

Это когда горячий провод, по которому проходит ток, касается нейтрального провода. Когда это произойдет, сопротивление мгновенно упадет, и большой ток пройдет неожиданным путем.

Короткое замыкание на землю. Короткое замыкание происходит, когда проводящий ток под напряжением контактирует с некоторой заземленной частью системы. Это может быть заземленная металлическая настенная коробка, оголенный провод заземления или заземленная часть прибора.

• Неисправность изоляции провода цепи

Если изоляция повреждена или старая, горячие провода могут соприкасаться с нейтралью. Это вызовет короткое замыкание.

Возраст провода, гвоздей или шурупов может повредить изоляцию и привести к короткому замыканию. Есть риск, что вредители прогрызут изоляцию, а также оголят жилы проводов.

Если есть какие-либо незакрепленные соединения или крепления проводов, это позволит контактировать токоведущий и нейтральный провод. Если вы видите неисправные соединения проводов, не пытайтесь исправить это самостоятельно и немедленно обратитесь к специалисту.

Если вы подключаете прибор к розетке, его проводка становится продолжением цепи. Следовательно, если есть какие-либо проблемы в электропроводке устройства, это перерастет в проблемы с цепью.

Короткое замыкание может произойти в шнурах питания, вилках или внутри устройства.Убедитесь, что у вас есть защита от короткого замыкания для всех приборов.

• Розетки и устройства для мониторов

К каждой розетке подключена сеть проводов. Если есть неисправные провода, неплотные соединения коробки или розетка старше 15-25 лет, это может привести к короткому замыканию. Обратите внимание на возможные признаки неисправности розеток, в том числе:

1. Ожоги на выходе или запах гари
2. Искры, исходящие из розетки
3. Жужжащий звук из розетки

Аналогичным образом проверьте приборы и их проводку.Неисправная проводка прибора или трещины в приборе могут вызвать короткое замыкание. Отремонтируйте такие приборы или замените их полностью.

• Меньше электроэнергии во время шторма

Короткое замыкание в результате удара молнии может быть чрезвычайно опасным, поскольку большое количество электричества может привести к повреждению. Уменьшите потребление электроэнергии во время шторма, так как это может помочь предотвратить короткое замыкание и уменьшить ущерб в случае скачка напряжения.

• Пройдите ежегодный осмотр электрооборудования

Вызовите сертифицированного специалиста и проводите электрическую проверку не реже одного раза в год.Они могут выявить критические проблемы и решить их до того, как они станут опасными, потому что они знают, как исправить короткое замыкание.

• Установите устройства, предотвращающие короткое замыкание

1. Автоматические выключатели или предохранители: Автоматический выключатель — это коммутирующее устройство в цепи, которое прерывает ненормальный ток. Он использует внутреннюю систему пружин или сжатого воздуха, чтобы определять любые изменения в текущем потоке. Это «разомкнет» цепь и отключит ток.Предохранитель — это устройство, обеспечивающее защиту от сверхтока. В нем есть металлическая полоса или проволока, которая плавится при прохождении через нее большого количества тока. Это прерывает цепь.

2. Прерыватели цепи при замыкании на землю (GFCI): GFCI работает, сравнивая величину тока, протекающего в цепи и из нее. Если есть замыкание на землю или дисбаланс между входящими и выходящими токами, GFCI отключит электрическое питание.

3. Прерыватели цепи при возникновении дугового замыкания (AFCI): Устройство AFCI разрывает цепь при обнаружении электрической дуги в цепи.Это помогает предотвратить электрические пожары.

Проверьте AFCI против GFCI и где их следует установить, чтобы получить дополнительную информацию о том, где следует устанавливать AFCI и GFCI.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, фитингов кабелепроводов, автоматических выключателей, распределительных коробок, проводного кабеля, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Общие сведения о коротких замыканиях | Дэвид Грей Электротехнические услуги

Короткое замыкание — это когда электрический ток течет по неправильный или непреднамеренный путь с небольшим электрическим сопротивлением или без него.Это может вызвать серьезные повреждения, возгорание и даже небольшие взрывы. Фактически, короткие замыкания являются одной из основных причин структурных пожары по всему миру. Если вы когда-нибудь видели искры в электрическая панель, скорее всего, это короткое замыкание, вызвавшее их.

Что вызывает короткое замыкание?

Существует ряд факторов, которые могут привести к короткому замыканию. Вот некоторые из наиболее частых причин.

• В проводке попала вода или другая жидкость.
• Неисправная изоляция или ненадежные соединения могут привести к и нейтральные провода, контактирующие друг с другом.
• Проколы гвоздями и винтами, вызывающие ухудшаться.
• Ненормальное нарастание электрического тока в помещении вашего дома. система электропроводки.
• Обычные вредители, такие как крысы, мыши и белки, жуют провода.

Старые или неисправные приборы с поврежденными вилками или электропитанием шнуры также могут вызвать короткое замыкание. Это потому, что когда прибор включен в розетку его проводка по сути становится продолжением схемы.

Защита от коротких замыканий

Короткое замыкание создает опасность поражения электрическим током или возгорания. К счастью, в системе электропроводки вашего дома предусмотрены различные средства защиты против этих опасностей.

• Схема выключатели или предохранители используют внутреннюю систему пружин или сжатый воздух для обнаружения изменений электрического тока. Они предназначены для разрыва цепи соединения при любой неровности имеет место.
• прерыватели цепи замыкания на землю, или GFCI, как они обычно известные, обеспечивают аналогичную функцию автоматических выключателей.Они тоже чувствуют изменения в текущем потоке, но гораздо более чувствительны, чем автоматические выключатели, автоматически отключающие ток в малейшее чувство колебания.
• Прерыватели цепи дугового замыкания (AFCI) защищают от дугового разряда, явление, возникающее при слабых электрических соединениях и вызывающее электричество прыгать между металлическими контактами. Эти устройства предвидеть короткое замыкание и отключать питание, прежде чем оно сможет достичь состояния короткого замыкания. Где GFCI защищают от шока, AFCI — лучшее решение для предотвращения пожаров, вызванных: дуга.

Как бороться с коротким замыканием

Эту работу лучше доверить профессионалам, но есть кое-что. Вы можете проверить самостоятельно. Например, если автоматический выключатель регулярно отключается сразу после сброса, возможно, у вас проблема с проводкой где-то в цепи или в приборе что с этим связано. Взгляните на всю мощь шнуры подключены к розеткам в цепи срабатывания. Если вы заметили повреждения или похоже, что пластиковая изоляция распалась, отключите прибор от сети, а затем снова включите автоматический выключатель.Если цепь теперь остается активной, вы можете быть уверены, что прибор был проблемой.

Устранение неисправности проводки цепи обычно должно выполняться профессиональный электрик. Ремонт предполагает отключение цепи, открыв розетку и распределительные коробки для проверки проводов и подключения и произвести необходимый ремонт. Вам также могут потребоваться изменения в вашем электрическая панель дома. Это определенно не работа для большинство мастеров!

Если вы подозреваете, что у вас короткое замыкание в Джексонвилл, штат Флорида, дом, наша команда высококвалифицированных электриков здесь, чтобы помочь.Связаться с David Gray Electrical Услуги онлайн сегодня или позвоните нам по телефону (904) 724-7211, чтобы узнать более.

Определение номинального тока короткого замыкания автоматических выключателей

Определение номинального тока короткого замыкания автоматического выключателя требует знания предполагаемого тока короткого замыкания на щитке. В следующем разделе представлен простой метод получения этой величины тока.

Трехфазные выключатели

Начнем с расчета предполагаемого тока от ближайшего трансформатора.

Ток повреждения на вторичной стороне трехфазного трансформатора:

I = \ frac {FLA * 100} {\% Z} Амперы

где,

FLA = Амперы полной нагрузки трансформатора = \ frac { Кажущаяся мощность (S_3 \ phi)} {\ sqrt3 * Line Voltage}

% Z = на единицу импеданса трансформатора

Усилители короткого замыкания, полученные этим методом, игнорируют импеданс источника. Если у вас есть такое сопротивление, используйте следующее уравнение.

I = \ frac {FLA * 100} {\% Z + \% Zsource} Amps

Конечно, теперь вы будете точнее с результатом.Однако получить полное сопротивление источника нелегко. Эта информация обычно получается от обслуживающей вас утилиты. % Zsource включает полное сопротивление всей энергосистемы, рассчитанное до первичной обмотки указанного трансформатора.

Процедура определения номинальной мощности короткого замыкания однофазного автоматического выключателя в однофазной системе такая же, как и выше, за исключением изменения уравнения тока полной нагрузки ( 1-фазный трансформатор.)

Рисунок 1: Расчет мощности короткого замыкания однофазного выключателя

При выборе автоматического выключателя будьте осторожны выбор автоматических выключателей, номинальные значения которых будут минимальными, т. е. токи короткого замыкания составляют 80 — 100% от номинального значения выключателя. В цепях с отношением X / R более 15 (т. Е. В высокоиндуктивных цепях) величина предполагаемого тока короткого замыкания может быть больше расчетного тока.

Почему? Что ж, в системах переменного тока токи короткого замыкания имеют асимметричную форму волны.Асимметрия (из-за смещения постоянного тока) постепенно сужается, становясь симметричной. См. Рисунок ниже. Скорость затухания асимметрии зависит от отношения X / R в цепи. Чем выше отношение X / R в цепи, тем выше величина тока короткого замыкания, которую должен выдержать автоматический выключатель.

Итак, предполагая, что вы не обращаете внимания на X / R системы в точке, где вы устанавливаете автоматический выключатель, и что высокая величина тока будет сохраняться в течение некоторого времени, разумно выбирайте автоматические выключатели таким образом, чтобы расчетные токи короткого замыкания были только на 80% (или меньше), чем их номинальный ток короткого замыкания.
