Как определить мощность импульсных трансформаторов: Габаритная мощность импульсного трансформатора

Габаритная мощность импульсного трансформатора

Импульсные источники питания, все чаще встречающиеся в радиолюбительской практике благодаря высокому коэффициенту полезного действия, малым габаритам и весу, обычно требуют расчета одного или нескольких по числу каскадов трансформаторов. Это продиктовано тем, что приводимые в литературе значения числа витков, их диаметра, зачастую не совпадают с желаемыми выходными данными собираемого или проектируемого источника питания, либо имеющиеся в наличии у радиолюбителя ферритовые кольца или транзисторы не соответствуют приводимым в схеме. В литературе приводилась упрощенная методика расчета трансформаторов импульсных источников питания. Рассчитать в Вт используемую мощность трансформатора Рисп.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как рассчитать и намотать импульсный трансформатор для полумостового блока питания?
• Расчет импульсного трансформатора
• Выбор размера магнитопровода для силовых трансформаторов и дросселей
• Правила расчета и намотки импульсного трансформатора своими руками
• Как рассчитать импульсный трансформатор
• Как узнать мощность трансформатора
• Расчет импульсного трансформатора
• Расчет импульсного трансформатора двухтактного преобразователя

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Импульсный трансформатор своими руками.

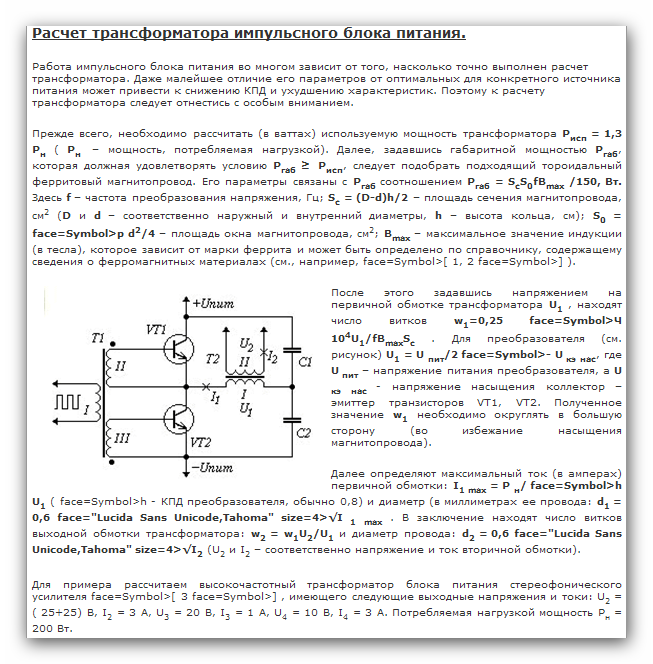

Как рассчитать и намотать импульсный трансформатор для полумостового блока питания?

Чтобы намотать импульсный выходной трансформатор на ферритовом сердечнике на любую мощность, необходимо провести предварительный, прикидочный расчет. И так далее Витки всех обмоток не влезут в его окно.

Чтобы получить мощность ватт, нужно брать больше размер кольца. Для определения количества витков в обмотках трансформатора, необходимо определить число витков на 1 вольт, исходя из площади Sк. Применить складывание однотипных сердечников вместе. Какой же конфигурации П, Ш или кольцо ферритовый сердечник наиболее подходит для построения трансформатора.

У каждой формы магнитопровода есть свои особенности. Разбирая старый ферритовый трансформатор, обратите внимание, есть ли немагнитный зазор в прилегающих плоскостях. Для ферритовых сердечников, применяемых в двухтактных импульсных источниках питания, такой зазор не нужен.

Как построить импульсный трансформатор на ферритовом кольце я уже рассказывал в своих уроках здесь. Вторичная обмотка выполнена по схеме двухполупериодного выпрямления со средней точкой. Смотреть схему ИБП здесь.

Схема трансформатора ниже. Вот два примера расчета типичного трансформатора для различных нужд. В принципе, все трансформаторы на разные мощности имеют одинаковый способ расчета, почти одинаковые диаметры провода и одинаковые способы намотки. Если вам нужен трансформатор для ИБП мощностью до 30 ватт, то это первый пример расчета. Если нужен ИБП мощностью до 60 ватт, то второй пример. Первый пример. Примем витка. Поверх первичной обмотки необходимо расположить обмотку связи.

Примем 7 витков. Затем мотается вторичная обмотка w2. Количество витков вторичной обмотки зависит от необходимого нам напряжения. Я применил провод, нашедшийся у меня в запасе, диаметром 0,6 мм.

Так, как эти две вторичные полуобмотки работают вместе, то общий ток равен 1,12 А, что немного отличается от расчетного тока 1,33 А. Количество витков в каждой полуобмотке для напряжения 30 вольт: w2. Возьмем по 38 витков в каждой полуобмотке. Вторичную обмотку можно таким образом рассчитать на любое напряжение и ток, в пределах заданной мощности.

Второй пример. Теперь поэкспериментируем. Уменьшится показатель n число витков на 1 вольт. Примем 92 витка. Примем 4 витка. Напряжение вторичной обмотки примем также как и в первом примере равным 30 вольт. Провод для первичной обмотки я использовал диаметром 0,6 мм. Вторичную обмотку я мотал проводом диаметром 0,9 мм. Провод диаметром 0,9 мм. ИБП вполне хорошо и стабильно держат напряжение.

Реальные размеры трансформаторов разнятся незначительно. На самом деле, получить такие мощности от ИБП на трансформаторах этих размеров довольно сложно. Вступают в силу особенности построения схем самих импульсных блоков питания.

Схему ИБП смотрите здесь. При том, что размеры и вес ИБП на феррите существенно меньше. Хотя в этой статье и говорится про каркас для трансформатора со стальным сердечником, описание вполне подходит и к нашему случаю. Каркас нужно поставить на деревянную оправку. Намотка трансформатора производится вручную. Виток к витку заполняется первый ряд, затем слой тонкой бумаги, лакоткани, далее второй ряд провода и т.

Затем наносятся витки вторичной обмотки. Здесь желательно поступить таким образом, чтобы витки вторичной обмотки w2 не располагались поверх витков w3. Иначе могут возникнуть сбои в работе импульсного блока питания. Намотка ведется сразу двумя проводами две полуобмотки , виток к витку в ряд, затем слой бумаги или скотч и второй ряд двух проводов. ПВХ трубку на концы провода можно не надевать, так как провод толстый и ломаться не будет. Готовый каркас снимается с оправки и надевается на ферритовый сердечник.

Предварительно проверьте сердечник на отсутствие зазора. Если каркас туго одевается на сердечник, будьте очень осторожны, феррит очень легко ломается. Сломанный сердечник можно склеить. Я клею клеем ПВА, с последующей просушкой. Энергосистема опознала нового радиотехника и приветливо моргнула всем домом. А тем временем традиционные линейные источники питания на силовых трансформаторах всё чаще стали вытесняться своими импульсными коллегами.

При этом, что бы там не говорили авторитетные товарищи про многочисленные технические достоинства импульсных преобразователей, плюс у них только один — массогабаритные показатели. Всё остальное — сплошной минус. Однако этот единственный плюс оказался настолько жирным, что заслонил собой все многочисленные минусы, особенно в тех замесах, когда к электроустройствам не предъявляется каких-либо жёстких требований.

Наиболее популярными среди радиолюбителей стали сетевые источники питания, собранные на микросхемах IR и IR, которые представляют из себя самотактируемые высоковольтные драйверы, позволяющие получать полумостовые импульсные блоки питания мощностью до 1,5 кВт с минимальной обвязкой. И если сердце импульсного блока питания колотится внутри готовой буржуйской микросхемы, то главным, ответственным за электрохозяйство среди остальных наружных образований, безусловно, является правильно выполненный трансформатор.

Для наших высокотоковых дел лучше всего применять трансформаторы с тороидальным магнитопроводом. В сравнении с другими сердечниками они имеют меньший вес и габариты, а также отличаются лучшими условиями охлаждения обмоток и повышенным КПД.

Но самое главное — при равномерном распределении обмоток по периметру сердечника практически отсутствует магнитное поле рассеяния, что в большинстве случаев отметает потребность в тщательном экранировании трансформаторов. По сути дела, умных статей в сети на предмет расчёта импульсных трансформаторов великое множество, с картинками, формулами, таблицами и прочими авторитетными причиндалами.

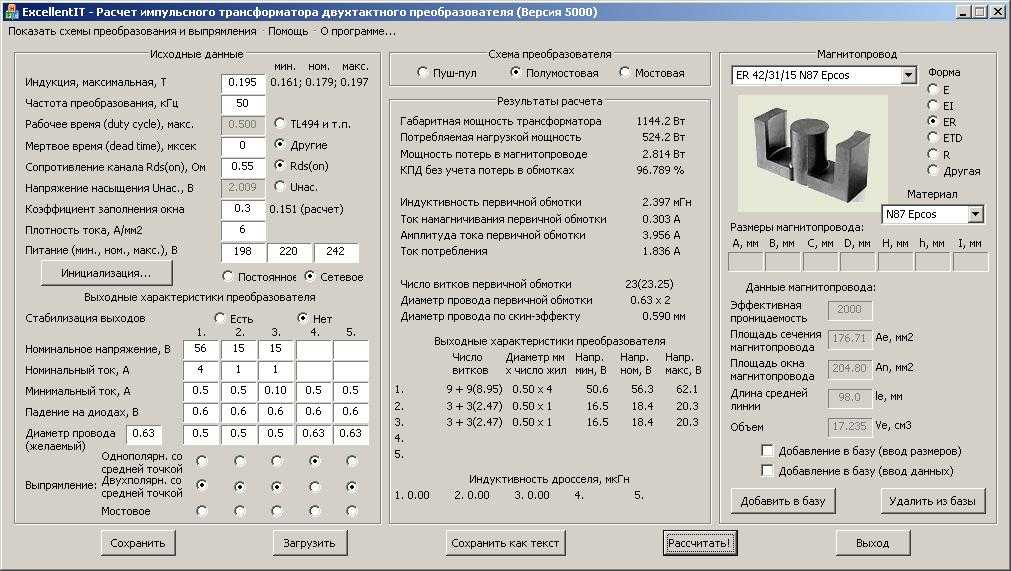

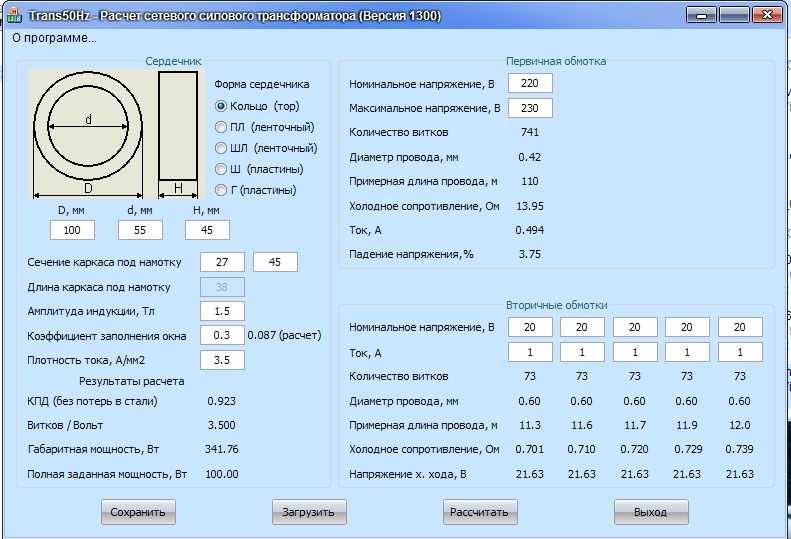

Наблюдаются в свободном доступе и многочисленные онлайн-калькуляторы на интересующую нас тематику. И снизошла б на нас благодать неземная, кабы вся полученная информация сложилась в наших любознательных головах в единое большое целое.

Да вот, что-то не получается. Ништяк обламывается из-за того, что следуя этими различным компетентным источникам, мы устойчиво получаем на выходе и различные результаты.

Вот и гуляют по сети идентичные радиолюбительские схемы импульсных блоков питания на IR с идентичными заявленными характеристиками, трансформаторами на одних и тех же кольцах, но радикально не идентичным количеством витков первичных обмоток трансформаторов. А когда эти различия выражаются многими разами, то возникает желание «что-то подправить в консерватории».

Объясняется это желание просто — существенной зависимостью КПД устройства от значения индуктивности, на которую нагружены ключевые транзисторы преобразователя.

А в качестве этой индуктивности как раз и выступает первичная обмотка импульсного трансформатора. А для лучшего восприятия сказанного, приведу типовую схему источника питания на IR, не обременённую ни устройством защиты, ни какими-либо другими излишествами.

Схема проверена временем и многочисленными опытами изрядно пощипанных током, неустрашимых радиолюбителей, так что не работать в ней — просто нечему. Мотать его будем на бюджетных низкочастотных ферритовых кольцах отечественного производителя НМ или импортных — EPCOS N87, а для начала определимся с габаритной мощностью тороидального ферритового магнитопровода.

Расчёты поведём исходя из частоты работы преобразователя IR, равной 50 кГц. Почему именно такой? Не ниже, потому что такой выбор частоты позволяет нам уложиться в достаточно компактные размеры ферритового сердечника, и при этом гарантирует полное отсутствие сигналов комбинационных частот ниже 30 кГц при работе девайса в составе качественной звуковоспроизводящей аппаратуры.

А не выше, потому что мы пилоты А феррит у нас низкочастотный и может почахнуть и ответить значительным снижением магнитной проницаемости при частотах свыше кГц. Не забываем, что сигнал, на выходах ключей имеет форму меандра и совокупная амплитуда гармоник, с частотами в раз превышающими основную, имеет весьма ощутимую величину.

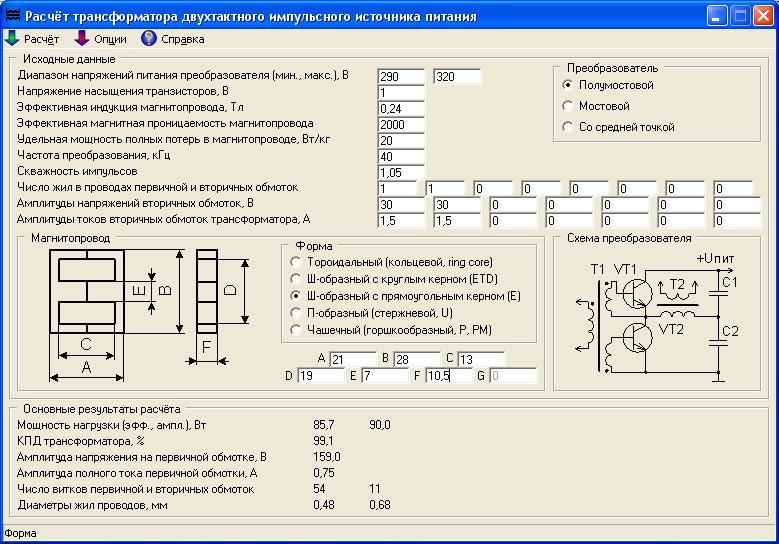

Параметры первичной обмотки трансформатора рассчитаем при помощи программы Lite-CalcIT, позволяющей, на мой взгляд, вполне адекватно оценить как размер сердечника, так и количество витков первичной обмотки. Результаты сведём в таблицу. Если используются кольца НМ отечественного производителя, то для начала — посредством наждачной бумаги скругляем наружные острые грани до состояния, приведённого на Рис.

Далее на кольцо следует намотать термостойкую изоляционную прокладку Рис. В качестве изоляционного материала можно выбрать лакоткань, стеклолакоткань, киперную ленту, или сантехническую фторопластовую ленту. Обмотка должна быть равномерно распределена по периметру магнитопровода — это важно! Если в закромах радиолюбительского хозяйства не завалялся обмоточный провод необходимого диаметра, то обмотку можно намотать сразу в два, или несколько проводов меньшего диаметра Рис.

Не забываем, что зависимость тока от диаметра квадратичная и если, к примеру, нам надо заменить провод диаметром 1мм, то это будет не два провода по 0,5мм, а четыре или два провода по 0,7мм.

Ну и для завершения первичного процесса поверх первичной обмотки трансформатора наматываем межобмоточную прокладку — пару слоёв лакоткани или другой изолирующей ленты Рис. А вот теперь мы плавно переходим к выполнению второй части упражнения. Да только вот опять — не складываются куличики в пирамидку, потому как далеко не каждый источник информации радует ожидаемым результатом.

Это формула верна для случаев, когда мы хотим получить расчётное значение выходного напряжения на холостом ходу. Теперь, что касается диаметра провода вторичной обмотки трансформатора.
