Принцип работы автоматического выключателя
Автоматические выключатели – это устройства, которые предназначаются для защитного отключения цепей постоянного и переменного тока в случаях короткого замыкания, токовой перегрузки, снижения напряжения или его исчезновения. В отличии от плавких предохранителей автоматические выключатели имеют более точный ток отключения, могут многократно использоваться, а также при трехфазном исполнении при срабатывании предохранителя какая – то из фаз (одна либо две) могут остаться под напряжением, что является тоже аварийным режимом работы (особенно при питании трехфазных электродвигателей).
- Принцип действия автоматического выключателя
- Конструкции автоматических выключателей
- Модульные автоматические выключатели
- Типы автоматических выключателей
- Штатный режим работы
- Аварийные режимы работы
- Режим перегрузки
- Ток срабатывания
Автоматические выключатели классифицируют по выполняемым функциям, таким как:
- Автоматы минимального и максимального тока;
- Автоматы минимального напряжения;
- Обратной мощности;
Принцип действия автоматического выключателя
Мы рассмотрим принцип действия автоматического выключателя на примере автомата максимального тока.
Его схема показана ниже:
1 – электромагнит, 2 – якорь, 3, 7 – пружины, 4 – ось, по которой движется якорь, 5 – защелка, 6 – рычаг, 8 – силовой контакт.
При протекании номинального тока система работает нормально. Как только ток превысит допустимое значение уставки, последовательно включенный в цепь электромагнит 1, преодолеет усилие сдерживающей пружины 3 и втянет якорь 2, и провернувшись через ось 4 защелка 5 освободит рычаг 6. Тогда отключающая пружина 7 разомкнет силовые контакты 8. Такой автомат включается вручную.
В настоящее время созданы автоматы, которые имеют время отключения от 0,02 – 0,007 с на токи отключения 3000 – 5000 А.
Конструкции автоматических выключателей
Существует довольно много различных конструкций автоматических выключателей как цепей переменного, так и цепей постоянного тока.
В последнее время очень широкое распространение получили автоматы малогабаритные, которые предназначаются для защиты от КЗ и токовых перегрузок сетей бытовых и производственных в установках на токи до 50 А и напряжением до 380 В.
Главным защитным средством в таких выключателях являются биметаллические или электромагнитные элементы, срабатывающие с определенной выдержкой времени при нагревании. Автоматы, в которых присутствует электромагнит, обладают довольно большим быстродействием, и этот фактор очень важен при коротких замыканиях.
Ниже показан пробочный автомат на ток 6 А и напряжением не превышающим 250 В:
1 – электромагнит, 2 –пластина биметаллическая, 3, 4 – кнопки включения и выключения соответственно, 5 – расцепитель.
Биметаллическую пластину, как и электромагнит, включают в цепь последовательно. Если через автоматический выключатель протекает ток выше номинального, пластина начинает нагреваться. При длительном протекании превышающего тока пластина 2 деформируется в следствии нагрева, и воздействует на механизм расцепителя 5. При возникновении в цепи короткого замыкания электромагнит 1, мгновенно втянет сердечник и этим тоже воздействует на расцепитель, который разомкнет цепь.
Также данный тип автомата отключается вручную путем нажатия кнопки 4, а включение только ручное путем нажатия кнопки 3. Механизм расцепления выполняется в виде ломающегося рычага или защелки.
Принципиальная электрическая схема автомата показана ниже:
1 – электромагнит, 2 – биметаллическая пластина.
Принцип действия трехфазных автоматических выключателей практически ничем не отличается от однофазных. Трехфазные выключатели снабжаются специальными дугогасительными камерами или катушками, в зависимости от мощности устройств.
Ниже приведено видео, подробно описывающее работу автоматического выключателя.
//www.youtube.com/embed/LlYO0svMiVs?wmode=transparent&modestbranding=1&autohide=1&showinfo=0&rel=0

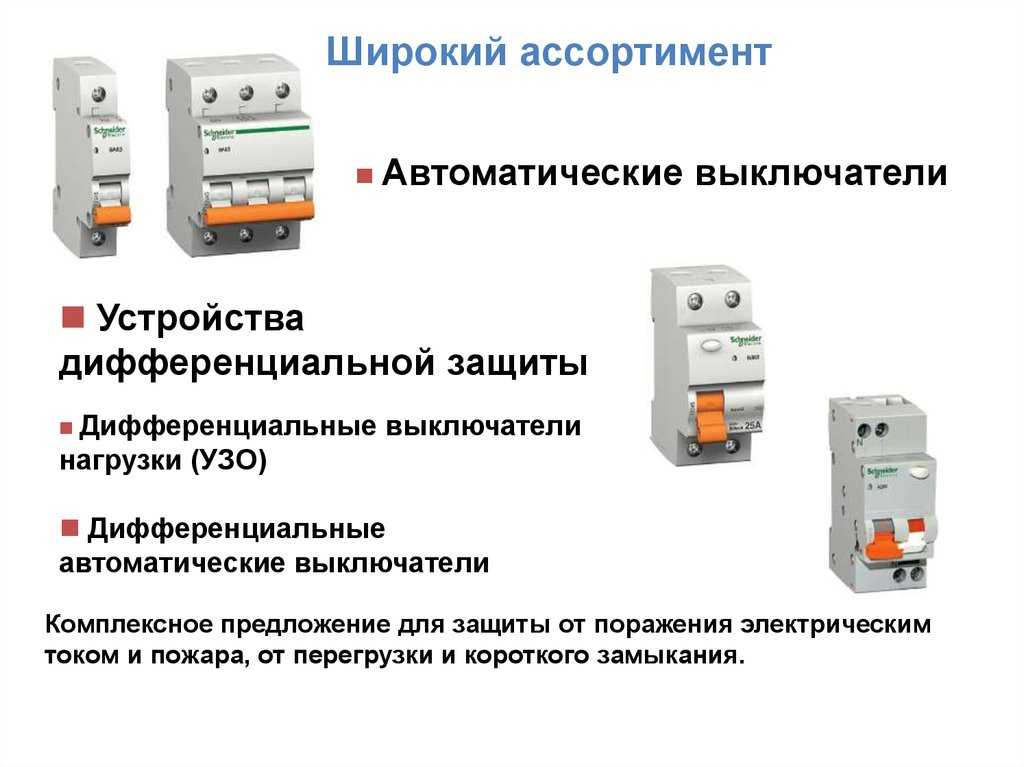

Модульные автоматические выключатели
Типы автоматических выключателей
Существуют такие типы:
- 2-полюсный: предназначен для однофазной линии, состоящей из одного разъема под напряжением и одного нейтрального провода.
- 4-полюсный: он рассчитан на трехфазную линию, состоящую из 4 слотов, где могут быть подключены три фазовых провода и нейтральный провод.
Следовательно, он обеспечивает устройство защиты в режиме реального времени для основных цепей, используемых в промышленности и других высоковольтных коммерческих местах, где из-за этого всегда существует риск поражения электрическим током и несчастного случая.
Штатный режим работы
В штатном режиме через автоматический выключатель течет ток, который меньше номинального или равен ему.
При этом напряжение питания поступает на верхнюю клемму, которая соединена с неподвижным контактом.
С последнего ток идет к подвижному контакту, затем по гибкому медному проводнику на соленоид.
Далее ток с соленоида поступает на расцепитель (тепловое реле) и после на клемму, расположенную снизу. Именно она соединяется с потребителями электроэнергии.
Аварийные режимы работы
Принцип работы автоматического выключателя переменного тока таков, что при аварийной ситуации (перегрузка или короткое замыкание) происходит отключение защищаемой цепи.
Начинает работать механизм свободного расцепления, он приводится в действие специальным расцепителем (обычно электромагнитные или тепловые используются в конструкциях).
Режим перегрузки
Режим перегрузки – это когда ток, потребляемый подключенной к автомату нагрузкой, становится выше, нежели номинальное значение прибора. При этом ток, который проходит через расцепитель, вызывает нагрев пластины из биметалла, что приводит к увеличению ее изгиба. Это приводит к тому, что срабатывает расцепительный механизм. В этот момент выключается автомат, и цепь размыкается.
Тепловая защита срабатывает не мгновенно, так как для нагрева пластины нужно некоторое время. И оно варьируется в зависимости от того, насколько превышено номинальное значение силы тока. Промежуток времени может колебаться от пары секунд до часа. Задержка позволит избавиться от отключения питания при непродолжительном и случайном повышении тока. Часто такие превышения можно наблюдать при запуске электродвигателя.
Ток срабатывания
Минимальное значение силы тока, при котором обязан срабатывать тепловой расцепитель, регулируется специальным винтом на заводе-изготовителе.
Значение примерно в полтора раза выше, нежели номинал, который указывается на корпусе выключателя. Как видите, принцип работы расцепителя автоматического выключателя не очень сложен. Но на силу тока, при котором происходит срабатывание тепловой защиты, огромное влияние оказывает и то, какая у окружающей среды температура.
Если в помещении жарко, то прогрев и выгибание биметаллической пластины начнут происходить при малом значении тока.
А если в помещении холодно, то тепловой расцепитель начнет работать при более высоком токе.
Поэтому один и тот же автоматический выключатель с биметаллической пластиной будет работать по-разному зимой и летом.
Это к автоматам с электромагнитными расцепителями не относится.
Понравилась статья? Расскажите друзьям:
Оцените статью, для нас это очень важно:
Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.
Принцип работы автоматического выключателя — схема подсоединения к сети и советы по выбору автомата (видео + 130 фото)
Автомат – один из видов электрических аппаратов защиты. Его главная задача – отключать и включать электрическую цепь. Благодаря этому, он предохраняет кабели, провода и электрические приборы от повреждений, которые могут возникнуть вследствие нештатного тока.
Если сказать кратко, автоматический выключатель выполняет две функции – коммутация и защита цепи. Давайте подробнее рассмотрим эти особенности.
Краткое содержимое статьи:
Разновидности автоматов
Конструктивно, данные устройства можно разделить на несколько видов, а точнее три. Различают воздушный автоматический выключатель, изделие в литом корпусе и модульный. Различные типы автоматических выключателей используются при разных условиях.
Первый вид распространен на промышленных объектах, где сила тока может достигать тысячу и более ампера.
Конструктивные особенности
Конструкция автоматических выключателей является сложной – здесь объединено несколько элементов. Для корпуса автомата используются диэлектрические материалы. Передняя панель маркируется в зависимости от технических характеристик. Там обязательно указывается брэнд производителя и номер. Первое, на что обращают внимание – номинальный ток и характеристика времени-тока.
Задняя часть оснащено креплением и защелками для специальной реи. Она используется в электрических щитках, и для монтажа достаточно защелкнуть фиксатор.
Разобрав пластиковый корпус, можно рассмотреть устройство изделия. Рукоятка используется для включения и выключения тока в цепи. Также, внутри есть биметаллическая пластина, которая играет роль теплового расцепителя.
Благодаря соленоиду выполняются функции электромагнитного расцепителя. Конструктивно, он представляет собой катушку с сердечником, обмотанным проволокой.
Когда в защищаемой цепи возникает короткое замыкание, катушка наводит магнитные потоки. Они, в свою очередь, перемещают сердечник, который отключает устройство. В современных моделях, этот процесс происходит за доли секунд.
Принцип работы
Как мы упоминали раньше, во время возникновения перегрузки, по цепи проходит ток, превышающий значение номинального. Благодаря биметаллической пластинке, которая изгибается от температуры, срабатывает устройство расцепления. Таким образом, перегруженная сеть разомкнута.
Время срабатывания зависит от того, какой номинальной ток выключателя, и чем больше, тем быстрее произойдет выключение. После остывания, устройство может работать дальше, однако мы советуем, перед включением найти причину, по которой произошло повышение тока.
Когда возникает короткое замыкание, показатели электрического тока мгновенно растут. Это приводит к тому, что в соленоиде перемещается сердечник, который в свою очередь «включает» расцепитель.
Таким образом, происходит размыкание силовых контактов, и как следствие, защищаемая цепь выключается. Благодаря почти мгновенному действию, удается спасти изоляцию на проводах, электроприборы и сам автомат.
Размыкание контактов приводит к возникновению электрической дуги. Её мощность зависит от тока. Эта дуга портит контакты, поэтому конструкция предусматривает определенную защиту от её воздействия. Когда возникло размыкание контактов, дуга направлена к дугогасительной камере, благодаря чему она затухает, и её негативное воздействие максимально нивелируется.
Заключение
Зная особенности автоматического выключателя и его принцип работы, вам будет легче подобрать необходимое устройство для своего дома или квартиры. Достоинства автомата заключается в том, что он грамотно выполняет функции защиты электрической цепи от внештатных ситуаций, вроде короткого замыкания или превышения допустимых значений тока.
Правильно установив и подключив выключатель, вы сможете не беспокоиться о сохранности проводки – об этом позаботиться устройство.
Фото автоматического выключателя
Вам понравилась статья? Поделитесь 😉
Что такое автоматический выключатель и как он работает?
Проблема
Темная и ненастная ночь. Вы включаете свет в холле, включаете кофеварку и включаете переносной электрический обогреватель. Вы начинаете чувствовать себя комфортно, когда слышите слабый, но зловещий щелчок — и все становится черным.
Это не кошачий грабитель или полтергейст, играющий с вашей электрической системой. Это перегруженная цепь, защищенная сработавшим автоматическим выключателем. Какой-то жуткий и загадочный, а? Нет, если вы знаете несколько простых вещей.
Семейный мастер на все руки
Рисунок A: Правильно функционирующая цепь на 15 А
В этой цепи есть провода и автоматический выключатель, который может легко выдерживать силу тока, необходимую для устройств
.
Что такое цепь?
Когда электричество поступает в ваш дом, оно поступает в блок выключателя (или блок предохранителей в старых домах), где делится на несколько цепей. Каждая цепь защищена выключателем или предохранителем. Спальни, гостиные и семейные комнаты, где обычно используются только светильники, будильники и другие мелкие электроприборы, обычно подключаются к 15-амперным цепям. Кухни, прачечные, ванные комнаты и столовые — места, где вы, скорее всего, будете использовать тостеры, утюги, фены и другие мощные устройства — обычно обслуживаются более мощными 20-амперными цепями.
Крупные бытовые приборы, такие как электрические водонагреватели на 5000 Вт и электрические плиты на 10 000 Вт, потребляют так много электроэнергии, что используют собственную выделенную цепь на 30–50 ампер (см. 9).0018 Рис. D в разделе «Дополнительная информация» ниже), защищены большими «двухполюсными» автоматическими выключателями.
Что такое перегрузка цепи?
Автоматический выключатель, провод и даже изоляция провода предназначены для работы как система, и эта система имеет ограничения. Попробуйте пропустить через цепь больший ток, чем она рассчитана, и все начнет происходить ( рис. B ). Провода нагреваются под бременем пропускания избыточного тока. Когда это происходит, изоляция вокруг провода может разрушиться или даже расплавиться. Когда изоляция плавится, ток больше не ограничивается проводом. Вот когда начинаются пожары. К счастью, автоматический выключатель обнаруживает избыточный ток и «срабатывает», чтобы остановить поток энергии до того, как произойдет повреждение.
В ту ночь, когда в вашем доме погас свет, вы были в порядке, только свет и кофеварка работали. Настоящая беда началась, когда ты подключил этот проклятый обогреватель.
Семейный мастер на все руки
Рисунок B: Цепь с перегрузкой
В этой цепи слишком много энергоемких устройств, и она пытается выдерживать большую силу тока, чем рассчитана. Вещи начинают нагреваться. К счастью, автоматический выключатель это чувствует, срабатывает и «разрывает» цепь.
Как рассчитать амперы, вольты и ватты
Чтобы начать решать задачу, нам нужно знать одну простую формулу «эмпирического правила». Эта формула поможет нам определить, перегружают ли ее все электрические элементы в конкретной цепи. Эта формула также помогает определить некоторые повседневные термины и то, как они соотносятся друг с другом. В конце концов, лампочки и обогреватели имеют маркировку в ваттах; инструменты и автоматические выключатели в амперах; и наша бытовая электрическая система в вольтах: как они все сочетаются друг с другом?
Простая формула ( рис.
C ) говорит нам, как: Ватт, деленный на напряжение, равен амперам. Другие показанные уравнения — это просто другие способы сказать то же самое.
Напряжение проще всего можно описать как давление, под которым движется электричество — цепь электронов. Большая часть бытового тока подается при напряжении 120 вольт, хотя ток для крупных электроприборов подается при более высоком напряжении 240 вольт.
Ампер (или ампер) — это мера количества электронов, которое напряжение выталкивает за заданную точку в
одна секунда.
Ватт — единица измерения электрической мощности. Он показывает, сколько электронов было пропущено через электрическое устройство, чтобы заставить его работать. Это то, за что электрическая компания выставляет вам счет.
Семейный мастер на все руки
Рисунок C: Базовая формула
Используйте эти простые уравнения для преобразования различных единиц измерения электроэнергии, чтобы помочь определить такие вещи, как количество розеток на 15-амперном выключателе или количество ламп на 15-амперной цепи.
Узнайте о советах по упрощению электропроводки дома здесь.
Почему срабатывают выключатели?
Сила цепи и автоматического выключателя, которые вы отключили, составляет 15 ампер или 1800 ватт (15 ампер x 120 вольт = 1800 ватт). Свет потреблял 360 ватт или жалкие 3 ампера (360 ватт разделить на 120 вольт = 3 ампера) — вполне в пределах мощности вашей 15-амперной системы. 800-ваттная кофеварка (деленная на 120 вольт) потребляла 6,6 ампера, что значительно больше, чем мощность ламп, но их суммарная мощность составляла 9 ампер.Потребляемый ток 0,6 ампера все еще находится в пределах 15-амперной схемы.
Но когда вы подключили 1200-ваттный обогреватель, требуемые 10 ампер, плюс потребление двух других устройств, потребовали 19,6 ампер через 15-амперную систему ( рис. B ). Это как питон, проглотивший свинью; система просто не справляется с нагрузкой. Автоматический выключатель терпел это некоторое время. Но когда избыточный ток и возникающее в результате тепло начали деформировать два куска металла внутри выключателя, они начали «нажимать на курок».
И когда металлические детали сгибались до определенной точки, спусковой крючок разрывал две контактные точки, прерывая поток электричества и отключая эту цепь. Если в цепи возникает внезапное сильное напряжение, небольшой электромагнит в автоматическом выключателе может также разъединить контактные точки. Если у вас есть предохранители, избыточное тепло плавит провод внутри предохранителя, что, в свою очередь, останавливает поток электричества.
Если бы это был 20-амперный выключатель с более толстым проводом № 12, способным выдерживать 2400 ватт, то выключатель не сработал бы. Но как только провод находится в стене, а выключатель в коробке выключателя, вы мало что можете сделать, чтобы модернизировать установленную цепь. Но у вас есть другие варианты.
240-вольтовые цепи
Более крупные приборы, такие как электрические водонагреватели, сушилки и плиты, требуют столько энергии, что электричество к ним подводится через 240-вольтовые цепи. Все потому, что напряжение в 240-вольтовых цепях «давит» в два раза сильнее.
Например, для электрического флюгельгорна мощностью 6000 ватт в цепи 120 вольт потребуется цепь 50 ампер (6000 ватт разделить на 120 вольт = 50 ампер). Для этого потребуются гигантские провода. Но для того же флюгельгорна на 6000 ватт в цепи 240 вольт требуется только цепь на 25 ампер (6000 разделить на 240 = 25), а также меньший провод и автоматический выключатель.
Решение первое — краткосрочное решение
Простое решение — подключить обогреватель к розетке цепи с избыточной мощностью. Вы можете довольно легко определить существующую нагрузку на цепь: выключите автоматический выключатель, затем включите выключатели света и проверьте розетки, чтобы увидеть, какие из них больше не работают. Затем сложите общую ваттную нагрузку устройств в этой цепи. Это часто легче сказать, чем сделать. Иногда цепь с надписью «спальня» подключается к розеткам в прачечной. Или верхние и нижние розетки дуплексной розетки будут на разных цепях. После того, как у вас будет схема схемы и суммированы электрические нагрузки, вы сможете определить, сможете ли вы подключить больше устройств к цепи, не перегружая ее.
При суммировании электрических нагрузок имейте в виду, что провод, рассчитанный на 15 ампер, может нести 15 ампер в течение всего дня. Однако 15-амперные выключатели и предохранители могут постоянно выдерживать только 12 ампер — 80 процентов от их номинала. Непрерывной считается схема, загруженная до предела в течение трех и более часов. Это правило 80 процентов применяется ко всем выключателям и предохранителям. Более подробную информацию о расчете нагрузок см. в разделе Предотвращение электрических перегрузок.
Решение второе — долгосрочное исправление
Наилучшее долгосрочное решение — установка новой специальной цепи и выхода для обогревателя. Большинство электриков предложат специальную цепь для любого прибора, который потребляет более половины мощности цепи. На рис. D в разделе «Дополнительная информация» (ниже) показана мощность приборов, которые обычно имеют выделенные цепи. Каждый раз, когда вы устанавливаете крупный электроприбор — будь то 120 или 240 вольт — устанавливайте его на отдельной выделенной цепи с проводом нужного размера и автоматическим выключателем.
Как видно из рис. E , 20-амперный выключатель с более толстым проводом № 12 может пропускать больший ток, чем 15-амперная цепь с проводом № 14. Когда вы проводите или переделываете электропроводку на кухне, в прачечной, ванной или столовой, Национальный электротехнический кодекс требует от вас установки 20-амперных цепей, которые могут пропускать больший ток. Если вы используете много электроинструментов, имеет смысл использовать 20-амперные схемы и для вашего гаража, мастерской и подвала.
Информацию о подключении новой цепи см. в разделе Как подключить новую цепь.
Семейный мастер на все руки
Рисунок E: Сечения проводов
Провод большего размера 12-го калибра может безопасно выдерживать большую силу тока, чем меньший провод 14-го калибра, без перегрева.
Узнайте о 8 наиболее распространенных нарушениях электротехнических правил здесь.
Вмешательство запрещено
У домовладельцев, которые кладут «копейку в блок предохранителей», чтобы предотвратить перегорание предохранителей, происходит короткое замыкание мозга.
Без предохранителя, который прерывает поток энергии, когда через цепь проходит слишком много ампер, провода перегреваются, изоляция проводов плавится и возникает пожар. И вы не можете просто заменить 15-амперный выключатель на 20-амперный; это современный эквивалент того, чтобы положить пенни в блок предохранителей. Помните, что автоматический выключатель, провод и изоляция проводов спроектированы и рассчитаны на совместную безопасную работу.
Дополнительная информация
Популярные видео
ⓘ
Что такое автоматический выключатель и как он работает?
What_is_a_Circuit_Breaker.pdf
Автоматический выключатель является абсолютно необходимым устройством в современном мире и одним из самых важных механизмов безопасности в вашем доме. Всякий раз, когда через электрическую проводку в здании протекает слишком большой ток, эти простые машины отключают питание до тех пор, пока кто-нибудь не устранит проблему.
Без автоматических выключателей (или, в качестве альтернативы, предохранителей), бытовое электричество было бы непрактичным из-за возможности пожаров и других беспорядков, возникающих в результате простых проблем с проводкой и отказов оборудования.
В этой статье мы покажем, как автоматические выключатели и предохранители контролируют электрический ток и как они отключают питание, когда уровень тока становится слишком высоким. Как мы увидим, автоматический выключатель — невероятно простое решение потенциально смертельной проблемы.
Простейшим устройством защиты цепи является предохранитель. Предохранитель — это просто тонкий провод, заключенный в кожух, который вставляется в цепь. Когда цепь замкнута, весь заряд проходит через провод предохранителя — на предохранитель действует такой же ток, как и на любую другую точку цепи. Предохранитель предназначен для разрушения, когда он нагревается выше определенного уровня — если ток становится слишком большим, он сжигает провод. Уничтожение предохранителя размыкает цепь до того, как избыточный ток может повредить проводку здания.
Проблема с предохранителями в том, что они срабатывают только один раз. Каждый раз, когда вы перегораете предохранитель, вы должны заменить его новым.
Автоматический выключатель делает то же самое, что и предохранитель — он размыкает цепь, как только ток достигает небезопасного уровня, — но вы можете использовать его снова и снова.
Основной автоматический выключатель состоит из простого выключателя, соединенного либо с биметаллической пластиной, либо с электромагнитом. На приведенной ниже схеме показана типичная конструкция электромагнита. Горячий провод в цепи подключается к двум концам переключателя. Когда переключатель переводится в положение «включено», электричество может течь от нижней клеммы через электромагнит к подвижному контакту, через неподвижный контакт и к верхней клемме.
Электричество намагничивает электромагнит (см. Как работают электромагниты, чтобы узнать, почему). Увеличение тока увеличивает магнитную силу электромагнита, а уменьшение тока снижает магнетизм. Когда ток достигает небезопасного уровня, электромагнит достаточно силен, чтобы опустить металлический рычаг, соединенный с рычажным механизмом переключателя.
Вся связь смещается, отклоняя подвижный контакт от неподвижного контакта, чтобы разорвать цепь. Электричество отключается.
Автоматические выключатели являются сегодня одними из самых важных электрических устройств в мире. Всякий раз, когда через устройство в наших домах, на работе или в промышленных зданиях протекает слишком большой ток, эти устройства могут отключить питание, чтобы избежать таких проблем, как пожар или поражение электрическим током. Без этой защиты было бы очень трудно предотвратить постоянное возникновение проблем.
В сегодняшнем видео мы хотим поговорить о том, как автоматические выключатели могут контролировать электрический ток и как отключать питание, когда ток становится слишком высоким.
Предохранители против прерывателей
Предохранители обеспечивают такую же защиту, но другим способом.
Когда через предохранитель проходит слишком большой ток, он срабатывает, чтобы прервать электрический ток.
Проблема — их можно использовать только один раз, а потом их надо менять
Выключатели можно использовать снова и снова, обеспечивая тот же тип защиты, что и плавкий предохранитель.
Они состоят из переключателя, соединенного с биметаллической полосой или электромагнитом.
В автоматических выключателях обычно используются два различных типа технологий: магнитная и тепловая защита.
Оба работают хорошо, но у них есть определенные функции, в которых они превосходны Как они работают Магнитный Лучше для обнаружения и реагирования на короткое замыкание. Экстремальные пики — это ток или напряжение. ток проходит через катушки электромагнита, поэтому электромагнит размыкает контакт, отключая питание Термальный Обеспечивает защиту от длительного перегрузки по току Использует биметаллическую полосу, которая нагревается, изгибается и зацепляет расцепляющий стержень, который отключает питание.
Термомагнитный
Термомагнитные выключатели часто используются там, где важно быстро ограничить ток короткого замыкания.
Термомагнитные автоматические выключатели содержат два различных механизма переключения: биметаллический переключатель и электромагнит.
Биметалл служит средством защиты от перегрузок по току.
Электрический ток, превышающий номинальную перегрузочную способность выключателя, нагревает биметаллический элемент настолько, что он изгибается в сторону расцепляющего стержня.
Расшифровка:
[0m:4s] Привет, я Джош Блум, добро пожаловать в еще одно видео из образовательной серии RSP. Сегодня мы поговорим о автоматических выключателях. Автоматические выключатели являются одними из самых важных электрических устройств в современном мире. Когда слишком большой ток проходит через устройство в наших домах, на работе или в промышленном здании, автоматический выключатель позволяет нам отключить питание этого устройства, чтобы предотвратить такие проблемы, как пожар, поражение электрическим током и так далее. Без этих устройств было бы очень сложно защититься от подобных аварий, и именно поэтому они так важны для наших электрических систем. В частности, в сегодняшнем видео мы хотим поговорить о том, как выключатели могут контролировать ток, проходящий через устройство, и как они могут фактически отключить это питание, и как это на самом деле работает.
Основное различие между предохранителем и автоматическим выключателем заключается в том, что предохранитель предназначен для одноразового использования. Электричество проходит через предохранитель, когда ток превышает то, на что рассчитан этот предохранитель, он перегорает. Автоматический выключатель, очень похожий на диффузный, пропускает ток. Когда ток превышает то, на что рассчитан автоматический выключатель, этот выключатель сработает. Опять же, разница в том, что автоматический выключатель можно сбрасывать и использовать снова и снова.
[1m:9s] Существует два различных типа технологий, которые обычно используются в автоматических выключателях. Первый — магнитный прерыватель, второй — термовыключатель. Давайте сначала поговорим о магнитном прерывателе и о том, почему мы используем этот тип технологии. Магнитные выключатели лучше реагируют на короткие замыкания или резкие скачки напряжения и тока, чтобы быстро отключить выключатель. Позвольте мне продемонстрировать, как это работает.
Как вы можете видеть здесь, здесь у нас есть питание, поступающее на наш автоматический выключатель. Затем эта энергия проходит через эту электрическую катушку, которую мы называем электромагнитом 9.0005
[1 мин: 40 с], а затем через этот набор контактов,
[1m:42s], а затем на наше устройство.
[1m:45s] На самом деле этот выключатель работает так: чем больше ток проходит через этот электромагнит, тем сильнее становится этот магнит. Когда ток превышает номинал для этого конкретного выключателя, магнитная сила становится достаточно сильной, чтобы оттянуть этот контакт назад и отсоединить его от другого контакта, тем самым отключив питание от нашего устройства.
[2m:5s] Следующий тип автоматических выключателей, о котором мы хотим поговорить, — это тепловая защита.
[2m:9s] Основная причина, по которой у нас есть тепловая защита в автоматическом выключателе, состоит в том, чтобы защитить нас от длительного сверхтока или более высокого тока в течение более длительного периода времени, который может нагреть наши устройства или провода и вызвать аварию, такую как пожар или поражение электрическим током.
Для термозащиты используется биметаллическая лента
.
[2m:28s], что фактически отогнёт контакты друг от друга, чтобы отключить питание. Позвольте мне показать вам, как это работает. Как видите в термовыключателе электричество будет поступать в прерыватель
[2 мин:38 с], а затем по биметаллической полосе. Биметаллическая лента представляет собой два куска металла, которые по-разному реагируют на проходящий через них ток.
[2m:45s] С течением времени, как мы видим, устойчивый по току,
[2m:49s] Биметаллическая полоса начнет медленно изгибаться, отталкивая контакты друг от друга и отключая питание. Теперь, когда мы поговорили о двух различных типах технологий, обычно применяемых в автоматических выключателях, мы собираемся поговорить о термомагнитном выключателе.
[3 мин: 1 с] Это наиболее распространенный тип автоматических выключателей, которые мы можем увидеть в наших домах, на работе и в промышленности.
[3m:8s] Эти выключатели сочетают в себе обе эти технологии, поэтому у нас есть магнитная технология для защиты от коротких замыканий или быстрых скачков тока или напряжения, и у нас есть тепловая технология, которая защищает нас от устойчивых перегрузок по току
[3m:22s] в течение длительного периода времени.
