Как определить номинал керамического конденсатора

Сегодня на рынке электронных компонентов существует много разных типов конденсаторов, и каждый тип обладает своими собственными преимуществам и недостатками. Некоторые способны работать при высоких напряжениях, другие отличаются значительной емкостью, у третьих мала собственная индуктивность, а какие-то характеризуются исключительно малым током утечки. Все эти факторы определяют области применения конденсаторов конкретных типов.

Рассмотрим, какие же бывают типы конденсаторов. Вообще их очень много, но здесь мы рассмотрим основные популярные типы конденсаторов, и разберемся, как этот тип определить.

Конденсаторы алюминиевые электролитические, например К50-35 или К50-29, состоят из двух тонких полосок алюминия, скрученных в рулон, между которыми в качестве диэлектрика помещается пропитанная электролитом бумага. Рулон помещается в герметичный алюминиевый цилиндр, на одном из торцов которого (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

Ёмкость электролитических конденсаторов измеряется микрофарадами, и может быть от 0.1 мкф до 100 000 мкф. Значительная емкость электролитических конденсаторов, по сравнению с другими типами конденсаторов, и является их главным преимуществом. Максимальное рабочее напряжение электролитических конденсаторов может достигать 500 вольт. Максимально допустимое рабочее напряжение, как и емкость конденсатора, указываются на его корпусе.

Есть у этого типа конденсаторов и недостатки. Первый из которых — полярность. На корпусе конденсатора отрицательный вывод помечен знаком минус, именно этот вывод должен быть, при работе конденсатора в схеме под более низким потенциалом, чем другой, или конденсатор не сможет нормально накапливать заряд, и скорее всего взорвется, или будет в любом случае испорчен, если долго держать его под напряжением неверной полярности.

Именно по причине полярности, электролитические конденсаторы применимы лишь в цепях постоянного или пульсирующего тока, но никак не напрямую в цепях переменного тока, только выпрямленным напряжением можно заряжать электролитические конденсаторы.

Второй недостаток конденсаторов этого типа — высокий ток утечки. По этой причине не получится использовать электролитический конденсатор для длительного хранения заряда, но он вполне подойдет в качестве промежуточного элемента фильтра в активной схеме.

Третьим недостатком является то, что емкость конденсаторов этого типа снижается с ростом частоты (пульсирующего тока), но эта проблема решается установкой на платах параллельно электролитическому конденсатору еще и керамического конденсатора сравнительно небольшой емкости, обычно в 10000 меньшей, чем у стоящего рядом электролитического.

Теперь поговорим о танталовых конденсаторах. Примером могут служить К52-1 или smd А. В их основе пентаоксид тантала. Суть в том, что при окислении тантала образуется плотная не проводящая оксидная пленка, толщину которой можно технологически контролировать.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода. Технологическая цепочка при производстве довольно сложна. В начале создают анод из чистого прессованного танталового порошка, который спекают в глубоком вакууме при температуре от 1300 до 2000°C, чтобы получилась пористая структура.

Затем, путем электрохимического окисления, на аноде формируют диэлектрик в виде пленки пентаоксида тантала, толщину которой регулируют меняя напряжение в процессе электрохимического окисления, в результате толщина пленки получается всего от сотен до тысяч ангстрем, но пленка имеет такую структуру, что обеспечивает высокое электрическое сопротивление.

Следующий этап — формирование электролита, которым выступает полупроводник диоксид марганца. Солями марганца пропитывают танталовый пористый анод, затем его подвергают нагреву, чтобы диоксид марганца появился на поверхности; процесс повторяют несколько раз до получения полного покрытия. Полученную поверхность покрывают слоем графита, затем наносят серебро — получается катод. Структуру затем помещают в компаунд.

Танталовые конденсаторы похожи свойствами на алюминиевые электролитические, однако имеют особенности. Их рабочее напряжение ограничено 100 вольтами, емкость не превышает 1000 мкф, собственная индуктивность у них меньше, поэтому применяются танталовые конденсаторы и на высоких частотах, достигающих сотен килогерц.

Недостаток их заключается в крайней чувствительности к превышению максимально допустимого напряжения, по этой причине танталовые конденсаторы выходят из строя чаще всего из-за пробоя. Линия на корпусе танталового конденсатора обозначает положительный электрод — анод. Выводные или SMD танталовые конденсаторы можно встретить на современных печатных платах многих электронных устройств.

Керамические однослойные дисковые конденсаторы, например типов К10-7В, К10-19, КД-2, отличаются относительно большой емкостью (от 1 пф до 0,47 мкф) при малых размерах. Их рабочее напряжение лежит в диапазоне от 16 до 50 вольт. Их особенности: малые токи утечки, низкая индуктивность, дающая им возможность работать при высоких частотах, а также малые размеры и высокая температурная стабильность емкости. Такие конденсаторы успешно работают в цепях постоянного, переменного и пульсирующего тока.

Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА. Керамические конденсаторы устойчивы в внешним факторам, таким как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Керамические дисковые конденсаторы широко применяются в сглаживающих фильтрах источников питания, при фильтрации помех, в цепях межкаскадной связи, и почти во всех радиоэлектронных устройствах.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф.

Керамические многослойные конденсаторы, например К10-17А или К10-17Б, в отличие от однослойных, имеют в своей структуре чередующиеся тонкие слои керамики и металла. Их емкость поэтому больше, чем у однослойных, и может легко достигать нескольких микрофарад. Максимальное напряжение также ограничено здесь 50 вольтами. Конденсаторы этого типа способны, так же как и однослойные, исправно работать в цепях постоянного, переменного и пульсирующего тока.

Высоковольтные керамические конденсаторы способны работать при высоком напряжении от 50 до 15000 вольт. Их емкость лежит в диапазоне от 68 до 100 нф, и работать такие конденсаторы могут в цепях постоянного, переменного или пульсирующего тока.

Их можно встретить в сетевых фильтрах в качестве X/Y конденсаторов, а также в схемах вторичных источников питания, где они используются для устранения синфазных помех и поглощения шума если схема высокочастотная. Порой без применения этих конденсаторов, выход из строя устройства может угрожать жизни людей.

Особый тип высоковольтных керамических конденсаторов — конденсатор высоковольтный импульсный, применяемый для мощных импульсных режимов. Примером таких высоковольтных керамических конденсаторов являются отечественные К15У, КВИ и К15-4. Эти конденсаторы способны работать под напряжением до 30000 вольт, а высоковольтные импульсы могут следовать с высокой частотой, до 10000 импульсов в секунду. Керамика обеспечивает надежные диэлектрические свойства, а особая форма конденсатора и расположение обкладок препятствует пробою снаружи.

Такие конденсаторы весьма популярны в качестве контурных в мощной радиоаппаратуре и очень приветствуются, например, тесластроителями (для конструирования катушек Тесла на искровом промежутке или на лампах, – SGTC, VTTC).

Полиэстеровые (полиэтилентерефталат, лавсан) конденсаторы, например K73-17 или CL21, на основе металлизированной пленки широко применяются в импульсных блоках питания и электронных балластах. Их корпус из эпоксидного компаунда придает конденсаторам влагостойкости, теплостойкости и делает их устойчивыми к воздействию агрессивных сред и растворителей.

Полиэстеровые конденсаторы выпускаются емкостью от 1 нф до 15 мкф, и рассчитаны на напряжение от 50 до 1500 вольт. Их отличает высокая температурная стабильность при высокой емкости и небольших размерах. Цена полиэстеровых конденсаторов не высока, поэтому они весьма популярны во многих электронных устройствах, в частности в балластах энергосберегающих ламп.

Маркировка конденсатора содержит на конце букву, обозначающую допуск по отклонению емкости от номинальной, а также букву и цифру в начале маркировки, обозначающие допустимое максимальное напряжение, например 2А102J – конденсатор на максимальное напряжение 100 вольт, емкостью 1 нф, допустимое отклонение емкости +-5%. Таблицы для расшифровки маркировки можно легко найти в интернете.

Широкий диапазон емкостей и напряжений, дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсного токов.

Полипропиленовые конденсаторы, например К78-2, в отличие от полиэстеровых, в качестве диэлектрика имеют полипропиленовую пленку. Конденсаторы этого типа выпускаются емкостью от 100 пф до 10 мкф, а напряжение может достигать 3000 вольт.

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tgδ может не превышать 0,001. Такие конденсаторы широко используются, например, в индукционных нагревателях, и могут работать на частотах измеряемых десятками и даже сотнями килогерц.

Отдельного упоминания заслуживают пусковые полипропиленовые конденсаторы, такие например, как CBB-60. Эти конденсаторы используют для пуска асинхронных двигателей переменного тока. Они наматываются металлизированной полипропиленовой пленкой на пластиковый сердечник, затем рулон заливается компаундом.

Корпус конденсатора выполнен из материала не поддерживающего горение, то есть конденсатор полностью пожаробезопасный и подходит для работы в тяжелых условиях. Выводы могут быть как проводными, так и под клеммы и под болт. Очевидно, конденсаторы этого типа предназначены для работы на промышленной сетевой частоте.

Пусковые конденсаторы выпускаются на переменное напряжение от 300 до 600 вольт, а диапазон типичных емкостей — от 1 до 1000 мкф.

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров электрической сети необходимо четко владеть знаниями маркировки конденсаторов, которые имеют ключевое значение. Сложность возникает из-за того, что она разнится в большом количестве случаев – на нее влияет производитель, страна-экспортер, вид и параметры самого конденсатора, и даже его размеры.

В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия.

Параметры конденсаторов

Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10 -9 и 10 -12 фарад. Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений.

Типы маркировок

На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

  • Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.
  • Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

  • первые две цифры обозначают первые две цифры емкости;
  • третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
  • такие конденсаторы всегда измеряются в пикофарадах.

Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

  • Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.
  • Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
  • первые два цвета означают емкость в пикофарадах;
  • третий цвет показывает количество нулей, которые необходимо дописать;
  • четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.
ЦветЗначение
Черный
Коричневый1
Красный2
Оранжевый3
Желтый4
Зеленый5
Голубой6
Фиолетовый7
Серый8
Белый9
  • Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

Заключение

Чем меньше конденсатор, тем более компактной записи он требует. Однако современное производство способно нанести на корпус достаточно маленькие значения, расшифровка которых выполняется вышеописанными способами. Внимательно проверяйте полученные значения во избежание поломки собранной электрической цепи.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

кодпикофарады, пФ, pFнанофарады, нФ, nFмикрофарады, мкФ, μF
1091.0 пФ
1591.5 пФ
2292.2 пФ
3393.3 пФ
4794.7 пФ
6896.8 пФ
10010 пФ0.01 нФ
15015 пФ0.015 нФ
22022 пФ0.022 нФ
33033 пФ0.033 нФ
47047 пФ0.047 нФ
68068 пФ0.068 нФ
101100 пФ0. 1 нФ
151150 пФ0.15 нФ
221220 пФ0.22 нФ
331330 пФ0.33 нФ
471470 пФ0.47 нФ
681680 пФ0.68 нФ
1021000 пФ1 нФ
1521500 пФ1.5 нФ
2222200 пФ2.2 нФ
3323300 пФ3.3 нФ
4724700 пФ4.7 нФ
6826800 пФ6.8 нФ
10310000 пФ10 нФ0.01 мкФ
153 15000 пФ15 нФ0.015 мкФ
223 22000 пФ22 нФ0. 022 мкФ
333 33000 пФ33 нФ0.033 мкФ
473 47000 пФ47 нФ0.047 мкФ
683 68000 пФ68 нФ0.068 мкФ
104100000 пФ100 нФ0.1 мкФ
154150000 пФ150 нФ0.15 мкФ
224220000 пФ220 нФ0.22 мкФ
334330000 пФ330 нФ0.33 мкФ
474470000 пФ470 нФ0.47 мкФ
684680000 пФ680 нФ0.68 мкФ
1051000000 пФ1000 нФ1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировказначениемаркировказначениемаркировказначениемаркировказначение
A1.0J2.2S4.7a2.5
B1.1K2.4T5.1b3.5
C1.2L2.7U5.6d4. 0
D1.3M3.0V6.2e4.5
E1.5N3.3W6.8f5.0
F1.6P3.6X7.5m6.0
G1.8Q3.9Y8.2n7.0
H2.0R4.3Z9.1t8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

букваeGJACDEVH (T для танталовых)
напряжение2,5 В4 В6,3 В10 В16 В20 В25 В35 В50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

КодЕмкость [пФ]Емкость [нФ]Емкость [мкФ]
1091,00,0010,000001
1591,50,00150,000001
2292,20,00220,000001
3393,30,00330,000001
4794,70,00470,000001
6896,80,00680,000001
100*100,010,00001
150150,0150,000015
220220,0220,000022
330330,0330,000033
470470,0470,000047
680680,0680,000068
1011000,10,0001
1511500,150,00015
2212200,220,00022
3313300,330,00033
4714700,470,00047
6816800,680,00068
10210001,00,001
15215001,50,0015
22222002,20,0022
33233003,30,0033
47247004,70,0047
68268006,80,0068
10310000100,01
15315000150,015
22322000220,022
33333000330,033
47347000470,047
68368000680,068
1041000001000,1
1541500001500,15
2242200002200,22
3343300003300,33
4744700004700,47
6846800006800,68
105100000010001,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

КодЕмкость[пФ]Емкость[нФ]Емкость[мкФ]
16221620016,20,0162
47534750004750,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

КодЕмкость [мкФ]
R10,1
R470,47
11,0
4R74,7
1010
100100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

КодЕмкость
p100,1 пФ
Ip51,5 пФ
332p332 пФ
1НО или 1nО1,0 нФ
15Н или 15n15 нФ
33h3 или 33n233,2 нФ
590H или 590n590 нФ
m150,15мкФ
1m51,5 мкФ
33m233,2 мкФ
330m330 мкФ
1mO1 мФ или 1000 мкФ
10m10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

КодЕмкость [мкФ]Напряжение [В]
А61,016/35
А7104
АА71010
АЕ71510
AJ62,210
AJ72210
AN63,310
AN73310
AS64,710
AW66,810
СА71016
СЕ61,516
СЕ71516
CJ62,216
CN63,316
CS64,716
CW66,816
DA61,020
DA71020
DE61,520
DJ62,220
DN63,320
DS64,720
DW66,820
Е61,510/25
ЕА61,025
ЕЕ61,525
EJ62,225
EN63,325
ES64,725
EW50,6825
GA7104
GE7154
GJ7224
GN7334
GS64,74
GS7474
GW66,84
GW7684
J62,26,3/7/20
JA7106,3/7
JE7156,3/7
JJ7226,3/7
JN63,36,3/7
JN7336,3/7
JS64,76,3/7
JS7476,3/7
JW66,86,3/7
N50,3335
N63,34/16
S50,4725/35
VA61,035
VE61,535
VJ62,235
VN63,335
VS50,4735
VW50,6835
W50,6820/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Практические аспекты применения конденсаторов

Добавлено 11 декабря 2019 в 00:19

Сохранить или поделиться

Конденсаторы, как и все электрические компоненты, имеют ограничения, которые необходимо учитывать для надежности и правильной работы схемы.

Рабочее напряжение конденсатора

Рабочее напряжение: поскольку конденсаторы представляют собой не более чем два проводника, разделенных изолятором (диэлектриком), вы должны обратить внимание на максимально допустимое на нем напряжение. Если приложено слишком высокое напряжение, номинальное значение «пробоя» диэлектрического материала может быть превышено, что приведет к внутреннему короткому замыканию конденсатора.

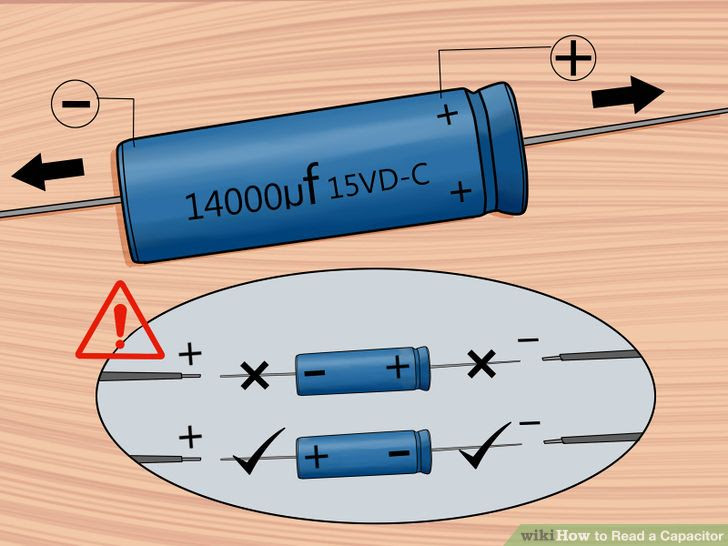

Полярность конденсатора

Полярность: некоторые конденсаторы изготавливаются таким образом, что они могут выдерживать приложенное напряжение только одной полярности, но не другой. Это связано с их конструкцией: диэлектрик представляет собой микроскопически тонкий слой изоляции, нанесенный во время изготовления на одну из пластин с помощью постоянного напряжения. Они называются электролитическими конденсаторами, и их полярность четко обозначена.

Рисунок 1 – Полярность конденсатора

Изменение полярности напряжения на электролитическом конденсаторе может привести к разрушению этого сверхтонкого диэлектрического слоя, что приведет к разрушению устройства. Однако толщина этого диэлектрика позволяет получать чрезвычайно высокие значения емкости при относительно небольшом размере корпуса. По той же причине электролитические конденсаторы имеют тенденцию иметь низкое номинальное напряжение по сравнению с другими типами конструкций конденсаторов.

Эквивалентная схема конденсатора

Эквивалентная схема: поскольку пластины в конденсаторе имеют некоторое сопротивление, и поскольку ни один диэлектрик не является идеальным изолятором, не существует такой вещи, как «идеальный» конденсатор. В реальной жизни конденсатор имеет как последовательное сопротивление, так и параллельное сопротивление (сопротивление утечки), взаимодействующие с его чисто емкостными характеристиками:

Рисунок 2 – Эквивалентная схема конденсатора

К счастью, относительно легко изготовить конденсаторы с очень маленьким последовательным сопротивлением и очень высоким сопротивлением утечки!

Физические размеры конденсатора

Для большинства применений в электронике минимальный размер является целью для разработки компонентов. Чем меньшие по размеру компоненты можно изготовить, тем большая схема может быть встроена в меньший корпус, при этом, как правило, также уменьшается вес. В случае конденсаторов существуют два основных ограничивающих фактора для минимального размера устройства: рабочее напряжение и емкость. И эти два фактора, как правило, противоречат друг другу. Для любого конкретного выбранного диэлектрического материала единственный способ увеличить номинальное напряжение конденсатора – это увеличить толщину диэлектрика. Однако, как мы видели, это приводит к уменьшению емкости. Емкость можно восстановить, увеличив площадь пластины, но это делает компонент больше. Вот почему вы не можете судить о емкости конденсатора в фарадах просто по размеру. Конденсатор любого заданного размера может быть относительно высоким по емкости и с низким рабочим напряжением, или наоборот, или иметь некоторый компромисс между двумя этими крайностями. Посмотрим для примера следующие две фотографии:

Рисунок 3 – Масляный конденсатор высокого напряжения

Это довольно большой конденсатор по физическим размерам, но он имеет довольно низкое значение емкости: всего 2 мкФ. Тем не менее, его рабочее напряжение довольно высокое: 2000 вольт! Если бы этот конденсатор был перепроектирован так, чтобы между его пластинами был более тонкий слой диэлектрика, то могло бы быть достигнуто, по крайней мере, стократное увеличение емкости, но за счет значительного снижения его рабочего напряжения. Сравните приведенную выше фотографию с приведенной ниже. Конденсатор, показанный на нижнем рисунке, представляет собой электролитический компонент, по размерам подобный приведенному выше, но с очень отличающимися значениями емкости и рабочего напряжения:

Рисунок 4 – Электролитический конденсатор

Более тонкий слой диэлектрика дает ему гораздо большую емкость (20000 мкФ) и резко снижает рабочее напряжение (постоянное напряжение 35 В, напряжение 45 В в пике).

Вот некоторые образцы конденсаторов разных типов, все по размеру меньше, чем показанные ранее:

Рисунок 5 – Керамические конденсаторыРисунок 6 – Пленочные конденсаторыРисунок 7 – Электролитические конденсаторыРисунок 8 – Танталовые конденсаторы

Электролитические и танталовые конденсаторы являются полярными (чувствительны к полярности) и всегда помечаются как таковые. У электролитических конденсаторов отрицательные (-) выводы отмечаются стрелками на корпусе. У некоторых полярных конденсаторов полярность обозначена на положительном выводе. У большого электролитического конденсатора на 20 000 мкФ, показанного выше, положительный (+) вывод помечен знаком «плюс». Керамические, майларовые, пленочные и воздушные конденсаторы не имеют маркировки полярности, потому что эти типы являются неполярными (они не чувствительны к полярности).

Конденсаторы являются очень распространенными компонентами в электронных схемах. Внимательно посмотрите на следующую фотографию – каждый компонент, обозначенный на печатной плате буквой «С», является конденсатором:

Рисунок 9 – Конденсаторы на сетевой карте

Некоторые конденсаторы на плате – это стандартные электролитические конденсаторы: C30 (верхняя часть платы, в центре) и C36 (левая сторона, 1/3 от вершины). Некоторые другие представляют собой особый вид электролитических конденсаторов, называемый танталовым, потому что именно этот тип металла используется для изготовления пластин. Танталовые конденсаторы имеют относительно высокую емкость для своих физических размеров. На плате, показанной выше, танталовые конденсаторы: C14 (чуть ниже слева от C30), C19 (непосредственно под R10, который ниже C30), C24 (нижний левый угол платы) и C22 (внизу справа).

Примеры еще меньших по размеру конденсаторов можно увидеть на этой фотографии:

Рисунок 10 – Конденсаторы на жестком диске

Конденсаторы на этой печатной плате из соображений экономии места являются «устройствами поверхностного монтажа», как и все резисторы. В соответствии с соглашением о маркировке компонентов конденсаторы могут быть идентифицированы по меткам, начинающимся с буквы «C».

Оригинал статьи:

Теги

Алюминиевый электролитический конденсаторКерамический конденсаторКонденсаторТипы конденсаторовЭлектролитический конденсаторЭлектронные компоненты

Сохранить или поделиться

Керамические конденсаторы есть ли полярность — MOREREMONTA

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача – как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора – мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт – знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT – Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком “плюс”.

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: “чтобы узнать, где плюс, сначала нужно найти, где минус”. Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак “минус”, а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность “электролита”, как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера – мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Всевозможные типы конденсаторов, используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества. Однако, что касается конкретно электролитических конденсаторов, в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности. Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать. Данные конденсаторы называются поэтому полярными.

В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности? В этом и попробуем сейчас разобраться.

Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.

Когда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой.

Со стороны анодной обкладки (на которую подается +) присутствует слой оксида алюминия, нанесенный на травленую поверхность фольги особым способом. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора.

Отрицательная обкладка (катод) — просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.

Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала (анод связан с оксидом!), несущего функцию диэлектрика, затем идет слой полупроводника — диоксида марганца в качестве электролита, затем серебряный катод, с которого будут уходить электроны в процессе разряда.

Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее. Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.

Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов.

Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.

Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником.

А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами. Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих.

На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках. По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой 50-60 Гц.

Всевозможные типы конденсаторов, используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества. Однако, что касается конкретно электролитических конденсаторов, в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности. Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать. Данные конденсаторы называются поэтому полярными.

В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности? В этом и попробуем сейчас разобраться.

Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.

Когда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой.

Со стороны анодной обкладки (на которую подается +) присутствует слой оксида алюминия, нанесенный на травленую поверхность фольги особым способом. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора.

Отрицательная обкладка (катод) — просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.

Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала (анод связан с оксидом!), несущего функцию диэлектрика, затем идет слой полупроводника — диоксида марганца в качестве электролита, затем серебряный катод, с которого будут уходить электроны в процессе разряда.

Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее. Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.

Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов.

Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.

Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником.

А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами. Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих.

На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках. По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой 50-60 Гц.

Как отличить электролитический конденсатор

Сегодня на рынке электронных компонентов существует много разных типов конденсаторов, и каждый тип обладает своими собственными преимуществам и недостатками. Некоторые способны работать при высоких напряжениях, другие отличаются значительной емкостью, у третьих мала собственная индуктивность, а какие-то характеризуются исключительно малым током утечки. Все эти факторы определяют области применения конденсаторов конкретных типов.

Рассмотрим, какие же бывают типы конденсаторов. Вообще их очень много, но здесь мы рассмотрим основные популярные типы конденсаторов, и разберемся, как этот тип определить.

Конденсаторы алюминиевые электролитические, например К50-35 или К50-29, состоят из двух тонких полосок алюминия, скрученных в рулон, между которыми в качестве диэлектрика помещается пропитанная электролитом бумага. Рулон помещается в герметичный алюминиевый цилиндр, на одном из торцов которого (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

Ёмкость электролитических конденсаторов измеряется микрофарадами, и может быть от 0.1 мкф до 100 000 мкф. Значительная емкость электролитических конденсаторов, по сравнению с другими типами конденсаторов, и является их главным преимуществом. Максимальное рабочее напряжение электролитических конденсаторов может достигать 500 вольт. Максимально допустимое рабочее напряжение, как и емкость конденсатора, указываются на его корпусе.

Есть у этого типа конденсаторов и недостатки. Первый из которых — полярность. На корпусе конденсатора отрицательный вывод помечен знаком минус, именно этот вывод должен быть, при работе конденсатора в схеме под более низким потенциалом, чем другой, или конденсатор не сможет нормально накапливать заряд, и скорее всего взорвется, или будет в любом случае испорчен, если долго держать его под напряжением неверной полярности.

Именно по причине полярности, электролитические конденсаторы применимы лишь в цепях постоянного или пульсирующего тока, но никак не напрямую в цепях переменного тока, только выпрямленным напряжением можно заряжать электролитические конденсаторы.

Второй недостаток конденсаторов этого типа — высокий ток утечки. По этой причине не получится использовать электролитический конденсатор для длительного хранения заряда, но он вполне подойдет в качестве промежуточного элемента фильтра в активной схеме.

Третьим недостатком является то, что емкость конденсаторов этого типа снижается с ростом частоты (пульсирующего тока), но эта проблема решается установкой на платах параллельно электролитическому конденсатору еще и керамического конденсатора сравнительно небольшой емкости, обычно в 10000 меньшей, чем у стоящего рядом электролитического.

Теперь поговорим о танталовых конденсаторах. Примером могут служить К52-1 или smd А. В их основе пентаоксид тантала. Суть в том, что при окислении тантала образуется плотная не проводящая оксидная пленка, толщину которой можно технологически контролировать.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода. Технологическая цепочка при производстве довольно сложна. В начале создают анод из чистого прессованного танталового порошка, который спекают в глубоком вакууме при температуре от 1300 до 2000°C, чтобы получилась пористая структура.

Затем, путем электрохимического окисления, на аноде формируют диэлектрик в виде пленки пентаоксида тантала, толщину которой регулируют меняя напряжение в процессе электрохимического окисления, в результате толщина пленки получается всего от сотен до тысяч ангстрем, но пленка имеет такую структуру, что обеспечивает высокое электрическое сопротивление.

Следующий этап — формирование электролита, которым выступает полупроводник диоксид марганца. Солями марганца пропитывают танталовый пористый анод, затем его подвергают нагреву, чтобы диоксид марганца появился на поверхности; процесс повторяют несколько раз до получения полного покрытия. Полученную поверхность покрывают слоем графита, затем наносят серебро — получается катод. Структуру затем помещают в компаунд.

Танталовые конденсаторы похожи свойствами на алюминиевые электролитические, однако имеют особенности. Их рабочее напряжение ограничено 100 вольтами, емкость не превышает 1000 мкф, собственная индуктивность у них меньше, поэтому применяются танталовые конденсаторы и на высоких частотах, достигающих сотен килогерц.

Недостаток их заключается в крайней чувствительности к превышению максимально допустимого напряжения, по этой причине танталовые конденсаторы выходят из строя чаще всего из-за пробоя. Линия на корпусе танталового конденсатора обозначает положительный электрод — анод. Выводные или SMD танталовые конденсаторы можно встретить на современных печатных платах многих электронных устройств.

Керамические однослойные дисковые конденсаторы, например типов К10-7В, К10-19, КД-2, отличаются относительно большой емкостью (от 1 пф до 0,47 мкф) при малых размерах. Их рабочее напряжение лежит в диапазоне от 16 до 50 вольт. Их особенности: малые токи утечки, низкая индуктивность, дающая им возможность работать при высоких частотах, а также малые размеры и высокая температурная стабильность емкости. Такие конденсаторы успешно работают в цепях постоянного, переменного и пульсирующего тока.

Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА. Керамические конденсаторы устойчивы в внешним факторам, таким как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Керамические дисковые конденсаторы широко применяются в сглаживающих фильтрах источников питания, при фильтрации помех, в цепях межкаскадной связи, и почти во всех радиоэлектронных устройствах.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф.

Керамические многослойные конденсаторы, например К10-17А или К10-17Б, в отличие от однослойных, имеют в своей структуре чередующиеся тонкие слои керамики и металла. Их емкость поэтому больше, чем у однослойных, и может легко достигать нескольких микрофарад. Максимальное напряжение также ограничено здесь 50 вольтами. Конденсаторы этого типа способны, так же как и однослойные, исправно работать в цепях постоянного, переменного и пульсирующего тока.

Высоковольтные керамические конденсаторы способны работать при высоком напряжении от 50 до 15000 вольт. Их емкость лежит в диапазоне от 68 до 100 нф, и работать такие конденсаторы могут в цепях постоянного, переменного или пульсирующего тока.

Их можно встретить в сетевых фильтрах в качестве X/Y конденсаторов, а также в схемах вторичных источников питания, где они используются для устранения синфазных помех и поглощения шума если схема высокочастотная. Порой без применения этих конденсаторов, выход из строя устройства может угрожать жизни людей.

Особый тип высоковольтных керамических конденсаторов — конденсатор высоковольтный импульсный, применяемый для мощных импульсных режимов. Примером таких высоковольтных керамических конденсаторов являются отечественные К15У, КВИ и К15-4. Эти конденсаторы способны работать под напряжением до 30000 вольт, а высоковольтные импульсы могут следовать с высокой частотой, до 10000 импульсов в секунду. Керамика обеспечивает надежные диэлектрические свойства, а особая форма конденсатора и расположение обкладок препятствует пробою снаружи.

Такие конденсаторы весьма популярны в качестве контурных в мощной радиоаппаратуре и очень приветствуются, например, тесластроителями (для конструирования катушек Тесла на искровом промежутке или на лампах, – SGTC, VTTC).

Полиэстеровые (полиэтилентерефталат, лавсан) конденсаторы, например K73-17 или CL21, на основе металлизированной пленки широко применяются в импульсных блоках питания и электронных балластах. Их корпус из эпоксидного компаунда придает конденсаторам влагостойкости, теплостойкости и делает их устойчивыми к воздействию агрессивных сред и растворителей.

Полиэстеровые конденсаторы выпускаются емкостью от 1 нф до 15 мкф, и рассчитаны на напряжение от 50 до 1500 вольт. Их отличает высокая температурная стабильность при высокой емкости и небольших размерах. Цена полиэстеровых конденсаторов не высока, поэтому они весьма популярны во многих электронных устройствах, в частности в балластах энергосберегающих ламп.

Маркировка конденсатора содержит на конце букву, обозначающую допуск по отклонению емкости от номинальной, а также букву и цифру в начале маркировки, обозначающие допустимое максимальное напряжение, например 2А102J – конденсатор на максимальное напряжение 100 вольт, емкостью 1 нф, допустимое отклонение емкости +-5%. Таблицы для расшифровки маркировки можно легко найти в интернете.

Широкий диапазон емкостей и напряжений, дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсного токов.

Полипропиленовые конденсаторы, например К78-2, в отличие от полиэстеровых, в качестве диэлектрика имеют полипропиленовую пленку. Конденсаторы этого типа выпускаются емкостью от 100 пф до 10 мкф, а напряжение может достигать 3000 вольт.

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tgδ может не превышать 0,001. Такие конденсаторы широко используются, например, в индукционных нагревателях, и могут работать на частотах измеряемых десятками и даже сотнями килогерц.

Отдельного упоминания заслуживают пусковые полипропиленовые конденсаторы, такие например, как CBB-60. Эти конденсаторы используют для пуска асинхронных двигателей переменного тока. Они наматываются металлизированной полипропиленовой пленкой на пластиковый сердечник, затем рулон заливается компаундом.

Корпус конденсатора выполнен из материала не поддерживающего горение, то есть конденсатор полностью пожаробезопасный и подходит для работы в тяжелых условиях. Выводы могут быть как проводными, так и под клеммы и под болт. Очевидно, конденсаторы этого типа предназначены для работы на промышленной сетевой частоте.

Пусковые конденсаторы выпускаются на переменное напряжение от 300 до 600 вольт, а диапазон типичных емкостей — от 1 до 1000 мкф.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача – как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора – мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт – знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT – Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком “плюс”.

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: “чтобы узнать, где плюс, сначала нужно найти, где минус”. Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак “минус”, а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность “электролита”, как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера – мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача – как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора – мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт – знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT – Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком “плюс”.

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: “чтобы узнать, где плюс, сначала нужно найти, где минус”. Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак “минус”, а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность “электролита”, как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера – мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Smd конденсаторы без маркировки как определить

Как определить номинал и напряжение

Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.

Номинальное значение

Для определения первого из параметров можно воспользоваться следующими методами:

  • Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
  • Использовать для этих целей специальный измеритель RLC.

Измеритель RLC

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

Рабочее напряжение

Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).

После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.

hi-electric.com

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

  • Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
  • Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
  • Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

  • е – 2.5 В;
  • G – 4 В;
  • J – 6.3 В;
  • A – 10 В;
  • С – 16 В;
  • D – 20 В;
  • Е – 25 В;
  • V – 35 В;
  • Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

* Иногда последний ноль не указывают.

2. Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

3. Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора (танталовых, электролетических, керамических и т.д.) маркировка осуществляется различными способами.

Маркировка керамических SMD конденсаторов

Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ (при наличии такового) говорит о производителе

(пример K — Kemet), второй это мантиса, а цифра является показателем степени емкости в пикоФарадах.

Пример

S3 это керамический SMD конденсатор с емкростью 4.7×10 3 пФ

Символ Мантиса Символ Мантиса Символ Мантиса Символ Мантиса
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

коденсаторы могут иметь различные типы диэлектриков:

NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в цепях общего назначения.

Диэлектрики обозначаются тремя симоволами, первые два это температурные пределы а третий это изменение емкости в % в данном интревале температур.

Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до

Температурный диапазон Изменение емкости
Первый символ Нижний предел Второй символ Верхний предел Третий символ Точность
X +10 o C 2 +45 o C A 1.0%
Y -30 o C 4 +65 o C B 1.5%
Z -55 o C 5 +85 o C C 2.2%
6 +105 o C D 3.3%
7 +125 o C E 4.7%
8 +150 o C F 7.5%
9 +200 o C P 10%
R 15%
S 22%
T +22%,-33%
U +22%,-56%
V +22%,-82%

Маркировка электролитических SMD конденсаторов

Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

A475 А — это рабочее напряжение, 47-значение, 5-мантиса.

A475 = 47×10 5 пФ=4,7×10 6 пФ=4,7мФ 10В.

  • e-2.5В;
  • G-4В;
  • J-6.3В;
  • A-10В;
  • C-16В;
  • D-20В;
  • E-25В;
  • V-35В;
  • H-50В.

Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования

Первый способ:

Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение (3-й символ).

Код Емкость Напряжение Код Емкость Напряжение
A6 1.0 16/35 ES6 4,7 25
A7 10 4 EW5 0,68 25
AA7 10 10 GA7 10 4
AE7 15 10 GE7 15 4
AJ6 2,2 10 GJ7 22 4
AJ7 22 10 GN7 33 4
AN6 3,3 10 GS6 4,7 4
AN7 33 10 GS7 47 4
AS6 4,7 10 GW6 6,8 4
AW6 6,8 10 GW7 68 4
CA7 10 16 J6 2,2 6.3/7/20
CE7 15 16 JE7 15 6.3/7
CJ6 4,7 10 GW6 6,8 4
CN6 3,3 16 JN6 3,3 6,3/7
CS6 4,7 16 JN7 33 6,3/7
CW6 6,8 16 JS6 4,7 6,3/7
DA6 1,0 10 JS7 47 6,3/7
DA7 10 20 JW6 6,8 6,3/7
DE6 1,5 20 N5 0,33 35
DJ6 2,2 20 N6 3,3 4/16
DN6 3,3 20 S5 0,47 25/35
DS6 4,7 20 VA6 1,0 35
DW6 6,8 20 VE6 1,5 35
E6 1,5 10/25 VJ6 2,2 35
EA6 1,0 25 VN6 3,3 35
EE6 1,5 25 VS5 0,47 35
EJ6 2,2 25 VW5 0,68 35
EN6 3,3 25 W5 0,68 20/35

Второй способ:

Маркировка четырмя символами (буквами и цифрами), которые обозначают номинальную емкость и рабочее напряжение. Первый символ (буква) означает рабочее напряжение, следующие за ним 2 символа (цифры) означают емкость в пф, а последний символ(цифра) это количество нулей. Такая маркировка конденсаторов имеет 2 варианта.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10-6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10-3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10-9 Ф и пикофарадах (пФ), составляющих 10-12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 103 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10-12. Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10-6. Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -300C, X = -550C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 450С, 4 – 650С, 5 – 850С, 6 – 1050С, 7 – 1250С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

расшифровка букв, цифр, смешанных значений

Маркировка конденсаторов при выборе какого-либо элемента в схеме имеет большое значение. Она разнообразная и сложная по сравнению с резисторами. Специалист, который работает непосредственно с конденсаторами должен обязательно знать, как расшифровывается та или иная маркировка.

Таблица маркировки конденсаторов

Код Пикофарады, (пф, pf) Нанофарады, (нф, nf) Микрофарады, (мкф, µf)
109 1.0 0.001 0.000001
159 1.5 0.0015 0.000001
229 2.2 0.0022 0.000001
339 3.3 0.0033 0.000001
479 4.7 0.0047 0.000001
689 6.8 0.0068 0.000001
100* 10 0.01 0.00001
150 15 0.015 0.000015
220 22 0.022 0.000022
330 33 0.033 0.000033
470 47 0.047 0.000047
680 68 0.068 0.000068
101 100 0.1 0.0001
151 150 0.15 0.00015
221 220 0.22 0.00022
331 330 0.33 0.00033
471 470 0.47 0.00047
681 680 0.68 0.00068
102 1000 1.0 0.001
152 1500 1.5 0.0015
222 2200 2.2 0.0022
332 3300 3.3 0.0033
472 4700 4.7 0.0047
682 6800 6.8 0.0068
103 10000 10 0.01
153 15000 15 0.015
223 22000 22 0.022
333 33000 33 0.033
473 47000 47 0.047
683 68000 68 0.008
104 100000 100 0.1
154 150000 150 0.15
224 220000 220 0.22
334 330000 330 0.33
474 470000 470 0.47
684 680000 680 0.68
105 1000000 1000 1.0

Маркировка твердотельных конденсаторов

По международному стандарту — начинают читать с единиц измерения. Фарады применяются для измерения ёмкости. Маркировку наносят на корпус самого устройства.

Иногда наносят маркеры, которые указывают на допустимые отклонения от нормы емкости самого конденсатора (указывается в процентах).

Порой, вместо них используется буква, которая обозначает то или иное значение самого допуска. Затем опреедляем номинальное напряжение. В том случае, если же корпус устройства имеет большие размеры, данный параметр обозначается цифрой, за которой далее следуют буквы. Максимально допустимое значение параметра указывается с помощью цифр. Если на корпусе нет никакой информации о допустимом значении напряжения, то использовать его можно только в цепях с низким напряжением. Если же устройство, согласно его параметрам, должно использоваться в цепях, где есть переменный ток, то применяться оно, соответсвенно, должно именно так и не иначе.

Устройство, которое работает с постоянным током, нельзя использовать в цепях с переменным.

Далее, определием полярность устройства: положительную и же отрицательную. Этот шаг очень важен. Если полюса будут определены неверно, велик риск возникновения короткого замыкания или даже взрыва самого устройства. Независимо от полярности, конденсатор можно будет подключить в том случае, если не указана какая-либо информация о плюсе и же минусе клемм.

Значение полярности могут наносить в виде специальных углублений, которые имеют форму кольца, или же в виде одноцветной полосы. В конденсаторах из алюминия, которые по своему внешнему виду похожи на банку из-под консервов, подобные обозначения говорят об отрицательной полярности. А, например, в танталовых конденсаторах, которые имеют небольшие габариты, все наоборот — полярность при данных обозначениях будет являться положительной. Цветовую маркировку не стоит учитывать лишь в том случае, если на самом конденсаторе будут указаны плюс и минус.

Маркировка конденсаторов: расшифровка

Значения первых двух цифр на корпусе, которые указывают на ёмкость устройства. Если конденсатор небольшого размера — маркировка осуществляется согласно стандарту EIA.

Цифры: обозначение

Когда в обозначении указаны только одна буква и две цифры, то цифры соответствуют параметру ёмкости конденсатора. По-своему нужно расшифровывать остальные маркировки, опираясь на ту или иную инструкцию. Множитель нуля — это третья по счету цифра. Расшифровку проводят в зависимости от того, какая цифра находится в конце. К первым двум цифрам необходимо добавить определённое количество нолей, если цифра входит в диапазон от ноля до шести. Если последней цифрой является число восемь, то в таком случае необходимо на 0,01 умножить две первые цифры. Когда значение ёмкости конденсатора станет известным, нужен будет определить то, в таких единицах измерения указана данная величина. Устройства из керамики, а также плёночные варианты являются мелкими. В них данный параметр измеряется в пикофарадах. Микрофарады используются для больших конденсаторов.

Буквы: их обозначение

Далее необходимо провести расшифровку букв, которые есть в маркировке. Если в первых двух символах есть буква, то в таком случае расшифровать ее можно несколькими методами. Если есть буква R, то она играет роль запятой, которая используется в дроби. Если есть буквы u, n, p — то оно тоже выполняют роль запятой в той же самой дроби.

Керамические конденсаторы: маркировка

Данные виды устройств имеют два контакта, а также круглую форму. На корпусе будут указаны как основные показатели, так и допуск отклонений от номы параметра ёмкости. Для этого используют специальную букву, которая находится после обозначения ёмкости в цифрах.

Если есть буква В, то отклонение в таком случае будет равняться +0,1 пФ, если буква С — то + 0,25 пФ и так далее. Только при значении параметра ёмкости менее 10пФ используются данные значения. Если параметр ёмкости больше указанного выше, то буквы — это процент допустимых отклонений.

Смешанная маркировка из цифр и букв

Маркировка может быть указана в виде буквы, затем цифры, а после снова буквы. Первый символ — это самая маленькая допустимая температура. Второй символ обозначает, наоборот, самую большую допустимую температуру. Третий символ — это ёмкость устройства, которая может изменяться в переделах ранее указанных значений температур.

Остальные маркировки

Значение напряжения можно узнать с помощью маркировки, которая находится на корпусе устройства. Символы говорят о допустимом максимальном значении параметра для того или иного конденсатора. Иногда маркировку упрощают. Например, используется только первая цифра. Напряжение меньше десяти вольт будет обозначаться, например, нулём, а этот же параметр, который будет иметь напряжение в пределах от десяти до девяноста девяти вольт — единицей и так далее. Другую маркировку имеют устройства, которые были выпущены намного раньше. Тогда нужно обратиться к справочнику во избежание совершения ошибок. У нас вы можете также узнать, как проверить конденсатор мультиметром на плате.

Основные типы конденсаторов | Электрик



Электрический конденсатор — один из самых распространених радио элементов, служит он для накопления электроэнергии (заряда). Самый простой конденсатор можно представить в виде двух металлических пластин (обкладок) и диэлектрика который находится между ними.

Когда к конденсатору подключают источник напряжения, то на его обкладках (пластинах) появляются противоположные заряды и возникнет электрическое поле притягивающие их друг к другу, и даже после отключения источника питания, такой заряд остается некоторое время и энергия сохраняется в электрическом поле между обкладками.

В электронных схемах роль конденсатора также может состоять не только в накоплении заряда но и в разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и разных других задачах.
В зависимости от задач и факторов работы, конденсаторы используются очень разных типов и конструкций. Здесь мы рассмотрим наиболее популярные типы конденсаторов.

Конденсаторы алюминиевые электролитические


Это может быть, например, конденсатор К50-35 или К50-2 или же другие более новые типы.
Они состоят из двух тонких полосок алюминия свернутых в рулон, между которыми в том же рулоне находится пропитанная электролитом бумага в роли диэлектрика.
Рулон находится в герметичном алюминиевом цилиндре, чтобы предотвратить высыхание электролита.
На одном из торцов конденсатора (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.
В электролитических конденсаторах емкость исчисляется в микрофарадах и может быть от 0.1 мкф до 100 000 мкф. Как правило большая емкость и характеризует этот тип конденсаторов.
Еще одним из важных параметров есть максимальное рабочее напряжение, которое всегда указывается на корпусе и в конденсаторах этого типа может быть до 500 вольт!
 Среди недостатков данного типа можно рассмотреть 3 причины:
1. Полярность. Полярные конденсаторы недопустимы с работой в переменном токе. На корпусе обозначаются соответствующими значками выводы конденсатора, как правило конденсаторы с одним выводом минусовой контакт имеют на корпусе, а плюсовой на выводе.
2. Большой ток утечки. Естественно такие конденсаторы не годятся для длительного хранения энергии заряда, но они хорошо себя зарекомендовали в качестве промежуточных элементов, в фильтрах активных схем и пусковых установках двигателей.
3.Снижение емкости с увеличением частоты. Такой недостаток легко устраняется с помощью параллельно подключенного керамического конденсатора с очень маленькой ёмкостью.

Керамические однослойные конденсаторы


Такие типы, например как К10-7В, К10-19, КД-2. Максимальное напряжения такого типа конденсаторов лежит в пределах 15 — 50 вольт, а ёмкость от 1 пФ до 0.47 мкф при сравнительно небольших размерах довольно не плохой результат технологии.
У данного типа характерны малые токи утечки и низкая индуктивность что позволяет им легко работать на высоких частотах, при постоянном, переменном и пульсирующих токах.
Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА.
Конденсаторы данного типа спокойно переносят внешние факторы, такие как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.
Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф. Для удобства составлены таблицы наиболее «ходовых» ёмкостей конденсаторов и их маркировочные коды.
Наиболее часто применяются в фильтрах блоков питания и как фильтр поглощающий высокочастотные импульсы и помехи.

Керамические многослойные конденсаторы

Например К10-17А или К10-17Б.
В отличии от вышеописанных, состоят уже из нескольких слоев металлических пластин и диэлектрика в виде керамики, что позволяет иметь им большую ёмкость чем у однослойных и может быть порядка нескольких микрофарад, но максимальное напряжение у данного типа все также ограничено 50 вольтами.
Применяются в основном как фильтрующие элементы и могут исправно работать как с постоянным так и с переменным и пульсирующим током.

Керамические высоковольтные конденсаторы


Например К15У, КВИ и К15-4
Максимальное рабочее напряжение данного типа может достигать 15 000 вольт! Но ёмкость у них небольшая, порядка 68 — 100 нФ.
Работают они как с переменным так и с постоянным током. Керамика в качестве диэлектрика создает нужное диэлектрическое свойство выдерживать большое напряжение, а особая форма защищает конструкцию от пробоя пластин.
Применение у них самое разнообразное, например в схемах вторичных источников питания в качестве фильтра для поглощения высокочастотных помех и шумов, или в конструирование катушек Тесла, мощной и ламповой радиоаппаратуре.

Танталовые конденсаторы


Например К52-1 или smd А. Основным веществом служит — пентоксид тантала, а в качестве электролита — диоксид марганца. Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода.
По рабочим свойствам танталовые конденсаторы схожи с электролитическими, но рабочее максимальное напряжение ограничено 100 вольтами, а ёмкость как правило не превышает 1000 мкФ.
Но в отличии от электролитических, у данного типа собственная индуктивность намного меньше что дает возможность их использования на высоких частотах, до несколько сотен килогерц.
Основной причиной выхода из строя бывает превышение максимального напряжения.
Применение у них в большинстве наблюдается в современных платах электронных устройств, что возможно из за конструктивной особенности smd-монтажа.

Полиэстеровые конденсаторы


Например K73-17 или CL21, на основе металлизированной пленки…
Весьма популярные из за небольшой стоимости конденсаторы встречающиеся в почти всех электронных устройствах, например в балластах энергосберегающих ламп. Их корпус состоит из эпоксидного компаунда что придает конденсатору устойчивость к внешним неблагоприятным факторам, химическим растворам и перегревам.
Ёмкость таких конденсаторов идет порядка 1 нф — 15мкф и максимальное рабочее напряжение у них от 50 до 1500 вольт.
Большой диапазон максимального напряжения и ёмкости дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсных токов.

Полипропиленовые конденсаторы


Например К78-2 и CBB-60.
В данного типа конденсаторов в качестве диэлектрика выступает полипропиленовая пленка. Корпус изготовлен из негорючих материалов, а сам конденсатор призначен для работы в тяжелых условиях.
Ёмкость, как правило в пределах 100пф — 10мкф, но в последнее время выпускают и больше, а по поводу напряжение то большой запас может достигать и 3000 вольт! Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tg? может не превышать 0,001, что позволяет использовать конденсаторы на больших частотах в несколько сотен килогерц и применять их в индукционных обогревателях и пусковых установках асинхронных электродвигателей.

Пусковые конденсаторы (CBB-60) могут иметь ёмкость и до 1000мкф что стает возможным из за особенностей конструкции такого типа конденсаторов. На пластиковый сердечник наматывается металлизированная полипропиленовая пленка, а сверху весь этот рулон покрывается компаундом.


Максимальное напряжение у них сравнительно не большое, до 300 — 600 вольт что вполне достаточно для пуска и работы электродвигателей.
Выводы конденсатора могут быть как в виде проводов, так и под клеммы или под болт.

Цифровая маркировка конденсаторов

Цифро-буквенная маркировка конденсаторов

Керамический конденсатор

в рабочем состоянии, разные типы и их применение

Конденсатор — это электрическое устройство, которое накапливает энергию в виде электрического поля. Он состоит из двух металлических пластин, разделенных диэлектриком или непроводящим веществом. Типы конденсаторов широко делятся на основе постоянной емкости и переменной емкости. Наиболее важными из них являются конденсаторы постоянной емкости, но существуют также конденсаторы переменной емкости. К ним относятся роторные или подстроечные конденсаторы.Конденсаторы с постоянной емкостью делятся на пленочные, керамические, электролитические и сверхпроводниковые. Перейдите по ссылке, чтобы узнать больше Различные типы конденсаторов. Керамический конденсатор более подробно описан в этой статье.

Различные типы конденсаторов

Полярность и символ керамического конденсатора

Керамические конденсаторы чаще всего встречаются в каждом электрическом устройстве, и в качестве диэлектрика используется керамический материал. Керамический конденсатор не имеет полярности, что означает, что у них нет полярности.Таким образом, мы можем подключить его в любом направлении на печатной плате.

По этой причине они, как правило, намного безопаснее электролитических конденсаторов. Вот символ неполяризованного конденсатора, приведенный ниже. Многие типы конденсаторов, такие как танталовые бусины, не имеют полярности.

Полярность керамического конденсатора и символ

Конструкция и свойства керамических конденсаторов

Керамические конденсаторы доступны трех типов, хотя доступны и другие стили:

  • Дисковые керамические конденсаторы с выводами для монтажа в сквозные отверстия, покрытые смолой.
  • Многослойные керамические конденсаторы для поверхностного монтажа (MLCC).
  • Дисковые неизолированные керамические конденсаторы специального типа для микроволновых печей, которые предназначены для установки в разъем на печатной плате.
Различные типы керамических конденсаторов

Керамические дисковые конденсаторы изготавливаются путем покрытия керамического диска серебряными контактами с обеих сторон, как показано выше. Керамические дисковые конденсаторы имеют значение емкости от 10 пФ до 100 мкФ с широким диапазоном номинальных напряжений от 16 В до 15 кВ и более.

Для увеличения емкости эти устройства могут быть сделаны из нескольких слоев. MLCC изготовлены из смеси параэлектрических и сегнетоэлектрических материалов и в качестве альтернативы имеют металлические контакты.

После завершения процесса наслоения устройство нагревается до высокой температуры, и смесь спекается, в результате чего получается керамический материал с желаемыми свойствами. Наконец, полученный конденсатор состоит из множества конденсаторов меньшего размера, соединенных параллельно, что приводит к увеличению емкости.

MLCC состоят из более чем 500 слоев с минимальной толщиной слоя приблизительно 0,5 микрон. По мере развития технологий толщина слоя уменьшается, а емкость увеличивается в том же объеме.

Диэлектрики керамических конденсаторов варьируются от одного производителя к другому, но общие соединения включают диоксид титана, титанат стронция и титанат бария.

В зависимости от диапазона рабочих температур, температурного дрейфа, допуска определяются различные классы керамических конденсаторов.

Керамические конденсаторы класса 1

Что касается температуры, то это самые стабильные конденсаторы. У них почти линейные характеристики.

Наиболее распространенными соединениями, используемыми в качестве диэлектриков, являются

  • Титанат магния для положительного температурного коэффициента.
  • Титанат кальция для конденсаторов с отрицательным температурным коэффициентом.
Керамические конденсаторы класса 2

Конденсаторы класса 2 демонстрируют лучшие характеристики по объемному КПД, но это происходит за счет более низкой точности и стабильности.В результате они обычно используются для развязки, соединения и байпаса, где точность не имеет первостепенного значения.

  • Диапазон температур: от -50 ° C до + 85 ° C
  • Коэффициент рассеяния: 2,5%.
  • Точность: от средней до низкой
Керамические конденсаторы класса 3

Керамические конденсаторы класса 3 обеспечивают высокий объемный КПД при низкой точности и низком коэффициенте рассеяния. Он не выдерживает высоких напряжений. В качестве диэлектрика часто используется титанат бария.

  • Конденсатор класса 3 изменит свою емкость на -22% до + 50%.
  • Диапазон температур от + 10C до + 55C.
  • Коэффициент рассеяния: от 3 до 5%.
  • У него будет довольно низкая точность (обычно 20% или -20 / + 80%).

Тип класса 3 обычно используется для развязки или в других источниках питания, где точность не является проблемой.

Значения керамических дисковых конденсаторов

Код керамических дисковых конденсаторов обычно состоит из трехзначного числа, за которым следует буква.Найти номинал конденсатора очень просто.

Значения конденсатора с керамическим диском

Первые две значащие цифры обозначают первые две цифры фактического значения емкости, которое составляет 47 (указанный выше конденсатор).

Третья цифра — множитель (3), который равен × 1000. Буква J означает допуск ± 5%. Поскольку это система кодирования EIA, значение будет в пикофарадах. Следовательно, емкость конденсатора, указанного выше, составляет 47000 пФ ± 5%.

Таблица системы кодирования EIA

Например, если конденсатор обозначен как 484N, его значение будет 480000 пФ ± 30%.

Применение керамических конденсаторов
  • Керамические конденсаторы в основном используются в резонансных контурах передающих станций.
  • Конденсаторы большой мощности класса 2 используются в источниках питания высоковольтных лазеров, силовых выключателях, индукционных печах и т. Д.
  • Конденсаторы для поверхностного монтажа часто используются в печатных платах и ​​устройствах с высокой плотностью размещения.
  • Керамические конденсаторы также могут использоваться в качестве конденсаторов общего назначения из-за их неполярности и доступны с большим разнообразием емкости, номинального напряжения и размеров.
  • Керамические дисковые конденсаторы используются в щеточных двигателях постоянного тока для минимизации высокочастотного шума.
  • MLCC, используемые в печатных платах (PCB), рассчитаны на напряжения от нескольких вольт до нескольких сотен вольт, в зависимости от области применения.

Наконец, исходя из приведенной выше информации, мы можем сделать вывод, что в этих конденсаторах в качестве диэлектрика используется керамика. Благодаря неполярности они могут подключаться к печатной плате в любом направлении. Мы надеемся, что вы лучше понимаете эту концепцию.Кроме того, любые сомнения относительно этой концепции или реализации проектов электронной инженерии, пожалуйста, дайте свой отзыв, комментируя в разделе комментариев ниже. Вот вам вопрос, какие бывают керамические конденсаторы разных типов?

Керамический конденсатор положительный и отрицательный?

Тип конденсатора другой, и его конструкция и принцип работы будут сильно отличаться. С макроэкономической точки зрения конденсаторы можно разделить на полярные и неполярные.Для полярных конденсаторов точность положительного и отрицательного электродов должна быть обеспечена во время установки. Ошибка подключения может привести к повреждению конденсатора или даже к взрыву. Для конденсаторов без полярности об этом беспокоиться не нужно. Итак, есть ли у керамического конденсатора положительный и отрицательный полюс? Как узнать, есть ли экстрим?

Это неполярный конденсатор, поэтому при установке этого конденсатора не нужно различать положительный и отрицательный.Для обычных электролитических конденсаторов обычного качества вы можете увидеть длину двух ножек, длина — +, короткая — -. Танталовый электролитический конденсатор чипового типа обычно можно судить по его внешнему виду, а одна сторона цветной ленты является положительным электродом. Другие неполярные электролитические конденсаторы, полиэфирные / танталовые конденсаторы, керамические конденсаторы, переменные и подстроечные конденсаторы не имеют положительных и отрицательных полюсов.

Разницу между положительным и отрицательным конденсаторами можно определить следующим образом.Если вы не знаете положительный и отрицательный полюсы конденсатора, вы можете использовать мультиметр для измерения. Среда между двумя полюсами конденсатора не является абсолютным изолятором, и его сопротивление не бесконечное, а конечное значение, обычно выше 1000 МОм. Сопротивление между двумя полюсами конденсатора называется сопротивлением изоляции или сопротивлением утечки. Только когда положительный электрод электролитического конденсатора подключен к источнику питания (черная тестовая ручка, когда питание заблокировано), а отрицательная клемма подключена к отрицательному источнику питания (красная тестовая ручка, когда питание заблокировано), ток утечки электролитического конденсатора небольшой (сопротивление утечки большое).Напротив, ток утечки электролитического конденсатора увеличивается (уменьшается сопротивление утечки).

Вы можете предположить, что полюс очень «+», мультиметр использует R * 100 или R * 1K, тогда гипотетический полюс «+» подключен к черному счетчику мультиметра, а другой электрод подключен к красному счетчику. мультиметра. Шкала упора иглы (стрелка имеет большое значение сопротивления слева), и показания могут быть непосредственно считаны цифровым мультиметром.Затем разрядите конденсатор (соприкасаются два провода), затем два измерительных провода меняют местами, и измерение повторяется. В двух измерениях последняя позиция руки оставлена ​​(или сопротивление велико), и черная ручка подключена к положительному электроду электролитического конденсатора.

Обычно керамический конденсатор не имеет положительных и отрицательных полюсов, а емкость обычно мала. Он часто используется для фильтрации источника сигнала, а полярность — это временное явление.Это своего рода неполярный электролитический конденсатор, поэтому он не полярный. Таким образом, идентификация положительного и отрицательного полюсов не требуется в процессе установки и может быть установлена ​​по желанию.

Конденсаторы

Конденсатор предназначен для хранения электричества или электрической энергии.
Конденсатор также действует как фильтр, пропускающий переменный ток (AC) и блокирующий постоянный ток (DC).
Этот символ используется для обозначения конденсатора на принципиальной схеме.

Конденсатор состоит из двух электродных пластин, обращенных друг к другу, но разделенных изолятором.

Когда к конденсатору прикладывается постоянное напряжение, электрический заряд сохраняется на каждом электроде. Пока конденсатор заряжается, течет ток. Ток перестанет течь, когда конденсатор полностью зарядится.


Когда тестер цепей, такой как аналоговый измеритель, установленный для измерения сопротивления, подключен к электролитическому конденсатору 10 мкФ, ток будет течь, но только на мгновение.Вы можете убедиться, что стрелка измерителя отклоняется от нуля, но сразу возвращается к нулю.
Когда вы подключите щупы измерителя к конденсатору в обратном направлении, вы заметите, что на мгновение снова течет ток. Еще раз, когда конденсатор полностью заряжен, ток перестает течь. Таким образом, конденсатор можно использовать как фильтр, блокирующий постоянный ток. (Фильтр, отсекающий постоянный ток.) ​​
Однако в случае переменного тока ток может проходить. Переменный ток аналогичен многократному переключению щупов измерительного прибора вперед и назад на конденсаторе.Ток течет каждый раз при переключении зондов.

Величина конденсатора (емкость) обозначается в единицах, называемых фарадами (Ф).
Емкость конденсатора, как правило, очень мала, поэтому используются такие единицы, как микрофарад (10 -6 Ф), нанофарад (10 -9 Ф) и пикофарад (10 -12 Ф).
Недавно был разработан новый конденсатор с очень высокой емкостью. Конденсатор с двойным электрическим слоем имеет емкость, указанную в единицах Фарада.Они известны как «суперконденсаторы».

Иногда для обозначения номинала конденсатора используется трехзначный код. Емкость можно записать двумя способами. В одном используются буквы и цифры, в другом — только цифры. В любом случае используются только три символа. [10n] и [103] обозначают одно и то же значение емкости. Используемый метод различается в зависимости от поставщика конденсатора. В случае, если значение отображается с трехзначным кодом, 1-я и 2-я цифры слева показывают 1-ю цифру и 2-ю цифру, а 3-я цифра является множителем, который определяет, сколько нулей нужно добавить к емкость.Так записываются единицы пикофарада (пФ).
Например, код [103] означает 10 x 10 3 , или 10 000 пФ = 10 нанофарад (нФ) = 0,01 мкФ (Ф).
Если бы код был [224], это было бы 22 x 10 4 = или 220,000 пФ = 220 нФ = 0,22F.
Значения ниже 100 пФ отображаются только с 2 цифрами. Например, 47 будет 47 пФ.

Конденсатор имеет изолятор (диэлектрик) между 2 листами электродов. В различных конденсаторах используются разные материалы для изготовления диэлектрика.

Напряжение пробоя
При использовании конденсатора необходимо обращать внимание на максимальное напряжение, которое можно использовать. Это «напряжение пробоя». Напряжение пробоя зависит от типа используемого конденсатора. Вы должны быть особенно осторожны с электролитическими конденсаторами, потому что напряжение пробоя сравнительно низкое. Напряжение пробоя электролитических конденсаторов отображается как рабочее напряжение.
Напряжение пробоя — это напряжение, при превышении которого диэлектрик (изолятор) внутри конденсатора разрушается и проводит ток.Когда это происходит, сбой может быть катастрофическим.

Ниже я расскажу о различных типах конденсаторов.



Электролитические конденсаторы (конденсаторы электрохимического типа)

Алюминий используется для электродов с использованием тонкой окислительной мембраны.
Могут быть получены большие значения емкости по сравнению с размером конденсатора, поскольку используемый диэлектрик очень тонкий.
Наиболее важной характеристикой электролитических конденсаторов является их полярность.У них есть положительный и отрицательный электрод. [Поляризация] Это означает, что очень важно, каким образом они подключены. Если конденсатор подвергнется напряжению, превышающему его рабочее напряжение, или если он подключен с неправильной полярностью, он может взорваться. Это крайне опасно, потому что может буквально взорваться. Совершенно не совершайте ошибок.
Обычно на принципиальной схеме положительная сторона обозначается знаком «+» (плюс).
Электролитические конденсаторы имеют номинал от 1 Ф до тысяч Ф.В основном этот тип конденсатора используется в качестве фильтра пульсаций в цепи источника питания или в качестве фильтра для обхода низкочастотных сигналов и т. Д. Поскольку конденсатор этого типа сравнительно похож на природу катушки по конструкции, он не можно использовать для высокочастотных цепей. (Говорят, что частотная характеристика плохая.)

Фотография слева представляет собой пример различных номиналов электролитических конденсаторов, у которых различаются емкость и напряжение.
Слева направо:
1F (50V) [диаметр 5 мм, высота 12 мм]
47F (16V) [диаметр 6 мм, высота 5 мм]
100F (25V) [диаметр 5 мм, высота 11 мм]
220F (25V) [диаметр 8 мм, высота 12 мм]
1000F (50V) [диаметр 18 мм, высота 40 мм]

Размер конденсатора иногда зависит от производителя.Таким образом, размеры
, показанные здесь, на этой странице, являются лишь примерами.

На фотографии справа видна отметка, обозначающая отрицательный вывод компонента.
Нужно обратить внимание на указание полярности, чтобы не ошибиться при сборке схемы.



Танталовые конденсаторы

Танталовые конденсаторы — это электролитические конденсаторы, в которых для изготовления электродов используется тантал. Могут быть получены большие значения емкости, аналогичные алюминиевым электролитическим конденсаторам.Также танталовые конденсаторы превосходят алюминиевые электролитические конденсаторы по температурным и частотным характеристикам. Когда танталовый порошок спекается с целью его застывания, внутри образуется трещина. На этой трещине может храниться электрический заряд.
Эти конденсаторы тоже имеют полярность. Обычно символ «+» используется для обозначения положительного вывода компонента. Не ошибитесь с полярностью на этих типах. Танталовые конденсаторы
немного дороже алюминиевых электролитических конденсаторов.Емкость может изменяться в зависимости от температуры и частоты, и эти типы очень стабильны. Поэтому танталовые конденсаторы используются в схемах, требующих высокой стабильности значений емкости. Кроме того, считается разумным использовать танталовые конденсаторы для аналоговых сигнальных систем, потому что шум от всплесков тока, возникающий при использовании алюминиевых электролитических конденсаторов, не проявляется. Алюминиевые электролитические конденсаторы подойдут, если вы не используете их в цепях, требующих высокой стабильности танталовых конденсаторов.

На фотографии слева показан танталовый конденсатор.
Значения емкости слева следующие:

0,33 Ф (35 В)
0,47 Ф (35 В)
10 Ф (35 В)

Символ «+» используется для обозначения положительного вывода компонента. Это написано на теле.




Керамические конденсаторы
Керамические конденсаторы изготовлены из таких материалов, как титаново-кислотный барий, который используется в качестве диэлектрика. Внутри эти конденсаторы не имеют катушки, поэтому их можно использовать в высокочастотных приложениях.Обычно они используются в цепях, которые отводят высокочастотные сигналы на землю.
Эти конденсаторы имеют форму диска. Их емкость сравнительно небольшая.

Конденсатор слева представляет собой конденсатор емкостью 100 пФ и диаметром около 3 мм.
На правой стороне конденсатора нанесено число 103, поэтому 10 x 10 3 пФ становится 0,01 F. Диаметр диска составляет около 6 мм.
Керамические конденсаторы не имеют полярности. Керамические конденсаторы
нельзя использовать в аналоговых цепях, так как они могут искажать сигнал.



Многослойные керамические конденсаторы

Многослойный керамический конденсатор имеет многослойный диэлектрик. Эти конденсаторы имеют небольшие размеры и хорошие температурные и частотные характеристики.
Прямоугольные сигналы, используемые в цифровых схемах, могут иметь сравнительно высокочастотную составляющую.
Этот конденсатор используется для заземления высокочастотной цепи.

На фотографии емкость компонента слева отображается как 104. Таким образом, емкость составляет 10 x 10 4 пФ = 0.1 F. Толщина 2 мм, высота 3 мм, ширина 4 мм.
Конденсатор справа имеет емкость 103 (10 x 10 3 пФ = 0,01 Ф). Высота 4 мм, диаметр круглой части 2 мм.
Эти конденсаторы не поляризованы. То есть полярности у них нет.




Конденсаторы из полистирольной пленки
В этих устройствах в качестве диэлектрика используется полистирольная пленка. Этот тип конденсатора не предназначен для использования в высокочастотных цепях, потому что внутри они сконструированы как катушка.Они хорошо используются в схемах фильтров или схемах синхронизации, работающих на частоте несколько сотен кГц или меньше.

Компонент, показанный слева, имеет красный цвет из-за медного листа, используемого для электрода. Серебристый цвет обусловлен использованием в качестве электрода алюминиевой фольги.

Устройство слева имеет высоту 10 мм, толщину 5 мм и номинальное значение 100 пФ.
Устройство посередине имеет высоту 10 мм, толщину 5,7 мм и номинальное значение 1000 пФ.
Устройство справа имеет высоту 24 мм, толщину 10 мм и номинал 10000 пФ.
Эти устройства не имеют полярности.




Электрические двухслойные конденсаторы (суперконденсаторы)

Это «суперконденсатор», и это настоящее чудо.
Емкость составляет 0,47 Ф (470 000 Ф).
Я не использовал этот конденсатор в реальной цепи.

Следует соблюдать осторожность при использовании конденсатора с такой большой емкостью в цепях питания и т. Д. Выпрямитель в цепи может быть поврежден сильным выбросом тока, когда конденсатор разряжен.На короткое время конденсатор больше похож на короткое замыкание. Необходимо настроить схему защиты.

Размер невелик, несмотря на емкость. Физически диаметр 21 мм, высота 11 мм.
Необходимо соблюдать осторожность, поскольку эти устройства имеют полярность.



Конденсаторы с полиэфирной пленкой
В этом конденсаторе в качестве диэлектрика используется тонкая полиэфирная пленка.
Они не отличаются высокой толерантностью, но они дешевы и удобны. Их толерантность составляет от 5% до 10%.

Слева на фотографии
Емкость: 0,001 Ф (печать 001K)
[ширина 5 мм, высота 10 мм, толщина 2 мм]
Емкость: 0,1 Ф (печать 104K)
[ширина 10 мм , высота 11 мм, толщина 5 мм]
Емкость: 0,22 F (напечатано с .22K)
[ширина 13 мм, высота 18 мм, толщина 7 мм]

Следует проявлять осторожность, поскольку разные производители используют разные методы для обозначения значений емкости.

Вот еще несколько конденсаторов из полиэфирной пленки.

Начиная с левого края
Емкость: 0,0047 F (при печати 472K)
[ширина 4 мм, высота 6 мм, толщина 2 мм]
Емкость: 0,0068 F (печать 682K)
[ширина 4 мм, высота 6 мм, толщина 2 мм]
Емкость: 0,47 Ф (при печати 474К)
[ширина 11 мм, высота 14 мм, толщина 7 мм]

Эти конденсаторы не имеют полярности.



Полипропиленовые конденсаторы
Этот конденсатор используется, когда требуется более высокий допуск, чем у полиэфирных конденсаторов.В качестве диэлектрика используется полипропиленовая пленка. Говорят, что в этих устройствах почти не происходит изменения емкости, если они используются с частотами 100 кГц или меньше.
Изображенные конденсаторы имеют допуск 1%.

Слева на фотографии
Емкость: 0,01 F (напечатано с 103F)
[ширина 7 мм, высота 7 мм, толщина 3 мм]
Емкость: 0,022 F (напечатано с помощью 223F)
[ширина 7 мм, высота 10 мм , толщина 4 мм]
Емкость: 0,1 Ф (печать 104F)
[ширина 9 мм, высота 11 мм, толщина 5 мм]

Когда я измерил емкость 0.Конденсатор 01 Ф со счетчиком который у меня есть, погрешность + 0,2%.

Эти конденсаторы не имеют полярности.



Слюдяные конденсаторы

В этих конденсаторах в качестве диэлектрика используется слюда. Слюдяные конденсаторы обладают хорошей стабильностью, поскольку их температурный коэффициент невелик. Поскольку их частотные характеристики превосходны, они используются для резонансных цепей и высокочастотных фильтров. Кроме того, они имеют хорошую изоляцию, поэтому могут использоваться в цепях высокого напряжения. Он часто использовался для радиопередатчиков типа вакуумных ламп и т. Д.Конденсаторы
Mica не имеют высоких значений емкости и могут быть относительно дорогими.

Справа изображены «слюдяные конденсаторы с оплавлением». Они могут выдерживать напряжение до 500 вольт.
Емкость слева
Емкость: 47 пФ (напечатано 470 Дж)
[ширина 7 мм, высота 5 мм, толщина 4 мм]
Емкость: 220 пФ (напечатано 221 Дж)
[ширина 10 мм, высота 6 мм, толщина 4 мм]
Емкость: 1000 пФ (с печатью 102 Дж)
[ширина 14 мм, высота 9 мм, толщина 4 мм]

Эти конденсаторы не имеют полярности.



Конденсаторы из металлизированной полиэфирной пленки
Эти конденсаторы представляют собой своего рода конденсаторы из полиэфирной пленки. Поскольку их электроды тонкие, их можно уменьшить в размерах.

Слева на фотографии
Емкость: 0,001F (напечатано с 1н. N означает нано: 10 -9 )
Напряжение пробоя: 250В
[ширина 8 мм, высота 6 мм, толщина 2 мм]
Емкость: 0,22 F (напечатано с u22)
Напряжение пробоя: 100 В
[ширина 8 мм, высота 6 мм, толщина 3 мм]
Емкость: 2.2F (с печатью 2u2)
Напряжение пробоя: 100 В
[ширина 15 мм, высота 10 мм, толщина 8 мм]
Необходимо соблюдать осторожность, так как вывод компонентов легко отрывается от этих конденсаторов. После того, как свинец оторвался, исправить это невозможно. Его нужно выбросить.

Эти конденсаторы не имеют полярности.




Конденсаторы переменной емкости

Конденсаторы переменной емкости используются в основном для регулировки и т. Д. Частоты.

Слева на фотографии — «триммер», в котором в качестве диэлектрика используется керамика.Рядом с ним справа тот, который использует полиэфирную пленку в качестве диэлектрика.
Изображенные компоненты предназначены для монтажа на печатной плате.

При настройке емкости переменного конденсатора рекомендуется соблюдать осторожность.
Один из выводов компонента подключен к регулировочному винту конденсатора. Это означает, что на величину конденсатора может влиять емкость отвертки в вашей руке. Для регулировки этих компонентов лучше использовать специальную отвертку.

На верхнем левом снимке изображены конденсаторы переменной емкости со следующими характеристиками:
Емкость: 20 пФ (измерено от 3 пФ до 27 пФ)
[Толщина 6 мм, высота 4,8 мм]
Они также разных цветов. Синий: 7 пФ (2-9), белый: 10 пФ (3-15), зеленый: 30 пФ (5-35), коричневый: 60 пФ (8-72).

На той же фотографии устройство справа имеет следующие характеристики:
Емкость: 30 пФ (измерено от 5 до 40 пФ)
[Ширина (длинная) 6,8 мм, ширина (короткая) 4.9 мм, высота 5 мм]

Компоненты на фотографии справа используются для радиотюнеров и т. Д. Они называются «Вариконами», но это может быть только в Японии.
Переменный конденсатор слева на фотографии использует воздух в качестве диэлектрика. Он объединяет три независимых конденсатора.
Для каждого емкость изменилась на 2pF — 18pF. При повороте оси регулировки емкость всех 3 конденсаторов изменяется одновременно.
Физически устройство имеет глубину 29 мм и ширину и высоту 17 мм.(Без регулировочного стержня.)
Существуют различные типы конденсаторов переменной емкости, выбираемые в зависимости от цели, для которой они необходимы. Изображенные компоненты очень маленькие.

Справа на фотографии — конденсатор переменной емкости, в качестве диэлектрика используется полиэфирная пленка. Объединены два независимых конденсатора.
Емкость одной стороны изменяется от 12 пФ до 150 пФ, а на другой стороне изменяется от 11 пФ до 70 пФ.
Физически он имеет глубину 11 мм и ширину и высоту 20 мм.(Без регулировочного стержня.)
Изображенное устройство также имеет небольшой подстроечный резистор, встроенный в каждый конденсатор, чтобы обеспечить точную настройку до 15 пФ.

По какой причине невозможно получить номинальное значение емкости?

Иногда, когда емкость керамического конденсатора с высокой диэлектрической проницаемостью измеряется с помощью измерителя LCR, невозможно получить номинальное значение емкости. Емкость керамического конденсатора с высокой диэлектрической проницаемостью изменяется в зависимости от температуры, напряжения (переменного и постоянного тока), частоты и времени, поэтому для получения номинального значения емкости необходимо измерить емкость ниже условия измерения, указанные в подразделе 4.7 JIS C 5101-1, 1998 «Электростатическая емкость», которые приведены в Таблице 1 ниже.

Таблица 1


Керамический конденсатор имеет такие особенности, как компактность, низкий импеданс, отсутствие полярности и т. Д. С другой стороны, у него есть недостатки, заключающиеся в том, что его емкость зависит от температуры, напряжения (постоянного и переменного тока), частоты и времени.
На графиках ниже показаны различные характеристики, которые влияют на измеренное значение емкости, на примере конденсаторов размером 3216 мм, емкостью 10 мкФ с характеристиками B и F соответственно.

Рис. 1. Температурные характеристики * Емкость изменяется в зависимости от температуры.

Рис. 2. Характеристики смещения постоянного тока * Изменение емкости при смещении постоянного тока

Рис. 3. Характеристики переменного напряжения * Емкость изменяется с изменением напряжения переменного тока.

Рис. 4. Частотные характеристики * Емкость изменяется в зависимости от диапазона частот.

Рис. 5. Характеристики старения * Изменение емкости во времени

Как упоминалось выше, емкость керамического конденсатора с высокой диэлектрической проницаемостью изменяется в зависимости от температуры, напряжения (постоянного и переменного тока), частоты и времени.При измерении емкости конденсатора необходимо, чтобы измерение выполнялось в условиях, предусмотренных вышеупомянутыми условиями. Также при проектировании схемы адекватно учитывать характеристики керамического конденсатора в условиях рабочей среды.

Характеристики смещения, температурные характеристики, частотные характеристики и т. Д. Могут быть подтверждены с помощью этого программного обеспечения. (SimSurfing)
SimSurfing
Как использовать

Учебный курс Фрэнка

Конденсаторы

Конденсатор — это пассивный электронный компонент, который в основном состоит из двух параллельных металлических слоев, разделенных изолятор.Типы конденсаторов названы в честь этого диэлектрика. Мы используем конденсаторы с диэлектриками из керамика, слюда, полиэстер, тантал и др.
Конденсаторы используются для блокировки или хранения напряжений и фильтрации сигналов.
Конденсаторы всегда имеют два контакта. Некоторые биполярные, другие монополярные.
Монополярные конденсаторы имеют два разных ведет, один положительный и один отрицательный.

Конденсаторы разных форм и размеров.

Монополярные конденсаторы обычно цилиндрические, а биполярные. имеют дисковую или прямоугольную форму.

Единицы, значения и символы
Буква формулы конденсаторов C.
Обозначения конденсаторов на принципиальных схемах показаны ниже. Специально для электролитических конденсаторов несколько существуют разные символы.

Неполярный конденсатор (слева) и три монополярных конденсатора.

Конденсатор характеризуется емкостью, которая измеряется в фарадах (Ф).
На практике это Ф, нФ, пФ.

1000 пФ = 1 нФ
1000 нФ = 1 Ф

Неполяризованные конденсаторы
Конденсаторы этого типа не имеют положительной и отрицательной клемм и могут быть установлены в электронном виде двумя способами. доска.
Обычные неполяризованные конденсаторы изготавливаются из керамики, слюды или полипропилена. Керамические конденсаторы маленькие, дешевые и используются для высокочастотных приложений.
Основная характеристика неполяризованных конденсаторов заключается в том, что они блокируют постоянный ток и пропускают переменный ток.Они также могут хранить напряжения на короткое время.
Конденсаторы в электронике в основном используются в приложениях переменного тока, таких как фильтры сигналов и схемы синхронизации.
В отличие от диэлектрика в поляризованных конденсаторах, диэлектрик в неполяризованных конденсаторах представляет собой твердый материал. что делает устройство прочным и надежным. Отказы такого типа случаются редко.

Конденсаторы неполярные разные. Маленькие диски представляют собой керамические конденсаторы.

Помимо конденсаторов постоянной емкости, существуют также конденсаторы переменной емкости.Но в больничном оборудовании они есть необычно.
Поляризованные конденсаторы
Некоторые конденсаторы, такие как электролитические и танталовые, поляризованы. У них есть два разных вывода, плюс (+) и минус (-). Это означает, что они должны быть правильно подключены. Отведения всегда четко обозначены.
Поляризованные конденсаторы — это в основном электролитические конденсаторы. Конструкция цилиндрическая с присоединительным кабелем. оба конца (осевые) для горизонтального монтажа или только с одной стороны (радиальные) для стоячего монтажа.
Для меньших напряжений и емкостей часто используются поляризованные конденсаторы из тантала. Они меньше и Выглядит иначе. Они имеют форму капли.

Электролитические конденсаторы обладают очень высокой емкостью. Значение электролитических конденсаторов всегда составляет F.
Электролитические конденсаторы всегда имеют маркировку с указанием их максимального рабочего напряжения. Напряжение на выводах никогда не должен превышать это значение.

В отличие от неполяризованных конденсаторов электролит представляет собой жидкость. На практике этот факт является источником многих проблем.


Всегда упоминается поляризация. Часто отмечается отрицательный (-) вывод. Конденсаторы

доступны для вертикального и горизонтального монтажа.
Вертикальный (или стоячий) монтаж еще называют радиальным.
Горизонтальный (или прокладочный) монтаж еще называют осевым.

Стандартные значения
Подобно резисторам, доступные номиналы конденсаторов стандартизированы в серии E.Самая распространенная серия is E-12:

10 12 15 18 22 27 33 39 47 56 68 82

Пример: Доступные конденсаторы: 33 пФ, 220 нФ, 0,68 Ф

Электролитические конденсаторы имеют более высокий допуск. Они доступны только в градации E-6 или даже E-3.

Пример: 10 F, 220 F, 4.700 F

Напряжение
Вторая важная характеристика конденсатора — это испытательное напряжение. Это максимальное напряжение конденсатора. может быть использован. Это особенно касается электролитических конденсаторов.

Биполярные конденсаторы для электронных целей (низкое напряжение) часто не показывают испытательного напряжения, потому что напряжения для электронных плат намного меньше испытательного напряжения конденсаторов. Только для сетевого применения (например, 230 В) необходимо учитывать контрольное напряжение.


Конденсатор сетевой. Здесь очень важно испытательное напряжение (275 В переменного тока).
Допуск
Помимо емкости и испытательного напряжения, допустимое значение указано на корпусе прибора. конденсатор.Допуск обозначается одной буквой:

Дж 5% K 10% M 20%

Пример: конденсатор, на котором имеется следующий текст. корпус: 105 K 330 V
имеет следующую спецификацию:
1 F (объяснение в следующей главе), допуск 10%, максимум напряжение 330 В.

Обычно допуск электролитических конденсаторов выше, чем допуск неполярных конденсаторов. Допуски электролитических конденсаторов не важны, поэтому они не упоминаются на конденсаторах.Обычно допускаются 20% и более.

Чтение конденсатора
Если вам повезет, на конденсаторе четко обозначены емкость и максимальное рабочее напряжение.

47 означает 0,47 F или 470 нФ
J означает допуск 5%
63 — максимальное рабочее напряжение в В

Часто чтение значений не очень четкое. Слишком много цифр и букв может сбить вас с толку. Всегда ищите числа из стандартных значений.

Только цифра 10n наверху конденсатора указывает емкость: 10 нФ
K означает допуск 10%, а 100, вероятно, означает испытательное напряжение.
1829 или 93 или 30 не являются числами стандартных значений. Они могут означать все, но не ценность.

Считывание значения часто бывает непростым, поскольку блоки, специально предназначенные для биполярных конденсаторов, не работают. часто отсутствует. В принципе, тогда значение означает F.

Значение 0,33 означает 0,33 Ф или 330 нФ

Различаются только керамические (дисковые) конденсаторы. Поскольку их значение всегда очень мало, теперь это значение означает пФ.

Керамический конденсатор без блока. 27 в данном случае означает 27 пФ.

Чтобы сделать его более запутанным, иногда значение выражается в виде трехзначного цифрового кода, особенно на керамических изделиях. конденсаторы.Первые две цифры являются основанием значения, а третье число указывает множитель или проще говоря, количество нулей.

Еще один керамический конденсатор без блока. Опять же, единица измерения должна быть пФ.
47 выражает часть стоимости (серия E) а 3 — количество нулей значения.
Этот конденсатор имеет емкость 47 000 пФ или 47 нФ.


683 K означает
68 (3x 0) = 68 -000- пФ или 68 нФ
с допуском 10%

Пример: 102 = 10 00 = 1000 пФ или 1 нФ
224 = 22 0000 = 220 000 пФ или 220 нФ или 0.22 F
471 = 47 0 = 470 пФ

Упражнение: Каковы следующие характеристики конденсаторы имеются ввиду?
(Чтобы увидеть ответ, просто пространство за значениями)

104 K 50V 0,1F, 10%, 50 В
473 M 100 В 47 нФ, 20%, 100 В
68 К 50 В 68pF, 10%, 50V

Для электролитических конденсаторов четче. Значение всегда F, и это также всегда упоминается.
Поляризация также всегда четко указана.


Емкость и напряжение четко указаны на электролитических конденсаторах.

1000 F
25 V
(-) штифт опущен

Комбинации
Подобно резисторам, несколько конденсаторов могут быть подключены параллельно или последовательно. Но в отличие от резисторов мощность последовательно уменьшается, а мощность параллельна больше.

Последовательные конденсаторы.Емкость становится меньше, но испытательное напряжение становится больше.

Наиболее распространенная комбинация: конденсаторы, включенные параллельно. Емкость можно просто добавить. Емкость получает больше. Контрольное напряжение остается прежним.

На практике иногда бывает полезна параллельная комбинация: необходимого вам конденсатора нет, кроме двух меньшая емкость. Емкости просто складываются.Испытательное напряжение каждого конденсатора должно быть таким же высоким (или выше), как оригинал.

Пример: требуется конденсатор 1000 Ф / 25 В, но его нет в наличии. Но есть два конденсатора по
470 Ф / 50В. Параллельно значение будет 940 F, что примерно на 6% на
меньше оригинала. Поскольку допуски 20% обычно можно использовать эту комбинацию
. Это решение даже лучше чем оригинал, из-за более высокого испытательного напряжения
.

Приложения
Две основные характеристики конденсаторов — это хранение напряжений и фильтрация.
DC-Applications: хранилище
Хранение напряжения — типичное применение постоянного тока. В конденсаторе некоторое время сохраняется постоянное напряжение. Время Хранение зависит от емкости и может составлять миллисекунды или несколько секунд. Типичное применение — источники питания. где конденсаторы буферизируют напряжение постоянного тока, чтобы поддерживать его стабильность, и схемы таймера, где конденсаторы определяют переключение время.

Для накопителей напряжения конденсатор подключен к земле (всегда вертикально). После при выключении постоянное напряжение медленно падает.

Время хранения зависит от емкости. Чем больше емкость, тем дольше время. Для хранения или буферизации используются поляризованные электролитические конденсаторы большой емкости.

После выключения светодиод медленно гаснет.Чем больше емкость, тем медленнее время.

В источниках питания для буферизации и сглаживания напряжения используются электролиты с высокой емкостью. Конденсаторы очищают постоянное напряжение от колебаний и неровностей.

Это часть источника питания пульсоксиметра.
Устройство в центре представляет собой микросхему стабилизатора напряжения. Входное и выходное напряжение фильтруются конденсаторы.
Применение переменного тока: фильтрация
Конденсатор развязки — это конденсатор, используемый для отделения одной части электронного каскада от другой.Это это важно, потому что разные (аналоговые) ступени работают от разных напряжений постоянного тока. Ступени должны быть разделены по постоянному току. Постоянный ток должен быть заблокирован, но сигнал переменного тока должен пройти. Конденсатор отфильтровывает переменную часть сигнала.
На схемах развязывающие конденсаторы обычно рисуются горизонтально. Направление сигнала слева направо. (слева = вход, справа = выход).

Конденсатор блокирует прохождение постоянного тока.
Напряжение постоянного тока на одной стороне, поскольку на другой стороне конденсатора постоянное напряжение отсутствует.


переменного тока может проходить через конденсатор. Потери (сопротивление переменному току) зависят от емкости и частоты. AC-сигнала.

В электронике сигналы переменного тока (звуки, удары сердца, видеоизображения …) очень часто должны быть усилены или преобразованы. Электронным ступеням нужна мощность питание (постоянный ток) для работы. Во время процесса сигнал переменного тока и напряжение постоянного тока накладываются друг на друга.Конденсаторы нужны для разделить каскады по постоянному току и подключить каскады по переменному току.

Это небольшой предварительный усилитель.
Микрофону необходимо определенное напряжение постоянного тока, а также транзистор. Напряжения постоянного тока должны быть развязаны, но микрофонный сигнал (AC) должен пройти. C1 выполняет эту работу. Также конденсатор C2 выводит выходной сигнал на следующий этап без постоянного напряжения. Ступени связаны по переменному току и изолированы по постоянному току.
Тестирование
Измеритель емкости — это электронное испытательное оборудование, используемое для измерения конденсаторов.Элитный цифровой мультиметр часто содержат функцию измерения емкости. Но на практике функция измерения емкости не работает. действительно необходимо, потому что дефекты на конденсаторах обычно видны.
При измерении электролитических конденсаторов имейте в виду, что они имеют плохие допуски.
Допуски 20% являются общими.

Если у вас нет измерителя емкости, работу электролитических конденсаторов можно проверить, подключив и отключение напряжения и измерение накопленного напряжения с помощью вольтметра.В зависимости от емкости напряжение упадет более-менее быстро.
С помощью какого-нибудь мультиметра вы можете включить диапазон Ω для зарядки конденсатора (с помощью внутренней батареи), а затем переключитесь на диапазон V, чтобы увидеть падение напряжения.

Устранение неисправностей
Большинство проблем с конденсаторами связано с электролитическими конденсаторами. Биполярные конденсаторы в электронике доски обычно служат вечно.

Причины неисправности электролитических конденсаторов — утечки, нагрев и низкое качество изготовления.Очень часто самое дешевое качество используется с испытательными напряжениями, очень близкими к рабочему напряжению. Через некоторое время работы над ограничить конденсаторы становятся поврежденными. Электролитические конденсаторы могут протечь, треснуть или даже взорваться. В большинстве случаев дефект виден. Необычно то, что электролитические конденсаторы теряют емкость без каких-либо признаков повреждения.

Эту потерю емкости часто трудно обнаружить. Ток не становится больше, предохранители не срабатывают и ничего не греется.Оборудование вроде как-то работает, но не корректно. Напряжения не буферизуются, сигналы — нет. могут появиться отфильтрованные и другие странные эффекты.

Причина неисправности — электролит внутри конденсатора. Часто конденсатор не герметичен. и конденсатор протекает. Диэлектрическая жидкость также может испаряться при высокой температуре, может создавать давление. на корпусе конденсатора и заставляет конденсатор разбухать или даже взорваться.

Утечка электролита может также вызвать коррозию печатной платы, на которой установлен конденсатор.Ищу коррозии, очистите плату и замените места пайки.


Обычно видимые дефекты электролитических конденсаторов. Здесь тело лопается и диэлектрик выходит наружу.


Для предотвращения взрыва электролитические конденсаторы имеют перфорацию для выхода газов или диэлектрика. жидкость при выходе из строя.

При замене конденсатора имейте в виду следующее:

Убедитесь, что полярность правильная.
Электролитические конденсаторы сохраняют напряжение в течение длительного времени. Разрядите электролитические конденсаторы.
, коротко замкнув два клеммных провода. Конденсаторы высокого напряжения следует укоротить на резистор
Ом (например, 1 кОм). Проверьте напряжение с помощью мультиметра.
Выбирайте конденсаторы с максимально высоким испытательным напряжением. или лучше выше оригинала.

Цены
Дефекты неполяризованных конденсаторов встречаются редко. Нет необходимости иметь их на складе. Но немного электролитического конденсаторы должны быть в наличии в каждой мастерской.
Вот типичные цены на конденсаторы в Европе:
Керамика 0,10 €
МКС 630В 0,20 €
Конденсатор SMD 0,30 €
Тантал 10 F / 25V 0,30 €
Электролитический 10 F / 40 В 0,20 €
Электролитический 1000 F / 40 В 0.80 €
Электролитический 4700 F / 63 В 4.00 €
Источники и дополнительная информация
Конденсаторы: http://en.wikipedia.org/wiki/Конденсаторы
Типы: http://en.wikipedia.org/wiki/Types_of_capacitor
Электролитические конденсаторы: http://en.wikipedia.org/wiki/Electrolytic_capacitor
Приложения: http://en.wikipedia.org/wiki/Applications_of_capacitors
Дефекты: http://en.wikipedia.org/wiki/Capacitor_plague

Как читать керамический конденсатор

Существует несколько вариантов обозначения конденсатора.Итак, сегодня мы просто сосредоточимся на том, как читать керамический конденсатор. Тот, что слева, предназначен для электролитических конденсаторов. Керамические конденсаторы не имеют полярности. Вот почему схематический символ немного отличается от добавленного электрического конденсатора. Теперь есть две диаграммы, на которые мы должны ссылаться, когда говорим о конденсаторе.

9024 9088 000 7 мкФ
Маркировка Емкость (пФ) Емкость (мкФ)
101 100 пФ 0.0001 µF
221 220 пФ 0,00022 µF
471 470 pF 0,00047 µF
102 0,0022 µF
472 4,700 пФ 0,0047 µF
103 10,000 пФ 0,01 µF
9088 226
9088 223022 µF
473 47000 пФ 0,047 µF
104 100000 пФ 0,1 µF
224
9024 9088 224
0,47 µF
105 1000000 пФ 1 µF
225 2,200 000 пФ 2,2 µF
86476

Конденсатор с буквенной печатью указывает допуск

% –20%, + 40%
Буква Допуск
A ± 0,05 пФ
B ± 0,1 пФ пФ
D ± 0,5 пФ
E ± 0,5%
F ± 1%
G ± 2%
46 904 %
J ± 5%
K ± 10%
L ± 15%
M ± 20%
P –0%, + 100%
S –20%, + 50%
W –0%, + 200%
X
Z –20%, + 80%

Что такое керамический конденсатор?

Что такое керамический конденсатор? Керамический конденсатор имеет форму диска.Это очень мало. Керамический конденсатор имеет две клеммы. Это неполяризованный конденсатор, что означает отсутствие разницы между положительной и отрицательной клеммами. Загляните внутрь керамического конденсатора. Внешний двор защищает внутреннюю сторону конденсаторов. Это электрод, а верхний — диэлектрический керамический диск.

Поэтому конденсатор называется керамическим. Этот керамический диск хранит заряды. Это символ керамического конденсатора. Маленький диск и маленькая точка представляют керамический конденсатор.Диапазон керамических конденсаторов от 0 до 0,01 мкФ на 1 фальшивку.

Где использовать керамический конденсатор?

Керамический конденсатор используется в разных местах. В основном используется для фильтрации. Он используется в сигнальной или частотной цепи для фильтрации сигнала и очистки сигнала. Он также используется для преобразования постоянного тока в чистый. Керамический конденсатор используется для хранения энергии. Он хранит постоянный ток, но передает переменный ток. Это какой керамический конденсатор.

Как мы читаем значение керамического конденсатора

Первый — это буквенный код, который сообщает нам допуск компонента.Второй — числовой код, который сообщает нам фактический размер емкости конденсатора.

Итак, прямо сейчас мы рассмотрим наш пример. В нашем примере 102 к. Если мы разберем код, первая значащая цифра будет равна единице, а вторая значащая цифра — нулю. Итак, это числа перед нашим множителем.

Расчет емкости керамического конденсатора

Итак, теперь, когда мы берем множитель, равный двум, и когда мы смотрим на диаграмму, это означает два нуля.Итак, мы добавляем два нуля в конец числа. Итак, это 1000 пикофарад. Теперь K представляет нашу толерантность к компоненту, которая в данном случае составляет плюс-минус 10%. Вот как мы определяем размер и номинал конденсатора.

Сейчас я покажу вам, как измерить емкость конденсатора, подключив его к мультиметру. Итак, в этом примере я использую конденсатор, на котором записано числовое значение 103, что соответствует 10 нанофарадам.

Теперь, когда вы смотрите на дисплей, что оценивается, его практический рейтинг — это работает, это девять ферритов.Так что допуски около 10%. Теперь, когда вы подключаете его к своему мультиметру. Убедитесь, что у вас есть соответствующий терминал. Если вы видите в правом нижнем углу, у меня есть символ емкости. Затем убедитесь, что вы находитесь в соответствующем диапазоне вашего мультиметра. А затем убедитесь, что вы выбрали соответствующую настройку.

Таблица кодов керамических дисковых конденсаторов

9018 9018
Пикофарад пФ Нанофарад нФ Микрофарад мкФ Код
10 .01 0,00001 100
15 0,015 0,000015 150
22 0,022 0,000033 220 337 0,000022 220
47 0,047 0,000047 470
100 0,1 0,0001 101
120 0.12 0,00012 121
130 0,13 0,00013 131
150 0,15 0,00015 151 151
220 0,22 0,00022 221
330 0,33 0,00033 331
470 0.47 0,00047 471
560 0,56 0,00056 561
680 0,68 0,00068
820 0,82 0,00082 821 1000 1,0 0,001 102 1500 1.5 0,0015 152 2000 2,0 0,002 202 2200 2,2 0,0022 222 0,0022 222 903 4700 4,7 0,0047 472 5000 5,0 0,005 502 5600 5.6 0,0056 562 10000 10 0,1 102 15000 15 0,015 152 0,015 152 33000 33 0,033 333 47000 47 0,047 473 68000 68 0376 90.068 683 100000 100 0,1 104 150000 150 0,15 154 6 220000 220 0,22 224 330000 330 0,33 334 470000 470 0.47 474 680000 680 0,68 684 1000000 1000 15376 1.0 105 1500124 9024 9024

2000000 2000 2,0 205 2200000 2200 2,2 225 3300000 3300 3.3 335 4700000 4700 4,7 475

Последнее число, написанное на керамическом конденсаторе, является степенью 10 и умножается на первые два числа.
Если на керамическом конденсаторе написан код 682, сначала проверьте последнее число. Итак, как мы видим, вот последнее число — 2. Теперь множитель равен 10 2

Некоторые примеры

  1. 204 = 20 × 10 4 = 200000 PF
  2. 472 = 47 × 10 2 = 4700 ПФ
  3. 502 = 50 × 10 2 = 5000 ПФ
  4. 330 = 33 × 10 0 = 33 ПФ [10 0 = 1]

ЕДИНИЦЫ

  1. 1000 нанофарад (нФ) = 1 микрофарад (мкФ)
  2. 1 пикофарад = 10 -12 фарад.
  3. Нано = 10 -9
  4. Микро = 10 -6
  5. 1 Нано Фарад = 10 -9 Фарад
  6. 1 Микрофарад (мкФ) = 10 -6 Фарад

1 нФ = 1000 пФ
1 пФ = 0,001 нФ

Пример:

преобразовать 15 нФ в пФ:
15 нФ = 15 × 1000 пФ = 15000 пФ

Код напряжения конденсатора

903 9037 9037 9037 903

4 9037 500 В постоянного тока

0G 4VDC 0L 5.5 В постоянного тока 0J 6,3 В постоянного тока
1A 10 В постоянного тока 1C 16 В постоянного тока 1E 25 В постоянного тока
1H
2A 100VDC 2Q 110VDC 2B 125VDC
2C 160VDC 2Z 180122dc6 180127 2D7 180127 250 В постоянного тока 2F 315 ​​В постоянного тока
2 В 350 В постоянного тока 2G 400 В постоянного тока 2 Вт 450 В постоянного тока 2 Вт 450 В постоянного тока
9037

Связанное содержание

Что такое полярность и почему нам это нужно? [Analog Devices Wiki]

Фон:

При изучении электричества и электроники полярность указывает, является ли компонент симметричным или нет.Для компонента с двумя выводами это означает, что эти два вывода взаимозаменяемы. Для неполяризованного компонента, части без полярности, клеммы могут быть подключены в любом направлении, и он все равно будет работать так, как должен. Симметричный компонент обычно имеет только два вывода, и каждый вывод на компоненте эквивалентен. Сеть из нескольких симметричных двух оконечных компонентов также может быть симметричной. Вы можете подключить неполяризованный компонент в любом направлении, и он будет работать точно так же.

Поляризованный компонент, часть с полярностью, может быть подключен в цепь только в одном направлении. Это означает, что большее положительное напряжение на клеммах и большее отрицательное напряжение на клеммах можно подключить только к правильным клеммам. Также ток в терминале обычно течет только в одном направлении. Полярность обычно указывается с помощью положительных (+) и отрицательных (-) знаков на схемах и маркировки на самих компонентах. Другая маркировка и обозначения контактов также могут использоваться, чтобы различать, какой контакт или клемма какой.

Поляризованный компонент может иметь два, двадцать или даже двести контактов, и каждый из них имеет уникальную функцию и / или положение. Когда поляризованный компонент подключен к цепи неправильно, в лучшем случае он не будет работать должным образом. В худшем случае неправильно подключенный поляризованный компонент будет поврежден и больше не будет работать даже при правильном подключении.

Полярность — очень важное понятие в электронике, особенно при физическом построении схем.Если вы подключаете детали к макетной плате или припаиваете их к печатной плате, очень важно иметь возможность идентифицировать поляризованные компоненты и подключать их в правильном направлении. Это цель данной лабораторной работы. Мы обсудим, какие компоненты имеют полярность, а какие нет, как определить полярность компонентов и как проверить полярность некоторых компонентов.

Некоторые простые неполяризованные примеры

Так называемые пассивные компоненты, такие как резисторы, конденсаторы и катушки индуктивности, обычно не поляризованы.Конечно, из этого правила есть исключения.

Конденсаторы особый корпус

Не все конденсаторы поляризованы, но когда они поляризованы, очень важно не перепутать их полярность.

Керамические конденсаторы — маленькие (обычно 1 мкФ и менее), обычно синие или желтые керамические корпуса — не поляризованы. Вы можете подключить их любым способом в цепи.

Керамические колпачки НЕ поляризованы.

Сквозное отверстие и SMD 0.Керамические конденсаторы 1 мкФ. Они НЕ поляризованы.

Конденсаторы электролитические и танталовые

Электролитические конденсаторы (они содержат электролиты), похожие на маленькие жестяные банки, поляризованы. Отрицательный вывод конденсатора обычно обозначается знаком (-) и / или цветной полосой вдоль банки. У них также может быть более длинная положительная нога. Ниже приведен электролитический конденсатор, у которого есть символ тире для обозначения отрицательного полюса, а также более длинный положительный полюс и танталовый конденсатор.

Поляризованные электролитические и танталовые конденсаторы

Приложение отрицательного напряжения в течение длительного периода к поляризованному электролитическому или танталовому конденсатору приведет к кратковременному возбуждению, но катастрофическому отказу. Они лопнут, и верхняя часть колпачка либо вздувается, либо лопнет. Танталовые конденсаторы могут даже загореться. С этого момента крышка будет практически мертвой, действуя как короткое замыкание.

Поляризованные компоненты

Батареи и блоки питания

Правильная полярность в вашей цепи начинается и заканчивается правильным подключением источника питания.Независимо от того, получает ли ваш проект питание от настенного источника питания, батареи или даже ADALM1000, очень важно убедиться, что вы случайно не подключили положительный и отрицательный полюсы в обратном направлении и случайно не подали -9 В или -5 В.

Любой, кто когда-либо менял батарейки, знает, как определить их полярность. На большинстве батарей положительные и отрицательные клеммы обозначаются символом «+» или «-». Другими индикаторами полярности может быть цвет проводов: красный для положительного и черный для отрицательного.

У всех батарей должен быть способ определения полярности.

Все батарейки. Литий-полимерный, батарейка типа «таблетка», щелочной элемент 9 В, щелочной элемент AA и NiMH AA каким-то образом представляют положительные и отрицательные клеммы.

Источники питания обычно имеют стандартизированный разъем, который обычно должен иметь полярность. У бочкообразного домкрата, например, два проводника: внешний и внутренний; внутренний / центральный провод обычно является положительной клеммой. У других разъемов есть ключи, поэтому их нельзя вставить задом наперед.

Для дополнительной защиты от обратной полярности источника питания вы можете добавить защиту от обратной полярности с помощью диода или полевого МОП-транзистора.

Полярность диодов и светодиодов

Диоды — это два терминальных компонента, которые позволяют току течь только в одном направлении, и они всегда поляризованы. Положительный вывод (+) называется анодом, а отрицательный вывод называется катодом.

Обозначения диодных цепей с маркировкой анода / катода

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении.Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно у диода будет линия рядом с выводом катода, которая совпадает с вертикальной линией в символе цепи диода.

Ниже приведены несколько примеров диодов. Диод в черном пластиковом корпусе представляет собой выпрямитель 1N4001 и имеет серое кольцо возле катода. Диод в стеклянном корпусе представляет собой сигнальный диод 1N914 с черным кольцом для маркировки катода.

Индикаторы полярности диодов

Светодиоды, светодиоды

LED означает светоизлучающий диод, что означает, что, как и другие обычные диоды, они поляризованы.Есть несколько идентификаторов для различения положительных и отрицательных контактов светодиода. Один из них — определить более длинную ногу, которая должна указывать на положительный анодный штифт. Иногда провода были обрезаны, попробуйте найти плоский край на внешнем корпусе светодиода. Штифт, ближайший к плоскому краю, будет отрицательным катодным штифтом.

Могут быть и другие индикаторы. SMD-диоды имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра.Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный датчик касается анода, а отрицательный датчик касается катода. Если он не загорается, попробуйте поменять местами зонды. Некоторые светодиоды, такие как синие или белые светодиоды с более высоким прямым напряжением, не будут гореть ни в одном направлении при использовании функции проверки диодов на мультиметре.

Проверка полярности светодиода с помощью ALM1000

Полярность светодиода можно проверить с помощью цифрового мультиметра.Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться. Настольный омметр ALICE можно использовать для проверки диодов и светодиодов, а также для измерения резисторов. Подключите положительный конец диода к каналу A, а отрицательный — к каналу B.

Инструмент для измерения омметра ALICE (с внутренним резистором 50 Ом)

Диоды, конечно, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении.Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

Транзисторы, полевые МОП-транзисторы и регуляторы напряжения

Эти (традиционно) трехполюсные поляризованные компоненты объединяются вместе, потому что они имеют одинаковые типы корпусов. Транзисторы со сквозным отверстием, полевые МОП-транзисторы и регуляторы напряжения обычно поставляются в корпусах TO-92 или TO-220, как показано ниже. Чтобы определить, какой из выводов является каким, найдите плоский край на корпусе TO-92 или металлический радиатор на TO-220 и сопоставьте его с выводом в таблице данных.

Транзистор ТО-92, НМОП ТО-220 и Врег

Выше транзистор 2N3904 в корпусе TO-92, обратите внимание на изогнутые и прямые края. Устройства в корпусе TO-220 могут иметь два, три и более выводов. Регулируемый регулятор в корпусе TO-220, обратите внимание на металлический радиатор TAB на задней панели.

Это только верхушка айсберга поляризованных компонентов. Даже неполяризованные компоненты, такие как резисторы, могут поставляться в многопроволочных корпусах. Блок резисторов — группа из пяти или около того предварительно установленных резисторов — является одним из таких примеров.

Набор резисторов

Пакет резисторов SIP представляет собой массив из пяти резисторов 330 Ом, связанных вместе на одном конце. Точка представляет собой первый общий штифт. Боковые резисторы не «поляризованы» по отдельности, но общее соединение делает всю матрицу несимметричной.

К счастью, у каждого поляризованного компонента должен быть какой-то способ сообщить вам, какой вывод какой. Обязательно всегда читайте таблицы данных и проверяйте упаковку или футляр на наличие точек или других маркеров.

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете, что такое полярность и как ее определить, почему бы не ознакомиться с некоторыми из этих связанных руководств:

Для дальнейшего чтения:

Вернуться к содержанию «Введение в деятельность лаборатории электротехники»

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
