Как определить выводы транзистора

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. Для того, чтобы правильнее понять процедуру расчета, необходимо понимать каких видов и типов бывают транзисторы и в каких режимах они могут работать.

Биполярные управляются током на база-эмиттерном переходе, конструктивно имеют два различных перехода p-n и n-p, то есть могут быть n-p-n или p-n-p типа ;. Униполярные или полевые управляются напряжением на база-эмиттерном переходе, конструктивно состоят из двух однотипных переходов p-n или n-p, выделяют два типа полевых транзисторов — с изолированным затвором и с затвором из p-n-перехода.

Так как речь идет о расчете тока базы, то далее рассмотрим режимы работы только полевых транзисторов:. Инверсивный обратная ситуация для активного режима, равносилен стандартной логике работы p-n-p транзисторов ,. Насыщение когда оба перехода эмиттер-база и база-коллектор открыты, между эмиттером и коллектором течет ток — ток насыщения ,.

Отсечка напряжение коллектор-база 5. Барьерный база соединяется с коллектором, транзистор работает как диод. Напряжения на эмиттере, базе, коллекторе. Смещение перехода база-эмиттер для типа n-р-n. Смещение перехода база-коллектор для типа n-р-n. Смещение перехода база-эмиттер для типа р-n-р. Смещение перехода база-коллектор для типа р-n-р.

Наиболее частым способом включения биполярных транзисторов является схема с общим эмиттером «ключевой режим», входной сигнал на базе, выходной на коллекторе , ее и рассмотрим ниже. U ce — напряжение насыщения коллектор-эмиттер указывается в технических параметрах транзистора ;.

Рассчитывается ток базы, который требуется для создания заданного тока коллектора. Например, в режиме насыщения ток коллектора и базы не зависят друг от друга. А в режиме отсечки ток базы равен нулю. Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:. Вы читаете: Расчет тока базы транзистора. Новости О проекте Контакты. Имя: E-mail:. Расчет тока базы биполярного транзистора в ключевом режиме Схема включения обозначена выше.

Для расчетов необходимо иметь значения: 1. R c — сопротивление нагрузки; 3. U ce — напряжение насыщения коллектор-эмиттер указывается в технических параметрах транзистора ; 4.

Процедура расчета будет выглядеть следующим образом: 1. Рассчитывается ток коллектора, 2. Дата публикации: Спасибо автору! Режим для типа n-р-n. Режим для типа р-n-р.

Кодовая и цветовая маркировка транзисторов. Обозначение транзистора на схеме корпус база эмиттер

В первую очередь, нужно определить вывод базы. При этом смотрим, какую величину сопротивления показывает мультиметр. Затем касаемся плюсовым среднего вывода, а минусовым левого и правого. Продолжаем менять местами щупы до тех пор пока не найдем такое положение щупов, при котором касаясь щупом одного из выводов, а другим двух остальных, мультиметр будет показывать некоторое сопротивление.

Итак, как определить где у транзистора находится база, коллектор и эмиттер мультиметром?.

Как проверить транзистор мультиметром

Как проверить транзистор мультиметром. Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья. Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем. Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Как определить выводы транзистора, цоколевка

На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике. Не можете решить контрольную?! Мы поможем! Более 20 авторов выполнят вашу работу от руб!

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Как проверить транзистор мультиметром.

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. Для того, чтобы правильнее понять процедуру расчета, необходимо понимать каких видов и типов бывают транзисторы и в каких режимах они могут работать. Биполярные управляются током на база-эмиттерном переходе, конструктивно имеют два различных перехода p-n и n-p, то есть могут быть n-p-n или p-n-p типа ;. Униполярные или полевые управляются напряжением на база-эмиттерном переходе, конструктивно состоят из двух однотипных переходов p-n или n-p, выделяют два типа полевых транзисторов — с изолированным затвором и с затвором из p-n-перехода. Так как речь идет о расчете тока базы, то далее рассмотрим режимы работы только полевых транзисторов:. Инверсивный обратная ситуация для активного режима, равносилен стандартной логике работы p-n-p транзисторов ,.

Как проверить транзистор мультиметром не выпаивая

Применяется в электронных устройствах для усиления или генерации электрических колебаний, а также в качестве коммутирующего элемента например, в схемах ТТЛ. К каждому из слоёв подключены проводящие невыпрямляющие контакты [1]. С точки зрения типов проводимостей эмиттерный и коллекторный слои не различимы, но при изготовлении они существенно различаются степенью легирования для улучшения электрических параметров прибора. Коллекторный слой легируется слабо, что повышает допустимое коллекторное напряжение. Кроме того, сильное легирование эмиттерного слоя обеспечивает лучшую инжекцию неосновных носителей в базовый слой, что увеличивает коэффициент передачи по току в схемах с общей базой.

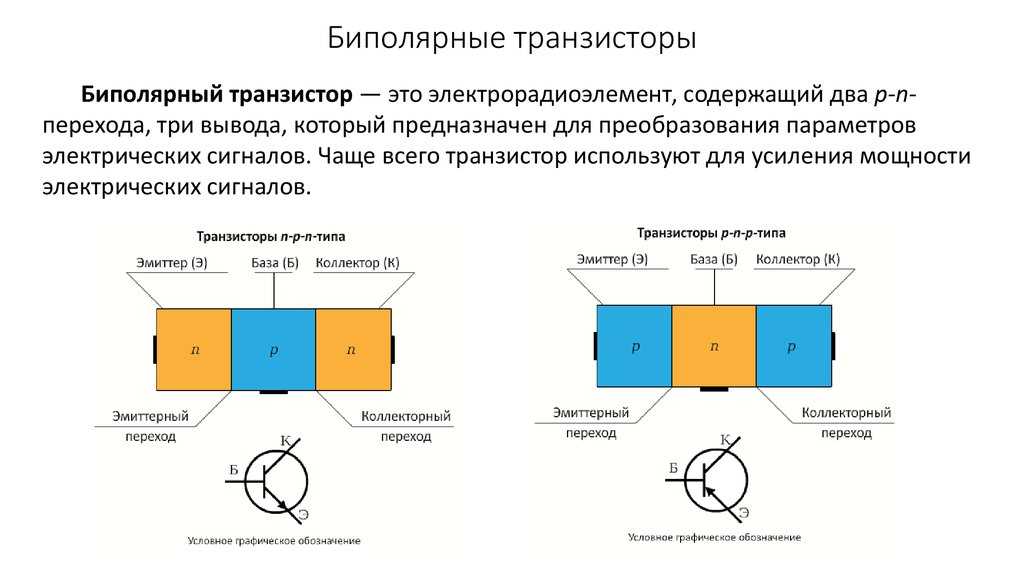

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает.

Как определить выводы неизвестного биполярного транзистора

Для опыта мы возьмем простой и всеми нами любимый транзистор КТБ:. Соберем знакомую вам схемку:. Для чего я поставил перед базой резистор, читаем здесь. На Bat1 выставляю напряжение в 2,5 вольта.

Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные пробники. С помощью них можно не только проверить исправность последнего, но и его коэффициент усиления — h31э. Пробник действительно нужный прибор, но, если вам необходимо просто проверить транзистор на исправность вполне подойдет и мультиметр. Каждый вывод имеет свое название: коллектор, эмиттер и база. Первые два вывода p-n переходами соединяются в базе.

Один p-n переход между базой и коллектором образует один диод, второй p-n переход между базой и эмиттером образует второй диод.

Многим из нас часто приходилось сталкиваться с тем, что из-за одной, вышедшей из строя, детальки перестаёт работать целое устройство. Что бы избежать недоразумений, следует уметь быстро и правильно проверять детали.

Иногда возникает необходимость определить тип транзистора p-n-p или n-p-n , выводы эмиттера, коллектора и базы при стертой маркировке, для импортных транзисторов и т. Это можно сделать с помощью омметра. Сначала определяем вывод базы по прямым и обратным сопротивлениям переходов эмиттера и коллектора. Поскольку вывод базы как правило расположен либо посередине, либо справа, то начнем с этих выводов. Подсоеденим красный и черный щуп таким образом рис. Перепробовав всевозможные комбинации получили что база у нас посередине т. Поскольку к выводу базы подсоеденен черный щуп, то тип транзистора p-n-p.

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

испытание различных типов устройств © Геостарт

Рубрика: Электроприборы и освещение

Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья.

Что такое транзистор

Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.

Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).

Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.

Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.

Как проверить мультиметром транзистор

Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов.

Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода.

Важно! Данная процедура возможна лишь для исправного транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.

Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом.

Делая вывод из всех замеров, база располагается на правом выводе. Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

Важно! Сопротивление эмиттерного перехода всегда будет больше, чем коллекторного.

Как прозвонить мультиметром транзистор

Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:

• соединение «база-коллектор» должно проводить электрический ток в одном направлении;
• соединение «база-эмиттер» проводит электрический ток в одном направлении;
• соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.

Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.

Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.

О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.

Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно.

Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE. Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31.

Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры. Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.

Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом. Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Как проверить мультиметром транзистор IGBT

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный. Первый образует канал управления, а второй – силовой канал.

Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.

Важно! Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом.

Теперь необходимо убедиться в функциональности транзистора. Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Полезный совет! Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Как проверить мультиметром полевой транзистор

Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления.

Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства. Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору.

Электрический мультиметр: тестер для различных электротехнических измерений
Тестер для измерения электротехнических показателей. Использование прибора для автомобиля и в быту. Принцип измерения электрических характеристик.

Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали типа MOSFET имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.

Полезный совет! Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее.

Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:

1. Необходимо снять с транзистора статическое электричество.
2. Переключить измерительный прибор в режим проверки полупроводников.
3. Подключить красный щуп к разъему прибора «+», а черный «-».
4. Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
5. Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
6. Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
7. Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
8. Изменив полярность проводов, показания напряжения должны остаться неизменными.
9. Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.

Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время. Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения (см. п.7 и 8).

Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального. Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.

автор Суворова Мария

Как определить клеммы транзистора с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Хотите узнать, как определить клеммы транзисторов с помощью цифрового мультиметра? Хорошие новости для вас, потому что этот пост вас осветил!

Содержание:

1. Что такое транзистор?
2. Как работает транзистор?
3. Как узнать разницу между транзисторами NPN и PNP?
4. Как проверить клеммы транзистора с помощью мультиметра?
5. Как переключать показания?
6. Заключительные мысли

Крайне важно следить за всеми частями вашей электрической цепи. Вы можете определить ток или напряжение, проходящие через резисторы и другие элементы схемы, чтобы убедиться, что они работают безопасно и легко. В таких ситуациях практичны различные инструменты, такие как цифровой мультиметр.

Что такое транзистор?

Если вы не знали, транзистор служит переключателем или затвором для электрических сигналов, которые регулируют ток или напряжение. Обычно они состоят из трех слоев полупроводниковых материалов, которые могут проводить ток. К таким полупроводниковым материалам относятся:

• Германий
• Кремний

Как работает транзистор?

Если незначительное изменение тока или напряжения происходит во внутренних слоях полупроводника транзистора, генерируется быстрое и массивное изменение тока, которое передается на весь компонент. Транзисторы затем функционируют как переключатель, многократно открываясь и закрываясь, а также как электрические ворота.

Транзистор NPN обеспечивает отрицательный, положительный, отрицательный. Его также называют тонущим. С другой стороны, транзистор PNP положительный, отрицательный, положительный. Его также называют источником. Имейте в виду, что транзисторы, используемые в интеграционных или комбинированных схемах, используются в таком оборудовании, как настольные компьютеры, ноутбуки, планшеты, сотовые телефоны и высокопроизводительные компьютеры.

Транзисторы используются в обеих комбинациях, известных как отдельные и интегральные схемы. Они также используются в диодах, элементах цепи, которые позволяют электричеству проходить только в одном направлении. Транзисторы также широко используются для усиления электрического тока до большей величины.

Они изготавливаются путем вставки небольшого кусочка материала n-типа между двумя большими кусками материала p-типа или наоборот. В этой установке материал p-типа положительный из-за отсутствия электрона, а материал n-типа отрицательный из-за слишком большого количества электронов.

Как узнать разницу между транзисторами NPN и PNP?

Вы найдете простые способы определить разницу между ними. Ток дрейфует от коллектора к выводу эмиттера в транзисторе NPN. С другой стороны, транзистор PNP включается без тока, протекающего на базовой клемме транзистора.

Обычно NPN-транзистор включается каждый раз при наличии высокого уровня сигнала, тогда как PNP-транзистор включается при низком уровне сигнала. Между этими двумя транзисторами основное различие заключается в правильном смещении транзисторных соединений. Направления тока и полярности напряжения постоянно противоположны друг другу.

Когда мы говорим о мультиметрах, эти устройства обычно используются электриками и техниками. Этот электронный инструмент используется для измерения и тестирования многих электрических цепей и компонентов различных типов, от аналоговых до цифровых мультиметров.

Этот универсальный инструмент можно использовать для идентификации выводов транзисторов. Многие цифровые мультиметры имеют встроенную функцию тестирования транзисторов. В таких сценариях тестирование транзисторов становится простым и быстрым.

Как проверить клеммы транзистора с помощью мультиметра?

Вы найдете пять шагов для проверки транзистора в электрической цепи. Эти шаги включают в себя подключение базы к эмиттеру, базы к коллектору, эмиттера к базе, коллектора к базе и коллектора к эмиттеру.

Для вашего NPN-транзистора эмиттер заземлен вместе с коллектором на базе, управляющей напряжением. Между тем, для конструкции PNP коллектор заземляется вместе с эмиттером под напряжением.

Такие процессы тестирования информируют вас об открытии или коротком замыкании транзистора для биполярных транзисторов. Транзистор может по-прежнему различаться по своим характеристикам в определенном диапазоне.

1. Отсоедините транзистор от схемы.

2. Возьмите цифровой мультиметр и подсоедините положительный провод к базе транзистора.

3. Подключите отрицательный провод к эмиттеру вашего транзистора.

4. Проверьте показания цифрового мультиметра. Транзистор PNP должен выдавать сообщение о превышении предела (OL). Между тем, нормально работающий NPN-транзистор должен иметь падение напряжения от 0,45 до 0,9 вольт. Любые показания цифрового мультиметра, отличающиеся от таких значений, могут свидетельствовать о проблеме с транзистором.

5. Подсоедините отрицательный вывод цифрового мультиметра к коллектору транзистора. Помните, что это шаг для база к коллектору . Транзистор NPN должен иметь падение напряжения от 0,45 В до 0,9 В, в то время как PNP должен быть выше предела, как и в предыдущем шаге.

Как переключать показания?

А шаг эмиттера к базе? Вот шаги, которые необходимо выполнить:

Подключите положительный провод цифрового мультиметра к эмиттеру, а отрицательный — к базе. Показания в этом случае должны быть обратными. Транзистор NPN должен выдать сообщение OL (превышение предела). Для транзистора PNP падение напряжения должно составлять от 0,45 до 0,9 В.вольт.

Аналогичным образом, вы должны получить одинаковые результаты на цифровом мультиметре с положительным проводом, подключенным к коллектору, и отрицательным проводом, подключенным к базе.

На последнем шаге убедитесь, что вы подключили положительный провод к коллектору, а отрицательный — к эмиттеру. Имейте в виду, что и схемы NPN, и PNP должны представлять сообщения о превышении лимита (OL). Вы можете переключаться между лидами, и вы должны видеть одинаковые сообщения.

Это поможет, если вы определите, какой вывод соответствует какому в немаркированном транзисторе. Вы можете сделать это, проверив падения напряжения и определив, какие из них соответствуют каким.

Заключительные мысли

Вы замечаете, что ваша схема не дает таких же эффективных результатов, как могла бы быть раньше? Возможно, пришло время проверить транзистор. Помните, что проверка его с помощью цифрового мультиметра может помочь вам понять, работает ли транзистор хорошо или нет.

Вы можете использовать цифровой мультиметр, цифровой инструмент, который может измерять различные электрические свойства элементов схемы.

Надеемся, вы найдете ответы на свои вопросы в этом посте. Поделитесь с нами своими мыслями, оставив свои комментарии ниже!

Как определить транзистор NPN и PNP с помощью мультиметра

Как определить транзистор NPN и PNP (BJT) с помощью мультиметра?

Представьте себе, что вы выбрали пару транзисторов с биполярным переходом (BJT) и не знаете, являются ли они транзисторами типа NPN или PNP… (Почти каждый столкнулся бы с этой проблемой)

В В этом посте мы обсудим, как определить транзистор NPN и PNP с помощью мультиметра…

Прежде чем продолжить, давайте вспомним, как идентифицировать клеммы транзистора.

Идентификация клемм BJT:

Мы знаем, что биполярный переходной транзистор имеет три клеммы, а именно

1. Эмиттер (E)
2. Основание (В)
3. Коллектор(С)

Транзисторы доступны на рынке в различных корпусах. Давайте поговорим о пакете ТО-92.

Держите транзистор так, чтобы его плоская поверхность была обращена к вам, как показано на рисунке ниже:
Теперь, начиная слева, отметьте как 1,2 и 3. Это соответственно

1. Излучатель (E)
2. Основание (В)
3. Коллектор(С)

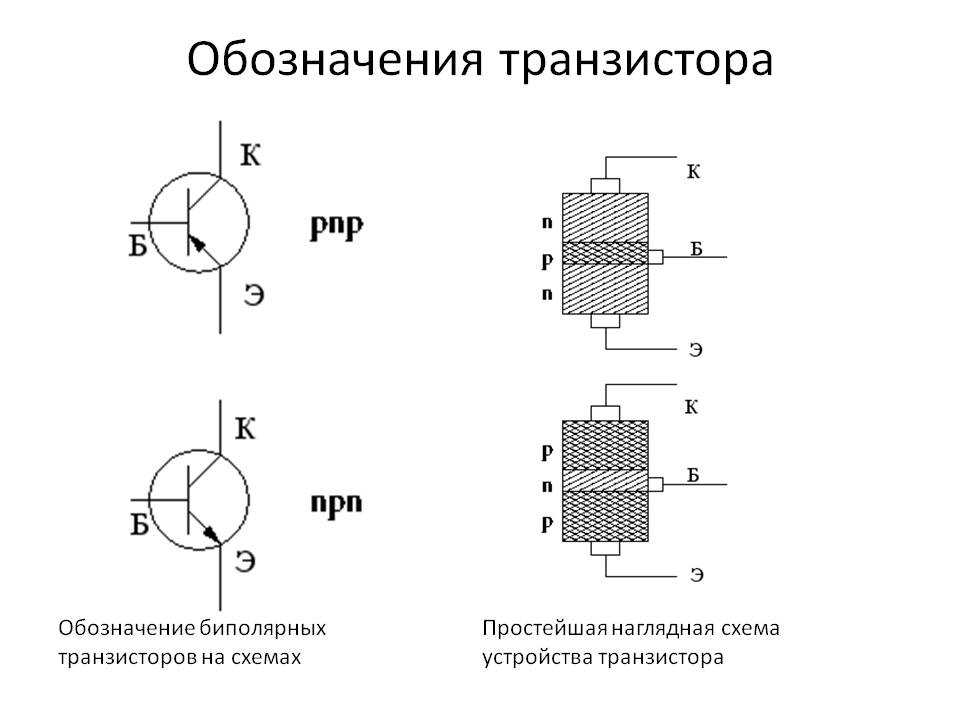

Схематическое обозначение биполярного транзистора приведено ниже:

Идентификация типов биполярного транзистора:

Транзистор NPN и PNP выглядит одинаково. Мы не можем различать, видя их. Нам нужен мультиметр, чтобы определить тип BJT.

Запомните следующие пункты:

1. Транзистор внутри имеет два диода (NPN ≡ N-P-N ≡ NP-переход + PN-переход и PNP ≡ P-N-P ≡ PN-переход + NP-переход).

   т. е. эмиттер-база — это один PN-переход (диод), а база-коллектор — другой PN-переход (диод).
2. В диодном режиме мультиметр будет показывать напряжение, когда мы подносим положительный щуп мультиметра к аноду диода, а отрицательный щуп к катоду.
3. Если положительный щуп мультиметра подключить к катоду диода, а отрицательный щуп к аноду, то он не даст напряжения (показывает ноль).

Действия по идентификации транзистора типа NPN:

1. Держите мультиметр в режиме диода.
2. Держите положительный щуп на центральном контакте (базе) транзистора.
3. Прикоснитесь отрицательным щупом к контакту 1 (Эмиттер). Вы увидите некоторое напряжение на мультиметре.
4. Аналогично прикоснитесь отрицательным щупом к контакту-3 (коллектору) по отношению к контакту-2. Вы увидите некоторое напряжение на мультиметре.
5. Это гарантирует, что это NPN-транзистор. Логика, стоящая за этим, в NPN-транзисторе
   Эмиттер (E) — материал типа N — эквивалентен катоду диода
   База (B) — материал типа P — эквивалентен аноду диода
   Коллектор (C) — материал типа N — эквивалентен катоду диода
6. Если положительный щуп мультиметра подключен к аноду, а отрицательный щуп к катоду, то он будет показывать напряжение. Если соединения поменялись местами, это не покажет никакого значения.

Действия по идентификации транзистора типа PNP:

1. Держите мультиметр в режиме диода.
2. Держите положительный щуп на выводе 1 (эмиттер) транзистора.
3. Прикоснитесь отрицательным щупом к центральному штифту (основание). Вы увидите некоторое напряжение на мультиметре.
4. Аналогичным образом прикоснитесь отрицательным щупом к центральному контакту (основание) по отношению к контакту-3 (коллектор). Вы увидите некоторое напряжение на мультиметре.
5. Это гарантирует, что это PNP-транзистор. Логика этого заключается в том, что в транзисторе PNP
   Эмиттер (E) — материал типа P — эквивалентно аноду диода
   Основание (B) — материал типа N — эквивалентно катоду диода
   Коллектор (C) — материал типа P — эквивалентно аноду диода
6. Если положительный щуп мультиметра подключен к аноду, а отрицательный щуп к катоду, то он будет показывать напряжение.
