Обозначение распределительной коробки на схеме: Обозначение распределительной коробки на схеме — Ваша техника

Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Содержание

• Правила монтажа распределительных коробок
• Подключение различных электроприемников в распределительной коробке
  • Подключение групповых проводов
  •  Подключение розеток
  • Подключение выключателя
  • Подключение светильника и розетки
• Вывод

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

• Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
• Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
• Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
• Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками.

Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

• В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

• Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Распределительная коробка для электропроводки

Распределительная коробка для электропроводки является важной частью оборудования, ведь именно там происходит распределение тока к потребителям (осветительным приборам, выключателям, розеткам). Правильный монтаж коробки позволяет обеспечить бесперебойное использование электрической проводки. Для того, чтобы избежать сложностей с этим процессом, мы рассмотрим особенности устройства распредкоробки.

Содержание статьи

• 1 Назначение распредкоробок
  • 1.1 Основная задача распределительной коробки
• 2 Почему коробка имеет разные названия?
  • 2.1 Цены на распределительные коробки
• 3 Получится ли обойтись без распредкоробок во время монтажа электропроводки?
• 4 Разновидности распределительных коробок
• 5 Где устанавливают распределительную коробку?
  • 5.1 Цены на популярные модели штроборезов
• 6 Установка распредкоробки в жилом помещении
  • 6. 1 Схема снабжения электроэнергией
  • 6.2 Монтаж распределительной коробки: пошаговая инструкция
  • 6.3 Видео – Монтаж распредкоробки
• 7 Способы соединения проводов в распредкоробке
  • 7.1 Скрутка и изоляция
  • 7.2 Пайка или сварка
  • 7.3 Видео – Пайка скруток
  • 7.4 Опрессовка гильзами
  • 7.5 Клеммное соединение
• 8 Схемы расключения проводников
  • 8.1 Цены на различные виды индикаторов напряжения
  • 8.2 Подключение розеток
  • 8.3 Подключение выключателя с одной кнопкой
  • 8.4 Подключение выключателя с двумя кнопками
• 9 Подводим итоги

Назначение распредкоробок

Электропроводка в обязательном порядке должна разделяться по группам в зависимости от энергопотребителя. Для этого и устанавливают подобные конструкции, выполняющие важные задачи:

• обеспечение пожаробезопасности;
• эстетичность.

Под корпусной частью короба находятся проводники, которые таким образом защищаются от различных повреждений. Это позволяет увеличить срок эксплуатации электропроводки.

Распредкоробка с проводниками

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

Можно добавить ответвление в распредкоробку для нового энергопотребителя

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Обратите внимание! Коробки еще называют распаячными, что связанно с особенностью соединения проводов внутри. Так, жилы после скручивания обязательно следует паять. Подробнее об этом и других способах соединения мы еще поговорим ниже.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная».

Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

Распредкоробки, установленные в стену

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие. Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров.

Цены на распределительные коробки

Распределительная коробка

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно — тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

Гофрированные трубы для электропроводки

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

Вид	Описание
Открытый	Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
Скрытый	Такой вид распредкоробок чаще всего используется для жилых помещений.  Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация	Описание
Пластик	В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: ·         качественную изоляцию; ·         прочность к механическим повреждениям; ·         устойчивость к химическим препаратам и воспламенению.
Металл	Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип	Описание
Без внутреннего наполнения	Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: ·         вы можете сделать соединение проводов в коробке удобным способом; ·         при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммами	Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки. Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха.

От чего защищают распредкоробки:

1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
2. От частиц пыли. Это актуально на производственных объектах.
3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
4. От механических ударов. Это актуально, если коробка устанавливается на улице.
5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Где устанавливают распределительную коробку?

Чаще всего распредкоробку предпочитают устанавливать под потолочным перекрытием примерно на расстоянии 25 сантиметров от него. Связывают это с безопасностью использования электропроводки, ведь не исключается вероятность отпадания защитной крышки, что станет причиной поражения током человека.

Распредкоробки фиксируют на высоте

Обратите внимание! Еще одной причиной точного расчета места расположения коробки является расход кабеля для разводки сети. Поэтому, чем ближе получится подвести проводник к потребителю, тем короче будет ветвь от короба до этой точки.

Цены на популярные модели штроборезов

Штроборез

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
4. Кусачки – для нарезки проводки нужной длины.
5. Инструмент для снятия изоляции с проводки.
6. Дополнительные приспособления для соединения жил.
7. Тестер.

Схема снабжения электроэнергией

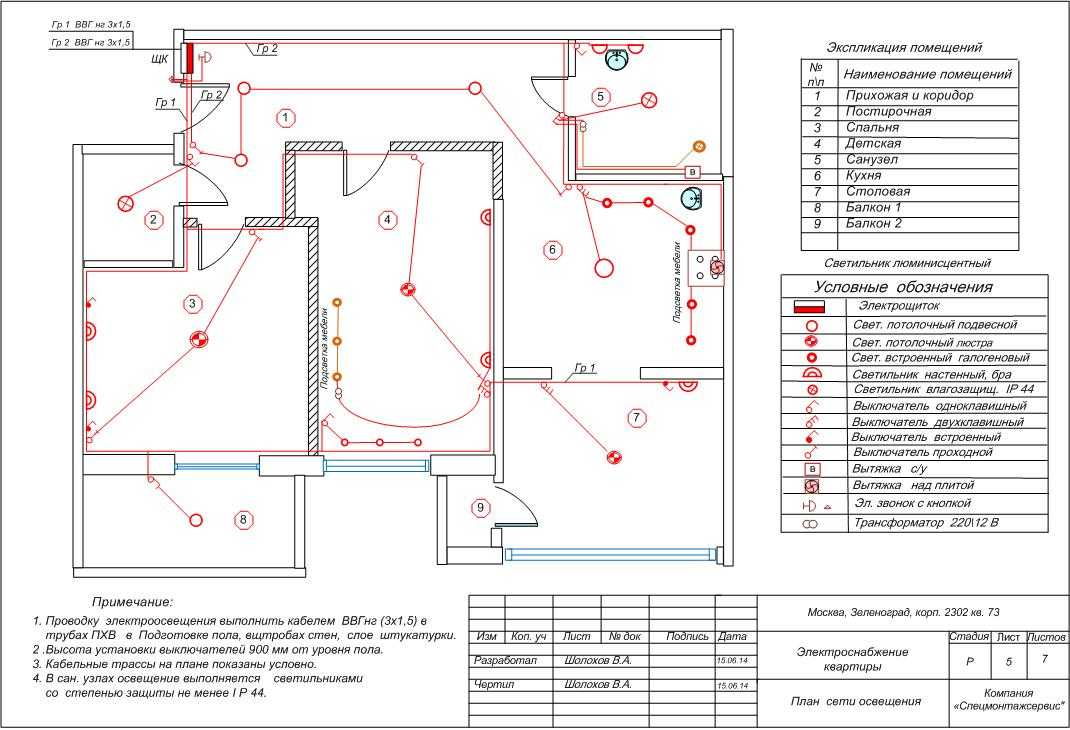

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3.  В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Обратите внимание! Крышку стараются закрепить таким образом, чтобы при ее снятии не повреждалась поверхность стены.

Видео – Монтаж распредкоробки

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

Скручивание жил проводников

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными.  Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Обратите внимание! Некоторые горе-мастера не хотят ждать, пока жилы охладятся естественным путем, поэтому остужают их под струей воды. Тем не менее, делать этого не следует — на поверхности появятся микротрещины.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

• необходимость приобретения паяльника;
• это трудоемкий процесс, с которым справится не каждый новичок;
• соединение получается неразборным;
• через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Видео – Пайка скруток

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

• надежность;
• доступную стоимость гильз.

Недостатки метода:

1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Соединение проводов зажимами

Схемы расключения проводников

Необходимо подробнее ознакомиться и с особенностями подсоединения проводки из распредкоробки к потребителям.

Цены на различные виды индикаторов напряжения

Индикатор напряжения

Подключение розеток

Часто розетки подключают группами на одну линию. Так, внутрь короба помещают 3 кабеля с несколькими проводниками. Коричневым цветом обозначен проводник фазы, голубой – ноль, а зеленый или желтый – это заземление. Конечно, некоторые производители используют другие цвета.

Подключение розеток

Провода раскладывают на ровной поверхности, а затем нарезают по определенной длине, но с запасом (чтобы была возможность повторного разделения).  Далее останется зафиксировать их согласно схеме.

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

Принцип подключения выключателя с одной кнопкой

Подключение выключателя с двумя кнопками

К выключателю такого типа подводят трехжильный кабель (без жилы заземления, потому что она соединяется со щитом напрямую). Первый проводник идет на общий контакт коммутатора, второй на первую кнопку, а третий на вторую кнопку.

Обратите внимание! Проводник фазы подсоединяют к общему контакту, ноль фиксируют напрямую со щита и светильников. Провода фазы от осветительных приборов фиксируют с жилами на кнопках.

Подключение выключателя с двумя кнопками

Подводим итоги

Следуя правилам, каждый человек сможет выполнить монтаж электротехнического оборудования в квартире. Главное — в процессе проведения работ необходимо убедиться, что помещение обесточено, иначе вы получите удар.

Так же вам будет интересна статья по теме: как проверить заземление в розетке с помощью лампочки, пошаговая инструкция.

Электрические коды для распределительных коробок

» Каталог домашней электропроводки
» Коды жилой проводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Список электрических кодов распределительных коробок с примерами кодов электрических распределительных коробок для домашней электропроводки.

Узнайте, чем делятся другие, на Спросите электрика:
Отличная информация, жаль, что я не нашел ее раньше. Майк из Рочестера, Нью-Йорк

Определения электрических норм для домашних электрических распределительных коробок

Видео по электромонтажу Подключение розетки GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

NEC 314. 16 Способы подключения Распределительная коробка Заполнение

Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся внутри коробки. Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

Неметаллические ящики маркируются объемом в кубических дюймах.
Используйте следующую таблицу для расчета минимального размера коробки:
Размер проводника……………………….14 AWG……..12 AWG
Каждый отдельный изолированный провод………………2 дюйма-3…………2,25 дюйма-3
Все провода заземления (комбинированные)……. ……..2 дюйма-3…………2,25 дюйма-3
Для каждого устройства (выключатель/розетка)…..4 дюйма-3… ……..4,4 дюйма-3
Все внутренние кабельные зажимы (комбинированные). …2 дюйма-3………2,25 дюйма-3

Заполнение контейнера для проб Расчет:
Четыре кабеля NMB 14/2 с заземлением:
8 изолированных проводов …………….16 кубических дюймов
Все заземляющие провода…………………2 кубических дюйма
1 переключатель……………… ……………4 кубических дюйма
1 емкость…………………..4 куб.дюйма дюймы
Все кабельные зажимы (комбинированные)….2 кубических дюйма
Минимальный объем коробки………28 кубических дюймов

NEC 370-29 Не прятать соединительные коробки в стенах, потолках или недоступные чердаки и подвальные помещения.

Примеры бытовых электротехнических норм для распределительных коробок

Коды IRC
Коробки: соединительные, отводящие и осветительные
1. Неиспользуемые отверстия в коробках и корпусах трубопроводов должны быть закрыты. 2003 IRC E3806.4
2. Все ящики должны быть доступны. НЭК 314.29
3. Коробки должны быть установлены в каждой точке соединения проводника, выходе, точке переключения, точке соединения или точке протяжки. NEC 314
4. Неметаллические коробки прямоугольной формы (2 1/4 дюйма x 4 дюйма) можно использовать как в стенах, так и в потолках. Зажимы не нужны, если провод крепится в пределах 8 дюймов от коробки. НЭК 314,17

Для получения полной и актуальной информации о кодах всегда обращайтесь в местную строительную службу.

стиль=»очистить: слева»>

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Perfect for Homeowners, Students, Handyman, Handywomen, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Wiring Выключатели освещения Электропроводка 3-проводная и 4-проводная электрическая плита Проводящая 3-проводная и 4-проводная сушилка и выпускная отверстия сушилки Как устранить и восстановить электрическую проводку Методы проводки для модернизации электрической проводки NEC Коды для дома. …и многое другое.

Подробнее об электрических кодах для коробок

Вопросы об электрических кодах для распределительных коробок Вопросы о кодах электропроводки в жилых помещениях для коробок Вопрос от Яна, домовладельца в Атаскадеро, Калифорния. Могу ли я установить распределительные коробки в подполье? Я работаю в очень маленьком доме 1890-х годов с одной стеной. Дом нужно переделывать. Подвал и чердак доступны. Я планирую проложить цепи питания к розеткам и переключателям внутри металлических коробок Wiremold V 700 для поверхностного монтажа и т. д. Я планирую проложить цепи питания в сухом подполье с системой балок 2×8 16 OC. Могу ли я использовать проводку NM #12 для фидеров и делать соединения с проволочной гайкой внутри металлических распределительных коробок 4×4 внутри подполья? Я буду устанавливать соответствующие кабельные разъемы в эти распределительные коробки и из них. Этот вопрос по электропроводке поступил от Яна, домовладельца в Атаскадеро, Калифорния. Ответ Дэйва: Январь, электрические правила требуют, чтобы распределительные коробки были доступны, поэтому ваш план должен подойти. Обязательно получите разрешение и проверьте свою работу.

СВЯЗАННЫЙ Подробнее об электрических коробках Что делать с заземляющим проводом Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода. Удары молнии могут повредить электропроводку У нас во дворе перед домом в дерево ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывался… Сращивание электропроводки 220 В Как сращивать электропроводку 220 В: Рекомендации по сращиванию кабельной проводки 220 В, чтобы сделать соединение безопасным, доступным и обеспечить целостность цепи. Соединения проводки для электрического водонагревателя Что такое соединения проводки для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт. Определение причины цепи затемнения света Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи. Электротехнические правила и светильники для плавательных бассейнов GFCI Защита от замыканий на землю для светильников для плавательных бассейнов: NEC Статья 680-20, Как описано в этом вопросе по электротехнике, любой, кто входит в бассейн с включенным светом, подвергается опасности потенциального поражения электрическим током. ! Электрические нормы для гаражных розеток и розеток GFI Как спланировать и установить электропроводку для гаражных розеток и цепей освещения: электрические нормы и правила защиты GFCI для розеток на 15 А и 20 А, 125 В в гаражах. Электрический код для кабеля BX Роберт из Нью-Йорка спрашивает; Где в кодовой книге NEC указано, где и как можно выставлять BX и какие есть ограничения. электрические коробки — 1691

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Спецификация распределительной коробки прибора — инструменты Inst

A 9Распределительная коробка 0013 представляет собой электрическую коробку, которая содержит клеммные колодки. Он выступает в качестве промежуточного звена между полевыми устройствами (инструментами) и панелями управления (ПЛК/РСУ).

Кабели от полевых устройств подходят к одной стороне клеммной колодки, а с другой стороны идут к панели управления .

Содержание

• Факторы выбора соединительной коробки
• Нормы и стандарты
• Выбор материала соединительной коробки
• Рейтинг защиты от входа (IEC-60529)
• Типы терминалов
• Указания ввода кабеля
• Устройства ввода кабеля
• Забое
• Dempert Class
• LARAL/BREATHER BREESTE
• DETMART CLASS
• DRAIL/BREATHER BREEST.
• Дверь
• Температура окружающей среды
• Окраска
• Общий чертеж распределительной коробки

Выбор распределительных коробок для приборов должен регулироваться конкретным электрическим приложением и зонами, в которых установлены распределительные коробки.

Распределительная коробка должна иметь сертификат, обеспечивающий надлежащую защиту от опасных зон и степень защиты IP .

Факторы выбора соединительной коробки

Факторы, которые необходимо учитывать при выборе соединительной коробки, перечислены ниже.

• Материал
• Степень защиты
• Тип клеммы
• Cable Entry Direction
• Cable Entry Devices
• Earthing
• Temperature Class
• Breather / Drainer Plug
• Enclosure Size
• Labels
• Terminal Block Back Plate
• Doors
• Ambient Temperature

Codes and Standards

Следующие коды и стандарты применимы при выборе распределительной коробки.

• IEC-60529  / BS-5490  (защита от проникновения пыли)
• RAL-7032  (окраска)
• DIN-145 (размер букв на заводской табличке)
• API RP 14F и API RP 14FZ (Проектирование, установка и техническое обслуживание стационарных и плавучих морских нефтяных сооружений для неклассифицированных местоположений и местоположений класса 1, зоны 0, зоны 1 и зоны 2. )
• IEC -60079 (Оборудование – общие требования)
• МЭК-60079-10.1.:2009 (Взрывоопасная среда – Классификация зон взрывоопасной, газовой среды)
• МЭК-60079-7 (Защита оборудования повышенной безопасностью «e»
• IEC-60079-11 (взрывоопасная среда)
• IEC-60079-14 (проектирование, выбор и монтаж электроустановок)
• IEC-60947 (выбор типа клеммы)
• IEC-60423 и IEC-62444 (дизайн, конструкция и Выбор панелей уплотнений и кабельных вводов)
• IEC-61892 (мобильные и стационарные морские установки, электроустановки)

Выбор материала соединительной коробки

На морских сооружениях большинство распределительных коробок приборов изготавливается из нержавеющей стали.

Тип SS316L обычно предпочтительнее, потому что типы 303 и 304 более подвержены точечной коррозии (API RP 14F и API RP 14FZ).

В соответствии с API 14FZ, SS316L обеспечивает защиту от проникновения пыли, что позволяет использовать эти распределительные коробки КИПиА в опасных зонах и может быть сертифицировано в соответствии с директивой ATEX и схемой сертификации IECEx.

 Сертификация IECEx основана на международном стандарте серии IEC-60079, а директива ATEX основана на стандарте Европейского союза (ЕС).

Наиболее часто используемые соединительные коробки на морских платформах имеют Ex e «повышенной безопасности» и Ex d «огнестойкие».

Материалы с хорошей коррозионной стойкостью, высокой текучестью, высокой устойчивостью к ползучести и устойчивостью к высоким температурам окружающей среды используются для изготовления распределительных коробок для наружных площадок, подверженных воздействию изменяющихся условий окружающей среды.

Армированный стекловолокном полимер (GFRP) является широко используемым материалом для наружных работ благодаря его высокой стойкости к загрязнению маслами, превосходным механическим свойствам и ожидаемому сроку службы.

SS316L и стеклопластик — широко используемые материалы для распределительных коробок приборов как внутри, так и вне помещений. Сталь CRCA также используется в качестве материала для изготовления распределительных коробок для неопасных небольших производств. , случайный контакт, вторжение и защита от прямого контакта.

Пылевлагозащита подробно описана в международном стандарте IEC-60529..

Мы должны выбрать рейтинг IP оборудования, изучив место, где мы должны его установить. Для внутренних помещений обычно используются IP21 и IP 44 из-за их низкого уровня безопасности. Принимая во внимание, что для наружных площадок требуется минимум IP56, чтобы выдерживать суровые условия.

Обычно во всех отраслях промышленности предпочитают соединительные коробки с минимальным классом защиты IP65.

См. IEC-60529 для получения более подробной информации.

Типы клемм

В соединительных коробках используются в основном два типа клемм. Они бывают винтового и штифтового/пружинного типа.

Пружинные или штыревые клеммы чаще всего используются из-за виброустойчивого соединения, высокой прочности, простоты установки и хорошей электропроводности.

Обычно мы выбираем типы клемм в соответствии с IEC-60947.

Винтовое соединение требует много времени. Винтовой механизм ограничивает минимальный физический размер терминала.

Указания по вводу кабеля

В распределительной коробке прибора с сертификацией Ex ‘e’ кабельный ввод должен быть снизу и сбоку, что должно соответствовать сертификации и степени защиты IP корпуса.

В соответствии с EN-60079-0 кабельные вводы должны соответствовать степени защиты IP и Ex.

В соответствии с EN-60079-10 все неиспользуемые входы в распределительную коробку должны быть запломбированы.

Устройства ввода кабеля

Фланш-панели чаще всего используются для ввода кабеля.

В основном фланш-панели изготавливаются из нержавеющей стали SS316L, которая обеспечивает превосходную коррозионную стойкость.

В соответствии с IEC-60423 рекомендуется использовать SS316L в качестве материала фланш-панели.

В соответствии с IEC-62444 кабельные вводы должны быть изготовлены из никелированной латуни.

 Заземление

Шпильки заземления должны быть изготовлены из нержавеющей стали SS316L.

В соответствии с IEC-60529 шпильки заземления должны быть приварены к стенке корпуса, чтобы обеспечить целостность степени защиты IP.

Температурный класс

Температурный класс распределительной коробки используется для определения наиболее экстремальной рабочей температуры на поверхности оборудования, которая не должна точно соответствовать температуре воспламенения окружающей потенциально опасной атмосферы.

В соответствии с IEC-60079-10 распределительная коробка, расположенная в полевых условиях, должна быть пригодна для использования во взрывоопасных зонах с газовой группой II и температурным классом не ниже T3.

Сливная/сапунная заглушка

Функция спускной/сапунной заглушки заключается в минимизации накопления влаги в распределительных коробках путем слива конденсата или влаги и выпуска воздуха из корпуса в окружающую атмосферу.

Все узлы сапуна/дренажа должны быть изготовлены из нержавеющей стали SS316L.

Все заглушки сапуна/дренажа должны иметь степень защиты IP, равную соответствующей распределительной коробке.

Размер распределительной коробки

При выборе размера распределительной коробки необходимо учитывать рекомендации по охране труда, технике безопасности и охране окружающей среды (HSE) и по предотвращению происшествий и травм (IIF).

Размер распределительной коробки оказывает решающее влияние на ремонтопригодность, доступность, а также безопасность и здоровье пользователя.

Для каждой соединительной коробки рекомендуется иметь ширину и высоту в диапазоне 100-500 мм и глубину в соответствии с рекомендациями производителя.

Задняя панель клеммной колодки

Клеммные колодки распределительной коробки обычно устанавливаются внутри распределительной коробки на задней панели клеммной колодки.

Основной целью использования задней панели клеммной колодки является сохранение степени защиты IP распределительной коробки.

В качестве материала для изготовления задней панели используется в основном нормальная сталь или SS316 / SS316L.

Этикетки

Уровень защиты, группа газа, применяемые стандарты, температурный класс и номер сертификата/формы должны быть указаны на оборудовании.

В качестве материала для маркировки рекомендуется использовать SS316 или SS316L.

Он должен быть устойчив к ультрафиолетовому (УФ) повреждению.

Точечная сварка или заклепки используются для крепления этикетки к пластине.

Обычно буквы, используемые для маркировки, основаны на DIN-145.

Дверь

Рекомендуется использовать распашные и подъемные двери, а также большинство предприятий предпочитают настенные распределительные коробки.

Петля используется для поддержки дверного проема и позволяет легко управлять дверью.

Температура окружающей среды

Температура окружающей среды — это диапазон рабочих температур для оборудования в опасных зонах.

Диапазон температур обычно составляет от -20 до +55 градусов Цельсия в соответствии с IEC-60079-0.

Окраска

Обычно покраска распределительных коробок производится с использованием цвета RAL-7032 в качестве эталона.
