Пайка радиодеталей, нюансы в монтаже радиоэлементов

Пайка радиодеталей позволяет собрать множество радиоэлементов в электронную схему определенного функционального назначения. Корректность по отношению к принципиальной схеме, аккуратность, последовательность в работе избавят Вас от необходимости еще раз переделывать то, что можно было сделать с первого раза.

При всей кажущейся новичку сложности — нет в процессе пайки радиодеталей ничего сложного, и при всей кажущейся самоуверенному новичку простоте – руку все-таки придется «набить».

А чтобы это было проще сделать немного теории и практических советов…

Что такое пайка

Пайка – это процесс соединения двух или более деталей посредством образования молекулярной связи между ними и более легкоплавким металлом – припоем.

Для соединения радиокомпонентов: диодов, конденсаторов, светодиодов используют обычно припой, состоящий из 61% олова и 39% свинца. Сплав свинца и олова в таком соотношении плавится при температуре 190О

С, а маркируется как ПОС-61 (Припой Оловянно-Свинцовый, 61% олова)

Процентное соотношение содержания свинца и олова определяют тугоплавкость припоя. Большее содержание свинца – более высокая температура плавления.

ПОС-61 еще называют «третник» из-за 1/3 доли свинца в нем.

Припой в «удобном» для пайки виде можно приобрести в виде мотка тонкой трубочки, внутри которой находится флюс, то есть канифоль.

Существует несколько видов флюса для пайки различных металлов, но для монтажа радиодеталей обычно используется именно канифоль.

Предназначение флюса в освобождении поверхностей, которые будут спаиваться, от окислов, а также способствовать лучшему растеканию припоя по поверхности металла.

 Инструмент

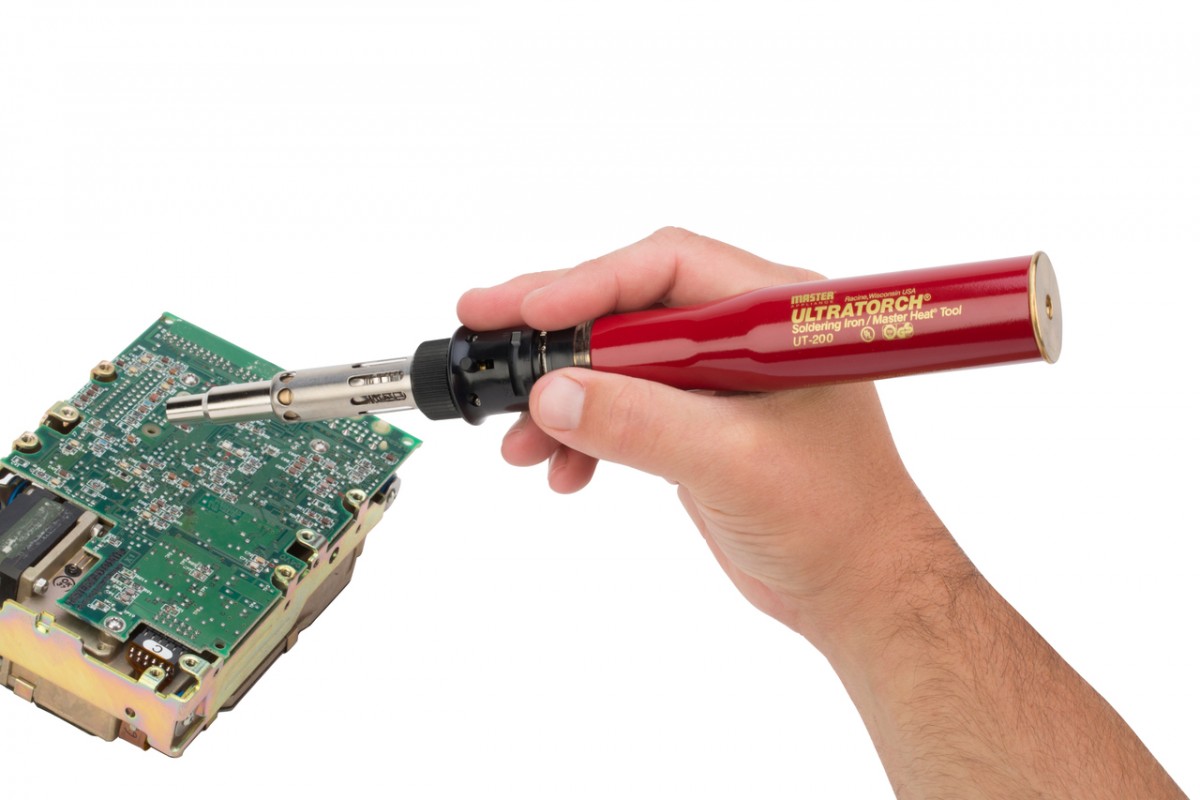

Пайка невозможна без паяльника. Они бывают разные, но нас сейчас интересует одно их отличие – мощность. Паяльник мощностью от 20 до 40 Вт оптимально подойдет для большинства радиотехнических работ.

Внимание! Большинство радиоэлементов очень чувствительны к чрезмерному перегреву. Поэтому время касания их паяльником необходимо свести к минимуму.

 Подготовка деталей к пайке

Для качественной пайки деталей их выводы предварительно необходимо очистить и залудить. Луженый проводник или место спая – это гарантия получения качественного соединения.

Вариант 1. Проводник или вывод детали чистый без окислов

Берем на жало паяльника немного припоя, касаемся канифоли, легко проводим жалом по выводу, лежащему на деревянной дощечке (желательно). Результат – тонкий слой припоя на поверхности.

Вариант 2. Вывод детали или проводник окисленный

Кладем вывод на таблетку аспирина (она плавится) и прогреваем. Затем лудим обычным способом на дощечке.

Если на выводе или проводнике остались излишки припоя, его можно удалить. Располагаем вывод вертикально, нагреваем паяльником снизу, припой перетечет на жало паяльника.

Монтаж радиодеталей

Невозможно в рамках одной статьи осветить все нюансы монтажа или демонтажа радиодеталей. Поэтому мы рассмотрим несколько типичных примеров пайки радиоэлементов.

 Пайка проводников

Например, при монтаже различных участков светодиодной ленты необходимо припаивать проводники к ней. Для RGB-ленты это четыре проводника, для светодиодной ленты монохромного свечения по два.

Технология действий при пайке светодиодной ленты такова:

  • отрезаем участок светодиодной ленты;

Внимание! Лента режется секциями по 3 светодиода необходимой длины по контактным площадкам!

  • лудим контактные площадки;

Внимание! Делайте это паяльником мощностью 25Вт с тонким жалом.

Перегрев контактных площадок светодиодной ленты грозит выходом из строя «близ-сидящих» светодиодов: одного от перегрева, остальные 2 из секции «за компанию»!

  • Отрезаем проводники необходимой длины;
  • Зачищаем на 3-5 мм и лудим их на деревянной дощечке;
  • Прикладываем поочередно к контактным площадкам светодиодной ленты и жалом паяльника прогреваем место пайки.

 Навесной монтаж деталей с выводами

К деталям с выводами мы можем отнести обычные резисторы, диоды,, конденсаторы и др.

При пайке радиодеталей навесным монтажом удобна такая технология:

  • зачищаем выводы;
  • лудим;
  • прикладываем выводы друг к другу, по возможности фиксируем пинцетом или скручиваем;
  • проглаживаем плоскостью жала паяльника с предварительно набранным припоем и флюсом;
  • убираем жало паяльника, сохраняя неподвижность деталей,
  • забираем пинцет после остывания места пайки.

Внимание! Процесс пайки должен быть быстротечным – детали боятся перегрева! В случае неудачной попытки (5-10 с) прогрева даем деталям возможность остыть. При пайке светодиодов, диодов желательно удерживать их пинцетом между местом пайки и корпусом. Пинцет в этом случае будет играть роль теплоотвода.

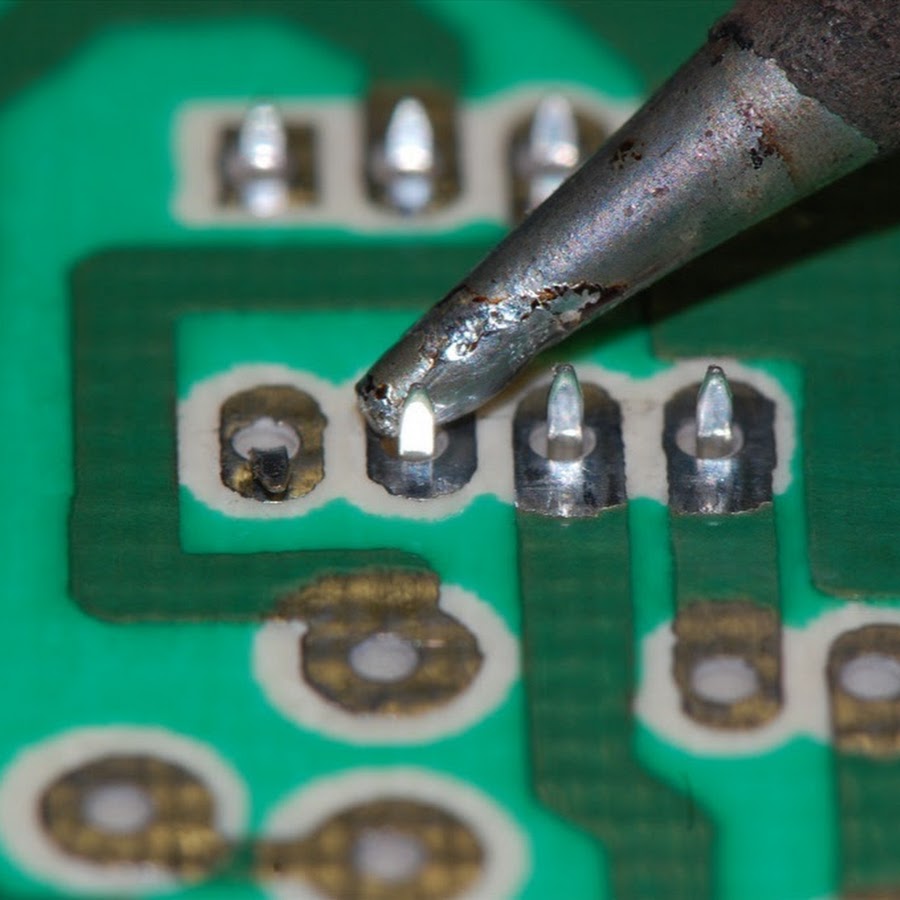

Монтаж элементов с выводами на печатную плату

  • подгибаем пинцетом или тонкими плоскогубцами выводы, например, диодов до совпадения их с необходимыми отверстиями.

Внимание! Нельзя гнуть выводы диодов, конденсаторов, светодиодов непосредственно у их корпуса – необходимо отступать 2-5 мм.

  • желательно залудить выводы диодов до вставки их на место пайки;
  • вставляем деталь на свое место на плате;
  • набрав на жало паяльника немного припоя и канифоли (жидкий флюс можно нанести кисточкой непосредственно на место пайки), прикасаемся плоскостью жала к выводу детали;
  • в нормальной ситуации припой фактически мгновенно перетечет с жала на контактную площадку платы;
  • забираем паяльник, место спая остывает чуть более секунды-двух;
  • выступающие выводы диодов откусываем кусачками;
  • после монтажа всех элементов (кроме реле, подстроечных резисторов, тумблеров, кнопок и прочей механики) протираем остатки флюса спиртом.

Интересно! Удаление остатков канифоли уменьшит риск нарушения электрического контакта места спая, так как входящая в состав канифоли абиетиновая кислота со временем приводит к окислению металла.



 Монтаж smd компонентов без выводов



Примером монтажа SMD компонентов может служить размещение светодиодов на светодиодной ленте. Особенность подобных SMD элементов в том, что они не имеют выводов, а только контактные площадки на корпусе.

Осторожно! Перегрев таких элементов грозит их немедленным выходом из строя.

Пайка чипов, smd диодов, smd светодиодов и др. элементов происходит на подготовленные площадки на плате путем поочередного прогрева маломощным пальником каждой контактной площадки. Это несложно.

Сложнее безопасно демонтировать, например, SMD светодиод с платы. Он очень хрупкий, боится перегрева, контактные площадки SMD элемента легко отпадают, а припаян он на противоположных гранях. Задача – одновременно прогреть два контакта SMD светодиода.

Это может быть реализовано путем использования специально сделанного двойного жала паяльника (намотка из проволоки диаметром 1 мм на основное жало паяльника), для одновременного прогрева SMD светодиодов или диодов с двух сторон.

Демонтаж вздувшихся конденсаторов с материнской платы

Для демонтажа вздувшихся конденсаторов должна выполняться очень аккуратно – материнская плата многослойная, контактные дорожки очень тонкие.

Паяльник ля выпаивания конденсаторов желательно использовать 40- ватный с заточенным до ширины 3 мм жалом.

Выводы конденсаторов выпаиваем поочередно:

прогреваем один, одновременно отгибая корпус конденсатора так, чтобы вывод немного сдвинулся;
прогреваем второй с аналогичными действиями;
вновь возвращаемся к первому и т.д.
Пайка исправных конденсаторов происходит в подготовленные посадочные отверстия. Для этого следует удалить из отверстий для ножек конденсаторов припой. Для этого контактную площадку нагреваем паяльником и вставляем в отверстие зубочистку. Затем вместо зубочистки вставляем швейную иглу (0,5 мм) и прогревая контактную площадку с другой стороны просовываем иголку, вращая ее, чтобы не прилипла.

Монтаж конденсаторов заканчивается установкой их на место с соблюдением полярности, прогревом контактов и откусыванием излишков.

Пусть эти несколько примеров монтажа радиоэлементов помогут Вам «стартануть» в занимательный мир радиоэлектроники.

Похожие статьи

ПАЙКА ПЛАТ

   Умение пользоваться паяльником — это очень полезный навык для любого человека. Именно правильно пользоваться, а не просто ткнуть в припой. Уметь хорошо паять настоящее искусство, которое дается не сразу, а в результате практики. Немного терминологии: припой — это легкоплавкий металлический сплав, которым спаиваются провода и выводы деталей. При пайке плат чаще применяют оловянно-свинцовые припои, представляющие сплав олова и свинца. По прочности спайки эти припои не уступают чистому олову. Плавятся такие припои при температуре 180 — 200° С. Обозначаются они сокращённо ПОС (припой оловянно-свинцовый), за которыми следует двузначная цифра, показывающая содержание олова в процентах, например: ПОС-40, ПОС-60. Ещё лучше взять так называемый легкоплавкий сплав Вуда с температурой плавления около 70 °C.

   Флюс применяется для того, чтобы подготовленные к пайке места деталей или проводников не окислялись во время пайки. Для пайки плат надо применять флюсы, в которых нет кислоты. Простейшим и самым распространённым флюсом является канифоль. Канифоль лучше покупать натуральную сосновую. Гораздо лучший результат можно получить если запастись жидким флюсом. Для его приготовления измельчают канифоль в порошок и всыпают в этиловый или борный спирт. Такую канифоль наносят на спаиваемые места кисточкой. Купив новый паяльник, жало надо зачистить и залудить — покрыть тонким слоем припоя. При первом включении нового паяльника в сеть обычно происходит выгорание связующих компонентов изоляции — из паяльника при этом идет неприятно пахнущий дымок, поэтому первое включение паяльника лучше производить на открытом воздухе.
Теперь зачистите жало паяльника напильником, затем снова нагрейте паяльник. Опустите жало в канифоль, а затем прикоснитесь им к кусочку припоя. В слое расплавленного припоя поводите жало по деревянной подставке так, чтобы вся поверхность его покрылась слоем припоя.


   При пайке мелких радиодеталей удобно иметь очень тонкое жало паяльника, диаметром буквально пару миллиметров. Перегретым паяльником паять платы не удобно. Тем более есть опасность перегреть паяемые радиодетали. Желательно оснастить паяльник регулятором температуры по любой известной схеме. И помните, что при пайке плат выделяются вредные для здоровья пары припоя. Нежелательно наклоняться над местом пайки и дышать этими испарениями. Старайтесь паять у открытого окна и почаще проветривайте помещение.

   Форум по пайке плат и деталей

   Форум по обсуждению материала ПАЙКА ПЛАТ




ЭЛЕКТРОНИКА ДЛЯ НАЧИНАЮЩИХ

Радиоэлектроника и схемотехника для начинающих — первые шаги в радиоделе или с чего начать будущему радиолюбителю.


Как выпаять микросхему из платы паяльником — 4 способа

Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор. Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы. Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.

Блок: 1/3 | Кол-во символов: 427
Источник: https://samelectrik.ru/uchimsya-bezopasno-vypaivat-radiodetali-iz-plat.html

Что для этого понадобиться?

Существует множество приспособлений для выпаивания деталей. Конечно же, не обойтись радиолюбителю без паяльника, который и будет основным помощником в этом деле. Однако помимо паяльника, для того, чтобы выпаять элемент, вам понадобятся:

  1. Пинцет. Для извлечения разогретых радиодеталей. Вместо пинцета можно взять зажим типа крокодил (показан на фото ниже). Преимущество зажима в том, что он надежно захватит деталь и к тому же станет хорошим теплоотводом.
  2. Полые иглы для демонтажа. Приобрести их будет не проблема, стоимость небольшая. С помощью игл можно выпаять радиодеталь быстро и аккуратно, о чем мы расскажем ниже.
  3. Демонтажная оплетка. Служит так называемой губкой, которая впитывает расплавленный припой в себя, очищая этим самым плату.
  4. Оловоотсос. Название говорит само за себя. Незаменимая вещь для частого выпаивания радиодеталей из плат в домашних условиях.

Также нужно подготовить рабочее место. Оно должно быть с хорошим освещением. Лучше всего, если лампа находится над рабочим местом, чтобы свет падал вертикально, не создавая теней.

Блок: 2/3 | Кол-во символов: 1077
Источник: https://samelectrik.ru/uchimsya-bezopasno-vypaivat-radiodetali-iz-plat.html

Типы микросхем

В настоящее время существует ряд корпусов, но наиболее широко распространены всего два, да и по факту все остальные разновидности являются вариантами двух основных типов:

  • DIP – грубо говоря, этот вариант корпуса для внутреннего монтажа, ножки этого контроллера помещаются в отверстия на плате;
  • SMD – этот тип микрочипов предназначен для поверхностного монтажа, в этом случае на плате размещаются «пятачки», к которым и припаяны ножки микросхемы.

Каждый вариант обладает своими достоинствами и недостатками. Но в рамках статьи интересны их особенности в плане распайки. Как выпаять микросхему в том или ином корпусе, разберём чуть ниже.

Блок: 2/5 | Кол-во символов: 646
Источник: https://elquanta.ru/sovety/kak-vypayat-mikroskhemu.html

Необходимый инструмент

Паяльник

Старые модели

Обеспечить нормальный прогрев контактных дорожек плат и выводов полупроводников позволяет правильно подобранный паяльник.


Универсальной конструкцией обладает старая модель ЭПСИ типа «Момент» с мощностью 65 ватт. Ее не сложно изготовить собственными руками.

Раньше широко использовались модели резистивного типа с нагревательным элементом из тонкой нихромовой проволоки.

Современные паяльники

Под конкретные условия пайки сейчас можно приобрести различные виды моделей, снабженные всевозможными функциями.


Например, для выпаивания микросхем, транзисторов и диодов специально создан паяльник с отсосом олова.

Он быстро разогревает слой застывшего припоя и легко удаляет его в жидком состоянии с контактной площадки.

Держатели радиодеталей

При нагреве ножки транзистора для залуживания и пайки всегда следует отводить тепло от корпуса и полупроводникового слоя каким-либо металлическим предметом.


С этой целью обычно применяют пинцет или зажим типа крокодил. Однако, удобнее всего работать медицинским инструментом с тонкими ножками, которым пользуются хирурги при проведении операций.

Фиксация электронных плат

Радиодетали и платы обычно имеют маленькие размеры, требуют надежной фиксации в пространстве. Паять их на весу опасно: небольшое неверное движение способно повредить всю конструкцию.


При работе с ними одна рука уже занята: в ней паяльник. А второй необходимо выполнять еще какие-то дополнительные действия. Выручают в этом случае заводские или самодельные тиски, держатели, струбцины. Ими необходимо обязательно пользоваться.

Иглы для пайки

Их в момент расплава припоя вставляют внутрь гильзы платы для отделения ножки радиодетали от контактной дорожки.


Домашнему мастеру можно купить готовый набор в магазине, например, через интернет в Китае или своем городе.

Для этих же целей хорошо подходят медицинские иглы от шприцов. Их наконечники требуется обточить до прямого угла.

Инструмент для удаления расплавленного олова

Существует несколько способов, позволяющих убрать жидкий припой из места расплава:

  • стряхивание на пол, стол или другую поверхность;
  • сметание кисточкой или щеткой;
  • отсос;
  • впитывание в специальную оплетку.

Первые два метода относятся к экстремальным, ими пользуются в крайних случаях. Для нормальной качественной работы подходят два последних способа.

Метод отсоса жидкого олова

Приспособленный для него инструмент называют оловоотсосом. Внешний вид и конструкция одной из многочисленных моделей показана на картинке.


Перед работой у него взводят пружину. Когда припой расплавлен до жидкого состояния, то наконечник устройства прикладывают к нему и нажатием кнопки заставляют усилием освобожденной пружины придать движение поршню для обеспечения разрежения, которое и втягивает жидкий металл в специальную полость.

Демонтажная оплетка

Она изготавливается плетением из мягкой медной проволоки. Работать с ней довольно просто: на расплавленный припой накладывают отрезок оплетки, а он быстро впитывает в себя жидкое олово.


Демонтажная оплетка продается в строительных магазинах. Альтернативой ей может служить экранирующая жила от старого коаксиального кабеля для телевизоров, выпускаемая еще в советские времена. Ее пропитывают флюсом их спирта и канифоли.

Блок: 3/4 | Кол-во символов: 3218
Источник: https://HouseDiz.ru/kak-bezopasno-vypayat-tranzistor-mikrosxemu-diod-iz-platy/

Демонтаж DIP-корпуса

Как уже отмечалось, эта разновидность микросхем отличается монтажом в отверстия на монтажной плате. Это налагает определённые ограничения на процесс её демонтажа. Для того чтобы аккуратно извлечь её ножки из отверстий, нужно удалить из места соединения припой, практически полностью освободив ножки. Нужно отметить, что поочерёдный нагрев и демонтаж отдельного контакта тут не подойдёт, так как, остывая, оставшийся на месте припой будет снова фиксировать микрочип на месте. Поэтому распайка DIP корпуса оптимальна следующими методами:

  1. Использование подручных средств – для этой цели подойдут иглы от медицинских шприцов или специальные полые трубочки, продающиеся сейчас в магазинах электротехники. Но вариант использования медицинской иглы наиболее дешевый и доступный. Для этого нужно подобрать иглу диаметром чуть меньше, чем посадочные гнезда для ножки микрочипа. Затем срезать её заостренную часть надфилем либо просто откусить, после чего напильником сточить сплющенную часть. После этого установив получившуюся полую трубку с ровным срезом на посадочное гнездо, просто нагреть её паяльником, освободив этим ножку чипа;
  2. Второй вариант – это перетягивание припоя с места припайки на медные провода, смоченные флюсом, таким, например, как спиртовая канифоль. Нагреваемый паяльником провод с флюсом постепенно перетягивает на себя припой с места пайки. Этот вариант занимает больше времени, но также достаточно эффективен;
  3. Использование паяльника с отсосом припоя – в этом случае особых сложностей в демонтаже не предвидится. Главное – контролировать температуру нагрева в зоне контакта, чтобы не повредить плату и саму деталь.

Эти варианты позволят быстро и качественно выпаивать DIP-корпуса с платы.

Важно! Основным требованиям к использованию паяльника в этом случае будет постоянный контроль над давлением и температурой в зоне пайки. Перегрев и излишний нажим может вывести деталь из строя.

Вытягивание припоя

Важно! При использовании иглы медицинского шприца можно упростить задачу по её обрезке, для этого перед обрезкой достаточно прокалить докрасна место среза.

Блок: 3/5 | Кол-во символов: 2088
Источник: https://elquanta.ru/sovety/kak-vypayat-mikroskhemu.html

Как выпаять микросхему из платы феном

Самым быстрым способом отпаять радиодеталь, или распаять большие схемы, это применение фена. Стоит учитывать, что данный способ может нарушить работу или вывести из строя деталь. Поэтому в последующем, перед тем как паять деталь, извлеченную при помощи фена, необходимо проверить ее на работоспособность мультиметром.

Для работы потребуется:

  • Фен;
  • Плоская отвертка.

Фиксируем в удобном положении плату, из которой будет выпаиваться нужная микросхема. Под нее поддевается плоская отвертка (используется в качестве рычага). С обратной стороны платы, потоком горячего воздуха от фена разогреваются все контакты микросхемы.

При нагревании контактов феном, старайтесь не задерживать поток воздуха на одном участке. Так снижается вероятность вывода из строя микросхемы.

После того, как олово начинает плавиться, при помощи отвертки начинаем приподнимать микросхему. Проделываем данную работу до полного извлечения микросхемы. После этого (при замене детали), удаляются остатки олова с поверхности платы, и осуществляется пайка рабочей микросхемы.

Блок: 4/6 | Кол-во символов: 1094
Источник: http://6watt.ru/bytovaya-tekhnika/remont/kak-vypayat-mikroskhemu-iz-platy-payalnikom

SMD контролёры

Поверхностное крепление корпуса более легко поддаётся демонтажу. В этом случае можно использовать широкое жало паяльника и медный провод с флюсом и отпаивать сразу несколько контактов одновременно. Но есть и более интересные методы распайки:

  1. Использование металлической полосы или половинки бритвенного лезвия для распределения тепла паяльника на один ряд ножек микросхемы. В этом случае на ряд контактов с одной стороны устанавливается стальная полоска и прогревается жалом до плавки припоя, после чего эта сторона чуть приподнимается над платой. Затем таким же образом плавится припой с другой стороны чипа;
  2. Использование длинного отрезка медной оплётки с нанесённым на неё флюсом. Отрезок укладывается на ножки микросхемы с одной стороны и прогревается паяльником; вытягивая на оплётку припоя, деталь приподнимаем пинцетом. Затем таким же образом убираем припой с другой стороны контроллера;
  3. Технически интересным вариантом является использование сплавов Розе или Вуда. Капли этого припоя наносятся на контакты и прогреваются, этим снижается температура плавления припоя. Далее припой постепенно прогревается, и микросхема демонтируется;
  4. Использование фена или паяльной лампы. Для использования этого инструмента на места пайки наносится флюс. После чего поверхность и деталь прогреваются, и пинцетом микросхема снимается с монтажных пятачков.

Нужно отметить, что каждый вариант демонтажа используется в конкретных условиях, главная задача в этом случае – подобрать наиболее оптимальный с точки зрения безопасности вариант и при его использовании не повредить саму деталь или дорожки платы.

Использование фена

Важно! При демонтаже микросхемы важно помнить, что любые детали или узлы на плате имеют свой температурный минимум, его превышение приведёт к выводу микросхемы из строя.

Использование подручных средств и паяльника при монтаже или демонтаже микроконтроллеров вполне оправдано, но требует как минимум наличия навыков работы с паяльником. При их отсутствии стоит предварительно потренироваться на ненужных деталях. Этот процесс позволит приобрести нужный опыт, как отпаять микрочип без повреждений, кроме того выбрать наиболее оптимальный вариант работы с конкретной платой и типом корпуса микросхемы.

Блок: 4/5 | Кол-во символов: 2218
Источник: https://elquanta.ru/sovety/kak-vypayat-mikroskhemu.html

Как выпаять конденсаторы из материнской платы

Конденсаторы различных видов, выполняют важную функцию в работе любой микросхемы. Пропускают или не пропускают ток, накапливают определенный заряд, сдвигают фазу и еще много функций. И выход из строя одного из них, влияет на работу всей системы. Поэтому своевременная замена способствует бесперебойной работе схемы.

Чтобы выпаять конденсаторы из материнской платы, не нужно иметь особых навыков

Для замены потребуется:

  • Паяльник;
  • Припой.

Не многие знают, что конденсаторы имеют одну особенность – толстые контактные ножки. Пайка конденсаторов не составляет труда. Но процесс их выпаивания из – за данной особенности, несколько сложнее. Определяется это тем, что ножки очень трудно прогреть. Для того, что бы сделать работы легче и быстрее, воспользуйтесь предложенным способом.

Данный способ поможет гораздо качественнее прогреть ножки конденсатора, и избежать повреждения находящихся рядом токопроводящих дорожек на плате.

Паяльник или паяльная станция, разогревается до максимальной температуры. На жало наносится определенное количество припоя (что бы получилась небольшая капля). Далее, используя разогретую каплю припоя, нагреваем ножки конденсатора до нужной температуры.

Блок: 5/6 | Кол-во символов: 1237
Источник: http://6watt.ru/bytovaya-tekhnika/remont/kak-vypayat-mikroskhemu-iz-platy-payalnikom

Видео

Блок: 5/5 | Кол-во символов: 5
Источник: https://elquanta.ru/sovety/kak-vypayat-mikroskhemu. html

Оловоотсос своими руками (видео)

Теперь, зная несколько способов выпаивания радиодеталей и микросхем, вы с легкостью сможете определить каким, и в каком случае воспользоваться. А применение некоторых хитростей, поможет сделать работу грамотно и с пониманием.

Блок: 6/6 | Кол-во символов: 304
Источник: http://6watt.ru/bytovaya-tekhnika/remont/kak-vypayat-mikroskhemu-iz-platy-payalnikom

Кол-во блоков: 13 | Общее кол-во символов: 17252
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://samelectrik.ru/uchimsya-bezopasno-vypaivat-radiodetali-iz-plat.html: использовано 2 блоков из 3, кол-во символов 1504 (9%)
  2. https://HouseDiz.ru/kak-bezopasno-vypayat-tranzistor-mikrosxemu-diod-iz-platy/: использовано 2 блоков из 4, кол-во символов 4781 (28%)
  3. http://6watt.ru/bytovaya-tekhnika/remont/kak-vypayat-mikroskhemu-iz-platy-payalnikom: использовано 5 блоков из 6, кол-во символов 6010 (35%)
  4. https://elquanta. ru/sovety/kak-vypayat-mikroskhemu.html: использовано 4 блоков из 5, кол-во символов 4957 (29%)

Как правильно паять — Радиомастер инфо

 Навыки пайки могут понадобиться для надежного соединения проводов, при ремонте и изготовлении радиоэлектронных устройств и т.д. Пайка металлических элементов – это их соединение расплавленным припоем.

Припой – это смесь олова, свинца и специальных добавок.

Что нужно для пайки?

Паяльник.

Припой, флюс.

Инструменты.

Рассмотрим по – порядку.

Паяльник.

Это основной инструмент при пайке. Разновидностей паяльников очень много. Вот некоторые из них:

Паяльник мощностью 40 Вт

Паяльник мощностью 25 Вт

Газовый паяльник

Главные критерии по выбору паяльника такие:

— мощность паяльника должна соответствовать теплоемкости (проще габаритам) спаиваемых деталей, чем крупнее детали, тем больше мощность паяльника;

— форма жала паяльника должна быть удобной для пайки. Если это малогабаритные радиодетали, то удобно жало заточенное как притупленный карандаш, если металлический экран – то жало приплюснутое и т.д.;

— очень важно иметь устройство для регулировки напряжения, поступающего на паяльник. Это может быть ЛАТР (лабораторный автотрансформатор) или простейший тиристорный регулятор напряжения. Наличие регулятора позволит не допустить перегрева жала паяльника.

Удобно пользоваться паяльной станцией, в которой есть регулировка температуры жала паяльника и, как правило, фен для пайки SMD деталей или демонтажа многовыводных радиодеталей.



Припой.

Припой должен быть подобран по составу и температуре плавления. Есть легкоплавкие (мягкие) припои, с низкой температурой плавления до 300 градусов, например, ПОС-61 и тугоплавкие (твердые) с более высокими температурами плавления, например ПМЦ-54. Легкоплавкие припои применяются в устройствах, где при работе нет высоких температур и спаиваемые детали не допускают существенного нагрева, это как правило радиоэлектронные устройства (телевизоры, компьютеры и т. д.).

Если устройство при работе нагревается (блоки в моторном отсеке автомобиля, бытовая техника и т.д.) то паять нужно тугоплавким припоем, иначе при работе контакт расплавится.

ПОС-61 – припой оловянно – свинцовый. 61 – это процент содержания олова, чем меньше эта цифра, тем в припое меньше олова, а свинца больше и температура плавления соответственно выше.

Есть ряд специальных припоев, с добавками, которые придают им особые свойства. Это припой с добавлением меди и цинка (ПМЦ-54), припой с добавлением меди, цинка и серебра (ПСр-45), припой для пайки алюминия HTS-2000 и т.д.

Флюс.

Флюс – это специальное вещество для очистки поверхности спаиваемых деталей в процессе пайки и предохранения от окисления до покрытия припоем.

Самый простой и распространенный флюс – это канифоль. Ассортимент паяльных флюсов очень широкий. Есть активные флюсы. Раньше в качестве флюса просто применяли кислоту, буру и т. д.

Главное нужно помнить, что многие флюсы, особенно активные, являются плохими изоляторами, а то и вовсе проводят ток, как некоторые кислотные. Если пользоваться таким флюсом при ремонте радиоэлектроники, то это приведет к выходу ее из строя, так как после пайки на плате появятся перемкнутые флюсом контакты.

Для пайки электронных плат есть специальные флюсы с отличными изоляционными параметрами, например, вот этот:

Если нет возможности приобрести хороший флюс, можно растворять канифоль в техническом спирте и применять как флюс.

В любом случае, после окончания пайки, лучше тщательно промыть место пайки техническим спиртом и дать ему хорошо высохнуть.



Инструменты.

При пайке необходимы:

Пинцет

Кусачки

Плоскогубцы

Нож или скальпель

Держатель плат (маленькие тиски или зажим)

Технология пайки, основные моменты.

Перед пайкой очистить и залудить жало паяльника. Когда паяльник нагрелся жало можно очистить ветошью или плотной бумагой. Если жало черное и коррозировано, то выровнять и придать ему нужную форму напильником.

Жало лудить сразу после очистки и не оставлять его сухим, для этого периодически помещать в канифоль.

Лудить жало, помещая его в канифоль, затем в припой. Припой лучше расположить на кусочке луженой жести. Жалом паяльника потереть припой, затем его поместить в канифоль, и так несколько раз, пока жало не покроется припоем.

Если не пользуетесь паяльником, снизить напряжение, чтобы жало не выгорало. Припой должен держаться на жале.

Спаиваемые детали предварительно нужно залудить. Если они залужены и чистые, достаточно покрыть флюсом и паять. Если выводы деталей окислены и почернели, зачистить их канцелярской резинкой (теркой), или скальпелем. После этого выводы покрыть флюсом и залудить. Пайку осуществлять, прикладывая припой к месту пайки. Удобно, если припой проволочный с канифолью или флюсом внутри.

Правильно запаянный контакт выглядит округлым, олово растекается самостоятельно по всей поверхности контакта, припой блестит.

Если канифоль шипит и брызгает – жало перегрето. Перегретое жало не держит припой, быстро выгорает и чернеет. В таком случае нужно уменьшать напряжение на паяльнике.

Если температура жала недостаточна, припой плохо плавится и тянется за жалом, пайка имеет острые рваные края. Непрогретая пайка трескается и контакт пропадает.

При пайке радиодеталей, которые боятся статического заряда (высокочастотные полевые транзисторы и т.д.) нужно применять специальные меры:

— использовать статический браслет, который соединить с общим проводом устройства и жалом паяльника. Дополнительно можно тонким проводом обмотать выводы транзистора, таким образом перемкнув их между собой. После того как контакты запаяны, убрать этот провод.

Не забываем после окончания пайки промыть место пайки техническим спиртом и дать ему высохнуть.

Если паяльник маломощный и не прогревает крупную деталь, например, тюнер телевизора, можно подогреть место пайки дополнительным паяльником или феном паяльной станции.

При пайке полупроводниковых деталей важно не перегревать их, иначе они могут выйти из строя. Если кремниевые полупроводники выдерживают нагрев около 1000С, то германиевые намного меньше, до 700С. Как теплоотвод, можно использовать пинцет, удерживая ним деталь за вывод, который паяется.



Технология выпаивания радиодеталей, у которых много выводов, основные моменты.

Для неподготовленных людей выпаять трансформатор, у которого десять выводов, это настоящее испытание, хотя, имея информацию, приведенную ниже, сделать это совсем не сложно.

Способы, как это можно сделать:

  1. Применить оловоотсос



  1. Применить паяльник оловоотсос



  1. Использовать специальную трубку (заточенную медицинскую иглу)

Такой иглой удобно демонтировать микросхемы. Нагреваем один вывод и одновременно одеваем на него иглу. Игла отделяет вывод от припоя. Пару секунд ждем пока припой остынет и переходим к следующему выводу. Освободив по очереди все выводы, снимаем микросхему с платы. Для установки новой микросхемы отверстия в плате уже готовы.

Если необходимо выпаять деталь с толстыми выводами, можно подобрать иглу соответствующего диаметра или использовать самодельную трубку из алюминия с отверстием нужного диаметра. Технология выпаивания такая же, как и иглой.



  1. Использовать для сбора олова оплетку экранированного кабеля

Ее нужно помещать в расплавленный припой. Припой будет оставаться на этой оплетке и таким образом место пайки будет очищаться от припоя.



  1. Применять фен паяльной станции. На фен одеваем насадку, которая позволит одновременно нагревать все выводы выпаиваемой детали. Прогреваем все выводы одновременно и вынимаем деталь.

Материал статьи продублирован на видео:
