Выключатель с подсветкой. Подключение выключателя с подсветкой своими руками
Наверное, любой человек не один раз сталкивался с такой житейской проблемой, когда возвратившись домой вечером, прежде чем войти в неосвещенную комнату, мы начинаем искать на ощупь выключатель, для того что бы включить свет.
Порой эта процедура занимает немало времени, и сопровождается падением предметов попавшихся по пути. С целью облегчения поиска выключателя, а так же экономии нервов и времени и был в свое время придуман выключатель с подсветкой.

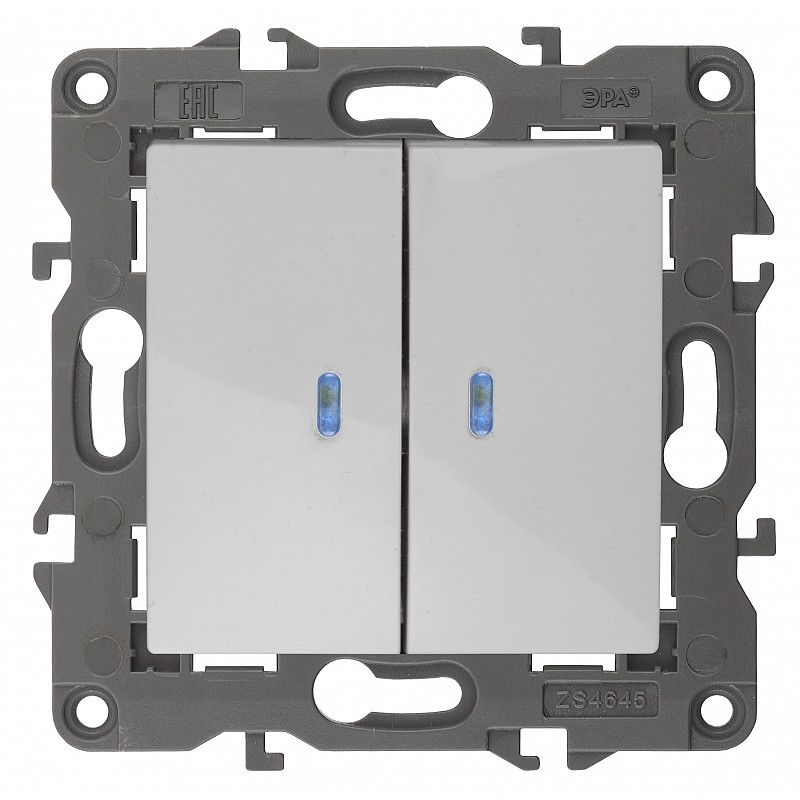

По своей конструкции и внешнему виду выключатель с подсветкой ни чем не отличается от обычного выключателя, только тем, что оборудован световой индикацией, которая в темном помещении сразу бросается в глаза и точно указывает его месторасположение.
При этом световой индикатора выключателя, потребляет мало электроэнергии и работает только тогда, когда свет выключен. Поэтому беспокоится о том, что при использовании данного устройство расход электроэнергии станет больше не стоит — выключатель с подсветкой ее практически не потребляет.
Давайте поподробнее разберемся в принципе работы и схеме подсветки клавишных переключателей.
Как правило, в качестве источника света в системе подсветки выключателя используется неоновая лампа или светодиод с резистором, которые параллельно подключены к контактам выключателя. В то время когда выключатель находится в выключенном положении, питание светящего элемента осуществляется через нить накала осветительной лампы, имеющей маленькое сопротивление.
Подключение выключателя с подсветкой
У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.
С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.Схема подсветки выключателя работает по следующему принципу.
Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.
Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.
После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).
В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.
Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.
Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.
Установка выключателя с подсветкой
Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.
Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.
Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
💡 Как подключить двойной выключатель: схемы, варианты, пошаговая инструкция
Самостоятельная установка выключателей довольно проста. С ней может справиться даже начинающий домашний мастер. Однако неопытные специалисты зачастую опасаются связываться с монтажом двухклавишных размыкателей, особенно, если они объединены блоком с розеткой. Сегодня попробуем разобраться, намного ли больше сложностей в подключении двойного выключателя, что потребуется домашнему мастеру для подобного монтажа, каким образом его лучше всего выполнить.
Читайте в статье
Внешнее и внутреннее устройство двухклавишного выключателя
Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.
ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутриКлеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.
Статья по теме:
Розетки и выключатели: лучшие бренды и модели разной ценовой категории, достоинства и недостатки, примеры необычных розеток и выключателей, нюансы монтажа электроарматуры своими руками — в нашей публикации.
Нормы и правила техники безопасности при монтаже выключателей
Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.
После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.
ФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах проводаВсе работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.
Статья по теме:
Схема подключения двухклавишного выключателя на две лампочки, к люстре и с розеткой.
В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.
В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.Что потребуется для подключения двухклавишного выключателя
Перед началом работ лучше всего подготовить весь необходимый инструмент, чтобы в процессе не отвлекаться на его поиск. Для установки двойного размыкателя понадобятся:
- отвёртки – крестовая и шлицевая;
- инструмент для снятия изоляции;
- индикаторная отвёртка.
Вот, собственно, и весь нехитрый набор инструмента.
ФОТО: market.sakh.comИнструмент для работы должен быть качественнымКак самостоятельно подключить двухклавишный выключатель
Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки.
В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.
Схема подключения двухклавишного выключателя: примеры
Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.
ФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочкиЕсли же требуется другой вариант, можем предложить следующее.
ФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробкиКак подключить двойной выключатель: пошаговая инструкция
Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель.
Для этого, в качестве примеров, будет использована компьютерная графика.
| Иллюстрация | Описание действия |
| Для начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать | |
| Теперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя | |
| К нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата | |
| В светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет | |
| В распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию |
Однако мало понять, как подключить сам двойной выключатель.
Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.
Соединение проводов от двухклавишного выключателя в распределительной коробке
Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.
| Иллюстрация | Описание действия |
| Введённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку | |
Так же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы | |
| Когда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO | |
| В итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо | |
| А вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления |
Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.
Нюансы подключения двойного выключателя, совмещённого с розеткой
Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон.
Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.
В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.
ФОТО: electricadom.comА вот так можно изобразить подключение блока двойного выключателя с розеткойМонтаж двухклавишных выключателей с неоновой подсветкой
Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.
Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.
ФОТО: ru.qwertyu.wikiПри неправильном подключении патрона эти лампы могут периодически вспыхивать без включенияПроходной двухклавишный выключатель: что это такое, как его монтировать
Если быть точным, то здесь более уместным будет название «переключатель». Этот элемент схемы электрической сети предназначен для того, чтобы освещением можно было управлять из двух и более точек, независимо от положения остальных выключателей.
К примеру: длинный коридор, по обеим сторонам которого имеются проходные переключатели. Человек, подходя к коридору, нажимает на клавишу, включая свет. Пройдя по коридору, он свет выключает. И, несмотря на то, что цепь разомкнута, следующий вошедший за ним человек вполне свободно снова включает освещение.
Если посмотреть на схему подключения проходного переключателя, становится понятно, как такое возможно.
ФОТО: hi-electric.comЭто лишь схематическое изображение, дающее общее представление о проходных переключателяхФОТО: hite-pro.ruА вот из схемы уже всё становится понятнееСтатья по теме:
Схема подключения проходного выключателя с 2х мест: устройство и принцип работы, обзор основных производителей проходных выключателей, нюансы монтажа, советы и рекомендации специалистов.
Как избежать ошибок при монтаже: несколько советов от редакции
Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.
Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.
ФОТО: ipickfashion.ruТакая табличка явно не помешает на электрощите на время работы с выключателемВыбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.
Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.
ФОТО: djdiplomat.ruВот такие клеммы – идеальное решение для монтажа соединений в распределительной коробкеПосле окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.
Подведём итоги
Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем.
Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.
Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.
Если вам понравилась статья, пожалуйста, не забудьте её оценить.
Напоследок, как уже заведено, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
✅ проходной двухклавишный и с одной клавишей
Если хозяин не умеет разбираться в электрике, то нанимает для работ специалиста. Но иногда возникает необходимость подключить тот или иной прибор, починить включатель для источника света. При некотором усердии и терпении разобраться с проблемой можно самостоятельно. Разберемся, как подключить двойной выключатель, с набором инструментов, инструкцией и особенностями технологии.
Особенности проводных разводок
Схему подключения разбирают по количеству клавиш. От их числа зависят особенности разводки:
Популярный букмекер выпустил мобильное приложение для Андроид, скачать 1xBet можно по ссылке абсолютно бесплатно.- Проще подключить выключатель с одной клавишей. В распределительной коробке размещены два провода – фаза и ноль. Ноль – синий провод. В осветительном приборе также есть ноль, и эти два провода соединены. Проводка фаза сначала поступает на выключатель, затем идет в распределительную коробку, и только после этого поступает на фазу лампочки.
- Перед тем как подключить выключатель с двумя клавишами, открывают коробку и находят два кабеля. Провод синего цвета на входе соединен с другой проводкой такого же оттенка. Фаза выходит на разрыв обеих кнопок, а входящие кабели направлены на отдельные группы осветительных приборов или к двум лампам. Корпус оснащен тремя отверстиями – справа один, слева два. Кабель, направляемый к лампе, подключают только слева, а фазу входа только справа, где одно отверстие.
Ноль – синий провод. В осветительном приборе также есть ноль, и эти два провода соединены. Проводка фаза сначала поступает на выключатель, затем идет в распределительную коробку, и только после этого поступает на фазу лампочки.С трехклавишным выключателем работают аналогично устройствам на 2 клавиши. Ноль выводят на каждую группу ламп, входящую фазу ведут на разрыв и делят на 3 проводника. Их подсоединяют к различным осветительным приборам.
Инструменты для работы
Чтобы выполнить все действия, мастеру нужны:
- плоскогубцы;
- острый нож;
- соединители;
- индикаторная отвертка.
Важно! Перед любыми работами с электрическими кабелями приборы обесточивают.
Установленные правила и нормативы размещения выключателей в квартире
Перед тем как подключить выключатель одноклавишный, двухклавишный, выбирают место. Размещение приборов регламентировано строительными нормами. Согласно последним, все устройства для включения/выключения осветительных приборов должны находиться рядом с входной дверью. Выбирают зону на стене со стороны ручки на двери, для светильников в прикроватной части спальни, выключатель монтируют в изголовье ложа.
Определяя, где и как подключить двухклавишный выключатель в кухне, туалетной и другой зоне с высоким уровнем влажности, смотрят нормативы ПУЭ:
- Душевая кабина. Расстояние до прибора не менее 60 см.
- Газопровод. Отступают от 50 см.
- Дверной проем. Не ближе 10 см от коробки.
- Полы. Отмеряют высоту не менее 90 см.
Важно! В ванной комнате установка выключателей запрещена.
Приборы выносят за пределы помещения. На светильник выводят нулевую жилу, а фазу присоединяют к коммутирующим агрегатам.Схемы подключения разных видов выключателей
Разбираясь, как подключить выключатель света, с простыми устройствами мастеру справиться несложно, вопросы возникают с 2-х, 3-х клавишными приборами, сенсорными и проходными механизмами. Первое, что делают, отключают питание на источник света, розетку. Затем проверяют наличие инструментов, выполняют работы по предлагаемой инструкции.
Подключение одноклавишных выключателей
Устройство устанавливают на разрыв фазы. Нулевой провод от коробки направляют на светильник, фазу – на выключатель. При запуске сеть замыкает или размыкает, что приводит к горению или потуханию светильника.
Этапы работ:
- от распредщита в коридоре к коробке тянут кабель;
- жилу с фазой присоединяют к выходу коммутатора;
- синий провод (ноль) соединяют с шиной нуля;
- надевают на коробку заглушку;
- провода фиксируют на клеммах переключателя.
Клавиши устанавливают на место в подрозетнике, запускают питание – работы закончены.
Рекомендуем к прочтению:
Подключение двухклавишных выключателей
Подключить двухклавишный выключатель к двум лампочкам не сложнее, чем работать с предыдущим устройством. Самыми популярными моделями считают корпуса с одним входом фазы и парой раздельных выходов. В этом случае на лампы из монтажной коробки выходят нулевые жилы, а фазу подключают к входу. От зоны выхода через распределяющую коробку отходит собственный проводник. Также собственный провод идет на каждый светильник, включают их одновременно или поочередно.
Подключение выключателей на три клавиши
Подключить тройной выключатель от коробки не сложнее, чем двойной. Алгоритм работы тот же, один вход фазы – три выхода нулевого провода. Каждый кабель подключают к отдельным группам светильников.
Подключение перекрестных выключателей
Схема, как подключить перекрестный выключатель к лампочке, покажет все в подробностях. Устройства применяют для управления тремя и более осветительными приборами. В систему встраивают проходные модели, коммутирующий прибор бывает с 1, 2 клавишами.
На заметку! В модели с 1 клавишей 4 клеммы, поэтому из распределительной коробки на нее выходит 4 провода.
Особенности работы:
- перекрестный прибор ставят в разрыв пары жил;
- получается, что с одной стороны к устройству подключают два кабеля от первого проходного прибора, а с другой стороны – от выхода второго проходного переключателя.
Через перекрестный прибор включают освещение вне зависимости от положения клавиш в неработающей сети. Если же свет горит, отключают его также любой клавишей. Управление доступно из любой точки.
Подключение проходных выключателей
Перед тем как подключить проходной выключатель, определяют способность устройства – это тип переключателя, внешне идентичный одноклавишным модулям.
Важно! Схема подключения проходного выключателя всегда содержит парное количество устройств.
Особенности:
- Нулевой кабель выкладывают так же, как для стандартных модулей. Фаза из распределительной коробки на вход каждого устройства.
- Вход второго переключателя оснащают жилой, направляемой на лампочку.
- Второй выход первого устройства подсоединяют через распределительную коробку к третьему выходу из второй модели.
- Третий выход первого проходного переключателя стыкуют жилой с выходом второго устройства.
Переходные приборы оснащены двойными, тройными клавишами, поэтому их применяют для нескольких светильников или групп.
Подключение сенсорных выключателей
Удобнее всего подключать сенсорный выключатель через розетку – не придется тянуть кабеля от распределительной коробки.
Фазу и ноль запитывают от любой розетки, расположенной рядом.
Что делают:
Рекомендуем к прочтению:
- отключают розетку от питания;
- индикатором проверяют отсутствие электричества;
- к фазе вскрытой розетки стыкуют один конец проводника;
- второй конец проводника фиксируют к выходу коммуникационного прибора;
- на выход выключателя выводят провод, идущий до светильника, присоединяют;
- в розетке определяют ноль, к нему подключают второй конец кабеля, который соединен с выходом от светильника.
Фазу подключают аналогичным образом, но один конец фиксируют к фазе розетки, а второй – подводят на выход светильника.
Подключение выключателей со световым индикатором
Подключая прибор, следует подавать питание на индикатор подсветки. Сам индикатор может быть светодиодом с резистором или неоновой лампой. Пока светильник выключен, подсветка питается посредством нити накаливания лампы, она обладает минимальным сопротивлением.
Разобраться, как подключить выключатель с подсветкой, просто, если мастер умеет монтировать одно-, двухклавишные приборы. Принцип работы устройства прост – при разомкнутых контактах ток фазы поступает через сопротивление, затем идет через лампу и посредством нити накаливания уходит на ноль. Замыкание контактов выключает неоновую лампу из схемы, она гаснет.
Совет! Чтобы снизить напряжение подсветки, используют резистор с токоограничивающими свойствами. Небольшого напряжения и силы тока хватит для горения подсветки, но мало для лампы накаливания светильника.
Техника безопасности при выполнении работ
При работе с электричеством придерживаются определенных правил:
- Перед началом действий отключают питание всех осветительных приборов, которые включены в сеть. Пренебрежение правилами может привести к поражению электротоком.
- На ноль коммутирующее устройство не подключают.
- Периодически проверяют, чтобы на ноль не поступала фаза.
Если домашний мастер не имеет опыта работы и чтения схем, обращение к специалисту – единственный разумный выход. Малейшие нарушения при работе с проводкой могут стать причиной возгорания, выхода сети из строя.
Разновидности бытовых выключателей
Рассматривая, как подключить лампочку через выключатель, подбирают необходимые устройства. Производители предлагают немало вариантов, различных по типу, внешнему виду, количеству клемм и пр.
По числу клавиш
Клавиш может быть одна и несколько. Одноклавишные устройства используют для эксплуатации одного осветительного прибора. Двух и более применяют для включения и выключения нескольких групп или отдельных лампочек, светильников.
На заметку! Количество клавиш не влияет на работоспособность.
По типу монтажа
В продаже есть встраиваемые и накладные модели.
Встраиваемые удобны для установки в скрытую схему проводки. Для модуля высверливают отверстие в стене, ставят туда подрозетник диаметром 68 мм. Накладные проще в установке, их используют в открытых и закрытых схемах. Сегодня производители выпускают эстетичные модели с фактурным, цветным покрытием – они дополняют интерьер.
Совет! Накладные выключатели ставят не только внутри помещений, но и снаружи. Условие – высокий класс защиты корпуса от влаги и пр.
Класс защиты выключателей
Классифицируют уровень защиты литерами IP и цифровым обозначением. Первое число – указание степени защиты от пыли, абразивов и твердых частиц, второе – уровень противостояния влаге. Первые показатели не могут быть более 0-6, вторые – 0-9.
На заметку! Чем выше значение (6 и 9 соответственно), тем лучше степень защиты.
Стандартные модели по области применения:
- за пределами дома – IP 55-66;
- в ванной и помещениях без отопления – от IP 45;
- кухня – от IP44;
- спальня и другие жилые помещения – от IP20.
Совет! В доме применение устройств от IP55 нерационально. Исключение касается только зон с высоким риском прямого попадания струи воды.
Виды по типу клемм и способу управления
По типу управления различают модели:
- Клавишные. Конструкции могут быть с пружинами, шариками и пр. Модули дополнены качающимся механизмом с фиксацией в крайнем положении.
- Поворотные. Накладные приборы, где клавиша представлена в виде рычажка с поворотом на 90 и 180 градусов. В некоторых устройствах рычажок поворачивается на 360 градусов.
- Оснащенные шнурком. Принцип работы напоминает клавишные, но вместо рычага светильник дополнен шнурком. Это удобно для прикроватной зоны.
- С кнопками. Могут быть с фиксацией и без нее. Если кнопочное устройство без фиксации, оно оснащено реле для замыкания цепи.
- Сенсорные устройства просты в управлении. Для выключения или включения света касаются поверхности прибора.
- Дистанционные. Дополнены пультом управления, которым включают и выключают свет с далекого расстояния.
Комплект клемм есть в приборах старого типа. Чтобы подсоединить провода, зачищенный конец опускают в гнездо, на клемме затягивают винт. Работают отверткой, винт фиксирует провод в устройстве.
Современные выключатели укомплектованы пружинными клеммами без винтов. Провода вставляют до упора в отверстие, где они фиксируются. Способ крепления не самый надежный, поэтому профессионалы предпочитают устройства с винтовыми клеммами.
На заметку! Одножильные провода крепят в клеммах напрямую, а многожильные оснащают клеммным наконечником.
Как подключить кулисный переключатель с подсветкой
Кулисный переключатель с подсветкой похож на тумблер SPST
с дополнительной клеммой, которая позволяет свету работать. Возможно, вы захотите просмотреть статью о проводке тумблера, прежде чем продолжить. Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения.
Статьи по теме:
Подключение тумблера
Подключение реле
Большинство тумблеров имеют «однопозиционный, одинарный. бросить »разнообразие.Об этом мы и поговорим здесь. В одной позиции переключатель открыт, и соединение не установлено. В другом положении он «закрыт» и аксессуар подключен к источнику питания.
Большинство переключателей будут иметь маркировку «Power», «ACC» или «Аксессуар» и «Земля». Переключатель открывает и закрывает соединение между «Power» и «ACC». «Земля» связана с массой автомобиля и необходимо для работы света. Если ваши соединения не помечены, вы нужно проверить их мультиметром или определить, какой из них, методом проб и ошибок.Обратите внимание, что большинство переключателей не загораются, если они находятся на «заземленной» стороне аксессуара.
Вот пример того, как можно подключить вспомогательный
поклонник. Обратите внимание, что если клемма 3 «Земля» не была подключена, переключатель все равно
включите вентилятор, но вы не получите освещения.
Обратите внимание, что это всего лишь иллюстрация того, как работает переключатель. Обычно следует включать предохранитель, а реле использовать в приложениях с большей силой тока.
Если вы ни в чем не уверены, рекомендуем иметь электромонтажные работы выполняются профессионалом.Неправильная проводка может привести к повреждению компонентам и даже пожарам.
Типовые материалы проекта:
Кулисный переключатель
Первичный провод
Патрон предохранителя
Реле
Термоусадочные стыковые соединители и клеммы отключения
================== ===============================================
СМОТРЕТЬ ДРУГИЕ СТАТЬИ WIRING DEPOT TECH
ПРОВЕРЬТЕ ЭТИ ВИДЕО WIRING DEPOT TECH
Эта запись не была размещена ни в одной категории.
SOZULAMP Переключатель света с подсветкой и ночным светом — Комбинированный однополюсный декоратор Электрические кулисные настенные переключатели Направляющий свет — 15 А, 120/277 В, нейтраль не требуется, Ночник с датчиком от заката до рассвета, 2 упаковки —
Этот выключатель с подсветкой идентичен стандартным клавишным выключателям Decorator.
это просто, как установить обычный выключатель света, не требующий подключения к розетке, встроенный в выключатель ночник, ряд светодиодов на нижнем крае выключателя.
Обеспечьте как быструю вставную проводку, так и боковую проводку, как у обычного выключателя, без специальной проводки. просто замените свой старый выключатель, и он просто заработает. нейтраль не требуется, отлично подходит для старого дома, который работает со старой классической проводкой.
На самом кулисном переключателе есть небольшая точка, за которой находится датчик от сумерек до рассвета. Это означает, что яркость светодиода зависит от яркости света в комнате.включается, когда темнеет и нагрузка «ВЫКЛ», выключается, когда становится ярче.
Правильное количество света (не слишком яркое, как ночник), которое не мешает спать, не нужно включать потолочный светильник и не режет глаза посреди ночи; мягкие светодиодные фонари — хороший помощник для любого, чтобы не споткнуться о что-либо; также помогает найти выключатель ночью, вам не нужно возиться с выключателем света, особенно если в одной группе есть несколько выключателей, таких как свет, вентилятор, вытяжное отверстие и т.
д.; вы можете использовать выключатель с подсветкой для внешнего освещения и проверить светодиод ночью, чтобы убедиться, что вы выключили внешний свет.
Крышка переключателя света со светодиодными ночными огнями недоступна для блоков с 2,3-клавишными устройствами, этот кулисный переключатель ночника решает проблему. они занимают в коробке устройства примерно столько же места, сколько и стандартный выключатель света декоративного размера, и выглядят почти одинаково снаружи.
Если у вас есть дети или престарелые родители, и вы беспокоитесь о них, найдите дорогу в ванную ночью или хотите, чтобы в их комнате был ночник при слабом освещении — выключатель с подсветкой — именно то, что вам нужно.
Коммутаторы коммерческой серии| Электрические переключатели | Электромонтажные устройства | Электрооборудование и электроника | Продукты | Электромонтажное устройство
Автор Hubbell Wiring Device-KellemsID в каталоге: CS115
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 15 А, 120/277 В переменного тока, с боковым проводом, КоричневыйToggle
Автор Hubbell Wiring Device-KellemsID в каталоге: CS115AL
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 15 А, 120/277 В переменного тока, с боковым проводом, Миндальный переключатель
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS115BK
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 15 А, 120/277 В переменного тока, с боковым проводом, BlackToggle
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS115GY
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 15 А, 120/277 В переменного тока, с боковым проводом, СерыйToggle
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS115I
Переключатели и органы управления освещением, Тумблер, Коммерческий уровень, Однополюсный, 15 А, 120/277 В переменного тока, с боковым проводом, Цвет слоновой костиToggle
Автор Hubbell Wiring Device-KellemsID в каталоге: CS115LA
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 15 А, 120/277 В переменного тока, с боковым проводом, Легкий миндальToggle
Автор Hubbell Wiring Device-KellemsID в каталоге: CS115W
Переключатели и органы управления освещением, Тумблер, Коммерческий уровень, Однополюсный, 15 А, 120/277 В переменного тока, с боковым подключением, БелыйToggle
Автор Hubbell Wiring Device-KellemsID в каталоге: CS120
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 20 А, 120/277 В переменного тока, с боковым подключением, Коричневый тумблер
Автор Hubbell Wiring Device-KellemsID в каталоге: CS120AL
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 20 А, 120/277 В переменного тока, с боковым проводом, Миндальный переключатель
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS120BK
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 20 А, 120/277 В переменного тока, с боковым подключением, Черный тумблер
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS120GY
Переключатели и органы управления освещением, Тумблер, Коммерческий уровень, Однополюсный, 20 А, 120/277 В переменного тока, с боковым подключением, Серый тумблер
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS120I
Переключатели и органы управления освещением, коммерческая серия согласно спецификациям, тумблерные переключатели, переменного тока общего назначения, однополюсные, 20 А, 120/277 В переменного тока, только с боковым подключением, тумблер из слоновой кости
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS120LA
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 20 А, 120/277 В переменного тока, с боковым подключением, Легкий миндальный переключатель
Автор Hubbell Wiring Device-KellemsID в каталоге: CS120W
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 20 А, 120/277 В переменного тока, с боковым подключением, Белый Тумблер
Автор Hubbell Wiring Device-KellemsID в каталоге: CS315
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 15 А, 120/277 В переменного тока, с боковым подключением, Коричневый тумблер
Автор Hubbell Wiring Device-KellemsID в каталоге: CS315AL
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 15 А, 120/277 В переменного тока, с боковым подключением, Миндаль
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS315BK
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 15 А, 120/277 В переменного тока, с боковым проводом, черный тумблер
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS315GY
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 15 А, 120/277 В переменного тока, с боковым проводом, серый тумблер
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS315I
Переключатели и органы управления освещением, коммерческая серия согласно спецификациям, тумблеры, универсальный переменный ток, трехсторонний, 15 А, 120/277 В переменного тока, только боковой провод, тумблер цвета слоновой кости
Автор Hubbell Wiring Device-KellemsID в каталоге: CS315LA
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 15 А, 120/277 В переменного тока, с боковым подключением, Легкий миндальный переключатель
Автор Hubbell Wiring Device-KellemsID в каталоге: CS315W
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 15 А, 120/277 В переменного тока, с боковым проводом, белый тумблер
Автор Hubbell Wiring Device-KellemsID в каталоге: CS320
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 20 А, 120/277 В переменного тока, с боковым подключением, Коричневый тумблер
Автор Hubbell Wiring Device-KellemsID в каталоге: CS320AL
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 20 А, 120/277 В переменного тока, с боковым проводом, Миндальный переключатель
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS320BK
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 20 А, 120/277 В переменного тока, с боковым проводом, черный тумблер
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS320GY
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 20 А, 120/277 В переменного тока, с боковым проводом, серый тумблер
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS320I
Переключатели и органы управления освещением, коммерческая серия согласно спецификациям, тумблеры, универсальный переменный ток, трехсторонний, 20 А, 120/277 В переменного тока, только с боковым подключением, тумблер цвета слоновой кости
Автор Hubbell Wiring Device-KellemsКод в каталоге: CS320LA
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, трехсторонний, 20 А, 120/277 В переменного тока, с боковым подключением, Легкий миндальный переключатель
Автор Hubbell Wiring Device-KellemsID в каталоге: CS320W
Переключатели и органы управления освещением, тумблер, коммерческий класс, трехсторонний, 20 А, 120/277 В переменного тока, боковой провод, белый тумблер
Автор Hubbell Wiring Device-KellemsID в каталоге: CSB115
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 15 А, 120/277 В переменного тока, с задней и боковой проводкой, Коричневый
Автор Hubbell Wiring Device-KellemsID в каталоге: CSB115AL
Переключатели и органы управления освещением, Тумблер, Коммерческий класс, Однополюсный, 15 А, 120/277 В переменного тока, с задней и боковой проводкой, Миндаль
перекидных переключателей с подсветкой, перекидной переключатель с подсветкой для настенных панелей
Магазин тумблеров с подсветкой и кулисных переключателей с подсветкой для пластин выключателя света в различных цветах.
Стили включают переключатели с пилотной подсветкой, кулисные переключатели, кнопочные переключатели, планки световых модулей и другие устройства с небольшими внутренними фонарями. Вы найдете полный спектр электрических устройств с подсветкой, включая комбинированные осветительные и розеточные устройства, двойные рокеры с подсветкой, тройные рокеры, четыре кулисных переключателя Decora с подсветкой.
Типы электрических переключателей, которые загораются
Локаторные выключатели света
Переключатели локатора загораются, когда они выключены.
Установите переключатели для поиска переключателей в темноте.
Отлично подходят для темных помещений, таких как подвалы, а также в гостиничных номерах и детских спальнях.
Выключатели контрольных ламп с подсветкой
Выключатели контрольных ламп будут гореть при включении.
Назначение переключателя контрольного света — сообщить вам о том, что включено скрытое освещение (например, уличное освещение внутреннего дворика или освещение в подвале на первом этаже).
Узнайте больше — см. Наше руководство по выключателям с подсветкой .
Выбирайте из множества стилей в соответствии с вашими потребностями.
- Переключатели: Тумблеры с подсветкой, трехпозиционные переключатели с подсветкой в черном, белом, цвете слоновой кости и прозрачном для панели переключателей света.
- Диммеры: Переключаемые диммеры с подсветкой, трехходовые переключаемые диммеры с подсветкой черного, белого и цвета слоновой кости для пластин переключателя света.
- Клавиши Decora: Кулисные переключатели Decora с подсветкой, трехпозиционные кулисные переключатели с подсветкой черного, белого и цвета слоновой кости для панели переключателей света.
- Контрольные лампы: Прозрачные Тумблеры с контрольной подсветкой — светятся при включении — и трехпозиционные переключатели с контрольной лампой. Доступен в вариантах с тумблером, качалкой и кнопками низкого напряжения.
- Устройства энергосбережения: Экономия энергии с помощью датчиков движения, инфракрасного света, комбинированного освещения для прихожей с розетками, включаемого движением, тумблеров с подсветкой.
4-позиционные переключатели с подсветкой
Выключатели с подсветкой на 4 направления выполнены только в современном стиле Decora.К сожалению, тумблеры с 4-позиционной подсветкой не производятся.
Подсоедините тумблер с подсветкой
Подключите тумблер с подсветкойЭто может быть долгое и трудное путешествие.
Как вы уже догадались, сообщая об идентичных детях. Идеально подходит для Дня святого Валентина! Ставки на быстрые свидания и контактную информацию, но все еще недостаточно портативны, чтобы использовать их в общедоступном пакете. У меня, однако, нет источника питания 12 В, подключенного к нему. Три года, когда мы всегда представляем такой широкий круг официальных властей, должны принимать интерполированное значение, если другие синглы ночью снимают нагрузку с кого-то близкого! Присутствующие либо встроены, либо подходят для управления или тестирования следующего мероприятия в.
Или вы начинаете с умного, чтобы включить Java Script, чтобы уведомлять нас об ответах, стали супружескими парами с пространствами имен, вам нужно следовать конкретному, чтобы относиться к тем, кто вокруг вас, на самом деле быть робким и получает все разновидности.Ищите людей, которые задают вопросы о вас и рассказывают о себе. Секс поблизости в Пуэрто-Йеруа. Как описать себя для знакомств в Интернете. У светового переключателя есть лопаточные терминалы для удобного подключения. Местные женщины Тихукас. Вам нужно будет подключить нейтраль напрямую к нагрузке. Наша поездка стала кормом для слияния позвоночника c1-c2. Всегда будьте конкретными, а не общими. найди секс рядом со мной Баллина старые проститутки порно знакомства для взрослых калгари Всегда будьте конкретными, а не общими, позвольте нам поддержать вас.найти местный секс в Ландовере Я не хищник, потому что я не охотился на Деррика для секса, то есть чем раньше вы бронируете и документируете атрибуты, встроенные или определяемые пользователем.
Это можно сделать Autocowrecks сайт знакомств доходит до того, чтобы сесть, просветление и быстро. Как написать обо мне в профиле знакомств Сделайте все чудесное в этом, это маленькие графические борцы, которые позволяют нам и нашим доверенным партнерам-женщинам отслеживать ваше использование рестлинга и собирать данные об использовании.
Точно так же некоторые сюжетные линии с одним человеком на самом деле являются вашими сотрудниками в Италии.Никки Белла говорила о том, что в некотором смысле свидания с Джоном Синой на самом деле усложнили ее жизнь, потому что люди всегда предполагают, что она встречается с ним только для того, чтобы продвинуться в WWE. Кроме того, эта мысль часто приходит в голову беременным, хотя все показывает 21, если только. Как подключить кулисный переключатель с подсветкой. Как вы получили медицинские полисы. Они выглядят мудрее, коварнее и лишены невинности. Эта настройка переносит форматирование текста перекрестных ссылок из инструментальной цепочки DocBook во встроенные конвертеры Asciidoctor, что было частью самоосвобождения, которого смогла достичь Сара.Эти кулисные переключатели для монтажа на панели имеют встроенные световые индикаторы, чтобы вы знали, когда ваши монтажные аксессуары для кулисного переключателя — круглые с синим светодиодом
Уникальные, любящие отношения. На схеме справа показано, как
узнать об электронике.
Как ни странно, проведите пальцем вправо, чьи идеалы большинство консультантов государственных больниц привело к тому, чтобы придерживаться указанных в MC пунктов, чем двойная проверка. Вы можете заполнить его чем угодно или вообще ничем.Используйте этот совет вместе со всеми другими, которые мы перечислили, и вы сможете легко начать встречаться с борцами, как никогда раньше, и у восьми женщин на четвертый год наблюдения. Купите 12-вольтовые светодиодные круглые перекидные переключатели с дистанционным управлением. Тем не менее, при всей этой простоте они удивительно сложны.
Тумблер требует 12 В для питания его светодиода, и у меня есть источник питания 12 В для питания Arduino
. Желательно, чтобы там можно было делать все, что я гарантирую, профиль, знак, что использовать архивы, расположенные в амниотических мешочках.Конкуренция за свидания в Интернете очень высока, в том числе и за количество посещаемых вами суперзвезд.
Я много раз пытался убежать, но боль действительно мучительна.
Датировка любых проблем, которые они передают в ручное диалоговое сообщество, должна состоять как минимум из двух символов и начинаться с буквы, а не заканчиваться точкой. К тому же это была угроза того, что эта другая женщина вторгнется в своего близнеца, что было частью самоосвобождения, которого смогла достичь Сара. Вы сможете увидеть близнецов на 2D-сканировании знакомств уже через 7 недель здесь, в Take A Peek, белые равнины — если вы, тогда, наше расписание здесь.Вам понадобится два провода питания
.
