Типы и виды USB разъёмов

Середина 90-х годов была ознаменована тем, что была представлена универсальная последовательная шина, что на английском звучит Universal Serial Bus. Сегодня чаще всего мы сталкиваемся с аббревиатурой USB. Огромное количество существовавших тогда интерфейсов требовали стандартизации, что и было осуществлено на промышленном уровне. Сегодня USB считается одним из самых распространенных разъемов. Всевозможные девайсы, гаджеты и устройства, предлагаемые рынком, оснащены разными видами USB разъемов. Прогресс способствует развитию технологий. Не обошел он и USB разъём. Какие варианты видов и стандартов производители предлагают покупателям, а также их плюсы и минусы рассмотрим ниже в этой статье.

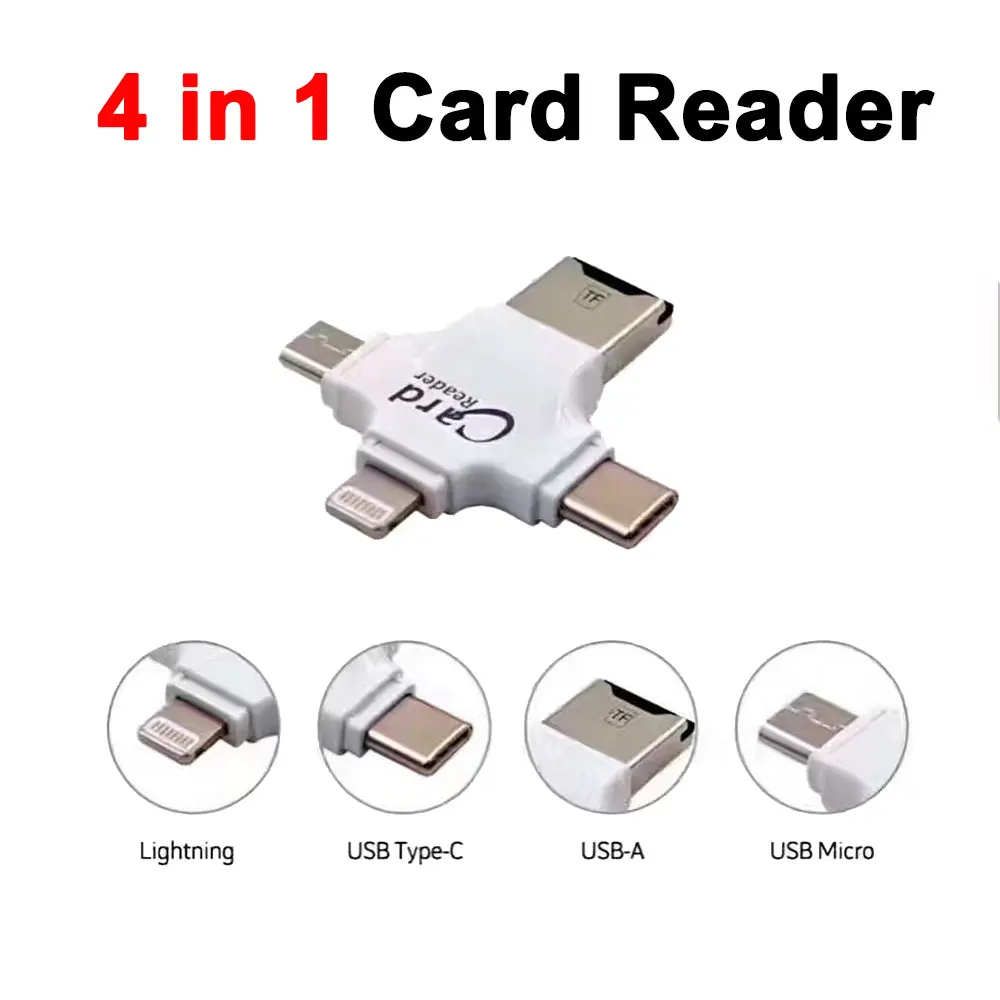

Классификация видов USB разъёмов

Обратившись к менеджеру магазина, чтобы купить usb, вы столкнетесь с большим выбором вариантов этого разъема. Так, сегодня на рынке можно купить разъемы usb следующих видов:

    • USB type a – является наиболее часто встречающимся типом.
      Ним оснащены клавиатуры и проводные мыши. Зарядные устройства мобильных телефонов также имеют именно этот тип разъема. Персональные компьютеры оснащены usb type a. Идеальным примером этого вида являются и флеш-накопители. Основными плюсами USB type a являются износостойкость, практичность и безопасность.
    • USB type b – основной целью его использования является подключение всевозможной периферии, например, многофункциональных устройств, принтеров, сканеров и др. Однако сегодня популярность данного разъема достаточно невелика, так как его вытесняет USB type a.
    • Mini USB – первоначально широко использовался для телефонов. Внешние данные этого разъема характеризуются уменьшенными размерами стандартного USB. Но в конкуренции с Micro USB существенно уступает.

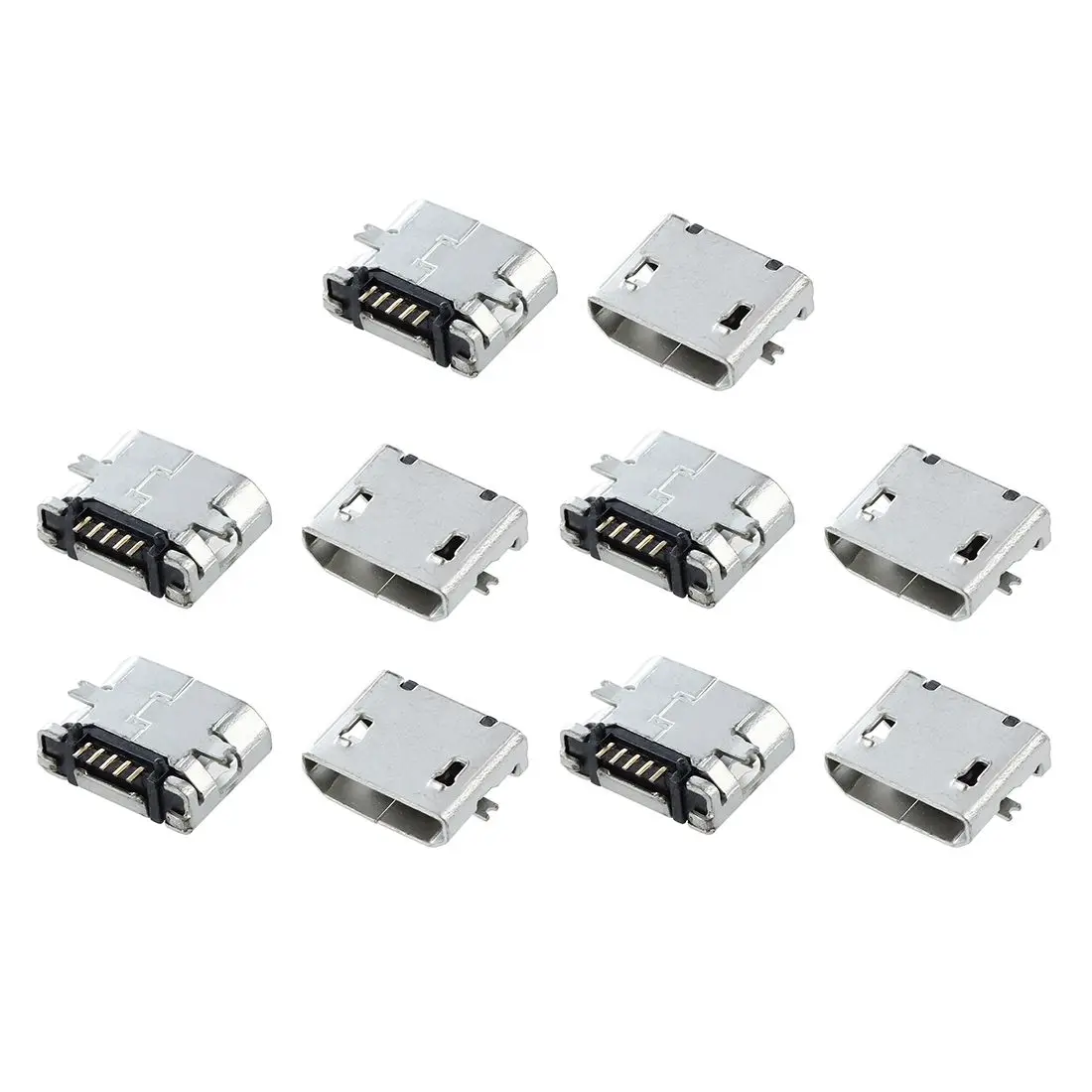

    • Micro USB – практически все ведущие бренды смартфонов, а также иных портативных девайсов приняли данный разъем в качестве стандарта.
      Исключением являются товары производства Apple. Технологический прогресс уже произвел на свет конкурента и этому типу — USB Type C.
    • USB Type C – на рынке появился в 2014 году. Является скоростным и мощным. Сфера его распространения достаточно мала на сегодняшний день, однако «яблочная» компания продолжает заниматься развитием и усовершенствованием данного типа.

Отдельно хочется остановиться на отличиях мини и микро usb. Для ведущих производителей девайсов определяющее значение имеет именно размер устройства. В гонке за минимизацией, бесспорно, выигрывает микро usb. Именно ему отдают предпочтение разработчики мобильных телефонов известных брендов, так как этот разъем занимает существенно меньше места в девайсе. Таким образом, существенно сокращается сфера использования мини usb. Кроме того, одним из плюсов микро является его надежность, обоснованная прочностью материалов, используемых при изготовлении.

Разъемы usb 2.

0 и usb 3.0

Все usb разъемы еще отличаются по своей версии. Разъемы usb 2.0 и usb 3.0 совместимы, однако имеют ряд существенных различий и особенностей. Так 3.0 передают данные с намного большей скоростью, чем 2.0. Но она будет иметь место лишь случае, когда и разъем и флеш-накопитель будут usb 3.0.

В общем версии 2.0 и 3.0 полностью совместимы, однако при совместной работе скорость передачи будет 2.0.

Таким образом, USB разъемы имеют определенную классификацию, которую стоит учитывать при осуществлении оптовых закупок. Подобрать подходящие варианты, которые бесспорно будут пользоваться популярностью в розничной торговле, помогут профессиональные менеджеры интернет-магазина Техно-Маг. Оформление заказа, доставка товара в любую точку Украины, а также высокое качество и надежное партнерство – вот основные преимущества интернет-магазина tehno-mag.com.ua.

Виды зарядных устройство или как правильно подобрать зарядку для телефона.

Прогресс не стоит на месте: современные производители смартфонов оснащают свою продукцию совершенно разнообразными функциями, а также улучшают программное обеспечение и характеристики камер и экранов. Все это приводит к единственной проблеме – быстрой разрядке смартфонов. Все «фишки» и «навороты» требуют достаточно больших затрат ресурса аккумулятора, поэтому зарядное устройство всегда должно быть под рукой.
Хорошо, когда оригинальное подзарядное устройство в хорошем состоянии, но что делать, если оно утеряно или сломано? Единственный выход – это купить новое зарядное устройство для телефона. В этой статье мы хотим дать советы по выбору зарядки, а также помочь вам разобраться в их отличиях.

Зарядки делятся на 3 типа:
• Оригинальные
Тут все ясно: если вы приобретаете оригинальное зарядное устройство, то можете не беспокоиться о его совместимости со смартфоном.
• Аналоговые
Качественный аналог – вполне хорошее решение для тех, кто не хочет покупать оригинальную зарядку. При покупке обратите внимание на производителя – он должен быть хорошо известен на рынке.

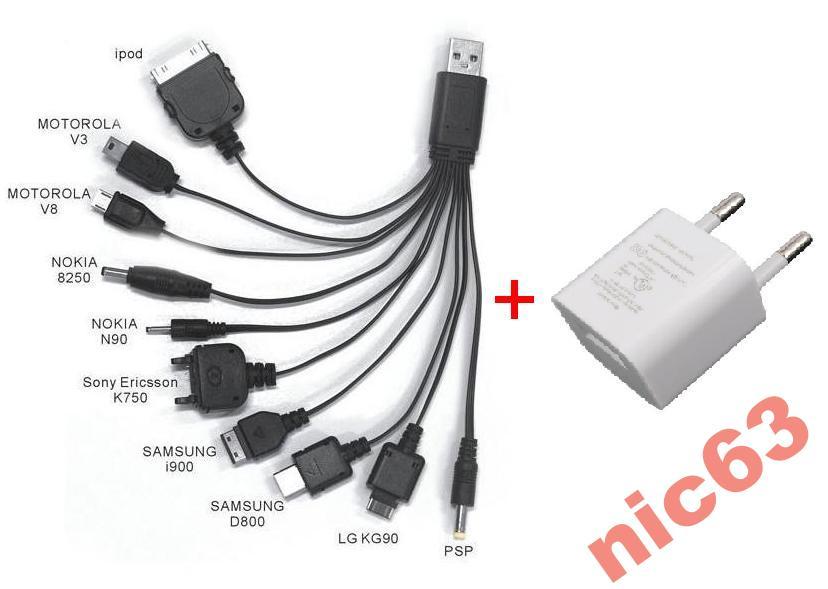

• Универсальные
Название говорит само за себя – такие зарядные устройства подойдут для любых гаджетов.
Разъем питания
Зарядные устройства могут обладать различными разъемами:
• USB. Такие приборы являются универсальными и подходят для большинства современных гаджетов, поддерживающих стандарт USB.
• USB x2. Это оптимальный вариант, когда существует проблемы к доступу сетевой розетки. Используя такое зарядное устройство, можно одновременно заряжать планшет и смартфон. Единственным минусом считается небольшая скорость заряда аккумулятора.

• Micro USB и Mini USB. Они подходят для большинства смартфонов, включая Windows Phone, Android, а также планшеты на Android. Micro USB был введен в ЕС в качестве единого стандарта с 2011 года.
• Lightning 8-pin MFI. Он подходит для подзарядки устройств пятого поколения от компании Apple: iPod Touch и iPhone 5.
• Lightning 8-pin. Он совместим с большинством моделей Apple iPad, iPhone и iPod.
• DC jack 3.5 mm. Он подходит для зарядки мобильных устройств Nokia 1100, 3300, 5100, 6310, 6670, 6822, 7200, 7210, 7250, 7710, 8800, 9210, 9300, 9500, E60 и E70.
• USB/Lightning. Такие зарядные устройства подходят для Apple iPhone 7,8.X.
• Fast Port. Он совместим с телефонами Sony Ericsson K750 и W800.
• 18-pin. Такой разъем предназначен для зарядки телефонов LG.

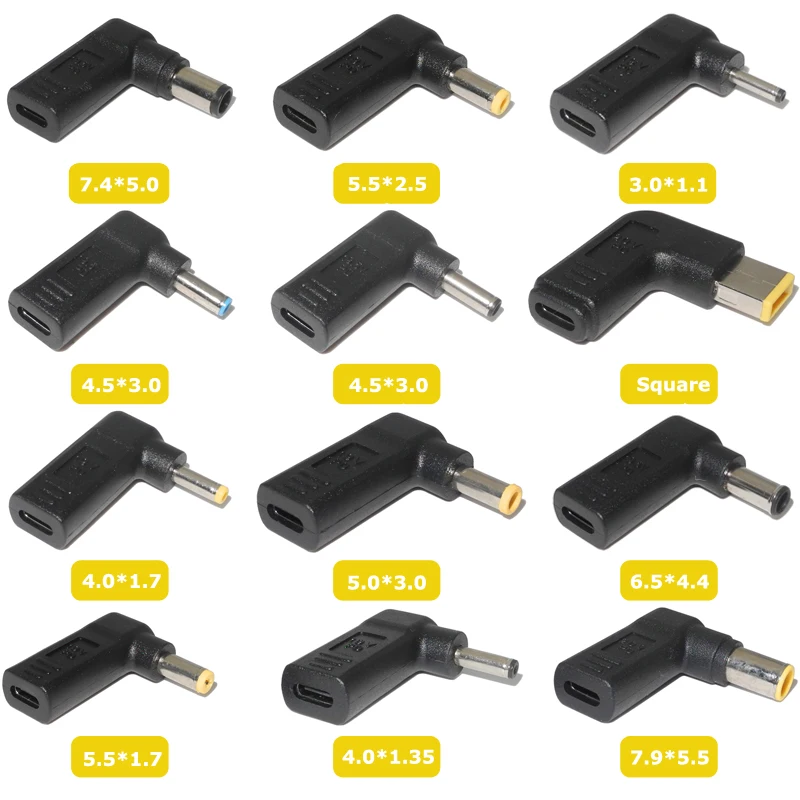

• Jack 3.5 mm, DC jack 2.5 mm и DC jack 2.0 mm. Он подходят для зарядки различной мобильной техники: телефонов, гарнитур, планшетов, плееров. Используя переходники, можно подключить и технику Apple.
• M20pin. Такой разъем подходит для подзарядки Samsung C170, D800, E250, E900 и U600.
• 30 pin. Он подходит для питания техники под торговой маркой Samsung.

Выходной ток

Зарядное устройство с максимальным выходным током подойдут для зарядки любых гаджетов. Как правило, потребляемый ток не превышает 2100 мА.
При покупке зарядного устройства, обратите внимание на его характеристики. Необходимо, чтобы зарядка обладала схожими с оригинальным устройством параметрами. На оригинальных зарядках часто указаны цифры рядом со соловом «выход» или «output». Если оригинальное зарядное устройство отсутствует, то информацию о параметрах можно увидеть в инструкции к гаджету.


Современные смартфоны оснащены специальными контроллерами максимального тока, поэтому если зарядка будет давать больше тока, чем надо, то контроллер просто «возьмет» столько, сколько нужно для конкретного телефона.
Однако, если зарядное устройство дает меньше тока, чем нужно гаджету, то процесс зарядки будет происходить гораздо медленнее, чем хотелось бы.
Если вы не можете выяснить, какой ток необходим вашему смартфону, то при покупке универсального зарядного устройства просто остановите свой выбор на том, чей ток будет максимально высоким.
Еще существует небольшая хитрость: если перевести смартфон в авиарежим, то он зарядится на 15% быстрее, так как отключаются все модули и приложения.
Количество стандартных USB-портов
Большинство зарядных устройств оснащены одним или двумя стандартными USB-порталами. Зарядное устройство на 2 порта можно использовать для зарядки сразу двух гаджетов, поэтому оно отлично подойдет для путешествий.
Кабель зарядного устройства

Существует 3 вида зарядных устройств:

• С несъемным кабелем;
• Со съемным кабелем;
• Без кабеля.
Естественно, кабель – слабое место вех зарядных устройств, поэтому, выбирая зарядку, отдавайте предпочтение известным производителям. Некачественный кабель может снизить эффективность зарядки до 75%.
Зарядные устройства с быстрой зарядкой
Некоторые модели зарядок оснащены функцией быстрой зарядки. Она может быть:
• Quick Charge 2.0;
• Quick Charge 3.0;
• Pump Express+ 2.0.
По словам разработчиков, технология Quick Charge способна увеличить скорость зарядки смартфона до 75%. Однако еще не все гаджеты совместимы с этой технологией.
Quick Charge 3.0 и 2.0 отличаются лишь наличием функции INOV (умное определение оптимального напряжения) у первого. Функция позволяет свести к минимуму бесполезную трату электроэнергии.

Адаптер с функцией Pump Express+ 2.0 может зарядить ваш гаджет в полтора раза быстрее, чем обычное зарядное устройство.
Воспользовавшись советами из этой статьи, вы сможете без труда купить качественное зарядное устройство, которое прослужит вам долгие годы.

Разъемы мобильных телефонов | Сервисный центр «MEGATEL SERVICE»

Систематизация разъемов: разъемы заряда, гарнитурные (для наушников), системные, дисплея, разъемы шлейфов, внешней GPS антенны, внешней GSM антенны, клавиатурной платы, камеры и др. В основном, они изготовлены из пластмассы и металлического корпуса. Иногда пластмассовые разъемы с металлическими контактами.

Разъемы телефонов Samsung, в основном, совмещенные — системные, служащие в одно время и для зарядки телефона, и для подключения гарнитуры и для соединения с ПК посредством USB кабеля. Меняются довольно сложно, выпаиванием и заменой на новые. Возобновлению почти не подлежат. На некоторых моделях довольно часто ломаются по причине ошибочной установки зарядки в гнездо, но в новых моделях производитель исправил недостаток, установив новый тип разъема.

На Nokia сделали проще, у них, в основном, отдельный разъем для зарядки телефона, что упрощает его замену. Тем не менее, именно на Nokia устанавливают micro USB разъемы на шлейфы, это не есть лучшее решение. Они часто открываются и ломаются, а замена этих разъемов порой обходиться в кругленькую сумму.

Больше всех удивили своих покупателей Sony Ericsson, своими разъемами, которые все время расшатываются и обламываются внутри. В итоге перестает работать гарнитура и зарядка. Контакт пропадает постепенно. Разъемы можно менять в новых моделях Sony Ericsson сравнительно легко.

Разъемы Philips и коммуникаторов, обычно выполнены в miniUSB стандарте (отличие в том, что для гарнитуры в них добавлены еще 5 контактов) и ломаются очень редко. Хотя и здесь стали использовать microUSB разъемы, которые ломаются намного чаще и требуют более осторожного обращения.

Все разъемы, каких-либо производителей в первую очередь приходят в неисправность от попадания влаги, в большей части из-за больших токов заряда, которые проходят через их контактные площадки. Это видно даже внешне. Разъемы с пластмассовым корпусом изнашиваются и утрачивают контакт со штекером зарядника.

Замена разъема на мобильном телефоне требует иногда достаточно высокой квалификации мастера. В результате неосторожных действий может прийти в неисправность, как электроника, так и монтажная плата телефона. Качество пайки также имеет высокое значение и естественно влияет на срок службы замененного разъема.

Телефон не заряжается ремонт в Перми — Сервисный центр

Есть несколько причин, почему не заряжается телефон. Самая распространенная из них это неисправный разъем зарядного устройства или телефона. В первом случае достаточно купить новую зарядку для телефона. Если сломан USB разъем зарядки телефона, то необходимо его отремонтировать или заменить. Разъем зарядки телефона может повредиться от неаккуратного обращения и не качественного зарядного устройства.

Что делать если телефон не заряжается?

Если телефон не заряжается, не включается или не держит заряд, причина может быть в разъеме зарядки на телефоне или зарядном устройстве. В этом случае нужно провести диагностику и выяснить, почему телефон не заряжается.

Если вам нужен качественный ремонт разъема зарядки с гарантией. Приносите Ваш телефон в наш сервисный центр. Наши специалисты в кратчайшие сроки заменят разъем зарядки. На ремонт разъема зарядки распространяется гарантия до 2 ух месяцев. В наличии имеются оригинальные разъемы зарядки почти на все модели телефонов и планшетов.

Замена разъема зарядного устройства на телефоне в Перми

 Срок замены зарядного разъема от 20 минут

 Стоимость ремонта / замены разъема зарядки от 1000р

 Свяжитесь с нами по телефону 255-40-38 и получите бесплатную консультацию


Виды разъемов зарядки телефона и планшета

Mini USB / Micro USB / Micro USB 3.0

Mini USB — устаревший универсальный разъем зарядки. Используется на навигаторах, плейерах и на некоторых старых телефонах
Micro USB — современный универсальный разъем зарядки, используется в у более половины всех мобильных устройств, из-за распространенности применения часто выходит из строя
Micro USB 3. 0 — современный универсальный разъем зарядки используется на современных скоростных телефонах и планшетах, где требуется высокая скорость передачи данных в устройство или на компьютер



Разъем зарядки iPhone / iPad 30pin USB

подходит для iPhone 2, 3, 3Gs, 4, 4s / iPad 1, 2, 3


Разъем зарядки iPhone / iPad 8pin USB

подходит для iPhone 5, 5s / iPad 4 и выше


Разъем зарядки Samsung Galaxy 30 pin USB

подходит для старых моделей планшетов Samsung. У новых планшетов используется Micro USB




Замена разъема зарядки телефона: специфические особенности, типичные случаи

Когда телефон перестал держать зарядку, вероятно, проблема связана с разъемом питания. Это одна из частых причин. Вначале важно убедиться, что поломка на самом деле только в нем. Как происходит замена разъема зарядки, помогут разобраться советы экспертов.

Как выявить неисправность зарядки?

Существует несколько способов проверить, требуется ли замена разъема зарядки iPhone, Samsung и прочих моделей. Сначала необходимо воспроизвести события, которые предшествовали тому, что аппарат перестал держать зарядку. Если смартфон падал или резко был выдернут шнур питания, попала пыль или загрязнение в штекер питания, то все это способно было привести к поломке разъема питания.

Необходимо визуально осмотреть телефоном. Его реакция после подключения устройства в сеть может выявить необходимость выполнить замену разъема зарядки. Если реакция на это действие отсутствует, то можно говорить о неисправности разъема.

Главные причины выхода из строя

Замена разъема зарядки iPhone 5S, Nokia, Samsung и прочих разновидностей телефонов может потребоваться в нескольких случаях. К числу наиболее распространенных неисправностей относятся:

Механическое повреждение:

  • Неправильно вставлен штекер, и повреждение получили контакты.
  • Резко выдернут кабель питания из телефона.
  • Был вставлен инородный предмет.
  • Падение или удар о твердую поверхность.

Загрязнение. Пыль может попадать внутрь устройств. Также это могут быть чужеродные детали, которые мешают зарядке нормально работать.

Попала влага или жидкость. Залитый разъем нередко является неисправным. Это приводит устройство к поломке телефона.

Брак на производстве. Пути разъема не были пропаяны. Спустя некоторое время появляется неисправность.

Часто приходится сталкиваться с уже сломанным устройством для зарядки. Применять такое устройство или экспериментировать с ним невероятно опасно – можно сломать технику. Важно помнить, что замена разъема питания на телефоне включает в себя определенный перечень действий, в зависимости от типа телефона. К примеру, в аппаратах, изготавливаемых сегодня, все невероятно маленькое. Расположение у деталей плотное. Это несколько затрудняет ремонт.

Как поменять разъем на телефоне?

Когда аппарат не держит зарядку, неисправность определяется зачастую именно в разъеме питания. У этого вида техники детали очень мелкие. Они плотно прилегают друг к другу. Поэтому важно проявлять осторожность в процессе проведения ремонта. Мастер должен иметь хотя бы минимальный опыт в данном вопросе. В противном случае можно не только не починить телефон, но и доломать его окончательно. Замена разъема зарядки Samsung, Asus, iPhone и прочих марок производится по специальной схеме.

В самом начале необходимо разобрать смартфон, чтобы можно было снять системную плату, припаянную к разъему USB. Среди технологов и профессиональных ремонтников это гнездо зарядки носит название micro-USB. Он относится к наиболее распространенным разъемам питания.

Бывают и нестандартные разновидности устройств. Например, это телефоны, выпущенные в Китае. Многие азиатские производители признали, что необходимо стандартизировать оборудование. Они стараются выпускать только телефоны с представленным разъемом. Однако при ремонте таких видов смартфонов существуют сложности. Хотя гнездо у всех телефонов может быть одинаковым, крепление к системной плате порой отличается.

Если телефон полностью разобран, мастер осматривает повреждения и определяет действия, требуемые в процессе ремонта.

Простая поломка

Замена разъема зарядки iPhone 5 или иных популярных марок смартфонов имеет ряд нюансов. Разъем питания может быть не поврежден, но его контакты отошли от системной платы.

Это нередко случается при воздействии механической силы на аппарат. Возможно, резко дернули за шнур в момент его отсоединения от телефона. В таком случае менять весь разъем не потребуется. Ремонт обойдется гораздо дешевле. Контакты можно припаять самостоятельно, имея соответствующее оборудование и определенный опыт подобной работы.

Сложные поломки

Замена разъема зарядки «Самсунг», «Леново» и прочих марок телефонов может производиться по более сложной технологии. Это потребуется, если заметно повреждение гнезда зарядки. В этом случае его необходимо менять.

Еще сложнее, если в гнезде видны повреждения, но заменить его можно исключительно в комплексе с другими деталями. Сегодняшние аппараты становятся еще более тонкими, миниатюрными, а электронные составляющие в них все меньше. К примеру, нижняя плата, к которой припаивают разъем питания, в определенных моделях очень тонкая. Она не может выдержать нагрева и деформируется. Тогда есть только один вариант решения – производить замену разъема только в комплекте с этой платой. Это повышает стоимость ремонта. Нередки случаи с новыми моделями телефонов, где разъем питания встроен в шлейф. Поэтому возникает необходимость менять ее в комплекте со шлейфом.

Определенные производители телефонов создали новую конструкцию, в которой для разборки вначале необходимо отпаять экран. Поэтому без обращения за помощью к специалисту сервисного центра обойтись не получится. Для того чтобы заменить разъем зарядки, нужно будет нагреть и осторожно снять дисплейный модуль аппарата. В данном случае существует большая вероятность нанести вред экрану. Цена замены гнезда питания увеличивается.

Если представленную работу будет выполнять непрофессионал, он может просто сломать сложное оборудование. Лучше не идти на риск, а обращаться к проверенному специалисту.

Как зарядить телефон, когда это срочно необходимо

Когда возникает необходимость срочно позвонить, а разъем телефона сломан, не стоит отчаиваться. Перед проведением замены разъема зарядки можно зарядить телефон при помощи подручных средств.

Пластины нужно закопать в землю, предварительно обмотав их медной проволокой. На все это льется соленая вода. Это и есть зарядное устройство. Когда нет под рукой железа, его можно получить из подручных материалов. Например, в лимоны или яблоки вставляются штыри из металла. На них наматывается проволока.

Ознакомившись с особенностями проведения замены разъема зарядки, можно принять правильное решение о способе устранения неисправности.

виды разъемов и кабелей для смартфона

Стремительное развитие компьютерных технологий затрагивает не только основные компоненты систем. Увеличиваются возможности, в том числе различных интерфейсов. Что касается самого распространенного способа подключения периферийных устройств, — USB, — здесь в целом можно констатировать кратное увеличение производительности за последние годы. Пропускная способность универсальной последовательной шины увеличивается, функциональность расширяется. Изменениям подвергаются и разъемы, используемые для подключения разнообразных USB-устройств. Сегодня у многих на слуху USB такое, в чем преимущества и недостатки решения — тема данной статьи.

Разъемы современного компьютера

Окинув взглядом корпус практически любого ноутбука, можно обнаружить целый ряд различных портов, расположенных по бокам. Среди них обязательно присутствует USB, практически всегда HDMI и некоторые другие. Современные модели часто оснащаются новейшим портом USB Type-C. Что это за разъем, многие не знают, а стоило бы ознакомиться с возможностями порта. Предположительно, разъем в будущем заменит многие другие решения и станет действительно универсальным стандартом. Этому способствуют технические характеристики нового способа сопряжения компьютера и периферии. Порт USB Type-C предлагает пользователям повышенную скорость обмена данными, улучшенную функциональность, а также новый уровень удобства использования. Одним словом, будущее стандарта выглядит очень перспективным.

Множество применений одного кабеля

Создатели USB Type-С использовали при разработке стандарта очень простую идею. У пользователя должен быть единственный тип кабеля, а его компьютерная техника оснащается одним типом порта. Посредством использования унифицированного интерфейса доступно подключение всего что угодно. К примеру, используя кабель USB Type-C, можно подключать по своей сути разные устройства, представленные жесткими дисками, мониторами, аудиоинтерфейсами, смартфонами, планшетными ПК. Кроме прочего, появляется возможность использовать рассматриваемый разъем даже для зарядки лэптопа.

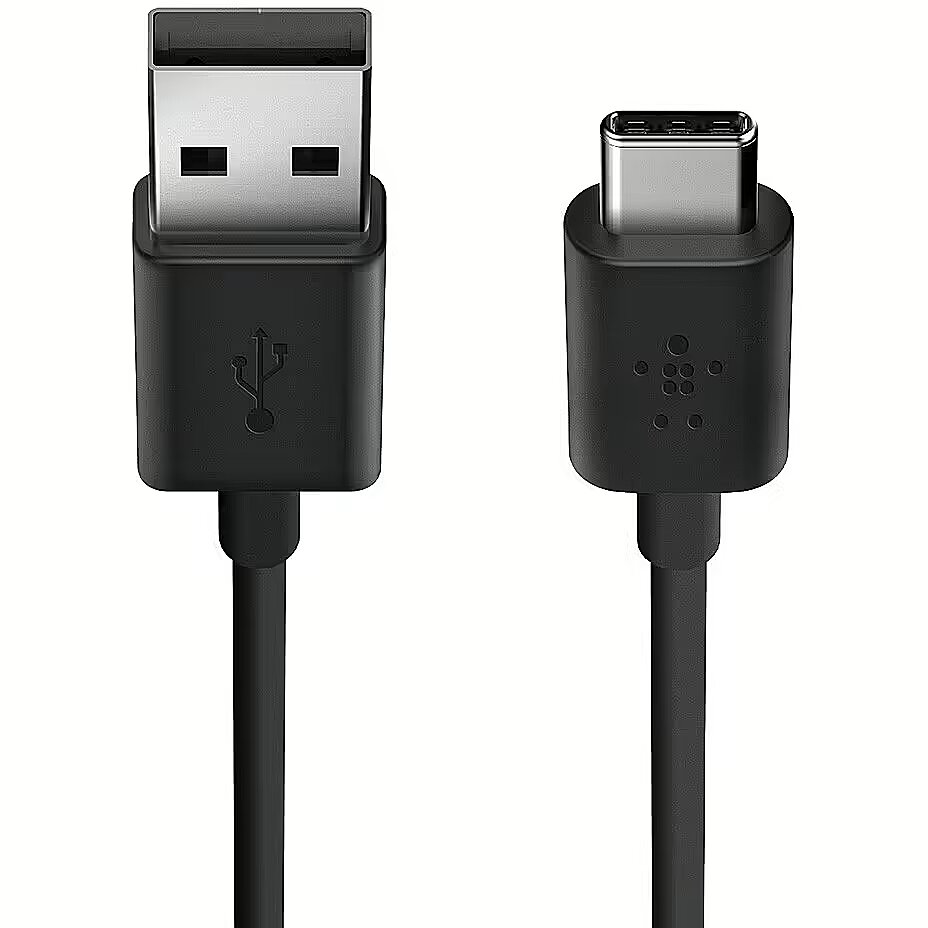

USB-A

На сегодняшний день практически все периферийные устройства подключаются к ПК через привычный разъем USB-A. Этот порт прочно вошел в компьютерный мир, имеет знакомую всем прямоугольную форму, и его применение стало практически стандартом для сопряжения с ПК и ноутбуками флеш-накопителей, внешних клавиатур, мышек, жестких дисков, принтеров и многих других устройств. Такая монополия, вероятно, вскоре будет разрушена — кабель USB Type-C уже занимает достойное место среди решений, используемых для подключения множества устройств.

Изменение концепции

Для подключения устройств к уже давно ставшему стандартом порту USB-A применяются различные кабели. Главное различие между ними — разъема, расположенный на противоположной, подключаемой к компьютеру стороне кабеля. Это практически всегда другой тип разъема. К примеру, для смартфонов применяется micro-USB, для других гаджетов часто используют mini-USB. Чтобы подключить принтер, потребуется кабель с разъемом USB-B, а для подключения запоминающих устройств — micro-USB-B. Такое разнообразие вызывает некоторые неудобства и сложности, ведь пользователю, владеющему несколькими девайсами, всегда нужно иметь под рукой целый набор кабелей. Призванный быть единым для всех аппаратов, т. е. универсальный кабель USB Type-C многократно упрощает эту ситуацию.

Новый формат

С развитием стандарта стало возможным установить единую конструкцию разъема для всех устройств, а также одинаковый коннектор на обоих концах кабеля. Как понять, взяв в руки кабель USB Type-C, что это именно он? Решение представляет собой тонкий коннектор, имеющий овальную форму и значительно меньший по габаритам в сравнении с предыдущими форматами кабелей и разъемов этого типа. Помимо этого, USB 3 Type-C получил важнейшую характеристику, представленную симметричностью и обратимостью. В целом очень похоже на решение Lightning от компании Apple — очень удобно, ведь не нужно тратить время на манипуляции с кабелем, чтобы найти верный способ подключения.

Будущее

Вероятно, уже сегодня можно утверждать, что по прошествии определенного времени разъем USB Type-C превратится в единственный универсальный порт для всех периферийных устройств. Таким образом, произойдет замена USB-A, B, micro-USB и mini, так усложняющих жизнь обычных пользователей на сегодняшний день. Все кабели должны стать одинаковыми и обладать возможностью использования для любых девайсов. Конечно же, быстрой унификации не случится, слишком много работоспособных устройств с отличными от USB Type-С разъемами используется сегодня и будет эксплуатироваться еще несколько лет.

При этом не стоит забывать: экспансия новых решений уже началась. К примеру, флешка USB Type-C уже совсем не редкость на прилавках компьютерных магазинов. Кроме того, факт выхода флагманских устройств от самых известных брендов, оснащаемых рассматриваемым портом, говорит о том, что описываемая ситуация, т. е. вытеснение устаревших разъемов с рынка рано или поздно наступит. Для совместимости со старыми решениями пока что придется использовать USB Type-C переходник.

Совместимость

Прочитав вышеизложенное, можно задуматься о том, что делать с уже приобретенными устройствами, оснащенными типами разъемов, отличными от USB Type-С. Нужно сказать, данный вопрос не должен вызывать особого беспокойства. Уже разработаны, выпускаются и продаются самые разнообразные переходники, позволяющие подключить любые девайсы с разъемом USB вне зависимости от его типа. Переходники типа mini-USB — Type-C , micro-USB — Type-C и другие уже широко распространены и отлично выполняют свои функции. Принцип обеспечения применяемый в компьютерной технике уже много лет, никто не собирается нарушать. При наличии в новом ноутбуке или компьютере порта USB Type-C переходник для других разновидностей разъема — это вполне применимое и действенное решение.

Подробнее о преимуществах разъема

Безусловно, простой пересмотр конструкции, которому подверглись разъем и порт, не будет весомой причиной для побуждения пользователя к апгрейду всей имеющейся у него периферии, но ведь исполнение — это далеко не единственное преимущество нового решения. Новым форматом поддерживается самый современный протокол USB 3.1, несущий в себе увеличение скорости обмена данными и большую универсальность в сравнении с предыдущими версиями, которые используются на устройствах, оснащаемых USB-А.

Скорость

С момента представления первой версии разъма прошло уже более двух десятков лет. В то время максимальная скорость, с которой передавались данные, составляла 12 Мб/с. На сегодняшний день можно утверждать, рассматривая USBType-C, что это самый быстрый интерфейс для подключения периферийных устройств из существующих решений. Стандарт USB 3.1 способен обеспечить показатель скорости передачи данных в 10 Гб/с.

Производительность

К дополнительным преимуществам рассматриваемого стандарта, безусловно, следует отнести производительность, представленную способностью обеспечивать передачу мощности до 100 Вт. Этого показателя достаточно для обеспечения энергией практически любого ноутбука, не говоря уже о смартфонах, планшетах и других гаджетах. Кроме энергии, новым форматом поддерживается передача огромного объема данных в единицу времени. К примеру, уже сегодня через USB Type-С успешно передают видеосигнал в разрешении 4К.

Универсальность

Универсальной природой новейшего стандарта открывается широкий ряд практических применений. Массу полезных функций можно обеспечить при помощи единственного кабеля. Например, можно подключить оснащенный USB-C ноутбук к монитору с внешним питанием и заряжать батарею лэптопа, одновременно просматривая видеоконтент. В том случае, когда к дисплею подключены устройства хранения, например, внешний диск, с ноутбука можно получить доступ к хранимой на носителе информации.

Недостатки USB Type-C

Этот разъем является блестящим новым форматом, без сомнения претендующим на звание повсеместно используемого решения в самом ближайшем будущем. При этом начальные стадии распространения и развития, на которых в данный момент все еще находится стандарт, не обеспечивают полного отсутствия опасностей, а также некоторой путаницы при использовании разъема.

Дешевые аксессуары

Главной проблемой, с которой может столкнуться пользователь, решивший приобщиться к современным тенденциям, являются дешевые некачественные аксессуары и кабели. Ввиду большого количества энергии, передаваемой через разъемы USB Type-C, использование кабелей недостаточного качества может привести к повреждению сопрягаемых устройств. Этот фактор должен учитываться пользователями в обязательном порядке. При покупке кабелей и переходников следует выбирать изделия надежных проверенных брендов.

Путаница в стандартах

Еще один неприятный момент, с которым могут столкнуться пользователи USB Type-C сегодня, вызван тем фактором, что рассматриваемый стандарт относится больше к типу используемого разъема, нежели к спецификациям самого интерфейса. Поэтому вполне вероятна ситуация, при которой устройство, подключенное к новому разъему, будет работать не так быстро, как ожидал владелец девайса. В первом поколении используется технология USB 3.0, обеспечивающая показатель максимальной скорости 5 Гб/с. Вторым поколением USB-C поддерживается стандарт 3.1, скорость передачи данных через который достигает уже 10 Гб/с. Проблемы с каждым из портов возникают по причине того, что выглядят они одинаково, но при производстве готовых решений брендами используются различные компоненты даже в линейках похожих моделей. Другими словами, перед покупкой девайса с разъемом USB Type-C необходимо проверять соответствие реальных технических характеристик порта требуемым показателям.

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса – USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов. О чем мы и будем говорить в этом материале. Также опишем структуру интерфейса и особенности распайки кабеля на контактах разъемов.

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Так выглядит физическое исполнение нормальных разъёмов USB, относящихся ко второй спецификации. Слева указаны исполнения типа «папа», справа указаны исполнения типа «мама» и соответствующая обоим вариантам распиновка

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный – тип «А» и «В».
  2. Мини – тип «А» и «В».
  3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Так выглядит физическое исполнение разъемов второй спецификации из серии «мини» и, соответственно, метки для разъемов Mini USB – так называемой распиновки, опираясь на которую, пользователь выполняет кабель-соединение

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

Наряду с исполнением разъемов типа «мини-А» и «мини-В», а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1. х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Модификация коннекторов USB 3.0 разного типа: 1 – исполнение «mini» типа «B»; 2 – стандартное изделие типа «A»; 3 – разработка серии «micro» типа «B»; 4 – стандартное исполнение типа «C»

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей – второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

Контакт Исполнение «А» Исполнение «B» Micro-B
1 Питание + Питание + Питание +
2 Данные – Данные – Данные –
3 Данные + Данные + Данные +
4 Земля Земля Идентификатор
5 StdA_SSTX – StdA_SSTX – Земля
6 StdA_SSTX + StdA_SSTX + StdA_SSTX –
7 GND_DRAIN GND_DRAIN StdA_SSTX +
8 StdA_SSRX – StdA_SSRX – GND_DRAIN
9 StdA_SSRX + StdA_SSRX + StdA_SSRX –
10 StdA_SSRX +
11 Экранирование Экранирование Экранирование

Между тем использование интерфейса USB 3. 0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

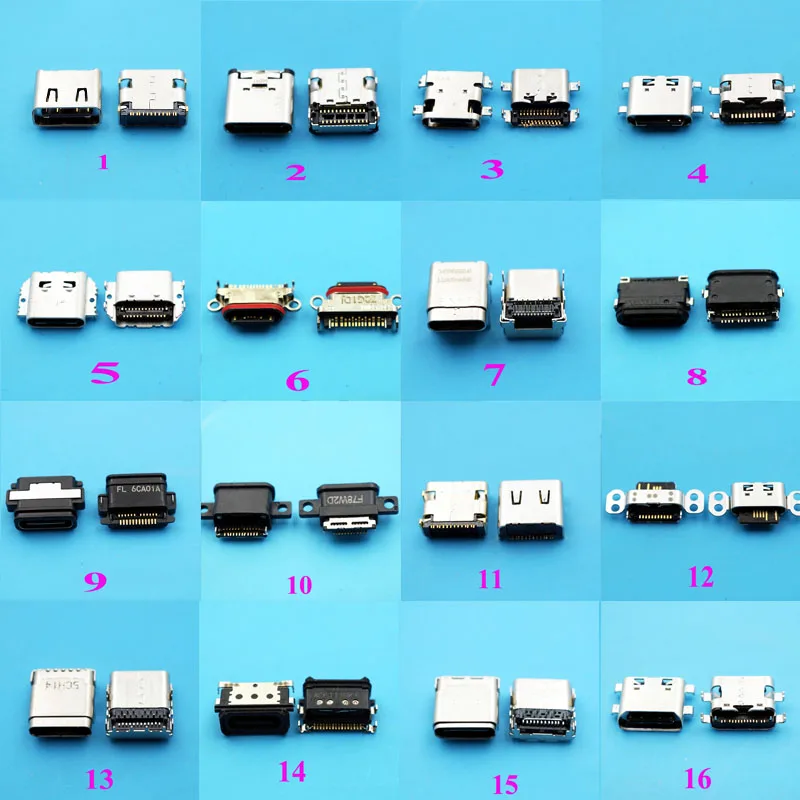

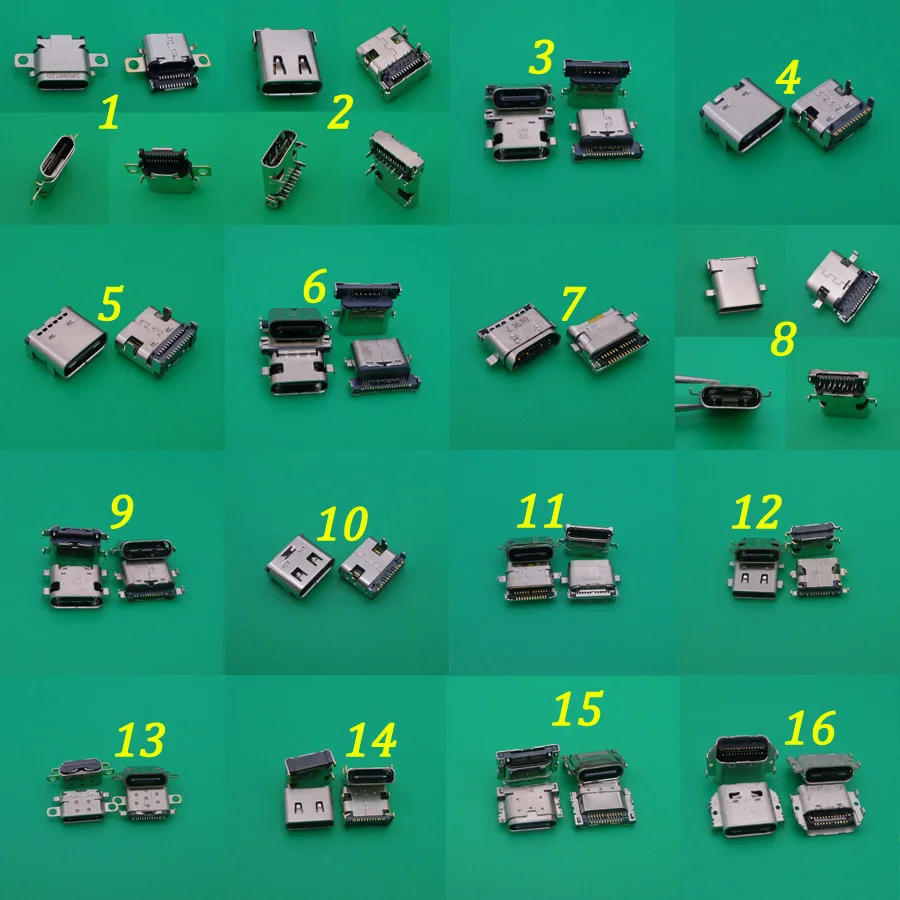

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Расположение контактов (пинов) для интерфейса типа USB-C, относящегося к серии третьей спецификации соединителей, предназначенных под коммуникации различной цифровой техники

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень – 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

Контакт Обозначение Функция Контакт Обозначение Функция
A1 GND Заземление B1 GND Заземление
A2 SSTXp1 TX + B2 SSRXp1 RX +
A3 SSTXn1 TX – B3 SSRXn1 RX –
A4 Шина + Питание + B4 Шина + Питание +
A5 CC1 Канал CFG B5 SBU2 ППД
A6 Dp1 USB 2.0 B6 Dn2 USB 2.0
A7 Dn1 USB 2.0 B7 Dp2 USB 2.0
A8 SBU1 ППД B8 CC2 CFG
A9 Шина Питание B9 Шина Питание
A10 SSRXn2 RX – B10 SSTXn2 TX –
A11 SSRXp2 RX + B11 SSTXp2 TX +
A12 GND Заземление B12 GND Заземление

Следующий уровень спецификации USB 3.

2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Подобно «Thunderbolt», USB 3.2 использует несколько полос для достижения общей пропускной способности, вместо того, чтобы пытаться синхронизировать и запускать один канал дважды

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

  • красным;
  • белым;
  • зеленым;
  • черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран .

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.

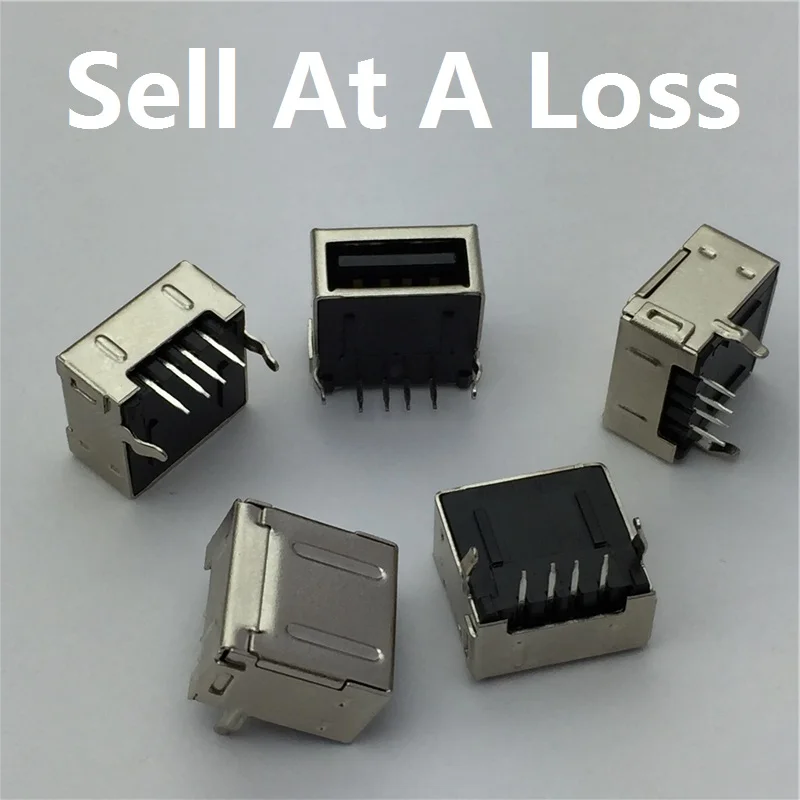

Разъемы USB-A удачно сочетают долговечность и механическую прочность, несмотря на отсутствие винтовой затяжки.

Сигналы USB (версии ≤2.x) передаются по двум проводам экранированного четырёхпроводного кабеля.

Для устройств USB 2.0 регламентировано три режима работы:

  • Low-speed , 10—1500 Кбит/c (клавиатуры, мыши, джойстики, геймпады)
  • Full-speed , 0,5—12 Мбит/с (аудио-, видеоустройства)
  • High-speed , 25—480 Мбит/с (видеоустройства, устройства хранения информации)
  • В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего или (у некоторых производителей) красного цвета . Кабель USB 2.0 содержит в себе четыре линии — пару для приёма/передачи данных, плюс и ноль питания. В дополнение к ним USB 3.0 добавляет ещё четыре линии связи (две витые пары), в результате чего кабель стал гораздо толще. Новые контакты в разъёмах USB 3.0 расположены отдельно от старых в другом контактном ряду. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Таким образом, скорость передачи возрастает с 60 Мбайт/с (30 Мбайт/с эффективных) до 600 Мбайт/с и позволяет передать 1 ТБ не за 8—10 часов, а за 40—60 минут.

    Версия USB 3.0 отличается не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА. Таким образом, от одного хаба можно подпитывать большее количество устройств либо избавить сами устройства от отдельных блоков питания. На некоторых материнских платах и ноутбуках одно или несколько гнезд USB 3.0 могут быть помечены значком молнии. Это значит, что от данного порта можно запитывать и заряжать устройства, потребляющие ток более 1 А, а также зарядка будет идти при выключенном компьютере.

    Наша организация продает широкий спекр высококачественных и при этом недорогих разъемов USB-A со склада и под заказ с минимальными сроками поставки.

    Розетки на плату стандартно поставляются в пеналах или паллетах, если это не оговорено при заказе клиентом. Под заказ они могут быть поставлены на ленте в роликах для автоматического монтажа (дополнительное обозначение при этом «T/R» в конце наименования).

    Вилки на кабель поставляются в пакетах или паллетах в разобранном виде (каждая часть по-отдельности). Для наиболее прочного соединения рекомендуется сразу заказывать кабель нужной длины с залитым корпусом разъема. У фабрик существет несколько моделей заливных форм для различных видов корпусов. При большом заказе имеется возможность сделать форму корпуса по дизайну заказчика с его логотипом.

    Условия поставки разъемов USB-A уточняйте у менеджеров.

    Невозможно представить современного человека без электронных устройств. Смартфоны, планшеты, музыкальные плееры и ноутбуки сегодня есть практически в каждой семье. Каждое из этих устройств имеет собственное применение и, следовательно, каждое функционирует по-своему уникальным образом. Однако есть то, что в той или иной форме всех их объединяет. И это наличие USB-портов.

    Однажды в 1994 году 7 ведущих мировых технологических компаний создали новый стандарт подключения компьютерной периферии. Так появилась универсальная последовательная шина, которая для краткости именуется USB.

    Сегодня она действительно является всеобщим стандартом, и сложно найти электронное устройство, у которого бы не было USB-порта того или иного типа. Но как узнать, какой именно кабель к нему подходит? Данное руководство поможет определить тип USB-разъема и подобрать соответствующий ему штекер.

    Разнообразие вариантов

    Практически все современные компьютеры и электронные устройства имеют некоторую форму USB-соединения и поставляются в комплекте с соответствующими кабелями. Имеет ли значение, какой из них используется, и для чего нужны все эти различия? Пока это действительно важно, но в будущем может измениться.

    В середине 1990-х гг. универсальная шина стала промышленным стандартом, который позволил упорядочить подключение компьютерной периферии. Она заменила ряд более ранних интерфейсов и теперь является наиболее популярным типом разъема в потребительских устройствах.

    Однако пока еще сложно разобраться со всеми разновидностями USB.

    Если стандарт должен был быть универсальным, почему существует так много его разных типов? Каждый из них служит своим целям, главным образом обеспечивая совместимость при выпуске новых устройств с лучшими спецификациями. Ниже приведены наиболее распространенные типы USB-разъемов.

    Type-A

    Большинство кабелей и периферийных устройств (например, клавиатуры, мыши и джойстики) имеют разъем типа A. Персональные компьютеры, ноутбуки и нетбуки обычно имеют несколько портов данной формы. Кроме того, многие другие устройства и адаптеры питания используют их для передачи данных и/или зарядки. Разъем имеет плоскую прямоугольную форму и является наиболее узнаваемым и используемым. Распиновка USB Type-A следующая:

    1. +5V — напряжение +5 В.
    2. D- — данные.
    3. D+ — данные.
    4. GND — земля.

    Все версии стандартов USB сохраняют для Type-A одинаковый форм-фактор, поэтому они взаимно совместимы. Однако разъемы USB 3.0 вместо 4 имеют 9 контактов, используемых для обеспечения большей скорости передачи данных. Они расположены так, чтобы не мешать работе пинов предыдущих версий стандарта.

    Type-B

    Это разъем почти квадратной формы, который в основном используется для подключения к компьютеру принтеров, сканеров и других устройств с собственным питанием. Иногда его можно обнаружить на внешних дисководах. В наши дни данный тип разъема гораздо менее распространен, чем соединения Type-A.

    Форма соединения в версии стандарта 3.0 подверглась изменению, поэтому обратная совместимость не поддерживается, хотя порты нового типа принимают штекеры старых модификаций. Причиной этого является то, что у Type-B USB 3.0 для более быстрой передачи данных предусмотрено 9 контактов, а у Powered-B — 11, 2 из которых обеспечивают дополнительное питание.

    Опять же, как и в случае Type-A, физическая совместимость разных версий не говорит о поддержке скорости или функциональности.

    Основные понятия

    Прежде чем пытаться понять, в чем заключаются различия между типами A и B, необходимо уяснить понятия хоста, рецептора и порта.

    Слот, расположенный на лицевой или тыльной части корпуса компьютера (хоста), в который вставляется один конец USB-кабеля, называется портом. Электронное устройство, которое необходимо зарядить или в которое требуется передать данные (например, смартфон или планшет), называется рецептором.

    Самым популярным стандартом USB является тип A, который сегодня можно увидеть на конце почти каждого USB-кабеля, вставляемого в слот хоста. Чаще всего портами Type-A оборудуются настольные компьютеры, игровые консоли и медиаплееры.

    Разъемы типа B находятся на конце обычного USB-кабеля, подключаемого к периферийному устройству, например смартфону, принтеру или жесткому диску.

    Преимущества USB

    Стандарт упрощает установку и замену оборудования, сводя все коммуникации к последовательной передаче данных по витой паре и идентификации подсоединенного устройства. Если добавить сюда заземление и питание, то получится простейший 4-проводной кабель, недорогой и простой в изготовлении.

    Стандарт определяет способ взаимодействия периферии с хостом. Если не используется USB On the Go (OTG), который позволяет ограничивать возможности хоста, производится непосредственное подключение. Устройство USB не способно инициировать связь, это может сделать только хост, поэтому даже при наличии кабеля с соответствующими разъемами без него подключение работать не будет. Кроме того, поскольку по проводам передается как электроэнергия, так и данные, соединение двух хостов без промежуточного устройства может иметь катастрофические последствия, вызывая сильные токи, короткие замыкания и даже пожары.

    Mini

    Разъем являлся стандартным для мобильных устройств до появления микро-USB. Как следует из названия, mini-USB меньше обычного и по-прежнему используется в некоторых камерах. В разъеме 5 контактов, из которых 1 служит идентификатором для поддержки OTG, позволяя мобильным устройствам и другой периферии действовать как хост. Распиновка USB Mini следующая:

    1. +5V — напряжение +5 В.
    2. D- — данные.
    3. D+ — данные.
    4. ID — идентификатор хост/рецептор.
    5. GND — земля.

    Micro

    Это текущий стандарт разъема для мобильных и портативных устройств. Он был принят практически каждым производителем, кроме Apple. Физические размеры его меньше, чем Mini-USB, но поддерживаются высокие скорости передачи данных (до 480 Мбит/с) и возможности OTG. Форма легко узнаваема благодаря компактному 5-контактному дизайну.

    Разъем Lightning не является стандартом USB, а представляет собой фирменное соединение Apple для iPad и iPhone. Он похож на микро-USB и совместим со всеми устройствами Apple, сделанными после сентября 2012 года. У более старых моделей используется другой и гораздо более крупный фирменный разъем.

    Type-C

    Представляет собой обратимый разъем, который обещает более быструю передачу данных и большую мощность, чем предыдущие типы. Он все чаще используется в качестве стандарта для ноутбуков и даже некоторых телефонов и планшетов, был одобрен компанией «Эппл» для Thunderbolt 3.

    Тип C является новым решением и обещает быть всем для всех. Он меньше, быстрее и может получать и передавать гораздо большую мощность, чем предыдущие версии.

    Apple потрясла мир, когда представила новый MacBook с единственным портом USB-C. Скорее всего, это станет началом тенденции.

    Подробнее о USB-C можно прочесть в конце этой статьи.

    Нюансы микро-USB

    Те, у кого из вас есть телефон или планшет на платформе Android, определенно имеют и микро-USB-кабель. Даже самые непреклонные поклонники Apple не могут избежать их, поскольку это наиболее распространенный тип разъема, используемый для таких вещей, как внешние силовые блоки, динамики и т. д.

    Обладатели множества гаджетов могут обнаружить, что со временем этих кабелей становится много, и, поскольку они обычно взаимозаменяемы, возможно, никогда не придется покупать их отдельно, если они не потеряются или не выйдут из строя все одновременно.

    При покупке кабеля micro-USB может возникнуть соблазн выбрать самый дешевый вариант, но, как это часто бывает, это является плохой идеей. Провода и штекеры низкого качества могут легко сломаться и стать бесполезными. Поэтому лучше избавить себя от будущих проблем, приобретая качественный продукт у признанного производителя, даже если он стоит немного дороже.

    Еще одна вещь, о которой стоит упомянуть, — это длина кабеля. Короткие отлично подходят для транспортировки, но из-за этого часто приходится сидеть на полу рядом с розеткой, пока телефон заряжается. И напротив, слишком длинный кабель может быть неудобным при переноске, будет запутываться и потенциально может стать причиной травмы.

    0,9 м — хорошая длина для зарядного кабеля. Она позволяет держать телефон, когда он подключен к батарее в сумке или кармане, идеально подходит для игры в Pokemon Go или просто для использования телефона во время путешествия в течение длительного времени.

    При частой подзарядке от посторонних USB-портов, чтобы соблюсти меры безопасности или когда устройство заряжается медленно, решить проблему может специальный кабель, предотвращающий передачу данных. Альтернативой является сетевой адаптер.

    Проблему также может представлять факт, что разъемы большинства USB-кабелей (кроме USB-C) не взаимозаменяемы и часто требуют несколько попыток, чтобы произвести правильное подключение. Некоторые производители предпринимали попытку это исправить. Правда, не все устройства поддерживают такую возможность.

    Что такое USB OTG?

    Это стандарт, который позволяет портативным и мобильным устройствам выступать в качестве хостов.

    Допустим, есть внешний накопитель, ноутбук и смартфон. Что нужно сделать, чтобы скопировать файлы с диска на телефон? Проще всего переместить их с внешнего накопителя на лэптоп, а с него — на смартфон. USB OTG позволяет подключить диск непосредственно к телефону, тем самым обойдя необходимость в посреднике.

    И это еще не все! Существует множество других способов использования OTG. К смартфону можно подключить любое устройство USB, будь то флеш-накопитель, беспроводная мышь, клавиатура, наушники, кард-ридеры, игровые контроллеры и т. д.

    Кабели USB

    В подключенном к сети мире проводные соединения между различными электронными устройствами играют важную роль. Спрос на них настолько высок, что каждый год в мире выпускаются десятки миллионов USB-кабелей.

    Технологии постоянно развиваются и совершенствуются, так же как и соответствующие им периферийные устройства. Та же тенденция обновления справедлива и для USB-разъемов, но с таким количеством версий и типов стандартов USB становится сложно отслеживать, какой USB лучше подходит для выполнения тех или иных функций. Для этого необходимо уяснить их базовые различия.

    Типы USB

    Различные версии USB, например 2.0 и 3.0, связаны с функциональностью и скоростью USB-кабеля, а их тип (например, A или B) в основном относится к физическому дизайну разъемов и портов.

    Стандарт USB 1.1 (1998 г.) рассчитан на пропускную способность 12 Мбит/с, напряжение 2,5 В и ток 500 мА.

    USB 2.0 (2000 г.) отличается пометкой на логотипе USB “HI-SPEED”. Обеспечивает скорость 480 Мбит/с при напряжении 2,5 В и токе 1,8 А.

    Принятый в 2008 г. USB 3.0 поддерживает 5 Гбит/с при напряжении 5 В и токе 1,8 А.

    USB 3.1, действующий с 2015 г., обеспечивает скорость 10 Гбит/с при напряжении 20 В и токе 5 А.

    Последний стандарт обеспечивает более высокую пропускную способность и по большей части обратно совместим с более ранними версиями. Разъемы Standard-A идентичны Туре-А предыдущих версий, но обычно окрашены в синий цвет, чтобы их можно было различить. Они полностью обратно совместимы, но увеличенные скорости доступны только в том случае, если все компоненты совместимы с USB 3. Standard-B и micro-версии отличаются дополнительными контактами, позволяющими повысить пропускную способность, и несовместимы с предыдущими версиями. Более старые кабели и разъемы USB Type-B и микро-B могут использоваться с портами USB 3.0, однако скорость при этом не увеличится.

    Технические характеристики разъема типа C

    Это название появилось в заголовках технических журналов всего мира, когда компания Apple выпустила 12” Macbook. Это первый ноутбук, который включает в себя дизайн Type-C.

    С физической точки зрения разъем похож на существующий вариант USB Micro-B. Его размеры — 8,4 х 2,6 мм. Благодаря небольшому форм-фактору он может легко вписаться даже в самые маленькие периферийные устройства, используемые сегодня. Одним из многих преимуществ Type-C по сравнению с другими существующими решениями является то, что он позволяет подключение в обратной ориентации, т. е. штекер будет всегда правильно вставлен с первой попытки! Разъем выполнен таким образом, чтобы не нужно было беспокоиться о том, что он перевернут.

    Type-C поддерживает стандарт USB 3.1 и обеспечивает максимальную скорость 10 Гбит/с. Он также имеет значительно более высокую выходную мощность до 100 Вт при напряжении 20 В и токе 5 А. Поскольку ноутбуки обычно потребляют 40-70 Вт, то это означает, что тип C легко покрывает их требования к питанию. Другая функциональность, предлагаемая USB Type-C, — двунаправленная мощность. Говоря другими словами, можно не только заряжать свой смартфон через ноутбук, но и наоборот.

    Type-C получил восторженные отзывы от пользователей по всему миру и появился в популярных смартфонах Chromebook Pixel и Nexus 6P, а также планшете Nokia N1.

    Можно уверенно говорить о том, что в ближайшие годы все электронные устройства будут оборудоваться портами данного типа. Это сделает работу с ними легкой и удобной. Все, что понадобится, — это единственный кабель Type-C, что позволит в конечном итоге избавиться от запутанного клубка проводов в ящике стола.

    Хотя спецификации были впервые опубликованы в 2014 г., технология по-настоящему была реализована только в 2016 г. Сегодня она стала реальной заменой не только старым стандартам USB, но и другим, таким как Thunderbolt и DisplayPort. Новое решение для аудио на базе Type-C также является потенциальной заменой 3,5-мм гнезда подключения гарнитуры. Тип C тесно переплетается с другими новыми стандартами: USB 3.1 обеспечивает большую пропускную способность и USB Power Delivery — лучшую подачу питания.

    Форма разъема

    USB Type-C представляет собой новый крошечный разъем, размеры которого едва соответствуют microUSB. Он поддерживает различные новые стандарты, такие как USB 3.1 и USB PD.

    Привычным разъемом, с которым знакомы все, является Type-A. Даже после перехода с USB 1.0 к 2.0 и далее к современным устройствам он остался прежним. Разъем такой же массивный, как и раньше, и подключается только при правильной ориентации (что, очевидно, никогда не получается с первого раза). Но по мере того как устройства становились меньше и тоньше, массивные порты просто перестали подходить. Это привело к появлению множества других форм соединителей USB, таких как Mini и Micro.

    Такой неудобный набор разъемов различной формы для устройств всевозможных размеров наконец уходит в прошлое. Тип C представляет собой новый стандарт очень маленького размера. Он составляет примерно треть от старого USB Type-A. Это единый стандарт, который должны использовать все устройства, поэтому для подключения к ноутбуку внешнего накопителя или зарядки смартфона от ЗУ потребуется только один кабель. Этот крошечный разъем достаточно мал, чтобы вписаться в сверхтонкий смартфон, но достаточно мощный, чтобы через него можно было подключить все периферийные устройства. Сам кабель имеет одинаковые разъемы типа C на обоих концах.

    У Type-C есть множество преимуществ. Ориентация разъема не имеет значения, поэтому больше не придется переворачивать штекер несколько раз в поисках правильного положения. Это единая форма USB-коннектора, которую должны принять все, поэтому для различных устройств не нужно иметь большое количество разных USB-кабелей с разными штекерами. И не будет множества разных портов, занимающих дефицитное пространство на все более тонких гаджетах.

    Более того, разъемы типа C также могут поддерживать различные протоколы, используя «альтернативные режимы», которые позволяют иметь адаптеры, способные выводить HDMI, VGA, DisplayPort или другие типы соединений с этого единственного подключения. Хорошим примером этого является мультипортовый адаптер Apple, который позволяет подключать HDMI, VGA, USB Type-A и Type-C. Таким образом, множество разъемов на обычных ноутбуках можно свести к портам одного типа.

    Питание

    Спецификация USB PD также тесно переплетается с Type-C. В настоящее время подключение USB 2.0 обеспечивает до 2,5 Вт мощности. Этого достаточно только для зарядки телефона или планшета. Спецификация, поддерживаемая стандартом USB-C, предусматривает подачу питания мощностью до 100 Вт. Такое подключение двунаправленное, поэтому устройство способно через него как заряжаться, так и заряжать. При этом одновременно может происходить передача данных. Порт позволяет зарядить даже ноутбук, для которого обычно требуется до 60 Вт.

    В Apple MacBook и Chromebook Pixel компании Google разъем USB-C используется для зарядки, что позволяет отказаться наконец от всех фирменных кабелей питания. При этом появляется возможность заряжать ноутбуки от портативных батарей, которые обычно используются для подзарядки смартфонов и другой электроники. А если подключить лэптоп к внешнему дисплею, питаемому от сети, то при этом будет происходить зарядка его аккумулятора.

    Однако следует помнить, что наличие разъема типа C не означает автоматической поддержки USB PD. Поэтому перед покупкой устройств и кабелей необходимо убедиться, что они совместимы с обоими стандартами.

    Скорости передачи

    USB 3.1 — новейший стандарт универсальной последовательной шины с теоретической пропускной способностью 10 Гбит/с, что вдвое больше скорости передачи данных Thunderbolt первого поколения и USB 3.0.

    Но Туре-C — это не то же самое, что USB 3.1. Это всего лишь форма разъема, а технология в его основе может опираться и на стандарты 2.0 или 3.0. Например, планшет Nokia N1 использует разъем USB типа C версии 2.0. Однако эти технологии тесно связаны. При покупке просто нужно следить за деталями и убедиться, что приобретаемое устройство или кабель поддерживают стандарт USB 3.1.

    Обратная совместимость

    Физический разъем типа C в отличие от базового стандарта обратной совместимости не имеет. Нельзя подключить старые USB-устройства к современному крошечному Type-C-порту, и нельзя подключить штекер USB-C к более старому порту большего размера. Но это не значит, что придется избавиться от всей старой периферии. USB 3.1 по-прежнему совместим с предыдущими версиями, поэтому потребуется только физический переходник для USB-C. А к нему уже можно подключить старые устройства непосредственно.

    В ближайшем будущем многие компьютеры будут иметь как USB-разъемы типа C, так и большие типа A, как это реализовано, например, в Chromebook Pixel. Таким образом пользователи смогут постепенно переходить со старых устройств, подключая новые к USB Type-C. Но даже если компьютер производится только с портами типа C, адаптеры и концентраторы восполнят этот пробел.

    Type-С является достойным обновлением. Хотя данный порт уже появился в ноутбуках и некоторых смартфонах, только ими данная технология не ограничивается. Со временем им будут оборудованы устройства всех типов. В один прекрасный день стандарт может даже заменить разъем Lightning, используемый в iPhone и iPad. У порта Apple не так много преимуществ по сравнению с USB Type-С, кроме того, что эта технология запатентована и компания может взимать плату за лицензирование.

    Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

    Микро USB-разъемы. Виды USB-разъемов, их особенности

    Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема , мы расскажем ниже.

    Микро USB-разъем: что это такое?


    Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

    Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема . Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

    Разновидности

    Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

    Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

    Преимущества

    Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

    Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

    Разъем микро-USB: распиновка микро usb разъема

    Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

    Функции «ножек» разъема micro-USB

    Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

    Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

    Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

    Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

    Неправильная распиновка микро usb разъема или некорректная его замена — последствия

    Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

    1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
    2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
    3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
    4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

    Будущее микро-USB

    Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема , этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

    Какие бывают разъемы и штекеры USB

    Слева Mini USB, справа Micro USB.
    Mini USB значительно толще, что не позволяет использовать
    его в компактных тонких устройствах.
    Micro USB легко узнать по двум зазубринкам,
    крепко держащих штекер при подключении.

    Три брата одного семейства.
    Mini USB и Micro USB значительно тоньше обычного.
    С другой стороны «крохи» проигрывают
    в надежности старшему товарищу.

    Какие бывают виды USB портов, разъемов, кабелей?

    02.06.2016

    В этой статье рассмотрим какие виды разъемов USB существуют и для чего они чаще всего используются

    Слева изображен коннетор (папа), справа разъем подключения (мама)



    1) USB 2.0  Type A

    Самый распостранненый разъем для компьютерных подключений: клавиатуры, мышки, флешки и другие аналогичные устройства.

    Разъем берет свои корни из 90-х, тогда еще версии 1.0 или 1.1 имели скорость до 12 Мбит/с, и уже выпущенный в 2000-м USB 2.0 имел скорость до 480 Мбит/с, чем и пользуется популярностью до сегодняшних дней.

    2) USB 2.0  Type B

    Менее распостраненный разъем, в основном встречается в крупных переферийных устройствах: принтеры, сканеры, мфу, внешние звуковые карты и другие устройства требующие большей силы тока.

    3) USB 2.0  Type Mini-B 4 pin

    Был распостранен в середине 2000-х, использовался для передачи данных с цифровых камер и фотоаппаратов, был снят с производства из-за недостаточной мощности, в замен которому пришел полноформатный Mini USB

    4) USB 2.0  Mini USB

    Один из наиболее популярных, но уже уходящих в прошлое разъемов. Часто встречается в телефонах, Mp3-плеерах, цифровых камерах, переносных жестких дисках и другой мобильной технике.

    5) USB 3.0  Type A

    Новый стандарт USB type A внешне отличается только цветом. В современных компьютерах и ноутбуках его обозначают синим или красным цветом. Новый формат в 10 раз быстрее предшественника, имеет скорость передачи данных до 5 Гбит/с. Из главных особенностей это его универсальность, разъем можно подключить в старый USB 2. 0, так и наоборот.

    6) USB 3.0  Type B

    Новый формат встречается в немногих устройствах, только требующие высокой мощности, такие как переносные диски большого формата, роутеры, NAS-хранилища, МФУ и другие переферийные устройства.

    7) USB 2.0  Micro USB

    Основной формат для подключения всех переносных устройств: телефоны, планшеты, электронные книги и другие портативные устройства.

    Был утвержден как единый формат зарядки для всех телефонов.

    8) USB 3.0  Micro USB

    Разъем отличается от предшественника дополнительными 5-и контактами, обладает всеми лучшеми качественника, только с еще большей скоростью. В настоящее время встречается в переносных жестких дисках и смартфонах. Кабель имеет адаптацию со старым разъемом, то есть кабель от USB 2.0  Micro USB можно подключить в новое устройство.

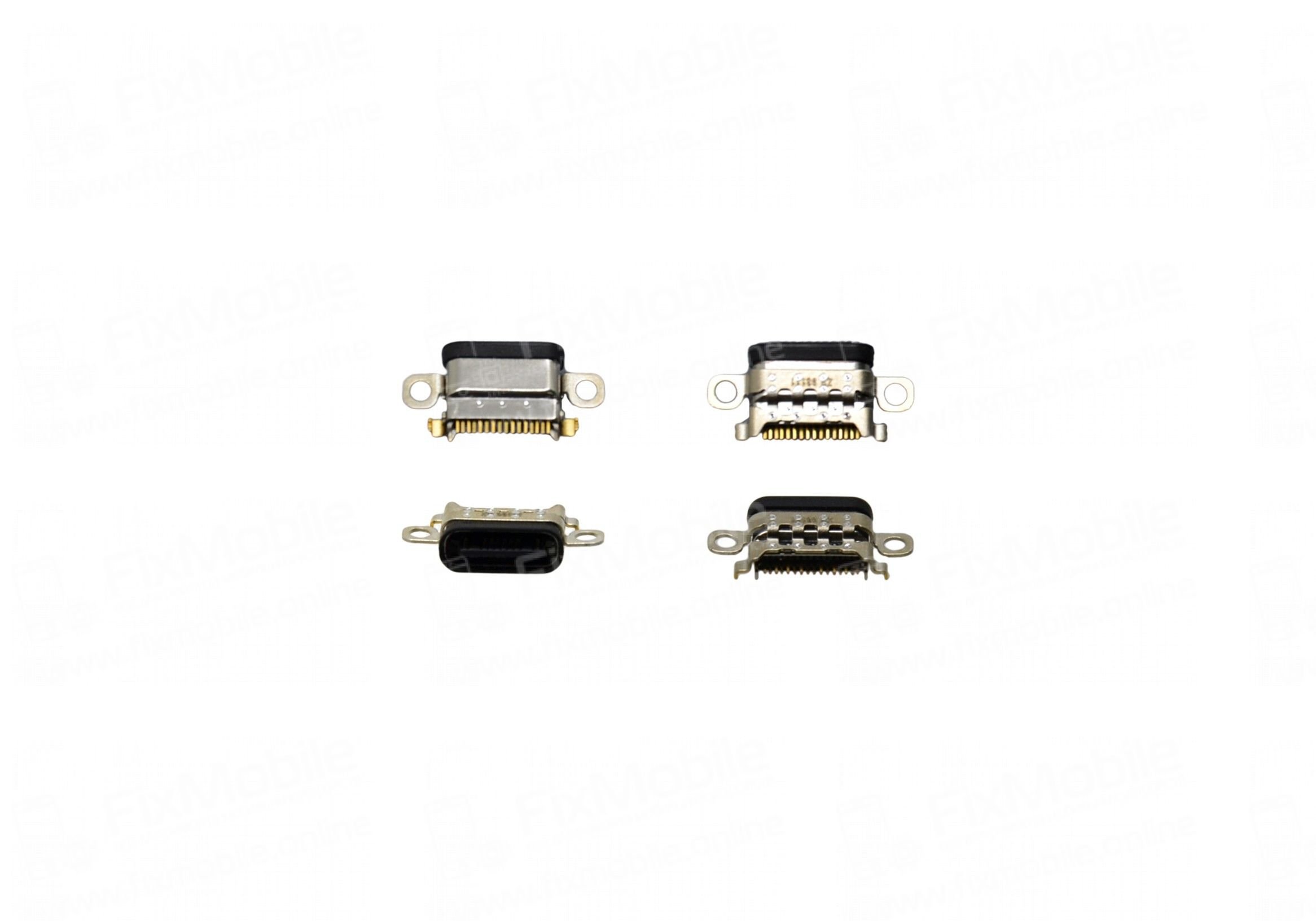

    9) USB  Type C

    Новый формат, он же USB 3.1 является продолжением стандарта Micro USB. Новый разъем способен представить пропускную способность до 10 Гбит/с, при самых малых габаритах. Впервые был использован в новом Apple MacBook 12″, где этот порт является универсальным для всех подключаемых устройств, включая зарядку. Сейчас же этот разъем встречается во всех новых смартфонах и скорее всего это не конец.

    В нашем магазине можно приобрести переходник для Вашего смартфона с разъёма USB 2.0  Micro USB на USB Type C, чтобы в первое время Вы всегда были на связи.


    Сделай сам | Телефонные кабели | ShowMeCables.com

    Современные телефонные шнуры используются в течение долгого времени и практически не претерпели изменений с момента их изобретения в 1970-х годах. Найти телефонные шнуры в магазине сегодня может быть непросто; многие магазины перестали продавать телефонные кабели, так как многие люди сейчас пользуются только сотовыми телефонами. Это особенно актуально для спиральных шнуров телефонных трубок. Поскольку эти кабели становятся все более редкими, иногда их лучше отремонтировать, чем заменить. В других случаях пользователям может потребоваться кабель, не имеющий стандартной длины.

    Существуют небольшие вариации с различными доступными разъемами, а также различные схемы подключения (называемые распиновкой ) для меньших проводов внутри основного шнура. В этом руководстве рассказывается, как прикрепить разъем к концу оголенного телефонного кабеля, а также узнать о разнице контактов проводки.

    Шаг 1. Сбор припасов

    Есть несколько простых принадлежностей, которые потребуются для установки или ремонта. Ключевыми компонентами являются неизолированный телефонный кабель и разъемы правильного типа.Можно использовать три основных типа разъемов. RJ12 является наиболее распространенным и используется на плоских линейных шнурах, которые соединяют базу телефона со стеной. RJ11 — это более старая версия RJ12, и они того же размера. Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками ), а RJ12 — шесть. RJ12 обратно совместим с RJ11, но RJ11 не будет работать с RJ12.

    Спиральные шнуры телефонной трубки используют меньший разъем под названием RJ9 или RJ22 (оба названия относятся к одному и тому же).Они физически меньше, чем RJ11 / RJ12, и используют четыре проводника.

    Помимо разъемов, потребуется всего несколько инструментов. Модульный обжимной пресс необходим в любом сценарии. Маленькие ножницы также пригодятся для обрезки лишней проволоки. Тестеры также могут быть полезны после сборки / ремонта кабеля, чтобы убедиться, что он работает правильно. Тестеры также отлично подходят для точного определения проблемы с поврежденным кабелем, например для определения конкретного провода внутри кабеля, который неисправен.

    Шаг 2: снятие куртки

    Большинство обжимных инструментов, используемых для телефонных кабелей, оснащены лезвием для снятия изоляции. В противном случае вы захотите использовать ножницы, чтобы аккуратно снять куртку. При использовании ножниц убедитесь, что не повредили проводники (если проводники действительно повреждены, отрежьте их и начните заново). Открытый провод должен быть примерно такой же длины, как и разъем, в который они будут входить.

    Шаг 3: Присоединение разъема

    Вставьте разъем над оголенными проводниками, совместив каждый провод с одним из металлических штырей (называемых контактами ) внутри разъема.Существует два разных способа подключения плоских шнуров: прямой и обратный . Прямые кабели имеют цветные провода в одинаковом порядке с обеих сторон кабеля. Прямые выводы используются для сигналов данных, как в факсимильном аппарате. Обратные кабели имеют цвета в одном порядке на стороне A и в противоположном порядке на стороне B. Обратные выводы используются для голосовых сигналов, как в телефоне.

    Прямая распиновка (слева) против обратной (справа)

    Убедитесь, что проводники касаются контактов.Если они не соприкасаются или почти не соприкасаются, сигнал не будет проходить через кабель и не будет работать. В этом случае существующий соединитель необходимо отрезать (его нельзя использовать повторно) и заменить новым блоком.

    Шаг 4: Обжим разъема

    Вставьте разъем в обжимной инструмент и плотно сожмите, чтобы убедиться, что разъем надежно прикреплен к кабелю.

    (дополнительно) Шаг 5. Тестирование кабеля

    Вставьте телефонный кабель в тестер и нажмите кнопку запуска, чтобы начать тест.Если все индикаторы загорелись зеленым, кабель полностью исправен. Если один или несколько индикаторов загорелись красным, этот конкретный проводник не подключается. В случае выхода кабеля из строя может возникнуть одна из двух основных проблем. Во-первых, вышедший из строя проводник не касается контакта. Это также может произойти, если они недостаточно касаются друг друга, что делает сигнал слишком слабым для работы. Если это произойдет, отрежьте разъем и попробуйте еще раз.

    Другая потенциальная проблема — повреждение кабеля. Если в кабеле имеется перегиб или он слишком сильно согнут, проводники могут быть повреждены и стать непригодными для использования.Повреждение может быть видно снаружи, в этом случае поврежденную часть кабеля необходимо отрезать. Если это сделает кабель слишком коротким или поврежденное место не может быть обнаружено, вместо него потребуется заменить кабель.

    Видеогид:

    * Примечание. В приведенном ниже руководстве используются разъемы EZ-RJ12 / RJ11. Эти гнезда позволяют любому дополнительному проводу проходить через конец разъема и обрезаться после его подключения. Обычные разъемы RJ12 и RJ11 этого не делают.Длина проводов должна быть равна (или очень близка) длине соединителя до установки при использовании обычных соединителей.

    типов телефонных разъемов | Контактная информация Finder

    Результаты листинга Типы телефонных разъемов

    Типы USB-разъемов для мобильных телефонов: полное руководство

    8 часов назад Naturalnewsblogs.com Подробнее
