Как подключить двухклавишный выключатель к трем проводам: Как подключить двухклавишный выключатель: схема подключения, инструкция

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно происходит на завершающей стадии ремонта. Провести работы можно даже без помощи мастера. Но для этого необходимо иметь под рукой необходимый набор инструментов и заранее подобрать подходящий по типу выключатель.

Прежде чем его подключить, нужно установить уровень, на котором он будет располагаться. Жестких нормативов для частного строительства не существует. Для большего удобства стоит ориентироваться на рост членов семьи — обычно вполне достаточно 1,5 метров от уровня пола, чтобы выключателем было удобно пользоваться всем.

В подключении своими руками наиболее прост одноклавишный выключатель. Но даже при его монтаже следует помнить обо всех правилах и следовать схеме подключения выключателя к лампочке.

Схема подключения выключателя и самостоятельный монтаж

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Она достаточно проста и выглядит следующим образом:

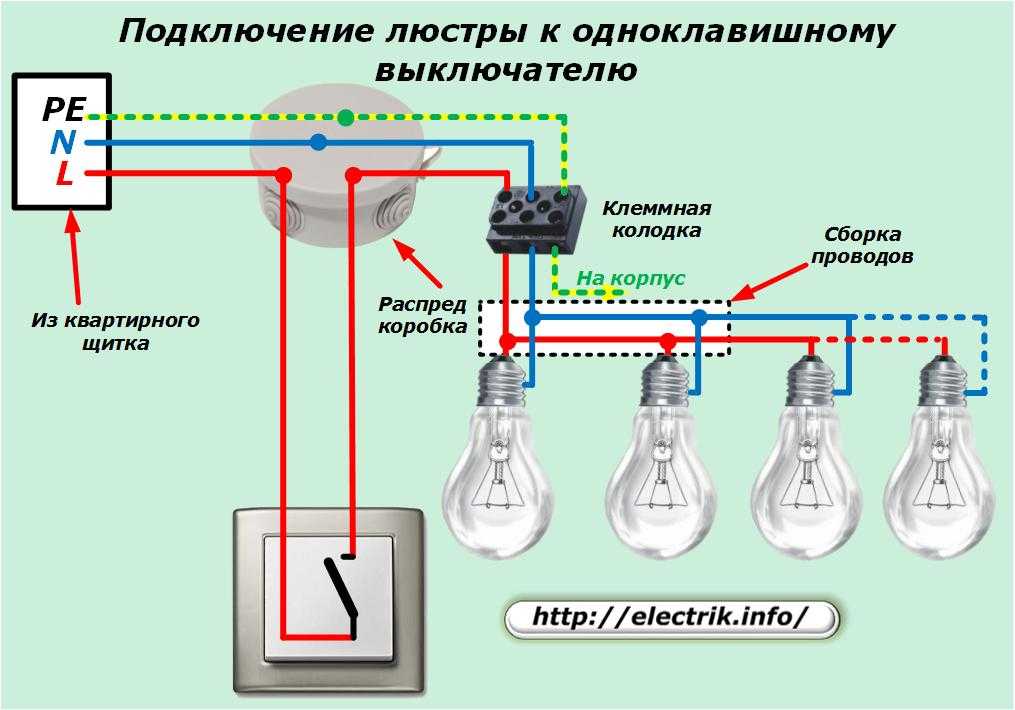

Схема подключения выключателя с одной клавишей

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода — ноль и фаза. Хотя здесь тоже нет никаких жёстких стандартов: разводка проводов может выполняться в стенах, по полу или по потолку.

От выключателя в коробку обязательно подсоединяют фазу, которую выключатель будет разрывать и соединять. Ноль сразу напрямую соединяют с любым из контактов питания лампы, а второй провод, идущий от лампочки, подключают к выходу выключателя. Все коммутации производятся внутри распределительной коробки.

Получается такая принципиальная схема: ноль перенаправляется сразу на лампу, а фаза обязательно проходит через выключатель, который гальванически отсоединяет фазу или обратно подключает её к потребителю.

Если с помощью выключателя вместо фазы разрывать нулевой провод, то при замене лампочки патрон всегда будет под напряжением (один из его контактов, к которому подведена фаза), что чревато поражением током.

Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора.

После определения проводов и выполнения коммутации в распределительной коробке необходимо правильно подключить выключатель в подрозетнике. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Старые и новые подрозетники имеют разную диагональ — у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае могут понадобиться дополнительные монтажные и демонтажные работы для переоборудования посадочного места выключателя.

Для подключения лампочки к выключателю понадобятся сам выключатель, электропровод, распределительные коробки и подрозетник. Из инструментов пригодятся электроиндикаторная отвертка, кусачки и плоскогубцы, перфоратор, крепежный элемент. Также стоит запастись изолентой.

Схема подключения выключателя внутри своей посадочной коробки максимально проста: один провод подводит фазу к выключателю (вход), второй — пропускает фазу к лампочке (выход). Схема входов и выходов обычно изображается на задней части корпуса выключателя или приводится в документации к нему. Наиболее частое исполнение — «вход снизу».

Итак, сначала нужно подготовить места установки и коммутации. Если сеть уже давно эксплуатируется, то монтаж распределительной коробки может не потребоваться, достаточно будет только озаботиться оборудованием установочной коробки для выключателя.

При внутренней проводке для оборудования посадочных мест используются перфораторы и специальные насадки — коронки по бетону с диаметром, соответствующим диаметру установочной коробки.

Если выключатель наружный, то тип крепления будет зависеть от основания. Например, для деревянных поверхностей достаточно будет использования простых шурупов по дереву, для бетона и кирпича нужны классические дюбели, для гипсокартона — дюбели-молли, дли газосиликата — специальные винтовые дюбели и т. п.

Этап прокладки кабелей тоже может быть сопряжён с обилием пыли и грязи. При внутреннем монтаже можно использовать гофру или специальный тип кабеля с усиленной изоляцией (ВВГнг). Наружная прокладка, особенно, если основание деревянное, выполняется с подъёмом на декоративные опоры или с задействованием кабель-канала.

Когда кабели и распределительные коробки установлены и закреплены, можно переходить непосредственно к этапу подключения (сборки). Для этого выключатель разбирается. Снимаются клавиши и декоративные накладки, раскручиваются крепёжные винты, убираются этикетки и другие лишние элементы.

При необходимости укорачиваются провода, оголяются жилы (с помощью ножа или специального инструмента для зачистки). Провода заводятся в посадочные места сердцевины (основного блока) выключателя и фиксируются с помощью специальных затяжных винтов.

На этом этапе, пока выключатель ещё не собран окончательно, можно провести тестирование работоспособности устройства. Включите питание в сети и проверьте работу нажатием клавиш выключателя, убедитесь, что всё работает как надо. Снова выключите питание в сети и проведите окончательную сборку.

Для этого блок выключателя вставляется в установочную коробку и крепится с помощью шурупов к корпусу монтажной коробки. Пока шурупы не нужно затягивать до конца. Сначала правильно спозиционируйте блок выключателя, например, с использованием уровня.

Когда всё готово, затяните (раскройте) распорки внутри монтажной коробки. Для этого нужно закрутить специальные винты в корпусе выключателя. Распорки обеспечат максимальную фиксацию и устойчивость конструкции к механическим нагрузкам. Теперь можно до конца затянуть шурупы монтажной коробки, установить декоративные накладки и клавиши.

Обратите внимание, выключатели для наружного монтажа не имеют распорок, поэтому этот шаг можно пропустить.

Корпус просто прикручивается к основанию и всё. В последующем достаточно защёлкнуть или прикрутить декоративный кожух и установить на место клавиши.

Внутри распределительных коробок можно выполнять скрутку проводов, но в этом случае обязательно нужно изолировать места скруток с помощью изоленты или термоусадочных трубок.

Наиболее простой и практичный вариант для новичков — использование клеммных колодок. Для этого:

• Жилы очищаются на небольшом участке, строго соответствующем для монтажа в колодку.
• Вставляются в колодку и зажимаются (с помощью специального рычага или автоматических пружин).

Классическая лампа подключается один к одному — два контакта, две жилы кабеля. Полярность значения не имеет. Более сложные конфигурации могут быть у люстр. В этому случае лучше всего обратиться к их сопроводительной документации и схемам монтажа/подключения.

Всё это относилось к одноклавишным выключателям.

Как подключить двух- и более клавишные выключатели

Порядок работы с двух- и более клавишными выключателями будет немного отличаться. Схема подключения лампочки к двухклавишному выключателю:

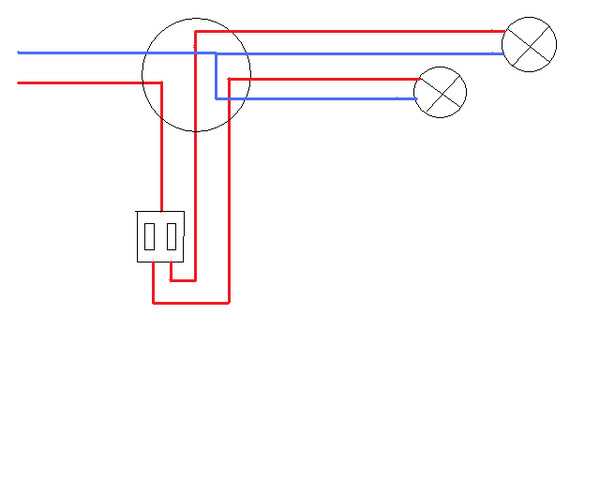

Схема подключения двухклавишного выключателя

Здесь нужно обратить внимание на то, что в распределительную коробку по-прежнему входит два основных провода — фаза и ноль. Но на выходе нужно запитать гораздо больше самостоятельных потребителей (лампочек) — по количеству клавиш. Итак, ноль точно также, как и в случае с одноклавишным выключателем в распределительной коробке напрямую соединяется с одним из контактов лампочек. Если ламп две, то к нулю должно быть подключено два контакта, если три — то три, и т.д., чтобы ноль шёл на каждую. Фаза опять же пускается на выключатель, но на этот раз в распределительную коробку возвращается не один провод, а два и более (по количеству клавиш), каждый из которых — это фаза для своей лампы/линии.

Выходы выключателя нужно соединить со вторыми контактами ламп, каждую со своим.

Очень часто после монтажа двухклавишного выключателя можно столкнуться с ситуацией, когда свет загорается последовательно, после нажатия клавиш по порядку — от первой ко второй или наоборот, но если нарушить порядок, например, начать с нажатия второй, то свет не горит. Это проблема правильной коммутации контактов выключателя в своей монтажной коробке. Она легко исправляется.

Для этого нужно отключить питание в сети, снять выключатель, найти отвёртку с индикатором фазы, включить питание в сети обратно, поочерёдно касаясь индикатором найти входящую фазу (только при касании её индикатор будет гореть, руками браться за провода нельзя ни в коем случае, они под напряжением), затем выключить питание в сети и смонтировать выключатель по схеме, включить обратно питание сети и проверить работу выключателя.

Правильное подключение — это когда на вход выключателя подаётся фаза, а к его выходам подключаются лампы. Обычно на схеме, которая изображена на задней части выключателя, общий контакт — это вход (IN), а одиночные — это выходы (OUT). Если подключение выполнено по схеме, то каждая лампа будет гореть при нажатии своего выключателя/клавиши, без соблюдения какой-либо последовательности.

Общим для всех работ будет оставаться необходимость соблюдения техники безопасности. Обязательно используется средства индивидуальной защиты (резиновые перчатки, индикаторы тока, плоскогубцы и отвёртки с диэлектрическими ручками и т.п.). Все работы с оголёнными проводами нужно производить только при отключённом питании. Поражение электрическим током может стать смертельным.

Все работы по ремонту или замене электропроводки нужно проводить, обесточив помещение и следуя схемам подключения. А еще надежнее и безопаснее будет доверить процесс профессионалам. Это убережет от возможных травм и поможет избежать ошибок, которые могут привести к пожару.

Подключение выключателя кажется несложным, если под рукой есть правильная схема, все необходимые инструменты и материалы. Но на деле оказывается, что такая работа отнимает много времени и сил у новичков, а результат оказывается не всегда предсказуемым.

Порядок действий

Как подключить люстру с 3 проводами: электрика, варианты, помощь

Содержание

• 1 Сведения об электрической части люстры
• 2 Соединение проводов
• 3 Люстра на двухклавишный выключатель
• 4 Люстры с дистанционным управлением
• 5 Доработка люстры

Три провода, торчащие из ножки люстры, означают, к примеру, что перед нами модель, рассчитанная на двухклавишный выключатель. Как вариант, дополнительная жила служит для заземления корпуса. В случае потопа дифференциальный выключатель быстро уберёт напряжение, никто не пострадает. Гипотетически возможен случай, когда корпус люстры оказывается под фазой, причём короткого замыкания не произойдёт. Схожую картину видим при заделке плохо изолированной проводки под штукатурку: пока раствор сырой, явно идут токи утечки. Но когда цементный камень уже схватится, негативные эффекты пропадают. Поговорим, как подключить люстру с 3 проводами.

Сведения об электрической части люстры

Для правильной работы единственного патрона хватит наличия двух проводов:

1. Фаза (потенциал относительно земли 220 В).
2. Нулевой провод (потенциал равен нулю).

Люстра потолочная

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:

• Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
• По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

1. Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
2. Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

В ходе процесса требуется убедиться, что на конкретный контакт любого патрона приходит напряжение 220 В. Перед началом операций оценивается потенциал корпуса. Проще сделать отвёрткой-индикатором. Современные, кстати, позволяют оценить и наличие заземления, если третий провод предназначен для указанных целей. К примеру, отвёртка-индикатор загорается при касании фазы, а на землю реагирует по прижатию пальца к контактной кнопке. Подобные моменты прописаны в инструкции. Удастся немедленно оценить правильность подключения в означенной части. Разумеется, розетка берётся правильно подключенная, и вилка для теста – с клеммой заземления.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует. Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два.

Люстра и двойной выключатель

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает – от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Пустые каналы

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

1. От распределительной коробки до места подвешивания люстры.
2. От выключателя до распределительной коробки.

Схема работ

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются. Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Люстры с дистанционным управлением

Обычно подключить люстру с пультом не сложнее, нежели обычную. Приёмник, как правило, работает непосредственно с диммером (регулятор напряжения питания). Не все светодиодные лампочки поддерживают режим. Отдельным моделям подключение люстры с пультом управления противопоказано. Разница в цене составляет 20%, но платить придётся, чтобы товар работал долго и надёжно.

Доработка люстры

Порой возникает потребность поменять патрон в люстре. Лампочки накала выделяли массу тепла, от многолетней эксплуатации материал изолятора и контактов приходит в негодность. Современные патроны вполне годятся. Напомним, стандарты сильно изменились, диаметры посадочных, установочных отверстий поменялись. С точки зрения механической обработки лучше карболиту (чёрный и твёрдый) предпочитать пластик. Так легче сверлить и точить, меняя люстру. Кстати, электрики за подобные работы берутся неохотно, в их обязанности подобные мелочи не входят.

Если отверстие в основании патрона из карболита чуть меньше необходимого, расширить чрезвычайно сложно. Преимущественно придётся орудовать круглым напильником.

электрика — Установка трехпозиционного выключателя в двухблочной коробке

Задан вопрос 4 года, 5 месяцев назад

Изменено 4 года, 5 месяцев назад

Просмотрено 3k раз

Я пытаюсь заменить два обычных, отдельных трехпозиционных переключателя системой Lutron Caseta Wireless. До сих пор я только получил либо 1) правый переключатель работает отлично, а левый не работает вообще, либо 2) правый переключатель управляет обоими огнями, которые должны быть отдельными, а левый по-прежнему ничего не делает. Я попытался следовать диаграмме и получил результат 2.

Это то, что я сделал, чтобы получить результат 2:

Извините за плохое фото, но это то же самое, что и на схеме, за исключением того, что все черные/серые провода объединены (что, я думаю, не повлияет на схема). Большое спасибо за любой совет, который вы могли бы дать.

РЕДАКТИРОВАТЬ: исходная схема выглядела так, и напомню, что функции выключателей должны быть полностью разделены:

• электрика
• проводка
• освещение

10

Итак, раньше у вас было 2 совершенно отдельных трехпозиционных переключателя.
Белые провода не являются нейтральными ни в одном из них, и это нормально!
В зависимости от того, какой конец трехсторонней проводки мы рассматриваем, черные провода могут даже не быть горячими, а если они и есть, то они могут быть не на одном выключателе или даже на одной фазе (хотя, если бы они были на разных фазах вы, вероятно, уже знаете об этом из-за сработавших выключателей и/или большой вспышки/взрыва).

То, что у вас было на каждом переключателе: черный (общий) красный и белый (путешественники) — так что в зависимости от положения переключателя либо красный, либо белый подключен к черному.
Если вы посмотрите на 3-позиционные переключатели на другом конце каждого кабеля, вы должны найти ту же проводку.

Итак, снимите эту гайку с белых проводов — они не нейтральны и не связаны друг с другом. Вместо этого положите по ореху на каждый в отдельности и забудьте о них.
Также снимите гайку, которую вы надели, чтобы соединить всех Блэков вместе — это не одна и та же цепь.

Подойдите к 3-позиционным переключателям на других концах этих кабелей, снимите переключатели, соедините белые провода по отдельности и забудьте о них, как вы только что сделали, и соедините красный и черный на каждом кабеле друг с другом ( не между кабелями).
Теперь вернитесь к беспроводным переключателям и подключите каждый из них по отдельности к красному и черному кабелю.

Готово.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как подключить два отдельных выключателя и лампы к одному источнику питания | Главная Руководства

Автор Chris Deziel Обновлено 17 декабря 2018 г.

Нет ничего необычного в подключении двух или более комбинаций света и выключателя от одного и того же источника питания — на самом деле, это обычная практика. Как правило, источником является автоматический выключатель на главном электрическом щите, номинал которого достаточен для работы с освещением. Выключатели можно установить в одну и ту же или в разные электрические коробки, но в последнем случае возникает дополнительная задача по прокладке кабеля цепи между коробками. Вы поддерживаете непрерывность горячего провода в кабеле цепи, формируя косички в точках, где он соединяется с переключателями.

1. 1.

   Установите соответствующие электрические коробки для освещения и выключателей. Вы можете установить выключатели бок о бок в двухпостовую распределительную коробку или в разных местах, каждый в одинарной распределительной коробке. Для каждого приспособления и переключателя у вас есть выбор: прибить черновую коробку к стойке или стропилу или установить коробку для реконструкции на гипсокартон.

2. 2.

   Проложите электрический кабель 12 калибра между каждым выключателем и лампой, которой он управляет. Протяните один конец каждого кабеля через заднюю часть одной из электрических коробок осветительных приборов. Зачистите ножом оба конца каждого кабеля, разделите провода и снимите 1/2 дюйма изоляции с каждого конца.

3. 3.

   Подсоедините светильники, подключив их черные провода к черному проводу кабеля, белые провода к белому проводу кабеля и провода заземления к оголенному проводу кабеля. Скрутите провода, которые вы соединяете, с помощью плоскогубцев и навинтите колпачок на каждый комплект.

4. 4.

   Протяните другой конец каждого кабеля через заднюю часть электрической коробки к выключателю, который им управляет, затем зачистите конец кабеля ножом и разделите провода. Снимите 1/2 дюйма изоляции с черного провода и подключите его к нижней латунной клемме переключателя с помощью отвертки.

5. 5.

   Вытяните кабель 12 калибра от источника питания, убедившись, что питание отключено и кабель обесточен. Пропустите его через заднюю часть одной из распределительных коробок и зачистите провода.

6. 6.

   Протяните второй кабель 12-го калибра от первого переключателя ко второму и зачистите провода на обоих концах. Если вы установили выключатели в одну и ту же электрическую коробку, этот шаг можно пропустить.

7. 7.

   Разрежьте запасной отрезок кабеля длиной 6 дюймов с помощью универсального ножа и удалите черные и оголенные провода. Снимите 1/2 дюйма изоляции с обоих концов черного провода. Если вы установили два выключателя в одну электрическую коробку, подготовьте два черных провода.

8. 8.

   Подсоедините один конец 6-дюймового провода к верхней клемме первого переключателя. Скрутите другой конец вместе с черным проводом от кабеля входящей цепи и черным проводом от кабеля, идущего ко второму выключателю, чтобы сформировать косичку. Накрутите колпачок на конец косички.

9. 9.

   Используйте другой 6-дюймовый провод для подключения к верхней клемме второго переключателя, если он установлен в той же электрической коробке. В этом случае будет три черных провода, образующих косичку: два 6-дюймовых провода, идущих от выключателей, и один провод цепи.

10. 10.

    Сформируйте аналогичную косичку с проводами заземления. Подсоедините 6-дюймовый провод к зеленой клемме заземления. Скрутите другой конец вместе с концами трех оголенных проводов в коробке. Если выключатели находятся в одной коробке, соедините клеммы заземления одним 6-дюймовым проводом и скрутите этот провод вместе с двумя другими.

11. 11.

    Скрутите вместе все белые провода в каждой электрической коробке и закройте их.

    Вещи, которые вам понадобятся

    Наконечник

    Хотя вам не нужно закрывать заземляющие провода колпачком, навинчивание колпачка будет более надежно удерживать их вместе.
