Как подключить фотореле для уличного освещения (схема)

В эффективном управлении уличным освещением заинтересованы многие пользователи, это связано с экономией электроэнергии, личного времени и своевременным освещением нужных участков местности. Читайте также статью ⇒ Как подключить фотореле (сумеречный выключатель) для уличного освещения? Схемы.

Область применения и принципы работы фотореле

В течении года продолжительность светового дня существенно меняется весной и летом длиннее, осенью и зимой короче. В северных широтах в летнее время могут быть белые ночи, а зимой круглосуточная тьма. Самым эффективным прибором, который своевременно включает и отключает уличное освещение, является фотореле. Оно позволяет без участия человека определять уровень освещенности и управлять осветительными приборами.

Производители делают большое количество моделей фотореле, но принцип работы и состав основных элементов у всех одинаковый. Отличия могут быть отдельным параметрам:

• по техническим характеристикам,
• габаритам,
• материалу корпуса,
• способу крепления и другим признакам.

Основным элементов в этих приборах является светочувствительный датчик, структура материала которого при изменении уровня светового потока пропорционально меняет электрическую проводимость. Проще говоря, чем светлее, тем уровень тока выше, темнее, ток в цепи уменьшается. В качестве такого датчика в схемах управления применяют фотодиоды или фототранзисторы. Вся схема управления располагается на печатной плате, с фотоэлемента ток поступает на усилитель сигнала, потом через цепь регулировки порогов срабатывания на реле перемыкающее контакты.

При достижении установленного уровня тока включения контакты на реле замыкают цепь освещения с источником питания. Отключение происходит по такому же принципу, контакты размыкаются при повышении тока до установленного уровня. Элементом регулировки тока срабатывания обычно служит переменный резистор. В некоторых моделях имеются дополнительные функции:

• таймер для задержки срабатывания;
• датчики движения;
• ИК – датчики и другие элементы управления.

Бывают многофункциональные системы уличного освещения с программным управлением. Можно программировать временные интервалы работы реле на год, по дням недели с учетом выходных и праздничных дней, на время отсутствие проживающих, создавать имитацию присутствия людей.

Виды фотореле

Все выпускаемые производителями модели можно разделить на несколько видов:

• Приборы с внутренним расположением фоточувствительного элемента в корпусе с фиксированным порогом срабатывания. Они размещаются на улице возле осветительных приборов в герметичном корпусе с прозрачным окошком, напротив которого с внутренней стороны установлен фоточувствительный элемент.
• С таймером, определяющим время срабатывания реле, позволяет установить временные интервалы, когда это необходимо при присутствии людей на участке. Такой режим исключает не нужные срабатывания и экономит электроэнергию;
• С регулировкой порога срабатывания в зависимости от освещенности окружающей среды. При различных условиях эксплуатации и назначения объектов, которые необходимо осветить бывает потребность подсветки не при наступлении полной темноты, а в момент сумерек. Для этого в схеме устанавливается элемент регулировки порога срабатывания;
• Приборы с выносным светочувствительным элементом, такие модели отличаются длительным сроком службы и надежной работой. Они устанавливаются в помещениях и не подвержены внешним атмосферным осадкам и перепадам температур. Светочувствительный элемент, который менее подвержен воздействию окружающей среды, выносится на улицу.

Потребителями востребованы модели с напряжением питания 220В ФР-601 ИЭК, ФР-602, ФРСУ-1-0, ФРСУ-2-0 и прочие типы. Реже приборы с дополнительными блоками питания на 12 и 24В ФР-1 /12 вольт, УТФР-1М, CSM.

Приборы в зависимости от опций имеют различные технические характеристики, по которым оценивается эффективность их работы при определенных условиях эксплуатации. Не смотря на разнообразность моделей, все они обязательно имеют основные общие параметры.

Наиболее доступные и востребованные модели

Статистика продаж показывает, что одно из наиболее продаваемых изделий для бытовых условий эксплуатации с  токами нагрузки до 10А фотореле марки ФР-601, ФР-602. В народе эту модель называют сумеречное реле. Производитель группа компаний IEK, оно имеет прочный, герметичный пластиковый корпус со степенью защиты IР44, который можно устанавливать под козырьком или внутри помещения.

Технические характеристики ФР-601

Рабочее напряжение и питания	~ 230 В
Максимальная мощность приборов освещения	2.5Вт
Порог срабатывания при уровне освещенности, (регулируется)	5-50 лк
мощность при срабатывании	6,6 Вт
мощность в дежурном режиме	0,25 Вт
Степень защиты	IP44
Диапазон температур	-25…+40 °С

Потребляемая мощность при срабатывании может меняться в зависимости от модели изделия

Коммутационные контакты реле выдерживают токовые нагрузки до 10А, это дает возможность использовать в цепи более до 25 ламп  мощностью 100Вт, что вполне достаточно для освещения площади участка с домом. Порог срабатывания по освещенности окружающего пространства регулируется вручную.

Для промышленных объектов с токами нагрузки более 10А пользуются большим спросом реле Фотореле PS-3. По структуре материалов функциональному назначению и принципу работы оно не отличается от ФР-601. Отличия заметны по внешнему виду, пластиковый колпак имеет цилиндрическую форму, а не конусообразную как на предыдущей модели. Контакты коммутации в 2раза мощнее, выдерживают токи до 20А, фоточувствительный элемент находится в корпусе.

Технические характеристики RS-3

ток нагрузки	20А;
допустимая мощность нагрузки	4400Вт
Мощность реле при работе в замкнутом состоянии	6,6Вт;
Мощность реле в режиме ожидания	0,25Вт;
Диапазон рабочих температур	-25…+40;
степень защиты	IP44.

Общие технические характеристики для разных моделей фотореле

Не зависимо от марки и производителя все фотореле оцениваются по следующим параметрам:

• Степень защиты от воздействия окружающей среды, под открытым небом используются приборы с маркировкой IP65, такая конструкция корпуса защищает от мелкой пыли и прямых потоков воды. Модели со степенью защиты IР40 менее герметичны и устанавливаются в закрытых сооружениях.
• Напряжение питания прибора – чаще всего используются модели с питанием 220В переменного тока и частотой 50Гц, реже с блоками питания на 12 или 24 В.

• Допустимый ток коммутации – это ток, который способны выдерживать контакты реле. Для бытовых условий освещения садовых дорожек, частного двора мощных контактов не требуется, простейшие модели обеспечивают надежных контакт до 10А без нагрева в процессе эксплуатации. Для промышленных объектов, где используется большое количество осветительных приборов с лампами, потребляющими большую мощность, требуются реле с мощными контактами;

• Потребляемая мощность в обозначениях используются два значения, первое в режиме ожидания, до момента срабатывания реле на замыкания цепи. В бытовых приборах эта величина составляет примерно до 1Вт. Вторая цифра показывает потребляемую мощность в период работы приборов освещения, для бытовых моделей это от 2 до 6 Вт;

• Временная задержка в момент включения указывается в секундах;
• Временная задержка в момент выключения указывается в секундах, интервалы задержек могут регулироваться, при этом интервалы задержки включения и выключения могут отличаться по величине.
• Порог срабатывания – это уровень освещенности на улице, обозначается в люменах. На многих приборах эта величина регулируется, поэтому указывается интервал нижнее и верхнее значения.

Критерии выбора фотореле

При выборе фотореле надо учитывать несколько факторов:

• Климатические условия эксплуатации;
• Необходимые опции прибора;
• Условия эксплуатации объекта, на котором устанавливается реле;
• Свои финансовые возможности и другие нюансы.

В северных районах где сезонный перепад температур имеет большой интервал от +30 до –40 ̊С, рекомендуется ставить приборы внутри отапливаемого сооружения с выносным светочувствительным элементом. Это значительно продлевает срок службы и способствует стабильной  работе.

В прибрежных, портовых городах с влажным климатом используются приборы с выносным датчиком или встроенным в корпус, но с высокой степенью влагозащиты IР65.

На частных загородных домах, где проживающие находятся не постоянно, чаще в  выходные и праздничные дни для экономии электроэнергии рационально использовать реле с таймером или программным управлением. Тогда можно будет установить временной интервал работы прибора в течении суток, когда в доме появляются люди.

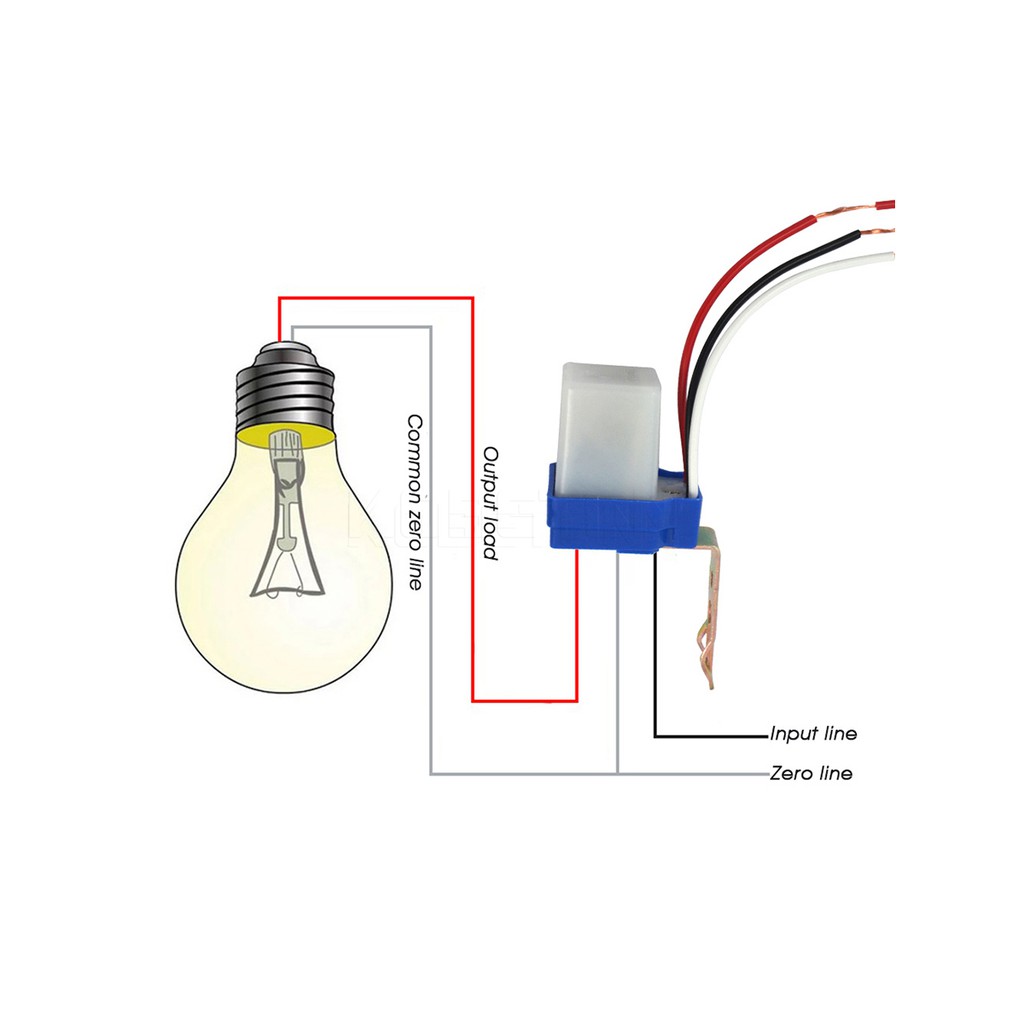

Классические схемы подключения фотореле

Рассмотрим несколько вариантов схем и особенности подключения фотореле, в большинстве случаев на корпусе изделия отображается схема его подключения. Обратите внимание, что фаза обозначается буквой «L» провод всегда с изоляцией красного цвета, нейтральный провод синего цвета обозначается буквой «N» и заземление с желто-зеленой изоляцией «РЕ».

Пример размещения схемы подключения на корпусе фотореле ФР-601

Это самая простая схема без дополнительных опций, обратите внимание, что лампы в цепи подключаются параллельно, в этом варианте при перегорании одной остальные будут работать.

Схема подключения ФР с датчиком движения

Датчики движения можно устанавливать в цепи после фотореле или до него сразу после РЩ или распределительной коробки. Это зависит от выгодных условий расположения на отдельно взятых объектах.

Стрелками показано, что не имеет значения, в какой последовательности подключаются элементы. Не зависимо от очередности установки светильник не загорится, пока не замкнутся контакты всех трех устройств. Один вариант из условий срабатывания системы, при наступлении темноты сработает фотореле, интервал времени  установленного на таймере рабочий, контакты замкнуты. Для полного срабатывания  освещения должны появиться движущие объекты, только тогда все элементы коммутации будут замкнуты, ток пройдет на лампы освещения. Обратите внимания, что все приборы подключаются в разрыв фазного провода, требования ПУЭ  п.1.1.29. и п.1.1.30. Такая схема редко используется на практике, таймер обычно производители делают в одном корпусе с реле.

Такие схемы позволяют использовать маломощные фотореле в цепях с большими токами, где в качестве приборов освещения используются прожектора с лампами большой мощности.

Фотореле при срабатывании включает электромагнитную катушку пускателя, магнит втягивает сердечник, на верхней части которого находится группа мощных контактов, в результате нижние и подвижные верхние  контакты цепи замыкаются.

Схемы подключения с выносными фотоэлементами

Надо учитывать, что реле с выносным датчиком освещения имеют ограничения по длине провода от датчика до реле, это зависит от модели изделия 1 – 150м.

Последовательность операций при монтаже

Определившись с выбором датчик а и схемы его подключения, на месте определяют места установки всех элементов схемы и маршруты прокладки проводов. Читайте также статью ⇒ Как подключить датчик движения к лампочке.

Совет №2 Старайтесь датчик устанавливать ближе к РЩ или распределительной коробке, в этом случае понадобится меньше прокладывать проводов.



Оцените качество статьи:

пошаговая инструкция. Подключение датчиков движения. Виды и схемы. Работа и особенности Принцип работы системы

Комфорт, удобство пользования и экономия электроэнергии — три основных достоинства одного устройства. Вот почему мы расскажем, как подключить датчик движения к лампочке. Важно то, что данная процедура несложная, и с ней может справиться даже человек, не имеющий специальной квалификации.

Выберите место для монтажа, нужную схему подключения в зависимости от желаемого результата, соберите электрическую цепь и проверьте ее работоспособность.

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию.

Выбор модели детектора

Перед установкой выберите модель и функциональность устройства в зависимости от преследуемых целей, габаритов комнаты и условий эксплуатации/срабатывания.

Приборы делятся по способу определения человека в зоне обнаружения, бывают пассивными и активными.

1. Принцип действия активных напоминает стандартный радар — излучаемые инфракрасные волны отражаются от объекта и регистрируются линзой Френеля. Есть заданное расположение предметов по умолчанию — если оно изменилось, то срабатывает датчик.
2. Пассивные устройства регистрируют тепло, излучаемое телом человека.
3. Комбинированные датчики совмещают функции активных и пассивных.

Активные устройства функционируют в ультразвуковом диапазоне или на высоких радиочастотах. В первом случае действуют ограничения до 20000 Гц. Человек не слышит этот звук, но его воспринимают домашние животные, из-за чего ведут себя неспокойно. Вывод прост — при наличии в доме животных использовать ультразвуковые датчики движения бессмысленно.

Элементы, функционирующие в диапазоне высоких радиочастот, обходят препятствия — стены и мебель, поэтому определяют лишь перемещение тех или иных объектов. При технически неверном выборе места подключения возникает вероятность ложного срабатывания от покачивания деревьев, листвы, перемещения людей в соседнем помещении. Добавьте к этому высокую стоимость.

Исходя из вышеизложенного, становится ясно: для автоматизации системы управления освещением в квартире и жилом доме рекомендуется брать пассивные датчики движения.

Круглые устройства, крепление которых осуществляется к потолку, имеют зону обнаружения во всех направлениях — 360 град. Устанавливаемые на стены элементы работают под разными горизонтальными и вертикальными углами — обычно 180 и 20 град. соответственно.

В большинстве случаев датчик движения не способен охватить весь объем помещения, и зона обнаружения становится меньше. Поэтому очень важно выбрать правильное место установки, угол наклона, чтобы контролировать наиболее проходимые места.

Датчики различаются по дальности обнаружения. У средних устройств этот показатель составляет 12 м. Для бытового использования величина более чем достаточная. В случае нестандартной формы помещения, наличия нескольких углов или этажей устанавливают несколько датчиков.

При рассмотрении конструкции приборов их делят на подвижные и неподвижные. В первом случае пользователь может вносить изменения в зону регистрации, перемещая устройство по вертикальной или горизонтальной оси, а во втором случае этого сделать нельзя.

Выбор места установки

Своевременное и верное срабатывание датчика движения на включение света связано с выбором места монтажа. Руководствуйтесь следующими советами:

1. Независимо от потолочного или настенного крепления монтаж осуществляется ближе к двери — как только человек входит в комнату, подается сигнал на контроллер и моментально включается свет.
2. Избегайте установки элемента на центральную часть стены, из-за чего может потеряться из виду дверь.
3. По возможности используйте датчики в помещениях без окон. Если это невозможно, то постарайтесь отдалить их на максимальное расстояние от любых источников дневного света.
   В противном случае требуется гибкая настройка степени освещения.
4. Если в помещении более одной двери, то необходим монтаж нескольких приборов автоматического включения/выключения света. Можно устанавливать один датчик, расположенный в углу комнаты, если зона обнаружения охватывает обе двери.
5. При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его.

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания.

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Порядок проведения монтажных работ — шаг за шагом

Выберите, где будут установлены светильник и датчик движения. Установите элемент, сняв подставку и закрепив на стену или потолок. Высота монтажа не ниже 2,2 м. На 10 мм зачистите концы проводов, подключаемые к датчику.

Откройте крышку детектора и увидите распределительный узел с тремя контактами и разноцветными проводами. Синий N — «ноль», красно-коричневый (фиолетовый) L — фаза, желтый или зеленый — заземление.

Подключите к датчику напряжение, в соответствии с расцветкой соединив с токопроводящими кабелями клеммы L и N. Заизолируйте каждое место подключения, используя муфты, электротехническую изоленту. При подключении через выключатель двойного/тройного типа один из контактов используется для подачи питания на датчик движения.

Если будет перепутана подача фазы с детектора на лампочку, то цепь попросту не сработает. С другой стороны, короткого замыкания не произойдет — поменяйте провода местами. Этот же метод подключения используется для схемы с прямым соединением вилки — детектор функционирует от розетки подобно обычному электрическому прибору.

На следующей стадии датчик соединяется с осветительным устройством. Фазу, выходящую из корпуса, подключите к концу провода, идущего от светильника. Выполните изоляцию. Другой конец кабеля лампочки соедините с «нулем» на датчике.

Важно! Суммарная мощность используемых в цепи светильников не должна превышать заданного значения у детектора, иначе последний выйдет из строя.

Настройка и регулировка устройства

Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.

Для выбора правильного времени руководствуйтесь следующими подсказками:

• при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
• подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.

Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.

Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.

Устранение возможных ошибок

Одной из распространенных ошибок при монтаже является плохой контакт нулевого провода. Это может произойти при попадании строительного мусора в клемму датчика движения или слабого зажима, из-за чего появляются нагар или окисление. Если детектор не работает, то осмотрите все провода, зачистите их и хорошенько подтяните зажимы.

Другая причина неисправности — деформация или поломка алюминиевой жилы. Подключите к устройству вольтметр. Будьте внимательны, поскольку прибор может не сработать даже при наличии напряжения. Если это произошло, то замените лампочку на новую, поскольку проблема может быть связана с перегоранием нити накала.

Еще одна неисправность в работе датчика движения связана с тем, что осветительный прибор не отключается, несмотря на правильную работу детектора. Проверьте, какое время было задано в настройках. Возможно, оно слишком большое и выходной контакт долго размыкается. Уменьшите параметр, используя соответствующий тумблер.

Только при правильном подключении и технически верной настройке датчика движения можно добиться максимальной экономии электроэнергии, комфорта и удобства эксплуатации автоматической системы освещения. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.

Установка датчика движения на освещение: три схемы правильного подключения, пошаговая инструкция, а также ответы на вопросы о времени срабатываниия. +ТЕСТ для самопроверки.

Подключив правильным образом к лампочке датчик, человек получит возможность избежать затрат на электроэнергию. Датчик движения очень удобен. Он включает и выключает свет без человека. Но для подключения стоит знать о нюансах, что нарушать не желательно.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения и настройки датчика, следует пройти небольшой тест:

1. Чем отличается черный и красный провод внутри устройства?а) Красный следует подсоединять к фазному проводнику, а черный к системе нулевой проводник.
   б) Ничем, это одинаковые провода, имеющие разный окрас в зависимости от модели устройства.
2. Разрешено ли монтировать датчик около окон?а) Да.
   б) Нет.
3. Если внутри квартиры или частного дома имеется много окон, через которые внутрь проникает дневной свет, то датчик с каким регулятором следует приобретать?а) «Sence».
   б) «Lux».
4. Что нужно делать, если купленный датчик, что оснащён регулятором «Sence» не срабатывает, когда человек проходит прямо мимо него?а) Повысить его чувствительность.
   б) Уменьшить чувствительность.

Правильные ответы:

1. б) Провода отличаются своим цветом, они различаются в зависимости от выбранной модели датчика.
2. б) Датчики нельзя устанавливать около окон, поскольку дневной свет будет мешать его работе и придется настраивать прибор под нужный уровень освещения.
3. б) Если в доме много окон и источников дневного света, то необходим датчик «Lux». Он будет срабатывать, когда внутри помещения станет меньше света.
4. а) Если датчик не сработал, когда человек прошел прямо перед ним, то следует увеличить уровень чувствительности прибора.

Принцип работы и 4 типа датчиков движения для освещения

Датчик движения улавливает расположение объекта и запускает после этого нужные действия. Если устройство подключить к электричеству, тогда в ответ на любые движения человека, прибор будет замыкать цепь и включать освещение.

Это осуществляется из-за изменений, происходящих в тепловом поле, поскольку температура повышается. Процесс происходит из-за колебаний воздуха в помещении.

Принцип действия будет отличаться в зависимости от вида оборудования.

1. Инфракрасный прибор улавливает изменение теплового поля.
2. Микроволновый и ультразвуковой работает при помощи звуковых колебаний.
3. Ультразвуковой датчик наиболее современный, поскольку он сканирует движение даже через препятствия — сквозь стену.
4. Комбинированный прибор способен уловить несколько разновидностей излучения сразу.

Стоит отметить, что для подключения освещения к датчику движения будет достаточно 12v.

Чтобы прибор всегда начинал функционировать вовремя, надо подобрать верное место:

1. Устройство желательнее всего смонтировать около потолка или дверного проема, так можно подавать ток, когда человек приходит из освещенной комнаты в темную.
2. Противопоказан монтаж выбранного датчика по центру стены — дверь пропадет из зоны обзора.
3. Следует располагать устройство дальше от окон, в ином случае датчик дополнительно придётся настраивать под оптимальную степень освещения.
4. Когда в комнате несколько дверей, необходимо устанавливать несколько датчиков. Но есть вариант смонтировать один, в самом углу комнаты. Для этого следует покупать устройство с охватом пространства 120 градусов.
5. При установке оборудования на лестничной площадке, желательнее всего крепить его к потолку и над лестницей, чтобы прибор улавливал колебания внизу и наверху лестницы.

В противном случае прибор станет работать вовсе не так, как ожидалось.

3 схемы подключения

Есть несколько способов правильно подключить прибор к электросети. Следовать необходимо по трем путям:

Для каждой конкретной ситуации понадобится выбирать один из этих способов подключения. Условия всегда разные и универсального варианта нет.

1. ПУЭ 6.5.7;
2. СНиП 23-05-95.

Как подключить датчик движения

8 шагов для подключения датчика

Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство.

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

1. Находится провод, что станет протягиваться от выключателя до лампочки.
2. К нему нужно подключить еще один, что станет направляться к красному контакту.
3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

1 ошибка эксплуатации

Стоит отметить, что очень часто люди совершают ошибки при монтаже датчика. Нередко встречаются случаи, когда устанавливается плохой контакт у нулевого провода. Такое может произойти, если внутрь устройства и попадет какой-то строительный мусор, или клеммы плохо присоединены. Так образуется слой нагара, что способствует нагреву. Контакт исчезнет из-за окисления.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
   Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Toп 3

Есть много видов датчиков. Но выделяют трех производителей. Они гарантируют качество и надежность.

1. Theben.
2. Rev Ritter.
3. Camelion.

Датчик движения — это сложное приспособление, что необходимо регулировать под индивидуальные особенности. Если игнорировать правила, то прибор не будет работать в положенном режиме. Нет никакой необходимости приобретать устройство по большой цене, поскольку в продаже имеются не слишком дорогие модели, что уже зарекомендовали себя на рынке в качестве надежного средства. Были указаны наиболее подходящие варианты. Именно их желательнее всего покупать для своего дома.

Следуя всем инструкциям, есть возможность настроить оборудование под свои индивидуальные потребности. В такой ситуации проблем с работой датчика получится грамотно избежать.

При возникновении неисправностей их довольно легко исправить самостоятельно.

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации.

Датчик движения функционирует по принципу электрического выключателя. Обычный мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

Типы датчиков движения

По месту расположения:

• Периметрические, используются на улице.
• Периферийные.
• Внутренние.

По принципу действия:

• Ультразвуковые – реакция на волны звука повышенной частоты.
• Микроволновые – реагируют на радиоволны высокой частоты.
• Инфракрасные – используют излучение теплоты.
• Активные – оснащены приемником и передатчиком.
• Пассивные – без передатчика.

По виду срабатывания:

• Тепловые – срабатывают при изменении температуры.
• Звуковые – действуют на колебания воздуха.
• Колебательные – срабатывают на действие магнитного поля.

По конструкции:

• 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
• 2-позиционные – приемник и передатчик в разных корпусах.
• Многопозиционные – оснащены несколькими блоками.

По типу монтажа:

• Многофункциональные.
• Комнатные.
• Наружные.
• Накладные (настенные).
• Потолочные (для подвесного потолка).
• Врезные (для офисов).

Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке.

Для этого нам понадобится:

• Датчик движения.
• Электрическая вилка.
• Отвертка индикаторная для поиска фазы.
• Электрический патрон.
• Лампочка.
• Винтовой зажим.
• Провод.
• Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через .

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:

• После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
• В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
• Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
• Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
• Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

• Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
• Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
• В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
• По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
• На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

• Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или .

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации .

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Как защитить свою квартиру, дом или дачу от пожара? Только своевременно выявив даже малейший признак возгорания. В этом вам лучше всего поможет пожарная сигнализация. Но на ее эффективность можно рассчитывать лишь при одном условии – если монтаж датчиков будет выполнен по всем нормам и правилам. Поэтому далее разберемся, как же выполнить установку сигнализации своими руками: к вашему вниманию основные принципы монтажа датчиков, поэтапная инструкция, детальная схема подключения, а также объясняющее видео.

Подготовка и проектирование

Сначала проясним, что представляет собой пожарная сигнализация, дабы получить общее представление, с чем вам предстоит работать в последующем. Под пожарной сигнализацией подразумевается целый комплекс устройств, которые последовательно обнаруживают признаки возгорания и информируют об их локализации. Система включает в себя такие элементы:

• датчики;
• линии связи;
• источник питания;
• приемный прибор.

Собственно, подготовительный этап монтажа пожарной сигнализации и предполагает выбор рабочих устройств. Первым делом нужно определиться с датчиками – они непосредственно реагируют на те или иные опасные факторы и транслируют сигнал в приемный пункт. В зависимости от принципа функционирования, датчики делятся на три группы:

Датчик пламени

1. Тепловые – реагируют на неестественное повышение температуры в помещении.
2. Дымовые – реагируют на задымление.
3. Датчики пламени – реагируют на открытые источники огня.

Также существуют комбинированные датчики, которые выявляют как увеличение температуры, так и появление дыма и огня.

Совет. При выборе датчика обращайте внимание не только на способ его действия, но и на долговечность, гарантию от ложных срабатываний и оперативность передачи сигнала.

Второй компонент системы, требующий особого внимания, – линии связи. Выбирайте провода с низким сопротивлением, малой горючестью и минимальными потерями сигнала.

Установке пожарной сигнализации обязательно должно предшествовать проектирование системы. На данном этапе необходимо создать приблизительную схему расположения всех рабочих устройств сигнализации и пролегания линий кабеля с учетом площади и конфигурации каждого обслуживаемого помещения.

Расчет количества датчиков

Чтобы получить точное число датчиков для обеспечения максимально эффективной пожарной сигнализации, профессионалы используют специальные программы для моделирования, но если у вас такой возможности нет, можно произвести расчеты самостоятельно. Для этого вам необходимо знать три показателя: площадь обслуживаемой комнаты, высота ее потолков и тип используемых датчиков. Так, один дымовой прибор в помещении высотой 3,5 м способен контролировать площадь до 85 кв.м., а один тепловой – до 25 кв.м. В комнатах высотой от 3,5 до 6 м дымовой датчик «видит» до 70 квадратов площади, тепловой – до 20 квадратов. Соответственно, чем больше высота, тем меньше площадь охвата прибора.

При расчете необходимого количества датчиков для всей квартиры, дома или дачи, учитывайте, что устройства должны быть в каждом помещении, жилом и нежилом, и на каждом этаже. Исключением не являются даже чердак и подвал, ведь любая зона объекта может быть подвержена возгоранию.

Монтаж датчика пожарной безопасности

Размещение датчиков

Датчики противопожарной безопасности можно устанавливать как на потолке, так и на стенах. Но придерживаясь определенных норм:

• расстояние от стен и углов – 450 см;
• расстояние между датчиками (при условии, что потолок одноуровневый) – не больше 900 см.

На первый взгляд, нормы абсолютно демократичны, но загвоздка в том, они рассчитаны лишь на удобное конфигурирование системы пожарной сигнализации в общем. Сразу предупредим, что на деле подобное расположение датчиков далеко не всегда возможно. Почему? Тут есть две причины. Во-первых, монтаж датчиков на стену допускается только в том случае, если расстояние до поверхности потолка будет составлять не меньше 20 см. В противном случае сохраняется риск попадания устройства в дымовой карман, что может спровоцировать ложное срабатывание. Во-вторых, чувствительность датчика находится в непосредственной зависимости от расстояния до потенциального источника возгорания.

Важно! Если на потолке установлены балки, датчики необходимо располагать только на их нижних, а не боковых поверхностях. Также не рекомендуется установка приборов между балками, так как увеличивается вероятность попадания в дымовой карман, а это чревато нарушением функционирования системы.

Монтаж датчиков

Когда все приборы для пожарной сигнализации выбраны и закуплены, можно приступать к их установке:

1. Закрепите датчики на размеченных позициях.
2. Включите датчики в шлейфы приемного прибора. Эта процедура выполняется согласно инструкции, которая прилагается к оборудованию. В последний шлейф необходимо установить терминирующий резистор.
3. Последовательно соедините между собой все датчики.
4. Используя двухжильный провод, подключите датчики к источнику питания.

После этого каждый датчик нужно протестировать – для этого достаточно провести возле него горящую свечу.

Залог исправного функционирования пожарной сигнализации – регулярное обслуживание ее компонентов. Если система питается с помощью литиевого аккумулятора, исправность датчиков следует проверять ежемесячно. Источник питания нужно менять каждый год – как показывает практика, именно за этот период он растрачивает весь ресурс. Сами же реагирующие устройства желательно менять каждые 7-8 лет. Также не забывайте регулярно проверять проводные линии связи.

Таким образом, самостоятельная установка пожарной сигнализации – сложная, но вполне выполнимая задача. Главное – разобраться в основных нюансах монтажа датчиков и подключить их согласно инструкции. Так что не пренебрегайте предложенными рекомендациями – помните, что от качества работы напрямую будет зависеть ваша безопасность и сохранность имущества.

Как установить датчик пожарной сигнализации: видео

Пожарная сигнализация: фото

как к лампочке подсоединить датчик, как это работает у инфракрасного или лазерного датчика

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Установка.

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую. Задача

: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей

настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны

, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
2. Распределительная коробка (обычно утапливаемая в стене/потолке).
3. Датчик движения.
4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).

2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.

3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.

4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.

5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).

6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.

7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.

8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).

9. Вторая жила заводится в гнездо с маркировкой «нагрузка».

10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

1. Прокрутите первый регулятор для установки в режим авто.

2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.

3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

• Простую установку и пошаговую настройку;
• Универсальность;
• Автоматическое включение света без монтажа дополнительных включателей;
• Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Настенные датчики.

У настенных датчиков область применения шире. Их устанавливают и в помещениях и на открытом воздухе. Они так же, как и потолочные, создают многолучевой барьер, при пересечении которого датчик переходит в режим тревоги и своим контактом реле замыкает электрическую цепь.

Высоту установки необходимо выбирать в пределах 2 – 2.5 м.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:

4. Немного наглядности вот на этом рисунке.

5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.

6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.

2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Разновидности

Классификация датчиков движения происходит по сенсору. Каждый из видов устройств работает на определенном физическом законе, но итог одинаков. Существуют акустические, инфракрасные, ультразвуковые и микроволновые сенсоры.

Акустические

Акустический датчик движения срабатывает на звуковые волны — звук открывающейся двери, стук каблуков и на другие резкие хлопки. Подобные приборы используются в коридорах и в дополнение к другим сенсорам. В одиночку ставить в частном доме не рекомендуется.

Инфракрасные

Эти датчики движения самые популярные, так как стоят недорого, обладают широким углом обзора и просты в регулировке.
Инфракрасные датчики движения реагируют на тепло человека. Недостаток – могут реагировать на тепло животных или нагретые радиаторы.

Настройка таких приборов проводиться аккуратно, лучше мастером, чтобы в зону действия не попадали отопительные приборы и трубы.

Ультразвуковые

Действуют на движение объекта. Ультразвуковые сенсоры похожи по физике работы на микроволновые датчики, различие в длинах волн, на которых работают приборы. Применяются редко, из за негативного влияния на здоровье человека.

На такое излучение часто реагируют животные, человек почувствовать воздействие не может.

Микроволновые

Микроволновые датчики реагируют на движение человека или животного. Чувствительные сенсоры применяют в охранной системе, за реакцию даже на движение за стеной или перегородкой. Такой тип выключателей нельзя использовать дома, они больше подходят для открытых территорий, парковок. Недостаток – малый радиус видимости, для контроля над большой территорией придется установить много датчиков.

Существует особый вид датчиков – это комбинированные устройства. В них сочетается несколько способов детекции. Надежны, но стоят дорого.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

• Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
• Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).

Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Видео описание

В видео показано, как надо подключать датчик движения:

Схема подключения с выключателем

Сразу надо оговориться, что датчик движения и выключатель в схеме подключаются параллельно друг друга. Поэтому, кроме того, что все провода, а именно заземление и ноль, соединяются точно так же, как и в предыдущем случае, соединение фазных жил проводится вот так:

• провод от автомата соединяется с входящей жилой в датчик;
• этот же провод от автомата соединяется с выключателем;
• выходной провод от прибора движения соединяется со светильником;
• от него же прокладывается провод к выключателю.

Эта схема позволят включать освещение с помощью выключателя в независимости от времени суток, а также в независимости от того, работает ли датчик движения, или он сломан.

Схема подключения датчика с выключателем Источник elektromontagy.ru

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

• Диод VDI 1N4007;
• Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

1. Не работает со всеми подряд светодиодными лампами.
2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
4. Максимальная мощность данного освещения — 80Вт.

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника. Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры.

• Тип монтажа.
  Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
• Угол обзора.
  Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
• Дальность действия.
  Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
• Уровень влаго- и пылезащищенности, а также температурный режим работы.
  От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

• Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
• Дошли до зоны активации второго сенсора – освещение не прекратилось.
• Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
• Покинув коридор полностью, освещение прекращается.

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

— Вскрыть рабочий корпус и найти механизм.

— Снять гайку на клемме «ввод» и достать сальник.

— Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Установка уличного прожектора своими руками.

Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).

Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:

1. дюбель диаметром 6 мм (лучше длиной не менее 40 мм – 3 шт.
2. саморез с прессшайбой (белый, острый) – 3 шт.
3. шайба усиленная (широкая) на М5 или М6 – 3 шт.

Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):

20_Монтажная планка прожектора

На нижний кабель в гофре не обращайте внимания, он к делу не относится.

Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.

21_Уличный прожектор установлен

Включаем питание, шевелимся:

22_Прожектор в действии

Фото сделано ночью.

При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.

В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Преимущества светильников со встроенными датчиками

Светильники со встроенными датчиками движения находят широкое применение не только на производственных объектах, но и в быту. Они существенно облегчают жизнь человека, делая ее более комфортной. К тому же с их помощью удается заметно продлить сроки службы бытовых электроприборов, а также сэкономить на расходе электроэнергии. Для получения всех перечисленных выше преимуществ осветительный прибор с чувствительным элементом сначала требуется правильно выбрать, а затем – грамотно установить и настроить.

При выборе светильника с контроллером необходимо определиться с его функциональными особенностями, согласно которым он может быть:

• Неподвижно закрепленным устройством (не изменяющим своего положения при перемещениях человека).
• Подвижной системой, автоматически отслеживающей положение перемещающегося объекта и поворачивающейся в его сторону.

Обратите внимание: Второй вариант исполнения чаще всего используется в охранных целях.

При установке таких устройств в помещении или на приусадебном участке неправильной (непрямоугольной) формы, потребуются дополнительные осветительные приборы, оснащенные чувствительными сенсорами.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Настройка

Установив лучший датчик движения, его требуется настроить. Для этого корпус датчика оснащают поворотными регуляторами. Их поворачивают, используя небольшую отвертку.

Угол наклона

Для датчика, установленного на стене, прежде всего выставляют угол наклона. Он должен быть таким, чтобы датчик мог контролировать как можно большую площадь. Данный параметр будет зависеть от обзора датчика и высоты, на которой он установлен.

Оптимально устанавливать датчик на высоте 2,4 метра. В таком случае, даже датчики с небольшим углом обзора смогут захватить большую часть помещения.

Чувствительность

С помощью специального регулятора можно изменять уровень чувствительности от минимального до максимального.

Этот параметр позволит исключить срабатывание датчика света на мелких домашних животных.

Время задержки

Датчики имеют определенное время выдержки. Обычно это 3-15 секунд. Некоторые модели позволяют самостоятельно выставить данное значение.

Уровень освещенности

Такой датчик можно настраивать в диапазоне от минимума до максимума.

После установки такой датчик ставят на максимальное значение. В вечернее время, когда по вашему мнению, уже должен включится свет, постепенно поворачивают датчик в сторону минимального значения до тех пор, пока не включится освещение.

Фото датчиков движения для включения света демонстрируют их различные конструкции. Чаще всего корпус датчиков выполняют в белом, сером или черном цвете. Это позволит вам подобрать наиболее подходящий в каждом конкретном случае вариант.

Как подключить датчик движения в квартире. Как установить и настроить датчик движения к лампочке

Подключение освещения через датчик движения позволяет не только экономить электроэнергию, но и добавить комфорта и удобств в наши жилища. Выбор места установки, схемы подключения и проверка не требуют высокого уровня квалификации, поэтому сделать это сможет практически каждый домашний мастер.

Потолочные датчики с круговым обзором монтируются обычно в центре помещения, или в наиболее высокой его точке. Куда больше имеется вариантов установки для настенных приборов.

В многоквартирном жилом доме лучше всего договориться со всеми жильцами подъезда и установить общую систему освещения для всех его пролётов. Если такого согласия добиться не удалось, можно сделать персональное освещение входной двери в квартиру, установив над ней датчик и настроив его на минимальную чувствительность срабатывания, только при непосредственном приближении.

В загородном доме или коттедже можно смонтировать систему освещения лестницы, последовательно включающей светильники при движении по ней. В минимальном варианте требуется всего два устройства: внизу и вверху.

В техническом помещении дома, в гараже, кладовке или других подобных местах наиболее целесообразно установить выключатель освещения, совмещённый с датчиком движения, который лучше всего монтировать напротив входной двери, чтобы он срабатывал уже на её открытие.
При входе в помещение освещение будет включаться на время, достаточное для переключения его на постоянный режим. Можно организовать раздельные системы: от датчика включается дежурный светильник небольшой мощности, а основное освещение включается независимо своим выключателем.

Снаружи датчики и осветительные приборы можно установить над въездными воротами, входом в дом, гараж, баню, беседку или другие помещения. Можно поставить отдельные датчики для каждого уличного фонаря в саду или на тропинке около дома. Для целей уличного освещения следует использовать датчики, имеющие анализатор наружной яркости, действующие только при наступлении сумерек.

Сейчас на рынке осветительных приборов можно найти варианты светодиодных ламп для наружного освещения, совмещённых с солнечными панелями и датчиками движения. Они не требуют подведения внешних питающих электрических линий. Существуют также и беспроводные модели, работающие от батареек или аккумуляторов. В этих же целях рационального использования электроэнергии в домашних условиях устанавливают .

Датчики имеют пластиковые корпуса, которые нужно беречь от ударов или других повреждений. Особенно бережно следует обращаться с пластиковой линзой Френеля, которая является важным составным элементом оптической системы прибора.

При наружной установке необходимо следить, чтобы устройства не подвергались действию прямого солнечного света и атмосферных осадков. Лучше в таких случаях предусмотреть для них монтаж защитных козырьков. Также следует учитывать, что сенсоры в ветреную погоду могут срабатывать от движения ветвей расположенных вблизи деревьев.

Внутри помещений эти приборы не рекомендуется размещать вблизи отопительных приборов. Желательно, чтобы горячие батареи или печки также не попадали в поле их зрения. Для этого можно соответствующим образом отрегулировать высоту и вертикальный угол наклона устройства.

При любых работах с сетевым напряжением следует неукоснительно соблюдать правила техники безопасности. Во время подключения питающих проводов к приборам, необходимо их обесточить выключателем на силовом щите или, вывернув пробки-предохранители. Если нет полной уверенности в правильном, точном и безопасном выполнении всех процедур по монтажу приборов, лучше доверить это мастерам-профессионалам.

Для монтажа прибора необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата. Большинство инфракрасных датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона. Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Крепление прибора на стене должно быть надёжным, допускающим последующую ориентацию его в пространстве.
Перед тем, как подключить датчик движения на свет, следует открутить заднюю крышку и внимательно изучить прилагаемую схему подключения. В отличие от обычной электролампочки этот прибор обычно требует наличия не только фазного, но и нулевого провода.

Знаете ли вы, что ответ на вопрос, не так уж однозначен.
А с виду очень несложный процесс подключения выключателя к обычной лампочке требует учитывать много различных нюансов — начиная от монтажа электропроводки и заканчивая установкой лампочки в стене. Все детали можно изучить .

А если внутри есть клемма подсоединения защитного заземления, то необходимо обеспечить и его наличие в месте монтажа. Следовательно, для подключения устройства не годится обычная проводка осветительной сети. Необходимо произвести перекоммутацию проводов в распределительной коробке либо подвести дополнительный провод от коробки или розетки.

Внутри устройства обычно имеется клеммная колодка, на которую выведены стандартно раскрашенные и обозначенные контакты:

Подключение осветительных приборов следует выполнять между контактами A и N. Питание электрической сети подавать на L и N, строго соблюдая фазность подключения.

Классическая стандартная схема включения.

Позволяет обойти датчик, подав напряжение непосредственно на осветительный прибор.

Обычно используется для сложных по конфигурации помещений, длинных коридоров и проходов, лестничных клеток.

Кроме контактов подключения, многие модели инфракрасных датчиков имеют органы регулировки:

Работоспособность этих приборов лучше всего проверить до их установки, подключив по временной схеме. Особенно это касается простых моделей, не имеющих никаких органов регулировки. Если после установки они не срабатывают как полагается, скорее всего, дело в неправильно выполненном монтаже.

Более сложные образцы приборов также можно проверить на их исправность, собрав временную схему подключения и установив регулятор порога освещённости в максимальное положение, а таймер — в минимальное.
Если прибор имеет индикаторный светодиод, то нет необходимости даже подключать нагрузку, его включение при обнаружении движения сенсором, будет свидетельствовать о работоспособности устройства. Если коммутатором в устройстве является электромагнитное реле, то его щёлканье также будет говорить об исправности аппарата. После выполнения монтажных работ обязательно необходимо провести процедуру регулировки датчика движения для освещения.

Настройка и регулировка датчиков движения для освещения

Все настраиваемые параметры выставляются в каждом конкретном помещении строго индивидуально. Как правило, после первичной установки требуется более точная подстройка параметров в процессе эксплуатации, пока не определятся наиболее подходящие значения.

Обычные пределы регулировки времени срабатывания таймера устанавливаются в большинстве приборов от нескольких секунд до десяти минут. Порог срабатывания светочувствительности можно установить только в приборах, имеющих соответствующий датчик освещённости. Он определяет яркость дневного света, при которой устройство перестаёт подавать напряжение на осветительные приборы.

Установка чувствительности сенсора — наиболее тонкая и капризная настройка. В любом случае датчик должен реагировать на появление в помещении человека, а не домашних животных. При изменении угла обзора устройства часто требуется также и подстройка его чувствительности.

Видео о том, как правильно подключить датчик движения

:

Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Двухпроводное подключение датчика движения

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

• автоматический выключатель для подачи питания 220В

• распредкоробка

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика.

Сначала ноли. От кабеля питания — на кабель светильника.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

• 1 — переводите устройство в автоматический режим

• 2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от .

• 3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

• простота монтажа и подключения

• возможность принудительного включения освещения без дополнительных выключателей света

• универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают мерцать, иногда очень даже сильно.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке — это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке таких приборов обращайте внимание на степень их влагозащиты. В основной массе это IP44.

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система также состоит из 4-х элементов:

• автоматический выключатель

• распредкоробка

По желанию многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

• трехжильный от автомата (фаза-ноль-земля)

• трехжильный на освещение (если у вас светильники с металлическим корпусом)

• трехжильный на датчик

Нули собираются в одну точку. «Земля» с автомата подключается к «земле» на светильнике. Все как по ранее рассмотренной схеме.

Вот только на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У данного девайса под корпусом имеется три клеммы.

• две вводных — сюда вы заводите питание 220В

Они могут быть подписаны как L (фаза) и N (ноль).

Обозначенный к примеру буквой «А».

Чтобы добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную крышку.

Если у вас уже выведено из корпуса три разноцветных провода, ищите в инструкции их маркировку. Обычно это:

• красный А — выход

• коричневый L — фаза входная

Но лучше вскрыть крышечку и проверить все визуально.

Выходит именно фаза, которая и управляет всем освещением. В распредкоробке вы ее подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали, фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Настройка и регулировка чувствительности

После подключения на корпусе ищите элементы управления и настройки. Одна из «крутилок» отвечает за время суток. Там нарисованы солнышко и луна (Lux).

Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Если он вам нужен для работы в ночное время или в темном помещении, где нет естественного света — выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных? Запомните главное, в этом случае чувствительность должна регулироваться не переключателями, а углом поворота всей сферы.

То есть, куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей головы.

Ну а если вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его «голову» так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика — примерно 9-10 метров. Хотя в документации заявляют больше.

Еще обращайте внимание на такое свойство, как чувствительность в зависимости от направления движения человека. Она будет максимальна, когда вы проходите мимо, и минимальна, когда идете навстречу лучам.

Поэтому в коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми, а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать лучи, а не двигаться навстречу им.

Главный недостаток такой 3-х проводной схемы — отсутствие принудительного включения освещения. Датчик движения может выйти из строя или начать некорректно работать. Из-за этого вы останетесь полностью без освещения.

Чтобы избежать подобных проблем, применяют третью схему с дополнительным выключателем света.

Схема включения датчика движения с выключателем

Эта схема является наиболее универсальной. В ней используется обычный одноклавишник.

Многие спросят: «У него же всего два контакта и два провода, а у датчика три. Куда девать лишнее?» Все очень просто, достаточно подключить его параллельно.

То есть, фазу от питающего автомата, нужно сразу завести не только на датчик, но и на одноклавишный выключатель света. Второй провод с одноклавишника присоединяется к контуру освещения, то есть к выходному проводнику с датчика.

Выглядит это следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы, такой вариант наиболее хорош. Всю схему можно полностью отключить от напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в том, что при полном обесточивании и последующей подачи напряжения, лампочка не загорается сразу.

Сколько бы вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время, дабы просканировать всю площадь на наличие объектов. У многих моделей на это уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как подключить трехпроводной датчик к двум проводам

А можно ли подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника? То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом случае, подключив только два провода и не подводя ноля?

С некоторыми светодиодными лампочками такой фокус может пройти. Но вам понадобятся дополнительные компоненты.

• конденсатор 2,2мкф на 400В

Диод устанавливается между двух клемм:

• А-выход с датчика

• N — место подключения ноля

Конденсатор припаивается параллельно лампочке. Схематично получается, что на датчик будет приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный выход «А» остается пустым. На нем «сидит» только ножка диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите. Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные виды может и загорятся, но коэффициент пульсации на них будет такой величины, что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того, суммарная мощность освещения для такого подключения — не более 80Вт.

Схема с двумя датчиками

В том случае, если у вас очень длинный коридор, да еще и с поворотами, приходится ставить несколько датчиков вдоль стены.

Чтобы не тянуть отдельное питания к каждому из них непосредственно от выключателя, применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через заданный промежуток погаснет.

Схема с пускателем или контактором

Все подобные датчики движения рассчитаны на подключение нагрузки порядка 1кВт. А что делать, если речь идет о мощных линиях освещения, выполненных на лампах ДНаТ?

Или если нужно, чтобы подобные девайсы открывали двери или запускали вентиляторы? В этом случае применяйте схему с магнитным пускателем.

Вся мощная нагрузка будет подключаться через контакты пускателя, а датчик будет управлять его катушкой включения.

Фазный проводник выходящий из прибора, как раз и будет запитывать катушку. Ноль может поступать как напрямую, так и с того же датчика.

Датчик движения работает неправильно — ошибки подключения

1 Ложные срабатывания.

Ложные срабатывания нередко происходят при воздействии посторонних факторов. Например, при неправильном размещении датчиков вблизи нагревательных элементов или на улице, недалеко от деревьев.

При ветре и движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2 Подключение фазы и ноля.

С точки зрения логики работы устройства, без разницы куда вы подключите фазу, а куда ноль. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

То же самое правило действует и при подключении любого патрона светильника.

Поэтому здесь все делается аналогично. Заводите фазу именно на ту клемму, куда предписано инструкцией.

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или .

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации .

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Чтобы установить детектор движения, не нужны специализированные знания или профессиональный опыт. Достаточно разобраться в простых электросхемах и правильно соединить кабели между собой. В этой статье просто и понятно объяснено, как подключить датчик движения своими руками, а также приведены рекомендации по выбору прибора и решение возможных проблем во время монтажа.

Схемы подключения

Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L — фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.

Подключение одного прибора в цепь

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.

Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).

1. Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
2. Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
3. Подать питание и проверить работоспособность датчика.

Схемы подключения датчиков движения

Подключение через выключатель

Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.

1. Отключить сеть и проверить отсутствие напряжения.
2. Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
3. Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
4. Подать питание и проверить работоспособность.

Подключение нескольких приборов в цепь

Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.

1. Отключить питание и проверить отсутствие напряжения.
2. Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
3. Включить питание и проверить работу всех устройств.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.

Схема подключения к прожектору

Видео инструкция

Проверка установки

Чтобы проверить работает ли датчик, нужно выставить на максимум параметр LUX, а настройку TIME, наоборот, на самый минимум. Если после подачи электричества загорелся светодиодный индикатор, значит, произошло включение нагрузки. Если диод загорелся не сразу, это не значит, что прибор неисправен. Нужно подождать полминуты, чтобы он успел подготовиться к работе. Это позволяет проверить устройство до подключения остальных приборов, сэкономив время на поиске места для установки датчика.

Настройка

После установки прибора надо отрегулировать его для более точного срабатывания. Количество настроек зависит от модели устройства. В дешевых вариантах можно повлиять лишь на время включения света и на уровень освещенности. В более дорогих моделях добавляется настройка чувствительности сенсора, и возможность перемещать угол обзора датчика.

Угол обзора

Прослушиваемую зону прибора можно вычислить лишь примерно. Поэтому могут возникать ситуации, когда сенсор срабатывает не так, как предполагалось при установке. Одной из причин может быть выбор неправильного направления угла обзора. Поэтому если модель устройства позволяет изменять этот параметр, стоит этим воспользоваться.

Настройка для охвата максимальной территории

Чувствительность (SENS)

Эта настройка позволяет уменьшить количество ошибочных срабатываний от животных и других факторов. Справляется с опознанием кошек и маленьких собак, с крупными животными эффекта может не быть совсем. Начинать настройку лучше с минимального значения, постепенно увеличивая до нужных показателей.

Задержка выключения (TIME)

В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени. При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть. Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось. Начинать настройку следует с минимального значения.

Уровень освещенности (LUX/DAY LIGHT)

Этот параметр устанавливает, в какой освещенности аппарат будет срабатывать. То есть чтобы он не срабатывал в дневное время, а начинал действовать только с наступлением сумерек или темноты. Для настройки надо вывернуть показатель на максимум, постепенно снижая до нужной чувствительности.

Возможные проблемы и их решение

Может возникать ситуация, когда выключение света не происходит, хотя прибор работает исправно. Здесь стоит проверить настройку длительности срабатывания (TIME), которая может быть выкручена в максимальное положение. Свет остается включен так долго, что просто не успевает погаснуть. В таком случае нужно уменьшить этот интервал до приемлемого результата.

Проблема может быть и в других настройках: слишком низкая чувствительность (SENS) или неверный порог освещения (LUX). Проверьте работу датчика, вывернув ручки на максимум, чтобы исключить эти варианты.

Датчики имеют свои особенности зоны обнаружения

Неоптимальное место установки

Возможно устройство загорожено шкафом или тумбой. Либо зона действия расположена слишком далеко от человека и не видит движения. Или лампа, к которой он подключен, находится настолько близко, что вызывает ложные срабатывания. Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Эти недочеты исправляются легко и быстро. Мебель можно убрать либо поставить детектор в другое место. Для выбора оптимального места установки необходимо понимать принцип работы датчика. Микроволновые и ультразвуковые датчики любят движение к датчику или от него. А инфракрасные – движения мимо датчика. Если двигаться навстречу пиродатчика идеально по осевой линии, то он может и не работать. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как видим угол обзора, указанный в описании производителем, он не указывает в какой плоскости — это не полная информация, а хитрости производителя. Инфракрасный датчик может срабатывать, если в его поле видимости есть предметы с разной температурой, даже без движения этих предметов. Поэтому их еще называют датчиками присутствия.

Перегорание лампы

Перед установкой новой лампы проверяйте ее на работоспособность. Также это делается с помощью вольтметра, хотя способ не самый точный. Еще можно вкрутить лампу в другой светильник, который до этого работал с другой лампой.

Неисправность проводки

При подозрении на неисправность проводки нужно вызвать мастера либо прозвонить ее мультиметром самостоятельно. Другая причина кроется в неправильном подключении нулевого кабеля к датчику движения. Часто в место соединения с колодкой попадает строительный мусор, после чего образуется слой нагара и окисление металла. При этом контакт больше не проходит, и датчик перестает срабатывать. Чтобы это исправить, надо проверить провода на наличие повреждений, а окислившееся место тщательно очистить и прожать НШВИ наконечниками.

Брак и неправильные условия эксплуатации

К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Часто это касается дешевых моделей с низким уровнем защиты. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой. В корпус могла попасть вода или пыль. Перед покупкой не забывайте проверять исправность устройства.

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

• Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

Конструкция ИК датчика движения

• Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
• Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
• Акустический . Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
• Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Важные характеристики датчика движения

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

• Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
• Фронтально, когда человек движется по направлению к устройству.
• Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

• Охранные системы и сигнализация.
• Подсветка ворот и дорожек у дома.
• Установка контроля над работой фонтанов.
• Монтаж подсветки бассейна.
• Освещение лестниц и коридоров.
• Освещение подвальных и подсобных помещений.
• Срабатывание слива унитаза и включение вытяжки.
• Светодиодная (LED) лента для .

Основная сфера использования — уличное освещение

Где устанавливать?

Без опыта установки подобных устройств довольно сложно выбрать оптимальное место для датчика. Поэтому стоит потратить немного времени на тестирование разных уголков в квартире или во дворе. Есть несколько общих рекомендаций, которые помогут в этом процессе:

• В зоне видимости прибора не должно быть таких препятствий, как деревья, кустарники и другие, произвольно двигающиеся объекты.
• Не рекомендуется устанавливать устройство рядом с другими осветительными приборами, микроволновками, вентиляторами, кондиционерами и батареями.
• Свести к минимуму попадание воды, солнца, грязи и пыли. Если датчик устанавливается, например, во дворе, имеет смысл прикрепить над ним козырек или другую защиту от непогоды и направленных солнечных лучей.
• Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения. Их наличие делает работу датчика неэффективной.

Места установки

Технические характеристики и внешний вид устройства напрямую влияет на место установки. Бытовые датчики движения обычно крепятся на потолке или стенах. Первый вариант удобно устанавливать в помещении с несколькими дверьми, где неизвестно, с какой стороны войдет человек. Потолочные датчики чаще всего имеют угол обзора в 360° и устанавливаются посередине комнаты. Но для разных датчиков важно направление движения, и в какой плоскости они работают.

Вариант исполнения настенного датчика движения

Детекторы движения становятся все более привычным элементом в электросистемах наших домов. Чаще всего, они применяются для удобного управления системой освещения, грамотное применение детекторов движения позволяет существенно снизить перерасход электроэнергии.

Инструменты: Дрель (перфоратор), набор сверл (буров), отвертка диэлектрическая, индикатор напряжения, нож строительный, кусачки, пассатижи

Перед покупкой датчика, определитесь с его основной характеристикой — углом охвата, определяющим зону обнаружения (рис 1), от угла охвата зависит и способ размещение датчика.

потолочные детекторы движения имеют угол охвата в 360 градусов, но, как следует из названия, требуют размещения в заметном месте — на потолке;

стеновые датчики движения имеют меньшие углы обнаружения (110-270 градусов), однако, могут размещаться в менее заметных местах (как в нашем примере).

Подготовка к работе

В нашем примере детектор управляет освещением гардеробной и устанавливается вместо обычного клавишного выключателя – поэтому электрические коммуникации уже размещены в стене, а провод выводится из установочного короба, в котором был ранее установлен механизм выключателя. Если Вы заранее спланировали установку детектора движения – монтировать в стену установочный короб не требуется, так как детектор является оборудованием внешнего монтажа (коммутация производится непосредственно в корпусе прибора). Достаточно вывести провод из стены в месте установки детектора движения.

Выбор места установки

Определяя место размещения прибора, учитывайте принцип его работы. Инфракрасные детекторы движения генерируют излучение в виде полос, изменение положения предметов в пространстве, пересекаемом этими полосами приводит к замыканию цепи в детекторе и его активации (включение освещения) через определенное время, если движение в контролируемой зоне отсутствует – цепь размыкается (отключение освещения). Расположение инфракрасных полос, а также радиус действия детектора и угол охвата пространства, как правило, указаны в техническом описании прибора, вместе с описанием его установки, подключения и настройки.

ВАЖНО: Датчики движения можно размещать далеко не везде. На их работу может повлиять излучение (тепловое, электромагнитное), температурное воздействие (кондиционеры), а также присутствие в контролируемой зоне движущихся объектов (вентиляторы и т.д.). Обязательно ознакомьтесь с рекомендациями поставщика.

При выборе позиции для размещения, учитывайте, что перекрывание лучей прибора приведет к потере его функциональности. Однако, при этом не забывайте и об эстетичном восприятии интерьера – прибор, расположенный посередине стены или в другом достаточно заметном месте, будет выглядеть весьма некстати. Для того, чтобы грамотно разместить детектор и не испортить вид интерьера, руководствуйтесь простыми правилами:

1. Определитесь – насколько, в принципе, Вам нужен подобный прибор. Поможет ли он Вам сделать интерьер более функциональным, либо наоборот, вызовет трудности с подключением и с использованием. Не забывайте, что прибор отключается при длительном отсутствии движения в контролируемой зоне. Установка детектора движения для контроля освещения больших комнат, либо зон отдыха может быть нецелесообразной. Детекторы движения могут эффективно применяться для контроля освещения небольших комнат, помещений хозяйственно-технического назначения, а также в качестве вспомогательного освещения (перед входной дверью, в коридорах на улице и т.д.).
2. Найдите те места в интерьере, где расположение детектора не будет слишком заметным, но не забывайте и о том, что зона обнаружения прибора не должна перекрываться мебелью, полками и прочими элементами интерьера.
3. Если требуется обеспечить освещение комнаты в течение всего времени пребывания в ней – располагайте детектор в том месте, где Ваши движения смогут постоянно распознаваться. Имейте ввиду, что, если Вы не будете двигаться в течение долгого времени, либо будете находиться вне зоны обнаружения – прибор отключит освещение. Как следует продумайте все заранее. В особых случаях — можно использовать несколько детекторов движения, подключив их параллельно.

В нашем примере детектор движения размещается в гардеробной небольшого размера – в нише между полками. Таким образом, прибор распознает движение в пределах всего периметра помещения.

Подключение детектора движения

Подключение датчика движения может осуществляться двумя способами:

1. Непосредственное подключение. Подключение без использования дополнительного оборудования — освещением управляет исключительно датчик движения (рис 2).

2. Подключение с применением клавишного выключателя. Управлять включением и отключением освещения можно, также, при помощи обычного клавишного выключателя. Если выключатель замыкает цепь — освещение будет работать независимо от срабатывания детектора движения (рис 3).

ВАЖНО: Перед выполнением любых работ по установке детектора движения, вне зависимости — примерка это, либо коммутация, обязательно обесточьте линию электроснабжения, к которой будет подключаться прибор.

С помощью небольшой плоской , отделите опорную заднюю стенку детектора, после чего, установите и выровняйте ее, приложив к стене в нужном месте (в нашем случае – детектор должен закрыть установочный короб старого выключателя). Разметьте места закрепления прибора с помощью простого карандаша. Уберите опорную часть детектора, затем, просверлите отверстия под шурупы и забейте в них пластиковые дюбели, используя молоток и добойник — во избежание повреждения финишной отделки стены. Крепления поставляются в комплекте с детектором, но Вам может потребоваться заменить их — на более надежные. Проденьте провод в отверстие задней опорной стенки прибора и поместите проводники в клеммник детектора согласно маркировке: L – фаза, N – нейтраль, А – нагрузка (коммутируется с осветительным прибором). Зафиксируйте контакты винтами, используя маленькую отвертку. После этого, аккуратно соберите и зафиксируйте детектор, установите и закрепите его на установочном коробе шурупами.

Настройте прибор, установив регуляторы на корпусе в нужное положение. Порядок настройки указан в руководстве к детектору движения. Как правило, для настройки детекторов движения применяются три типа регуляторов:

TIME — определяет время задержки после включения света, по истечении которого, прибор размыкает цепь.

LUX — определяет уровень освещенности, т.е. тот уровень общего освещения, при котором прибор начинает срабатывать.

Третий тип регулятора (SENS) определяет чувствительность прибора — т.е. интенсивность движения, необходимого для активации детектора.

принцип работы и технические характеристики Подключение датчика день ночь к прожектору

Подключить датчик движения своими руками не сложнее, чем заменить лампочку или . Прибор работает по стандартной схеме, замыкая или размыкая электрическую цепь.

Вконтакте

Одноклассники

Назначение

Задача прибора — автоматически подавать или отключать нагрузку в тот момент, когда зарегистрировано движение, учитывая при этом текущий уровень освещенности помещения. Днем или утром, когда света в комнате достаточно, датчик не будет включать дополнительные лампы.

Обычная сфера применения датчиков — регулировка освещения на улицах или в подъездах, где свет требуется только в краткий промежуток времени, когда на участке пространства находится человек. В быту датчики движения применяют для автоматического включения/выключения света в помещении, где находятся непродолжительное время (например, в прихожих и коридорах).

Схема подключения датчика движения видео:

Как это работает?

Когда движущийся объект попадает в зону, контролируемую датчиком, прибор замеряет степень освещенности. При значении ниже заданного в настройках (когда света вокруг датчика мало), устройство замыкает электроцепь и включает осветительные приборы.

Принцип работы датчика движения логичен и достаточно прост, что гарантирует отсутствие «ложных сигналов» и уменьшает вероятность поломки прибора. С точки зрения практического применения все датчики движения работают по единому принципу и выполняют схожие задачи. Однако по техническим и конструкторским особенностям устройства различаются.

Типы конструкции датчиков

Устройства для регистрации движения разделяют в первую очередь по назначению. Выделяют модели:

• охранные;
• бытовые.

Извещатели, или охранные датчики движения, используют при монтаже сигнализации. Их также называют инфракрасными извещателями.

Обратите внимание!

Бытовые датчики подходят для домов и квартир, они менее сложны и менее чувствительны.

Выделяют активные (в датчике применяются приемник и передатчик) и пассивные (в приборе установлен только приемник, который реагирует на ИК-излучение) модели.

Бытовые датчики движения

В частных домах и квартирах чаще всего используют пассивный датчики, реагирующие на ИК-излучение. Устройство либо совмещено с лампой или прожектором, либо оборудовано реле, позволяющим подключить освещение.

Именно бытовые модели оснащаются дополнительным датчиком освещенности. Такое устройство датчика движения позволяет ему «решить», нужно ли включать свет или естественного освещения достаточно. Большинство моделей оборудованы регулятором, при помощи которого можно указать, на какой промежуток времени после срабатывания нужно включить свет.

Устройство датчика

Как выбрать место для датчика?

Чтобы прибор работал корректно, нужно внимательно выбирать место расположения прибора. Мало обеспечить нужную «зону реагирования», датчик необходимо изолировать от влияния внешних факторов, которые могут блокировать его работу или спровоцировать лишние срабатывания.

Не следует ставить датчик рядом с техникой, которая излучает тепло или электромагнитные волны. Не лучшей идеей будет установить датчик движения возле батареи или трубы отопления, по которой подводится горячая вода.

Эффективен датчик в помещениях, где проводится относительно мало времени — например, в коридоре. Устанавливать прибор в ванной комнате или гостиной не слишком удобно — придется постоянно «включать» свет заново, совершая лишние движения.

Схемы подключения

Подключение датчика

Обычно прибор подключают в сеть вместо выключателя — замыкание цепи происходит автоматически. Если нужно предусмотреть режим, в котором лампа не гаснет после заданного промежутка времени, в схему встраивают отдельный выключатель. Схема подключения предусматривает параллельную работу датчика и обычного выключателя.

В большом помещении один прибор может не справиться с объемом комнаты. Тогда применяют схему с двумя датчиками, расположенными в противоположных углах, которые контролируют один светильник либо зональную подсветку. Важно проследить, чтобы оба прибора работали от одной фазы, в противном случае возникнет короткое замыкание.

Для случаев, когда необходимо включить несколько мощных ламп при сигнале от одного датчика (например, при организации уличного освещения), применяют схему подключения с магнитным пускателем.

Проводка

Как подключить датчик движения?

Датчики подсоединяются к бытовой сети 220В — кроме автономных моделей, работающих от встроенной батареи. На корпусе прибора обязательно указывается схема правильного подключения, обычно рисунок нанесен возле клеммной колодки.

Буква L обозначает точку включения фазы, N — нуля. Провод светильника подводится к разъему, промаркированному символом L’. Для подключения прибора нужно подать напряжение на первые два разъема.

Провод с вилкой со свободной стороны зачищают от изоляции и соединяют с клеммами. При ошибке между фазой и нулем датчик не испортится — он всего лишь не будет работать, индикатор подачи питания также не включится. Длина провода подбирается таким образом, чтобы вилка свободно доставала до ближайшей . Подключение датчика движения для освещения в случае отсутствия поблизости розетки можно организовать и при помощи удлинителя — на качество работы прибора это не повлияет.

Подключение

Проверка установки

Большинство бытовых датчиков оборудованы световым индикатором. Светодиод зажигается, когда прибор подключен к сети и работает. В «дежурном» режиме диод мигает с интервалом примерно в секунду. Если индикатор не зажегся сразу после подключения прибора к питанию — это еще не признак неисправности датчика. Некоторым моделям на активизацию и подготовку к работе требуется 20-30 секунд.

Обратите внимание!

При срабатывании устройства частота включений диода возрастает.

Благодаря этой особенности исправность устройства можно проверить даже без полного подключения к сети, что упрощает выбор подходящего места для монтажа датчика.

Как настроить датчик движения?

Изменение настроек прибора проводится при помощи рукояток на корпусе. Их количество зависит от модели устройства, обычно переключателей от 2 до 4. Возле каждой ручки находится обозначение настройки, за которую она отвечает (буквенное и символьное), а также направление вращения рукоятки.

Оптимальные параметры и настройки имеет смысл подобрать до монтажа датчика. После подключения, особенно если прибор монтируется под потолком, тестировать настройки и менять их будет не слишком удобно.

LUX означает регулятор освещенности. С помощью этой настройки устанавливается пороговое значение освещенности, после которого датчик реагировать не будет. При первом подключении значение обычно ставится на максимум.

Настройка датчика движения TIME отвечает за промежуток времени после срабатывания, в течение которого свет будет включен. Если движение продолжается после первого срабатывания, таймер начинает отсчет заново, потому при базовой установке время обычно ставится на минимум.

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Правильное освещение в вечернее и ночное время позволяет создать во дворе непередаваемую атмосферу. Но ходит и включать каждый фонарь отдельно — уморительная задача. Именно поэтому лучше использовать датчик освещенности. Он самостоятельно оценивает полученные данные и включает или выключает фонари. Их есть немалое количество и каждый может предлагать какую-то свою изюминку. Как не растеряться среди обилия и что необходимо сделать для самостоятельного подключения? Именно об этом речь пойдет в статье.

Как это работает

Датчик освещенности — не совсем привычное наименование прибора. Чаще всего мастера называют его фотореле. В магазинах также можно увидеть его на прилавках под названием датчика сумерек, датчика дня/ночи, фотоэлектрического выключателя, датчика контроля рассвета, фотосенсора, фотодатчика и других. Суть функционирования прибора не меняется от того, как его называют. Он обеспечивает автоматическую подачу электрического тока к потребителю, когда солнце заходит и прекращает ее, когда солнце показывается на горизонте сутра.

Принцип функционирования фотореле построен на взаимодействии световых волн с некоторыми веществами. При этом происходит изменение свойств вторых. Для этих целей были разработаны специальные транзисторы, диоды и резисторы. Все они имеют приставку фото. Некоторые из них замыкают или размыкают электрическую цепь в зависимости от попадания солнечных лучей. Фоторезисторы изменяют свою пропускную способность, увеличивая или уменьшая сопротивление. Все эти приборы заслуживают внимания. Некоторые из таких фотодатчиков будут более актуальны для одной местности и хуже покажут себя в другой. Поэтому важен правильный выбор датчика света.

Из чего состоит датчик

При покупке фотореле клиент получает в свое распоряжение коробку, в которой находятся все составляющие такого фотореле. Его элементами являются:

• светочувствительный компонент;
• выключатель, который реагирует на сумерки;
• реле интервала;
• реле чувствительности.

В некоторых фотореле может быть использовано несколько светочувствительных элементов, которые дают более точную оценку количеству и качеству поступающего света. Они способны определять длину волны, которая воздействует на фотодатчик. Это необходимо, чтобы фотореле не срабатывало на освещение от фонаря, а только на солнечный цвет. В некоторых моделях фотореле смонтированы дополнительные подстроечные резисторы, которые дают возможность задать интервал, на протяжении которого будет включено освещение по времени, а также по истечении какого периода после захода солнца будет подано питание от фотореле.

В качестве конечных потребителей, которые будут использованы в паре с фотореле могут выступать не только обычные лампы накаливания. Это могут быть и светодиодные ленты, а также газоразрядные лампы. Фотореле способно запитать их любое количество при правильном подключении. Некоторые фотореле имеют встроенный усилитель сигнала, который подается на третьи устройства, которые осуществляют контроль за системой освещения. Чтобы процесс коммутации происходил максимально надежно, в фотореле могут быть установлены тиристорные ключи, которые максимально быстро передают сигнал от фотореле.

Разновидности датчиков

Все фотореле условно можно выделить в несколько групп. Каждую из этих групп фотореле будет объединять один из показателей их характеристик. Среди групп фотореле выделяют:

• по номинальному напряжению;
• по номинальной нагрузке;
• по герметичности корпуса;
• по способу монтажа;
• по дополнительным регуляторам.

Лампочки, которые подключаются к фотореле необязательно могут работать от сит в 220 вольт, поэтому есть отдельные модели фотодатчиков, которые рассчитаны на номинальные напряжения в 12, 24 и 36 вольт. Обычно на фотореле указывается номинальная сила тока, которую выдерживает прибор. Именно по этому параметру легко рассчитать нагрузку, которую будет выдерживать фотореле. Например, если на фотореле написано, что оно рассчитано на 6 ампер, то при 220 вольтах это означает, что фотодатчик с легкостью потянет освещение с общей мощностью в 1,32 кВт. Для этого достаточно воспользоваться формулой P=UI, т. е. умножить силу тока на напряжение. По способу монтажа датчик может быть уличным или внутренним. И уже от этого будет зависеть

Совет! Всегда покупайте фотореле с запасом по мощности. Это позволит впоследствии подключить к фотореле большую нагрузку, если это потребуется.

Судить о том, где может быть установлено фотореле: на улице или в доме, можно по тому, какая степень защиты по стандарту IP на нем указана. Если стоит цифра 68 после этих букв, то такой датчик можно спокойно повесить под проливным дождем, и он не выйдет из строя. Форма корпуса фотореле может быть самой разнообразной: квадрат, прямоугольник, конус, шар и другие. Выбирайте то, что вам нравится больше всего и соответствует месту монтажа. Некоторые фотореле располагают дополнительными возможностями, такими как регулировка чувствительности. Она особенно понадобится зимой, когда выпадает снег. Последний отлично отражает свет. Прогулка ночью, когда лежит снег менее страшна, чем без него. Но фотореле может воспринять его отражение, как наступление утра, поэтому освещение с непредсказуемой частотой может включаться и отключаться.

Обратите внимание! В продаже доступны комбинированные фотореле. Они могут идти в паре с датчиком движения. При этом свет будет включаться только в темное время суток и только тогда, когда будет наблюдаться определенное движение в контролируемой зоне.

Преимущества применения

Преимущество применения фотореле сложно переоценить. Это не только экономит время, но и средства. Некоторые здания требуют того, чтобы в вечернее время включалось освещение фасадов для создания уникального пространственного эффекта. Всем нравится, когда уличные фонари включаются своевременно. Фотореле могут применяться в паре с системами видеонаблюдения. Некоторые виды последних требуют хороший свет для качественной картинки. Фотореле используются не только для освещения. В некоторых случаях фотодатчики используются для систем полива. Как только прячется солнце, включаются насосы орошения. Делается это именно так, чтобы под палящим солнцем не опалить листву растений.

Если вы постоянно контролируете счета за электричество, тогда обязательно увидите снижение цифры после начала применения фотодатчика. Производители стараются упростить схему сборки и подключения датчика света. Это означает, что для его монтажа нет необходимости привлекать профессионала, а все можно осуществить самостоятельно. Фотодатчик дает возможность повысить безопасность собственного жилища. Для взлома часто выбираются дома с плохим освещением. Фотореле будет срабатывать даже тогда, когда никого не будет дома и создавать эффект присутствия хозяев. В большинстве своем фотореле соответствуют заявленным характеристикам, поэтому говорить о недостатках не приходится. Могут быть только различия в моделях.

Что выбрать

Выбирать фотореле для освещения стоит под конкретные потребности или проект. Для этого необходимо учесть несколько факторов:

• общая мощность освещения;
• положение участка для освещения;
• напряжение освещения;
• место установки датчика;
• время работы освещения;
• наличие системы наблюдения;
• необходимость дополнительных модулей.

Рядом с каждым пунктом этого списка необходимо сделать требуемые пометки. Это позволит быстрее проанализировать характеристика фотореле, о которых говорилось выше. В некоторых случаях потребуется монтаж нескольких датчиков освещения.

Способы и схемы подключения

Разобраться с тем, как подключить фотореле для освещения сможет каждый, кто не обладает специальным образованием в области электротехники. Если в общем описать схему подключения фотореле в цепь, то она сводится к тому, что подающий провод питания заводится в сам датчик. От фотореле делается подводка фазы к потребителю, а нулевой провод отдельно подается от щитка. Есть три основных метода подключения фотореле для освещения в цепь:

• с разводкой в коробке;
• с разводкой в самом датчике;
• подключение нагрузки через пускатель.

На рисунке показано, как происходит подключение проводов не в датчике, а в специальной распределительной коробке. Именно такой способ считается грамотным. При этом коробку необходимо приобретать герметичную. В ней должны быть резиновые прокладки под крышкой, а также в каждом вводном отверстии. Только в таком случае можно гарантировать отсутствие окислительных процессов на контактных площадках.

Бывают проекты, где общая мощность всей системы в десятки раз превышает номинальную мощность фотореле. В таких случаях потребуется применение пускателя. Суть схемы будет заключаться в том, что питание на всех потребителей будет идти не через фотореле, а через контактор. Сам фотодатчик будет только сигнализатором, который будет давать команду на замыкание или размыкание контактов пускателя. Такой метод наилучший с точки зрения безопасности. Срок службы фотореле при использовании пускателя увеличивается в несколько раз. Пример схемы такого подключения можно видеть ниже.

Не все производители указывают предназначение проводов, которые находятся на фотореле для уличного освещения. Обычно их предусмотрено три. К двум из них подключается кабель питания. Обычно это синий и черный. К синему подводится ноль от щитка, к черному или коричневому подается фаза. Есть еще и третий красный провод. Он служит для подачи напряжения от фотореле к потребителю. На схеме видно, что из коробки к потребителю также отдельно идет нулевой провод.

Поиск места для монтажа

Знание способа подключения — не все, что необходимо для монтажа датчика для уличного освещения. Для него необходимо подобрать правильное место и высоту для монтажа. Именно в этом случае он будет корректно определять уровень освещенности. Первым фактором является необходимость открытой местности. То ест не должно быть никаких препятствий, которые бы мешали попаданию солнечного света на датчик. Поэтому лучше не размещать его под крышей. Высота размещения фотореле должна быть такой, чтобы к нему было легко добраться при необходимости выполнить обслуживание. Но свет от фар автомобилей должен находиться ниже, чтобы датчик не срабатывал на них.

В ночное время, когда присутствуют источники искусственного света, датчик необходимо максимально удалить, чтобы свет фонарей уличного освещения или свет из окон не попадал на него. В некоторых случаях придется несколько раз изменить положение фотодатчика уличного освещения до того момента, когда будет найден оптимальный вариант. Некоторые советы можно почерпнуть из видео:

Совет! Не располагайте датчик уличного освещения далеко от дома или другого помещения. Так легче будет осуществлять его контроль и очистку. Не располагайте его на столбе, который он будет контролировать, т. к. это только доставит хлопот. Такой подход потребует дополнительного метража кабеля, но в итоге такие затраты окупятся экономией времени.

Дешевые модели датчиков не поддерживают никаких дополнительных настроек. В них выставлены средние положения, которые поддерживаются на протяжении всего периода функционирования. В других решениях есть два регулятора. Они понадобятся уже после полной установки и запуска всей системы. Регулятор часто представляет собой небольшое углубление под отвертку с указанием шкалы на корпусе. Одни из них позволяет отрегулировать чувствительность. То есть порог, при котором будет производиться включение всего освещения. Это очень полезный элемент, который позволяет поддерживать необходимые значения в различные по продолжительности дни. Для выбора правильного положения, его необходимо поставить в крайнее левое положение или к минусу. Как только наступит вечер и уже будет необходимо освещение, тогда потребуется вращать регулятор к плюсу до момента запуска уличного освещения. Делать это стоит очень плавно, чтобы не пропустить момент срабатывания.

Есть ли альтернатива

В некоторых местностях установка фотореле затруднена рельефом или обилием деревьев. В таких случаях можно использовать современную наработку, которая привязывается не к уровню освещения, а к другим данным. Такой прибор называется астрономическим таймером. Благодаря точному времени движения земли вокруг солнца и своей оси легко предсказать время восхода и заката в конкретной местности. Именно и делает этот прибор. Во время первого включения понадобится указать свое местоположение с помощью координат, а также точное время. Благодаря встроенной микропрограмме прибор будет включать и выключать уличное освещение.

Преимуществом такого решения будет над фотореле является независимость от того, что происходит на улице. В дождливую погоду, когда света на улице мало, фотореле может ошибочно определить, что наступили сумерки и необходимо включить освещение. Астротаймер ориентируется по времени и координатам, поэтому на него не влияют такие изменения. Если фотореле испачкалось или притрушено снегом, то также могут быть ложные срабатывания. Для таймера, который работает по координатам не нужно выделять особое место для установки. Его можно разместить в любом удобном месте в доме. В некоторых моделях допускается регулировка отсрочки включения. Недостатком может быть только цена, но за качество необходимо платить.

Обратите внимание! Вместо фотореле, можно использовать обычный временной таймер. Он будет подавать питание на освещение в заданное время. Он не такой удобный, как фотореле, но также сможет неплохо выручить.

Заключение

Обладая изложенной информацией, вы сможете легко самостоятельно приобрести фотореле и установить его. Вы по достоинству оцените преимущества фотореле над ручным включением освещения. Если у вас во дворе смонтирован уникальный проект иллюминации, тогда он будет радовать вас каждый раз после захода солнца.

Датчик движения – это инфракрасное электронное устройство, которое даёт возможность обнаруживать присутствие и перемещение живого существа и помогает подключать питание приборов освещения и прочих электрических устройств.

Как правило, датчик движения применяют для включения осветительных приборов, но также их могут использовать и не только для этого.

По месту нахождения:

• периметрические — применяются для освещения улицы;
• внутренние;
• периферийные.

По принципу действия:

• ультразвуковые — реагируют на звуковые волны высокой частоты;
• микроволновые – высокочастотные радиоволны;
• инфракрасные — применяют излучение тепла;
• активные – имеется передатчик и приёмник инфракрасного излучения;
• пассивные – передатчик отсутствует.

По виду срабатывания:

• тепловые — реагируют на изменения температуры в месте срабатывания;
• звуковые — срабатывают на импульс при колебаниях воздуха от звуков;
• колебательные — реагируют на перемену внешней среды и магнитного поля при движении объектов.

По устройству:

• однопозиционные – присутствие приёмника и передатчика вместе в одном блоке;
• двухпозиционные – передатчик и приёмник используются в разных корпусах;
• многопозиционные – два и более блока с передатчиками и приёмниками.

• многофункциональные датчики применяют при определении движения и уровня освещения в помещениях;
• комнатный датчик используют для систем мониторинга и управления;
• наружный датчик освещённости применяют для измерения степени внешнего освещения;
• накладной датчик освещения создан для установки на стену;
• потолочный датчик освещения устанавливают в подвесной потолок;
• врезной датчик освещённости используют для обнаружения движения в офисных и жилых помещениях.

Схема датчика движения для освещения

Подключить устройство движения несложно, не сложнее схемы как подключить датчик движения к лампочке. В обоих случаях электрическая цепочка замыкается или размыкается.

Если нужна постоянная работа света при полном отсутствии какого-либо перемещения, в устройство схемы можно включить выключатель параллельным его подключением к датчику движения.

Благодаря этому, при включении выключателя освещение будет включено по другой цепочке в обход устройства, поскольку при выключенном переключателе контроль над состоянием освещения полностью вернётся к датчику движения.

Часто случается так, что специфическая форма помещения физически не даёт охватить всю площадь комнаты только одним устройством.

Например, в изогнутом коридоре, если установить один датчик движения, то он срабатывать не будет , когда объект будет двигаться за изгибом.

В таком случае используют схему подключения устройств, когда несколько датчиков подключают параллельно друг к другу.

Другими словами, нулевая фаза отдельно и не прерывается, подаётся на каждое устройство, после подсоединяют все выходы к лампе. В итоге срабатывание любого из этих датчиков замыкает цепочку, подавая напряжение к светильнику.

При таком присоединении нужно знать, что оба устройства нужно подключать от одной фазы , иначе между фазами произойдёт короткое замыкание.

Более того, технические условия и конструктивные особенности помещения также оказывают непосредственное воздействие на подключение.

Устанавливать устройство необходимо так, чтобы он получал как можно больший обзорный угол на предполагаемые области движения, при этом не должны экранировать детали интерьера, а также проёмы окон и дверей.

Датчики движения обладают длительно допустимым значением мощности на уровне от пятисот до тысячи Ватт. Это ограничивает их применение в условиях высокой нагрузки.

Если возникает необходимость в подключении через устройства сразу нескольких мощных светильников, то наилучшим решением будет применение магнитного пускателя.

При покупке устройства, в комплекте должна быть стандартная инструкция по его монтажу, подключению и настройке. Также схема должна быть на корпусе самого устройства.

Под крышкой устройства находится присоединительная колодка, а также подключённые к ней три цветных контакта, которые находятся снаружи корпуса. Подключение проводов производят к присоединительным зажимам. Если для подключения используют многожильный кабель, тогда лучше применить специальные втулочные наконечники НШВИ.

Ток на устройство приходит от сети по двум проводам: фаза L (провод коричневого цвета) и ноль N (провод синего цвета). После выхода фазы L из датчика движения, она приходит на один конец лампочки. Другой конец лампы накаливания подключён к нулевому контакту N.

При появлении движения в месте контроля срабатывает датчик и замыкает контакт реле , что приводит к приходу фазы на светильник и свет включается.

Поскольку клеммная колодка для подключения обладает винтовыми зажимами, провода к устройству подключают с помощью наконечников НШВИ.

Следует знать, что подключение фазного кабеля лучше всего осуществлять по принципиальной схеме , которая дополняет руководство.

• После подключения проводов нужно надеть крышку и перейти к следующей стадии — подключение кабелей в распределительной коробке.
• В коробке имеется семь проводов, два от лампы, три от датчика и два питающих ноль и фаза. В питающем кабеле фаза окрашена в коричневый цвет, ноль – в синий.
• У провода, который подключён к устройству белый кабель — это фаза, зелёный — это ноль, красный нужно подключить к сети.
• Провода подключают примерно так: кабель фазный питающего провода подключают вместе с фазным проводом от устройства (белый и коричневый кабель). Далее, соединяют нулевой провод от питающего кабеля, нулевой кабель от устройства (зелёный) и нулевой кабель от лампы.
• Остаются два свободных кабеля (красный от устройства движения и коричневый от лампы) — их соединяют вместе. Подключение выполнено.

Датчик движения подключён к лампе. Затем подаём питание, устройство реагирует на движение, замыкает цепочку и включает свет.

Можно ли устройство подключить с выключателем?

Для того чтобы некоторое время свет не отключался, вне зависимости от степени освещённости и движения, можно применить схему подключения устройства с выключателем , подключив обыкновенный выключатель в схему, параллельно датчику движения.

За счёт такого подключения можно при включённом выключателе держать включённым лампочку в течение необходимого времени. Если же управление освещением нужно целиком передать устройству, то выключатель отключают.

Настройка устройства для освещения

Настройка устройства – это ещё один важный этап работы датчика движения. Практически любой прибор, при помощи которого можно управлять лампами, обладает дополнительными настройками, дающие возможность добиться нормальной его работы.

Такие настройки выглядят как особые мини-приборы, которые предназначены для регулирования – это установка приостановки отключения TIME, регулирование степени освещённости LUX и установка восприимчивости к инфракрасному излучению SENS.

1. Настройка включения от степени освещённости . Регулировку LUX применяют для корректной работы устройства днём. Прибор сработает при более низкой степени освещённости по сравнению с минимальным значением. Следовательно, датчик не сработает при более высокой степени освещённости по сравнению с выставленным пороговым значением.
2. Настройка времени . При помощи установки TIME можно установить время, в течение которого освещение будет включено с того момента, когда было обнаружено движение в последний раз. Интервал времени может варьироваться от 1 до 600 секунд.
3. Настройка восприимчивости к срабатыванию устройства . Регулировать восприимчивость к подключению, в зависимости от объёма и дальности объекта, можно при помощи регулятора SENS. Реакция устройства прямо зависит от степени чувствительности. При большом числе включения датчика восприимчивость лучше уменьшить, а установить яркость освещения ИК, на которую будет реагировать датчик движения.

В область видимости датчика, который устанавливают на улице, не должны попадать объекты, излучающие тепло или свет. Не стоит устанавливать устройство около деревьев и кустов, которые будут мешать правильному выявлению движения.

Нужно стараться сводить к минимуму вероятное воздействие электромагнитных излучений, из-за которых могут быть ложные срабатывания устройства.

Датчик необходимо направлять непосредственно на ту область, где выявление движения должно служить поводом для включения освещения.

Необходимо поддерживать датчик в чистоте, так как загрязнение негативно отражается на качестве работы устройства и радиусе действия.

По принципу работы, датчик освещения устроен так : фоточувствительный элемент, который установлен в датчики, способен изменять свое сопротивление , в зависимости от освещения. В виде этого элемента, обычно выступает фоторезистор.

Потом, в действие вступает схема калибровки, через которую сигнал от фоторезистора переходит на транзистор.

В цепи транзистора имеется реле. Транзистор, с помощью реле замыкает сеть и лампа или прожектор, который подключен к сети, начинает светиться. В статье, принцип работы, будет описан более подробно.

Как подключить датчик освещения.

Стоит отметить, что схема подключения датчика освещения, идентична схеме подключения датчика движения.

Правильный монтаж датчика освещения.

Конечно, подключить и настроить дело не трудно, куда труднее, определить правильно место для установки датчика. Рассказывал мне знакомый историю, как у него в районе уличный фонарь, то включался, то выключался.

А после наступления полной темноты на улице, он, наконец, начинал нормально работать. Знаете, в чем было дело?

Датчик освещенности установили прямо под фонарь. Из-за этого, при наступлении темноты, он включал фонарь, распознавал, что светло и выключал. Подобная ситуация может случиться у всех. Но, чтобы такого не было, нужно не устанавливать датчики освещенности, рядом с источником света.

Настройка датчика движения.

Когда будете калибровать датчик, то используй черный мешочек, он идет в комплекте.

Единственное, что можно настроить у этого датчика, это регулятор освещенности. Им можно установить уровень, когда будет срабатывать реле. Подробности регулировки и настройки описываются ниже.

Датчик освещенности LXP-01, можно отнести к простейшим. Он не дает возможности ничего в нем изменить и настроить. Существуют более продвинутые датчики, в них можно настроить задержку срабатывания.

Внешний вид датчика движения.

Датчик LXP-02.

Назначения выходов датчика:

1. Красный нужен для подведения нагрузки

2. Синий, может быть зеленым, это ноль

3. Коричневый (черный) — датчик питания.

Если убрать белый корпус, то под ним увидим схему датчика, расположенную на печатной плате.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

В датчике расположено реле DE3F-N-A на 24 VDC. Ток контактов 10А. Это значение определяет максимальную нагрузки, на которую способен датчик. То есть, 10 на 220, будет 2,2кВт. Точно также заявлено в инструкции.

Но мое мнение: к этому датчику, не стоит подключать больше 4 ампер. Все, что выше, только через промежуточный пускатель.

Фотография платы датчика движения.

Вот этим дорожки, со слоем припоя на них, именно они — чаще остальных горят при перегрузке, неправильно подключенного K3. Если такое произойдет, то заменять придется и реле.

По инструкции, датчик освещения LXP-03 в состоянии коммутировать токи 25А. На плате указано, что ток реле 30А, скорее всего производители решили перестраховаться, и я, в этом плане, от них не далеко ушел. Решил ограничить ток на 16А.

Для освещения — это ещё и с запасом.

Ну и на десерт — все самое интересное:

Представленная схема взята именно с той платы, которая показана в начале статьи. Сейчас производитель активно улучшает и изменяет свое устройство, поэтому некоторые данные могут измениться.

В принципе, все одинаково:

Напряжение питания 220V поступает через ноль и клеммы. Ноль — N, клеммы — L.

Если вы измените местами фазу и ноль , или вообще выключите ноль, а не фазы, то ничего страшного не случится. Но делать это крайне не рекомендуется, безопасность ещё некто не отменял.

Выпрямляется напряжение при помощи диодного моста, 4 диода типа 1N4007. За фильтрование напряжения отвечает электролитический конденсатор, стабилизация происходит на уровне +22…24V, для этого, установлен стабилитрон типа 1N4748.

Оставшаяся часть схемы питается от постоянного напряжения. Устроена она следующим образом: На выходе резистивного делителя 68к — VR — Фоторезистор создается напряжение, которое полностью обратно идентично уровню освещения. То устройство, которым настраивается уровень срабатывания — это подстроечный резистор VR с сопротивлением 1 МОм.

Что именно ставят в такие схемы: фоторезистор или фотодиод — неизвестно. Вероятнее фоторезистор, но похожий фотодиод тоже может там стоять.

Если вы хотите экономно и эффективно расходовать электроэнергию, то крутите контролер по часовой стрелке до максимума, так датчик освещения будет срабатывать только при наступлении полной темноте. Выкрутив регулятор в обратную сторону, то будьте готовы кто тому, что свет будет включаться даже днем, если над вами нависнет большая туча.

Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Когда напряжение достигает определенного уровня, транзистор открывается и через коллектор начинает протекать ток, который активирует реле К1. Контактами реле включает нагрузку. Нагрузка подключается через вывод LOAD.

Для обозначения рабочего состояния загорается светодиод . Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.

Более мощная схема датчик освещения LXP-03:

Она идентична первой схеме в статье, отличия перечислю:

1. Схема питания в состоянии ограничивать напряжение в фазной цепи.

2. Тут диодный мост с фильтрами. Такой же и в предыдущей схеме, просто я не очень удачно её изобразил.

3. Вместо одного стабилитрона, как на первой схеме, тут их установлено два последовательно. Притом, напряжение осталось прежнее — +24В.

4. Здесь установлено более мощное реле, с соответственно более мощным током катушки. Также, здесь используется составная схема на два комплементарных транзистора.

Если вы знаете, как работает схема, то её будет легко отремонтировать.

Как утверждают специалисты, применение датчиков движения (ДД) позволяет сэкономить до 30% электроэнергии, при этом, если устройства будут оснащены фотореле, то экономия достигает нереальных 58%. Если показатели действительно достоверные, то выбор специального детектора для системы освещения является целесообразным решением. В этой статье мы разберемся, как выбрать датчик движения для включения света и какие производители являются лучшими по цене и качеству.

Критерии выбора

Итак, существует несколько правил, воспользовавшись которыми можно правильно выбрать датчик движения. Давайте рассмотрим, что советуют специалисты:

1. Определитесь с местом установки . Для улицы рекомендуется подобрать детектор со не менее 55, лучше 65. Если устройство будет установлено под навесом, допускается выбрать модель с индексом IP44. При выборе датчика движения для включения освещения в помещении (дом, квартира либо гараж), степень защиты может быть меньше, при условии, что повышенная влажность и запыленность отсутствуют.
2. Учитываем возможные препятствия . Немного отойдем от темы и расскажем о видах детекторов. Существуют устройства, которые реагируют на тепловое излучение (инфракрасные). Они включают свет при обнаружении любых движущихся объектов, в том числе и животных. Второй вид изделий – звуковые или как их еще называют, акустические (срабатывают при возникновении шума). Следующая разновидность ДД – микроволновые. Они излучают волны, которые могут проходить через препятствия для обнаружения движения. Ну и последние, комбинированные устройства, сочетающие несколько способов реагирования. Так вот, в квартирах, на даче, и в частных домах рекомендуем использовать ИК-датчики или комбинированный вариант инфракрасного излучения с ультразвуковым. Для охраны лучшим решением будет использование микроволновых моделей, которые реагируют даже через небольшие препятствия (к примеру, перегородка). Такие устройства нашли применения в гаражах, складских помещениях и, в общем, в системах сигнализации.

3. Определяемся с углом обзора . Если в помещение можно зайти с нескольких сторон (к примеру, 2-3 двери в коридоре либо подъезде), то лучше выбрать датчик движения с углом обзора 360 градусов (потолочный). Если же нужно производить включения света при проходе через один определенный участок, то достаточно подобрать детектор с углом обзора в 180 градусов и направить его на нужную зону обнаружения.

4. Учитываем мощность светильников . Не менее важно правильно выбрать мощность ДД. Сделать это достаточно просто – узнаем мощность люстры в комнате, или, к примеру, светодиодного прожектора на улице и подбираем мощность детектора с небольшим запасом.

5. Определяем радиус действия . Также при выборе датчика движения нужно учитывать максимальное расстояние, на которое он способен реагировать. Как правило, радиус обнаружения составляет от 6 до 50 метров. Соответственно, для небольших комнат в квартире и доме можно выбрать минимальный радиус (в туалете, кухне, прихожей, ванной), а вот для включения нужно определиться с радиусом действия и на основании этого выбрать подходящий параметр.

6. Наличие фотореле . В последнее время большинство ДД дополнительно оснащаются детекторами освещенности, которые позволяют еще больше . Схема работы в этом случае такая: включение света происходит только, если уровень освещенности ниже заданных настроек. Это логично, ведь нет смысла включать освещение днем.

7. . Еще одна полезная функция, на которую мы рекомендуем обратить внимание. Если у вас есть домашние животные, к примеру, небольшая собака во дворе, то лучше выбрать датчик движения с защитой от животных. В противном случае включение света будет спровоцировано вашими питомцами, что не очень удобно и экономично.


Вот и все советы, которые вы должны учитывать при выборе устройства. Еще один важный момент – производитель детекторов, т.к. от него зависит долговечность и корректность работы изделия. Если вы не знаете, какой датчик движения лучше выбрать, рекомендуем останавливаться на продукции таких фирм, как Theben, Rev Ritter, Orbis и Camelion. В последнем случае производитель китайский, но, тем не менее, по цене и качеству является оптимальным. С подходящей моделью вы можете разобраться, если учтете наших 7 советов, предоставленных выше.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при согласно федеральной программы, мы устанавливали подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.

Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия , а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

• источник питания 220 (В) переменного напряжения
• коммутируемая цепь до 10 (А)
• уровень рабочей освещенности

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся предметы, например, деревья.

Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная , не трудно догадаться о их предназначении:

• коричневый провод — фаза
• синий провод — ноль
• красный провод — коммутирующая фаза (на светильник)

Зная схему фотореле, приступаем к его подключению. производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления или , то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления , то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Датчик движения – это инфракрасное электронное устройство, которое даёт возможность обнаруживать присутствие и перемещение живого существа и помогает подключать питание приборов освещения и прочих электрических устройств.

Как правило, датчик движения применяют для включения осветительных приборов, но также их могут использовать и не только для этого.

По месту нахождения:

• периметрические — применяются для освещения улицы;
• внутренние;
• периферийные.

По принципу действия:

• ультразвуковые — реагируют на звуковые волны высокой частоты;
• микроволновые – высокочастотные радиоволны;
• инфракрасные — применяют излучение тепла;
• активные – имеется передатчик и приёмник инфракрасного излучения;
• пассивные – передатчик отсутствует.

По виду срабатывания:

• тепловые — реагируют на изменения температуры в месте срабатывания;
• звуковые — срабатывают на импульс при колебаниях воздуха от звуков;
• колебательные — реагируют на перемену внешней среды и магнитного поля при движении объектов.

По устройству:

• однопозиционные – присутствие приёмника и передатчика вместе в одном блоке;
• двухпозиционные – передатчик и приёмник используются в разных корпусах;
• многопозиционные – два и более блока с передатчиками и приёмниками.

• многофункциональные датчики применяют при определении движения и уровня освещения в помещениях;
• комнатный датчик используют для систем мониторинга и управления;
• наружный датчик освещённости применяют для измерения степени внешнего освещения;
• накладной датчик освещения создан для установки на стену;
• потолочный датчик освещения устанавливают в подвесной потолок;
• врезной датчик освещённости используют для обнаружения движения в офисных и жилых помещениях.

Схема датчика движения для освещения

Подключить устройство движения несложно, не сложнее схемы как подключить датчик движения к лампочке. В обоих случаях электрическая цепочка замыкается или размыкается.

Если нужна постоянная работа света при полном отсутствии какого-либо перемещения, в устройство схемы можно включить выключатель параллельным его подключением к датчику движения.

Благодаря этому, при включении выключателя освещение будет включено по другой цепочке в обход устройства, поскольку при выключенном переключателе контроль над состоянием освещения полностью вернётся к датчику движения.

Часто случается так, что специфическая форма помещения физически не даёт охватить всю площадь комнаты только одним устройством.

Например, в изогнутом коридоре, если установить один датчик движения, то он срабатывать не будет , когда объект будет двигаться за изгибом.

В таком случае используют схему подключения устройств, когда несколько датчиков подключают параллельно друг к другу.

Другими словами, нулевая фаза отдельно и не прерывается, подаётся на каждое устройство, после подсоединяют все выходы к лампе. В итоге срабатывание любого из этих датчиков замыкает цепочку, подавая напряжение к светильнику.

При таком присоединении нужно знать, что оба устройства нужно подключать от одной фазы , иначе между фазами произойдёт короткое замыкание.

Более того, технические условия и конструктивные особенности помещения также оказывают непосредственное воздействие на подключение.

Устанавливать устройство необходимо так, чтобы он получал как можно больший обзорный угол на предполагаемые области движения, при этом не должны экранировать детали интерьера, а также проёмы окон и дверей.

Датчики движения обладают длительно допустимым значением мощности на уровне от пятисот до тысячи Ватт. Это ограничивает их применение в условиях высокой нагрузки.

Если возникает необходимость в подключении через устройства сразу нескольких мощных светильников, то наилучшим решением будет применение магнитного пускателя.

При покупке устройства, в комплекте должна быть стандартная инструкция по его монтажу, подключению и настройке. Также схема должна быть на корпусе самого устройства.

Под крышкой устройства находится присоединительная колодка, а также подключённые к ней три цветных контакта, которые находятся снаружи корпуса. Подключение проводов производят к присоединительным зажимам. Если для подключения используют многожильный кабель, тогда лучше применить специальные втулочные наконечники НШВИ.

Ток на устройство приходит от сети по двум проводам: фаза L (провод коричневого цвета) и ноль N (провод синего цвета). После выхода фазы L из датчика движения, она приходит на один конец лампочки. Другой конец лампы накаливания подключён к нулевому контакту N.

При появлении движения в месте контроля срабатывает датчик и замыкает контакт реле , что приводит к приходу фазы на светильник и свет включается.

Поскольку клеммная колодка для подключения обладает винтовыми зажимами, провода к устройству подключают с помощью наконечников НШВИ.

Следует знать, что подключение фазного кабеля лучше всего осуществлять по принципиальной схеме , которая дополняет руководство.

• После подключения проводов нужно надеть крышку и перейти к следующей стадии — подключение кабелей в распределительной коробке.
• В коробке имеется семь проводов, два от лампы, три от датчика и два питающих ноль и фаза. В питающем кабеле фаза окрашена в коричневый цвет, ноль – в синий.
• У провода, который подключён к устройству белый кабель — это фаза, зелёный — это ноль, красный нужно подключить к сети.
• Провода подключают примерно так: кабель фазный питающего провода подключают вместе с фазным проводом от устройства (белый и коричневый кабель). Далее, соединяют нулевой провод от питающего кабеля, нулевой кабель от устройства (зелёный) и нулевой кабель от лампы.
• Остаются два свободных кабеля (красный от устройства движения и коричневый от лампы) — их соединяют вместе. Подключение выполнено.

Датчик движения подключён к лампе. Затем подаём питание, устройство реагирует на движение, замыкает цепочку и включает свет.

Можно ли устройство подключить с выключателем?

Для того чтобы некоторое время свет не отключался, вне зависимости от степени освещённости и движения, можно применить схему подключения устройства с выключателем , подключив обыкновенный выключатель в схему, параллельно датчику движения.

За счёт такого подключения можно при включённом выключателе держать включённым лампочку в течение необходимого времени. Если же управление освещением нужно целиком передать устройству, то выключатель отключают.

Настройка устройства для освещения

Настройка устройства – это ещё один важный этап работы датчика движения. Практически любой прибор, при помощи которого можно управлять лампами, обладает дополнительными настройками, дающие возможность добиться нормальной его работы.

Такие настройки выглядят как особые мини-приборы, которые предназначены для регулирования – это установка приостановки отключения TIME, регулирование степени освещённости LUX и установка восприимчивости к инфракрасному излучению SENS.

1. Настройка включения от степени освещённости . Регулировку LUX применяют для корректной работы устройства днём. Прибор сработает при более низкой степени освещённости по сравнению с минимальным значением. Следовательно, датчик не сработает при более высокой степени освещённости по сравнению с выставленным пороговым значением.
2. Настройка времени . При помощи установки TIME можно установить время, в течение которого освещение будет включено с того момента, когда было обнаружено движение в последний раз. Интервал времени может варьироваться от 1 до 600 секунд.
3. Настройка восприимчивости к срабатыванию устройства . Регулировать восприимчивость к подключению, в зависимости от объёма и дальности объекта, можно при помощи регулятора SENS. Реакция устройства прямо зависит от степени чувствительности. При большом числе включения датчика восприимчивость лучше уменьшить, а установить яркость освещения ИК, на которую будет реагировать датчик движения.

В область видимости датчика, который устанавливают на улице, не должны попадать объекты, излучающие тепло или свет. Не стоит устанавливать устройство около деревьев и кустов, которые будут мешать правильному выявлению движения.

Нужно стараться сводить к минимуму вероятное воздействие электромагнитных излучений, из-за которых могут быть ложные срабатывания устройства.

Датчик необходимо направлять непосредственно на ту область, где выявление движения должно служить поводом для включения освещения.

Необходимо поддерживать датчик в чистоте, так как загрязнение негативно отражается на качестве работы устройства и радиусе действия.

Чтобы установить детектор движения, не нужны специализированные знания или профессиональный опыт. Достаточно разобраться в простых электросхемах и правильно соединить кабели между собой. В этой статье просто и понятно объяснено, как подключить датчик движения своими руками, а также приведены рекомендации по выбору прибора и решение возможных проблем во время монтажа.

Схемы подключения

Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L – фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.

Подключение одного прибора в цепь

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.

Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).

1. Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
2. Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
3. Подать питание и проверить работоспособность датчика.

Схемы подключения датчиков движения

Подключение через выключатель

Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.

1. Отключить сеть и проверить отсутствие напряжения.
2. Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
3. Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
4. Подать питание и проверить работоспособность.

Подключение нескольких приборов в цепь

Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.

1. Отключить питание и проверить отсутствие напряжения.
2. Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
3. Включить питание и проверить работу всех устройств.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.

Схема подключения к прожектору

Видео инструкция

Проверка установки

Чтобы проверить работает ли датчик, нужно выставить на максимум параметр LUX, а настройку TIME, наоборот, на самый минимум. Если после подачи электричества загорелся светодиодный индикатор, значит, произошло включение нагрузки. Если диод загорелся не сразу, это не значит, что прибор неисправен. Нужно подождать полминуты, чтобы он успел подготовиться к работе. Это позволяет проверить устройство до подключения остальных приборов, сэкономив время на поиске места для установки датчика.

Настройка

После установки прибора надо отрегулировать его для более точного срабатывания. Количество настроек зависит от модели устройства. В дешевых вариантах можно повлиять лишь на время включения света и на уровень освещенности. В более дорогих моделях добавляется настройка чувствительности сенсора, и возможность перемещать угол обзора датчика.

Угол обзора

Прослушиваемую зону прибора можно вычислить лишь примерно. Поэтому могут возникать ситуации, когда сенсор срабатывает не так, как предполагалось при установке. Одной из причин может быть выбор неправильного направления угла обзора. Поэтому если модель устройства позволяет изменять этот параметр, стоит этим воспользоваться.

Настройка для охвата максимальной территории

Чувствительность (SENS)

Эта настройка позволяет уменьшить количество ошибочных срабатываний от животных и других факторов. Справляется с опознанием кошек и маленьких собак, с крупными животными эффекта может не быть совсем. Начинать настройку лучше с минимального значения, постепенно увеличивая до нужных показателей.

Задержка выключения (TIME)

В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени. При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть. Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось. Начинать настройку следует с минимального значения.

Уровень освещенности (LUX/DAY LIGHT)

Этот параметр устанавливает, в какой освещенности аппарат будет срабатывать. То есть чтобы он не срабатывал в дневное время, а начинал действовать только с наступлением сумерек или темноты. Для настройки надо вывернуть показатель на максимум, постепенно снижая до нужной чувствительности.

Возможные проблемы и их решение

Может возникать ситуация, когда выключение света не происходит, хотя прибор работает исправно. Здесь стоит проверить настройку длительности срабатывания (TIME), которая может быть выкручена в максимальное положение. Свет остается включен так долго, что просто не успевает погаснуть. В таком случае нужно уменьшить этот интервал до приемлемого результата.

Проблема может быть и в других настройках: слишком низкая чувствительность (SENS) или неверный порог освещения (LUX). Проверьте работу датчика, вывернув ручки на максимум, чтобы исключить эти варианты.

Датчики имеют свои особенности зоны обнаружения

Неоптимальное место установки

Возможно устройство загорожено шкафом или тумбой. Либо зона действия расположена слишком далеко от человека и не видит движения. Или лампа, к которой он подключен, находится настолько близко, что вызывает ложные срабатывания. Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Эти недочеты исправляются легко и быстро. Мебель можно убрать либо поставить детектор в другое место. Для выбора оптимального места установки необходимо понимать принцип работы датчика. Микроволновые и ультразвуковые датчики любят движение к датчику или от него. А инфракрасные – движения мимо датчика. Если двигаться навстречу пиродатчика идеально по осевой линии, то он может и не работать. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как видим угол обзора, указанный в описании производителем, он не указывает в какой плоскости – это не полная информация, а хитрости производителя. Инфракрасный датчик может срабатывать, если в его поле видимости есть предметы с разной температурой, даже без движения этих предметов. Поэтому их еще называют датчиками присутствия.

Перегорание лампы

Перед установкой новой лампы проверяйте ее на работоспособность. Также это делается с помощью вольтметра, хотя способ не самый точный. Еще можно вкрутить лампу в другой светильник, который до этого работал с другой лампой.

Неисправность проводки

При подозрении на неисправность проводки нужно вызвать мастера либо прозвонить ее мультиметром самостоятельно. Другая причина кроется в неправильном подключении нулевого кабеля к датчику движения. Часто в место соединения с колодкой попадает строительный мусор, после чего образуется слой нагара и окисление металла. При этом контакт больше не проходит, и датчик перестает срабатывать. Чтобы это исправить, надо проверить провода на наличие повреждений, а окислившееся место тщательно очистить и прожать НШВИ наконечниками.

Брак и неправильные условия эксплуатации

К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Часто это касается дешевых моделей с низким уровнем защиты. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой. В корпус могла попасть вода или пыль. Перед покупкой не забывайте проверять исправность устройства.

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

• Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

Конструкция ИК датчика движения

• Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
• Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
• Акустический . Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
• Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Важные характеристики датчика движения

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

• Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
• Фронтально, когда человек движется по направлению к устройству.
• Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

• Охранные системы и сигнализация.
• Подсветка ворот и дорожек у дома.
• Установка контроля над работой фонтанов.
• Монтаж подсветки бассейна.
• Освещение лестниц и коридоров.
• Освещение подвальных и подсобных помещений.
• Срабатывание слива унитаза и включение вытяжки.
• Светодиодная (LED) лента для .

Основная сфера использования – уличное освещение

Где устанавливать?

Без опыта установки подобных устройств довольно сложно выбрать оптимальное место для датчика. Поэтому стоит потратить немного времени на тестирование разных уголков в квартире или во дворе. Есть несколько общих рекомендаций, которые помогут в этом процессе:

• В зоне видимости прибора не должно быть таких препятствий, как деревья, кустарники и другие, произвольно двигающиеся объекты.
• Не рекомендуется устанавливать устройство рядом с другими осветительными приборами, микроволновками, вентиляторами, кондиционерами и батареями.
• Свести к минимуму попадание воды, солнца, грязи и пыли. Если датчик устанавливается, например, во дворе, имеет смысл прикрепить над ним козырек или другую защиту от непогоды и направленных солнечных лучей.
• Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения. Их наличие делает работу датчика неэффективной.

Места установки

Технические характеристики и внешний вид устройства напрямую влияет на место установки. Бытовые датчики движения обычно крепятся на потолке или стенах. Первый вариант удобно устанавливать в помещении с несколькими дверьми, где неизвестно, с какой стороны войдет человек. Потолочные датчики чаще всего имеют угол обзора в 360° и устанавливаются посередине комнаты. Но для разных датчиков важно направление движения, и в какой плоскости они работают.

Вариант исполнения настенного датчика движения

Перед тем как переходить к инструкции по подключению датчика движения для освещения своими руками, хотелось бы отметить, что рассматриваемое устройство это не одно и тоже что и , о котором мы уже говорили в предыдущей статье. Данное изделие предназначено для моментального включения света при попадании какого-либо объекта в зону обнаружения. О том, как самому установить и подключить сенсор движения мы поговорим далее!

В чем заключается принцип работы?

Многие задаются вопросом, как именно работает данный детектор. Чтобы читатели « » были полностью осведомлены, сначала быстро пробежимся по основному принципу действия сенсора.

Срабатывание и включение светильника будет зависеть от того, какой тип детектора Вы выбрали. На сегодняшний день существуют следующие виды датчиков движения для освещения:

• звуковые — срабатывают на уровень шума в зоне обнаружения;
• колебательные – замыкают цепь, если обнаружат вблизи движущийся объект;
• инфракрасные – реагируют на тепло.

Для уличного применения лучше всего установить второй вариант датчика движения, который также подойдет и для использования в квартире (подъезде). Остальные два варианта чаще используются в охранных системах. Что касается самого принципа действия, тут все не сложно – детектор при обнаружении объекта (либо звука/ повышения температуры) подает сигнал, в результате чего реле замыкает цепь и происходит включение лампочки.

Кстати простой детектор можно сделать своими руками, если конечно имеете малейшие навыки работы с паяльником. Если возник интерес к созданию такой полезной самоделки, рекомендуем просмотреть видео урок, предоставленный ниже.

Делаем детектор своими руками

Способы подсоединения к сети

Второй, немаловажный нюанс, который Вы должны знать – схема подключения датчика движения к освещению. На сегодняшний день устройство можно подсоединять напрямую к светильнику, через обычный выключатель или в комбинации с еще одним детектором, установленном в другом месте.

К Вашему вниманию все четыре варианта разводки провода к клеммам:

Кстати, совсем не обязательно выводить новую линию от распределительной коробки, создавая дополнительные штробы в стене. Устройство для управления светом можно подсоединить к розетке, подключив электрический шнур с вилкой либо «врезать» напрямую к месту подключения люстры к электросети. Также существуют современные модели, работающие от батарейки (беспроводные).

Что касается первой схемы подключения датчика движения, она наиболее простая, но в то же время и наименее удобная для использования в доме и квартире, т.к. свет будет включаться только тогда, когда произойдет обнаружение. Второй вариант более удобный, потому что появляется возможность переключить цепь на обычный клавишный выключатель. В этом случае ток будет поступать в обход детектору, что позволит сделать освещение в комнате постоянным до тех пор, пока выключателем не разомкнуть цепь вручную.

Применение различных устройств для автоматического управления освещением наряду с использованием осветительных приборов с пониженным энергопотреблением преследует цель экономного расходования электроэнергии. Другая сторона использования датчиков движения для включения освещения состоит в повышении комфорта и безопасности человека. Применение автоматики для управления освещением входит в концепцию построения систем «умного дома». Наибольшее распространение получили детекторы освещенности, которые управляют включением осветительных приборов в зависимости от уровня светового потока, и датчики движения для включения света, реагирующие на нахождение человека в зоне контролируемого пространства, вне зависимости от уровня освещенности, или комбинация устройств обоих типов.

Применение

Изначально бесконтактные сенсоры движения разрабатывались для применения в охранных системах. Сложность конструкции, установки, регулировки и, как следствие, высокая стоимость делали их использование в системах управления освещенности не рациональным. Развитие микроэлектроники, снижение стоимости комплектующих послужили поводом для широкого распространения датчиков не только на промышленных предприятиях, но и в быту.

Использовать детектор движения возможно не только самостоятельно, но и в комплексе с обычной коммутационной аппаратурой, расширяя, таким образом, возможности и удобство управления освещением.

Наиболее распространенные области применения датчиков движения для освещения:

• Подъезды и входы в помещение;
• Лестничные площадки;
• Территория возле домов и промышленных объектов;
• Длинные проходные помещения;
• Места, где пользование обычными устройствами выключения затруднено по каким-либо причинам, к примеру, из-за высокой влажности.

Самый доступный и понятный пример – освещение лестничных площадок. Не секрет, что в многоэтажных домах старой постройки уровень освещения лестничных площадок даже в дневное время оставляет желать лучшего, не говоря о темном времени суток. С другой стороны, непрерывное горение ламп, даже с низким энергопотреблением, совершенно не рационально, а ручное включение освещения затруднено по понятным причинам.

Использование автоматического бесконтактного контроля движения для дома позволяет включать освещение только при передвижении человека в зоне контроля. При покидании контролируемого участка лампы выключаются автоматически сразу же или по истечении заданного промежутка времени.

К сведению. Одна из особенностей датчиков движения – возможность одновременного их задействования в охранных системах.

Типы и особенности

Для автоматического управления освещением используется три типа датчиков движения, основанных на различных принципах реагирования:

• Инфракрасный;
• Ультразвуковой;
• Микроволновый (радиодатчик).

Какой датчик движения выбрать? Все зависит от текущих требований, поскольку все три типа хоть и выполняют одинаковую функцию контроля освещённости, но имеют различные характеристики и особенности.

Инфракрасные датчики

Инфракрасные датчики движения для включения света имеют наиболее простую конструкцию и представляют собой направленный дистанционный термометр. Как известно, нагретые тела являются источником излучения в инфракрасном диапазоне. В зависимости от температуры, изменяется длина волны излучения и его интенсивность. Система с сенсорами, настроенными на температуру человеческого тела, включается в присутствии человека вблизи датчика. По сути, это тот же датчик света, только реагирующий на инфракрасный свет (тепловое излучение).

Устройства подобного типа имеют следующие недостатки:

• Большая вероятность ложного срабатывания при наличии в зоне контроля нагретых устройств и предметов, к примеру, отопительных устройств;
• Отсутствие срабатываний при экранировке теплового излучения. Войдя в помещение после морозной улицы в теплой одежде, человек с большой вероятностью обнаружен не будет;
• Зависимость от уровня излучения. Взрослый человек и ребенок имеют различную излучающую поверхность.

У инфракрасных систем контроля есть и достоинства:

• Абсолютная безопасность для окружающих;
• Минимальная стоимость оборудования;
• Возможность использования в устройствах пожарной сигнализации.

Ультразвуковые устройства

На ином принципе работает ультразвуковой датчик включения. Схема датчика движения имеет в своем составе две составляющих: излучатель ультразвуковых колебаний и приемник. Колебания ультразвуковой частоты распространяются в пространстве и, отражаясь от предметов, возвращаются в приемник. Оба сигнала одновременно поступают на сравнивающее устройство, которое использует эффект Доплера. Согласно ему, звуковые волны, отражаясь от движущихся предметов, изменяют свою длину. Если предмет приближается, то длина волны уменьшается, то есть увеличивается частота колебаний. При удалении предмета все происходит наоборот. Сравнивающее устройство вырабатывает сигнал рассогласования, пропорциональный разности частот излучателя и приемника. Таким образом, если в зоне контроля ультразвукового детектора все предметы неподвижны, сигнал рассогласования равен нулю, и датчик находится в неактивном состоянии. При появлении движущегося объекта (в нашем случае человека) сигнал рассогласования получает некоторое значение, которое вызывает срабатывание устройства.

Достоинства ультразвуковых датчиков:

• Возможность точной настройки на минимальную скорость перемещения для срабатывания. При этом также возможна регулировка уровня чувствительности в зависимости от площади отражающей поверхности;
• Широкое использование в системах охранной и пожарной сигнализации в качестве извещателя, поскольку наличие очага горения вызывает перемещение воздуха, достаточное для срабатывания. Ультразвуковой датчик движения для освещения совершенно нечувствителен к температуре.

Широкому распространению ультразвуковых устройств препятствуют несколько существенных недостатков:

• Диапазон колебаний находится в зоне слышимости для большинства животных, особенно кошек и собак. Это может вызывать их беспокойство и даже провоцировать агрессию. Это отмечают все установившие себе такие устройства;
• Невозможность использования вне помещений, поскольку возможны ложные срабатывания от порывов ветра, пролетающих птиц и крупных насекомых, абсолютная неработоспособность во время сильного дождя. Ультразвуковые датчики движения для включения света на улице не применяются;
• Низкий радиус действия и реакция только на движущихся людей. Неподвижно стоящие люди не вызовут срабатываний.

Микроволновые датчики

Такие устройства несколько подобны ультразвуковым с тем отличием, что передача и прием ведутся в радиодиапазоне по тому же принципу, что и радиолокаторы. При этом реакция осуществляется не на изменение частоты отраженного сигнала, а на его уровень. Регулировка микроволнового датчика заключается в установке уровня чувствительности в пустом помещении. При нахождении человека в зоне контроля увеличивается уровень отраженного сигнала, что вызывает срабатывание устройства. Можно сказать, что микроволновый датчик запоминает окружающую обстановку и реагирует на ее изменение. Наиболее часто такую конструкцию имеют уличные датчики движения.

Достоинства микроволновых датчиков:

• Высокая чувствительность;
• Большая площадь зоны обслуживания;
• Возможность срабатывания при перемещении даже за тонкими перегородками из материалов, пропускающих радиоволны;
• Нечувствительность к погодным условиям.

Есть и недостатки, которые сужают спектр применения датчиков такого типа:

• Наличие электромагнитного излучения, способного вредно действовать на организм человека;
• Высокая чувствительность может вызвать ложные срабатывания;
• Самая высокая стоимость среди аналогичных устройств.

Отдельный класс устройств представляют собой комбинированные системы, которые совмещают в себе несколько типов устройств. Такие конструкции призваны сохранить достоинства перечисленных устройств и нивелировать недостатки. Разумеется, такие конструкции имеют высокую сложность и достаточно дороги.

Большинство датчиков движения для включения света совмещены с таймером, который позволяет производить задержку выключения после покидания человеком зоны контроля. Это очень удобно, поскольку после выхода из зоны освещения человека свет остается некоторое время включенным. Данная функция широко используется при освещении лестничных пролетов и позволяет сократить количество приборов.

Монтаж и подключение

Сама по себе установка датчиков движения для освещения не вызывает никаких сложностей. Наиболее часто на устройстве имеется две пары клемм, одна из которых служит для подключения к питающей сети, а другая – для коммутируемого источника освещения.

Самую большую трудность представляет выбор места установки. Здесь нужно учитывать назначение датчика, его тип, конфигурацию помещения и его особенности. Порой приходится учитывать противоречивые факторы.

Для начала нужно определиться с типом датчика. Перед тем, как выбрать датчик движения, обращается внимание на условия в контролируемом пространстве, где будет производиться монтаж: внутри помещения или для улицы, наличие нагревательных приборов, предметов, попадающих в зону контроля и способных повлиять на чувствительность.

Теперь выбираем количество устройств, которое определяется размером обслуживаемого пространства. В документации на каждое устройство приведена диаграмма направленности чувствительного элемента, максимальная дальность обнаружения объекта. Для больших помещений может потребоваться установка нескольких сенсоров.

Как установить датчик

Место установки зависит и от конструкции выбранного датчика. Так, устройства, которые ставят на стену, имеют узконаправленную диаграмму, поэтому обычно их устанавливают на противоположной стене ближе к потолку. Таким образом, под контролем оказывается максимально доступная площадь. Потолочный датчик движения для включения света имеет круговую диаграмму и, будучи поставленным на потолке посередине помещения, способен отслеживать движения в любом участке. Датчики потолочной конструкции с круговой диаграммой наименее подвержены затенению посторонними предметами.

Широко используются комбинированные системы освещения, когда монтаж датчиков осуществляется совместно с обыкновенными выключателями. Используя различные схемы при подключении, можно получить некоторые преимущества:

• Датчик движения, подключенный последовательно с выключателем. При помощи выключателя обесточивается полностью вся линия освещения, таким образом, датчик полностью выключается из работы. Пример – освещение на даче. Если строение закрыто, и приезд хозяев не предвидится, то наличие датчика становится излишним;
• Параллельное включение датчика и выключателя. Позволяет коммутировать освещение вручную, вне зависимости от состояния датчика. Если выключатель находится во включенном положении, то работа датчика не сказывается на освещении, которое включено постоянно. В ином случае датчик работает как обычно.

Настройка

Первоначальную проверку работоспособности датчика движения для освещения можно произвести, не устанавливая их на запланированное место. Временную схему можно собрать прямо на столе. Для проверки нужно установить датчик движения на максимальную чувствительность. Они должны срабатывать от движения руки. Время работы таймера проверяется по выключению контрольной лампы после срабатывания датчика.

Окончательная регулировка производится уже после того, как выполнен монтаж на месте установки. Чувствительность нужно поставить таким образом, чтобы датчик уверенно срабатывал при нахождении людей в зоне контроля. Важно при этом не делать чувствительность излишне высокой, чтобы освещение не включалось от пробегающей кошки или собаки. После регулировки чувствительности устанавливаем при помощи таймера желаемое время задержки на отключение. Обычно пределы регулировки составляют от нескольких секунд до десятка минут.

Видео

Схема датчика освещенности своими руками. Как работает и подключает датчик освещенности с фотореле для сумеречного выключателя

Если вас интересуют общие вопросы — параметры, устройство, применение и схемы датчика освещенности, то в рамках статьи вы можете получить на них ответы .

Что такое датчик освещенности?

Это специальное устройство, которое может определять, когда уровень освещенности падает ниже определенного края. Они используются в таких случаях:

1. При желании сэкономьте электроэнергию.
2. Как устройство для автоматизации жилища человека.

Для полной автоматизации их часто используют вместе с датчиками движения.

Как он работает?

Принцип работы прост и основан на светочувствительном элементе. Обычно в его роли выступают фоторезисторы, фототранзисторы и фотодиоды. Все они могут изменять свое сопротивление пропорционально уровню освещенности. Для настройки на необходимый уровень освещенности, при котором будет включаться свет, регулируется поступающий сигнал от светочувствительных элементов на ключевой транзистор.Он имеет в цепи нагрузки реле, с помощью контактов которого переключается нагрузка пользователя — фонарь, уличный фонарь и тому подобное. Как видите, принцип действия такой же, как и у обычного и знакомого каждому коммутатора, только в этой статье рассматривается автоматизация.

Подключение

Подключение рассматривается на примере обычной трехфазной сети. В целом все необходимое изображено на рисунке, понятном любому человеку, а если возникнут вопросы, нужно научиться подключаться к этим источникам энергии, что явно выходит за рамки статьи.Но помните, что датчик уличного или домашнего освещения будет подключен к трехфазной сети, и при работе с ним нужно соблюдать осторожность.

Монтаж

Казалось бы — что тут может быть сложного? Ведь нужно просто прикрутить, подключить, настроить — и можно пользоваться! Но в результате таких необдуманных действий часто оказывается, что место установки было выбрано неудачно. Например: где-то вмонтирован датчик, он включается и выключается, когда стемнеет. И только с наступлением ночи может работать более-менее нормально? Почему так, плохая схема или неуклюжие руки? Не обязательно.Все может оказаться намного прозаичнее — сам датчик будет установлен в таком месте, что будет освещаться лампой, которую он сам включает. Получается такая схема: стало темно — элемент сработал — включилось освещение — теперь светло, и можно выключить. И так по кругу.

Кастомизация

Подключение светового датчика имеет свои особенности. Для проверки работоспособности можно использовать темный мешок для мусора, который будет имитировать ночь.Вы можете создать датчики освещенности, которые настолько просты, что не требуют настройки и калибровки. Но приведенные ниже схемы все же требуют некоторой подготовки к использованию. Изначально необходимо проверить качество пайки, примером служат фотографии, представленные здесь. Чаще всего возникают различные проблемы с гусеницами, и с ними приходится менять реле. Таким образом, настройка — это вложение в будущее и уверенность в том, что вам не придется переделывать его. Также желательно в любом случае ограничить ток до 4 (16, 25) Ампера, чтобы датчик освещенности не вышел из строя.

Схемы

Чтобы не изобретать велосипед, предлагаю рассмотреть, как устроены промышленные датчики LXP-02 и LXP-03. Эти образцы зарекомендовали себя как качественные светочувствительные устройства, которые также выгодны по соотношению цена / функциональность. Принцип работы следующий: напряжение идет через выводы N (ноль) и L (фаза). Их можно перепутать. Также можно отключить ноль, а не фазу, как обычно. Но пострадают здравый смысл и безопасность.Для выпрямления напряжения используется диодный мост. Он сглаживается электролитическим конденсатором и на необходимые элементы подается 22-24 Вольт. На выходе резистивного делителя 68k формируется напряжение, обратно пропорциональное освещенности. С помощью элемента, сопротивление которого составляет 1 МОм, устанавливается порог срабатывания. Можно поэкспериментировать, и вместе с фоторезистором поставить фотодиод, принцип работы не изменится. Для максимальной экономии энергии необходимо максимально увеличить сопротивления.Но датчик освещенности сработает только в тех случаях, когда уже совсем темно. Чтобы добиться обратного результата, необходимо поступить наоборот. Конденсатор на 47 мкФ нужен для сглаживания процессов, на случай, если перед окном стоит дерево и ветки трясет ветром.

Заключение

Вы можете сделать свой точечный светильник с датчиком движения и освещенности. Правда, придется хорошенько подумать и поработать над этим, но результат не разочарует. Датчик наружного освещения может быть чрезвычайно ценным в случаях, когда необходимо постоянно поддерживать свет где-нибудь, например, в инкубаторах для цыплят, чтобы сообщать о проблемах в случае потери света и тепла.

Одним из основных элементов автоматики в уличном освещении, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение этого устройства — автоматическое подключение полезной нагрузки, когда стемнеет, без вмешательства человека. Это устройство также приобрело огромную популярность благодаря невысокой стоимости, доступности и простоте подключения. В этой статье мы подробно разберем принцип работы сумеречного переключателя и нюансы его подключения, а также расскажем, как сделать фото реле своими руками.Это не займет много времени и сил, но вам будет приятно пользоваться самосборным устройством.

Конструкция реле

Основным элементом реле является фотодатчик; в схемах могут использоваться диоды, транзисторы, фотоэлементы. При изменении освещения на фотоэлементе соответственно изменяются его свойства, такие как сопротивление, состояния перехода P-N в диодах и транзисторах, а также напряжение на контактах светочувствительного элемента.Далее сигнал усиливается и происходит переключение силового элемента, переключающего нагрузку. В качестве элементов управления выходом используются реле или симисторы.

Практически все купленные изделия собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое в зависимости от заданных параметров появляется и на выходе. Иногда у фотореле всего 3 провода. Тогда ноль общий, на один провод подводится фаза, а при необходимой освещенности — на оставшийся провод.

При необходимости ознакомьтесь с инструкцией, обратите особое внимание на максимальную мощность подключаемой нагрузки, тип осветительных ламп (накаливания, газоразрядные, светодиодные лампы). Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми типами в силу конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование.

Давайте рассмотрим несколько схем самостоятельной сборки сумеречного выключателя в домашних условиях.Например, давайте посмотрим, как сделать симисторный ночник с фотоэлементом.

Инструкция по монтажу

Это простейшая схема фотореле, состоящая из нескольких частей: симистора Quadrac Q60, эталонного резистора R1 и фото элемента FSK:

При отсутствии света симисторный ключ полностью открывается и лампа в ночнике горит на полную мощность. При увеличении освещенности в помещении смещается напряжение на управляющем контакте и изменяется яркость лампы, вплоть до полного затухания лампочки.

Обратите внимание, что в цепи есть опасные для жизни напряжения. Подключать и тестировать необходимо с особой тщательностью. А готовое устройство должно быть в диэлектрическом корпусе.

Следующая схема с релейным выходом:

Транзистор VT1 усиливает сигнал с делителя напряжения, который состоит из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле K1, которое может иметь как нормально разомкнутые, так и нормально замкнутые контакты, в зависимости от назначения.Диод VD1 шунтирует импульсы напряжения при отключении катушки, защищая транзисторы от выхода из строя из-за скачков обратного напряжения. Изучив эту схему, можно обнаружить, что ее часть (выделена красным) по функциональности близка к готовым сборкам релейного модуля для ардуино.

Немного изменив схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого вычислителя, был собран прототип сумеречного переключателя — самодельное фотореле на транзисторе.Когда солнечный элемент PR1 горит, транзистор VT1 открывается и посылает сигнал на модуль выходного реле, который переключает его контакты, управляя полезной нагрузкой.

Датчик движения для включения света повышает комфорт в доме. Это позволяет снизить потребление энергии. Такие датчики также используются для создания зоны безопасности. В зависимости от принципа действия такие конструкции делятся на несколько видов, каждый из которых имеет свои особенности.

общая информация

Датчик движения — это специальное устройство, которое с помощью чувствительных элементов определяет присутствие человека или животного и автоматически включает свет. Устанавливается в основном в коридорах и на прилегающих территориях. То есть в местах с относительно большим потоком людей.

Прежде чем ответить на вопрос, как сделать датчик движения, нужно определиться с существующими типами таких устройств. Это оборудование классифицируется по месту установки.Датчики бывают:

Устройство первого типа предъявляет повышенные требования к качеству и типу материала, из которого изготовлен его корпус. Наружные датчики отличаются максимальной зоной покрытия. Под последним термином понимается определенный участок территории, движение по которому датчик способен «засечь».

Самодельный датчик движения не предъявляет требований к типу осветительного прибора. Однако некоторые специализированные модели необходимо подключать к строго определенным прожекторам.

По механизму работы датчик движения включения света:

1. Инфракрасный. Такие устройства реагируют на температуру объекта, попадающего в зону действия датчика. Инфракрасные датчики в основном используются внутри помещений, поскольку они очень чувствительны к изменениям окружающей среды.
2. Микроволновая печь. Датчик регистрирует изменение радиочастоты. Он настроен на определенный диапазон сигналов. При появлении объекта в зоне «видимости» датчик фиксирует его присутствие и передает информацию на устройство сигнализации.Он включает свет.
3. Ультразвуковой. Считается самым простым осветительным прибором. Эти датчики имеют прочную конструкцию.

В домашних условиях датчик движения проще сделать своими руками с ультразвуковым или инфракрасным датчиком. Недостаток такого устройства в том, что он реагирует на животных.

Условия установки

Перед тем, как создать собственный датчик движения, нужно определиться с рядом важных условий. Последние влияют на параметры будущего устройства.Эти условия включают:

1. Выбор места установки. От этого параметра зависит конструкция датчика. В частности, если он используется на открытом воздухе, то для него необходимо сделать влагостойкий футляр. Место установки также определяет уровень мощности, который должен иметь датчик.
2. Наличие препятствий. Люстры, деревья и другие предметы мешают сигналу.

Важно отметить, что инфракрасные датчики не работают, если в их зоне «видимости» есть стекло.

Делаем датчик

Ниже мы рассмотрим схему простого датчика движения, который будет состоять из передатчика, приемника и блока питания для них.

Блок питания

И приемник, и передатчик питаются постоянным стабилизированным напряжением 12-16 В. При этом их общее потребление не превышает 50 мА.

Таким образом, в качестве блока питания можно использовать любой блок питания на 12 В, например, от старого роутера. Или вы можете собрать свой источник по одной из множества схем в Интернете.Расход у нас мизерный, так что подойдет любой.

Преобразователь

Передатчик собран на микросхеме NE555. В качестве передающего элемента используется ИК-диод LD274, угол обзора которого составляет 10 градусов, что необходимо учитывать при установке передатчика.

Ресивер

В качестве чувствительного элемента здесь используется фототранзистор BPW40, а в качестве исполнительного механизма — реле BS-115C. Фототранзистор имеет угол обзора 20 градусов, что также следует учитывать при установке приемника.С учетом чувствительности фотоприемного элемента расстояние от передатчика до приемника будет около 5 метров, что неплохо.

Заключение

В собранном виде наши приемник и передатчик будут выглядеть так:

Осталось только заставить реле ресивера переключать лампочку, светодиодную ленту или звуковую сигнализацию (на ваше усмотрение).

С наступлением осени световой день начинает сокращаться.

Людям надо раньше включать электрическое освещение, тратить на это больше электроэнергии.

Теперь любой домашний мастер может сэкономить на счетах за электроэнергию, обеспечив оптимальное потребление для осветительных приборов, расположенных в помещении или на улице.

Это можно сделать, включив их только в сумерках и выключив на рассвете. Более того, они могут работать полностью автоматически.

Для этих целей используется датчик освещенности, который используется в фотореле, контролирующем работу освещения.

Такую общую конструкцию, заключенную в единый корпус, обычно называют сумеречным выключателем.

Для автоматического контроля светильников по освещенности рабочего места и коэффициенту «День-ночь» используется специальный светочувствительный датчик. Он меняет свои электрические характеристики в зависимости от силы падающего на него света.

Есть регулятор для регулировки уровня срабатывания. После этого сигнал с чувствительного элемента усиливается до необходимой величины и подается на катушку реле электромеханической или статической конструкции.

Таким образом, в зависимости от дневного или ночного освещения датчик освещенности контролирует подачу напряжения на катушку реле. И последний подключается или отключается через контакт с лампой.

Как работает фотодатчик

Для управления световым потоком используются различные электронные компоненты, которые входят в состав:

• фоторезисторов;
• фотодиодов;
• фототранзисторов;
• фототиристов;
• фотосимисторов.

Как работает фоторезисторный датчик освещенности?

Слой полупроводника, облучаемый электромагнитными волнами оптического спектра, изменяет свое электрическое сопротивление.

На него подается стабилизированный источник напряжения, под действием которого по замкнутой цепи начинает течь рассчитанный по закону Ома ток. Его величина зависит от характера изменения сопротивления полупроводникового слоя светочувствительного элемента.

С увеличением светового потока электрический ток увеличивается, а с уменьшением — уменьшается. Осталось только определить граничные состояния, при которых необходимо включить источник света в рабочем состоянии или выключить его.

Как работает фотодиодный датчик освещенности?

Этот светочувствительный элемент преобразует энергию электромагнитных волн видимого спектра в электрический ток.

Его величина также зависит от силы излучения, что позволяет установить пределы срабатывания фотореле.

Фотодиодные датчики света могут подключаться для работы в цепях с:

1. с питанием от внешнего дополнительного источника напряжения;
2. или обойтись без него.

Как работает фототранзисторный датчик света

Здесь также соблюдаются принципы работы, использованные для двух предыдущих случаев. Фототранзисторы работают так же, как их биполярные или полевые аналоги. На их характеристики влияет интенсивность облучения световым потоком.

Определив эту закономерность, устанавливают границы рабочих уставок для последней схемы фотореле. Таким же образом создаются датчики света на основе фототиристоров и фотосимисторов.

Как работает электрическая схема светочувствительного датчика на фотореле

В качестве примера рассмотрим простейший прибор со светочувствительным элементом на основе фоторезистора PR1, имеющий сопротивление несколько МОм в полной темноте.

Под воздействием светового потока оно уменьшится до нескольких килоом. Этого значения достаточно, чтобы открыть первый транзистор VT1, когда через него начнет течь коллекторный ток, открыв второй каскад на транзисторе VT2.

В этом плече находится обмотка обычного электромагнитного реле К1. Он переведет во второе положение собственный якорь и переключит свой контакт К1.1, который управляет работой светильника.

Когда реле отключено от цепи, его обмотка образует ЭДС самоиндукции. Для его ограничения установлен диод VD1. Задний резистор R1 используется в качестве регулятора уставки светового датчика. В некоторых случаях от него можно вообще отказаться.

За счет использования двух последовательно работающих транзисторов чувствительность такой схемы достигается очень высокой, когда слабый световой сигнал, падающий на поверхность фоторезистора, переключает выходное реле и управляет светильником в автоматическом режиме.

Схема достаточно универсальна. Он позволяет использовать разные марки транзисторов, электромагнитные реле и устанавливать для них разное напряжение. Чем выше его значение, тем выше чувствительность светового датчика.

Заводские фоторелейные модули для сумеречных выключателей имеют более сложную схемную структуру, более мощный выходной контакт, но в основном повторяют те же принципы.

В самодельных конструкциях автоматического управления светом хорошо зарекомендовала себя описанная в статье схема.Его несложно повторить своими руками для тех, кто умеет и любит работать.

Как подключить датчик освещенности с фотореле к светильнику и произвести установку

С помощью проводов с цветовой кодировкой

Электрическая схема для подключения сумеречного выключателя собрана на основе распределительной коробки, в которую вставлены три провода от к коммутатору прилагается кабель:

1. фаз;
2. ноль;
3. заземляющий провод.

На самом фотореле тоже есть вывод на три провода.Обычно они окрашены:

• коричневого цвета, подключены к фазе сетевого питания;
• красный, подающий через встроенный контакт фазовый потенциал на светильник при его включении в сумерках;
• синий, подключен к рабочему нулю цепи.

На фото сумеречного переключателя показаны эти провода и диммер. При повороте его ручки устанавливается порог срабатывания датчика освещенности.

Особенности установки

Обычная длина проводов, выходящих из корпуса фотореле, не превышает двадцати сантиметров.Поэтому его принято монтировать в непосредственной близости от распределительной коробки, а сам светильник:

1. выносить на некоторое расстояние;
2. или поставить бок о бок, как показано на фото.

При втором способе монтажа схемы необходимо учитывать, что свет от включенного источника света не попадает в поле зрения светочувствительного датчика. В противном случае произойдет ложная тревога. Чтобы его исключить, дополнительно используется таймер и датчики движения.

Их контакты включены в последовательную цепь между красным проводом, выходящим из фотореле, и цоколем светильника. Работа датчика движения и таймера следует запрограммированным алгоритмам логической схемы сумеречного переключателя.

Подключение нескольких светильников к одному фотореле

Выходные контакты датчика концевого света имеют определенную коммутационную способность. Их значение указано в технической документации и на корпусе сумеречного выключателя в амперах.Если необходимо управлять светом от нескольких источников, необходимо тщательно рассчитать нагрузку, создаваемую всеми ими в комплексе.

Если мощность контактов позволяет, то светильники подключают по параллельной схеме, как показано на фото ниже.

Иногда может возникнуть ситуация, когда нагрузка схемы превышает допустимую мощность контактов сумеречного выключателя.

В этом случае допустимо использовать такое же фотореле, но подключить к его контактам промежуточный элемент — обмотку магнитного пускателя, имеющую меньшую нагрузку.

Мощные контакты этого переключающего устройства надежно переключат цепь из множества светильников или одного мощного прожектора, как показано на схеме ниже.

Вам нужно будет выбрать магнитный пускатель в соответствии с типом управляющей катушки и мощностью контактной группы.

Важные технические характеристики светового датчика

Фотореле выбирают по:

• чувствительности фотодатчика;
• вид и значение напряжения питания;
• мощность переключаемых контактов;
• рабочая среда сумеречного выключателя.

Фоточувствительность

Под этим термином понимается отношение тока, генерируемого внутри фотоэлемента в микроамперах, к количеству падающего на него светового потока в люменах. Для более точного анализа приборов чувствительность классифицируется по:

1. частоте, связанной с определенным типом вибрации — спектральным методом;
2. диапазон падающих световых волн — интегральная чувствительность.

Сумеречный переключатель напряжения питания

Особое внимание уделяется форме и величине сигнала при работе с моделями световых датчиков зарубежного производства, где стандарты питания могут отличаться от применяемых в нашей стране.

Рабочая среда

Для управления светом уличных фонарей созданы сумеречные выключатели с фотореле герметичной конструкции, выдерживающим воздействие атмосферных осадков и пыли. Их отличает увеличенная.

Также они имеют увеличенный диапазон рабочих температур. При наступлении морозной погоды может потребоваться прогреть их контакты или временно отключить их.

Это не требуется для работы сумеречного переключателя в отапливаемых помещениях.

Изложенный в статье материал позволяет лучше понять видео владельца Инженерных сетей «Подключение фотореле».

Автоматические помощники в электронной заправке автомобиля сегодня охватывают практически все его функции управления. Это в большей степени относится к системам безопасности, но с появлением сенсорных элементов сфера применения интеллектуальных помощников значительно расширилась. Итак, датчик освещенности в автомобиле становится все более популярным. Что это за устройство? Это своего рода детектор, который фиксирует пороги освещения, при которых оптика может автоматически включаться или выключаться.В более продвинутых системах датчик также может отслеживать условия освещенности в промежуточных состояниях, более точно настраивая автомобильное оборудование.

Что такое датчик освещенности?

Сенсорное устройство можно разделить на две части — типичную электрическую инфраструктуру, благодаря которой устройство подключается к реле управления оптикой, и чувствительный компонент. Подключение к реле позволяет датчику быстро взаимодействовать с автомобильными фарами, своевременно активируя их функцию.Основным элементом устройства является сам датчик в виде фотоэлемента, который реагирует на параметры освещения. Самый распространенный автономный датчик света в автомобиле. Как работает эта модификация? Его особенность заключается в независимости от основной электросети. То есть сигнал отправляется на реле даже в случае сбоев в основной проводке. Конечно, о гарантии работоспособности этой схемы можно сказать только при условии стабильной работы самой оптики и контроллера управления.

Как работает прибор

Во время движения автомобиля датчик постоянно контролирует вверенную ему территорию, оценивая параметры освещения. Обычно это элементарная яркость света, на которую реагируют фотоэлементы. При достижении предельных значений датчик подает сигнал на вышеупомянутое реле. В свою очередь, контроллер дает команду оптике на включение или, наоборот, выключение. Важно подчеркнуть, что система действует не только при включении.Такие системы относятся к категории устройств активной безопасности, поэтому включение света, например, в темном переулке — ключевая задача устройства. Но также при фиксации пороговых значений яркости прибор отключает оптику. Стоит отметить особенности обработки сигнала, который отправляет датчик освещенности в автомобиле. Как в этой схеме работает блок управления? Изначально микросхема запрограммирована на работу по нескольким каналам, связанным с определенной оптикой — фарами, фарами, «противотуманными фарами» и т. Д.Также датчики отвечают за определенные зоны, условно связанные с этими каналами. Таким образом, в каждом случае задействована та или иная группа оптических устройств машины.

Зоны покрытия

Базовое разделение включает обработку сигналов из двух зон покрытия. Прежде всего, это глобальная зона. Это относится к пространству непосредственно у автомобиля. Вторая зона — передняя. Он распространяется на участок дороги перед автомобилем. Современные модели датчиков способны различать эти зоны, посылая соответствующие сигналы на реле.Казалось бы, если в текущих условиях наблюдается пониженный уровень освещенности, то следует активировать оптические устройства, соответствующие условиям движения. Но разница заключается в особенностях фар ближнего и дальнего света, за которые отвечает датчик освещенности в автомобиле. Что означает это разделение на практике? При отсутствии видимости следует активировать дальний свет фар, а днем ​​- ходовые огни с ближним светом. Однако пограничные состояния между этими условиями освещения не всегда доступны для электронной фиксации.Поэтому желательно, чтобы датчик также позволял отслеживать промежуточные характеристики освещенности.

Настройки датчика

Отчасти проблему разделения показаний граничной освещенности можно решить с помощью базовых настроек. Как правило, есть два режима работы устройства:

• В сумерках. Свет включается в сумерках, когда ночь еще не наступила, но уже заметно темнеет.
• Ночью. Датчик включает фары в полной темноте.

В некоторых комплектациях предусмотрено еще и конкретное назначение фар, которые при определенных условиях включают датчик освещенности в автомобиле. Что это с точки зрения обработки сигналов электроникой? Это параметры программы, которые логически обрабатываются при определенных условиях. Например, в первом режиме по-прежнему будет работать ближний свет, а во втором — включить дальний свет фар.

Специальные версии датчика

Существуют модели датчиков, которые также отвечают за регулировку внутреннего освещения.В частности, они не только включаются, но и регулируют параметры яркости приборной панели. Собственно, вторая функция имеет первостепенное значение, так как панель все равно работает во время движения. Но в таких системах при сильной нагрузке сигналами на реле возможны проблемы. Так, по мнению пользователей, датчик освещенности в автомобиле «Киа Рио» грешит некорректным управлением подсветкой той же приборной панели. Например, ночью система вполне оправданно активирует дальний свет, но в салоне подсветка может включаться с максимальной яркостью, что доставляет водителю дискомфорт.Чаще всего такие проблемы возникают из-за нарушения соединения проводки или ее повреждения — падает сопротивление, в результате чего сигналы неточны.

Установка своими руками

В первую очередь определяется место установки. Их может быть два — либо за зеркалом заднего вида в районе лобового стекла, либо на передней панели — еще и возле лобового стекла. В обоих случаях важно организовать свободное открытое пространство, в котором будет работать датчик освещенности в автомобиле.Сделать монтаж своими руками несложно — в работе задействован комплектный крепеж. В одних случаях достаточно выполнить клеевое крепление, а в других — осуществить механическую фиксацию с помощью метизов.

Электропроводка заслуживает отдельного внимания. Кабель желательно сделать как можно короче на видном месте и по возможности сразу от датчика проложить его за приборной панелью. Селектор станет конечной точкой, к которой напрямую подключен датчик освещенности в автомобиле.Что это на схеме соединения извещателя с управляющим реле? Селектор — это переходное звено, выполняющее своего рода предварительную обработку сигнала. Он может настраивать свои параметры, обнаруживать одни и те же каналы оптических групп и устранять помехи.

Заключение

Наличие автоматического диммера вообще не должно восприниматься как гарантия безопасности — хотя и в одном аспекте контроля. Также есть опасность, которую может нести датчик освещенности в автомобиле. Что это значит для автомобилиста? Электроника в виде автоматических помощников дает ощущение внешнего контроля, но это впечатление обманчиво.Действительно, в большинстве случаев такие датчики полезны, но есть риск выхода из строя электроники. И тогда несвоевременное включение фар может обернуться трагедией. Стоит ли рисковать отказываться от датчика освещенности? Возможно, нет, но вы, конечно, не должны полагаться только на его функцию в управлении оптикой.

Нужен ли светодиодный светильник в специальном фотоэлементе?

Вы когда-нибудь задумывались, как уличные фонари точно знают, когда включать? Они никогда не бывают слишком рано или поздно… они загораются, когда садится и небо чернеет.

Конечно, они не управляются вручную. Но наверняка они не работают и по таймеру, потому что каждый день они включаются и выключаются в несколько разное время?

Ответ — фотоэлементы, также известные как датчики от заката до рассвета.

Основополагающий принцип фотоэлементов существует уже более тысячелетия, работает ли он с современными светодиодными лампами?

Стандартные фотоэлементы требуют небольшого тока для работы в дневное время, когда свет выключен.Поскольку светодиоды работают при таком низком напряжении, этот небольшой ток вызывает помехи, мерцание и преждевременную деградацию. Поэтому для светодиодов требуется другой тип фотоэлементов, чем для обычных ламп.

Если вы относитесь к тому типу людей, которым нравится, когда светится вечером, когда вы возвращаетесь домой с работы, эта запись в блоге для вас.

Тот факт, что вы используете светодиодные лампы, не означает, что вы должны упустить удобство датчиков от заката до рассвета.

Продолжайте читать, чтобы узнать все, что вам нужно знать!

Что такое фотоэлемент?

Фотоэлементы, датчики от заката до рассвета, светозависимые резисторы, как бы вы их ни называли, все они делают одно и то же.

Фотоэлементы

— это светочувствительные модули, используемые для определения состояния включения / выключения освещения в зависимости от уровня внешней освещенности. Проще говоря, это детекторы света, которые автоматически включают свет в сумерках и выключают на рассвете.

Чаще всего они встречаются на улице на стоянках, проезжей части и в охранном освещении.

Это отличный способ снизить потребление энергии, так как они предназначены для выключения света в дневное время, когда в искусственном освещении нет необходимости.

Но как они работают?

На рынке представлено множество различных фотоэлементов, но все они основаны на одном принципе.Как и светодиоды, фотоэлементы сделаны из полупроводников, в первую очередь из сульфида кадмия.

Они созданы, чтобы реагировать на видимый свет. Когда полупроводник подвергается воздействию света определенного уровня, создается электрический ток, и прибор выключается.

Но когда солнце садится и уровень света истощается, электрический ток прекращается, и прибор снова включается.

Имеет смысл на данный момент?

Хорошо, тогда давайте углубимся немного глубже.

По сути, фотоэлементы являются побочным продуктом фотопроводящего эффекта, который заключается в том, что электричество можно производить с помощью луча света.Этот принцип был впервые открыт в 1887 году Генрихом Герцем.

Фотоэлементы

работают, потому что, когда они не находятся рядом с источником света, они имеют высокое электрическое сопротивление около 20 миллионов Ом (Ом). Электрическое сопротивление — это мера сопротивления прохождению электрического тока.

Высокое сопротивление означает, что прохождение электрического тока полностью отклоняется фотоэлементом, поэтому светодиод может работать на полную мощность.

И наоборот, при дневном свете фотоэлемент имеет низкое сопротивление около 100 Ом.Датчик гудит электричеством, но инициатор пуска светодиодной лампочки ничего не получает, не давая ей включиться.

Вообще говоря, существует два основных типа фотоэлементов. При съемных фотоэлементах датчик находится внутри занятого пространства, то есть в лампочке.

В фотоэлементах линейного напряжения датчик является частью более крупной схемы приспособлений и, вероятно, будет находиться в другом месте, чем сама лампочка.

Совместимы ли светодиоды с датчиками от заката до рассвета?

Давайте изложим факты.

Когда фотоэлементы были впервые изобретены несколько десятилетий назад, они были разработаны специально для работы с вольфрамовыми (лампами накаливания и галогенов) и балластными (люминесцентными и HID) лампами.

Только когда в начале 2000-х годов стали популярны светодиоды, люди осознали, что традиционные фотоэлементы несовместимы с энергоэффективными лампами.

Из-за того, как они работают, фотоэлементы генерируют небольшое количество электрического тока в дневное время, когда свет выключен.

Традиционные лампы работают при высоком напряжении, поэтому этот небольшой ток не оказывает никакого воздействия, и свет остается выключенным.

Но светодиоды требуют гораздо меньше энергии, поэтому этот небольшой ток вызывает помехи и действует как емкостная нагрузка.

В конечном итоге эта утечка напряжения вредит электронике внутри светодиода. В сочетании с традиционным фотоэлементом светодиод может начать работать хаотично, мигать и выключаться или преждевременно перегорать.

К счастью, производители ламп вскоре догнали и разработали систему фотоэлементов, которая направляет небольшой ток от светодиода.

Подводя итог, старые датчики от заката до рассвета, вероятно, будут несовместимы со светодиодами, но новые модели будут более гибкими.

Могут ли светодиодные фонари мерцать при использовании несовместимого фотоэлемента?

Если вы обращали внимание, вы уже знаете ответ на этот вопрос.

Но повторюсь: да, светодиоды будут мигать, если они соединены с несовместимыми фотоэлементами.

Это связано с тем, что слабый ток фотоэлемента мешает работе светодиода.

Но есть и несколько других причин, по которым светодиодные индикаторы от заката до рассвета могут мигать.

Я видел, как многие люди жалуются, что их огни мерцают в сумерках перед восходом и заходом солнца.Это когда свет находится в процессе включения или выключения.

К сожалению, с этим мало что можно сделать. Если ваши фотоэлементы регулируются, вы можете попробовать поиграть с параметрами света, необходимыми для включения света.

Но как только станет совсем темно или совсем светло, мерцание прекратится само по себе.

Также следует упомянуть, что фотоэлементы срабатывают от любого источника света — будь то естественный, искусственный или отраженный.

Если ваш фотосенсор улавливает собственный свет, он может начать мигать.Самый простой способ противодействовать этому — закрыть фотоэлемент так, чтобы до него можно было добраться только при естественном дневном свете.

Как выбрать датчики с фотоэлементами для наружного светодиодного освещения

Я уверен, что вы понимаете, что выбор фотоэлемента, совместимого со светодиодами, — непростая задача.

Вы не можете просто пойти в местный хозяйственный магазин и купить первый, который попадется вам в руки, требуется более продуманная покупка.

Итак, на что вам нужно обратить внимание?

Прежде всего, вам необходимо убедиться, что в датчике используется современная технология фотоэлементов, специально разработанная для светодиодов.

Вы можете проверить это, прочитав лист технических характеристик датчика. Обычно это указано в разделе «Номинальная нагрузка».

Вне зависимости от типа фотоэлементы имеют три провода. В некоторых случаях может быть дополнительный провод, если фотоэлемент поставляется с таймером.

Затем необходимо проверить, что напряжение фотоэлемента соответствует установочному напряжению светодиода. Этот 120-вольтовый фотоэлемент от Amazon должен быть соединен, например, со светодиодной лампой на 120 вольт.

Заключительные слова

Вот и все! Это все, что вам нужно знать о фотоэлементах и ​​их взаимосвязи со светодиодами.

Вам больше не нужно беспокоиться о том, что вы споткнетесь о садовые украшения, когда вы вернетесь домой после вечера с друзьями.

Я подозреваю, что в ближайшие годы традиционная конструкция фотоэлементов будет постепенно отказываться от использования в связи с уменьшением количества ламп накаливания и галогенных ламп.

Знаете ли вы о науке, лежащей в основе фотоэлементов? Будете ли вы покупать датчик от заката до рассвета для своих светодиодных фонарей? Было бы здорово получить известие от вас, оставьте комментарий ниже.

Простое твердотельное реле для маломощных светодиодных ламп 120 В

Рис. 1

by Lewis Loflin

Светодиодные лампы отличаются очень низким энергопотреблением, поэтому для включения можно использовать переключение с меньшей мощностью. Идеальным переключателем для непосредственного взаимодействия с микроконтроллером является серия оптосинхронизирующих фотоэлементов серии MOC30XX.

На рис. 1 я легко управляю лампой мощностью 120 В переменного тока, 650 люмен и 8 Вт с помощью одного MOC3011. Никаких других частей на стороне переменного тока цепи не требуется.

MOC3011 рассчитан на пиковое напряжение 250 В при мощности рассеяния 300 мВт. Я бы не стал использовать лампочку мощностью более 10 Вт при 120 В переменного тока.

Я использую его постоянно для освещения панелей переменного тока на 24 В. Хорошо бы работать с неоновыми лампами NE-2.

Рис. 2

Схема на Рис. 1.

В техническом паспорте отмечается, что MOC3011 не предназначен для непосредственного управления нагрузками.

Из техпаспорта:

Серии MOC301XM и MOC302XM представляют собой оптически изолированные драйверы симисторов.Эти устройства содержат GaAs инфракрасный излучающий диод и кремниевый двусторонний переключатель, который работает как симистор. Они предназначены для взаимодействия между электронные средства управления и силовые симисторы для управления резистивными и индуктивными нагрузками на 115 В переменного тока.

Рис. 2

Оптопара типа MOC3031 имеет внутреннюю схему перехода через нуль. Их нельзя использовать в схемах диммера типа MOC3011.

Из техпаспорта:

Устройства MOC303XM и MOC304XM состоят из AlGaAs инфракрасный излучающий диод, оптически связанный с монолитным кремнием детектор, выполняющий функцию драйвера двустороннего симистора с переходом через нулевое напряжение.

Они предназначены для использования с симистором в интерфейсе логики. систем к оборудованию, питающемуся от линий 115 В переменного тока, например телетайпы, ЭЛТ, твердотельные реле, промышленные устройства управления, принтеры, двигатели, соленоиды, бытовая техника и т. д.

При номинальном напряжении 250 В пиковая мощность рассеивания составляет всего 150 мВт. Используйте как указано для управления другими устройствами.

Оптическая развязка управления двигателем H-моста YouTube
Оптическая развязка управления двигателем с Н-образным мостом

Теория оптопары и схемы YouTube
Драйверы оптоизолированных транзисторов для микроконтроллеров

All NPN Transistor H-Bridge Motor Control YouTube
Управление двигателем с Н-мостом на всех NPN транзисторах

Учебное пособие по широтно-импульсной модуляции YouTube
Учебное пособие по широтно-импульсной модуляции

PIC12F683 Микроконтроллер и схемы YouTube
PIC12F683 Микроконтроллер и схемы

Game Show, Chaser, Charger, Derby, Neons

Это та же схема, что и выше, с добавлением фоторезистора к запускать триггер вместо кнопки.Резистор смещения последовательно с фоторезистором был выбран так, чтобы на основание 2N3904 для подачи тока в цепь в условиях окружающего освещения. Схема должна переключаться, когда фото на резистор попадает луч фонарика или другой быстро меняющийся источник света. Медленные изменения интенсивности света не будут иметь никакого эффекта, если свет не попадет. слишком яркий, чтобы поддерживать достаточное смещение для 2N3904.
Меню

---

Мигающие неоны (NE-2 / NE-51)

В этой схеме можно сделать одну, две или три неоновых индикаторных лампочки. последовательно мигают со скоростью, определяемой значениями R и C.В сингле каскадная схема, при помощи одной лампы, конденсатор заряжается через резистор пока не будет достигнут потенциал ионизации неона (около 70 вольт) и затем быстро разряжается через лампу, пока напряжение не упадет ниже необходимо, чтобы поддерживать лампу, которая составляет примерно 45 вольт. Цикл затем повторяется с частотой около 3 Гц для показанных значений. Меньшие значения R или C увеличить частоту, большие значения уменьшить частоту. Все конденсаторы должны быть неполяризованной разновидностью с номиналом 100 вольт или более.Для более чем 3 ступени, возможно, потребуется подобрать лампы на одинаковое напряжение включения.
Меню

---

12-ступенчатый неоновый секвенсор (NE-2 / NE-51)

Эта схема аналогична светодиодным часам с 12 неоновыми индикаторными лампами. вместо светодиодов. Работает от 2 ячеек Ni-Cad большой емкости (2,5 В). которые продержат его пару недель. Высокое напряжение (70 вольт) для неона лампы получены от небольшого импульсного блока питания с использованием 74HC14 Schmitt триггерный генератор прямоугольных импульсов, высоковольтный переключающий транзистор и 10 мГн индуктор с высокой добротностью.Можно использовать практически любые небольшие PNP-транзисторы с C / E номинальное напряжение 80 или более. Инверторный каскад (пины 5,6) не нужен и это просто дополнительный этап. Регулируемый низкочастотный генератор из два каскада инвертора генерируют тактовый сигнал для двоичного кода 74HCT393. прилавок. В этой схеме синхронизирующий конденсатор должен быть неполяризованным, поскольку конденсатор будет заряжаться в обоих направлениях, поэтому два танталовых конденсатора 6,8 мкФ были используется спина к спине, что дает около 3.3 мкФ. Резистор 75 кОм последовательно с контакт 1 ограничивает ток через входные защитные диоды, когда напряжение конденсатора превышает напряжение питания. Этот резистор не может быть необходимо с небольшими конденсаторами при низком напряжении, но было добавлено в качестве меры предосторожности. Двоичные числа декодируются декодерами 74HCT138 в 1 из 12 выходов. и работает так же, как и в схеме часов с 28 светодиодами. Последовательность может можно увеличить до 16, исключив схему сброса и связав контакты 2 и 13 счетчик на землю.
Меню

---

Зарядное устройство постоянного тока

Простой способ зарядки аккумулятора от аккумулятора более высокого напряжения показан на схеме внизу слева. Требуется только один резистор для установки желаемого зарядного тока и рассчитывается делением разница напряжений АКБ по току заряда. Так, например если 4 аккумуляторных блока питания большой емкости (4000 мА · ч) должны заряжаться при 300 мА от Аккумулятор на 12 вольт, необходимый резистор будет 12- (4 * 1.2 * 22 = 2 Вт, что является стандартным значением, но близко к пределу, поэтому рекомендуется значение 5 Вт или больше.

Схема ниже (справа) иллюстрирует источник постоянного тока, используемый для заряжать группу от 1 до 10 никель-кадмиевых аккумуляторов. Потенциал 5 кОм и резистор 3,3 кОм используется для установки напряжения на эмиттере TIP 32, которое устанавливает ток через выход и резистор 10 Ом. Напряжение эмиттера будет примерно на 1,5 вольта выше напряжения на дворнике кастрюли, или примерно 1/2 напряжения питания, когда стеклоочиститель находится в крайнем нижнем положении.В крайнем верхнем положении транзисторы будут выключены и ток будет близок к нулю. Это дает текущий диапазон От 0 до (0,5 * вход) / 10 или от 0 до 850 мА при входном напряжении 17 В. Это дает около 7 Вт рассеивания тепла при максимальном токе. для резистора 10 Ом, поэтому требуется номинал 10 Вт или больше. Транзистор TIP 32 также рассеивает около 7 Вт, если на выходе закорочен и должен быть установлен на радиаторе. Если больше 4 ячейки подключены, максимальный доступный ток уменьшится и ограничивает текущую настройку примерно до 100 миллиампер для 10 ячеек.Обычная скорость заряда для ячеек D высокой емкости (4 Ач) составляет от 300 до 400 миллиампер в течение 14 часов и 100 миллиампер для (1,2 Ач) ячеек типа «C» или «D». Для небольших 9-вольтовых аккумуляторов скорость заряда составляет 7 мА за 14 часов. который будет сложно установить и, вероятно, нестабилен, поэтому вы можете уменьшите диапазон до 0-20 мА, используя резистор 750 Ом вместо 10. Ток заряда можно установить, подключив миллиамперметр через выход (при отключенных батареях), а затем регулировка регулятора на желаемый ток, или путем контроля напряжения на резисторе 10 Ом (1 В = 100 мА) или (1 В = 1.33 мА с использованием резистора 750 Ом). В регулятор тока должен быть установлен на минимум (стеклоочиститель в крайнем верхнем положении) перед подачей питания, а затем отрегулируйте до желаемого тока.

Схема (внизу справа) иллюстрирует использование переменного напряжения LM317. регулятор как источник постоянного тока. Напряжение между регулировкой терминал и выходной терминал всегда 1,25 вольт, поэтому, подключив подключите клемму настройки к нагрузке и поместите резистор (R) между клеммами нагрузка и выходной терминал, постоянный ток 1.25 / R. Таким образом, нам понадобится резистор на 12 Ом (R), чтобы получить ток заряда 100 мА и Резистор 1,2 Ом, 2 Вт на ток 1 А. Диод используется последовательно с входом для предотвращения подачи на аккумуляторы обратного напряжения к регулятору, если питание отключено, пока батареи еще связаны. Вероятно, лучше вынуть батареи перед отключение питания.

Меню

---

Устройство подачи лампы 120 В переменного тока

Эта схема в основном такая же, как и 10-канальный светодиодный секвенсор с добавление твердотельных реле для управления лампами переменного тока.Реле На схеме показан усилитель Radio Shack 3 (номер детали 275-310), который для активации требуется 1,2 В постоянного тока. Текущих спецификаций не было, но я предполагаю для включения внутреннего светодиода требуется всего несколько миллиампер. Резистор на 360 Ом показано, что ограничивает ток до 17 мА при использовании источника питания 9 В. Я проверил схему с помощью твердотельного реле (неизвестного типа), которое требуется всего 1,5 мА при 3 В, но работает до 30 В постоянного тока и много более высокий ток. Схема чейзера может быть расширена до 10 каналов с помощью дополнительные реле и драйверные транзисторы.Линия сброса декадного счетчика 4017 (вывод 15) подключен к пятому отсчету (вывод 10), так что последовательность ламп от 1 до 4, а затем повторить. Для дополнительных ступеней штифт сброса будет подключен к более высокому счету.
Меню

---

Световые индикаторы игрового шоу (Кто первый)

Схема ниже включает свет, соответствующий первой из нескольких кнопки, нажатые в игре «Кто первый». Показаны три стадии, но Схема может быть расширена за счет включения любого количества кнопок и ламп.

Три SCR (кремниевые выпрямители) подключены к общему катодный резистор (50 Ом), чтобы при проведении любого SCR напряжение на катодах поднимется примерно на 7 вольт выше напряжения на переходе резисторов 51 кОм и 1 кОм и предотвратить срабатывание второй SCR. Когда все лампы выключены и нажата кнопка, соответствующий SCR срабатывает из-за превышения напряжения на переходе делителя. выше катода. После срабатывания SCR будет продолжать проводить пока ток не будет прерван переключателем сброса.Или вы можете просто повернуть выключите и снова включите питание.

Резистор 50 Ом, 5 Вт был выбран для создания падения 10 В при 200 мА. когда загорается одна лампа мощностью 25 Вт. Лампы большей мощности потребуют резистор меньшего номинала, и наоборот. Например, использовать лампы мощностью 60 Вт. и поддерживать падение на 10 вольт, пиковый ток будет 60/160 = 375 мА. и сопротивление будет E / I = 10 / 0,375 или около 27 Ом при 3,75 Вт. SCR относятся к типу «чувствительных вентилей», которые срабатывают примерно на 200 мкА и ток затвора около 1.5 мА при нажатии первой кнопки. В Диоды 1N914, включенные последовательно с кнопочными затворами, используются для предотвращения обратное напряжение на затворе, когда кнопка нажата после того, как SCR проведение. Два резистора на 51 Ом будут довольно большими с физической точки зрения. размер (по сравнению с размером 1/4 Вт) и должен быть рассчитан на мощность 5 Вт или больше. Соблюдайте осторожность и не касайтесь каких-либо компонентов, пока цепь отключена. подключен к сети переменного тока.

Добавление зуммера:

Реле, показанное параллельно катодному резистору 50 Ом, может использоваться для на мгновение включите зуммер с внешней цепью через контакты.Конденсатор 1000 мкФ вызывает срабатывание реле примерно на одну секунду, более длительное время может быть получено с конденсатором большей емкости.

Список деталей:

Количество Описание Радиорубка Номер детали

1 Мостовой выпрямитель 4 А / 400 В 276-1173
3 кремниевый управляемый выпрямитель (SCR) NTE5457
3120 В переменного тока / лампа накаливания 25 Вт
1 конденсатор 50-100 мкФ / 200 вольт
1 конденсатор 1000 мкФ / 35 В 272-1032
1 резистор 50 Ом / 5 или 10 Вт 271-133
3 кнопочный переключатель (нормально открытый)
1 кнопочный переключатель (нормально замкнутый)
3 резистор 2 кОм, 1/4 ватта 271-1325
4 1N914 Диод
1 резистор 51 кОм, 1 ватт
1 Предохранитель на 2 А 270-1064
1 реле (SPDT) 9 В постоянного тока, катушка 500 Ом 275-005



Меню

---

Лампы для отделки Pinewood Derby Finish Line

Схема финиша ниже определяет первую из трех машин, пересекших финишную прямую. линии и загорается 25-ваттная лампа 120 В переменного тока, указывающая на выигрышную полосу.Используются три фототранзистора, которые могут быть встроены в дорожку с свет падает на финишную черту, так что когда машина пересекает датчик, свет блокируется, активируя реле и зажигая лампа для соответствующей дорожки. Источник света должен быть лампой накаливания. типа люминесцентные лампы могут не работать из-за низкого содержания инфракрасного излучения. В Схема была протестирована с использованием 100-ваттной лампы накаливания около 3 футов над фото транзисторы.

Фототранзисторы подключены так, что обычно низкий логический уровень (0 вольт) появляется на входе в логический элемент И-НЕ и когда машина пересекает линию блокировки свет на транзистор, логический уровень станет высоким (+6 вольт). Результирующий низкий логический уровень на выходе логического элемента (3 входа NAND) равен подается на защелку SET / RESET, сделанную из двух вентилей NAND с двойным входом (1/2 74HC00) выход (высокий логический уровень) управляет буферным транзистором MPS2222A и твердотельное реле.Инвертированный выход защелки (низкий логический уровень) подключен обратно к оставшимся двум (3 входам логического элемента И-НЕ) входам, блокирующим их. Два дополнительные ворота 74HC00 не используются и должны иметь свои входы (контакты 9,10,12,13) подключен к земле, чтобы избежать возможных колебаний. Схема сбрасывается с помощью кнопка мгновенного действия, подключенная к стороне сброса каждой защелки. Сброс кнопку может потребоваться нажать после первого включения питания. Компоненты для схему можно получить в Radio Shack, однако номера RSU могут должны быть заказаны по специальному заказу или получены из другого источника.74HC00 и 74HC10 — это КМОП-компоненты, с которыми следует обращаться осторожно, чтобы избежать возможных повреждений. от статического электричества. Вы можете использовать гнезда IC, чтобы проводку можно было выполняется до того, как микросхемы вставлены в гнезда. Вы можете коротко коснуться заземленную поверхность (корпус компьютера или другую металлическую поверхность заземления) просто перед работой со схемами CMOS, чтобы снизить вероятность повреждения статическим электричеством. электричество.

Примечания:

Все символы заземления подключены к отрицательной стороне батареи.
Все +6 точек подключены к плюсу батареи.
Транзисторы и реле для индикаторов №2 и №3 не показаны, но показаны подключен так же, как показано для №1.
Небольшой светодиод может быть заменен твердотельным реле (контакты 3,4) для проверки схемы перед установкой реле.
Контакты 8,6 и 12 74HC10 должны показывать +6 вольт после сброса. нажата и светится на фототранзисторах.
Контакты 1,9 верхнего 74HC00 и контакт 1 нижнего 74HC00 должны читать +6 вольт при отпущенной кнопке сброса. Такие же булавки должны считайте 0 вольт при нажатой кнопке.
Контакты 2,6,10,11 верхнего 74HC00 и 2,6 нижнего должны показывать 0 вольт. после отпускания кнопки сброса и засветки фототранзисторов.
Контакты 3,4,8,12 верхнего 74HC00 и контакты 3,4 нижнего должны читать +6. после отпускания кнопки сброса.
Контакты 9,10,12,13 нижнего 74HC00 должны быть заземлены.

Список деталей:

Два — 74HC00 Quad, 2 входа NAND — RSU 10880045 — 0,89 доллара за шт.
Один — 74HC10 Тройной вентиль NAND с 3 входами — RSU 10880540 — 0,89 шт.
Три — ИК-фототранзисторы — 276-145 — 0,99 шт.
Три — NPN-транзисторы MPS2222A — 276-2030 — 0,99 шт.
Три — резисторы на 150 Ом на 1/4 ватта — 271-1312 -.49/5
Три — твердотельные реле, 3 А / 120 В переменного тока — 275-310 — 6,99 шт.
Четыре — резисторы 3,3 кОм 1/4 Вт — 271-1328 — 0,49 / 5
Один — конденсатор 470 мкФ / 16 В — 272-957 — 0,99 шт.
Один — конденсатор 0,1мкФ — 272-135 — 0,69 шт.
Один — Мгновенная (нормально разомкнутая) кнопка — 275-1556 или 275-1571
Один — фонарь на 6 вольт или регулируемый блок питания.
Три лампы и розетки на 120 В переменного тока мощностью от 25 до 60 Вт.

4 объяснения схем автоматического переключения режима «день-ночь»

Все 4 описанные здесь простые схемы переключателя «день-ночь» с активацией света могут использоваться для управления нагрузкой, обычно лампой 220 В, в ответ на меняющиеся уровни окружающего освещения.

Схема может использоваться как коммерческая автоматическая система управления уличным освещением, как домашний контроллер освещения крыльца или коридора или просто может использоваться любым школьником для демонстрации этой функции на своей школьной выставке-ярмарке.В следующем материале описаны четыре простых способа сделать выключатель с включенным светом различными способами.

1) Световой переключатель дня и ночи с использованием транзисторов

На первой схеме показано, как схема может быть сконфигурирована с использованием транзисторов, вторая и третья схемы демонстрируют принцип с использованием КМОП ИС, а последняя схема объясняет ту же концепцию, которая реализуется с использованием вездесущая IC 555.

Давайте оценим схемы одну за другой со следующими пунктами:

На первом рисунке показано использование пары транзисторов в сочетании с несколькими другими компонентами, например резисторами, для конструкции предлагаемой конструкции.

Транзисторы сконструированы как инверторы, то есть, когда T1 переключается, T2 отключается, и наоборот.

Транзисторы T1 подключены как компаратор и состоят из LDR через его базу и положительного источника питания через предустановку.

LDR используется для определения условий внешней освещенности и используется для запуска T1, когда уровень освещенности пересекает определенный установленный порог. Этот порог устанавливается предустановкой P1.

Использование двух транзисторов особенно помогает уменьшить гистерезис схемы, который в противном случае повлиял бы на схему, если бы был включен только один транзистор.

Когда Т1 проводит, Т2 выключается, как и реле, и подключенная нагрузка, или свет.

Обратное происходит, когда свет падает на LDR или когда наступает темнота.

Список деталей:

• R1, R2, R3 = 4k7 1/4 Вт
• VR1 = 10k предустановка
• LDR = любой малый LDR с сопротивлением от 10 кОм до 50 кОм при дневном свете (в тени)
• C1 = 470 мкФ / 25 В
• C2 = 10 мкФ / 25 В
• Все диоды = 1N4007
• T1, T2 = BC547
• Реле = 12 В, 400 Ом , 5 ампер
• Трансформатор = 0-12 В / 500 мА или 1 ампер

2) Переключатель дневного света, активируемый при дневном освещении, с использованием ворот CMOS NAND, а НЕ ворот

На втором и третьем рисунках показаны ИС CMOS для выполнения вышеуказанных функций и концепция остается довольно похожей.Первая схема из двух использует микросхему IC 4093, которая представляет собой четырехканальную ИС логического элемента И-НЕ с двумя входами.

Каждый вентиль превращается в инвертор путем замыкания его обоих входов вместе, так что теперь логический уровень входа вентилей эффективно реверсируется на этих выходах.

Хотя одного логического элемента NAND было бы достаточно для реализации действий, три логических элемента были задействованы в качестве буферов для получения лучших результатов и с целью использования всех из них, так как в любом случае три из них останутся простаивающими.

Можно увидеть затвор, который отвечает за считывание, вместе со светочувствительным устройством LDR, подключенным к его входу, и положительным полюсом через переменный резистор.

Этот переменный резистор используется для установки точки срабатывания затвора, когда свет, падающий на LDR, достигает желаемой заданной интенсивности.

Когда это происходит, вход затвора становится высоким, следовательно, выход становится низким, делая выходы буферных вентилей высокими. В результате срабатывает транзистор и релейный узел.Подключенная нагрузка через реле теперь переключается на предполагаемые действия.

Вышеупомянутые действия в точности повторяются с использованием IC 4049, который также имеет аналогичную конфигурацию и довольно пояснительный.

Список деталей

• R1 = Любой LDR с сопротивлением от 10 до 50 кОм при дневном свете (в тени)
• P1 = предустановка 1 м
• C1 = керамический диск 0,1 мкФ
• R2 = 10 кОм 1/4 Вт
• T1 = BC547
• D1 = 1N4007
• Реле = 12 В, 400 Ом, 5 ампер
• ICs = IC 4093, как в первом примере, или IC 4049, как во втором примере

3) Релейный переключатель с активацией света с использованием IC 555

На последнем рисунке показано, как IC 555 может быть сконфигурирован для выполнения вышеуказанных ответов.

Видеоклип, демонстрирующий практическую работу схемы автоматического дневного ночного освещения на базе микросхемы IC555

Список деталей

• R1 = 100k
• R3 = 2m2
09 C1 = 0,1
• Rl1 = 12 В, SPDT,
• D1 = 1N4007,
• N1 —- N6 = IC 4049
• N1 —- N4 = IC 4093 IC1 = 555

4) Цепь автоматической ночной светодиодной лампы

Эта четвертая схема не только проста, но и очень интересна, и ее очень легко построить.Возможно, вы видели новые фонари, изготовленные из новых высокоэффективных светодиодов высокой яркости.

Идея состоит в том, чтобы добиться чего-то похожего, но с дополнительной функцией.

Функциональные особенности

Чтобы наша схема работала после наступления темноты, используется фототранзистор, так что при отсутствии дневного света светодиод включается.

Для того, чтобы схема была очень компактной, здесь предпочтение отдается батареям с одной кнопкой, очень похожим на те, которые используются в калькуляторах, часах и т. Д.

Понимание схемы:

Пока фототранзистор освещается окружающим светом, напряжение на его эмиттерном выводе достаточно велико, чтобы база PNP-транзистора Q1 удерживала его в выключенном состоянии.

Однако, когда наступает темнота, фототранзистор начинает терять проводимость, и напряжение на его эмиттере падает, что приводит к медленному отключению фототранзистора.

Это побуждает Q1 начать смещение через резистор базы / заземления R, и он начинает ярко светиться по мере того, как темнота становится глубже.

Для управления уровнем окружающего света, для которого может потребоваться включение светодиода, значения резистора R могут изменяться до тех пор, пока не будет достигнут желаемый уровень. Установка потенциометра не рекомендуется, просто для обеспечения компактности и гладкости устройства.

Схема может потреблять приблизительно 13 мА, когда светодиод горит, и всего несколько сотен мкА, когда он выключен.

Работа схемы

Спецификация материалов для обсуждаемой автоматической светодиодной лампы с ночным управлением.

— 1 PNP BC557A
— Один совместимый фототранзистор
— 1 сверхяркий белый светодиод
— 1 батарейка 3 В, монета
— Один резистор 1 кОм

ФОТОЭЛЕКТРИЧЕСКОЕ РЕЛЕ

Вы можете найти множество приложений, в которых используется фотоэлектрическое обнаружение. включить / выключить цепь. Эта простая схема, показанная ниже, сконфигурирована как бистабильный мультивибратор.

Базовый резистор Q1 на самом деле является фоторезистором с номером ORP12. В отсутствие света сопротивление фоторезистора высокое, это приводит к тому, что Q1 проводит ток, а Q2 остается отключенным.По мере того, как падающий свет на фоторезистор OPR12 увеличивается, его сопротивление падает до точки, пока Q1 не выключится, а Q2 не включится жестко, активируя катушку реле. Чтобы сбросить схему, мы можем использовать данную кнопку.

Диод свободного хода, подключенный к катушке реле, предназначен для защиты транзистора от всплесков обратной ЭДС катушки реле, и этим диодом может быть любой кремниевый диод, такой как 1N4148 или 1N41007.

Как: Советы по установке дополнительных фар на мотоцикл

Освещаем ситуацию.Беззаботное отношение. Легкая установка. Я думаю, что самая сложная часть придумывания статьи о вторичном освещении — это избегать каламбуров, так что это означает, что я потерпел неудачу в самом начале. Крысы.

Когда «Бесстрашный редактор» Лэнс попросил меня написать небольшой рассказ об освещении, мои глаза потускнели от скуки. Свет представляет собой электрическую петлю с небольшой нагрузкой на нее. Это основа для проектов маленьких детских ярмарок науки. Я первоклассный механик! (Технически это не так, но я наткнулся на одну-две замены масла.) Чувствуя себя Вероникой Корнингстон, я взяла свое жалкое задание и поехала.

Знаешь что? Это было неплохое задание. Я понял, что это показалось скучным, потому что я установил много источников света, и сейчас это кажется мне простым и повторяющимся. Я также прочитал много действительно дерьмовых статей о проводке. В лучшем случае они сухие.

Пострадавший в дооперационном состоянии. Фото Райана Таргоффа Итак, с учетом сказанного, я собираюсь выложить здесь статью об освещении Super-Exciting-Lemmy-Fun-Filled-Adventure, и, надеюсь, одна или две вещи покажутся вам полезными.Вместо того, чтобы проводить вас через скучную установку на мотоцикл, которым вы, вероятно, не владеете, я хотел бы привести несколько общих советов, которые я усвоил за эти годы, которые могут помочь вам самостоятельно решить задачу освещения, и я ограничусь мои ссылки на конкретный мотоцикл, над которым я работал.

Этой жертвой du jour стал Ducati Multistrada 1000 2005 года Райана Т. Райан решил, что его штатная осветительная установка оставляет желать лучшего. Он хотел улучшить характеристики во время ночных поездок и поэтому выбрал комплект фар, так как обычно ездит в хорошую погоду.

Совет по освещению 1. Знайте, что вам нужно, знайте, что получаете

Начните с выбора подходящего источника света. «Противотуманные фары» — это общий термин, которым люди часто пользуются, но на самом деле противотуманные фары имеют широкий и короткий луч, предназначенный для того, чтобы светить определенным образом и помогать прорезать туман. Поскольку Райан хотел дальнобойную работу в ночное время, фара с фарами была как раз подходящим вариантом. У фар дальнего света есть узкий и хорошо сфокусированный луч, но обычно он достигает гораздо большего расстояния, чем у противотуманных фар или фонарей общего назначения.Разные источники света рассеивают свой свет по-разному. Лучше установить фокусирующий свет с меньшей мощностью там, где вы хотите, чем оборудовать свой велосипед мощным устройством, которое рассеивает свет таким образом, который не подходит для вашего применения. Сделайте домашнее задание и купите свет, соответствующий вашему стилю катания.

Райан выбрал комплект PIAA 510 Long Range Lights, который идеально подойдет для его прогулок по темным секторам Страны Бога. Он получил специальный кронштейн для Multistrada от одного из своих товарищей по итальянскому велосипедному форуму и принес мне большую кучу запчастей.

На большинстве мотоциклов я обычно атакую ​​эту работу, выполняя неплотную установку проводки, а затем неплотно устанавливая фары. Затем я жестко монтирую все, прокладывая свой провод там, где я хочу, чтобы он жил вечно, делая все постоянным только тогда, когда я уверен, что все так, как должно быть.

Лемми усердно работает. Фото Райана Таргоффа.

Первым шагом было начать сдирать вещи — специальность Лемми. Я начал с внешнего обтекателя на этом байке, а затем потянул за решетку, которая закрывает масляный радиатор, а также внутренний обтекатель.Вы можете увидеть, как у велосипеда рвота уродливые внутренности.

Внутри кишки дык. Обтекатели сняты, и тот, который закрывает масляный радиатор, будет удален навсегда, чтобы освободить место для новых фар. Фото Райана Таргоффа.

Затем я проложил все провода к их соответствующим областям — к батарее, вниз впереди, к переключателю — вы поняли. Ужасно много спагетти, которые забиваются в обтекатели, даже на таких довольно простых аксессуарах, как фонари.Обычно я бы подумал об установке блока предохранителей на такой приключенческий байк, как этот, который обычно нагружен до жабр дополнительными электрическими лампами, но у Райана был ограниченный бюджет, и у него нет никаких других вкусностей на байке. , поэтому один дополнительный набор кольцевых клемм, который можно было разместить на выводах батареи, не вызвал у меня слишком большого сердечного приступа. (О да, эта батарея живет под обтекателем, это настоящая боль. Если вы хотите, чтобы эта работа шла гладко, приобретите голый байк или круизер. Господи, я иногда злюсь на Фэйрин!)

Это единственное допустимое использование провода динамика в установке на мотоцикле — привязка обтекателей к безопасному месту.Для настоящих электромонтажных работ используйте качественный многожильный провод, потому что некачественный провод может запутать ВАС! Совет по освещению второй: не стоит дешево!

Не используйте дешевую проводку. Скудный дешевый провод не пропускает столько же тока, выглядит ужасно, плохо защищает и, как правило, плохо справляется. Когда я вижу, что на работу подъезжает велосипед с дрянной проволокой, я не могу не задаться вопросом, какие еще углы были срезаны. Смотрите фото справа? Вот для чего я использую мусорный провод динамика: удерживать не полностью снятые обтекатели.

Теперь проводка на месте! Конечно, это означает, что пора его подключить.

Совет по освещению третий: используйте реле

Мы устанавливаем реле, потому что A) оно идет с комплектом и B) мы подключили напрямую к батарее, которая дает питание всему, что к нему подключено, пока это соединение не разорвется. Реле — это не более чем выключатель, работающий от электричества. В этом случае я подключил цепь так, чтобы фары Райана нельзя было использовать, если через реле не проходит мощность.Я решил использовать переключаемое зажигание, чтобы активировать реле. При этом реле не сработает, пока ключ зажигания велосипеда не будет включен, чтобы он не мог случайно оставить включенными фары и разрядить аккумулятор. У него также есть дистанционный переключатель, чтобы он мог выключить свет для запуска, в светлое время суток или просто потому, что реле — хороший отказоустойчивый.

Чтобы правильно подключить это реле, мы, конечно же, искали коммутируемую мощность! Я использовал цифровой измеритель напряжения и сопротивления (DVOM), чтобы найти цепь, которая была переключена.Выключатель iggy дал мне то, что я хотел: нулевое энергопотребление при выключенном ключе, но много энергии при включенном ключе.

Зачищенный провод, готовый к установке клемм. Зачистка слишком большого количества проводов может быть опасной, если провод касается земли, которой часто является рама. Зачистите изоляцию настолько, насколько этого требует клемма. Фото Райана Таргоффа.

В этот момент мне нужно было подключиться к этой линии. Я ненавижу разъемы T-Tap с пурпурной страстью. Они разрывают изоляцию проводов, оставляют место для проникновения воды и часто перерезают жилы проводов.T-ответвители поставляются с недорогими электрическими аксессуарами. Я рекомендую избегать их любой ценой. Я решил подключиться к цепи с помощью переходного стыкового соединителя, который позволяет соединять провода разного калибра. (Они также позволяют соединять разное количество проводов, как это делаем мы: в основном протягиваем два провода с одной стороны разъема и один с другой.) Мы зачистили провод, а затем обжали, нагрели и повторили. с другой стороны соединения.

Не забудьте накинуть термоусадочную пленку перед выводом! Лемми повторно обжал больше клемм из-за забытой термоусадки, чем он когда-либо допускал.

Совет по освещению четвертый: правильные подключения

Если честно, это множество советов, маскирующихся под один. Если вы выбрали обжим, делайте это правильно. Обжимка иногда вызывает неприятные ощущения, но это может быть сверхпрочный и стабильный способ соединения проводов — , если все сделано правильно . Фактически, во многих уголках авиационного мира пайка не разрешена руководящими органами. Обжим — это способ соединения проводов. Я обнаружил, что сильная вибрация приводила к поломке моих паяных соединений в прошлом, и если V-образный твин Ducati Райана трясется и трясется вдвое меньше, чем мои старые Harley, вибрация может стать проблемой.Вот несколько указателей:

• Правильный обжимной инструмент необходим для создания механически прочного соединения. Фото Райана Таргоффа. Используйте обжимной инструмент. Я использую старый набор Kleins, который у меня был много лет. Они правильно обжимаются и механически укрепляют соединение проводов. Есть причина, по которой они делают инструменты для обжима. Не дешево! Сгибание лопаточных выводов дрянными плоскогубцами — хороший способ научиться ловить электрических гремлинов в дороге.
• Не забудьте надеть термоусадочную трубку , прежде чем начинать обжимать клеммы. Хотел бы я не знать, как это раздражает, когда вся моя проводка обжимается, а затем обнаруживается, что я забыл о термоусадке, но у меня все получается слишком хорошо.
• Одна из уловок Лемми заключается в том, чтобы вставить термоусадочную пленку внутрь кожуха разъема перед обжимом. Это обеспечивает хорошую защиту от атмосферных воздействий при наложении обжима и окончательной термоусадке.Фото Райана Таргоффа. Держите его водонепроницаемым. У меня есть последовательность, которой я придерживаюсь при обжиме. Для проводки в непогоду, как на велосипеде, я использую термоусаживаемые стыковые соединители и клеммы. Я вставляю термоусадочную трубку в разъем, затем нагреваю термоусадочную муфту и предохранитель клемм, в результате чего получается очень водонепроницаемое электрическое соединение, поскольку эти элементы сливаются с оголенным проводом и изоляцией.

Здесь вы можете увидеть световой кронштейн, который будет удерживать фонари на месте.Фото Райана Таргоффа.

Проложив проводку ко всем нужным местам, я занялся механической установкой. Райан получил использованный кронштейн, который навсегда заменил его решетку масляного радиатора. Кронштейн — это устройство, специально созданное для его велосипеда компанией Strada Avventurosa. Он заменяет решетку перед маслоохладителем, поэтому, хотя вы можете посмотреть на фото выше и подумать, что огни уменьшат поток воздуха к маслоохладителю, кронштейн на самом деле позволяет гораздо большему потоку воздуха проходить через эту область, чем Решетка OEM делает.Я прикрутил кронштейн и начал монтировать фары.

Совет по освещению пятый: пока не заворачивайте эти болты

Не выключайте свет полностью. У вас никогда не получится правильно нацелить их сразу же. Скорее всего, вы будете делать работу в хороший солнечный день, а свет обычно лучше всего регулируется — сюрприз! — ночью, вечером. Если освещение будет сложно отрегулировать, когда обтекатели вернутся на вашу установку, не снимайте обтекатели до наступления темноты! Нет смысла выполнять работу дважды.

У нас есть свет! Конец близок.

Совет шестой по освещению: немедленно проверьте

Проверьте свои фары, как только они у вас появятся. Не ждите, пока байк снова соберется. Если возникла проблема с проводкой или электричеством, ловите ее, пока велосипед все еще разорван, чтобы вам не пришлось отменять много работы, чтобы устранить проблему.

После быстрого тестового сеанса (Вкл! Выкл! Снова! Это весело!) Мы решили, что находимся в довольно хорошей форме, поэтому я начал закреплять проводку, которую мы нарушили.Застежки-молнии здесь могут хорошо работать. Убедитесь, что ваша проводка не мешает движущимся или горячим частям и не болтается. Вы не хотите, чтобы сама проводка несла какие-либо механические нагрузки, кроме собственного веса.

К этому моменту старый Лемми устал и захотел пить. Райан начал снова надевать свои обтекатели. (Мне потребовалось около 20 секунд, чтобы написать это предложение. Ему потребовалось около 40 минут, чтобы на самом деле это сделать!) Мы направили его фонари в помещение, чтобы подвести их как можно ближе. Его брекет имел встроенный 5-градусный выход наружу.Поскольку многие варианты монтажа являются более общими и не включают их автоматически, я стараюсь направить все дополнительные фары на края дороги. Он помогает райдерам из Северной Америки в сельской местности замечать диких животных, вторгающихся на асфальт. (Немного о другом: в этой стране фары всегда должны быть направлены вниз и немного вправо, чтобы не ослеплять встречный транспорт.)

Готовый продукт. Эти светильники аккуратно и плотно заправлены, поэтому они хорошо выглядят, и их будет сложно повредить на заблудших ветках.Фото Райана Таргоффа. В тот же уик-энд Райан взял байк в 750-мильную поездку по горам восточной Пенсильвании и сказал, что огни работают превосходно. Послепродажные фары — фантастическое обновление для тех, кто много ездит ночью или работает по бездорожью, или для тех из вас, кто «обогнал фары». Я надеюсь, что некоторые из советов и уловок, которыми мы с вами поделились, помогут сделать ваш собственный проект по усовершенствованию велосипеда гладким и успешным!

.
