Замена или подключение электрических выключателей или розеток, как и все, что связано с электричеством, – дело ответственное. Конечно же, такие электромонтажные работы должен выполнять квалифицированный специалист-электрик, но очень часто, по разным причинам, замена выключателя происходит «своими руками».Замена выключателей своими рукамиЭта статья будет полезна тем людям, которые столкнулись с необходимостью замены или установки выключателя света. Постараемся весь процесс установки нового выключателя расписать поэтапно.1. Необходимые инструментыДля замены электрических механизмов вам понадобится:– отвертка или набор отверток, – тестер для проверки наличия напряжения или отвертка-пробник для определения наличия фазы. 2. Техника безопасностиОчень важно в процессе замены механизма выключателя соблюдать правила монтажа и не пренебрегать элементарными нормами безопасности. В самом начале проведения работ следует обесточить электролинию, на которой будет проводится замена выключателя. 3. Проверка выключателяЧтобы приступить к замене выключателя, необходимо убедиться в его неисправности, и это можно сделать без демонтажа, методом исключения.Сначала необходимо убедиться в исправности светильника, которым управляет наш выключатель. Для этого необходимо проверить все лампы в люстре. Если лампы в люстре исправны, а она никак не реагирует на включение и отключения выключателя, то большая вероятность поломки именно выключателя и без замены его на рабочий нам не обойтись.  4. Демонтаж выключателяДля того чтобы добраться до механизма выключателя, необходимо снять клавишу и рамку. Здесь не понадобится много усилий или дополнительных инструментов, достаточно руками снять все обрамление. |
После того как вы снимете клавишу и рамку с выключателя, следующим этапом нужно разжать крепежные винты, для чего необходима отвертка. Демонтировав суппорт выключателя от установочной коробки, вы получите доступ к клеммам и проводам.5. Крепление проводов к механизмуПеред тем как заменить электрический выключатель, проверьте надежность контактов, возможно, именно это стало причиной неисправной работы устройства.Большинство европейских производителей электрофурнитуры в своих выключателях используют самозажимные контакты (автоматические клеммы). Суть такого зажима заключается в том, что подключение токопроводящего провода происходит без применения инструментов, достаточно с усилием нажать на специальные ламели и зафиксировать кабель в гнезде механизма.  |
| Бывают случаи, когда предыдущий монтаж был проведен некачественно и один из проводов выключателя просто отпал. Чтобы проверить или исключить такой вариант поломки, достаточно заново подключить провода к клеммам и проверить на работоспособность выключатель. Не лишним будет напомнить, что для проверки выключателя необходимо включать вводной автомат. Ниже приведена картинка, на которой схематично показан путь проводов от выключателя к светильнику. Так будет наглядней и понятней, что же это за два провода, которые подключены к выключателю. |
6. Схема однополюсного выключателя света |
| Иногда бывает, что, демонтировав выключатель, вы обнаруживаете там не два конца провода, а три или более провода. В таких случаях, скорее всего, вы имеете дело с проходным переключателем, тогда вам поможет схема проходных переключателей. |
Если после всех манипуляций проблема с выключателем не решена, то меняем его на новый и проводим все вышеперечисленные манипуляции в обратном порядке. ↓ Подсоединяем провода к клеммам. ↓ Крепим механизм винтами к установочной коробке. ↓ Устанавливаем клавишу и рамку. ↓ Включаем вводной автоматический выключатель. ↓ Проверяем работу выключателя и светильника. |
Как подключить выключатель света? — виды, последовательность подключения!
Часто случается так, особенно после ремонта, что хозяину приходится самому делать проводку по дому. Самый частый случай — установка выключателей света. Многие в такой ситуации пугаются и считают, что без электрика ничего сделать невозможно. Однако на самом деле это не так сложно. В этой статье мы расскажем и покажем Вам, как самому подключить переключатели.
Итак, существует всего несколько видов переключателей:
- Одноклавишные;
- Двухклавишные;
- Трехклавишные;
- Сенсорные;
- Дистанционные.
Расскажем о каждом из них.
ТЕОРИЯ.
Содержание статьи
Одноклавишные переключатели — самый просто по конструкции вид коммутатора.
На выключателе есть два контакта: подводящий, который служит дляподключения провода с фазой, и исходящий, где поводится контакт, идущий на светильник.
Для начала сделайте отверстие-нишу в стене, где будут выведены концы проводов и установлен выключатель. Затем в нее вставляется крышка-корпус. Чем плотнее она входит в стенную нишу, тем лучше.
Двухклавишный переключатель — по сути то же самое, что и предыдущий тип, но как Вы наверное догадались, у него уже 2 кнопки 🙂 Обычно используется для управления светом на люстрах. С помощью двухклавишного выключателя можно управлять освещением только двух групп. То есть одна клавиша регулирует одну группу светильников, другая — другую.
Сенсорный выключатель света работает по той же схеме ,что и предыдущие коммутаторы, только в его устройство включены сенсорные датчики. Внешне представляет из себя обычную сенсорную панель с разметками.
ПОДГОТОВКА.
Если Вы все же решили самостоятельно делать проводку света, то вам нужно следовать действовать примерно по такому плану:
- 1.
Продумайте, где бы Вы хотели видеть ваши осветительные приборы и из каких мест Вам было бы удобнее этим светом управлять. - 2. Составьте схему проводки электричества, подобную представленным ниже — это нужно, чтобы не запутаться в проводах.
- 3. Помимо самих осветительных приборов (ламп, люстр) купите в магазине все необходимое оборудование.
Продумайте, где бы Вы хотели видеть ваши осветительные приборы и из каких мест Вам было бы удобнее этим светом управлять.Метод подключения обеих видов переключателей особо не отличается. Кроме самого коммутатора, лампы и, пожалуй, отвертки Вам для начала работы больше ничего не понадобится. Все дополнительные крепление обычно идут в комплекте с переключателем, но чаще всего таковые отсутствуют.
Провода обычно соединяются в распределительной коробке
Также нельзя забывать об одном важном правиле: подключение фазного провода к светильнику должно осуществляться через выключатель. это означает, что фаза всегда должна подключаться на разрыв. Это обеспечит вам дополнительную безопасность. Если вы подключаете одноклавишный переключатель к нескольким лампочкам, то они должны быть соединены параллельно.
Если вы закончили с подготовкой, то можете приступить непосредственно к подключению.

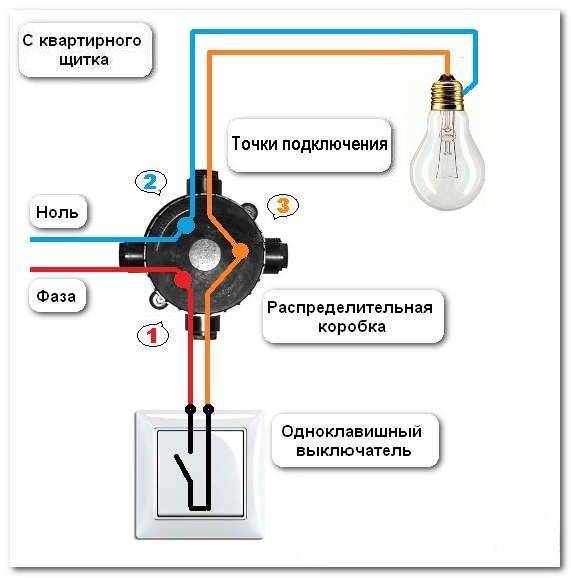

ПОДКЛЮЧЕНИЕ. ОДНОКЛАВИШНЫЙ.
К распределительной коробке требуется подвести двухпроводный кабель (один — фаза и один — ноль). Помимо него к распределительной коробке подключается кабель от вашего светильника и кабель от выключателя. Фазный провод от расп. щита подключается к фазному проводу, идущему к выключателю.
Второй (нулевой) провод от выключателя надо подключить к тому фазному проводу, который подключен к источнику света (светильнику, лампе). При нажатии кнопки (клавиши) выключателя замыкается цепь, фаза от электрощита подается на светильник, вследствие чего его лампочка начинает светить. Чтобы лучше понять, посмотрите на представленный ниже рисунок.
ПОДКЛЮЧЕНИЕ. ДВУХКЛАВИШНЫЙ.
Как уже было сказано выше, подключение двухклавишного переключателя не сильно отличается. К осветительным приборам подключают трёхжильный кабель с фазой и рабочим нулём.
ПОДКЛЮЧЕНИЕ. ПРОХОДНОЙ.
Итак, проходной выключатель — вид коммутатора, предоставляющий возможность управлять светом из разных мест. Это особенно удобно в больших помещениях. Проходные переключатели бывают как одноклавишные, так и двух- трехклавишные.
ИТОГИ.
Здесь мы рассмотрели все основные виды переключателей света и методы их подключения. Надеемся, эти сведения помогут Вам грамотно продумать освещение в своей квартире.
Похожие статьи
Регулируемый выключатель света «диммер»: устройство, подключение
Наука не стоит на месте, а вместе с ней развивается и техника. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. Диммер – это такое устройство, с помощью которого яркость источника света можно регулировать, уменьшать днем и увеличивать в темное время суток. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, сделав его регулируемым. Чтобы понять, как подключить вместо выключателя диммер, нужно осмыслить несложный последовательный алгоритм действий.
Зачем нужны светорегуляторы?
Благодаря регулировке интенсивности света, электроэнергия расходуется более экономично.
Виды регуляторов яркости света
| Регулятор | Особенности |
| Реостатный (поворотный) | Используются для настройки мощности активной нагрузки: ламп накаливания, галогенных ламп и т.д. Яркость регулируется посредством изменения положения ручки регулятора. |
| Сенсорный | Предназначен для световых приборов с небольшой нагрузкой. Включается и выключается прикосновением. Яркость регулируется задерживанием руки на панели сенсора. |
Установить регулятор света может каждый сам, так как ничего сложного здесь нет. Главное, соблюдать порядок действий и не пренебрегать техникой безопасности. Для того чтобы уберечь себя от огромных счетов коммунальных служб, нужно всего лишь сбавлять ненужную яркость света, когда она совсем не к месту. Диммеры являются одним из самых практически полезных устройств современного быта.
Схемы подключения регулятора света
Схема подключения регулирующего устройства проста. Диммер должен включаться в разрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.
- Регулировка с одного места. Типичная схема подключения. Подходит для подключения сенсорного или реостатного светорегулятора.
- Регулировка с двух мест. Подойдет для спальни. Одно устройство устанавливается у кровати, второе подключается у входа. С таким способом установки будет удобно менять яркость, не вставая с кровати.
- Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подойдет для любой ситуации. Выключатель устанавливается на входе, а точки управления в двух разных участках помещения.
- Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее свет выключать последовательно, в нескольких местах. Здесь применяются проходные регуляторы света. Принцип действия проходных регуляторов в том, что они позволяют на входе в помещение включить свет, а на противоположной стороне или другом участке комнаты выключить его.
Подключение диммера к выключателю
Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя.
При замене важно соблюдать технику безопасности.
Снимаем существующий выключатель
- Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
- Отверткой нужно ослабить винты крепления выключателя.
- Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
- Затем нужно отсоединить кабель от клемм.
Устанавливаем регулятор яркости света.
- Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
- Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
- Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
- Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
- Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.
Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.Подключение выключателя с регулятором яркости
Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются аналогично обычным выключателям.
- В специально подготовленное отверстие в стене вставьте выключатель без верхней крышки, предварительно подсоединив его к проводке, и затяните болты.
- Затем наденьте на выключатель пластиковую панель, зафиксируйте ее и приделайте таким же способом регулятор или регулирующий винт к той части выключателя, на которой он должен крепиться.
Односторонний выключатель света
В простой схеме освещения выключатель света устанавливается между источником питания и осветительной арматурой.
Обычное место, где можно найти линейные выключатели, может быть на чердаке, в гараже или сарае.
Линейная схема односторонней осветительной цепи линейным методом (рис. 1).
рис 1
Односторонний выключатель света подключить очень просто.
рис 2
Кабель, идущий к выключателю света, подключается следующим образом: (рис. 2).Красный провод от питающего кабеля подключен к верхней клемме, красный провод, идущий к свету, подключен к нижней клемме, черные провода от обоих кабелей соединены вместе в пластиковой клеммной колодке, а заземляющие провода подключены к клемма заземления. Если вы используете пластиковый переключатель, заземляющие провода необходимо будет подключить к клемме в клеммной коробке (как показано выше), потому что на пластиковых переключателях нет клемм заземления.
Двусторонний переключатель света также может использоваться вместо одностороннего переключателя света, в этом случае красный провод от питающего кабеля подключается к общей клемме (C), а красный провод, идущий к свету, подключается к терминал (L1).
Клемма (L2) не используется.
Металлический выключатель освещения необходимо заземлить, как показано ниже.
рис 3
Если вы используете металлические переключатели света (рис. 3), убедитесь, что вы подключили провод заземления к клемме заземления на переключателе и подключили провод заземления от переключателя к клемме заземления на задней панели.
При использовании потолочной розетки в цепи, в которой используется метод линейного переключения, опять же, подключение довольно простое, сложная часть работает на высоте и над вашей головой.
рис 4
Кабель, идущий к потолочной розетке, подключается следующим образом: (рис. 4). Красный провод подключается к той же клеммной колодке, которая содержит коричневый провод, идущий к патрону, черный провод подключается к той же клеммной колодке, которая содержит синий провод, идущий к патрону, а заземляющий провод подключается к клемме заземления.
— The Home Hacks DIY
Из всех типов выключателей однополюсный выключатель света является самым простым.Это тот переключатель, который вы можете найти при входе в комнату и который позволяет, например, включать или выключать потолочный светильник. Вы также можете найти его на собственной прикроватной лампе или любой небольшой настольной лампе, а также на многих мелкой бытовой технике. Но вы хотите знать, как подключить выключатель света? Если нет, то приступим!
Итак, как подключить однополюсный выключатель света? Для правильного подключения однополюсного переключателя света необходимо подключить два черных (горячих) провода к клеммам (винтам) на переключателе.Зеленый или неизолированный медный провод является заземлением и должен быть подсоединен к зеленой винтовой клемме на коммутаторе. Однополюсный выключатель подключается к трем проводам: заземляющему проводу, горячему проводу и нейтральному проводу.
Этот выключатель восстанавливает электрическую цепь в зависимости от того, хотите ли вы выключить или осветить то место, где вы находитесь. Однополюсный переключатель обычно имеет 2 латунных клеммных винта , к которым присоединяются черные провода цепи. Один черный провод подключается к свету, а другой идет к источнику питания.
Следовательно, когда переключатель выключен, электрическая цепь размыкается, и электричество не может проходить через черный провод. Вот почему используются две основные клеммы , подключенные к черным проводам . Если в цепи есть оголенный провод заземления, он подключается к зеленому винту заземления на переключателе.
| Шаги: | Процесс установки проводки однополюсного переключателя |
|---|---|
| Шаг 1: | Отключите питание на выключателе. |
| Шаг 2: | Снимите существующий однополюсный переключатель. |
| Шаг 3: | Отсоедините провода от клемм существующего однополюсного переключателя. |
| Шаг 4: | Установите новый однополюсный переключатель и подключите провода. |
| Шаг 5: | Включите питание и проверьте его. |
Понимание электрической схемы очень важно, чтобы вы могли получить более четкое и ясное представление о том, как должны быть расположены провода .Прежде чем приступить к электромонтажу, сначала отключите питание вашей электрической цепи. Я написал статью о том, как это сделать: Как отключить электричество в доме.
Белые провода в цепи обхода переключателя, ЕСЛИ белый провод не используется для преобразования работы черного провода. В большинстве домов можно найти трехжильный неметаллический кабель , который состоит из одного белого провода, одного черного провода и одного зеленого заземляющего провода.
Как вы можете видеть на схеме ниже, белый провод легко обернуть черной изолентой на пару дюймов на конце, чтобы пользователь мог легко указать , что этот провод используется как черный провод.Поэтому электрические коды (цвета) в этой практике могут отличаться.
Схема электрических соединений однополюсного переключателя света- Электропроводка (США):
Горячий провод — Черный провод
Нейтральный провод — Белый провод
Заземляющий провод — Зеленый провод (медный)
- Электропроводка (Европа):
Горячий провод — черный / коричневый провод
Нейтральный провод — синий провод
Заземляющий провод — зеленый / желтый провод
Что вам понадобится:
- Маленькая плоская отвертка.
- Бесконтактный тестер напряжения
- Гибкий электрический провод
- Гайка для проволоки (при необходимости)
- Кусачки.
Материалы:
- Однополюсный выключатель света
- Распределительная коробка (при необходимости)
Первым шагом в установке однополюсного выключателя является отключение питания цепи, в которой вы будете работать с на . Для этого просто подойдите к своей электрической панели и выключите автоматический выключатель, который питает эту цепь.Если у вас есть панель предохранителей , вам нужно будет найти предохранитель, который управляет этой цепью. Просто найдите предохранитель и аккуратно вывинтите его из розетки.
Примечание: Используйте электрический тестер , чтобы убедиться, что питание включено, прежде чем выключать автоматический выключатель или откручивать предохранитель.
Если тестер показывает питание, то отключите цепь. Если выключатель управляет светом в комнате , убедитесь, что свет выключен после выключения электрической панели.В любом случае электрическая безопасность должна быть вашей проблемой номер один.
Снять старый однополюсный выключатель довольно просто. Сначала открутите два винта с прямым лезвием, которые удерживают крышку переключателя, и снимите крышку.
Перед тем, как вы открутите винты , которые удерживают переключатель, проверьте, есть ли напряжение. Используйте бесконтактный тестер напряжения или мультиметр, чтобы проверить все провода и убедиться, что питание отключено.Не забудьте также использовать бесконтактный тестер напряжения для прикосновения к каждой из боковых винтовых клемм переключателя . Если случится так, что тестер напряжения загорится в любое время, вернитесь к сервисной панели и найдите правильный выключатель, чтобы отключить электричество, потому что напряжение, очевидно, все еще существует.
Затем удалите два винта, которыми переключатель крепится к распределительной коробке. Эти винты позволят вам использовать прямую или крестовую отвертку , с помощью которой вы сможете их удалить.Осторожно выньте переключатель из коробки.
Шаг 3. Удалите существующую проводку переключателяЭлектропроводка выключателя света. Однополюсный переключатель подключается к трем проводам: проводу под напряжением, ножной ножке и проводу заземления. На каждую клемму должно приходиться одного провода. Если у вашего коммутатора нет всех трех проводов, пора сразу их заменить. Горячий провод — это силовой провод, который подключен к автоматическому выключателю или предохранителю на электрической панели .Этот провод обычно подключается к одной из боковых латунных клемм переключателя.
Ответвление выключателя — это провод, который питает свет выключателя. Когда выключатель включен, электричество проходит через выключатель к свету.
Этот провод подключается к другой латунной клемме сбоку переключателя.
Заземляющий провод — это либо оголенный, либо зеленый провод, он подключается к зеленому винту на переключателе. Этот винт расположен на одном конце переключателя и приклеен к металлической скобе переключателя , которая крепится к коробке.Используя отвертку, ослабьте винты и поочередно отсоедините провода от переключателя. Перед тем, как отсоединить провода, рекомендуется понаблюдать за тем, как были подключены провода.
Шаг 4. Установите новый однополюсный переключательДля «умных» переключателей, которыми управляют со смартфонов, требуется нейтральный провод, поскольку он обеспечивает беспроводное соединение. Это должно быть установлено в соответствии с указаниями производителя.
НАКОНЕЧНИК
После удаления старого переключателя замените его новым однополюсным переключателем.
Перед тем, как начать, важно, чтобы осмотрел конец каждого провода и удостоверился, что каждый провод имеет около ½ дюйма оголенного провода на конце. Если вы обнаружите, что конец провода в плохом состоянии, обрежьте его и снимите примерно ¾ дюйма изоляции с помощью приспособлений для зачистки проводов.
Начните с заземляющего провода. Подключите зеленый или неизолированный медный провод к зеленому винту на коммутаторе . Затем подключите горячий провод и замените провода от ножки на два винта цвета латуни, расположенные на стороне однополюсного переключателя.Затяните винты по часовой стрелке. Это гарантирует, что отверстие для проволоки затянется вокруг винта и не откроется при затягивании винта. Это очень важный шаг , который имеет решающее значение для безопасного соединения.
Шаг 5: Завершите заданиеСовет: Необходимо, чтобы металлическая распределительная коробка имела заземляющее соединение с проводкой цепи. Самый простой способ сделать это — заземлить коробку двумя гибкими проводами на заземление цепи.
Подсоедините один вывод к заземляющему винту коробки, а другой — к переключателю.Подключить выключатель света нужно правильно. После того, как однополюсный переключатель подключен правильно, возьмите переключатель одной рукой и сожмите каждый из проводов, чтобы убедиться, что они подключены правильно. Осторожно протолкните лишние провода в распределительную коробку и осторожно вдавите переключатель в отверстие. С помощью отвертки вкрутите два винта на коммутаторе в монтажные отверстия в распределительной коробке. При затягивании винтов убедитесь, что переключатель находится в вертикальном положении. Для его выравнивания используйте уровень.Нет ничего хуже перекрученного переключателя на виду.
Теперь снова установите крышку на коммутатор и установите два крепежных винта. Опять же, нам нужна хорошая замена , когда мы закончим. Восстановите питание, включив автоматический выключатель.
Проверьте новый переключатель и посмотрите, работает ли он.
Бонус:
Если вы все еще не знаете, как это сделать, посмотрите это пошаговое видео, потому что оно все объяснит.
Последние мысли
Электромонтаж выключателя света — задача нетривиальная.Мы увидели, что замена однополюсного выключателя света — очень простая и быстрая задача, и каждый может это сделать. Самое главное во время этого процесса — убедиться, что в цепи, в которой вы будете работать, отключено электричество. Также подготовьте материалы, которые мы указали выше, необходимые для этой процедуры. Многие думают, что это сложная задача и для этого нужен электрик, но это не так.
Для этого потребуется немного веры в себя и время.Я надеюсь, что вы узнали новый навык и продолжите следовать за нами.
Нет, электрик вам не нужен. Установить выключатель света легко, и любой домовладелец может это сделать, если ему удобно работать с электричеством. Если вы никогда не работали с электричеством и не уверены, что знаете, что делаете, то лучше нанять электрика.
Имеет ли значение, как подключить выключатель света?Да, это важно! Для правильной работы выключателя каждый провод должен идти в нужное место в соответствии с инструкциями. Вы можете серьезно повредить коммутатор и даже вызвать пожар, если провода не проложены правильно.
Подключается ли горячий провод к выключателю света? Да, горячий провод подключается к выключателю света.
Имейте в виду, что в некоторых установках с выключателем света нейтральный провод идет к выключателю.
gosund Умный выключатель света Руководство пользователя
gosund Умный выключатель света Руководство пользователя
►Обзор продукции
! ►Параметры
Вход: 100-240 В ~, 50/60 Гц Выход: 15 А (макс.) Номинальная мощность: 1800 Вт / 120 В
Частота WiFi: 2,4 ГГц Режим питания: нейтраль + провод под напряжением
IM3ПЕРЕД УСТАНОВКОЙ
ВНИМАНИЕ!
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. Неправильная установка может быть опасной или незаконной, для безопасной установки может потребоваться обесточивание нескольких выключателей.Пожалуйста, позвоните профессиональному электрику, если вы не знакомы с электромонтажными работами или испытываете дискомфорт.
Убедитесь, что ваша проводка совместима. Выключатель света Gosund заменяет только однополюсные выключатели. Если ваш свет можно включить двумя разными настенными выключателями
, это трехпозиционный выключатель, и выключатель света Gosund несовместим.
► Установите выключатель света Gosund
Шаг 1
Отключите питание выключателя заменяемого переключателя.Возможно, вам потребуется отключить более одного автоматического выключателя / выключателя, чтобы убедиться, что выключатель, над которым вы работаете, находится в состоянии ВЫКЛЮЧЕНА.
ВАЖНАЯ ИНФОРМАЦИЯ: ИСПОЛЬЗУЙТЕ БЕСКОНТАКТНЫЙ ДЕТЕКТОР НАПРЯЖЕНИЯ ИЛИ ПЕРЕКЛЮЧИТЕ СВЕТОВОЙ ВЫКЛЮЧАТЕЛЬ НЕСКОЛЬКО РАЗ, ЧТОБЫ УБЕДИТЬСЯ, ЧТО ПИТАНИЕ ОТКЛЮЧЕНО.
Шаг 2:
Отвинтите и отсоедините провода от старого переключателя с помощью отвертки.
Шаг 3
Найдите провода на выключателе света Gosund. Провода переключателя (под напряжением / нагрузкой) — на этом индикаторе провода переключателя — это красный и черный провод.
Нейтральный провод -Для выключателя света Gosund требуется этот провод, но он не всегда присутствует в вашей электропроводке дома. Если присутствует, нейтральный провод
обычно находится в настенной коробке с гайкой для проводов наверху.
Заземляющий провод — Обычно он зеленого или медного цвета.
Шаг 4:
Установите выключатель света Госунда. Подключите один красный провод и один черный провод от выключателя света Госунда к имеющимся проводам выключателя (под напряжением / нагрузкой). Если вы нашли более одного провода.просто вставьте их в провод.
ПРИМЕЧАНИЕ: Гайка для проволоки представляет собой колпачок, соединяющий провода.
Шаг 5:
Если у вас есть провод заземления (необязательно), отсоедините его от старого переключателя и подключите к зеленому проводу на переключателе освещения Gosund.
Шаг 6:
Отвинтите гайку, удерживающую существующие нейтральные провода. Подключите белый провод от выключателя света Gosund к оголенным нейтральным проводам розетки.Надежно скрутите их внутри проволочной гайки.
! ► Установите Gosund Ap
- Найдите приложение Gosund в App store / Google Play Store или просто отсканируйте QR-код ниже для загрузки. (Для iPhone вы можете использовать встроенную камеру для сканирования QR-кода
. Для Android для этого может потребоваться сканер штрих-кода. Пожалуйста, подтвердите значок приложения перед загрузкой.) - Зарегистрируйте учетную запись и запомните пароль, введите свой адрес электронной почты или номер телефона, затем получите проверочный код, чтобы завершить регистрацию.
(Для iPhone вы можете использовать встроенную камеру для сканирования QR-кода ! ►Подключитесь к мобильному телефону
Требования: условия Wi-Fi 2,4 ГГц дома
A: Для подключения в простом режиме — зеленый индикатор быстро мигает
-> Убедитесь, что интеллектуальный коммутатор правильно установлен
-> Откройте приложение Gosund -> Выберите символ «+»,
-> «Переключатель»
-> Подтвердите состояние индикатора на переключателе и следуйте инструкциям по приложению. (Если зеленый свет не мигает, нажмите кнопку включения / выключения для сброса)
-> Задайте уникальное имя для этого интеллектуального переключателя, выберите расположение комнаты
B: APMode
-> Пожалуйста, переключитесь в «Режим AP», если соединение не удается в «Простом режиме»;
-> Сначала вернитесь к интерфейсу «+» добавления устройства, выберите режим AP в правом верхнем углу.
-> Нажмите и удерживайте кнопку включения / выключения, пока индикатор не начнет медленно мигать;
-> Убедитесь, что индикатор медленно мигает, и подтвердите это в приложении;
-> Выберите свой 2,4G Wi-Fi, введите пароль и подтвердите его в приложении;
-> Нажмите «Подключиться сейчас» и выберите точку доступа Wi-Fi с именем «Smartlife-xxx», затем вернитесь в приложение Gosund;
-> Дождитесь успешной настройки и нажмите «Завершено».
Примечание: , если соединение не удается в «Режиме AP», проверьте, является ли ваш маршрутизатор двухдиапазонным Wi-Fi.Если это
двухдиапазонный Wi-Fi, войдите в интерфейс управления маршрутизатором, чтобы разделить Wi-Fi 2,4 ГГц и 5 ГГц, а затем подключите Wi-Fi 2,4 ГГц.
! ►Знакомство с приложением Gosund
Установка таймера / расписания
Установка имен устройств
Установка обратного отсчета
Примечание: отредактируйте имена по умолчанию в этом интерфейсе для лучшего управления.
l► Создание сцен / групп
Вы можете создавать определенные сцены и группы в приложении Gosund, оно позволяет одновременно управлять разными интеллектуальными устройствами в разных комнатах.
►Доступ к устройству
Если вы хотите дать другим разрешение на управление вашим Smart Switch, вы можете разрешить это с помощью функции совместного использования устройства. Перейдите в приложение Gosund -> выберите
устройство, которым вы хотите поделиться -> нажмите кнопку редактирования
-> выберите общие устройства -> Добавить общий доступ -> введите его / ее учетную запись Gosund -> выполните поиск и завершите.
►Как подключиться к Amazon Alexa Требования:
- Устройство Amazon Alexa и приложение Alexa
- Smart Switch, подключенный к приложению Gosund
- Имя пользователя и пароль приложения Gosund
Добавить Госунда в качестве «навыка» для Alexa
Откройте приложение Alexa и выберите «Навыки и игры» -> «Искать Gosund» -> «РАЗРЕШИТЬ ИСПОЛЬЗОВАТЬ» -> «Войти в учетную запись Gosund» -> «Разрешить использование» -> «Выбрать Gosund».А затем добавленные вами устройства будут синхронизироваться с приложением Alexa. Вы также можете попросить Alexa открыть для себя новые устройства в данный момент.
Как попросить Alexa включить / выключить Smart Switch Сначала вам нужно установить точное имя для переключателя в приложении Gosund. В противном случае Alexa может сказать вам: «Извините,
, я не могу найти устройство с именем xxx … Вы можете сказать Алексе: «Алекса, включи / выключи переключатель в ванной», и эта команда поможет вам выполнить работу.
Что можно делать с Alexa
- Голосовое управление интеллектуальным коммутатором
- Дистанционное управление интеллектуальным коммутатором через приложение Alexa
- Добавьте интеллектуальный переключатель в определенные группы в приложении Alexa.
По другим вопросам об Alexa, пожалуйста, обратитесь на страницу поддержки Amazon Alexa или свяжитесь с нами для получения помощи напрямую по электронной почте.
Советы по использованию голосового управления Alexa Убедитесь, что имя устройства, которое вы установили для интеллектуального коммутатора, уникально и легко распознается голосовым помощником Alexa.
Вы должны убедиться, что все имена умных устройств в вашем доме не повторяются и узнаваемы для Alexa. Система голосового помощника требует точной команды
l►Как подключиться к Google Home
Вы можете сделать это, связав приложение Gosund с приложением Google Home, перейдите в приложение Google Home и найдите «Работает с Google» -> Поиск по Gosund -> Введите свою учетную запись
Gosund -> Разрешить использование.А затем приложение Google Home поможет вам в этом.
l►Как подключиться к Google Home
Вы можете сделать это, связав приложение Gosund с приложением Google Home, перейдите в приложение Google Home и найдите «Работает с Google» -> Поиск по Gosund -> Введите свою учетную запись
Gosund -> Разрешить использование. А затем приложение Google Home поможет вам в этом.
! ► Устранение неисправностей
Q: Почему у меня не удалось установить телефонное соединение?
A: * Вам следует попробовать как простой режим, так и режим AP, прочтите страницы 2 на странице 8, обязательно следуйте инструкциям и попробуйте еще раз.
- Убедитесь, что ваш домашний Wi-Fi работает на частоте 2,4 ГГц и вы ввели правильный пароль во время подключения.
- Снимите и установите интеллектуальный переключатель, чтобы начать снова, посмотрите, что произойдет. Обратитесь в службу послепродажного обслуживания за дополнительной помощью, если у вас все еще есть проблемы с подключением после выполнения описанных выше действий.
Q: Почему я не могу управлять им голосом с помощью Alexa / Google?
A: * Убедитесь, что вы успешно настроили интеллектуальный коммутатор в приложении Gosund, и они работают нормально.
- Убедитесь, что вы указали правильную учетную запись, когда связываете Gosund как навык в приложении Alexa / Google, и вы можете найти его по своим навыкам.
- Убедитесь, что ваше устройство Alexa / Google работает нормально.
- Проверьте имена устройств, которые вы установили для этого интеллектуального коммутатора, они не должны повторяться и распознаваться голосовым помощником. Также убедитесь, что ваш родной язык доступен для Al exa.
Если у вас по-прежнему возникают проблемы с голосовым управлением нашим интеллектуальным коммутатором после выполнения всех инструкций, не стесняйтесь обращаться к нам за помощью.
В. Нужно ли мне заново настраивать устройство, если я сменил роутер?
A: Да! вы должны снова настроить интеллектуальный коммутатор, если есть какие-либо изменения в текущем статусе Wi-Fi, будь то вы сменили маршрутизатор или переместили устройство
в новый дом. Однако вам не о чем беспокоиться, если вы просто перемещаете его в своей комнате с тем же Wi-Fi.
Q: Почему он неожиданно включается / выключается или отключается?
A: Проверьте свой статус Wi-Fi и убедитесь, что с электричеством все в порядке. Убедитесь, что вы установили для него таймер.Если все в порядке, просто снова сбросьте интеллектуальный переключатель в своем приложении и посмотрите, что произойдет. Если проблема не исчезнет, отправьте электронное письмо в службу послепродажного обслуживания.
►Информация о безопасности
Это устройство предназначено только для использования в закрытых и сухих условиях. Убедитесь, что электрическая мощность переключателя соответствует устройствам, с которыми вы пытаетесь использовать.
Не пытайтесь разобрать это устройство самостоятельно, помните о повреждении продукта и рисках безопасности. Беречь от жары, влажности и других экстремальных условий.
Это устройство соответствует стандарту воспламеняемости UL94 V-0
! ► Гарантия
90-дневная гарантия возврата денег. Если вы не удовлетворены этой покупкой, вы можете выбрать возврат средств по этому заказу в течение 90 дней. Ограниченная гарантия на 24 месяца:
- Аппарат использовался в исправном техническом состоянии.
- Покрывает искусственные неисправности и дефекты устройства. Риск повреждения:
Не подходит для приборов, ток которых превышает 15 А, будьте осторожны.
Не накрывайте, если устройство было обнаружено в искусственно разобранном виде.
Свяжитесь с нами
С любыми вопросами или комментариями, касающимися наших продуктов, отправляйте электронное письмо по адресу: [электронная почта защищена] Мы очень ценим ваш совет. Производитель: Shenzhen Gosund Technology Co., Ltd Веб-сайт: www.gosund.com
Поддержка по электронной почте: [электронная почта защищена]
