ОПС-1: схема подключения, расшифровка электрика

Ограничитель импульсных перенапряжений — устройство, призванное защитить внутренние распределительные электроцепи зданий от грозовых всплесков и импульсных перенапряжений. К примеру, ограничитель способен защитить сети от молниевых ударов, сетевых бросков напряжения и прочего. Какие имеет ОПС-1 технические характеристики? Как выглядит схема подключения у ограничителя импульсных перенапряжений ОПС1? Об этом и другом далее.

Технические характеристики ОПС-1

ОПС-1 — серия коммутационных ограничителей импульсных перенапряжений, которые защищают сети от вредоносных импульсов. В конструктивном плане имеют стандартные модули с 18 миллиметровой шириной под установку на монтажный тип рейки. Содержат твердотельные композитные варисторы из карбидового цинка и механизмы, отвечающие за визуальный контроль изнашиваемости варистора и аварийного предохранителя. Благодаря карбиду цинка снижают сопротивление в 1000 раз во время появления на сменном модуле напряжения, значение которого превышает предельно допустимое.

ОПС 1

Каждый ОПС-1 имеет количество модулей от 1 до 4 штук в однофазной и трехфазной сети. Есть класс, номинальное напряжение, рабочее протекторное напряжение (500-1000 вольт), номинальное количество тока ограничителя (5-10 ампер), ток, который разрядник принимает при атмосферном разряде (40-65 килоампер) и напряжение, до которого уменьшается значение при разрыве (от 0,25 до 1,2 киловатт).

Обратите внимание! Бывает четыре класса защиты. Первый класс устройств не применяется в бытовых установках, а нужен только для того, чтобы защитить линию электрической передачи. Второй класс используется, чтобы защитить высоковольтные скачки напряжения, которые вызваны ударом молнии к линии электрической передачи.

Третий класс нужен, чтобы защищать от перенапряжений с низкими сетевыми значениями. Защитные устройства ставятся в бытовом распределительном устройстве. Четвертый класс используется, чтобы защищать электрические устройства, которые чувствительны к импульсным помехам и всплескам в однофазной сети.

Они монтируются в распределительном типе щитка, за розеткой в электрокоробке или около защищаемого устройства.

Технические характеристики

Расшифровка аббревиатуры и базовый принцип работы

Расшифровывается ОПС-1 в электрике как ограничитель перенапряжений системы. Работает устройство просто. Выступает часто как пожарная сигнализация.

Аббревиатурная расшифровка

Главный элемент агрегата — это варистор, являющийся специальным проводником в электрике. Пропускает электрический ток через себя, который многократно возрос, по сравнению с номинальным напряжением. В итоге нагрузка шунтируется, преобразовывается и рассеивается. Создается тепловая энергия или нагревание корпуса. В большинстве случаев есть окно, благодаря которому можно осуществить визуальное определение работоспособности варистора. Также это устройство имеет предохранитель, нацеленный на защиту оборудования от действия сверхтоков.

Базовый принцип работы

Обозначение на принципиальных схемах

Основные символы, которые используются в случае обозначения разрядных устройств от сверхтоков, представлены в следующем изображении. Первое условное обозначение — общий разрядник, второе — трубчатый разрядник, третье — вентильный и магнитовентильный разрядник, а последнее — ограничитель перенапряжения.

Обозначение на принципиальной схеме

Безопасность и эффективность ограничителя

Каждым производителем рекомендуется использование дополнительного предохранителя для защиты сети при повреждении разрядного устройства и при коротком замыкании фазового провода. В бытовых установках дополнительный предохранитель не нужен, поскольку защита от сверхтока происходит благодаря одному прерывателю или предохранителю. Один аппарат способен защитить сеть от перебоев.

Эффективность ограничителя

Схемы подключения

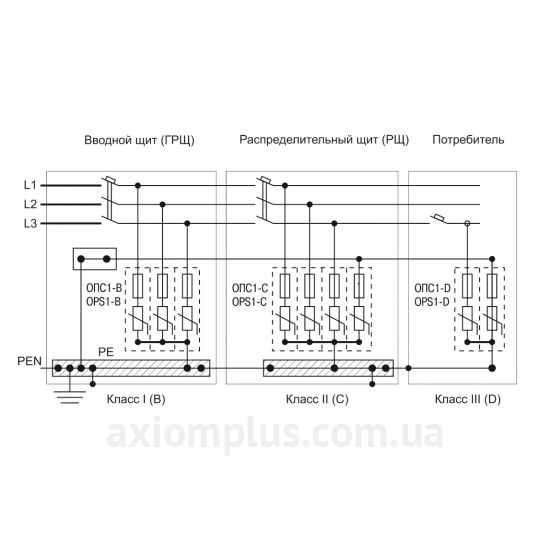

На примере ниже показано осуществление правильного зонального подключения ограничителя перенапряжения. Подобная схема весьма эффективна. Именно концепция трехступенчательной защиты, где размещается устройство внутри помещения, чрезвычайно популярна на практике. При этом для каждой зоны ставится соответствующий ограничительный класс.

Следует обратить внимание! При установке оборудования необходимо соблюдать приличное расстояние между устройствами. Они должны быть приближены друг к другу примерно на 10 метров. Этот момент указывает каждая опс 1 схема подключения.

Схема подключения

В целом, ОПС-1 — устройство защиты от импульсных перенапряжений, созданное для защиты электрической цепи от возникающих кратковременно напряжений между фазой и землей. Появляются импульсные перенапряжения как внутри сети, так и вне ее. ОПС-1 расшифровывается как ограничитель импульсов и имеет свой базовый принцип работы. Условно обозначается на принципиальной схеме прямоугольником. Представлен по разному в схемах подключения.

Схемы подключения :: Полезная информация :: Монтажно-производственное предприятие «ВЭРС»

ВЭРС-ПК
В помощь проектировщику
Шрифты ГОСТ в формате*. ttf для проектной документации
Форматы страниц А1…А4 для проектной документации
Условные обозначения элементов
Шаблон ПЗ в формате *.doc
Схемы внешних соединений в формате *.dwg
Схема внешних соединений прибора ВЭРС-ПК1(ТМ) — 01
Схема внешних соединений прибора ВЭРС-ПК1(ТМ) — 01 версия 2
Схема внешних соединений приборов ВЭРС-ПК2/4/8 — 02
Схема внешних соединений приборов ВЭРС-ПК16/24-02
Схема внешних соединений прибора ВЭРС-ПК2
Схема внешних соединений прибора ВЭРС-ПК4
Схема внешних соединений прибора ВЭРС-ПК8
Схема внешних соединений прибора ВЭРС-ПК2/4/8 версия 2
Схема внешних соединений прибора ВЭРС-ПК2/4/8 версия 3
Схема внешних соединений прибора ВЭРС-ПК16/24
Схема внешних соединений прибора ВЭРС-ПК16/24 версия 2
Схема внешних соединений прибора ВЭРС-ПК16/24 версия 3. 1
Схема внешних соединений прибора ВЭРС-ПК24ММ
Схема подключения ДИП к приборам ВЭРС-ПК сработка по двум извещателям с перезапросом
Схема подключения ИПР-И к прибору ВЭРС-ПК
Подключение внешнего резервированного источника питания (РИП) к приборам ВЭРС-ПКхх-02
Подключение внешнего резервированного источника питания (РИП) к приборам ВЭРС-ПКхх
Схема подключения ИПДЛ-Д-II/4P к приборам ВЭРС-ПК
Схема подключения ИПДЛ-52 к приборам ВЭРС-ПК
Схема подключения извещателей ИО309-19 (ИКАР-4) к приборам ВЭРС-ПКхх-02
Схема подключения двух приборов ВЭРС-ПК на одну линию оповещения
Схема подключения двух приборов ВЭРС-ПК для односторонней передачи извещений «Пожар» и «Тревога»
Схема подключения «Пульсар 1-01Н» к приборам ВЭРС-ПК
Схема подключения речевого оповещателя»Соната-М» к приборам ВЭРС-ПК
ВЭРС-ПК ТРИО
Схема внешних соединений приборов ВЭРС-ПК 2/4/8-02 ТРИО
Вид на клеммы и разъемы для внешних подключений модуля МАД
Схема внешних соединений приборов ВЭРС-ПК 2/4/8 ТРИО версия 3
Вереск-СПТ
Схема внешних соединений ОПТ
Схема подключения модуля МЦП
Схема внешних соединений ППД
Схема внешних соединений ПЦУ
Схема внешних соединений ВЭРС-РНП4-01
ВЭРС-ППУ
Схема внешних соединений прибора ВЭРС-ППУ
ВЭРС-ПУ
Схема внешних соединений прибора ВЭРС-ПУ версия 3
Подключение внеших модулей на шину RS-485 №1 ВЭРС-ПУ версия 3
Подключение ВЭРС-РНП-01 к прибору ВЭРС-ПУ версия 3
Схема внешних соединений прибора ВЭРС-ПУ версия 2
Схема внешних соединений ВЭРС-РНП-01
ВЭРС-АСД
Схема внешних соединений МОУ
Схема внешних соединений МИП
Схема внешних соединений МТЭ
Схема внешних соединений ИЭМ-1, ИЭМ1-01
Схема внешних соединений ИЭМ-1-02, ИЭМ-1-03
Схема внешних соединений МИРУ
Схема внешних соединений ММТ
Схема системного блока
Схема подключения клапанов ДУ в ИЭМ
Схема внешних соединений МИП(У)
Схема подключения блока питания для ВЭРС-АСД(У)
ВЭРС-РИТМ
Схема внешних соединений прибора РИТМ
Допустимые схемы подключения ШСУ
Примеры схем подключения АС
Примеры организации системы речевого оповещения с использованием РИТМ-2А
ВЭРС-СКД
Схема внешних соединений прибора ВЭРС-СКД

Ограничители импульсного перенапряжения: подключение узип

Конструкция

УЗИП изготавливаются по стандартным размерам в модульном исполнении. Поэтому они легко монтируются на обычную ДИН-рейку, шириной 35 мм. В соответствии с классом защиты, в конструкцию прибора может входить от 1 до 4 модулей. Отработанные секции, выполнившие свою защитную функцию, легко заменяются новыми. Для этого центральная часть корпуса оборудована специальными направляющими под новые модули. Таким образом, замена выполняется быстро, поскольку не требуется отключать провода и демонтировать все устройство.

Основным защитным компонентом служит варистор, представляющий собой разновидность полупроводников. Для его изготовления применяется керамическая смесь и окись цинка. К ним добавляются специальные примеси, создающие уникальные запирающие свойства готового элемента, на котором основан принцип действия всего прибора. Кроме того, каждый модуль отдельно защищен от повышенных токовых нагрузок.

На передней панели имеется окно с дисплеем, где отображается состояние и работоспособность устройства. Подключение проводников осуществляется через клеммы, предназначенные для входа и выхода. Надежность контактов повышается за счет насечек, существенно увеличивающих площадь соприкосновения и снижающих сопротивление самих контактов. Подключая провода, нужно обязательно соблюдать полярность. Во избежание путаницы, каждая клемма промаркирована в соответствии со своим предназначением.

Технические характеристики

При выборе конкретной модели ограничителя перенапряжения обязательно учитываются такие параметры устройства:

Время срабатывания – характеризует скорость открытия полупроводникового элемента ограничителя после нарастания напряжения.
Рабочее напряжение – определяет величину электрической энергии, которую ОПН может выдерживать без нарушения работоспособности в течении любого промежутка времени.
Номинальное повышенное напряжение – значение рабочей величины, которое ОПН способен выдерживать в течении 10 секунд, также нормируется совместно с остаточным напряжением, которое остается в сети.
Ток утечки – возникает как результат приложения напряжения к ограничителю перенапряжения и определяется его омическим сопротивлением или параметрами резисторов. В исправном состоянии этот параметр составляет сотые или тысячные доли ампер, перетекающие по рубашке и полупроводнику от источника к проводу заземления.
Разрядный ток – величина, образующаяся при импульсных скачках, в зависимости от источника перенапряжения разделяется на атмосферные, электромагнитные и коммутационные импульсы.
Устойчивость к току волны перенапряжения – определяет способность сохранять целостность всех элементов конструкции в аварийном режиме.

Причины и последствия импульсных перенапряжений сети

Импульсные перенапряжения представляют угрозу для бытовых электроприборов. Причины данного явления делятся на 2 категории:

Атмосферные перенапряжения (молнии). Разряд попадает в линию электропередач. Затем высокий потенциал следует до розеток потребителей и выводит домашнюю электронику из строя.
Техногенные перенапряжения. Неисправность контура молниезащиты. Пробой изоляции между сетями высокого и низкого напряжения.

Независимо от причины, в квартирных розетках формируется разность потенциалов в несколько тысяч вольт. Импульс длится доли секунды. Но этого достаточно чтобы повредить чувствительные электронные платы, микросхемы и процессоры.

Как работает защитник от перенапряжений

Защитой обеспечиваются устройства, питаемые от шнуров сети 220V, подключенных к разряднику в распределительной коробке. Это касается как фазных, так и нейтральных проводников (в зависимости от выбранного типа защиты).

Общее правило заключается в том, что на одной стороне защитного устройства соединяем фазные проводники и, возможно, нейтральный проводник, а с другой стороны — защитный провод.

Когда напряжение в системе в норме, сопротивление между проводами очень велико, порядка нескольких ГигаОм. Благодаря этому ток не течет через разрядник.

Когда происходит скачок напряжения в сети, ток начинает протекать через ограничитель на землю.

В защитных устройствах класса B основным элементом является искровой промежуток. При нормальной работе сопротивление его очень велико. В случае искрового промежутка это сопротивление является гигантским, поскольку искровой промежуток это фактически разрыв цепи. Когда молния ударяет в элемент электрической установки напрямую, сопротивление искрового промежутка падает почти до нуля благодаря электрической дуге. Из-за появления очень большого электрического потенциала в искровом промежутке между ранее разделенными элементами создается электрическая дуга.

Благодаря этому, например, фазовый провод, в котором имеется большой всплеск напряжения и защитный провод, создают короткое замыкание и большой ток протекает прямо на землю, минуя внутреннюю электрическую установку. После разряда искровой промежуток возвращается в нормальное состояние — то есть разрывает цепь.

Полезное: Электромонтаж проводки в частном деревянном доме

Ограничитель класса C имеет внутри варистор. Варистор представляет собой специфический резистор, который обладает очень высоким сопротивлением при низком электрическом потенциале. Если в системе происходит скачок напряжения из-за разряда, его сопротивление быстро уменьшается вызывая протекание тока на землю и аналогичную ситуацию, как в случае искрового промежутка.

Разница между классом B и классом C заключается в том, что последний способен ограничивать всплески напряжения с меньшим потенциалом, чем прямой удар молнии. Недостатком этого решения является довольно быстрый износ варисторов.

Урок 1. Назначение и принцип действия ОПН

Ограничители перенапряжений нелинейные (ОПН)-электрические аппараты, предназначенные для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. Основным элементом ОПН является нелинейный резистор – варистор ( varistor, от англ. Vari(able) (Resi)stor – переменное, изменяющееся сопротивление).

Основное отличие материала нелинейных резисторов ограничителей от материала резисторов вентильных разрядников состоит в резко нелинейной вольт-амперной характеристики (ВАХ) и повышенной пропускной способности. Применение в ОПН высоконелинейных резисторов позволило исключить из конструкции аппарата искровые промежутки, что устраняет целый ряд недостатков, присущих вентильным разрядникам.

Основной компонент материала резисторов ОПН – оксид (окись) цинка ZnO. Оксид цинка смешивают с оксидами других металлов – закисью и окисью кобальта, окисью висмута и др. Технология изготовления оксидно-цинковых резисторов весьма сложна и трудоёмка и близка к требованиям при производстве полупроводников – применение химически чистого исходного материала, выполнение требований по чистоте и т. д. Основные операции при изготовлении – перемешивание и измельчение компонентов, формовка ( прессование) и обжиг. Микроструктура варисторов включает в себя кристаллы оксида цинка (полупроводник n – типа) и междукристаллической прослойки ( полупроводник p – типа). Таким образом, варисторы на основе оксида цинка ZnO являются системой последовательно – параллельно включённых p – n переходов. Эти p – n переходы и определяют нелинейные свойства варисторов, то есть нелинейную зависимость величины тока, протекающего через варистор, от приложенного к нему напряжения.

В настоящее время варисторы для ограничителей изготовляются как цилиндрические диски диаметром 28 – 150 мм, высотой 5 – 60 мм (рис 1). На торцевой части дисков методом металлизации наносятся алюминиевые электроды толщиной 0.05-0.30 мм. Боковые поверхности диска покрывают глифталевой эмалью, что повышает пропускную способность при импульсах тока с крутым фронтом.

Рис. 1. Нелинейный резистор – варистор

Диаметр варистора ( точнее – площадь поперечного сечения ) определяет пропускную способность варистора по току, а его высота – параметры по напряжению.

При изготовлении ОПН то или иное количество варисторов соединяют последовательно в так называемую колонку. В зависимости от требуемых характеристик ОПН и его конструкции и имеющихся на предприятии варисторов ограничитель может состоять из одной колонки (состоящей даже из одного варистора) или из ряда колонок, соединённых между собой последовательно/ параллельно.

Для защиты электрооборудования от грозовых или коммутационных перенапряжений ОПН включается параллельно оборудованию (рис. 2 ).

Рис.2

Защитные свойства ОПН объясняются вольт–амперная характеристикой варистора.

Вольт – амперная характеристика конкретного варистора зависит от многих факторов, в том числе от технологии изготовления, рода напряжения – постоянного или переменного, частоты переменного напряжения, параметров импульсов тока, температуры и др.

Типовая вольт- амперная характеристика варистора с наибольшим длительно допустимым напряжением 0.4 кВ в линейном масштабе приведена на рис. 3.

На вольт – амперной характеристике варистора можно выделить три характерных участка: 1) область малых токов; 2) средних токов и 3) больших токов. Область малых токов – это работа варистора под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение. В данной области сопротивление варистора весьма значительно. В силу неидеальности варистора сопротивление хотя и велико, но не бесконечно. поэтому через варистор протекает ток, называемый током проводимости. Этот ток мал – десятые доли миллиамперметра.

При возникновении грозовых или коммутационных импульсов перенапряжений в сети варистор переходит в режим средних токов. На границе первой и второй областей происходит перегиб вольт – амперной характеристики, при этом сопротивление варистора резко уменьшается (до долей Ома). Через варистор кратковременно протекает импульс тока, который может достигать десятков тысяч ампер. Варистор поглощает энергию импульса перенапряжения, выделяя затем её в виде тепла, рассеивая в окружающее пространство. Импульс перенапряжения сети “ срезается” (рис. 4).

Рис. 4

В третьей области ( больших токов) сопротивление варистора снова резко увеличивается. Эта область для варистора является аварийной.

Трехфазная установка

В трехфазной схеме увеличивается ширина ограничителя и количество защищаемых соединений. Однако принцип функционирования ограничителя остается неизменным. Наиболее часто используемые трехслойные системные защитные устройства, работающие в системе 4 + 0, что означает присоединение к разряднику следующих линий:

3-фазные провода
1 нейтральный провод

Каждый из проводов подлежащих защите имеет равные права, то есть возможные перенапряжения устраняются путем подачи тока на защитную установку и, как результат, на землю.

Конечно для установок TN-C (установка без отдельного защитного провода) можно приобрести защитные устройства только с 3 защищаемыми разъемами. Затем с нижней стороны подключите ограничитель к полосе PEN (нейтральная защита).

Как подключить УЗИП в частном доме?

Установка УЗИП производится в зависимости от показателя напряжения: 220В (одна фаза) и 380В (три фазы).

Схема подключения может быть направлена на бесперебойность или на безопасность, нужно определить приоритеты. В первом случае может временно отключиться молниезащиты для того, чтобы не допустить перебоя в снабжении потребителей. Во втором же случае недопустимо отключение молниезащиты, даже на несколько секунд, но возможно полное отключение снабжения.

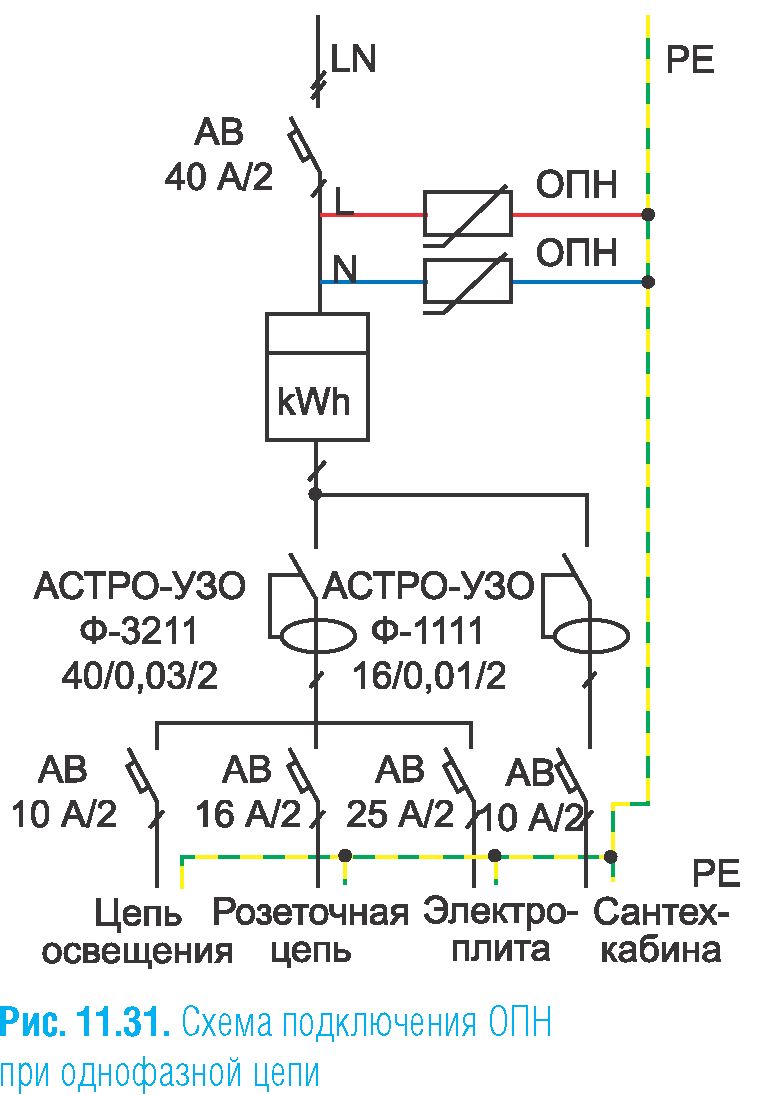

Схема подключения в однофазной сети системы заземления TN-S

При использовании однофазной сети TN-S к УЗИП нужно подключить фазный, нулевой рабочий и нулевой защитный проводник. Фаза и ноль сначала подключаются к соответствующим клеммам, а затем шлейфом к линии оборудования. К защитному проводнику подключается заземляющий проводник. УЗИП устанавливается сразу после вводного автомата. Для облегчения процесса подключения все контакты на устройстве обозначены, поэтому сложностей не должно возникнуть.

Пояснение к схеме: А, В, С – фазы электрической сети, N – рабочий нулевой проводник, PE – защитный нулевой проводник.

Схема подключения в трехфазной сети системы заземления TN-S

Отличительной особенностью трехфазной сети TN-S от однофазной является то, что от источника питания исходит пять проводников, три фазы, рабочий нулевой и защитный нулевой проводники. К клеммам подключается три фазы и нулевой провод. Пятый защитный проводник подключается к корпусу электроприбора и земле, то есть служит некой перемычкой.

Схема подключения в трехфазной сети системы заземления TN-C

В системе подключения заземления TN-C рабочий и защитный проводник объединены в один провод (PEN), это и является главным отличием от заземления TN-S.

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Система TN-C является более простой и уже довольно устаревшей, и распространена в устаревшем жилом фонде. По современным нормам применяется система заземления TN-C-S, в которой находятся по отдельности нулевой рабочий и нулевой защитный проводники.

Переход на более новую систему необходим для того, чтобы избежать поражения электрическим током обслуживающего персонала, и ситуаций с возникновений пожара. Ну и конечно же в системе TN-C-S лучше защита от резких импульсных перенапряжений.

Во всех трех вариантах подключения при перенапряжении ток направляется на землю через кабель заземления или же через общий защитный провод, что не дает импульсу навредить всей линии и оборудованию.

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Ограничители импульсного перенапряжения — скачкообразное напряжение атмосферного происхождения является основной причиной выхода из строя электронного оборудования и простоев производства. Наиболее опасный тип перенапряжения вызван прямыми ударами молнии.

Фактически, молния создает пики тока, которые генерируют перенапряжения в сети электропередачи и передачи данных, последствия которых могут быть чрезвычайно нежелательными и опасными для систем, сооружений и людей. У разрядников для защиты от перенапряжений есть много применений, от защиты дома до коммунальной подстанции.

Они устанавливаются на автоматических выключателях внутри жилого дома, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях. В данной публикации мы расскажем как правильно подключать ограничители импульсного перенапряжения, и покажем схемы соединения. В частности здесь речь пойдет о конкретном устройстве ОИН-1.

Для чего нужен ОИН-1 и его функциональные возможности

Прибор ограничителя импульсных напряжений в первую очередь нужен для защиты электрической сети переменного тока 380/220v. Скачкообразные, импульсные напряжения, многократно превышающие штатные значения, могут возникать из-за грозовых разрядов.

Кроме этого, действующее сетевое напряжение может изменяться в следствия бросков тока в электросети. Возникают они как правило во время подсоединения к сети либо отключения каких либо мощных электрических устройств.

В схему прибора ОИН-1 включен мощный варистор, выполняющий функции разрядника, которые применялись в устройствах более старшего поколения.

Устройство защиты от импульсных перенапряжений в силовом щитке

В этом варианте прибор подключен к защищаемой электрической цепи по параллельной схеме.

В случае каких либо возникших аварийных ситуаций, когда штатное напряжение начинает периодически «прыгать» до критического уровня, тогда устройство защиты мгновенно сработает.

Принцип действия защиты заключается в следующем. Во время образования в силовой цепи внезапного подъема напряжения, например, от грозового разряда. При этом на варисторе снижается сопротивление, и как следствие возникает короткое замыкание, после чего срабатывает автомат и отключает электрическую цепь. Установленные в этом силовом тракте, после варистора, различные приборы не получат повреждений, благодаря тому, что вовремя сработали ограничители импульсного перенапряжения.

В процессе эксплуатации ОИН-1 он может получить повреждения, чтобы убедится в его исправности, нужно ориентироваться на показание встроенного индикатора. В случае, если индикатор отображается зеленым цветом, то прибор находится в рабочем состоянии, а если индикатор покраснел, тогда устройство защиты подлежит замене.

Область использования

Защитный ограничитель напряжения ОИН-1 очень востребован при монтаже электро сетей, его практически всегда устанавливают в распределительных щитках на входе в помещение. А подключается он в цепь непосредственно перед прибором учета электроэнергии, то есть и сам счетчик будет под защитой от перенапряжения.

Кроме этого, данный прибор используется для защиты от перенапряжений, начиная от жилого дома до коммунальной подстанции. Они устанавливаются на автоматических выключателях внутри жилого помещения, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях.

Технические параметры

№	Таблица основных характеристик ОИН-1:	Значение
1	Стандартное напряжение	220 В
2	Номинальный разрядный ток	6
3	Максимальный РТ	13
4	Остаточное напряжение	2200
5	Уровень защиты	не ниже IР21
6	Температурный режим	от -50 до +55
7	Параметры устройства (размеры)	80 × 17,5 × 66,5
8	Вес	0,12 кг
9	Срок службы	3–3,5 года

Защита от импульсного перенапряжения: частный дом с однофазным питанием

Монтаж электропроводки в частном доме, особенно выполненном из древесины и горючих материалов, требует тщательного соблюдения правил электрической безопасности.

Необходимо учесть, что здание может быть запитано по разным схемам заземления:

типовой старой TN-C;
либо современной, более безопасной TN-S или ее модификациям.

На картинке ниже представлена развернутая схема с защитой комбинированного класса 1 2, которое используется для установки после вводного автоматического выключателя.

Варистор ограничителя перенапряжения встроен в корпус модуля, защищает электрическую схему от прямых или удаленных атмосферных разрядов молний.

Традиционный для всех УЗИП сигнальный флажок имеет два цвета:

зеленое положение свидетельствует об исправности устройства и готовности к работе;
красное — о необходимости замены в случае срабатывания или перегорания.

Такой модуль может применяться во всех системах заземления, а не только TN-S. Он имеет 3 клеммы подключения:

сверху слева L — фазный провод;
сверху справа PE — защитный проводник заземления;
снизу N — нулевой провод.

На очередной схеме показан вариант использования защиты с УЗО. После него создается дополнительная шинка рабочего нуля N1, от которой запитаны все потребители квартиры.

Схема вроде понятна, вопросов не должно возникнуть.

Для дополнительных систем заземления TN-C-S и ТТ предлагаю к изучению и анализу еще две схемы. У них УЗИП монтируется тоже во вводном устройстве.

Цепи подключения счетчика, реле контроля напряжения РКН и УЗО, а также потребители подробно не показываю. Но принцип понятен: используется защитная шина PE.

Отсутствие шины РЕ диктует необходимость подключения УЗИП только между потенциалами фазного провода и PEN. Других вариантов просто нет.

Слева показан способ монтажа защиты для однофазной проводки, а справа — трехфазной.

Импульс перенапряжения снимается по принципу создания искусственного короткого замыкания в питающей цепи.

Защита проводки возложена на:

трехполюсный вводной автоматический выключатель;
однополюсные и трехполюсные автоматы отходящих линий;
устройство защиты от импульсных перенапряжений комбинированного типа 1 2 3.

Учетом электроэнергии занимается трехфазный электросчетчик. После него в цепях рабочего нуля образована дополнительная шинка N1. От нее запитываются все потребители.

Шинки N и РЕ, модуль УЗИП подключены стандартным образом.

При раздельном использовании защит классов №1, 2, 3 следует распределять их по зонам I, II, III.

В предлагаемой разработке показан не чистый вариант подключения защит под систему заземления TN-C, а рекомендуемая современными требованиями модификация перехода на TN-C-S с выполнением повторного заземления.

Проводник PEN по силовому кабелю от питающей трансформаторной подстанции подается на свою шинку, которая подключается перемычкой к сборке рабочего нуля и шине повторного заземления.

Трехполюсный УЗИП, включенный после вводного автомата, защищает электрический счетчик и все его цепи, включая УЗО, от импульсов перенапряжения. Напоминаю, что он должен монтироваться в отдельном несгораемом боксе.

При отсутствии повторного заземления нижняя клемма модуля УЗИП подключается на шину PEN проводника отдельной жилой, а проводка работает чисто по старой системе TN-C.

Еще одна методика снижения нарастающего фронта броска импульса перенапряжения показана ниже. Здесь работают специальные реактивные сопротивления — дросселя LL1-3 с индуктивностью от 6 до 15 микрогенри, подбираемые расчетным путем.

Их монтируют в отдельном защитном щитке совместно с УЗИП. Так проще выполнять настройки и периодические обслуживания, профилактические работы.

Считаю, что необходимо указать еще на один вариант использования ограничителей перенапряжения и разрядников, которым иногда пренебрегают владельцы сложной электронной техники.

В отдельных ситуациях, как было у меня в электротехнической лаборатории на подстанции 330 кВ. Настольный компьютер подвергался различным видам облучения электромагнитных полей с частотами низкого и высокого диапазонов. Это сказывалось на отображении информации и даже быстродействии.

Однако при ударе молнии в рядом расположенную почву или молниезащиту такой путь может стать источником опасности. Исправить ситуацию позволяет метод создания дополнительной гальванической развязки.

Ее создают подключением разрядника. У меня использовалась разработка компании Hakel, как показано на картинке выше.

Технические характеристики ОПС-1

ОПС 1

Обратите внимание! Бывает четыре класса защиты. Первый класс устройств не применяется в бытовых установках, а нужен только для того, чтобы защитить линию электрической передачи

Второй класс используется, чтобы защитить высоковольтные скачки напряжения, которые вызваны ударом молнии к линии электрической передачи.

Технические характеристики

Ограничитель импульсных перенапряжений

Преимущества в использовании ОПН
Технические характеристики ОПН
Устройство ограничителей импульсных перенапряжений
Защита от импульсных перенапряжений

Среди множества защитных устройств широко известен такой высоковольтный аппарат, как ограничитель импульсных перенапряжений. Импульсные перенапрежения возникают в результате нарушений в атмосферных или коммутационных процессах и способны нанести серьезный вред электрооборудованию.

Основным средством защиты дома при попадании молнии служит громоотвод или молниеотвод. Но он не способен справиться с разрядом, проникшим в сеть через воздушные линии. Поэтому проводник, принявший на себя этот импульс, становится основной причиной выхода из строя электрооборудования и домашней аппаратуры, подключенной к данной сети. Чтобы избежать подобных неприятностей рекомендуется их полное отключение на период грозы. Гарантированная защита обеспечивается путем установки ограничителей перенапряжения (ОПН).

Преимущества в использовании ОПН

В обычных средствах защиты установлены карборундовые резисторы, а также соединенные последовательно искровые промежутки. В отличие от них в ОПН устанавливаются нелинейные резисторы, основой которых является окись цинка. Они объединяются в общую колонку, помещенную в фарфоровый или полимерный корпус. Таким образом, обеспечивается их эффективная защита от внешних воздействий и безопасная эксплуатация устройства.

Особенности конструкции оксидно-цинковых резисторов позволяют выполнять ограничителям перенапряжения более широкие функции. Они свободно выдерживают, независимо от времени, постоянное напряжение электрической сети. Размеры и вес ОПН значительно ниже, чем у стандартных вентильных разрядников.

Технические характеристики ОПН

Основной величиной, характеризующей работу ограничителя перенапряжения ОПН, является максимальное действие рабочего напряжения, которое может подводиться к клеммам прибора без каких-либо временных ограничений.

Ток, проходящий через защитное устройство под действием напряжения, называется током проводимости. Его значение измеряется в условиях реальной эксплуатации, а основными показателями служит активность и емкость. Общая величина такого тока может составлять до нескольких сотен микроампер. По этому параметру оцениваются рабочие качества ОПН.

Все импульсные ограничители способны устойчиво переносить медленно изменяющееся напряжение. То есть, они не должны разрушаться в течение определенного времени при повышенном уровне напряжения. Значения, полученные при испытаниях, позволяют настроить защитное отключение прибора по истечению установленного срока.

Величина предельного разрядного тока является максимальным значением грозового разряда. С ее помощью устанавливается предел прочности импульсного ограничителя при прямом попадании молнии.

Нормативный ресурс ОПН определяется и токовой пропускной способностью. Он рассчитывается для работы в наиболее тяжелых условиях, когда присутствуют максимальные грозовые или коммутационные перенапряжения.

Устройство ограничителей импульсных перенапряжений

Производители электротехники пользуются технологией и конструкторскими решениями, которые применяются в других электроустановочных изделиях. Прежде всего, это материал корпуса и габаритные размеры, внешний вид и прочие параметры. Отдельно решаются технические вопросы, связанные с установкой ОПН и его подключением к общим электроустановкам потребителей.

Существуют отдельные требования, предъявляемые именно этому классу устройств. Корпус ограничителя перенапряжений должен обеспечивать защиту от прямых прикосновений. Полностью исключается риск возгорания защитного устройства из-за перегрузок. При его выходе из строя на линии не должно быть коротких замыканий.

Современный ограничитель импульсных перенапряжений оборудуется простой и надежной индикацией. К нему может подключаться сигнализация дистанционного действия.

схема подключения, установка, принцип работы Как подключить пожарную сигнализацию

При монтаже мы применяем определённую схему подключения пожарных датчиков. В данной статье как раз пойдёт речь об этом. Различные схемы подключения имеют пожарные датчики. Стоит помнить при планировании схемы, что шлейф сигнализации ограничен по количеству подключения на него пожарных извещателей. О количестве подключаемых датчиков на один шлейф можно узнать из описания контрольного прибора. Ручные и дымовые пожарные извещатели содержат четыре вывода. 3 и 4 замкнуты на схеме. Такое исполнение даёт возможность контролировать пожарный ШС. Если конкретней, то подключив дымовой датчик с помощью 3 и 4 вывода на контрольном приборе будет формироваться сигнал «Неисправность» в случае снятия извещателя.

При подключении стоит помнить, что выводы пожарных датчиков имеют разную полярность. Вывод два — это часто плюс, а вывод три и четыре — минус, первый же вывод используют при подключении конечного или контрольного светодиода. Но зачастую он не используется.

Если заглянуть в схему подключения, то можно увидеть три сопротивления, Rок, Rбал. и Rдоп. Номиналы резисторов можно прочесть в руководстве от контрольного прибора и обычно поставляется уже в комплекте с ним. Rбал. по своим функциям нужен для того же, для чего и Rдоп., применяется в дымовых датчиках и ручных. В комплект контрольного прибора обычно не входят. Покупаются отдельно.

При нормальной работе тепловые датчики обычно коротко замкнуты, стало быть наше сопротивление Rбал в схеме не участвует до тех пор, пока не произойдёт сработка. Только после этого к цепи прибавится наше сопротивление. Это нужно для того, чтобы создавать сигнал «Тревога» после сработки одного или двух датчиков. Когда мы применяем подключение при котором сигнал «Тревога» формируется от двух датчиков, то при сработке одного на контрольный прибор поступает сигнал «Внимание». Данные подключения применяются как для дымовых, так и для тепловых датчиков.

Подключая дымовые датчики и используя в схеме Rдоп, «Тревога» будет посылаться на контрольный прибор только после срабатывания двух датчиков. Когда сработает первый датчик, на контрольном приборе будет сигнал «Внимание».

Если в схеме не применять резистор Rдоп, сигнал «Тревога» будет отправлен на контрольный прибор сразу, как только сработает датчик.

Ручные же извещатели подключаются только в одном режиме, то есть чтобы при сработке одного устройства в системе сразу появлялся сигнал «Тревога». Это нужно для немедленного оповещения о возникновении пожара.

Как защитить свою квартиру, дом или дачу от пожара? Только своевременно выявив даже малейший признак возгорания. В этом вам лучше всего поможет пожарная сигнализация. Но на ее эффективность можно рассчитывать лишь при одном условии – если монтаж датчиков будет выполнен по всем нормам и правилам. Поэтому далее разберемся, как же выполнить установку сигнализации своими руками: к вашему вниманию основные принципы монтажа датчиков, поэтапная инструкция, детальная схема подключения, а также объясняющее видео.

Подготовка и проектирование

Сначала проясним, что представляет собой пожарная сигнализация, дабы получить общее представление, с чем вам предстоит работать в последующем. Под пожарной сигнализацией подразумевается целый комплекс устройств, которые последовательно обнаруживают признаки возгорания и информируют об их локализации. Система включает в себя такие элементы:

датчики;
линии связи;
источник питания;
приемный прибор.

Собственно, подготовительный этап монтажа пожарной сигнализации и предполагает выбор рабочих устройств. Первым делом нужно определиться с датчиками – они непосредственно реагируют на те или иные опасные факторы и транслируют сигнал в приемный пункт. В зависимости от принципа функционирования, датчики делятся на три группы:

Датчик пламени

Тепловые – реагируют на неестественное повышение температуры в помещении.
Дымовые – реагируют на задымление.
Датчики пламени – реагируют на открытые источники огня.

Также существуют комбинированные датчики, которые выявляют как увеличение температуры, так и появление дыма и огня.

Совет. При выборе датчика обращайте внимание не только на способ его действия, но и на долговечность, гарантию от ложных срабатываний и оперативность передачи сигнала.

Второй компонент системы, требующий особого внимания, – линии связи. Выбирайте провода с низким сопротивлением, малой горючестью и минимальными потерями сигнала.

Установке пожарной сигнализации обязательно должно предшествовать проектирование системы. На данном этапе необходимо создать приблизительную схему расположения всех рабочих устройств сигнализации и пролегания линий кабеля с учетом площади и конфигурации каждого обслуживаемого помещения.

Расчет количества датчиков

Чтобы получить точное число датчиков для обеспечения максимально эффективной пожарной сигнализации, профессионалы используют специальные программы для моделирования, но если у вас такой возможности нет, можно произвести расчеты самостоятельно. Для этого вам необходимо знать три показателя: площадь обслуживаемой комнаты, высота ее потолков и тип используемых датчиков. Так, один дымовой прибор в помещении высотой 3,5 м способен контролировать площадь до 85 кв.м., а один тепловой – до 25 кв.м. В комнатах высотой от 3,5 до 6 м дымовой датчик «видит» до 70 квадратов площади, тепловой – до 20 квадратов. Соответственно, чем больше высота, тем меньше площадь охвата прибора.

При расчете необходимого количества датчиков для всей квартиры, дома или дачи, учитывайте, что устройства должны быть в каждом помещении, жилом и нежилом, и на каждом этаже. Исключением не являются даже чердак и подвал, ведь любая зона объекта может быть подвержена возгоранию.

Монтаж датчика пожарной безопасности

Размещение датчиков

Датчики противопожарной безопасности можно устанавливать как на потолке, так и на стенах. Но придерживаясь определенных норм:

расстояние от стен и углов – 450 см;
расстояние между датчиками (при условии, что потолок одноуровневый) – не больше 900 см.

На первый взгляд, нормы абсолютно демократичны, но загвоздка в том, они рассчитаны лишь на удобное конфигурирование системы пожарной сигнализации в общем. Сразу предупредим, что на деле подобное расположение датчиков далеко не всегда возможно. Почему? Тут есть две причины. Во-первых, монтаж датчиков на стену допускается только в том случае, если расстояние до поверхности потолка будет составлять не меньше 20 см. В противном случае сохраняется риск попадания устройства в дымовой карман, что может спровоцировать ложное срабатывание. Во-вторых, чувствительность датчика находится в непосредственной зависимости от расстояния до потенциального источника возгорания.

Важно! Если на потолке установлены балки, датчики необходимо располагать только на их нижних, а не боковых поверхностях. Также не рекомендуется установка приборов между балками, так как увеличивается вероятность попадания в дымовой карман, а это чревато нарушением функционирования системы.

Монтаж датчиков

Когда все приборы для пожарной сигнализации выбраны и закуплены, можно приступать к их установке:

Закрепите датчики на размеченных позициях.
Включите датчики в шлейфы приемного прибора. Эта процедура выполняется согласно инструкции, которая прилагается к оборудованию. В последний шлейф необходимо установить терминирующий резистор.
Последовательно соедините между собой все датчики.
Используя двухжильный провод, подключите датчики к источнику питания.

После этого каждый датчик нужно протестировать – для этого достаточно провести возле него горящую свечу.

Залог исправного функционирования пожарной сигнализации – регулярное обслуживание ее компонентов. Если система питается с помощью литиевого аккумулятора, исправность датчиков следует проверять ежемесячно. Источник питания нужно менять каждый год – как показывает практика, именно за этот период он растрачивает весь ресурс. Сами же реагирующие устройства желательно менять каждые 7-8 лет. Также не забывайте регулярно проверять проводные линии связи.

Таким образом, самостоятельная установка пожарной сигнализации – сложная, но вполне выполнимая задача. Главное – разобраться в основных нюансах монтажа датчиков и подключить их согласно инструкции. Так что не пренебрегайте предложенными рекомендациями – помните, что от качества работы напрямую будет зависеть ваша безопасность и сохранность имущества.

Как установить датчик пожарной сигнализации: видео

Пожарная сигнализация: фото

Система пожарной сигнализации является необходимым условием для сооружения некоторых объектов. В первую очередь, это касается зданий, где хранятся взрывоопасные вещества. К этому числу относятся здания здравоохранительной, общеобразовательной, производственной отраслей.

Безопасность любого помещения зависит от правильной установки пожарной сигнализации. Неправильно выполненные монтажные работы не только не защитят сооружение во время пожара, но и способствуют выписке штрафов.

Устройство сигнализации

Основная функция системы пожарной сигнализации – определение возгорания в помещение при помощи установленных систем датчиков. Современные производители предлагаю использовать в системах пожарной сигнализации такие датчики:

оптические;
дымовые;
тепловые.

Оптические датчики способны улавливать инфракрасное или ультрафиолетовое излечение, которые выделяются в процессе горения. Дымовые датчики реагируют на возникновение повышенной задымленности, а тепловые – на резкое повышение температуры. Часто для надежности системы комбинируют устройства разных видов.

Все датчики можно разделить на проводные и беспроводные. Все они соединены с центральным пультом, который и принимает соответствующие сигналы с датчиков. После обработки информации, определяется место возгорания, включается сигнал управления, который запускает систему оповещения и тушения огня.

Данная система достаточно сложна, поэтому монтаж пожарной сигнализации можно проводить при наличии проектной документации, которая учитывает назначение объекта.

Проектирование, подключение и обслуживание сигнализации разрешено проводить только тем компания, которые имеют сертификаты и лицензии на проведения данных работ.

При изготовлении проектной документации разрабатывают техническое задание. Его в дальнейшем используют для изготовления схемы расположения кабелей и приборов.

Нормы и правила монтажа

Перечень всех норм и правил, которые описывают особенности монтажа, достаточно большой. Но следует упомянуть основные.

Ознакомиться с полным перечнем правил вы сможете в ГОСТе и СНИПе. К тому же следует обратить внимание на Федеральные законы, на которых базируется проектная документация. Также необходимо соблюдать требования Норм пожарной безопасности.

Если требования к установке не будут выполнены, необходимо провести демонтаж установленного оборудования и выполнить все работы в соответствии с нормами. Демонтаж в таком случае проводиться за счет компании-исполнителя.

Установка пожарной сигнализации должна быть проведена с учетом всех требований:

полностью соответствовать проектной документации и специфике помещения;
качественное выполнение работ.

В охраняемом здании все помещения целесообразно разделить на несколько зон контроля, в каждой из которых устанавливают определенное количество датчиков.

Нормы электросети

Сети электропитания и связи также уделяют особое внимание. Ведь они должны проявлять устойчивость к огню. При повышении температуры в помещении их изоляция должна быть сохранена.

Проводка связи и питания обязательно должны быть проложены в разных каналах. В местах их пересечения с электромагистралью, они должны быть оснащены дополнительной надежной изоляцией.

Центральный пульт управления должен быть размещен в определенной комнате. Допуск к ней должен быть ограничен обслуживающим персоналом. Существует несколько видов пультов управления. Каждый из них можно использовать в определенных условиях. Соответственно сборка каждого устройства индивидуальна.

При выборе , выбирают проводник с большим сечением, чем для осветительных приборов.

Установка

Действующее законодательство не запрещает проводить монтаж систем пожарной сигнализации самостоятельно. Все работы должны быть проведены в соответствии с определенными правилами, которые прописывают в проектной документации.

Но специалисты рекомендуют проводить установку системы профессионалами. Самостоятельно, с навыками в работе с такими системами можно собрать систему для дома. Сложные конструкции должны выполняться только специалистами, которые дают гарантию на исправность конструкции целом.

Подключение датчиков специалисты выполняют в соответствии с подготовленными ранее схемами и инструкциями к приборам.

Пример установки пенного или водяного устройства пожаротушения. Их используют в библиотеках, магазинах, больницах, гостиницах и т.д. Расход воды в такой системе должен быть не менее 10 л/с. Подача воды при пожаре должна быть минимум 30 минут, а расстояние между оросителями должно составлять не более 4м.

Установку пожарной сигнализации нужно проводить при температуре около +200, влажности около 60%, при наличии приточной вытяжной вентиляции.

После монтажа конструкции, необходимо провести проверочные работы.

Стоимость выполнения работ по установке сигнализации напрямую зависит от площади защищаемого помещения, а соответственно и используемого количества оборудования.

Окончание работы

После выполнения монтажа системы пожарной сигнализации компанией-исполнителем с заказчиком нужно составить свод исполнительной документации. Обязательно необходимо подготовить такие документы:

журнал и исполнительные схемы;
акты ведомостей и испытаний, освидетельствования скрытых работ;
паспорта качества используемых материалов, их сертификаты;
рабочие чертежи.

Полный перечень всех необходимых документов можно узнать на сайте МЧС.

Как отключить систему пожарной сигнализации

Ну вот, подключение выполнено в соответствии со всеми правилами. Порядок выполнения работ был соблюден. Но во время эксплуатации пожарная система может беспричинно срабатывать. В это время необходимо точно убедиться, что возгорания нет, после чего устройство нужно отключить. Как подключить системы мы разобрались, но как выключить? Ведь зачастую издается неприятный специфический звук. Для отключения сигнализации необходимо:

определить причину, по которой сработала сигнализация. Может быть в доме по каком то причинам произошло скопление дыма или возникло небольшое возгорание. В таком случае помещение необходимо хорошо проветрить;
если причины не наблюдается, то необходимо выключить устройство. Простую сигнализацию достаточно просто отключить, выключив источник питания из датчиков. Сложное предполагает отключение системы из комнат с центральным пультом управления. В таком случае понадобиться ввод определенного кода;
радикальным методом устранения неприятного звука является перекусывание проводов. Но помните, для восстановления работоспособности этой сигнализации, в таком случае необходимо будет проводить целый ряд последовательных работ.

Пожарная сигнализация является сложной системой, которая помогает обнаружить источник возникновения огня. Кроме того, в ней предусматривается система речевого оповещения, дымоудаления и другие важные функции. Общие моменты работы такого оборудования представляют многие, однако не все из них понимают, каким образом происходит оповещение о нарушениях. Из-за этого могут возникнуть сомнения по поводу того, а стоит ли вообще устанавливать эту систему, так как может показаться, что оно не очень надежно. Для этого мы более подробно рассмотрим принцип, по которому работает пожарная сигнализация.

Принцип работы оповещения

Вначале напомним, из чего состоит пожарная сигнализация:

сенсорные устройства, то есть извещатели и датчики;
оборудование, отвечающее за сбор и обработку информации с сенсорных устройств, датчиков;
оборудование централизованного управления, например, центральный компьютер.

Периферийные устройства (обладают самостоятельным конструктивным исполнением и подключаются к контрольной панели):

принтер сообщений: печать служебных и тревожных сообщений системы;
пульт управления;
световой оповещатель;
звуковой оповещатель;
модуль, изолирующий короткое замыкание: используется для того, чтобы обеспечить работоспособность кольцевых шлейфов в том случае, если произошло короткое замыкание.

В общем принципе работы нет ничего сложного: через специальные датчики информация поддается программе обработки, а затем выводится в мониторинговый центр, отвечающий за безопасность. Здесь отдельное внимание стоит уделить самим датчикам, которые делятся на два вида.

Активные датчики. В них генерируется постоянный сигнал, принадлежащий охраняемой зоне. Если он изменяется, они начинают реагировать.
Пассивные датчики. Их действие основано на прямом изменении окружающей обстановки, что вызывается возгоранием.

Кроме того, датчики могут отличаться по механизму действия:

работа за счет инфракрасного механизма;
за счет магнитокрасного механизма;
за счет комбинированного механизма;
реагирование на разбитие стекла;
применение периметральных активных переключателей.

Алгоритм действий

После того, как датчики обнаружили источник возгорания, пожарная сигнализация начинает выполнять алгоритм действий. Если принципиальная схема сделана верно, то весь алгоритм сработает правильно.

Для того чтобы люди узнали о начале пожара, должна включиться система оповещения. Она может быть светозвуковой или обычной, то есть звуковой. Состав и тип оповещения определяется на этапе проектирования. Это зависит от площади здания, его высоты и так далее. Система оповещения обязательно включает в себя световые таблички с надписью «выход», которые помогают найти выход в задымленном пространстве.
Освобождение всех путей эвакуации людей. Это возможно при наличии системы контроля и управления доступом (СКУД). Пожарная сигнализация подает в нее сигнал и она, то есть СКУД, дает возможность находящимся в здании людям покинуть опасное место без препятствий.
Включение системы автоматического пожаротушения. Здесь возможны три варианта: водяное пожаротушение, водопенное, порошковое или газовое пожаротушение . Тип определяется по НБП, а также имуществом, которое находится на объекте. Для примера можно взять библиотеку. Представим, что тушение пожара в ней будет осуществляться пеной или водой. В таком случае убытки от этого будут такими же, как от самого пожара.
Включение системы дымоудаления. Это важно для того, чтобы люди не отравились вредными веществами, содержащимися в дыме от пожара. Также из системы приточной вентиляции должна прекратиться подача воздуха с улицы, так как он способствует раздуванию пламени. Все эти команды также подает автоматическая пожарная сигнализация.
Если в здании есть лифты, он должны опуститься до уровня первого этажа и заблокироваться, но перед этим должны открыться двери.
Отключение потребителей тока. Системы жизнеобеспечения переходят в аварийный режим. Сама система безопасности снабжается от ББП, то есть блоков бесперебойного питания.

Схема подключения сигнализации

Чтобы все эти моменты были выполнены качественно, важно правильно составить принципиальную схему подключения сигнализации . С помощью нее эксплуатация системы будет эффективной и безопасной.

Напомним, что принципиальная схема отличается двумя важными моментами:

показывает, как воспроизвести схему;
дает информацию о составе схемы и принципах функционирования, что также полезно при доработке или ремонте оборудования.

Обычно схеме подключения дается вместе с комплектом сигнализации. Нужно следить за соблюдением всех аспектов установки оборудования. Правильная схема и точное следование ей поможет быстро отреагировать на очаг возгорания и предпринять все необходимые действия, которые направлены на спасение людей.

Как видно, принцип, по которому осуществляется работа пожарной сигнализации, достаточно прост. Главное, чтобы все заложенные в ней действия были выполнены вовремя, так как речь идет о жизни. Это также является главной причиной, по которой нужно своевременно и внимательно устанавливать пожарную сигнализацию, которая служит на благо всем людям.

Статистика большого количества возгораний подтверждается ежедневным реагированием пожарных расчетов. Причины пожара могут быть разнообразными — от курения в неположенном месте и до замыкания электропроводки и поджогов. предупреждает о возгорании и позволяет вовремя устранить источник.

Что такое пожарная сигнализация

Первичные регистрирующие устройства — датчики — предназначены для своевременного и быстрого обнаружения первых признаков возгорания и дыма. Датчик может либо самостоятельно активировать тревогу, либо приводить в действие систему оповещения, включать пожаротушение и передавать данные в аварийно-спасательную часть МЧС. Пожарная сигнализация представляет собой описанную выше совокупность технических средств первичного обнаружения и информирования.

Правильная настройка и своевременная проверка систем пожарообнаружения играют немаловажную роль. Датчики за время длительной эксплуатации могут испачкаться, выйти из строя, что сказывается на их работоспособности и, как следствие, на сохранности жизни и имущества людей. Быстрое обнаружение очага возгорания и расшифровка информации о его местоположении способны решить различные задачи:

Активация системы пожаротушения и информирование пожарного расчета МЧС.
Проведение эвакуации людей.
Локализация очага возгорания.
Понижение финансовых трат.
Минимизация травм и смертей среди людей.

Виды пожарной сигнализации

Комплектующие современных пожарных систем могут отличаться. Принцип работы и тип сигнализации определяют выбор необходимого оборудования — кабелей, датчиков, блоков питания и т. д. По структурной схеме пожарные сигнализации бывают:

Пороговыми с радиальным шлейфом.
Пороговыми с модульным построением.
Адресно-аналоговыми.
Адресно-опросными.
Комбинированными.

Адресно-аналоговые системы

Для сбора и анализа информации, получаемой с датчиков влажности, температуры, дыма и прочих, создаются адресно-аналоговые пожарные системы. Приемно-контрольный прибор считывает в реальном времени показания датчиков, каждому из которых присвоен конкретный адрес местонахождения. Полученная от разных датчиков информация анализируется, после чего посредством адресной сигнализации определяется местоположение очага воспламенения и подается сигнал и пожаре. Структура адресных шлейфов кольцевая, на каждый из них подключается до 200 датчиков и устройств:

Ручные и автоматические извещатели.
Реле.
Модули контроля.
Оповещатели.

Достоинства адресно-аналоговой пожарной сигнализации:

Почти полное отсутствие ложных тревог.
Быстрое обнаружение очага возгорания.
Возможность настройки чувствительности сенсоров.
Минимальные расходы на подключение схемы пожарной сигнализации и ее последующее техническое обслуживание.

Адресно-опросные

В адресных и пороговых системах сигнал о пожаре формируется самим датчиком. Протокол обмена информацией реализуется в шлейфе с целью определения сработавшего датчика. В отличие от адресно-аналоговой системы, алгоритм работы адресно-опросной проще. От сенсоров поступают сигналы на контрольную панель управления, затем осуществляется циклическое опрашивание извещателей для выяснения их состояния. Недостатком таких систем является увеличение времени обнаружения источника возгорания.

Преимущества сигнализаций:

Оптимальное соотношение цены и качества.
Информативность получаемых сигналов.
Контроль настроек и функциональности извещателей.

Пороговая

Система пожарной сигнализации со схемой, в которой у каждого датчика-извещателя имеется определенный порог чувствительности. Сигнал тревоги в ней срабатывает по номеру одного из сенсоров. Такие пожарные системы устанавливаются на небольших объектах — в детских садах и магазинах. Их минусом является минимальная информативность — срабатывает только сенсор — и отсутствие указания местонахождения очага возгорания. К преимуществам относят невысокую стоимость самой сигнализации и процесса ее установки.

Конструкция пожарных систем

Схема охранно-пожарной сигнализации представлена датчиками, сигнализирующими о появлении дыма, системой сбора, контроля и передачи данных. Каждый из элементов пожарной системы отвечает за конкретные задачи:

Охранно-пожарная панель — активирует систему.
Датчики — фиксируют задымление и подают соответствующий сигнал.
Приемно-контрольные панели — собирают и обрабатывают поступающую информацию, передают сигналы соответствующим службам.
Периферийное оборудование — обеспечивает линии связи, электропитание, активацию системы пожаротушения, методы информирования.
Оборудование центрального управления ОПС — охранно-пожарной сигнализации — получает сигнализацию от разных объектов и собирает информацию для отделений МЧС.

Принцип работы

Система функционирует на основе поочередного опроса всех датчиков и выявления факта срабатывания одного из них в случае с пороговыми системами либо изменения параметров среды в случае с адресно-аналоговыми системами. Пороговые системы при срабатывании датчика обрывают весь шлейф, что сигнализирует о наличии очага возгорания в зоне расположения данного шлейфа. Активация орошения в зоне задымления происходит в автоматических системах пожаротушения после получения соответствующего сигнала, который также подает сигнал тревоги и посылает вызов на центральный пульт.

Датчики пожарной системы

Основная функция сигнализации — быстрое реагирование на изменение параметров среды. Датчики отличаются друг от друга по принципу работы, типу контролируемого параметра, способу передачи информации. Принцип функционирования может быть двух типов — пассивного и активного: первый подразумевает только срабатывание, второй — срабатывание и мониторинг параметров окружающей среды. В зависимости от уровня угрозы активные извещатели подают различные сигналы на пост автоматического управления.

Осуществляют забор проб воздуха, его доставку и анализ. Сенсоры отличаются друг от друга контролируемыми физическими параметрами, по которым делятся на несколько категорий:

Тепловые.
Дымовые.
Пламени.
Утечки природного/угарного газа.
Утечки воды.

Принцип работы дымового датчика

Извещатель задымления, входящий в схему пожарной сигнализации, предназначен для определения источника воспламенения посредством обнаружения задымления в той части здания, где он находится. Датчики такого типа оптические — генерирование электрического сигнала происходит посредством фиксации света от светодиода фотоэлементом воздушной камеры. При ее задымлении на фотоэлемент поступает меньшее количество света, что приводит к срабатыванию датчика. Рабочий диапазон температур датчиков — от -30 до +40 градусов.

Нормативы установки

Пожарной сигнализации осуществляется согласно официальной документации — нормативам пожарной безопасности НПБ 88-2001, в которых указаны правила проектирования, монтажа и эксплуатации подобных систем. Процесс создания разнообразных комплексов пожаротушения регламентирован данными правилами. Например, площадь и высота потолков помещения определяют количество точечных дымовых датчиков и их расположение относительно друг друга.

Схема подключения датчиков пожарной сигнализации

Датчики объединяются в единую систему посредством проводов. Некоторые типы извещателей могут транслировать сигналы блоку управления без подключения проводки.

Подключение схемы пожарной сигнализации выполняется после определения необходимого количества датчиков. Непосредственно перед монтажом размечаются местоположения блока управления, ручных пожарных извещателей и системы оповещения. Для этого подойдут места с открытым доступом: в случае возгорания ничего не должно мешать добраться до извещателей и прочих элементов системы.

Большинство схем пожарной сигнализации подразумевают крепление детекторов к потолку. Их маскировка отделочными материалами возможна при условии сохранения эффективности их работы.

Датчики подключаются к блоку управления.

Установка пожарной сигнализации

Первый этап монтажа включает выбор схемы пожарной сигнализации, основного и дополнительного оборудования и охранной системы. Совмещение пожарной и охранной систем создает охранно-пожарный комплекс. Монтаж и подключение пожарной сигнализации на выбранном заказчиком объекте осуществляются в несколько этапов:

Проектирование схемы пожарной сигнализации.
Прокладка кабелей и шлейфов.
Установка датчиков.
Проведение пуско-наладочных работ.

Перед размещением сигнализации оценивается площадь помещения, в котором будет проводиться монтаж. Для этого определяется радиус действия детекторов. Делать это лучше всего совместно со специалистами.

Работе установленных извещателей не должны мешать сторонние раздражители: к примеру, запахи из кухни могут спровоцировать реакцию Тепловые датчики должны размещаться на расстоянии от источников искусственного тепла.

Мультисенсорные датчики повышают эффективность работы пожарной сигнализации, особенно если она устанавливается в многоэтажном здании. Возможен вариант, при котором предусмотрена комбинированная схема датчиков пожарной сигнализации, сообщающихся друг с другом посредством радиоуправления.

Система оповещения устанавливается таким образом, чтобы сигнал тревоги был слышен всем людям, находящимся в помещении или здании.

Главной рекомендацией является своевременное техническое обслуживание сигнализации. Для этого системы периодически проверяют и перенастраивают. Некоторые модели оснащают защитой от насекомых, пыли, влаги и прочих раздражителей.

Комплектация противопожарных систем включает инструкцию по установке и эксплуатации. При соблюдении указанных производителем рекомендаций приборы могут прослужить длительное время.

Схема пожарной сигнализации «Болид»

На российском рынке представлен широкий ассортимент систем безопасности, но наиболее популярной и распространенной считается охранно-противопожарная сигнализация Bolid.

Охранно-пожарная система Bolid представляет совокупность технических средств, действие которых направлено на сбор данных от разных оповещателей и датчиков и их преобразование в информацию, передаваемую операторам в случае возникновения возгорания либо проникновения на охраняемую территорию сторонних лиц.

Функционал сигнализации Bolid позволяет:

Осуществлять постоянный надзор за объектом при помощи камер видеонаблюдения.
Подача сигнала тревоги в случае выхода оборудования из строя.
Определение места нарушения охраняемого периметра.
Автоматическая активация системы пожаротушения при возникновении очага возгорания.
Быстрое обнаружение факта увеличения температуры, задымления помещения или воспламенения.

Ручной пожарный извещатель (ИПР) — Пожарная сигнализация — Сигнализация — Каталог статей

Обзор ручного пожарного извещателя на примере ИПР-3СУ.

Наверняка каждый из вас, находясь в здании административного, культурно-массового, производственного или другого типа встречал эти таинственные красные коробочки расположенные как правило на стенах, на уровне глаз. Зачастую они имеют на своем корпусе надпись о том что в случае пожара необходимо либо разбить стекло либо нажать кнопку или потянуть за рычаг. Вот эта кнопка называется ручной пожарный извещатель (ИПР). Исходя из сюжетов некоторых фильмов простой обыватель считает что если выполнить эту магическую манипуляцию (нажать кнопку) то с потолка непременно польется вода или еще хуже — помещение наполнится удушающим газом.

На самом деле, в большинстве случаев нажатие этой кнопки приведет к появлению тревожного сигнала на посту охраны здания. В некоторых случаях отработает система автоматики (включится система оповещения, аварийное освещение, заблокируются лифты), и лишь в наиболее серьезных системах при выполнении определенных условий может действительно сработать система автоматического пожаротушения.
Я это все к тому пишу чтобы любой человек , прочитавший эту статью понимал что без причины нажимать ручные пожарные извещатели не следует, ну а вот если вы действительно обнаружили возгорание то смело жмите ближайшую заветную кнопку и незамедлительно покиньте здание.

Это было отступление, дальнейший материал в статье будет более конкретным и предназначенным для моих коллег — людей занимающихся техническим обслуживанием и ремонтом систем пожарной сигнализации, особенно тех кто только осваивает это не простое ремесло.

В настоящее время существует множество производителей пожарных извещателей в том числе и ручных.

Кроме этого ручные пожарные извещатели постоянно усовершенствуются, поэтому как и в случае с дымовыми пожарными извещателями, в абсолютно одинаковых корпусах с одинаковым названием датчика может находится совершенно разная электронная начинка. При всем этом различии неадресный ручной пожарный извещатель должен соответствовать определенным техническим характеристикам чтобы его можно было подключить к шлейфу любого неадресного прибора. Как правило любой современный не адресный ИПР, за счет изменения перемычек на нем или схемы подключения позволяет подключить его в шлейф как активным (токопотребляющем), так и пассивным датчиком.
Для примера рассмотрим один из ручников , получивших широкое применение в нашем регионе — ИПР-3СУ.

Устройство извещателя:

Как правило ИПР можно конструктивно разделить на корпус, механическую и электронную часть.
Т.е. механическое воздействие человека должно преобразоваться в изменение электрических параметров понятное приемо-контрольному прибору.

К томуже сам датчик должен иметь память на механическом уровне, т.е. после воздействия на ИПР его механическая часть (кнопка или рычаг) фиксируется и без специального ключа не возвращается в исходное состояние. В плане механики ИПР-3СУ, изображенный на фото имеет очень удачную простую и надежную конструкцию. При нажатии на кнопку она вдавливается и фиксируется за счет свойств упругой пружины одновременно возникает воздействие на микропереключатель электронной схемы переводя его из положения норма в положение пожар. А уже за счет электронной схемы изменяются тОковые параметры подключенного к ручному пожарному извещателю шлейфа и индикация самого ИПР (вместо зеленого светодиода начинает мигать красный). Далее приемо-контрольный прибор зафиксировав изменения параметров шлейфа формирует соответствующий своей конфигурации сигнал. Чтобы отключить сигнал тревоги нужно опять вручную восстановить ИПР в исходное состояние а для этого нужен специальный секретный ключ (если под рукой нет секретного ключа подойдет любой винтик с резьбой М3).

Этот «ключ» ввинчивается в отверстие по середине кнопки и она вытягивается в исходное положение. В таком положении она опять-таки фиксируется за счет свойств той-же пружины. В зависимости от того в какой шлейф какого прибора включается ручной извещатель выбирается комбинация перемычек на его плате, добавочный резистор и схема подключения.

1. Шлейф с токопотребляющими датчиками.

При такой схеме подключения, после нажатия на кнопку, ИПР резко увеличивает потребление тока (так-же происходит при срабатывании двухпроводного дымового датчика) что распознается приемо-контрольным прибором как сигнал тревоги. Величина потребляемого ручным пожарным извещателем тока зависит от добавочного сопротивления номинал которого зависит от характеристик приемоконтрольного прибора.

2. Шлейф с пассивными датчиками.

При подключении по такой схеме, после нажатия на кнопку, ИПР включает последовательно в цепь шлейфа добавочный резистор, что уменьшит ток протекающий по этому шлейфу (как например при срабатывании теплового пожарного извещателя) а прибор примет этот сигнал.

Номинал резистора опять-таки зависит от приемоконтрольного прибора.
Более подробную информацию о вариантах схем подключения нужно смотреть в руководствах по эксплуатации ручного пожарного извещателя (например здесь или здесь) а также в руководстве на приемоконтрольный прибор (ПКП).

Ремонт ИПР-3СУ:

Несмотря на простоту конструкции и схемы, ручные пожарные извещатели тоже выходят из строя. Наиболее часто ИПР-3СУ «вылетают» во время грозы. Неисправность может например выражаться в повышенном токе потребления извещателя при отжатой кнопке, как следствие шлейф переходит в режим «Пожар» и не восстанавливается.
В таком случае неисправный элемент удается найти путем поочередной «прозвонкой» всех полупроводниковых элементов, благо их там не много.
Для лучшего понимания работы ручного пожарного извещателя ИПР-3СУ я приведу ниже несколько принципиальных схем. Схемы были срисованы с «натуры» по печатным проводникам, поэтому не исключены ошибки (подсказывайте — исправим).

Вариант 1.

Вариант 2.

Вариант 3.

Отличается от второго варианта лишь разводкой печатной платы

Вариант 4. (ИП5-2Р)

В одном из исполнений, ручной пожарный извещатель ИП5-2Р имеет схожую с ИПР-3СУ механическую часть однако существенно отличается в схематехнике.

Здесь уже применен микроконтроллер PIC10F222 и имеются дополнительные перемычки для выбора токопотребления датчика в режиме «тревога». Схема подключения извещателя идентична предыдущим.

Цербер 03 — Прибор охранно-пожарный

Цербер 03 — Прибор охранно-пожарный — Крипто Групп

Двухсторонний радиоканал
Рабочая частота: 433.075 — 434.750 МГц
Излучаемая мощность: 10 мВт
ШС ОС: 16 охранно-пожарных шлейфов (до 150)
ШС ПС: 2 пожарных шлейфа (расширение до 22)
Программируемые выходы: 10 выходов «Открытый коллектор»
Восемь разделов (областей) охраны
Управление: клавиатуры Цербер K / K-TS, Touch Memory (128 ключей)
Напряжение питания: 17-20 В (AC/DC)
Выход питания для внешних потребителей: 2 А
*Корпус, блок питания и АКБ в стоимость не входят

Применение

ППКОП «Цербер 03» — многофункциональный охранно-пожарный прибор со встроенным приемопередатчиком. Прибор предназначен для охраны малых, средних и крупных объектов от проникновений и возгораний.

Особенности

ППКОП «Цербер 03» — первый в России радиоканальный охранный прибор с ДВУХСТОРОННЕЙ связью. Он обладает уникальным алгоритмом передачи данных, который дает 100% гарантию доставки тревожных сообщений на пульт. Передача любого сообщения, в обязательном порядке, подтверждается «квитанцией» от центральной станции. ППКОП «Цербер 03» «знает» доставлено его сообщение или нет. Вы можете удаленно программировать прибор и управлять им, уведомлять клиента о задолженности или блокировать злостного неплательщика непосредственно с ПЦН.

Технология

Вся линейка радиоканальных приборов “Цербер” оснащена системой передачи извещений с ДВУХСТОРОННЕЙ связью. Именно обратная связь, позволяет нам реализовать УМНЫЙ алгоритм передачи сообщений. Динамическая маршрутизация передачи данных позволяет легко масштабировать систему в сложных рельефах местности. Каждый прибор обладает функцией ретрансляции. Именно поэтому наши приборы могут передавать сообщения друг через друга «по цепочке» в обход естественных индустриальных помех. Можно сказать, что «Цербер» общается в сети, поэтому понимает доставлено сообщение на ПЦН или нет. А это знание позволяет ему интеллектуально задействовать резервные каналы связи (Радио, GSM, LAN, ГТС ).

Модуль Подключения Нагрузки МПН — Адресные системы ОПС

Модуль подключения нагрузки к приборам С2000-АСПТ, С2000-КПБ, Сигнал-20П, Сигнал-20М. Упрощает подключение оповещателей, табло и исполнительных устройств к приборам с диодной схемой контроля линии.

Назначение: модуль подключения нагрузки предназначен для подключения к контролируемым выходам пожарных приборов управления (ППУ) звуковых и световых оповещателей, противопожарных модулей, электромагнитных клапанов, промежуточных реле и иных исполнительных устройств

Основные особенности АМПН:

Используется совместно с блоками «С2000-АСПТ», «С2000-КПБ», «Сигнал-20П», «Сигнал-20М» производства ЗАО НВП «Болид», обеспечивающими контроль линий управления исполнительными устройствами в системах пожарной сигнализации и автоматики, а также в системах оповещения и управления эвакуацией.
Конструкция не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.

Технические характеристики:

Максимальное рабочее напряжение: 50 В.
Максимальный ток нагрузки: 2,5 А.
Максимальный ток контроля: 0,1 А.
Сечение проводов для подключения: 0,2 кв. мм.
Рабочий диапазон температур: от минус 30 до +55 °С (от 243 К до 328 К).
Степень защиты оболочки: IP30.
Габаритные размеры (без учёта проводов подключения): 20×10×7 мм.
Масса: не более 5 г.
Содержание драгоценных материалов: не требует учёта при хранении, списании и утилизации.
Содержание цветных металлов: не требует учета при списании и дальнейшей утилизации изделия.

Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о Модуль Подключения Нагрузки

Вопрос от: Алексей

Добрый день. Вопрос по модулю подключения нагрузки. У меня по проекту нарисовали 10 оповещателю световых, в одном помещении но расположены удаленно друг от друга. Все МПН подключены последовательно с концевым. могу ли я эту схему использовать паралельно друг другу. чтоб на один выход свести с двух сторон.и должен ли быть концевой МПН на линии?спасибо.

Ответил: Кузьмин Борис
Здравствуйте. Мы не консультируем по проектами способам их реализации. Пригласите, пожалуйста инженера. Это отдельная работа.

Самовывоз из офиса: Доставка курьером: Транспортные компании: Отзывы о МПН: Оставить отзыв

Ваш отзыв может быть первым!

% PDF-1.4 % 808 0 объект > эндобдж xref 808 89 0000000016 00000 н. 0000003156 00000 п. 0000003304 00000 н. 0000003721 00000 н. 0000003835 00000 н. 0000004168 00000 п. 0000004858 00000 н. 0000004970 00000 п. 0000005059 00000 н. 0000005632 00000 н. 0000006266 00000 н. 0000008050 00000 н. 0000009322 00000 н. 0000009729 00000 н. 0000014063 00000 п. 0000014484 00000 п. 0000019661 00000 п. 0000020222 00000 п. 0000025162 00000 п. 0000025684 00000 п. 0000025939 00000 п. 0000026022 00000 п. 0000026077 00000 п. 0000026155 00000 п. 0000026271 00000 п. 0000026502 00000 п. 0000026585 00000 п. 0000026640 00000 п. 0000026703 00000 п. 0000026782 00000 п. 0000026879 00000 п. 0000027047 00000 п. 0000027127 00000 п. 0000027224 00000 н. 0000027389 00000 н. 0000027772 00000 п. 0000028306 00000 п. 0000028399 00000 п. 0000028973 00000 п. 0000029349 00000 н. 0000029791 00000 п. 0000030156 00000 п. 0000030541 00000 п. 0000030897 00000 п. 0000031244 00000 п. 0000031619 00000 п. 0000031951 00000 п. 0000032044 00000 п. 0000032541 00000 п. 0000038114 00000 п. 0000256139 00000 н. 0000256176 00000 н. 0000266206 00000 н. 0000266562 00000 н. 0000270336 00000 п. 0000270742 00000 н. 0000271150 00000 н. 0000271523 00000 н. 0000271601 00000 н. 0000271770 00000 н. 0000271867 00000 н. 0000271947 00000 н. 0000272064 00000 н. 0000272130 00000 н. 0000272153 00000 н. 0000272503 00000 н. 0000272581 00000 н. 0000272753 00000 н. 0000272850 00000 н. 0000272929 00000 н. 0000273007 00000 н. 0000273124 00000 н. 0000273190 00000 н. 0000273213 00000 н. 0000273591 00000 н. 0000273669 00000 н. 0000273747 00000 н. 0000273864 00000 н. 0000273930 00000 н. 0000273953 00000 н. 0000274331 00000 н. 0000274409 00000 н. 0000278891 00000 н. 0000278930 00000 н. 0000278969 00000 н. 0000285250 00000 н. 0000290564 00000 н. 0000002957 00000 н. 0000002118 00000 п. трейлер ] / Назад 692926 / XRefStm 2957 >> startxref 0 %% EOF 896 0 объект > поток h ެ KLQ; 2NP) TEADTtķ «X lKmT ((| o4ĨY0qdqE.i + Wİp ܜ {9

Nissan Atlet серии T, OP, A, X Руководство по электрическим схемам вилочного погрузчика

Распродажа!

Крышки : Вилочные погрузчики Nissan / Atlet серии T, O, P, A, X

— TPL, TPF, TPD, TPC, TLL, TLP, TSL, TSP
Серия O — OPC, OPS, OPM , OPH
Серия A — ALL, AJN, ASN, ATF
Серия X — XLL, XJN, XSN, XTF

Страницы : 926
Формат : файлы PDF (zip)
Размер файла : 99 МБ
Совместимо с : компьютерами Windows / Mac
Примечания: Загрузка схемы / схемы с высоким разрешением

Руководство по электрическим схемам вилочного погрузчика Nissan / Atlet серий T, OP, A, X в формате PDF для загрузки (2 комплекта папок) ) предоставляет информацию для электрических систем погрузчика и имеет важное значение для всех механиков, выполняющих ремонтные работы или устранение неисправностей на вилочном погрузчике.Прилагаемые диаграммы представлены в четком формате с высоким разрешением и могут быть увеличены для получения более подробной информации. Просмотрите Руководство по электрическим схемам вилочного погрузчика Nissan / Atlet серий T, OP, A, X на своем компьютере или при необходимости распечатайте страницы.

СОДЕРЖАНИЕ
A — ЭЛЕКТРИЧЕСКАЯ СХЕМА
A — СХЕМА ЦЕПИ
A — ВАРИАНТЫ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ
A — СПЕЦИАЛЬНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
A-ergo — СХЕМА ЭЛЕКТРОПРОВОДКИ
A-ergo — СХЕМА ЭЛЕКТРОПРОВОДКИ
A-ergo — СХЕМА ЭЛЕКТРОПРОВОДОВ
A-ergo A-ergo — ВАРИАНТЫ ЭЛЕКТРОПРОВОДКИ
OP — СХЕМА ПОДКЛЮЧЕНИЯ T-MAST
OP — СХЕМА T-MAST
OP — СХЕМА ЭЛЕКТРОПРОВОДОВ DTFV-MAST
OP — СХЕМА ЦЕПИ DTFV-MAST
TL — СХЕМА ЭЛЕКТРОПРОВОДОВ
TL — СХЕМА
TL — ВАРИАНТЫ ЭЛЕКТРОПРОВОДКИ
TL — СПЕЦИАЛЬНАЯ СХЕМА СОЕДИНЕНИЙ
TP — СХЕМА ЭЛЕКТРОПРОВОДОВ
TP — СХЕМА ЦЕПИ
TP — СХЕМА ЦЕПИ
TP — СХЕМА ПРОВОДОВ
TP — СХЕМА ПРОВОДОВ СХЕМА
TS — СХЕМА ЦЕПИ
TS — ВАРИАНТЫ ЭЛЕКТРОПРОВОДКИ
X — СХЕМА ЭЛЕКТРОПРОВОДОВ
X — СХЕМА
X — ВАРИАНТЫ ПОДКЛЮЧЕНИЯ
X-Erg o — ЭЛЕКТРИЧЕСКАЯ СХЕМА
X-Ergo — ЦЕПНАЯ СХЕМА
X-Ergo — ВАРИАНТЫ ЭЛЕКТРОПРОВОДКИ

Пример электрической схемы / схемы :

F.A.Q.

Как это работает?

Это просто — после покупки схемы через нашу безопасную кассу на адрес электронной почты, который вы укажете при оформлении, будет отправлена ссылка для загрузки. У вас есть до 90 дней, чтобы получить и сохранить файлы. Как только файл будет сохранен на вашем компьютере, он станет вашим навсегда.

Как просмотреть схему?

Мы рекомендуем Adobe Reader (бесплатно) или Foxit PDF Reader (бесплатно) для просмотра и сохранения файлов PDF.

Вы можете прислать мне печатную версию?

Мы продаем только загружаемые схемы, однако их можно распечатать в вашей местной типографии.

Есть вопросы или нужна дополнительная информация? Свяжитесь с нами

% PDF-1.4 % 699 0 объект > эндобдж xref 699 74 0000000016 00000 н. 0000004495 00000 н. 0000004710 00000 н. 0000004754 00000 н. 0000004781 00000 н. 0000004831 00000 н. 0000004979 00000 п. 0000005037 00000 н. 0000005477 00000 н. 0000005514 00000 н. 0000005567 00000 н. 0000005646 00000 п. 0000005723 00000 н. 0000007847 00000 н. 0000007925 00000 н. 0000009497 00000 н. 0000011555 00000 п. 0000013525 00000 п. 0000015378 00000 п. 0000015753 00000 п. 0000016107 00000 п. 0000017463 00000 п. 0000019417 00000 п. 0000021545 00000 п. 0000024238 00000 п. 0000025194 00000 п. 0000027182 00000 п. 0000027456 00000 п. 0000028586 00000 п. 0000028824 00000 п. 0000068570 00000 п. 0000068609 00000 п. 0000094966 00000 п. 0000095005 00000 п. 0000113038 00000 н. 0000120341 00000 н. 0000130802 00000 н. 0000136475 00000 н. 0000136546 00000 н. 0000136646 00000 н. 0000136724 00000 н. 0000136773 00000 н. 0000136865 00000 н. 0000136914 00000 н. 0000137020 00000 н. 0000137069 00000 н. 0000137164 00000 н. 0000137213 00000 н. 0000137350 00000 н. 0000137398 00000 н. 0000137501 00000 н. 0000137597 00000 п. 0000137697 00000 н. 0000137745 00000 н. 0000137855 00000 н. 0000137903 00000 н. 0000137999 00000 н. 0000138047 00000 н. 0000138096 00000 н. 0000138200 00000 н. 0000138249 00000 н. 0000138358 00000 н. 0000138407 00000 н. 0000138513 00000 н. 0000138562 00000 н. 0000138686 00000 н. 0000138735 00000 н. 0000138848 00000 н. 0000138897 00000 н. 0000139001 00000 н. 0000139050 00000 н. 0000139098 00000 н. 0000004320 00000 н. 0000001813 00000 н. трейлер ] / Назад 3408039 / XRefStm 4320 >> startxref 0 %% EOF 772 0 объект > поток hWypdT մ V, + ia% vJ)% * Iml q8>% \ | (B.8 qb @ & @ 2La3vz @ ~ o% [rLOg {㽱 @ `8eP U6a | xpkWSdǰm + k | CfDG / nbˎ \ .j = ~ ⁯njxŋ; z {) YC {%: 7o> Az «{Ss ‘# c2b>) iZH ~ 5wX? 9k_u1judi # | Sž7r7ϿN? ׽ kmlIl67hz9me} UFz8? L & jr [VAMhP_w = 5dfg = n U «> 3R ߐ GǎY: tn ~ SuYQe-x% * Pl6 / 9Ģ9oDY * FTn: CLčPcEkYKCU-N * W | m6; \ [fkEVfi9 eukV ~ ۭ [nr \ ͒.» VÜQHpV (xE2ZP ۀ! W&Z

% PDF-1.4 % 1034 0 объект > эндобдж xref 1034 114 0000000016 00000 н. 0000003359 00000 п. 0000003604 00000 н. 0000003633 00000 н. 0000003682 00000 н. 0000003718 00000 н. 0000003964 00000 н. 0000004073 00000 н. 0000004157 00000 н. 0000004238 00000 п. 0000004321 00000 п. 0000004403 00000 п. 0000004485 00000 н. 0000004567 00000 н. 0000004648 00000 н. 0000004729 00000 н. 0000004978 00000 н. 0000005569 00000 н. 0000005706 00000 н. 0000006163 00000 н. 0000006214 00000 н. 0000006265 00000 н. 0000006489 00000 н. 0000006788 00000 н. 0000007018 00000 н. 0000007097 00000 п. 0000007966 00000 н. 0000008624 00000 н. 0000008663 00000 н. 0000009359 00000 н. 0000010058 00000 п. 0000010858 00000 п. 0000011611 00000 п. 0000012006 00000 п. 0000012247 00000 п. 0000012978 00000 п. 0000024525 00000 п. 0000025320 00000 н. 0000029349 00000 н. 0000029583 00000 п. 0000029799 00000 н. 0000032494 00000 п. 0000033349 00000 п. 0000034204 00000 п. 0000045927 00000 п. 0000056349 00000 п. 0000056410 00000 п. 0000056496 00000 п. 0000056625 00000 п. 0000056795 00000 п. 0000056934 00000 п. 0000057061 00000 п. 0000057199 00000 п. 0000057470 00000 п. 0000057608 00000 п. 0000057752 00000 п. 0000058060 00000 п. 0000058198 00000 п. 0000058481 00000 п. 0000058666 00000 п. 0000058801 00000 п. 0000059149 00000 п. 0000059288 00000 п. 0000059513 00000 п. 0000059715 00000 п. 0000059856 00000 п. 0000059964 00000 н. 0000060190 00000 п. 0000060300 00000 п. 0000060397 00000 п. 0000060509 00000 п. 0000060623 00000 п. 0000060763 00000 п. 0000060879 00000 п. 0000060996 00000 п. 0000061216 00000 п. 0000061492 00000 п. 0000061589 00000 п. 0000061886 00000 п. 0000061983 00000 п. 0000062098 00000 п. 0000062202 00000 п. 0000062328 00000 п. 0000062487 00000 п. 0000062717 00000 п. 0000062934 00000 п. 0000063077 00000 п. 0000063311 00000 п. 0000063498 00000 п. 0000063738 00000 п. 0000064037 00000 п. 0000064134 00000 п. 0000064254 00000 п. 0000064399 00000 н. 0000064532 00000 п. 0000064674 00000 п. 0000064778 00000 п. 0000065015 00000 п. 0000065163 00000 п. 0000065303 00000 п. 0000065427 00000 н. 0000065572 00000 п. 0000065680 00000 п. 0000065804 00000 п. 0000065969 00000 п. 0000066188 00000 п. 0000066338 00000 п. 0000066483 00000 п. 0000066588 00000 п. 0000066796 00000 п. 0000067018 00000 п. 0000067122 00000 п. 0000003158 00000 п. 0000002632 00000 н. трейлер ] >> startxref 0 %% EOF 1147 0 объект > поток xb«f`ac`c`

Схема подключения заднего фонаря Chevy C4500

Схема подключения заднего фонаря Chevy C4500 Whats New

Схема подключения заднего фонаря Chevy C4500 -.. . . . . .

Схема подключения заднего фонаря Chevy c4500 —

Схема подключения заднего фонаря Chevy c4500 —

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д.Схема подключения заднего фонаря chevy c4500 Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Схема подключения заднего фонаря Chevy c4500 На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема] схема подключения задних фонарей chevy c4500 полная версия hd качество chevy c4500 mybodydiagram reverbfestival it 45 лучшее из 1994 chevy truck стоп-сигнал монтажная схема проводка фонаря прицепа, chevy 1500, chevy trucks Схема подключения заднего фонаря презентация chevrolet и gmc 1947 года доска объявлений сеть 1998 chevrolet truck k2500hd 3 4 тонны pu 4wd 6 5l turbo dsl ohv 8cyl руководство по ремонту электрическая схема… электрическая схема прицепа, электрическая схема, chevy silverado схема] chevrolet c4500 электрическая схема pubgesch infinityagespa it Chevy грузовик задний фонарь жгут проводов схема подключения ops прицеп свет проводка, светодиодные фонари для прицепов, chevy Trucks GMC sonoma, схема подключения радио, схема подключения 179 сидений] схема подключения грузовика lite tail ligt chacktam infinityagespa it

6.Руководство по замене датчика / переключателя давления дизельного масла GM 5L

Реле давления масла обычно является проблемой только на двигателях 1995 года и более старых моделей, так как OPS двигателей более поздних модельных лет не отвечает за включение подъемного насоса. Это не означает, что датчик давления масла не может выйти из строя на двигателях 1996+, однако симптомы могут значительно отличаться. Для двигателей 1995 года и старше проблема с OPS заключается в том, что он должен выдерживать электрическую нагрузку подъемного насоса, для которой, возможно, отсутствует достаточная конструкция переключателя для этого.Можно утверждать, что система действительно работает, даже если срок ее службы невелик, а переключатель ненадежен. Мы можем только предполагать, что у инженеров были самые лучшие намерения, даже если их подход не оправдал ожиданий. В конце концов, они изменили дизайн для модели 1996 года.

Подъемный насос часто обвиняют в симптомах, которые на самом деле вызваны отказом / отказом реле давления масла, что может вызвать остановку двигателя и неустойчивые проблемы с управляемостью. OPS можно проверить с помощью мультиметра, отключив подъемный насос и сняв напряжение на штырях разъема при проворачивании двигателя (двигатели до 1996 модельного года) или повернув ключ в положение «работа» (1996 и новее модельные годы. ). Не пролезайте под транспортным средством, если двигатель проворачивает более . Отсоедините разъем подъемного насоса и используйте перемычки / удлинители и цифровой мультиметр или вольтметр для измерения напряжения в безопасном месте. Если при проворачивании двигателя на подъемный насос не подается напряжение, замените OPS. Если подъемный насос получает питание, продолжайте поиски своей проблемы.

Датчик давления масла находится в одном из двух положений в зависимости от года выпуска двигателя.Двигатели 1995 г.в. и более ранние будут иметь OPS, установленный за / под контроллером свечей накаливания и в штуцер в головке блока цилиндров со стороны водителя. Двигатели 1996 г.в. и более поздние будут иметь OPS, расположенный за / под задним ходовым элементом впускного коллектора со стороны водителя диспетчера топливного фильтра (FFM).

Снятие датчика / переключателя давления масла предназначено для выполнения с помощью специального гнезда с минимальной полезной глубиной 2-5 / 8 дюймов — это намного больше, чем внутренняя глубина типичного глубокого гнезда.Размер головки составляет 1-1 / 16 дюйма, и необходимо использовать шестигранную головку; 12-гранная головка / гаечный ключ будет скользить по OPS . Гайка может выглядеть как обычная шестигранная головка с шестигранной головкой, но углы на самом деле закруглены, поэтому 12-гранное гнездо будет недостаточным.Логотип является приемлемой альтернативой и может обеспечить более гибкий доступ для двигателей 1996 года и более поздних модельных лет, поскольку OPS расположен в неудобном положении несколько под направляющей впускного коллектора.

Допустимые разъемы: Lisle 13250, Snap-On A120, Kent-Moore J-41712 и многие стандартные разъемы для датчиков, доступные в вашем местном магазине автозапчастей.Обратите внимание, что OTC предлагает несколько разъемов для датчиков, ни одно из которых не является достаточно глубоким для этого датчика давления масла. На момент публикации розетка Lisle стоила менее 10 долларов США и работала безупречно; Розетки Snap-On и Kent-Moore имеют высокую цену.

Следующие ниже процедуры относятся к двигателям до 1996 модельного года. Процедуры очень похожи для более поздних модельных лет, однако расположение и ориентация датчика отличаются.

Щелкните любой эскиз, чтобы просмотреть полноразмерное изображение с высоким разрешением и деталями

• Отсоедините оба отрицательных провода аккумуляторной батареи.

• Если возможно, снимите пластиковую крышку двигателя «Turbo Power» (4 болта, головка на 13 мм).

• Снимите контроллер свечей накаливания, расположенный на кронштейне в задней части головки блока цилиндров со стороны водителя. Для (2) наконечников проводов клеммы требуется торцевая головка 1/2 дюйма или 13 мм, в то время как вам нужно будет снять (3) гайки с шестигранной головкой с помощью торцевого ключа на 15 мм, чтобы освободить крепления и кронштейн.

• Освободив контроллер свечи накаливания, поверните его на 180 градусов, чтобы получить доступ к удерживающему зажиму разъема.

• Удерживающий зажим соединителя будет заблокирован пластиковой страховочной стяжкой; вытащите стяжку из зажима разъема, затем освободите зажим и вытащите разъем из контроллера свечи накаливания. Примечание. Пластиковая предохранительная стяжка, обычно синего цвета, может отсутствовать, если контроллер свечи накаливания снимался ранее и не заменялся.

• При снятом контроллере свечей накаливания датчик / выключатель давления масла виден.Снимите разъем с верхней части OPS.

• Как упоминалось ранее, для снятия датчика давления масла рекомендуется использовать специальный патрубок. Головка должна иметь минимальную глубину 2-5 / 8 дюймов, что больше, чем средняя глубина розетки. Она также должна быть шестигранной; 12-гранная головка / гаечный ключ не будет захватывать закругленные углы гаек. Конкретный инструмент a имеет закругленные углы, а не острые, что соответствует форме датчика.

• Удобно использовать длинный удлинитель или ряд удлинителей, чтобы добраться до верхней части датчика давления масла, как показано на рисунке.

• Снимите датчик давления масла и установите на его место новый.

• Сожмите датчик плотно, но нет необходимости перетягивать.

• Установите на место разъем датчика давления масла. Замените разъем, если он поврежден, не блокируется или поврежден иным образом (см. ACDelco PT-121, соединительный кабель OPS).

• Установите на место контроллер свечей накаливания. Перед установкой можно нанести небольшое количество диэлектрической смазки на клеммы разъема и наконечники проводов.

• Запустите двигатель и проверьте правильность работы датчика / переключателя давления масла.

Устали от повторяющихся отказов реле давления масла? Взгляните на наш перепускной жгут топливного насоса OPS, который значительно снижает электрическую нагрузку через OPS для более надежной работы.

Дополнительные источники

Иногда в ходе вашей работы вам может потребоваться информация, не включенная в OP или OD.Где вы найдете эту информацию, зависит от типа боеприпасов, с которыми вы работаете. Например, если вы работаете с подрывным оборудованием, вам могут помочь бюллетени по подрыву боеприпасов (EODB). Другими типами публикаций являются публикации по специальным боеприпасам (SWOP), инструкции и уведомления NAVSEA по вопросам общей политики, а также такие другие публикации, как ORDALTS-00, которые предоставляют информацию обо всех ORDALT для самолетов, береговых станций и всех классов судов.

Армия готовит несколько публикаций, которые также применимы к боеприпасам ВМФ. К ним относятся полевые руководства (FM), технические руководства (TM), технические бюллетени (TB) и совместные публикации армии, флота и морской пехоты. Эти публикации перечислены в Индексе доктринальных, учебных и организационных публикаций , DA-PAM 310-3, Армия США или SL-1-3, Индексе публикаций , авторизованных и хранящихся в морской пехоте (PASMC).

ЧЕРТЕЖИ ЗАКАЗА

ЦЕЛИ ОБУЧЕНИЯ: Обсудите основные типы чертежей, используемых при техническом обслуживании и ремонте оружия.Обсудите цель публикации иллюстрированной разбивки частей (IPB). Обсудите назначение стандартных символов, используемых на гидравлических схемах.

Чтобы выполнять какие-либо работы по техническому обслуживанию вашего оборудования, вы должны хорошо его знать. Хороший способ узнать об этом — изучить само оборудование. Но вы будете учиться быстрее, и вы узнаете больше, используя определенные исходные материалы. Это руководство является таким источником; то же самое можно сказать о OP, OD и других публикациях. Однако во многих отношениях наиболее ценным исходным материалом могут быть чертежи боеприпасов.

Все производители артиллерийского оборудования составляют чертежи всего производимого ими оборудования. Копии этих чертежей, воспроизведенные с помощью чертежей, процесса Xerox или каким-либо другим способом, поставляются на каждый военный корабль или установку, которая либо имеет оборудование, либо, по какой-либо другой причине, требует копии этих чертежей. Многие чертежи воспроизводятся в ОП и других технических руководствах. Некоторые из чертежей, которые вы будете использовать, сделаны NAVSEA, но многие другие сделаны подрядчиками, которые производят оборудование для NAVSEA.

ВИДЫ ЧЕРТЕЖЕЙ

Рисунки различаются в зависимости от их назначения. Основные типы чертежей, классифицируемые NAVSEA по назначению, следующие:

1. Чертежи общего вида. На этом чертеже показано все оборудование в сборе. В нем указывается общий вид и взаимосвязь важных узловых компонентов, а также указываются чертежи, на которых описываются компоненты оборудования.

2. Монтажные чертежи. На этих чертежах показаны такие элементы, как монтажные площадки и кронштейны, противоударные опоры, точки входа кабелей и сопрягаемых механических частей, тип необходимого кабеля, размеры необходимого монтажного оборудования, а также указания, как ориентировать оборудование и закреплять его на своем месте. на переборке или палубе. Одна разновидность этого типа чертежа, называемая контурным чертежом, показывает габаритные размеры и зазоры, необходимые для работы и обслуживания оборудования.

3. Сборочные чертежи и сборочные чертежи. На этих чертежах показаны детали конструкции узлов, составляющих все оборудование. В общем, вы можете думать о сборке (или подсборке) как о любой группе из двух или более деталей, собранных в единое целое. Сборочный чертеж предназначен для того, чтобы дать возможность правильно оборудованному цеху собрать готовую сборку из предписанных деталей, сборочных и отделочных материалов.

4. Детальные чертежи. Когда вы разбираете какое-либо оборудование на достаточно большое расстояние, вы в конечном итоге переходите к отдельным частям, которые невозможно разобрать дальше.Они представлены в виде подробных чертежей, которые дают всю информацию, которая потребуется должным образом оборудованному магазину, чтобы изготовить изделие именно так, как требуется.

5. Электросхемы. Основная цель чертежа или схемы электропроводки очевидна из ее названия — она показывает, как подключать отдельные части оборудования или системы. Существует несколько разновидностей схем подключения.

На схеме внешней проводки показано, как подключить элемент оборудования к судовой системе электропроводки или к другому оборудованию.На нем показаны клеммные колодки, клеммные колодки, вилки, разъемы и другие точки подключения и устройства, а также их обозначение буквами и цифрами. Линии обозначают устанавливаемые электрические проводники. На чертеже показаны размер и тип используемой проволоки; указанный вид изоляции, экранирования, воздуховодов и брони, если это применимо; необходимая длина; где должны быть выполнены заземляющие соединения; где стыки необходимо паять, сваривать или обрезать; и так далее. Он также определяет вид тока (ac или de), частоту и напряжение для каждого проводника.

Внутренняя электрическая схема делает то же самое для проводки внутри оборудования. Он также определяет и показывает расположение предохранителей, их размер и тип, а также их схемы. Он определяет местонахождение и идентифицирует с помощью стандартных символов все лампы, двигатели, синхронизаторы, резисторы, конденсаторы, трансформаторы, дроссели, переключатели, реле и все другие электрические компоненты в оборудовании и дает их электрические параметры, если это применимо. Он идентифицирует все клеммы и точки подключения.Это один из самых полезных видов чертежей для технического обслуживания и устранения неисправностей электрооборудования.

Схема соединений elementary находится примерно на полпути между схемами, которые мы только что обсудили, и схемой, которая будет рассмотрена в ближайшее время. На нем показаны клеммы и точки подключения, расположение компонентов и значения, а также скоро, но он также устроен так, что гораздо легче следить за схемой и понимать ее, чем с обычной схемой подключения. Но обратите внимание, что элементарная схема, как и чистая схема, мало учитывает фактические размеры и формы деталей или оборудования, их физическое расположение или ориентацию.Прослеживаемость схемы — гораздо более важное соображение.

6. Схемы. Единственное общее заявление, которое вы можете сделать в отношении схематических чертежей или диаграмм, — это то, что их основная цель — помочь пользователю понять функционирование оборудования. В боеприпасах схемы электрических, гидравлических и пневматических систем имеют большое значение, помогая вам как мастеру по ремонту. Схемы часто имеют очень мало общего с реальным внешним видом или конструкцией оборудования, изображенного на диаграмме.

7. Смазочные чертежи. Чертеж или таблица смазки для военно-морского оборудования часто представляет собой чертеж общего вида или их группу, показывающую несколько видов, на которых фитинги для смазки и другие точки обозначены ярлыками. В приложении к OP на старом оборудовании обычно есть таблица смазочных материалов.

8. Чертежи инструментов. Специальные инструменты, такие как гаечные ключи, для определенных марок и модификаций пистолетов, описаны в чертежах инструментов — обычно сборочные или подробные.Эти инструменты перечислены в конкретном OP.

9. Списки чертежей (ЛД). LDs, как упоминалось ранее, рассматривается NAVSEA как разновидность скетчей. Сама по себе эта деталь классификации не особенно важна для вашей работы, но стоит помнить, что LD выглядит и рассматривается как своего рода инженерный чертеж, а не как публикация.

LD в некотором смысле являются ключом к системе рисования, используемой NAVSEA. Начиная с верхней части системы, для каждого основного боеприпаса (например, артиллерийской установки) готовится главный список чертежей или главный LD.Этот список включает все компоненты соответствующего оборудования. Каждый компонент разбит на сборки, узлы и детали на отдельном LD.

Идентификационный номер каждого компонента LD дается вместе с номером чертежа общего вида на главном LD для оборудования. Каждый компонент LD также показывает специальные инструменты, необходимые для обслуживания этого компонента. Ссылаясь на LD и чертежи для марки и модификации данной сборки или подсборки, можно перейти к отдельной детали и определить правильную номенклатуру, чертеж, номер детали, проектные размеры, допуски и все другие нужная информация.

Когда мы ссылаемся на чертеж или технический чертеж без квалификации, мы обычно имеем в виду сборку, подсборку или чертеж детали. Такие чертежи, как мы видели, объясняют, как изготовить какую-либо деталь или узел. И они также являются ценными помощниками при капитальном ремонте и ремонте оборудования. Эти чертежи ценны не только потому, что они показывают, как детали подходят друг к другу (хотя это очень важно само по себе), но также потому, что они описывают и перечисляют крепежные детали, необходимые для сборки сборки (включая соответствующие болты, гайки, запатентованные крепежные детали, штифты и т. Д. и т.п.). Они также показывают второстепенные, но важные детали, которые должна иметь сборка, чтобы она продолжала функционировать так, как задумал проектировщик. Например, водонепроницаемая оболочка будет протекать, если в ней нет той прокладки, которая указана на чертеже; винты могут ослабнуть, если они не были собраны со стопорными шайбами, указанными на чертеже; и гайки будут работать свободно, если они не были зафиксированы шплинтами, указанными на рисунке.

Не менее ценны и другие типы рисунков.Чертежи общего вида являются хорошими справочными материалами для точной номенклатуры основных узлов и в качестве руководства к чертежам узловых компонентов. Монтажные и габаритные чертежи содержат только информацию о зазорах и размерах, которые требуются судовому персоналу при установке нового оборудования, и показывают, как расположить трубопроводы и проводку для подключения к нему. На схемах внешней проводки показано, как подключить оборудование к корабельной проводке. После установки они помогают в поиске неисправностей в цепях и неисправных компонентах, а также в электрическом выравнивании синхронизаторов и других устройств передачи данных.Схемы внутренней проводки не менее важны для проверки цепей в случае неисправности оборудования. Элементарные элементы полезны при обучении персонала и могут использоваться при проверке цепей. И, наконец, LD являются ценными помощниками в отслеживании конкретной информации, которую вы, возможно, ищете.

Каждое судно имеет копии чертежей на своем оборудовании в виде чертежей, фотопринтов, микрофильмов или микрофиш. Эти копии собраны в наборы, каждый набор охватывает одну позицию.Фотопринты обычно переплетаются в книги. На борту корабля и чертежи, и фотопринты называются чертежами боеприпасов. Чертежи и фотопринты доступны вам либо в специальном файле в ремонтной мастерской, либо на хранении у начальника вашего отдела. Используйте их; они помогут вам ознакомиться с боеприпасами, которые вы будете ремонтировать. (Не забывайте обращаться с конфиденциальными рисунками, как с любой другой конфиденциальной публикацией.)

В правом нижнем углу каждого рисунка вы найдете номер рисунка.На каждой детали, изображенной на чертеже, вы найдете еще одну меньшую цифру. Это количество штук. Эти номера идентифицируют как оборудование, так и чертеж. Иногда вы найдете букву после номера детали, показывающую, сколько раз эта деталь была изменена или модифицирована с момента первоначального дизайна.

ОПС-1: схема подключения, расшифровка электрика

Технические характеристики ОПС-1

Расшифровка аббревиатуры и базовый принцип работы

Обозначение на принципиальных схемах

Безопасность и эффективность ограничителя

Схемы подключения

Схемы подключения :: Полезная информация :: Монтажно-производственное предприятие «ВЭРС»

Ограничители импульсного перенапряжения: подключение узип

Конструкция

Технические характеристики

Причины и последствия импульсных перенапряжений сети

Как работает защитник от перенапряжений

Урок 1. Назначение и принцип действия ОПН

Трехфазная установка

Как подключить УЗИП в частном доме?

Схема подключения в однофазной сети системы заземления TN-S

Схема подключения в трехфазной сети системы заземления TN-S

Схема подключения в трехфазной сети системы заземления TN-C

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Для чего нужен ОИН-1 и его функциональные возможности

Область использования

Технические параметры

Защита от импульсного перенапряжения: частный дом с однофазным питанием

Технические характеристики ОПС-1

Ограничитель импульсных перенапряжений

Преимущества в использовании ОПН

Технические характеристики ОПН

Устройство ограничителей импульсных перенапряжений

схема подключения, установка, принцип работы Как подключить пожарную сигнализацию

Подготовка и проектирование

Расчет количества датчиков

Размещение датчиков

Монтаж датчиков

Как установить датчик пожарной сигнализации: видео

Пожарная сигнализация: фото

Устройство сигнализации

Нормы и правила монтажа

Нормы электросети

Установка

Окончание работы

Как отключить систему пожарной сигнализации

Принцип работы оповещения

Алгоритм действий

Схема подключения сигнализации

Что такое пожарная сигнализация

Виды пожарной сигнализации

Адресно-аналоговые системы

Адресно-опросные

Пороговая

Конструкция пожарных систем

Принцип работы

Датчики пожарной системы

Принцип работы дымового датчика

Нормативы установки

Схема подключения датчиков пожарной сигнализации

Установка пожарной сигнализации

Схема пожарной сигнализации «Болид»

Ручной пожарный извещатель (ИПР) — Пожарная сигнализация — Сигнализация — Каталог статей

Цербер 03 — Прибор охранно-пожарный

Применение

Особенности

Технология

Модуль Подключения Нагрузки МПН — Адресные системы ОПС

Nissan Atlet серии T, OP, A, X Руководство по электрическим схемам вилочного погрузчика

F.A.Q.

Схема подключения заднего фонаря Chevy C4500

Схема подключения заднего фонаря Chevy C4500 Whats New

6.Руководство по замене датчика / переключателя давления дизельного масла GM 5L

Дополнительные источники

Читайте также

Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В

Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru

Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия

Добавить комментарий Отменить ответ
