Как подключить проходные выключатели света: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя.

Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.

  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

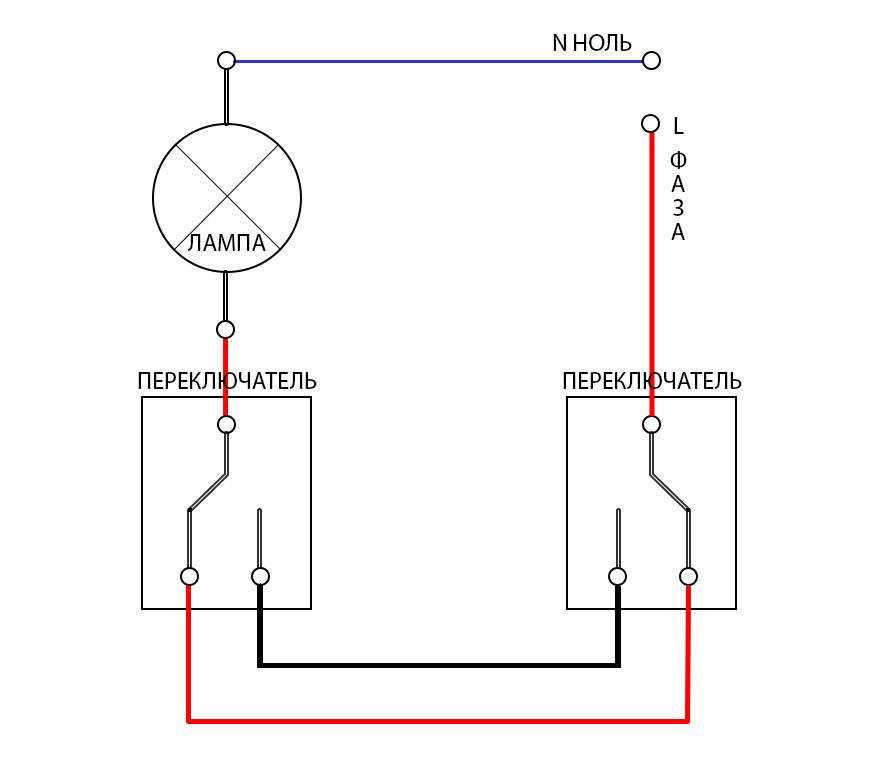

Схема проходного выключателя выглядит следующим образом:

• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

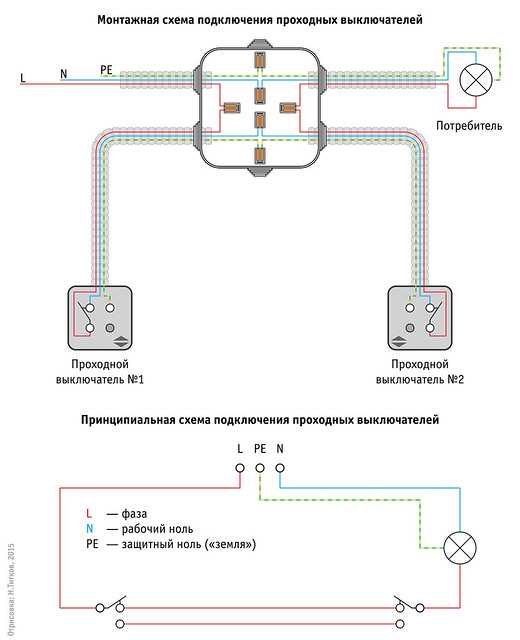

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

• одна
• две
• три

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

• проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
• когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

• модели и типа устройства
• опыта мастера, который устанавливает проходной выключатель
• особенности мест, где будет расположено устройство
• сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика.

Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Проходные выключатели

Мечтаете о комфортном управлении светом из любой точки квартиры или офиса?
Хотите одной кнопкой выключать свет во всем доме или офисном здании?
Желаете включать один светильник разными выключателями?
Для этого используются выключатели (переключатели) света проходные.

Есть два способа комфортного управления светом: традиционный проводной и продвинутый беспроводной.

Традиционный	Продвинутый
Проводные проходные выключатели К специальным проходным выключателям проводятся дополнительные провода.	Проходные выключатели без проводов Провода не нужны. Управление светом осуществляется с помощью радиосигнала, который посылает выключатель, а принимает реле, соединенное с источником света.
Будьте готовы к тому, что вас ждут: штробление стен или неэстетичные кабель-каналы последующий ремонт расходы на новые провода расходы на оплату услуг электрика	Будьте готовы оценить: простоту установки без монтажа скрытой или поверхностной проводки возможность расположить выключатель где угодно (ванная, сауна, улица, стеклянные стены) отсутствие расходов на ремонт стен, услуги электрика, провода и обслуживание системы после ее установки
Вызывайте электрика или вникаете в схему подключения, ведь чем больше выключателей, тем сложнее проводка. Установить выключатели можно лишь в тех местах, где возможно провести провода. Схема подключения проходного выключателя проводного	Забудьте про схемы, не беспокойте электрика. Вы самостоятельно справитесь с установкой. Беспроводное реле подключается в разрыв фазы провода, идущего к светильнику, в любом удобном для этого месте. Схема подключения проходного выключателя беспроводного
Запаситесь терпением Установка проводных параллельных выключателей, штробление и ремонт стен, вынос строительного мусора — все это требует времени.	Не теряйте времени даром! Установить беспроводные перекрестные выключатели — минутное дело. Беспроводное реле подключается элементарно: вставляете в клеммы два проводка на вход и два на выход в люстру. Выключатели просто приклеиваются на монтажный скотч.

Какой способ выбираете вы? Если продвинутый, предлагаем вам надежную систему беспроводного управления светом от немецких компаний EnOcean (Siemens) и Eltako.

Проходные выключатели EnOcean (Siemens) и Eltako — это комфортное управление светом:

• без проводов

Система состоит из качественных беспроводных радио выключателей и надежных реле, которые включают и выключают свет по радиосигналу.

• без батареек

Проходной выключатель работает без батареек и не требует энергии. Каждый раз, когда вы нажимаете кнопку выключателя, механическая энергия преобразуется в энергию электрического заряда, которого вполне хватает на то, чтобы отправить радиосигнал и включить/выключить свет.

• без проблем

Вы нажимаете кнопку выключателя — посылается радиосигнал — реле принимает и замыкает или размыкает цепь на фазе, идущей к источнику света.
Выключатель подает сигнал на реле в пределах до 100 метров. Стены и перегородки прохождению сигнала не мешают. Увеличить радиус вы сможете с помощью повторителей сигналов — репитеров, которые легко устанавливаются в распределительную коробку или обычную розетку.

Возможности беспроводных проходных выключателей позволяют:

• включать/выключать один светильник 30-ю выключателями (одноклавишные и двухклавишные проходные выключатели, двойные проходные выключатели, тройные проходные выключатели и т.д.)
• одним беспроводным выключателем управлять любым количеством светильников, находящихся в разных точках
• комбинировать управление освещением и любой электротехникой
• управлять уличным освещением
• управлять ландшафтным освещением

Профессионалам удобно — вы сможете без проблем выполнять сложные в реализации проекты, затратив на это меньше сил и времени.

Любителям просто — вы своими руками сможете без лишних усилий и ремонта произвести подключение проходных выключателей в своем доме. Без схем и специальных знаний.

Когда можно подумать об установке беспроводного выключателя ?

До ремонта

Если вы хотите сэкономить время и средства на оплату услуг профессиональных электриков на этапе строительства или проведения ремонтных работ.
Установка перекрестных радио выключателей — идеальный выход при сложных электрических схемах, укладке проводки на значительные расстояния и в случаях, когда провода провести невозможно (стеклянные стены, сауна, бассейн).

После ремонта

Если вы хотите избежать ремонта, не хотите мириться с наличием кабель каналов и при этом планируете внести изменения в управление освещением.
Установка параллельных выключателей, посылающих радиосигнал — выход для тех, кто хочет создать комфортные условия с минимальными затратами.

Преимущества беспроводных проходных выключателей очевидны:

Качество вне конкуренции

Беспроводные выключатели немецких производителей Enocean и Eltako — это оборудование, в надежности и качестве котором убедились и профессионалы, и любители.

Установка в любом месте

Беспроводные выключатели света проходные могут быть установлены на любую поверхность, в том числе и на гипсокартон, стекло, металл. Они могут без опаски устанавливаться в ванной комнате, сауне, бассейне или других «сырых» помещениях.

Установил и забыл

Выключатели не требуют дополнительных источников питания, им не нужны батарейки. Благодаря простой и надежной конструкции они не выходят из строя, поэтому профессиональные электрики называют их вечными.

Работают без сбоев

Стенки, потолки и другие преграды — не создают помех для прохождения радиосигнала. В случае если беспроводной выключатель находится очень далеко, используются ретрансляторы, которые также просты в установке.

Безопасны для детей

Вы можете установить выключатель на удобной для ребенка высоте и не беспокоиться о безопасности. Беспроводные выключатели не причинят вреда ребенку, даже если он разберет их на составляющие.

Комфортное управление светом

Управление выключателями возможно с пульта дистанционного управления освещением, который также как и выключатели, не имеет батареек, всегда готов включить/выключить свет там и тогда, когда вам нужно.
Вы в любой момент можете изменить расположение выключатель с пультом ду или добавить дополнительный выключатель.
Выбирайте, как вам удобнее: один выключатель на несколько светильников или два выключателя на одну лампочку.

С беспроводными выключателями проходными вы создадите условия управления светом, которые подходят именно вам !

Обращайтесь! Поможем вам подобрать реле для управления любым количеством групп освещения, для жилых и офисных помещений.

Уже определились с тем, что вам нужно?
Беспроводные выключатели проходные купить и выбрать можно на нашем сайте в каталоге

---

http://enocean.com.ru — беспроводная технология EnOcean

---

Лучшие интеллектуальные выключатели и диммеры 2022 года

Лучший выбор

Интеллектуальные системы управления освещением

обеспечивают удобство, безопасность, роскошь и изысканность.

Майкл Браун

Исполнительный редактор TechHive 19 октября 2022 г.

Роб Шульц / IDG

Нет более элегантного решения для интеллектуального освещения, чем интеллектуальные выключатели и диммеры, встроенные в стены. Конечно, вы можете вкрутить умные лампочки в свои светильники или воткнуть пару ламп в умные штепсельные вилки и на этом закончить, но если рассматриваемый светильник управляется тупым выключателем, вы никогда не сможете управлять этим умным устройством. лампа, если переключатель находится в выключенном положении.

Хотя их установка может быть сложной задачей — наймите электрика, если вам неудобно делать это самостоятельно — после установки интеллектуальный выключатель света позволяет включать и выключать свет по расписанию с помощью приложения для смартфона, и — при установке аксессуаров — в ответ на голосовые команды, движение или даже ваше местоположение (при условии, что у вас есть смартфон).

Вот наш лучший выбор интеллектуальных диммеров, а также руководство по функциям и терминологии, с которыми вы столкнетесь при покупке одного из них.

Обновлено 19 октября 2022 г. со ссылкой на наш обзор TP-Link Kasa Smart Wi-Fi Dimmer, активируемый движением.

Лучший интеллектуальный выключатель/диммер в целом — Lutron Caséta Wireless Smart Lighting

Pros

• Простая установка как оборудования, так и приложения
• Безупречная работа на протяжении всего нашего тестирования
• Пульты и коммутаторы работают, даже если мост отключен

Минусы

• Для работы системы требуется проводной мост
• Приложение поддерживает только одну учетную запись/логин

Экосистема Lutron Caséta гораздо менее открыта, чем три другие большие платформы интеллектуального освещения: Wi-Fi, Z-Wave и Zigbee. Lutron — единственный поставщик диммеров и переключателей, но компания отлично поддерживает других классов сторонних продуктов в рамках экосистемы Caséta. В дополнение к собственной линейке интеллектуальных штор с электроприводом, контроллеров потолочных вентиляторов, подключаемых устройств, датчиков присутствия и пультов дистанционного управления, вы также можете создавать «сцены» умного дома на основе времени и местоположения, включающие любой продукт Caséta или Serena вместе с Динамики Sonos, умные термостаты нескольких марок и потолочные вентиляторы Hunter. Caséta Smart Bridge также совместим с Apple HomeKit и может быть интегрирован с концентратором Samsung SmartThings.

Прочитайте наш полный Lutron Caséta Wireless Smart Lighting Dimmer Switch Starter Kit обзор

Лучший интеллектуальный диммер по бюджетной цене — Kasa Smart Wi-Fi Dimmer Switch, активируемый движением (модель ES20M)

Pros

• Бесконечно настраиваемые параметры обнаружения движения
• Конструкция проводки упрощает установку
• Привлекательный эстетичный дизайн

Минусы

• Требуется нулевой провод
• Приложение Kasa нуждается в модернизации
• Диапазон обнаружения движения немного слаб

Интеллектуальный диммер Wi-Fi Kasa от TP-Link, активируемый движением, дает вам полный контроль над тем, как работают его функции обнаружения движения и света. Зачем тянуться к выключателю, если он может включать свет, когда вы приближаетесь? И диммер TP-Link имеет удивительно низкую цену — на момент нашего обзора он продавался за 30 долларов (на 10 долларов меньше, чем его прейскурантная цена в 40 долларов). Его удивительно легко установить, но для него требуется нейтральный провод, который не будет работать для некоторых домовладельцев.

Прочитайте наш полный Обзор Kasa Smart Wi-Fi Dimmer Switch, активируемый движением (модель ES20M)

Лучший интеллектуальный переключатель/диммер Wi-Fi — GE Cync Dimmer + Motion Smart Switch

Pros

• Датчик движения отлично работает
• Очень легко настроить
• Может управлять интеллектуальными лампочками Cync, даже если они не подключены к коммутатору
.
• Доступен в версии, не требующей нейтрального провода

Минусы

• Уродливый промышленный дизайн
• Настройки обнаружения движения не всегда интуитивно понятны
• Дороговато для этой категории

Это не самый красивый диммер на рынке, но диммер Cync + переключатель датчика движения от GE Lighting, безусловно, обладает всеми функциями. И если у вас есть интеллектуальные лампочки Cync от GE Lighting, переключатель также может управлять ими, даже если они не подключены к диммеру. Будучи устройством Wi-Fi, этот диммер не требует наличия концентратора умного дома или любого другого моста к вашей домашней сети. Встроенный датчик движения может включить свет, когда в комнате кто-то есть, а датчик внешней освещенности предотвратит это, если дневного света достаточно и дополнительный свет не нужен. Теперь также доступна 3-проводная версия этого продукта, для которой не требуется нейтральный провод 9.0003

Прочитайте наш полный Обзор GE Cync Dimmer + Motion Smart Switch

Лучший умный выключатель/диммер Zigbee — Jasco Enbrighten Zigbee In-Wall Smart Dimmer

Pros

• Технология SimpleWire эффективно упрощает установку
• Тонкий профиль может помочь некоторым пользователям с управлением пространством в электрической коробке
.
• Плавная установка и отсутствие проблем в работе

Минусы

• Требуется нулевой провод
• Руководство пользователя Broadsheet заставит ваши глаза остекленеть более
• Зависит от стороннего концентратора умного дома с радио Zigbee

Если вы выбрали Zigbee в качестве предпочтительного протокола для интеллектуального освещения — и это, безусловно, неплохой вариант, если у вас есть концентратор SmartThings, Amazon Echo со встроенным концентратором для умного дома и т. п. — позвольте нам порекомендовать Jasco Enbrighten Zigbee In-Wall Smart Dimmer. Он не только имеет узкую конструкцию, которую несложно вставить обратно в коробку при установке, но и обладает достаточным встроенным интеллектом, чтобы отличить линейный провод от нагрузочного провода, поэтому вам не нужно беспокоиться о том, чтобы их перепутать. если вы делаете работу для себя. Этот интеллектуальный диммер также доступен по цене

Прочитайте наш полный Jasco Enbrighten Zigbee In-Wall Smart Dimmer обзор

Лучший умный выключатель/диммер Z-Wave — Leviton Decora Z-Wave Plus (модель DZ6HD)

Pros

• Leviton обеспечивает лучшую в своем классе надежность
• Технология Z-Wave широко поддерживается как профессиональными, так и самодельными концентраторами для умного дома, такими как
.
• Z-Wave — это зрелая и надежная технология самовосстанавливающейся ячеистой сети 9.0030

Минусы

• Требуется Z-Wave-совместимый концентратор умного дома
• Требуется нулевой провод
• По состоянию на октябрь 2022 г. не было объявлено ни о каких мостах Z-Wave-to-Matter

Сбор этой сводки новостей выявил дыру в нашем редакционном освещении. У меня были переключатели и диммеры Decora Smart Z-Wave от Leviton (наряду с переключателями Z-Wave других марок), установленные в умном доме, который я построил в 2007 году, но мы никогда официально не проверяли их. Тем не менее, элементы управления освещением Z-Wave от Leviton — одни из моих любимых; так что пока у TechHive нет официально рассмотрел продукт Leviton, у меня есть большой личный опыт работы с ним, и я настоятельно рекомендую его. Тем не менее, если Matter удастся стать стандартом умного дома де-факто, вам понадобится мост Z-Wave-to-Matter, а ни один из них еще не анонсирован.

Самый сложный интеллектуальный переключатель/диммер — Brilliant Control

Pros

• Сенсорный экран и встроенная камера обеспечивают невероятную гибкость
• Алекса на борту; плюс отличные сторонние интеграции, включая Ring и Apple HomeKit
• Впечатляющее качество сборки

Минусы

• Чертовски сложно настроить правильно (по крайней мере у меня дома)
• Очень дорого: 399 долларов за панель с одним переключателем, 449 долларов за панель с 2 переключателями, 499 долларов за панель с 3 переключателями
.

Brilliant была одной из первых компаний, интегрировавших сенсорную панель с интеллектуальным переключателем, и у этого интеллектуального диммера в рукаве есть несколько очень крутых трюков, начиная от возможности потоковой передачи видео с камеры дверного звонка и заканчивая управлением мультирумом Sonos. аудио система. Совсем недавно Brilliant объявила о совместимости с домашними системами безопасности Resideo Lynx и Vista, что позволяет пользователям этих систем включать и выключать свою систему безопасности с устройства Brilliant или из мобильного приложения Brilliant.

Прочитайте наш полный Обзор Brilliant Control

Лучший многофункциональный смарт-выключатель/диммер — умный голосовой диммер Leviton Decora с Amazon Alexa (модель DWVAA)

Pros

• Alexa без следов, оголенного шнура питания или настенной бородавки
• Концентратор умного дома не требуется
• Множество возможностей для управления освещением и интеграции с другими устройствами умного дома

Минусы

• Зависит от Wi-Fi, поэтому диапазон может быть проблемой
• Работает только в сетях 2,4 ГГц
• Не поддерживает режим шепота Alexa
• Тонкий динамик, который не может быть сопряжен с динамиком Bluetooth
.
• Нет поддержки HomeKit или Google Assistant

Сколько функций можно вместить в одноклавишный выключатель света? Leviton втиснул Wi-Fi-радио, диммер и целый смарт-динамик, совместимый с Amazon Alexa, в свой Wi-Fi-диммер Decora Smart Voice с Alexa. Да, Ecobee проделал аналогичный трюк ранее, но с выключателем, а не с диммером. У Левитона также есть более глубокий каталог  другие компоненты Wi-Fi — переключатели, диммеры, контроллеры потолочных вентиляторов, многокнопочные контроллеры и многое другое. Пользователи Apple HomeKit и Google Home должны искать в другом месте.

Прочитайте наш полный Умный голосовой диммер Leviton Decora с Amazon Alexa (модель DWVAA) обзор

Вам нужно будет принять множество решений, прежде чем выбрать, какие умные выключатели установить в вашем доме, и на ваш выбор будет влиять все, начиная от типа проводки в ваших стенах к тому, какой вариант системы умного дома у вас есть сейчас или вы планируете установить позже. Вот что вам нужно знать примерно в том порядке, в котором вам нужно будет решить.

Требование к нейтральному проводу : Подавляющее большинство интеллектуальных выключателей и диммеров требуют наличия нейтрального провода — в дополнение к линии (питание от панели автоматического выключателя), нагрузке (питание к управляемому свету) и провода заземления — в электрощите внутри стены. У умных переключателей есть радиоприемники, которые должны быть постоянно запитаны, и нейтральный провод обычно обеспечивает этот ток. Хотя во всех домах есть нейтральные провода, во многих старых домах нейтральный провод отсутствует в каждой коробке. Если вы не уверены, есть ли нейтральный провод в том месте, где вы хотите установить интеллектуальный переключатель, у нас есть инструкция, которая поможет вам в этом разобраться. если вы не имеет нейтрального провода, интеллектуальный диммер Lutron Caséta и диммер GE Cync (версия с 3 проводами) являются одними из немногих, для которых , а не требуют его.

Большинство умных выключателей зависят от наличия нейтрального провода для подачи энергии на их радиоприемники, но во многих домах, построенных до 1980-х годов, нейтральный провод отсутствует в каждой коробке. GE Cync и Lutron Caséta — одни из немногих интеллектуальных коммутаторов, которые не зависят от нейтрального провода.

Однополюсный или многополюсный : Если свет, которым вы хотите управлять, подключен только к одному выключателю, вам необходимо заменить его однополюсным интеллектуальным выключателем. Если эту нагрузку контролируют более одного выключателя — например, переключатели на противоположных сторонах комнаты, — то вам необходимо заменить его многополюсным интеллектуальным выключателем. Обычно это означает, что вы будете и необходимо купить сопутствующий переключатель или переключатели для другого конца цепи. Из этого правила есть несколько исключений, поэтому перед установкой проверьте документацию, прилагаемую к любому интеллектуальному коммутатору, который вы решите купить.

Протокол управления : вы, несомненно, захотите управлять своим интеллектуальным освещением с помощью смартфона или планшета, и большинство людей также захотят включать и выключать свет с помощью голосовых команд, передаваемых через интеллектуальный динамик, например Amazon Echo или дом Google. Но для этого приобретаемый вами интеллектуальный коммутатор должен каким-то образом подключаться к вашей домашней сети (что объясняет, почему интеллектуальные коммутаторы Bluetooth не могут общаться с интеллектуальными колонками).

Некоторые интеллектуальные коммутаторы подключаются напрямую к вашей сети Wi-Fi, в то время как другим требуется мост к вашему маршрутизатору. Если вы инвестировали в систему умного дома — Samsung SmartThings, Hubitat Elevation, Vivint Smart Home или любую другую экосистему — вам нужно убедиться, что приобретаемый вами умный коммутатор совместим с ней. Это наиболее распространенные протоколы связи, с которыми вы столкнетесь.

Bluetooth Интеллектуальный переключатель этого типа управляется напрямую с помощью приложения на вашем смартфоне или планшете. Интеллектуальное освещение Bluetooth просто, потому что вам не нужен концентратор или подключение к домашней сети. Эта изоляция также делает его безопасным, потому что вы должны находиться в пределах 30 футов от коммутатора, чтобы выполнить сопряжение с ним. С другой стороны, авторизованные пользователи и должны находиться в пределах 30 футов от переключателя Bluetooth, чтобы управлять им, и вы не можете управлять переключателем, когда находитесь вдали от дома (хотя большинством переключателей Bluetooth можно управлять в соответствии с заранее запрограммированным расписанием). Другое серьезное ограничение Bluetooth-переключателей заключается в том, что ими нельзя управлять с помощью интеллектуальных динамиков или концентраторов умного дома, которые обычно используют один из других беспроводных протоколов, описанных здесь.

Lutron Clear Connect Это собственный беспроводной протокол, используемый устройствами умного дома Lutron Caséta Wireless, включая переключатели, диммеры, контроллеры потолочных вентиляторов, датчики присутствия, моторизованные шторы и пульты дистанционного управления с батарейным питанием. Вы также можете управлять ограниченным количеством сторонних устройств с помощью приложения Lutron — от термостатов до динамиков Wi-Fi — и включать их в «сцены умного дома». Clear Connect работает независимо от вашей сети Wi-Fi, но для его использования вы должны подключить Lutron Smart Bridge к маршрутизатору. Вы можете управлять устройствами Lutron Caséta через приложение Lutron, используя голосовые команды для интеллектуальных динамиков, а также с мобильных устройств в любом месте, где есть широкополосный доступ. Некоторые системы умного дома, в том числе Samsung SmartThings, также могут включать в себя продукты для умного дома Lutron.

Wi-Fi Это относительно недавняя тенденция в области интеллектуальных коммутаторов, вероятно, потому, что Wi-Fi не всегда был лучшим средством подключения дома к сети. Однако маршрутизаторы Mesh Wi-Fi прошли долгий путь, чтобы решить эту проблему. Привлекательность интеллектуальных коммутаторов Wi-Fi заключается в том, что им не требуется концентратор или мост для подключения к вашему маршрутизатору. После установки ими можно управлять с помощью умных динамиков, собственного приложения производителя и многих систем умного дома (проверьте совместимость перед покупкой).

Z-Wave Это технология беспроводной ячеистой сети, в которой каждый узел в сети также является повторителем, который может пересылать команды на другие устройства Z-Wave поблизости. Он работает в нелицензируемом радиочастотном диапазоне от 800 до 900 МГц (в частности, 908,42 МГц в Северной Америке). Его низкое энергопотребление означает, что его можно включать в устройства с батарейным питанием, которые нельзя подключить непосредственно к электрической цепи, включая датчики открытия дверей/окон, интеллектуальные замки, детекторы утечки воды и датчики движения в дополнение к интеллектуальным диммерам и переключателям. Вам понадобится концентратор для умного дома, например Samsung SmartThings, который будет выступать в качестве моста к вашей сети Wi-Fi. Z-Wave поддерживается множеством разработчиков продуктов для умного дома, включая Leviton, Jasco, Aeotec и других.

Zigbee Эта технология беспроводной ячеистой сети очень похожа на Z-Wave, но работает в нелицензируемом радиочастотном диапазоне 2,4 ГГц (так же, как однодиапазонный Wi-Fi). Как и Z-Wave, Zigbee имеет более низкое энергопотребление и может быть встроен как в устройства с питанием от батареи, так и в устройства с питанием от сети, от датчиков до интеллектуальных переключателей. И, как и в случае с Z-Wave, вам понадобится концентратор умного дома или какой-либо другой мост для подключения устройств Zigbee к вашей домашней сети. Это может быть что-то простое, например, Amazon Echo Plus со встроенным радио Zigbee, или это может быть концентратор Samsung SmartThings, который имеет встроенные радиомодули Zigbee и Z-Wave.

Как вы можете видеть на этом рисунке, для установки Aurora на выключатель не нужно снимать защитную пластину, она работает только с тумблером.

Мост Philips Hue от Signify — еще одно решение, но, как правило, оно ограничивается поддержкой умных ламп Philips Hue и аксессуаров. Zigbee широко поддерживается производителями интеллектуальных диммеров, включая Jasco, Sinopé и Sengled. Lutron также производит оригинальное устройство Zigbee для умных лампочек Philips Hue — Lutron Aurora, — которое присоединяется к старомодному тумблерному выключателю и не только предотвращает выключение переключателя (мгновенно делает умную лампочку Philips Hue немой), но и беспроводное управление всеми лампочками концентратора, подключенными к этому переключателю, в комплекте с поворотной ручкой для затемнения и увеличения яркости этих ламп, а также для их включения или выключения.

Механизм переключения : Поскольку большинство людей управляют интеллектуальными выключателями и диммерами с помощью голосовых команд, они вскоре обнаруживают, что редко физически взаимодействуют с устройствами в своих стенах. Но вы захотите рассмотреть тип механизма, который использует интеллектуальный переключатель, хотя бы для того, чтобы его эстетика соответствовала остальной части вашего дома. Это наиболее распространенные типы, с которыми вы столкнетесь.

Относительно немногие производители производят интеллектуальные переключатели, которые выглядят как старомодные тумблеры такого типа.

• Кулисный переключатель (также известный как манипулятор) Этот тип переключателя имеет широкую пластиковую панель, которая качается вперед и назад при нажатии для включения и выключения управляемой нагрузки (одна сторона переключателя поднимается, когда нажимается другая). Эти современно выглядящие выключатели крепятся к стене и очень просты в эксплуатации. Поскольку команда, подаваемая по радиоканалу, отменяет любое физическое состояние, в котором находится переключатель, интеллектуальные кулисные переключатели обычно физически не переключаются, поэтому не возникает путаницы, когда вы видите горящую лампочку, когда переключатель якобы находится в положении «выключено». Интеллектуальный диммер может иметь дополнительный элемент управления — вертикальный ползунок или горизонтальный переключатель — для регулировки яркости
• Тумблер Тумблер работает при перемещении рычага вверх и вниз (перемещение рычага вверх включает управляемый свет, а нажатие вниз выключает его). Эти типы выключателей, как правило, выглядят более старомодно, чем тумблеры, но вы можете найти их умные версии, если хотите что-то похожее на другие выключатели, которые есть у вас на стене. Как и умные кулисные переключатели, они, как правило, не полностью меняют внешний вид при включении или выключении.
• Touch Высококачественные интеллектуальные выключатели и диммеры оснащены сенсорными поверхностями. Сенсорные интеллектуальные переключатели и диммеры, как правило, изготовленные из стекла, обычно подсвечиваются одним или несколькими светодиодами, которые могут быть нескольких цветов. Сенсорная чувствительность может быть такой же простой, как прикосновение, чтобы включить переключатель, и повторное прикосновение, чтобы выключить его, или они могут быть столь же сложными, как отображение пользовательского интерфейса, который поддерживает проведение пальцев для вызова различных сцен освещения или элементов управления. Излишне говорить, что такие умные выключатели и диммеры стоят значительно дороже, чем простые пластиковые устройства.

Сенсорная панель Brilliant позволяет вам видеть человека у вашей двери и разговаривать с ним, когда посетитель активирует видеодомофон.

Соединения проводки : Интеллектуальные выключатели и диммеры, как правило, больше, чем их тупые аналоги, поэтому вам следует подумать, как новый выключатель поместится в существующую электрическую коробку. Это особенно важно, если вы устанавливаете несколько интеллектуальных коммутаторов рядом друг с другом в одной коробке. Помните, что вам придется иметь дело как минимум с четырьмя проводами — линией, нагрузкой, нейтралью и землей, а также с дорожным проводом, если вы имеете дело с многополюсной цепью. Может быть сложно засунуть все эти провода и новый переключатель обратно в коробку. Это наиболее распространенные типы электрических соединений, с которыми вы столкнетесь в интеллектуальных коммутаторах.

• Удары в спину Это отверстия в задней части переключателя, в которые вы будете проталкивать («втыкать») соответствующие сплошные медные провода, выходящие из стены.
• Пигтейлы Некоторые переключатели имеют короткие электрические провода, выходящие из задней части переключателя, которые вы прикрепите к проводам, выходящим из стены, с помощью проволочных гаек для их фиксации. Как правило, это самый простой метод, но если переключатель находится глубоко, может возникнуть проблема с упаковкой дополнительных проводов и гаек для проводов в коробку достаточно плотно, чтобы переключатель устанавливался заподлицо со стеной. Это может быть особенно сложно, если в коробке есть другие устройства.
• Клеммы С этим типом выключателя вы наматываете провода, выходящие из стены, на плоские винты по бокам выключателя, а затем затягиваете винты. Этот метод представляет собой меньшую проблему, когда дело доходит до вставки проводов и переключателя обратно в коробку, но провода могут быть жесткими, и вам нужно быть осторожным, чтобы зачищенный провод не соприкасался с зачищенными проводами. подключен к соседним переключателям в коробке.

Пигтейлы и гайки — один из распространенных способов подключения интеллектуального переключателя к существующей проводке в стене.

Автор: Майкл Браун, исполнительный редактор

Майкл является ведущим редактором TechHive с более чем 30-летним опытом работы в технологической отрасли, уделяя особое внимание умному дому, домашнему аудио и домашнему кинотеатру. В 2007 году он построил свой собственный умный дом и использовал его в качестве реальной испытательной лаборатории для обзоров продуктов. После переезда на Тихоокеанский Северо-Запад он теперь превращает свой новый дом, викторианское бунгало 1890 года, в современный умный дом.

Выключатель света Евы | evehome.com

Чтобы постоянно улучшать дизайн и предлагаемые услуги на нашем веб-сайте, мы намерены оценивать ваше посещение с помощью отслеживающих файлов cookie. Дополнительную информацию об использовании файлов cookie и обработке ваших личных данных в целом см. здесь. Вы можете отозвать свое согласие в любое время с действием на будущее.

Да, согласен.

Не согласен.



Наслаждайтесь удобством подключенного освещения, не заменяя ни одной лампочки в доме. Включайте и выключайте свет с помощью приложения или Siri или с легкостью настраивайте расписание, по которому свет будет работать на автопилоте, включая и выключая его независимо от вашего iPhone или подключения к Интернету.



Автономные расписания

Голосовое управление Siri

Сцены

Подключение к существующим коммутаторам

Однополюсный и 3-сторонний

Bluetooth и резьба

Максимальная конфиденциальность данных

Купить сейчас

Коснитесь, говорите или коснитесь для управления.

Коснитесь своего iPhone или попросите Siri включить свет. Или нажмите Eve Light Switch так же, как вы нажимаете обычный выключатель.



Включите автопилот.

Задайте расписание, и ваше освещение будет работать автоматически. Включается на закате, выключается перед сном или в любое другое время в соответствии с вашим календарем. Вы даже можете имитировать присутствие, находясь вдали от дома, чтобы ваше жилище оставалось таким же безопасным, как дома. А поскольку все расписания хранятся прямо на Eve Light Switch, аксессуар может выполнять свою работу независимо от домашнего концентратора, iPhone или подключения к Интернету.



Измените параметры.

Добавьте домашний центр в свой дом и используйте автоматизацию, чтобы ваши аксессуары HomeKit работали в унисон с Eve Light Switch любым удобным для вас способом.

Управляй своим домом.



Управляйте несколькими аксессуарами одним щелчком переключателя Eve Light. Объедините свой потолочный светильник с Eve Light Strip и подключите торшеры к Eve Energy и включите или выключите их все одним движением.

Автоматизация для смягчения последствий.



Легко подключайте аксессуары с поддержкой HomeKit с помощью автоматизации. Включите свет, как только ваш беспроводной датчик движения Eve Motion или внутренняя камера Eve Cam обнаружат какое-либо движение. Это удобно и повышает безопасность вашего дома.

Освещение присутствием.



Автоматическое выключение всего света после того, как все уйдут из дома. И пусть они снова автоматически включатся, как только вы прибудете в свое жилище. Это значительно упрощает жизнь и сокращает счета за электроэнергию.

Переключайтесь на ходу.

Собираетесь за город? Без проблем. Вы можете управлять Eve Light Switch в любое время и в любом месте через домашний концентратор — HomePod mini или Apple TV — и делать это без ущерба для конфиденциальности ваших данных.



Преобразите любое освещение.

Благодаря внешнему входу Eve Light Switch также принимает команды от обычных выключателей света, таких как выключатели, используемые в существующем переменном или перекрестном соединении. Таким образом, вы можете превратить почти любую установку освещения в интеллектуальную систему освещения. Просто замените выключатель — даже в длинных коридорах или гостиных с несколькими выключателями света. Естественно, Eve Light Switch можно использовать и как отдельный выключатель.





Преобразите любое освещение.

Выключатель света Eve может заменить однополюсный или трехпозиционный выключатель. Таким образом, вы можете превратить почти любую установку освещения в интеллектуальную систему освещения, просто заменив один единственный выключатель.



Сделайте его своим.

Вы хотите использовать имеющиеся у вас фреймы с одним или несколькими коммутаторами? Без проблем. Просто используйте Eve Light Switch и входящую в комплект пластину переключателя 55 мм с рамой 55 мм по вашему выбору. Платы переключателей и рамы, совместимые с другими конструкциями, продаются отдельно здесь.







Сделайте его своим.

Вы хотите использовать имеющиеся у вас фреймы с одним или несколькими коммутаторами? Без проблем. Просто используйте Eve Light Switch и входящую в комплект пластину переключателя 55 мм с рамой 55 мм по вашему выбору. Платы переключателей и рамы, совместимые с другими конструкциями, продаются отдельно здесь.





Сделайте его своим.

Вы хотите использовать существующую рамку с одним или несколькими переключателями? Без проблем. Благодаря стандартному размеру Eve Light Switch легко интегрируется с существующим декором по вашему выбору.





Сделайте его своим.

Вы хотите использовать существующую рамку с одним или несколькими переключателями? Без проблем. Благодаря стандартному размеру Eve Light Switch легко интегрируется с существующим декором по вашему выбору.



Далеко идущее с большим будущим впереди.

В сочетании с HomePod mini или новым Apple TV 4K Eve Light Switch также поддерживает Thread. Эта технология делает ваш умный дом быстрее, надежнее и расширяет его возможности. Нить также является основой нового стандарта Материи.

Подробнее о Thread



Полезно знать

Нужно ли заменять все выключатели, если я хочу управлять освещением из нескольких мест?

Могу ли я установить Eve Light Switch самостоятельно?

Eve Light Switch — это полнопотоковое устройство (FTD), но что это значит?

Могу ли я изменить дизайн Eve Light Switch?

Конфиденциальность по замыслу. Что происходит дома, остается дома.

Основы HomeKit: как управлять домом с помощью комнат, зон и домов

Домашний концентратор: необходимое устройство для аксессуаров с поддержкой HomeKit

Нужна помощь? Свяжитесь с нами!

Дополнительная информация

Полезно знать

Нужно ли заменять все выключатели, если я хочу управлять освещением из нескольких мест?

Могу ли я установить Eve Light Switch самостоятельно?

Eve Light Switch — это полнопотоковое устройство (FTD), но что это значит?

Нужна помощь? Свяжитесь с нами!

Дополнительная информация

Eve Light Switch можно управлять с помощью приложений Eve, Home и Siri.

Control

Time and duration statistics

Adjust status LED

Set schedules

Install firmware updates

Configure guest access

yes

yes

yes

yes

yes

no

yes

NO

NO

NO

NO

Да

Да

NO

NO

NO

NO

NO

Технические подробности

• iPhone или iPad с последней версией iOS/iPadOS
• Для автоматического управления этим аксессуаром с поддержкой HomeKit вдали от дома требуется HomePod или Apple TV (4-го поколения или новее) в качестве домашнего концентратора

Питание

Вход: 230 В~ 50/60 Гц
Макс. 5 A / 1150 Вт

Беспроводное соединение

Bluetooth

Резьба

Размеры

85 x 85 x 41 мм

Совместимость

Для выключателя Eve Light требуется нейтральный провод. Только для использования с медной или омедненной проволокой в ​​сухих помещениях.

Существующие панели переключателей несовместимы с Eve Light Switch.

Краткое руководство: EN / DE / FR / ES / NL / NO / SV

Eve Light Switch требует знания электропроводки. Если вы не уверены, проконсультируйтесь с электриком. Вот как устанавливается Eve Light Switch. (DE)

В коробке: выключатель Eve Light, настенная панель, колпачок для кнопки, монтажный материал.

Технические характеристики

• iPhone или iPad с последней версией iOS/iPadOS
• домашний концентратор



• Для переключателя Eve Light требуется нейтральный провод, и он заменяет однополюсный или трехпозиционный переключатель. Только для использования с медной или омедненной проволокой в ​​сухих помещениях.

Питание

Вход: 120 В переменного тока, 50/60 Гц
Мин. 3 Вт
Макс. 1800 Вт / 15 А (резистивная)
Макс.
