Трансформатор для прогрева бетона — технология подключения, как прогревать

Строительные работы, как правило, ведутся не только в теплое время года, но и зимой. В этот холодный период соорудить бетонную конструкцию возможно только при помощи обогрева. При низких температурах воздуха особенности веществ сильно меняются, что непременно оказывает отрицательное влияние на его качество и прочность. В процессе зимнего строительства на помощь может прийти трансформатор для подогрева бетона, который можно использовать несколькими методами. Также при работе с бетоном будет полезен такой инструмент как затирочная машина.

Зачем прогревать бетон?

Если температура воздуха на улице ниже + 5 градусов, и при этом необходимо залить фундамент или любую другую конструкцию, для начала важно знать, зачем прогревать бетон трансформатором. На этот вопрос есть простое и логическое объяснение: при минусовой температуре замерзает вода, входящая в состав раствора из цемента. На поверхности это видно практически сразу, но и внутри материала через пару часов вода превращается в кристаллики льда, микроскопического размера. То есть раствор местами застывает, а местами просто замерзает.

Из этого следует, что вода в инертном состоянии не вступает в реакцию с цементом, гидратация не происходит, следовательно, материал не затвердевает как полагается. К тому же вода увеличивается в объеме превращаясь в лед. Вследствие этого фундамент будет рушиться изнутри. Трансформатор для прогрева бетона, цена которого не слишком высока, послужит отличным помощником в подобной ситуации и позволит избежать разрушения фундамента.

А здесь вы прочитаете про станки для резки камня и для чего они используются.

Характеристики провода

Кабель ПНСВ состоит из жилы сечением 0,6-4 мм2 и диаметром 1,2-3 мм. Некоторые марки покрываются оцинковкой для подавления негативного воздействия агрессивных составляющих раствора. В качестве дополнительного покрытия используется поливинилхлорид или полиэстер. Такая термоустойчивая изоляция отличается высокой прочностью и удельным сопротивлением, хорошо гнется, не повержена истиранию.

Технические характеристики кабеля ПНСВ:

  • Диапазон рабочих температур – от -600С до +500С.
  • Удельное сопротивление – 0,15 Ом/м.
  • Расход провода – 60 м на каждый куб бетона.
  • Допустимая температура монтажа – -150С.
  • Нижний температурный порог применения – -250С.

Кабель соединяется с холодными краями посредством алюминиевого провода АПВ. Питается провод от трехфазной сети 380В. В некоторых случаях при правильных расчетах допускается использование домашней сети 220В. Главное условие – длина кабеля должна быть минимум 120 м. Также необходимо, чтобы по системе протекал ток номинальной величиной 14-16 А.

Как пользоваться трансформатором?

Прежде чем приступить к строительным работам, необходимо знать, как прогревать бетон трансформатором. Существует несколько способов проведения таких работ. Для начала рассмотрим один из них.

Прогрев бетона трансформатором – технология не из простых, но в тоже время она и не слишком сложна. Главное следовать инструкции, представленной ниже.

  • необходимо разместить в опалубке, еще до заполнения ее растворам, специально предназначенные для этого нагревательные провода. Практика показывает, что стальные с 3-х миллиметровой жилой дают отличный итог. Провод с жилой 1,2 мм ПНСВ в поливинилхлоридной изоляции тоже предотвращают промерзание. Отлично подойдут и ПНСЖ – проводники 2 на 1,2 мм;
  • прокладывать нагревательные элементы следует так, чтобы они не соприкасались с арматурой, опалубкой, а так же друг с другом;

Важно! При заливке раствора в опалубку нужно следить за тем, что бы провода были покрыты смесью со всех сторон. В противном случае из-за плохого отведения тепла, нагревательный элемент просто перегорит.

  • опалубка вместе с проводниками заполняется раствором;
  • подключается трансформаторная станция (понижающая с постоянным током) к выходам нагревательных элементов.

Важно! Когда трансформатор подключен, нужно контролировать качество прогрева. Для этого на этапе заполнения опалубки предусматривают скважины в виде тонких трубочек. Через них снимают показатели температуры.

Для прогревания бетонной конструкции преимущественно использовать трансформаторные системы типа ТМОБ, КТП или КТПТО. Такие устройства создают постоянный ток из переменного, сила которого высока, за счет чего провода быстро нагреваются в бетоне. Существуют трансформаторы, прогревающие бетон без закладывания проводов в опалубку. Например, станция КТПТО 80 дает возможность подключения напрямую к каркасу из арматуры.

Особенности

Инструкция заливки бетонных конструкций и оснований предполагает проведения процесса при определенных условиях. Смесь твердеет и набирается прочности при относительной влажности окружающей среды 95-100%, температуре от 15 до 20ºС. Для бетона это общепризнанная строительными нормами технология.

Если условия застывания смеси не соблюдаются, процессы застывания замедляются, продолжительность периода набирания прочности увеличивается. Это влияет на материал на молекулярном уровне. Бетон не сможет набрать требуемой прочности. Он будет трескаться, крошиться.

Сегодня применяются химические вещества, называемые присадками и пластификаторами. Их добавляют в бетон, дабы снизить порог застывания воды в растворе. Эффективнее результат получается при прогреве строительного материала электричеством. Представленный процесс происходит при использовании трансформаторов, например, КТПТО, ТМОБ и множества других моделей.

Преимущества прогрева

Использование прогревочного трансформатора является распространенной методикой в процессе зимнего строительства. Расход электроэнергии и дополнительные затраты на техническое проведение бетонирования компенсируются преимуществами представленной методики. К ним относятся следующие факты:

  1. Возможность проведения строительных работ круглогодично.
  2. Повышение производительности труда благодаря отсутствию простоев.
  3. Выполнение сроков возведения объекта.
  4. Транспорт, оборудование применяются рационально.
  5. Готовые бетонные конструкции соответствуют существующим нормам.
  6. Улучшается прочность цементной смеси.
  7. Отсутствие дополнительных затрат на приобретение дорогих пластификаторов, химических добавок против замерзания бетона.

Благодаря перечисленным факторам, в процессе строительства применяются прогревочные трансформаторные установки, например, ТСДЗ-80, КТПТО-80 и прочие разновидности.

Прогрев бетона электродами

Это еще один способ обогрева только что залитого раствора при помощи трансформатора. Электроды могут быть поверхностными или внутренними. Первые бывают нашивными или полосовыми, а также пластичными. Вторые похожи на полоски, струнные стержни или стержни из стали. Для прогрева их вставляют вовнутрь блока. Если пользоваться струнными электродами, то их нужно класть в опалубку на трехметровую длину вдоль ее оси. При варианте со стержневыми – располагают перпендикулярно плоскости конструкции.

Для того чтобы можно было подсоединить монтажные провода, концы электродов нужно вывести наружу. В этом случае, когда произойдет подключение тока, бетон станет проводником. Электрическая энергия, находящаяся в нем превратится в тепловую, вследствие чего минимизируются потери энергии. После установки электродов в бетон, их следует уплотнить при помощи, так называемых вибраторов. Для утепления конструкцию накрывают толем, а сверху укладывают толстый слой опилок. Подключение трансформатора для прогрева бетона должно происходить только после того, как электроды будут равномерно уложены, а промежутки между ними будут равными.

Полезная статья о нарезке швов в бетона, чем и как это делается.

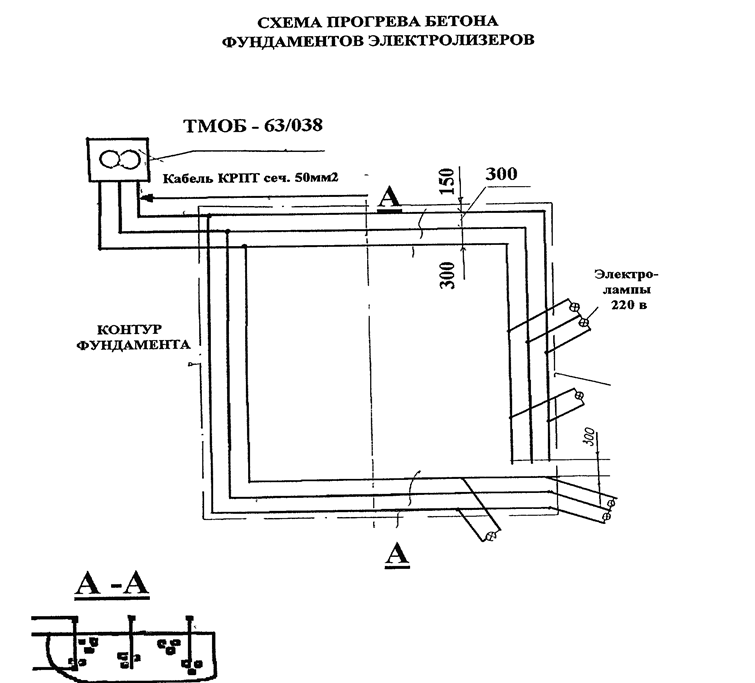

Схема укладки

Главным требованием является равномерность прогрева, холодных зон быть не должно. Минимальное расстояние между соседними проводами для прогрева бетона составляет 15 мм, максимальное подбирается из учета характеристик и внешних условий. Оптимальным промежутком по горизонтали считается 20-40 см, по вертикали – 8-10, превышать его не рекомендуется. Учитывается весь объем смеси и основные размеры конструкций.

Простейшей схемой является «змейка» с радиусом изгиба не менее 5 рабочих диаметров у ПНСВ и 10 у ПТПЖ. Его размещают вдоль арматуры без натяжения (в идеале с фиксацией пластиковыми хомутами), перехлестов и выходов к поверхности (рекомендуемое расстояние до краев – от 20 мм), отслеживается целостность изоляции. Прямые контакты оголенных участков с сеткой или металлическими прутьями вызывают КЗ, на особо опасных местах предусматривается прокладка кусочками пропитанной битумом бумаги или рубероида.

Нерегулируемый провод подключается к понижающему трансформатору, особое внимание уделяется холодным концам, подводящие ток жилы должны иметь меньшее значение удельного сопротивления, чем нагревательные, этому требованию соответствуют алюминий. При выборе схемы «треугольник» провода разделяют на три равные группы, соединяют параллельно и объединяют в три выходных точки

При распределении нагрузки «звездой» три одинаковых по длине отрезка на одном конце соединятся в один узел, остальные – к силовой станции. Все контакты надежно изолируются, для этих целей используют двустороннюю изоленту или термоусадочные трубки. Мощность трансформатора для прогрева определяет расчет, в среднем на 0,4-1 м3 бетона требуется 1 кВт.

Укладка КДБС проходит по тому же принципу, но чуть большим шагом (расход составляет 4 п.м. на 1 м2 по стяжке или горизонтальной плоскости) и прямым подключением к розетке. Он полностью погружается в бетон, снаружи остается только питающий вывод. Несмотря на более высокую стоимость кабеля и увеличение потребляемой мощности до 1,5 кВт на 1 м3, эта разновидность обеспечивает наиболее равномерный прогрев и стабильные рабочие характеристики. По окончании просушки его просто обрезают и оставляют в бетоне. КДБС выбирается для ответственных участков, при проведении срочного ремонта, при большом числе отдельных монолитных элементов, необходимости задействования вибратора. Его проще уложить людям без опыта работ, заводские параметры исключают перегрев или прогорание.

Основные правила технологии прогрева:

  • Минимальная температура заливаемого состава составляет +5 °C.
  • Питание подается исключительно на погруженные в бетоне провода, в идеале – через стабилизатор напряжения.
  • Из-за растрескивания изоляции укладка не рекомендуется при температуре ниже -15 °C.
  • Процесс проводится с контролем мощности: плавный разогрев первые 2 часа, поддерживание в пределах 50-60 °C не менее 3-4 дней, постепенное остывание.

Обзор цен на греющий кабель

Одно- и двужильный кабель реализуется в бухтах:

МаркировкаМатериал изоляцииДиаметр токопроводящей жилы, ммЭлектрическое сопротивление, Ом/мДлина в бухте, мЦена за 1 п.м., рубли
ПТПЖ 2Полиэтилен высокого давления0,60,555004,5
1,20,144,9
1,40,15
ПНСВ 1Полиэтилен или ПВХ1,20,1510001,3
2,00,0443,5
3,00,023,7

Расценки на саморегулирующейся кабель в секциях, соответственно, составляют:

МаркировкаНоминальный диаметр нагревательного кабеля, ммДлина рабочей части, мМощность стартовая/ номинальная, КТСопротивление секции, ОмЦена, рубли
40 КДБС с изоляцией их сшитого полиэтилена и ПВХ оболочкой5-710440/400104,5-1211570
20910/80050,5-58,52020
532250/212019,9-23,14190
824080/328011,3-13,15460
1005120/40009-10,46960
1507680/60006-6,913000

Прогрев бетона сварочным трансформатором

Прогреть небольшую конструкцию, например, фундамента можно и при помощи сварочного двухфазного трансформатора. Прогрев бетона сварочным трансформатором схож с вышеописанным процессом прогрева. Предварительно рассчитав методику прогрева, необходимо поделить провод ПНСВ на нужное количество кусков необходимой длины. К каждому из них докрутить провод алюминиевый с одной и с другой стороны. Это будут холодные концы. Их длина должна дотягиваться до трансформатора, при этом места скрутки должны находиться в опалубке.

Отрезки необходимо уложить в опалубку. Для того, что бы избежать замыкания, провода следует подвязать креплениями из пластика к арматуре. После этого можно заливать фундамент раствором, и подключать холодные концы к сварочному трансформатору. К холодным концам предварительно можно припаять клеммы, определив где плюс, а где минус. Клеммы подключаются к обратному выходу и к прямому выходу трансформатора сварочного аппарата, предварительно установив на нем минимальный ток.

Далее следует измерить ток: на каждом отдельном отрезке должно быть до 20 Ампер, на сварочных проводах – до 240 Ампер. Еще один способ прогрева бетона сварочным трансформатором – использование электродов.

Принцип работы:

  1. Уложить в опалубку электроды. Их необходимо последовательно соединить так, чтобы получились отделенные друг от друга отрезки.
  2. Подключить прямой провод к одному из отрезков, обратный – к другому отрезку.
  3. Чтобы контролировать ток между электродами можно использовать лампу накаливания.

Индукционный обогрев

Применяется с армированными конструкциями. Металлические элементы, содержащиеся внутри них, станут сердечниками. Изолированный кабель выполняет роль индуктора и размещается петлями вокруг арматуры. Количество мотков провода и сечение необходимо рассчитать предварительно. Вдоль кабеля пускается переменный ток, образующий электромагнитное поле. Затем происходит нагревание армирующих элементов, от них тепло переходит к бетону, постепенно распространяясь по всей смеси.

Расход электроэнергии достигает 150 кВт/ч на 1 кубический метр бетона.

Плюсы: низкая цена; равномерный прогрев.

Минусы: сложный расчет; ограниченность применения (балки, колонны и т. д.).

Пример техники: Cтанция УЗТТ КТПТО-80

Вывод

Такие способы чаще всего используют в домашних условиях. В промышленных же постройках применяют только специализированные устройства, обеспечивающие прогрев бетона трансформатором. Видео в сети интернет по данной теме, позволит ближе познакомиться с технологией обогрева бетонных конструкций. Ведь увиденный принцип работы намного понятнее по сравнению с прочитанным. К тому же перед тем, как приступить к одному из вышеперечисленных процессов обогрева конструкций при зимнем строительстве, следует внимательно изучить все схемы и принципы работы трансформаторов. В интернете можно найти еще много информации по запросу «прогрев бетона трансформатором», отзывы людей, уже проделывавших такую работу, а так же многочисленные советы специалистов с огромным опытом в данной сфере.

Рекомендуем к прочтению — перфоратор для работы по бетону.

Инфракрасный подогрев

Инфракрасные лучи нагревают поверхность непрозрачных объектов, распространяя тепло на весь объем. При применении инфракрасного подогрева бетонную конструкцию необходимо окутать прозрачной пленкой – она задержит тепло, пропустив лучи через себя. Подходит для прогрева железобетона.

Плюсы: простота и доступность.

Минусы: подходит только для небольших, тонких конструкций; инфракрасное тепло распространяется неравномерно.

Инфракрасный нагреватель должен быть устойчивым к сильному ветру и способным долгое время работать без дозаправки.

Пример техники: Инфракрасный нагреватель Wacker Neuson HDR 45

Выводы:

  1. Электродный прогрев подойдёт для раствора любой толщины и формы, но требует больших энергозатрат (около 1000 кВт на 3–5 куб. м.).
  2. Провод ПНСВ равномерно нагревает смесь и отличается безопасностью эксплуатации: кабель изолирован, температура легко регулируется.
  3. Контактный метод требует изготовления опалубки под заказ и не может обеспечить равномерный обогрев.
  4. Индукционный способ применим исключительно с армированными конструкциями.
  5. Инфракрасным теплом можно прогреть только небольшой слой бетона.

Также в нашем интернет-магазине представлены дизельные станции для прогрева бетона. Узнать, сколько стоит оборудование с учетом скидки, можно у наших менеджеров. Стоимость доставки зависит от габаритов и массы товара.

Автор статьи: Давид Гукасов

Трансформатор для прогрева бетона в аренду: КТПТО 80, ТСДЗ 63

Темпы строительства всегда должны укладываться в проектные рамки, несмотря на погодные условия, поэтому работы обычно полномасштабно ведутся и в зимнее время, а чтобы не препятствовали морозы, используют прогревочные трансформаторы для бетона.

Мощность у таких агрегатов бывает разной, но объекты тоже отличаются объёмом, к тому же такой метод действует как ускоритель, поэтому зима не влияет на скорость производства. Ниже мы расскажем немного о таких агрегатах и методах их применения, а также покажем вам дополнительно видео в этой статье по этой же теме.

Понижающий трансформатор СПБ

Низкочастотный трансформатор и бетон

Принцип работы

Принцип прогрева

Для заливки монолитных конструкций при температуре ниже -4⁰C прибегают к разным методам обогрева бетонной массы, это и инфракрасные излучатели, и подогретый раствор, и тёплая опалубка, и анодные обогреватели. Но наиболее эффективным и экономным можно назвать прогрев бетона с помощью низкочастотного трансформатора и провода ПНСВ (Провод Нагревательный Стальной Виниловая изоляция).

Перед тем, как осуществить подключение трансформатора для прогрева бетона, на арматурный каркас укладываются петли из провода ПНСВ сечением от 1,2 мм2 до 3 мм2. Этот кабель способен прогреваться до температуры 80⁰C, таким образом, нагревая раствор до 40⁰C-50⁰C, и всё это происходит при температуре воздуха от -4⁰C и ниже. Чтобы добиться наиболее оптимального прогрева бетона в морозных условиях, на один кубометр раствора понадобится порядка 60м ПНСВ-1,2.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

Для прогрева инструкция позволяет использовать такие трансформаторы, как КТП-06-20, КТПТО-80, КТП-ОБ-160, ТСДЗ-63 и так далее.

Примечание. Для корректной работы обогревательной цепи провод ПНСВ в обязательном порядке должен находиться внутри бетонной массы (подключение производится алюминиевым проводом). Если ПНСВ оставить открытым, то он попросту перегорит.

Трансформатор масляный. Технические характеристики

Трансформатор КТПТО-80 КТП-63-ОБ
Мощность  номинальная (кВА) 80 63
Напряжение ВН (В) 380 380
Напряжение на холостом ходу СН (В) 49, 60, 70, 85, 103, 121 49, 60, 70, 85, 103, 121
Ток на стороне СН при напряжении 660 (49-70В, А) 520 (49-70В, А)
Ток на стороне СН при напряжении 382 (85-103-121В, А) 301 (85-103-121В, А)

Трансформатор сухой. Технические характеристики

Трансформатор ТСЗ-20
Мощность  номинальная (кВА) 20
Частота номинальная (Гц) 50
Количество фаз 3
Напряжение обмотки номинальное, ВН трансформатора, В НН 380/220 12,4; 24,8; 49,7;66,0
Ток номинальный ВН обмотки трансформатора А НН 30,4/52,6 465;375; 235;175
Ток холостого хода (%) 7,5
Схема/группа соединения Звезда/треугольник
Потери короткого замыкания (Вт) 400
Потери холостого хода (Вт) 200

Подготовка к работе и запуск

Фото понижающего трансформатор КТПТО-80

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Все работы по прогреву заливного бетона следует выполнять с соблюдением СНиП 111-4-80/гл.11 и ГОСТ 12.1.013-7, где регламентируется порядок выполнения работ и электробезопасность.

  • В первую очередь КТПТО необходимо занулить, а сделать это можно путём подключения кабеля питания (его четвёртой жилы) на зажим N блока ХТ6, таким образом, соединив всё это с металлическим шкафом управления
    . Заземление трансформатора производится от салазок — там есть специальный болт для подключения контура, а для соединения используется стальной провод не менее 4 мм.
  • Прежде чем подключить понижающий трансформатор к сети, вам необходимо своими руками проверить сопротивление изоляции, которое не должно быть менее 0,5МОм, а также обратить внимание на плотность контактных соединений. Путевые выключатели SQ1 и SQ2 необходимо установить так, чтобы при открывании крышки трансформаторного кожуха и ПУ была возможность надёжного замыкания контактов SQ1 и SQ2. Кроме того, в обязательном порядке нужно проверить предохранители на случай короткого замыкания.
  • Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
  • После этого цепь подогрева, установленную в опалубке, можно подключить к питающему кабелю, который, в свою очередь, подсоединяется к блоку зажимов ХТБ.

Принципиальная схема КТПТО-80

  • На ввод КТПТО подаём питание 380В и включаем QF1 после проверки напряжения поHL1 и HL3 и после этого, используя кнопку экстренного отключения SB1, делаем контрольное отключение, после чего QF1 запускаем повторно. На KL1 подаём питание кнопкой SB3, после чего должен сработать магнитный пускатель KM1.
  • Для переключения режимов работы нужно поднять крышку у трансформаторного кожуха и тогда через путевой выключатель SQ1 автоматически отключится QF1. После чего переключаете ступени напряжения и включаете QF1 и KM1.

Примечание. Учитывая то, что цепь питания при прогреве бетона может быть опасной для жизни, к обслуживанию КТПТО допускается исключительно обученный персонал, прошедший инструктаж по технике безопасности. Кроме того, такие рабочие должны уметь вовремя оказывать первую медицинскую помощь при поражении электрическим током.

Заключение

Для домашнего использования вы можете взять какой-либо б у понижающий трансформатор в аренду, так как помимо стройки он вам больше нигде не пригодится. Кроме того, если объём бетонной заливки небольшой, то в качестве трансформатора вы можете использовать для прогрева сварочный аппарат.
