как подключить его к подъездному домофону своими руками? Схема подключения в подъезде
Видеодомофон – один из самых малозатратных способов усилить бдительность и охраны объекта, и хозяев дома. Наряду с системами полноценного видеонаблюдения, затрагивающих все или часть помещений, видеодомофон передает изображение посетителей, которые стоят у порога.
Конструкция
Видеодомофон – это внутренний терминал со встроенным мини-монитором, установленным в коридоре предприятия или учреждения у главного входа.
В домохозяйствах это устройство ставится чаще всего в прихожей.
Подъездный домофон имеет толстостенный противовзломный металлический корпус и наборник, очень похожий на кнопочный телефонный номеронабиратель. К каждой квартире подводится кабель с абонентским терминалом, оснащенным переговорной трубкой.
В аналоговых подъездных домофонах применяется чаще всего 20-проводный шлейф или жгут с разводкой для каждой квартиры. В цифровых же вариантах используется общий для всех квартир кабель – витая пара, подходящий к каждой из них. Конкретный абонентский терминал отвечает на определенный номер квартиры, набранный с наборника.
Выбор совместимых устройств
В аналоговых устройствах применяются все те же аналоговые системы передачи телевизионных изображений – PAL или NTSC. Например, вызывная панель от Polyvision и монитор от Commax вполне себе могут «подружиться».Если же речь идет о цифровых системах, то здесь лучше использовать устройства, рекомендуемые все тем же производителем основного блока. Будет ли это общедомовая вызывная панель со встроенной бесконтактной СКУД или же монитор для частного дома (либо дачи) – все решает сотрудничество разных фирм.
Однако и в цифровых, и в аналоговых системах часто наблюдается ситуация, когда и наружная, и внутренняя панель домофонной системы исполнены одним и тем же поставщиком.
Совместимость аналоговых и цифровых комплектующих под вопросом. Отличить аналоговую систему от цифровой довольно просто: в цифровых используется простейший кабель (витая пара), насчитывающий 4-8 проводов, либо специальный шлейф. Огромную популярность в цифровых видеодомофонах приобретает технология, схожая с PoE (питание происходит через один и тот же кабель).
Как подключить видеодомофон?
В худшем случае камера вызывной панели и монитор выйдут из строя: внезапная подача +12 В на провод видеосигнала оборачивается порчей видеоплат. Цифровые же видеодомофоны защищены от таких ошибок: интерфейсные и питающие коннекторы сделаны по-другому.Камера видеоглазка вызывной панели по своим параметрам должна соответствовать монитору абонентского блока. Панорамный видеоглазок высокого разрешения и терминал с уменьшенным дисплеем несовместимы: рассмотреть разборчиво гостей не удастся. Видеоглазок же низкого разрешения растянет изображение на слишком большом экране.
Подъездный домофон предполагает врезку и фиксацию общедомовой вызывной панели в конструкцию входной двери.
Частная домовая система предусматривает врезку простейшей вызывной панели в ворота или во входную дверь.
При модернизации уже существующей домофонной системы (добавление дополнительной вызывной панели на другой двери, если входов несколько) может потребоваться вскрытие мониторного блока.
Длина кабеля для частных систем не должна превышать 20 м, для многоквартирных домов кабель может достигать длины 70 метров.
Для установки видеодомофона в подъезде своими руками необходимо следовать предложенной ниже инструкции.
- В первую очередь, необходимо выполнить разметку заранее выбранного места на двери подъезда под вызывной наборник, после чего высверлить отверстия под крепления панели и для вывода кабелей на внутренней стенке подъездной двери.
- Затем нужно выпилить в обшивке двери дополнительные проемы под заднюю часть корпуса, если ее конструкция того требует.
- После этого необходимо разметить место под электромагнитный или электромеханический замок, установить его и вывести питающий кабель внутри подъезда.
- Затем ставим наборник, высверливаем отверстия в межэтажных перекрытиях и протягиваем кабель по этажам. Если кабель проходит не в общем коробе (например, с телефонией, оптоволоконным кабелем для интернет), то делаем отдельный скрытый желоб в стене на каждом этаже, ставим в нем короб, проводим домофонный кабель.
- Размечаем в каждой из квартир в прихожей место для абонентского устройства. Возле входной двери квартиры должна быть розетка. Сверлим выходные отверстия в каждой квартире для абонентского кабеля, протягиваем его на лестничную клетку.
- Подводим электропитание к вызывной панели возле подъездной двери. Идеально, когда панель сразу берет напряжение 220 В (в ней уже имеется встроенный силовой адаптер). В противном случае может потребоваться монтаж отдельного блока питания либо подключение панели к общему блоку питания повышенной мощности, питающему электромагнит замка.
- Монтируем коннекторы на все кабели. Подключаем, сверившись со схемой, абонентские терминалы к сигнальному кабелю, а сам кабель вместе с замком подъездной двери – к вызывной панели.
- Включаем систему, проверяем срабатывание кнопки абонентского блока, открывающей дверь подъезда, на срабатывание замка. Выполняем программирование вызывной панели под бесконтактные ключи, полученные жильцами.
Выполняем программирование вызывной панели под бесконтактные ключи, полученные жильцами.- Убедившись, что все работает, замуровываем кабель-канал в стену.
В случае добавления нового абонентского домофонного терминала к подъездному домофону, запущенному ранее, необходимо сделать так, как описано ниже.
- Выясняем, какая используется система – аналоговая или цифровая. Находим в продаже новый абонентский терминал из тех, что рекомендован производителем вызывной панели.
- Демонтируем старый квартирный домофон и размещаем новый.
- Если ранее использовался старый домофон, то по той же самой схеме подключения задействуем новый. В случае установки нового домофона прокладываем линию до ближайшего коммутатора или согласующего устройства, установленного на вашем или соседнем этаже.
В случае установки нового домофона прокладываем линию до ближайшего коммутатора или согласующего устройства, установленного на вашем или соседнем этаже.- Получаем номер набора, соответствующий квартире хозяина. Это действие может быть выполнено с участием мастера, обслуживающего домофоны в районе.
- Включаем и испытываем систему.
Использование модуля сопряжения
Простейшее устройство сопряжения, например, модуль Z5R, упрощало лишь управление электрозамком входной двери. Современные же модули, например, МСЦ от фирмы «Даксис», позволяют согласовать домофонную систему с дополнительной камерой видеонаблюдения, установленной перед входом в высотку или в самом подъезде.
Модуль сопряжения – полноценная микросхема с интерфейсными и силовыми электронными ключами.
Схема подключения как аналоговых, так и полностью цифровых модулей сопряжения прилагается к каждому такому устройству.
Возможные проблемы
Проблемы случаются как в процессе монтажа, так и при работе уже проложенной видеодомофонной системы. Устранить их самостоятельно в домашних условиях, обладая некоторыми знаниями и притом не прибегая к помощи фирменных рабочих, также возможно.
- Если нет видео или звука с вызывной панели, то следует проверить состояние кабеля. Для этого необходимо «прозвонить» его с помощью мультиметра. Можно попробовать подключить другую, например, подержанную вызывную панель, или другой внутренний блок. Аналогично следует убедиться в работе дополнительной видеокамеры, если она есть. Проверьте состояние соответствующих клемм. Необходимо убедиться в том, что блок питания вызывной панели и электрозамка не отключен и исправен.
- Не проходит вызов в нужную квартиру. Попробуйте вызвать хозяина из другой квартиры подъезда. Если ни один из квартирных номеров не набирается, вызов не отсылается, то нужно проверить, нажимаются ли кнопки, идет ли питание на панель. Попробуйте временно подключить аналогичную или точно такую же вызывную панель.
- Внутренний домофонный блок не подает признаков жизни, не поступает вызов от гостя с вызывной панели. Проверьте исправность его блока питания, отсутствие замыканий, состояние проводов и клемм. Подключите точно такой же или аналогичный домофон либо другой монитор – это позволит убедиться, что видео и звук с вызывной панели проходят.
Проверьте исправность его блока питания, отсутствие замыканий, состояние проводов и клемм. Подключите точно такой же или аналогичный домофон либо другой монитор – это позволит убедиться, что видео и звук с вызывной панели проходят.Вышеперечисленные неисправности также могут указывать на неисправное устройство согласования, работающее в этой системе.
Чтобы провести всестороннюю и качественную диагностику домофонных систем, мастера применяют дополнительные устройства: мини-монитор, простейшую наружную камеру и вызывную панель, простейший домофонный блок, запасной адаптер питания на 12 В или другое напряжение, простейший преобразователь USB в паре с мини-ноутбуком, если домофонная система цифровая.
Чем выше квалификация мастера, тем большее количество вспомогательных устройств он с собой берет. Это позволяет ему быстро выяснить, в чем причина неполадки, и осуществить замену неисправного блока.
Как подключить домофон своими руками, смотрите в видео ниже.
Установка видеодомофонов нашими мастерами производится в следующем порядке:
Цены на установку видеодомофона
Установка видеодомофонов в квартиреЕсли вы задались над этим вопросом, значит, уже созрели до мысли, что заказать видеодомофон вам необходимо.  Это ведь так удобно – не
лицезреть неожиданно своего гостя в дверной глазок, а узнать о его визите
хотя бы чуть-чуть заранее, имея в запасе несколько минут, чтобы
привести в порядок себя, а при необходимости – и вокруг себя.Принцип действия этой конструкции предельно прост. У входа в квартиру
крепится панель видеодомофона (специально защищенная от вандалов), в
которую вмонтирован динамик, микрофон, кнопка вызова и миниатюрная
видеокамера. Камера по специальному кабелю передает изображение на
монитор в вашей квартире (раньше это была электронно-лучевая трубка,
теперь, как правило, жидкокристаллический дисплей). Цены на мониторы довольно разнятся,
чем дороже модель, тем больше в ней функциональных дополнений. К
примеру, монитор (как правило, 4-7 дюйма) может быть черно-белым, а
может — цветным, может иметь трубку для переговоров, а может быть
оснащен системой HANDS FREE (свободные руки). Еще более дорогие модели имеют встроенную память, чтобы вы
могли снимать всех, кто приходил в ваше отсутствие. Но прогресс не стоит на месте. Сегодня можно купить видеодомофон с установкой, который в ваше отсутствие сможет переадресовать вызов на предварительно заданные телефонные номера и, дозвонившись, устроить вам аудио-связь. Похоже, что не за горами и видеоконференции перед входной дверью. Процесс установки домофона обходиться абсолютно (бескровно), для интерьера квартиры на любом этапе ремонта или после его окончания. Установка видеодомофонов в офис Так же
применение последних веяний научно-технической революции сильно
облегчает функционирование самой компании и увеличивает трудоспособность
ее сотрудников.Примером может служить установка видеодомофона в офис, преимущества которой налицо. И, чтобы иметь о них наиболее полное представление, лучше представить данность пунктуально: 1. следование в ногу со временем. Это повышает престиж компании и увеличивает коэффициент функциональности; И это далеко неполный список преимуществ, связанных со своевременной
установкой домофона. Стоит отметить, что данная услуга в Москве уже давно перестала быть просто веянием моды или желанием
выделиться, а является явной необходимость для более продуктивного
функционирования компании, которая заботится, как о своем спокойствии,
так и о спокойствии своих сотрудников и клиентов. Мы можем предложить вам несколько вариантов, готовых стандартных комплектов видеодомофонов с системой контроля доступом в офис с установкой. Или подобрать индивидуальный комплект под ваши требования. |
Еще выше на ценовой
ступеньке те видеодомофоны, к которым можно подключить дополнительные
видеокамеры, имеющие встроенный квадратор. Они позволяют видеть не только то, что происходит перед
входной дверью, но и весь холл в целом.
Установка и монтаж видеодомофона в квартире в компании «Вектор-Видео»
Монтаж видеодомофона в квартире сегодня весьма востребован. Это устройство позволяет видеть и разговаривать с гостем, что помогает эффективно ограничивать доступ к жилищу для посторонних лиц.
Компания «Вектор-Видео» выполняет работы по установке оборудования от ведущих мировых производителей. Оно отличается высокой надежностью и долговечностью, а также удобным и интуитивно понятным управлением.
Монтаж видеодомофона
Корпус вызывной панели домофона рассчитан на любые погодные условия. Он защищает внутренние детали от влаги и холода. Остается только установить его у входной двери так, чтобы посетителю было удобно им пользоваться.
Внутри помещения на стене крепят монитор, на котором отчетливо видно пришедшего на объект человека. Это приспособление привносит ключевое отличие в оборудование от аудиодомофона. С его помощью можно просматривать отснятые кадры, а также допустима функция записи видеосигнала.
Но в некоторых случаях целесообразно заменить экран аудиотрубкой. Такое решение оправдано, если одним монитором не обойтись и взамен большого количества дисплеев используют трубку. Увидеть посетителя уже не получится, зато подобное оборудование поможет сэкономить часть средств на установку.
Следующий неотъемлемый прибор, без которого невозможно установить видеодомофон, это видеокамера. Она может выглядеть как видеоглазок или как устройство, установленное в незаметном месте у входа в дом.
Что входит в комплект
При монтаже видеодомофонов в квартирах используется следующий набор приспособлений:
- монитор;
- камера;
- панель вызова;
- БП;
- замок;
- провода и кронштейны.
Подключение проводят либо напрямую к домашней электросети, либо через отдельную розетку.
Выбор оборудования
Заказывая монтаж видеодомофона, стоит обратить внимание на несколько важных моментов. На качество картинки и стоимость устройства влияют характеристики монитора – цветной или черно-белый. Стоит заранее определиться, понадобится ли вам функция сохранения снимков посетителей, а также записи видеотрансляции. Перед покупкой нужно понимать, потребуется ли подключать к системе дополнительные камеры и сигнализацию.
В зависимости от того, предполагается ли подсоединять технику к общей системе подъезда, выбирают соответствующую модель с определенными опциями.
Стоит помнить при установке видеодомофона о качестве видео, которое бут признано удовлетворительным.
На его уровень влияет разрешение камеры. Если для оборудования выбран широкий монитор, то и видеокамеру нужно подбирать с соответствующими параметрами. Форматы сигнала в этих узлах должны совпадать.
Если решено использовать дополнительные аудиотрубки, надо остановиться на приборе с соответствующими портами для их подключения. Существуют различные модели, у которых предусмотрено несколько входов и выходов для интеграции с различными приспособлениями.
Установка и подключение
Обращайтесь в компанию «Вектор-Видео», чтобы заказать монтаж видеодомофона руками опытных инженеров. Мы поможем выбрать подходящее оборудование с учетом перечисленных выше нюансов. После чего в условленное время прибудем на адрес с целью проведения установки.
Предварительно рекомендуем определиться с местом под блок питания и монитор. БП лучше монтировать так, чтобы доступ к нему не был ограничен, но устройство не мешалось и не бросалось в глаза. Когда видеодомофон решено совместить с пожарной сигнализацией, необходимо подключить его через источник бесперебойного питания. Иначе ни о какой защите помещения не может идти речи с учетом того, что у нас регулярно скачет напряжение или случаются веерные отключения.
Установка оборудования начинается с крепления кронштейнов. Крепежные узлы ставятся на уровне глаз, чтобы хозяин мог без затруднений пользоваться прибором и видеть изображение на экране. Чаще всего мониторы устанавливают в прихожей в непосредственной близости к входной двери. Но это вовсе не строгое правило. Приспособление можно зафиксировать в любом месте квартиры. Потребуется лишь протянуть несколько больше проводов.

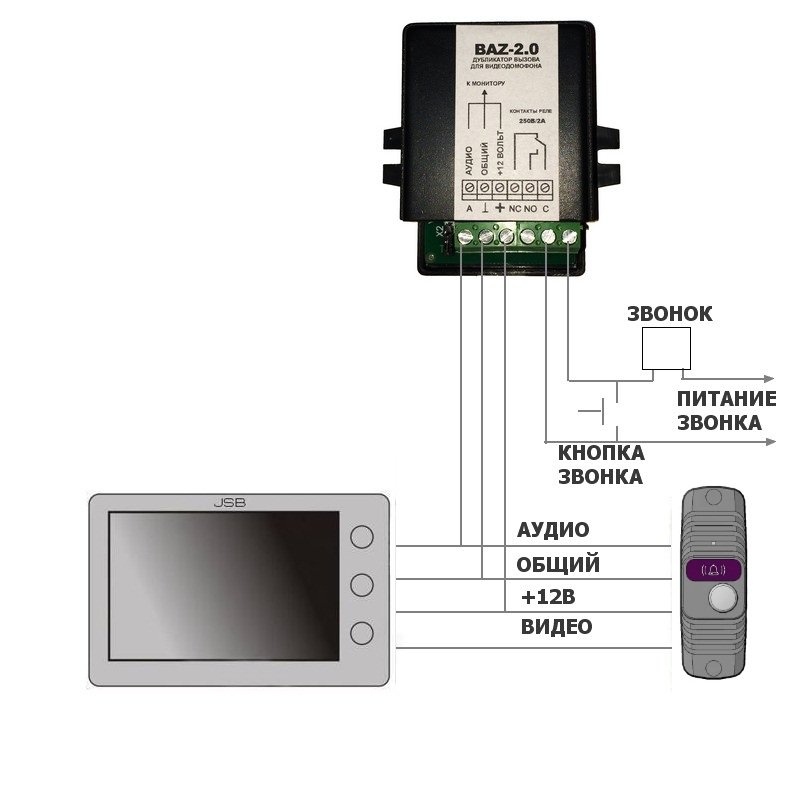

Прокладка электрокабелей выполняется с применением технических коробов соответствующего сечения. По окончании протяжки проводки остается подключить приборы. Обычная схема монтажа видеодомофона состоит из 4 разноцветных проводов:
- красный – для блока питания;
- желтый – для аудиоканала;
- белый – для видео;
- зеленый – для дисплея или как общий канал.
Мастер аккуратно зачищает концы кабелей и вставляет в определенные порты оборудования. В большинстве устройств не требуется никакой пайки, потому что они оснащены пружинной системой подключения. Достаточно отодвинуть контакт отверткой, поместить внутрь провод и, убрав отвертку, вернуть контакт в зажатое положение. Процедура предельно проста и доступна большинству из нас.
Далее пора переходить к монтажу электромагнитного или электромеханического замка во входную дверь. О выборе той или иной разновидности стоит позаботиться заранее. Дело в том, что электромагнитный замок требует круглосуточного подключения к электросети. Т. е. при возникновении аварий на подстанции или отключении энергии по иным причинам оборудование прекратит работать. Открыть дом простым ключом, как это возможно с механическим типом, не удастся.
Основная часть запорного приспособления ставится на внутренней стороне двери. Ответная сторона фиксируется шурупами или винтами – в зависимости от типа конструкции. Согласно стандартам, замок следует монтировать не ниже 1,5 метров от пола.
Итак, монтаж видеодомофона в квартире завершен. Остается подсоединить БП, котроллеры и прочие элементы, чтобы провести тестирование работы оборудования. При грамотном профессиональном подходе проблем с функционированием техники не возникает. Поэтому рекомендуем обращаться к профессионалам компании «Вектор-Видео», чтобы быть полностью уверенными в качестве системы видеонаблюдения, установленной в вашей квартире.
Заказать
Установка видеодомофонав квартире и доме
Установка видеодомофона для квартиры представляет собой одну из мер по увеличению безопасности жилья и собственного имущества. Такое устройство дает возможность не выходя из квартиры или частного дома видеть посетителей и контролировать их доступ внутрь жилища. Заинтересовались установкой видеодомофона в дом? Предлагаем более подробно разобраться в том, как работают эти устройства, и можно ли поставить их самому.
Что из себя представляет видеодомофон?
Под видеодомофоном подразумевается оборудование, которое совмещает в себе функции видеонаблюдения и переговорного устройства. Это средство предназначено для защиты обитателей квартиры или частного дома от нежелательных визитов. Также видеодомофон дает возможность наблюдать за тем, что происходит снаружи в режиме реального времени. По этому параметру такое оборудование похоже на комплекс видеонаблюдения.
Обратите внимание на то, что видеодомофоны являются не единым устройством, а комплексом из технических средств, которые объединяются друг с другом проводным либо беспроводным способом. Все оборудование, которое входит в состав домофона, классифицируется на две большие группы – наружный и квартирный блоки. Оба блока состоят из большого количества устройств и модулей, которые вместе и составляют видеодомофон.
Устройство наружного блока
Под внешним блоком видеодомофонов подразумевается вызывная панель. С ее помощью обеспечивается связь между внешним миром и обитателями квартиры. Обычно вызывная панель устанавливается на поверхности входной двери, если речь идет о городской квартире, либо на калитке, если это загородный коттедж с участком. Конструкция наружного вызывного блока включает в себя перечисленный далее набор технических средств:
- Цифровой блок и кнопка вызова.
- Встроенный микрофон и динамик.
- Видеокамера и защищенный объектив.
- Дистанционный электронный замок.
- Считыватель электронного ключа.
- Источник инфракрасного излучения.
Таким образом, каждый из перечисленных видов оборудования имеет большое значение для работы видеодомофонов. Стоит подробно рассмотреть назначение и особенности каждого из технических средств. Они описаны ниже.
Цифровой блок
Представляет собой наборное поле с клавишами, обозначающими цифры от 0 до 9. Однако такая версия только для многоквартирных домов и коттеджей. Для индивидуальной квартиры или дома используются домофоны без наборной панели, т.к. ничего набирать и не нужно. Вместо цифрового блока на панели вызова размещается кнопка вызова. Посетителю достаточно нажать на нее, чтобы связаться с обитателями квартиры или коттеджа.
Считыватель ключа
Это приспособление предназначено для того, чтобы жильцы квартиры могли беспрепятственно проникать в дом. Чтобы этот процесс не занимал много времени, вместо традиционных ключей используются электронные либо магнитные. Достаточно приложить магнитную карту или устройство с микрочипом к вызывной панели, чтобы она подала сигнал на электронный замок двери. После этого дверь открывается – весь процесс занимает секунды.
Видеокамера
Для передачи качественного изображения в видеодомофонах используются специальные видеокамеры с углом обзора как минимум 120. Такой угол обзора позволяет видеть не только то, что находится перед камерой, но и по бокам, а также сверху и снизу. Для защиты камеры от механических повреждений, в том числе и от вандалов, используется прочный объектив. Он углубляется внутрь корпуса вызывной панели и еще закрывается стеклом.
Микрофон и динамик
Эти устройства обеспечивают двухстороннюю связь между посетителем и обитателями дома либо квартиры. В составе видеодомофонов обычно используются конденсаторные аналоговые микрофон. Они чувствительные и записывают звук из источников, которые находятся не только перед микрофонной мембраной, но и по бокам. Динамик с микрофоном располагаются внутри корпуса вызывной панели для их дополнительной защиты.
Инфракрасный источник
Нередко злоумышленники перед тем, как осуществить преступление, выключают свет в подъезде или на улице, либо попросту разбивают лампочки. Для того, чтобы даже в условиях полной темноты можно было разглядеть, кто находится по ту сторону входной двери, используется инфракрасная подсветка. Она не видна глазу, и при этом равномерно подсвечивает окружающие предметы, что хорошо видно на мониторе квартирного блока.
Электронный замок
Это устройство значительно упрощает жизнь посетителям дома, так как избавляет от необходимости открывать и закрывать двери вручную. Вместо традиционного механического замка и блока в дверь устанавливается магнитный. Он работает на электричестве, управляется вызывной панелью, на которую приходят сигналы из квартирного блока. Также к замку подключается считыватель магнитных карт или чипов, которые имеются у обитателей квартиры.
Прочее оборудование
Нередко в состав видеодомофонов для квартиры входит дополнительное оборудование. Одними из таких типов оборудования являются инфракрасные датчики и аккумуляторы. Датчик отслеживает передвижения тел в контролируемой зоне и оповещает об этом жильцов. Для питания вызывного блока могут использоваться разные технологии. Например, подключение панели к блоку питания при помощи кабеля, либо встроенный источник питания, который требует регулярной замены. Первый вариант проще в обслуживании, но он не автономный.
Вызывная панель изготавливается по антивандальной технологии для большей защищенности от воздействия злоумышленников. Для того, чтобы сделать панель устойчивой к негативным погодным влияниям, для создания используются антикоррозионные сплавы металлов. Этим обуславливается и долговечность таких устройств.
Устройство квартирного блока
Квартирный блок – это абонентское устройство, которое обычно имеет вид настенного стационарного телефона с дисплеем. Традиционные модели устанавливаются на стену в гостиной комнате. Однако сегодня существуют и современные портативные модификации. Их можно носить с собой, чтобы всегда быть в курсе того, что творится за входной дверью квартиры. К тому же это избавляет от необходимости при каждом звонке идти в прихожую.
Как и вызывная панель, квартирный блок видеодомофонов в квартиру состоит из следующих средств:
- Микропроцессорный блок управления.
- Черно-белый, реже цветной дисплей.
- Кнопки управления работой домофона.
- Динамик и микрофон для общения.
- Блок питания или встроенная батарея.
Микрофон и динамик домофона может как заключаться внутрь привычной многим людям телефонной трубки, так и выводиться на поверхности панели. Блок питания, который используется для энергоснабжения домофона, отличается малыми размерами ввиду малого энергопотребления квартирного модуля. Устанавливается внутри.
Разновидности переговорных устройств
В зависимости от того, для какого объекта планируется использовать устройство, домофоны делятся на 2 вида:
- Для многоквартирного дома. Каждое устройство для монтажа на входе в подъезд многоквартирного дома оснащается вызывной панелью с цифровым наборным блоком. На нем посетитель выбирает номер квартиры, в которую он планирует нанести визит. В остальном отличий от версий для частного дома нет.
- Для квартиры или частного дома. Такие домофоны в большинстве своем лишены наборного блока, так как в нем нет никакой необходимости. Некоторые дорогие модели поддерживают такие расширенные опции, как подключение нескольких вызывных панелей. Это особенно актуально для больших коттеджей.
Видеодомофоны для многоквартирных домов дополнительно классифицируются на аналоговые и цифровые. В случае с аналоговым вариантом данные от вызывной панели к квартирам идут по проводам, обозначающим как десятки, так и единицы. В цифровых версиях номера квартир задаются в вызывном блоке перемычками, тогда как сигналы идут по двум проводам. Такая система менее надежна, т.к. поломка оставит все квартиры без связи.
Порядок установки видеодомофона
В процессе монтажных работ можно подключить видеодомофон своими руками, если знать, как он должен быть установлен. Для того, чтобы не допустить грубых ошибок при монтаже, рекомендуется установить домофон согласно следующему алгоритму:
- Выбор места, где будет установлен квартирный блок и вызывная панель.
- Установка кронштейнов, предназначенных для крепления оборудования.
- Установка видеодомофона – монитора и вызывной панели на кронштейны.
- Прокладка электрического кабеля питания квартирного и наружного блока.
- Подключение наружной вызывной панели к квартирному блоку домофона.
Точная схема установки видеодомофонов зависит от особенностей конкретной модели. Обычно для этой цели используются четыре провода разных цветов. Зеленый отвечает за общее подключение и работу дисплея, белый – за видео, желтый – за аудио, по красному идет питание. Прежде, чем установить видеодомофон, обязательно ознакомьтесь с инструкцией. В ней подробно описан способ установки, указан правильный порядок соединения.
Процесс установки замка
Отдельного внимания заслуживает установка и подключение замка, который будет неотъемлемой частью видеодомофонов. Чаще всего используются такие типы замков, как электромагнитный и электромеханический. Второй более предпочтителен, т.к. даже в случае отключения электропитания его можно открыть обычным ключом. Электромагнитный замок после отключения тока прекращает работу, и открыть дверь будет нельзя.
Монтаж электрического замка выполняется так же, как и установка обычного. Если в двери ранее стоял простой замок, проблем с установкой не возникнет. Достаточно удалить старый запорный механизм и установить на его место новый, после чего закрепить саморезами. После этого замок подключается к электрической сети и к наружному блоку видеодомофона. Вызывная панель подвергается установке на высоте от 1,5 метра над полом.
Заключение
Установка видеодомофонов может быть первым этапом большой работы по обеспечению безопасности дома или квартиры. Покупка и монтаж устройства не потребуют существенных денежных вложений, при этом дадут массу новых возможностей, сделают общение с посетителями более комфортным и безопасным. Если вы не уверены, что сможете сделать так, чтобы видеодомофоны были установлены как надо, закажите монтаж.
Оцените статью:Установка видеодомофона / подключение / монтаж
- Информация о материале
- Родительская категория: Услуги
- Категория: Установка видеодомофонов
- Название: Устанвока видеодомофона в квартиру
- Цена: 8000
- Изображение:
В нынешнее неспокойное время очень важно обеспечить своему жилищу надежную защиту от проникновения злоумышленников. Помочь в этом может установка видеонаблюдения. Если вы сомневаетесь в ее целесообразности, ниже будут приведены неопровержимые доказательства пользы наличия домофона в квартире.
Полезная информация
Главная функция этого прибора заключается в том, чтобы показывать все, что происходит за дверью вашей квартиры. Это существенно снижает вероятность проникновения злоумышленников и позволяет вам решить, следует ли впускать в дом пришедшего к вам человека. А прежде чем выходить из квартиры, вы можете убедиться в том, что за дверью вас никто не подстерегает. Кроме того, наличие системы видеонаблюдения помогает обезопасить всю вашу лестничную клетку от хулиганства.
Имея домофон, вам не придется переживать о том, что ваши дети или пожилые родители могут стать жертвами мошенников. А функция сохранения фотографий позволит вам узнать, кто приходил в ваше отсутствие. Кроме того, некоторые устройства могут даже записывать разговоры, которые велись в то время, когда вас не было дома.
Современные приборы системы видеонаблюдения оборудованы множеством полезных функций, которые вносят в вашу жизнь комфорт. С их помощью вы сможете осуществлять доступ в помещение по своей команде или в автоматическом режиме, передавать голосовые и текстовые сообщения своим домочадцам. Интерфейс можно настроить по своему желанию, выбрав любой рингтон и заставку.
Следует также заметить, что современные домофоны выполняются в стильных дизайнах, что дает им возможность гармонично вписаться в любой интерьер. Это устройство может стать гарантией вашей безопасности и обеспечить вам душевное спокойствие. Однако для того чтобы оно полноценно выполняло свои функции, его установку не следует проводить самостоятельно, а доверять эту процедуру только профессионалам. Вы можете заказать услугу монтажа видеодомофона в нашей компании, а наши расценки непременно порадуют вас.
Монтаж и установка видеодомофона в квартире цена в Москве под ключ
Наша компания предлагает осуществить установку и подключение видеодомофона в Москве и по Московской области.
Видеодомофон является самым эффективным средством идентификации людей. Еще вчера домофон был признаком роскоши, похвастаться им могли только серьезные компании, элитные новостройки. На сегодняшний день цена установки видеодомофона стала доступной для рядовых обывателей. Данное устройство способно в разы увеличит безопасность и личного имущества ценных вещей. Наша фирма по установке домофонов в подъезде поможет обезопасить имущество жильцов. Воспользовавшись нашими услугами, вход в дом будет доступен только жильцам.
Фото отчет – установка видеодомофона Ozero
Одна из наших работ – установили видеодомофон “Ozero” в квартире по адресу г. Москва, ул. Бутлерова д. 6
Видео нашей работы!
Цена установки видеодомофонов
Узнайте точную стоимость установки видеодомофона по телефону
+7 (499) 394-37-72 или +7 (926) 891-14-54 (доступен по Ватсап)
| Одна из наших работ: установили видеодомофон Rocky Tantos. Адрес установки: г. Москва, ул Космонавтов, д. 8, кв. не скажем! Больше работ смотрите по ссылке. | |
Многие родители, имея маленького ребенка, из-за работы вынуждены оставлять его дома одного.
Видеодомофон убережет жизнь ребенка от посягательства злоумышленников, а родителей от лишнего волнения. Предлагаем большой выбор идентификационных устройств, представленных на нашем официальном сайте. Мы предлагаем купить цветные видеодомофоны с установкой от мировых производителей.
Устанавливаем видеодомофоны:
Что такое видеодомофон?
Видеодомофон (зависит от комплектации!) состоит из:
- Видеокамеры. Современные камеры имеют миниатюрный размер, который позволяет сделать их практически незаметными для посторонних глаз.
- Практически во всех видеофонах имеется функция открытия входной двери. Управление позволяет делать фотоснимки с камеры или программировать на работу устройство. Функция управления производится прямо с панели. В некоторых моделях предусмотрено наличие брелка или пульта управления.
- Панель видеофона имеет одно основное требование – прочность. Прочная панель обеспечит длительный срок полноценной эксплуатации.
- Монитор дает возможность видит пришедшего гостя. Существуют черно-белые и цветные мониторы. Цветные более современные и самые популярные. Для получения изображения с одной камеры достаточно стандартного семи дюймового монитора. Если же видеодомофон устанавливается в частный дом, где предполагается установка нескольких камер, то следует устанавливать монитор 12- или 14 дюймовые мониторы.
- Все современные устройства имеют память. Память энергонезависимая и способна сохранять заданные владельцем настройки. Память позволяет сохранять снимки при нажатии на дверной звонок, снимать людей, подошедших близко к двери. Для людей, которые в силу различных обстоятельств вынуждены отсутствовать дома, следует обратить внимание на устройства с большим объемом памяти.
- Звуковое оборудование бывает двух видов: со спикером и трубкой.
- Для совместимости всего оборудования оно должно иметь общий интерфейс.
Дополнительные функции видеодомофона
- Домофоны для домов имеют функцию подключения к пожарно – тревожной системе сигнализации.
- Некоторые производители наделяют свои модели способностью подключаться к обычному телевизору, что очень удобно при наличии нескольких камер.
- Некоторые современные устройства способны не только делать фотоснимки, но и отсылать фотоснимки владельцу на телефон.
Домофоны для квартиры необходимы для предоставления картинки от входной двери и давать возможность открывать его дистанционно.
Необходимо произвести интеграцию видеодомофона в уже установленную систему домофона.
Перед выбором необходимо определиться с местом размещения, количеством и размером зон, которые будут находиться под контролем. Зоной может быть тамбур, место под подъездом, лестничная клетка. Это важный фактор при выборе количества камер и расчета радиуса их действия. Наша компания произведет консультации и поможет осуществить оптимальный выбор.
Видеодомофон для дома более полно укомплектован.
Основные характеристики:
- Возможность удаленного подключения и получение качественной картинки с большого расстояния.
- Наличие микрофона и динамика для переговоров.
- Возможность дистанционного управления дверями, калитками.
- Подключение нескольких панелей.
- Подключение нескольких мониторов.
- Возможность подключения дополнительных видеокамер.
- Фотографирование и видеозапись с дальнейшим хранением полученной информации в памяти устройства.
В нашем ассортименте исключительно современное высокотехнологическое оборудование. Будьте благоразумны и задумайтесь о своей безопасности уже сегодня.
Ставим видеодомофоны по Московской области!
Как заказать монтаж видеодомофона?
- Сделать это достаточно просто:
- Позвоните по номеру телефона, оставьте заявку на нашем официальном сайте или нанесите визит в офис компании.
- Уточните расценки на установку видеодомофона.
- Мастер по установке видеодомофонов в квартиру выедет и осуществит монтаж в самые кратчайшие сроки.
- Живите полной жизнью без страха за свое имущество и жизнь родных.
Мы предлагаем недорогой монтаж видеодомофонов под ключ в любое помещение или здание. Производим работы по установке в Москве и региону. Наши мастера готовы выехать в любой уголок Московской области в самые короткие сроки.
Установка комплектов видеодомофонов в квартиру, дом или офис – это к нам!
Сфера деятельности компании достаточно широка.
Мы предлагаем услуги :
Наша фирма давно работает на рынке по продаже видеодомофонов с установкой. Наши клиенты давно оценили важные преимущества сотрудничества с нами.
Заказывая настройку и подключение видеодомофона у нас:
- Основные наши преимущества:
- Производим продажу только качественного и современного оборудования.
- Цена работы на установку домофона в офис, стоимость установки видеодомофона в частном доме или квартире, представлена в самом доступном для рядовых обывателей сегменте.
- Производим профессиональный монтаж в самые короткие сроки.
- Берем на себя сервисное обслуживание домофонов.
- Выедем в любой город Московской области.
- Предоставляем гарантию качества.
Заинтересовавшись нашим предложением?
Подробную консультацию о видеофонах можно, проконсультировавшись с менеджером. С прайсом на монтаж видеодомофона, стоимостью оборудования и других предоставляющихся компанией услуг, можно ознакомиться в офисе фирмы или на официальном сайте.
Вопрос/Ответ
Что входит в комплект видеодомофона?
Наружная вызывная панель с микрофоном, видеокамерой и кнопкой вызова, электромеханический или электромагнитный замок со считывателем, блок памяти, видеомонитор с экраном, кнопкой открывания и переговорной частью, блок питания, особые ключи и карты. Многоабонентские системы дополнительно оснащены блоком сопряжения.
Зачем устанавливают видеодомофоны?
Для надежной защиты личной и общедомовой территории. Они позволяют идентифицировать того, кто звонит и ограничить проникновение в помещение нежелательных лиц.
Какой вид видеодомофона установить?
Современный рынок предлагает широкий выбор видеодомофонов: координатные, цифровые, ctv, ip, с одной и несколькими камерами. Видеодомофоны ctv работают по типу Hands Free. Поэтому лишены переговорной трубки. Удобнее в эксплуатации. Сетевые ip отличаются широким функционалом. Подключаются к домашней интернет-сети, wi-fi. Управляться могут со смартфона, пультом. Координатные системы простые и недорогие, со стандартным набором функций и без возможности модернизации. Их используют в многоквартирных домах. Цифровые модели более востребованы. Отличаются простым и быстрым монтажом, устойчивы к сбоям, дают более четкую картинку. Для выбора подходящего устройства надо провести сравнение разных типов и моделей. Рекомендуется посмотреть видео обзоры.
Из какого материала выполнена вызывная панель?
Из пластика или металла. Металлические корпуса считаются антивандальными. Современные виды пластика могут быть не хуже обычного металла.
Какую марку видеодомофона выбрать?
Популярностью пользуются отечественные устройства фирмы j2000. Сочетают в себе высокое качество, функциональность. Стоят недорого. Совместимы с подъездными аудиодомофонами.
Что дополнительно купить и установить для видеодомофона?
Производители предлагают ряд полезных аксессуаров. Если хочется вести запись видео и просматривать его, нужно приобрести карту памяти. Для сохранения данных можно купить жесткий диск. Для уличных систем стоит взять козырек для камеры.
Где устанавливаются видеодомофоны?
Подходят для использования в частных домах, городских квартирах, на объектах коммерческого назначения.
Можно провести установку самостоятельно?
Теоретически да. Но без опыта сложно. Надо иметь представление об электропроводке, принципе работы видеодомофона, понимать, какие разъемы для подключения каких кабелей подходят. Заранее почитайте тематические статьи, посмотрите обучающие видео. Изучите инструкцию.
Как установить видеодомофон?
Монтируются монитор и вызывная панель в ниши или на кронштейны. Устанавливается электромеханический замок. Все элементы соединяются по схеме и подключаются к источнику питания.
Возможна модернизация установленной домофонной системы?
Да, если это предусмотрено моделью. Может потребоваться вскрытие блока монитора.
На какой высоте располагать вызывную панель с видеокамерой?
На уровне роста человека.
Как осуществляется подключение видеодомофона?
С помощью прокладки кабелей и соединения ими частей устройства. Схема подключения видеодомофона в коттедже, частном доме определяется с учетом инженерного решения.
Каким кабелем подключают видеодомофон?
Зависит от расстояния между монитором и вызывной панелью. Если оно не превышает 30 метров, используется четырехжильный или шестижильный кабель сечением более 0,75 кв.мм. Если расстояние больше 30 м, применяют коаксиальный кабель с сопротивлением 75 Ом.
Как подключить видеорегистратор к видеодомофону?
В списке доступных регистратору устройств выбрать IP-видеопанель и добавить ее как обычную IP-камеру. Объединяются видеорегистратор с видеодомофоном по каналу интернет-связи, Wi-Fi.
Дается ли гарантия на установленный видеодомофон?
Да, на все новые модели дается гарантия. Ее срок зависит от фирмы-производителя.
Когда надо устанавливать видеодомофоны с контроллерами?
Если системой будет пользоваться не один абонент, а все жители подъезда или работники бизнес-центра.
Как подключается панель видеодомофона?
На кронштейн. Его закрепляют на стене. Подключают четыре провода на клеммы (видео и аудио выход, земля, питание). Фиксируют монитор.
Как настраивают видеодомофон?
Через монитор, установленный в помещении. В меню выбирают нужные параметры и выставляют их значение.
Где заказать установку видеодомофона?
В нашей компании. Мы много лет на рынке России. У нас есть интернет-магазин с каталогом и прайс-листом. Продаем качественные видеодомофоны с бесплатной доставкой. Для покупки просто добавьте понравившуюся модель в корзину. Из нее можно оформить заявку на приобретение товара. Возможна покупка через оператора. Позвоните ему лично или закажите обратный звонок через форму на главной странице. Возможен выезд мастера для установки и настройки защитной системы. Все наши вакансии заполняются грамотными специалистами с большим опытом. Поэтому высококачественный сервис гарантируем.
Схема подключения видеодомофона в квартире и частном доме: способы с электрозамком
На чтение 11 мин Просмотров 77 Опубликовано Обновлено
Системы контроля и управления доступом — важная часть в обеспечении безопасности и комфорта. Несложная схема подключения видеодомофона позволяет устанавливать устройство самостоятельно, экономя на монтажных работах. Модульная структура построения комплекса упрощает выявление и устранение неисправностей. Ремонт доступен при минимальных навыках работы с электроприборами. Однако есть вопросы, ответы на которые необходимо узнать ещё до покупки оборудования и начала установки.
Особенности выбора
При выборе видеодомофона обращают внимание на качество изображения и дополнительные функцииРешив установить домофон, изучают функционал всех представленных на рынке устройств и особенности их эксплуатации.
Современные модели имеют множество функций, за каждое дополнительное свойство придётся доплачивать.
Базовые возможности видеодомофонов:
- аудиосвязь между вызывным устройством и основным блоком;
- визуальное отображение обстановки перед вызывным блоком на мониторе или телевизоре;
- открывание двери запрограммированными ключами;
- дистанционное управление замками;
- контроль обстановки в районе двери по команде с основного блока, т.е. использование домофона в режиме видеокамеры;
Можно приобрести оборудование, с помощью которого осуществляют аудио и видеозапись на регистраторе в режиме ручного управления или по команде от датчика движения.
Кроме сохранения потокового видео, используют функцию фотографирования. В этом случае качество изображения намного лучше, что может понадобиться при опознании нарушителя, пытавшегося проникнуть в дом, или вандала, разрушившего имущество.
Функция автоответчика позволит узнать цели визита посетителей, приходивших во время отсутствия хозяев.
Часть видеодомофонов может быть использована в комплексе охранных систем. Для этого используется возможность подключения охранных датчиков. Например, при взломе или несанкционированном открытии калитки частного дома прибор выдаст сигнал «тревога» и автоматически включит видео- и аудиозапись происходящего в районе входной двери. Одновременно можно включить в режим «запись» для всех видеокамер в доме.
Беспроводной видеодомофон с радиоканаломСовременные приборы могут передавать сигнал на мобильные устройства — телефоны (планшеты) по сети Wi-Fi или мобильные сети операторов связи. Также с помощью мобильника можно управлять замком входной двери.
Учитывают при выборе состояние квартиры или дома, качество ремонта и возможность провести провода. Если ремонт закончен, используют изделия с радиоканалом передачи данных.
Схема подключения домофона с электромеханическим замком в частном доме с передачей сигнала на радиочастоте может быть использована, когда прокладка соединительных проводов невозможна — на пути до вызывной панели уложена плитка или асфальт, залиты бетонные дорожки.
При выборе беспроводных моделей учитывают, что вызывная панель будет работать от аккумуляторов, которые в холодное время года придётся регулярно снимать для подзарядки. Чаще используют запасной комплект элементов.
Схема построения сети бывает аналоговой или цифровой. Важно знать тип системы, от этого зависит, как подключить видеодомофон в квартире.
В первом случае разводка проводов по квартирам будет координатной, т.е. до каждого абонента проведён отдельный сигнальный провод и один общий для 10 квартир. В цифровых сетях сигналы закодированы и идут по одному проводу типа «витая пара».
При выборе модели домофона учитывают особенности объекта, наличие ранее установленной аппаратуры, возможности в проведении проводов, необходимые дополнительные функции, наличие знаний для самостоятельной установки и настройки.
Состав оборудования
В комплект оборудования для работы видеодомофона входят:
- вызывная панель — индивидуальная или общеподъездная;
- видеокамера, встроенная в панель или выносная;
- контроллер со считывателем — интегрированный в панель или в отдельном корпусе;
- комплект электронных ключей;
- блок питания;
- электромагнитный или электромеханический замок с контроллером;
- провода для коммутации устройств.
Комплектацию выбирают в зависимости от особенностей дома (квартиры), решаемых задач.
Вызывная панель
Разновидности вызывных панелейВызывное устройство — обязательная составная часть системы, состоящая из корпуса, электронной платы, микрофона, кнопки вызова, громкоговорителя. Дополнительно в панель могут встраивать считыватель электронных ключей и видеокамеру.
Вариант вызывной панели без считывателя надёжнее выполняет охранные функции — злоумышленник никаким способом не сможет открыть дверь, даже украв или изготовив поддельный ключ. В то же время собственник, забыв ключ дома, не сможет попасть внутрь. Такие модели подходят для многоэтажных домов, когда дверь в подъезд сможет открыть кто-то из соседей.
Возможность устанавливать несколько панелей в разных местах для работы с одним монитором позволяет объединить устройства на входе в подъезд и в квартиру — хозяин может увидеть позвонившего сразу в дверь квартиры. Кроме того, общеподъездные вызывные панели оборудованы клавиатурой для звонка в любую из квартир.
Рекомендуется приобретать панели и мониторы одной фирмы изготовителя. Так проще разобраться со схемой подключения, сигналы всех устройств согласованы по форме, частоте, амплитуде. Всегда необходимо уточнить совместимость оборудования разных фирм.
Считыватель с контроллером
СчитывательДля управления замками дверей используют контроллеры. Они могут быть встроены в панель или замок. Иногда выбирают управляющее устройство, изготовленное в отдельном корпусе.
Если у пользователя уже есть электронные ключи от работы или другой квартиры (дома) есть смысл на новый домофон покупать совместимую аппаратуру.
В этом случае пользуются одним «универсальным» ключом доступа. Информацию о совместимости следует уточнить заранее.
Ключи делят на несколько классов:
- Резистивные, наименее защищённый от взлома вариант. Опознавание происходит если номинал резистора, впаянного в ключ, соответствует заданному при программировании параметру. Путём перебора стандартных резисторов легко открыть замок. Вариант подходит для подъездного домофона и совсем не защитит квартиру.
- Touch Memory представляет собой микросхему с записанным на неё кодом. Ключи работают с разными форматами сигнала, которые условно названы: Dallas, Cyfral, Metakom, по наименованию основных фирм производителей. При покупке уточняют совместимость.
- RFID бесконтактные устройства делят на Proximity с дальностью действия 10–15 см и Vicinity с рабочим радиусом до 1 м. Модели Proximity, в свою очередь, подразделяются на форматы EM-Marin, HID, MIFARE — информация понадобиться для покупки запасных ключей при утере. Второй вариант в стандартной комплектации домофонов не используют, поэтому приобретают при необходимости подходящий считыватель.
Остальные варианты колючей – магнитный, ферритовый и оптический – можно встретить только на очень старом оборудовании, современные фирмы производители их не используют.
Видеокамера
КамераВстроенные в вызывную панель видеокамеры имеют углы обзора до 90° в вертикальной и до 120° в горизонтальной плоскости. Этого достаточно чтобы увидеть человека, стоящего на расстоянии примерно метра от двери.
Интегрированный источники видеосигнала защищены от вандалов, но могут быть закрыты пальцем или любым другим предметом, что не позволит увидеть посетителя.
Если дверь с домофоном – единственное препятствие на входе, лучше установить дополнительную выносную камеру. Её можно разместить на недосягаемой для воздействия высоте. Удаление камеры на 3–5 метров от двери позволит контролировать большую площадь, что важно для функций охраны.
Цветную или чёрно-белую камеру выбирают исходя из условий эксплуатации. Цветной вариант требовательнее к освещённости места съёмки — в сумерках и ночью для получения качественной картинки необходимо дополнительное освещение. В то же время устройство позволяет точно узнать важные детали, например, цвет одежды. Иногда это требуется для поиска нарушителя. Чёрно-белые модели подсветки требуют только в безлунные ночи и в полной темноте. Даже при освещении территории уличным фонарём качество изображения остаётся приемлемым, чтобы узнать знакомого хозяину дома посетителя.
Цены на монохромные и цветные камеры различаются незначительно.
Устройства отображения
Монитор видеодомофонаСигнал вызова от панели выводится на центральный блок системы — монитор. Он интегрирован в едином корпусе с платой управления, сюда же подключается телефонная трубка. Микрофон или громкоговоритель могут быть встроены в общий с монитором корпус. Выбор зависит от личных предпочтений.
Наибольшее распространение получили видеодомофоны фирм:
- Commax, Южная Корея;
- Falcon Eye, Китай;
- Tantos, Канада;
- Kocom, Южная Корея;
- Vizit, Россия.
Ассортимент каждого производителя включает оборудование разного функционала, который выбирают исходя из поставленных задач.
Диагональ экрана начинается от 3 дюймов, оптимальным считается размер 8–10 дюймов.
Иногда удобно использовать в качестве экрана телевизор. Отдельные модели допускают такое подключение.
Блоки питания
Некоторые части видеодомофонной системы расположены на открытом пространстве, где безопасным считается напряжение до 36В. Исходя из требований руководящих документов, большинство моделей потребует для работы постоянного напряжения 12 или 24В.
Преобразователи питания могут быть встроены в блок монитора или изготовлены в отдельном корпусе.
Для безотказной работы рекомендуется выбирать резервированный блок питания с аккумуляторной батареей. Это позволит пользоваться видеодомофоном при отключении электроэнергии. Кроме того, при пропадании сети некоторые типы замков отрывают двери, что недопустимо в загородной недвижимости.
Замки
Электромеханический замокВ комплексе с видеодомофоном используют специальные замки, которыми можно управлять с помощью кнопок на центральном блоке, или открывать электронными ключами с вызывной панели.
Электромеханические замки внешне похожи на обычные, но в корпусе встроена электромагнитная катушка. В дежурном режиме замок не потребляет электричества, открывание происходит путём перемещения штока с язычком замка, который втягивается катушкой при команде с контроллера. При отключении электроэнергии открывание производят обычным ключом.
Часть моделей электромеханических замков закрыта при подаче напряжения и открывается при его снятии. Режим редко поддерживают популярные модели домофонов, поэтому при покупке замка обращают внимание на принцип срабатывания запирающего устройства.
Электромагнитные замки состоят из катушки-электромагнита и ответной части — металлической пластины. Катушка постоянно находится под напряжением и притягивает дверь к косяку. При отключении питания контроллером на несколько секунд напряжение снимается, магнит перестаёт работать, дверь открывается.
Электромагнитные замки больше подходят для дверей подъезда, где открывание не сильно скажется на безопасности отдельно взятой квартиры. В случаях, когда такое устройство важно, как элемент безопасности приобретают дополнительный резервный блок питания или устанавливают механические запорные устройства.
Этапы монтажа
Последовательность подключения видеодомофона может быть разной при монтаже в многоквартирном доме или в частном владении.
Особенности работ в многоквартирном доме
В подъездах чаще всего уже реализована схема домофона с электромагнитным замком.
Последовательность действий:
- Узнают тип схемы разводки проводов по квартирам (координатная или цифровая), модель устройства и совместимость с представленными в продаже видеодомофонами.
- Приобретают подходящее оборудование, если есть такая необходимость, докупают блок сопряжения.
- Изучают схему подключения дополнительных устройств в существующей системе. В некоторых случаях вмешательства в существующую разводку не потребуется.
- Если без вскрытия установленной в подъезде аппаратуры не обойтись, согласуют работы с управляющей компанией или вызывают техника эксплуатирующей домофон компании. Делать коммутацию самостоятельно не рекомендуется — возможные нарушения в работе системы могут отразиться на всех жильцах подъезда.
- Монтируют оборудование внутри квартиры, проводят необходимые коммутации.
Заканчиваются работы проверкой работоспособности всего комплекса: монитор, вызывная панель, электромагнитный замок.
Монтаж в частном доме
Установка видеодомофона в частном доме проще — прокладку трасс проводов можно выполнить по любому удобному пути. Не нужно разрешение, чтобы самостоятельно подсоединить все провода.
Не допускается параллельная прокладка сигнальных проводов видеодомофона и сети 220В ближе чем на 15 см.
Алгоритм работ:
- Выбирают понравившуюся аппаратуру, которая по возможностям соответствует пожеланиям хозяина.
- Изучают электрическую схему видеодомофона, на которой обозначено, как подсоединять кабели.
- Монтируют внутренний монитор. Расстояние от пола выбирают около 1,5 м — так удобнее пользоваться всем членам семьи. Дополнительный блок питания устанавливают при необходимости.
- Монтируют вызывную панель на стену или на забор рядом с дверью. Устанавливать устройство на подвижные детали распашную или откатную двери нельзя — вибрация сделает картинку прыгающей, а крепление проводов постепенно ослабнет и придётся выявлять и устранять неисправность.
- Заземляют металлические конструкции — наведённые и блуждающие токи могут достигать величин, опасных для целостности электронных схем.
- Прокладывают провода между монитором и видеопанелью. В землю заглубляются на 0,7–1м, для защиты от повреждений используют трубку ПВХ. По стенам кабель ведут в гофре.
- Монтируют электрозамок согласно прилагаемой инструкции. Переход на подвижную часть двери делают в гибкой подводке, что убережёт провод от переламывания и зажима при закрывании полотна.
- Как подключать отдельные элементы указывает схема домофона и электрозамка.
Если монтаж схем вызывной панели видеодомофона, монитора и замка проведён правильно, система должна заработать без каких-либо дополнительных настроек.
На последнем этапе, используя инструкцию, проводят окончательную наладку. Настраивают яркость экрана, углы поворота и наклона выносной камеры. Уделяют время настройке времени срабатывания замка, которое можно регулировать. Добиваются плавного закрытия двери и срабатывания замкового механизма.
Видеодомофон – надёжное и современное устройство, помогающее обеспечить комфорт и безопасность жильцов многоквартирных и частных домов. Установить аппаратуру несложно своими руками. Точное соблюдение инструкций из паспорта изделия сделает работу домофона безотказной и долговременной.
15 лучших видеодомофонов для многоквартирных домов в 2021 году
Мы рассмотрели лучшие видеодомофоны для многоквартирных домов, чтобы помочь вам выбрать подходящую в 2021 году.
Вот наш список из 16 лучших:
- Бабочка MX
- Двери
- Айфон
- Akuvox
- Дверь Птица
- 2N
- Swiftlane
- Comelit
- Мирком
- Защелка
- Линейный
- Siedle
- LiftMaster
- Enterphone
- Whoo
- Системы MVI
Введение
Независимо от того, устанавливаете ли вы систему видеодомофона в новом жилом комплексе или модернизируете систему в существующем здании, вам необходимо выбрать ту, которая соответствует потребностям вас и ваших арендаторов.Но с таким количеством видеодомофонов на рынке, как вы должны выбрать правильный? Мы создали это комплексное руководство по выбору лучшей квартирной видеодомофонии для вашего многоквартирного дома.
Это руководство охватывает:
Что такое видеодомофон?
Видеодомофон — это современный тип системы входа в здание. Он отправляет жителю видео- и аудиозаписи от посетителя, когда они общаются. Это также позволяет жителям здания открыть двери для своих посетителей.
Квартирные видеодомофоны предлагают одно- или двустороннее видео. Одностороннее видео позволяет только резиденту видеть посетителя у входа, но посетитель не может видеть резидента. Двустороннее видео позволяет жителю и посетителю видеть друг друга.
Как работает квартирный видеодомофон?
Как и другие типы систем внутренней связи, видеодомофоны требуют наличия базовой станции у входа в собственность и подстанций по всему зданию. Однако базовая станция — и, возможно, подстанции — должна иметь камеру для видеосвязи.Когда посетитель звонит жителю через базовую станцию, домофон передает аудио и видео на подстанцию этого жителя.
В квартирной видеодомофонной системе подстанции могут быть дополнительными устройствами, установленными в каждом многоквартирном доме, или смартфонами жителей. Система видеодомофона на базе смартфона идеальна, потому что вам не нужно покупать и устанавливать дополнительное оборудование, смартфон арендатора выступает в качестве подстанции внутренней связи, обеспечивая возможность видеозвонков, а также другие функции.
Посмотрите, как работает ButterflyMX:
