Классы автоматических выключателей: Классификация автоматических выключателей

Содержание

Категории автоматических выключателей

Автоматические выключатели, или проще говоря – автоматы, предназначены прежде всего для защиты наших бытовых приборов в квартире или частном доме от скачков электрического напряжения в сети, короткого замыкания и других факторов, способных вывести их из строя. Но надежная защита зависит не только от самых автоматов. Их еще нужно не только правильно установить, но и выбрать те, которые обеспечат эту самую надежную защиту. В этой статье речь пойдет о категориях автоматических выключателей, на которые они подразделяются. Рассмотрим чем отличаются автоматы с маркировкой «B» от таких же с виду автоматов с маркировкой «C» или «D».

Конечно же, в строительных магазинах Вы вряд ли найдете автоматические выключатели такой редкой категории как «MA» «K» и «Z». Это специфические категории, используемые в промышленности, а не в быту. Но о них тоже стоит упомянуть, мало ли, попадутся вам на глаза или достанутся безвозмездно от какого-нибудь приятеля. Вы их установите, а достаточной защиты либо не получите, либо автомат будет срабатывать так часто, что в итоге его придется заменить.

Итак, поехали. Стоит отметить, что класс или категория автоматического выключателя обозначается большой латинской буквой, которая стоит перед цифрой, обозначающей номинальный ток.

Категория MA

Категория MA является, наверное, одной из самых редких. Особенностью этой категории автоматов является отсутствие в их конструкции теплового расцепителя, который срабатывает при токе перегрузки – ток, лишь незначительно превышающий номинальный, вызванный включением в сеть очень мощной нагрузки.

Эти автоматы срабатывают только на ток короткого замыкания, за который отвечает электромагнитное реле.

Особенность применения

Данные автоматы используются в основном на производстве и защищают электрическое оборудование в состав которого входят электрические двигатели и мощные силовые агрегаты. В момент запуска такого оборудования неизбежно возникают токи перегрузки, поэтому автоматы категории MA и не содержат тепловых расцепителей, чтобы они не вызывали ложных срабатываний.

Категория A

Автоматы этой категории содержат в своей конструкции и тепловой расцепитель и электромагнитное реле. Причем первый настроен так, что срабатывает даже при малейших превышениях тока нагрузки. В результате этого данная категория является одной из самых чувствительных.

Как правило, тепловой расцепитель у таких автоматов настроен на срабатывании при превышении тока нагрузки всего на 30 %.

Особенность применения

Используются такие автоматические выключатели в электрических сетях, которые запитывают особенно чувствительную аппаратуру. Это вычислительные системы, сервера, диагностическое и исследовательское оборудование.

Категория B

Тепловой расцепитель автоматов категории B рассчитан на срабатывание при превышении номинального тока примерно в два раза. Они менее чувствительны чем предыдущая категория, но также обеспечивают достаточную защиту даже в высокоточных цепях.

Особенность применения

В основном автоматические выключатели категории B используются в бытовых сетях, которые питают розетки и светильники. Это наиболее подходящая категория для защиты домашней электропроводки.

Категория C

Автоматические выключатели категории C срабатывают при превышении номинального тока примерно в 5 раз. Они менее чувствительны, чем категория B.

Особенность применения

Автоматы этой категории также применяются в бытовых электрических сетях, но как правило устанавливаются не для защиты отдельных групп электроприборов, а для защиты всей сети или ее частей. Поэтому эти автоматы устанавливаются на ввод – в электрических щитках на лестничных площадках.

Категория D

Автоматические выключатели категории D срабатывают при превышении номинального тока, указанного на автомате, как минимум в 10 раз. Это наименее чувствительная категория. Следовательно, у них особая роль в обеспечении защиты – подстраховочная.

Особенности применения

Категория D устанавливается на вводе всего здания или его части и служит для обесточивания сети, когда автоматы более низких категорий по каким-либо причинам не сработали. Также эти автоматы, как и категория MA, используются в оборудовании, содержащей электродвигатели и силовые установки с большим пусковым током.

Категория K и Z

Это очень специфические автоматические выключатели. Срабатывание электромагнитного реле выключателя категории K, включенного в цепь переменного тока происходит при его 12 кратном превышении номинала. Для цепи постоянного тока этот показатель равен 18. При этом тепловой расцепитель должен сработать при перегрузке всего в 5 %.

Автоматические выключатели категории Z также имеют разные характеристики тока срабатывания для сетей переменного и постоянного тока. В первом случае превышение должно быть троекратным, а во втором – в 4,5 раза.

Особенности применения

Автоматические выключатели категории K используются в цепях с индуктивной нагрузкой. Это трансформаторы, преобразователи напряжения, электромагнитные устройства и прочее.

Категория Z в основном применяется в сетях где подключены какие-то специфические электронные устройства.

< Предыдущая   Следующая >

Автоматический выключатель - что это такое? Типы и классы автоматических выключателей

Цепи электропроводки в промышленных и бытовых помещениях обязательно включают в свой состав не один автоматический выключатель. Этот элемент обеспечивает безопасную эксплуатацию не только электросетей, но и зданий, сооружений в целом.

Устройство защитного отключения — автоматический выключатель

Необходимость

В случае короткого замыкания или превышения допустимых токовых нагрузок он автоматически размыкает цепь. Отключение нагрузки предотвращает возгорание изоляции кабелей и распространение пожара, выхода из строя дорогостоящего оборудования, травмирования людей.

Существует много типов автоматических выключателей, они отличаются по мощности тепловых и токовых нагрузок, по габаритам, конструктивному исполнению и другим признакам. На бытовом уровне большинство используемых типов автоматических выключателей имеют общие принципы срабатывания и одинаковый набор составных элементов.

Даже формы корпусов, отверстия и отдельные элементы крепления приведены к общему стандарту. Любой тип низковольтного автоматического выключателя, который используется в административных зданиях, квартирах, частных домах, легко устанавливается на стандартные элементы крепления распределительных щитов. Рассмотрим часто применяемый в быту тип модульного автоматического выключателя марки ДЕК серия ВА.

Панель выключателя АВ

Конструктивные особенности

Автоматический выключатель типа ВА построен на модульной основе, это позволяет использовать его в однофазной и трехфазной, одно- и многополюсной сетях. Для защиты однофазной сети нужен однополюсный автоматический выключатель: один модуль, чего вполне достаточно.

Электроустановки, работающие от трехфазной сети, защищаются трехполюсными автоматами защиты от трех модулей, по одному на каждую фазу. В этом случае автоматические выключатели собираются в единый блок.

Для синхронного срабатывания всей группы автоматов при превышении допустимого порога тока на одной из фаз рычаги управления фиксируются общей планкой. Для синхронного срабатывания рычаги управления также могут фиксироваться общей пластиковой планкой.

Стандартные отверстия дают возможность установить на автоматический выключатель дополнительные устройства промышленного типа: отдельные расцепители, сигнальные контакты и другие. Устанавливаемые элементы часто используются на производственных объектах для дистанционного контроля за срабатыванием и управлением работой электроустановок.

Пластиковые корпуса типовых модулей неразборные, они имеют стандартизированные размеры. Сверху и снизу расположены клеммы для проводов с винтовым устройством зажима.

В верхней части корпуса 2 отверстия:

  1. для отвода скопившихся газов от нагрева;
  2. для доступа к винту регулировки порога срабатывания, биметаллического элемента тепловой защиты.

Корпус автомата: вид сверху

С тыльной стороны корпуса предусмотрены пазы и зажимные элементы, позволяющие одевать и фиксировать автоматический выключатель на стандартную DIN-рейку в распределительных щитах. Такая конструкция позволяет передвигать переключатели вдоль рейки, не отключая от цепи, разделять группы, она удобна при сборке, монтажных и ремонтных работах.

Автоматический выключатель на ДИН-рейке

Как работает автомат

На примере одного модуля типа АВ рассмотрим, как работает автоматический выключатель и отдельные его элементы. Автоматическое управление срабатыванием на выключение осуществляется двумя параметрами: силой тока, проходящего через контакты выключателя, и температурой нагрева.

Для контроля значений этих параметров автоматический выключатель имеет два элемента:

  • обмотка электромагнитной катушки со стальным сердечником рассчитана на определенную силу тока;
  • биметаллические пластины откалиброваны, загибаются пропорционально величине проходящего через них тока, при превышении номинального значения оказывают механическое воздействие на расцепитель, который осуществляет контроль температурного режима.

Устройство автомата в разрезе

Подключается автоматический выключатель в разрыв цепи последовательно. На верхнюю клемму зажимается провод от источника питания, внизу крепятся провода, идущие к нагрузке.

Автоматический выключатель имеет два типа детектора и элемента расцепления, которые постоянно контролируют силу тока.

У каждого устройства свое назначение:

  • Электромагнитный расцепитель мгновенно реагирует на кратковременное значительное превышение тока номинального значения при коротком замыкании;
  • Регулируется тепловая защита, она более точная и инерционная в измерении значений тока, имеет большее время срабатывания. Это позволяет не реагировать на кратковременные незначительные превышения допустимых токовых значений. Все эти меры обеспечивают стабильную безопасную работу электроустановок.

Схема строения автоматического выключателя

Устройство расцепления и взвода

Это механическое устройство состоит из металлических пружин и пластиковых рычагов. Его задача в обычном режиме удерживать замкнутые контакты, в аварийных ситуациях, при превышении тока или температуры заданных предельных значений, разомкнуть контакты выключателя, для чего применяется автоматический или ручной режим отключения.

Электромагнитный расцепитель

Это электромагнитная катушка со свободно двигающимся металлическим сердечником. Шток сердечника при рассчитанной величине предельно допустимого тока толкает рычаги расцепляющего устройства, оно срабатывает, контакты размыкаются.

Сечение провода на катушке электромагнита и количество витков рассчитываются на многократное срабатывание. Обмотка катушки выталкивает сердечник при значительном превышении номинального тока выключателя, в случае короткого замыкания в цепи.

Электромагнитный расцепитель

Один конец катушки подключен к подвижному контакту механизма расцепления, второй – к биметаллической пластине. Соединения выполнены гибким многожильным проводом, контакты сварные, это обеспечивает надежное соединение в условиях высоких температур. Припой на паяных контактах при нагреве может расплавиться.

При превышении номинального тока в катушке электромагнита в несколько раз сердечник выталкивается. Он давит сверху на рычаг спускового механизма, происходит расцепление, подвижный контакт под действием пружины отскакивает от неподвижного контакта, они размыкаются. Усилие размыкания дублируется штоком сердечника, закрепленного на подвижном контакте.

Одновременно с давлением на спусковой рычаг сердечник оттягивает подвижный контакт.

Тепловой расцепитель

Здесь используется принцип работы теплового реле. Такой способ широко применяется для аварийных отключений электрооборудования и сигнализации в электрических цепях. В основе технологии заложены свойства биметаллической пластины. Еще в XIX веке Джоуль-Ленц отметил пропорциональность температуры на участке цепи квадрату силы тока и сопротивлению.

Используя эту зависимость и свойства биметаллов, пластины стали применять для механического замыкания и размыкания контактов. Биметаллические пластины пропорционально изменяют свою форму в зависимости от силы тока и температуры. По степени изгиба пластины можно судить о величине тока и температуре.

Биметаллические пластины: структура

У всех металлов коэффициенты теплового расширения отличаются: при нагреве пластин одного размера из разного металла до одинаковой температуры длина одной из них станет больше. Благодаря этому свойству, если скрепить эти две пластины вместе при нагреве, они начнут загибаться, при остывании – выпрямляться.

В нашем случае биметаллическая пластина находится в теплостойком изоляционном материале, обычно для этих целей одевается трубка из стекловолокна. Сверху изоляции намотан провод с высоким сопротивлением, это делается для косвенного нагрева пластины.

При прямом нагреве срок службы пластины существенно уменьшается. С увеличением тока температура пластины повышается, она загибается вверх, нажимая на спусковой рычаг механизма расцепления. В результате автоматический выключатель срабатывает, контакты размыкаются.

Искрогасительная камера

Значительную часть в корпусе модуля защиты занимает искрогаситель. В большинстве случаев автоматический выключатель срабатывает под током большой нагрузки. При прохождении тока большой силы в момент разрыва цепи между контактами возникает дуга электрического разряда.

Она имеет высокие температуры, может расплавить контакты и другие элементы автоматики. Для того чтобы этого избежать, ставят дугогаситель; его конструкция напоминает решетку из металлических пластин. В камере с пластинами дуга разрушается и гаснет, продукты горения и газы отходят через специальное отверстие.

Выбор

В частных домах можно установить четырехполюсный и трехполюсный автоматический выключатель для трехфазной сети 380 В. Чаще используются трехполюсные, двухполюсные и однополюсные для однофазной сети 220 В.

Выбирая элементы защиты, в первую очередь надо исходить из номинальных значений напряжения. Оно должно быть выше или соответствовать напряжению сети.

Одно из главных условий выбора и последующей настройки автомата защиты – отключение группы потребителя раньше, чем это сделают элементы защиты, установленные в цепи ближе к источнику подачи электроэнергии. Для этого учитываются следующие параметры.

Максимальная сила тока короткого замыкания на участке цепи, где устанавливается автоматический выключатель. Модульные модели защитных автоматов выдерживают 3000А; 4500А; 6000А; 10000А, немодульные рассчитаны на большие токи короткого замыкания. Для жилых домов и квартир достаточно 4500 или 6000А.

Номинальная сила тока расцепителя выбирается немного больше допустимого тока длительной нагрузки цепи. В противном случае автоматический выключатель будет срабатывать от незначительных скачков напряжения в процессе нормального режима работы.

Нужно обязательно учитывать Iн – теплового расцепителя.

Автоматический выключатель серии АВ с номинальным током 10А будет срабатывать при токе 10х1,45(поправка на тепловой расцепитель) = 14,5 А.

Параметры расцепления имеют три класса (В;С;D), они отличаются по токовременным характеристикам срабатывания:

  • Класс В – срабатывает расцепитель при превышении номинальной силы указанной на маркировке тока в 3-5 раз. Ставят в группах освещения и розеток, обычно они реагируют на пусковые токи при включении электродвигателей.
  • Класс С – расцепитель срабатывает при превышении номинальных токов в 5-10 раз, ставится в розеточные и осветительные группы, обеспечивает защиту двигателей водяных насосов с небольшими пусковыми токами. Хорошо использовать в загородных домах и квартирах.
  • Класс D – автоматический выключатель этого класса устанавливается на производственных объектах для защиты электродвигателей с большими пусковыми токами.

Обязательно учитывайте толщину и сечение проводов в цепи, где устанавливается автоматический выключатель. Они должны соответствовать номинальным значениям токовой нагрузки элементов защиты. Например, при номинальном токе автомата защиты в 16А сечение кабеля должно быть не менее 2,5 кв./мм. Iн – 10А соответствует толщине кабеля 1,5 кв./мм.

Для этого есть специальные таблицы определения площади сечения кабеля по току, ПУЭ (Правила устройства электроустановок) табл. 1.3.4, 1.3.5, 1.3.6, 1.3.7, 1.3.8.

Устройство автомата. Видео

Видео  продемонстрирует устройство автоматического выключателя, что поможет с его монтажом и установкой.

Зная назначение и принципы работы, требования по установке и эксплуатации автоматических выключателей, легче сделать правильный выбор, что обеспечит стабильную, безаварийную работу бытовой техники в доме и квартире.

Оцените статью:

класс токоограничения, номинальный ток и напряжение, иные обозначения

Автомат представляет собой специальное контактное устройство, предназначенное для коммутации (включения/отключения) электроцепи, защиты проводов и кабелей, а также приборов от короткого замыкания. Важным критерием выбора прибора является не только изготовитель, но и номинальное напряжение, и ток, а также класс токоограничения автоматического выключателя.

Роль обозначений на корпусе

Устройство одновременно выполняет функции управления и защиты. Многие понимают, что когда пропадает электричество в квартире или доме, нужно проверить, не отключился ли автомат в щите. Но не все знакомы с характеристиками устройств и с критериями, по которым их стоит выбирать, чтобы сохранить эксплуатационные характеристики щита распределения электричества.

По конструктивным особенностям автоматы бывают:

  • Воздушные — устанавливаются на промышленных объектах, где ток достигает значения тысячи Ампер.
  • Литые — применяются в цепях от 16 до 1 тыс. Ампер.
  • Модульные — для жилых помещений.

Обозначения на корпусе говорят о технических характеристиках прибора. Маркировка наносится на лицевую часть корпуса специальной краской, которая не стирается, поэтому параметры (символы, буквы, цифры и схемы) можно увидеть даже тогда, когда автомат уже подключён.

Для прочтения обозначений вытаскивать устройство из щита нет необходимости.

Расшифровка маркировки

При покупке модульного прибора защиты стоит оценивать не только марку и внешний вид. Важную роль играют характеристики автомата. Для этого нужно разбираться в информации, которую несёт в себе маркировка автоматических выключателей. Она включает:

  • бренд;
  • модель;
  • артикул;
  • класс токоограничения;
  • ток отключения;
  • время-токовую характеристику;
  • номинальный ток и напряжение;
  • схему подключения.

Бренд, модель и токовая характеристика

Начинается маркировка с названия фирмы изготовителя, которое наносится на верхнюю часть корпуса. Самые известные — Schneider Electric, ABB, Hager и IEK. Они давно остаются лидерами продаж на рынке, так как выпускают продукцию высокого качества.

Линейная серия выключателя зачастую означает серию прибора в линейке изготовителя, выполняется она цифрами и буквами. К примеру, Sh300 — это серия устройств от ABB, а Acti9 — представляет Schneider Electric.

По модели можно определить цену и технические характеристики. S200, к примеру, рассчитан на замыкание до 6 кА и более дорогой, чем модель Sh300 (до 4,5 кА).

Существует пять видов время-токовых свойств выключателя, наносятся они латинскими буквами B, C, D, K и Z. Широко распространены первые 3 характеристики. В случаях сильной нагрузки и активного применения электроники нужны «K» и «Z».

Самая подходящая характеристика для защиты проводки в быту — C. Узкопрофильные выключатели типа B и D устанавливаются редко, в основном, по заказу.

Номинальный ток и напряжение

Цифра, идущая после букв, означает номинал выключателя — это максимальный проходящий ток, при котором автомат не отключается. Указывается он для t +30 С. К примеру, устройство с номинальным током 15 А выдержит такую нагрузку до 30 С, если же t поднимется выше, то прибор сработает при меньшем токе.

При перегрузке сети, когда ток превышает номинальный на 15—50%, срабатывает тепловой расцепитель прибора.

При возникновении КЗ в сети появляется сверхток и автомат срабатывает за 0,015 с. Если же автомат неисправен, изоляция может начать плавиться, что чревато воспламенением.

Под время-токовой характеристикой в Вольтах обозначено напряжение (переменное/постоянное) с номинальным значением. Этот показатель определяет тип сети, в которой может использоваться автомат. Например, 230/400 V значит, что напряжение трёхфазной сети равно 400 V, а однофазной — 230 V.

Ток отключения и класс токоограничения

Максимальный ток КЗ, который проходит через устройство и не выводит его из строя, называется номинальным током отключения. Значение предельных токов для модульных выключателей бывает 4500 А, 6000 А и 1000 А.

Ниже наносится класс токоограничения. Сверхтоки опасны выделением энергии, что приводит к плавлению проводки. Выключатель срабатывает тогда, когда ток КЗ максимален. Но чтобы набрать этот максимум, должно пройти время. Чем оно больше, тем сильнее нанесённый оборудованию и проводке ущерб.

Токоограничитель ускоряет время отключение автомата, это не позволяет току короткого замыкания достичь своего пика. Классы токоограничения наносятся в квадрат. Чем больше цифра, тем скорее сработает выключатель:

  1. Ограничение для первого класса составляет больше 10 мс. При этом классе нет маркировки на корпусе автомата.
  2. Время второго класса — от 6 мс до 10 мс.
  3. Третий класс срабатывает быстрее всех — 2−6 мс.

Подключение и артикул

Бывает, что на производстве в маркировку автоматов включают схему для подключения. Она состоит из цепи, расцепителей и контактов.

Маркировка 1 и 2 на однополюсных выключателях означает верхний и нижний контакт. К 1 подключается питающий провод, нагрузка — к 2. На двухполюсных автоматах цифры 1/3 означают верхний контакт, 2/4 — нижний.

Ещё возле схемы иногда встречается маркировка N, указывающая на клемму, к которой нужно подключать нулевой проводник. Важно такое обозначение в том случае, когда отсутствует расцепитель.

Найти любую модель выключателя в каталоге торговой точки поможет артикул. Такая информация может быть нанесена с разных сторон прибора.

Маркировка электрических автоматов поможет подобрать наиболее подходящий прибор для жилого помещения. Однако стоит учитывать не только технические характеристики, но и эксплуатационные особенности автомата. Ведь понимание условий эксплуатации не только предотвратит поломки, но и увеличит безопасность работы с электроприборами в доме.

Автоматические выключатели технические характеристики

Здравствуйте, уважаемые читатели сайта elektrik-sam.info.

Автоматические выключатели технические характеристики — тема очередной статьи по автоматическим выключателям в рамках курса Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

В предыдущей статье подробно рассматривались основные характеристики автоматов — номинальный ток и время-токовые характеристики.

Продолжаем обзор технических характеристик, напомню, что они обычно указываются на передней панели корпуса автоматов.

Номинальное напряжение, В — напряжение переменного или постоянного тока, протекающего через автоматический выключатель, при котором нормируются его технические характеристики.

Наносится на корпус. Обычно указывается одно или несколько значений номинального напряжения, например 230В и 380В (или 400В). Для универсальных автоматических выключателей значения номинального напряжения переменного тока указывают с символом ~ постоянного тока – с символом .

Переходим к следующей характеристике:

Предельная коммутационная способность — предельное значение токов короткого замыкания в цепи, при прохождении которых через автомат, сохраняется его работоспособность. Т.е. это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.

В основном используются автоматы с предельным током короткого замыкания 4500 ампер, 6000 ампер и 10000 ампер. Указывается на корпусе автомата в прямоугольнике.

Если предельные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока, например: 10000 ~ 6000~/-.

Величина тока короткого замыкания зависит от сопротивления линии электрической сети, а сопротивление, в свою очередь, зависит от многих факторов: материала из которого выполнена проводка, протяженности линий, качества соединений, близости трансформаторной подстанции.

Если проводка старая и ветхая, токопроводящая жила выполнена алюминиевым проводом (в домах старого жилого фонда, домах в деревнях), то можно применять автоматы с предельной коммутационной способностью 4500А.

Если проводка выполнена из меди (а медный провод по сравнению с алюминиевым обладает меньшим сопротивлением и большей пропускной способностью), электропроводка относительно новая, дом недавно сдан в эксплуатацию, трансформаторная подстанция находится поблизости  — то ожидаемый ток короткого замыкания увеличится.

В настоящее время модульные автоматы с отключающей способностью 4500А встречаются редко. В быту обычно применяются автоматы с отключающей способностью 6000А. Однако, если трансформаторная подстанция находится поблизости  и дом новый, отключающую способность автоматических выключателей, по крайней мере, вводного автомата, рекомендуется увеличить и использовать с отключающей способностью 10кА.

Если у Вас новострой, то можно посмотреть предельную коммутационную способностью на корпусе вводного автомата, поскольку они устанавливаются в соответствии с расчетным значением по проекту.

Напомню, что знание технических характеристик электрических аппаратов защиты позволяет комплексно и грамотно подойти к вопросу их выбора, об этом я подробно писал в статье Как выбирать автоматические выключатели, УЗО, дифавтоматы.

Следующая характеристика Класс токоограничения.

Важный параметр, который напрямую влияет на безопасность, надежность и долговечность электропроводки. Токоограничение автоматического выключателя заключается в отключении питания защищаемой цепи раньше, чем ток короткого замыкания достигнет своего максимального значения. Это дает возможность не подвергать изоляцию электропроводки повышенному нагреву при коротких замыканиях, тем самым снижая риск возникновения возгорания.

Класс токоограничения определяется временем от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере. Существует три класса токоограничения: 1, 2, 3.

Самый высокий класс 3. Время гашения дуги автомата этого класса токоограничения происходит за 2,5…6мс , 2-го класса — 6…10мс, 1 класса — за время более 10мс. Класс токоограничения указывается под значением предельной коммутационной способности в черном квадрате. Автоматы с 1-м классом токоограничения не маркируются.

Также на корпусе автоматического выключателя может указываться номинальная частота электрической сети, на которую он рассчитан. Как я уже говорил, основные характеристики автомата приводятся для расчетной температуры окружающей среды 30˚С. Если она отличается, то ее тоже указывают на корпусе автомата.

Если степень защиты отличается от IP20, то она также указывается на корпусе. Если выводы автоматического выключателя предназначены только для подключения нейтрального провода, их маркируют латинской буквой N. Также иногда на корпусе наносится схема монтажа автомата на DIN-рейку.

Смотрите подробное видео Автоматические выключатели технические характеристики

Основные характеристики, конструкцию и принцип работы автоматических выключателей мы разобрали, в следующей статье рассмотрим схемы подключения автоматических выключателей.

Подписывайтесь на новости и держите руку на пульсе! Впереди много интересного.

Рекомендую прочитать по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО. Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

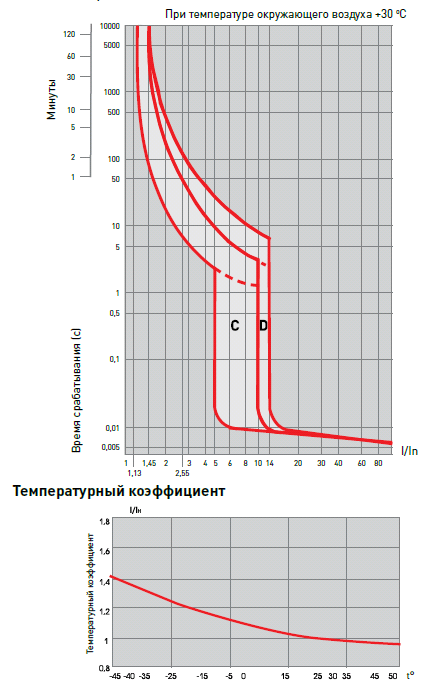

Описание параметра "Характеристика срабатывания электромагнитного расцепителя"

Тип мгновенного расцепления модульных автоматических выключателей указывается одной или двумя латинскими буквами.  Данные символы определяют кратность номинального тока, при которой сработает электромагнитный расцепитель.

Согласно ГОСТ Р 50345-2010 существуют следующие значения:

  • В (3-5In) — защита электронной аппаратуры, систем освещения с лампами накаливания, ТЭНов;
  • С (5-10In) — защита распределительных сетей, систем освещения с газоразрядными лампами, бытовой техники;
  • D (10-20In) — защита трансформаторов и электродвигателей.

Также существуют типы мгновенного расцепления не предусмотренные стандартом - их устанавливают сами производители автоматических выключателей.

  • А (2-3In) — защита от сверхтока электрических цепей с полупроводниковыми приборами, измерительных цепей с преобразователями, а также электропроводок большой протяженности при необходимости их отключения за время не более 0,2с - являются разработкой фирмы SIEMENS.
  • Z (3,2-4,8In) — защита полупроводников и измерительных цепей трансформаторов
  • L (6,4-9,6In) — защита распределительных сетей
  • K (9,6-14,4In) — защита электродвигателей

В случае наличия обозначения MA следует, что данный автоматический выключатель не имеет теплового расцепителя. И следовательно невозможно задать кратность относительно номинального тока. В таких случаях у автоматических выключателей указывается непосредственно значение тока короткого замыкания при превышении, которого сработает электромагнитный расцепитель

B (3-5In) C (5-10In) D (10-20In)

A (2-3In) – разработка SIEMENS

Типы автоматических выключателей и как выбрать автомат в щиток

Кроме устройств защитного отключения, используемых по отдельности, существует 3 вида автоматов, которые служат для предохранения электрической сети. Каждый из них предназначен для нагрузки определенной величины и имеет свою особую конструкцию.

Бывают следующие типы автоматических выключателей:

модульные;

литые;

силовые воздушные.

Типы срабатывания и класс защиты автоматов

Каждый перечисленный выше вид обладает своими специфическими характеристиками, поэтому покупка и установка автомата в щиток должна соответствовать нагрузке в электросети вашего помещения

Модульные выключатели

Модульный автомат представляет собой стандартное малогабаритное устройство, которое монтируется на Din-рейку. Корпус выключателя изготовлен из специального изолирующего материала, который позволяет обезопасить пользователя от удара электрическим током. Питающий и отходящий кабеля соединены с верхним и нижним клеммным зажимом соответственно. Два положения рычага (переключателя), установленного на автомате, позволяют управлять его состоянием вручную. В верхнем положении происходит подача тока сквозь замкнутый силовой контакт, а нижняя позиция предназначена для разрыва цепи питания.

Такие автоматы обеспечивают продолжительную работу при определенных величинах номинального тока. Модульные выключатели предусмотрены для монтажа в бытовых сетях, где предполагаются незначительные нагрузки на электросеть. Превышение установленных величин чревато разрывом силового контакта. Для этого в корпусе предусмотрено два типа защит: токовая отсечка и расцепитель.


!Расцепитель автоматического выключателя – это электротехническое устройство, которое отвечает за отключение (расцепление) сети при возникновении высокого электротока.

В автоматических выключателях бывают следующие типы расцепителей:

тепловой;

электронный;

электромагнитный;

независимый;

комбинированный;

полупроводниковый.

Литые автоматы

Литые автоматические выключатели служат для коммутации токов, величина которых превосходит нагрузки, предусмотренные для модульных конструкций. Их показатели достигают величины в 3. 2 килоампера. Конструкция литых выключателей фактически не отличается от модульных устройств. Однако для увеличения пропускной способности нагрузок их выполняют в маленьком корпусе и оснащают высокими техническими характеристиками.

Данные автоматы чаще всего устанавливают на производственных объектах для обеспечения максимальной безопасности электропроводки. Условно они подразделяются на три категории с возможностью передачи нагрузок до 250, 1000 и 3200 ампер. В зависимости от особенностей конструкции литые выключатели делят на трехполюсные или четырехполюсные модели..

Силовые воздушные выключатели

Силовые воздушные автоматы оперируют токами с высокими нагрузками (6.3 килоампер) и используются в промышленных помещениях. Эти выключатели являются наиболее сложными в плане конструкции.

Они применяются для работы и защиты электрических систем. Данные автоматы задействуют как вводные и отходящие приспособления распределительных устройств с высокими нагрузками, а также для подключения трансформаторов, генераторов и т. п.

Подключение УЗО в щитке от профессионалов

Доверяйте любые работы по электромонтажу профессионалом. Делаем надежно, с гарантией.

Маркировка автоматических выключателей

В глазах большинства пользователей маркировка автоматов выглядит, как китайская грамота, недоступная для восприятия. Но такой подход является необходимостью, потому что разместить на лицевой стороне миниатюрной коробки данные в текстовом виде будет проблематично. А при выборе следует учитывать различные параметры прибора.

Обычно на автоматическом выключателе значится:

логотип либо название компании-производителя;

линейная серия устройства (модель), которая представлена буквенно-цифровыми обозначениями;

время-токовая характеристика, выраженная латинскими буквами B, C, D, K или Z. Широко распространенными классами автоматических выключателей являются B, C, D.

за буквенным обозначением следует число, которое характеризует номинальный ток автомата. Номинал указывает на максимальное значение тока, который может проходить через автомат, не провоцируя самостоятельного выключения прибора;

далее идет номинальное напряжение, на которое рассчитан тот или иной автоматический выключатель. Этот параметр отображен в Вольтах, он бывает постоянным либо переменным;

следующим показателем является предельный ток отключения. Данное значение определяет ток короткого замыкания, пропустив который автомат не выйдет из строя;

класс токоограничения. Этот параметр выступает в качестве ограничения времени короткого замыкания и определяет время срабатывания автомата;

на одной из частей корпуса автоматического выключателя указан артикул. Это обозначение облегчает поиск конкретной модели во время покупки.

Разобравшись с обозначениями автоматических выключателей, пользователь сможет не только облегчить свое взаимодействие с устройством и его выбор для электрощитка, но и обезопаситься от всякого рода неисправностей.

При выборе автоматического выключателя необходимо учитывать множество факторов, чтобы в будущем прибор мог участвовать в бесперебойной работе электрической системы, не реагировал на малейший скачок напряжения и был максимально безопасным при эксплуатации. Обратившись в нашу компанию, клиент узнает всю интересующую его информацию, получит квалифицированную помощь и будет уверен в качестве предоставленных услуг и установленных автоматов в его распределительный щит.

Разобравшись с обозначениями автоматических выключателей, пользователь сможет не только облегчить свое взаимодействие с устройством и его выбор для электрощитка, но и обезопаситься от всякого рода неисправностей.

  • Нагревательный мат для теплого электрического пола – конструкция, выбор и эксплуатация
  • Почему выбивает автомат в щитке

Выбор автоматического выключателя

Задача автоматического выключателя обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар.  Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Для предотвращения перегрева проводов используют хорошо испытанное решение - автоматический выключатель, содержащий тепловой и электромагнитный расцепители.

Автоматический выключатель обеспечивает также выполнение функций отключения, разделения электрических цепей и управления.

Выбор автоматического выключателя, начинается с изучения параметров сети, в которой он будет установлен. Выбор зависит от напряжения сети, установленной мощности, режима нейтрали, частоты, характеристик тока короткого замыкания.

Процедура расчёта

1. Расчёт рабочего тока

Максимальный рабочий ток электроустановки определяется по характеристикам потребителей (см. Потребляемая мощность бытовых электроприборов).

2. Защита от перегрузок

Значение номинального тока автоматического выключателя выбирается в зависимости от сечения проводников, которые он защищает.

Расчёт допустимых токов в проводах и кабелях, а также их сечений производится из условия защиты от перегрузок. По значению рабочего тока определяется номинальный ток автоматического выключателя.

Исходя из полученного таким образом значения номинального тока и различных условий прокладки кабеля, его типа и различных факторов коррекции: температуры, расстояния между проводами (кабелями) и их количества, расстояния между кабельными каналами, сопротивления почвы, определяют сечение проводников.

Для автоматических выключателей должно соблюдаться неравенство :

Iн ≤ Iпр

где : - номинальный ток автоматического выключателя.

Iпр - допустимый ток в проводнике сечением в зависимости от условий его прокладки.

3. Защита от коротких замыканий

Расчёт максимального тока короткого замыкания в электрическом щитке - Iкз. Этот расчёт используется для выбора защитного устройства по отключающей способности.

 4. Оценка особых факторов возникающих в электроустановке

Некоторые факторы влияют на выбор типа автоматического выключателя, такие как бросок тока в цепи при включении трансформатора, двигателя или другой нагрузки, обладающей значительной индуктивностью.



Категории использования

Категория использования автоматического выключателя определяется тем, является ли он специализированным устройством для выполнения селективности в условиях короткого замыкания с автоматическим выключателем, установленным в электрической цепи ниже, за счет специальной временной задержки, или таковым не является.

  1. Категория А - неспециализированные автоматические выключатели; они не предназначены исключительно для селективной работы в условиях короткого замыкания, с автоматическими выключателями, расположенными ниже по цепи. Они не имеют ни задержки срабатывания, ни соответствующего ей параметра по кратковременно допустимому току.
  2. Категория В: специализированные автоматические выключатели, специально предназначенные для селективной работы в условиях короткого замыкания с обычными автоматическими выключателями, установленными в электрической цепи ниже. Такие автоматические выключатели имеют регулируемую временную задержку и для них  оговорен параметр кратковременно допустимого тока Icw



Определение характеристик автоматических выключателей Z, B, C и D.

В электрических сетях низкого напряжения автоматические выключатели характеризуются номиналом, числом полюсов (одно, двух, трех и четырехполюсные), отключающей способностью, а также типом рабочих характеристик Z, B, C или D.

Выбор типа характеристики должен производиться с учетом :

  • возможных бросков тока в электроприемниках, чтобы избежать ложных отключений,
  • ограничения тока короткого замыкания в конце линии (то есть Iкз мин), чтобы гарантировать отключение.

 В соответствии со стандартом NF EN 60-898 (NF C 61-410) тип характеристики определяется магнитным расцепителем автоматического выключателя, обеспечивающим защиту от короткого замыкания.

  • Характеристика Z - магнитный расцепитель отрегулирован на заводе на значение тока срабатывания от 2,4 до 3,6 Iном.
  • Характеристика В - магнитный расцепитель отрегулирован на заводе на значение тока срабатывания от 3 до 5 Iном.
  • Характеристика С - магнитный расцепитель отрегулирован на заводе на значение тока срабатывания от 5 до 10 Iном.
  • Характеристика D - магнитный расцепитель отрегулирован на заводе на значение тока срабатывания от 10 до 20 Iном.



В подавляющем большинстве случаев используются автоматические выключатели с характеристикой С.

Тип D с большим порогом срабатывания используется для защиты цепей, в которых бывают значительные пусковые токи при включении. (трансформаторы, двигатели, другие потребители с индуктивной нагрузкой).

Тип Z или В, имеющие небольшой порог срабатывания используются при ограниченных токах короткого замыкания в конце линии (если защищается линия большой длины).



Ограничивающая способность автоматических выключателей.

Определение: Это способность автоматического выключателя пропускать при коротком замыкании только незначительную часть тока. Ограничение тока короткого замыкания по времени и по амплитуде позволяет исключить разрушительные электродинамические воздействия и уменьшить тепловые эффекты в электрической установке.

Принцип работы: Уменьшение амплитуды и времени прохождения тока обеспечивается за счет :

  • очень быстрого размыкания контакта;
  • ускоренного развития дуги, напряжение которой превышает напряжение питающей сети и направлено встречно.

Преимущества ограничения:

  • Уменьшение габаритов защитного устройства;
  • Снижение цены защитного устройства;
  • Уменьшение  электромагнитных, электродинамических, механических, тепловых эффектов.

Классы ограничения автоматических выключателей:

  • Класс 1: без ограничения теплового напряжения
  • Класс 2: тепловое напряжение ограничено на уровне 160 000 А2 с максимум
  • Класс 3: тепловое напряжение ограничено значением 55 000 А2 с максимум.

Отключающая способность может быть 4500, 6000 и 10000 А.  Автоматы с ОС 4500 А в странах Евросоюза запрещены к применению.



Тип автоматического выключателя в зависимости от режима нейтрали

Общие случаи :

В схеме ТТ:

  • однополюсный с нулем (Ph + N) или двухполюсный
  • трехполюсный с нейтралью (3Ph + N) или четырехполюсный

В схеме IT:

  • двухполюсный
  • четырехполюсный

В схеме ТN:

  • TNC -однополюсный или трехполюсный
  • TNS -однополюсный с нулем или двухполюсный трехполюсный с нейтралью или четырехполюсный

Для любого режима, если нейтраль не разведена, следует использовать трехполюсные устройства.

В режиме нейтрали ТТ или TNS, автоматические выключатели однополюсный с нулем или трехполюсный с нейтралью позволяют обеспечить полное отключение электроприборов от питающей сети. Однако, если функция полного отключения реализована в этой же цепи выше при помощи двух или четырехполюсного выключателя, то можно использовать однополюсные (трехполюсные) автоматические выключатели.



Изменение параметров автоматических выключателей в зависимости от условий окружающей среды

В зависимости от температуры.

Автоматический выключатель отрегулирован для работы при номинальном токе и температуре окружающей среды:

  • + 30°  для модульных автоматических выключателей;
  • + 40° для автоматических выключателей  в литом корпусе.

В случае, когда температура окружающей среды превышает базовые величины, определенные в стандарте, следует уменьшить величину тока, чтобы избежать ложных срабатываний.

В зависимости от частоты.

Параметры устройств приводятся для частоты питающей сети 50/60 Гц.

При частоте 400 Гц, должны применяться коэффициенты коррекции:

  • для порога срабатывания магнитного расцепителя модульных автоматических выключателей,
  • для порога как теплового так и магнитного расцепителей автоматических выключателей в литом корпусе.

Работа автоматического выключателя на постоянном токе требует выполнения целого ряда предосторожностей.

В зависимости от числа устройств расположенных рядом.

Когда несколько аппаратов расположены рядом и работают одновременно при номинальной нагрузке, удаление тепла от каждого полюса ограничено. В результате повышения температуры происходят непредусмотренные отключения автоматических выключателей. Для предотвращения этого явления следует учитывать поправочные коэффициенты для номинальных токов.

В случае установки теплоизолирующих разделительных перегородок, поправочные коэффициенты можно не учитывать.

Типы автоматических выключателей

и описание автоматического выключателя

Введение

По данным IBIS World, рыночная стоимость производства силовых выключателей составляет 3,4 миллиарда долларов. Понимание различных типов автоматических выключателей может быть непростым, особенно если у вас нет электрического образования. Есть много типов, от домашнего до коммерческого использования, о которых вы должны знать.

Автоматический выключатель - это электрический компонент, который переключается вручную или автоматически для управления энергосистемой.Во всех зданиях с электричеством должны быть автоматические выключатели. В плохой день автоматический выключатель может спасти ваши помещения и сотрудников от поражения электрическим током, электрического пожара или даже поражения электрическим током.

Автоматические выключатели обеспечивают электрическую защиту людей и оборудования от внезапных скачков напряжения, перегрузок и коротких замыканий. В этой статье представлены различные типы автоматических выключателей.

Классификация автоматических выключателей

Автоматические выключатели можно классифицировать по различным механизмам.Приведенные ниже критерии используются для классификации автоматических выключателей.

  • Напряжение
  • Механизм прерывания
  • Место установки
  • Характеристики или конструкция

Это самые популярные классы автоматических выключателей, с которыми вы когда-либо столкнетесь. Чтобы лучше понять каждую классификацию, ниже приводится разбивка по типам автоматических выключателей.

Напряжение: Автоматические выключатели классифицируются в соответствии с их номинальным напряжением. Количество мощности, которое может пройти через выключатель, может определить, какой это тип автоматического выключателя.Под напряжением автоматический выключатель можно разделить на три категории;

  • Выключатели высокого напряжения
  • Выключатели среднего напряжения
  • Выключатели низкого напряжения

Различные типы выключателей подходят для различных применений.

Высоковольтные автоматические выключатели
Согласно Международной электротехнической комиссии, когда напряжение превышает 72000 вольт, оно считается высоким напряжением. Выключатели высокого напряжения не являются обычным явлением, которое вы видите в своем здании.В этих автоматических выключателях используются соленоиды, которые обычно приводятся в действие трансформаторами тока и реле защиты.

Высоковольтные автоматические выключатели используются в системах с очень высоким напряжением, например, в линиях электропередачи. Они очень сложны, но способны минимизировать перегрузки по току.

Для разрыва дуги в этих автоматических выключателях используются различные методы, такие как масло, воздушный поток, двуокись углерода или вакуум. Однако гексафторид серы стал более популярным из-за его безвредности для окружающей среды.

Автоматические выключатели среднего напряжения
Эти автоматические выключатели работают с меньшим напряжением, чем их высоковольтные аналоги. Обычно они используются для напряжения от 1000 до 72000 вольт. Также их можно устанавливать как для внутреннего, так и для наружного использования.

Эти автоматические выключатели помогают контролировать среднее напряжение и используют защитные реле для проверки любых опасных отклонений.

Низковольтные автоматические выключатели
То, что вы видите на рабочем месте, вероятно, является низковольтным автоматическим выключателем.Это тот же самый базовый тип автоматических выключателей, который вы можете купить в хозяйственном магазине в вашем городе.

Некоторые выключатели низкого напряжения подлежат ремонту и могут быть разобраны. В случае повреждения вы можете отремонтировать автоматический выключатель без замены.

Есть разные типы выключателей низкого напряжения; Миниатюрные автоматические выключатели (MCB) используются для работы с током ниже 100 ампер. Они являются фаворитом для приложений, в которых нет высоких токов.Если ваше приложение имеет ток, превышающий 100 ампер, автоматический выключатель в литом корпусе (MCCB) может быть идеальным.

Существует два типа автоматических выключателей, обычно называемых автоматическими выключателями, UL 489 и UL 1077.

Автоматические выключатели UL 489
Автоматические выключатели UL 489 «предназначены для установки в корпусе автоматического выключателя или как части других устройств, например как служебное входное оборудование и щитовые щиты ». Они регулярно требуются при проектировании панелей в соответствии с Национальным электротехническим кодексом.

Дополнительные устройства защиты UL 1077
UL 1077 определяет дополнительные устройства защиты как устройства, предназначенные для использования в качестве защиты от перегрузки по току, перенапряжения или пониженного напряжения в приборе или другом электрическом оборудовании, где защита от перенапряжения в параллельной цепи уже предусмотрена или не требуется .

Важное примечание: хотя термин «автоматический выключатель» используется для описания устройств UL 489 и UL 1077, устройства UL 1077 не считаются автоматическими выключателями UL.Они определены как дополнительные средства защиты.

Автоматические выключатели в литом корпусе (MCCB) могут выдерживать ток до 2500 ампер. Они идеальны для мощных коммерческих и жилых целей.

Механизм прерывания: Механизм прерывания - это то, как автоматические выключатели прерывают ток. Различные автоматические выключатели работают иначе, чем другие. Существует четыре типа механизмов прерывания:

  • Воздушные выключатели
  • Масляные выключатели
  • Выключатели из гексафторида серы
  • Вакуумные выключатели

Каждый метод имеет разные преимущества при прерывании дуги.

Воздушные автоматические выключатели
В этом автоматическом выключателе воздух является основным изолирующим и отключающим механизмом. Это воздушные или воздушные магнитные выключатели. При прерывании тока воздух инициируется статическим воздухом, в котором движется дуга.

Магнитные прерыватели прерывают дугу, используя магнитное поле в качестве среды прерывания.

В автоматических выключателях с воздушным дутьем используется дутьевой воздух. Эта струя продувает дугу сжатым воздухом, хранящимся в соплах.Этот воздух выходит через вентиляционные отверстия, создавая высокоскоростную струю, гасящую дугу.

Масляные автоматические выключатели
Минеральное масло чаще всего используется для прерывания дуги в автоматических выключателях этого типа. Масло предпочтительнее воздуха из-за его изоляционных свойств. И неподвижные, и подвижные контакты погружены в масло.

Во время размыкания цепи дуга зажигается в точке разъединения. Дуга в масле разлагается и испаряется в виде газообразного водорода, который в конечном итоге создает водородный пузырь.Сжатый газообразный водород предотвращает повторное зажигание дуги, когда ток достигает нуля.

Масляные выключатели - самые старые известные выключатели. Существует два типа масляных выключателей, а именно масляные выключатели с минимальным содержанием масла
и масляные автоматические выключатели для резервуаров.

Минимальные масляные выключатели используют масло во время прерывания. В этом автоматическом выключателе используется минимальное количество масла
, поскольку между токоведущими контактами и заземленными частями имеется изолирующая среда.Изоляционный материал доступен в камере прерывания и требует минимального количества масла.

В масляном автоматическом выключателе масло используется как изолирующая, так и гасящая среда. Когда токоведущие контакты разделены, между контактами возникает дуга. Эта дуга образует вокруг себя быстрый газовый пузырь, тем самым отодвигая контакты.

Масляные автоматические выключатели

можно классифицировать в соответствии с их конструктивным исполнением. В этой категории есть два типа автоматических выключателей:

  • Автоматические выключатели с баком под напряжением
  • Выключатели с мертвым баком

Эти два типа выключателей имеют разную конструкцию.

Автоматические выключатели с мертвым баком являются наиболее предпочтительными в США. Этот автоматический выключатель имеет закрытый резервуар на земле. Резервуар содержит изолирующую и разрушающую среду.

У действующего дробилки танка танк находится над землей. В этом резервуаре находится изоляционная среда между ними.
Модель мертвого резервуара обеспечивает более высокую сейсмическую стойкость, поскольку находится у земли.

В автоматических выключателях под напряжением корпус, в котором находятся контакты, находится под напряжением, т.е.е. "жить". Контактные корпуса выключателя с мертвым баком не находятся под напряжением и подключены к сети заземления. Живые танковые отбойные молотки дешевле, чем мертвые танковые отбойные молотки, и требуют меньше места.

Автоматические выключатели с гексафторидом серы
В этом автоматическом выключателе для гашения дуги используется газ гексафторид серы (SF6). Этот газ обладает прекрасными огнегасящими свойствами. Многие производители предпочитают газообразный гексафторид серы маслу и воздуху.

Гексафторид серы имеет высокую электроотрицательность, идеально подходит для изоляции.Его изоляционные свойства примерно в два раза выше, чем у воздуха. Он используется как в электрических системах среднего, так и высокого напряжения.

Газ SF6 имеет отличные изоляционные, дугогасящие и многие другие свойства, которые являются величайшими преимуществами автоматических выключателей SF6.

Вакуумные выключатели
Для гашения дуги в этом выключателе используется вакуумная среда. Вакуум имеет характер восстановления диэлектрика, что обеспечивает отличное прерывание, особенно при высокочастотном токе.В этом механизме прерывания используются электроды, которые остаются закрытыми во время нормальной работы.

Когда в системе обнаруживается неисправность, срабатывает расцепитель, тем самым размыкая контакт. Когда электроды открываются, из-за ионизации контактов возникает дуга. Затем дуга быстро гаснет, потому что электроны и ионы конденсируются на поверхности электронов. Это приводит к восстановлению диэлектрической прочности.

Место установки: Автоматические выключатели используются в различных установках.В зависимости от требований их можно устанавливать в помещении или на улице.

Автоматические выключатели для внутренней установки предназначены для установки в защищаемых корпусах. Эти выключатели следует устанавливать в зданиях для защиты от погодных условий. Металлические корпуса распределительных устройств управляют внутренними автоматическими выключателями при среднем напряжении.

С другой стороны, выключатели наружной установки не требуют защиты или кровли. У них более прочная конструкция корпуса по сравнению с их внутренними аналогами.Они не подвержены износу и используются в более сложных энергосистемах.

Разница между этими двумя моделями только в том, что уличные - закрытые. Механизм прерывания цепи одинаков для обоих типов.

Определение правильного автоматического выключателя

В какой-то момент на вашем рабочем месте вам может потребоваться купить или заменить автоматический выключатель. Это руководство по выбору лучшего автоматического выключателя для вашего приложения.

  1. Номинальное напряжение: При выборе типа автоматического выключателя учитывайте общее номинальное напряжение электрической системы.Этот рейтинг рассчитывается по максимальному напряжению, которое может быть приложено ко всем конечным портам. Кроме того, при расчете напряжения применяется интеграция распределения напряжения и автоматического выключателя. Автоматический выключатель должен иметь достаточную допустимую нагрузку для удовлетворения требований конечного применения.
  2. Номинальный ток: Рабочий ток или сила тока являются фактором, который следует учитывать при выборе автоматического выключателя. Автоматический выключатель должен срабатывать при 100% требуемой нагрузки. Однако рекомендуется выбирать автоматический выключатель примерно на 120% от требуемой нагрузки.Более высокая сила тока помогает нейтрализовать эффект тепловыделения в энергосистеме. Номинальная сила тока - это постоянный ток, протекающий при температуре окружающей среды. Автоматические выключатели должны быть откалиброваны на стандартную температуру 104 ° F. (Вся информация о нагрузочном цикле получена из Национального электротехнического кодекса.)
  3. Кривая отключения: Чтобы выбрать автоматический выключатель, вам необходимо определить, какая кривая отключения является правильной для вашего приложения.

Что такое кривая отключения?
Проще говоря, кривая срабатывания, также известная как кривая времени и тока, представляет собой графическое представление ожидаемого поведения устройства защиты цепи.

Кривые отключения отображают время отключения устройств максимального тока в зависимости от заданного уровня тока. Они предоставляются производителями устройств защиты цепей, чтобы помочь пользователям выбрать устройства, которые обеспечивают надлежащую защиту и производительность оборудования, избегая при этом ложных срабатываний.

  1. Максимальная отключающая способность: Максимальное количество прерываний, которое текущий выключатель может отключить, - это номинальное значение прерывания. Крайне важно определить максимальную отключающую способность энергосистемы.При покупке автоматического выключателя отключающая способность
    должна быть равна или больше или равна току повреждения.

Отключающая способность меньше величины тока короткого замыкания может повредить автоматический выключатель. Это правило должно всегда применяться при покупке любого автоматического выключателя.

  1. Условия эксплуатации автоматического выключателя: При выборе автоматического выключателя важно помнить о месте его использования. Некоторые условия работы очень жестоки для автоматических выключателей.При выборе автоматического выключателя учитывайте следующие условия.

Температура окружающей среды
Температура окружающей среды выше 104 ° F требует калибровки. Высокая температура окружающей среды может повлиять на работу автоматического выключателя. Поскольку температура большинства шкафов составляет около 104 ° F, это стандартная калибровка почти для всех внутренних автоматических выключателей.

Если температура ниже или выше 104 ° F, может потребоваться калибровка в сторону увеличения или уменьшения.

Высота
Различные автоматические выключатели подходят для разной высоты.Например, на больших высотах выше 6000 футов воздух тоньше и не отводит тепло от токопроводящих компонентов. Это означает, что автоматический выключатель должен быть откалиброван по напряжению, допустимой нагрузке и отключающей способности.

Разбавитель воздуха предотвращает накопление диэлектрического заряда, способного выдерживать уровни напряжения. Кроме того, высота может снизить стоимость оборудования для выработки электроэнергии. Перед покупкой автоматических выключателей для высоких положений проконсультируйтесь со специалистом по производству электроэнергии.

Влага и коррозия
Для влажных условий рекомендуется специальная обработка влаги для автоматических выключателей.Обработка автоматических выключателей помогает противостоять грибку и плесени, которые, как известно, разрушают системы. В помещениях с повышенной влажностью в вольерах часто используются обогреватели.

Коррозия поражает компоненты автоматических выключателей и, таким образом, приводит к неисправным системам. Если они должны использоваться в коррозионных зонах, следует использовать специально изготовленные, устойчивые к коррозии.

Высокая вероятность поражения электрическим током
На некоторых рабочих местах высока вероятность поражения электрическим током.В этом случае следует установить противоударные устройства, чтобы предотвратить возможные сбои.

Противоударные устройства состоят из инерционных противовесов над полюсами, удерживающими тяговую штангу. Однако вес
не должен нарушать работу тепловых или магнитных расцепителей.

  1. Техническое обслуживание: Требования к техническому обслуживанию автоматического выключателя также следует учитывать при выборе подходящего автоматического выключателя. Вы должны рассмотреть автоматические выключатели, которые требуют минимального обслуживания.Если вам необходимо выполнить какое-либо техническое обслуживание автоматических выключателей, это должно быть легко с минимальными затратами. Литые автоматические выключатели надежны, поскольку закрытый блок имеет минимальное воздействие пыли, плесени, влаги и грязи. Закрытые модели требуют минимального обслуживания, чем открытые модели. Некоторые автоматические выключатели требуют постоянной очистки, чтобы уменьшить перегрев и повреждение, поэтому выключатели должны свободно размыкаться для обслуживания.

Итог

Работа автоматических выключателей не только сложная, но и деликатная.Небольшой несчастный случай может иметь далеко идущие последствия. Автоматический выключатель, который вы используете в своих приложениях, должен быть высоконадежным (ограниченное количество ложных срабатываний) и точным.

Каждый раз при установке автоматических выключателей необходимо привлекать сертифицированных электриков. Никогда не пытайтесь управлять автоматическим выключателем самостоятельно. Всегда обеспечивайте безопасную работу всех энергосистем вашего бизнеса.

Изучите различные типы автоматических выключателей перед покупкой. Отличный автоматический выключатель убережет вас от потери имущества или даже жизни.

Обязательно ознакомьтесь с нашей продукцией, чтобы удовлетворить все ваши потребности в электрическом управлении.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Различные типы автоматических выключателей

Электрический выключатель - это переключающее устройство, которым можно управлять вручную или автоматически для управления и защиты системы электроснабжения.Без автоматического выключателя существует высокий риск поражения электрическим током, поражения электрическим током и поражения электрическим током.

Существует различных типов автоматических выключателей , которые зависят от напряжения, места установки, внешнего вида и механизма отключения. Читайте дальше, чтобы узнать больше.

Различные типы автоматических выключателей и как их идентифицировать?

  1. на основе напряжения

    • Автоматические выключатели низкого напряжения - Эти выключатели предназначены для использования при низком напряжении до 2 кВ и в основном используются в небольших отраслях промышленности.
    • Автоматические выключатели высокого напряжения - Эти выключатели рассчитаны на использование при напряжении более 2 кВ. Выключатели высокого напряжения подразделяются на выключатели класса передачи.
      • Те, которые рассчитаны на 123 кВ и выше
      • Автоматические выключатели среднего класса (менее 72 кВ)
  2. По месту установки

    • Автоматические выключатели для внутренних помещений - Они предназначены для использования внутри зданий или в стойких к атмосферным воздействиям корпусах.Обычно они работают при среднем напряжении в металлическом корпусе распределительного устройства.
    • Автоматические выключатели для установки вне помещений - Вы можете использовать эти выключатели на открытом воздухе без крыши из-за их конструкции. Их внешний корпус прочен по сравнению с внутренними выключателями и может выдерживать износ.
  3. На основе внешнего дизайна

    • Автоматические выключатели с мертвым резервуаром - Выключатели, закрытый резервуар которых находится под потенциалом земли, известны как автоматические выключатели с мертвым резервуаром.Их бак заключает в себе всю изолирующую и прерывающую среду. Другими словами, бак закорочен на массу или находится под мертвым потенциалом.
    • Автоматические выключатели резервуара под напряжением - Эти выключатели имеют прерыватель в корпусе резервуара, потенциал которого находится над землей. Он находится над землей с некоторым изоляционным материалом между ними.
  4. По механизму прерывания

    • Воздушный выключатель - Этот выключатель использует воздух в качестве изолирующей и прерывающей среды.Выключатели подразделяются на два типа.
      • Автоматический выключатель низкого напряжения, значение которого ниже 1000 В
      • Выключатель высокого напряжения с напряжением 1000 В и выше. Он также подразделяется на масляные выключатели и безмасляные выключатели
      • .
    • Масляный выключатель - В качестве прерывающей и изолирующей среды используется масло. Эти отбойные молотки делятся на два типа в зависимости от давления и количества используемого масла.
    • Вакуумные выключатели - В этих выключателях в качестве прерывающей среды используется вакуум из-за его высоких диэлектрических и диффузионных свойств.
    • MCB (Миниатюрный автоматический выключатель) - Номинальный ток для этого выключателя составляет менее 100 А, и в нем встроена только одна защита от перегрузки по току. Настройки отключения в этой цепи не регулируются.
    • MCCB (Автоматические выключатели в литом корпусе) - Номинальный ток для этих автоматических выключателей превышает 1000 А.У них есть защита от замыканий на землю вместе с токовой защитой. Настройки отключения автоматического выключателя в литом корпусе можно легко отрегулировать.
    • Однополюсный автоматический выключатель - Этот выключатель имеет один горячий провод и один нейтральный провод, которые работают при напряжении 120 В. При возникновении неисправности он прерывает только горячий провод.
    • Двухполюсный автоматический выключатель - Используется для 220 В. Имеются два провода под напряжением, и оба полюса необходимо отключить.
    • Автоматический выключатель GFI или GFCI (прерыватель цепи замыкания на землю) - Это предохранительные выключатели, срабатывающие при токе замыкания на землю.Выключатель GFCI прерывает электрическую цепь при обнаружении малейшего отклонения между фазным и нейтральным проводами.
    • Прерыватель цепи при возникновении дугового замыкания (AFCI) - Прерыватель цепи AFCI прерывает цепь при возникновении чрезмерной дуги и предотвращает возгорание. При нормальном состоянии дуги этот выключатель будет бездействовать и не прервет цепь.

Типы автоматических выключателей видео

Видео кредит: Learning Engineering

Совершенно необходимо, чтобы автоматические выключатели были частью каждого дома для защиты проживающих в нем семей.

Чтобы получить конкурентное ценовое предложение на то же самое, свяжитесь с D&F Liquidators.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Типы автоматических выключателей и их различные классификации

Несмотря на то, что у нас есть разные типы автоматических выключателей, все они выполняют защитную функцию.Коммутационное устройство защищает приборы от коротких замыканий, замыканий на землю и скачков напряжения. Он предотвращает поражение электрическим током, а также защищает систему электропроводки от возгорания.

Это необходимо для каждого домовладельца, как того требует Национальный электротехнический кодекс.

Автоматические выключатели бывают разных размеров и моделей, от выключателей низкого напряжения, используемых в домах, до выключателей высокого напряжения, используемых на подстанциях. Но они выполняют одну и ту же работу - защиту от перегрузки по току.

Типы автоматических выключателей

Существует три различных типа автоматических выключателей, к ним относятся:

1. Стандартный автоматический выключатель

Это основные выключатели, используемые в домах и на производстве для защиты параллельных цепей и устройств от скачков напряжения. Это может быть двухполюсный или однополюсный выключатель.

Однополюсные автоматические выключатели более распространены, и они защищают только одну цепь. Он также подает напряжение 120 В и работает от 12 до 20 ампер.

Двухполюсный автоматический выключатель имеет два однополюсных выключателя, соединенных механизмом отключения. Он защищает два провода, подает напряжение 120/240 В, а также выдерживает ток от 15 до 200 ампер. Он используется в больших приборах, таких как водонагреватель.

Стандартные автоматические выключатели дополнительно классифицируются в соответствии с:

  • уровень напряжения.
  • Внешний вид конструкции.
  • Тип прерывания.

Классификация по уровню напряжения

Выключатели делятся на три группы, в их число входят:

  • Выключатели низковольтные
  • Выключатели среднего напряжения
  • Выключатели высоковольтные.

Выключатели низковольтные

Это автоматический выключатель, который используется в большинстве домов, промышленных предприятий и сфер бизнеса. Они рассчитаны на использование при низком напряжении от 0 до 1000 В. Их примеры включают:

  • Миниатюрный автоматический выключатель (MCB): MCB может выдерживать токи до 125 А. Это делает его пригодным для домашнего и коммерческого использования. MCB прост в использовании, но вы не можете отрегулировать его отключающую нагрузку. Они работают на термомагнитных свойствах.
  • Автоматический выключатель в литом корпусе (MCCB): MCCB может выдерживать токи до 1600 А, что делает его лучшим вариантом для отраслей, где требуется более высокая мощность.И в отличие от MCB, мы можем регулировать собственную нагрузку срабатывания.

Характеристики выключателя низковольтного

  • Вы можете отремонтировать его, не потеряв распределительное устройство.
  • Некоторые из них автоматические, особенно выключатели в литом корпусе. Таким образом, они могут открываться и закрываться дистанционно.
  • Вы можете использовать его в приложениях постоянного тока (DC). Например, DC для линий метро. И в отличие от переменного тока, для постоянного тока требуется специальный прерыватель, поскольку дуга продолжается.

Детали выключателя низкого напряжения.


1 . Рычаг привода: используется для включения и выключения выключателя. Иногда происходит отключение тока, когда рычаг находится в положении ВКЛ. Это называется «без поездки».

2 . Приводной механизм: размыкает и замыкает контакт.

3 . Контакты: разрешить прохождение тока в закрытом состоянии и прервать прохождение тока в открытом состоянии.

4. Клеммы: здесь выключатели подключаются ко всей цепи.

5 . Биметаллическая полоса: разделяет контакты при высоком напряжении или коротком замыкании.

6 . калибровочный винт: это то, что производители использовали для установки тока срабатывания после сборки.

7 . Соленоид: отдельные контакты при перегрузке по току.

8 . Гаситель или разделитель дуги: он отделяет дугу каждый раз, когда прерыватель прерывает свет.

Автоматические выключатели среднего напряжения

Автоматические выключатели среднего напряжения работают с напряжением от 1 до 72 кВ (от 1000 до 72000 В).Вы можете использовать их в помещении или на открытом воздухе, на подстанциях.

Автоматические выключатели для внутреннего применения были усовершенствованы, они начинались с маслонаполненного блока, до воздушного выключателя, а теперь и вакуумных выключателей, которые выдерживают напряжение до 40 500 В.

Как и высоковольтные выключатели, трансформаторы тока также управляют ими через реле защиты, считывающие ток.

Классификация выключателей среднего напряжения

Выключатели среднего напряжения классифицируются по среде, которую они используют для гашения дуги.Они включают.

  • Воздушные автоматические выключатели: Эти выключатели используют воздух для гашения дуги. Он может выдерживать ток до 6300 А и выше для генераторных автоматических выключателей. У них есть регулируемые функции отключения, настраиваемые пороги отключения и задержки. Они управляются электронным способом, за исключением моделей с микропроцессором, которые управляются электронными расцепителями.
  • Вакуумные выключатели: они прерывают свет, гаснув дугу в вакууме, называемом бутылкой.Он также вмещает до 6300 ампер тока и выше для генераторных выключателей. Они имеют более длительный срок службы и менее опасны для окружающей среды, чем автоматические выключатели с гексафторидом серы.
  • Автоматические выключатели из гексафторида серы (SF6): Этот выключатель гасит дугу в камере, заполненной гексафторидом серы.

Высоковольтные выключатели (72,5 кВ и выше).

Это тип автоматического выключателя, обычно используемый на подстанциях для защиты электрических сетей от перегрузки и замыканий на землю.

В них используются соленоиды, управляемые токовыми реле защиты от трансформаторов тока.

Высоковольтные выключатели могут быть как под напряжением, так и с мертвыми баками.

В работающем резервуаре камера прерывателя (резервуар) приподнята над землей изолятором с высоким потенциалом. Находясь в мертвых резервуарах, он держит камеру на земном металле.

  • Автоматический выключатель с баком под напряжением
  • Выключатель с баком под напряжением

Классификация высоковольтных выключателей.

Классификация высоковольтных выключателей основана на среде, которую они используют для гашения дуги. В их числе:

Огнетушитель воздушный или газовый

Воздушные и газовые огнетушители включают

1. Air-b last автоматические выключатели : Этот воздушный поток появился в 1930-х годах и стал обычным огнетушителем для высоковольтных и высоковольтных систем.

Гасит дугу сжатым воздухом, хранящимся в резервуаре.При выпуске из резервуара производится высокоскоростной воздух. Охлаждает и открывает дугу.

2. Автоматические выключатели на основе гексафторида серы (SF6): SF6 - инертный газ с изолирующими и дугогасящими свойствами.

Они гасят дугу, обдувая ее газом под высоким давлением. Он охлаждает, а также отделяет дугу.

Вакуумные огнетушители

В вакуумных прерывателях контакты размещаются в высоком вакууме, который также действует как огнетушитель.

Вакуумные огнетушители эффективнее, дешевле и долговечнее.

Масляные выключатели

  • Масляный прерыватель наливом : При наливе масла прерывание тока происходит внутри масляного бака. Масло охлаждает и отделяет дугу друг от друга, в результате чего происходит отключение света.
  • Минимальное количество масла: Они используют его в трансмиссии и на подстанциях, для работы требуется меньше масла

Автоматический выключатель этого типа защищает людей от поражения электрическим током.Он имеет датчик, который обнаруживает замыкания на землю или утечку токов. Каждый раз, когда в контуре возникает утечка, выпускное отверстие отключается, чтобы предотвратить опасность.

Иногда ваш GFCI продолжает отключаться или не сбрасывается после срабатывания этих замыканий на землю.

GFCI устанавливаются на кухнях и в ванных комнатах, где часто случаются замыкания на землю.

3. Прерыватели цепи дугового замыкания (AFCI).

Это устройство защиты цепи, которое срабатывает каждый раз при обрыве соединения или дуговом замыкании, что может привести к возгоранию.

Как выбрать правильный выключатель для вашей электрической системы

Если вы хотите заменить автоматический выключатель или установить новый, определение правильного может быть затруднено в основном для неэлектриков. Ниже приведены вещи, на которые следует обратить внимание.

  • Общее номинальное напряжение: это максимальное напряжение, которое может выдержать перед отключением.
  • Номинальный ток: показывает значение токов, которые может выдерживать выключатель.
  • Кривая отключения: показывает графическое представление ожидаемого поведения устройства защиты цепи.

РУКОВОДСТВО ПО ВИДАМ И КЛАССАМ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ | ПРОЕКТИРОВАНИЕ ТРАНСМИССИОННЫХ ЛИНИЙ и СТУПИЦА ЭЛЕКТРОТЕХНИКИ

Для защиты низковольтных цепей в США схема конструкции и испытания выключателя основаны на требованиях трех стандартов организации; Американский национальный институт стандартов (ANSI), андеррайтеры Лаборатории (UL) и Национальная ассоциация производителей электрооборудования (NEMA).

Две классификации автоматических выключателей этих организаций определены следующим образом:

- Автоматический выключатель в литом корпусе класса

- выключатель силовой низковольтный класса

Три типа автоматических выключателей основаны на двух классификациях. выше.Сами классификации дают свои имена первым двум из три типа, а третий тип, производный от автоматического выключателя в литом корпусе класс, известен как автоматический выключатель с изолированным корпусом.

Существуют три типа автоматических выключателей:

Автоматические выключатели в литом корпусе (MCCB)

Выключатели силовые низковольтные (LVPCB)

Автоматические выключатели с изолированным корпусом (ICCB)

Ниже приведены некоторые из основных особенностей этих типы автоматических выключателей.Автоматические выключатели питания, как класс, проверены и оценены. согласно UL 489-1991 и чьи токоведущие части, механизмы и расцепители устройства полностью заключены в формованный корпус из изоляционного материала. Автоматические выключатели доступны в самом широком диапазоне размеров, от самых маленьких (15 А или меньше) до самого большого (6000 А), и с различными номиналами прерывания для каждого размер кадра.

Обычно для них характерно быстрое прерывание элементы короткого замыкания. С электронными расцепителями они могут иметь ограниченное возможность обнаружения короткого замыкания и замыкания на землю.

Практически все MCCB прерываются достаточно быстро, чтобы ограничить количество предполагаемого тока короткого замыкания, пропускаемого, и некоторые из них достаточно быстрые и достаточно ограничивающих, чтобы их можно было идентифицировать как токоограничивающие автоматические выключатели.

MCCB не предназначены для обслуживания. ICCB также оцениваются и тестируются в соответствии с UL 489-1991. Тем не менее, они используют характеристики дизайна как из силовой и литой классы. Они имеют больший размер кадра, быстро в прерывание, но обычно недостаточно быстрое, чтобы квалифицироваться как токоограничивающее предохранители.

ICCB также используют электронные расцепители отключения и могут иметь кратковременный номинальные характеристики и измерение тока замыкания на землю. Они используют накопленную энергию, работая механизмы, аналогичные разработанным для LVPCB, и их конструкция такова, что они частично считаются ремонтопригодными. LVPCB оценены и протестированы на соответствие Стандартные требования ANSI C37 и используются в основном в выкатных распределительных устройствах. Обычно они характеризуются как самые большие по физическим размерам.

У них краткосрочные рейтинги, но они недостаточно быстрые при прерывании квалифицируется как ограничение тока.LVPCB предназначены для ремонтопригодный в удерживаемом. Стандарты серии ANSI C37 и UL 489-1991 были совместно разработаны IEEE и NEMA и применяются к LVPCB и ICCB / MCCB, соответственно.

Как определить типы автоматических выключателей

Вот типичный сценарий: вам нужно купить новый или дополнительный автоматический выключатель для своей панели. Однако, как только вы начнете делать покупки, вы поймете, что есть тысячи и тысячи типов выключателей, из которых можно выбирать.Для коммерческих или промышленных панелей это высокое число может быть еще больше.

Купить автоматические выключатели - нетривиальная задача, так как же убедиться, что вы принимаете правильное решение? Как оказалось, выбрать подходящий не так уж сложно, и все начинается с изучения того, как определять различные типы автоматических выключателей.

Вообще говоря, существует три основных типа автоматических выключателей: стандартные, прерыватели цепи замыкания на землю (GFCI) и прерыватели цепи дугового замыкания (AFCI).Давайте подробнее рассмотрим эти три.

  • Стандартные автоматические выключатели

Когда вы представляете себе простой выключатель, который срабатывает при перегрузке цепи, вы, вероятно, думаете о стандартном автоматическом выключателе. В зависимости от функции (будь то защита верхнего света от стиральной машины или жилой или коммерческой схемы) вам понадобится однополюсный или двухполюсный выключатель. 1-дюймовые выключатели, используемые в жилых домах, обычно являются однополюсными выключателями и занимают одно гнездо на панели.Двухполюсные выключатели чаще используются в крупных жилых или коммерческих помещениях и занимают два слота.

Во влажных помещениях, таких как кухни, ванные комнаты или в сырых промышленных условиях, вы часто встретите розетки с двумя кнопками на них («тест» и «сброс») - они защищены выключателем GFCI. Выключатели GFCI отличаются от стандартных выключателей: у них есть кнопка «тест» вместе с переключателем включения / выключения.

Эти выключатели защищают от разрядов, которые могут вызвать электрический пожар, от таких рисков, как старые системы электропроводки.Как и GFCI, они также имеют кнопку «тест». Хотя AFCI похожи на GFCI, они защищают от двух разных типов ошибок. По сути, AFCI защищают от пожаров, а GFCI защищают от ударов.

Помимо этих групп выключателей, вы также можете встретить блоки, отсортированные по низкому, среднему и высокому напряжению, новые и бывшие в употреблении автоматические выключатели, отремонтированные выключатели и т. Д. После того, как вы определите категорию выключателя, вам нужно будет определить другие важные характеристики, в том числе:

  • Сила тока
  • Напряжение
  • Торговая марка / Производитель
  • Тип рамы
  • серии
  • Тип соединения

Имейте в виду, что для разных производителей, спецификаций и функций эти выключатели и их отличительные особенности могут и будут сильно отличаться друг от друга.Например, автоматические выключатели Square D подходят и работают должным образом в очень специфическом наборе панелей. Для устаревших, труднодоступных устройств, таких как автоматические выключатели Westinghouse, это может привести к проблемам - тем не менее, очень важно найти правильный выключатель, который отвечал бы вашим потребностям как с точки зрения энергоснабжения, так и с точки зрения безопасности.

Всегда подтверждайте свой выбор с помощью панели

Тот факт, что вы выбрали правильную силу тока, напряжение и функцию, не обязательно означает, что вы выбрали правильный автоматический выключатель.Определение типа панели так же важно, как и выбор правильной силы тока. Разные панели будут поддерживать разные выключатели в зависимости от производственной спецификации и физического соответствия. Обычно вы найдете этикетку с соответствующими выключателями, указанными на внутренней стороне панели.

Точная идентификация автоматических выключателей может помочь вам принять правильное решение о покупке с первого раза, сэкономив ваше время и деньги. Когда вы покупаете автоматические выключатели через оптовые продажи автоматических выключателей, мы гарантированно подберем вам нужную деталь.Не можете определить старый выключатель, который у вас есть под рукой? Дайте нам описание или, еще лучше, отправьте нам изображение, и мы поможем вам определить даже старую, изношенную единицу.

Какие бывают типы автоматических выключателей

A Автоматический выключатель (CB) - это автоматическое или управляемое вручную переключающее устройство, которое используется для управления потоком электроэнергии из общей сети в определенную электрическую систему, такую ​​как дом или офис.

Автоматические выключатели важны для предотвращения внезапных скачков тока и напряжения, которые потенциально могут вызвать пожары и другие поражения электрическим током. Защита вашей электрической системы от пожаров и аварий включает в себя знание того, какой тип автоматического выключателя лучше всего подходит для ваших нужд.

РАЗЛИЧНЫЕ ТИПЫ ВЫКЛЮЧАТЕЛЕЙ

Автоматические выключатели классифицируются по различным критериям, например:

  • Напряжение
  • Место установки
  • Среда прерывания
  • Конструкция или особенности

Наиболее распространенный способ идентификации автоматических выключателей - это их допустимое напряжение и используемая среда прерывания.Общие типы, основанные на этих двух классификациях, перечислены ниже:

Типы по напряжению

1. Класс передачи

Это автоматические выключатели с самым высоким напряжением, номинальным напряжением 123 киловольта и выше, которые способны защищать и управлять цепями, питающими целые города.

2. Класс распределения

Также известные как выключатели среднего напряжения, они часто размещаются на подстанциях и имеют допустимое напряжение от 2 до 72 киловольт.

3. Автоматические выключатели низкого напряжения

Это выключатели с допустимым напряжением менее 2 кВ, подходящие для использования в небольших помещениях, например в жилых, коммерческих и промышленных помещениях.

Типы в зависимости от среды прерывания

1. Воздушные автоматические выключатели Автоматические выключатели

Plain Air, также называемые автоматическими выключателями с перекрестным ударом, имеют встроенную камеру, называемую дугогасительным желобом. Камера действует как изолирующий барьер, ограничивающий дуговое замыкание. Дуговое повреждение - это разряд большой мощности, вызванный скачками напряжения или тока, который, в свою очередь, выделяет тепло, которое может вызвать возгорание и другие электрические аварии.

2. Воздушные автоматические выключатели

В этом типе используется сжатый воздух или газ для тушения дугового короткого замыкания, ведущего к возгоранию. Автоматический выключатель имеет резервный резервуар со сжатым воздухом, который выпускает высокоскоростную струю через сопло, когда возникает сильный помпаж.

3.Автоматические выключатели масляные Масляные выключатели

используют масло в качестве носителя, изолирующего контакты, и превращают дугу в пузырьки водорода. Это самый старый тип используемых автоматических выключателей.

4. Вакуумные выключатели

Как следует из названия, этот тип выключателя использует высокие диэлектрические характеристики вакуума для рассеивания или прерывания дугового короткого замыкания при образовании.

5. Автоматические выключатели SFC 6

Этот тип использует газ, называемый гексафторидом серы, для сдерживания дуги.Этот газ является надежным изолирующим агентом с высокой электроотрицательностью и используется для защиты как высоких, так и средних электрических систем с мощностью до 880 кВ.

Автоматические выключатели прочие

За прошедшие годы было разработано больше типов автоматических выключателей с разной степенью эффективности, новаторства и мощности. К другим более совершенным типам автоматических выключателей относятся:

  • Твердотельный
  • Интеллектуальный или цифровой
  • Отключающий CB
  • Литой корпус CB
  • Термомагнитный
  • Магнитно-гидравлический
  • Прерыватель замыкания на землю
  • Высоковольтный диоксид углерода

БУДУЩЕЕ ЦЕПИ ВЫКЛЮЧАТЕЛЬ ИСПОЛЬЗОВАТЬ

Тенденции последних лет указывают на то, что строители и профессионалы переходят к более совершенным версиям надежных выключателей.Это главным образом связано с тем, что в электротехнической промышленности постоянно применяются более высокие стандарты рентабельности, эффективности и безопасности.

различных типов автоматических выключателей, работающих, используемых, уровень напряжения

Что такое автоматический выключатель?

Автоматический выключатель - это не что иное, как механическое переключающее устройство, способное выдерживать и отключать ток в течение определенного времени. Автоматические выключатели классифицируются по типам используемых в них средств гашения дуги.

Типы автоматических выключателей

В эксплуатации находятся 9 типов автоматических выключателей в зависимости от изолирующей среды, используемой для механизма гашения дуги.

  1. Автоматический выключатель
  2. Воздушные автоматические выключатели
  3. Выключатели масляные
  4. Автоматический выключатель минимального уровня масла
  5. Вакуумные силовые выключатели
  6. Автоматические выключатели
  7. Автоматические выключатели с элегазом
  8. Автоматические выключатели утечки на землю
  9. Выключатели постоянного тока

Перед тем, как кратко рассмотреть, просто разберитесь с типами автоматических выключателей, а также с диапазоном рабочего напряжения и тока.

Типы Уровень напряжения Текущий рейтинг
ACB 690 4000A
ABCB 735кВ 6300 А
BVOCB 66кВ 6300 А
MVOCB 66кВ 6300 А
SF6 1200 кВ 6300 А
VCB 66кВ 4000 А
MCCB 440В 630 ампер
MPCB 690 В 120 А
MCB 440v 100 ампер
ELCB 440В 63 А, 300 мА
RCCB 440В 63 А, 30 мА

Примечание: Приведенный выше рейтинг может варьироваться в зависимости от производителя.

Воздушный разрыв Автоматические выключатели:

ACB - это сокращенная форма автоматического выключателя с воздушным разрывом. Они используются для приложений с напряжением до 690 В, током от 100 до 4000 ампер и тормозной способностью до 80 килоампер.

Автоматический выключатель с воздушным разрывом - Контакты

В автоматических выключателях этих типов используется открытый воздух в качестве механизма гашения дуги при нормальной температуре и давлении (см. Изображение выше). Обратите внимание на то, что воздушный поток отличается, а воздушный разрыв отличается, и он работает при нормальном давлении и температуре.

Автоматический выключатель

Air Break имеет встроенный расцепитель тепловой перегрузки, это означает, что расцепитель происходит из-за нагрева, вызванного перегрузкой, поэтому нам не требуется никаких внешних реле для сигналов отключения. Внутреннее реле получает питание от автоматического выключателя.

Устройство отключения ACB - Siemens

Имеет высокую скорость срабатывания в условиях короткого замыкания и расцепителя перегрузки.

Также мы можем использовать дополнительные функции для независимого расцепителя, дистанционного отключения / включения и расцепителя минимального напряжения.Но они не являются обязательными, и вы можете отказаться от них при покупке автоматического выключателя. В случае, если они вам нужны в функции, то вы можете ее перенять. Также требуется внешний источник питания. Пример: модель Siemens 3 WL.

Автоматический выключатель воздушной струи:

Сжатый воздух / газы используются в качестве среды для гашения дуги, газы могут быть диоксидом углерода, азотом, фреоном или водородом. Но у сжатого воздуха больше финансовых и технических преимуществ, чем у вышеуказанных газов.

Прерыватель цепи воздушной струи - выпуск прямого воздуха при срабатывании выключателя

Во время срабатывания автоматического выключателя сжатый воздух толкает подвижные контакты прерывателя, выдувает ионизированный газ (свободный электрон) из камеры главного контакта.

Принцип работы воздушного выключателя:

В зависимости от положения контактов автоматические выключатели воздушного потока делятся на три типа, например,

  1. Воздушный автоматический выключатель с осевым дутьем: Дутьевой воздушный поток направлен в продольном направлении вместе с дугой.
  2. Автоматический выключатель с перекрестным дутьем - воздушный поток направлен под прямым углом к ​​дуге.
  3. Выключатель Radial Blast Air - Воздушный поток направлен радиально.

Раньше они использовали до 22 кВ.Но сейчас они реализуются на уровне напряжения от 220кВ до 735кВ.

Работа воздушного выключателя на 275 кВ в реальном времени:

Он имеет множество преимуществ, таких как

  • Скоростное отключение при компактном размере.
  • Меньше обслуживания, так как сжатый воздух очищает контакты.
  • Более длительный срок службы, чем автоматический выключатель с воздушным разрывом.
  • Без огня

Автоматический выключатель наливного масла:

Масляные автоматические выключатели с объемным маслом, как сказано в названии, масло, здесь оно используется для изоляции и для гашения дуги.Минеральное масло или трансформаторное масло используется для гашения дуги. Посмотрите на изображение контактов выключателя объемного масла.

Неподвижный и подвижный контакт масляного выключателя

На сегодняшний день они фактически устарели; устарели, что означает, что они мало используются сегодня или они устарели, но вы можете найти их в старых установках подстанций. Они есть в самых старых установках, но вы должны знать принцип работы этих автоматических выключателей.

Рассмотрим защитное реле, которое подает сигнал на отключение автоматических выключателей объемного масла. Следовательно, контакты выключателя будут разомкнуты, и возникнет дуга. Из-за этой дуги происходит разложение масла.

Как известно, масло содержит углеводородные органические химические вещества; из-за дугового разложения этого масла происходит разложение с выделением водорода. У этого водорода есть два важных применения: во-первых, он работает как хладагент и обладает высокой диэлектрической прочностью.

Далее, подойдя к резервуару, резервуар соединяется с клеммой заземления.

Автоматический выключатель минимального объема масла.

Взгляните на вышеупомянутый автоматический выключатель с масляным наполнением, в котором весь объем масла используется как для гашения, так и для изоляции. Одновременно снизился и уровень изоляционного масла.

Для того, чтобы это преодолеть, используется автоматический выключатель с минимальным содержанием масла. Здесь изоляционное масло и охлаждающее масло разделены в разных камерах.Следовательно, изоляция не способствует гашению дуги и не ухудшается.

Используется до уровня напряжения 66кВ.

Также резервуар будет подключен к клемме под напряжением, она действует как клеммная колодка.

Автоматический выключатель SF6:

Автоматический выключатель SF6 и выключатель с гексафторидом серы - это самые популярные автоматические выключатели, в которых газ SF6 используется в качестве средства гашения дуги.

Газ

Sf6 обладает высокой диэлектрической прочностью и электроотрицательными свойствами.Так что изгибающиеся электроны прикрепляются к этим молекулам sf6, и это свойство помогает в более быстром восстановлении диэлектрической прочности. Посмотрите на внутренний вид элегазового выключателя,

. SF6 Автоматический выключатель

Как вы знаете, дуга - это вызов ионизированных газов, и эти ионизированные газы содержат электроны и ионы. Если вы объедините эти электроны и ионы в нейтральные молекулы, то в среде не будет электронов и не будет проводящего канала, так что именно об этом мы говорим, как только электроны присоединятся к молекулам sf6, там не будет быть любыми ионизированными газами между фиксированным углом и движущимся содержимым.

Автоматический выключатель SF6 используется от 6,6 кВ до 735 кВ.

Вакуумный автоматический выключатель:

Вакуум используется в качестве средства гашения дуги в выключателях вакуумного типа. Как известно, вакуум не допускает свободных электронов. Следовательно, при размыкании автоматического выключателя в аварийном состоянии свободный электрон, образующийся, будет ограничен или быстро погашен.

Внутри камеры будет поддерживаться вакуумное давление

10 -6 торр. Вакуумные выключатели используются до уровня напряжения 66 кВ как для внутреннего, так и для наружного применения.

Некоторые другие низковольтные и слаботочные выключатели:

  • Автоматический выключатель утечки на землю: используется для защиты цепи от замыкания на землю
  • RCCB - Автоматический выключатель остаточного тока: используется для защиты цепи
  • MCCB: Автоматический выключатель в литом корпусе. Это усовершенствованная версия автоматического выключателя с воздушным выключателем с защитой от замыкания на землю.
  • MCB: Миниатюрный автоматический выключатель, который используется для защиты цепи от короткого замыкания и перегрузки.

HVDC:

Автоматический выключатель постоянного тока высокого напряжения предназначен для размыкания цепи постоянного тока во время повреждения. Это довольно интересно, так как нам нужно разорвать цепь при токе, отличном от нуля.

Как известно, автоматический выключатель переменного тока размыкает цепь и гасит дугу естественным образом. Поскольку AC имеет естественные нулевые точки. При этом полезная энергия, которая должна быть прервана, равна нулю, и во время этого контактный зазор выключателя восстанавливает свою электрическую прочность.

Но в постоянном токе нет естественных нулевых точек, поэтому нам нужно создать искусственную нулевую точку, чтобы выдерживать естественное переходное восстанавливающееся напряжение. Это делается путем добавления параллельной LC-цепи.

Типы автоматических выключателей [Видео - английский]:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
