Как измерить электрическое сопротивление цепи мультиметром

Омметр – это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. О том, что такое Ом в популярной форме изложено в статье сайта «Закон силы тока».

Структурная схема и обозначение на схемах Омметра

Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Функцию измерения сопротивления имеют все комбинированные приборы – стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Примеры из практики измерения сопротивления изделий

Теоретически обычно все понятно, однако на практике часто возникают вопросы, на которые лучше всего помогут ответить примеры проверки омметром наиболее часто встречающихся изделий.

Проверка ламп накаливания

Перестала светить лампочка накаливания в светильнике или в автомобильных бортовых приборах, как узнать причину? Неисправен может быть выключатель, электрический патрон или электропроводка. С помощью тестера легко проверяется любая лампа накаливания из домашнего светильника или фары автомобиля, нити накала ламп дневного света и энергосберегающих ламп. Для проверки достаточно установить переключатель прибора в положение измерения минимального сопротивления и прикоснуться концами щупов к выводам цоколя лампочки.

Сопротивление нити накала лампочки составило 51 Ом, что свидетельствует о ее исправности. Если бы нить была в обрыве, то прибор показал бы бесконечное сопротивление. Сопротивление галогенной лампочки на 220 В мощностью 50 ватт при свечении составляет около 968 Ом, автомобильной лампочки на 12 вольт мощностью 100 ватт, около 1,44 Ом.

Стоит заметить, что сопротивление нити лампы накаливания в холодном состоянии (когда лампочка не горит) в несколько раз меньше, чем в разогретом. Это связано с физическим свойством вольфрама. Его сопротивление с разогревом нелинейно возрастает. Поэтому лампы накаливания, как правило, перегорают в момент включения.

К сожалению светодиодные и энергосберегающие лампы без разборки мультиметром не проверить, так как питающее напряжение с выводов цоколя подается на диодный мост драйвера.

С помощью онлайн калькулятора вы можете самостоятельно рассчитать сопротивление любой лампочки накаливания или нагревательного элемента, например, ТЭНа, электрического паяльника.

Проверка звуковоспроизводящих наушников

Бывает у наушников в одном из излучателей, или в обоих сразу, звук искажаться, периодически исчезает или отсутствует. Тут возможны два варианта, либо неисправны наушники, или устройство, с которого поступает сигнал. С помощью омметра легко найти причину их поломки и отремонтировать наушники.

Для проверки наушников нужно подсоединить концы щупов к их разъему. Обычно наушники подключаются к аппаратуре с помощью разъема типа Джек 3,5 мм, показанному на фотографии.

Одним концом щупа прикасаются к общему выводу, а вторым по очереди к выводам правого и левого каналов. Сопротивление должно быть одинаковым и составлять около 40 Ом. Обычно в паспорте на наушники сопротивление указывается.

Если сопротивление каналов сильно отличается, то возможно в проводах имеется короткое замыкание или обрыв провода. Убедиться в этом легко, достаточно концы щупов подсоединить к выводам правого и левого каналов. Сопротивление должно быть в два раза больше, чем одного наушника, то есть уже 80 Ом. Практически измеряется суммарное сопротивление последовательно включенных излучателей.

Если сопротивление при шевелении проводников во время измерений изменяется, значит, провод в каком-то месте перетертый. Обычно провода перетираются в местах выхода из Джека или излучателей.

Для локализации места обрыва провода нужно во время измерений, изгибать провод локально, зафиксировав остальную его часть. По нестабильности показаний омметра вы определите место дефекта.

Если у Джека, то нужно приобрести разборный разъем, откусить старый с участком плохого провода и распаять провод на контакты нового Джека.

Если обрыв находится у входа в наушники, то нужно их разобрать, удалить дефектную часть провода, зачистить концы и припаять, к тем же контактам, к которым провода были припаяны раньше. В статье сайта «Как паять паяльником» Вы можете ознакомиться об искусстве пайки.

Измерение номинала резистора (сопротивления)

Резисторы (сопротивления) широко применяются в электрических схемах. Поэтому при ремонте электронных устройств возникает необходимость проверки исправности резистора или определения его величины.

На электрических схемах резистор обозначается в виде прямоугольника, внутри которого иногда пишут римскими цифрами его мощность. I – один ватт, II – два ватта, IV – четыре ватта, V – пять ватт.

Проверить резистор (сопротивление) и определить его номинал можно с помощью мультиметра, включенного в режим измерения сопротивления.

В секторе режима измерения сопротивления, предусмотрено несколько положений переключателя. Это сделано для того, чтобы повысить точность результатов измерений.

Например, положение 200 позволить измерять сопротивления величиной до 200 Ом. 2k – до 2000 Ом (до 2 кОм). 2M – до 2000000 Ом. (до 2 МОм). Буква k после цифр обозначает приставку кило – необходимость умножения числа на 1000, M обозначает Мега, и число нужно умножить на 1 000 000.

Если переключатель установить в положение 2k, то при измерении резистора номиналом 300 кОм прибор покажет перегрузку. Необходимо переключить его в положение 2М. В отличие, от измерения напряжения, в каком положении находится переключатель, не имеет значения, всегда можно в процессе измерений его переключить.

Онлайн калькуляторы для определения номинала резисторов

по цветовой маркировке

Иногда при проверке резистора, омметр показывает, какое-то сопротивление, но если резистор в результате перегрузок изменил свое сопротивление и оно уже не соответствует маркировке, то такой резистор применять недопустимо.

Современные резисторы маркируются с помощью цветных колец. Определить номинал резистора, маркированного цветными кольцами удобней всего с помощью онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов

маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных

5 цветными кольцами

Проверка диодов мультиметром или тестером

Полупроводниковые диоды широко применяются в электрических схемах для преобразования переменного в постоянный ток, и обычно при ремонте изделий, после внешнего осмотра печатной платы в первую очередь проверяют диоды. Диоды изготавливают из германия, кремния и других полупроводниковых материалов.

По внешнему виду диоды бывают разной формы, прозрачные и цветные, в металлическом, стеклянном или пластмассовом корпусе. Но они всегда имеют два вывода и сразу бросаются в глаза. В схемах в основном применяются выпрямительные диоды, стабилитроны и светодиоды.

Условное обозначение диодов на схеме представляет собой стрелку, упирающуюся в отрезок прямой линии. Обозначается диод латинскими буквами VD, за исключением светодиодов, которые обозначаются буквами HL, В зависимости от назначения диодов в схему обозначения вносятся дополнительные элементы, что и отражено на чертеже выше. Так как в схеме диодов бывает больше одного, то для удобства после букв VD или HL добавляется порядковый номер.

Проверить диод гораздо легче, если представлять, как он работает. А работает диод как ниппель. Когда Вы надуваете мячик, резиновую лодку или автомобильное колесо, то воздух в них входит, а обратно его не пускает ниппель.

Диод работает точно также. Только пропускает в одну сторону не воздух, а электрический ток. Поэтому для проверки диода нужен источник постоянного тока, которым и может служить мультиметр или стрелочный тестер, так как в них установлена батарейка.

Выше представлена структурная схема работы мультиметра или тестера в режиме измерения сопротивления. Как видно, на клеммы подается напряжение постоянного тока определенной полярности. Плюс принято подавать на красную клемму, а минус на черную. При прикосновении к выводам диода таким образом, что плюсовой выход прибора окажется на анодном выводе диода, а минусовой на катоде диода, то ток через диод пойдет. Если щупы поменять местами, то диод ток не пропустит.

Диод обычно может иметь три состояния – быть исправным, пробитым или в обрыве. При пробое диод превращается в отрезок провода, будет пропускать ток при любом порядке прикосновении щупов. При обрыве напротив, ток не будет идти никогда. Редко, но бывает и еще одно состояние, когда изменяется сопротивление перехода. Такую неисправность можно определить по показаниям на дисплее.

По выше приведенной инструкции можно проверять выпрямительные диоды, стабилитроны, диоды Шоттки и светодиоды, как с выводами, так и в SMD исполнении. Рассмотрим, как проверять диоды на практике.

В первую очередь необходимо, соблюдая цветовую маркировку, вставить в мультиметр щупы. Обычно в COM вставляется черный провод, а в V/R/f – красный (это плюсовой вывод батарейки). Далее необходимо установить переключатель режимов работы в положение прозвонки (если есть такая функция измерений), как на фотографии или в положение 2kOm. Включить прибор, сомкнуть концы щупов и убедиться в его работоспособности.

Практику начнем с проверки древнего германиевого диода Д7, этому экземпляру уже 53 года. Диоды на основе германия сейчас практически не выпускают из-за высокой стоимости самого германия и низкой предельной рабочей температуры, всего 80-100°С. Но эти диоды имеют самое маленькое падение напряжения и уровень собственных шумов. Их очень ценят сборщики ламповых усилителей звука. В прямом включении падение напряжения на диоде из германия составляет всего 0,129 В. Стрелочный тестер покажет приблизительно 130 Ом. При смене полярности мультиметр показывает 1, стрелочный тестер покажет бесконечность, что означает очень большое сопротивление. Данный диод исправен.

Порядок проверки кремниевых диодов не отличается от проверки сделанных из германия. На корпусе диода, как правило, помечается вывод катода, это может быть окружность, линия или точка. В прямом включении падение на переходе диода составляет около 0,5 В. У мощных диодов напряжение падения меньше, и составляет около 0,4 В. Точно также, проверяются стабилитроны и диоды Шоттки. Падение напряжения у диодов Шоттки составляет около 0,2 В.

У мощных светодиодов на прямом переходе падает более 2 В и прибор может показывать 1. Но тут сам светодиод является индикатором исправности. Если при прямом включении видно, даже самое слабое свечение светодиода, то он исправен.

Надо заметить, что некоторые типы мощных светодиодов состоят из цепочки включенных последовательно несколько светодиодов и внешне это не заметно. Такие светодиоды иногда имеют падение напряжения до 30 В, и проверить их возможно только от блока питания с напряжением на выходе более 30В и включенным последовательно со светодиодом токоограничивающим резистором.

Проверка электролитических конденсаторов

Различают два основных вида конденсаторов, простые и электролитические. Простые конденсаторы можно включать в схему как угодно, а электролитические только с соблюдением полярности, иначе конденсатор выйдет из строя.

На электрических схемах конденсатор обозначается двумя параллельными линиями. При обозначении электролитического конденсатора обязательно обозначается его полярность подключения знаком «+».

Электролитические конденсаторы низко надежны, и являются самой распространенной причиной отказа электронных блоков изделий. Вздутый конденсатор в блоке питания компьютера или другого устройства, не редкая картина.

Тестером или мультиметром в режиме измерения сопротивления можно успешно проверять исправность электролитических конденсаторов, или как еще говорят, прозвонить. Конденсатор нужно выпаять из печатной платы и обязательно разрядить, чтобы не повредить прибор. Для этого нужно закоротить его выводы металлическим предметом, например пинцетом. Для проверки конденсатора переключатель на приборе нужно установить в режим измерения сопротивления в диапазоне сотен килоом или мегаом.

Далее нужно, прикоснуться щупами к выводам конденсатора. В момент касания стрелка прибора должна резко отклониться по шкале и медленно вернуться в положение бесконечного сопротивления. Скорость отклонения стрелки зависит от величины емкости конденсатора. Чем емкость конденсатора больше, тем медленнее будет возвращаться на место стрелка. Цифровой прибор (мультиметр) при прикосновении щупов к выводам конденсатора, сначала покажет маленькое сопротивление, а затем все возрастающее вплоть до сотен мегом.

Если поведение приборов отличается от выше описанного, например сопротивление конденсатора составляет ноль Ом или бесконечность, то в первом случае имеется пробой между обмотками конденсатора, а во втором, обрыв. Такой конденсатор неисправен и применению не подлежит.

Роман 11.11.2015

Александр, здравствуйте!
При выпайке одного из выводов резистор поломался пополам. Подскажите пожалуйста номинал сопротивления, цифры на нем такие есть ОМЛТ 12К 5% 7к4.
И просто интересно, поломанный резистор если спаять, он получается будет рабочий?

Александр

Здравствуйте, Роман!
Номинал резистора 12 кОм. Даже номинал переломленного резистора без маркировки можно определить с помощью мультиметра.
Резистор представляет собой керамическую трубку, на который нанесен резистивный слой.
Щупы тестера прикладываются к выводу и на торце нащупывается этот слой по показанию прибора. Так же поступают со второй половинкой. В сумме получится номинал целого резистора.
Спаять сломанный резистор не получится, так как резистивный слой представляет собой тонкий слой резистивного материала.

Как пользоваться мультиметром правильно — Лайфхакер

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V~ или ACV.

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

При последовательном подключении мультиметр является частью цепи.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

Как измерить напряжение мультиметром: инструкции, фото, видео

Мультиметр – современное устройство, которое может проверить разные параметры сети: сопротивление, силу тока и т.п. А как измерить напряжение мультиметром? Что это вообще такое, и какие показатели считаются нормальными? Ответим на эти вопросы в статье.

Напряжение: что это такое?

Сначала вспомним определение. Напряжение — это давление от источника питания электроцепи, обеспечивающее движение заряженных электронов через проводящий контур, за счет чего эти частицы выполняют полезную для людей работу, к примеру, обеспечивают свечение лампы.

Говоря о напряжении, мы ведём речь о двух видах тока:

Переменный ток. Он находится в наших розетках, снабжает энергией бытовые электроприборы, с его помощью работает освещение. Образуясь на электростанциях, переменный ток состоит из постоянно перемещающихся направляющихся электронов по кабелям. Такое движение и формирует нужное напряжение. У обычных розеток частота движения приравнивается 50Гц, а вольтаж у них 220В. За секунду поток электронов 50 раз меняет направление, что приводит к изменению заряда: “+” меняется на “-”. Такой процесс и называется переменным током: от него питается всё подключенное к этой розетке.
Постоянный ток. Он присущ всем АКБ, будь то автомобиль, телефон или простая пальчиковая батарейка. Когда электрический заряд заканчивается, выполняется подключение от сети, переменный ток преобразуется в постоянный. Так АКБ вновь копит в себе запас напряжения, если речь идёт о многоразовых батареях.

Значит, процесс проверки напряжения мультиметром должен быть отдельным для каждого вида тока, то есть для каждого устройства свой метод, в частности, для розетки и аккумулятора.

Инструкция: как измерить напряжение мультиметром

Измерять напряжение достаточно легко: нужно только выбрать определенный режим, предел измерений и подключить щупы. Но на каждом этапе есть свои нюансы. Обязательно изучите руководство к вашему тестеру, где содержатся точные обозначения. А чтобы точно сделать все правильно, прочитайте статью о том, как пользоваться мультиметром.

Выбор режима

В вопросе о том, как измерить вольты мультиметром, первым делом важно определиться с режимом тестера.

Ручку переключателя необходимо перевести на режим изменения напряжения, при этом выбирать аббревиатуру следует в зависимости от того, что будет измеряться:

ACV — переменное напряжение.
DCV — постоянное.

Также есть иные обозначения, тоже указывающие на напряжение:

V — это вольтаж, V~ — это переменное напряжение.
V с горизонтальной черточкой с тремя короткими под ней — постоянное напряжение.

На некоторых моделях может стоять только V, что указывает на автоматическое определение тестером вида напряжения.

Выбор предела измерений

Если вы хотите разобраться, как проверить вольтаж мультиметром, нужно научиться определять диапазон значений.

Находить его нужно на корпусе в области переключения напряжения. У большей части моделей максимальный предел составляет 750В для переменного напряжения и 1000В для постоянного.

Если вы будете измерять напряжение в розетке, переведите ручку переключателя на значение в 750 ACV, если же будете тестировать АКБ автомобиля, можно ставить, к примеру, 200 DCV.

Помните правило: предел измерения разных параметров устанавливается выше предполагаемого значения. В противном случае велик риск того, что мультиметр сгорит.

Тестер покажет на дисплее значения напряжения в том диапазоне, который вы установили. Выставив предел в 750В, вы вполне можете увидеть на экране значение в 230В, больше или меньше. Цифры выше 750 точно не будет. Если же вы поставите предел, например, в 200В, то, если фактическая величина больше, на дисплее появится цифра 1.

Если вы измеряете напряжение в обычной розетке, не обязательно должно быть значение в 220В. Меньше или больше на 10-15В — вполне нормально.

Подключение щупов

Теперь в том, как измерить вольтаж мультиметром, нужно понять, как правильно расставить щупы, которых два — черный и красный. Для начала их нужно вставить в гнёзда на корпусе, которых часто два, но может быть три и даже четыре.

Темный провод мультиметра именуется отрицательным, его нужно присоединить к гнезду COM. Алый провод — положительный или фаза. Если отверстий на тестера два, логично, что второе для этого щупа. Если больше, прочитайте в руководстве по применению, куда присоединять красный провод для измерения напряжения. Обычно это гнездо, возле которого стоит буква V.

Для замера напряжения мультиметром другие наконечники щупов присоединяются к измерительному элементу. Здесь всё просто, потому что вольтаж проверяется параллельным подключением, то есть не нужна никакая нагрузка. Всё, что нужно сделать: вставить в розетку щупы и посмотреть на дисплей.

Тестирование трехфазки выполняется с помощью соединения двух проводов тестера с двумя шинами. Норма между ними — 380 В, между одной шиной и землей — 220 В (может быть чуть больше или меньше).

Как измерить напряжение мультиметром в розетке

Теперь поэтапно рассмотрим, как замерить вольтаж мультиметром в розетке:

Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений.
Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током нам не нужно выяснять, где “+” и “-”.
Посмотреть на результат, который отображается на дисплее. Не забудьте для этого включить мультиметр.

Видео о том, как узнать напряжение мультиметром в розетке:

Как померить мультиметром вольтаж батарейки

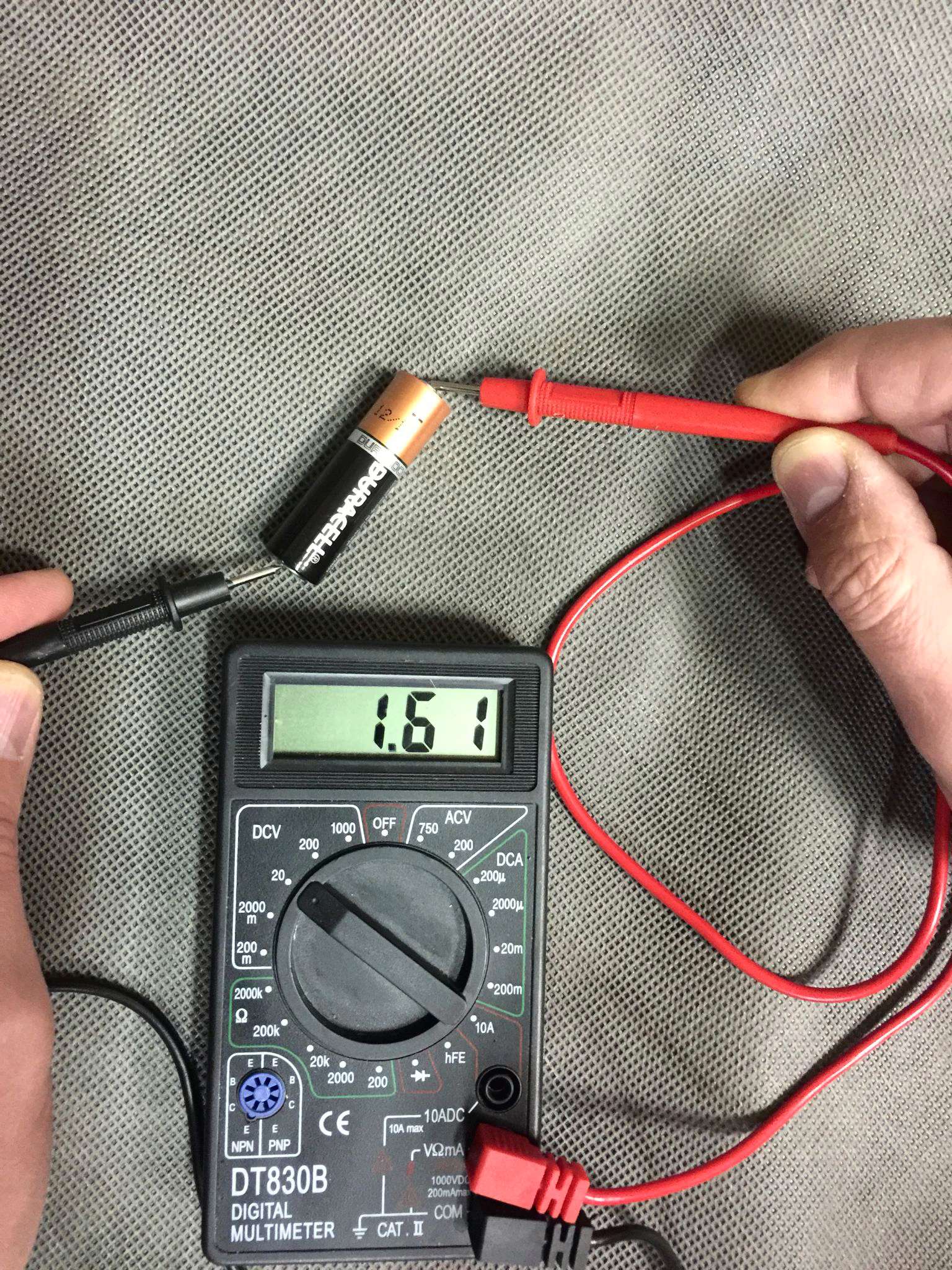

Измерение мультиметром напряжения постоянного у батарейки осуществляется так:

Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Можно начать с максимального и постепенно понижать. Для домашних батареек достаточно 20 DCV.
Наконечник темного провода измерителя соединить с минусом.
Наконечник алого провода соединить с плюсом.
Посмотреть на цифры на дисплее. Если перед ними стоит знак минус, значит, вы перепутали полярность, но само значение отображает реальное напряжение.

Полученное значение сравните с нормой, которая может быть указана на корпусе устройства.

Видео, как проверить вольты на мультиметре у пальчиковой батарейки:

Теперь вы знаете, как проверить напряжение с помощью мультиметра. Делитесь своим опытом в комментариях.

Желаем вам безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно померить сопротивление мультиметром

Ответ: Для этого нужно выбрать режим, который на многих моделях обозначается Ω. На некоторых моделях режим выбирается с разу с диапазоном. Затем щупы вставляются в гнёзда на мультиметре, а наконечники нужно приложить к контактам элемента.

Вопрос: Как лучше всего измерить сопротивление цифровым мультиметром

Ответ: Цифровым мультиметром делать это очень легко, потому что такой прибор сразу показывает готовое значение. Важно всё правильно подключить, а затем смотреть, что покажет дисплей. Если показан 0, то нужно уменьшить диапазон измерений. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Цифра 1 может указывать, что имеется обрыв.

Вопрос: Как можно проверить омы мультиметром

Ответ: В Омах измеряется сопротивление. На мультиметре оно обозначается как Ω. На вашем тестере могут стоять режимы 200, 2000, 200k и т.п, которые тоже относятся к сопротивлению и указывают на диапазоны, в которых можно его мерить. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.

Вопрос: Как проверить сопротивление провода обычным мультиметром?

Ответ: Для этого нужно выбрать режим прозвонки, который помогает выявить обрыв на участке цепи. После подключения и соединения контактов должен появиться звуковой сигнал. Если его нет, значит, в данном участке обрыв.

Вопрос: Как проверить сопротивление: мультиметром или омметром?

Ответ: Омметр — прибор для измерения сопротивления. Если у вас есть мультиметр с функцией омметра, то вы тоже можете узнать величину Ω. Но обычным мультиметром вы не сможете замерить большие сопротивления, для этого нужен мегаомметр.

Вопрос: Как померить напряжение цифровым мультиметром?

Ответ: Нужно выбрать определенный режим, предел измерений и подключить щупы. Если измеряете вольтаж в розетке, нужно выбрать режим переменного напряжения, а также выставить максимальный предел измерения, обычно это 750В.

Вопрос: Как замерить в розетке напряжение мультиметром?

Ответ: Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений. Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током полярность значения не имеет. Осталось посмотреть на результат, который отображается на дисплее.

Вопрос: Как правильно проверить вольтаж мультиметром?

Ответ: Вольтаж — это напряжение. Оно зависит от вида тока: постоянный или переменный. На мультиметре ACV — переменное напряжение, DCV — постоянное. Встречаются и другие обозначения. Для розетки выбирается режим измерения переменного напряжения, для батареек, АКБ — постоянного.

Вопрос: Как измерить вольтаж батареек мультиметром?

Ответ: Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Для домашних батареек достаточно 20 DCV. Наконечник черного провода соединить с минусом, наконечник красного — с плюсом. Если перед цифрами на дисплее стоит знак минус, значит, вы перепутали полярность, но само значение правильное.

Вопрос: Как мерить напряжение с помощью современного мультиметра?

Ответ: Общая инструкция такова: выбрать на тестере нужный режим (постоянное или переменное напряжение), предел измерений выше предполагаемого и соединить щупы с розеткой или батареей (аккумулятором). Нюансы зависят от того, что именно будет измеряться.

Как пользоваться мультиметром — самостоятельное осваивание стрелочного, цифрового мультиметра

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов.

Мультиметры бывают двух видов:

Аналоговые
Цифровые

Основное отличие этих двух видов заключается в способе отображения результатов измерения. Аналоговый мультимер снабжен стрелочным прибором отображения, в цифровом показатели отображаются на электронном дисплее.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как пользоваться мультиметром при измерении постоянного и переменного тока

Источником переменного тока являются обычные розетки. Необходимо сразу отметить, что неспециалистам не стоит пытаться измерить при помощи мультиметра ток в розетках, так как это крайне опасно. Для освоения правил работы с переменным током специалисты рекомендуют посмотреть специальные обучающие видео, раскрывающие важные стороны процедуры.

При проверке величин постоянного тока необходимо учитывать правильную полярность подключения проводов устройства. Особенно это важно при использовании стрелочного мультиметра, не обладающего возможностью измерения тока в противоположной полярности.

Как пользоваться мультиметром для проверки напряжения

Для того чтобы правильно проверить напряжение, нужно совершить указанные действия:

Вставьте синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V». Если вы не можете найти нужный разъем, воспользуйтесь видео инструкцией к вашему устройству
Далее необходимо установить подходящие параметры устройства и выбрать постоянный или переменный ток
Подсоедините провода к цепи параллельным способом. Красный провод должен быть подключен к «+» полюсу диода, а синий – к «–» полюсу
Отрегулируйте широту измерений при помощи видео руководства к устройству

Как пользоваться мультиметром для проверки силы тока

Если вы хотите проверить при помощи мультиметра силу тока, необходимо:

Вставить синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V»
Выбрать постоянный или переменный тип тока. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу
Последовательно включить провода в разрыв цепи

Как пользоваться мультиметром для проверки сопротивления

Для проверки сопротивления цепи необходимо соблюсти определенную последовательность действий:

Подключение проводов в соответствующие разъемы мультиметра
Выбор или ручная настройка нужной широты показателей
Перед началом работ необходимо отключить сеть от питания, в противном случае результаты измерений будут недостоверными. Если у схемы есть переключатель, установите его в положение, соответствующее состоянию «ВЫКЛ». Если переключатель отсутствует, просто извлеките батарею
Подсоедините провода к контактам сети, сопротивление которой вы измеряете

Как пользоваться возможностью прозвонки на мультиметре

Для того чтобы проверить целостность цепи и наличие коротких замыканий, необходимо совершить следующие действия:

Включите на устройстве функцию прозвонки
Подключите провода в отверстия на мультиметре. Как правило, синий провод вставляют в разъем «COM», а красный – в разъем «V»
Перед началом проверки необходимо отключить сеть от питания. Если в сети есть специальный переключатель, переведите его в положение «ВЫКЛ», если переключателя нет, извлеките источник питания из цепи
Если целостность цепи не нарушена, мультимер издаст звуковой сигнал
Если цепь имеет разрывы, устройство не издаст контрольного звукового сигнала

Как при помощи мультиметра проверить диод

При помощи мультиметра можно проверить не только исправность диода, но и состояние биполярного транзистора. Для того чтобы оценить прохождение тока, подсоедините красный провод устройства к «+» полюсу диода, а синий – к «-» полюсу. При проведении проверки диод необходимо отключить от источника питания. Если все манипуляции были проведены правильно, мультиметр отобразит падение напряжения в диоде.

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
Провода установлены в неправильные разъемы на передней панели устройства
Неправильно выбран способ подключения проводов к цепи
Неправильно выбран режим тока в сети
Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

режимы работы, измерение напряжения, сопротивления и прозвонка проводов

Во время ремонта квартиры или частного дома следует всегда обращать внимание на электрическую проводку. Обычно, чтобы найти и устранить неисправность, приходится обращаться к услугам профессионалов, что является довольно дорогим удовольствием. Всю работу можно выполнить и самостоятельно, но перед этим следует разобраться, как пользоваться мультиметром. Это устройство позволяет выполнять замеры электрических параметров.

Модификации измерительных приборов

Применение этих устройств позволяет с большой точностью измерять различные показатели. В последние годы профессиональные электрики и радиолюбители всё чаще начинают пользоваться мультиметром. Правильно будет сказать, что это не единственный тип аппаратов. Раньше применяли стрелочные аналоги. Самым популярным считался прибор советского производства Ц-20 (цешка).

С одной стрелкой он включал в себя сразу несколько шкал. Его можно было использовать в качестве омметра, вольтметра, амперметра. Это был аналоговый мультитестер. Подобные модели и сейчас применяют в тех случаях, когда присутствуют большие помехи, из-за которых электронные модели не функционируют. Но всё же популярностью пользуются цифровые типы.

Есть множество различных модификации измерителей. Наиболее популярными являются dt9208a, mastech, mf 110a. Виды имеют разную точность замеров, а также отличаются между собой по функционалу. Есть автоматические цифровые мультиметры. Пользоваться ими довольно просто. В таких моделях у переключателя имеется только несколько положений. Они определяют характер измерения. В этом виде приборов пределы выбираются самостоятельно. Также существуют модели, которые можно подключать к компьютеру. Все измерения автоматически передаются в память ПК.

Большинство домашних мастеров выбирают относительно недорогие модели, которые имеют средний класс точности, где максимальное отклонение показателей составляет 1%.

Модификации, выпущенные в более позднее время, имеют расширенный функционал. Но для бытового использования такие возможности не слишком уж и важны. Обычным тестером для измерения напряжения пользоваться будет даже проще.

Строение электронного устройства

Перед тем как пользоваться вольтметром, следует тщательно разобраться в его строении. В электронных типах устройств присутствует маленький жидкокристаллический экран. Он отображает всю необходимую информацию о результатах измерений. Немного ниже расположен переключатель диапазонов, который может вращаться на 360 градусов вокруг своей оси. На нём нанесена отметка (в виде точки или стрелки). Она определяет диапазон, в котором сейчас работает аппарат. По кругу можно увидеть обозначения типов измерений.

Далее располагаются гнёзда под штекеры от щупов. Их может быть два или же три, но щупов всегда только два. Покрашенный в красный цвет — положительный или же плюсовой, в чёрный — отрицательный. Второй необходимо подключать только к тому разъёму, возле которого нанесена надпись COMMON. Также он может обозначаться «землёй». Плюсовой щуп вставляется в какое-либо свободное гнездо (если их три). Нужно дополнительно прочесть в инструкции, как пользоваться мультиметром, чтобы красный контакт вставлять в необходимое отверстие. Если что-то напутать с настройкой, прибор может сгореть.

Бывают и такие модели аппаратов, где гнёзда находятся снизу, а не справа. Для подключения это никакой роли не играет.

Также существуют устройства, которые оснащены четырьмя разъёмами. Два из них предназначается для замера токов. Одно для микротоков. Это показатели менее 200 мА. Второе необходимо для измерения силы тока от 200 мА до 10 А.

Положение переключателя

Режим, в котором будут проводиться измерения, зависит от того, как установлен переключатель. На одном конце ручки нанесена точка или стрелочка. Зачастую она окрашена в красный, коричневый или же белый цвет. Это место ручки и показывает выполняемый режим работы. Также вместо цветового обозначения деталь может быть сделана с заужением на одном из концов. Он тоже выполняет функцию указателя. Для удобства этот край можно покрасить самостоятельно с помощью капли лака для ногтей или краски.

Если поворачивать ручку, изменится режим работы устройства. Когда указатель установлен в верхнюю точку, аппарат выключен. Режимы работы:

AVC (также может обозначаться буквой V с волнистой чёрточкой). Этот режим предназначается для замеров переменного напряжения.
A с волнистой чертой. Производится измерение переменного тока. Такая функция имеется далеко не на всех моделях мультиметров.
A с прямой чертой. Этот режим необходим для замера показателей постоянного тока.
Ω — измерение сопротивлений.
V или же DCV предназначается для снятия постоянного напряжения.

В более продвинутых модификациях присутствует специальное положение, с помощью которого можно выяснить значение коэффициента усиления транзисторов. Также есть приборы с функцией определения полярности диодов.

Измерение сопротивления

На круге выбора положений измерение сопротивления находится вверху. Этот режим обычно разбивается на семь разных диапазонов:

200M;
20M;
2M;
200;
2k;
20k;
200k.

Буквы «k» и «M» обозначают кило (тысячу) и мега (миллион) соответственно. Чтобы выполнить замер, следует поставить ручку переключателя на необходимую позицию. Для сопротивления сначала выбирается сектор, обозначенный символом «Ω».

Перед тем как проводить какие-либо работы, желательно убедиться в работоспособности самого устройства.

Это необходимо, потому что во время измерения может возникнуть обрыв цепи, например, такое происходит из-за плохого контакта. Чтобы осуществить проверку, следует замкнуть между собой щупы. Если аппарат работает правильно, то на экране появится 0. В некоторых случаях показания ненулевые. Устройство может выдать значение в тысячные доли Ом. Это происходит из-за того, что сами провода прибора имеют своё сопротивление. При разомкнутой цепи должно показываться значение «1».

Снятие показателей силы тока

Для произведения замеров необходимо выяснить — постоянный или переменный ток в цепи. Измерение переменного тока может вызвать определённые проблемы, так как такой режим есть в функционале не всех моделей устройств. Но действия выполняются всегда одни и те же. Изменяется только расположение регулировочного переключателя.

После установки режима на переменный ток следует определиться, в какое гнездо необходимо будет подключить красный контакт. Чтобы не сжечь устройство, лучше сначала вставить красный щуп в гнездо, над которым написано «10А». Если снятые показатели будут маленькими (менее 200 мА), то контакт следует переставить в другой вход. По такому же алгоритму следует выбирать и диапазон. Сначала нужно установить на максимальную силу тока.

Для замера показателей постоянного тока вся процедура производится точно так же. Нужно помнить, что превышение максимального ограничения скорее всего выведет устройство из строя, может перегореть плавкий предохранитель или же вся начинка целиком. Поэтому очень важно правильно настроить аппарат.

Замер напряжения

Напряжение тоже может быть как переменным, так и постоянным, поэтому обязательно нужно выбрать правильное положение. Определяться с диапазоном нужно аккуратно. Если неизвестно, с чего начать, то лучше всего выставлять максимальные значения, а затем постепенно двигаться по шкале в меньшую сторону. Также нужно помнить о правильном положении щупов.

В качестве примера можно произвести замер напряжения на обычной пальчиковой батарейке или же на аккумуляторе.

Для этого необходимо на мультиметре установить переключатель в положение, предназначенное под постоянное напряжение. В этом случае известно ожидаемое значение, поэтому шкалу можно выбрать сразу. Следующим шагом будет прикосновение обоих щупов к двум контактам батареи. На жидкокристаллическом экране сразу же появятся цифры, которые и будут обозначать напряжение, выдаваемое электрическим элементом.

Правила прозвонка проводов

У многих начинающих электриков, которые только недавно стали учиться, возникает вопрос о том, зачем производить прозвонку проводов. Зачастую эту процедуру проводят для того, чтобы убедиться в целостности кабеля или найти неисправность в электросети. В теории это довольно просто, но на практике часто возникают определённые трудности.

Чтобы измерить показатели, необходимо на цепь подать очень слабый электрический ток. Источником должна служить батарея от мультиметра. При замыкании аппарат покажет значение сопротивления. Таким образом проверяется целостность провода или же ищутся концы одной жилы. Величина погрешности в этом случае не играет никакой роли. Если кабель целый, то по каждой из жил протекает электрический ток, а короткого замыкания нет.

Для проверки провода на наличие обрыва следует осуществить такие действия:

Мультиметр устанавливается в режим работы на 200 Ом.
Каждую жилу кабеля нужно поочерёдно проверить на обрыв.
Если сопротивление менее 2 Ом, провод целый. Когда этот показатель достигает 10 Ом, это может свидетельствовать о частичном обрыве, а также о возникновении неплотного контакта.

Также бывают случаи, когда необходимо выполнить прозвонку между распределительными коробками, так как в этих элементах электропроводки иногда очень сложно разобраться. В этом случае применяется такой же способ, как и при прозвонке проводов. Отличие только в том, что здесь необходим будет дополнительный проводник. Порядок действий:

Дополнительный кабель следует подключить к требуемому выводу на коробке. Второй конец подсоединяется к одному щупу аппарата.
Второй щуп используется для поиска вывода на другой распределительной коробке. Перебитую или же оборванную жилу можно найти с помощью метода исключения.

Следует помнить, что питание на исследуемом участке должно быть отключено. Лучше всего автоматом отсоединить от электропитания всю квартиру.

Электробезопасность во время работы

Мультиметр — это абсолютно безопасное устройство для человека, потому что питание на этом аппарате не превышает 9 В. Когда работы по измерению различных электрических параметров осуществляются на отключённых сетях, то особо следить за безопасностью нет необходимости. Осторожности требуют замеры, которые выполняются на подключённых схемах или электрооборудовании.

Для человеческого организма опасность начинается тогда, когда напряжение превышает 100 В, а сила тока — 10 А. В таком случае стоит соблюдать ряд правил безопасности:

Для замеров обязательно нужно применять лишь стандартные щупы. Изоляция их проводов должна быть качественной.
Следует надёжно осуществлять подсоединение.
Во время замеров нельзя прикасаться к клеммам и любым другим оголённым участкам.

Наиболее опасным считается проведение замеров силы тока. Это связано с тем, что аппарат подключается к схеме последовательно, поэтому весь ток проходит через электротестер. Если сила тока превышает 10 А, обязательно следует отключать напряжение.

Как пользоваться мультиметром | Заметки электрика

Уважаемые читатели, приветствую Вас на страницах сайта http://zametkielectrika.ru.

Сегодня я написал вторую часть статьи, где мы продолжим знакомиться с тем, как пользоваться мультиметром, тестером или цешкой. Вообщем, кому как нравится.

С первой частью статьи Вы можете ознакомиться вот здесь: «Как пользоваться мультиметром (часть 1)»

Итак, поехали.

Как пользоваться мультиметром при измерении сопротивления

Внимание!!! При проверке сопротивления в цепи необходимо убедиться в отсутствии в ней напряжения.

При измерении мультиметром величины сопротивления красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com».

Переключатель мультиметра ставим в диапазон (Ω). Он специально выделен красным цветом.

Далее нужно убедиться, что прибор (мультиметр) исправен. Для этого соединяем красный и черный щупы между собой. Мультиметр покажет следующее:

Мультиметр («тестер») исправен, а значит можно проводить дальнейшие электрические измерения.

В диапазоне (Ω) существует 7 пределов измерения: 200 (Ом), 2 (кОм), 20 (кОм), 200 (кОм), 2 (МОм), 20 (МОм) и 200 (МОм). Каждое значение — это и есть максимальное значение на определенном пределе измерения. Также в этом секторе имеется функция «прозвонки» цепей и проверки диодов, но об этом чуть позже.

Чаще всего мне приходиться пользоваться мультиметром именно при измерении сопротивления цепи электропроводки или обмоток (катушек) реле.

А сейчас проведем наглядные измерения сопротивления. В качестве примера возьмем катушку от реле с неизвестным нам номиналом.

Здесь я хочу сообщить Вам о небольшой тонкости, в отличии от измерения напряжения. Дело в том, что при измерении неизвестной величины сопротивления переключатель мультиметра можно устанавливать на любой предел. Мультиметр таким образом мы не повредим.

Ставим переключатель в положение «2М», что будет соответствовать пределу измерения мультиметра от о до 2 (МОм) и подсоединяем измерительные щупы к выводам катушки.

На дисплее мультиметра мы видим вместо показаний — одни нули. Это значит, что катушка обладает некоторым сопротивлением, но мы выбрали не правильный предел измерения.

Затем устанавливаем переключатель в положение «200К», что будет соответствовать пределу измерения мультиметра от о до 200 (кОм) и подсоединяем измерительные щупы к выводам катушки.

Измеренную величину сопротивления катушки смотрим на дисплее мультиметра («тестера»). Сопротивление катушки составляет 00,4 (кОм). Перед значением стоит один нолик, поэтому можно уменьшить предел еще на одну ступень.

Переключатель мультиметра устанавливаем на предел «20К», что будет соответствовать пределу измерения мультиметра от о до 20 (кОм), и снова проводим измерение. Сейчас на экране мультиметра мы видим величину сопротивления нашей катушки, которое составляет 0,63 (кОм). Это уже больше похоже на правду.

Если есть желание, то можно попробовать снизить предел измерений до «2К», что будет соответствовать пределу измерения мультиметра от о до 2 (кОм) и снова провести измерение сопротивления катушки.

На экране мультиметра мы видим еще более точное значение сопротивления катушки, которое составляет 0,649 (кОм).

На этом останавливаться не будем и попробуем снизить предел до «200», что будет соответствовать пределу измерения мультиметра от о до 200 (Ом). В этом случае мы увидим на экране цифру «1». Это значит, что сопротивление катушки больше, чем установленный предел, либо в проводе катушке обрыв.

Еще несколько слов хотел упомянуть про режим «прозвонки». В этом режиме при сопротивлении в цепи менее 70 (Ом) слышен звуковой сигнал. Очень удобная функция.

P.S. На этом вторую часть статьи о том, как пользоваться мультиметром я завершаю. Продолжение читайте в 3 части. Подписывайтесь на новые статьи и не пропускайте новые выпуски. Если материал этой статьи был Вам полезен и интересен, то поделитесь им с друзьями. Спасибо.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как пользоваться мультиметром

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством.

Сразу оговорюсь — здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже — тока.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Представленная модель имеет:

жидкокристаллический дисплей,
переключатель режимов измерения,
гнезда для подключения измерительных щупов (на жаргоне они называются концы),
разъем для подключения транзисторов.

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

OFF — выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме — батарея будет разряжаться.
ACV — переменное напряжение.
DCA- постоянный ток.
Режим измерения больших токов (10А) — в данном случае 10 Ампер. Об этом немного позже.
hFE — измерение параметров транзисторов (здесь это не рассматривается).
Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал — «замыкание», нет сигнала — «обрыв». Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
Ω — сопротивление.
DCV — постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

COM — общий, один из щупов (как правило черный) подключается всегда.
V Ω mA — гнездо для измерения положительных «+» значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
10ADC — это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 — рис.1б) — второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

μ микро 10^-6,
m мили 10^-3,
k кило 10³,
M мега 10⁶.

То есть 200 mV= 200*10^-3 V.

Все, можете пользоваться.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как пользоваться мультиметром

Добавлено в избранное Любимый 59

Введение

Итак … как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» — «метр» (множественное измерение).

Основные параметры, которые мы измеряем, — это напряжение и ток.Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него счетчик! Мультиметр — ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.

Видео

Ищете мультиметр, который подходит именно вам?

Мы вас прикрыли!

Цифровой мультиметр — базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) — незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Умный тестер SMD

Распродано TOL-10829

Этот интеллектуальный тестер SMD представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

. 1

Детали мультиметра

Мультиметр состоит из трех частей:

Дисплей
Ручка выбора
Порты

Дисплей обычно имеет четыре цифры и возможность отображения отрицательного знака.Некоторые мультиметры имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

Два датчика вставляются в два порта на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи. Зонд COM обычно черный, но нет никакой разницы между красным и черным зондом, кроме цвета. 10A — специальный порт, используемый для измерения больших токов (более 200 мА). мАВΩ — это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Щупы имеют разъем типа банан на конце, который подключается к мультиметру. С этим измерителем будет работать любой зонд с банановой пробкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.

Типы датчиков

Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать зонды на месте, пока вы манипулируете цепью.
Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
Банан для пинцета: Пинцет удобен, если вам нужно протестировать компоненты SMD.
Банан для тестовых зондов: если вы когда-нибудь сломаете зонд, их будет дешево заменить!

Кабели с крючками от банана к микросхеме

В наличии CAB-00506

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

Кабель от банана к аллигатору

В наличии CAB-00509

Измерение напряжения

Для начала, измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВОм . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток), а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала давайте убедимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе цепей. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас здорово вывести из строя. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая ведет себя странно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.
