Куда и зачем класть теплый пол? + пример » Теплый пол Thermo

Не так давно я затеял в квартире капитальный ремонт и передо мной очень остро встал вопрос: стоит ли класть электрический пол и если да, то в каких именно помещениях?

Отремонтировать требовалось четыре комнаты: гостиная – (напольное покрытие – паркетная доска), прихожая-коридор (керамогранит), ванная (керамогранит) и туалет (декоративная плитка). Работа предстояла немаленькая, а вот бюджет немного подкачал, поэтому вопрос о необходимости теплых полов был насущным.

Больше всего хотелось уложить их во всех помещениях, чтобы сразу сделать все на совесть, жить в комфорте и ближайшие 10-15 лет ни о чем не думать. С другой стороны, меня крайне волновали затраты, даже не столько на саму установку теплого пола, сколько на электроэнергию и последующие обслуживание системы. Кроме того, я очень старался найти действительно значимое обоснование необходимости установить систему во всех помещениях.

Чтобы найти верное решение, я предпринял целый ряд шагов.

Сначала прошерстил самые популярные интернет-ресурсы и строительные форумы, потом пообщался со своими знакомыми и подробно расспросил их, куда и зачем они уложили теплые полы. Результат у меня получился следующий.

Почти все мои источники были едины в том, что электрический теплый пол для городской квартиры – вариант просто идеальный. Продается на каждом шагу, по цене вполне доступен, а монтажные работы может выполнить фирма-продавец. Плюс ко всему, можно купить и установить теплый пол своими руками, руководствуясь инструкцией, и долгосрочная гарантия при этом сохраняется.

По гостиной мой вопрос закрылся практически сразу. Я узнал, что максимальная допустимая мощность теплого пола под паркет или ламинат – 130 Вт/кв.м. Это предел, на который производители дают гарантию. Можно и выше поставить, но только под собственную ответственность. При этом максимально допустимая температура на поверхности ламината или паркета без риска его рассыхания – всего +26°С. По правде говоря, совершенно не впечатляет, да еще напольное покрытие повредить может.

Некоторые утверждают, что даже при такой невысокой температуре с поверхности пола исчезают сквозняки, но в моей комнате их и так нет, поэтому от укладки теплого пола под ламинат или паркет я решил воздержаться.

Следующими на очереди были туалет и ванная. В этих помещениях преимущества теплых полов для меня были более-менее очевидны, особенно это касалось ванны, но не буду забегать вперед, а расскажу все по порядку.

Теплый пол под плитку в туалете, что мы имеем?

100% эффект «теплого пола» и равномерное распределение обогрева. В большинстве случаев температура на поверхности плитки достигает +28…30°С, хотя некоторые утверждают, что может быть и больше. Зависит это от теплопотерь помещения. У меня санузел – одно из самых холодных мест в квартире и это преимущество теплого пола перевесило все остальные доводы и стало для меня решающим. Общее подсушивание воздуха тоже актуально, учитывая повышенную сырость, особенно, весной и осенью.

Для ванны под керамогранит, все те же доводы, что и для туалета.

На поверхности керамогранита температура держится в районе +28…30°С. В помещении станет намного суше воздух, не будет плесени под самой ванной и на плитке из-за сильной влажности. Поверхность пола начнет высыхать намного быстрее, а это гарантирует безопасность, потому что полы больше не будут скользкими от воды. Ну и в самом помещении станет значительно теплее. Другими словами, выгода от укладки теплых полов в туалете и ванной была настолько очевидна, что я без колебаний внес их в смету приближающегося ремонта.

На закуску у меня остался коридор.

Из главных преимуществ теплого пола для этого помещения я отметил следующие позиции:

1.         Как и в случае с ванной и туалетом, температура на поверхности керамогранита от 28°С до 30°С.

2.         На полу больше не будет скользко.

3.         Сквозняки исчезнут с поверхности пола, особенно по направлению от входной двери в сторону балкона и жилых комнат.

4.         Следы от грязной обуви перестанут расползаться по всей квартире, так как очень быстро высохнут и их можно будет легко убрать.

5.         Больше не нужны специальные приспособления для сушки обуви. Все высыхает стоя прямо на полу.

6.         Коврик у входа будет высыхать практически мгновенно.

После всех этих доводов к смете на ремонт добавился теплый пол и для коридора.

Подводя итог, хочу сказать, что выгода, которую дают теплые полы во влажных и холодных помещениях под керамогранит, плитку и гранит, более чем очевидна.

Правила монтажа теплого пола Thermomat под плитку

Если установка теплого пола не была произведена в стяжку, можно использовать нагревательные маты, представляющие из себя тонкие греющие кабеля, закрепленные на армирующей сетке.

В нагревательных матах толщина греющего кабеля не превышает 3 мм, потому монтаж теплого пола можно производить без стяжки, прямо в слое плиточного клея. Высота напольного покрытия при этом, практически не увеличивается.

Установка

Чтобы установить теплый пол под плитку, следует вначале составить чертеж обогреваемого объекта. Необходимо учесть, что теплый пол под плитку должен быть расположен на площади объекта, свободной от мебели, сантехники или бытовой техники. На чертеже следует обозначить место расположения терморегулятора для теплого пола и датчика температуры.

Укладка проводов

Второй шаг — вырубка штробы в стене и полу сечением 20×20 мм. Она необходима для укладки проводов датчика температур и соединительного провода. Для установки встраиваемого терморегулятора необходимо подготовить также отверстие в стене.

Подготовка пола

Далее следует подготовить пол. Нагревательные маты должны укладываться на ровную и чистую поверхность. Категорически нельзя укладывать нагревательные маты на пол с острыми краями и с перепадами высоты.

Установка датчика температуры пола

Во время монтажа теплого пола под плитку, в слой плиточного клея устанавливается датчик температуры пола, предварительно уложенный в гофрированную трубку с диаметром приблизительно 15 мм и с одной стороны заглушенный. Трубку следует уложить в штробу.

Датчик температуры должен быть установлен недалеко от нагревательного мата, но обязательно ниже его уровня. Датчик рекомендуется разместить между витками греющего кабеля, а диаметр изгиба трубки возле стены должен быть 6–7 см (не меньше).

Раскладка нагревательного мата

Нагревательный мат следует раскладывать по полу равномерно. Необходимо помнить, что закрывать теплый пол под плитку мебелью, сантехникой или бытовыми приборами запрещено. Нагревательный мат при необходимости можно поворачивать, немного надрезая армирующую сетку. Резать обогревающий кабель категорически запрещено. Фиксацию теплого пола под плитку можно выполнить при помощи скоб, гвоздей, клея-пистолета. Следует закреплять сетку, а не кабель.

После окончания укладки нагревательного мата необходимо замерить его сопротивление.
Оно должно соответствовать омическому сопротивлению, которое указано на муфте. Допустимо отклонение в пределах 10%.

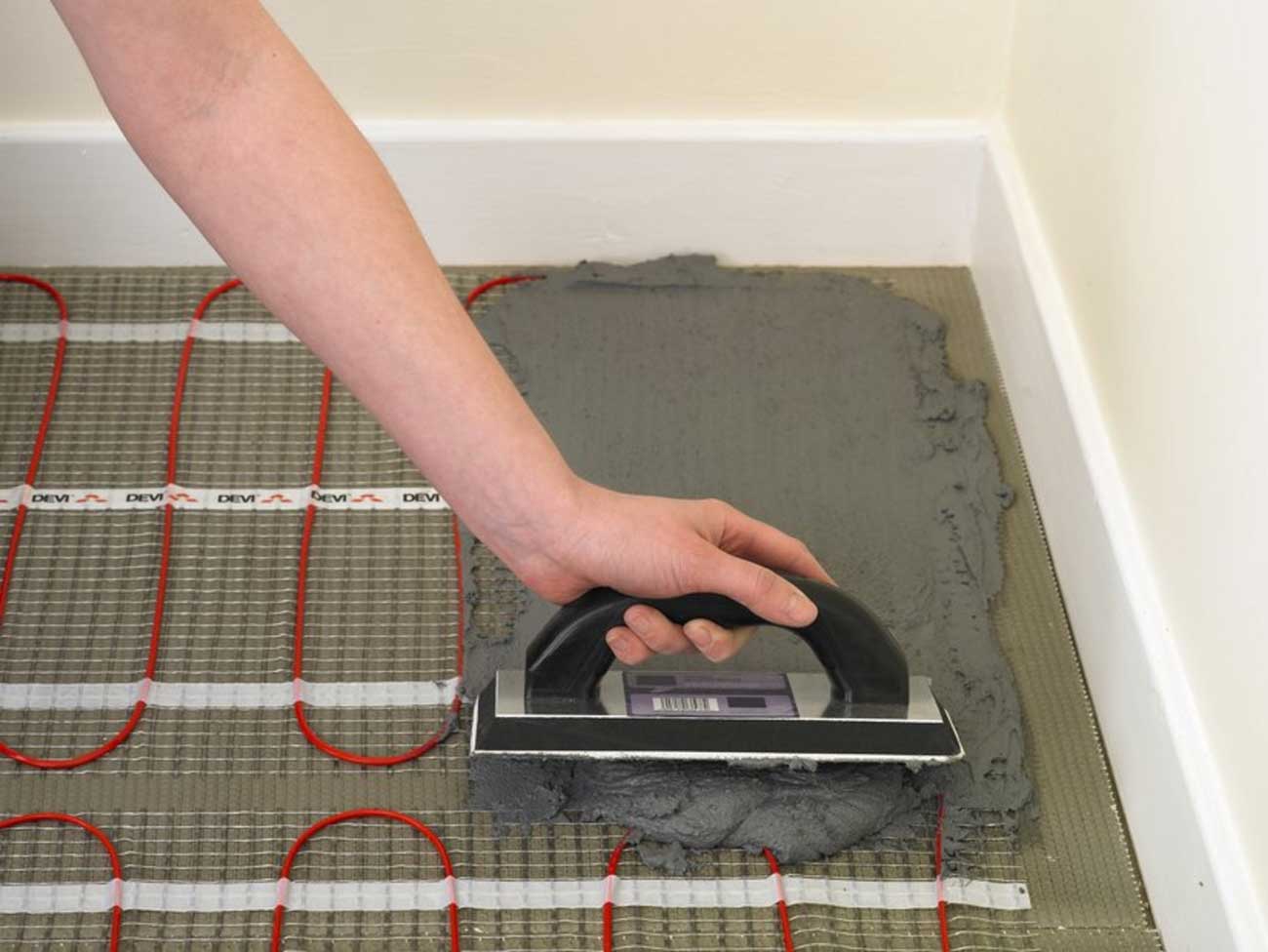

Затем нагревательный мат равномерно заливается слоем клея для плитки или выравнивающим раствором.

Соединительная муфта с греющим кабелем должны быть полностью покрыты клеем. Необходимо ещё раз проверить сопротивление нагревательной системы и дать клею время застыть. На застывшую поверхность можно класть плитку.

Включать теплый пол под плиткой рекомендуется после полного затвердения клея для плитки, т. е. приблизительно через неделю.

Понравилась статья? Поделитесь с друзьями!

Теплый пол под Ламинат — Как выбрать? Фото, видео, сравнение, отзывы

Выбираем обогрев под ламинат – какой теплый пол лучше?

Вы решили: однозначно нужен теплый пол под ламинат. Осталось только выбрать, какой… Разновидностей в каталогах море, сложно сделать покупку без узкоспециализированных знаний.

Не переживайте. После прочтения этой статьи вы поймете, какие бывают теплые полы под ламинат, познакомитесь с основными видами устройств и разберетесь, какие из них лучше.

Сегодня на рынке Украины существует два способа обустройства теплого пола под ламинат, а именно:

  • cухой монтаж: теплый пол укладывается непосредственно под ламинат (ик-пленка, алюм. маты и т.д.)
  • мокрый монтаж — теплый пол монтируется с заливкой цементного раствора и последующей укладкой ламината (кабели, маты)

У каждой из технологий монтажа, также как и у каждого из типов теплого пола есть свои плюсы и минусы.

Ниже рассмотрены основные недостатки и преимущества каждого типа обогрева.

Обратите внимание, теплые полы расмотрены по рейтингу — от самых популярных видов до менее используемых.

1.

Инфракрасный теплый пол

Самый распротраненный тип теплого пол под ламинат.

Технология пленочных полов позволяет применять их под любыми видами напольных покрытий, включая ламинат. Заливать стяжку не придется — сухой монтаж. При монтаже необходимо расстелить специальную теплоотражающую подложку, а сверху разместить саму нагревательную пленку.

Рекомендуется заполнять помещение ИК-пленкой на 60-80% от площади комнаты. Этого достаточно, чтобы пленочный пол под ламинатом стал основным источником отопления.

Нюансы использования

С инфракрасной пленкой под ламинатом уровень пола поднимется на 4-6 мм (зависит от толщины подложки).

Из-за большой площади заполнения карбоновой пастой, инфракрасная пленка равномерно прогревает всю плоскость ламината, чем отличается от других видов обогрева. При локальном повреждении участка — все остальные секции продолжат работать.

Живые истории

Ниже в историях Вы можете посмотреть, как укладывается инфракрасный пол под ламинат, какие его виды существуют и также оценить стоимость такой системы на основе реальных фото-кейсов.

Выбираем мощность ИК-пленки

Часто покупатели задают вопрос: какой мощности выбрать инфракрасную пленку при укладке под ламинат? Существует 2 варианта:

  1. Инфракрасная пленка стандартной мощности 220 Вт/м2 – используется в 85% случаев;
  2. Мощность ИК-пленки на уровне 150 Вт/м2 используется в остальных 15% случаев. Максимальная температура нагрева такого устройства 35 градусов Цельсия. Необходимость в пленке мощностью 150 Вт возникает при больших площадях теплого пола и ограниченной максимально допустимой мощности на вводе в дом.

Очень важно грамотно подобрать мощность нагревательной пленки. Например, для балкона и лоджии — выбирайте пленку не ниже 220 Вт, а для коридора, спальни, кухни при необходимости допускается использование 150 Вт.

Пленочный теплый пол под ламинат фото которого представлены ниже, является самым покупаемым типом обогрева на 2021 год, в большой части из-за своей экономичности и простоты монтажа.

Пример №1

Пример №2

Пример №3

Пример №4

Пример №5

Пример №6

Видео

Вывод:
Используя пленочный пол под ламинатной доской, уровень пола поднимается незначительно, на 4-6 мм. Прогрев – равномерный и не зависит от толщины покрытия. Из-за высокой площади теплопередачи, КПД такой системы самый высокий, что снижает электропотребление. Ламинат с пленочным обогревом имеет небольшое статическое напряжение и притягивает пыль (антиаллергенный эффект).

Другой плюс ИК-полов – низкая цена по сравнению с кабельными и алюминиевыми аналогами. Казалось бы, стоит недорого, потребляет мало (КПД выше на 15-20%), в чем подвох?

Недостаток такого вида теплого пола под ламинат в чувствительности к перегреву. Самые дешевые пленки могут расплавиться при 60-80 градусах Цельсия. Поэтому на производителе экономить не стоит. Качественные ИК-пленки способны выдержать до 120 — 200 °С.

Перегрев происходит, когда на ламинат сверху ставятся предметы, плохо проводящие тепло. Тумбы, шкафы, кровати и диваны без ножек, детские портфели, подушки, ковры, домик для кошки – список можно продолжать бесконечно. О том, какую инфракрасную пленку лучше выбрать, читайте в этой статье.

ТОП ПРОДАЖ

-10%

1315 грн

1184 грн / компл.

-5%

1667 грн

1584 грн / компл.

РЕКОМЕНДУЕМ

-12%

160 грн

141 грн / м.п.

2.

Алюминиевые маты

Ультратонкий нагревательный кабель 1,6-2 мм, зафиксированный с определенным шагом на фольгированной основе. Данная модификация кабельного пола используется исключительно под ламинатом для сухого монтажа.

Как монтируется?

Мат укладывается под ламинат посредством «сухого монтажа», то есть без цементной стяжки, клея. Нагревательная конструкция кладется на подложку и накрывается ламинатом.

Сравнивая алюминиевые маты ИК-пленкой, выделим 3 преимущества:

  • заземляющий экран по всей площади
  • отсутствие ручных подключений (все сделано на заводе)
  • высокая температуростойкость и стойкость к перегреву

Алюминиевые маты менее чувствительны к перегреву из-за конструктивных особенностей. Греющий кабель имеет тефлоновую высокотемпературную изоляцию, а двухслойная фольга отводит тепло от нагревателя. В отличии от инфракрасной пленки, здесь электрические подключения сделаны на заводе, самостоятельно ничего присоединять не нужно. Вмешательство электрика понадобится только для подключения терморегулятора.

Несмотря на низкую толщину алюминиевой фольги, тепло под ламинатной доской распределяется равномерно. Мощность изделий низкая (80-150 Вт/м2), поэтому алюм. маты используются как дополнительный подогрев, а не основное отопление.

Фото №1

Фото №2

Фото №3

Фото №4

Фото №5

Видео

Вывод:
Алюминиевые маты идеально подходят для использования под ламинатом в качестве вспомогательного источника обогрева. Не рекомендуется использовать на лоджиях и балконах из-за низкой удельной мощности.

Большим преимуществом является наличие заземления. Плотная фольга равномерно распределяет тепло, а температура плавления таких изделий выше 200 °C. Рекомендуем класть алюминиевые маты под ламинат в детские комнаты, т.к. они менее чувтсвительны к перегреву, а детских комнатах на полу может оказаться, что угодно.

Рекомендация! Чтобы продлить срок службы алюминиевого мата, используйте подложку на вспененной основе, такую же, как используется в пленочных полах.

ТОП ПРОДАЖ

ПРЕМИУМ


3.

Ультратонкие одножильные маты

Тонкий кабельный мат EXTHERM ETL-200 — сравнительно новая технология. Основана на использовании одножильного экранированного кабеля, который закреплен на самоклеящейся капроновой сетке.

Конструкция позволяет добиться максимальной тонкости – толщина мата соизмерима с зубочисткой (всего 1,5 мм). Ультратонкие маты относятся к премиум-сегменту и изготавливаются только на немецком заводе Arak Waermtechik.

Их мощность составляет 200 Вт/м2, чего достаточно для обогрева холодных полов на первых этажах, над подвальными помещениями, лоджий, балконов. Монтируется устройство, как и алюминиевые маты – посредством «сухого монтажа» на подложку.

Особенностью конструкции является одножильное исполнение кабеля, потому мат имеет 2 провода подключения – один в начале, другой в конце. Это создает неудобства при монтаже, т.к. оба провода нужно привести к терморегулятору.

Немецкие ультратонкие маты имеют температуру плавления внешней оболочки 205°С за счет качественной тефлоновой изоляции – перегреть изделия практически невозможно, чего не скажешь про напольное покрытие. Не рекомендуем укладывать такие маты под мебелью, может перегреться сам ламинат.

Фото №1

Фото №2

Фото №3

Вывод:
Ультратонкие маты из Германии – самая эффективная, безопасная и долговечная технология электрического теплого пола под ламинат сухого монтажа на сегодня.

Преимуществ у такого решения масса: отсутствие подъема по высоте (кабель толщиной 1.5 мм попросту вдавливается в подложку), наличие заземления, мощность 200 Вт/м2 позволяет прогреть даже самые холодные помещения, отсутсвие ручных подключений, высокая термичная стойкость, а соответственно пожарная безопасность. Эти маты подходят для монтажа паркетной доски на клей (ни один другой теплый пол таким способом уложить нельзя).

Единственный недостаток технологии – цена. По сравнению с ИК-полом, стоимость немецких одножильных матов минимум в 2 раза выше. Комплект инфракрасного пола на 10 м2 обойдется в 5112 грн, а комплект на базе ультратонких матов стоит 10386 грн.


4.

Кабельный теплый пол

Греющие кабели успешно используются при укладке под кафель. Эта технология совместима и с ламинатом, главное – соблюсти технику безопасности и выполнить монтаж правильно.

Как укладывать?

Если используете классические нагревательные кабели толщиной от 7 мм, необходимо уложить нагревательный кабель на черновой пол с шагом 7,5-12 см, сверху залить конструкцию цементной стяжкой высотой 3-6 см.

Особенности технологии

Выбирая кабельный обогрев, учитывайте, что уровень пола поднимется на 3-6 см. Это важно учитывать в помещениях с низкими потолками и установленными дверьми. При первом включении из-за большой инертности цементного состава, такой пол будет разогреваться долго – до 24 часов (зависит от начальной температуры цемента и толщины стяжки).

Инертность материалов является преимуществом кабельного пола под ламинатом, так как тепло хорошо удерживается. Однако помните, чем толще стяжка – тем больше тепла теряется в процессе теплопередачи.

Преимуществом такого вида обогрева является: более высокая надежность, лучшая пожарная безопасность и температурная устойчивость теплого пола, однако недостатком являеся необходимость в заливании стяжки («мокрый монтаж») с подьемом по высоте.

Чтобы сильно не поднимать уровень пола, присмотритесь к широкому ряду тонких нагревательных кабелей диаметром 2-4 мм, мощностью от 10 до 20 Вт/м. пог. Такие кабели часто используются при обустройстве теплого пола под ламинат.

Технология и принцип нагрева тонкого кабеля остаются такими же, как у более толстых устройств. Отличие в том, что ккабели с меньшим диаметром заливаются не цементом, а слоем самовыравнивающей смеси для теплых полов (например, Ceresit 69). Это уменьшает подъем по высоте уровня пола до 5-10 мм.

Обратите внимание, чтобы еще больше снизить подъем по высоте на практике применяется метод монтажа кабеля в штробы с последующей небольшой заливкой жидкого раствора (примеры см. ниже в фото №5). Данный способом монтажа самый трудоемкий.


ТОП ПРОДАЖ

РЕКОМЕНДУЕМ

Что еще применяется для обогрева ламината?
Кроме тонких кабелей можно также использовать кабельный мат, который обычно укладывают под плитку. Если пол хорошо утеплен, выбирайте маты под ламинат мощностью 150 Вт/м2, при плохом утеплении (или его отсутствии) нужны маты мощностью 180 Вт/м2.

Как работать с греющими матами?
Вы покупаете чешский нагревательный мат Fenix LDTS или более надежный немецкий мат Extherm ET-ECO 180 толщиной 3 мм. Раскладываете по всему периметру и выполняете заливку самовыравнивающего раствора. Таким образом теплый кабельный пол под ламинат поднимает уровень всего на 5-10 мм (дополнительно при расчетах финального подъема высоты пола, учитывайте толщину подложки 2-3 мм и самого ламината 6-8 мм). Раствора заливайте столько, чтобы полностью покрыть им кабель.

По такой же технологии укладывается теплый пол под линолеум. Заливка кабеля/мата и высыхание жидкой смеси занимает примерно 24 часа. Обратите внимание, что заливка производится по всей площади комнаты.

Фото №1

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

Видео

Вывод:
Для укладки толстых нагревательных кабелей под ламинат потребуется поднять уровень пола минимум на 3-6 см.

Если выбрать современные тонкие нагревательные кабели, подъем высоты пола составит 5-10 мм, что уместнее для квартир.

В обоих случаях используйте минимальную толщину подложки 1,5-2 миллиметра, чтобы минимизировать потери тепла.

Недостатком технологий, является невысокий КПД нагрева, т.к. часть тепла теряется, проходя через подложку и цемент и необходимость заливания раствора с подьемом по высоте.

Колоссальное преимущество кабелей и матов – высокая пожарная и электрическая безопасность. Нагревательный элемент расположен в негорючей среде, непосредственно не контактирует с напольным покрытием, плюс все кабели надежно заземлены.


5.

Водяной пол

Сомневаться нормально. Часто покупатели спрашивают «можно ли водяной теплый пол под ламинат?». Мы отвечаем – можно!

Эксплуатация водяного пола под ламинатом не отличается от кабельных полов (п.4), которые монтируются под цемент. Отличие лишь в толщине стяжки. С водяным обогревом она составит более 10 см.

Нагревательный элемент здесь – металлопластиковые трубы, по которым циркулирует жидкий теплоноситель (например, горячая вода). Трубы греют стяжку, та передает тепло в подложку и ламинат.

Практика показывает, что КПД водяного пола под ламинатом на 20% ниже, чем у полов, установленных по технологии «сухого монтажа».

Преимуществом является отсутствие перегрева ламината под мебелью. Вода циркулирует по контуру, равномерно распределяя температуру теплоносителя, поэтому с водяным полом, уложенным под ламинат, можно ставить шкаф и диван в любой угол комнаты, передвигать. Возможность пожара или удара электрическим током сведена к нулю.

Технологии идут вперед. И в 2021 году можно приобрести специальные составные конструкции (касеты) для установки водяных полов под ламинат посредством сухого монтажа. Плюсом является монтаж без стяжки – трубы теплого пола укладываются в составную конструкцию, сверху накрываются ламинатной доской. Примеры смотрите ниже.

Вывод:
В отличие от электрических аналогов, водяной пол под ламинат характеризуется более низким КПД, но высокой безопасностью. Рекомендуется использовать как дополнительное отопление и обогрев ног исключительно в частных и загородных домах.

Современные «касеты быстрого монтажа» позволяют уложить отопление без цементной стяжки, сразу под ламинат. Чтобы водяные теплые полы работали, нужен котел (газовый, электрический, проточный), распределительный блок (коллектор) и целая система обвязки, которые обычно занимают отдельную площадь в доме.

Весомым недостатком является сложность монтажа – потребуется вызов специалиста и профессиональные инструменты. Водяные системы нуждаются в обслуживании и уходе. Стоимость такого оборудования в разы выше, чем любой из видов электропола под ламинат.

Узнайте стоимость теплого пола за 30 секунд

Сравниваете несколько вариантов? Пройдите опрос и получите мгновенную стоимость теплого пола и полную спецификацию

Получить расчет

Рекомендации по выбору теплого пола под ламинат

Не переживайте, без образования электрика можно разобраться, как выбрать теплый пол под ламинат и на какие критерии опираться. Для начала ответьте на вопросы:

  • Теплый пол нужен как основной или дополнительный источник тепла?
  • Какой подъем уровня пола по высоте допустим и возможна ли заливка цемента?
  • Какой толщины ламинатные доски и подложку будете использовать??
  • Насколько хорошо утеплен пол и помещение?
  • Есть возможность поднять уровень пола от 1 до 6 см. Присмотритесь к кабельному полу. Так вы получите отопление высокой пожарной и электрической безопасности.

  • «Мокрый монтаж» — принципиально не подходит. Выбирайте инфракрасную пленку мощностью 220 Вт, алюминиевый мат или одножильный немецкий мат которые укладываются под ламинат и имеют максимальный КПД обогрева.

Помимо стоимости конструкций на этапе выбора теплого пола под ламинат сравните затраты на эксплуатацию и ее особенности. К примеру, водяной пол нуждается в ежегодном обслуживании. В случае повреждения найти место протечки проблематично – владельцам придется полностью отключить теплый пол, ремонтировать его сложно.

Электрические полы не нуждаются в обслуживании. Маневренные в управлении температурным режимом, обладающие высоким КПД – такие системы под ламинатом пользуются большим спросом. Их монтаж проще.

Для получения более точной информации по эксплуатационным характеристикам сравниваемого оборудования рекомендуем обратиться к специалисту нашего магазина.

Подготовительные работы перед укладкой

Вы определись с выбором типа теплого пола под ламинат. Самое время узнать, что нужно подготовить перед процессом монтажа. Большая часть наших покупателей выбирают инфракрасную пленку или алюминиевый мат, поэтому рассмотрим подготовительные этапы для этих технологий.

Вам необходимо:

  • Выровнять поверхность
    Выглядывание маяков, водопроводных труб, арматуры и прочих элементов над уровнем пола недопустимы. Мелкие неровности цементной стяжки возможны – избавляться от них необязательно.
  • Предусмотреть место установки терморегулятора
    От точки, где установите терморегулятор, по направлению к полу сделайте канал для протяжки проводов, которыми будет подключаться теплый пол. Можно использовать гофрированную трубу с протяжкой или штробу в стене.
  • Спланировать размещение нагревательных элементов, рассчитать их мощность
    Избегайте участков пола, где будет расположена крупная стационарная мебель без опор или с ножками высотой менее 5 см. Длина одной полосы инфракрасной пленки не должна превышать 8 метров. На каждых 15 м2 теплого пола устанавливается один терморегулятор.
  • Выбрать качественную подложку
    Важным элементом в системе отопления под ламинат является теплоизоляционная подложка. Уделите внимание ее подбору. Как выбрать подложку для теплого пола под ламинатную доску читайте тут

Схема, как уложить теплые полы под ламинат

Чтобы обустроить теплый пол под ламинат, уложите теплоизоляционную подложку толщиной 4-5 мм по всей площади помещения, сверху – инфракрасную пленку (алюминиевый мат). Скрепите эти два слоя монтажным термостойким скотчем.

На картинке ниже показаны схемы, как укладывать пленочный теплый пол под ламинат.

Если используете пленочные устройства в зонах с повышенной влажностью, в детских комнатах и помещениях, где хранятся металлоконструкции, обязательно кладите защитный заземляющий слой E-DERO. Он монтируется сверху на ИК-пленку и подключается к заземляющему проводу. Алюминиевым матам слой E-DERO не нужен.

основание пола — ①
теплоизолирующая подложка с теплоотражающим слоем — ②
инфракрасная пленка — ③
заземляющий слой E-DERO (опционально) — ④
ламинат — ⑤

На рисунке видно – установить пленочный теплый пол под ламинат сможет человек без особых навыков. Вам понадобятся инструменты: ножницы, рулетка, карандаш, клемная отвертка, мультиметр, канцелярский нож, плоскогубцы.


Какой ламинат лучше выбрать для теплого пола?

Выбирая тип отопления, учитывайте характеристики ламината. В составе некоторых моделей присутствуют формальдегиды, которые под воздействием температуры выше 26-30°C выделяются в атмосферу. Такое свойство негативно скажется на вашем здоровье.

Чтобы правильно выбрать ламинат под обогреваемый пол, обращайте внимание на сопроводительные документы к продукции. В них указано, разрешено ли монтировать теплый пол и какой именно.

Помните, что чрезмерный перегрев ламината приводит его в негодность. Неверно подобранное покрытие служит гораздо меньше.

Разберемся по пунктам, какой ламинат лучше укладывать на теплый пол.

1.Маркировка

Ламинат должен иметь соответствующую маркировку, разрешающую монтаж на греющие полы. На изображении приведены примеры условных обозначений – разрешающих маркировок, которые указывают, что материал проверен и рекомендован к укладке совместно с системами электрического напольного обогрева. Для водяных полов используется маркировка под №6 на рисунке или надпись h3O.

  • Знаки №1 и №2 на упаковке свидетельствуют о хорошей теплопроводимости. Ламинат предназначен для теплых полов.
  • Знак №3 говорит, что покрытие выдерживает высокую температуру.
  • Знаки №4 и №6 имеют маркировку Е0-Е4 и обозначают различные классы, в зависимости от содержания в ламинате свободных формальдегидов. Для теплого пола предпочтительно использование ламината E1-E0. Покрытие класса E0 практически не содержит формальдегидов (это сказывается и на стоимости продукции). На практике для теплого пола чаще приобретают изделия класса Е1.

2.Износостойкость (твердость): класс 33-34

Данный параметр отвечает за устойчивость покрытия к истиранию. Отдайте предпочтение ламинату класса 33 или 34 – их укладывают в помещениях с высокой проходимостью.

3.Толщина: 8 — 12 мм

Рекомендуемая толщина досок 8-9 мм. Если положить более тонкий ламинат, в процессе нагрева он деформируется. Хотите сэкономить и установить 6-милиметровую доску? Следите за температурой нагрева – она не должна превышать 25°C.

Подводя итог, отметим, чем же отличается ламинат для теплых полов:

  • устойчивостью к повышенным температурам;
  • ограниченной толщиной в 8-9 миллиметров;
  • высоким показателем теплопроводности;
  • низкой эмиссией формальдегидов.

Решили сделать электрический теплый пол? Не кладите поверх ламината ковры. Это может привести к перегреву самого же ламината.

Быстрый расчет стоимости за 30 секунд

Ответьте всего на 7 вопросов и получите полную спецификацию по материалам

Уложить теплый пол на плитку. Возможно ли?

«Ледяные» плиточные полы так и хочется утеплить. Встает вопрос: возможна ли укладка ламината сверху на плитку с прослойкой между ними электрического пола?

Владельцев можно понять. Проще уложить теплый пол под ламинат на кафельную плитку, чем демонтировать старое покрытие. Обходится дешевле и выполняется быстрее

Раньше о таких решениях не задумывались, однако сегодня новые технологии (алюминиевые маты и инфракрасные пленки) позволяют сделать укладку ламината сверху на плитку.

Важное условие – относительно ровная плиточная поверхность. Если перепад высоты на 1м2 не превышает 3-4 мм, смело приступайте к монтажу. В противном случае предварительно выровняйте поверхность плиточного пола, залив самовыравнивающуюся смесь.

На рисунках выше показано, как происходит укладка теплого пленочного пола под ламинат сверху на старую кафельную плитку. Способ реализован в съемном офисе, где практически отсутствовало отопление. Было принято решение локально обогреть рабочие места сотрудников – ламинат уложили зонами 2 на 3 метра прямо на кафель. В качестве теплого пола выбрана инфракрасная пленка мощностью 220 Вт/м2.

На фотографии ИК-пленки не видно – она расположена с отступом 25 см от края. Отчетливо видно теплоотражающую подложку, ламинат и старую плитку. Торцы ламинатной доски на финишном этапе были закрыты металлическим плинтусом.

Теплый пол портит ламинат. Правда или миф?

Ответим сразу: иногда теплый пол портит ламинат, но напольному покрытию можно продлить срок службы или минимизировать ущерб. В редких случаях порча происходит из-за некорректной настройки теплого пола, а именно – неверной настройки регулятора, вызывающей перегрев. Чаще всего порча ламината происходит из-за теплозапирания, когда сверху на обогреваемый участок пола ставятся предметы плохо проводящие тепло (диваны, подушки, и т.д.)

Под воздействием температур, превышающих допустимые нормы, материал расширяется и зазоры (щели) между доской увеличиваются. В это время человек продолжает ходить по покрытию, доска начинает «гулять» и скрипеть. За один сезон ламинат приходит в негодность.

При правильной настройке терморегулятора и грамотно подобранной мощности теплого пола на квадратный метр, даже дешевый ламинат прослужит 5-10 лет. Подбирайте и монтируйте материалы разумно, чтобы не сталкиваться с преждевременным износом, дефектами.

Вывод: теплый пол не усугубляет ситуацию, если все сделано соответствующе


Как настроить теплый пол, чтобы не испортить ламинат?

Решили организовать теплый пол под ламинатом? Подумайте о том, как будете регулировать температуру нагрева. В идеале приобрести программируемые терморегуляторы с двумя температурными датчиками (по воздуху и по полу). Важно разместить выносной датчик температуры в непосредственной близости к ламинатной доске (не в гофротрубке, как это делают в теплых полах под плитку), чтобы показания были точнее.

Отметим: не у всех видов электрических полов есть возможность разместить таким образом температурный датчик.

Поэтому оптимальным вариантом под ламинат станут пленочные и кабельные полы. В таких моделях предусмотрена возможность закрепить температурный датчик в непосредственной близости к доске, что помогает лучше контролировать температуру нагрева.

Это интересно: в пленочных полах под ламинатом, профессионалы заводят сразу два датчика: основной и резервный.

  • Чтобы не допустить перегрева ламината, ограничьте максимальную температуру на выносном датчике на уровне 35°С.

Как продлить жизнь ламинату?

Полностью исключить перегрев реально.
Достаточно выбрать нагреватель пониженной мощности.

Если установить под ламинат инфракрасную пленку или алюминиевый мат мощностью 150 Вт/м2, максимальная температура нагрева составит 30-35 градусов не зависимо от показателя, выставленного на регуляторе. При мощности элементов 120 Вт/м2 температура не поднимется выше 30°С.


Низкая электрическая мощность имеет обратную сторону – слабый обогрев, учитывайте это.


Не ставьте на теплый пол мебель без ножек или с высотой ножек меньше 5 см, не используйте ковры, не накрывайте теплый пол матрасами, подушками — и тогда с 100% увереностью с Вашим ламинатом ничего не случиться.

Это интересно: летом, через окно ламинат нагреватеся до температуры выше 50 градусов, при этом с ним ничего не происходит. В то же время Вы можете столкнуться с продавцами ламината, которые будут утверждать, что нагрев ламината теплым полом выше 27 градусов приведет его в негодность.

ИТОГИ

Если Вы выбираете не дорогой тип обогрева с максимальной эффетиностью — используйте пленочные теплые полы под ламинат.

Если вы готовы к покупке, но не хотите самый бюджетный вариант — ваш выбор алюминиевые маты.

Для тех, кто экономит свое время и не желает разбираться в тонкостях всех типов полов — немецкие одножильные маты — самый надежный, эффективный и безопасный тип теплого пола под ламинат, но при этом — и самый дорогой.

В случае если для Вас важен баланс между пожарной и электрической безопаснотью, между температурной устойчивостью и долговечностью, между ценой и качеством — рекомендуем проконсультироваться у наших специалистов. Используя наш накопленый опыт, мы подберем тип обогрева под ваши потребности.


Куда и зачем класть теплый пол? На примере

После того, как мне захотелось сделать ремонт в своей квартире, я задумался над одним важным вопросом: стоит ли мне класть электрический пол, а если и укладывать, то в каких комнатах это стоит сделать?

Мне нужно было сделать ремонт в четырех комнатах. В гостиной лежит паркетная доска, в прихожей (коридоре) и ванной – керамогранит, в туалете – декоративная плитка.

В общем, работы было много, а бюджет не очень большой, поэтому я задумался о том, чтобы установить себе в квартиру теплый пол.

Мне хотелось положить пол во всех комнатах, чтобы беспроблемно жить десятилетиями и не задумываться о ремонте. C другой стороны волновал резонный вопрос: во сколько мне все это обойдется и сколько я буду тратить на оплату электроэнергии, ведь это удовольствие не с дешевых. Также я размышлял и искал серьезный повод для того, чтобы поставить теплый электрический пол во всех комнатах моей квартиры.

Свою работу по поиску нужного решения я начал с таких шагов. Сначала просмотрел все интернет-сайты и строительные форумы, где осуждали такую проблему. Кроме того, я пообщался со своими друзьями и знакомыми, и спросил их, как они устанавливали свое теплые полы и где именно. В итоге я получил такие результаты.

Большинство моих собеседников говорили мне, что теплый электрический пол – это просто идеальный вариант для моей квартиры. По бюджету это не будет сильно дорого, да и все работы сможет без проблем выполнить компания-продавец теплого пола. Можно также пол купить самому и самому его уложить, при этом все делается по инструкции.

От идеи положить теплый пол в гостиной я сразу же отказался. Это из-за того, что допустимая мощность теплого пола под ламинатом или паркетом составляет 130 Вт/кв.м. Однако при этом температура составляет всего +26 градусов. Такая температура на поверхности ламината меня не очень радует. Кроме того, теплый пол может повредить напольное покрытие. Мои некоторые советчики говорили мне, что такая небольшая температура ликвидирует сквозняки, но для меня такой проблемы и не существовало. Вот именно поэтому для себя я вопрос по теплому полу в гостиной закрыл.

Далее у меня оставались ванная и туалет. Преимущества установки теплых полов в этих помещения лично для меня были понятно, но давайте разберемся со всем по порядку.

Итак, теплый электрический пол в туалете – это отличное распределение обогрева и практически стопроцентный эффект. Если мы будет устанавливать теплый пол под плитку, то температура на поверхности будет находиться в диапазоне от 28 до 30 градусов Цельсия. Так как у меня туалет – это практически самое холодное место в квартире, то я долго не думал, а решил обязательно установить теплый пол именно здесь. Другие доводы не были для меня такими вескими, как этот. Также отдельным плюсом является подсушивание воздуха все сезоны: и осенью, и зимой.

Что касается ванной комнаты, то здесь доводы те же самые, что и для туалета.

Температура на керамограните выходит такая же – в диапазоне от 28 до 30 градусов. После укладки пола в этой комнате станет сухо, пропадет плесень, которая раньше была под ванной и на плитке. Да и поверхность пола будет сохнуть значительно быстрее, а значит, будет более безопасной. Также ванная комната станет теплой, в ней приятно будет находиться.

В итоге я решил положить теплый пол в ванной и в туалете, и добавил затраты по их установке в свою смету.

В заключение хочется навести несколько главных положительных моментов укладки теплого электрического пола в коридоре:

  • Температура на поверхности керамогранита находится в диапазоне от 28 до 30 градусов.
  • Пол теперь не будет скользким после приема душа.
  • Исчезнут сквозняки, особенно ближе к балкону и жилым комнатам.
  • Быстро будут высыхать следи от грязной обуви.
  • Чтобы высушить обувь теперь не потребуется специальных приспособлений.
  • Также будет быстро высыхать коврик возле входа в квартиру.

Все эти доводы привели к тому, что я также решил устанавливать теплый пол и в коридоре.

В заключение хочется сказать, что укладка теплого пола в коридоре, ванной и туалете очень необходима.

Ответы на вопросы про теплый пол в стяжку пола

В данной статье собраны наиболее популярные вопросы, касающихся темы теплого пола в стяжку. Кстати, не забудь посмотреть про новый саморегулирующийся теплый пол под ламинат — новинка, которая успела завоевать рынок теплых полов. Наши справедливые и объективные тесты смотрите на канале Youtube.

Ну а сейчас по делу. И так — Ваши вопросы и Наши ответы:

— На какую глубину стоит укладывать греющий кабель для теплого пола?

Как правило не менее 5 см. Есть разные кабеля с разной мощностью, но практически у Всех в тех паспорте значения высоты стяжки от 3 — 7 см. На самом деле, главное сделать сам «пирог» для теплого пола правильно.

— Какой шаг укладки необходимо использовать? И как его рассчитать?

Шаг укладки рассчитать не сложно. Вот формула: S/Lкаб*100 или площадь (кв.м) / длину греющего кабеля и *100 = шаг укладки в см. Шаг укладки кабеля для теплого пола, как Вы, наверно, уже поняли, у Всех разный. Т.к. и длина кабельных систем обогрева одной и той же мощности у разных производителей тоже может быть разная.

— Чем лучше крепить нагревательный кабель к черновому полу?

Здесь все индивидуально. Кому как удобно. Лично я предпочитаю греющий крепить кабель на монтажную сетку нейлоновыми хомутами. И удобнее и дополнительная жесткость для стяжки создается. Однозначного ответа, что лучше — нет.

— Положили теплый пол в стяжку, а он еле-еле теплый. В чем проблема?

Скорее всего проблема банальная и самая распространенная — сделали неправильный «пирог» для теплого пола и теплый пол греет в обе стороны, как следствие — не хватает мощности греющего кабеля. Запомните — не важно в каком помещении Вы собираетесь положить теплый пол в стяжку в дом или квартиру — всегда необходимо прокладывать теплоизоляционный слой, который отрежет общую стяжку (плиту) от внутрикомнатной. Как правило прокладывают минимум 5 см. плиты пеноплекса или пенопласта.


«всегда необходимо прокладывать теплоизоляционный слой, который отрежет общую стяжку (плиту) от внутрикомнатной»

Еще одной из причин может быть неправильный расчет мощности кабельной секции. Если теплоизоляцию Вы уложили правильно, то мощность кабеля на 1 кв.м. должна быть от 120 до 150 Ватт на 1 кв.м. Зависит от региона проживания и теплоизоляции самого помещения.

Может быть конечно еще и неисправность кабеля или терморегулятора. Но такие случаи встречаются очень редко. В данном случае теплый пол не должен работать вообще.

Можно ли греющий кабель для стяжки использовать непосредственно под плитку (в плиточный клей).

Обязательно читайте инструкцию к кабельной системе теплого пола. Не редко кабель идет универсальный — средней мощности, что означает — его можно укладывать и под плитку и в стяжку. Однако если кабель слишком мощный (имеется ввиду мощность на 1 погонный метра кабеля), то под плитку класть такой кабель лучше не стоит. Либо сделаете шаг укладки слишком маленький и кабель перегреет сам себя, либо получите эффект «зебры» — это когда чувствуются теплые и холодные полосы по направлению греющего кабеля.

— Что лучше одножильный или двужильный кабель для теплого пола в стяжке?

По качеству — кабели одинаковые. Двужильный кабель — тот же одножильный, просто в хвосте греющая жила имеет возвратный кабель. Чаще всего тоже греющий, либо просто токоведущий. По удобству укладки — двужильный конечно выигрывает. Не надо заранее планировать, где возвращать конец кабеля. Хвост можно оставить в любом месте.

— Какой материал лучше использовать для стяжки?

Самый распространенный это конечно обычная цементно-песочная стяжка на основе бетона, однако есть и более лучший материал, который будет сохранять тепло немного дольше чем обычная цеменетно-песочная стяжка — это термобетон. Рекламировать ничего не будем — ищите в интернете. Кстати в России найти такой материал бывает сложновато. Такими материалами пользуются наши Скандинавские друзья, а они то знаю толк в отоплении.

— Какое конечное покрытие можно использовать при использовании теплого пола в стяжке?

Практически любое — ламинат, линолеум, ковролин и т.д. Но важно помнить — не стоит препятствовать передаче тепла от стяжки в помещение. Т.е. не стоит использовать теплоизоляционные материалы после стяжки (пробку, разнообразные подложки и деревянный материал). Для ламината можно постелить самую тонкую подложку, хотя есть ламинат, которому подложку вообще можно не использовать: кварц-виниловый ламинат. Линолеум стоит выбирать тоже без всяких дополнительных теплоизоляционных подложек. Ну, я дума, суть уловили)

— Что, все-таки, лучше положить — теплый пол под плитку или под стяжку?

Вопрос с подковыркой) Все зависит от использование объекта, где Вы прокладываете систему теплый пол. Возможно несколько вариантов:

1. Если это частный дом, где Вы будете жить и собираете отапливаться только теплым полом. В этом случае определенно кабель стоит закладывать в стяжку (с соблюдением всех правил укладки). В таком случае потребление электричества будет минимальным, а комфорт обеспечен.

2. Если частный дом, куда Вы планируете приезжать на отдых или жилье не регулярно. По простому дача. В данном случае лучше заложить теплый пол непосредственно под плитку или ламинат (смотря какое покрытие будет использоваться). Если Вы заложите кабель в стяжку — будьте готовы, что после Вашего приезда, с момента, когда Вы включите подогрев пола и до комфортной температуры пройдет не менее 15 -20 часов. Связано это с тем, что кабелю необходимо будет с нуля прогреть достаточно большой слой стяжки+конечного покрытия. На это потребуется время. Если кабель или мат у Вас располагается под плиткой или ламинатом — потребуется 30 -60 минут. Потребление будет, конечно, немного выше, чем у теплого пола в стяжке, однако и времени для прогрева необходимо намного меньше. В итоге -теплый пол под плиткой выигрывает по потреблению электроэнергии.

3. В квартиру. Здесь однозначного ответа нет. Из двух примеров вышеуказанных можно решить что подойдет для Вас.

— Что дешевле: отапливаться теплым полом или центральным водоснабжением?

Смотря конечно какие тарифы у Вас в регионе. У Нас в Мурманске — дешевле и намного комфортнее теплым полом 100%. Жаль только от центрального водоснабжения не отказаться… по закону.

Это самые распространенные вопросы про теплый пол в стяжку, но единственные.

В следующей статье продолжим отвечать. Если у Вас есть дополнительные вопросы — обращайтесь.

Купить нагревательный кабель в стяжку (теплый пол в стяжку) для квартиры и дома по самой низкой цене в Мурманске Вы всегда можете в компании КИТMIX Мурманск по адресу г. Мурманск, пр-д Флотский д.3 (вход со стороны ул. Октябрьская): kitmix.ru или по телефону 78-52-53

Монтаж водяного теплого пола в стяжку

06.04.2020

Преимущества и недостатки водяного тёплого пола

Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.


Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.

Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.


Требования к основанию

При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.



Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.



Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

  • насыпной грунт — 15 см;

  • черновая стяжка;

  • гидроизоляционный материал;

  • демпферная лента;

  • утеплитель — 5 см;

  • нагревательные элементы;

  • арматурная сетка;

  • песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

  • при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

  1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

  2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

  3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.


Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

4. Закрепить провода в клеммах в соответствии со схемой подключения.

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • — Материалы, необходимые для монтажа теплого пола Hot-Film.
  • — Плитка и материалы для укладки плитки.
  • — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • — Устанавливать пленку рядом с нагревательными приборами
  • — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • — Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • — Изгибать пленку на 90
  • — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Влажные теплые полы — Пошаговое руководство по установке

Intro

В то время как многие из доступных электрических систем идеально подходят для установки в одном помещении, когда дело доходит до более крупных проектов, влажные полы с подогревом часто являются лучшим выбором.

Системы водяного теплого пола могут потребовать немного большего планирования, чем их электрические аналоги, но многие считают, что усилия того стоят.

Одним из недостатков системы UFH с подачей воды является дорогостоящая установка.Но что, если бы вы могли это сделать сами? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хороший звук? Тогда перейдем к делу.

Шаг 1 — Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и инструкции по эксплуатации, прежде чем начать. Это руководство должно дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам нужно определить местонахождение коллектора для системы. Если вы устанавливаете однокомнатную систему, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем потребуется прокладывать трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если планировка дизайнера предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужно удвоить отверстия по количеству петель в комнате — одно отверстие для потока, другое для возврата.

После того, как все отверстия будут просверлены, полы необходимо тщательно вымыть и очистить от пыли и мусора. Любые острые выступы или вмятины в твердом черновом полу необходимо срезать, отшлифовать и зашпаклевать, прежде чем приступать к укладке изоляции.

Для деревянных черновых полов перед продолжением убедитесь, что все половицы надежно закреплены и выровнены. Если хотите, можете положить фанерный лист, чтобы помочь в этом.

Шаг 2 — Изоляция

Укладка теплоизоляции для системы влажных полов — это работа сама по себе, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором показано, что именно вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3 — Установите коллектор

Следуя позиционированию на чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство выровнено. Коллекторы обычно устанавливаются на расстоянии не менее 600 мм от пола, чтобы трубы можно было легко смонтировать, не сгибая, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя сейчас спрятать его в углу может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства.Обеспечение легкого доступа сейчас может избавить от головной боли в будущем.

Подключите коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также влажный пол с подогревом, вам понадобится зонный клапан, который даст вам раздельное управление обоими методами отопления.

Шаг 4 — Крепление труб

Теперь, когда ваша изоляция и коллектор на месте, пора проложить трубопровод для вашей системы водяного теплого пола.Чтобы трубопровод оставался на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных опций, включая предварительно изолированные панели для позиционирования труб. Они расположены как обычные изоляционные плиты, но соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Однако самым популярным остается поручень, поэтому мы и будем использовать его.

Разложите поручни под углом 90 ° к месту укладки трубопровода.Самоклеящиеся поручни работают хорошо, но обязательно кладите их, не удаляя предварительно бумажную основу. Это позволит вам убедиться, что ваше расположение и интервал правильные, прежде чем вы окончательно приклеите их.

Вам также понадобится мешок со скобами, когда вы начнете укладывать трубопровод.

Шаг 5 — Прокладка трубопроводов

Разложив поручни, пора начинать укладывать трубы на место. Если вы разработали свою планировку, важно, чтобы вы следовали ей, чтобы оптимизировать систему влажных полов.

Если у вас нет индивидуально разработанной компоновки, разместите трубопроводы с интервалами примерно 200 мм, следуя змееподобному шаблону (похожему на приведенную выше диаграмму) туда и обратно, оставляя достаточно места для трубы, чтобы вернуться на себя вдоль стена у входа.

На ходу защелкните трубку на поручне ногами. При обращении с трубой всегда следует проявлять осторожность, но при осторожном нажатии ногами не возникнет никаких проблем.

Так продолжайте до тех пор, пока не дойдете до самой дальней точки комнаты. Затем вы можете опустить трубу по оставленному вами каналу, чтобы замкнуть контур. Начиная укладывать трубу, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к отделке, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скрепками.Эти скобы, специально разработанные для работы, будут удерживать трубопровод, но не позволяют стяжке проходить сквозь изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы можно было бы сделать с небольшой дополнительной помощью, чтобы они оставались на месте, закрепите их. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько петель, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничить ее до 100 м).В этом случае действительно стоит составить чертеж в САПР, чтобы получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. На самом деле присоединение вызывает проблемы.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить определенное разделение между ними, когда они выходят из комнаты.

Точно так же важно не забыть загерметизировать любой трубопровод, который также будет выходить из стяжки. Несоблюдение этого правила может привести к расколу труб. Обычный трубопровод отлично справится с этой задачей.

Шаг 6 — Подсоединение трубопроводов к коллектору

Обеспечение того, чтобы все концы труб были аккуратно обрезаны с помощью трубореза, обеспечит наилучшую фиксацию. Использование пилы или ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать.Как только весь трубопровод будет обрезан до нужной длины, вы можете начать подсоединять его к коллектору.

Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, надавите на стойку шланга до плотного прилегания. Как только это будет на месте, вы можете протолкнуть трубку и стойку шланга в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была зажата правильно, затем закончите работу гаечным ключом.Очевидно, что хорошая фиксация важна, но не менее важно не затягивать гайку слишком сильно. Достаточно одного поворота.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к потоку, так и к возврату для этого конкретного контура.

Этап 7 — Промывка, наполнение и создание давления

Дважды проверьте, что запорные клапаны отключены, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Заливка должна быть подключена к водопроводному крану, в то время как слив должен иметь достаточный дренаж для забора лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Для этого нужно повернуть колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их также стоит дважды проверить, поскольку важно, чтобы мы промывали только один контур за раз.

После того, как все отключены, откройте регулируемые балансировочные клапаны и клапаны контура на самом дальнем контуре коллектора.Обычно это левая сторона коллектора, если смотреть на нее после установки, но если не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв заливной и сливной клапаны.

Этот процесс позволит вымыть весь мусор из системы, а также очистить контур от воздуха. Как только у вас будет непрерывный поток воды из дренажного выхода, вы можете закрыть клапан контура, который должен немедленно остановить воду, вытекающую из дренажного выхода. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и попробуйте еще раз.

Когда вы убедитесь, что в петле нет воздуха, отключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение по коллектору, пока все петли не будут промыты и заполнены. Затем вы можете закрыть краны для наполнения и слива и перекрыть подачу воды.

Теперь мы можем приступить к испытанию системы под давлением. В некоторые коллекторы будет встроен манометр, в то время как для других потребуется винтовой блок (стандартный комплект доступен у всех хороших продавцов сантехников или в Интернете здесь).

Откройте все клапаны контура и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному отверстию. Поднимите давление до двух бар в течение 10 минут и проверьте, нет ли утечек или падений давления. Если все в порядке, вы можете повысить давление до 10 бар и повторить ранее выполненные проверки еще в течение 10 минут.

Если все в порядке, давление можно снизить до 6 бар, так как пора начинать стяжку пола.Во время стяжки система должна оставаться под давлением.

Когда вы начинаете стяжку, помните, что давление, показываемое манометром, вероятно, увеличится. Это связано с тем, что смесь песка и цемента при отверждении нагревается, в результате чего вода в трубах расширяется.

Этап 8 — Стяжка влажных полов с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали полное руководство. Взгляните, хотите ли вы самостоятельно выполнить стяжку своими руками.В противном случае есть много действительно хороших подрядчиков, которые сделают работу за вас.

Если вы выбираете подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Систему влажного теплого пола нельзя использовать для ускорения процесса сушки, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9 — Укладка напольного покрытия

Теперь, когда у стяжки достаточно времени, чтобы застыть и высохнуть, вы можете приступить к укладке выбранного вами напольного покрытия.Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, поскольку вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После того как вы будете терпеливо ждать, пока стяжка высохнет должным образом, и уложите пол, вам захочется заставить работать этот влажный пол с подогревом, чтобы вы могли продемонстрировать его друзьям и семье. Однако сначала вам нужно будет проверить скорость потока и медленно подвести тепло к только что уложенному полу.

Начните с просмотра ваших планов системы, чтобы найти желаемый расход. Это будет различаться для каждой системы влажного теплого пола, поэтому важно, чтобы вы нашли свою и применили ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы узнать, как правильно выполнить эти регулировки.

В первый день начните с включения системы на минимальное значение, обычно от 25 ° до 30 °, и оставьте на этом уровне на 2–3 дня.Затем температуру можно постепенно повышать в течение следующих нескольких дней, пока не достигнете желаемого уровня от 40 ° до 60 ° (в зависимости от напольного покрытия и типа основания).

Как только вы нагреетесь до нужной температуры, ваша работа будет завершена. Теперь вы можете расслабиться и наслаждаться всем комфортом и экономией, которые дает система влажных полов с подогревом.

Не стесняйтесь присылать нам любые снимки, которые вы делаете, следуя нашему руководству, вы можете просто включить их в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — нам не терпится их увидеть!

10 ошибок, допущенных при установке системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола.Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплых полов.

1. Отсутствие соответствующей документации

Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации не только ведет к увеличению затрат на техническое обслуживание, но и создает проблемы в случае отказа системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

2.Неправильный порядок монтажных работ

Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Перед укладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей.Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут также возникнуть из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие самые частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу.Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

4. Неправильное соединение труб в петли

Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Во избежание проблем необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если система включает медные компоненты, трубы не следует прокладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие соответствующих компенсаторов

Пол, в который заделаны трубы отопления, требует соответствующих компенсаторов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Неосторожно нанесенная стяжка

Один из последних этапов монтажа системы теплых полов — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления, не закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых, когда речь идет об установке водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность нагрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

9. Испытания под давлением не проводились или проводились ненадлежащим образом

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе слишком сильно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники полностью отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

10. Без использования контроллеров теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение регулированием теплого пола приводит к значительным потерям энергии из-за высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

Читайте также: Сбалансируйте систему теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов — отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете долгие годы наслаждаться теплым полом.

Как установить водяной теплый пол?

Это гостевой блог Адама Брунделла, опытного установщика полов с подогревом. Адам — ​​основатель компании Circa Installations & Floor Heat Store с многолетним опытом установки полов с подогревом.

Спросите большинство людей, почему они выбрали установку системы влажных полов , и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления.В этом сообщении в блоге я поделюсь некоторыми из основных советов по установке теплого пола, которые я усвоил за годы работы установщиком системы теплого пола. Независимо от того, являетесь ли вы профессиональным установщиком или увлеченным домашним мастером, я надеюсь, что эти советы будут вам полезны.

6 советов по успешной установке теплого пола

1. Очистите черный пол перед установкой трубы теплого пола

Современные трубы, используемые во влажных системах, прочные и долговечные. Тем не менее, тщательно очистите черный пол перед установкой и укладкой труб теплого пола, чтобы избавиться от зазубрин на краях, которые могут их повредить.Перед установкой изоляционного слоя, входящего в комплект, вам может потребоваться уложить влагонепроницаемую мембрану на черновой пол.

Труба присоединяется к простому набору элементов, которые удерживают ее в таком положении, чтобы каждая петля находилась на заданном расстоянии — обычно между 200 мм и 250 мм, в зависимости от типа пола. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.

2. Сначала установите коллектор с системами влажного теплого пола

В мокрых системах коллектор — блок, к которому подсоединяется контур трубы в конкретном помещении — должен быть первым, что устанавливается.При выборе места для монтажа необходимо учитывать вес устройства и количество труб, которые в конечном итоге будут соединены.

Для электрического теплого пола необходимо получить квалифицированного электрика, по крайней мере, для выполнения подключения к сети в соответствии с BS7671-2008 и действующими нормативами по электромонтажу IEE.

3. Помните о максимальных температурах и окончательном напольном покрытии

Одна из наиболее важных вещей, которую следует учитывать, — это тип готового напольного покрытия, которое будет укладываться поверх системы, поскольку некоторые напольные покрытия имеют ограничение по максимальной температуре.Виниловые полы имеют максимальный предел температуры 27 ° C, как и ковровые покрытия, ламинат и деревянные полы.
Подробнее о производительности и температуре пола здесь.

4. Повышение эффективности за счет изоляции

Я не могу переоценить важность установки теплоизоляционных плит Warmup. Многие люди пытаются сэкономить деньги и не беспокоиться об утеплении пола, но это дает огромные преимущества от сокращения времени нагрева до экономии энергии и более низких эксплуатационных расходов в долгосрочной перспективе.

5. Спланировать и измерить

Планирование очень важно, поэтому тщательно обмерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, поскольку в конечном итоге это значительно ускорит установку.

Обязательно продумайте все приспособления и приспособления, которые будут установлены. Например, при установке ванной комнаты унитазы, трубы для полотенцесушителей и радиаторов необходимо прикрепить к полу. Все это необходимо учитывать при установке системы, чтобы избежать повреждения нагревательного провода при установке вышеупомянутого.Кроме того, убедитесь, что на существующем черновом полу нет пыли и грязи, а если это деревянный черновой пол, убедитесь, что на нем нет скрипучих половиц, так как потом исправить это будет непросто.

6. Испытание полов с подогревом

Очень важно протестировать систему до и после всех этапов установки. Если вы не уверены, просто попросите своего электрика сделать это до того, как окончательное покрытие пола разрушится.

Также помните, что все системы Warmup поставляются с Гарантией установки SafetyNet ™, что означает, что если нагреватель будет поврежден во время установки, он будет бесплатно заменен, что даст вам дополнительную уверенность при установке системы.

Дополнительный совет: защитите свою новую систему

При укладке мата для подогрева пола укладывайте мат проволокой вниз к черному полу и сеткой вверх. Это обеспечит лучшую защиту нагревательной проволоки во время укладки. Всегда следуйте инструкциям по изготовлению или обратитесь за профессиональной консультацией, если сомневаетесь.

И, наконец, если окончательным напольным покрытием будет плитка или керамика, я бы всегда рекомендовал использовать гибкий самовыравнивающийся латекс или гибкий клей для плитки, чтобы покрыть коврик для теплого пола царапающим слоем, поскольку это помогает укладке плитки.

Как выбрать между электрическим и водяным полом

Современные системы теплого пола делятся на мокрые (или «гидронные») и сухие, или электрические. Сухие системы, как правило, проще и работают от электросети, в то время как влажные системы используют петлю труб, по которым течет вода, и подключаются к котлу или другому источнику тепла. Что касается проблем с установкой теплого пола, у компетентного домашнего мастера не должно возникнуть серьезных проблем с установкой любой из систем, хотя влажные системы могут быть более сложными.

Местоположение также повлияет на ваш выбор

На ваш выбор системы влияет то, куда она будет направлена. Новые проекты хорошо подходят для влажных систем, так как трубы для теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть проложены поверх чернового пола перед тем, как покрыть любым выбранным напольным покрытием. В случае плиточного пола кабели будут заклеены плиточным клеем. С системой также можно использовать деревянные и ламинатные полы, винил и ковры.

Помощь в выборе системы

Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в отдел разминки, чтобы получить совет о пригодности выбранной системы и обсудить любые ремонтные работы, которые необходимо провести до начала установки. Warmup как самая продаваемая в мире марка напольного отопления — отличный выбор для этой системы. Вам следует остерегаться более дешевых альтернатив, сделанных из некачественной продукции, и всегда следить за тем, чтобы вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.

Не знаете, какие продукты использовать в следующей установке теплого пола?
Взгляните на ассортимент продукции для разогрева, чтобы легко получить справку.

Запись в блоге в сотрудничестве с Floor Heat Store

Инструкции по установке теплого пола — ООО «Системы теплого пола»

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании.Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух. Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения, так что вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света.Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2,5 тог.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад.Он не будет поддерживать температуру 20 ° C круглый год, так как потери тепла в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективны в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее повышение температуры подачи выше 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , то есть подающая и обратная линия для теплого пола должна полностью идти обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите.Поставляем хомуты. Для бетонных полов мы рекомендуем 65-75 мм стяжку поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку. При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть не менее от 4 до 6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь зазор для расширения для обеспечения движения.

Так как туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Таким образом, в этих местах стандартно комбинировать полотенцесушители с подогревом пола.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит подача и возврат 22 мм в коллектор, более крупные объекты должны использовать поток и возврат 28 мм. Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан наполнения потока подсоединен шлангом к водопроводу, а обратный клапан наполнения подсоединен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью удален воздух. По завершении закройте заглушки.

Когда это будет завершено и заправочные клапаны закрыты, насосы следует поработать в течение пяти минут и снова выпустить воздух через спускной клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если программируемый комнатный термостат с двухходовым клапаном управляет системой, а индивидуальное управление отсутствует, «черные колпачки» следует оставить открытыми.Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыт

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Как установить влажные полы с подогревом

Установка полов с подогревом становится все более популярной, особенно установка комплекта для влажных полов в новостройках или проектах реконструкции. Однако это не означает, что его нельзя установить в существующей собственности, как вы увидите из нашего руководства по установке влажных полов с подогревом.

Важное примечание — это общее руководство, позволяющее лучше понять, что участвует в процессе установки. Если вы не уверены в каком-либо аспекте процесса установки или проектирования, мы рекомендуем вам связаться с нами для получения дополнительных рекомендаций и рекомендаций. Неправильная установка системы может означать, что она не работает или вообще не работает, что может привести к повреждению системы и пола.

Есть ли этаж?

Системы влажных полов нагревают пол, прокачивая горячую воду по рядам труб, проложенных петельными рядами под верхним слоем пола и заключенных в стяжку — тонкий слой бетона.

Это означает, что им нужно определенное количество места, чтобы их можно было «утопить» в полу, и даже несмотря на то, что сейчас существуют более тонкие системы влажных полов, если вы не выкопаете черновой пол, эта система увеличит высоту вашего пола. текущий уровень этажа. Это означает снятие межкомнатной двери и отрезание от нее части снизу, перестановку и т. Д.

Это делает невозможным установку влажных полов с подогревом в существующих домах. Приложив немного дополнительных усилий, вы можете установить этот тип теплого пола, что даст вам блестящие и экономически эффективные эксплуатационные расходы.

После подготовки чернового пола необходимо выполнить следующие шаги…

  1. Хорошо очистите основание пола, следя за тем, чтобы на нем не оставался мусор. Необходимо добавить влагонепроницаемую мембрану, иногда известную как DPM. Если на стене есть выступающие или острые куски, их необходимо отрезать или подпилить.
  2. Затем уложите изоляцию пола как можно аккуратнее. Мы знаем, что тепло теряется через крышу, стены и окна, но в случае полов с подогревом необходимо, чтобы тепло от труб поднималось вверх с минимальными потерями под полом, отсюда и необходимость в теплоизоляции.Убедитесь, что швы проклеены.
  3. Закрепите систему крепления трубопроводов к изоляции под углом 90 ° к направлению прокладки труб. Это небольшие захваты, в которые вставляется труба.
  4. ПЕРЕД прокладкой трубопровода необходимо закрепить коллектор на стене в подходящем месте. Вы должны быть уверены, что стена достаточно прочная, чтобы выдержать вес как самого коллектора, так и соединительных трубопроводов. Вам нужно будет работать от коллектора с каждой петлей трубы и подключать каждую обратную трубу, а — не наоборот. Это неотъемлемая часть правильного монтажа влажных полов с подогревом, а также обеспечение его правильной работы.
  5. Убедитесь, что труба отопления установлена ​​на подающей стороне коллектора — это будет указано стрелкой — после того, как вы развернете ее конец с помощью инструмента, который обычно входит в комплекты для теплого пола. Это гарантирует, что уплотнительные кольца не будут повреждены.
  6. Теперь трубу можно вывести из коллектора через пол в самую дальнюю часть комнаты и обратно.Оставьте расстояние около 200 мм между каждым участком трубопровода. В больших комнатах может быть две или даже три петли. Убедитесь, что каждая петля уложена одинаковой длины. Убедитесь, что каждая секция трубы полностью закреплена.
  7. После того, как вы проложили трубопровод, вы можете испытать систему под давлением. Сделав это на этом этапе перед укладкой стяжки, вы можете проверить герметичность труб, стыков и коллектора.
  8. Удерживая систему под давлением, уложите стяжку и, пока стяжка сохнет, убедитесь, что давление в трубопроводе сохраняется.В противном случае при эксплуатации системы отопления цементная смесь будет слишком плотно прилегать к трубопроводу, сужая его.
  9. С помощью квалифицированного сантехника подсоедините коллектор к насосу котла и убедитесь, что система работает полностью.
  10. Воспользуйтесь услугами квалифицированного электрика, чтобы закрепить термостат на системе теплого пола.

Мы всегда рекомендуем отключать нагрев в системе до тех пор, пока стяжка не затвердеет или не затвердеет полностью, но при этом поддерживать давление в системе.Слишком раннее включение системы может привести к повреждению слоя стяжки, что может вызвать проблемы в долгосрочной перспективе.

Когда вы будете готовы включить систему, запустите ее при гораздо более низкой температуре и постепенно накапливайте ее каждый день. Большинство комплектов для теплого пола поставляется с полными советами и инструкциями по установке, включая начальную и конечную температуру.

Осталось только выбрать и уложить верхний слой напольного покрытия!

Руководство по покупке полов с подогревом

| Heatingpoint

Существует огромное количество разнообразных термостатов, которые можно использовать с подогревом пола, поэтому важно найти время, чтобы выбрать лучшую модель для вашего дома и образа жизни.По этой причине мы не включаем термостаты в наши нагревательные блоки — вы можете выбрать нужный термостат из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное регулирование нагрева с помощью шкалы традиционного стиля для регулировки температуры. Ручные термостаты просты в использовании, но дают вам ограниченный контроль над обогревом. Большинство ручных контроллеров обеспечивают базовое управление включением / выключением по требованию и не позволяют программировать отопление.

Цифровые термостаты более точны, чем ручные термостаты, и предлагают большую степень контроля. Обычно они имеют более современный дизайн с ЖК-дисплеями или сенсорными экранами. Большинство цифровых термостатов позволяют программировать отопление и могут предложить множество дополнительных интеллектуальных функций.

Можно сказать, что не все цифровые термостаты одинаково просты в использовании. Старые цифровые термостаты иногда страдают от не интуитивно понятных интерфейсов, которые трудно использовать без обращения к руководству.Однако самые современные цифровые термостаты были тщательно спроектированы для оптимизации простоты использования: использование ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивно понятным. Хорошим цифровым термостатом будет так же легко пользоваться, как и ручным термостатом.

Программирование

Программирование полов с подогревом — это простой способ сократить потребление энергии без ущерба для вашего комфорта. Когда вы программируете отопление, оно будет автоматически следовать вашему индивидуальному расписанию, включая и выключая, а также изменяя температуру в соответствии с вашими потребностями.В вашем доме будет тепло, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление на ночь, или когда в доме никого нет.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам установить другой режим отопления для каждых получасовых интервалов каждого дня недели, и вы сможете выбирать из целого ряда настраиваемых режимов обогрева, таких как комфорт, экономия и защита от замерзания.

Термостаты

, которые не поддерживают программирование, будут работать в режиме простого включения / выключения по требованию. Это может подойти для помещений, которые вы используете время от времени, например, для мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi
Термостаты

с управлением по Wi-Fi позволяют управлять подогревом пола из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет вам регулировать отопление, пока вы на работе, в отпуске, в общественном транспорте или, действительно, удобно сидите на диване, не желая вставать и идти к термостату!

Управляемые термостаты

Wi-Fi подключаются к электросети и подключаются к системе теплого пола так же, как и обычный термостат.Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые по Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, как они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Дизайн

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широкой цветовой гамме, подходящей для большинства интерьерных решений. Наши самые сложные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют вам изменить цветовую схему или даже загрузить личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни нагревательные термостаты — это больше, чем просто ограничители температуры.Сегодня термостаты для теплого пола доступны с множеством интеллектуальных функций, предназначенных для всего, от измерения потребления энергии до проверки погоды. Вот некоторые из лучших, на что стоит обратить внимание:

Энергомонитор
Термостаты

с монитором энергии будут регистрировать потребление энергии, рассчитывать эксплуатационные расходы и генерировать графики, показывающие, как и когда вы используете энергию.

Режим обучения

Термостаты с режимом обучения работают непрерывно, чтобы оптимизировать отопление, регулируя тепловую мощность и программирование, чтобы обеспечить комфортное отопление с максимальной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат отрегулирует тепловую мощность, чтобы компенсировать изменения в окружающей среде. Эти настройки могут варьироваться от выключения обогрева при обнаружении открытого окна до программирования включения обогрева раньше, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы хотите использовать свое отопление, и скорректирует ваше расписание, чтобы найти наиболее эффективный способ обогрева комнаты в соответствии с вашими предпочтениями.

Смена тарифов

Термостаты переключения тарифов контролируют ваше энергопотребление и постоянно следят за энергетическим рынком, чтобы убедиться, что вы используете наиболее выгодный тариф. Термостат уведомит вас, если он найдет более конкурентоспособный тариф — или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует ваше энергопотребление и выдаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать свой термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать в термостат широкий спектр удобных приложений, не связанных с нагревом. Они могут включать в себя прогноз погоды, отображение температуры на улице и даже отчеты о дорожном движении, адаптированные к вашим утренним поездкам на работу.

Устранение наиболее распространенных проблем с подогревом пола

По мере того, как электрические полы с подогревом становятся все проще в использовании и установке, они становятся все более популярными.Системы все чаще интегрируются с интеллектуальными термостатами и системами домашней автоматизации, что делает их простыми и удобными в использовании. А новые мембраны делают установку быстрее, проще и функциональнее, чем когда-либо. Например, WarmlyYours предлагает свою монтажную мембрану Prodeso, в которой используются квадратные рельефы для правильного размещения нагревательного кабеля и удержания его на месте. Это позволяет завершить монтаж системы теплого пола и напольного покрытия в один день. Кроме того, сама мембрана выполняет функцию разъединяющей мембраны, изолирующей трещины, а при наличии подходящих аксессуаров может быть даже гидроизолирована.Подобные достижения побуждают все больше и больше людей вкладывать средства в системы теплого пола.

Однако чем больше людей устанавливает электрические системы теплого пола, тем больше отрасль узнает об общих проблемах установки, с которыми они сталкиваются. Вот почему Национальная ассоциация подрядчиков по производству плитки (NTCA) сосредоточила часть своего Справочного руководства NTCA 2016/2017 на устранении проблем, связанных с лучистым теплом при укладке плитки и камня (устранение неполадок — это процесс выявления причины проблемы и ее последующего решения).Ниже приведены некоторые из наиболее частых проблем, с которыми сталкиваются установщики, а также способы их предотвращения или решения.

Использование цифрового омметра на протяжении всего процесса установки гарантирует, что нагревательный кабель останется в хорошем рабочем состоянии.

Проблема 1: Система обогрева не включается.

Одна из самых неприятных вещей, с которыми может столкнуться установщик, — это завершить установку теплого пола и столкнуться с неисправностью системы. Обычно это происходит из-за того, что нагревательный кабель был порезан или поврежден в какой-то момент в процессе установки.

Решение: Используйте испытательные устройства и ремонтный комплект.

Чтобы предотвратить повреждение нагревательного кабеля, установщики должны использовать как цифровой омметр, так и проверку цепи на протяжении всего процесса, чтобы убедиться, что кабель остается в хорошем рабочем состоянии. В руководстве по установке подробно описано, когда и как это делать правильно.

Если повреждение уже произошло, единственное решение этой проблемы — найти и устранить разрыв кабеля. WarmlyYours предлагает онлайн-комплект для монтажа / ремонта.Профессионал может использовать тепловизионную камеру, чтобы определить место разрыва, так что для устранения проблемы необходимо удалить только часть пола.

Проверьте мощность вашей электрической панели, прежде чем начинать установку системы теплого пола.

Выпуск 2: Термостат перегревается.

Страшная проблема, с которой можно столкнуться после установки, — это термостат, который перегревается или даже плавится при включении системы лучистого отопления. Обычно это вызвано перегрузкой цепи.

Решение: проверьте напряжение и площадь системы обогрева перед тем, как начать.

Чтобы не допустить перегрузки термостата, первое, что вам нужно сделать, это проверить напряжение вашей системы электрического теплого пола. Напряжение должно соответствовать вашему термостату и цепи.

Во-вторых, вам необходимо убедиться, что ваш автоматический выключатель имеет достаточную доступную силу тока для системы теплого пола, которую вы пытаетесь установить. Как правило, если вы пытаетесь обогреть более 120 квадратных футов, вам понадобится панель выключателя большего размера и дополнительные элементы управления. Однако, если вы живете в старом доме, вам, возможно, придется обновить панель при обогреве даже небольшой комнаты.Все зависит от мощности автоматического выключателя в вашем доме. В целях безопасности WarmlyYours рекомендует использовать выделенный контур для вашей системы теплого пола — независимо от размера отапливаемой площади.

Наконец, проблема может заключаться в ослаблении проволочных гаек. Если проволочные гайки недостаточно затянуты, термостат может перегреться. Чтобы избежать этой проблемы, попросите квалифицированного электрика подключить систему теплого пола к термостату.

Воспользуйтесь бесплатным планом индивидуальной установки от WarmlyYours, чтобы обеспечить правильную компоновку.

Проблема 3: Тепло распределяется неравномерно или непоследовательно.

Если вы заметили, что некоторые участки пола теплее других, скорее всего, ваш нагревательный кабель проложен неправильно. С другой стороны, если в одни дни весь пол кажется холоднее, чем в другие, вы, вероятно, имеете дело с отсутствием теплоизоляции.

Решение: Следуйте плану установки и всегда используйте изоляцию на плите.

WarmlyYours предоставляет каждому клиенту индивидуальный план установки, в котором показано, как следует расположить нагревательный элемент, чтобы обеспечить надлежащее расстояние и равномерное тепловое покрытие.Следуя своему плану, вы можете рассчитывать на равномерное распределение тепла по всей электрической сети.

Если вы нагреваете бетонную плиту, обязательно используйте пробковую или синтетическую пробковую прокладку для пола, чтобы плита не отнимала у вас тепло. Если между плитой и вашей системой лучистого отопления положить слой подложки, генерируемое тепло будет проходить вверх через пол (как планировалось), а не вниз, в плиту.

Использование установочной мембраны Prodeso позволяет
запустить вашу систему лучистого отопления раньше.

Выпуск 4: Затирка слабая.

Если вы уверены, что смешали и уложили раствор правильно, вы можете быть сбиты с толку, заметив порошкообразные или слабые линии раствора после укладки. Основная причина этого заключается в том, что материалу не было дано достаточно времени для застывания.

Решение: подождите, пока материалы застынут.

Как правило, не планируйте включать систему лучистого отопления в течение как минимум 7 дней после установки. Для затвердевания жидкого или самовыравнивающегося цемента требуется время, чтобы затвердеть, прежде чем он подвергнется значительному нагреву.Исключением является использование установочной мембраны Prodeso. Эта мембрана, которая также действует как барьер для влаги и как мембрана для изоляции трещин, не требует столько времени для отверждения, потому что между мембраной и плиткой используется немодифицированный раствор. Немодифицированный тонкий набор имеет способность застывать значительно быстрее, чем модифицированный тонкий набор, что позволяет завершить установку в течение дня.

Использование механической системы выравнивания предотвратит отслоение плитки.

Проблема 5: Слишком большой выступ плитки.

Если вы чувствуете края любой из плиток во время ходьбы, вы испытываете чрезмерный отрыв плитки. Это происходит при неравномерной укладке плитки.

Решение: Используйте достаточно жидкий или самовыравнивающийся цемент и используйте механическую систему выравнивания.

Во-первых, вы должны убедиться, что используете правильное количество тонкого или самовыравнивающегося цемента. Этот материал должен полностью покрывать систему лучистого отопления. Проконсультируйтесь с вашим руководством по установке, чтобы узнать точную сумму.

Чтобы получить идеально ровный плиточный пол, вы можете выбрать использование механической системы выравнивания, такой как система контроля толщины плитки Spin Doctor. В этой системе используются резьбовые распорные стойки и колпачки, чтобы края плитки находились на одном уровне, что приводит к нулевому выступу плитки.

Если у вас есть другие вопросы, например: «Как узнать, работает ли мой пол с подогревом?», «Как вы устраняете проблемы с лучистым теплом?» или «Как отрегулировать термостат на теплом полу?», не стесняйтесь обращаться в нашу круглосуточную службу технической поддержки по телефону 1-800-875-5285 или с помощью этой формы.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
