Как правильно подключить: правильное подключение УЗО дома, в квартире

Как правильно подключить автомат, сверху или снизу, и в чем разница?

Главная » Ремонт и стройка

Ремонт и стройка

На чтение 2 мин. Просмотров 4.1k.

Начинающие электрики, зачастую не знают, как правильно подключить автомат сверху или снизу. Они просто не видят в чем разница, и есть ли она на самом деле.

Как подать питание на автомат?

При подключении современной бытовой модели не имеет большого значения, будет ввод в автомат сверху или снизу.

Путаница с поиском правильного решения возникла по двум причинам:

1. Старые советские модели имели особое устройство (фото ниже).

Верхние контакты были неподвижны, а сам корпус разборной (для обслуживания, чистки контактов и т.п.). В этом случае любой электрик знал, что верхние неподвижные контакты всегда под напряжением.

Это был просто вопрос безопасности.

Современные вводные автоматы имеют совершенно иной вид. Их корпус может открываться лишь единожды — при подключении аппарата.

В случае неисправности такие устройства не ремонтируют, а меняют целиком. Поэтому здесь значения не имеет, как будет осуществлено подключение автомата в щитке — вряд ли кто-то будет его разбирать (вероятность травмирования минимальна).

2. Есть ряд специальных устройств, которые устанавливаются в комплекте с автоматом, например, УЗО.

Вот для них правильное подключение имеет огромное значение. Но на корпус таких агрегатов обычно нанесена схема, в которой указаны точки для присоединения входа автомата и т.д.

И хотя, для самого автоматического выключателя не имеет значения, как будет подведен ток, споры между электриками ведутся до сих пор.

Мастера старой закалки, размахивая ПУЭ, настаивают на подключении исключительно сверху.

Вот только эта, без сомнения, полезная книга была издана еще во времена Советского Союза. Ее регулярно переиздают, но поправки в текст практически не вносятся. Большинство требований и нормативов остаются ориентированными на аппараты практически полувековой давности.

Так, можно ли подключать автомат снизу-вверх?

Среди профессиональных электриков считается хорошим тоном подключение автоматического выключателя именно сверху. Аппараты, подсоединенные снизу, они считают работой дилетантов-самоучек. Хотя на эксплуатации устройства и функционировании остальных приборов это никак не отражается.

Поэтому на всех промышленных объектах, в общественных местах и серьезных организациях все подобные аппараты подключены именно сверху.

Если же речь идет о прокладке электричества в собственной квартире или на любимой даче (где всей электрикой занимается хозяин дома, и никто кроме него там работать не будет), то можно делать так, как удобнее.

Но, если есть вероятность забыть или запутаться, то лучше (в целях собственной безопасности) все автоматические выключатели подключать сверху.

Как правильно подключить УЗО и автомат: способы и особенности

Как правильно подключить УЗО и автомат – это распространенный вопрос среди тех людей, которым необходимо собрать электрический щиток. Ведь всем известно, что основной источник питания – электроэнергия, представляет опасность при некоторых обстоятельствах. Так, неправильное подключение автоматики грозит неисправностью электропроводки, оборудования, пожаром, поэтому относится к подобным действиям необходимо ответственно. Сегодня мы рассмотрим особенности подключения защитных устройств электрощита.

Как правильно подключить УЗО и автомат

Содержание статьи

• 1 Необходимость защиты электрической сети
• 2 Особенности приборов для отключения нагрузки
  • 2.1 Автоматические выключатели – усовершенствованные «пробки»
    • 2.1.1 Цены на защитную автоматику
  • 2.2 УЗО – устройства автоматической защиты
    • 2.2.1 Цены на различные виды УЗО
• 3 Что такое дифавтомат и чем он отличается от УЗО?
  • 3. 1 Цены на различные виды дифавтоматов
  • 3.2 Видео – Что лучше УЗО или дифференциальный автомат?
• 4 Какие бывают типы УЗО и дифференциальных автоматов по роду утечки тока?
• 5 Способы подключения в частном доме или квартире
  • 5.1 Особенности подключения к сети с одной фазой однополюсных и четырехполюсных защитных устройств
• 6 Куда устанавливать?
  • 6.1 Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция
  • 6.2 Видео – Как подключить УЗО
• 7 Ошибки, которые допускают электрики при подключении автоматики

Необходимость защиты электрической сети

Электрическая система квартиры – сложная сеть с множеством ответвлений – розеток, выключателей, силовых и слаботочных контуров. Сюда относятся любые электрические установки, которые мы используем каждый день.

При использовании различных приборов, питающихся от электричества, часто происходят проблемы, из-за которых случаются неисправности контуров, приборов, а иногда и вовсе наблюдаются трагические ситуации. У таких последствий имеются определенные предпосылки:

• чрезмерная нагрузка на отдельные линии;
• утечка тока;
• короткие замыкания.

Короткое замыкание приводит к пожару

Чрезмерная нагрузка на линию часто происходит при использовании энергоемких электроприборов при наличии устаревшей электропроводки. Так, кабель не может выдержать нагрузки, из-за чего греется и оплавляется.

Утечка тока возникает тогда, когда изоляционный слой проводников и электроприборов изнашивается. Кроме того, это случается при ошибках в проведении монтажа, а именно кабеля заземления.

Наличие УЗО позволит обезопасить от последствий утечки тока

Воздействие силы тока более чем 1,5 мА становится заметным для человека. Значительное превышение этого показателя приводит к ударам.

Для того, чтобы сохранить целостность электрического оборудования и жизнь владельцев квартиры, необходимо установить приспособления аварийного отключения электроэнергии. Стоит отметить, что их отсутствие недопустимо, иначе электросеть будет считаться опасной.

Особенности приборов для отключения нагрузки

Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.

Автоматические выключатели – усовершенствованные «пробки»

Годами ранее, когда отсутствовали современные приборы защиты сети, при увеличении нагрузки на общую линию происходило срабатывание «пробок» — простейшие приборы аварийного отключения электричества.

Со временем их значительно усовершенствовали, что позволило получить автоматы, которые срабатывают в следующих ситуациях – при коротком замыкании и чрезмерной нагрузке на линию. В общем электрощите может располагаться от одного до нескольких автоматических выключателей. Точное количество будет отличаться в зависимости от числа линий, которые имеются в конкретной квартире.

Стоит отметить, что чем больше отдельно идущих линий электропроводки, тем проще выполнить ремонтные работы. Ведь для того, чтобы сделать монтаж одного прибора, не потребуется отключение всей электросети.

Вместо устаревших «пробок» используют автоматические выключатели

Монтаж автоматики – это обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении замыкания. Тем не менее, они не защищают систему от утечки тока.

Цены на защитную автоматику

Защитная автоматика

УЗО – устройства автоматической защиты

УЗО – устройство, которое отвечает за контроль силы тока и предотвращает его потерю. По внешнему виду защитное устройство не имеет принципиальных отличий от автоматического выключателя, но функционирует иначе.

УЗО в электрощите

Стоит отметить, что это устройство с несколькими фазами, которое функционирует при напряжении 230/400 В и токах до 32 А. Тем не менее, прибор срабатывает и при меньших значениях.

Иногда используются приборы с обозначениями 10 мА с целью подведения линии в комнату с высоким уровнем влажности. Существует два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, необходимо рассмотреть их подробнее.

Таблица №1. Разновидности УЗО.

Вид	Описание
Электромеханические	Здесь основным функционирующим устройством является магнитопровод с обмотками.  Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается.
Электронные	Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата.  Тем не менее, она функционирует только при наличии напряжения.

Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно дотронется до проводника фазы при наличии обесточенной платы, получит удар током. В то время как электромеханическое УЗО останется работоспособным.

Получается, что УЗО предохраняет систему только от утечки тока, но оно считается бесполезным при повышенном напряжении на линии. Именно по этой причине его монтируют только в сочетании с автоматическим выключателем. Только два этих устройства позволят обеспечить полноценную защиту электрической сети.

Цены на различные виды УЗО

УЗО

Что такое дифавтомат и чем он отличается от УЗО?

Если говорить о том, чем отличается дифавтомат от предыдущего устройства, то необходимо брать в расчет его сочетание с автоматическим выключателем. Ведь, по сути, дифференциальный автоматический выключатель – это и есть сочетание этих двух приборов только в едином корпусе.

Это устройство выполняет следующие функции:

• защищает от утечки тока;
• препятствует чрезмерным нагрузкам на линии;
• сразу же отключает питание при коротком замыкании.

Дифавтоматы – это универсальные устройства

Несмотря на то, что прибор миниатюрный, он срабатывает за секунды, но только при условии качественной сборки надежным производителем. На его корпусной части можно найти основные маркировки, которые позволят определиться с выбором.

Здесь, как и на корпусе УЗО, указывается ток нагрузки/утечки, который измеряется в мА.

Некоторым пользователям может показаться, что создание дифавтомата должно стать причиной для прекращения использования автомата и УЗО. Тем не менее, оба варианта и на сегодняшний день остаются востребованными.

Цены на различные виды дифавтоматов

Дифавтомат

Видео – Что лучше УЗО или дифференциальный автомат?

Какие бывают типы УЗО и дифференциальных автоматов по роду утечки тока?

В электросхемах используются различные типы токов, поэтому и защитные устройства принято подразделять на классы:

1. Тип АС. Это распространенный класс приборов, которые имеют бюджетную стоимость, поэтому часто используются в квартирах и загородных домах. Они рассчитываются для утечки переменного тока, на котором функционирует большая часть бытовых приборов.
2. Тип А. Позволяет распознать утечку как переменного, так и постоянного тока. В последние годы производители начали выпускать устройства, адаптированные именно под такие УЗО. Здесь используются импульсные блоки питания для регулировки мощности. Поскольку это более надежные устройства, они стоят немного дороже предыдущих.
3. Тип B. Эти УЗО тоже реагируют на утечку любого тока. При этом они часто используются лишь на производственных объектах, в местах общественного пользования. Устанавливать их в квартиру не имеет смысла.

Маркировка, по которой определяют класс, находится на корпусе прибора

Способы подключения в частном доме или квартире

Если вы решились установить защитное устройство в квартире или частном доме, то необходимо в соответствии с правилами подобрать параметры. В первую очередь необходимо смотреть на возможность нагрузки тока и для чего в принципе подбирается прибор.

Если вам необходимо установить защиту на единичный электроприбор, к примеру, на стиральную машину, то можно приобрети устройство с минимальным номинальным током. Если же УЗО устанавливается на всю квартиру, то необходимо сначала сложить величину нагрузки каждого потребителя, а затем выбрать подходящий вариант. Другой величиной является дифференциальный ток, при увеличении которого происходит срабатывание защитного механизма. После чего останется только выполнить монтаж УЗО.

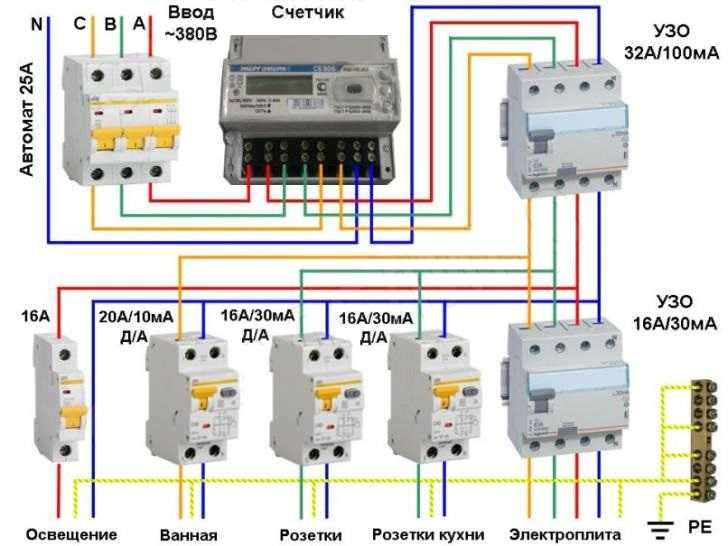

Схема подключения

Если взглянуть на представленную схему, то видно, что защитное устройство устанавливают после входного автомата и электросчетчика. Затем после УЗО проводник фазы отходит к автоматическим выключателям, которые отвечают за контроль групп разных нагрузок. Далее проводник отходит к энергопотребителям (светильникам, розеткам).

По линии ноля кабель отходит к зажимным колодкам, а после чего разветвляется по потребителям. На данном изображении отсутствует нулевая шина, что часто встречается в квартирах и домах ранних годов постройки. Здесь будет актуальна схема с использованием нескольких защитных устройств к каждой точке потребления.

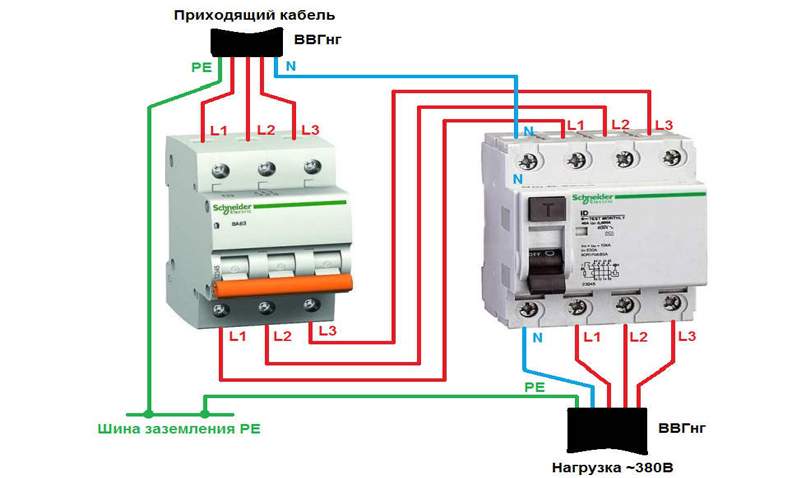

Особенности подключения к сети с одной фазой однополюсных и четырехполюсных защитных устройств

Исходя из схемы, которая представлена выше, не составит труда подключить однополюсное УЗО, ведь это самый простой и востребованный вариант при наличии сети с одной фазой. Таким образом, можно сделать монтаж, как в квартире, так и в частном доме.

Здесь главное не перепутать места подключения проводов ноля и фазы. Чаще всего для кабеля входящей фазы используют обозначение «1», а для выходящей – «2». Нейтраль принято обозначать– «N».

Важный момент! Четырехполюсное УЗО крайне редко применяют для сети с одной фазой, ведь это нецелесообразно. Его монтируют лишь в случае временного устройства или при необходимости дальнейшей модернизации в сеть с тремя фазами.

Далее предстоит действовать по такому же принципу, как и в случае с однополюсным устройством. Для этого нейтраль соединяют с зажимом, на котором имеется обозначение «N». Фазный провод подсоединяют к зажиму в цепочку, где включена кнопка «Тест». Чаще всего она находится рядом с цепочкой нейтрали. С помощью этой кнопки необходимо как минимум один раз в 30 дней проводить проверку исправности оборудования.

Четырехполюсное защитное устройство

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)

Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Видео – Как подключить УЗО

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

1. Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
2. Подача питающего напряжения в нижней части устройства – приводит к потере работоспособности прибора.
3. Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
4. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
5. Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.

   Правила подключения УЗО должен знать каждый электрик!

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки. Подробнее о подключении автоматов в электрическом щитке можно прочитать в нашей специальной статье.
